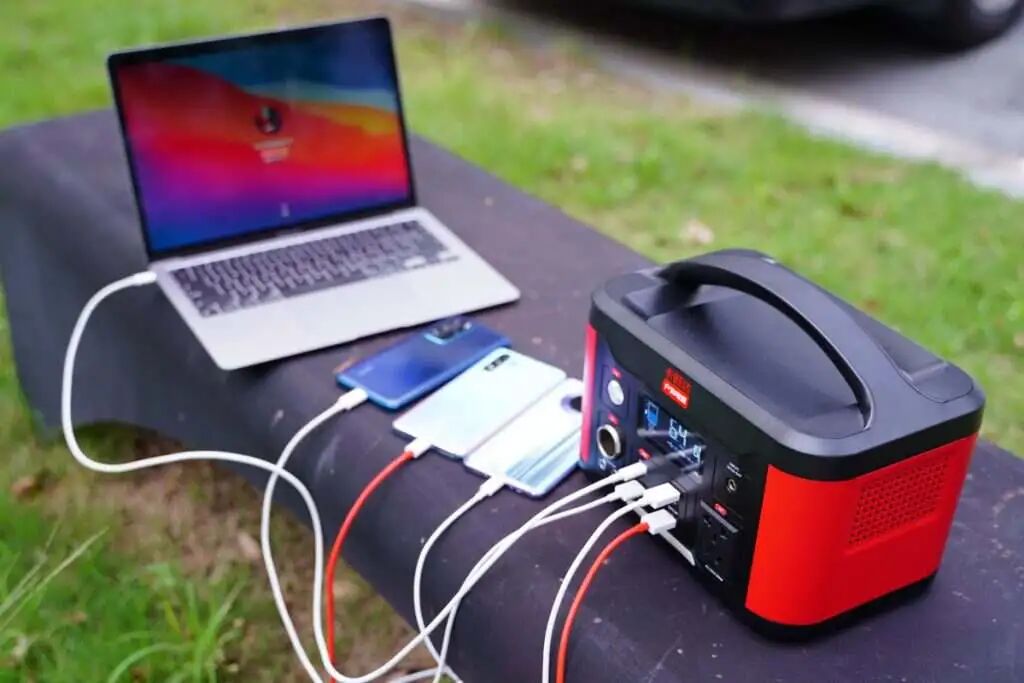

户外电源、便携式储能电源作为一种典型的清洁能源系统，近年来在欧美国家实现了大范围普及，并融入到了人们日常生活当中。国内方面，虽然目前户外电源的普及程度不如国外，但当下国家正在大力倡导新能源产业，作为绿色能源的户外电源产品正好处在时代的风口上，由此可见，户外电源的市场前景十分可观。

值得一提的是，USB PD快充也在户外电源产品中得到了广泛应用，得益于双向快充和100W的充电能力，搭配户外带电源的大容量电池组，获得消费者认可。

此前充电头网就评测拆解过EcoFlow正浩德DELTA Max户外电源、斯丹德600W户外电源、卡旺达600W便携式户外电源、安克PowerHouse II 400户外电源、公牛600W户外移动电源、奥睿科150W便携户外电源、移族P1000S户外电源、哲思500W便携储能电源等支持USB-C双向快充的户外电源产品。

针对户外电源USB PD快充应用，南芯、芯海、沁恒微、士兰微、天德钰、维普创新等业内知名芯片厂商均已经提前开发双向快充协议芯片方案。

户外电源普及USB PD快充

近几年来USB PD快充技术在消费类电源市场中的到快速普及，随着各大手机和笔电品牌厂商陆续入局，市面上支持USB PD快充的设备迎来了爆发式增长。户外电源作为一种新兴的消费类电源产品，同时也是USB PD快充技术的特色应用市场。

根据充电充电头网观察发现，业内主流的户外电源厂商以及市面上主流的户外电源品牌，均已经在最新的产品中加入了USB PD快充功能。

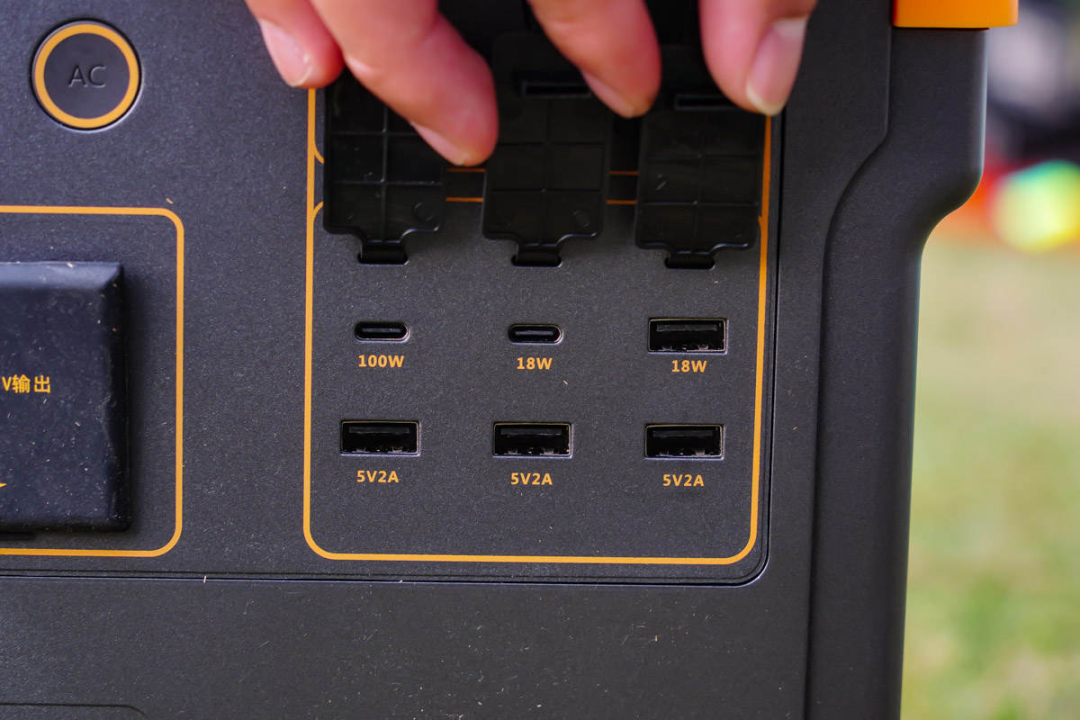

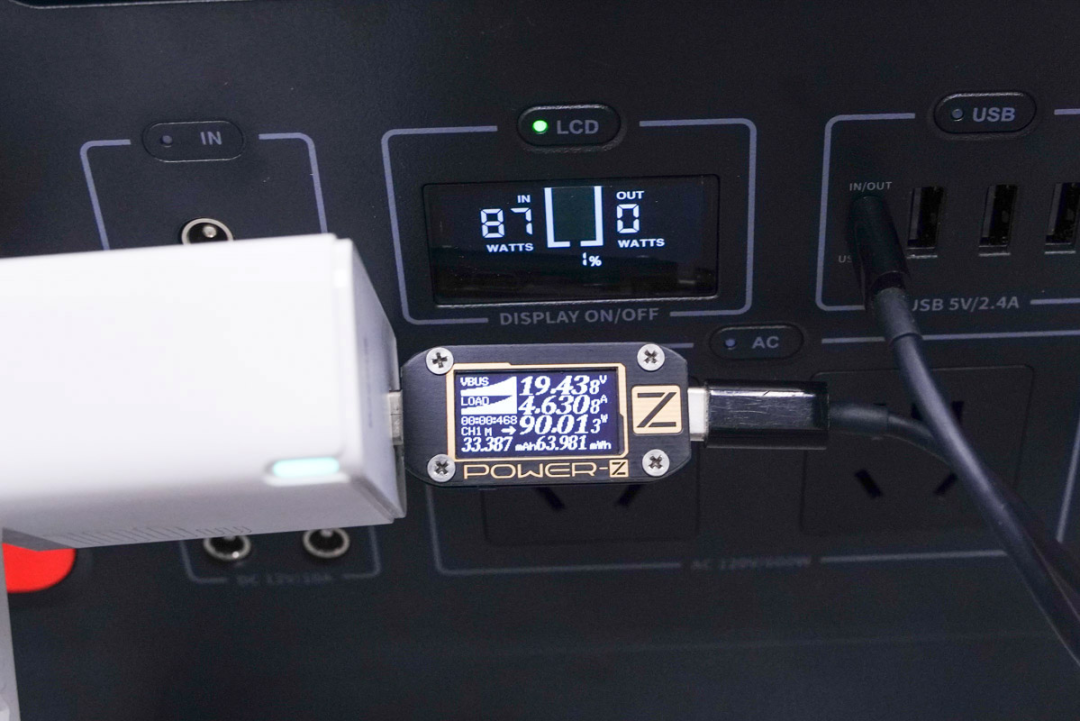

USB PD快充的加入，让原本功能单一的户外电源增加了一大特色卖点，根据户外电源的不同定位，可通过一个通用型的USB-C接口实现5-20V和20-100W快充输出，直接为手机、笔记本电脑、无人机、相机等数码设备供电，同时还能通过USB-C接口为自身充电，大大提升用了用户体验。

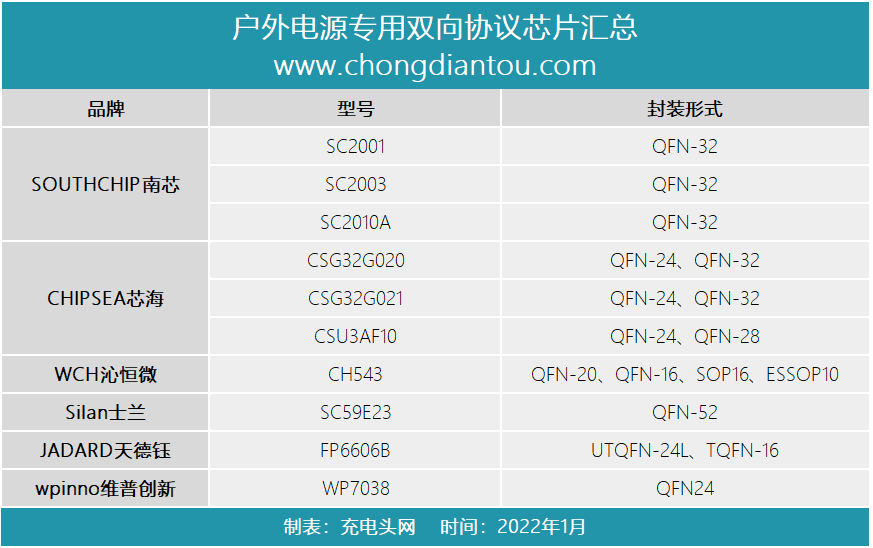

6大厂商推出10款双向快充芯片

户外电源能够实现USB PD快充功能，主要得益于大功率升降压芯片以及快充协议芯片技术的成熟。USB PD快充协议芯片按照应用场景的不同，可以分为充电端（DFP）、受电端（UFP）、双角色端（DRP）三种类型，户外电源应用的协议芯片一般为DRP芯片，以便实现大功率双向快充功能。

下面只要为大家分享南芯、芯海、沁恒微、士兰微、天德钰、维普创新最新推出的双向USB PD快充协议芯片及其典型应用案例，方便大家参考选型。

SOUTHCHIP南芯

南芯SC2001

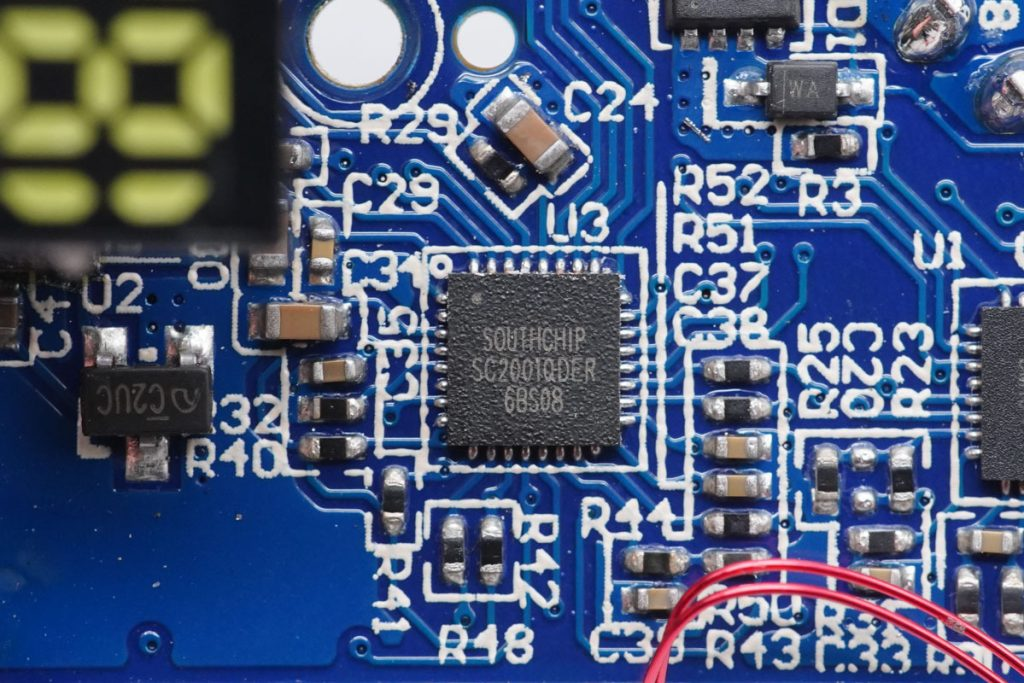

南芯SC2001芯片可以同时支持一组CC信号及多达4组DPDM信号控制，集成了PD2.0、PD3.0、PPS、BC1.2、AFC、FCP、SCP、VOOC快充协议；且具有30V的额定电压和多重内置保护，包括过热保护、恒功率、恒流和过压保护，以确保系统的安全运行。

此外SC2001内部集成了门驱动器、10bit ADC以及高精度放大器，可以将外部组件数量降到最少；适用于充电器、车充、移动电源、多口充等产品领域。

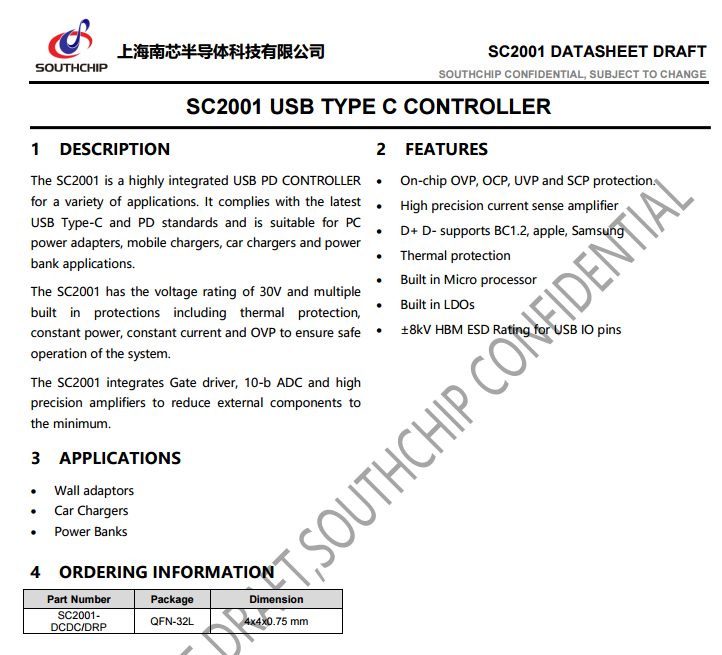

南芯SC2001芯片详细信息。

2、南芯推出USB PD协议芯片 SC2001 ，支持5口快充

3、南芯 SC2001 正式通过协会USB PD3.0认证

4、南芯 SC2001 超级闪充芯片通过OPPO认证！

南芯SC2003

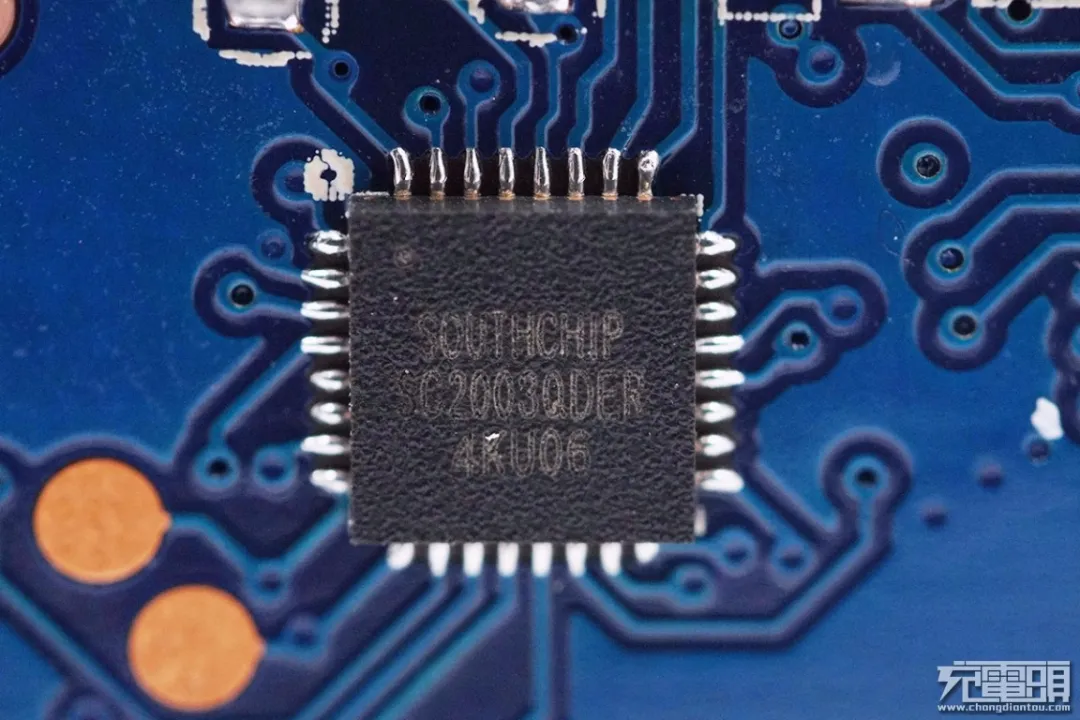

南芯SC2003是一款高度集成的USB PD控制器，可作为DRP role支持PD3.0协议，适用于多种应用。其具有30V的额定电压和多重内置保护，包括热保护、过压、欠压、过流和短路保护，以确保系统的安全运行；集成了门驱动器、10-b ADC和高精度放大器，将外部组件减少到最小；它符合最新的USB-C和PD标准，适用于移动充电器、汽车充电器和电源组应用。

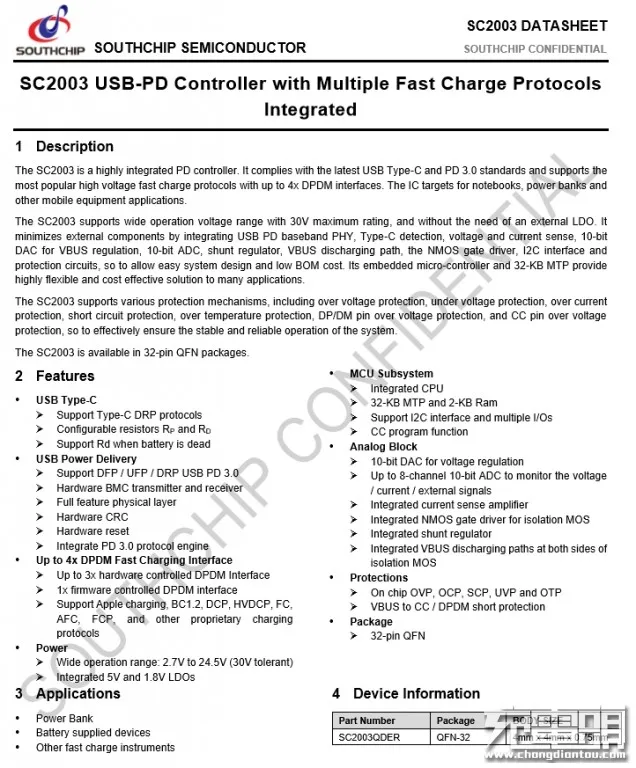

南芯SC2003详细资料信息。

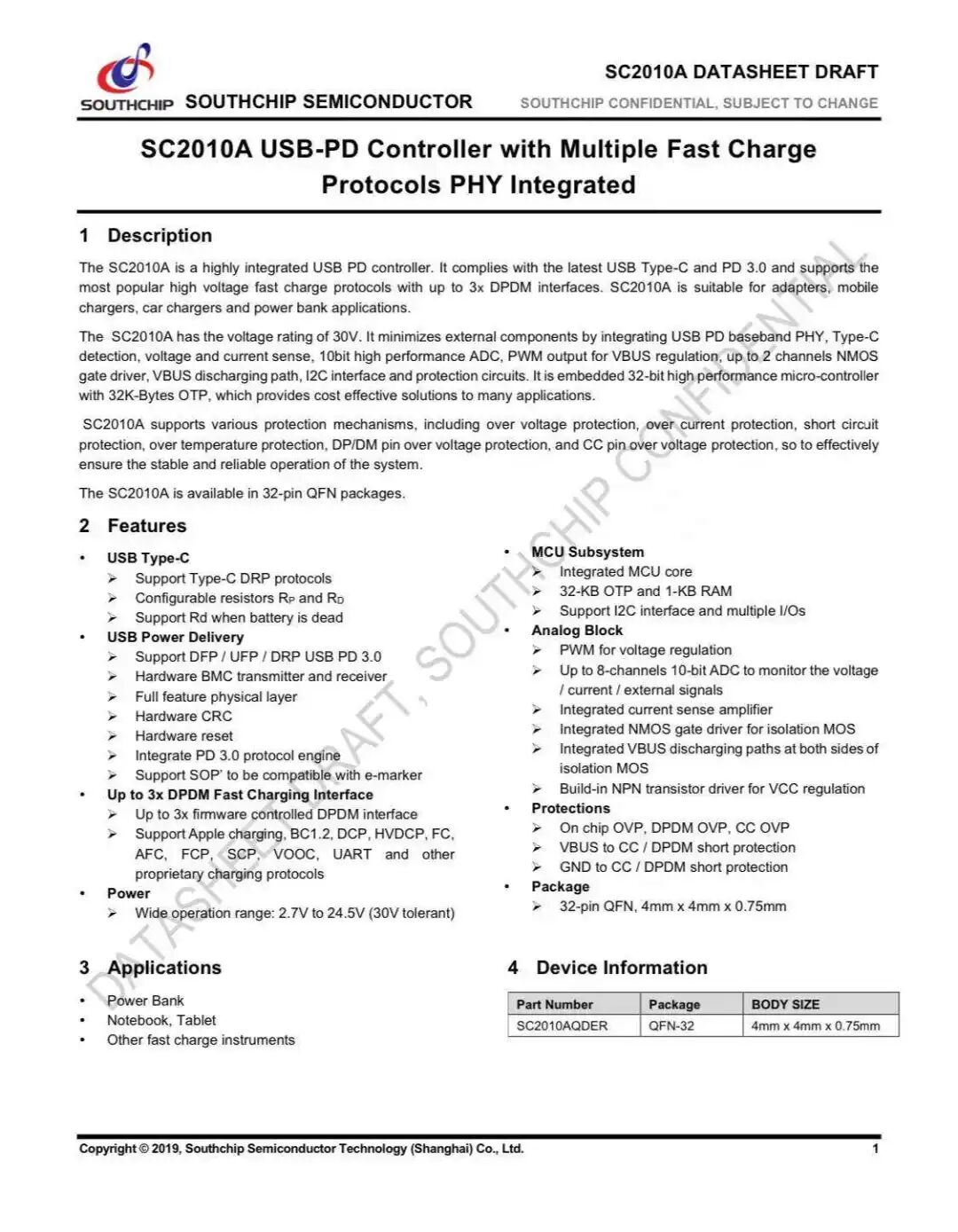

南芯SC2010A

南芯SC2010A是一个高度集成的USB PD控制器，它符合最新的USB Type-C和PD 3.0，并支持最流行的高压快速充电协议，具有多达3组DPDM接口。SC2010的额定电压为30V，通过集成USB PD基带物理层（PHY）、Type-C检测、电压电流检测、10位高性能ADC、调节VBUS 的PWM输出、最多2路N_MOS驱动、VBUS泄放电路、I2C接口和保护电路等以减少外部器件。

南芯SC2010A嵌入式32位高性能微控制器提供32k 字节的OTP，为许多应用提供了经济有效的解决方案；支持各种保护机制，包括过压保护、过流保护、短路保护、过温保护、DP/DM引脚过电压保护、CC引脚过电压保护、有效保证了系统的稳定可靠运行，适用于适配器、手机充电器、车载充电器和移动电源。

CHIPSEA芯海

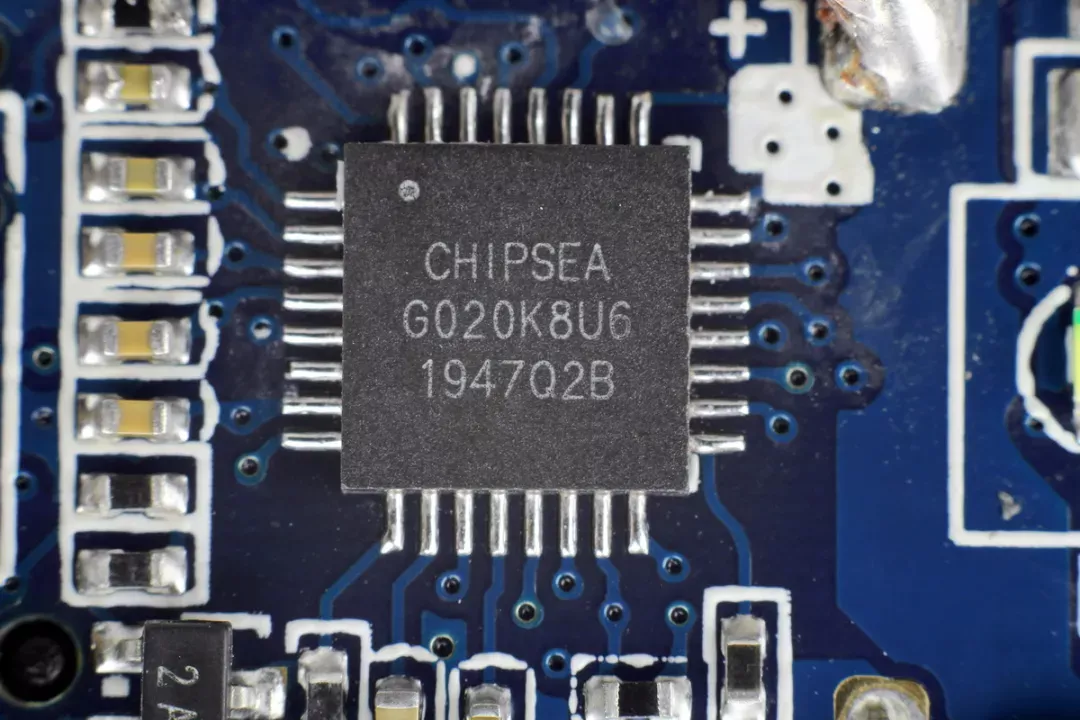

芯海CS32G020

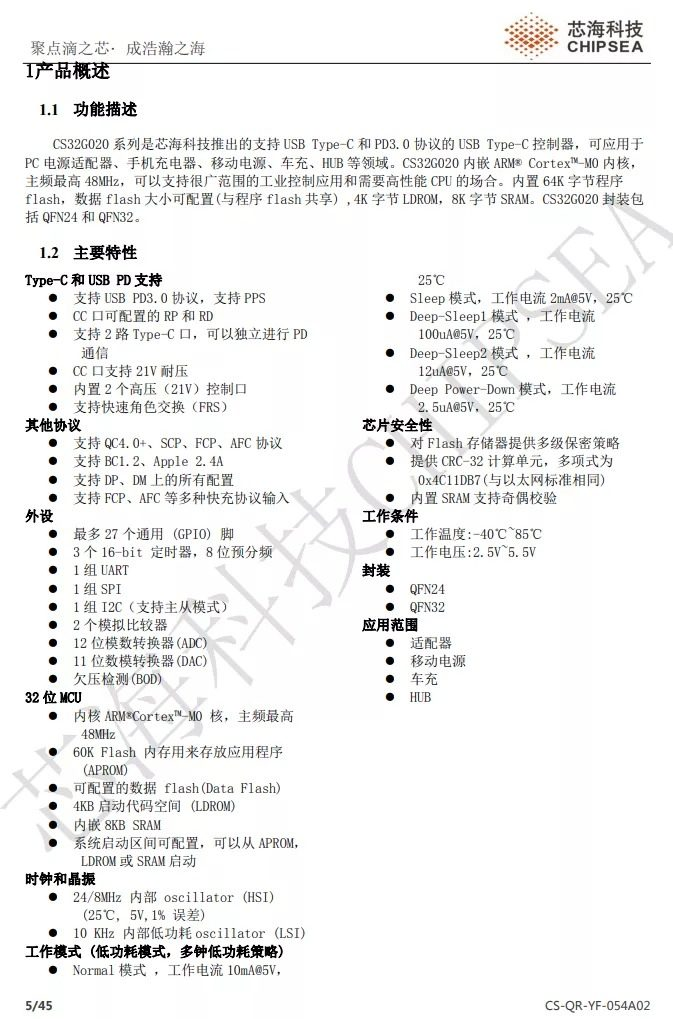

芯海科技CS32G020是芯海科技推出的支持USB Type-C和USB PD3.0协议的USB Type-C控制器，内置ARM M0内核，48MHz主频，内置64K程序存储器，4KB LDROM，8K SRAM，支持宽范围的工业控制应用和高性能处理场景，提供QFN24和QFN32封装，适用于PC电源适配器、手机快充充电器、大功率移动电源、车充、USB HUB等领域。

芯海科技CS32G020支持USB PD3.0协议，支持PPS协议，支持两路独立的Type-C口，并且支持21V耐压，支持快速角色交换。支持QC4.0+，支持华为SCP、FCP，三星AFC快充协议，并支持多种快充协议输入。

芯海科技CS32G020具有丰富的外设接口，支持一个UART接口，支持一个SPI接口，支持一个I2C接口，内置两个模拟比较器，内置12位ADC和11位DAC，支持多个GPIO引脚用于实现其他功能。支持对内部FLASH进行多级保密，内存支持奇偶校验。此外还支持Type-C接口程序更新，通过Bootloader，配合固件升级工具可实现软件升级。可方便的配置为I2C数传调压或者FB引脚调压，方便不同场合的使用。

相关阅读：

1、拆解报告：羽博300W便携式储能电源

2、拆解报告：SHARGE闪极100W超级移动电源

3、拆解报告：紫米20号200W PD快充移动电源

芯海CS32G021

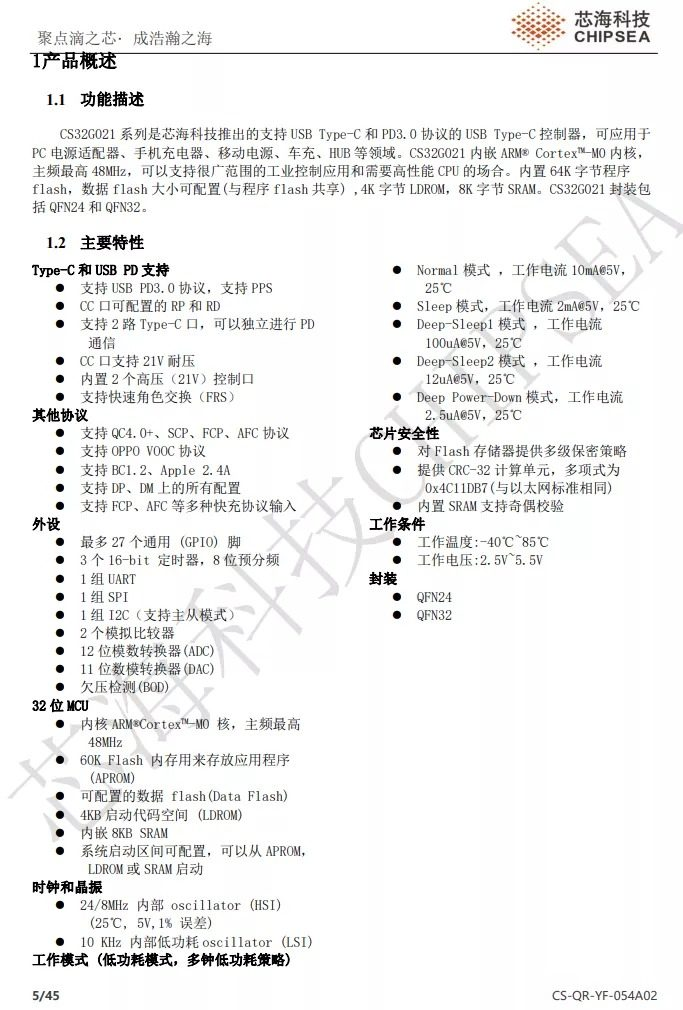

芯海科技CS32G021与CS32G020配置相同，两者区别为CS32G021正式通过了OPPO VOOC闪充认证。

芯海CSU3AF10

芯海科技CSU3AF10系列为通用型、单通道PD快充控制器，内置8位RISC内核，内置32K*16位 FLASH，内置2K SRAM，支持两路独立的Type-C口。相对于CS32G020而言，属于cost down版本，保留的一些核心功能，支持QC4、华为SCP、FCP、三星AFC等多种快充协议,并且新增了USB PD3.1、UFCS等快充协议。支持外接NTC过热检测，提供QFN28/QFN24封装，适用于快充电源、HUB和DOCK应用。

相关阅读：

1、芯海科技：信号链MCU引领快充“芯”未来

WCH沁恒微

沁恒微CH543

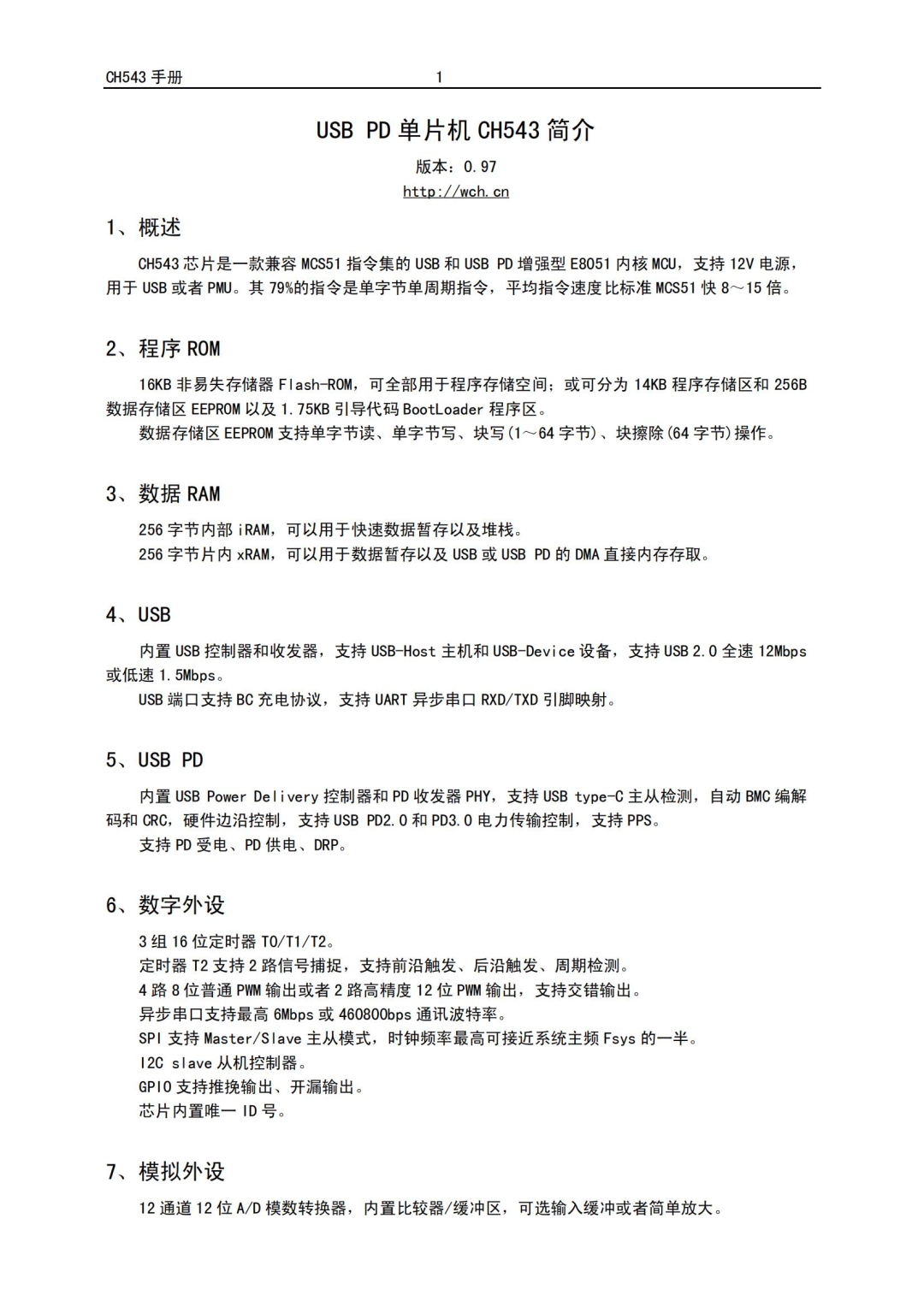

沁恒微CH543 芯片是一款兼容 MCS51 指令集的 USB 和 USB PD 增强型 E8051 内核 MCU，支持 12V 电源，用于 USB 或者 PMU。其 79%的指令是单字节单周期指令，平均指令速度比标准 MCS51 快 8～15 倍。

Slian士兰微

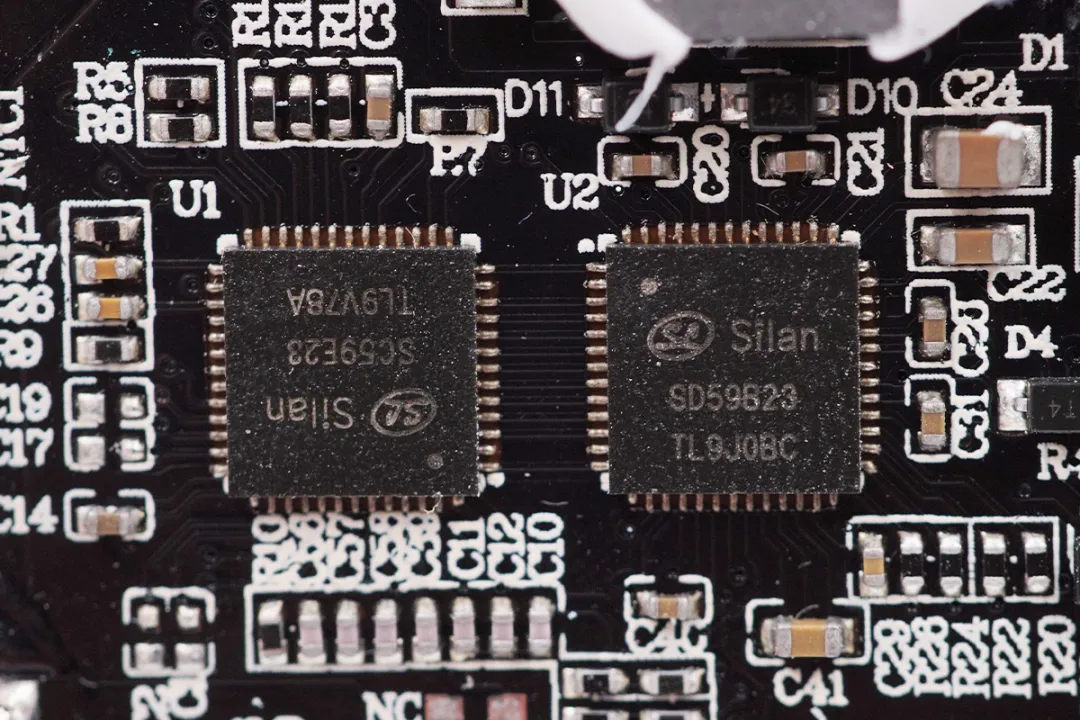

士兰微SC59E23+SD59B23

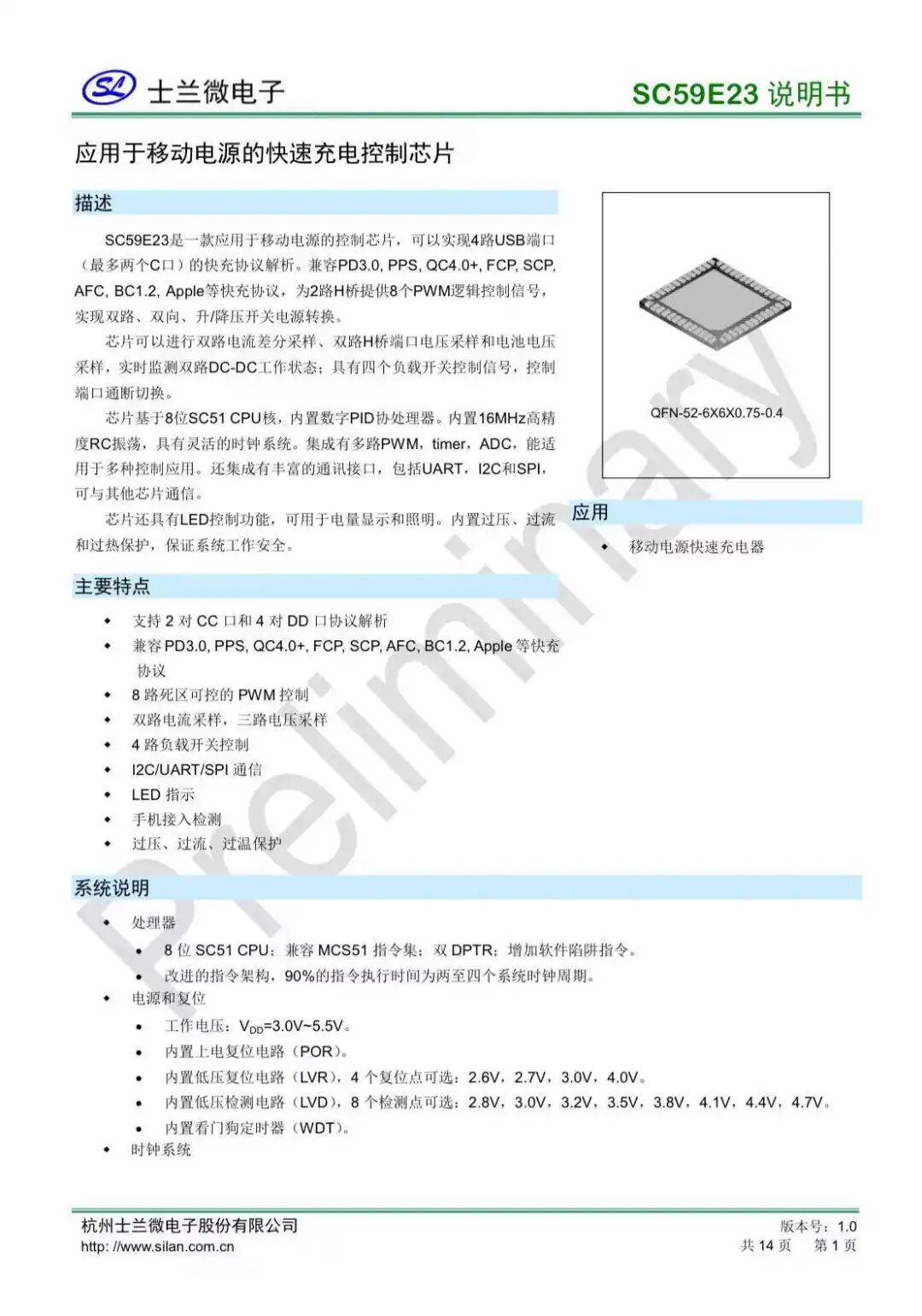

士兰微SD59B23+SC59E23双路双向快充电源方案，其中SC59E23是一款应用于移动电源的控制芯片，可以实现4路USB端口（最多两个USB-C口）的快充协议解析，兼容USB PD3.0、PPS、QC4+、FCP、SCP、AFC、BC1.2、Apple等快充协议，为2路H桥提供8个PWM逻辑控制信号，实现双路、双向、升降压开关电路转换。

士兰微SD59B23是一颗驱动器，负责外部MOS驱动。两颗芯片分工合作，有助于将热量从主控芯片外移；加上与不同MOS的搭配，可实现30W-100W的宽功率输出组合。
