拆解报告：索尼PS5游戏主机372W电源
----- 充电头网拆解报告 第2002篇 -----
此前充电头网相继拆解过Sony索尼PS3、PS4 Pro游戏主机的电源，功率分别为216W和282W，可见随着配置提升，每代主机的功耗也在不断提高。而索尼最新一代主机PlayStation 5（PS5），其内置电源功率高达372W，提升幅度非常的大。
索尼PS5游戏主机于2020年11月上市，颜值与性能并存，还有不少3A大作保驾护航，此外还有疫情带来的居家隔离“红利”，都让这款新机一度卖到没货。下面充电头网就对PS5的内置电源进行详细拆解，看看设计做工如何。
附上索尼PS3游戏主机216W电源、索尼PS4 Pro游戏主机282W电源的拆解链接，欢迎查阅。
一、索尼PS5主机电源外观
电源造型非常有特点，跟随机内组件设计，外观看上去很像一把手枪。外壳全部为工程塑料，表面磨砂处理。

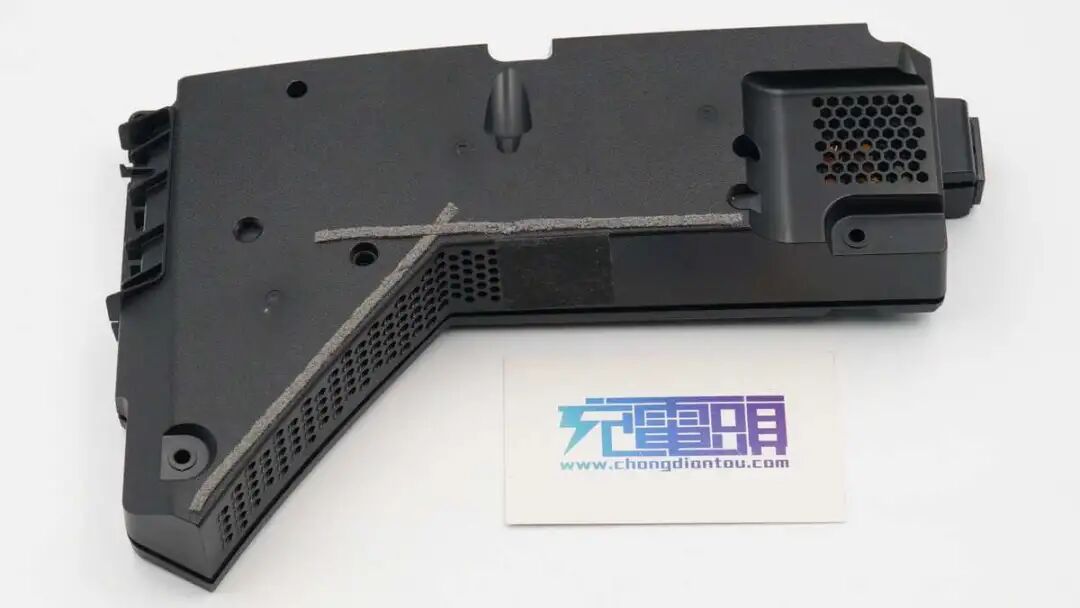

机身边缘贴有密封海绵让空气可以尽量多的从电源内部通过，侧身设有大量散热孔。

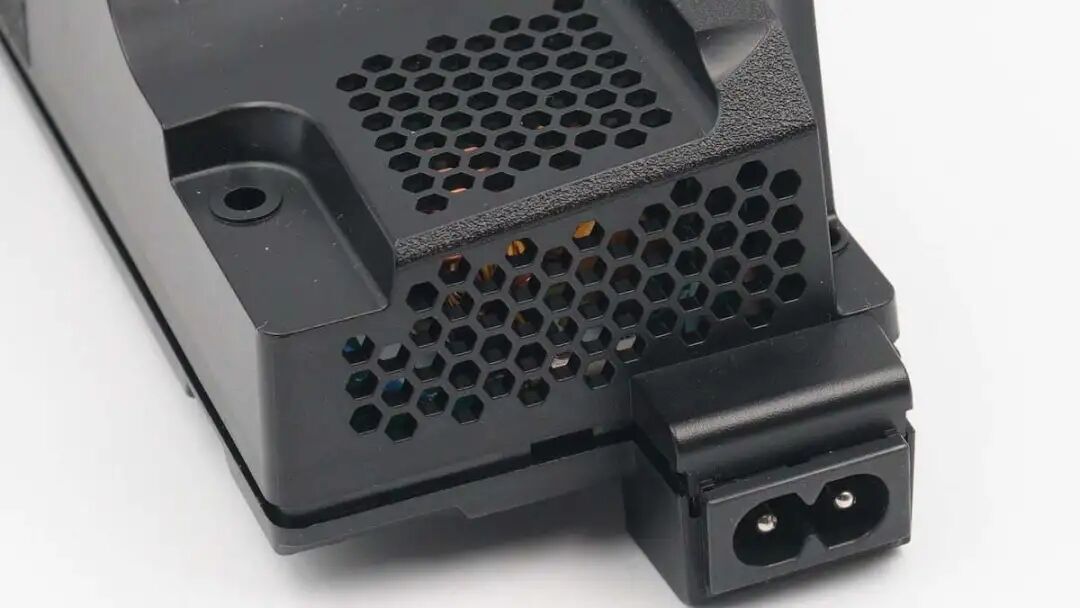

输入端外壳也设计有散热孔，母座采用8字型插口。
另一端看去，可见电源机身右侧薄左侧厚，顶部外壳弧面设计。

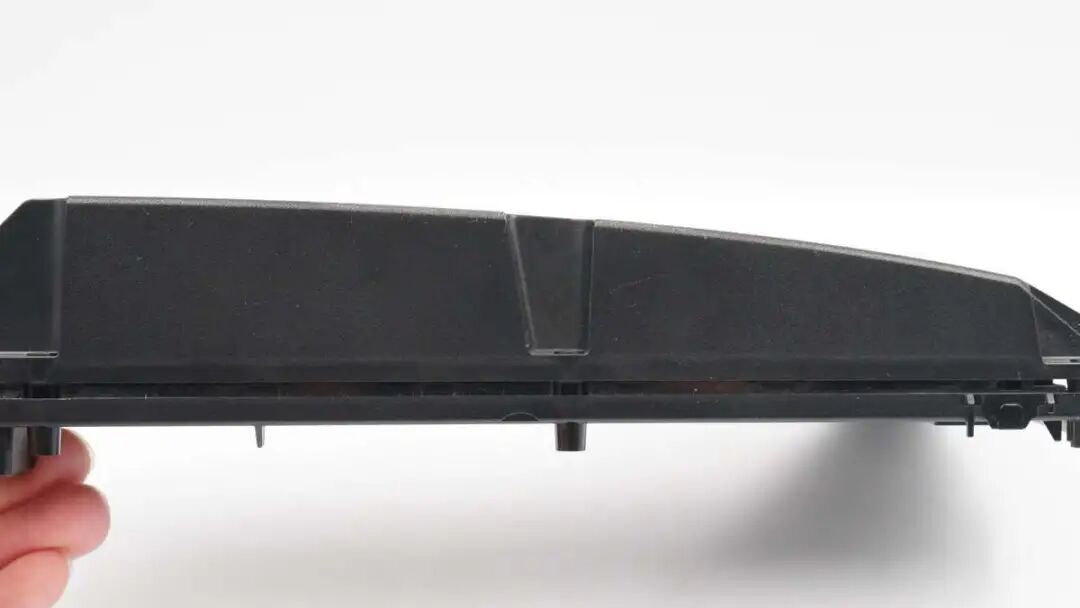

底部外壳设计平直，有两颗螺丝进行封装固定。

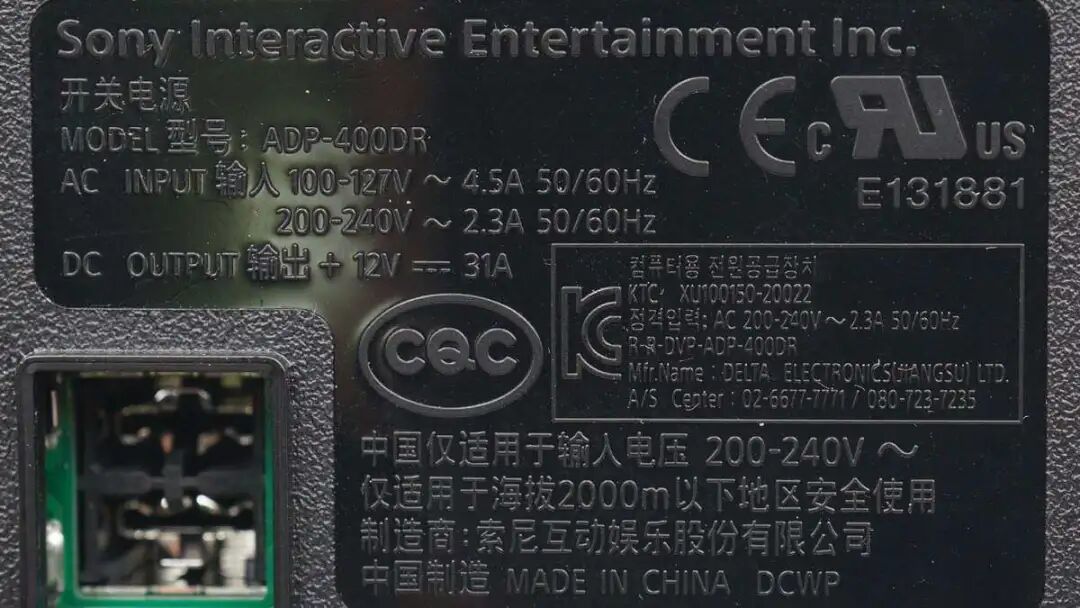

亮面区域设计有电源参数
型号：ADP-400DR
AC输入：100-127V~4.5A 50/60HZ
200-240V~2.3A 50/60HZ
DC输出：12V31A
电源已经通过了KC、CE认证，制造商为索尼互动娱乐股份有限公司，台达代工生产。
直流输出采用插座设计，便于组装。
二、索尼PS5主机电源拆解

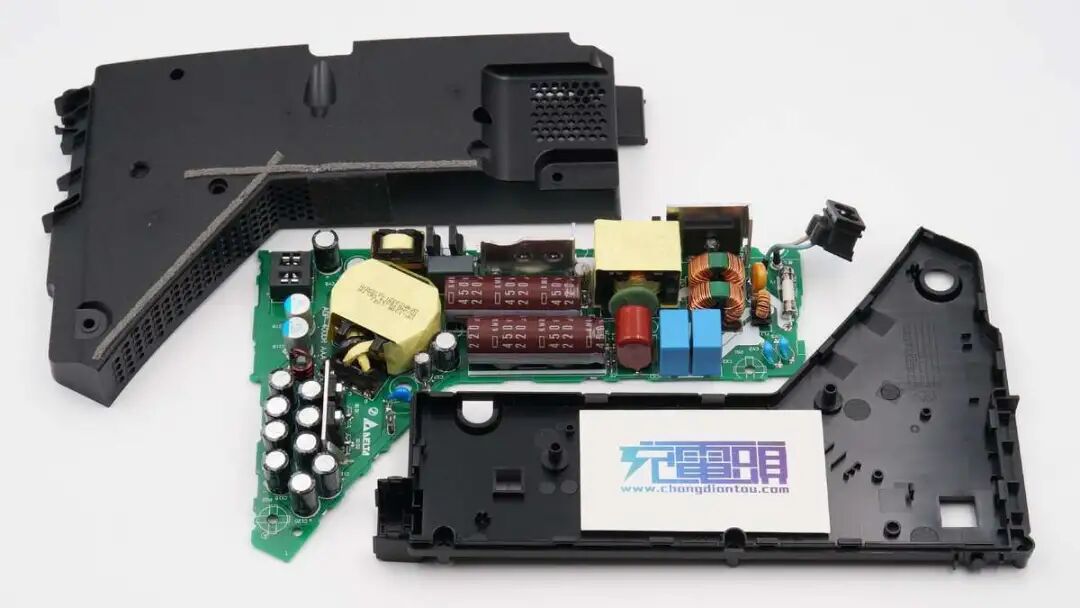

将机身壳拆开。
电源PCB板通过卡扣固定在另一半外壳上。

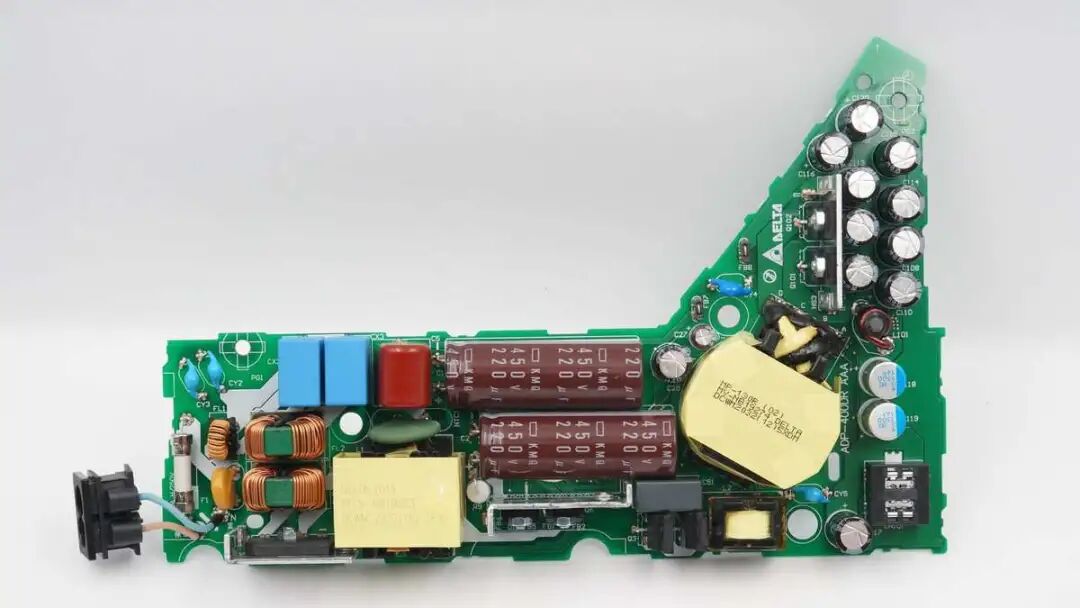

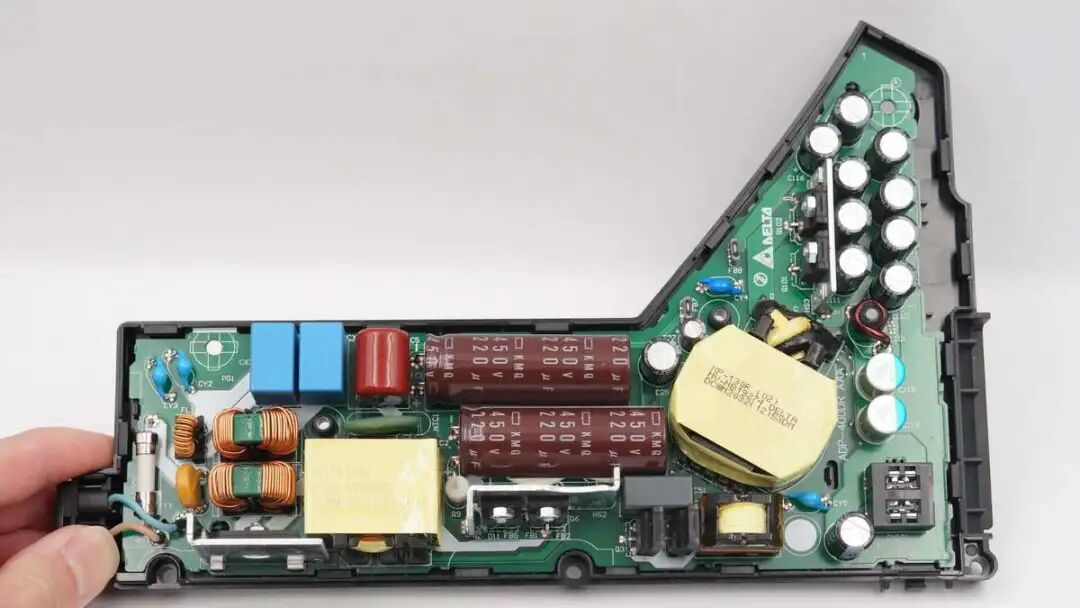

主板正面一览，从左到右依次布局PFC+LLC电路相关器件，整流桥、LLC半桥开关管、同步整流管均配有散热片帮助散热。PCB的造型有效的把高发热部件排布在最优的散热位置。

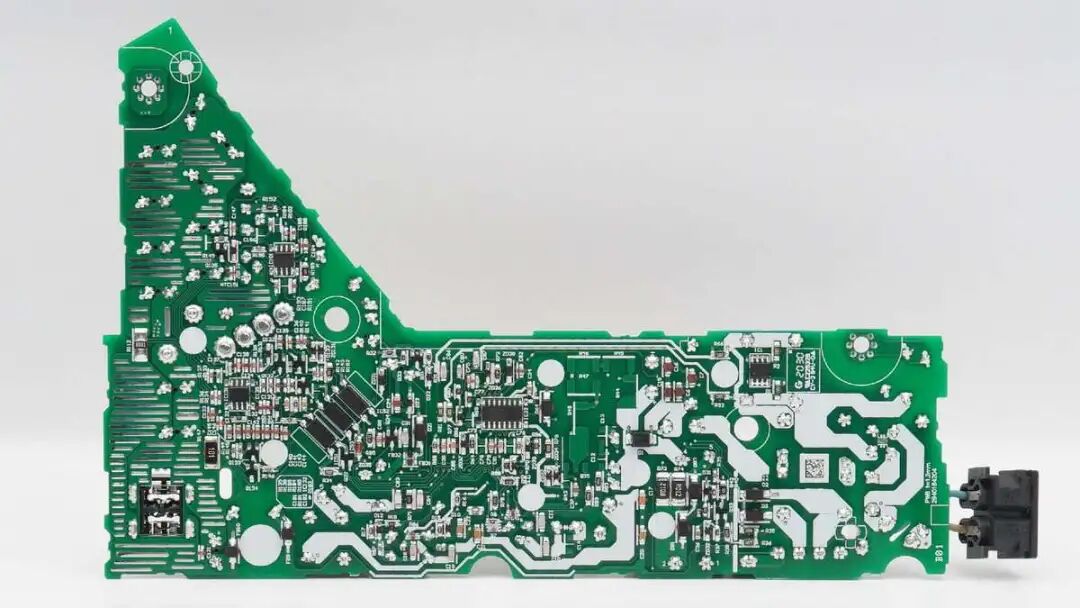

板子背面一览，设有主动X电容放电芯片、初级控制器、光耦等。
通过观察发现，这款电源初级采用PFC+LLC开关电源架构，次级采用同步整流后输出。下面我们从输入端开始了解各器件的详细信息。

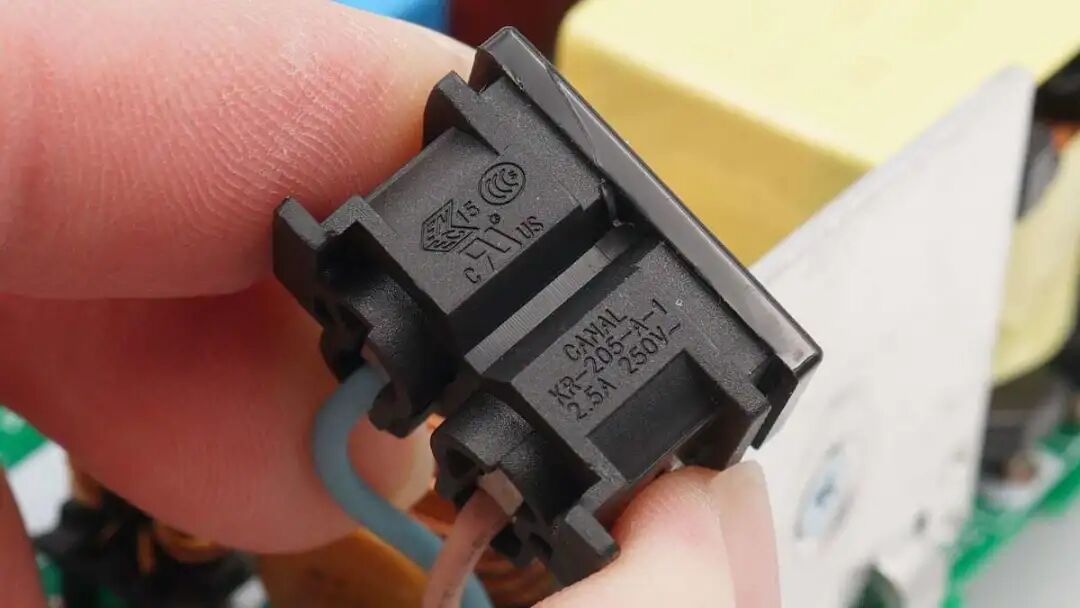

母座外壳上设计有规格参数，2.5A 250V。
输入端一览，连接导线套有绝缘管保护，管状的白色保险丝横置，共模电感三级设计用于滤除EMI干扰。
10S561K压敏电阻特写。

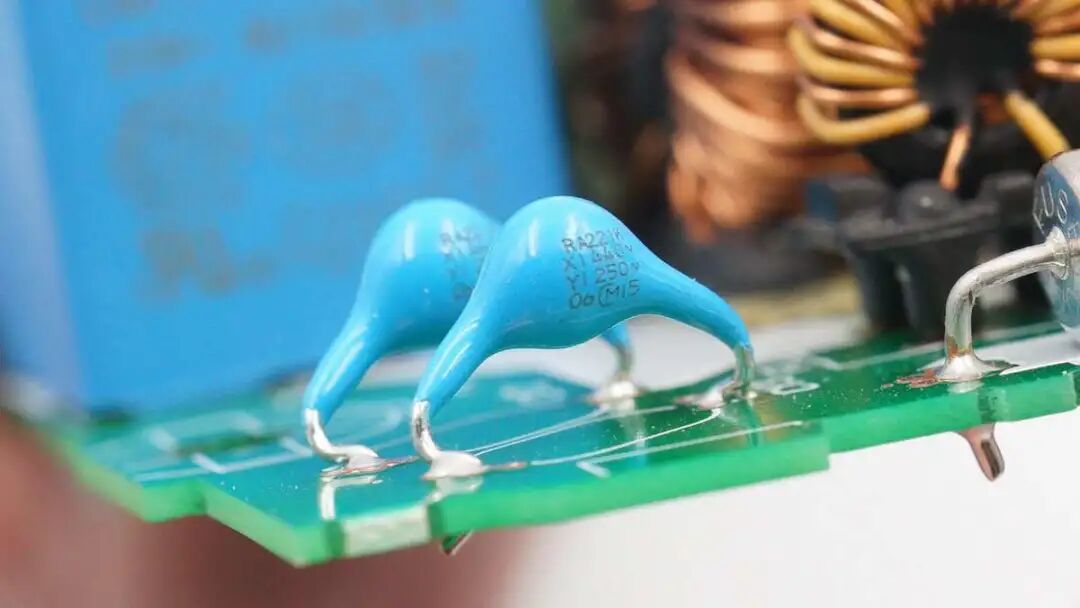

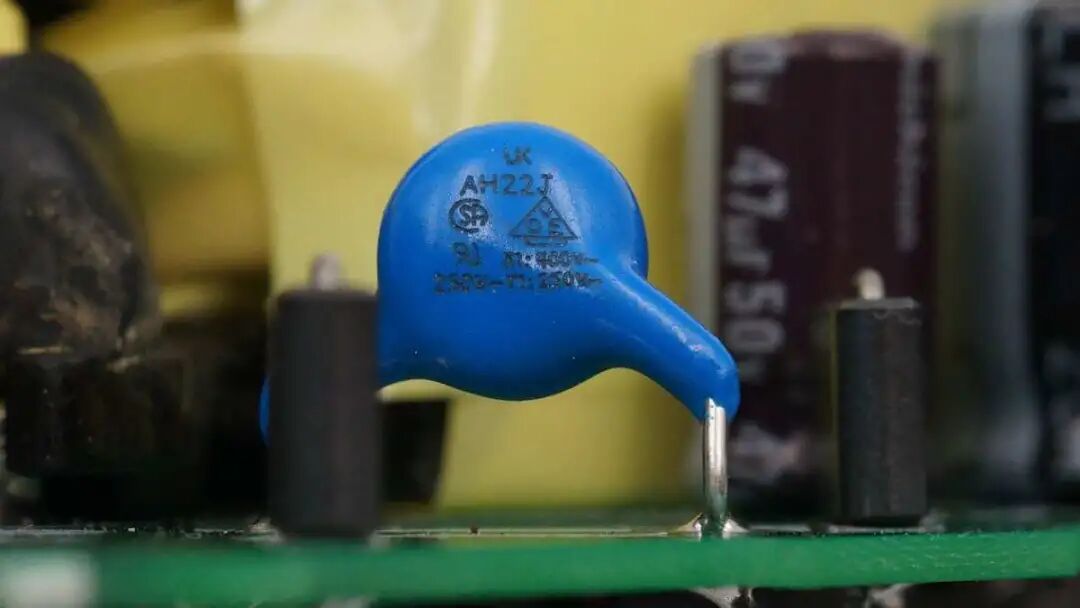

两颗蓝色Y电容。

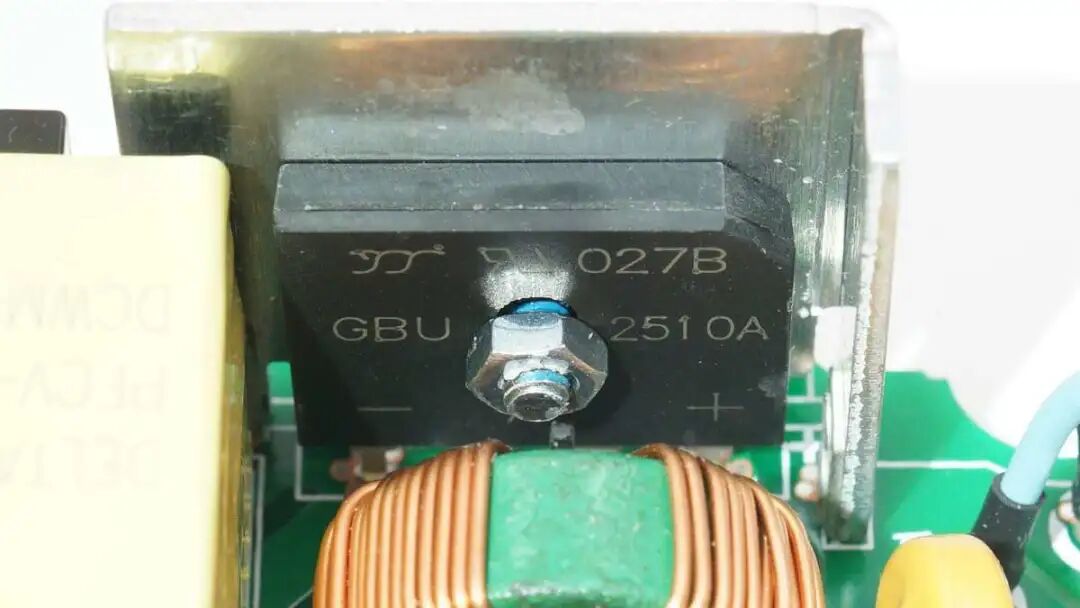

整流桥来自扬杰，固定在侧面散热片上。

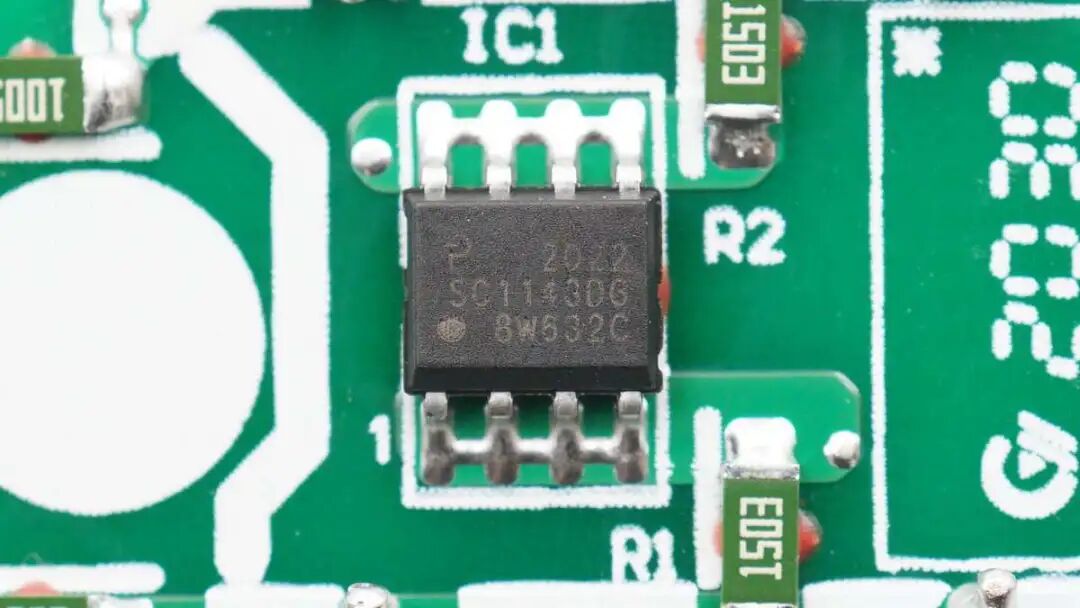

输入端PI SC1143DG主动X电容放电芯片。

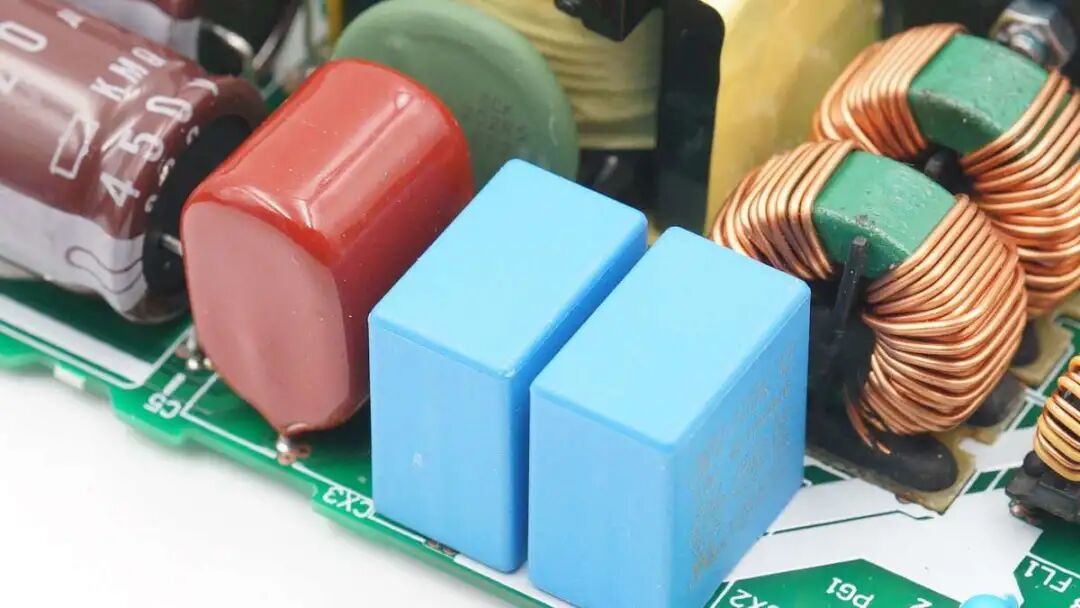

另一侧设有蓝色安规X电容、红色薄膜滤波电容和绿色NTC浪涌抑制电阻。

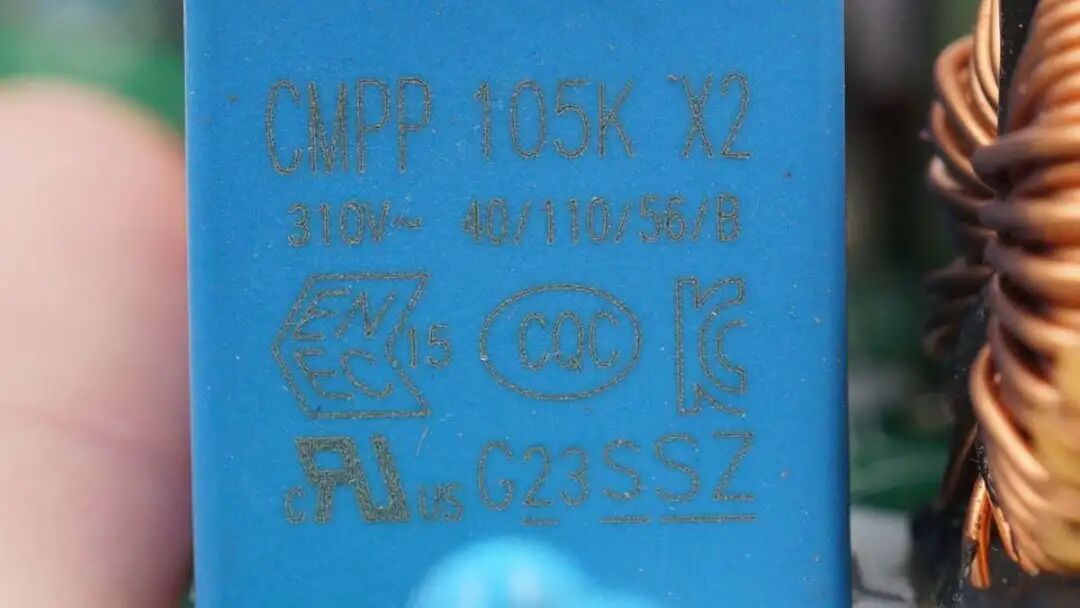

安规X电容采用韩国成镐CMPP系列。

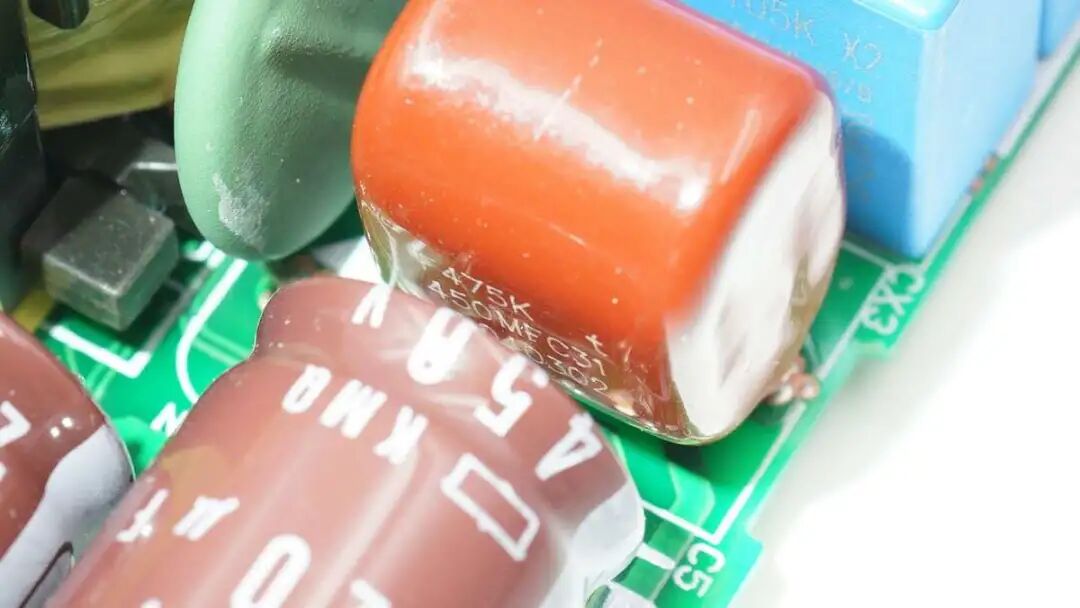

红色薄膜滤波电容特写，容量4.7μF。

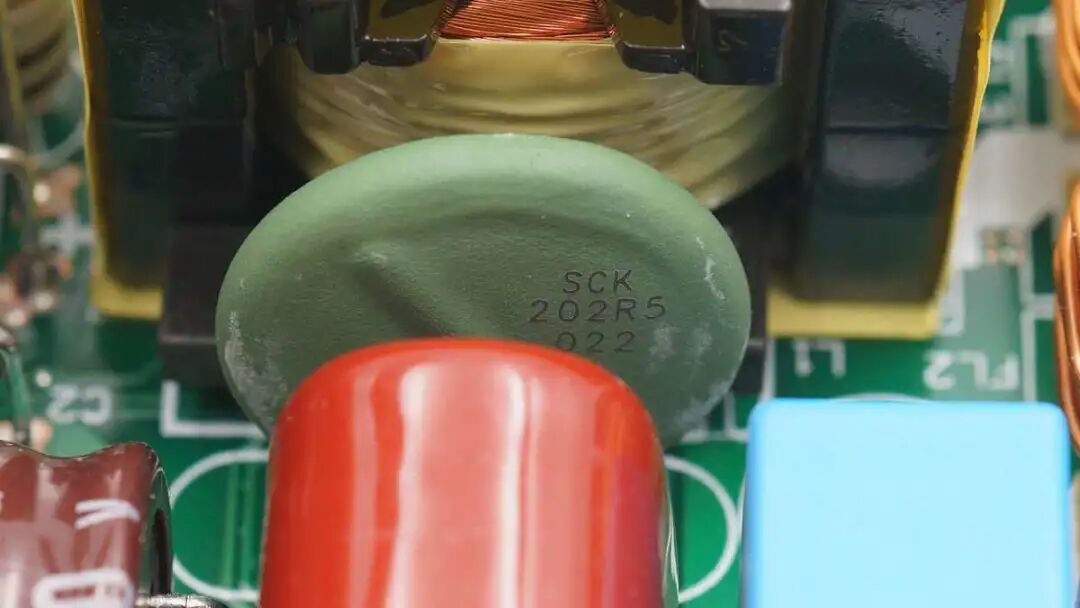

NTC浪涌抑制电阻用于抑制上电浪涌电流。

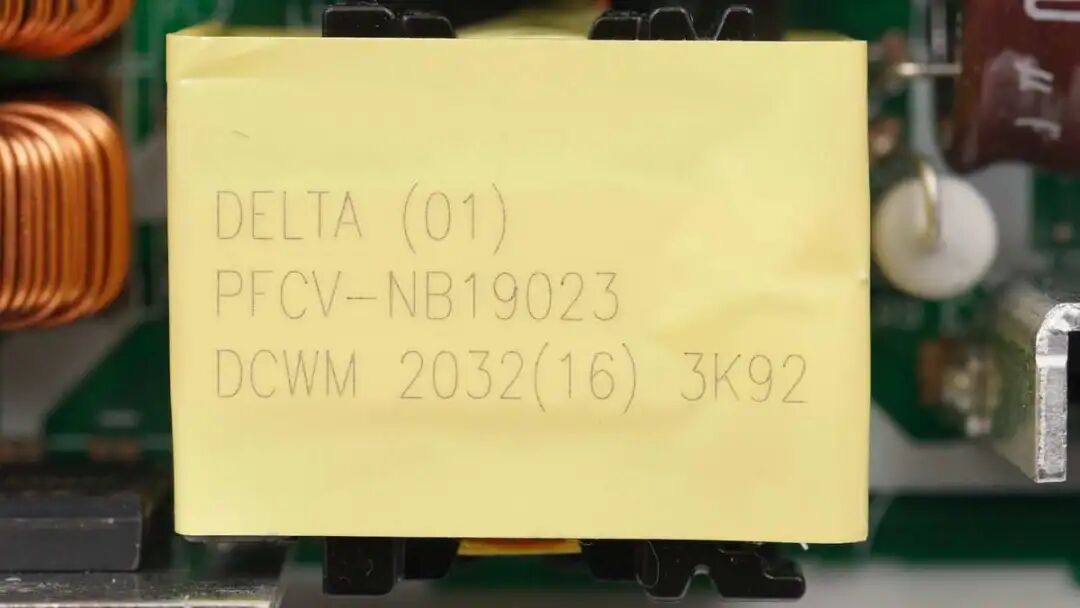

PFC升压电感由台达提供。

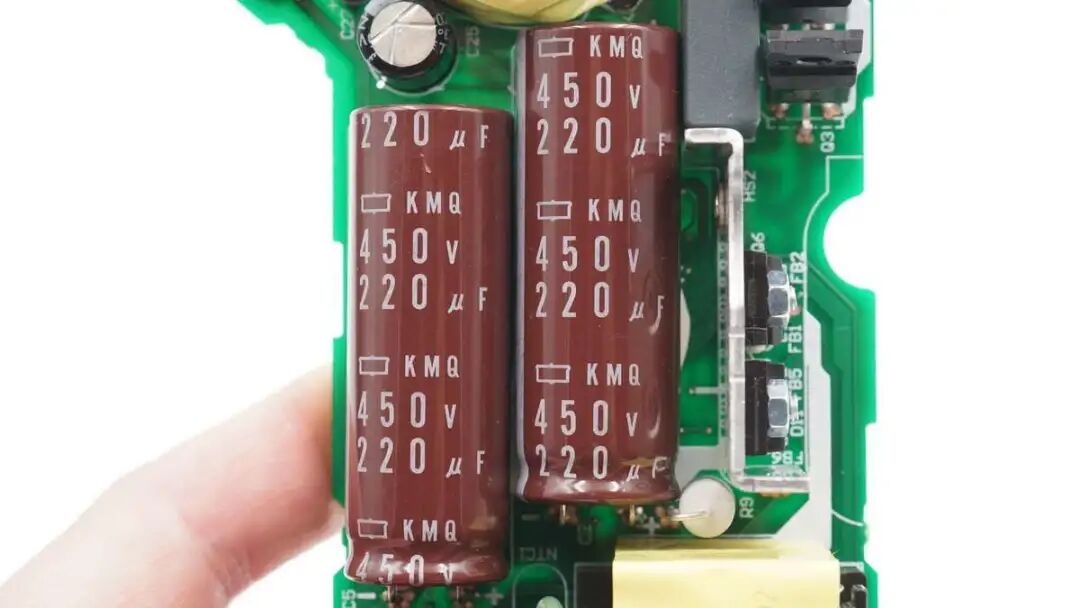

中间区域横置两颗高压滤波电解电容，日系黑金刚KMQ系列，规格都是450V 220μF。右侧散热片上固定有PFC升压开关管和整流管。

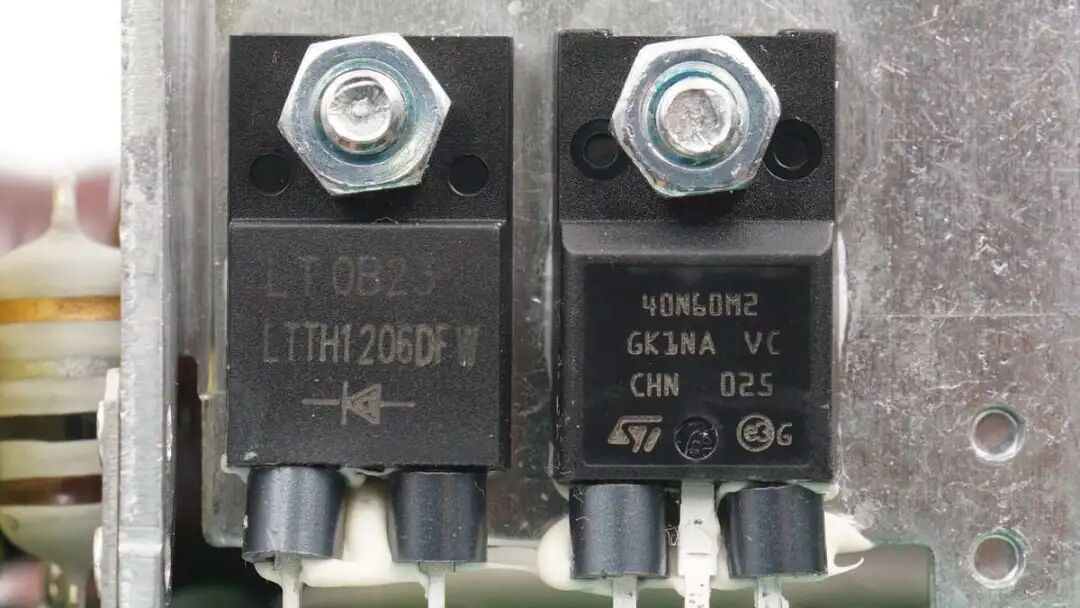

MOS管和散热片间打胶提升导热效果。PFC升压开关管采用意法STF40N60M2，耐压650V，导阻0.088Ω，TO-220FP封装。超快速整流二极管采用敦南LTTH1206DFW，耐压600V。

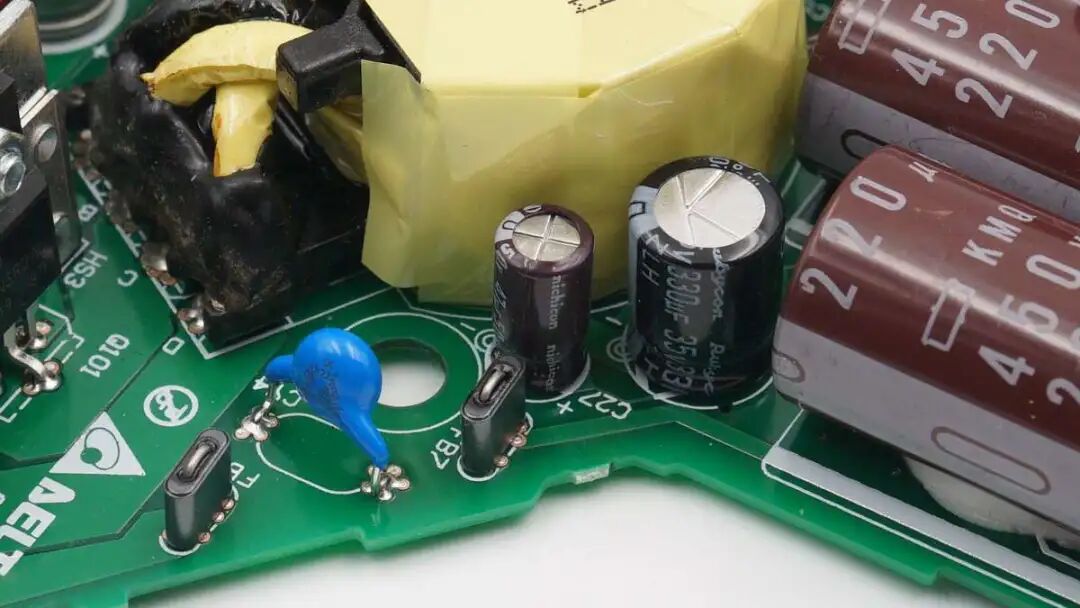

高压滤波电解电容旁边设有两颗小电容和Y电容。
另一侧设有谐振电容、LLC半桥开关管和谐振电感。
LLC谐振电感特写，采用利兹线绕制。

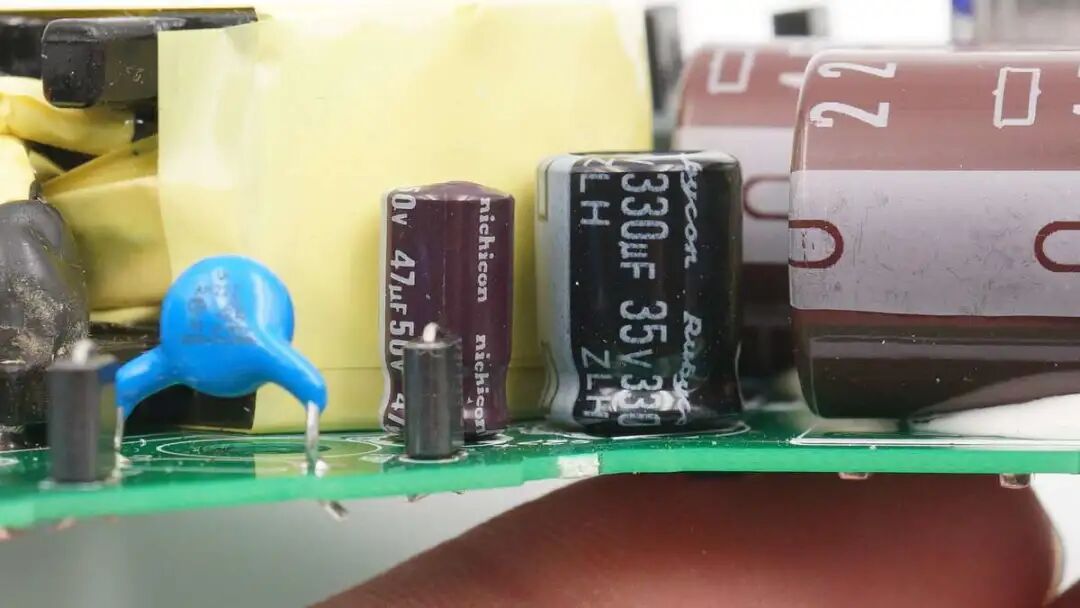

两颗电容均来自红宝石，规格分别是35V 330μF和50V 47μF。

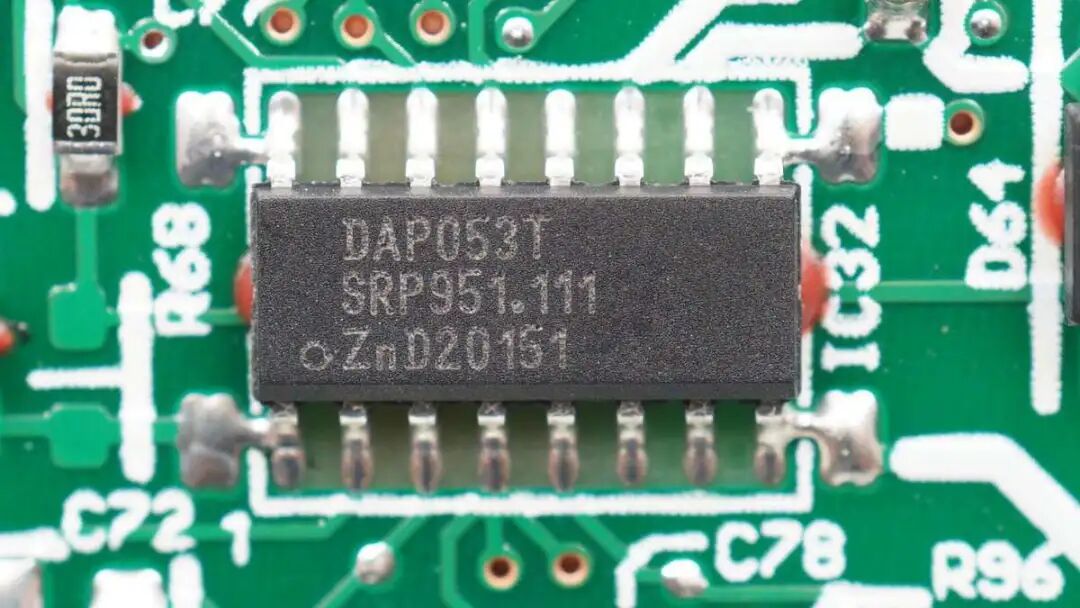

丝印DAP053T的初级控制器，台达定制型号，集成PFC控制器和LLC控制器。

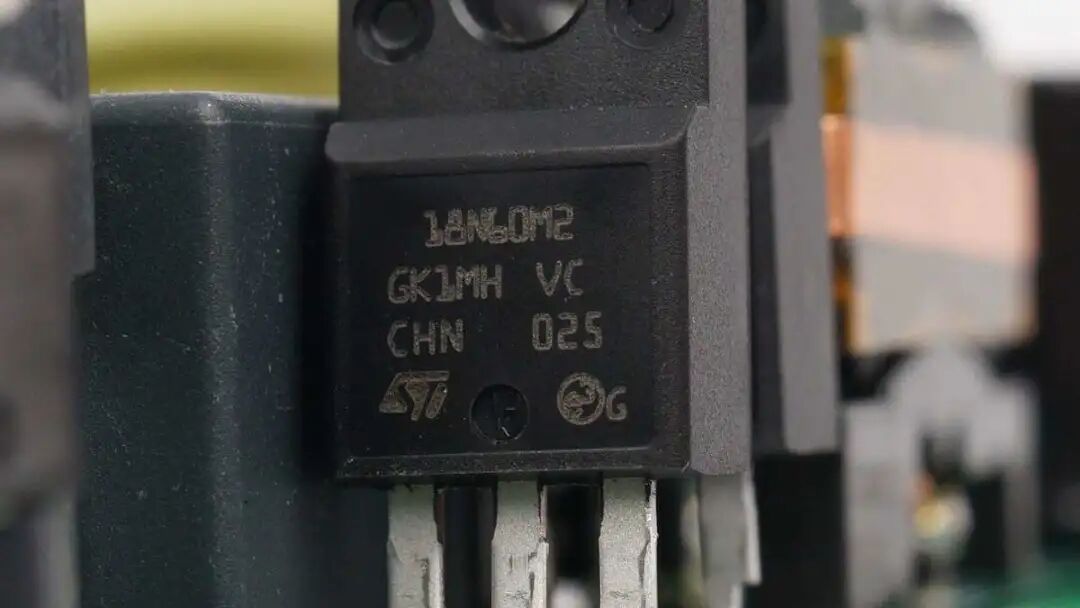

LLC半桥开关管采用意法STF18N60M2，耐压650V，导阻0.28Ω，TO-220FP封装。

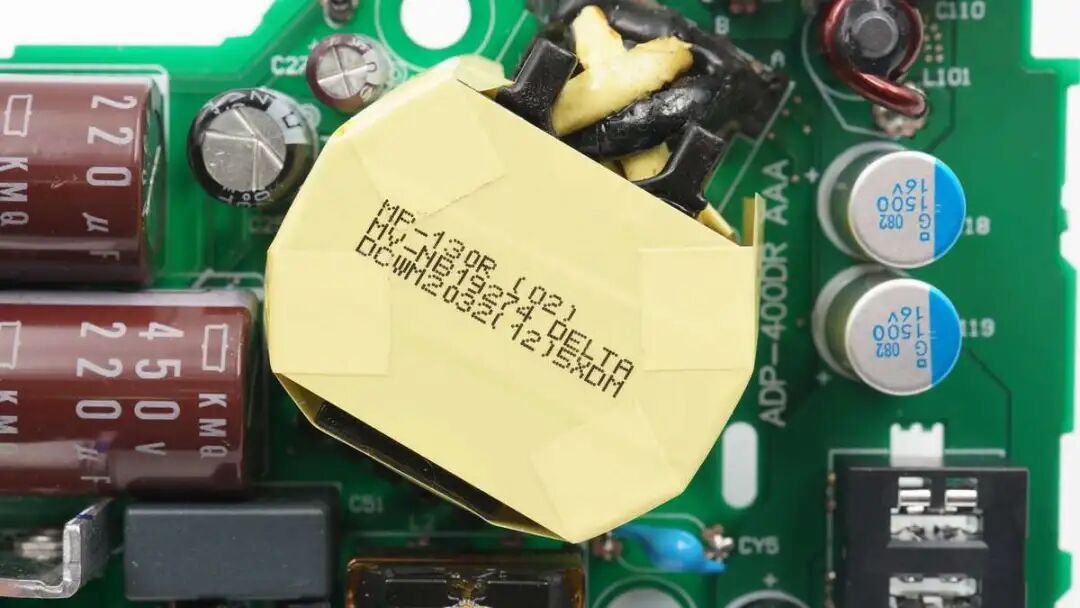

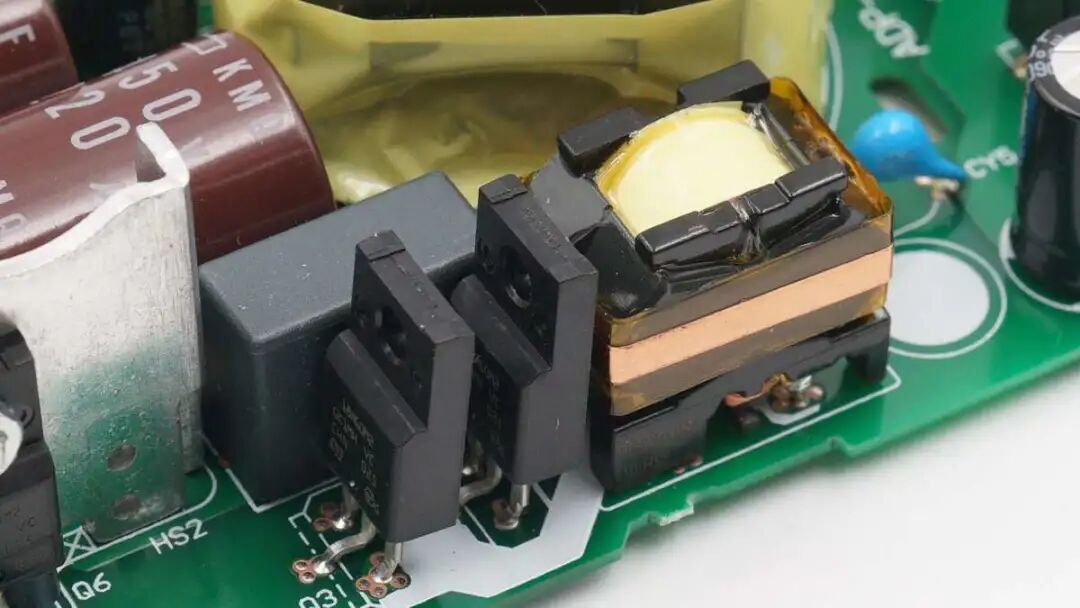

变压器特写，也是由台达提供。

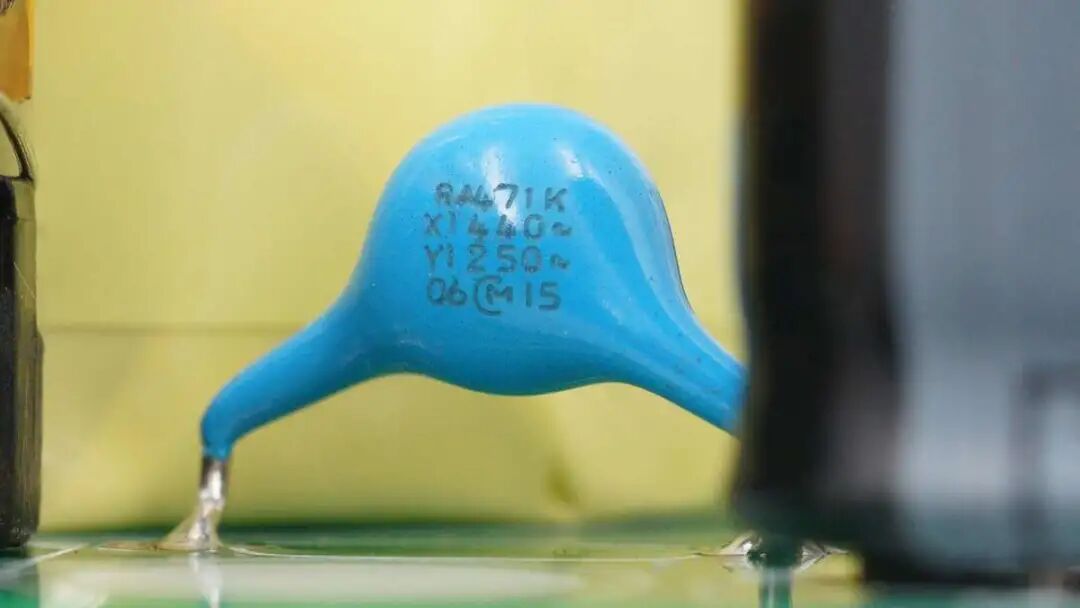

Y电容特写。
另一颗Y电容特写。

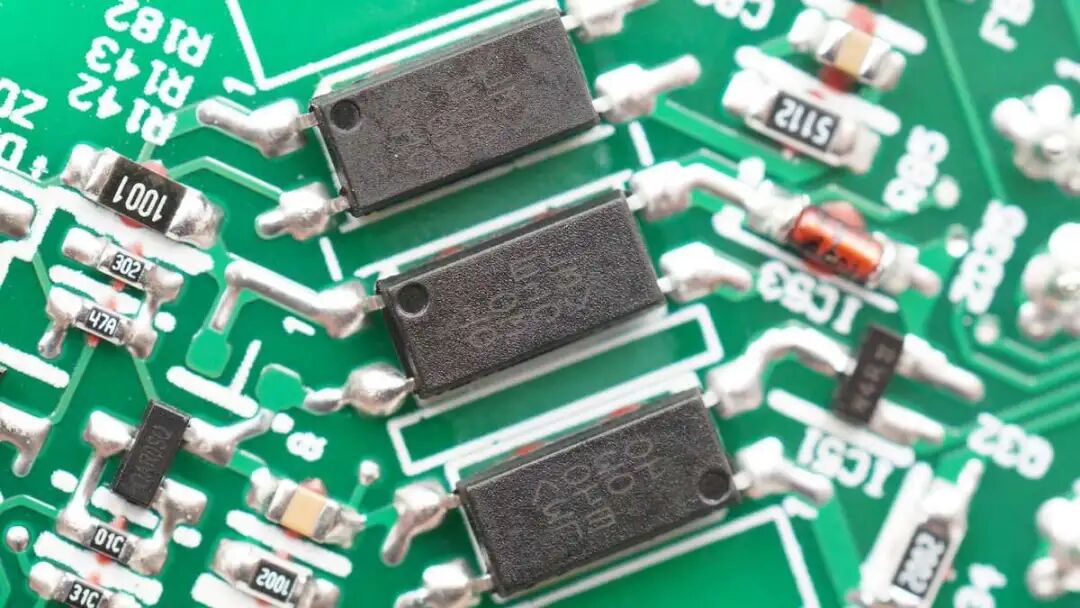

三颗EL 1013光耦特写。

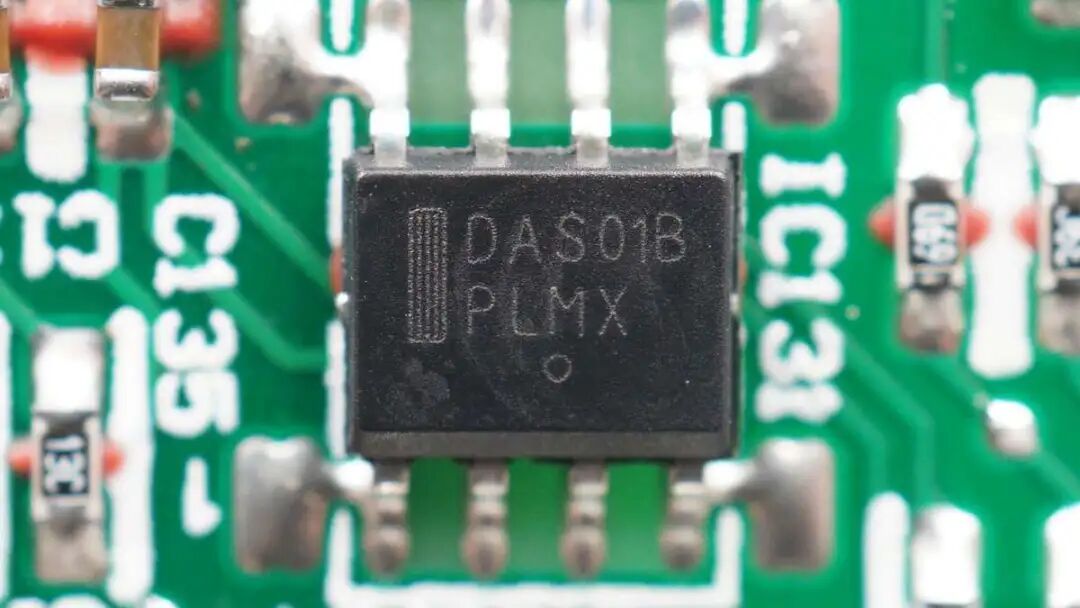

丝印DAS01B的芯片，台达定制型号，用于输出电压反馈和过流保护功能。

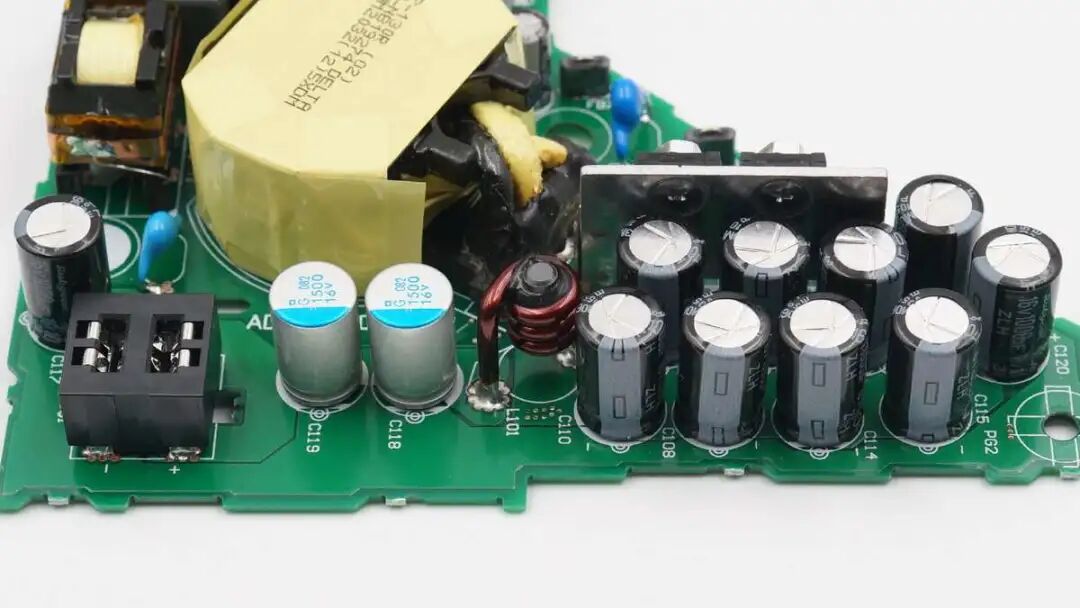

输出端一览，设有滤波电感、10颗滤波电解电容以及两颗滤波固态电容，两颗同步整流管固定在散热片上。

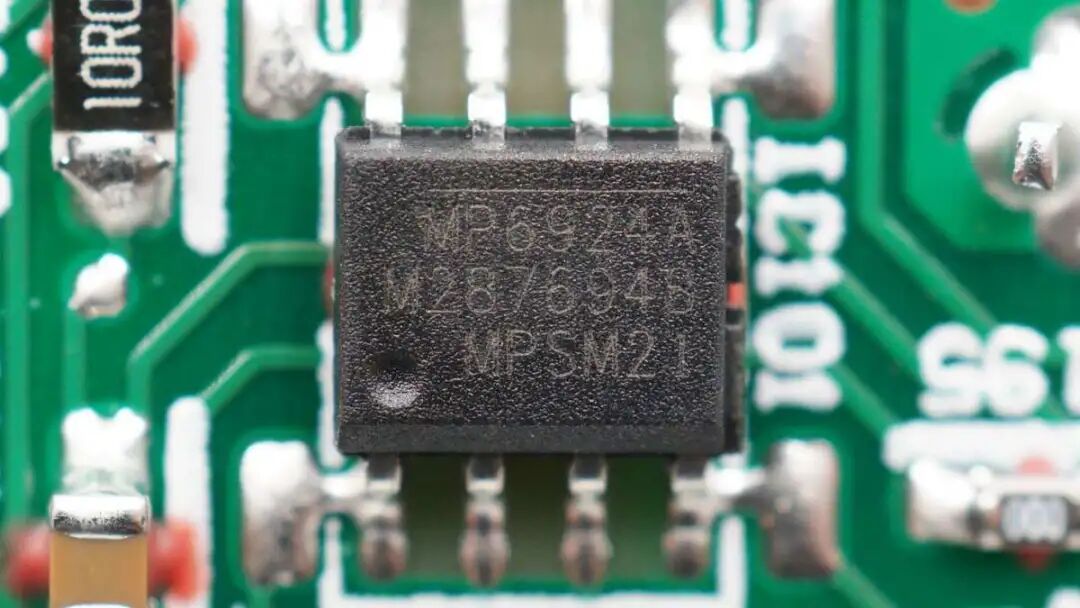

MPS MP6924A LLC同步整流控制器，具有更强的抗干扰度和快速关断功能，可兼容CCM/DCM模式。
MP6924A内部集成了两个同步整流控制器，分别用于LLC两个次级线圈输出的整流应用，适用于LLC转换器同步整流应用。可以节省一颗控制器，精简次级电路设计，同时支持4.2-35V宽范围工作电压，可以适用于USB PD3.1快充140W电源设计。
两颗同步整流管采用富鼎先进AP6N3R2ALI，耐压60V，导阻3.2mΩ，TO-220CFM封装，用于LLC同步整流输出。

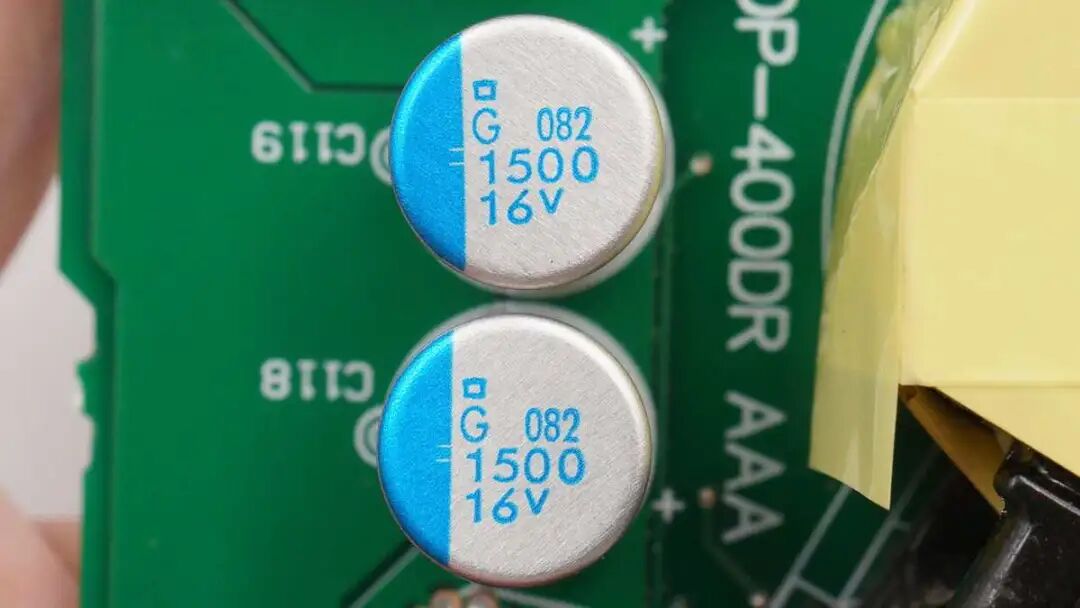

两颗日化固态电容特写，规格为16V 1500μF。

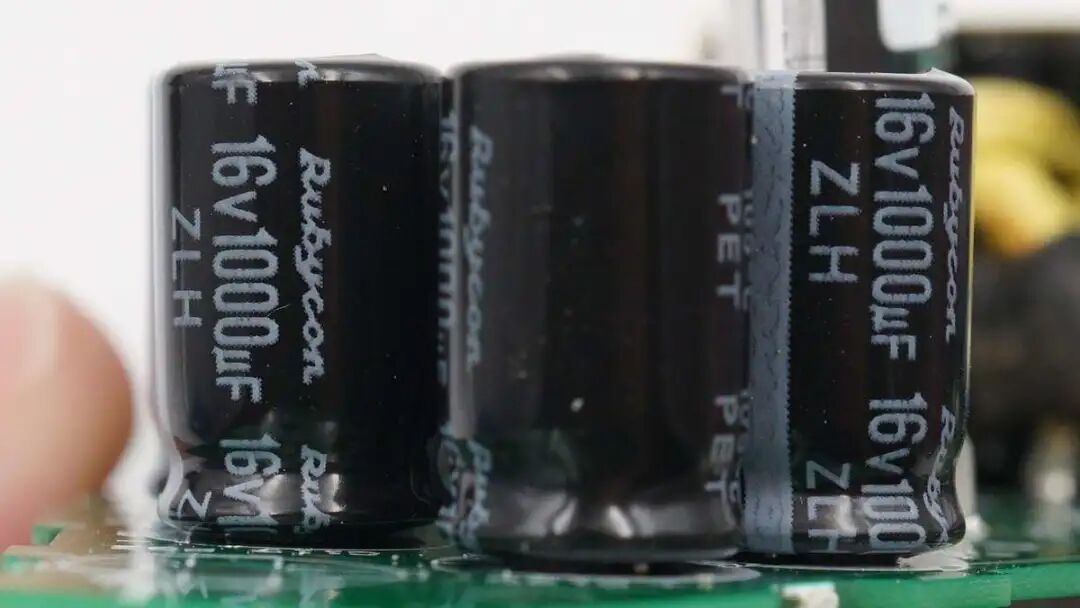

10颗滤波电解电容均来自红宝石，规格都是16V 1000μF。
输出端插槽特写。

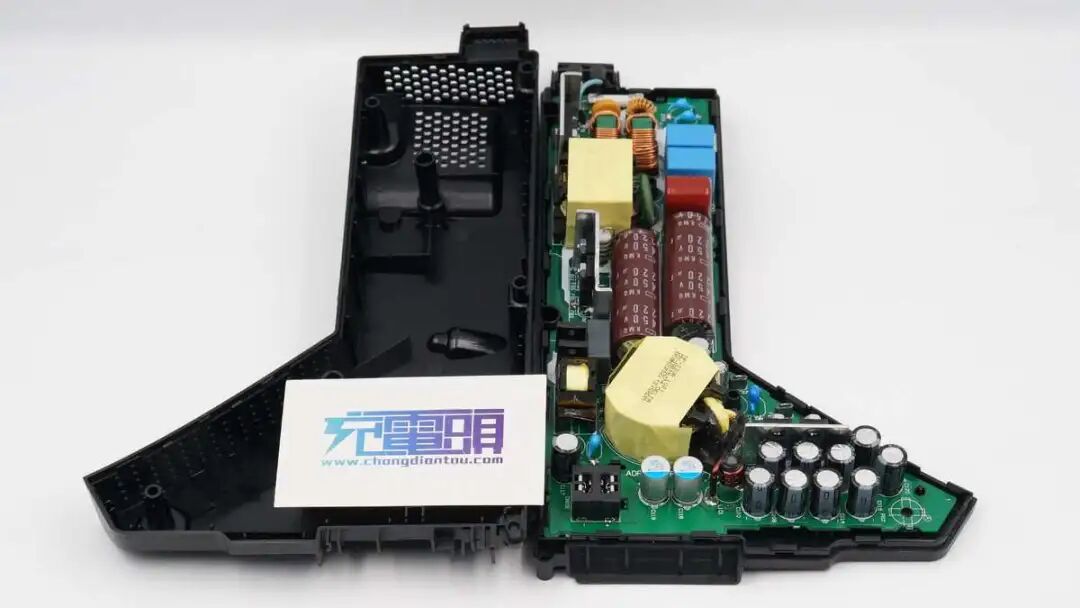

全部拆解完毕，来张全家福。
充电头网拆解总结
索尼PS5主机电源设计相当模块化，独特的“手枪”造型则是服务于主机散热片和散热系统而设计。电源外壳采用质轻且强度好的工程塑料，输入端以及侧面均设有散热孔。此外外壳上还设计有多个空位，便于安装固定。
这款主机电源采用12V输出，最大功率差点突破400W大关，提升幅度相较前几代再创新高，功耗往往跟配置挂钩，也从侧面体现了PS5主机硬件配置相当不错，这对于游戏党来说再好不过了，有了它便可畅玩3A游戏了。
充电头网通过拆解发现，电源由知名大厂台达代工生产，采用PFC+LLC高性能电源架构设计，采用台达定制初级控制器DAP053T+MSP MP6924A的高集成方案，MOS管来自意法和富鼎先进。黑金刚、红宝石、日化三大日系品牌电解电容和固态电容进行输入输出滤波，用料十分豪华。
