创芯微推出3款内置均衡功能锂电保护芯片，专为户外电源设计

原创充电头网编辑部充电头网

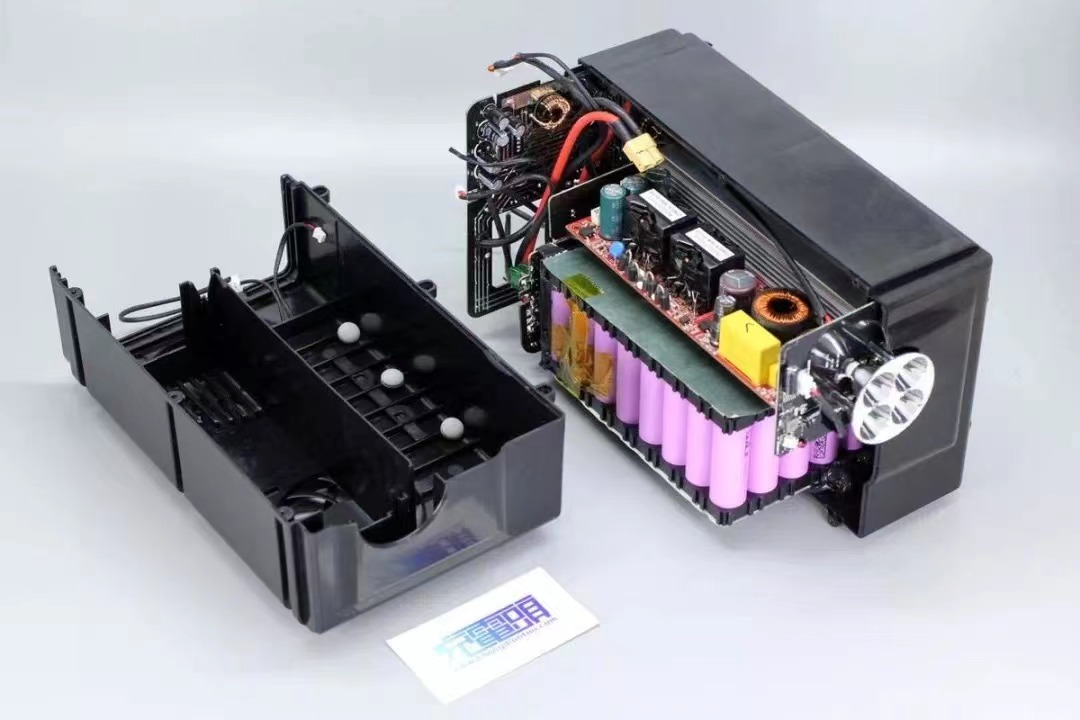

随着新能源的日益普及，无污染，高能效的能源系统能够提高传统化石燃料的利用效率，或者更好的利用太阳能以及风能等可再生能源。锂电池作为新能源的重要环节，起到储存电能的作用，而户外电源作为锂电池储能的整体应用，大大降低了应用门槛。

作为锂电池安全应用的首位，锂电池保护芯片是电池安全的重要防线，起到防止电池过充，过放以及过流的功能。对于锂电池来说，过充电和充放电过流，都会导致电池发热，若得不到有效控制，电池温升过高会发生危险。锂电池保护芯片能够在电池出现异常过压过流时，切断电池与电路的连接，从而确保锂电池的安全使用。

锂电池过放电，会降低电池的寿命，在为电压过低的电池以正常电流充电时，也容易发生危险。电池保护芯片能够在电池端电压低于阈值时切断电池放电，从而避免电池电压过低，影响电池寿命。

所以说一款符合标准，并具有高精度的电池保护芯片，能够为多串的锂电池组提供完善的过充、过放以及过流保护能力，从而确保电池的安全使用。

创芯微作为拥有国内最早从事锂电行业研发团队的设计公司，从成立之初即已推出了一系列多串电池保护芯片，CM13XX系列产品作为创芯微第三代多节锂保产品，其在主要的核心参数和功能上作了大幅提高：

1、在电池安全保障方面，CM13XX系列产品的过充保护电压精度控制在±15mV以内；

2、在增加电池续航能力及寿命方面，CM13XX系列产品的正常功耗(带温度保护)由第二代产品的20uA降至10uA，同时全系列产品内置均衡功能；

3、在满足客户参数需求方面，可以实现一周甚至更短的时间内向客户提供所需定制化参数产品。

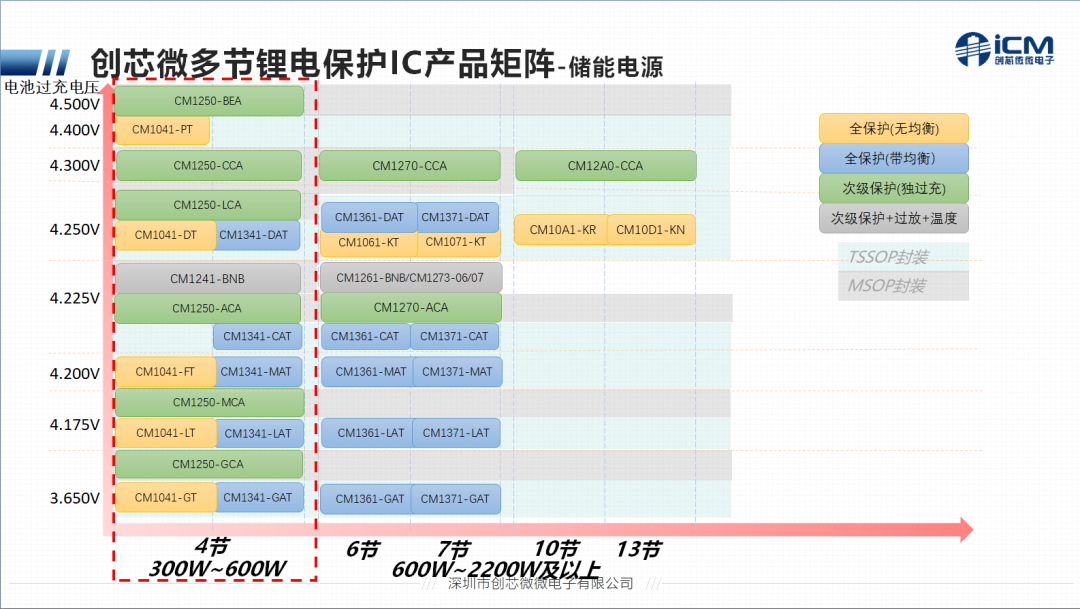

其中CM1341支持4串电池完整保护，CM1361支持6串电池完整保护，CM1371支持7串电池保护，全系列产品支持搭配次级保护IC，可满足主流300W-1800W及以上户外电源的电池组保护功能和认证需求。

电池均衡是串联锂电池组所特有的，用于消除串联电池使用过程中，电池的个体容量差异以及温度不同造成的电池单体电压不平衡。通常锂电池组被设计成只具备完整保护的正负输出，在保护芯片上增加均衡功能，无需改变电池组及充放电设备设计，非常方便。

创芯微推出的多串电池保护芯片使用并联放电电阻的方式，充电时，保护芯片轮询每节电池上的电压。当某节电池电压达到满充电压后，其他电池电压还未达到终止电压时，保护芯片会自动把电阻并联到对应的充满的电池上，减小电池的充电电流，从而使电池组各节电池的电压都达到平衡。

电池不平衡会降低电池的充放电容量，单体电压不一致，放电时，较低电压的电池提前进入欠压保护，在充电时，由于串联电池组中存在电压较低的电池，其他电池就会超过正常使用电压，触发单体电池过压保护，从而停止充电，降低电池的充电量。

电阻均衡功能的加入，能够在充电时，自动为高压满电的电池放电，保持串联中电压低的电池充电，从而使电池组达到平衡。电池组中，串联的所有电池都能充满电，也能充分完全放电，实现电池组的满充满放，最大化电池组容量。

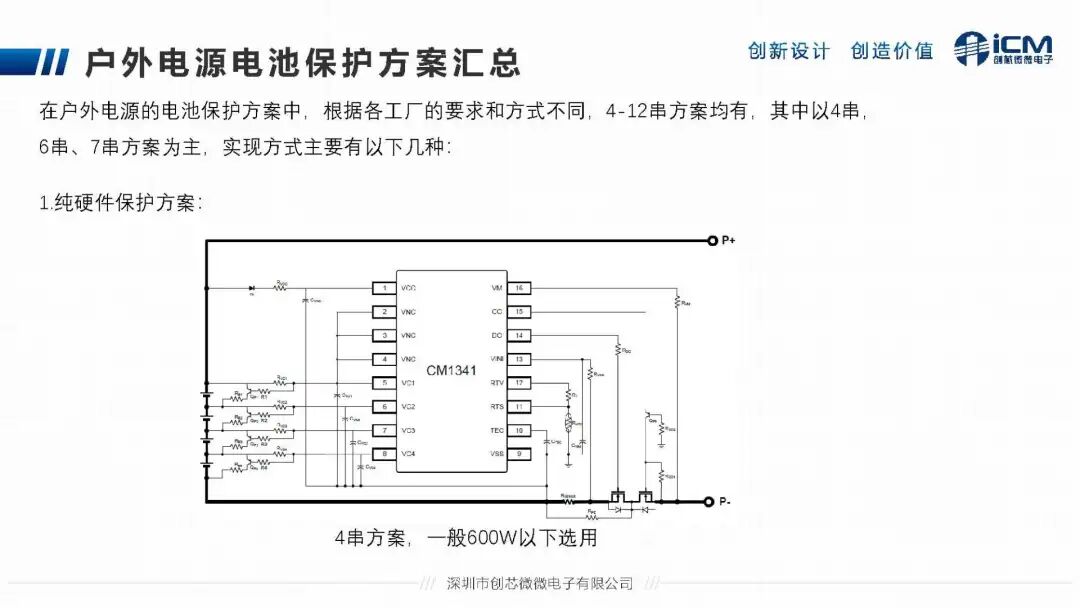

创芯微 CM1341是一颗外置放电管和放电电阻的4串锂电池保护芯片，提供完整的电池保护功能，可满足600W以内的户外电源应用。

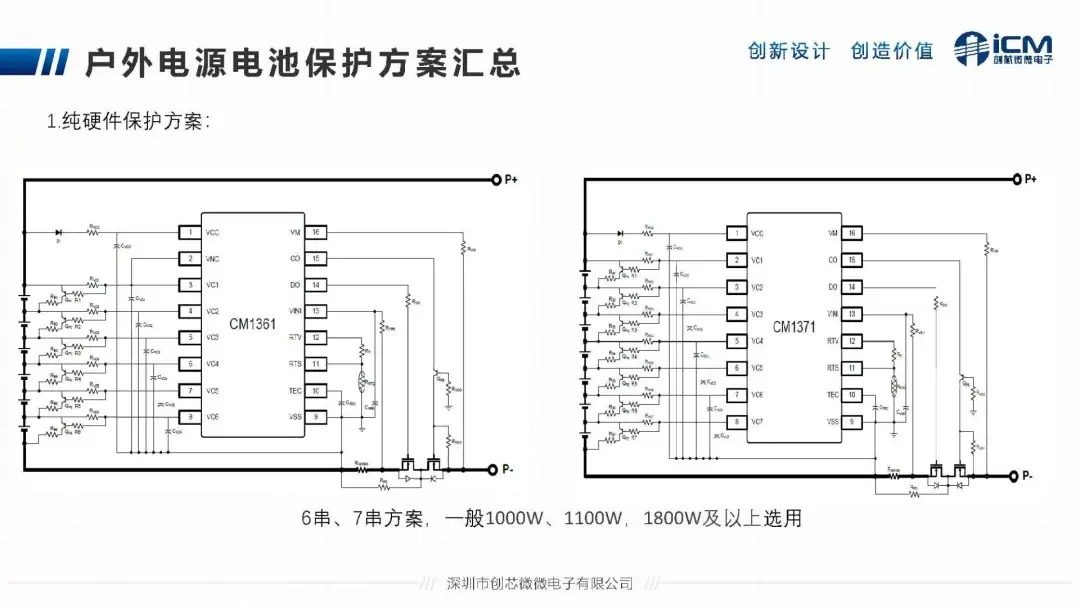

针对更大功率的6串及7串锂电池串联应用，创芯微推出了CM1361和CM1371电池保护芯片，简单搭配外置的电池放电管和放电电阻，即可实现电池均衡功能。

对于锂电池安全应用来说，完善的保护功能是必不可少的。锂电池保护芯片与MOS管等外围元件组成锂电池保护电路，可以实时监测锂电池的电压以及电流，在异常情况下关断输出，从而确保锂电池的安全应用。

随着多串锂电池应用的流行，大容量的电池组，对于保护电路的安全性要求也越来越高。创芯微推出的三款内置均衡的电池保护芯片，可以在保证电池组安全使用的前提下，进一步对电池进行均衡，消除电池个体压差，对整体性能的影响，从而提升电池组的使用体验。
