拆解报告：德国hama. 33W QC4+充电器
----- 充电头网拆解报告 第2020篇 -----
hama.是德国知名百年老企，旗下业务涉及计算机、电信等多个领域。最近充电头网就淘到了hama.的一款QC4+充电器，机身上除了品牌logo和QC4+标识外，没有任何参数信息。
出于好奇，充电头网决定对这款充电器进行实测和拆解，顺便也感受下一向号称严谨务实的德企做的产品具体是怎样的。
一、hama. 33W充电器外观
这款充电器采用方块造型设计，PC材质黑色外壳，表面磨砂处理，边角过渡圆润。

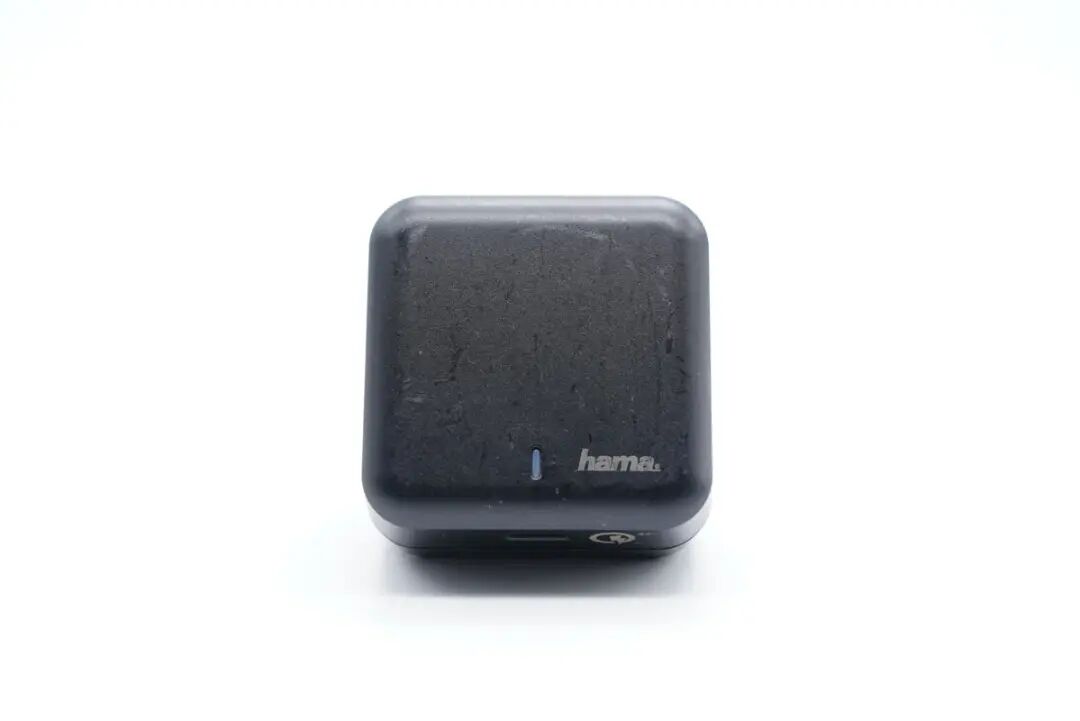

机身顶面设计有LED指示灯，右边还有hama.品牌logo。

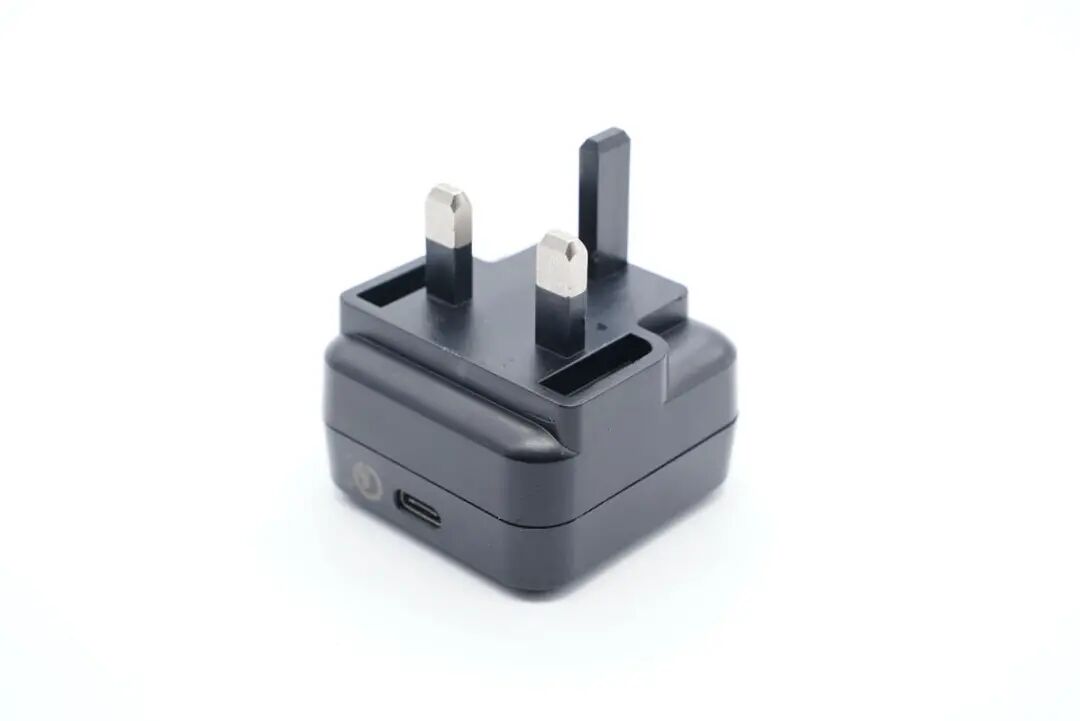

输入端插脚为英规。

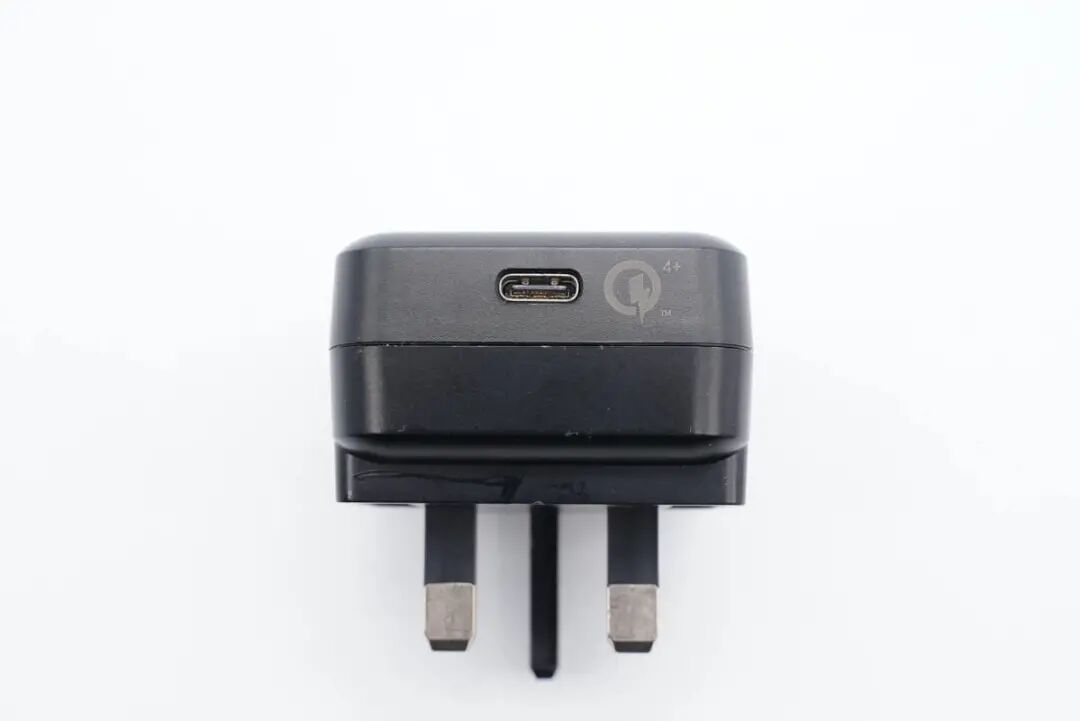

底部配有单USB-C接口，右侧印有高通QC4+认证标识。

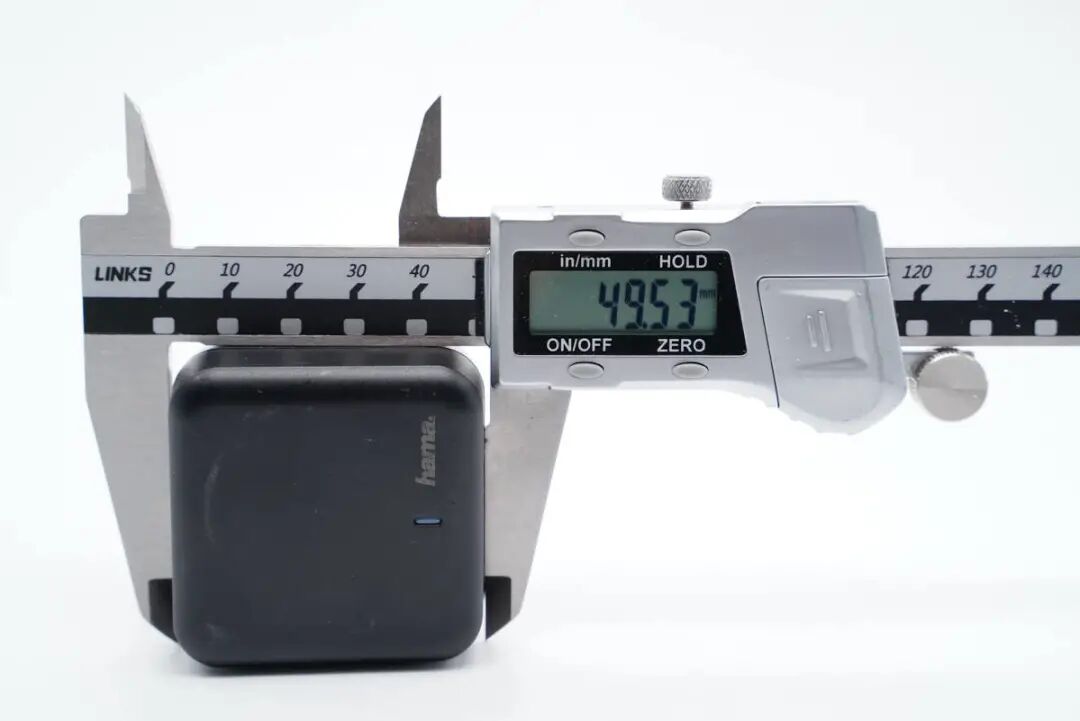

测得充电器机身长度为49.53mm。
宽度为49.34mm。
厚度为31.69mm。

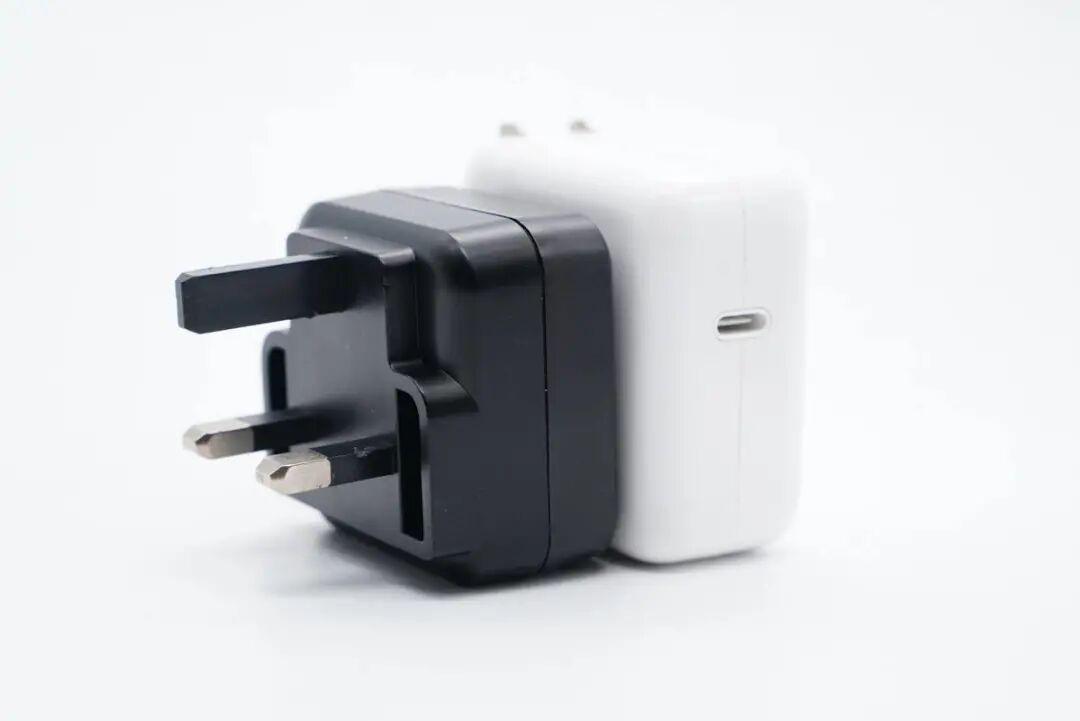

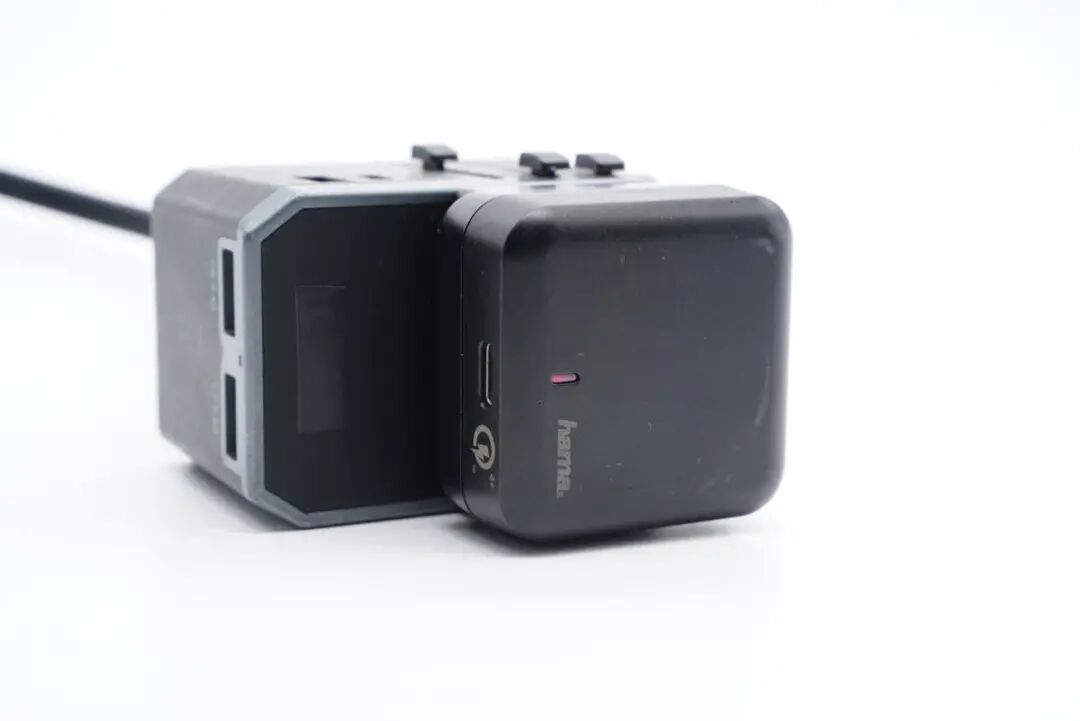

和苹果30W充电器对比，机身要小一点。

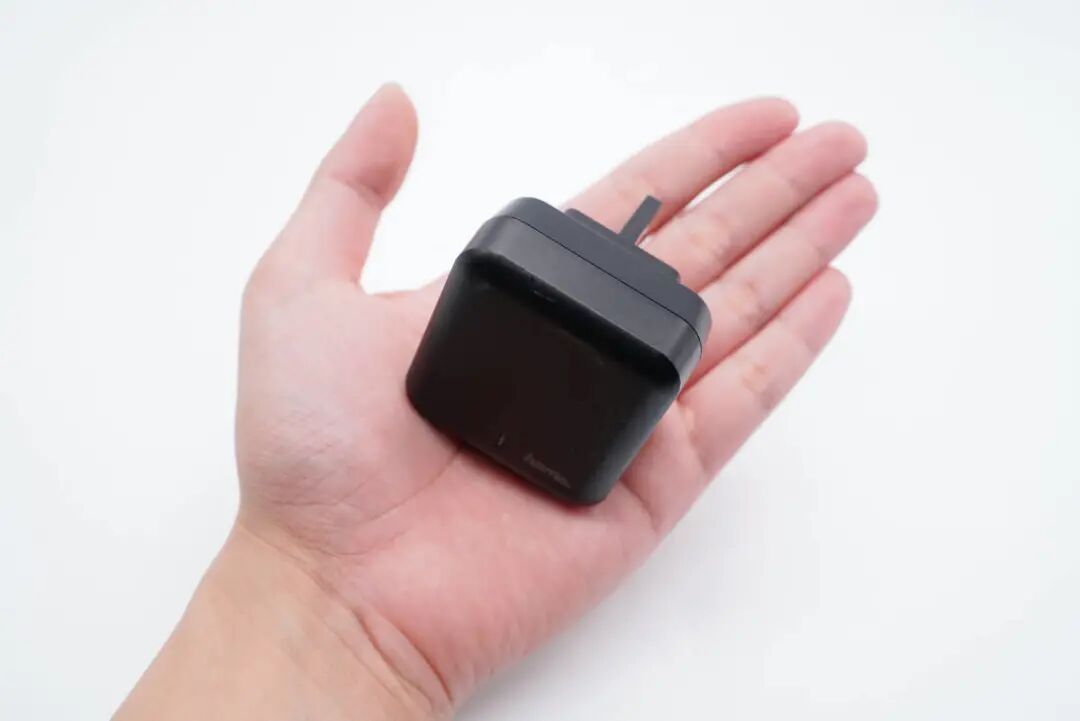

拿在手上的大小直观感受。

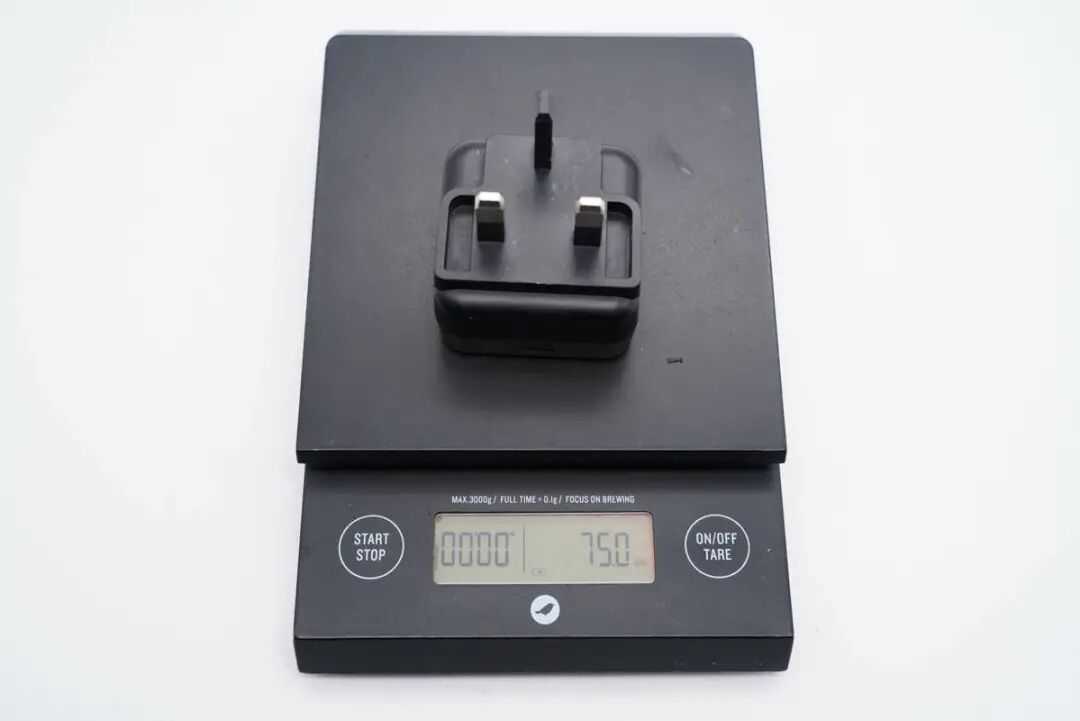

净重约为75g。

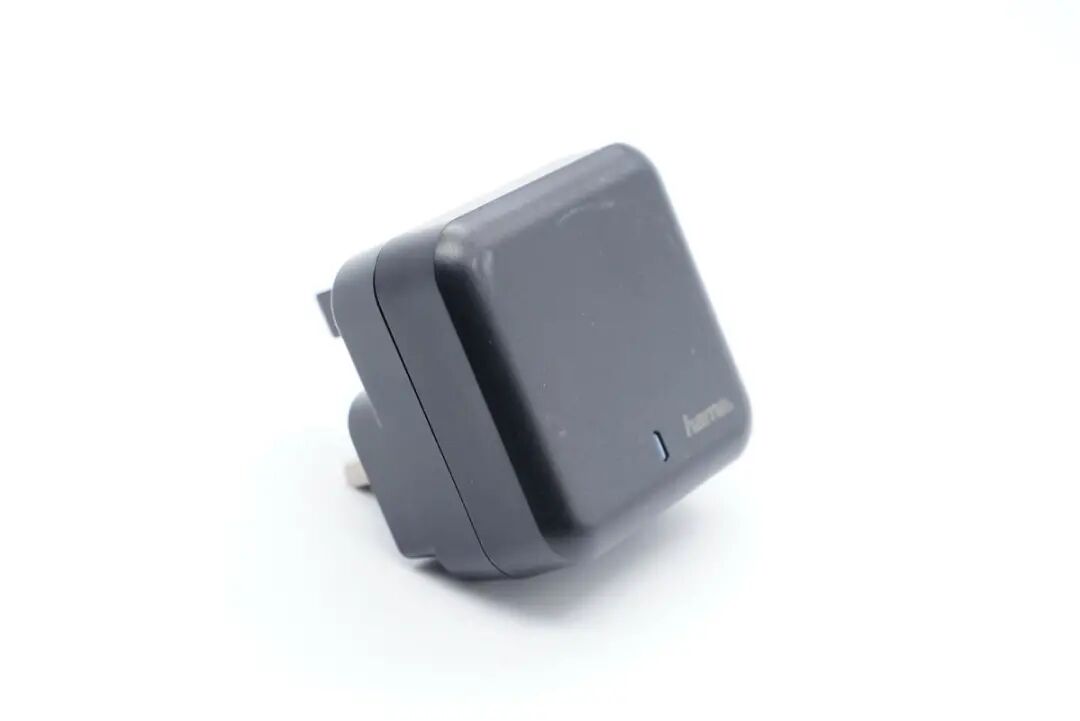

通电后指示灯亮红光。

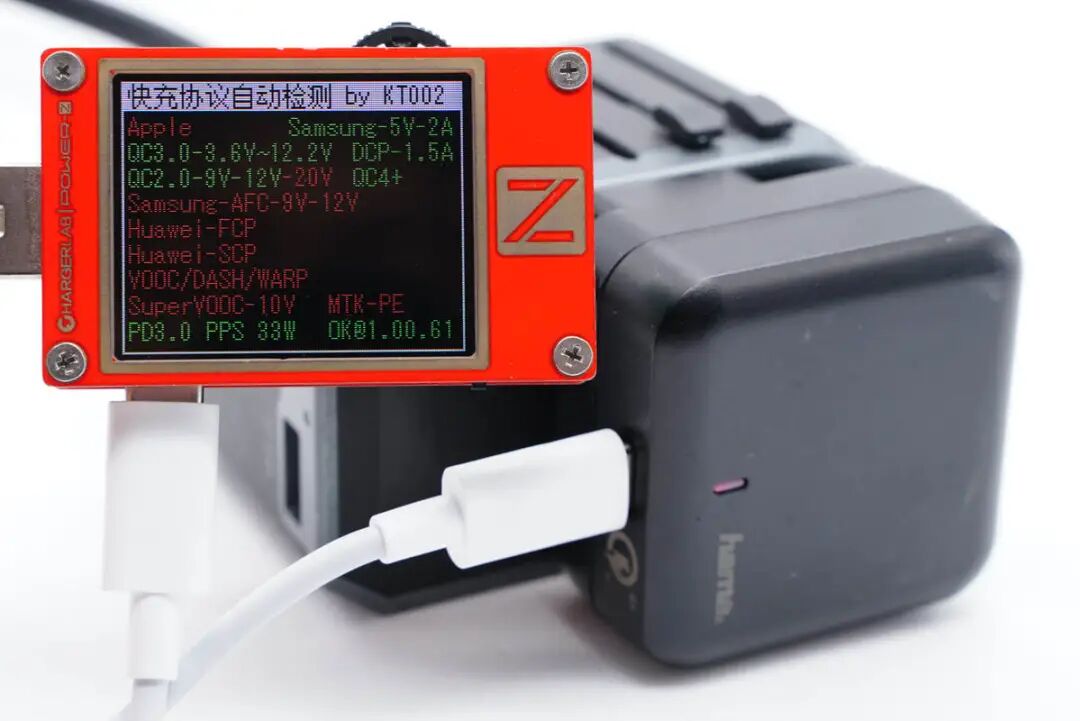

使用ChargerLAB POWER-Z KT002测得USB-C口支持QC2.0/3.0、PD3.0、PPS快充协议。
并且具备5V3A、9V3A两组固定电压档位，以及3.3-5.9V3A和3.3-11V3A两组PPS电压档位。
二、hama. 33W充电器拆解

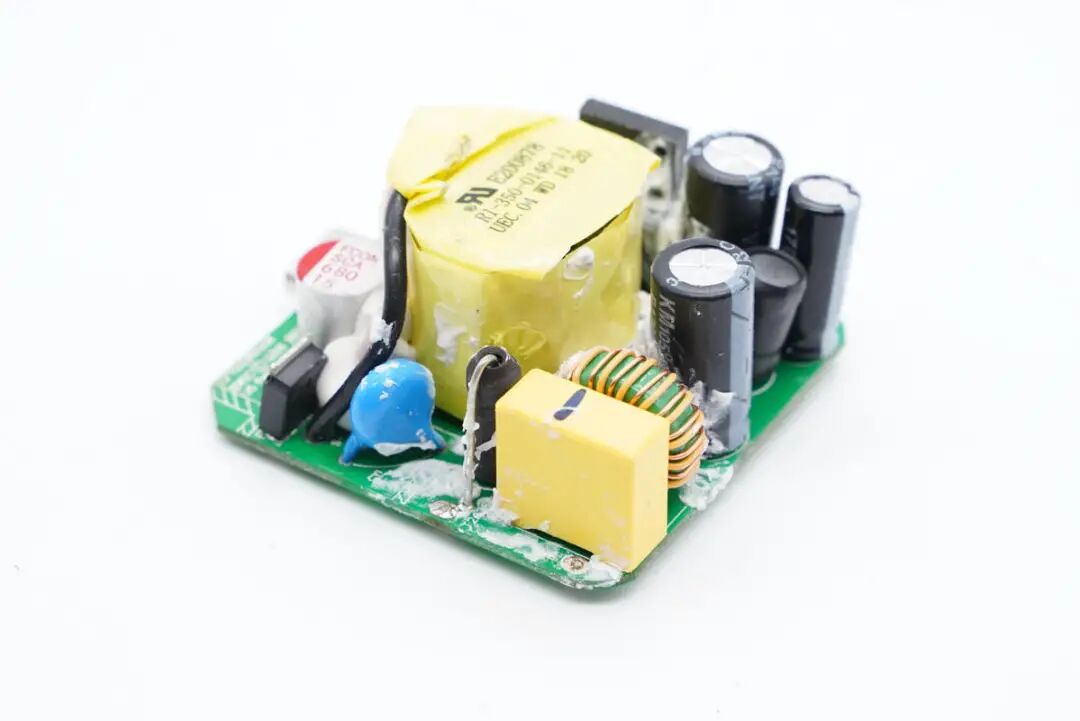

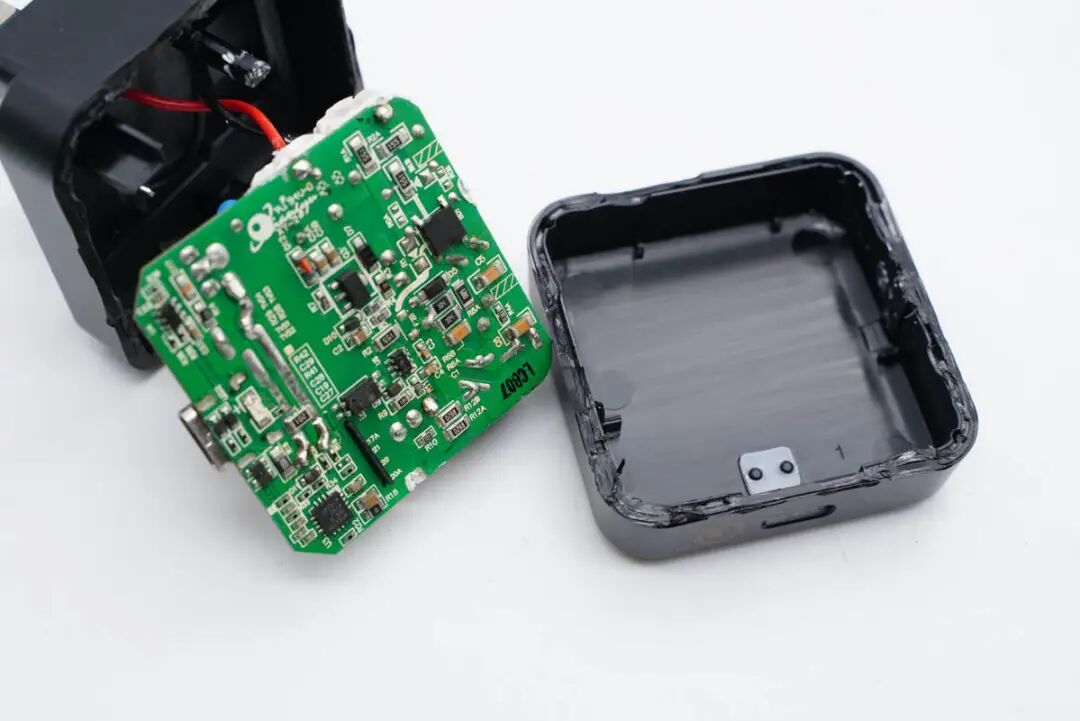

将充电器外壳拆开，PCB板造型设有变压器，周围的缝隙间填充白胶加固。
PCB板背面显得十分简洁。

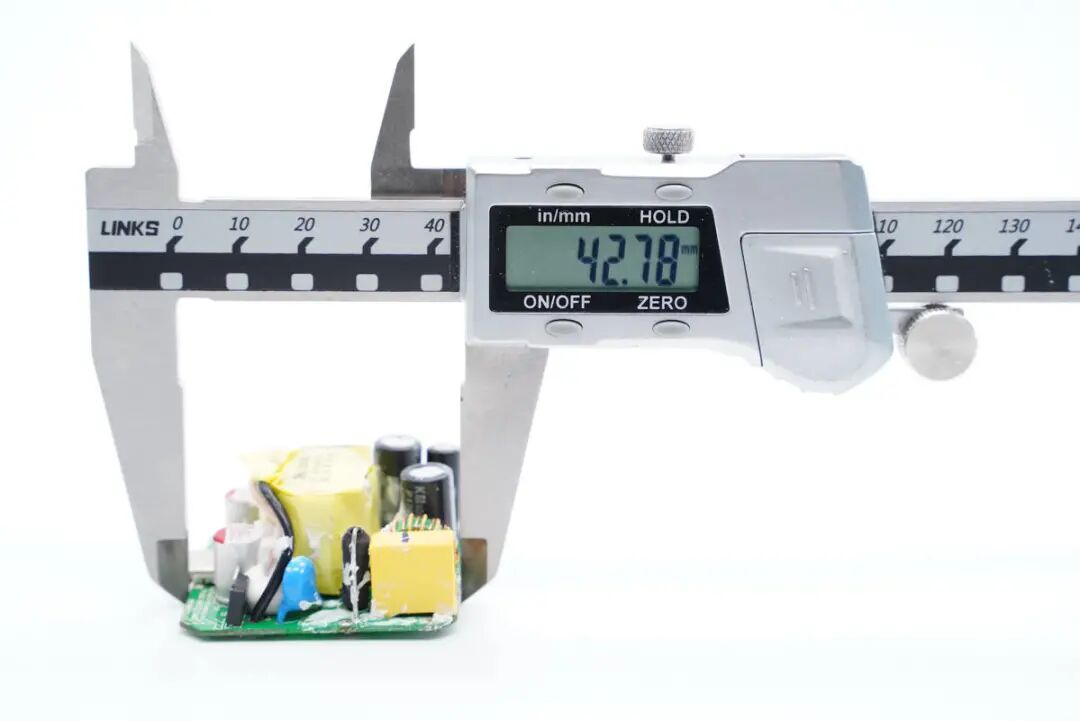

测得模块长度约为42.78mm。

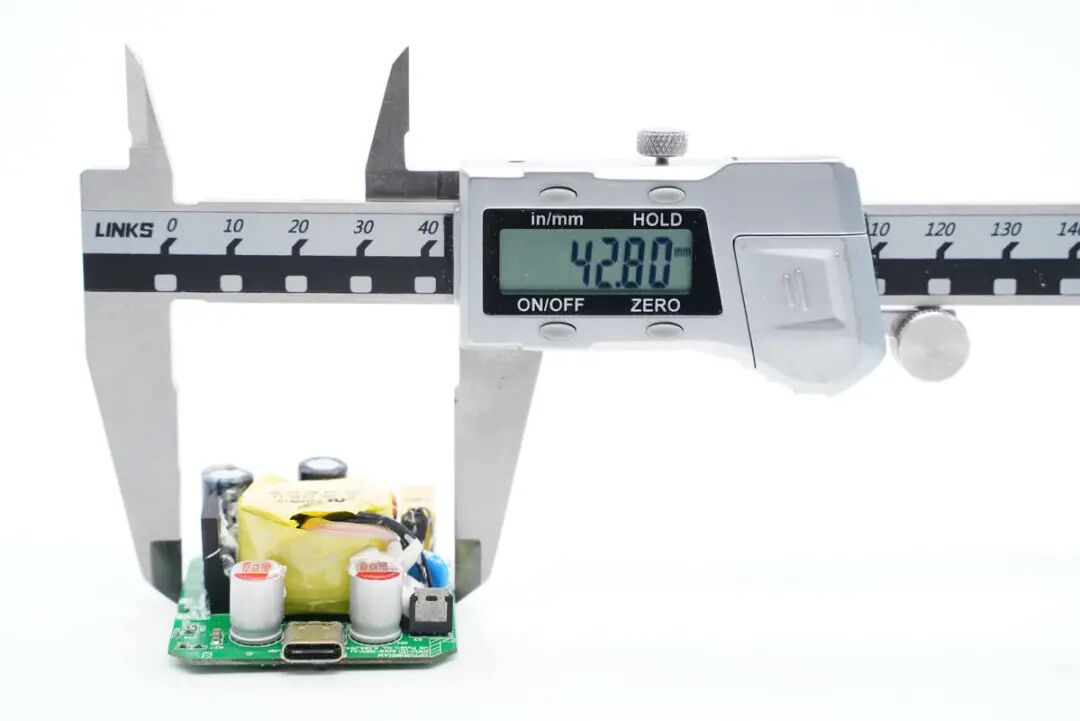

宽度为42.8mm。
厚度为20.24mm。
板子一侧设有保险丝、安规X电容、共模电感和Y电容。
保险丝外套绝缘管保护。

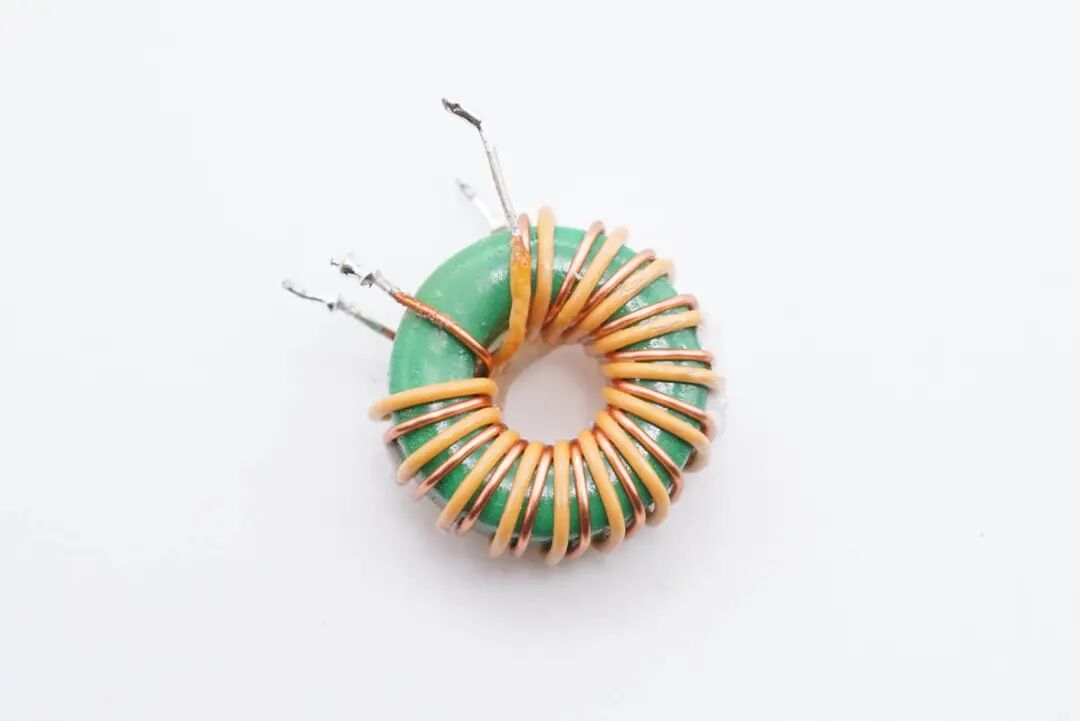

共模电感双线绕制，用于滤除EMI干扰。
安规X电容特写，容量0.22μF。

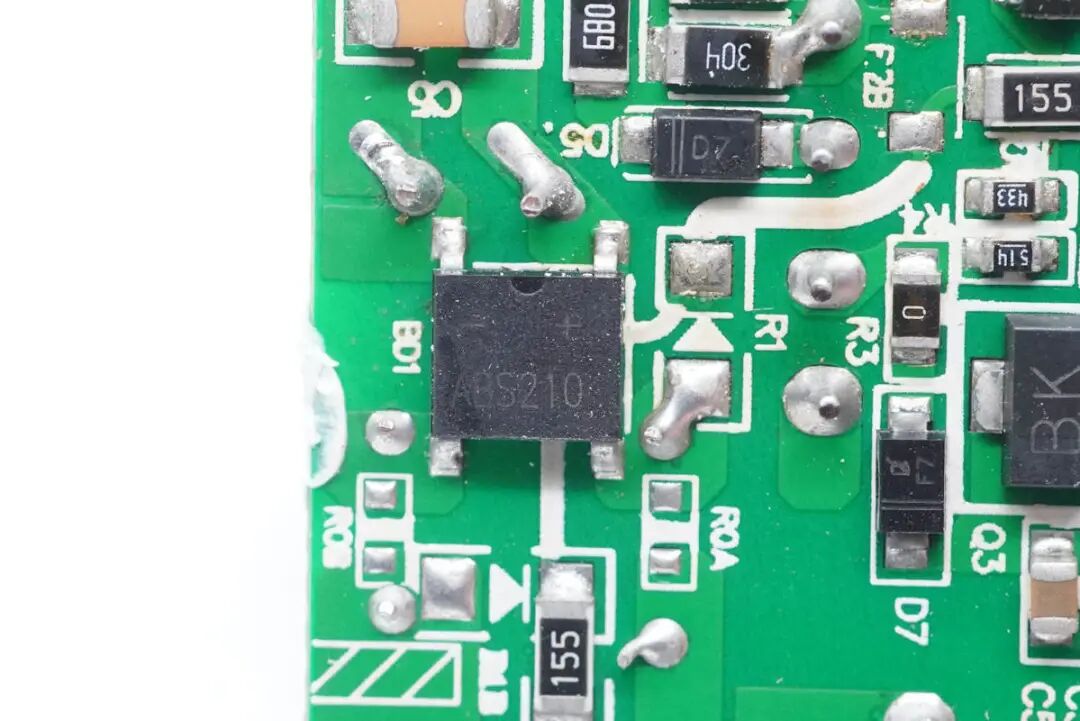

ABS210整流桥特写。

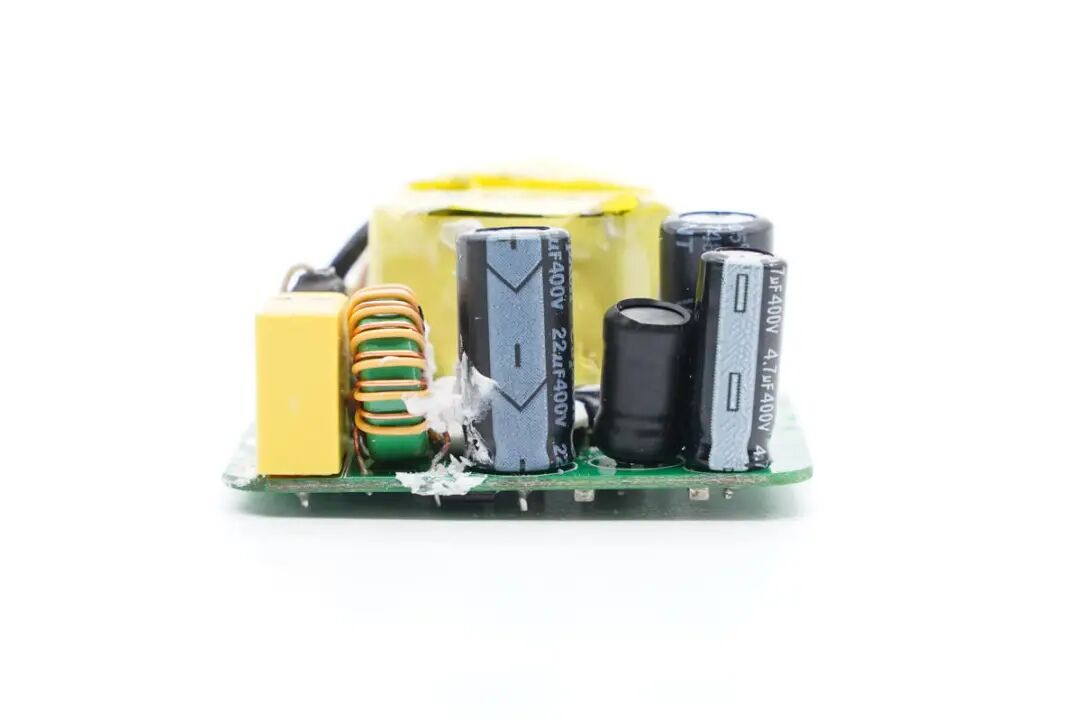

初级侧还设有工字电感和三颗高压滤波电解电容。

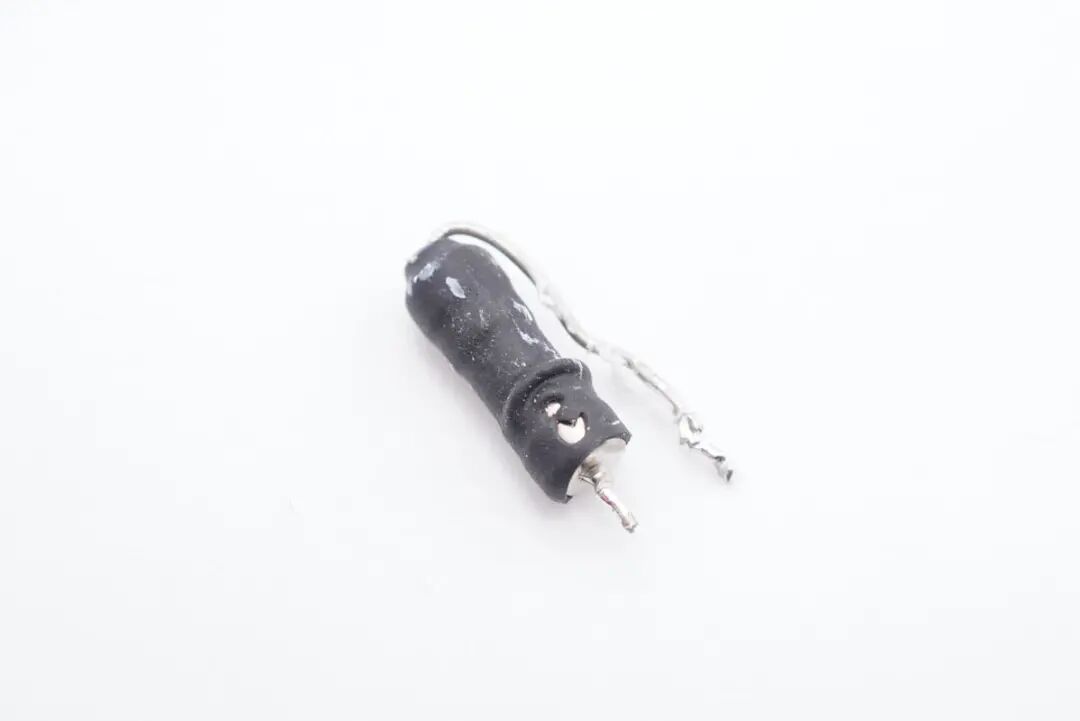

工字电感外套绝缘管保护。

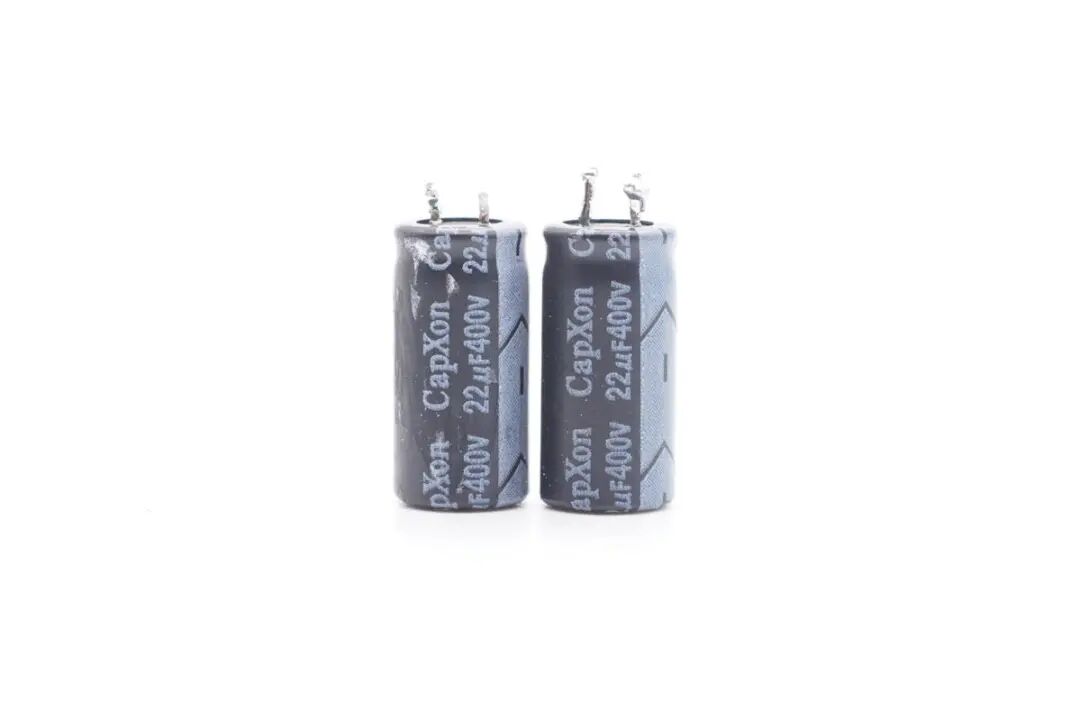

两颗高压滤波电解电容来自CapXon丰宾，规格都是400V 22μF。

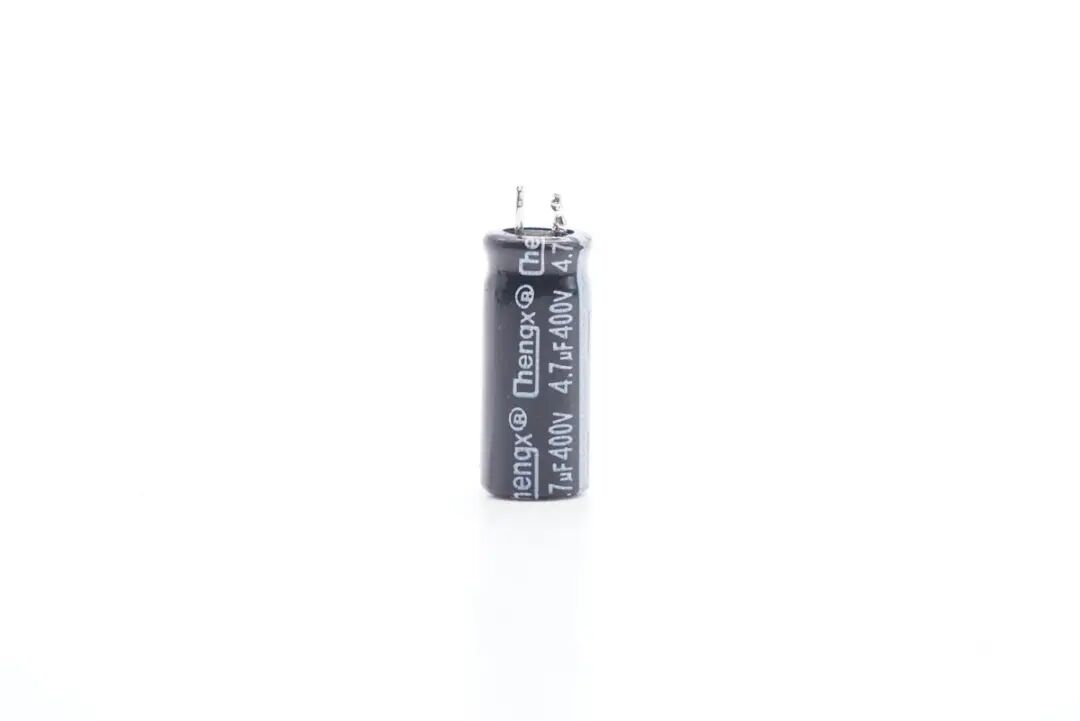

第三颗来自承兴，规格为400V 4.7μF。
侧面还设有初级开关MOS管，中心是变压器。

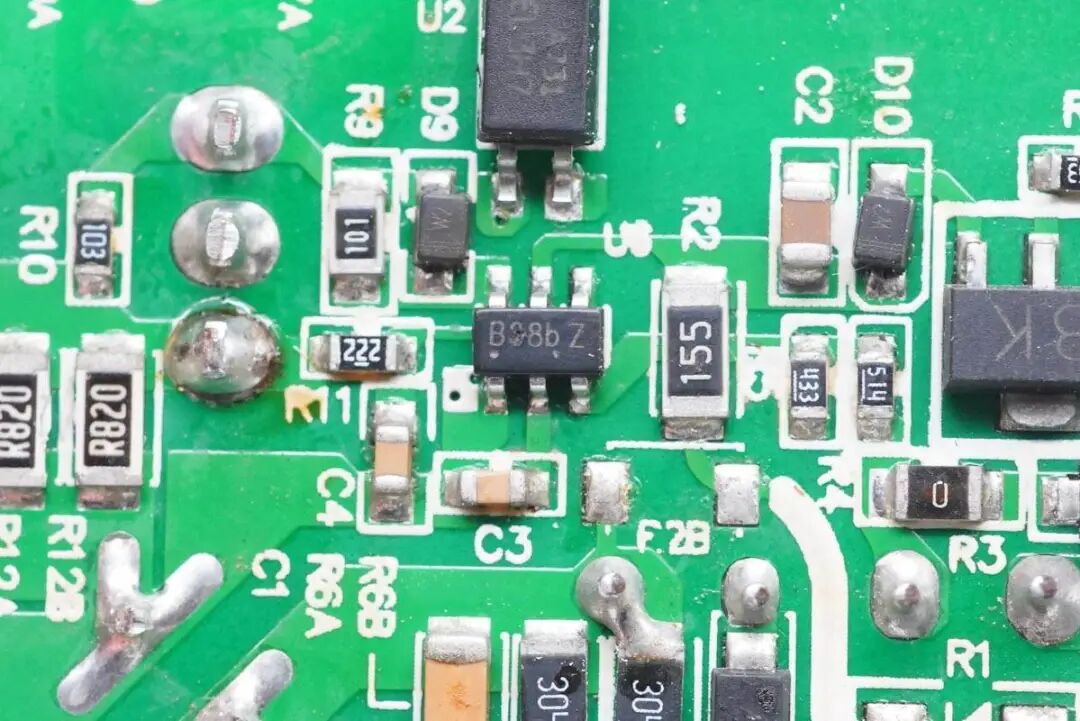

PWM控制特写，丝印B38bZ。

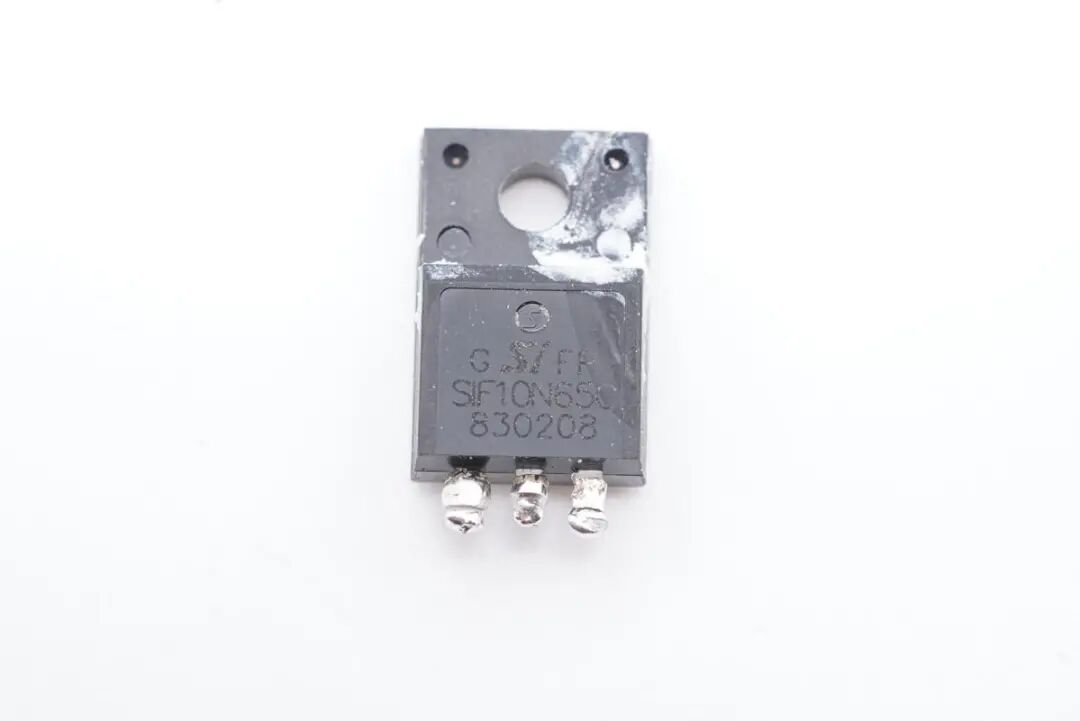

初级开关MOS管采用深爱SIF10N65C，耐压650V。

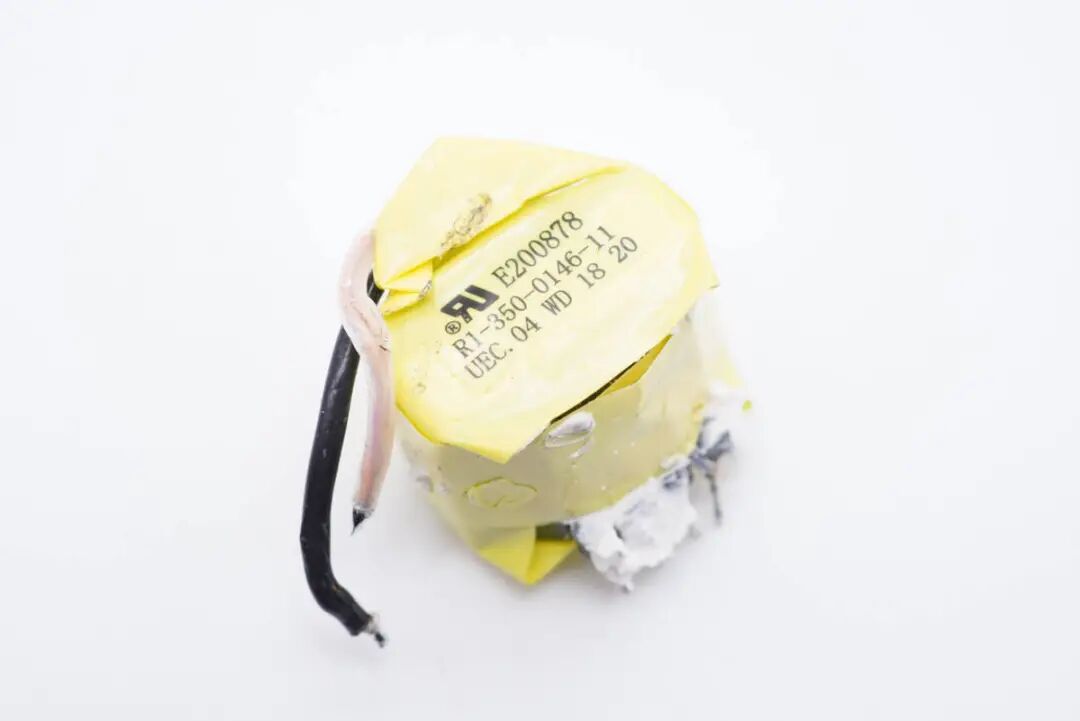

变压器特写。

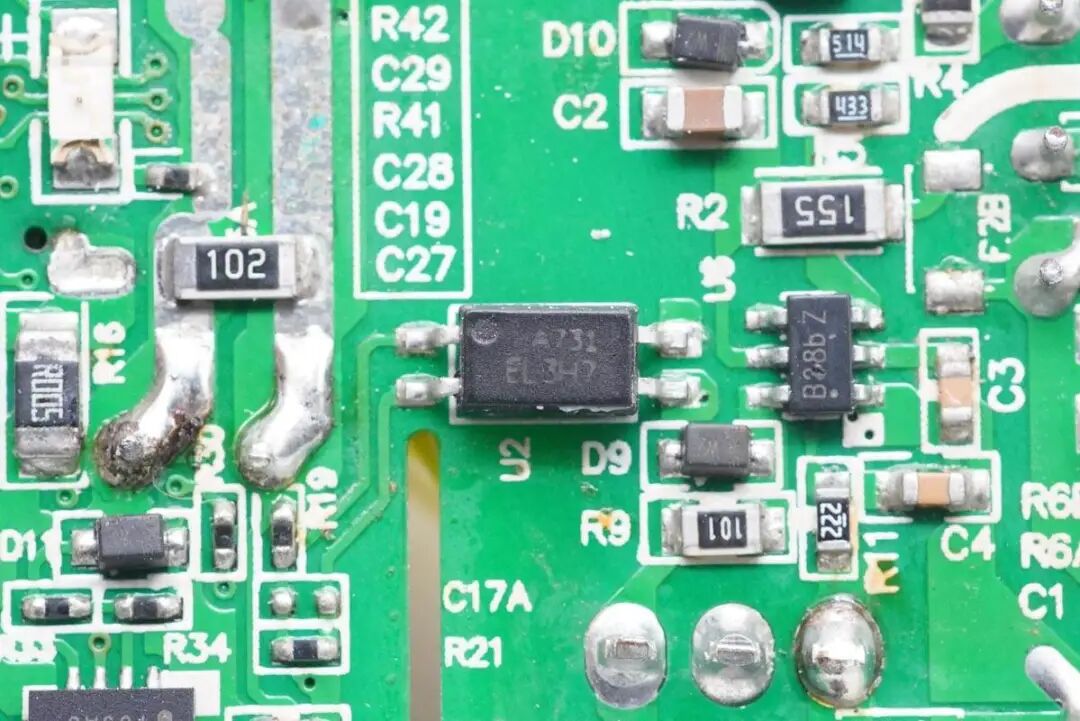

EL 3H7光耦特写，用于输出电压反馈。

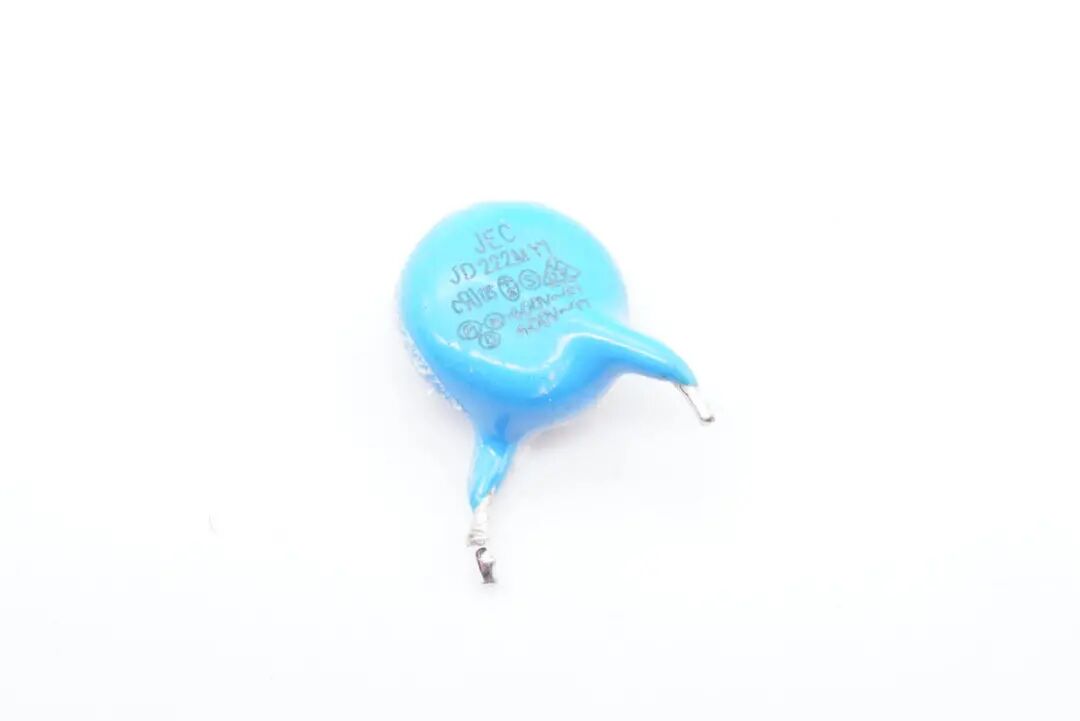

Y电容来自JEC智旭电子。

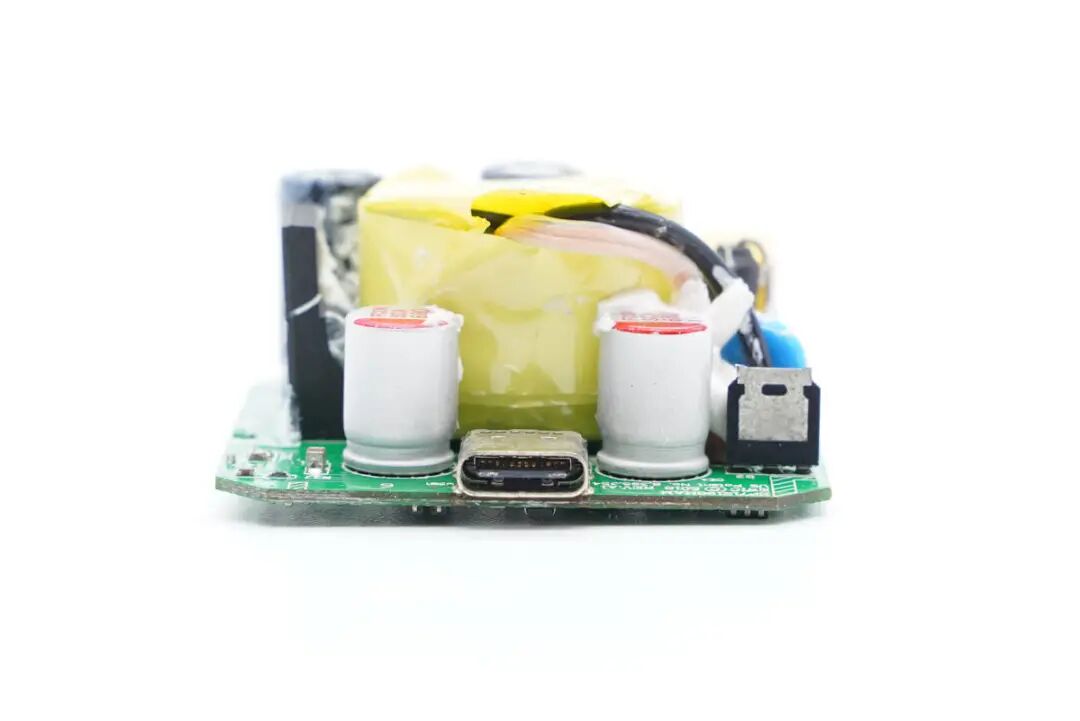

输出端一览，设有同步整流管、两颗滤波固态电容。

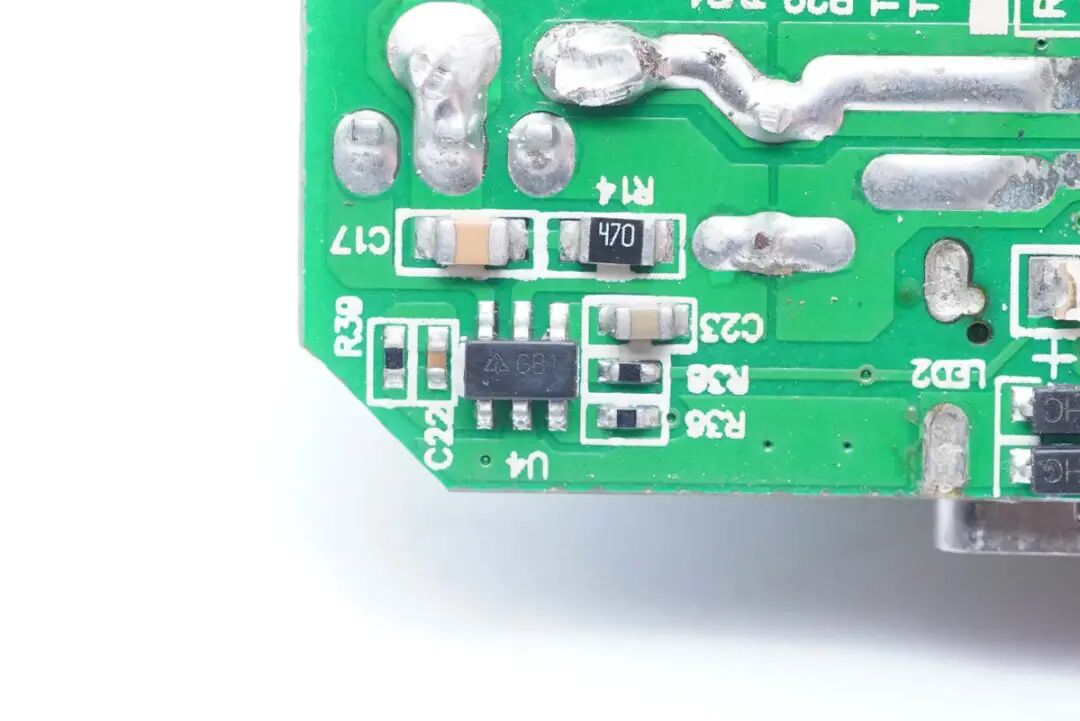

同步整流控制器特写。

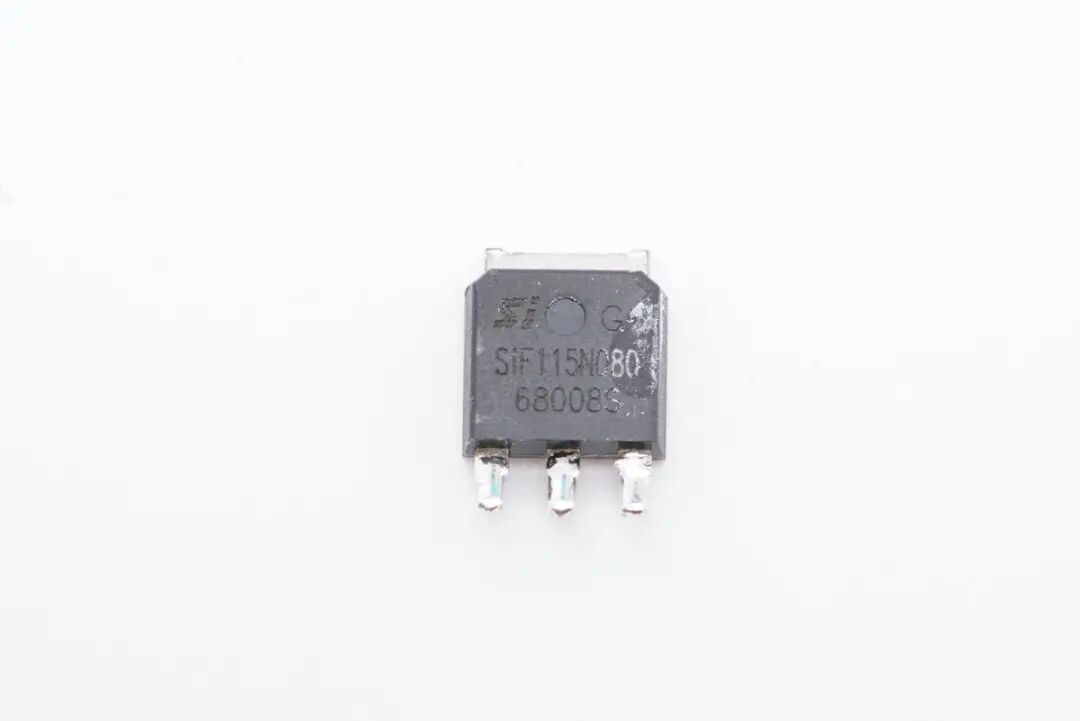

同步整流管采用深爱SIF115N080，耐压115V，导阻6.7mΩ，TO-251S封装。

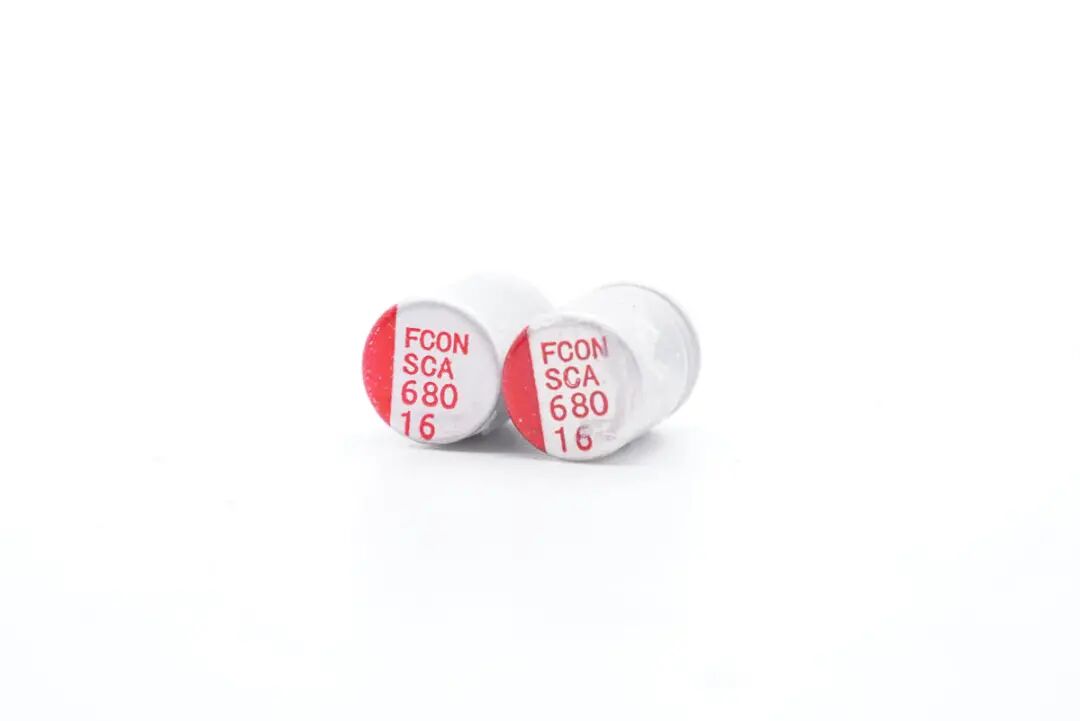

两颗滤波固态电容来自FCON金富康，规格均为16V 680μF。

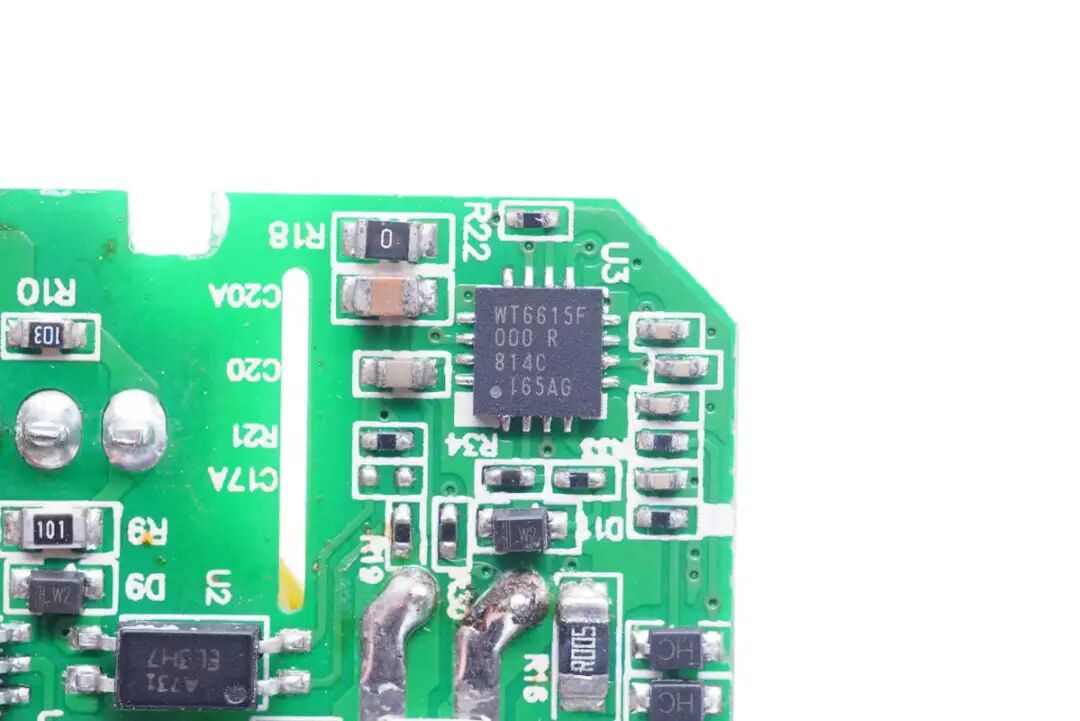

USB PD协议IC使用伟诠WT6615F。WT6615F是一颗支持USB PD 3.0规范和高通QC3.0和QC4技术的USB PD控制器，支持DFP下行端口（源）充电应用。
高度集成的WT6615F可以应用于适配器、车充、移动电源等设备。同时伟诠WT6615F支持USB PD最新的Programmable Power Supply（PPS）规范，通用于移动设备的直充方案。

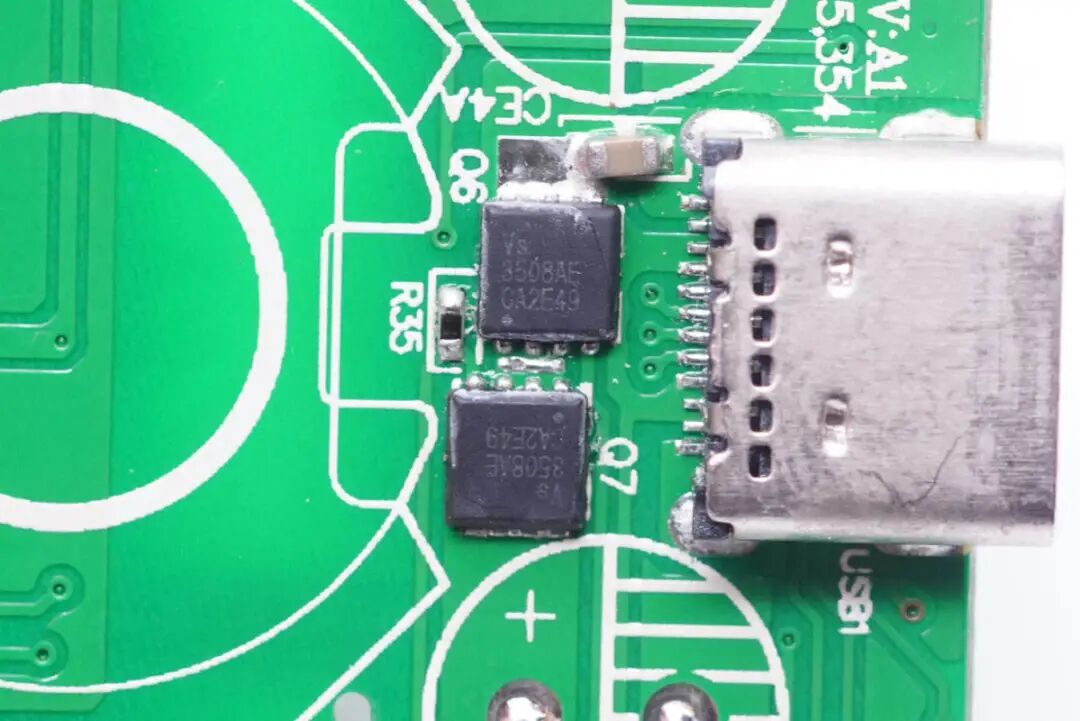

母座旁两颗MOS是威兆的VS3508AE，PMOS，耐压30V，PDFN3333封装。

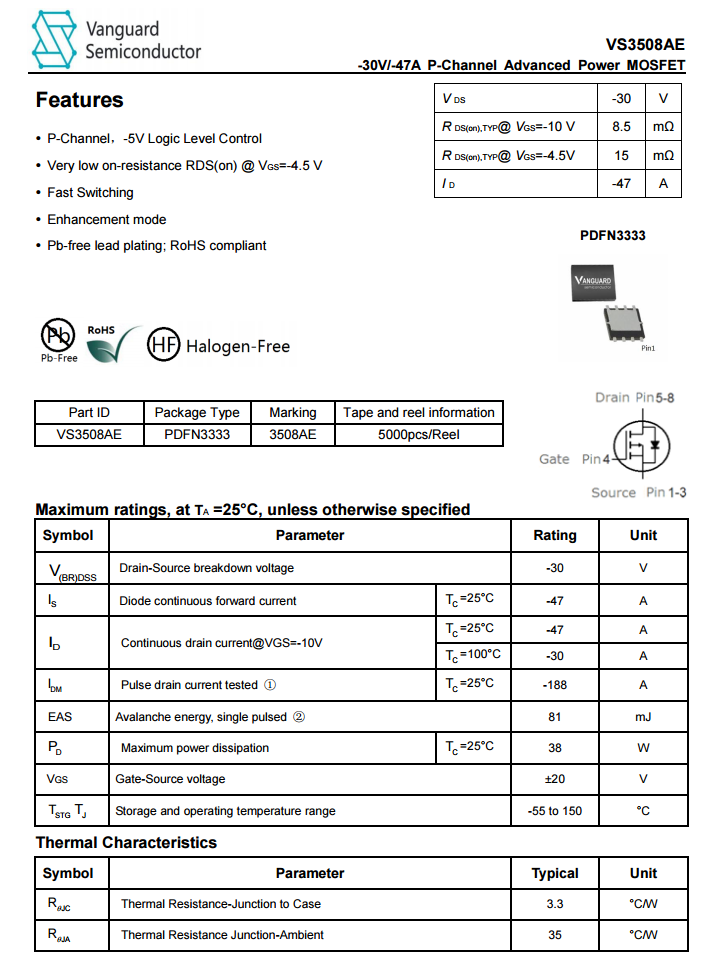

威兆VS3508AE资料信息。
充电头网拆解了解到，威兆MOS管广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面，并被华为、小米、紫米、三星、OPPO、VIVO、魅族、努比亚、倍思、公牛、网易智造等知名品牌的数十款产品采用，产品质量获得客户一致认可。

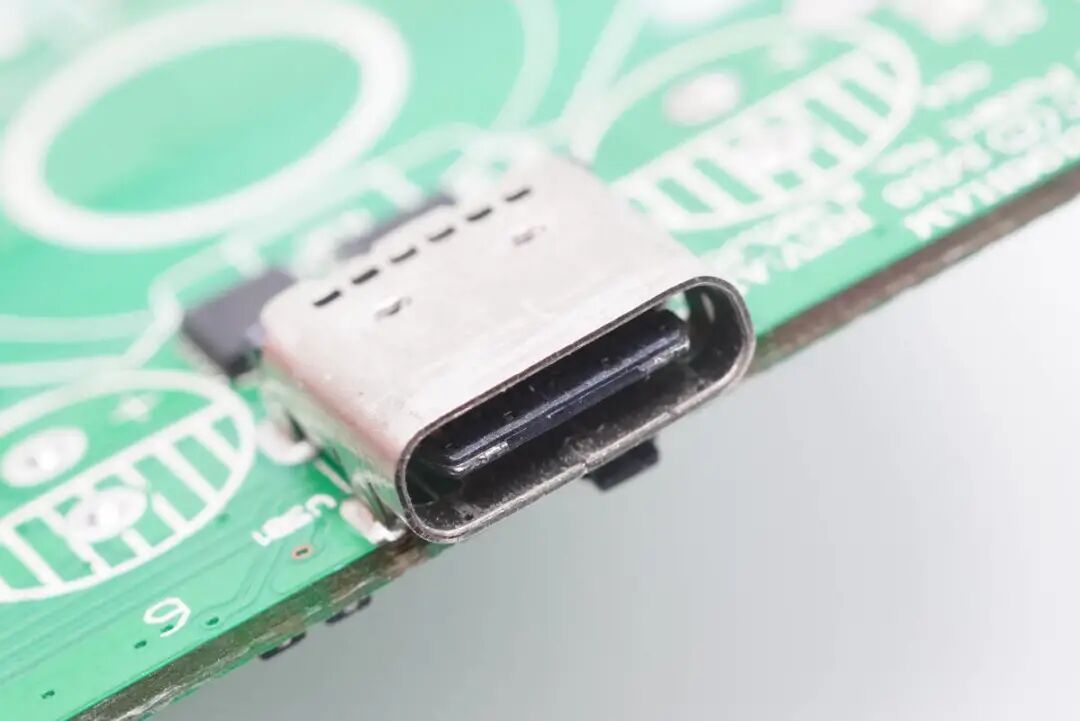

USB-C母座特写，过孔焊接。
全部拆解完毕，来张全家福。
充电头网拆解总结
hama.这款充电器采用方块造型设计，配备英规插脚，实测支持QC2.0/3.0、PD3.0、PPS快充协议，具备5V3A、9V3A、3.3-5.9V3A、3.3-11V3A档位，最大输出功率33W，整体兼容性不错，可以满足苹果、三星等品牌手机快充需求。
和此前拆的很多外国品牌快充一样，通过拆解发现这款充电器虽是hama.的产品，但使用的滤波电容、MOS管、协议芯片等器件均为国产，实际上又是一款“Made in China”产品，不得不感叹我国在这一领域着实强势。
