收藏！30款内置力生美芯片快充电源产品案例汇总
力生美半导体股份有限公司成立于2010年，是一家专注于电源管理芯片设计、销售与技术服务企业，目前已拥有多种电源芯片解决方案产品线，包括手机充电器、电池充电器、开关电源适配器、家电电源、智能家居电源、IoT系统电源、电动工具电源、USB PD快充电源等。
力生美推出快充电源芯片

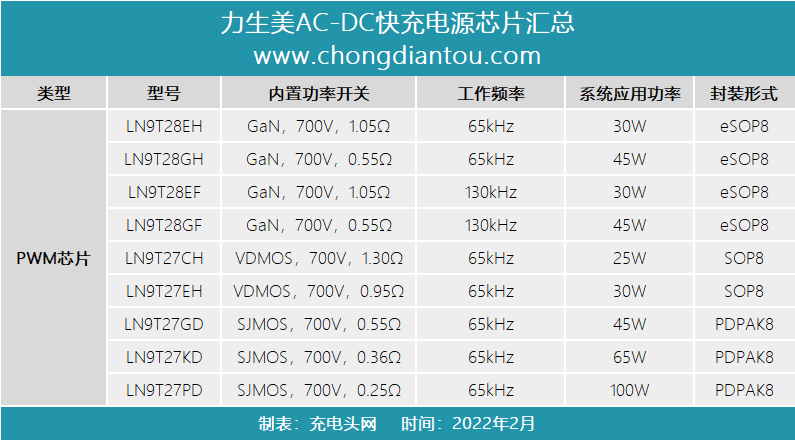

针对快充电源市场的应用，力生美目前主推的有14款电源芯片产品，其中包含了9款PWM主控芯片和5款同步整流芯片，可为100W以内的快充产品提供完整的AC-DC电源解决方案。
在PWM主控芯片领域，力生美推出的9款电源芯片全部采用了内置700V耐压的功率器件设计，其中包含了4款内置GaN的电源芯片、2款芯片内置VDMOS的电源芯片，以及3款内置SJMOS的电源芯片。

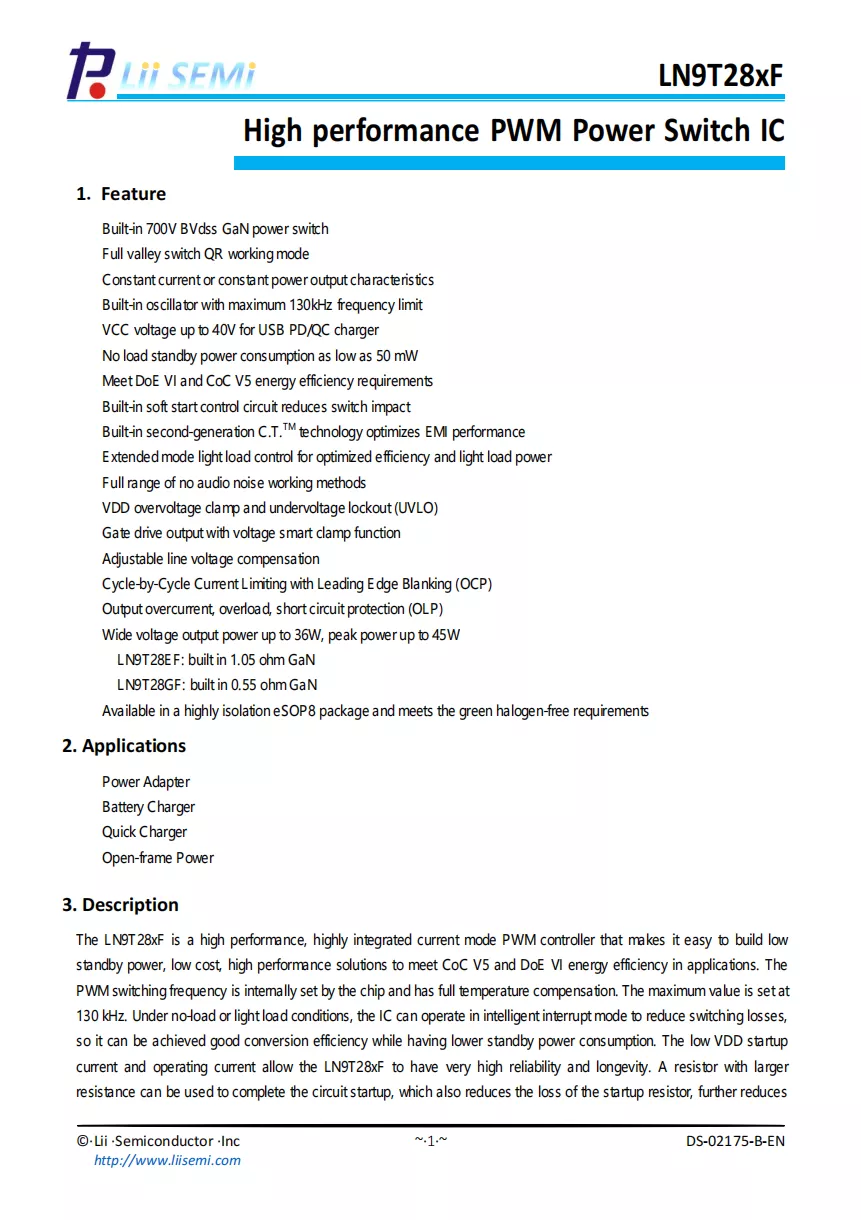

值得一提的是，LN9T28xF是一款针对高密度、高性能的快充电源合封氮化镓芯片，工作频率130kHz（另有65kHz版本），可用于45W和30W氮化镓快充电源设计，协助电源厂商轻松构建低待机功耗、低成本、高性能的解决方案，以满足应用中的 CoC V5 和 DoE VI 能效。
力生美LN9T28xF芯片PWM开关频率由芯片内部设定，具有全温度补偿，最大值设置为 130kHz。在空载或轻载条件下，集成电路可工作于智能中断模式，以降低开关损耗，从而在具有较低待机功耗的同时实现良好的转换效率。
低 VDD 启动电流和工作电流使 LN9T28xF 具有非常高的可靠性和使用寿命。可以使用阻值较大的电阻来完成电路的启动，这样也降低了启动电阻的损耗，进一步降低了系统待机功耗。LN9T28xF 还提供了一个非常全面的自动恢复保护电路，包括逐周期电流限制 (0CP)、具有高低压补偿的输出过载保护 (OLP)、VDD 过压钳位和欠压锁定 (UVLO) 。

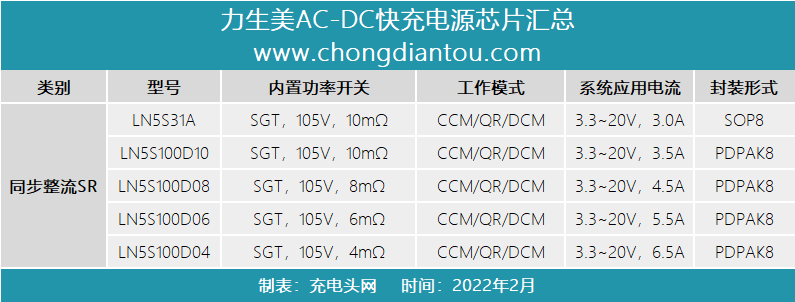

在同步整流方面力生美主推5款芯片，均采用内置105V耐压功率器件的高集成设计，并且都支持CCM/QR/DCM等工作模式，满足100W以内的快充电源应用。芯片集成度高，在应用时可以大大简化PCB板设计，并以更低的成本优势占领市场。
力生美芯片案例汇总
据了解，经过十余年的发展，力生美电源芯片已经获得市场广泛认可，并成为了国内领先的电源管理芯片供应商，并拥有较高的行业知名度。下面就继续为大家带来力生美电源芯片的在快充电源市场的部分应用案例介绍。

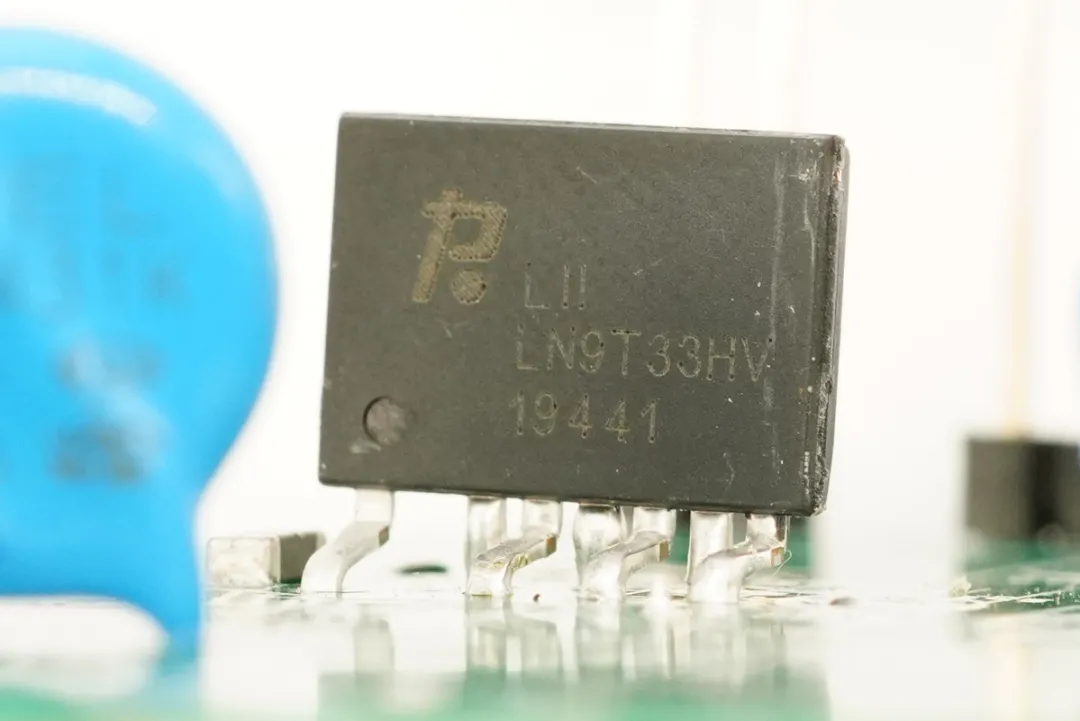

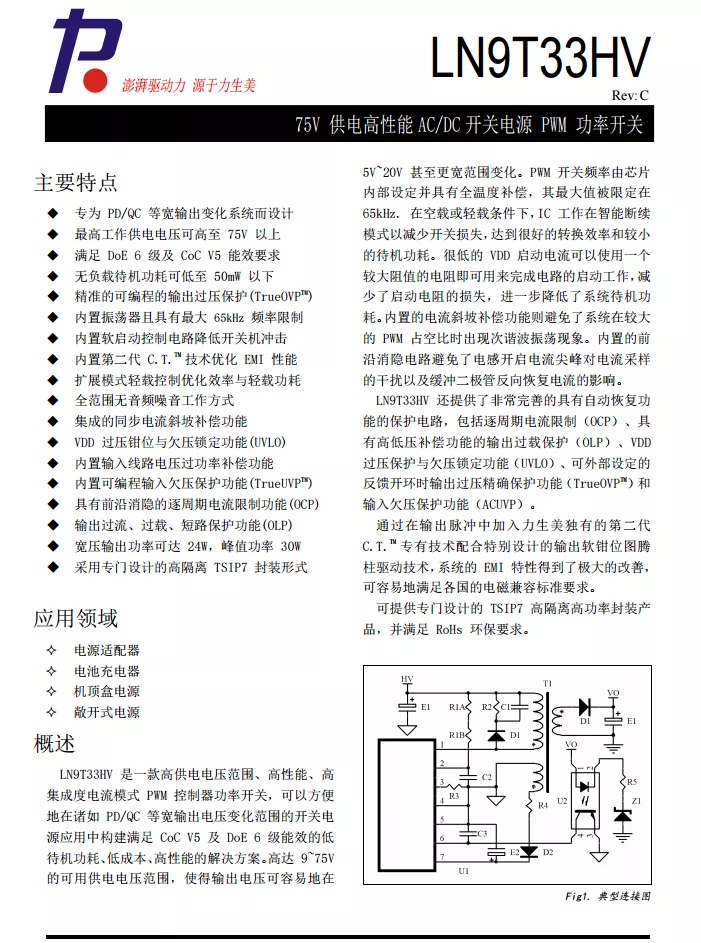

Lii力生美LN9T33HV
力生美LN9T33HV是一款高供电电压范围、高性能、高集成度电流模式PWM控制器功率开关，可以方便地在诸如PD/QC等宽输出电压变化范围的开关电源应用中构建满足CoC V5及DoE 6级能效的低待机功耗、低成本高性能的解决方案。高达9~75V的可用供电电压范围，使得输出电压可容易地在5V~20V甚至更宽范围变化。
芯片的PWM开关频率由芯片内部设定并具有全温度补偿，其最大值被限定在65kHz。在空载或轻载条件下，IC工作在智能断续模式以减少开关损失，达到很好的转换效率和较小的待机功耗。很低的VDD启动电流可以使用一个较大阻值的电阻即可用来完成电路的启动工作，减少了启动电阻的损失，进一步降低了系统待机功耗。
芯片内置的电流斜坡补偿功能则避免了系统在较大的PWM占空比时出现次谐波振荡现象；内置的前沿消隐电路避免了电感开启电流尖峰对电流采样的干扰以及缓冲二极管反向恢复电流的影响。
力生美LN9T33HV资料信息。
应用案例：

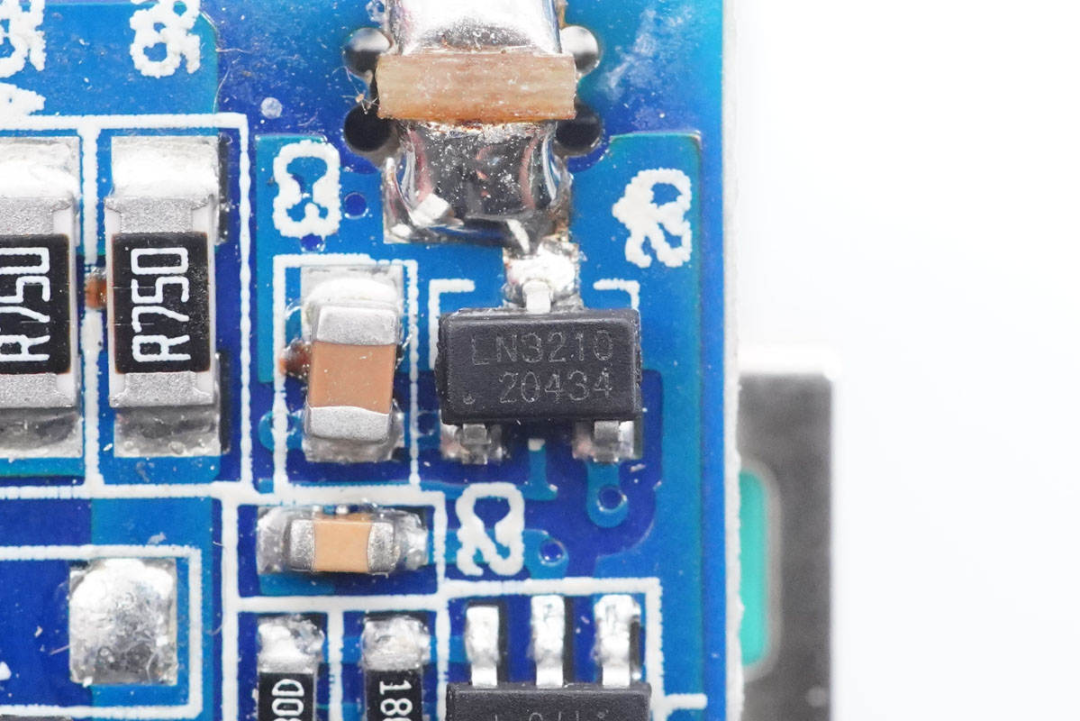

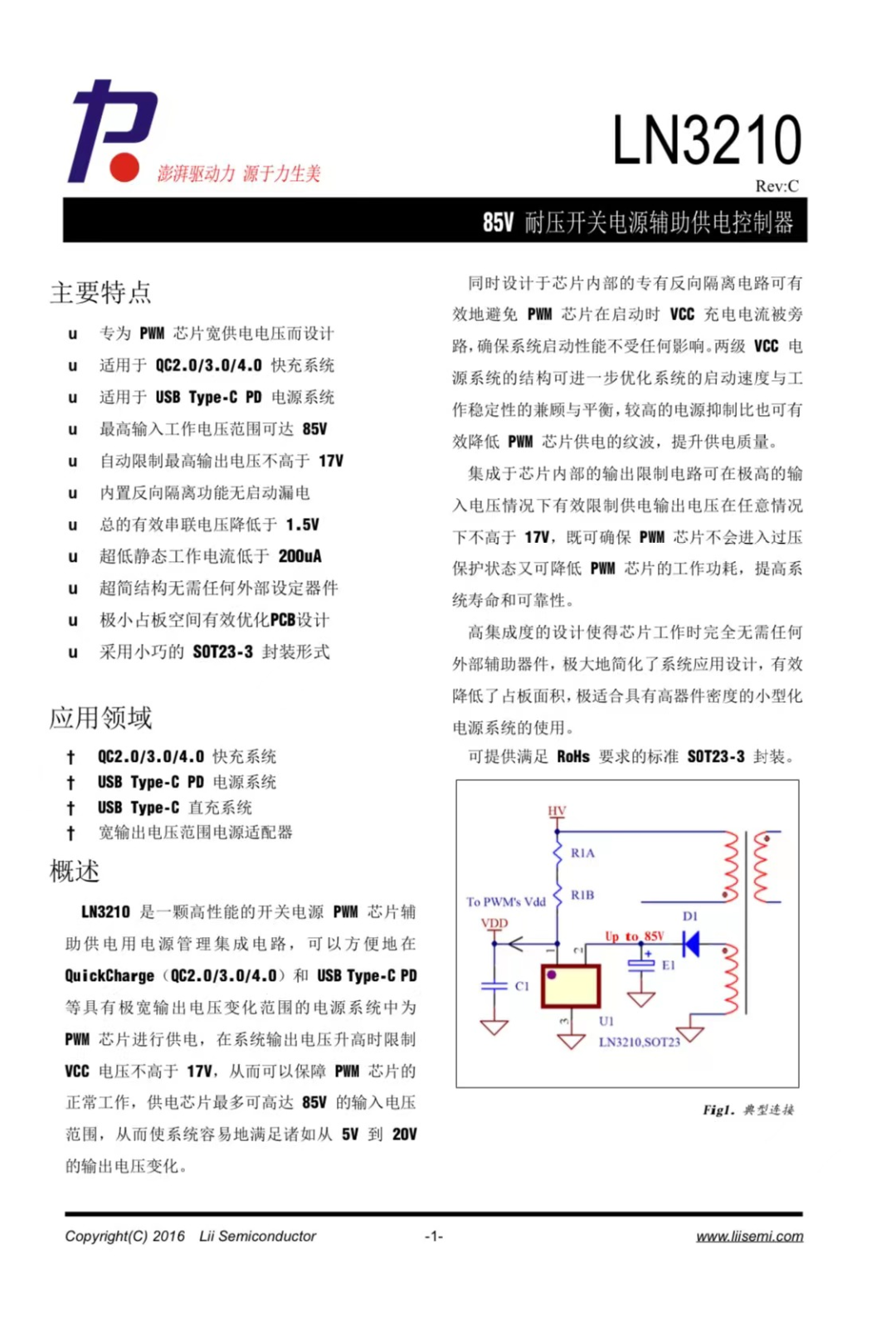

Lii力生美LN3210
力生美LN3210是一颗高性能的开关电源PWM芯片辅助供电用电源管理集成电路，可以方便地在QC2.0/QC3.0/QC4和USB Type-C PD等具有极宽输出电压变化范围的电源系统中为PWM芯片进行供电，在系统输出电压升高时限制VCC电压不高于17V，从而可以保障PWM芯片的正常工作，供电芯片最多可高达85V的输入电压范围，从而使系统容易地满足诸如从5V到20V的输出电压变化。
力生美LN3210详细规格资料。
应用案例：
2、拆解报告：SONY索尼39W USB PD快充充电器1A1C
3、拆解报告：倍思18W USB PD快充充电器TC-075PPS

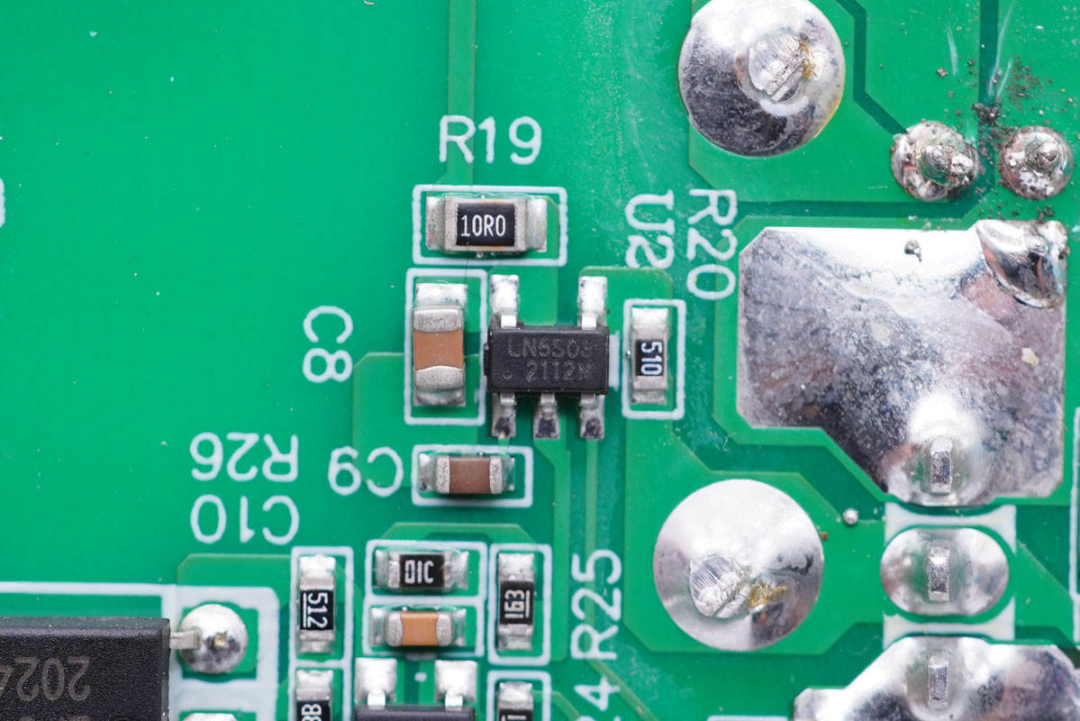

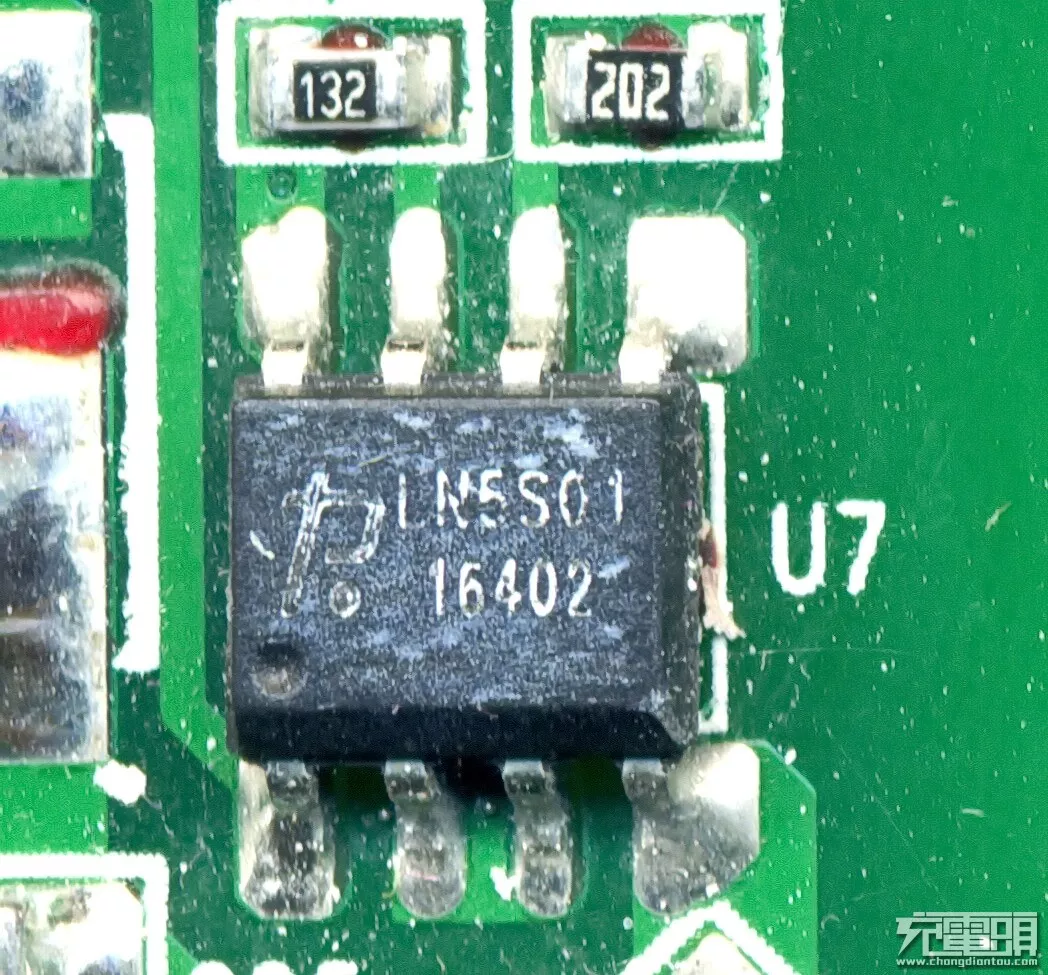

Lii力生美LN5S01
力生美LN5S01同步整流控制器。
应用案例：

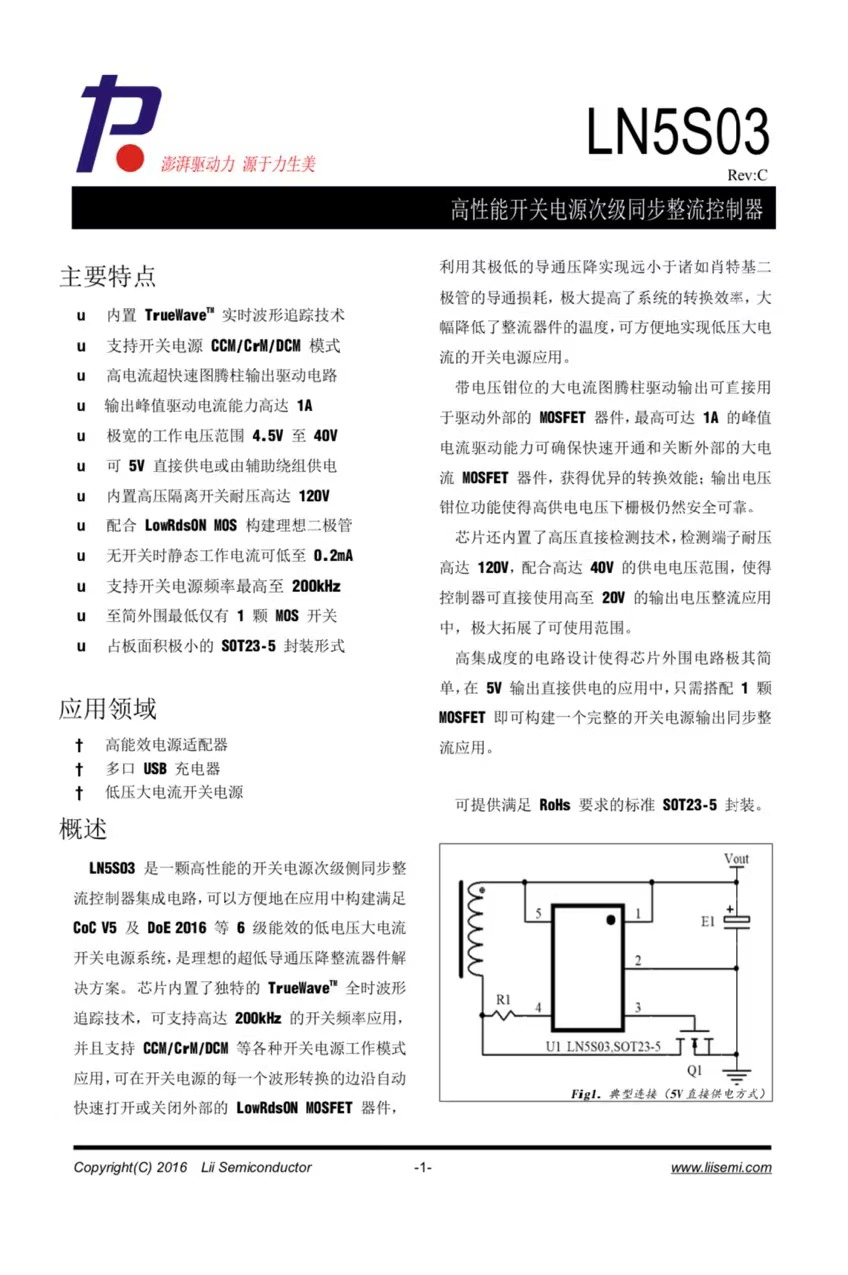

Lii力生美LN5S03
力生美LN5S03是一颗高性能的开关电源次级侧同步整流控制器集成电路，可以方便地在应用中构建满足CoC V5及DoE 2016等6级能效的低电压大电流开关电源系统，是理想的超低导通压降整流器件解决方案。
芯片内置了独特的TrueWave全时波形追踪技术，可支持高达200kHz的开关频率应用，并且支持CCM/CrM/DCM等各种开关电源工作模式应用，可在开关电源的每一个波形转换的边沿自动快速打开或关闭外部的LowRdsONMOSFET器件，利用其极低的导通压降实现远小于诸如肖特基二极管的导通损耗，极大提高了系统的转换效率，大幅降低了整流器件的温度，可方便地实现低压大电流的开关电源应用。
力生美LN5S03详细规格资料。
应用案例：
1、拆解报告：Mcdodo麦多多30W 1A1C USB PD快充充电器
2、拆解报告：llano绿巨能63W 2A1C三口快充充电器TC-019
3、拆解报告：京东京造30W 1A1C USB PD快充充电器
4、拆解报告：Benks邦克仕30W USB PD充电器PA33
5、拆解报告：第一卫30W USB PD快充充电器（1A1C）
7、拆解报告：倍思45W USB PD快充充电器（ 1A1C）
10、拆解报告：Blitzwolf闪电狼30W USB PD电源适配器
13、拆解报告：古石科技30W USB PD充电器GS-559A

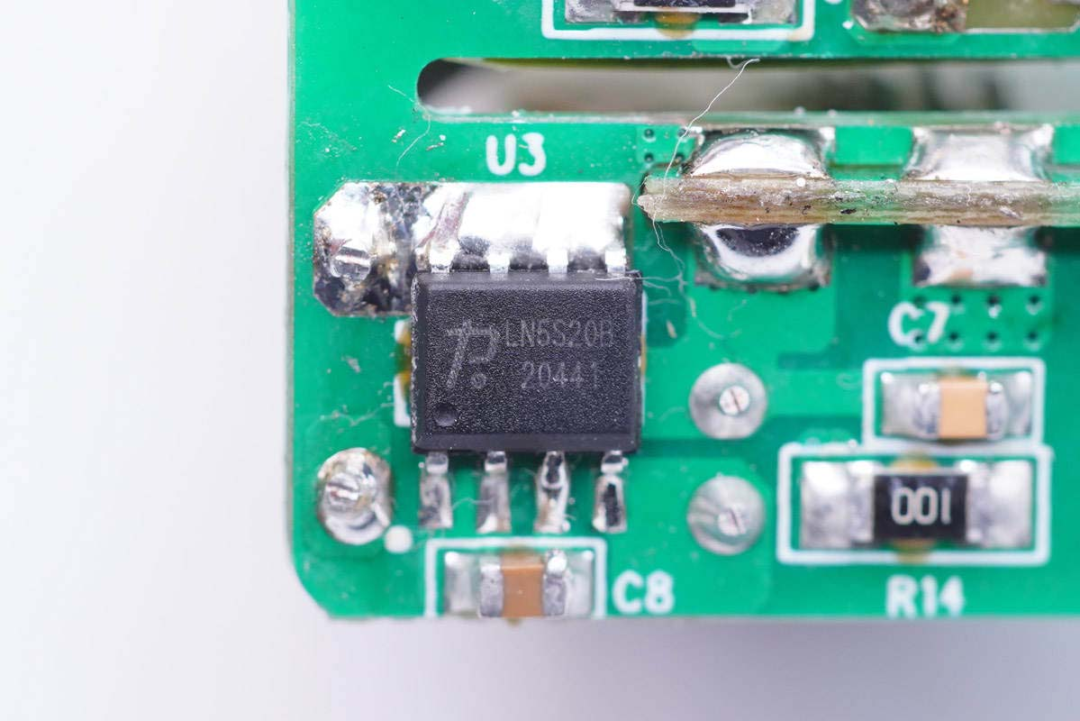

Lii力生美LN5S20B
力生美LN5S20x是一款内置MOSFET的高性能开关电源二次侧同步整流芯片，符合CoC V5和DoE VI能效要求，该芯片采用独特的TrueWaveTM全时波形跟踪技术，支持高达120 kHz的开关频率，并支持CCM/CrM/DCM等各种开关电源工作模式，它可以以极高的转换效率轻松实现低压大电流开关电源应用。

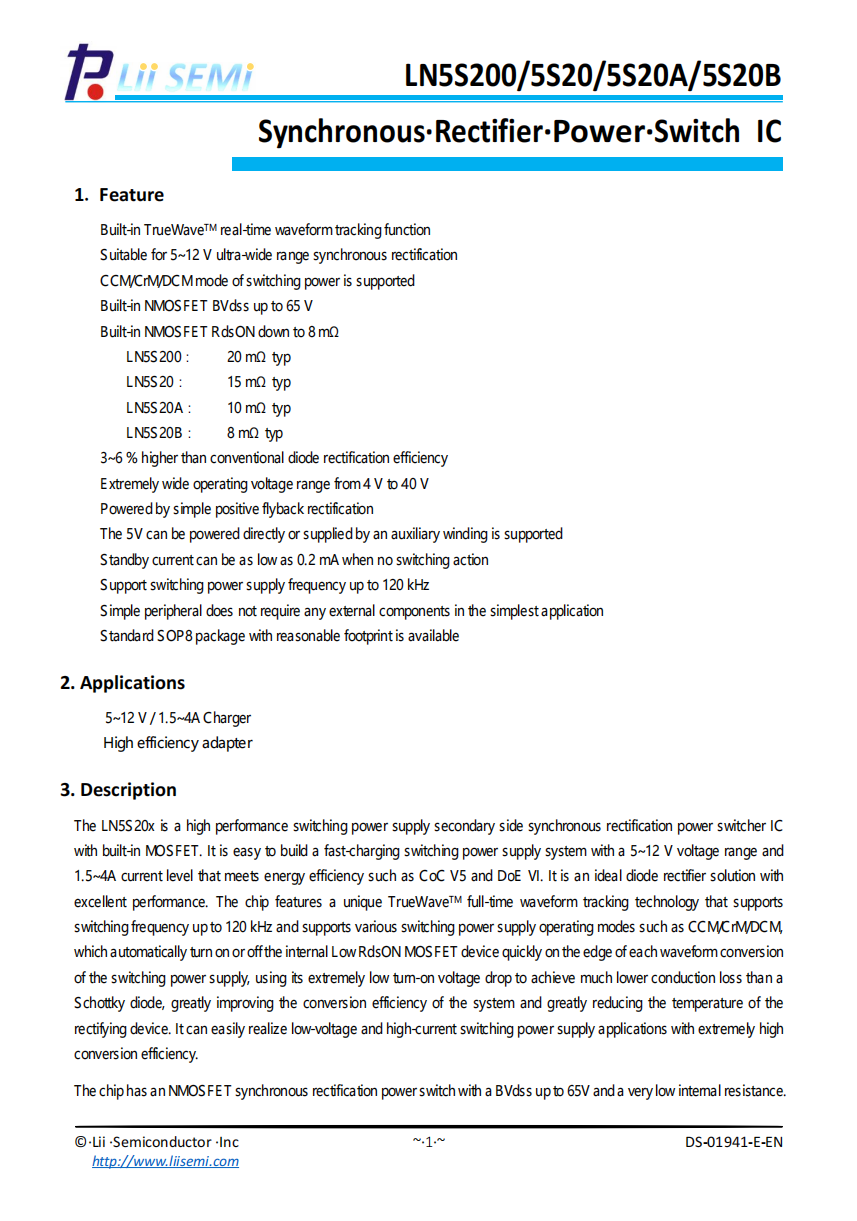

力生美LN5S20B详细规格资料。
应用案例：

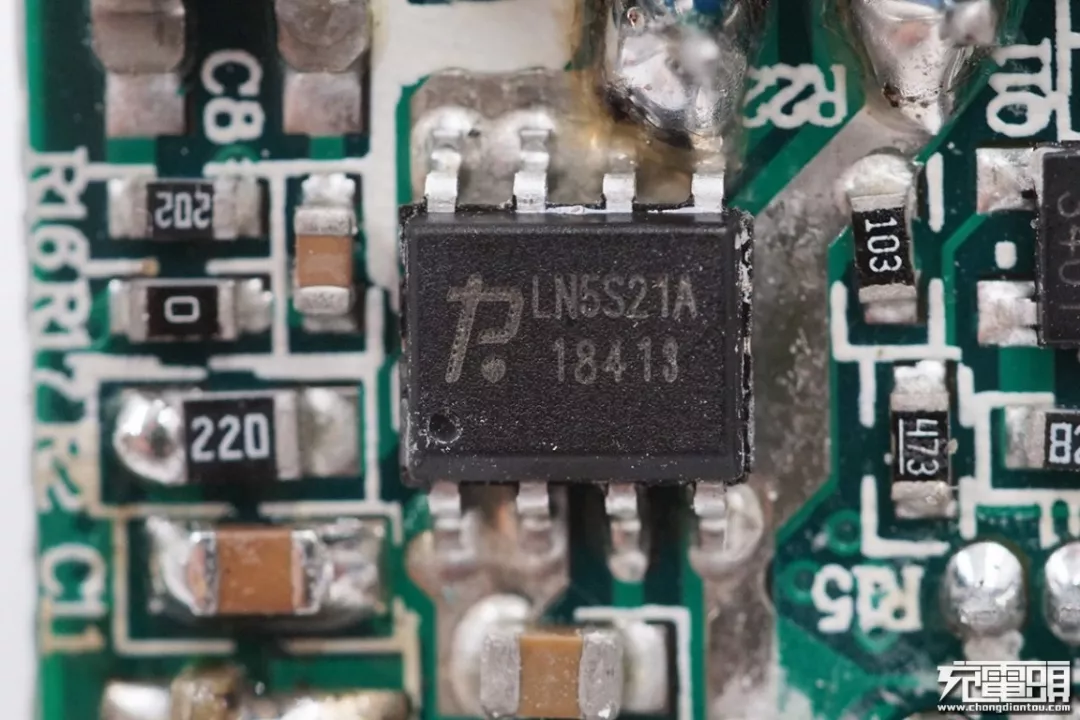

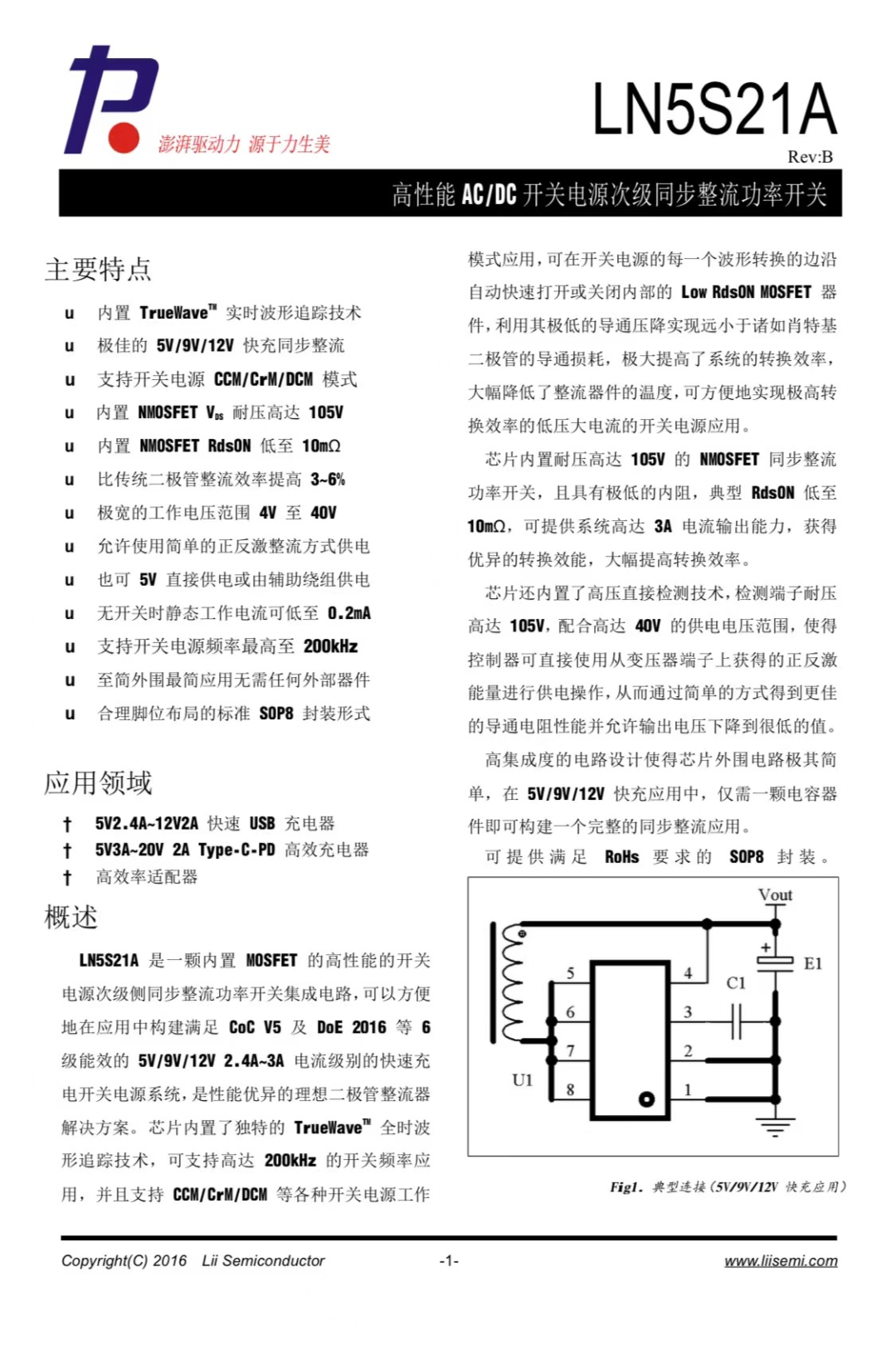

Lii力生美LN5S21A
力生美LN5S21A是一颗内置105V耐压MOSFET的高性能的开关电源次级侧同步整流芯片，可以方便地在应用中构建满足CoCV5及DoE2016等6级能效的5V/9V/12V24A~3A电流级别的快速充电开关电源系统，是性能优异的理想二极管整流器解决方案。
芯片内置了独特的TrueWave全时波形追踪技术，可支持高达200kHz的开关频率应用，并且支持CCM/CrM/DCM等各种开关电源工作模式应用，可在开关电源的每一个波形转换的边沿自动快速打开或关闭内部的LowRdsON MOSFET器件，利用其极低的导通压降实现远小于诸如肖特基二极管的导通损耗，极大提高了系统的转换效率，大幅降低了整流器件的温度，可方便地实现极高转换效率的低压大电流的开关电源应用。
力生美的LN5S21A详细规格资料。
应用案例：
1、拆解报告：百达星连P.T STARLINK三合一移动电源
2、拆解报告：摩米士MOMAX Q.POWER Plug三合一充电器

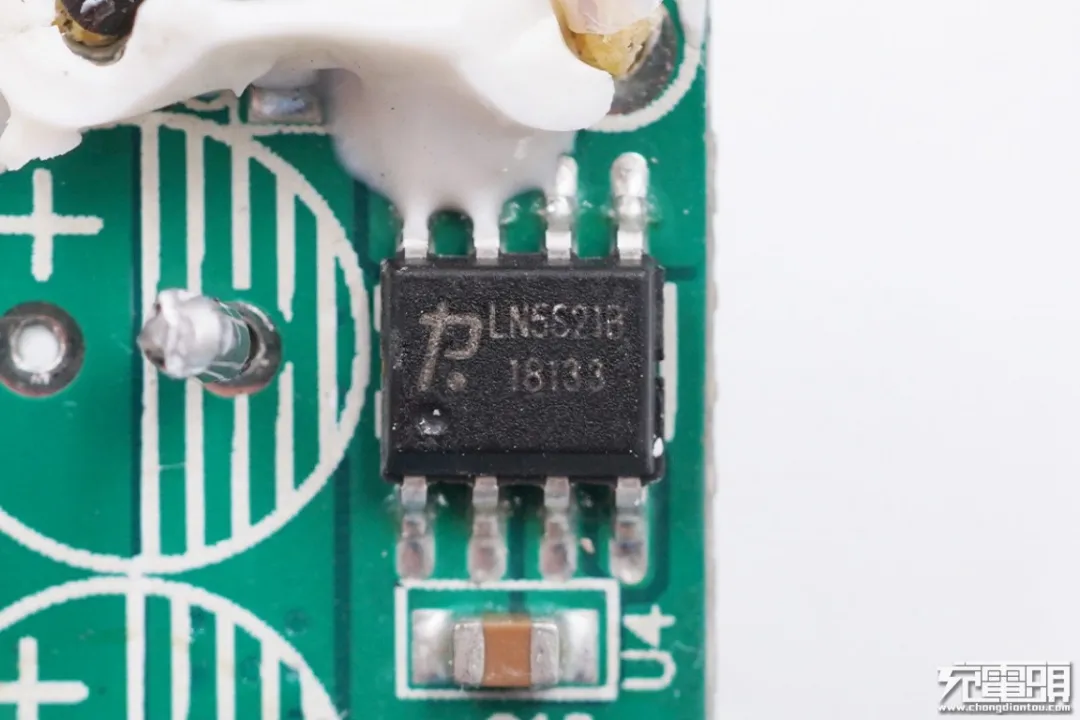

Lii力生美LN5S21B
力生美LN5S21B是一颗内置耐压105VMOSFET的高性能的开关电源次级侧同步整流芯片，可以方便地在应用中构建满足CoCV5及DoE2016等6级能效的5~20V电压范围3~35A电流级别的快速充电开关电源系统，是性能优异的理想二极管整流器解决方案。
芯片内置了独特的TrueWave全时波形追踪技术，可支持高达200kHz的开关频率应用，并且支持CCM/CrM/DCM等各种开关电源工作模式应用，可在开关电源的每一个波形转换的边沿自动快速打开或关闭内部的LowRdsON MOSFET器件，利用其极低的导通压降实现远小于诸如肖特基二极管的导通损耗，极大提高了系统的转换效率，大幅降低了整流器件的温度，可方便地实现极高转换效率的低压大电流的开关电源应用。
力生美 LN5S21B 详细规格资料。
应用案例：
1、拆解报告：IMORANGE 30W 1C1A 双口快充充电器
充电头网总结
近几年来，快充技术已经在消费类电源市场市场中得到快速普及，从最初的QC快充到各家终端品牌推出的私有快充协议，再到USB PD快充逐渐成为通用标准，充电速度越来越快，充电功率也越来越大，应用范围也越来越广阔。
力生美半导体在电源芯片领域深耕多年，旗下快充电源芯片类型十分丰富，并且全系采用内置功率器件设计，单芯片即可满足20-100W功率范围的快充电源设计，为快充电源厂商提供了更高集成度、更具性价比的方案选择。
同时通过充电头网的案例分析可见，力生美快充电源芯片已经成功进入了ABB、倍思、机乐堂、飞利浦、图拉斯等诸多知名品牌供应链，产品性能获得市场长期验证。
如需了解更多产品资讯，可以与力生美官方联系。
