专为苹果iPhone 13设计，航嘉迷你30W安全快充拆解
----- 充电头网拆解报告 第2034篇 -----
我们都知道航嘉在电源行业是综合实力强的头部品牌企业，航嘉在手机充电器产品研发生产制造上拥有十年以上的经验，合作服务过全球众多主流手机厂商，生产了多款可靠的手机品牌充电器产品。
在PD快充市场爆发后，为满足广大消费者需求，航嘉也进入快充市场，带来了多款品质可靠的安全快充产品。前不久充电头网就拆解过航嘉一款100W氮化镓双认证安全快充。
近日，小编收到航嘉新推出一款的迷你30W安全快充，产品主打小巧迷你、多电压输出、多协议兼容等卖点，还通过了国家CCC安规认证，性能质量都有保证。下面充电头网就对这款航嘉迷你30W充电器进行详细拆解，帮助喜欢的小伙伴们全面了解它。
一、航嘉迷你30W安全快充外观

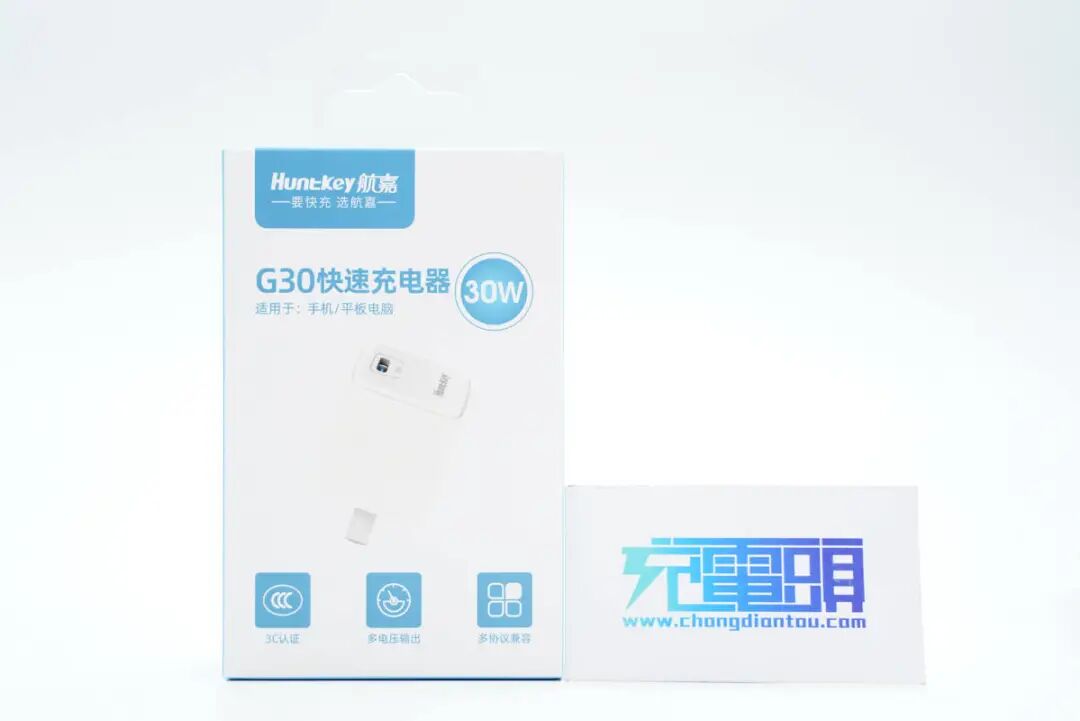

包装盒蓝白配色，正面印有HuntKey航嘉品牌、产品名称、外观图以及三大卖点。
背面印有产品使用场景图和参数。

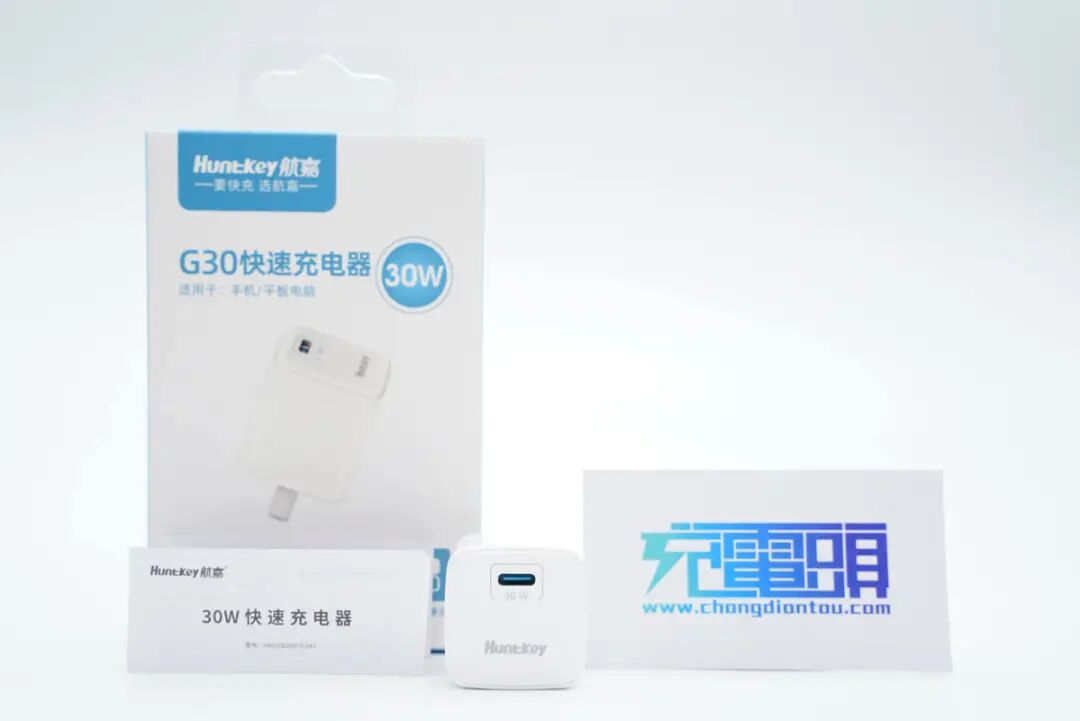

包装内含充电器和使用说明书。
航嘉30W安全快充采用PC材质白色外壳，腰身亮面设计过渡圆润，顶面磨砂处理。
充电器配备固定式国标插脚。

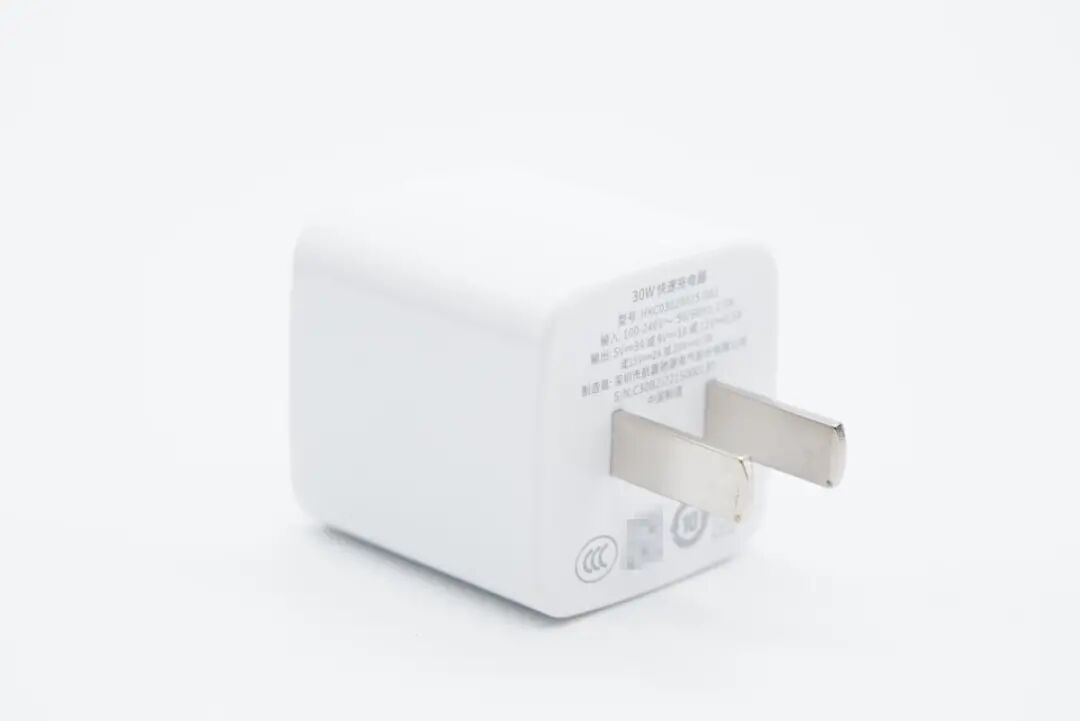

输入端外壳印有充电器参数
型号：HKC03020015-0A1
输入：100-240V~50/60Hz 1A
输出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A
制造商：深圳市航嘉驰源电气股份有限公司
充电器已经通过了CCC认证。

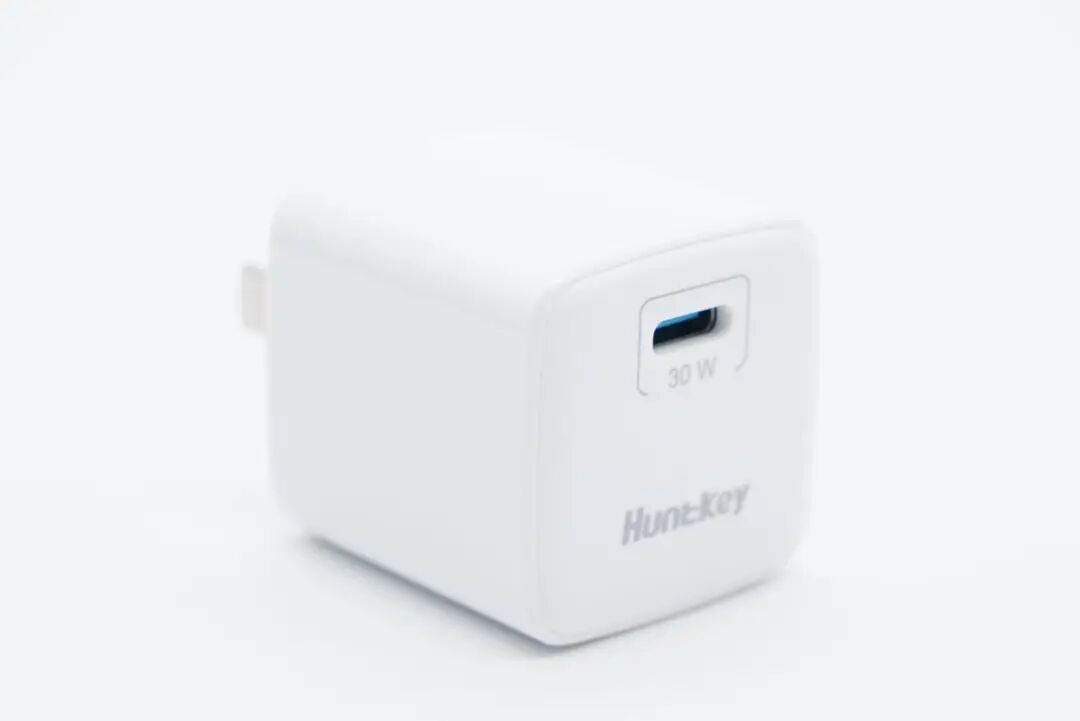

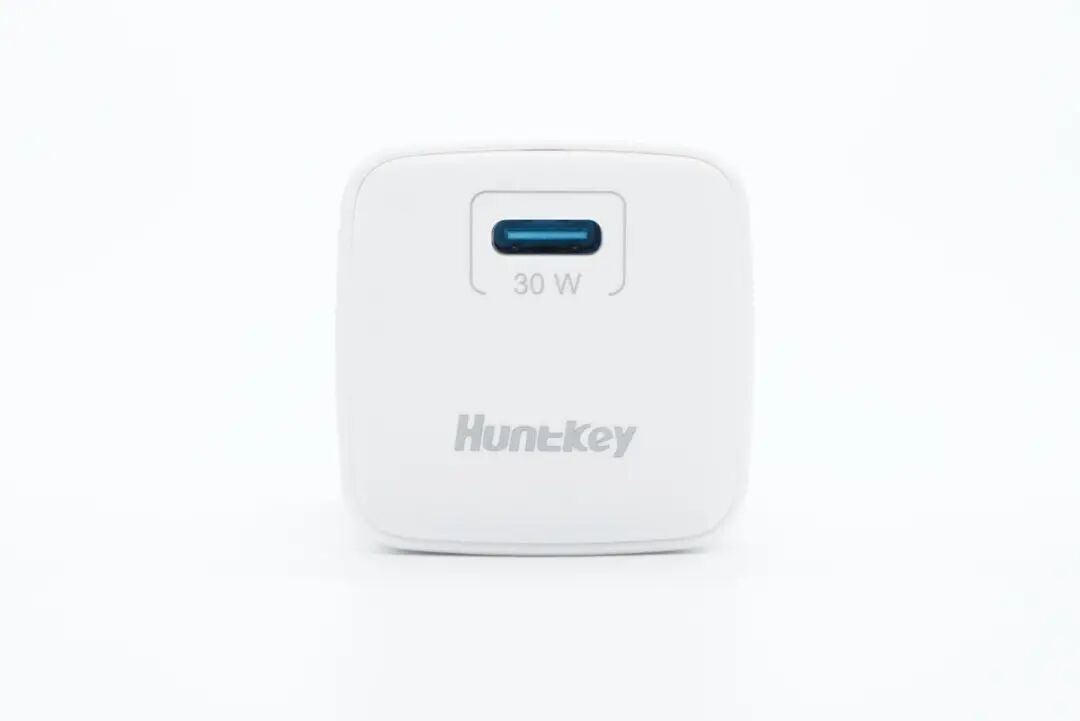

顶面印有HuntKey品牌logo，配有单USB-C接口，胶芯蓝色，航嘉的品牌色。

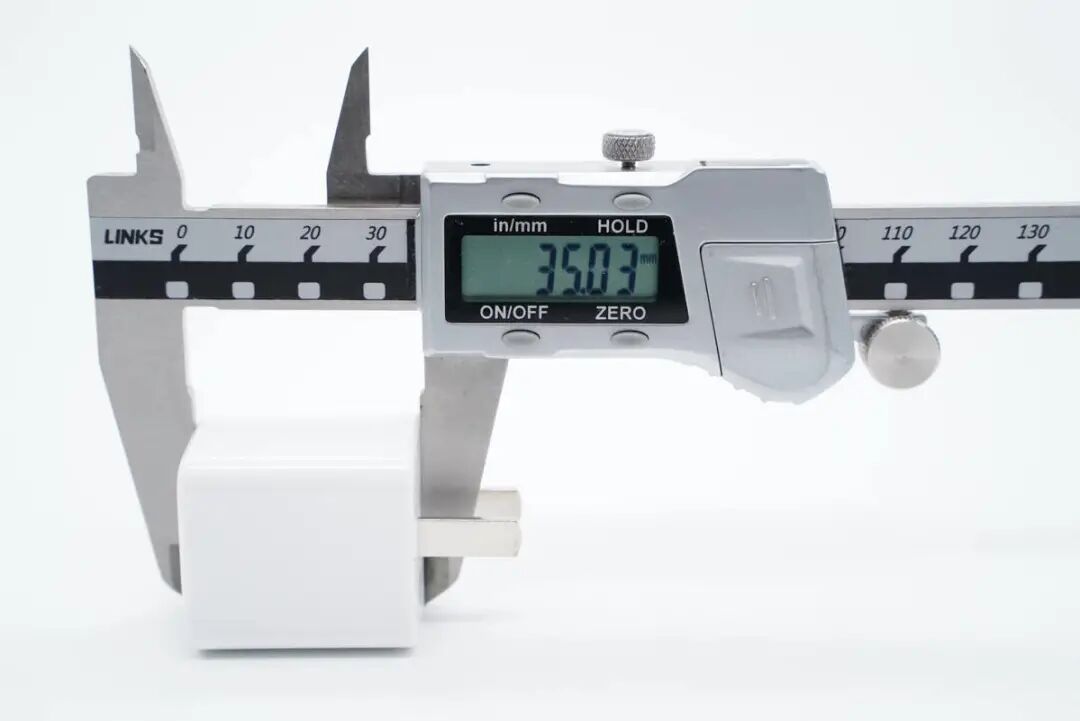

测得充电器机身高度为35.03mm。

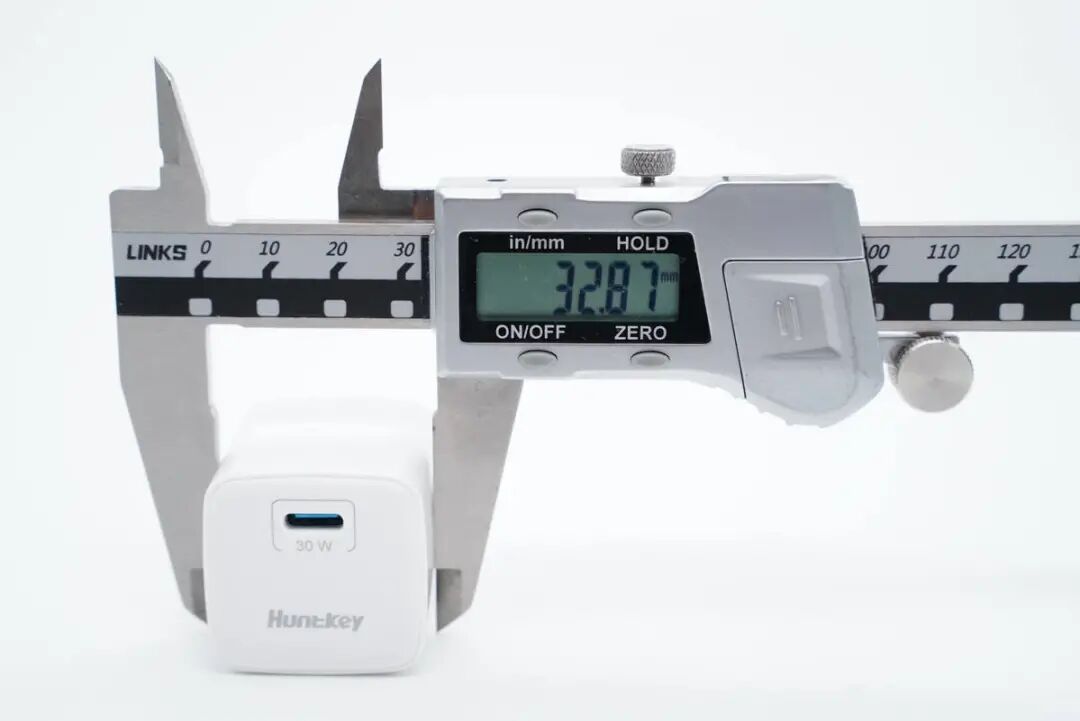

宽度为32.87mm。

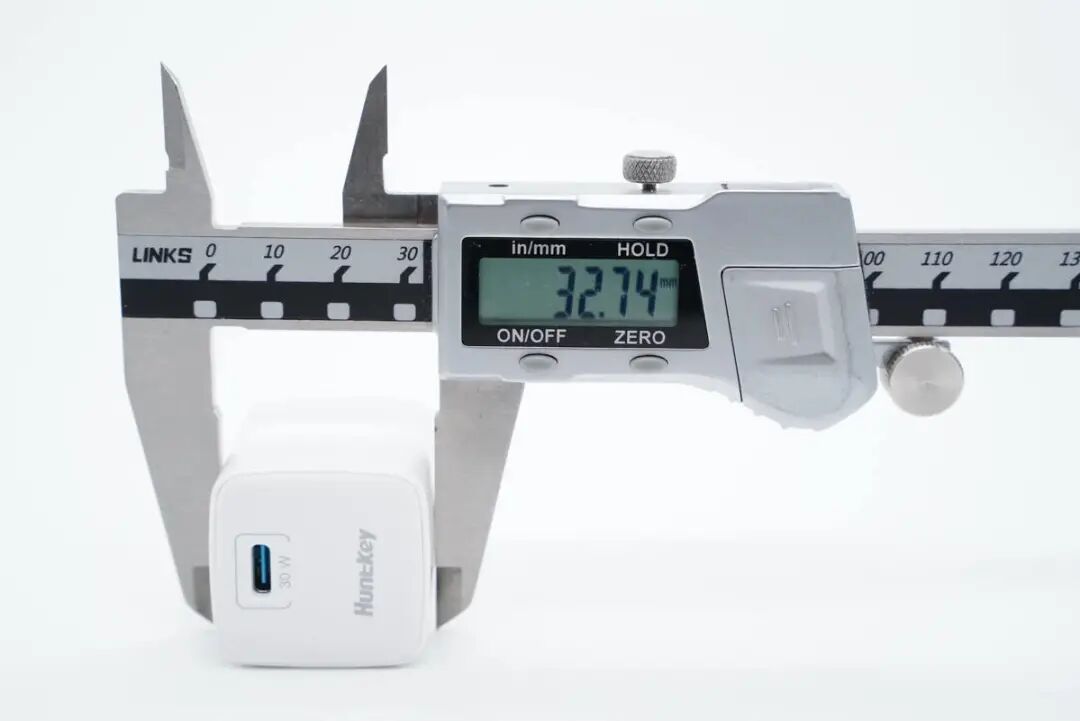

厚度为32.74mm。

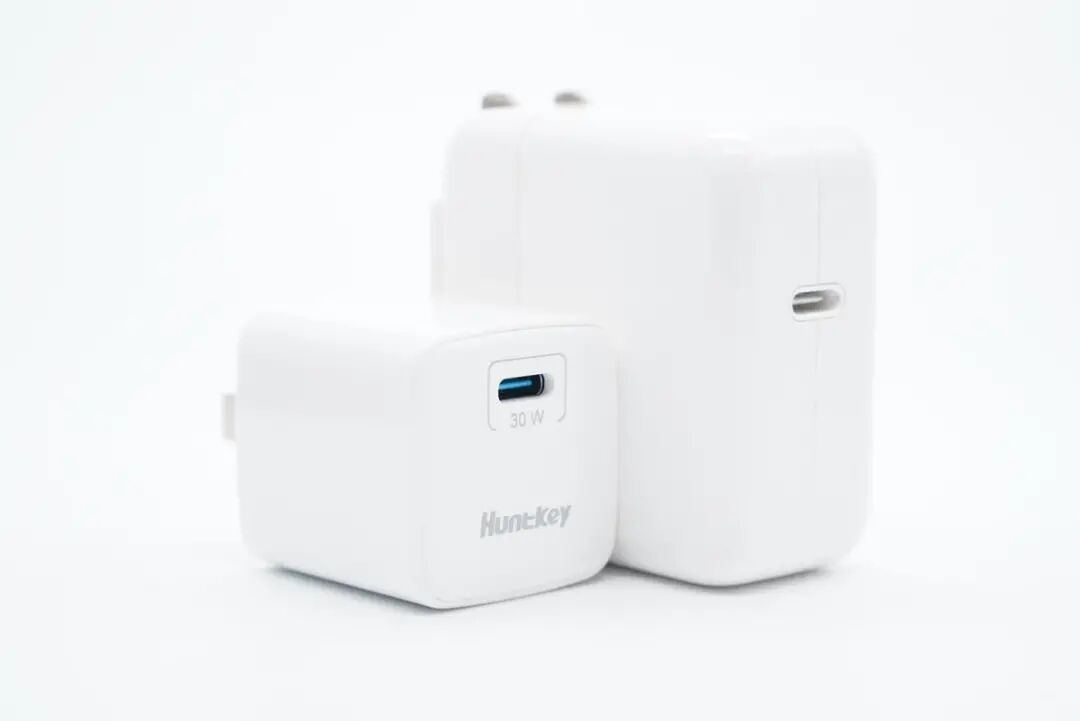

和苹果30W充电器对比，体积优势巨大。
拿在手上的大小直观感受，十分小巧。

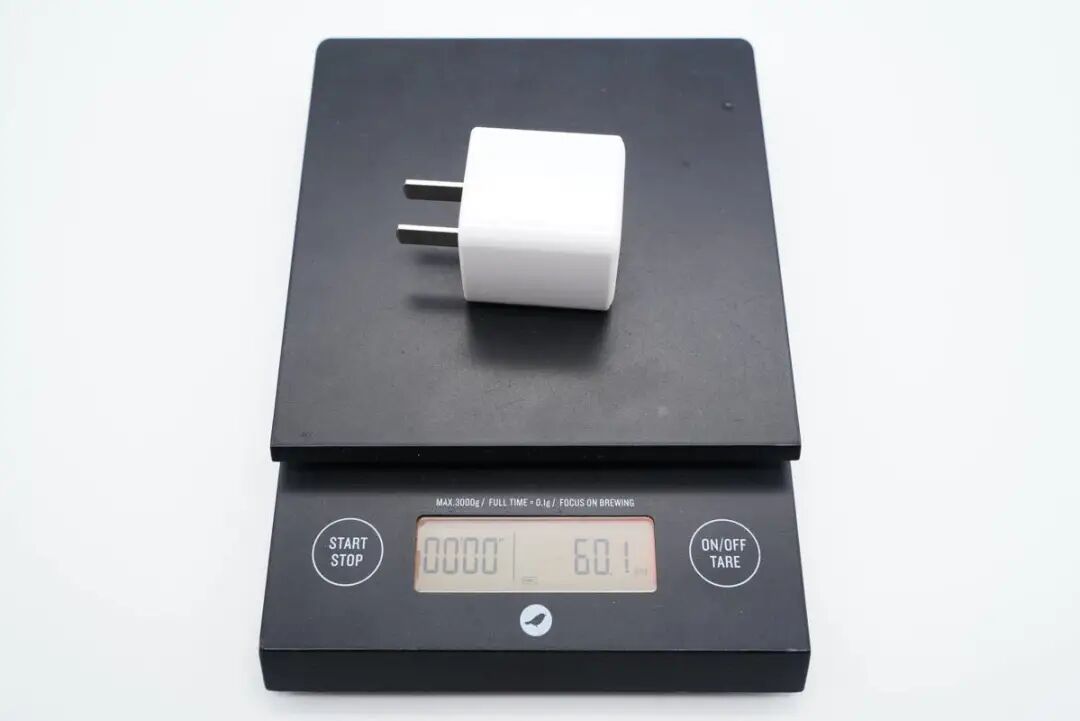

净重约为60g。

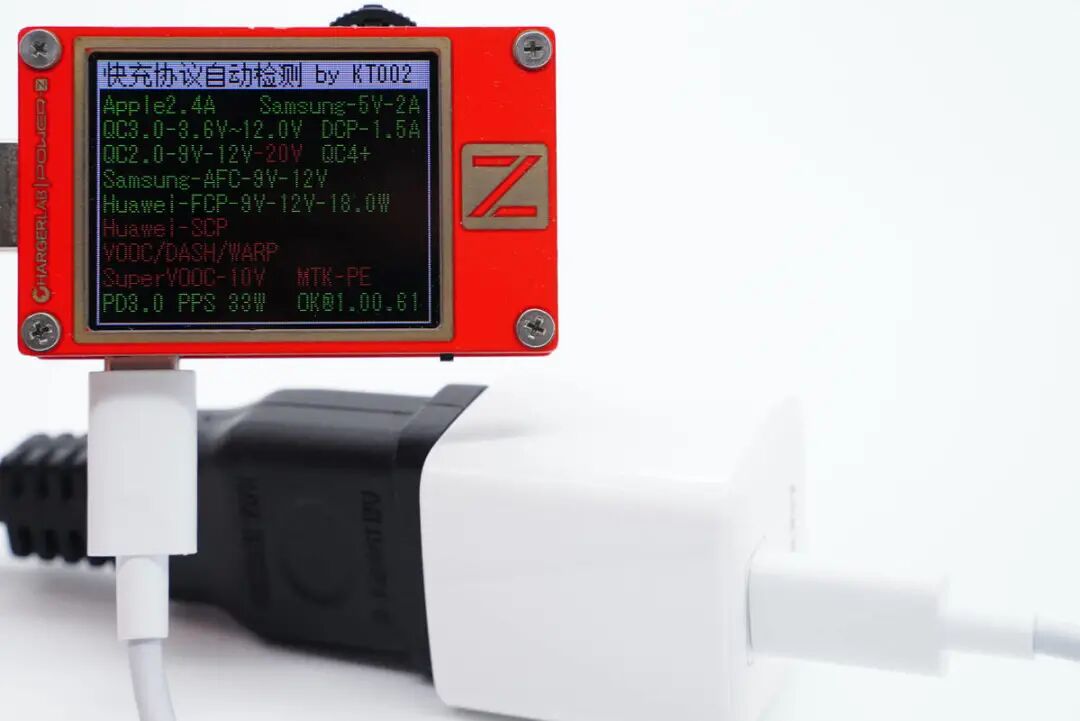

使用ChargerLAB POWER-Z KT002测得这款充电器支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议。

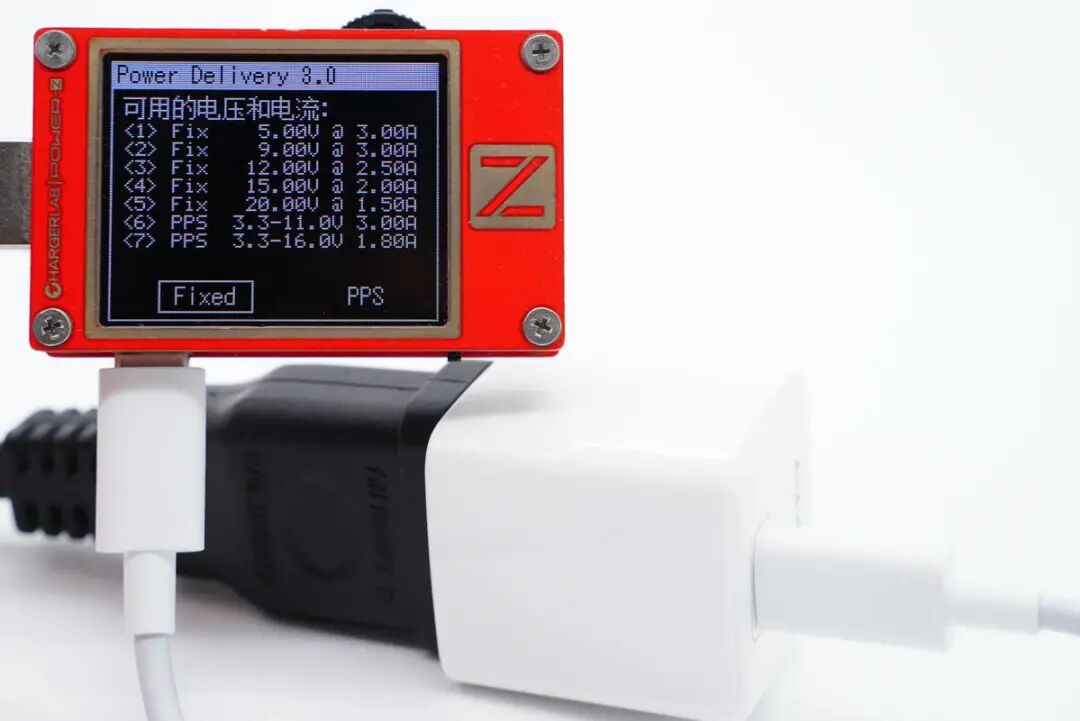

此外PDO报文显示C口还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及3.3-11V3A和3.3-16V1.8A两组PPS电压档位。
二、航嘉迷你30W安全快充拆解

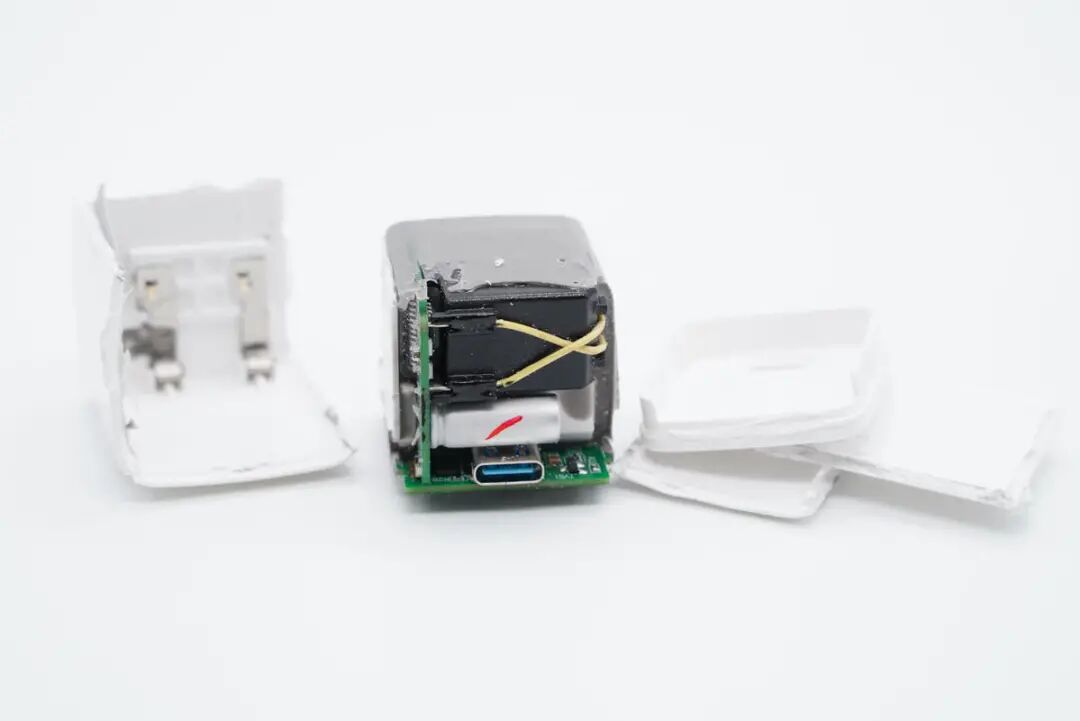

将充电器顶部外壳拆开，超声波焊接封装。
充电器内部灌胶处理，最后还是得通过切割方式暴力拆解。
30W功率级充电器很少有灌胶的，而航嘉这款做了，相对来说耐候性、散热性能等都会更好，更加稳定可靠。
侧边小板覆盖白色塑料板。

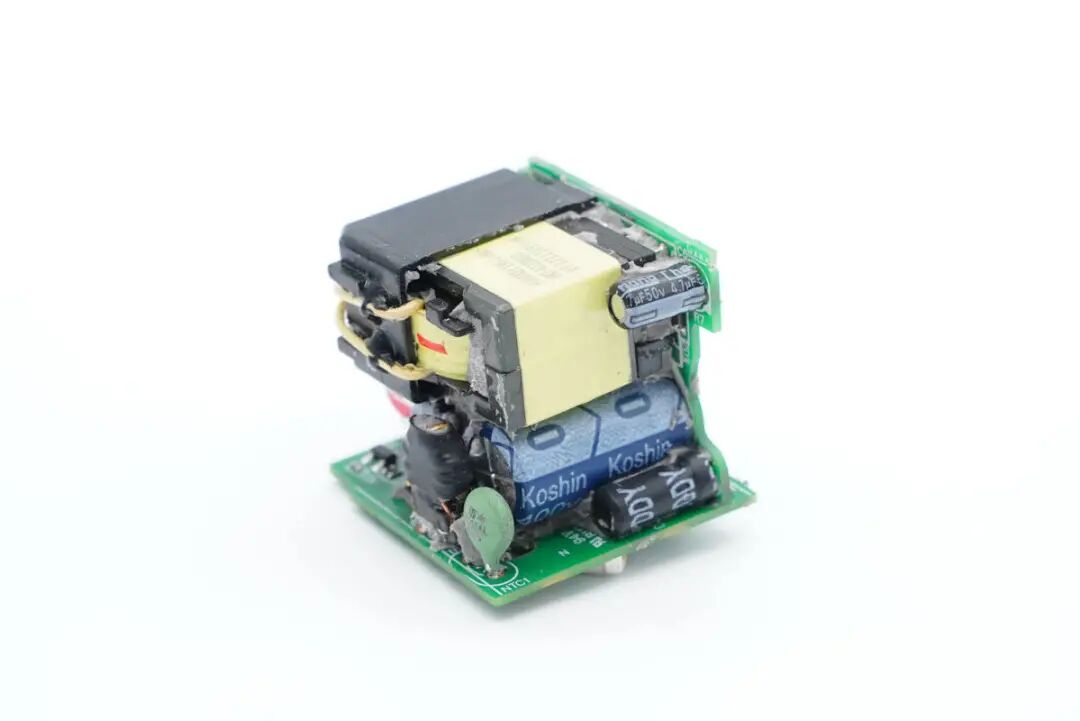

输入端一览，底部小板上设有NTC热敏电阻以及共模电感，侧边小板上有工字电感、高压滤波电解电容、主控芯片供电电容以及变压器。

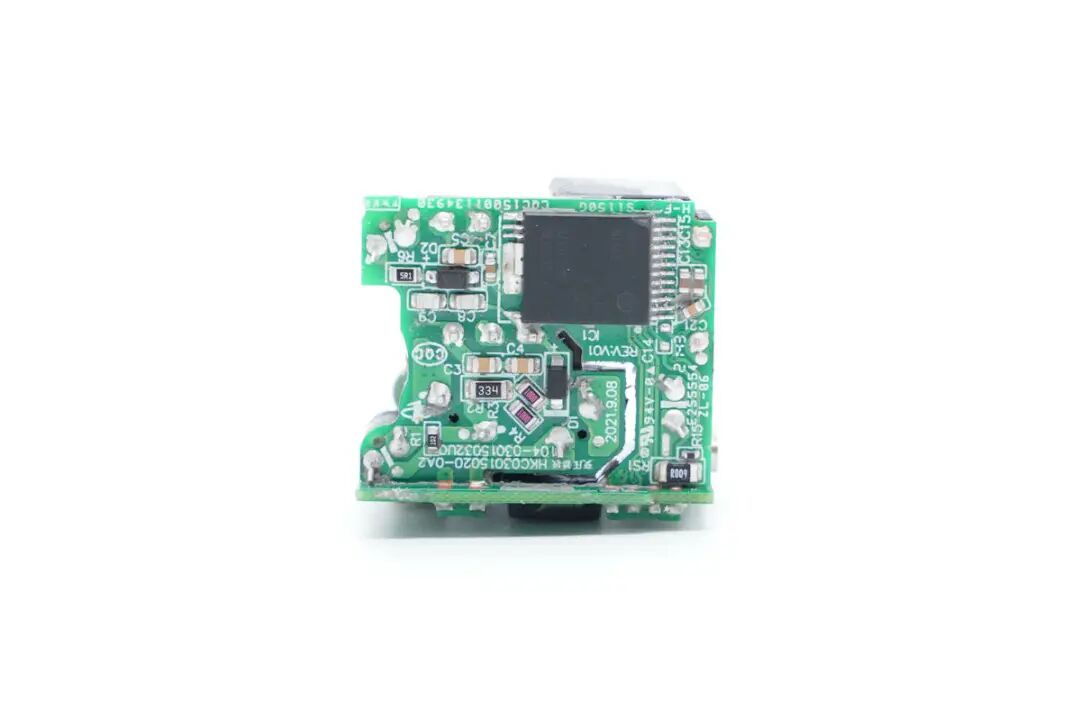

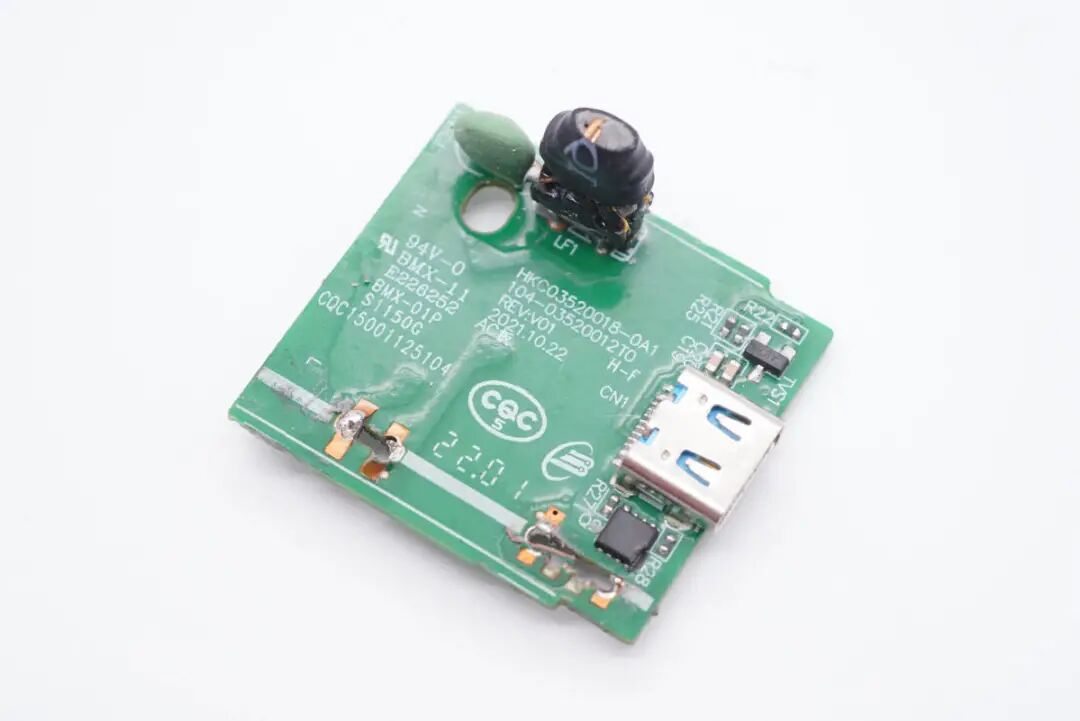

小板背面设有贴片保险丝、整流桥、贴片Y电容以及协议芯片。

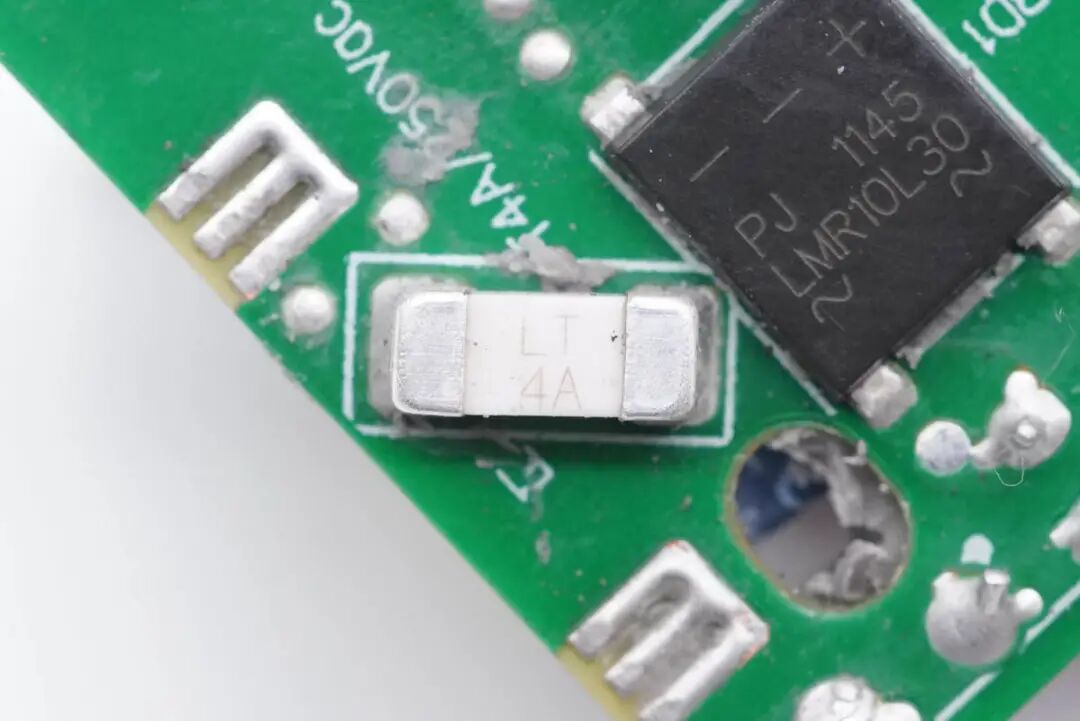

充电器插入插座通电后，电流首先经过贴片保险丝，额定电流4A，超过便会熔断切断电路。

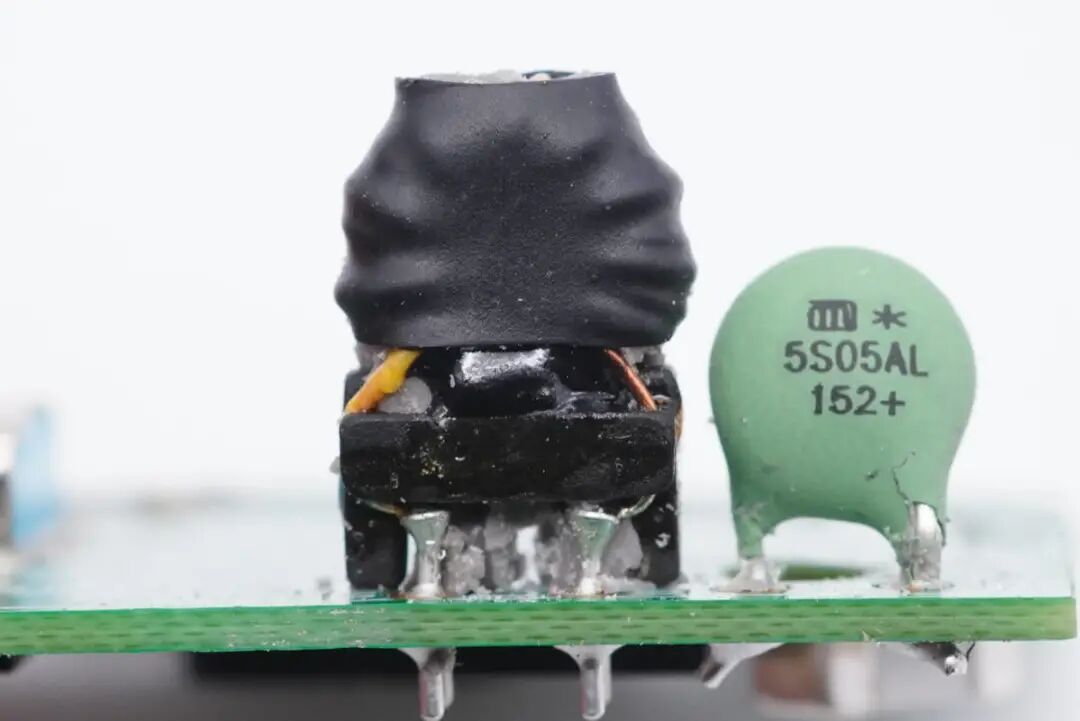

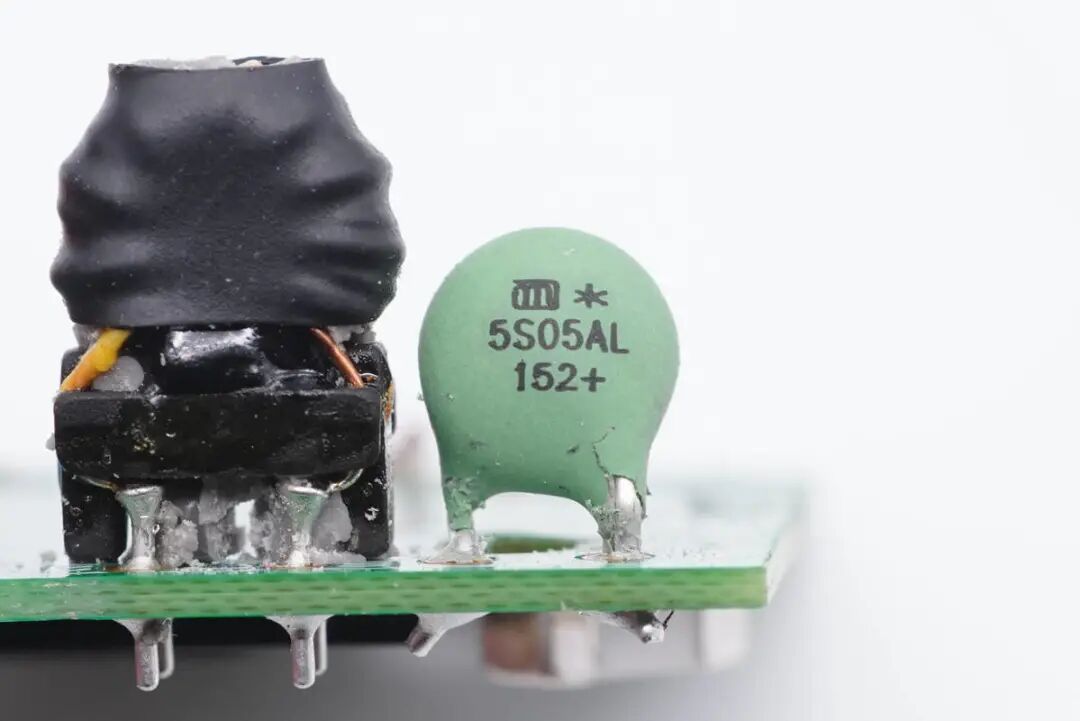

接着经过NTC热敏电阻，NTC热敏电阻用于抑制插电时的冲击电流，减小插电的火花，正常工作时温度上升，电阻降低，降低损耗。
接着经过左侧的共模电感，双线并绕并外套绝缘管，滤除EMI干扰。

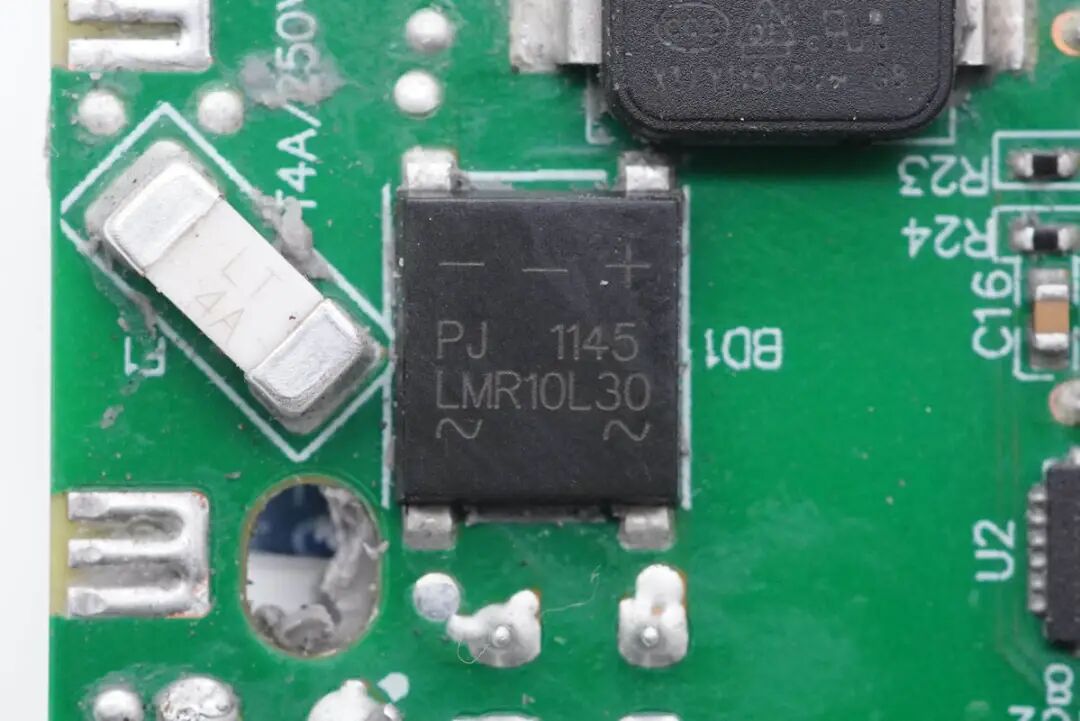

接着过LMR10L30整流桥，将交流电转换为脉动直流电。
脉动直流电经过工字电感和高压滤波电解电容滤波成直流电，这颗工字电感外套绝缘管。
两颗高压滤波电解电容来自KoShin东佳电子，规格分别为400V 27μF和400V 18μF。

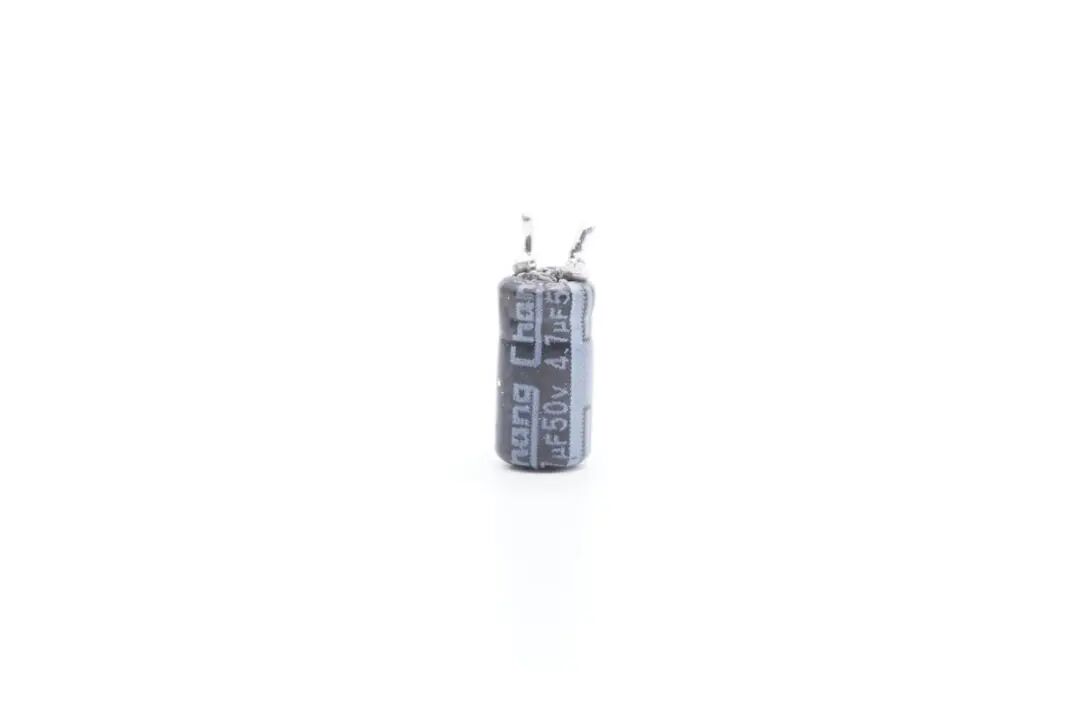

开关电源主控芯片供电电容来自Chang常州华威电子，规格为50V 4.7μF。

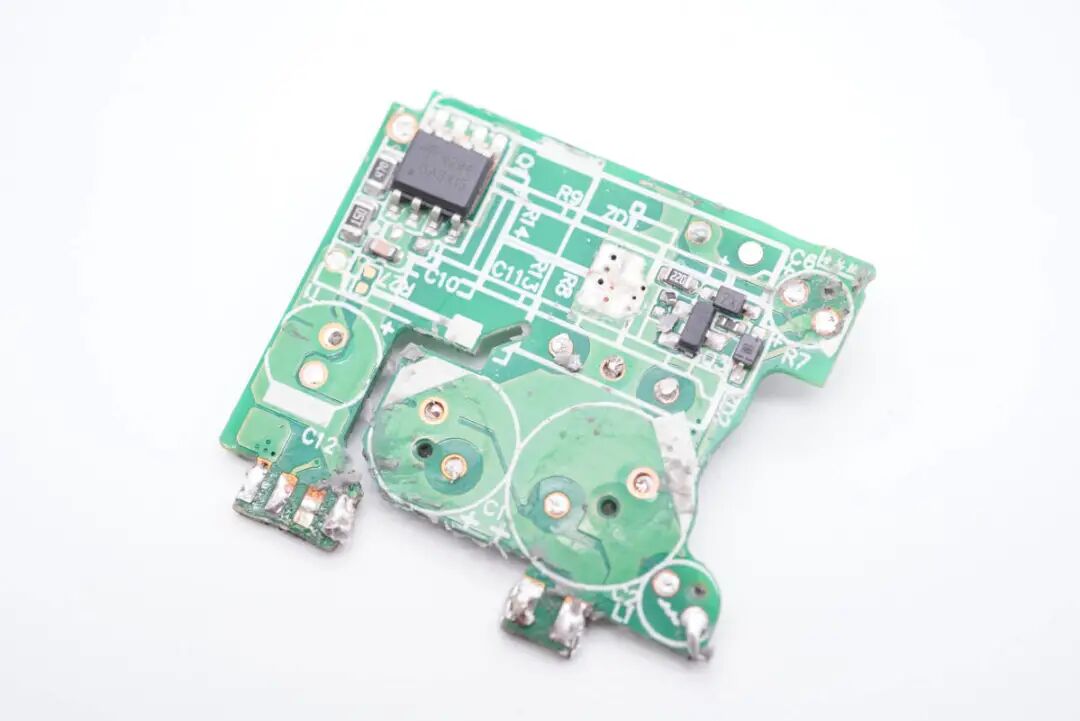

侧边小板背面设有开关电源主控芯片。
通过电解电容滤波后输出的直流电进入变压器初级侧，主控芯片进行高频开关，最后通过变压器转换成低压交流电输出。

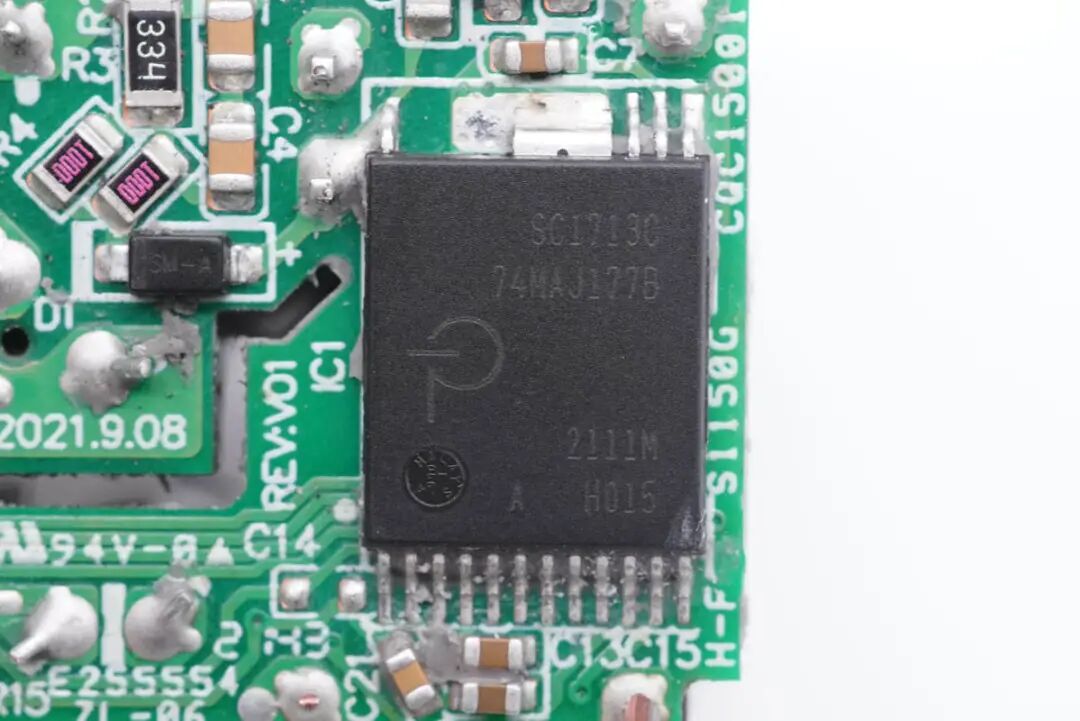

开关电源主控芯片采用PI SC1713C，集成PWM控制器、高压开关管以及同步整流控制器。

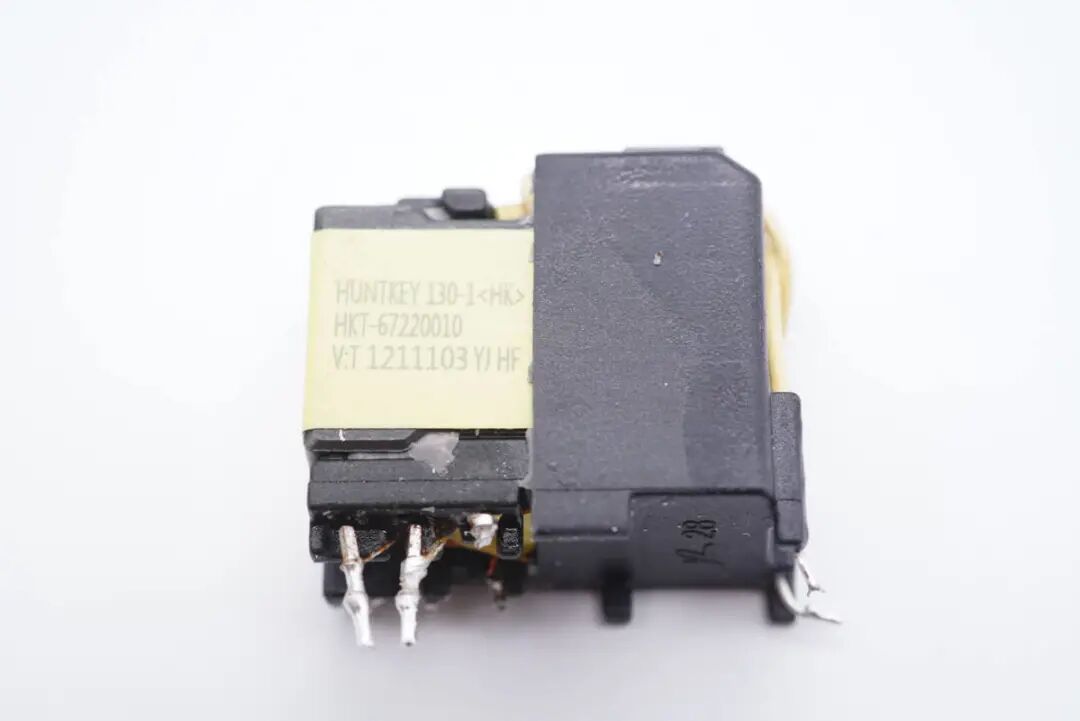

变压器右侧套有塑料壳，交流电通过变压器进行降压。

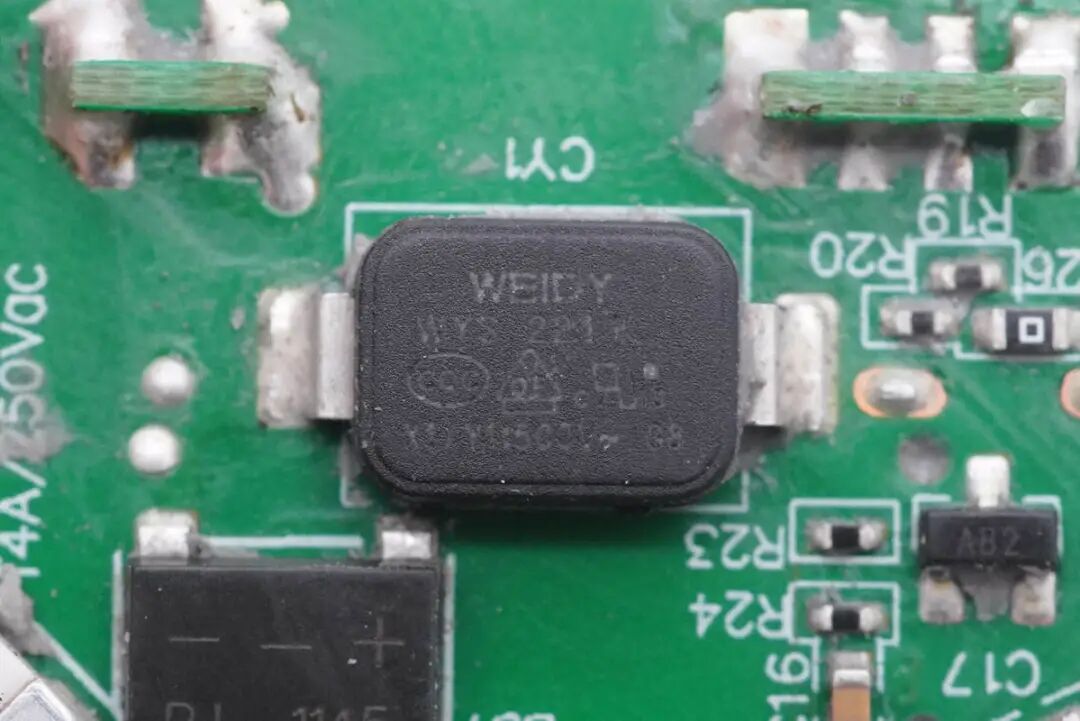

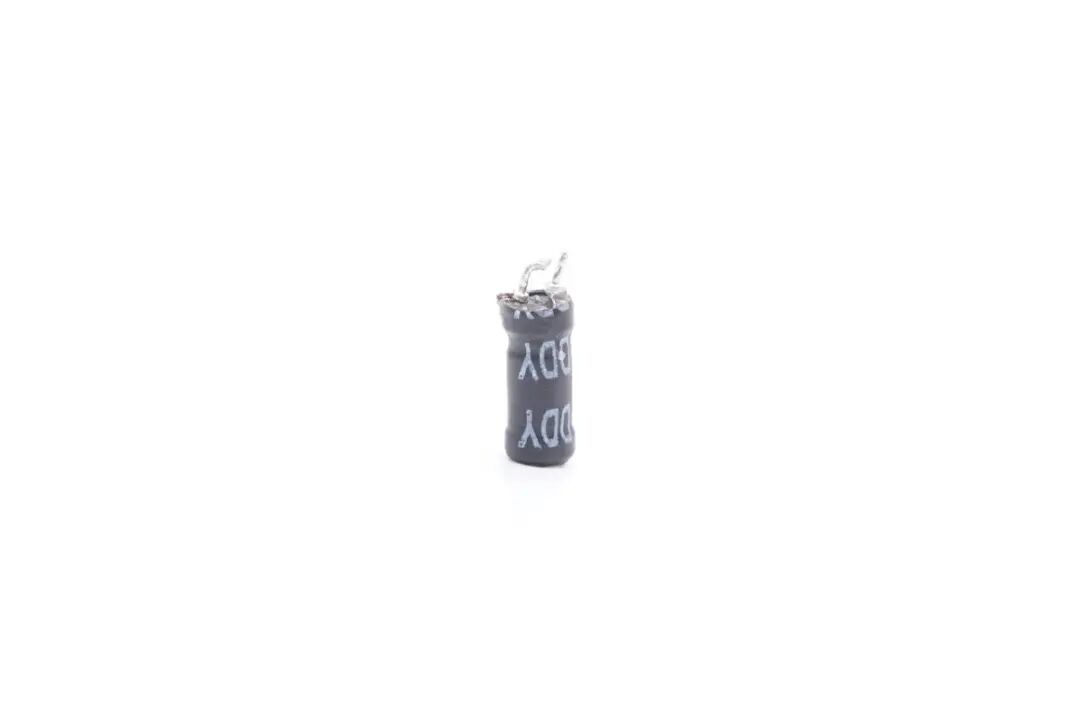

贴片Y电容来自WEIDY纬迪。
输出端一览，侧边小板上还设有固态滤波电容。

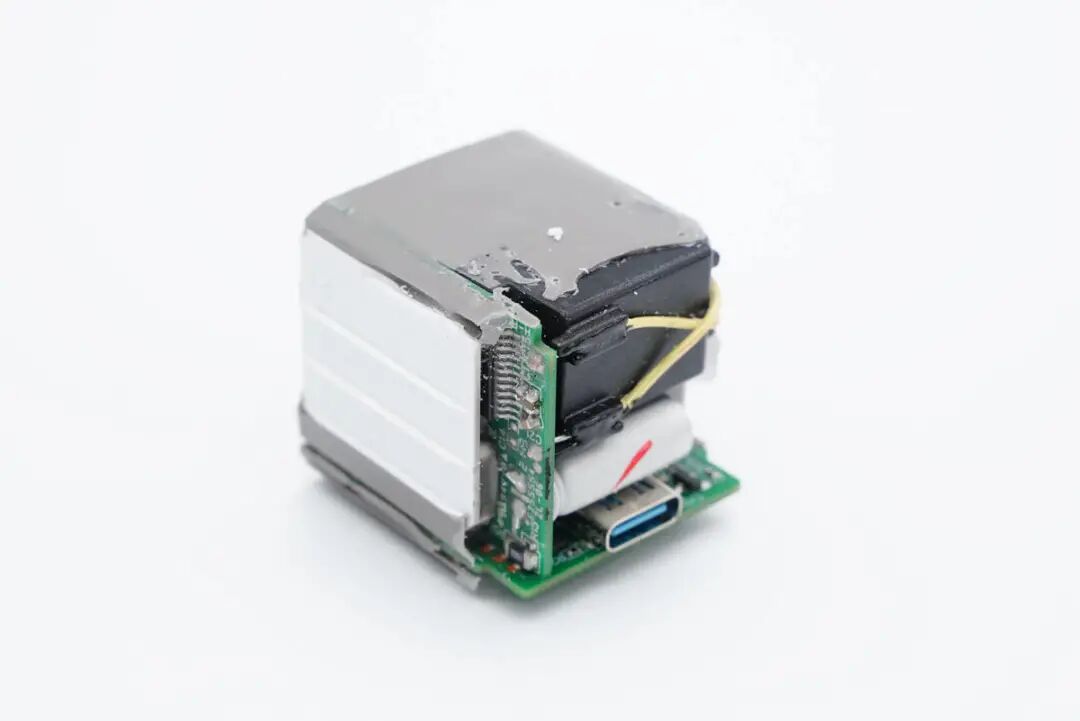

拆掉变压器等器件后还能看到有一颗同步整流管。

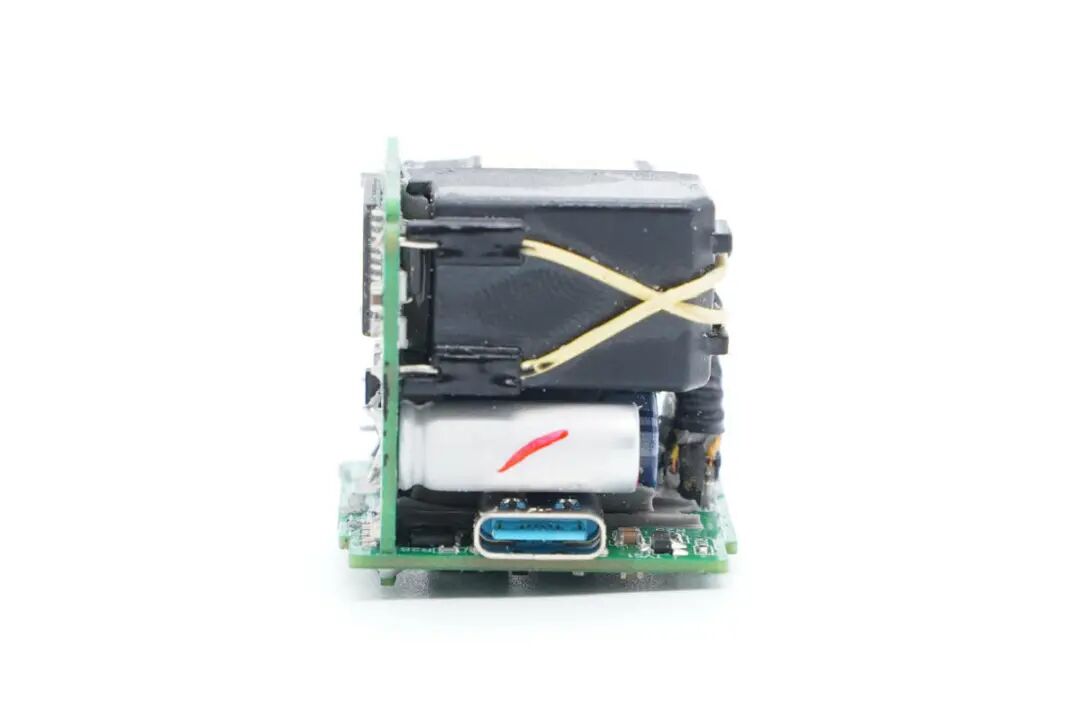

USB母座旁有一颗输出VBUS开关管。
主控芯片控制同步整流管进行整流，将变压器输出低压交流电转换成低压脉动直流电。这颗同步整流管来自AOS。

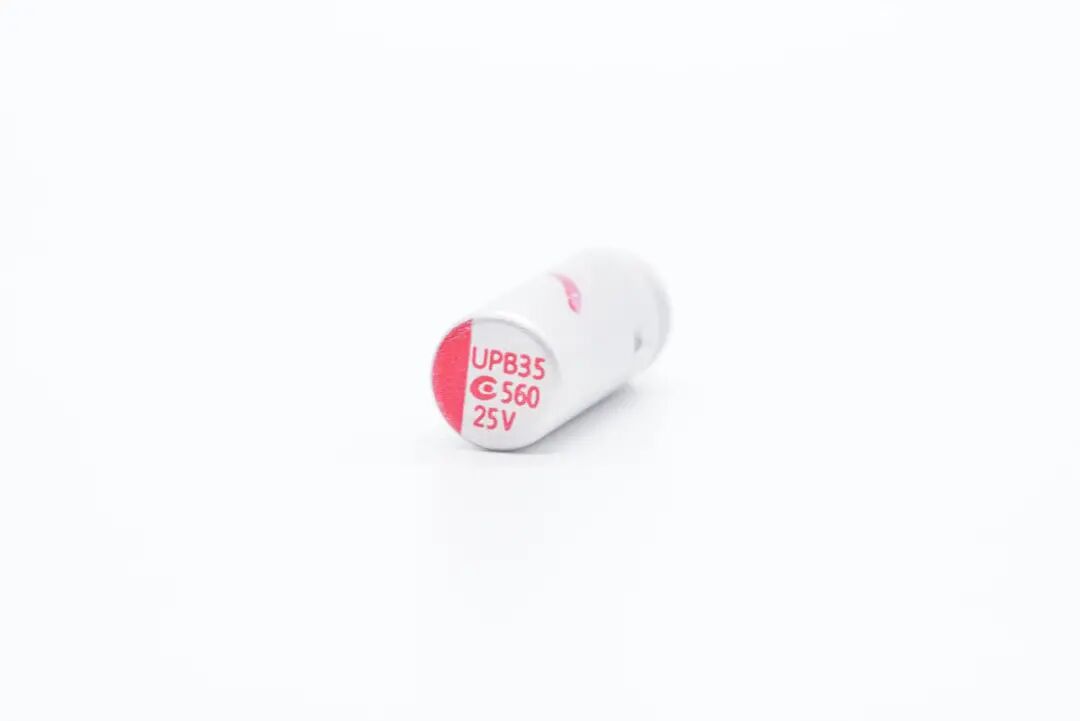

脉动直流电再经过固态电容滤波成直流电。这颗固态电容来自钰邦，规格为25V 560μF。

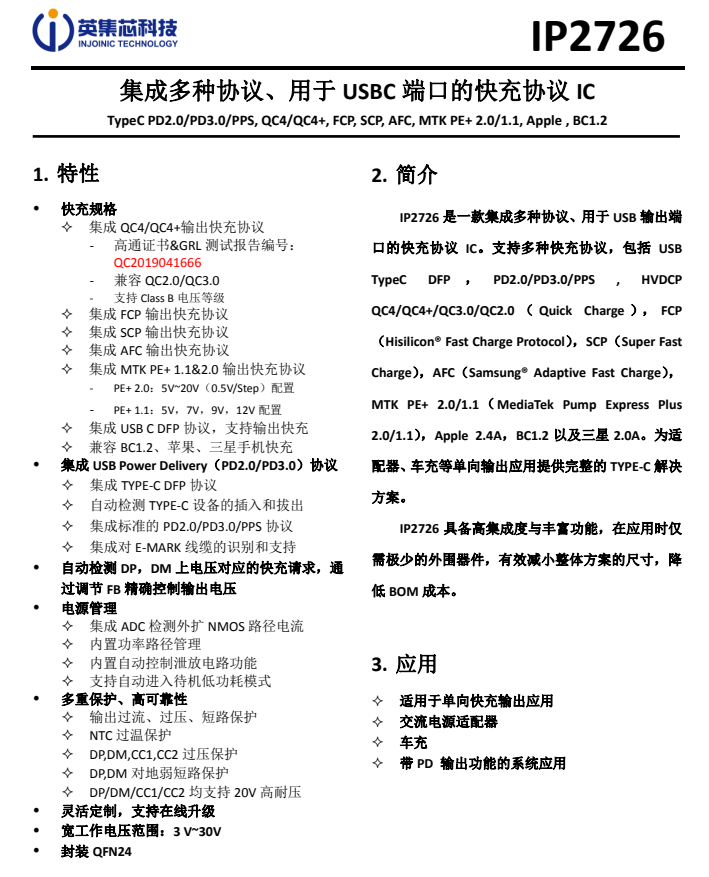

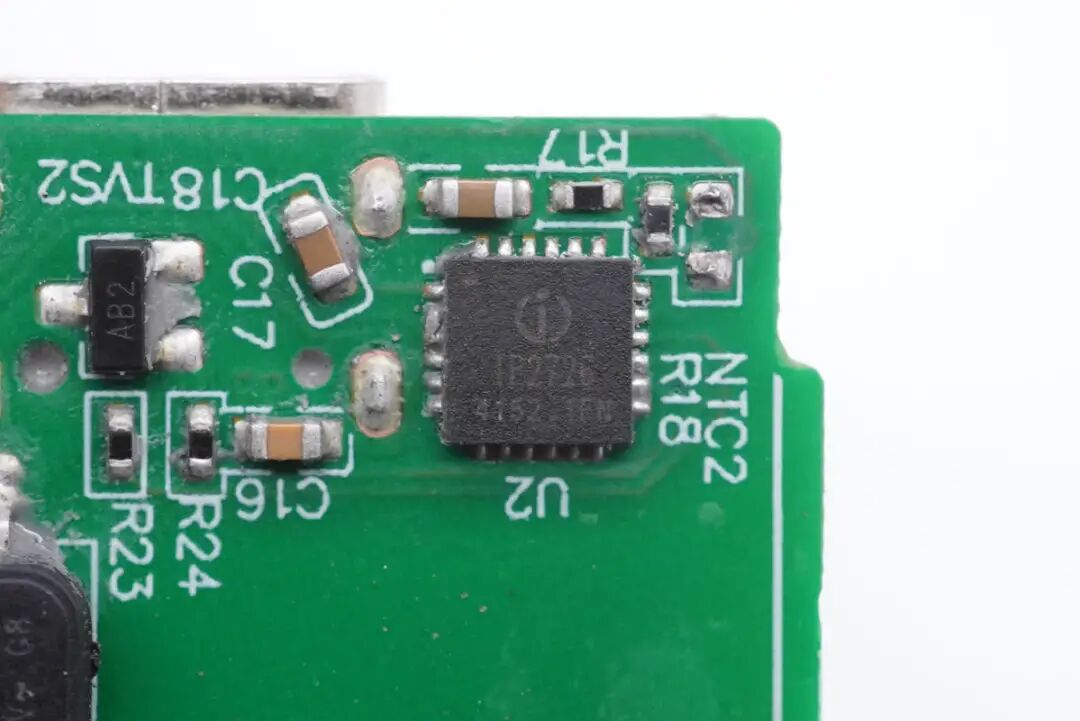

接口协议芯片采用英集芯IP2726，这是一颗集成多种协议、用于USB输出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。
充电头网了解到，英集芯IP2726已经通过了高通QC4+认证，拿到了中国大陆地区第一张QC4+认证证书。
充电头网了解到，英集芯IP2726此前已被摩托罗拉68W氮化镓充电器、努比亚大白20W双口氮化镓充电器、AOHi 100W双USB-C口氮化镓快充、公牛快充86面板、AUKEY 65W 1A1C氮化镓快充充电器等产品采用。此外，英集芯的其它系列快充芯片也获得小米、华为、三星等客户的高度认可。

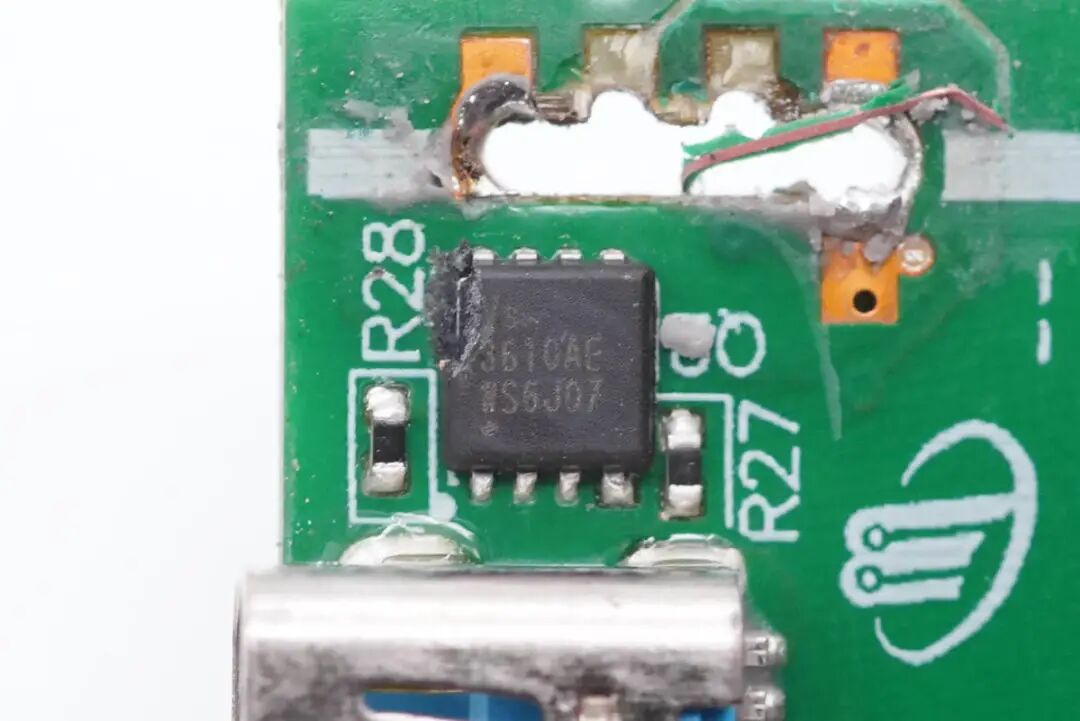

输出VBUS开关管在拆分两块小板时不小心损坏了，从丝印可以看出是威兆的VS3610AE，耐压30V，PDFN3333封装。

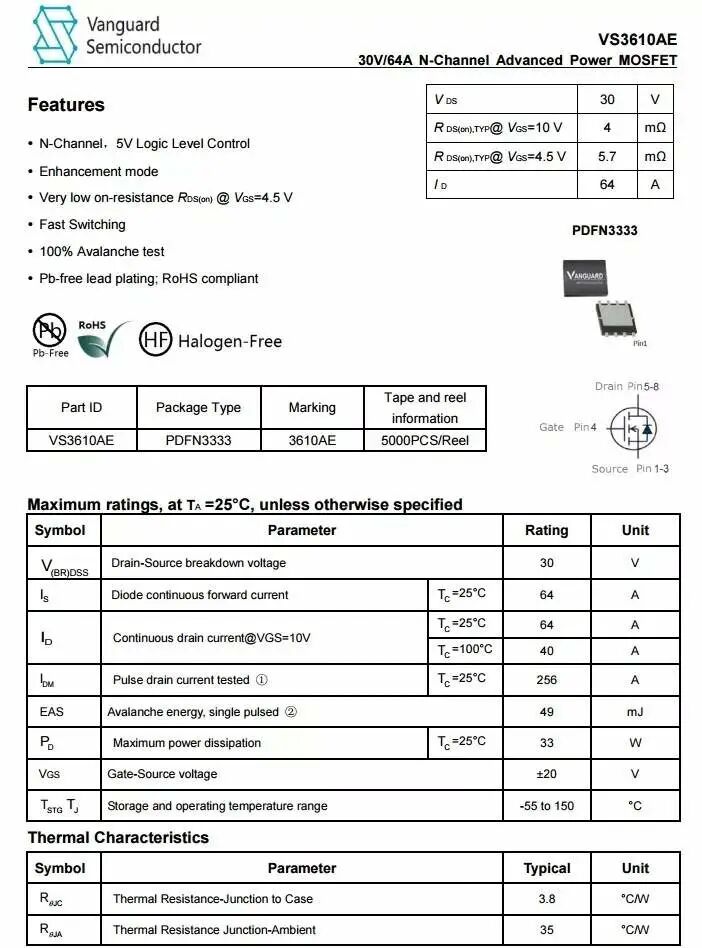

威兆VS3610AE资料信息。
充电头网拆解了解到，采用威兆VS3610AE的还有小米11 Pro/Ultra标配67W快充、Aohi迷你30W氮化镓充电器、奥海科技45W迷你氮化镓充电器、公牛65W氮化镓充电器、联想拯救者45W PD快充充电器、绿联65W氮化镓快充等产品，同时使用威兆其它MOS的还有小米6口USB充电器60W快充版、紫米65W PD迷你充电器、RAVPower 45W GaN PD充电器、华为20W电荷泵快充充电器、倍思45W PD快充充电器等数十款产品采用。
USB-C母座特写，过孔焊接。

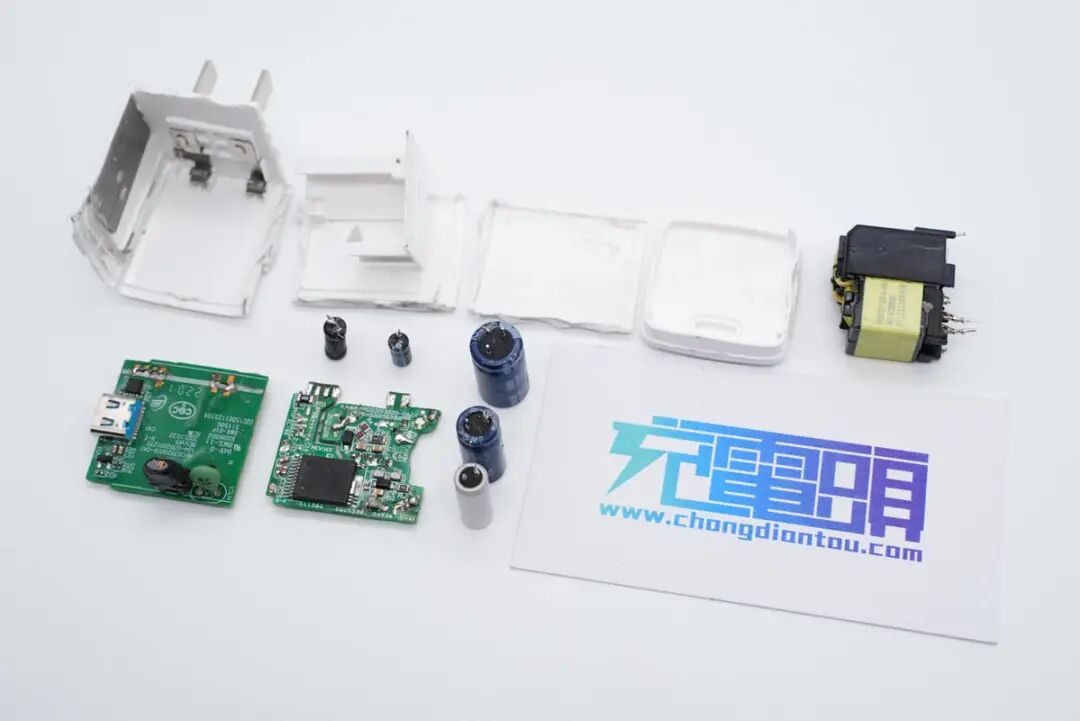

全部拆解完毕，来张航嘉30W安全快充全家福。
充电头网拆解总结
航嘉这款迷你30W安全快充的推出，算是填补了旗下产品在30W功率级快充上的空缺。这款充电器不仅做得很小巧，而且支持QC、PD、PPS、AFC、FCP多个快充协议，具备5-20V全电压档位，还有3.3-11V3A和3.3-16V1.8A两组PPS电压档位，既能满足苹果iPhone新机全速快充，也能充平板等设备。
充电头网通过拆解了解到，这款产品也是30W功率级快充中为数不多进行灌胶处理的，整体的可靠性、散热性能都要更加优秀。采用了苹果原装快充同厂快充芯片——PI SC1713C，搭配AOS同步整流管组成开关电源，英集芯IP2726协议IC控制接口输出。东佳、钰邦两大品牌电容进行滤波，整体用料扎实可靠。
