拆解报告：劲电20W PD快充充电器
----- 充电头网拆解报告 第2045篇 -----
佛山市劲电科技有限公司是一家专业研发及生产手机充电器、平板电脑充电器、车载充电器、无线充等3C数码类产品的企业。近日，劲电科技推出了一款20W迷你PD快充充电器，可以完美兼容iPhone、iPad系列产品快充，下面就为大家带来这款充电器拆解，一起来看看其内部做工和用料。
一、劲电20W PD快充充电器外观
劲电20W PD快充充电器采用纯白色外壳，方块造型，机身侧面印有厂商logo，输入端为固定式美规插脚，输出端单USB-C口设计，并且配有一颗LED指示灯。

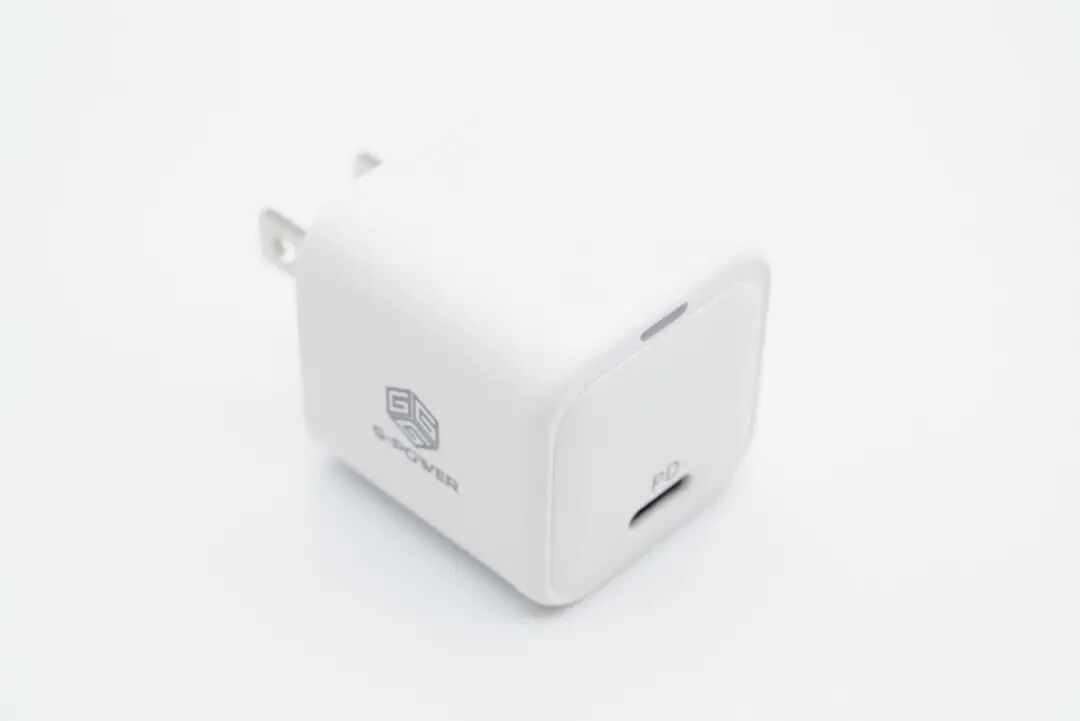

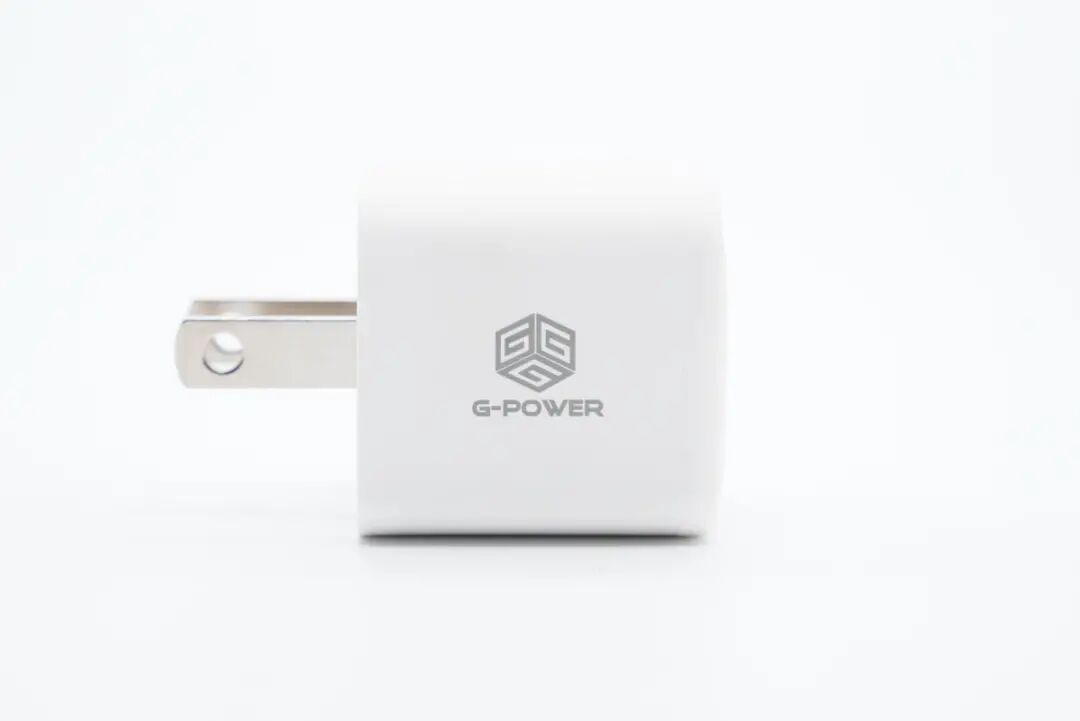

侧面印有G-POWER的logo。

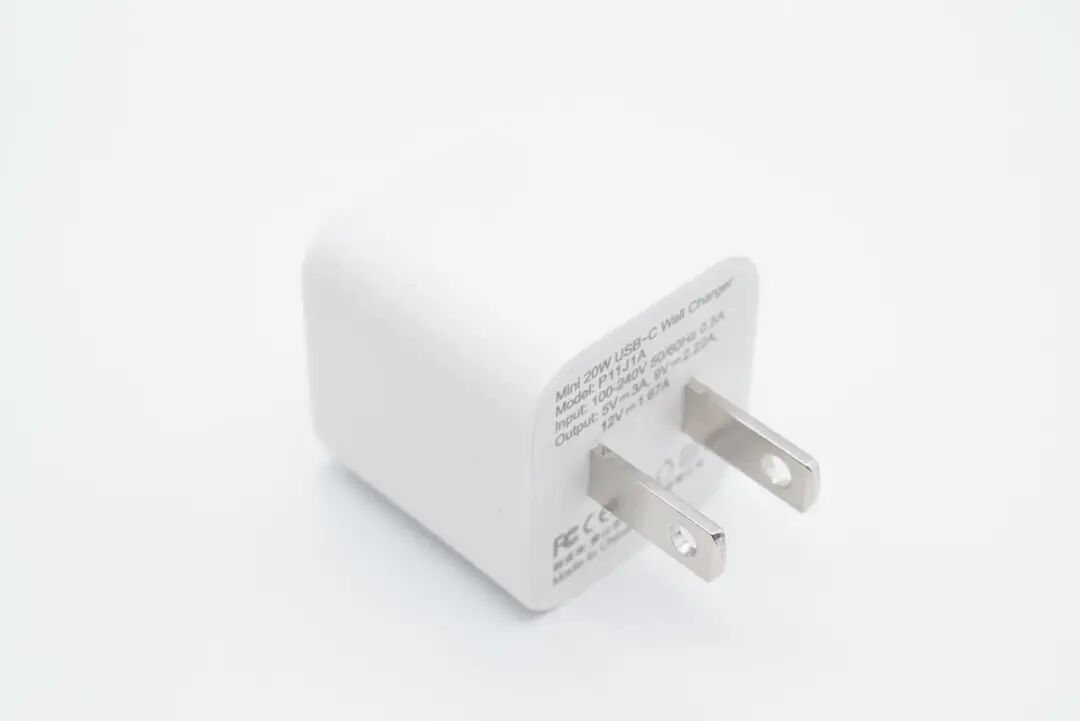

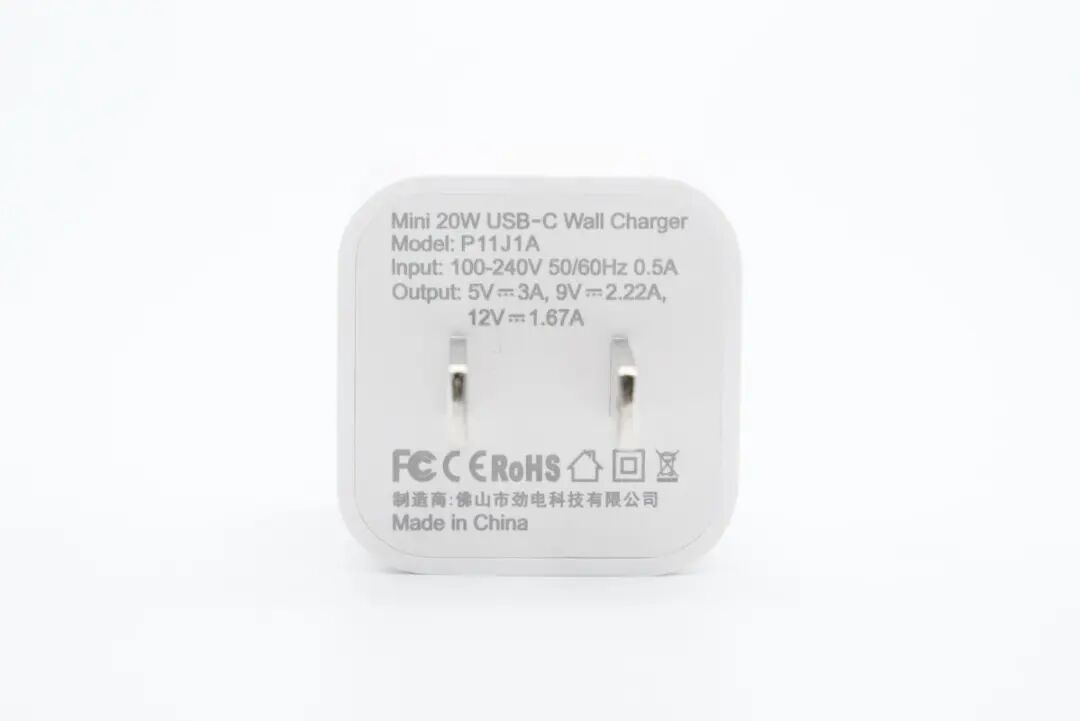

插脚侧印有详细的产品规格参数。
充电器型号：P11J1A；输入支持100-240V~ 50/60Hz 0.5A；输出为5V3A、9V2.22A、12V1.67A，产品已经通过了FCC、CE、RoHS等多种认证；制造商为佛山劲电科技有限公司。

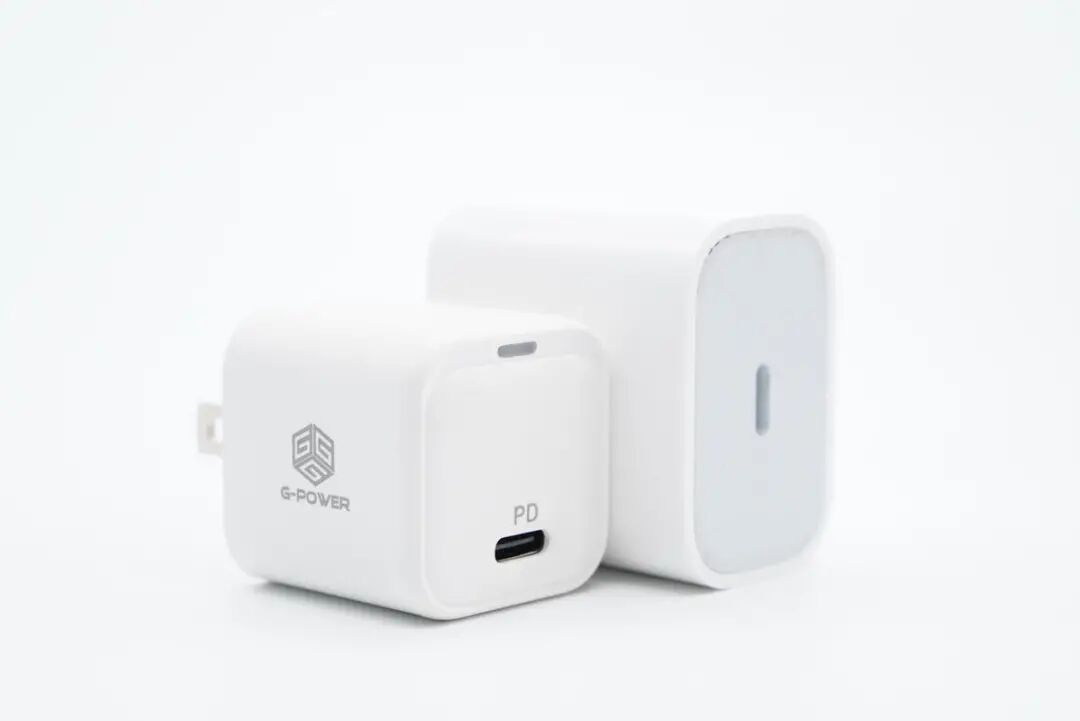

劲电20W PD快充充电器与苹果20W充电器相比，体积小了许多。

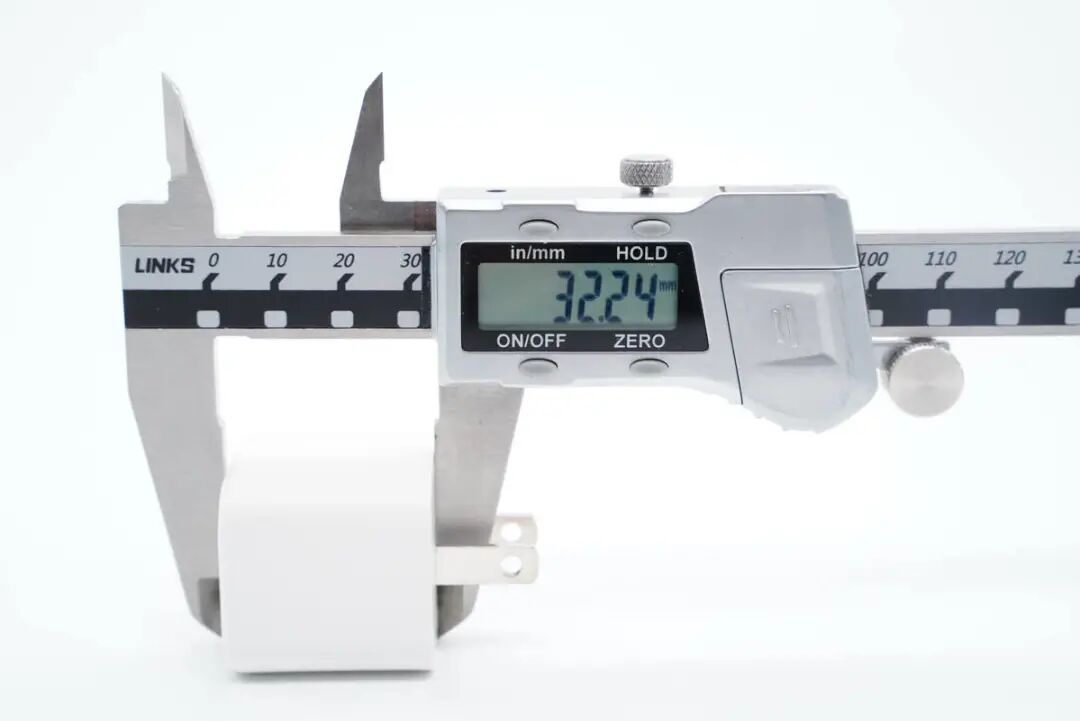

实测充电器外壳长度约为32.24mm。
宽度约为31.45mm。

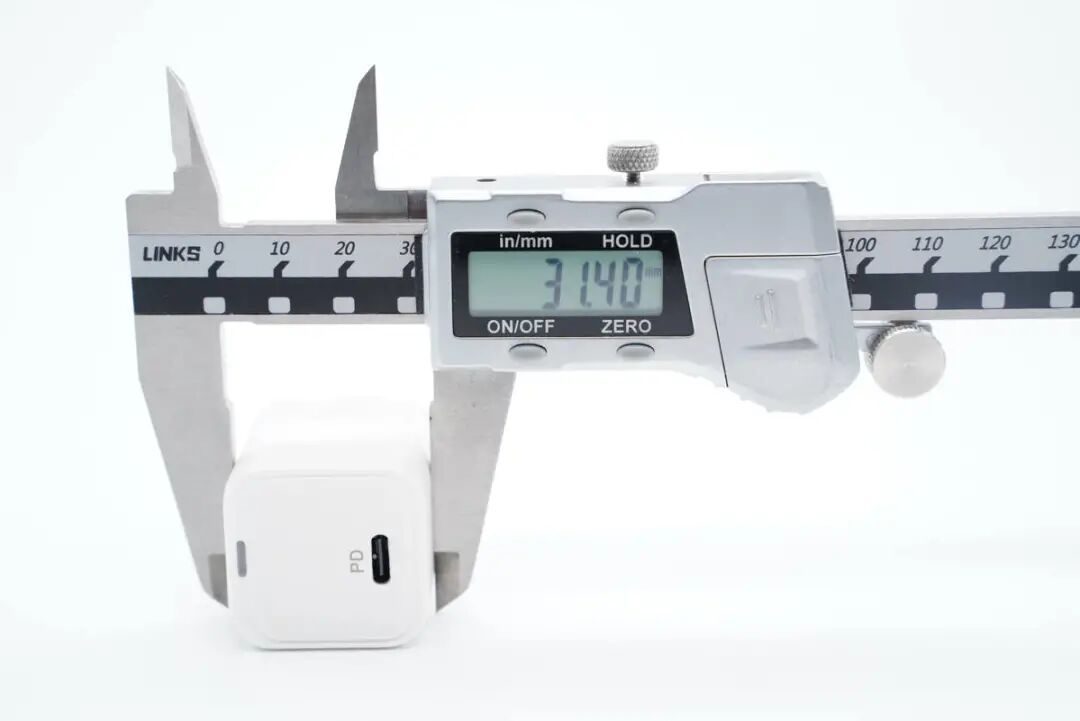

厚度约为31.4mm。经过计算，其功率密度约为0.63W/cm³。

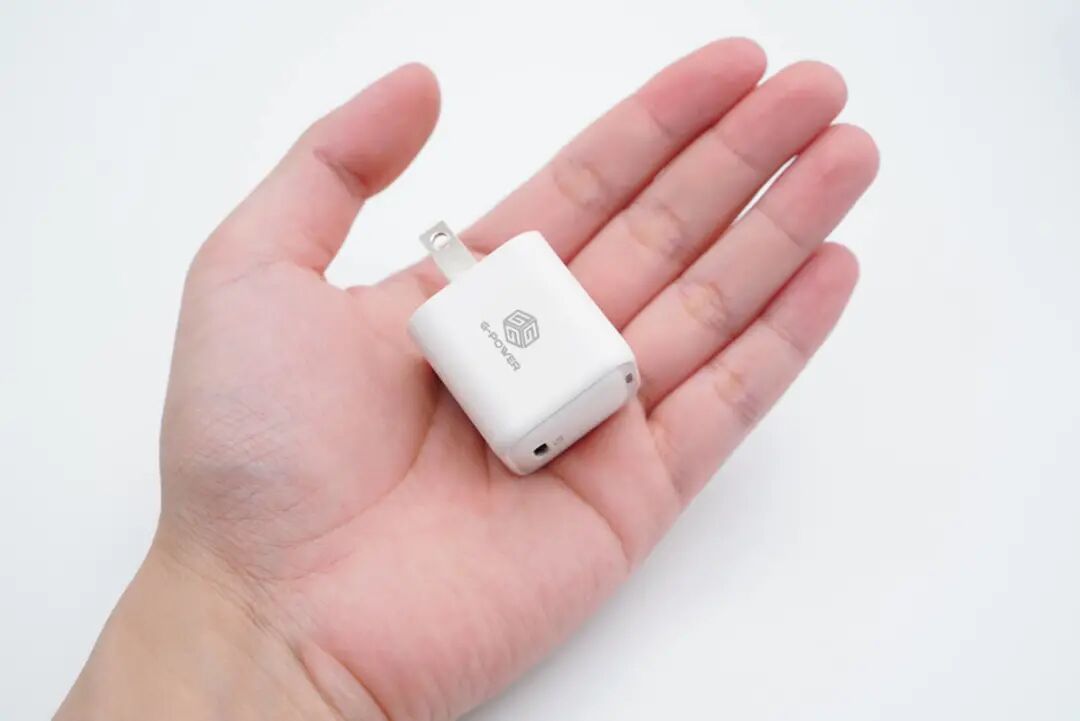

拿在手上也十分小巧，便于携带和收纳。

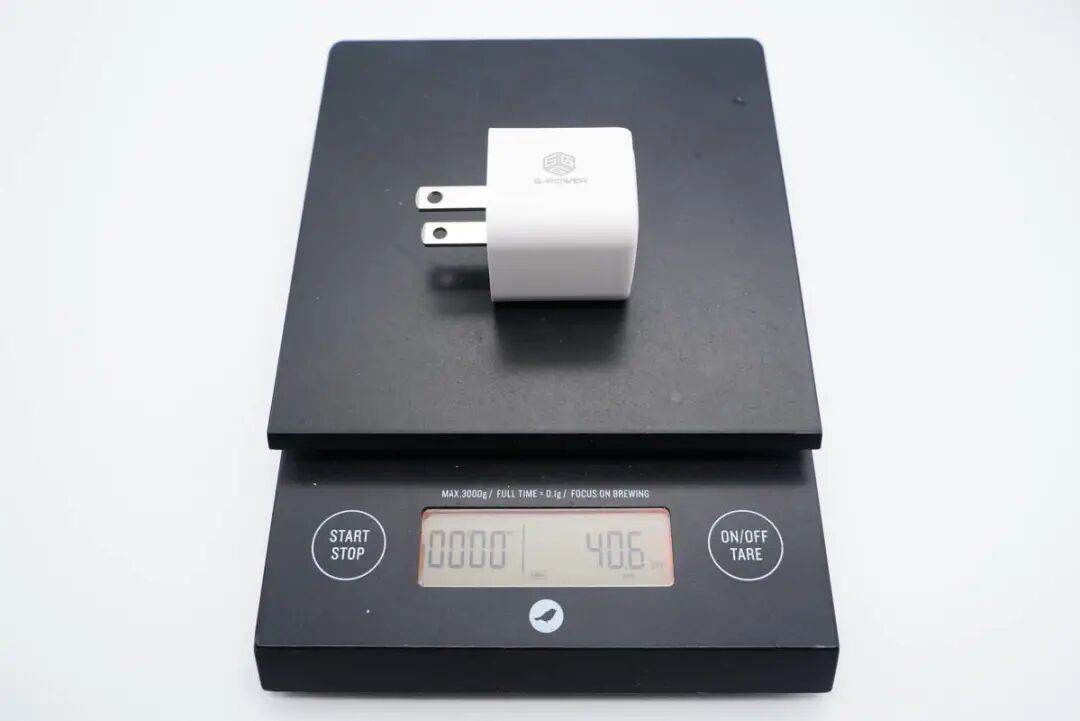

充电器净重约为40.6g。

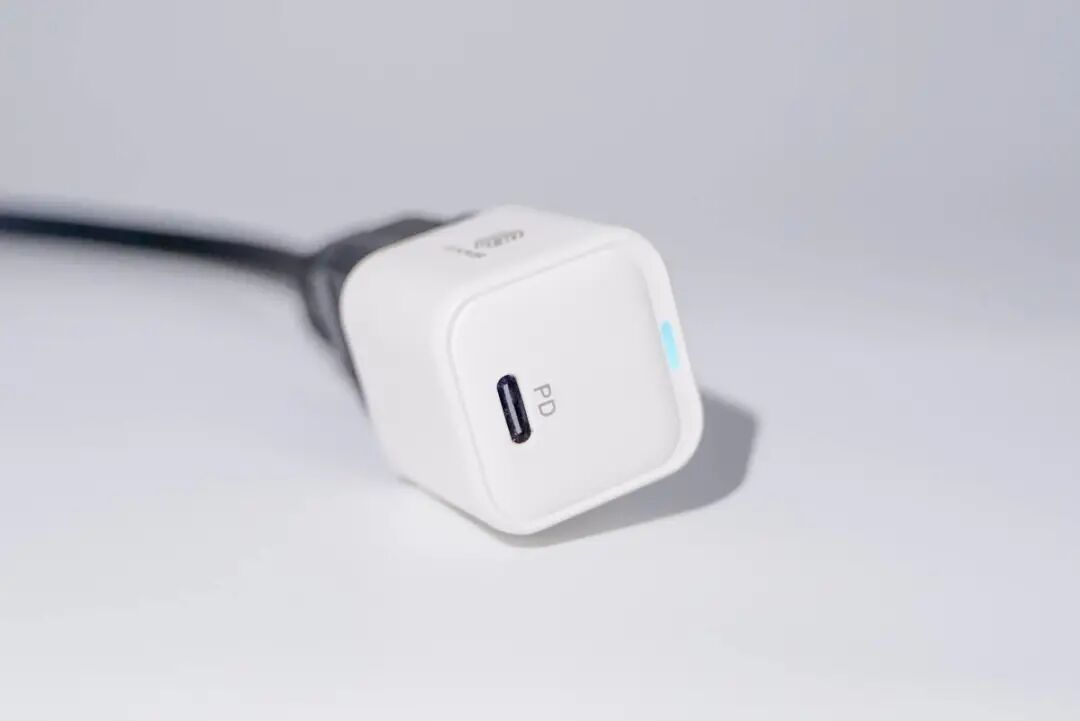

接通电源之后，充电器输出端LED指示灯亮起，光线柔和不刺眼。

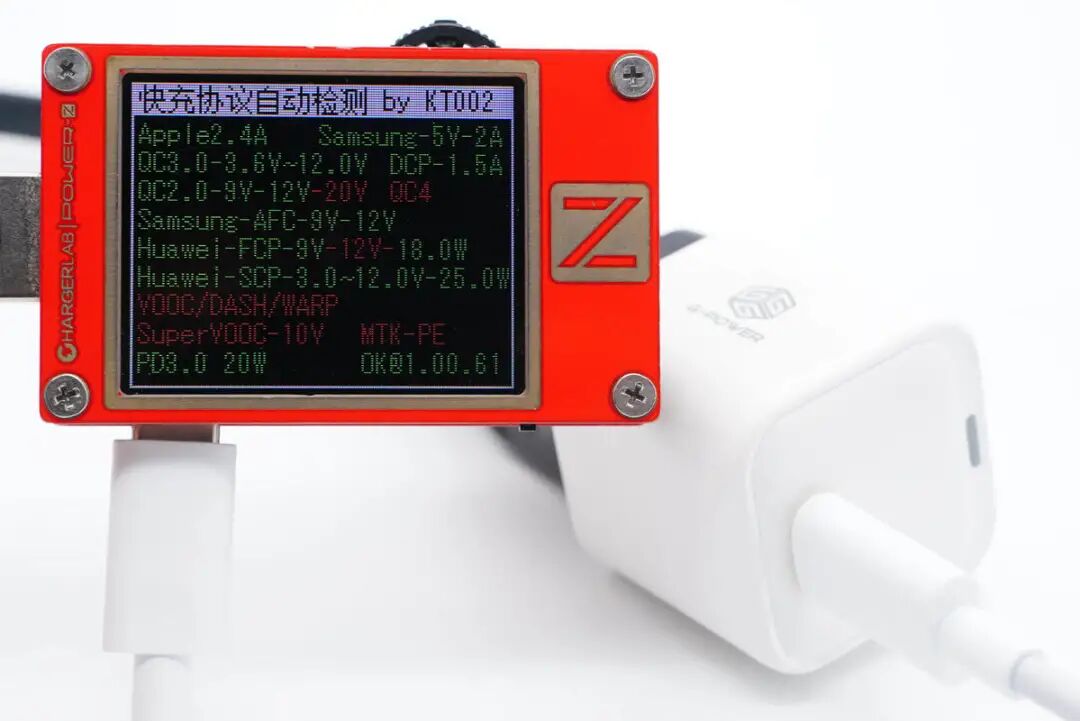

使用ChargerLAB POWER-Z KT002检测USB-C口的输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP以及PD3.0等快充协议。
PDO报文显示支持5V3A、9V2.22A、12V1.67A三组固定电压档位。
二、劲电20W PD快充充电器拆解

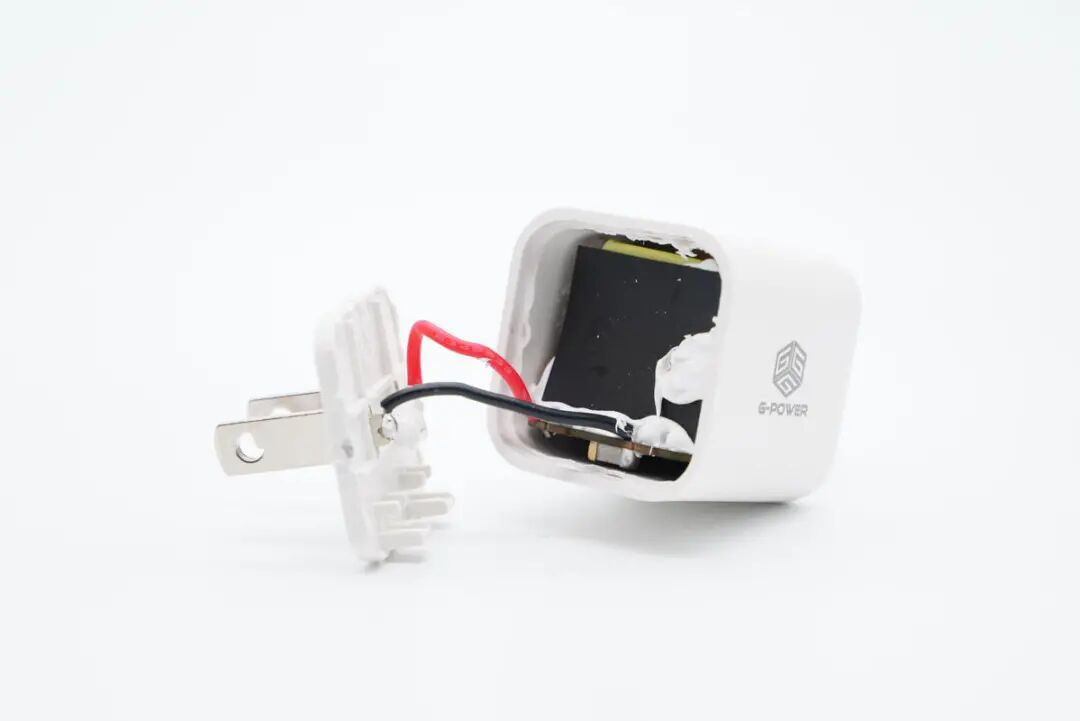

将充电器的外壳从插脚侧打开，内部由两根导线连接插脚和内部PCB板模块。

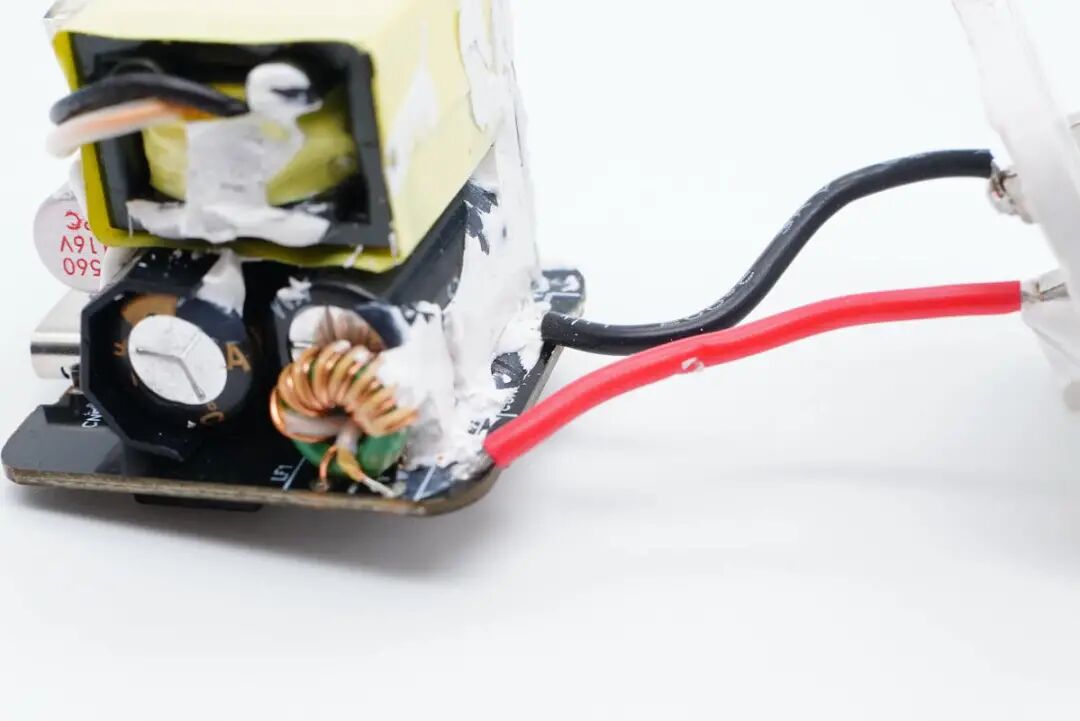

PCB板上的导线焊点使用打胶固定。

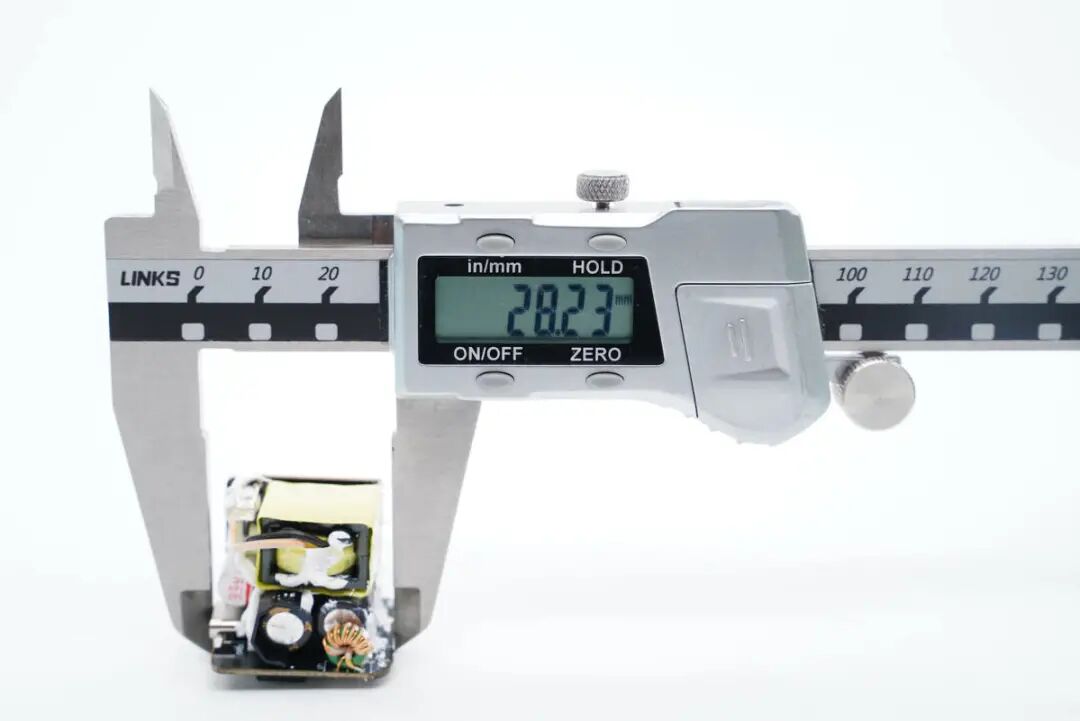

整个PCB模块的长度约为28.23mm。

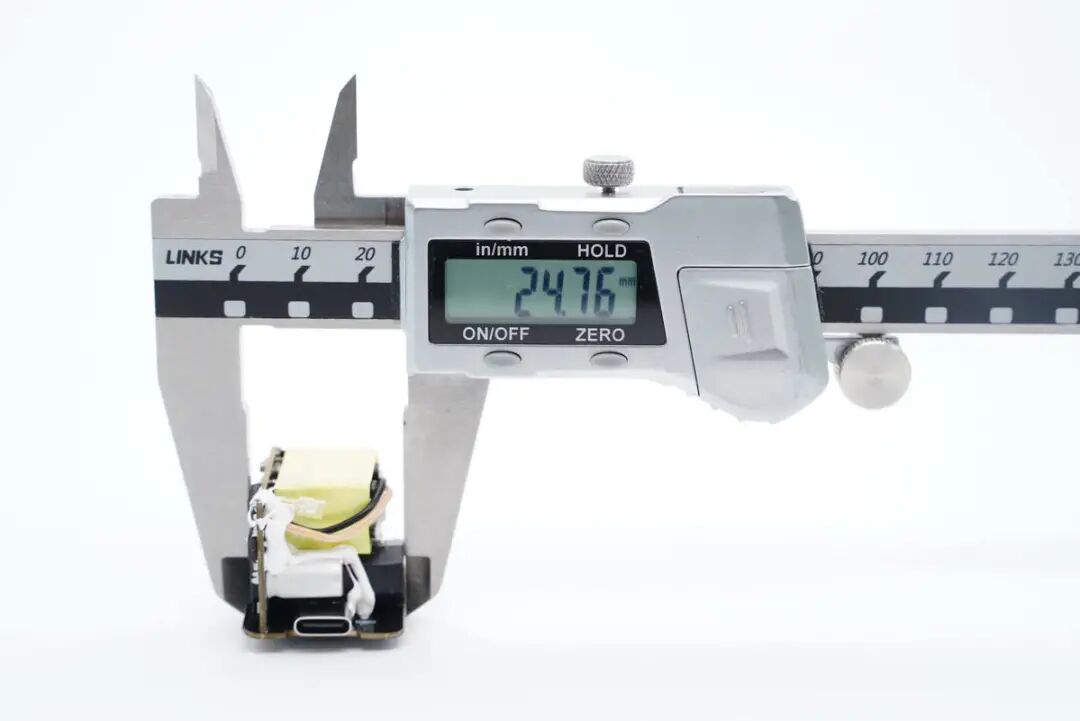

宽度约为24.76mm。

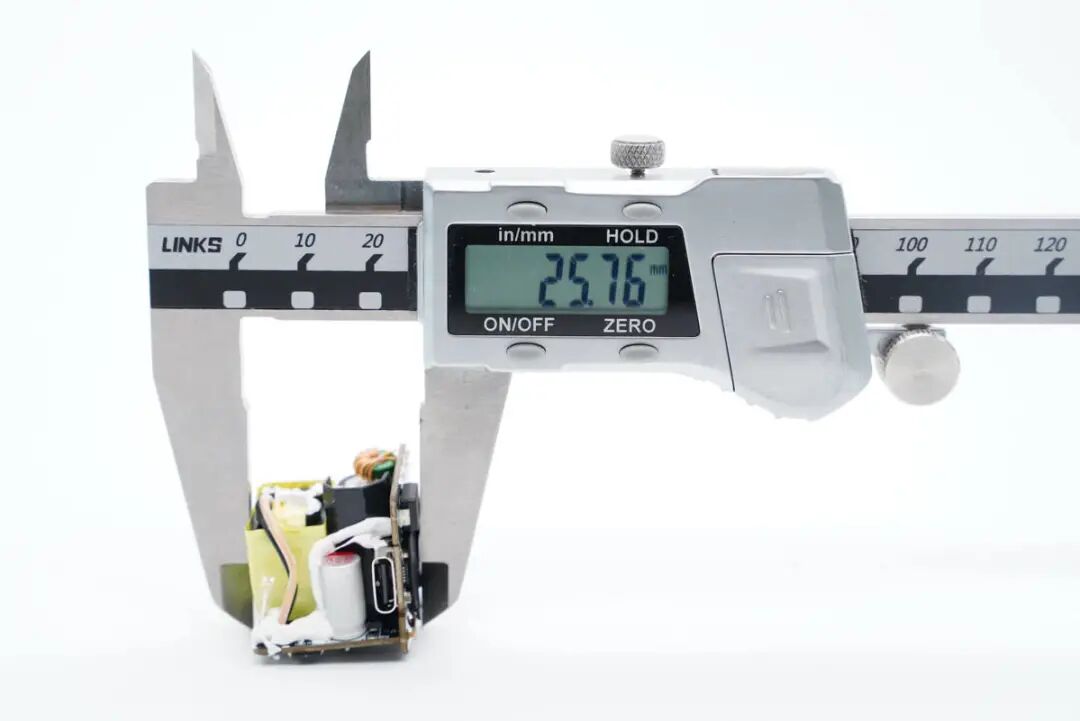

厚度约为25.76mm。

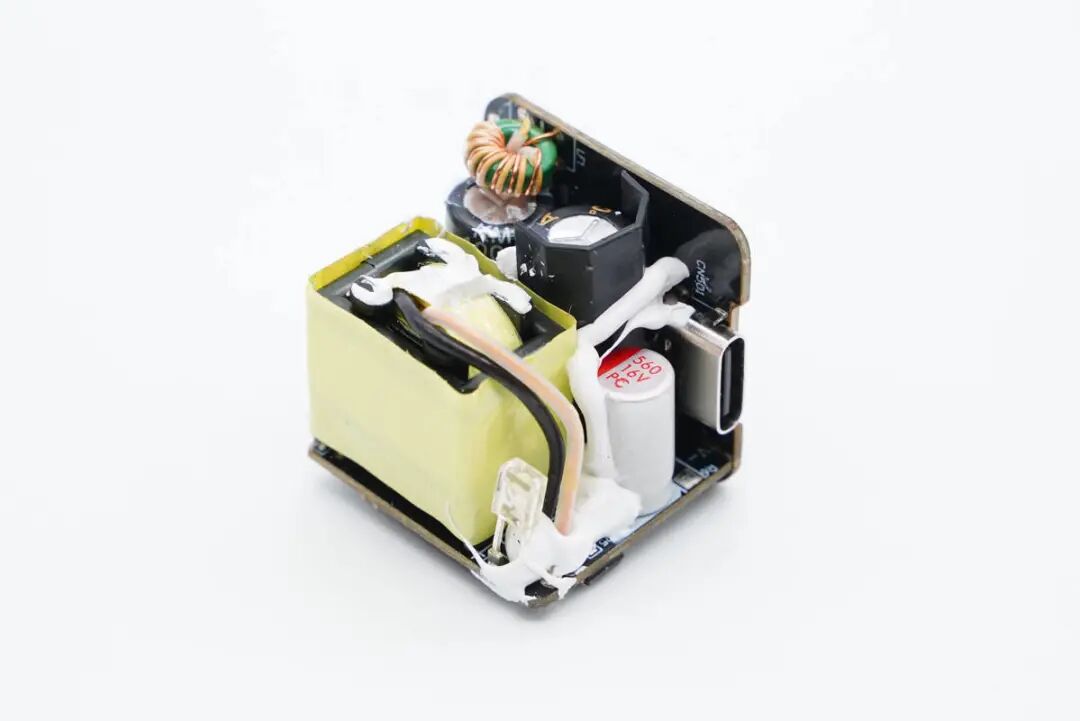

电源模块由两块PCB板垂直焊接组成，内部设有电感、变压器、高压电解电容、固态电容等器件，高压电解电容与固态电容之间设有隔离板做绝缘处理，元器件之间采用硅胶固定。

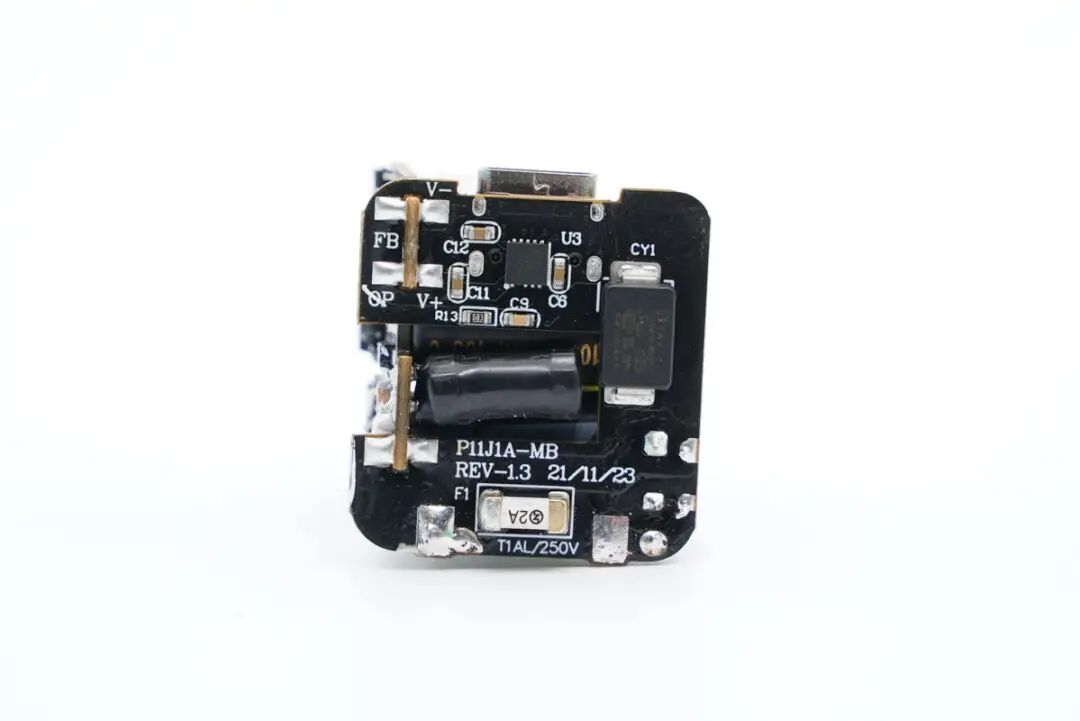

其中一块PCB板外侧设有保险丝和贴片Y电容，以及快充协议芯片。
另外一块PCB板外侧设有AC-DC电源芯片以及光耦等器件，同时在初级和次级之间采用镂空并加装绝缘板隔离。

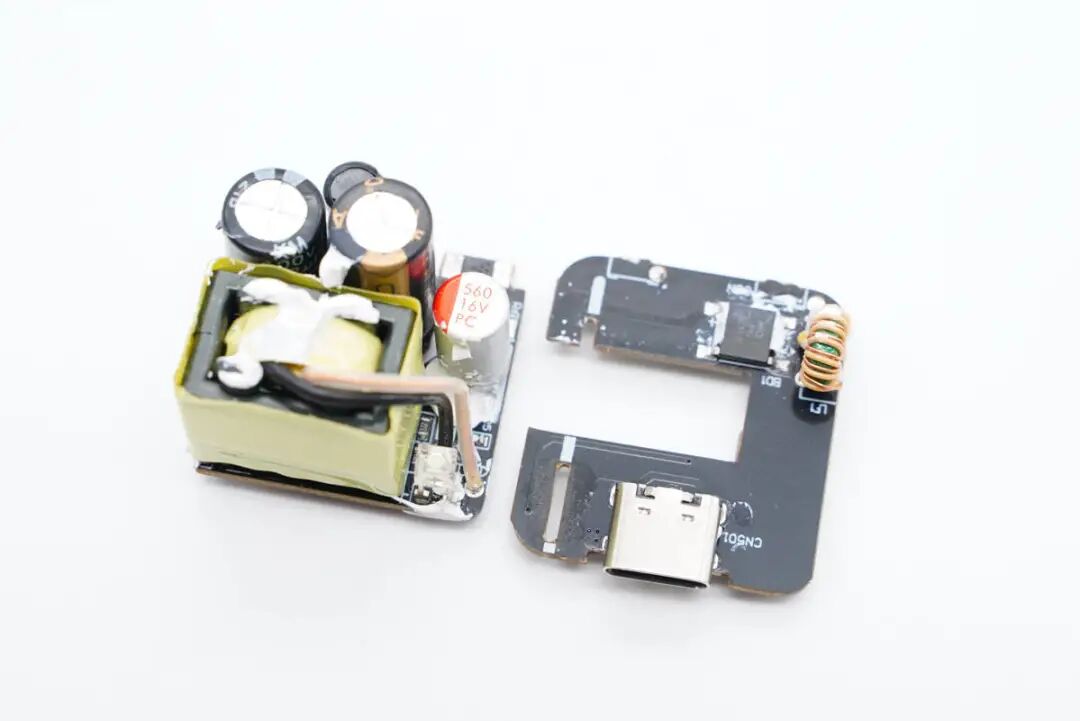

将两块PCB板拆分开，依次从输入端介绍整个电源模块的各个器件。

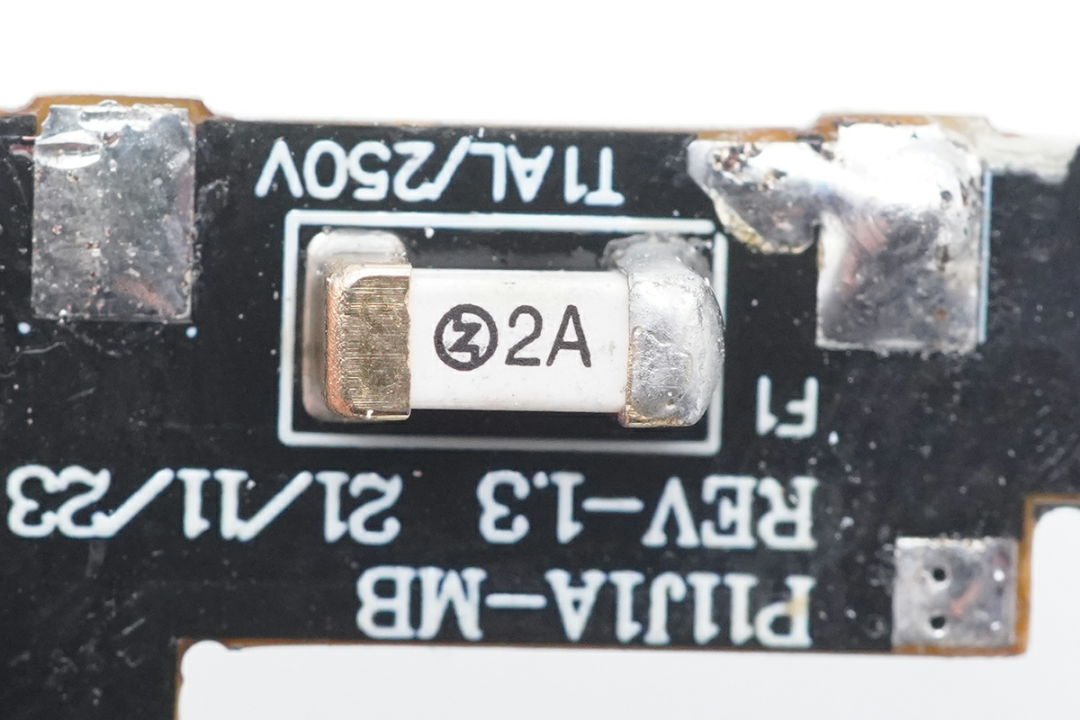

输入端采用了一颗2A保险丝，当电流超过保险丝限定值时，便会熔断切断电路，保障用户安全。

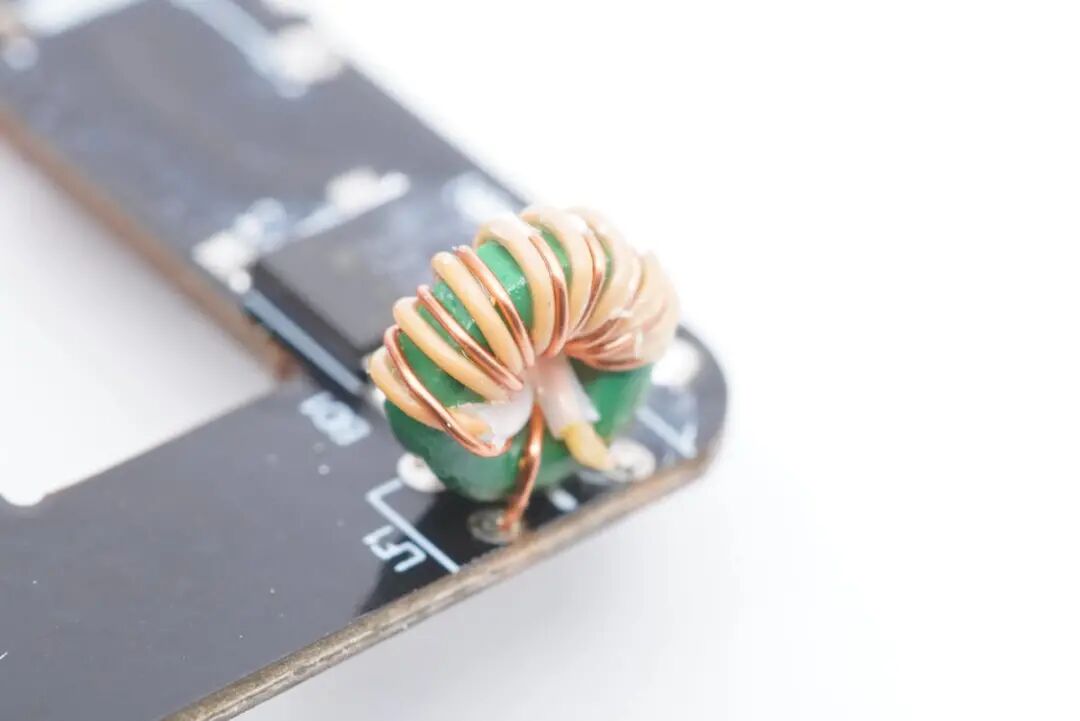

一颗共模电感，用于滤除EMI干扰。

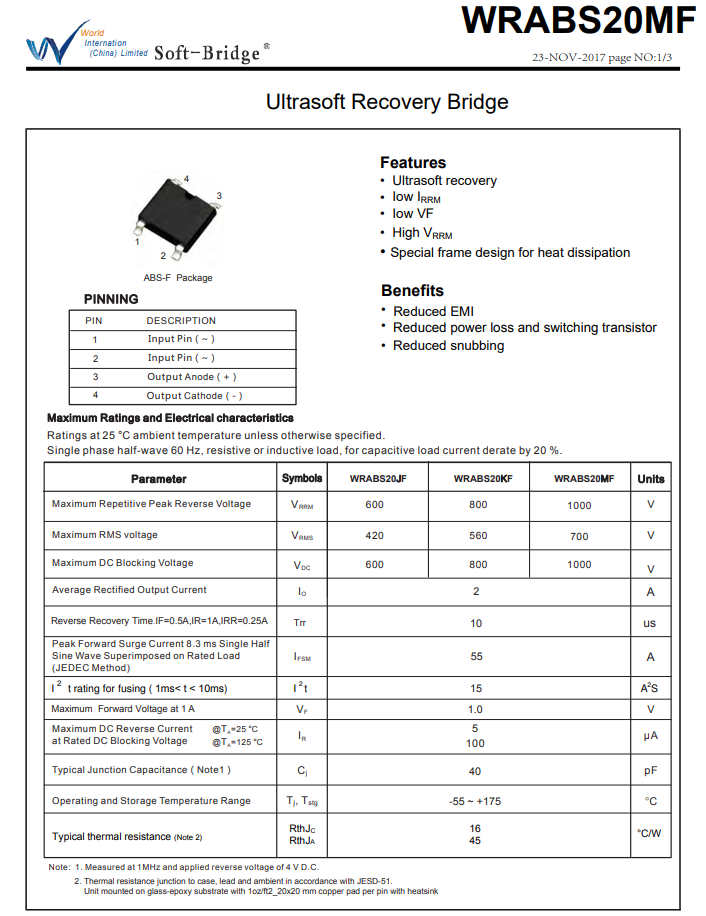

整流桥采用沃尔德WRABS20MF，反向峰值耐压1000V，平均整流电流2A，正向峰值可承受电流55A，正向压降1V，工作温度-55到175℃。这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。
充电头网拆解了解到，沃尔德WRABS20MF此前已经被飞利浦迷你20W快充充电器、绿联小金刚20W PD快充充电器、小米20W快充插线板、ON 20W 1A1C双口快充延长线插座等产品采用。此外，沃尔德其他系列的软桥产品也在行业中得到广泛应用。
高压滤波电解电容用于将整流后的脉冲直流电进行滤波处理，这款充电器采用了两个不同品牌的高压滤波电解电容，其中一颗来自KNSCHA科尼盛MHT系列。

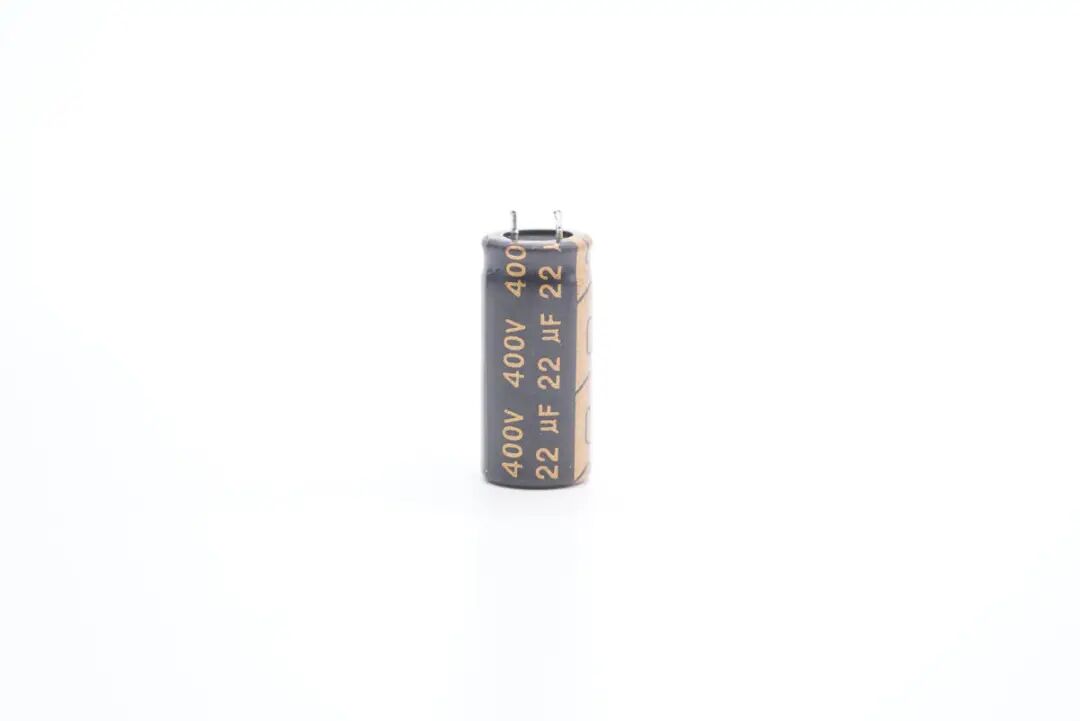

规格为400V 22μF。

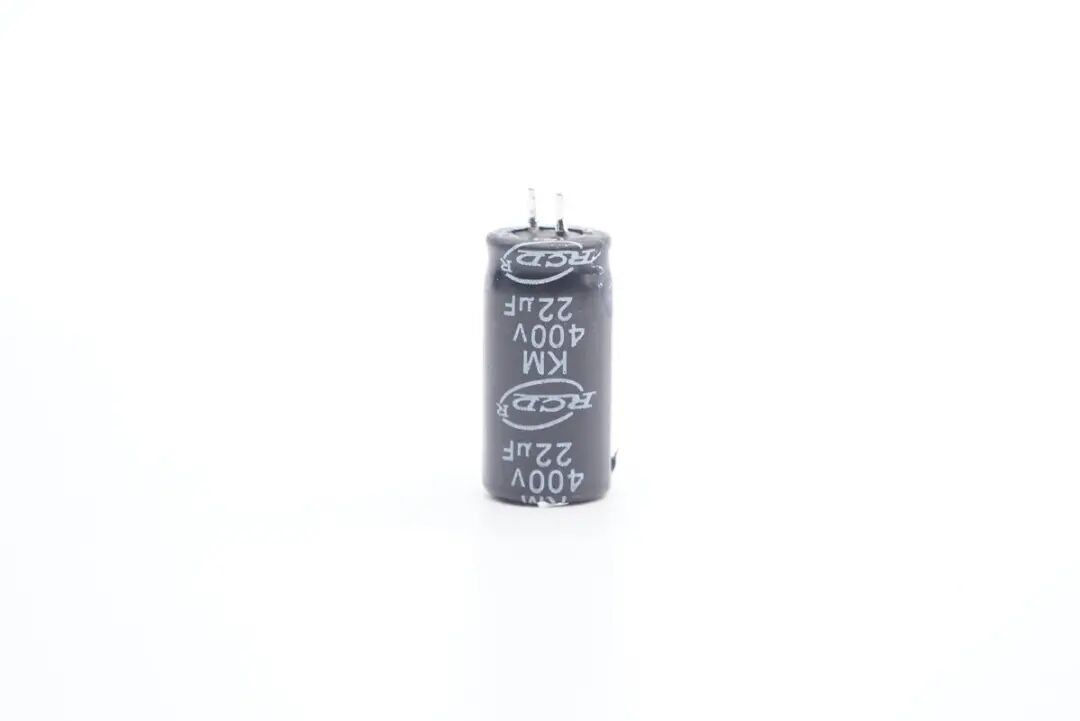

另外一颗电容规格同样为400V 22μF。

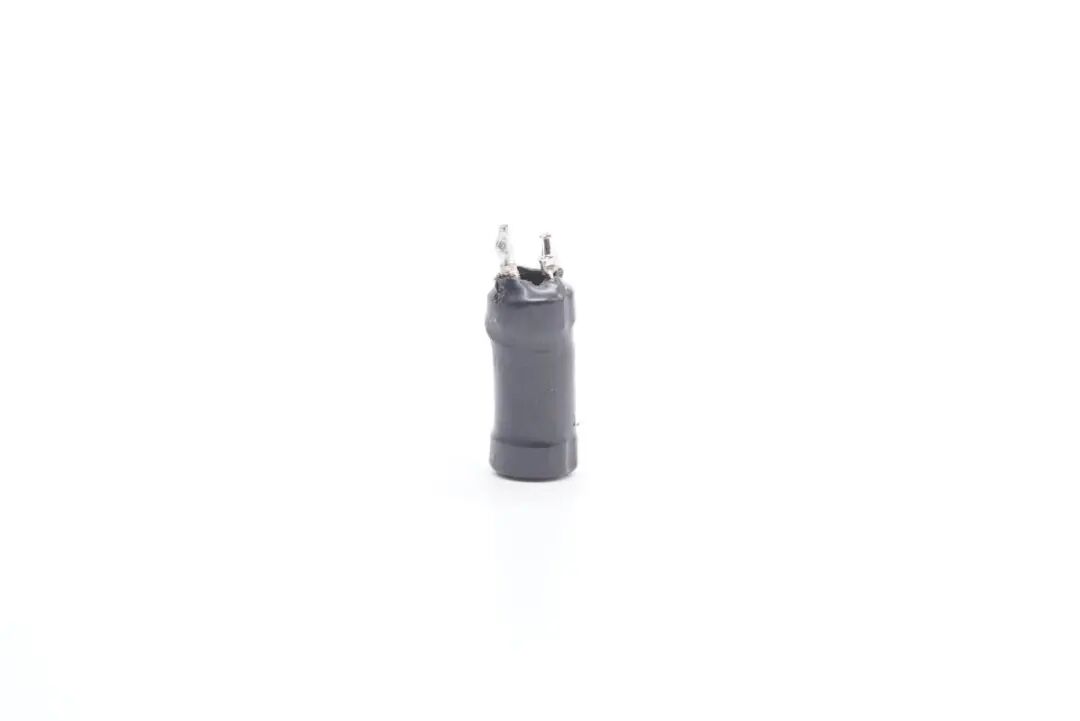

工字电感，外套绝缘管隔离。

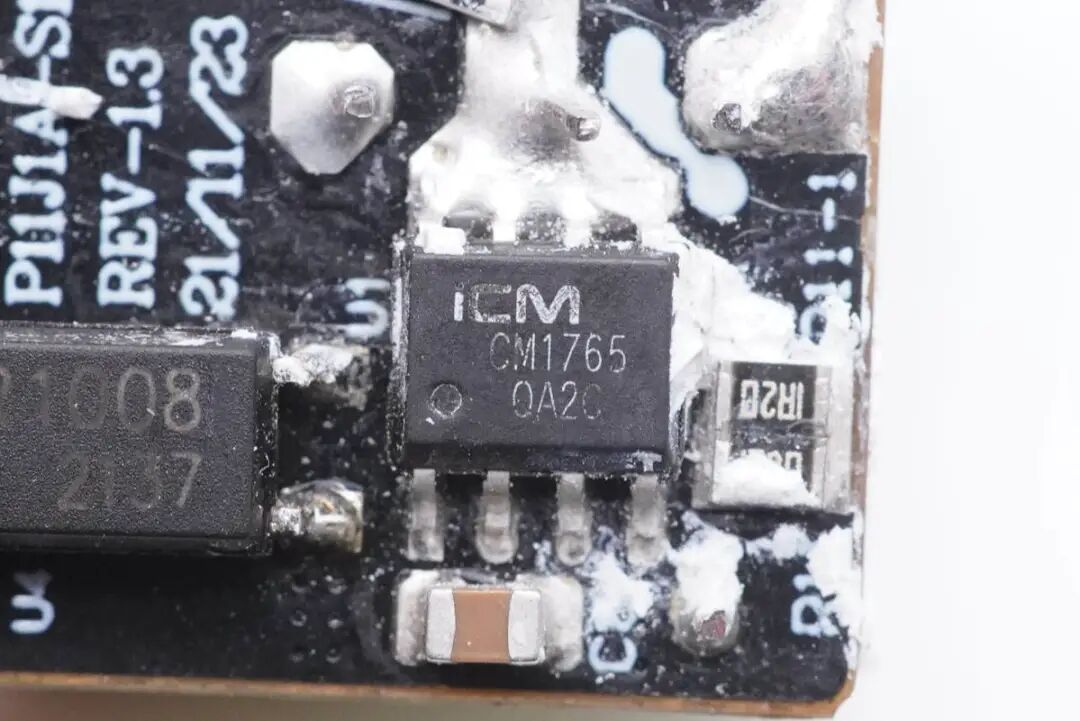

充电器的PWM主控芯片采用的创芯微CM1765，这是一款多模式控制的高性能 SSR 电源芯片，内置 650V 功率 MOSFET，可用于 20W 以内的离线式开关电源产品。CM1765 可根据输入电压，输出电压以及负载的不同控制系统工作在 PWM，PFM，以及 Burst 模式，以实现全电压范围，全负载段的效率最优。
芯片内置了专利的抖频技术和调频控制技术，简化系统 EMI 设计。CM1765 内置了大量的补偿以及保护功能，如输入电压补偿，电感补偿，斜坡补偿，过流保护，过载保护，VDD 过压保护，过温保护等，从而简化了外围电路，利于 PCB 布局及 EMI 设计，提高了方案的可靠性和安全性，降低了方案成本。

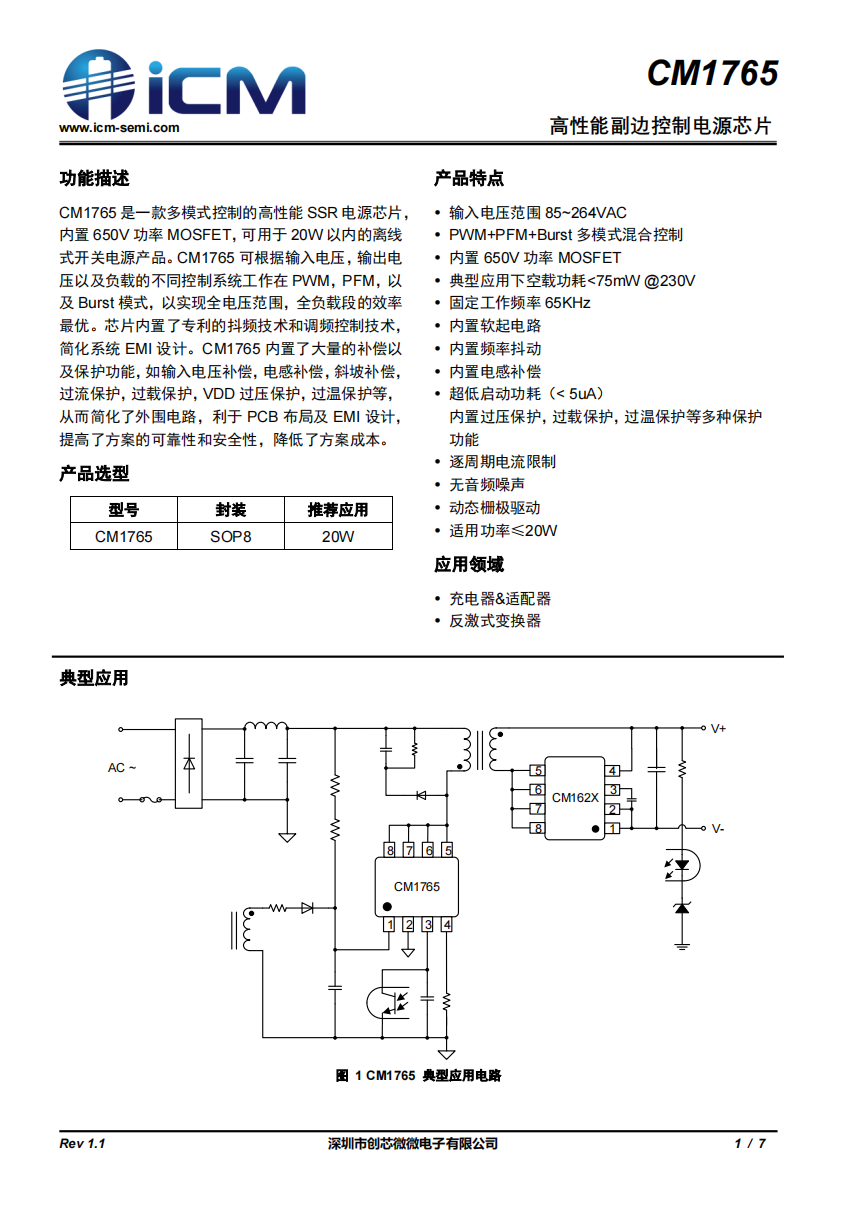

创芯微CM1765详细规格资料。

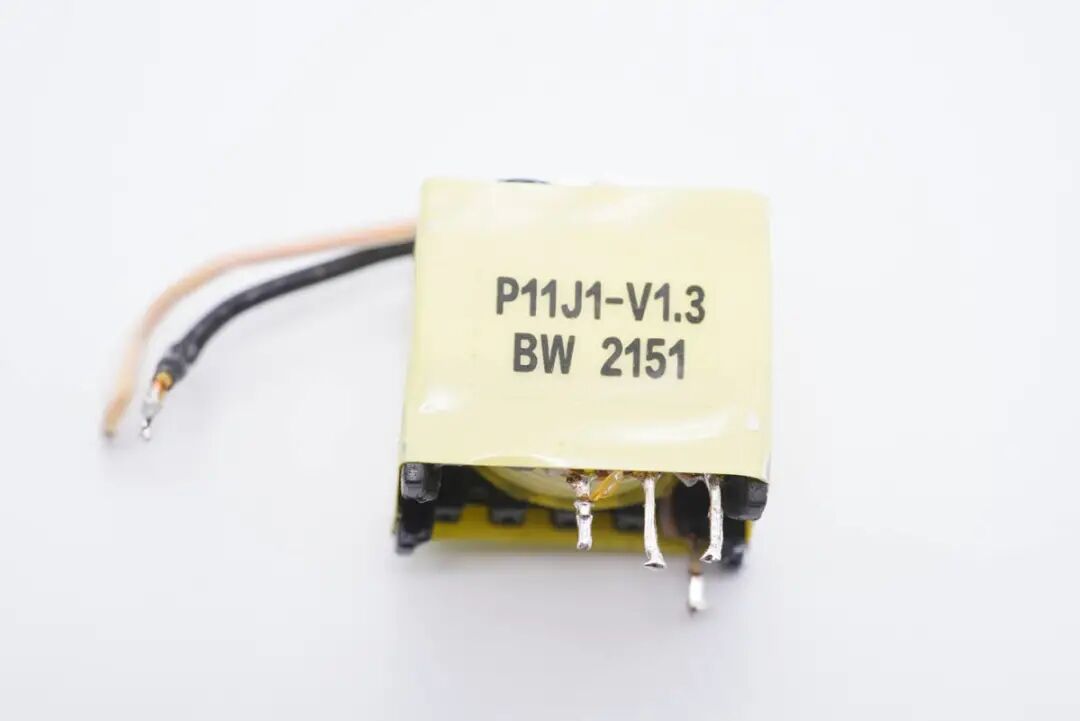

变压器上丝印了产品型号、版本号以及生产日期。
贴片Y电容来自四川特锐祥科技股份有限公司，型号Y1221K，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

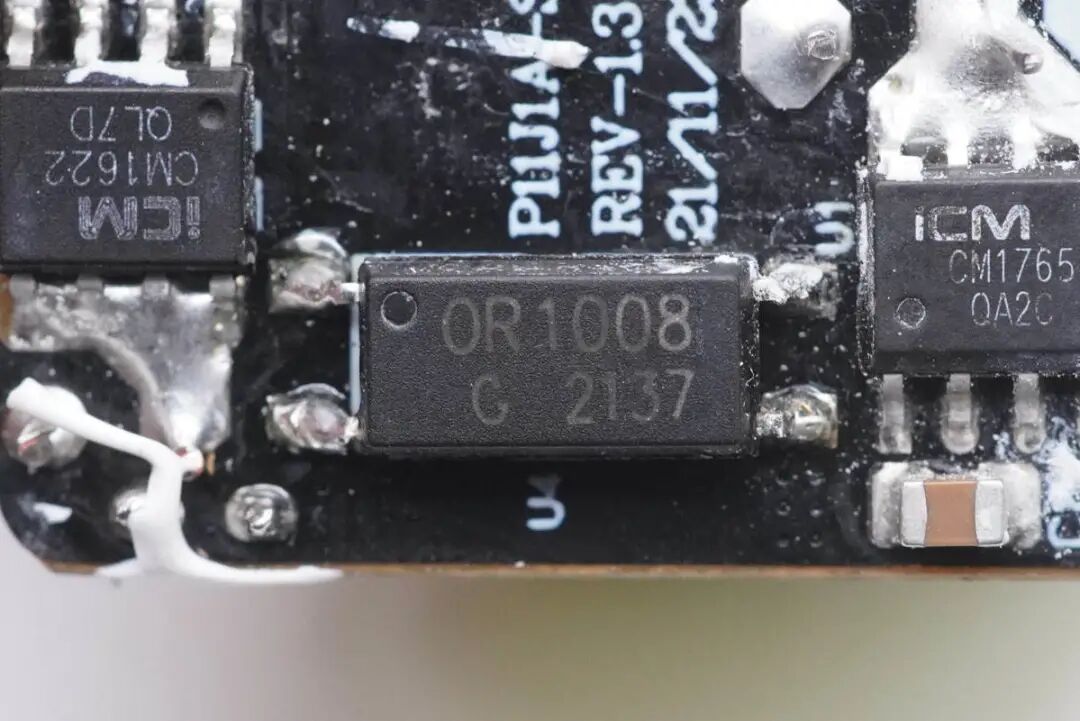

奥伦德1008光耦，这是一颗光电隔离器件，通过输入端的电流变化，改变内部发光二极管的发光强度，调节输出端内置光电三极管的导通程度，用于输出电压反馈。

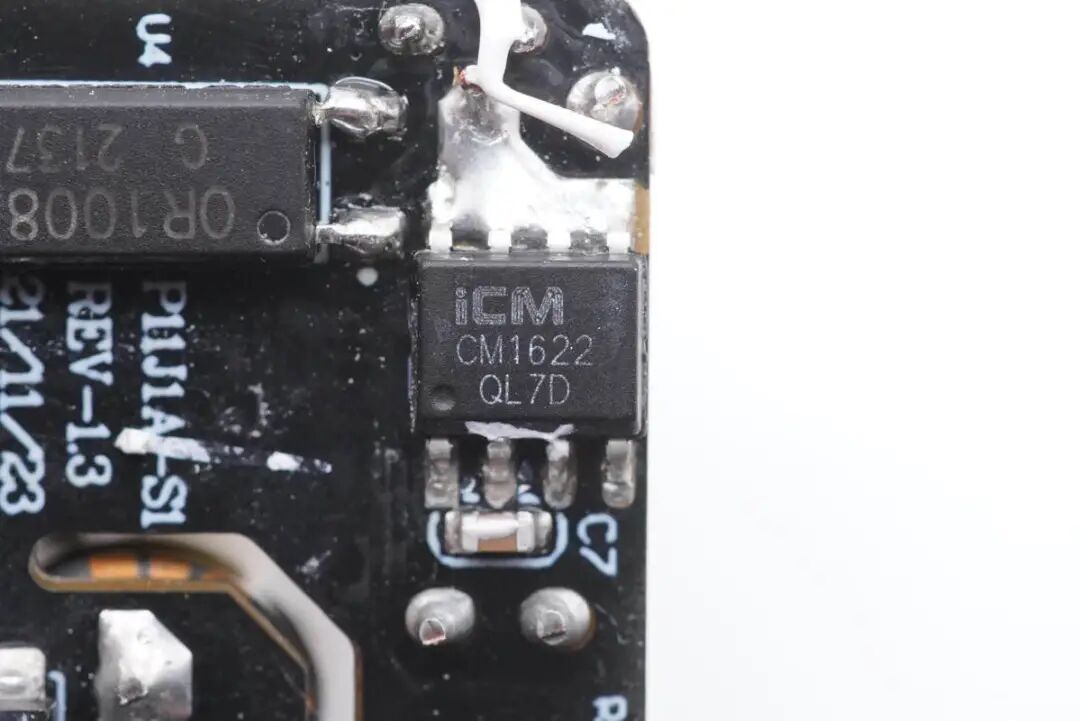

创芯微CM1622是一款高性能的同步整流芯片，用以替代 反激式开关电源次级整流二极管，以减少整流损耗， 提高系统能效。该芯片能够在 CCM、DCM、QR 等多种模式下工 作，高度集成，基本无需多余外围元器件即可实现同 步整流功能，从而简化了 PCB 设计，降低了 BOM 成本。
创芯微CM1622集成交流供电，可支持 3V~12V 的宽输出 电压范围，适用于快充应用，并且既可支持负端整流，也可支持正端整流，以满足客户的不同需求。

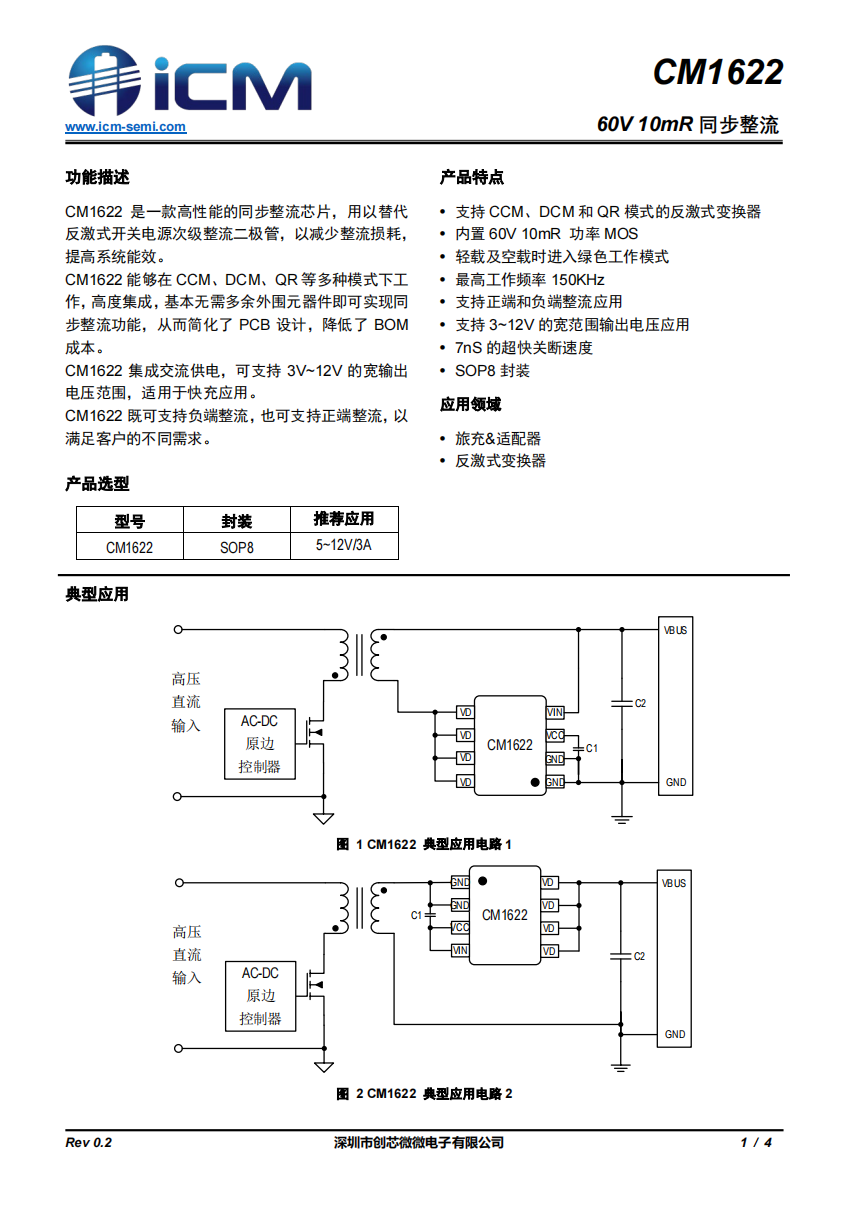

创芯微CM1622详细规格资料。

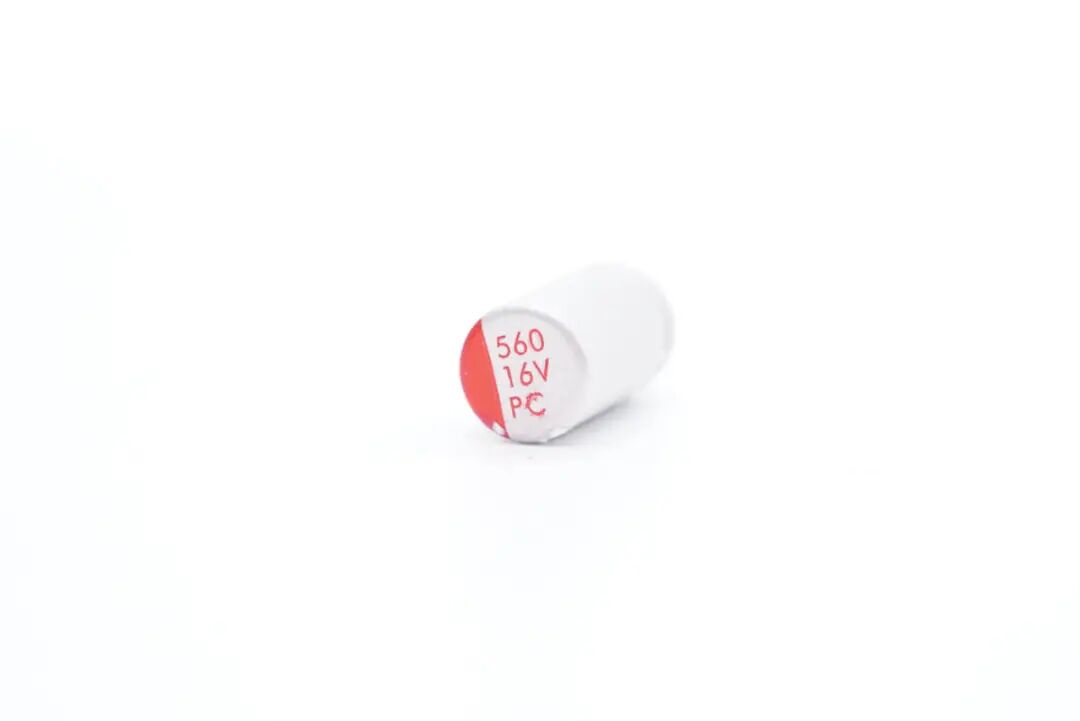

输出滤波固态电容规格为16V 560μF。

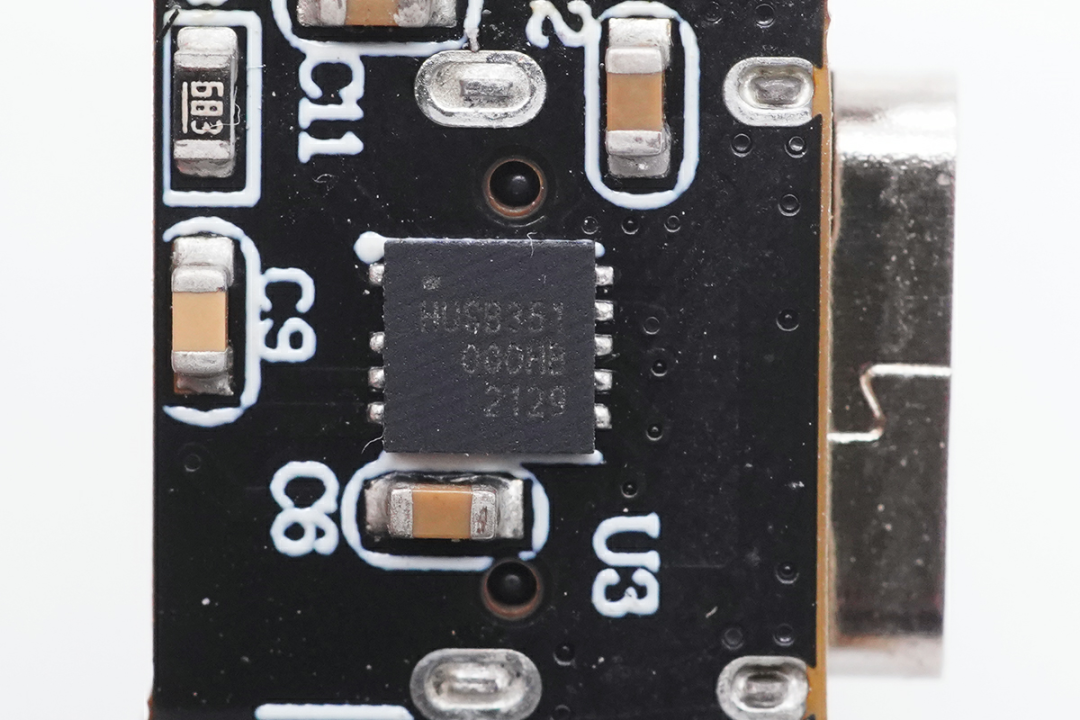

输出协议芯片采用的是慧能泰HUSB351，内部集成了超低Rdson的NMOS和电流采样电路，封装尺寸仅为3*3mm，既支持控制光耦的环路调节，应用于AC-DC电源；也支持FB环路调节，应用于DC-DC电源。
USB-C接口特写，黑色胶芯不露铜。

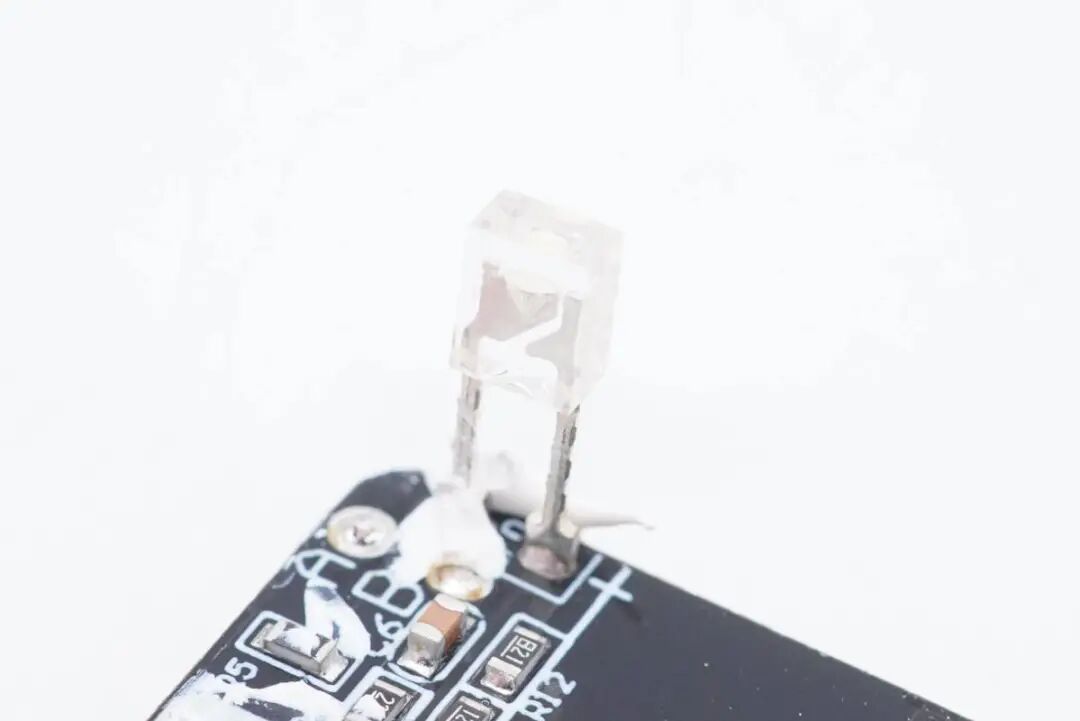

电源指示灯特写。

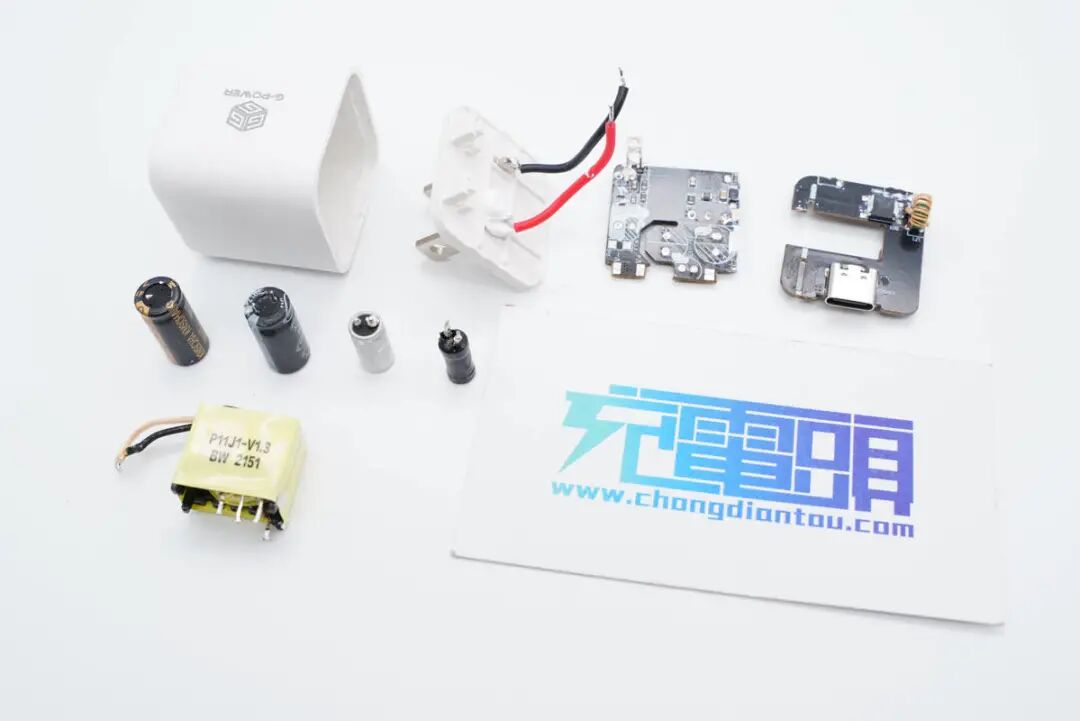

劲电20W PD快充充电器全部拆解完毕。
充电头网总结
劲电20W PD快充充电器主打小尺寸的特色，拥有小巧迷你的机身，携带方便。此外这款充电器在协议方面也做得比较丰富，除了常规的PD3.0快充之外，兼容了目前市面上的主流快充标准，提升充电器的通用性。
充电头网拆解了解到，劲电20W PD快充充电器之所以能够实现小体积设计，主要得益于内部高集成芯片的应用，其AC-DC电源芯片采用创芯微CM1765+CM1622组合，均采用SOP8的封装，并内置MOS，外围精简；协议芯片HUSB351同样是采用小尺寸封装并集成了MOS，减少外部器件。
