三星入局氮化镓快充市场，S22+原装45W充电器拆解
----- 充电头网拆解报告 第2049篇 -----
前言
今年2月9日三星Galaxy S22系列新机正式发布，包含S22 Ultra、S22+、S22三款机型。在快充续航方面，三星Galaxy S22 Ultra、S22+、S22电池容量分别为5000mAh、4500mAh、3700mAh；充电功率上，S22 Ultra、S22+支持45W超级加速充电，S22支持25W超级加速充电。三种电池容量规格，两个快充性能规格。

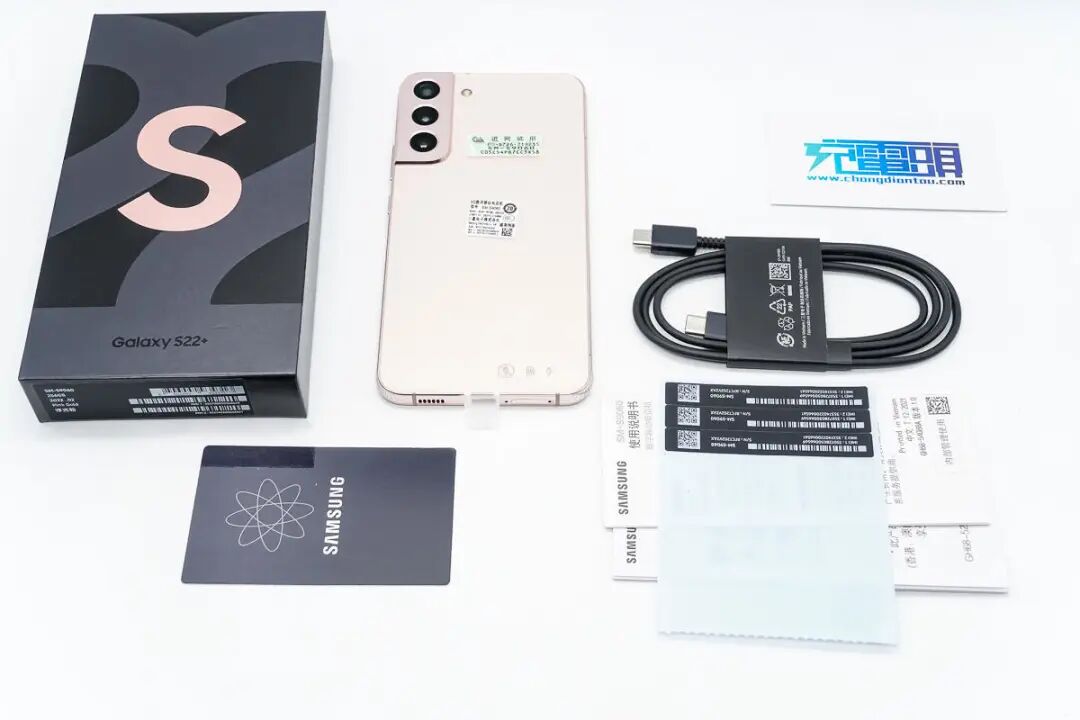

不过为响应低碳环保号召，践行作为大厂的社会责任，三星这一系列手机依旧都不标配充电器，有需要的用户得另行购买。充电头网入手了三星 Galaxy S22+ 新机，详细的充电评测文章已经发布，欢迎查阅。
值得一提的是，虽不附送充电器，但三星却给S22 Ultra、S22+两款手机设计了新款45W快充，型号改为EP-T4510，而且这还是一款氮化镓充电器，采用了知名厂商纳微的GaNFast芯片。下面充电头网就对充电器进行开箱拆解，一起来看看吧。
值得一提的是，三星 S22 手机原装25W快充充电头网已经拆解发布，此外还拆解过三星老款45W快充韩版、美版、国行版，以及25W PD快充充电器、30W 1A1C快充充电器、65W PD快充充电器等产品，欢迎查阅。
三星Galaxy S22+原装45W氮化镓快充开箱

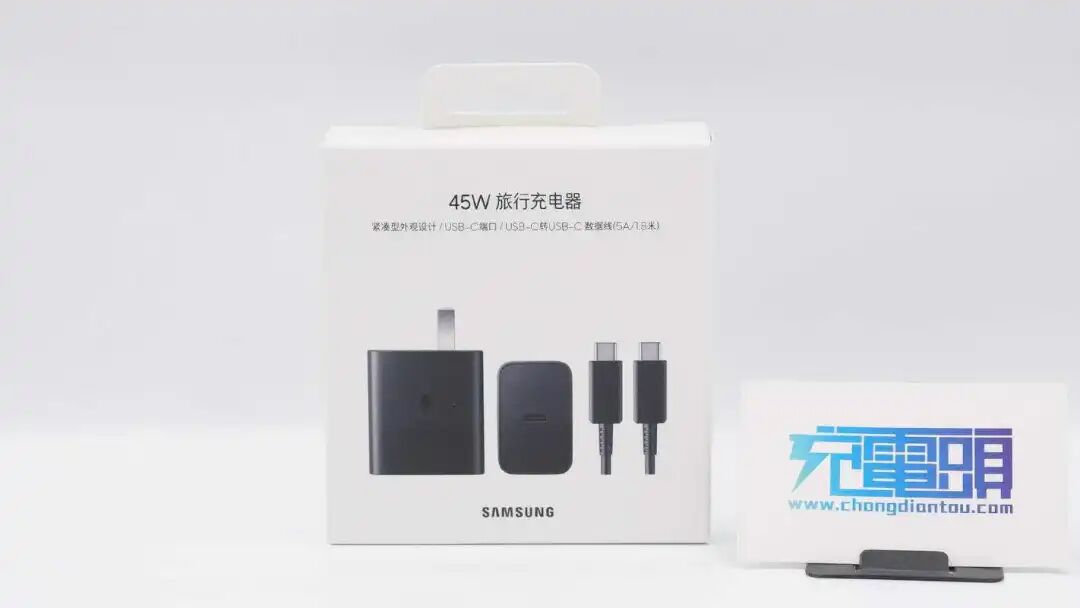

包装盒正面印有SAMSUNG品牌、充电器名称以及套装外观图。
背面印有充电器相关参数等信息。

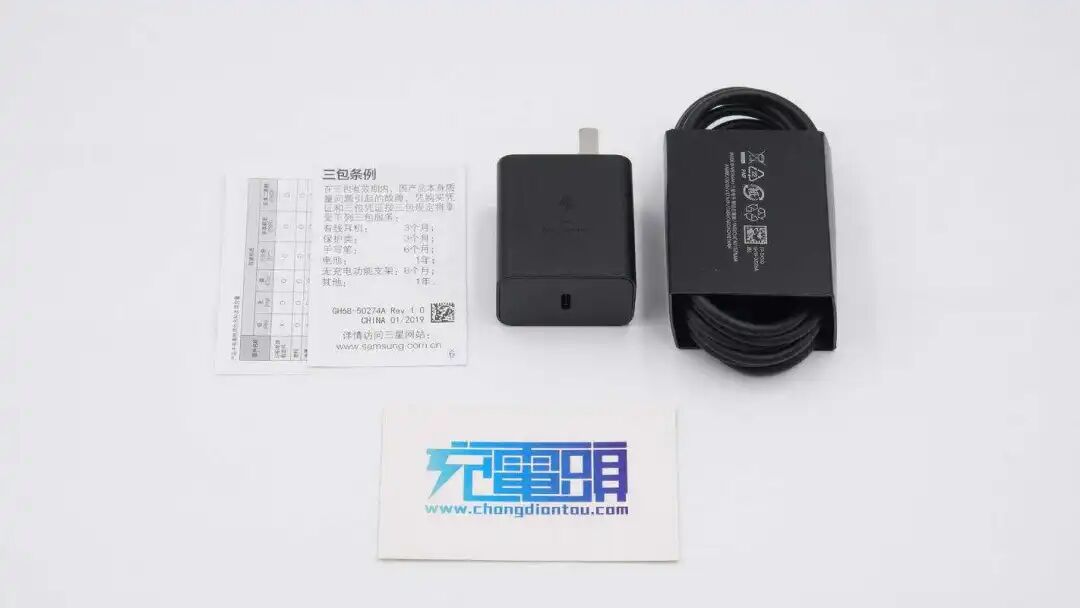

包装内含充电器、数据线、三包条例和有害物质清单。
数据线采用纸圈套住整理，也是一种环保体现，从印的信息可以了解到这一45W快充套装的生产地是越南。

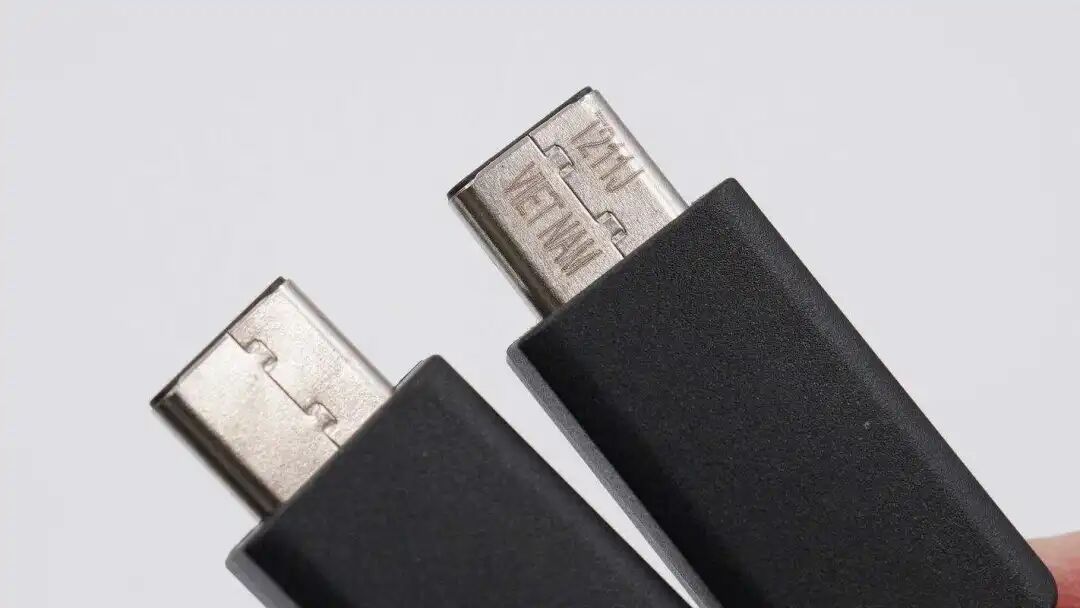

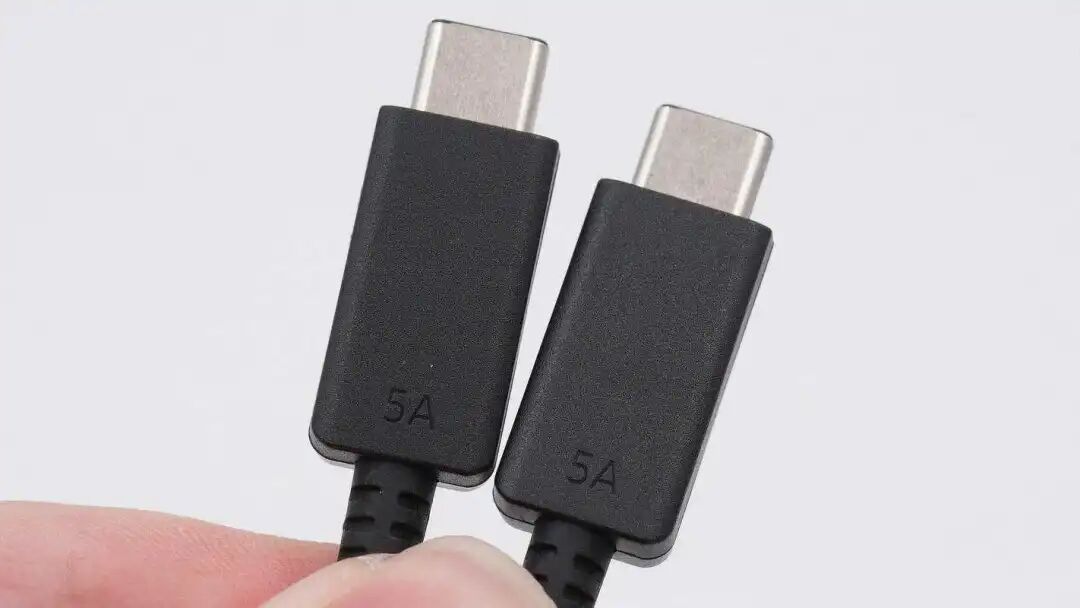

附带线缆是CC线，通体黑色契合充电器，另外也比较耐脏。线头外壳上设计有5A字样，表明线缆可过5A大电流。
线头外壳磨砂处理，方便用户插拔使用。
充电器采用PC材质塑料外壳，表面磨砂处理，经典的直板造型设计。在纳微氮化镓芯片加持下，充电器相较老款更加小巧，便携性进一步提高。

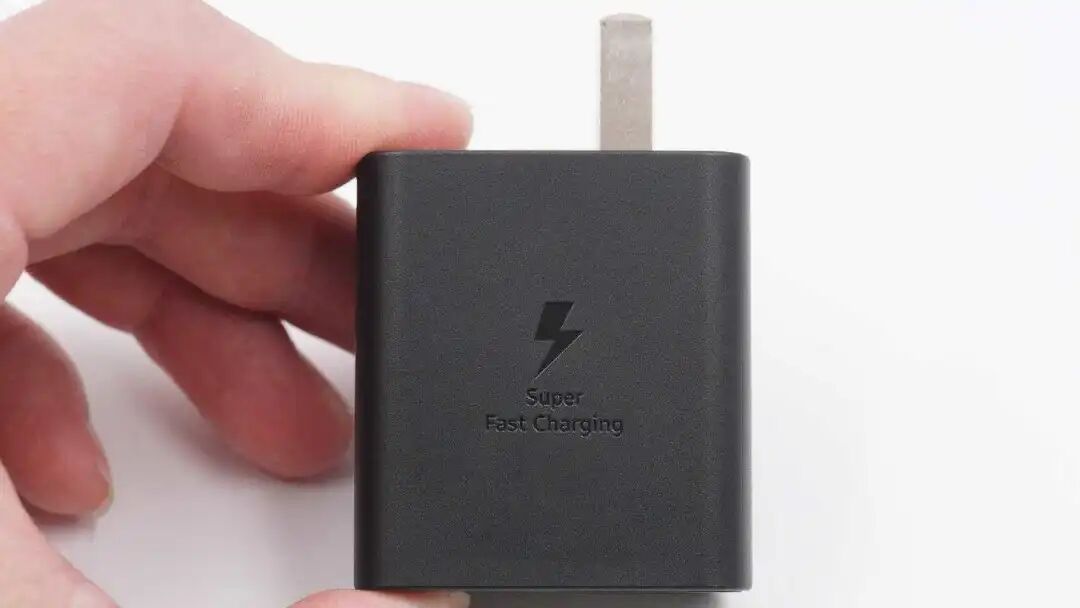

机身正面中心设计有闪电logo以及“Super Fast Charging”字样。

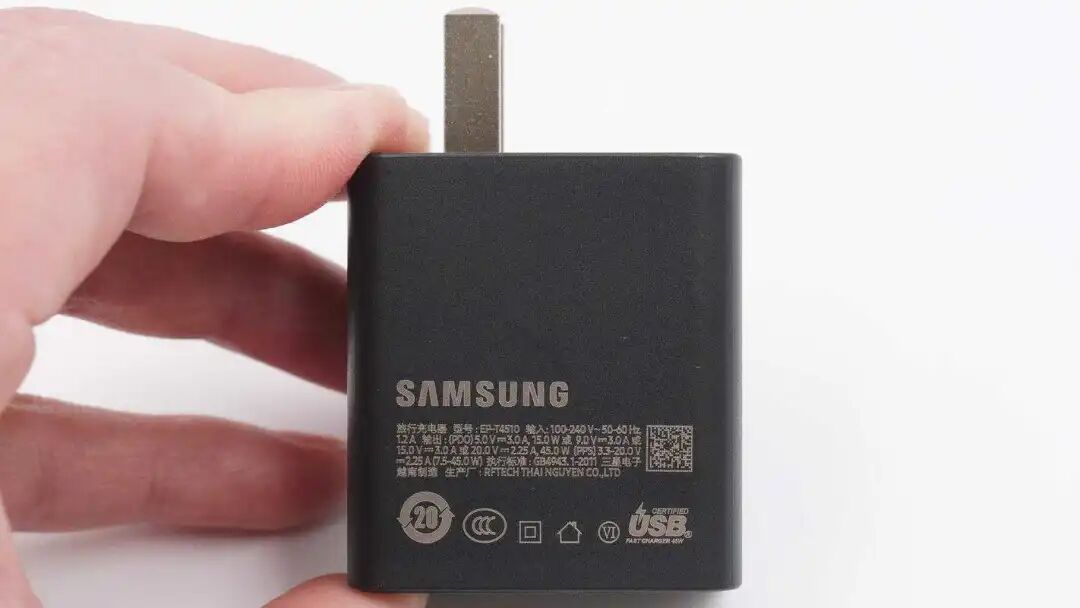

背面印有充电器参数
型号：EP-T4510
输入：100-240V~50/60HZ 1.2A
输出：5V3A、9V3A、15V3A、20V2.25A
PPS：3.3-20V2.25A（7.5-45W）
制造商：RFTECH THAI NGUYEN CO.,LTD
充电器已经通过了CCC认证和VI级能效认证。

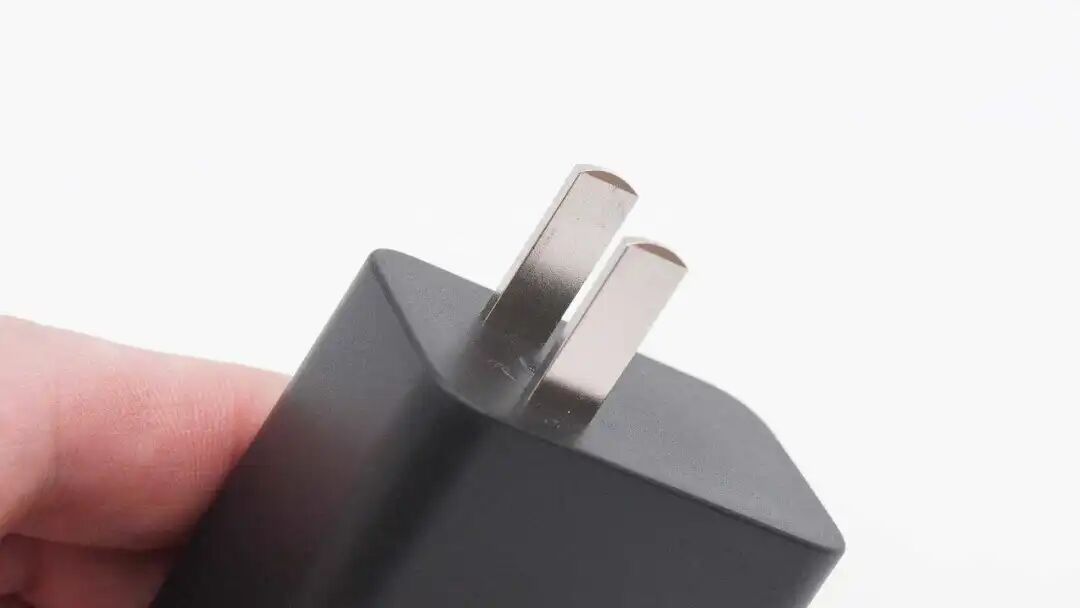

充电器配备固定式国标插脚，且靠一侧布局，插拔都更加轻松。

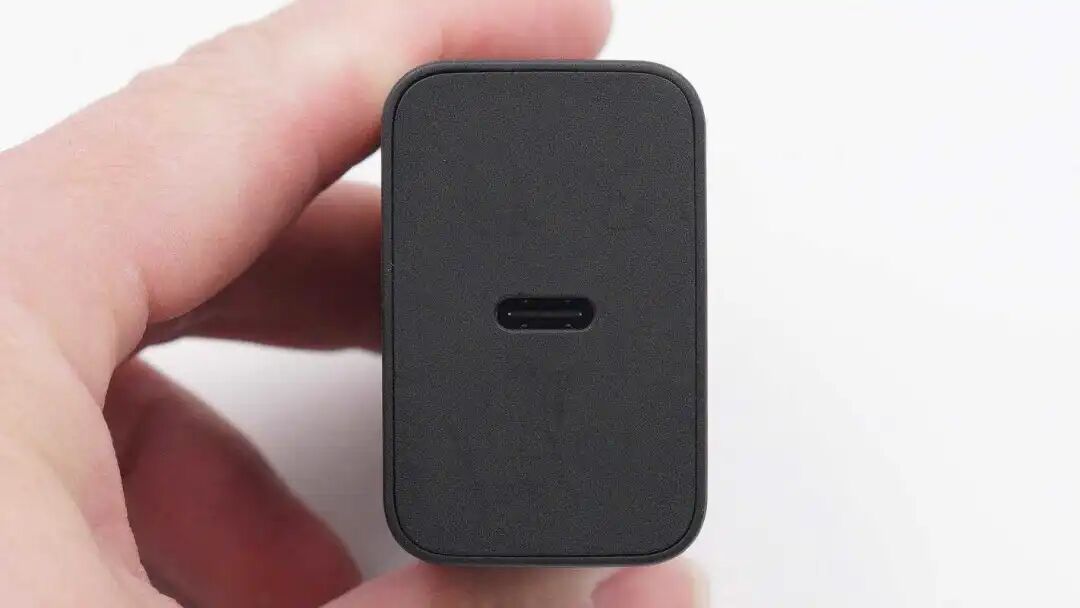

顶面配有单USB-C接口，黑色胶芯不露铜，居中设计。

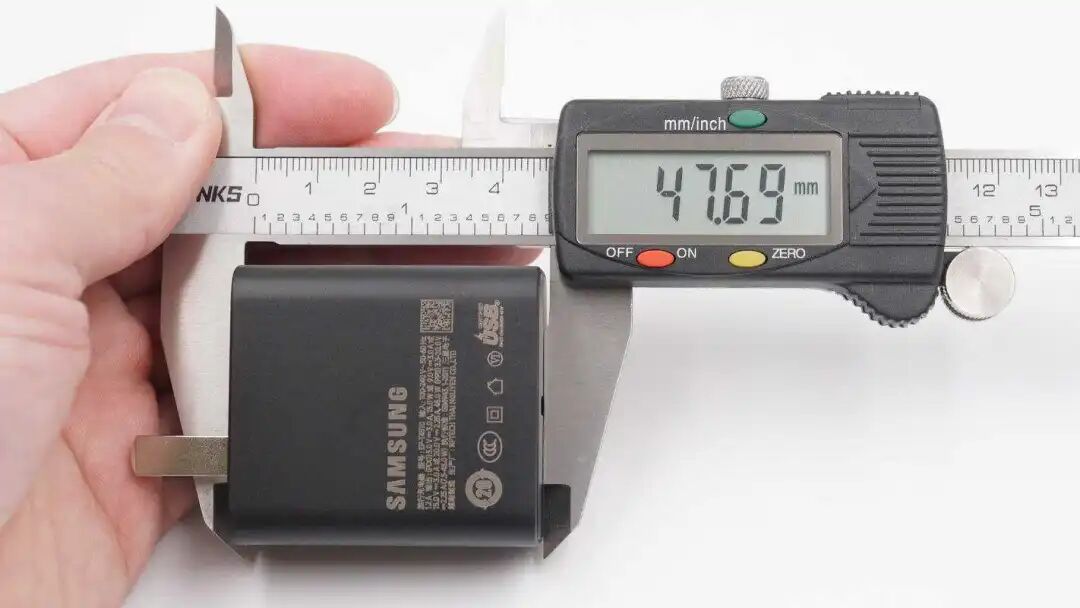

测得充电器机身高度为47.69mm。
宽度为43.63mm。

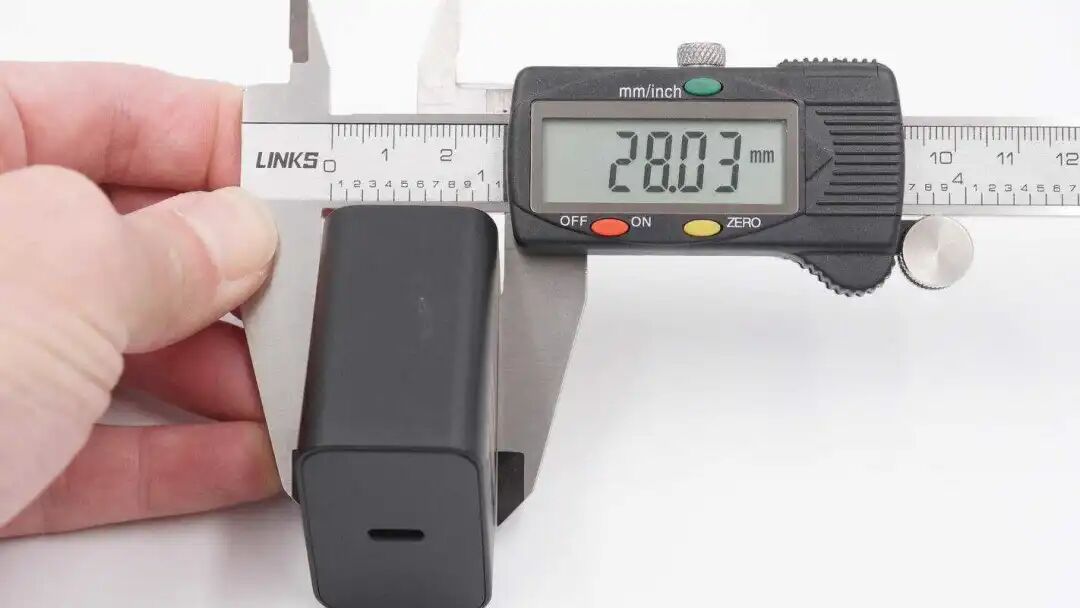

厚度为28.03mm。

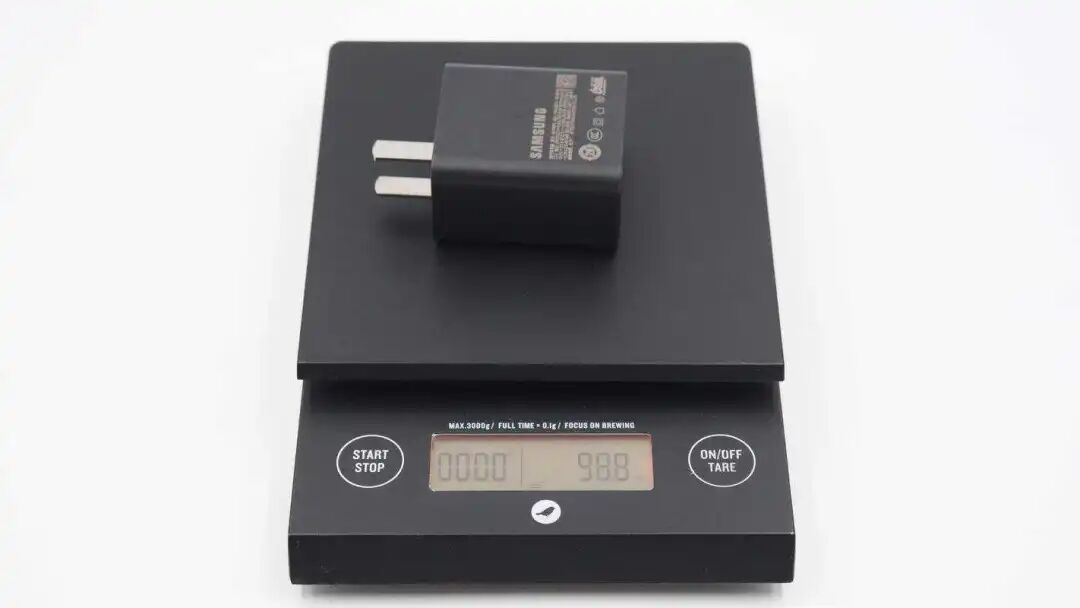

净重约为99g。

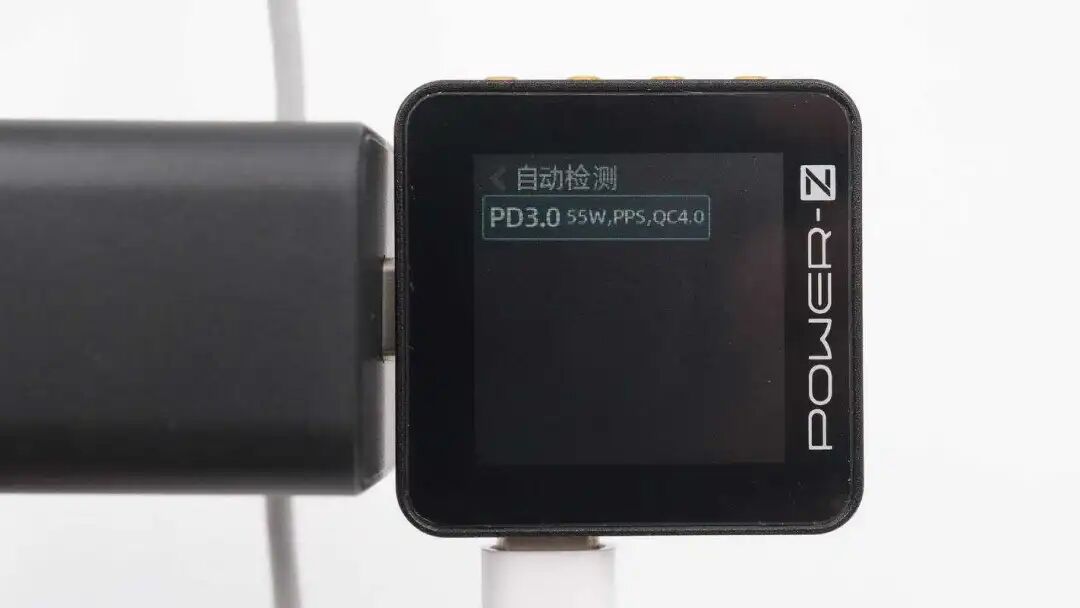

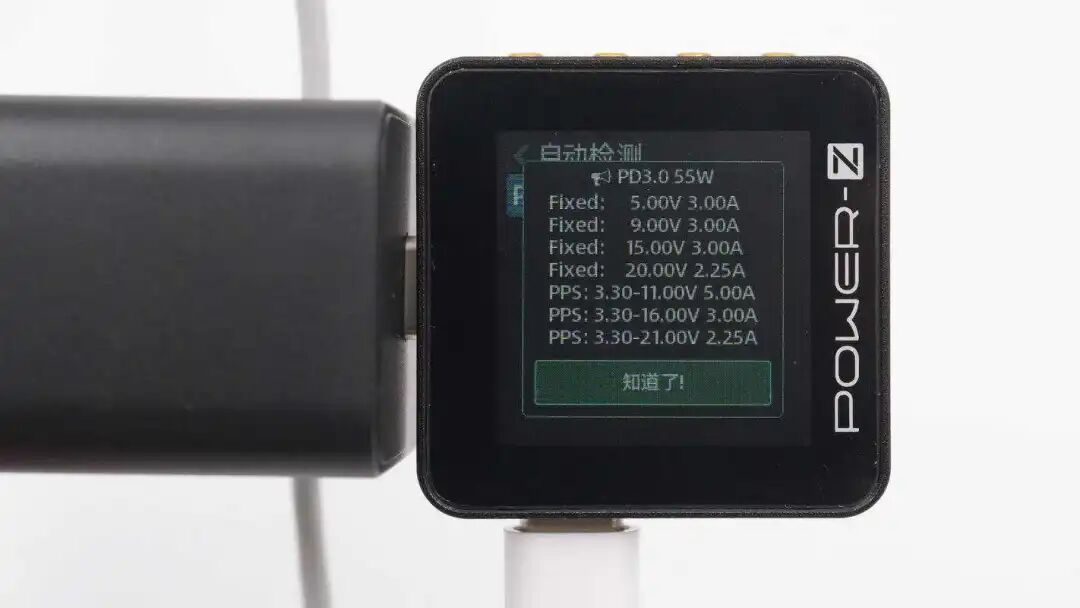

使用ChargerLAB POWER-Z KM002C测得充电器支持PD3.0、PPS快充协议。
此外还具备5V3A、9V3A、15V3A、20V2.25A四组固定电压档位，以及3.3-11V5A、3.3-16V3A、3.3-21V2.25A三组PPS电压档位。
三星Galaxy S22+原装45W氮化镓快充拆解
对三星新款45W氮化镓快充的外观、大小、重量、性能等有了基本了解后，下面充电头网继续对其进行拆解，一起来看看充电器的用料做工。

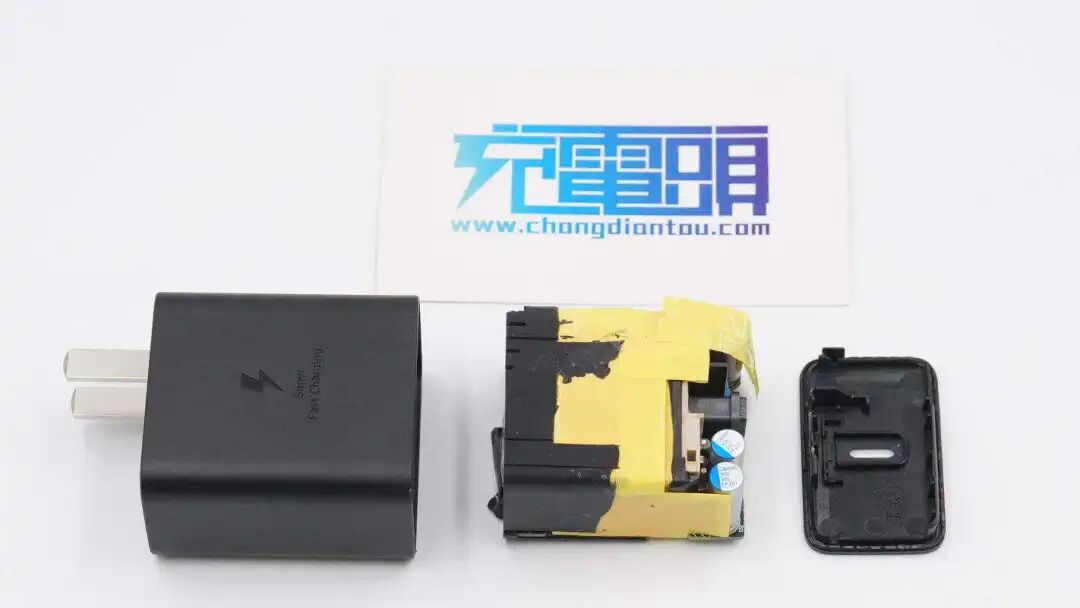

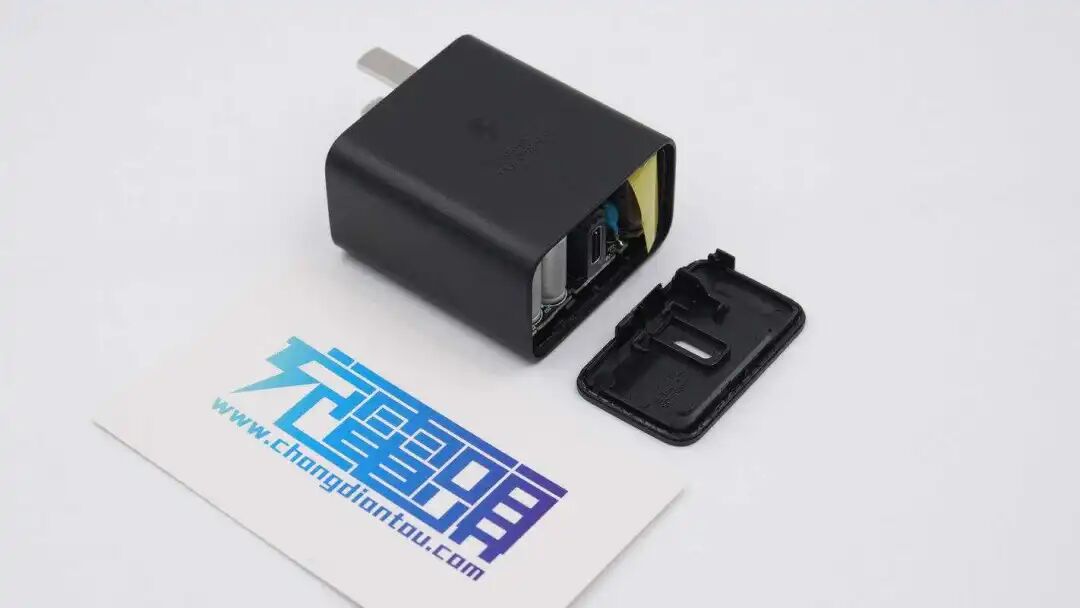

和以往的三星充电器一样，这款充电器也是需要从输出接口端的接缝拆开外壳。

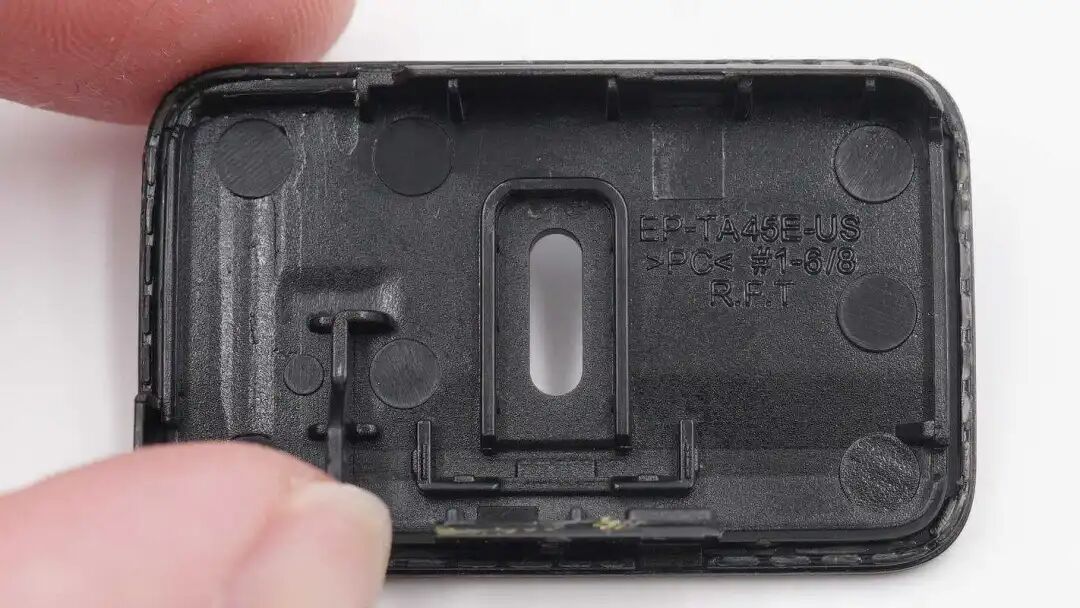

外壳内部印有充电器型号 EP-TA45E-US，为PC材质。

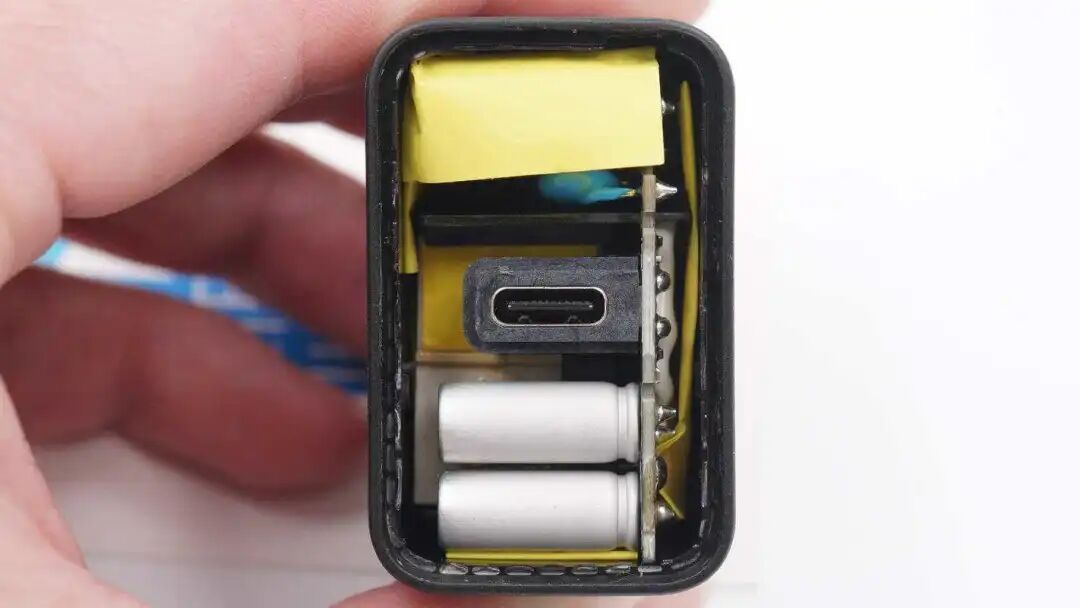

外壳内部是垂直焊接的USB-C母座，下方是两颗输出滤波固态电容，上方是Y电容。
抽出充电器PCB模块。

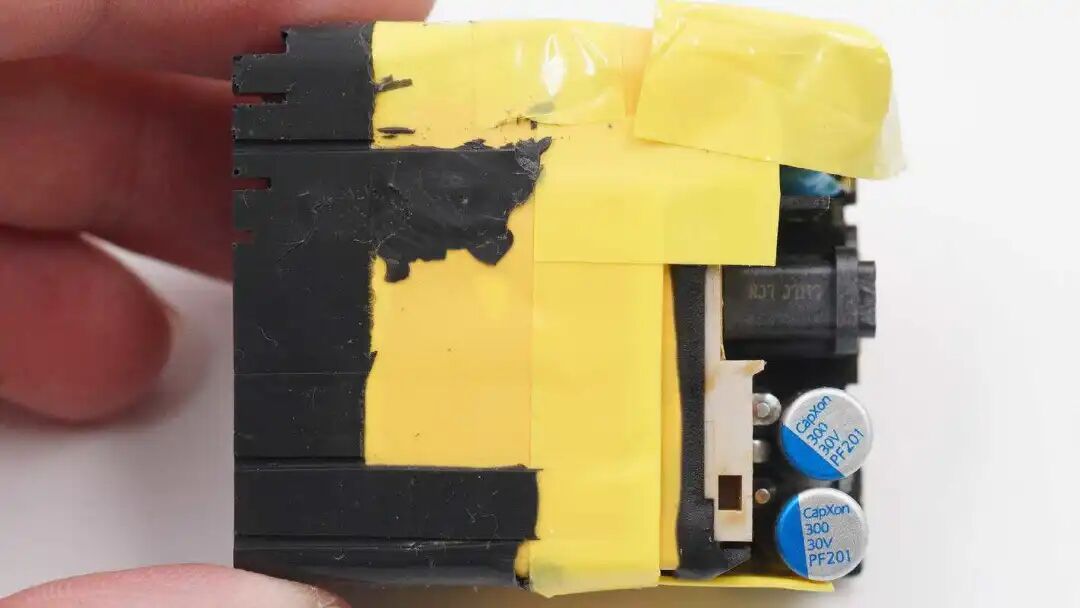

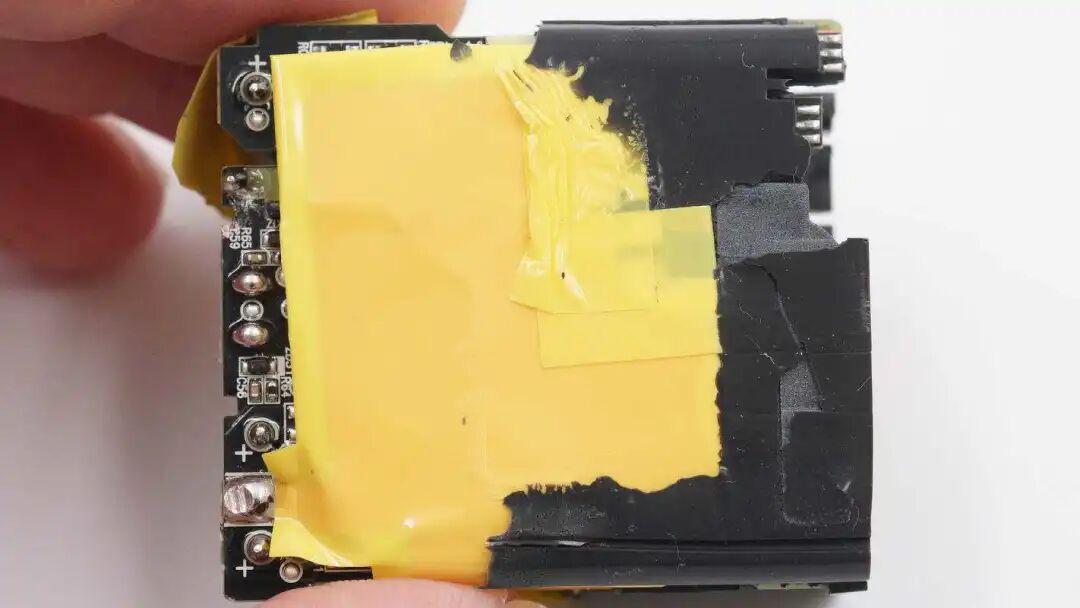

PCB模块贴有导热铜箔和绝缘胶带，并采用硅胶灌封，增强充电器的散热性能。
电路板背面贴有散热铜箔，同样也贴有胶带绝缘。
电源输入端子特写，与插脚内部的簧片接触通电。

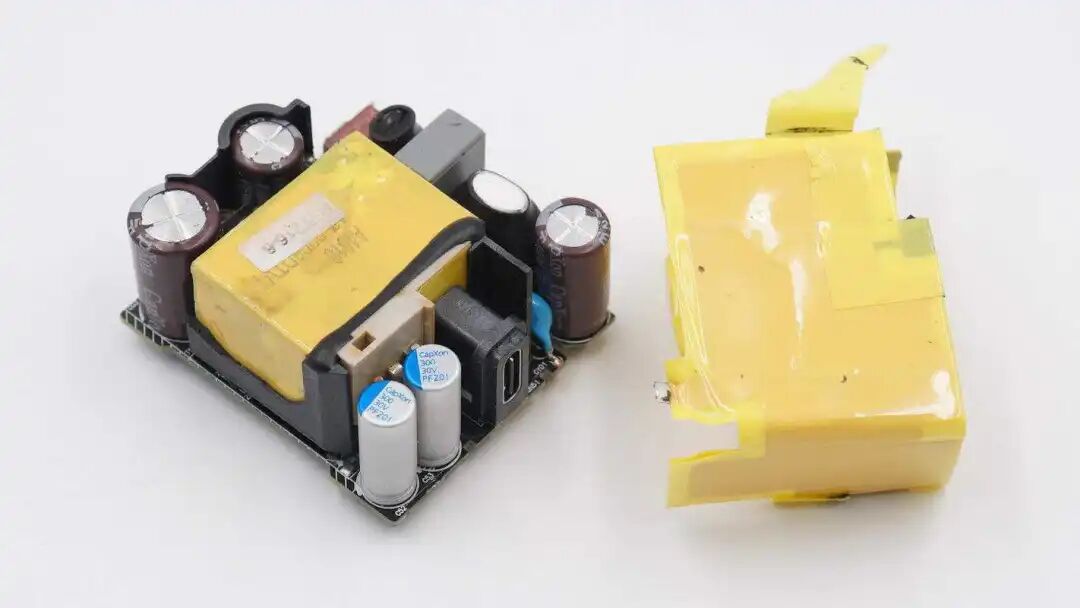

拆掉模块外的散热铜箔，电源模块整体一览。

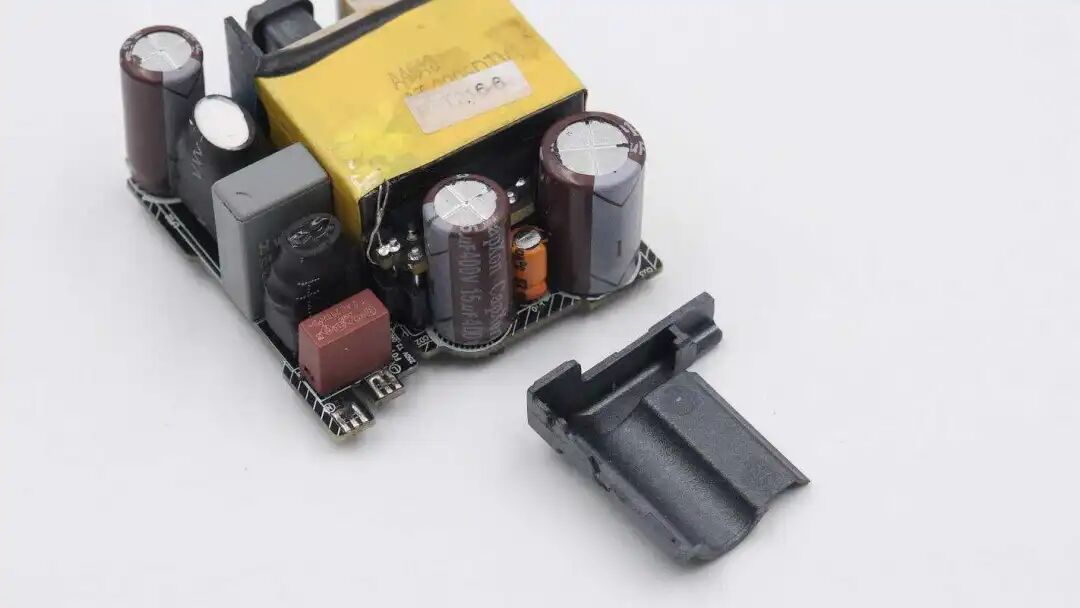

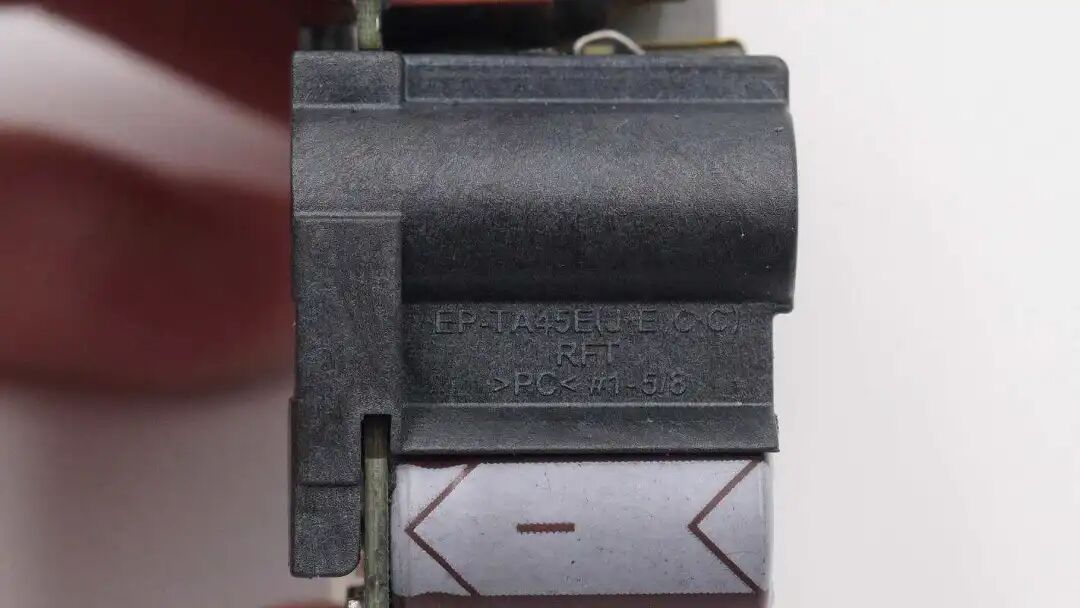

模块对应插脚处有一块塑料罩用于绝缘。
取下绝缘塑料罩，露出初级滤波电容。

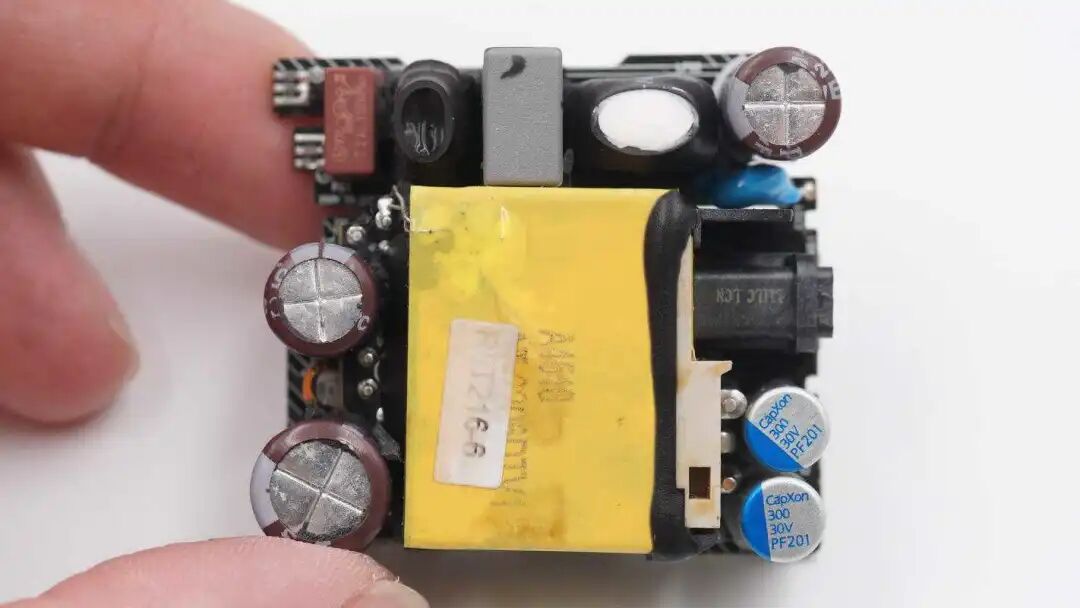

PCB模块正面一览，变压器采用黄色绝缘胶带缠绕，输入端设有延时保险丝、两级共模电感、X电容、三颗高压滤波电容。输出侧设有USB-C母座、两颗滤波固态电容和一颗Y电容。

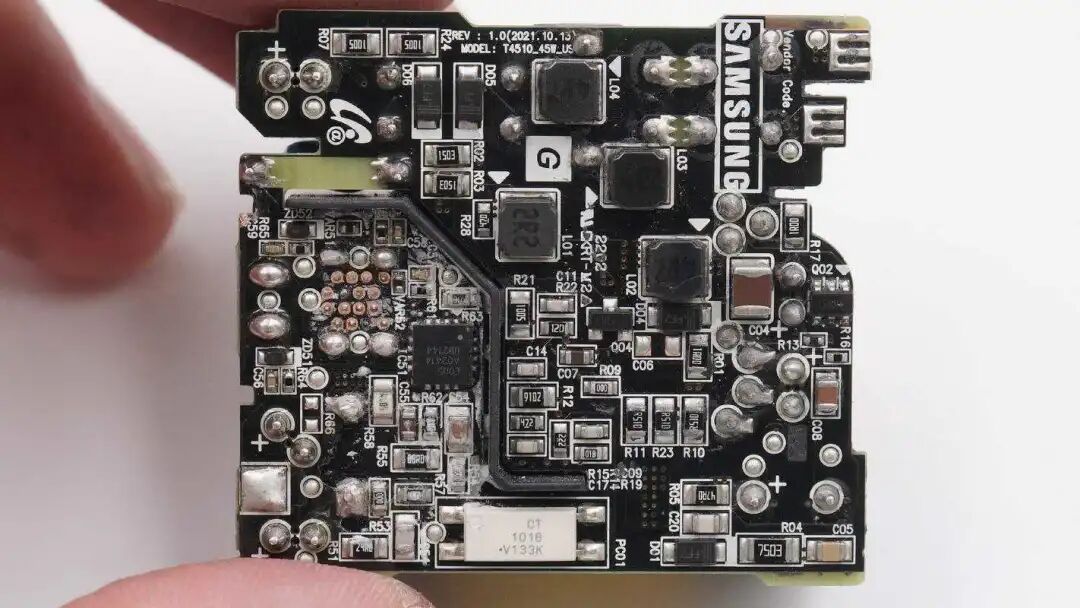

PCB模块背面，初次级之间开槽并插入塑料绝缘板加强绝缘，背面有四颗滤波电感，次级侧协议芯片以及调节反馈输出电压的光耦。

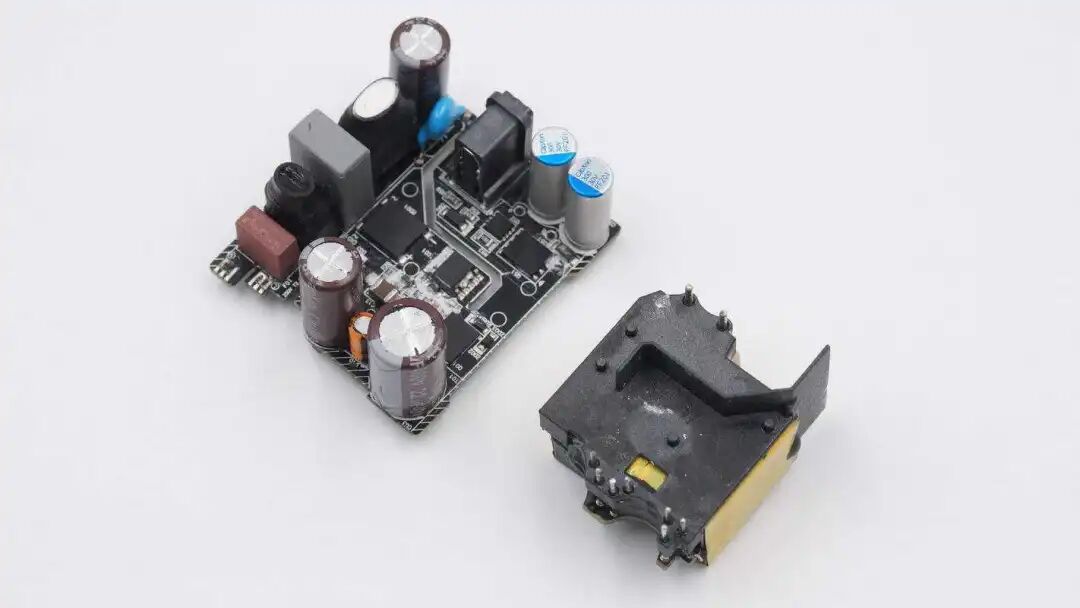

拆下变压器方便观察元件，变压器使用绝缘外壳与电路板隔离，底部还有一条绝缘板，插入电路板的隔离槽加强绝缘。

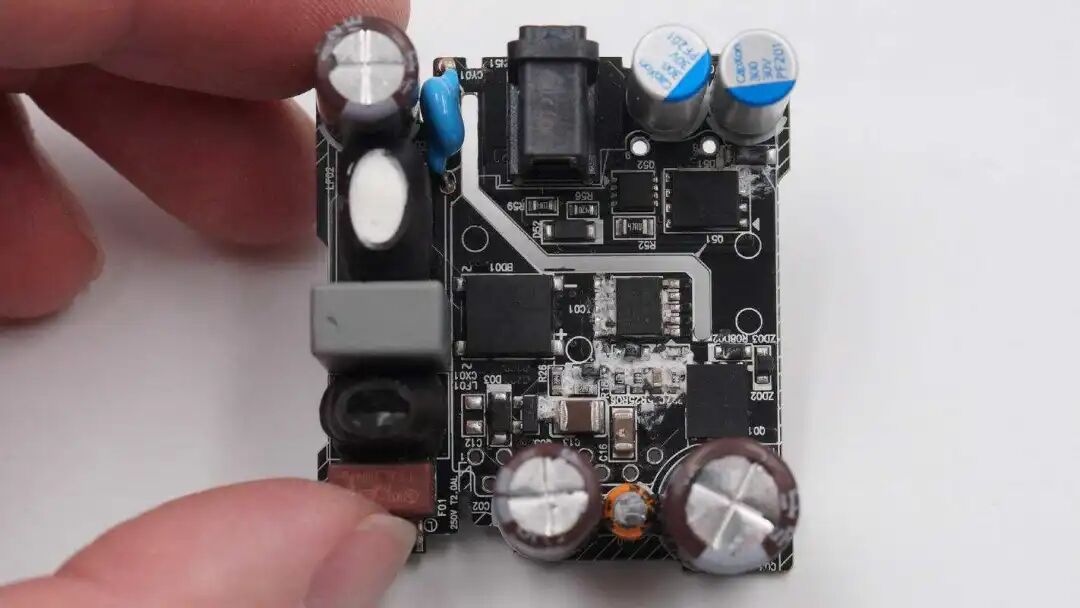

变压器下方区域设有整流桥、纳微氮化镓芯片等元件，下面我们就从输入端开始看起。

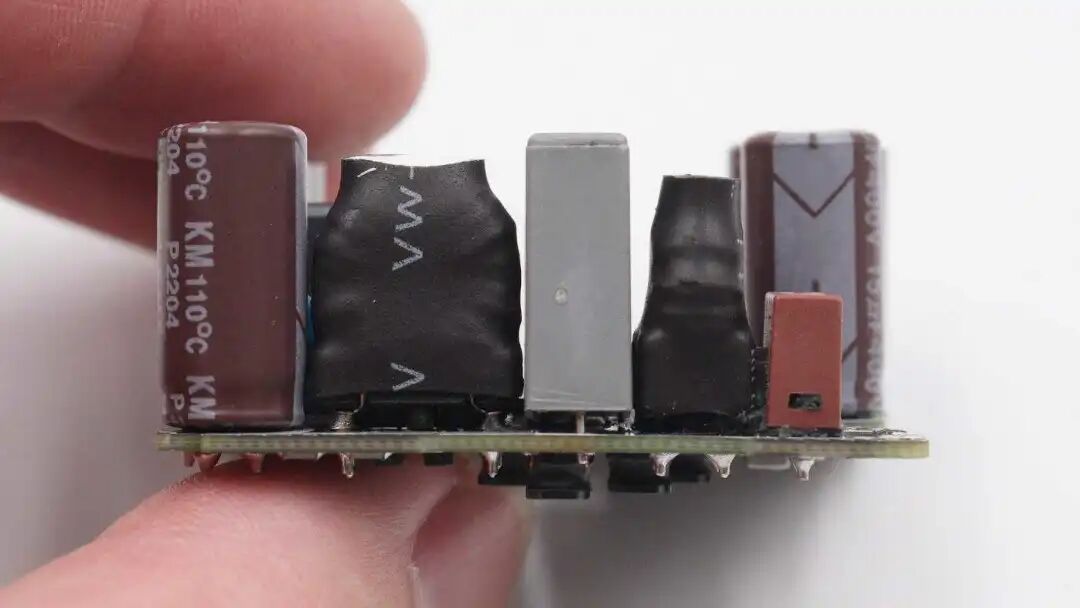

输入端元件一览，从右到左依次是延时保险丝、第一级共模电感、X电容、第二级共模电感和滤波电容。

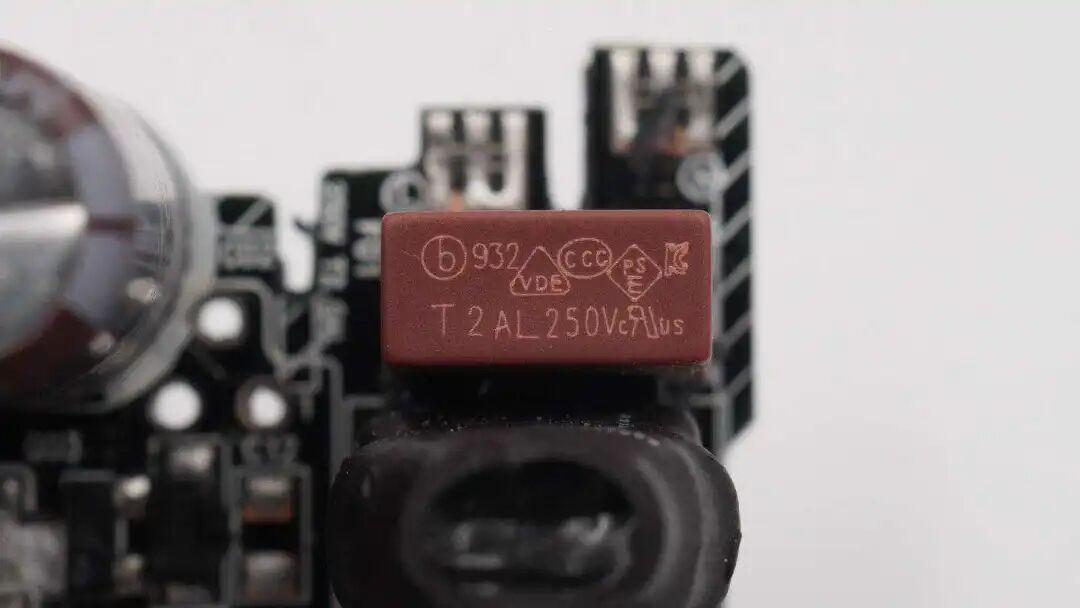

输入端保险丝来自贝特电子，出料号：932 2A 250V，具有慢熔断特性，能够承受充电器插电时电解电容的充电电流而不会熔断，规格2A 250V。

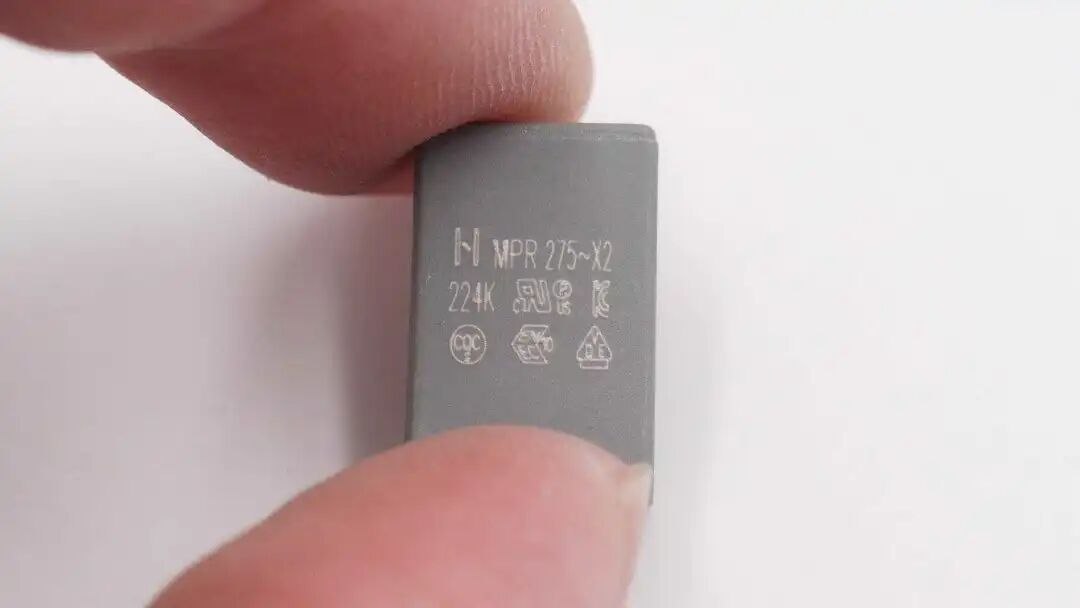

安规X电容，0.22μF，用于抑制差模干扰。
整流桥型号RYBS4010，额定电流4A，耐压1000V，将经过EMI电路过滤后的交流电转换为脉动直流电。

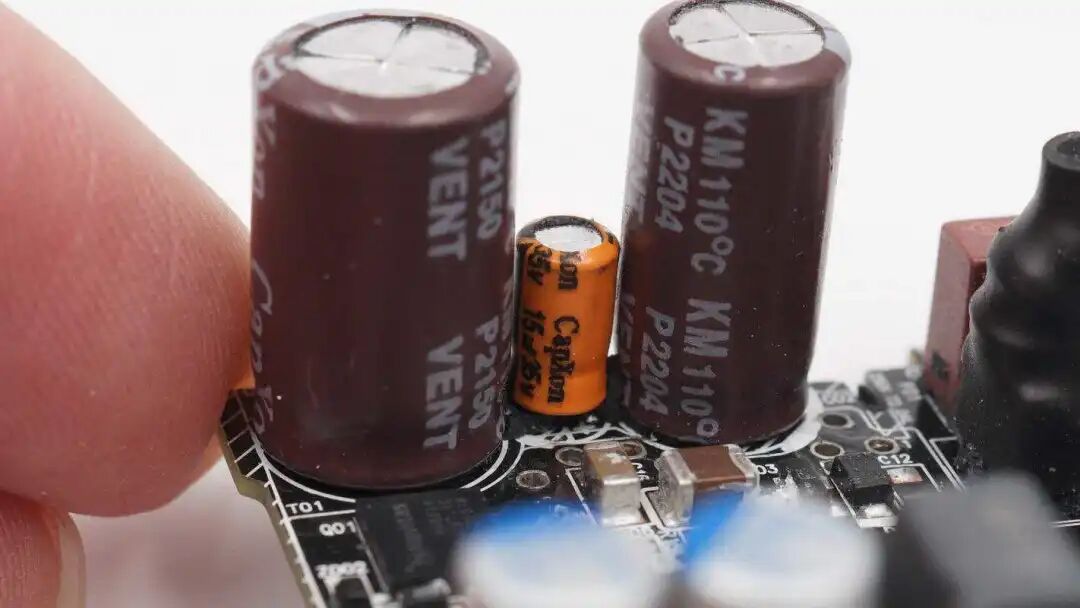

两颗大电容均来自CapXon丰宾，用于将脉动直流电滤波为直流电，规格分别为15μF 400V和22μF 400V。

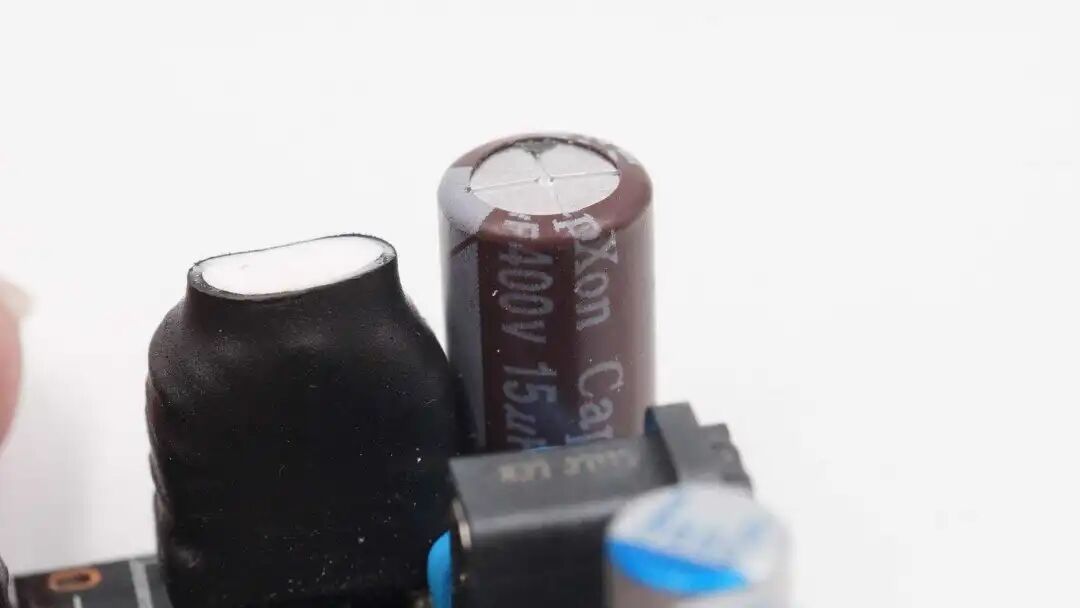

在输出端附近还有一颗滤波电容，同样来自丰宾，15μF 400V。
PWM芯片供电电容，15μF 35V，来自丰宾。

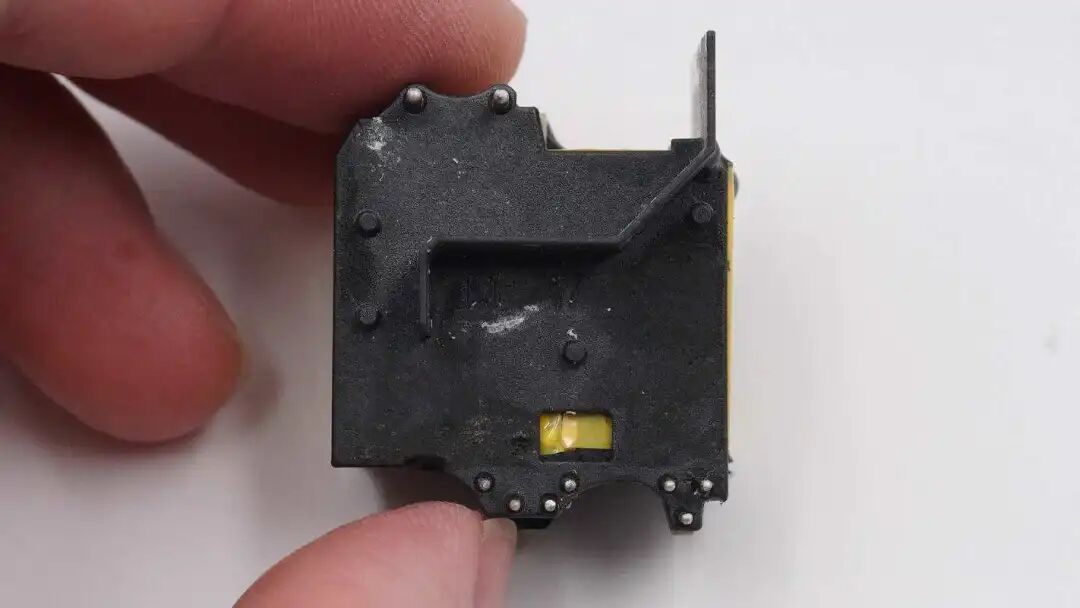

变压器初级侧一览，采用平面变压器，可以看到底部的绝缘板长度是穿过PCB的。
次级线圈也是采用平面结构，通过引脚延长连接到PCB上面。

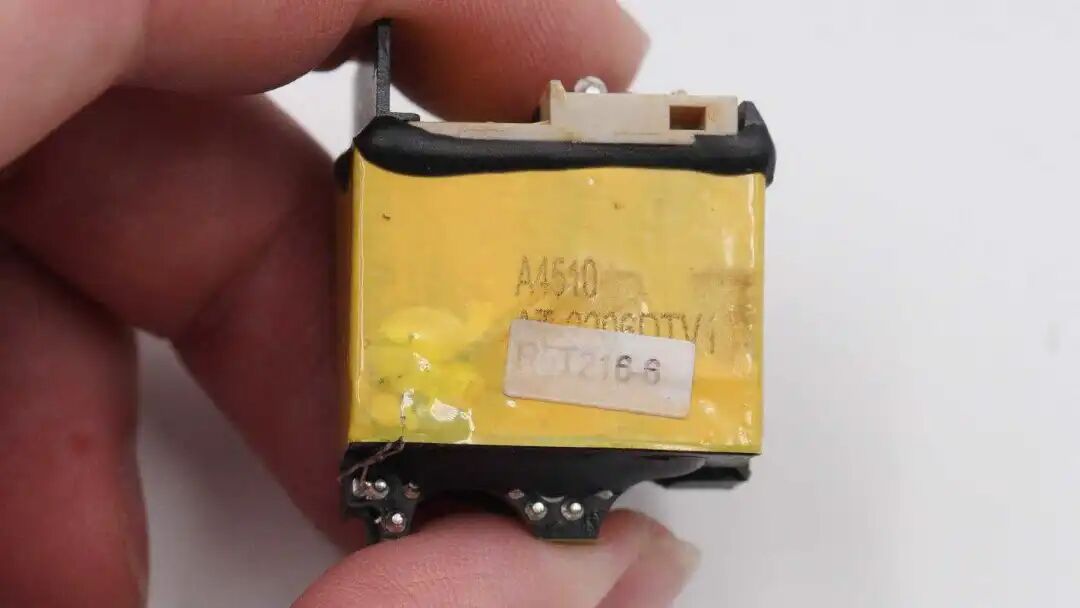

变压器信息标签特写。

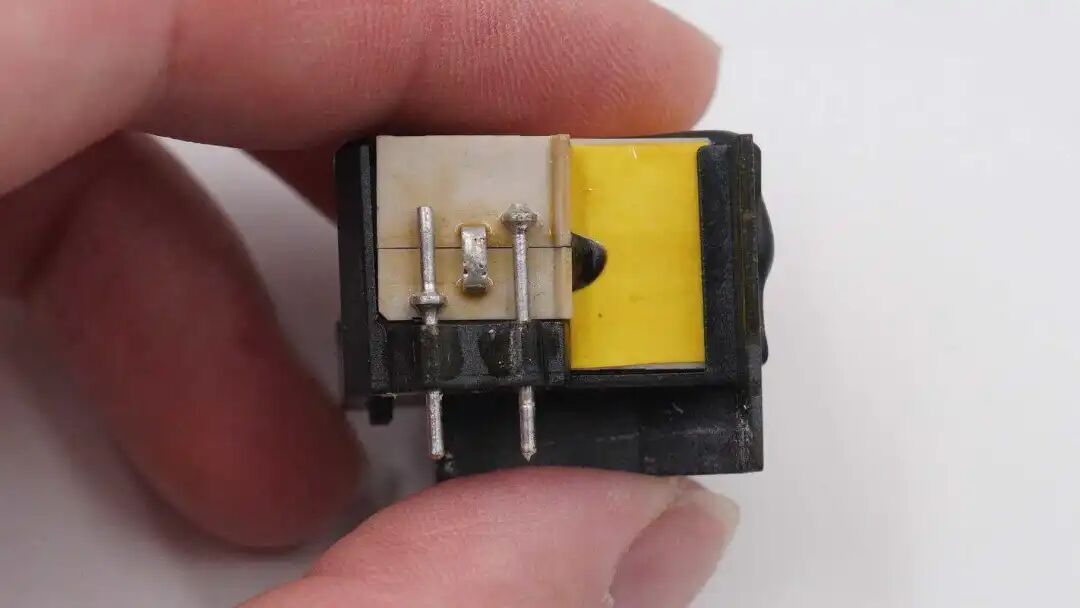

变压器底部，上面是次级输出，下面是初级线圈的引脚，初次级之间采用绝缘板隔离。

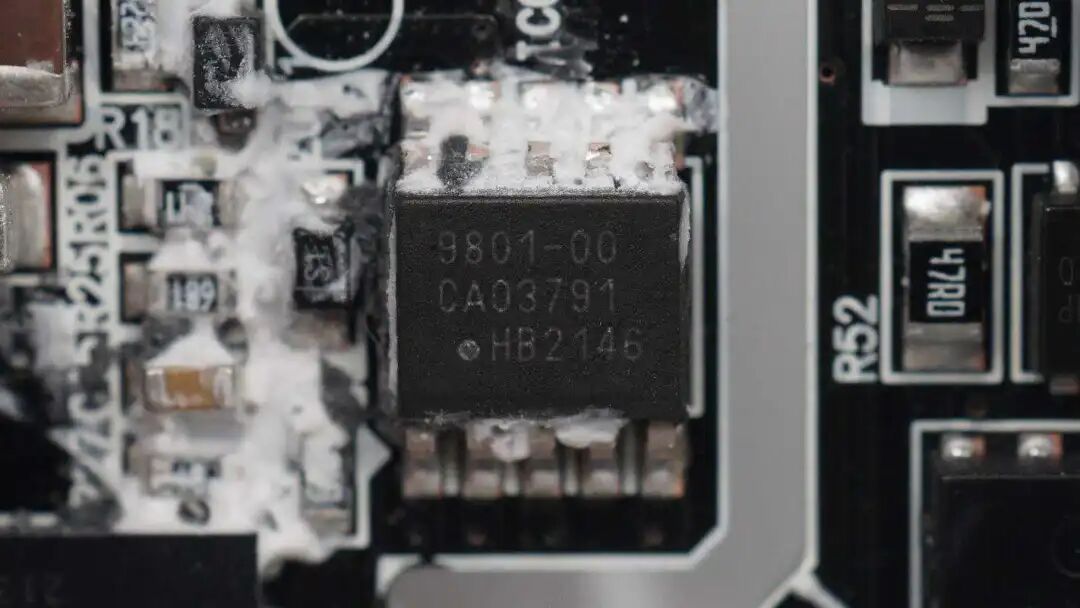

开关电源PWM控制器来自Dialog，iW9801，是一颗高性能的数字化开关电源反激控制器，支持零电压开关和自适应的多模式控制运行，搭配次级控制器可实现高功率密度和高输出精度的设计。iW9801可搭配Dialog的次级侧控制器共同使用，提供低于20mW的空载功耗。

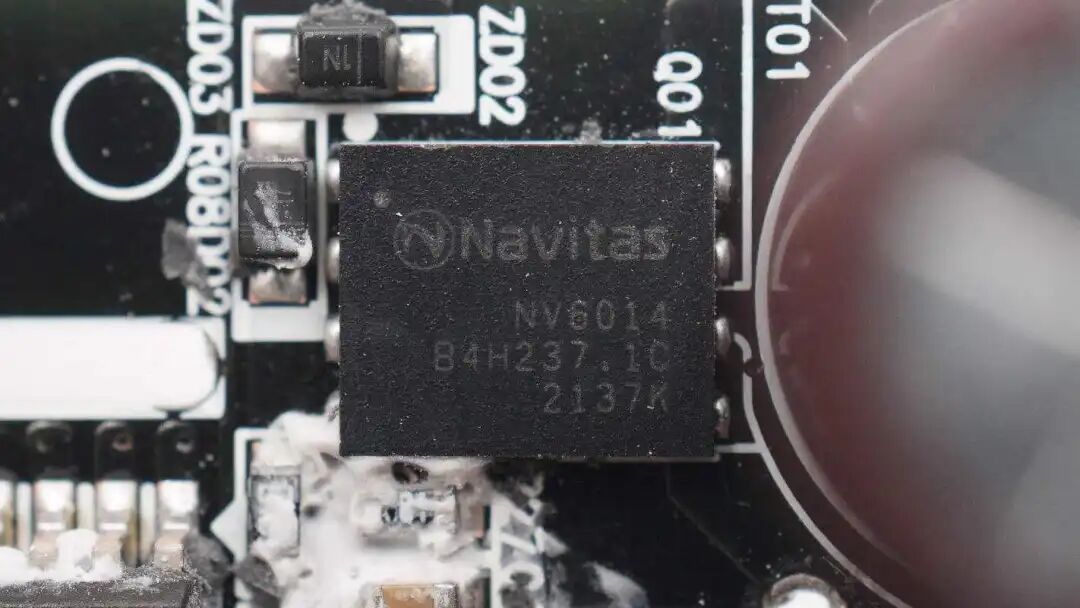

充电器内置的氮化镓开关管来自纳微，NV6014，为三星定制型号，与Dialog iW9801控制器搭配进行高频开关。
值得一提的是，纳微半导体的氮化镓器件还被苹果、LG、Dell、OPPO、vivo、realme、小米、摩托罗拉、努比亚、联想、华硕、安克等一众国内外知名品牌产品采用，芯片性能质量业内顶尖水准，获客户高度认可。

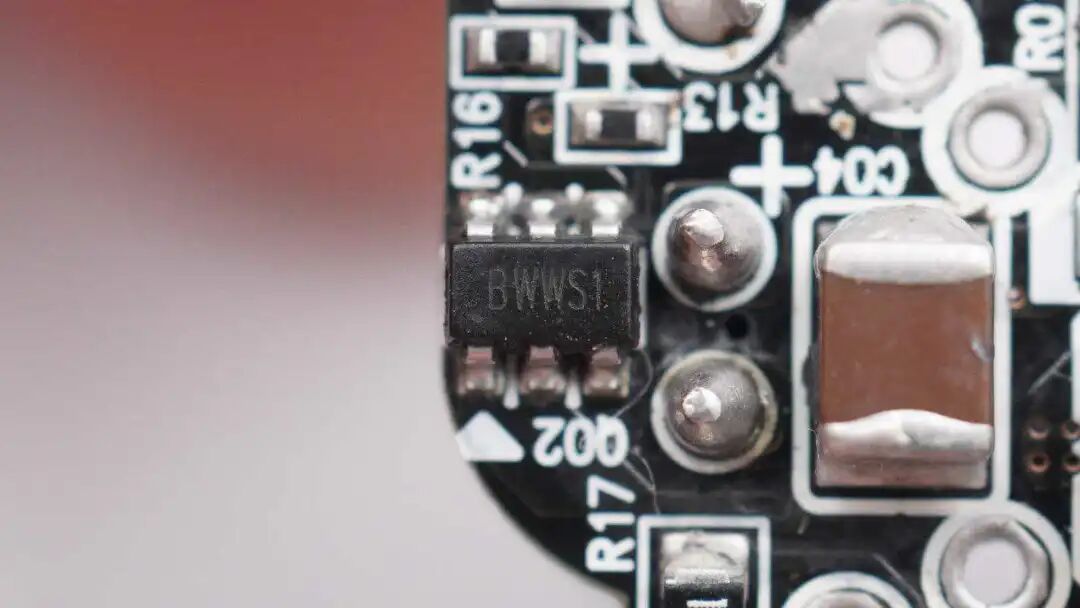

丝印BWWS1的辅助开关管，配合变压器的辅助绕组，实现主开关管的零电压开关。

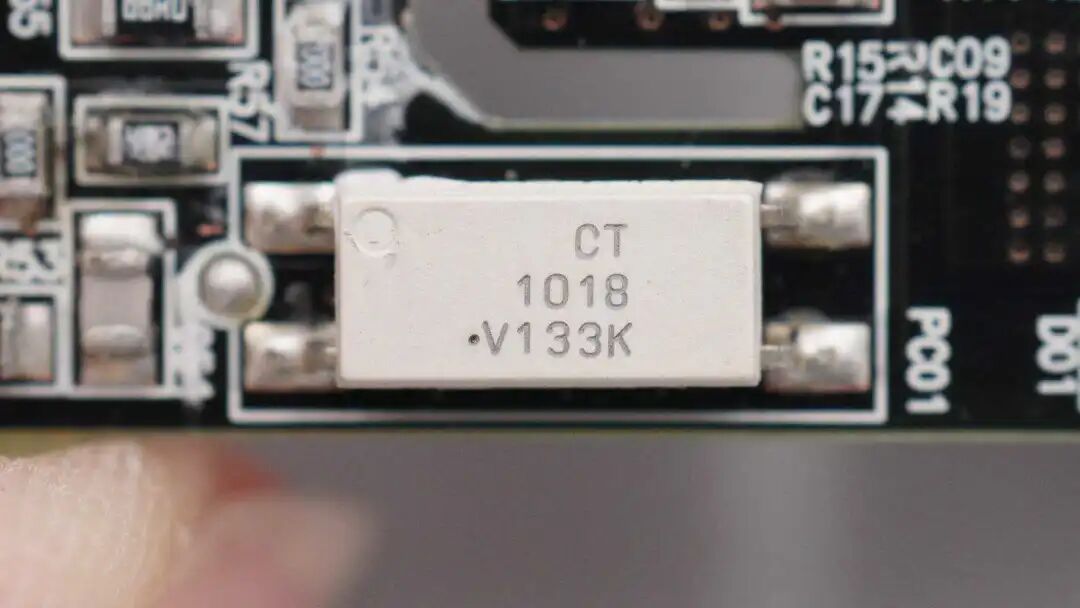

用于反馈调节输出电压的CT1018光耦。

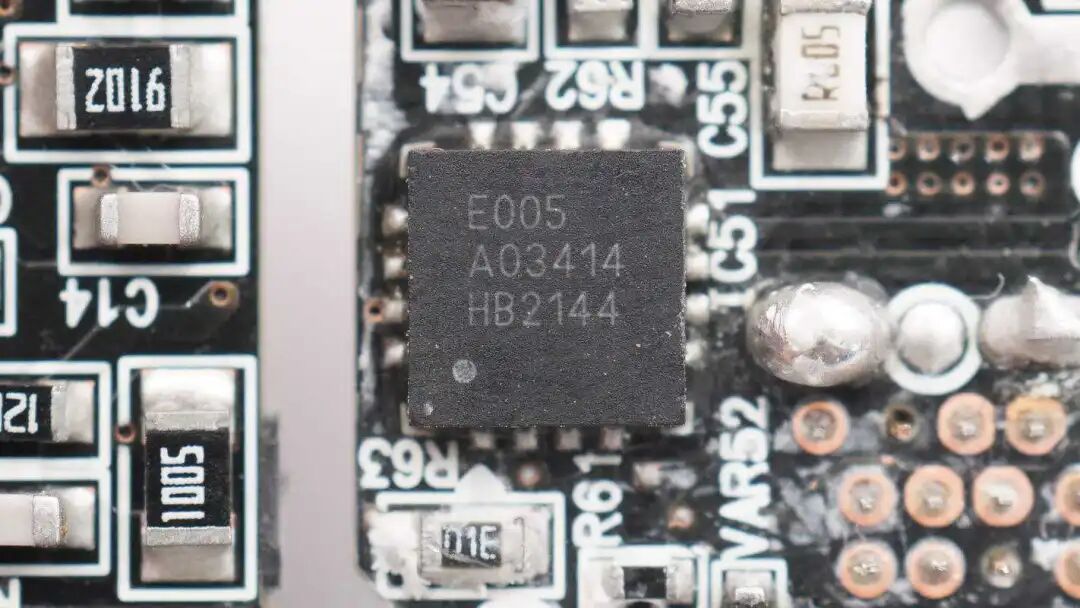

协议芯片同样来自Dialog，型号iW709，为次级侧控制器，与iW9801搭配使用。iW709支持USB PD3.0和PPS，支持高通QC4+快充，集成协议，VBUS通路管驱动和同步整流控制器以及二次侧稳压控制在一颗芯片中。支持多级电压输出。
iW709还内置了同步整流控制器以及驱动，使用外置的MOS整流，取代传统的肖特基二极管整流。同步整流控制器优化了开通/关闭时序，并使用私有的时序控制技术，可用于ZVS和ACF拓扑，并提供最佳的效率。反馈信号由模拟信号转换成数字信号，并由光耦传输到初级控制器。

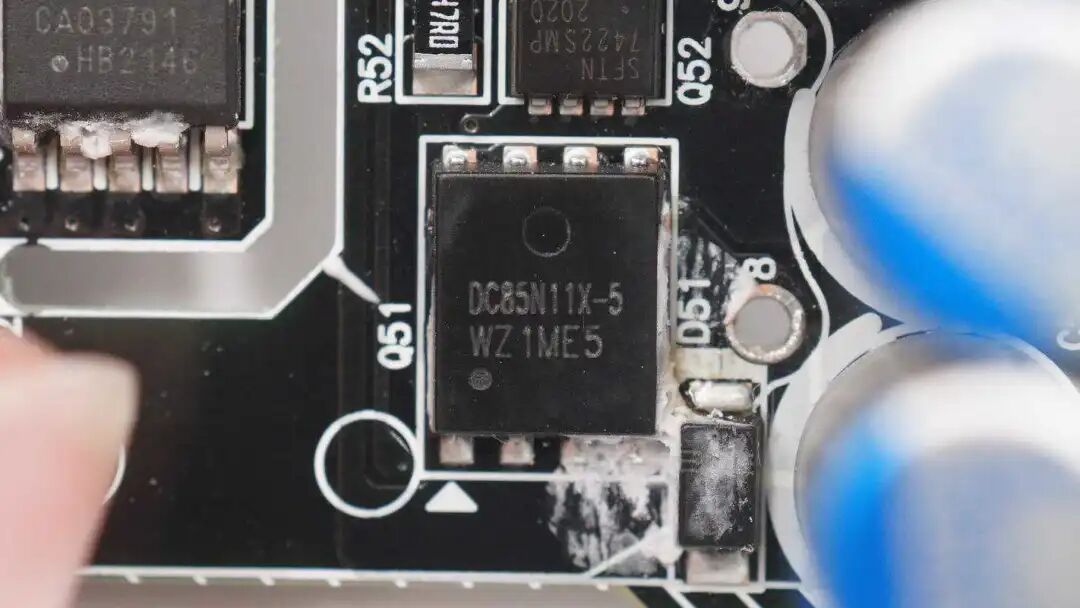

同步整流管来自博盛，PDC85N11X-5，NMOS，耐压115V，导阻7.6mΩ，采用PPAK5*6封装，与Dialog iW709控制器搭配进行整流，输出低压脉动直流电。
两颗输出滤波电容并联，丰宾PF系列固态导电高分子电容，105℃5000小时长寿命，规格为300μF 30V，将脉动直流电滤波为直流电。

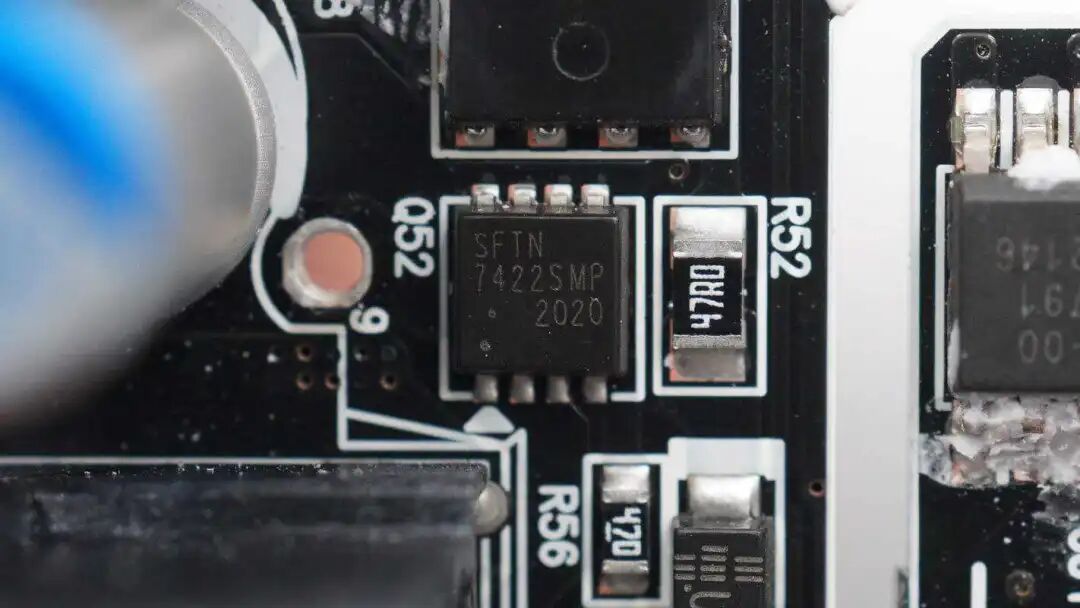

输出VBUS开关管，采用互创国际 SFTN7422SMP，NMOS，耐压30V，导阻4mΩ，采用DFN3030封装。
USB-C母座外套塑料绝缘罩。
母座为黑色胶芯，垂直焊接。

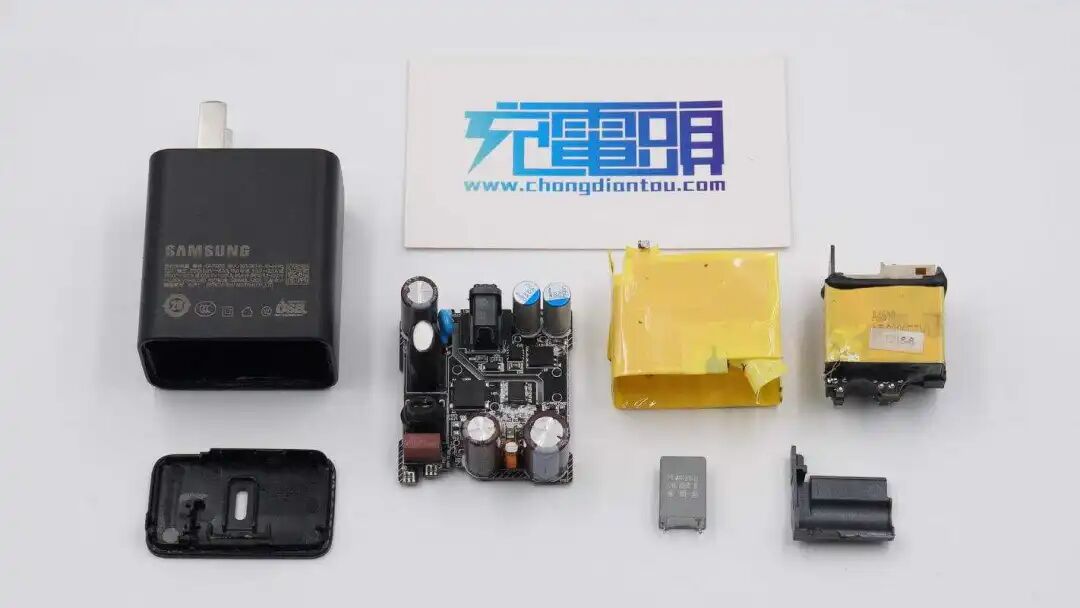

全部拆解完毕，来张全家福。
充电头网拆解总结
三星45W氮化镓采用PC材质外壳，延续了家族式的设计。在纳微氮化镓芯片的加持下，显著缩小了电源体积。充电器采用单USB-C口输出，实测具备5V3A、9V3A、15V3A、20V2.25A四组固定电压档位，以及3.3-11V5A、3.3-16V3A、3.3-21V2.25A三组PPS电压档位。
充电头网通过拆解了解到，三星45W氮化镓充电器采用铜箔覆盖配合灌封工艺，提升充电器的散热性能。采用平面变压器配合塑料绝缘件巧妙的实现变压器绝缘与初次级隔离，简化充电器的生产工艺。
电源方案使用了Dialog iW9801+iW709的零电压开关反激拓扑，采用特有的数字传输，具有电路精简，待机功率低，转换效率高的优势。充电器中主开关管来自纳微，型号NV6014为三星定制型号。充电器内部电容均来自丰宾，长期使用不爆浆，品质可靠。
