拆解验证有彩蛋！三星45W充电器原装USB-C线支持100W快充
----- 充电头网拆解报告 第2054篇 -----
前言
三星在推出Galaxy S22系列手机之后，同步推出了一款45W的氮化镓充电器EP-T4510，这款充电器内置了纳微的GaNFast氮化镓芯片，体积相比传统款式有明显缩小，更加便携。充电器还附带了一条5A C to C数据线。
此前充电头网已经对三星45W氮化镓快充充电器进行了拆解，本期继续和大家分享充电器原装数据线的拆解，展示其内部做工。
三星100W快充CC线开箱

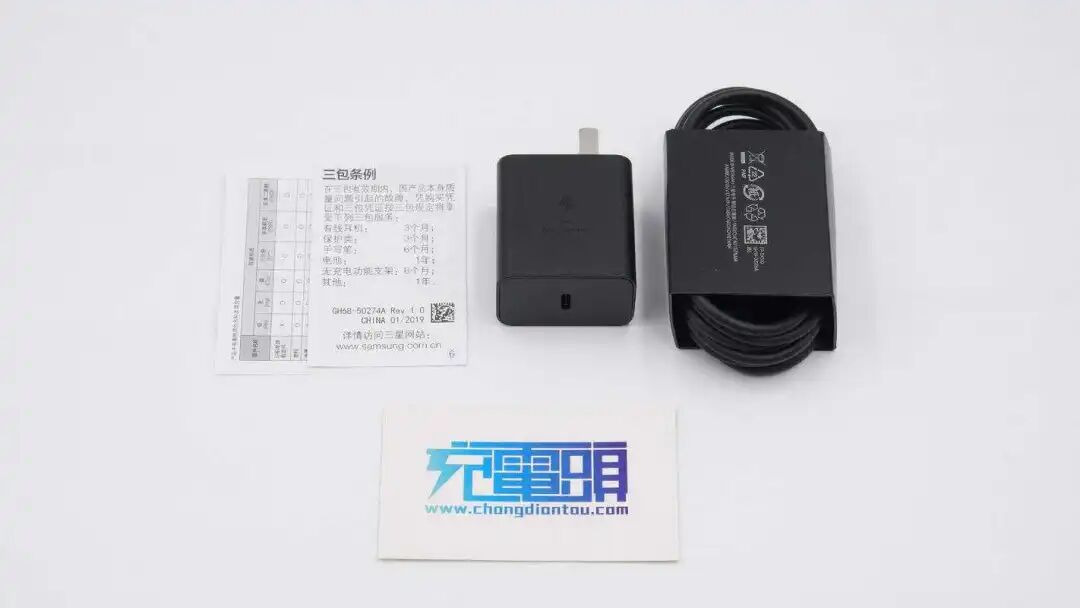

三星45W氮化镓快充套装内含充电器、数据线、三包条例和有害物质清单。

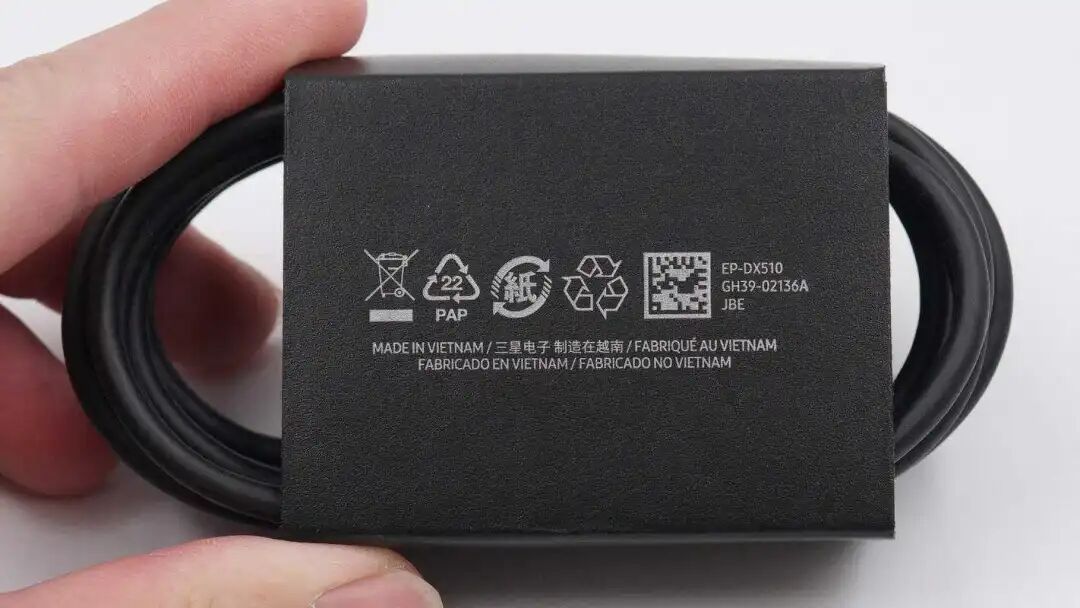

数据线采用纸圈套住整理，纸可以回收再利用也易降解，这一设计也是一种环保体现。从纸圈上印的信息可以了解到产品生产地是越南。

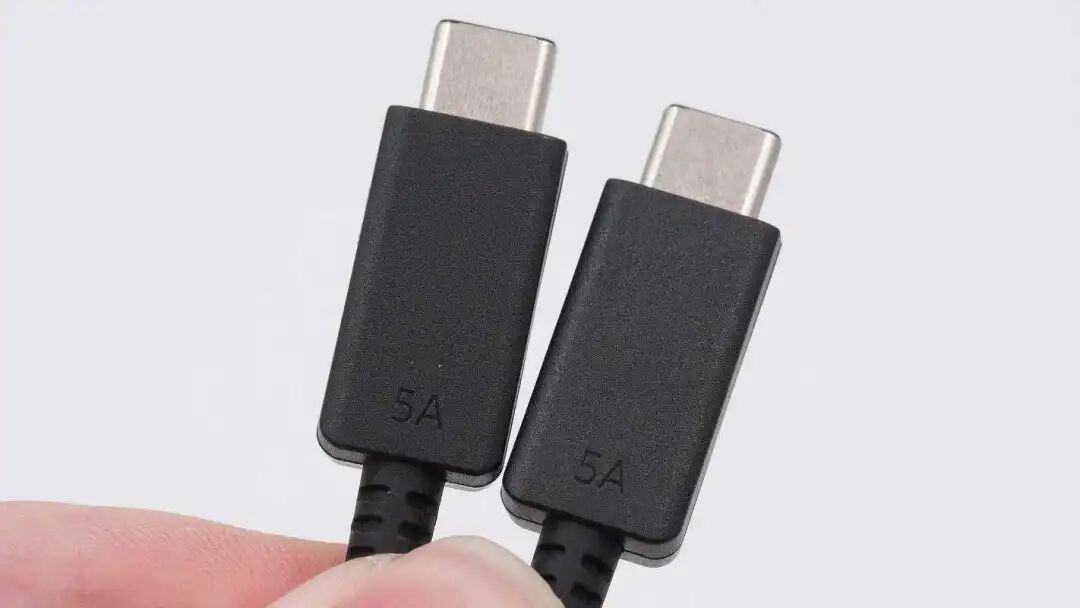

线缆通体黑色，契合充电器使用不突兀，同时也更加耐脏。线头外壳磨砂方便插拔，此外设计有5A字样，表明线缆可过5A大电流。

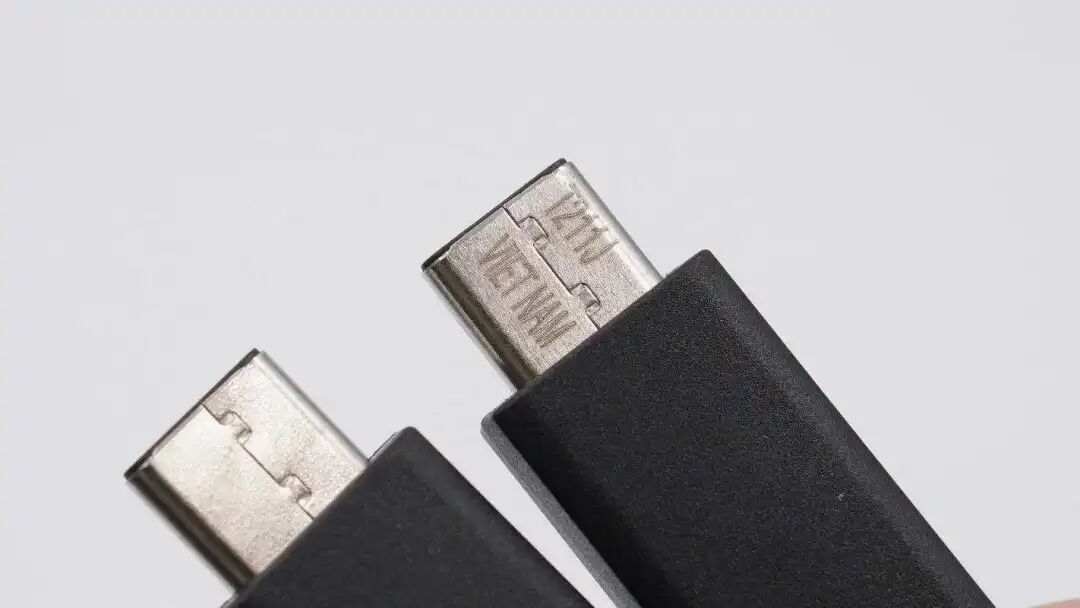

线缆公头上有T211J以及VIETNAM标识。

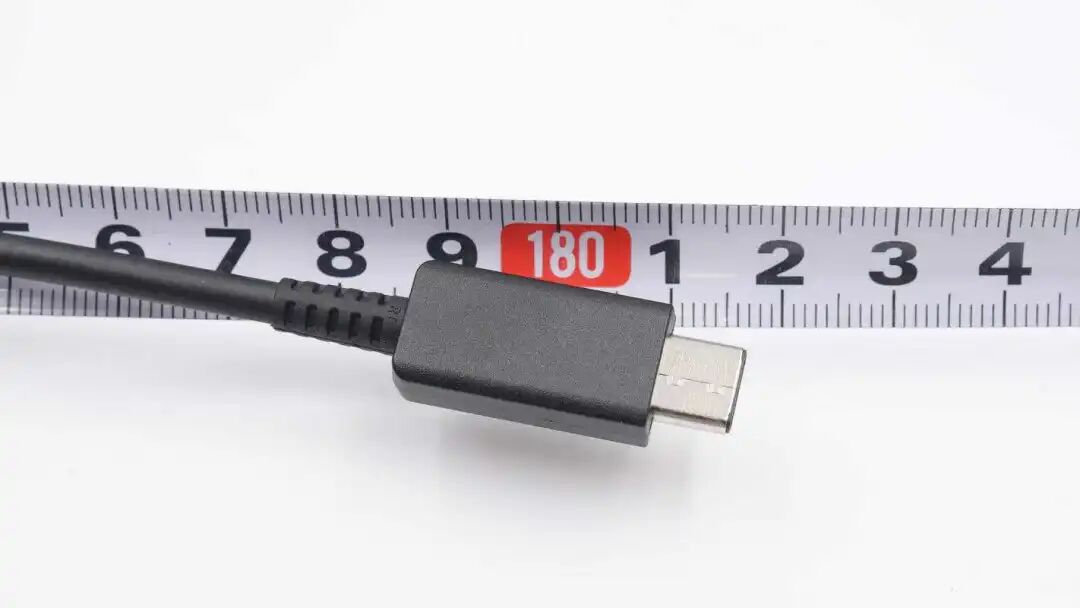

测得数据线长度约为1.8米。

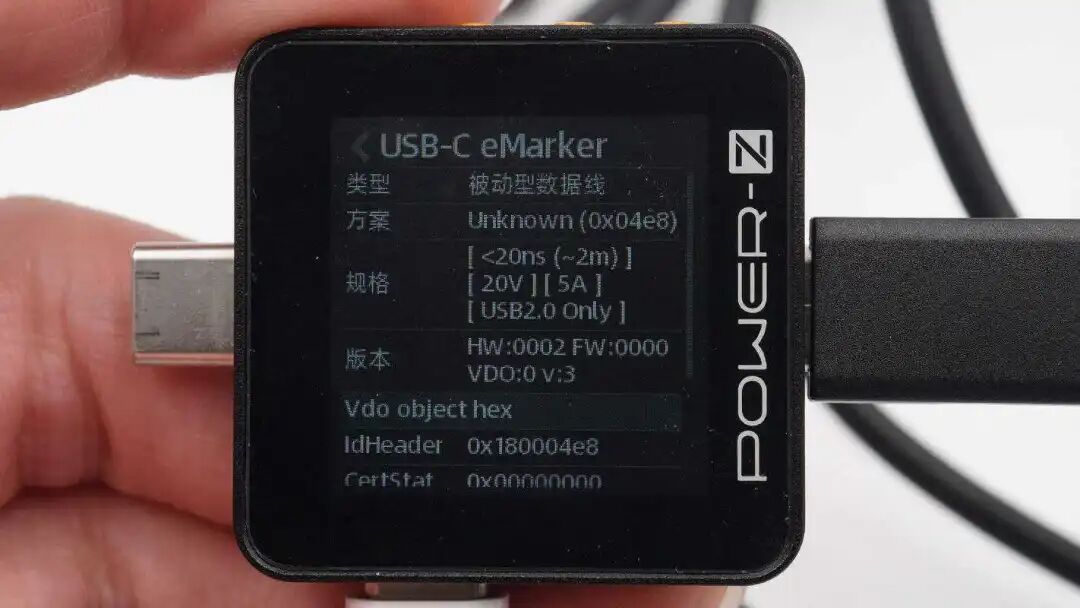

使用ChargerLAB POWER-Z KM002C测得线缆带有E-Marker芯片，支持20V5A 100W PD快充。
三星100W快充CC线拆解
对线缆的长度、性能等有了基本了解后，下面充电头网继续对其进行详细拆解，一起来看看线缆的做工如何。

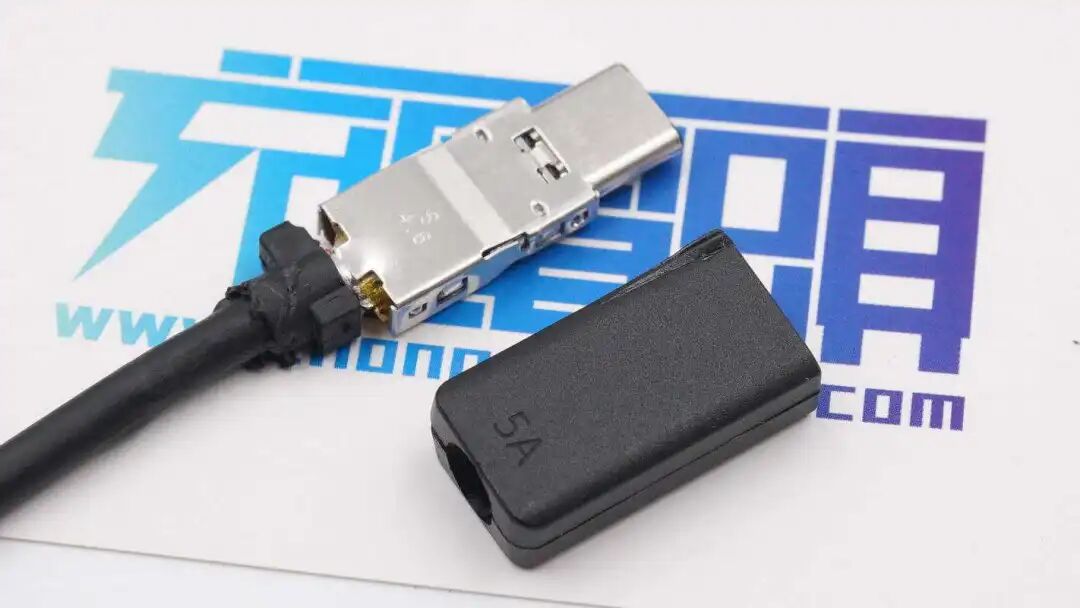

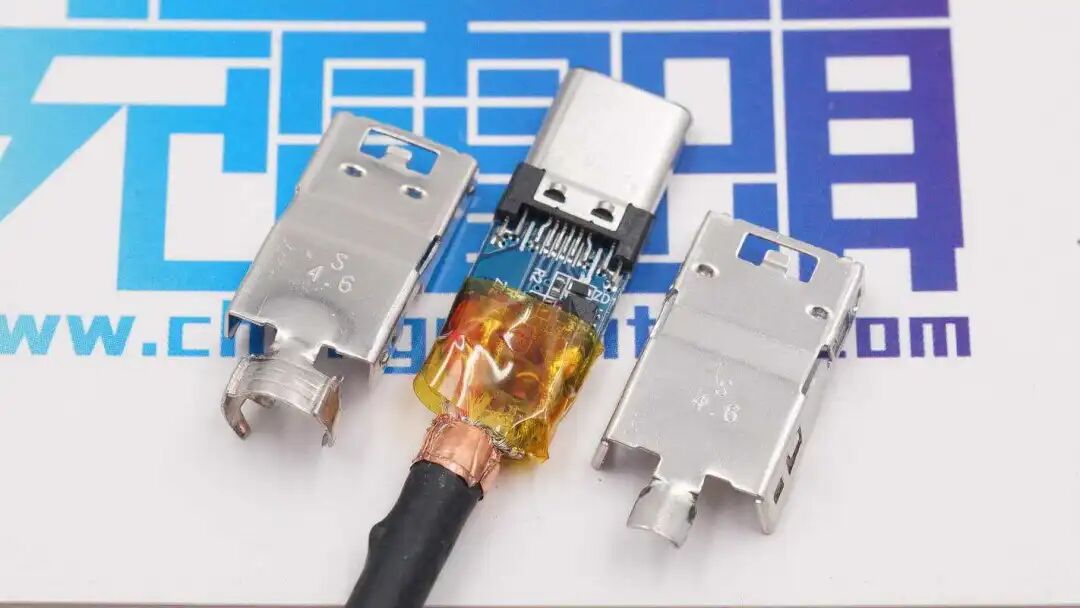

沿插头外壳拆下塑料外壳，内部采用卡扣固定的钢套加固。
插头上面的凸起卡在钢套的开槽中固定。

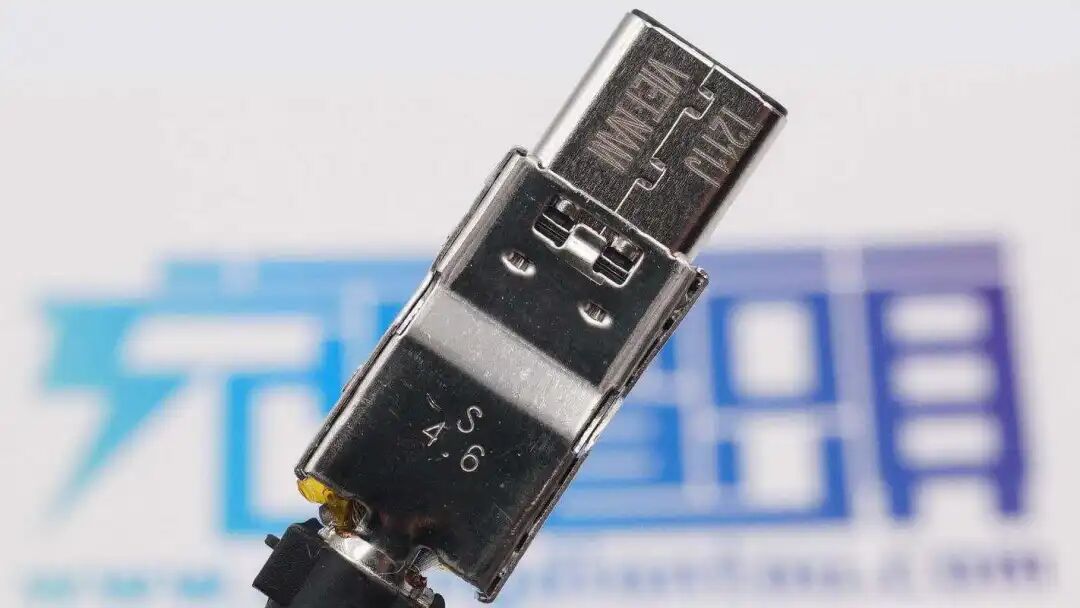

背面是同样的固定结构，USB-C端子采用铆合冲压工艺外壳，接缝明显。在接缝的两侧是日期编码以及越南产地的标识。
拆开钢套外壳，USB-C母座焊接蓝色PCB板，引出焊接导线。导线焊点采用高温胶带包裹绝缘。

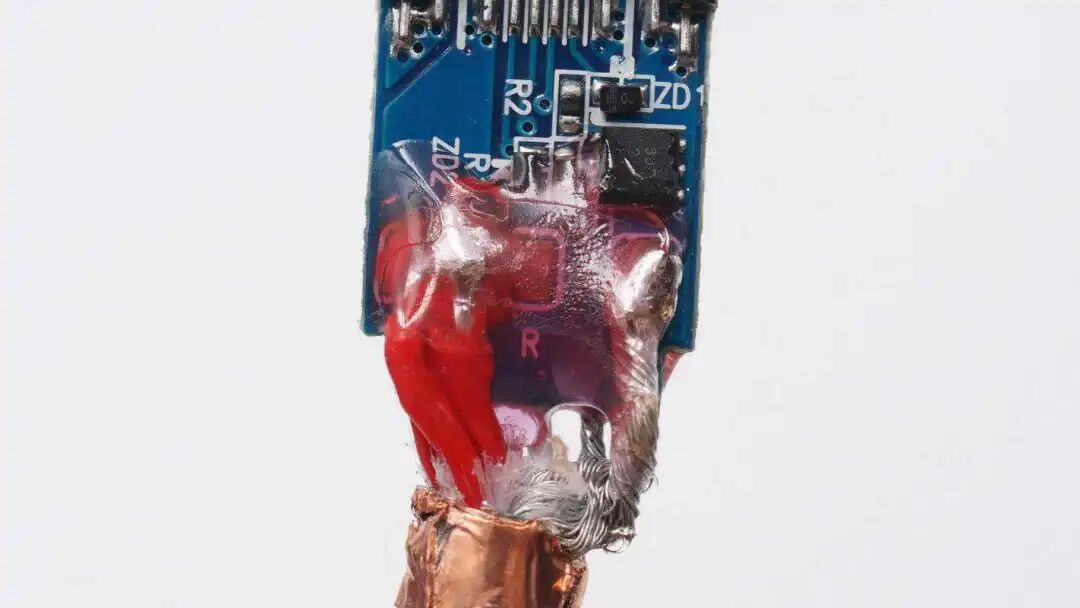

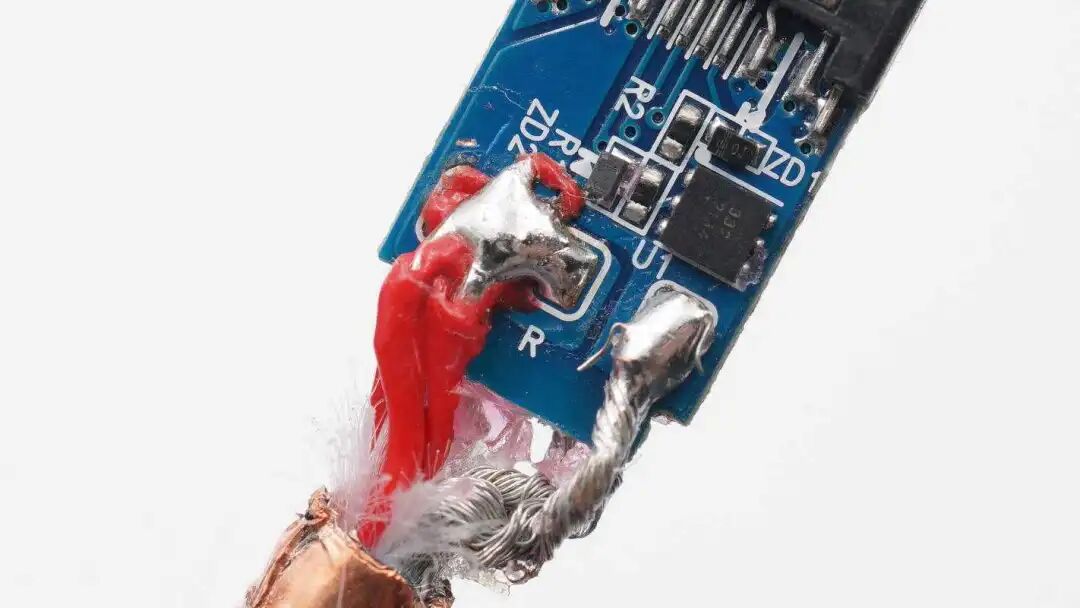

撕下缠绕绝缘的高温胶带，导线焊点涂有一层粉色保护胶绝缘。
另外一面的焊点同样涂胶绝缘。
导线屏蔽网缠绕铜箔，防止松散。
清理掉绝缘胶水，三根红色导线焊接到正极，屏蔽层连接负极。

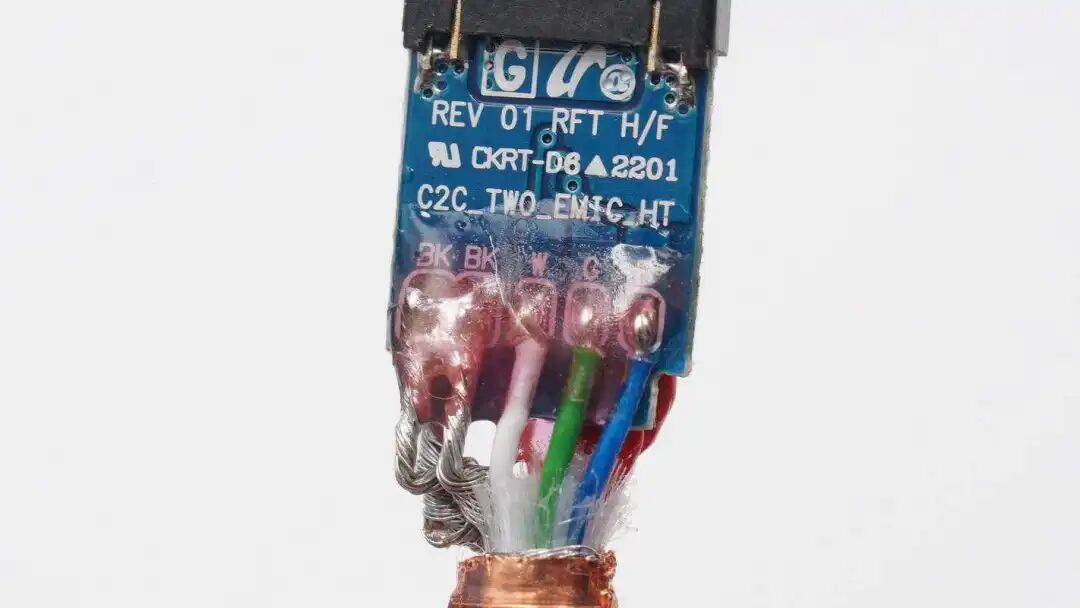

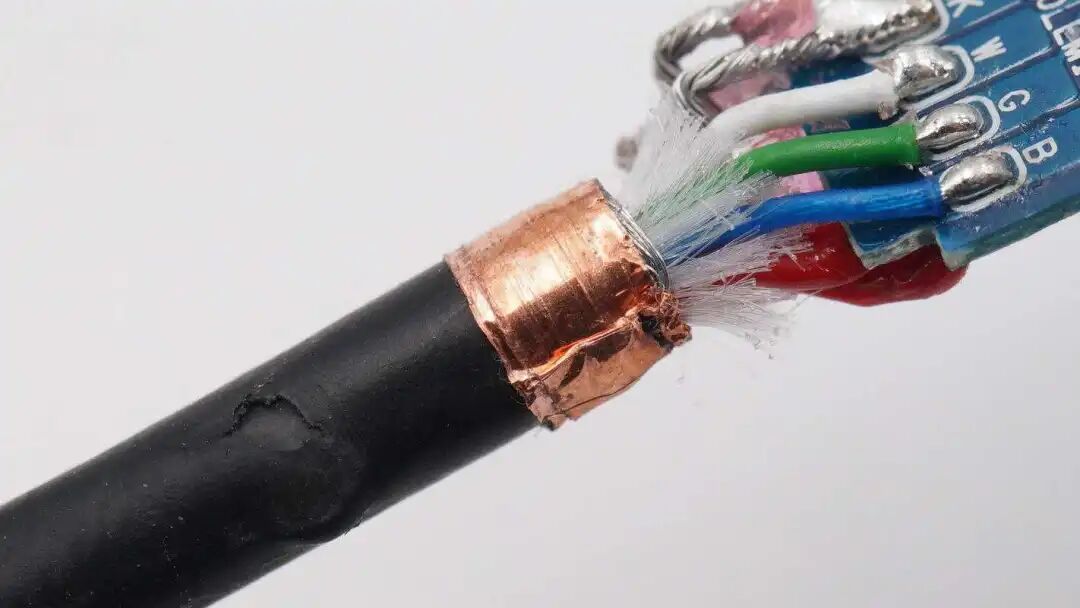

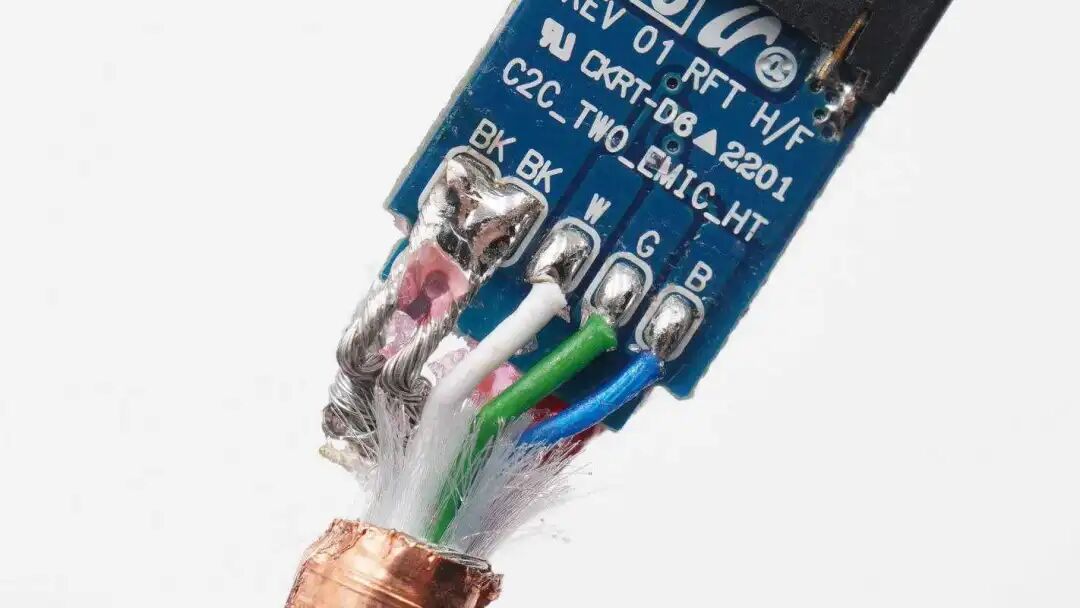

背面裸线连接负极，白线和绿线为USB2.0数据线，蓝线为CC线。

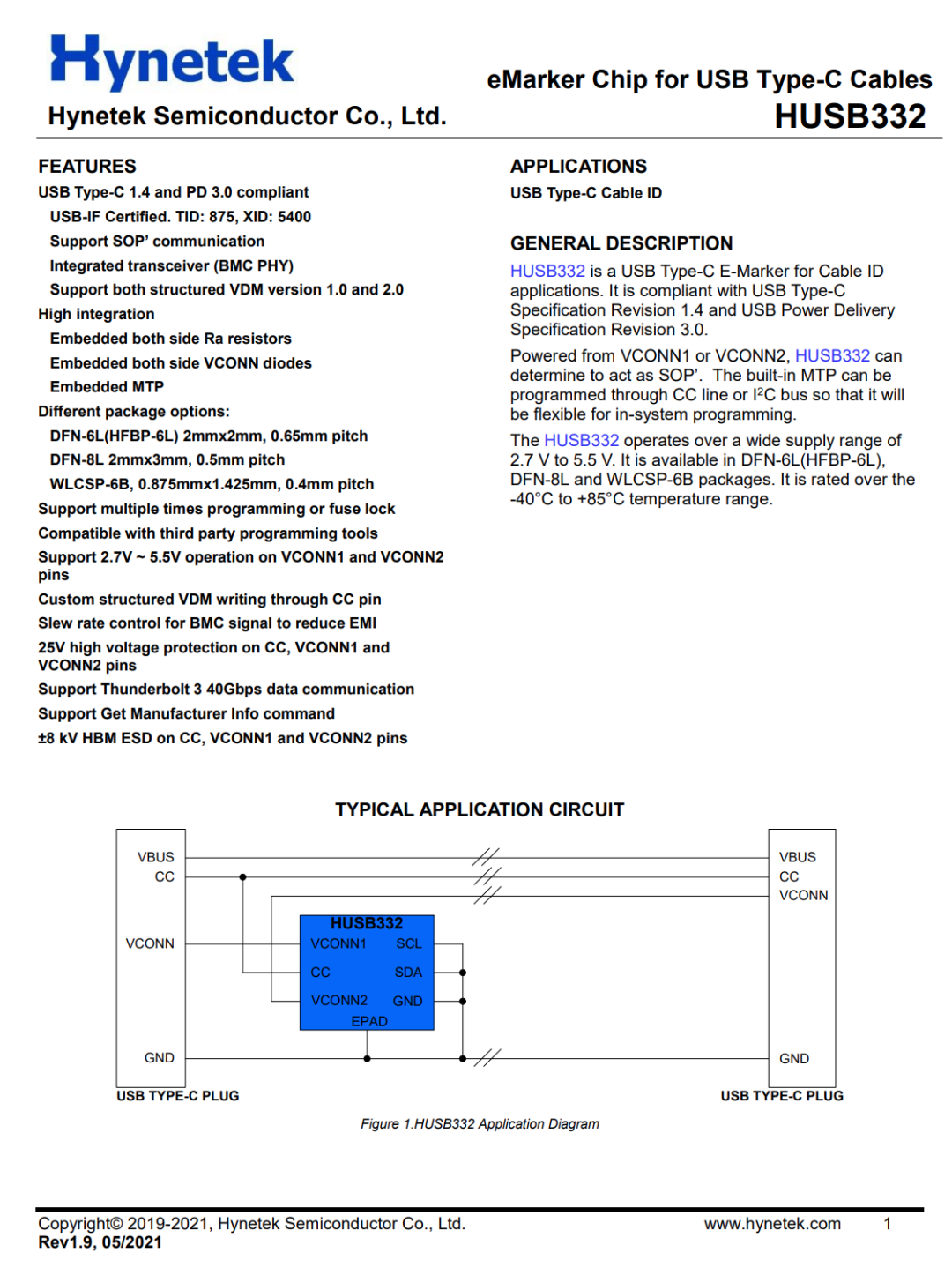

数据线采用慧能泰 HUSB332 E-Marker芯片，这是慧能泰推出的最新一代耐高压电子标签芯片（eMarker），已经通过了USB-IF协会认证，TID号：875，其针对市场上客户的各种应用和兼容性反馈，作了一系列的性能改善和可靠性提升。HUSB332可被搭载在USB2.0线缆（5A线缆）、USB3.0线缆、USB3.1线缆、USB3.2线缆和40Gbps线缆上。
慧能泰HUSB332具备2*2mm DFN-6L，2*3 mm DFN-8L 和 0.87*1.42mm WLCSP-6三种封装类型。

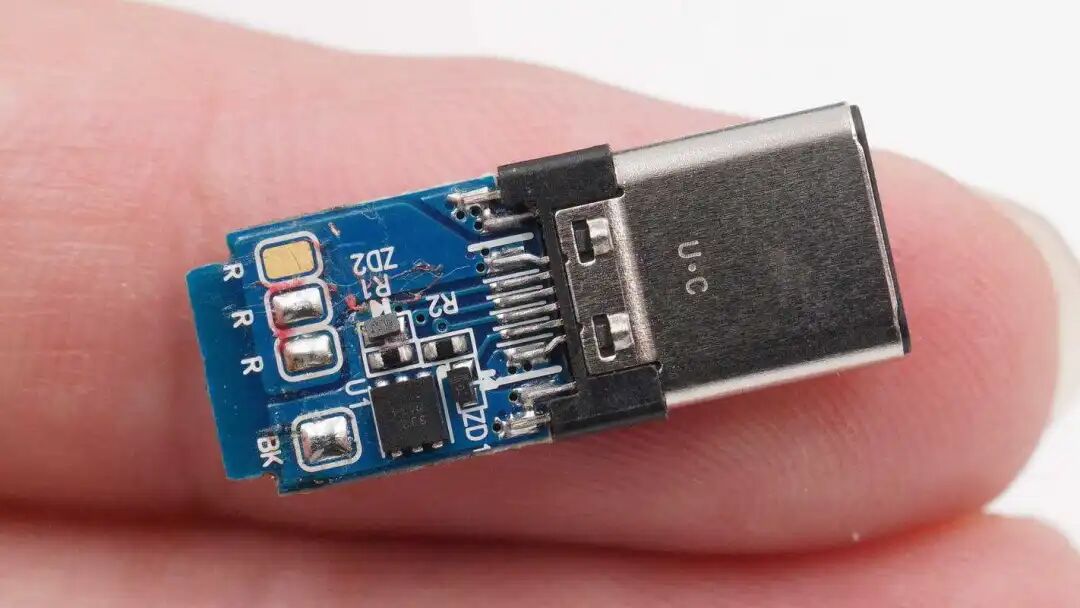

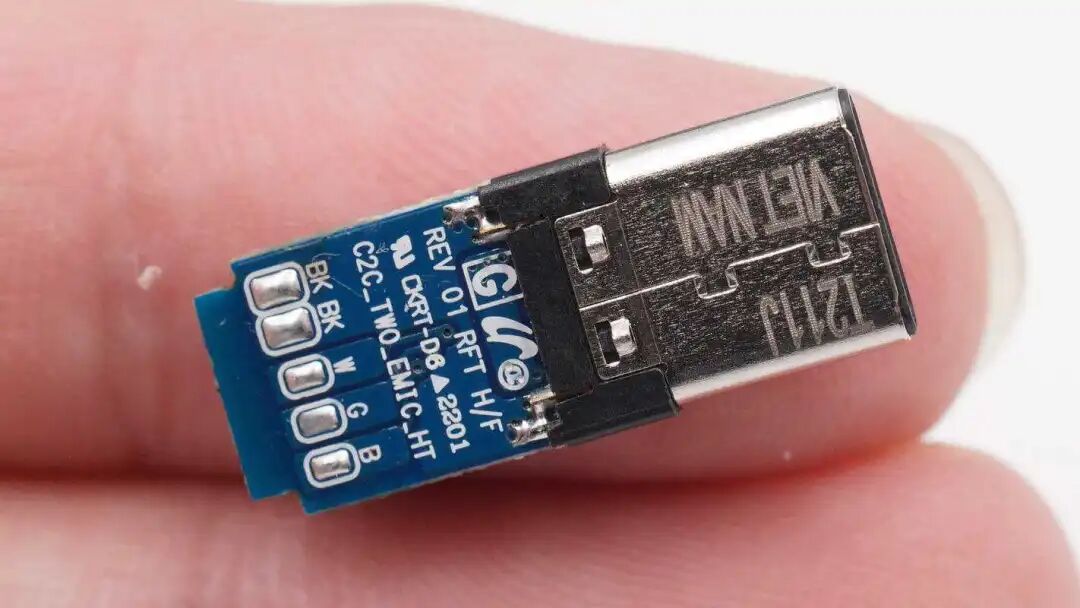

焊掉端子上所有的连接线，端子头一览，为三星独家定制插头，简化生产工艺。输出焊盘标注R，焊接红色线为正极，BK焊接屏蔽层为负极。
另外一面分别对应不同颜色，W、G标注白色绿色线为USB2.0数据线芯，B为蓝色线芯，CC线芯。
数据线内部填充抗拉丝，提高强度更加耐用。
线芯外层的屏蔽网。

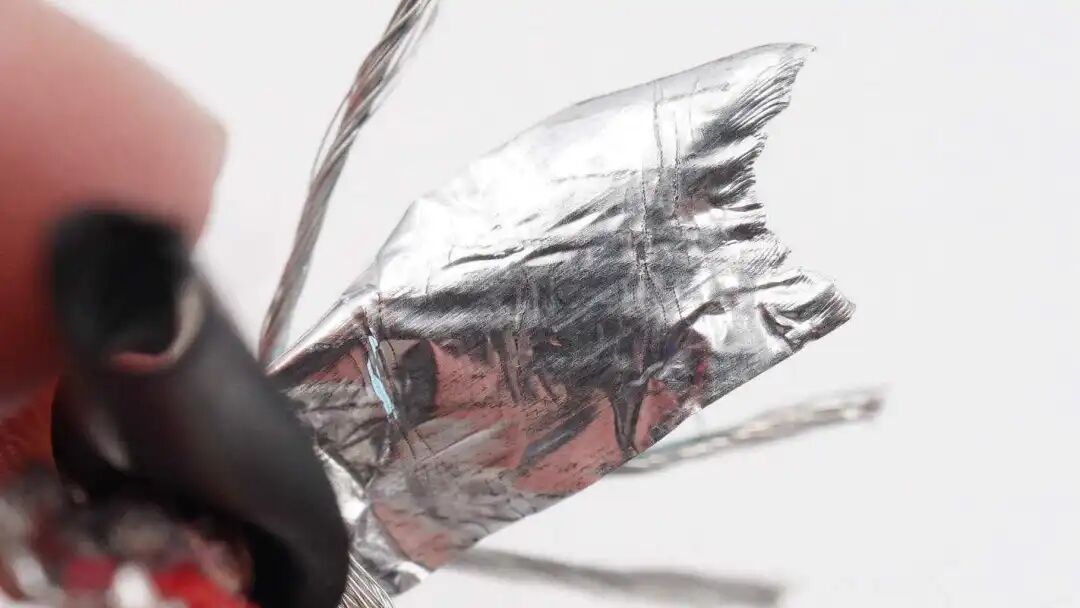

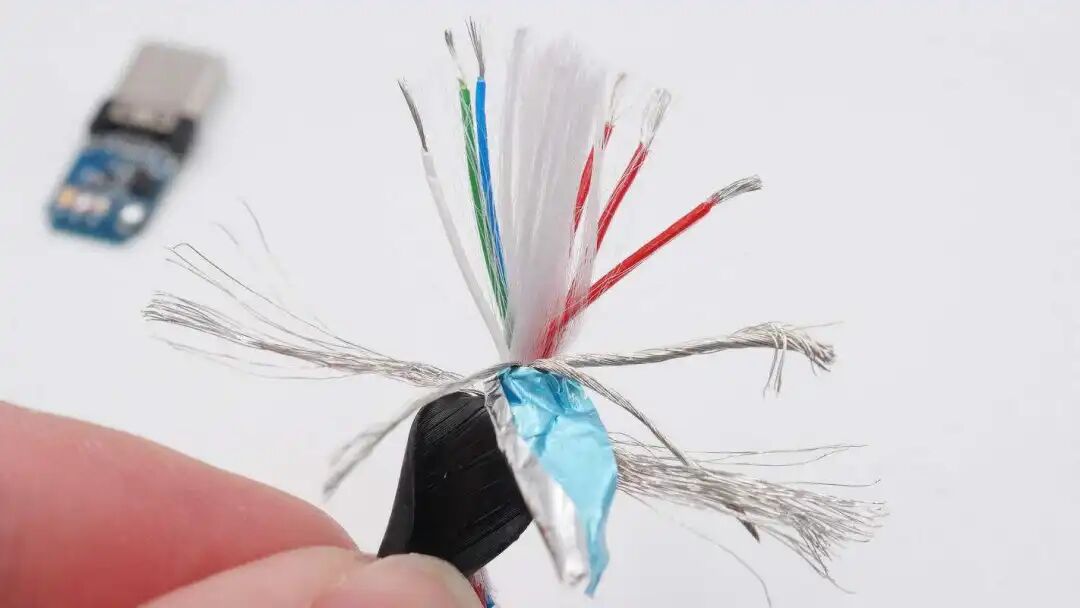

线芯外面还有一层屏蔽锡纸。

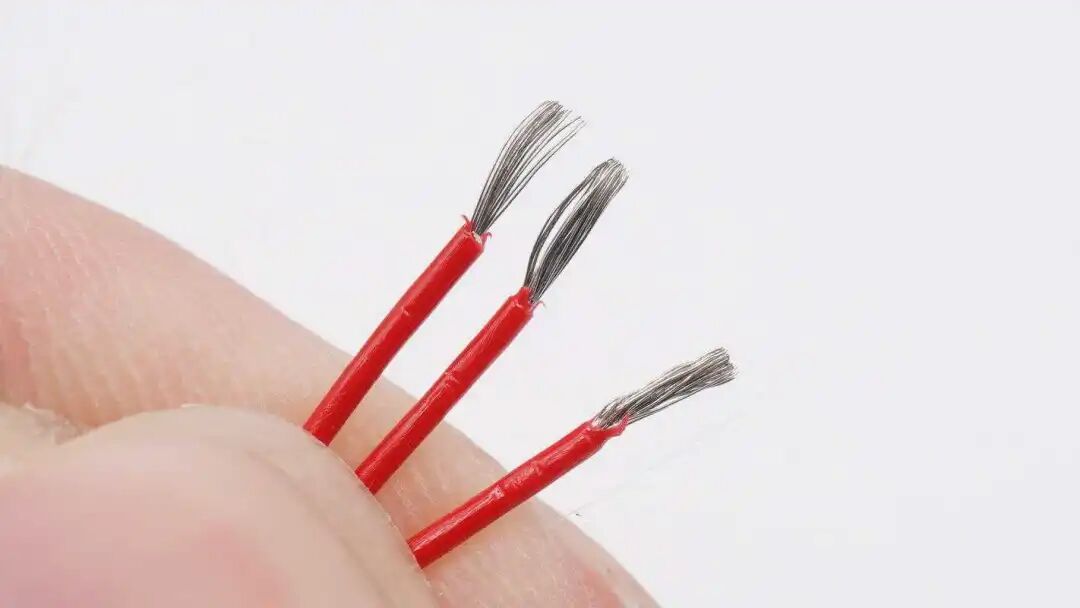

三根并联的正极线芯，红色对应端子标注R。
三根裸露的负极线芯，连接端子BK引脚。

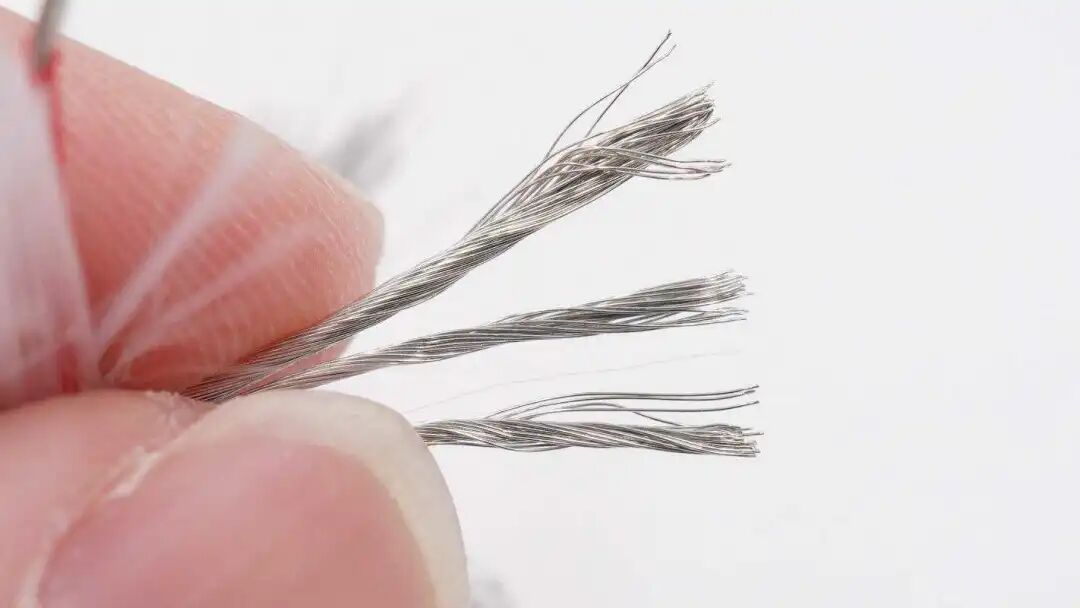

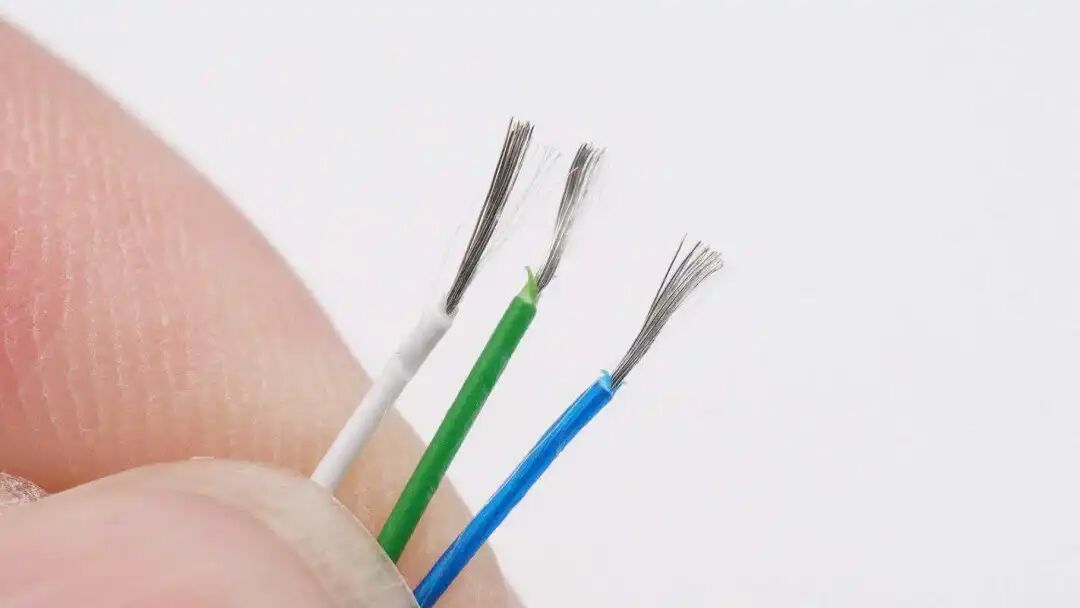

USB数据线和CC线特写。

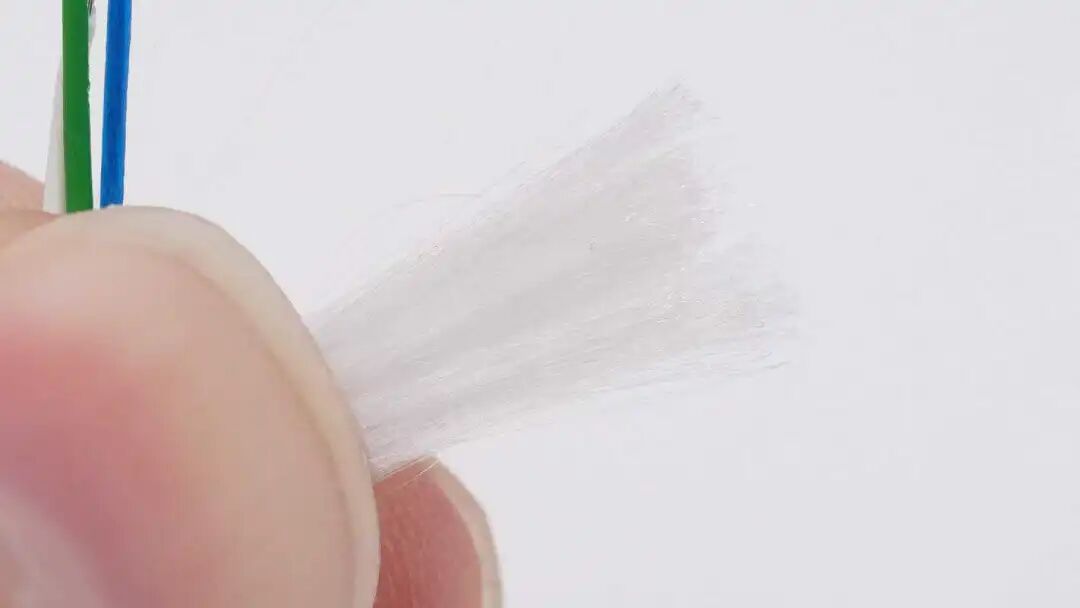

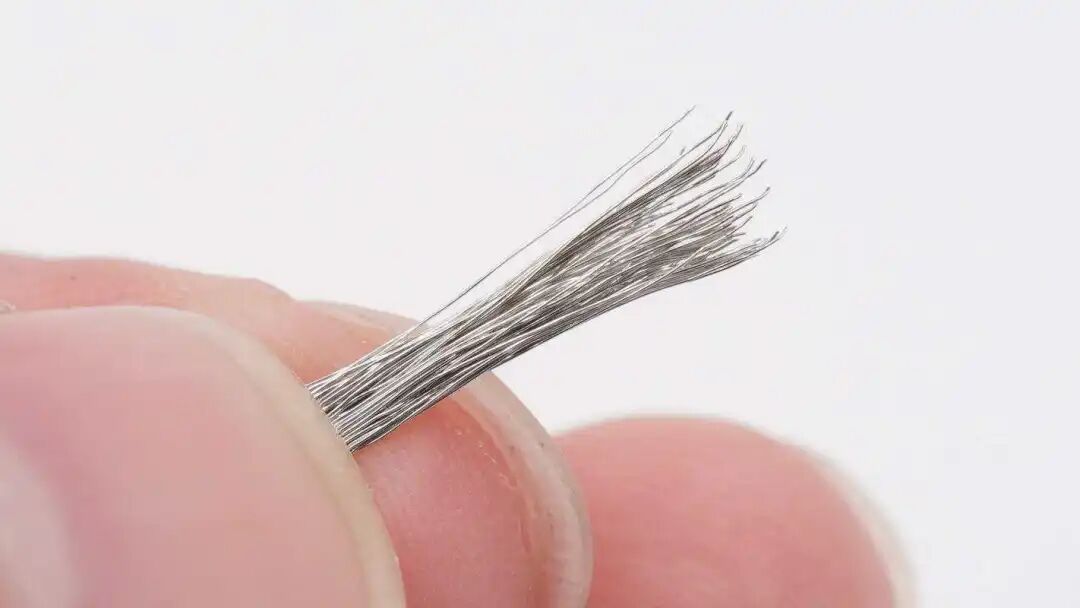

数据线内置的抗拉丝特写。

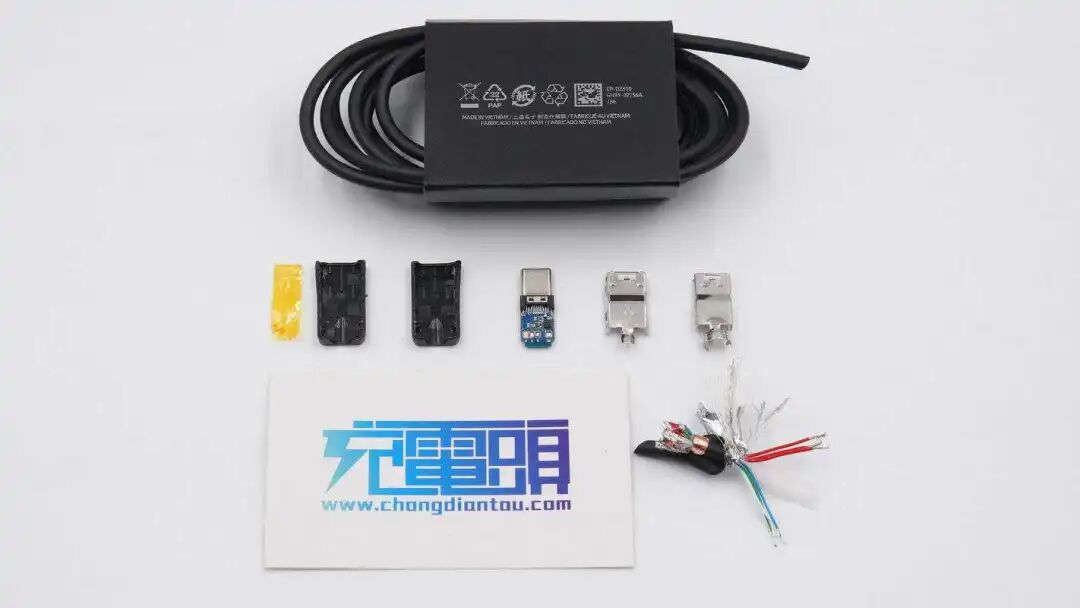

全部拆解完毕，来张全家福。
充电头网拆解总结
三星45W氮化镓充电器附带的这条数据线长度为1.8米，支持100W功率传输，不仅适用于手机充电，还可用于笔记本充电。数据线采用黑色外皮，与端子外壳颜色相同。数据线与端子外壳之间采用网尾进行抗弯折处理，线缆内部填充抗拉线，更加耐用。
充电头网通过拆解了解到，三星这款数据线端子内部采用钢套固定，数据线插头焊点涂胶并缠绕高温胶带绝缘，防止短路。USB-C连接器采用定制结构，简化工艺。数据线采用慧能泰HUSB332 E-Marker芯片，具有多种封装。数据线做工精细，质量可靠。
