前言
华为前不久召开了全屋智能及新品春季发布会，在发布会上，华为带来了一款支持25W输出的mini超级快充充电器，不仅支持SCP、FCP华为快充协议，还支持QC和PD3.0 PPS快充。华为这款mini超级快充充电器能够为主流的手机提供理想的快充体验，是一款非常有竞争力的快充。
充电头网已经拿到了华为mini超级快充充电器，下面就为大家带来这款充电器的测试和拆解，先睹为快。
华为mini超级快充开箱

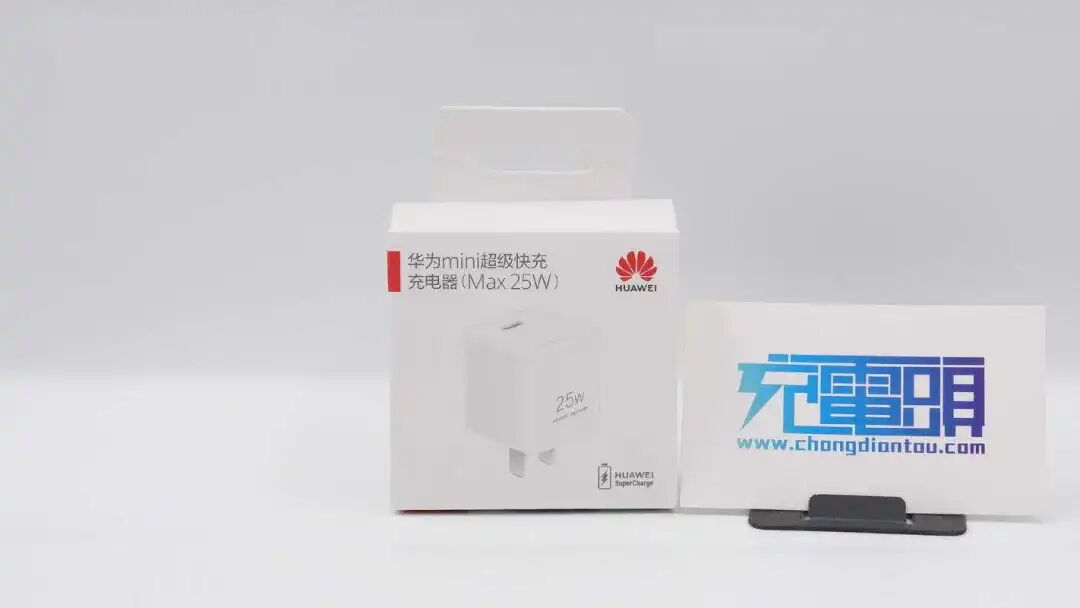

包装盒依旧华为风十足，正面印有品牌logo、产品名称以及外观图等。

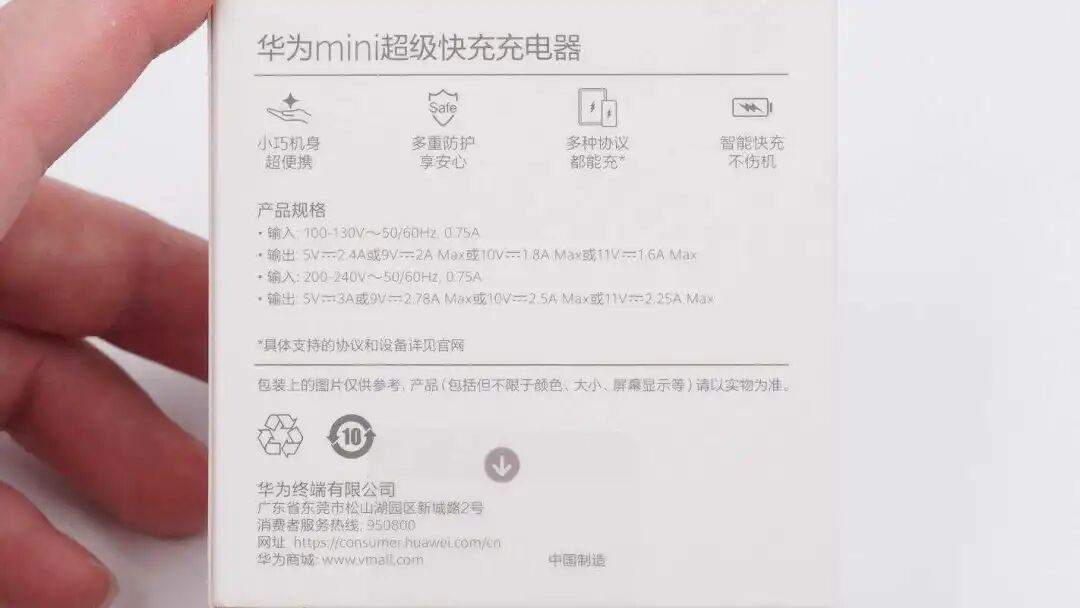

背面印有充电器卖点以及参数等。

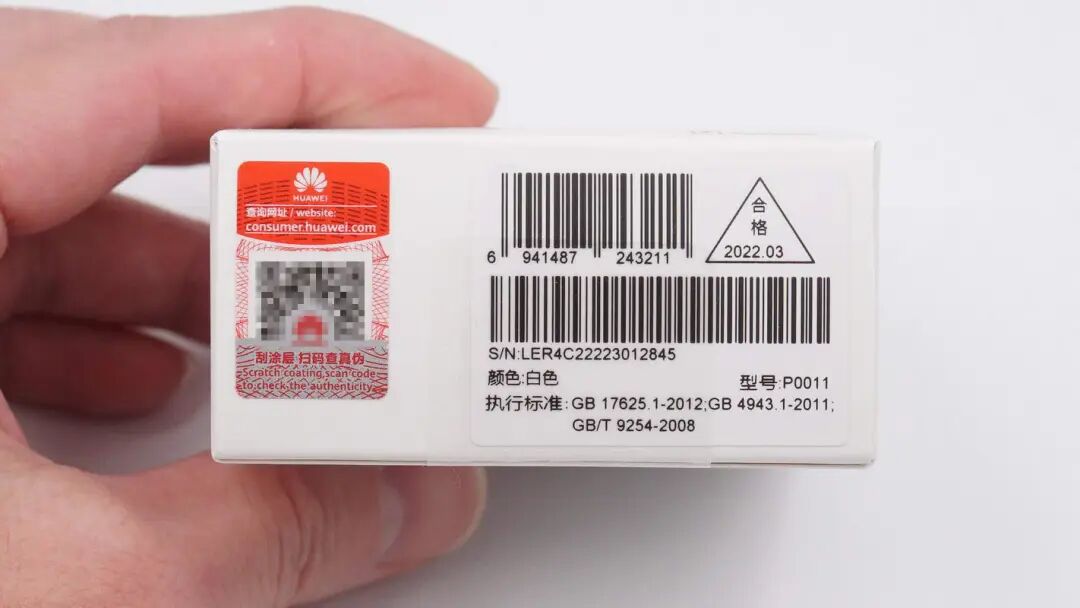

底部左侧有产品防伪码，可通过扫码验证自己买到的是正品还是假货，另外贴纸上可以看到产品颜色、型号等信息。
充电器采用时下主流小方块造型设计，PC材质白色外壳，腰身高光亮面处理，各面间过渡圆润，上下端切面设计，边缘过渡明显。

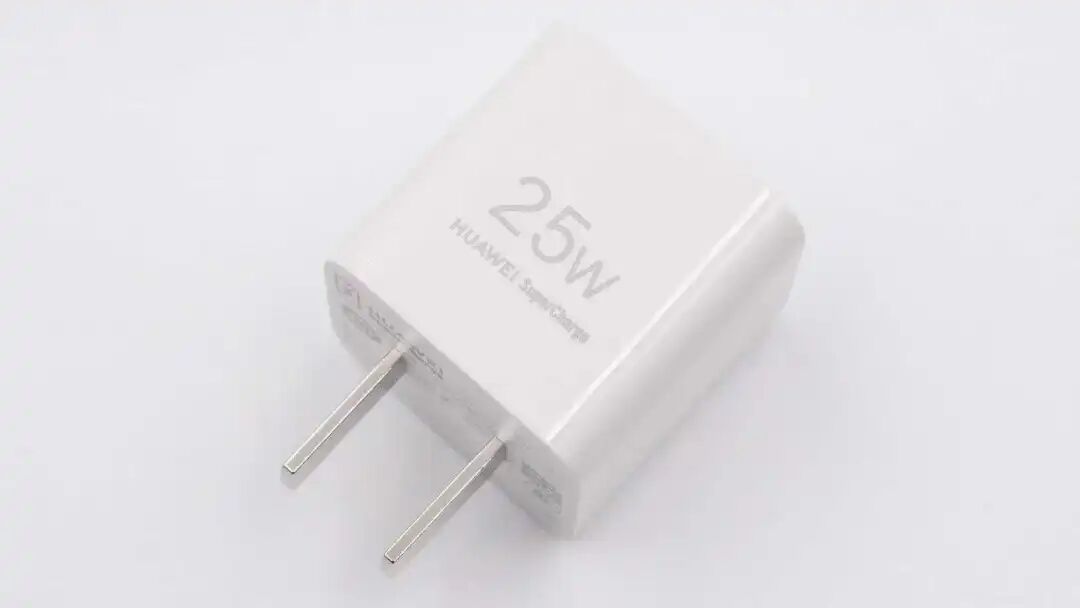

机身正面印有25W和HUAWEI SuperCharge字样。

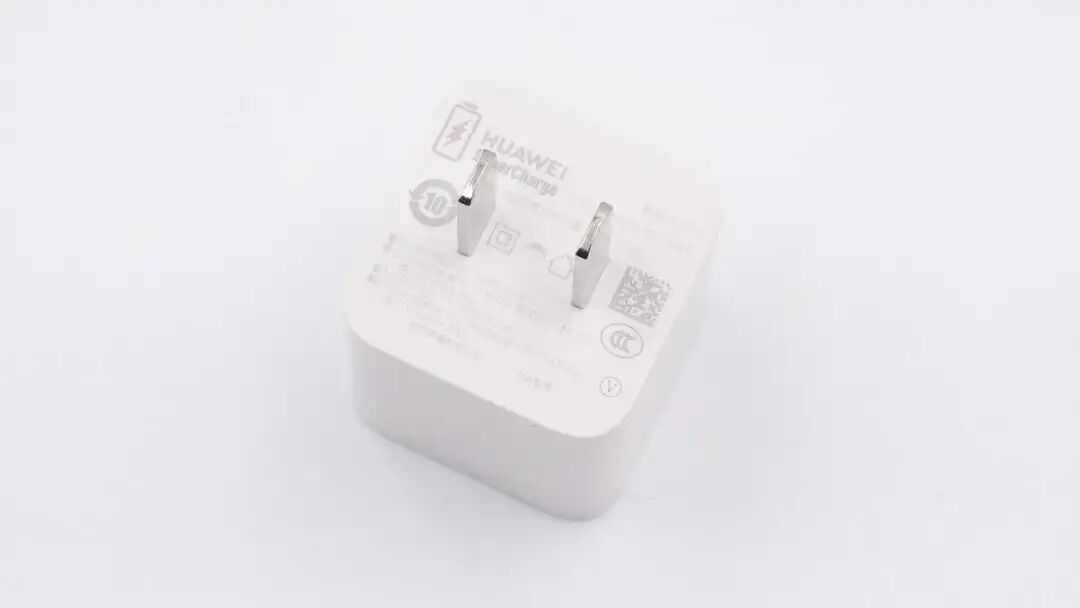

充电器采用固定式国标插脚。

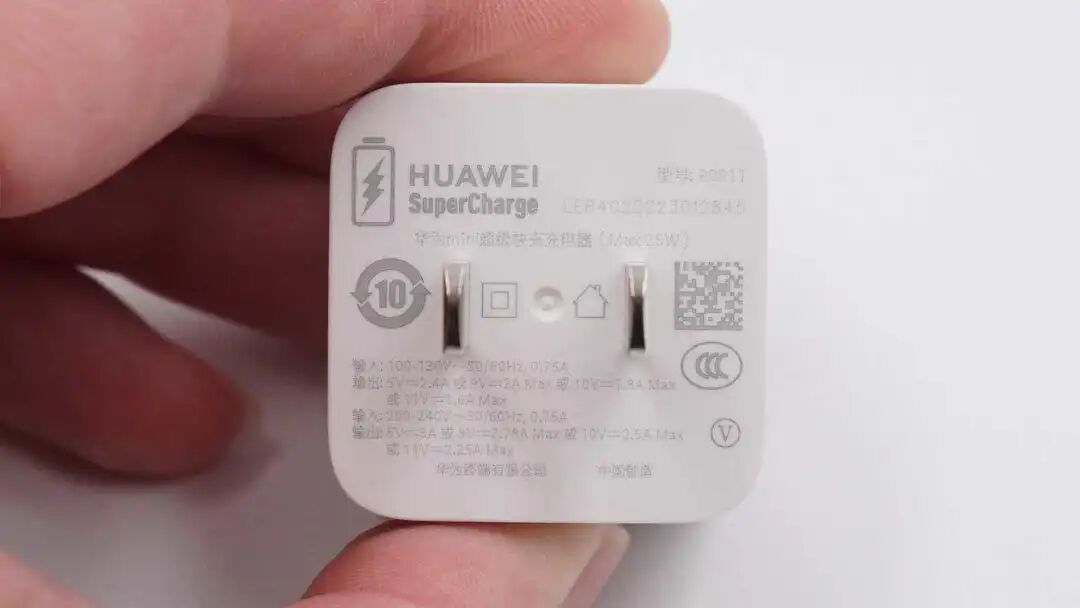

底部外壳上印有充电器参数
型号：P0011
输入：100-130V 50/60Hz 0.75A
输出：5V2.4A、9V2A、10V1.8A、11V1.6A
输入：200-240V 50/60Hz 0.75A
输出：5V3A、9V2.78A、10V2.5A、11V2.25A
华为终端有限公司
充电器已经通过了CCC认证。
顶面配有单USB-C接口，胶芯为独具华为特色的紫色配色，此外顶面注塑凹印HUAWEI品牌logo。

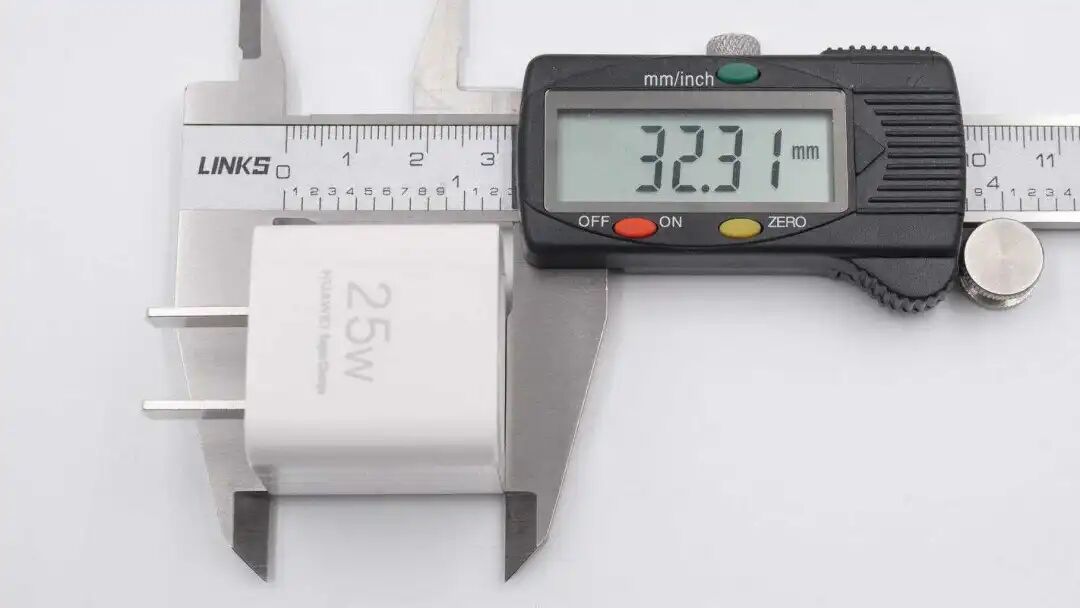

测得充电器机身高度为32.31mm。

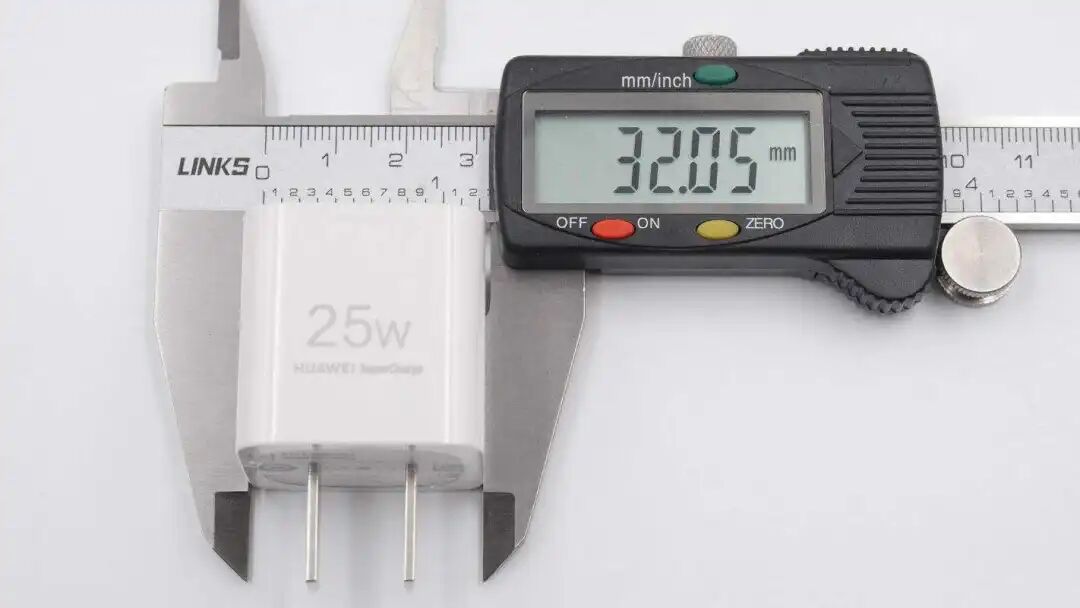

宽度和厚度相同，约为32mm。通过三维算得充电器体积约为32.77cm³，功率密度为0.76W/cm³。

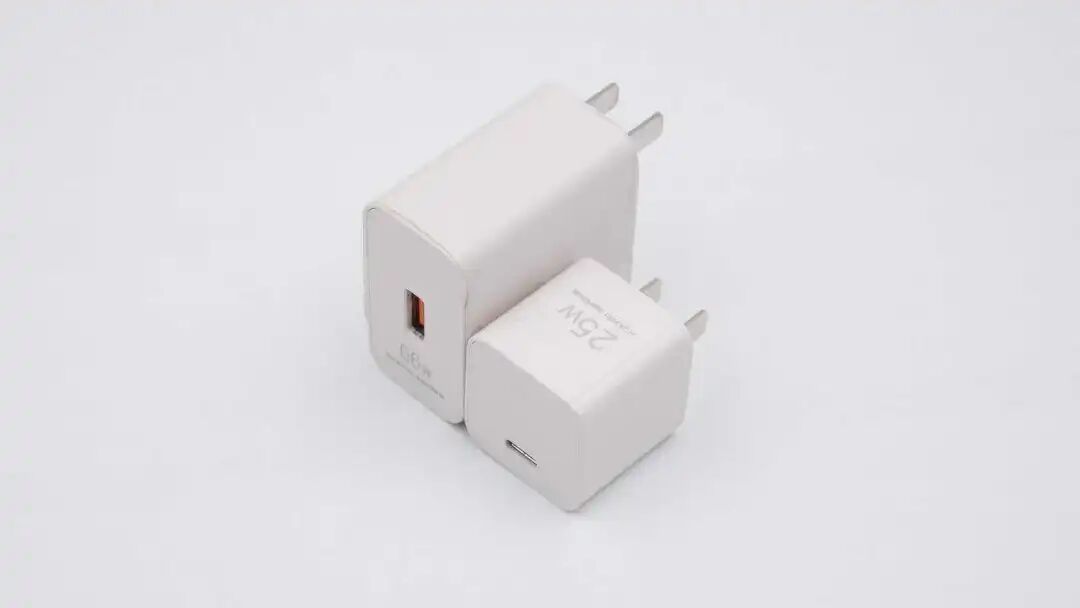

拿来和华为的66W超级快充对比，让大家对这款充电器的大小有个直观感受。

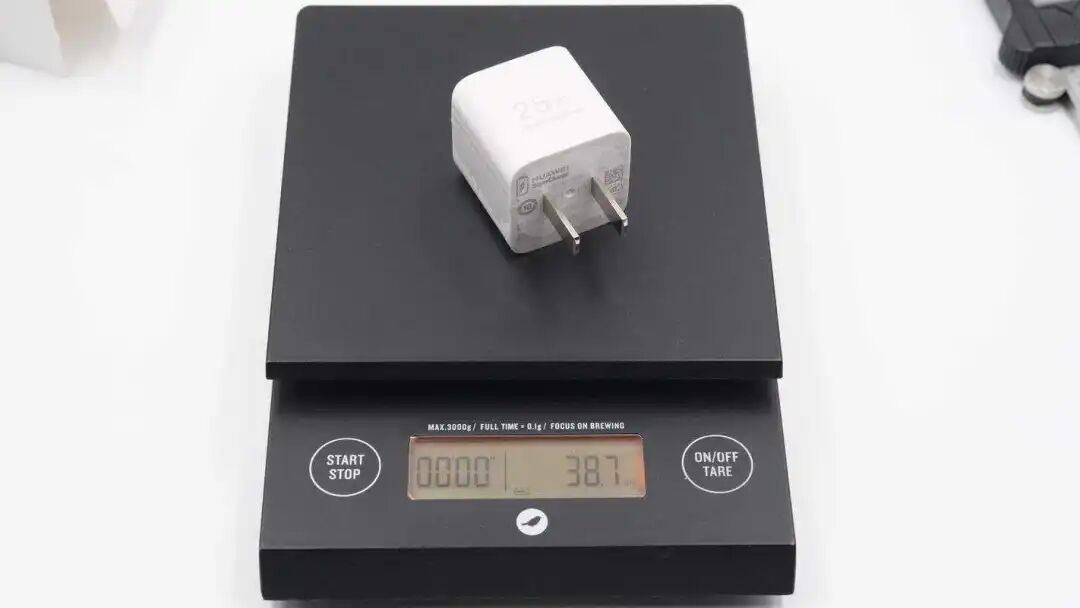

充电器净重约为39g。

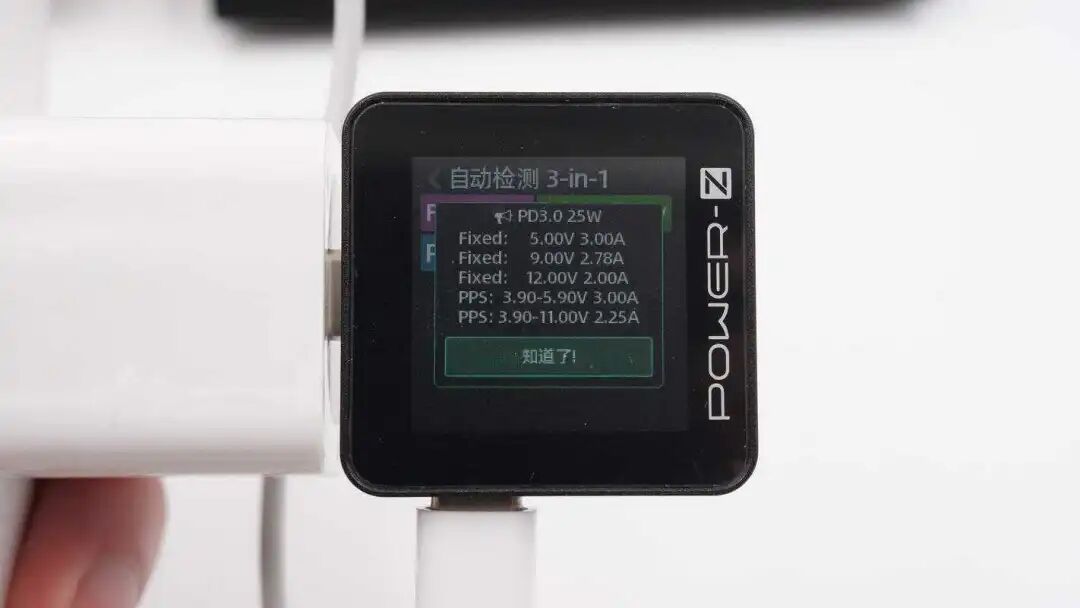

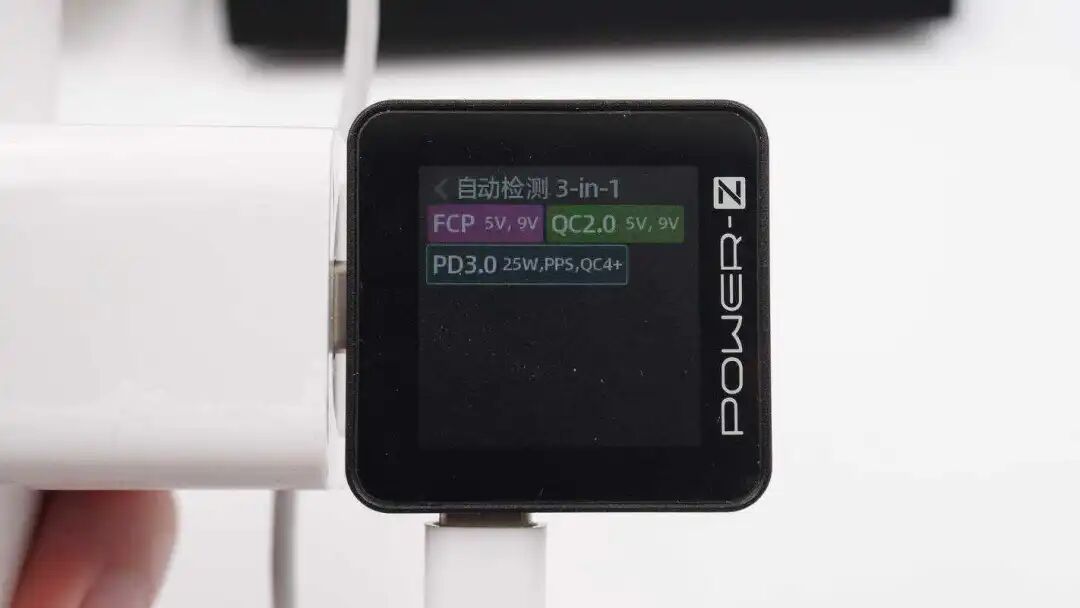

使用ChargerLAB POWER-Z KM002C测得充电器支持FCP、QC2.0、PD3.0、PPS快充协议。
并且还具备5V3A、9V2.78A、12V2A三组固定电压档位，以及3.9-5.9V3A和3.9-11V2.25A两组PPS电压档位。
华为mini超级快充拆解
对华为这款迷你25W充电器的外观、大小尺寸、性能等有了基本了解后，下面继续对其进行拆解，看看产品做工用料如何。

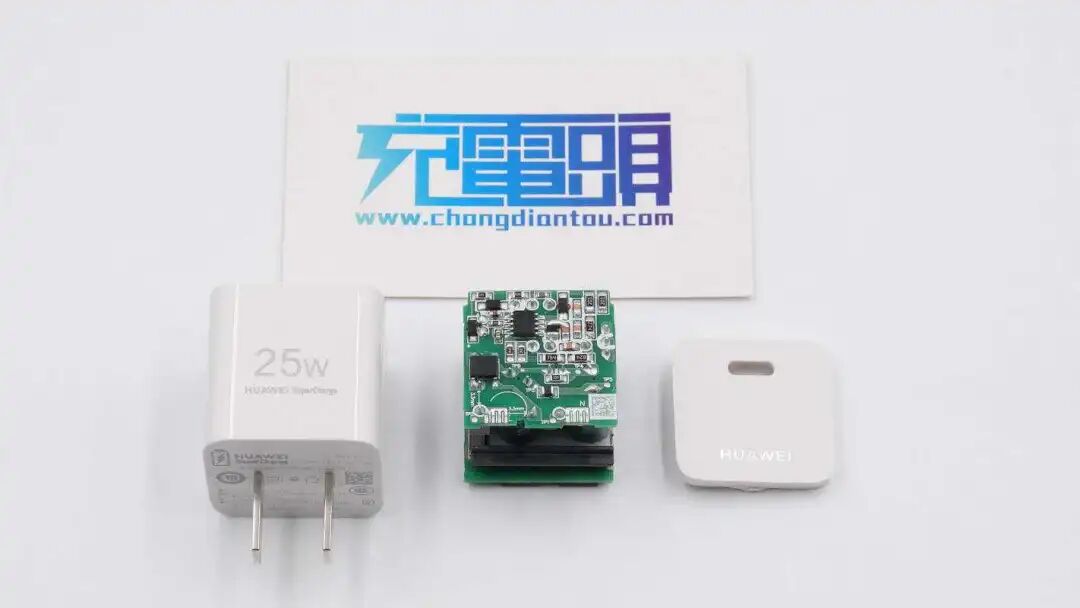

沿输出侧外壳接缝处拆开充电器后盖，可以直接取出内部PCBA模块。

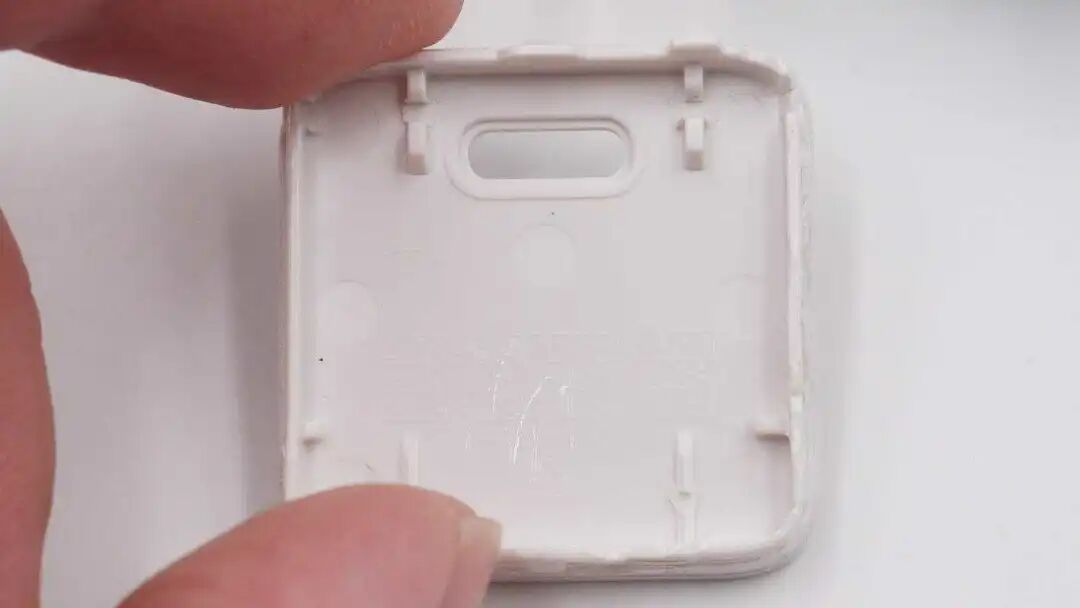

后盖内部印有生产日期信息。
壳体内部是连接插脚的弹片，另一头压接到主板上通电。外壳内部开有PCB固定槽和加强筋。

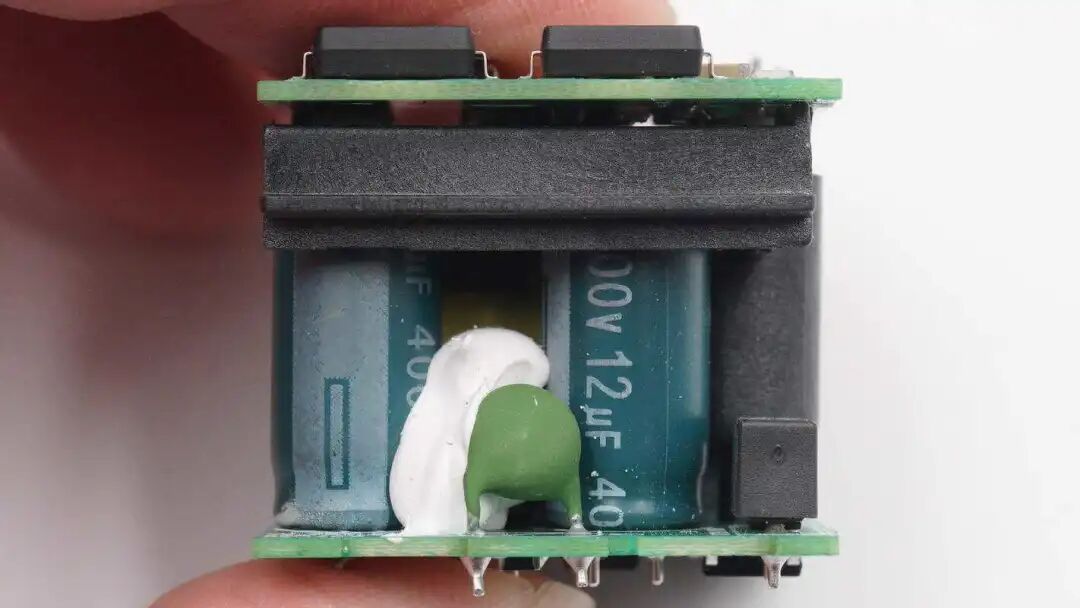

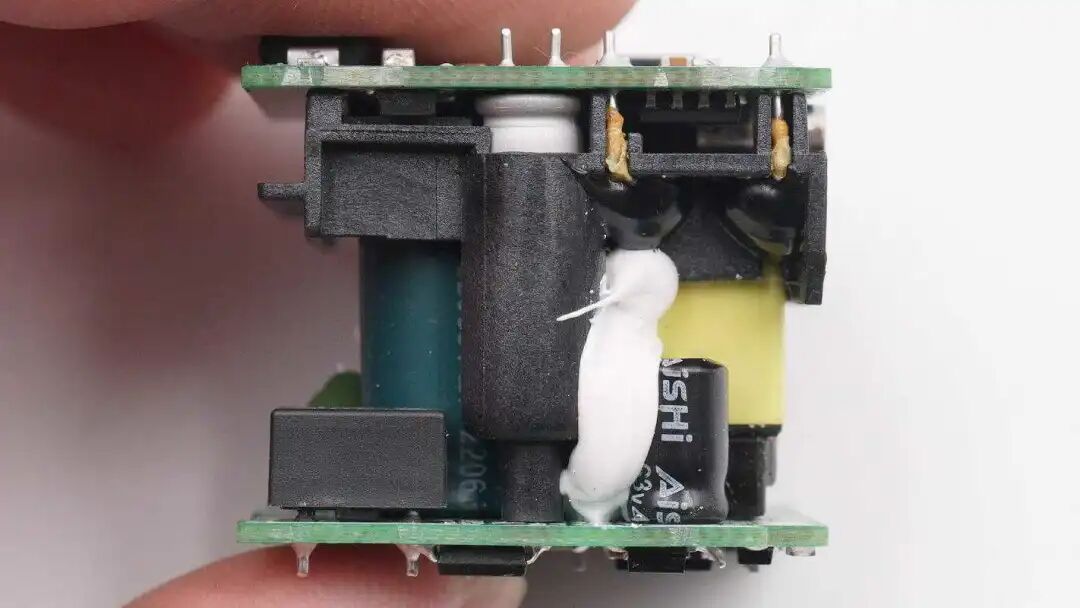

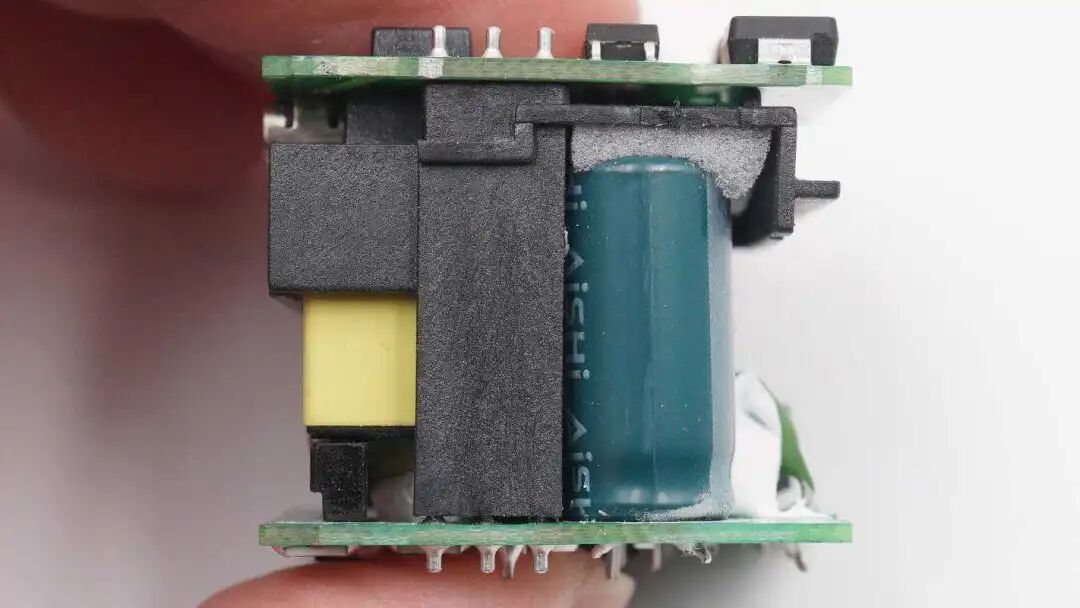

充电器内部使用两块PCB组合焊接而成，初级侧电解电容使用塑料支架绝缘固定。

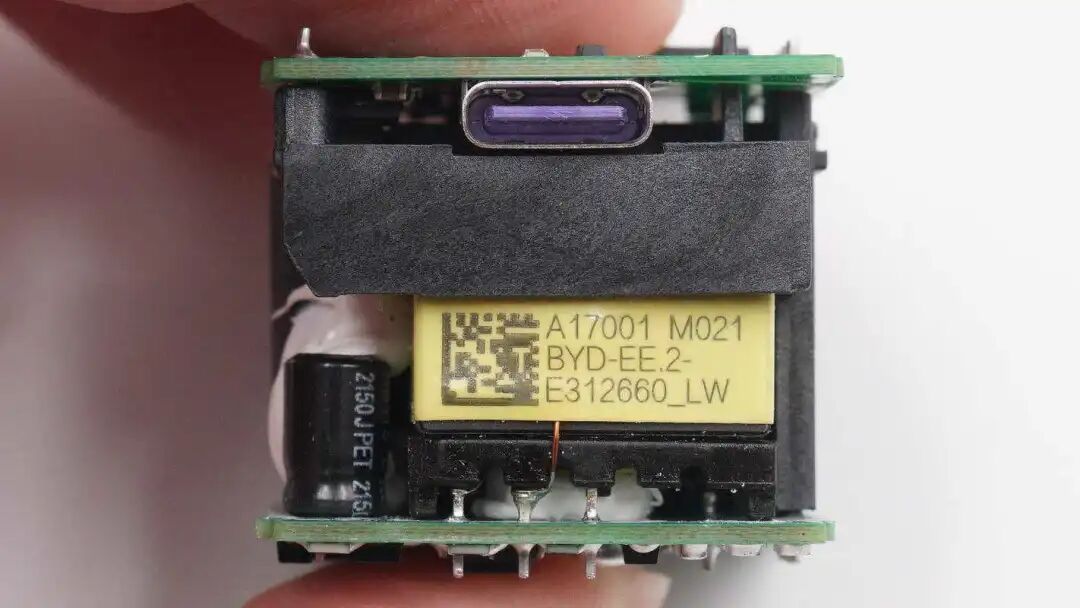

变压器来自BYD。
连接两块小板的针脚。
次级滤波电容插在支架内部，绝缘支架与变压器打胶固定。
下面拆焊开支架与小板的焊接，进行详细拆解。
两块小板之间通过变压器和针脚连接。

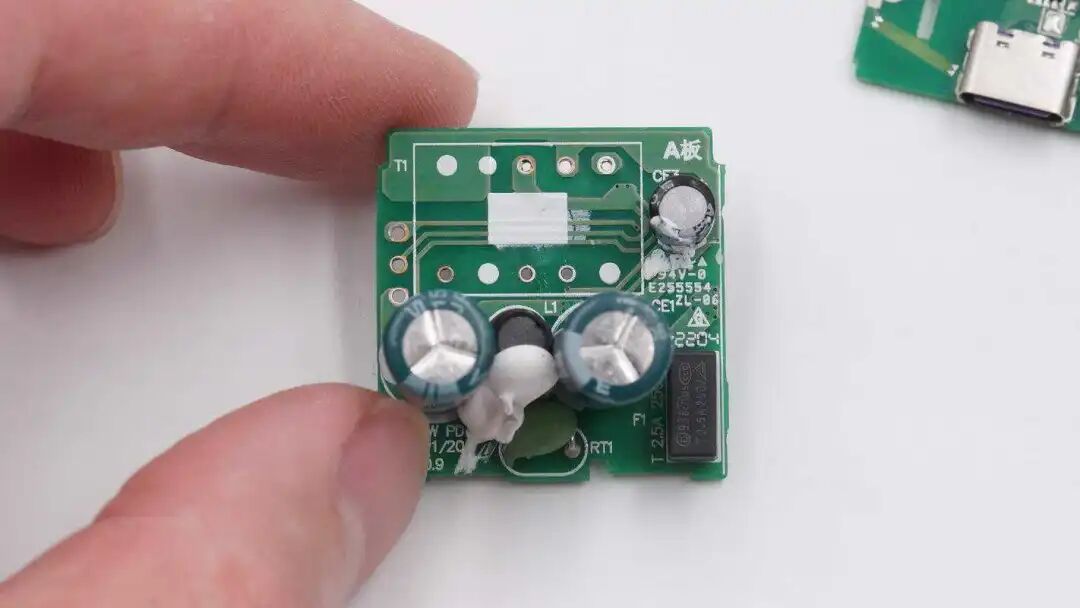

焊接将两块小板拆分开，板子右上角标注A板，为初级侧，上面焊接有NTC浪涌抑制电阻，保险丝及电解电容等元件。

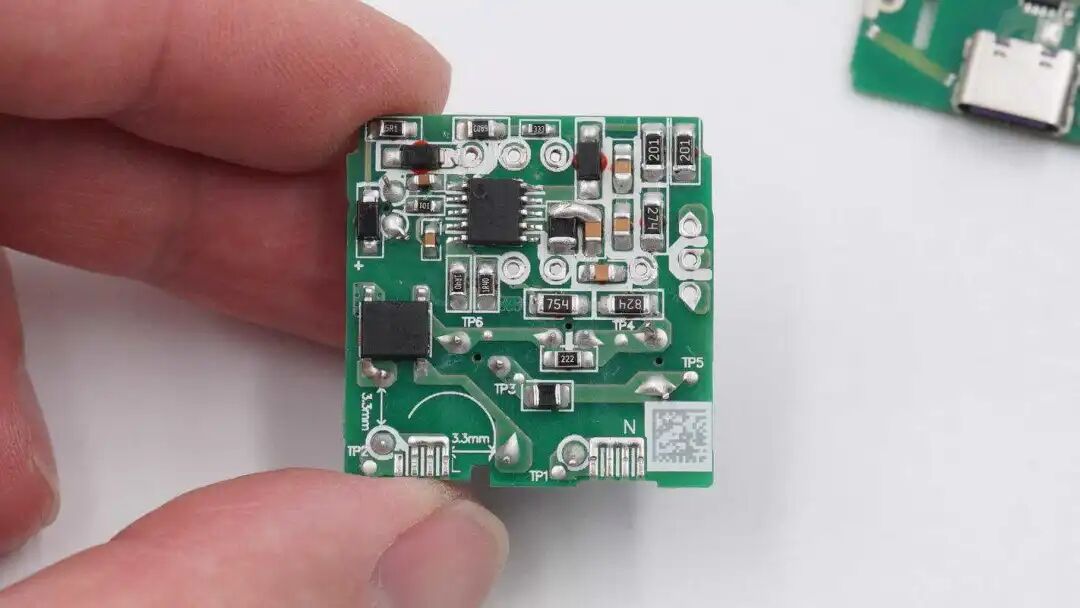

电路板背面是整流桥和初级主控芯片，其中初级芯片内部集成开关管。

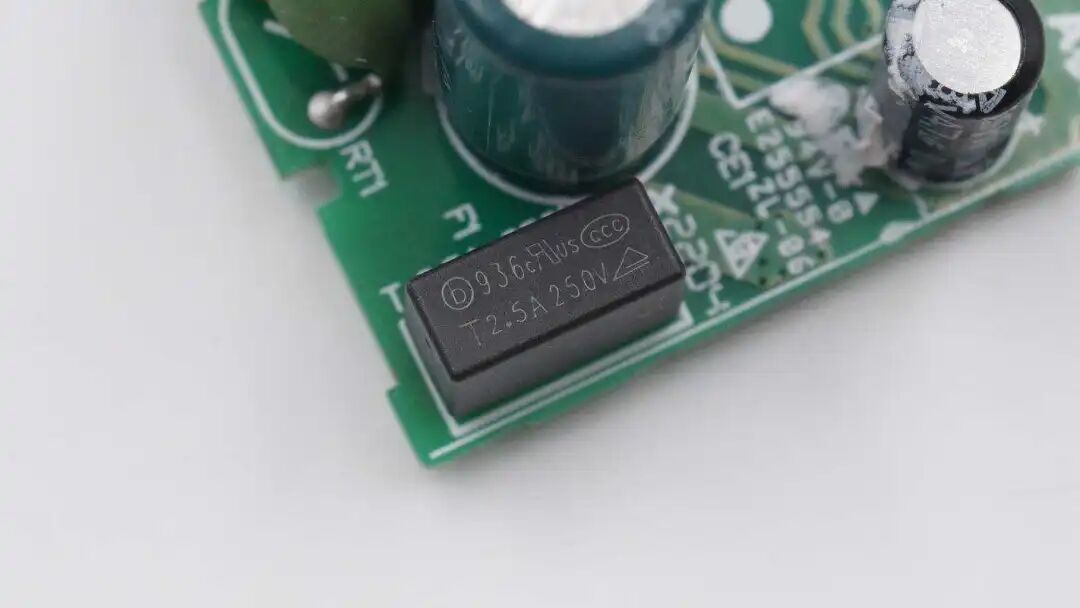

输入端延时保险丝来自东莞市贝特电子科技股份有限公司，出料号 936 2.5A 250V，具有慢熔断特性，能够承受充电器插电时电解电容的充电电流而不会熔断，规格2.5A 250V。

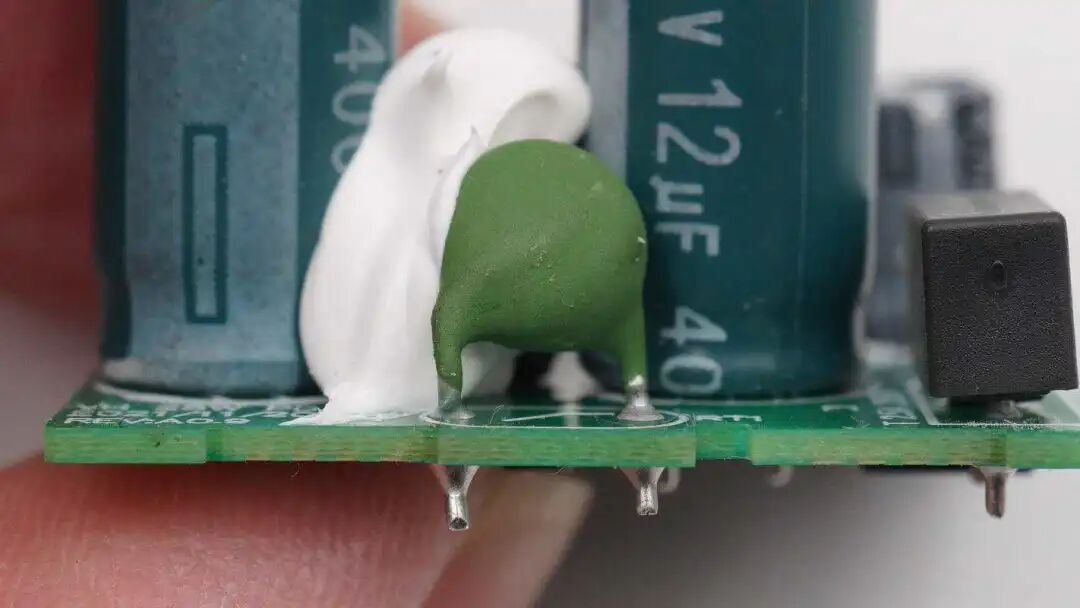

输入端绿色NTC热敏电阻，用于抑制充电器插电时的浪涌电流，减小插电时的火花。

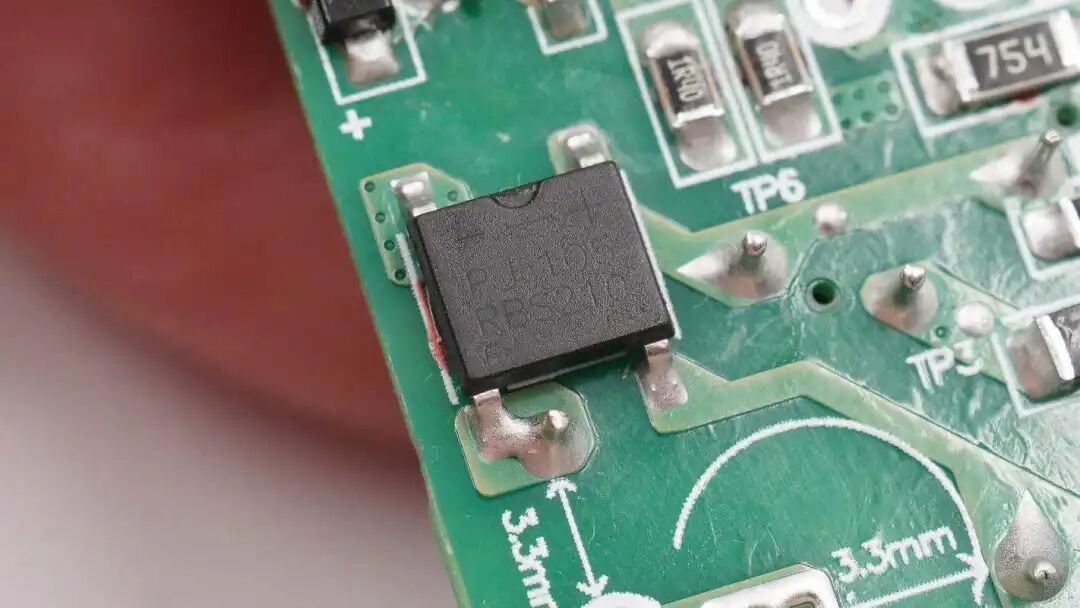

整流桥型号为RBS210，正向电流2A，耐压1000V。

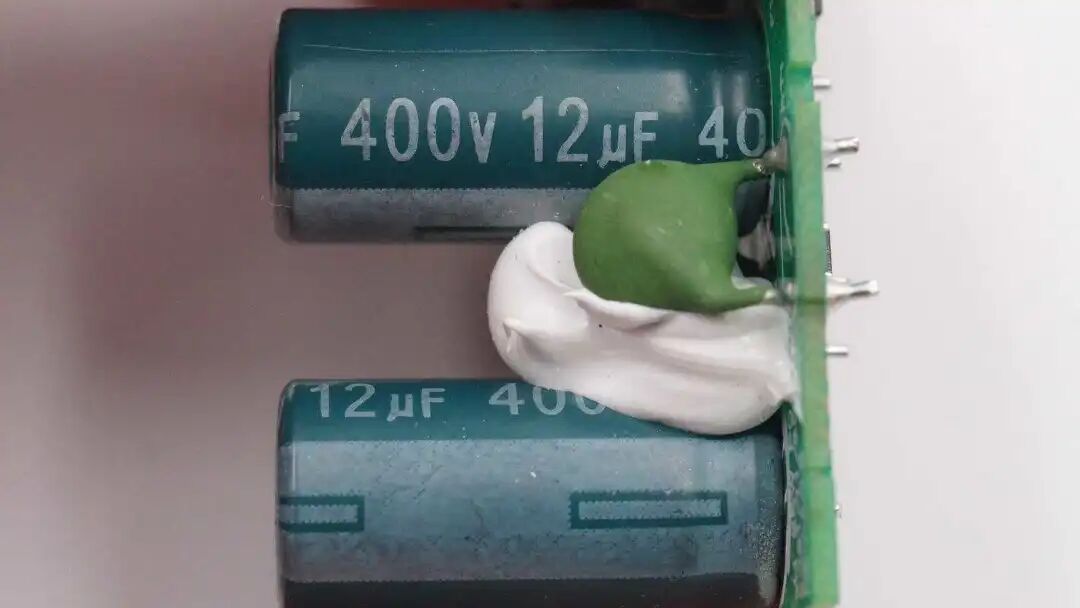

输入端两颗滤波电容来自AiSHi艾华，HS系列115℃耐热，规格为400V 12μF。

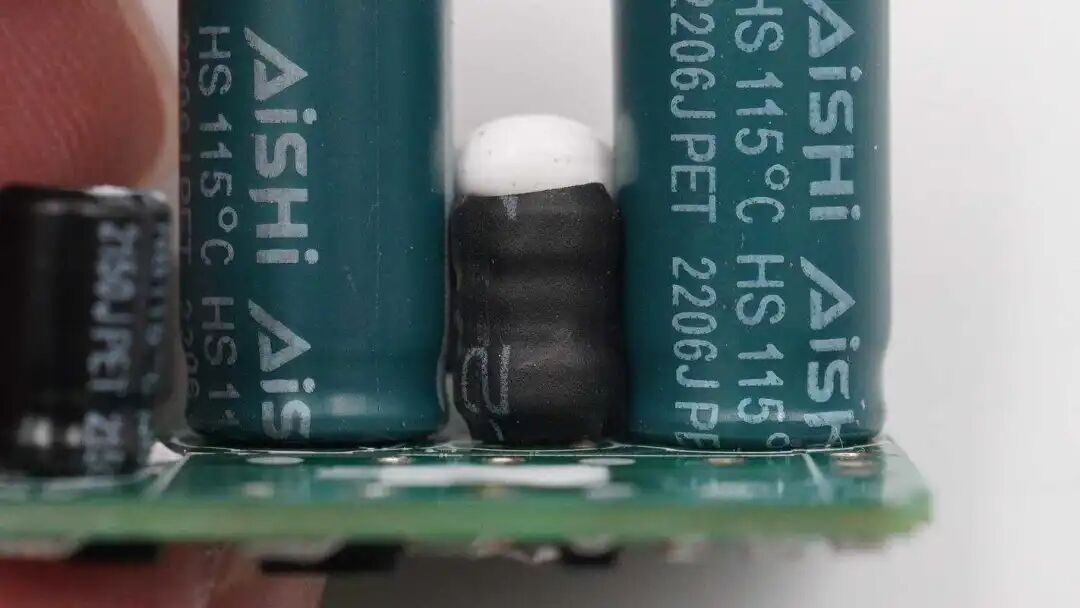

工字差模电感特写，外套热缩管绝缘。
为主控芯片供电的滤波电容，来自AiSHi艾华，耐压63V 4.7μF。

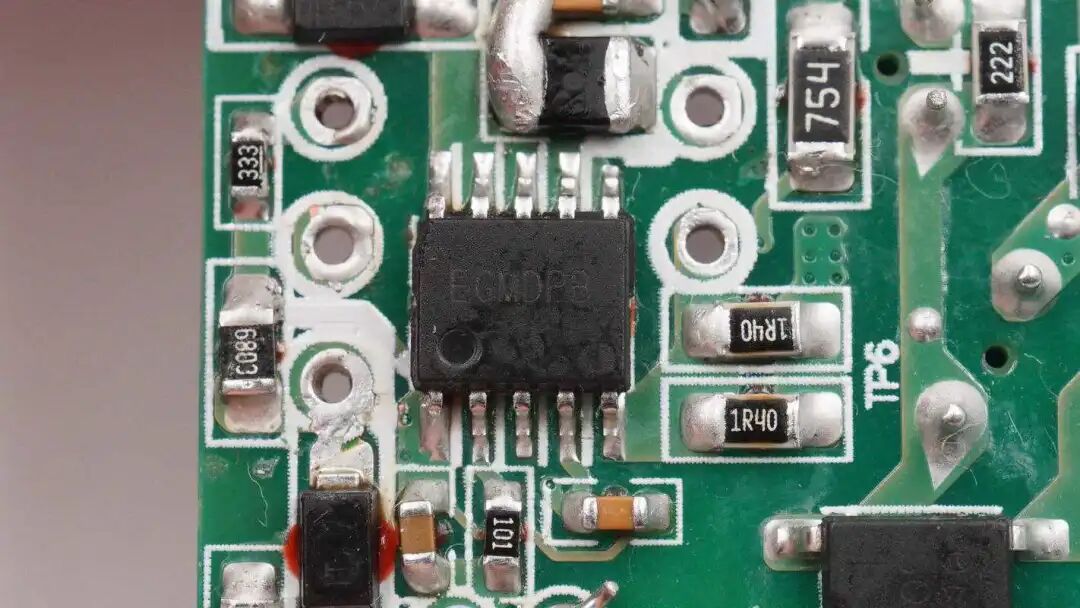

开关电源主控芯片丝印EGM，实际型号为SY50238，来自矽力杰。这是一颗控制器和开关管二合一的初级芯片，内置650V1.2Ω开关管，支持CCM和QR准谐振模式，可减小变压器体积及提高效率。支持过热保护和过功率保护等完善的保护功能。与之搭配的同步整流芯片为SY52341，充电头网对这款开关电源套片进行过相关介绍。

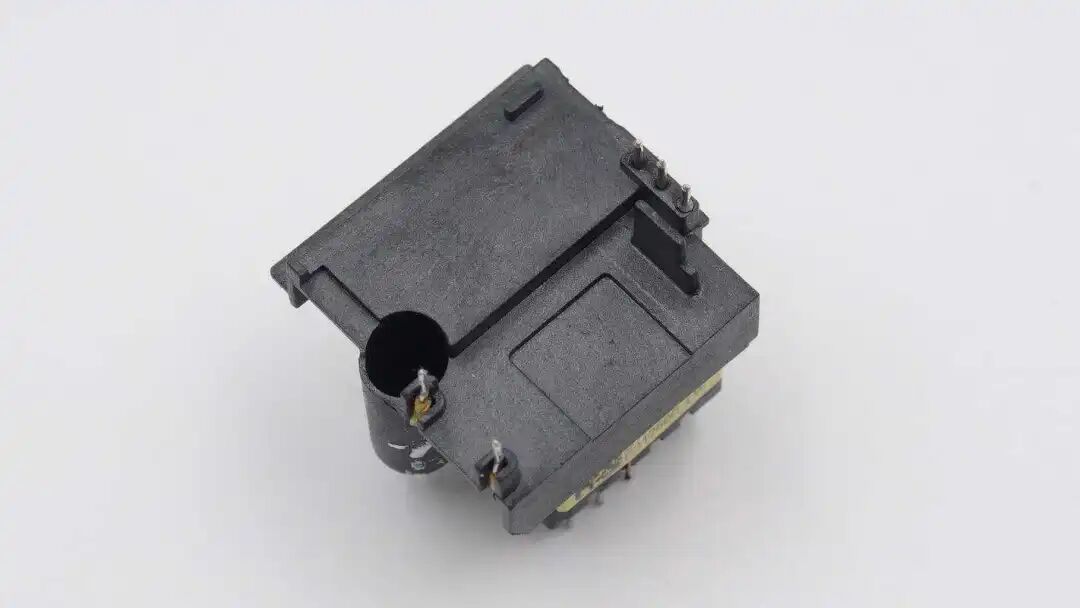

变压器固定在塑料支架上，塑料支架上还开有次级滤波电容的位置，一个支架实现初次级的完整绝缘与隔离。

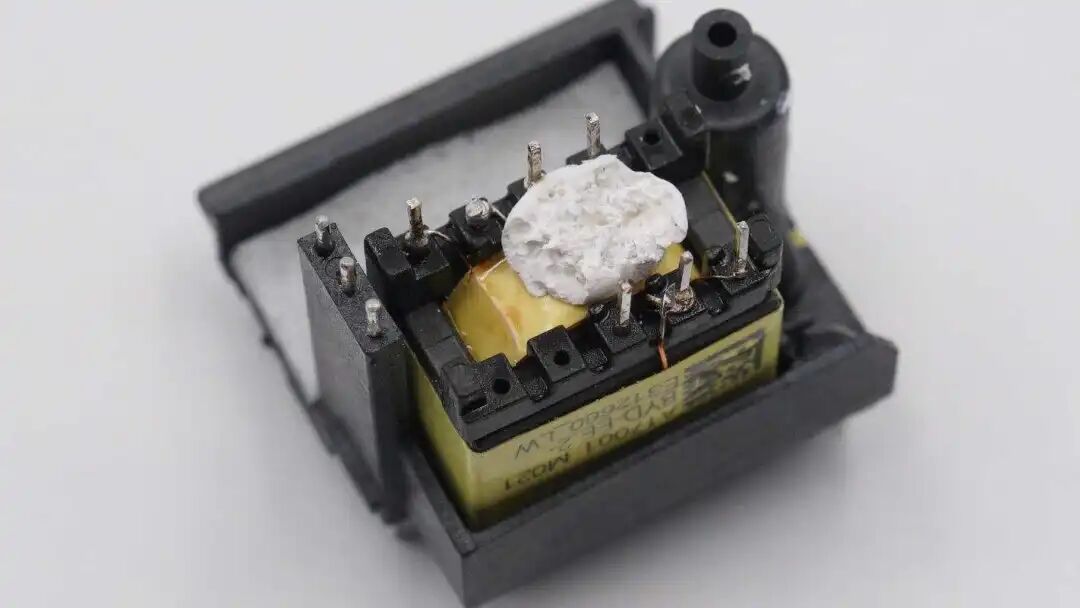

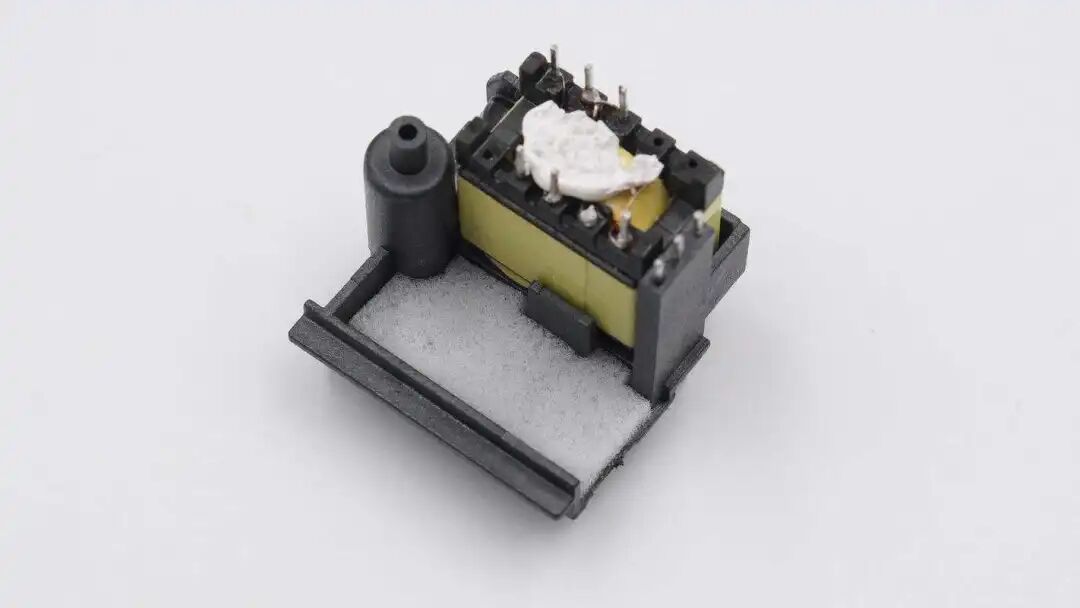

变压器特写，底部粘胶固定。支架对应电解电容的位置贴有泡棉。
缓冲吸收震动的泡棉特写。

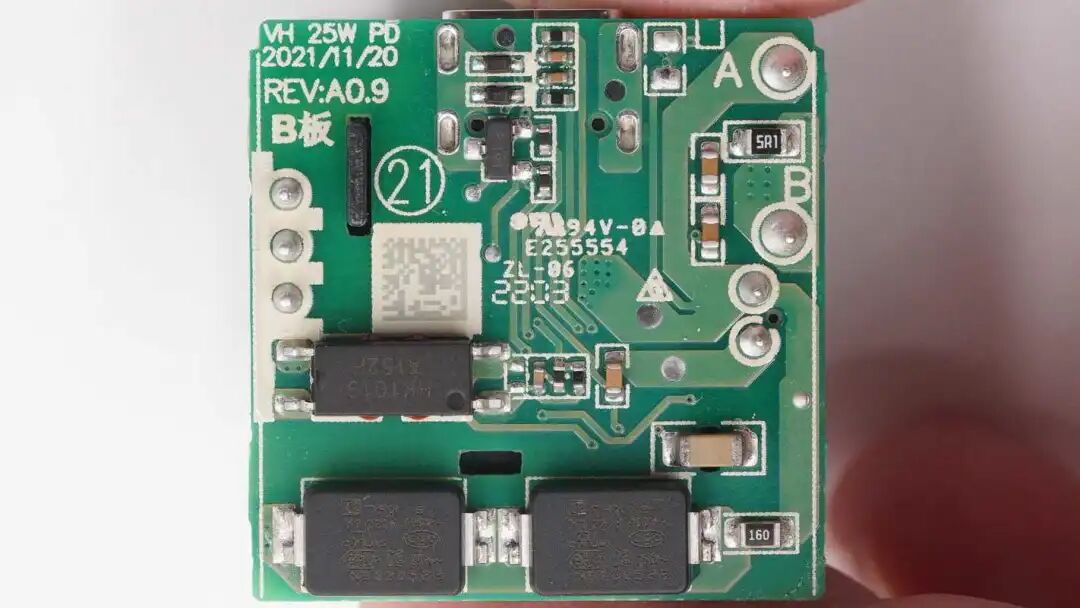

次级小板左上角标注B板，背面焊接光耦和贴片Y电容。

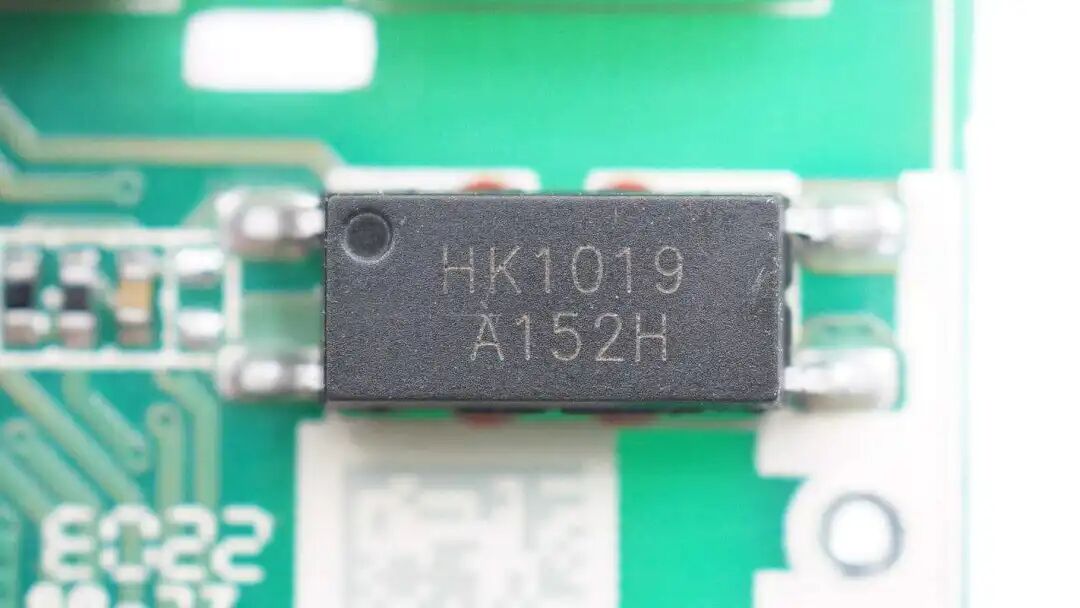

用于电压反馈的1019光耦。

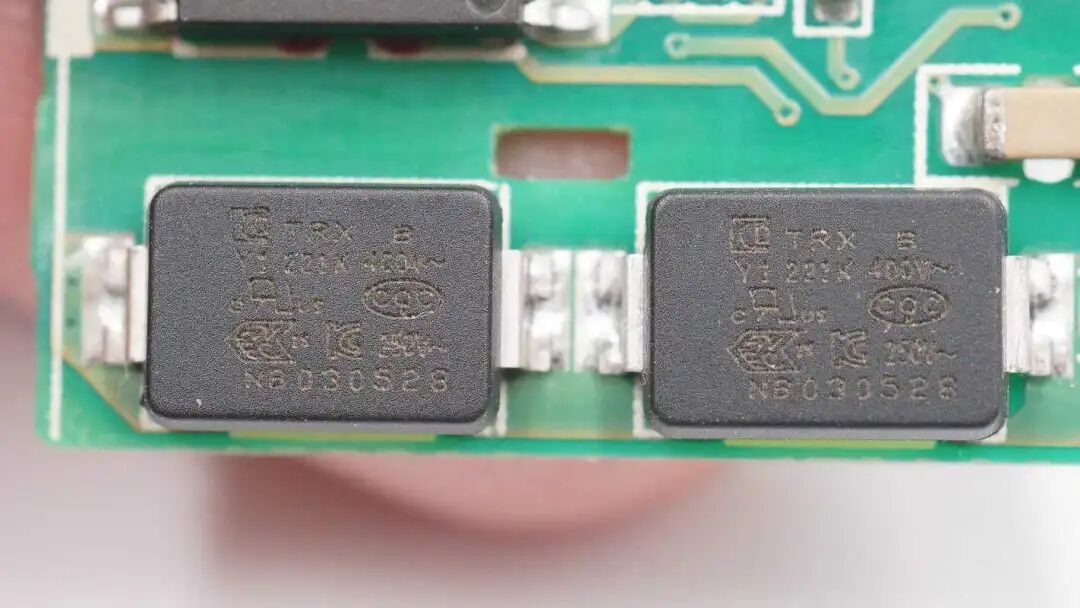

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。使用两颗特锐祥贴片Y电容串联，料号为THY1221K。
充电头网了解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。

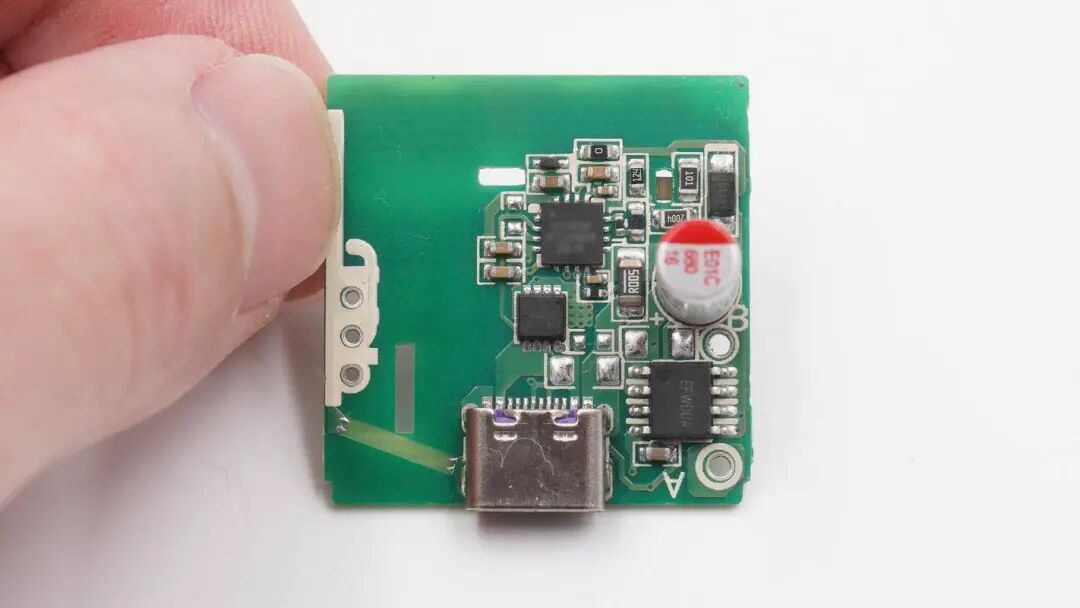

正面中心是协议芯片以及输出VBUS开关管，右侧是同步整流芯片和滤波电容。
矽力杰SY52341是一颗集成同步整流管和同步整流控制器的高性能同步整流芯片，支持CCM/DCM/QR多模式。内置60V耐压，9mΩ同步整流管，支持500KHz工作频率。适用于开关电源，USB PD应用，辅助电源等应用。矽力杰SY52341采用SO8封装，支持高侧和低侧应用，外围元件仅需一颗电容为芯片供电。

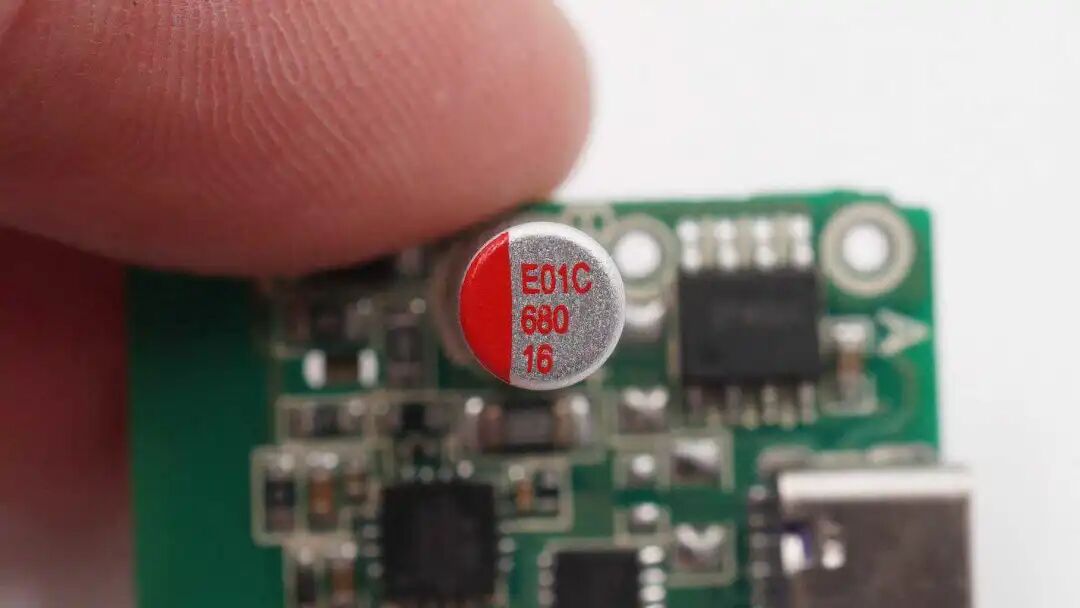

输出滤波固态电容规格为680μF 16V。
输出VBUS开关管来自平伟，D40N03H，NMOS，耐压30V，导阻4.3mΩ，采用DFN3*3封装。

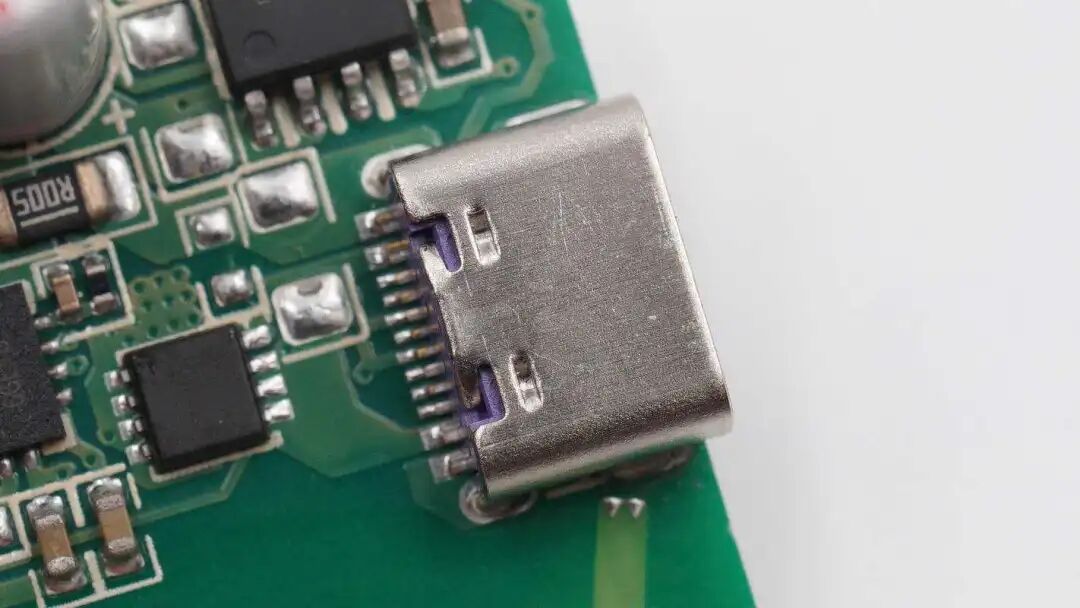

USB-C母座特写，采用过孔焊接，紫色胶芯表示支持快充。

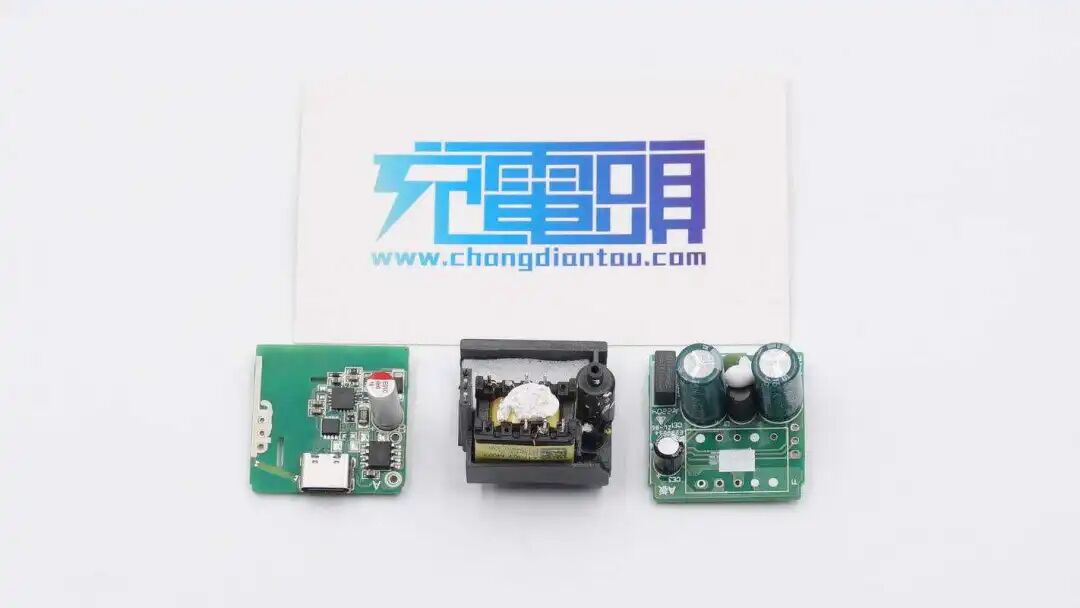

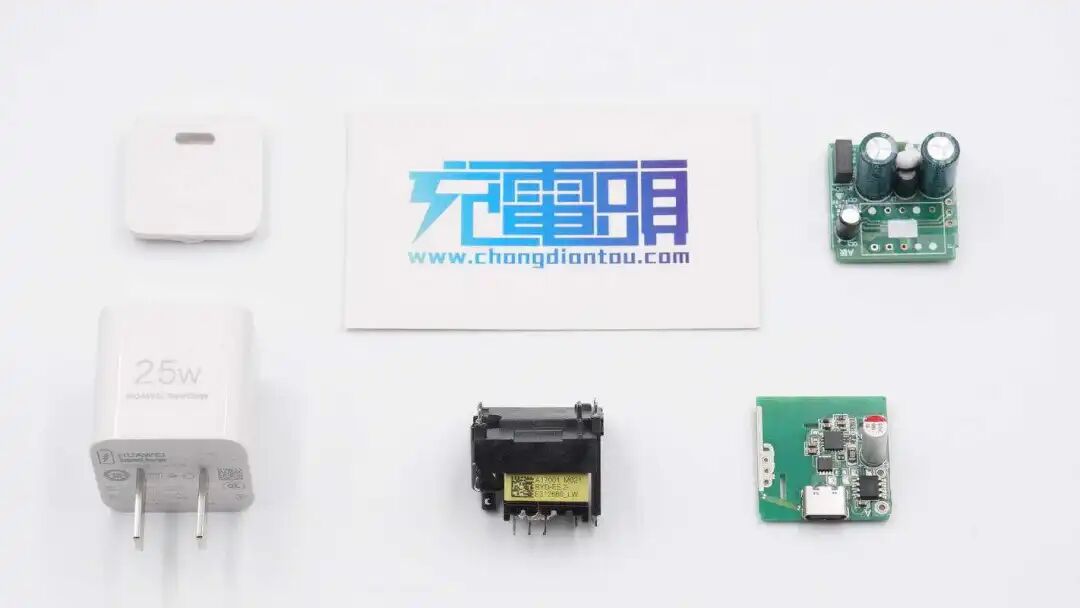

全部拆解完毕，来张全家福。
充电头网拆解总结
华为推出的mini超级快充采用小方块造型，体积小巧，节省空间。充电器具备单USB-C输出，支持FCP、QC2.0、PD3.0、PPS快充协议。并且还具备5V3A、9V2.78A、12V2A三组固定电压档位，以及3.9-5.9V3A和3.9-11V2.25A两组PPS电压档位，对主流手机的快充兼容性都非常好。
充电头网通过拆解了解到，华为mini超级快充采用两块PCB，变压器采用塑料框架，组合焊接成为一个整体，空间利用率高，一体性好。充电器内部采用矽力杰SY50238+SY52341高集成开关电源方案，协议芯片支持协议广泛。内部使用AiSHi电容滤波，内置热敏电阻进行温度检测，数据引脚采用TVS进行静电保护，整体稳定可靠。
