拆解报告：机乐堂10000mAh 22.5W快充移动电源
----- 充电头网拆解报告 第2075篇 -----
前言
此前充电头网拆解过JOYROOM机乐堂一款10000mAh 20W快充移动电源，机身整体小巧轻薄，支持20W PD快充，可以说是专为苹果手机用户设计的产品。
近期充电头网了解到，机乐堂在该款充电宝的基础上做了新设计，外观有了些许改变，性能上也额外支持热门的华为22.5W SCP快充，下面就和小编一起来详细了解下机乐堂这一新款式充电宝。
机乐堂22.5W快充移动电源开箱

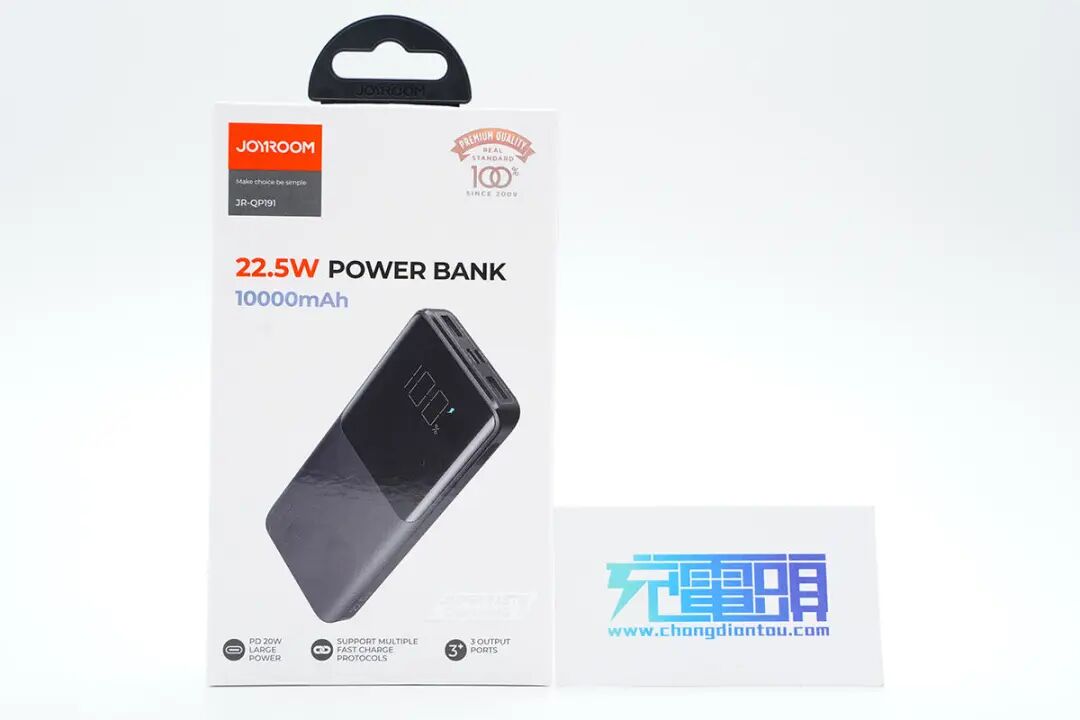

包装盒正面印有JOYROOM品牌、充电宝名称、外观、卖点等，设计一如既往的丰富，拉近消费者与产品间距离。
背面印有充电宝参数以及应用场景图，同时充苹果和华为手机，对双持党很友好。
侧面印有过温保护、过压保护、V0防火材质外壳、可上飞机等产品特性标识。

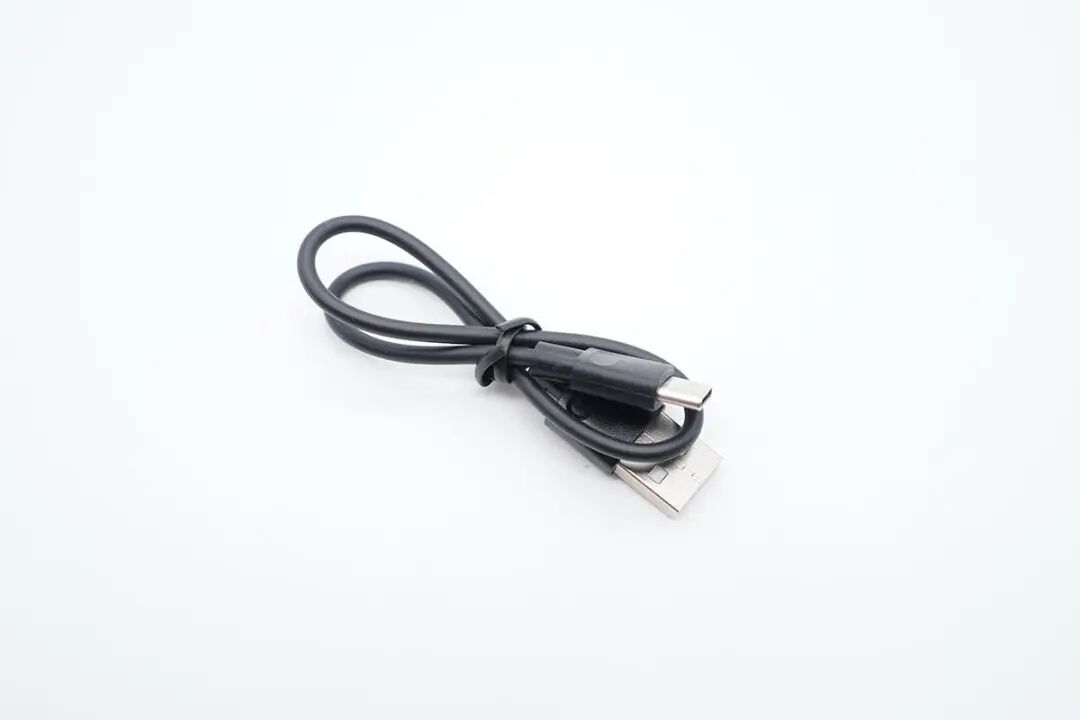

产品附带一条A to C短线，方便用户携带外出，使用也很方便。

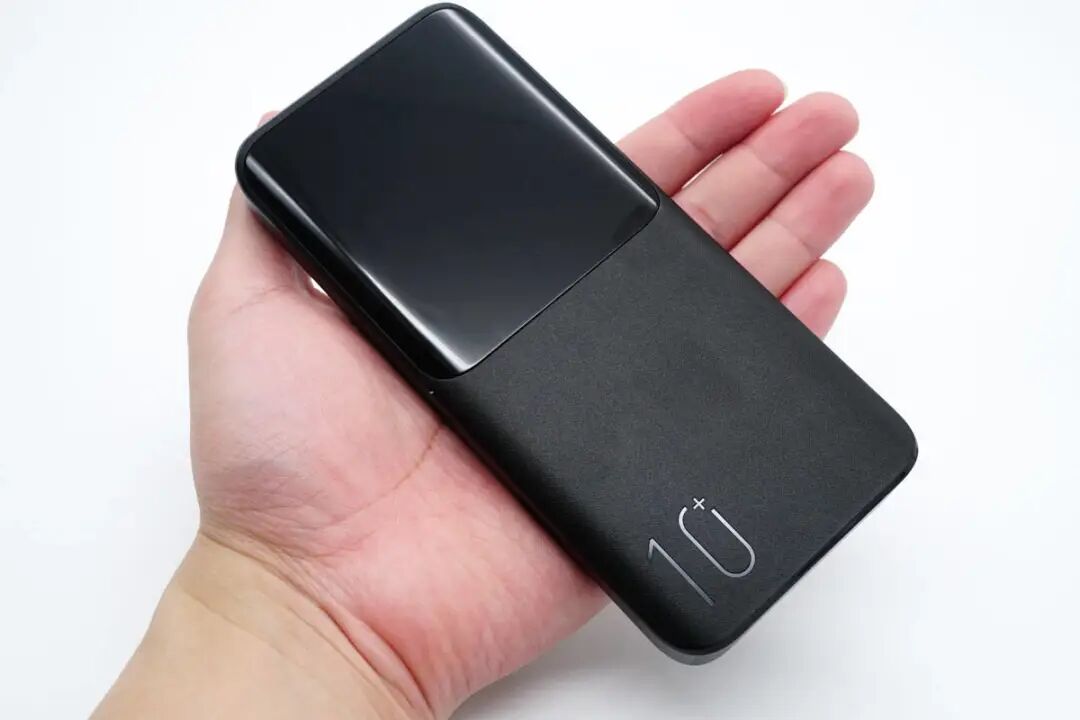

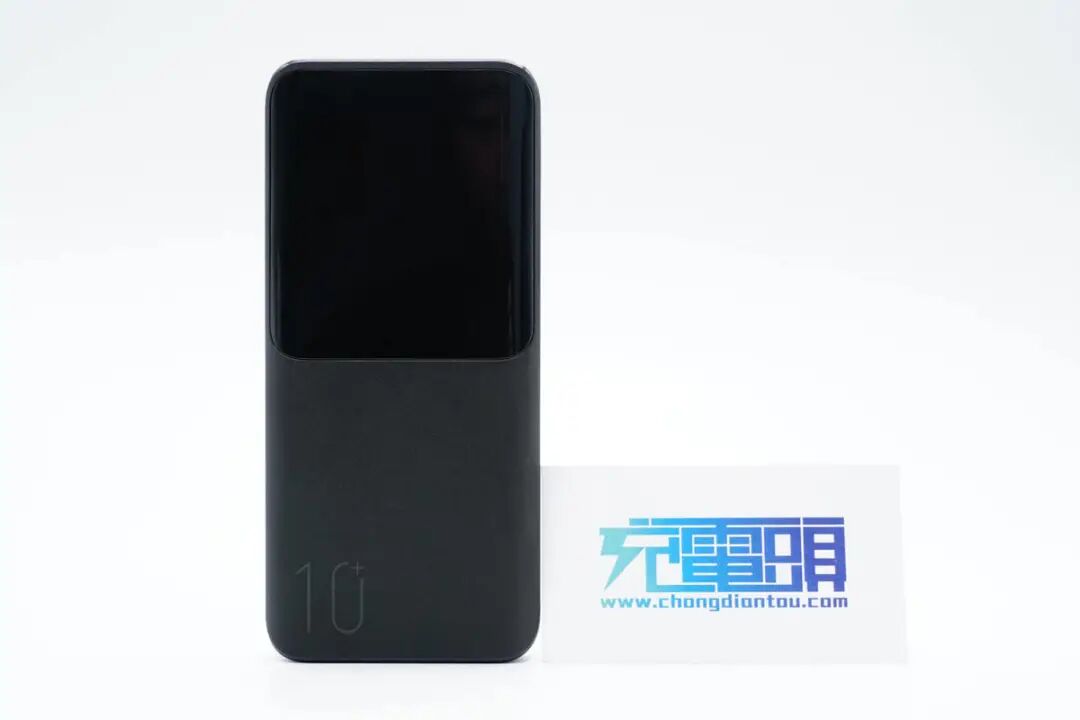

充电宝机身通体黑色，整体端庄有气质，另外持握手感也相当不错。

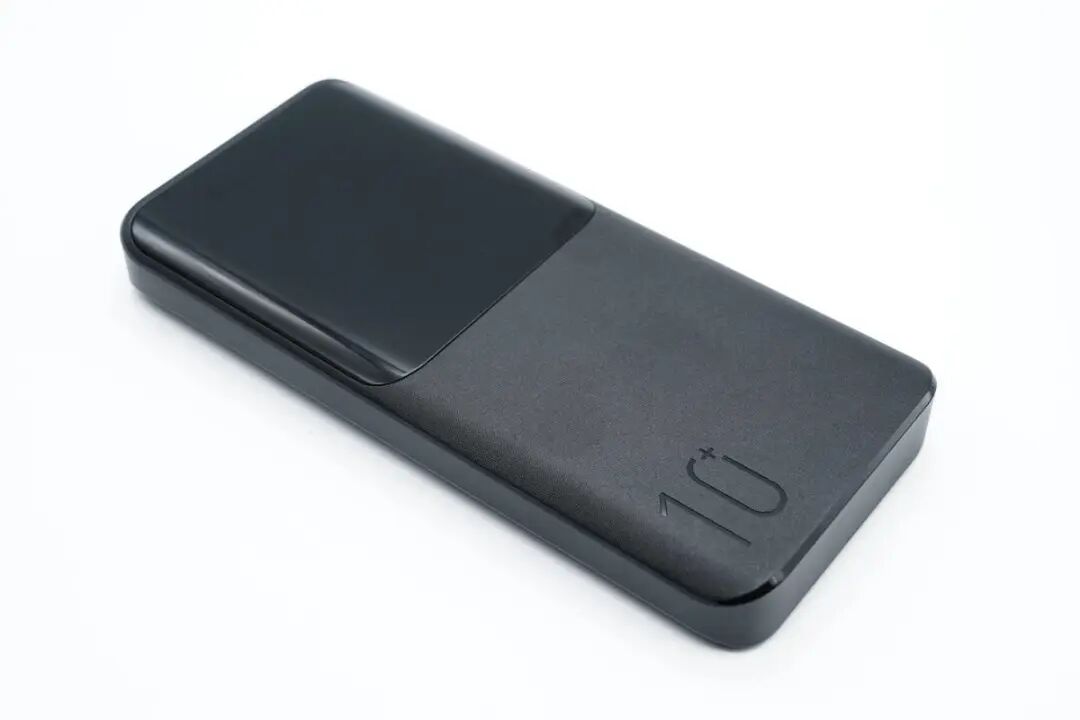

机身正面依旧设计有亮面装饰板，不过要大得多，几乎占了正面一半的面积，另外部分则晒纹处理提升持握手感，机身边缘亮面环设计，让产品整体看去更加高档。
亮面板中心设有LED电量显示屏，可精准显示充电宝剩余电量，方便用户进行用电规划。

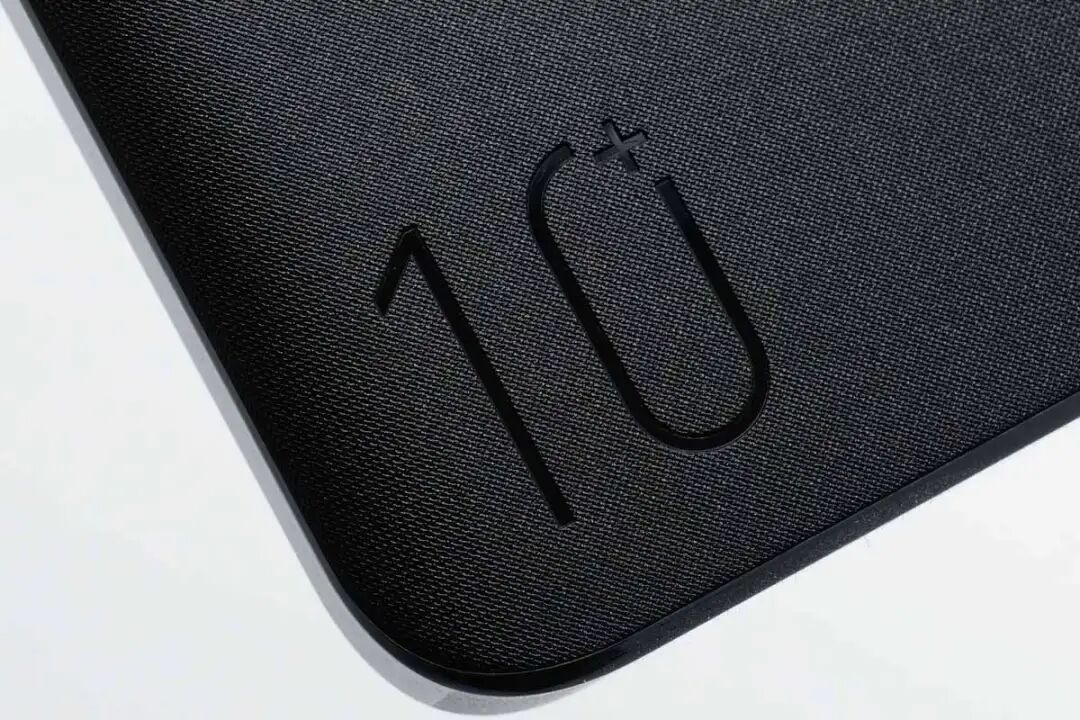

正面左下角注塑压印10+字样。

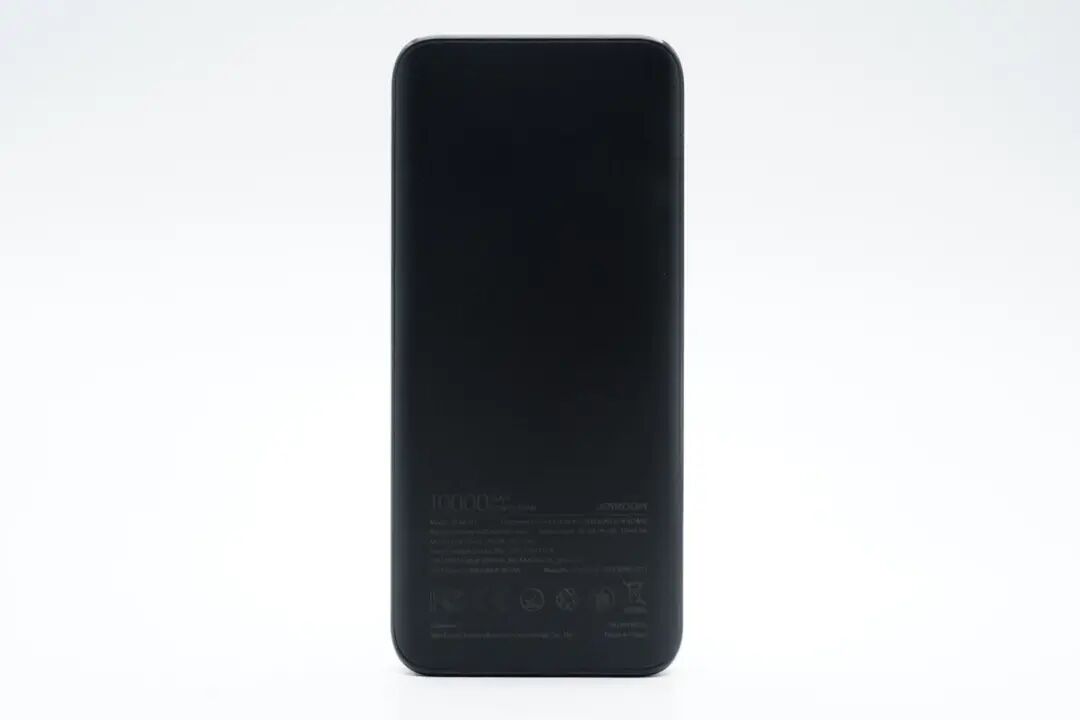

机身背面外壳哑光处理，下方印有产品参数。
型号：JR-QP191
电芯容量：10000mAh/3.7V/37Wh
额定容量：6000mAh（5V3A）
Micro输入：5V2A、9V2A、12V1.5A
USB-C输入：5V3A、9V2A、12V1.5A
USB-C输出：5V3A、9V2.22A、12V1.67A
USB1/2输出：4.5V5A、5V4.5A、9V2A、12V1.5A
USB+USB-C输出：5V3A
产品通过了FCC、CE、ROHS认证。

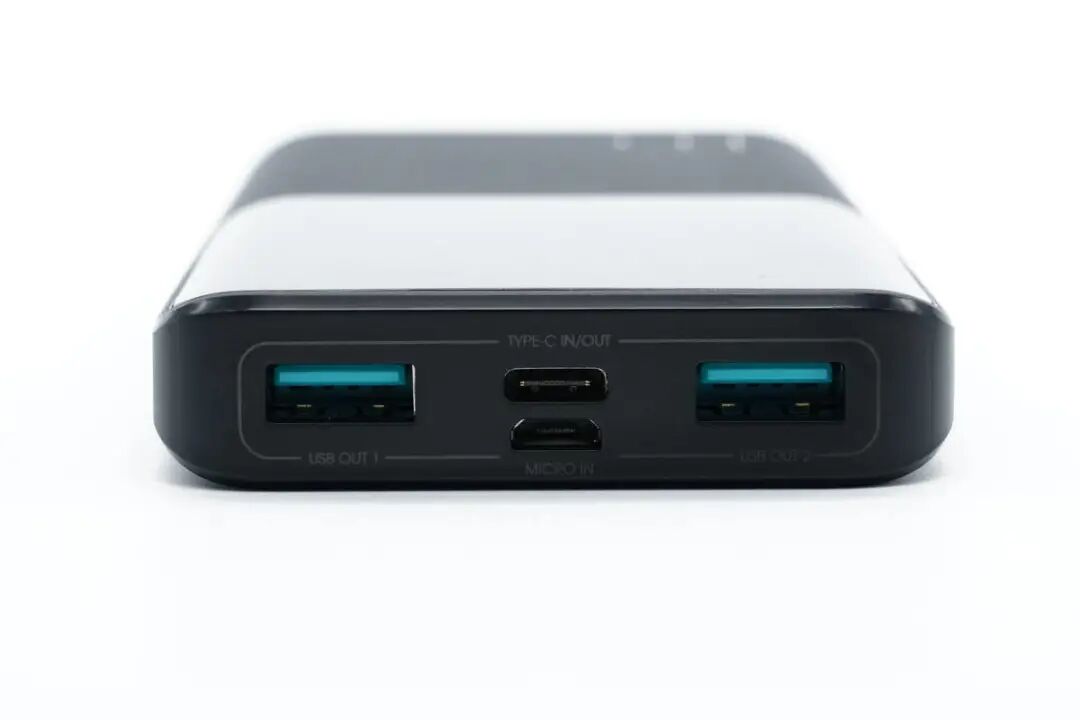

机身顶部同样配有1M1C2A四个USB接口，丰富的接口配置以及每个接口都支持快充，让这款充电宝能够适配各种新旧机型同时实用性也很好。
机身一侧设有电源键。
此外还有22.5W字样，表明产品支持华为22.5W SCP快充。
侧面还设计有Make choice be simple，即让选择变简单，突出了产品的核心设计理念。

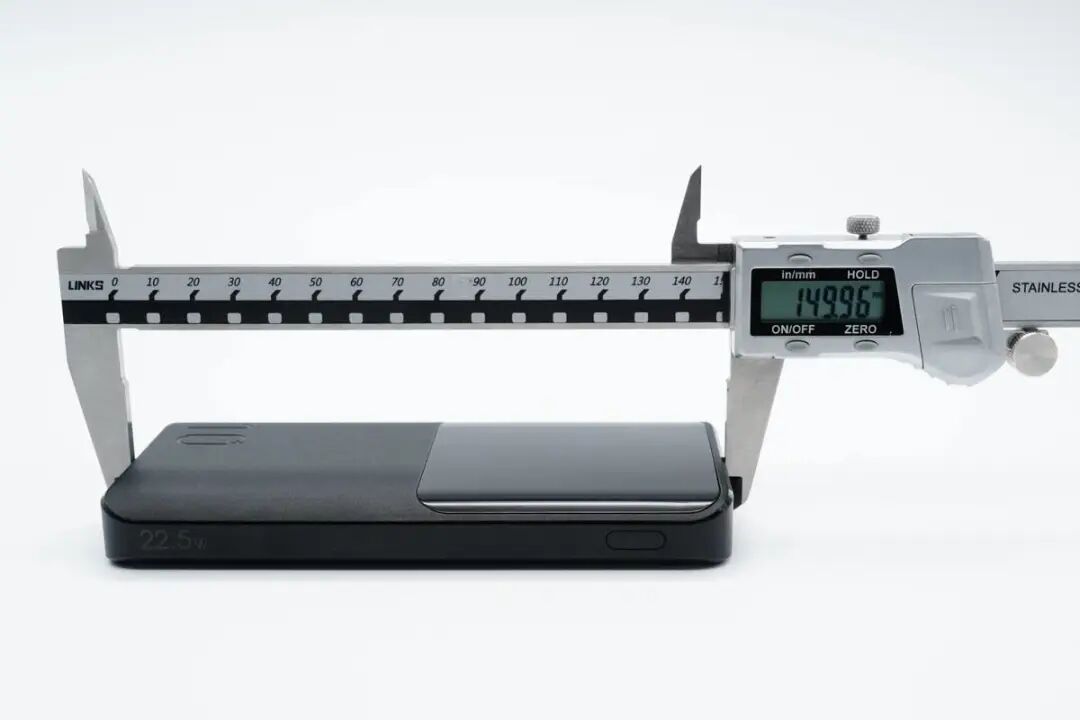

测得机身长度约为150mm。

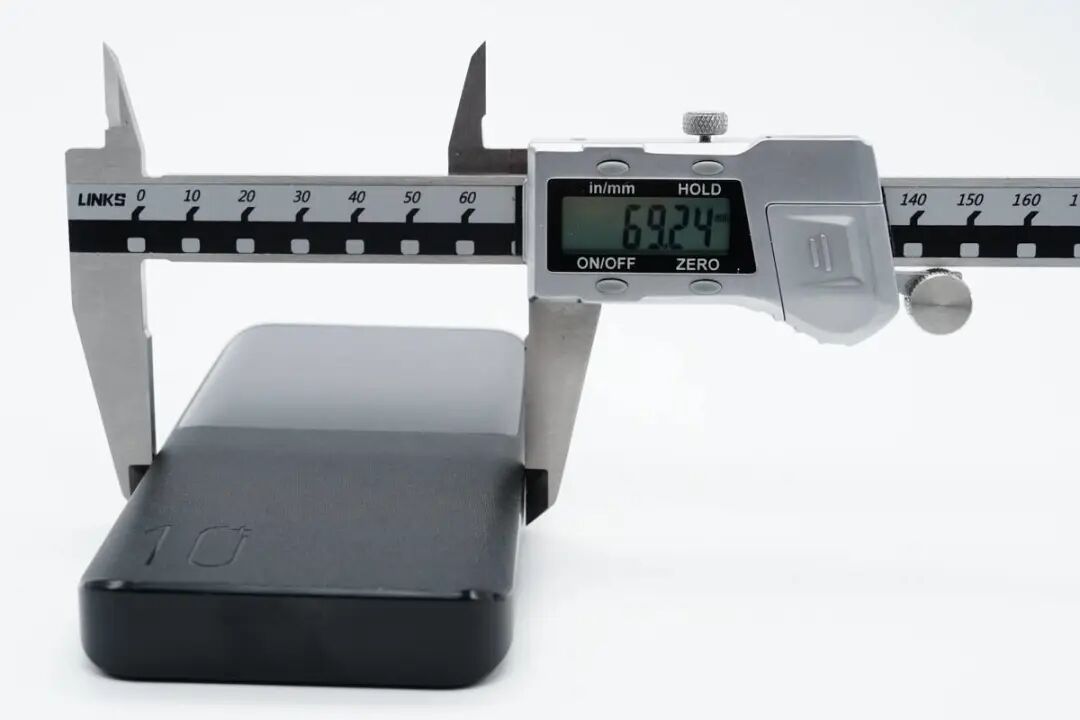

宽度约为69mm。

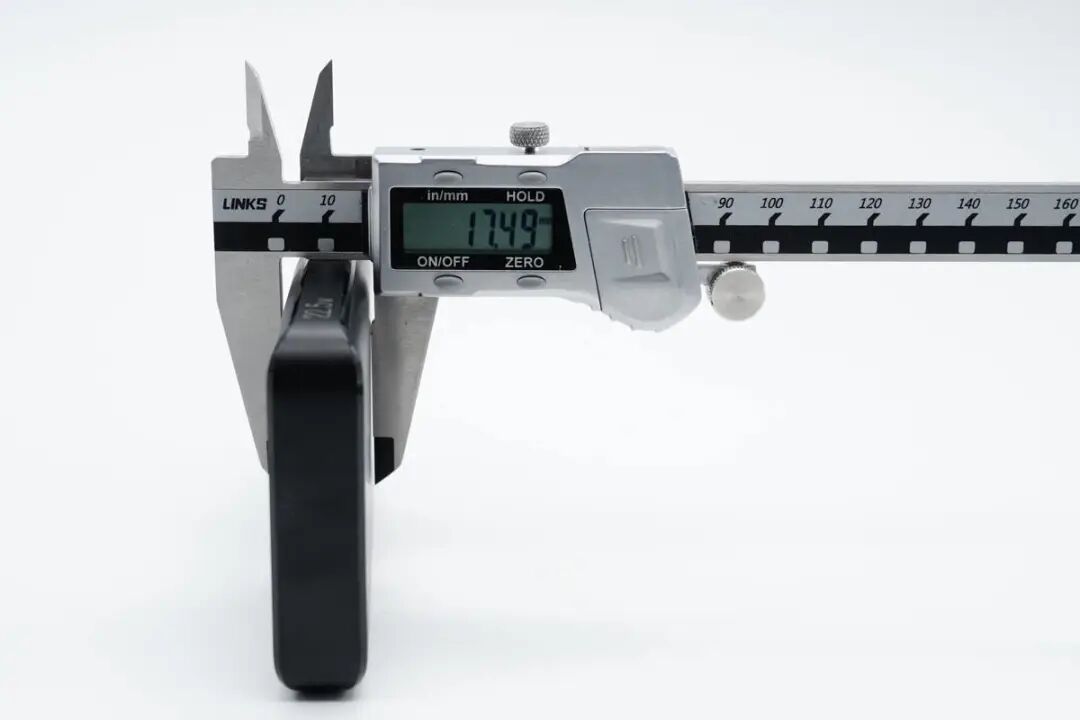

厚度约为17.5mm。

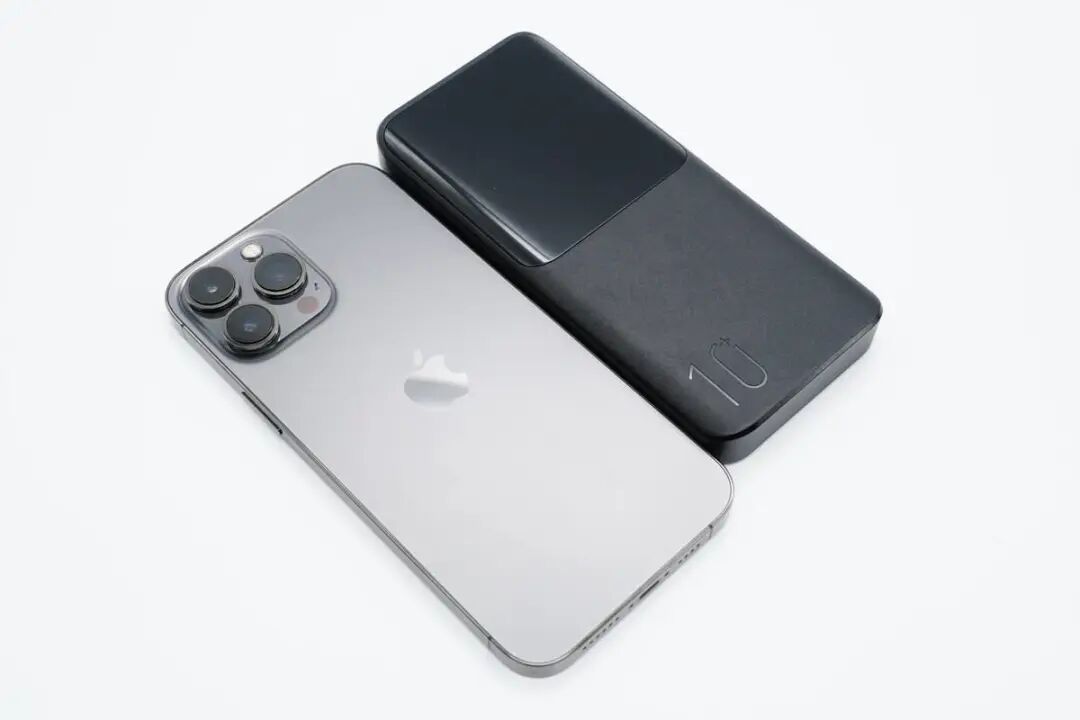

和苹果iPhone 13 Pro Max对比，整体要小一些。
拿在手上的大小直观感受。
充电宝重量约为251g。

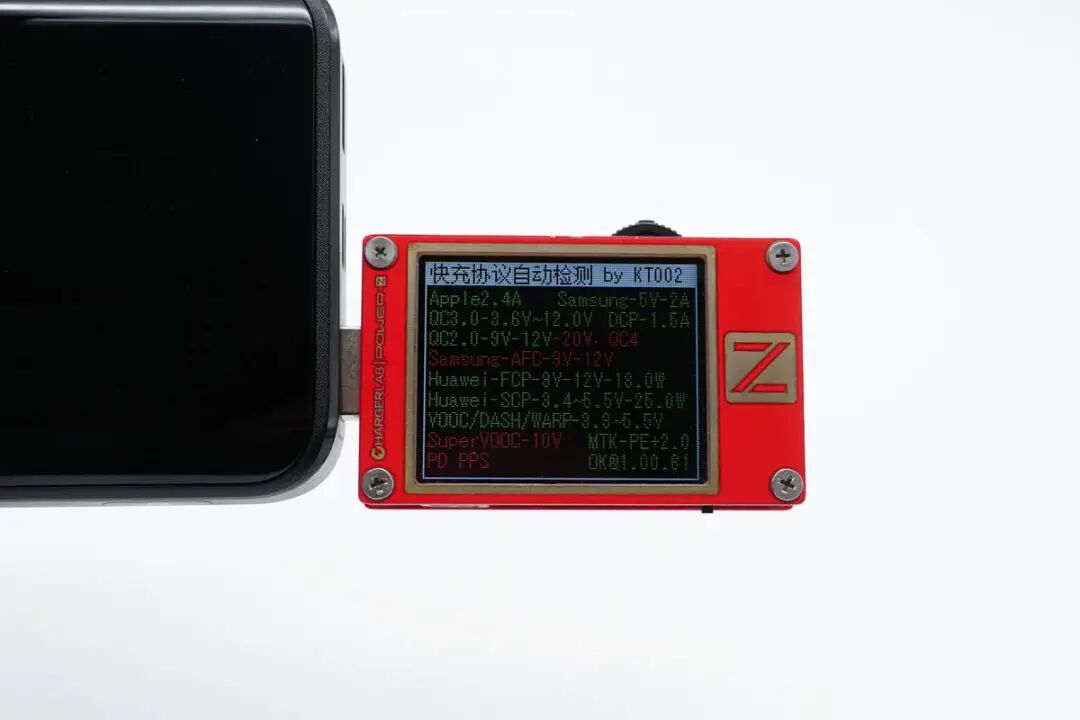

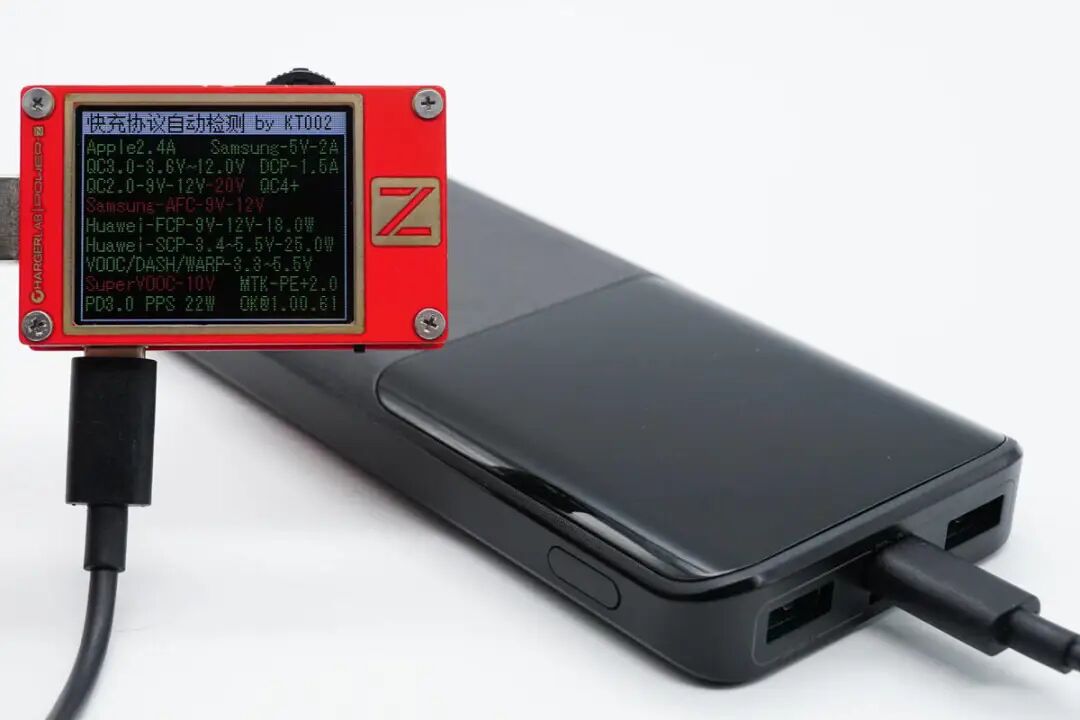

使用ChargerLAB POWER-Z KT002测得USB-C口支持QC2.0/3.0、FCP、SCP、VOOC/DASH/WARP、PE2.0、PD3.0、PPS快充协议。

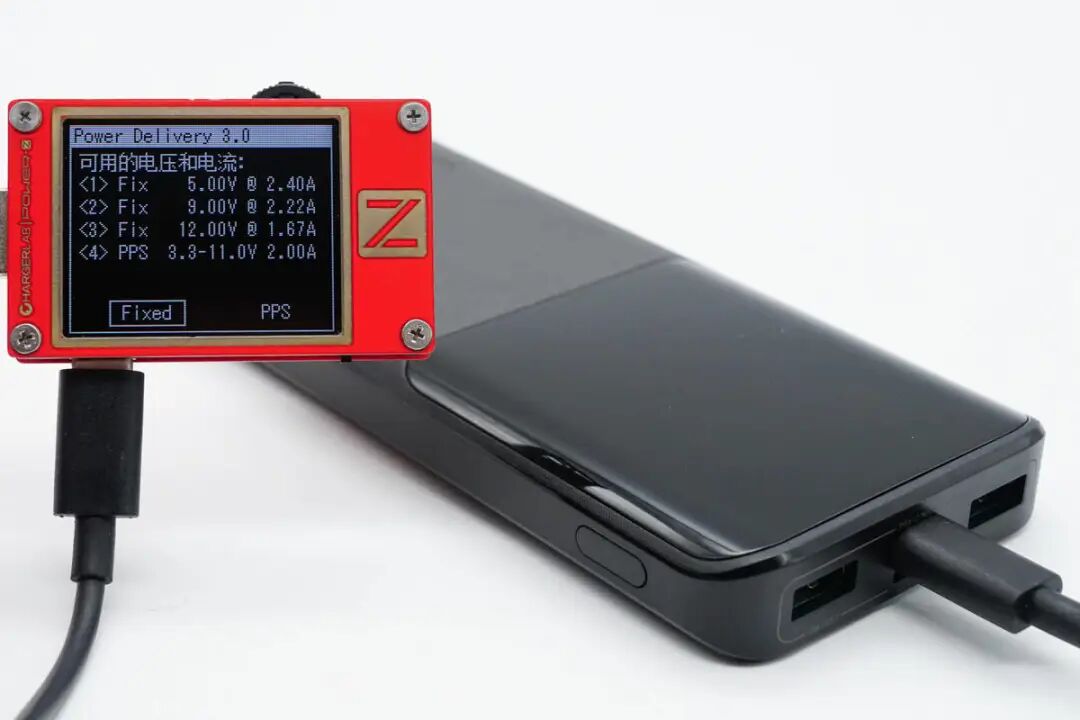

此外PDO报文显示C口还具备5V2.4A、9V2.22A、12V1.67A三组固定电压档位，以及3.3-11V2A一组PPS电压档位。

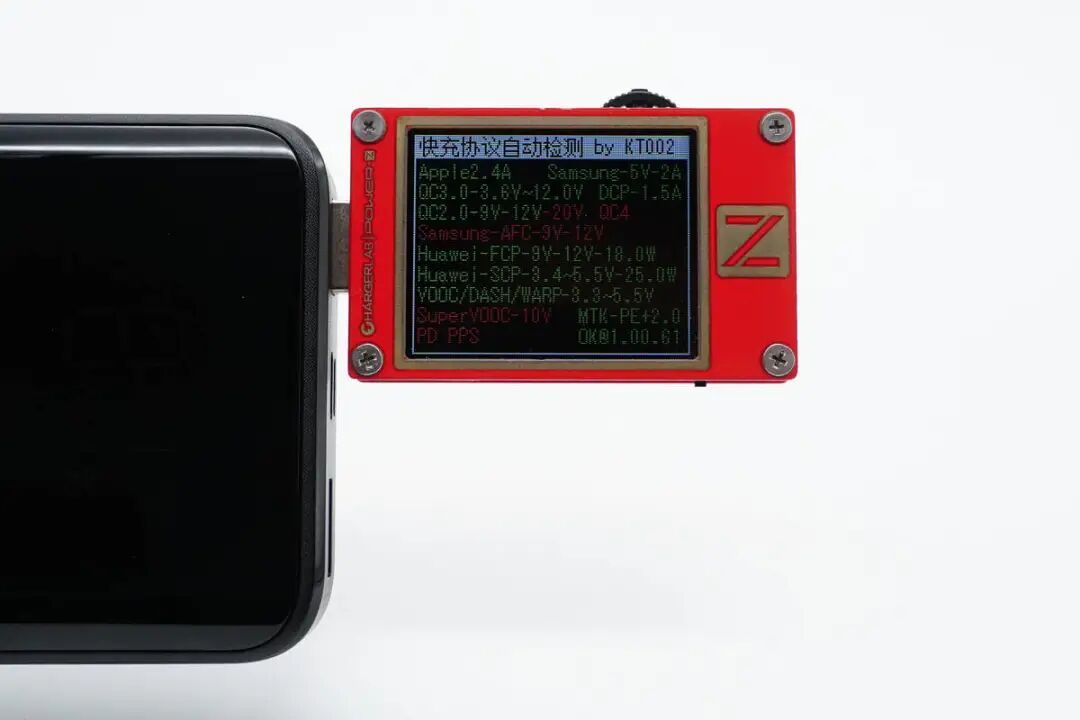

测得USB-A1口支持QC2.0/3.0、FCP、SCP、VOOC/DASH/WARP、PE2.0快充协议。
测得USB-A2口兼容协议和A1口的完全相同。
机乐堂22.5W快充移动电源拆解
对机乐堂新款22.5W快充移动电源的外观、性能等有了详细了解后，下面继续对其进行拆解，看看产品内部用料做工如何。

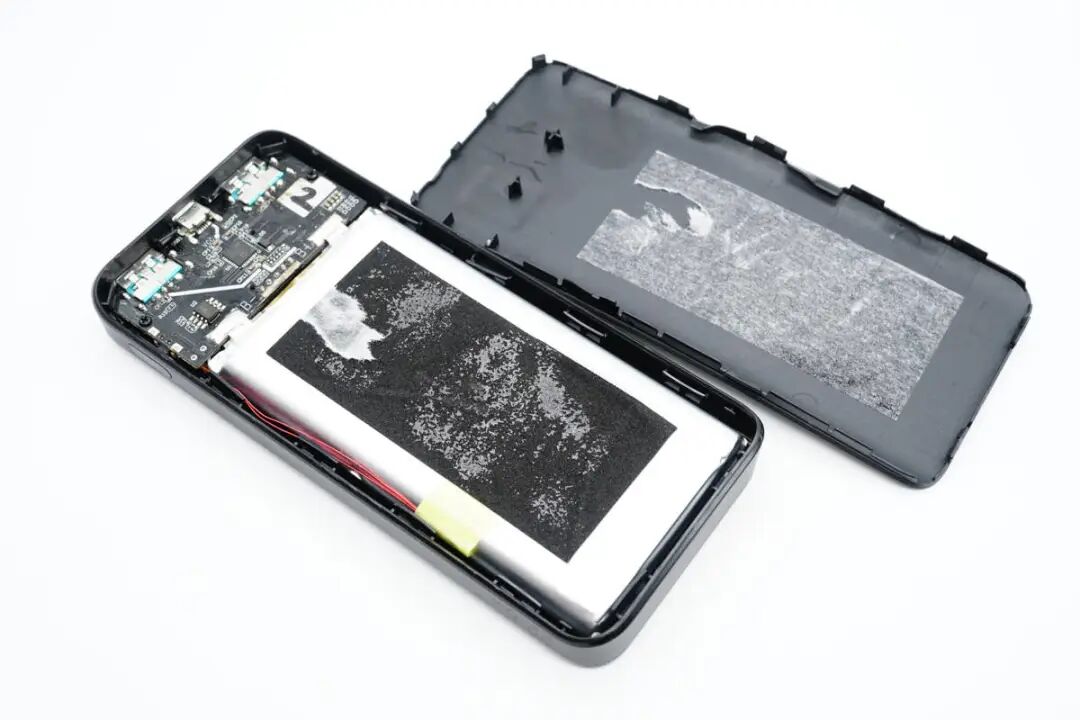

沿机身接缝撬开外壳，边缘采用卡扣固定封装，电池上贴有双面胶固定。

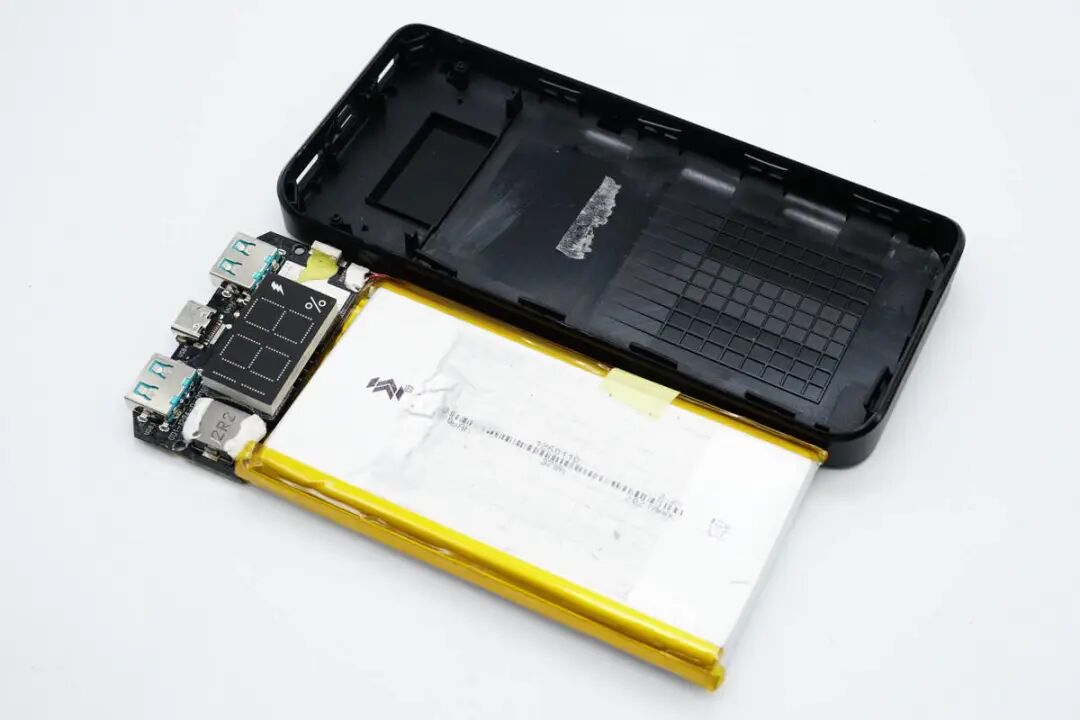

电芯直接焊接到PCB上，PCB使用螺丝固定到外壳上。
固定PCB的螺丝特写。

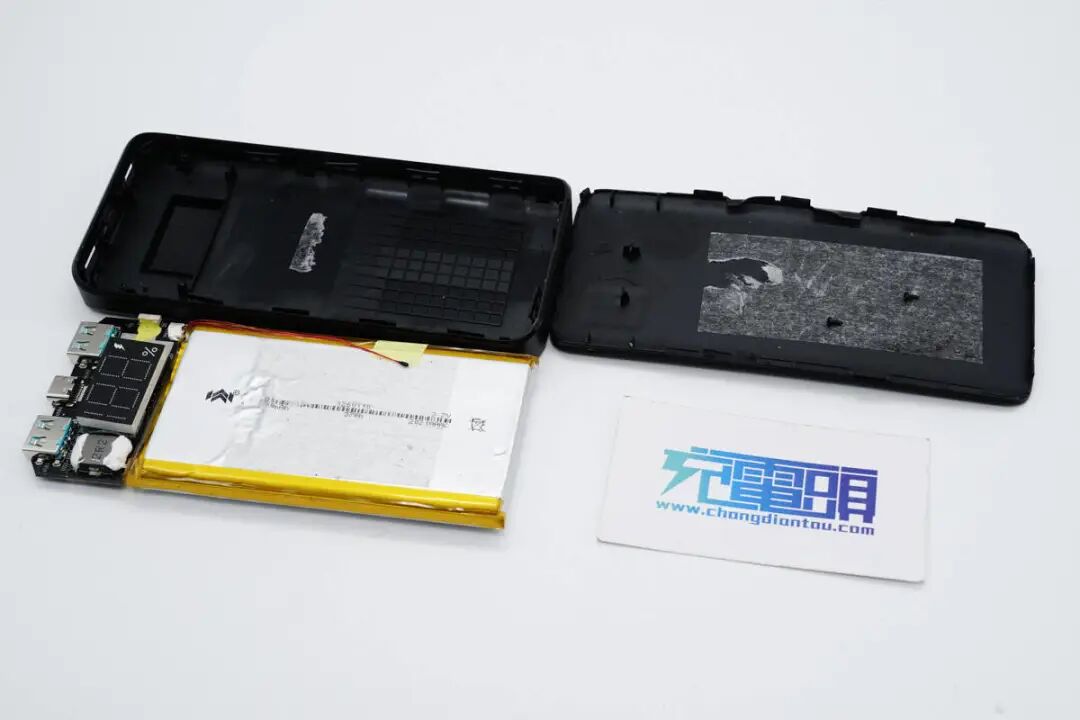

拧开螺丝，从外壳中取出电芯和PCB。
PCB正面一览，焊接了一块大面积的LED数码管，用于电量显示，左侧是一颗2.2μH合金电感，打胶固定及散热，右侧是电池热敏电阻接线，焊点打胶加固。

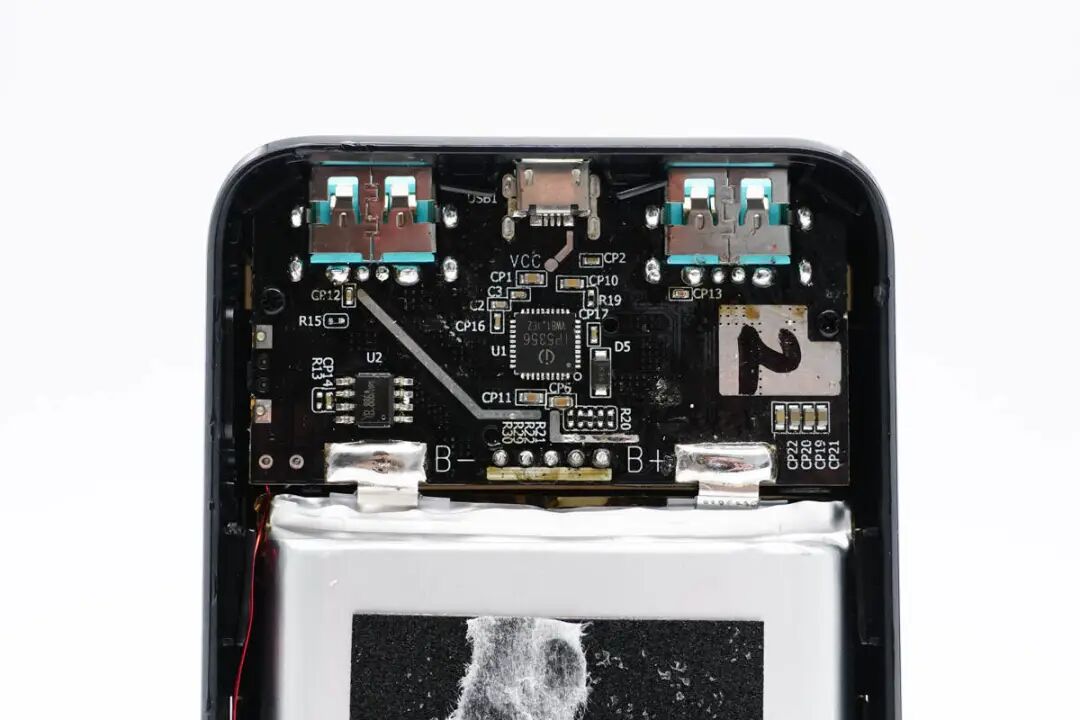

PCB背面是一颗高集成移动电源芯片和电池保护芯片，USB-A母座沉板焊接降低高度。

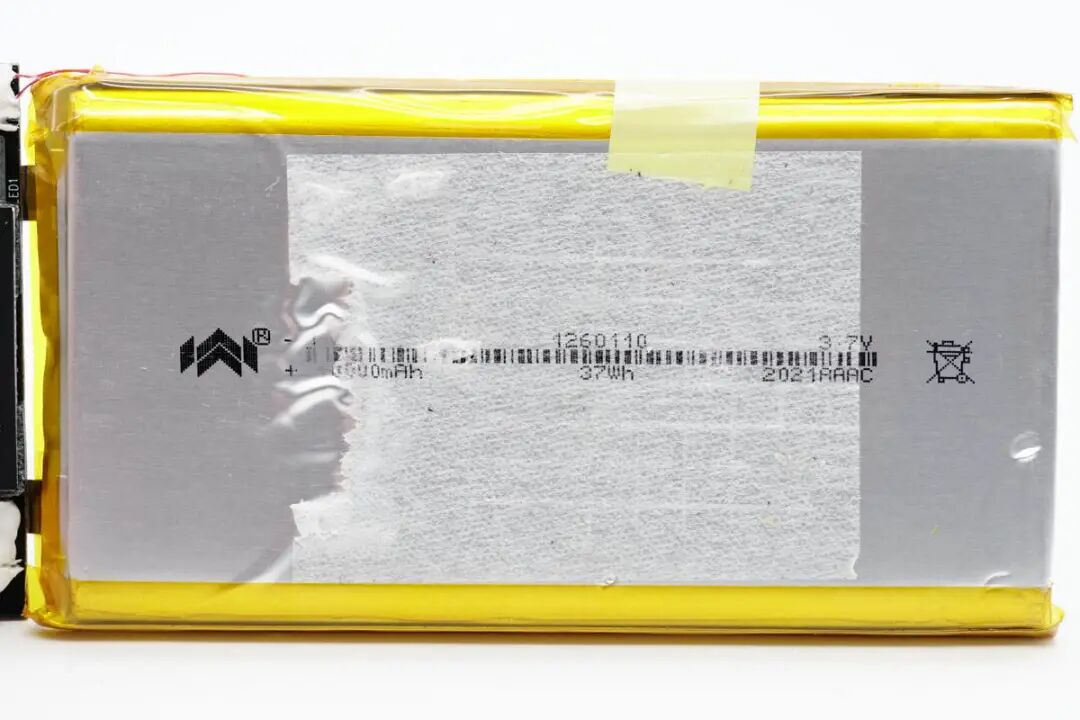

电池来自诺威新能源，型号1260110，厚12mm，宽60mm，长110mm，容量为10000mAh，均压3.7V。

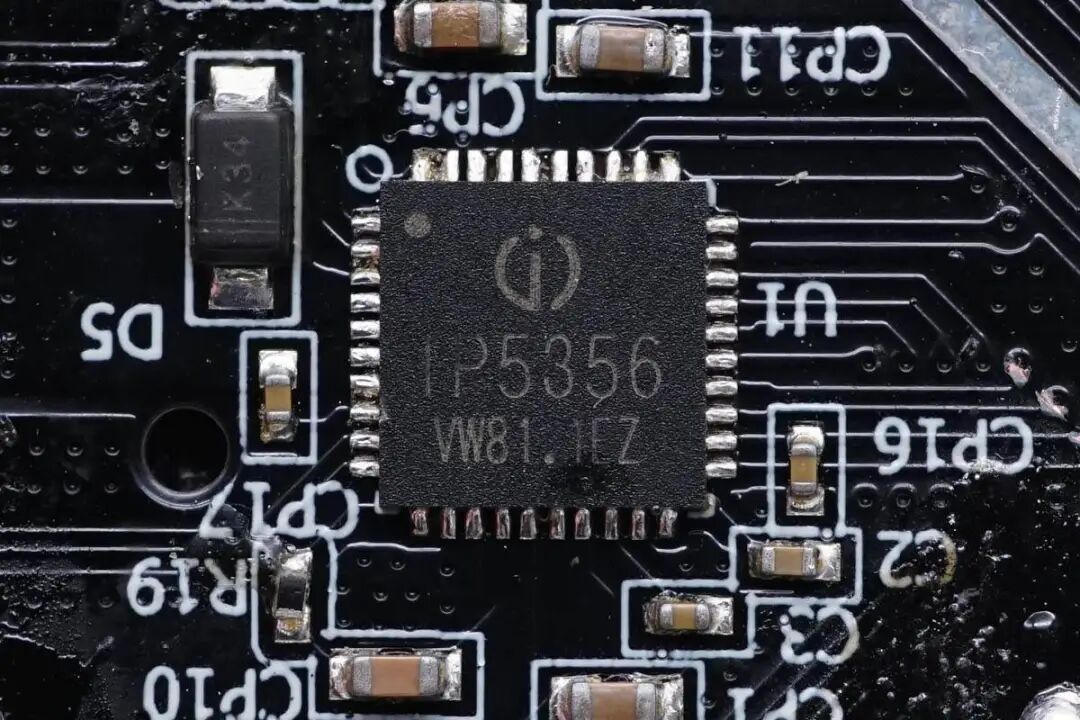

移动电源内置英集芯IP5356移动电源SoC。这是一款集成多种主流快充输入/输出协议，以及升降压转换器、锂电池充电管理、电池电量指示等多种功能的移动电源SoC芯片，可以为快充移动电源的开发提供完整的解决方案。
英集芯IP5356的同步开关升压系统可提供最大22.5W输出能力，支持USB-A口×2、MicroUSB口、USB-C口4个接口控制，单独使用任何一个USB口都可以支持快充，同时使用两个及以上输出口时，智能降为5V。IP5356 内置所有功率MOS和路径管理MOS，在应用时仅需一个电感实现降压与升压功能，外围器件极少，有效减小整体方案的尺寸，降低BOM成本。
充电头网了解到，采用英集芯高集成移动电源SoC芯片的还有Realme 10000mAh双口18W快充移动电源、黑鲨双向快充移动电源、倍思无线快充PD移动电源、京造10000mAh双向USB PD快充移动电源、格力18W PD双向快充移动电源、腾讯赤兔马移动电源等众多产品。

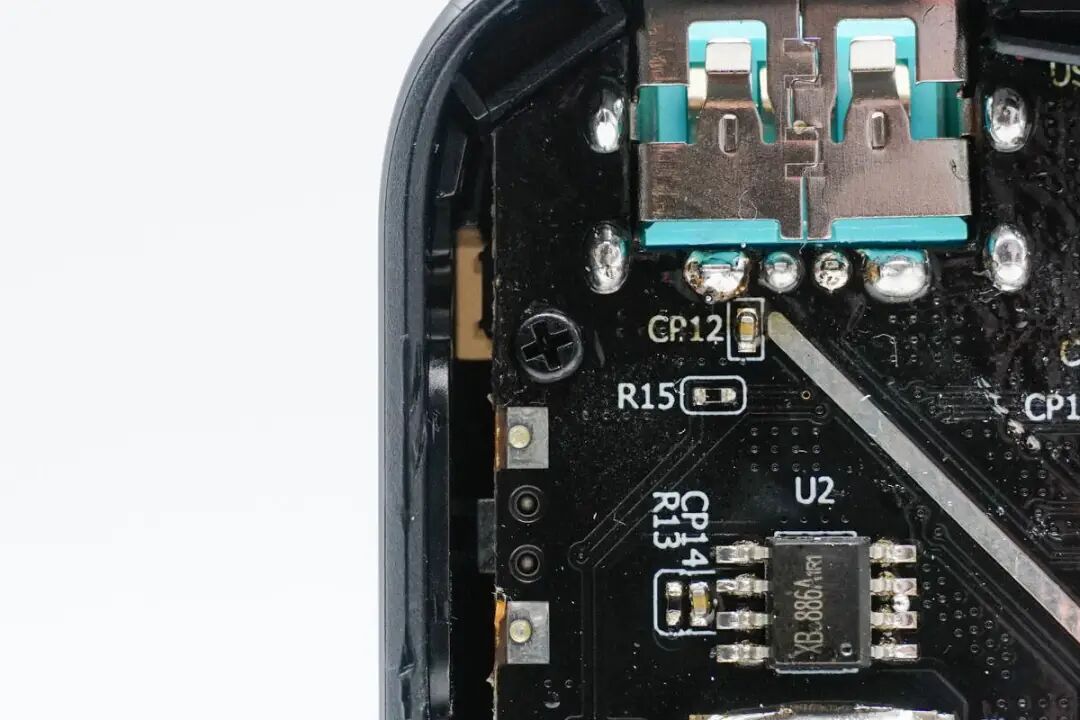

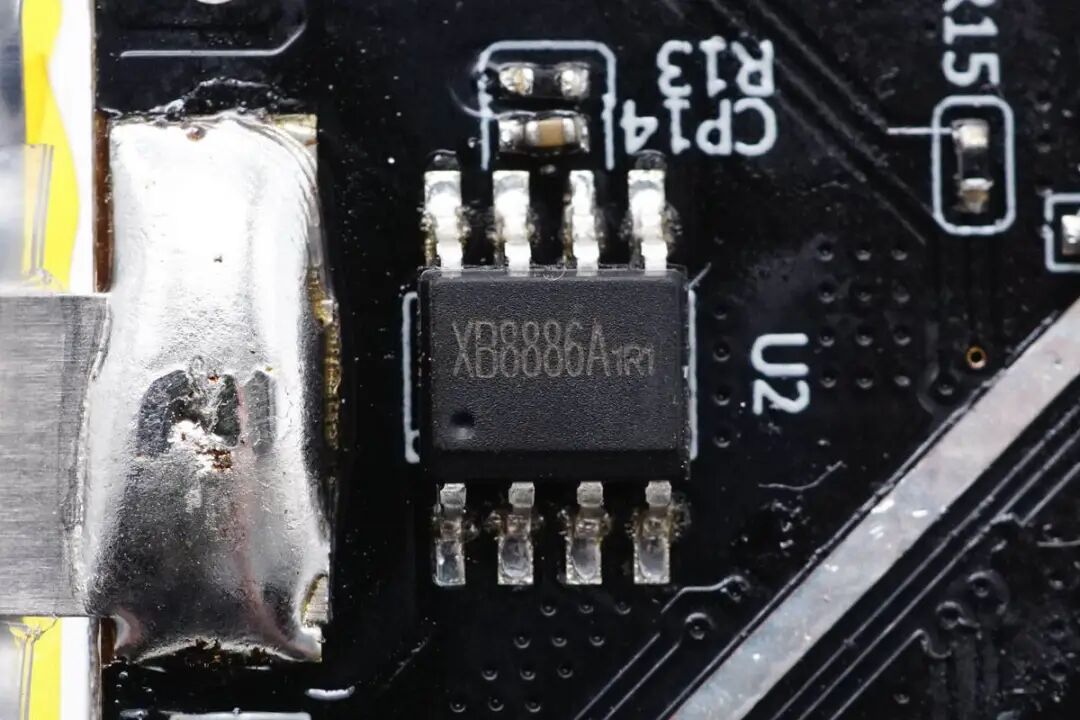

电池保护芯片来自赛芯微，型号XB8886A，是一颗一体化锂电池保护芯片，用于电池的过充过放以及过流保护功能。

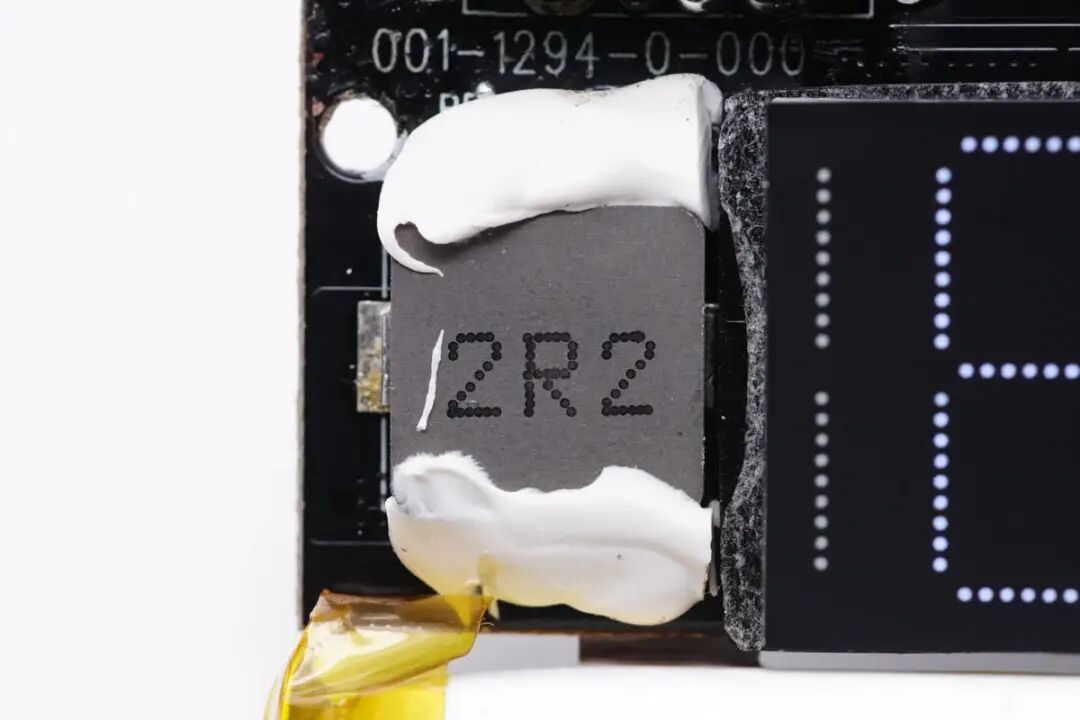

2.2μH合金电感贴片焊接，电感两侧打胶加固并辅助散热。
188数码管特写，用于电池电量显示。
数码管底部采用双面胶填充支撑。

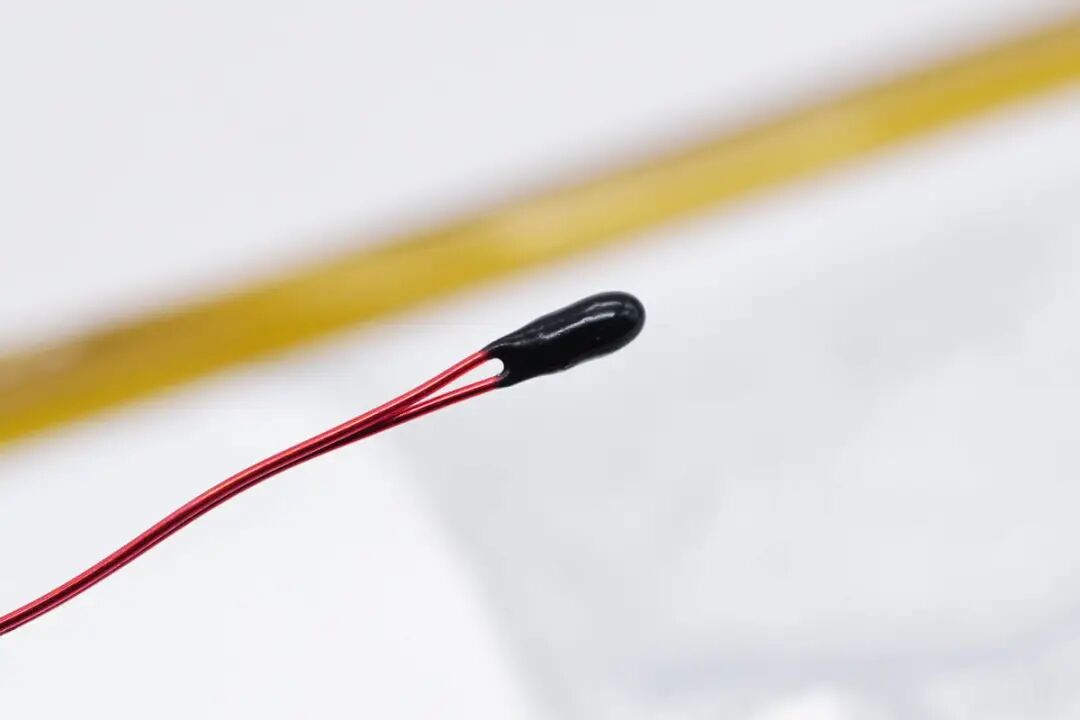

检测电池温度的NTC热敏电阻特写，配合主控芯片，在温度检测到异常时停止电池充放电。

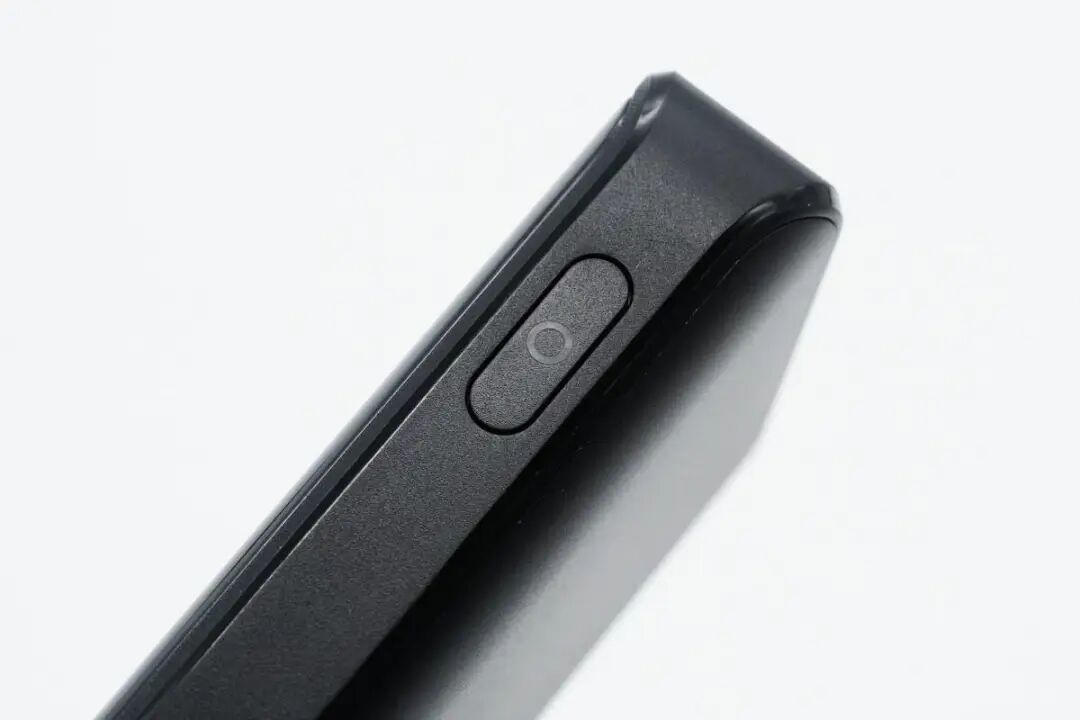

移动电源侧面的电源按键特写。

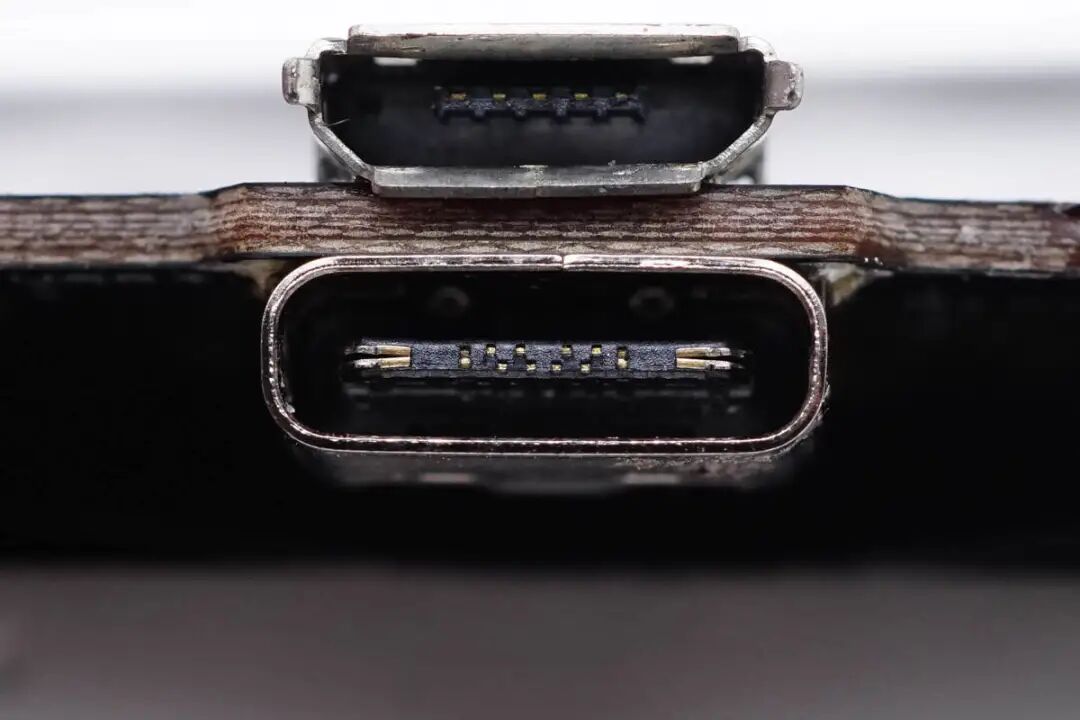

USB-C双向快充接口与Micro USB输入接口特写。

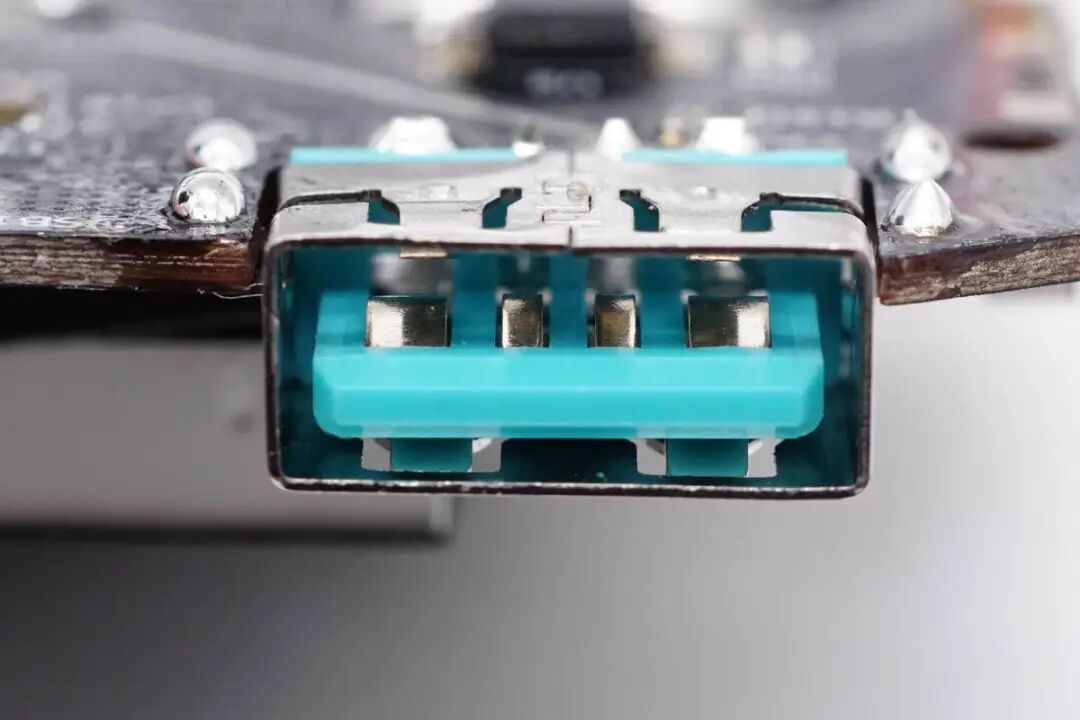

USB-A母座特写，正负极针脚加宽设计，支持大电流快充。
全部拆解完毕，来张全家福。
充电头网拆解总结
机乐堂10000mAh移动电源采用亮面装饰板与晒纹塑料相结合的外壳，电量显示屏隐藏设计，美观大气。移动电源配备USB-C双向快充接口与Micro USB输入接口，输出为2A1C配置，具有非常好的实用性。快充协议支持广泛，既可以满足iPhone 13手机20W快充，也能满足其它品牌安卓机私有快充。
充电头网通过拆解了解到，机乐堂10000mAh移动电源内置英集芯IP5356移动电源SOC，芯片支持的快充协议广泛，外围元件精简，支持驱动数码管实现电量百分比显示。采用大尺寸一体电感提高效率，并打胶加固。电池来自诺威新能源，并配有热敏电阻搭配IP5356进行温度检测，确保使用安全。
