拆解报告：OPPO Find X5 Pro原装80W闪充充电器
----- 充电头网拆解报告 第2081篇 -----
前言
OPPO于2月24日推出了OPPO Find X5，Find X5 Pro和Find X5 Pro天玑版三款新机，其中OPPO Find X5 Pro内置OPPO自研的马里亚纳MariSiliconX移动端影像专用NPU，具备实时AI计算性能和HDR能力，为手机的视频拍摄和色彩调整带来了大幅提升，拉开差异化竞争序幕。
OPPO Find X5配备了80W超级闪充充电器，支持5V2A或5-11V 7.3A输出，支持宽电压输入，可以说进一步刷新了SUPERVOOC的充电速度，下面充电头网就对这款80W超级闪充充电器进行拆解，看看内部设计与做工如何。
OPPO原装80W闪充开箱
充电器采用PC材质白色外壳，腰身主要以磨砂为主，靠近底部小区域亮面设计，顶面内凹同样是亮面处理，整体风格十分简约。
机身正背面均设计有小凹面，方便用户插拔使用。
一侧印有80W SUPERVOOC字样。
充电器采用固定式国标插脚，靠一侧布局方便插拔。

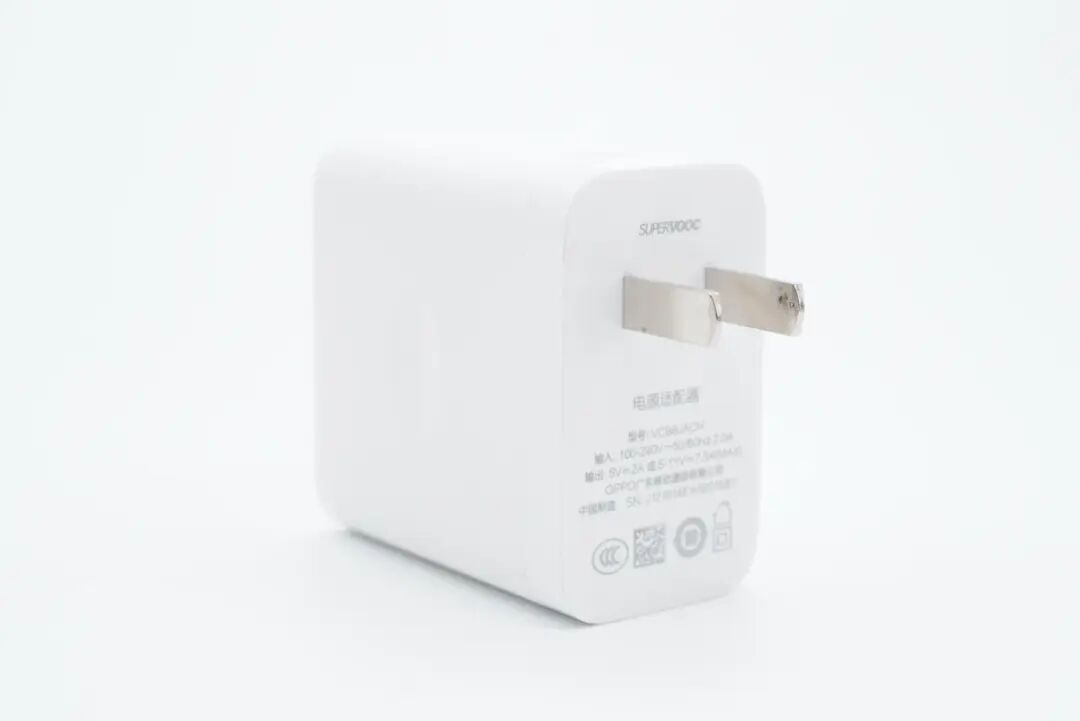

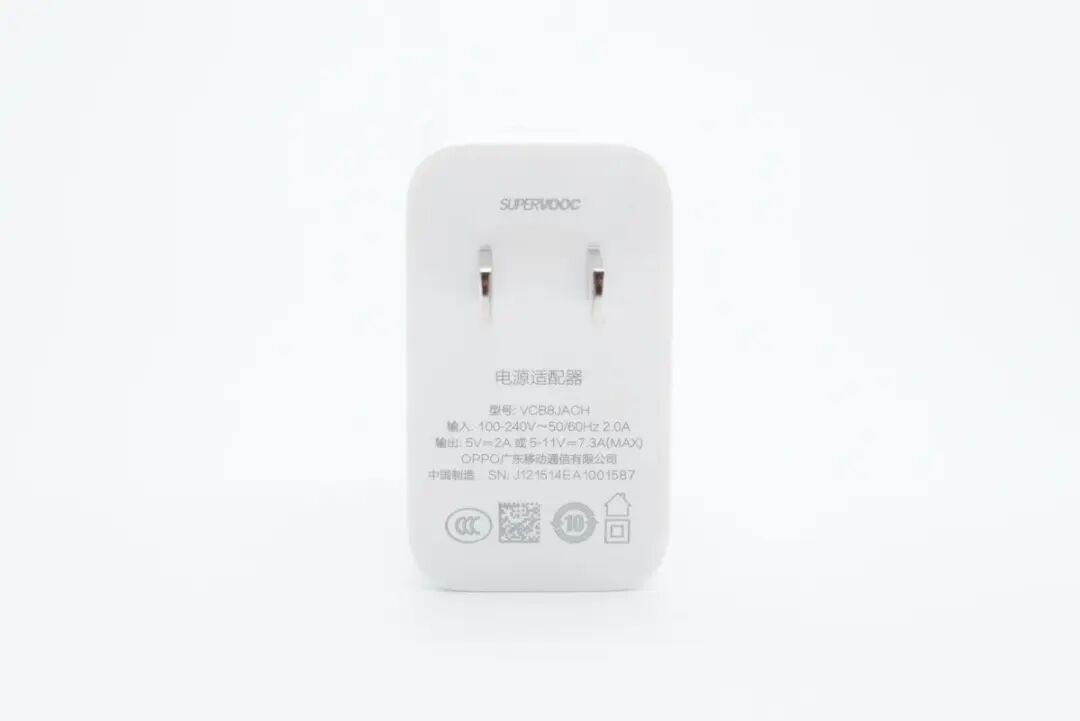

输入端外壳上印有充电器参数
型号：VCB8JACH
输入：100-240V~ 50/60Hz 2A
输出：5V2A、5-11V 7.3A（MAX）
OPPO广东移动通信有限公司
充电器已经通过了CCC认证。

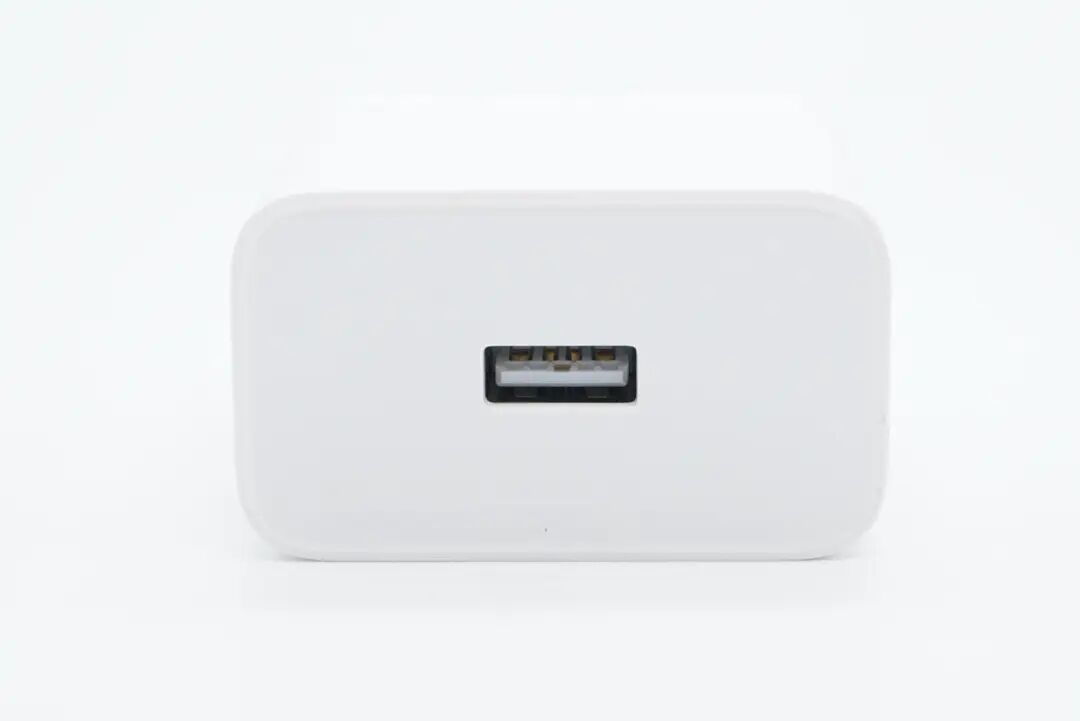

顶面配有单USB-A接口，可以看到舌片前端有特殊触点。

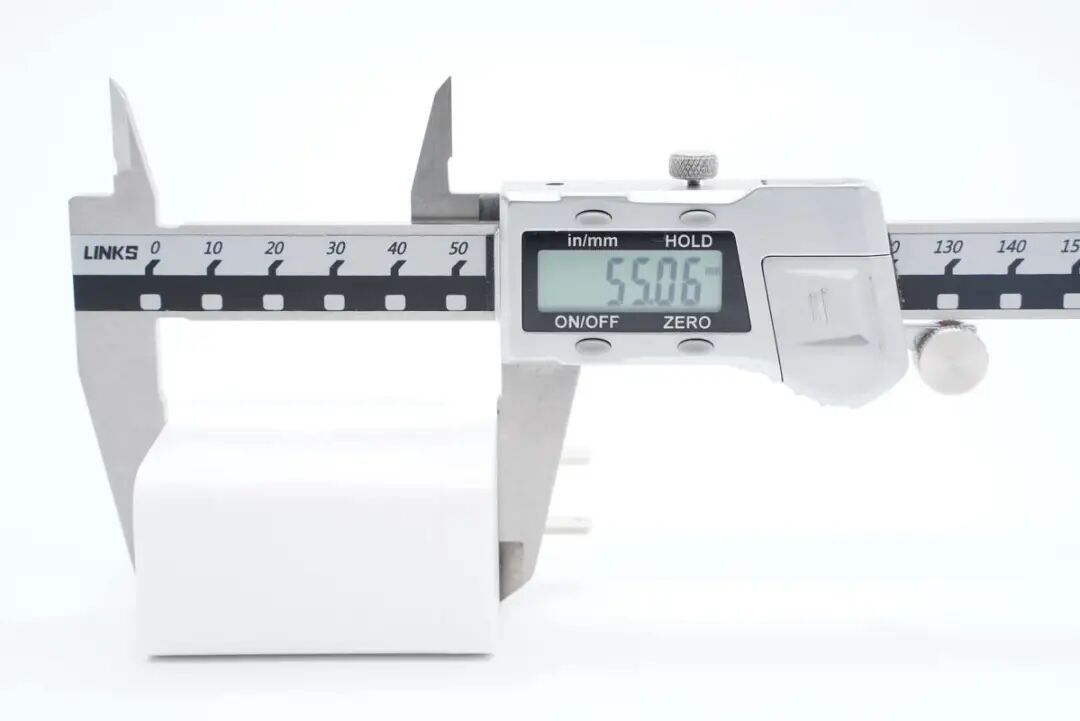

测得充电器机身高度为55.06mm。

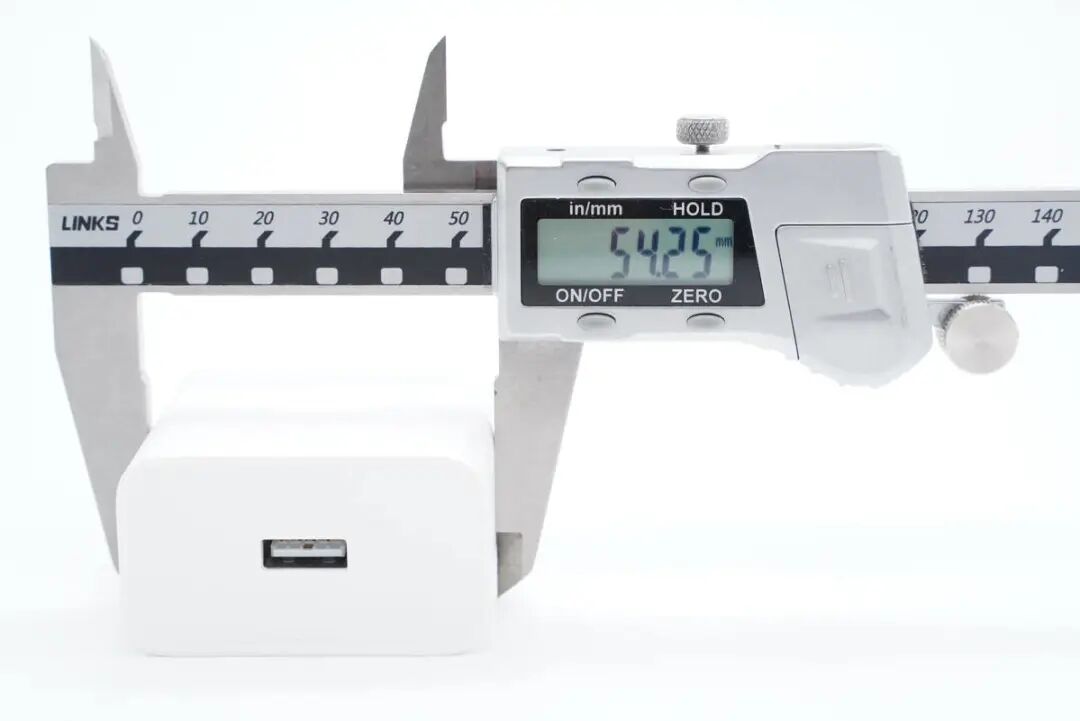

宽度为54.25mm。
厚度为31.37mm。通过三维算得充电器体积约为92.07cm³，功率密度约为0.87W/cm³。

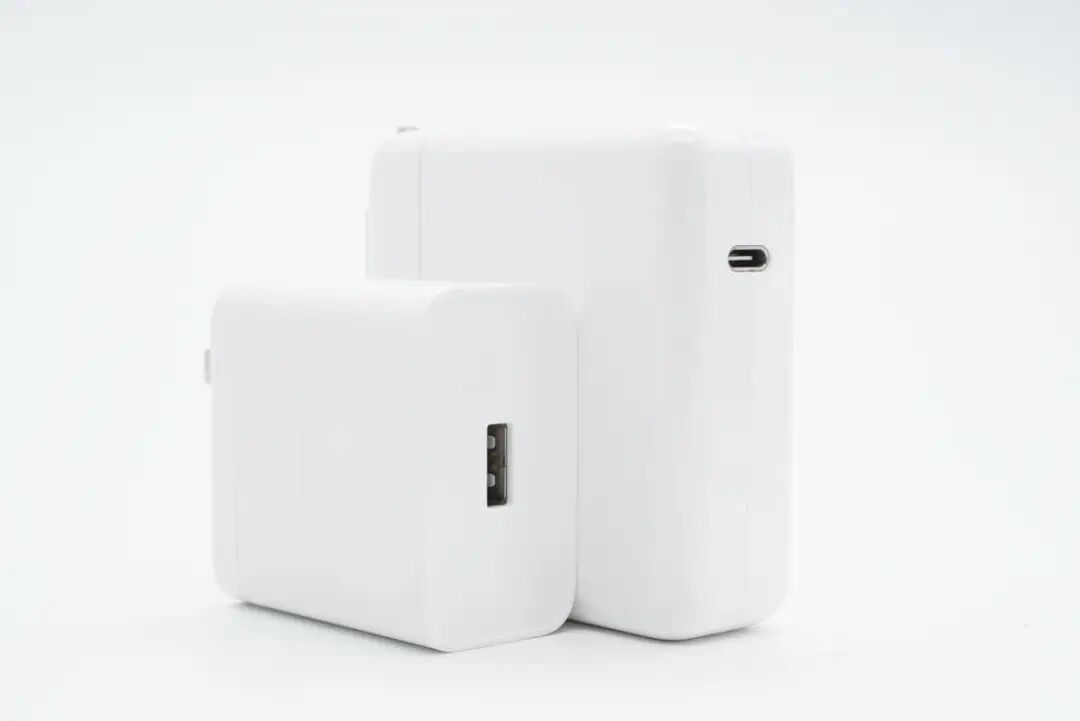

和苹果87W充电器对比，体积优势明显。
拿在手上的大小直观感受。
充电器重量约为100g。

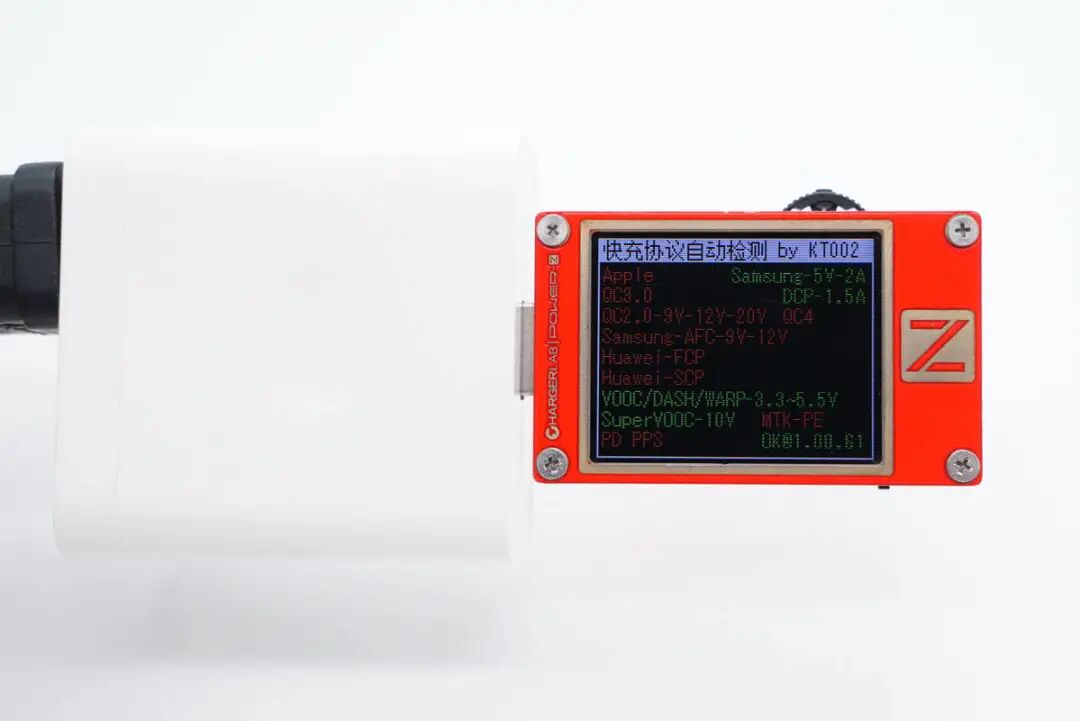

使用ChargerLAB POWER-Z KT002测得充电器支持Samsung 5V2A、DCP协议，以及VOOC/DASH/WARP、SuperVOOC快充协议。
OPPO原装80W闪充拆解
对充电器的外观、大小、性能等有了基本了解后，下面继续对其进行详细拆解，看看用料做工如何。

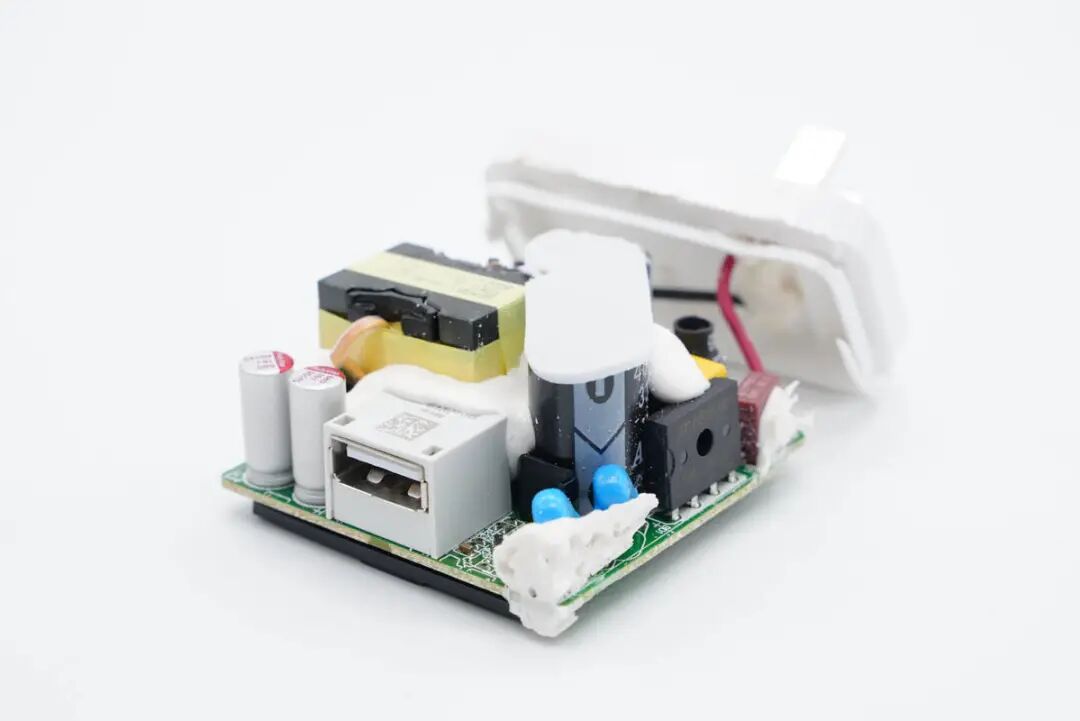

沿充电器外壳接缝拆开外壳，插脚与PCB之间通过导线连接供电，导线两端焊接处打胶加固。
充电器内部变压器，USB-A母座，电容，整流桥等元器件之间均打胶加固，初次级元件之间有黑色隔离板绝缘，高压滤波电解顶部贴有泡棉缓冲。

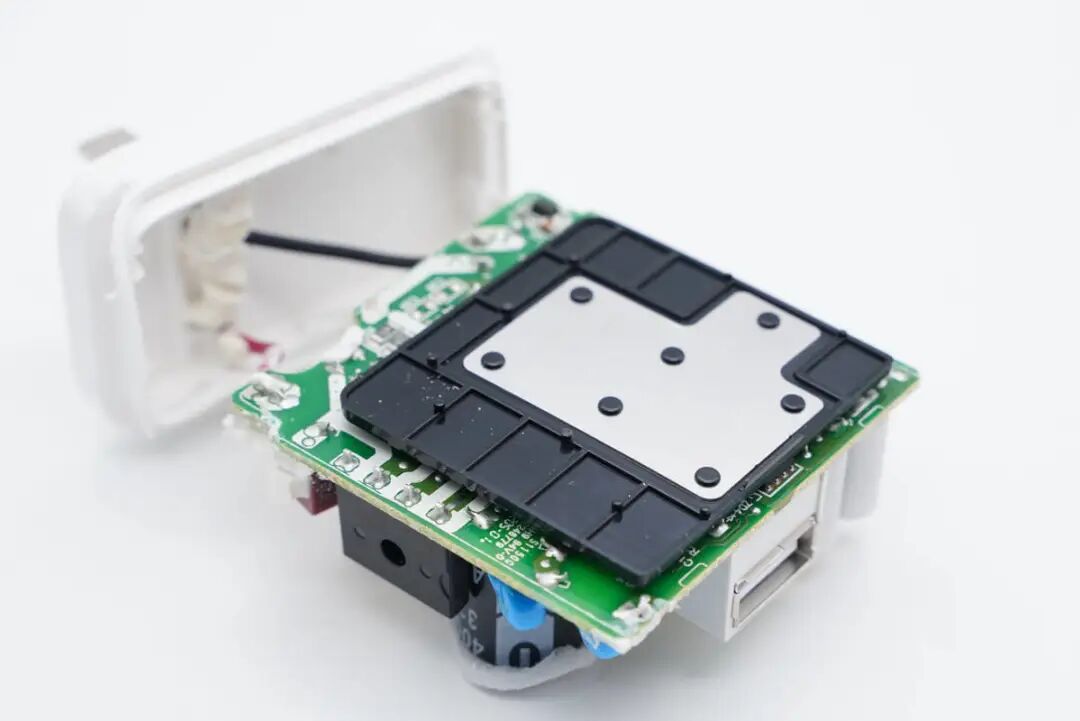

电路板背面覆盖金属散热片和黑色隔离板。
使用游标卡尺测得PCBA长度为50.35mm。

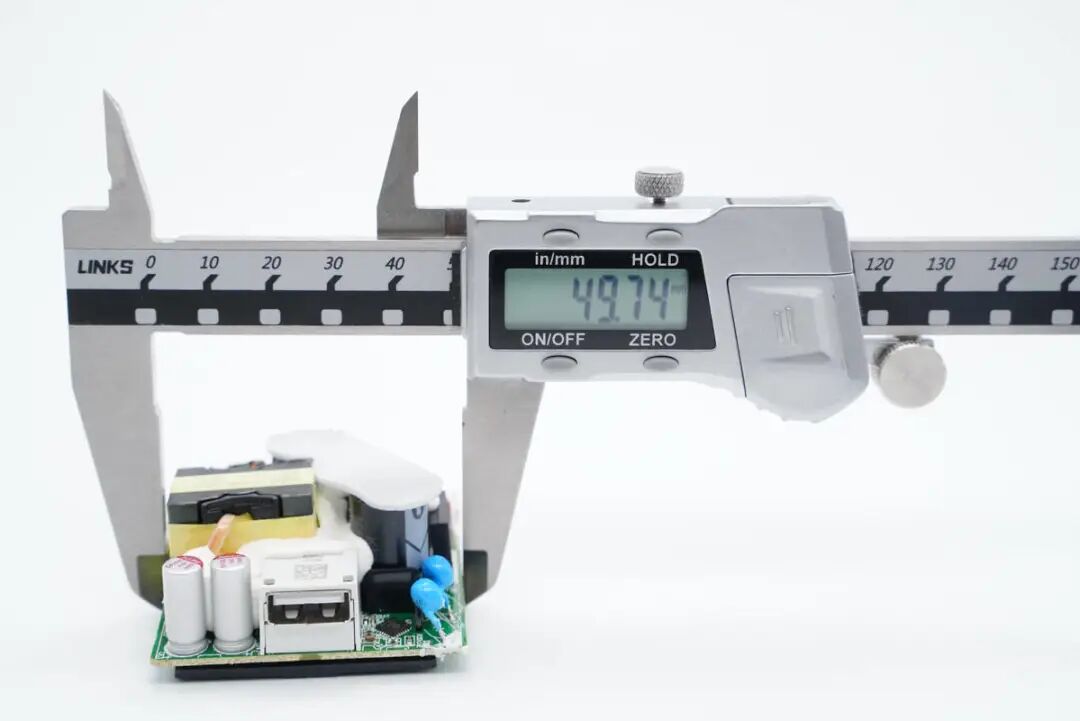

测得PCBA宽度为49.74mm。

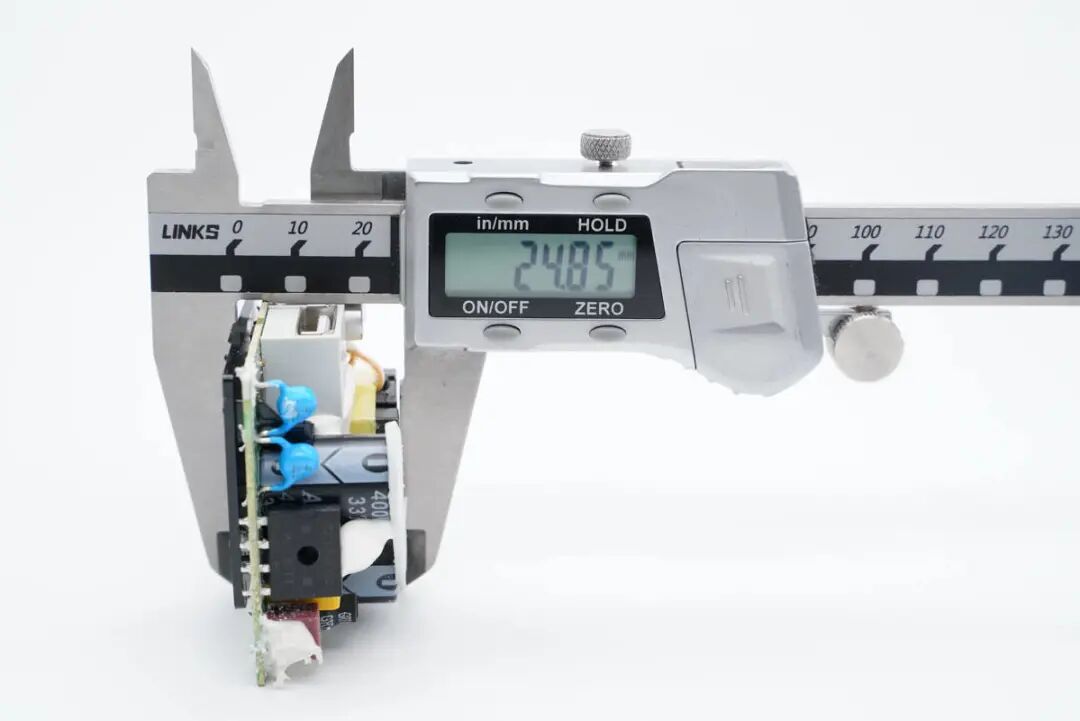

高度为24.85mm，PCBA呈正方形。
经过对充电器电路观察分析发现，这款80W原装快充充电器采用了开关电源宽范围输出，由协议芯片通过I2C数字总线控制输出电压的典型架构。元器件分布相对稀疏，不易积热，下面我们就从输入端开始一一了解各元器件的信息。

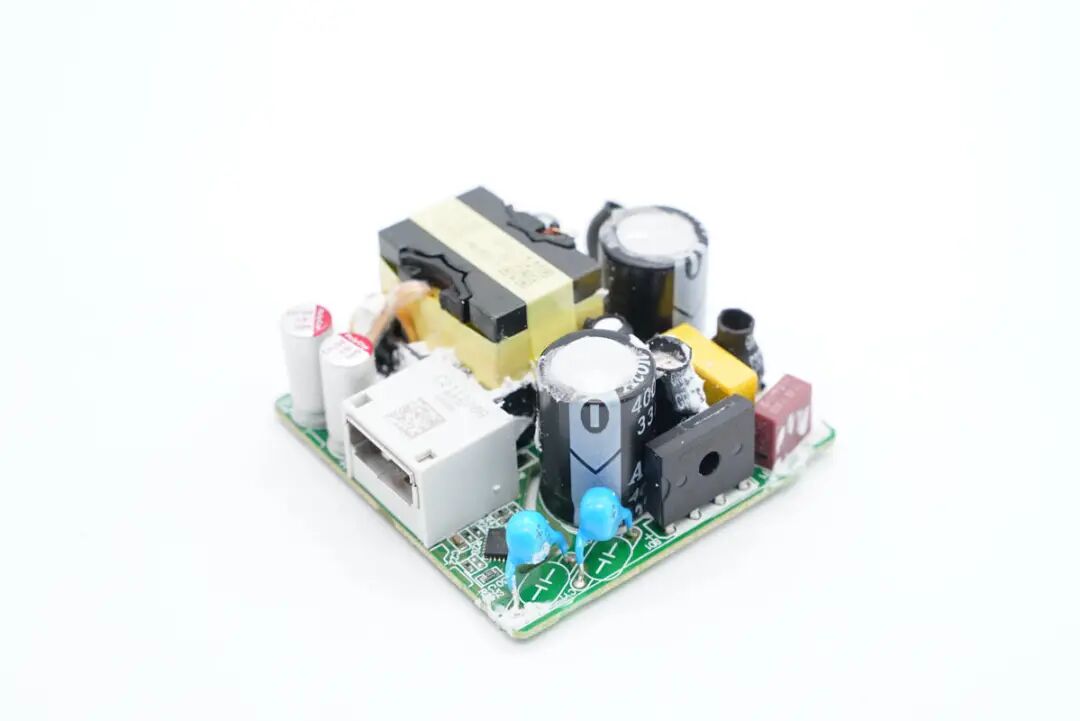

清理掉胶水，输入端一览，交流输入分别连接保险丝和NTC浪涌抑制电阻，经过共模电感和X电容组成的EMI滤波电路后送至整流桥，整流桥输出的脉动直流电，经过高压电解电容滤波为主控芯片供电。
变压器输出通过同步整流后由固态电容滤波输出，两颗串联的Y电容后面是快充协议芯片。

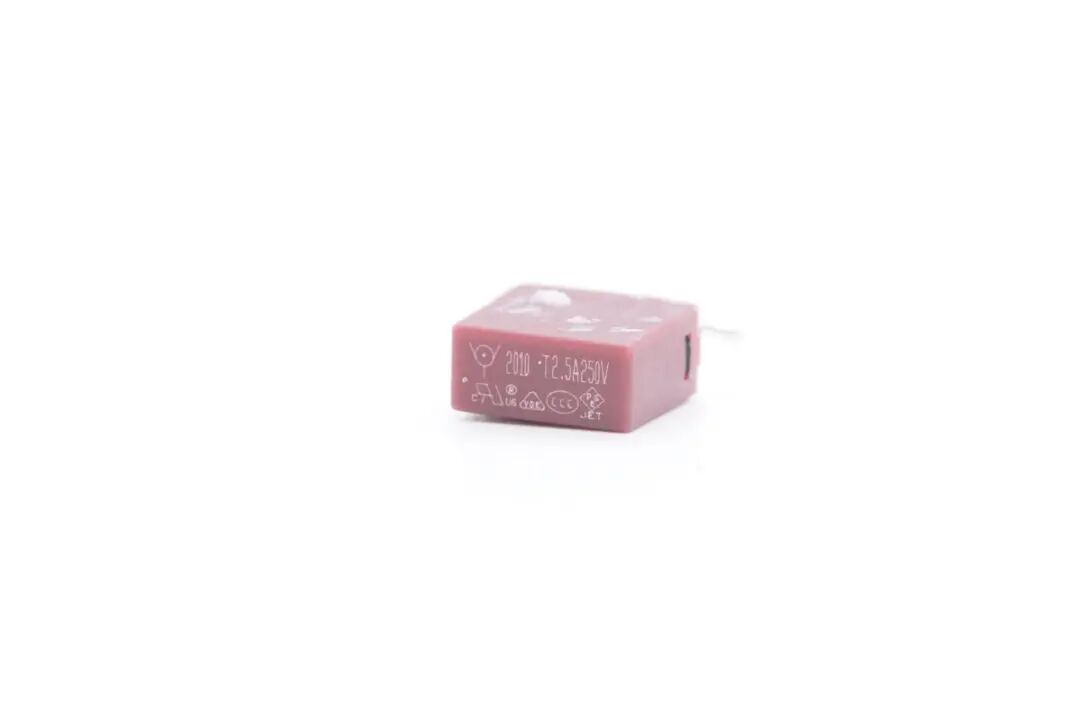

输入端延时保险丝来自华德电子，规格为2.5A 250V。
NTC热敏电阻外套热缩管，用于抑制充电器插电的冲击电流，减小或消除插电时的火花。热敏电阻规格为5D11，冷态电阻为5欧姆，直径11mm。
共模电感，外套热缩管绝缘，底部有绝缘支架支撑。
X电容特写，来自松田电子，0.1μF容量。
第二级共模电感，同样外套热缩管，底部焊接绝缘支架。

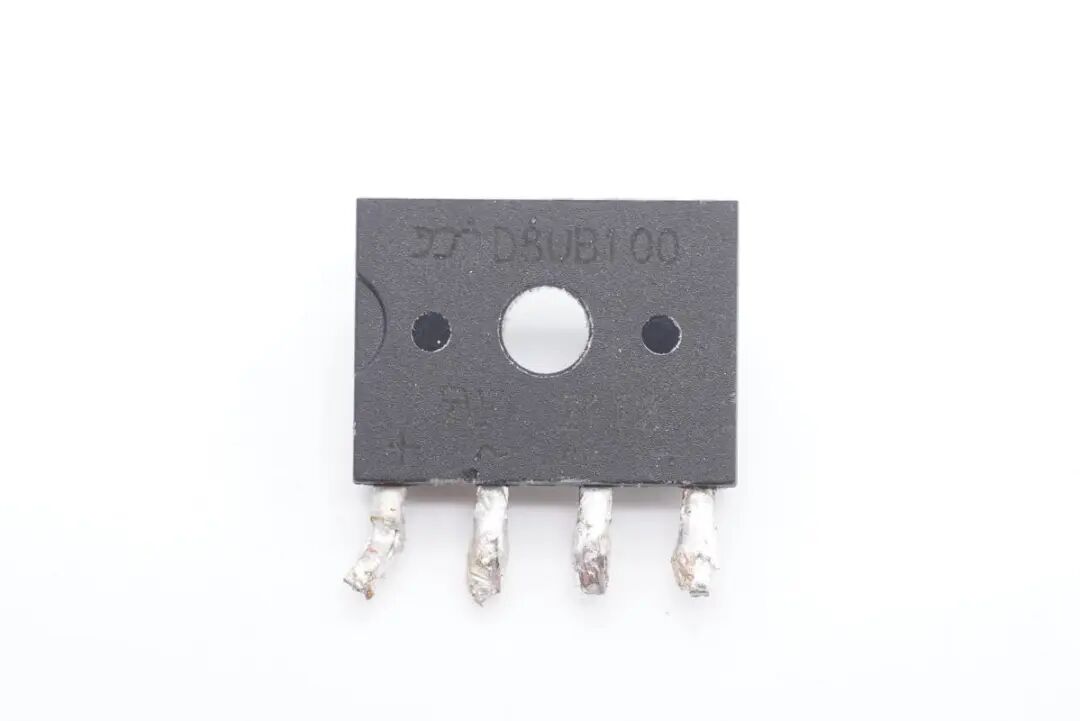

交流输入经过EMI滤波电路后进入整流桥，由整流桥将交流电转换为脉动直流电。整流桥来自扬杰，D8UB100，8A 1000V。

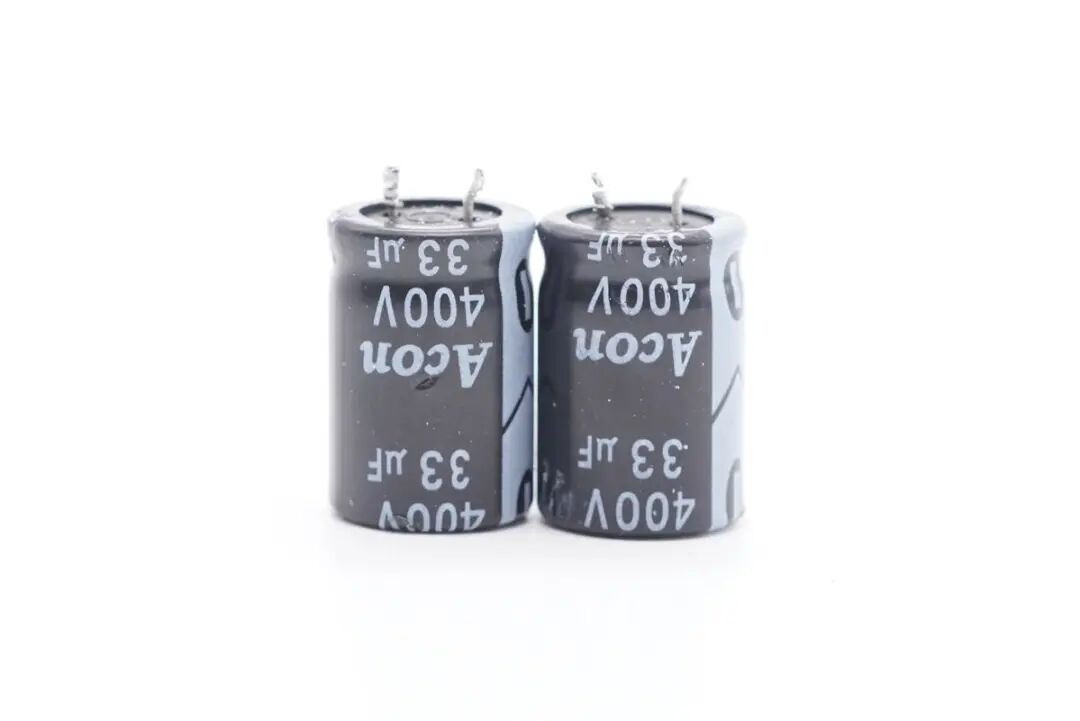

滤波电容来自Acon中元，400V33μF，两颗组成66μF容量，用于将整流桥输出的脉动直流电滤波成直流电为主控芯片供电。

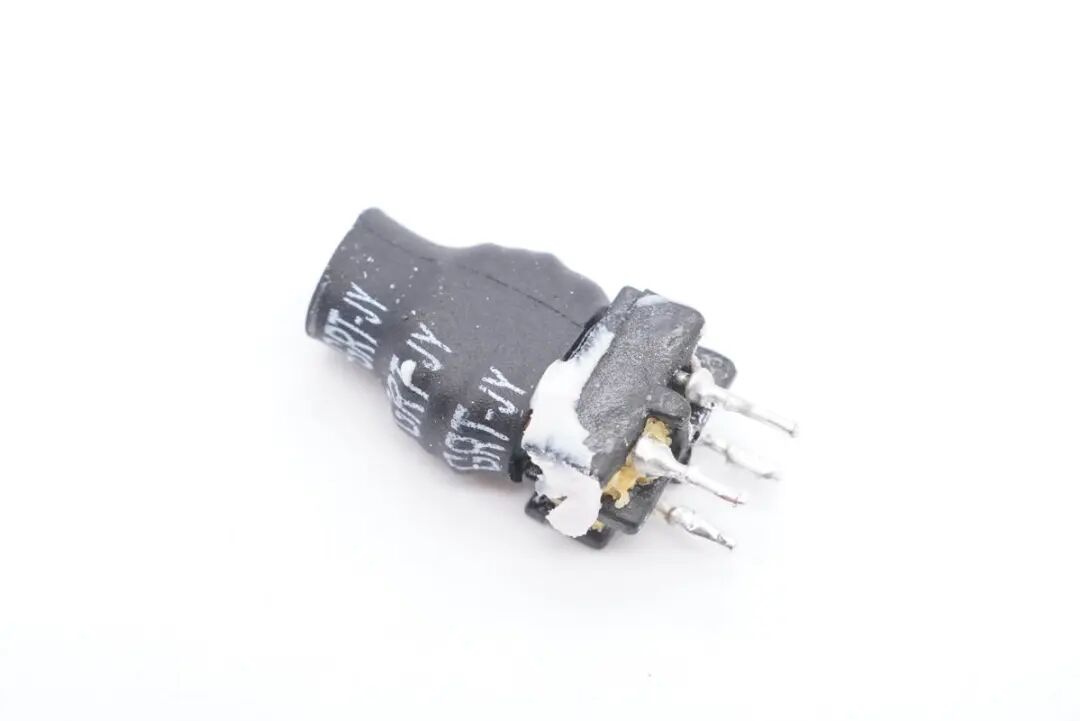

差模滤波电感特写，外包热缩管绝缘。
充电器主控芯片采用PI SC1738C，为定制型号，可以理解为大功率版本的InnoSwitch3-Pro电源芯片，内部集成数字控制的准谐振反激控制器，内部集成初级开关管，同步整流控制器一级反馈。SC1738C采用I2C接口与协议芯片通信，可以动态调节输出电压和电流，所有保护功能均可配置。

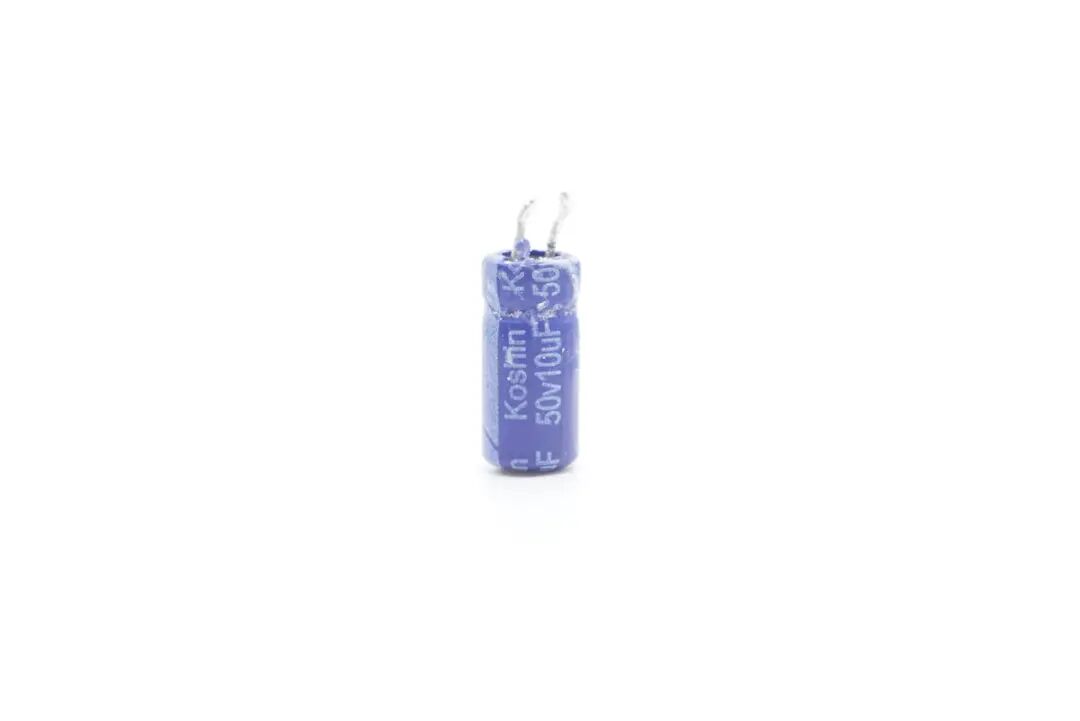

为主控芯片供电的电解电容来自Koshin东佳，规格为50V 10μF。
充电器磁芯缠绕绝缘胶带，磁芯上标注充电器型号VCB8HM。

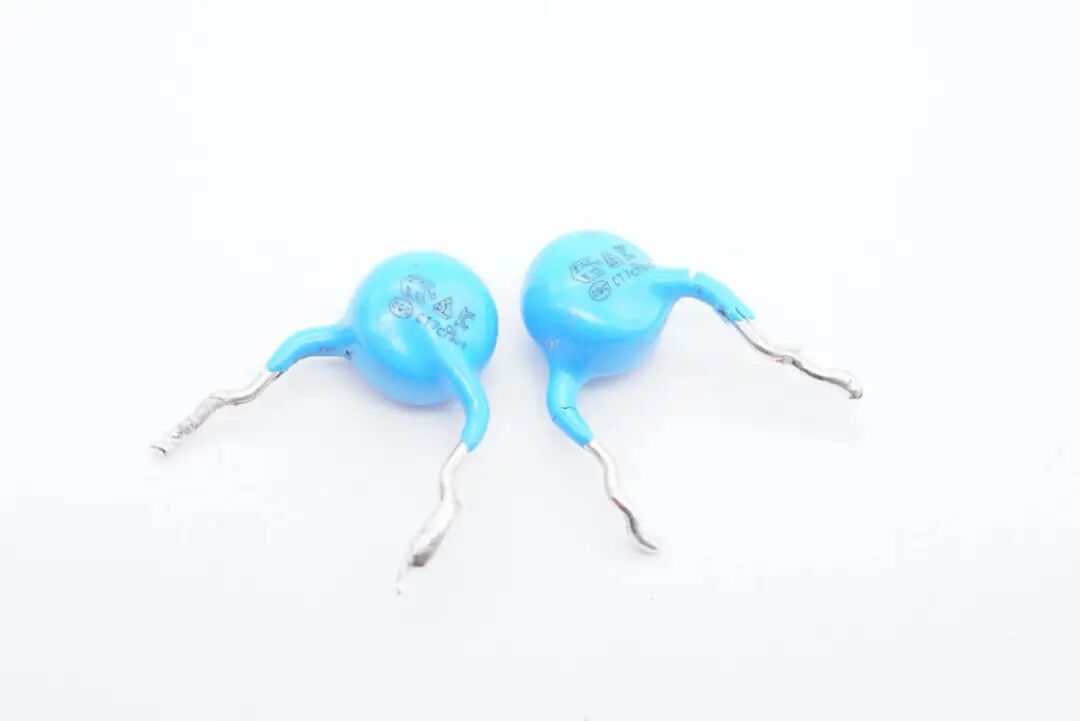

两颗蓝色Y电容串联连接，加强耐压，提高安全等级，满足安规要求。
同步整流管来自AOS万代，AON6220，NMOS，耐压100V，导阻6.2mΩ，采用DFN5*6封装，由PI SC1738C输出同步整流信号控制。右上角NTC2热敏电阻用于检测充电器内部温度，进行过热保护。

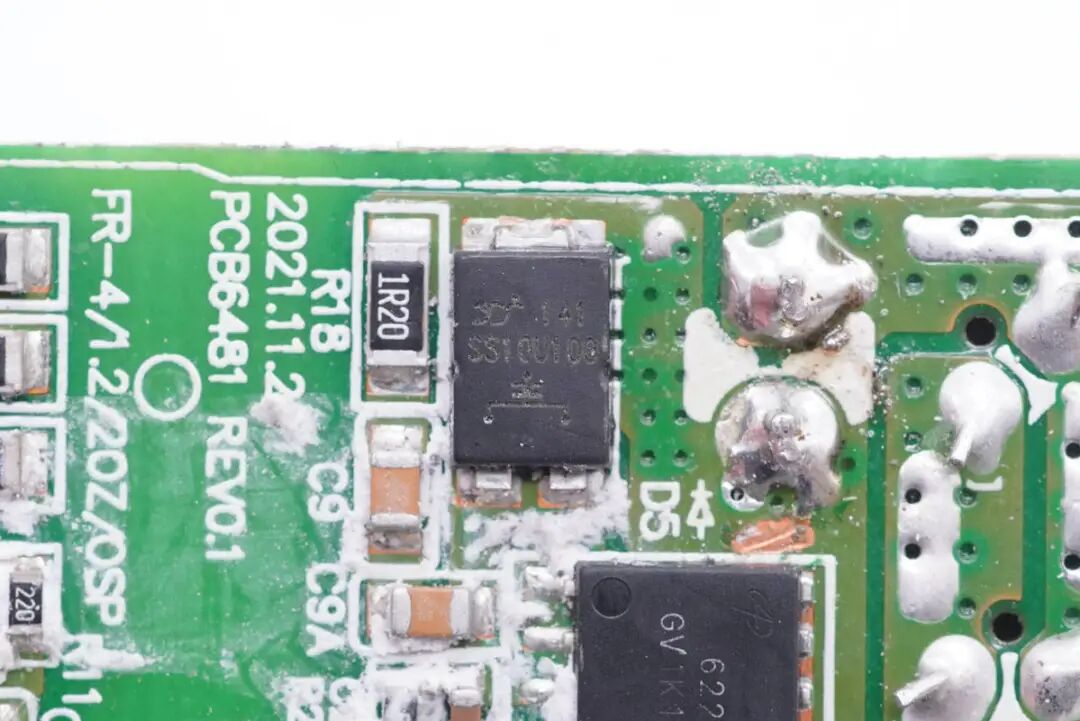

与同步整流管并联的肖特基二极管，用于提高同步整流效率。肖特基二极管来自扬杰，型号SS10U100，耐压100V，电流10A，采用TO-277封装。

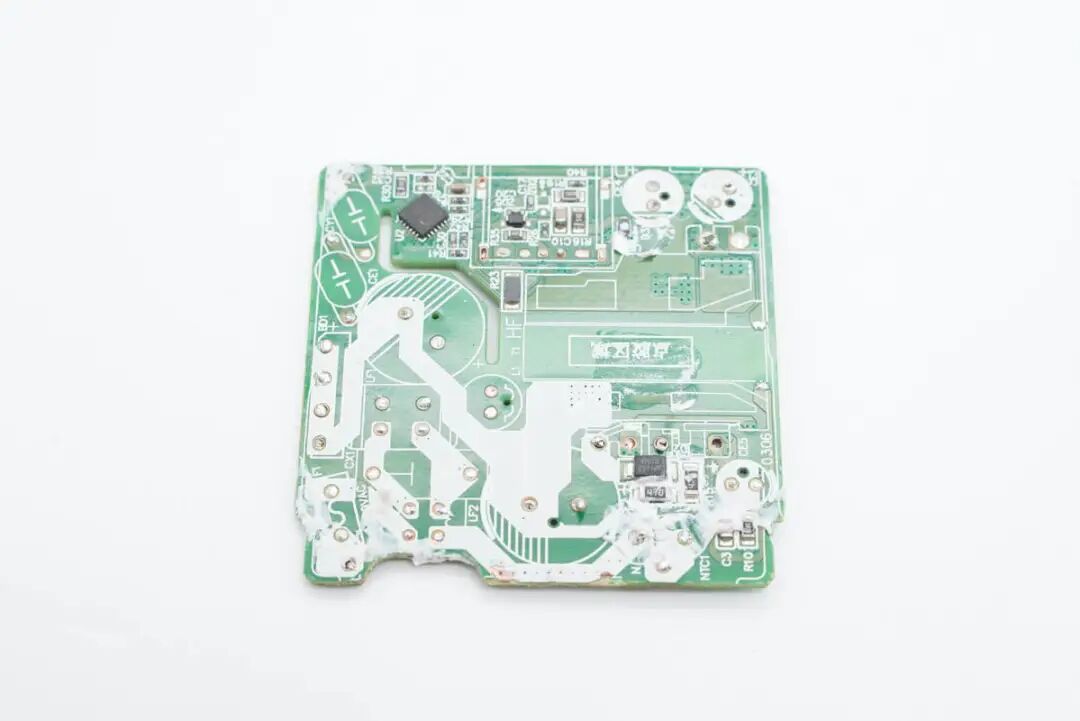

拆掉PCB上的直插元件，输出侧有一颗协议芯片。

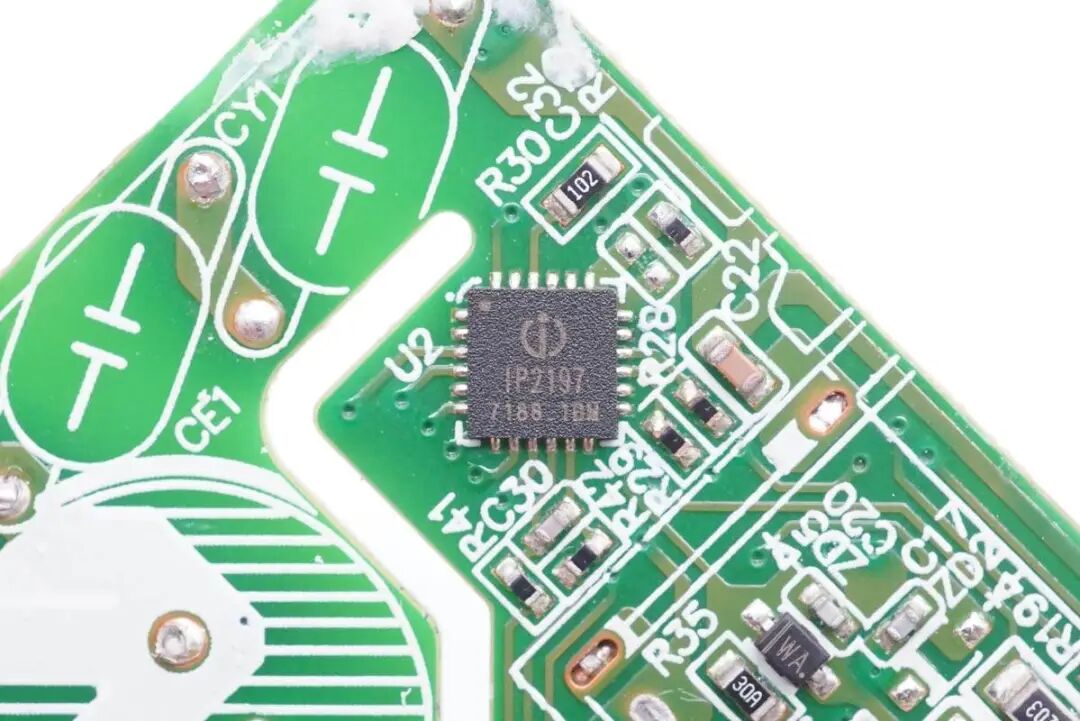

协议芯片为英集芯IP2197，是一颗与OPPO共同定制的协议芯片，支持SUPERVOOC快充协议，具备I2C总线反馈调压。

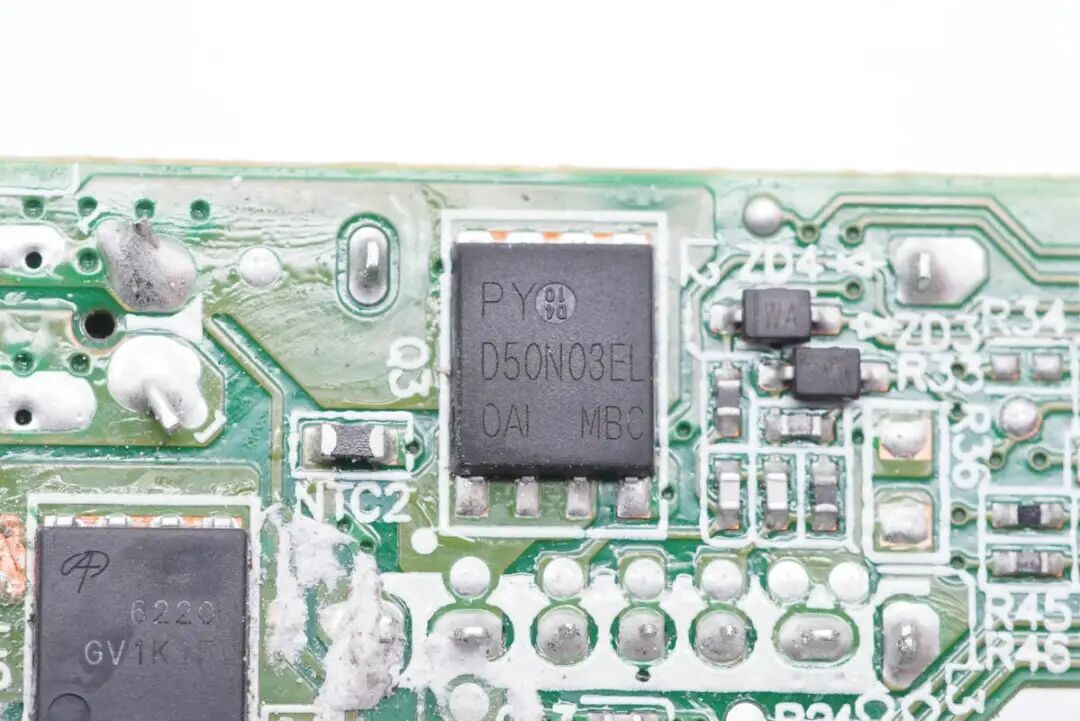

输出VBUS开关管来自平伟，D50N03EL，耐压30V，导阻5.5mΩ，采用DFN5*6封装。
检测输出电流的合金电流取样电阻，配合英集芯IP2197协议芯片采集输出电流信息，进行过流保护。
输出滤波固态电容来自柏瑞凯，RQ系列125℃高温电容，680μF 16V，使用两颗并联用于输出滤波。

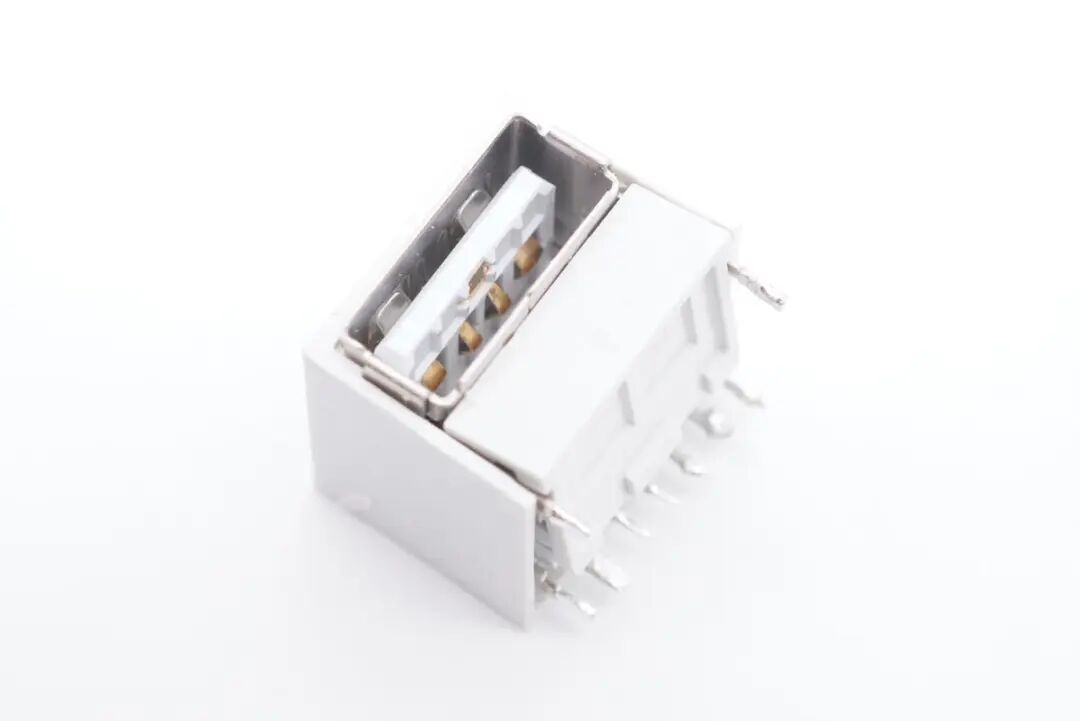

USB-A母座特写，正负极加宽用于大电流快充，前端辅助触点用于检测原装数据线，确认线缆为原装后开启大电流输出。
全部拆解完毕，来张全家福。
充电头网拆解总结
OPPO Find X5 Pro 80W超级闪充充电器采用经典的机身设计，固定插脚以及白色外壳，一眼看去就是手机的标配充电器。充电器支持OPPO VOOC和Super VOOC快充协议，除了对OPPO系手机超级闪充外，还能作为USB-A口输出的充电器使用，为其他品牌的手机应急充电。
充电头网通过拆解了解到，OPPO 80W超级闪充充电器内置PI SC1738C电源芯片，集成度高，支持I2C控制输出电压与电流，满足SUPERVOOC快充精细调压需求。输入端整流桥和肖特基二极管来自扬杰，高压电解电容来自中元，协议芯片采用英集芯IP2197，使用I2C数字通信取代传统反馈，输出滤波电容来自柏瑞凯，用料均来自业内大厂，是一款合格的配机充电器。
