拆解报告：PLUAGR创富源35W双C口快充充电器
----- 充电头网拆解报告 第2110篇 -----
前言
根据近期的爆料信息，苹果将要推出一款双USB-C接口充电器，从而满足两人的同时充电需求。对于小功率充电器来说，恰到好处的35W功率能够显著缩小充电器体积，易于携带的同时，使用更加方便。
充电头网拿到了PLUAGR创富源推出的一款35W双C口氮化镓充电器，这款充电器在同时连接两个设备时，能够以20+20W的功率分配输出，满足苹果手机快充。下面充电头网就对这款双C口充电器进行拆解，看看内部是如何做到的。
PLUAGR创富源35W双C口充电器外观

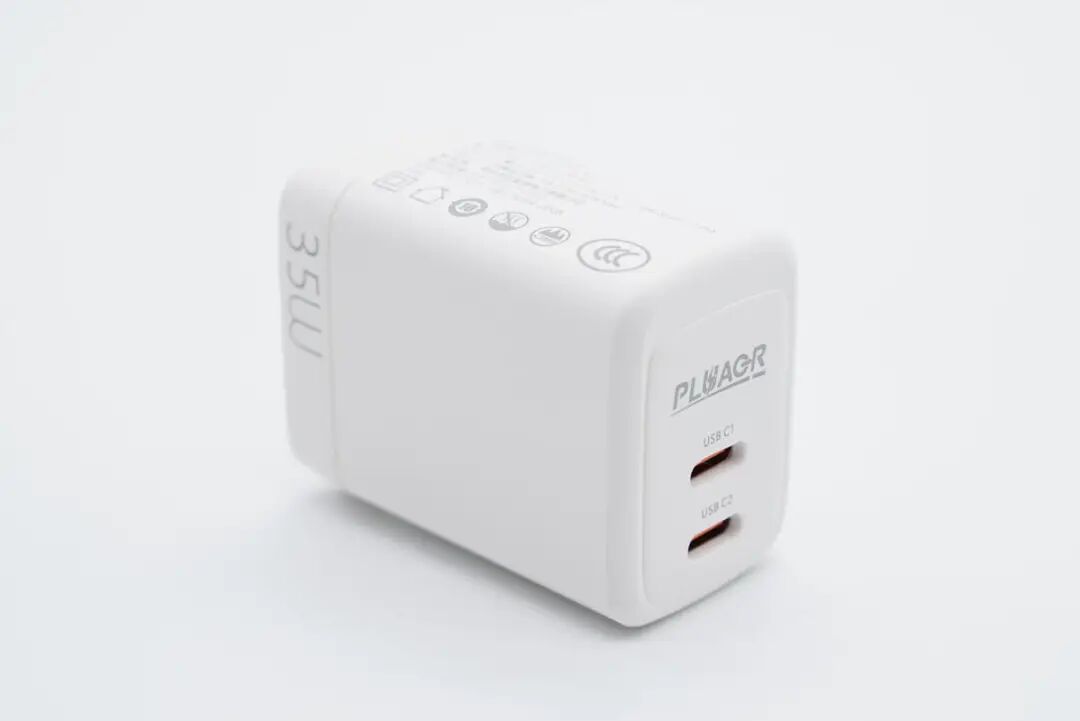

充电器采用PC材质白色外壳，机身表面哑光处理抗指纹，边角过渡都相对比较圆润，持握不硌手。

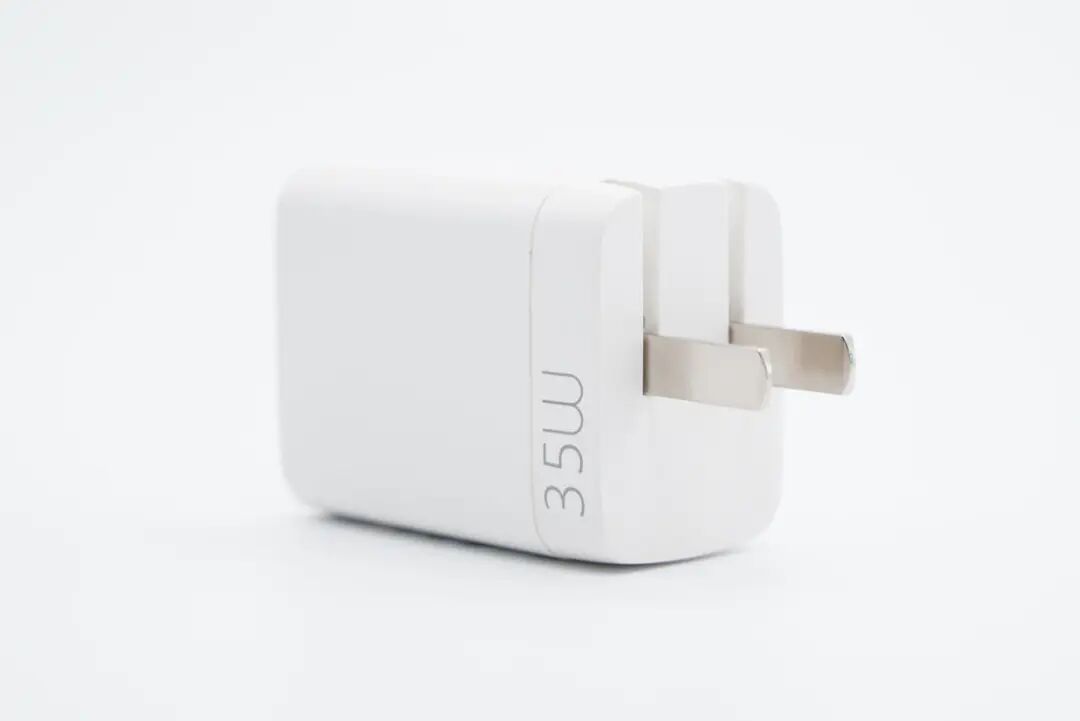

输入端外壳上印有35W字样。

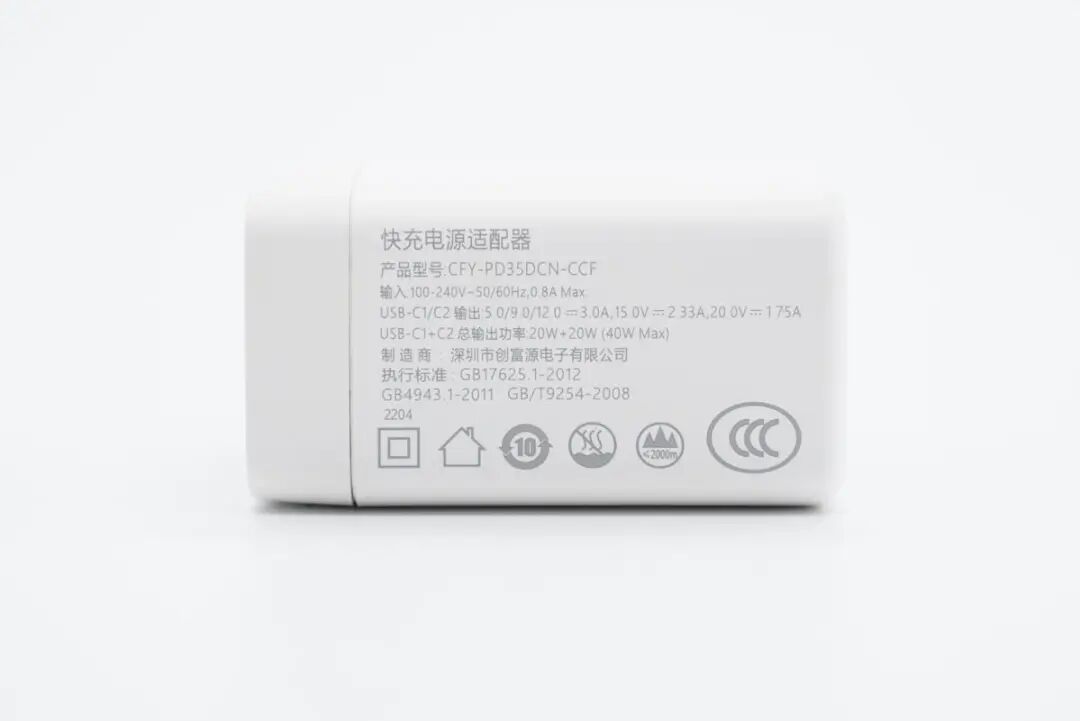

机身一侧外壳印有充电器参数
型号：CFY-PD35DCN-CCF
输入：100-240V~50/60HZ 0.8A
USB-C1/C2输出：5V3A、9V3A、12V3A、15V2.33A、20V1.75A
C1+C2总输出功率：20W+20W（40W Max）
制造商：深圳市创富源电子有限公司
充电器已经通过了CCC认证。
充电器配备可折叠国标插脚，携带方便且不会刮伤包里其它设备。
输出端外壳上印有PLUAGR品牌，配有双USB-C接口，接口旁印有区别标识，不过两个接口性能相同，支持功率盲插，使用方便。

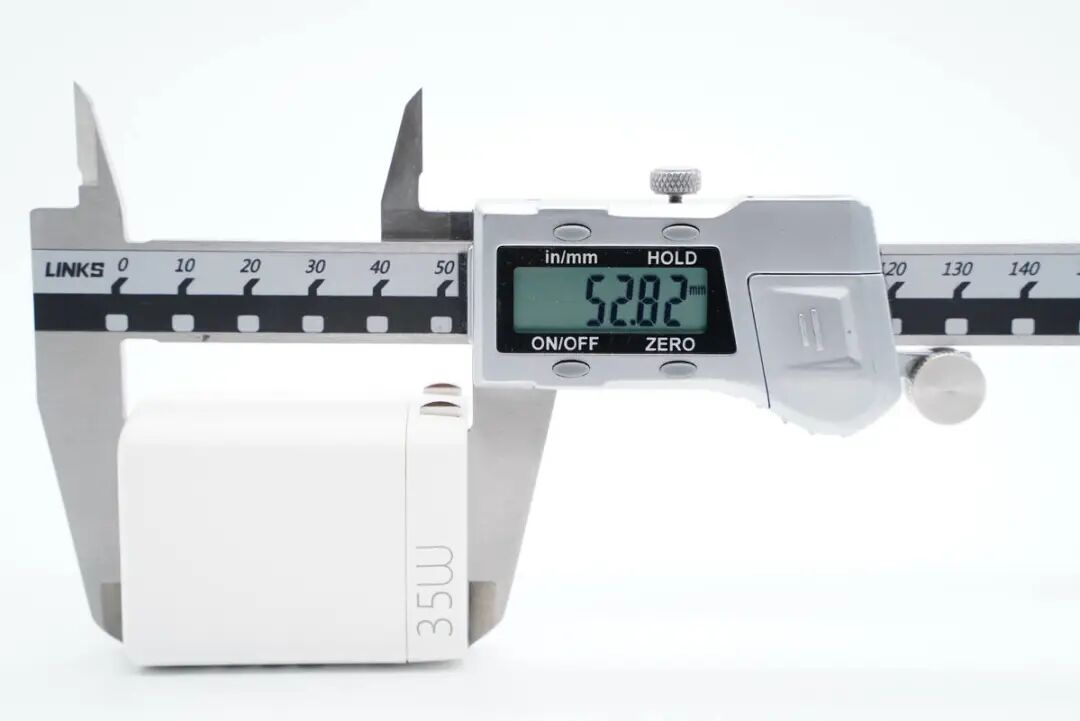

测得充电器机身高度为52.82mm。

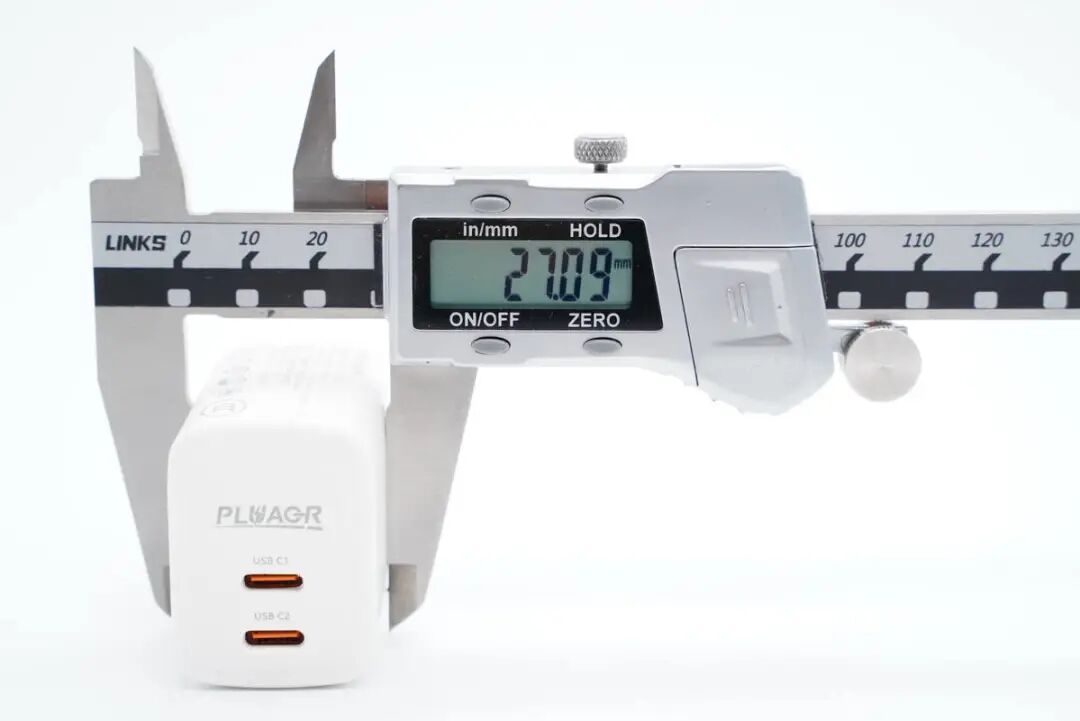

宽度为27.09mm。
厚度为40.5mm。

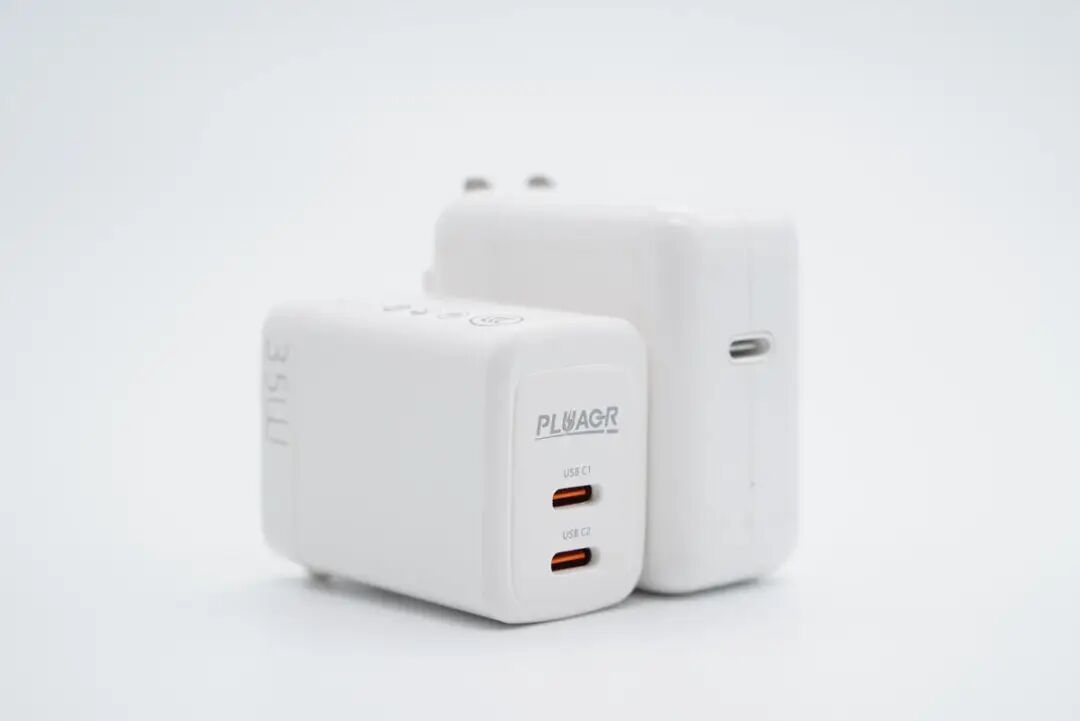

和苹果30W充电器对比，体积还要小不少。

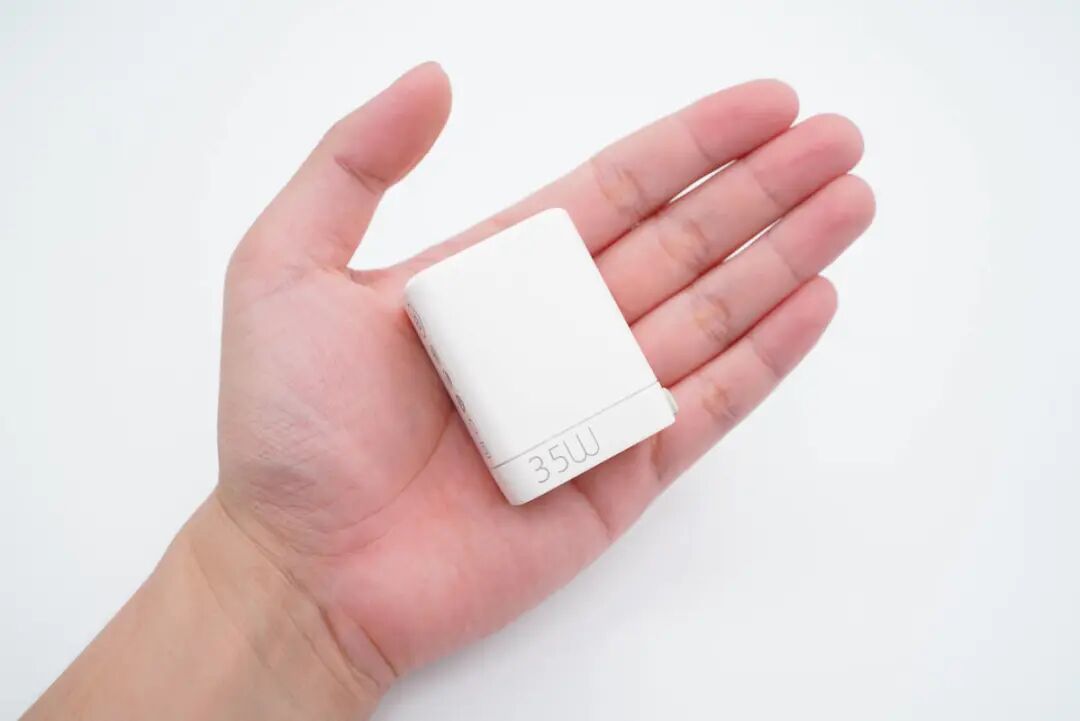

拿在手上的大小直观感受。

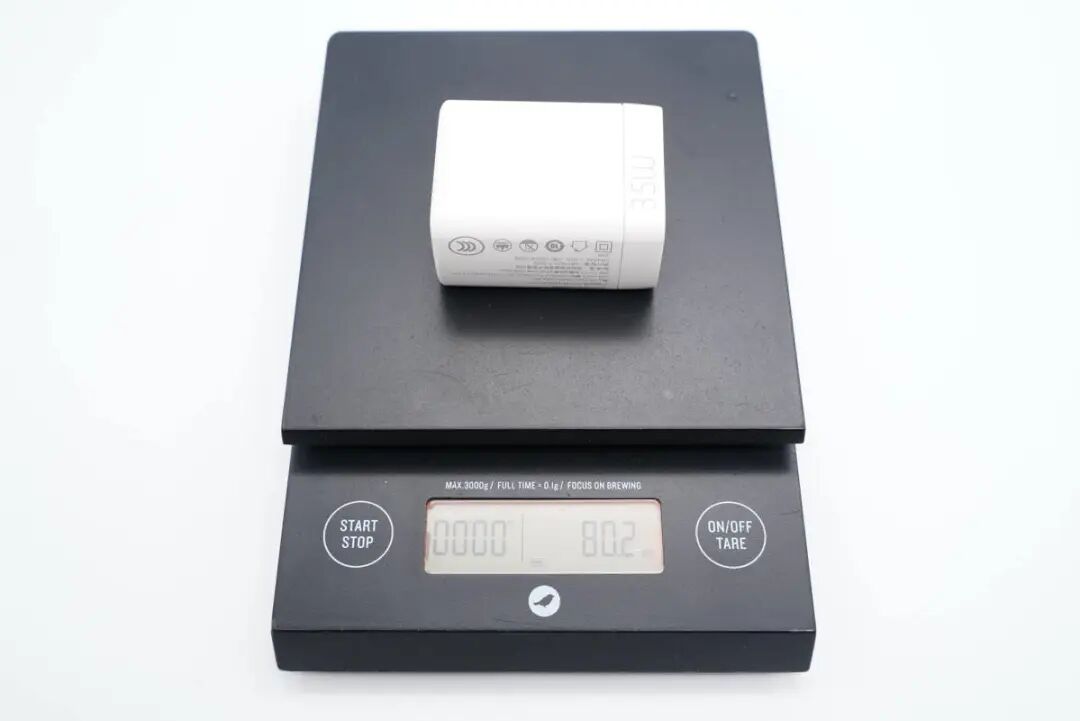

充电器净重约为80g。

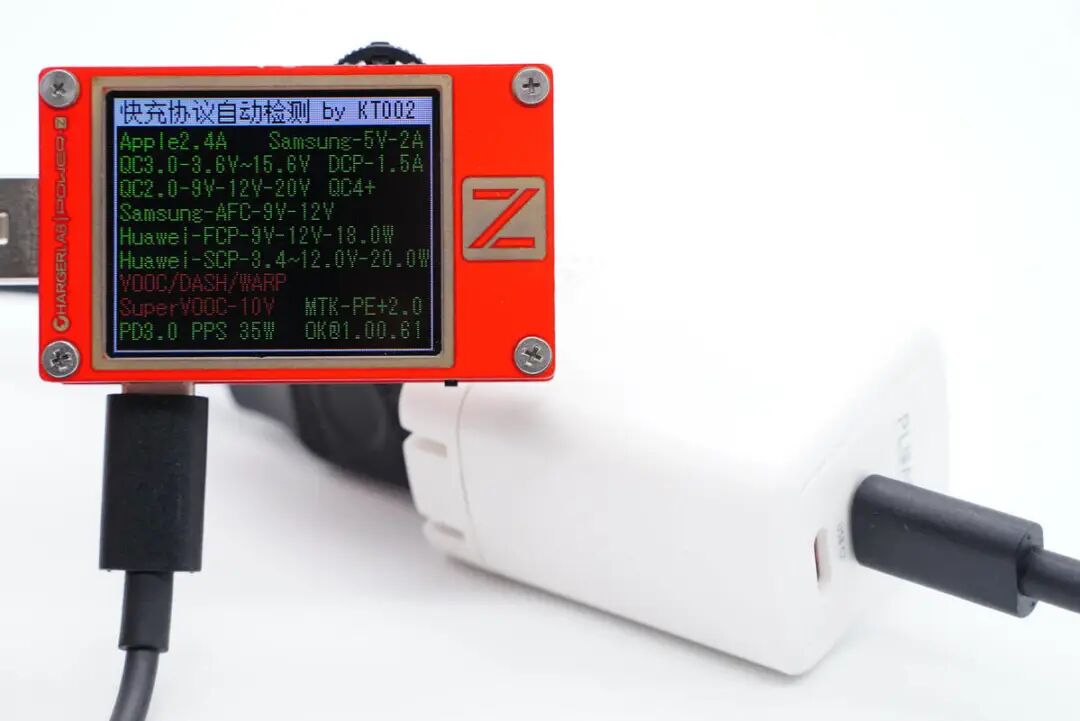

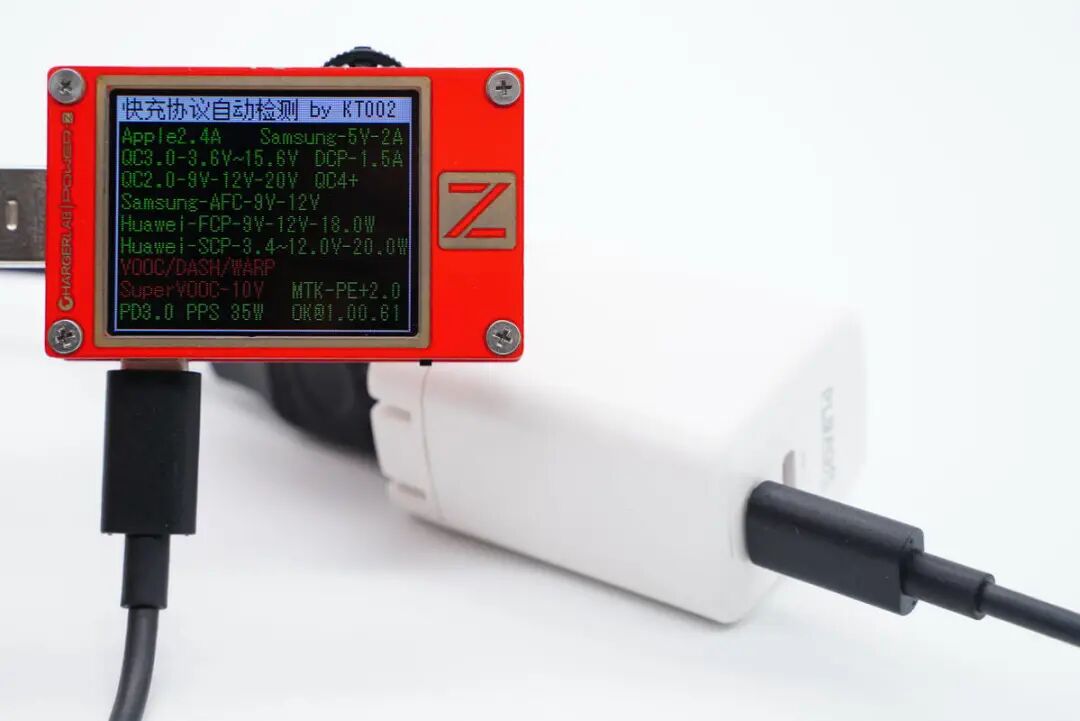

使用ChargerLAB POWER-Z KT002测得USB-C1口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议。

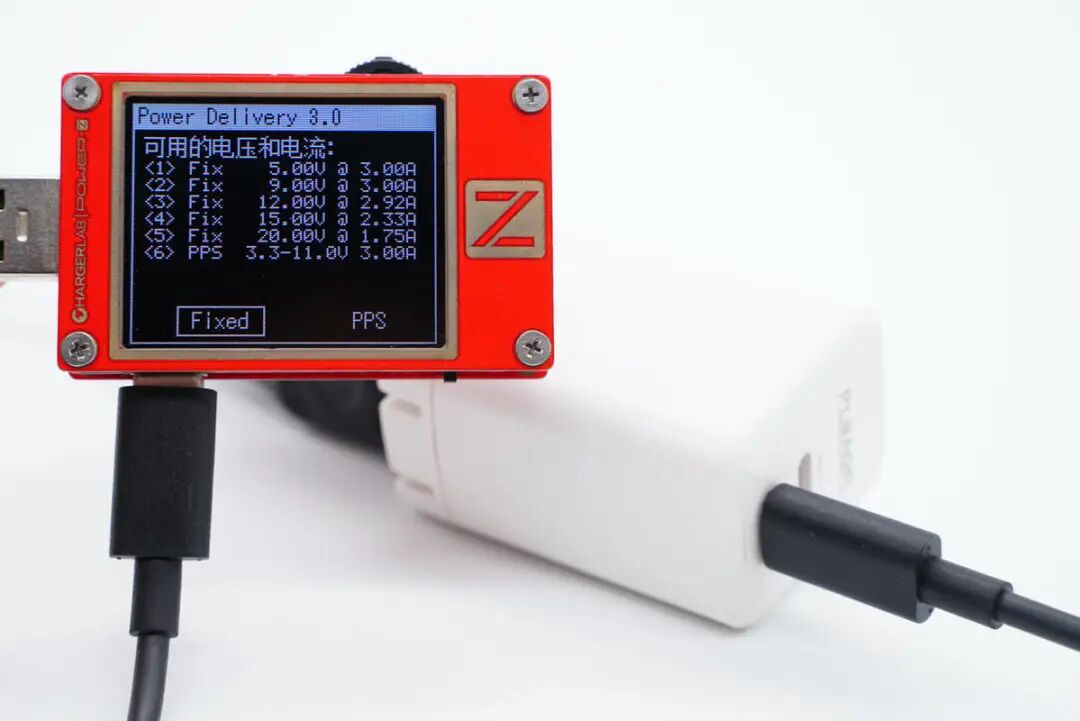

并且还具备5V3A、9V3A、12V2.92A、15V2.33A、20V1.75A五组固定电压档位，以及3.3-11V3A一组PPS电压档位。
测得C2口兼容协议和C1口的一样。
两个接口的PDO报文也完全相同。
PLUAGR创富源35W双C口充电器拆解
在对这款充电器有了基本了解后，下面继续对其进行详细拆解，看看产品的实际做工用料如何。
沿插脚侧外壳接缝拆开充电器，交流输入通过弹片与电路板压接供电。

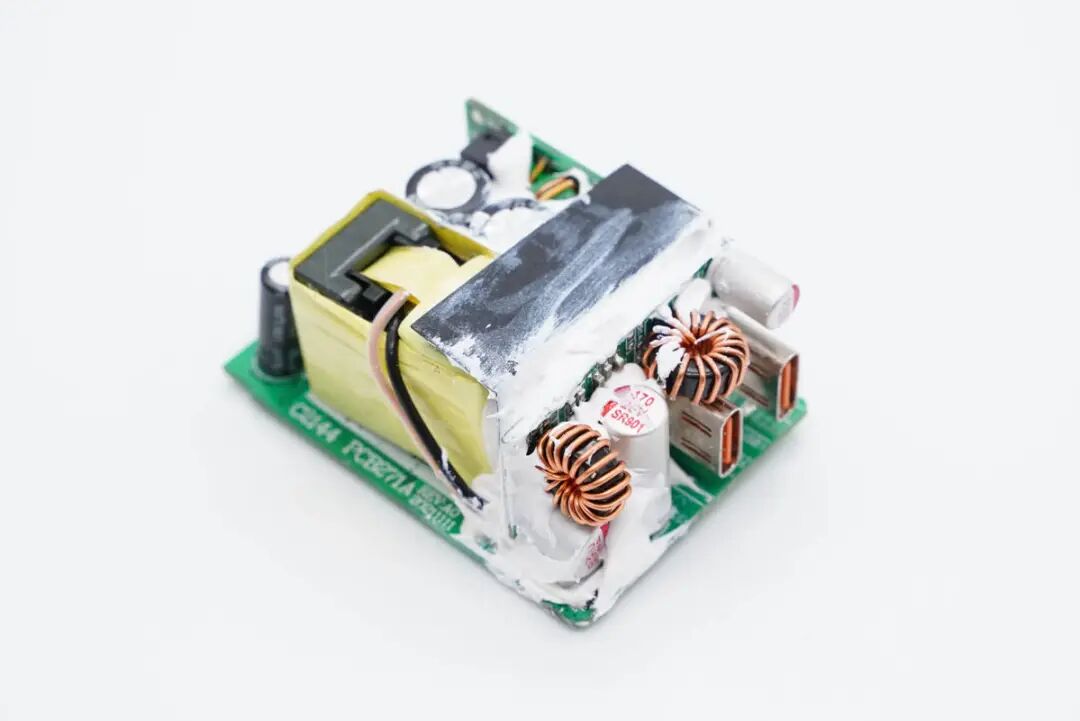

取出内部PCBA模块，充电器使用三块PCB焊接组成。

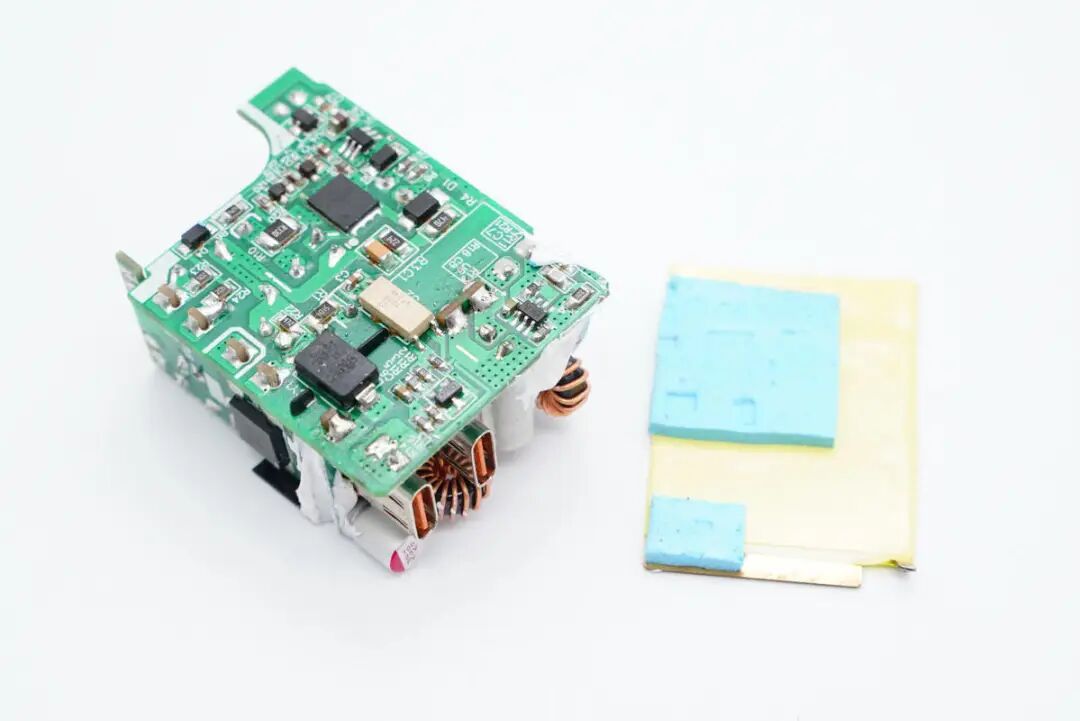

PCB背面焊接固定一块黄铜散热片，与PCB之间有蓝色导热垫接触，为主板上的器件散热。
导热垫对应氮化镓开关管和同步整流控制器的位置。

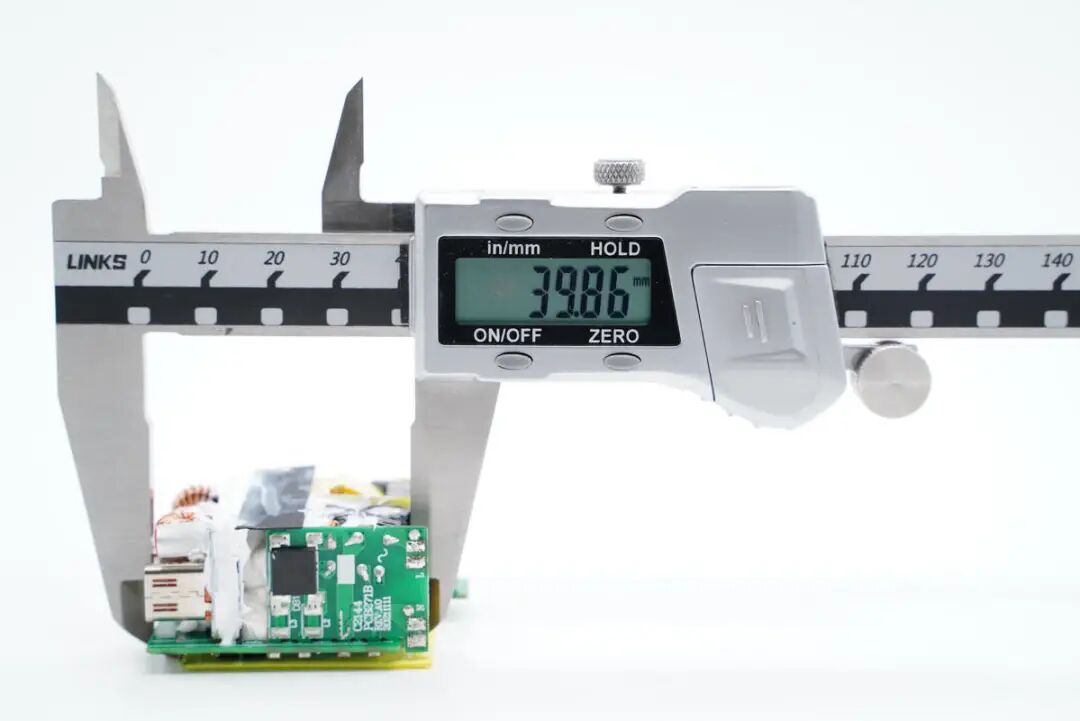

使用游标卡尺测得PCB长度约为39.9mm。

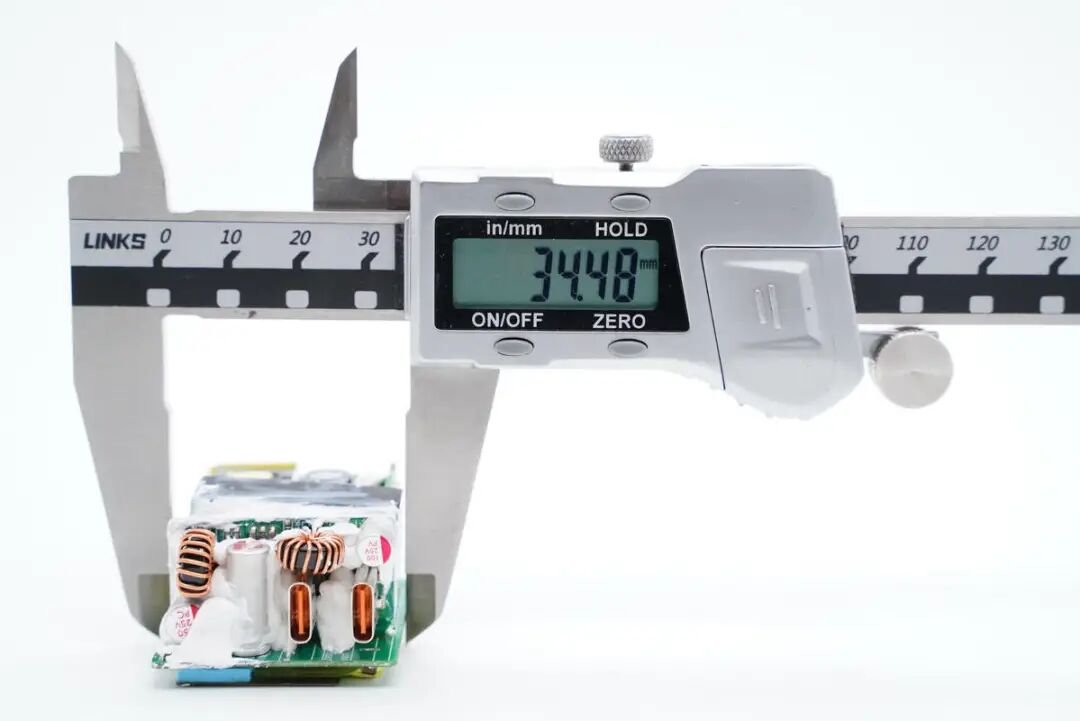

PCB宽度约为34.5mm。

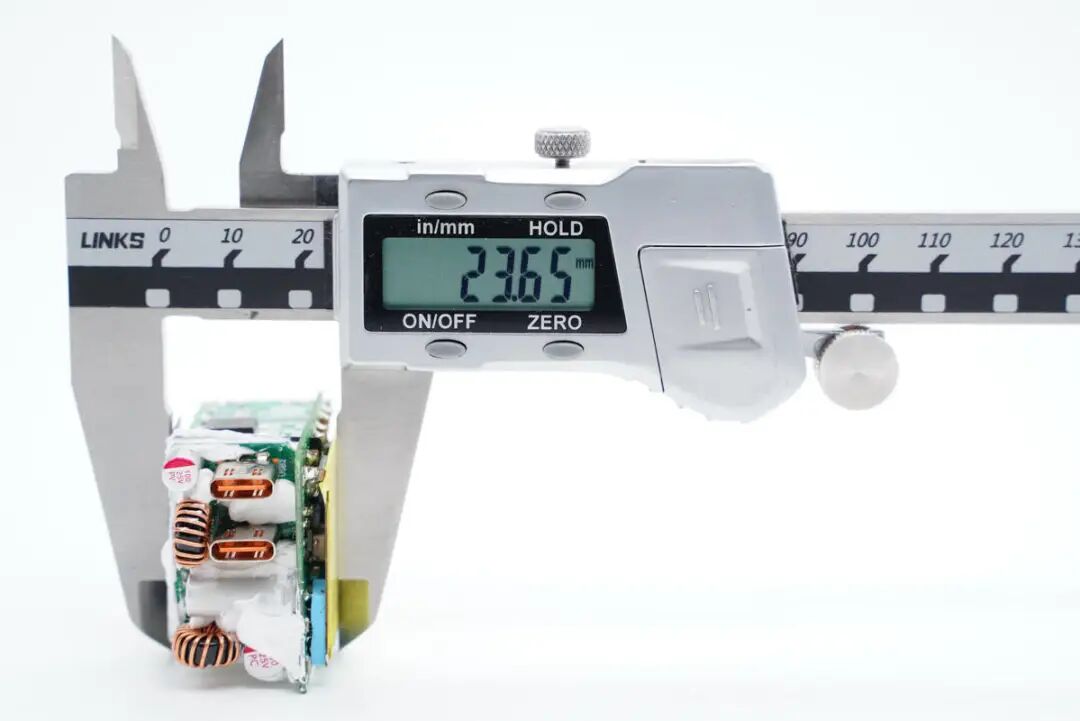

PCB高度约为23.7mm。

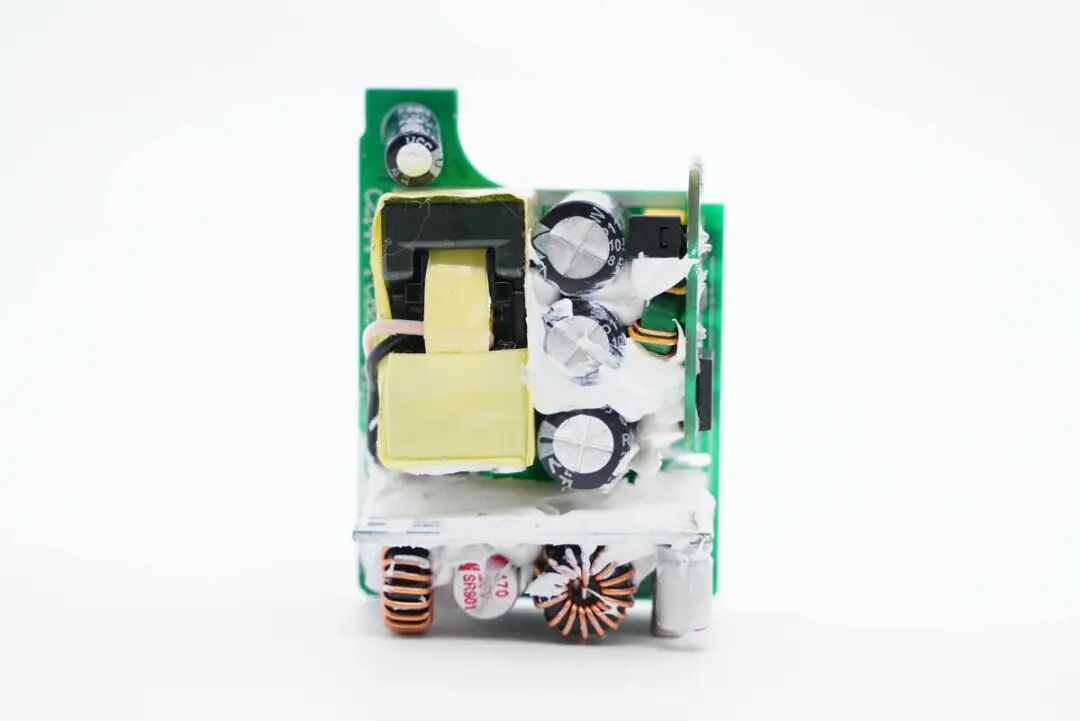

PCB板正面一览，右侧垂直焊接小板为输入整流和滤波电路，中间是初级滤波电容，最左侧是开关变压器。下面焊接的小板为二次降压电路，焊接降压电感和USB-C母座。

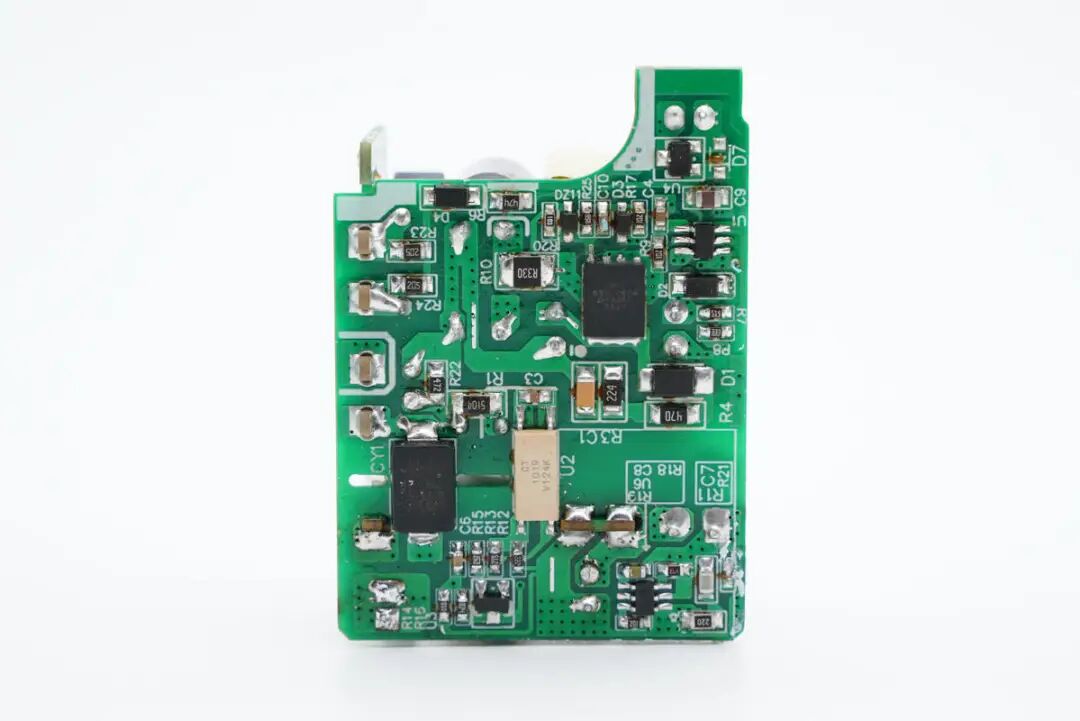

PCB板背面一览，焊接氮化镓功率器件和QR反激控制器，光耦和贴片Y电容，次级侧焊接同步整流控制器。
通过对PCB的观察发现，这款充电器采用QR开关电源架构设计，输出固定电压，再由两路独立的协议降压芯片控制接口输出电压。下面我们开始从输入端了解各个器件。

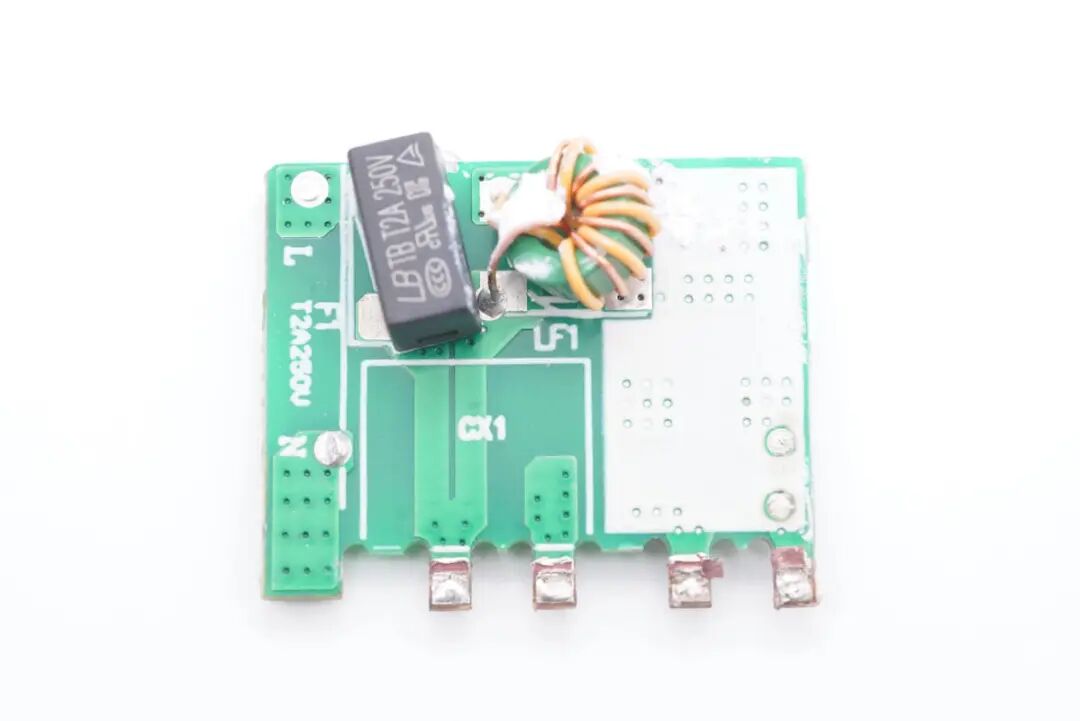

输入端一览，连接插脚取电的小板上焊接EMI滤波器件和保险丝。
输入端慢熔保险丝来自蓝宝，为TB系列超小型慢熔保险丝，规格为2A 250V。共模电感采用多层绝缘线和漆包线双线绕制。

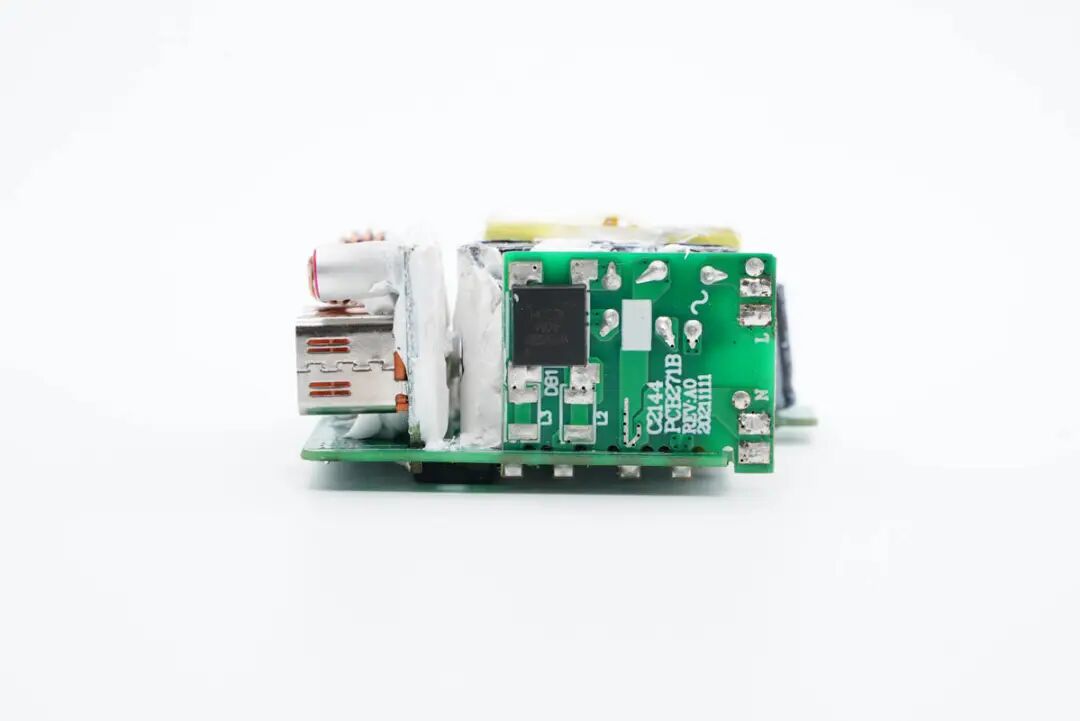

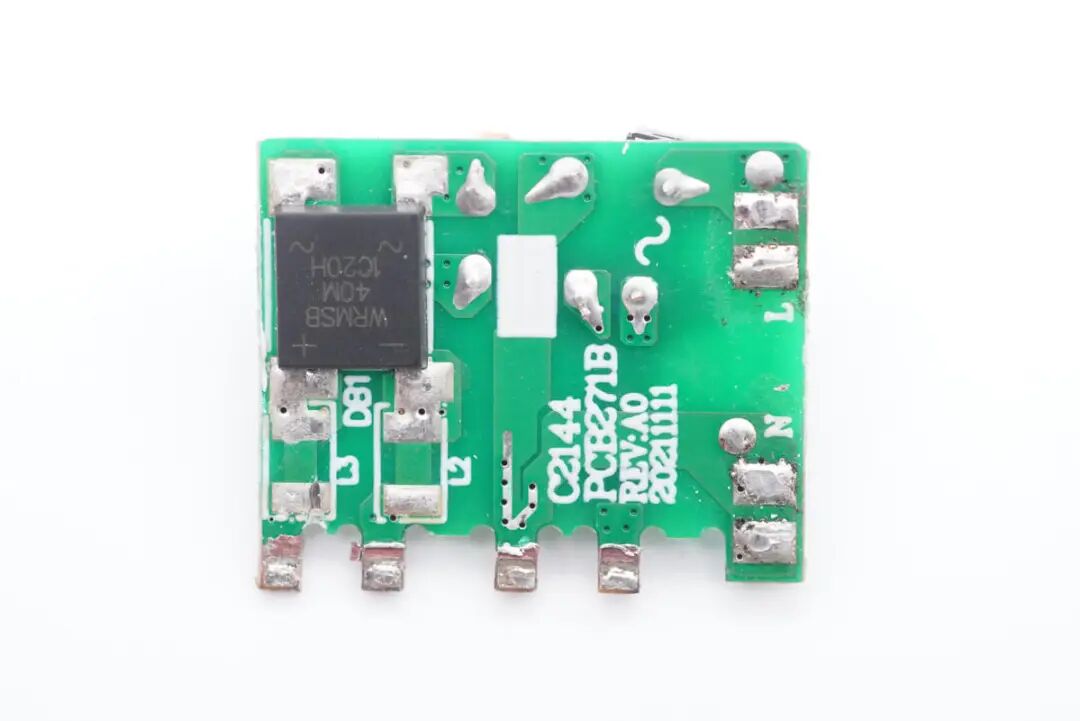

小板背面焊接一颗整流桥，右侧为连接交流输入的触点。
安规X2电容来自东莞成希电子，容量为0.1μF。
经过EMI电路过滤后，由沃尔德WRMSB40M整流桥将交流电转换为脉动直流电。这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

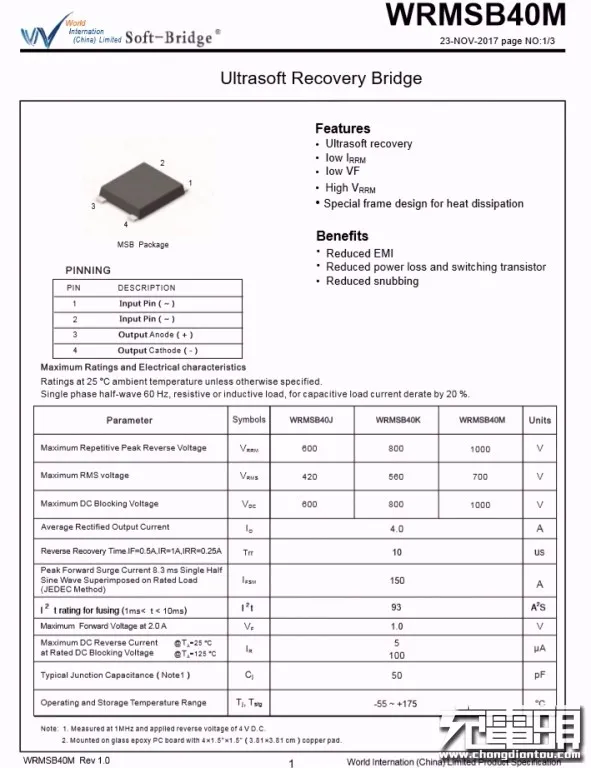

沃尔德WRMSB40M详细资料信息。
充电头网了解到，沃尔德软桥还被OPPO 50Ｗ饼干氮化镓快充、鸿达顺65W 氮化镓充电器、飞频65W USB PD氮化镓充电器、ROCK 65W氮化镓充电器、麦多多65W氮化镓充电器、麦多多30W 1A1C快充充电器等多款产品采用，性能获得客户的一致认可。

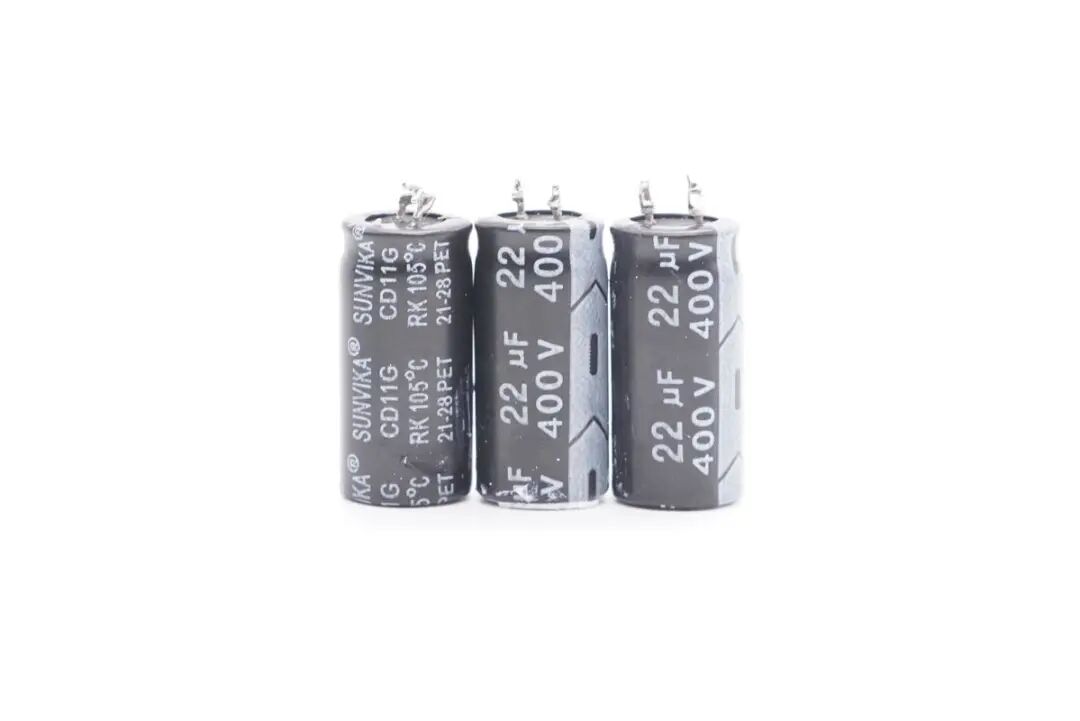

三颗高压滤波电解电容来自SUNVIKA三之佳电子，CD11G系列，规格均为22μF 400V。

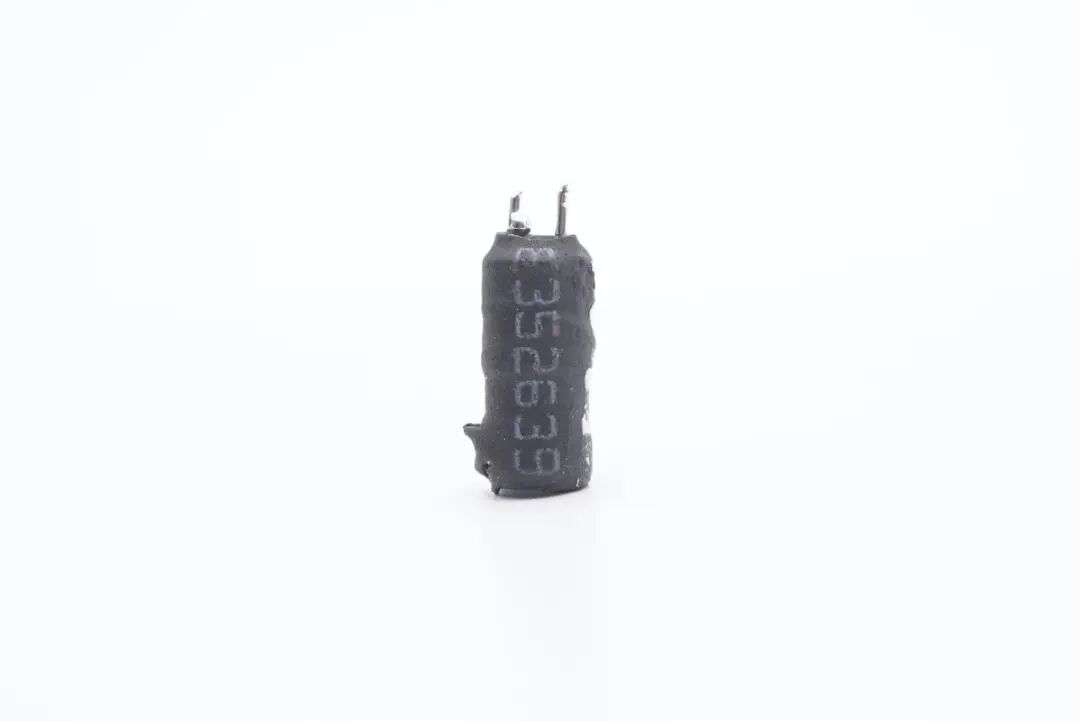

差模滤波电感，用于抑制高频干扰，外套热缩管绝缘。

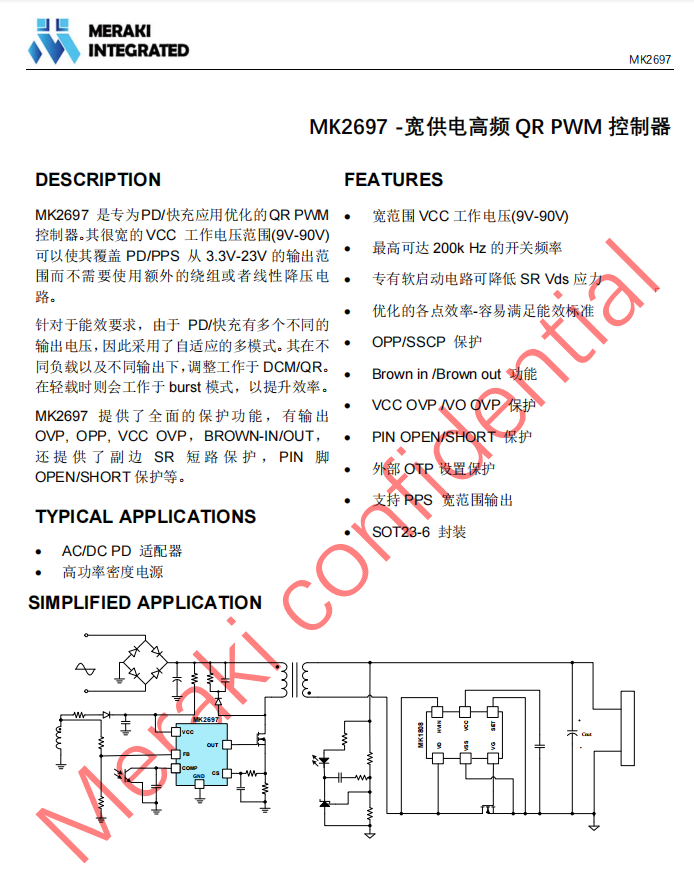

开关电源主控芯片采用茂睿芯MK2697，这是专为PD/快充应用优化的QR PWM控制器。该控制器宽VCC工作电压范围(9V-90V) 可以使其覆盖PD/PPS从3.3V-23V的输出范 围而不需要使用额外的辅助绕组或者线性降压电路。
MK2697采用了茂睿芯自主知识产权的驱动技术，同步优化初级和次级功率管电压应力。高达200kHz的工作频率，支持高频小体积的PD快充电源设计。
针对于能效要求，由于PD/快充有多个不同的输出电压，因此MK2697采用了自适应的多模式。其在不同负载以及不同输出下，调整工作于不同频率的QR模式。在轻载时则会工作于burst模式，以提升效率。
MK2697提供了全面的保护功能，有输出OVP、OPP、VCC、OVP、BROWN-IN/OUT， 还提供了副边SR短路保护， PIN脚OPEN/SHORT保护等丰富的保护功能。
充电头网拆解了解到，采用茂睿芯快充方案的还有爱莎瓦特65W 2A1C氮化镓快充、倍思QC5 100W氮化镓充电器、REMAX 20W 1A1C快充充电器、air-J 18W 1A1C快充充电器、诺基亚20W PD快充、海陆通20W PD快充、大麦20W PD快充等产品采用。
氮化镓开关管采用英诺赛科INN650DA260A，这是一颗高性价比、耐压650V的氮化镓高压单管，瞬态耐压750V，得益于工艺改进，相比英诺赛科之前的氮化镓器件，性能有明显的提升，适用于65-120W的反激架构，120-200W的LLC架构。

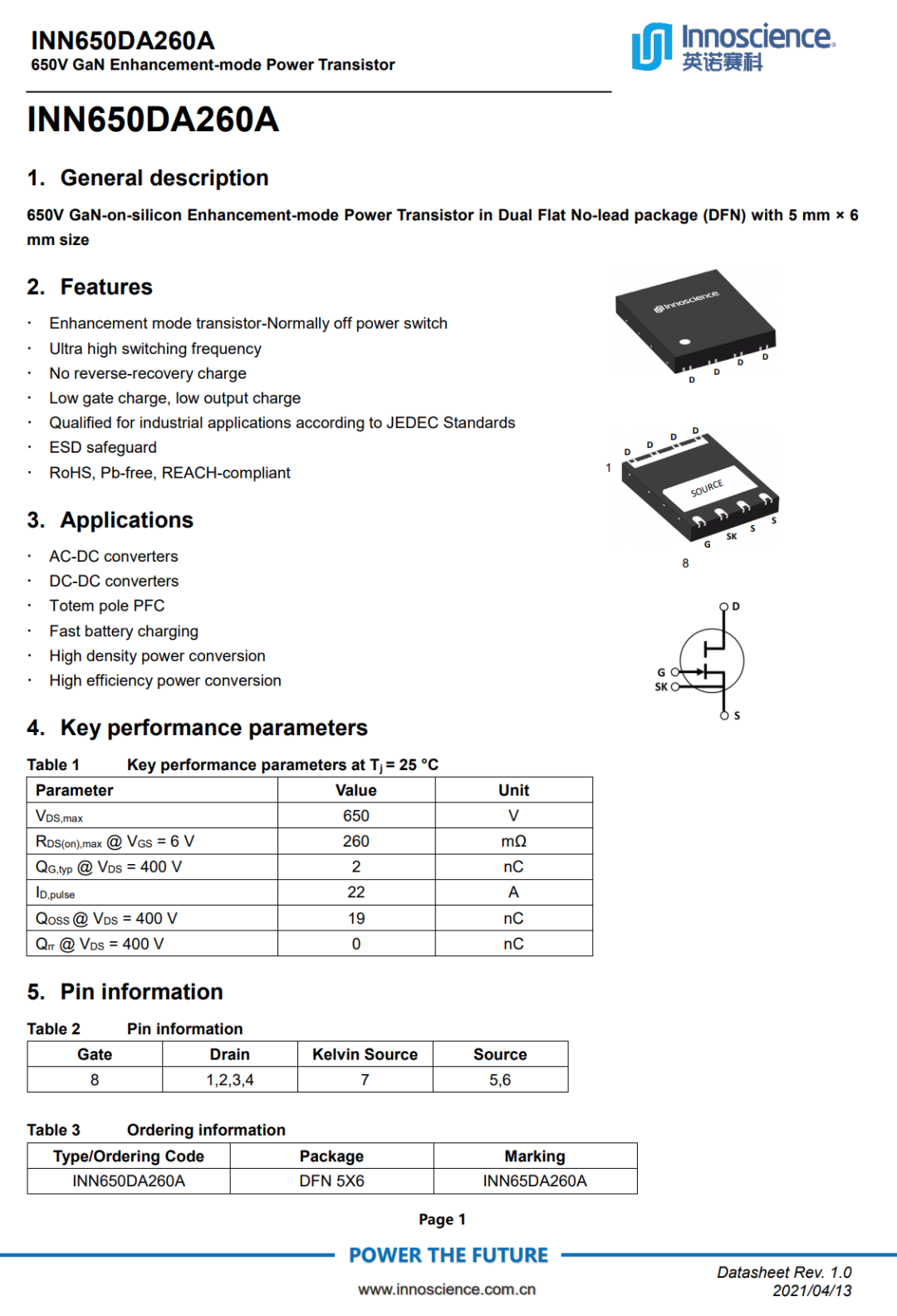

INN650DA260A支持超高开关频率，无反向恢复电荷，具有极低的栅极电荷和输出电荷，符合JEDEC标准的工业应用要求，内置ESD保护，符合RoHS、无铅、欧盟REACH法规。
英诺赛科INN650DA260A采用DFN5*6封装，相比DFN8*8，体积明显减小，功率密度有较大提升。可用于开关电源、DC-DC转换、图腾柱PFC、电池快充、高能效高功率密度功率转换应用。
充电头网拆解了解到，英诺赛科氮化镓功率开关管还有INN650DA02、INN650DA04等型号，并被SPRUCE 140W 3C1A无线充二合一充电座、安述240W氮化镓+碳化硅适配器、QCY 65W 2C1A氮化镓快充、联想小新100W双C口氮化镓快充、努比亚120W 2C1A三口氮化镓快充、红魔手机6 Pro标配120W PD氮化镓快充、REMAX 100W氮化镓充电器、摩米士100W 2A2C氮化镓快充、魅族65W氮化镓充电器等多款产品采用，芯片质量获得市场认可。

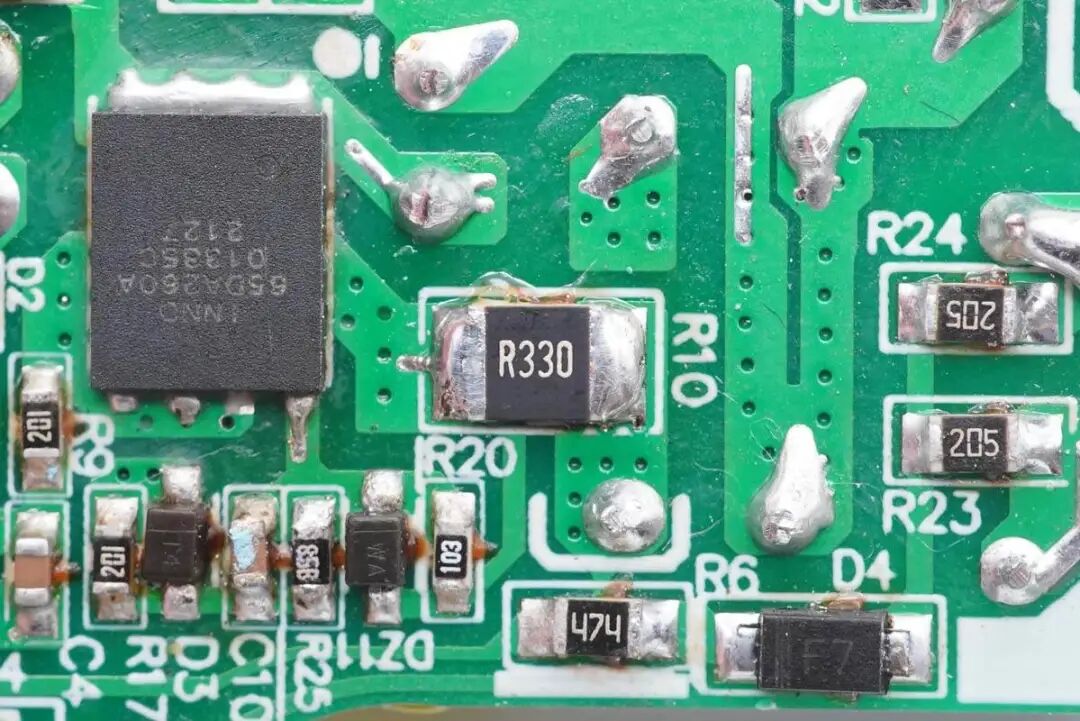

检测初级电流的取样电阻，330mΩ。
为MK2697主控芯片供电的电解电容，来自益阳万京源，规格100V 10μF。

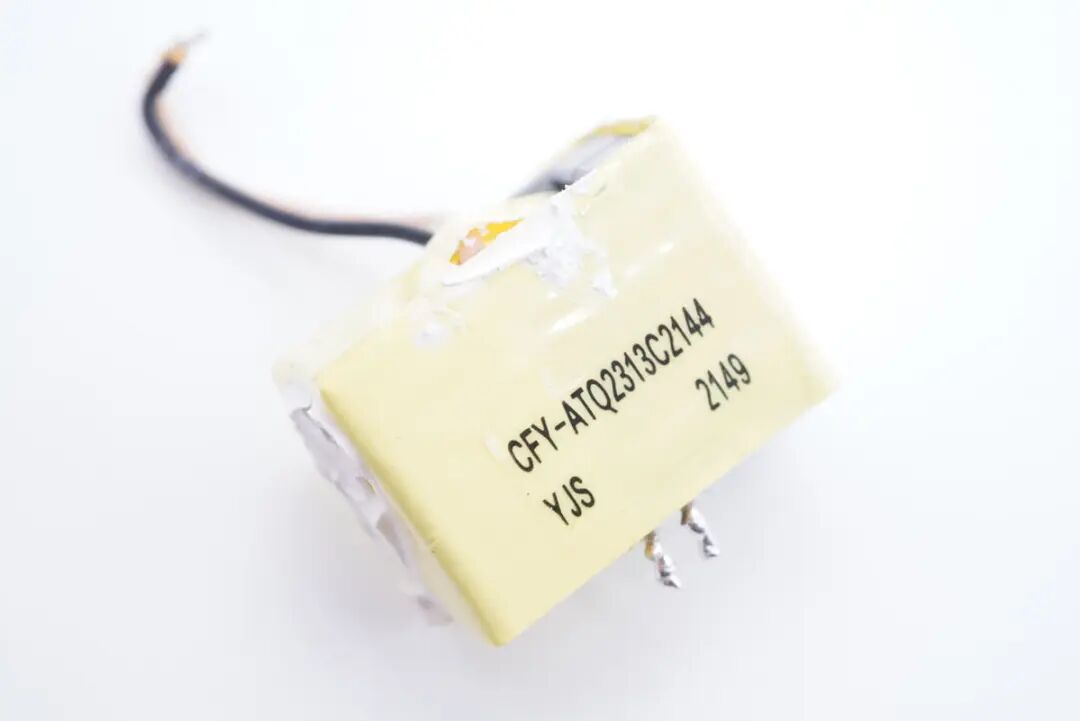

变压器采用ATQ2313磁芯，输出采用多层绝缘线，缠绕胶带包裹绝缘。

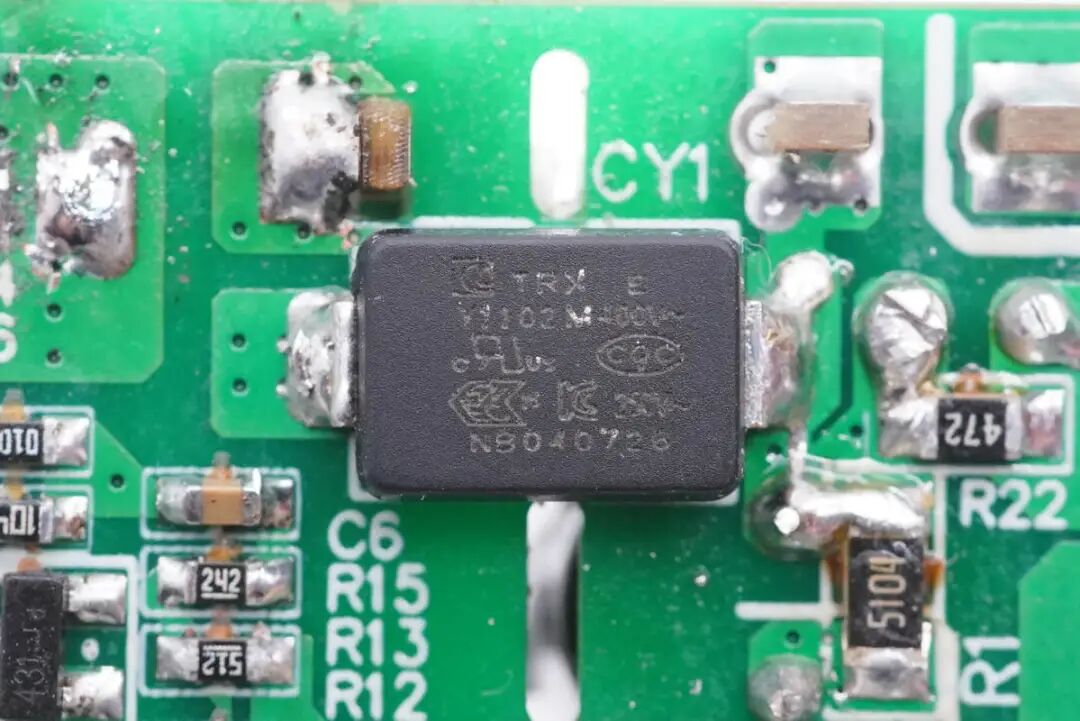

贴片Y电容来自四川特锐祥科技股份有限公司，型号为TMY1102M，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。
白色CT1019光耦，用于输出电压调节。

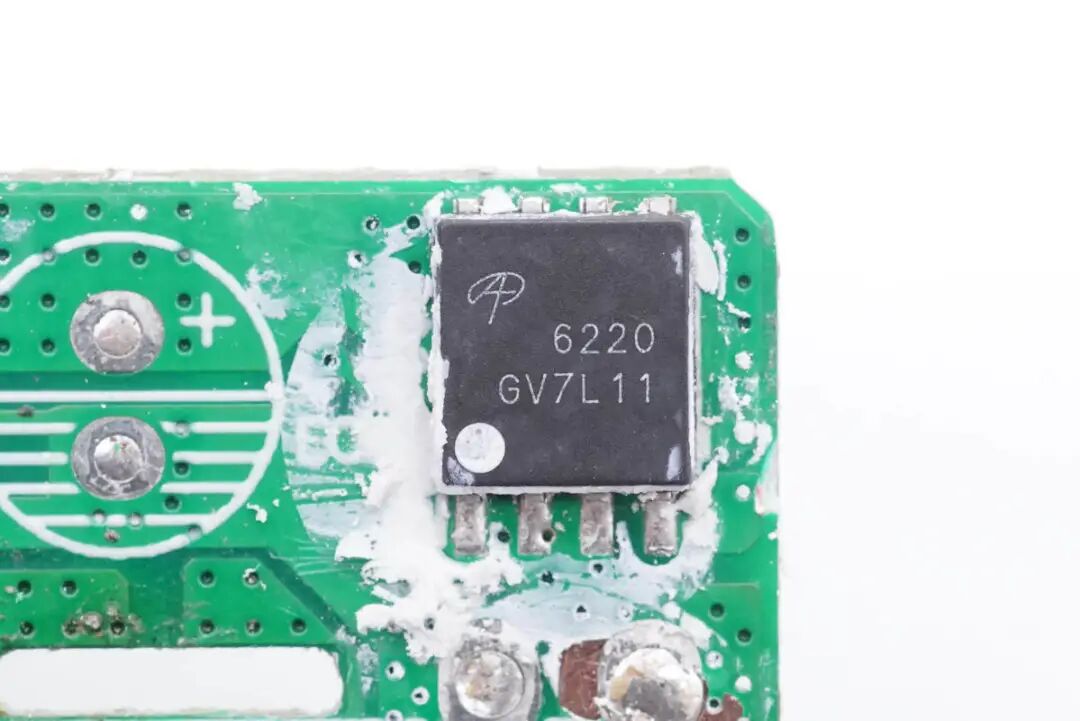

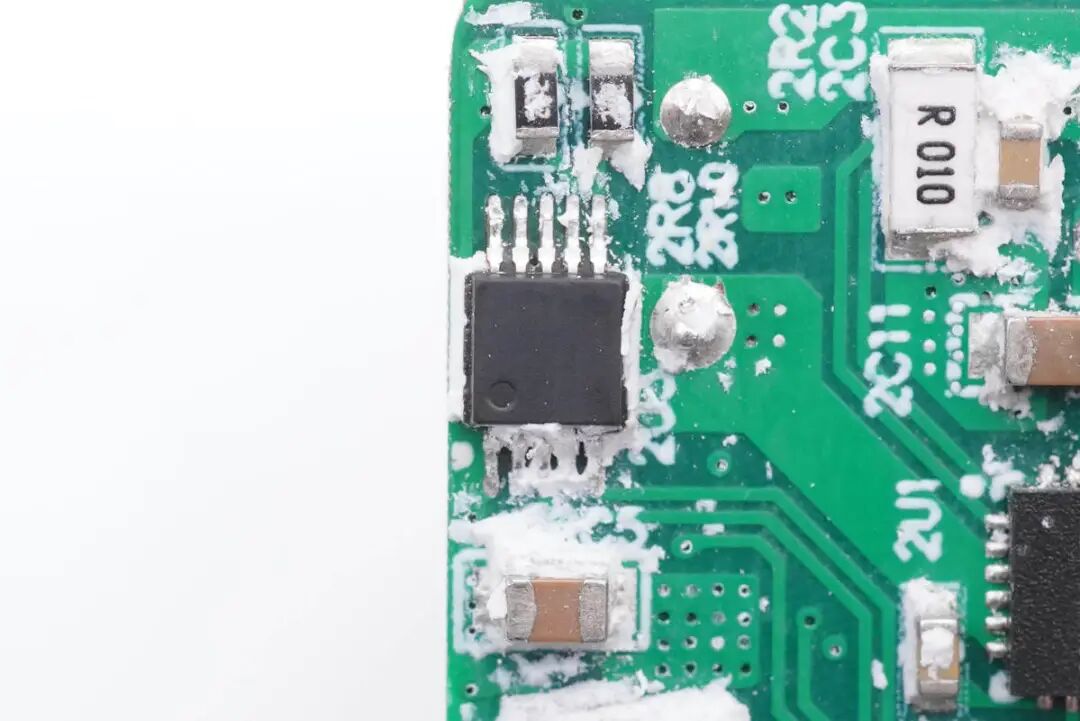

同步整流管来自AOS万代，型号AON6220，NMOS，耐压100V，导阻5.1mΩ，采用DFN5*6封装。
同步整流控制器采用MPS MP6908A，最高工作频率600KHz，支持DCM/CCM/QR准谐振工作模式，内置振铃检测防止DCM和QR运行下误开通，支持逻辑电压和标准电压同步整流管。

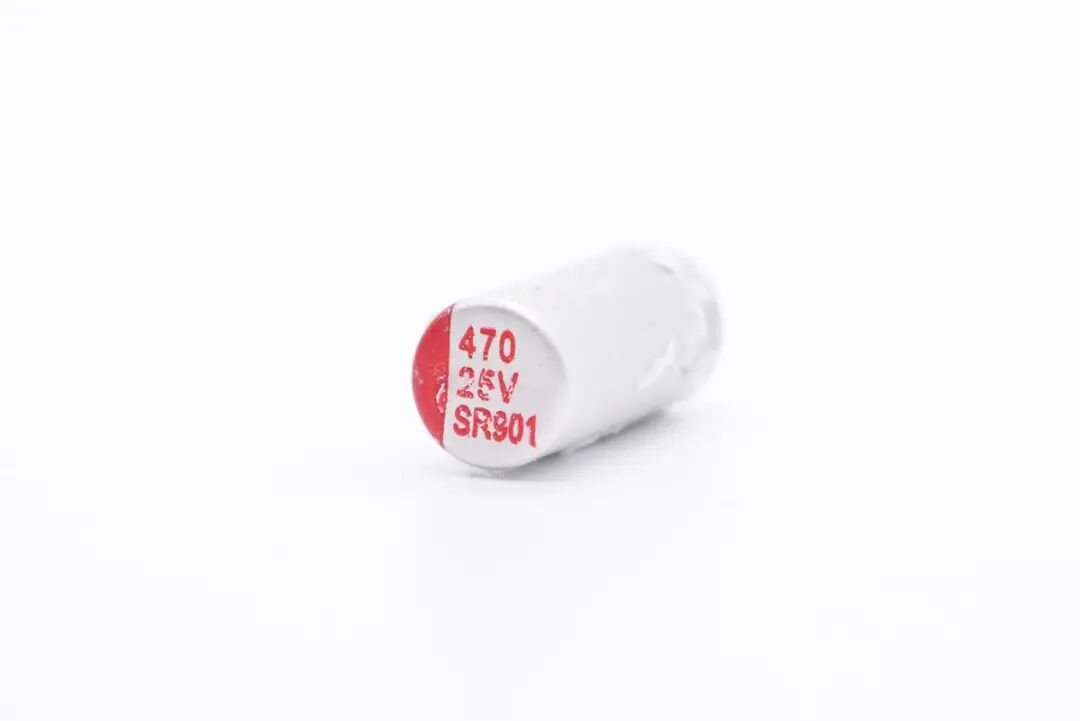

输出滤波电容来自扬州升阳，SR低阻抗系列，105℃耐热，规格为470μF 25V。
至此，充电器内部的AC-DC部分已经介绍完毕，下面是用于多口输出的DC-DC降压电路。
变压器和输出降压小板之间有一块绝缘板，涂有绝缘导热胶固定。

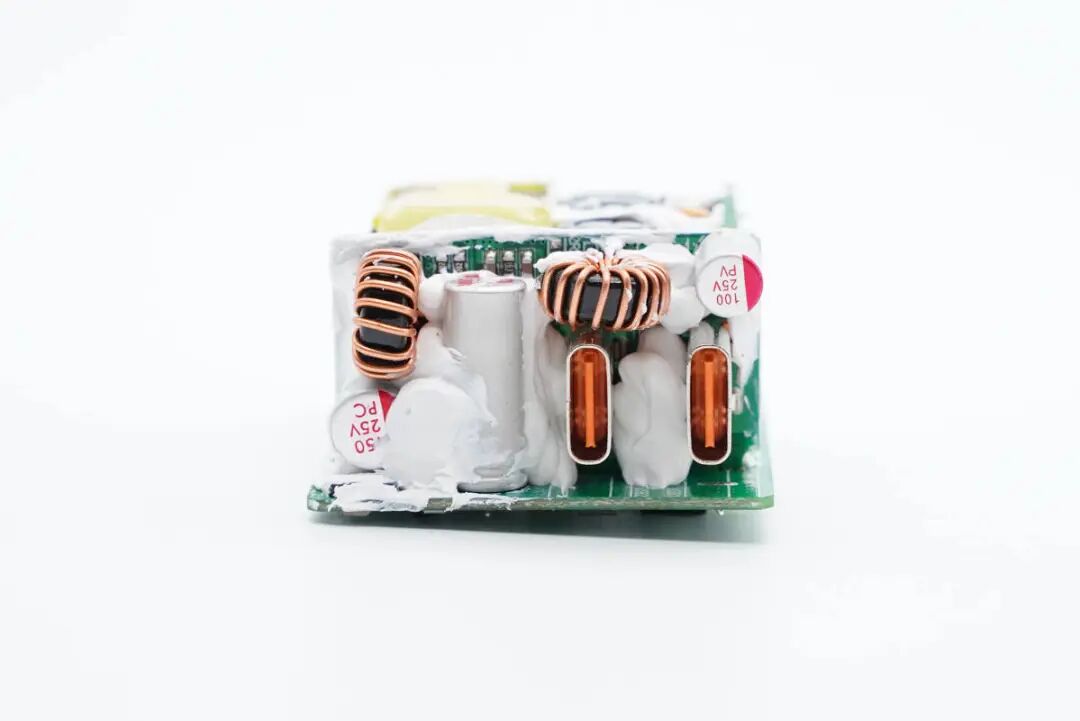

小板上焊接两颗磁环电感，两颗固态电容，分别对应两路独立的快充输出。

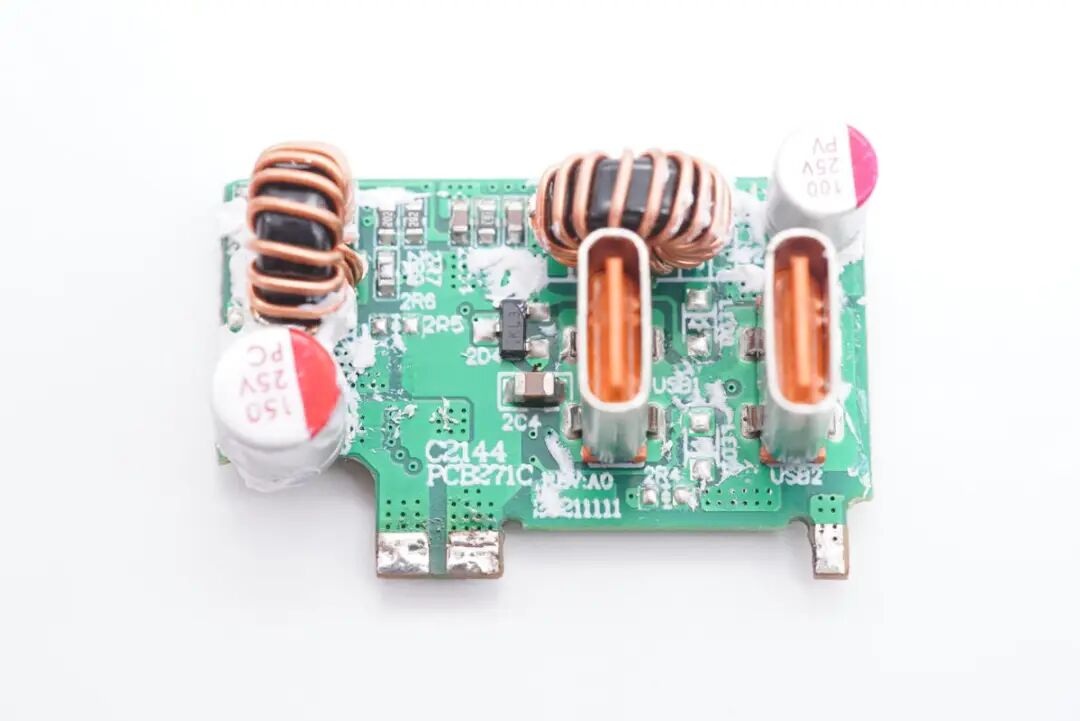

将降压小板焊接取下，正面一览。

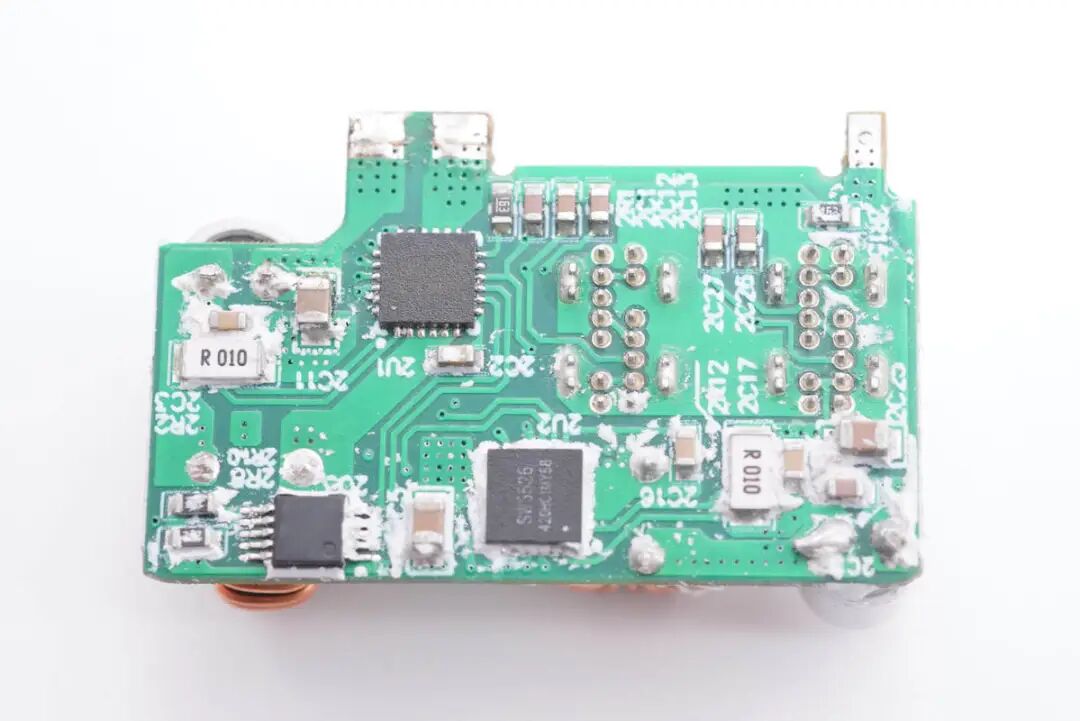

背面使用两颗智融的SW3526同步降压芯片，搭配降压电感实现降压输出。
两路输出分别采用一颗智融SW3526作为同步降压转换和协议识别，芯片内置降压MOS管，无需外置，外围电路精简。通过一颗外置的单片机，两个接口可以实现智能输出控制，并可根据客户的需求配置两个接口的输出功率。

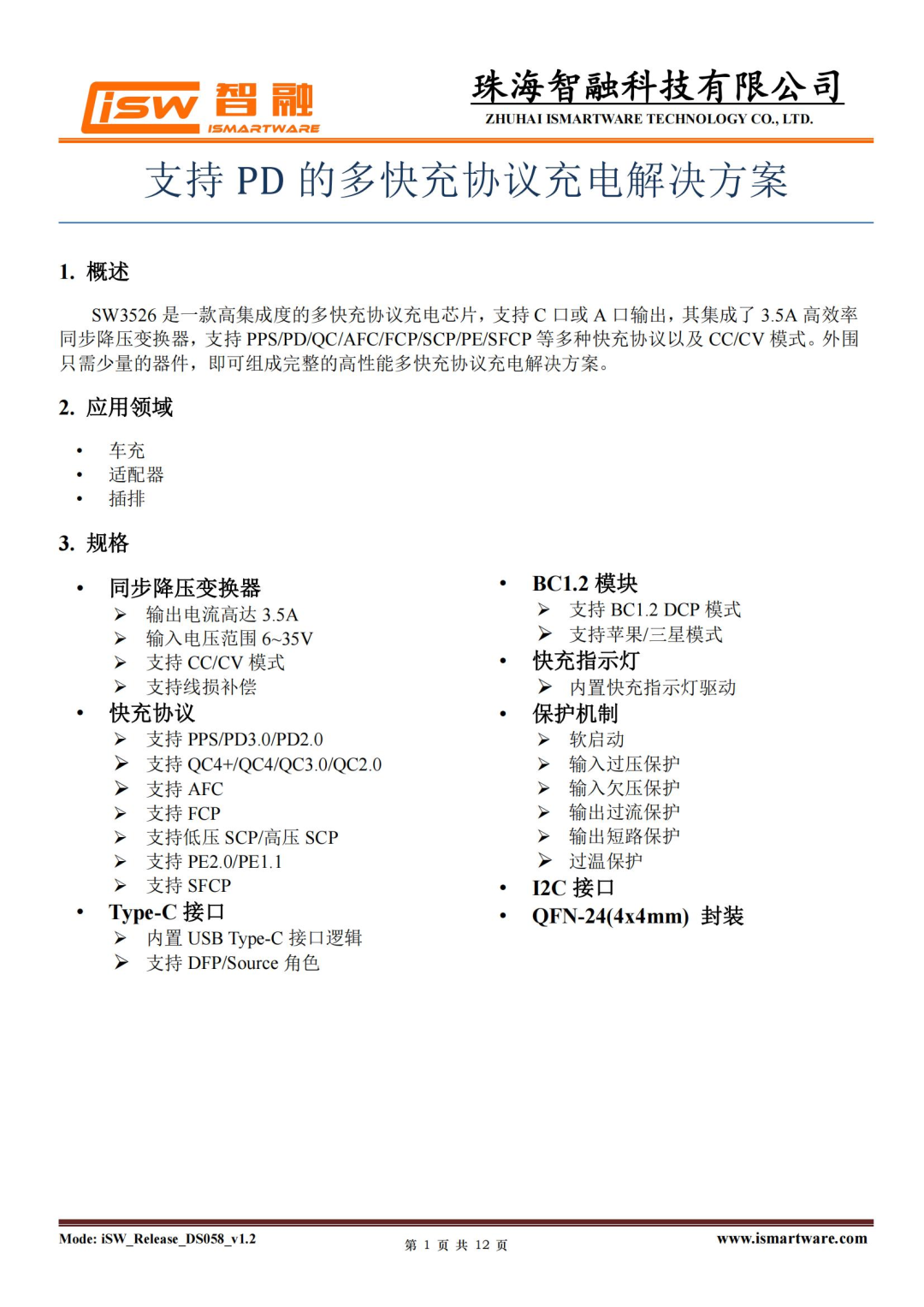

智融SW3526是一款高集成度的多协议充电芯片，支持USB-C口或者USB-A口降压输出，最高输出功率可达60W。芯片内部集成了3.5A高效率同步降压转换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等充电协议，支持CC/CV模式，外部仅需少量器件，即可组成完整的高性能多快充协议充电解决方案。
充电头网了解到，智融SW3526此前已被HYPER JUICE 100W氮化镓快充、品胜65W 2C1A氮化镓快充充电器、机乐堂38W 1A1C双口快充车充等产品采用。

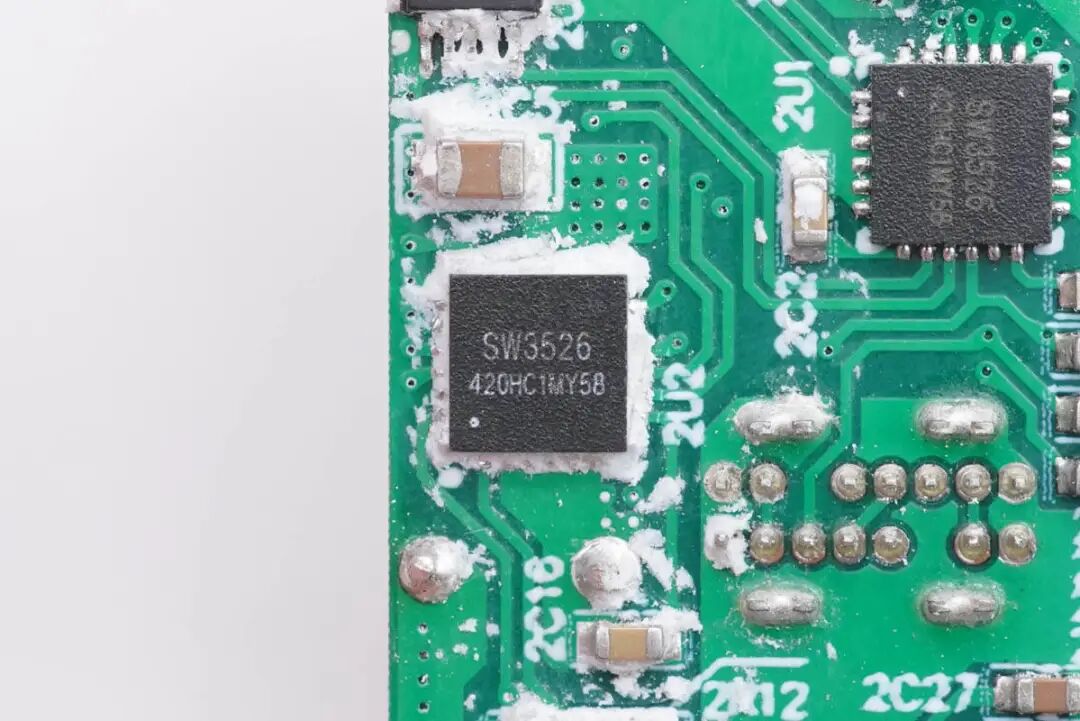

另外一路智融SW3526降压芯片特写。
用于双口功率智能分配的单片机，没有丝印型号信息。

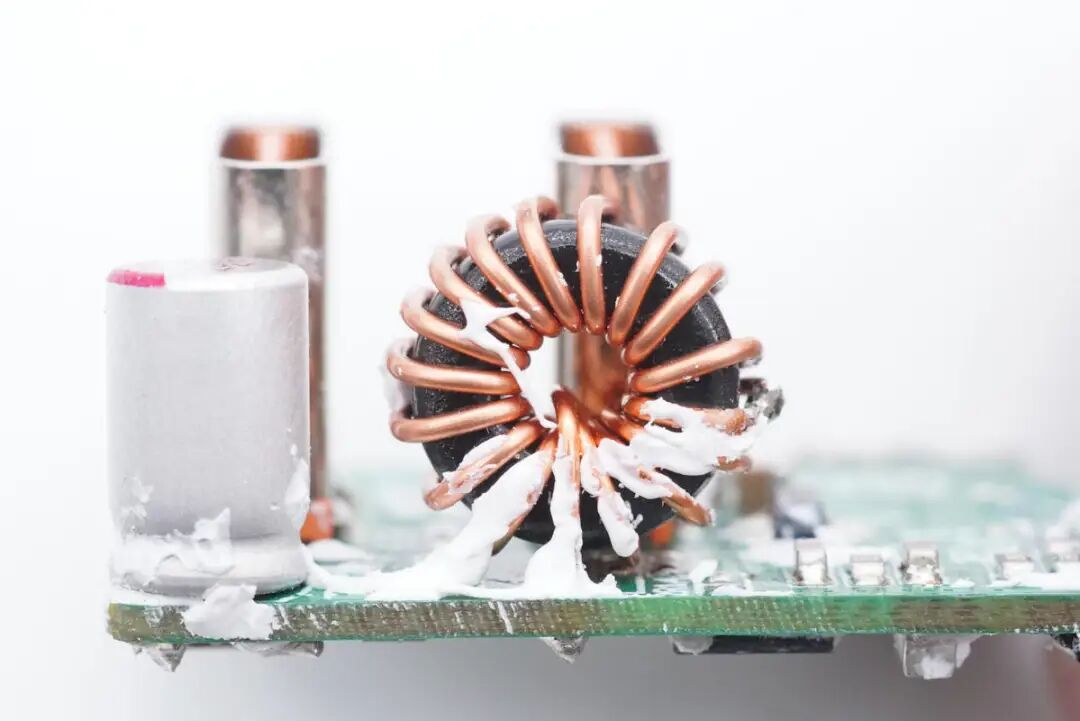

降压电感特写，采用磁环绕制。

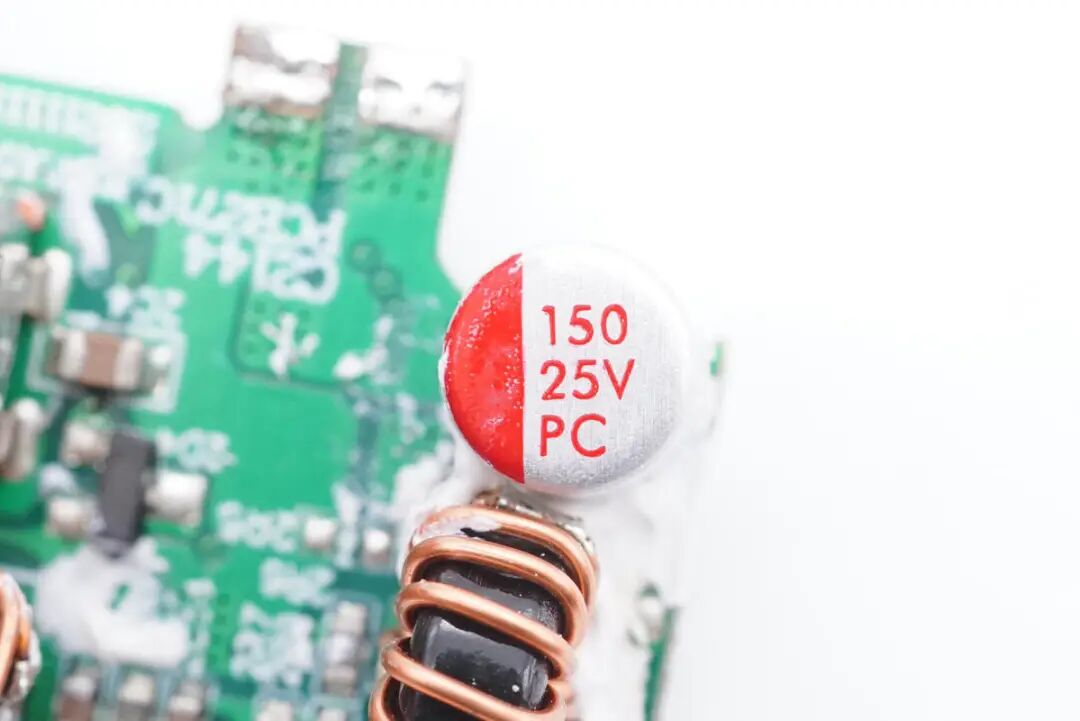

输出滤波固态电容规格为150μF 25V。

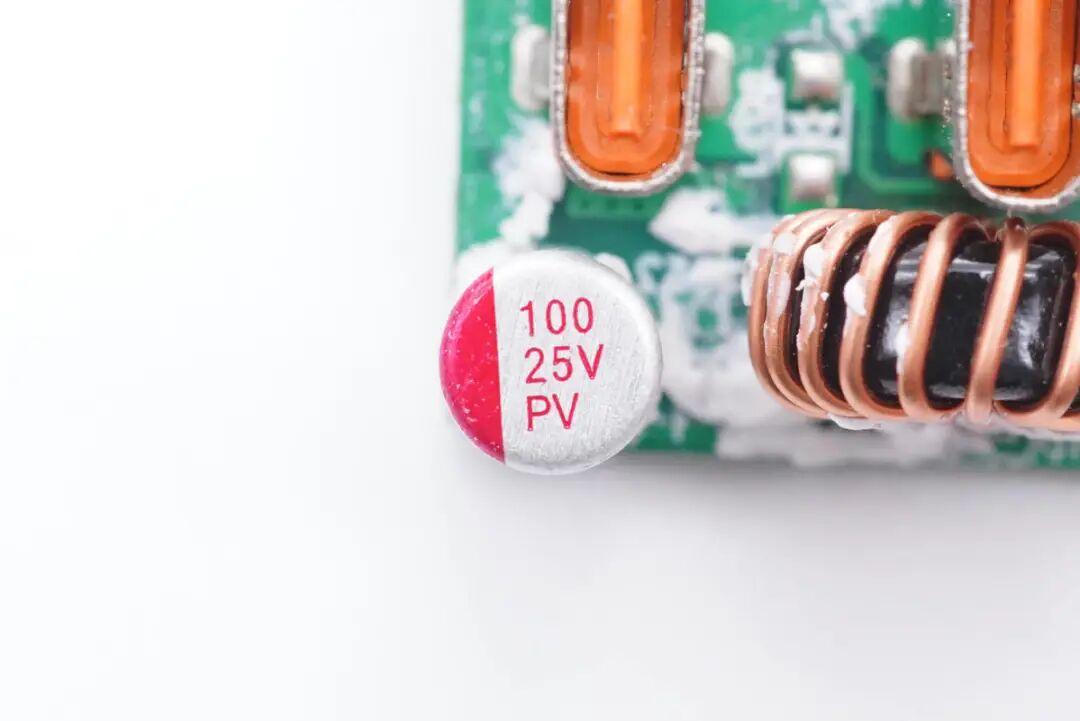

另外一颗输出滤波固态电容规格为100μF 25V。

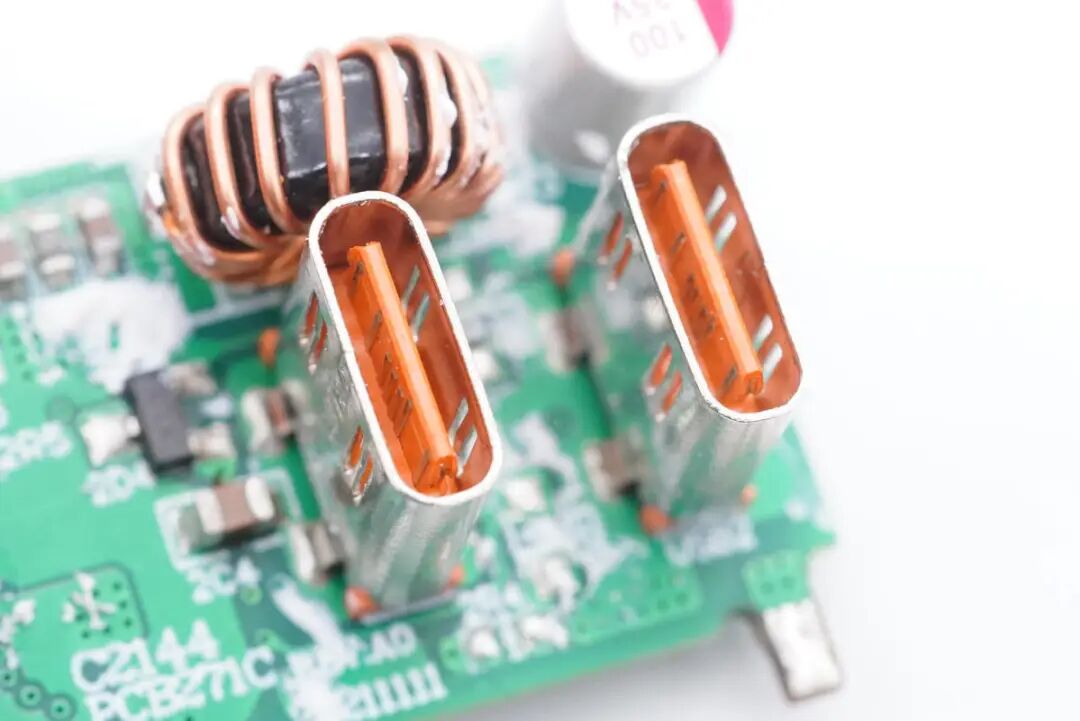

输出USB-C母座特写，过孔焊接，橙色胶芯。

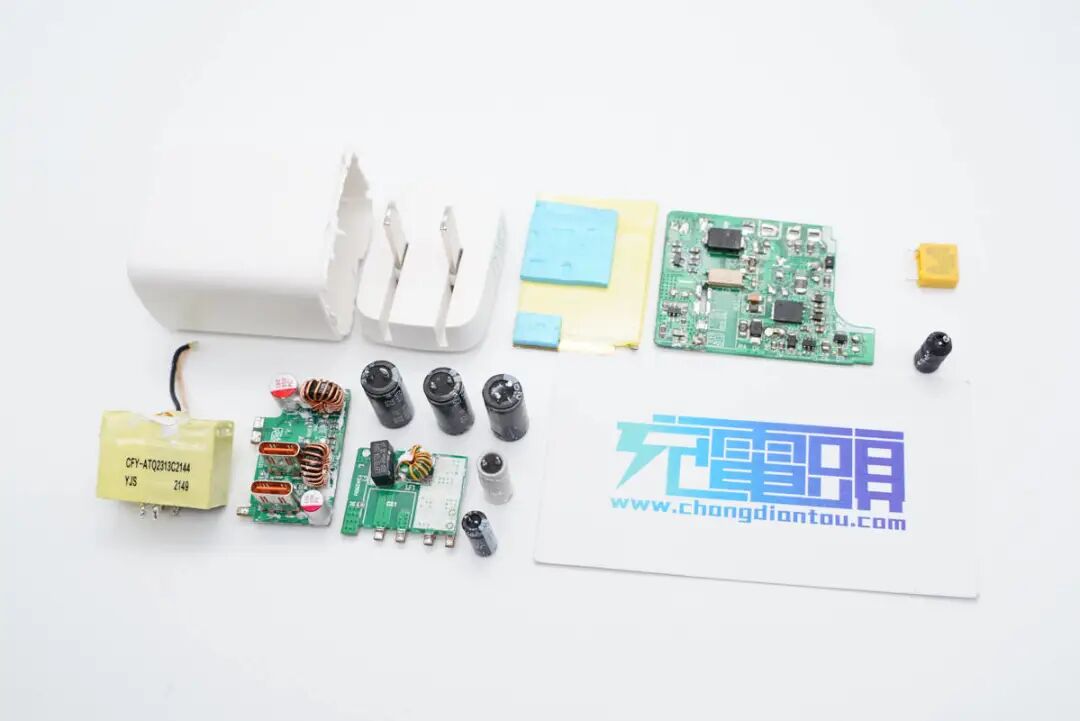

全部拆解完毕，来张全家福。
充电头网拆解总结
双口USB-C电源作为传统单口充电器的升级产品，在体积变化不大的前提下，支持两人同时充电，对于双机用户或者情侣用户来说非常适合。PLUAGR双口充电器内置氮化镓技术，体积得到很好控制，单接口支持35W输出，双口共同输出支持20+20W功率分配，同时支持PPS快充协议，对于手机充电的兼容性非常好。
充电头网通过拆解了解到，充电器内部采用茂睿芯氮化镓主控芯片搭配英诺赛科氮化镓功率管，输出使用MPS同步整流控制器，定压输出。输出使用两路智融SW3526多合一降压芯片，芯片内集成降压MOS管，同步降压控制器以及协议功能，大大简化次级二次降压电路设计。
