拆解报告：苹果3米雷电4 Pro数据线
----- 充电头网拆解报告 第2115篇 -----
前言
雷电接口支持高清视频传输和高速数据连接，已经成为苹果电脑的标配，通过雷电接口连接显示器，或者多屏菊花链连接，多显示器使用更加简单。苹果在推出1.8米雷电4Pro数据线后，又推出了一款3米长的雷电4Pro线，截止文章发稿前属于业界最长，比2米长的线缆长1米，解锁更多使用姿势，满足更多使用场景。
充电头网已经拿到了这款3米长的雷电4 Pro数据线，售价1169元的价格，相比949元1.8米线缆，显得相当有性价比，对于需要长距离视频传输，连接显示器使用的朋友相当友好。下面就对这款苹果雷电4Pro进行拆解，看看业界最长的雷电线是如何设计的吧。
苹果雷电4 Pro数据线（3米）开箱

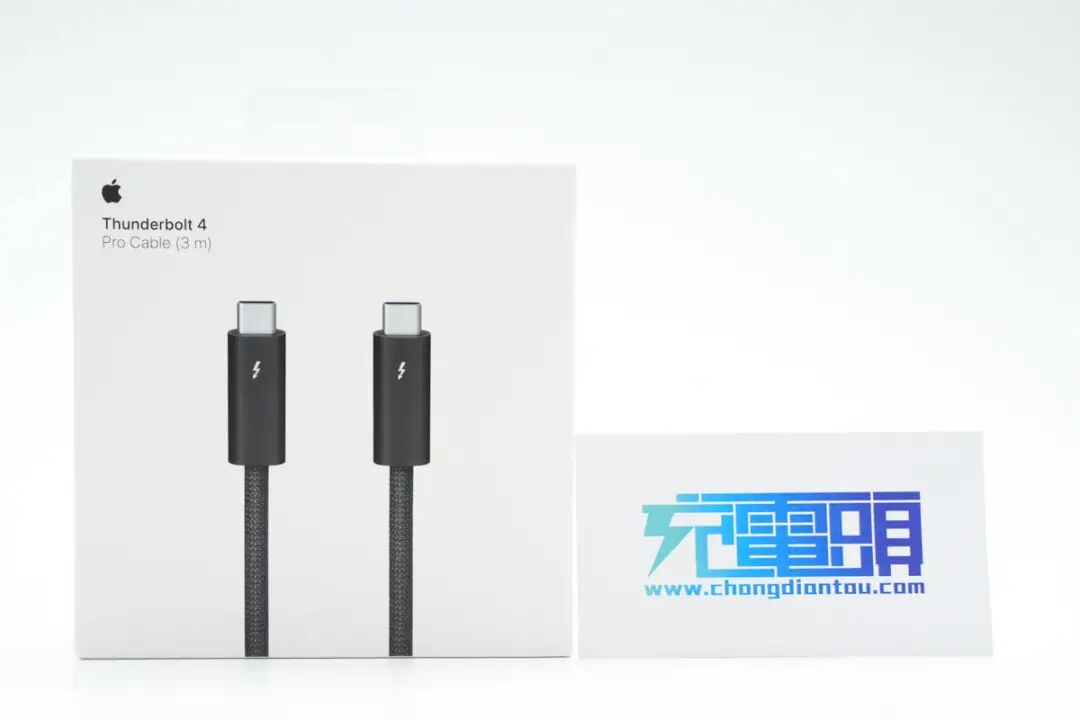

苹果logo、线缆外观及名称，包装十分简洁，这也是苹果一贯的设计风格。
背面是多种语言标注的产品名称，还能看到USB-C公头以及线缆连接苹果设备简图、CE认证标识等。
侧面贴有数据线信息贴纸，型号为A2162，官方的名称是雷雳 4 Pro 连接线（3米），咱们还是按照习惯的雷电线来称呼吧。
另一侧贴有产品兼容性信息贴纸，可兼容USB-C雷电和USB设备。
底部是产品生产地、生产日期信息贴纸，Made in China，生产日期是2022年。
包装内含数据线以及说明书。

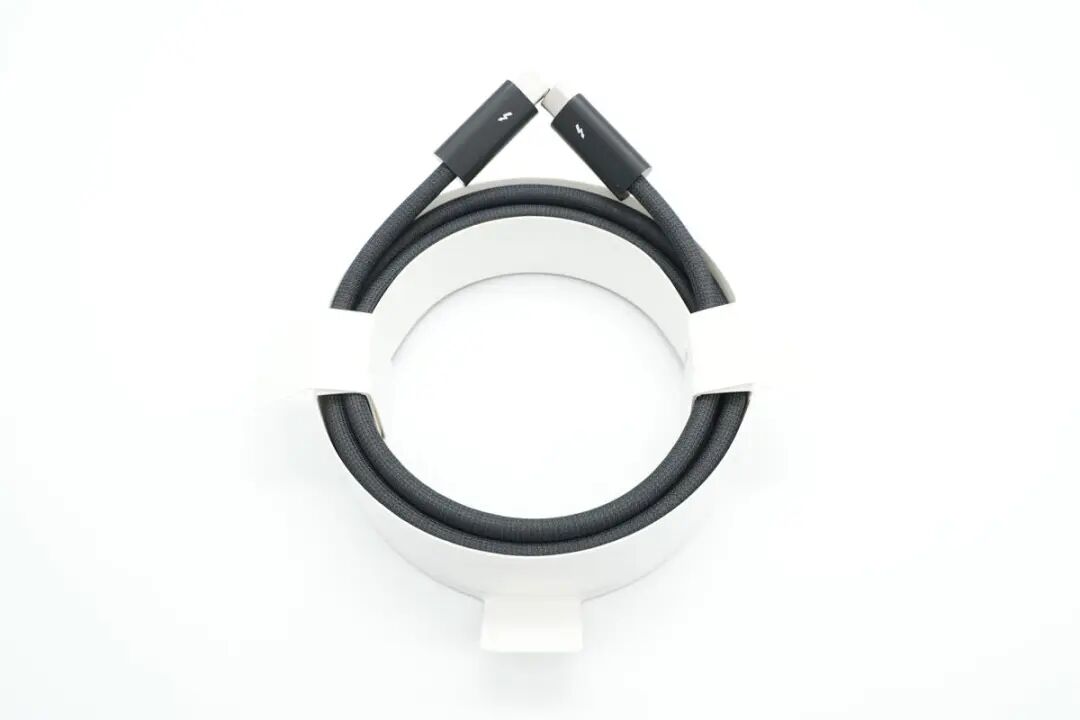

线缆使用纸槽固定整理，相较常见的塑料绳和扎带更容易降解，相对更加环保。

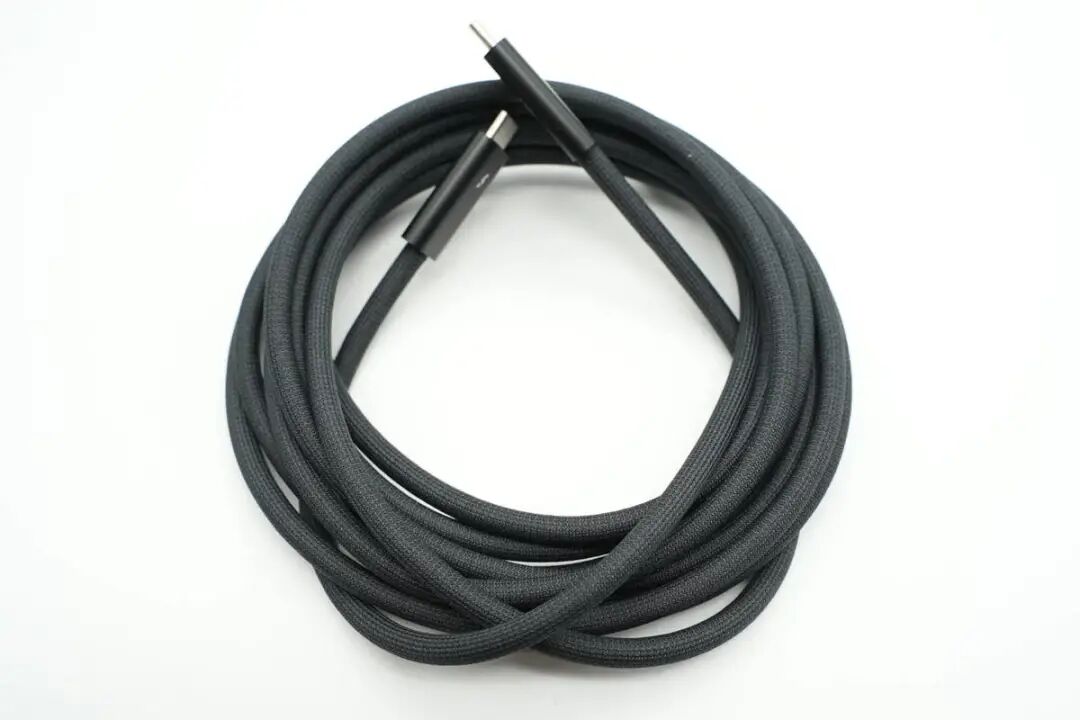

苹果这款3米级的雷电4 Pro数据线给人的第一印象就是够长够粗，虽然和此前拆过的1.8米级的一样通体黑色，但好歹长度差了1.2米，多绕了几圈，真放一起对比还是很容易区分开的。

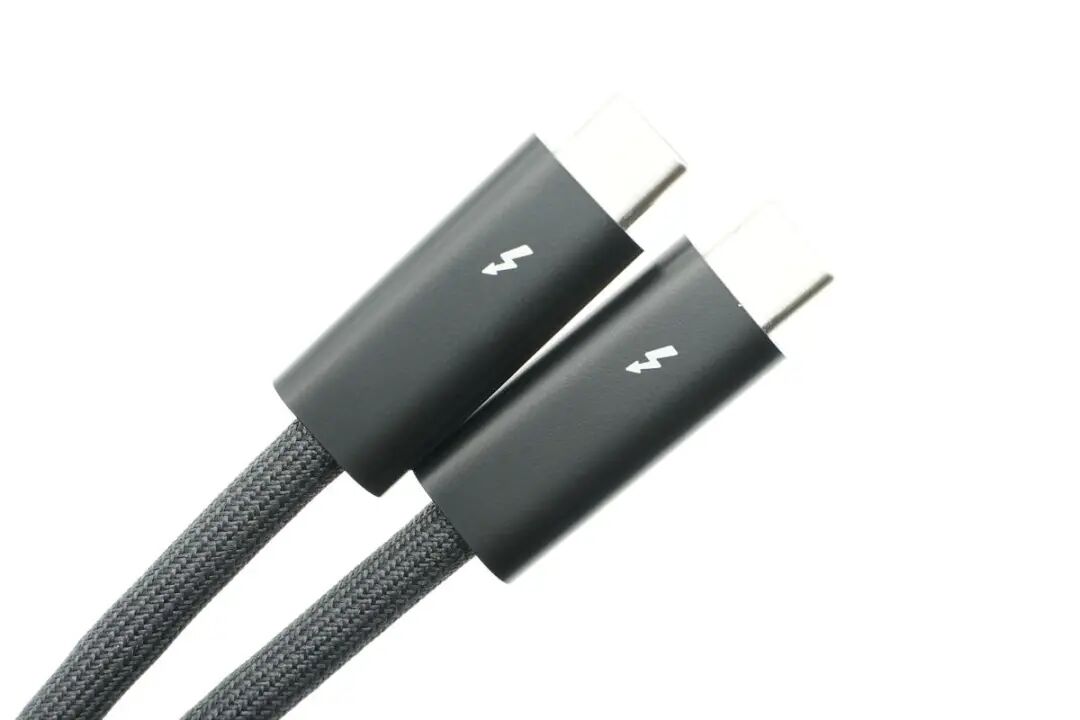

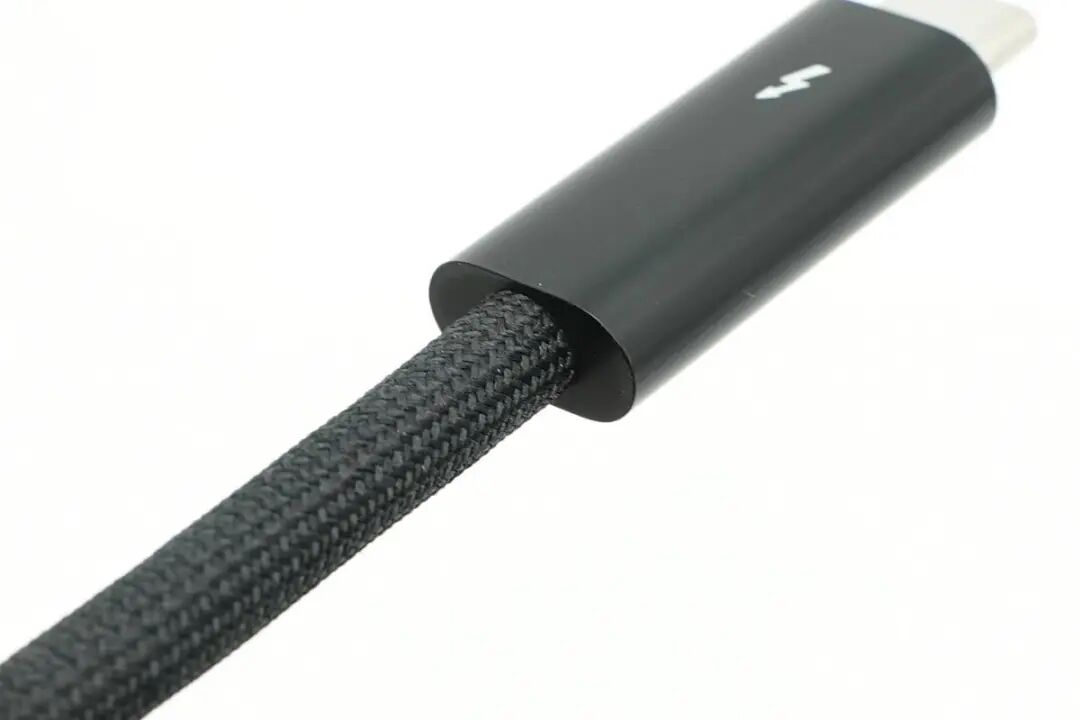

两端线头特写，外壳为塑料材质，表面哑光，两侧为半圆弧面，外壳上都设计有雷电线经典的闪电标识。

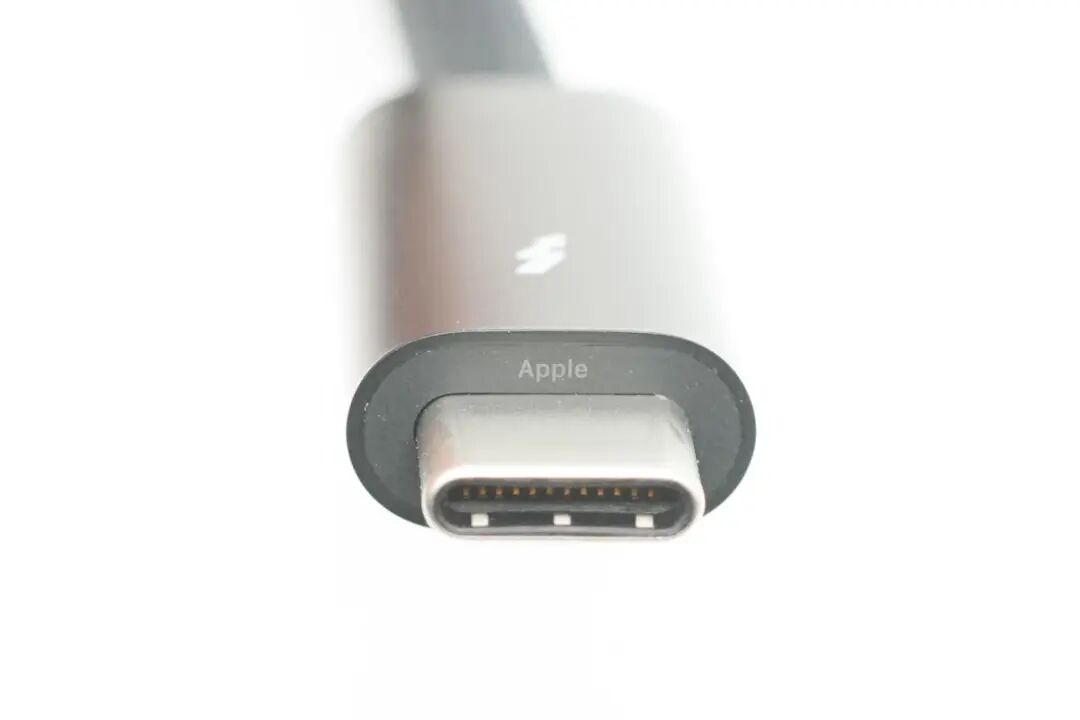

可以看到线头前端丝印有Apple品牌。

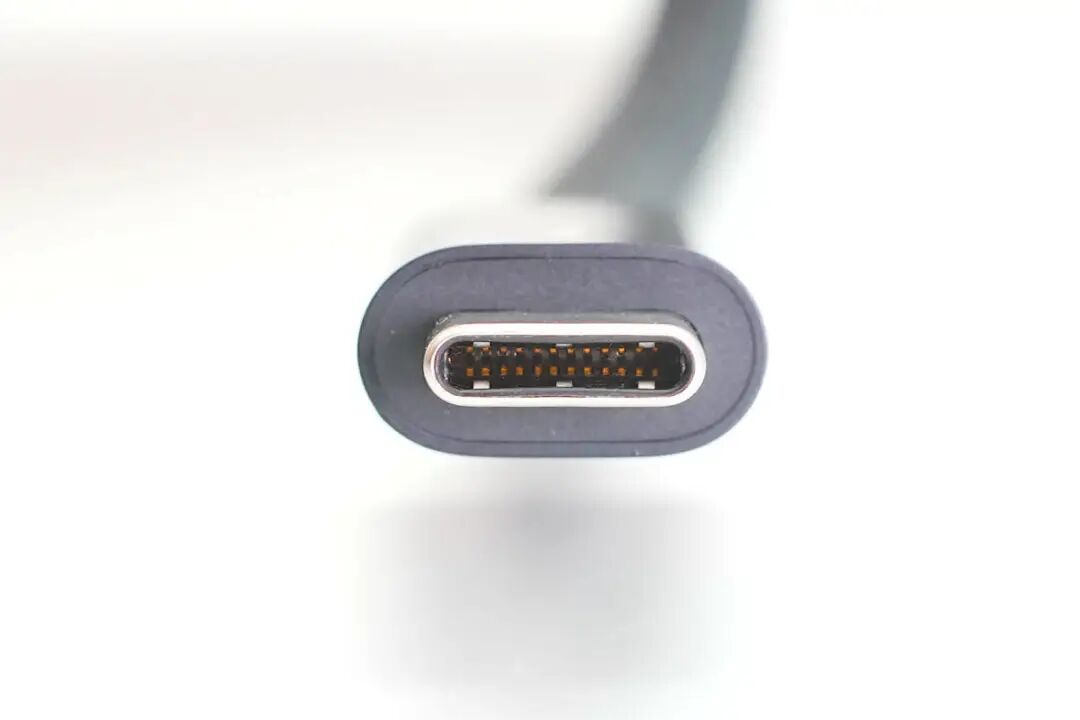

USB-C公头特写，满PIN设计，针脚镀金处理。

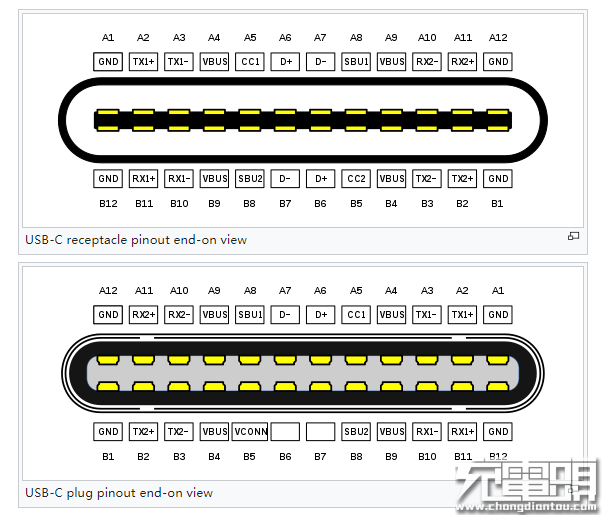

附上一张USB-C的24PIN简单说明。
线头和线身之间无网尾。

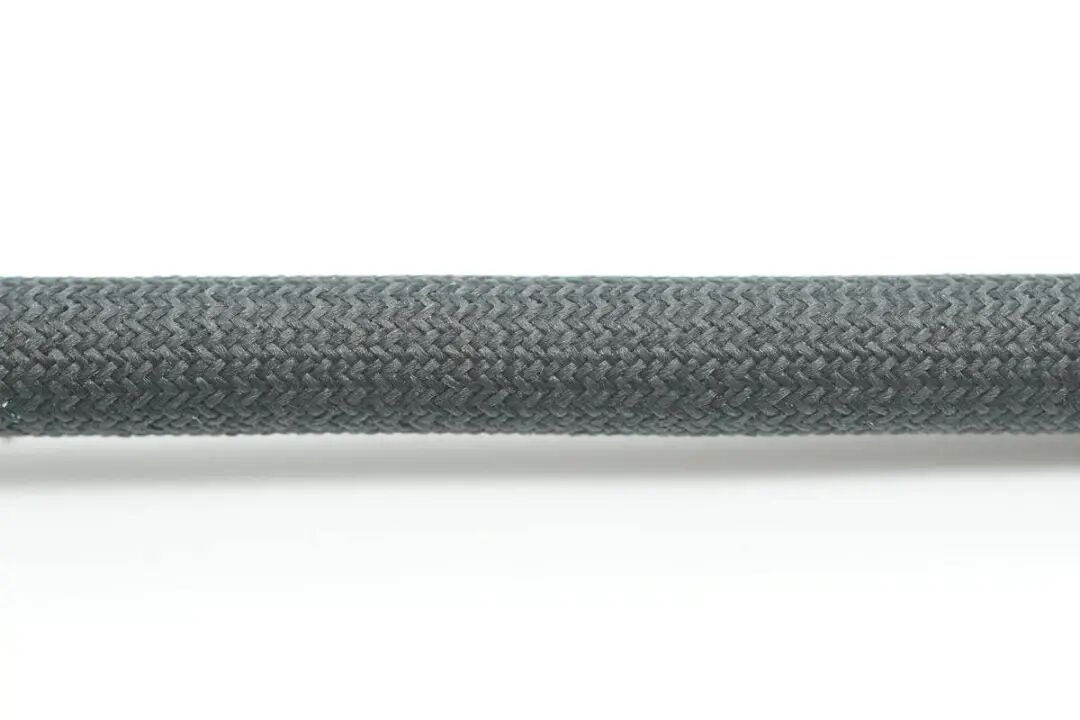

编织外衣纤维丝加捻后编织，不易起毛，耐脏耐磨损。

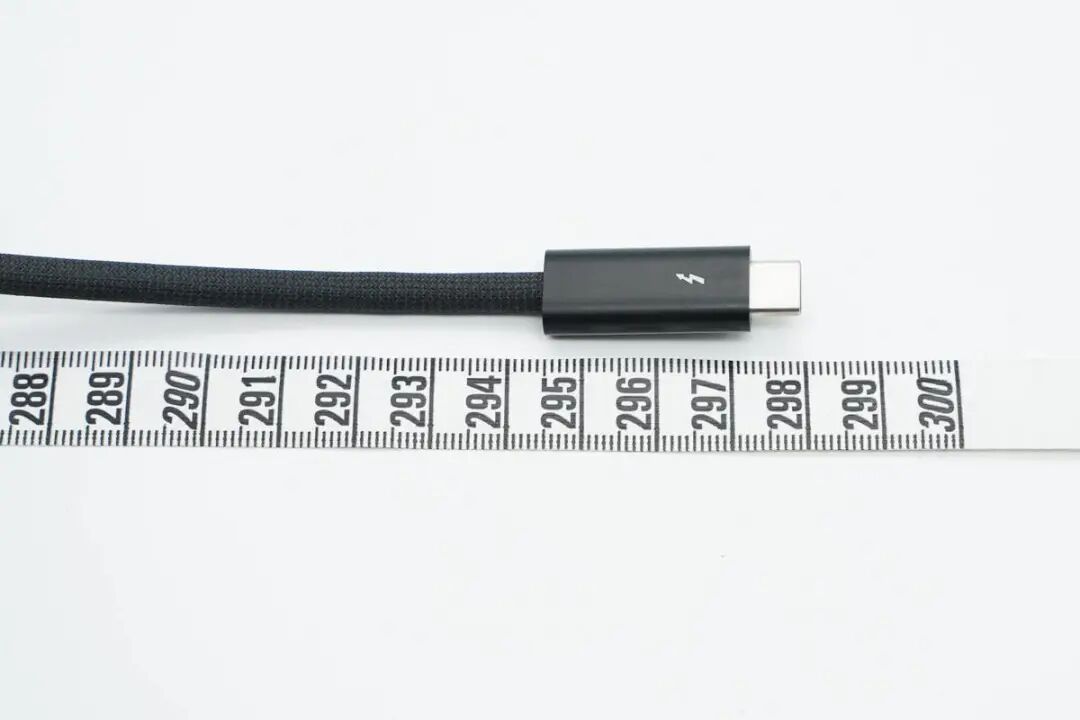

测得线缆长度为298cm。
线身直径为5.03mm。

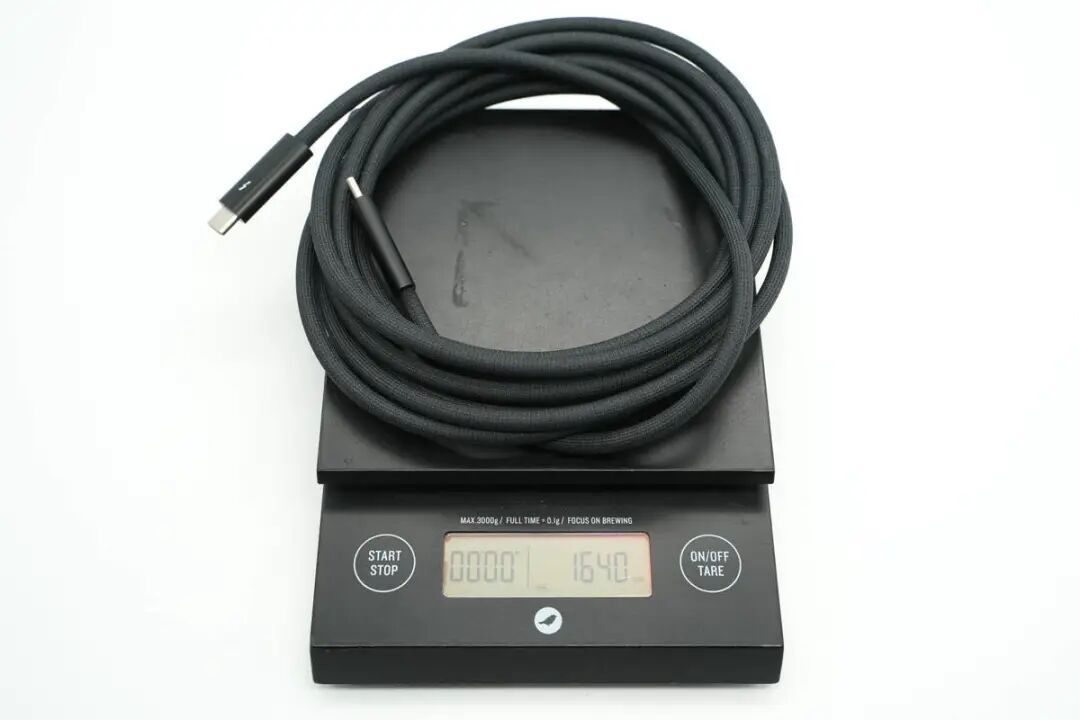

另外线缆的重量约为164g。

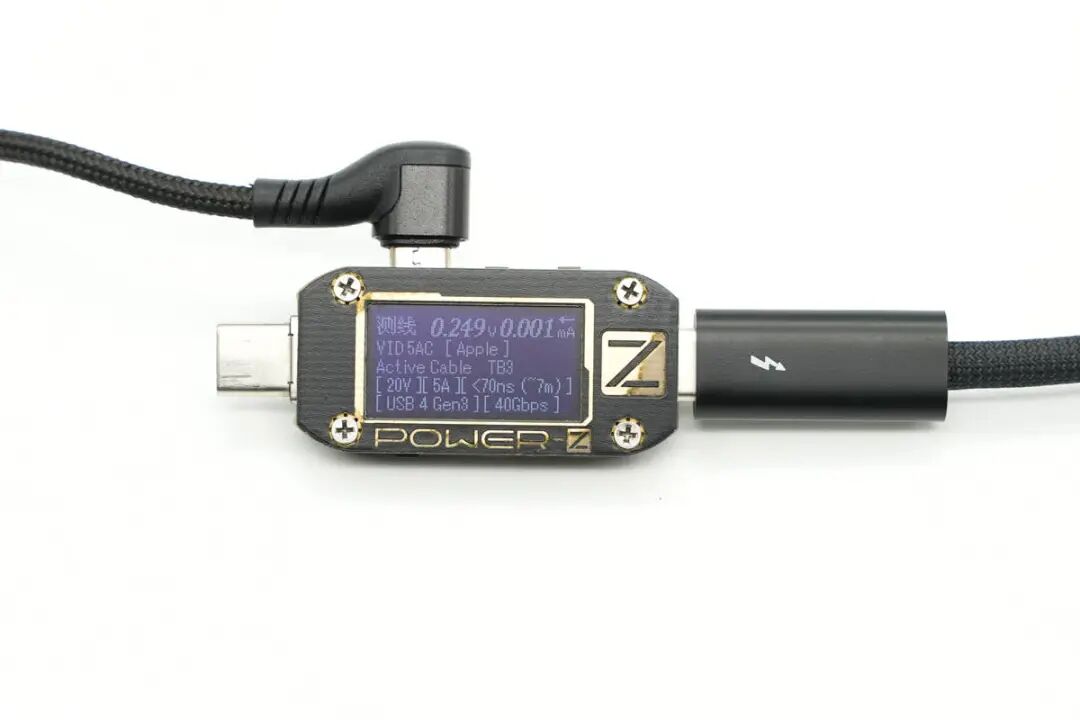

使用ChargerLAB POWER-Z KM001C测得苹果雷电4 Pro数据线（3米）的电力传输能力为20V5A，数据传输能力为USB 4 Gen3（40Gbps），Active Cable表示为主动线。

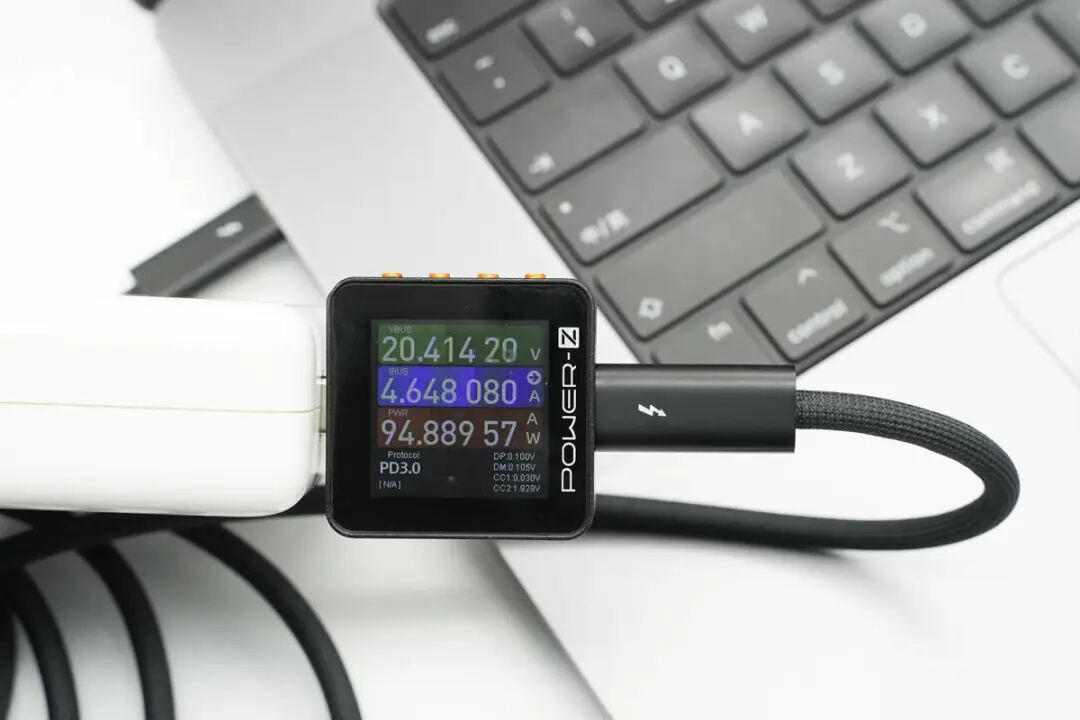

使用这款线缆给苹果MacBook进行充电，使用ChargerLAB POWER-Z KM002C测得充电功率为20.41V 4.65A 94.89W，表明线缆支持100W PD快充。

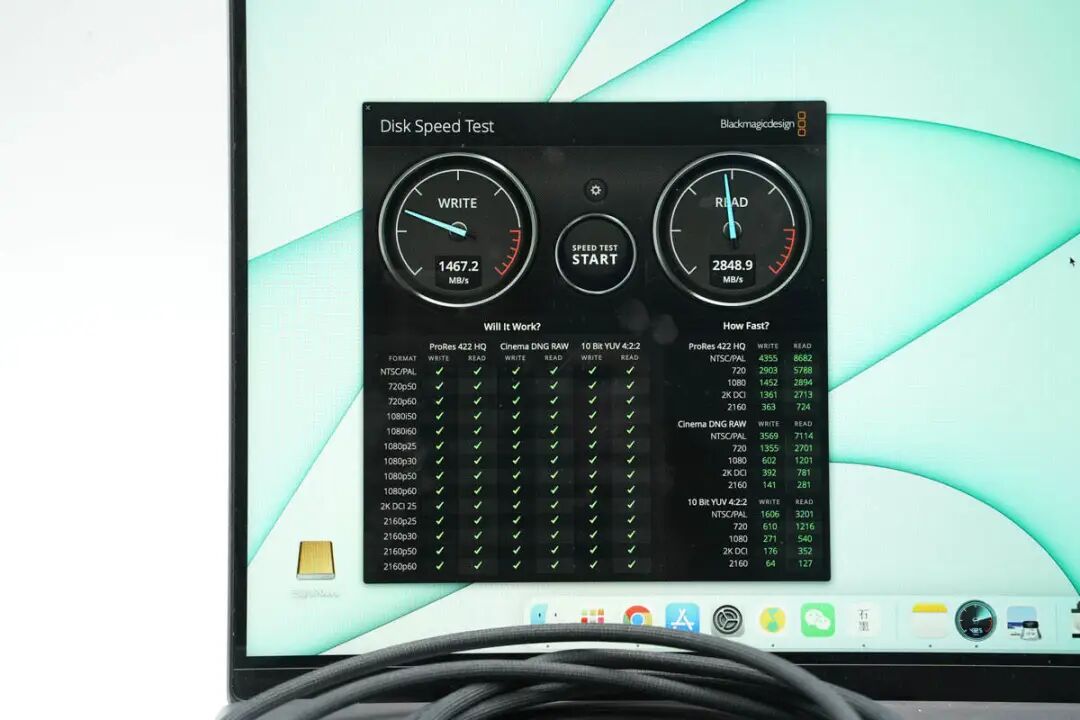

测试线缆的传输速度，此次选择的是阿卡西斯的USB4硬盘盒、三星970EVO固态硬盘以及苹果的MacBook Pro 16 2021 M1 Max。使用Disk Speed Test测得写入速度约为1467.2MB/s，读取速度约为2848.9MB/s，外接硬盘盒测试场景，符合雷电4的数据传输速度标准。
苹果雷电4 Pro数据线（3米）拆解
对线缆外观细节等有了基本了解后，下面继续对其进行拆解，看看长度加到3米，产品的设计做工是否也会有所变化。

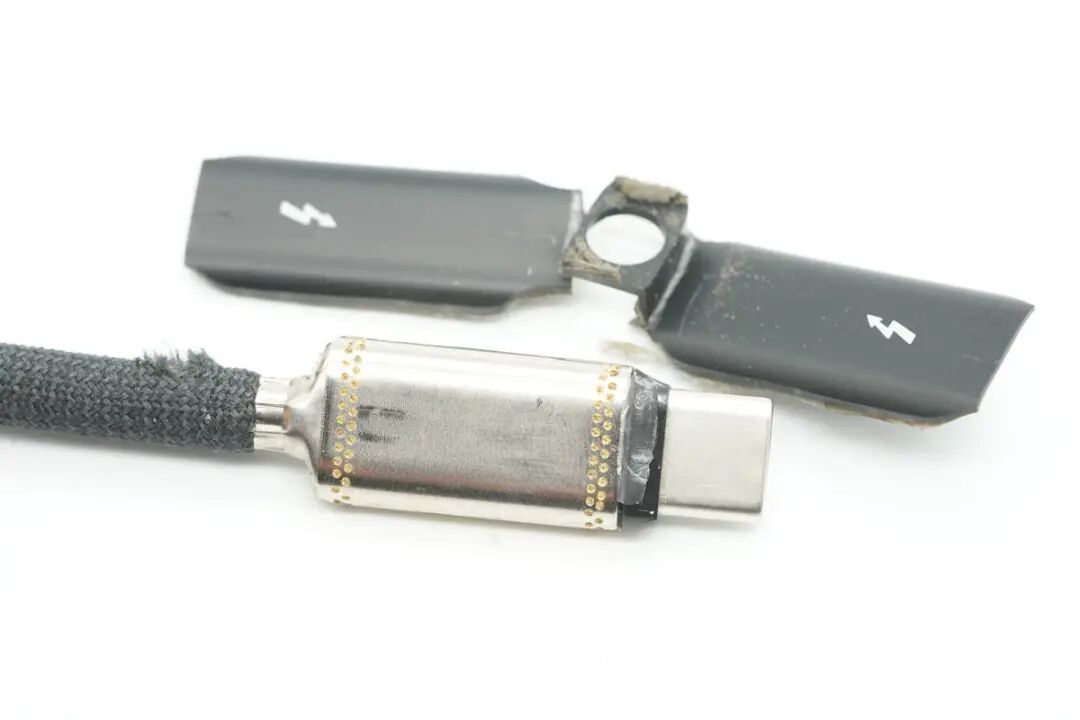

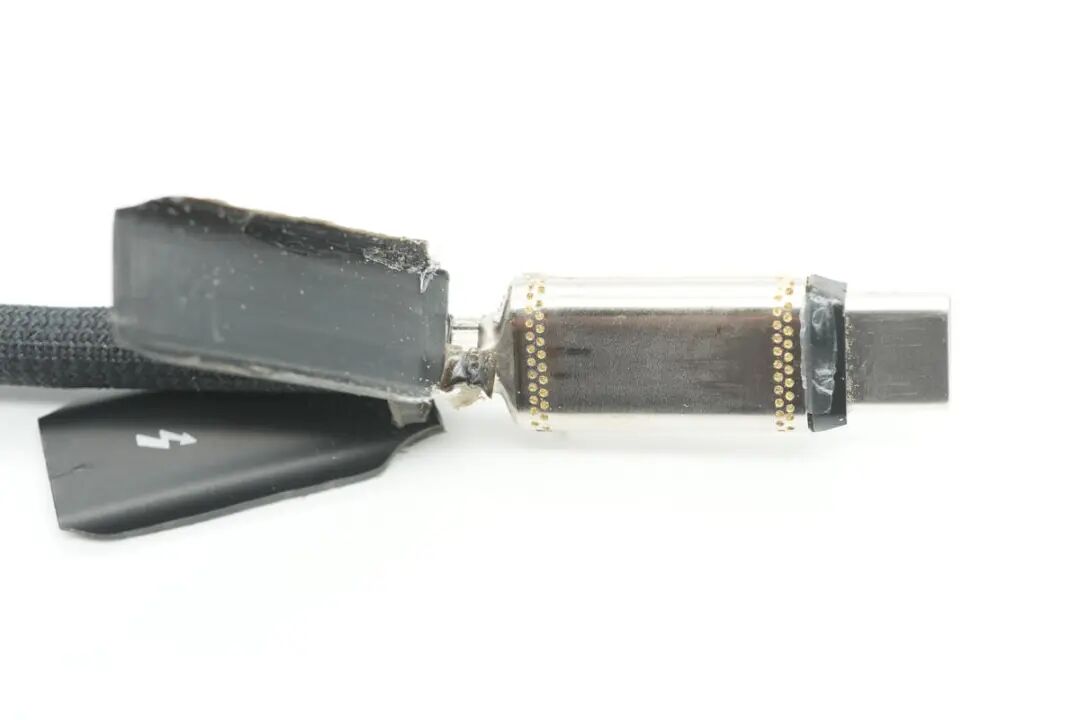

首先从插头两侧切开塑料外壳，取下塑料外壳后，可以看到数据线插头采用黄铜套管加固，端子和线尾套管密集点焊，非常牢固。
拆掉插头外面的塑料外壳，黄铜套管两边密集的点焊焊点，固定线尾束线管和USB-C插头，套管内部是主动线的信号处理电路。

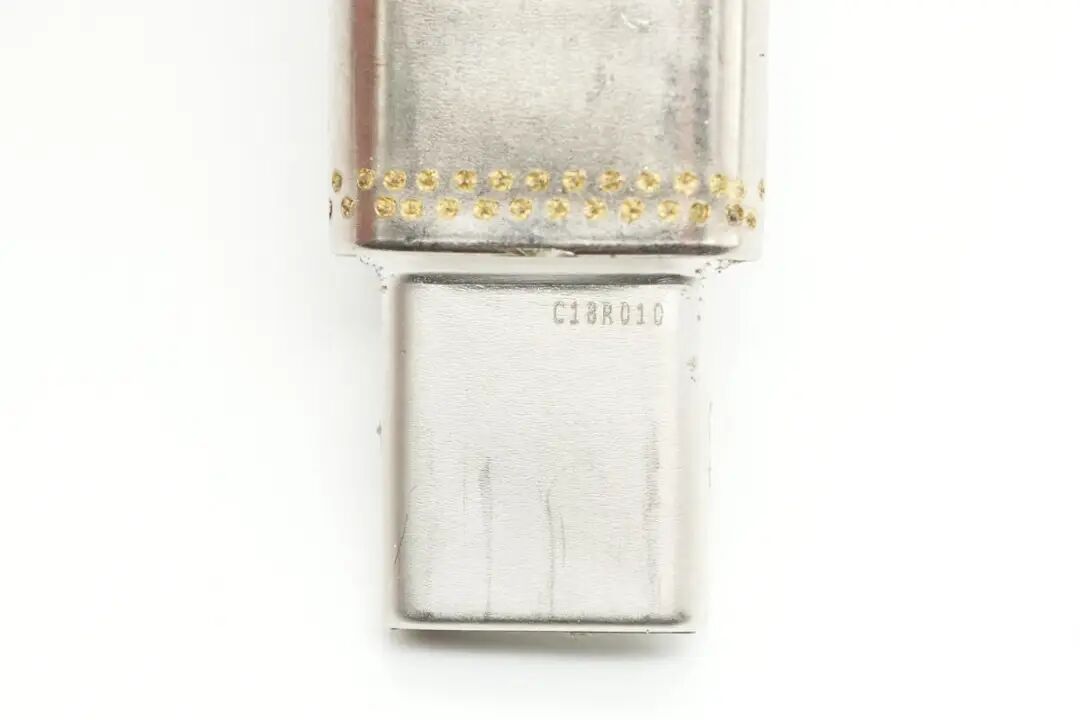

连接USB-C插头的点焊处特写，插头印字C18R010。

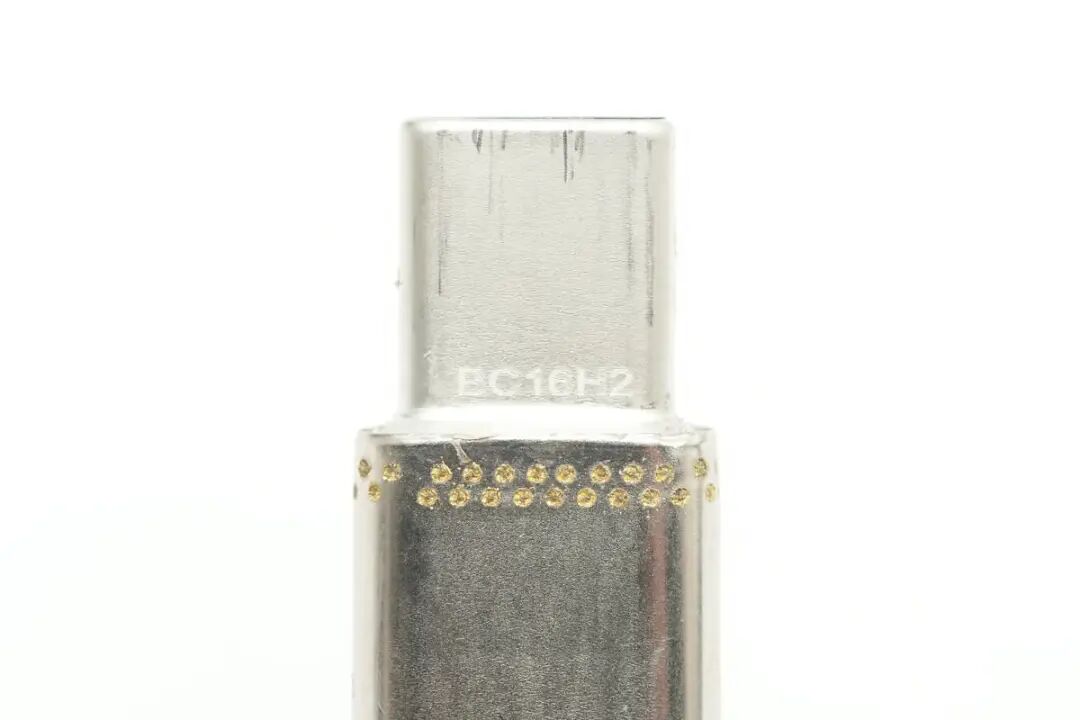

USB-C插头另一面印字EC16H2。

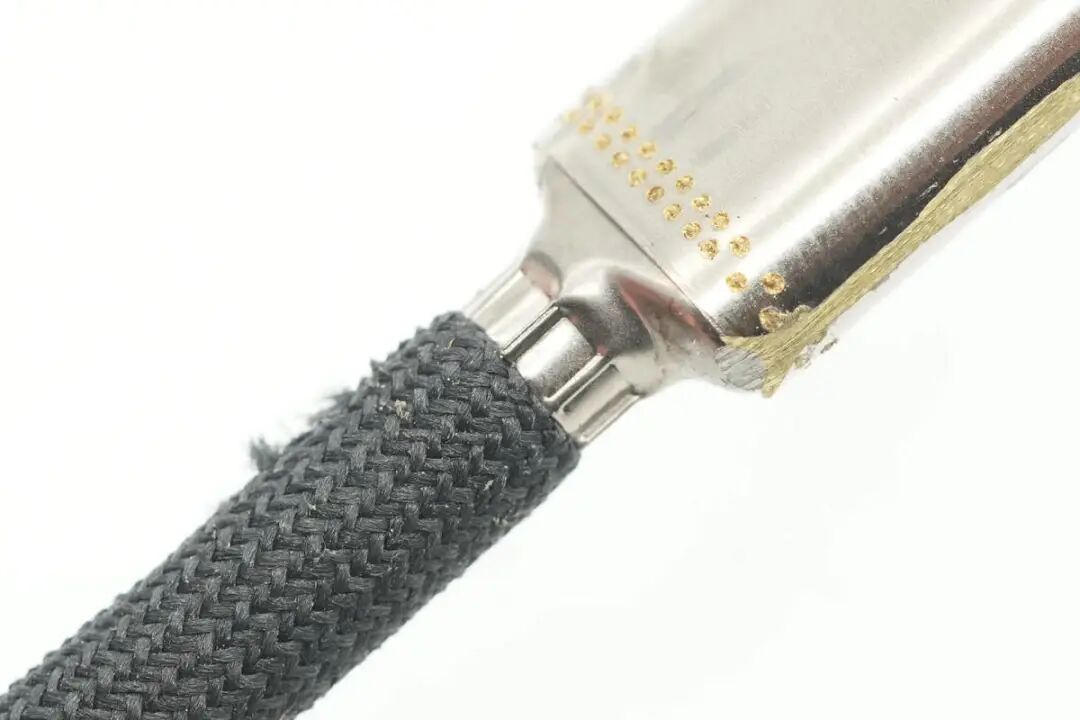

线尾束线处套管扎紧固定线缆。
切割掉端子外层的黄铜套管，露出内部的PCB小板。线缆内部为同轴线，波浪形屏蔽盖下面是同轴线焊点。
屏蔽罩卡口定位，注胶固定，同轴线焊点被屏蔽罩包裹（注：屏蔽罩有些偏移是强拆黄铜套管导致的），最大限度的减小干扰。
拆掉焊点的屏蔽罩，下面是同轴信号线的焊点，焊点以差分对的形式两两焊接在一起，同轴线的屏蔽层焊接接地。

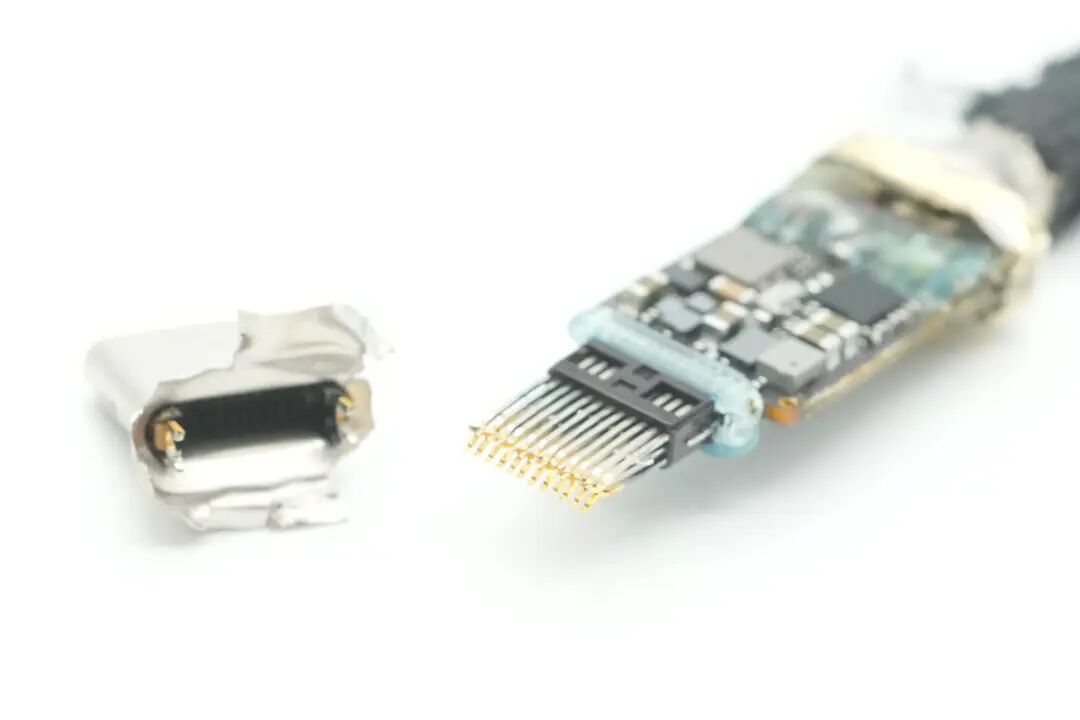

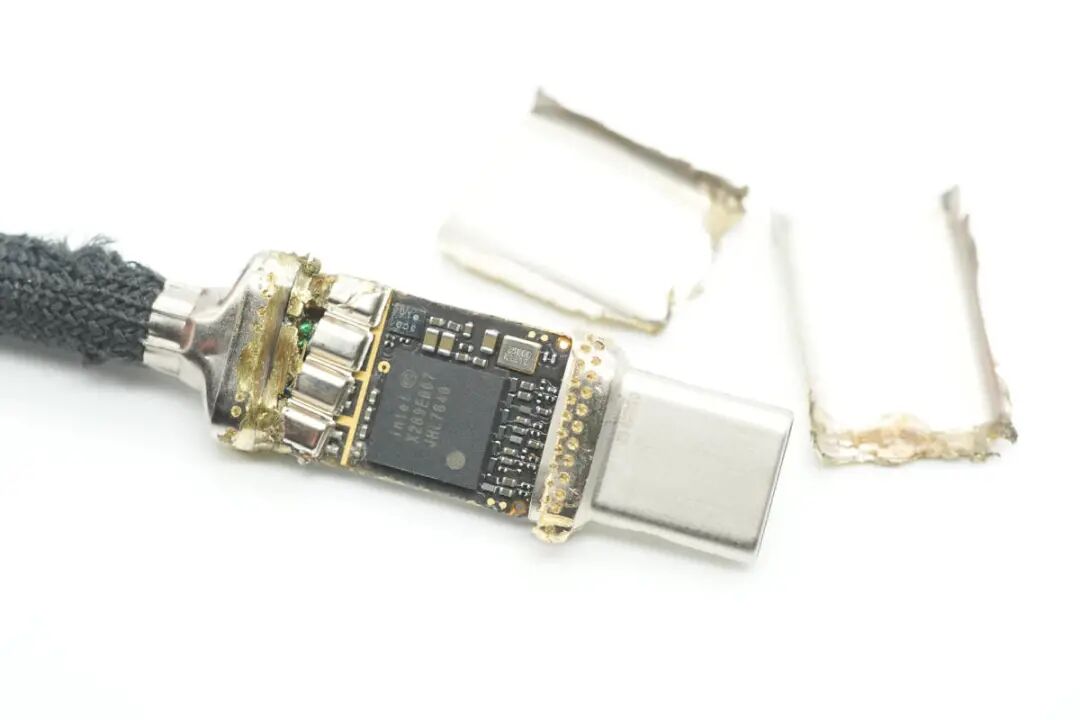

拆掉端子的外壳，取出内部针脚。

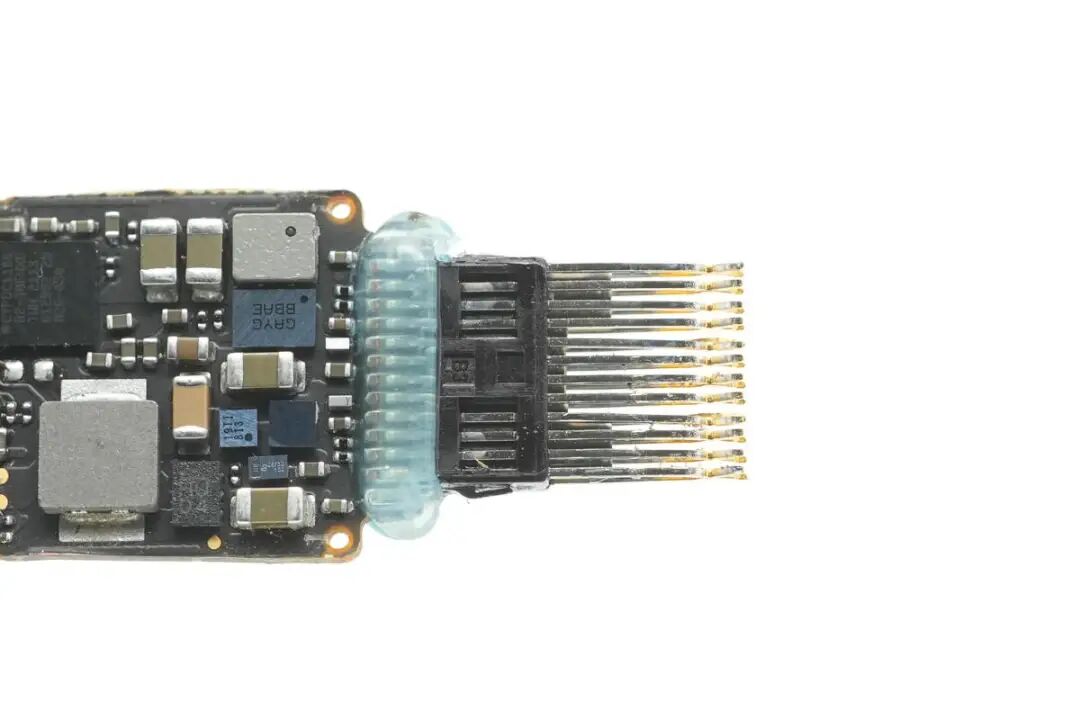

针脚在PCB上的焊接处打蓝色半透明胶水保护绝缘。

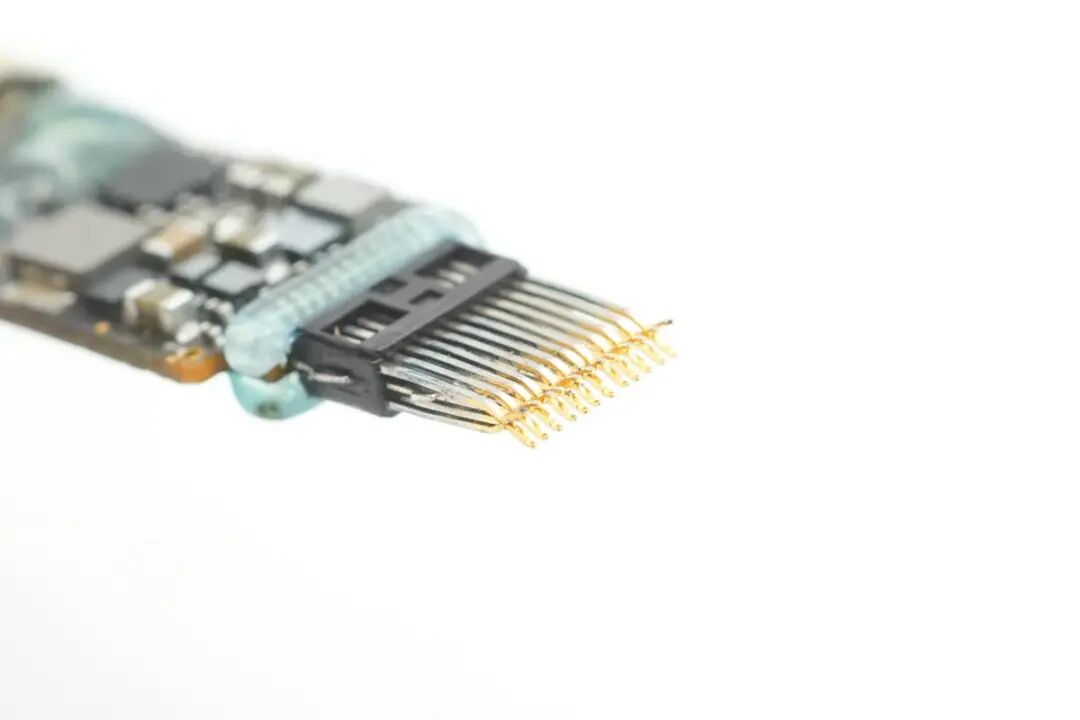

内部针脚特写，端子连接处镀厚金处理，不易氧化更耐插拔。
附上雷电4线相关针脚功能定义表，方便大家了解。

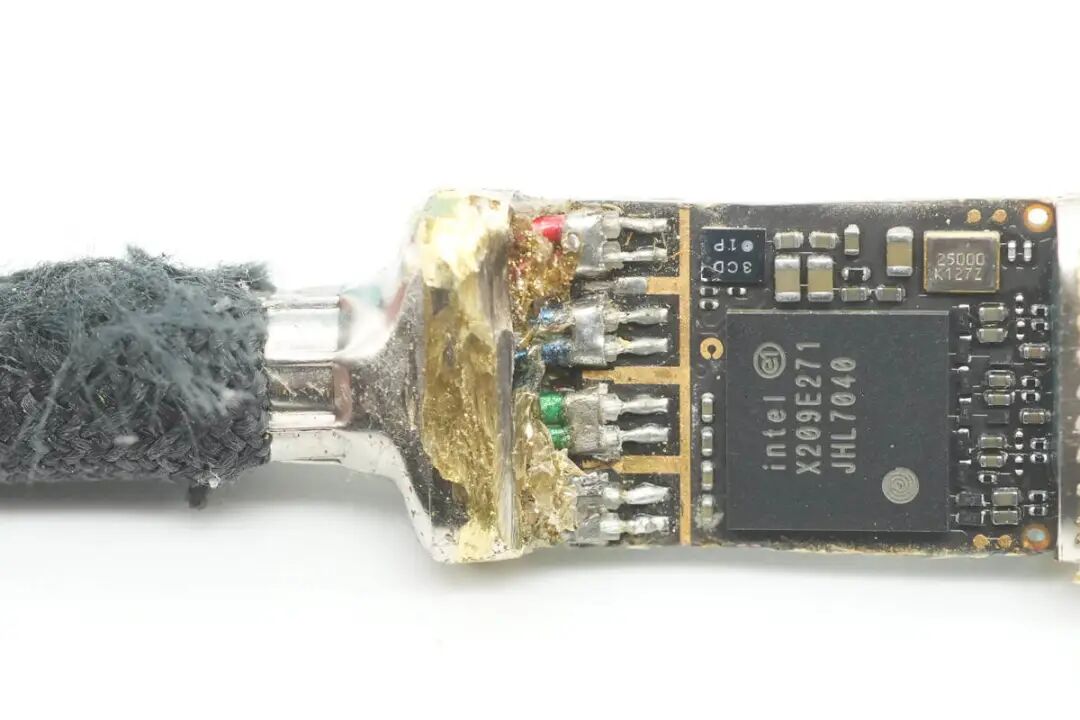

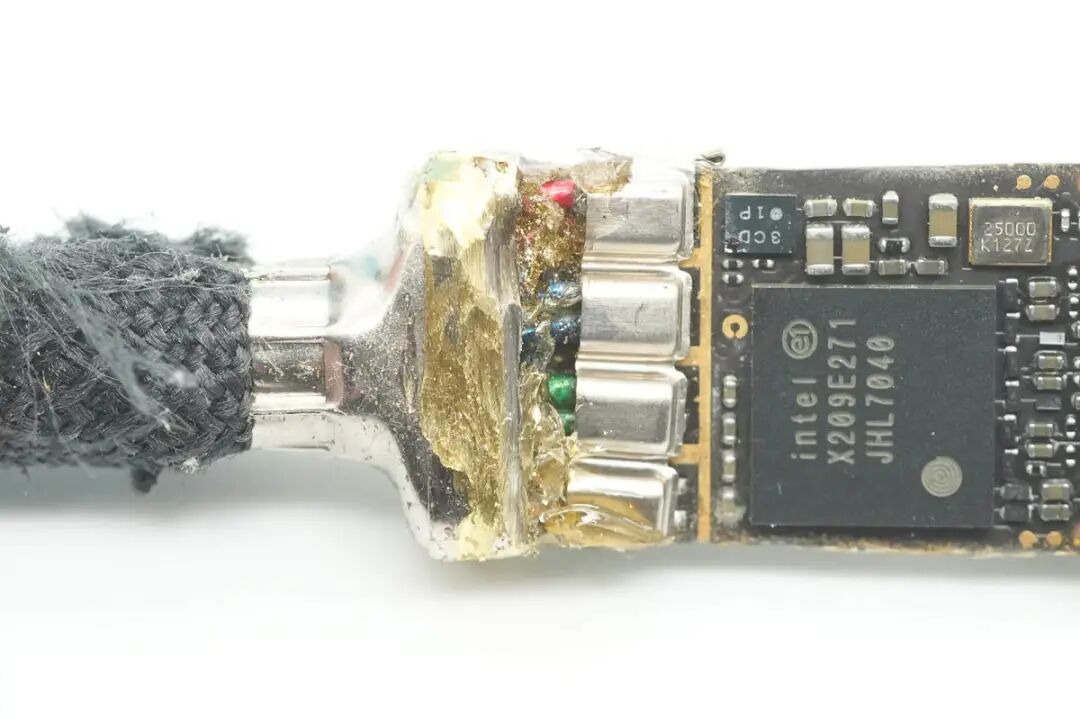

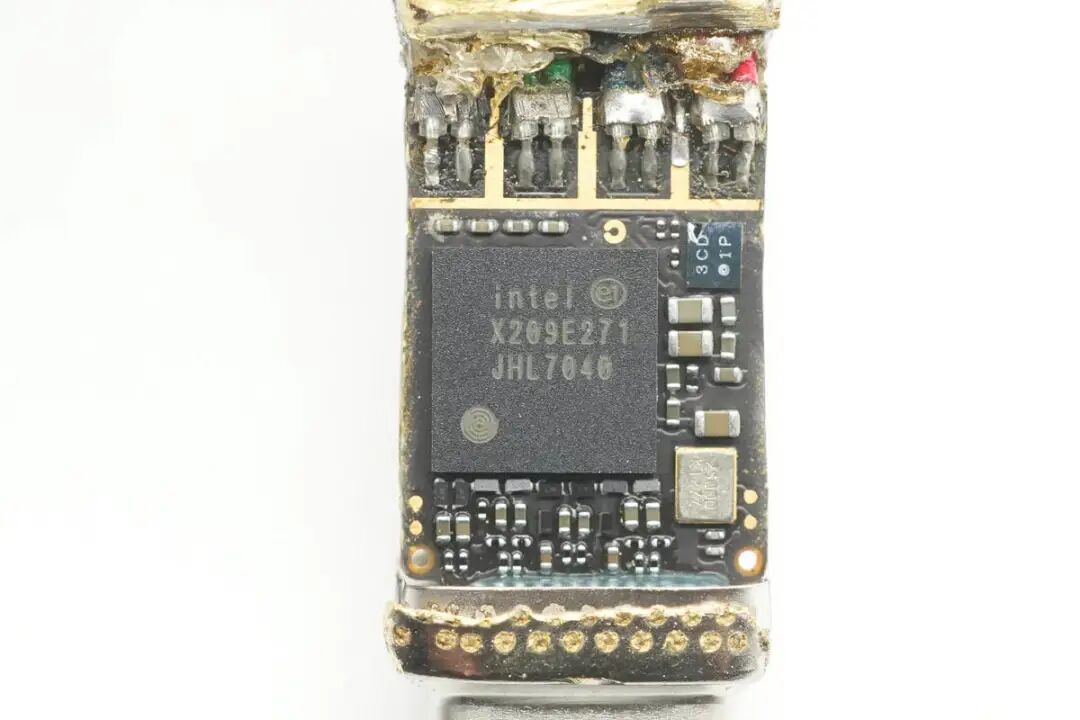

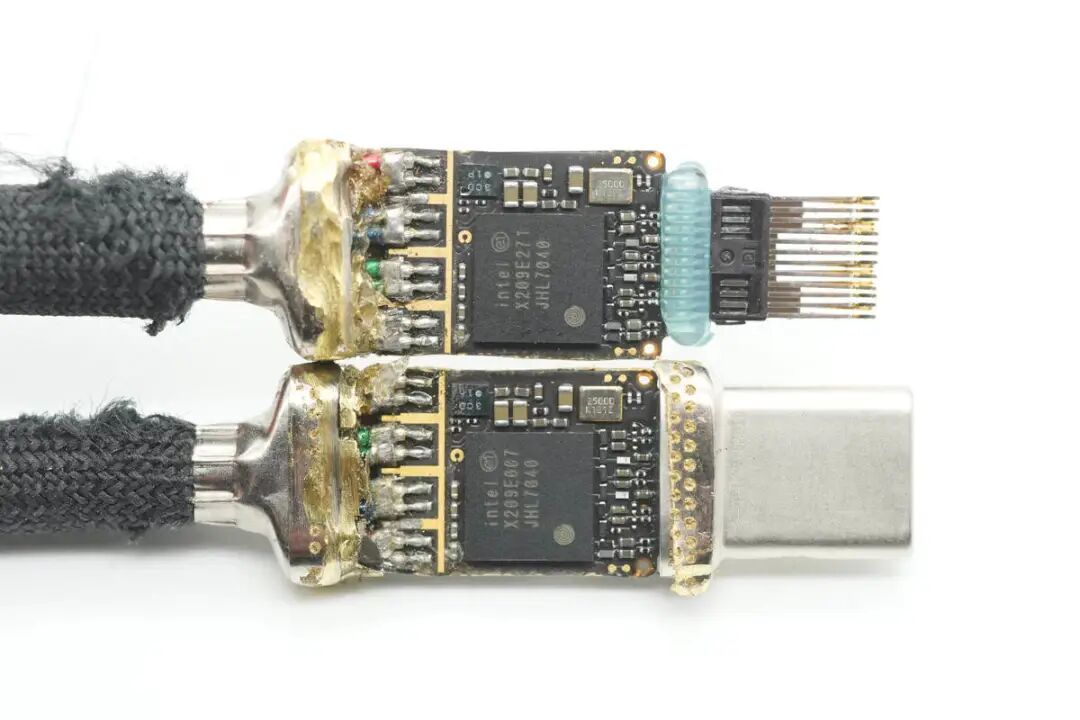

小板上最大的芯片来自英特尔，JHL7040 ReTimer芯片，用于信号重构，减轻信号抖动，相比ReDriver实现更好的降低物理损耗的效果，提升雷电信号传输质量和稳定性。

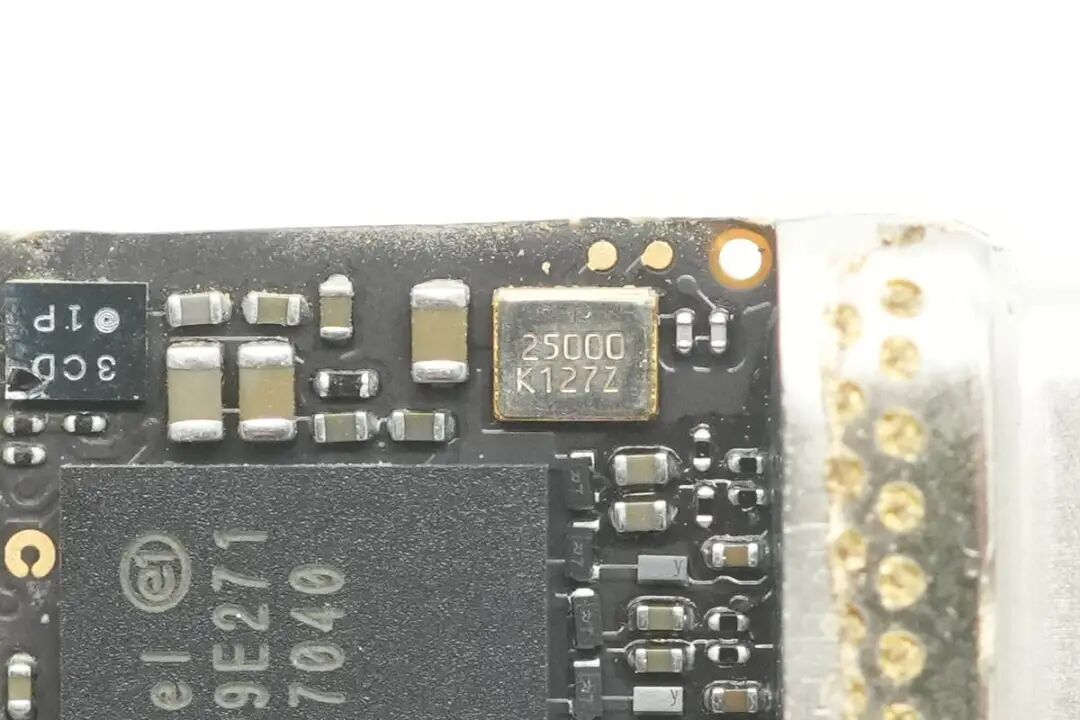

JHL7040右下角时钟晶振丝印25000。
右上角一颗丝印3CD的小芯片。
小板背面是降压供电电路和E-Marker芯片，并焊接电力线芯。

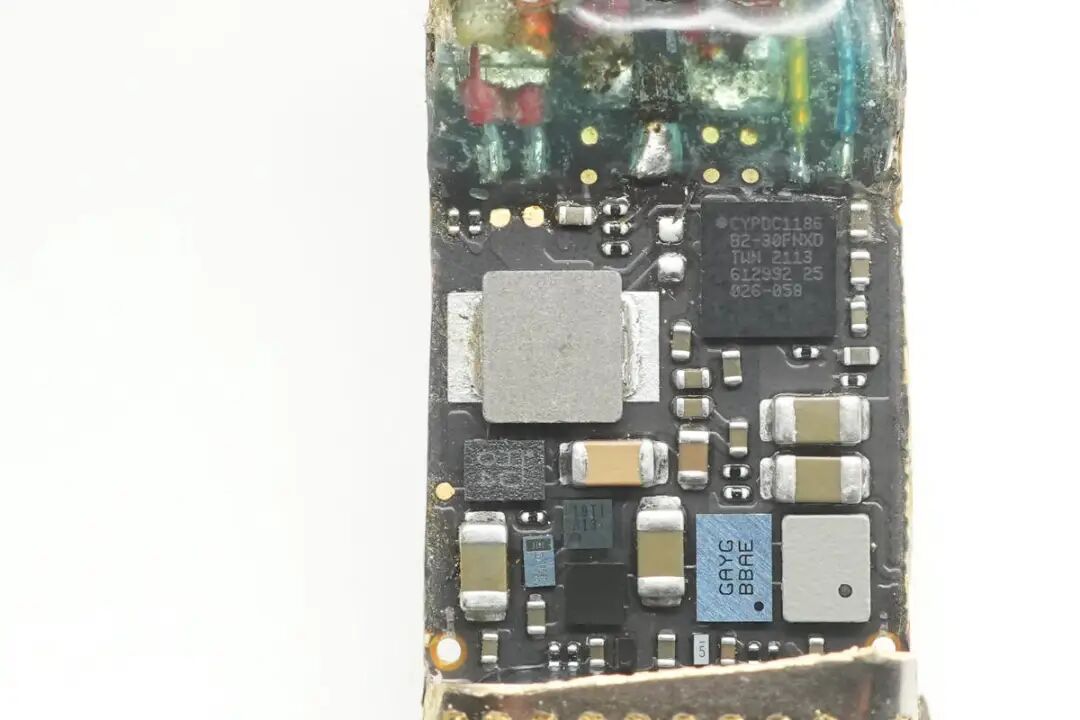

小板背面一颗较大的芯片来自英飞凌，CYPDC1186B2，CCG3系列USB-C接口芯片，适用于雷电主动线和被动线应用。
合金降压电感特写。

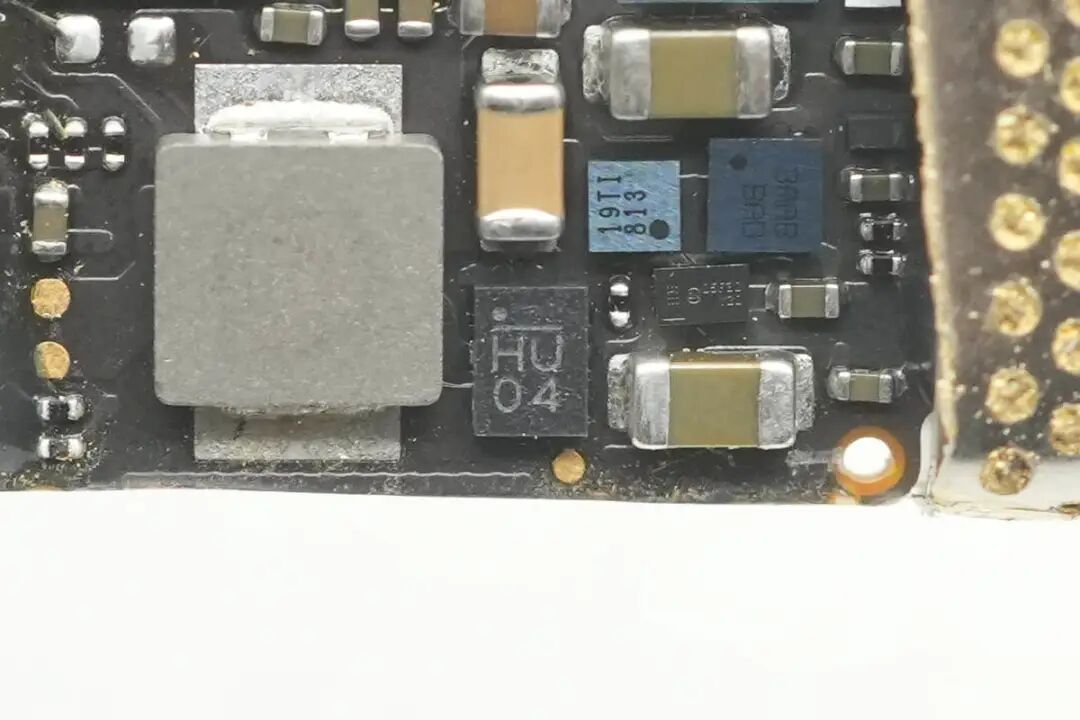

来自MPS的一颗丝印HU的芯片。

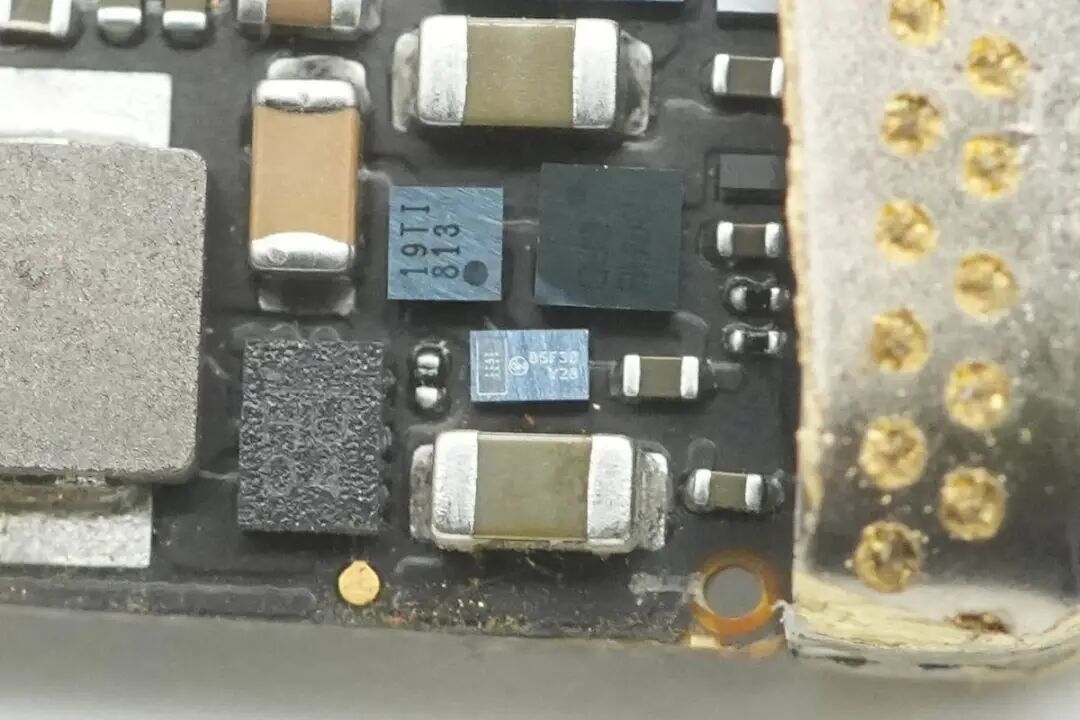

丝印813的芯片。
丝印D5F30的二极管，来自安森美。

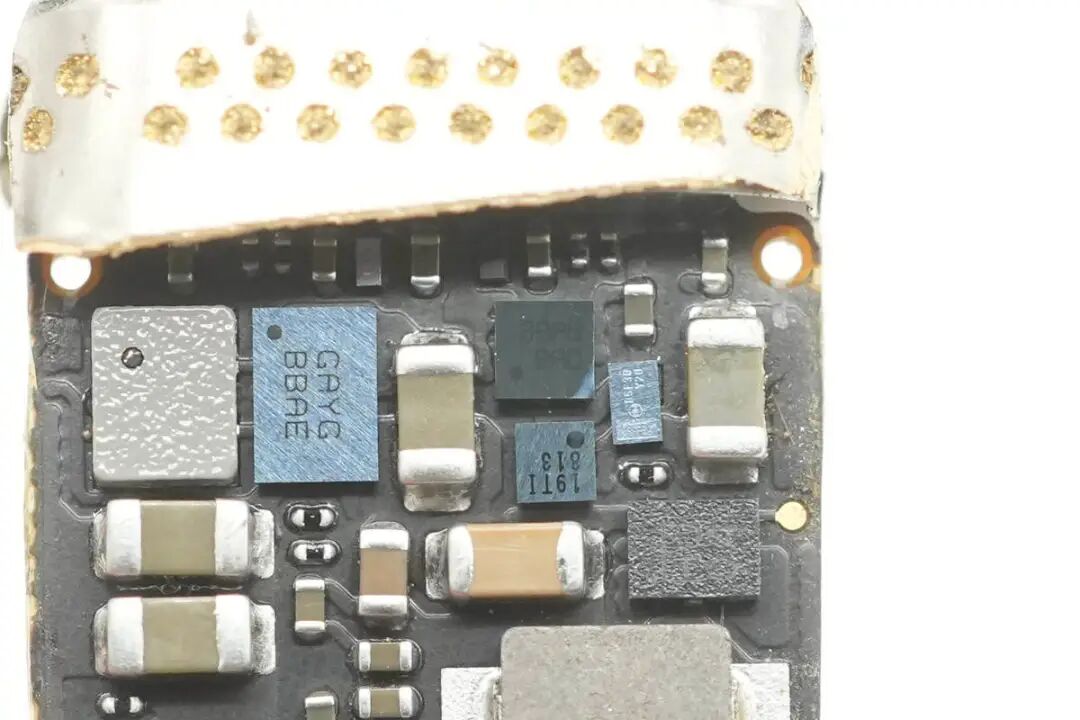

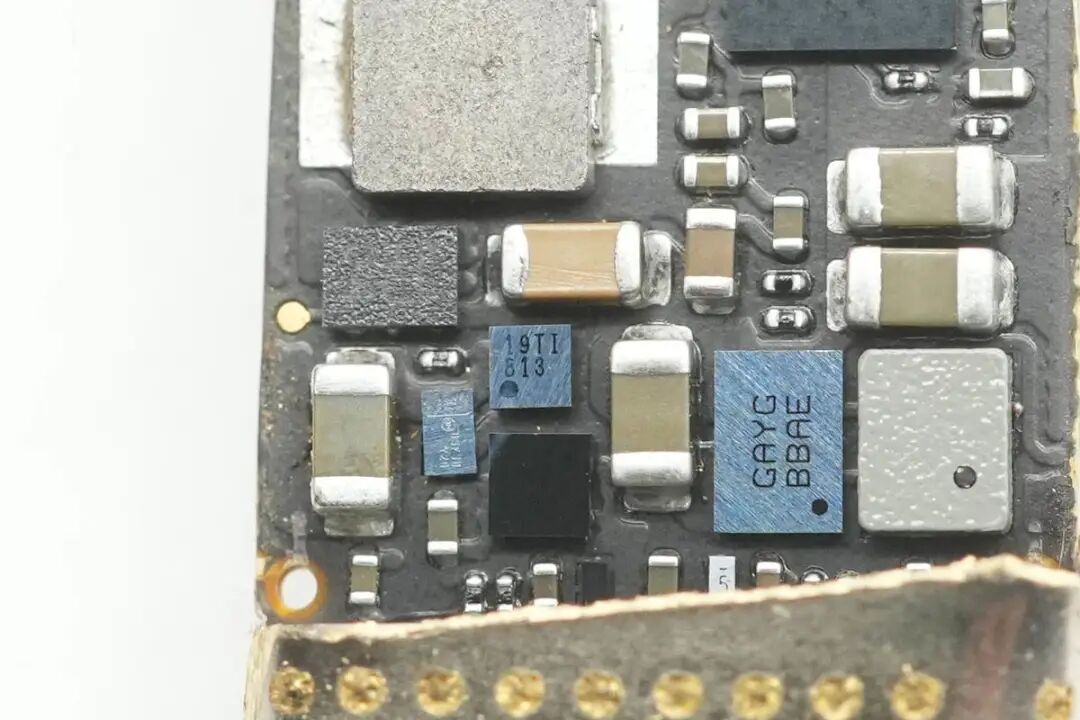

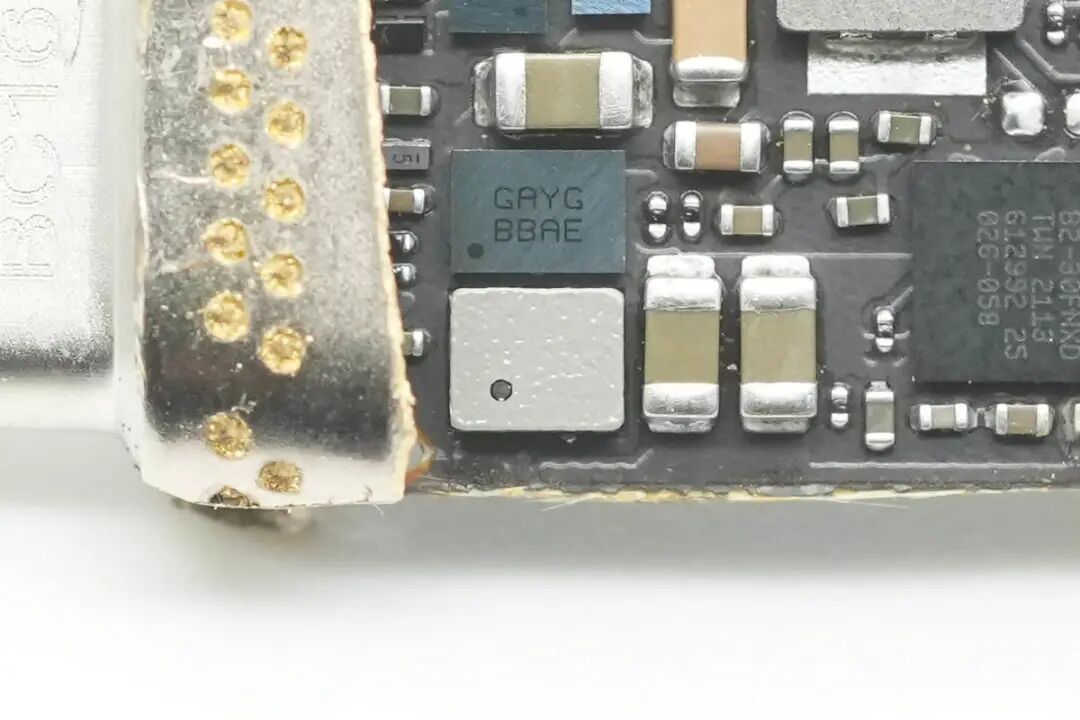

丝印GAYG的芯片，下面是一颗电感。
丝印3AAC的芯片。

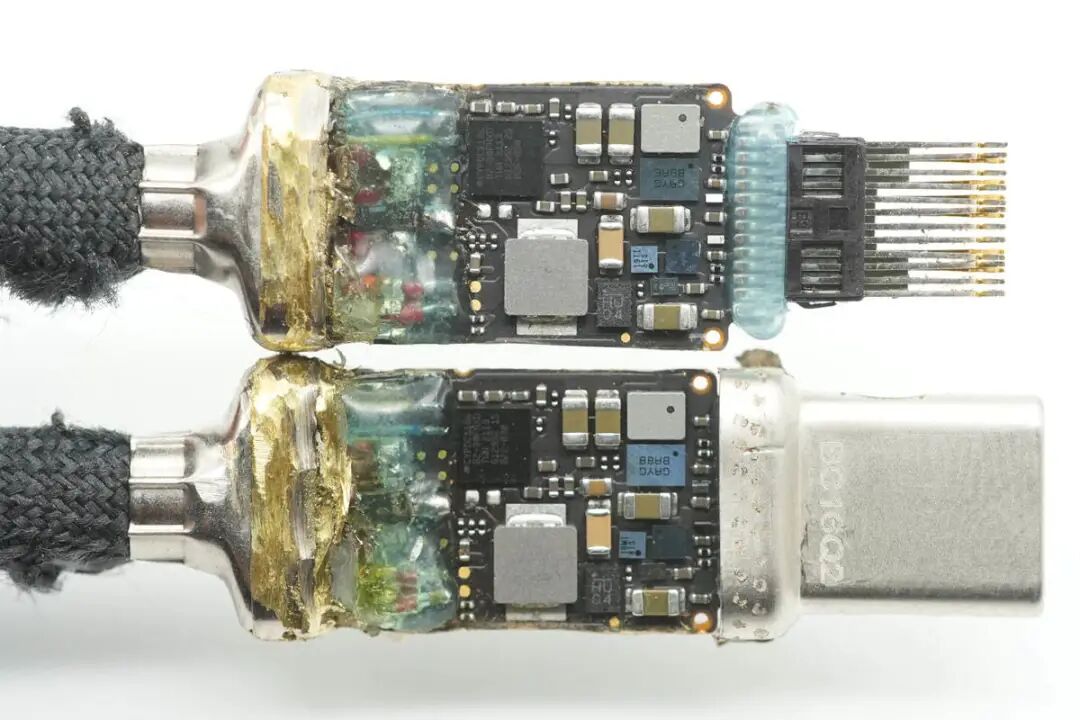

将另外一侧的端子也拆开，两端小板布局完全相同。
小板背面的电路也是一样的设计。

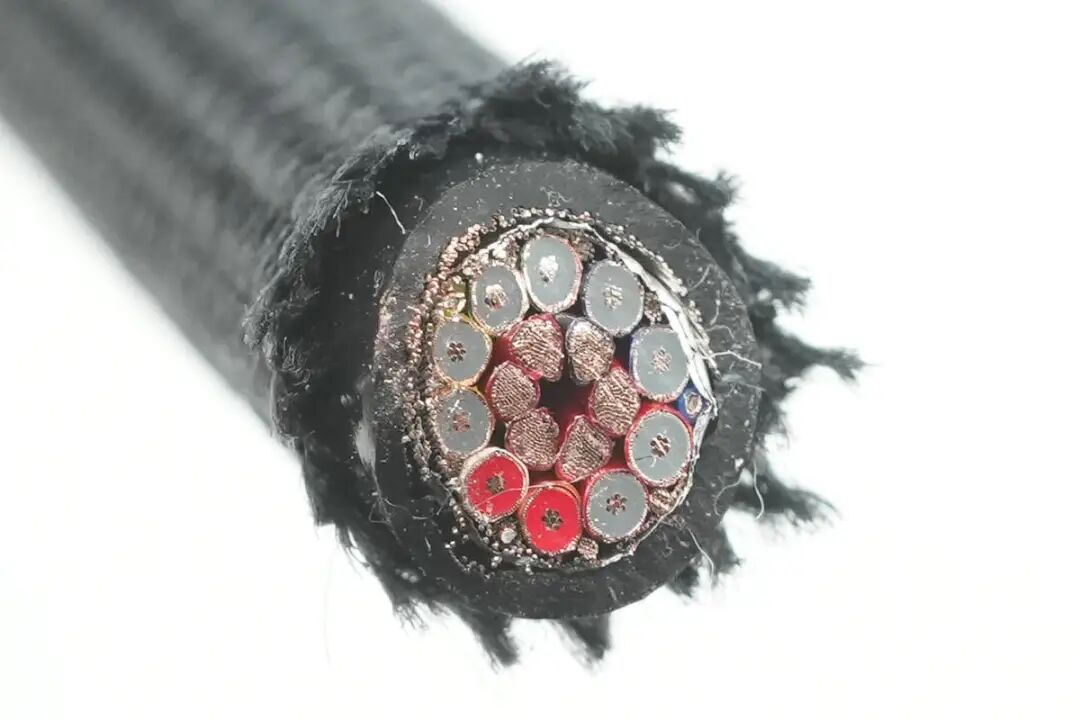

接下来来拆解线缆，线缆截断横截面一览，外层是十根同轴线，内层是六根正极线缆，正极线缆外皮非常薄，线芯截面积大，有助于降低长距离传输的线损。

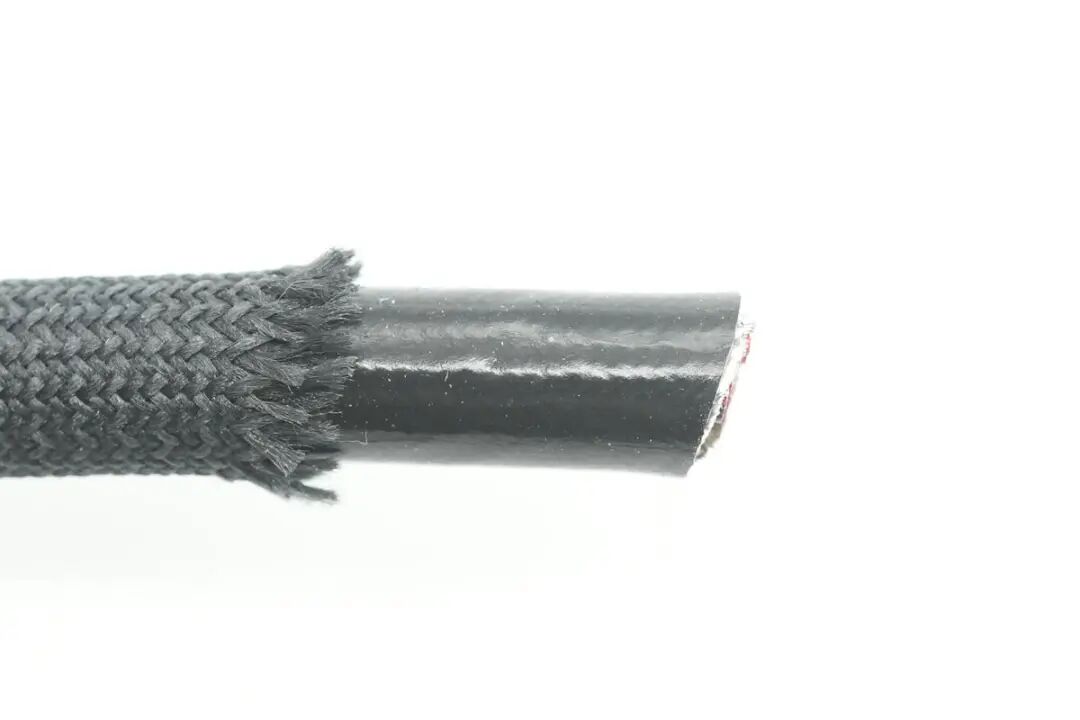

抽掉表面的编织网，内部为黑色线缆，外皮光滑。

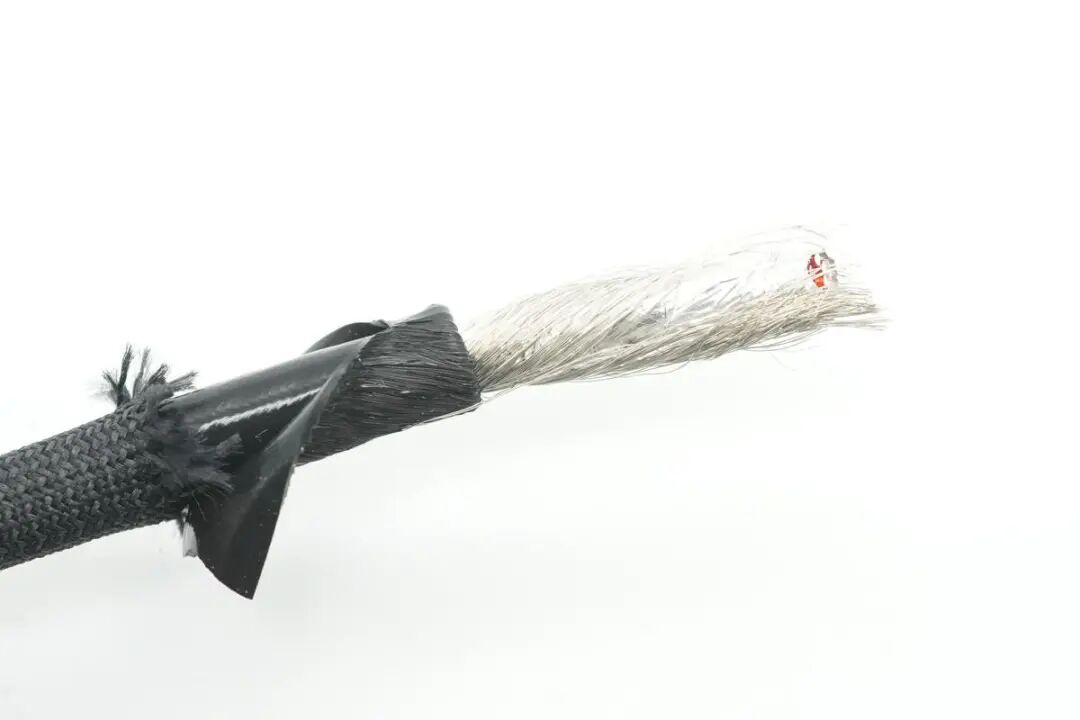

切开外皮，下面是一层缠绕的屏蔽网。

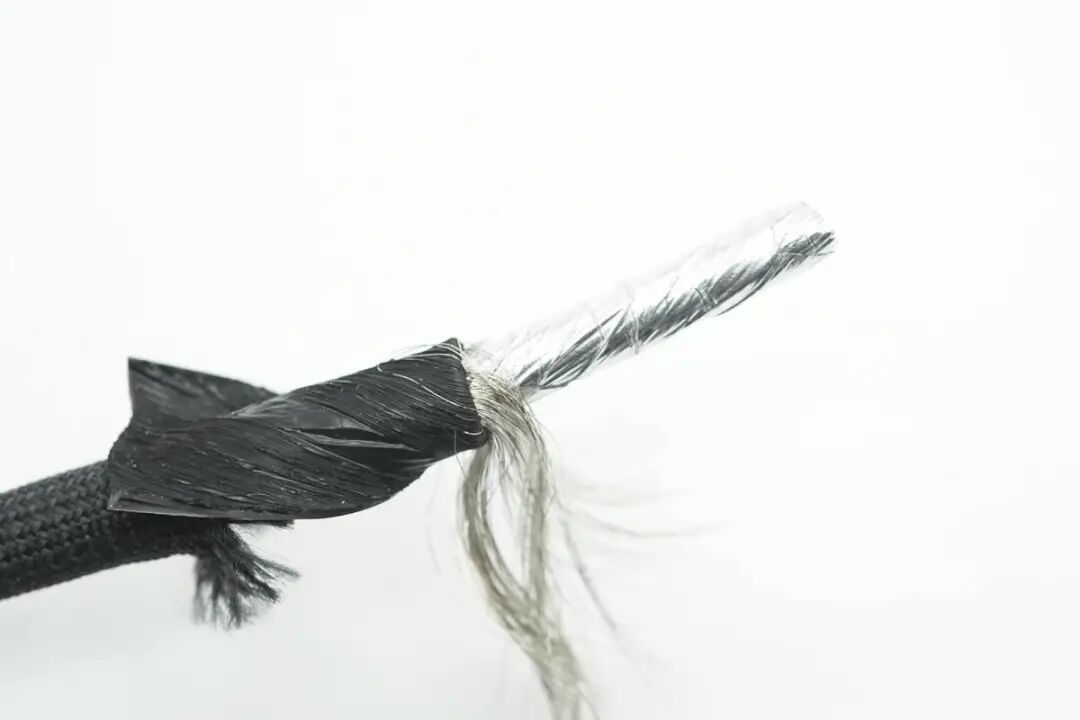

屏蔽网下面是一层屏蔽铝箔，严密包裹线缆内芯。
铝箔下面是一层屏蔽网。
线缆内部的线芯紧密缠绕在一起，均匀受力，使线缆柔软且耐用。

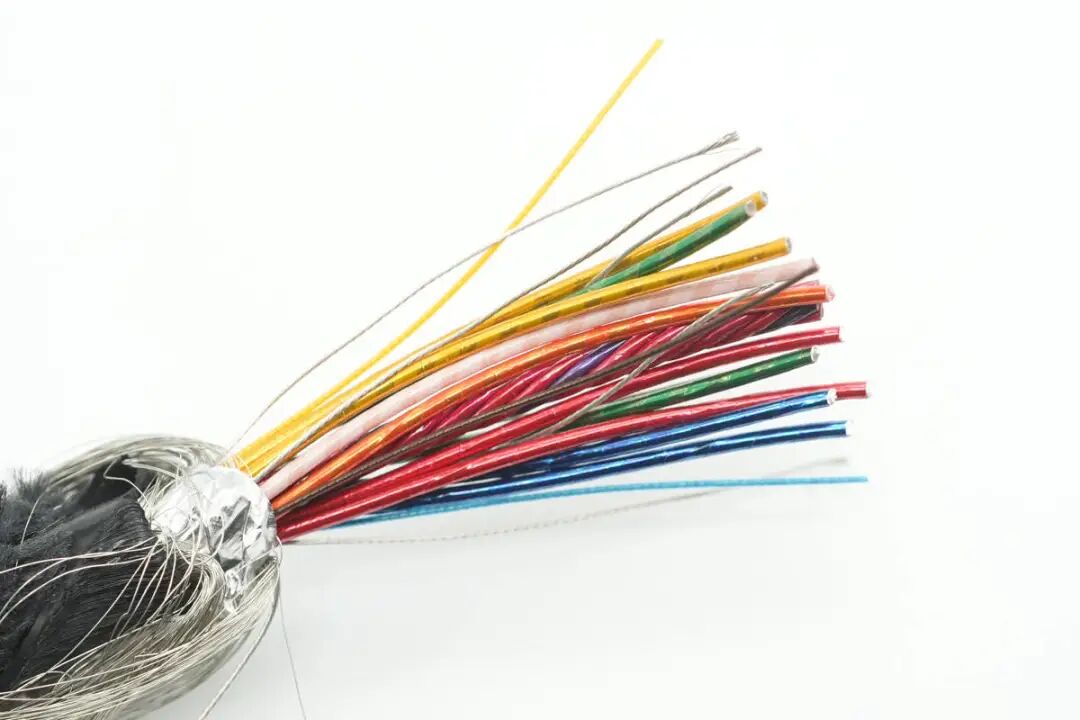

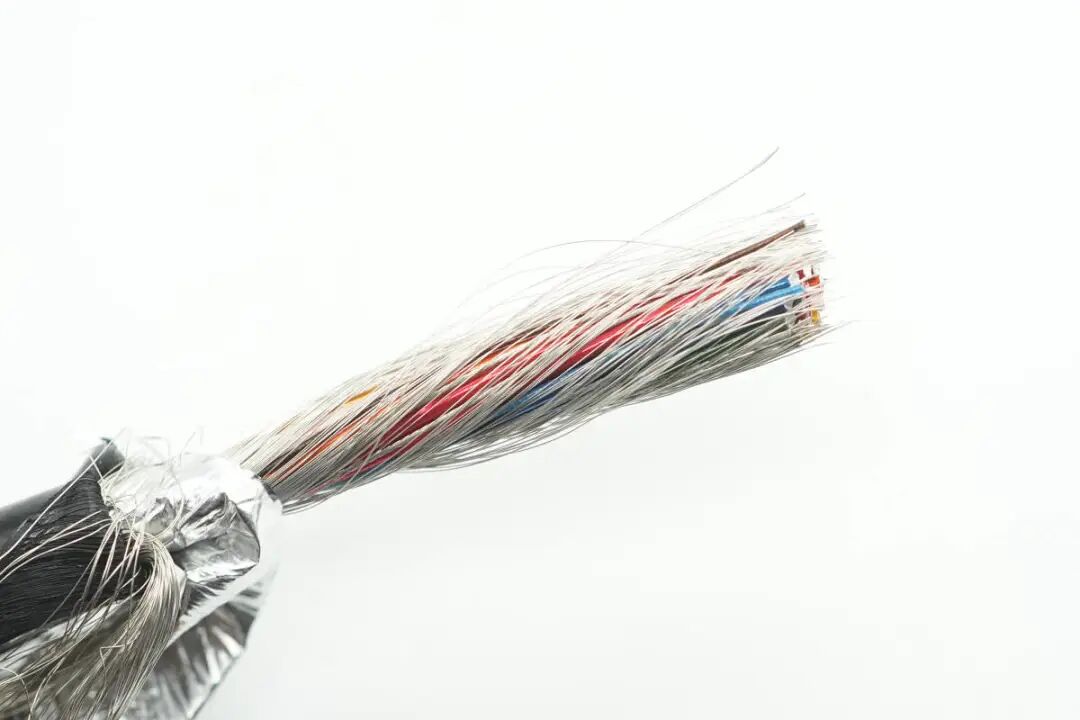

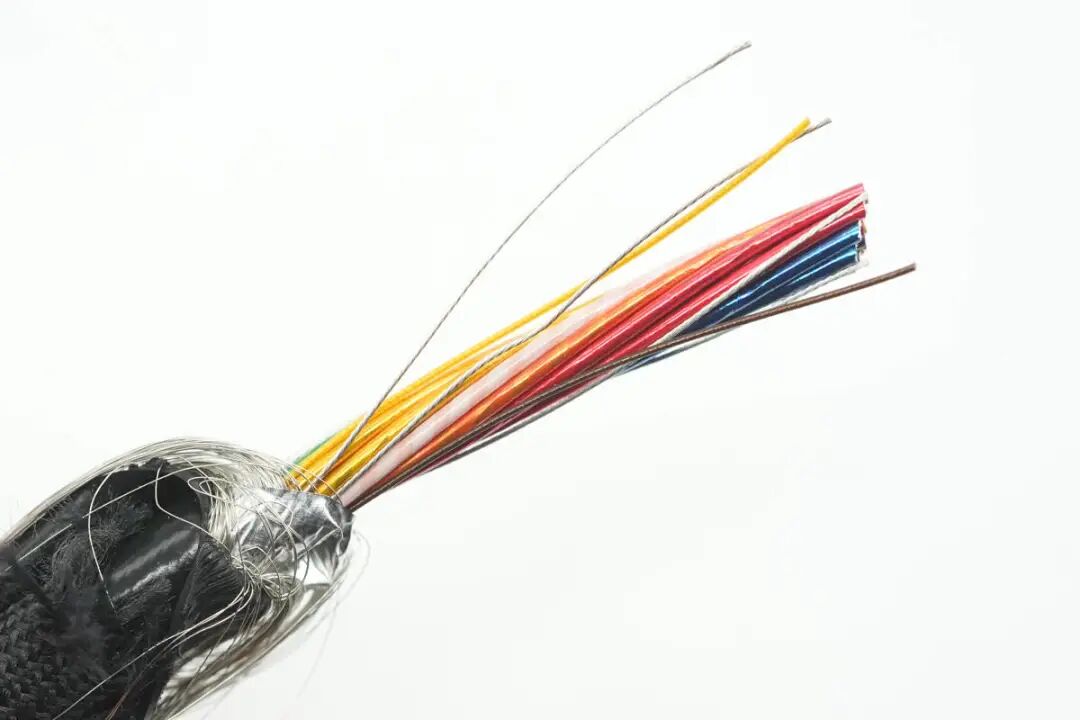

线缆内部的电力线芯缠绕在一起，外层是用于传输数据的同轴线和辅助线缆。

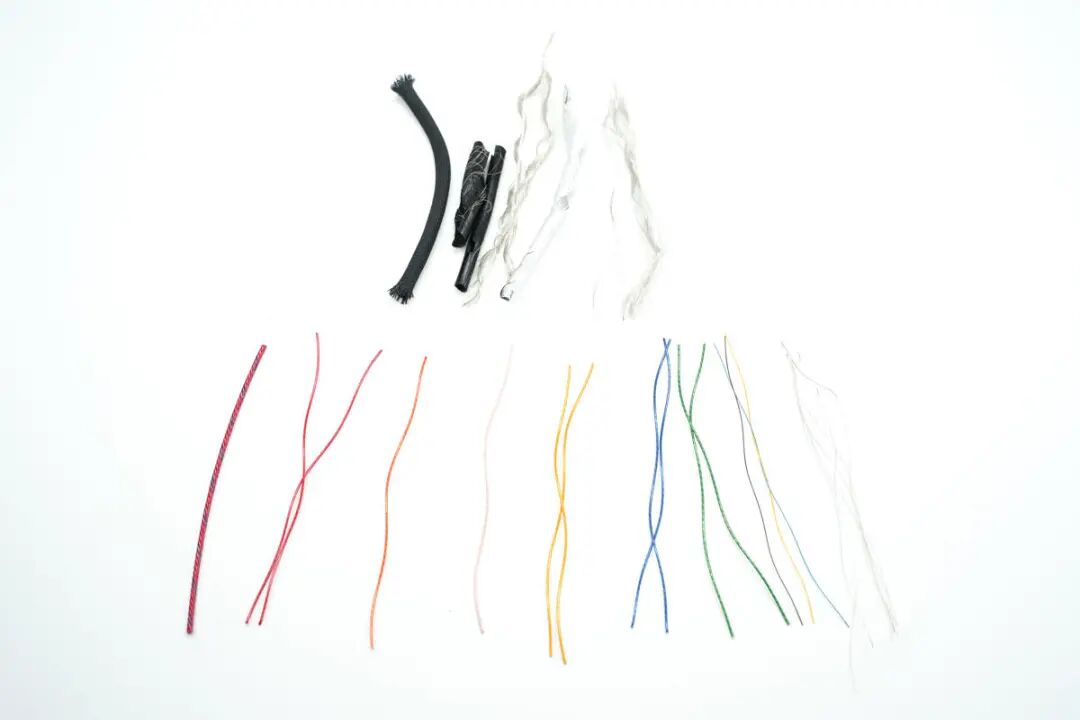

将剪下的部分线材拆开整体一览，包括编织外衣、TPE塑料外皮、金属屏蔽网、锡纸屏蔽层、同轴数据线芯和电力传输线芯。
线缆中心的正极电力线芯，使用六根线芯紧密缠绕在一起成为圆形。

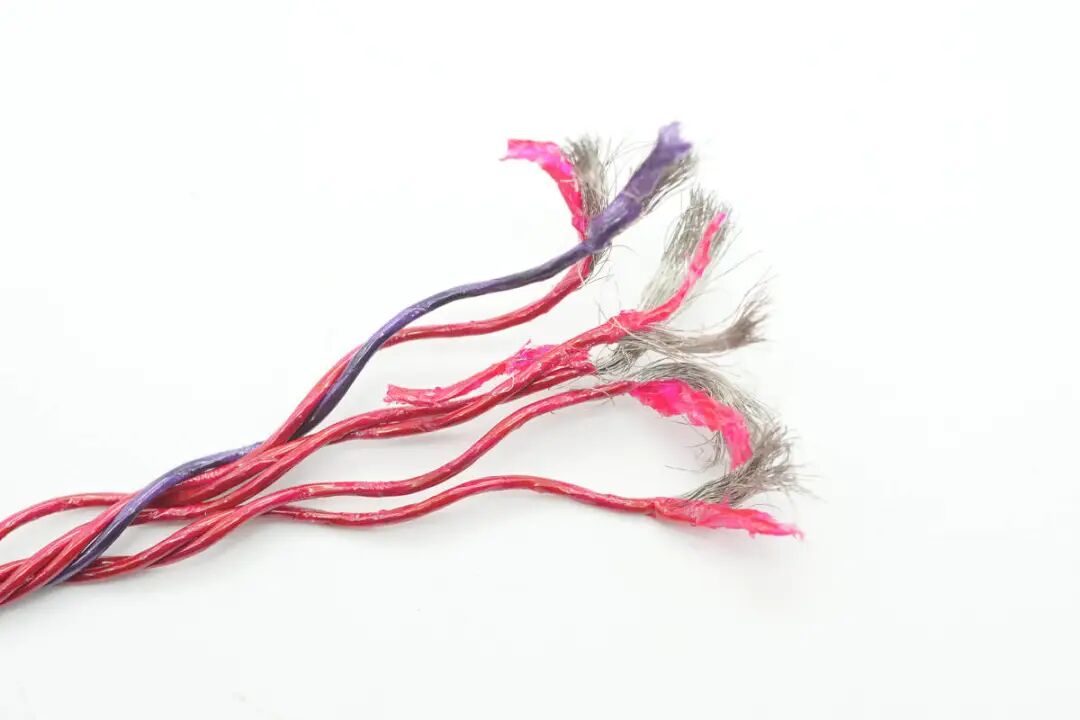

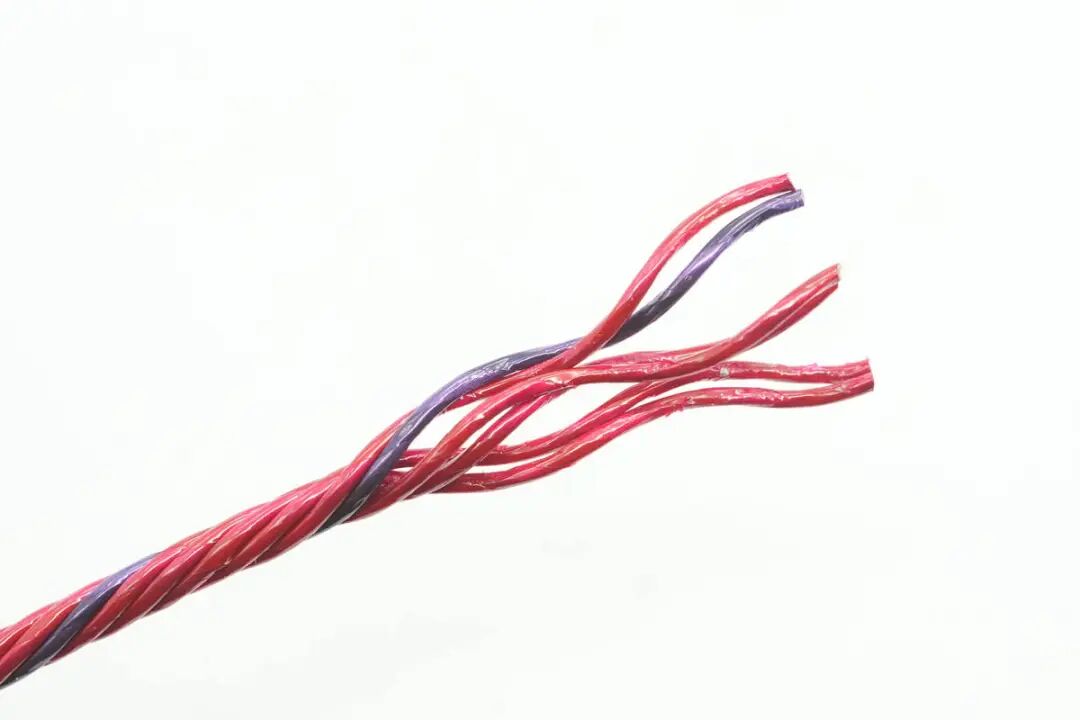

正极线芯由5根红色线芯和1根紫色线芯组成，导线内为多股镀锡铜丝。

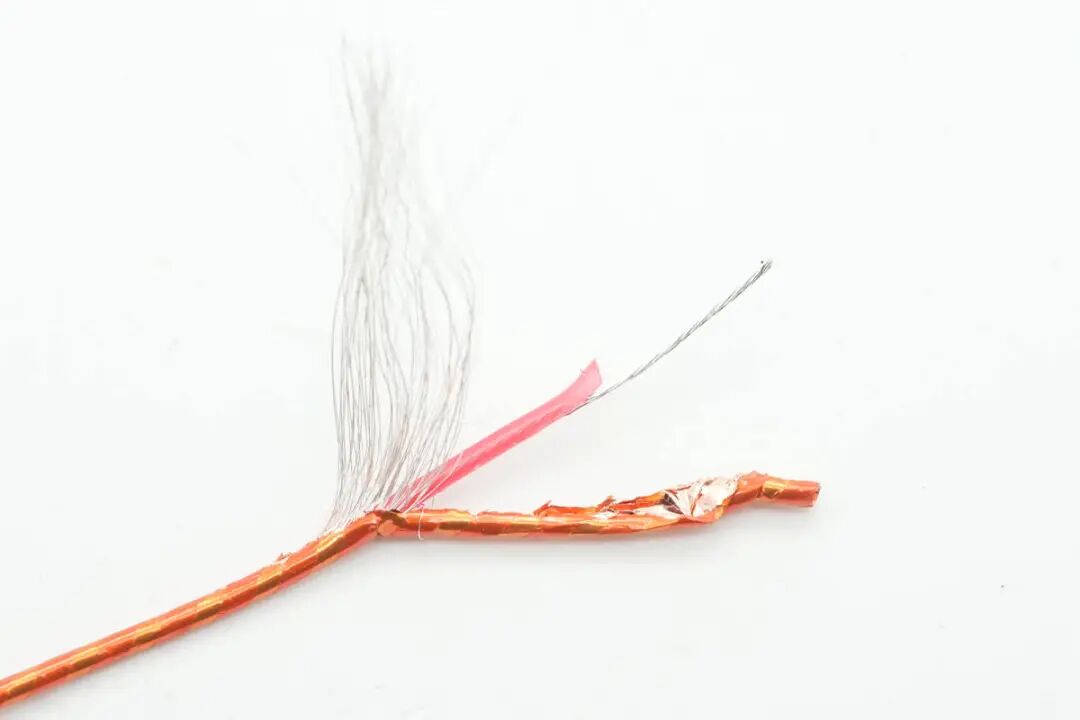

对应雷电信号传输的红色同轴线，采用纯铜镀厚银的屏蔽网，外层缠绕铜箔和塑料绝缘层。内部线芯采用透明绝缘层，为镀银线缆。镀银降低线缆在传输信号时的损失，其余3对不同颜色的线缆均为同样的结构。

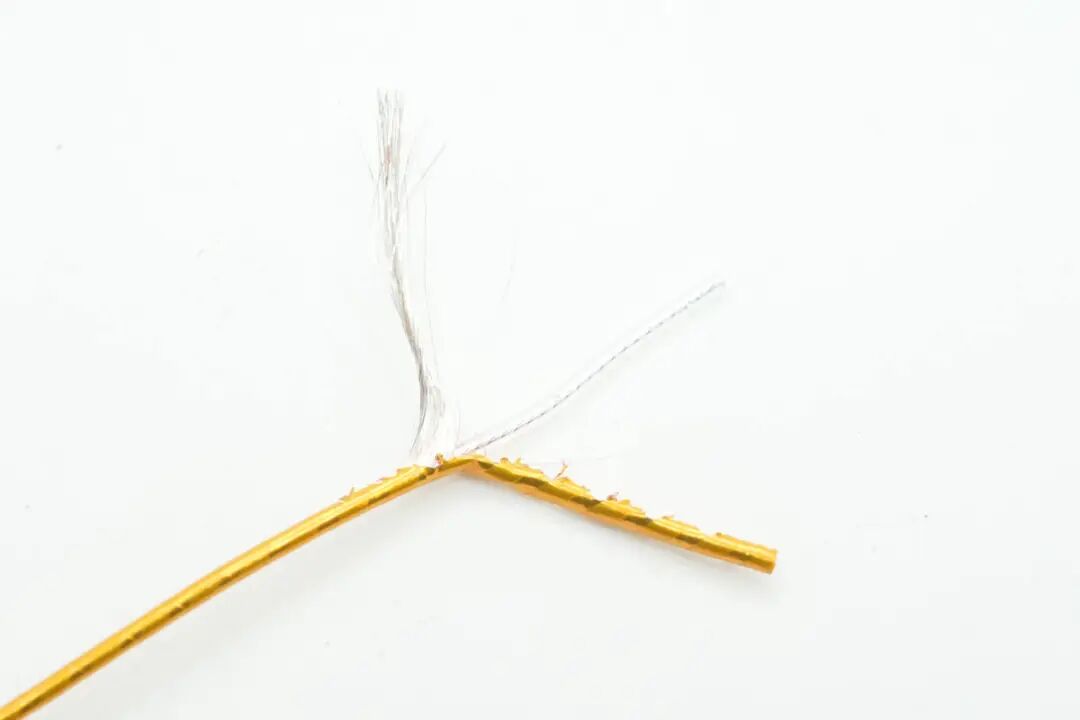

金色同轴线特写。
绿色同轴线特写。
蓝色同轴线特写。

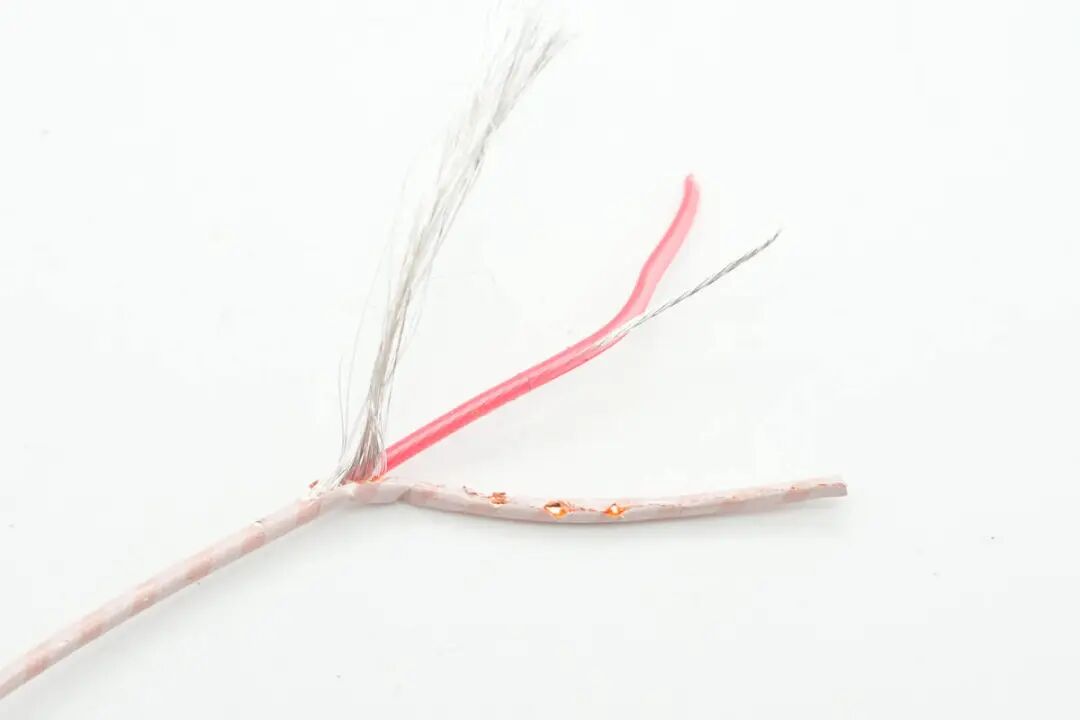

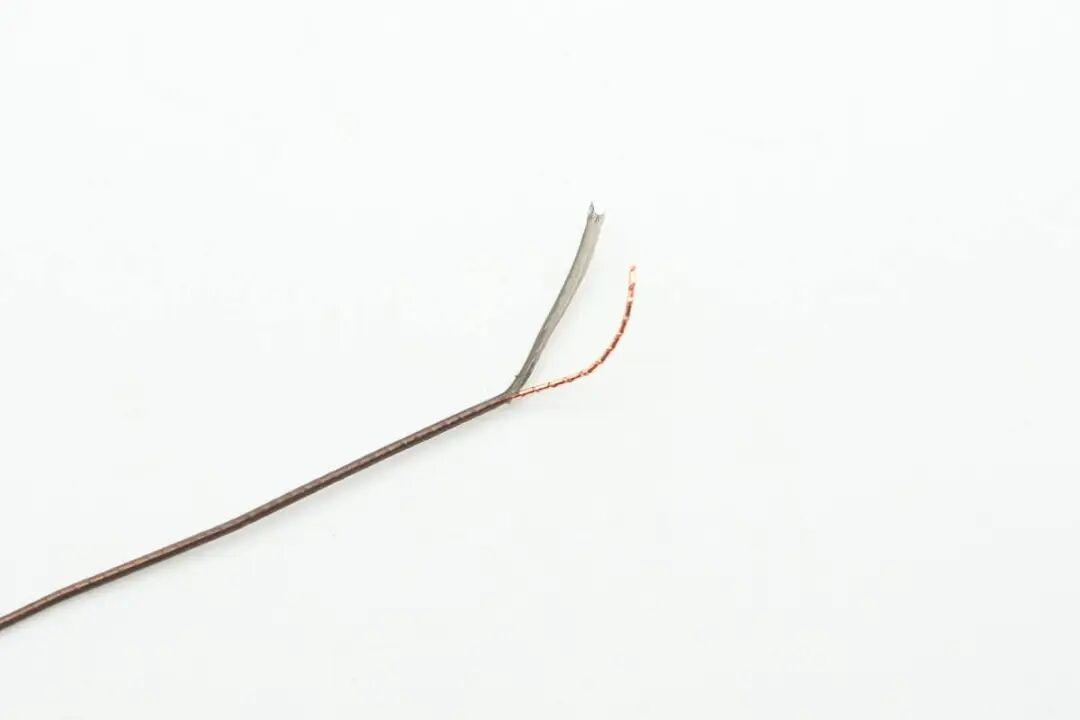

线缆内部两条屏蔽线为红色绝缘层，为USB2.0屏蔽线，同样使用屏蔽工艺，消除对其他信号的干扰。
另外一条白色同轴线特写。

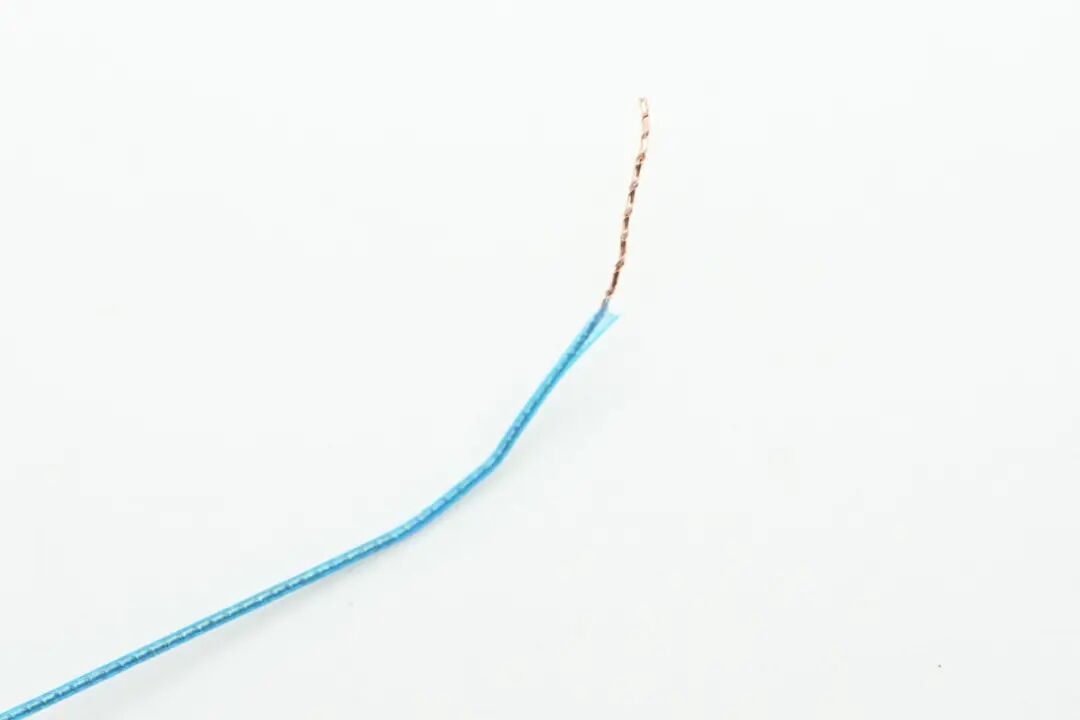

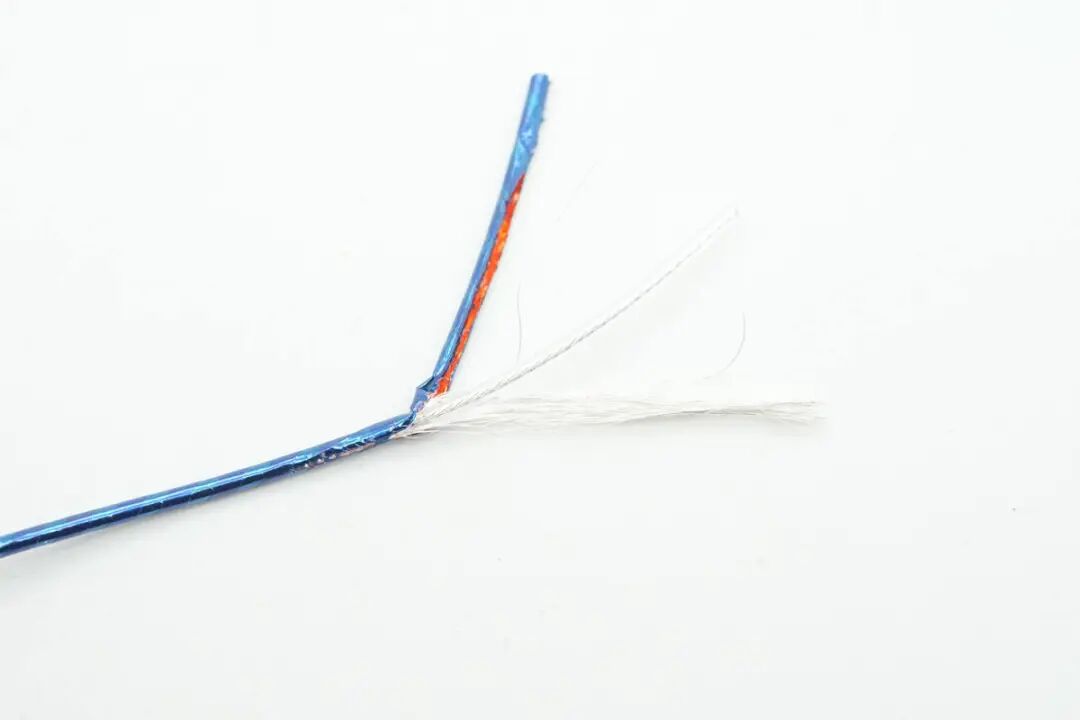

蓝色CC线芯特写。
黄色VCONN线芯特写。
黑色SBU线芯特写。

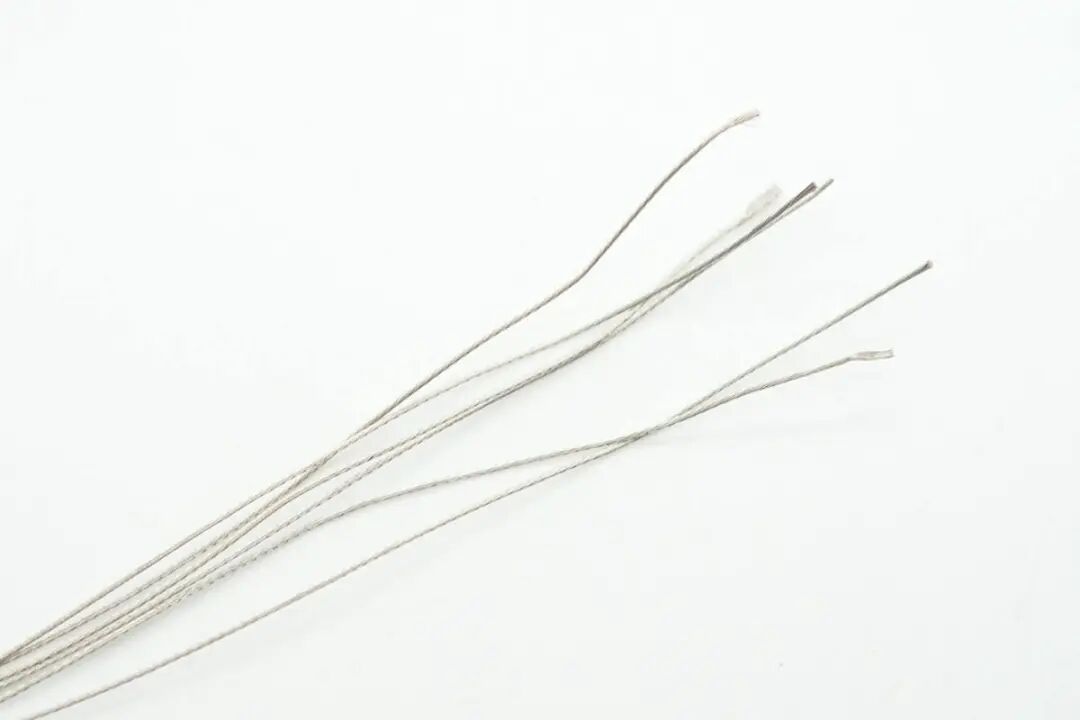

线缆内部裸露的线芯，用于地线连接。
全部拆解完毕，来张全家福。
充电头网拆解总结
Apple苹果雷电4 Pro数据线采用黑色编织外衣，线缆粗壮结实，相较于其它苹果线来说，更加耐脏耐用。3米与1.8米的线缆价格相差不大，对于很多人来说，连接显示器到电脑的话，或许一步到位买3米的更划算。
充电头网通过拆解发现，苹果3米雷电4Pro数据线插头采用点焊固定成为一个整体，PCB板包裹黄铜外套，两端点焊保护，线芯焊点以及线尾注塑加固，编织外衣铜套冲压轧紧。线头内置英特尔JHL7040雷电ReTimer芯片和英飞凌USB接口芯片。
线身中雷电数据线采用同轴线屏蔽线设计，信号同轴线内外层均采用镀银线芯，整体抗干扰性很好。对应USB2.0数据传输也同样采用同轴屏蔽线设计，消除干扰。电力传输的正极线芯进行了重新设计，外皮变薄，内芯更粗，降低长距离电力传输的损耗。
苹果3米雷电4 Pro数据线千元的售价，对应的是高规格数据传输，以及严苛的生产工艺。拆解中可以看出，线缆整体完全屏蔽，内部做工精细，多处点焊固定。屏蔽线芯均镀厚银，有效保证信号质量，搭配ReTimer芯片确保信号长距离稳定可靠传输，是苹果用户的理想选择。
