拆解报告：紫米30W氮化镓快充充电器

原创充电头网编辑部充电头网

收录于合集

----- 充电头网拆解报告第2125篇 -----

前言

随着苹果超大杯手机的发布，主流的快充功率不断提升，由曾经的18W提升到20W，iPhone13的推出，将主流的快充功率推高到27W，充电器升级到30W也是势在必行。同时30W的快充还可以为安卓手机提供PPS快充，对于多机党就更加友好了。

知名厂商紫米新推出了一款30W功率的氮化镓充电器，外形圆润，配合折叠插脚，收纳方便，手感也很好。下面充电头网就对这款氮化镓充电器进行拆解，看看内部的用料如何。

紫米30W氮化镓充电器开箱

包装盒正面印有ZMI品牌、充电器外观图、名称以及GaN标识。

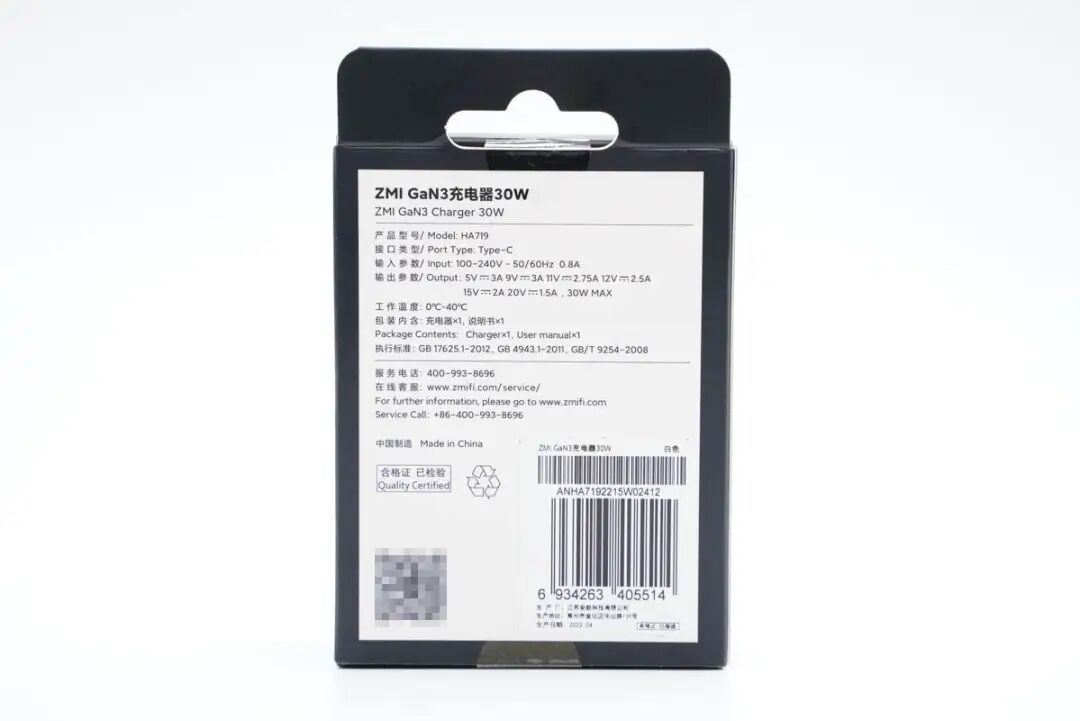

背面印有充电器参数信息。

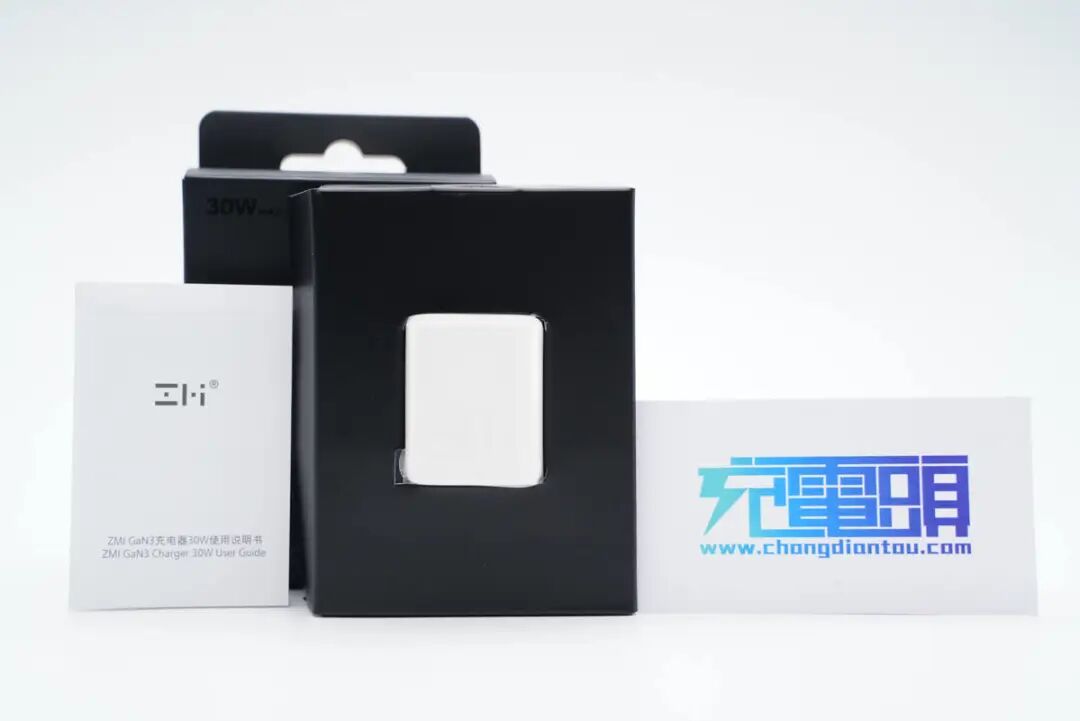

包装内含充电器和使用说明书。

充电器外壳灰白撞色设计，表面磨砂抗指纹，整体十分的小巧。

充电器配备可折叠国标插脚，进一步提升产品便携性同时携带不会刮伤包里其它设备。

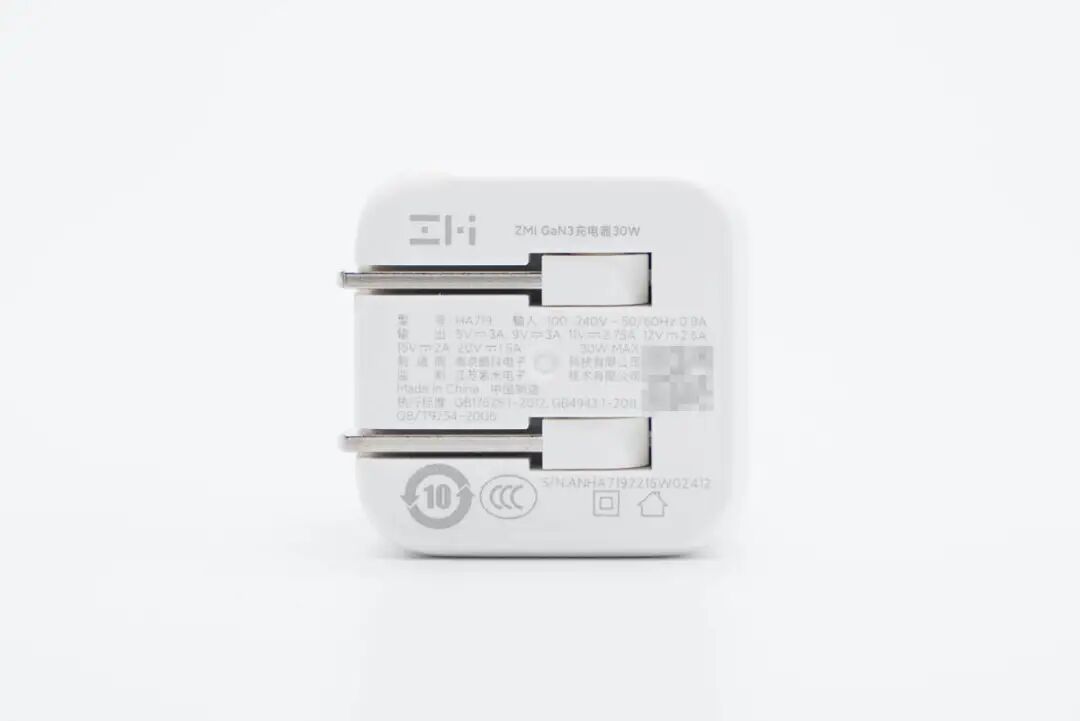

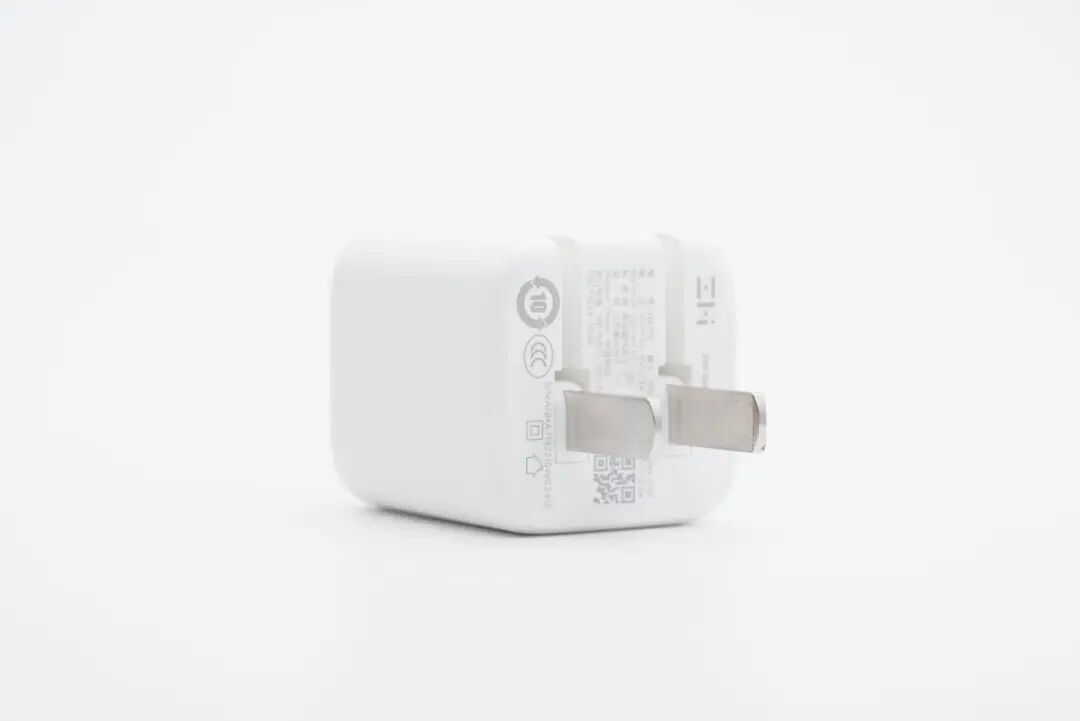

输入端外壳上印有充电器参数

型号：HA719

输入：100-240V~50/60HZ 0.8A

输出：5V3A、9V3A、11V2.75A、12V2.5A、15V2A、20V1.5A

制造商：南京酷科电子科技有限公司

监制：江苏紫米电子技术有限公司

充电器已经通过了CCC认证。

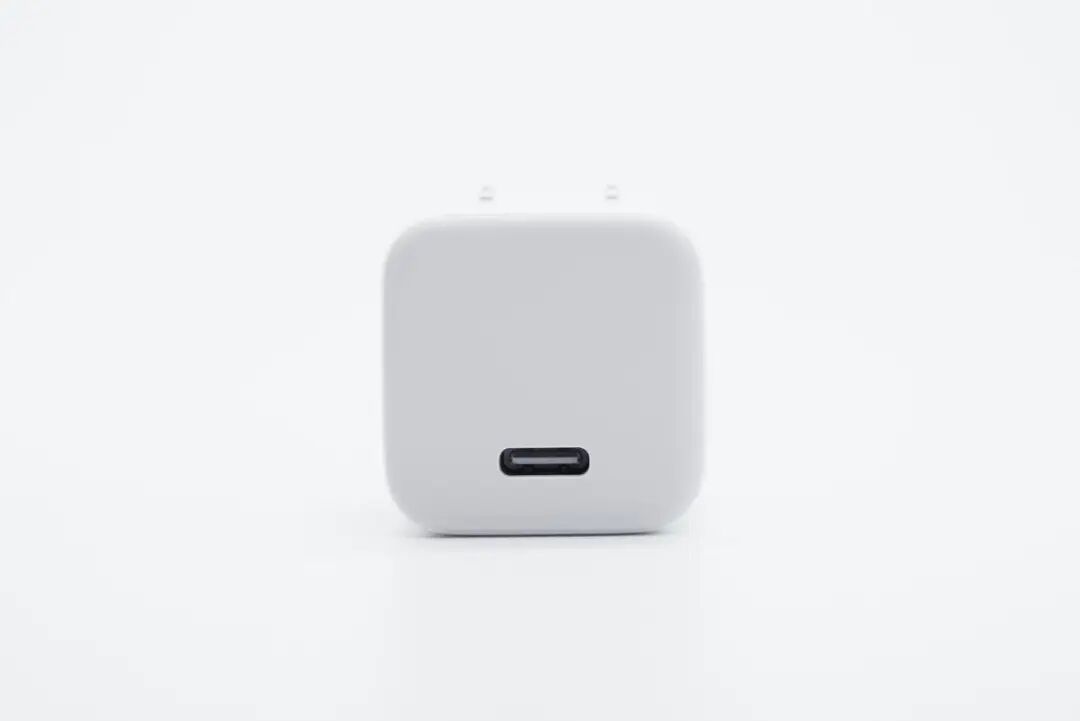

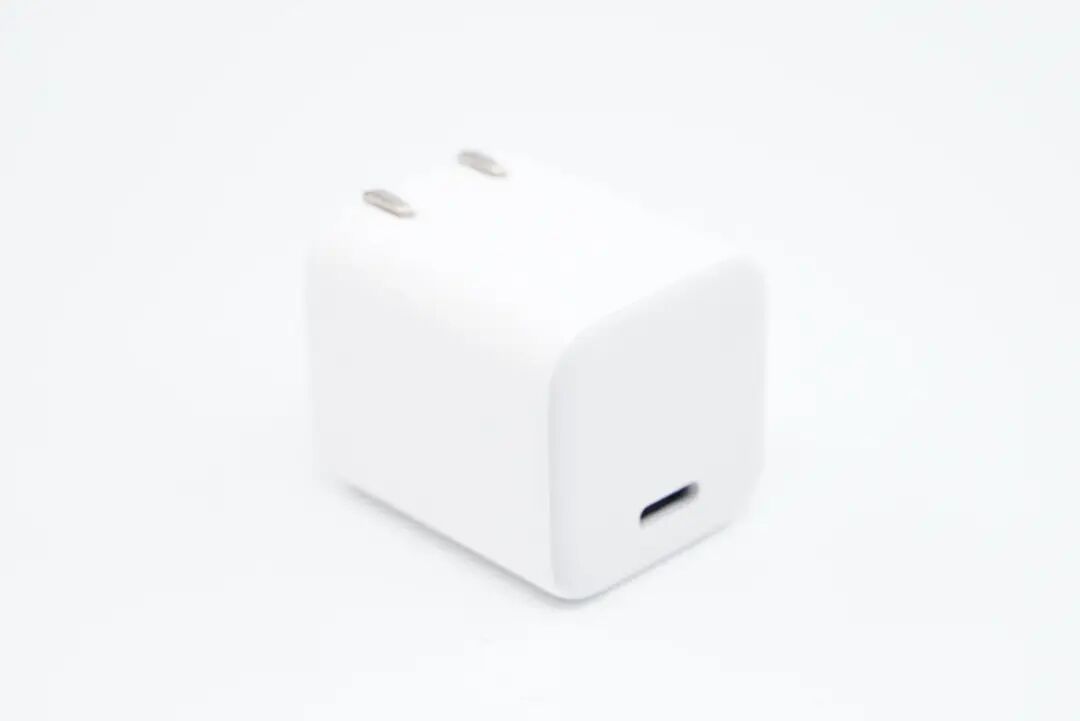

顶面配有单USB-C接口，靠一侧布局，白色胶芯。

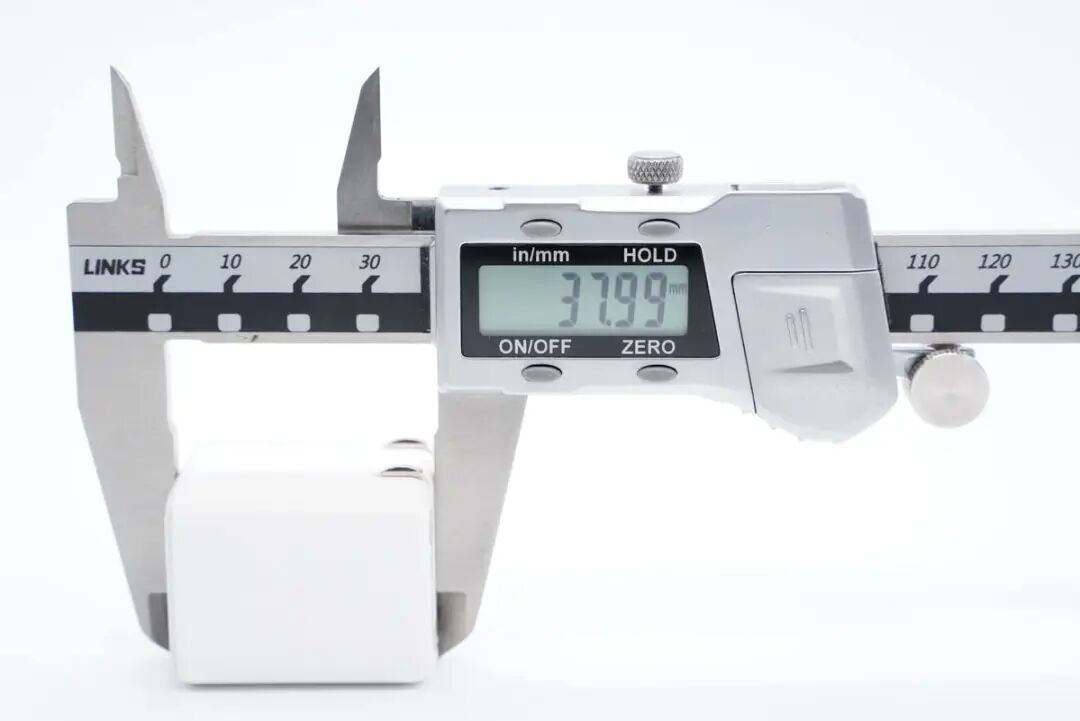

测得充电器机身高度为37.99mm。

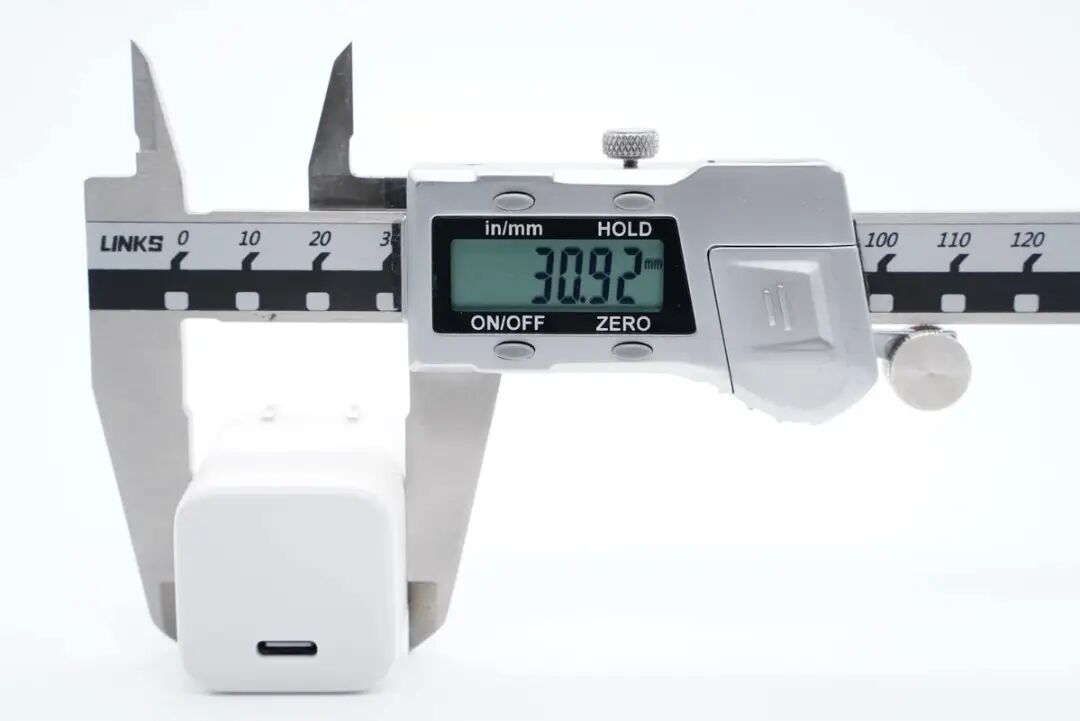

宽度为30.92mm。

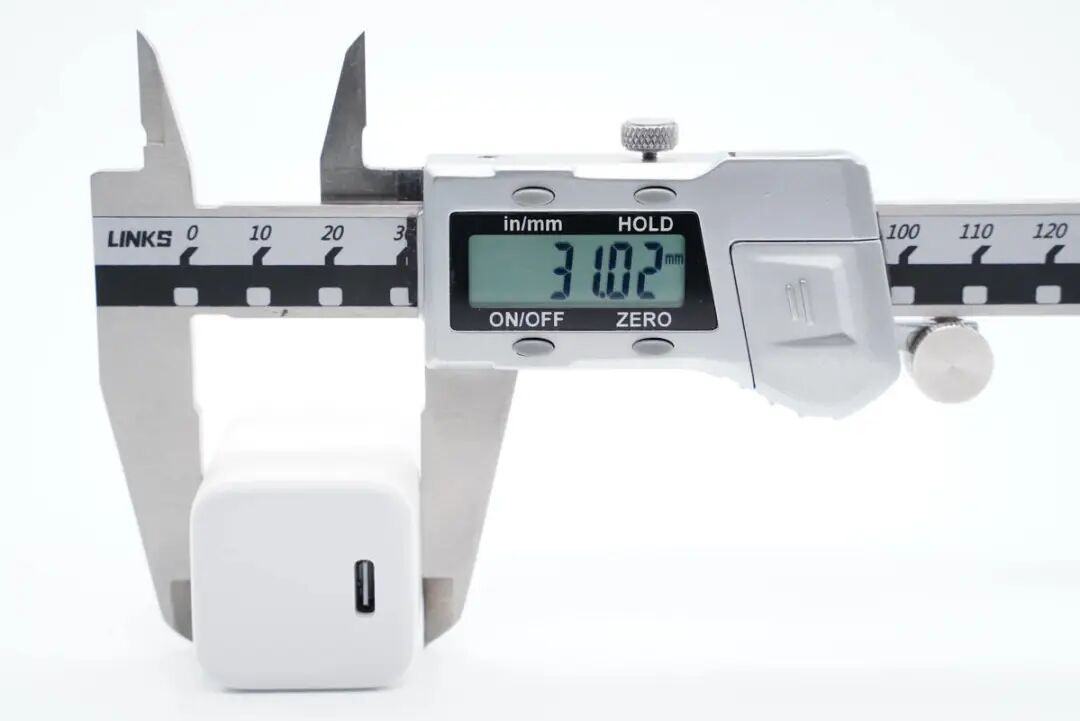

厚度为31.02mm。

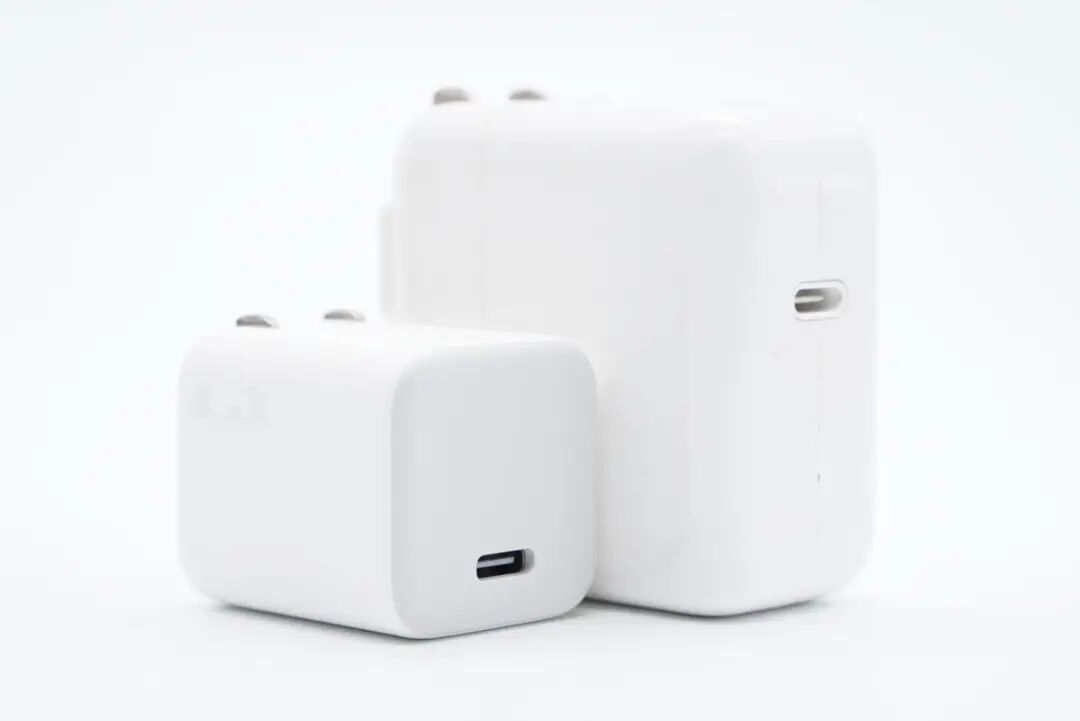

和苹果30W充电器对比，体积优势明显。

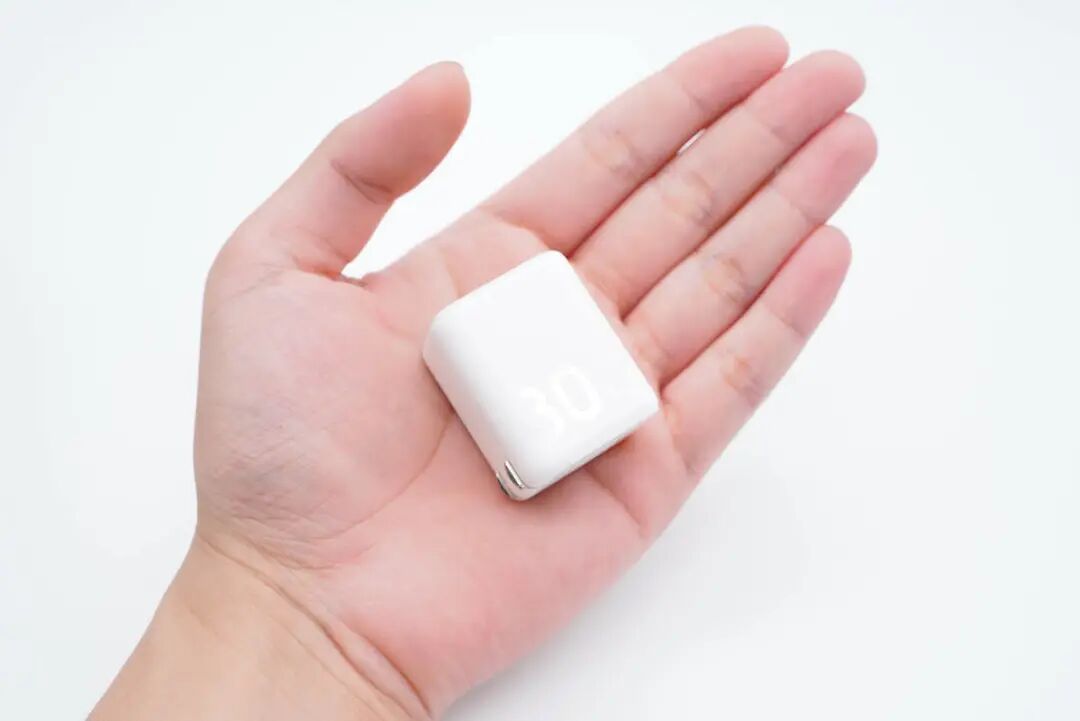

充电器拿在手上的大小直观感受。

净重约为48g。

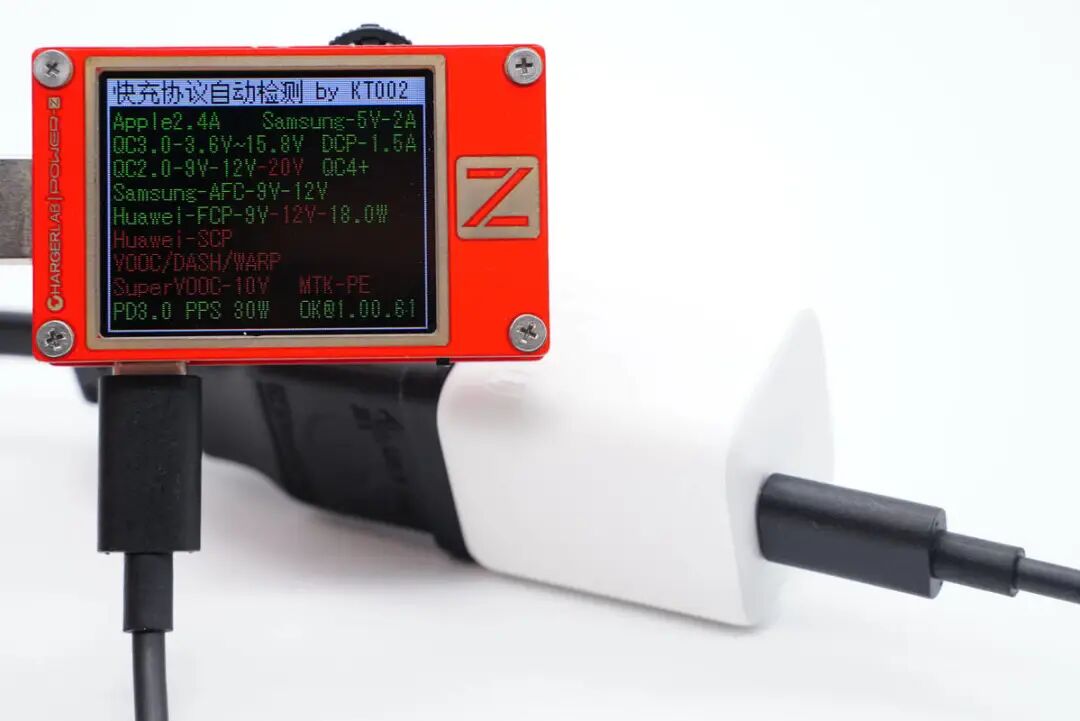

使用ChargerLAB POWER-Z KT002测得C口支持QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议。

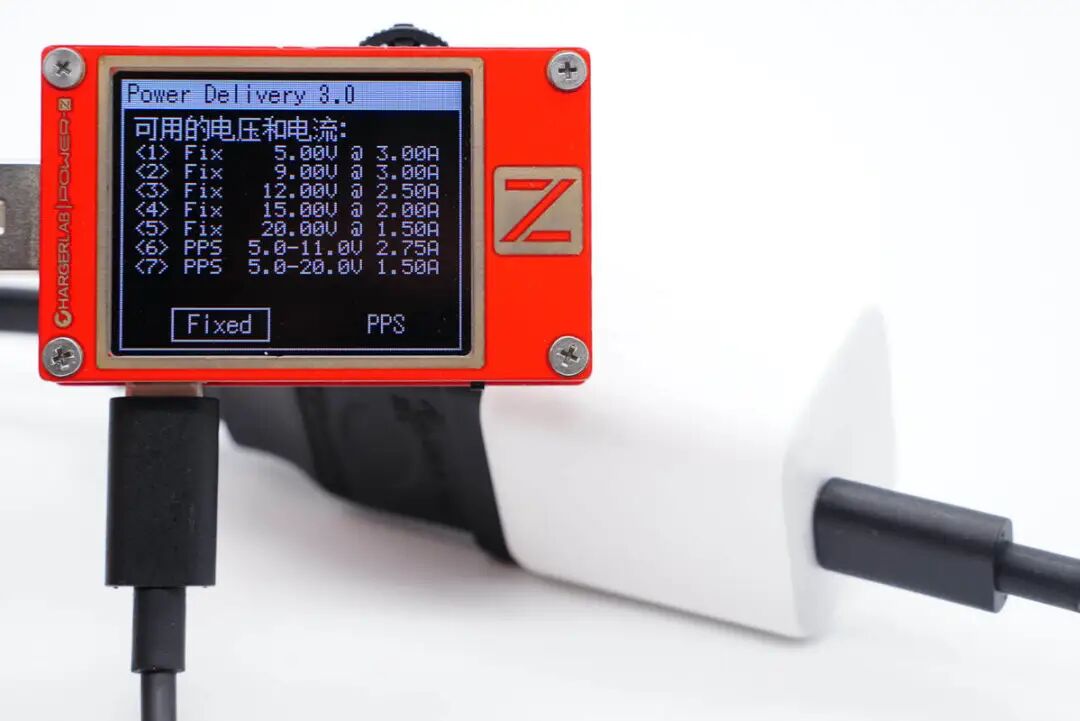

此外PDO报文显示C口还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及5-11V2.75A和5-20V1.5A两组PPS电压档位。

紫米30W氮化镓充电器拆解

对紫米这款30W氮化镓充电器有了基本了解后，下面继续对其进行拆解，看看用料做工如何。

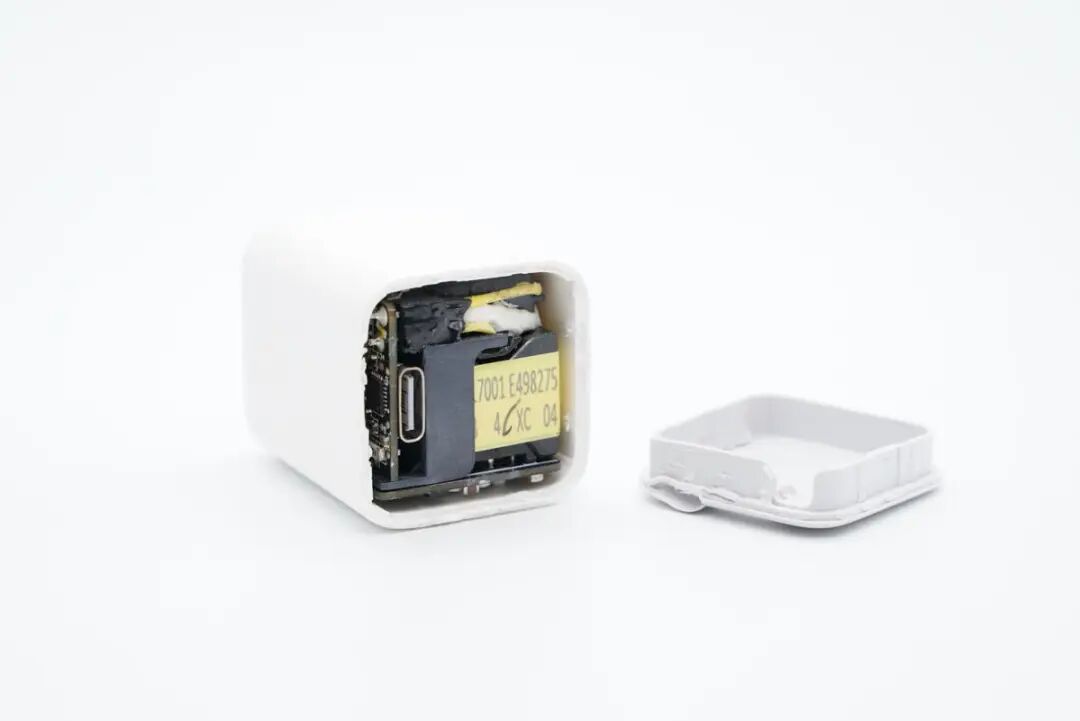

从充电器输出端外壳开始拆解，首先撬下灰色外壳，露出内部PCBA模块。

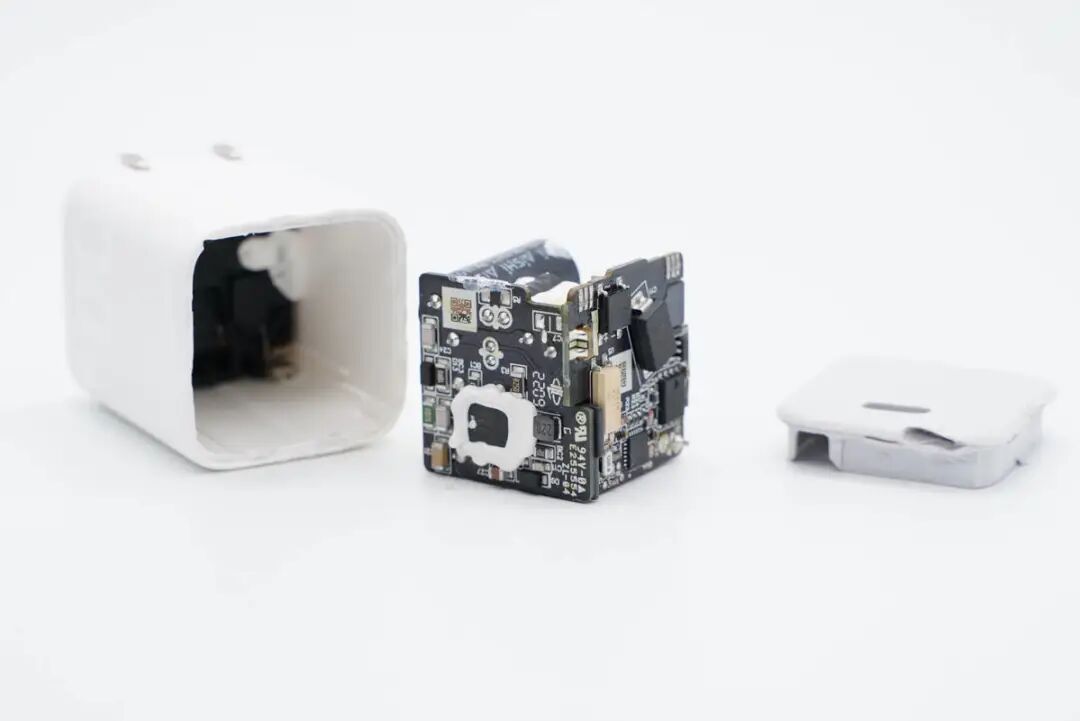

抽出内部PCBA模块，由两块PCB堆叠焊接，充分利用内部空间减小体积。

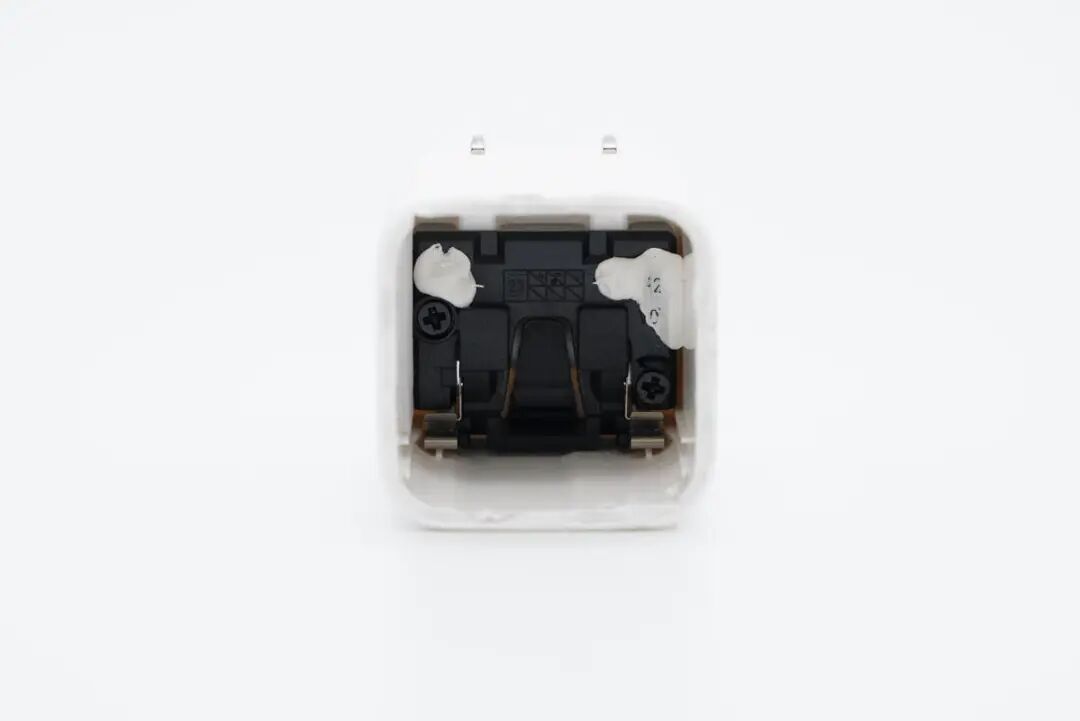

充电器内部折叠插脚采用黑色塑料盖配合螺丝固定。

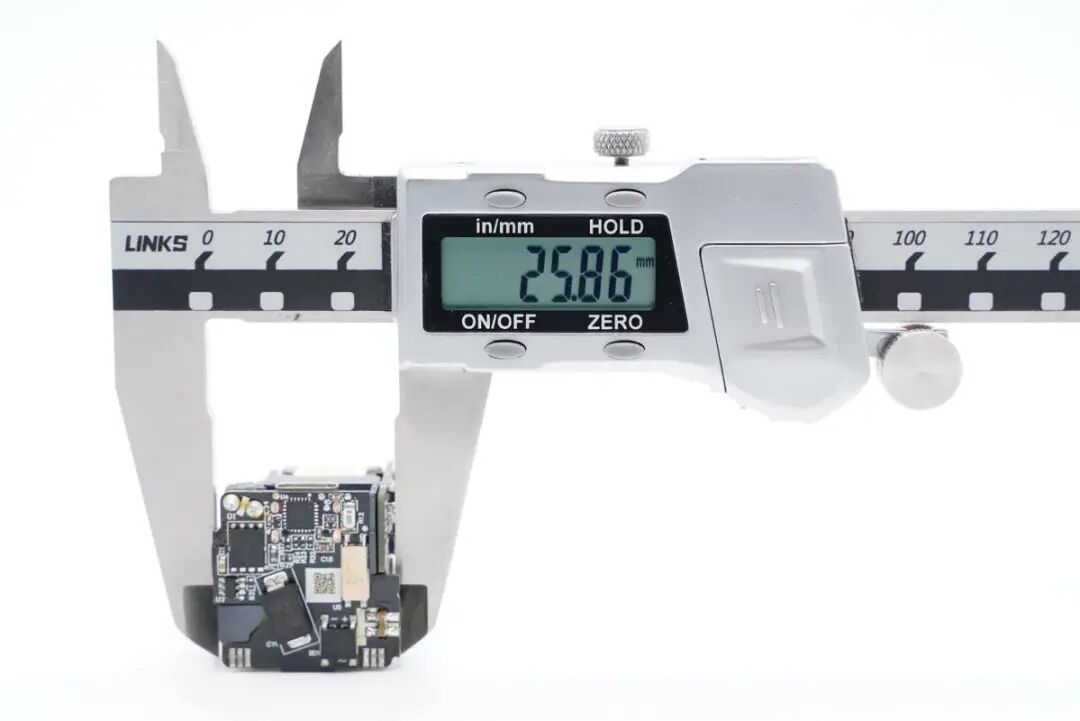

测得PCBA长度约为25mm。

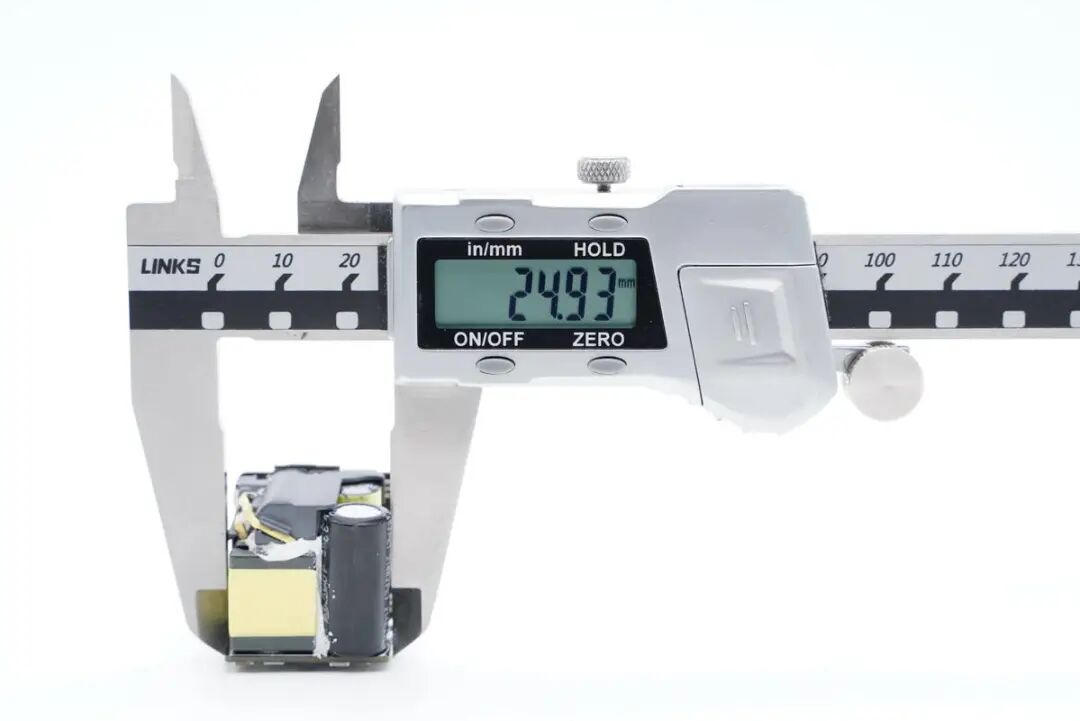

宽度约为25.9mm。

高度约为25.5mm。

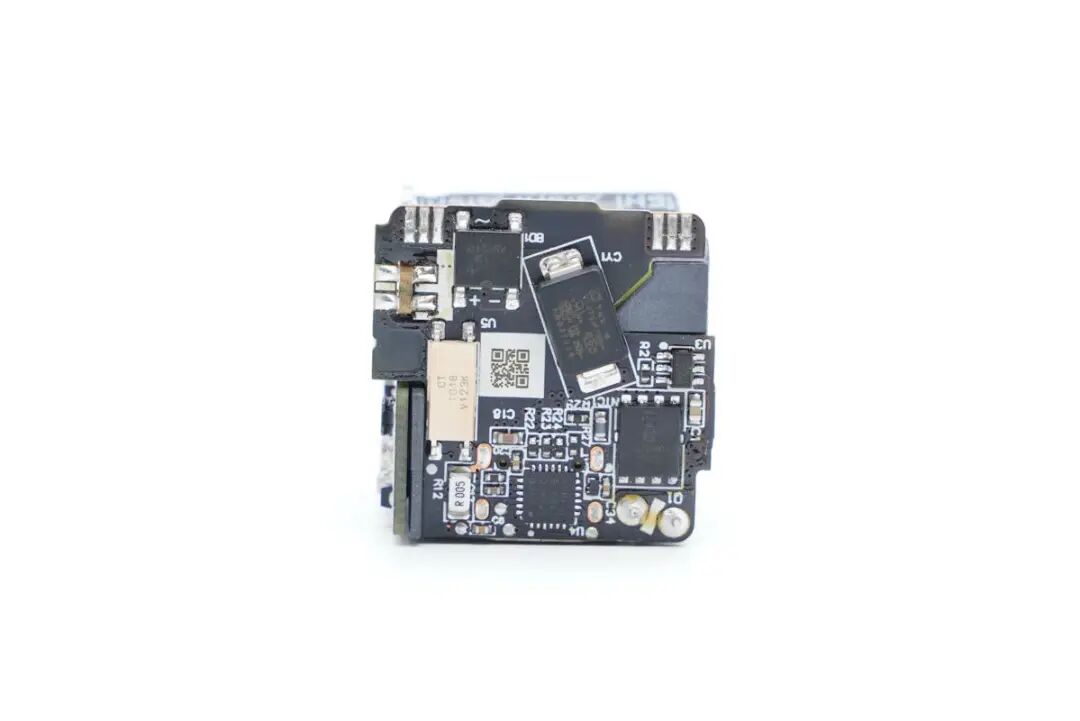

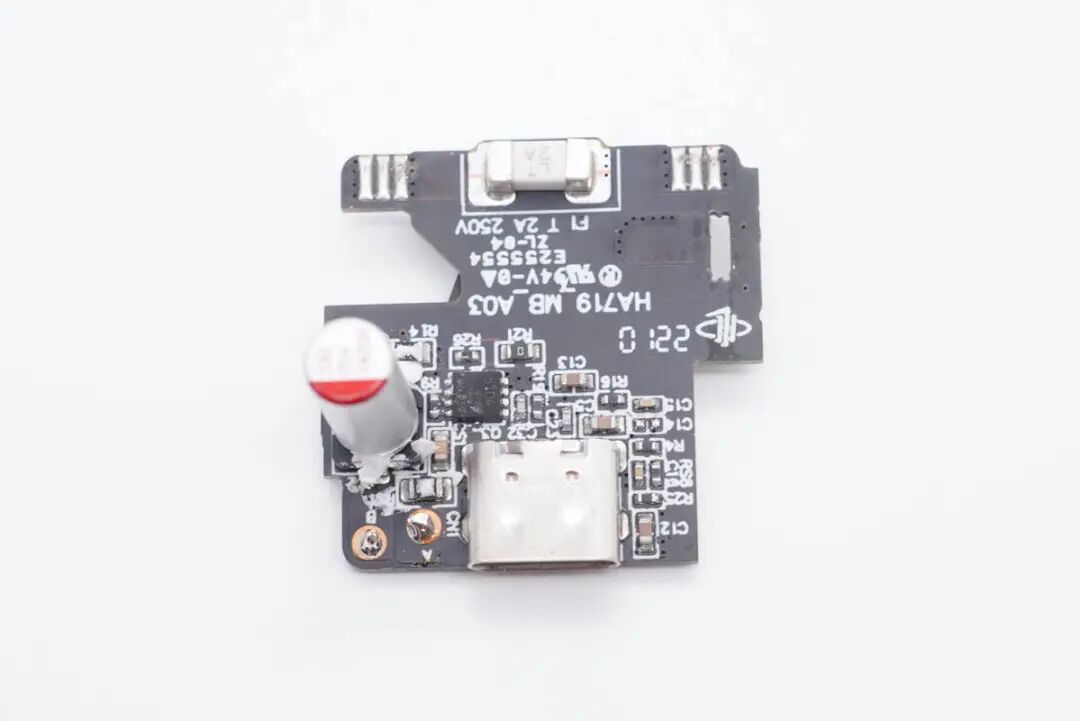

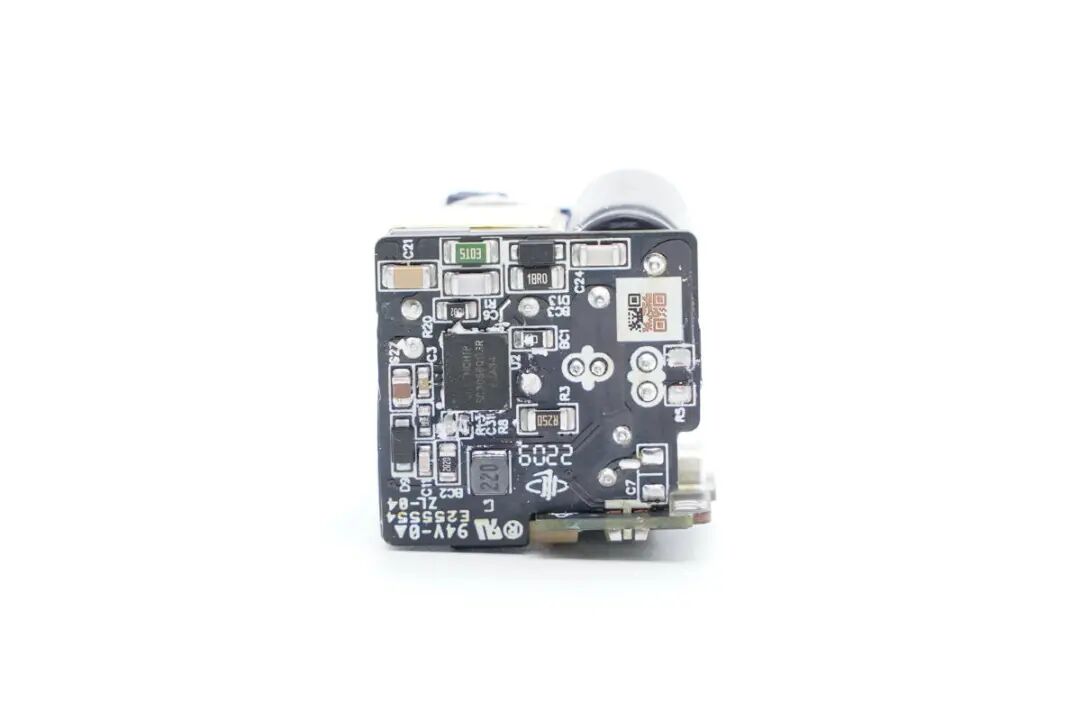

模块输入输出小板一览，输入侧焊接整流桥，小板上焊接贴片Y电容和反馈光耦，输出侧焊接USB-C母座和同步整流管等元件。

另一块小板为初级部分，焊接一颗氮化镓合封芯片和滤波电容以及变压器。

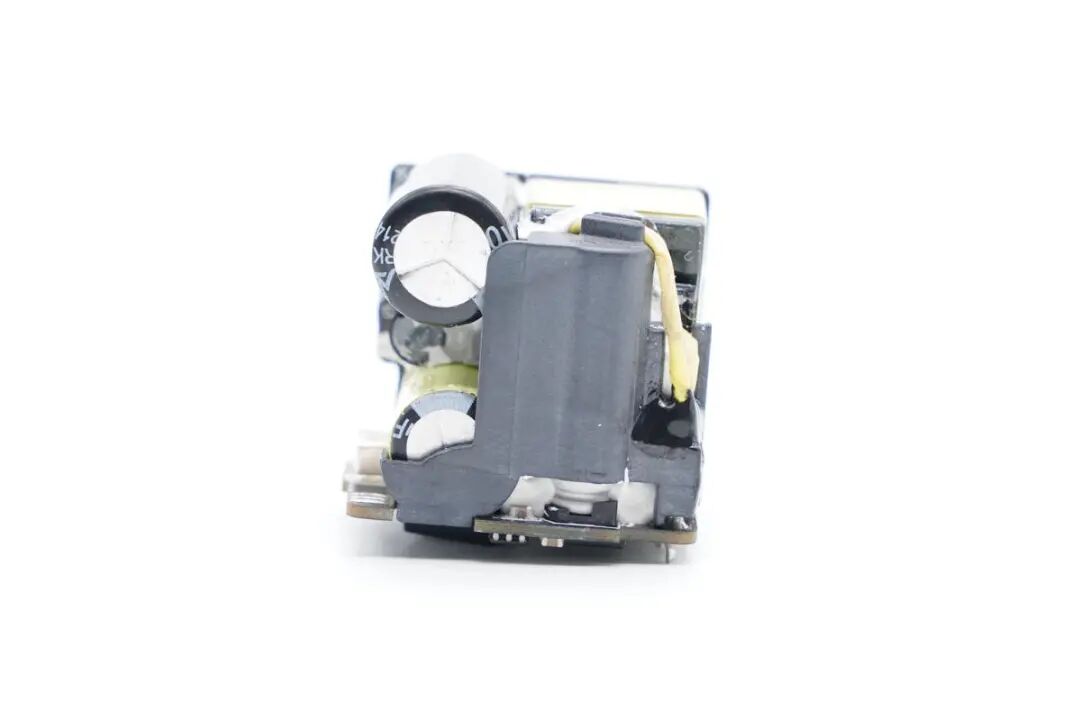

变压器和初级电容使用塑料绝缘支架与次级电路隔离绝缘。

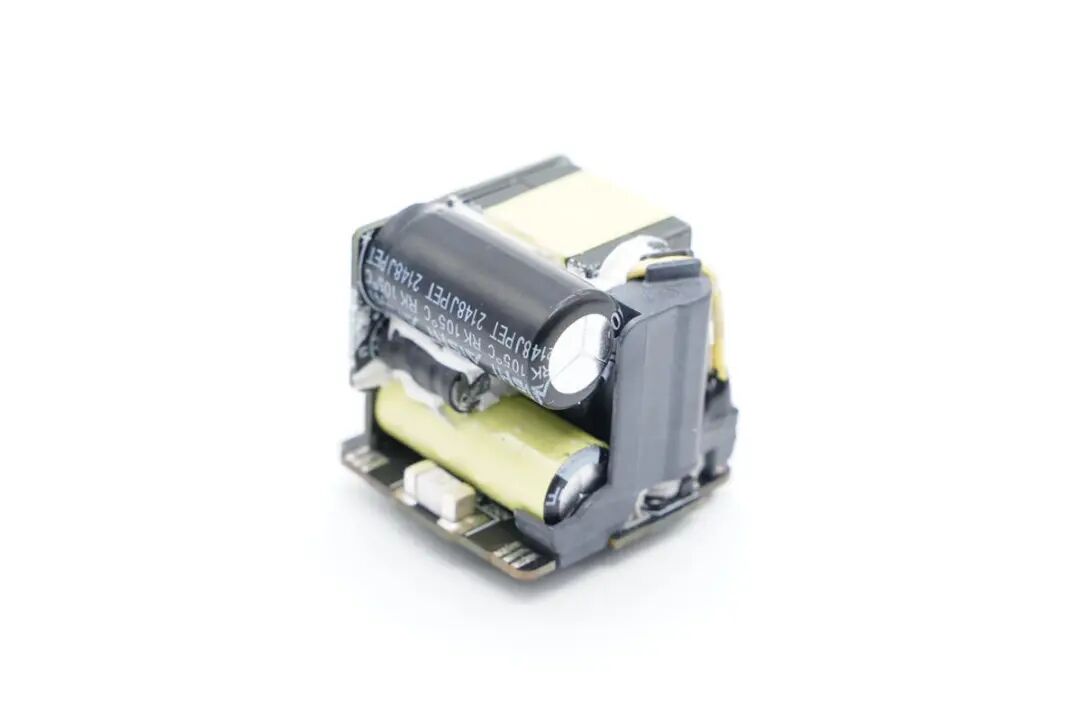

输出滤波固态电容也放置在支架中，简化绝缘设计。

USB-C母座上方为塑料绝缘支架。

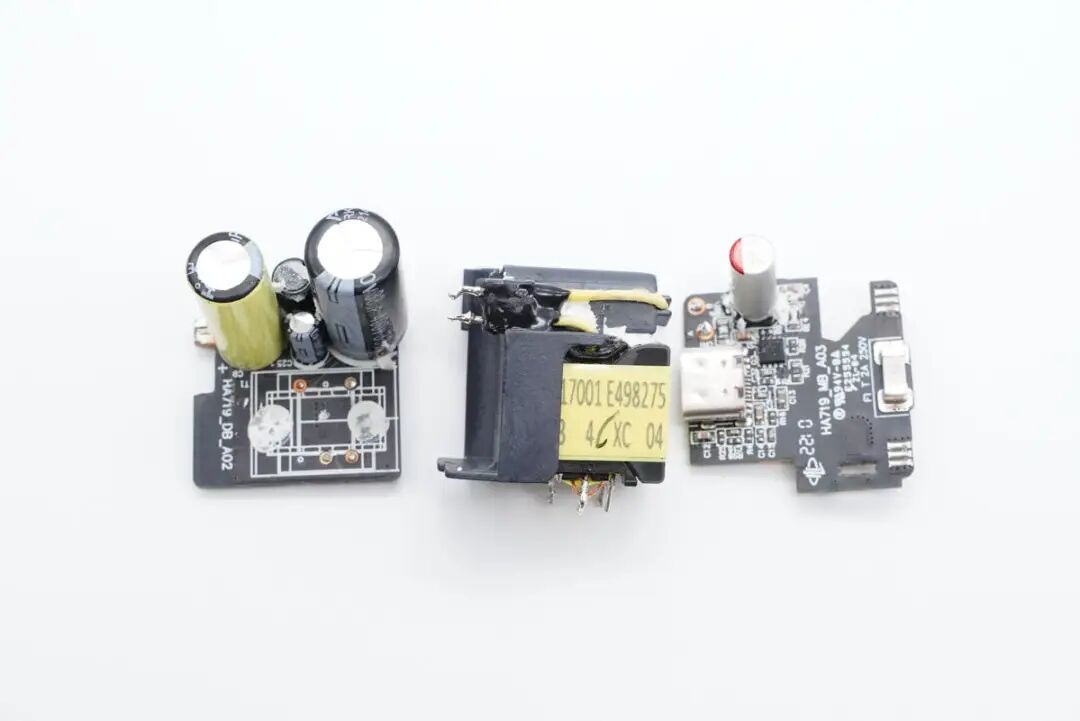

焊接将小板与变压器拆分开，进行详细拆解。

输入端小板特写，保险丝两侧焊盘加锡用于连接交流输入，交流电经过保险丝送入整流桥，由右侧焊盘输出至初级部分小板。

输入端延时贴片保险丝规格为2A 250V，用于输入过流保护。

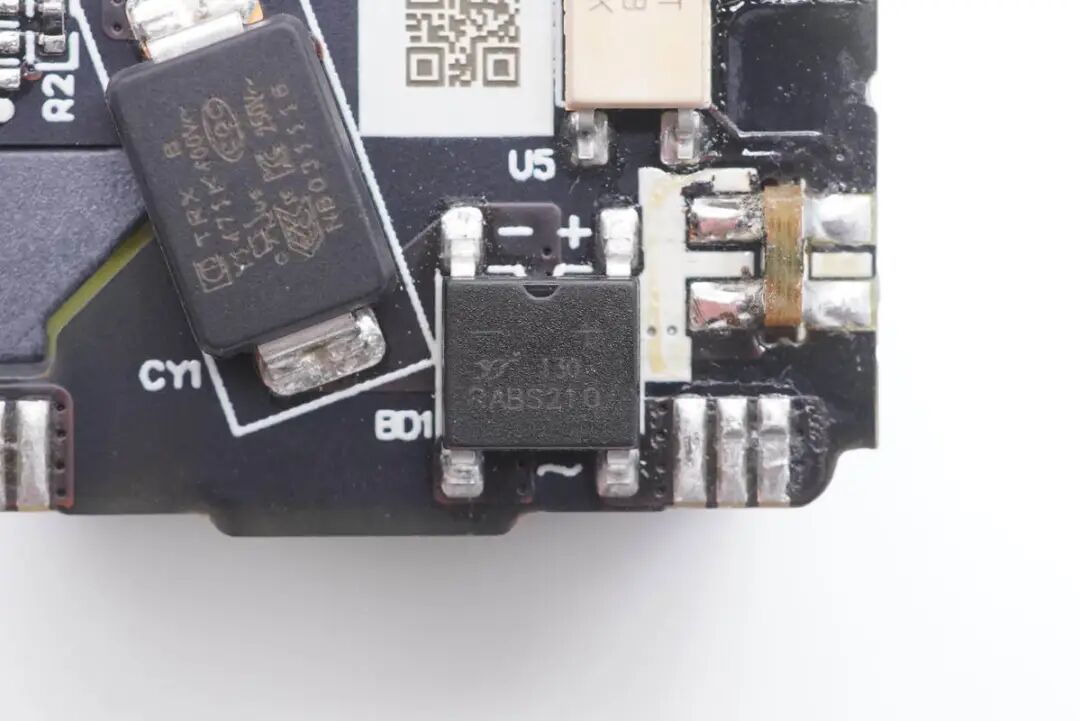

整流桥来自扬杰，型号RABS210，2A 1000V，将交流电整流成为脉动直流电后通过右侧的焊盘，输出到初级小板上的滤波电容进行滤波，为初级电路供电。

小板上焊接两颗滤波电容，差模滤波电感和一颗为主控芯片供电的小电容，其中一颗较小的电解电容缠绕胶带绝缘，变压器已被拆掉。

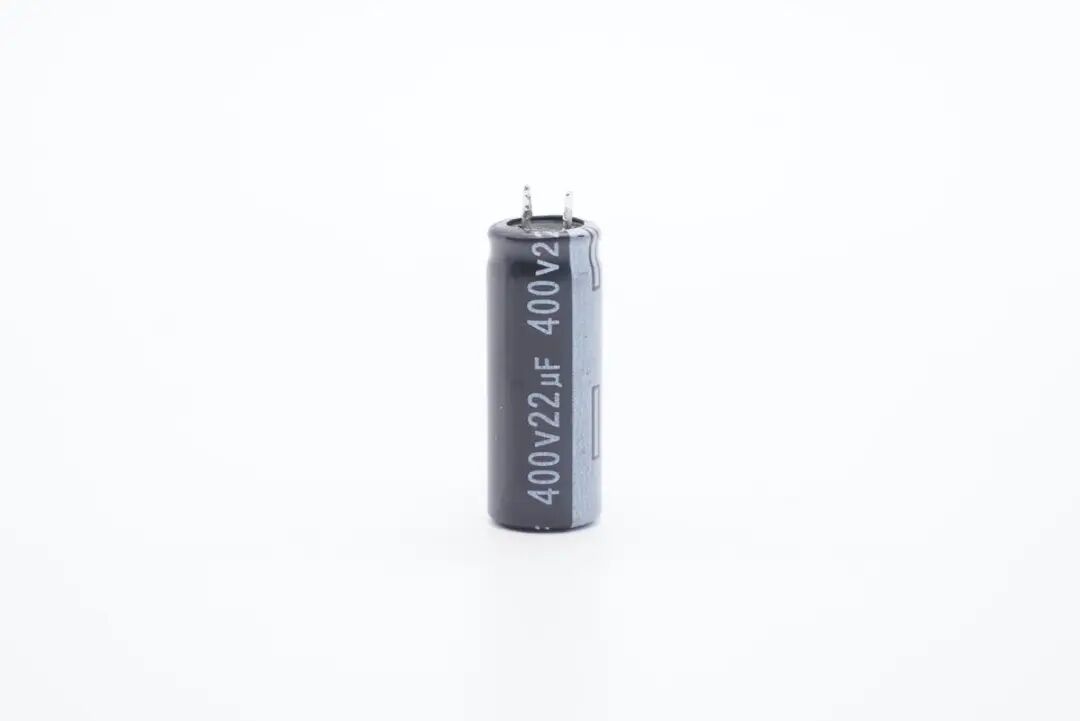

两颗高压滤波电容均来自AiSHi艾华，RK系列充电器专用小型化电容，105℃耐热，规格为400V 22μF。

差模滤波电感，工字磁芯，外套热缩管包裹绝缘。

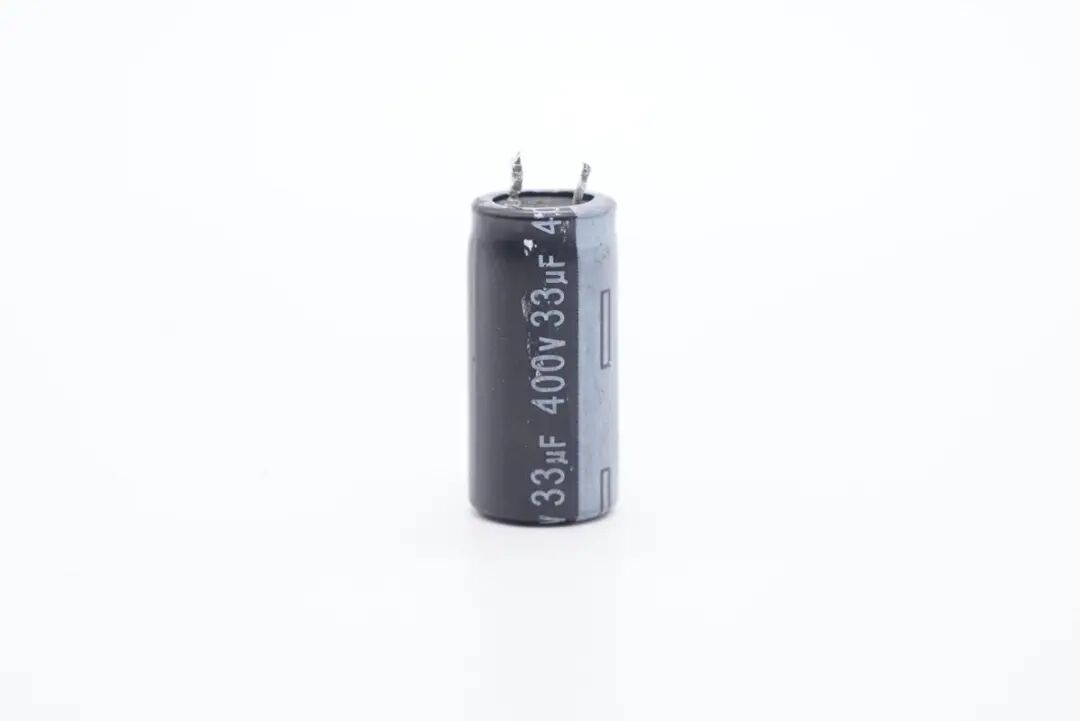

另一颗滤波电容规格为400V 33μF，合计55μF容量。

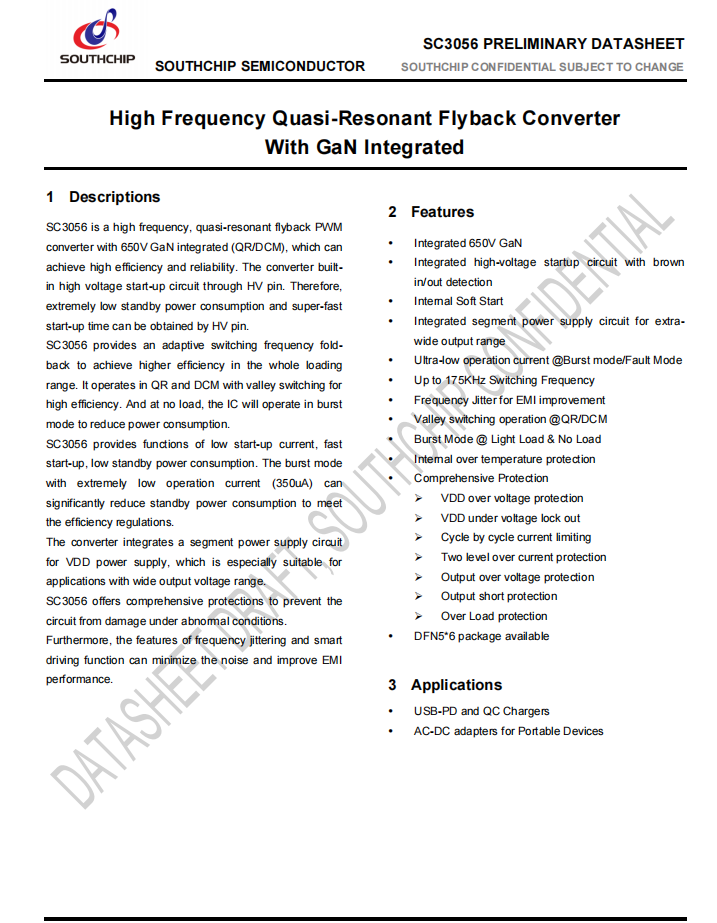

开关电源主控芯片采用南芯半导体的SC3056。南芯SC3056是一颗高频准谐振反激转换器，具有高能效和高可靠性，源自南芯半导体的SC305x系列。SC3056内部集成650V耐压的开关管，可轻松驱驾30W~40W输出功率范围。

SC3056工作在QR和DCM模式下，谷底开通以提高效率；提供自适应的频率折返用于实现全负载范围内的高效率；无负载时，芯片以突发模式运行，降低待机功耗。转换器内置高压启动电路，可实现超低的待机功耗和超快的启动速度。同时集成软启动电路，以及用于超宽输出范围的分段式供电电路。在突发和故障模式下具有超低的工作电流，满足待机能效要求。最高工作频率为175KHz，大幅降低磁性器件的体积和成本。全功率范围具备抖频功能，用以改善EMI性能。

芯片内置过热保护，供电过压保护、供电欠压闭锁、逐周期电流限制、两级过流保护、输出过电压保护、输出短路保护和过载保护，提供完善全面的保护功能。

据充电头网了解，南芯半导体的快充方案广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面，并被立讯精密65W 1A1C氮化镓快充、华为66W超级快充车充、华为50W超级快充无线车充、紫米20号200W PD快充移动电源、小米20000mAh移动电源50W超级闪充版、三星10000mAh 25W PD快充移动电源、公牛600W户外移动电源、安克PowerHouse II 400户外电源等数十款产品采用，品质获得客户高度认可。

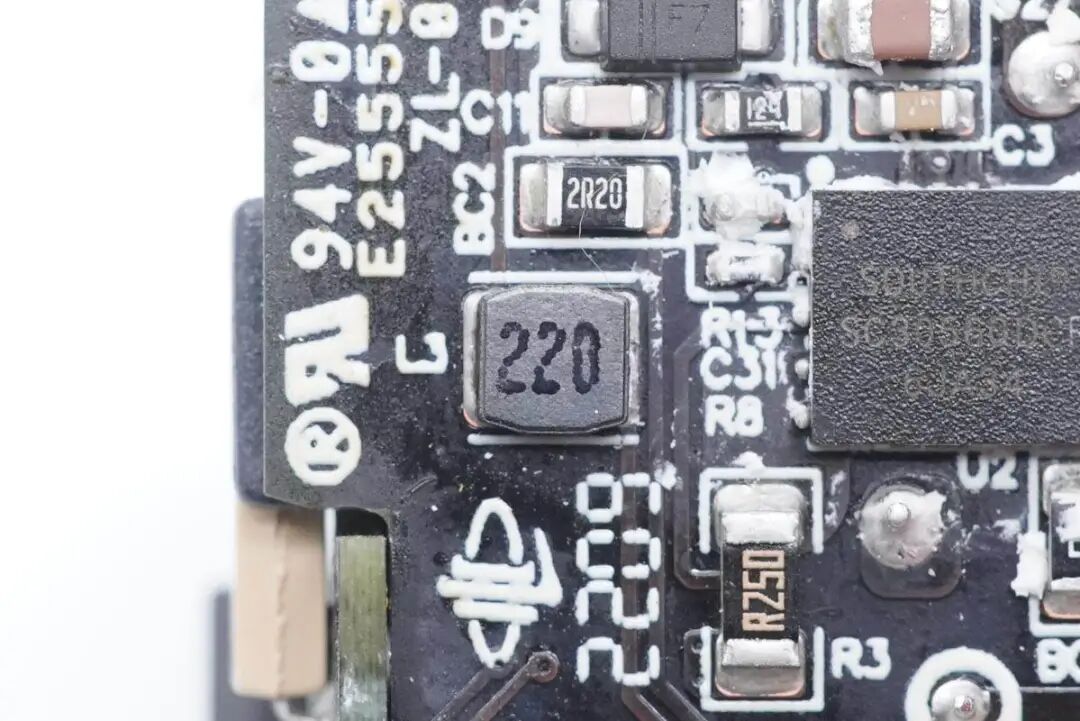

用于SC3056分段式供电的供电电感。

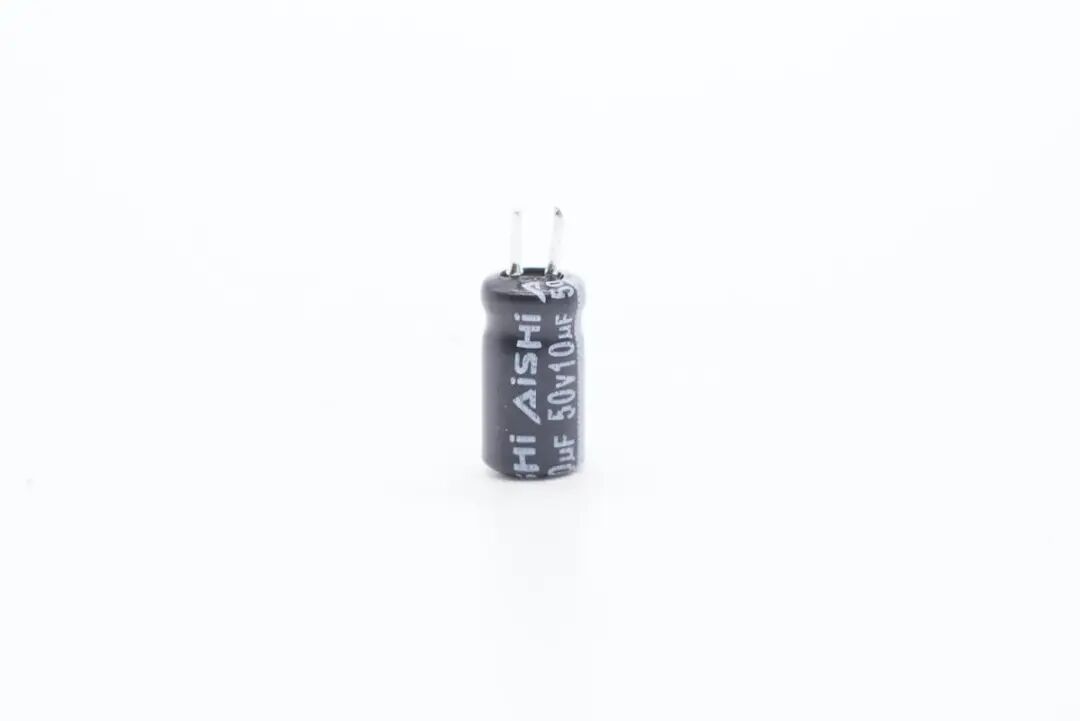

为南芯SC3056供电滤波的电解电容，来自AiSHi，规格为50V 10μF。

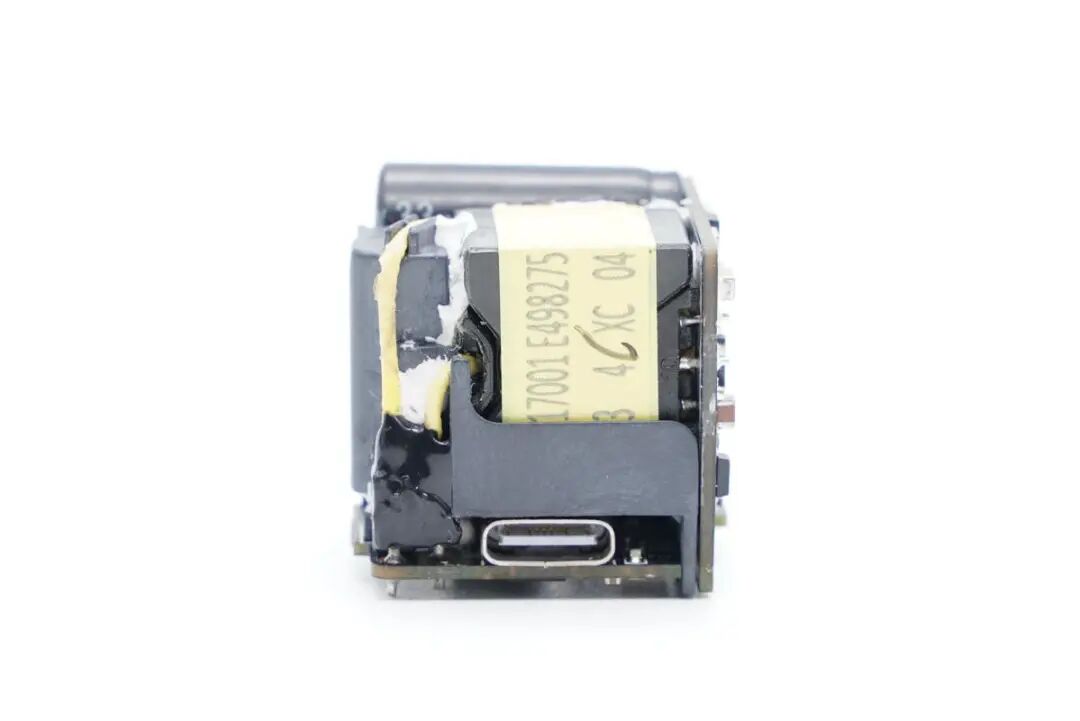

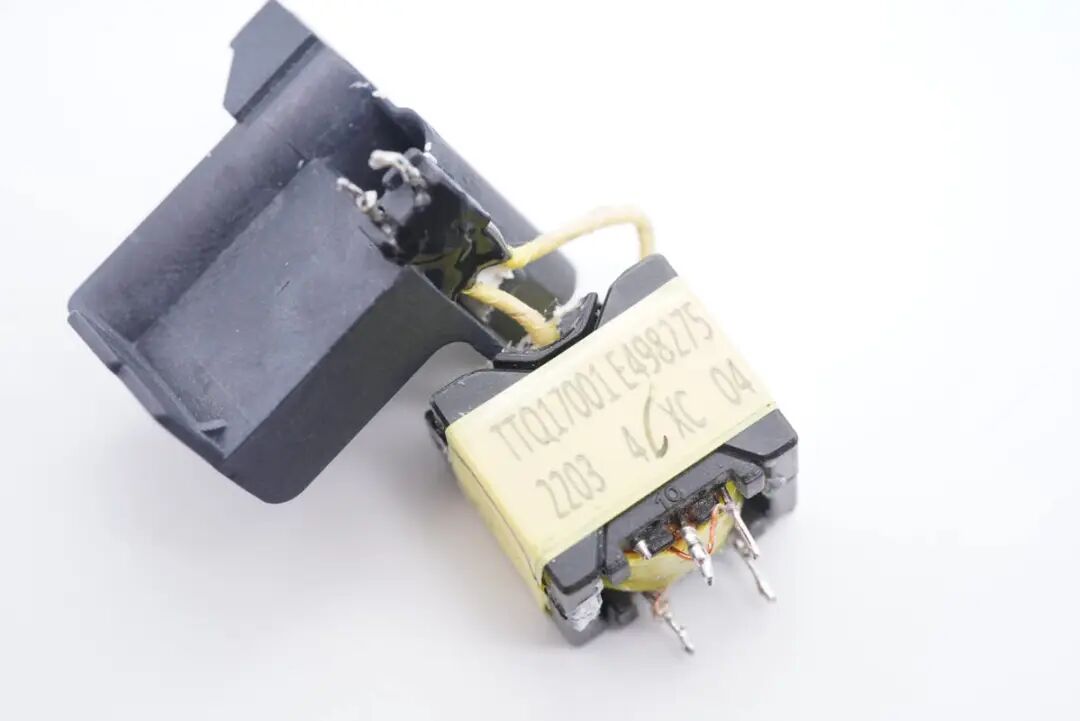

变压器特写，输出采用多层绝缘线，输出线固定在绝缘外壳中，方便装配。

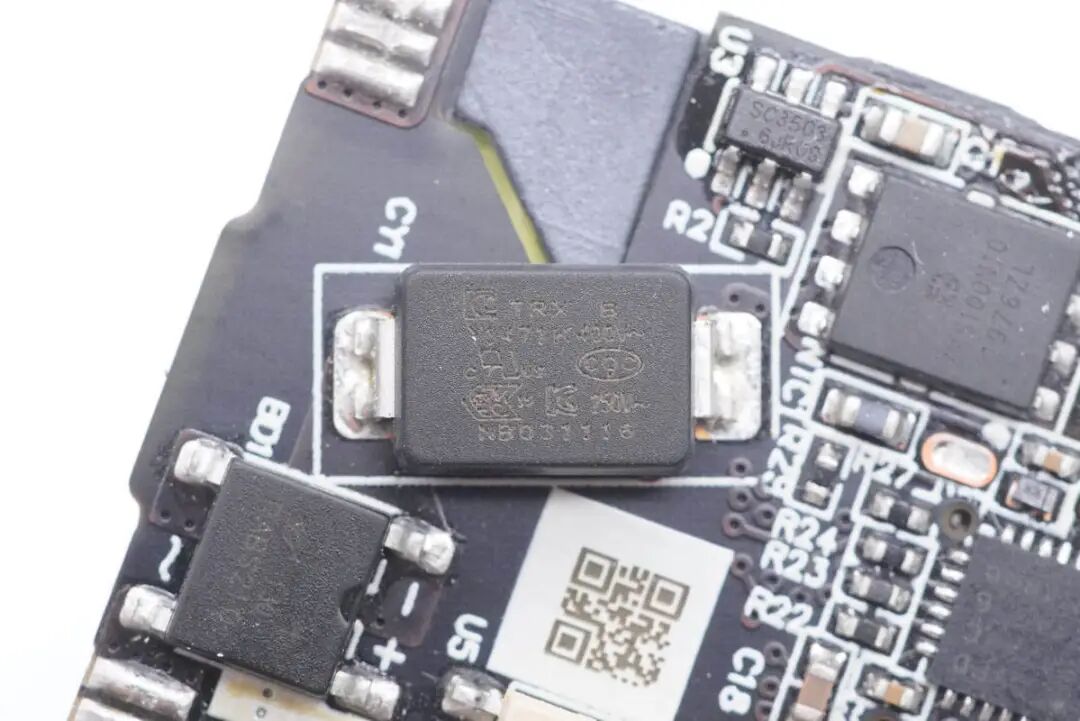

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1471K。

充电头网了解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。

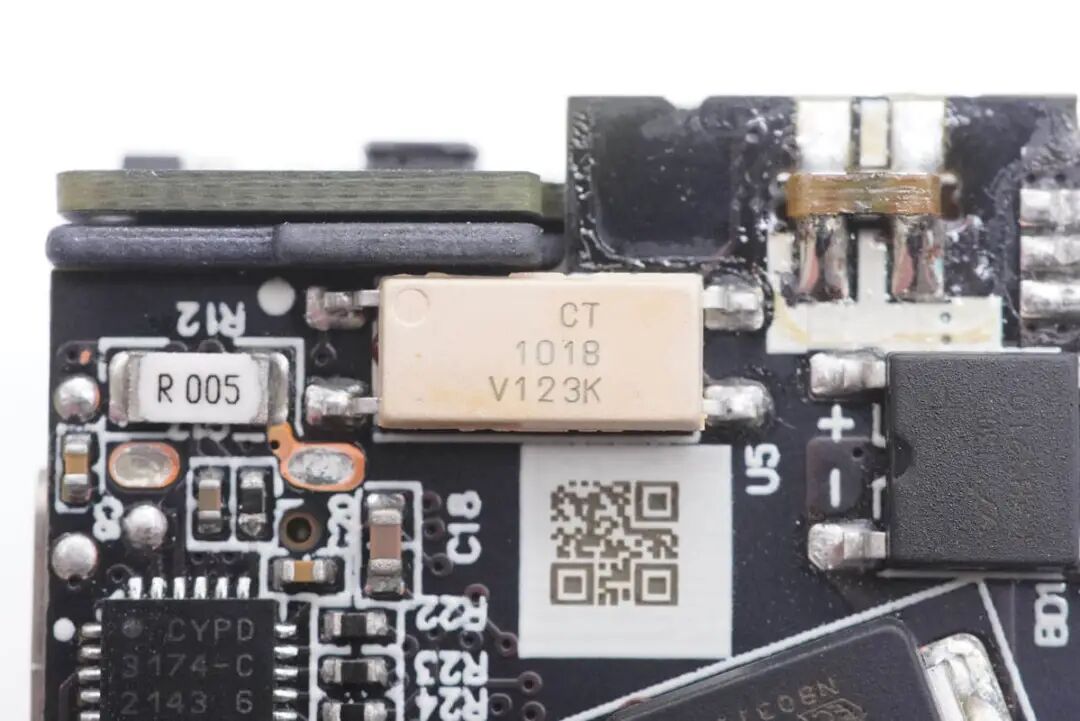

用于反馈调节输出电压的CT1018光耦，由协议芯片通过改变光耦内部发光二极管的发光强度，控制内部光电二极管的导通程度，由初级主控芯片检测变化，从而实现输出电压反馈。

同步整流管来自真茂佳，型号ZMS100N10N，NMOS，耐压100V，导阻10mΩ，采用DFN5*6封装。

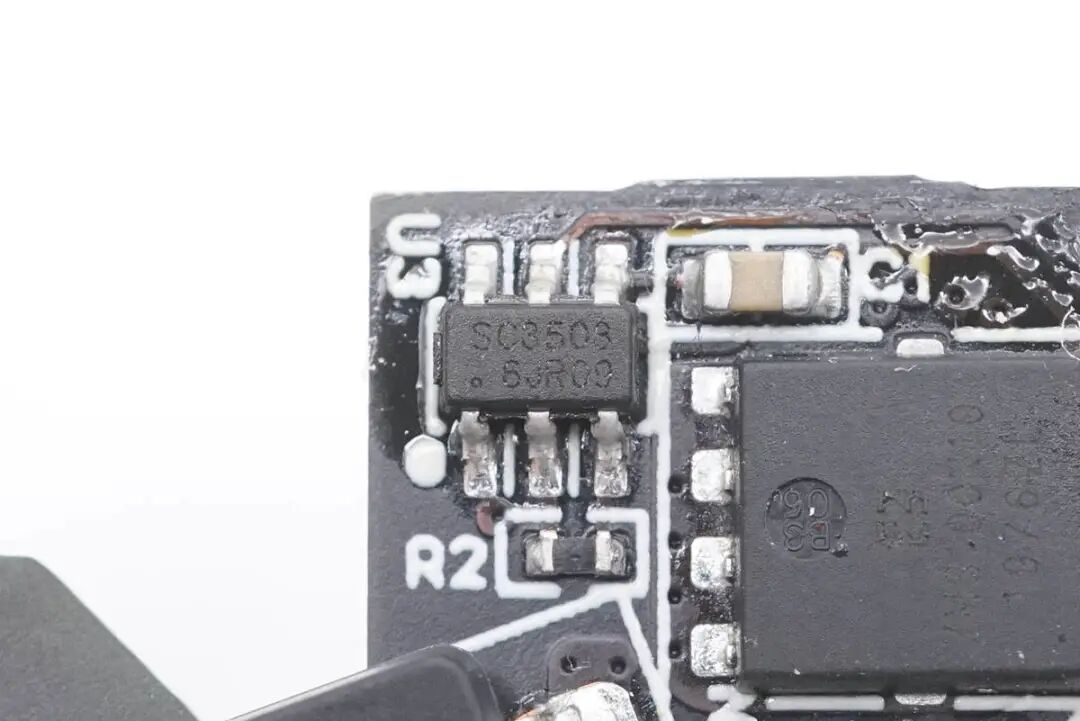

同步整流控制器采用南芯半导体SC3503，这是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最低可低至0V，专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。采用SOT23封装，适用于宽范围反激适配器应用。

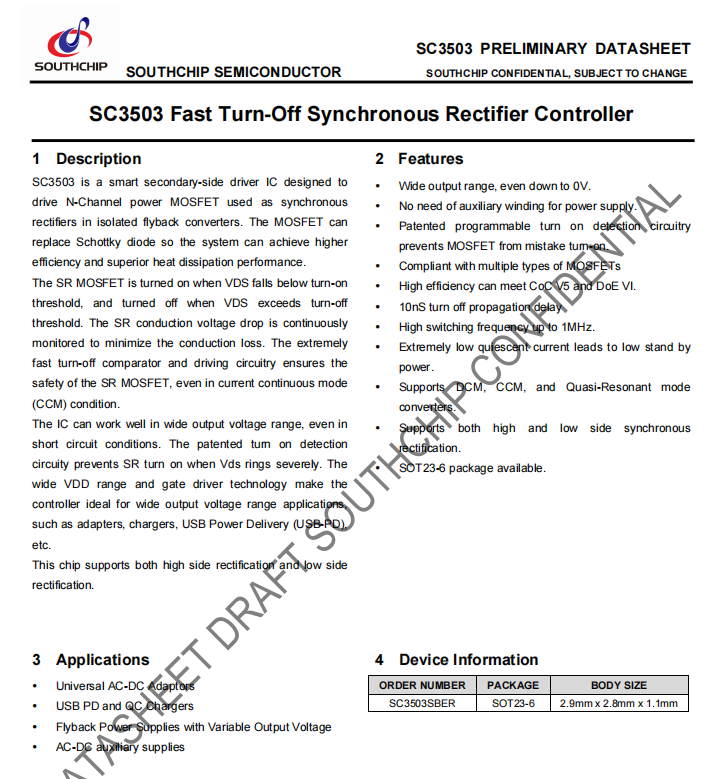

南芯SC3503资料信息。

充电头网拆解了解到，该芯片已经被绿联65W智充魔盒2C2A氮化镓快充插座、TEGIC迷你30W氮化镓快充、绿联迷你30W氮化镓快充、征拓65W 2C1A氮化镓充电器、威源新能30W 1A1C氮化镓快充、意象65W氮化镓充电器、努比亚30W氮化镓快充等产品采用。

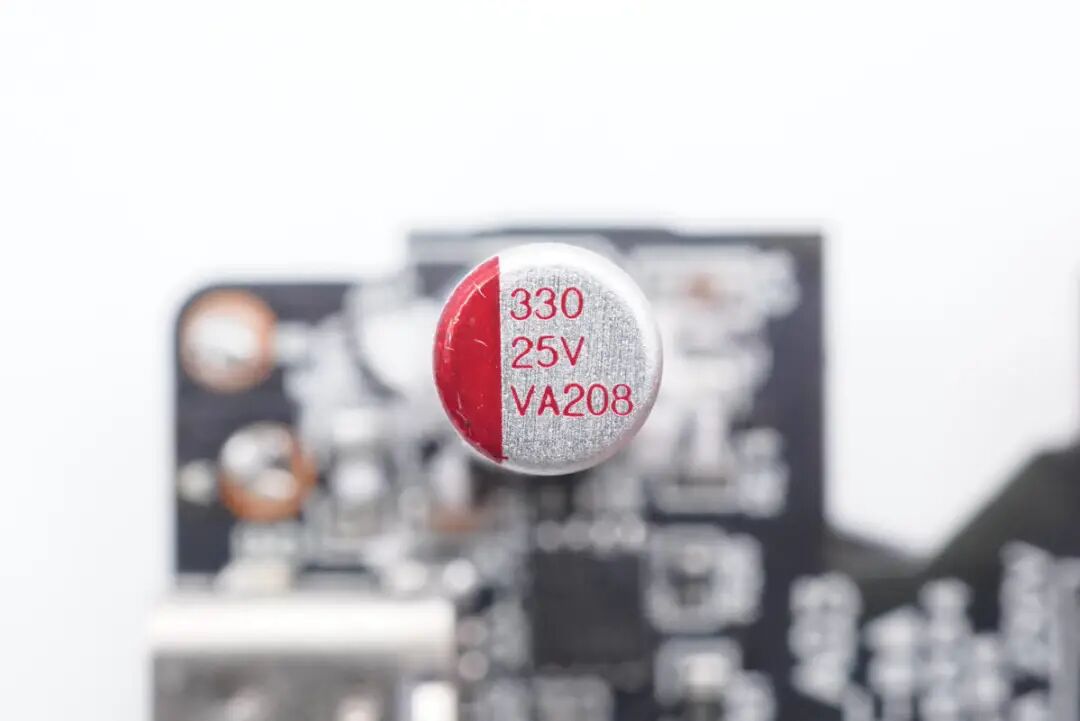

输出滤波固态电容来自Polycap柏瑞凯，VA系列105℃耐热，规格为330μF 25V。

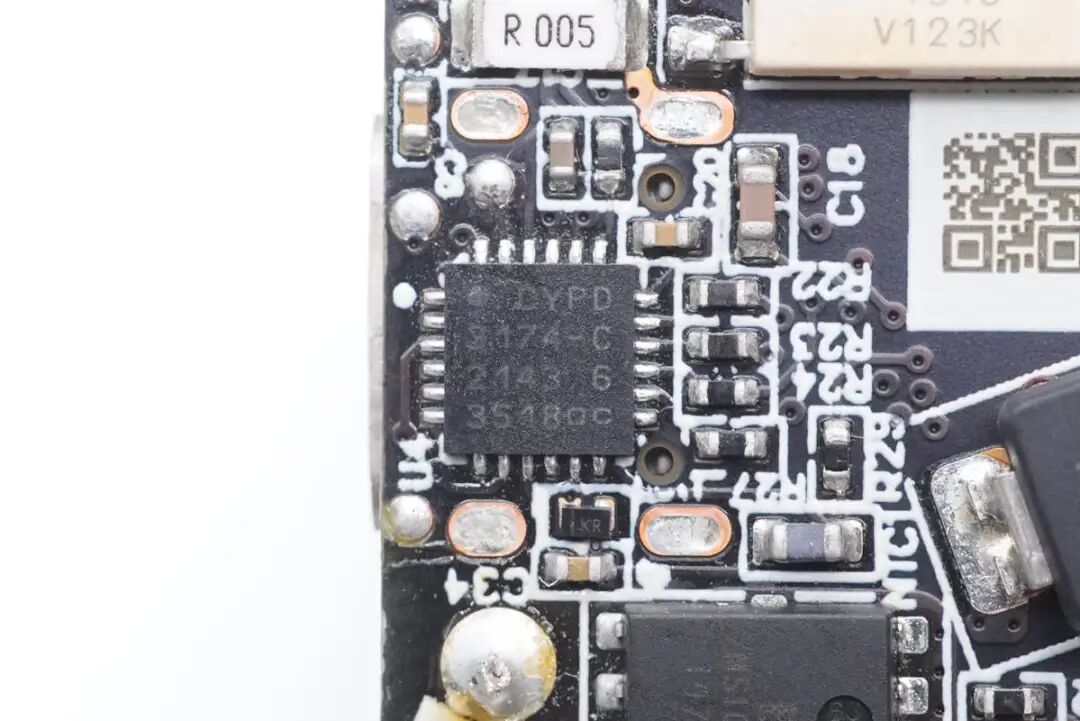

USB PD快充协议芯片采用英飞凌 CYPD3174，该芯片支持PD3.0包括PPS协议，支持QC4.0，苹果2.4A等其他快充协议；内置多重全面的保护功能，内置32位M0处理器，集成振荡器且无需外部时钟。芯片右下角NTC1为热敏电阻，在USB-C接口处，用于检测充电器内部温度，进行过热保护。

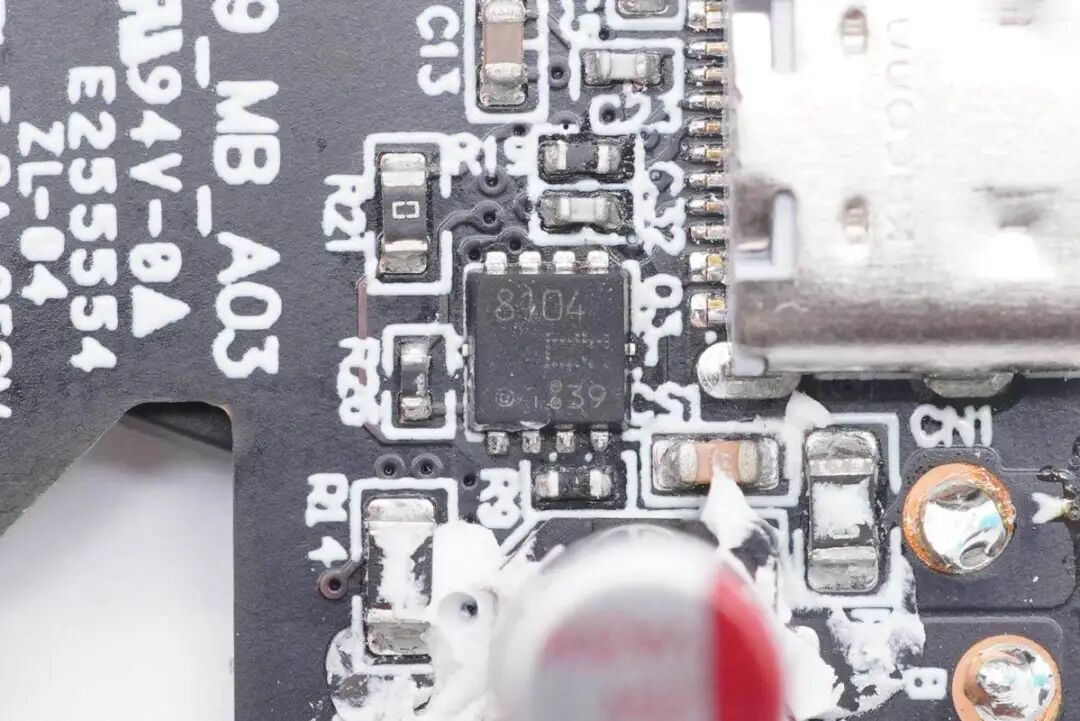

VBUS开关管来自东芝，型号为TPCC8104，PMOS管，耐压30V，导阻6.8mΩ。

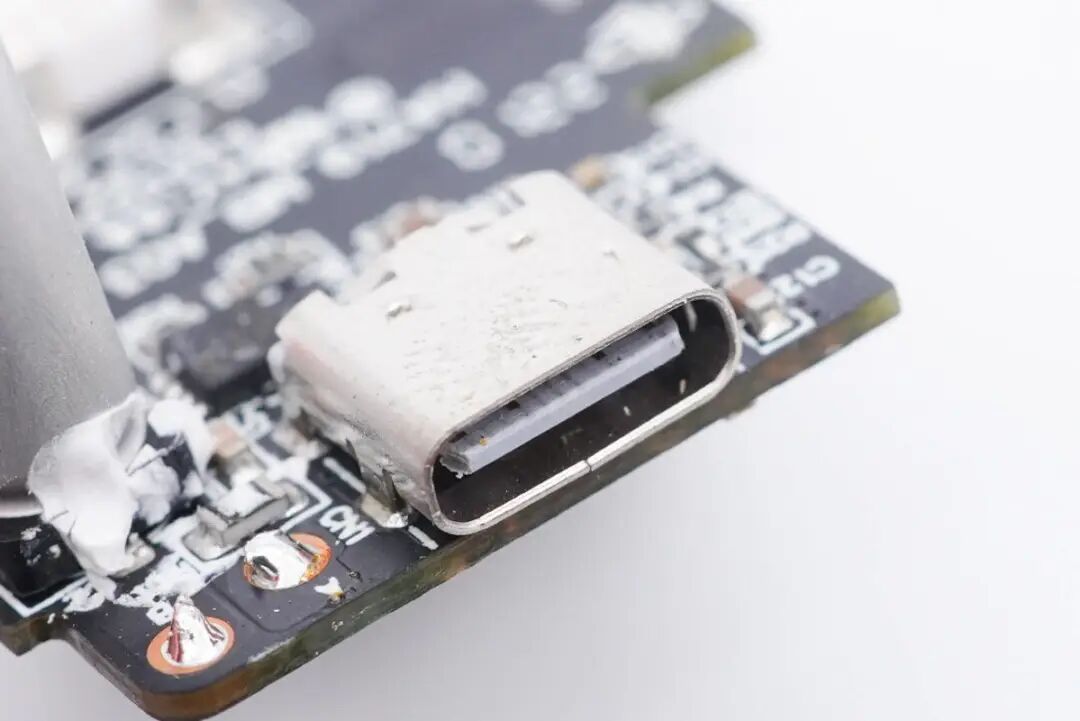

USB-C母座特写，白色胶芯，过孔焊接固定。

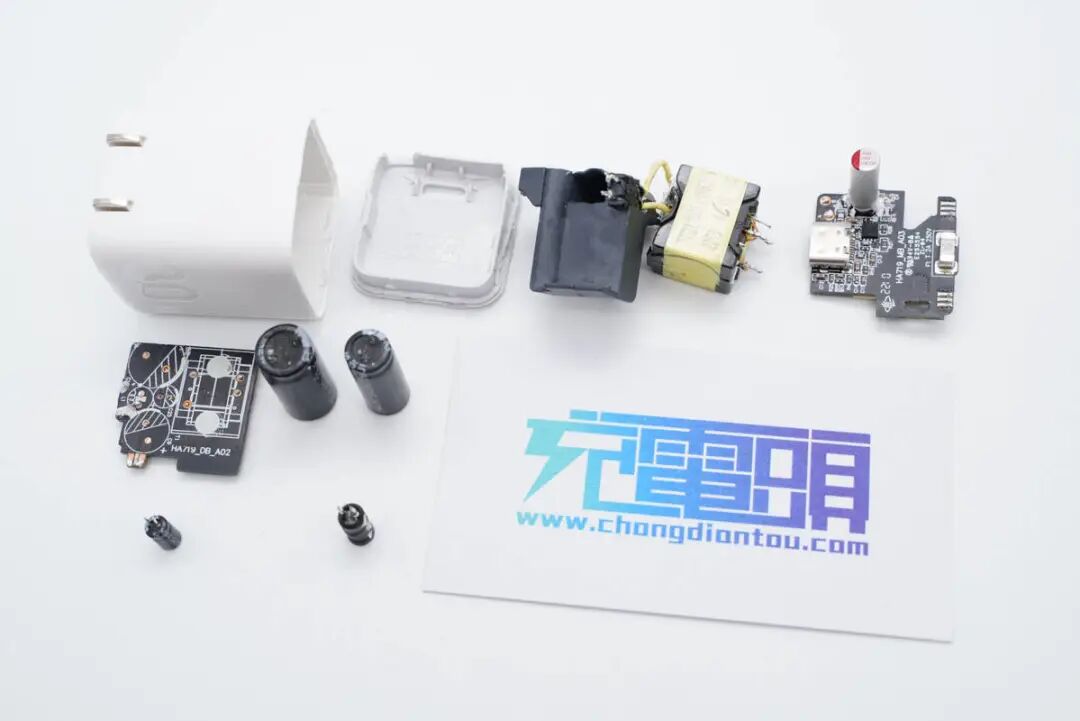

全部拆解完毕，来张全家福。

充电头网拆解总结

紫米30W充电器与前不久推出的35W双口充电器采用相同的设计语言，折叠插脚小巧便携。充电器支持5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组输出，以及5-11V2.75A和5-20V1.5A两组PPS电压档位，对苹果和安卓手机支持都非常好，并且还支持笔记本电脑充电。

充电头网通过拆解了解到，紫米30W充电器采用两块PCB组合焊接，L型结构内部布置变压器和滤波电容，最大化利用内部空间减小充电器体积。初级与次级滤波电容采用定制绝缘支架隔离，简化生产工序。

充电器内部使用知名厂商南芯半导体的SC3056+SC3503氮化镓快充电源方案，此前紫米35W双口充电器也选用了这款电源方案。充电器内部采用AiSHi艾华电解电容滤波，使用英飞凌协议芯片，外置热敏电阻进行温度检测，整体做工用料扎实可靠。
