广芯微发布DRP双向快充芯片UM3506，支持PD3.1标准
前言
近日，广芯微电子发布PD3.1 DRP双向快充芯片产品UM3506系列芯片。该产品全面支持PD3.1 SRC, SNK 及双向DRP功能，其中包括SPR下的PPS可编程电压模式和EPR下的AVS动态电压模式，同时还支持EPR线缆中PD 3.1 EMARK模式。
Unicmicro广芯微UM3506 系列产品采用软硬结合的灵活可编程架构，芯片内部采用TCPM/TCPC分层架构，集成了一个原生的TCPC-like前端模块，包括用于Type-C接口检测与控制的数字逻辑和模拟电路，PD PHY层的分组BMC编解码以及PD协议层中对时序有严格要求的关键功能。同时内置高性能32位MCU微处理器内核和大容量Flash闪存、SRAM存储器及增强的外设接口和丰富的系统资源。

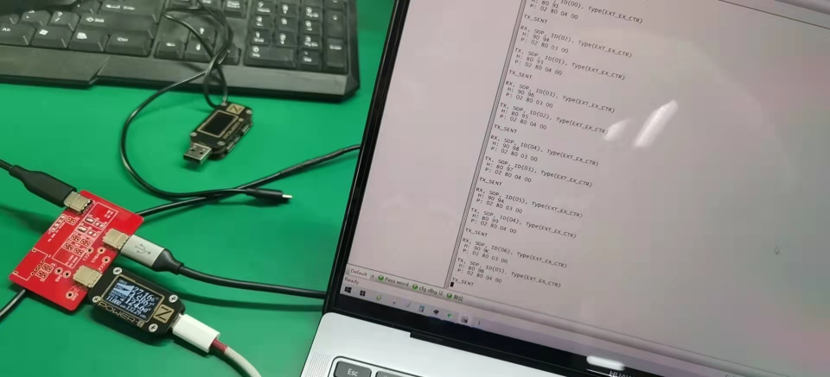

将Unicmicro广芯微UM3506 参考设计对MacBook Pro 16进行充电测试，可见成功握手了28V 5A PDO档位，可见开启了USB PD3.1快充模式。

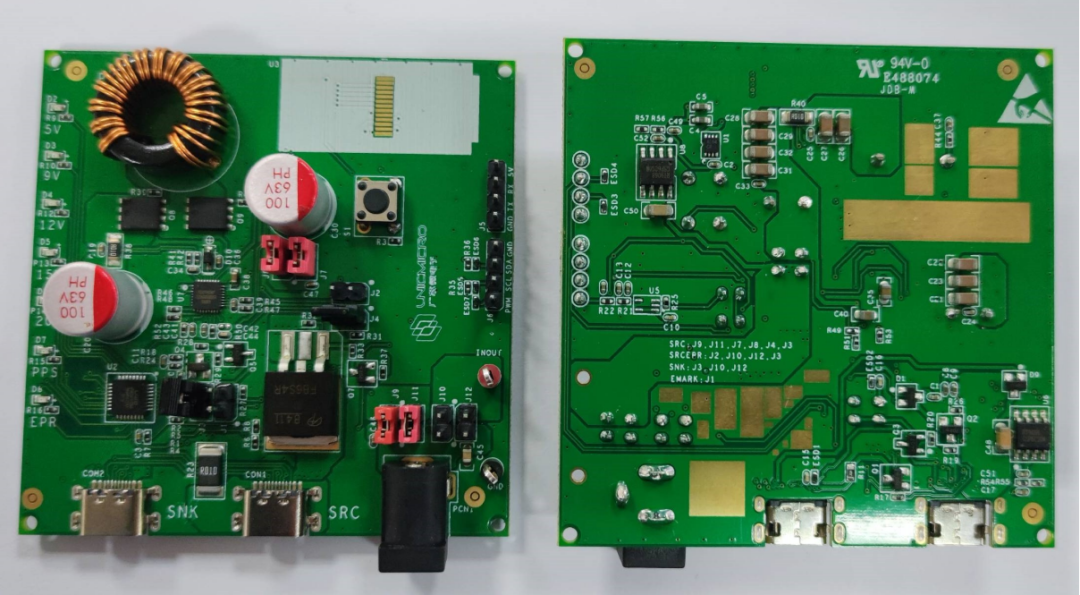

UM3506 PD3.1 开发板规格：
SRC, SNK，DRP，E-MARK 全系支持
PD3.1 EPR 240W， 后向兼容PD3.0 SPR 100W
PD3.1 EPR AVS 动态电压申请 （类似于 SPR中 PPS）
支持扩展消息的Chunk发送 和 260Bytes的长包发送机制
全栈PD协议，完整的扩展消息支持能力
灵活的VDM报文扩展能力
开放式开发平台，编译环境，SDK, PD LIB库
Unicmicro广芯微UM3506芯片致力于打造开放平台和差异化应用的设计理念，设计人员可以更合理有效地利用芯片上MCU的资源，简化差异化应用软件的设计，缩短系统开发时间，同时更好地保证系统的实时性和可靠性，完美实现PD+MCU的应用开发。

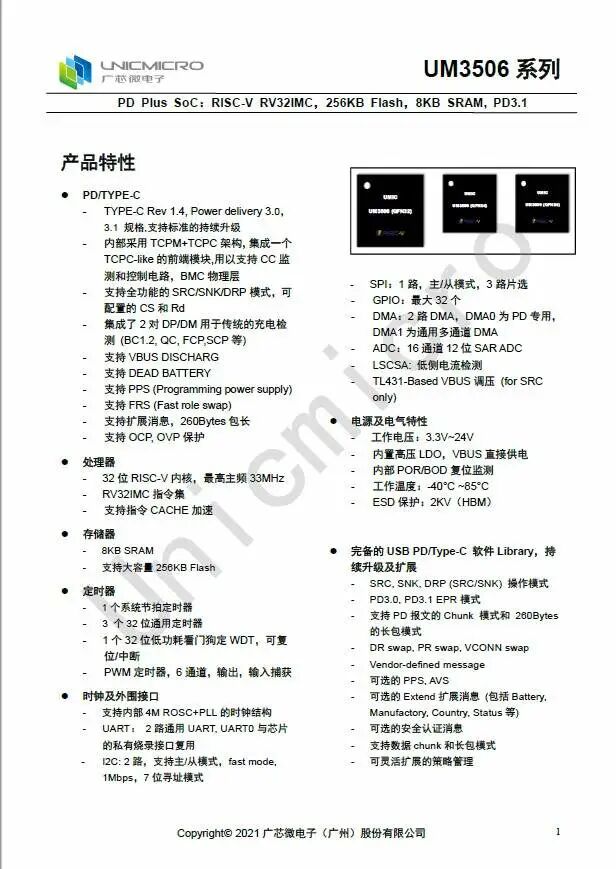

封装封面，UM3506家族共有多个封装尺寸，分别是QFN32、QFN24，适用于工程师根据PCB大小布局进行方案开发设计。充电头网向广芯微了解到，UM3506系列采用了当下关注度相当高的RISC-V架构，这也是业界率先将RISC-V与USB PD3.1相结合的快充芯片。
Unicmicro广芯微UM3506芯片产品适用于PD3.1标准的充电器、充电宝等产品，并在PES便携式储能设备、电动工具及充放电和数据混合应用如智能显示器、AR/VR头显等领域均有广泛的应用前景。
USB Power Delivery 3.1 规范
2021年6月，USB协会组织公布最新USB Power Delivery 3.1规范，扩展了EPR功率范围，将充电电压标准提升至48V，让USB PD充电功率从先前最高100W提升至240W，并搭配全新的消息定义及更严谨的消息交互协议，提供更为安全且高功率的充电，扩展使用范围，极大地提升了标准对更为广泛的使用场景的适应能力。
功率规格的更新主要包括: 增加了3个固定电压档：28V/5A; 36V/5A; 48V/5A；增加了3个可变电压档：28V AVS(15~28V/5A); 36V AVS(15~36V/5A); 48V AVS(15~48V/5A), 类似于PD3.0 里面的PPS，但它的步进精度只要100mV， 没有PPS里的20mV那么精细。
借助于EPR的扩展，采用PD3.1标准的设备将不再局限消费电子(手机、平板、笔记本等)应用，将进一步扩展其在便携式储能、电动工具、物联网设备、智能家居、汽车和医疗等领域的全面应用。
广芯微电子（广州）股份有限公司专注于低功耗物联网芯片的研发、设计与销售，为客户提供面向个人与家庭、工业与商业物联网应用领域,以低功耗为差异化的8位/32位微控制器芯片、无线射频收发器芯片、数字电源管理芯片和传感与信号调理专用芯片等。
想要获取更多有关UM3506系列产品的信息，请联系：sales@unicmicro.com
