提升多设备无线充效率，基于易冲CPS8852的一芯双充方案登场
前言
随着常用电子设备品类不断丰富，许多用户除手机外，还配备了TWS耳机、手表、手环等电子产品，并且越来越多的产品开始支持无线充电，用户对多设备同时无线充电的需求也在不断提升。
随着无线充电市场的发展，多线圈无线充方案以及多合一充电充电方案逐渐成为主流。尤其是多合一无线充领域，为了让一款无线充能够同时满足2-3台设备充电，一芯多充芯片也成为了一种新潮流，用以替换传统的方案。得益于方案外围简洁、高性价比等优势，获得了市场认可。
CPS8852助力一芯双充方案登场
目前，许多主流充电配件品牌已经把一充多无线充电器当作标准产品在推广，放眼市面上一充多方案可以发现，主流高端品牌更青睐成熟厂商的方案。而今天，充电头网就给大家介绍一款基于老牌无线充电芯片厂商——易冲半导体旗下CPS8852的一芯双充方案。

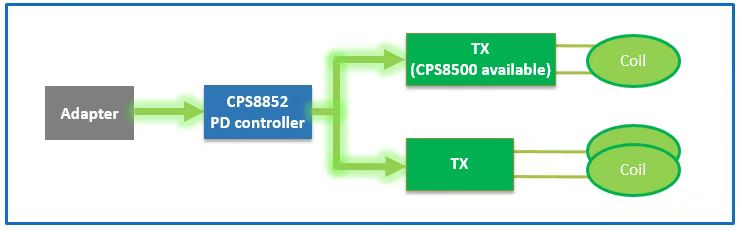

上图为这款一芯双充方案产品架构图，方案采用易冲CPS8852用于无线充控制，搭配2颗全桥芯片，实现两路独立的无线充电控制，大幅简化外围器件。
该方案可支持15W+15W / 15W+5W / 10W+10W / 磁吸等多种方案的组合，输出总功率最高达30W（15W x2），每路都兼容15W、10W、7.5W、5W协议。不仅如此，方案还支持将其中一路15W拓展为双线圈设计，方便客户用于设计满足消费者多种无线充电场景应用的产品。

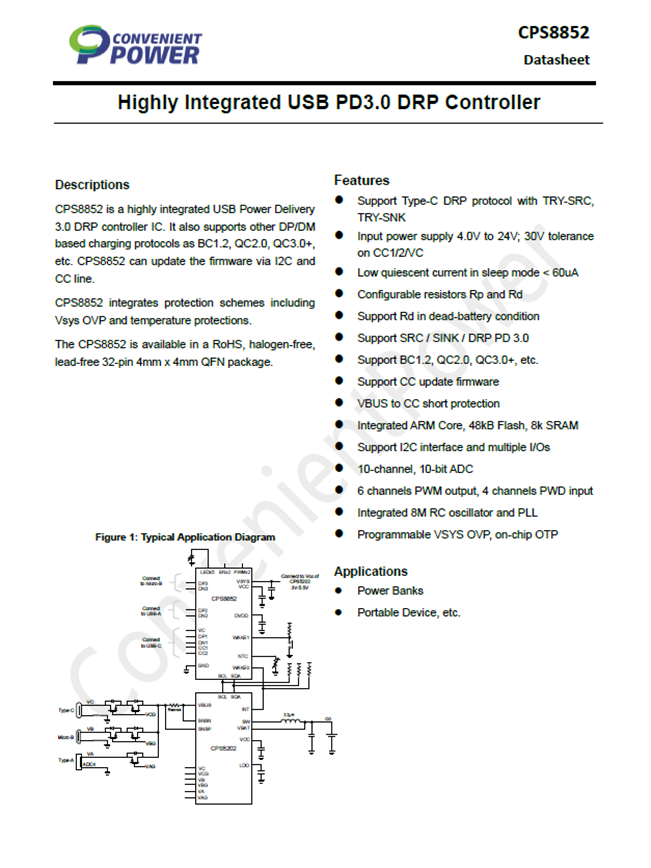

易冲CPS8852是一颗强大的32位ARM内核高性能控制芯片，性能强劲，集成8k SRAM和48KB的Flash，满足即将发布的Qi1.3 EPP认证要求。此外易冲CPS8852还能通过I2C和CC线进行固件更新，方便客户不断扩展对新款无线充电接收设备的兼容性。

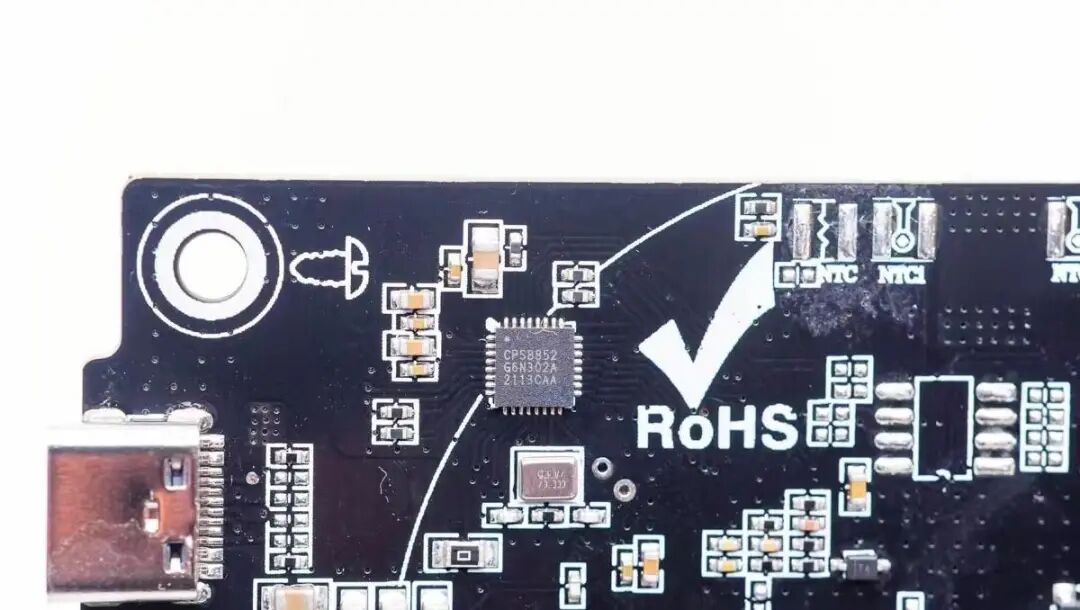

CPS8852采用4mm x 4mm QFN32封装，符合RoHS规范，无卤素，无铅。支持Type-c DRP、Sink、Source模式，电压输入范围为4V~24V，CC1/2/VC脚耐压值达30V，休眠模式下电流小于60uA。
CPS8852采用数字解调以抗干扰，输入端支持PD3.0/QC3.0+/QC2.0等快充协议，集成了系统电压保护、过压保护、温度保护等保护措施，支持I2C接口和多个IO，适用于无线充电器、移动电源等应用场景。

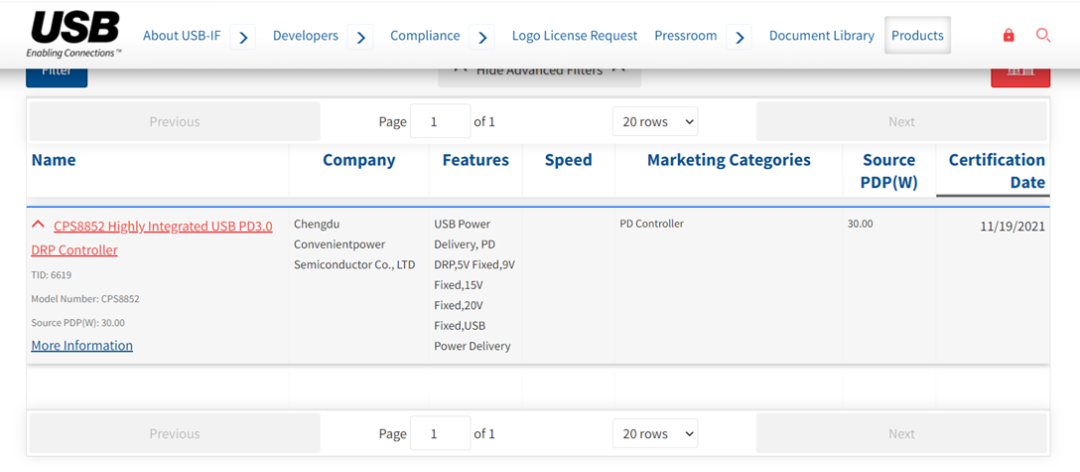

值得一提的是，CPS8852通过了USB-IF协议的PID认证，对应的TID为6619，PD的兼容性更强。
这款方案支持多路充电功率动态分配：针对市场上适配器供电不足的情况，可自动根据适配器负载能力，动态调节分配无线充电功率，以达到整体的最佳充电效率；解决多路无线充电的信号串扰问题。

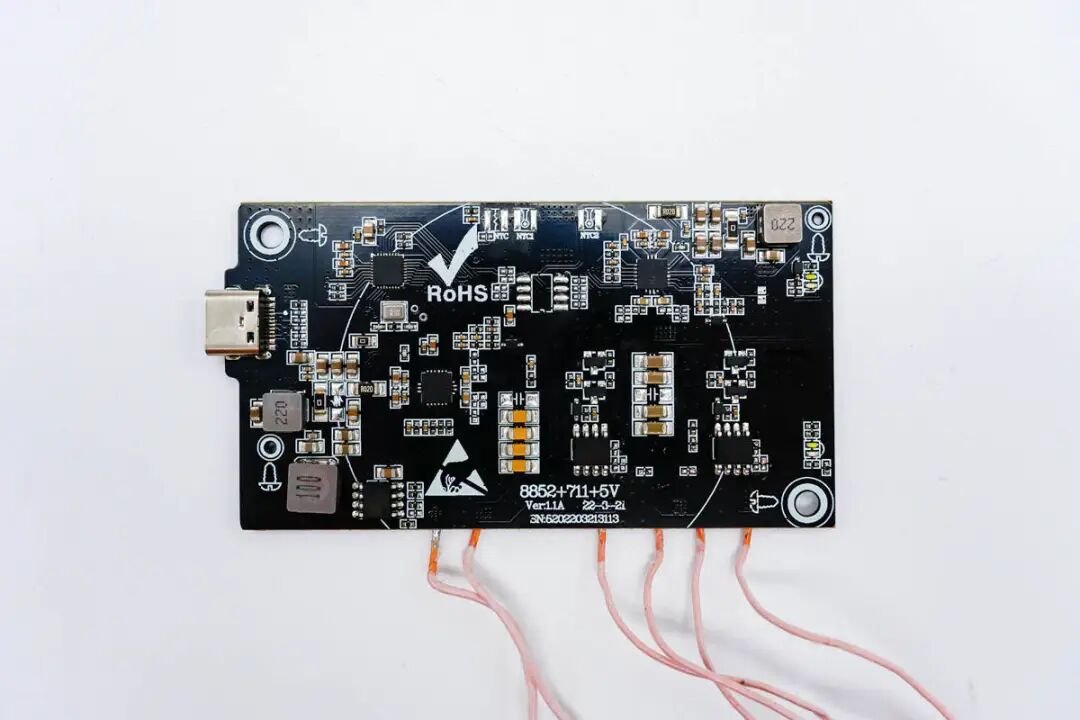

这款方案的集成度高，外围元件少，有效节省空间占用。电路板背面没有元件，在简化生产工艺，降低生产成本的同时，还能很好满足客户空间受限的使用场景。

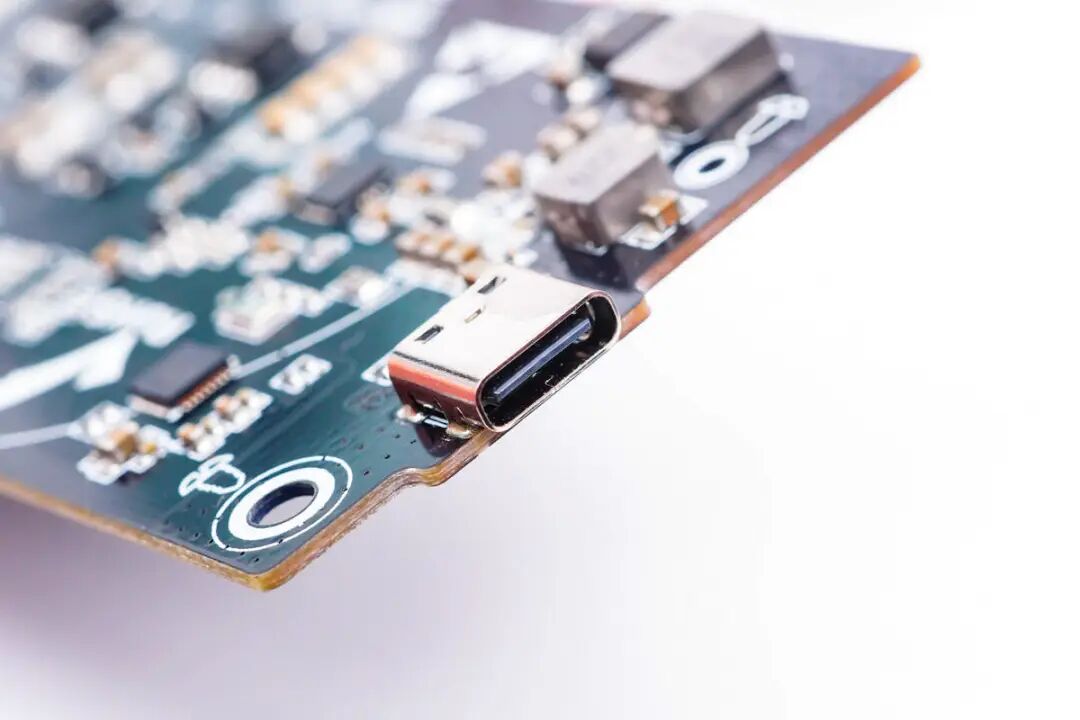

这款方案通过USB-C口供电，CPS8852支持PD、QC等快充协议，能兼容市面上绝大多数的快充充电器。接口采用沉板焊接工艺，降低整体PCBA厚度。
充电头网总结
无线充电随着手机的全面支持，得到人们的广泛认可，并不断拓展到耳机、鼠标等其他应用领域，同时无线充电无需插线，方便充电的特性，也越来越受到人们的喜爱，使用率在不断提升，市场空间不断扩大。
一般来说，要实现两路无线充电需要两颗控制芯片，而易冲一芯双充方案仅需一颗主控即可实现：一颗主控芯片管控两组电路，数字解调抗干扰，支持PD/QC快充充电器，支持双15W无线充电，性能强悍。
不仅如此，易冲CPS8852还有强大的PD协议兼容性，FLASH空间大，满足客户自己定制化需求。搭配全桥芯片，可以实现两路的15W无线充电，并支持触摸控制及LED灯圈控制。整体集成度高，用料精简。
在无线充电领域，易冲半导体是无线充电联盟WPC的创始会员以及Qi协议的起草者，拥有50多项有价值的专利，积累了大批无线充电相关优势技术，开发了包括世界第一个Qi标准下15Watt多线圈高能无线充电系统在内的核心产品。
易冲CPS8852一芯双充方案
联系方式:深圳市朝华芯科电子有限公司（易冲核心代理商）
联系人：卢小姐13510109447吴先生13417557847
