前言

OPPO在2022年4月24日举行的线上发布会上，发布了包括手机、耳机和电视机等多款新品。本次拆解的是一款超级闪充移动电源，支持33W私有快充，并且兼容30W USB PD快充，支持PPS快充，对苹果和安卓手机都有理想的快充效果，可以说比较全能。

充电头网已经拿到了OPPO这款超级闪充移动电源，自带1A1C双接口，自带一条USB-A转USB-C数据线，简约易用。下面就对OPPO这款33W超级闪充移动电源进行拆解，看看内部应用了哪家的快充方案。

OPPO 33W超级闪充移动电源开箱

包装盒正面印有大大的Power Bank字样，还有充电宝外观图以及右下角的33W标识，表明这款移动电源支持OPPO的33W超级闪充。

背面印有产品6大特性描述，下方贴有移动电源参数贴纸。

包装内含移动电源、数据线以及使用说明书。

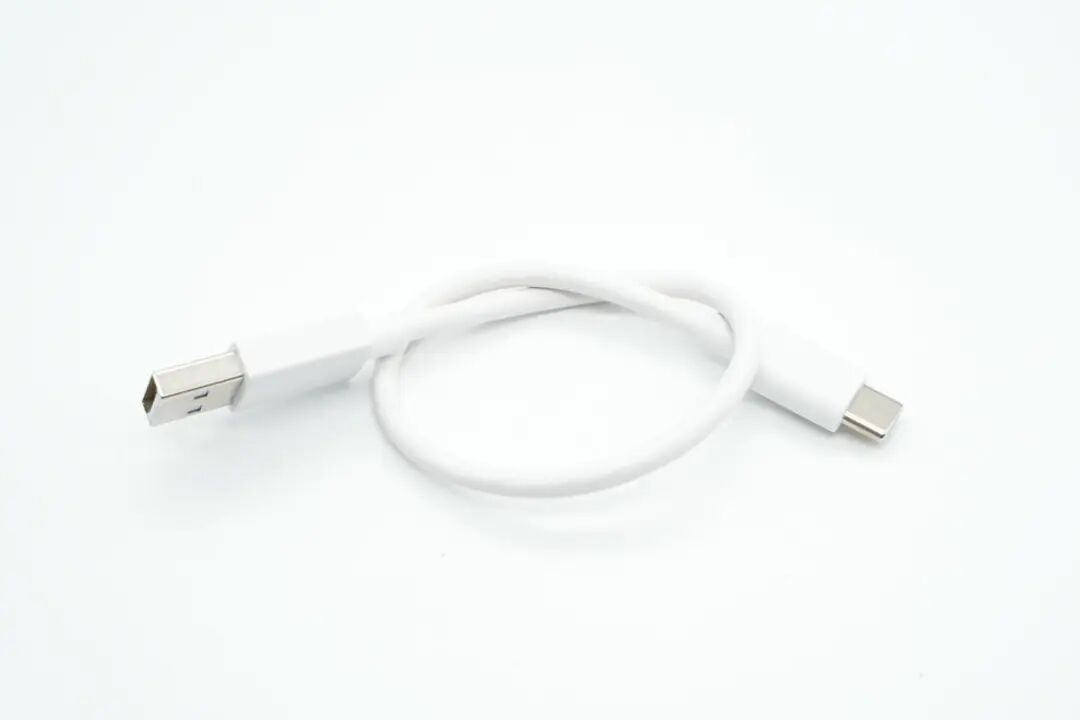

附带线缆是A to C线，短线设计，方便携带和使用。

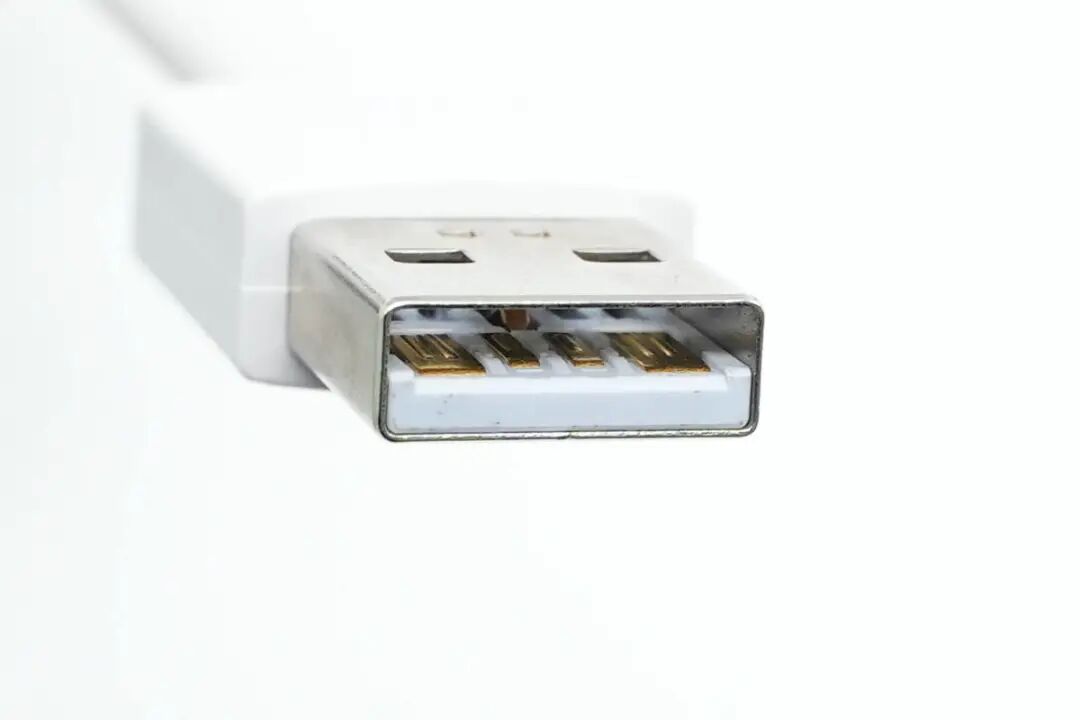

USB-A公头特写，内部有特殊针脚，正负极加宽以支持大电流通过。

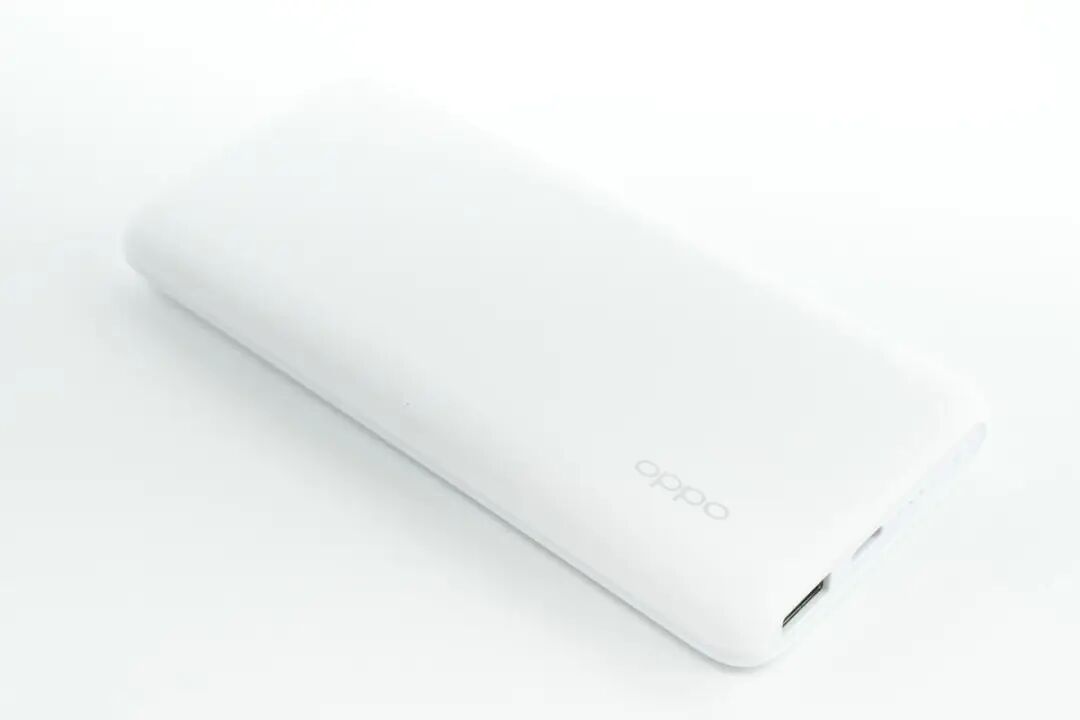

充电宝采用PC材质白色外壳，边角过渡圆润，在白色衬托下充电宝整体显得格外简洁。

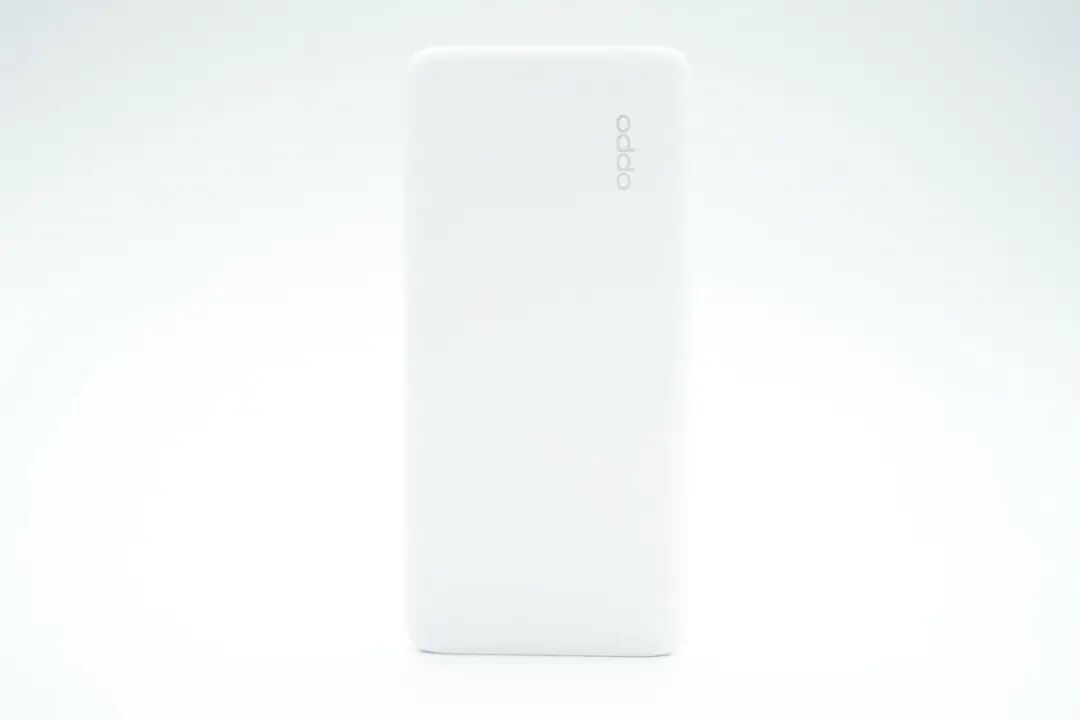

机身正面一角印有OPPO品牌。

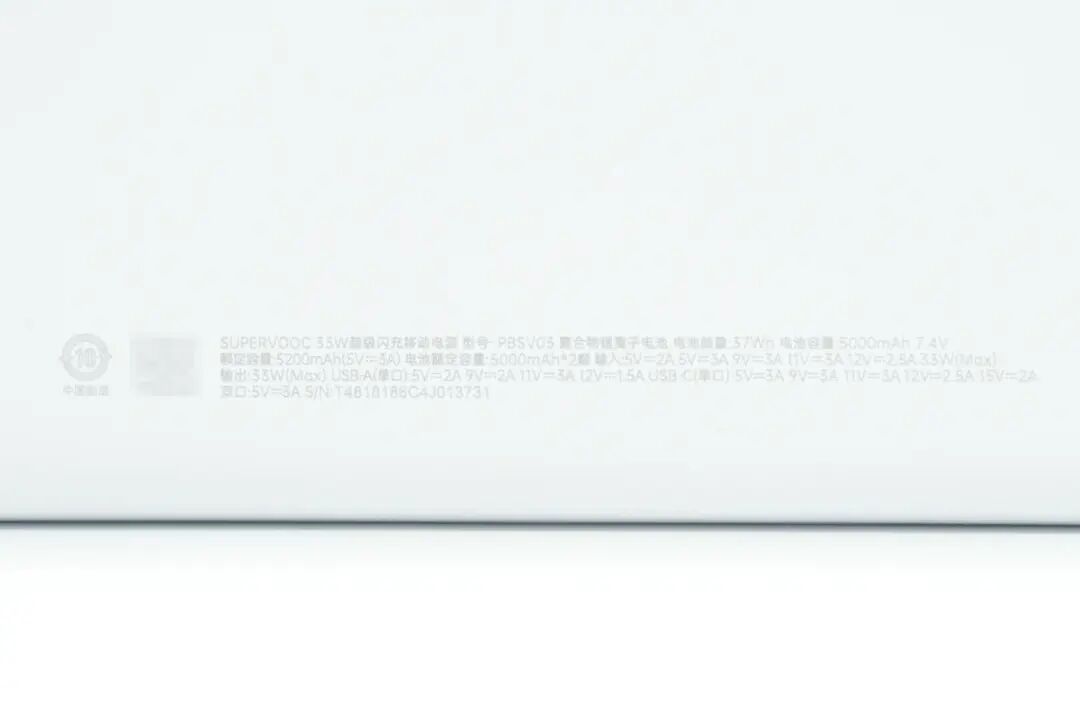

背面一侧印有产品参数信息。

产品参数特写

型号：PBSV03

电池类型：聚合物锂离子电池

电池能量：37Wh

电池容量：5000mAh 7.4V

额定容量：5200mAh（5V3A）

电池额定容量：5000mAh*2颗

输入：5V2A、5V3A、9V3A、11V3A、12V2.5A 33W（Max）

输出：33W Max

USB-A（单口）：5V2A、9V2A、11V3A、12V1.5A

USB-C（单口）：5V3A、9V3A、11V3A、12V2.5A、15V2A

双口：5V3A

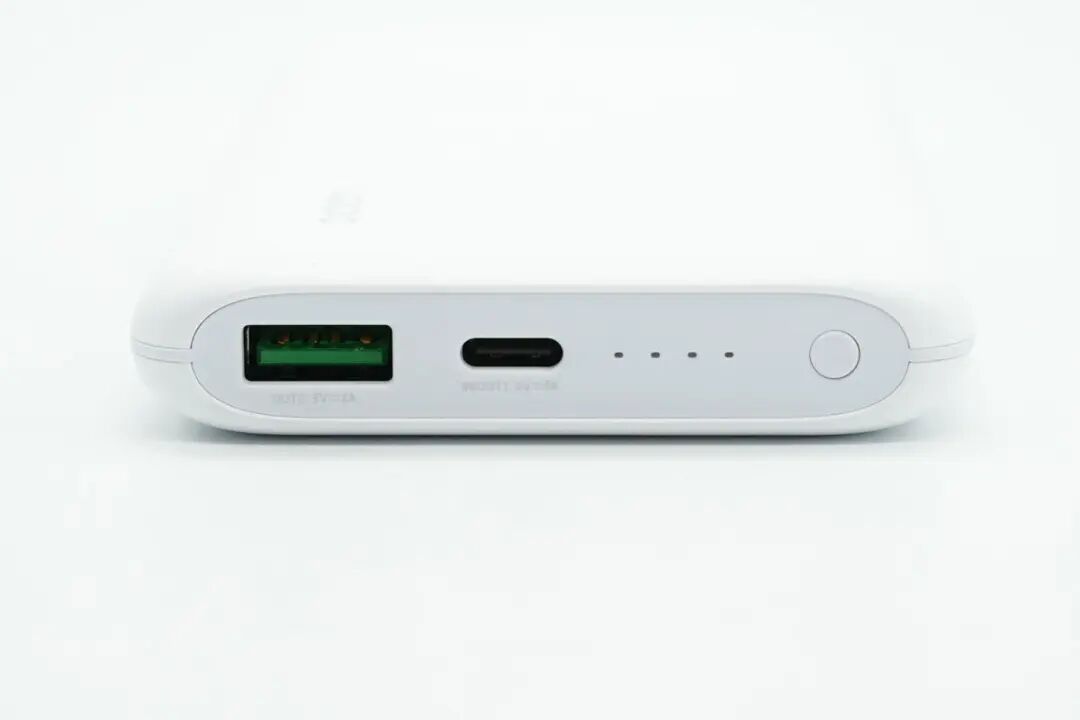

顶部配有1A1C两个USB接口，LED电量指示灯以及电源键。

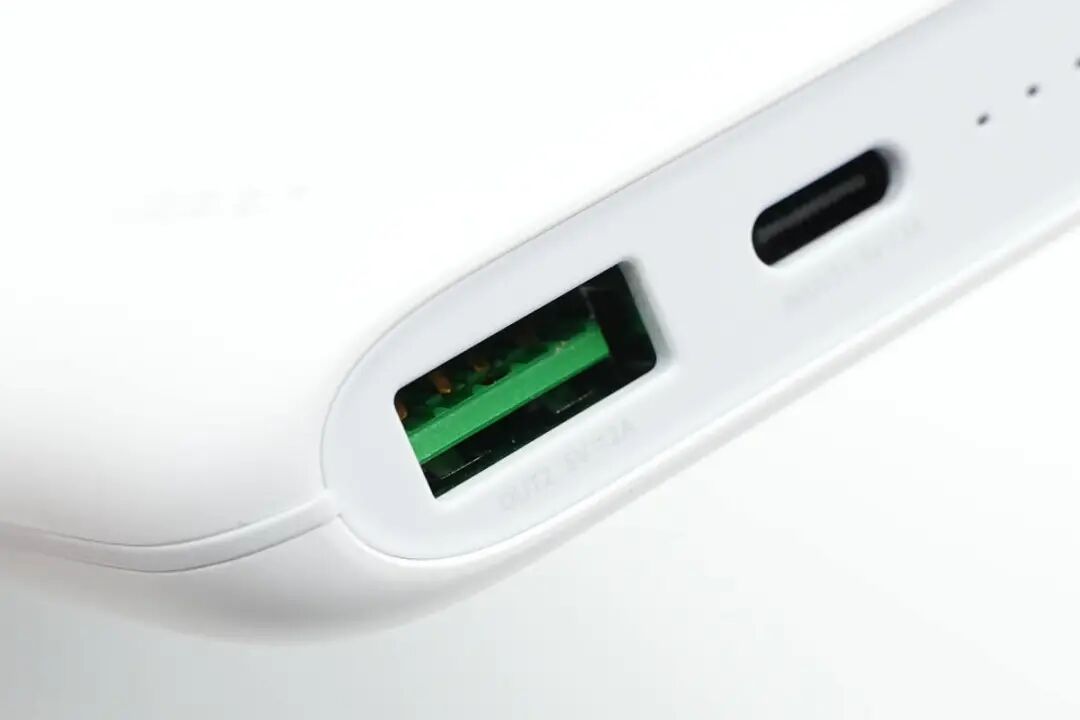

USB-A口特写，绿色舌片，前端有特殊触点。

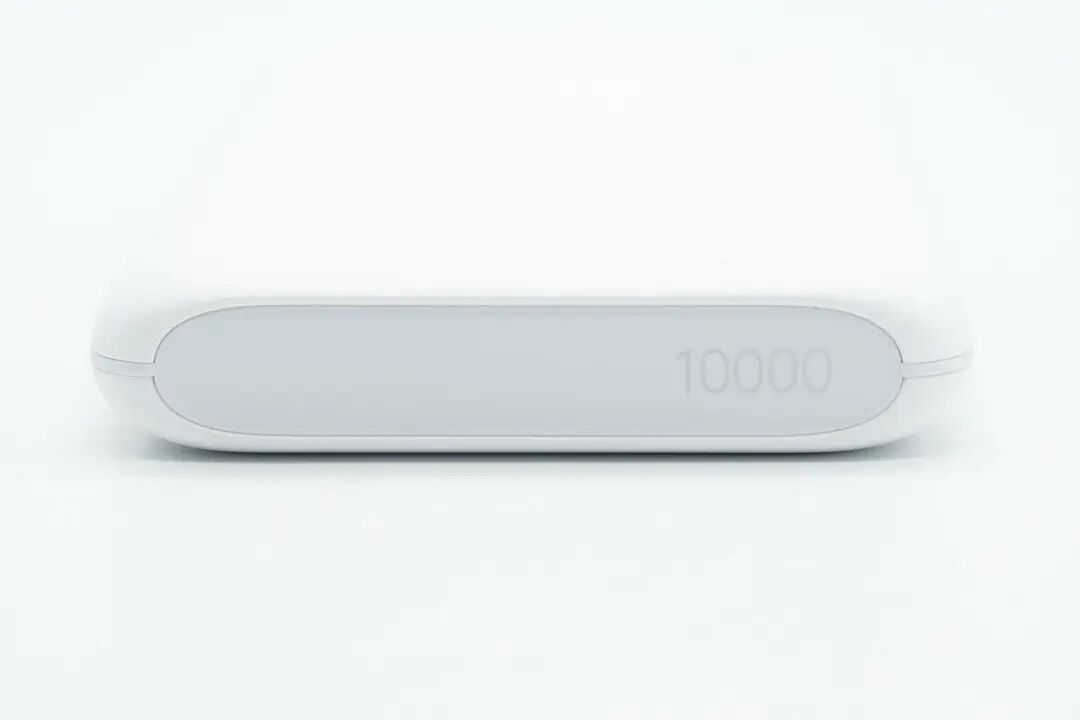

底部印有10000字样，表明充电宝的容量。

测得充电宝机身长度为148.51mm。

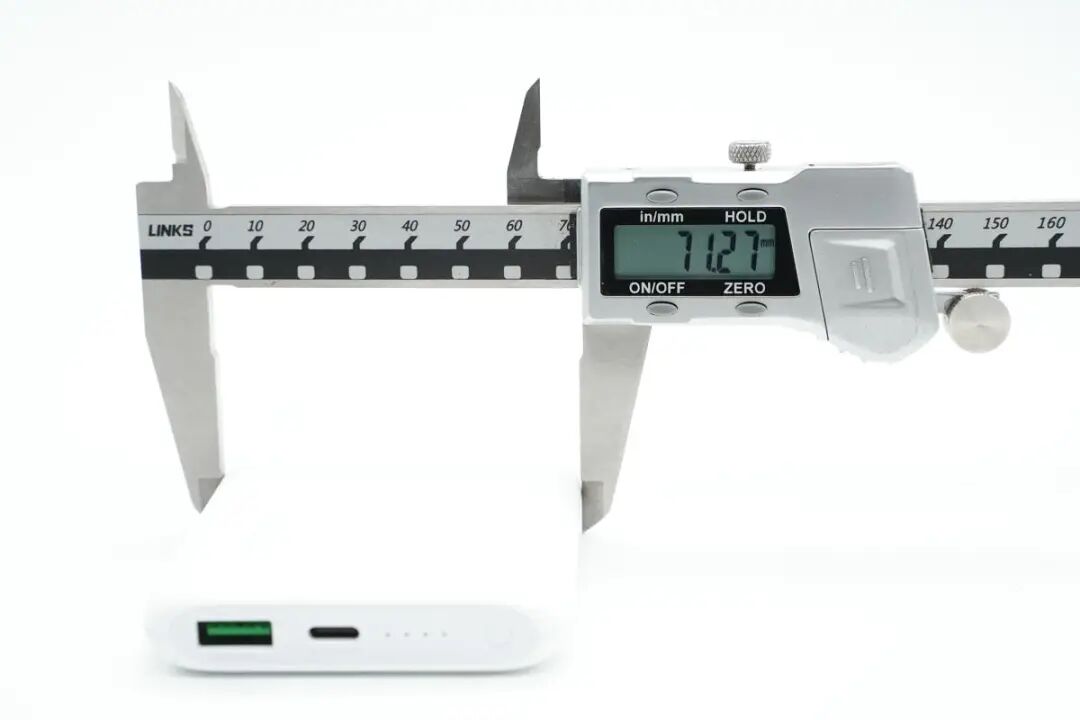

宽度为71.27mm。

厚度为15.99mm。

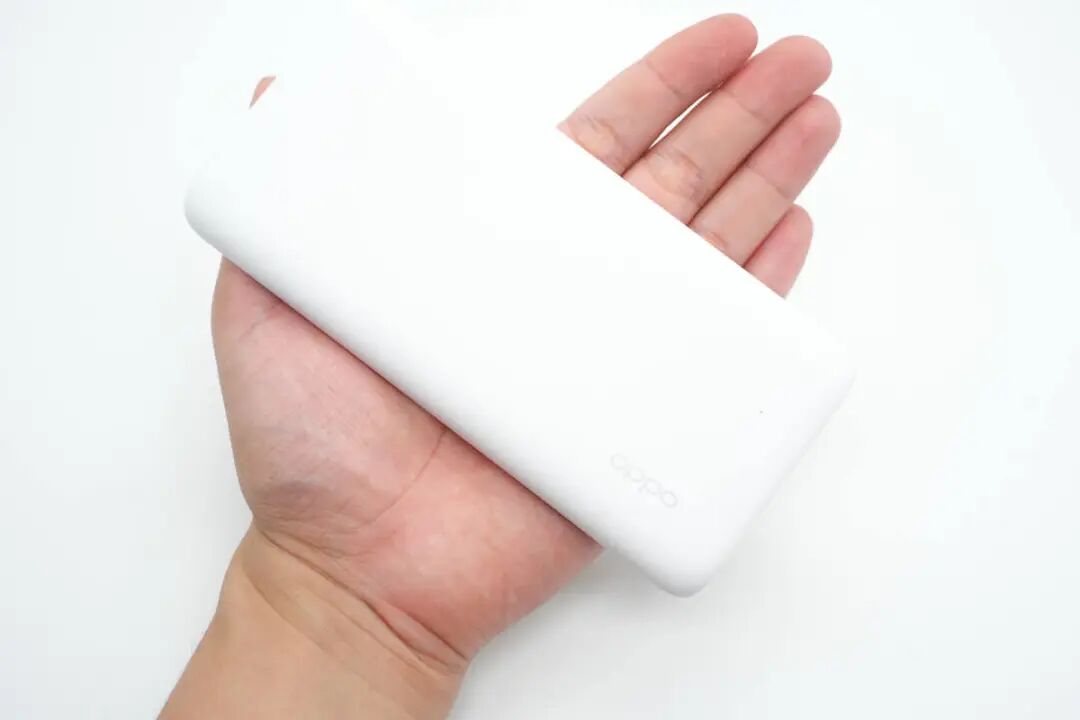

产品拿在手上的直观感受。

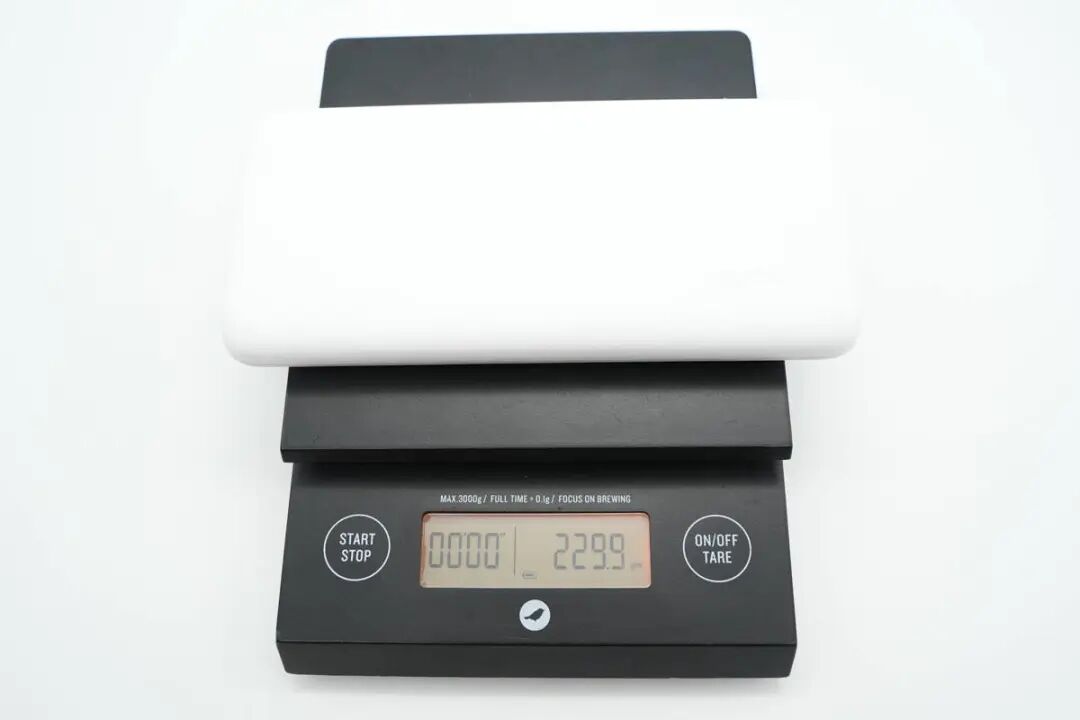

净重约为230g。

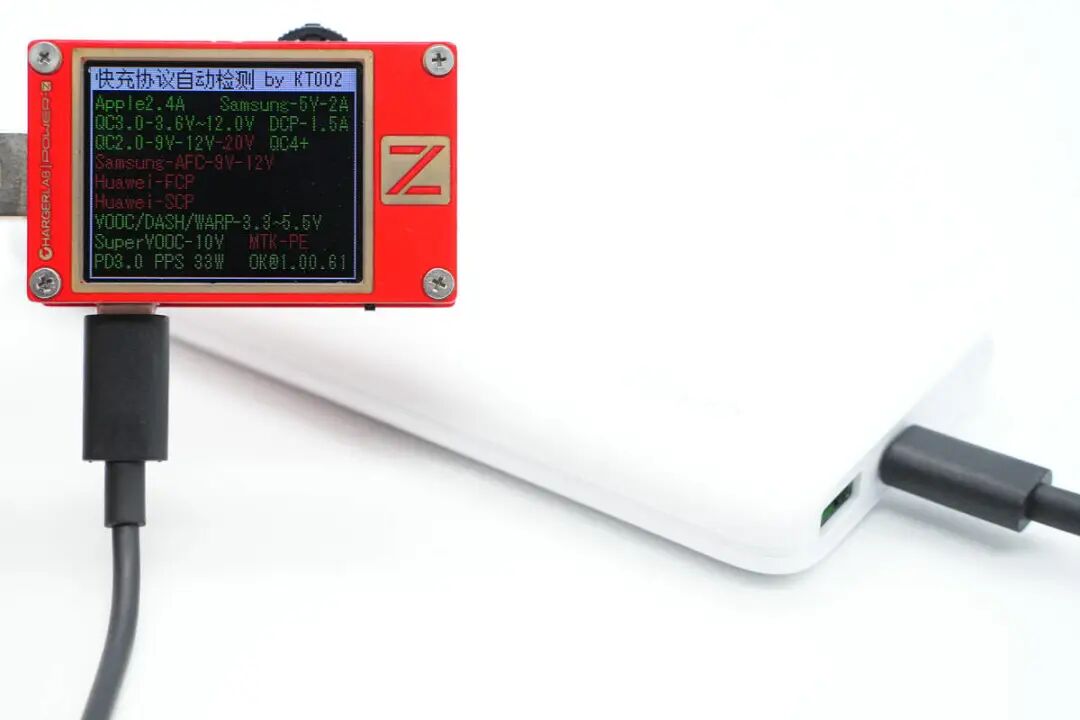

使用ChargerLAB POWER-Z KT002搭配附带数据线测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、VOOC/DASH/WARP、SuperVOOC快充协议。

另外测得USB-C口除了支持QC2.0/3.0、VOOC/DASH/WARP、SuperVOOC快充协议外，还支持PD3.0、PPS快充协议。

此外测得C口还具备5V3A、9V3A、12V2.5A、15V2A四组固定电压档位，以及3.3-11V3A一组PPS电压档位。

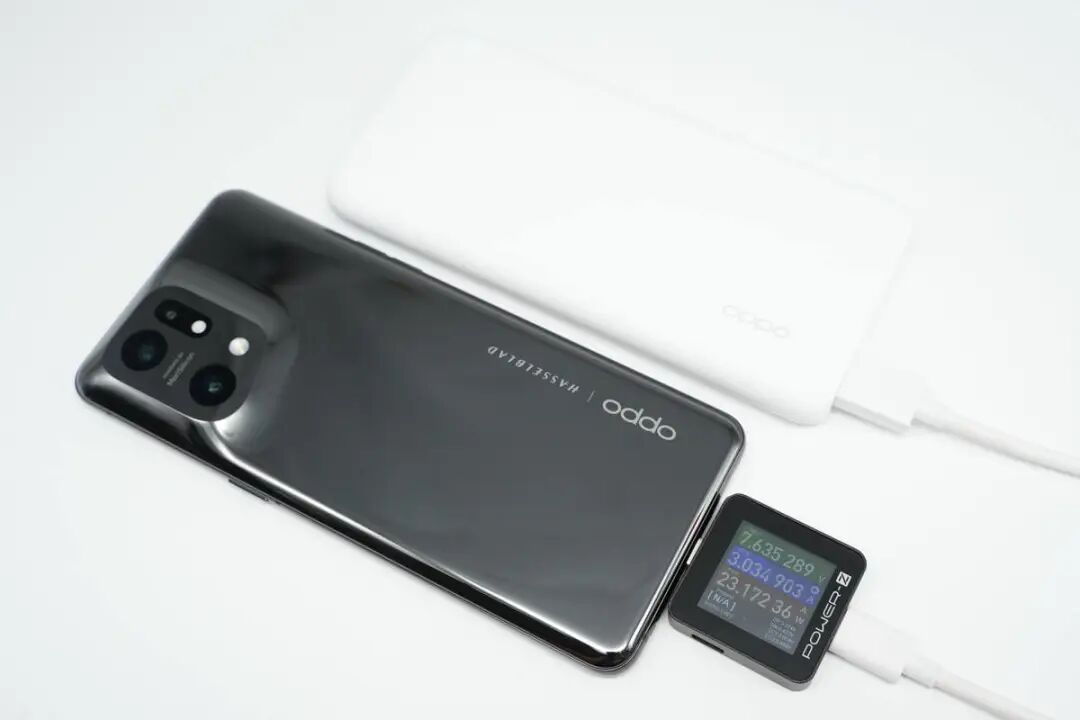

使用USB-A口搭配附带数据线给OPPO Find X5手机充电，通过ChargerLAB POWER-Z KM002C测得充电功率为7.64V 3.03A 23.17W。

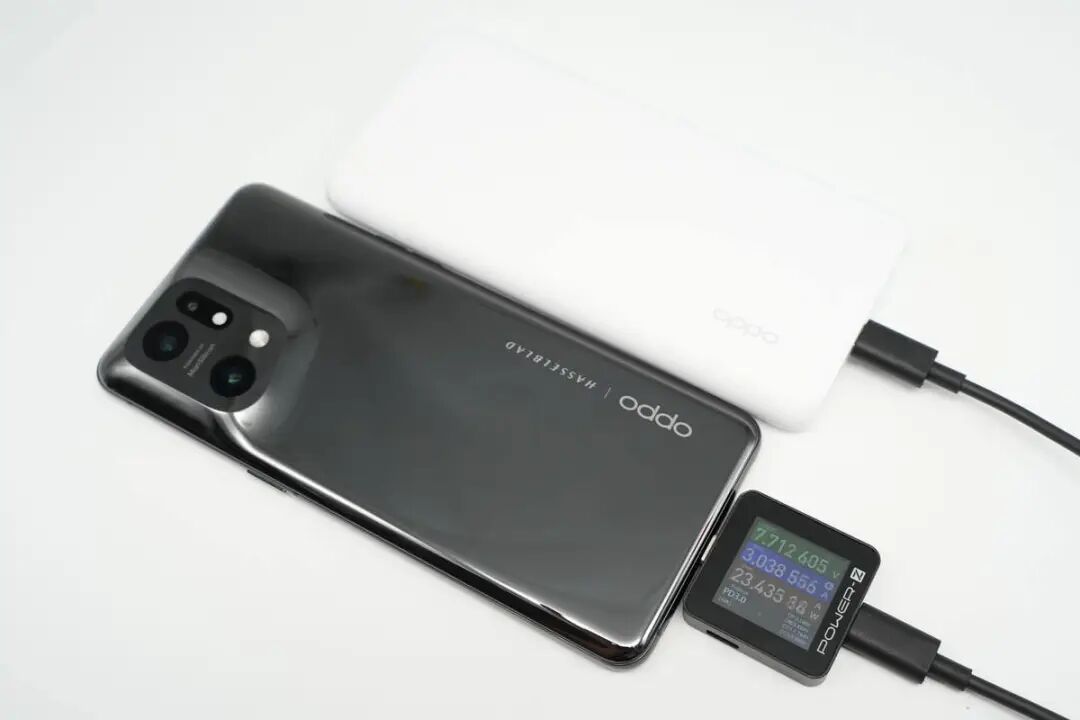

使用USB-C口给手机充电，测得充电功率为7.71V 3.04A 23.44W。

OPPO 33W超级闪充移动电源拆解

在看完开箱和简单测试后，下面就对这款充电宝进行详细拆解，看看内部使用了什么快充方案。

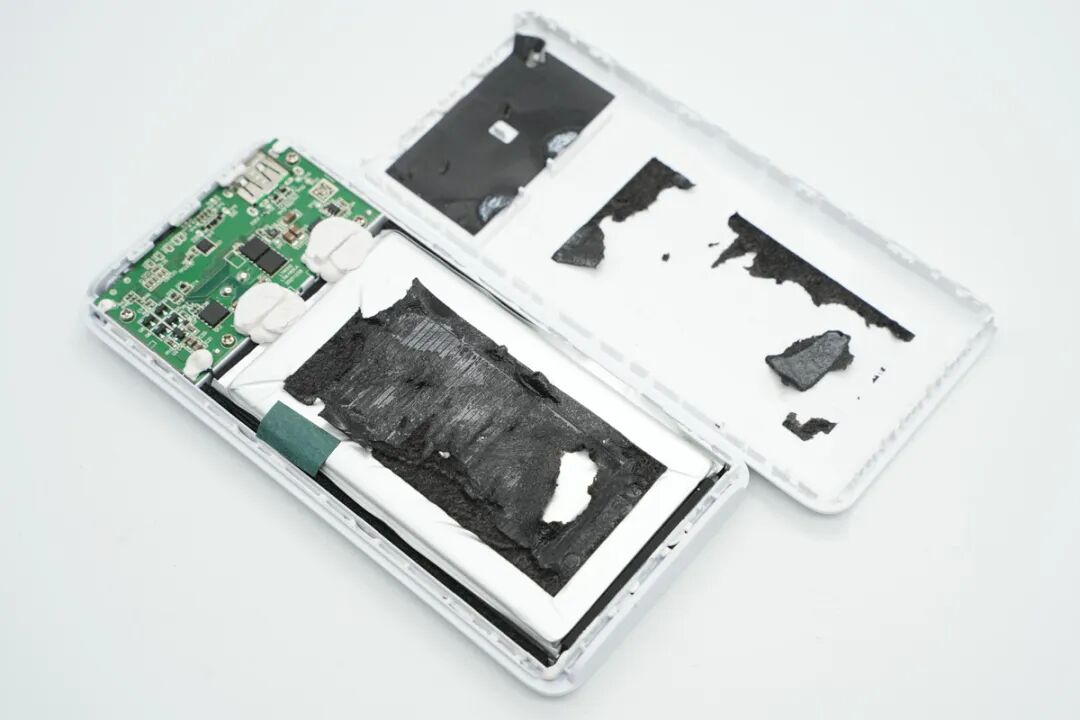

首先沿接缝撬开移动电源外壳，外壳采用卡扣加胶水固定，十分牢固。外壳内部对应PCBA模块的位置粘贴石墨导热贴均热，电池通过黑色泡棉双面胶固定到外壳上，电池，PCBA模块和外壳之间还打胶加固。

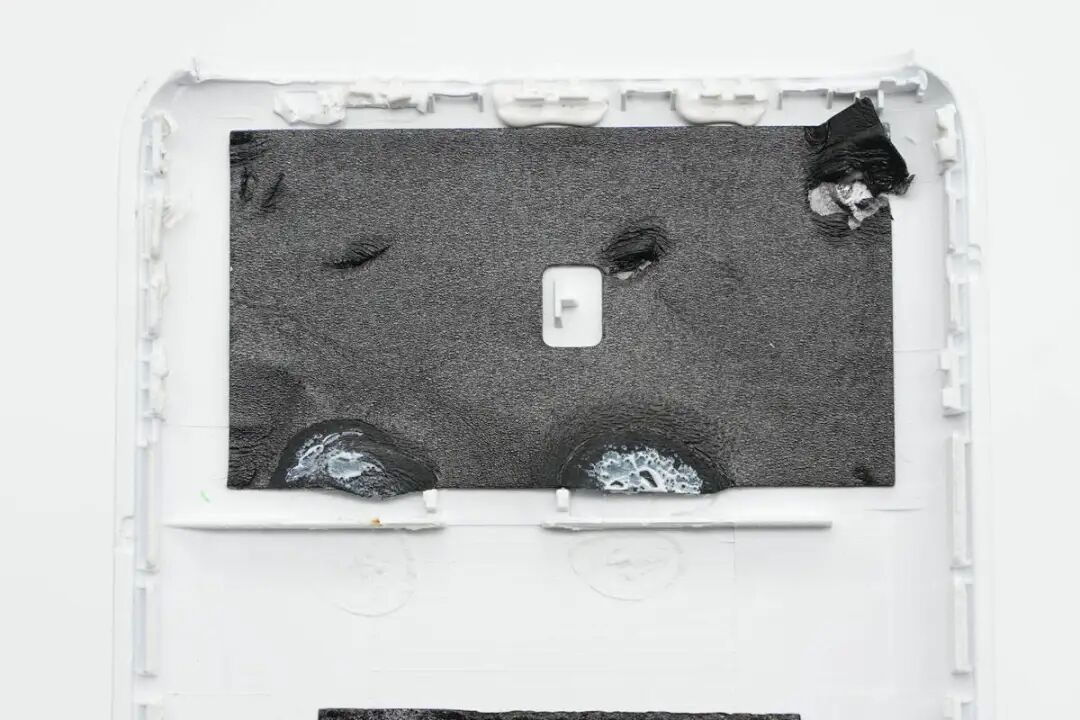

外壳内部石墨导热垫对应PCBA的位置，用于散热。

电池极耳焊接处涂大量白胶固定，同时起到支撑和导热作用。

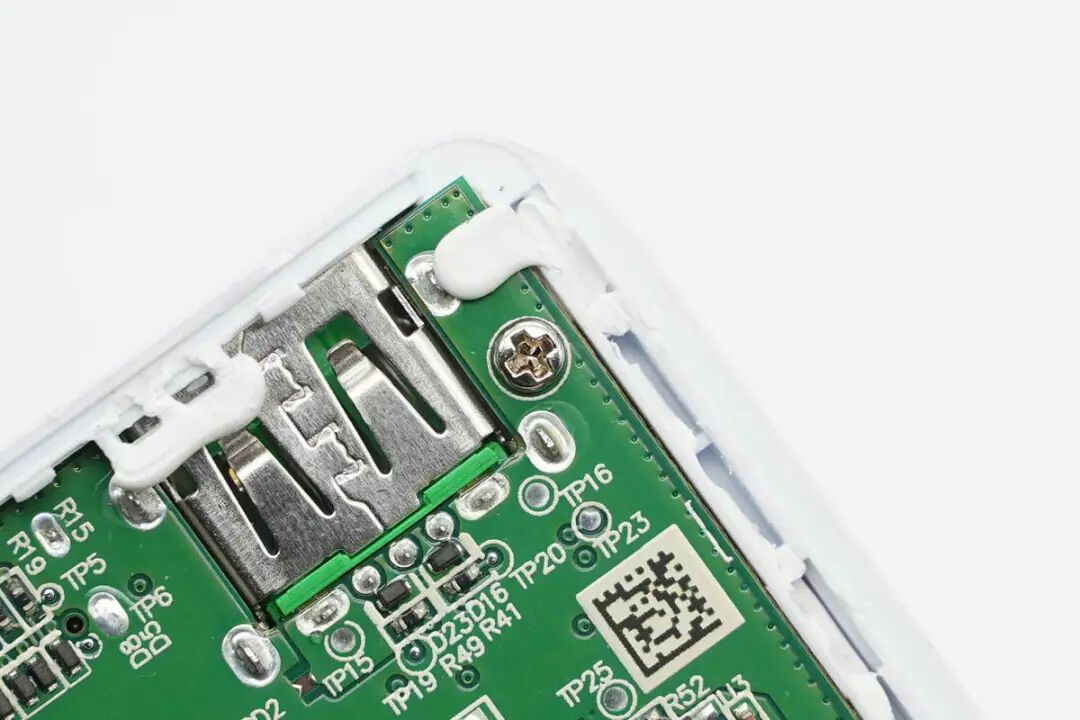

卡扣内部注胶填充固定。

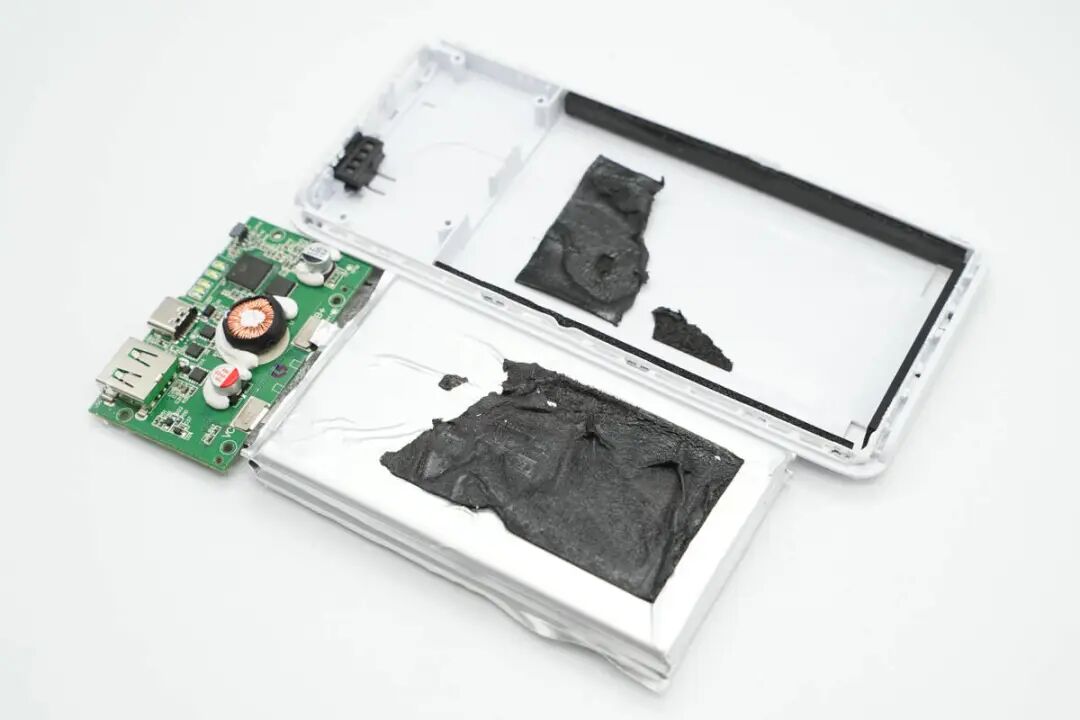

拧下固定螺丝，从另外一面壳体上取下电池和PCBA模块，电池四周使用泡棉胶填充缓冲，两面均使用大面积双面胶粘贴固定。

电池侧面的热敏电阻特写。

清理掉电池两面的双面胶，电池来自ATL新能源科技，额定电压为3.7V，容量为5000mAh，能量为18.5Wh。

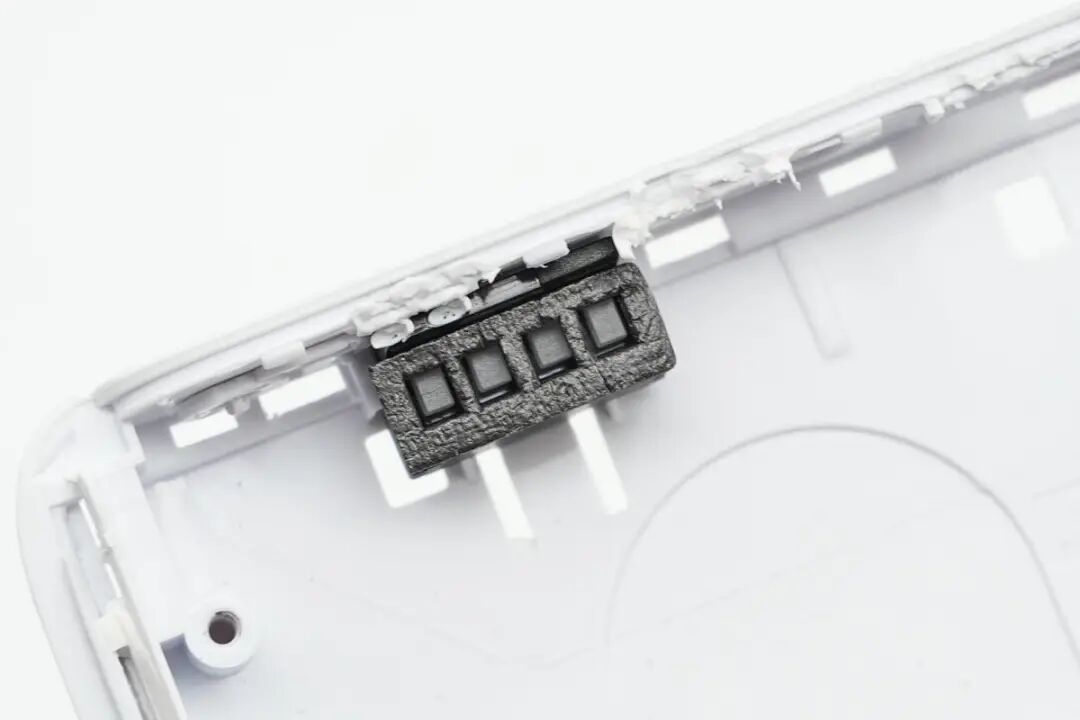

壳体内部对应指示灯的位置有遮光泡棉。

指示灯遮光泡棉特写。

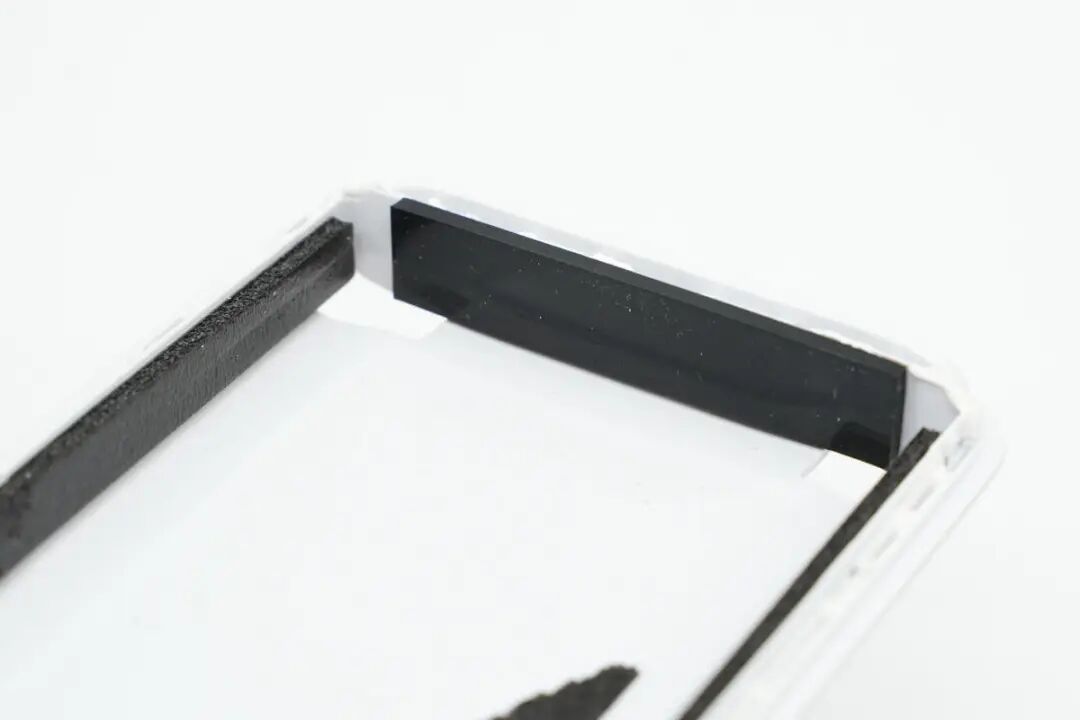

电池与壳体之间的缓冲泡棉条。

电池侧面的缓冲泡棉条，全方位包裹电池。OPPO这款超级闪充移动电源对电池的保护可以说是相当到位。

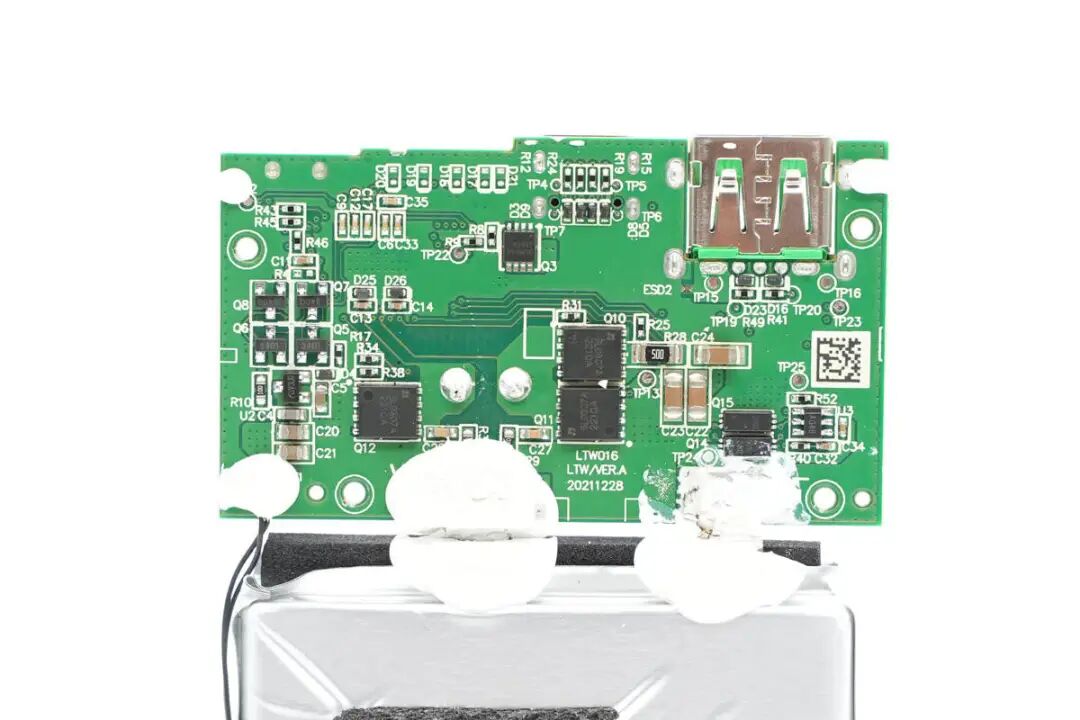

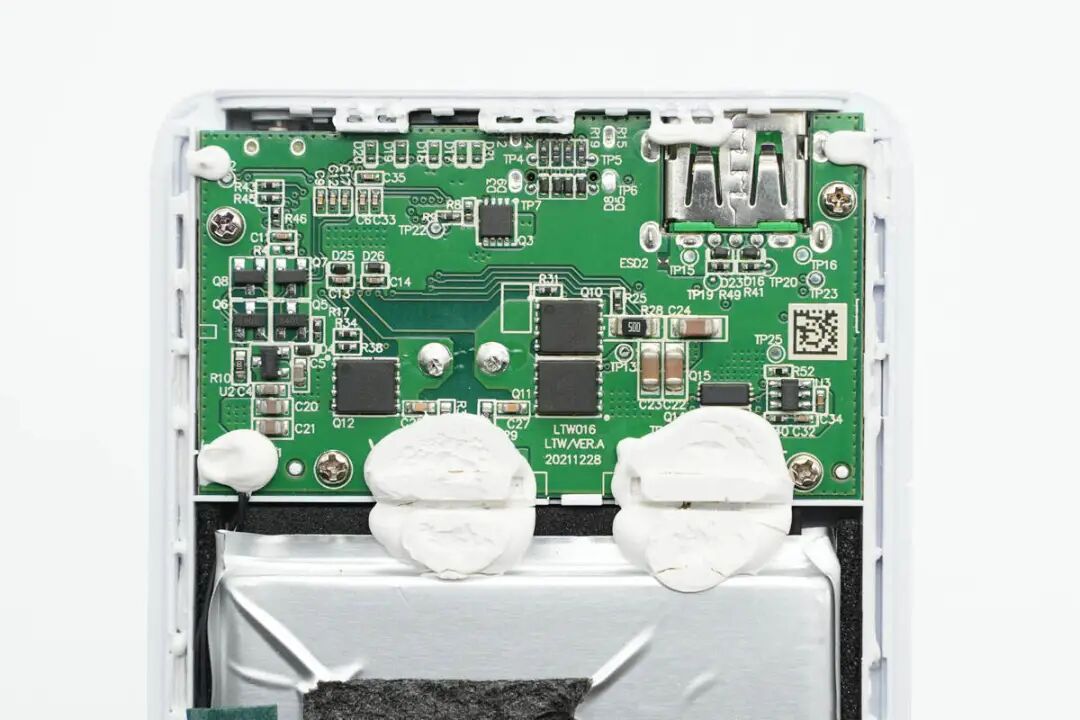

PCBA模块正面特写，中间焊接一颗升降压电感，采用磁环绕制，外套热缩管绝缘，打胶固定及散热。输出端使用一颗固态电容滤波，输入端使用电解电容滤波，电池正极串有保险丝用于过流保护。

PCBA模块背面是升降压电路的MOS管和电池保护电路，对应USB-C和USB-A接口的数据脚均有TVS进行静电保护，左下角焊接检测电池温度的NTC热敏电阻。

电池组采用二串结构，极耳之间填充泡沫胶进行支撑。

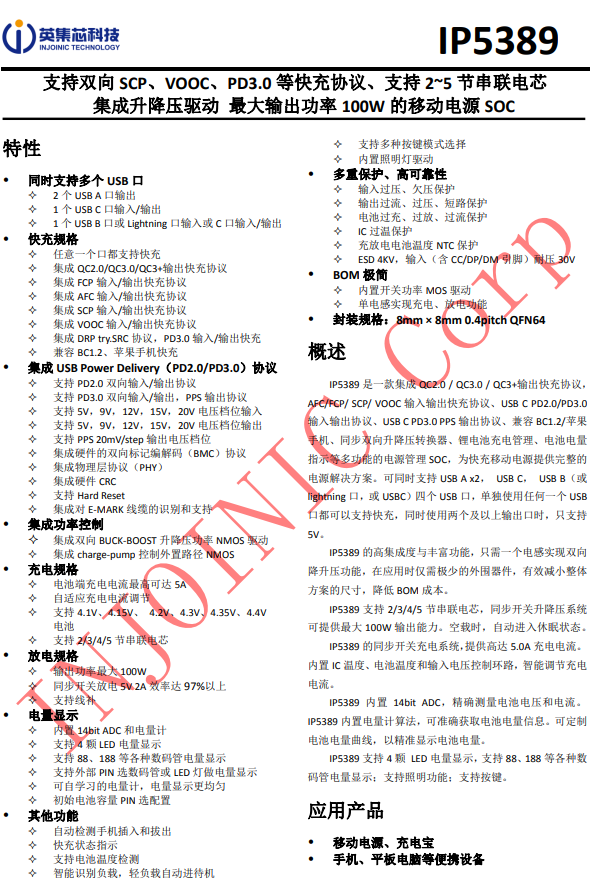

这款移动电源内置英集芯IP5389移动电源升降压电源管理SOC芯片，将同步升降压控制器与协议功能集成，可实现完整移动电源功能，并支持电量显示功能，支持2-5串电池应用，可取代传统升降压方案中协议芯片，单片机和升降压控制器多颗芯片组合的方案，大大缩短产品开发周期，降低成本。

英集芯IP5389支持USB-A、USB-C口、还支持Micro-USB接口和Lightning接口供电输入，全部接口支持快充。快充协议支持华为FCP、SCP，支持三星AFC，支持OPPO的VOOC，支持PD3.0快充协议，支持PPS，输出最高功率20V5A 100W，可实现全接口丰富的快充支持。

IP5389内置升降压控制器，通过驱动外置MOS管，支持双向升降压充放电，支持最大5A充电电流，并且支持自适应电流调节。支持2/3/4/5串电池，并且支持4.2、4.3、4.35、4.4V多种电池。芯片内置电量计，支持4颗LED电量指示，或88/188数码管电量显示，支持通过电阻设定电池容量，或学习电池电量，实现精准的电量显示。

充电头网了解到，采用英集芯IP5389的还有羽博新款20000mAh 45W双向快充移动电源、罗马仕20000mAh 30W双向快充移动电源，另外英集芯的高集成移动电源SoC芯片还被Realme 10000mAh双口18W快充移动电源、黑鲨双向快充移动电源、京造10000mAh双向USB PD快充移动电源等知名品牌的众多产品采用。

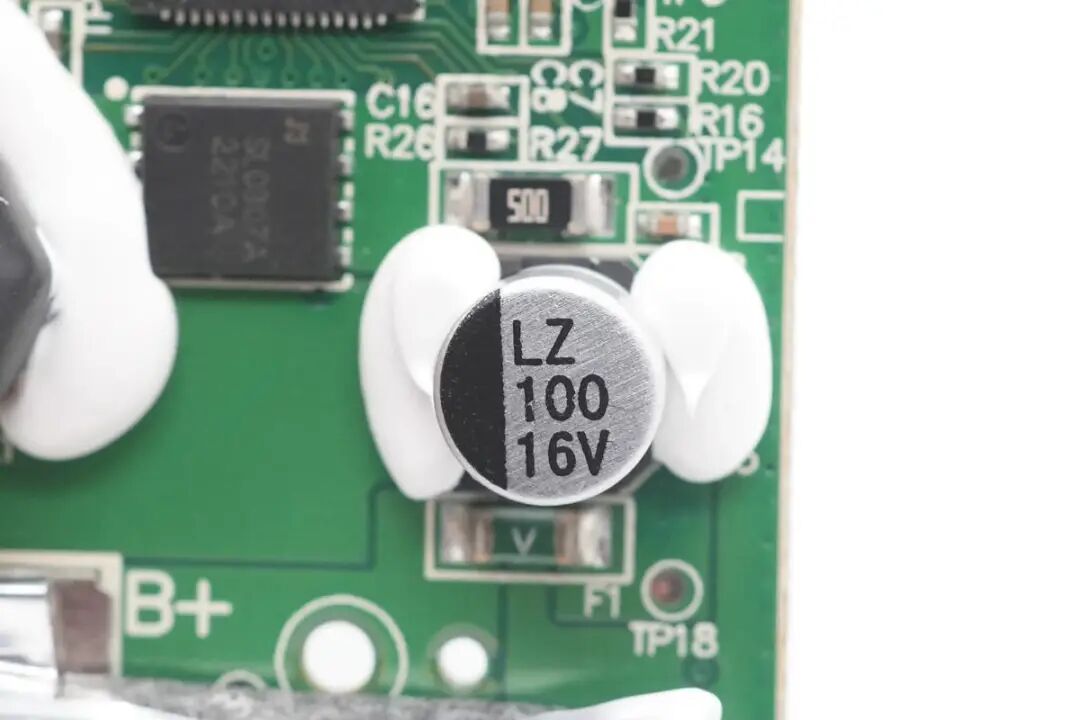

电池端滤波电解电容，使用白色胶水固定，规格为100μF 16V。电容上方为电池端电流取样电阻，5mΩ，电容下方为电池端保险丝，贴片封装。

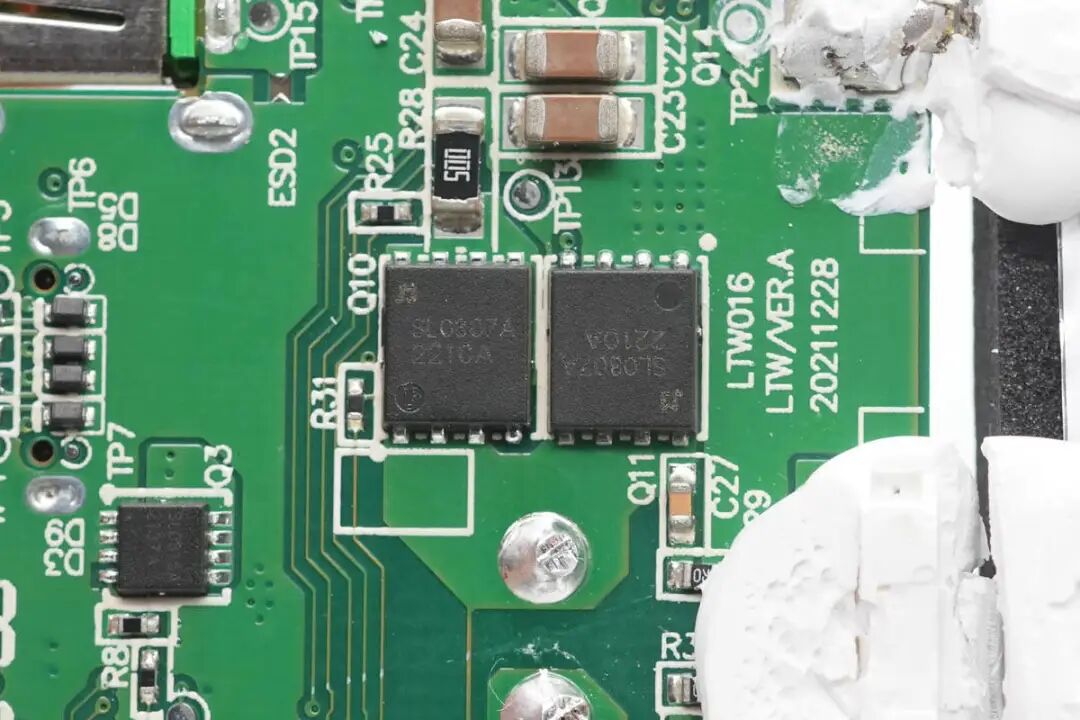

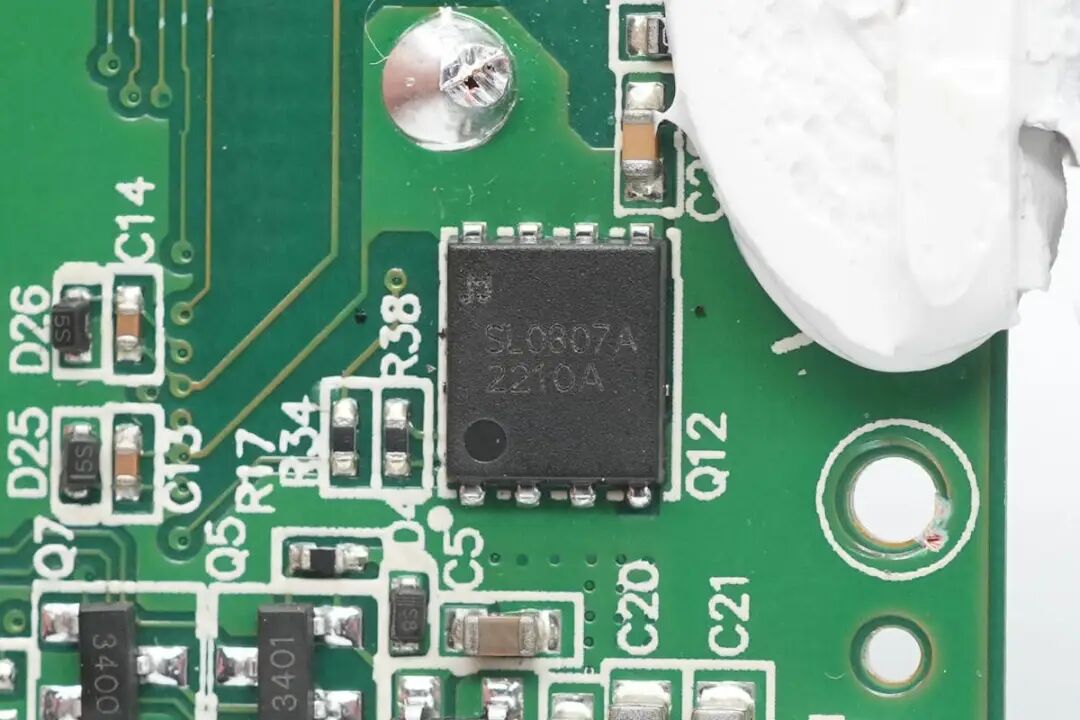

同步升降压开关管来自捷捷微，丝印SL0307A，实际型号为JMSL0307AG，NMOS，耐压30V，导阻3.8mΩ，具有超低导通电阻和低栅极电荷，采用PDFN5*6-8L封装，图中这颗开关管为电池端上管。

电池端下管焊接在PCB背面。

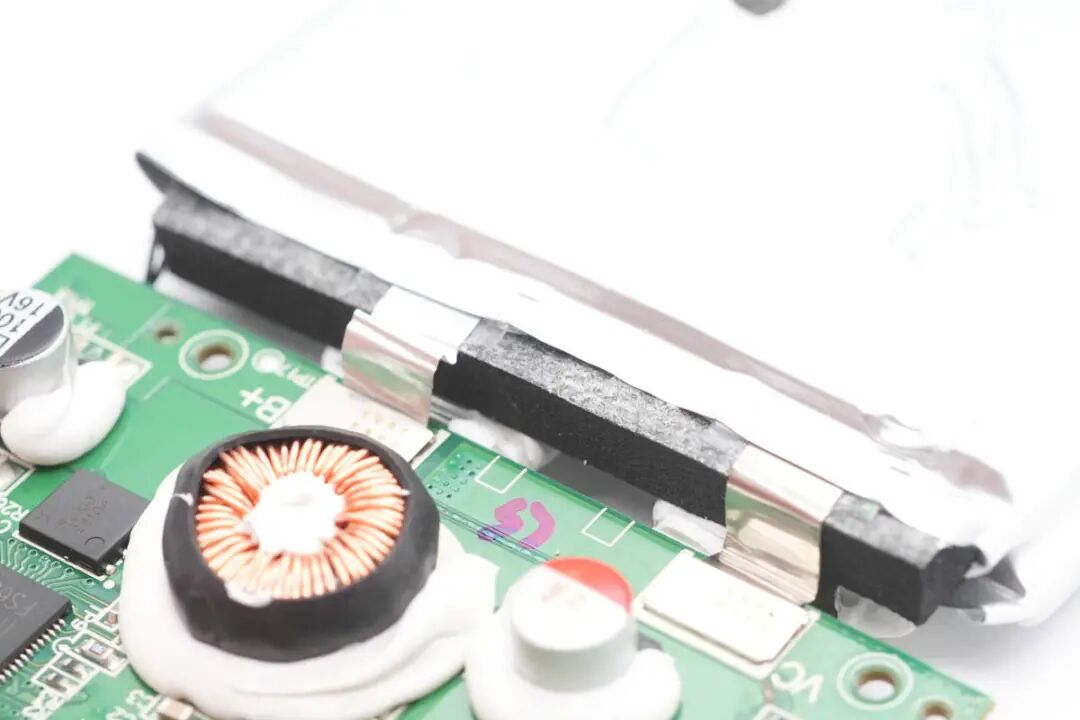

升降压磁环电感特写，采用多线并绕，外套热缩管绝缘，底部打胶固定。

输出端同步升降压上下管也焊接在PCB背面，四颗开关管为同一型号。

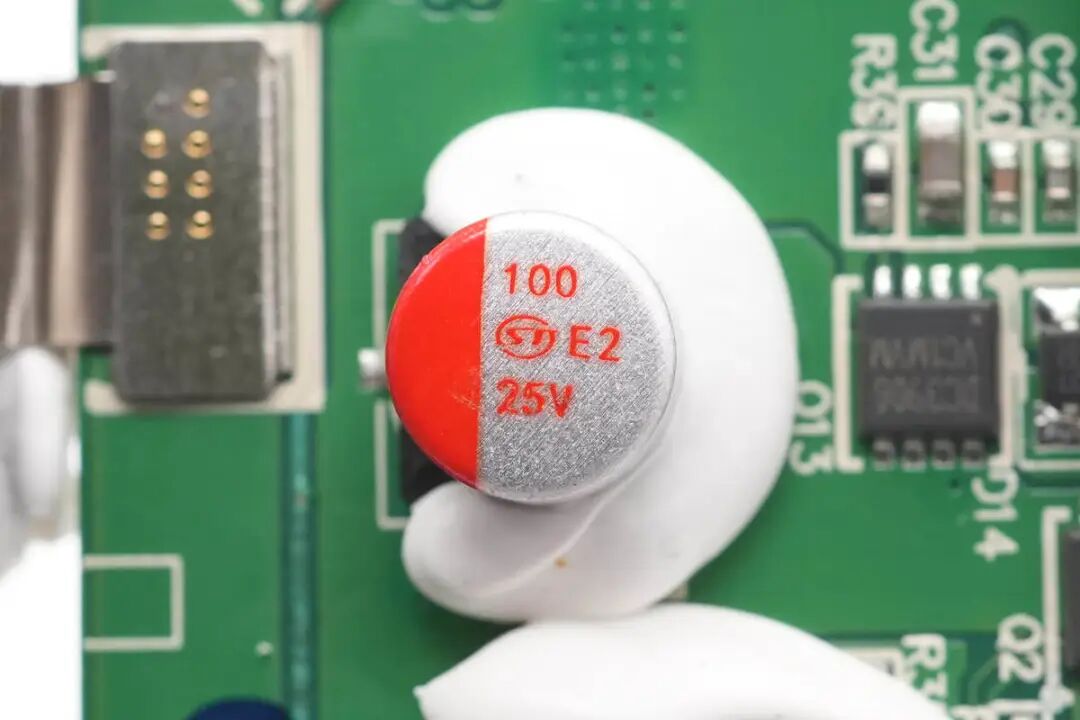

用于输出滤波的固态电容，规格为100μF 25V。

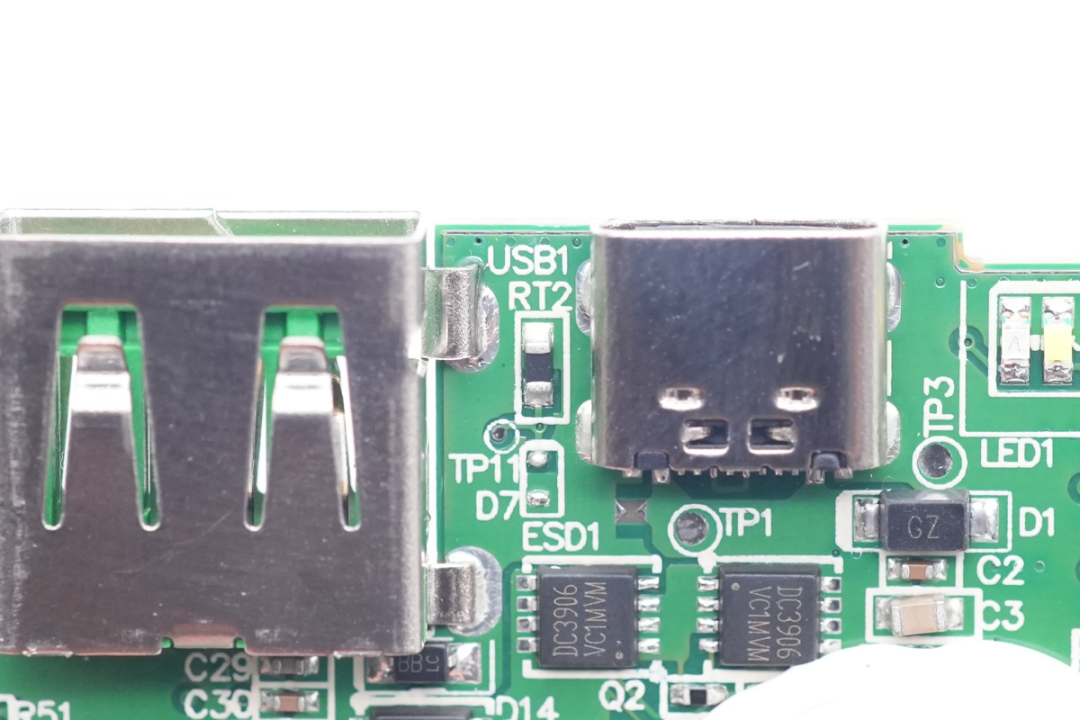

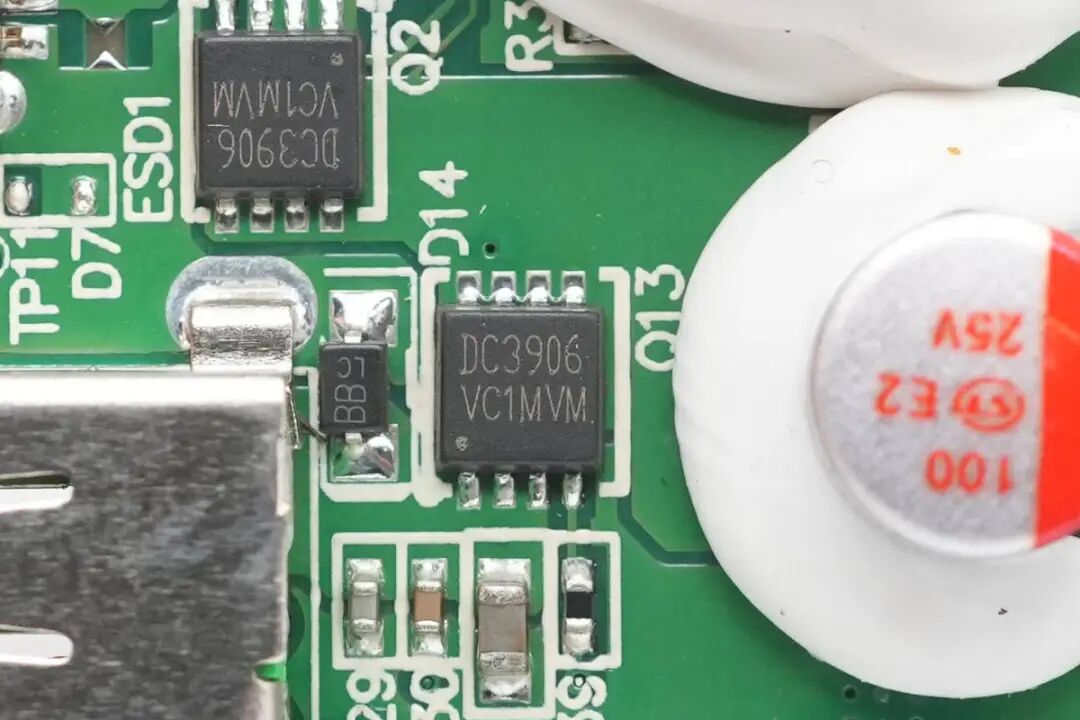

VBUS开关管来自博盛，型号为PDC3906X，NMOS，耐压30V，导阻6mΩ，采用PPAK3*3封装，两颗对向串联用于USB-C接口防止倒灌。

USB-A口使用一颗用于输出控制。

两个接口中间是一颗热敏电阻，用于检测快充时连接器温升，并进行过热保护。

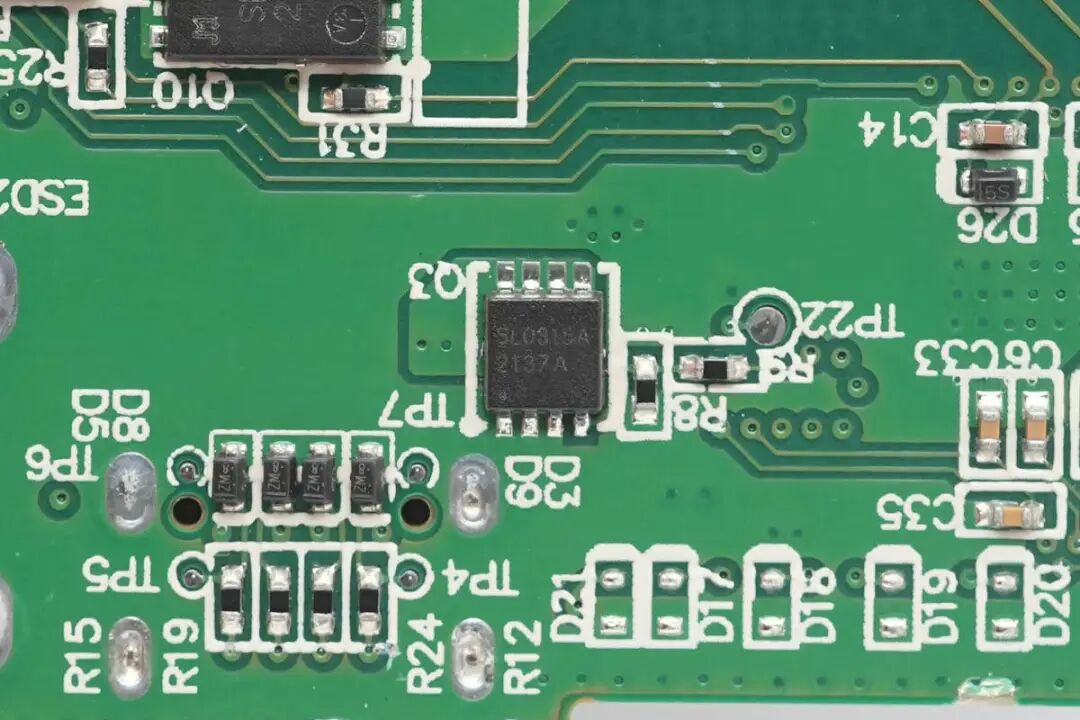

PCBA背面USB-C接口输入端焊接一颗MOS管，来自捷捷微，丝印SL0315A，型号为JMSL0315AU，NMOS，耐压30V，导阻7mΩ，采用PDFN3*3封装，用于输入保护。

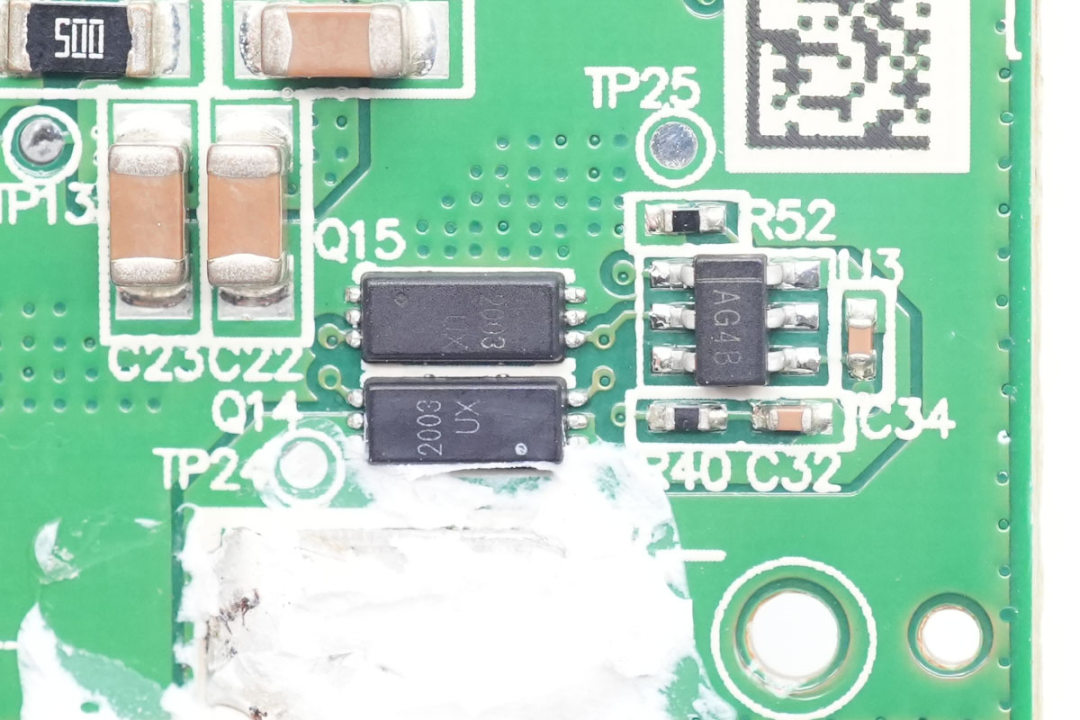

电池保护电路特写，使用两颗MOS管并联，保护IC丝印AG4B。

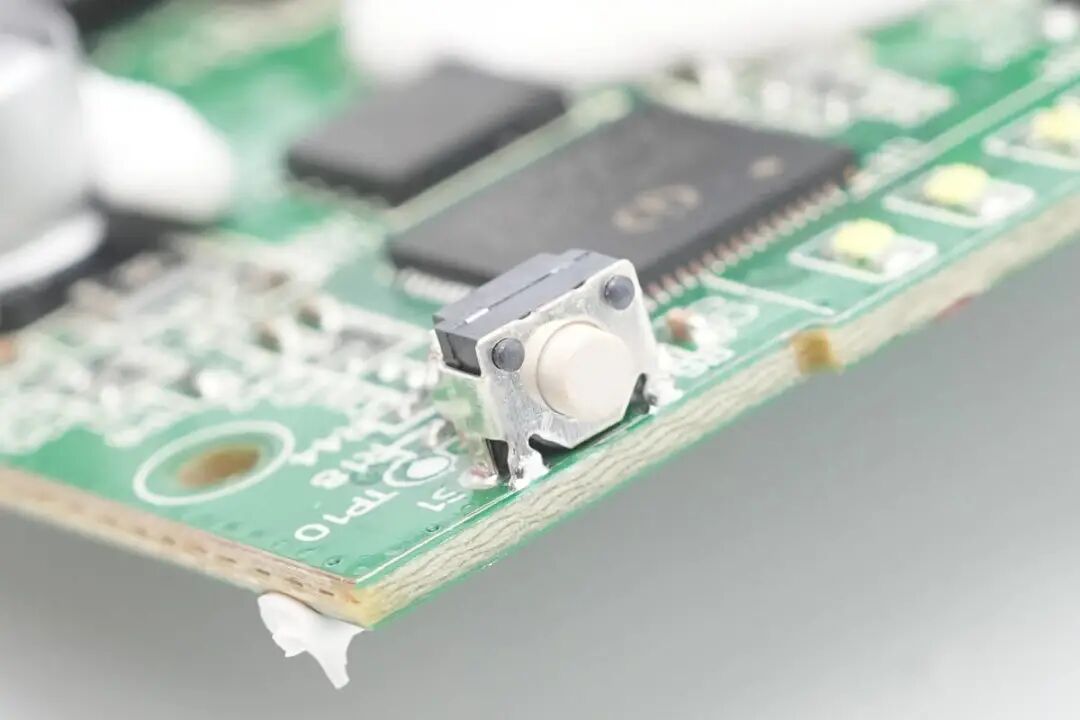

电源按钮特写，贴片焊接，过孔固定。

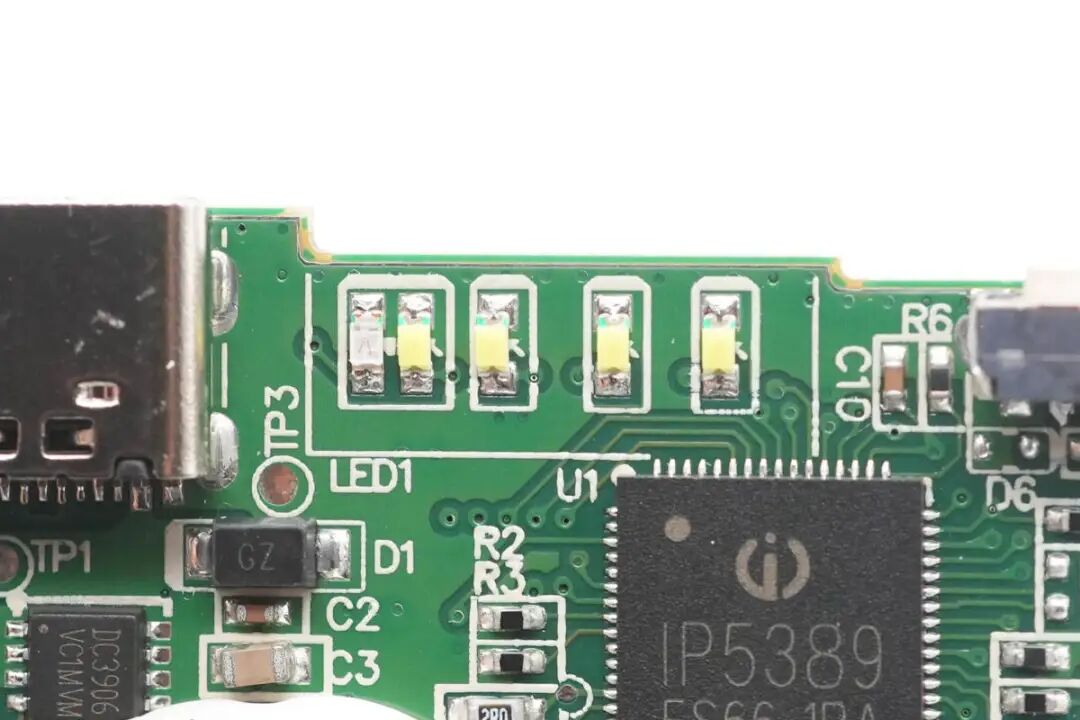

LED电量指示灯特写，最左侧两颗用于快充指示。

USB-C母座，过孔焊接固定，黑色胶芯不露铜。

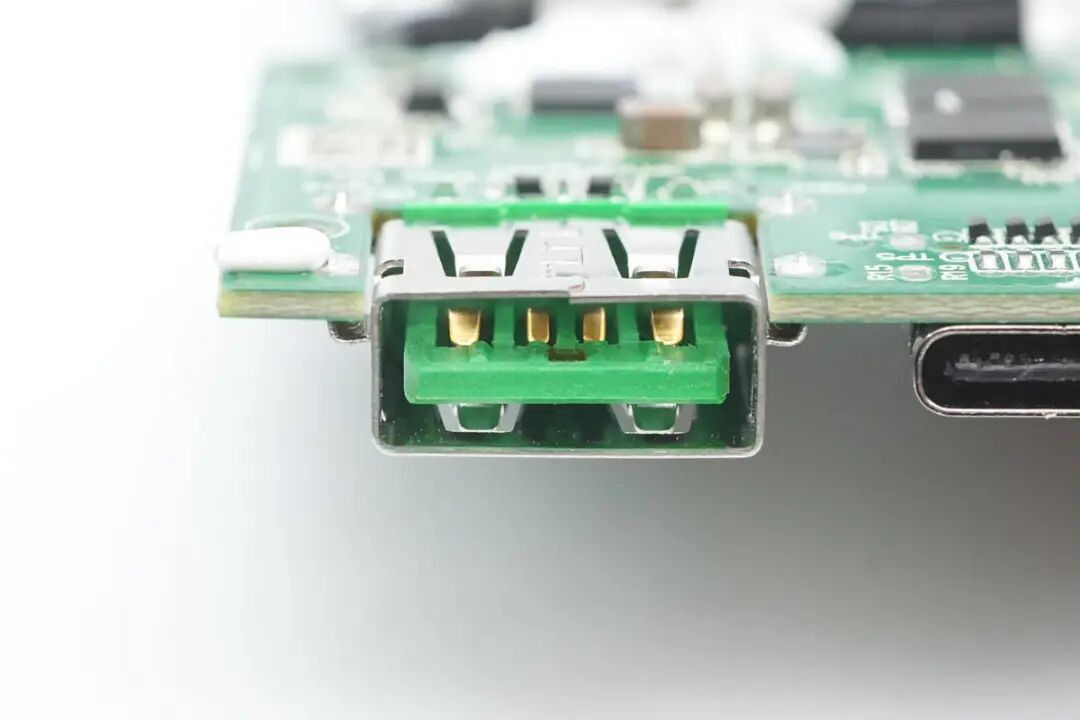

USB-A母座，绿色胶芯沉板焊接，前端带有特殊触点。

全部拆解一览，来张全家福。

充电头网拆解总结

OPPO 33W超级闪充移动电源采用白色外壳，具备1A1C双接口，支持33W私有快充，30W PD快充，不仅能为自家手机提供快充外，对其他品牌的手机快充兼容性也很好。实测C口具备5V3A、9V3A、12V2.5A、15V2A三组固定电压档位，以及3.3-11V3A一组PPS电压档位。满足主流手机快充需求。

充电头网通过拆解了解到，OPPO 33W超级闪充移动电源采用ATL锂电池，相比单串方案，电池端电流为单串方案的一半，可以支持大功率充放电，发热减小，效率更高。移动电源内置英集芯IP5389，将同步升降压控制器，协议芯片以及单片机三颗芯片集成于一体，大大简化了升降压快充移动电源设计。

移动电源内部升降压功率管均来自捷捷微，具有超低导通电阻和低栅极电荷优势。电池配有热敏电阻检测温升，接口处也配有热敏电阻进行连接器的温升检测。电池端串联保险丝用于过流保护。值得一提的是，OPPO这款移动电源内置电池的边缘，采用泡棉进行全方位的保护，可见厂家对于安全性非常用心。
