拆解报告：苹果45W MagSafe 2充电器
----- 充电头网拆解报告 第2144篇 -----
前言
苹果老款的笔记本都配备了磁吸充电器，深受广大用户好评，但在之后几年强力推行USB-C接口，把磁吸抛到了脑后。在去年下半年推出的16寸MacBook中终于重视消费者的呼声，为笔记本重新加入了MagSafe3磁吸充电的支持，并且只有磁吸接口才能达到笔记本的最大充电功率，也是首款140W USB PD3.1充电器，同时还是首款USB PD3.1氮化镓充电器。
充电头网采购了一款45W MagSafe2磁吸充电器，这款充电器采用线缆与充电器一体设计，适用于2012年6月之后的MacBook Air机型，下面就对这款充电器进行拆解，看看苹果老款的电源是如何设计。
苹果45W MagSafe 2充电器开箱

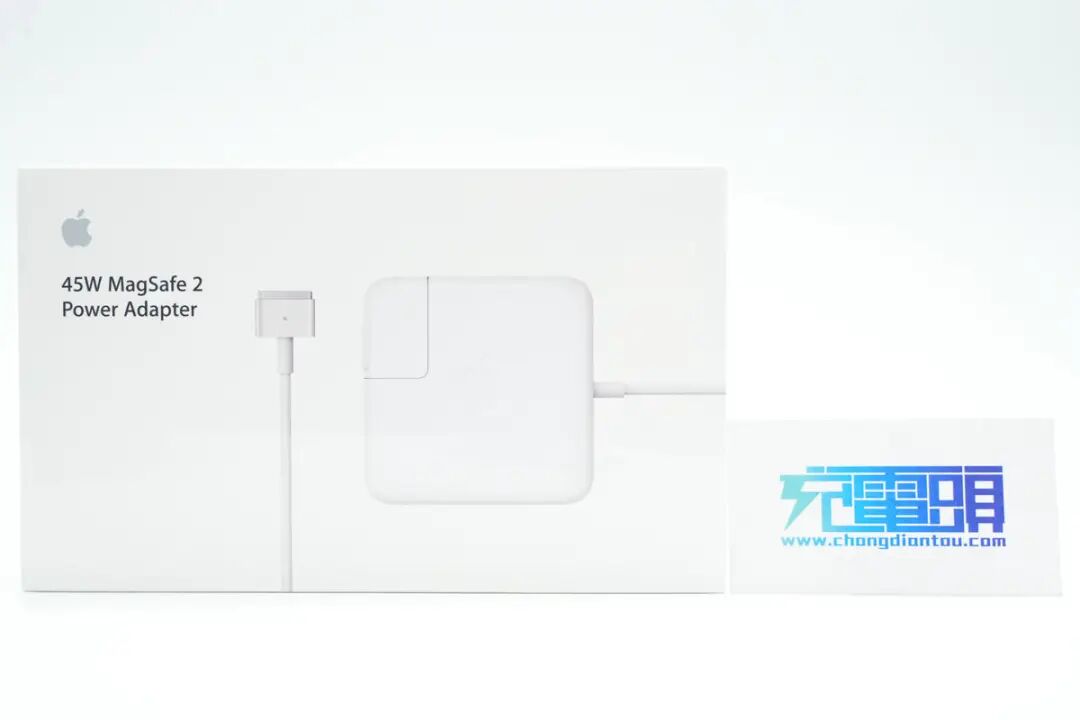

包装盒正面印有苹果logo、45W MagSafe 2 Power Adapter名称以及外观图。
背面印有多种语言产品名称、MagSafe 2磁吸头端部特写、使用简图。
侧面贴有产品参数贴纸。

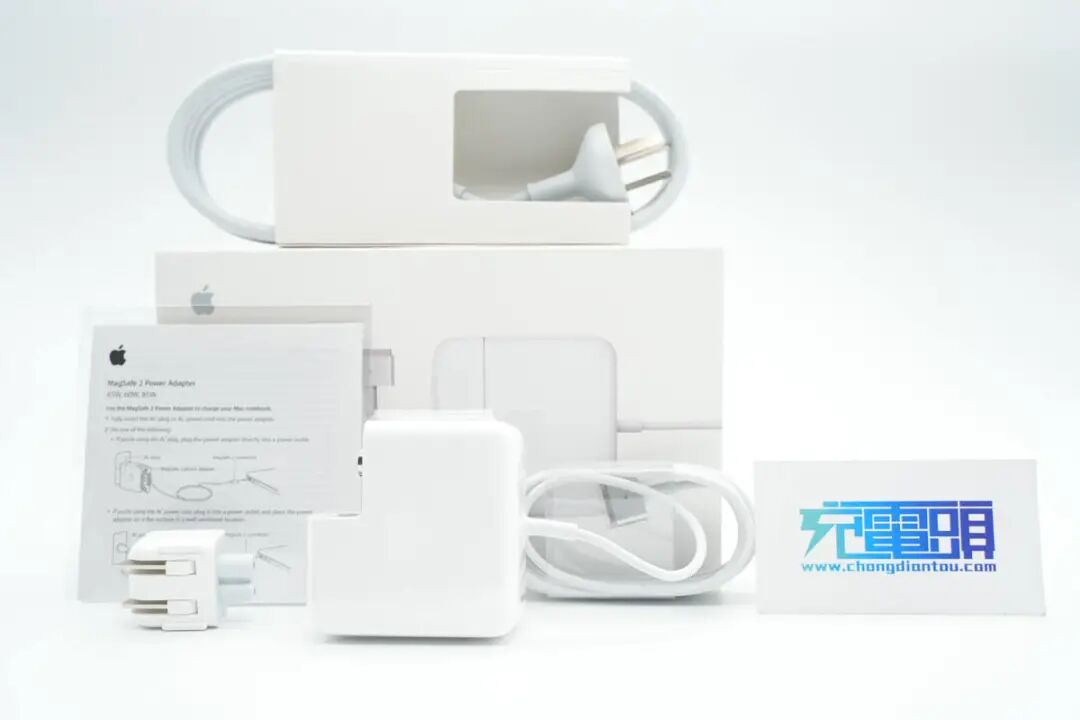

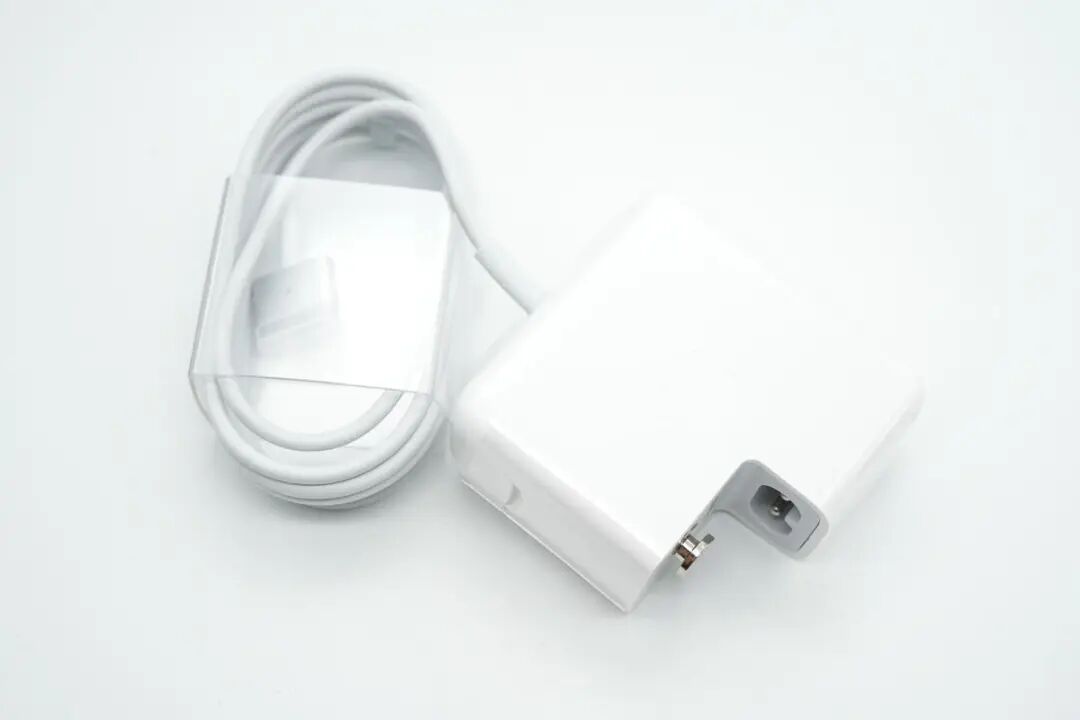

包装内含充电器、插脚模块、电源线以及使用说明书。

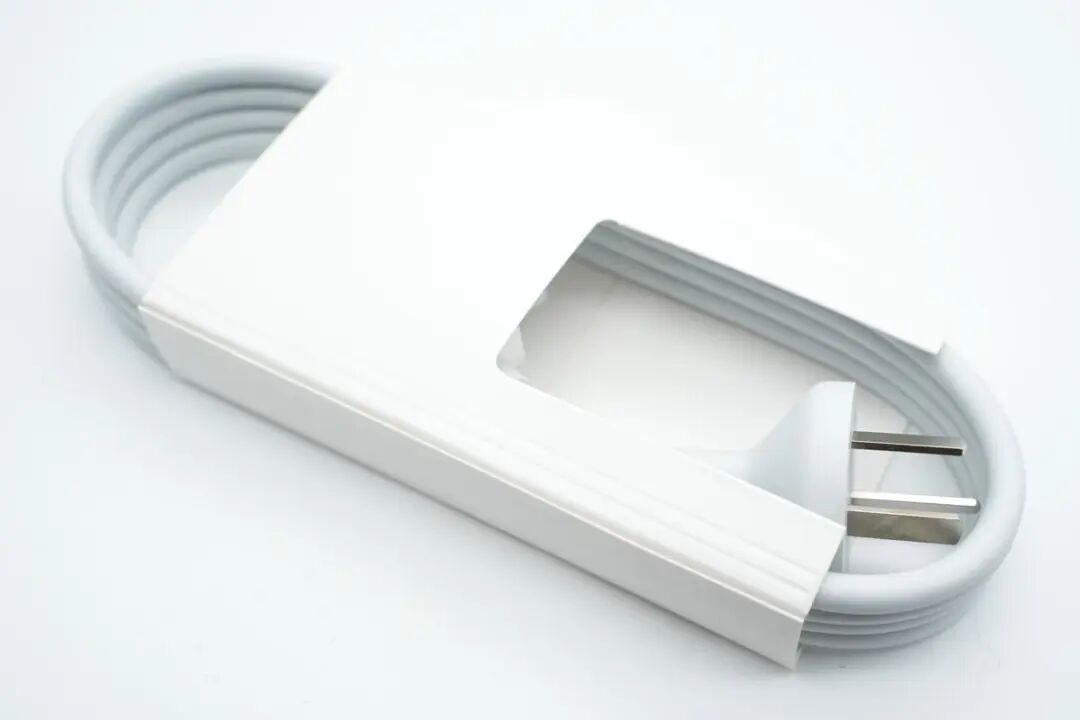

电源线使用粘贴的纸圈固定整理。

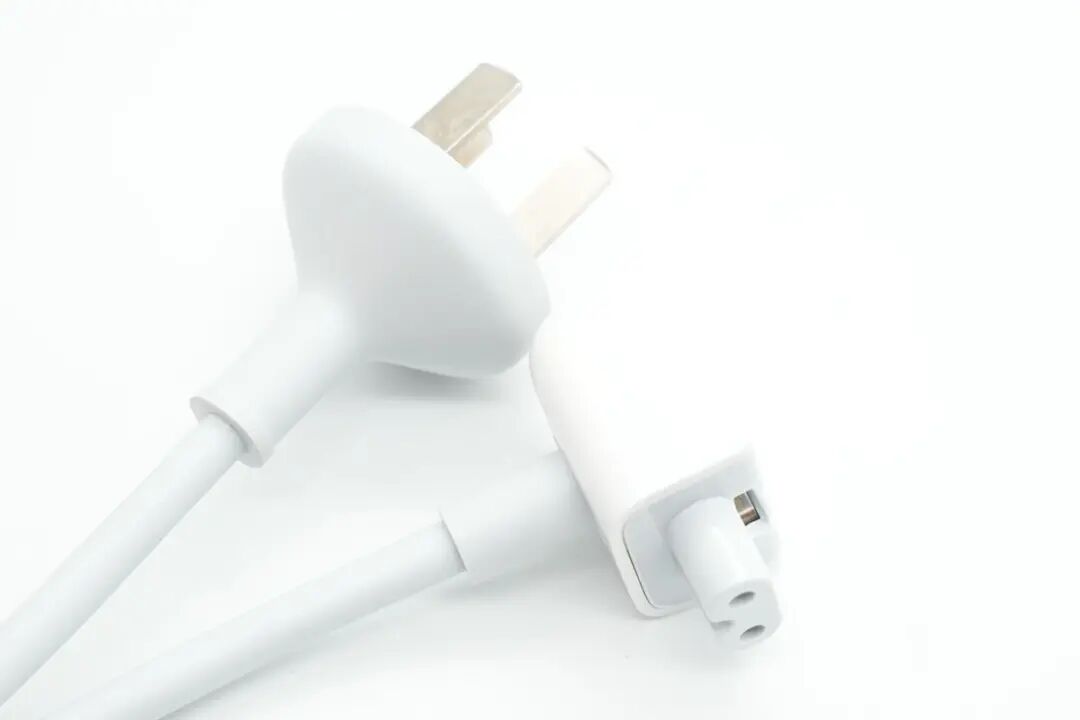

电源线一端是国标三脚插脚，另一端是连接适配器的插头，两端均作了抗弯折处理。配备这款电源线指在用户携带MacBook Air出门也能方便充电，如图书馆、咖啡厅等场所就能很好进行充电。

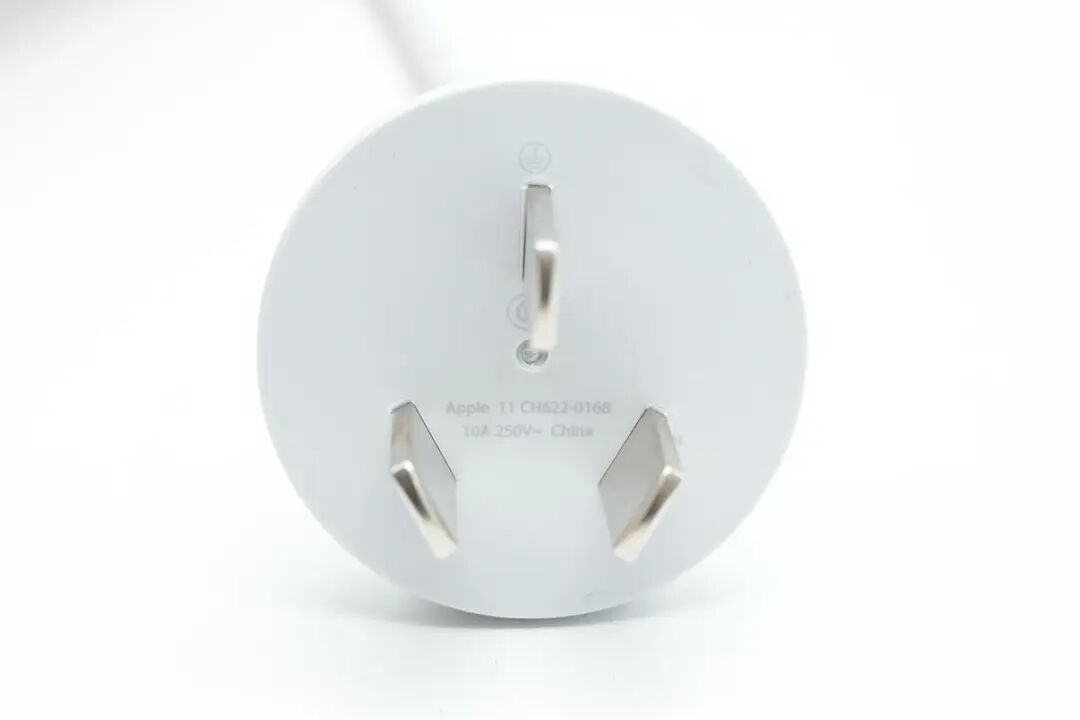

输入端插头内侧印有规格参数，10A 250V~，通过了CCC认证。
测得其长度约为187cm。

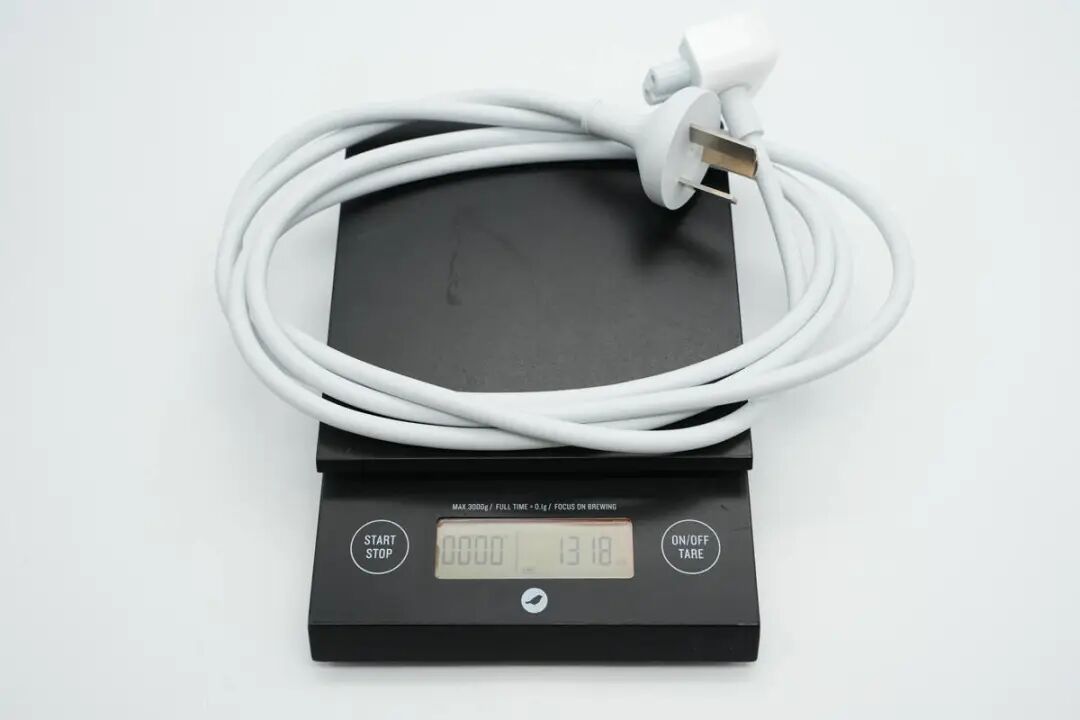

重量约132g。

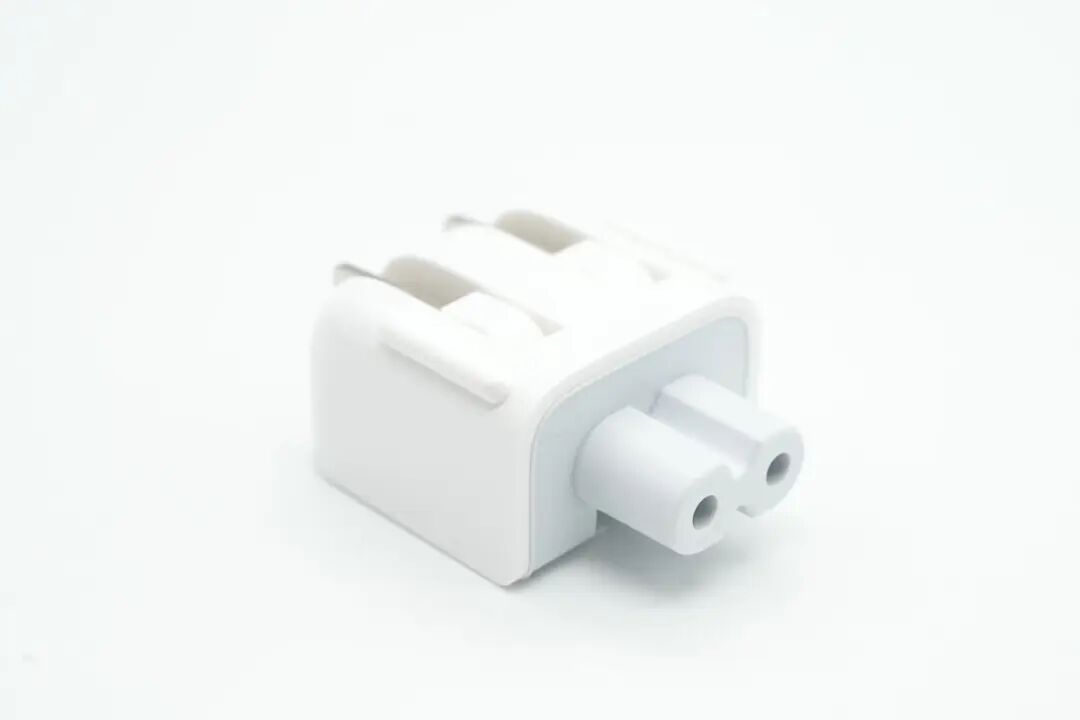

另一个插脚模块特写，插脚折叠设计，两侧加入双翼设计提升使用稳定性，电源线和插脚用户可根据情况灵活替换，方便各种不同场景进行使用。

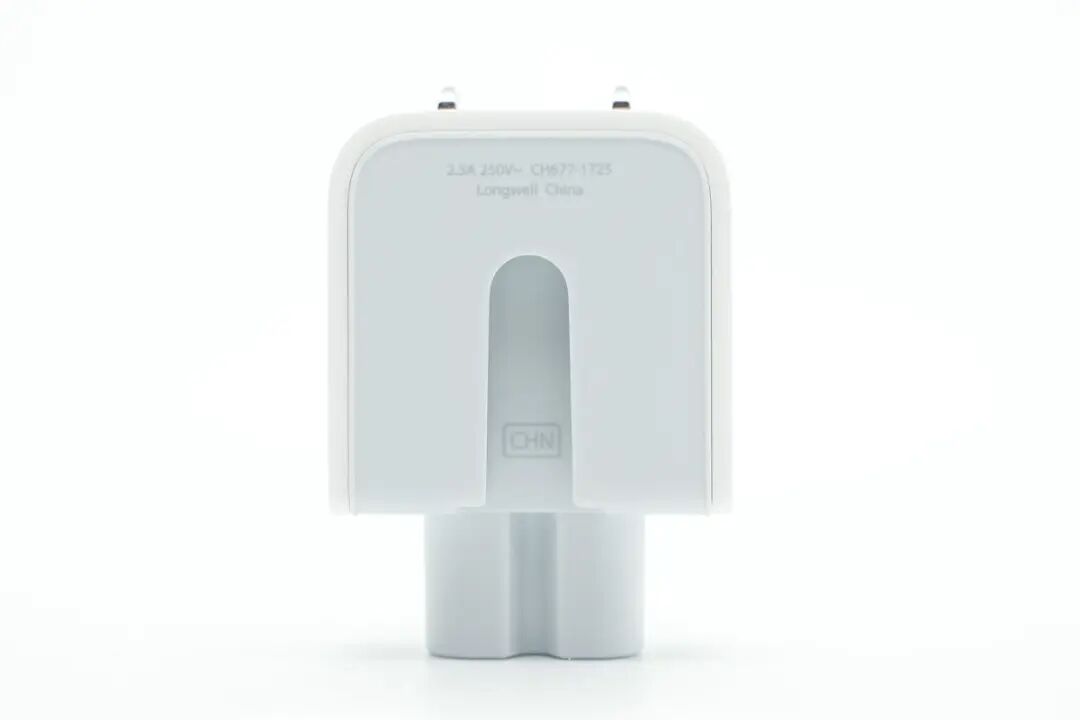

插脚另一面印有2.5A 250V~规格、Longwell（良维）制造商以及CHN字样。
苹果45W MagSafe 2充电器采用经典方块造型设计，外壳光滑边角过渡圆润。插脚可拆卸设计大大提升用户使用体验，另外自带MagSafe 2磁吸连接线。

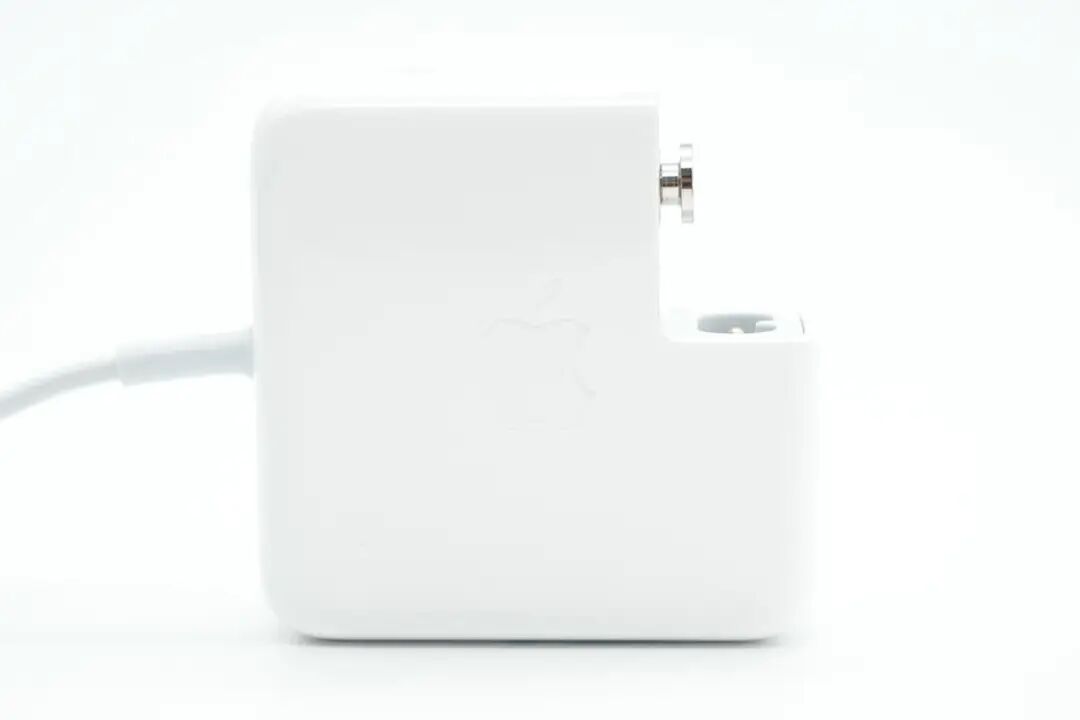

机身正背面中心设计有苹果logo。

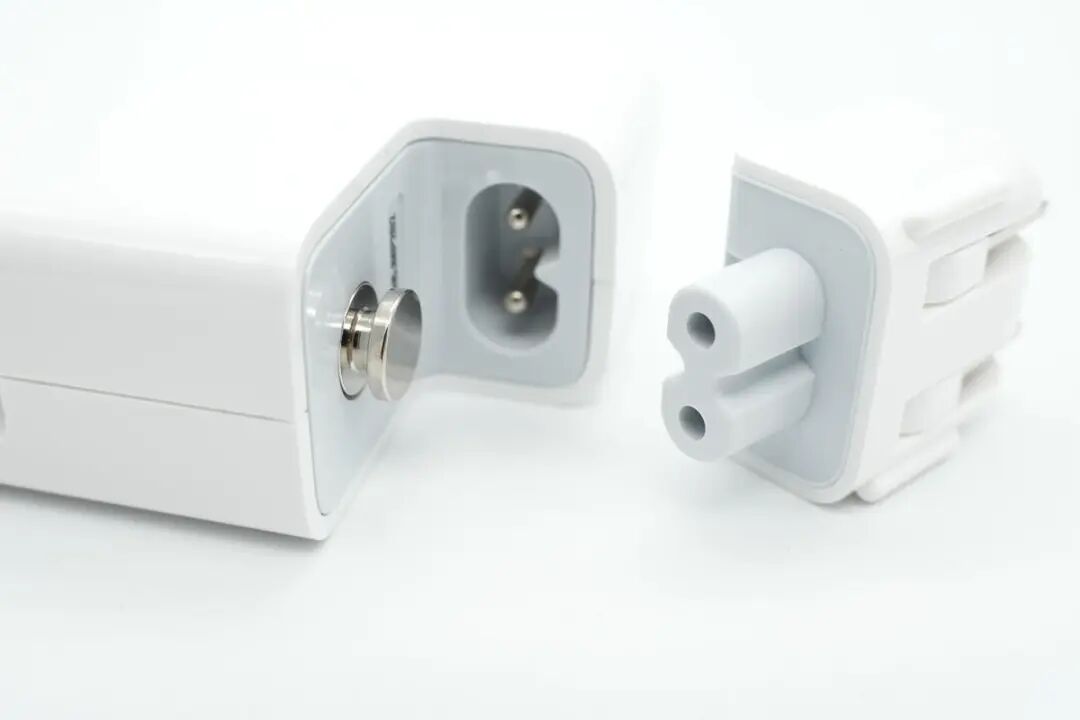

插脚处还设计有T字型固定座，起到固定插脚和接地作用。

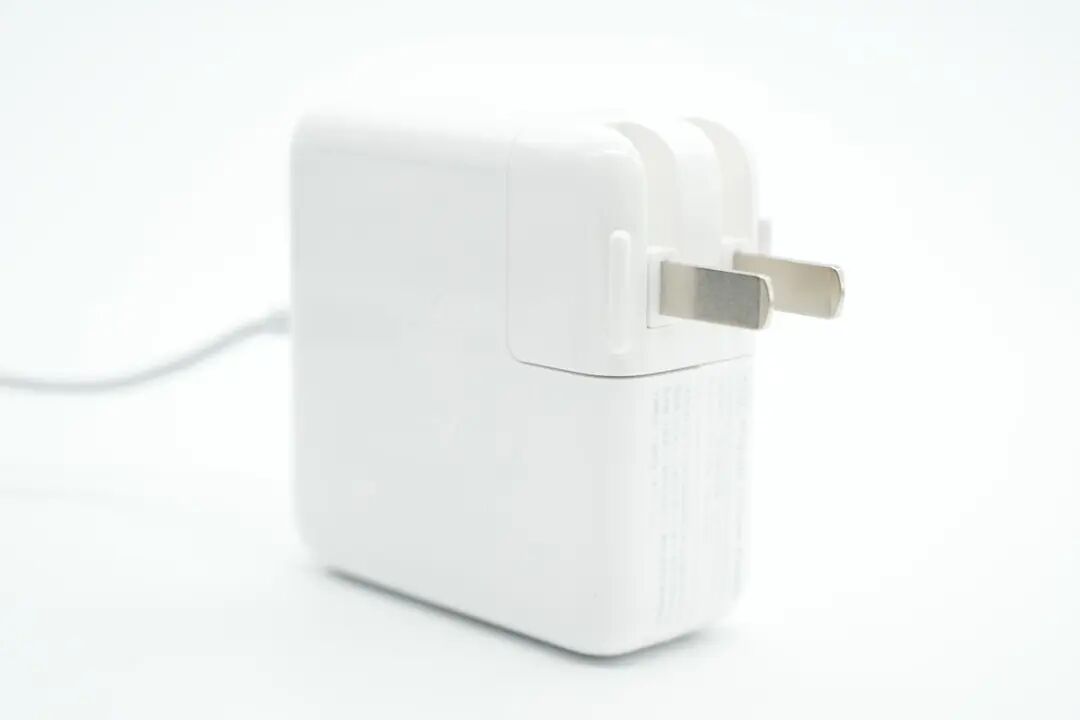

使用折叠插脚，适合在家、办公室等场景使用。

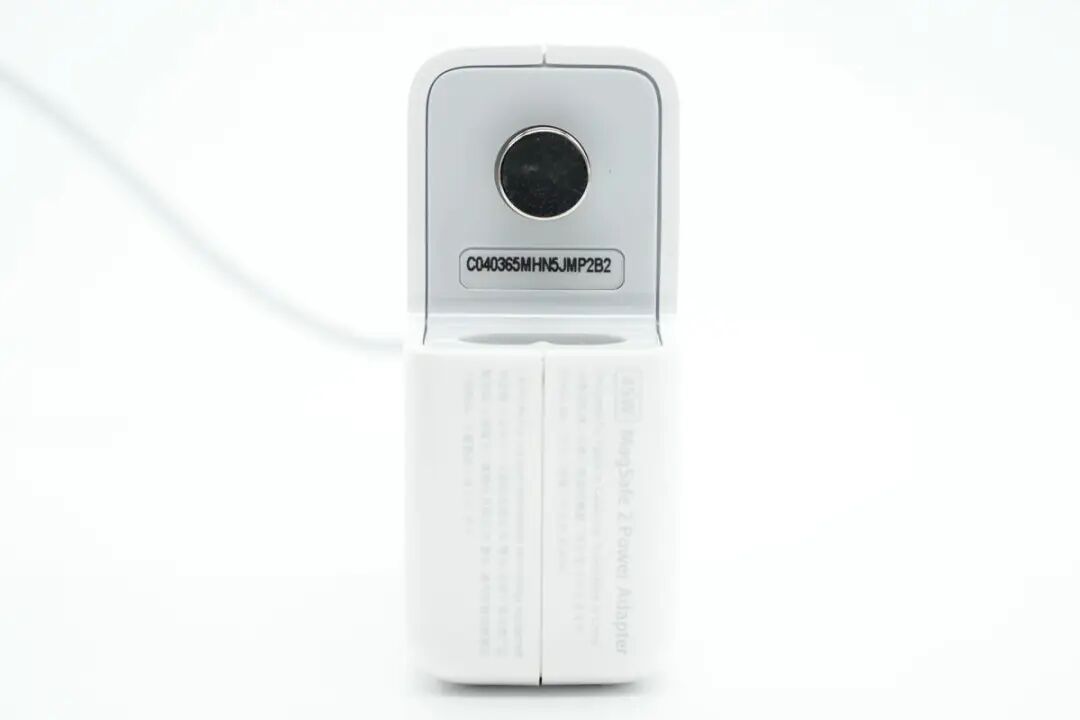

固定座旁有充电器SN码——C040365MHN5JMP2B2。

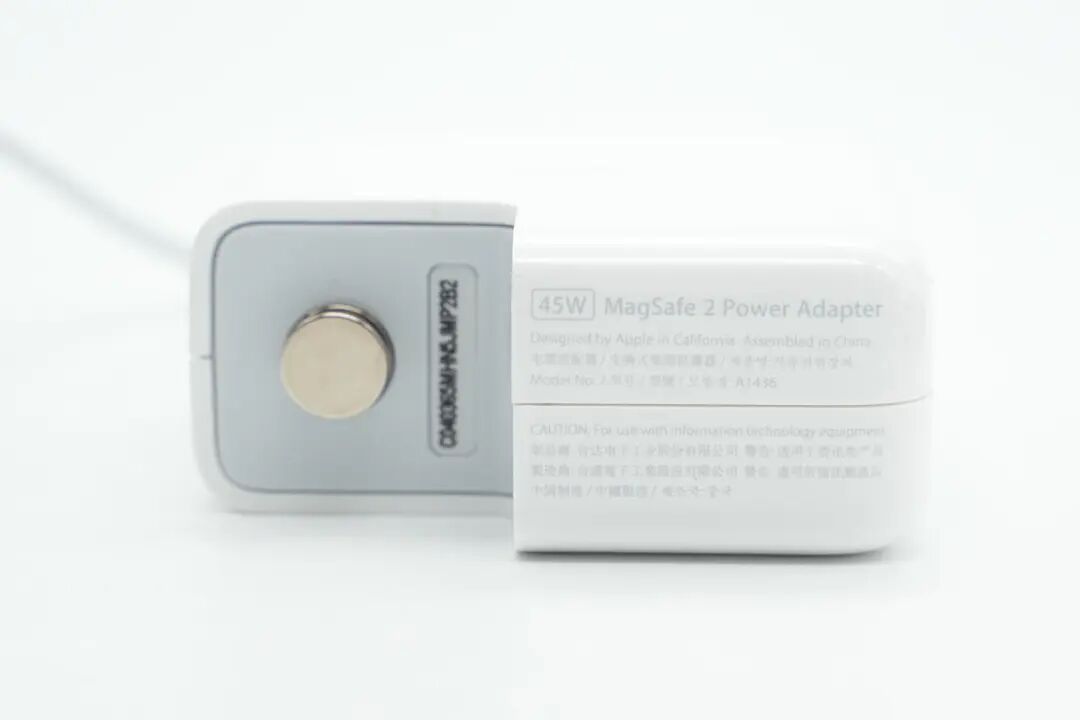

与插脚同一面外壳上印有充电器名称、型号、警示语、制造商等信息，这款充电器型号为A1436，由知名大厂台达代工生产。

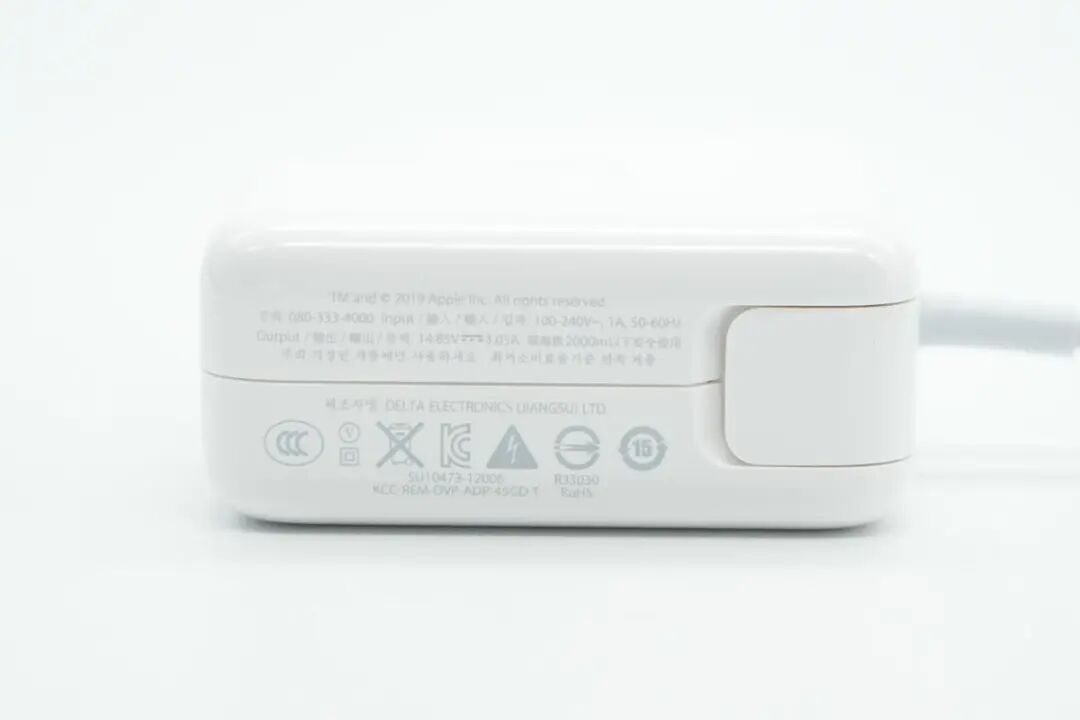

另一侧印有充电器参数，支持100-240V~50/60Hz 1A输入以及14.85V3.05A输出，通过了CCC、KC、CE认证以及VI级能效认证。

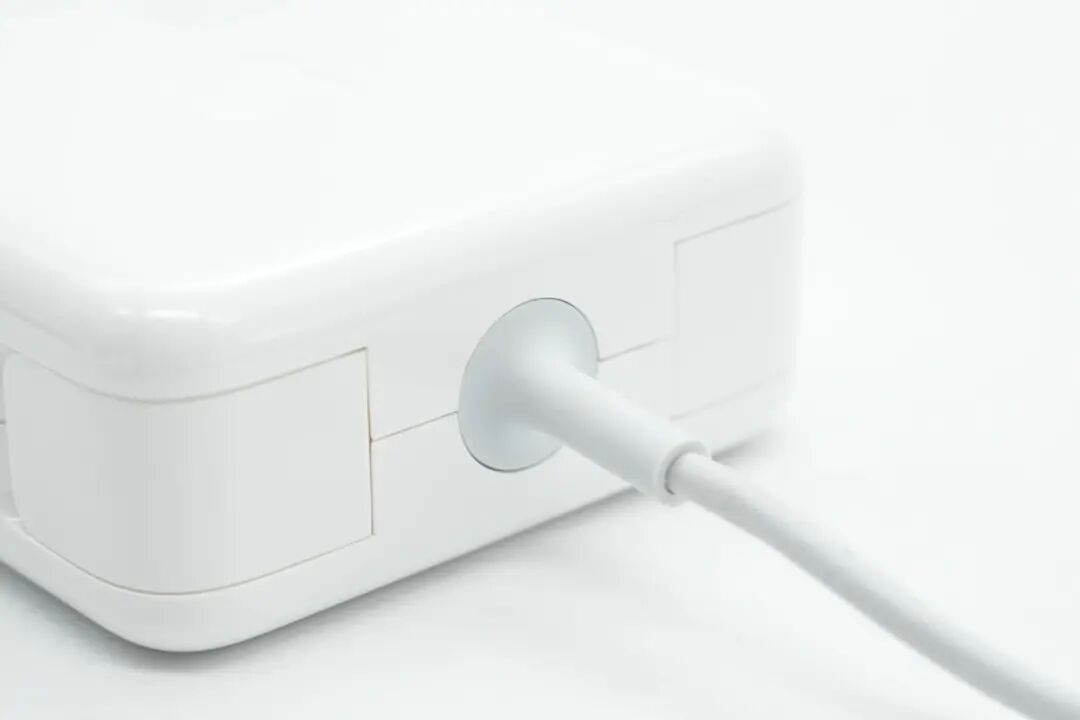

输出线缆做了抗弯折处理。
此外机身输出端两侧还设有两个可收纳理线板。

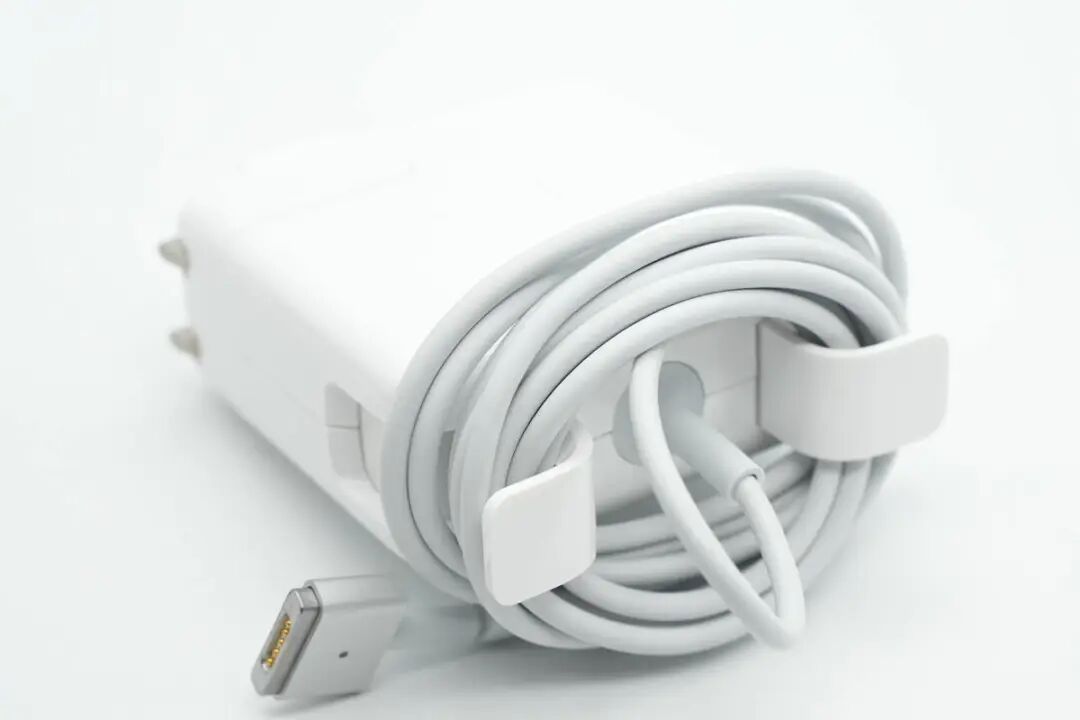

通过两个小板可缠绕整理输出线缆。

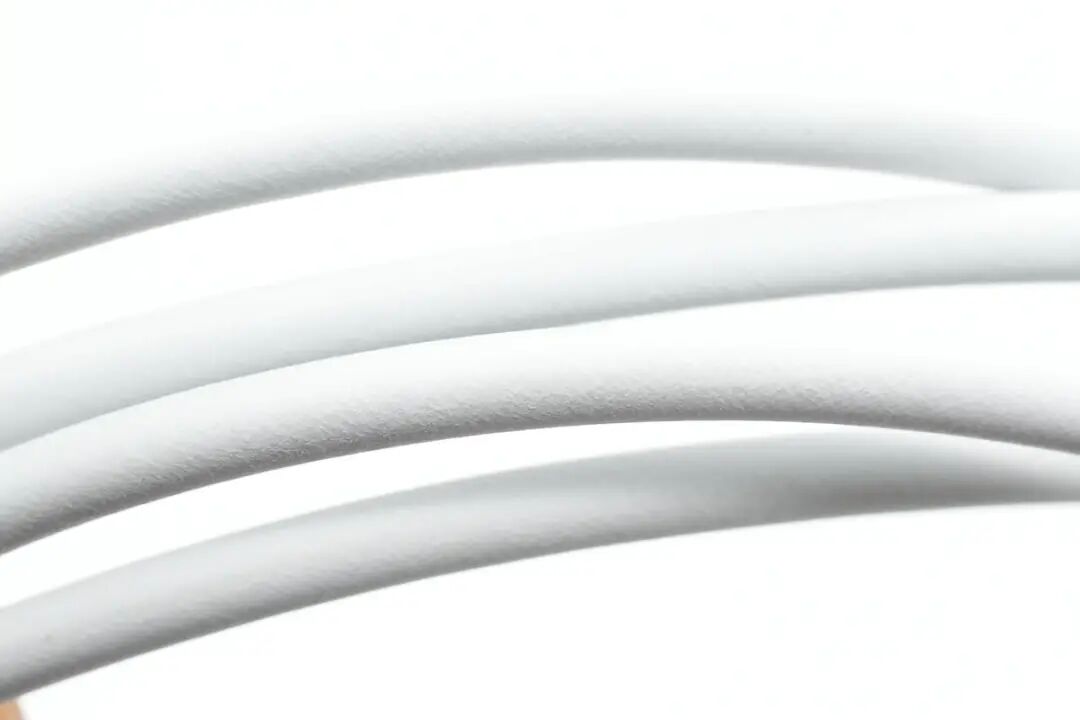

线身外皮特写，采用可降解材质。

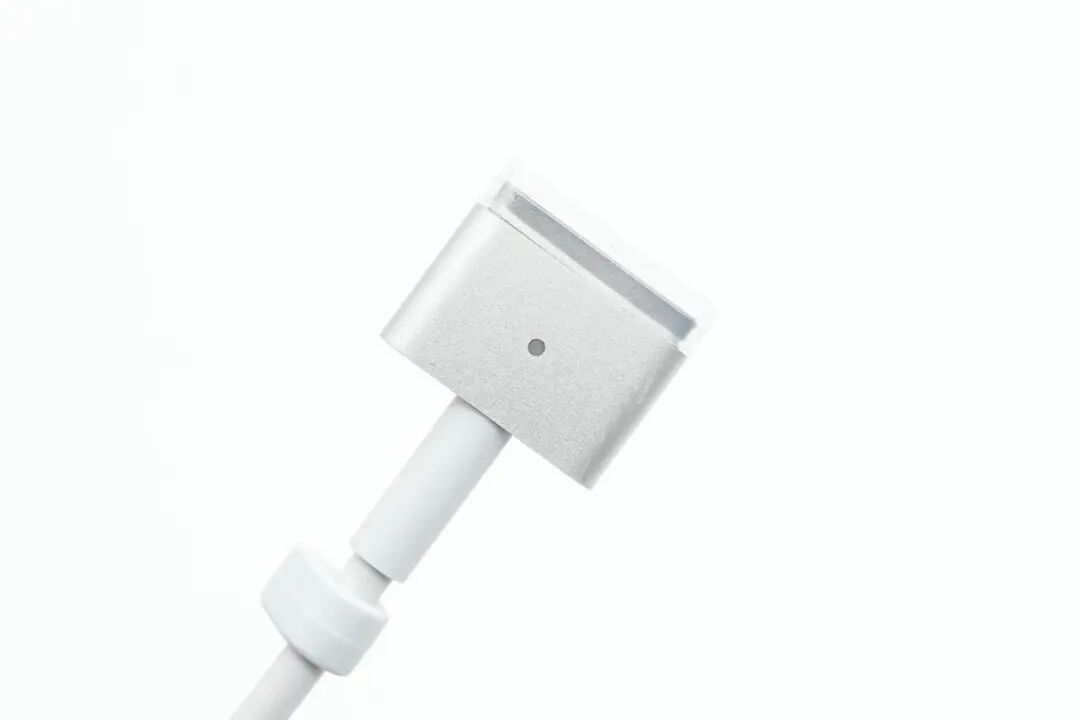

线身上设有锁扣，方便线缆整理后固定，细节讲究。线头外壳采用金属材质，中心设有指示灯。

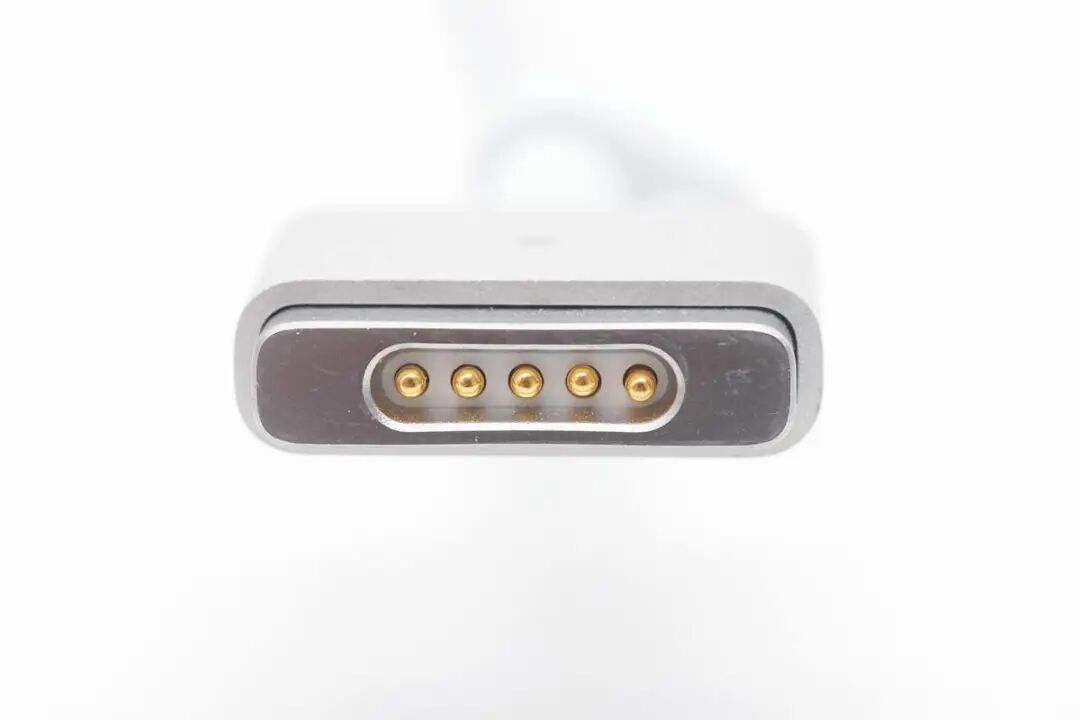

线头端部特写，凹槽内有五个触点。

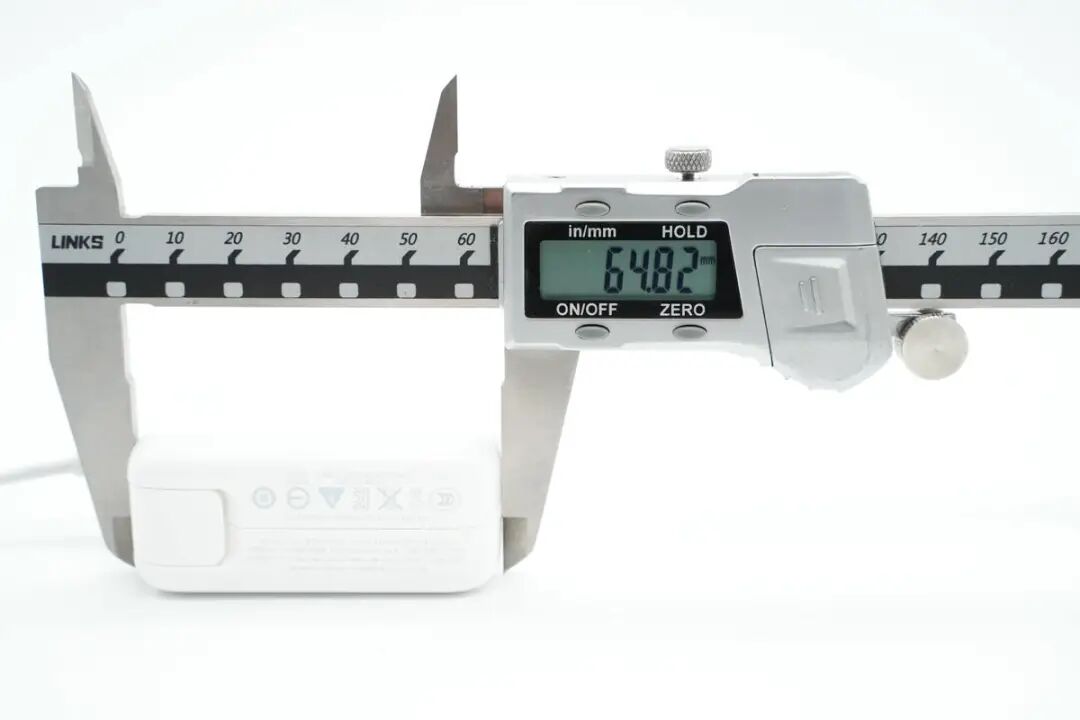

测得充电器机身长度为64.82mm。

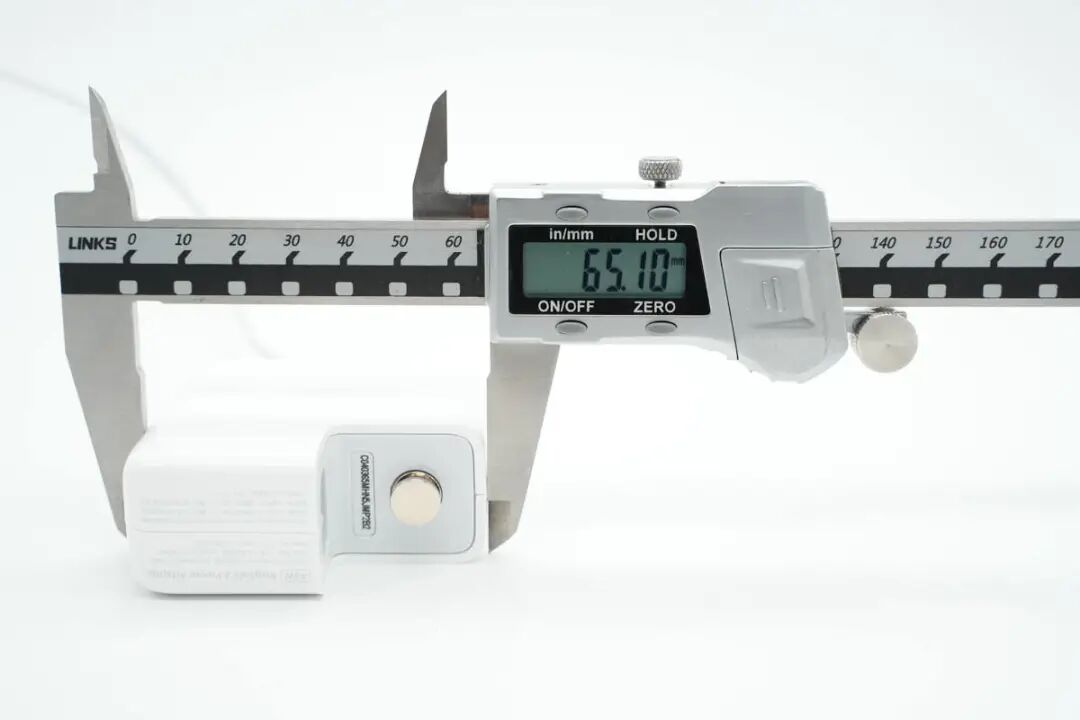

宽度为65.1mm。

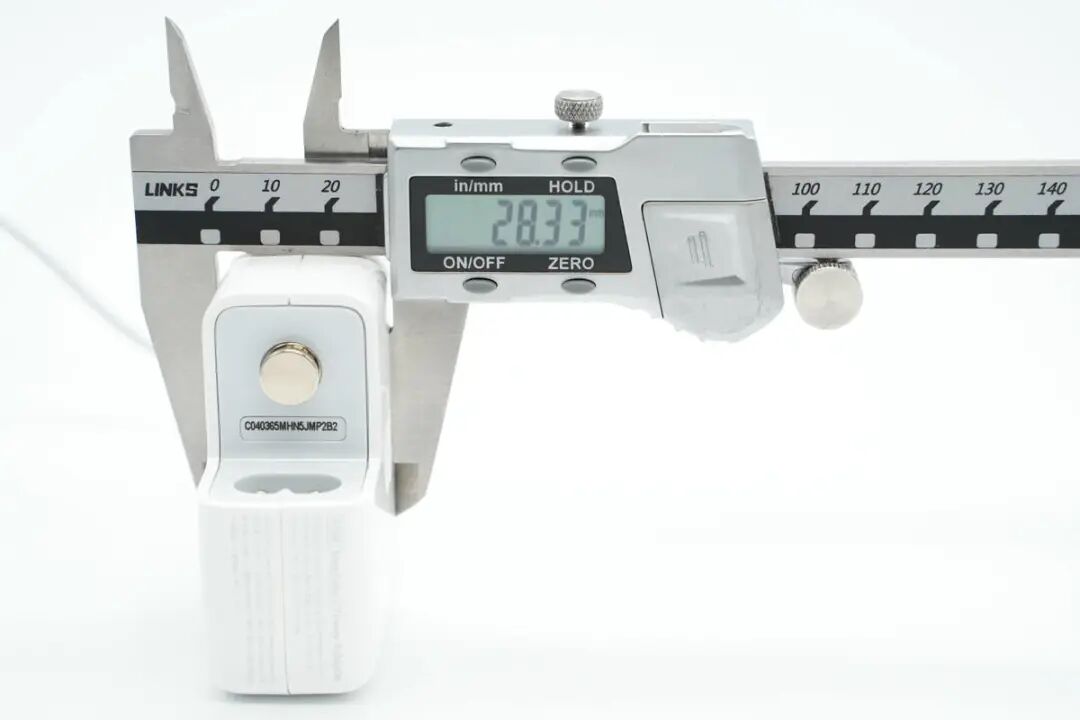

厚度为28.33mm。

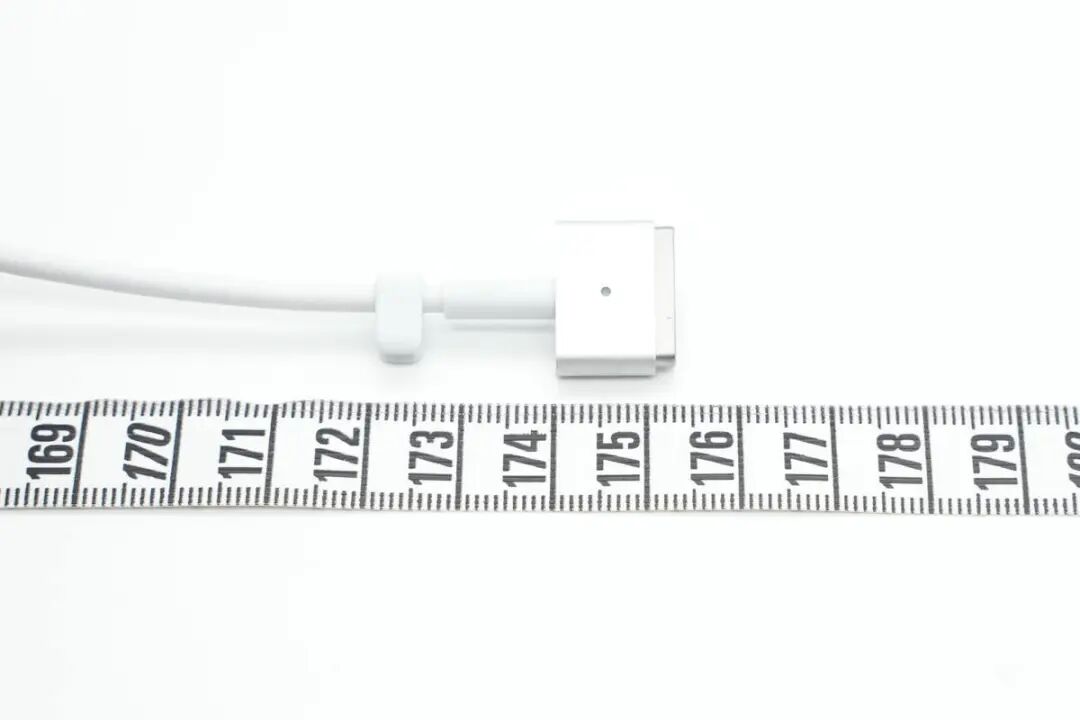

输出线缆长度约为175.5cm。
充电器拿在手上的大小直观感受。
充电器带插脚总重量约为188g。
苹果45W MagSafe 2充电器拆解
看完了苹果A1436 45W MagSafe磁吸充电器的外观展示，下面就对这款充电器进行拆解，看看内部是如何设计的。

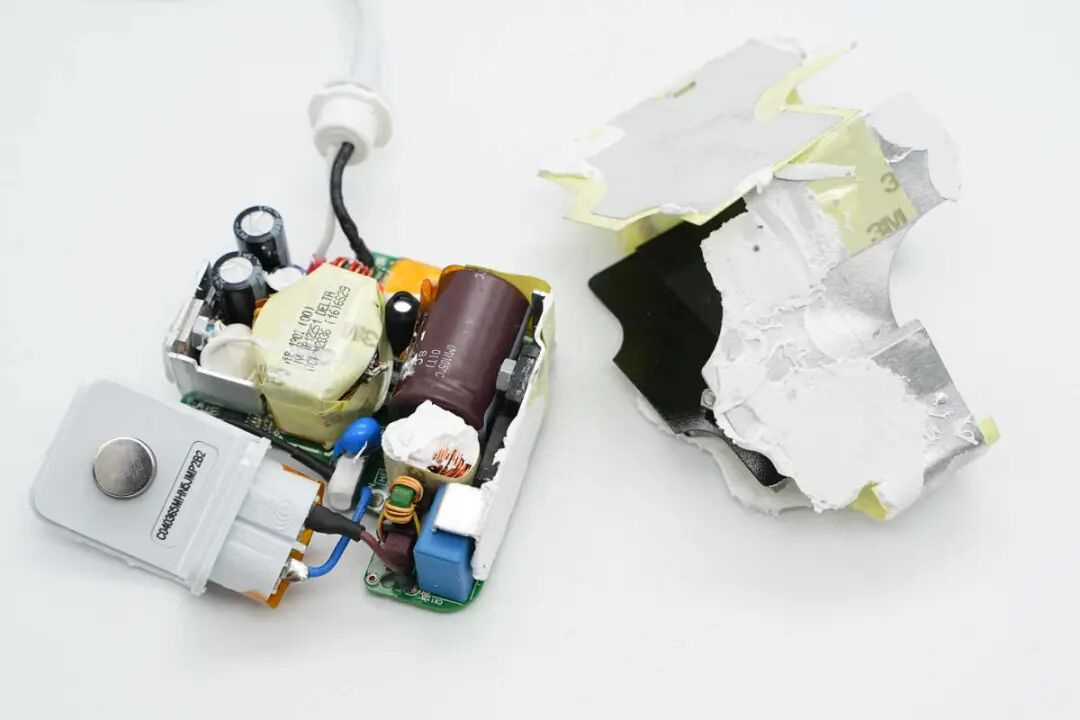

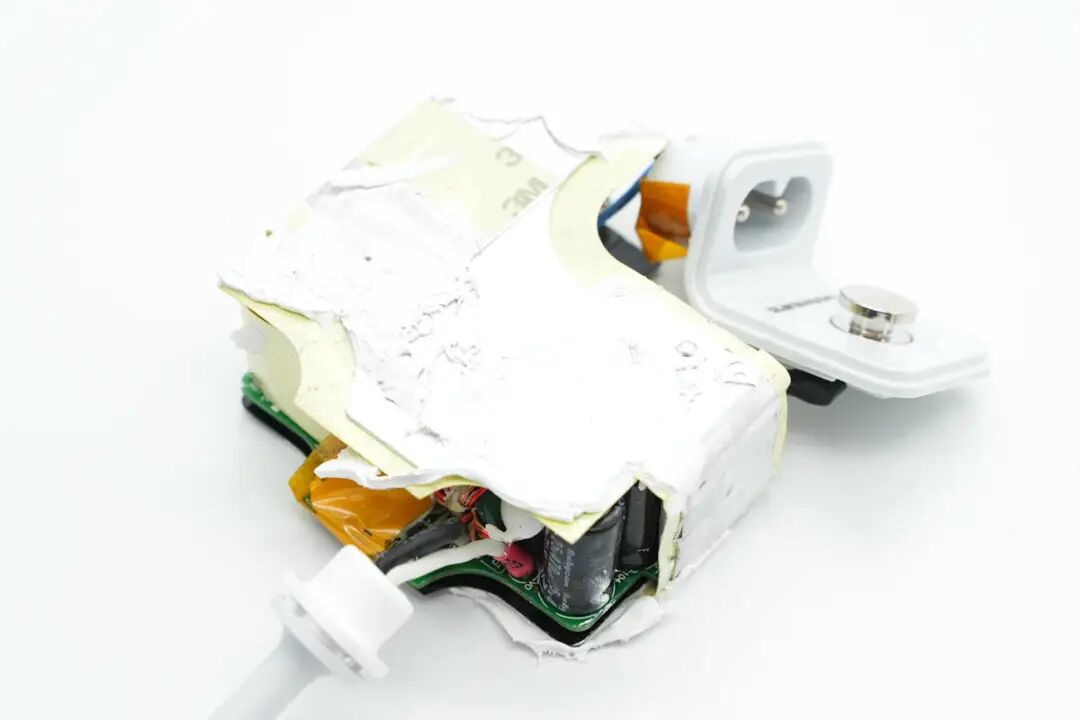

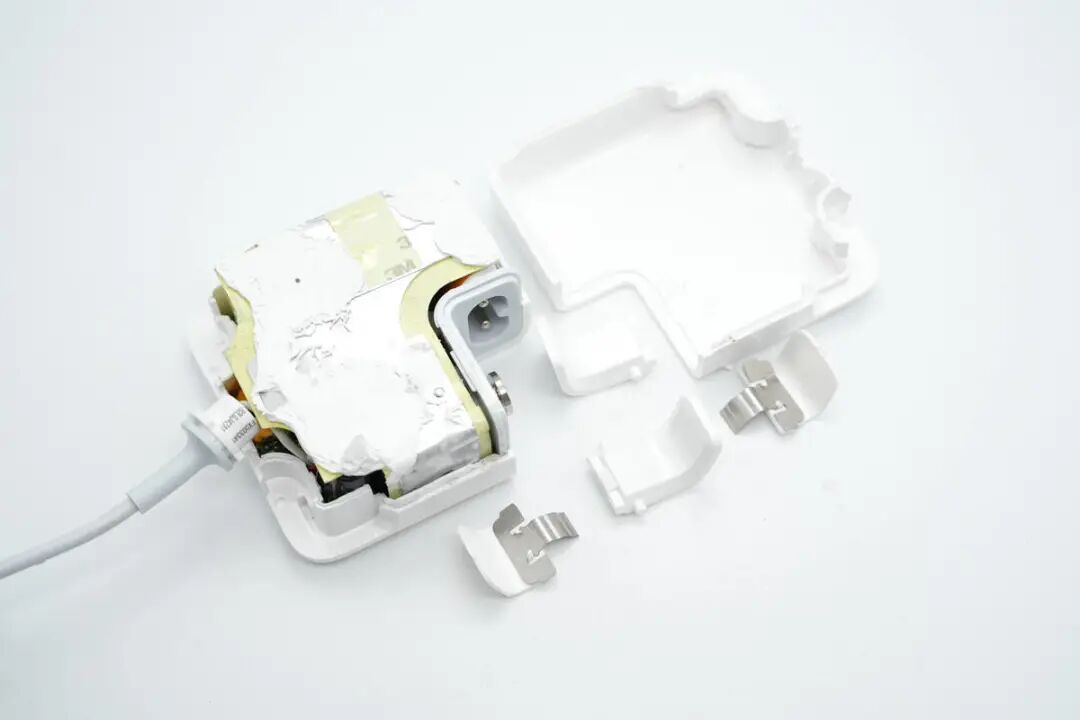

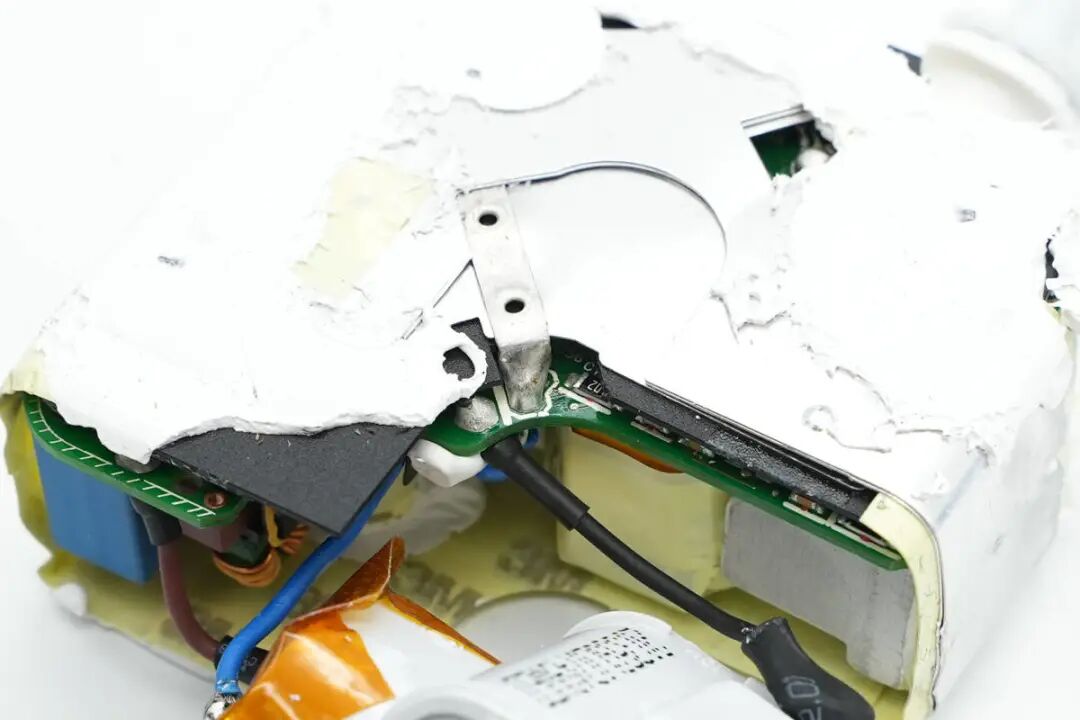

沿充电器外壳接缝拆开充电器，内部PCBA模块覆盖铝制散热片，与外壳之间涂有导热胶填充。
PCBA模块一览，散热片贴有胶带绝缘。

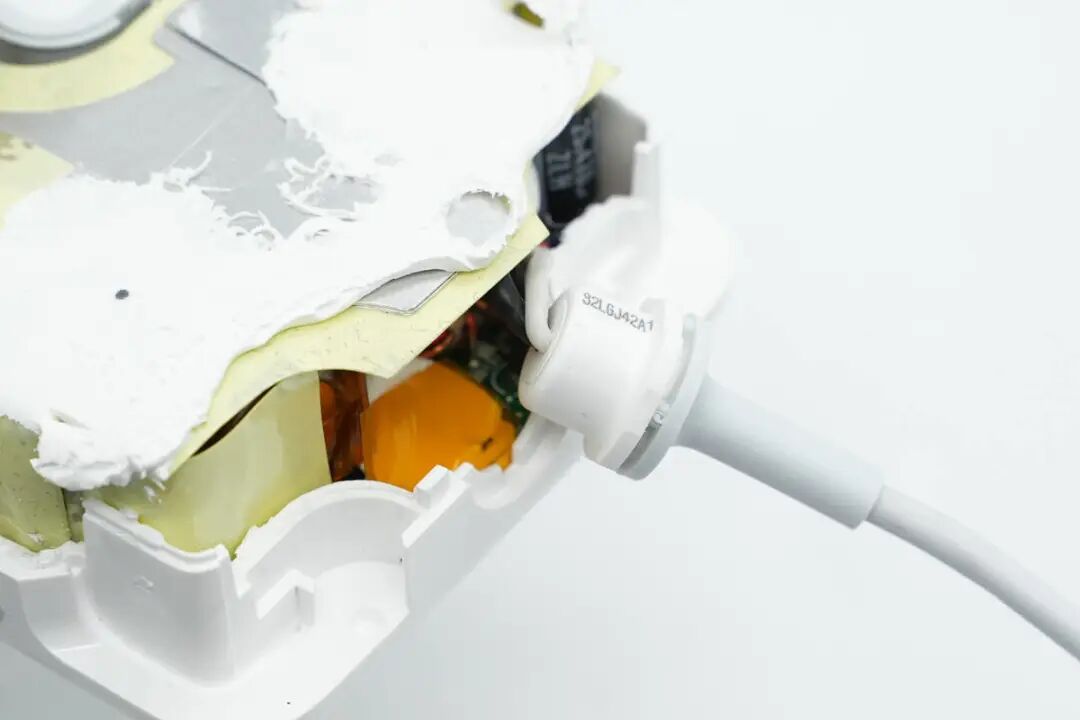

线尾束线处特写，开有凹槽固定在电源外壳上。虽然输出线做了保护，实际上很多电源线还是在这里破皮损坏。

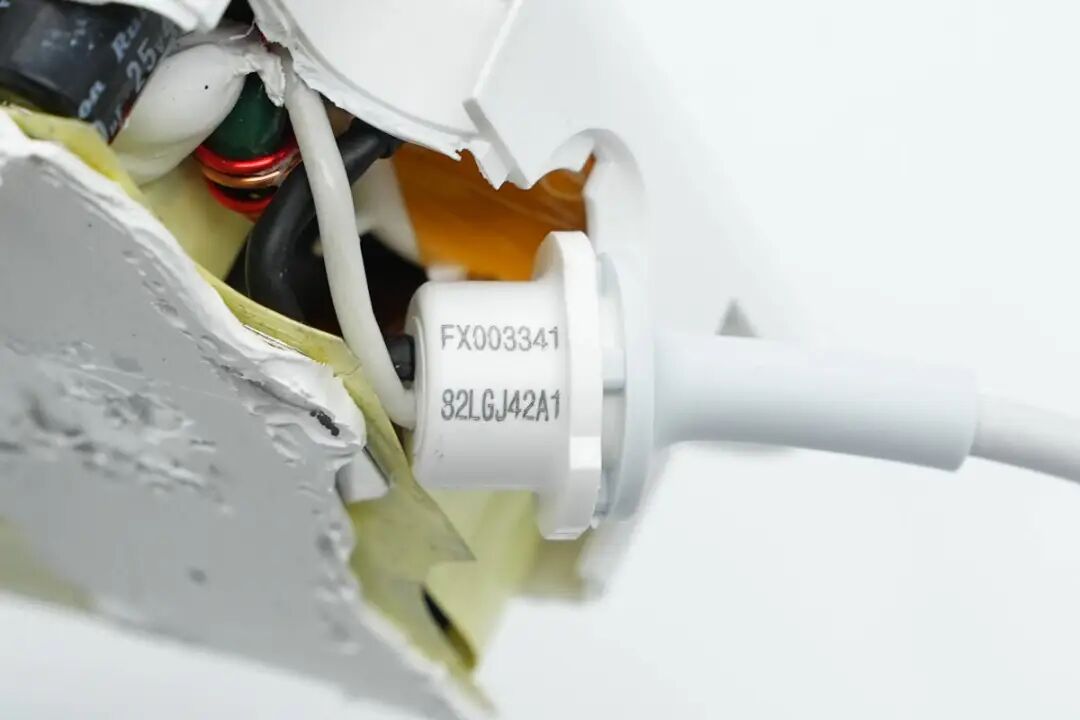

白色塑料上印刷编码信息。

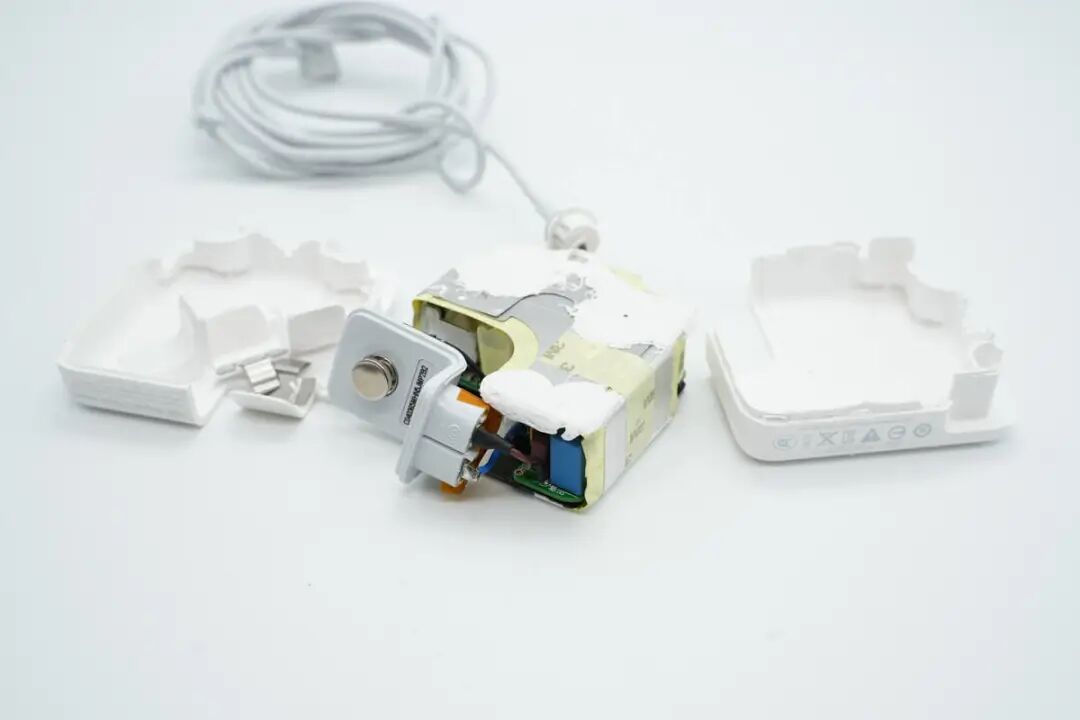

将充电器PCBA模块取出，进行下一步拆解。
使用游标卡尺测得PCBA模块长度约为57.86mm。

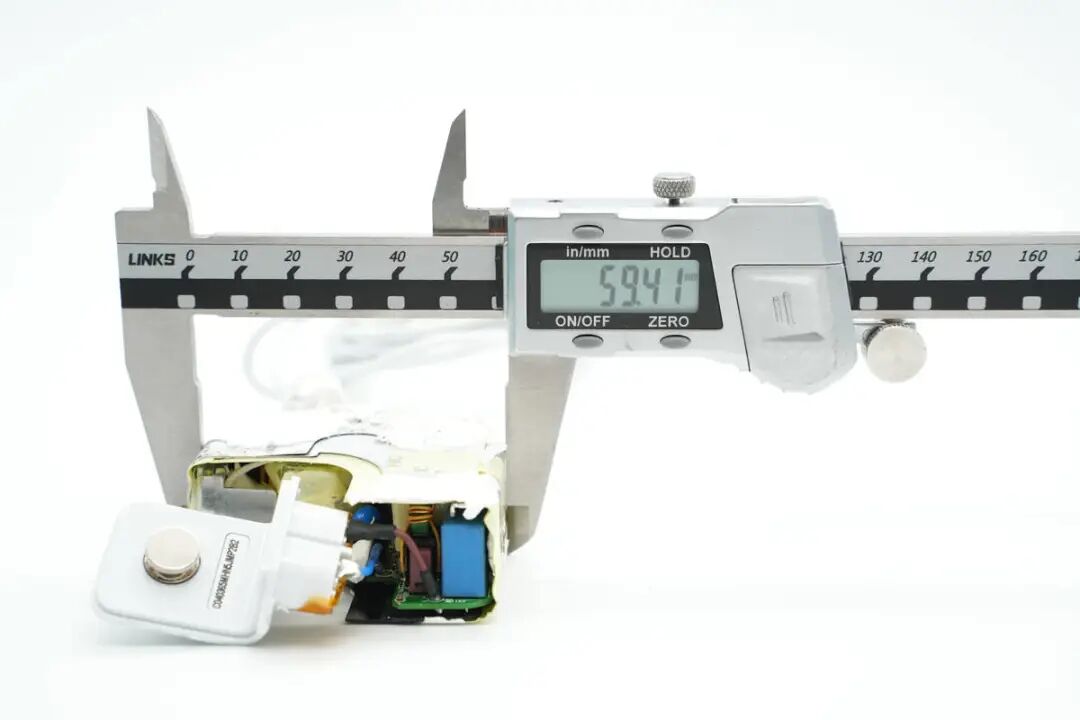

测得宽度约为59.41mm。

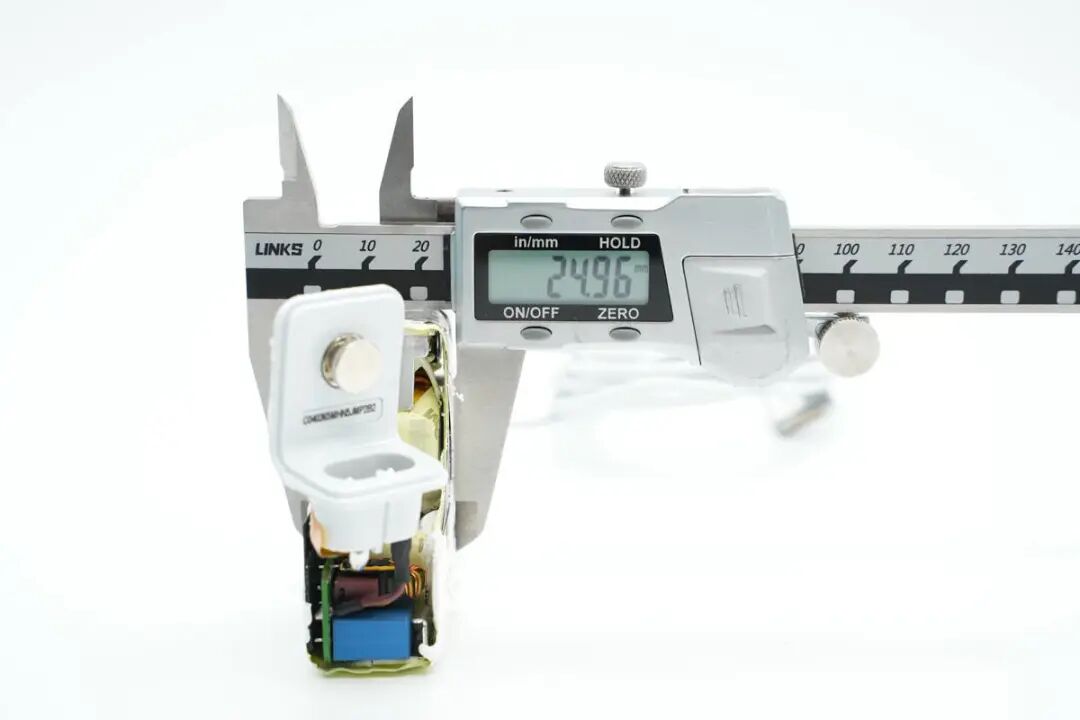

厚度约为24.96mm。
散热片铆接固定焊片，焊接固定到PCB上，输入导线冷压端子后外套热缩管绝缘，焊接到PCB上供电。
输出导线同样冷压端子，外套热缩管绝缘，焊接到PCB上。
拆下PCBA模块外套的散热片，继续进行拆解。

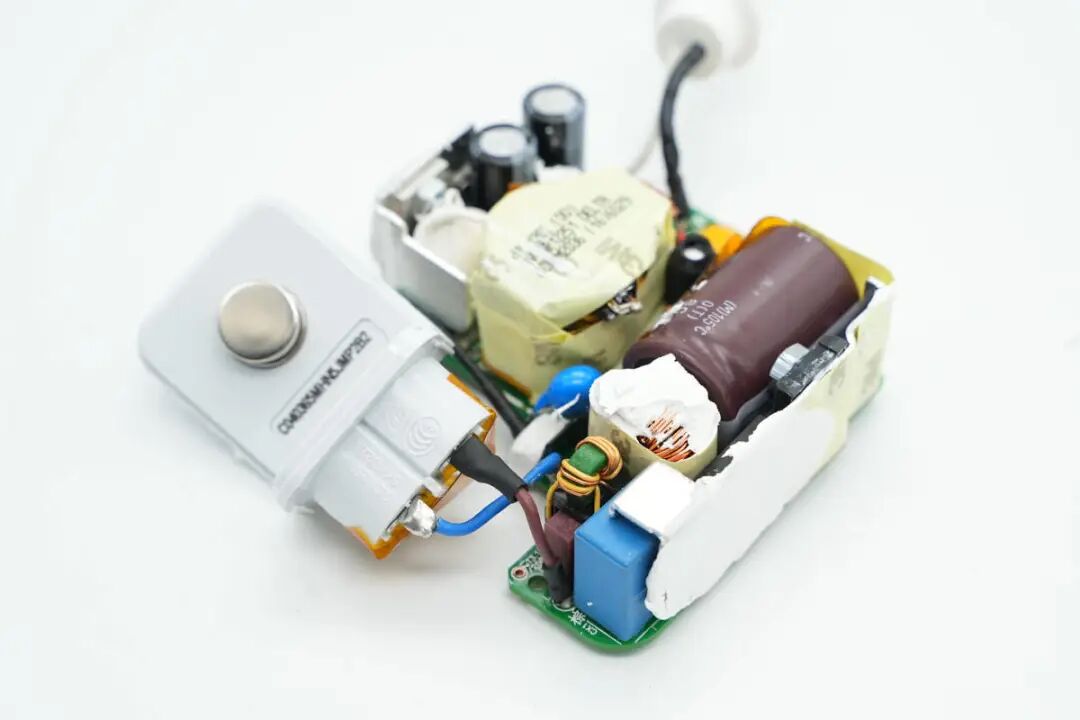

PCBA模块正面一览，内部元件打胶固定，初级开关管散热片通过打胶导热到外套的散热片。
充电器输出侧焊接滤波电感，次级整流管固定一小块散热片。

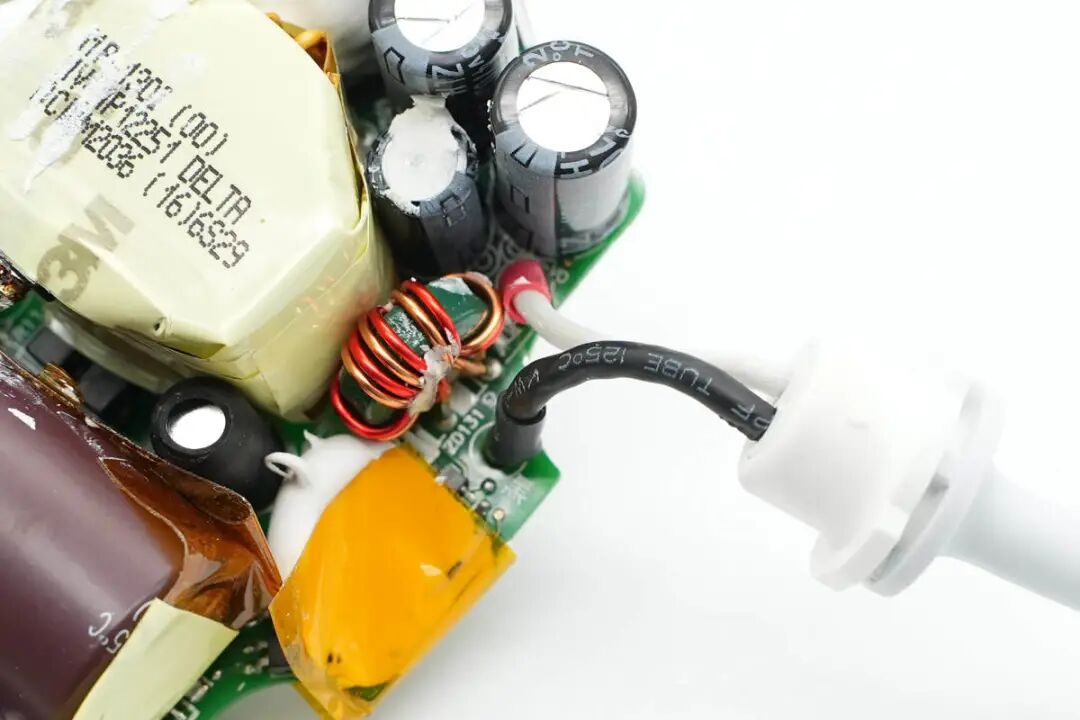

输出线冷压端子，外套热缩管绝缘，焊接到PCB上，其中白线红热缩管为正极。

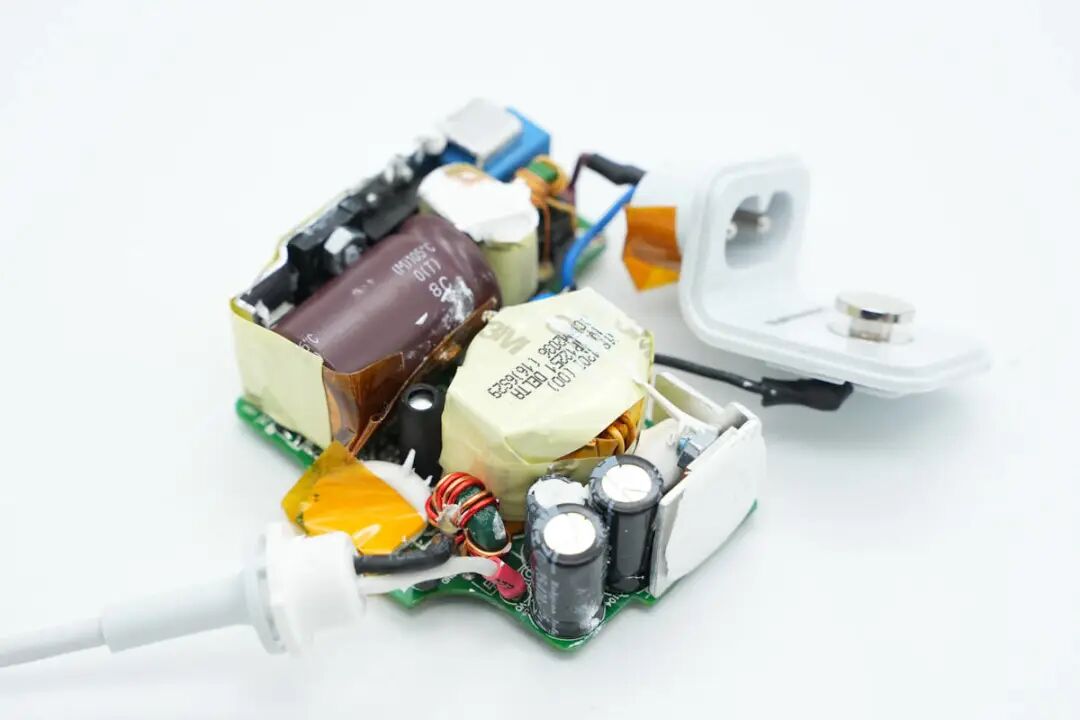

充电器PCBA模块正面一览，左下角为输入保险丝和EMI电路，底部为整流桥和初级滤波电容，上方是开关变压器，顶部为同步整流管和输出滤波电容。

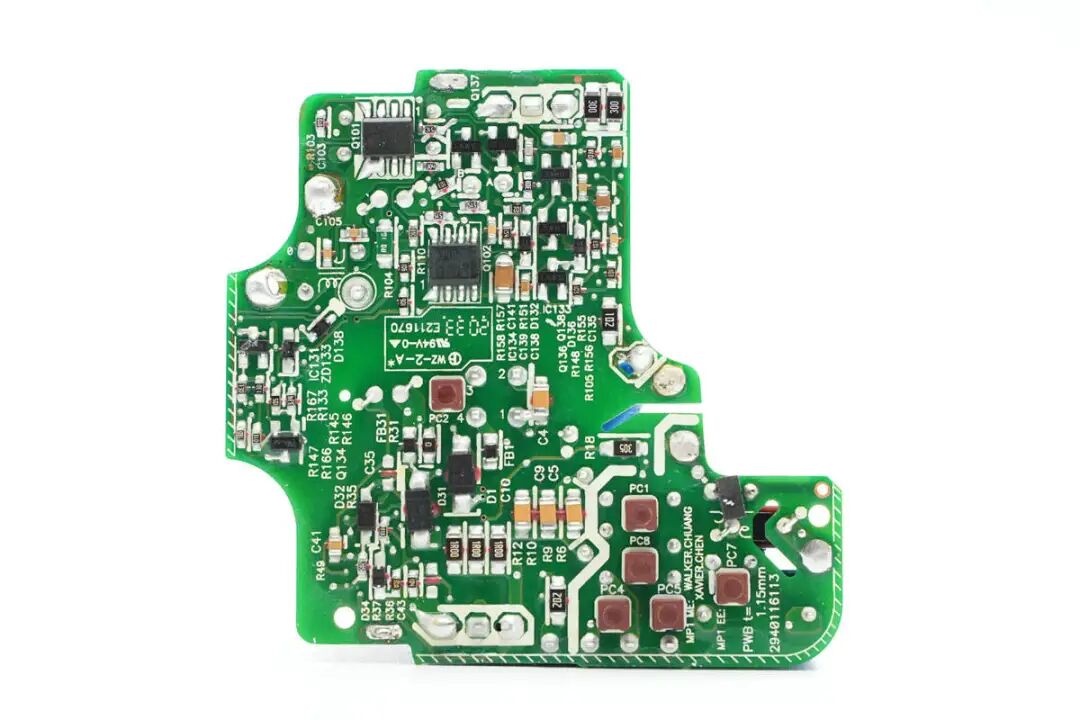

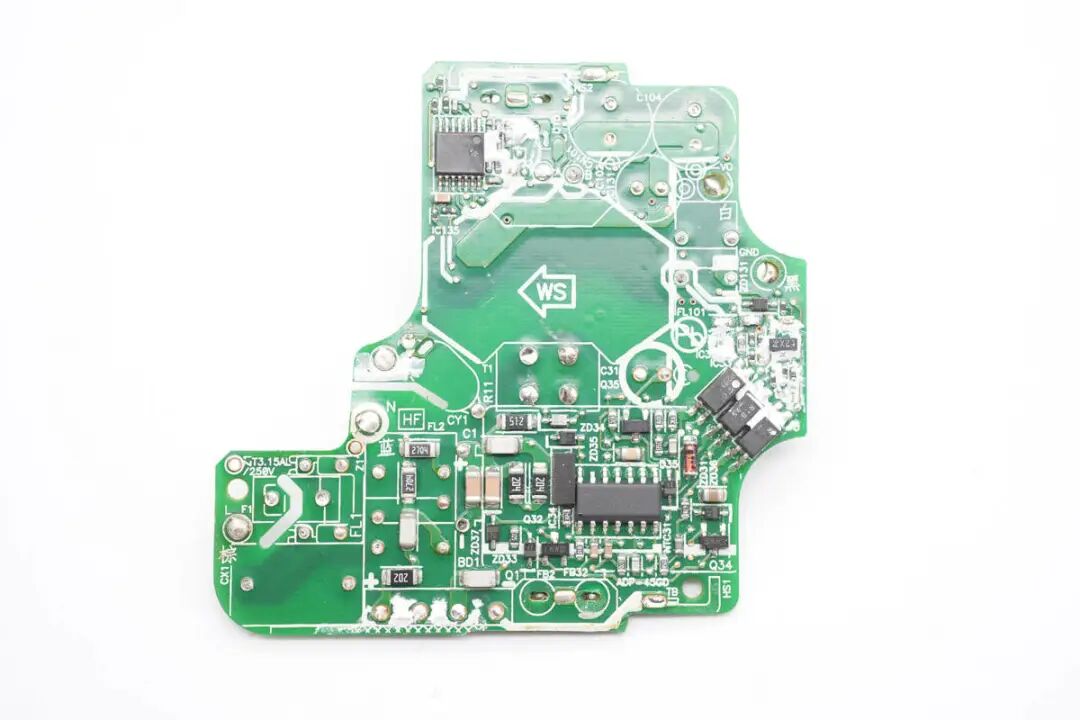

PCBA模块背面焊接两颗SO8封装的芯片，对应初级电路的位置粘贴有多颗绝缘隔离柱用于支撑PCB与散热片之间的空隙。
通过对充电器电路观察发现，苹果45W MagSafe充电器采用反激开关电源架构，固定电压输出为笔记本供电，初级开关管和次级同步整流管均固定散热片，降低温升。下面就从输入端开始了解电源的器件信息。

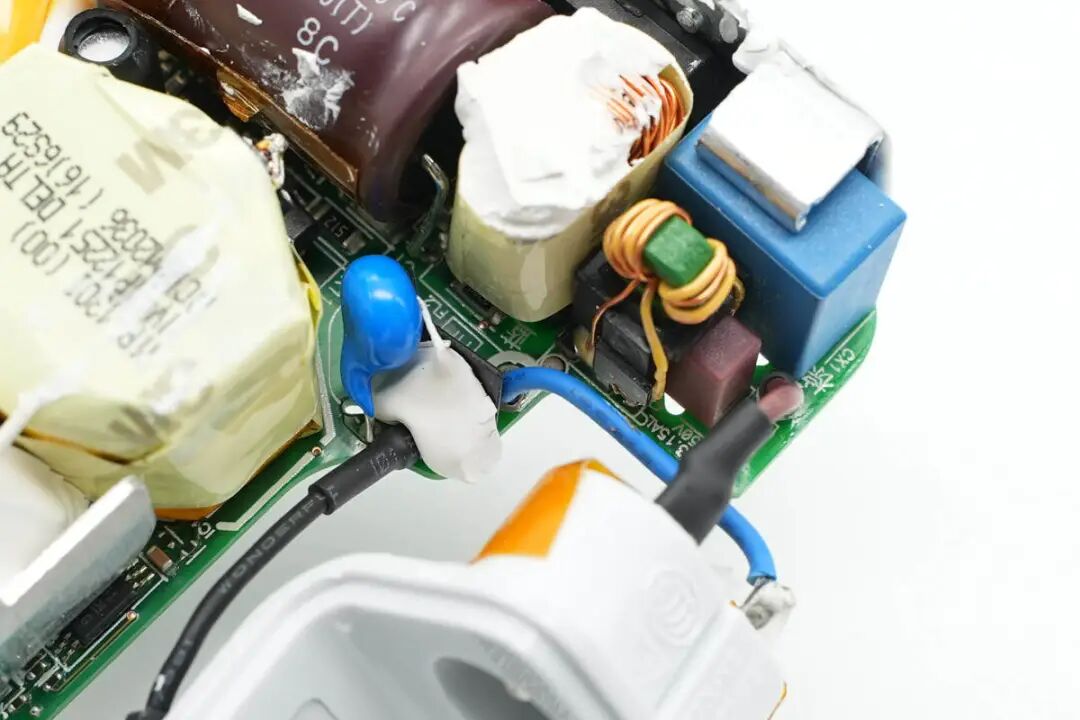

输入端保险丝在共模电感下方，堆叠设计，充分利用空间。

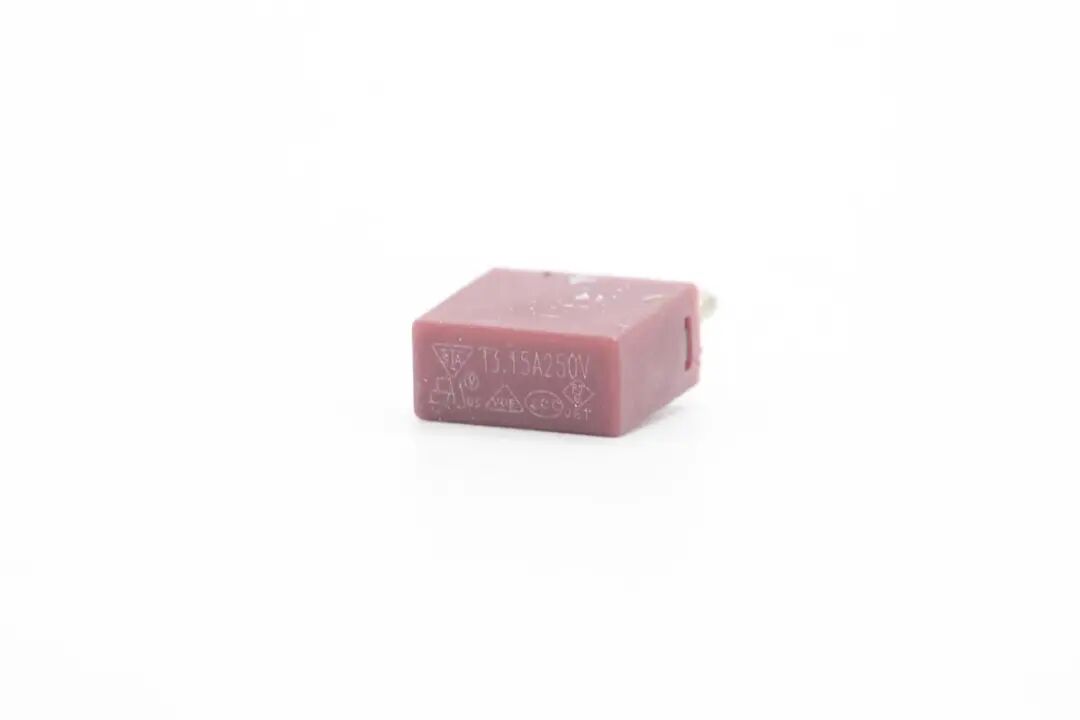

输入端延时保险丝规格为3.15A 250V。

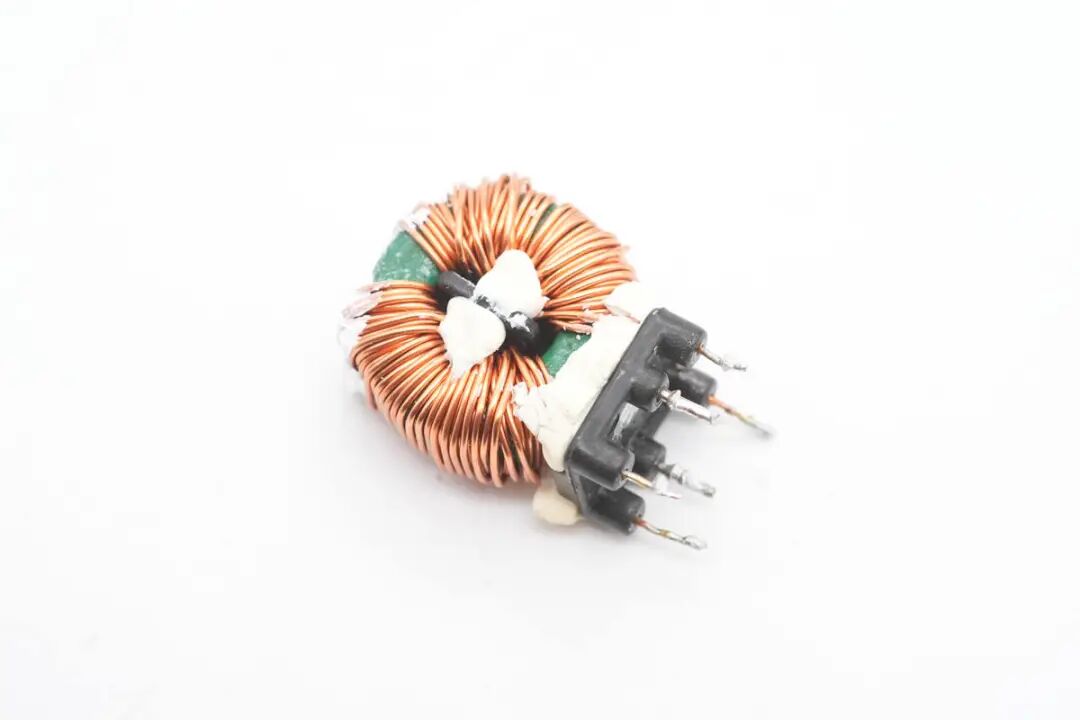

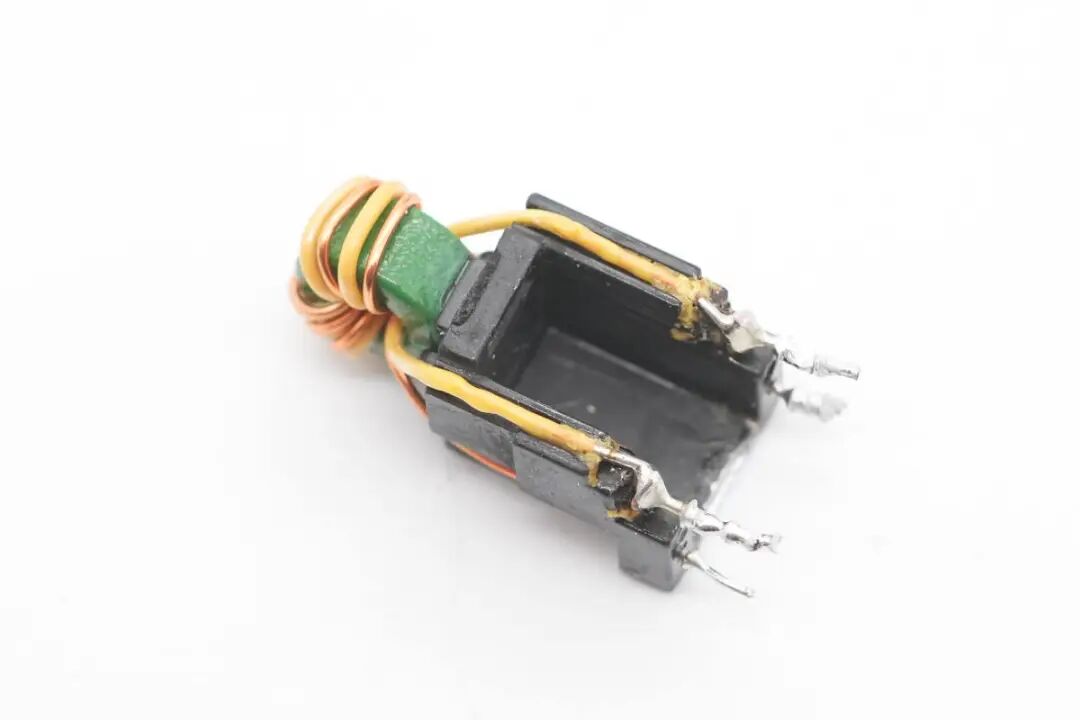

共模电感采用漆包线和绝缘线绕制，底部焊接绝缘支架，与输入端保险丝隔离。
蓝色安规X2电容来自HJC华容电子，规格为0.22μF。
第二级共模电感采用绿色磁环绕制，底部焊接绝缘支架，缠绕胶带绝缘。
整流桥来自LT光宝，型号KBP408G，4A 800V，用于将交流电整流成脉动直流电。

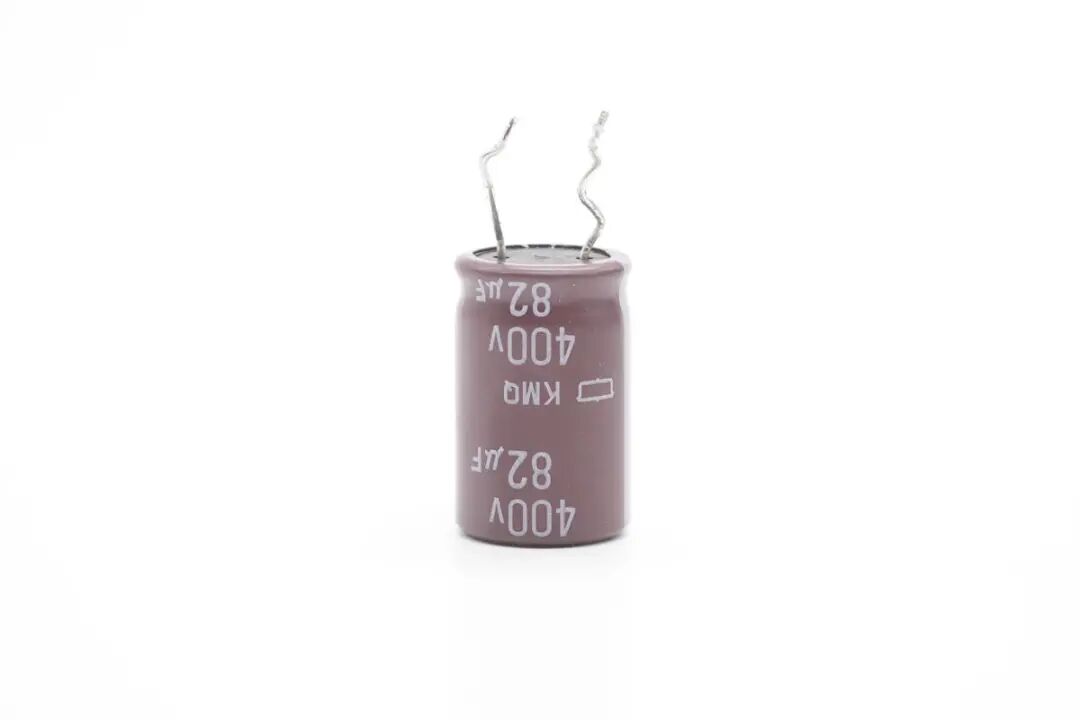

初级滤波电解电容来自贵弥功，KMQ系列，规格为400V 82μF，用于将整流桥输出的脉动直流电滤波为开关电源供电。
初级粘贴的塑料支撑柱特写。
拆除电路板正面的插件元件，初级和次级的元器件下方还有一颗芯片。

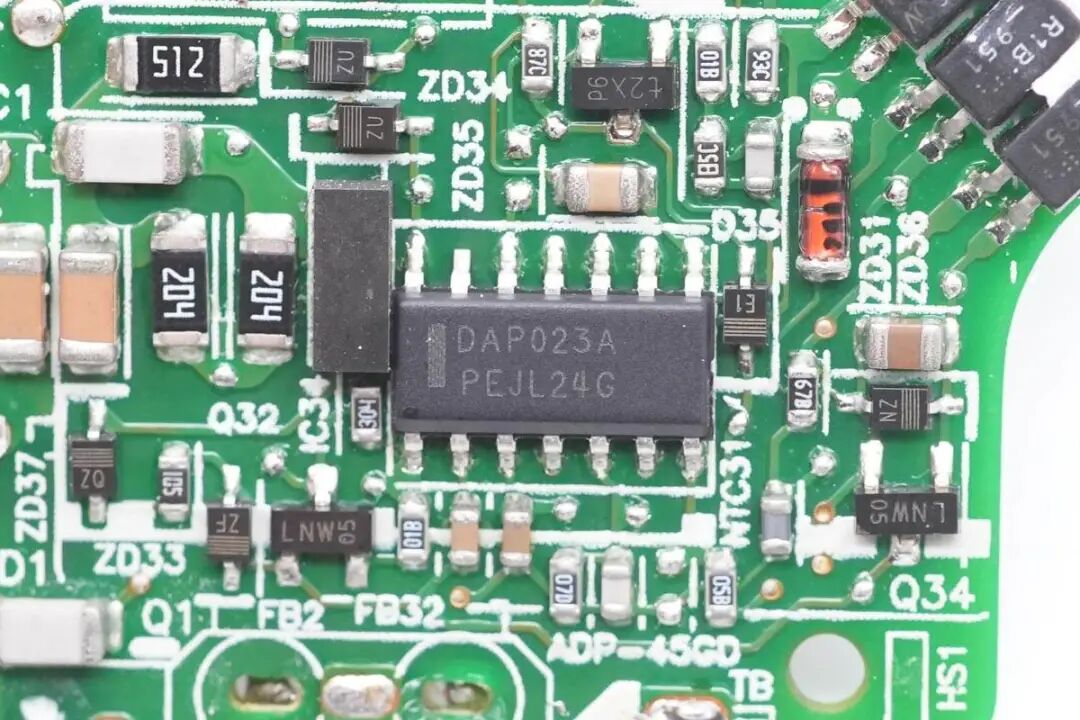

开关电源初级芯片来自台达，丝印DAP023A，为台达定制型号。
初级开关管使用螺丝固定在散热片上。

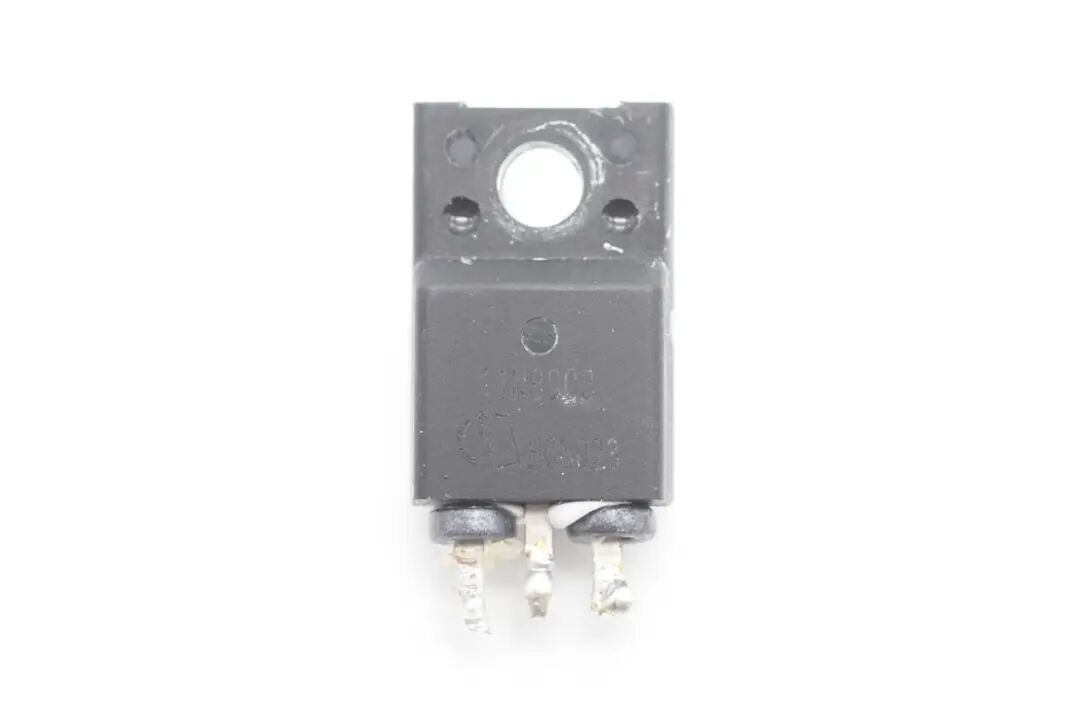

初级开关管来自英飞凌，丝印11N80C3，实际型号为SPA11N80C3，NMOS，耐压800V，导阻0.45Ω，采用TO220FP绝缘封装，有助于简化电源内部散热设计。

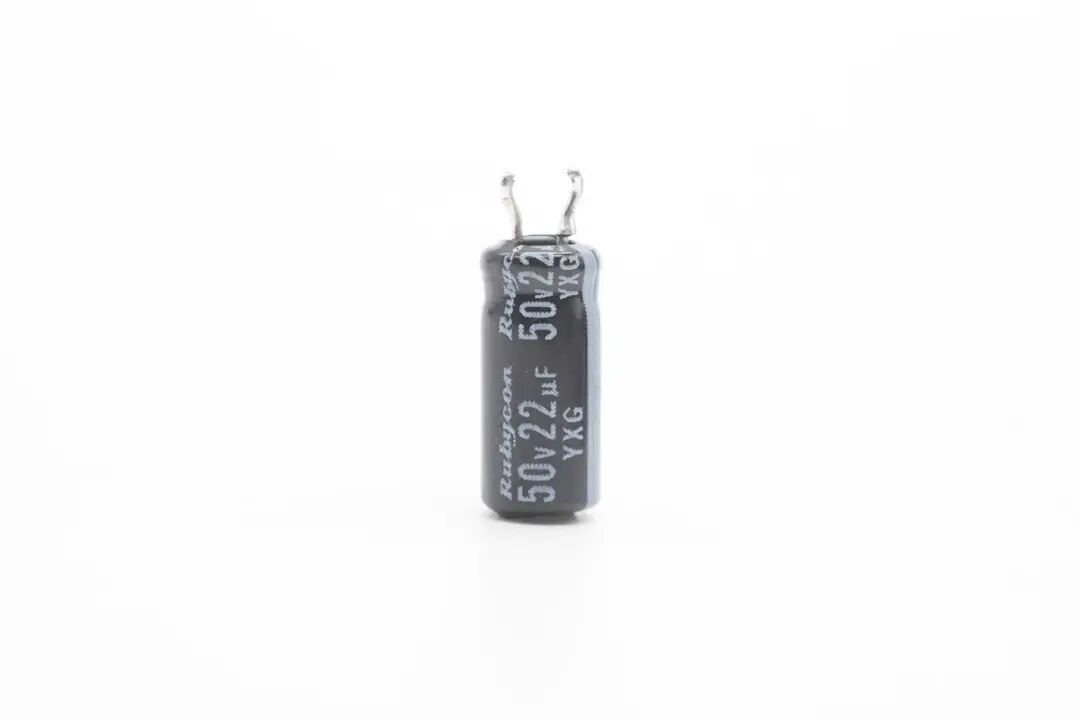

为初级主控芯片供电的滤波电容来自红宝石，规格为50V 22μF。

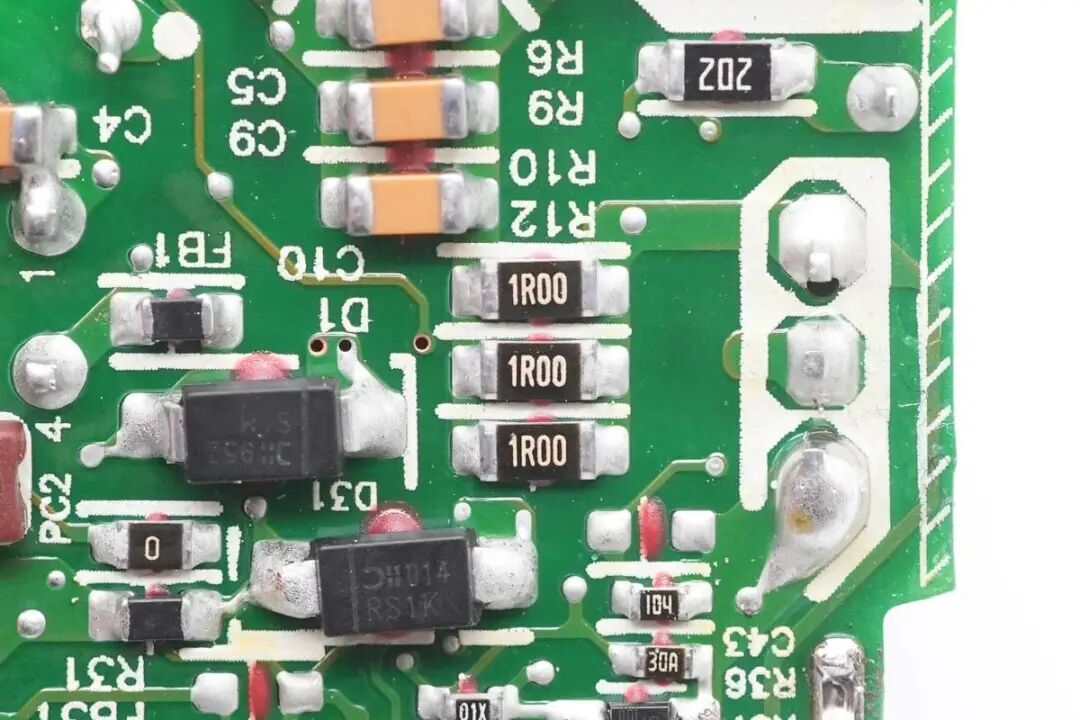

初级电流检测电阻，使用3颗1Ω1206封装电阻并联。

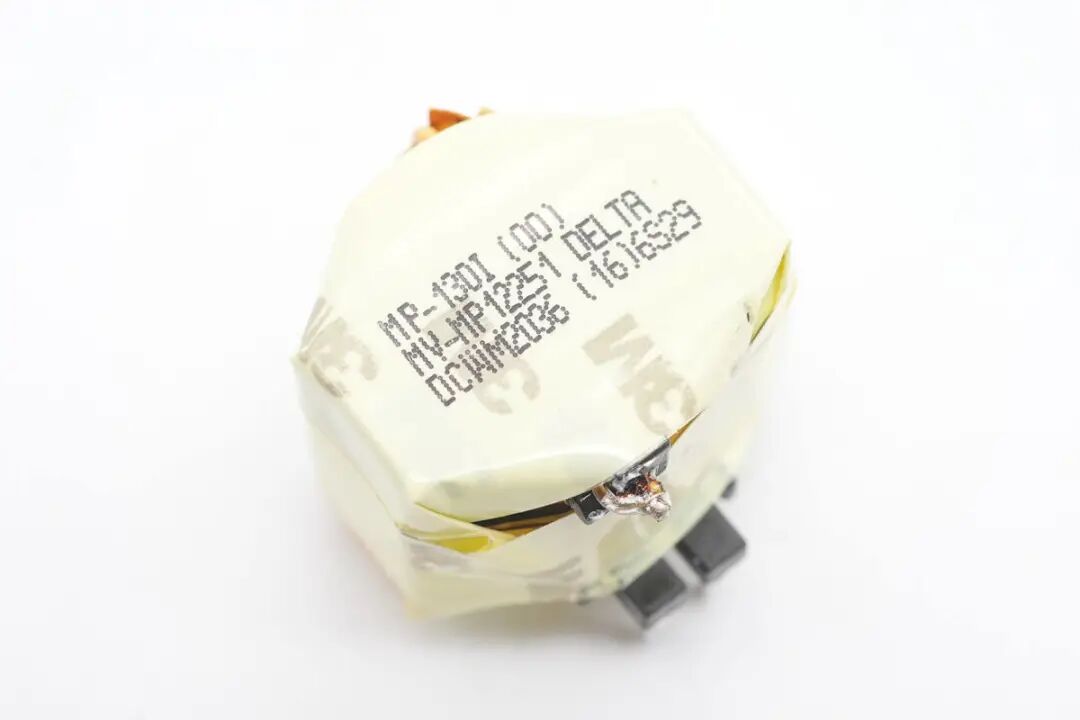

开关变压器印刷DELTA台达品牌，由台达生产。

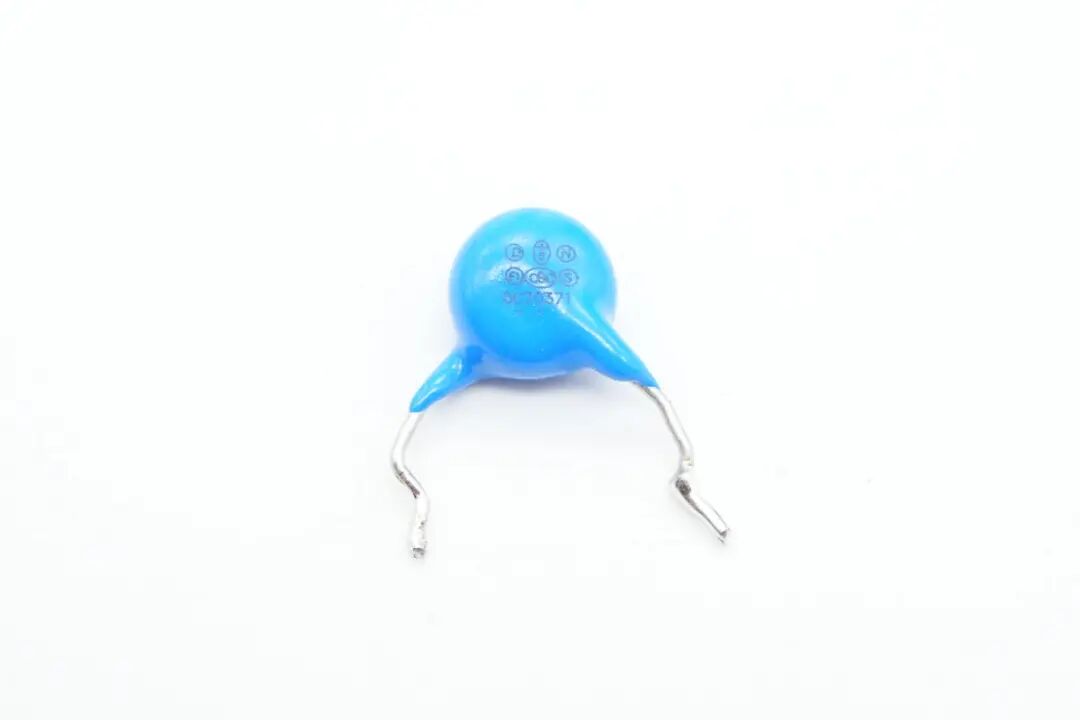

蓝色安规Y电容特写。

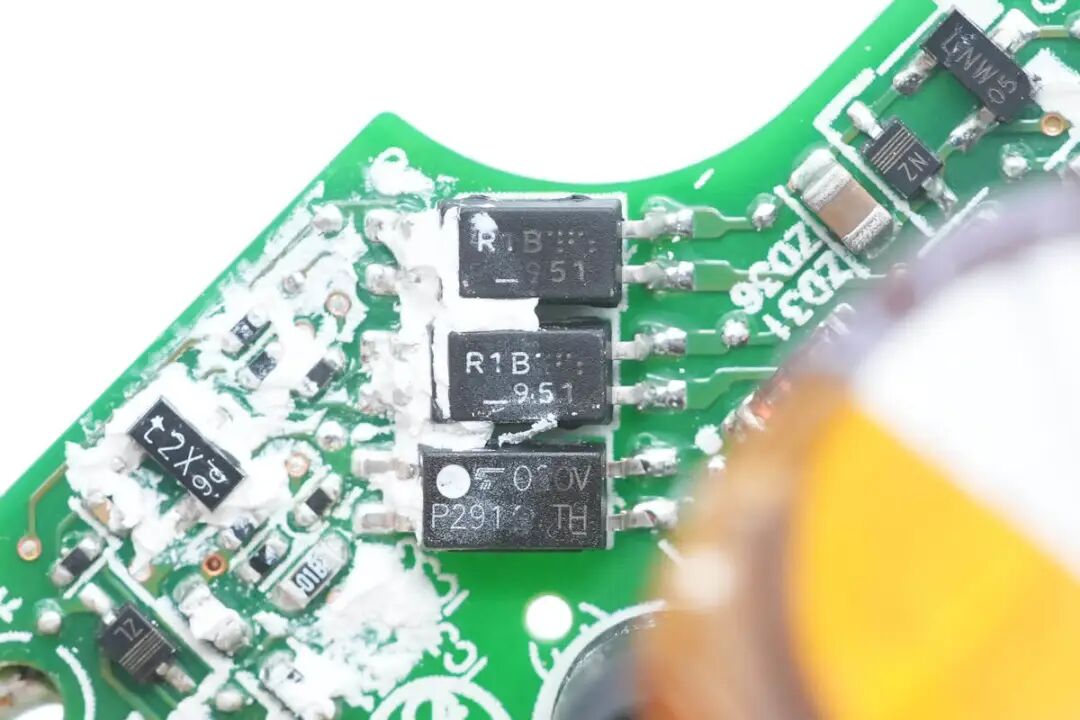

电路板一侧焊接三颗反馈光耦，用于输出电压反馈，保护及节能控制。
同步整流管来自ST，表面被白色胶水覆盖，看不清楚型号。

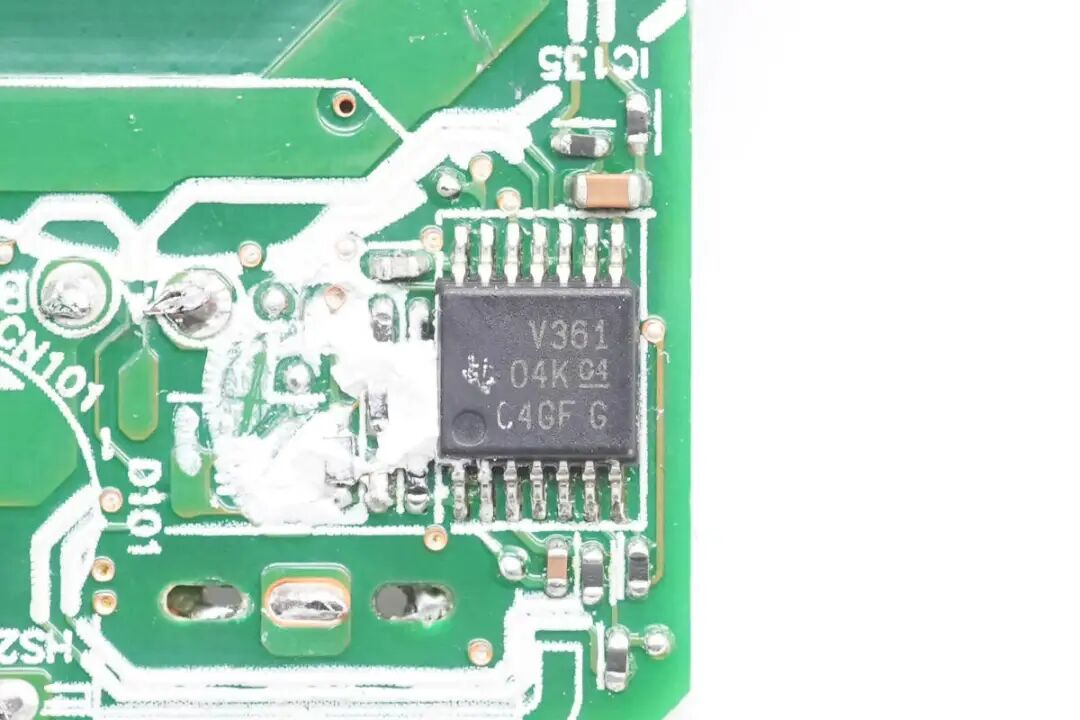

一颗丝印V361的芯片，来自德州仪器，用于开关电源次级控制。

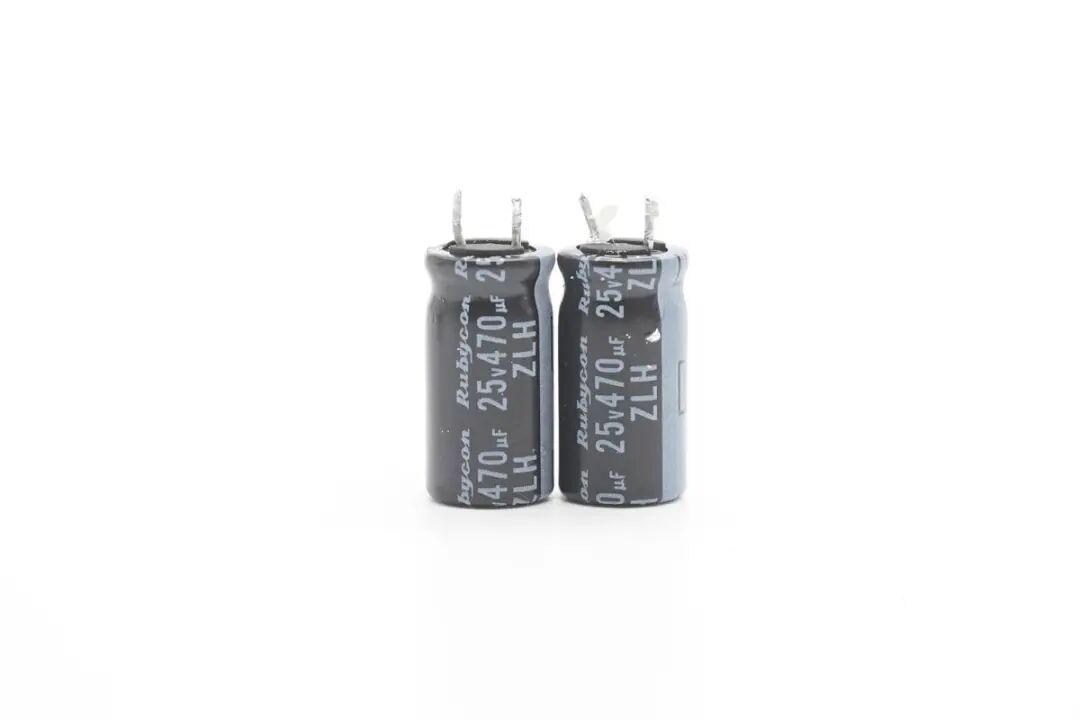

两颗输出滤波电容来自红宝石，ZLH长寿命系列，规格为25V 470μF。

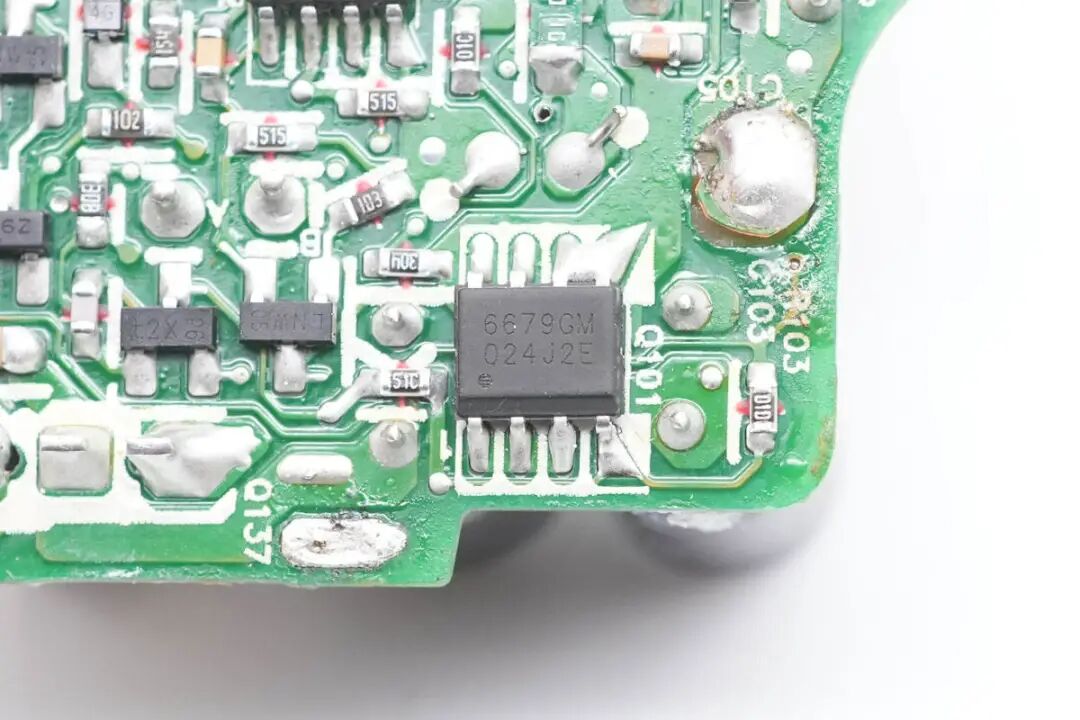

输出保护管来自富鼎先进，型号AP6679GM，PMOS，耐压30V，导阻9mΩ，采用SO-8封装。

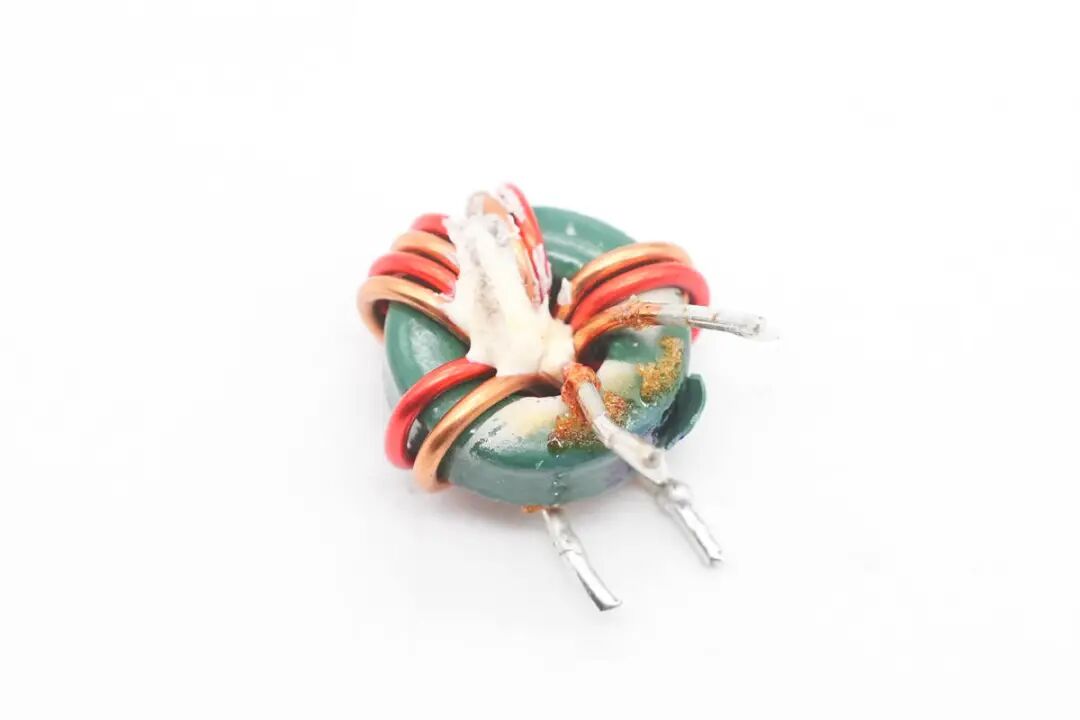

输出滤波电感特写，采用红色和铜色漆包线绕制。
一颗电压比较器芯片来自TI德州仪器，丝印3402I，实际型号为TLV3402，是一颗超低功耗的双路电压比较器，用于保护功能。

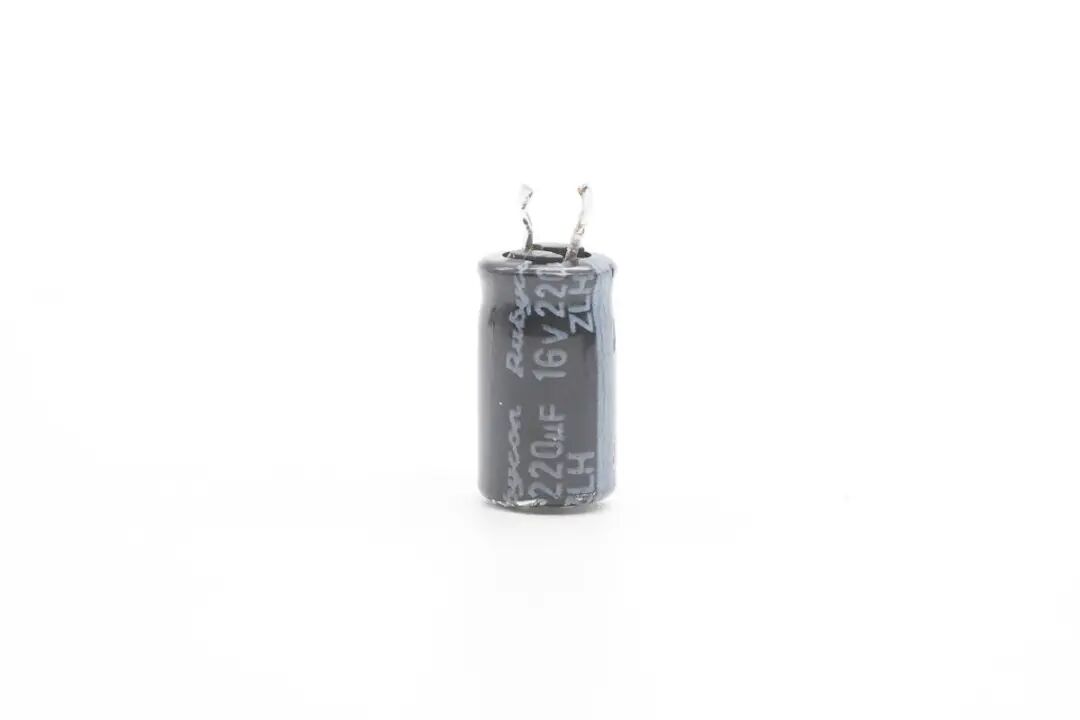

另外一颗滤波电容来自红宝石，ZLH长寿命系列，16V 220μF。

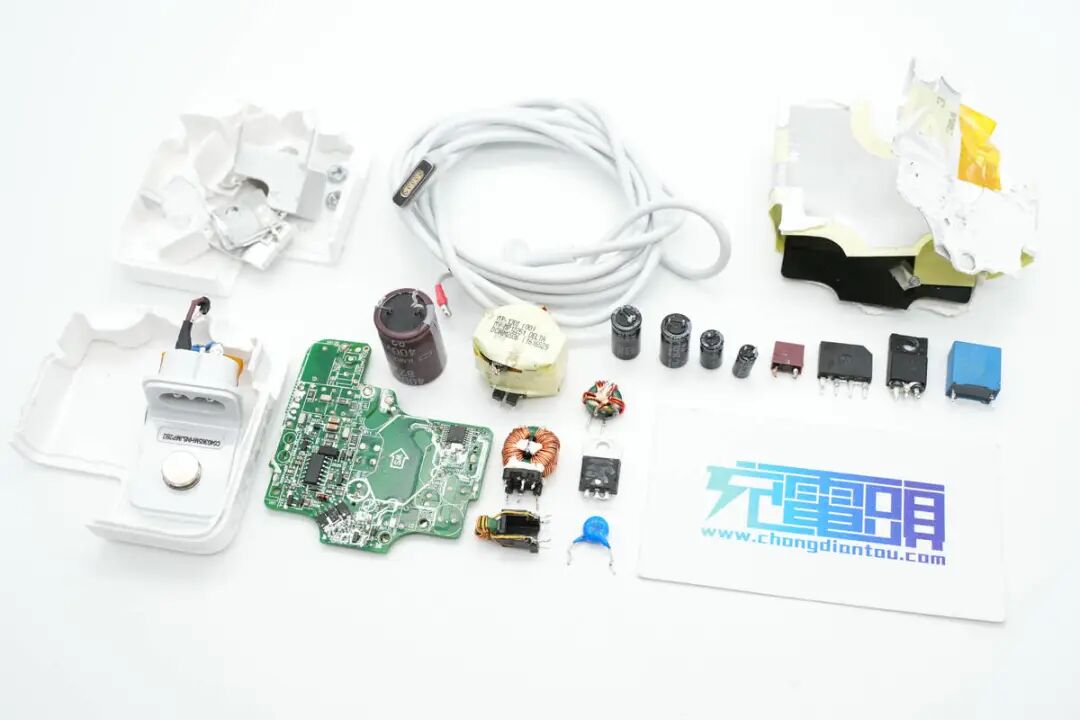

全部拆解完毕，来张全家福。
充电头网拆解总结
苹果这款45W充电器采用线缆与充电器一体设计，搭配专用磁吸插头，专为笔记本充电使用，充电器外壳上设有理线槽，方便收纳携带。包装内附赠了折叠插头和1.9米长延长线缆，充电器输出线长1.75米，可根据使用情况灵活选择，方便使用。
充电头网通过拆解了解到，苹果45W磁吸充电器采用反激开关电源，固定电压输出，输出配有控制电路进行保护等功能。初级主控芯片来自台达，初级开关管来自英飞凌，次级同步整流管来自ST。充电器内部开关管均固定有散热片，内部采用日系电容，来自贵弥功和红宝石。充电器做工扎实，用料均来自大厂，使用寿命有保证。
