----- 充电头网拆解报告 第2151篇 -----

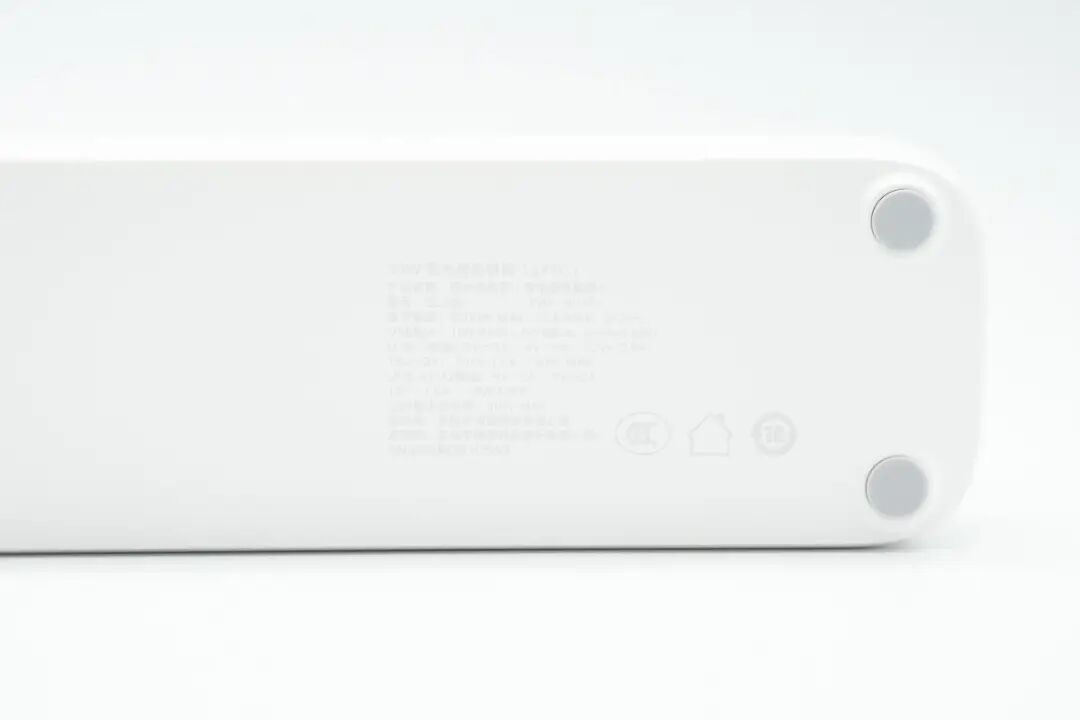

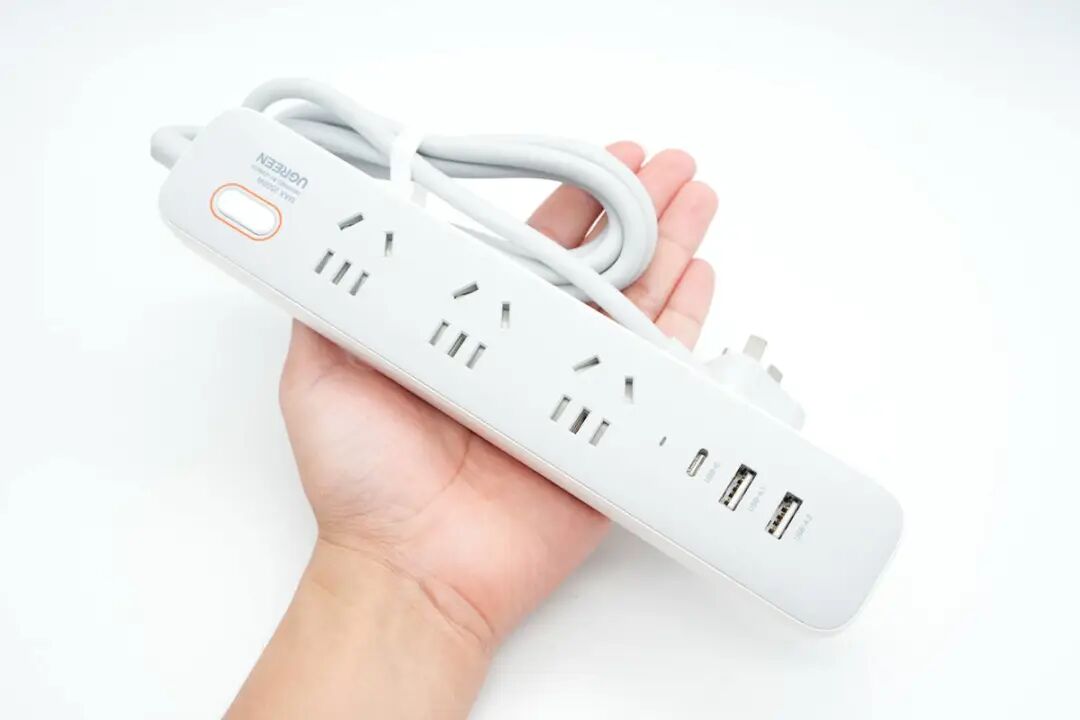

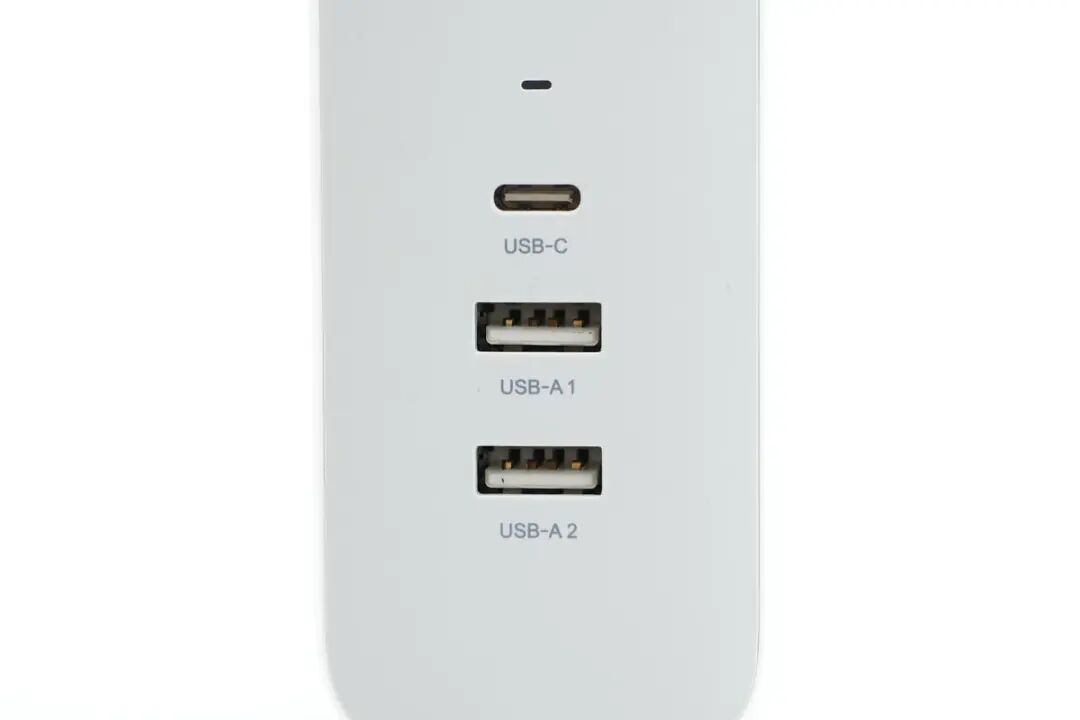

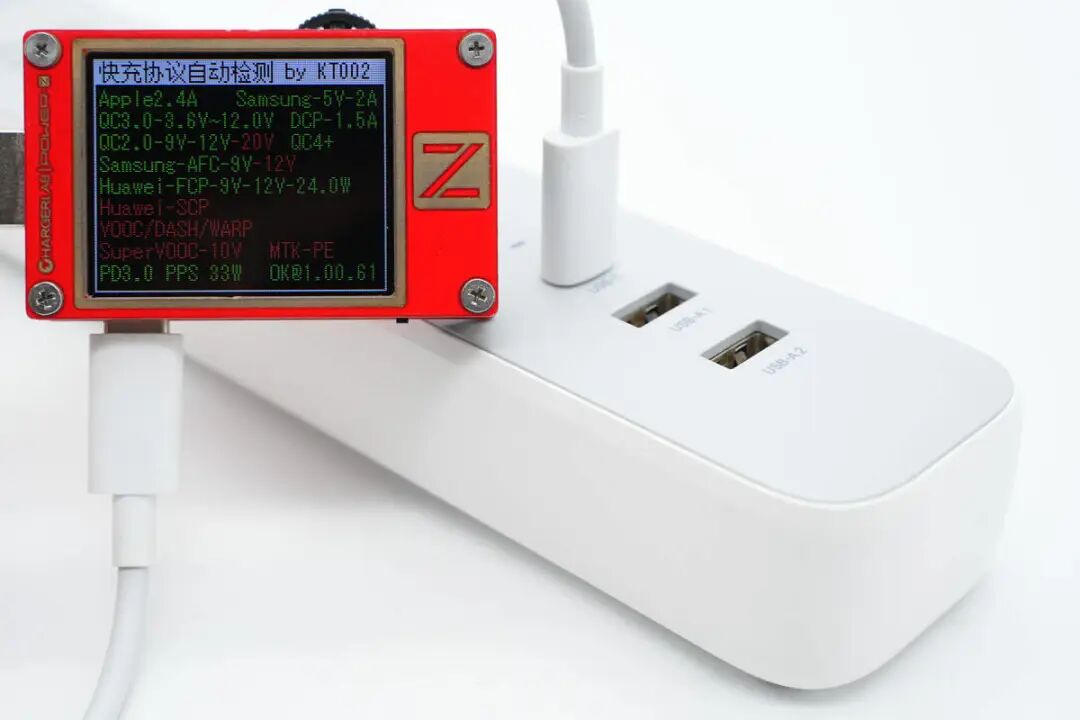

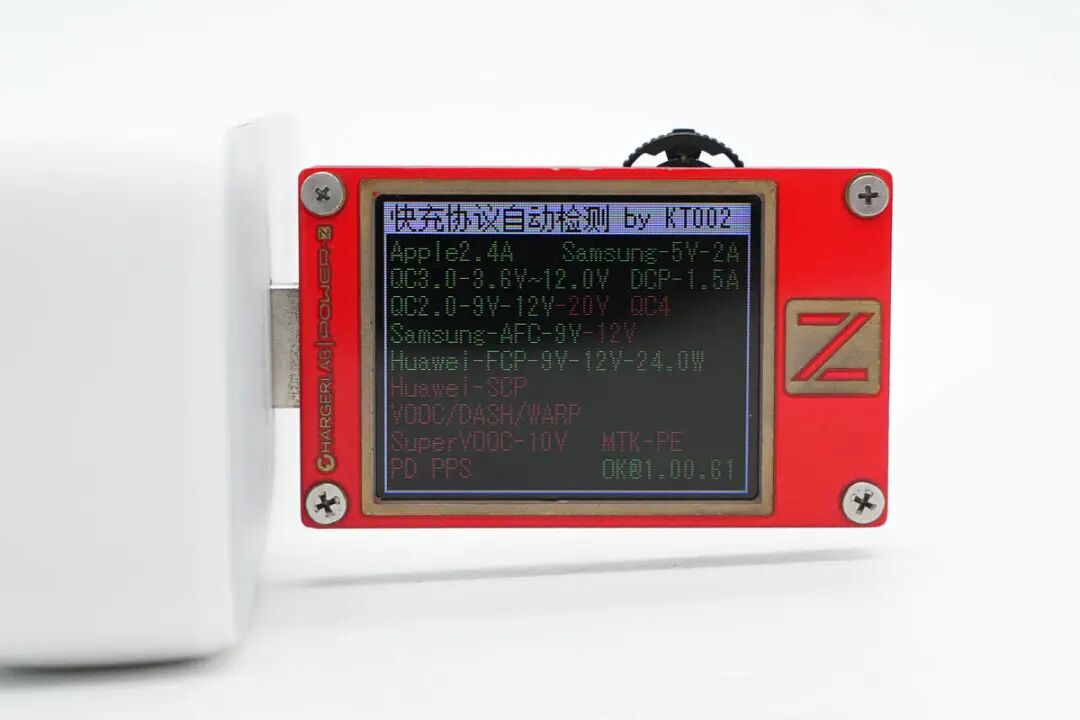

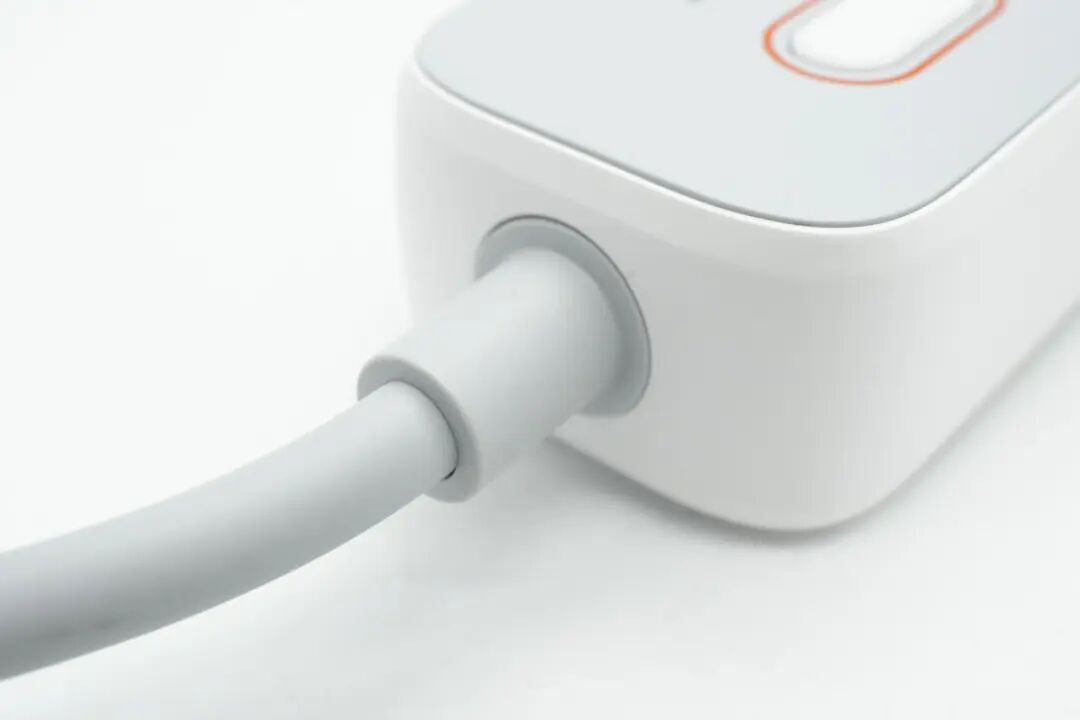

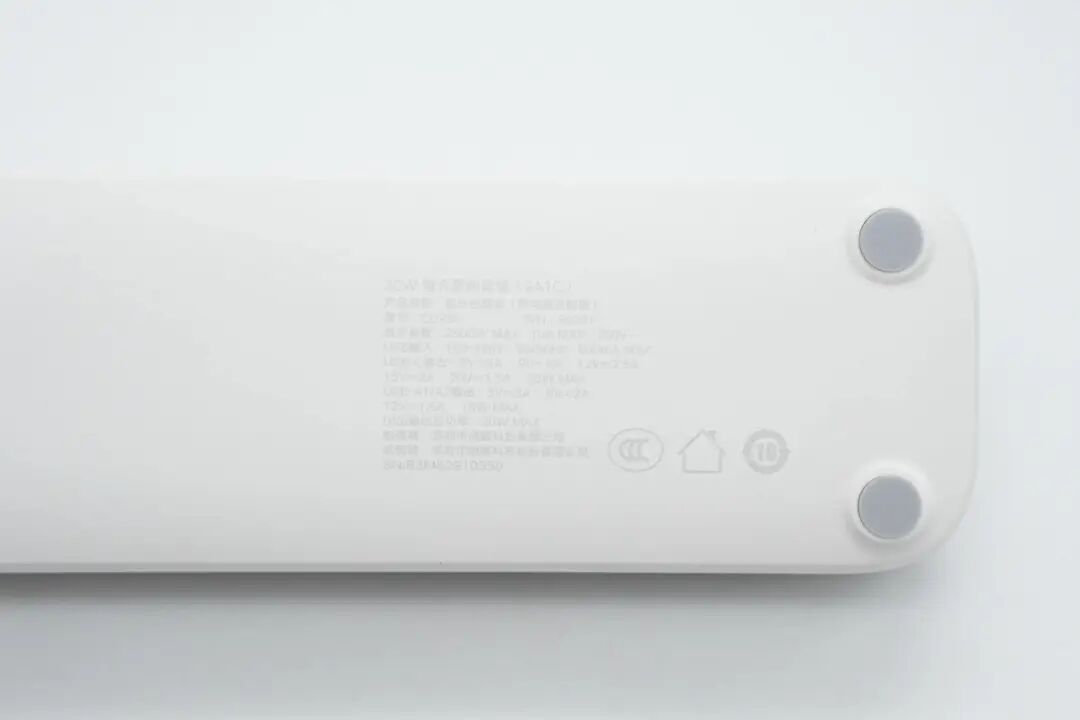

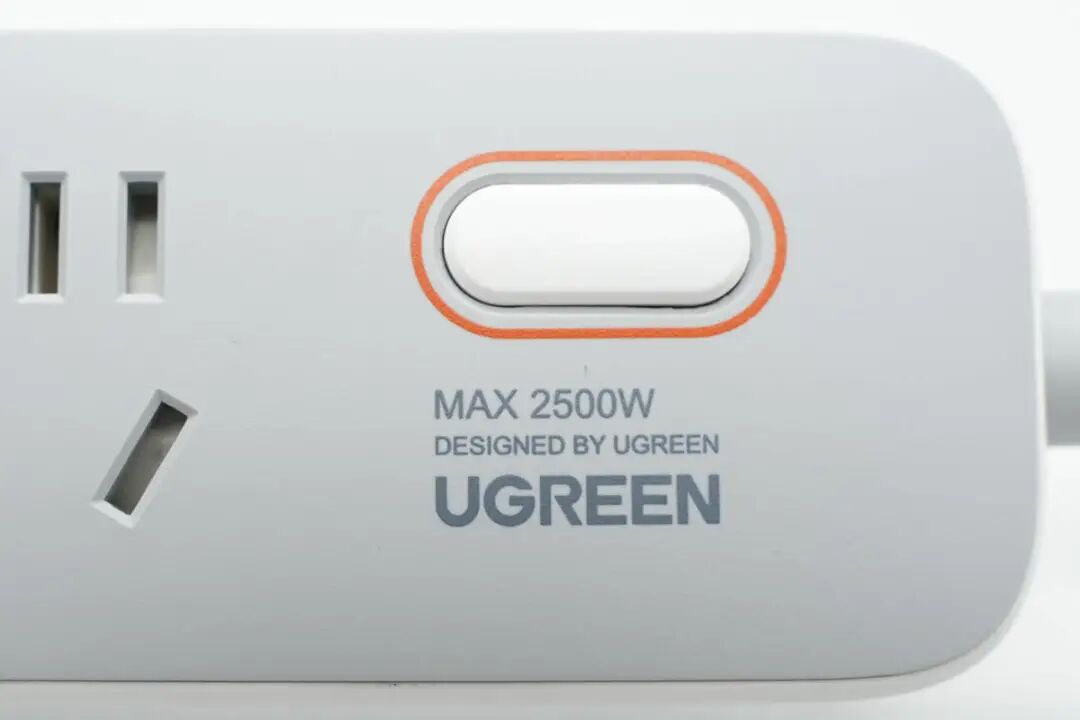

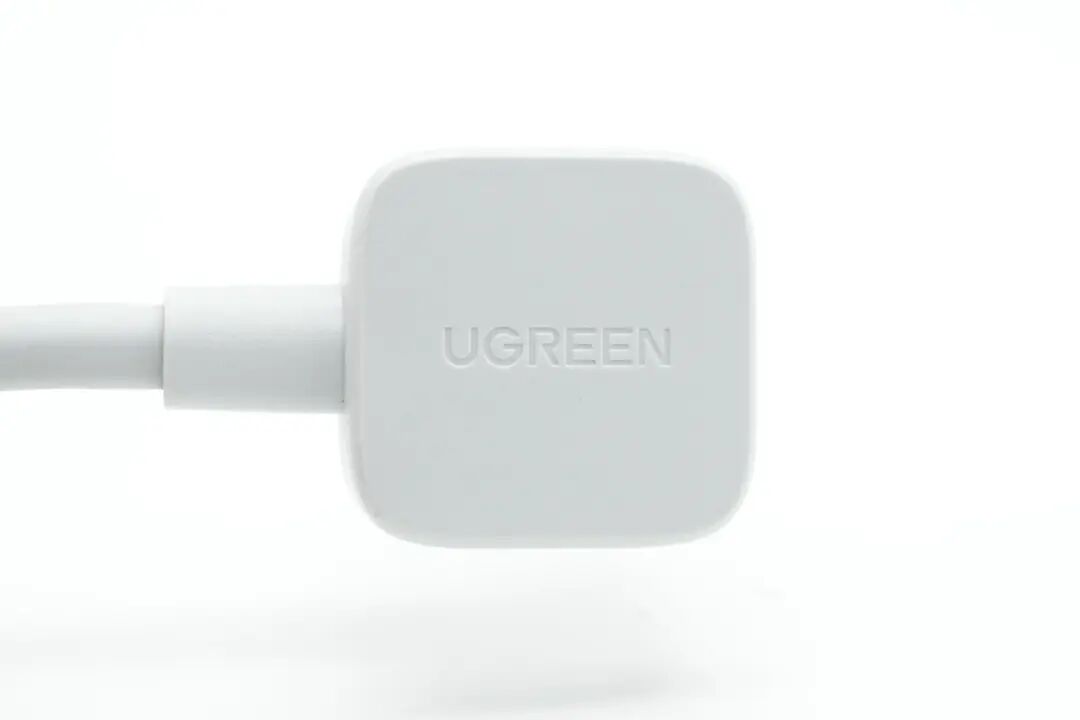

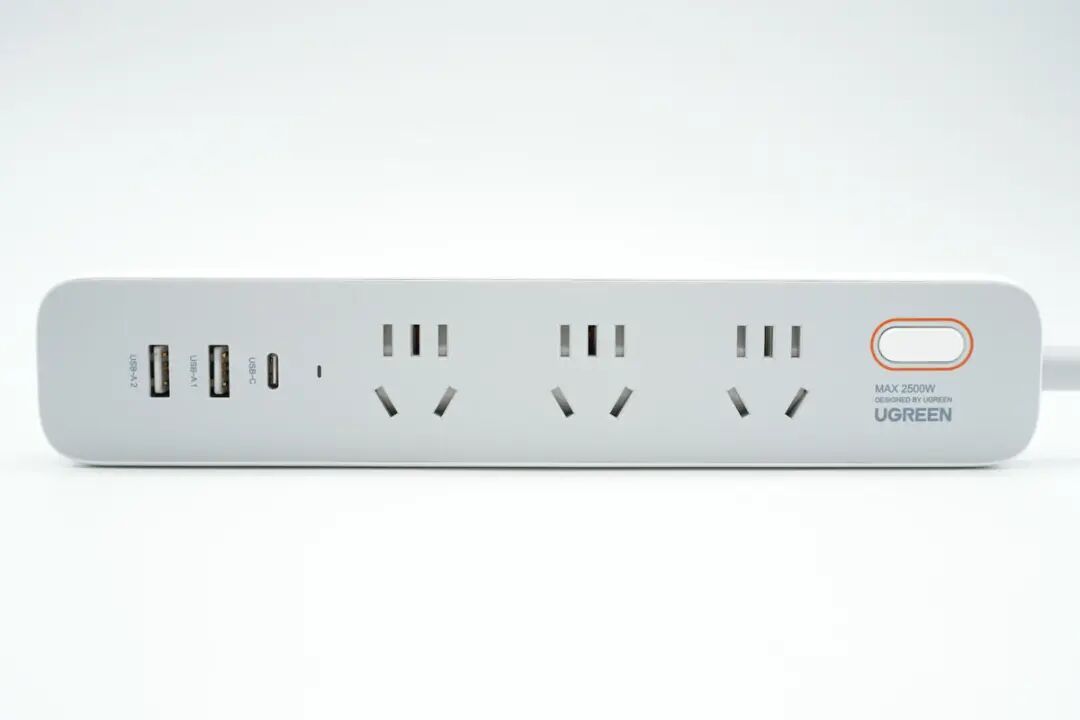

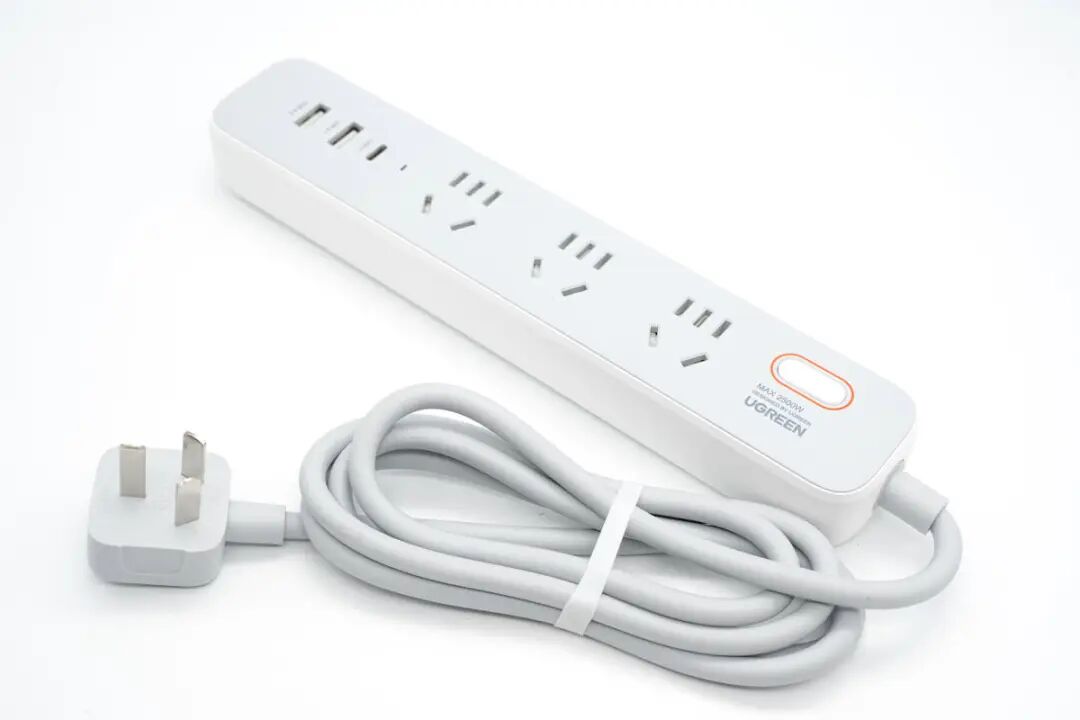

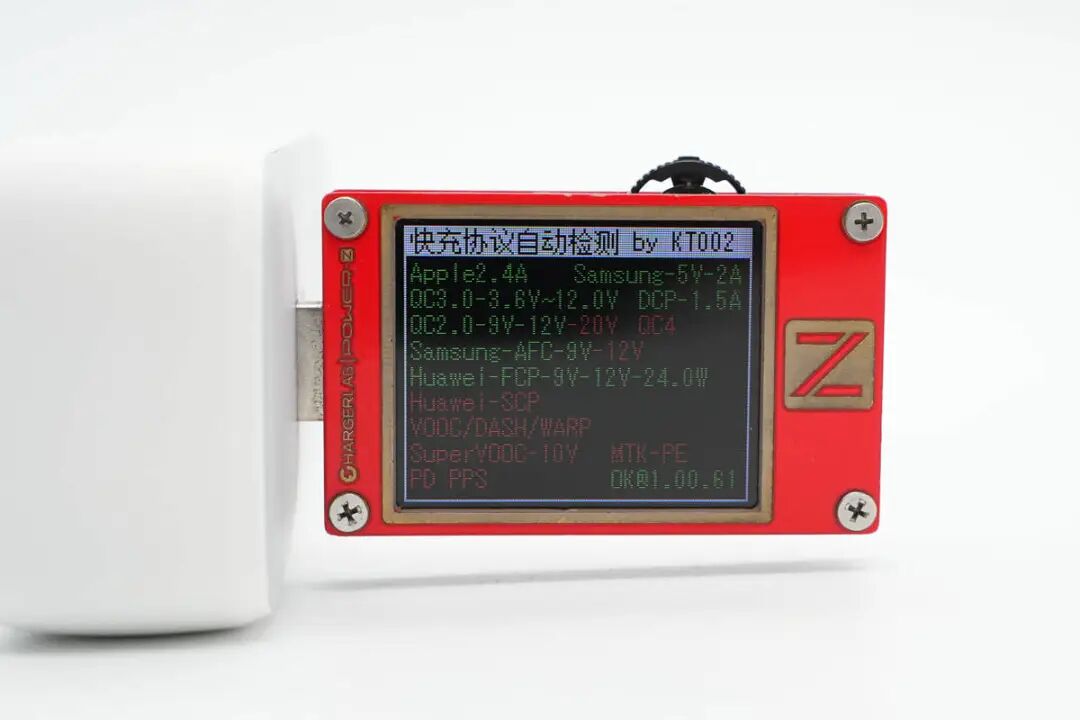

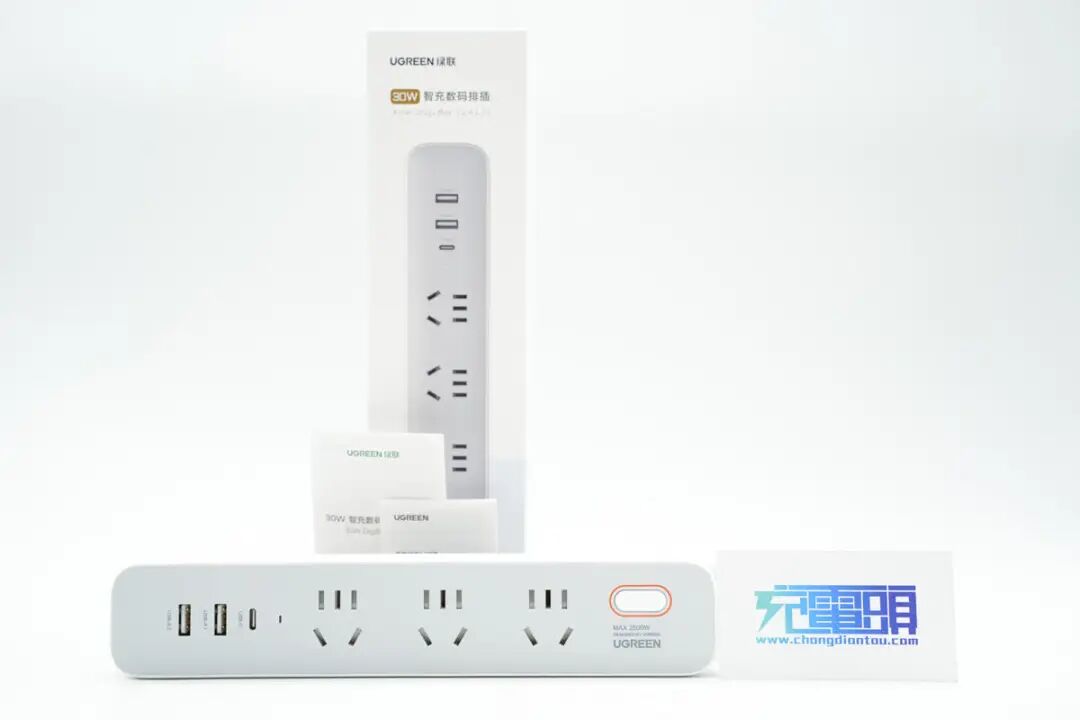

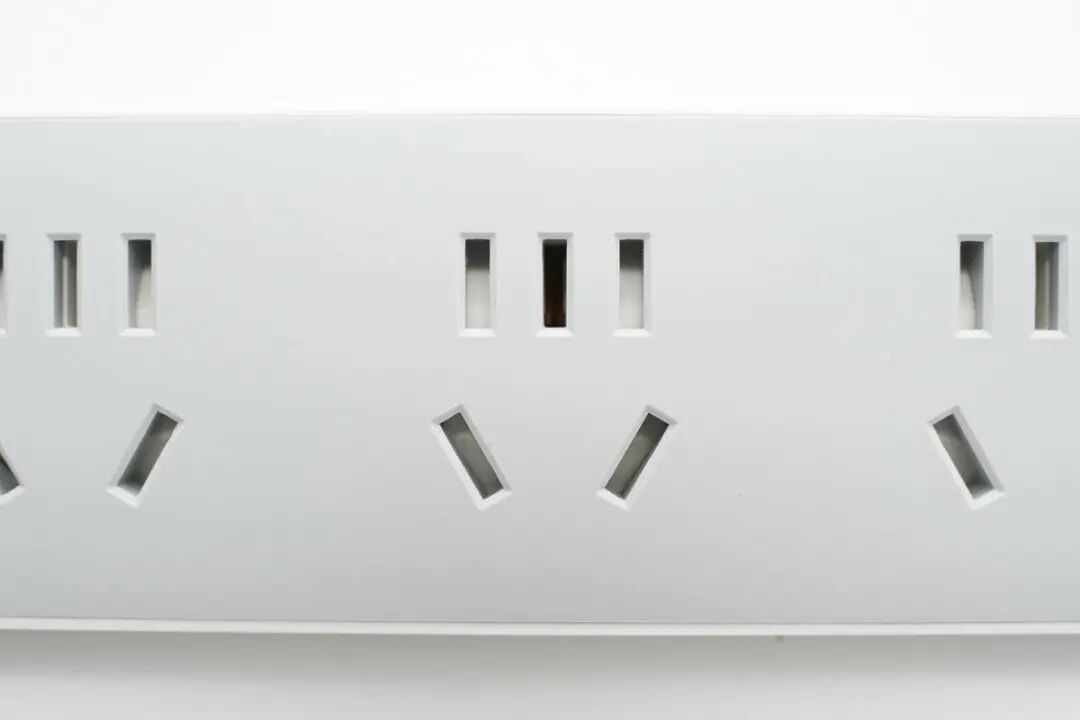

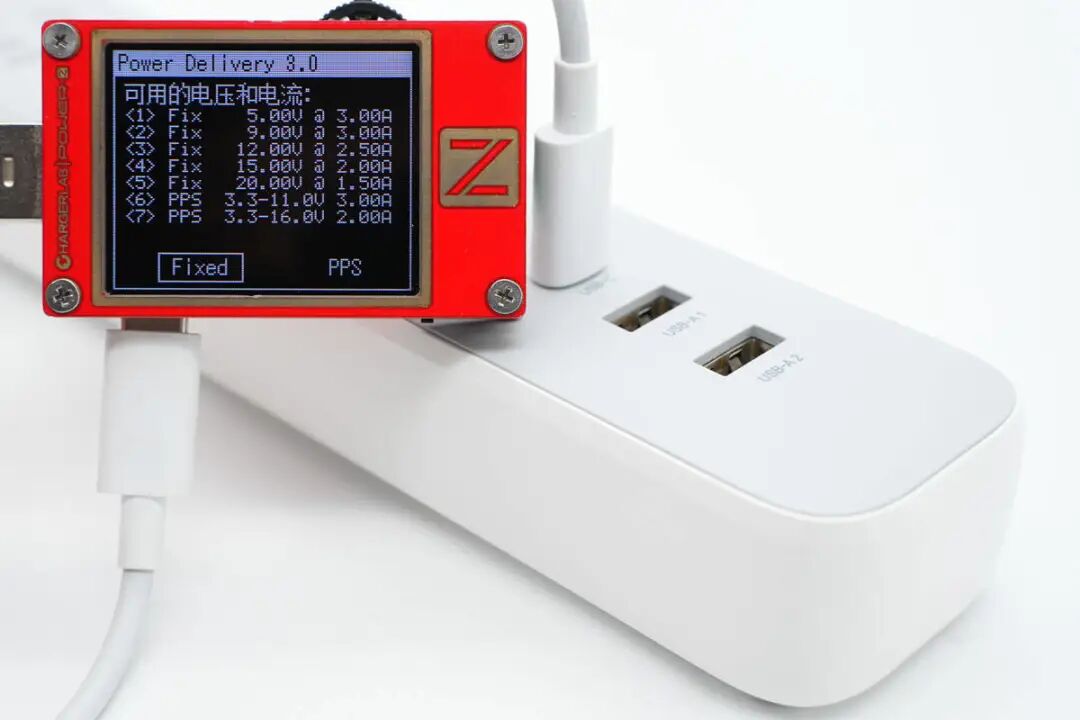

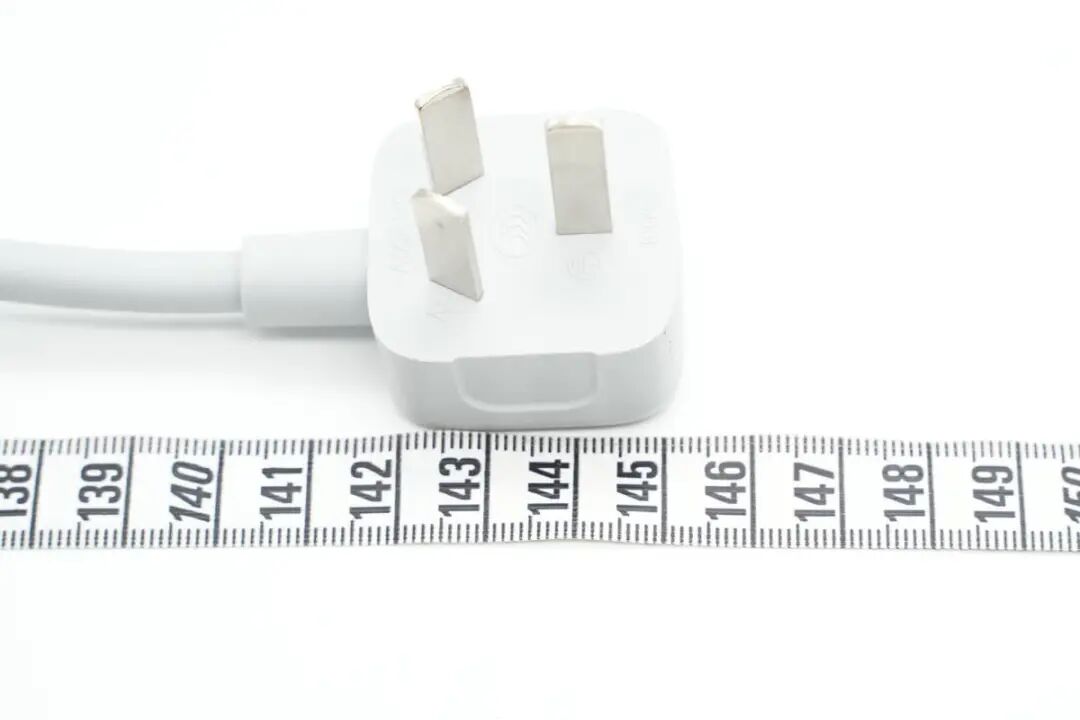

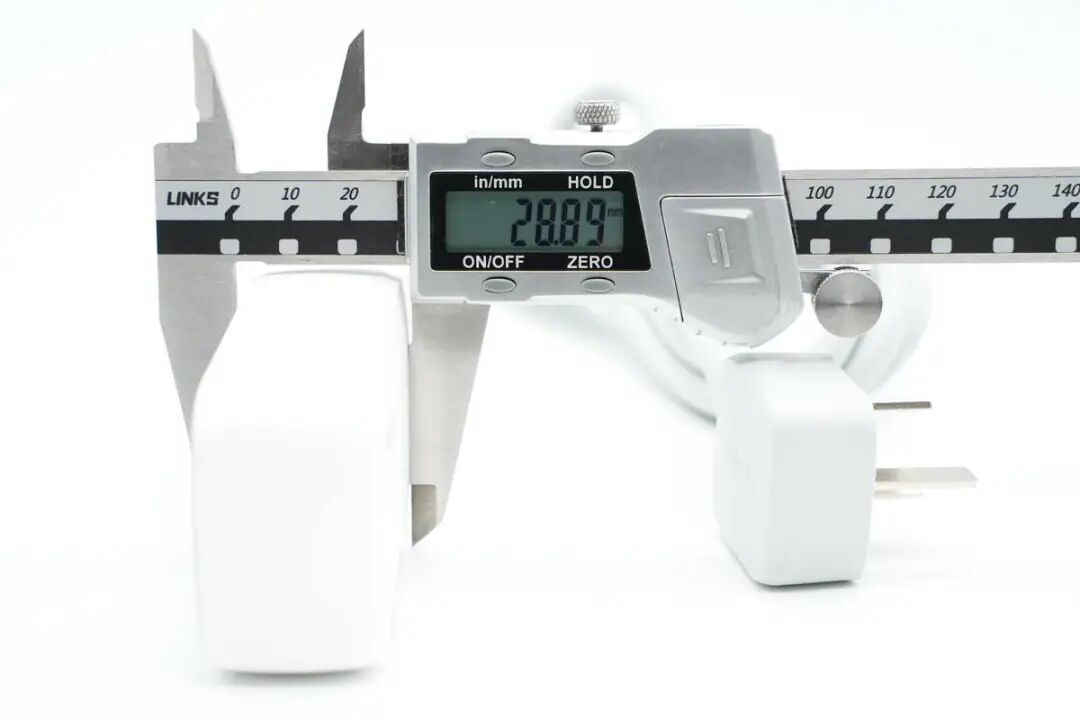

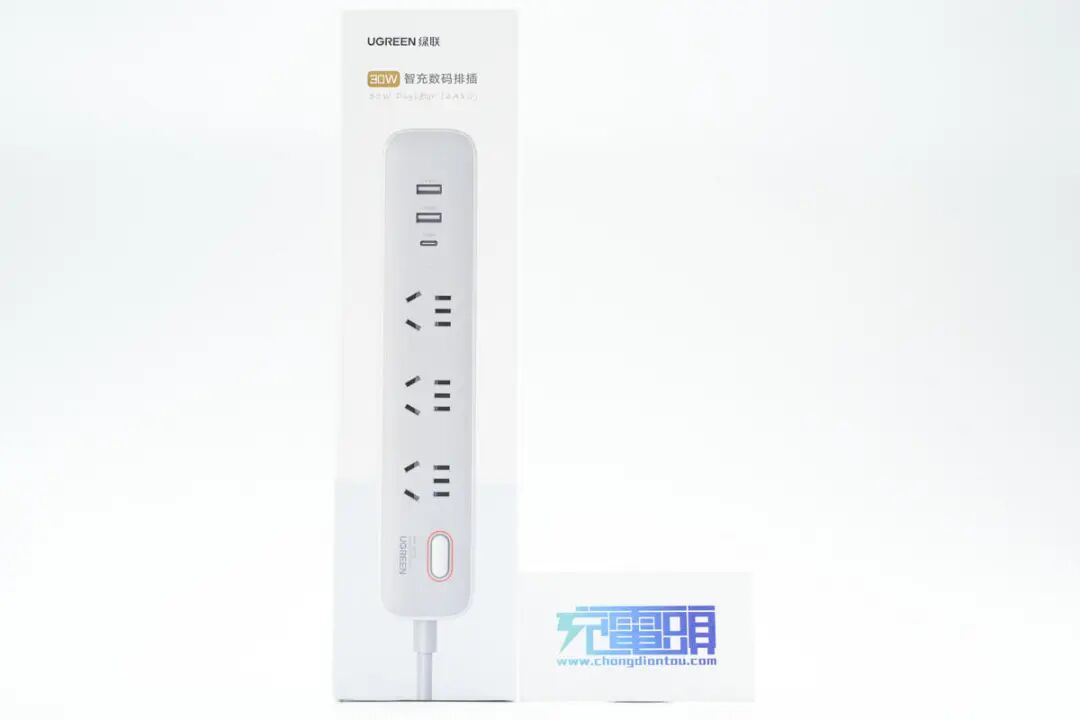

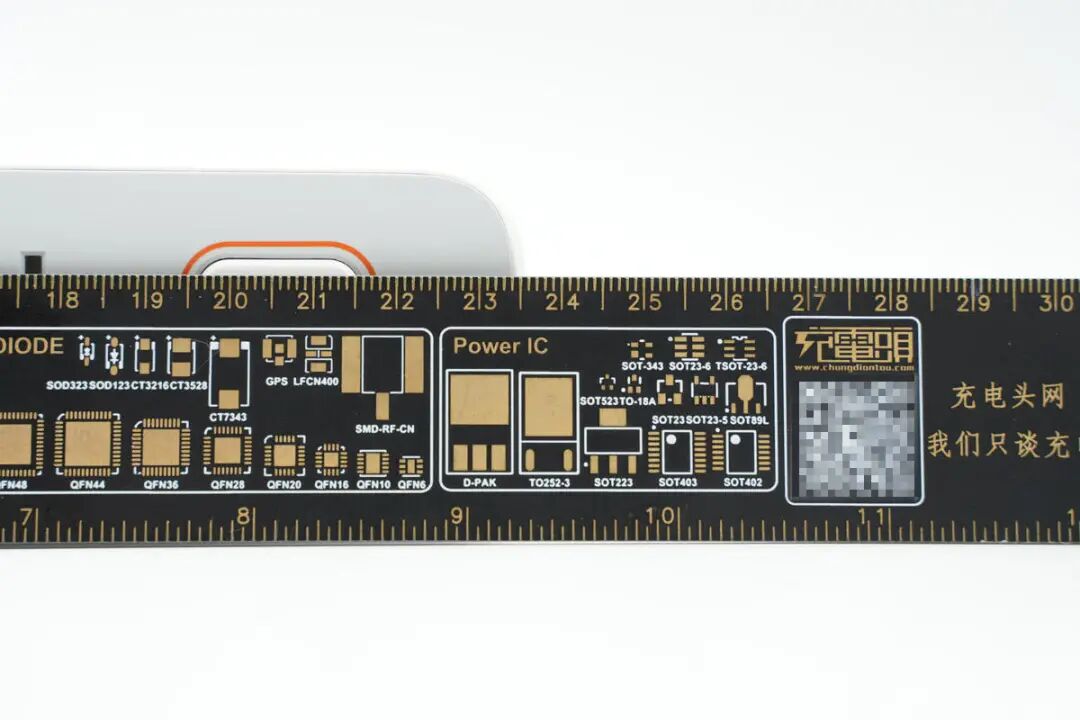

绿联这款30W智充数码排插内置一体铜条并具备安全门，并采用加粗线芯，日常使用更加安心。下面充电头网就对这款30W智充数码排插进行拆解，看看内部的设计和做工。包装盒正面印有UGREEN绿联品牌、30W智充数码排插名称以及外观图。排插电源线以及机身顶面为灰色，机身底部和侧面采用一体成型白色外壳，表面磨砂处理。电源线使用橡胶圈固定整理。插头两侧设有小凹面，方便用户插拔，内侧可以看到10A 250V~规格、CCC认证等信息，机身外壳采用PC材质磨砂外壳，顶面设有电源键、3+2 AC插口、指示灯以及USB接口。按键为白色外壳，外围还有橙红色环，这一搭配显得十分显眼，属于细节设计，让用户能第一时间定位按键位置。机身外壳上印有MAX 2500W、DESIGNED BY UGREEN以及UGREEN品牌。AC插孔内置安全门防止异物进入，可以有效避免误触被电风险。插座配备2A1C三个USB快充接口，并印有相应区别标识，方便用户使用，此外还设有LED指示灯。机身底部两侧都设有防滑垫，底部外壳上还有产品参数信息。技术参数：2500W MAX 10A MAX 250V~USB输入：100-240V~50/60Hz 0.8A MAXUSB-C输出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A，30W MAXUSB-A1/A2输出：5V3A、9V2A、12V1.5A，18W MAX测得USB-A2口同样支持QC2.0/3.0、AFC、FCP快充协议。测得USB-C口支持QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议。此外还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及3.3-11V3A和3.3-16V2A两组PPS电压档位。![]()

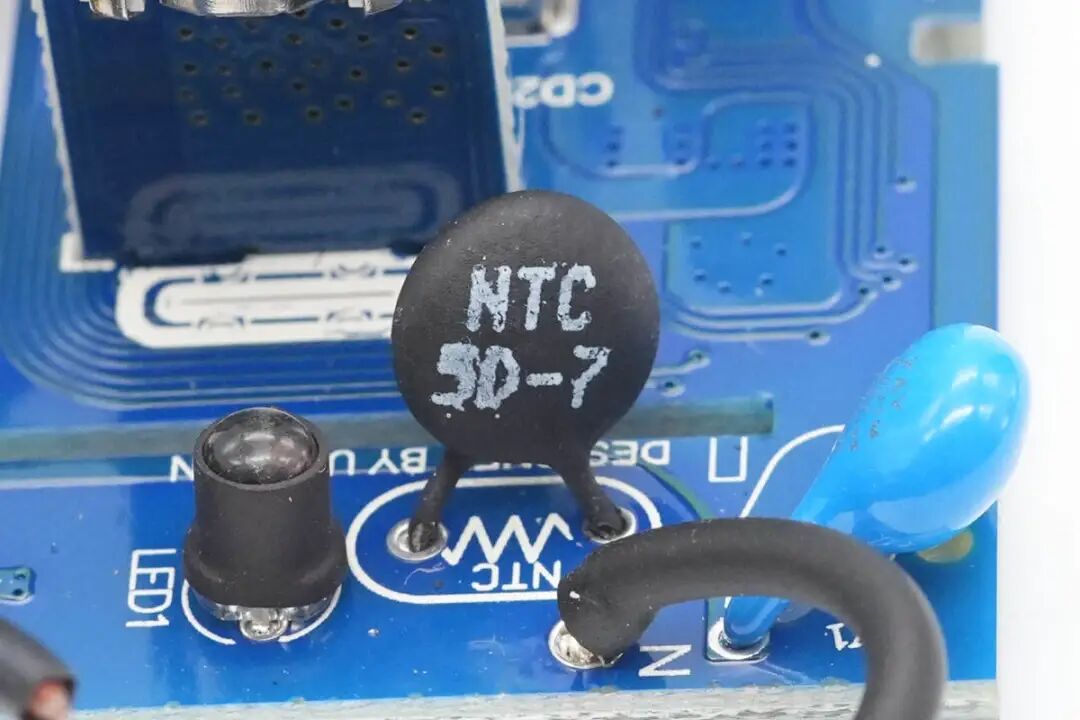

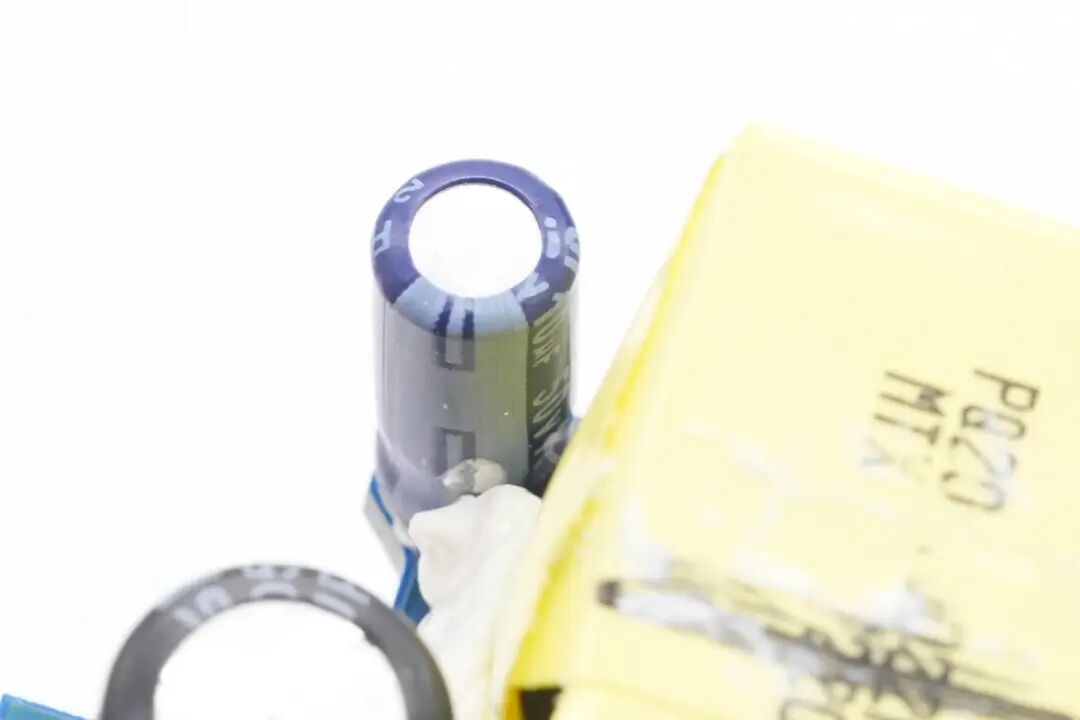

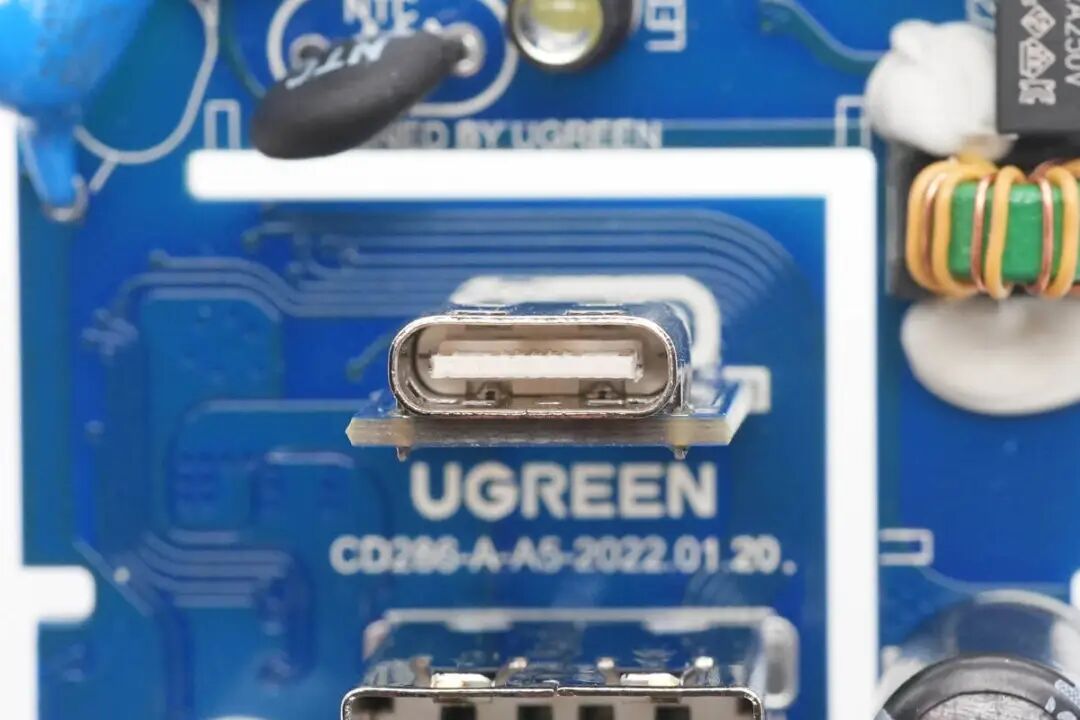

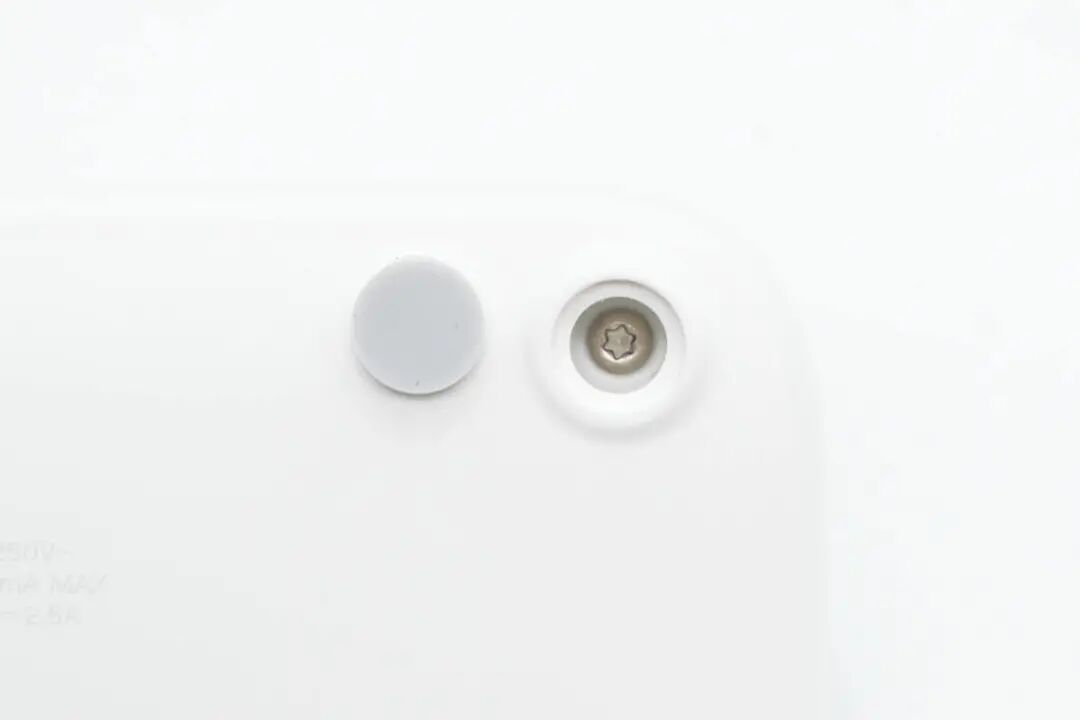

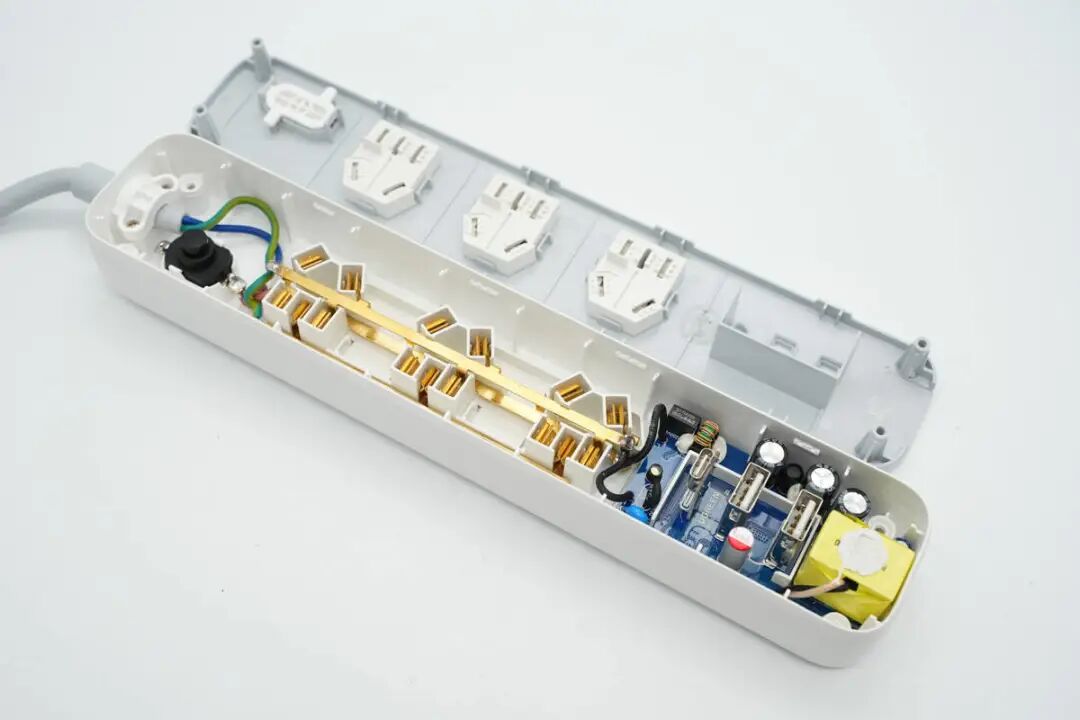

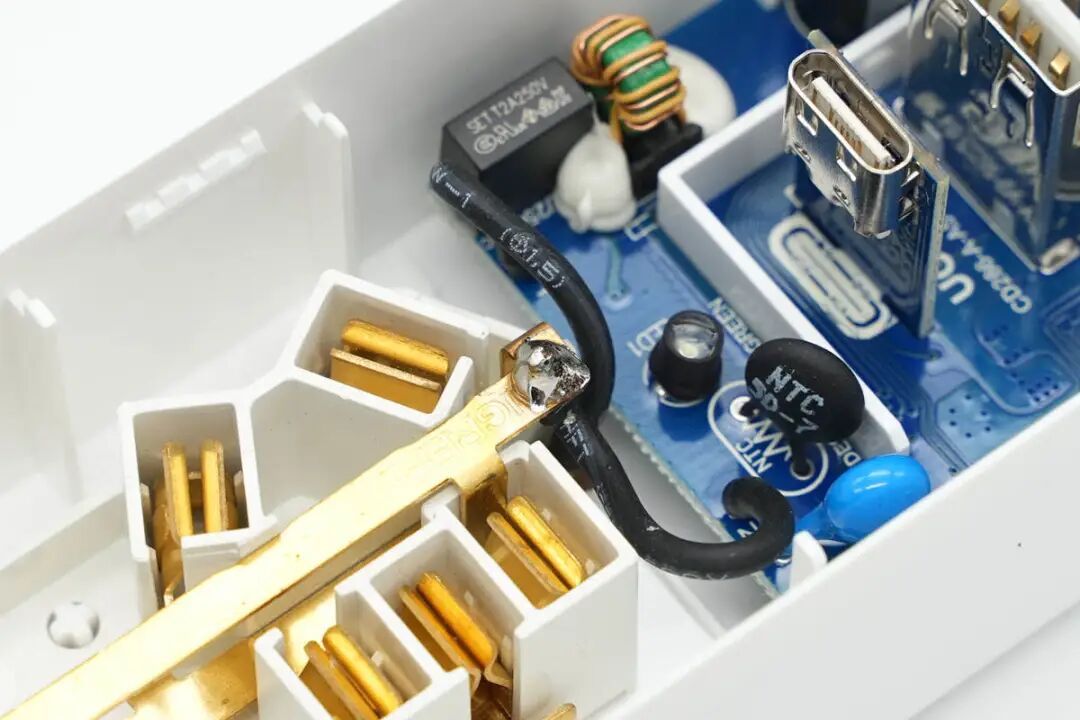

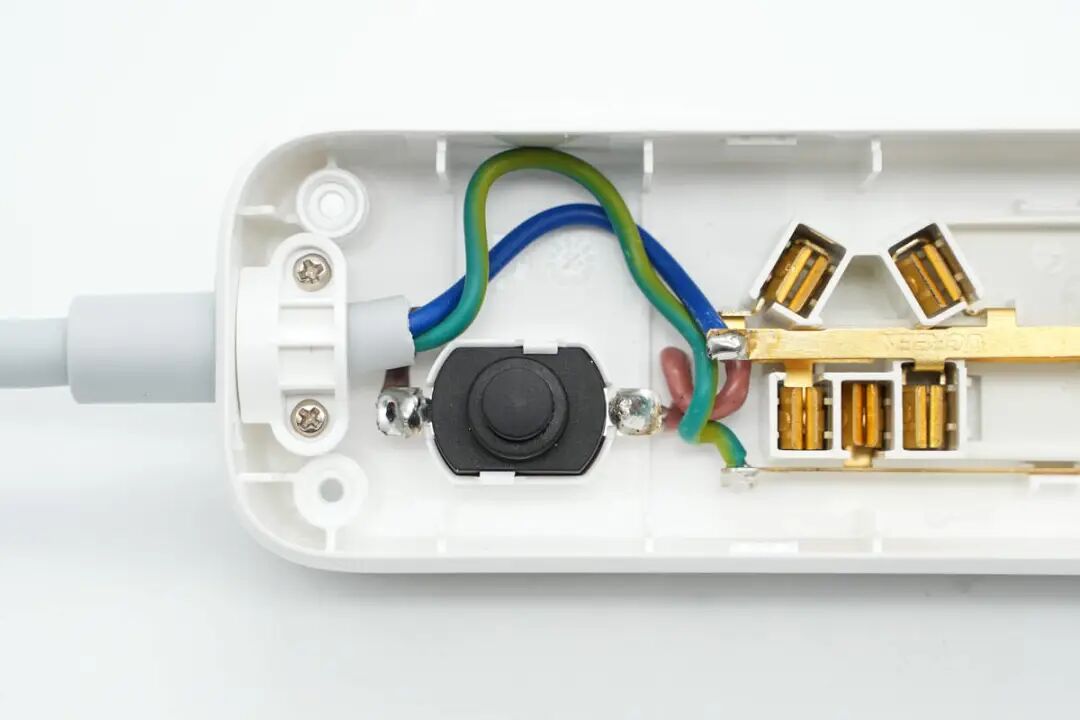

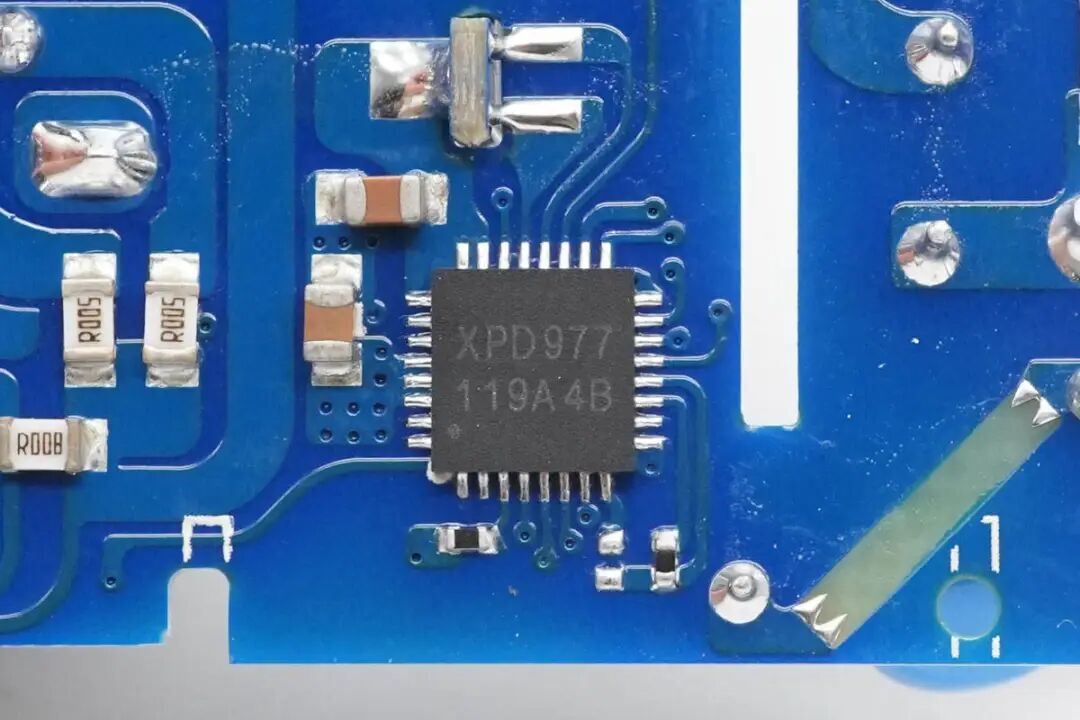

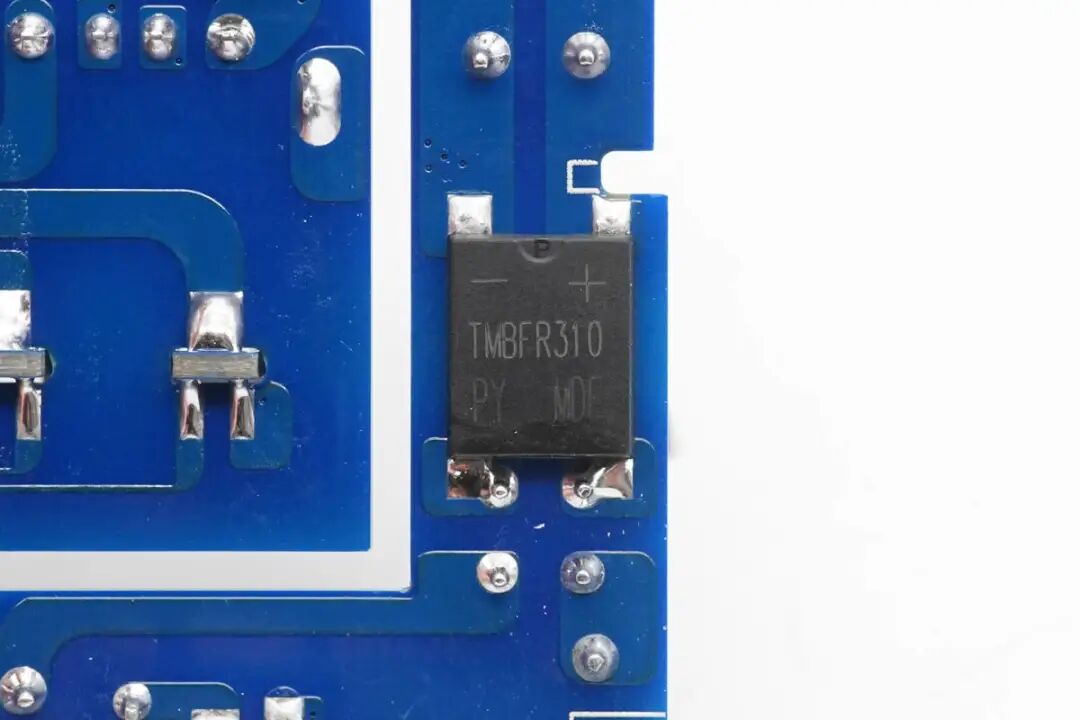

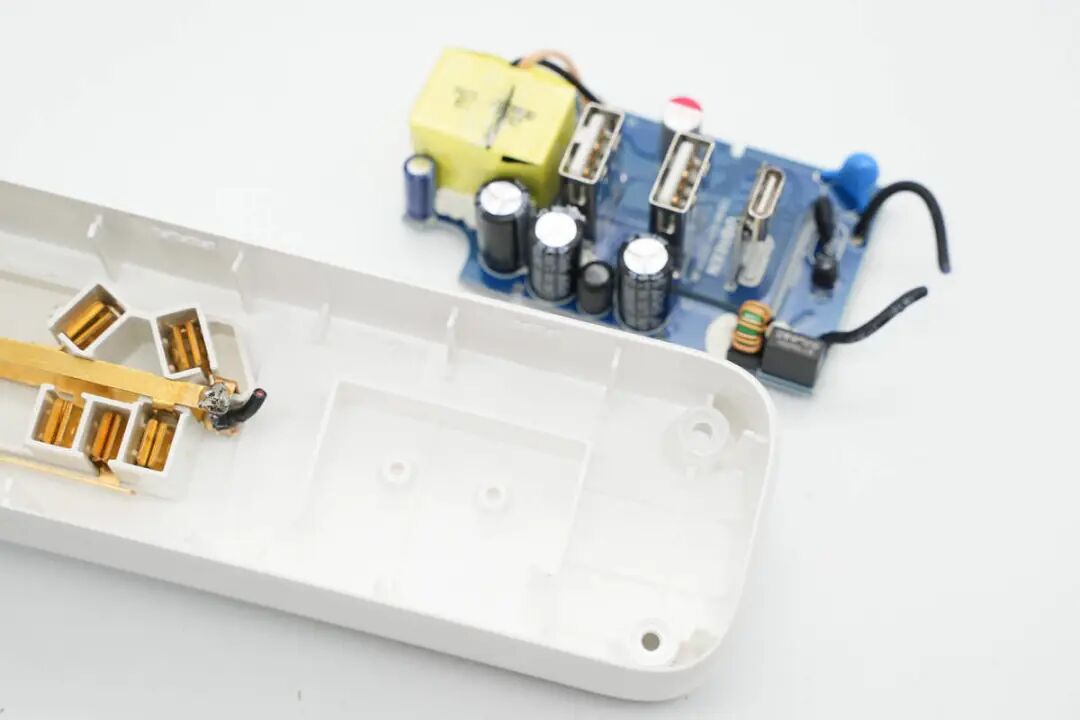

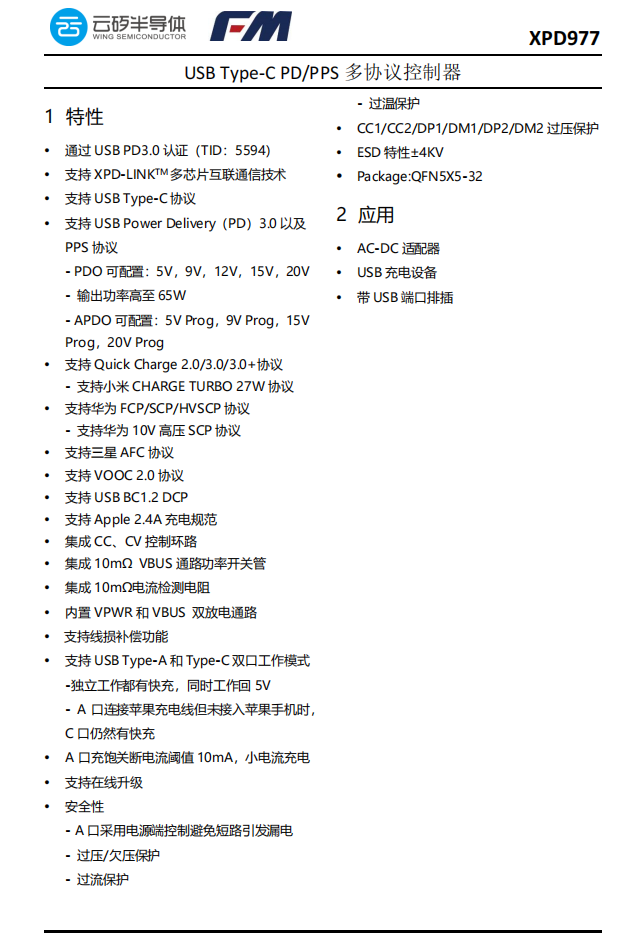

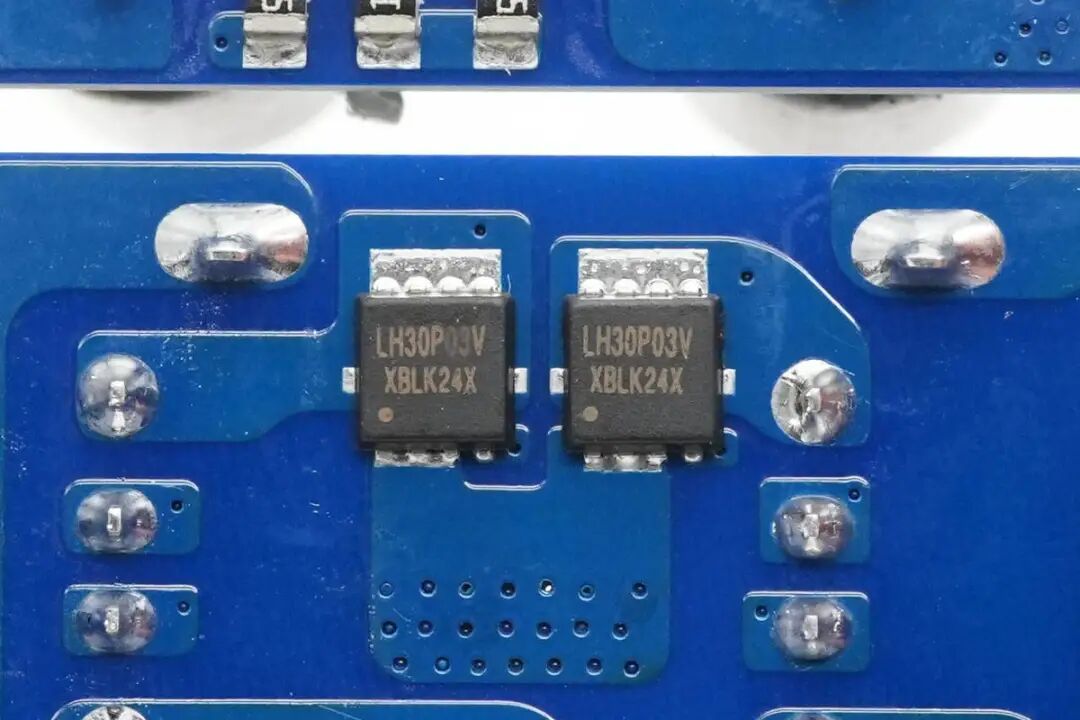

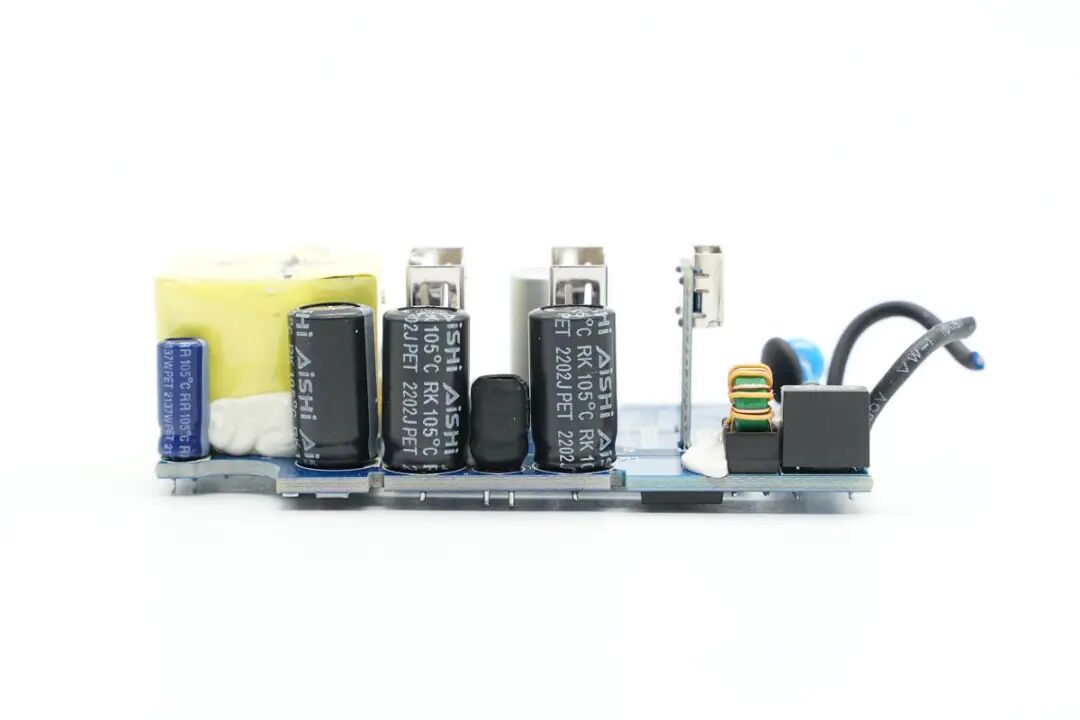

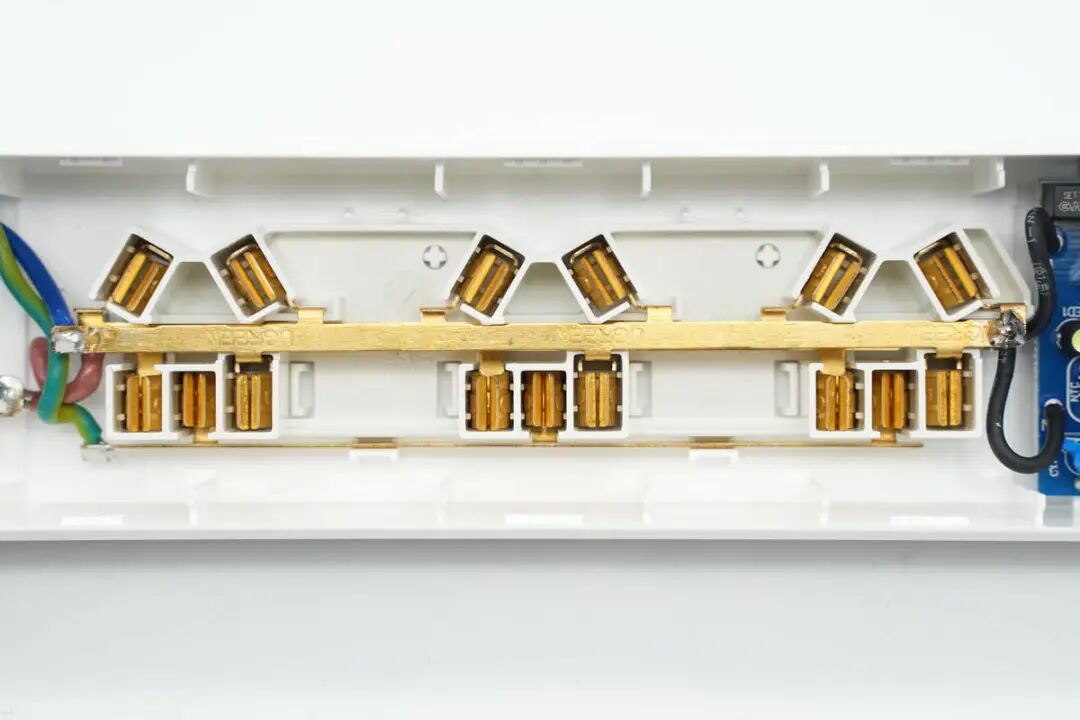

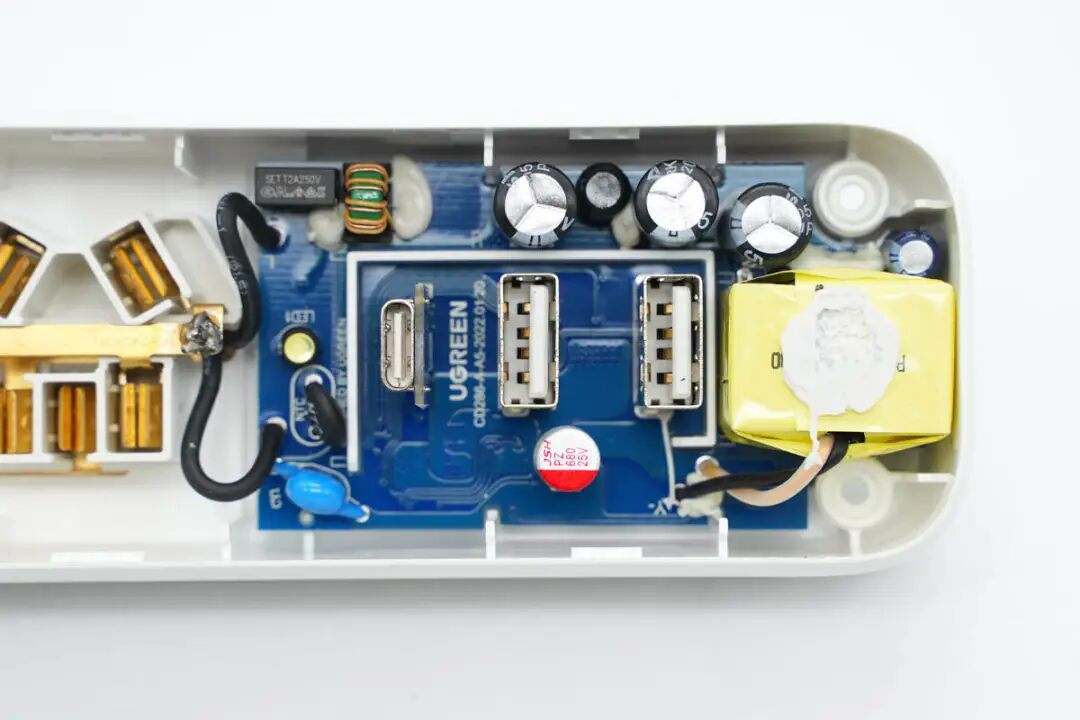

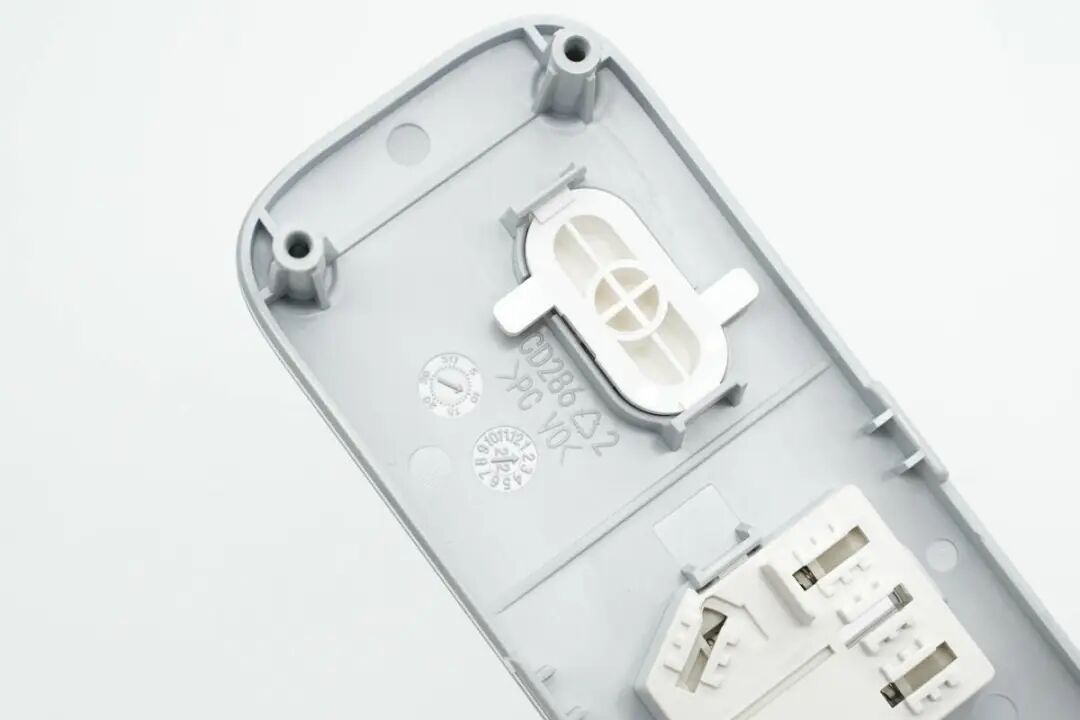

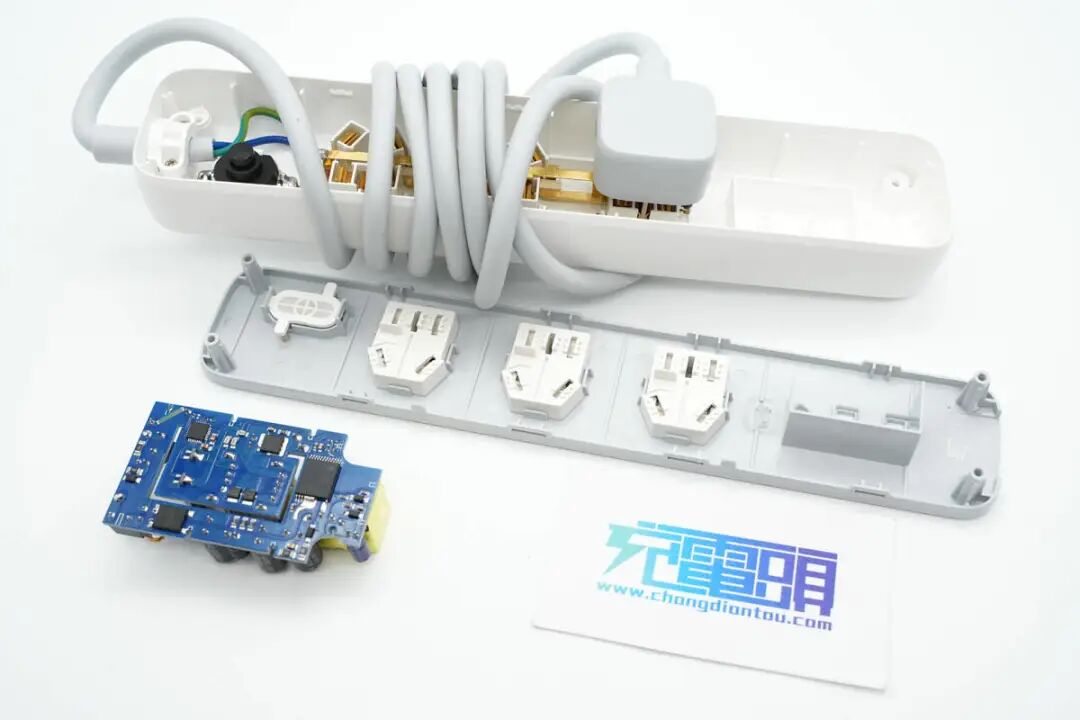

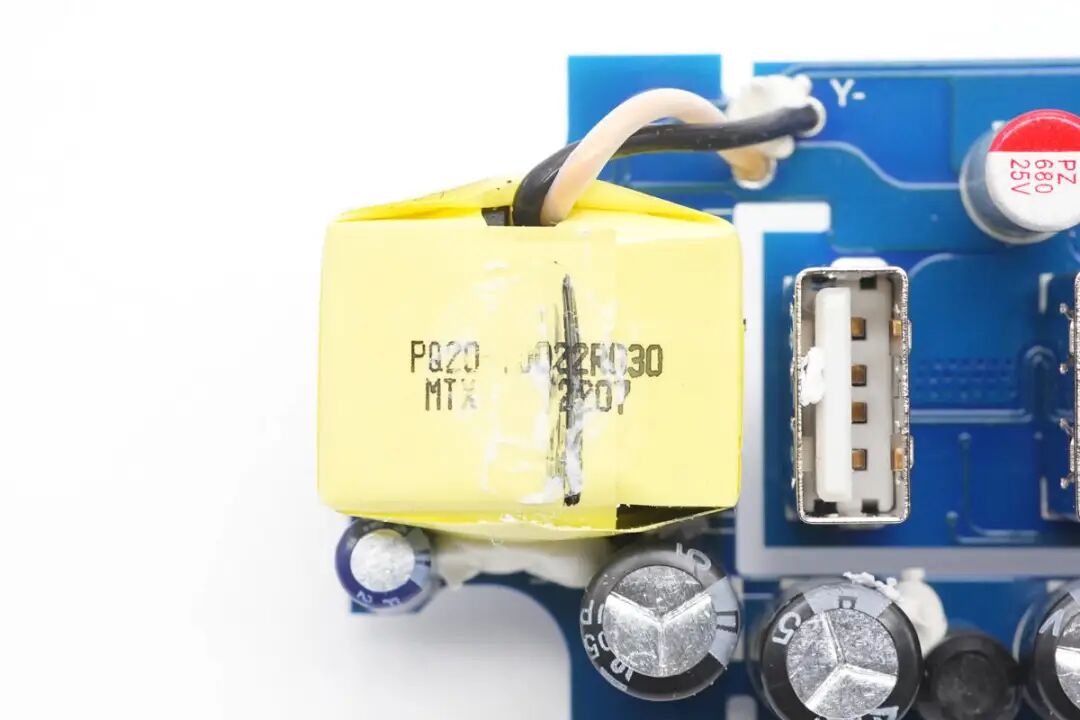

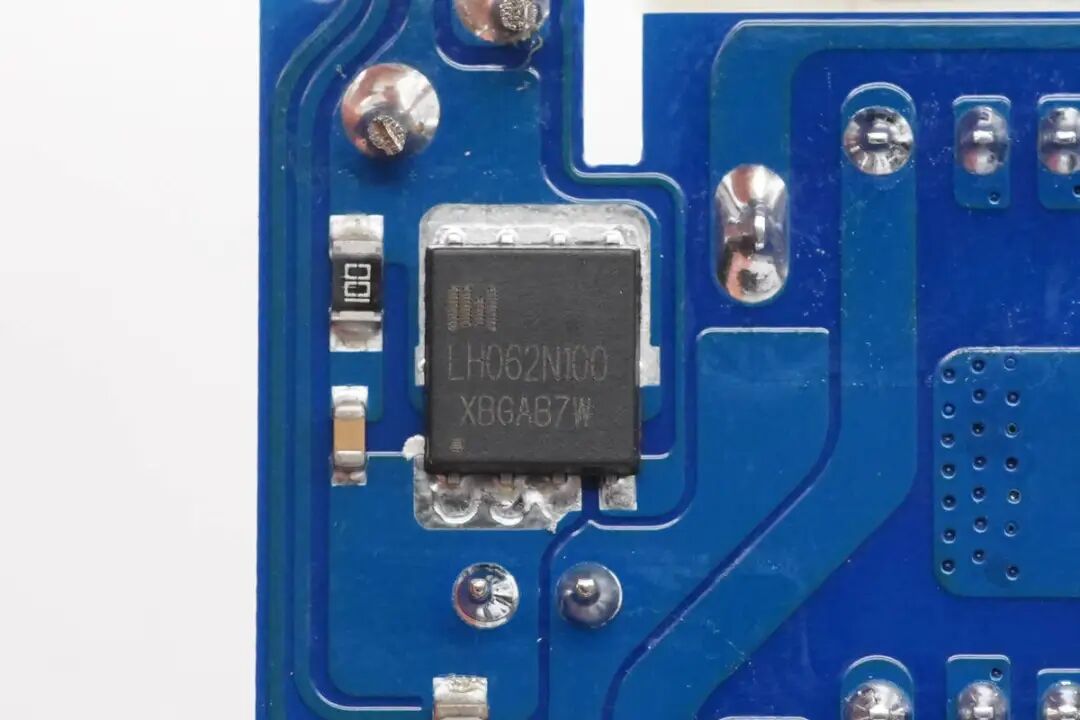

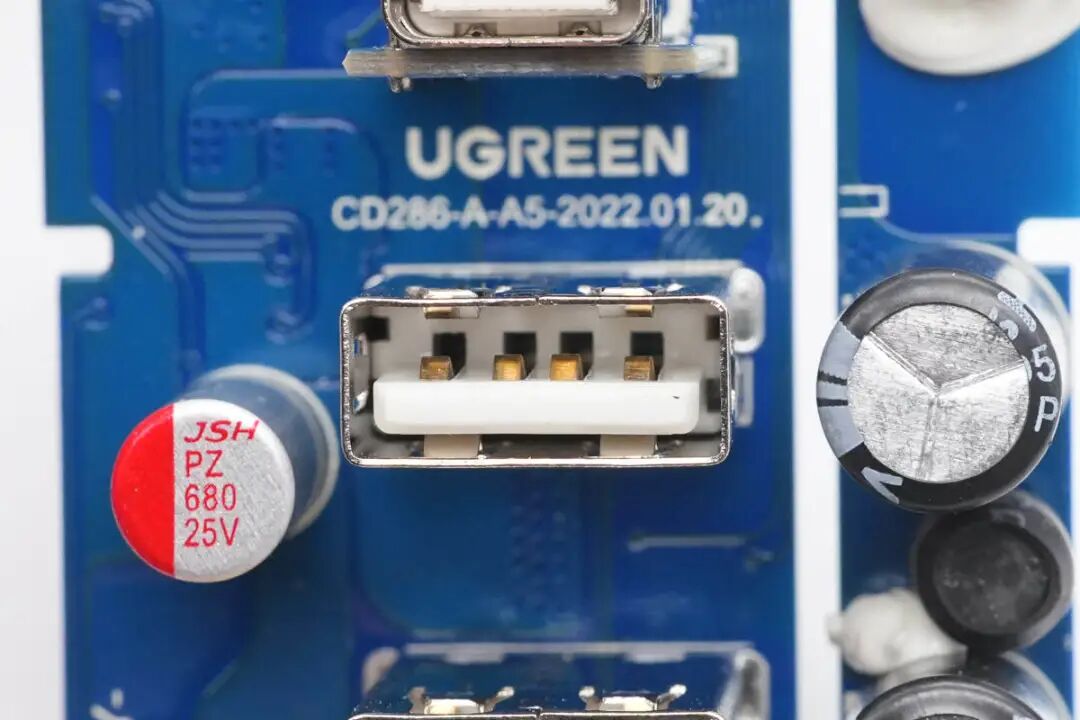

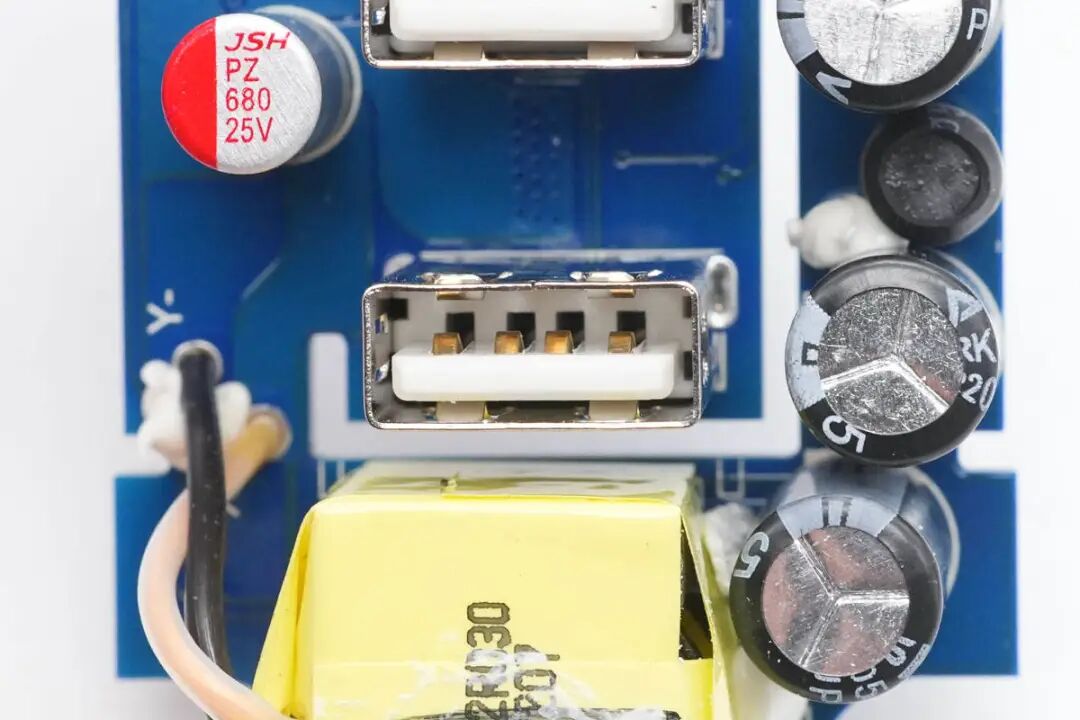

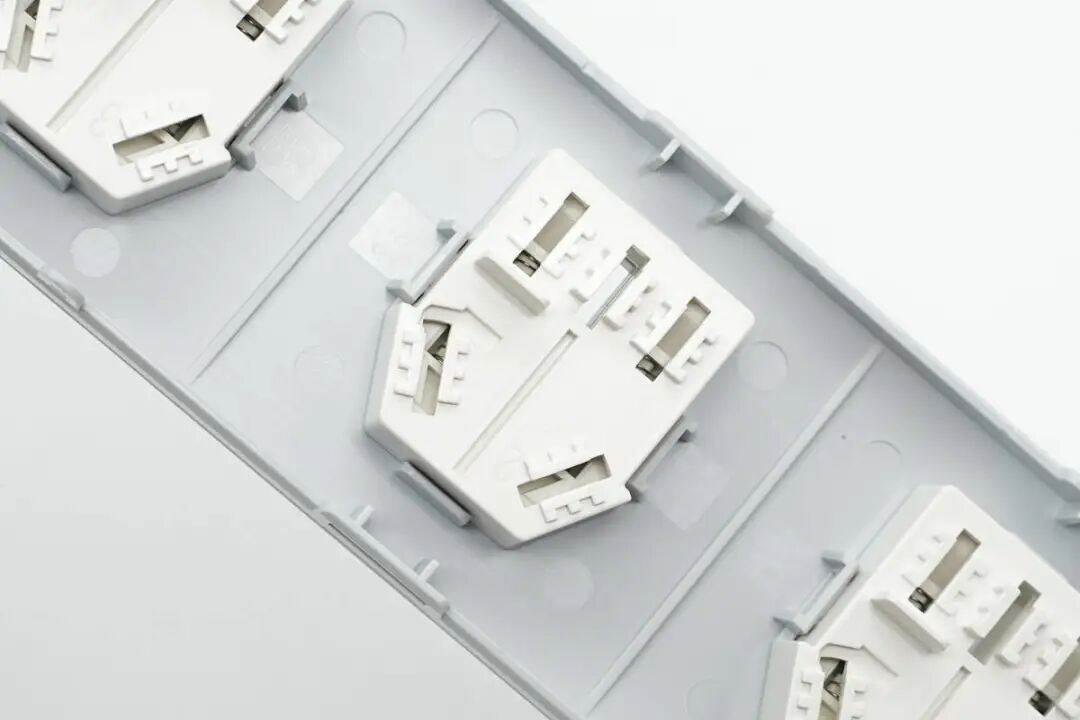

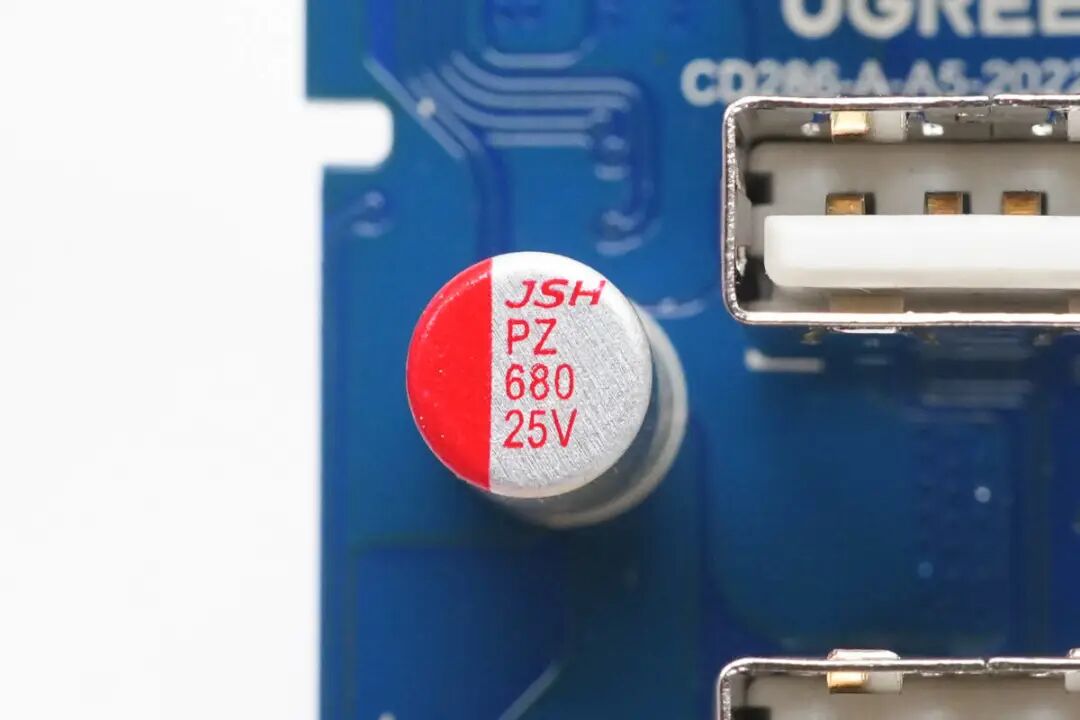

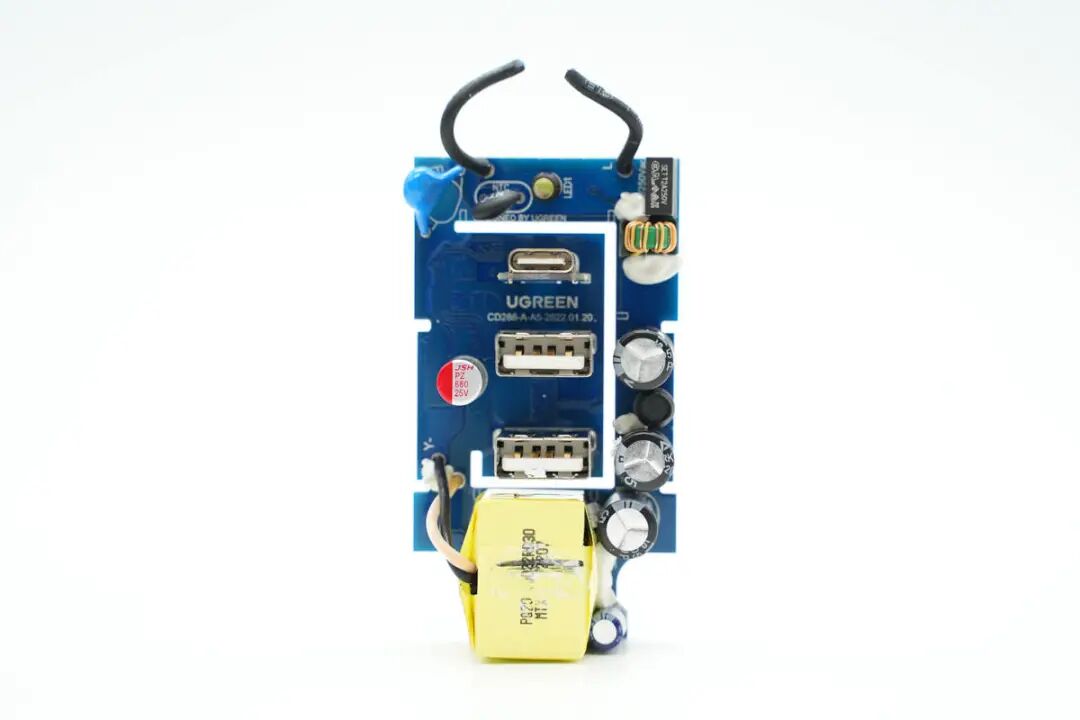

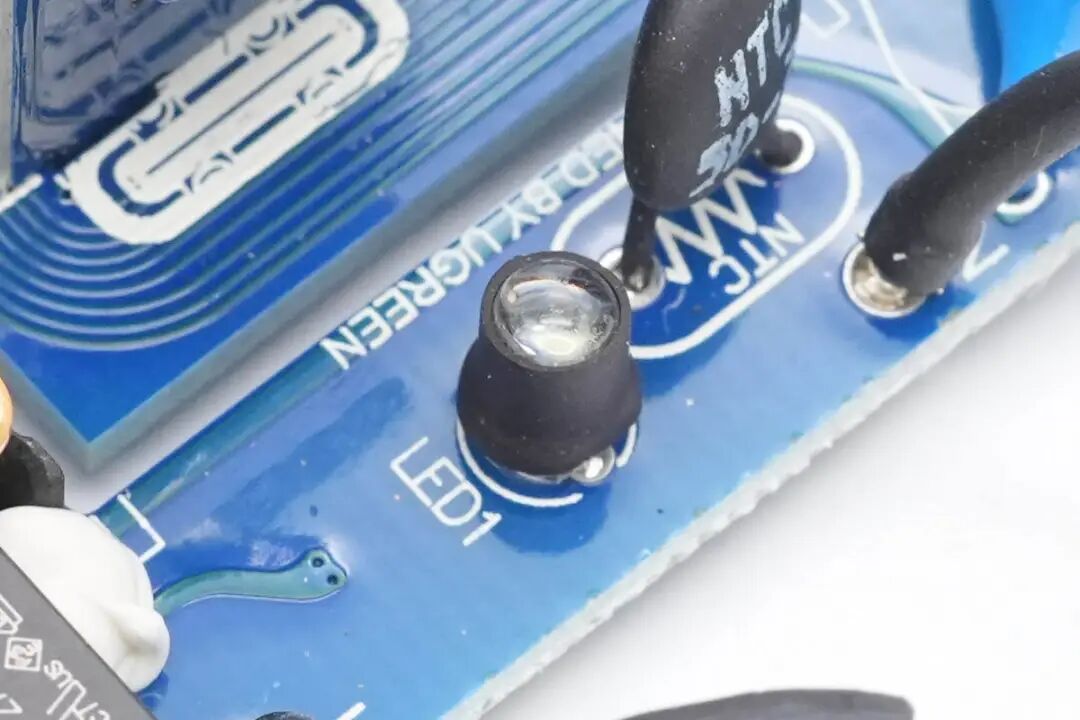

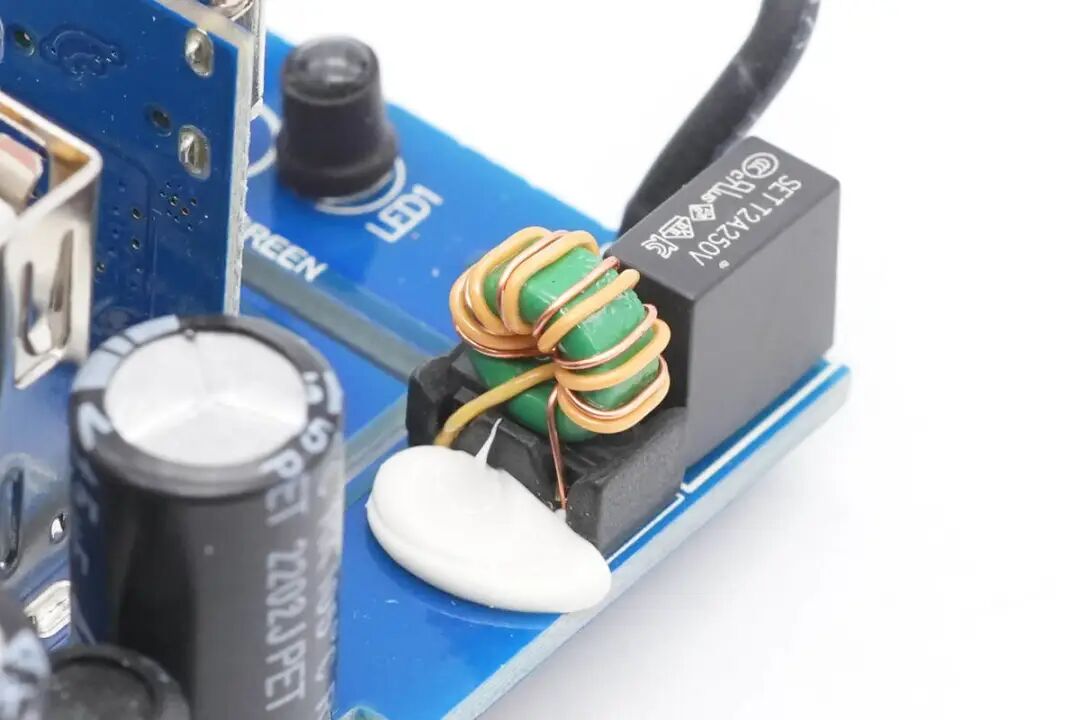

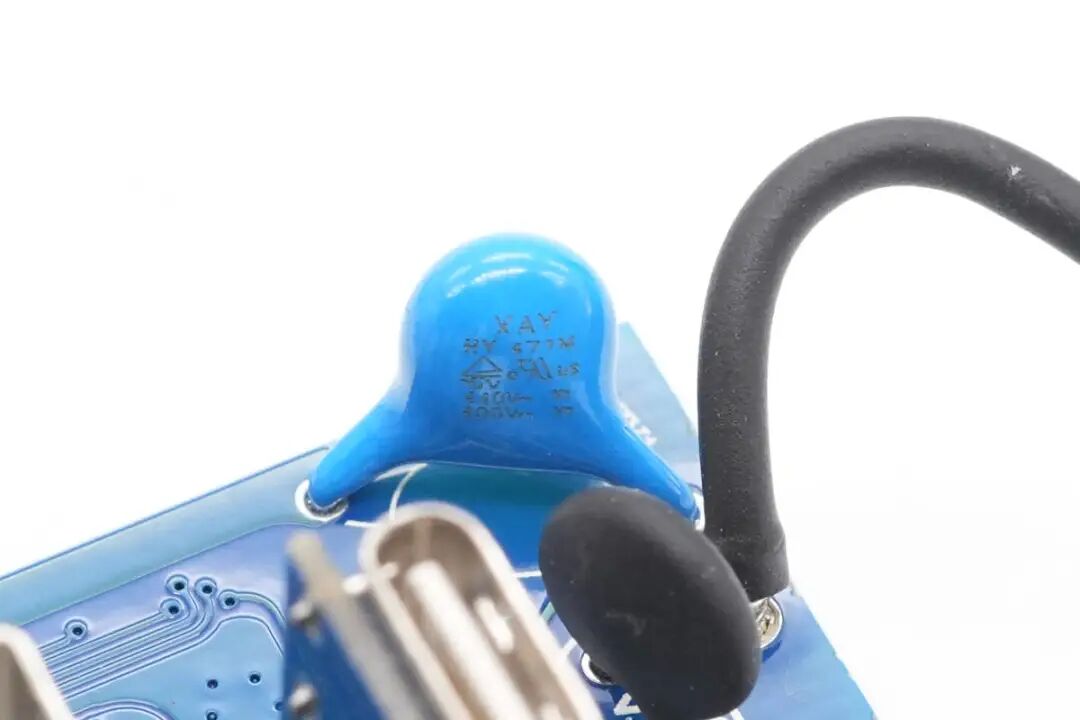

看完了绿联30W智充数码插座的开箱以及测试，下面就对这款插座进行拆解，看看内部的插座设计和快充模块设计。插座底部四角为硅胶防滑脚垫，下面是固定插座外壳的螺丝。首先拆下插座底部的防滑脚垫，脚垫下面为内六角防拆螺丝。面盖上固定电源开关按钮和三个插孔的安全门，右侧是快充模块的隔离板。插座内部一览，交流输入直接焊接连接到开关和铜带上，并通过铜带连接到右侧的快充模块上。电源开关特写，两侧焊接导线连接，通过壳体卡扣固定，连接在火线上用于插座电源总控。快充模块通过导线焊接连接到一体铜带上，焊点饱满扎实。快充模块一览，模块初次级通过插座外壳的隔离板进行隔离，其中外圈为初级电路，内圈为次级电路，并焊接USB-C接口和USB-A接口。插座外壳内部注塑有隔离板，侧面还有加强筋。值得一提的是，绿联这款插座的壳体接缝在插座正面，底部壳体具有一定的密封防水能力，在桌面使用时能够防止水从底部接缝进入插座，引发漏电问题。剪断连接快充模块的供电导线，取下快充模块。连接导线外套热缩管绝缘，并且冷压端子固定焊接。另外一面可以看到变压器使用胶带严密包裹绝缘，焊点涂胶加固。PCBA模块正面一览，可以看到初次级之间开槽，并由外壳隔离板插入进行绝缘，交流输入由顶部顺时针走向，整流滤波送至开关电源，变压器输出经过同步整流滤波后送至USB输出接口。PCBA模块背面一览，左侧上方为输入整流桥，下方为电源芯片，右侧是同步整流管和协议芯片。得益于使用高集成芯片，电源设计显得非常简洁。通过对快充模块正反面观察，绿联30W智充数码排插采用反激开关电源，支持宽电压输出，输出电压由协议芯片根据负载需求控制调节，实现单口快充，多口全局5V的输出策略。输入端NTC热敏电阻，丝印5D-7，直径7mm，冷态电阻为5Ω，用于抑制快充模块接入电源的冲击电流。输入端整流桥来自PY平伟，型号TMBFR310，3A1000V。用于把交流电整流成为脉动直流电。三颗高压滤波电解电容均来自AiSHi艾华，为RK系列，105℃耐热。三颗电容规格均为400V 15μF，合计容量为45μF，将整流桥输出的脉动直流电滤波成为直流电，为初级电源芯片供电。PCB边缘一颗小电解电容用于为初级主控芯片供电，电容来自AiSHi艾华，规格为50V 10μF。初级主控芯片采用知名大厂PI的INN3267C，苹果原装20W快充也是使用的PI芯片。INN3267C是一颗集成初级开关、同步整流、FluxLink反馈和恒功率特性的离线反激式恒压/恒流准谐振开关电源IC，属于InnoSwitch3-CP系列。输出同步整流管来自力宏微，型号微LH062N100，是一颗NMOS，耐压100V，导阻6.2mΩ，使用DFN5*6封装，由PI电源芯片输出驱动信号，进行同步整流。输出滤波电容来自JSH万京源，PZ系列，680μF 25V。协议芯片采用云矽半导体XPD977，2A1C三口输出电压全部由这颗芯片控制。左侧两颗R005电阻是用于两个USB-A口电流检测的检流电阻，R008电阻用于PI主控芯片输出电流反馈。云矽半导体XPD977已经通过了USB PD3.0认证，TID：5594。支持XPD-LINKTM多芯片互联通信技术；支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD和PPS等快充协议，还支持小米CHARGE TURBO 27W协议、华为10V高压 SCP协议等。云矽半导体XPD977内部集成 10mΩ VBUS 通路功率开关管，并且集成10mΩ电流检测电阻，内置VPWR和VBUS双放电通路。支持完善的保护功能，节省外围元件数量，简化电路，降低成本。采用QFN5*5-32封装。 两个USB-A接口输出VBUS开关管来自力宏微，型号LH30P03V PMOS，耐压30V，导阻11mΩ，用于USB-A口输出控制。USB-C母座焊接在垂直的小板上，过孔焊接，对应外壳开孔。另一个USB-A母座同样垂直焊接，与变压器之间通过外壳隔离板绝缘。绿联30W智充数码插排为日常常用的插排设计，三个五孔插脚配合2A1C的接口配置，并增添了30W输出的快充模块。插排设计有总电源开关，方便实现全局供电控制。插座采用双色外壳设计，面板接缝设置在正面，具有一定的防水浸能力，无需担心水沿接缝渗入插排，造成漏电问题，使用更加安全。相比传统插排，这款新品最大特点便是加入了30W输出的USB快充模块，插线即可为iPhone 13新机快充，十分方便。充电头网通过拆解发现，内置充电器采用知名大厂PI的主控芯片INN3267C，搭配力宏微同步整流管组成开关电源，云矽XPD977协议芯片控制三个接口输出电压，电容来自艾华和万京源，整体方案集成度高，用料也很可靠。「峰会报名」
