----- 充电头网拆解报告 第2153篇 -----

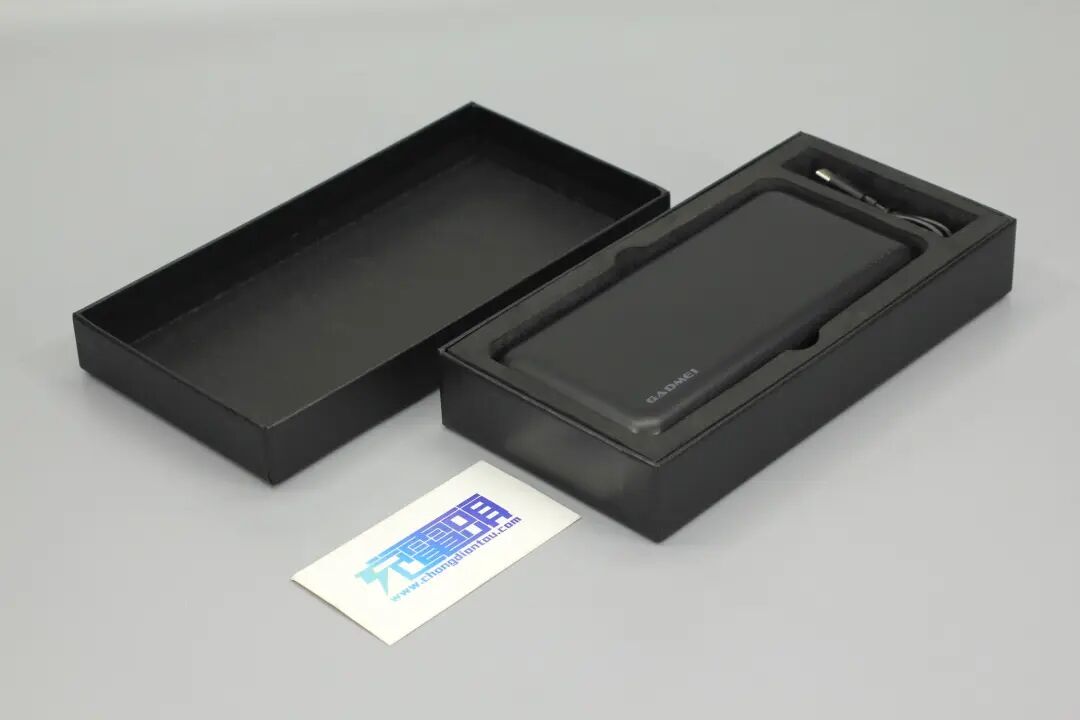

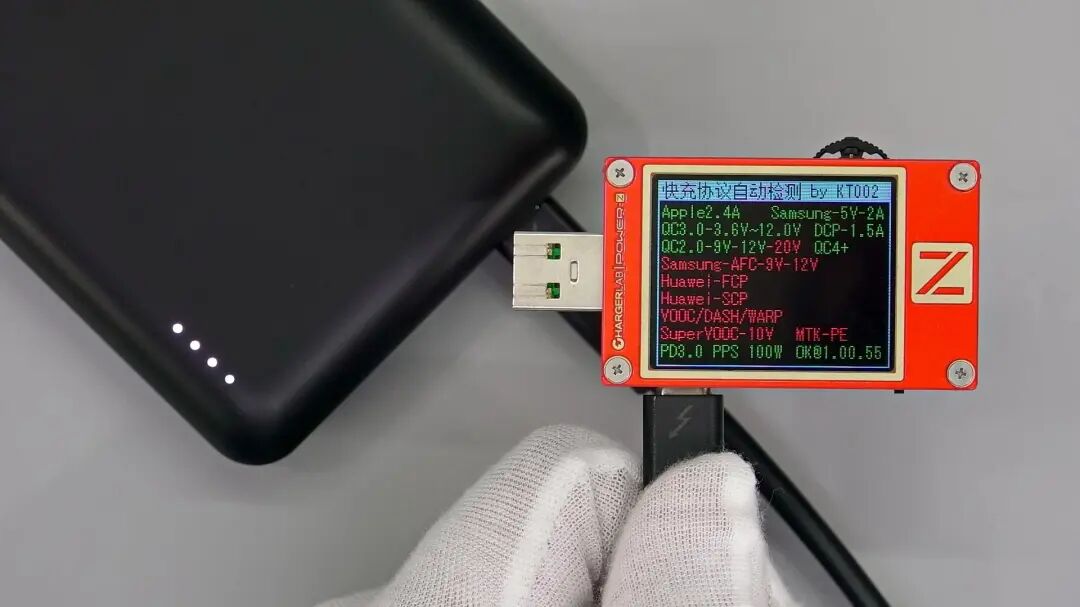

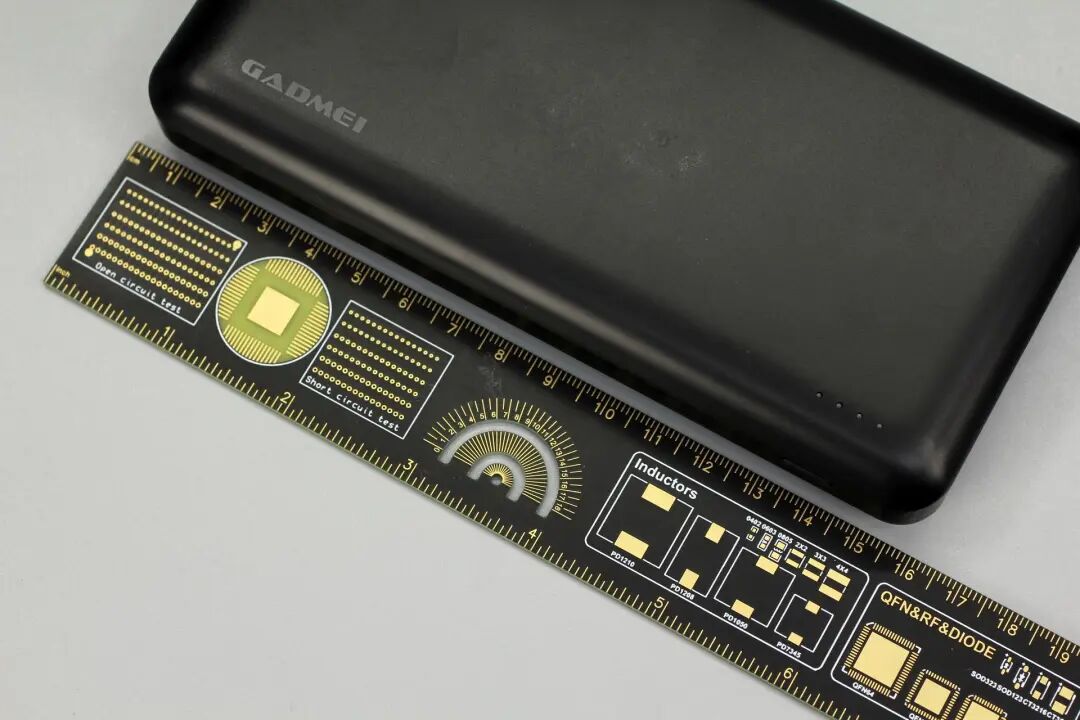

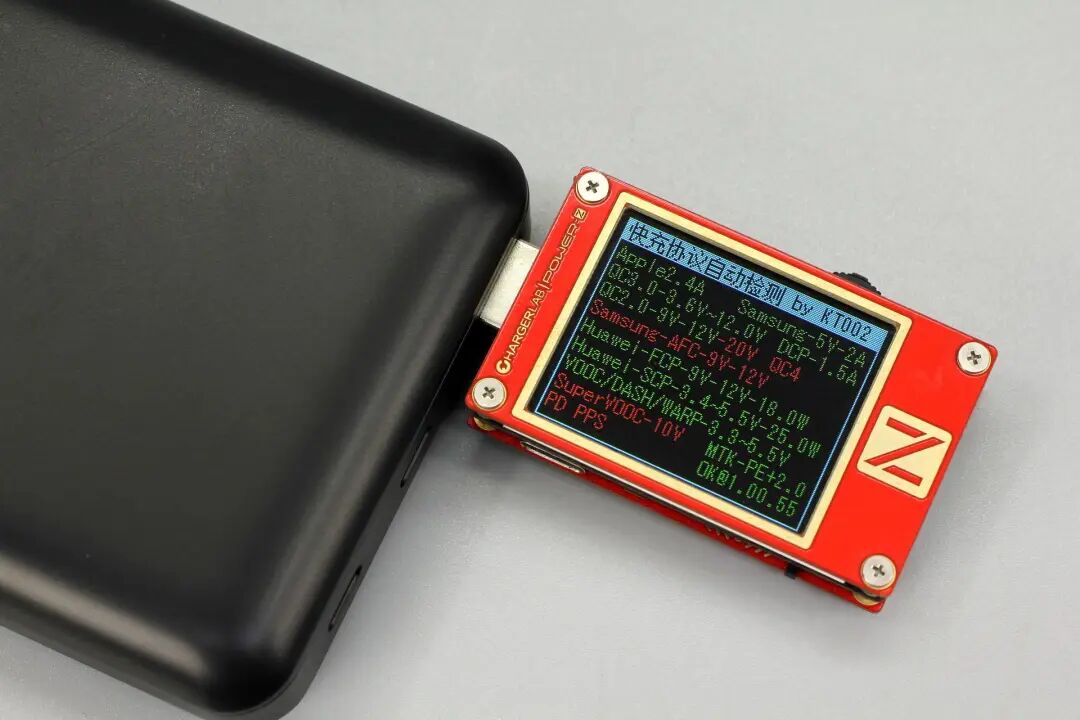

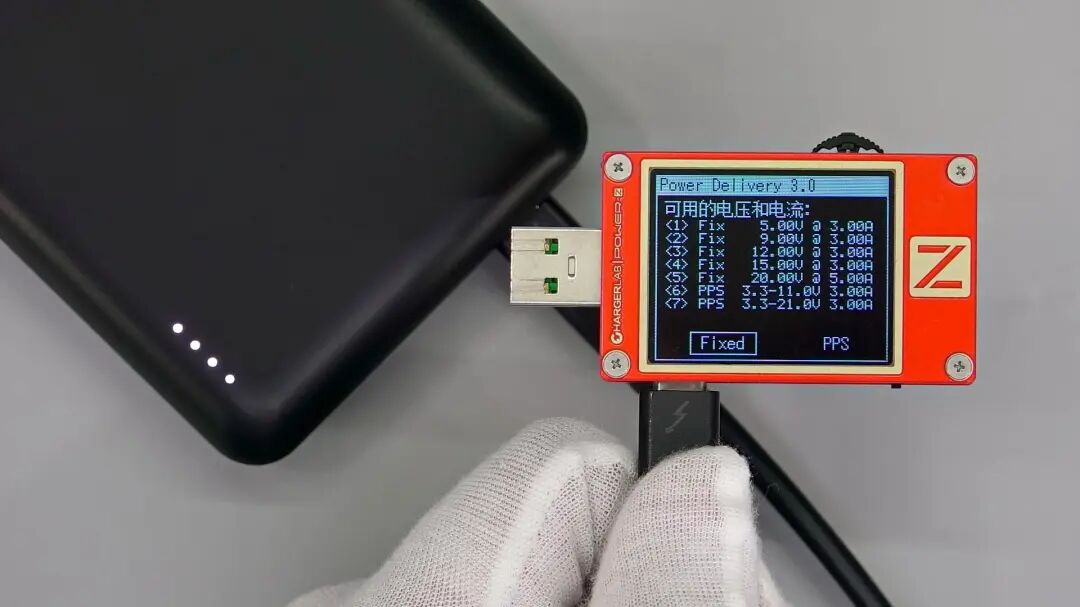

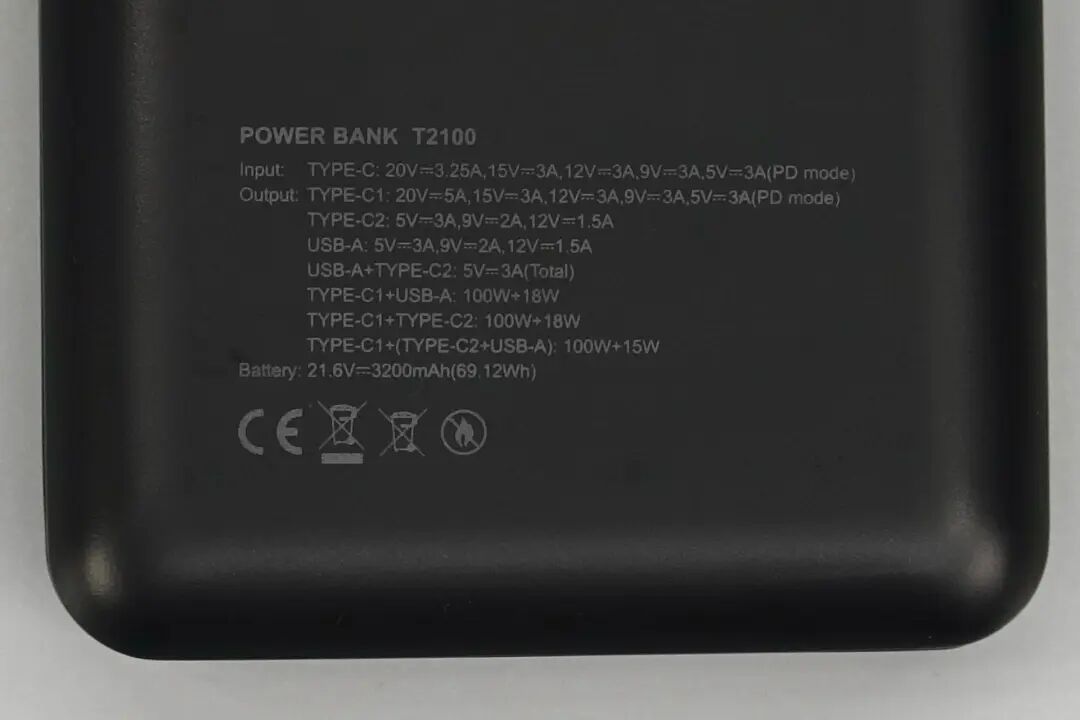

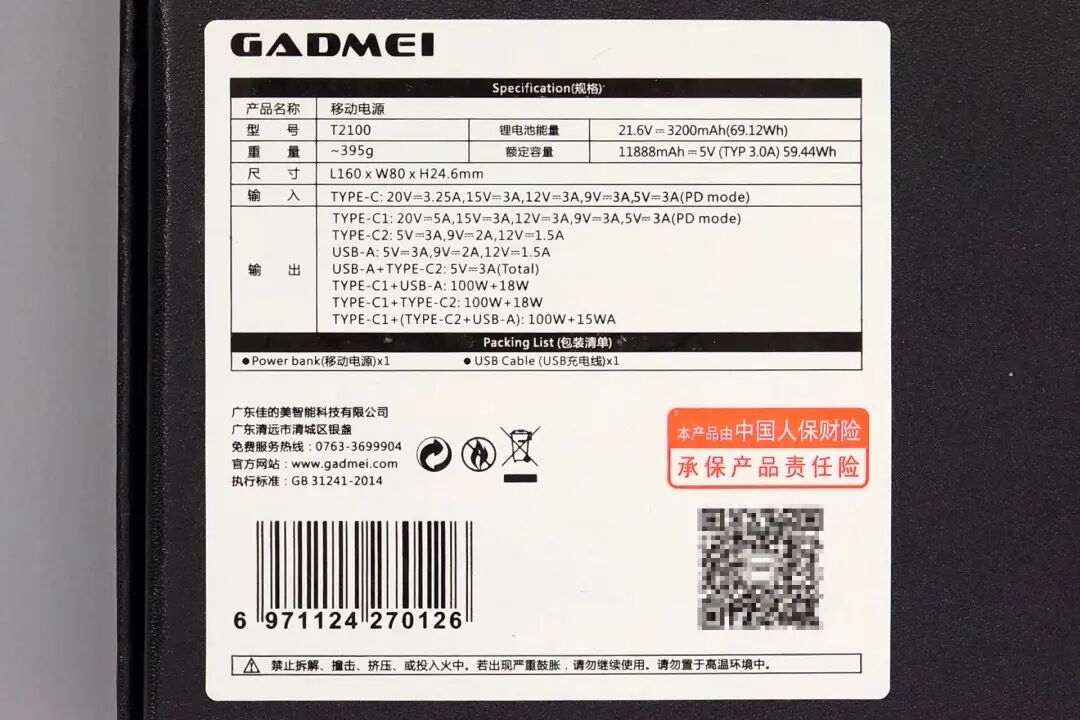

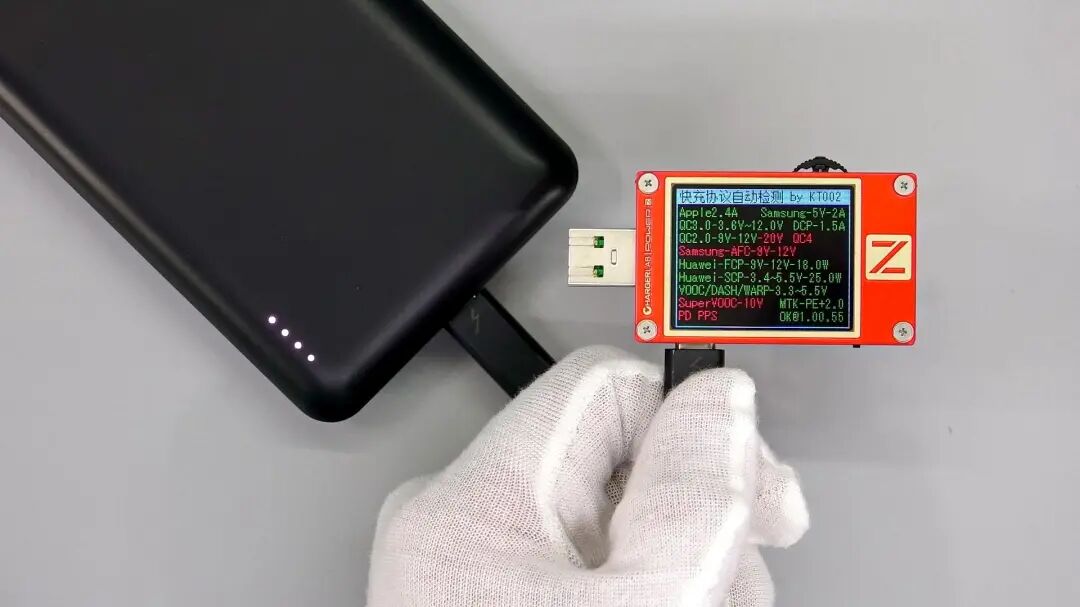

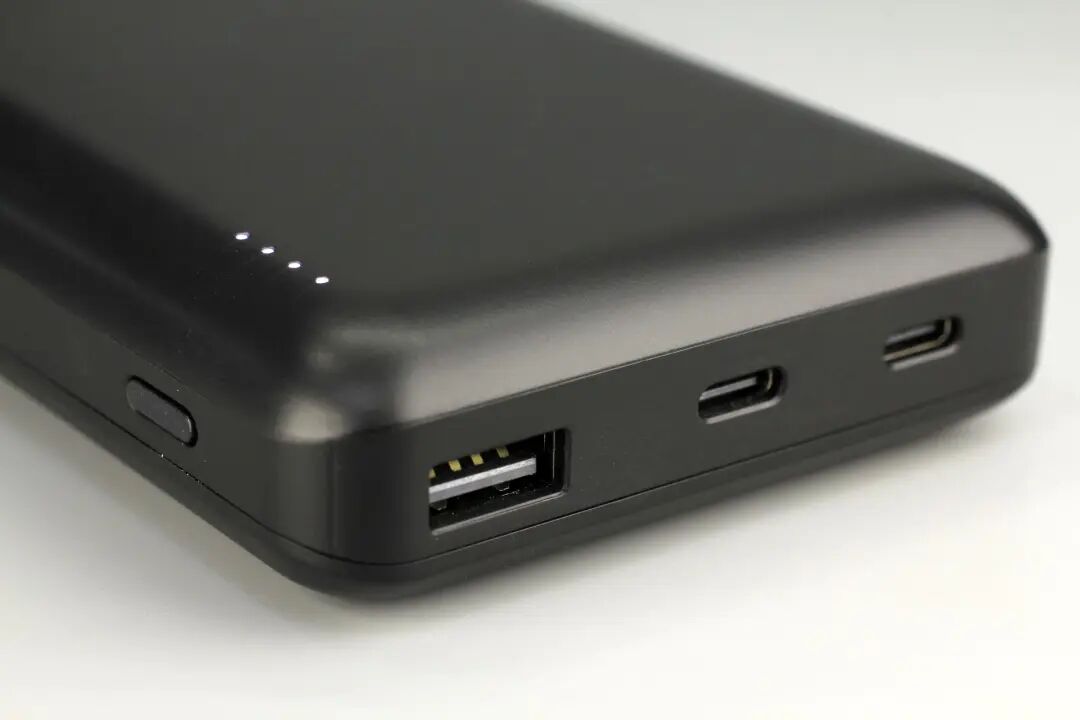

佳的美智能科技是一家集研发设计、生产制造、市场营销于一体的，以智能手机配件、个人智能数码、智能家居为主的集团化企业，致力于打造国际化，高科技型的领先品牌。产品包括移动电源、数码相框、智能早教机、充电器等产品。充电头网拿到了佳的美推出的一款100W 2C1A大功率双向快充移动电源，这款移动电源内置六串18650电芯，容量为3200mAh，总容量为19200mAh，具备100W+18W同时输出能力，能够同时为笔记本和手机快充，下面就对这款移动电源进行拆解，看看内部使用了什么方案吧。GADMEI 100W移动电源包装盒扁平，整体黑色基调风格十分简约。贴纸上印有产品参数以及商家信息，由中国人保财险承保产品责任险。包装内含充电宝、数据线以及使用说明书。充电宝采用PC材质黑色外壳，表面全部磨砂处理，正面印有GADMEI品牌。此外还设有LED电量指示灯，侧面设有电源键，端部设有2C1A三个USB接口，均为黑色胶芯。USB-C输入：5V3A、9V3A、12V3A、15V3A、20V3.25AUSB-C1：5V3A、9V3A、12V3A、15V3A、20V5AUSB-C1+（USB-C2+USB-A）：100W+15W电池：21.6V/3200mAh（69.12Wh）此外PDO报文显示C1口还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-11V3A、3.3-21V3A两组PPS电压档位。另外测得USB-C2口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、FCP、SCP、VOOC/DASH/WARP、PE2.0快充协议。测得USB-A口支持QC2.0/3.0、FCP、SCP、VOOC/DASH/WARP、PE2.0快充协议。![]()

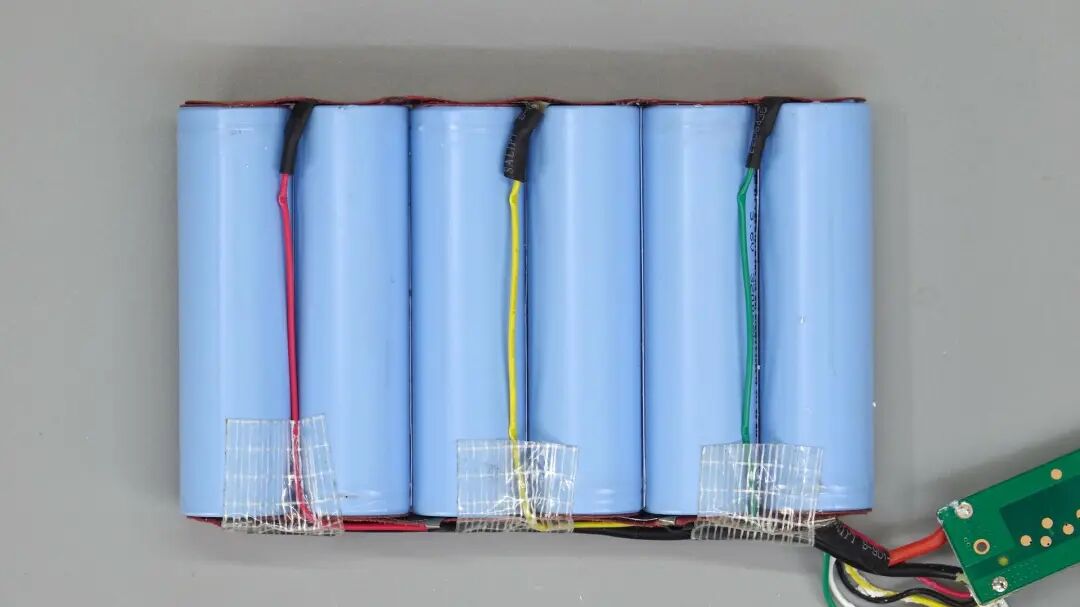

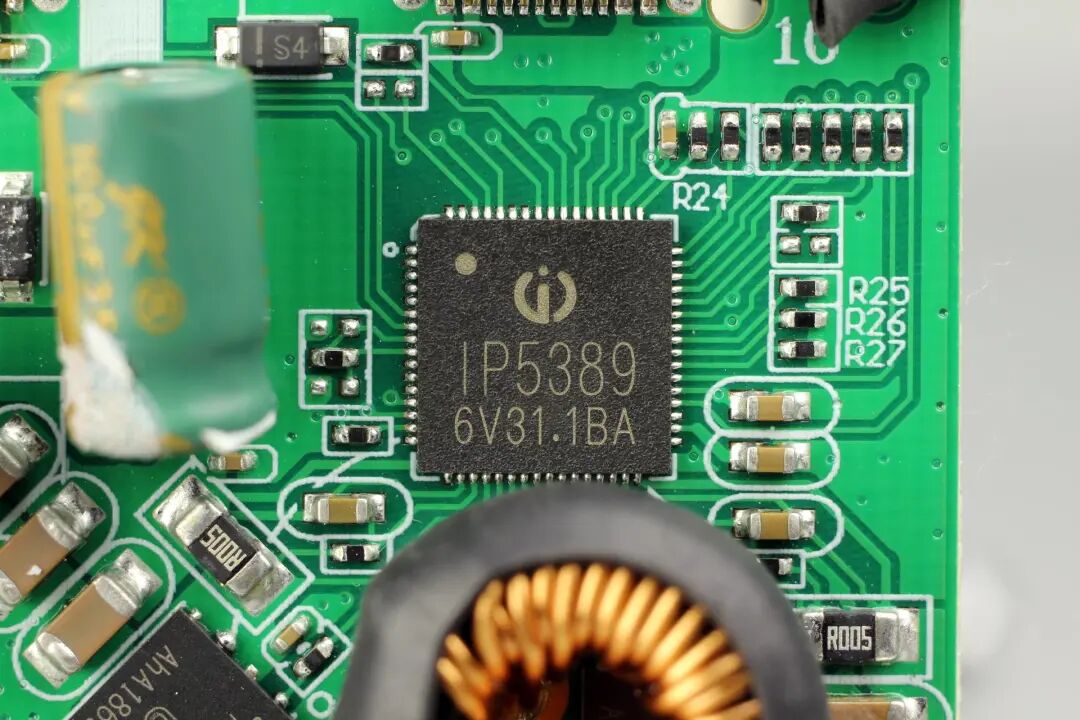

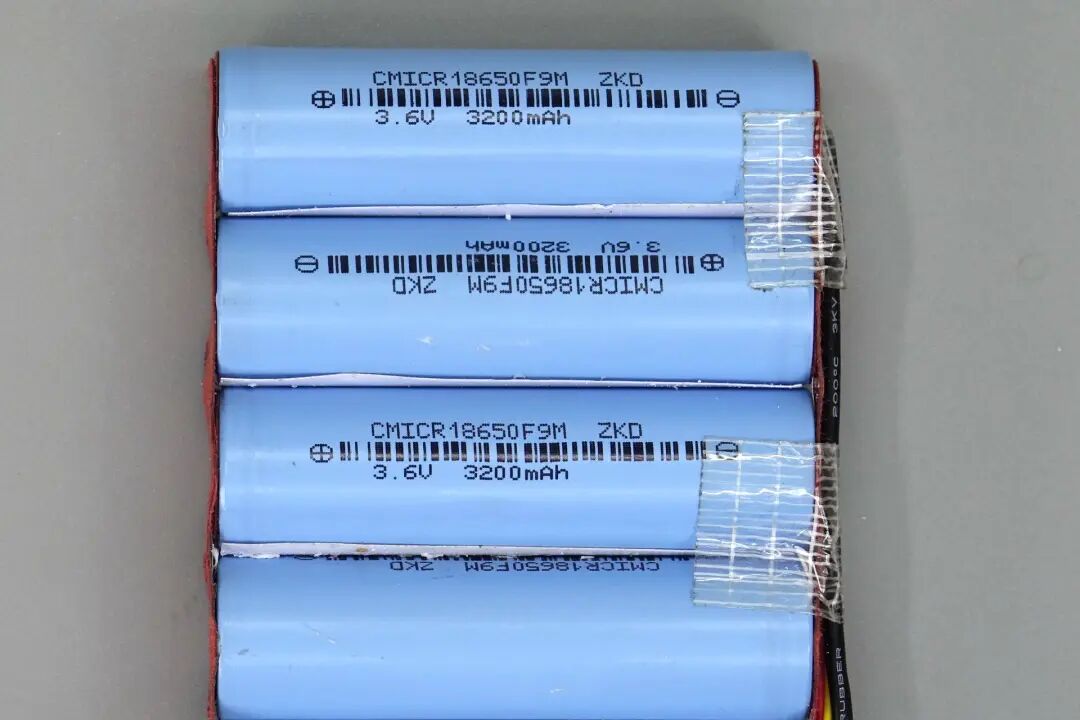

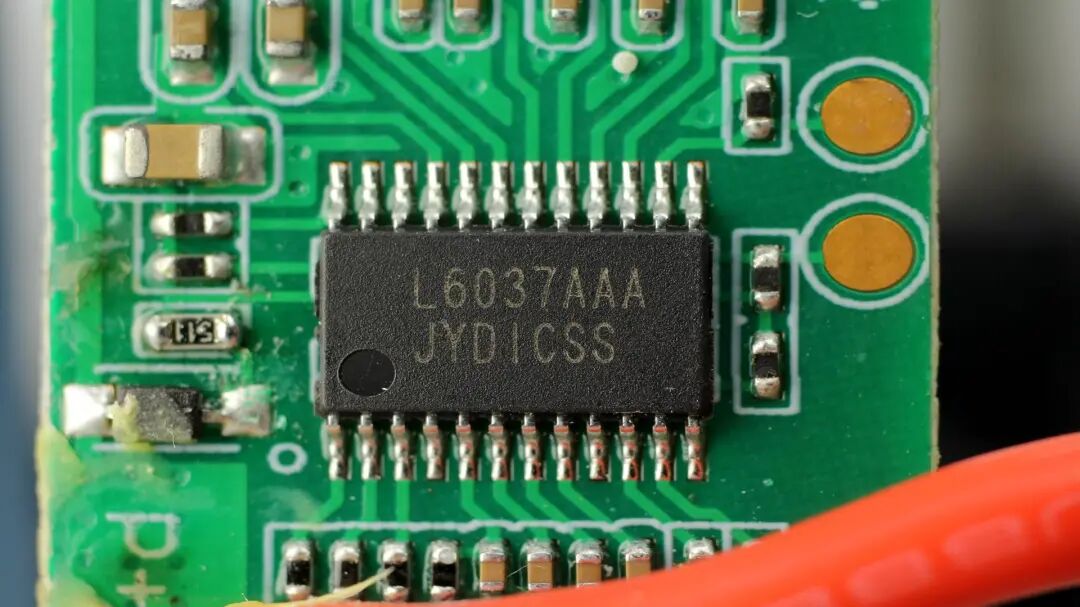

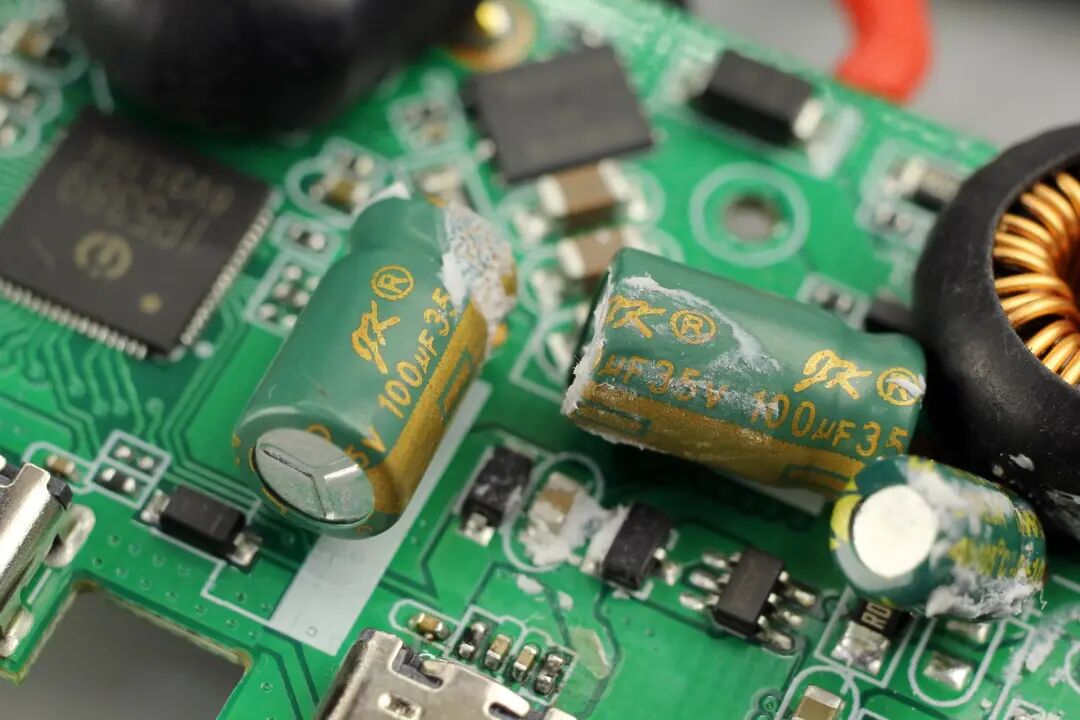

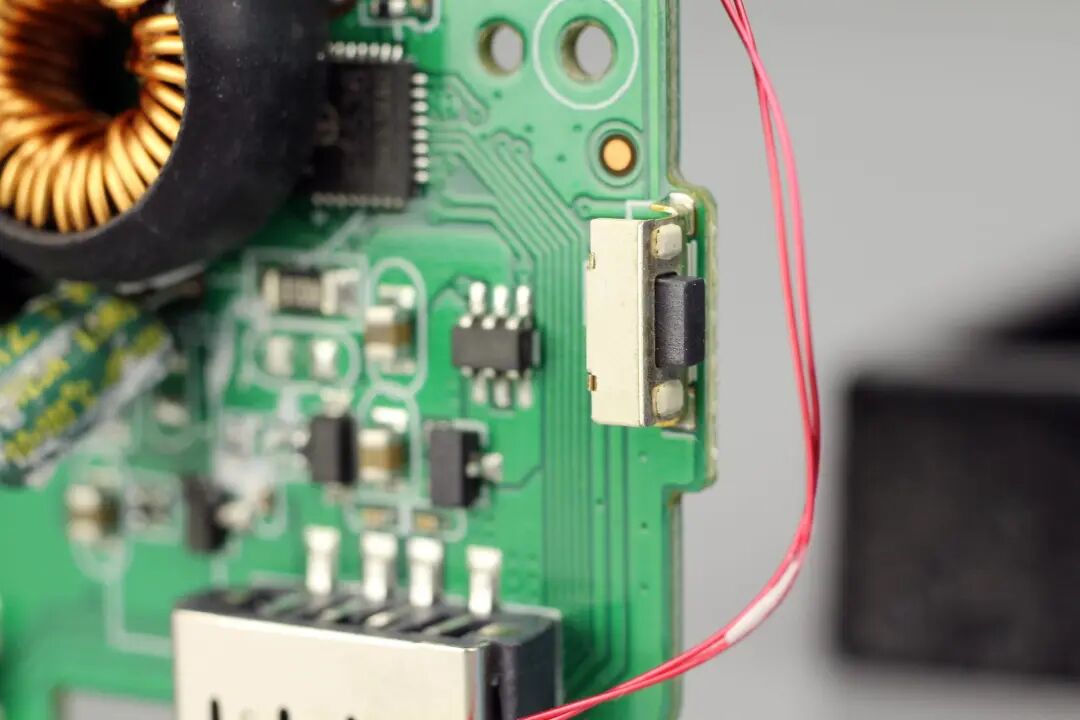

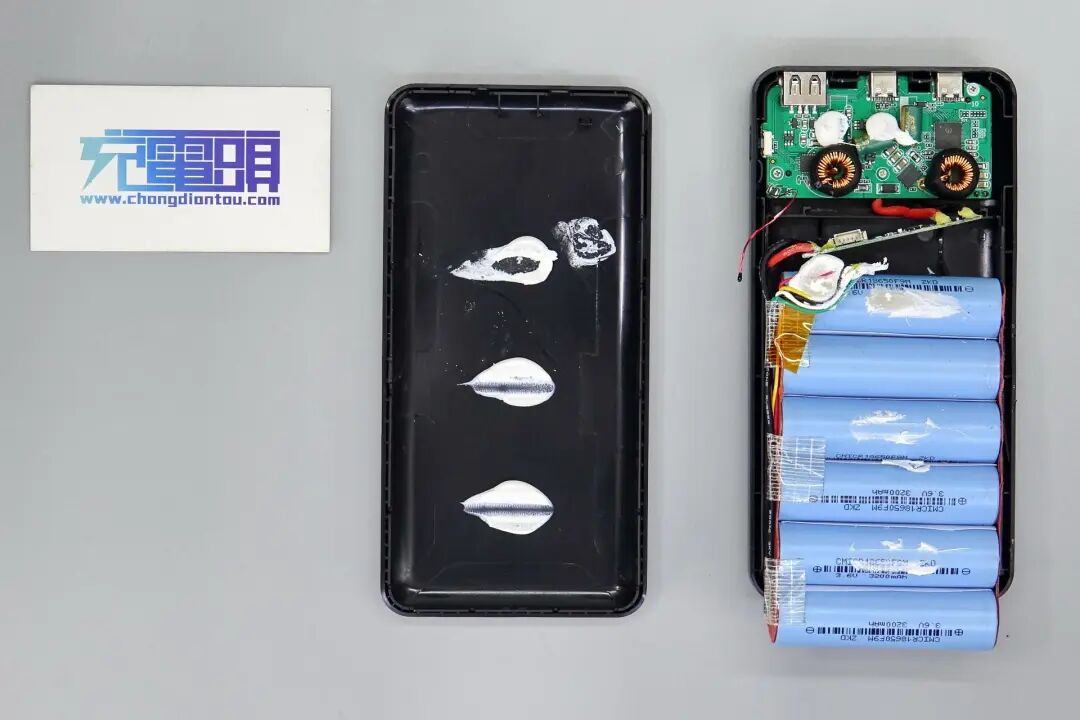

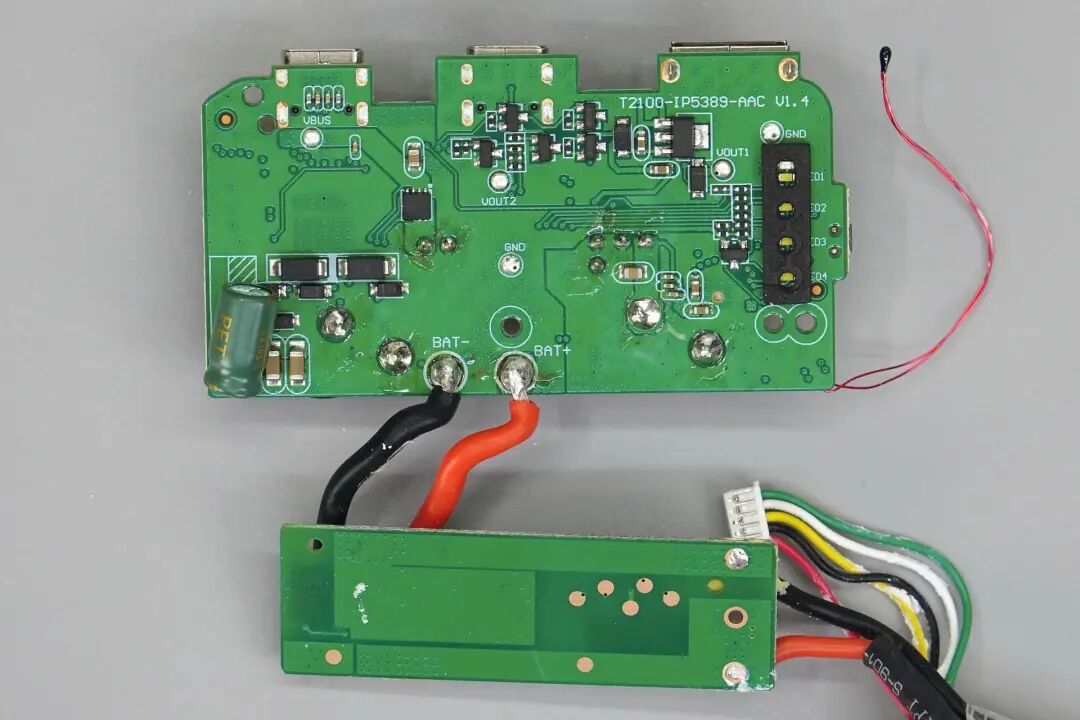

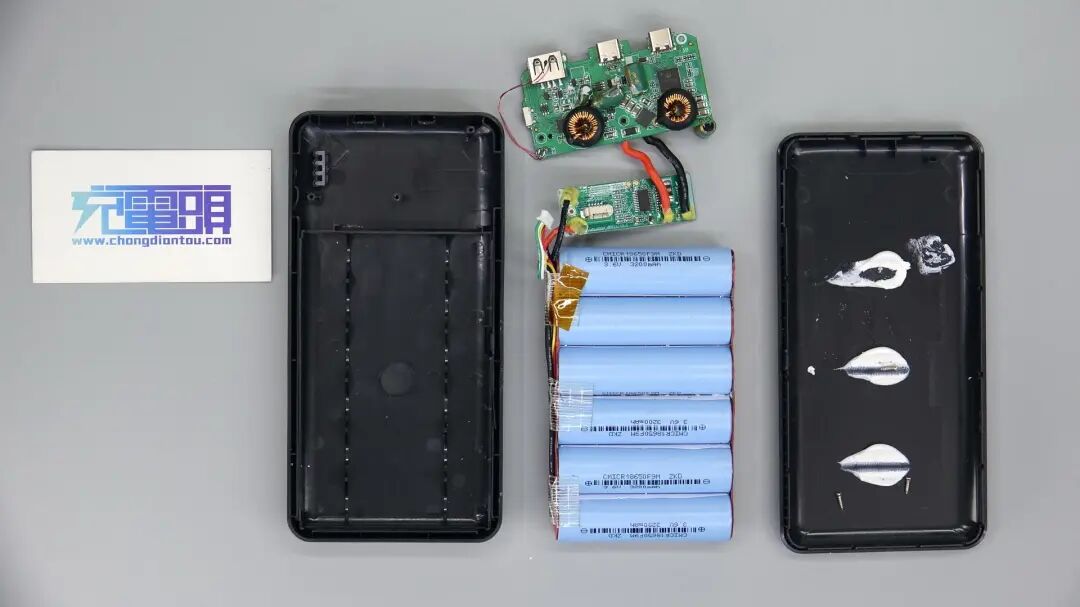

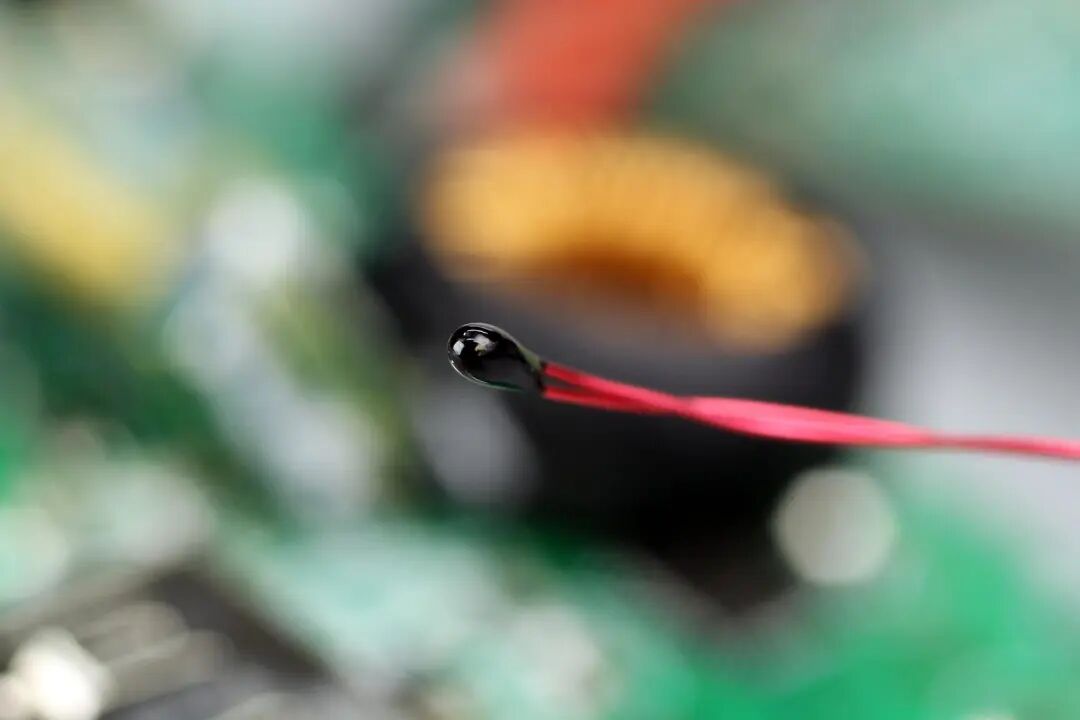

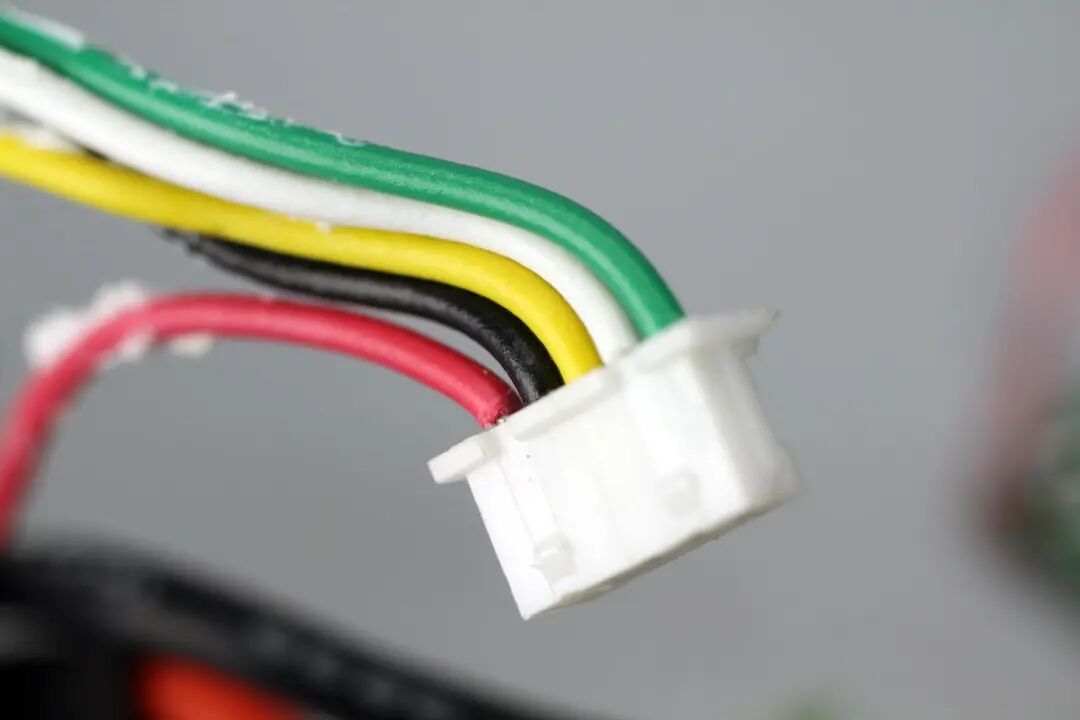

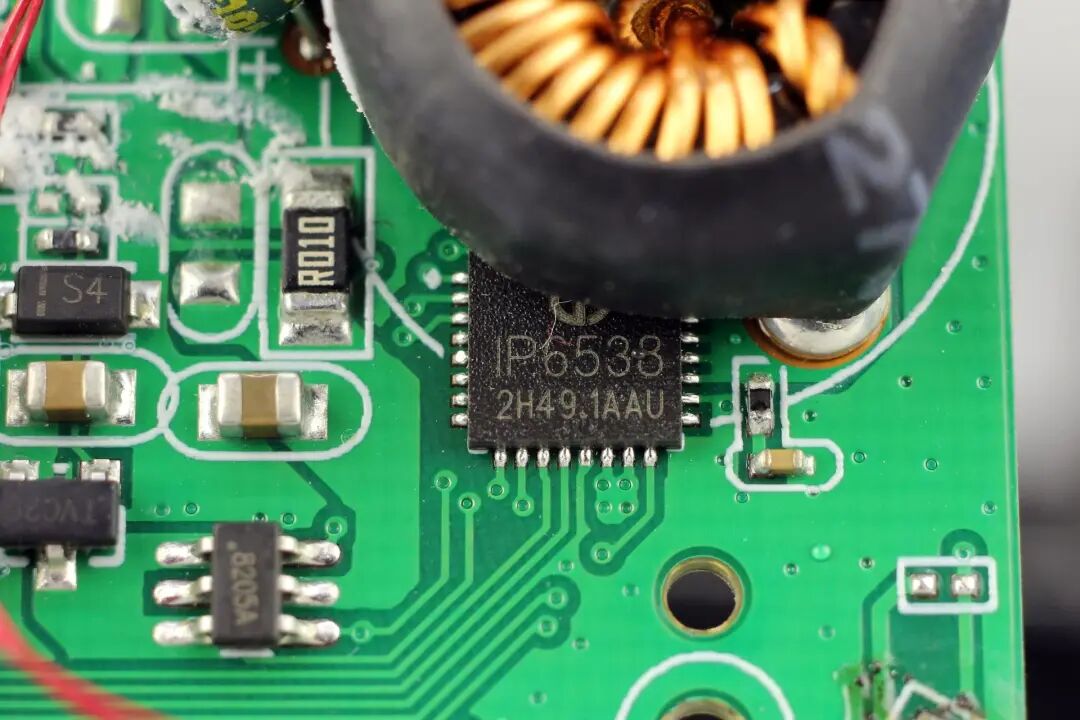

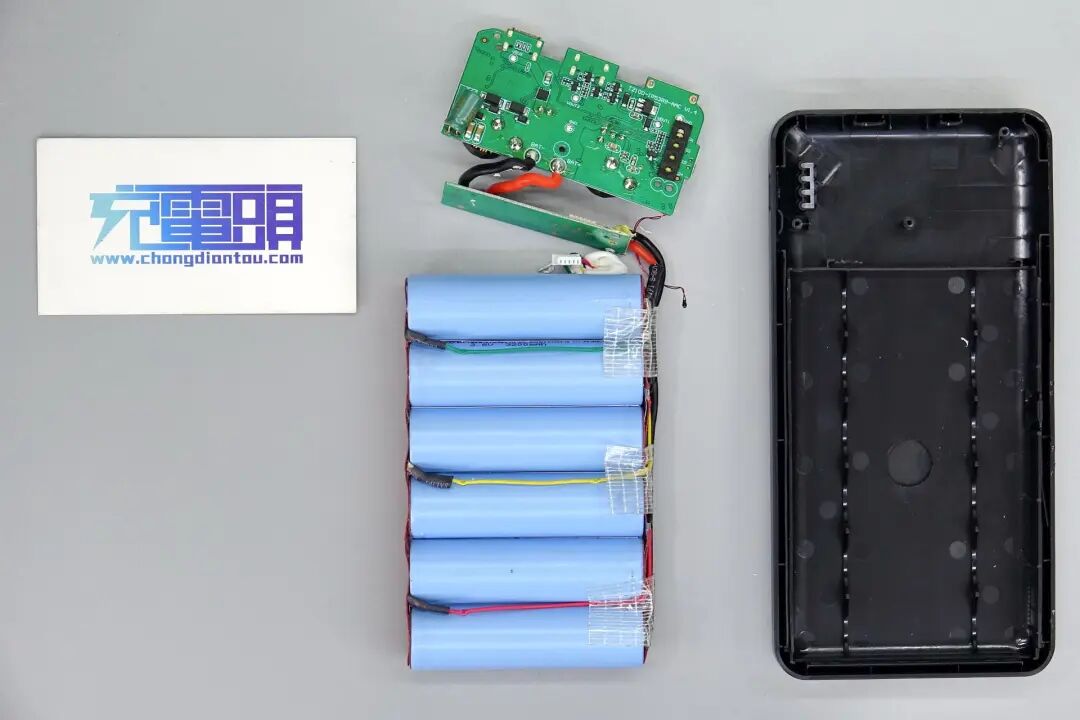

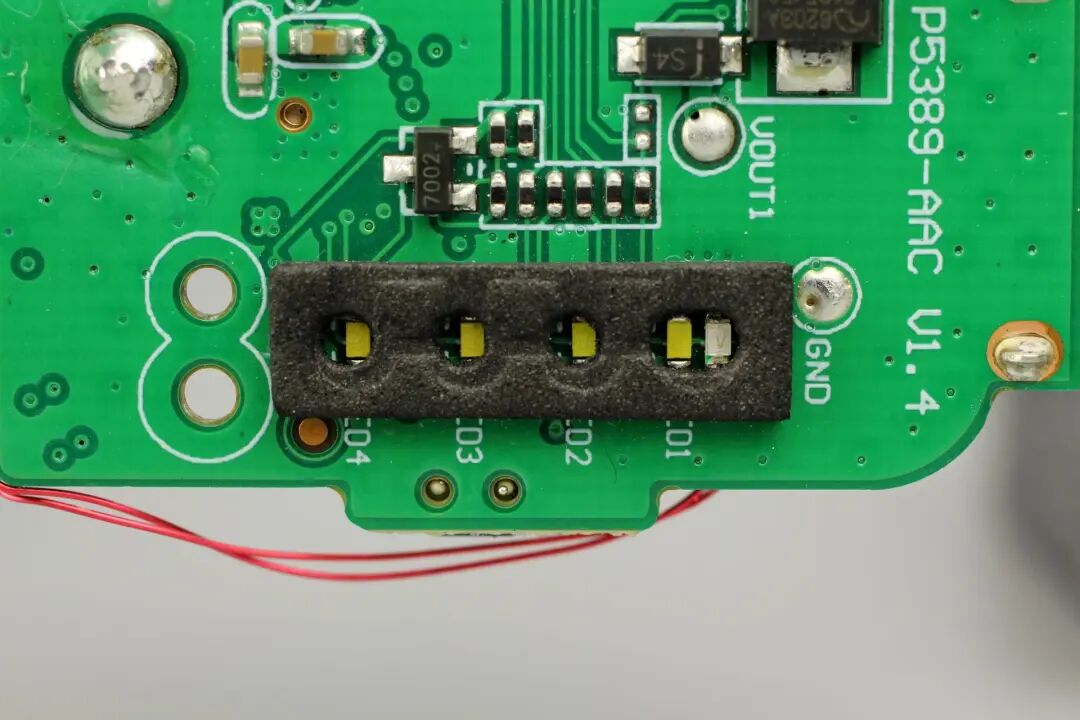

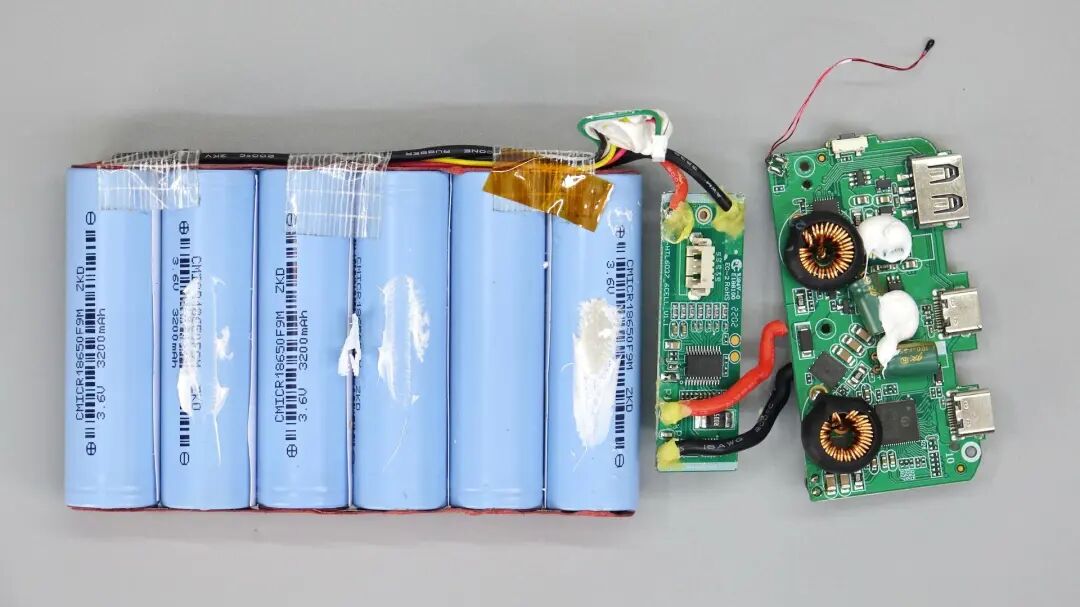

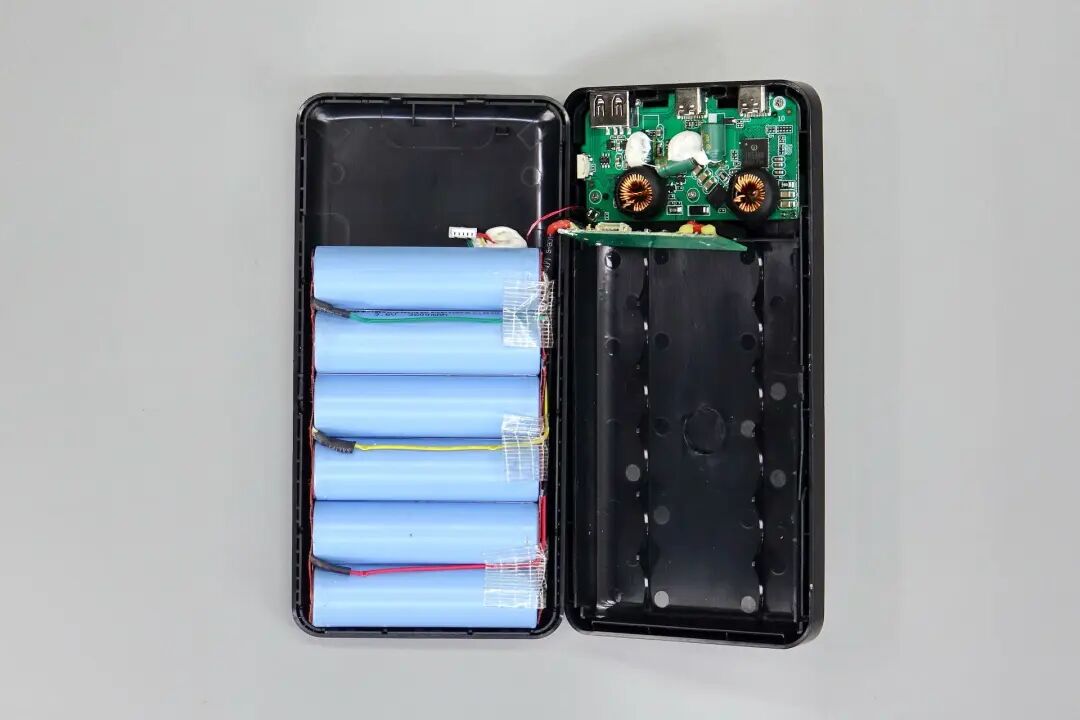

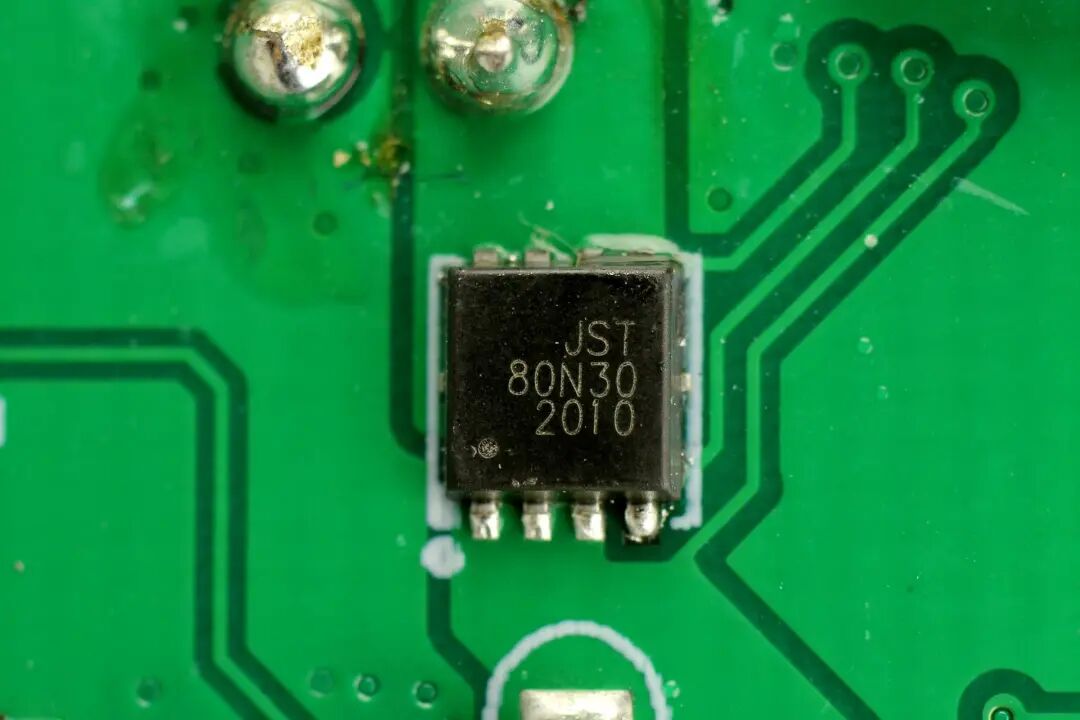

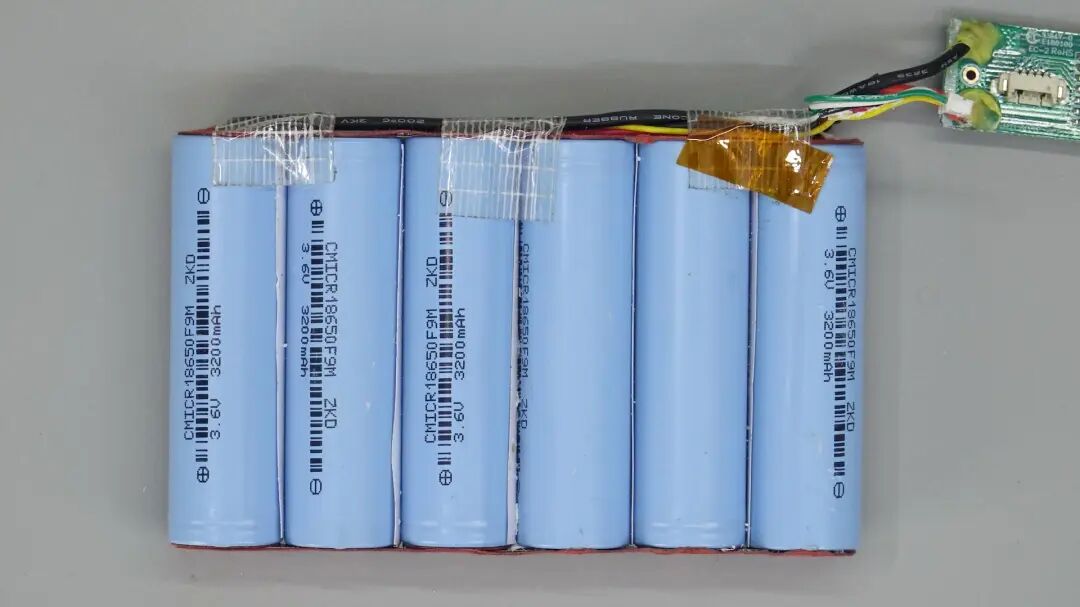

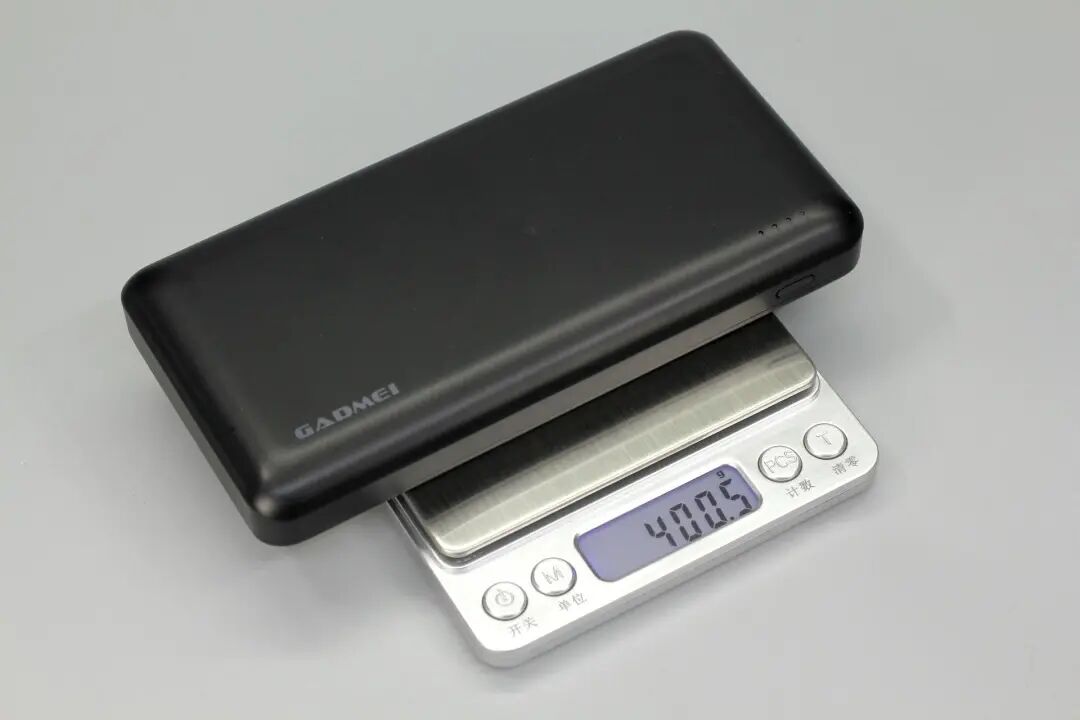

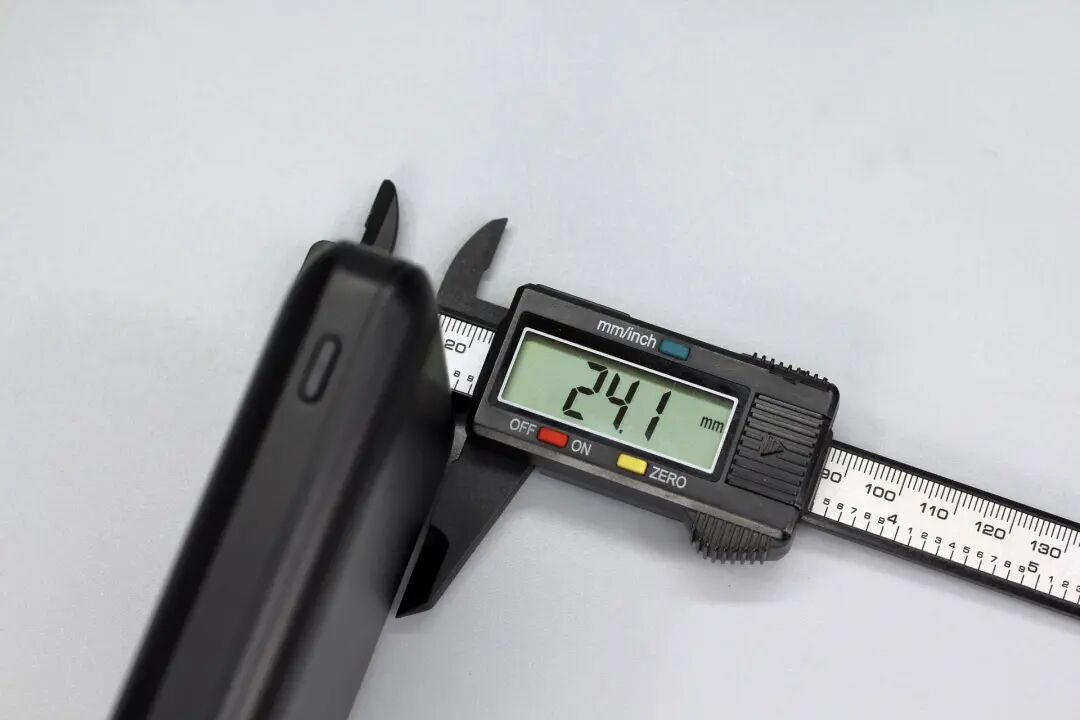

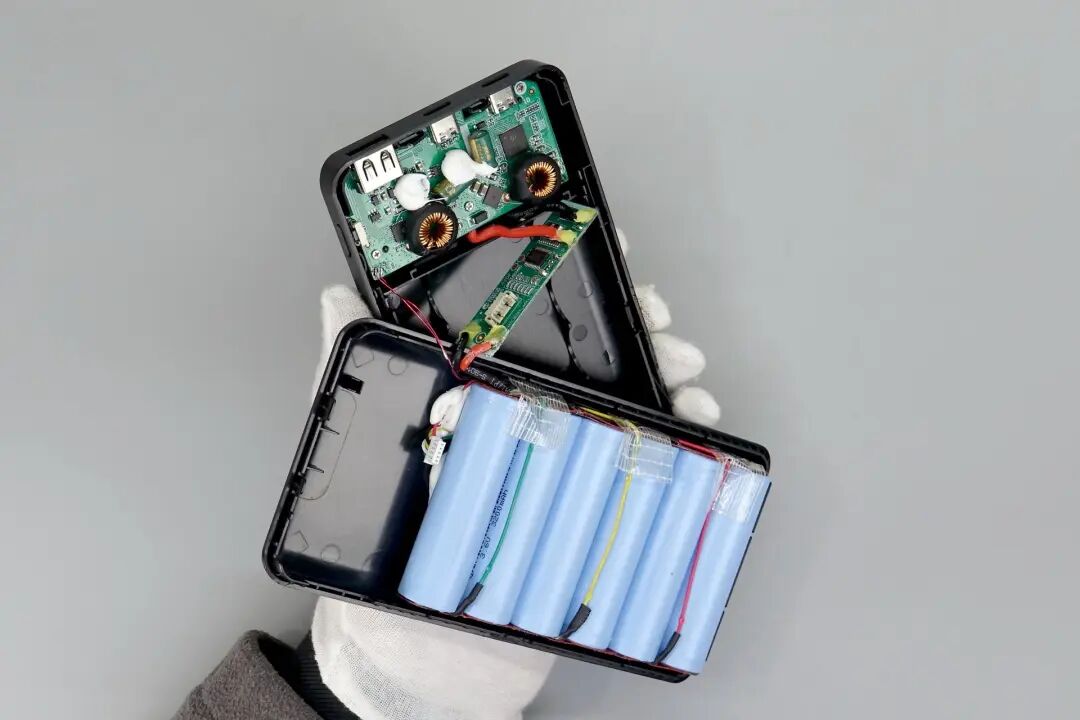

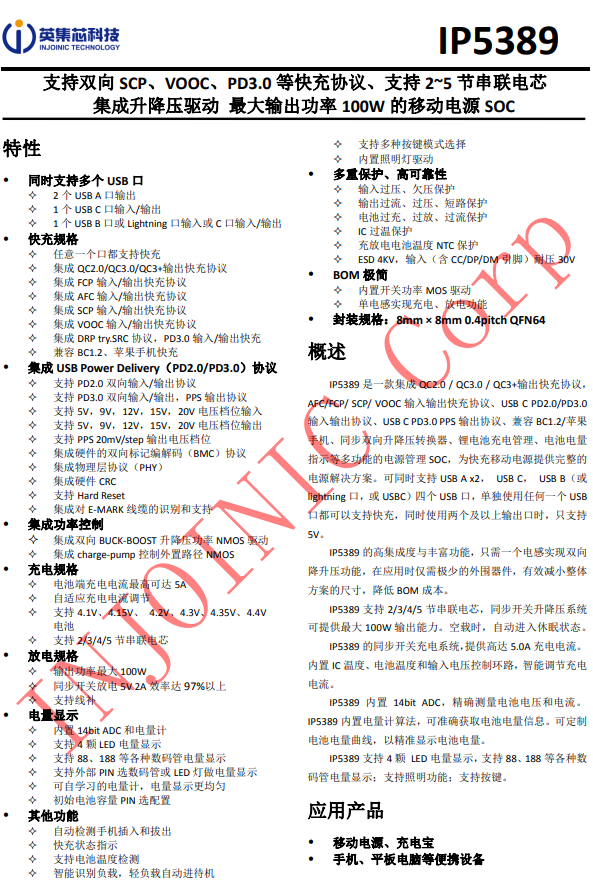

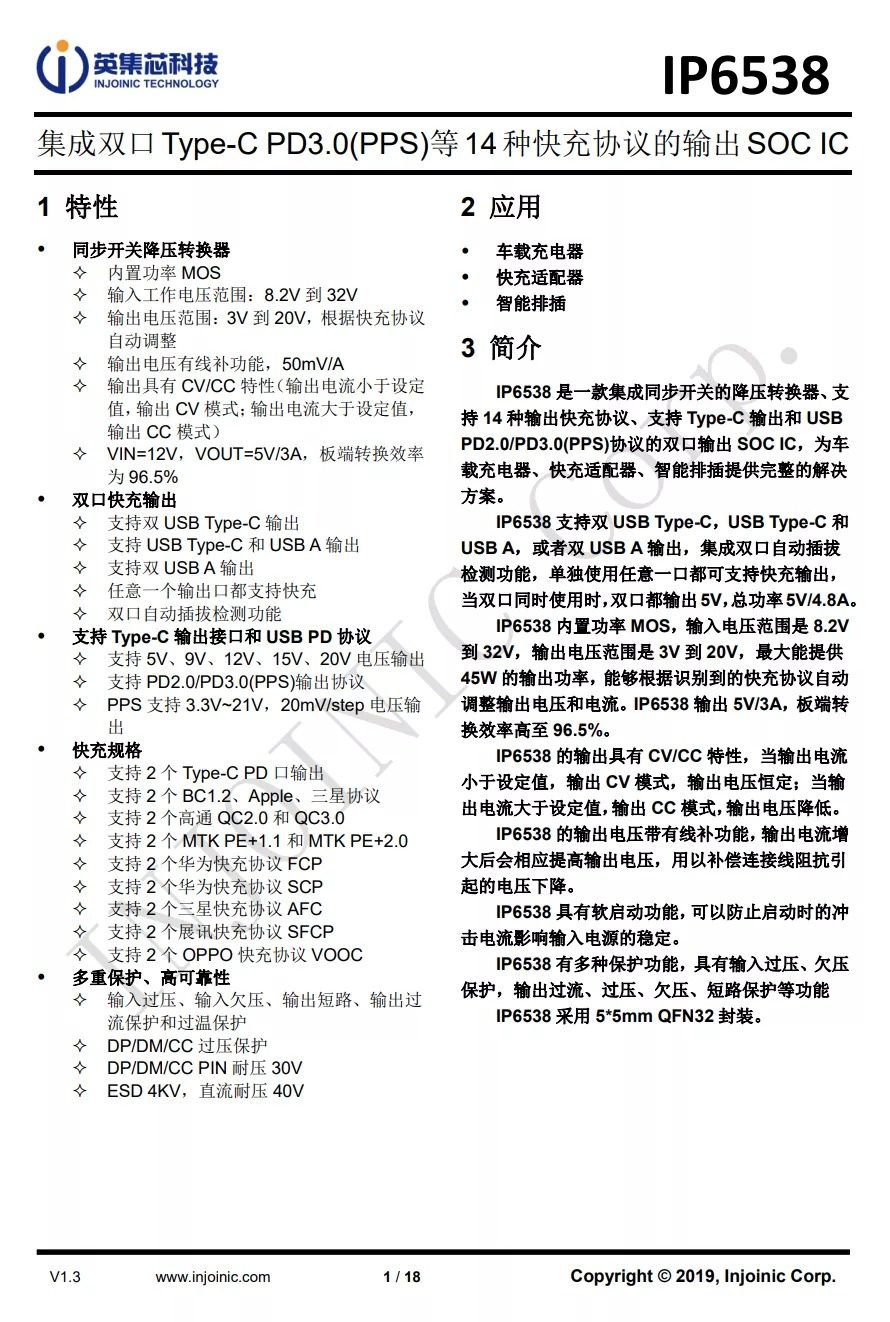

对这款移动电源的外观性能等有了基本了解后，下面继续对其进行拆解，看看内部做工用料如何。沿外壳接缝处撬开外壳，移动电源内置6串18650电池组，电池组通过保护板连接到PCBA上。电池组使用胶水固定在外壳内，检测电池温度的热敏电阻也使用胶水固定，保护板连接电池正负极和分体电压采样线。拧下固定PCBA模块的螺丝，将移动电源PCBA取出。六串电池通过保护板连接到PCBA上面，下面首先来看电池。电池两端均贴有青稞纸绝缘，且电池之间也有绝缘材料，防止电池组受到外力短路。电池来自创明，CMICR18650F9M，动力18650锂电池，支持3C放电，额定电压为3.6V，额定容量3200mAh。电池组单体电压采样线连接到保护板上，使用插座便于组装。导线正负极焊点均打胶固定及绝缘。保护芯片来自西安华泰半导体，型号为HTL6037，支持4，5，6，7串锂电池或聚合物电池保护，HTL6037内置高精度的电压检测和电流检测，支持电池组的过压保护、欠压保护、放电过流保护、短路保护、充电过流保护、断线检测与保护，电池高低温保护。芯片内部集成NMOS驱动电路，可以使用NMOS电池保护管，成本更低性能更好。一颗R005 5mΩ 2512封装合金电阻用于电池组电流检测。负极硅胶线下面是电池的保护管，来自南京江智科技，型号为JST80N30，NMOS，耐压30V。下面是移动电源的PCBA模块，采用2C1A三个接口，左下角焊接热敏电阻，两颗磁环电感分别对应两路独立的输出电路，其中右侧为双向升降压电路，负责100W大功率输出和电池充电。磁环电感多线绕制，外套热缩管绝缘。PCBA模块和电池保护板背面特写，PCBA模块背面焊接电池电量指示灯和对应的VBUS开关管等器件，电池保护板背面没有焊接元件。英集芯IP5389支持USB-A、USB-C口、还支持Micro-USB接口和Lightning接口供电输入，全部接口支持快充。快充协议支持华为FCP、SCP，支持三星AFC，支持OPPO的VOOC，支持PD3.0快充协议，支持PPS，输出最高功率20V5A 100W，可实现全接口丰富的快充支持。IP5389内置升降压控制器，通过驱动外置MOS管，支持双向升降压充放电，支持最大5A充电电流，并且支持自适应电流调节。支持2/3/4/5串电池，并且支持4.2、4.3、4.35、4.4V多种电池。芯片内置电量计，支持4颗LED电量指示，或88/188数码管电量显示，支持通过电阻设定电池容量，或学习电池电量，实现精准的电量显示。用于检测电池组温度的热敏电阻，连接到IP5389主控芯片，对电池进行温度保护。同步升降压外置两颗锐骏RUH30J51M双NMOS组成全桥，内部两颗MOS管为半桥连接，参数相同，耐压30V，导阻3.6mΩ，采用PDFN5*6封装。另外一颗半桥双MOS在电感底部。英集芯IP6538是一颗全集成的快充SOC降压芯片，内部集成同步降压转换器，支持USB PD3.0快充，支持QC2.0/3.0，支持华为FCP/SCP快充协议，支持三星AFC快充，支持VOOC快充和SFCP快充。内置上管导阻9毫欧，下管导阻8毫欧，工作频率固定150KHz。IP6538支持32V工作电压，输入耐压40V，满足USB PD快充多口降压以及24V车充应用。芯片内置输入过压、输入欠压、输出过流/短路保护，支持过热保护功能。数据引脚内置过压保护，耐压30V，有效防止损坏的数据线造成成品损坏。IP6538降压芯片适用于车充、USB PD快充和智能插排应用，提供小体积高性能高集成度的降压解决方案。输出线补功能用于补偿线损，提升快充速度。两颗滤波电容来自JK军康，规格为100μF 35V，用于电池端滤波和输出滤波。一颗100μF 16V 电解电容用于IP6538降压输出。用于USB-C1接口的VBUS开关管，型号为JST80N30。移动电源侧面的电源按键，贴片焊接，用于移动电源激活和电量显示功能。电量指示灯共有四颗，其中右侧一颗孔位内部是两颗，用于快充指示。佳的美 T2100移动电源采用经典黑色外壳设计，具备2C1A三接口，支持100W+18W功率输出，能够在为笔记本供电的同时为手机充电，并且电源支持PPS协议，对安卓手机快充的兼容性也不错，能够满足主流消费者的日常需求。充电头网通过拆解了解到，这款移动电源内置6串18650电池，电池容量3200mAh，来自创明。电池保护芯片来自华泰半导体，HTL6037支持4-7串锂电池保护功能。移动电源部分，采用全套英集芯解决方案，通过IP5389和IP6538两颗高集成协议功能的DC-DC芯片，实现双口独立快充。英集芯IP5389将传统升降压移动电源中的同步升降压控制器，协议芯片和主控单片机集成在一颗芯片内部，仅需一颗芯片即可满足移动电源完整设计，并提供电池温度保护功能。IP6538将降压开关管，协议芯片以及同步降压控制器集成，可用于车充和移动电源应用。「峰会报名」
