----- 充电头网拆解报告 第2155篇 -----

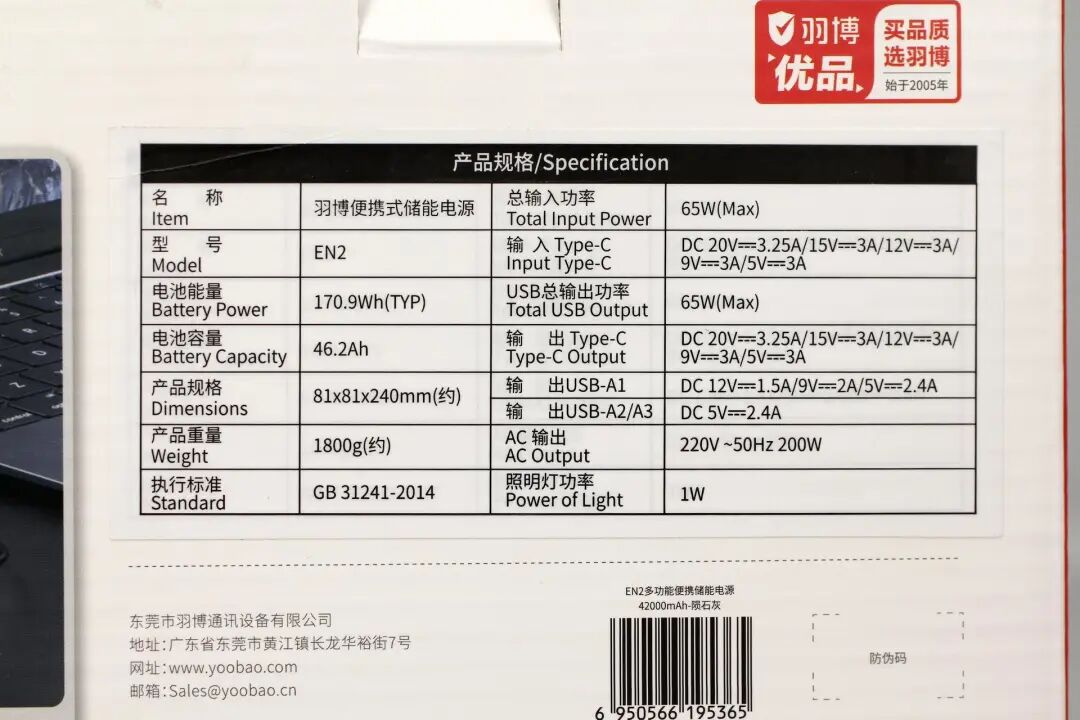

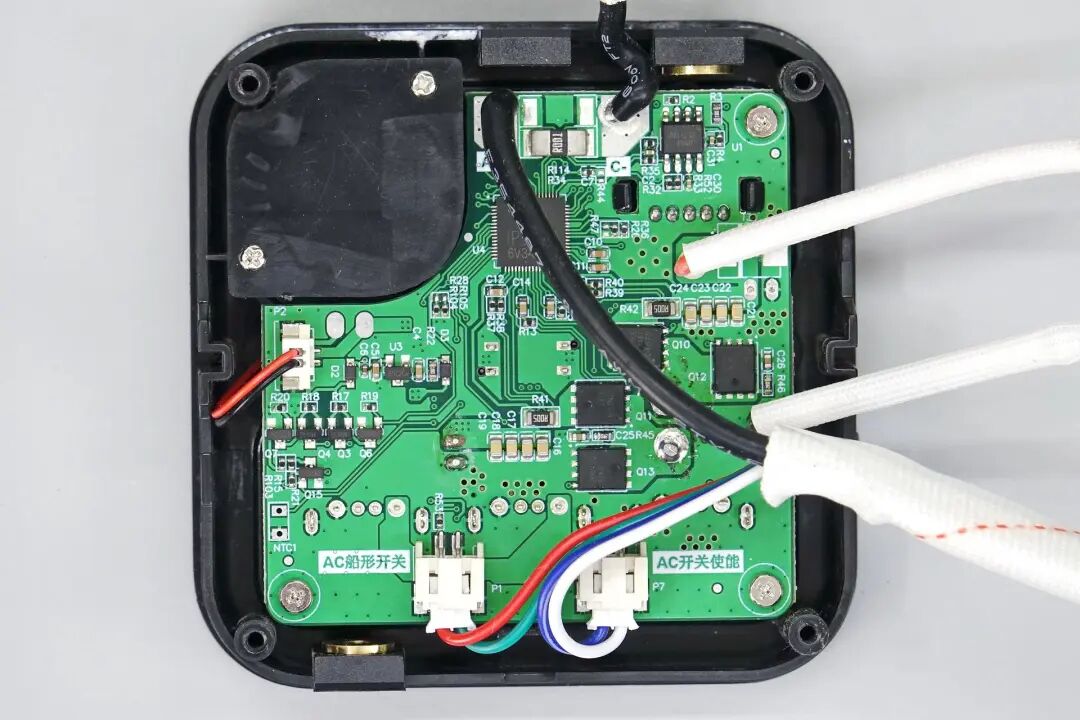

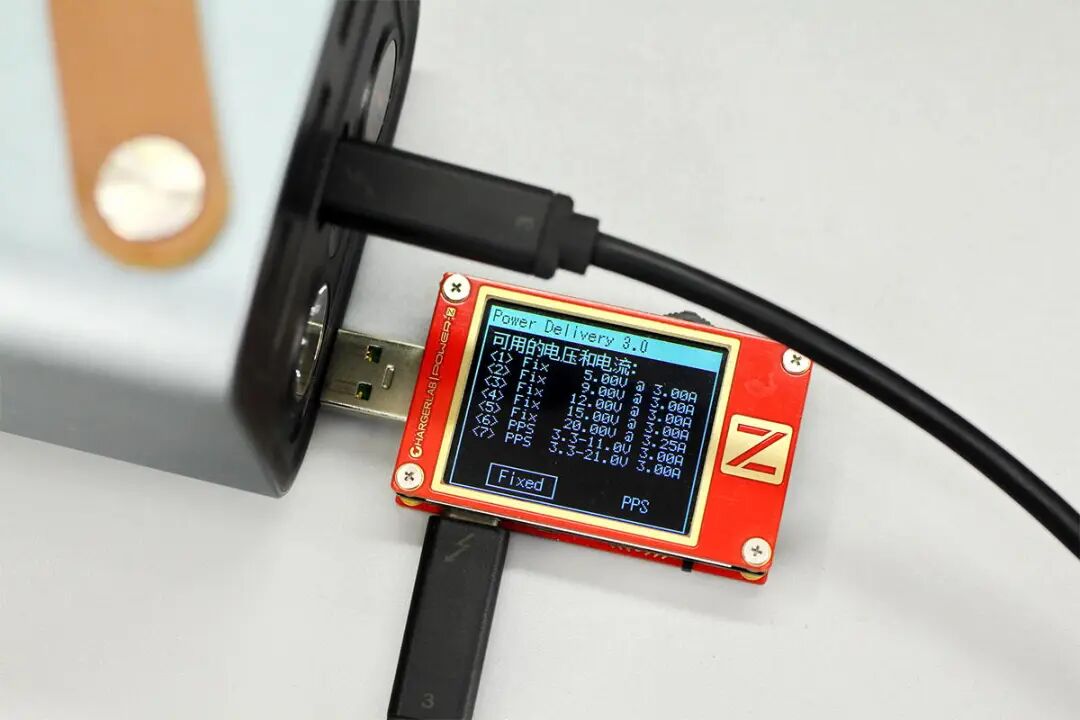

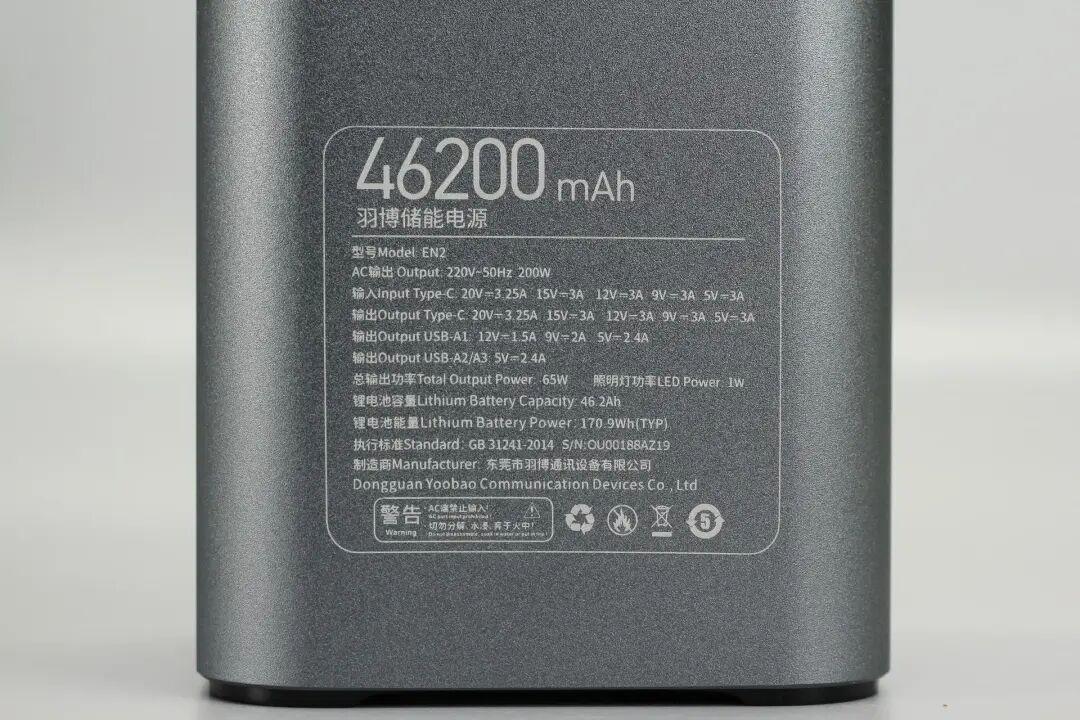

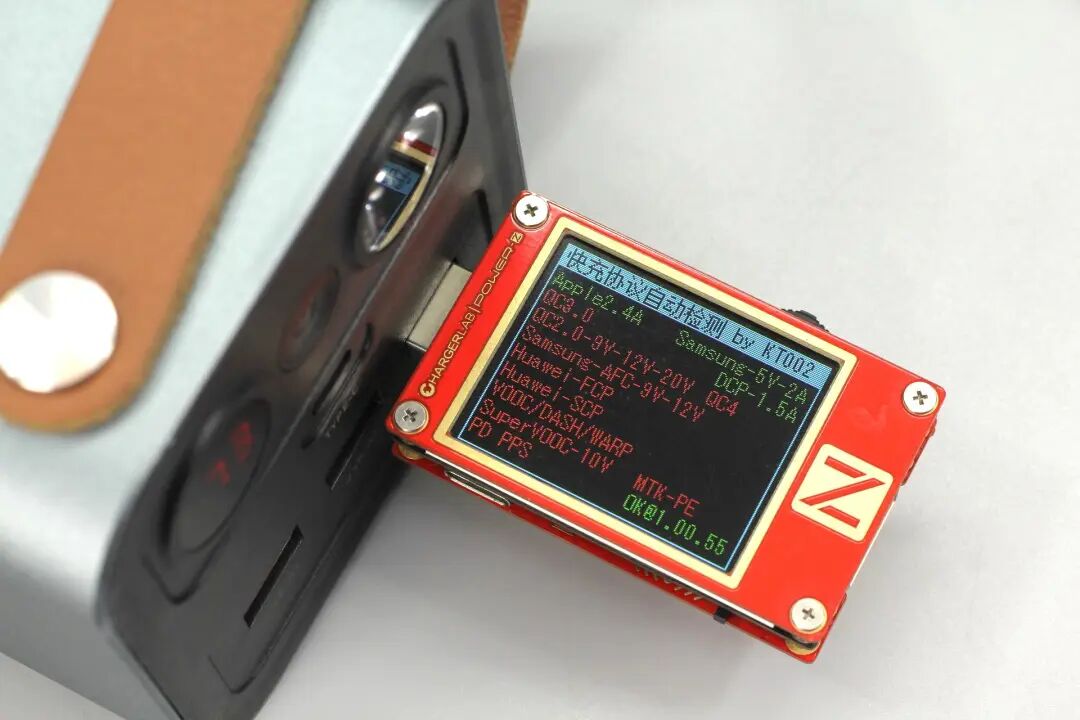

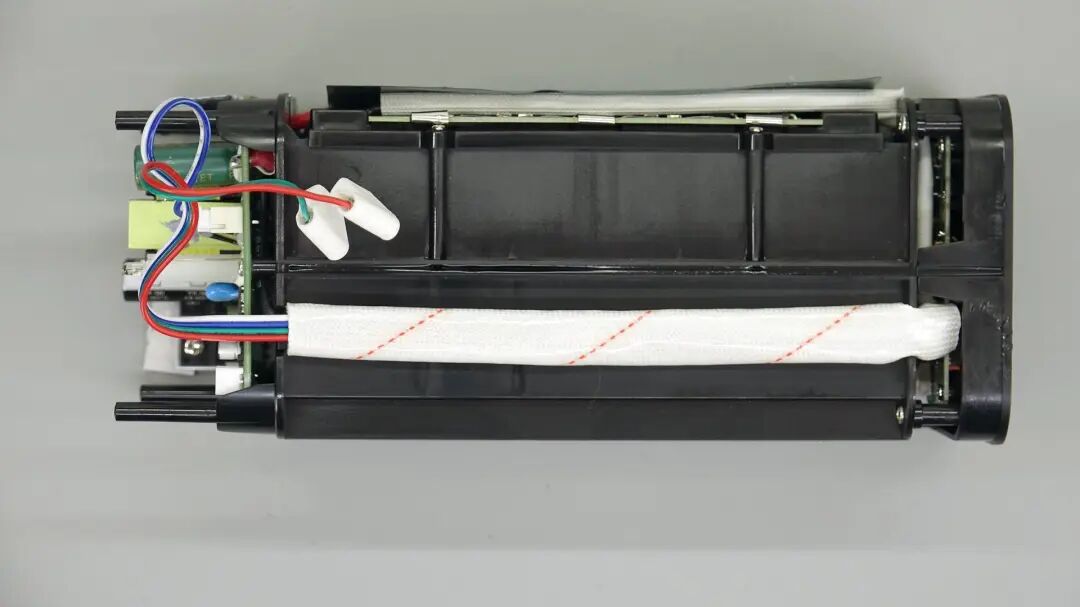

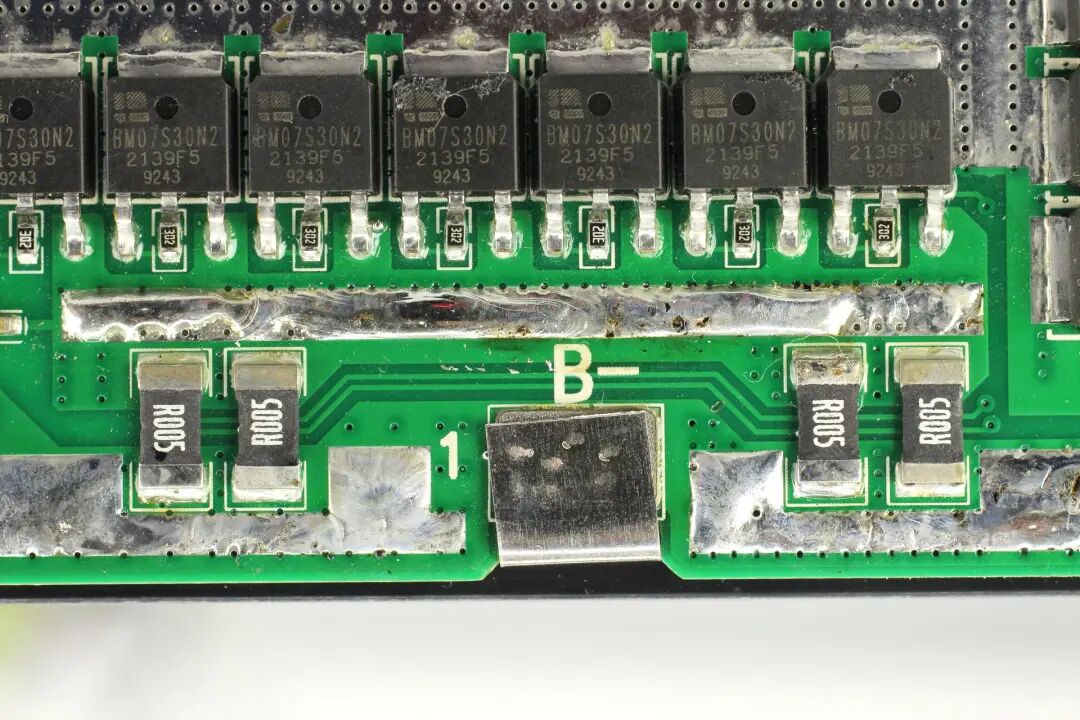

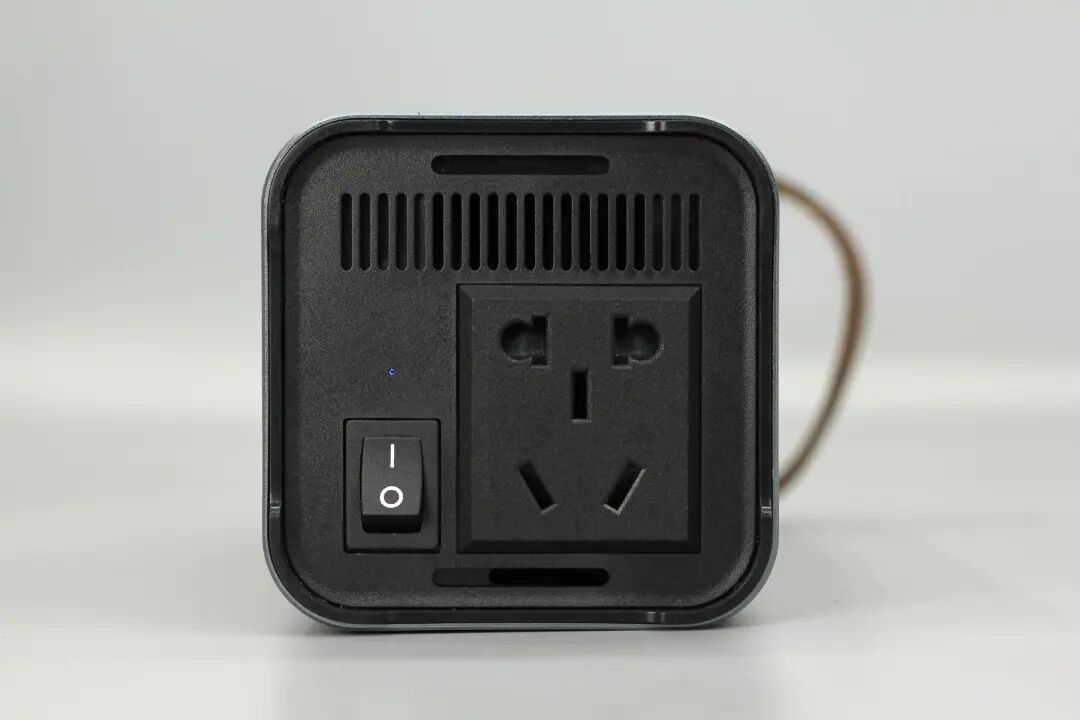

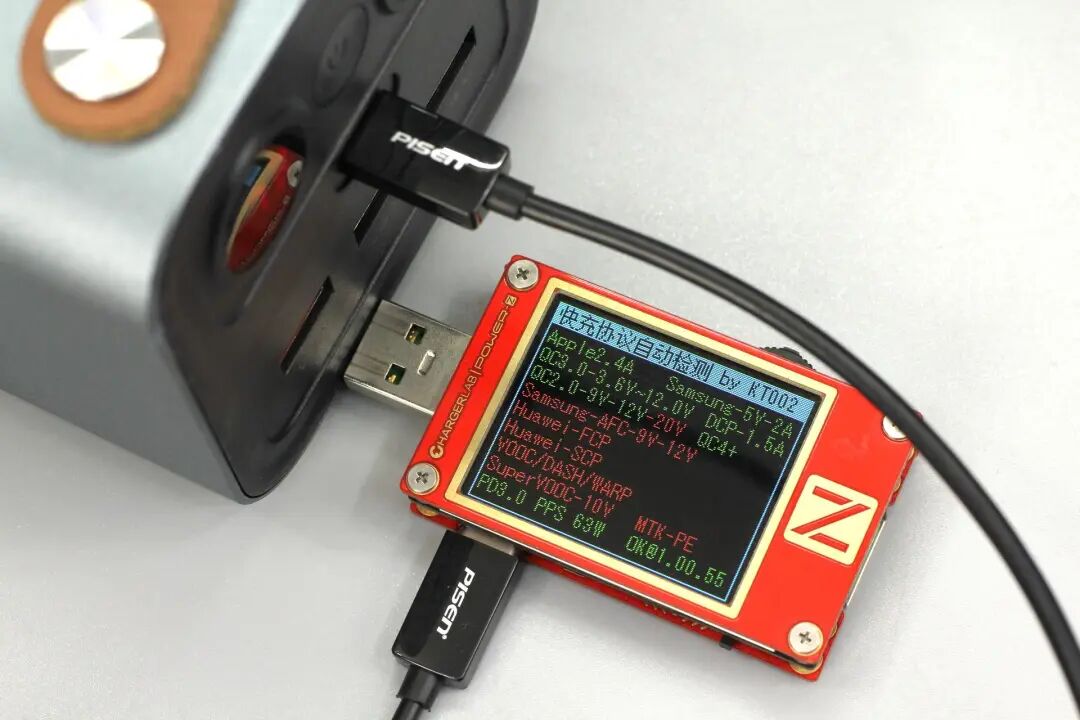

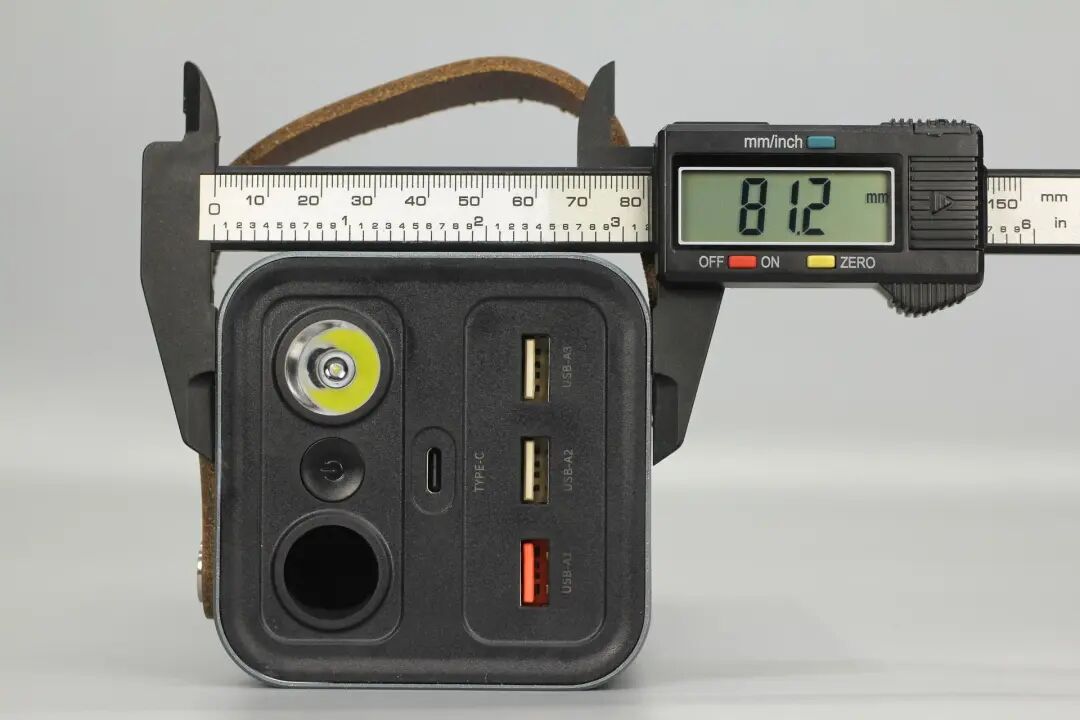

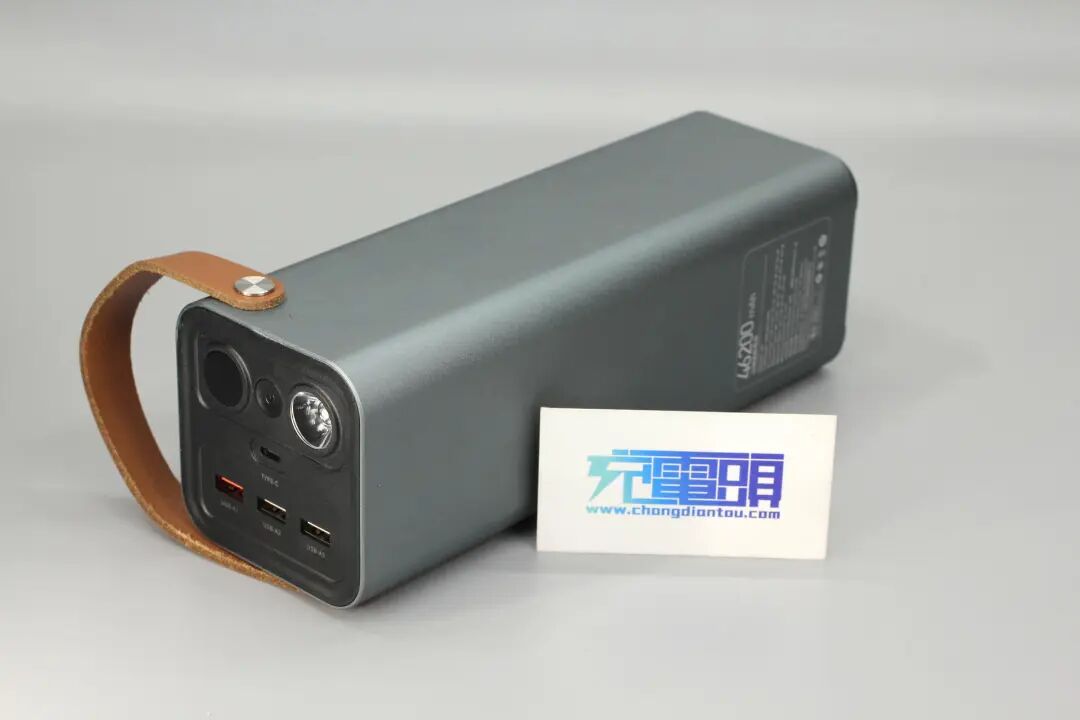

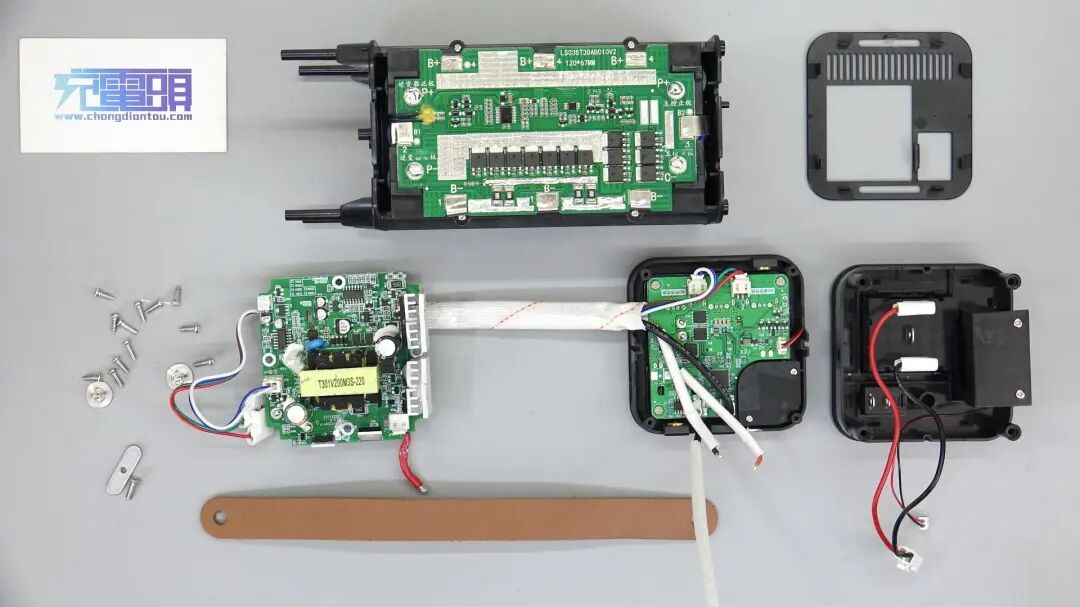

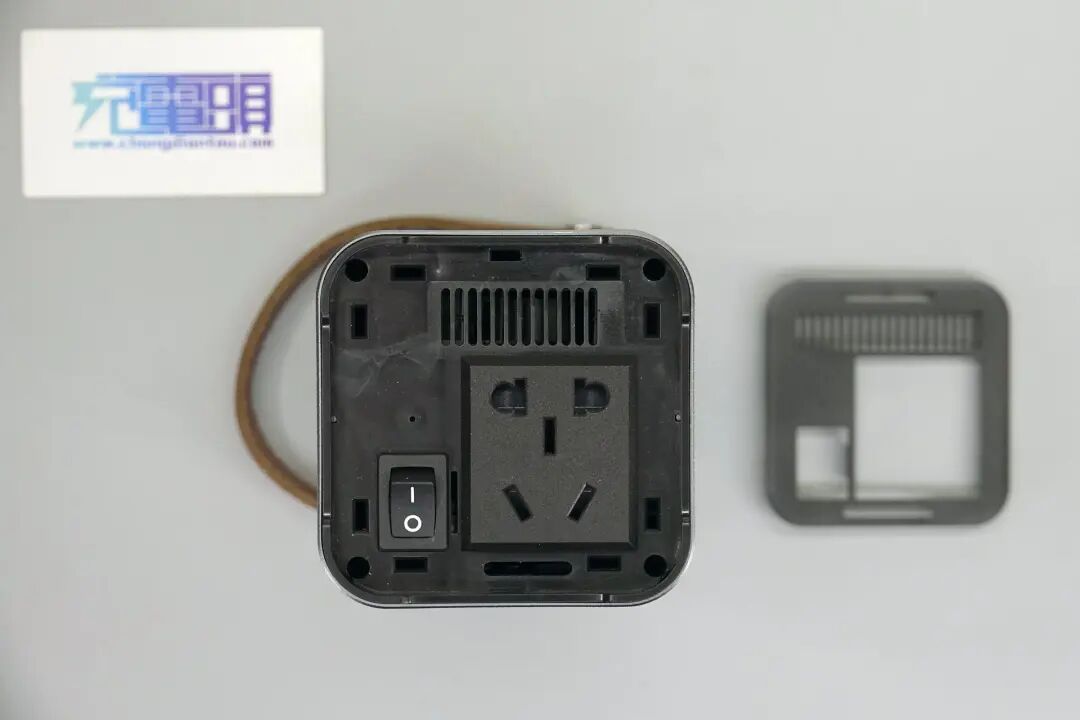

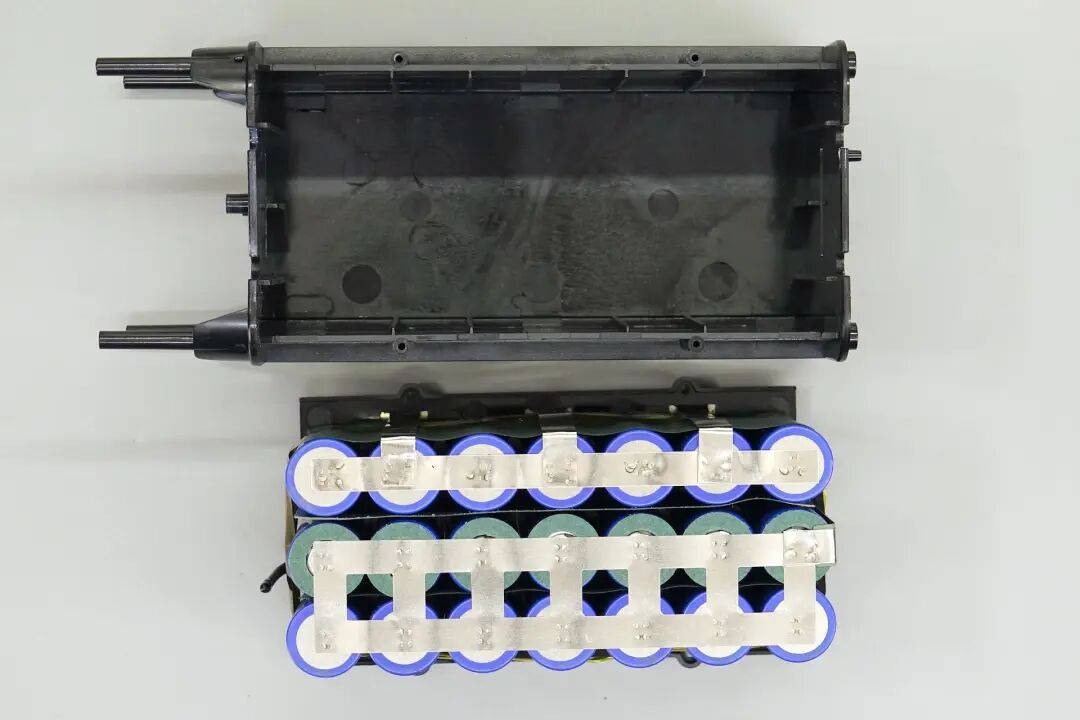

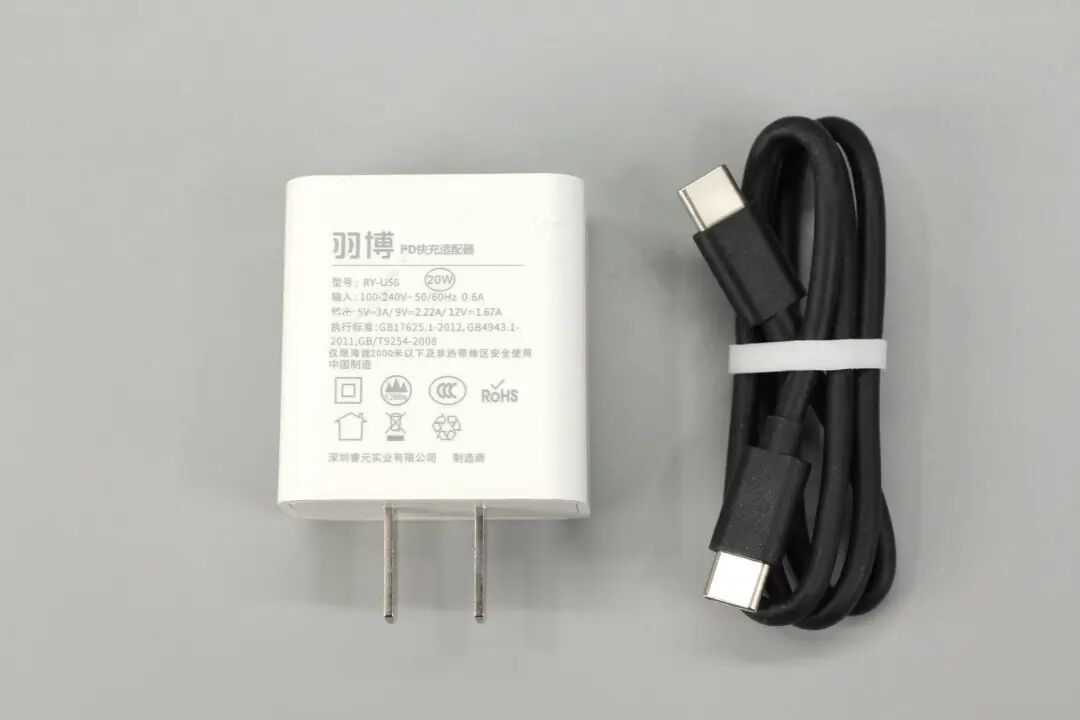

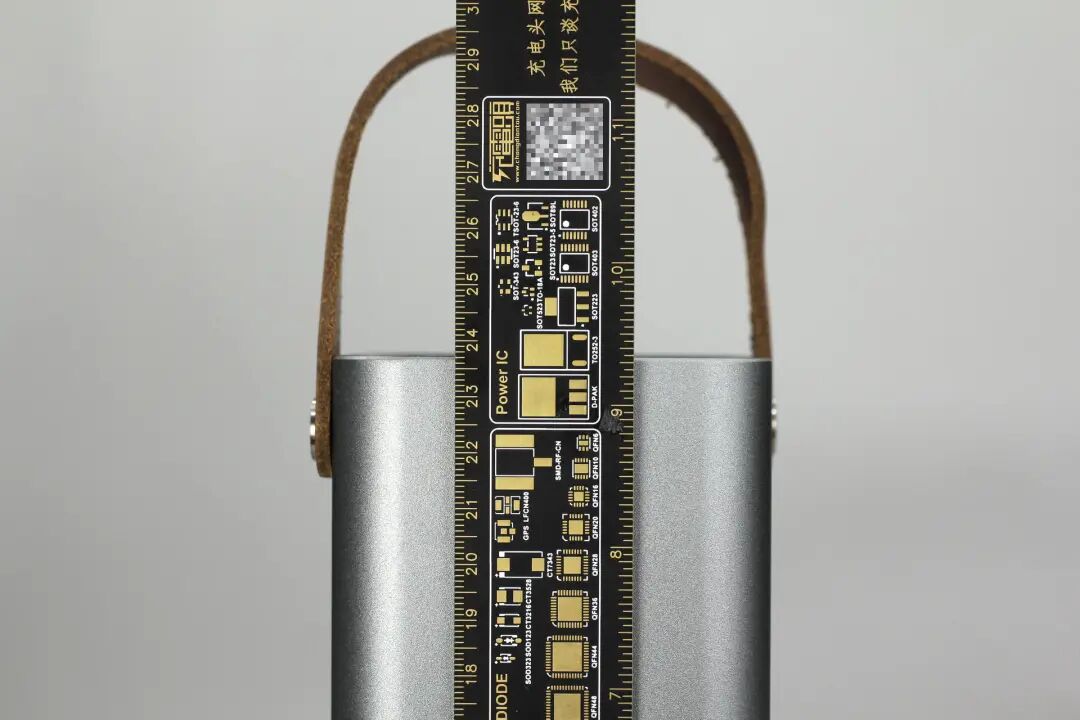

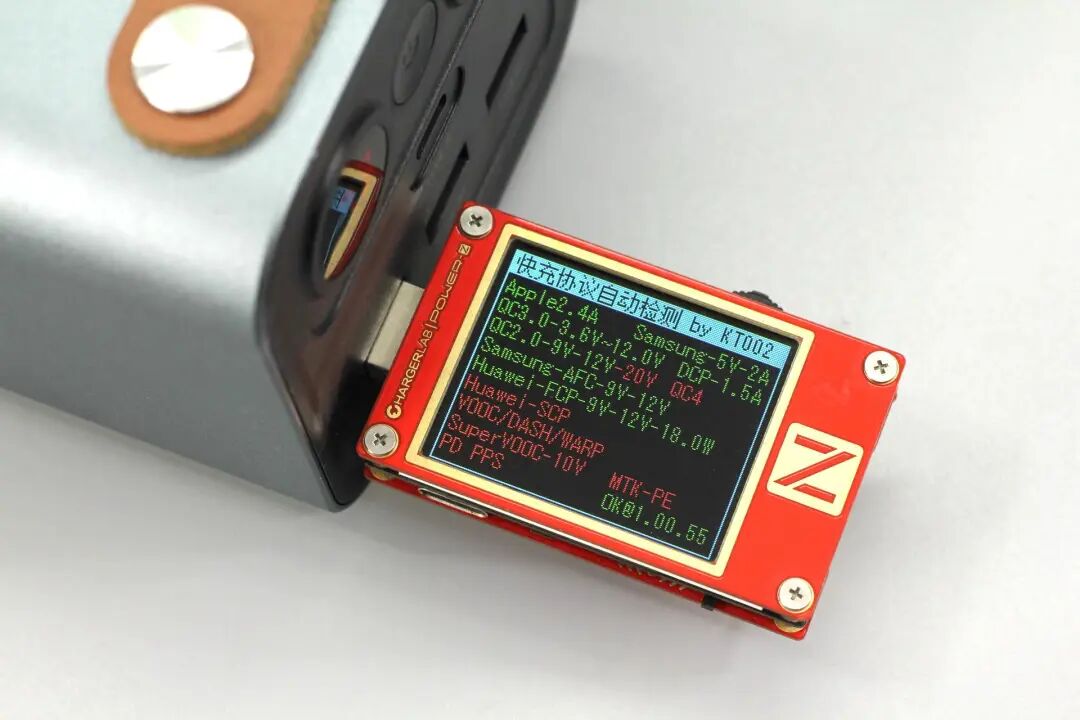

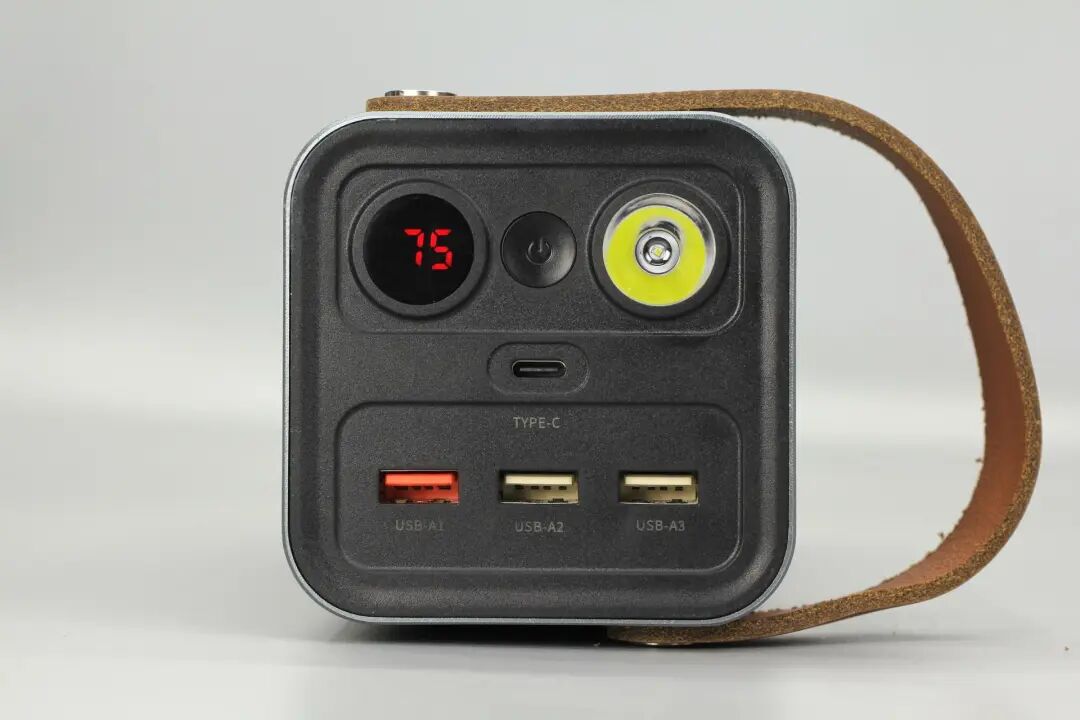

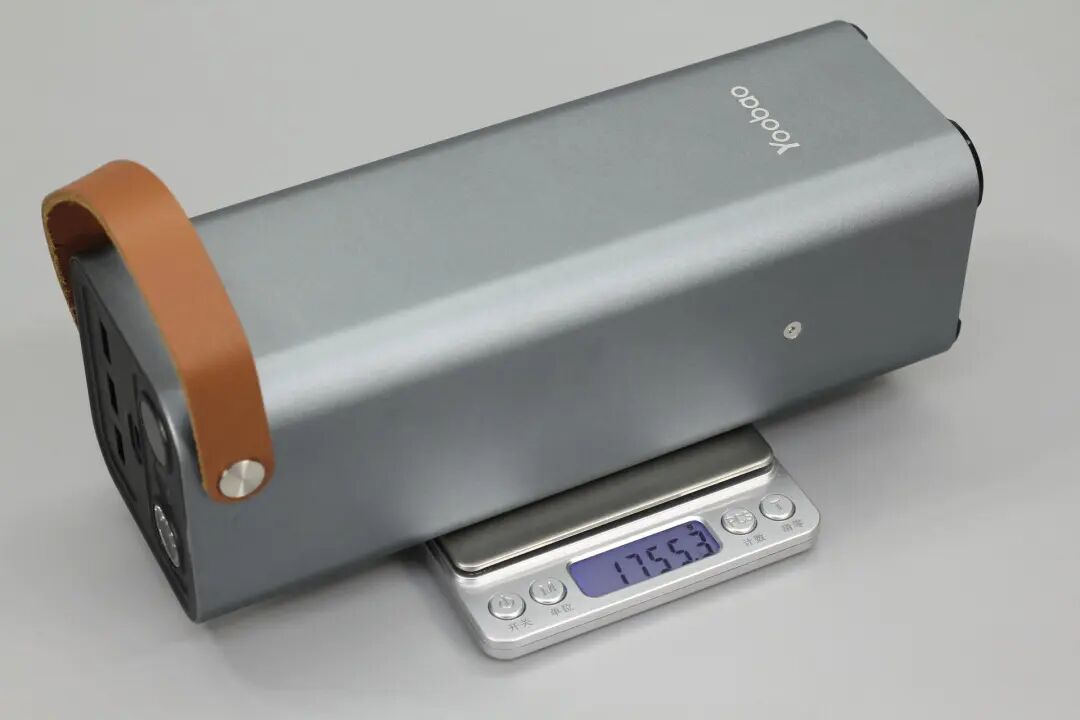

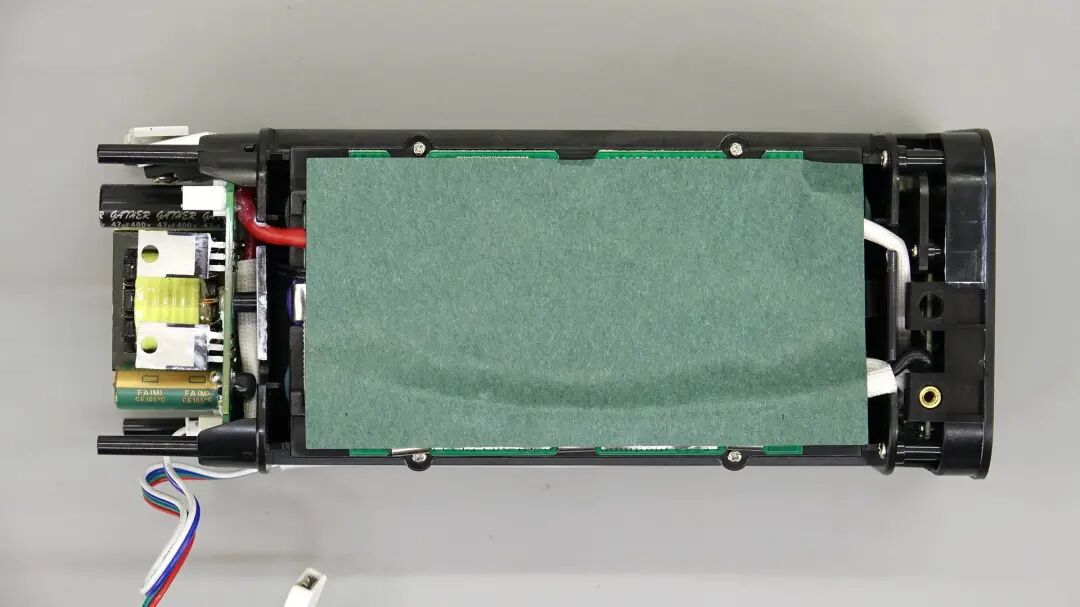

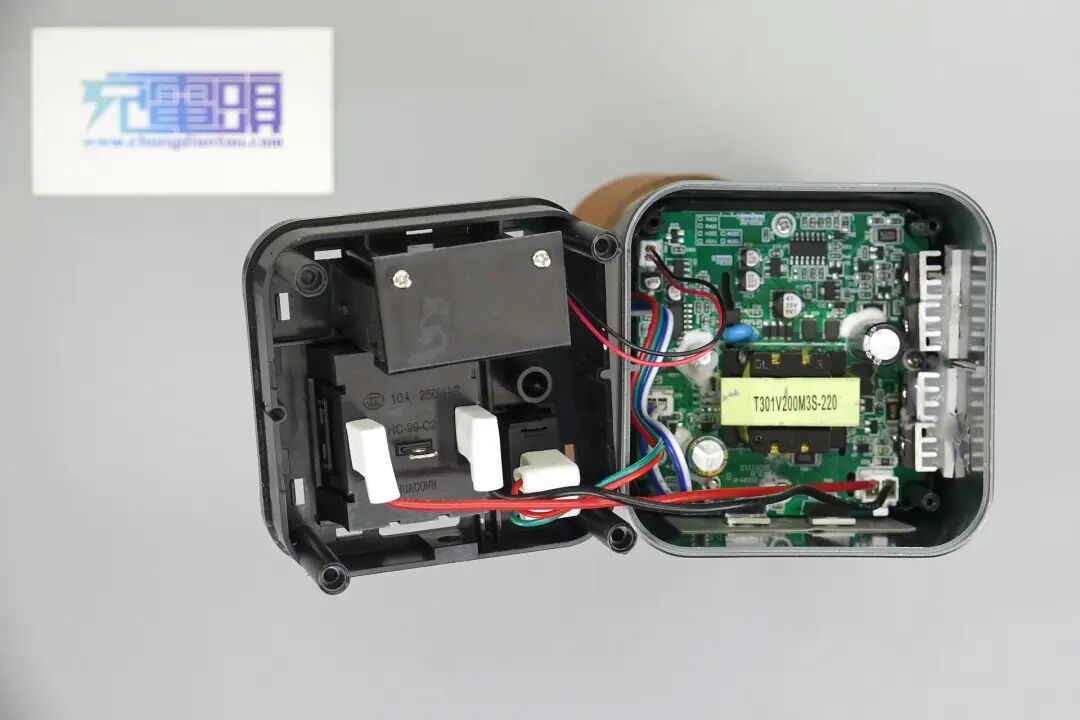

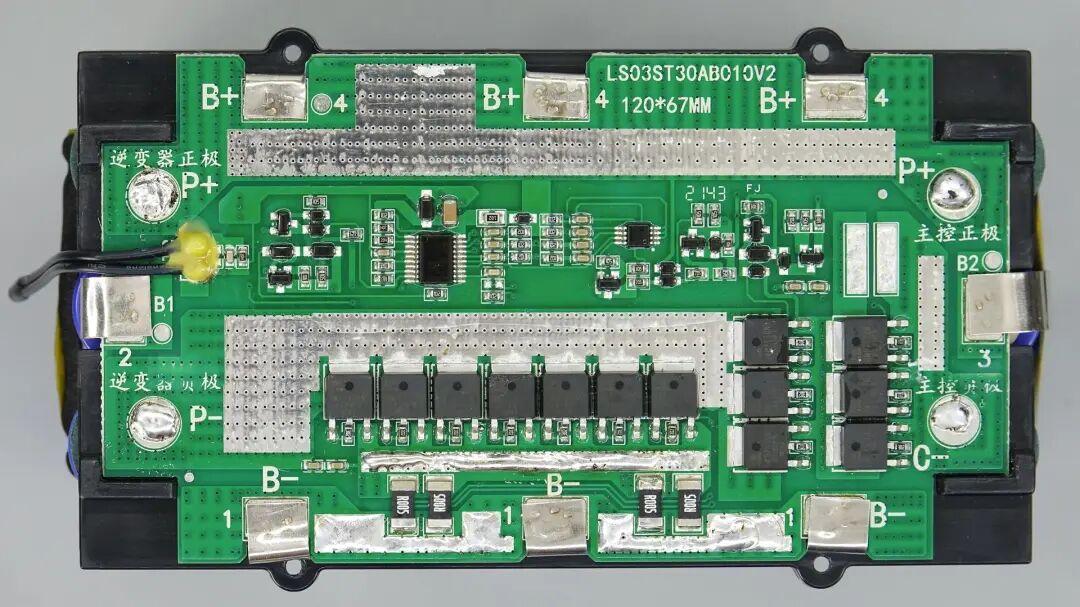

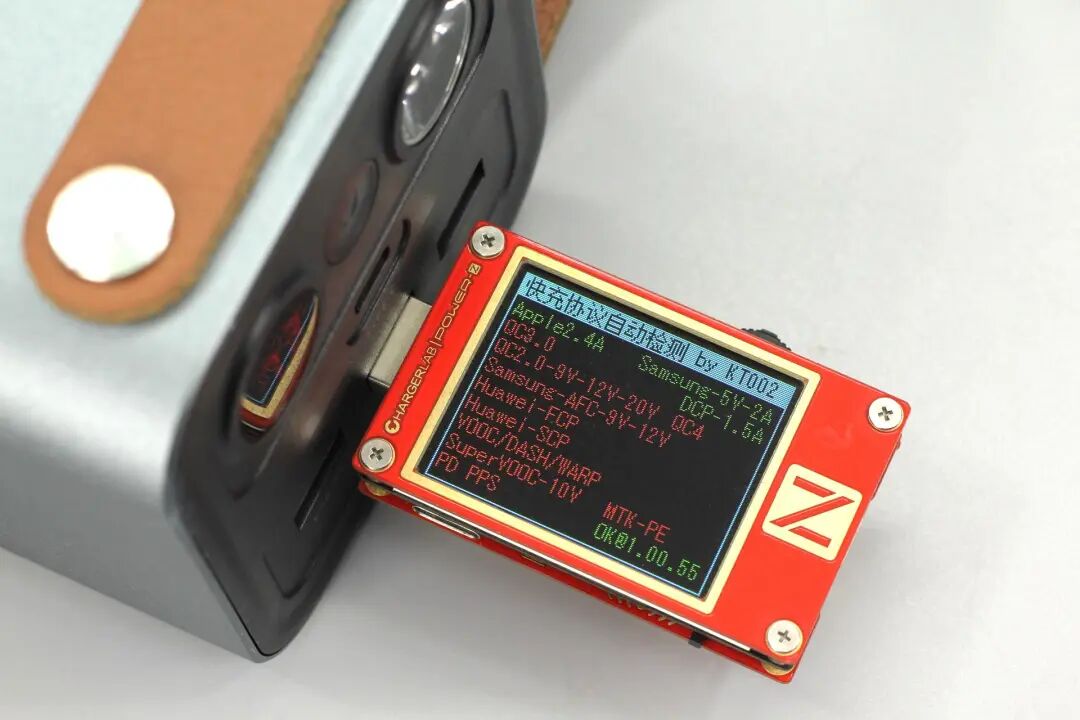

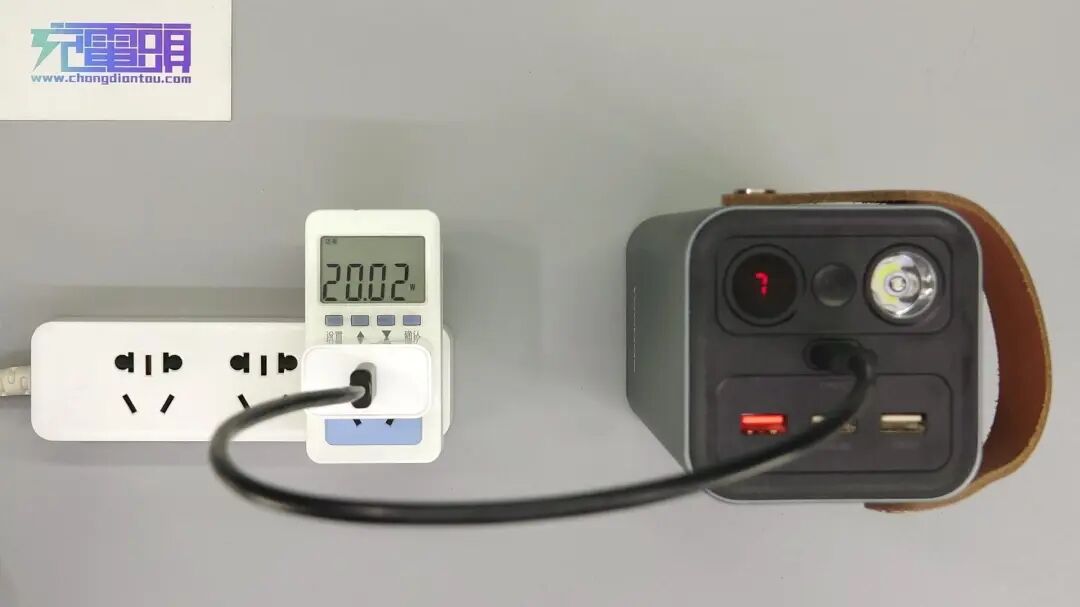

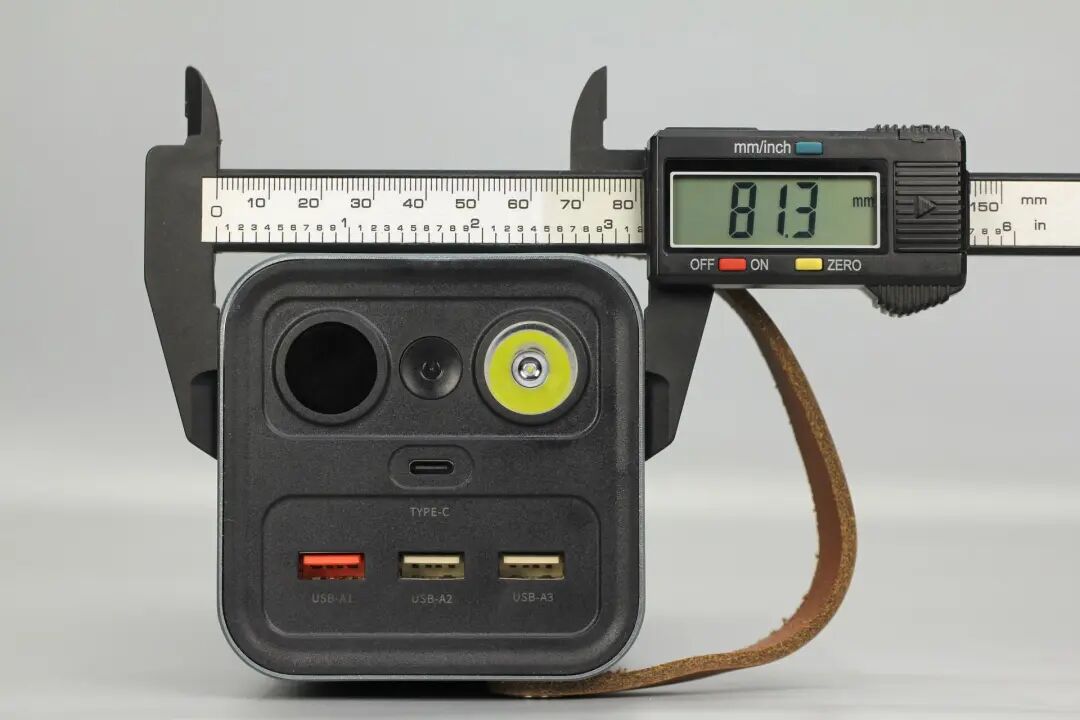

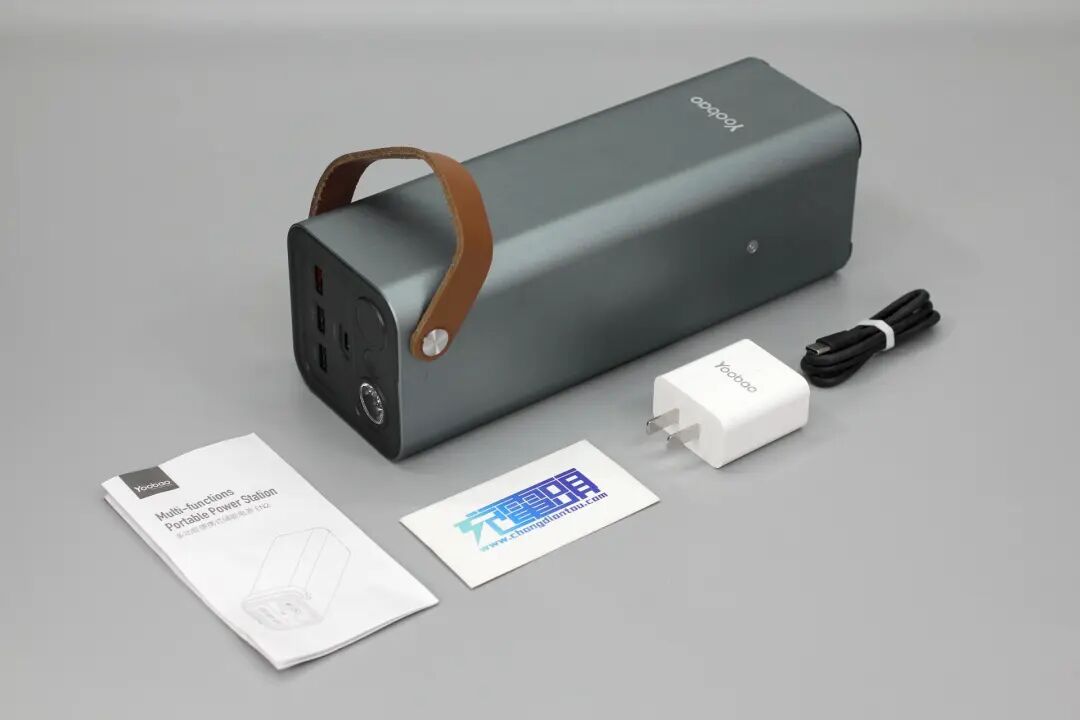

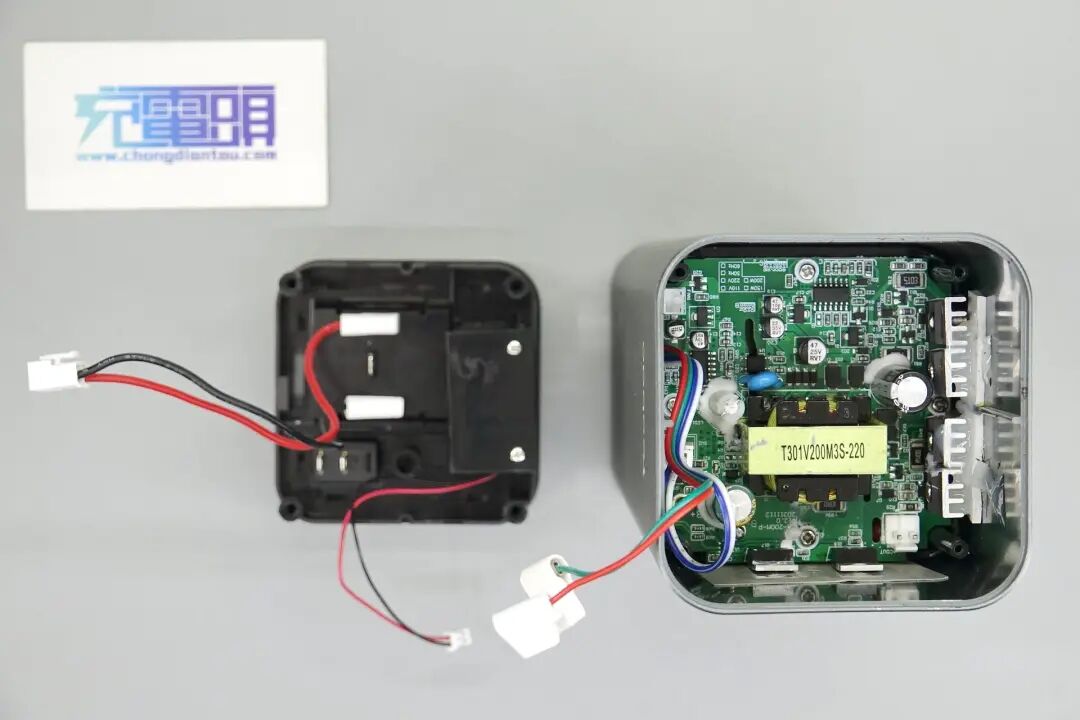

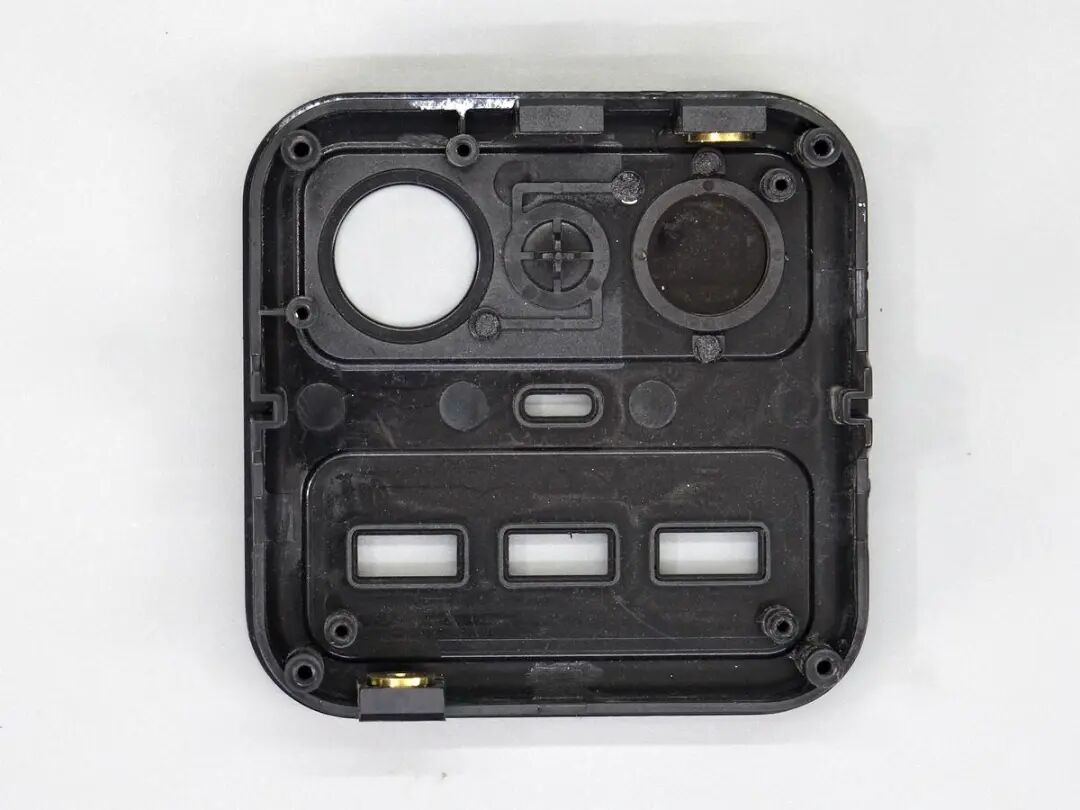

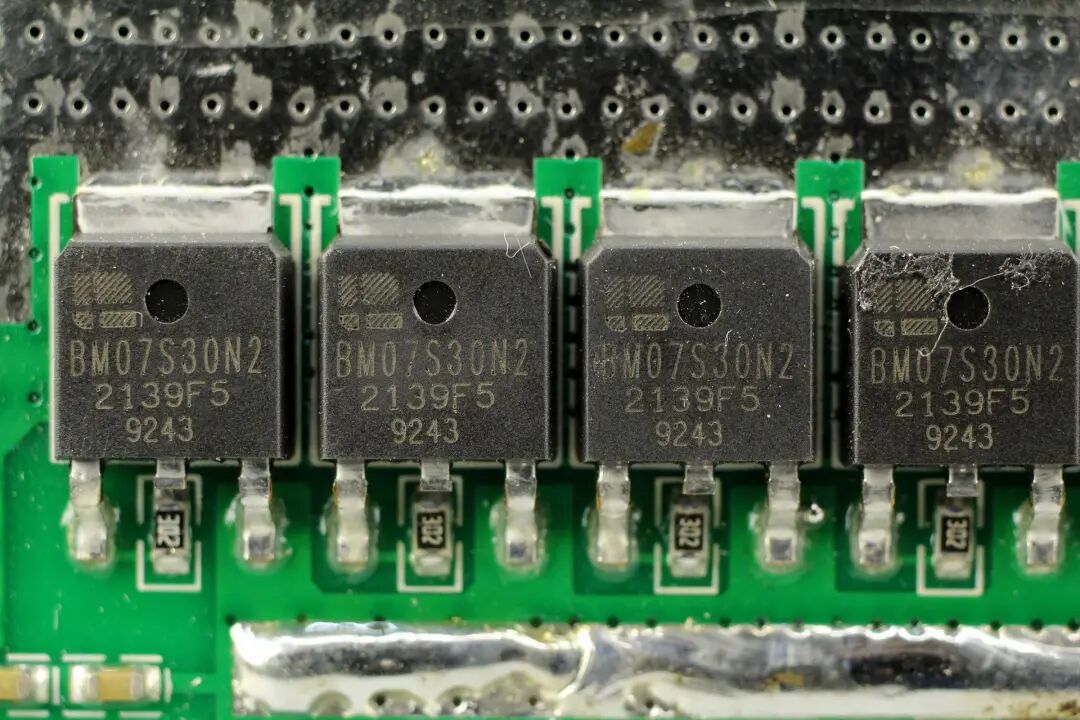

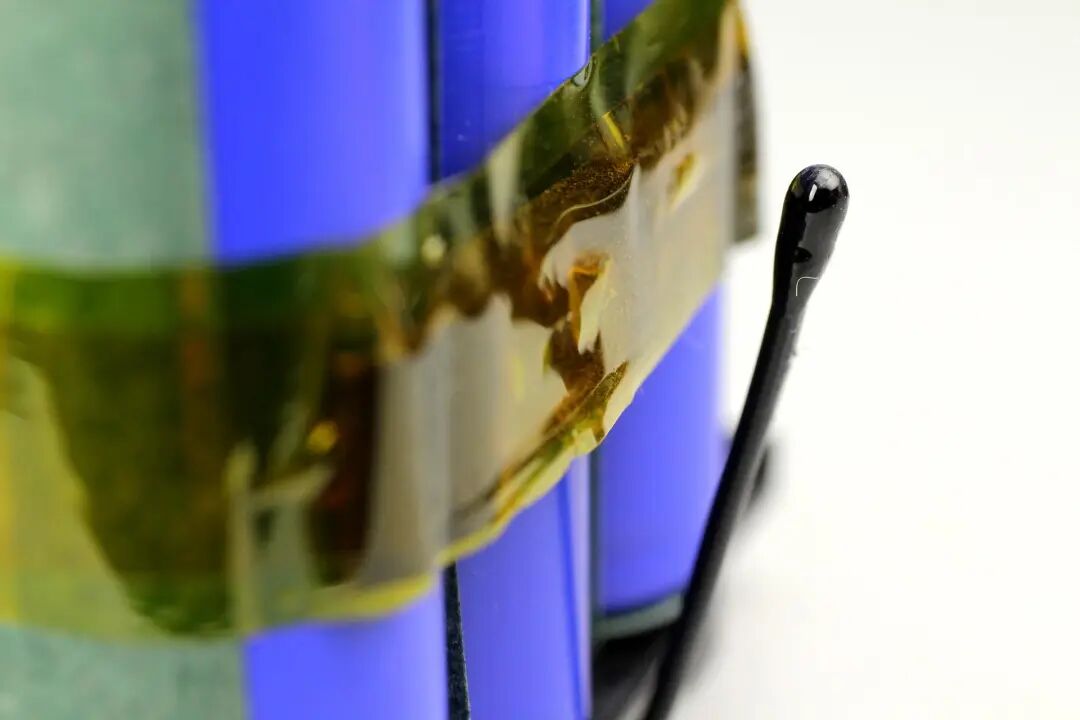

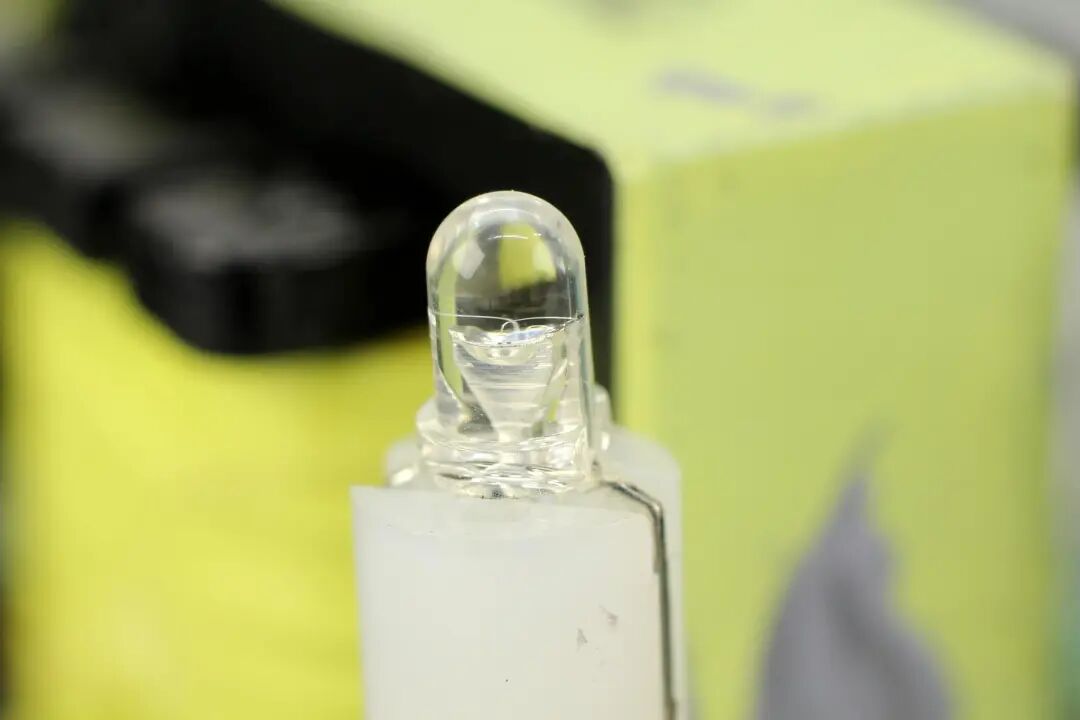

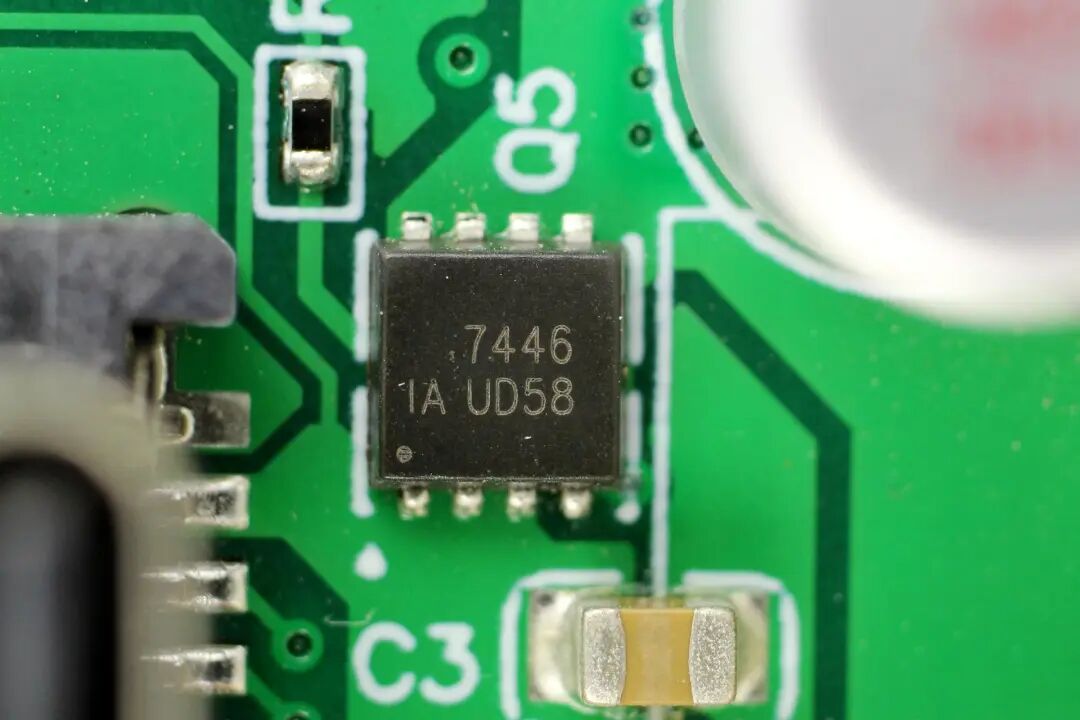

听到储能电源这个词，很多人都会觉得，这是好大的一个箱子，又大又重，今天就来拆个不一样的。Yoobao羽博EN2就是这么一款轻量级的储能电源，重量仅1800克，还不足2升汽水的重量，却可以支持200W逆变输出，满足小型电器使用和应急充电。同时这款储能电源还具备USB-C接口，支持65W充放电，在使用时可以直接为笔记本电脑充电，也可以使用PD快充进行充电，不附赠专用充电器，降低了产品成本，也减轻了用户负担，下面充电头网就对这款储能电源进行拆解，看看内部的设计如何。包装盒红白配色，正面印有Yoobao品牌、产品名称、EN2型号、外观以及卖点等，从外观图我们可以了解到产品还能照明。背面印有产品应用场景以及参数表，从场景图可以看出羽博这款多功能便携储能电源可支持手机、笔电同时进行充电。附带充电器最大输出功率20W，直板造型白色外壳，外观经典。附带数据线为CC线，整体较短方便使用。充电器机身背面印有参数信息，型号RY-U56，支持100-240V~50/60Hz 0.6A输入，以及5V3A、9V2.22A、12V1.67A输出，制造商为深圳睿元实业有限公司。羽博储能电源EN2采用塑料和金属材质外壳，腰身金属外壳一体成型，背面喷砂处理，各面间过渡圆润，顶部设有提带，方便产品进行搬运。机身一端使用电源键、电量数显屏、照明灯以及3A1C四个USB接口，其中USB-A1口也支持快充，采用红色胶芯区别，直观明了。另一端设有3+2 AC插口以及对应开关键，按键上印有开关标识，旁边还设有指示灯，都是为了方便用户使用设计。此外还设有散热窗口，可以有效避免产品内部积热。USB-C输入/输出：5V3A、9V3A、12V3A、15V3A、20V3.25AUSB-A1输出：5V2.4A、9V2A、12V1.5A并且还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-11V3A和3.3-21V3A两组PPS电压档位。测得USB-A1快充口支持QC2.0/3.0、AFC、FCP快充协议。测得USB-A2口支持Apple 2.4A、Samsung 5V2A、DCP协议。测得USB-A3口同样支持Apple 2.4A、Samsung 5V2A、DCP协议。使用附带的20W充电套装通过USB-C口给储能电源充电，测得输入功率为20W。对羽博储能电源EN2的外观、性能等有了基本了解后，下面继续对其进行拆解，看看内部用料做工如何。盖板上固定AC输出插座，散热风扇和电源开关，其中AC输出插座和电源开关接线柱套有白色塑料绝缘帽。盖板内部安装电源开关，输出插座和散热风扇。散热风扇通过螺丝固定。逆变器模块侧面一览，边缘焊接升压开关管和输出调制管。撕下青稞纸，下面是电池的保护板，我们先从电池组看起。焊下电池组的连接线，从内部框架中取出电池组。电池组为7并3串连接，共21节电池。电池组侧面热敏电阻特写，用于检测电池温度，进行过热保护。剪掉电池侧面胶带，电池来自DBK迪比科，为18650电池，额定电压为3.7V。电池保护板正面一览，保护板上下为电池正负极镍带连接点，左侧为逆变器供电输出，提供放电欠压和过流保护，右侧连接USB PD快充模块，提供充放电保护。保护板焊接热敏电阻，提供电池的温度保护功能。保护板电池保护芯片采用BYD比亚迪半导体 BM3551，是一颗用于3/4/5串的锂电池保护芯片，芯片具备高精度过充过放检测，支持三段放电过电流检测，具备完善的保护功能，同时支持级联应用，可实现6串及以上电池组的保护功能。赛微 CW1051AL 二级保护芯片，用于电池组独立过充和断线保护，支持3/4/5串电池应用。电池保护管丝印BM07S30N2，使用7颗并联，TO252封装。电池端负极电流采样电阻特写，四颗R005电阻并联，用于检测电池充放电电流。另外一侧是USB PD快充模块，连接电池组的正负极，同时检测AC开关的状态，输出逆变器的控制信号。上方1mΩ电流检测电阻用于检测逆变器的工作电流，进行过流保护控制。外壳内部对应LED照明灯，电源开关按键，显示屏以及USB母座的开窗。USB快充模块正面焊接两颗电感，分别用于USB输入输出功能和LED照明灯驱动，左上角为LED数码管电量显示，右侧镂空放置照明灯。电路板正中为USB-C母座，下方为三个USB-A母座，其中橙色支持快充，白色为5V输出。USB快充模块背面焊接一颗同步升降压控制器和对应的四颗开关管，还焊接电流取样电阻和两个插座。羽博EN2储能电源内置英集芯IP5389，这是一颗内部集成了协议功能的同步升降压控制器，可实现完整移动电源功能，并支持电量显示功能的电源管理SOC芯片，支持2-5串电池应用，可取代传统升降压方案中协议芯片，单片机和升降压控制器多颗芯片组合的方案，大大缩短产品开发周期，降低成本。英集芯IP5389支持USB-A、USB-C口、还支持Micro-USB接口和Lightning接口供电输入，全部接口支持快充。快充协议支持华为FCP、SCP，支持三星AFC，支持OPPO的VOOC，支持PD3.0快充协议，支持PPS，输出最高功率20V5A 100W，可实现全接口丰富的快充支持。IP5389内置升降压控制器，通过驱动外置MOS管，支持双向升降压充放电，支持最大5A充电电流，并且支持自适应电流调节。支持2/3/4/5串电池，并且支持4.2、4.3、4.35、4.4V多种电池。芯片内置电量计，支持4颗LED电量指示，或88/188数码管电量显示，支持通过电阻设定电池容量，或学习电池电量，实现精准的电量显示。

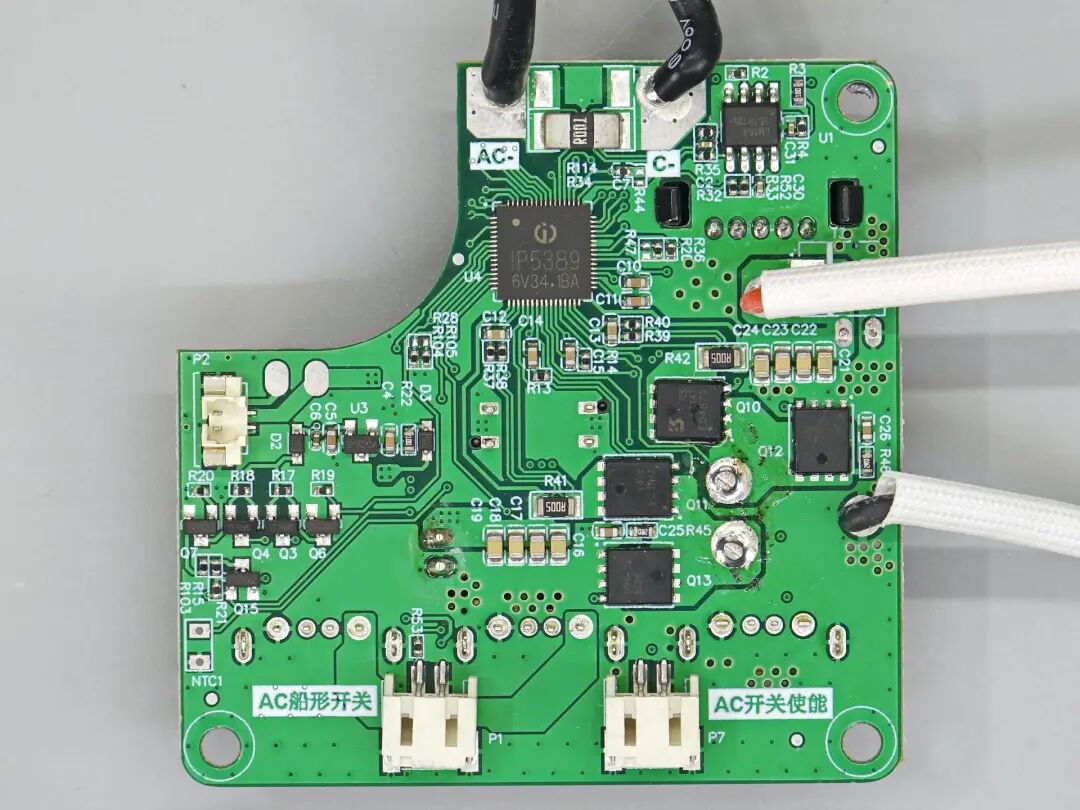

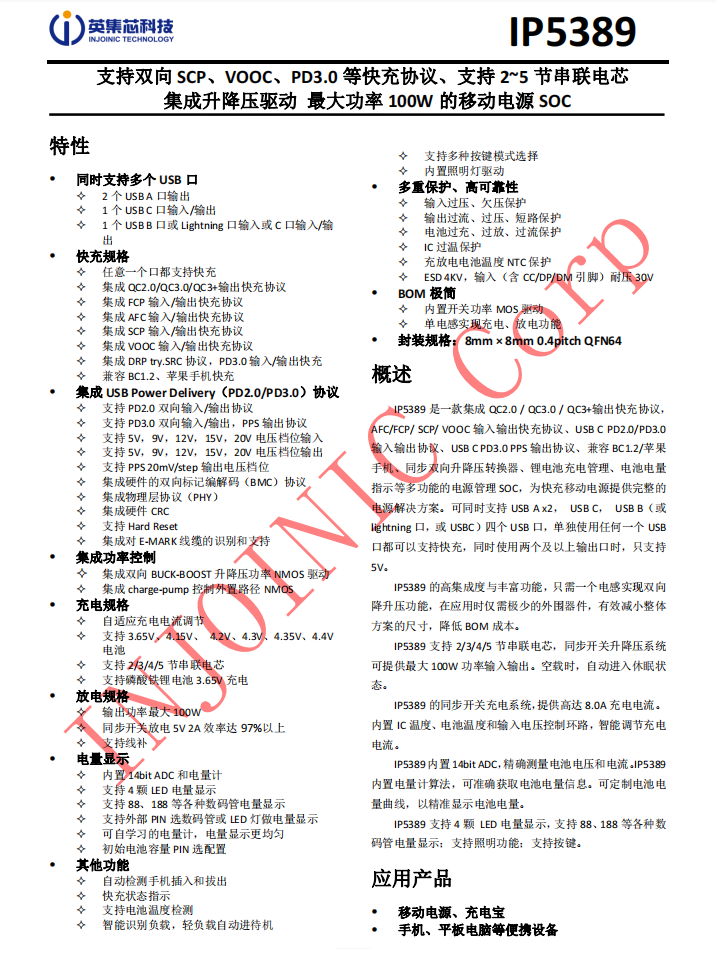

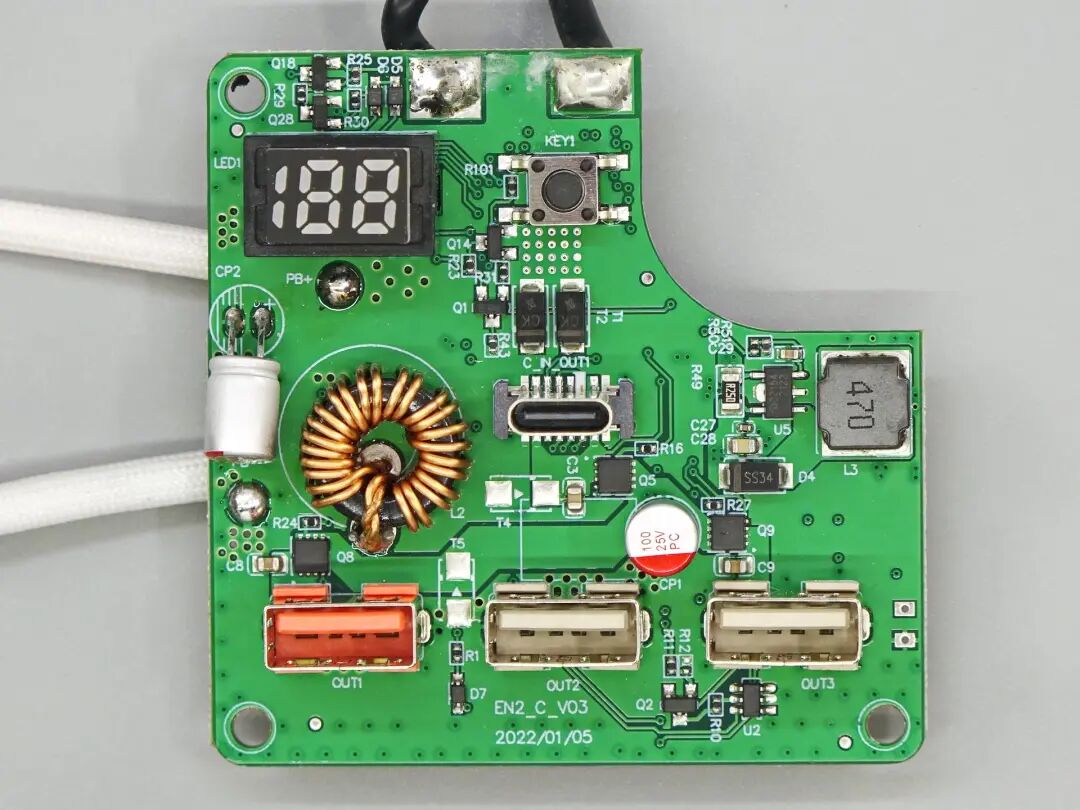

充电头网了解到，采用英集芯IP5389的还有羽博新款20000mAh 45W双向快充移动电源、罗马仕20000mAh 30W双向快充移动电源，另外英集芯的高集成移动电源SoC芯片还被Realme 10000mAh双口18W快充移动电源、黑鲨双向快充移动电源、京造10000mAh双向USB PD快充移动电源等知名品牌的众多产品采用。

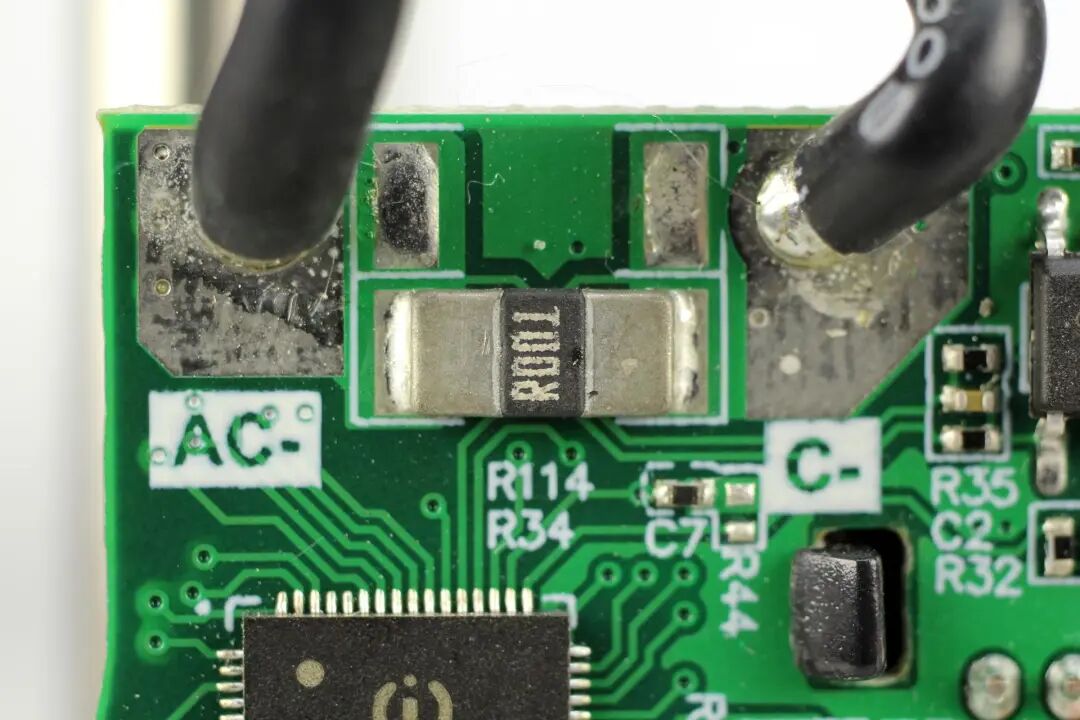

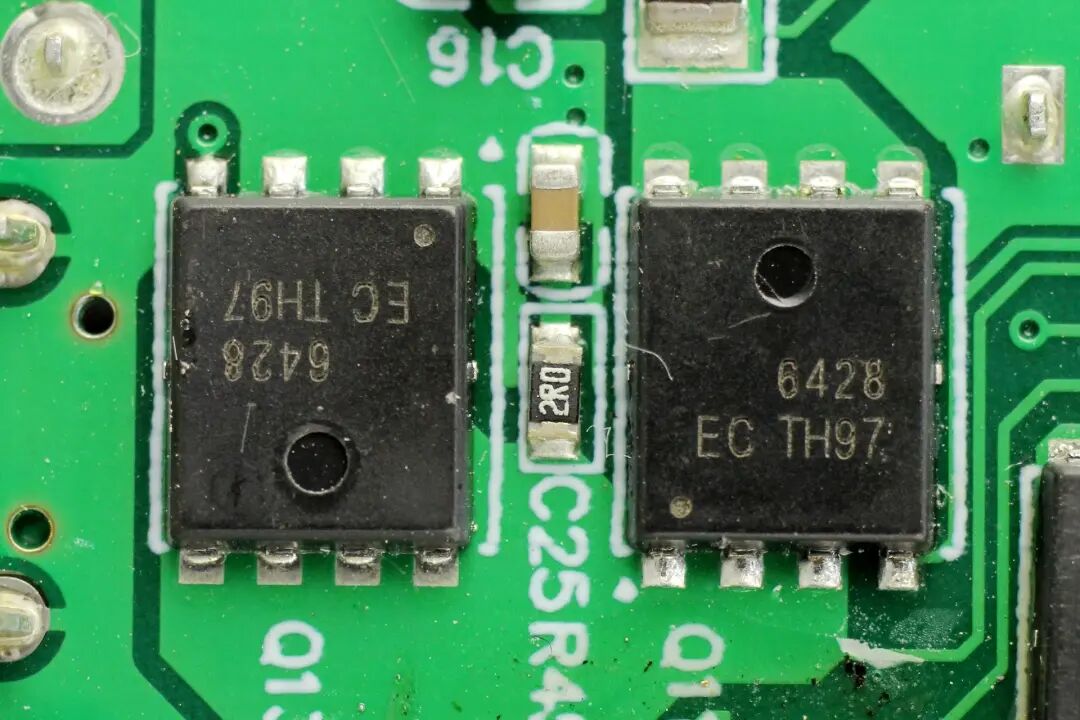

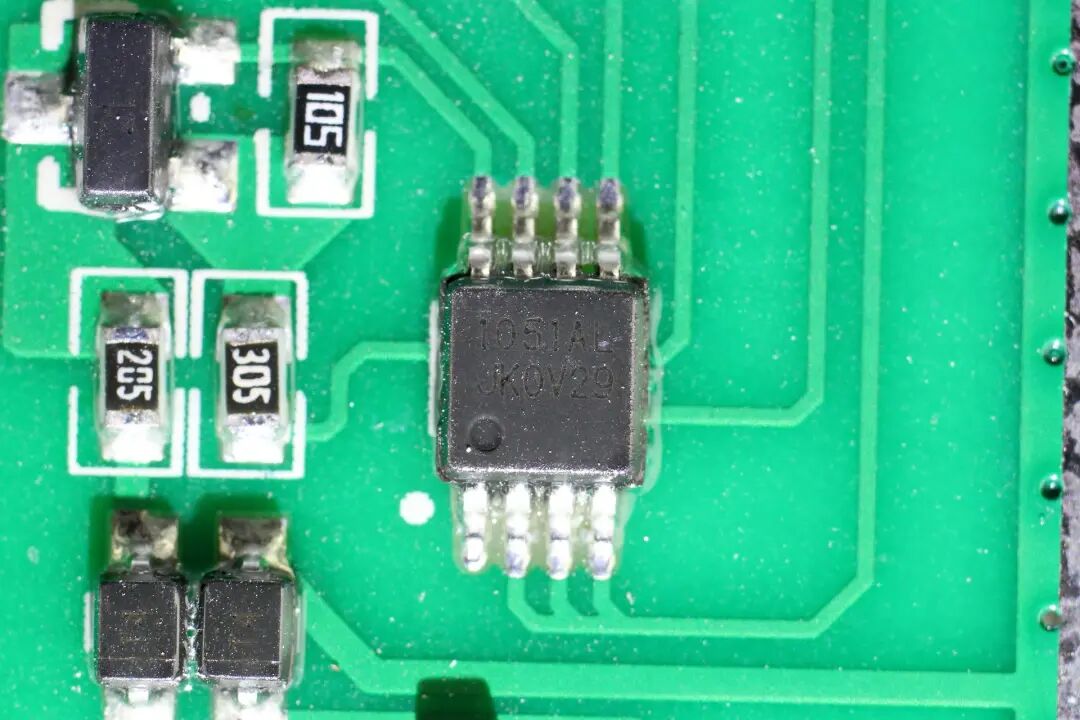

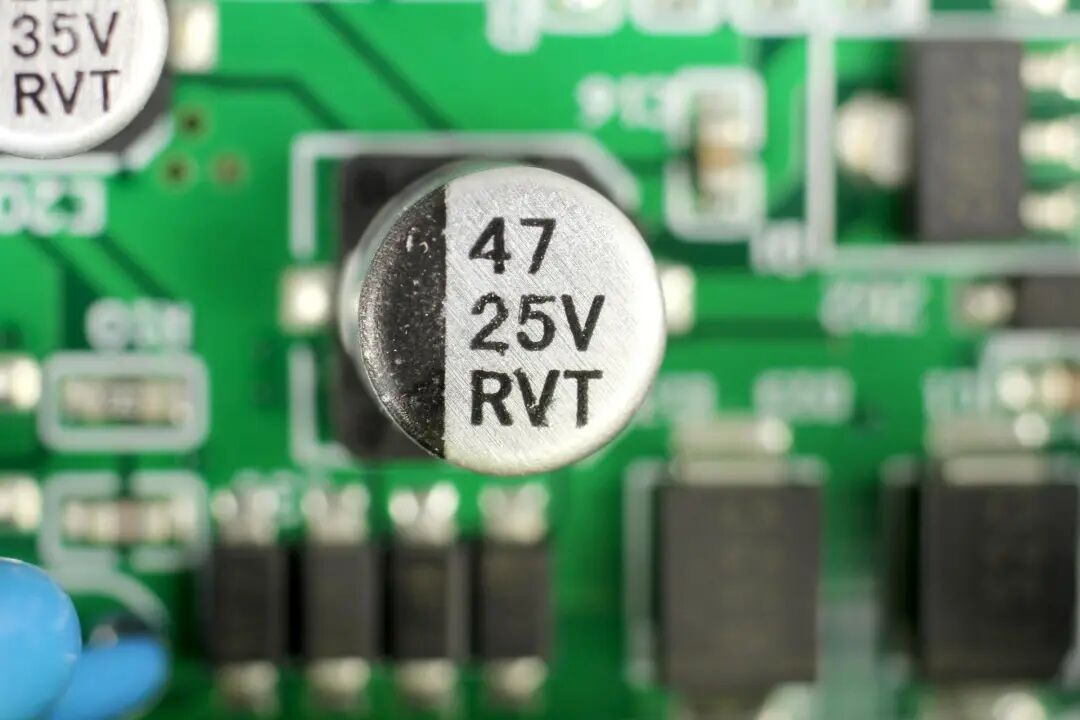

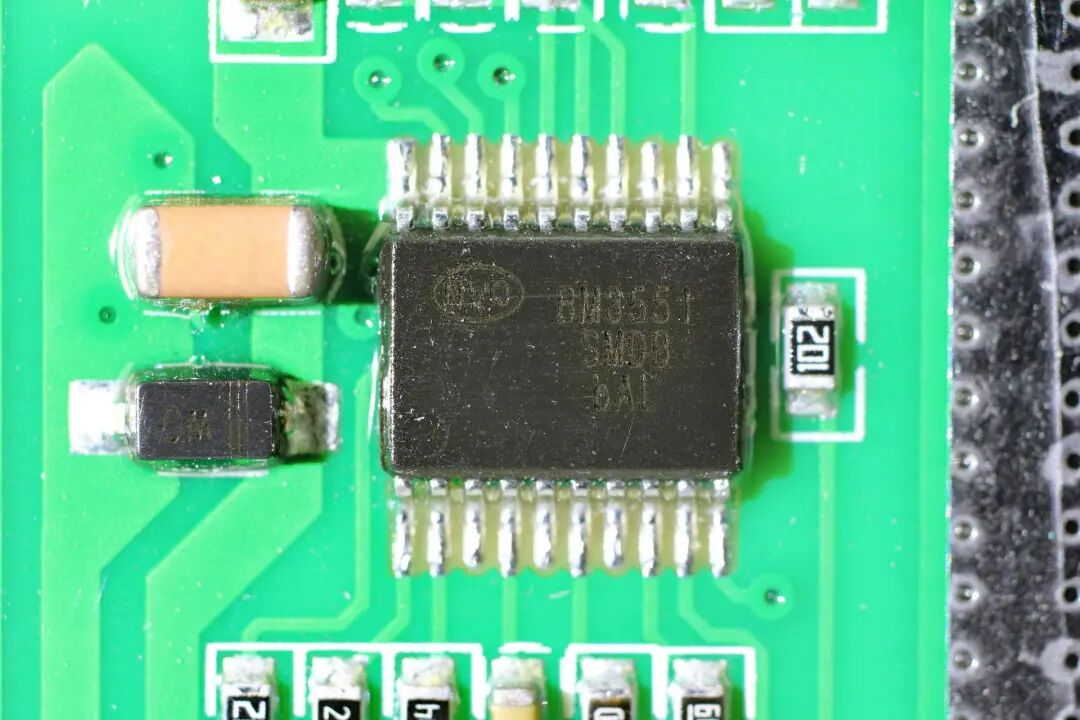

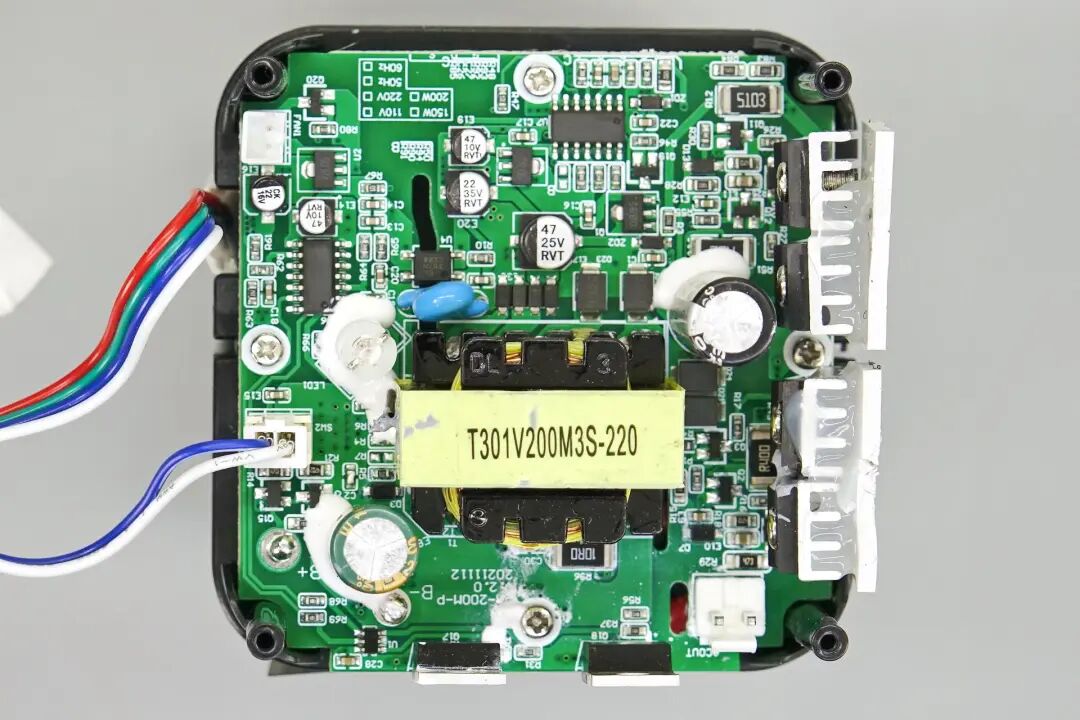

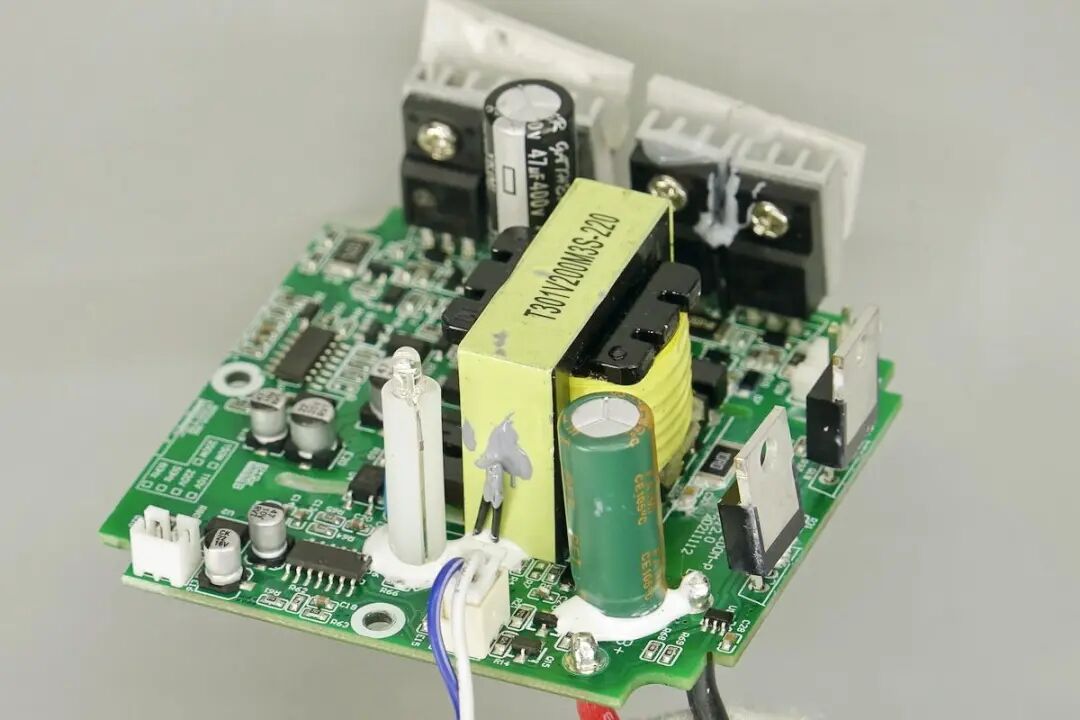

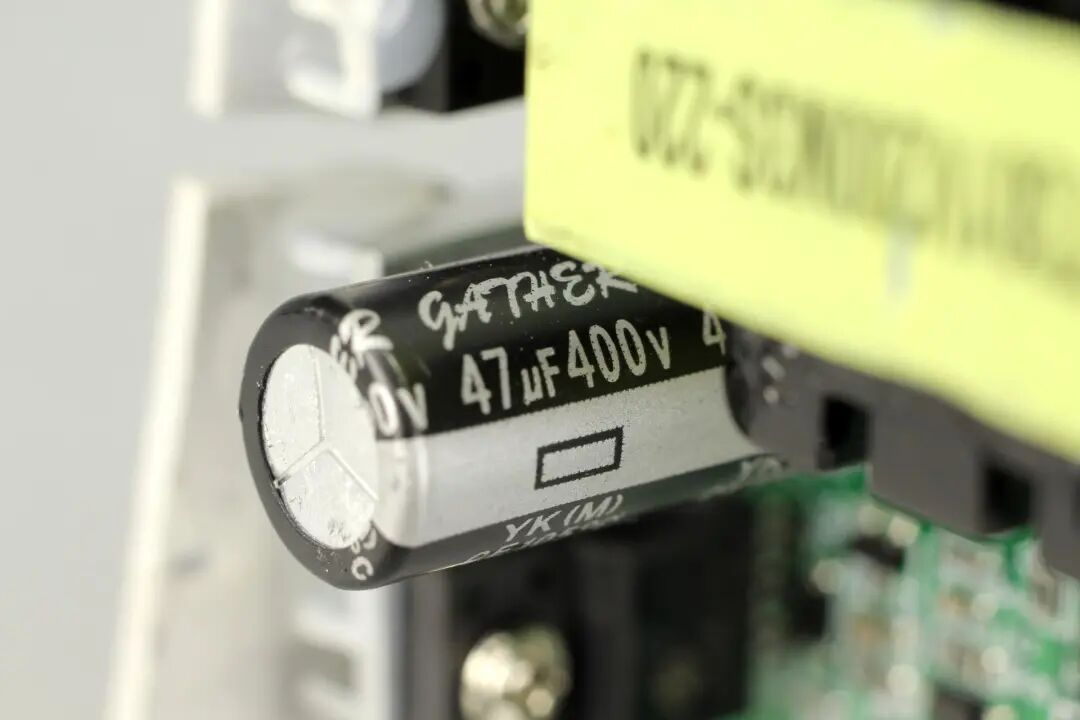

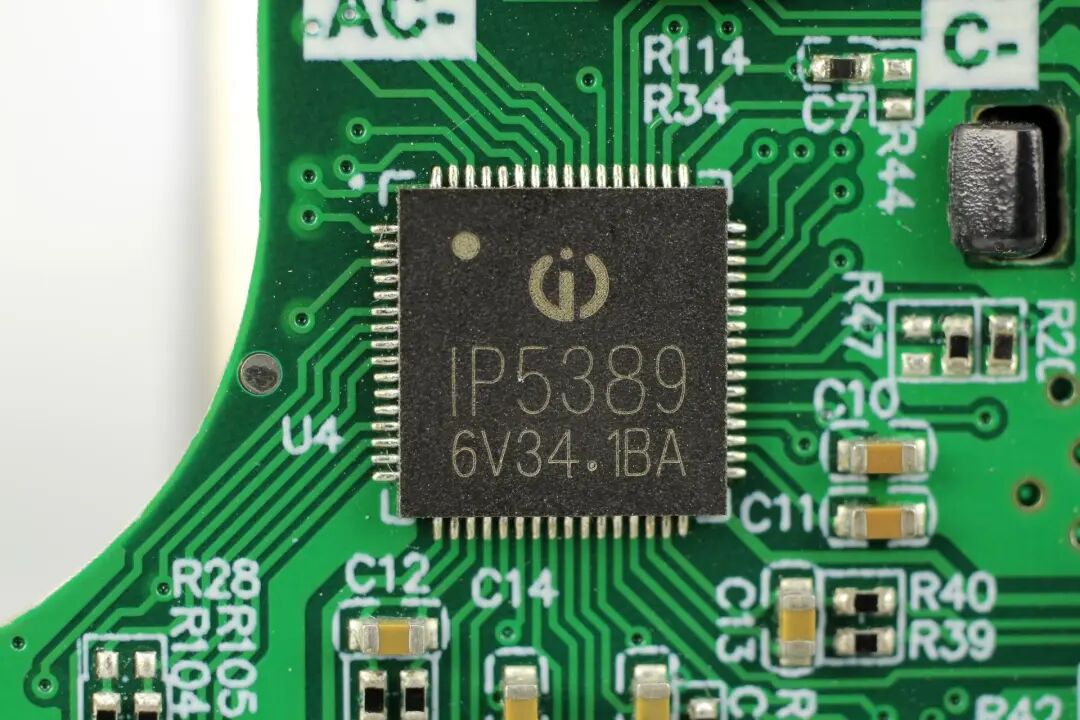

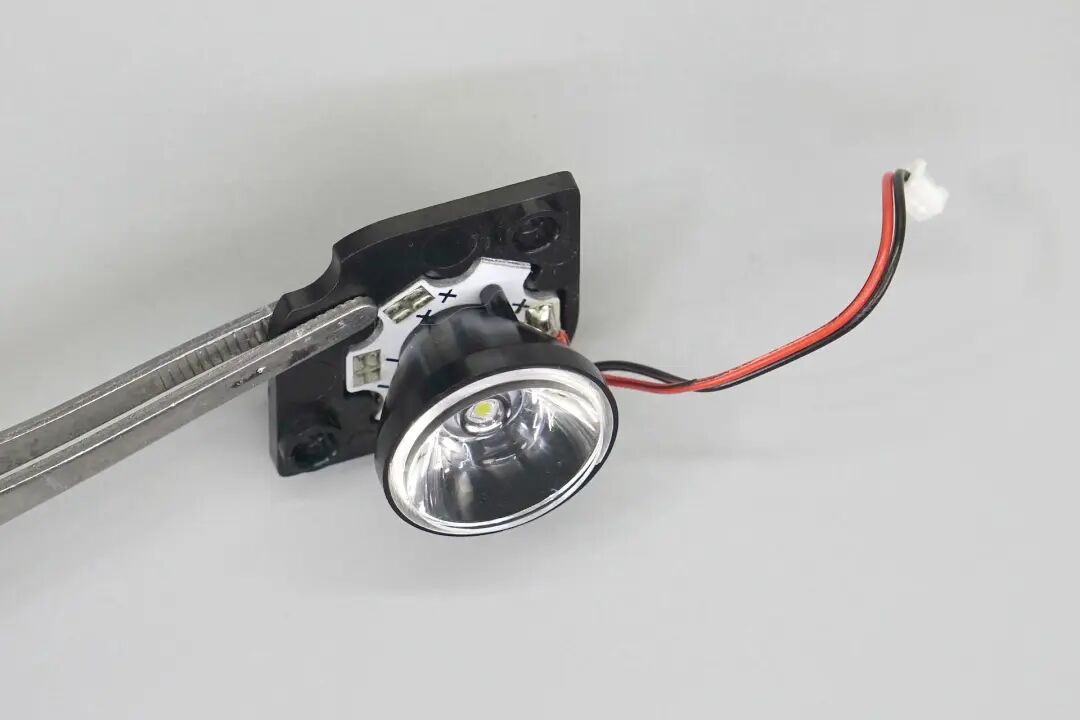

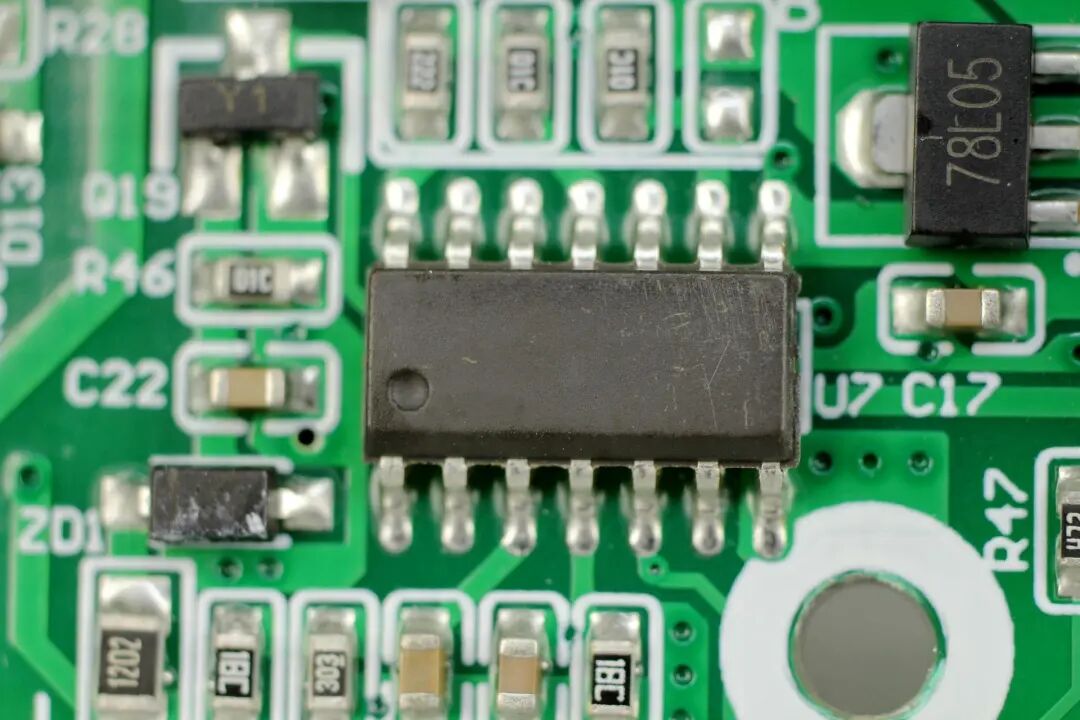

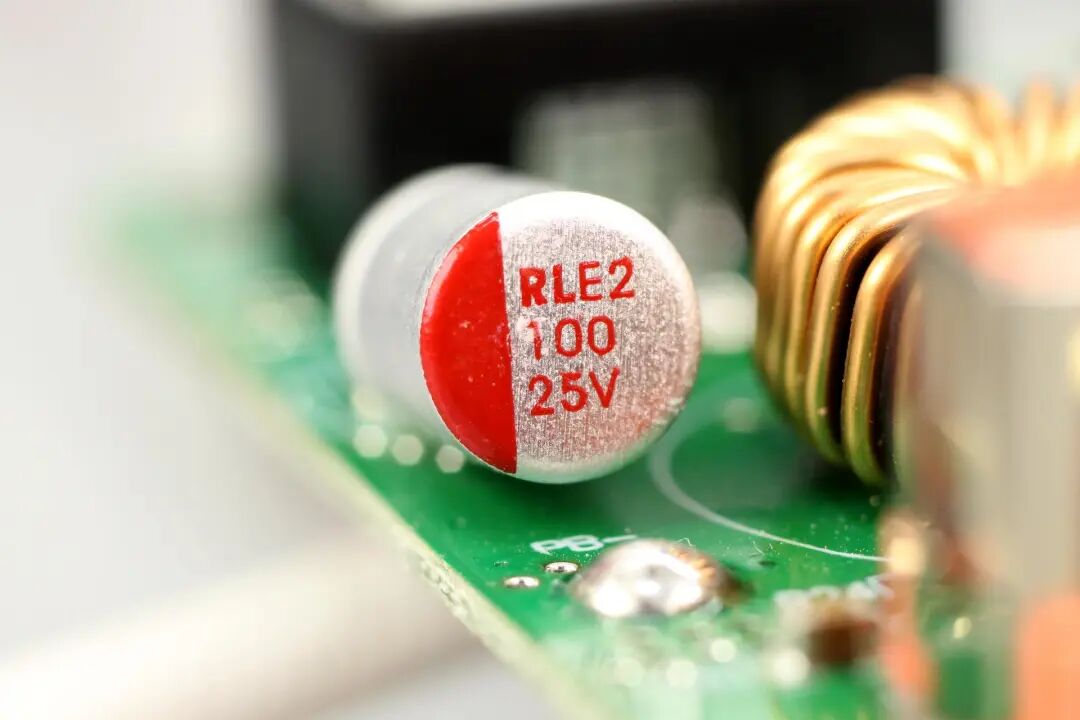

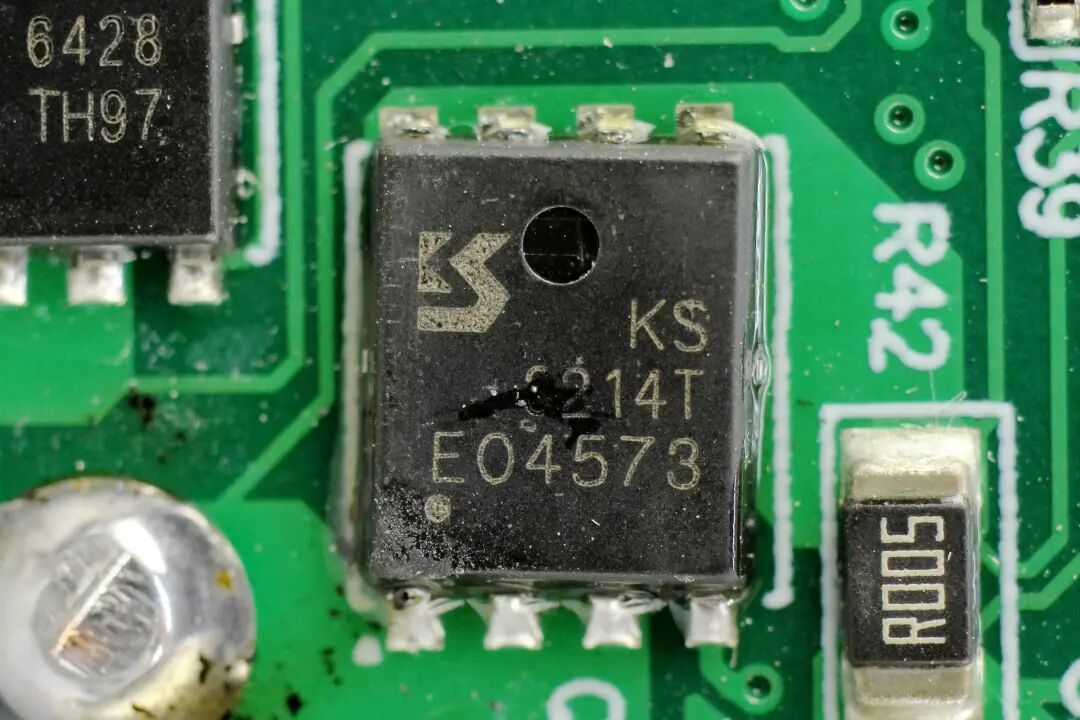

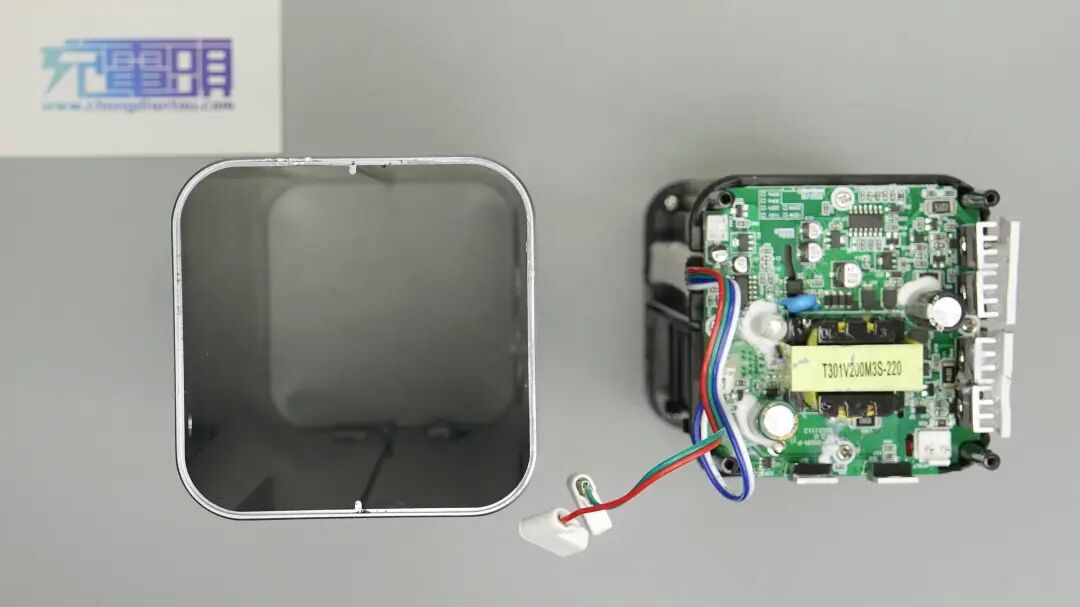

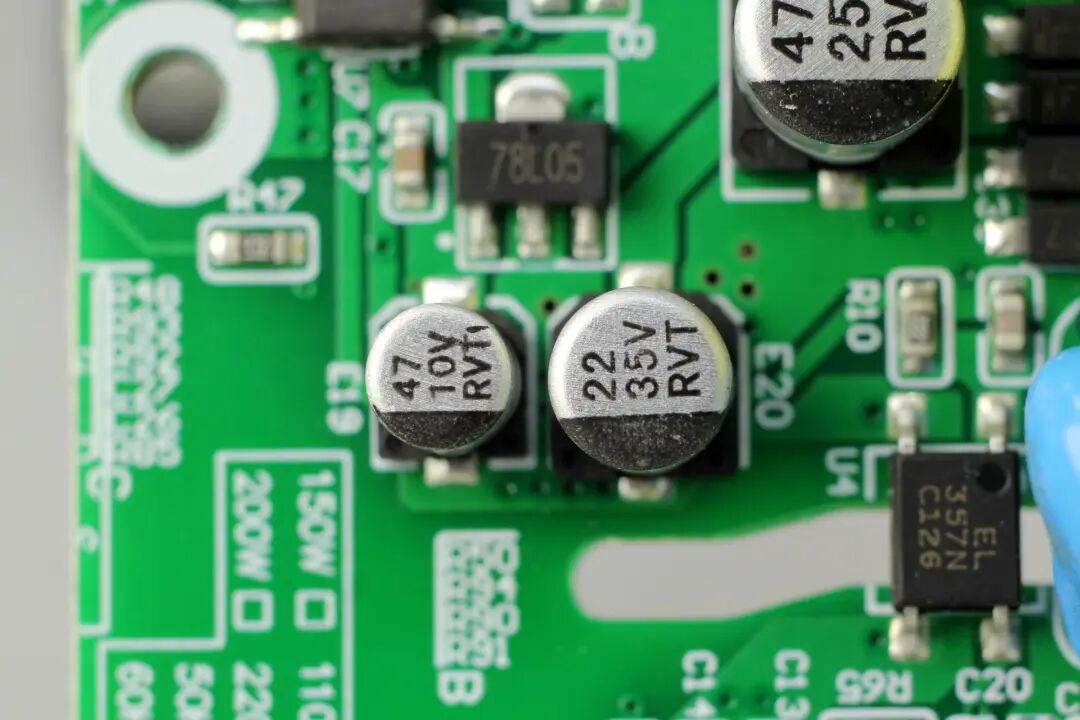

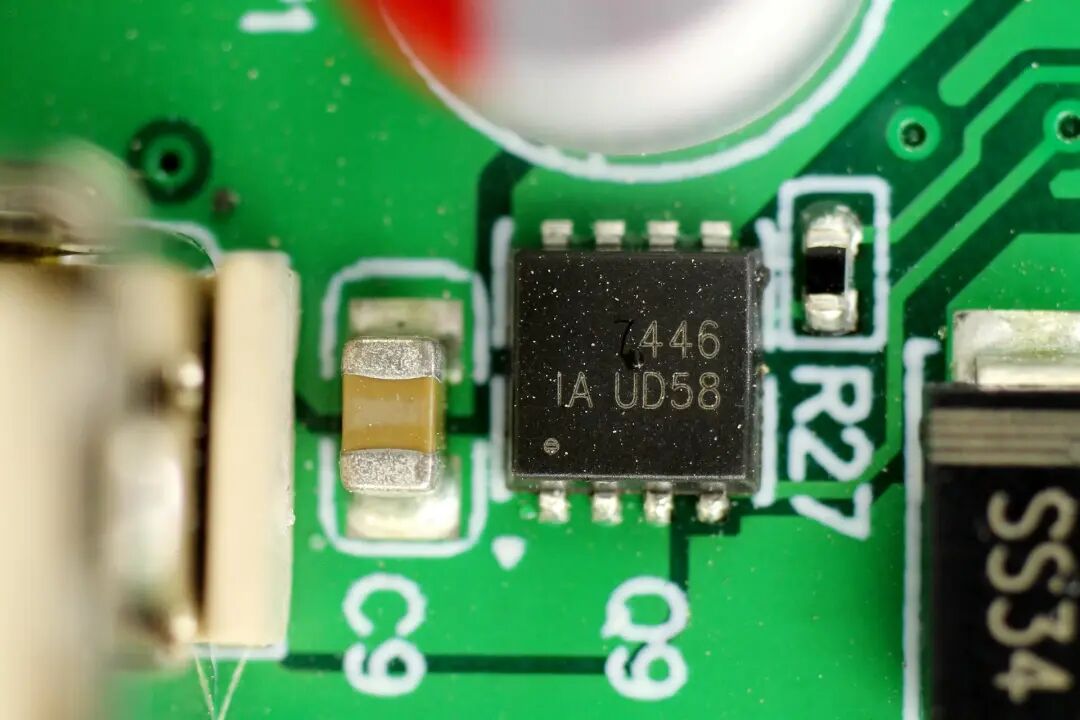

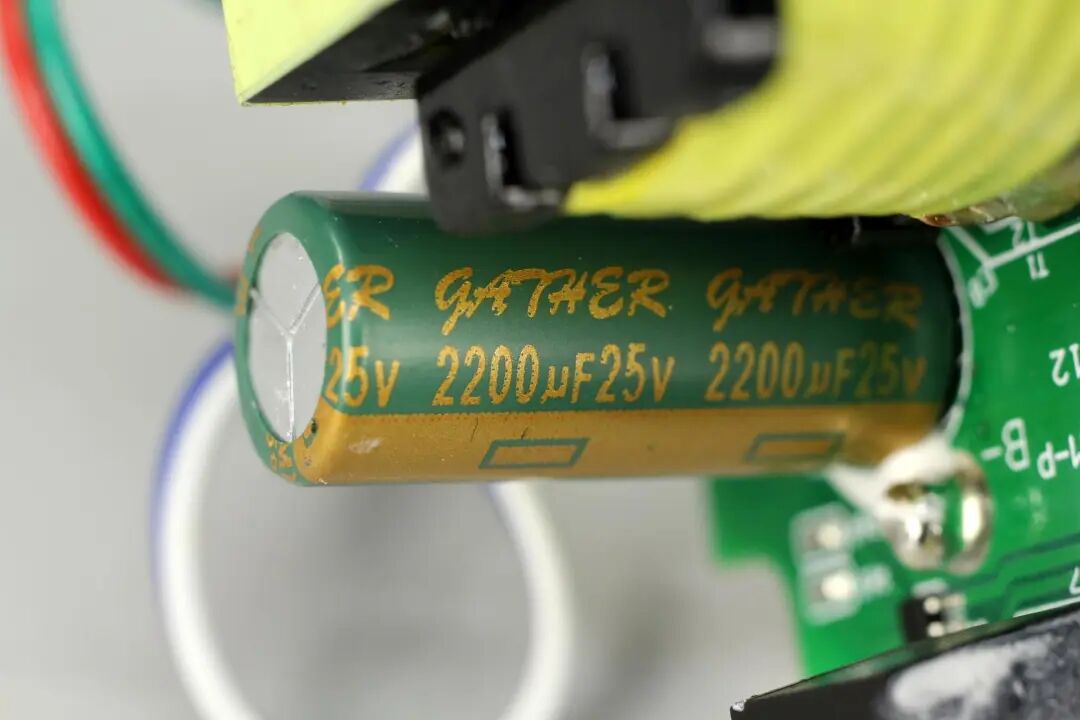

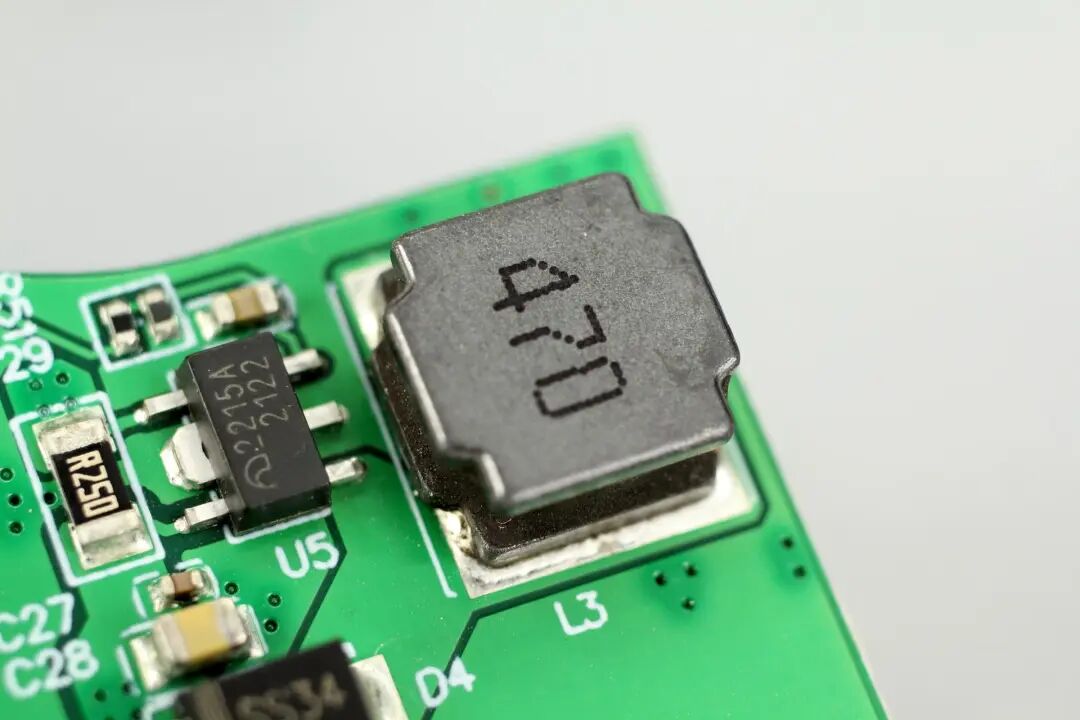

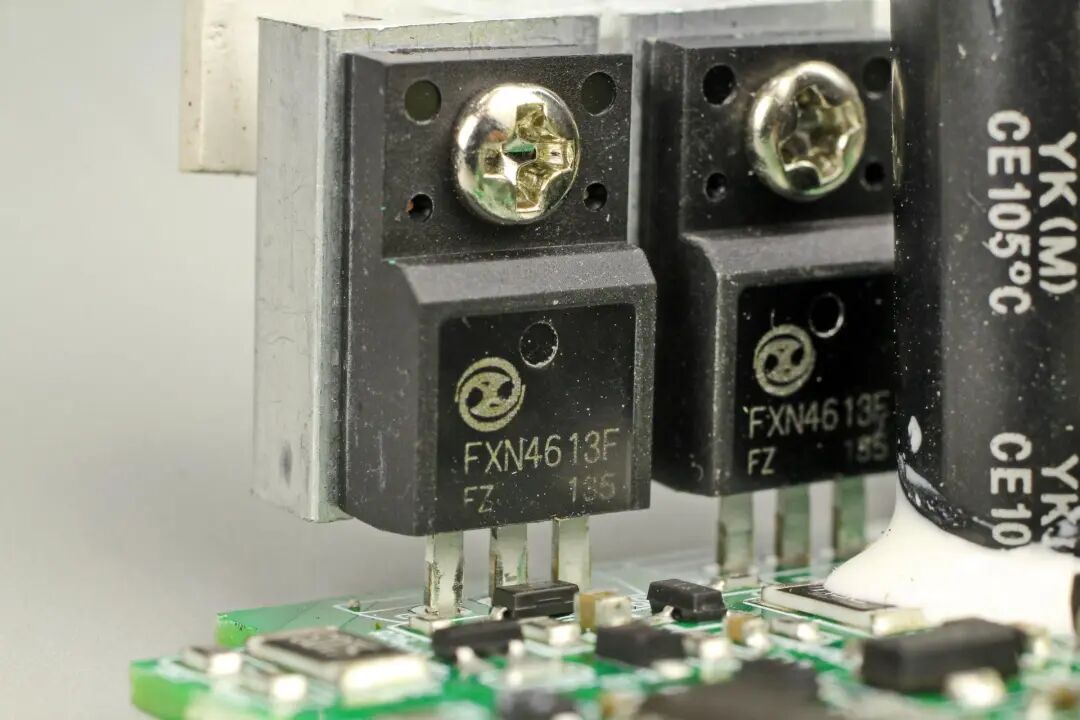

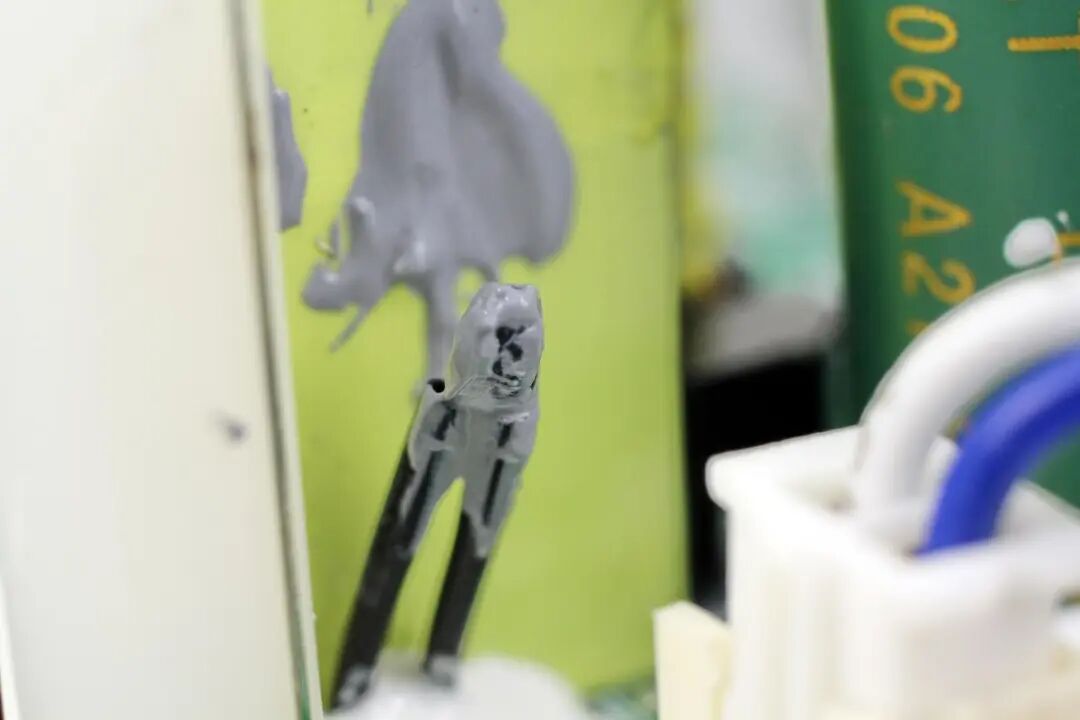

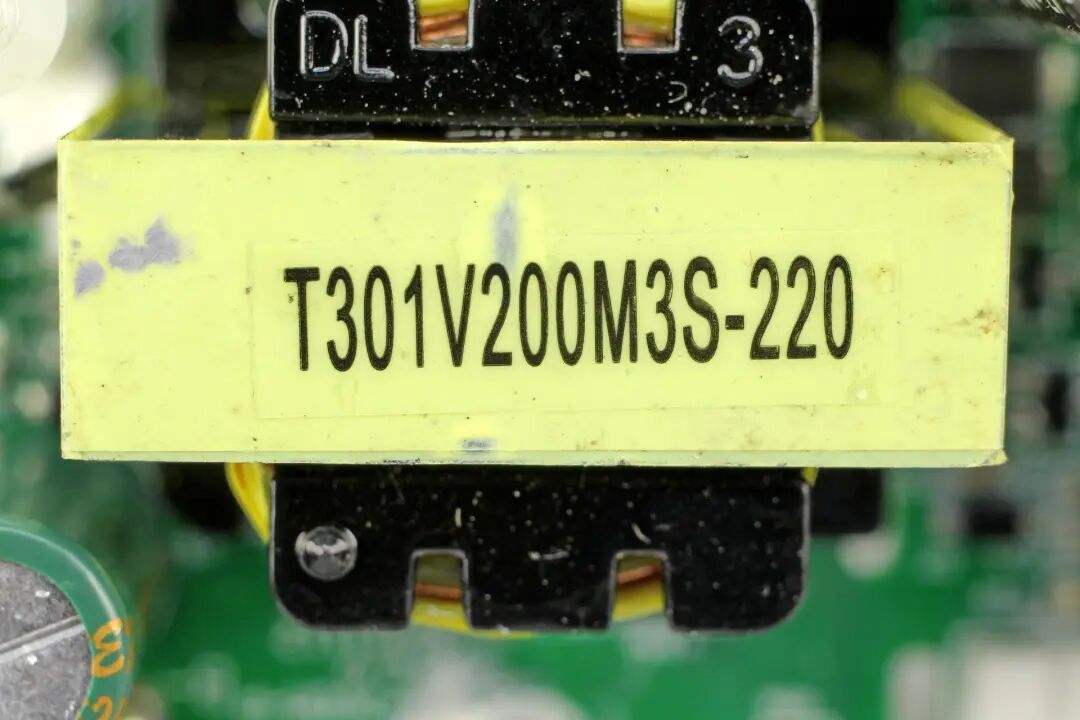

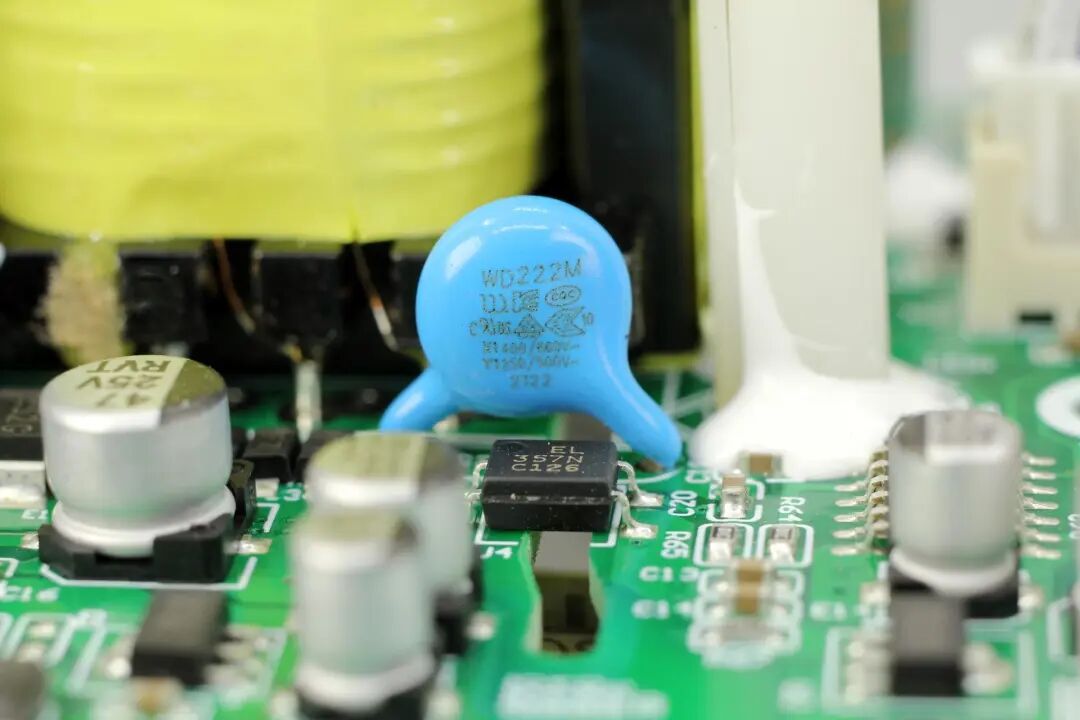

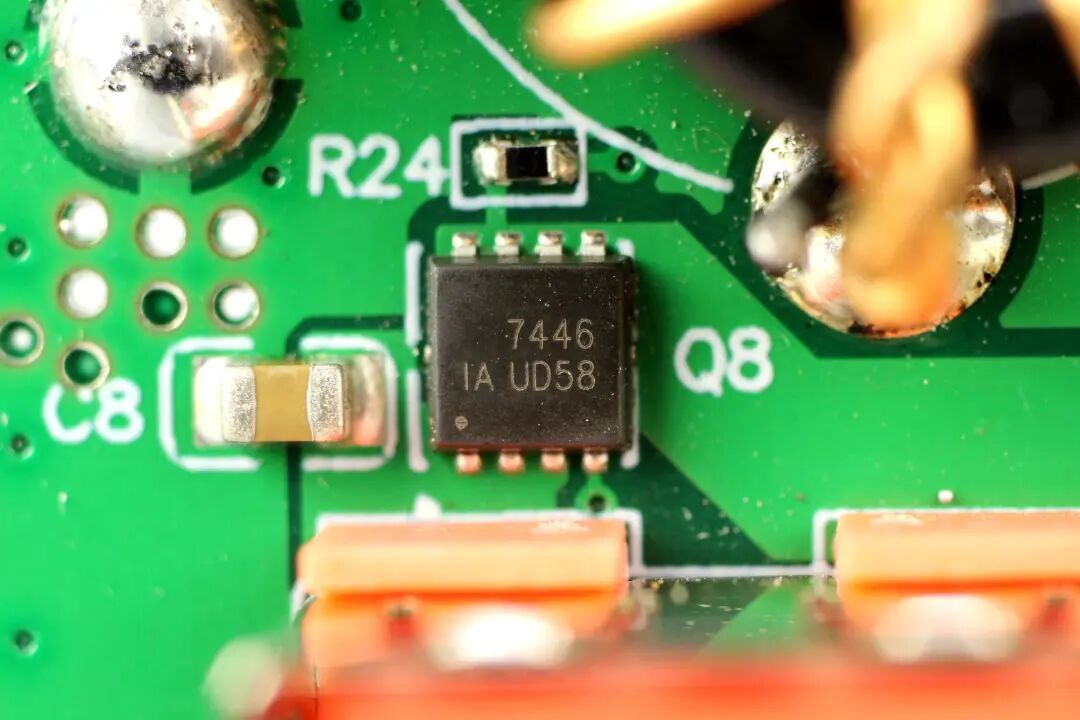

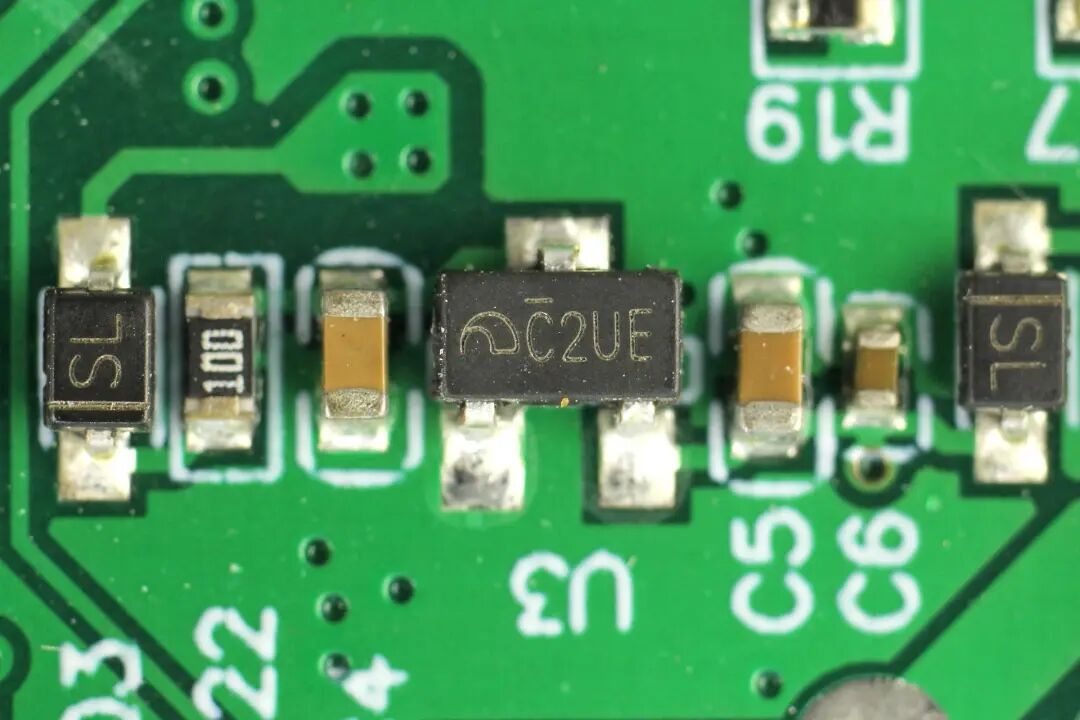

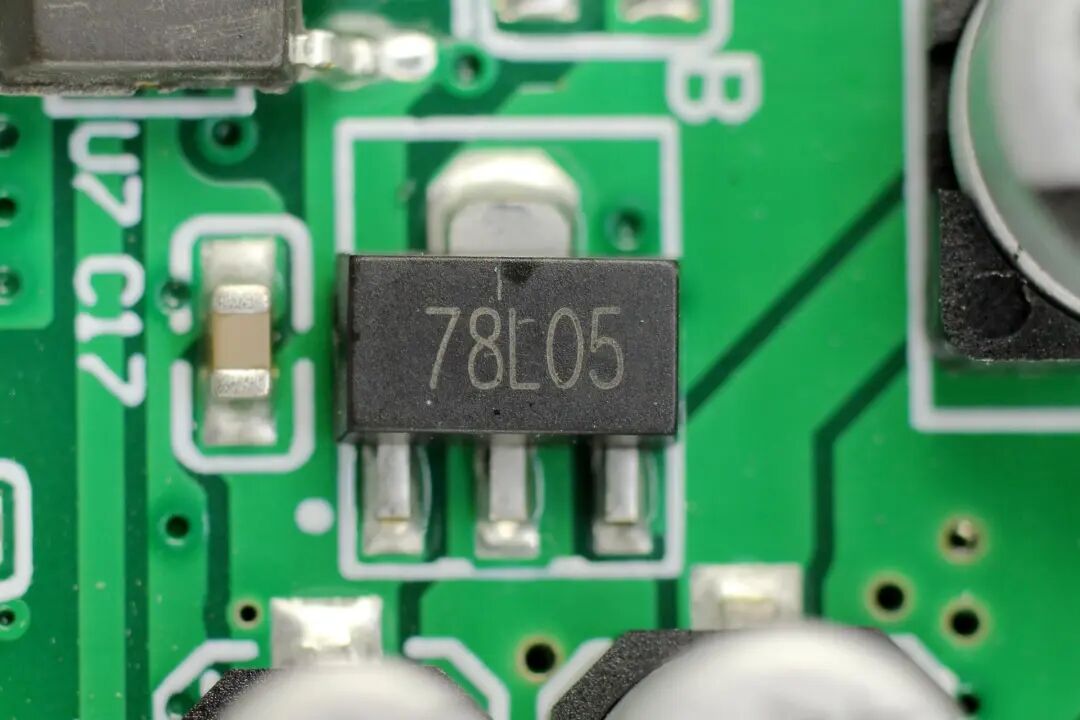

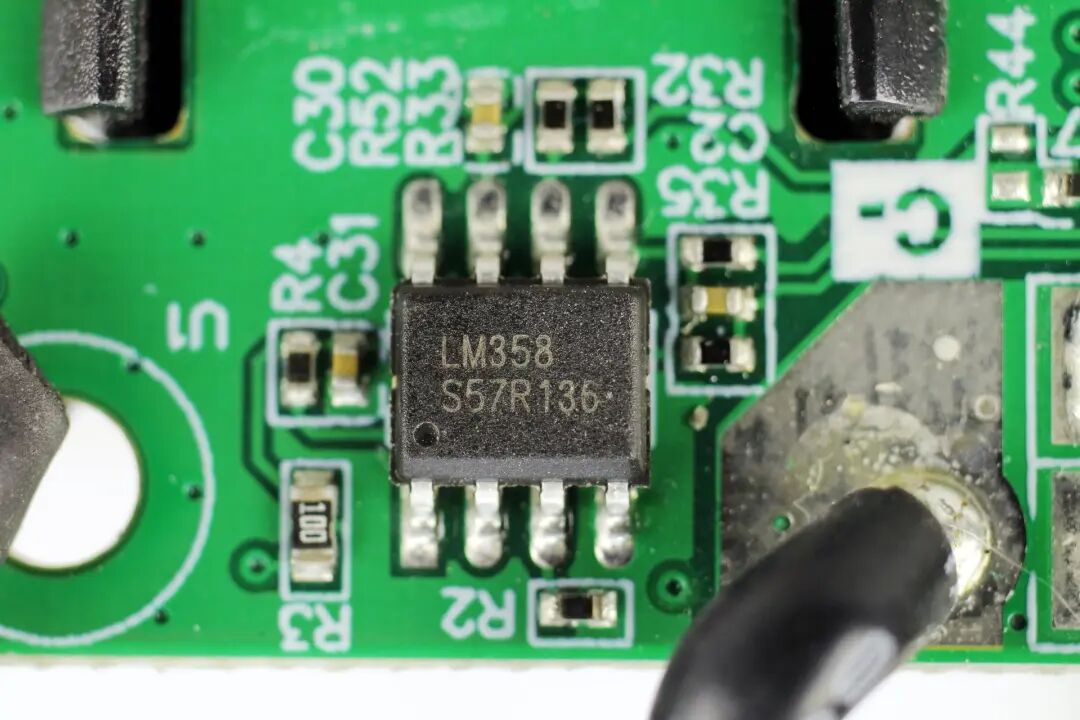

同步升降压电池端上管来自冠禹，型号KS3214NAT，NMOS，耐压30V，导阻4.5mΩ，采用PDFN5060封装。另外三颗开关管丝印6428，组成H桥用于升降压电压转换。电池端滤波固态电容，来自瑞隆，规格为100μF 25V。逆变器输入端电流检测电阻，1毫欧取样电阻，2512封装。用于USB-A口自动识别的双路识别芯片，丝印A12X。LED照明灯驱动来自微盟，型号ME2215，是一颗降压LED驱动，内置开关管。逆变模块底部为直流升压开关管，右侧为输出交流调制部分，直流升压开关管通过壳体散热，交流输出调制开关管通过散热片和导热垫，通过壳体散热。模块中间位置为升压变压器。逆变模块背面直流走线大电流加锡，增加截面积，降低电阻。背面可以看到电路板上开有隔离槽，用于高低压隔离。直流输入滤波电容来自凯泽鑫，规格为2200μF 25V。两颗升压开关管来自华润微，型号为CS150N04A8，耐压40V，导阻3.6mΩ，采用TO220封装，使用绝缘垫通过壳体散热。低压MOS管驱动使用峰岹科技FD2024S双低端栅极驱动器，支持4-18V供电，兼容3.3/5V输入电平，支持欠压保护。变压器贴有信息标签，丝印T301V200M3S-220。逆变器使用四只二极管组成整流桥，用于将交流输出整流成脉动直流电，再通过一颗电解电容滤波，电解电容来自凯泽鑫，规格为47μF 400V。逆变器共使用四颗丝印FXN4613F的NMOS管用于输出调制。另外两颗FXN4613F，四颗组成H桥。两颗管子中间焊接一颗热敏电阻，并涂胶固定，用于温度检测。为逆变器控制电路供电的滤波电容，规格为47μF 25V。羽博EN2储能电源采用铝合金外壳，整体更加上档次，两个端面分别为交流逆变输出和PD快充面板，并在使用率更高的PD快充面板侧，增加皮质提手，方便使用。交流逆变支持200W输出功率，能够满足小家电的供电需求。PD支持65W双向快充，USB-A口支持18W快充，满足手机笔记本供电需求。充电头网通过拆解了解到，羽博EN2储能电源内置3串7并18650电池组。电池组保护板采用比亚迪BM3551配合赛微CW1051进行电池过充，过放，过流以及过热保护。PD快充模块使用英集芯IP5389多合一SOC芯片进行升降压控制和协议识别功能，并且支持多个USB接口输出。逆变器采用单独的模块设计，并配有散热风扇，初级滤波电容和高压电解电容均来自凯泽鑫，输出调制管和升压变压器都有热敏电阻检测温升，确保安全使用。储能电源内部采用模块化设计，工厂组装和维护都非常方便。
