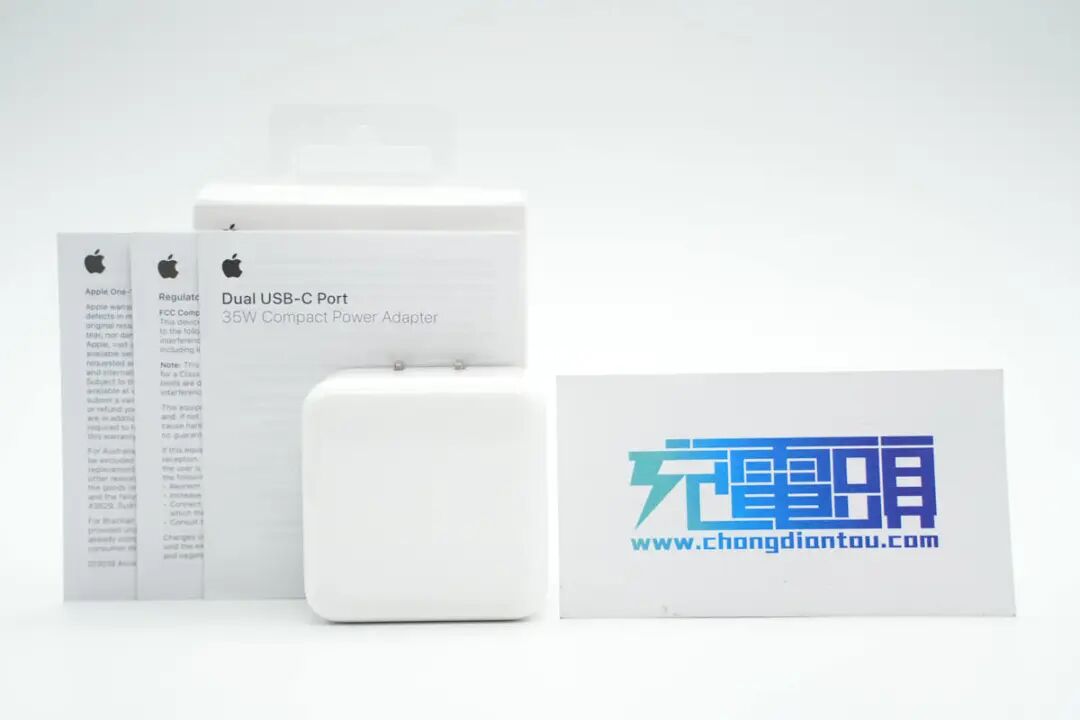

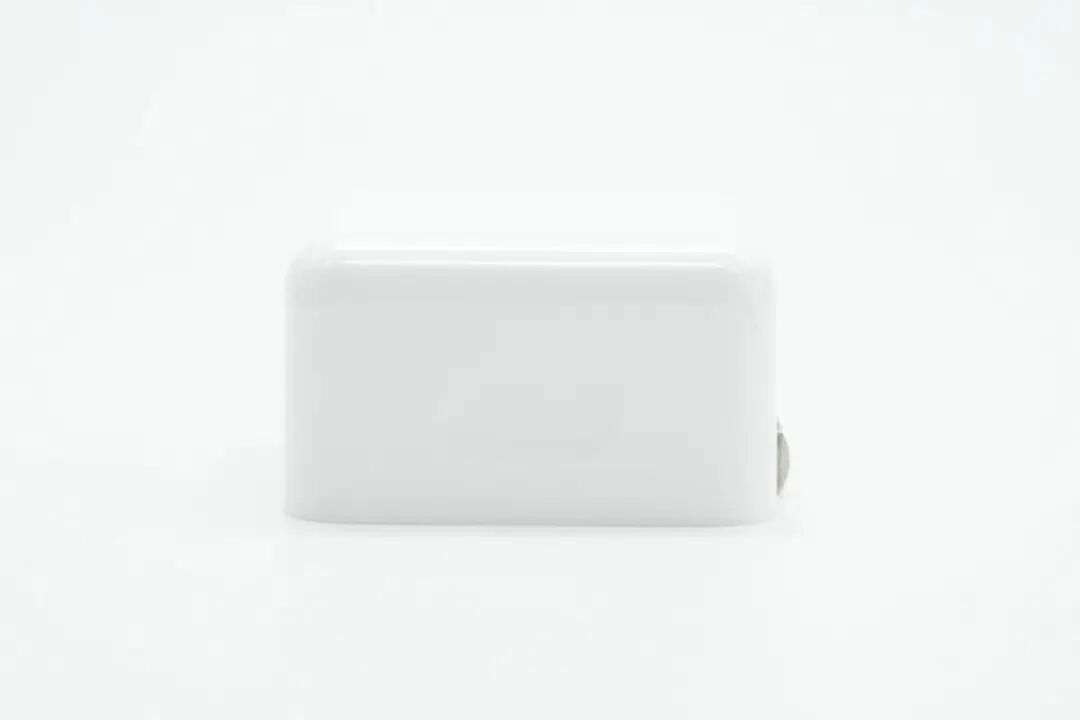

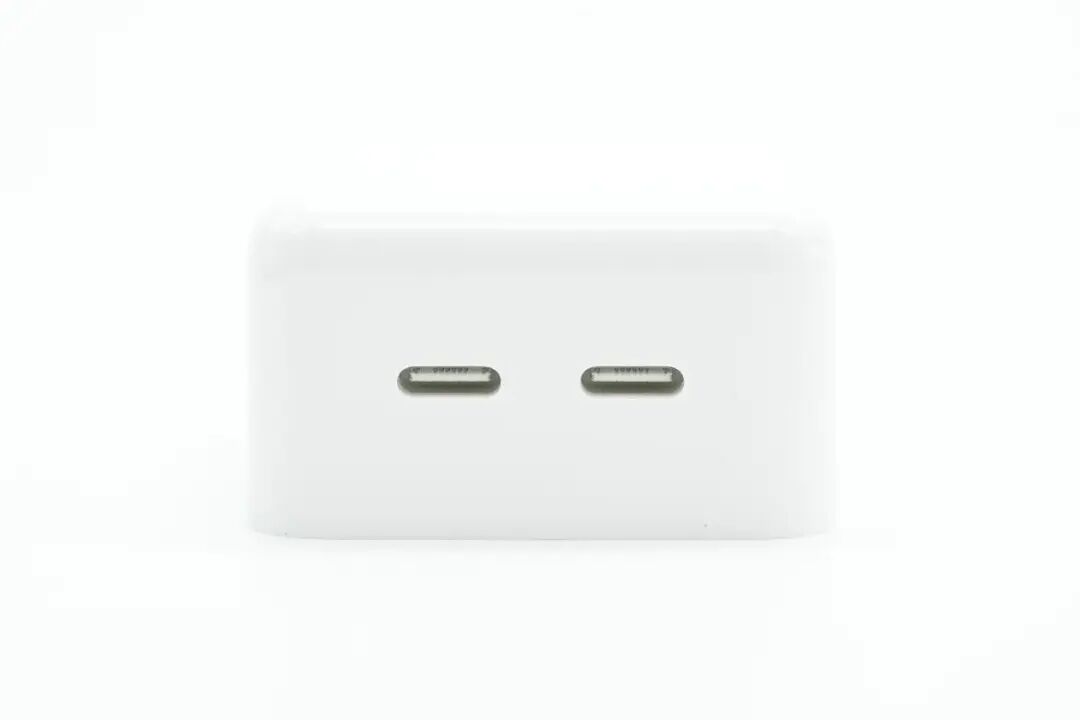

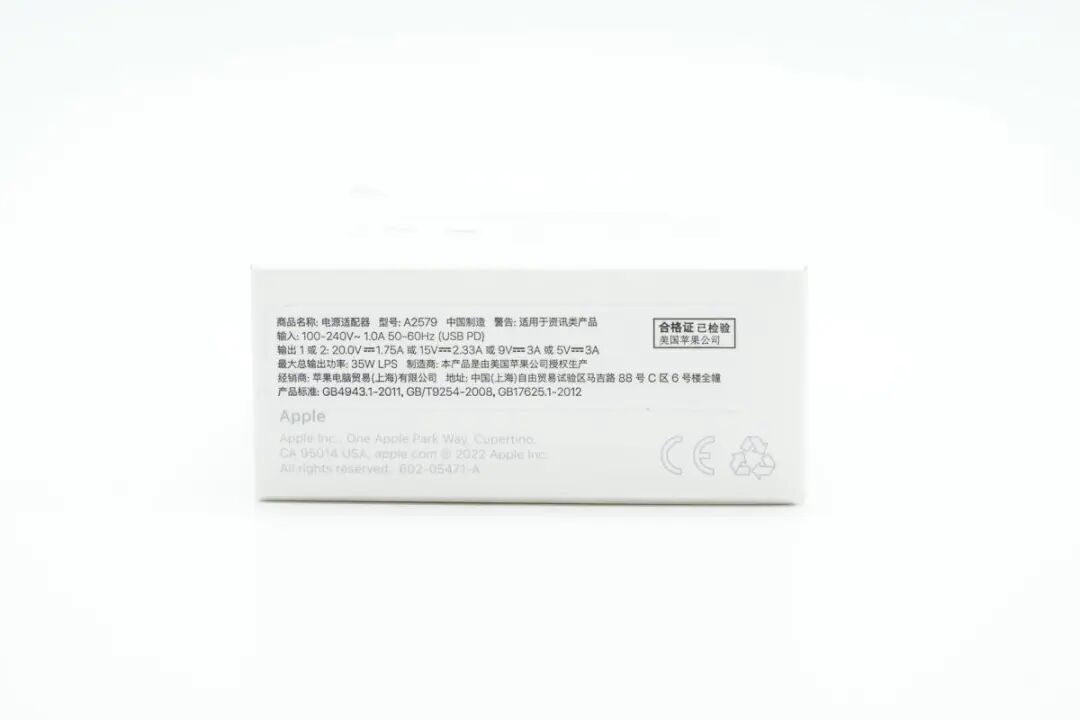

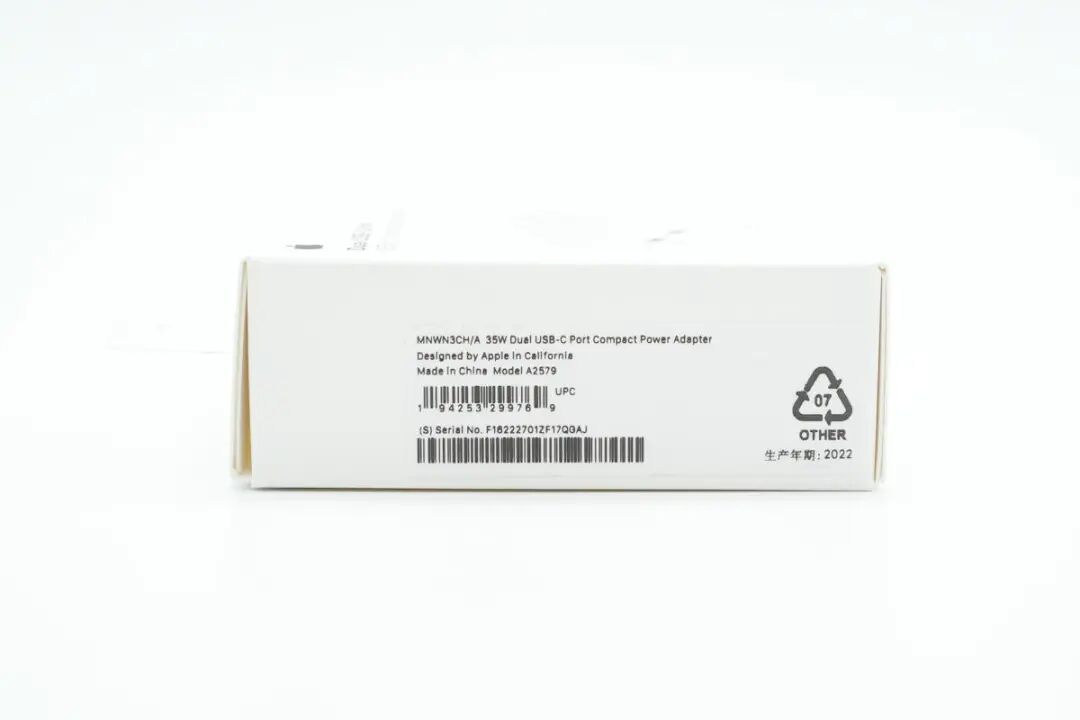

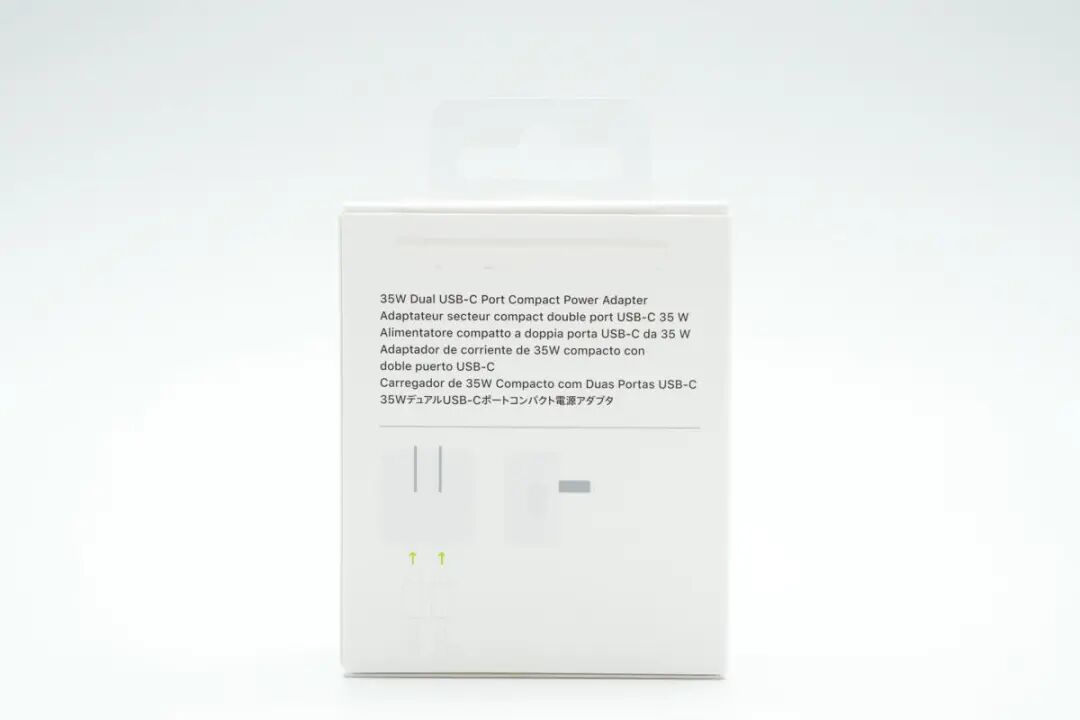

这款35W充电器采用折叠插脚设计，便于携带，具备两个USB-C接口，支持双设备同时充电，可以同时为MacBook和iPhone充电，免去携带多个充电器的麻烦。这是苹果首个双口充电器，单口支持35W功率输出，双口支持功率自动分配。下面我们就对这款充电器进行拆解，看看内部的做工用料如何。包装盒正面印有苹果logo、充电器名称以及外观图。充电器顶面和侧身采用一体式白色外壳，表面高光亮面处理，边角过渡圆润。![]()

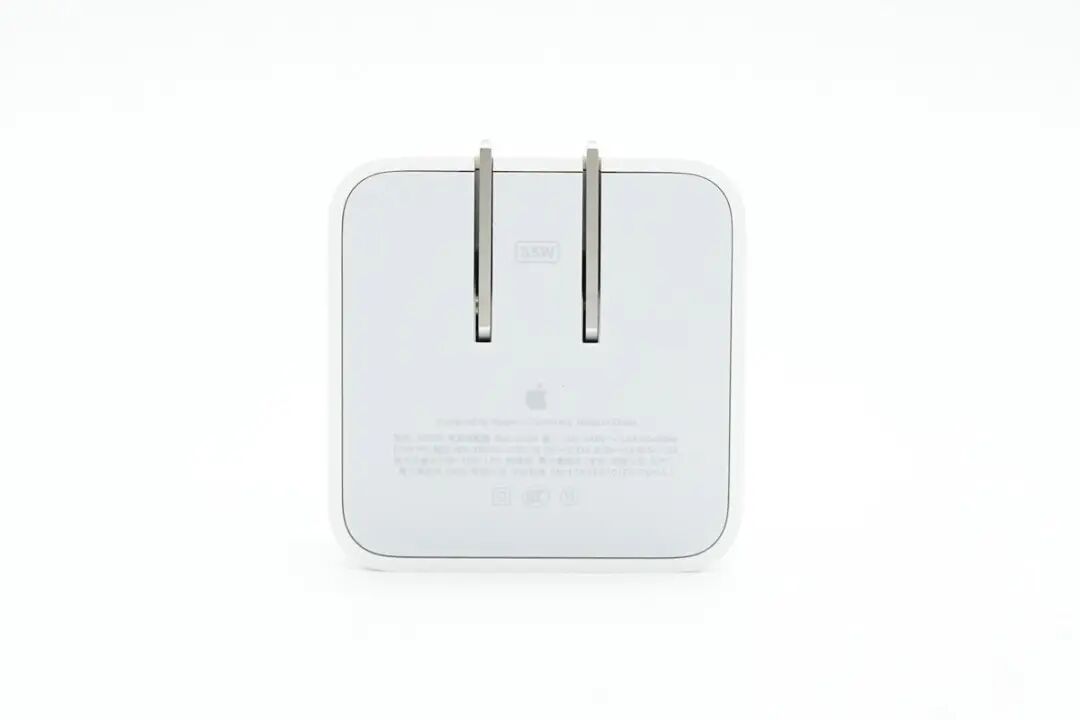

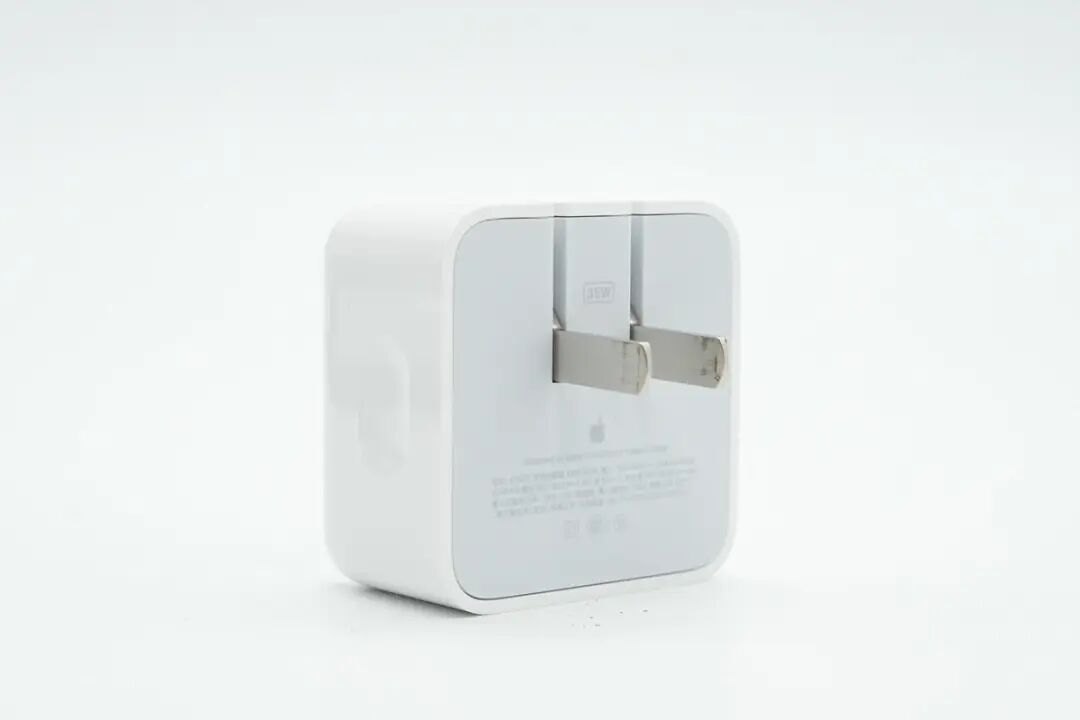

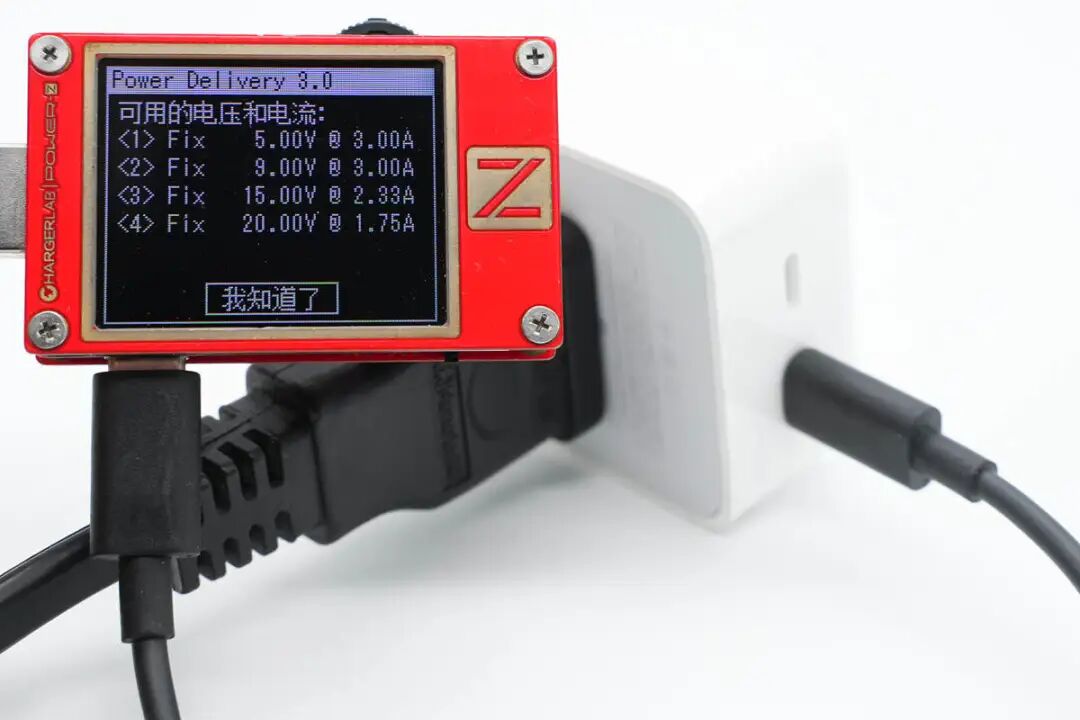

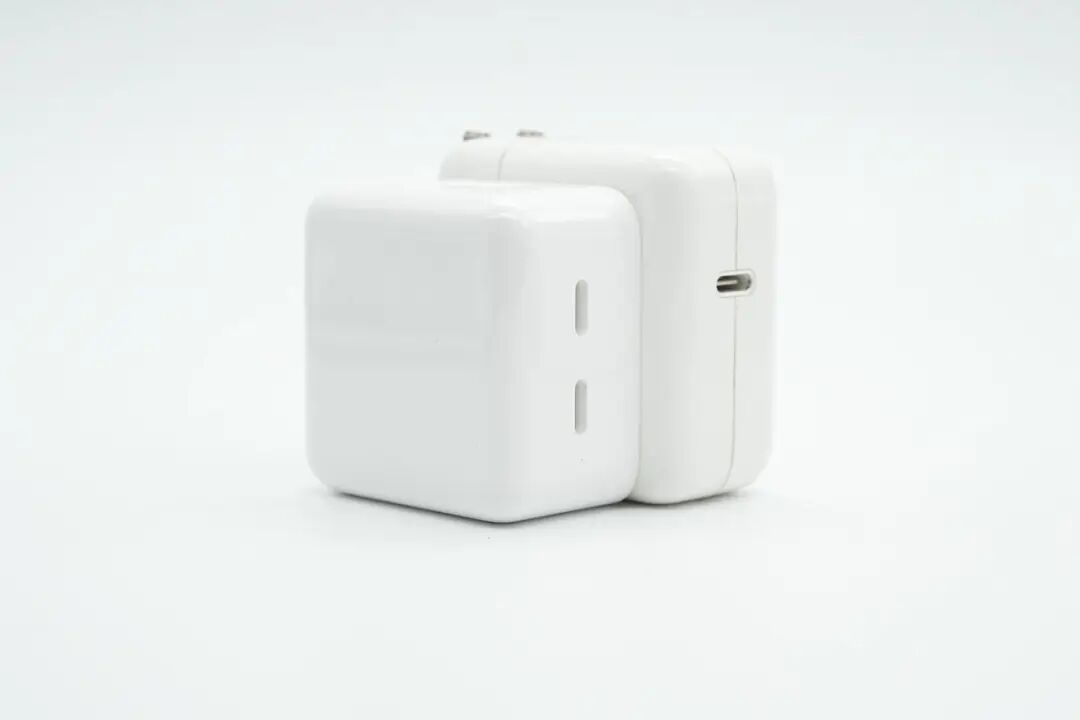

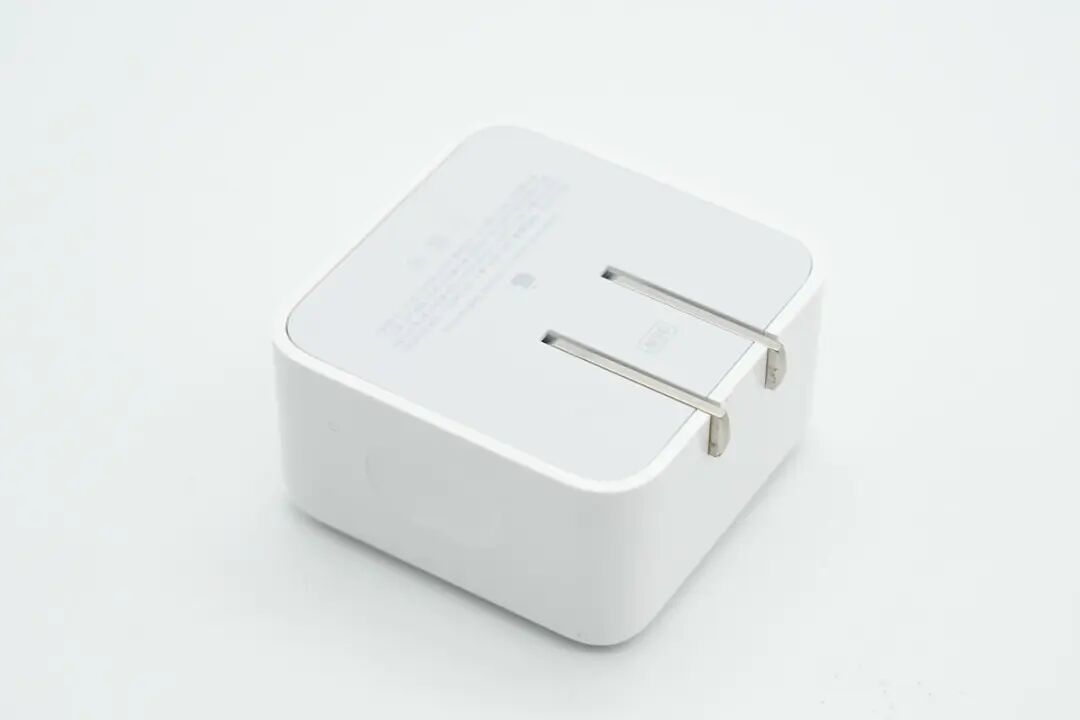

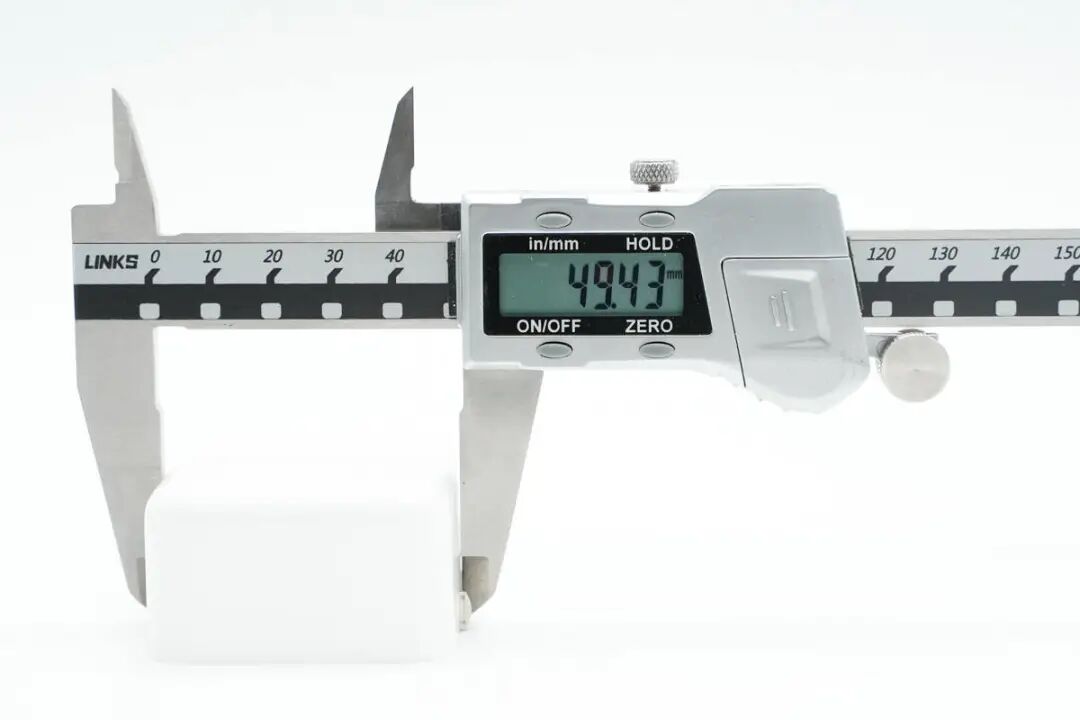

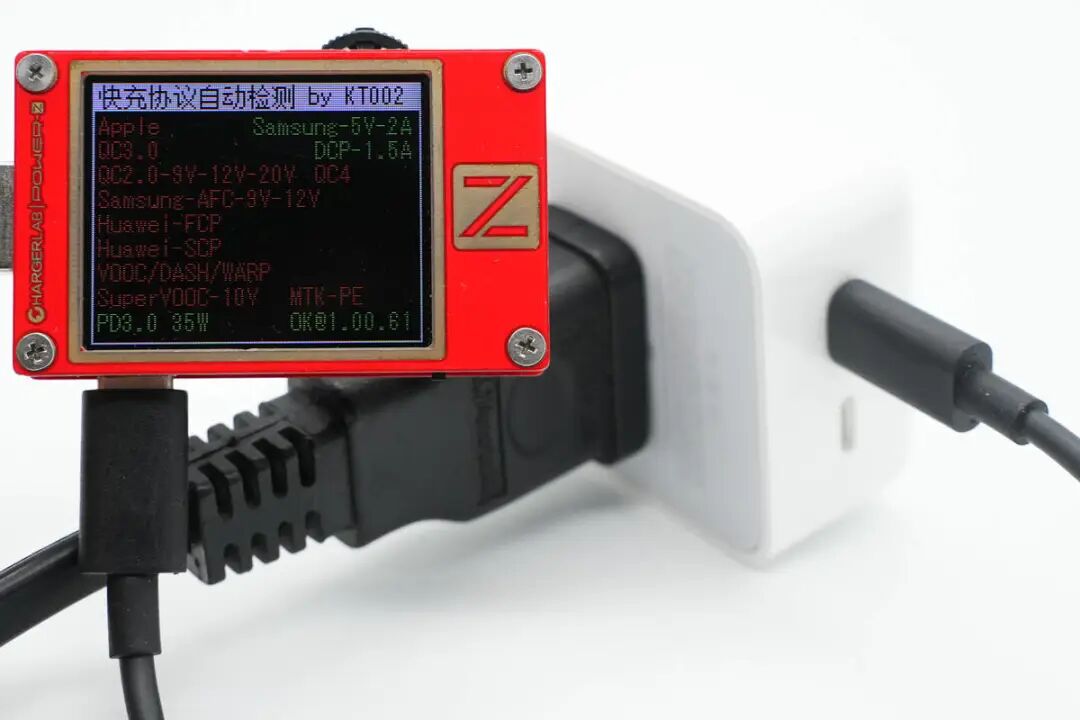

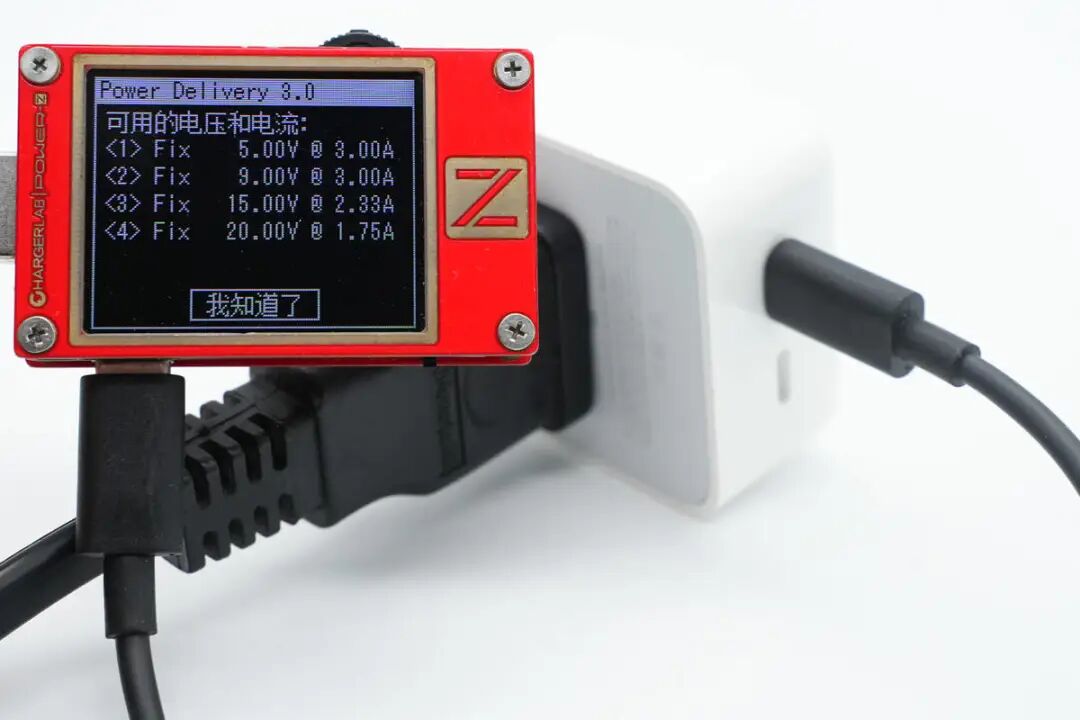

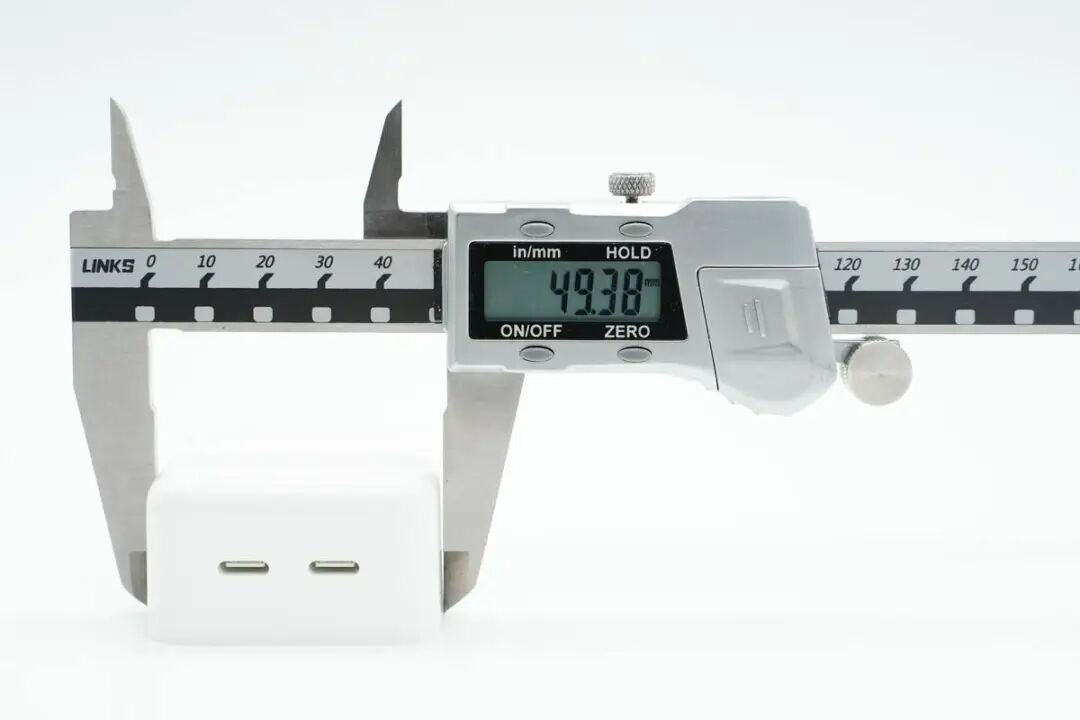

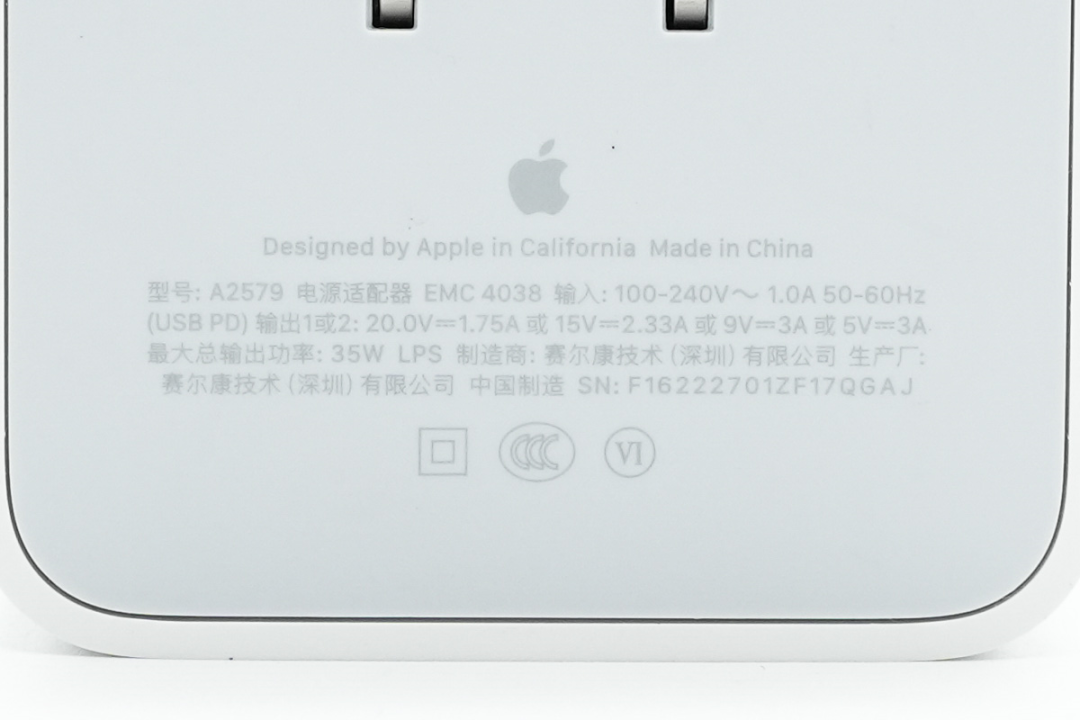

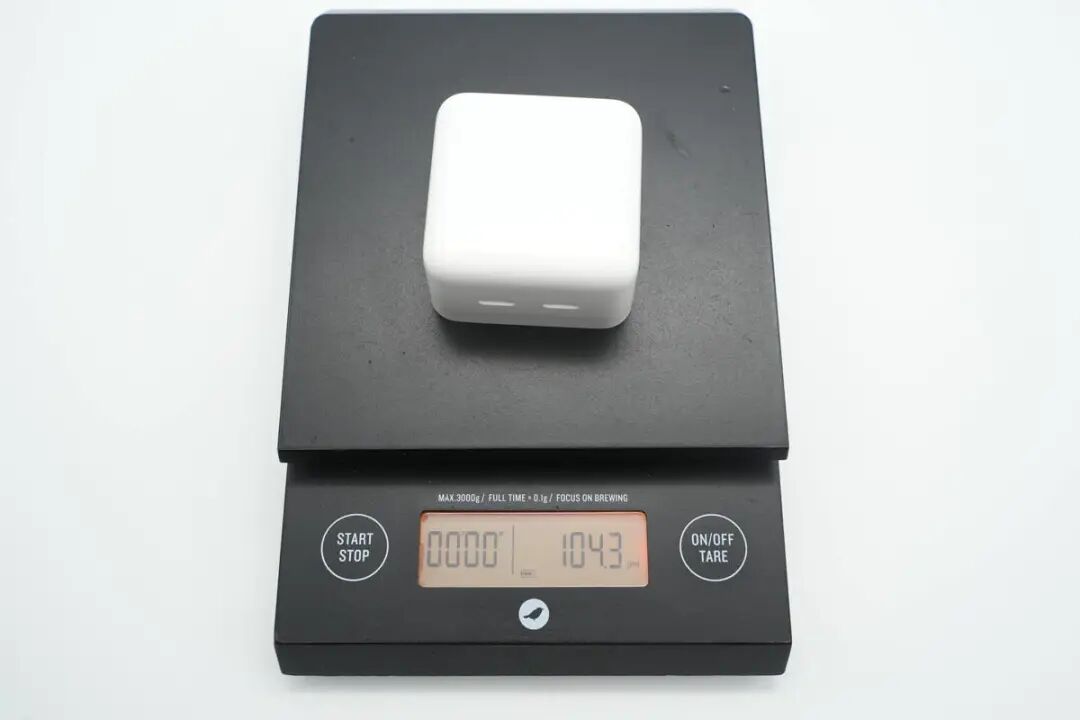

PD输出1或2：5V3A、9V3A、15V2.33A、20V1.75A充电器配备可折叠国标插脚，携带方便且不会刮伤包里其它设备。与苹果30W USB-C充电器对比，整体稍小一些。PDO报文显示C1口具备5V3A、9V3A、15V2.33A、20V1.75A四组固定电压档位。PDO报文也完全一样，两个USB-C接口单口输出性能完全一致。

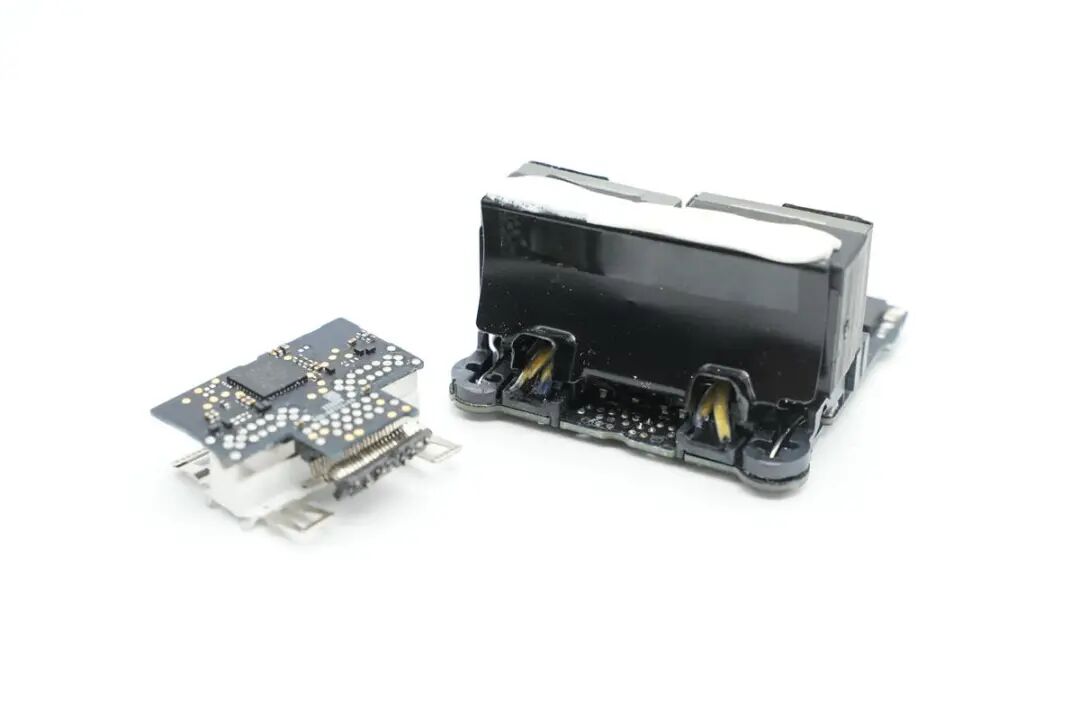

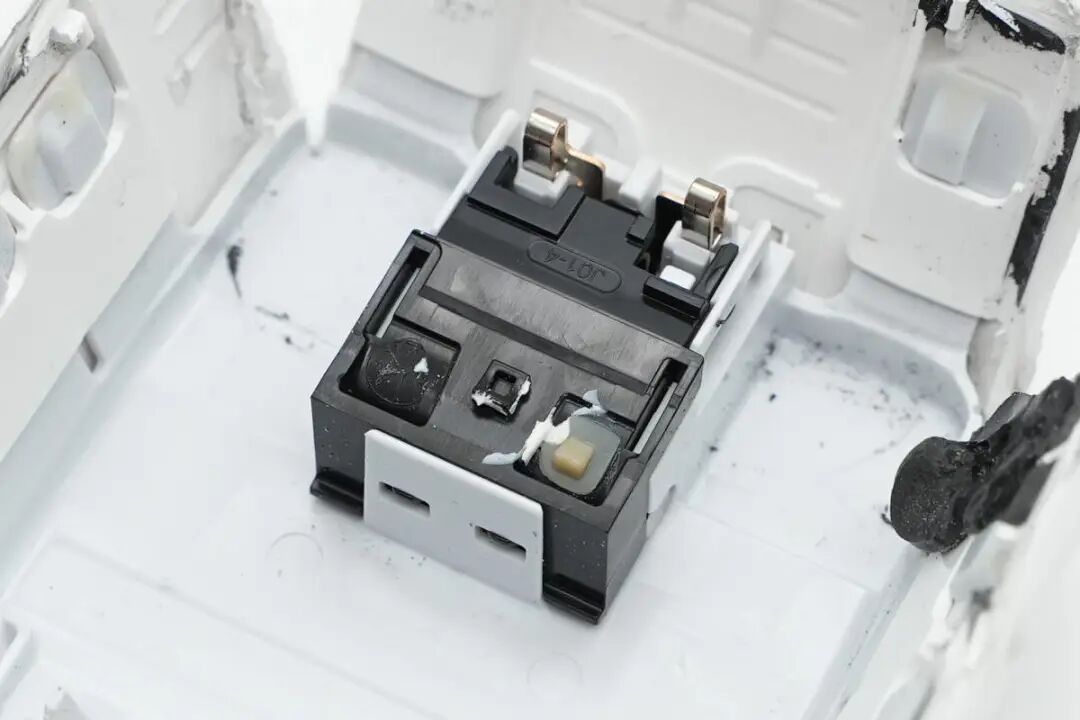

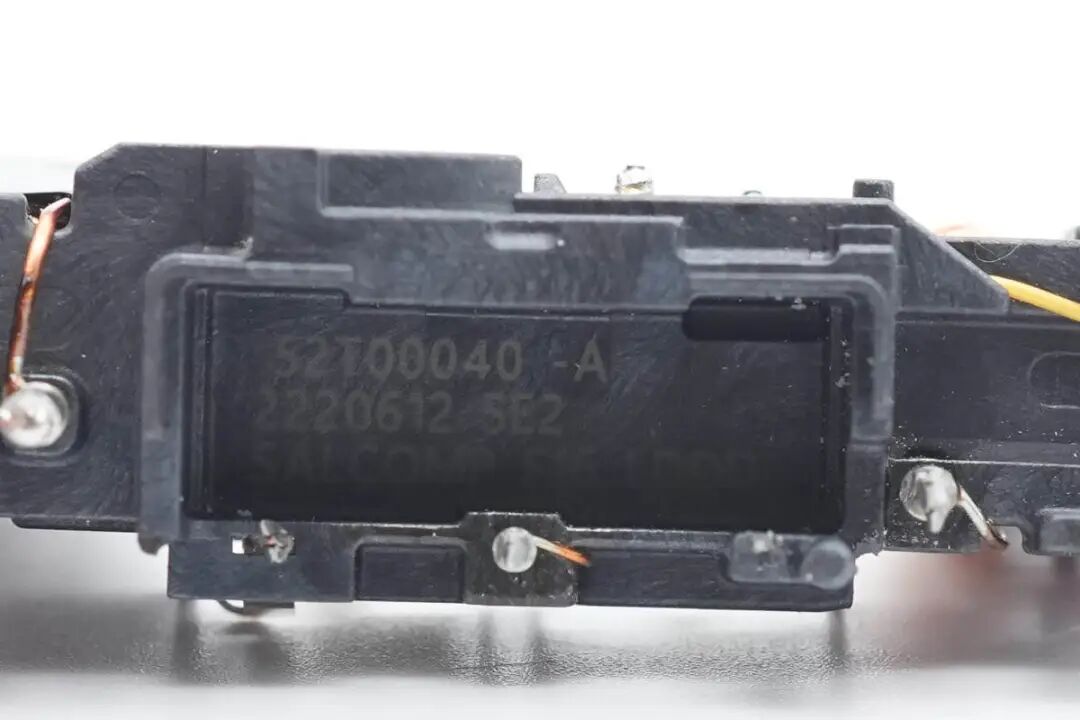

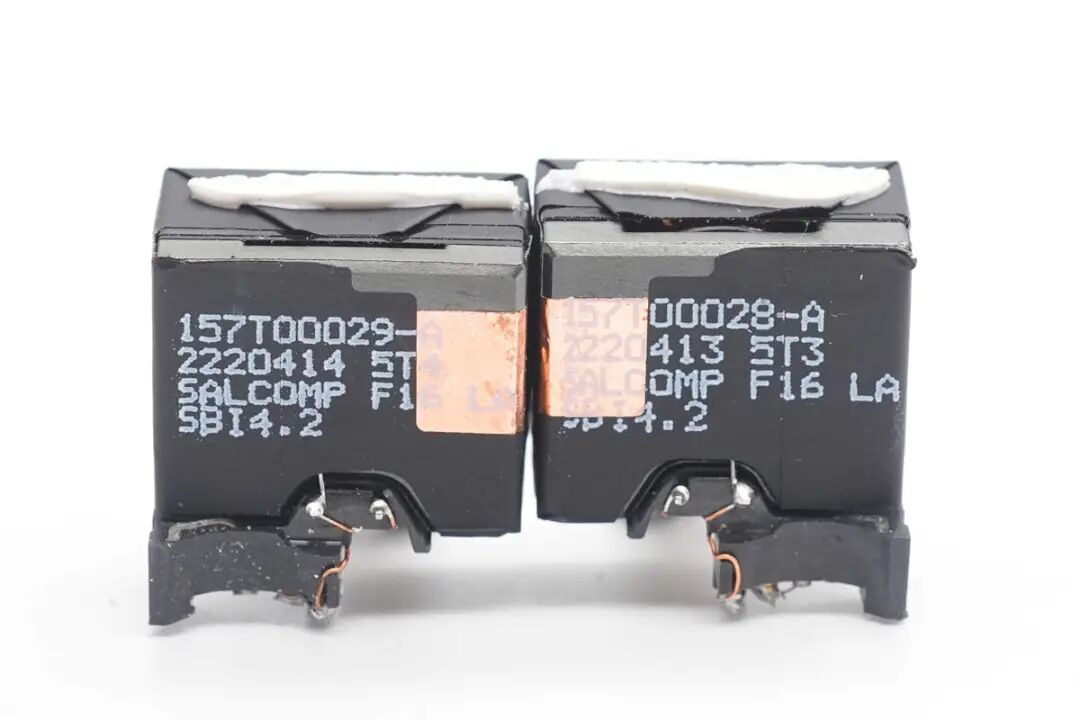

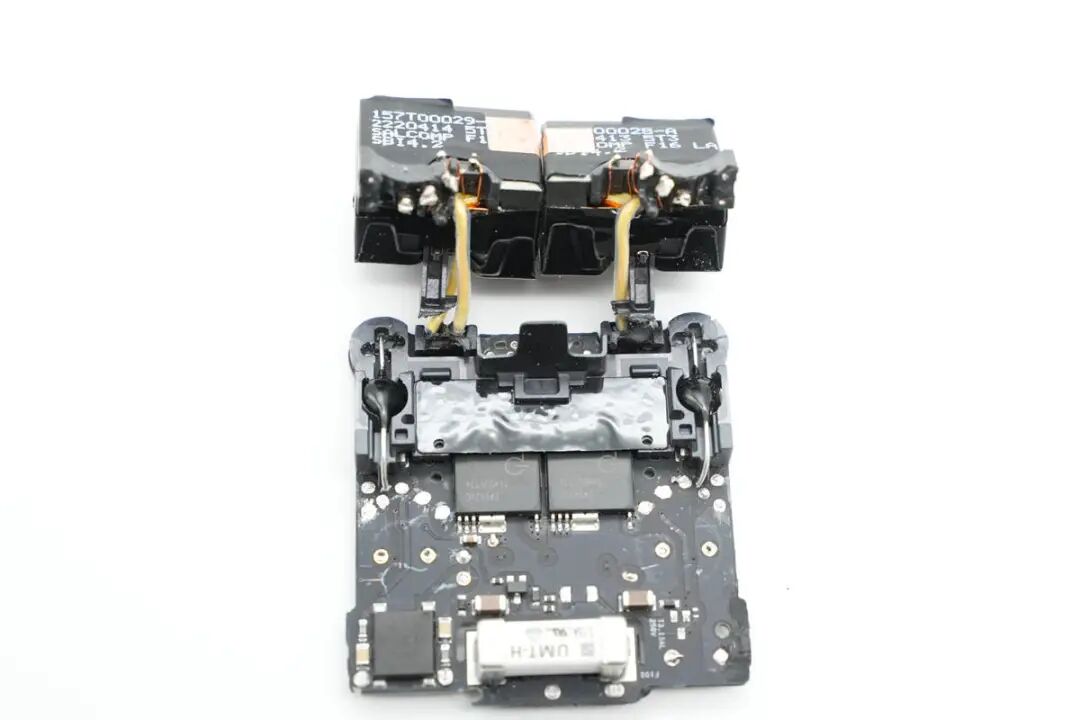

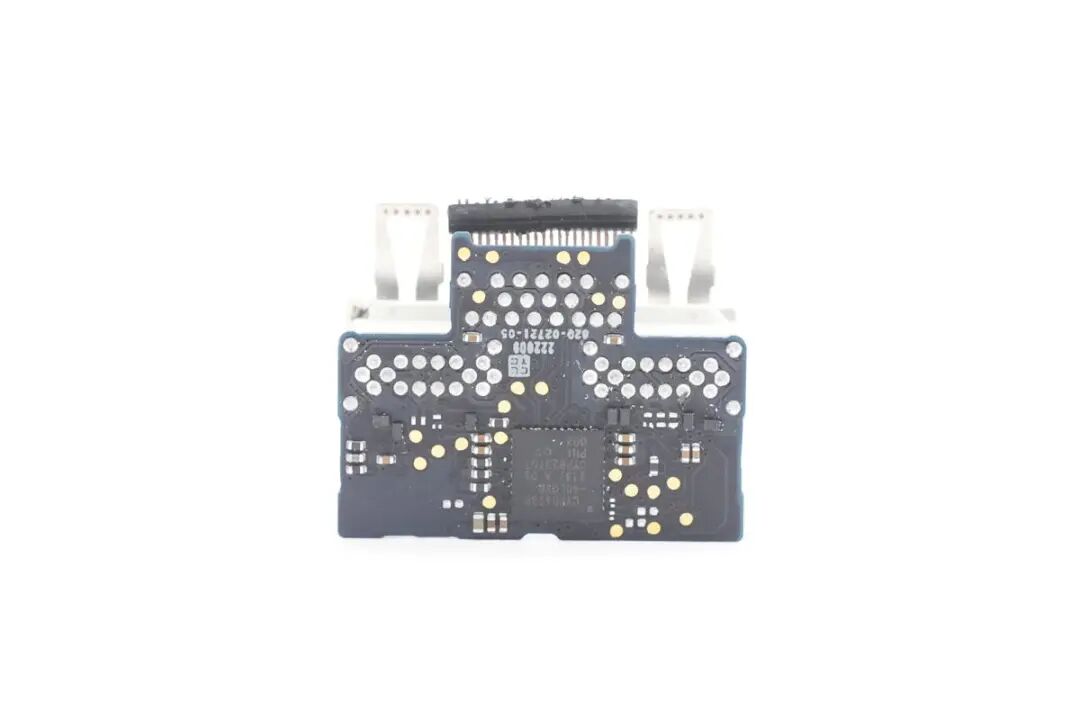

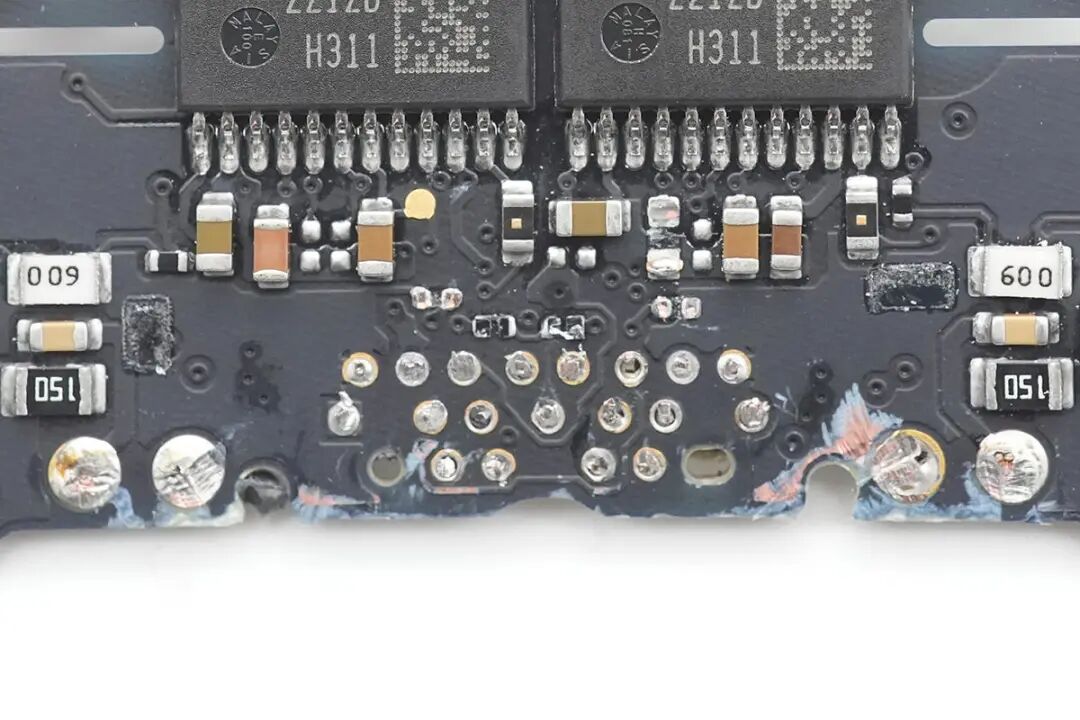

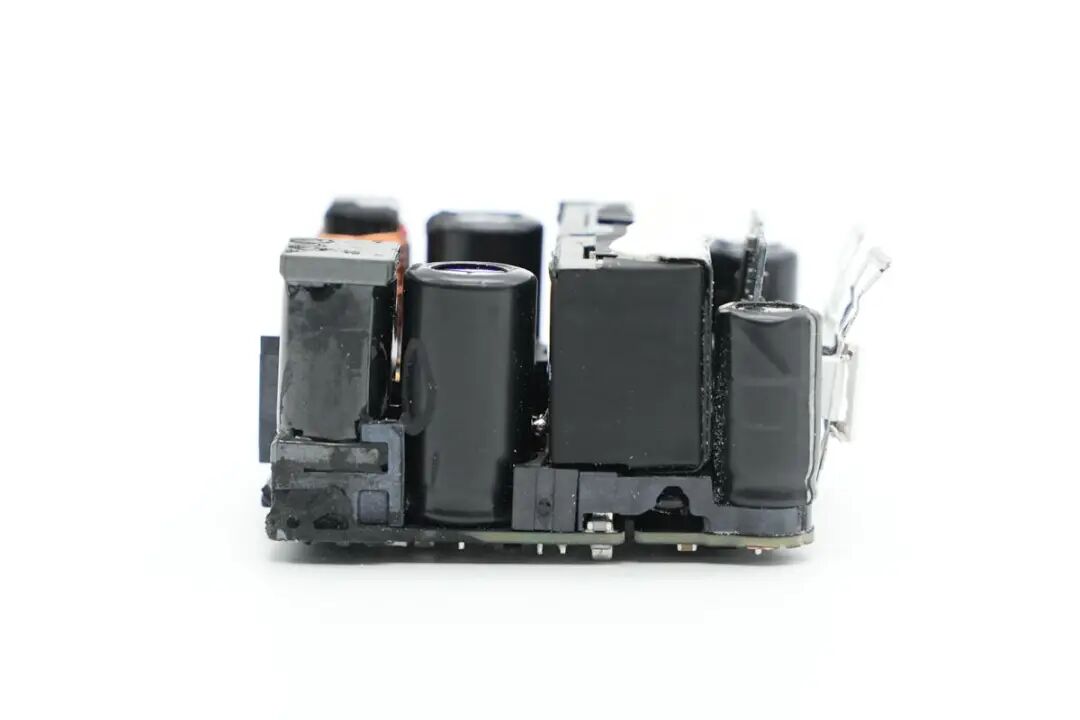

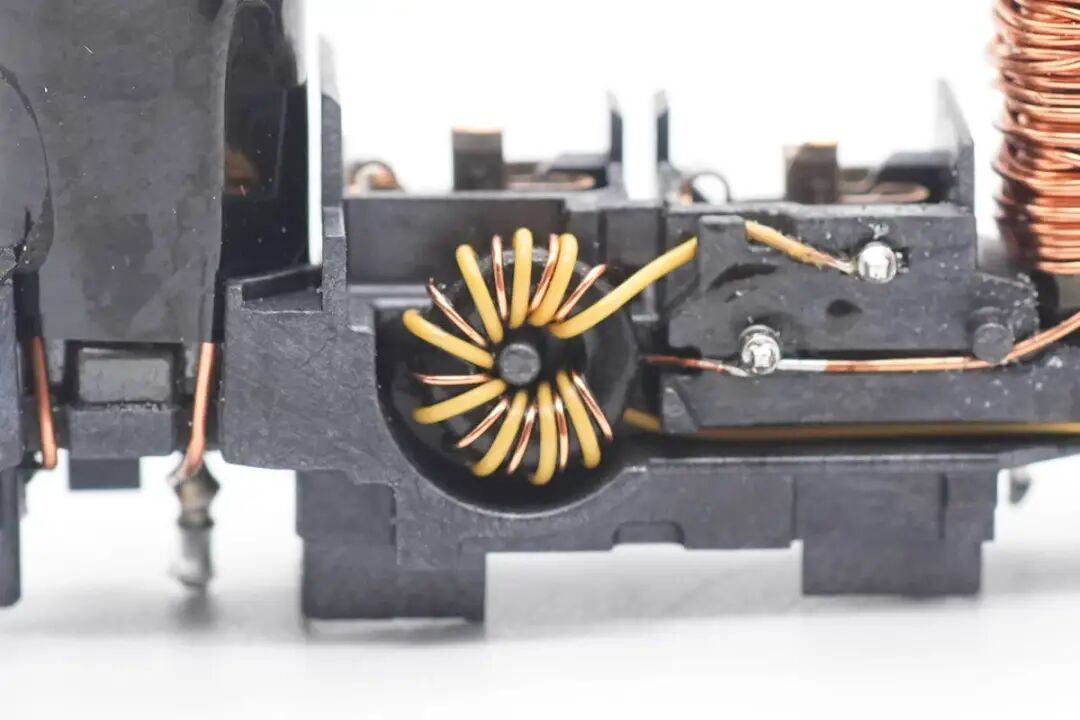

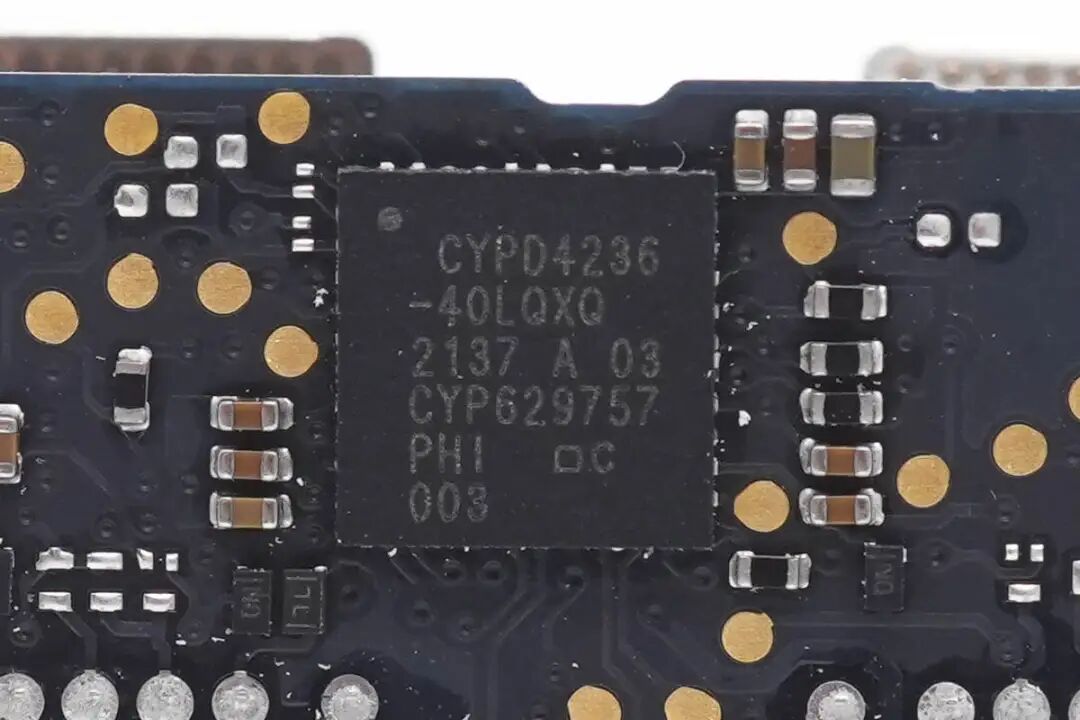

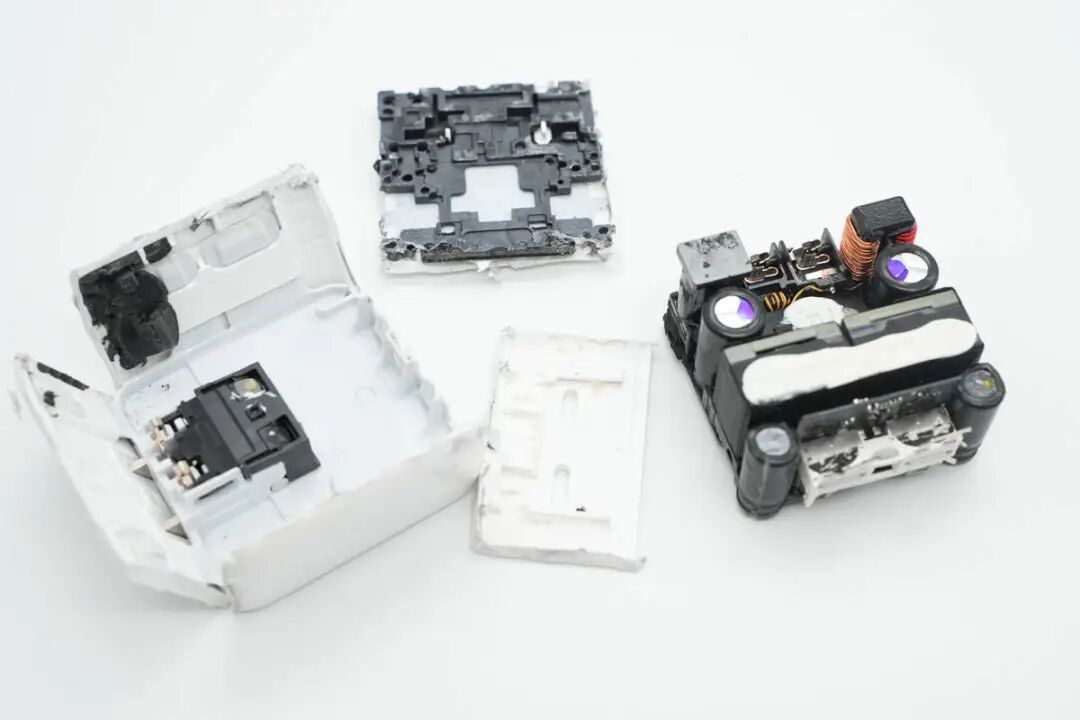

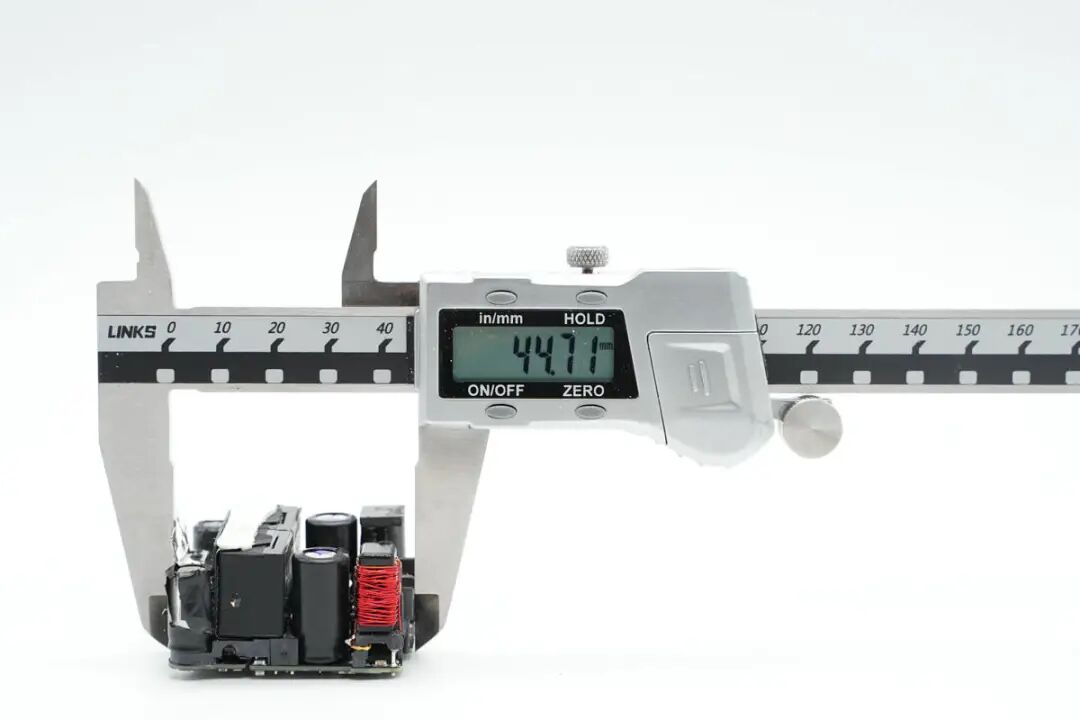

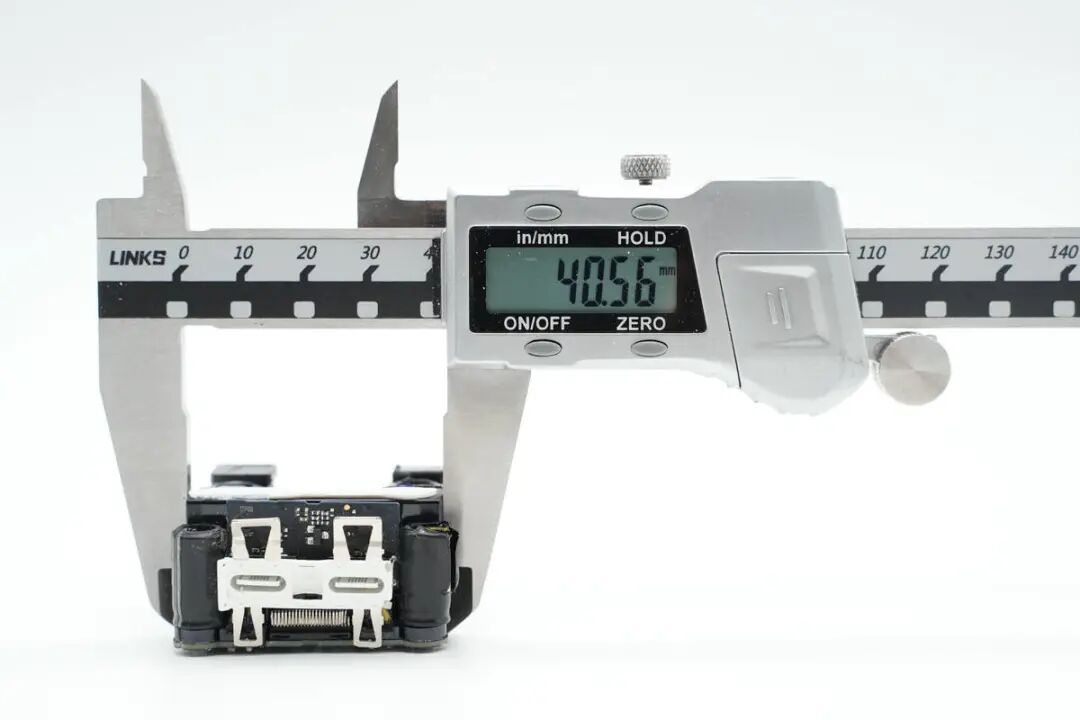

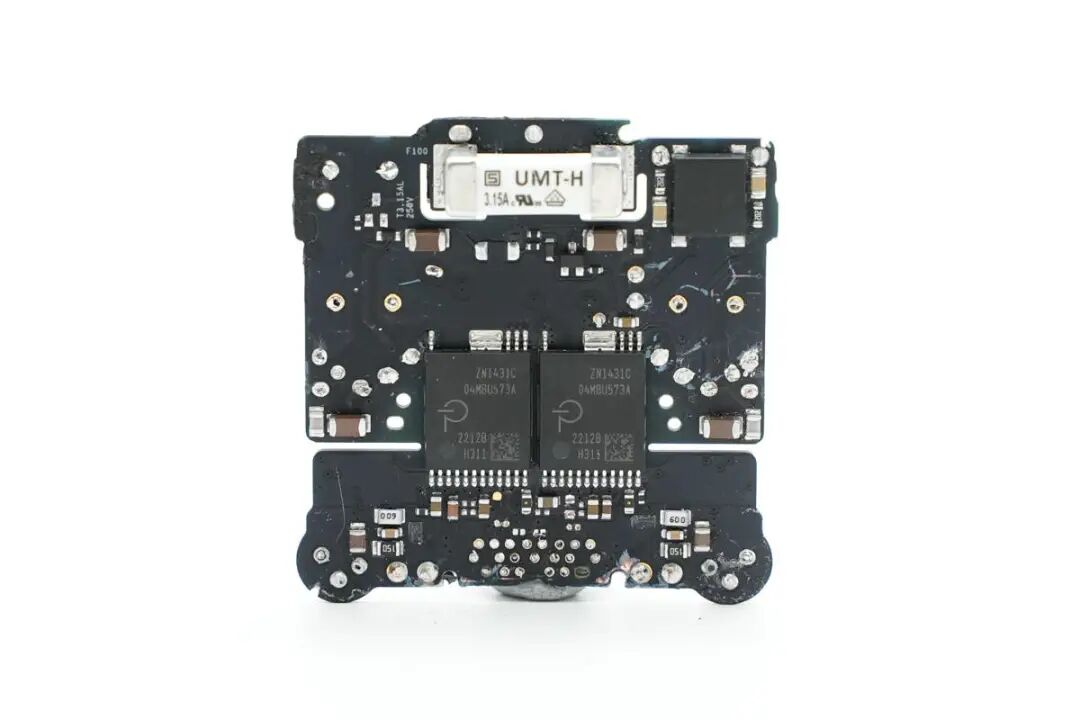

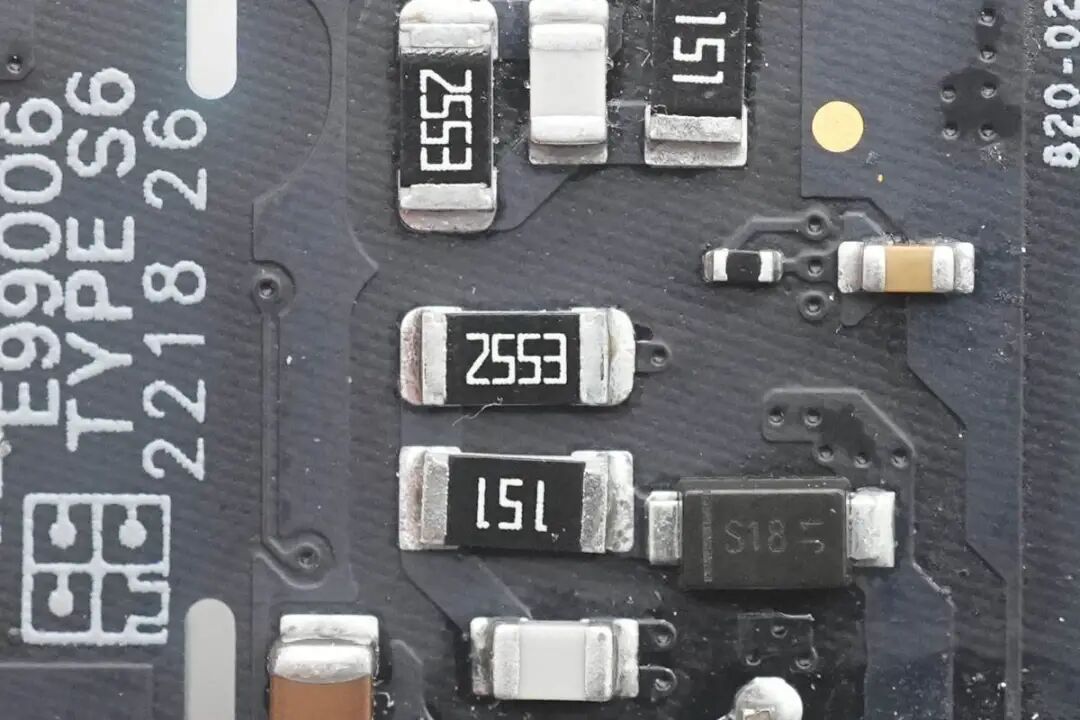

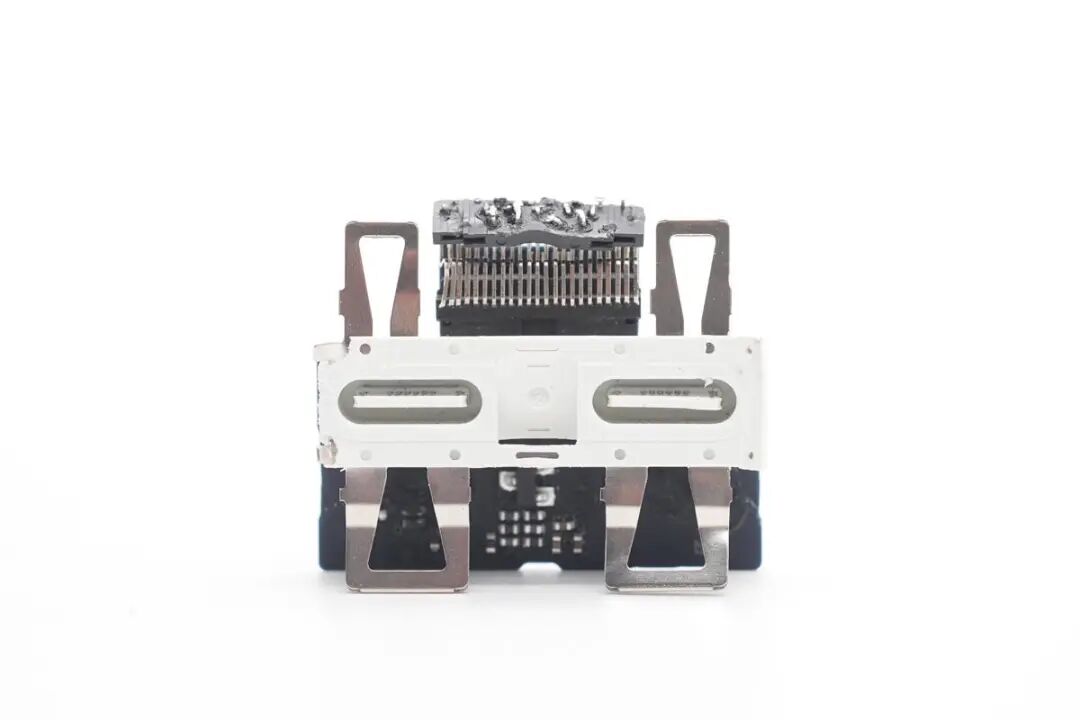

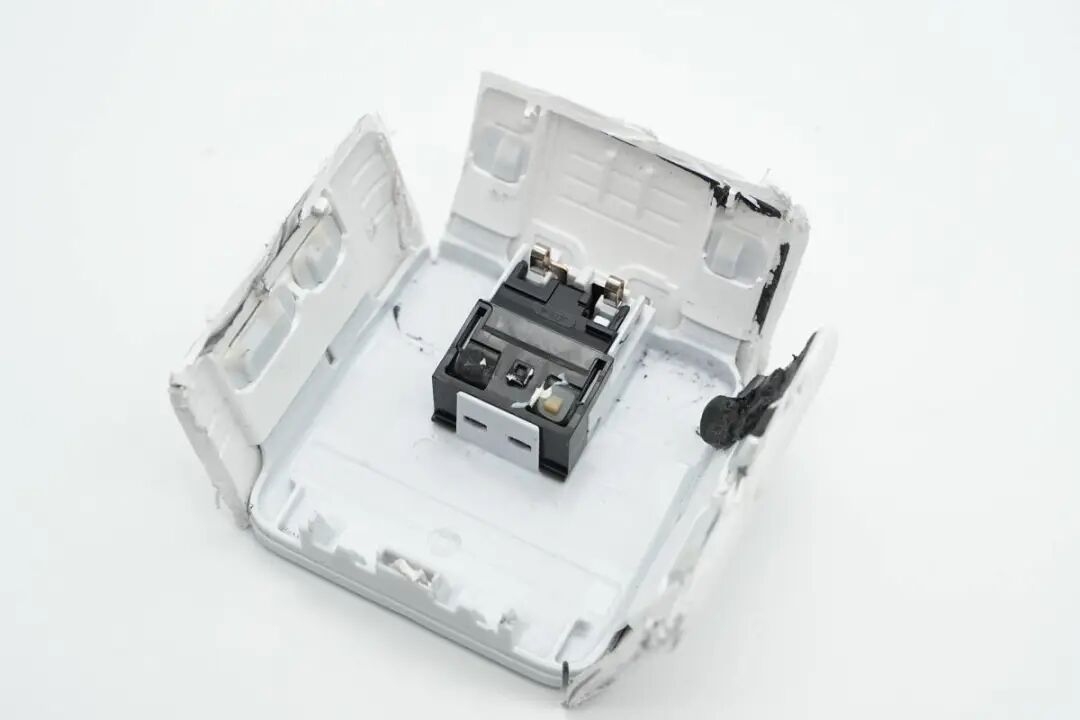

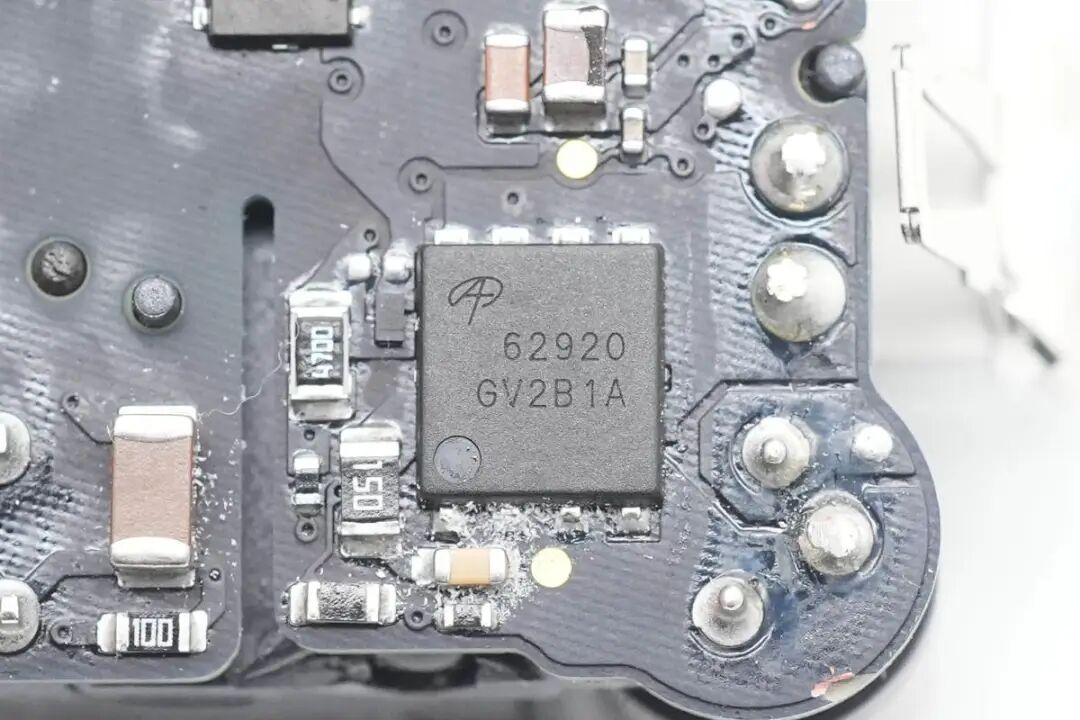

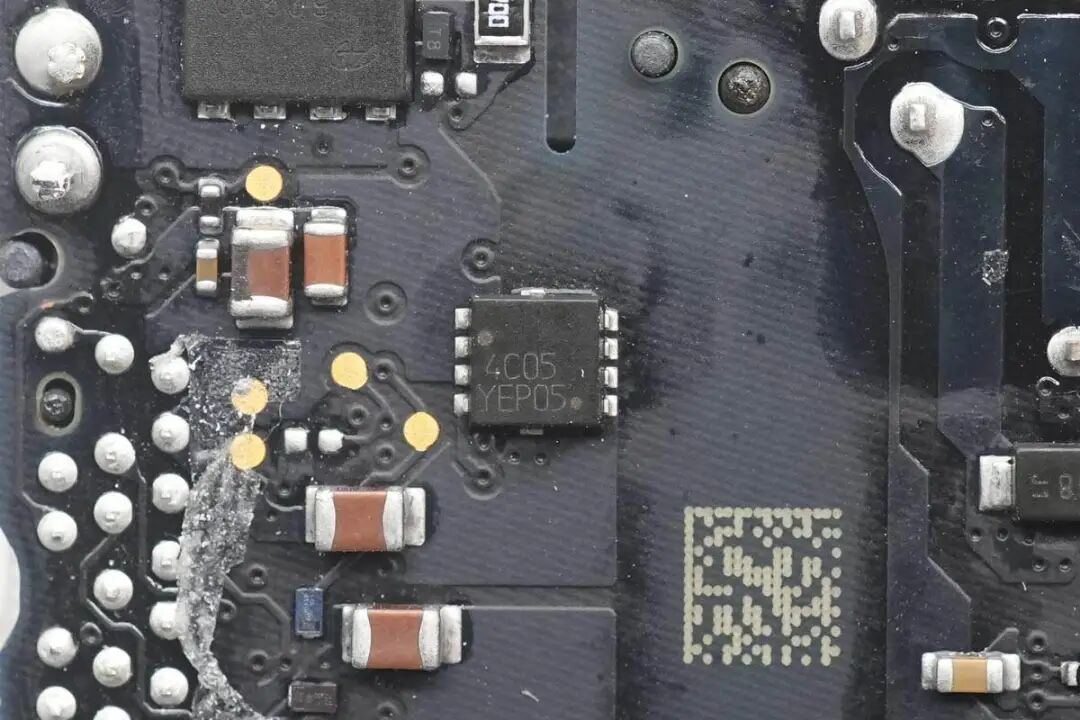

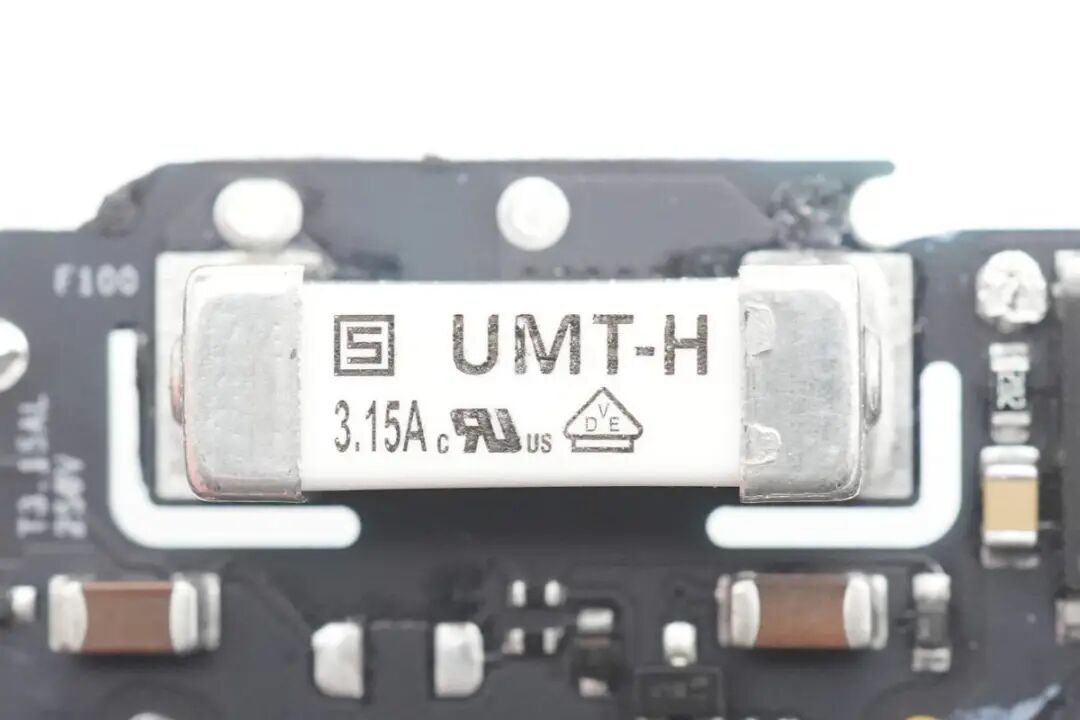

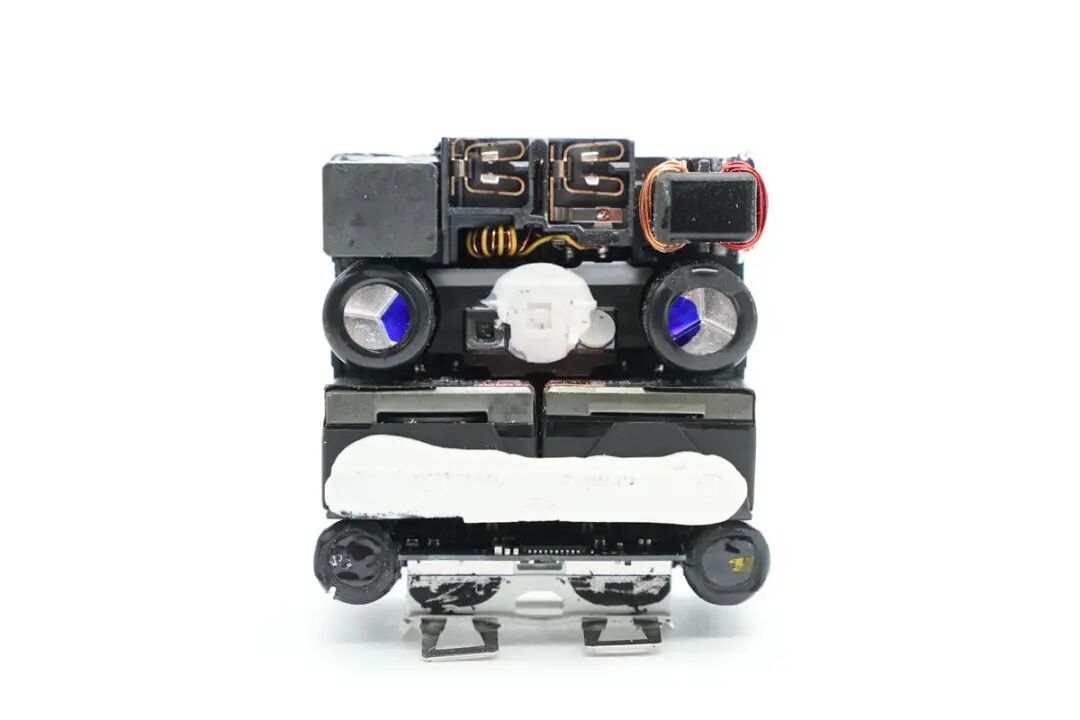

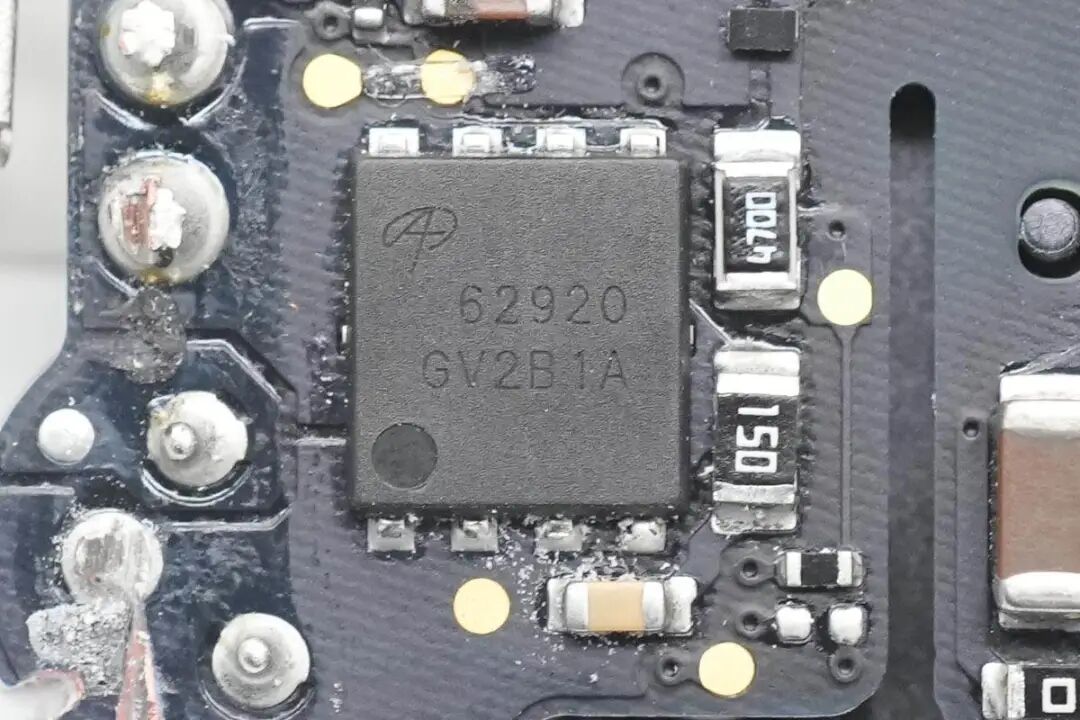

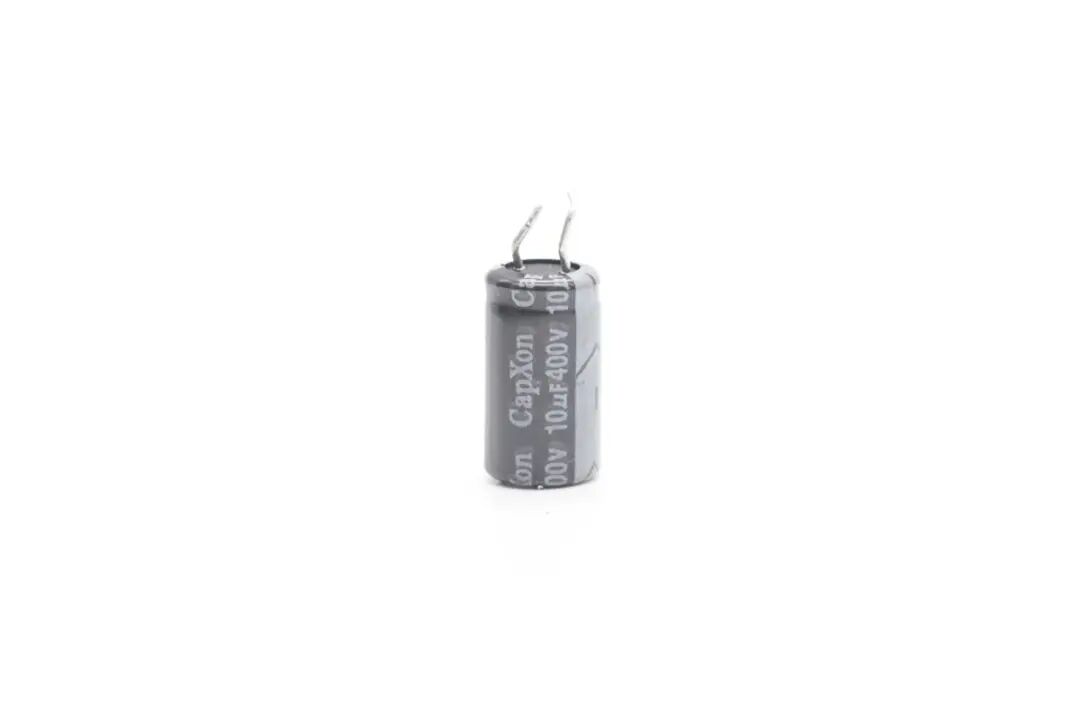

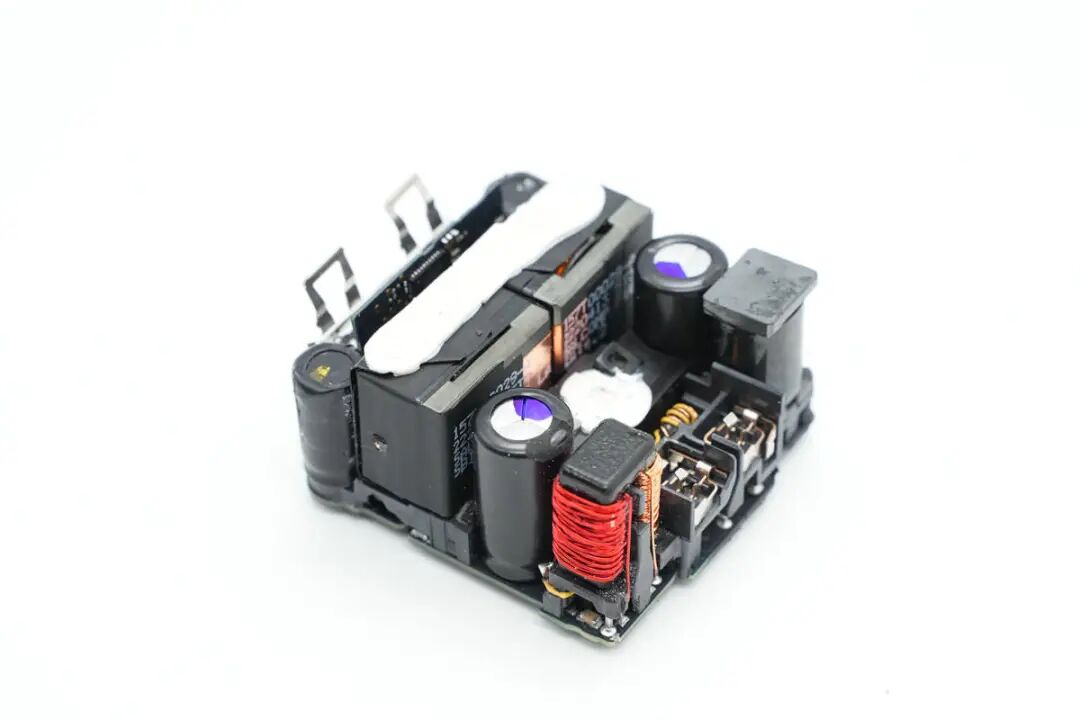

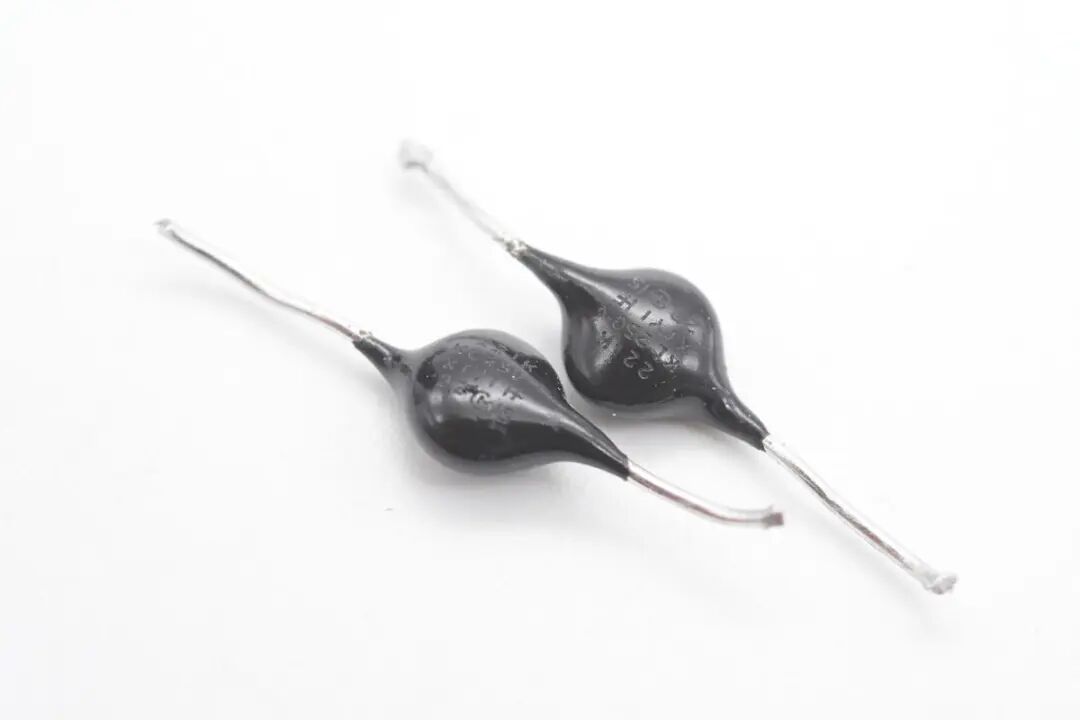

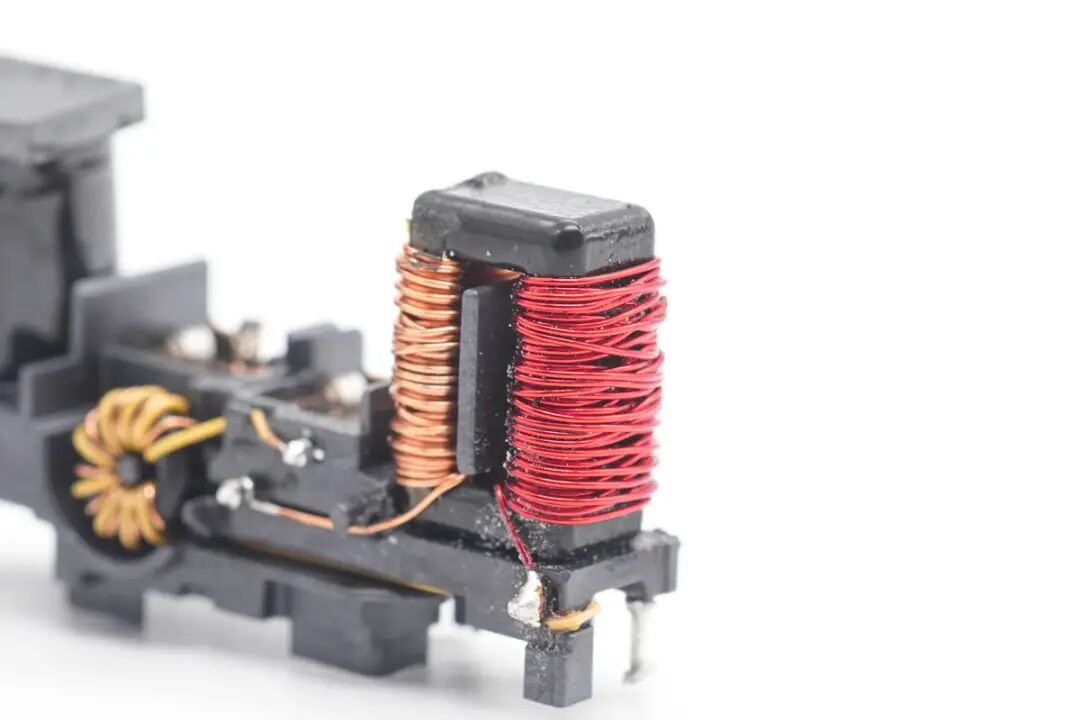

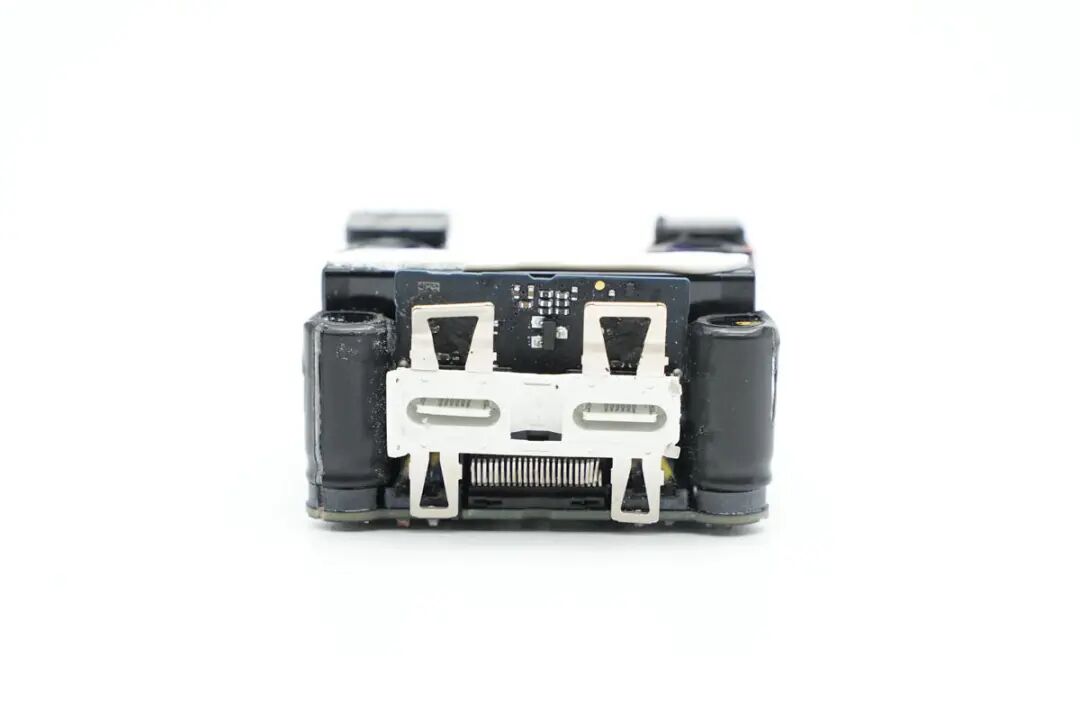

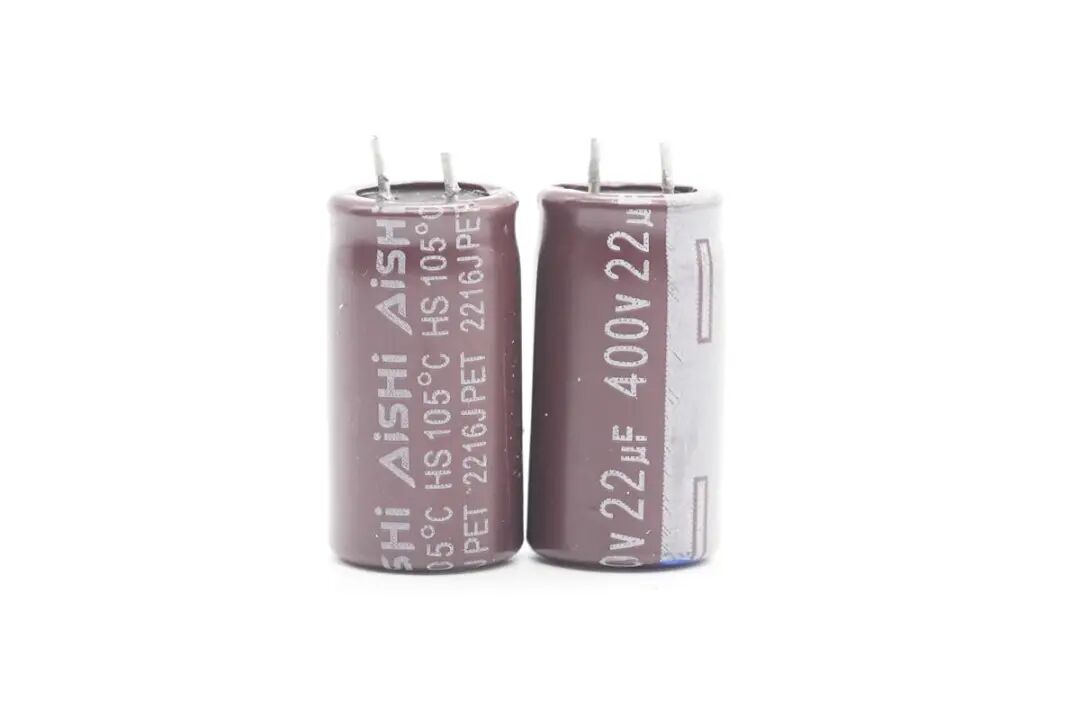

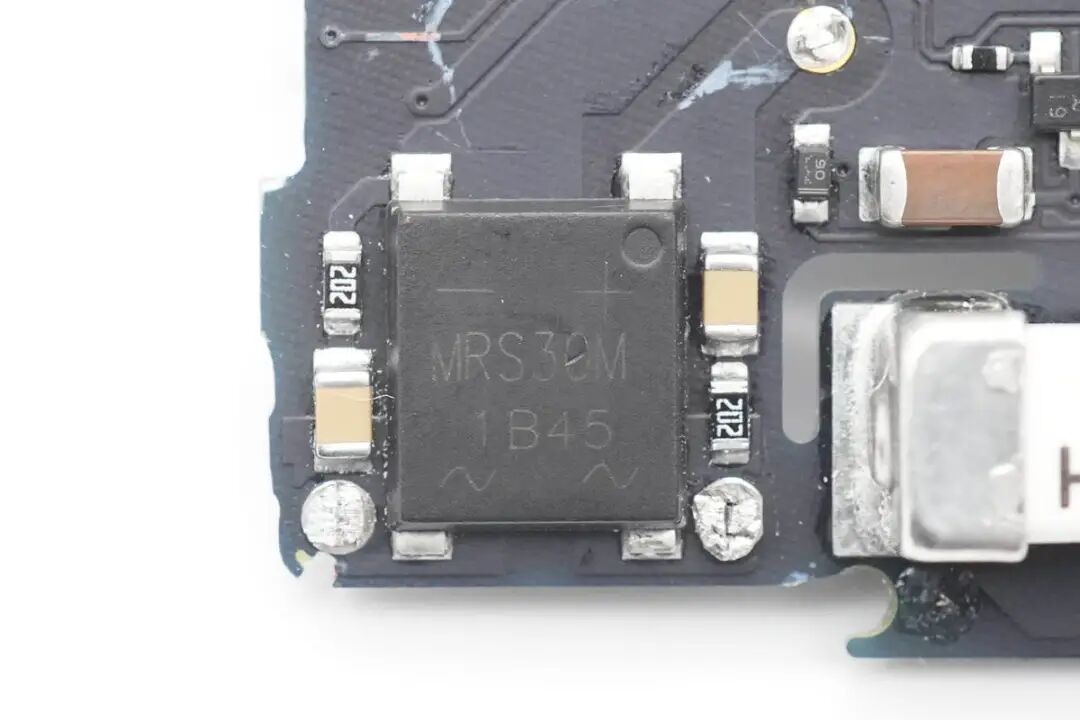

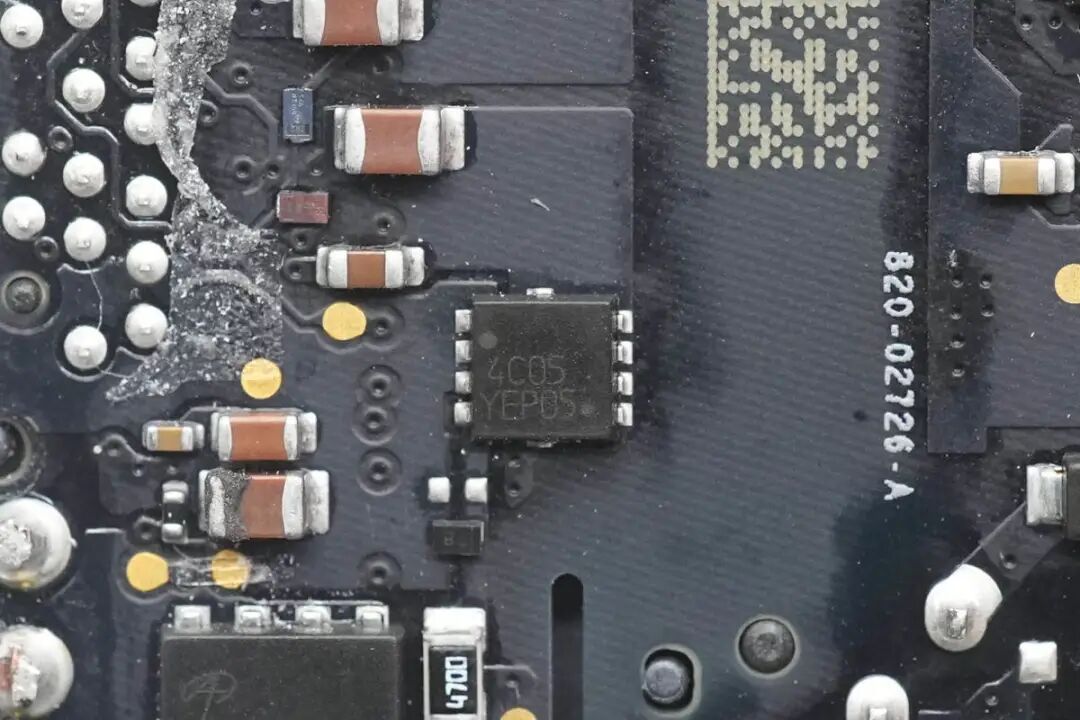

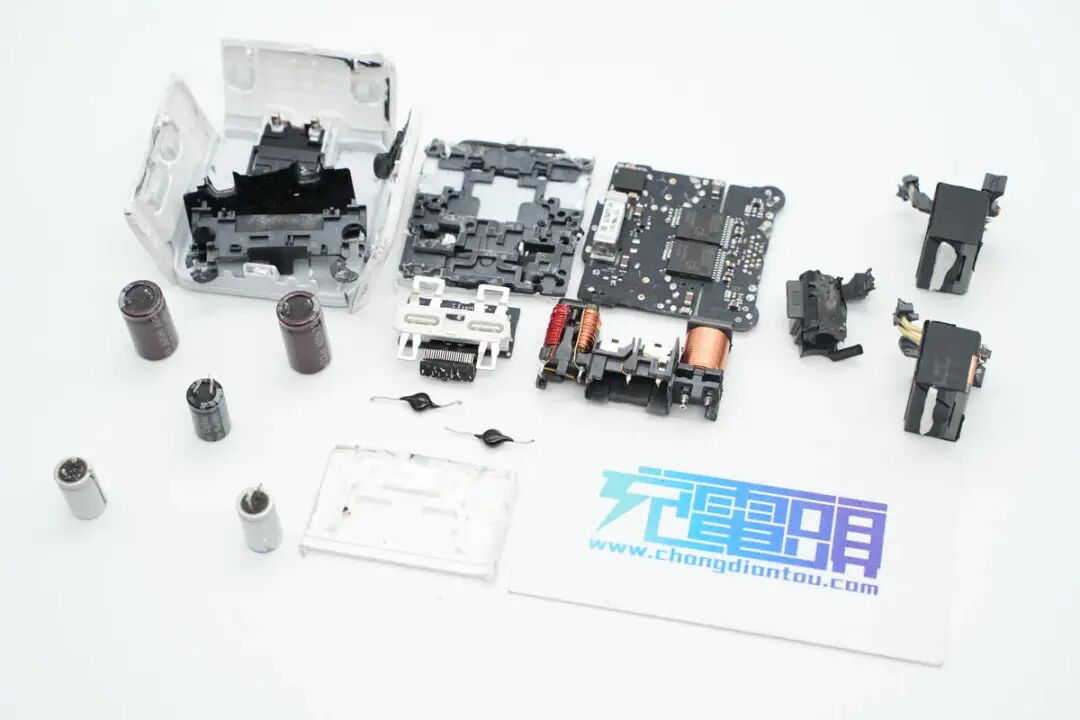

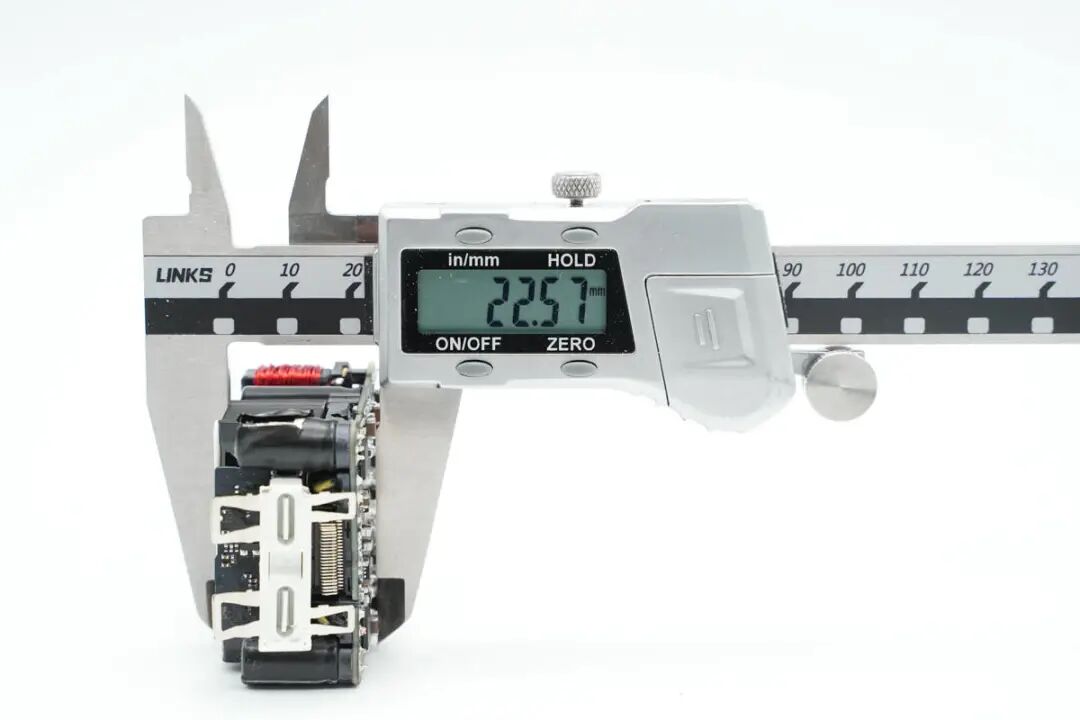

对苹果这款35W充电器的外观、大小、性能等有了基本了解后，下面继续对其进行拆解，看看用料如何。沿外壳边缘切开充电器外壳，取出充电器内部PCBA模块，变压器涂有白色导热胶通过外壳散热。充电器外壳采用卡扣连接，灰色塑料插入到白色塑料壳体内部固定，十分牢固。充电器输入端一览，采用弹片连接供电，两侧焊接高压滤波电容，共模电感和差模电感，对应折叠插脚位置空间凹陷，充分利用内部空间。充电器输出端为变压器和滤波电容，变压器缠绕胶带绝缘，电容包裹热缩管绝缘，输出小板通过排针连接到主板上。PCBA模块正面一览，这款35W双口充电器为双路独立的电源设计，对应两颗独立的变压器和输出滤波电容。PCBA模块背面一览，可以看到同步整流管，VBUS开关管以及初级的元件都是对称的配置。再插入一张将充电器PCBA正面插件元件拆除的图片，结合上下图片可以看出，苹果这款35W充电器采用两路相同的QR开关电源设计，正面焊接两颗PI的主控芯片，搭配协议芯片小板控制输出电压，实现单口输出时两路开关电源并联，共同输出35W功率，双口同时输出时按照负载需求独立输出。下面我们就从输入端开始了解各个元器件的信息。充电器交流输入侧一览，交流输入通过插座焊接连接到PCB上，左侧的共模电感和右侧的差模电感同样为焊接连接。交流输入端采用簧片与充电器插脚相连接，方便使用不同制式的插脚，满足苹果充电器不同国家的销售需求。在塑料外壳下面是一颗共模电感，交流输入直接连接到共模电感，经过共模电感后焊接连接到PCB上。第一级共模电感采用漆包线和绝缘线绕制在黑色磁环上，输出焊接连接到第二颗共模电感。第二颗共模电感采用红色和铜色漆包线在口型磁芯上绕制，中间插入塑料框架绝缘，底部焊接输出接线柱，便于自动化装配。支架内部对应输入保险丝的位置印有SALCOMP，表示由赛尔康代工。交流输入首先经过保险丝进行过流保护，保险丝来自SCHURTER硕特，UMT-H系列延时贴片陶瓷保险丝，额定电流2.5A，分断能力达1500A。整流桥型号为MRS30M，额定电流3A，耐压1000V，是一颗快恢复整流桥，将交流电整流为脉动直流电。充电器初级共使用三颗电解电容滤波，其中两颗规格为400V 22μF，来自AiSHi艾华。另一颗滤波电解电容来自丰宾，规格为10μF 400V，三颗电容配合差模电感，将整流桥输出的脉动直流电滤波成为直流电为初级主控芯片供电。将两颗变压器也焊下，变压器下面是两颗初级主控芯片。对应次级侧元件有绝缘支架固定Y电容和输出滤波电容，支架内部固定两颗黑色Y电容。交流输入经过EMI滤波电路，整流桥整流和高压电解电容滤波后，为两颗初级主控芯片供电。初级主控芯片来自PI，丝印ZN1431C，为苹果定制型号。芯片内部集成初级控制器，高压开关管，同步整流控制器和反馈功能，集成度高，外围器件精简，简化快充电源电路设计。用于反激钳位的RCD吸收电路，吸收变压器初级绕组的漏感能量。两颗变压器由赛尔康代工，两颗变压器为对称设计，充分利用空间。PCBA模块侧面一览，黑色安规Y电容隐藏在变压器底部的支架下面。充电器输出侧特写，两个USB-C母座焊接在单独的一块小板上。焊下USB-C母座小板和输出滤波电容，变压器磁芯对应次级侧还贴有麦拉片绝缘。同步整流管来自AOS万代，型号为AONS62920，是一颗耐压100V的NMOS，导阻6.3mΩ，采用DFN5*6封装。由PI主控芯片输出同步整流信号控制导通，进行同步整流。另一颗为同型号，搭配PI电源芯片进行同步整流，组成两路对称的开关电源设计。两颗固态电容来自丰宾，为PS系列导电聚合物电容，耐热105℃，规格为560μF 25V，用于输出滤波。丝印4C05的MOS管，实际型号为NTTFS4C05N，来自安森美，是一颗耐压30V，导阻2.9mΩ的NMOS，采用WDFN8封装。另外一颗安森美NTTFS4C05N MOS管特写。充电器主板连接输出小板排针的焊盘特写，通过排针连接到USB-C母座小板上。小板背面焊接一颗协议芯片，用于两个接口的协议，控制电源输出电压，USB-C接口连接TVS二极管，用于静电保护，上方焊接排针，连接到充电器主板。小板正面两个USB-C母座为一个整体，通过外壳卡扣固定。上方是连接充电器主板的排针，焊接到主板上取电。协议芯片来自英飞凌，型号CYPD4236-LQXQT，属于EZ-PD CCG4系列，是一款支持双口快充应用的协议芯片，提供两个完整的USB PD接口应用，可用于笔记本，适配器和扩展坞应用。EZ-PD CCG4采用赛普拉斯专有的M0S8技术，内置32位 ARM M0处理器，具有128KB闪存和8KB内存，采用6*6mm 40pin QFN封装。苹果35W双C口充电器与传统的家族式设计不同，和港版折叠插脚的充电器外形设计类似。其内置两个USB-C接口，单口35W输出功率满足MacBook Air 2022充电，同时还可为两台iPhone充电，充分满足苹果用户的快充需求。充电头网通过拆解了解到，苹果35W双C口充电器外壳固定牢固扎实，采用灰色外壳穿插入白色外壳内部，通过卡扣与超声波焊接，充分保证了大面积固定的可靠性。充电器采用插接件供电，满足苹果针对多国插头的设计，只需一款PCBA模块即可满足全球各地电源的生产，而无需重新设计。充电器内部使用两路PI高集成芯片ZN1431C，搭配英飞凌CYPD4236组成两路相同的开关电源，在充电器单口输出时，将内部两路电源输出并联，实现全功率35W输出，双口同时输出时，内部两路电源分别对应两个接口，独立输出。通过内置两路电源的设计，大大提高了充电器的实用性。
