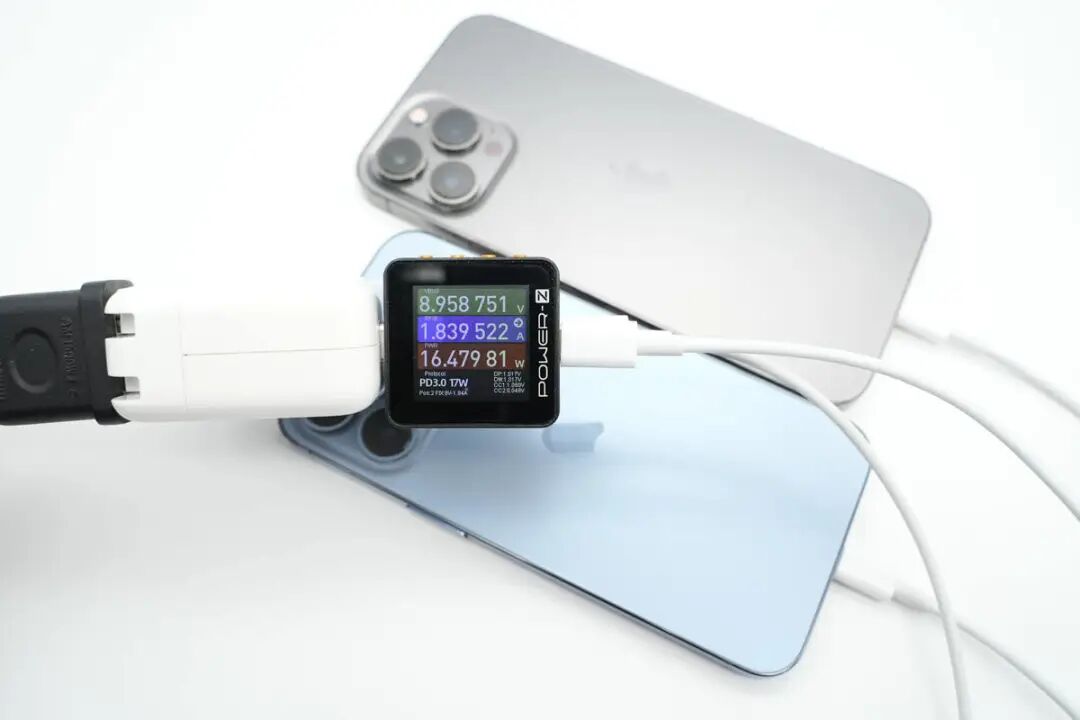

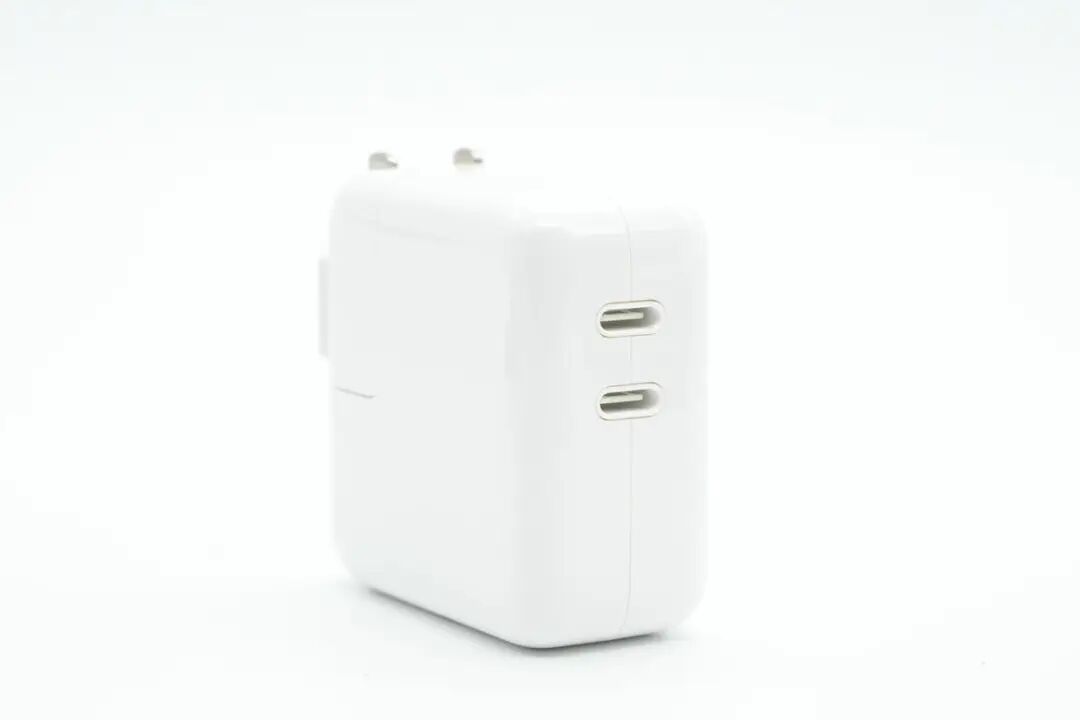

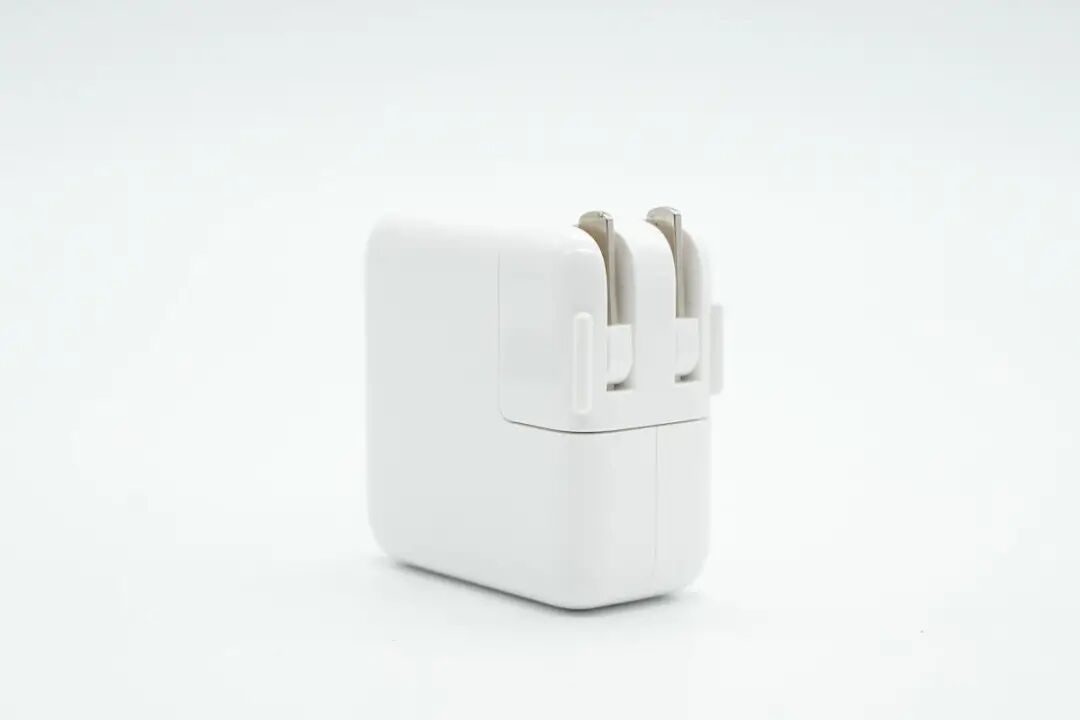

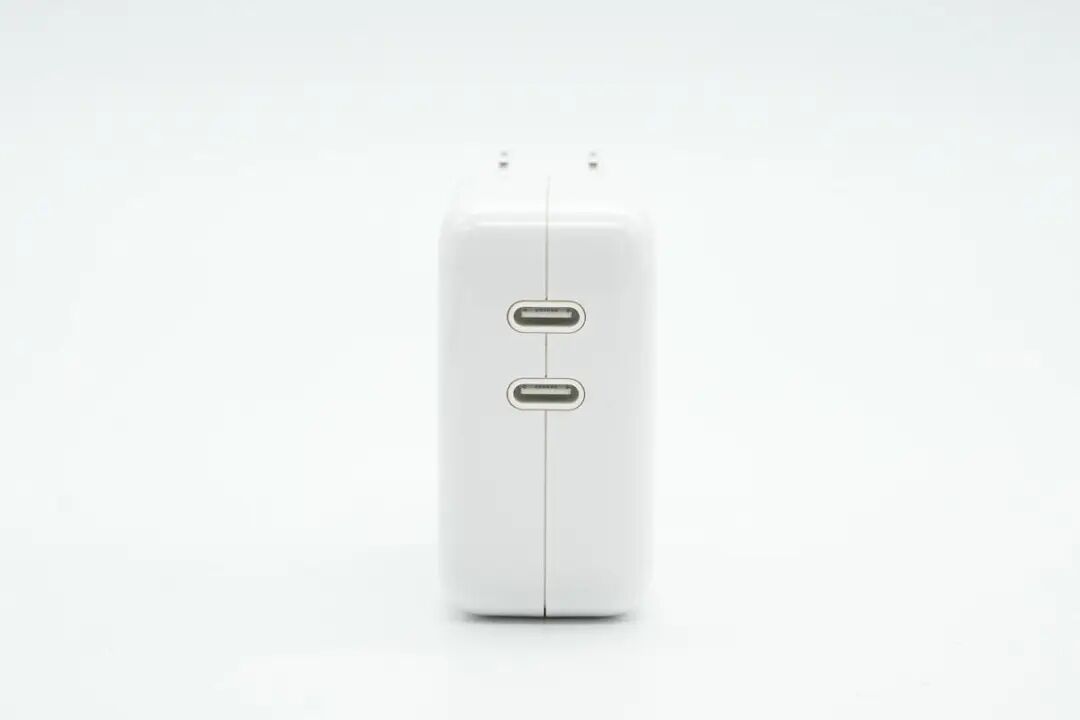

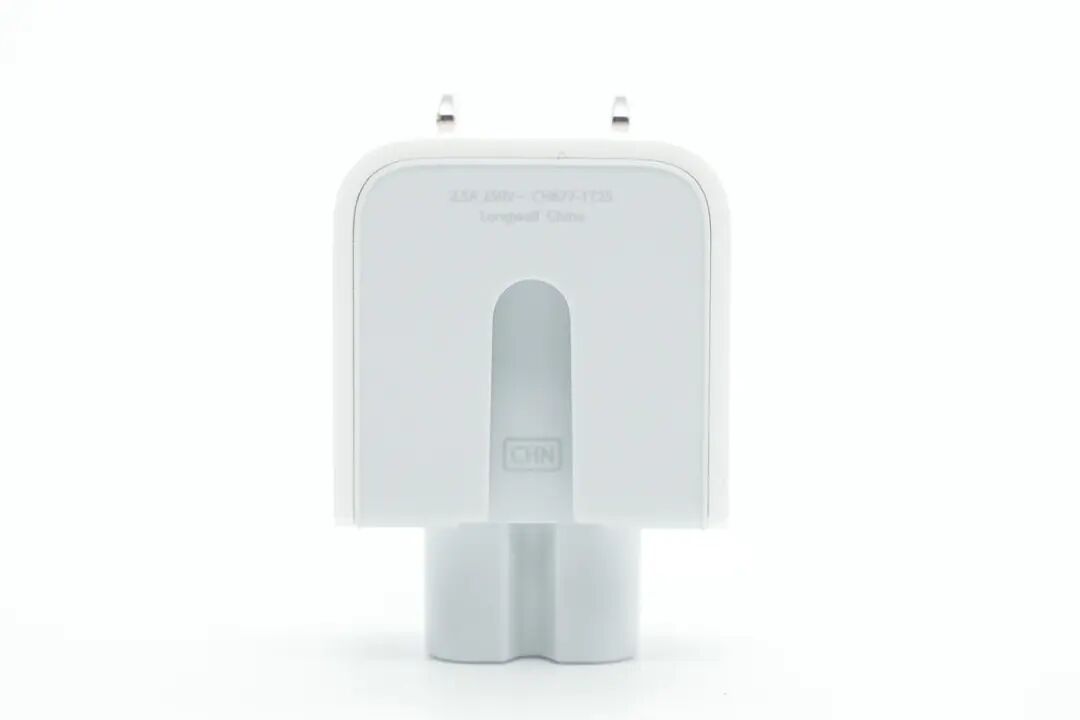

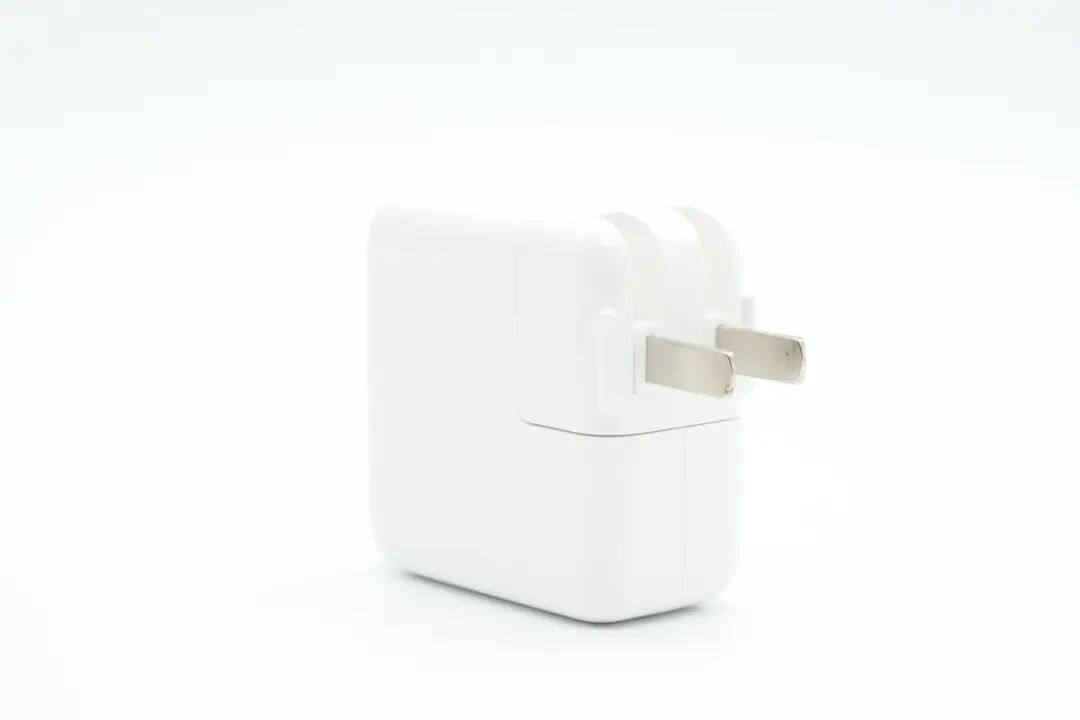

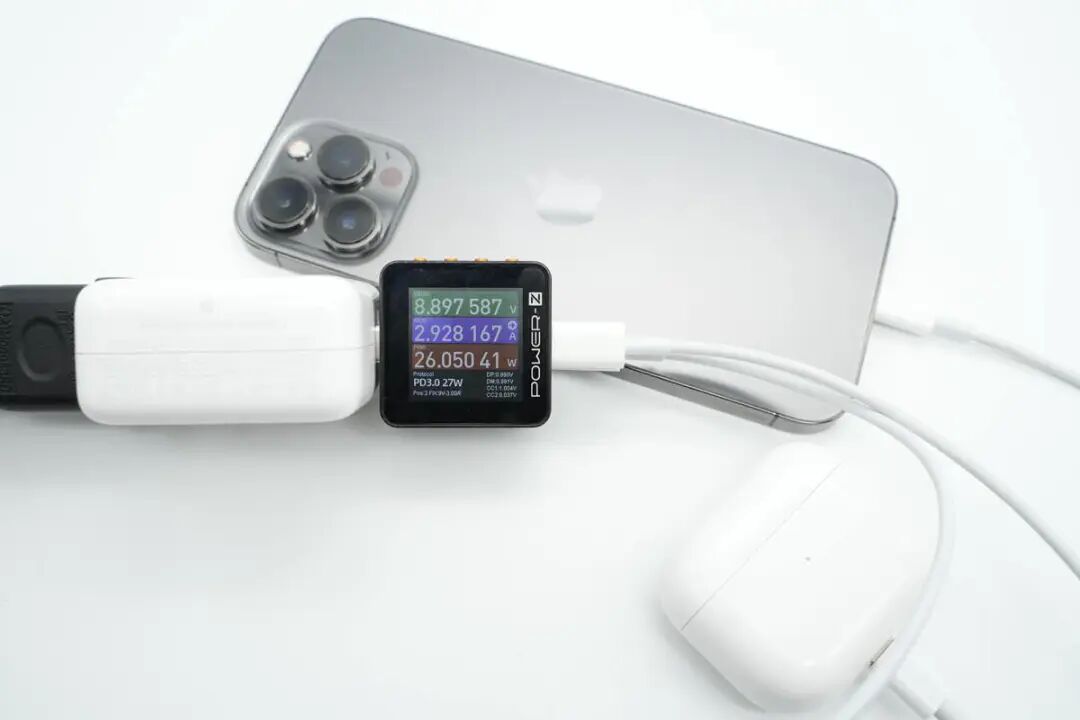

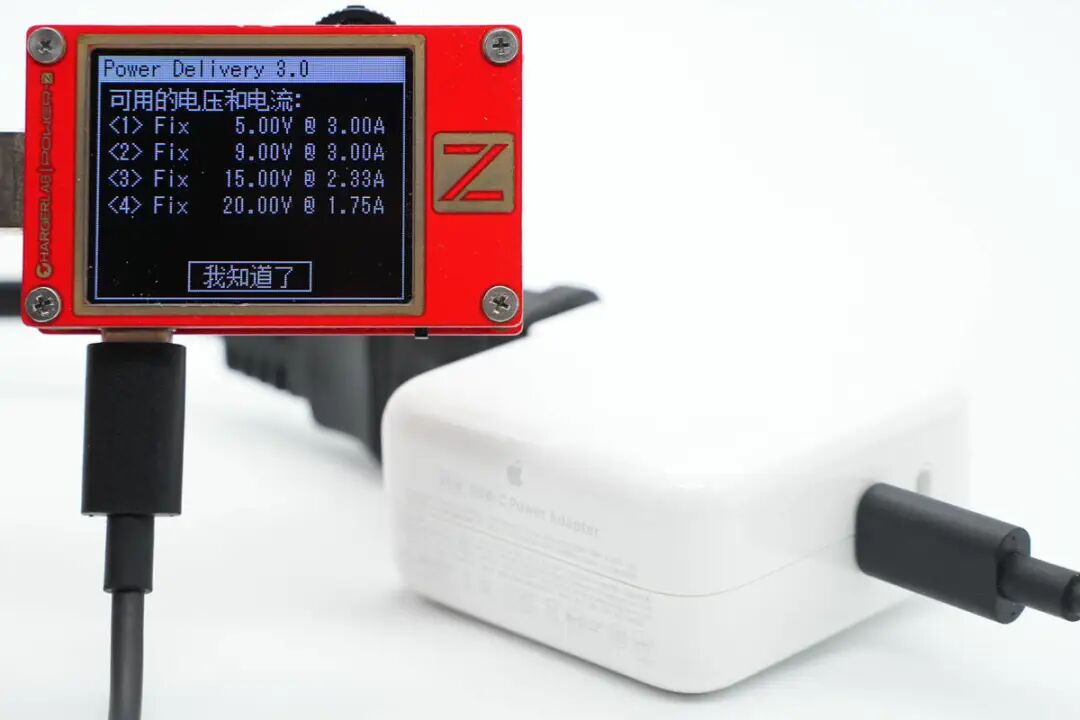

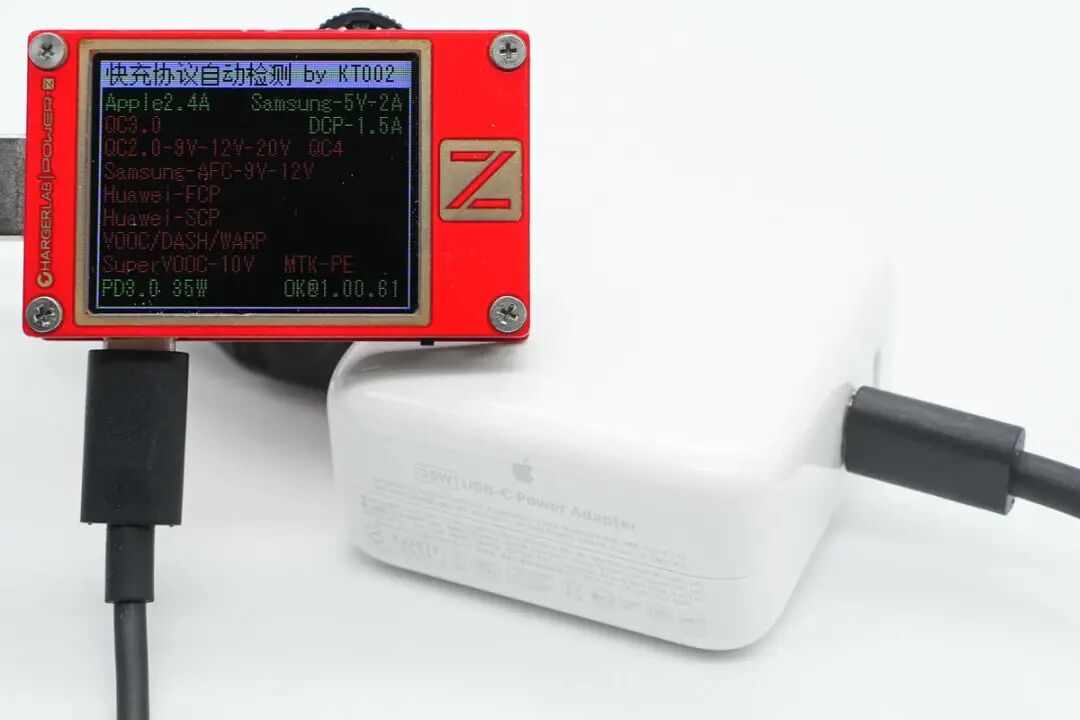

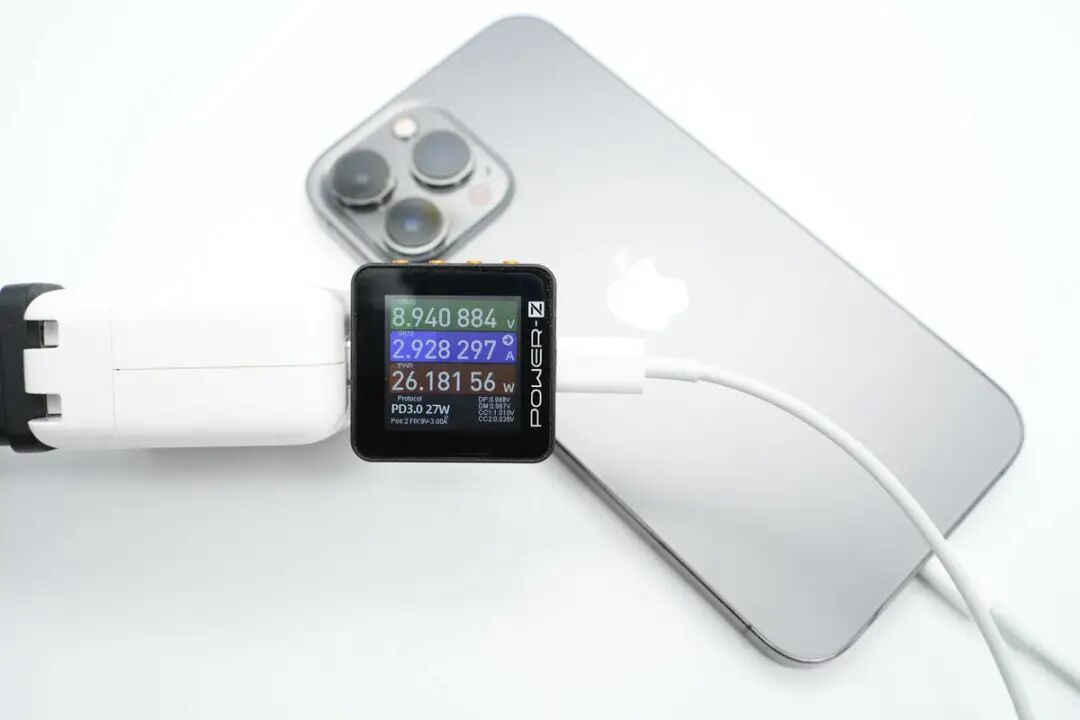

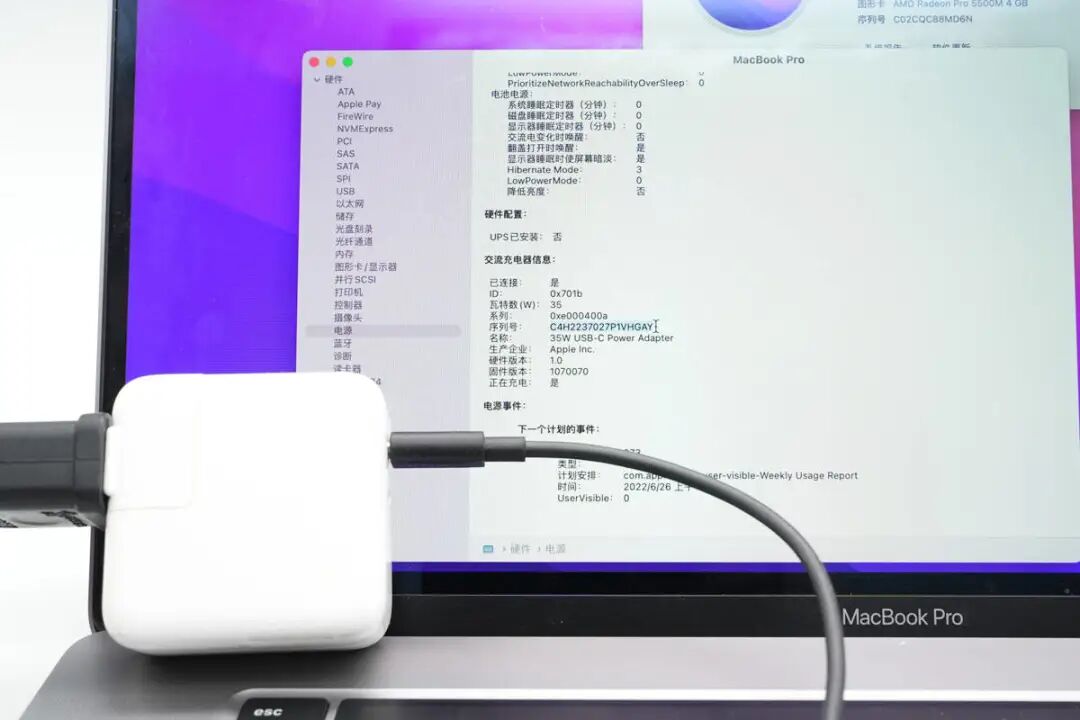

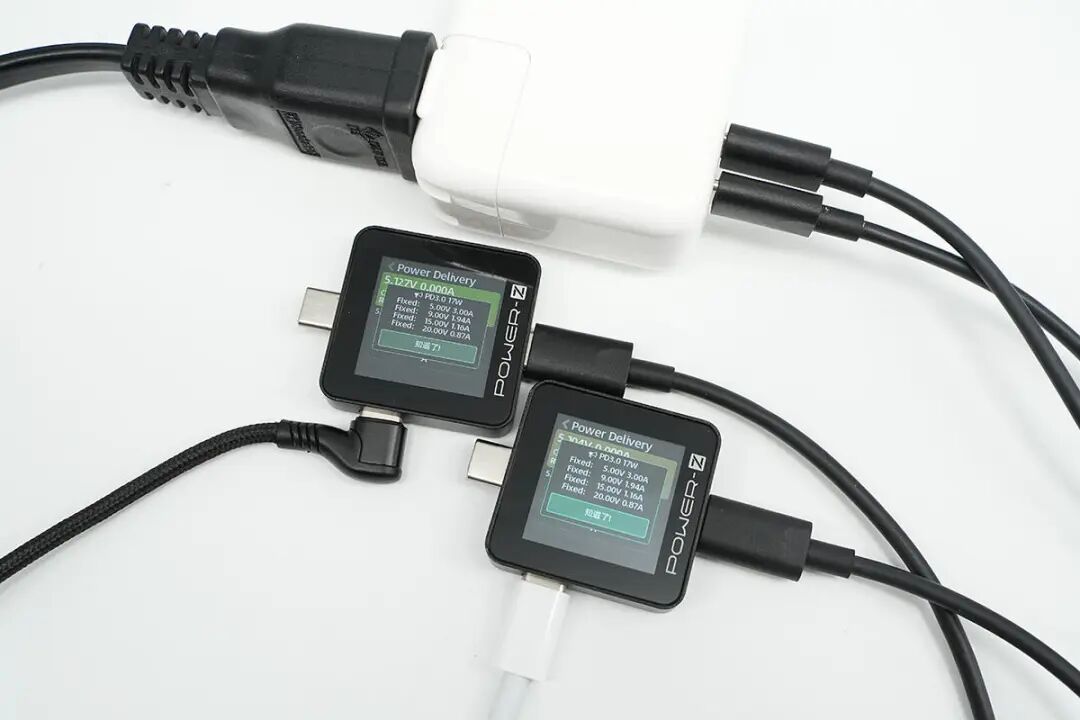

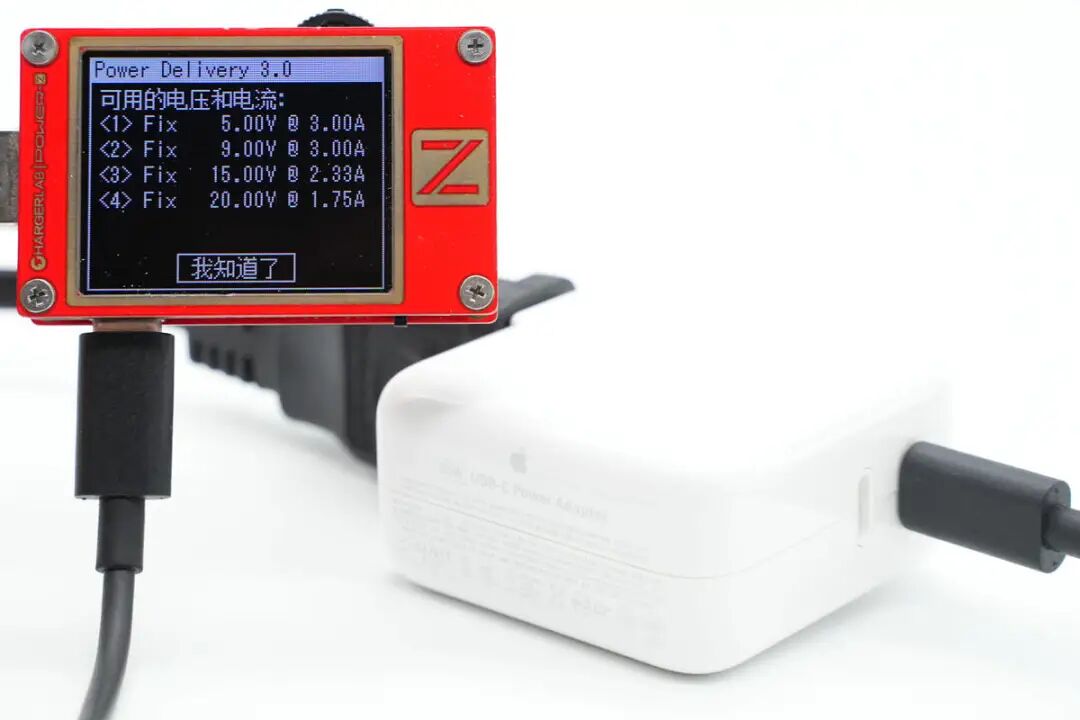

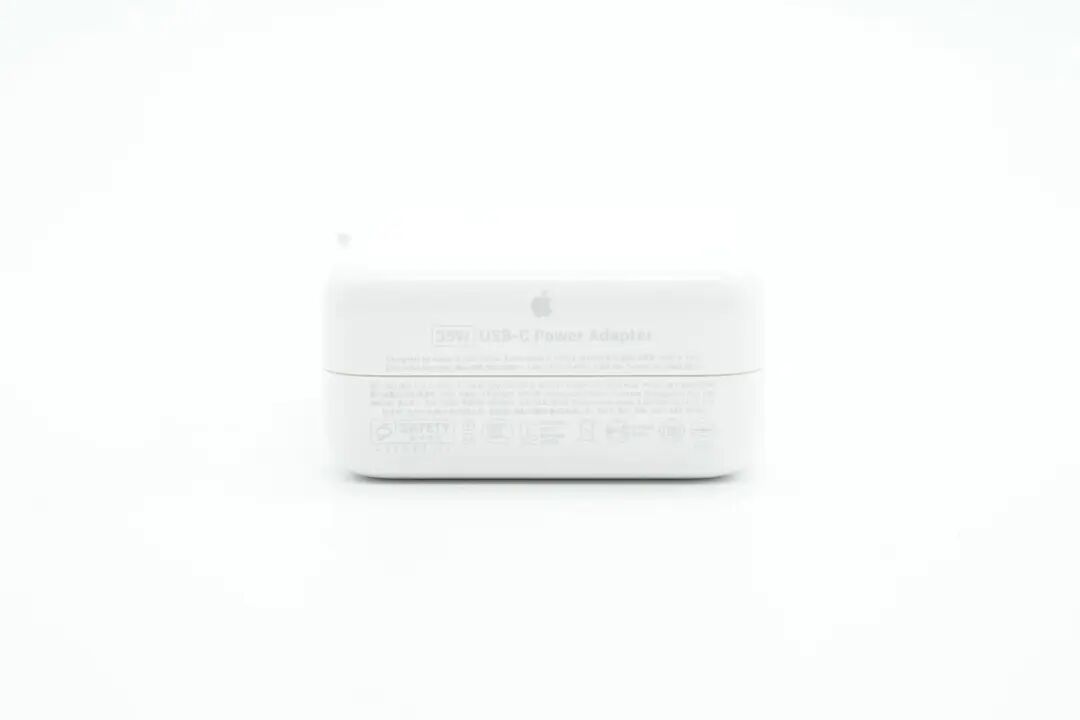

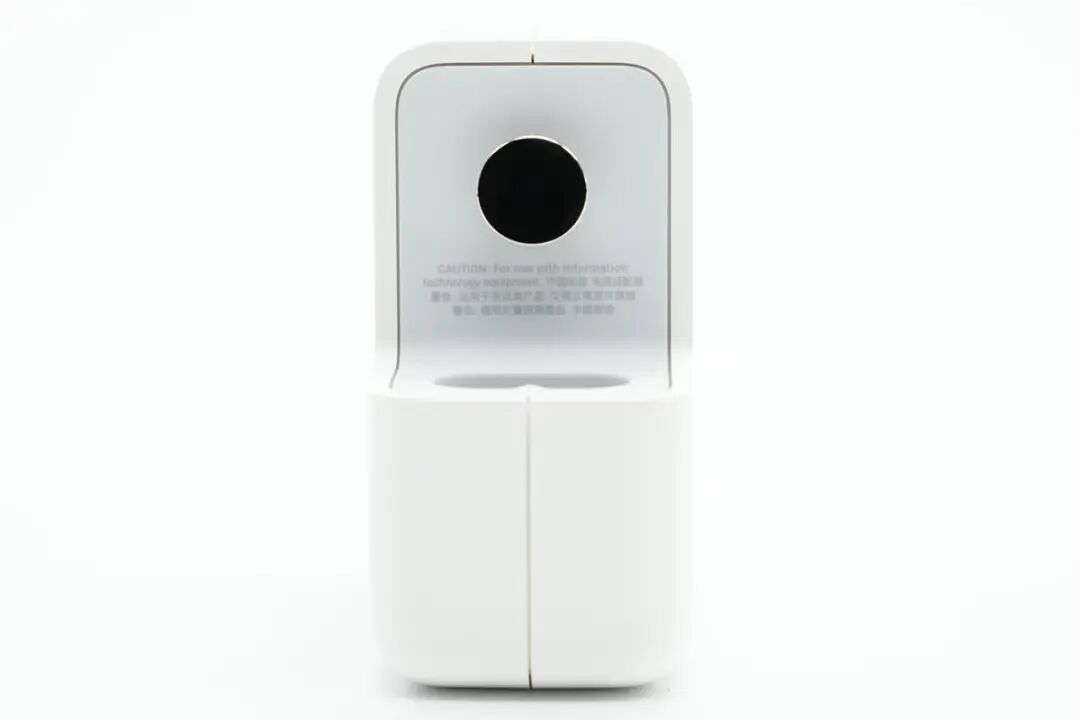

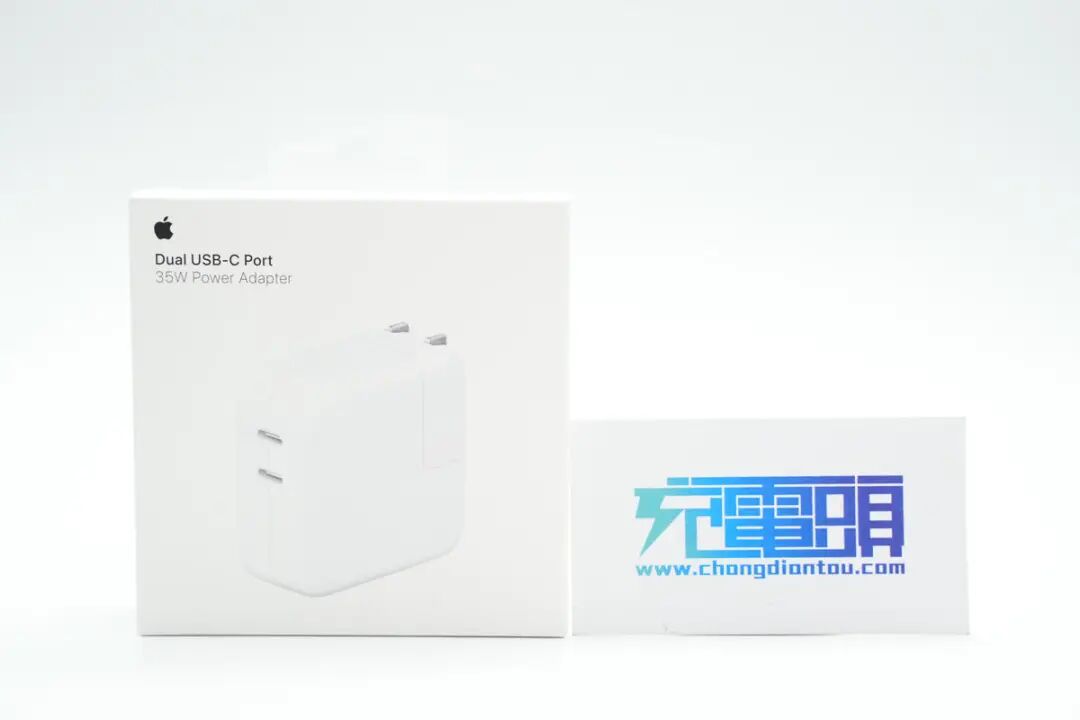

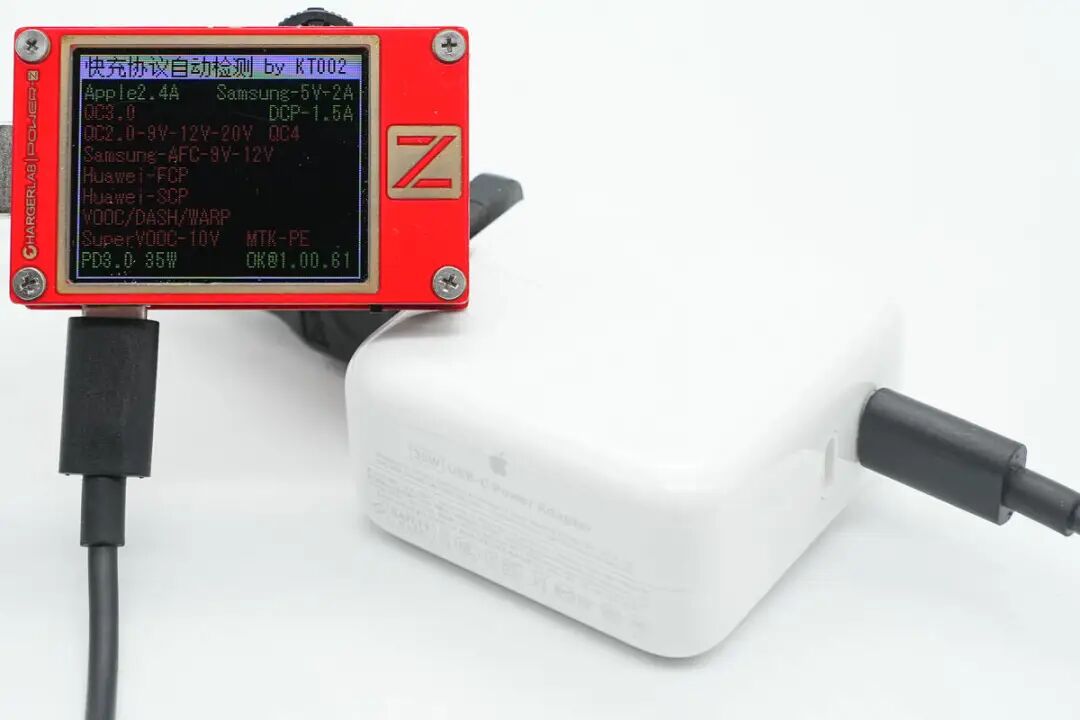

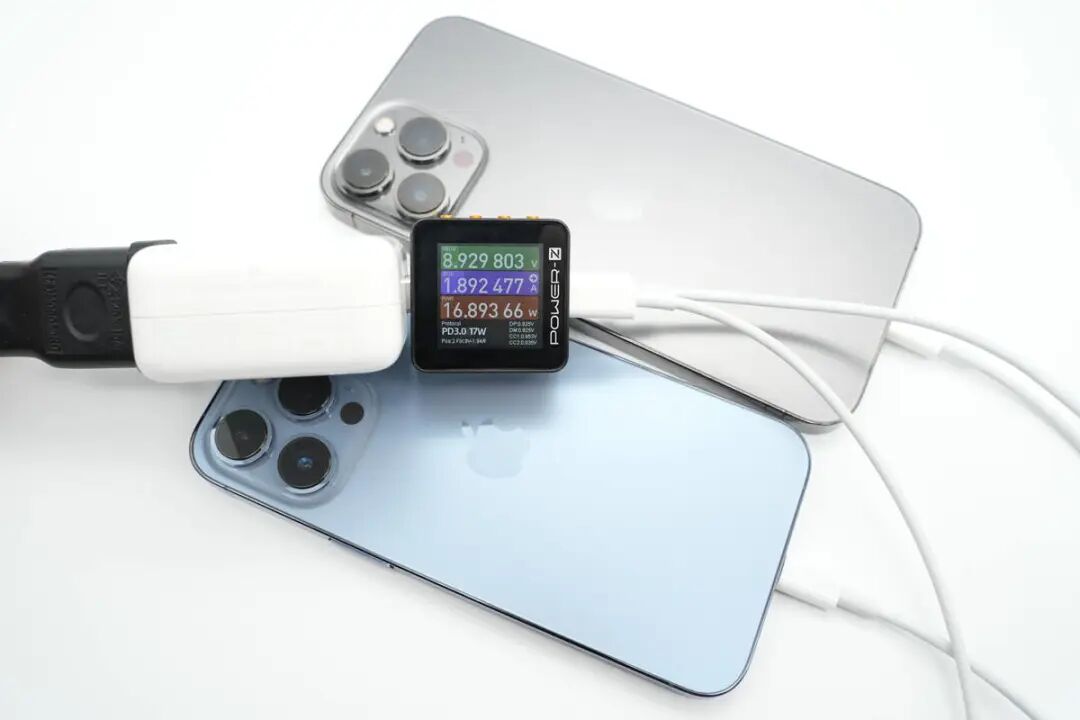

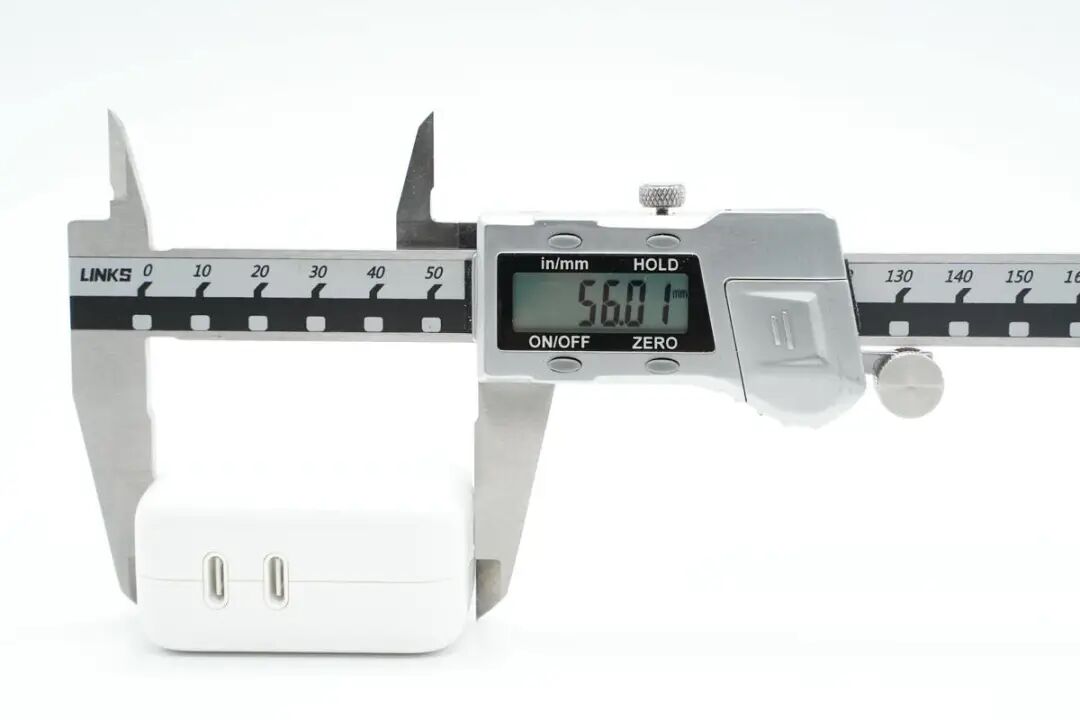

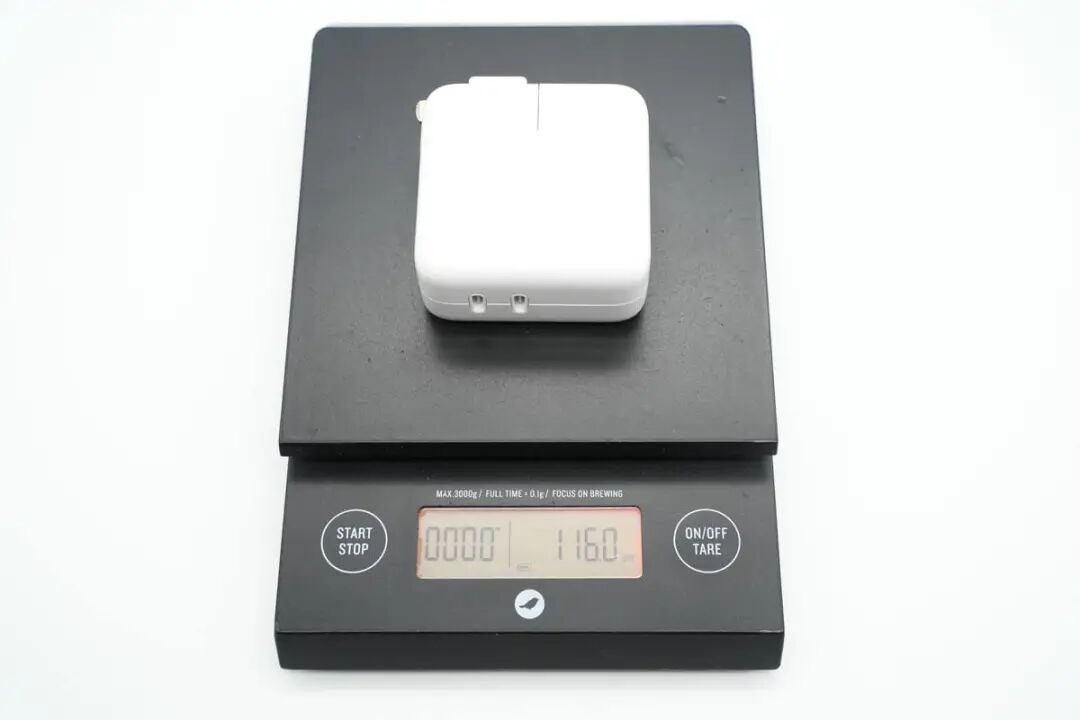

这款充电器采用了苹果充电器的家族设计，使用传统的可替换折叠插脚，也可以搭配延长线使用，无论是在家中还是在外面使用都更加方便，下面就对这款35W双口充电器进行拆解，看看内部是如何设计的。包装盒正面印有苹果logo、充电器名称以及外观图。另一侧贴有产品生产日期贴纸，中国制造，包装盒除了正面充电器外观图，其它设计都和之前拆的A2579的是一样的。苹果A2676充电器采用经典方块造型设计，白色亮面外壳，边角过渡圆润。插脚为可拆卸独立模块设计，两侧加入双翼提升使用稳定性。配备的是可折叠国标插脚，携带方便且不会刮伤包里其它设备。插脚模块拆下，机身上有T字型固定座帮助固定，此外还能起到接地作用（需要更换带接地插脚的电源线）。插脚模块外壳上印有2.5A 250V~规格、Longwell（良维）制造商以及CHN字样。PD输出1或2：5V3A、9V3A、15V2.33A、20V1.75A充电器已经通过了CCC、KC认证，以及VI级能效认证。PDO报文显示C1口具备5V3A、9V3A、15V2.33A、20V1.75A四组固定电压档位。PDO报文也完全一样，两个USB-C接口单口输出性能完全一致。双口同时输出，测得两个接口PDO报文都是5V3A、9V1.94A、15V1.16A、20V0.87A四组固定电压档位。使用苹果MacBook Pro读取得充电器序列号为C4H2237027P1VHGAY。使用这款充电器给苹果MacBook充电，测得充电功率为19.95V 1.68A 33.46W。拿来给苹果iPhone 13 Pro Max充电，测得充电功率为8.94V 2.93A 26.18W。拿来同时充苹果iPhone 13 Pro以及iPhone 13 Pro Max两部手机，测得功率都在16.5W左右，支持功率智能分配。使用充电器同时充苹果手机和耳机，测得耳机充电功率约为1.7W。iPhone 13 Pro Max手机的充电功率约为26.05W。

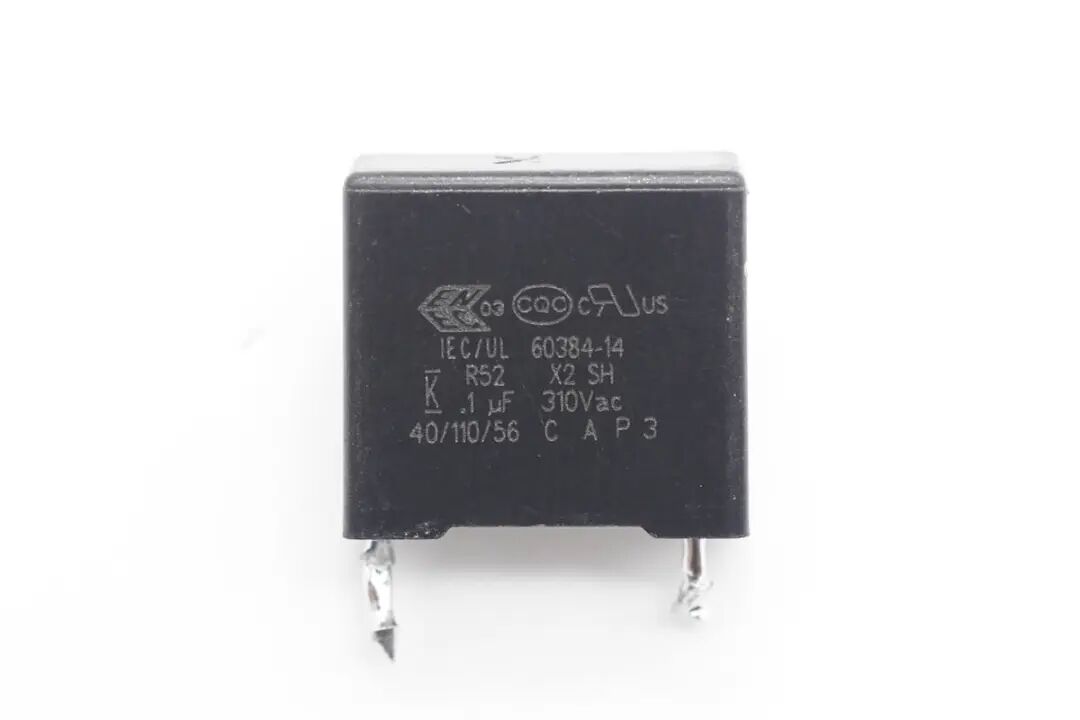

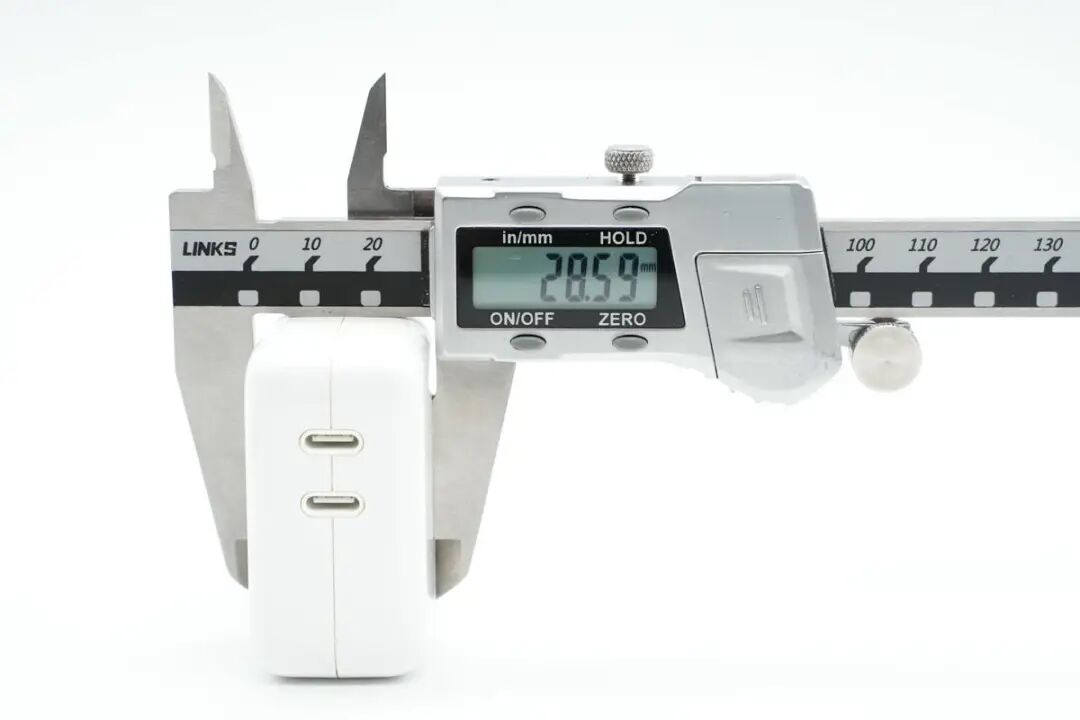

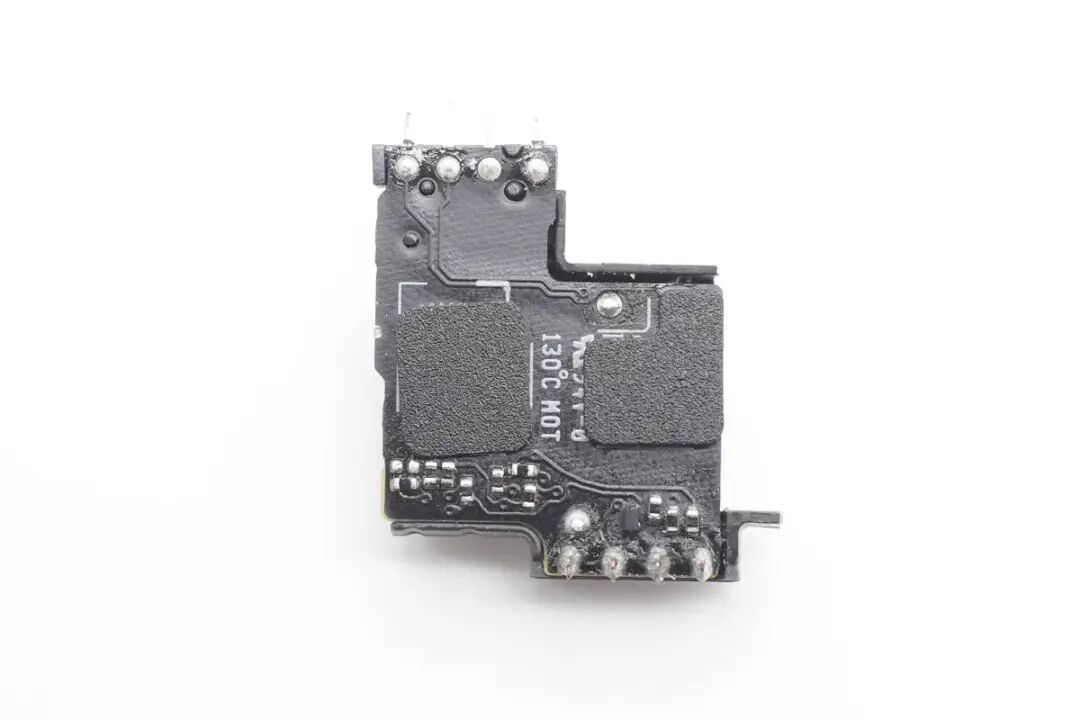

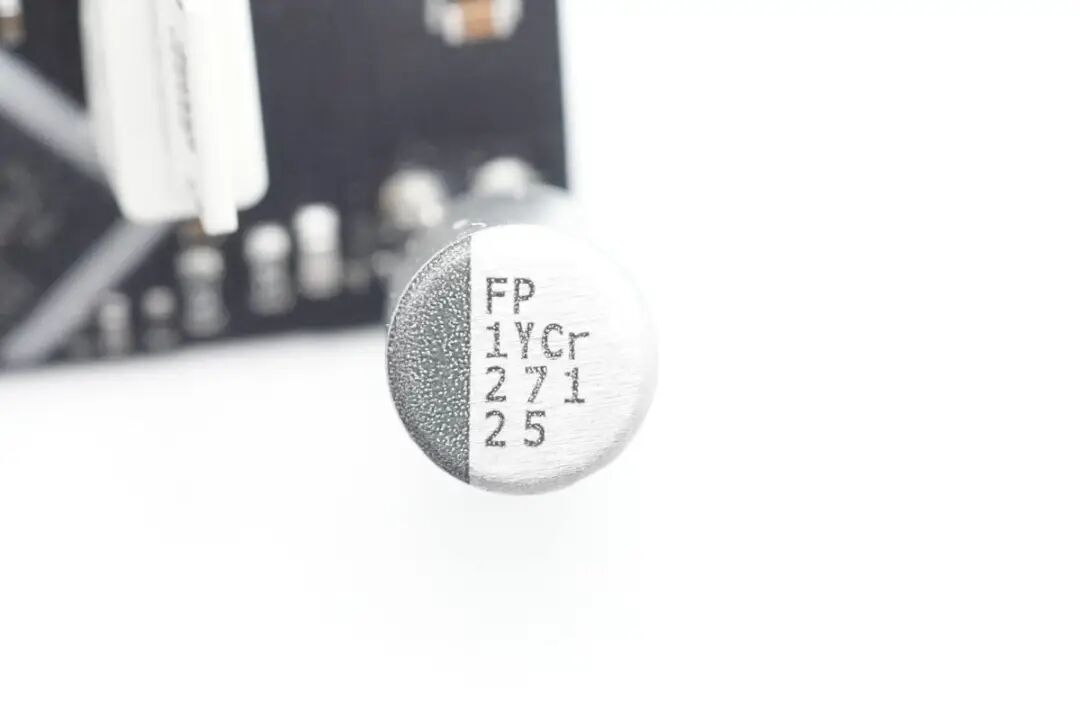

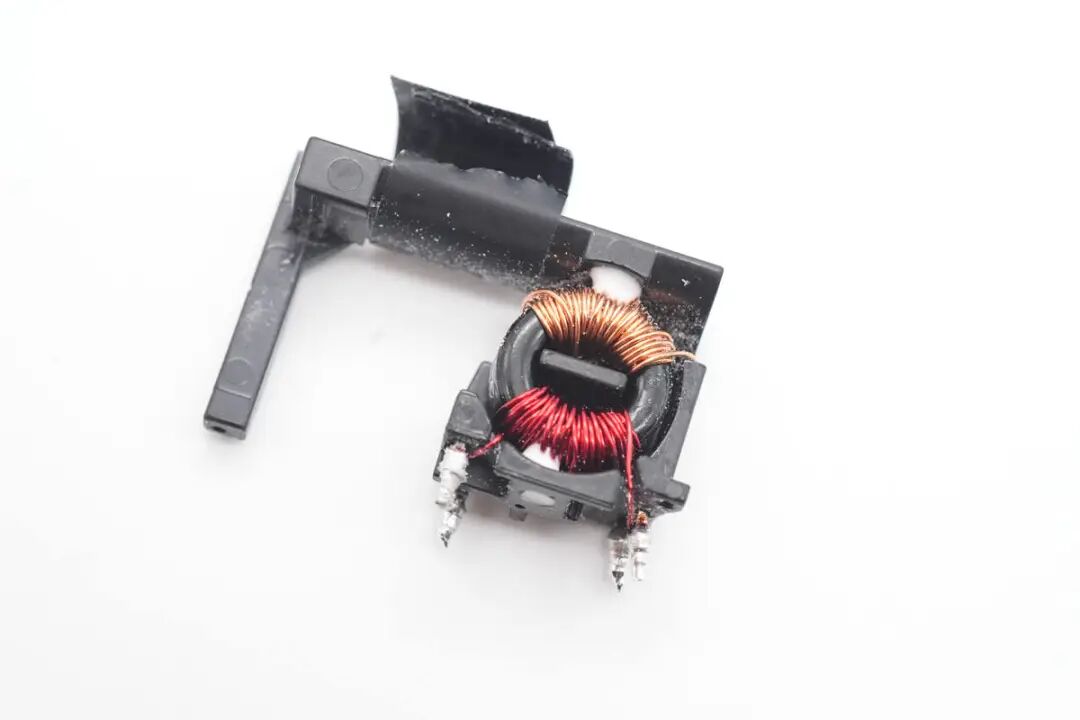

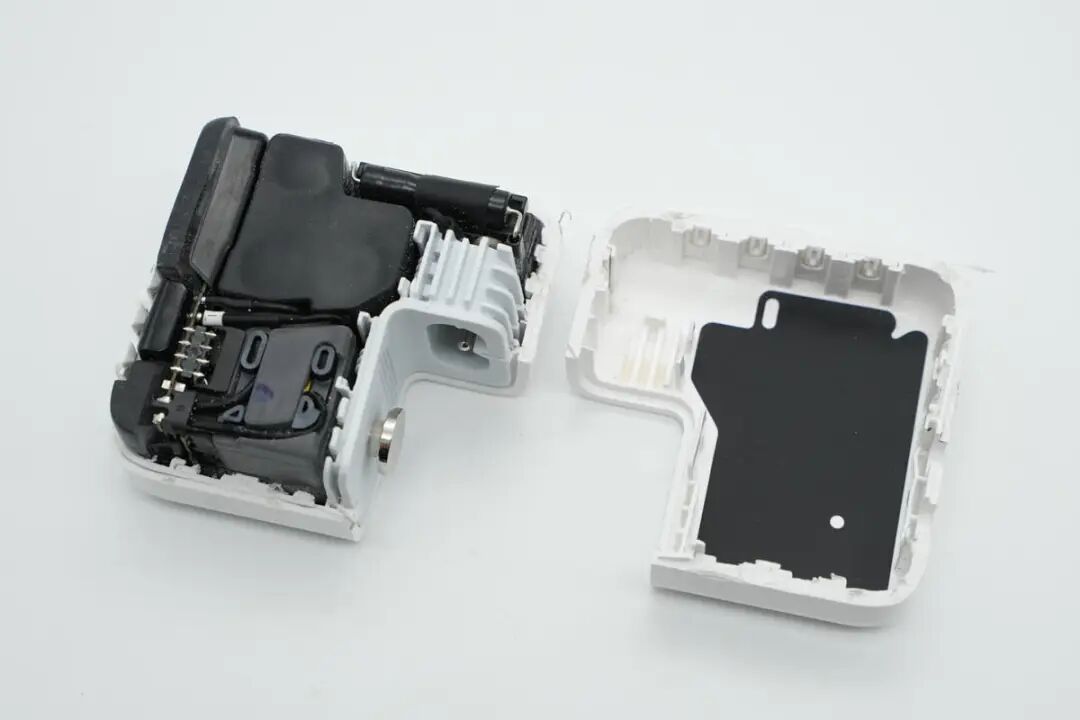

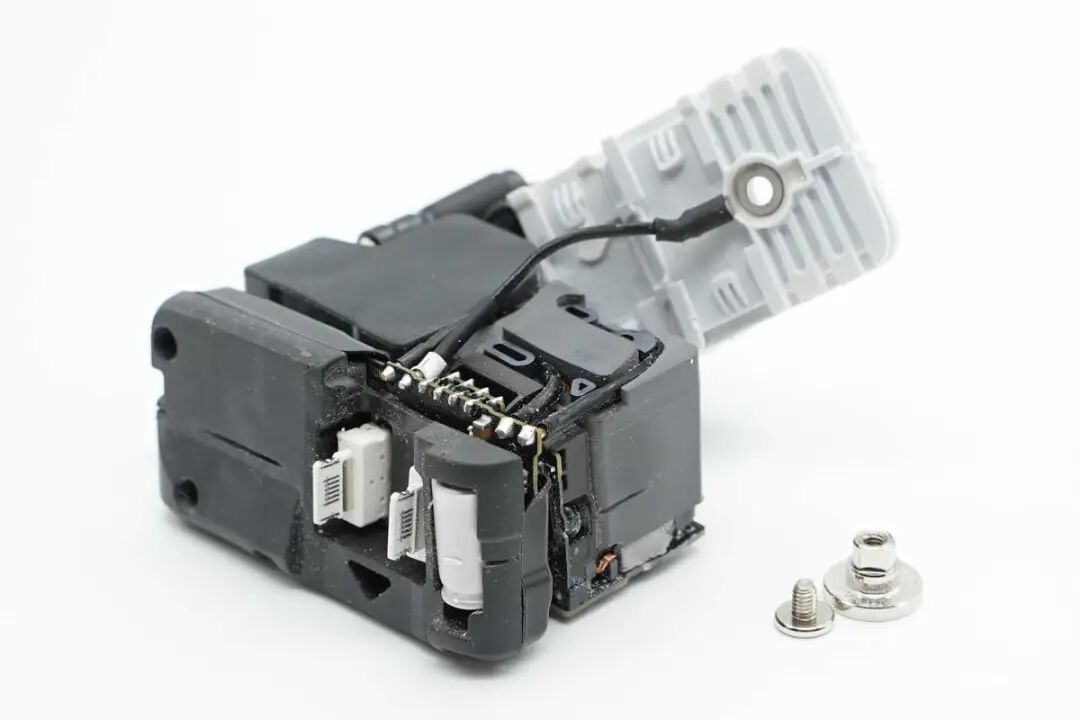

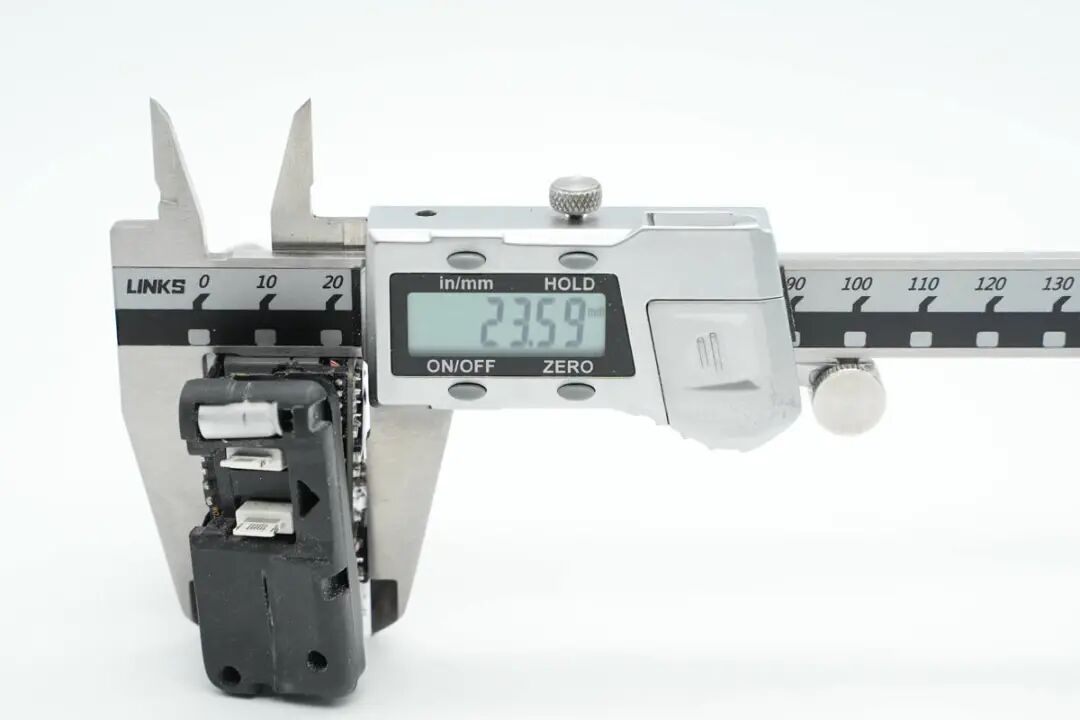

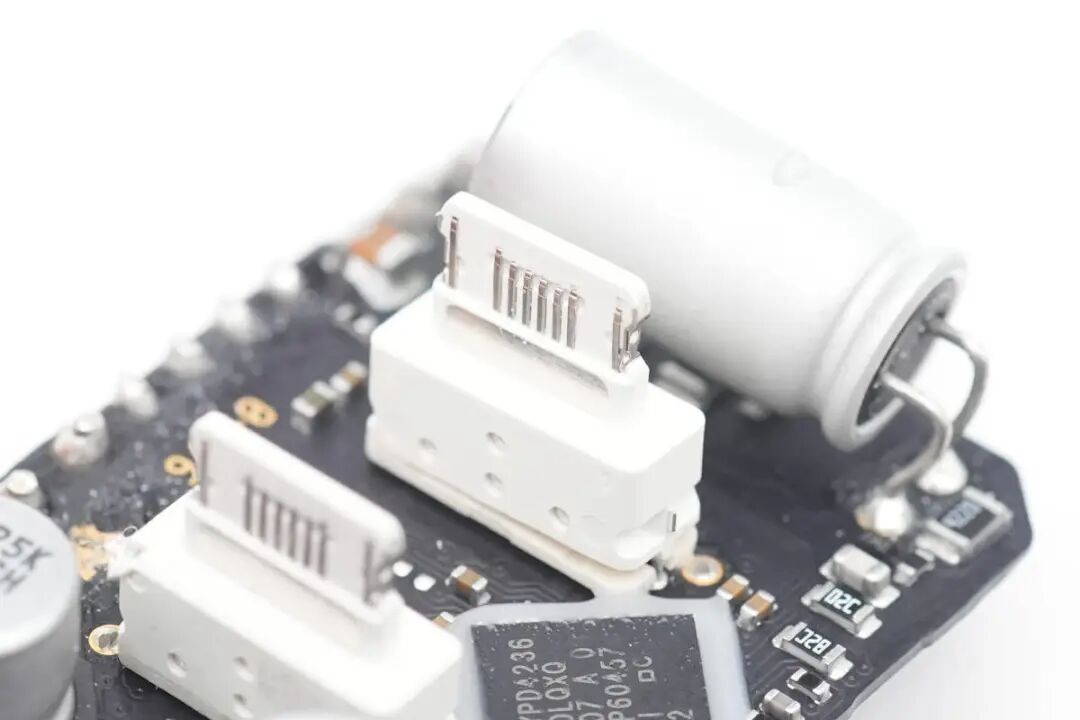

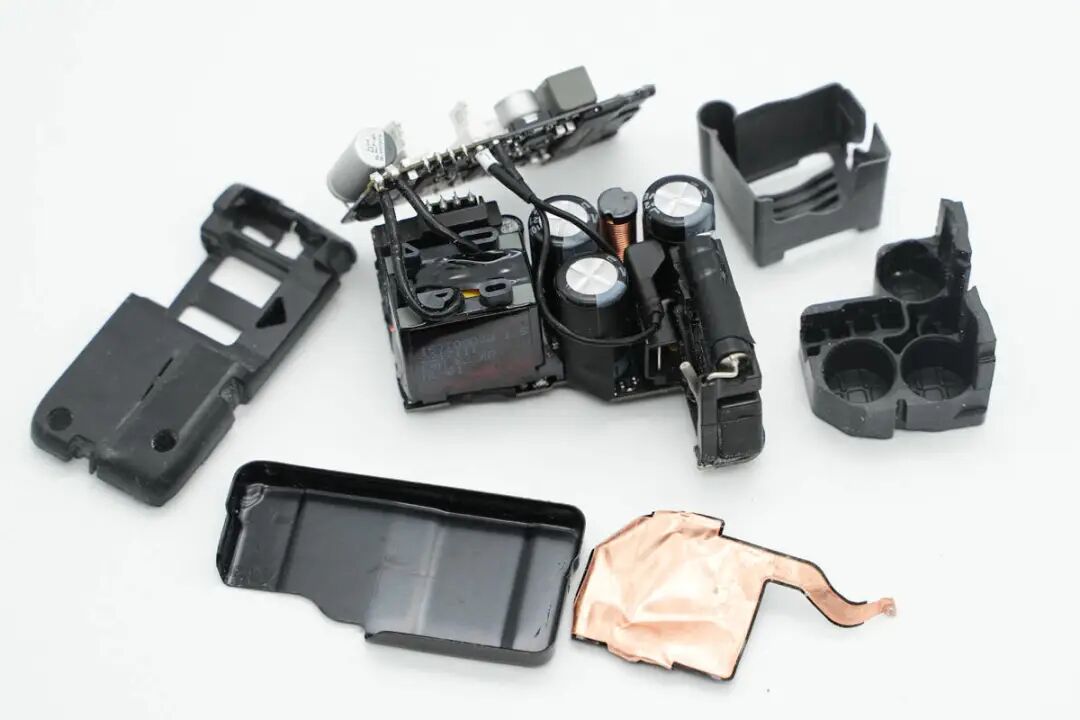

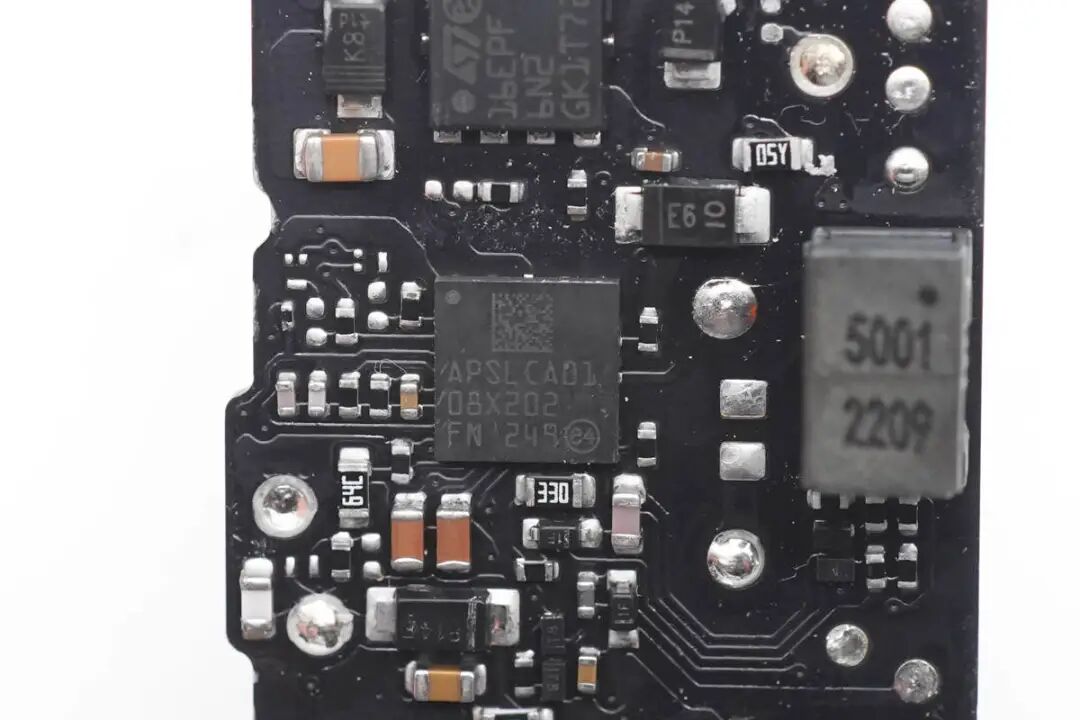

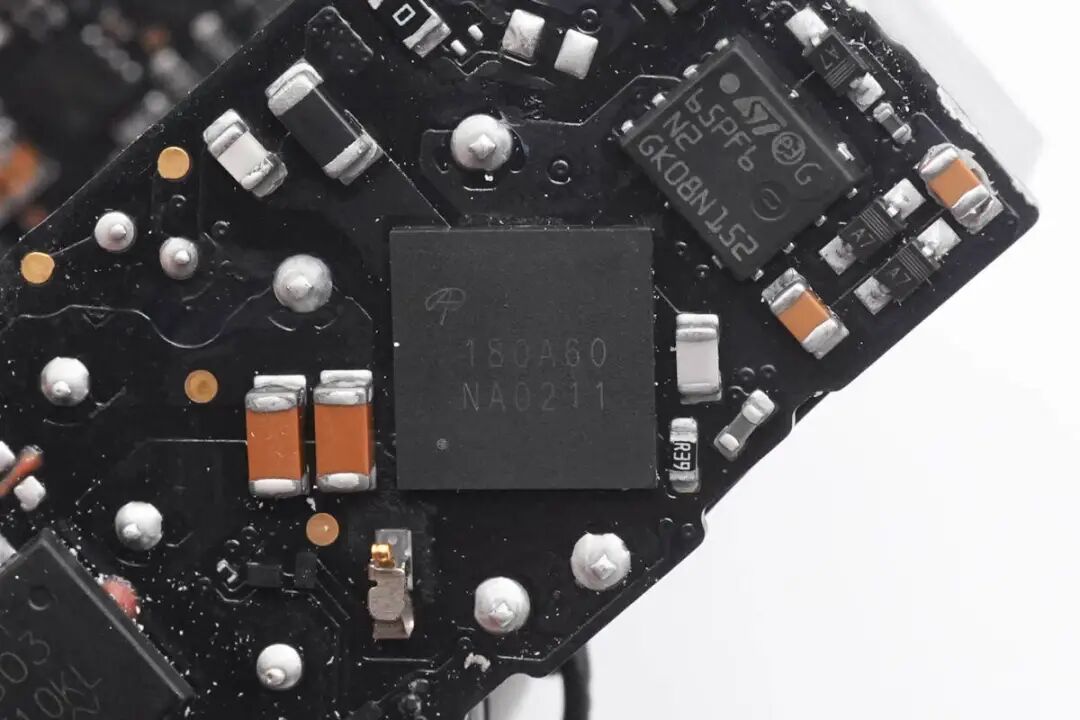

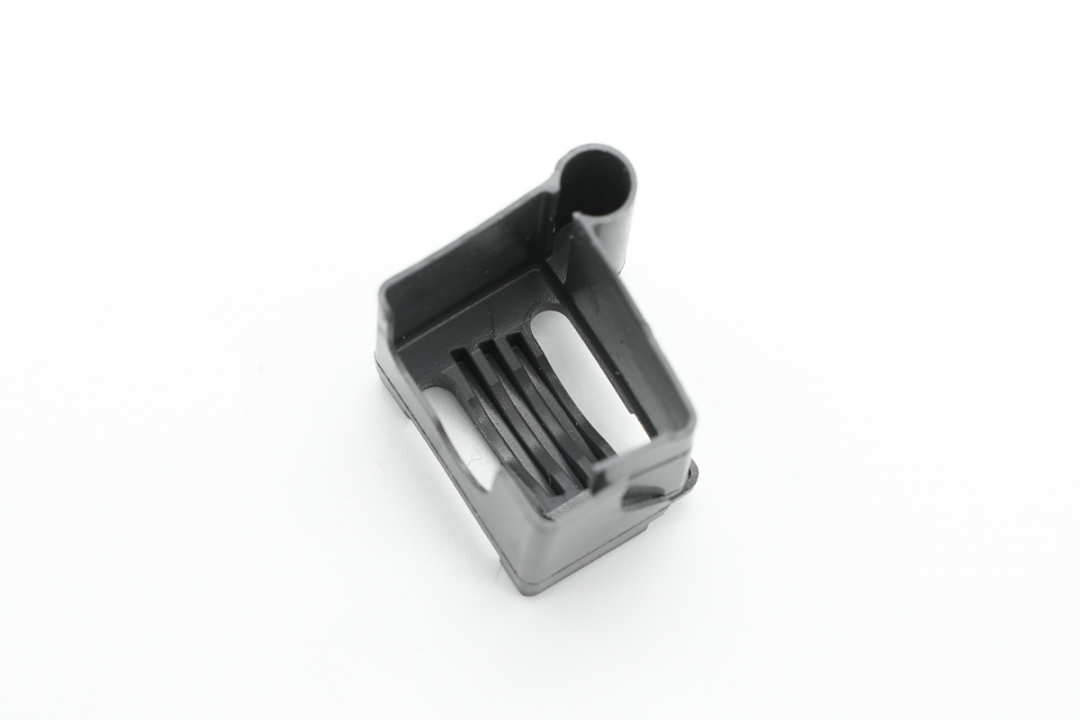

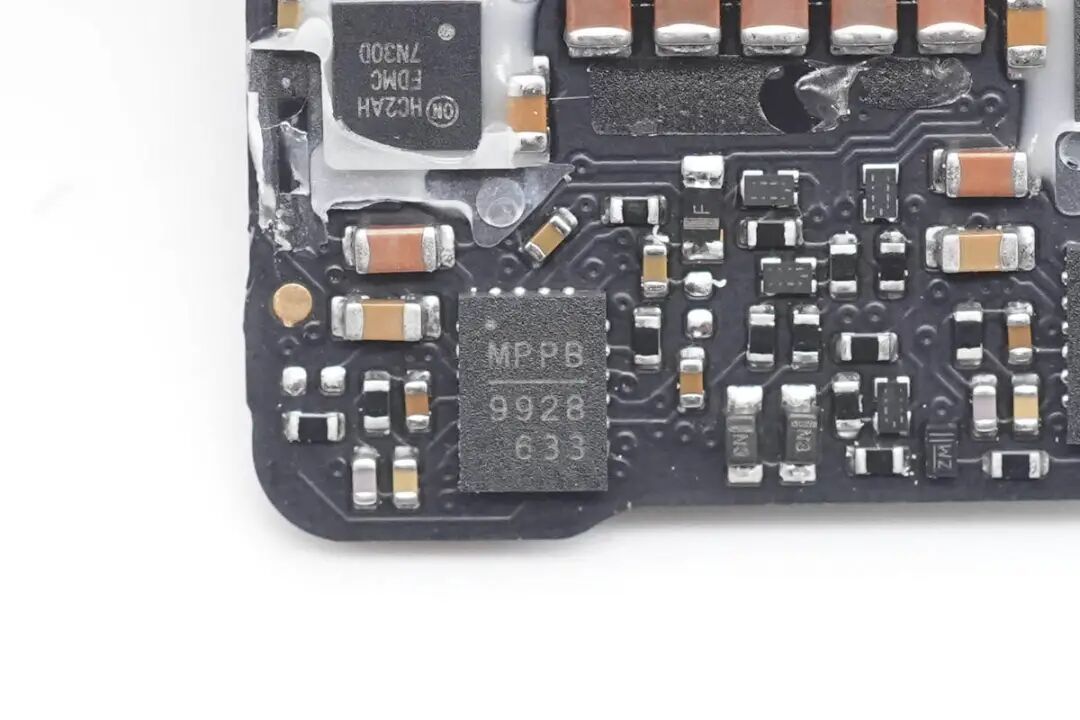

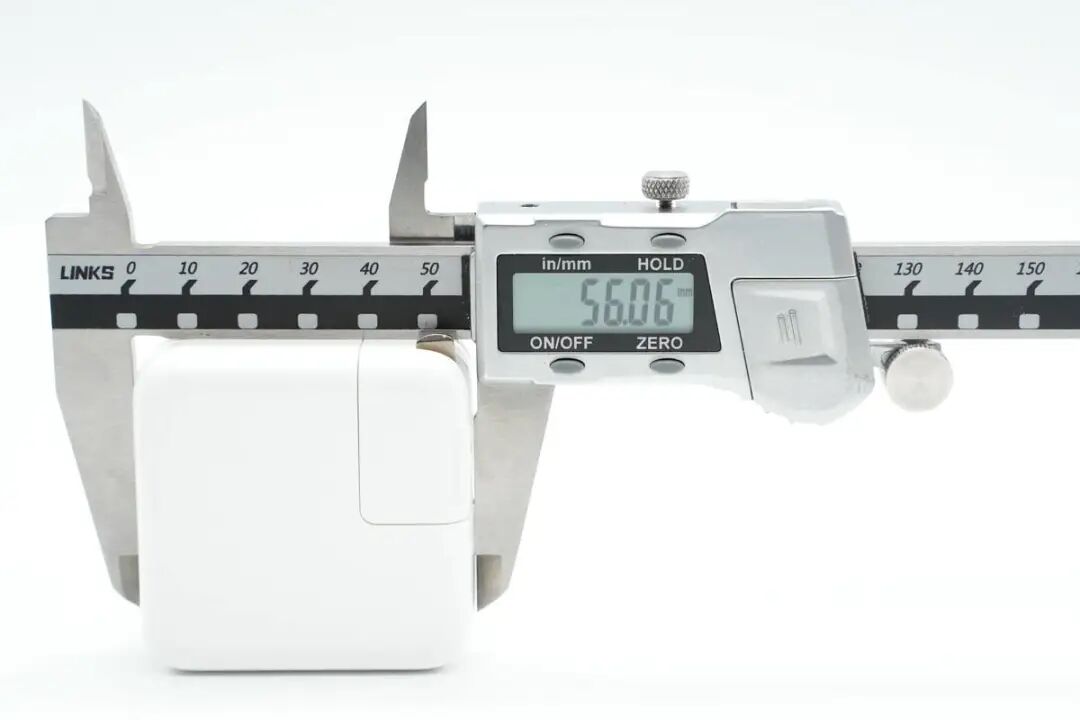

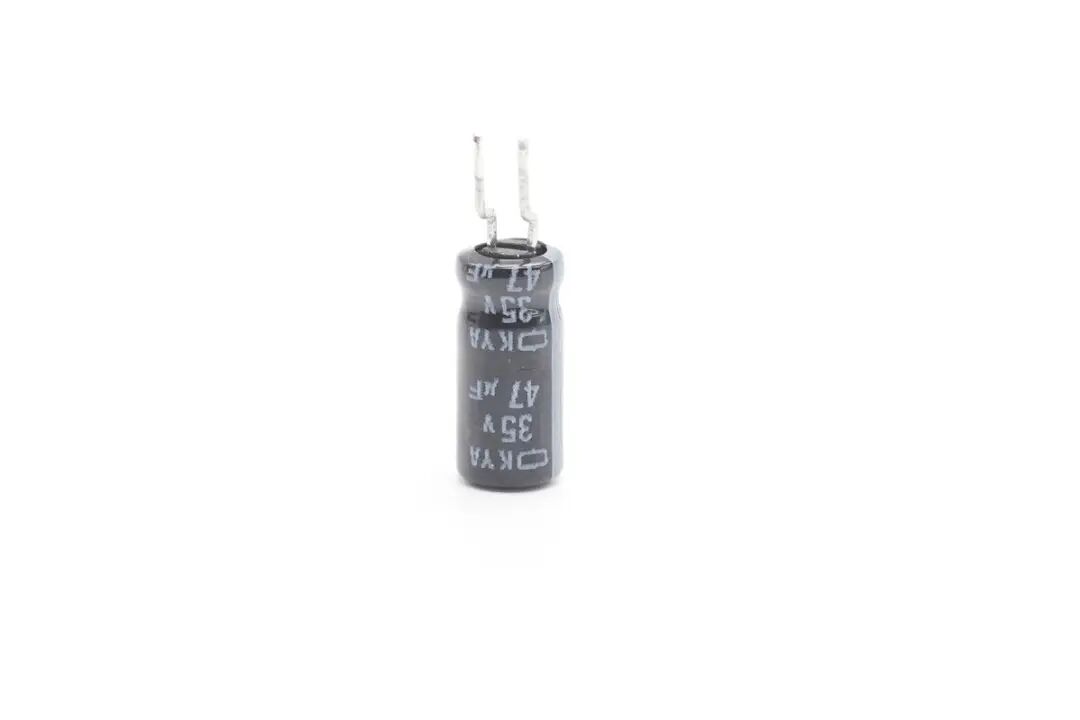

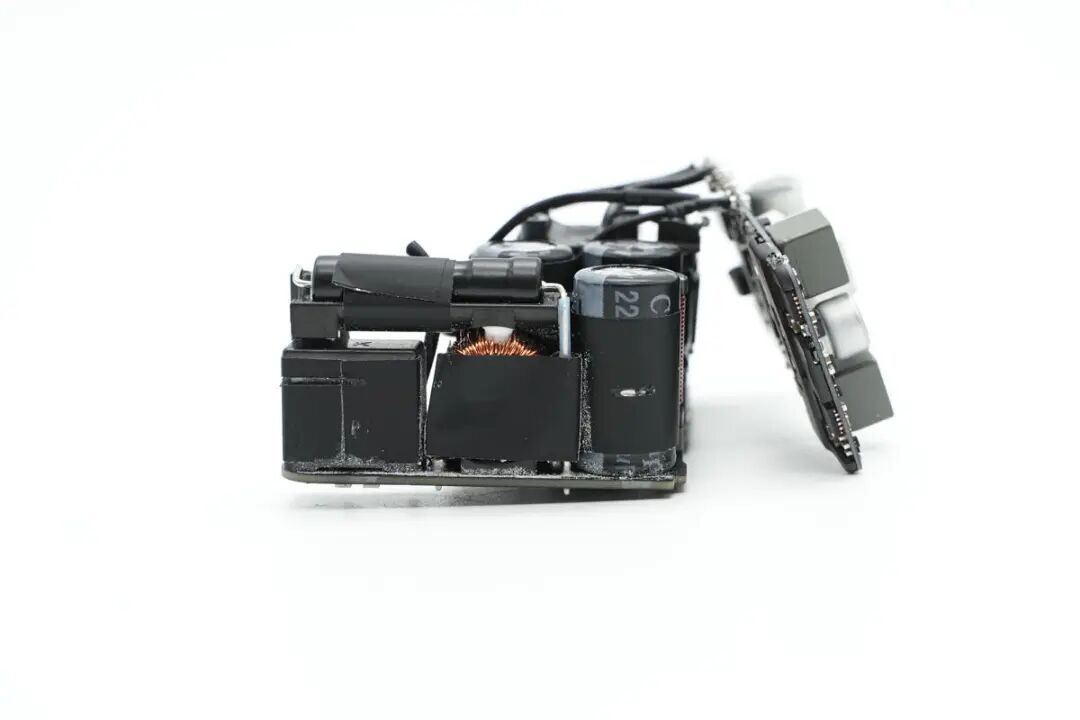

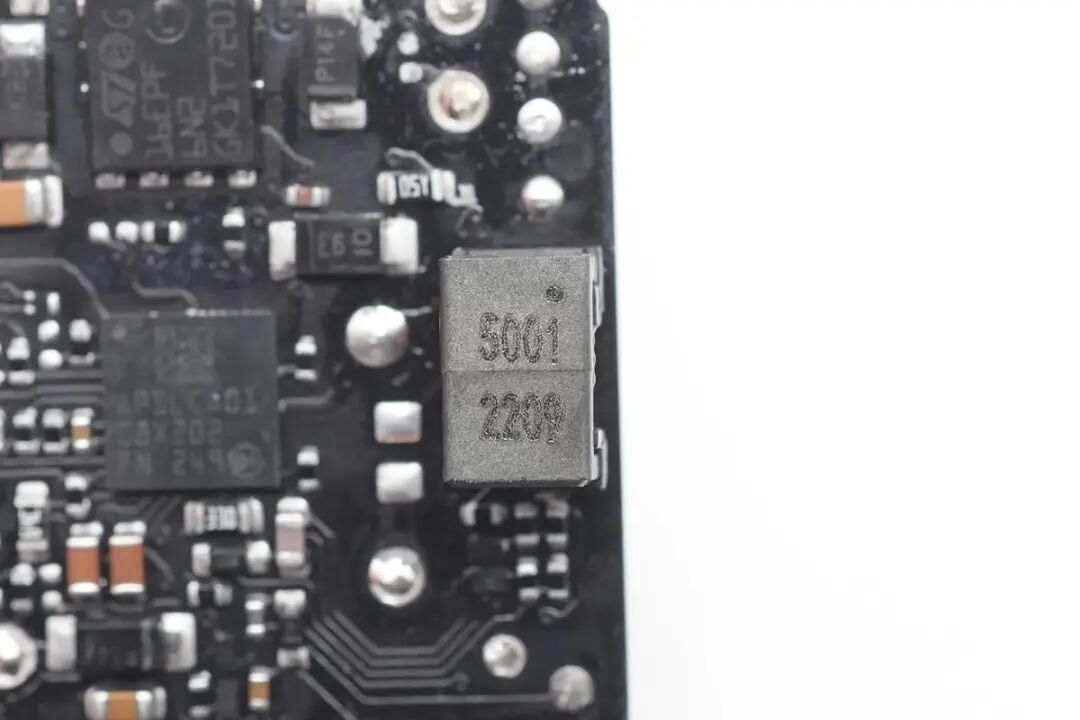

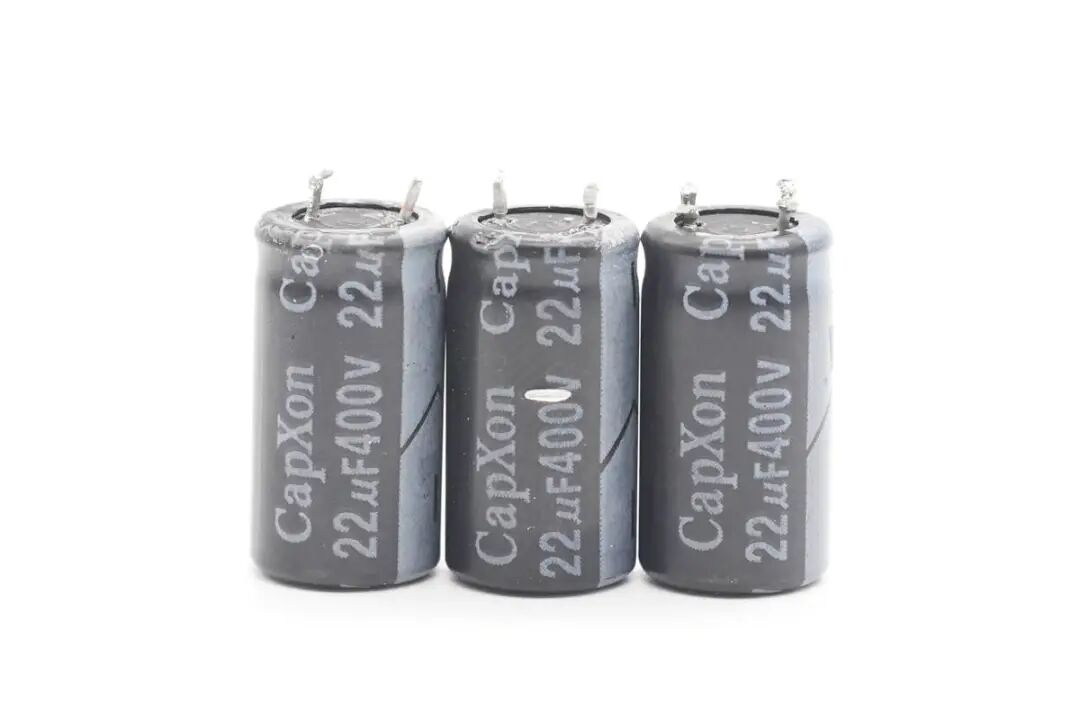

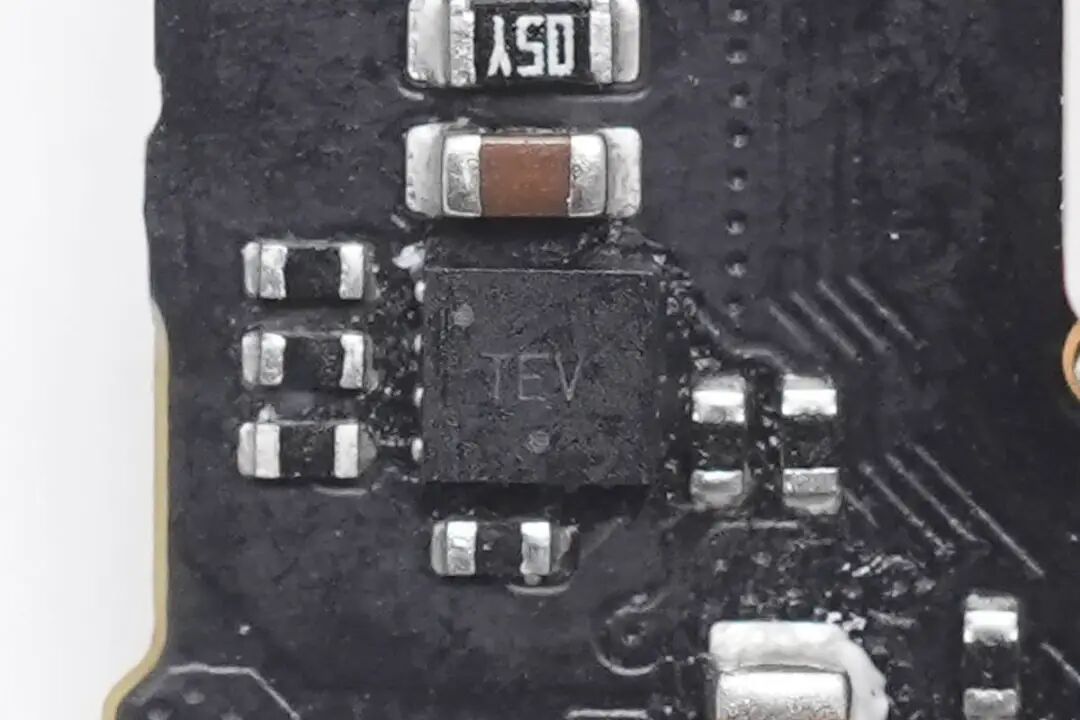

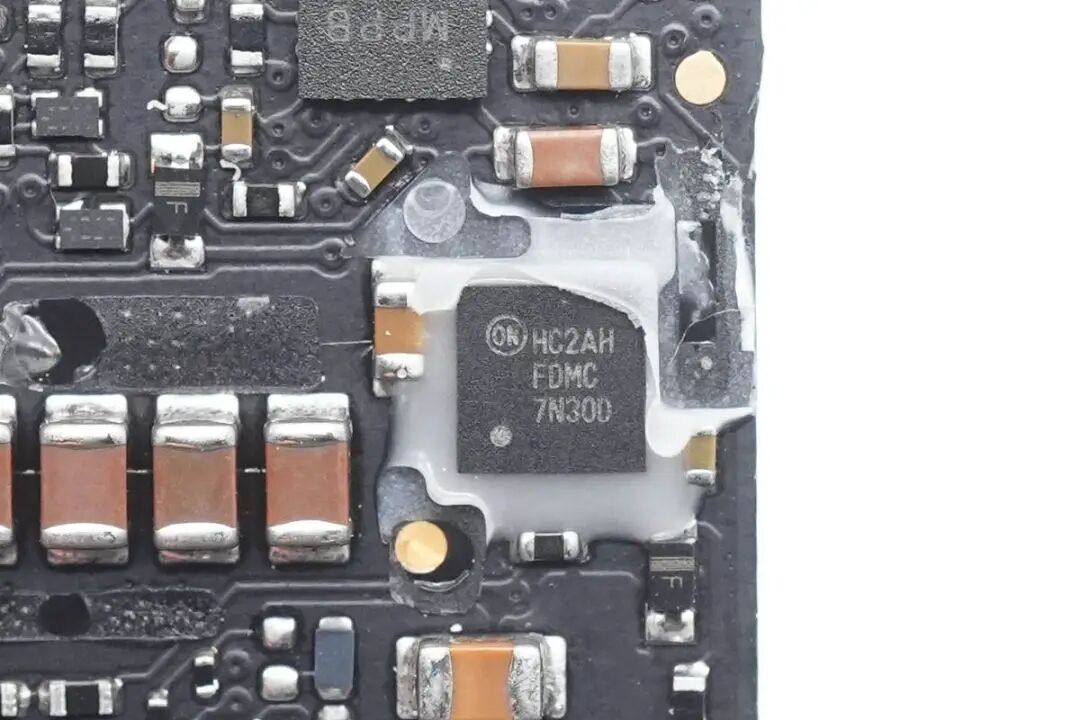

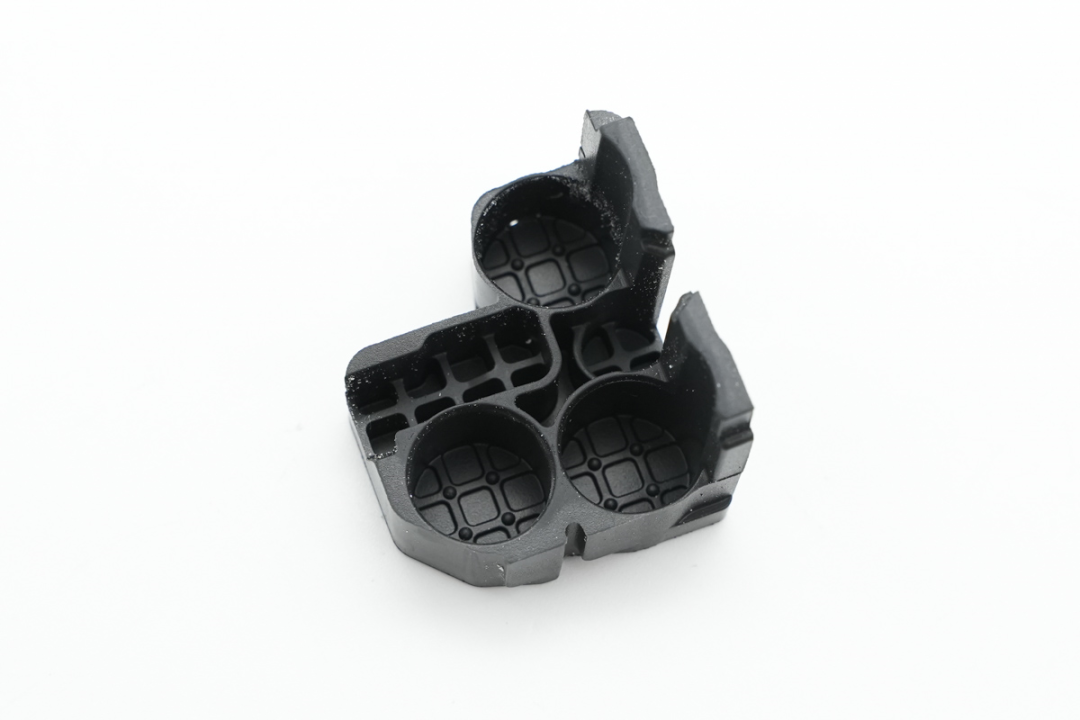

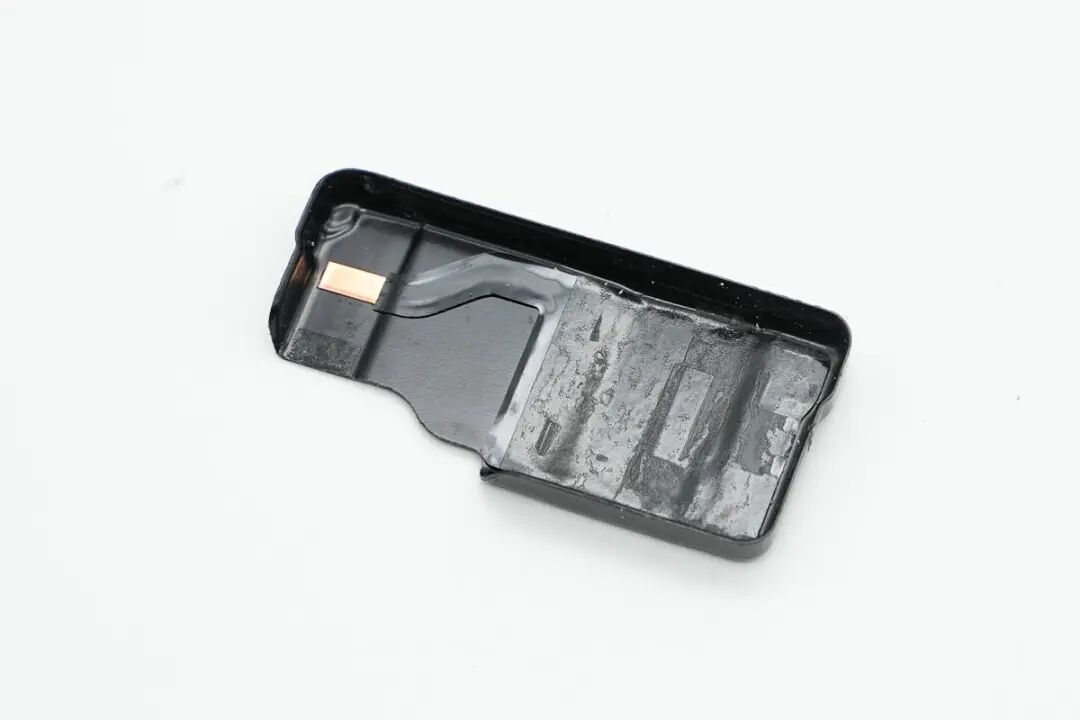

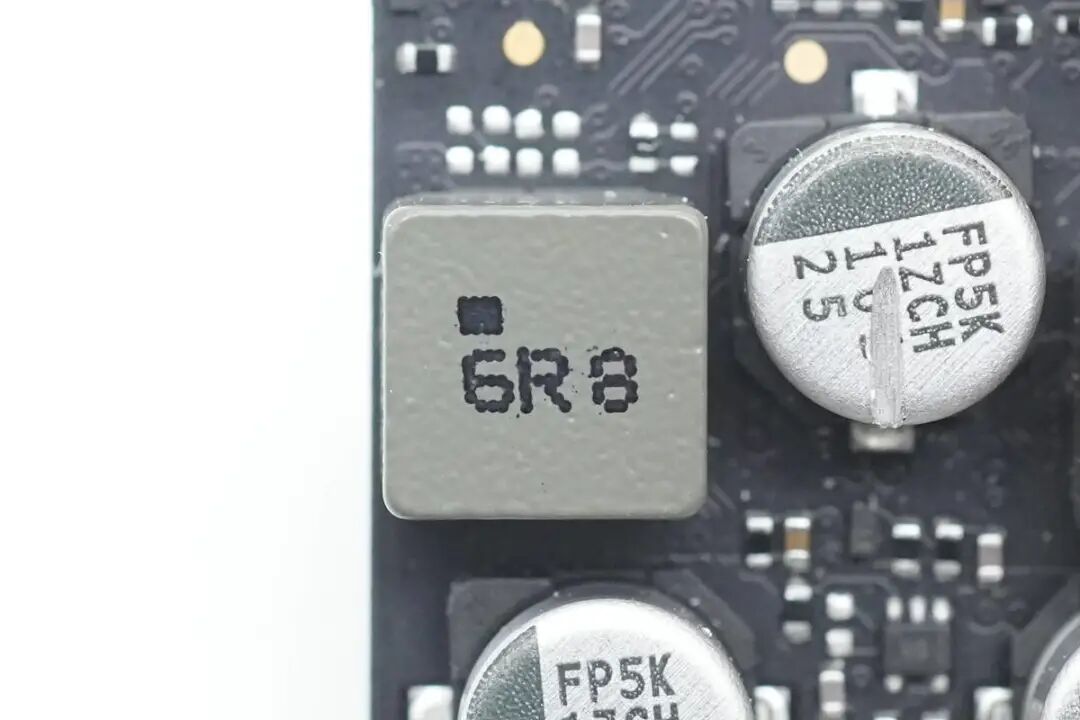

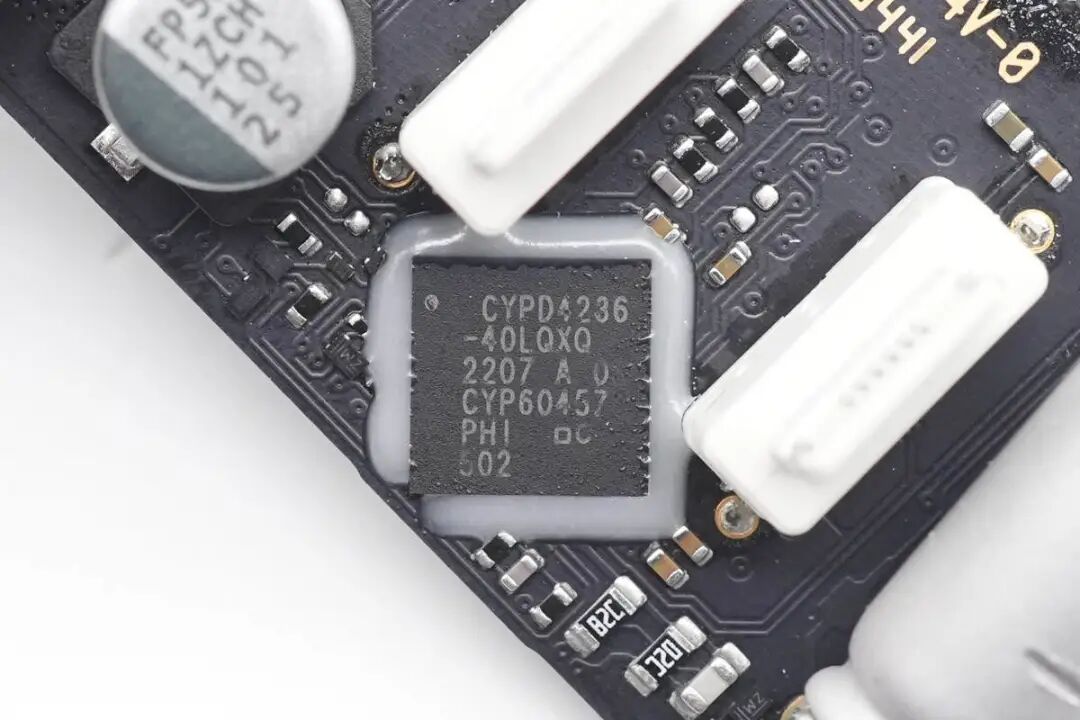

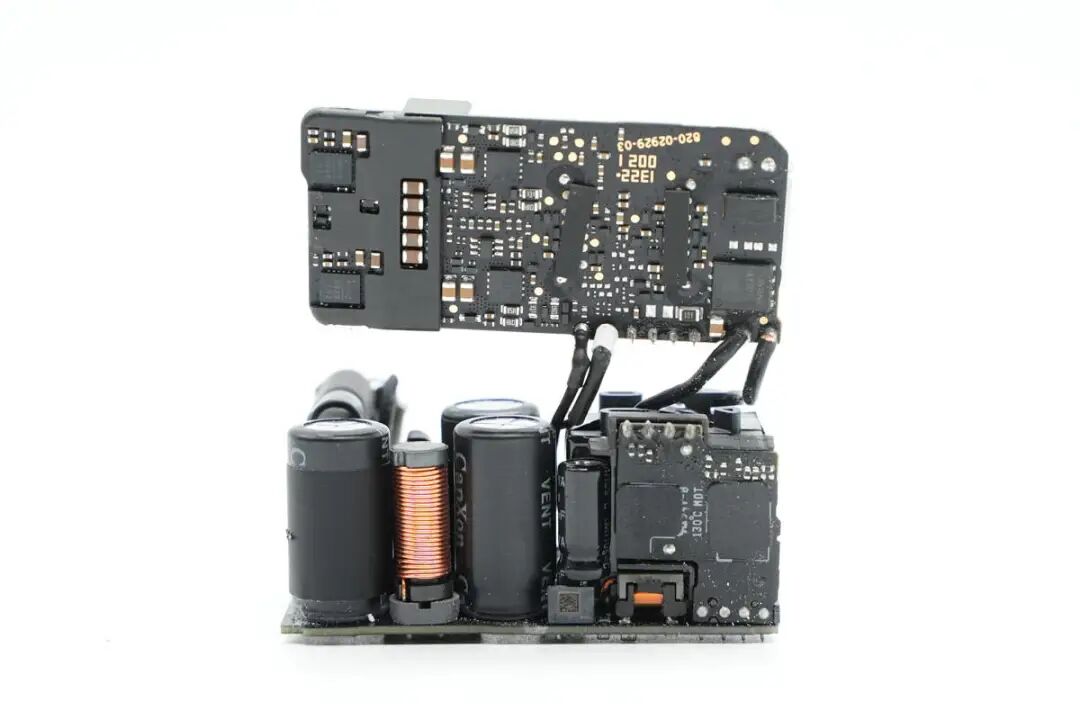

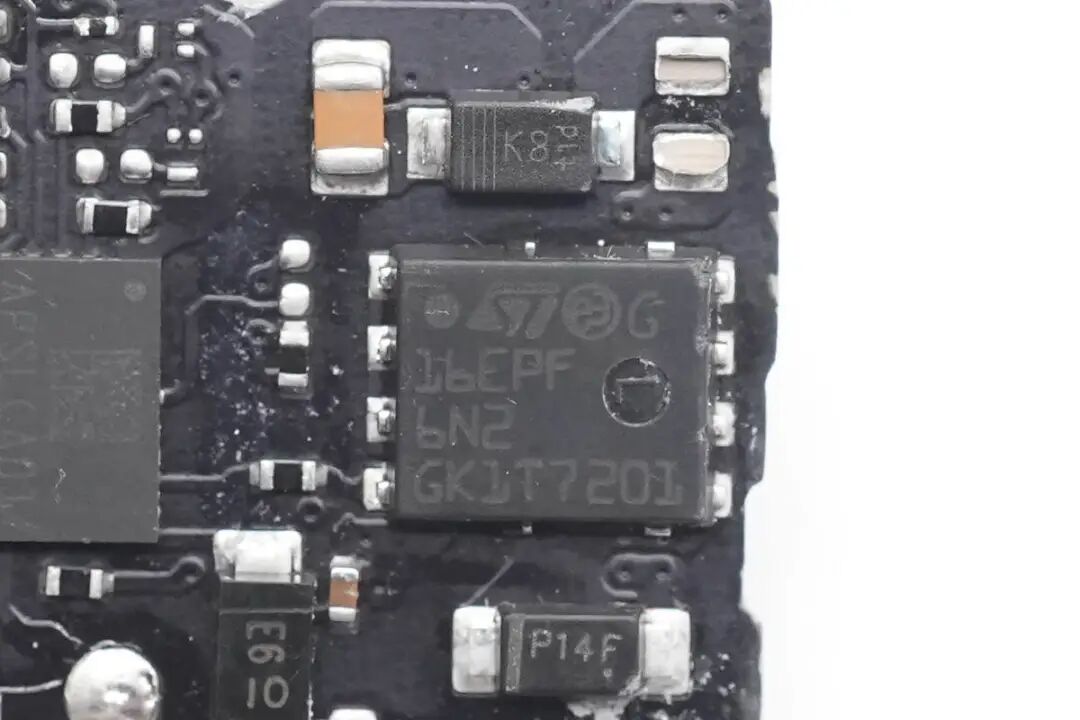

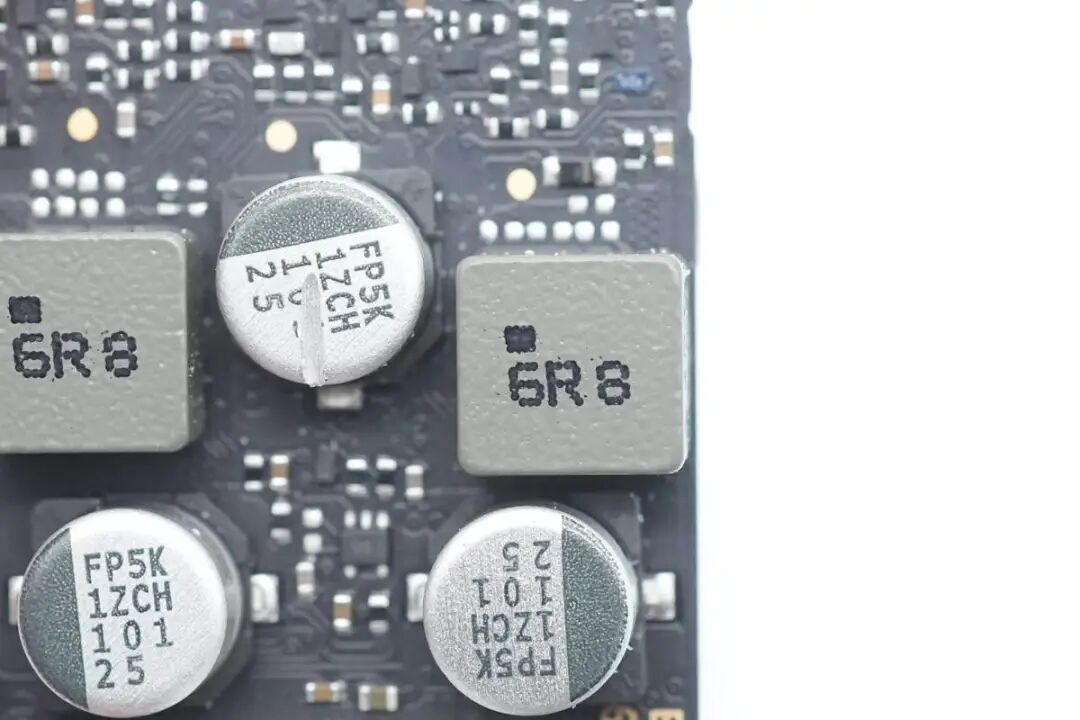

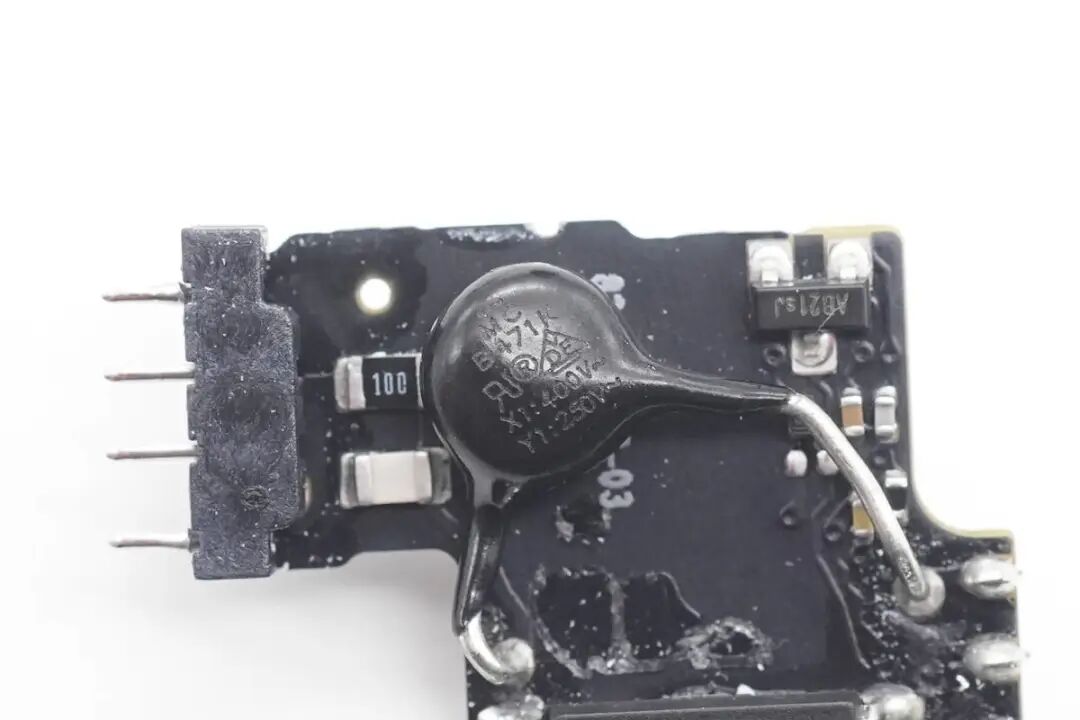

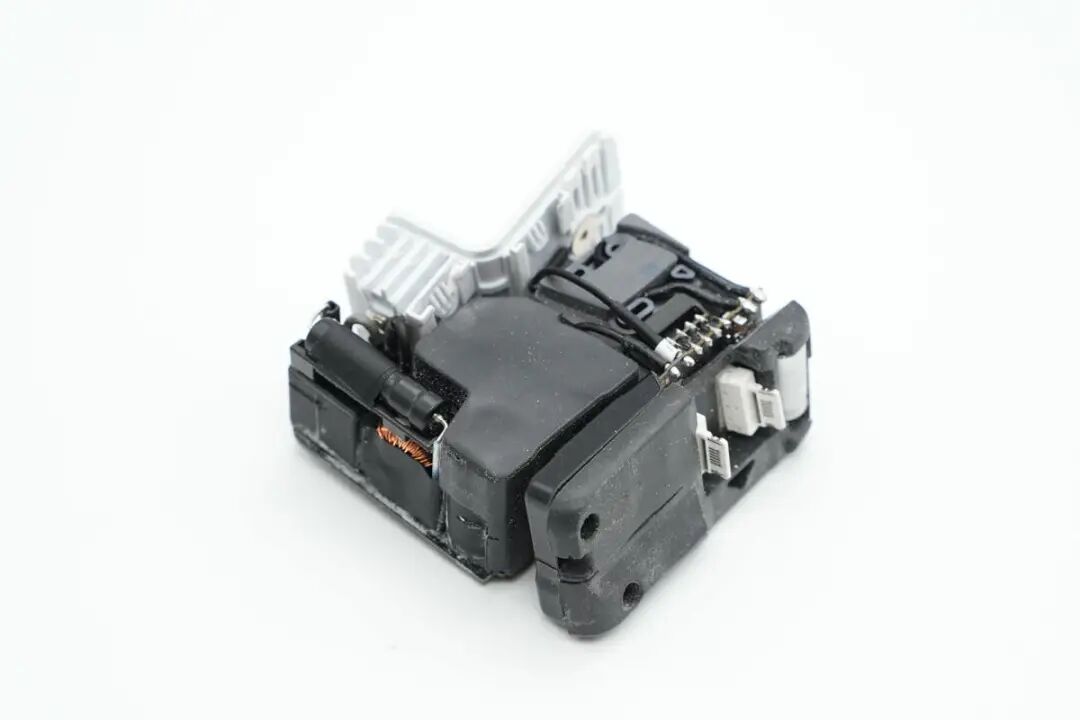

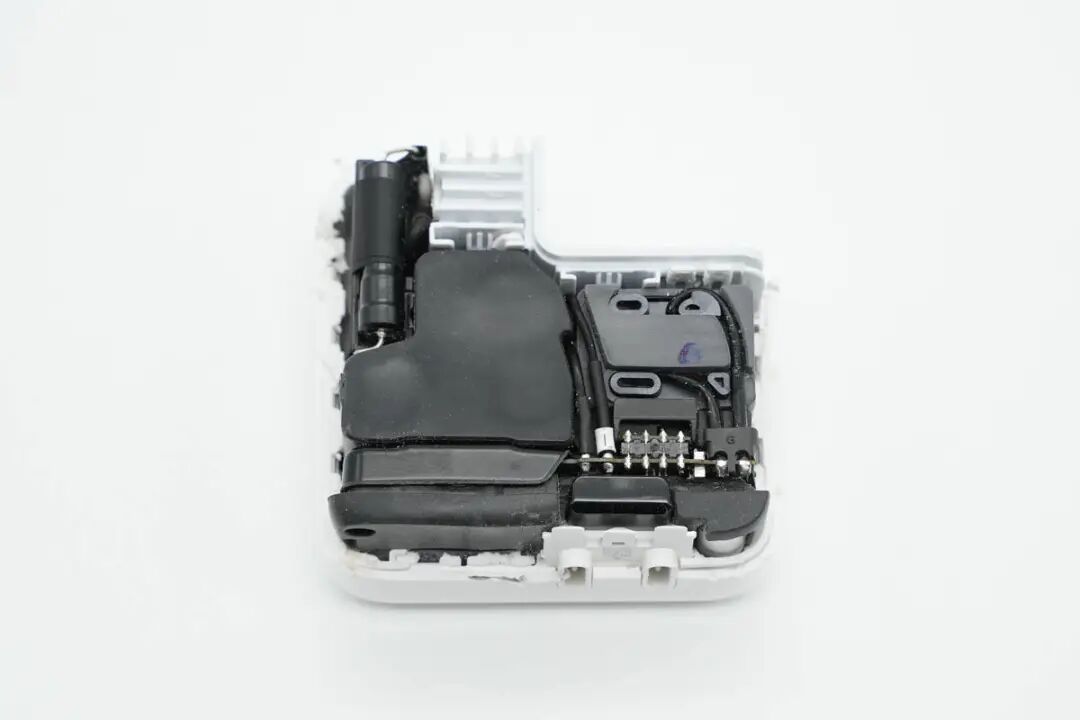

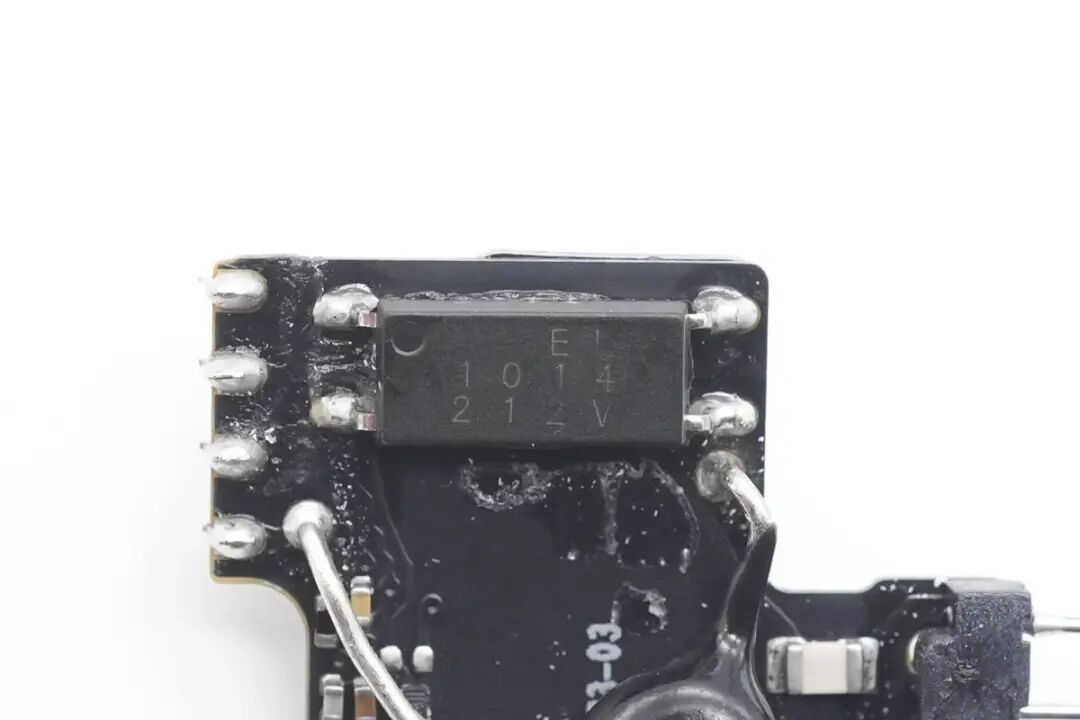

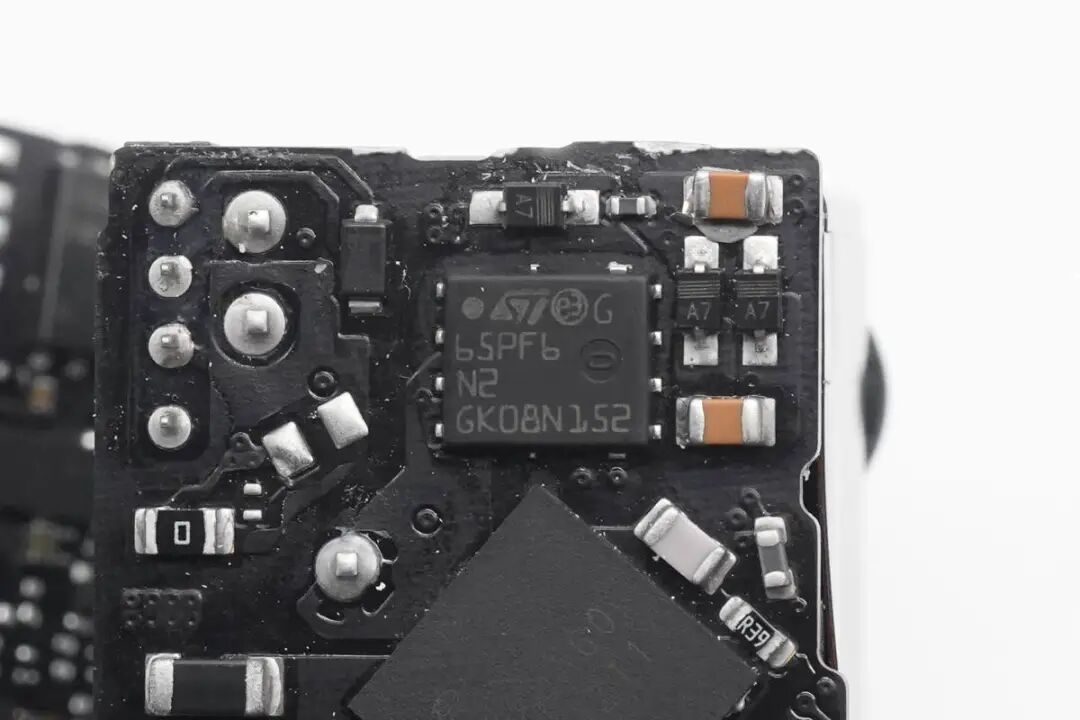

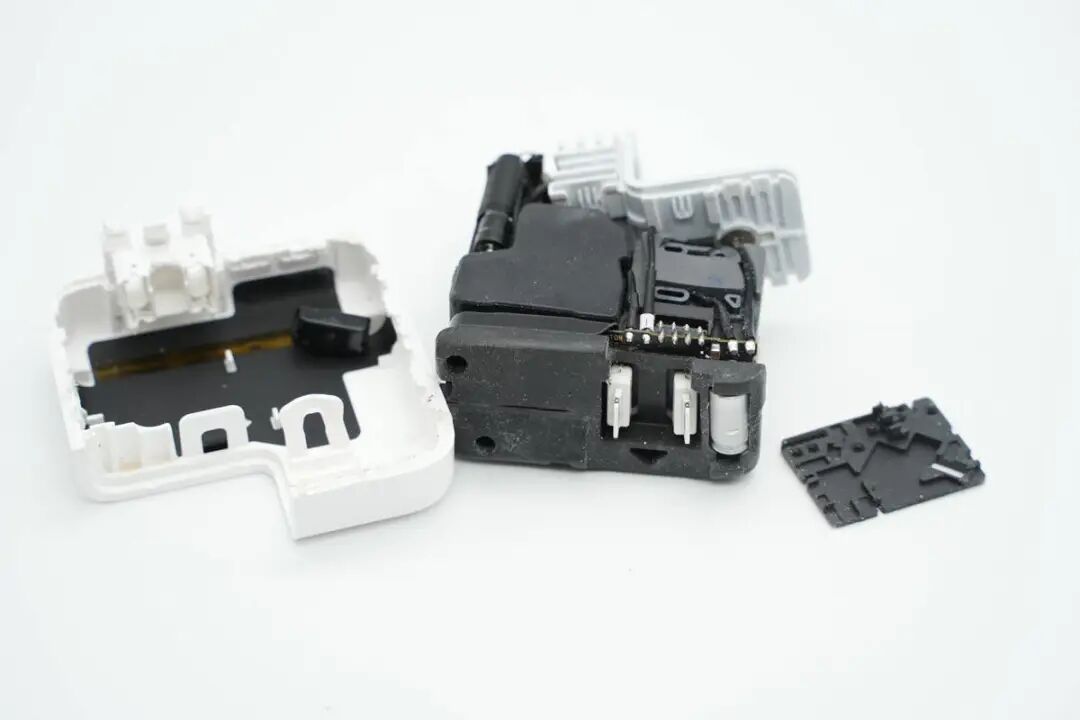

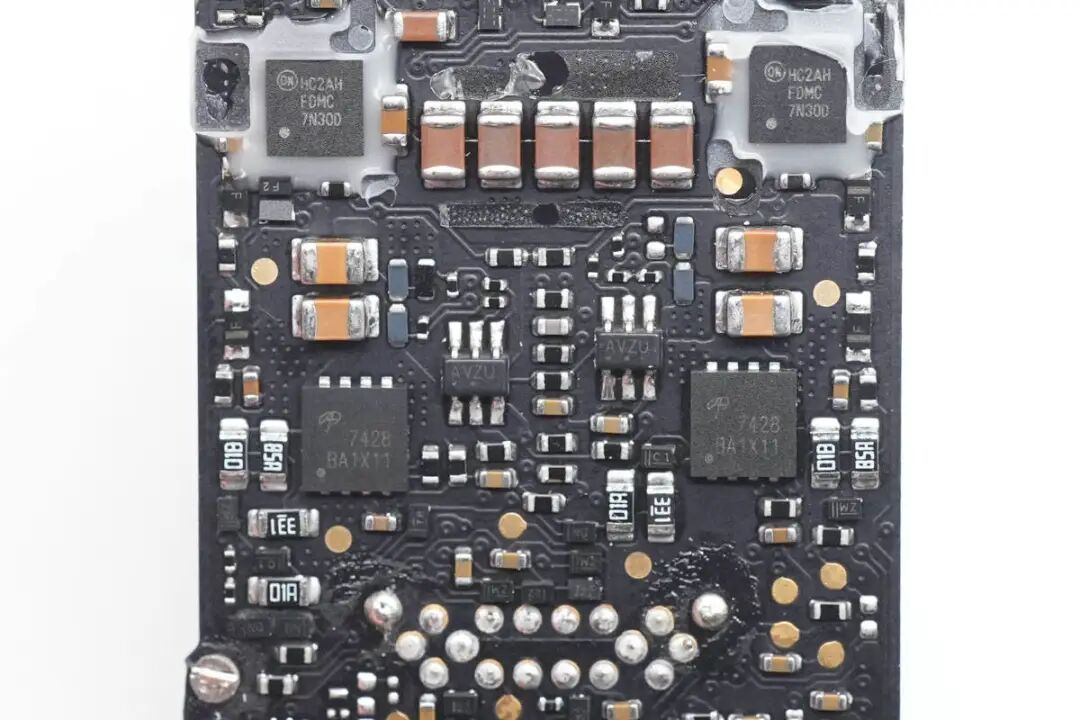

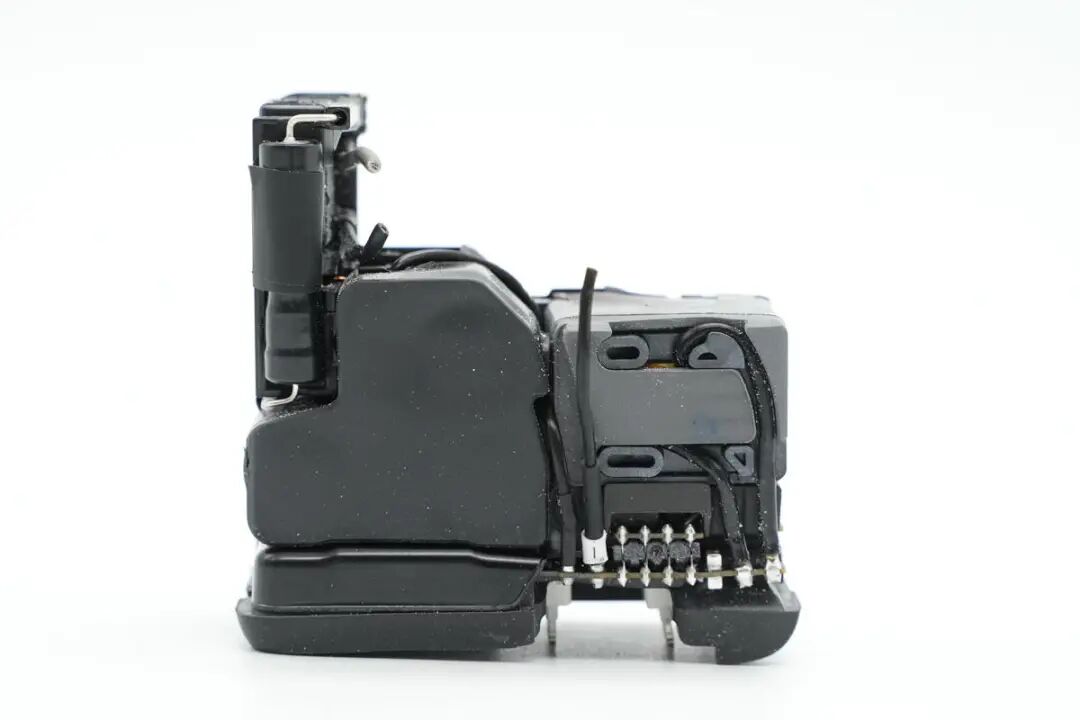

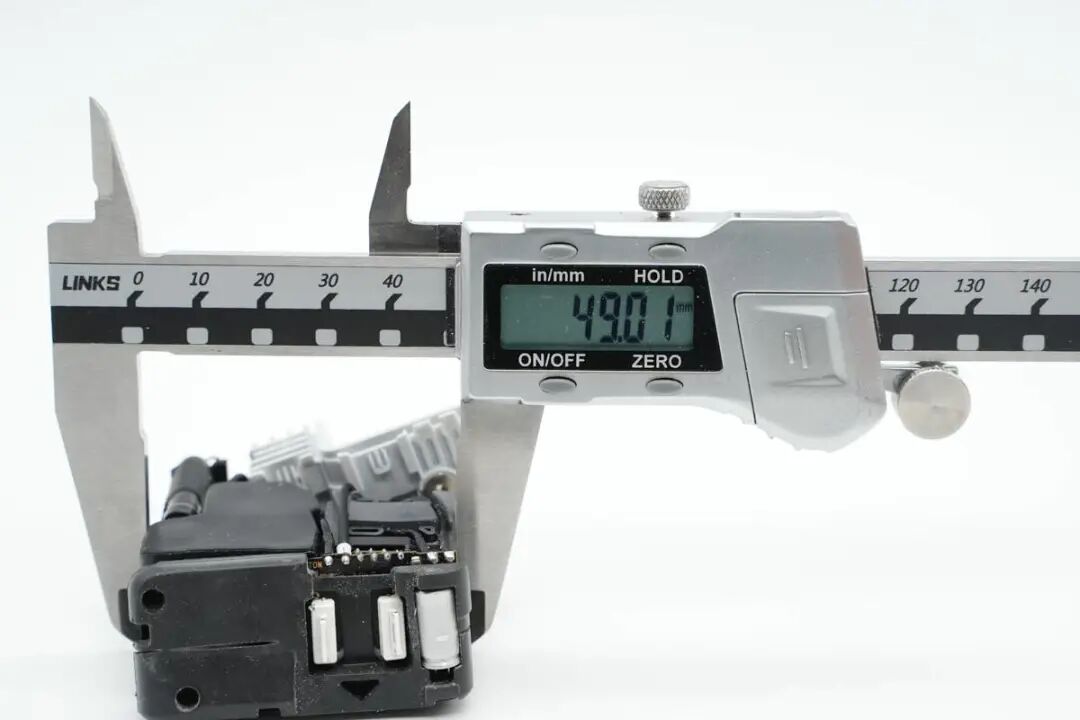

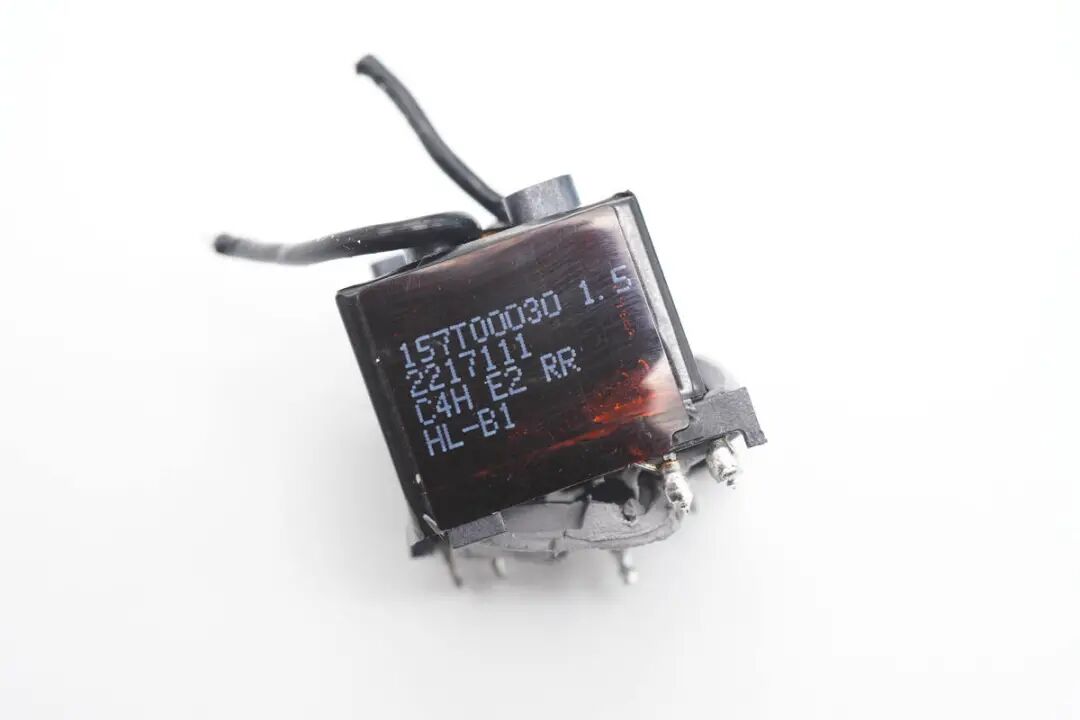

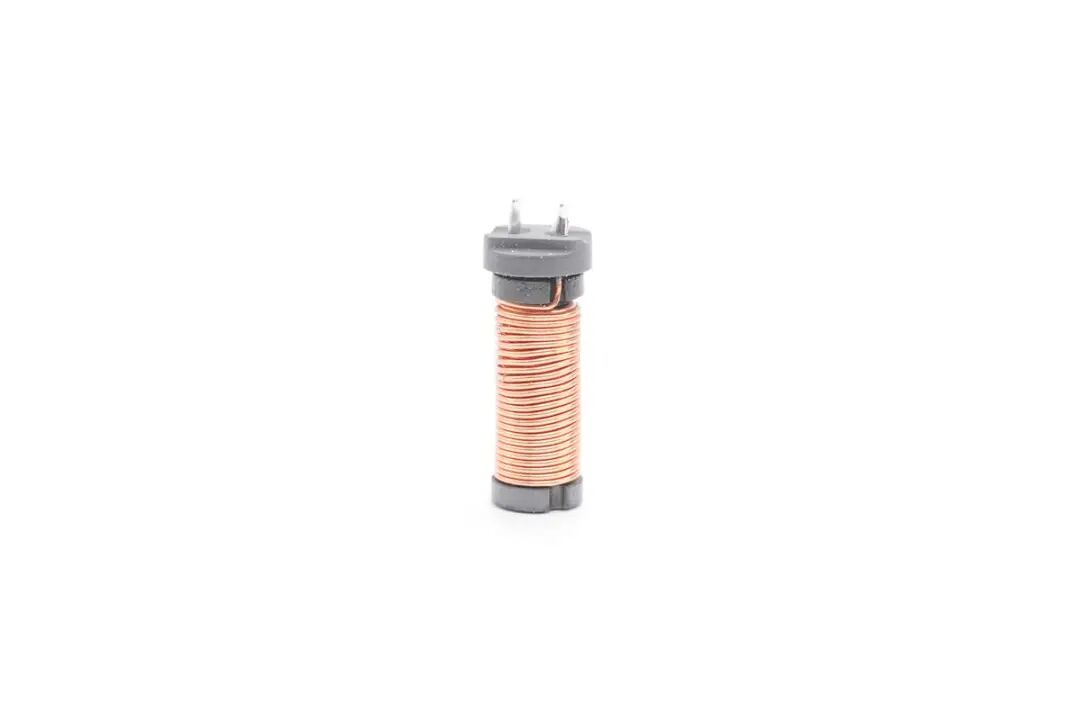

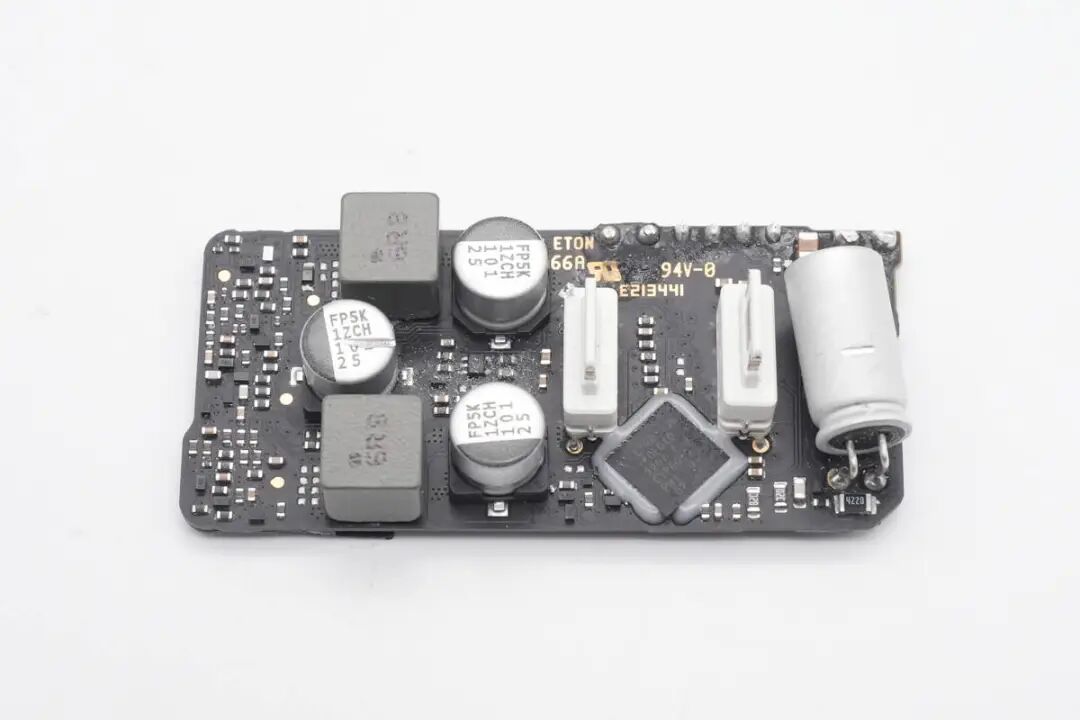

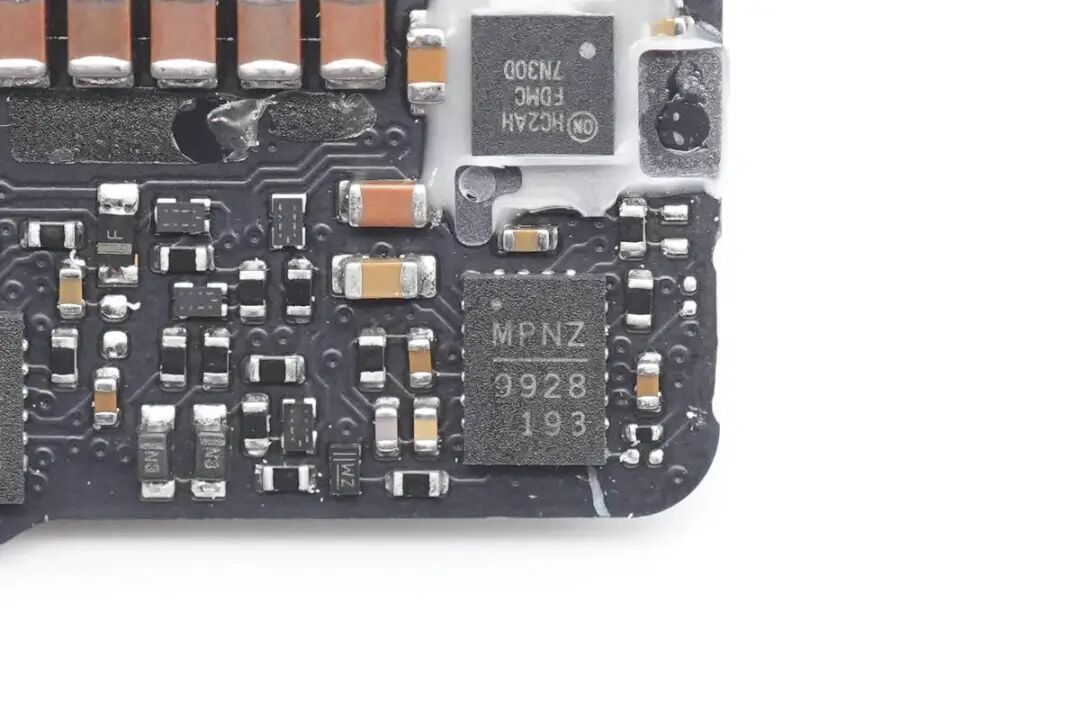

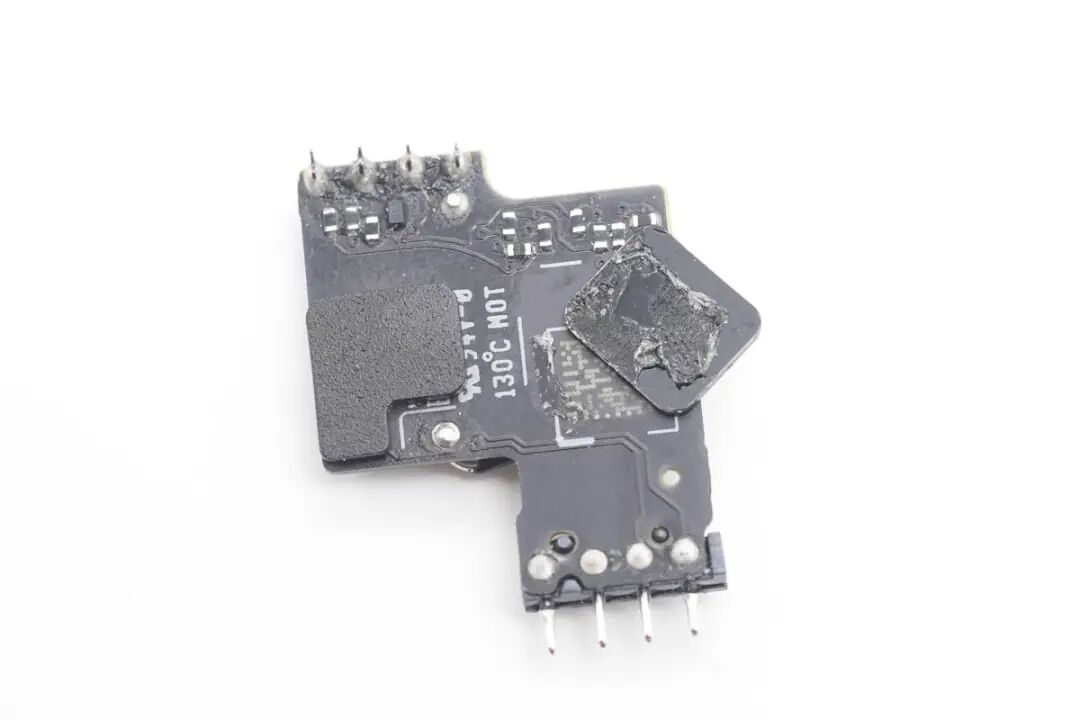

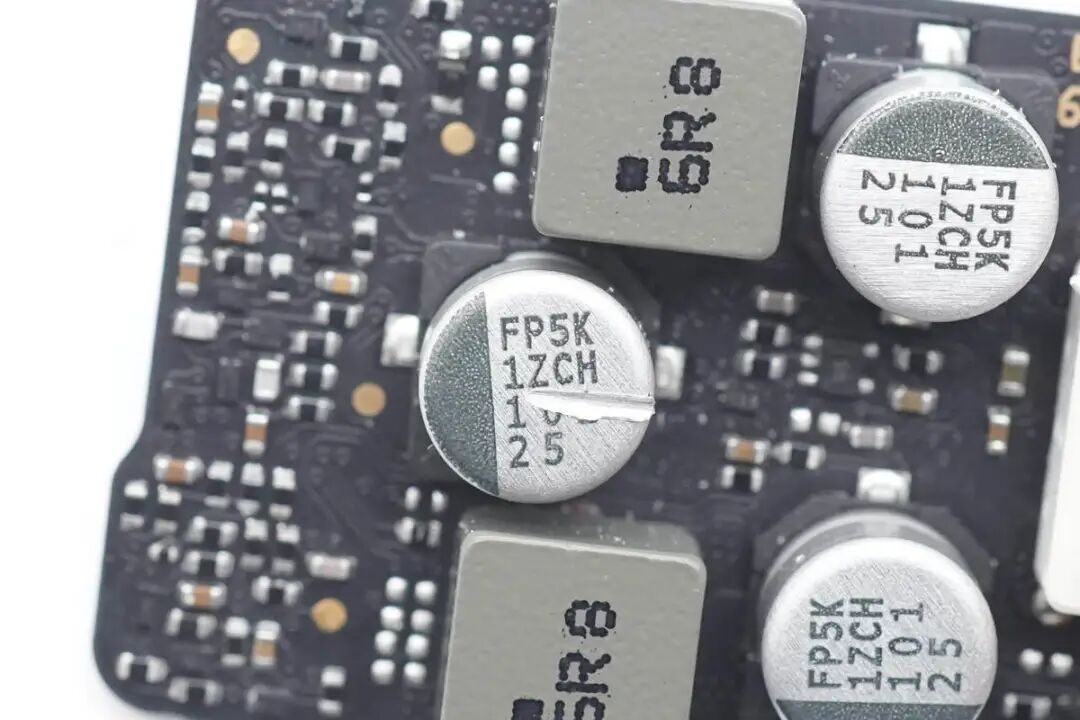

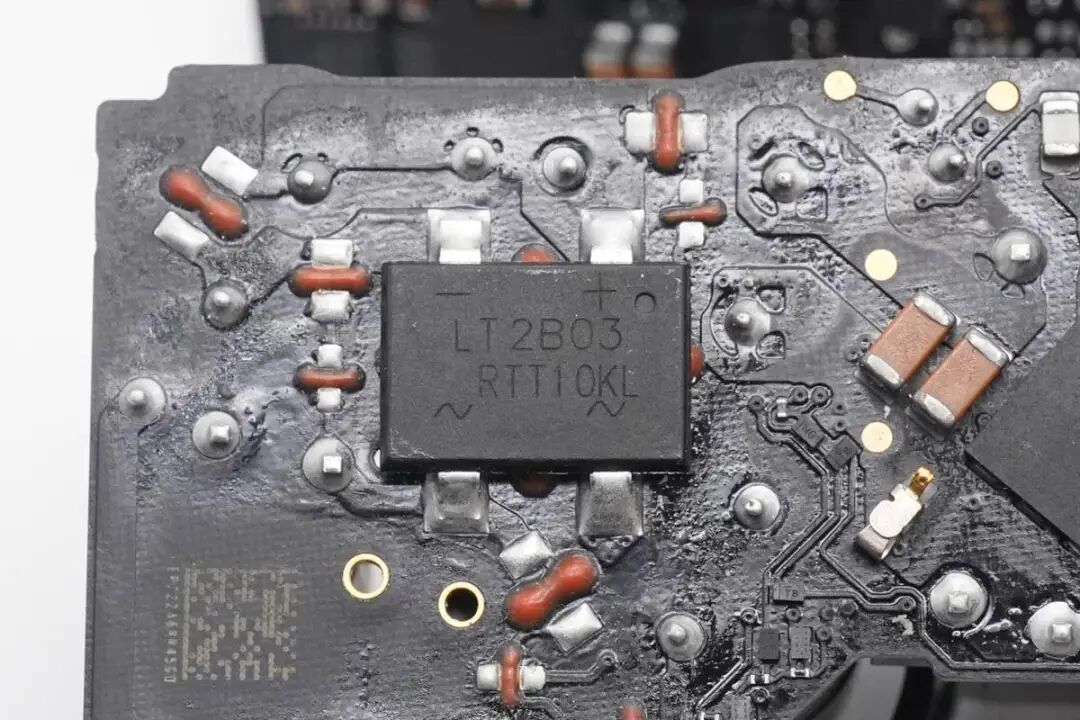

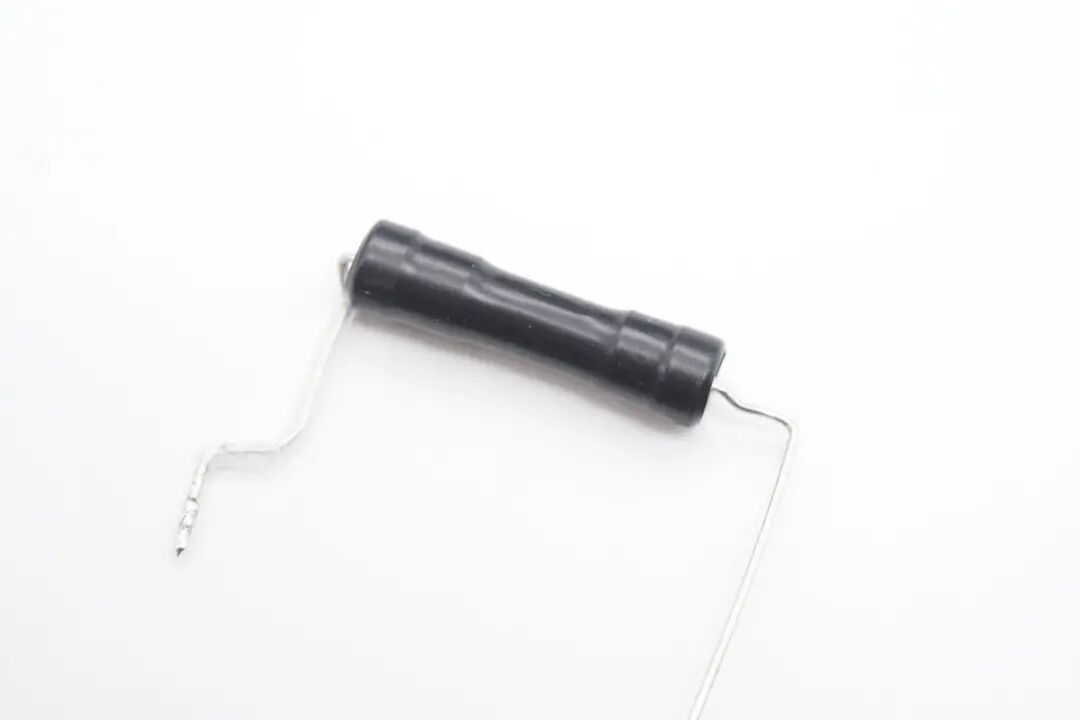

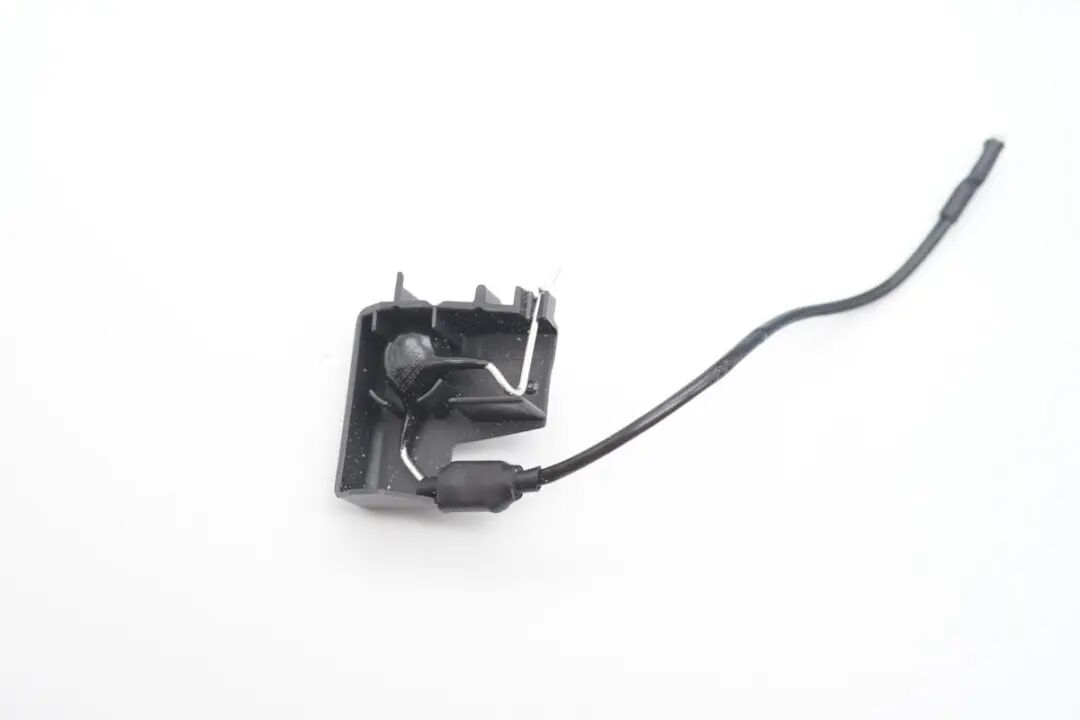

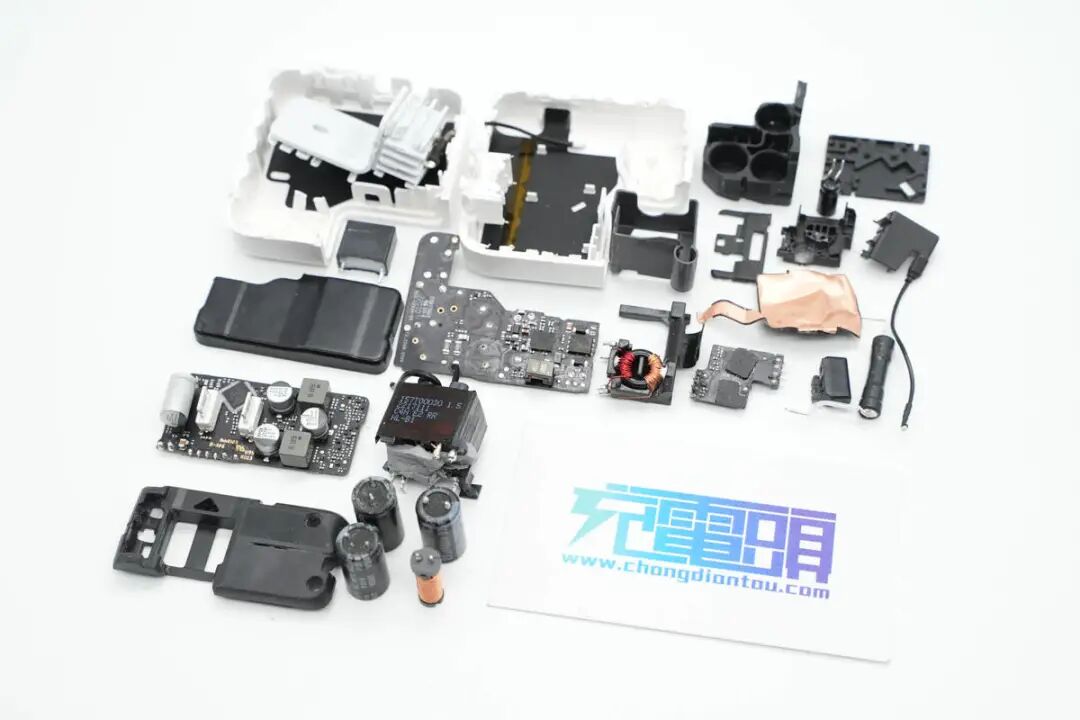

看完这款充电器的开箱和测试后，下面就进行拆解，一起看看内部是如何设计的。充电器内部电容，PCB板均使用导热硅胶罩覆盖，填充内部空间。从外壳内部取出PCBA模块，PCBA模块底部也有契合形状的硅胶垫填充。PCBA模块分为AC电源部分和DC降压部分，其中DC降压模块采用单独的塑料壳绝缘。使用游标卡尺测得PCBA模块长度约为49.19mm。电源输入采用导线冷压端子，外套热缩管保护，焊接连接到PCBA模块上。接地线采用螺丝固定在T型固定端子上，搭配三相延长线使用可以将充电器接地，防止出现麻手的情况。T型固定端子采用螺丝固定接地线，另一端焊接在DC降压模块上。PCBA模块正面一览，苹果这款35W双口充电器采用二次降压的电路设计，变压器输出直接焊接到降压小板上，小板上进行同步整流滤波后为降压电路供电。取下充电器PCBA模块上覆盖的硅胶罩和绝缘罩，进行详细拆解。通过对充电器的观察，苹果这款35W双口充电器采用开关电源搭配两路降压电路的方式，由协议芯片控制降压芯片输出电压，满足双口同时快充输出的设计方式。变压器次级输出直接连接到输出小板上，由小板进行同步整流并降压输出。充电器交流输入端一览，输入端保险丝固定在支架上方，左侧是安规X2电容，右侧是共模电感，立体布置，充分利用内部空间。保险丝使用胶带固定在绝缘支架上，安规X2电容在支架左侧的空间内，右侧是一颗共模电感，使用红色和铜色漆包线绕制在磁环上，并缠绕胶带绝缘。输入端整流桥来自光宝，丝印RTT10KL，将交流电整流成脉动直流电。三颗高压滤波电容来自丰宾，规格为22μF 400V，共计66μF容量。差模电感采用工字磁芯，配合三颗电解电容，将整流桥输出的脉动直流电滤波成为直流电为开关电源供电。电解电容和差模电感采用一个一体式硅胶罩分体绝缘，差模电感没有外套热缩管和缠绕胶带绝缘。拆掉AC电源PCBA模块正面的插件元件，正面焊接一颗主控芯片和一颗开关管。丝印5001的互感器，用于初级电流检测，消除了传统取样电阻带来的功率损耗。初级开关管来自AOS万代，丝印180A60，实际型号为AONV180A60，是一颗耐压700V的NMOS，导阻160mΩ，采用DFN8*8封装。为初级主控芯片供电的电解电容，规格为35V 47μF。紧贴着变压器焊接一块小板用于输出电压反馈。小板下方焊接连接输出小板，背面固定一块绝缘塑料罩。输出降压小板焊接两颗电感和滤波电容，分别对应两路同步降压电路用于降压输出。外壳内部贴有一片铜箔，铜箔通过PCB上粘贴的导电布接地。小板正面焊接两路降压电感，两个USB-C母座以及一颗协议芯片，四颗固态电容用于输入和输出滤波。小板背面左侧焊接同步整流管，中间是两颗VBUS开关管，右侧两颗双MOS管用于同步降压，最右侧两颗为同步降压控制器，由协议芯片控制调节输出电压。同步整流管来自英飞凌，丝印093N15NS，实际型号为BSC093N15NS5，是一颗耐压150V的NMOS，导阻为9.3mΩ，采用SuperSO8封装。滤波电容来自尼吉康，FP系列固态电容，270μF 25V。协议芯片来自英飞凌，型号CYPD4236-LQXQT，属于EZ-PD CCG4系列，是一款支持双口快充应用的协议芯片，提供两个完整的USB PD接口应用，可用于笔记本，适配器和扩展坞应用。EZ-PD CCG4采用赛普拉斯专有的M0S8技术，内置32位 ARM M0处理器，具有128KB闪存和8KB内存，采用6*6mm 40pin QFN封装，焊盘边缘打白色硬胶加固。同步降压控制器来自MPS，型号MP9928，是一颗支持60V输入的电流模式同步降压控制器，内部集成半桥NMOS驱动器，工作频率100kHz-1MHz可编程，支持相位翻转输出，支持逐周期过流保护，具备输出过电压保护功能和高精度过热保护功能。两颗MP9928同步降压控制器分别用于两个接口的降压输出。同步降压开关管来自安森美，型号FDMC007N30D，是一颗双NMOS管，非对称结构，内部为半桥连接，适合于同步降压应用。内部两个MOS管耐压均为30V，降压上管导阻为11.6mΩ，下管导阻为6.4mΩ。用于同步整流输入滤波的固态电容，尼吉康FP5K系列，规格为100μF 25V。两颗输出VBUS开关管来自AOS万代，型号为AON7428，是一颗耐压30V的NMOS，导阻2.3mΩ，采用DFN3.3*3.3封装。输出USB-C母座特写，配合外壳结构组成完整的USB-C母座。苹果新推出的35W双口充电器采用传统的家族式设计，体积与30W充电器相当。充电器单口支持35W功率输出，并且支持功率自动分配，满足手机和笔记本电脑同时充电需求。USB-C口具备5V3A、9V3A、15V2.33A、20V1.75A四组固定电压档位，在接入第二个设备时，先前接入的设备不会断电，改进了用户体验。充电头网通过拆解了解到，这款35W双口内部采用多个塑料件和硅胶罩进行绝缘，在起到绝缘保护的同时，将热量传导至外壳散发，提升充电器的散热性能。充电器内部采用苹果定制APSLC01主控芯片，搭配ST和AOS开关管组成开关电源。变压器输出经过同步整流，由英飞凌CYPD4236控制两路MP9928进行同步整流降压，同步降压管来自安森美，非对称结构更加适合降压应用。充电器初级滤波电容来自丰宾，输出固态电容来自尼吉康，整机用料均为业内一线品牌，充电器的设计和用料都非常给力。2022亚洲户外电源大会
