前言

自2019年南芯推出压电荷泵IC——SC8551之后，南芯乘胜追击，推出集成多种快充协议的SC854x系列、超高压4:2电荷泵快充SC8571、以及各种不同拓扑架构的电荷泵产品，奠定了南芯在国产电荷泵IC领域的领先地位，一跃成为电荷泵领域的佼佼者。

近期，南芯再次推出兼容UFCS（融合快充标准）的单芯片40W高压电荷泵充电产品——SC8546，力求保持国产同类产品中的领先地位。

SC8546介绍

电荷泵是一种无电感式 DC-DC 转换器，利用电容作为储能元件来进行电压电流的变换，半压电荷泵可以实现输出电压减半、输出电流加倍，同时转换效率可以达到97%以上，远高于普通的充电IC，从而很好地解决了高压快充时充电IC发热的问题。此外，由于电荷泵可以实现输入电流是输出电流的一半，所以相对于低压直充方案，线材和接口的成本可以大大降低。

SC8546是南芯针对手机快充市场最新推出的40W高压电荷泵快充IC，采用36pin的CSP封装。在集成多种快充协议的基础上，兼容了UFCS快充规范，解决目前市面上快充标准复杂多变、互不兼容的问题，同时也对提升用户使用体验和节能环保起到积极的推动作用。

上图为SC8546的典型应用框图，SC8546支持2:1电荷泵模式和1:1直充模式，完美兼容10V适配器和5V适配器。不仅如此，为适配未来手机处理器的GPIO朝着更低电压发展的方向，SC8546率先兼容1.2V/1.8V两种GPIO电压等级，使得客户可以从容应对处理器的更新迭代。

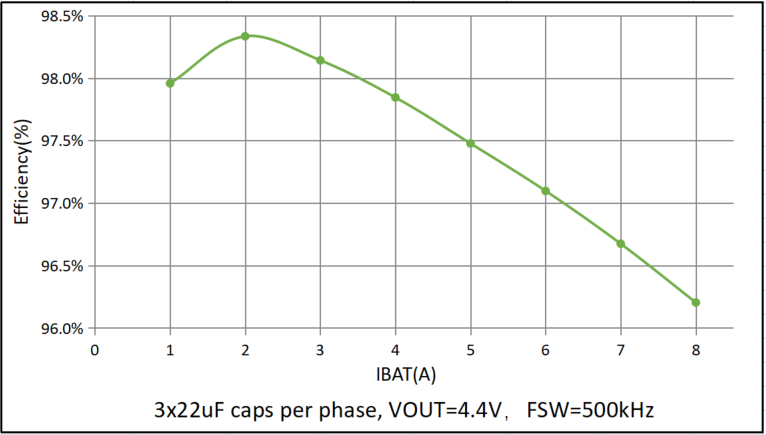

上图为SC8546工作在电荷泵模式下的效率曲线，凭借优异的设计能力，SC8546实现了业界领先的98.33%峰值效率。

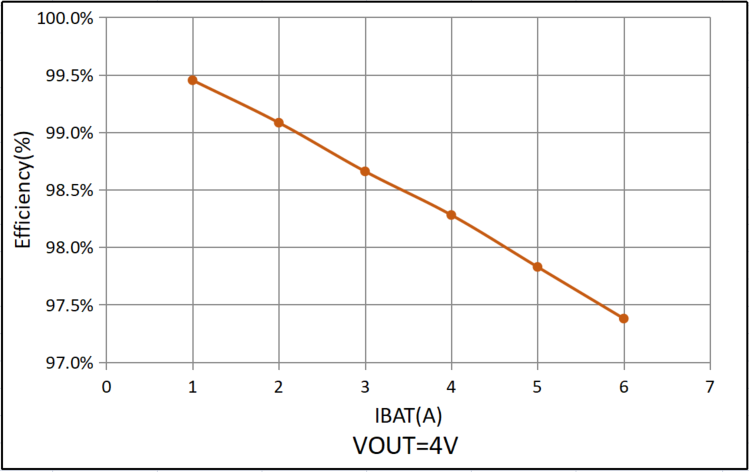

上图为SC8546工作在bypass模式下的效率曲线，在单颗输出6A的大功率负载条件下依然保持超过97%的效率指标。

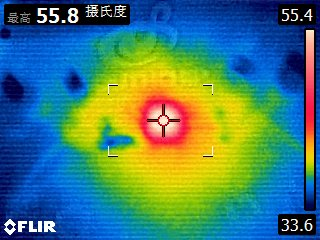

上图为SC8546工作在2:1电荷泵模式下的温升测试图，测试条件VBAT=4.4V，IBAT=8A，环境温度约为25℃。从图中可以看出SC8546表面温度为55.8℃，温升30.8℃，表现优秀。

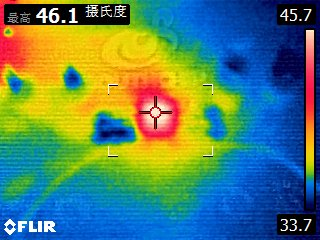

上图为SC8546工作在1:1直充模式下的温升测试图，测试条件VBAT=4.4V，IBAT=6A，环境温度约为25℃。从图中可以看出SC8546表面温度为46.1℃，温升21.1℃，表现优秀。

SC8546内部集成多达16重安全防护措施和7路12-bit ADC，为用户的充电安全保驾护航。不仅如此，SC8546还支持独特的输入输出电压压差检测保护，实现百ns级别的快速响应时间，轻松应对输入电容短路/飞电容短路/输出电容短路等各种异常场景。

关于UFCS

如果你拥有多个品牌的产品，就会发现，你同时也拥有了一大堆不同的充电器，各不相容，“一个钥匙只能开一个锁”的情况繁杂又无奈。

其实，快充产业长期存在协议不兼容的问题，尤其在各大手机品牌之间，快充协议众多，互不兼容，不同品牌的手机和充电器之间往往只能实现基本的小功率充电。这不仅严重影响了用户快充使用体验，造成资源浪费；也大大增加了产业链上下游研发风险与成本。

2021年5月，电信终端产业协会发布融合快充标准《移动终端融合快速充电技术规范》。该规范重在解决互配快充不兼容的问题，促进厂商快充技术在行业内现有终端的互通使用，同时指导和规范设备制造商的产品研发和生产，为终端使用者创造快速、安全、兼容的充电使用环境。

同年12月24日，广东省终端快充行业协会成立，推出融合快速充电技术规范 UFCS，全称Universal Fast Charging Specification，由绿色能源工作组主导，信通院、华为、OPPO、vivo、小米牵头，并得到包括荣耀、南芯在内的多个终端厂家和芯片厂家的鼎力支持。

UFCS快充规范采用连续调节模式，输出电压分为5V、10V、20V、30V四个可编程的档位（类似 PD3.0的 PPS Programmable Power Supply 调压），其中5V电压档位的可编程电压范围是3.4V-5.5V、10V电压档位的可编程电压范围是5.5V-12V、20V电压档位的可编程电压范围是12V-21V、30V电压电压的可编程电压范围是21V-36V。定义的最大输出功率能到达200W以上。

UFCS快充规范旨在改变“基于DP/DM的”充电协议互不兼容的局面，并成为快充行业通用的快充标准，实现快充市场大一统。

充电头网总结

随着UFCS、USB PD 及DPDM快充技术的快速发展，快充技术早已进入到大众生活中，多口快充已成为引领快充技术的风向标。南芯作为终端快充协会首批高级会员，也是融合快充生态的积极推动者。目前，南芯已为融合快充生态开发了手机超级快充电荷泵芯片、充电器快充协议芯片等。

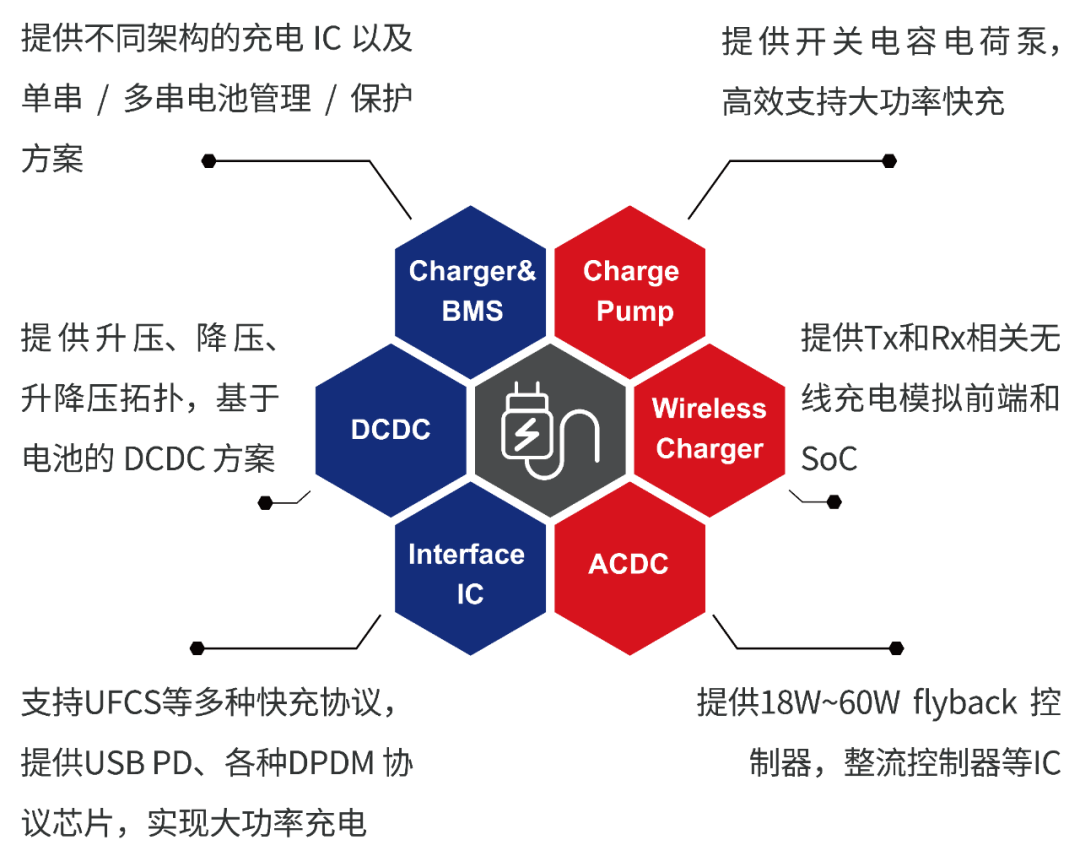

南芯半导体，是一家专注于电源和电池管理的高性能国产半导体设计公司，拥有Charge pump、DCDC、ACDC、有线充电、无线充电、快充协议、锂电保护等多条产品线，基于自主研发的升降压充电、电荷泵和GaN直驱等核心技术，推出了多款明星产品，得到业内广泛认可。

南芯能够提供从AC到电池的端到端快充完整解决方案，产品覆盖10W到200W整个范围。其中电荷泵大功率快充系列产品率先打破国外垄断，通过了国内多个知名品牌手机厂家的严苛认证，并已实现大规模稳定量产；DC/DC类产品在工业类市场取得了丰硕的成绩；无线/有线充电类产品也已经通过车规认证，打入国产汽车前装市场。

南芯拥有强大的研发及系统团队、独立的品质管控团队、以及贴近客户的销售和支持团队，为高质量的产品开发设计保驾护航。南芯也得到了上下游产业链与资本的广泛认可与支持：上海集成电路产业基金、聚源、红杉、oppo、小米、vivo等纷纷入股成为股东，助力公司持续、快速成长以及可靠的供货保证。

南芯产品已在荣耀、OPPO、vivo、小米、联想、三星、大疆、Anker、紫米等国内外知名品牌的产品中频频亮相，并助力多款产品入驻Apple Store，证明了南芯产品在性能、品质和成本等方面的诸多优势。南芯秉承不断提高，不停创新的企业文化，致力于为客户提供高性能、高品质与高经济效益的系统解决方案。
