----- 充电头网拆解报告 第1266篇 -----

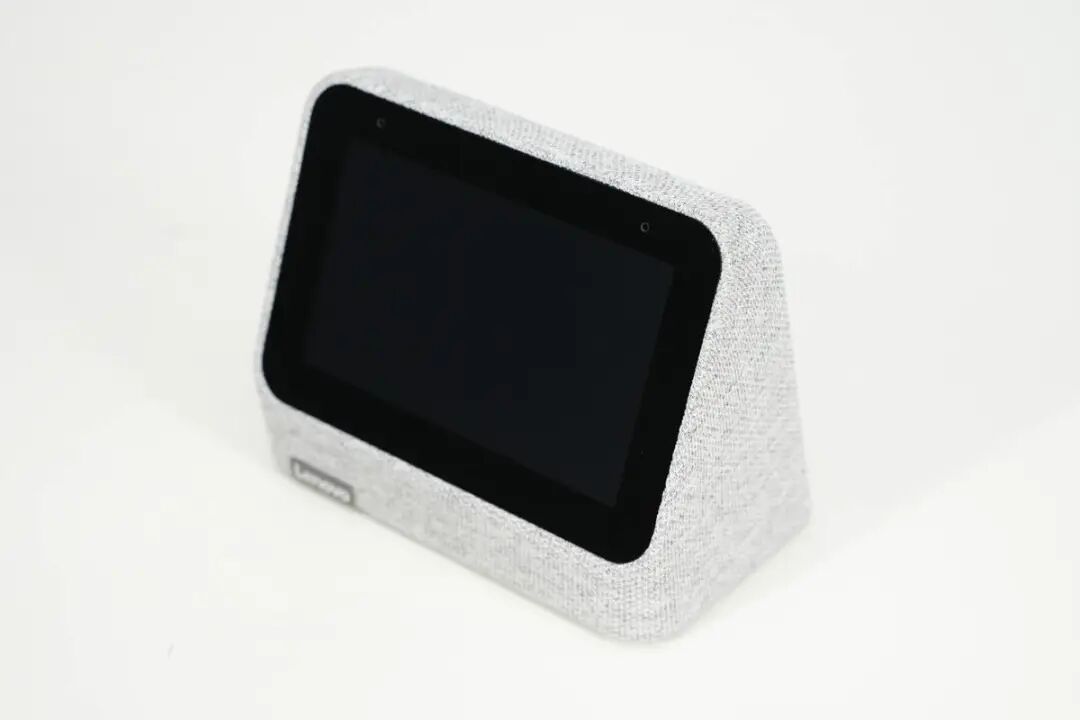

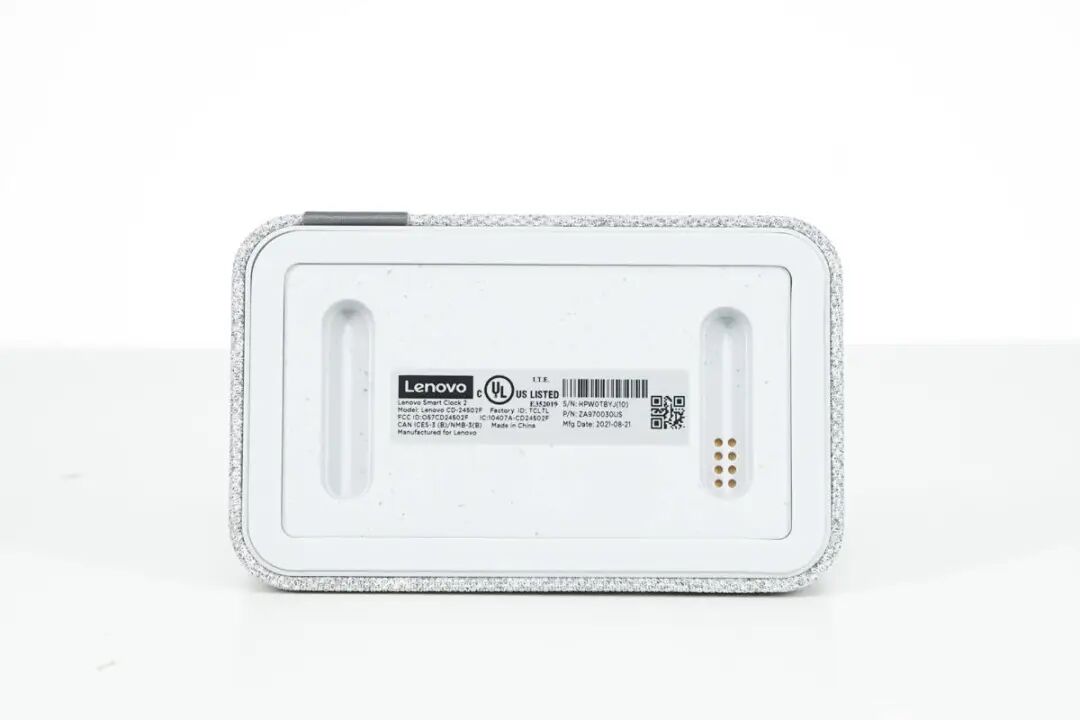

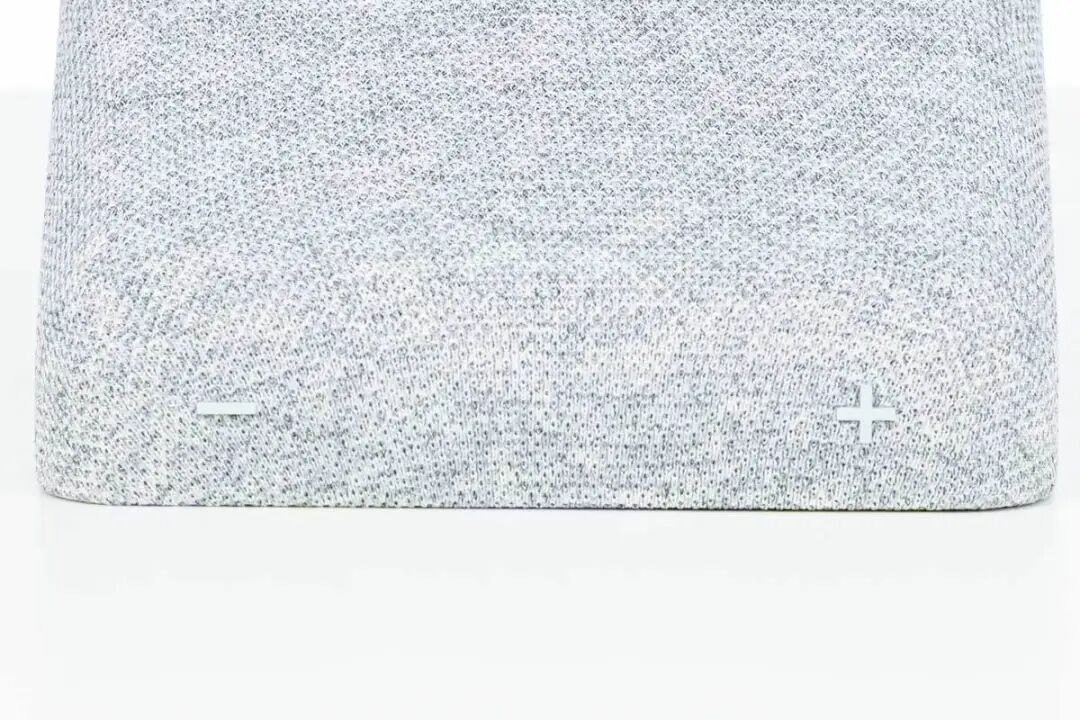

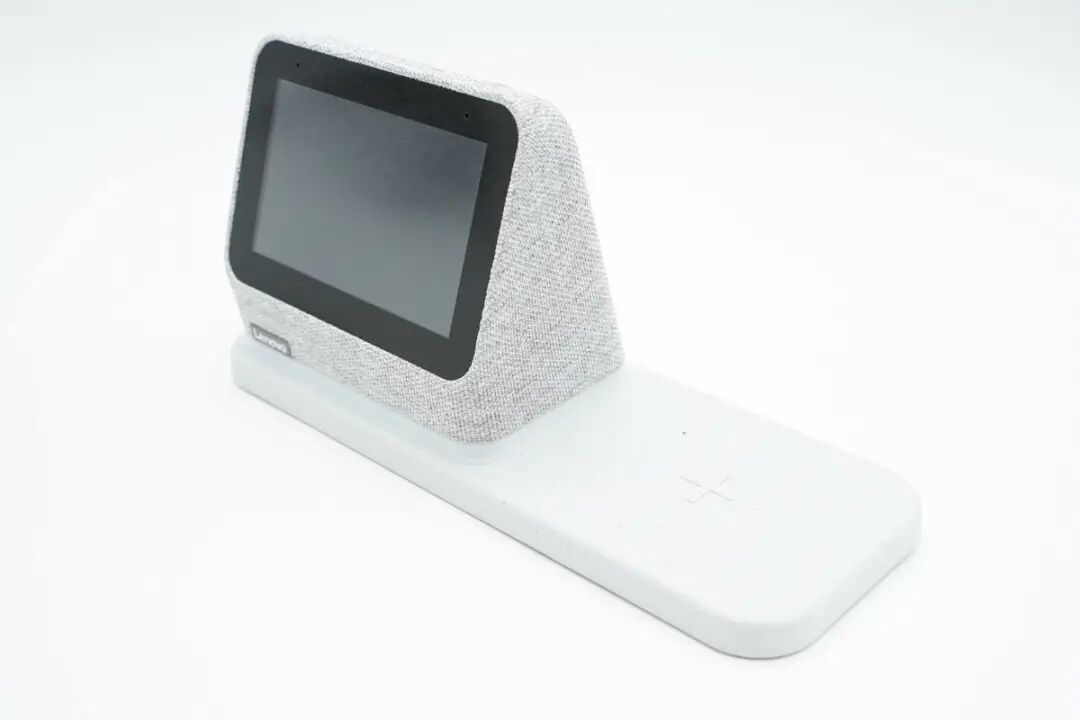

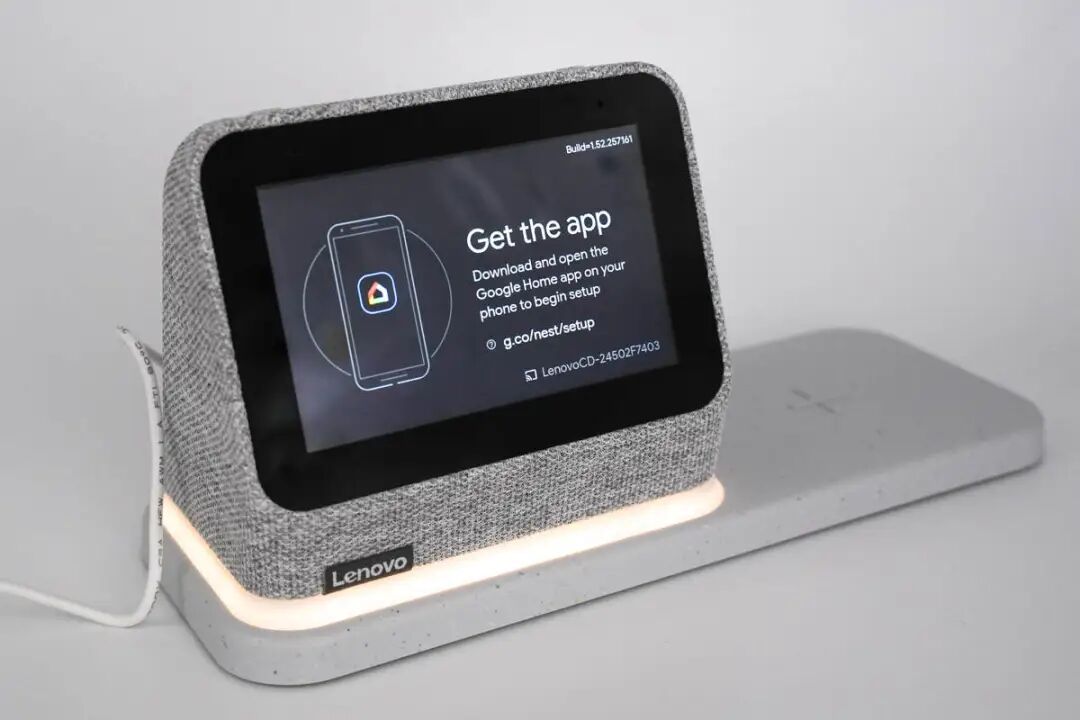

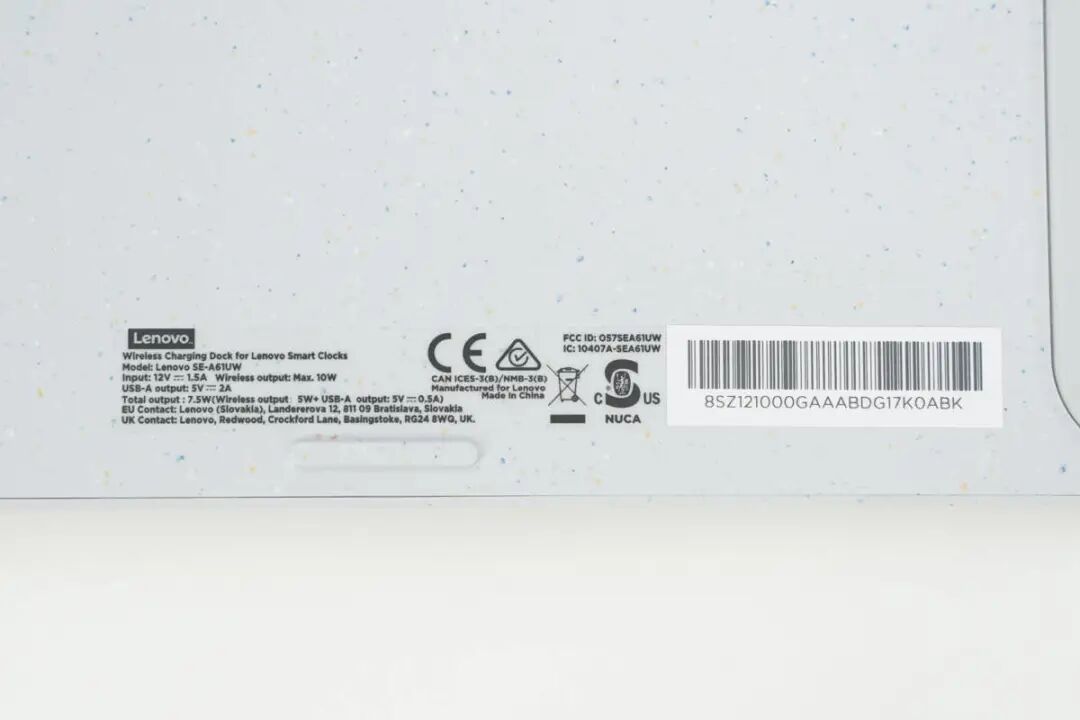

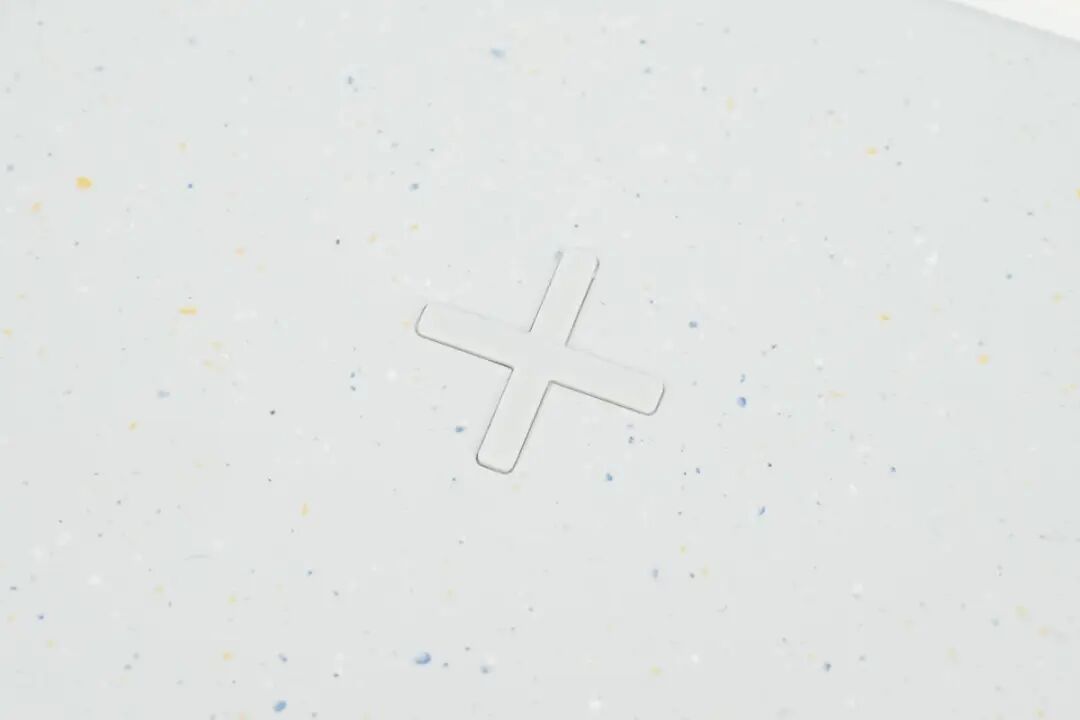

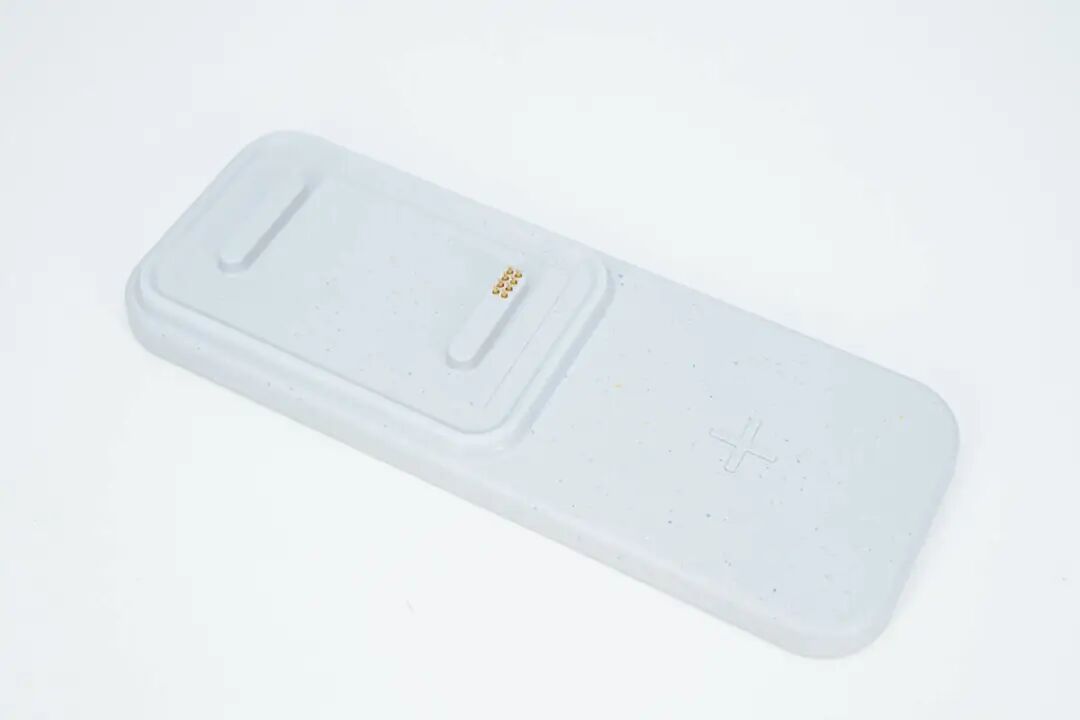

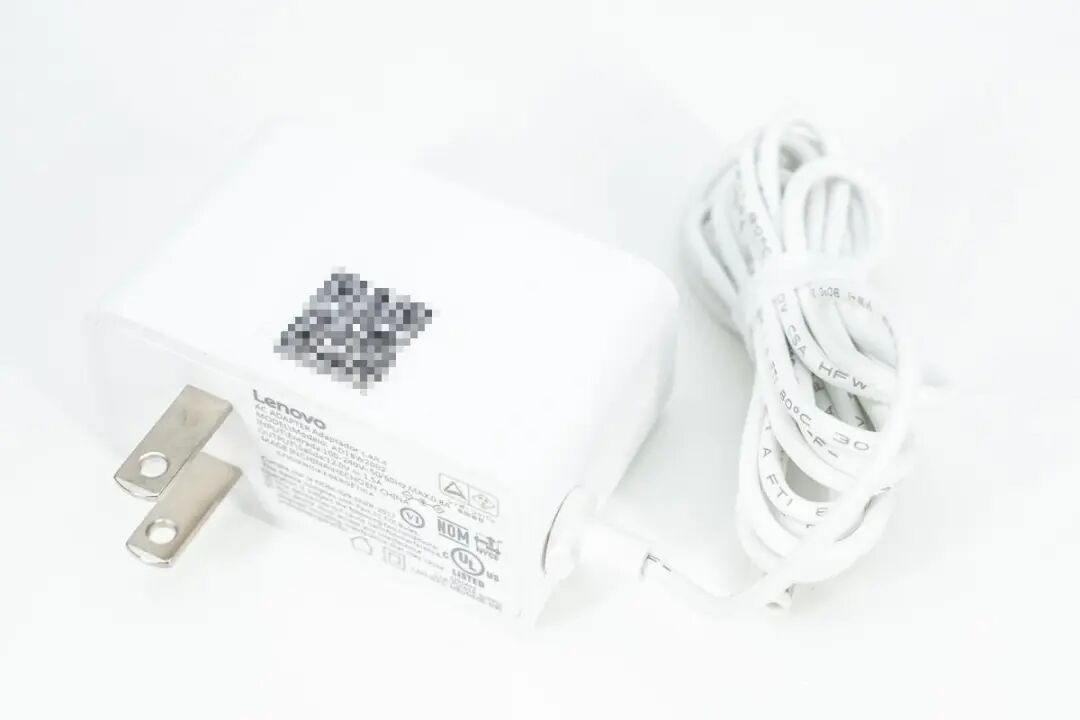

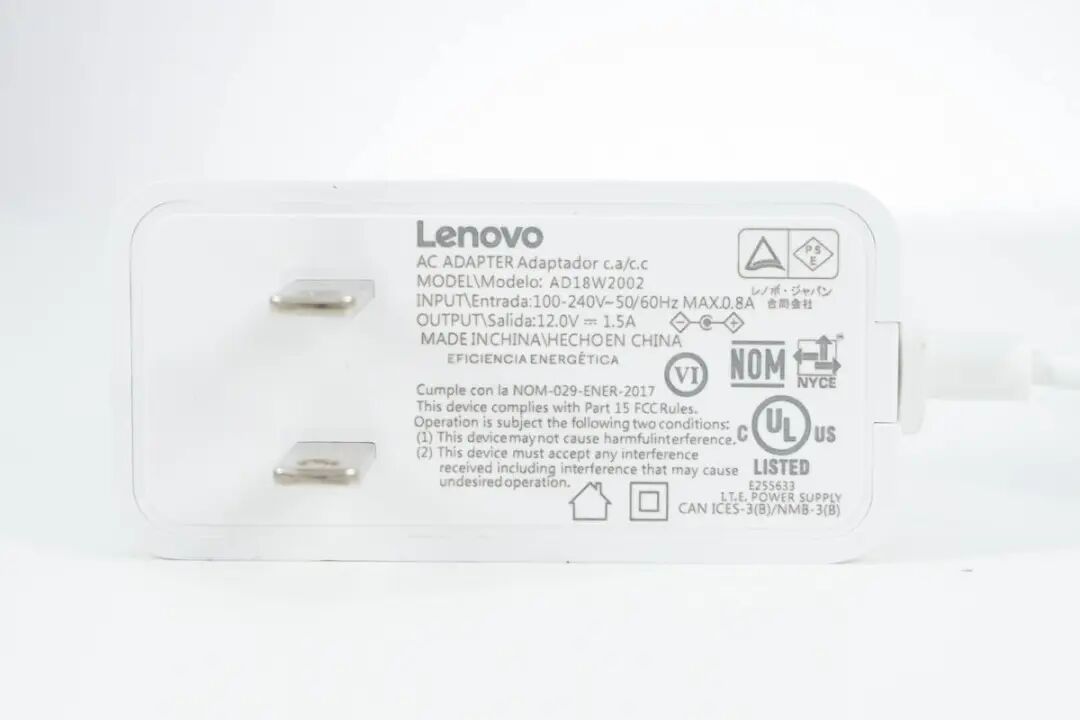

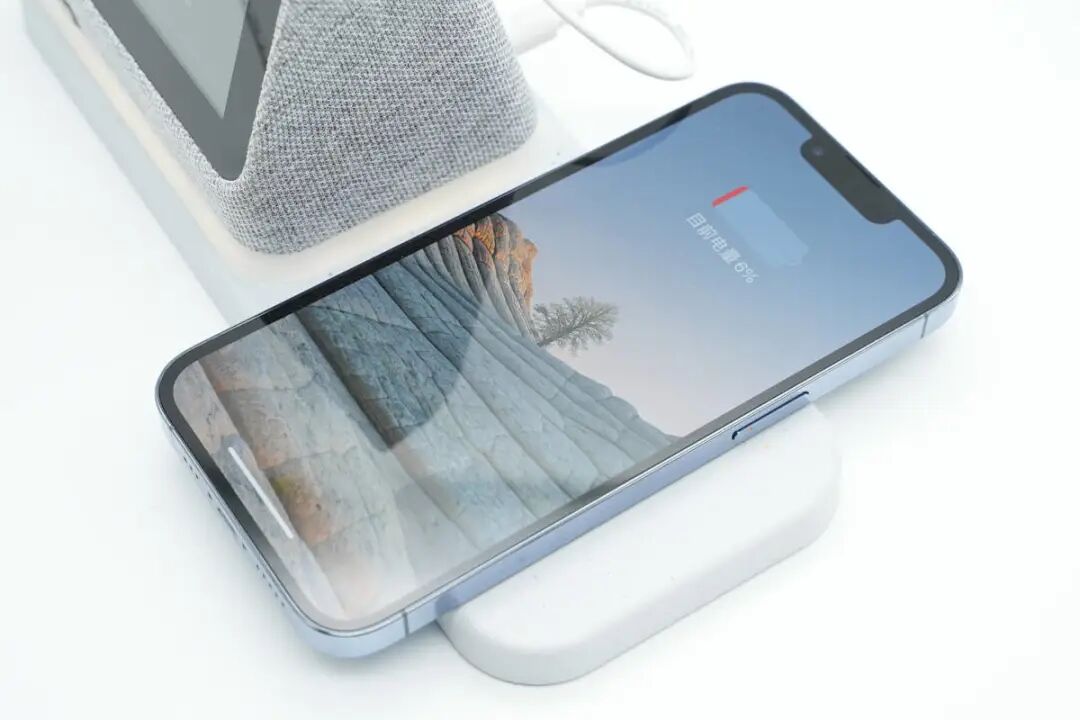

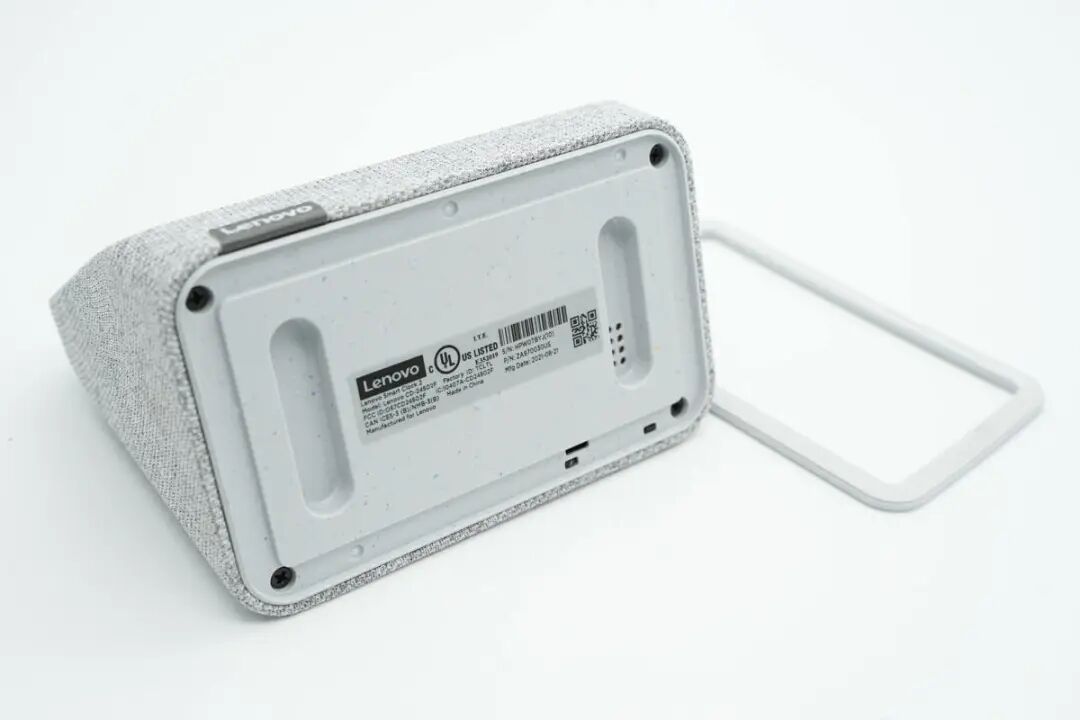

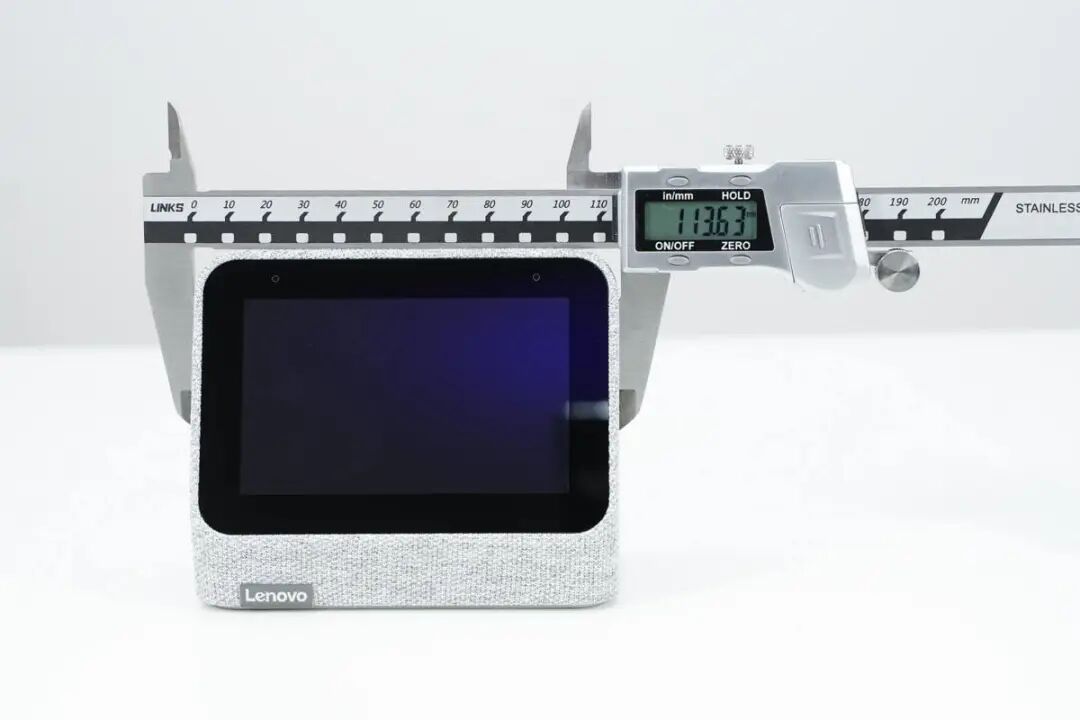

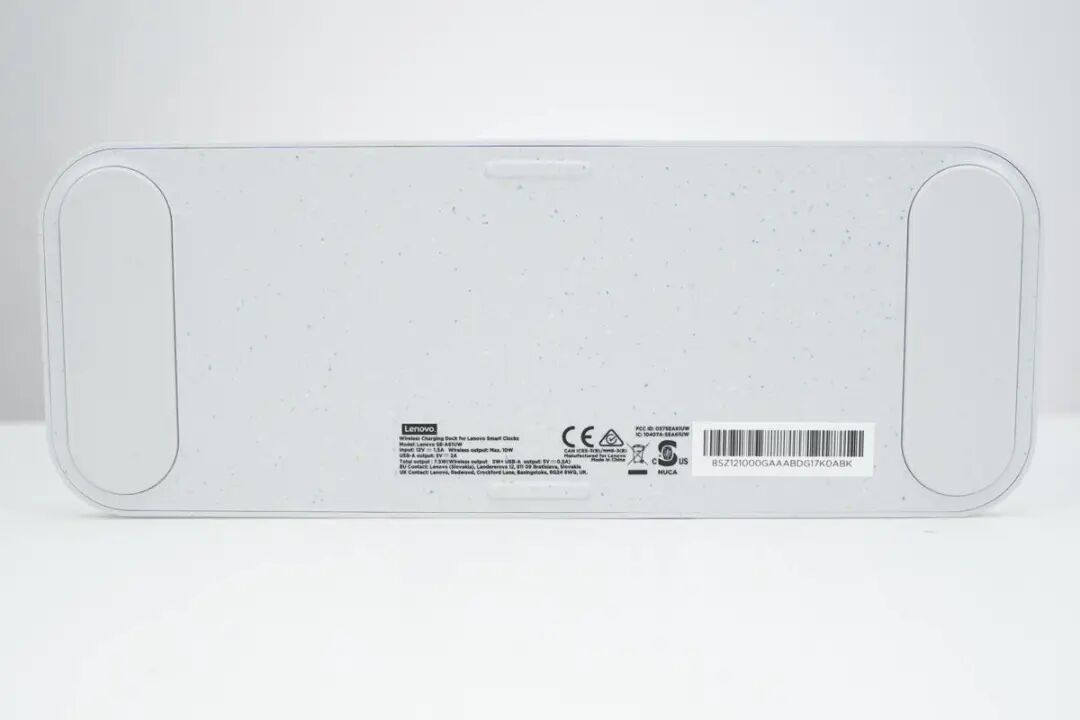

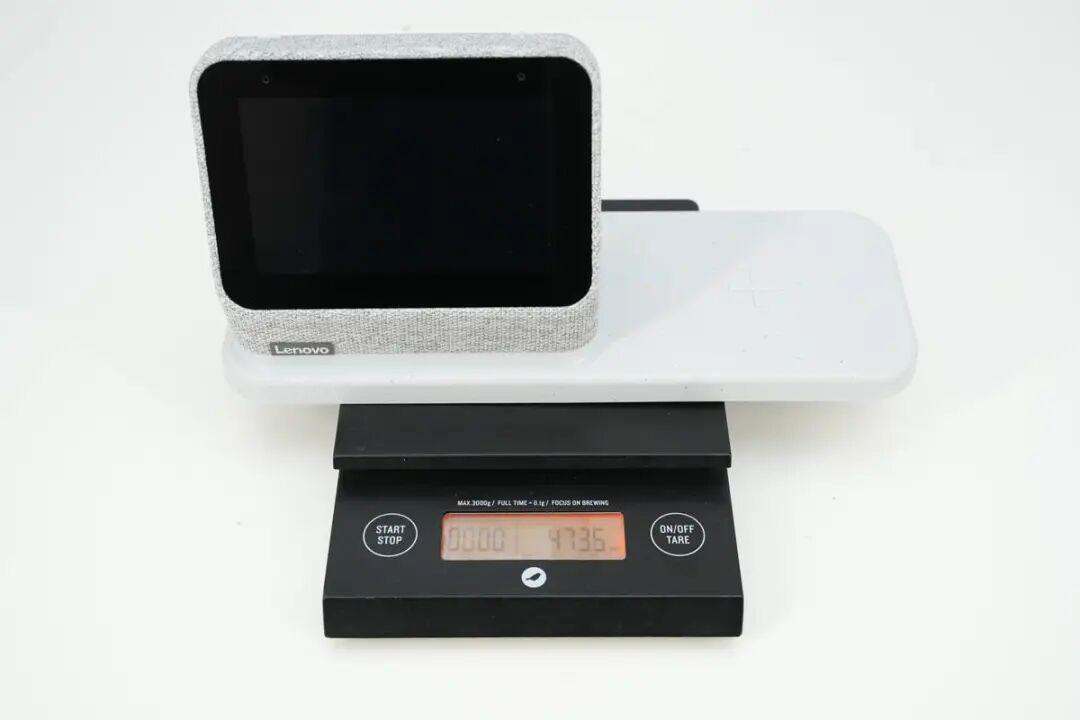

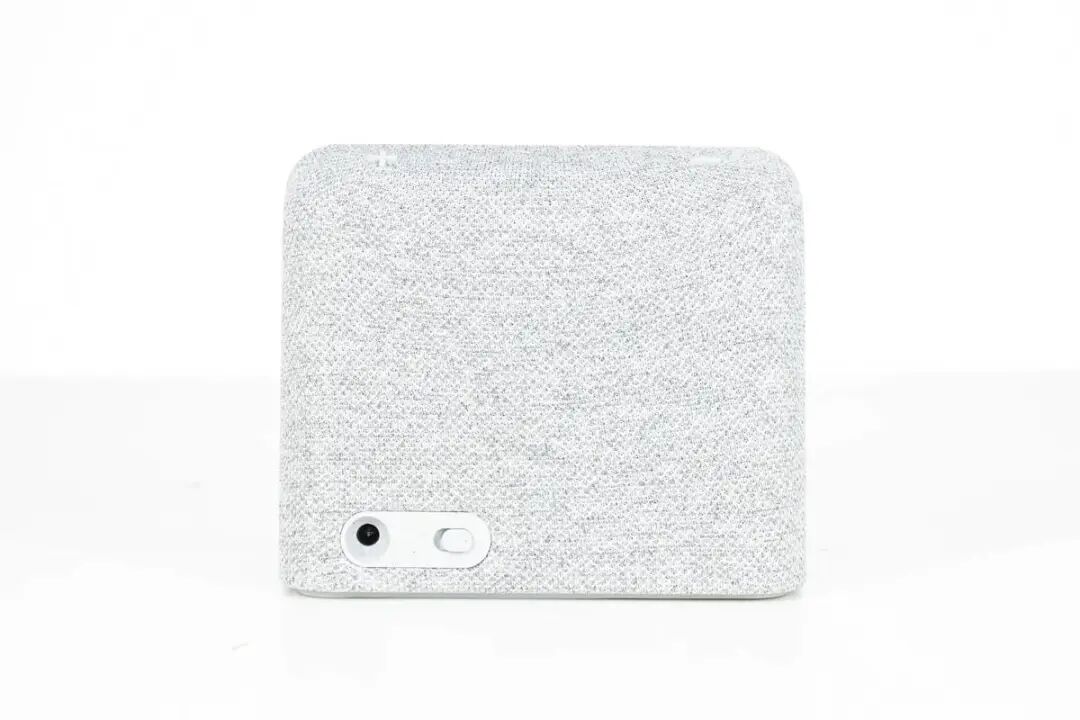

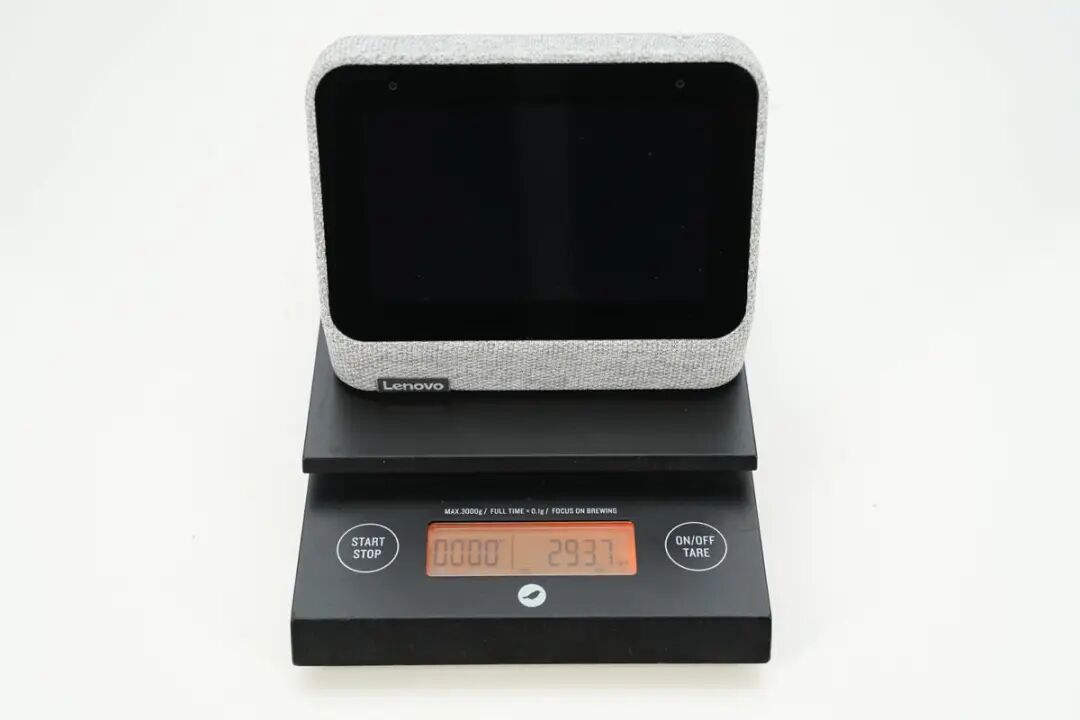

随着智能音箱的兴起，交互更加丰富的智能设备也在逐渐推出。联想就推出了一款智能时钟产品品类，在智能音箱的基础上，增添触摸显示屏幕和无线充电底座，交互更加直观。充电头网拿到的是联想智能时钟2代，相比一代的基础上增添了一个底座，底座上具有USB-A充电输出和无线充电功能，并且具有一圈氛围灯，用于夜灯等，功能相当全面，满足家庭使用需求。下面就对这款智能时钟进行拆解，一并拆解无线充电底座，一起来看看这款产品的设计如何。包装盒正面印有Lenovo品牌、产品英文名称以及外观图。适配器采用PC材质白色外壳，配备固定美规插脚，自带DC圆头输出线缆。输入端外壳印有适配器参数，型号为AD18W2002，支持100-240V~50/60Hz 0.8A输入以及12V1.5A输出，通过了NOM、NYCE、UL、PSE认证，以及VI级能效认证。联想智能时钟2代延续初代产品锥体造型设计，外壳粘贴布艺材质，提升手感颜值同时还起到一定的保护作用，屏幕微倾给用户更好的视觉效果。机身正面左下角设计有Lenovo品牌，配备4英寸彩色触摸屏，大屏幕视觉效果更好，操作也简单方便。机身其余部分全部粘贴布艺材质，端角过渡圆润，持握不硌手。顶部贴有橡胶做的＋和-符号，方便时钟与底座组合时进行区别。底部设有两个定位槽，其中一个内还设有连接触点，中心贴有产品铭牌贴纸，边缘贴有胶垫，当时钟单独放在桌面时也能起到稳定作用，细节讲究。底座为扁平直板造型，四端以及边缘过渡圆润，表面哑光并有很多五颜六色小圆点，使得底座整体看上去像花岗岩一般，右侧凸起无线充电区域设有十字胶垫，支持稳定手机同时更好散热。底座型号为SE-A61UW，支持12V1.5A输入，USB-A输出5V2A，无线充输出最大10W，总输出7.5W（无线充5W，USB-A口5V0.5A），产品通过了CE认证。智能时钟与底座组装一览，分体式设计可以让时钟可以随时拿到客厅、厨房等地方使用，灵活且方便。连接适配器并打开开关，首先会出现一个让用户手机下载Google Home app的提示界面，即产品支持手机app智能控制，设置简单方便。底座上的氛围灯亮白光。同时可以将手机放在底座右侧进行无线充电，晚上入睡前为手机充电变得更加方便。

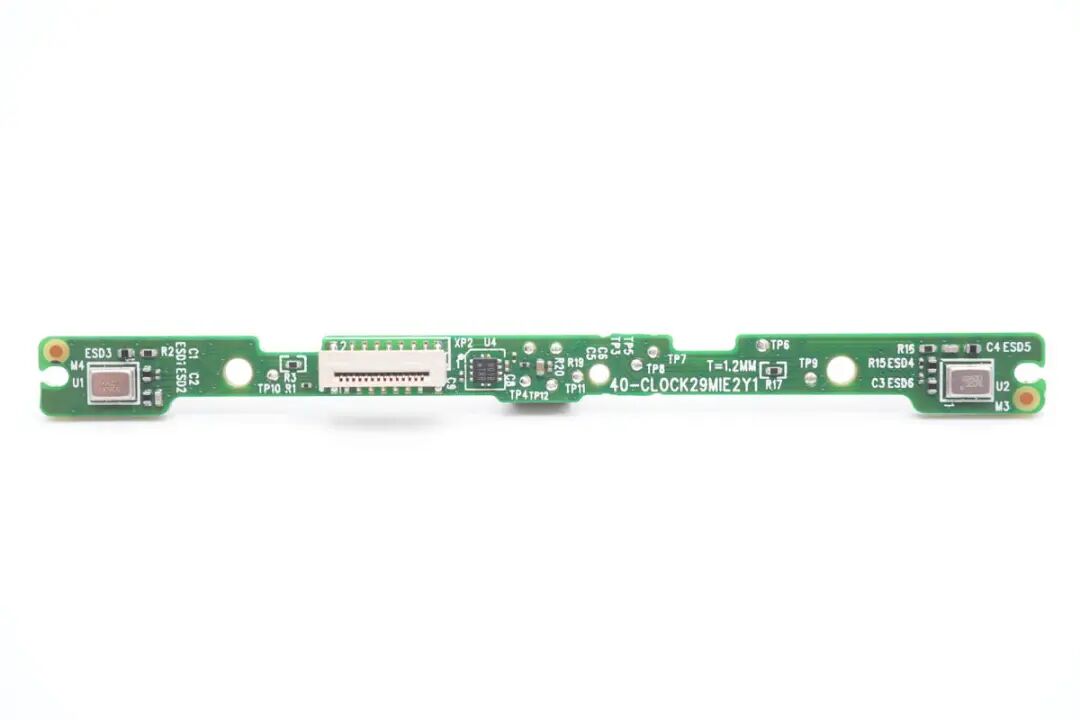

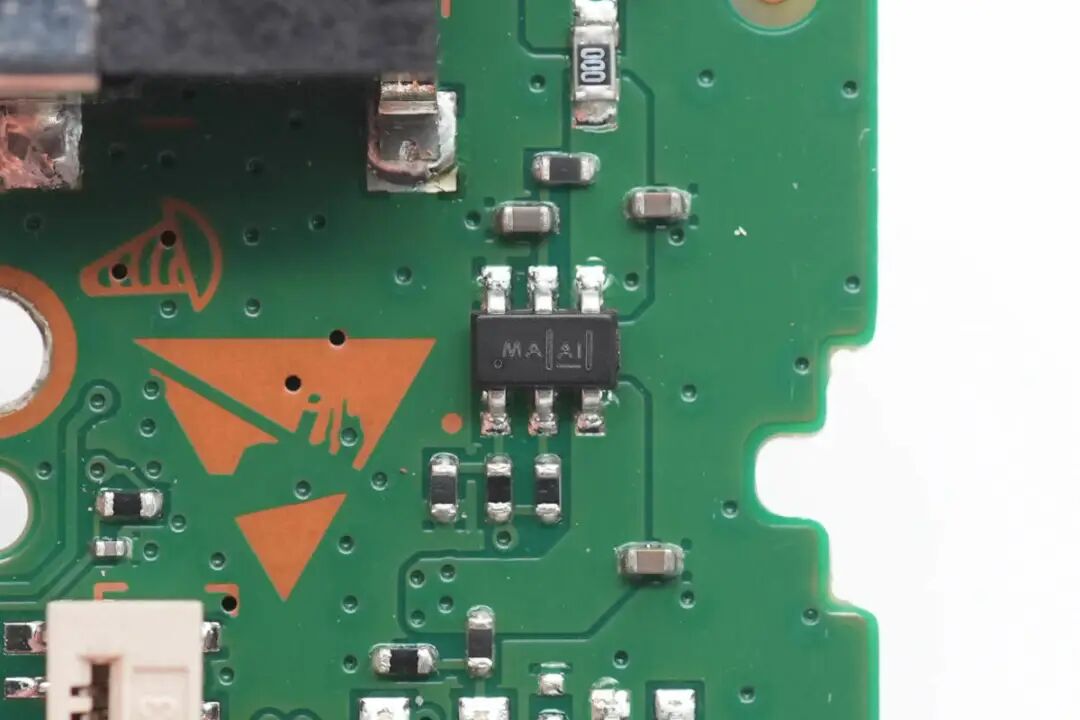

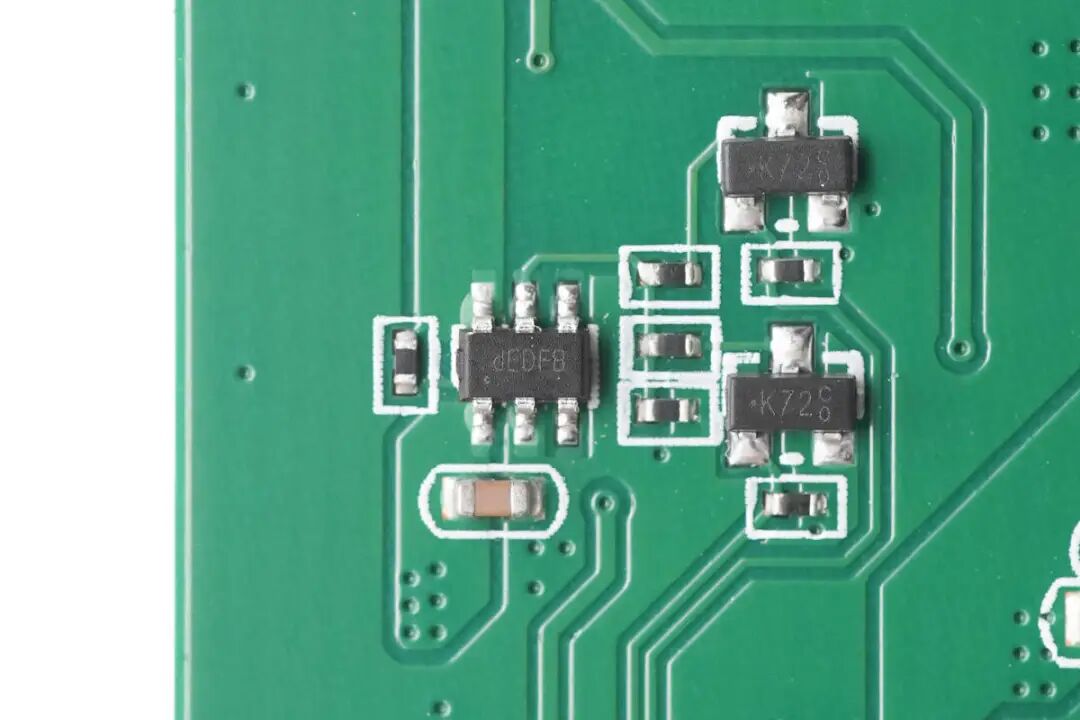

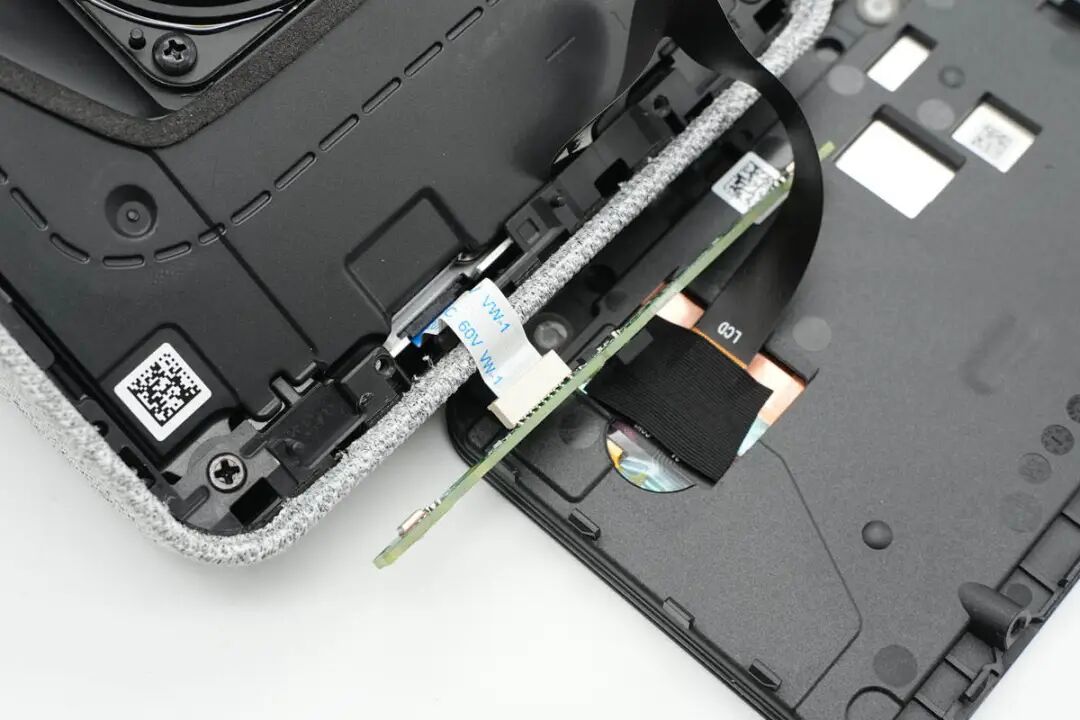

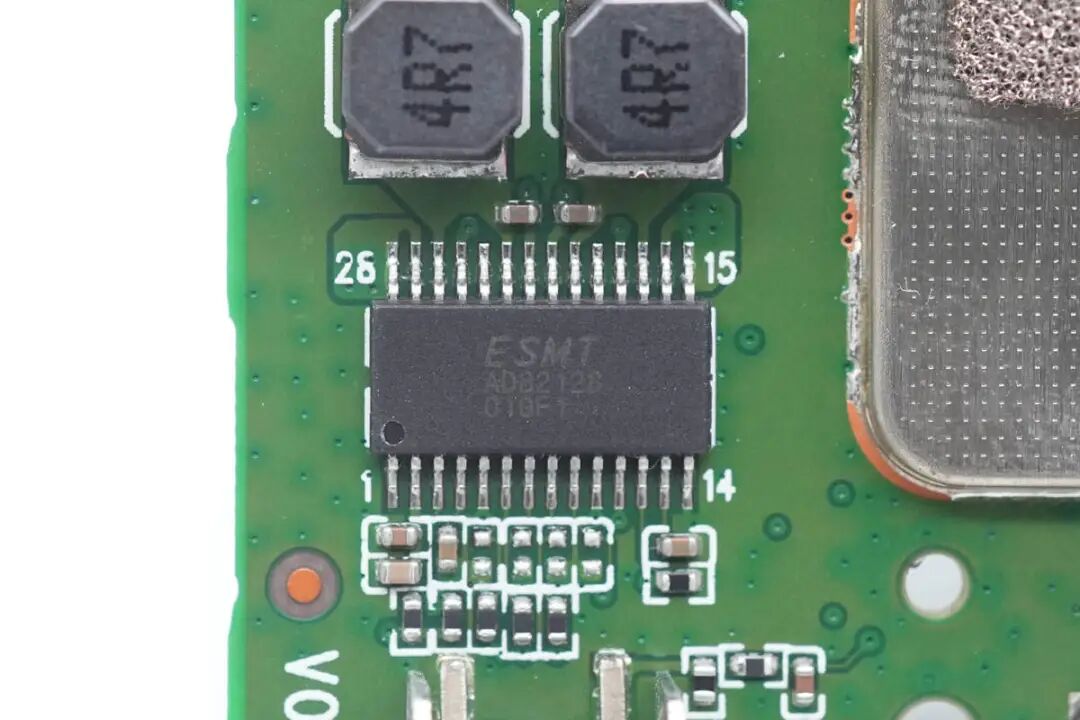

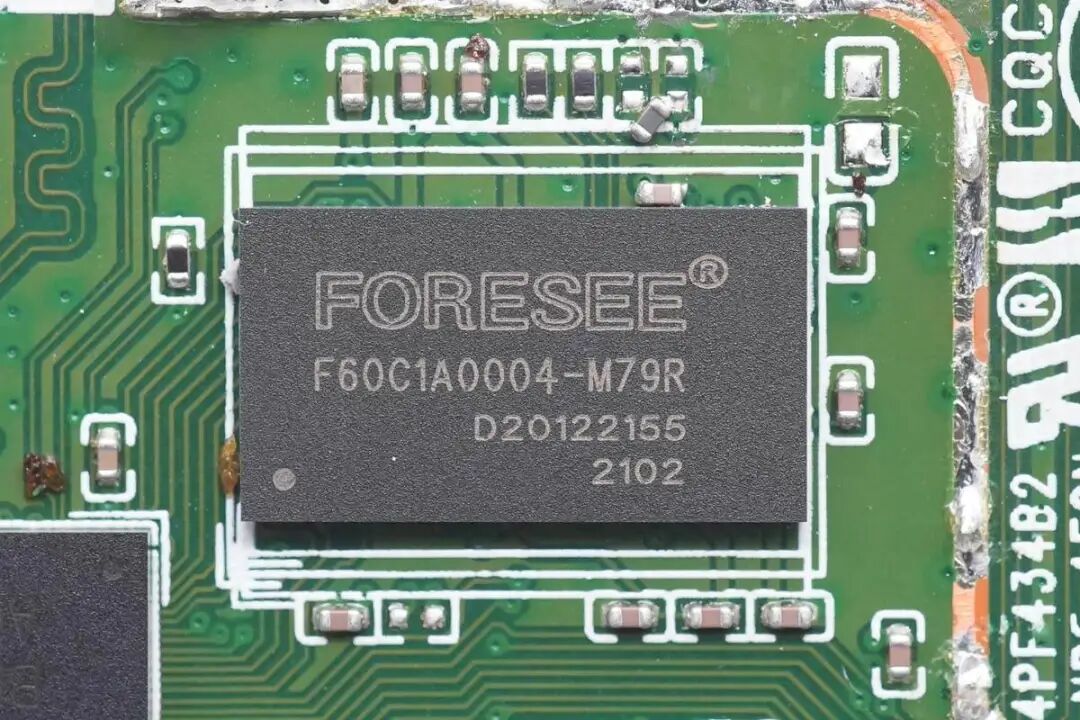

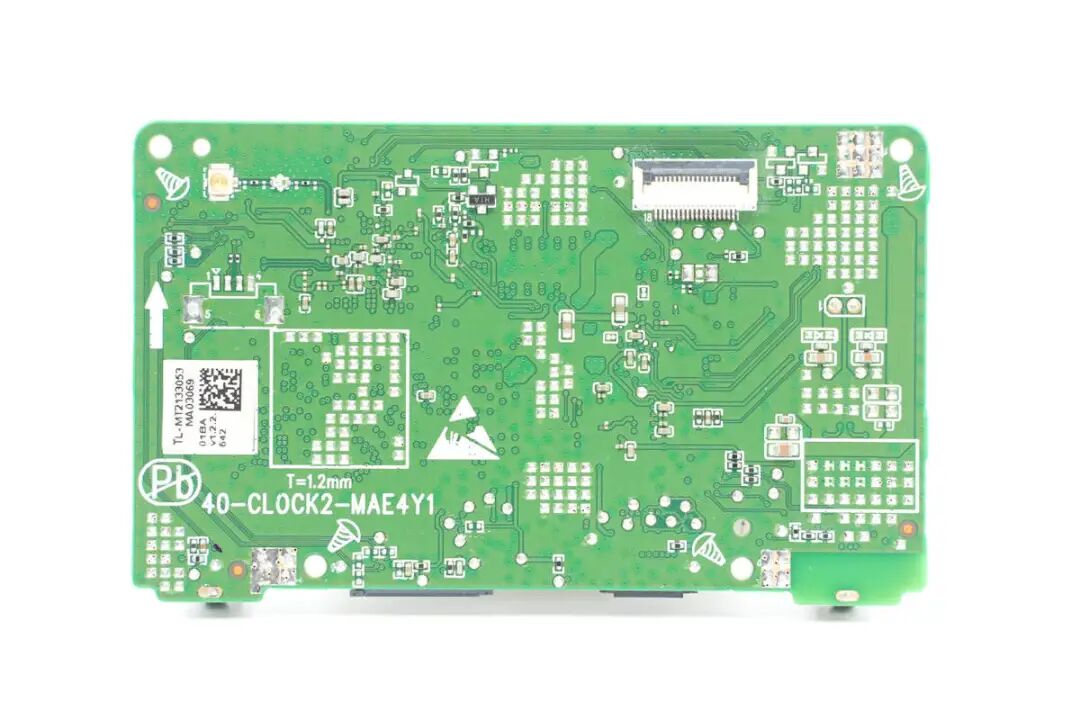

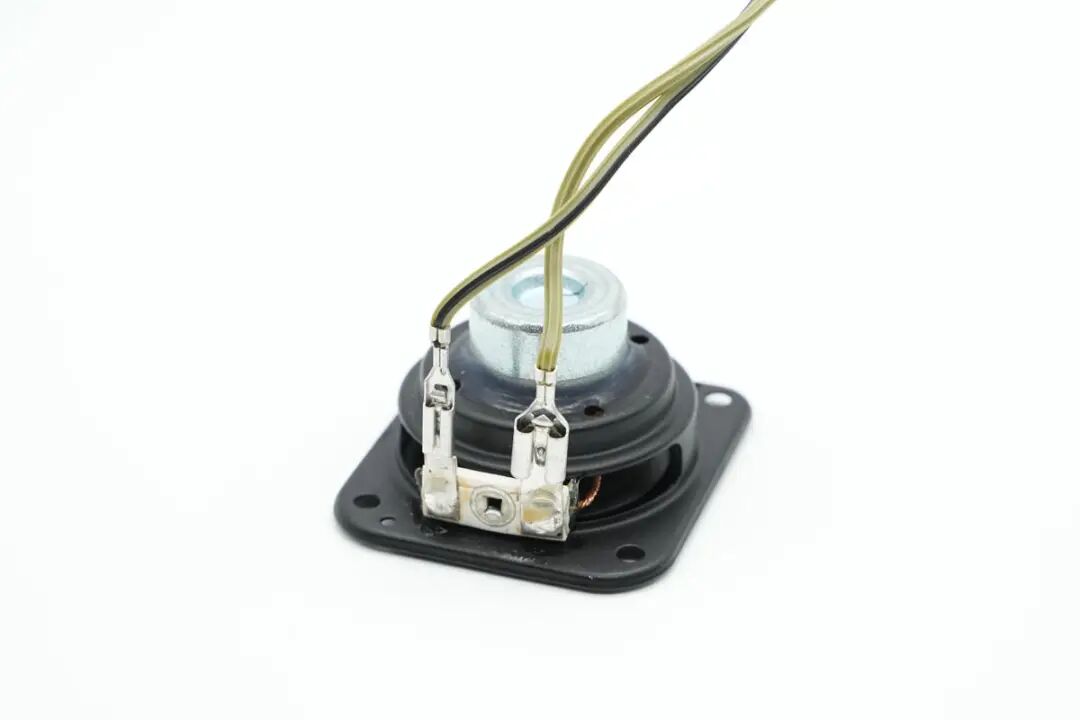

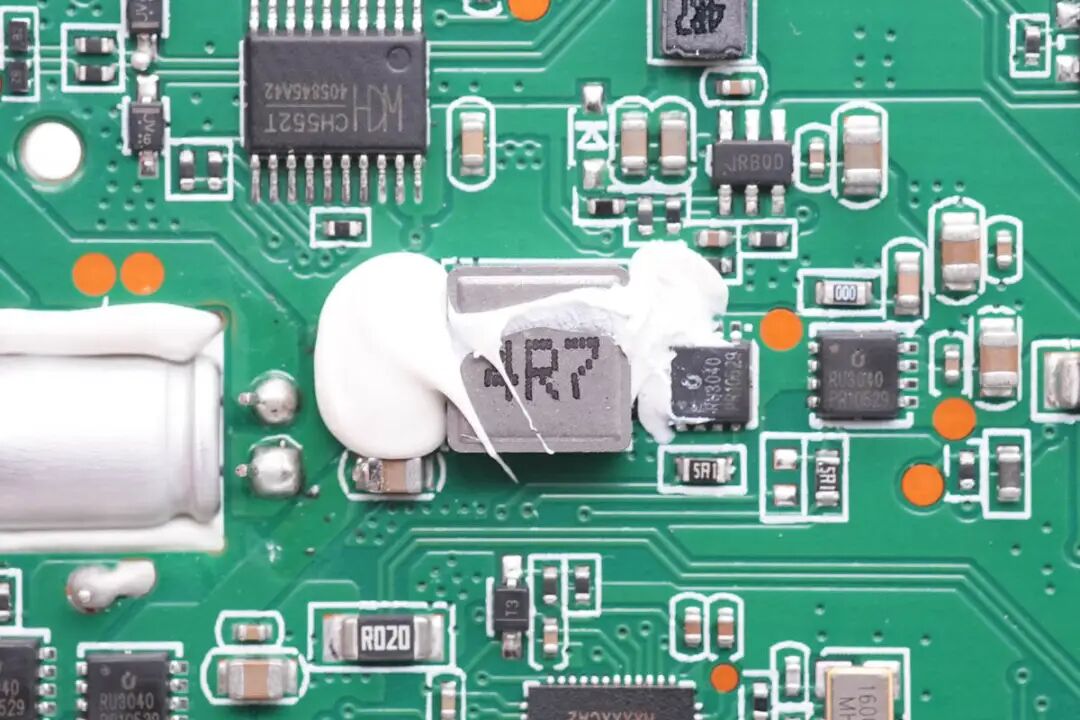

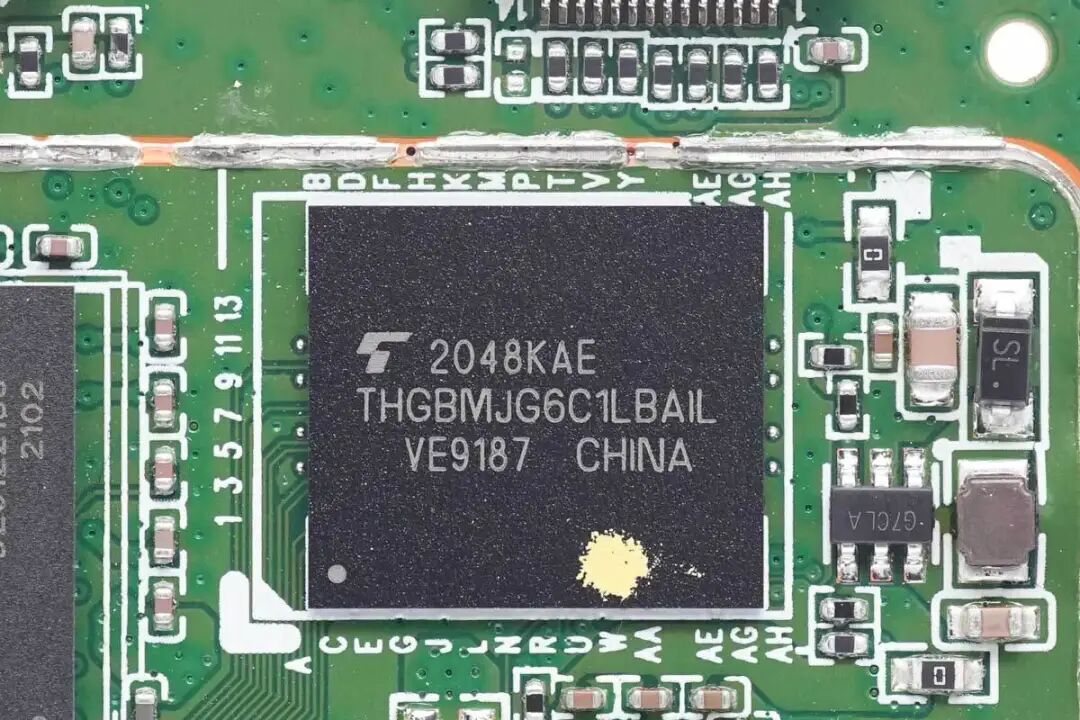

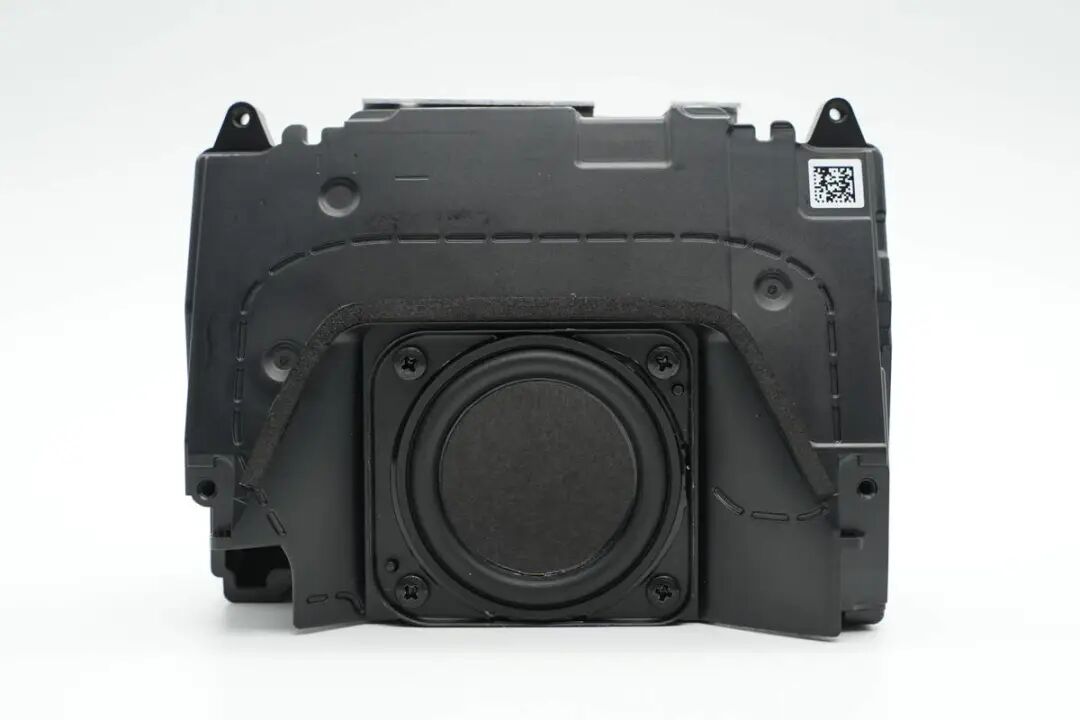

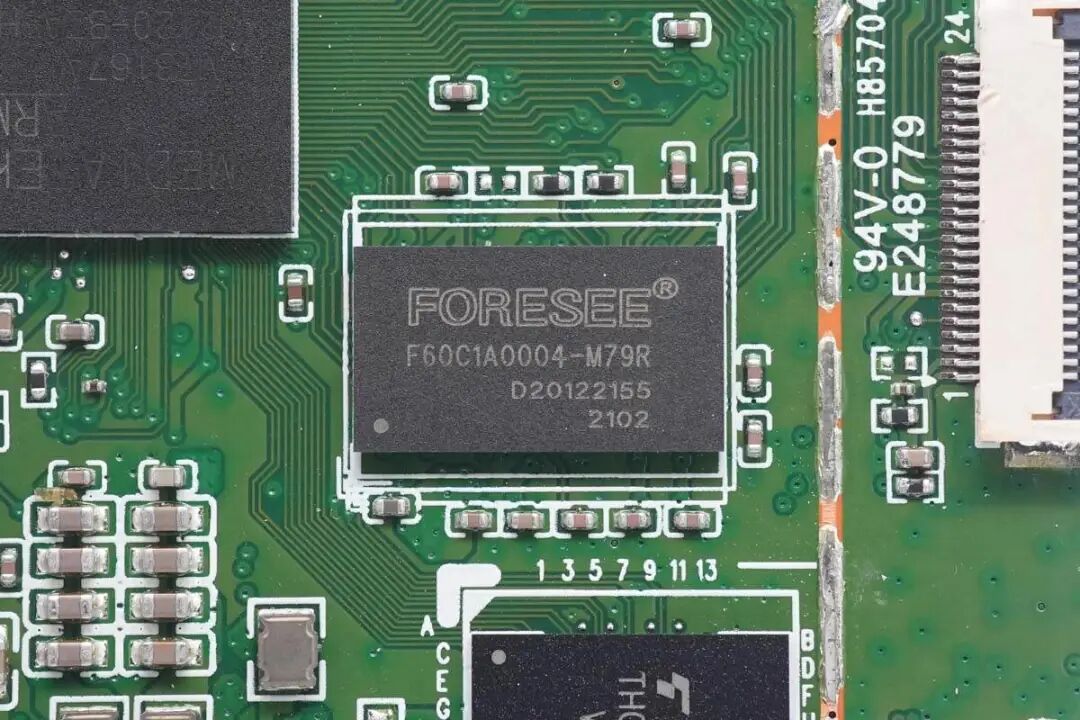

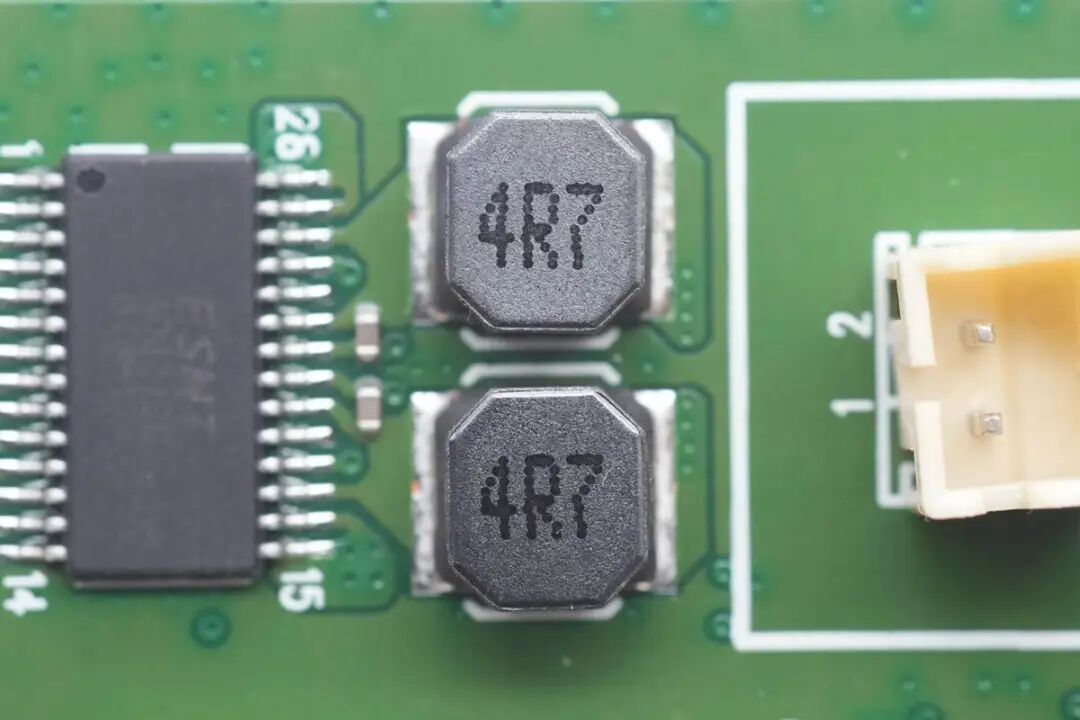

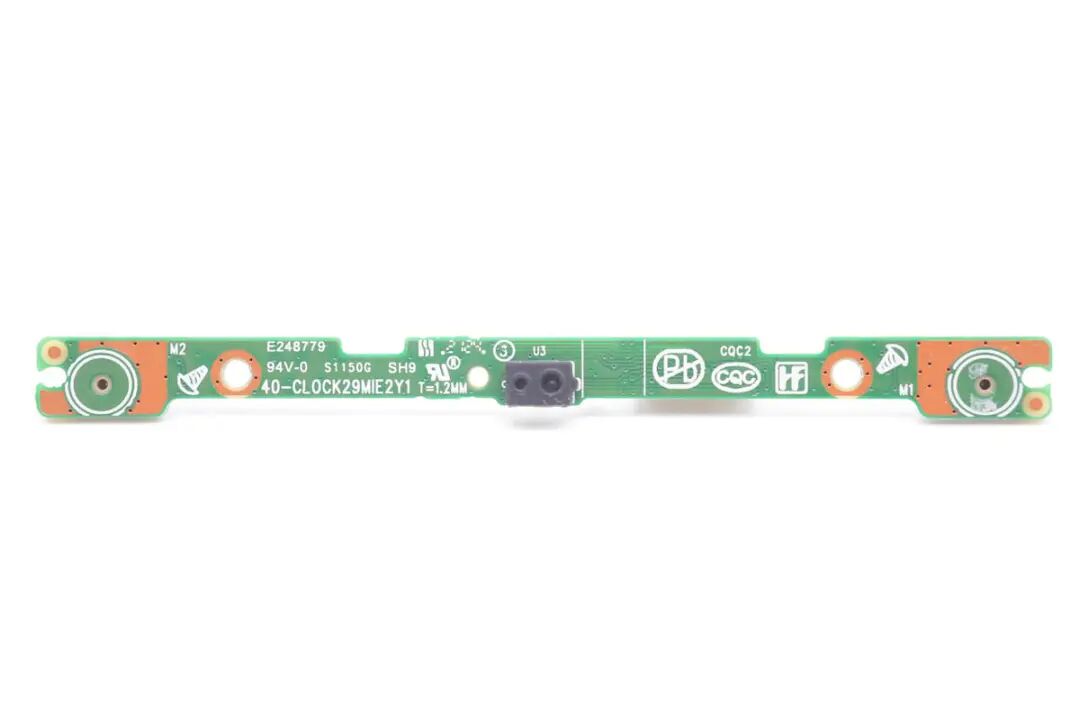

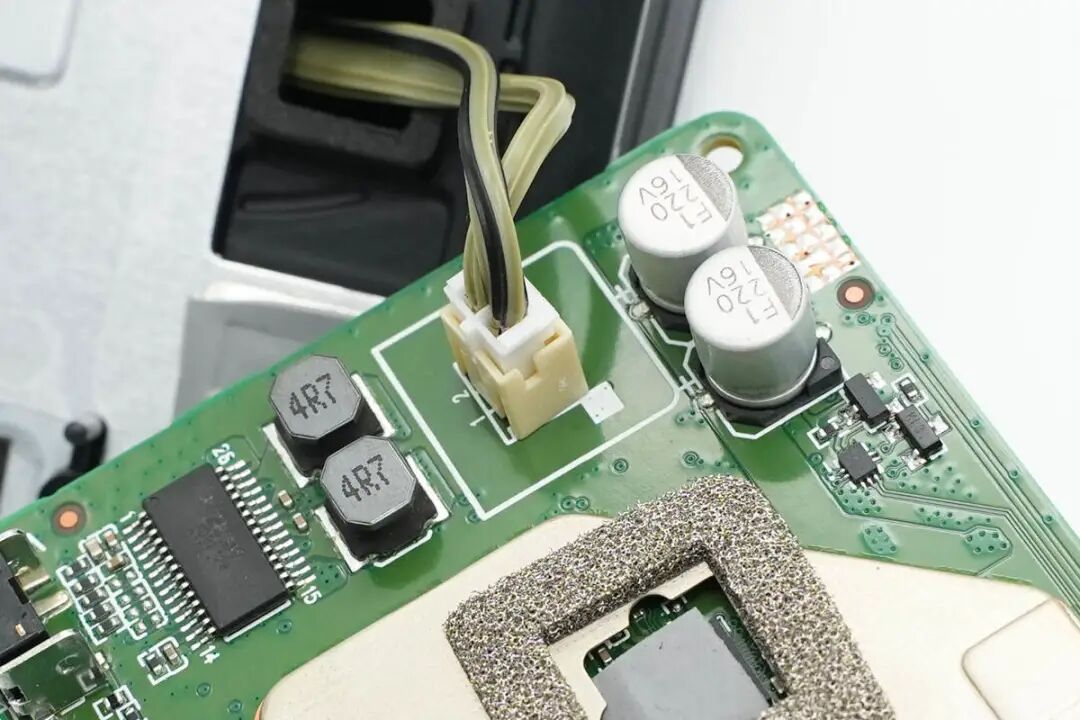

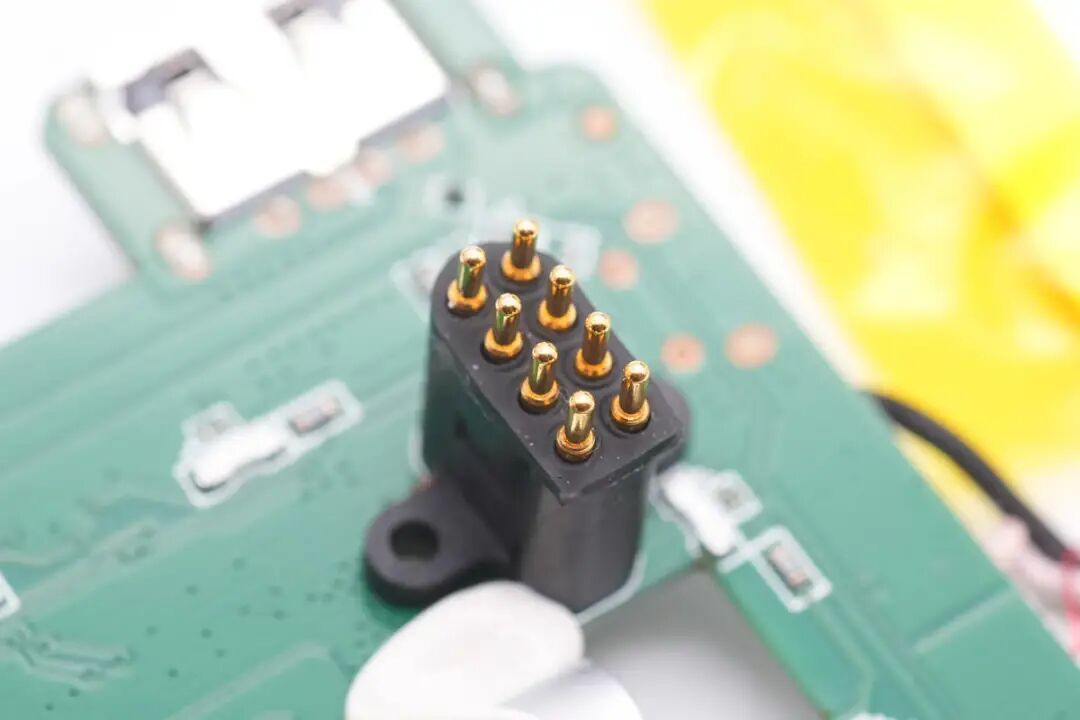

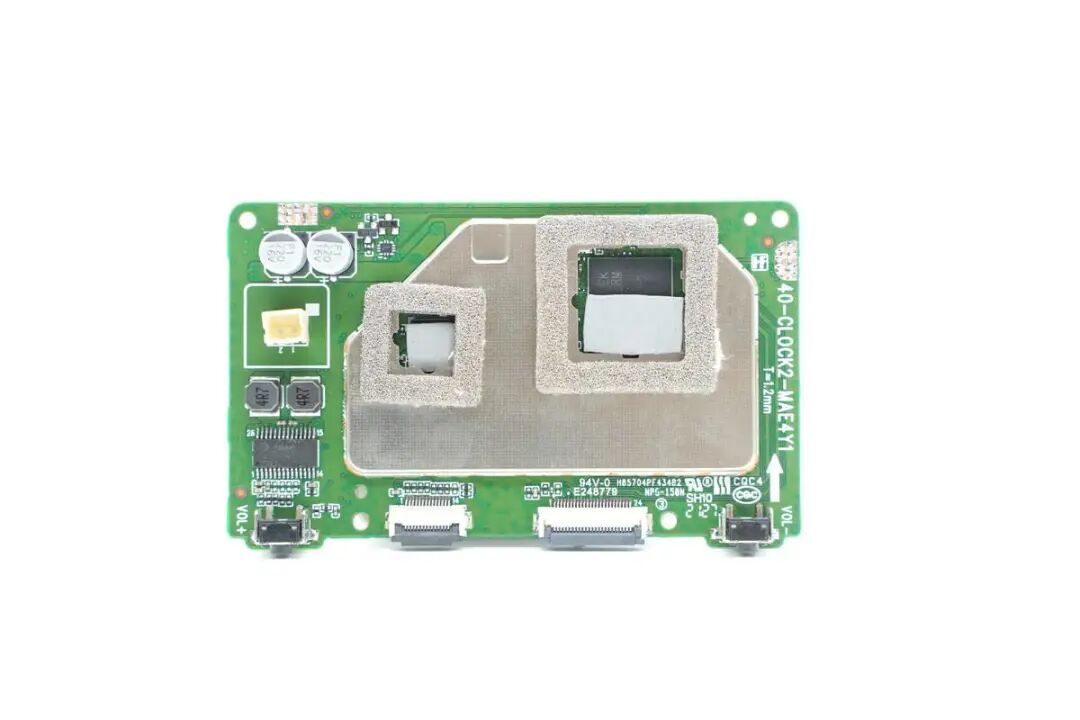

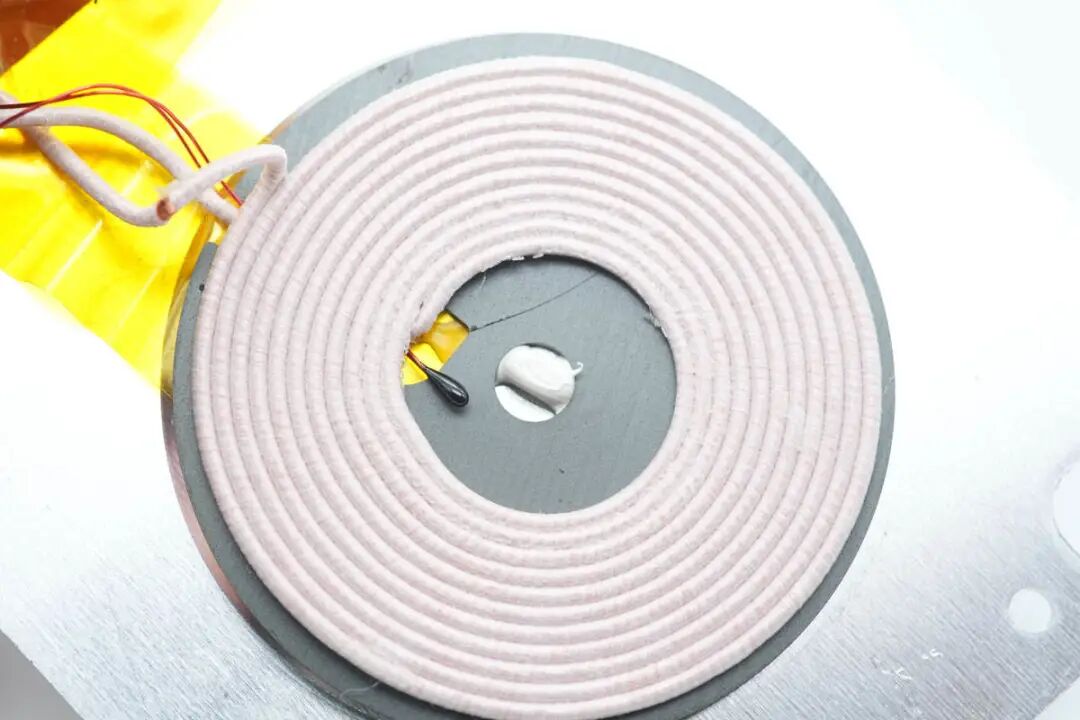

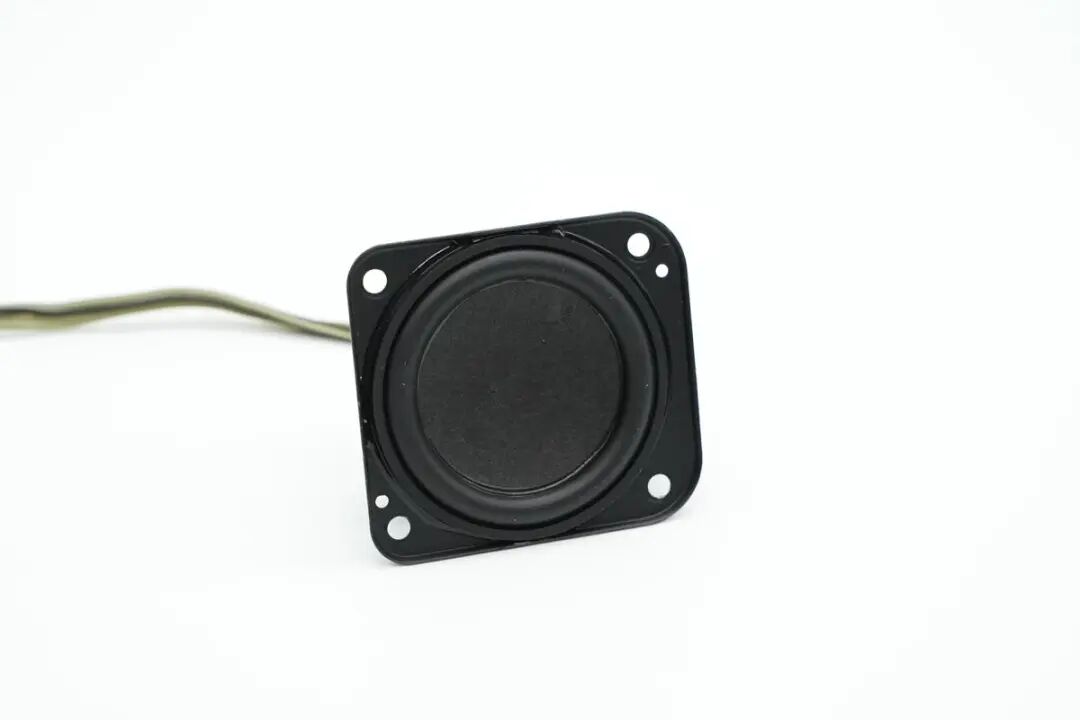

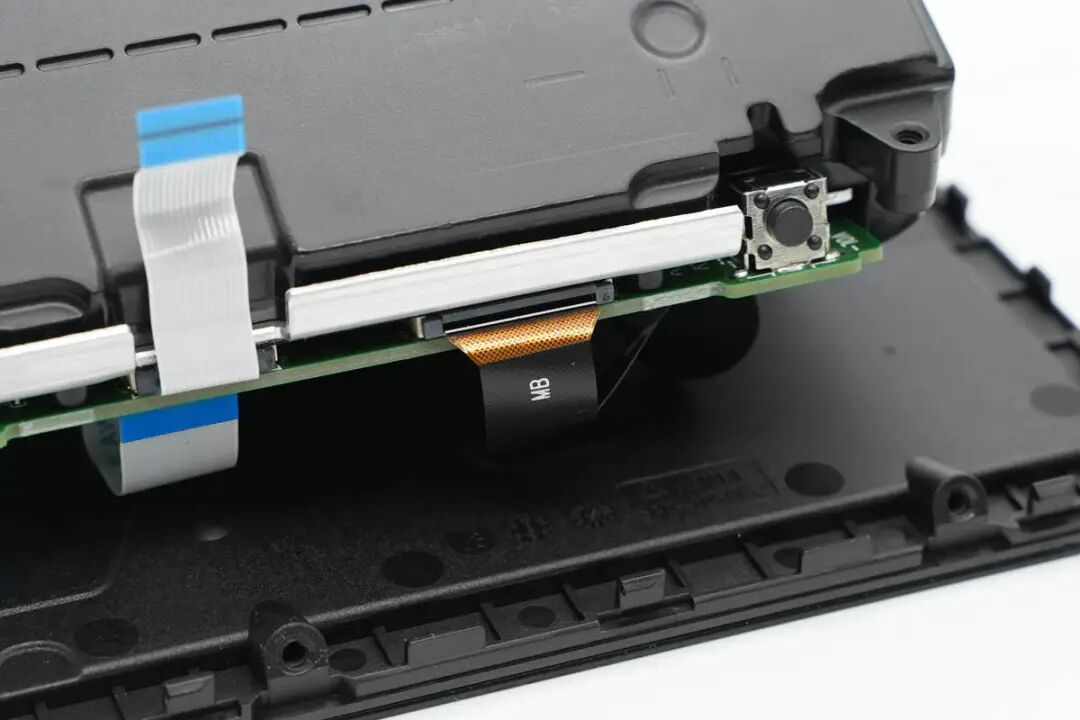

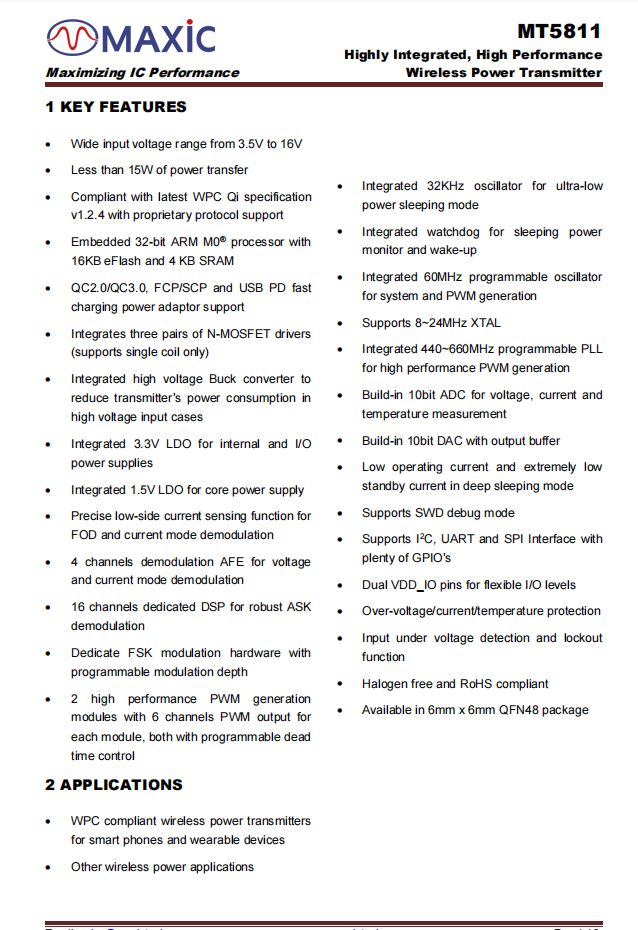

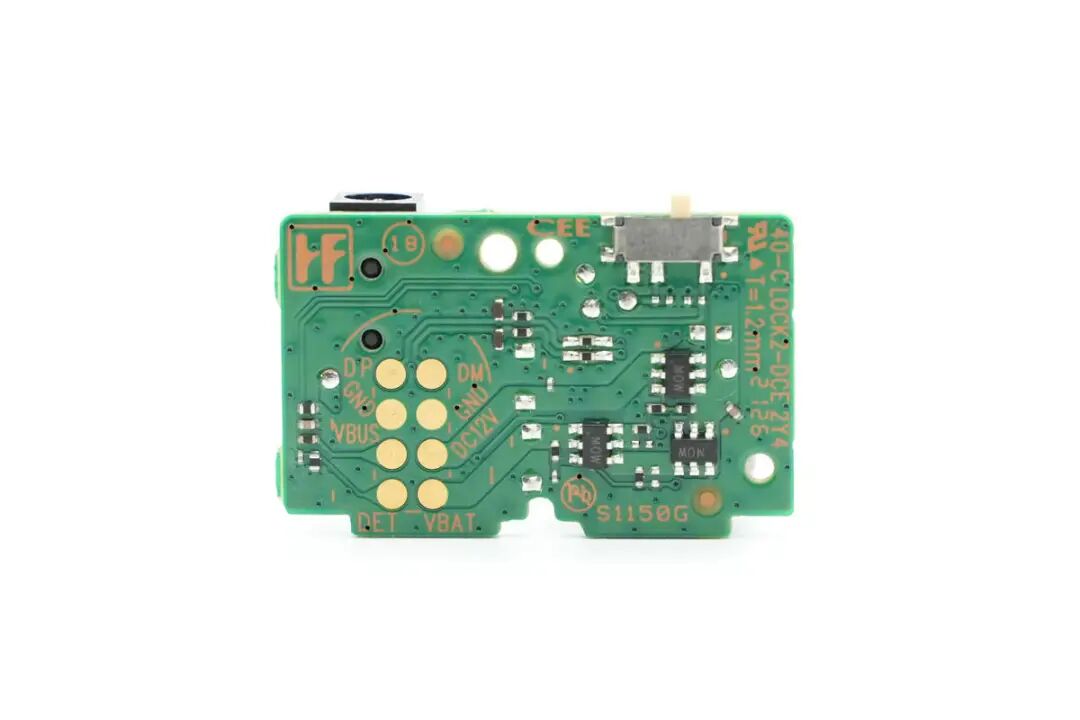

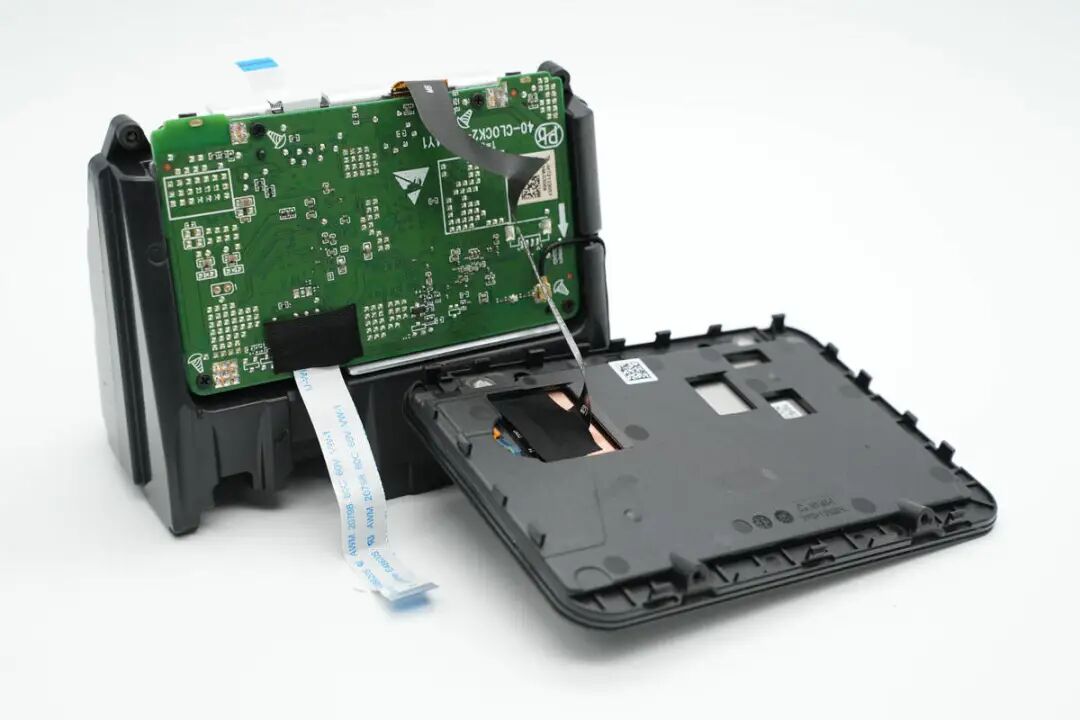

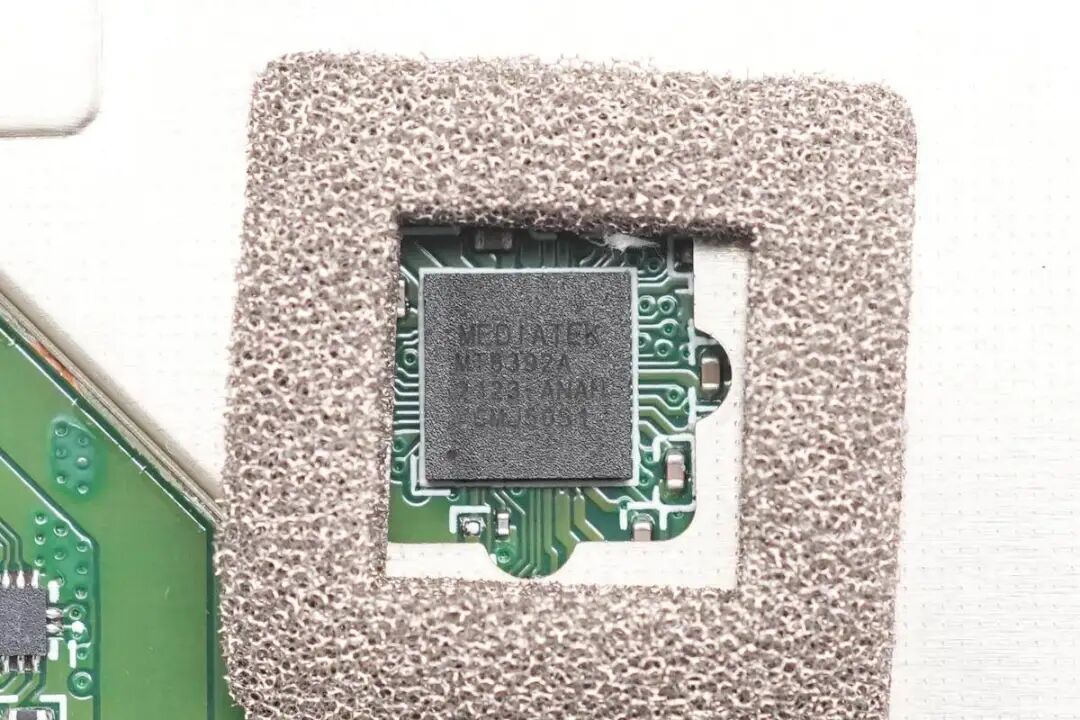

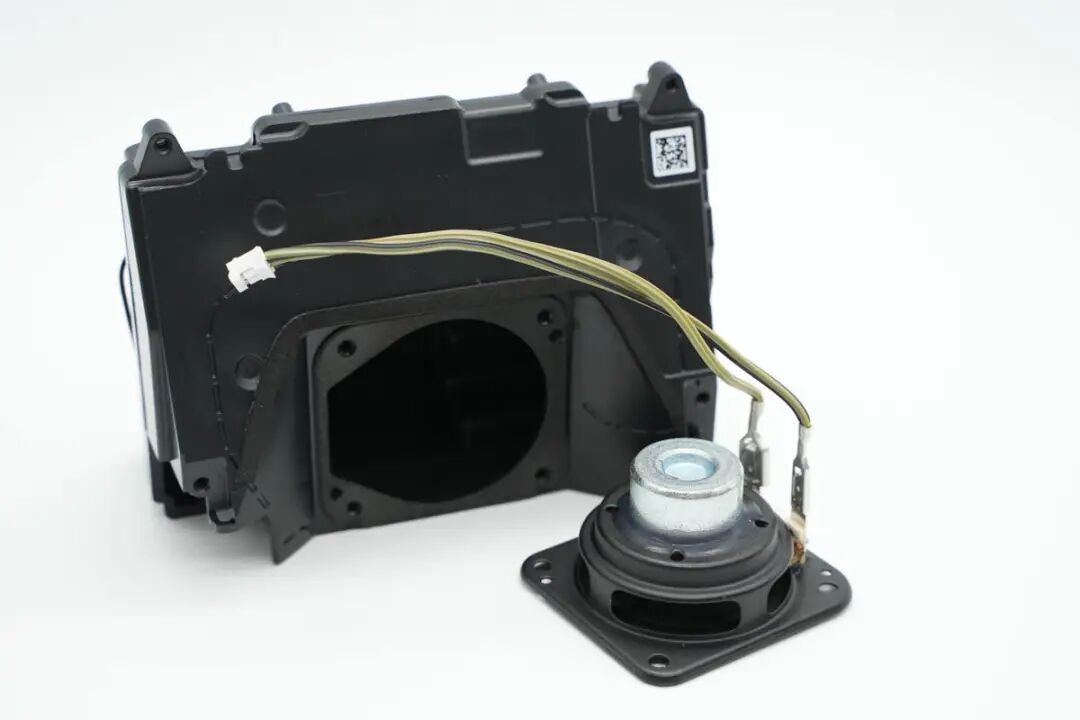

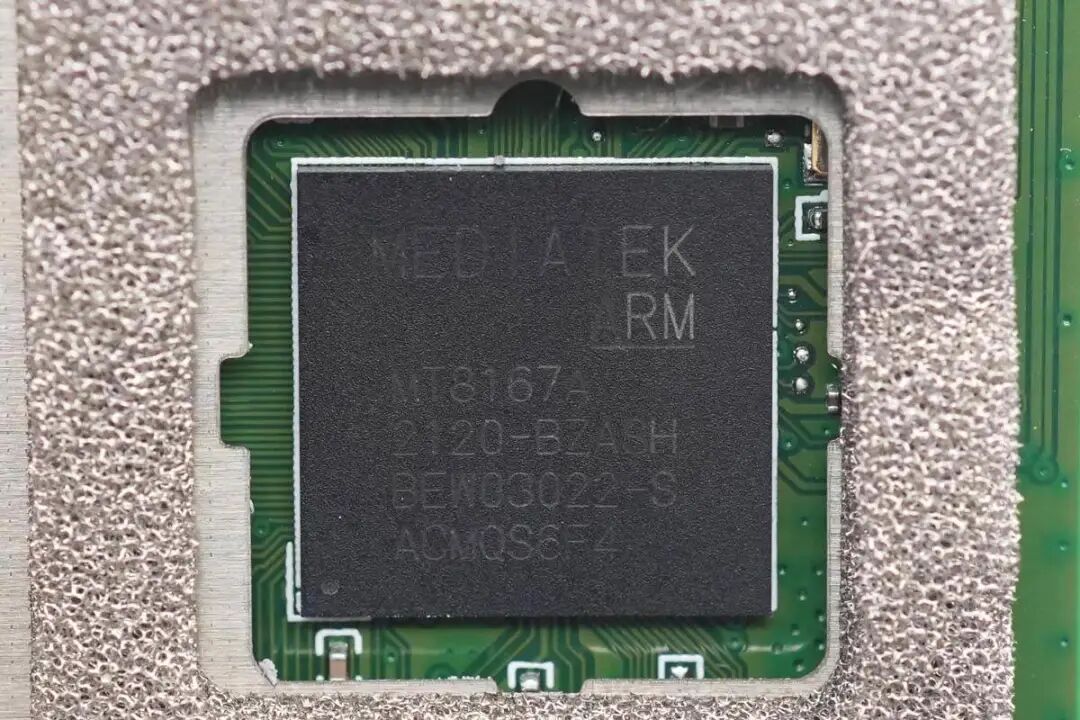

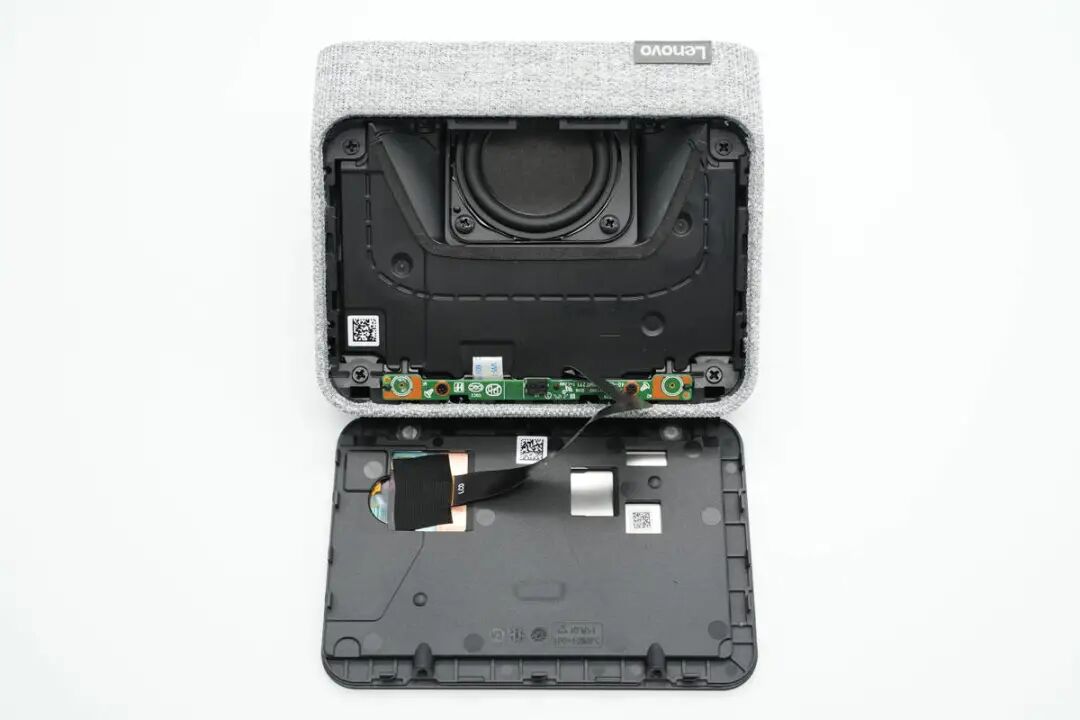

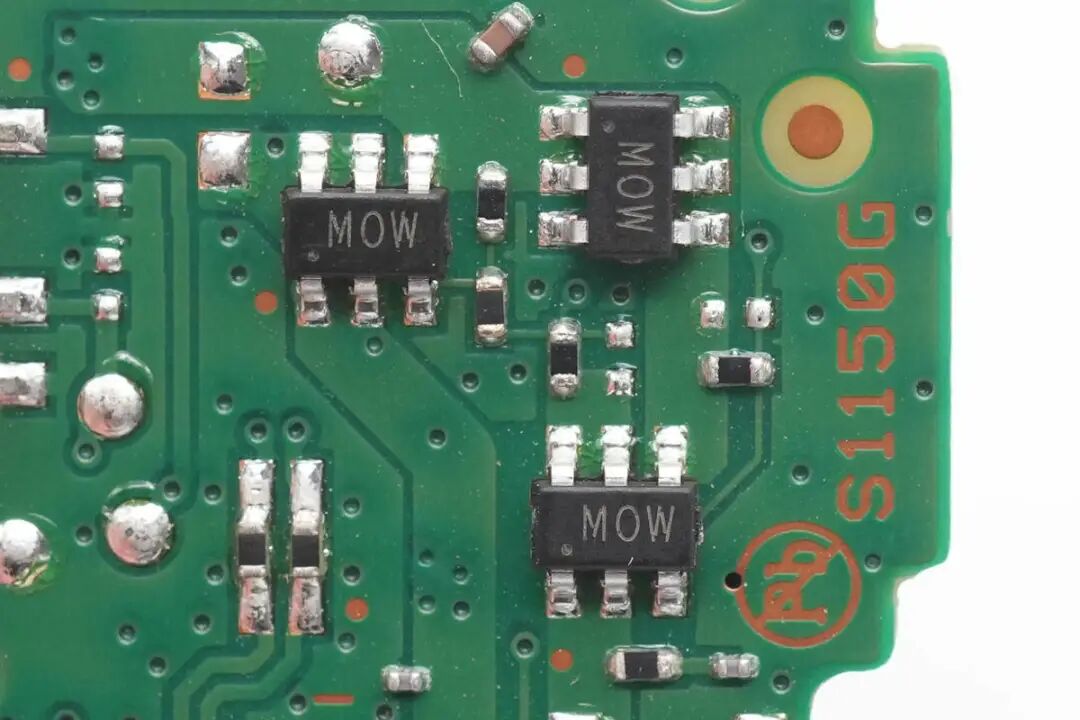

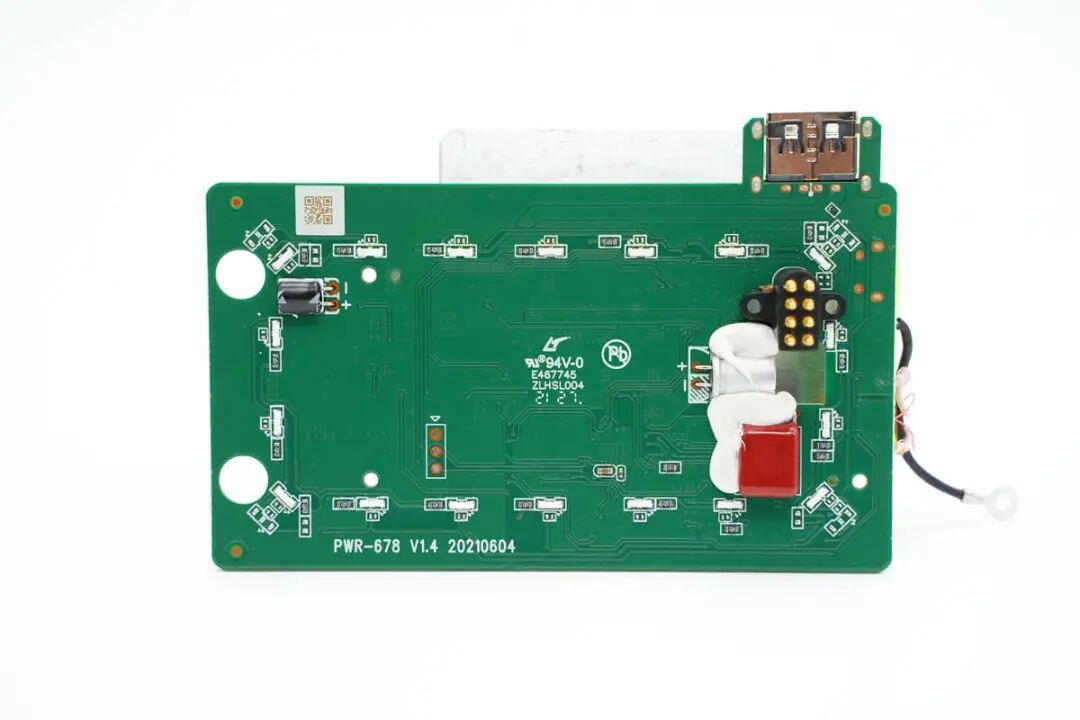

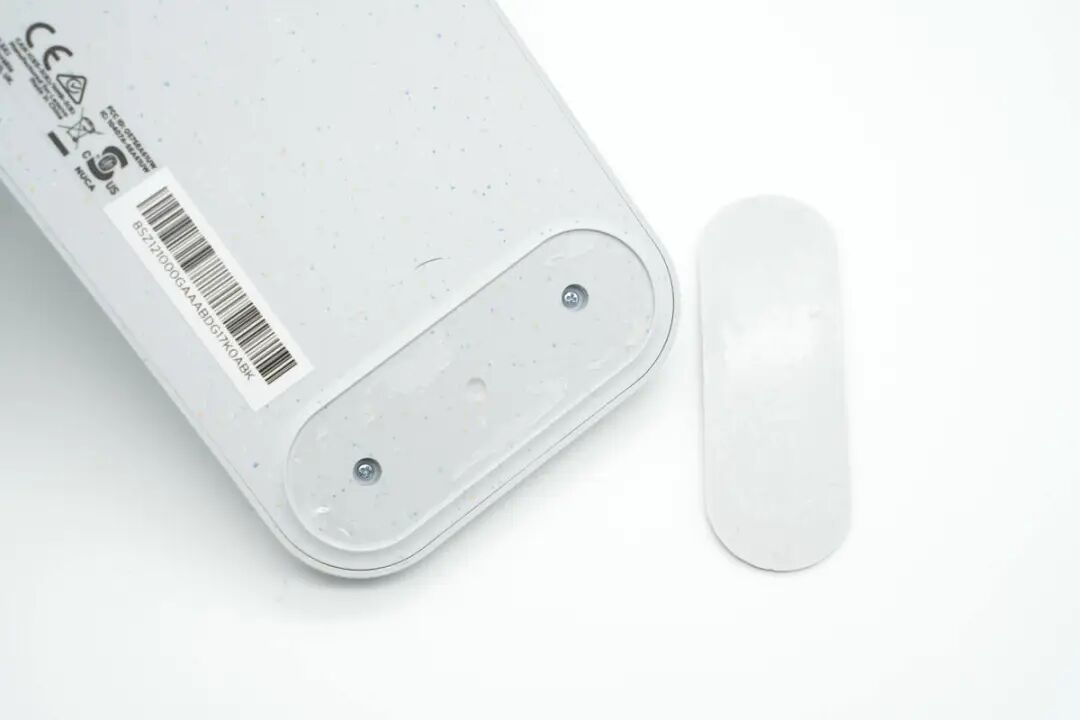

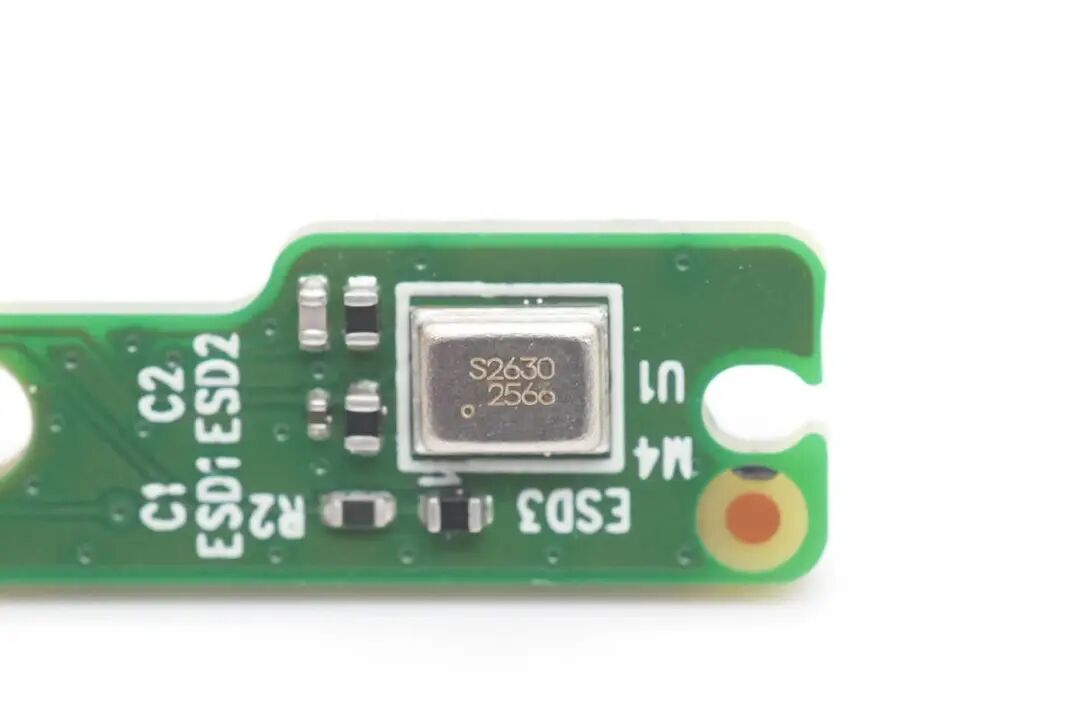

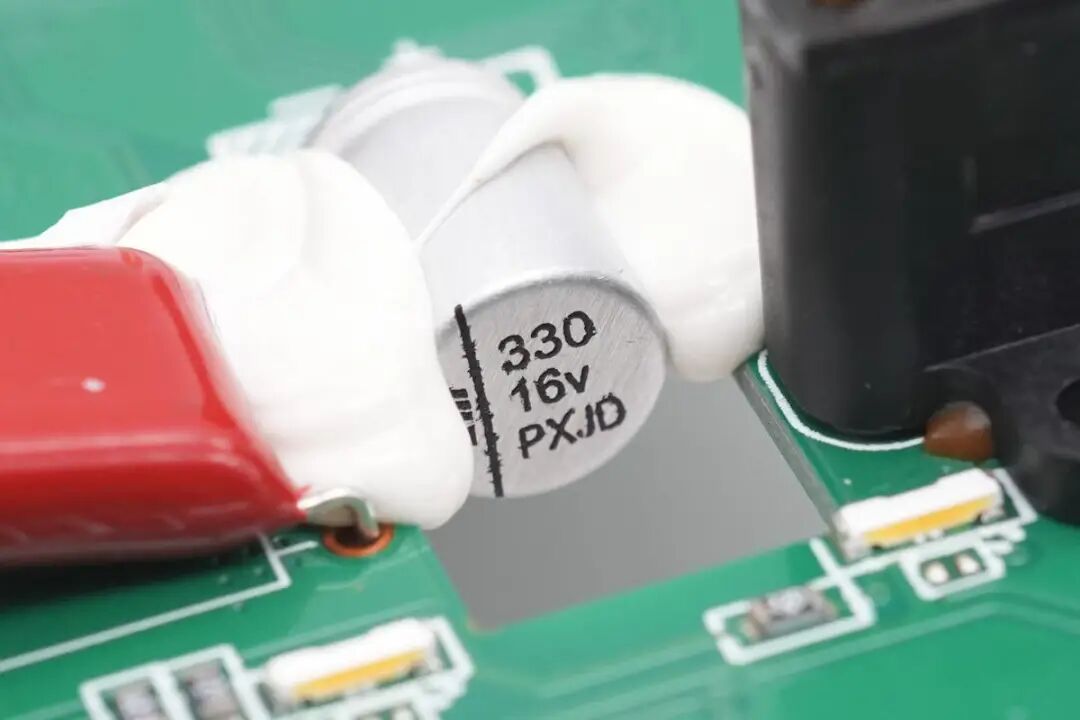

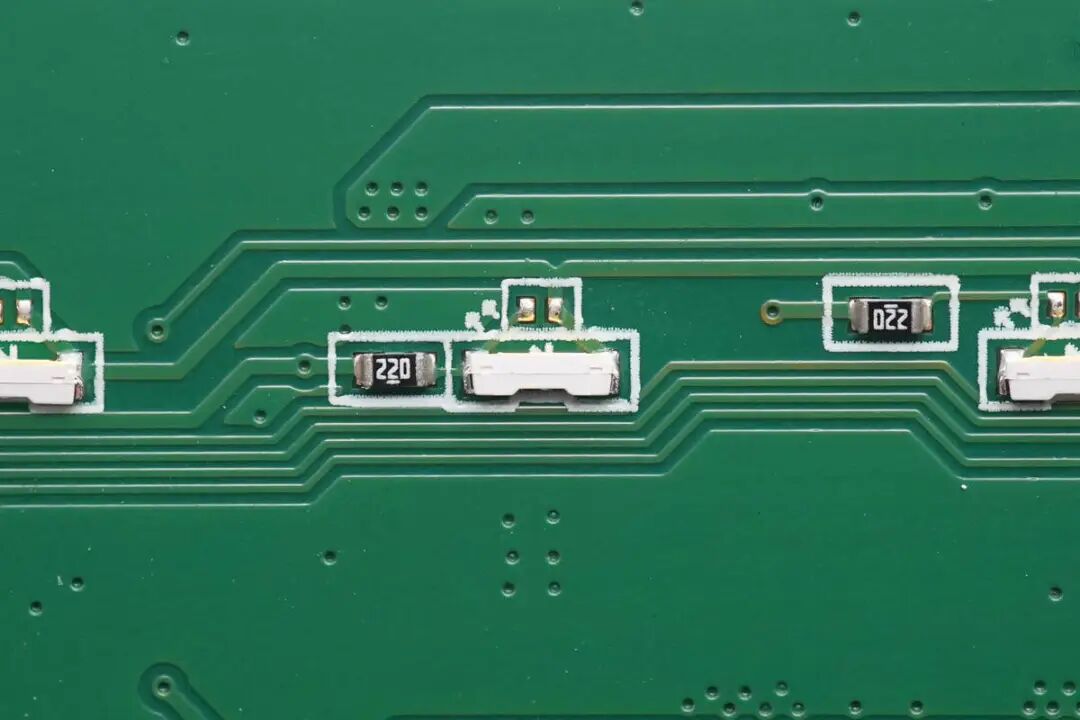

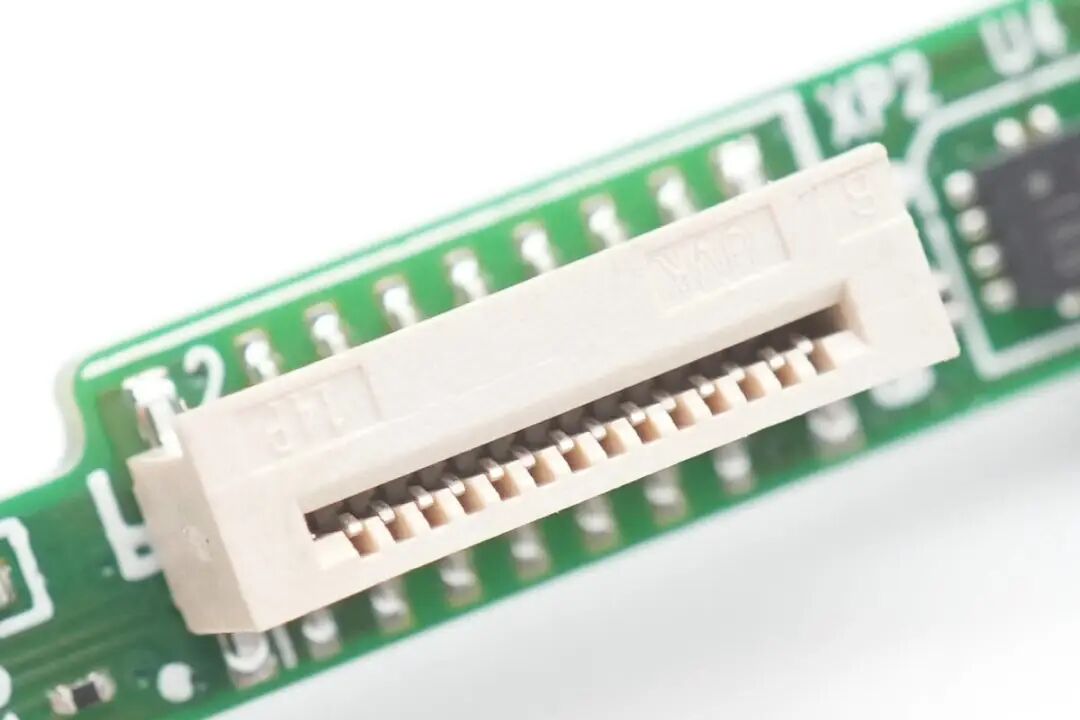

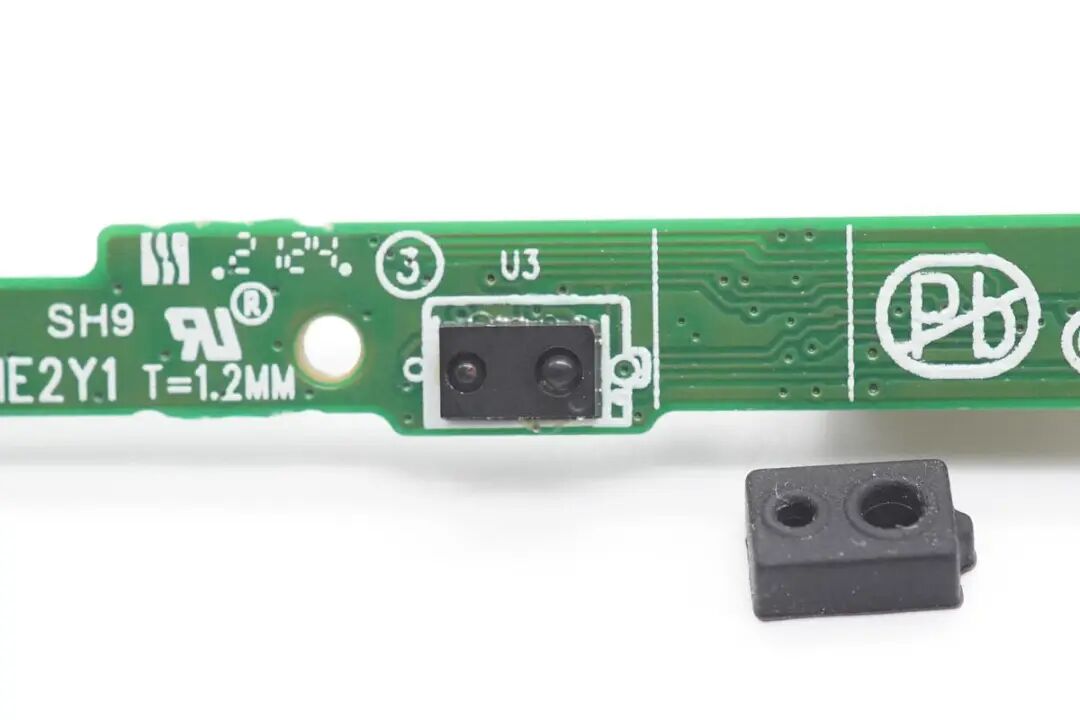

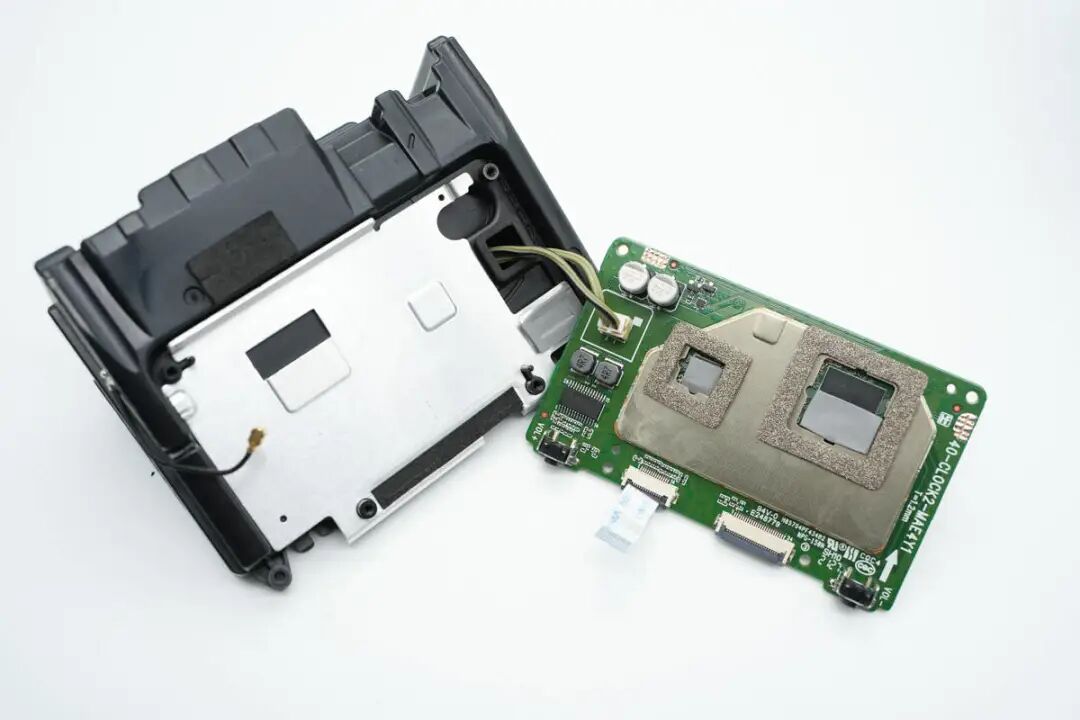

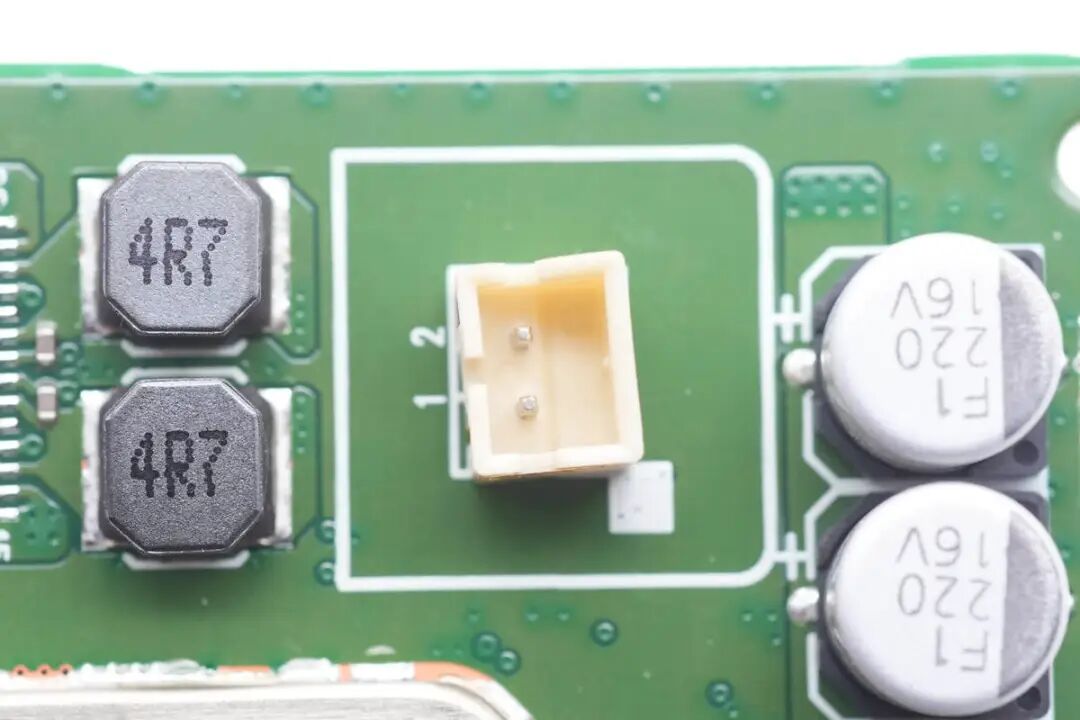

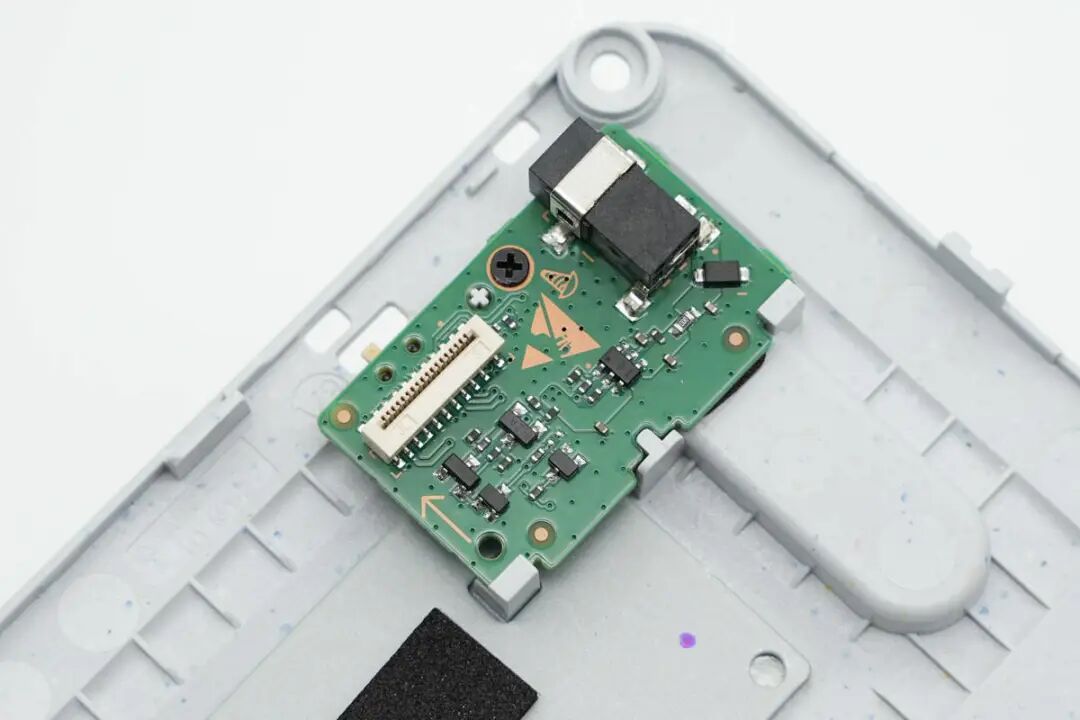

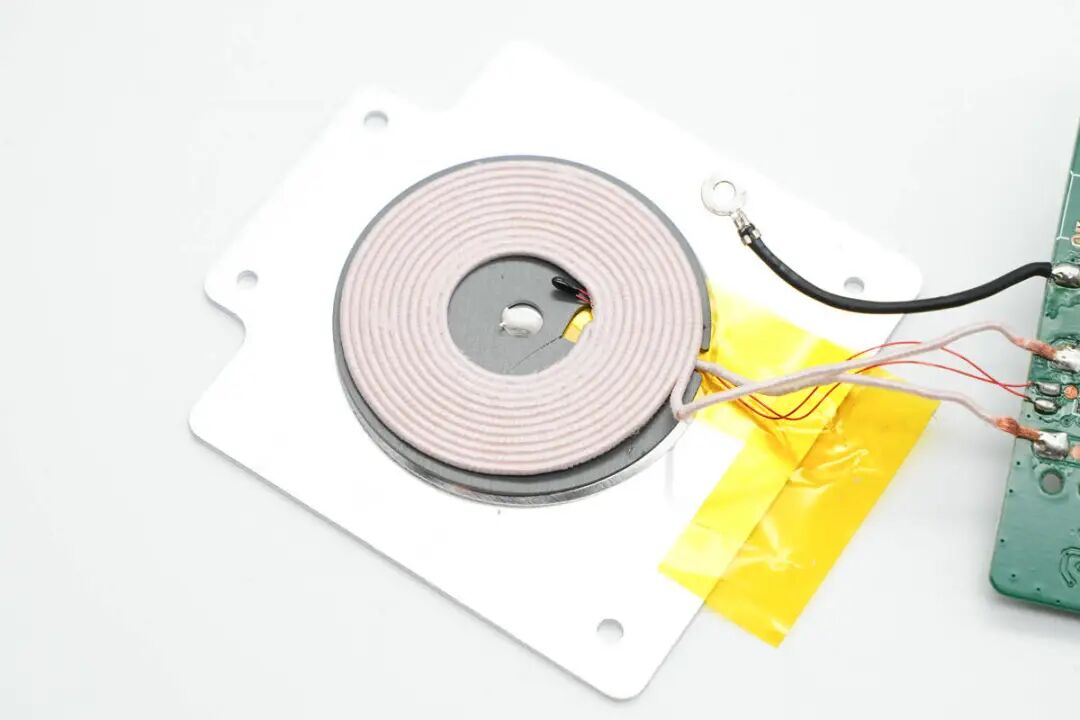

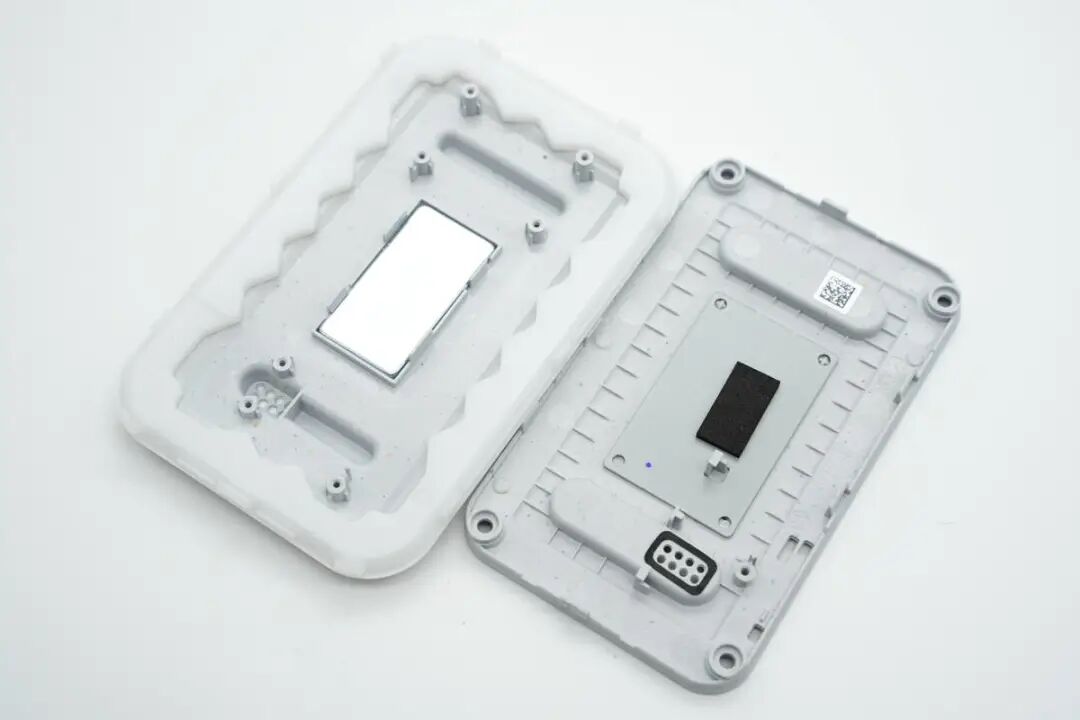

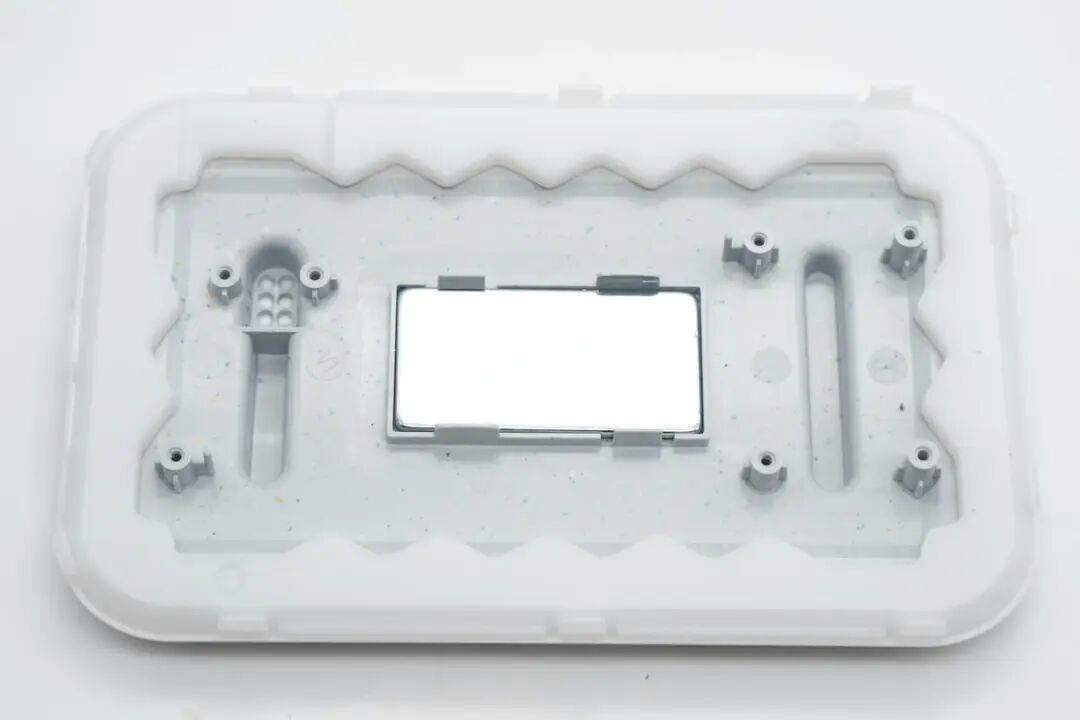

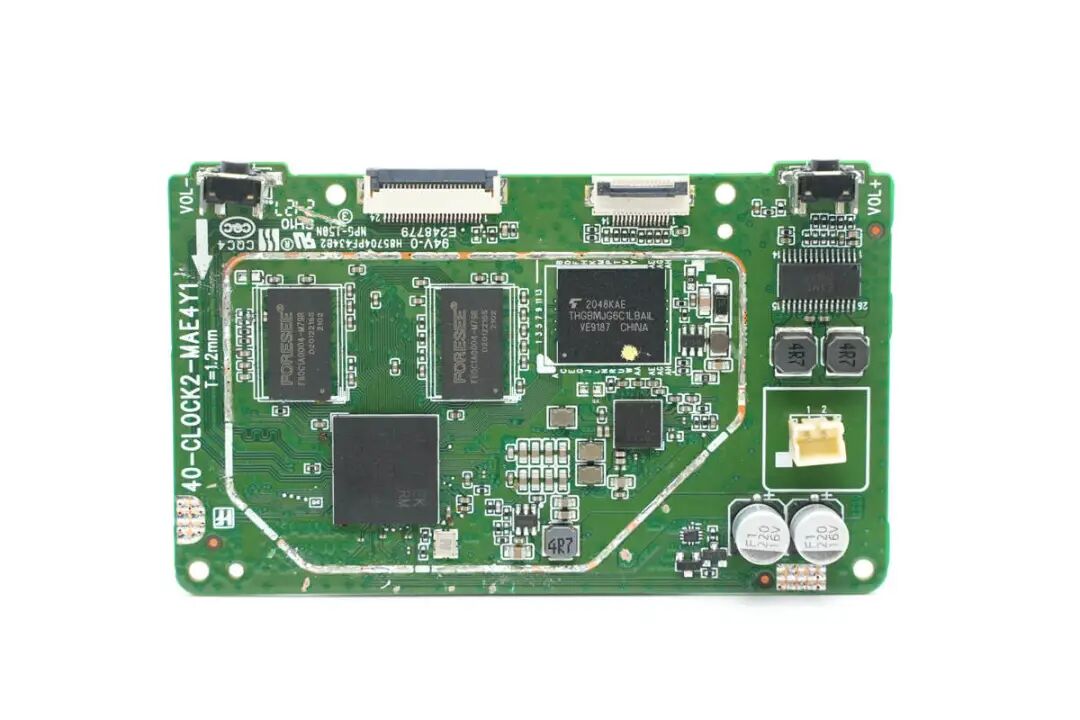

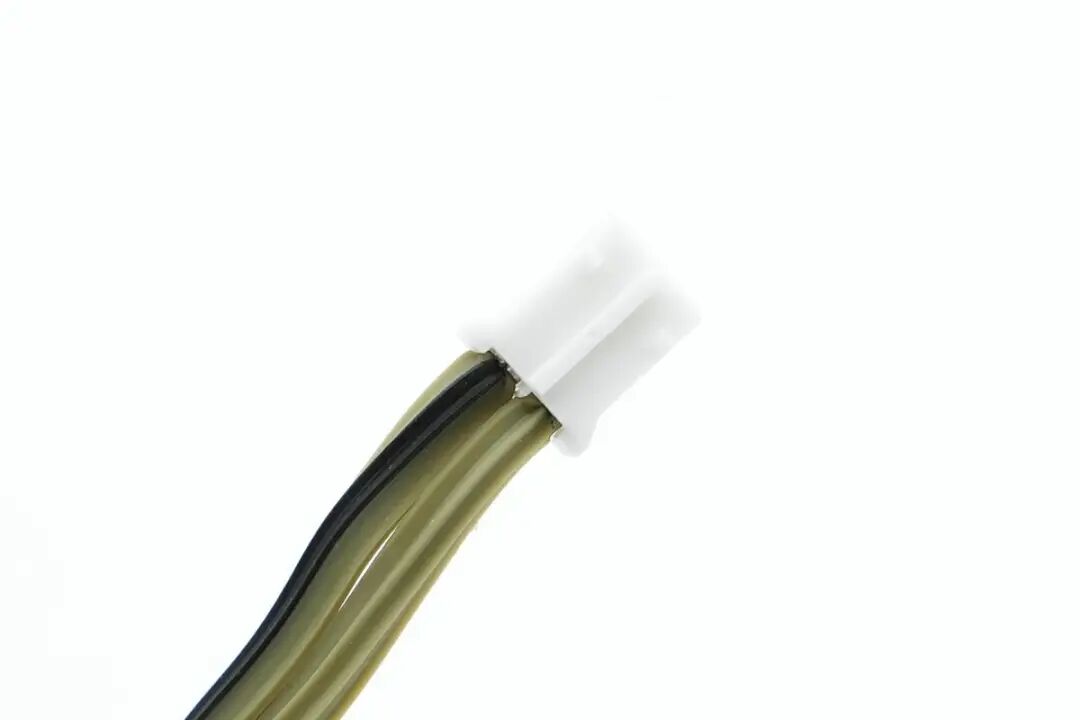

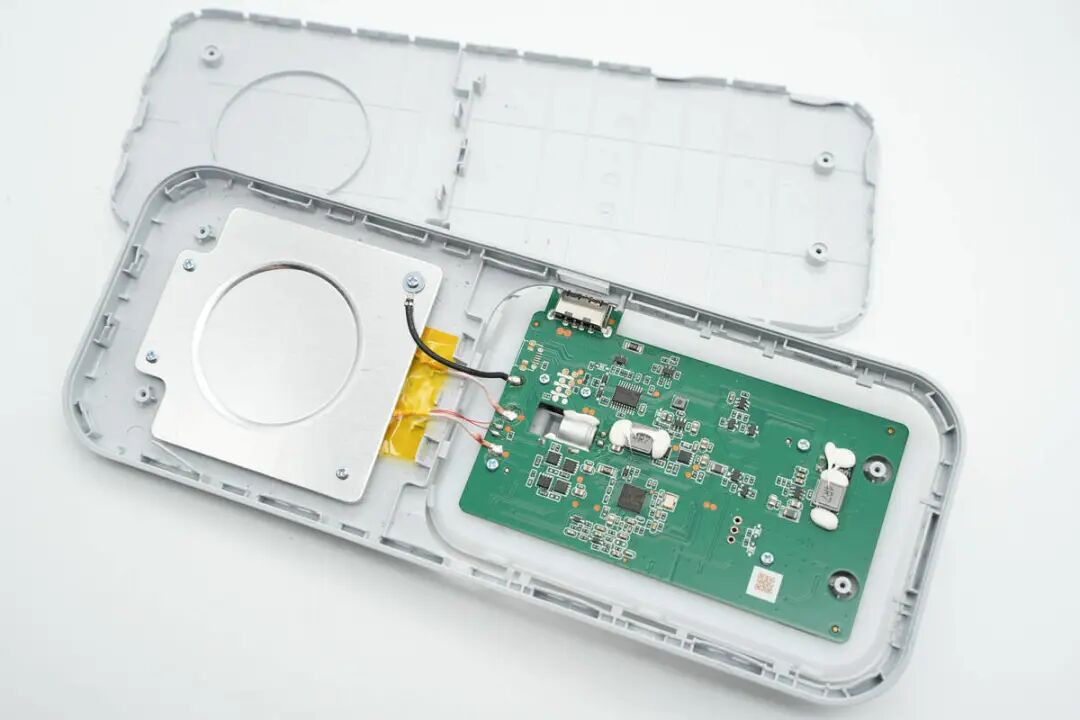

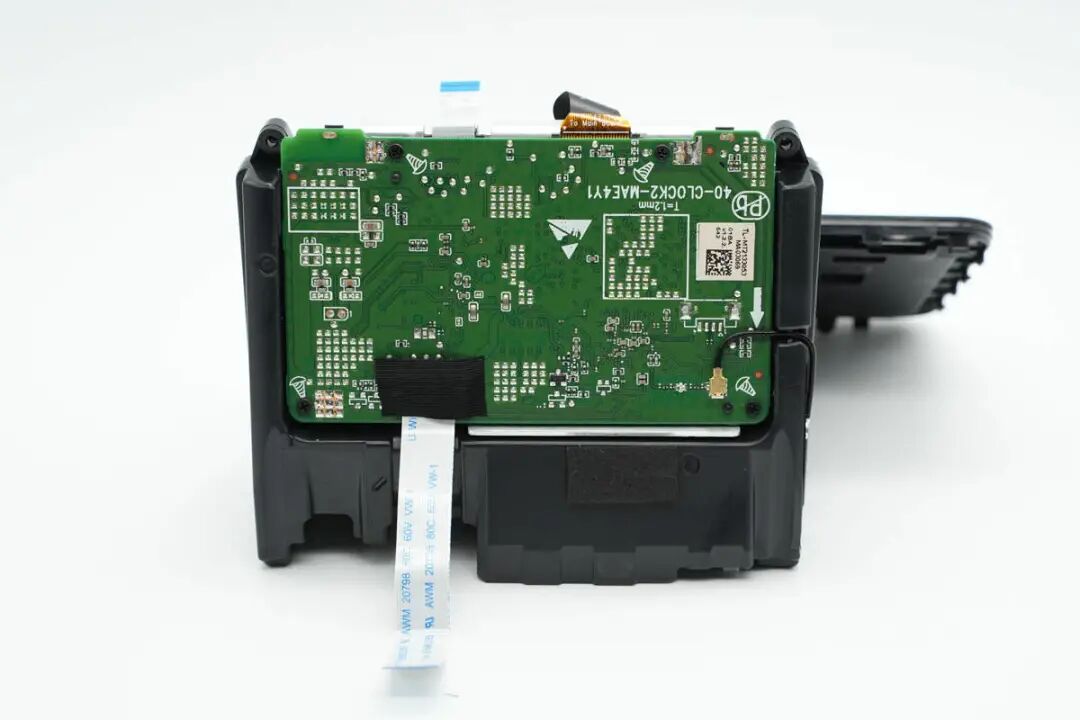

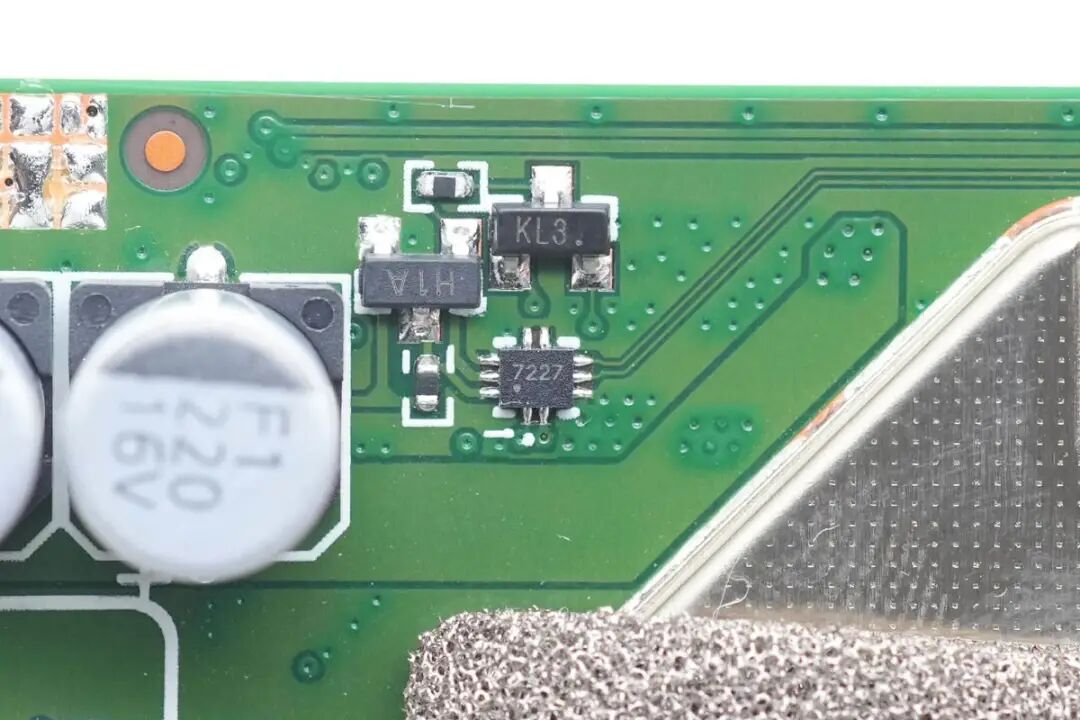

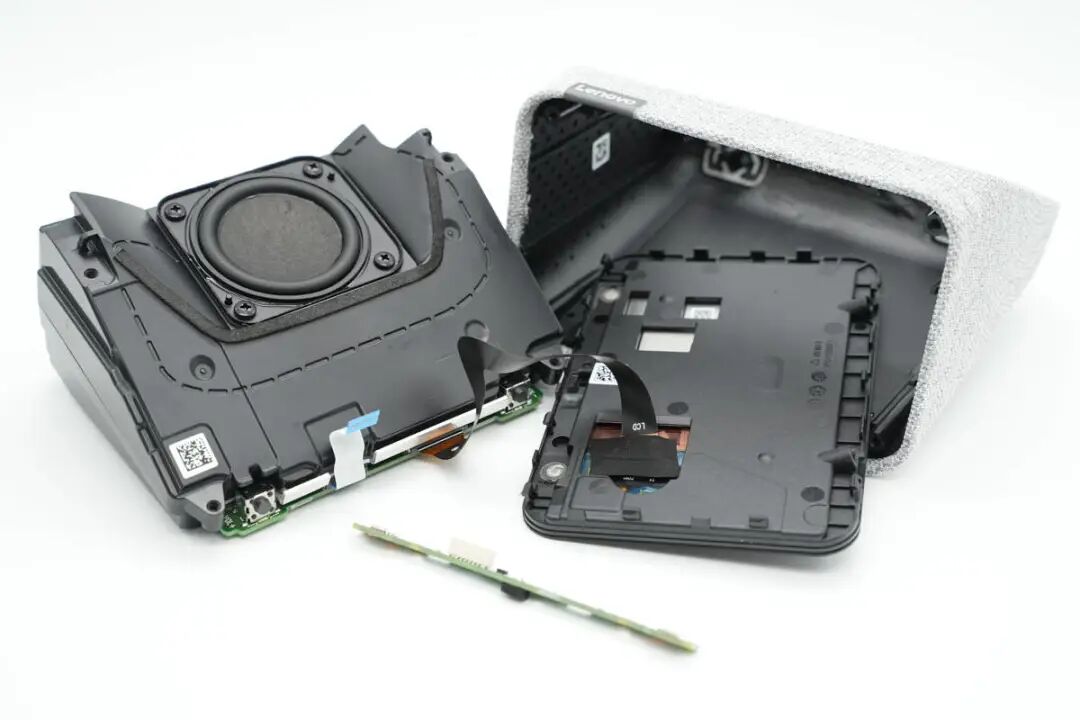

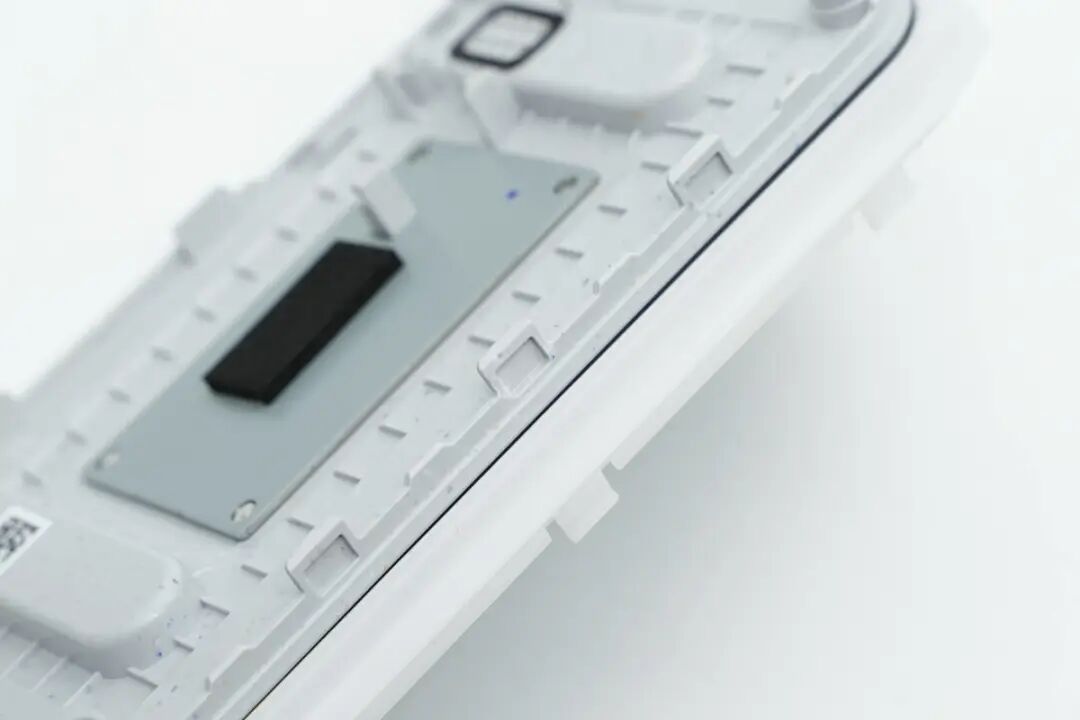

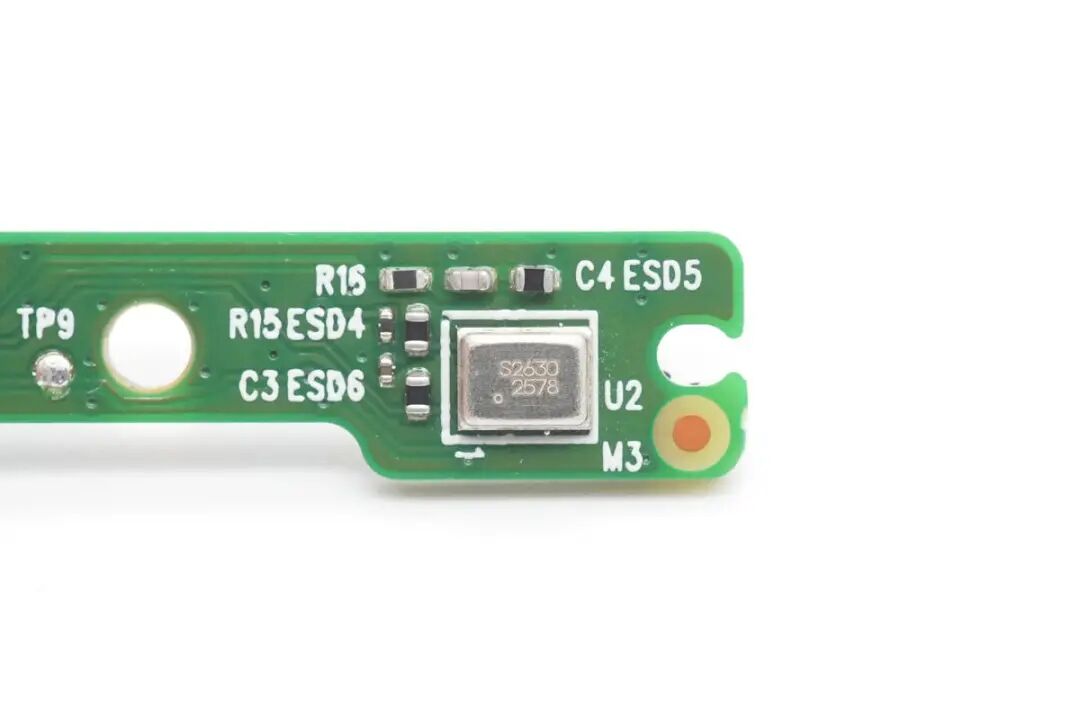

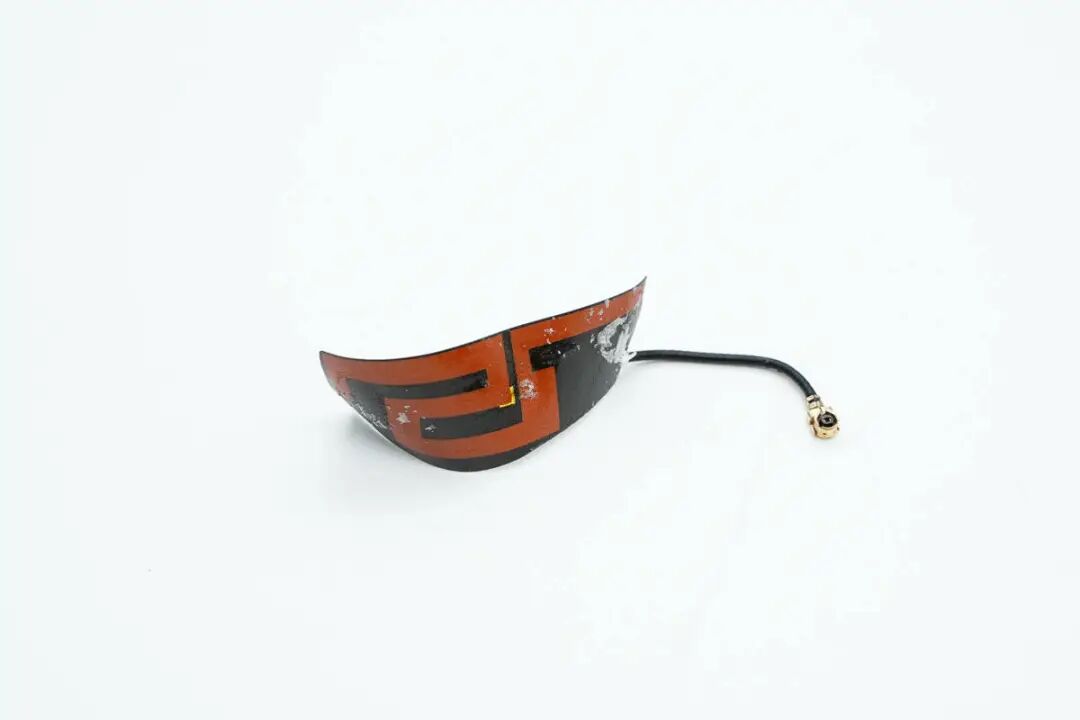

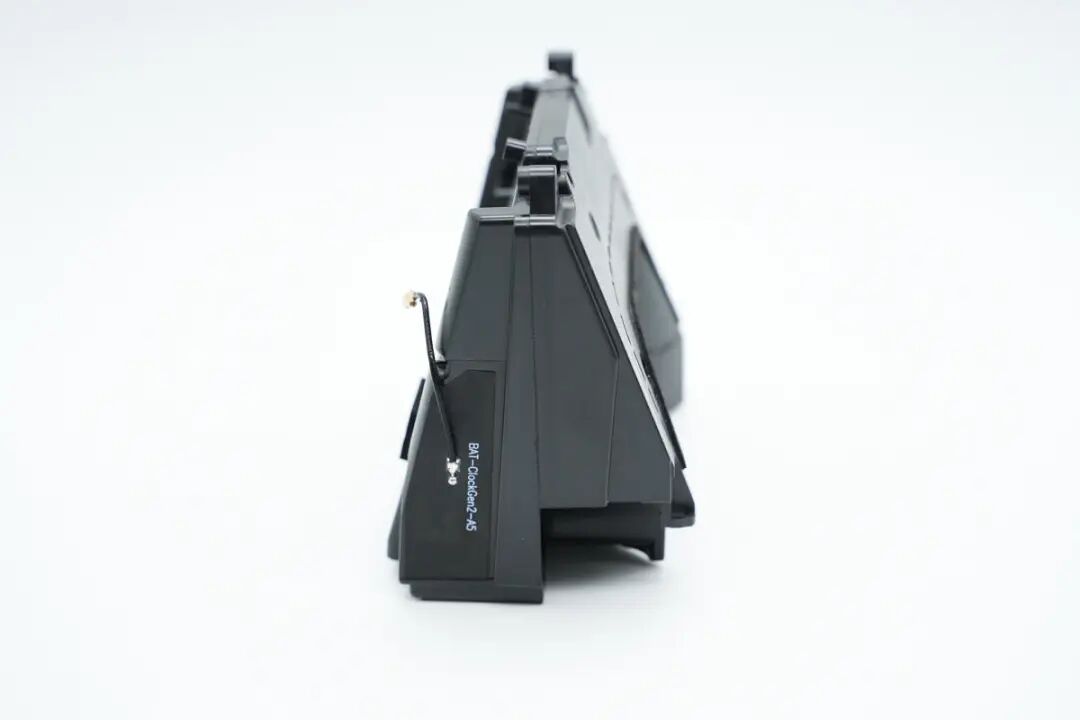

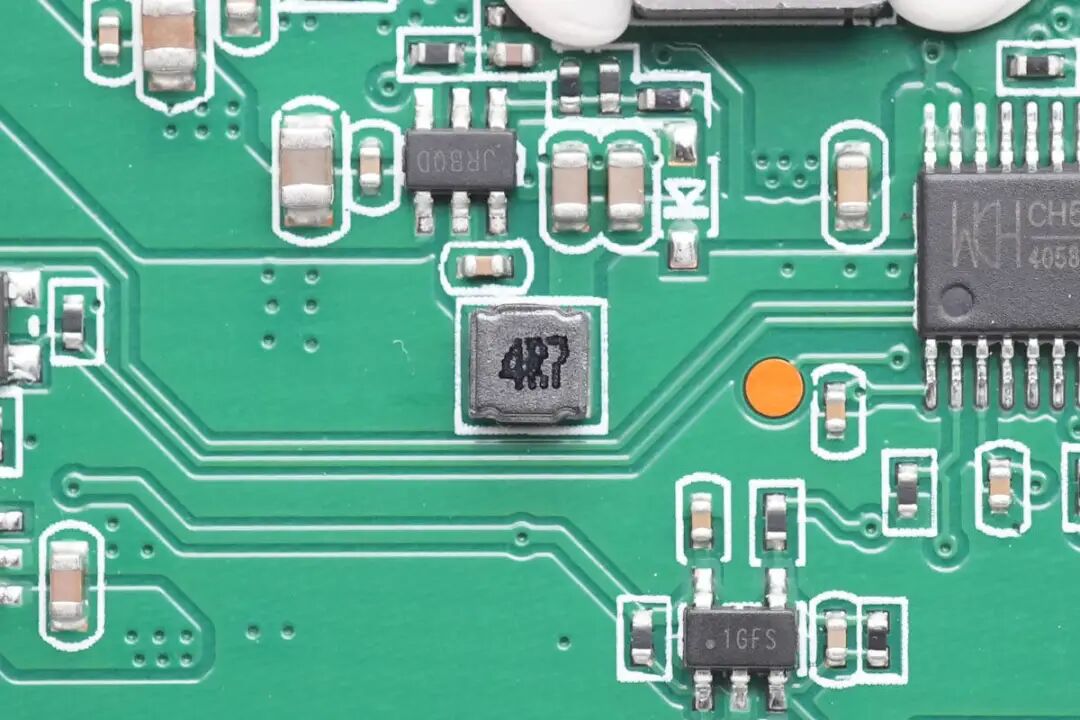

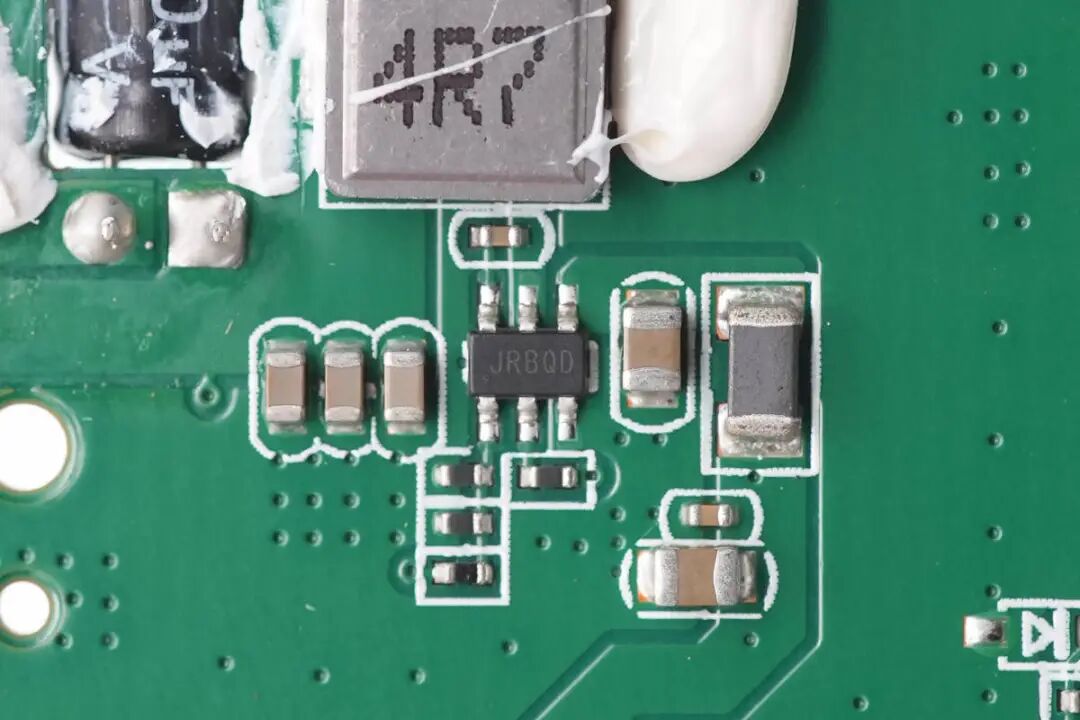

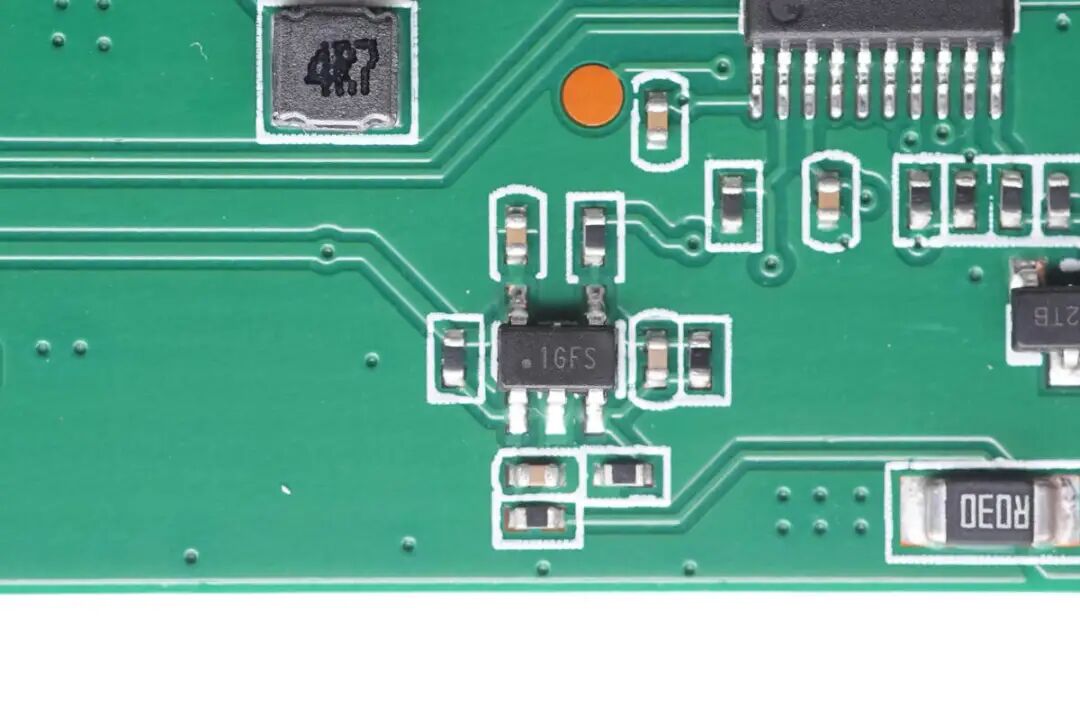

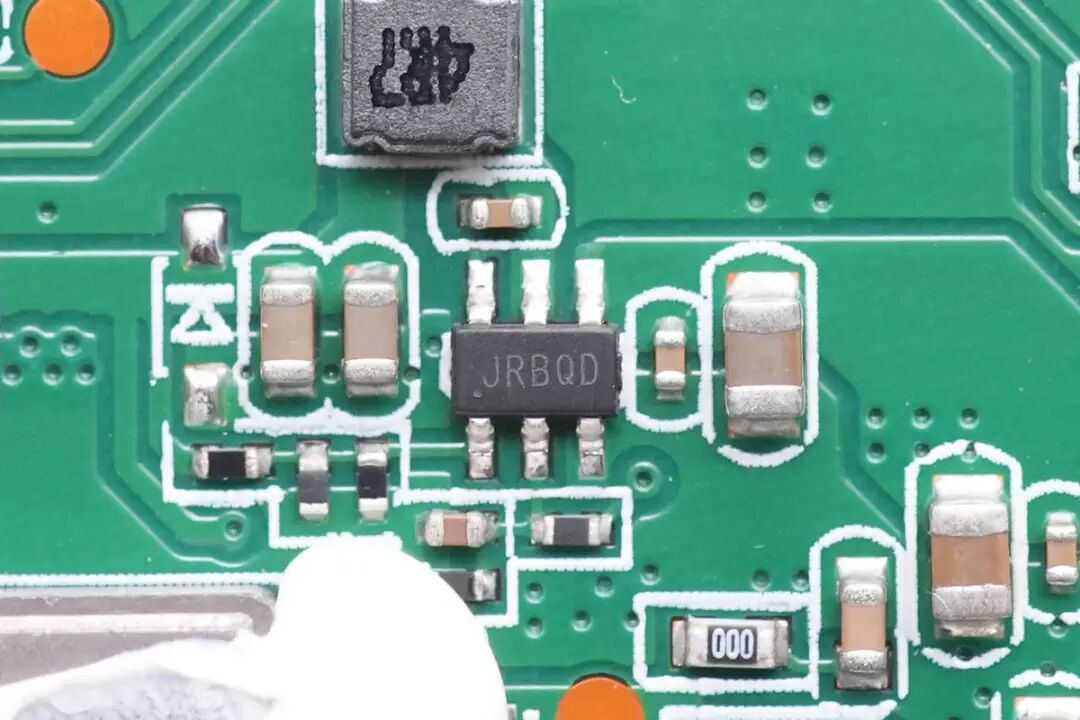

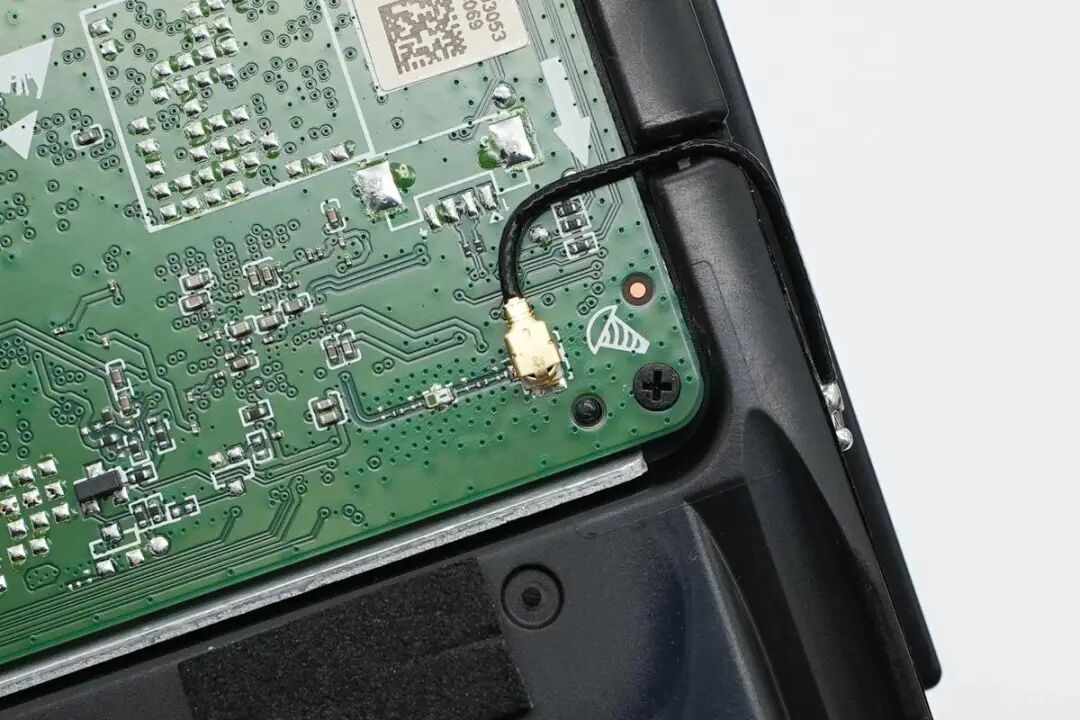

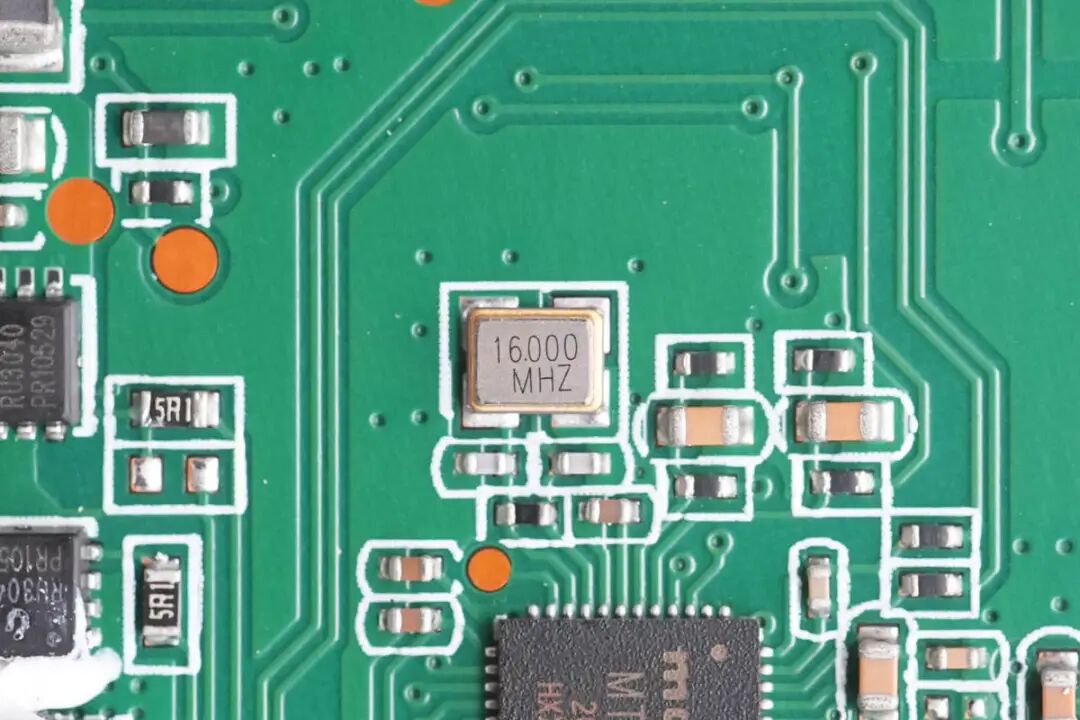

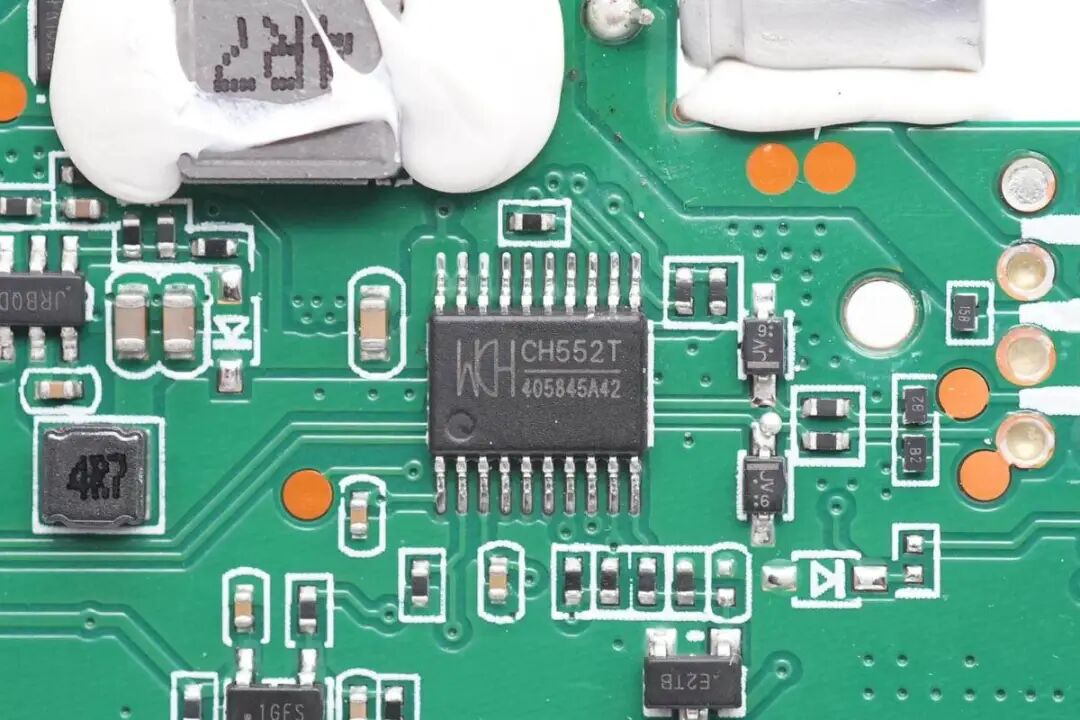

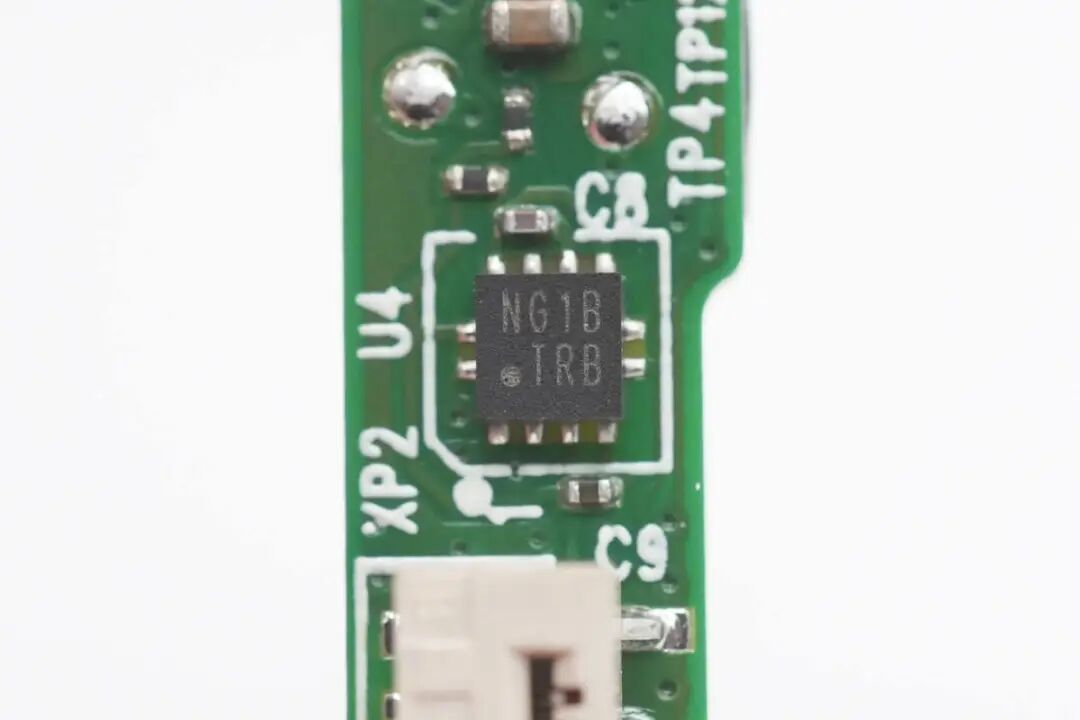

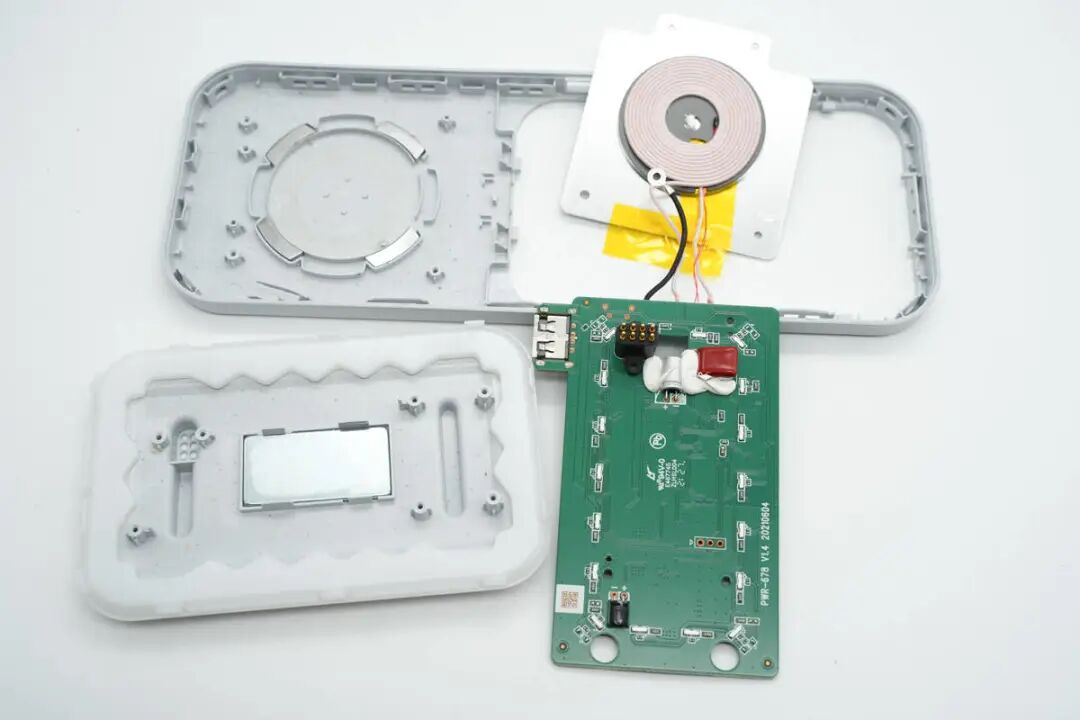

看完了时钟的外观展示以及功能测试，下面就对这款时钟进行拆解，一起来看看内部设计。拆下时钟的后盖，后盖上固定一块小板用于供电，后盖中心位置是一块铁板用于吸附底座。小板上焊接DC电源插座和排线插座，并焊接TVS和过压过流保护芯片。小板背面是给底座供电的触点，还有一个开关隐藏在壳体内部。输入过压过流保护芯片来自钰泰，丝印MA，型号ETA7014，是一颗36V耐压的输入过压保护芯片，输入过压保护点可由分压电阻设置，内置35mΩ保护管，支持过热保护和短路保护功能。小板背面焊接三颗丝印MOW的MOS管，用于供电控制。接下来从时钟屏幕进行拆解，屏幕通过排线连接到主板，麦克风小板固定在音腔上。屏幕通过排线连接，排线座贴有胶带固定。麦克风小板通过排线连接到主板上。拧下螺丝，取出主板，屏蔽罩内部两颗芯片均贴有导热垫。扬声器导线通过插接件连接，两个插接件不同宽度，防止插反。扬声器插头特写，线缆采用特殊设计防止振动发出声音。主板正面特写，覆盖有大面积的屏蔽罩，左侧为扬声器功放，底部两个排线座分别连接麦克风小板和屏幕。使用热风枪加热拆下屏蔽罩，屏蔽罩下面焊接一颗SOC，两颗内存颗粒，一颗EMMC存储器和PMIC。时钟SOC芯片来自联发科技，型号MT8167A，是一颗64位的SOC芯片，内置四核Cortex-A35处理器核心和PowerVR GE8300 GPU，支持蓝牙和WiFi连接，支持1920*1200分辨率输出。两颗RAM芯片来自江波龙，型号F60C1A0004-M79R，是一颗512MB的DDR3L内存，支持1866Mbps传输速率，使用两颗组成1GB容量。EMMC存储器来自凯侠，型号THGBMJG6C1LBAIL，为8GB容量，EMMC5.1。为SOC，RAM和EMMC供电的PMIC，来自联发科技，型号MT8392A。数字功放芯片来自晶豪电子，型号AD82128，用于扬声器驱动。用于电源输入的两颗滤波电容，规格为220μF 16V，两颗并联。麦克风小板上焊接两颗麦克风，中间位置是距离传感器。麦克风丝印S2630 2578，使用两颗用于远场拾音。接下来拆解时钟的底座，首先撕下底座两侧粘贴的防滑脚垫，固定螺丝隐藏在脚垫下面。拆开底座外壳，内部是无线充电线圈和用于无线充电控制的PCBA模块，无线充电线圈固定在散热铝板上，通过螺丝固定。拧下固定PCBA模块和无线充电线圈的螺丝，取出无线充电线圈和PCBA模块。无线充电线圈四周有四块磁铁，用于苹果手机的无线充电吸附。在无线充电PCBA模块下方固定一块磁铁，用于吸附固定时钟，外圈白色为导光材料，用于底座的灯光效果。无线充电线圈特写，底部固定散热铝板，并粘贴高温胶带加强绝缘。无线充电PCBA模块正面特写，边缘为一圈LED灯，配合外壳上的导光条营造灯光效果。右侧为连接时钟的镀金触点，用于为底座供电。无线充电PCBA模块背面为一路完整的无线充电电路和用于USB降压输出供电的降压电路。底座输入滤波电容来自永铭，为NPX系列固态电容，规格为330μF 16V。降压芯片来自矽力杰，丝印JR，实际型号为SY8104，是一颗18V输入，4A输出的同步降压转换器，内置开关管，工作频率为500kHz，采用TSOT23-6封装，用于USB-A输出限流的保护芯片，来自矽力杰，丝印dE，型号为SY6863B3。丝印1GFS的单运放，配合取样电阻检测USB-A口输出电流。另外一颗降压芯片为单片机提供供电，型号同样为矽力杰SY8104。单片机来自沁恒微，型号为CH552，是一颗增强型8位单片机，用于底座灯光控制。无线充电芯片来自美芯晟，型号为MT5811，是一款集成USB PD、QC等快充协议、高度集成的符合Qi标准的无线充电发射芯片，支持15W输出功率。MT5811集成ARM M0 处理器，拥有卓越的高效率和紧凑设计，提供强大、自主的二次开发空间。芯片内部集成3对NMOS驱动器，可用于单线圈应用的无线充电器，支持定频调压控制，无需外置驱动器。MT5811可延展性强，配置定制化，采用高集成嵌入式SoC架构及灵活接口设计，适用于各种低成本、低功耗应用，可广泛应用于为5G智能终端、智能可穿戴设备、智能家居、物联网、智能家电进行无线充电的设备。用于为无线充电主控提供时钟的无源晶振，频率为16.000MHz。用于定频调压降压的两颗MOS管，来自锐骏半导体，型号为RU3040M2，是一颗耐压30V的NMOS，导阻为5.8mΩ，采用PDFN3333封装。无线充电功率级使用四颗MOS管组成全桥，型号均为RU3040M2。无线充谐振电容采用科雅ZZEC无线充专用CBB电容，规格为0.4μF 100V。无线充电线圈特写，中间固定一颗热敏电阻用于检测温升。联想智能时钟2是一款在传统智能音箱上加入屏幕的产品，加强用户的交互功能。同时这款音箱配置了一个无线充电底座，支持磁吸功能，可以为苹果和安卓手机充电，功能更加实用。充电头网通过拆解了解到，这款时钟内置MTK联发科技的解决方案，采用MT8167A SOC搭配江波龙DDR3L内存和凯侠EMMC用于时钟程序存储与运行，内置晶豪数字功放用于扬声器驱动。无线充电底座内置美芯晟MT5811高集成无线充电主控，单芯片内置三路NMOS驱动器，可满足苹果定频无线充电需求，无需外置驱动器或降压芯片，方案简洁高效。
