前言

随着手机快充功率的不断提升，传统18W输出的充电电源已经不能充分满足消费者的快充需求，但支持大功率输出的充电宝，通常容量都很大，体积和板砖一样，非常不便于携带。针对这一市场痛点，倍思推出了一款支持30W快充的移动电源，具备两个USB-A接口和一个USB-C接口，USB-C接口支持30W输出，满足安卓和苹果手机的快充需求。

充电头网已经拿到倍思新推出的这款移动电源，其采用家族式外观设计，支持百分比电量显示，自带一条USB-A转USB-C数据线，更加实用。下面就对这款30W移动电源进行拆解，看看内部的快充解决方案。

倍思30W移动电源开箱

包装盒正面印有Baseus品牌、30W标识、充电宝外观图以及名称。

背面印有产品充电场景图以及商家信息。

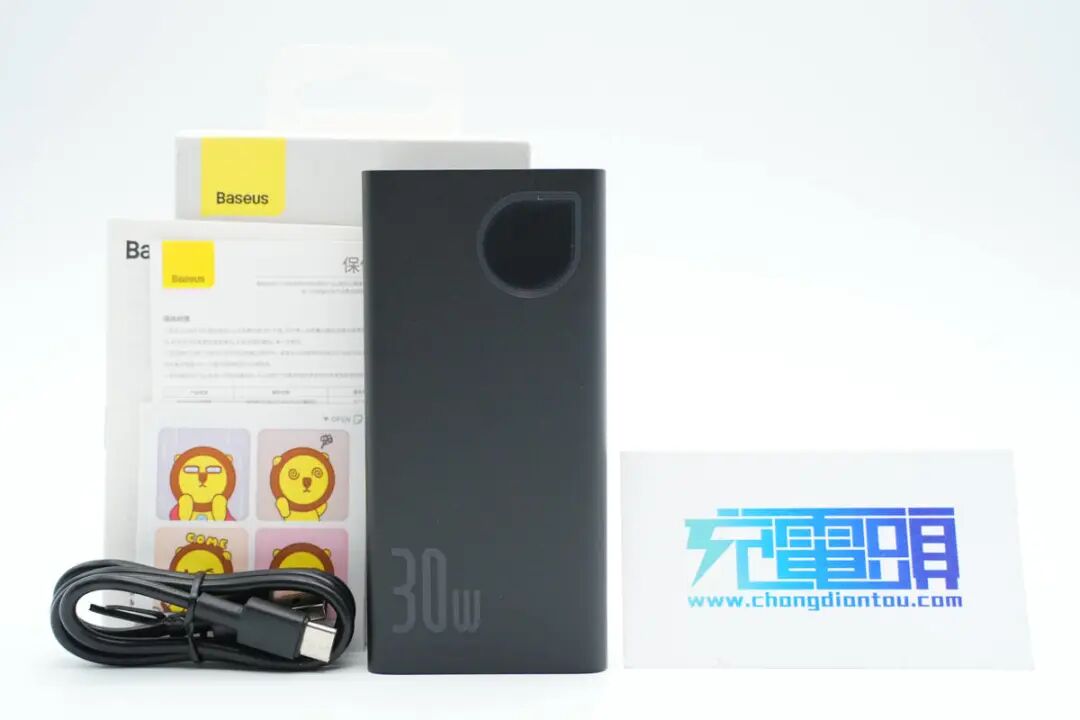

包装内含充电宝、数据线、说明书以及卡通贴纸等。

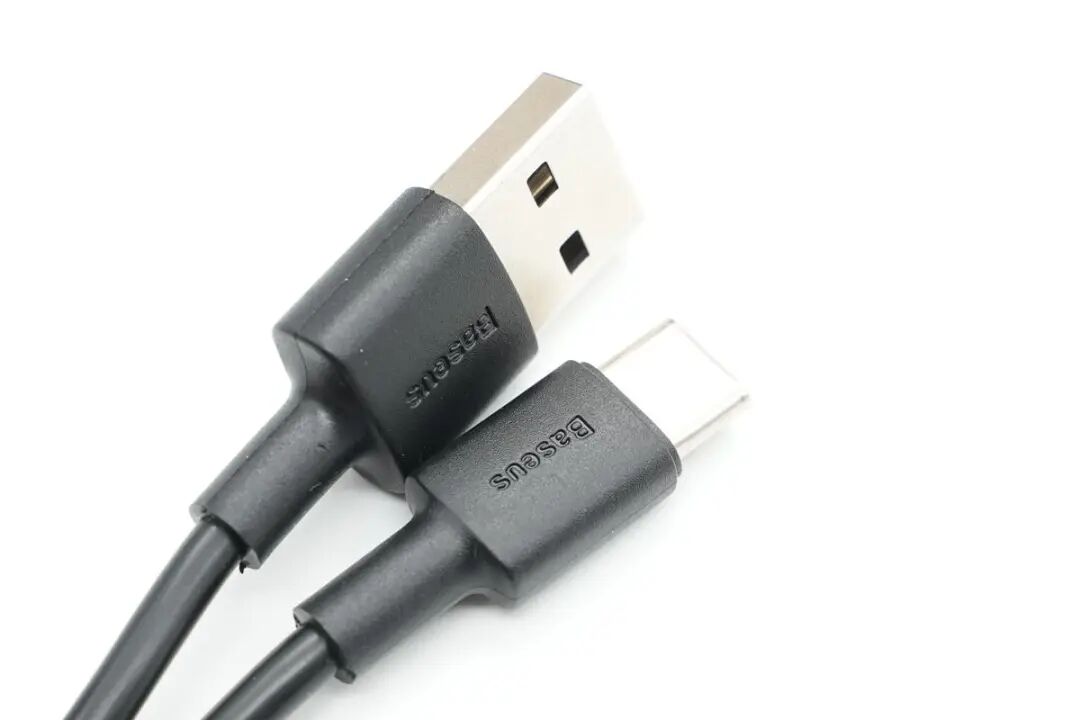

附带线缆是A to C短线方便使用，线头外壳磨砂方便插拔，并设计有Baseus品牌logo。

移动电源采用PC材质黑色外壳，表面磨砂抗指纹，两侧边缘过渡圆润持握不硌手。

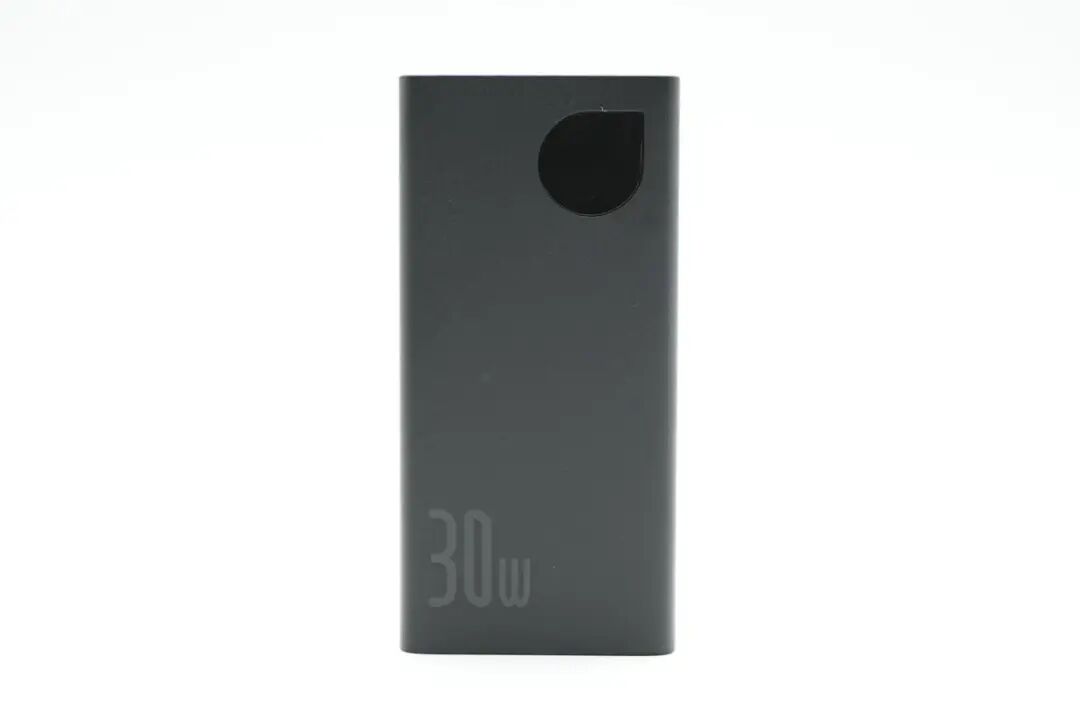

机身正面配有水滴型数显屏，可实时观察剩余电量，左下角设计有30W字样，表明产品最大输出功率。

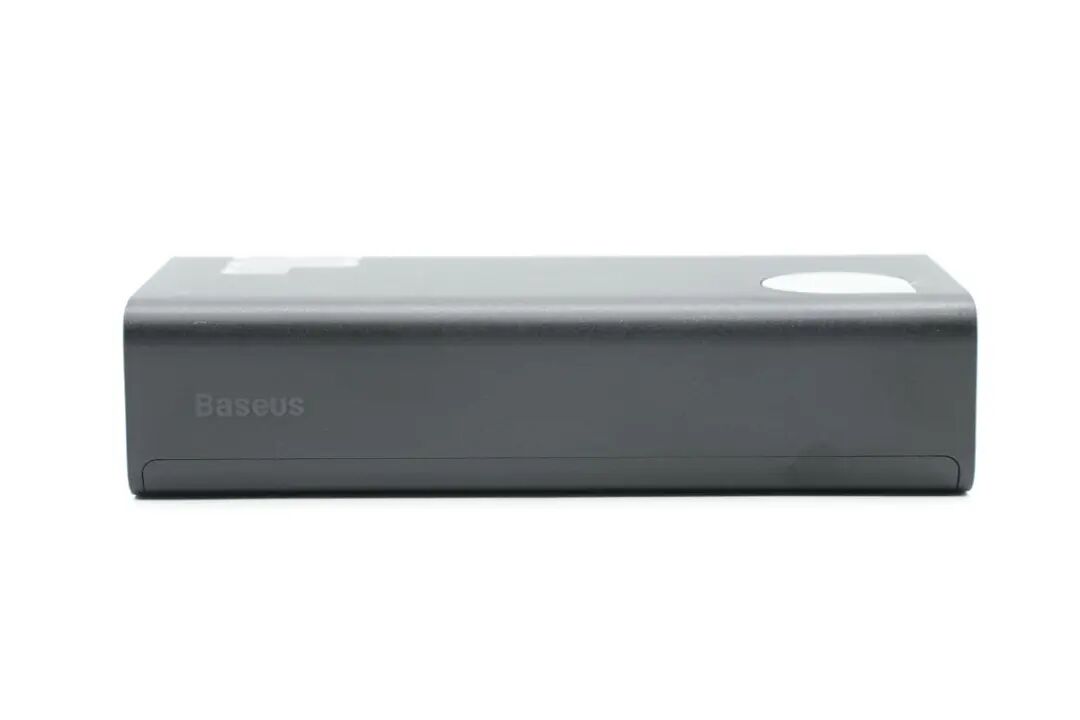

机身侧面设计有Baseus品牌logo。

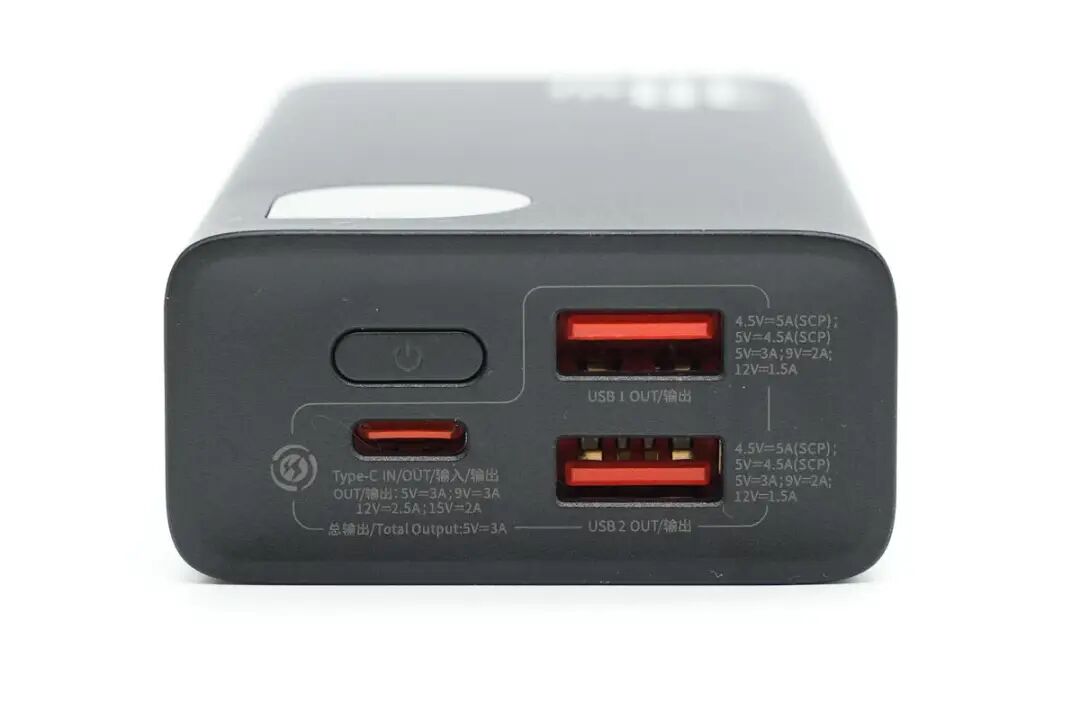

顶部配有电源键以及2A1C三个USB接口，均为红色胶芯，接口旁还印有相应的参数信息。

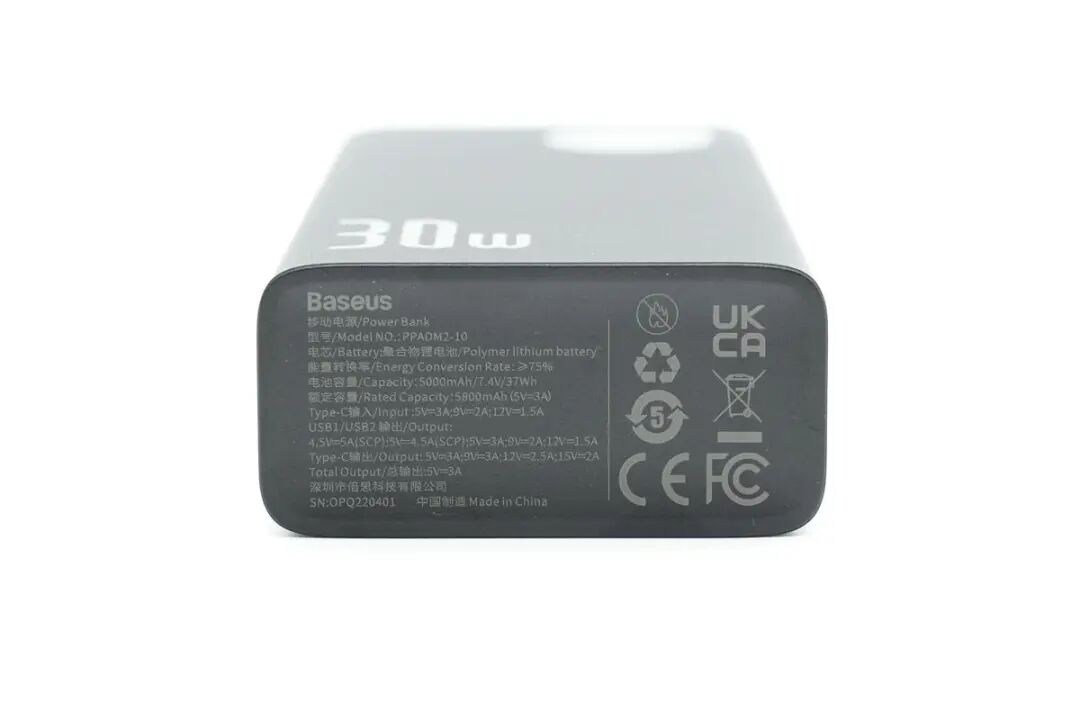

底部印有产品参数信息

型号：PPADM2-10

电芯：锂聚合物电芯

能量转换率：≥75%

电池容量：5000mAh/7.4V/37Wh

额定容量：5800mAh（5V3A）

USB-C输入：5V3A、9V2A、12V1.5A

USB1/2输出：4.5V5A（SCP）、5V4.5A（SCP）、5V3A、9V2A、12V1.5A

USB-C输出：5V3A、9V3A、12V2.5A、15V2A

总输出：5V3A

深圳市倍思科技有限公司

充电宝已经通过了UKCA、CE、FCC认证。

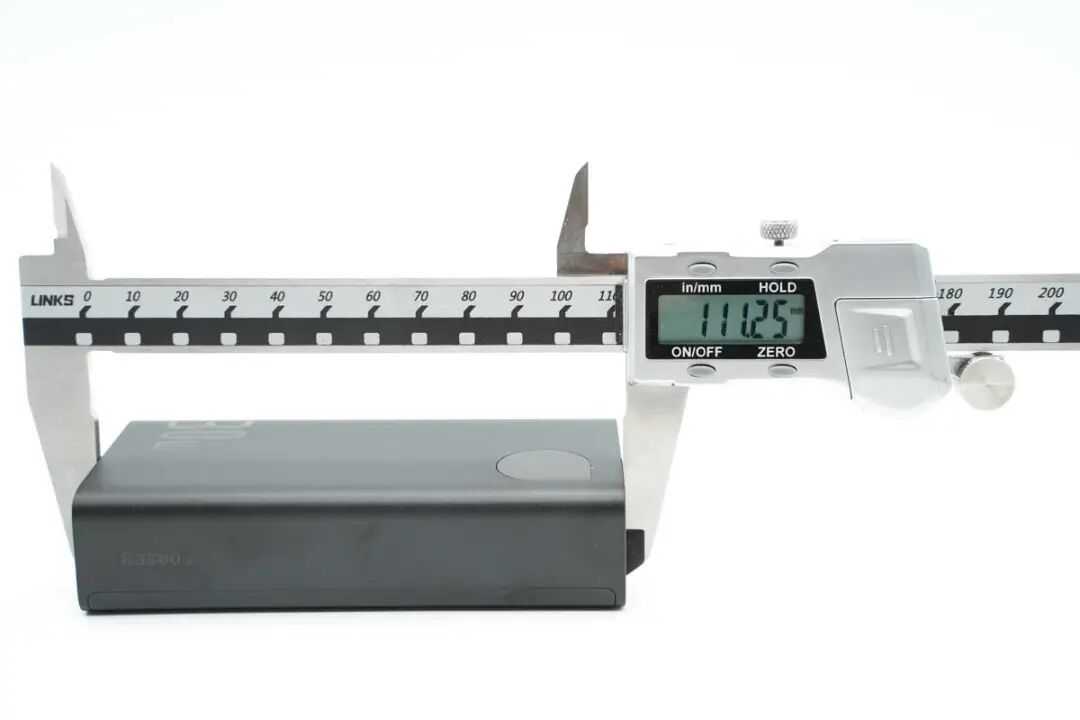

测得充电宝机身长度为111.25mm。

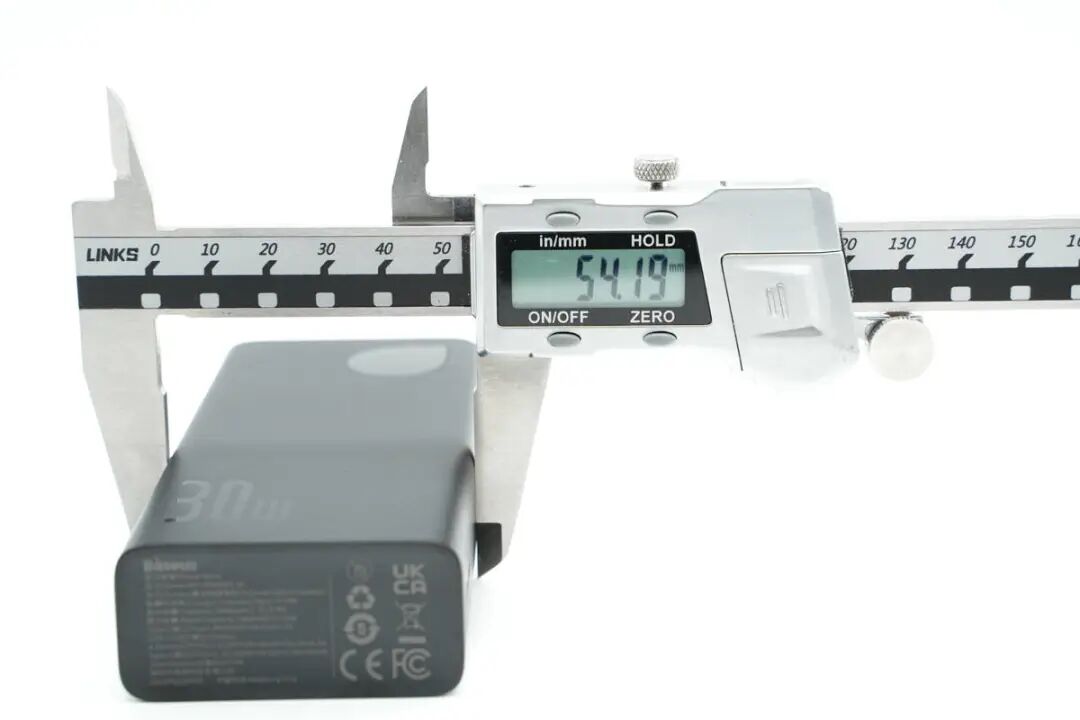

宽度为54.19mm。

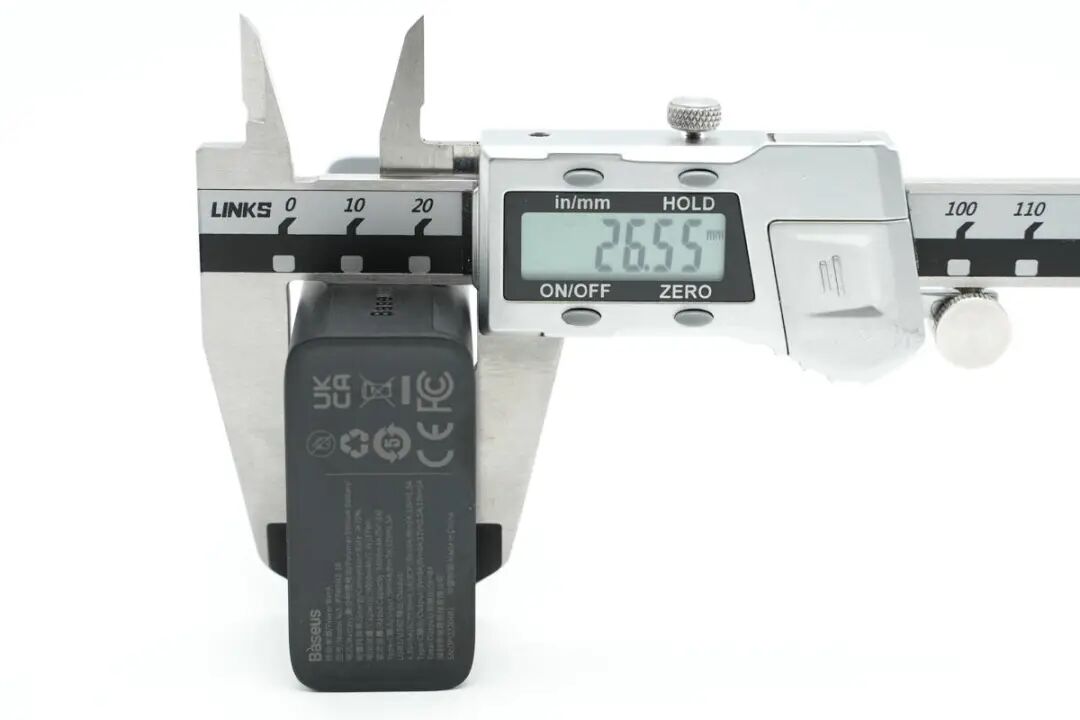

厚度为26.55mm。

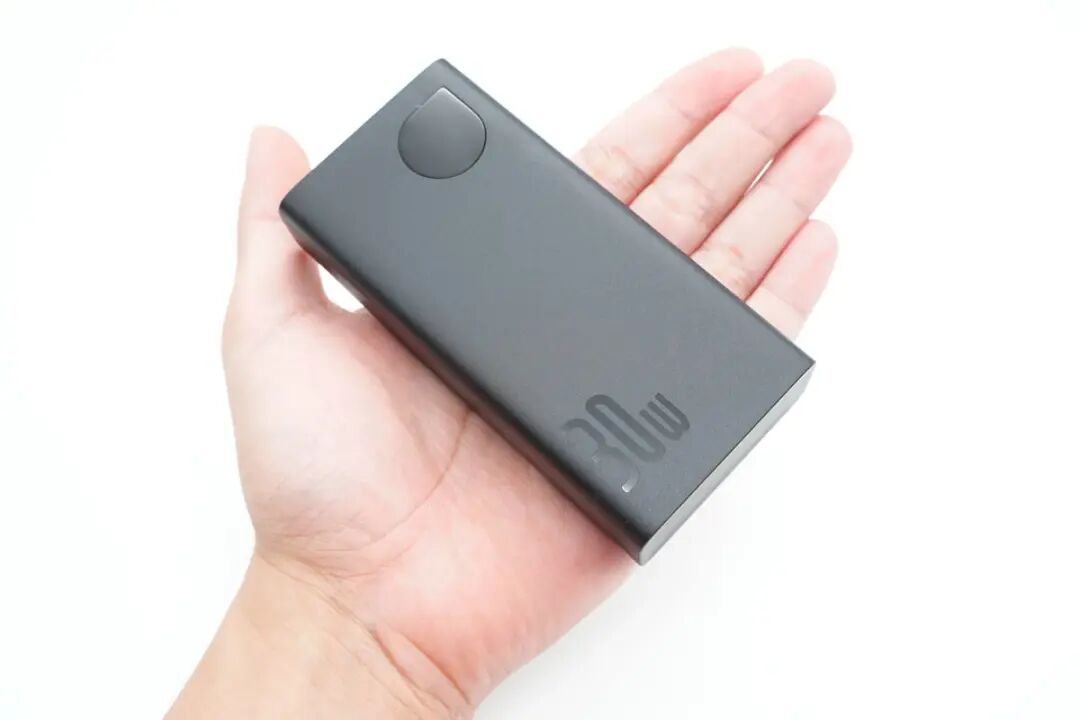

拿在手上的大小直观感受。

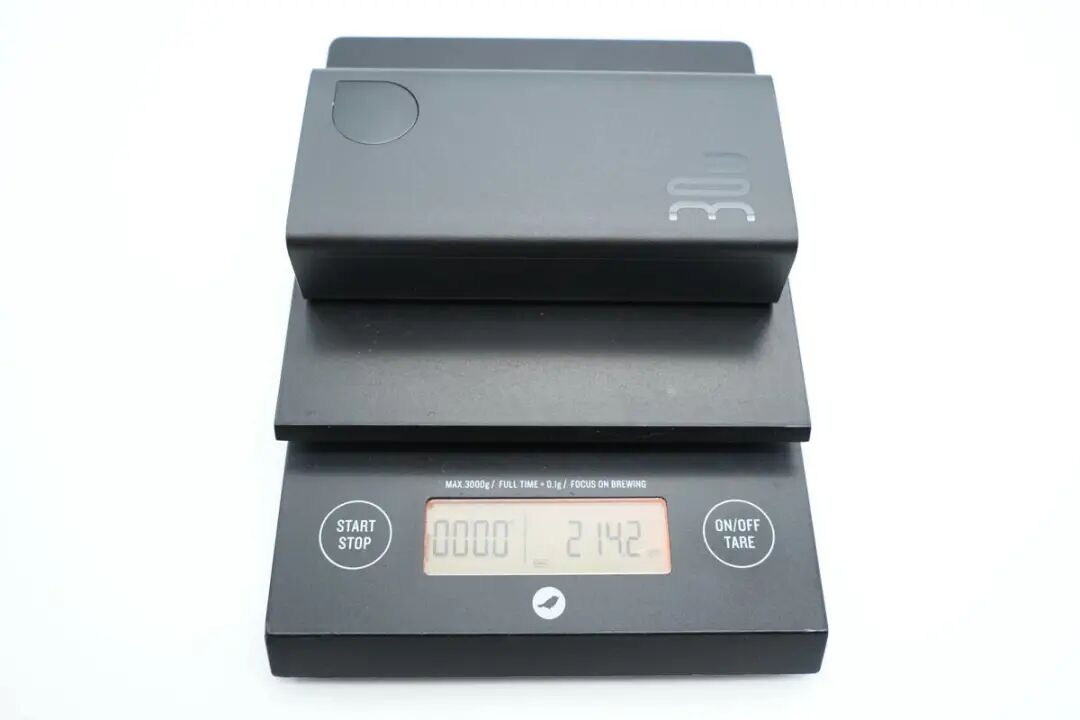

净重约为214g。

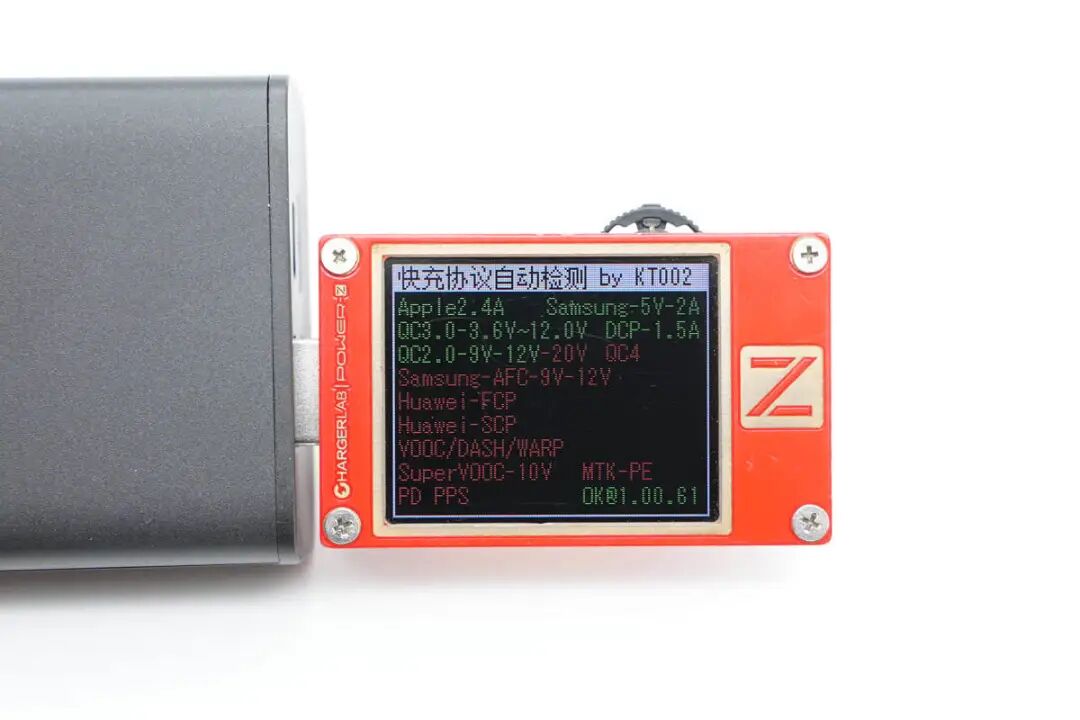

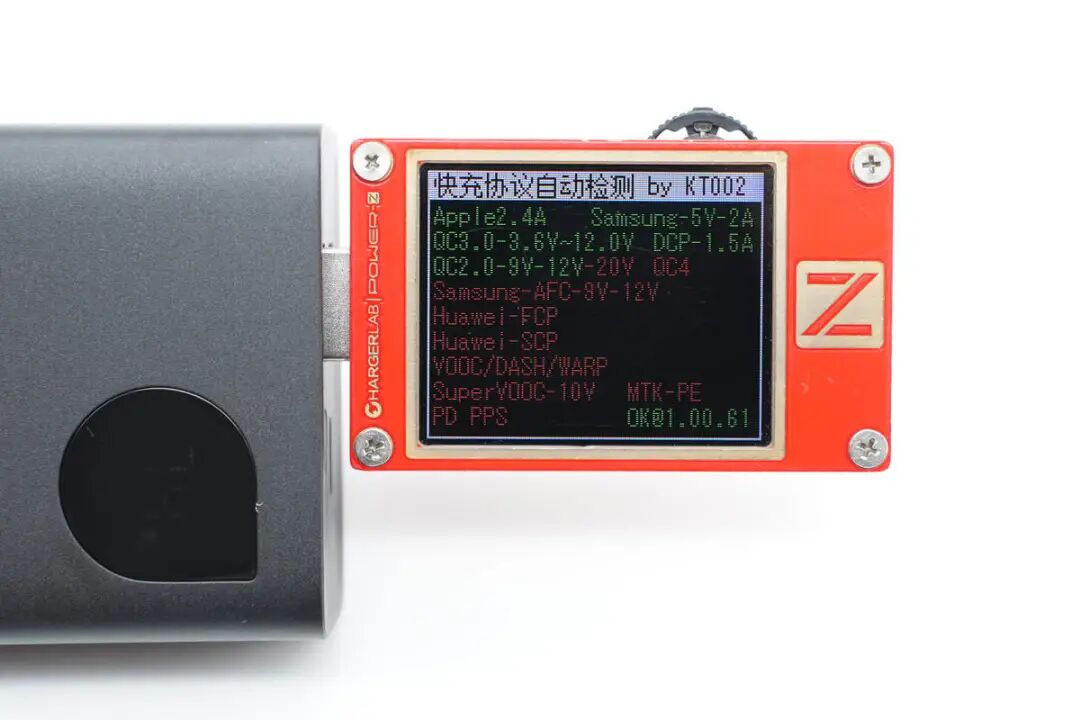

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0、QC3.0快充协议。

测得另一个USB-A口同样只支持QC2.0/3.0快充协议。

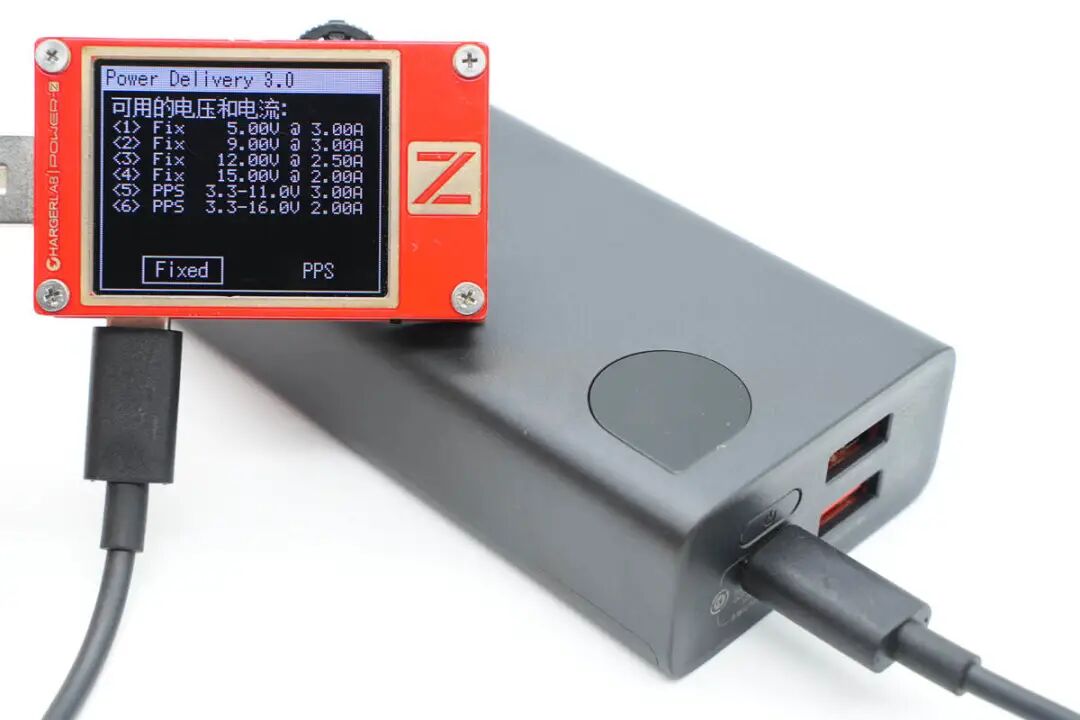

测得USB-C口支持QC2.0/3.0、PD3.0、PPS快充协议。

此外还具备5V3A、9V3A、12V2.5A、15V2A四组固定电压档位，以及3.3-11V3A和3.3-16V2A两组PPS电压档位。

倍思30W移动电源拆解

看完了倍思30W移动电源的开箱和简单测试后，下面就对这款移动电源进行拆解，看看内部应用了哪些快充方案。

首先沿接缝撬开移动电源外壳，电池组通过胶水固定在外壳内部。PCBA模块贴有导热垫用于散热。

PCBA模块通过螺丝固定在外壳内部。

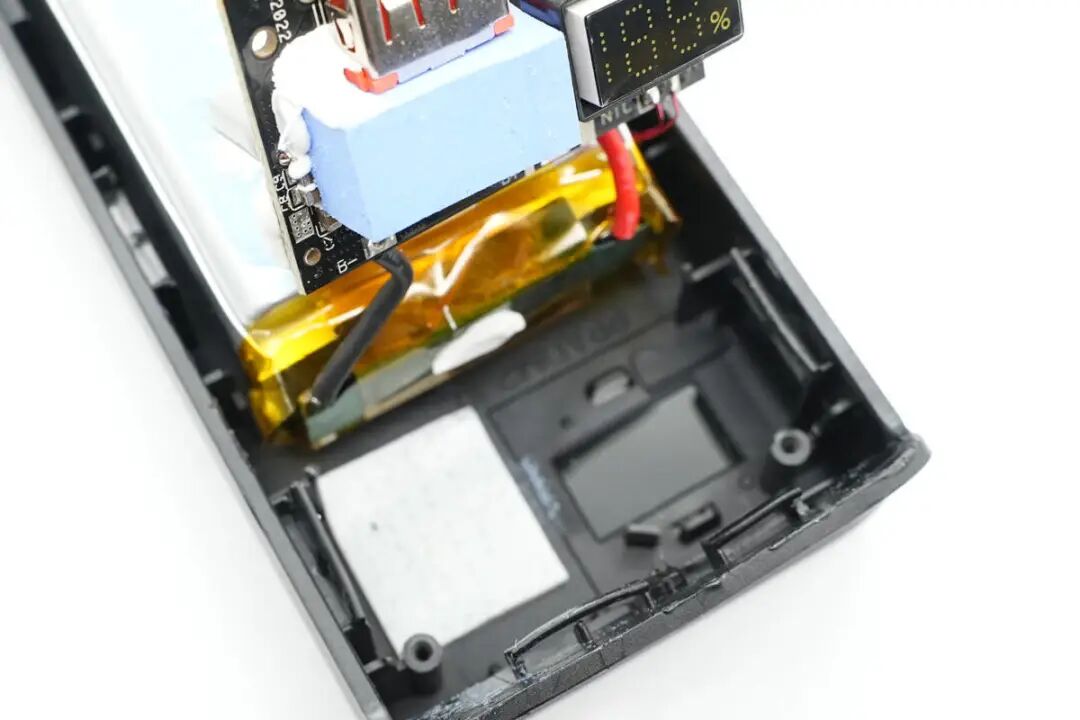

拧开螺丝取下PCBA模块，外壳内部对应数码管的位置开窗，并覆盖一块大面积的导热垫。

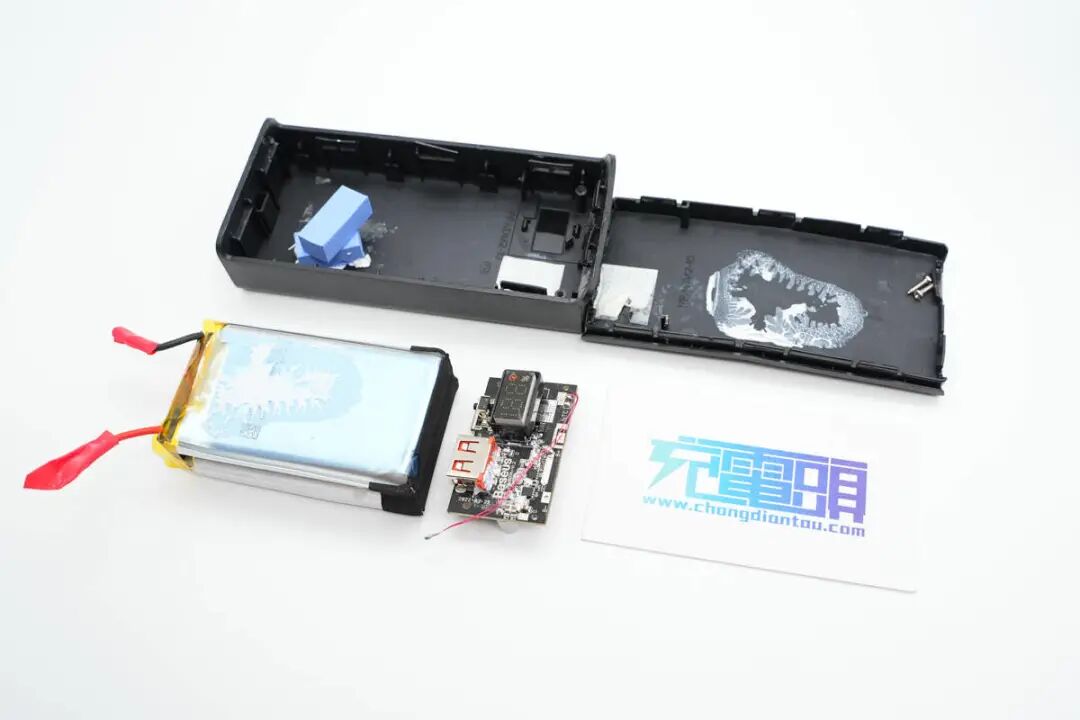

从移动电源外壳内部取出电池组和PCBA模块，电池组外部有塑料封皮固定。

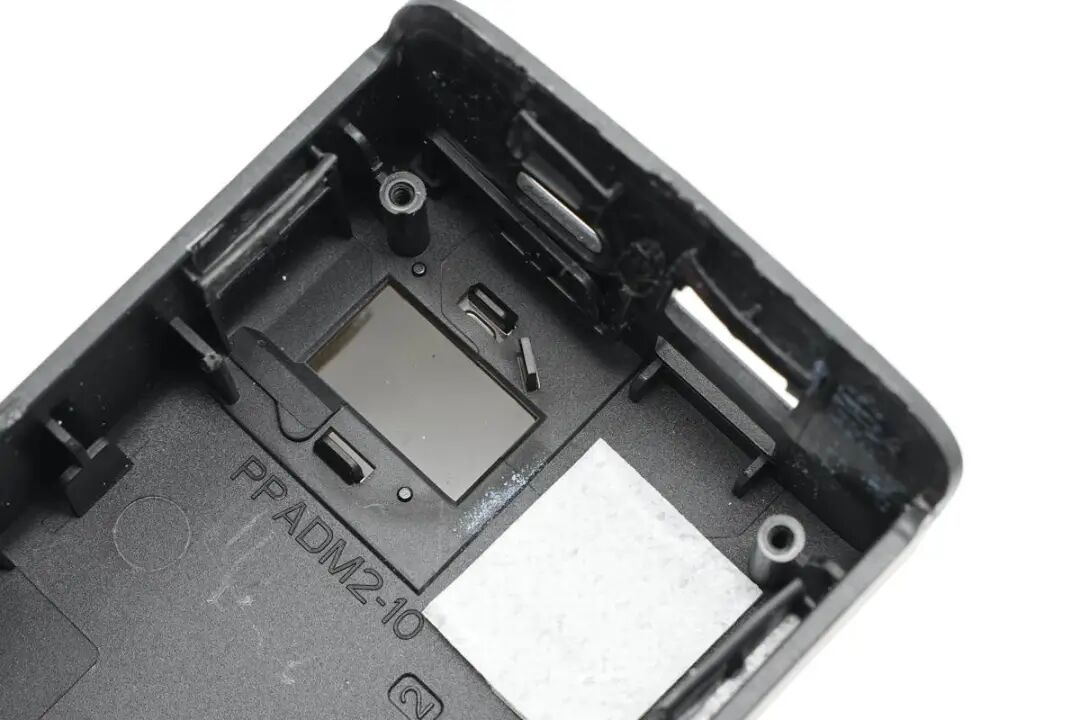

外壳内部的显示屏开窗特写。

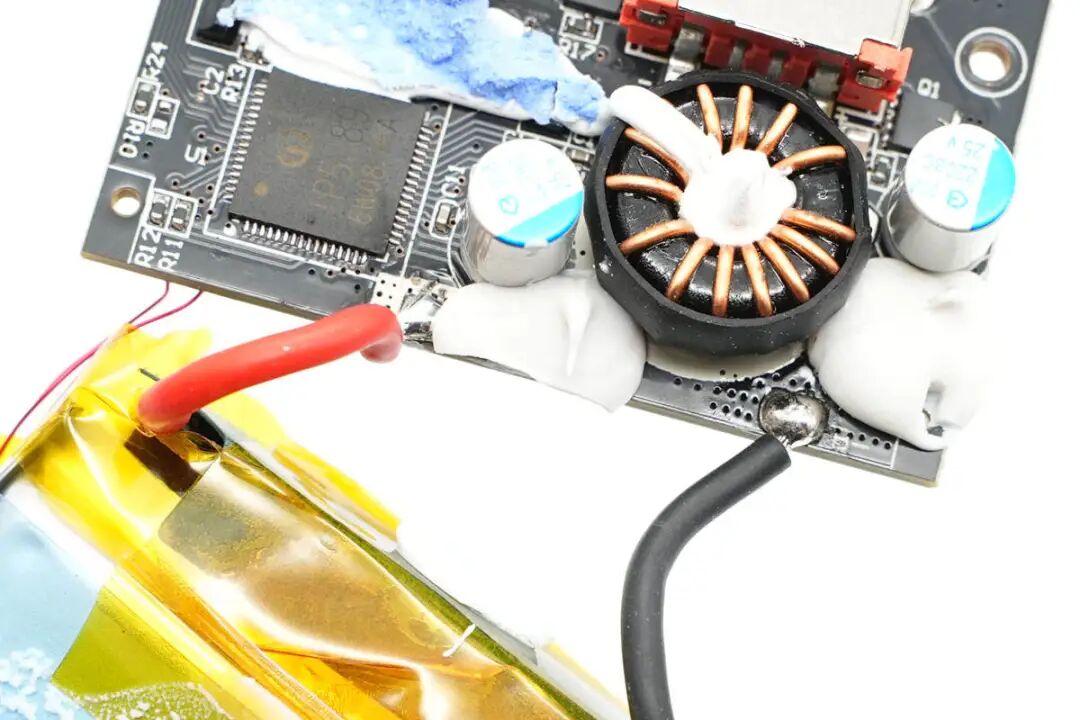

电池组通过导线焊接连接到PCBA模块上面。

电池组侧面有一颗热敏电阻用于检测电池温度。

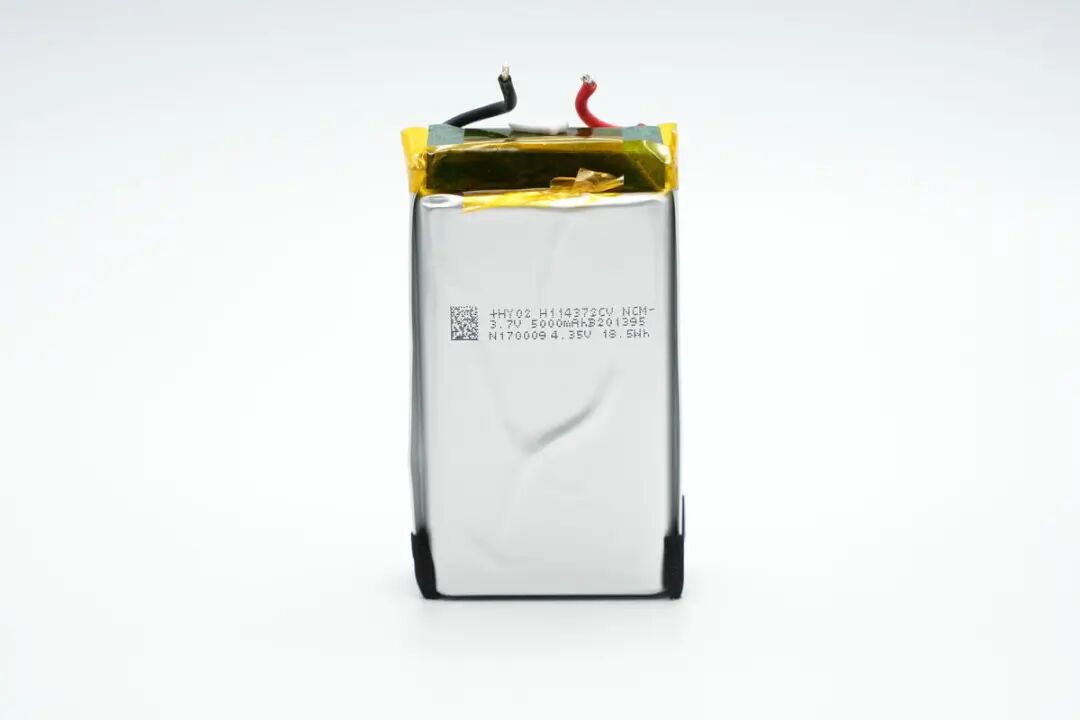

移动电源内置两片5000mAh电池串联，电池厚度为11mm，宽度43mm，长度72mm，为4.35V高平台电池。

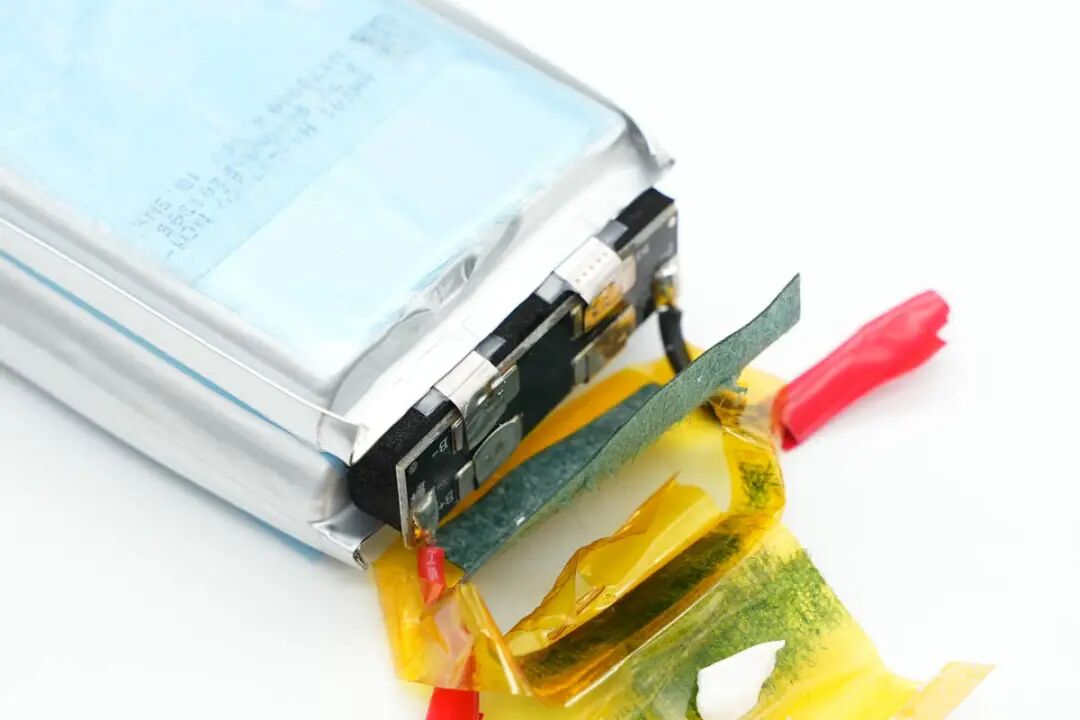

电池极耳处焊接保护板，并使用胶带包裹绝缘。

保护板采用青稞纸绝缘，电池焊接在保护板上。

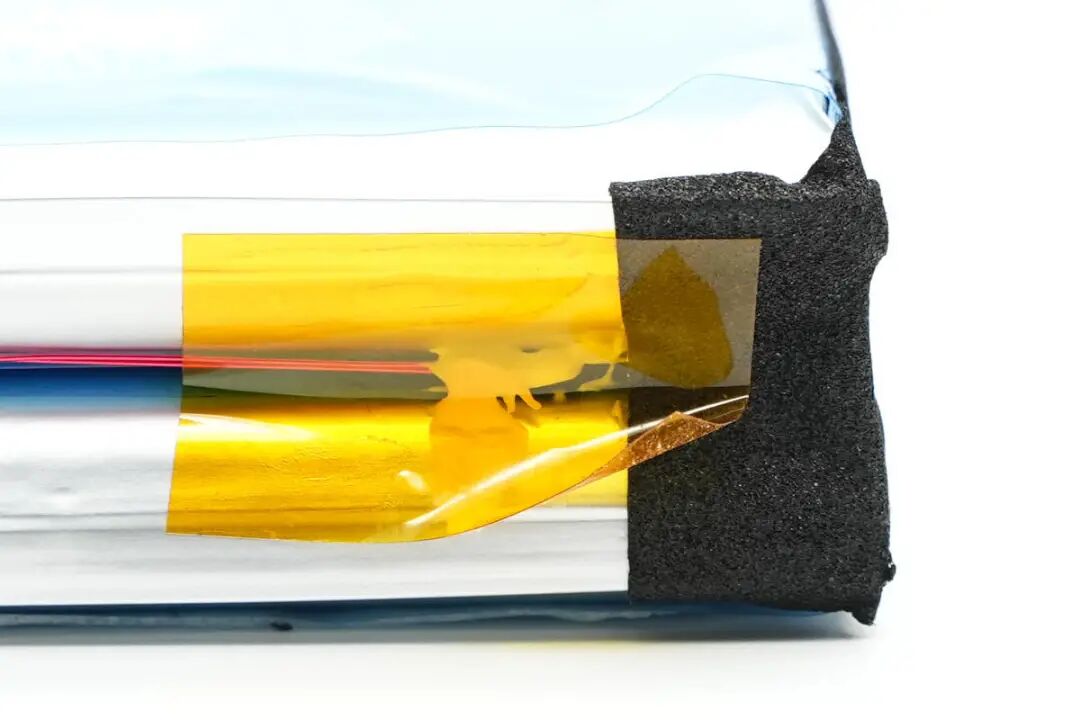

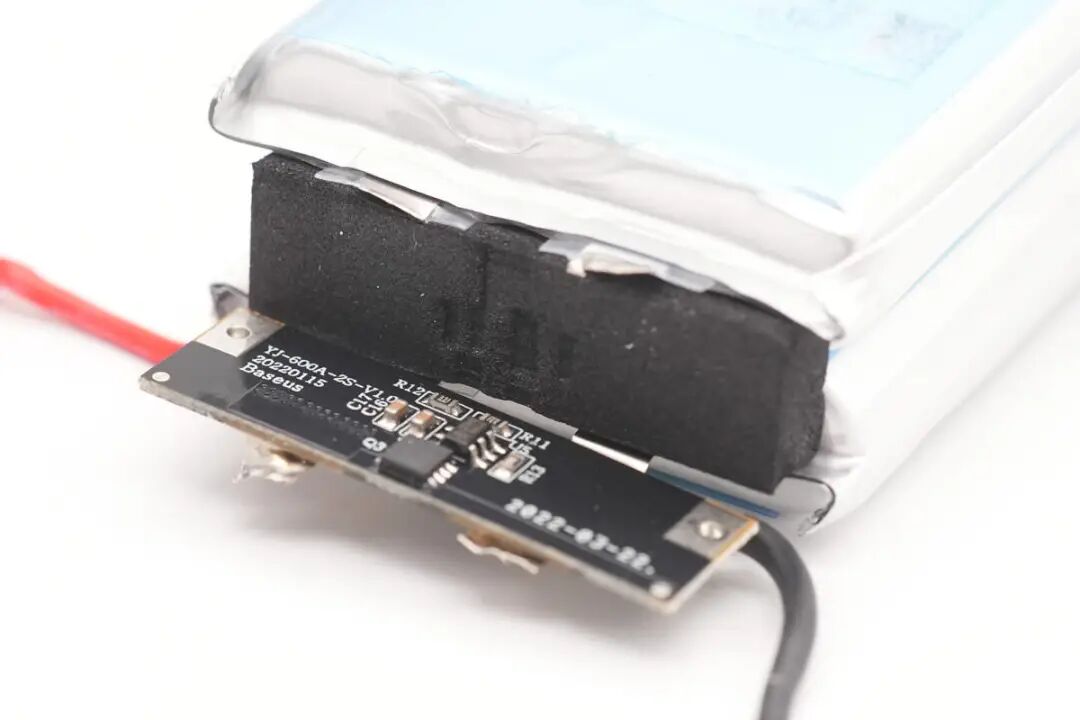

两片电池的极耳之间填充泡棉固定。

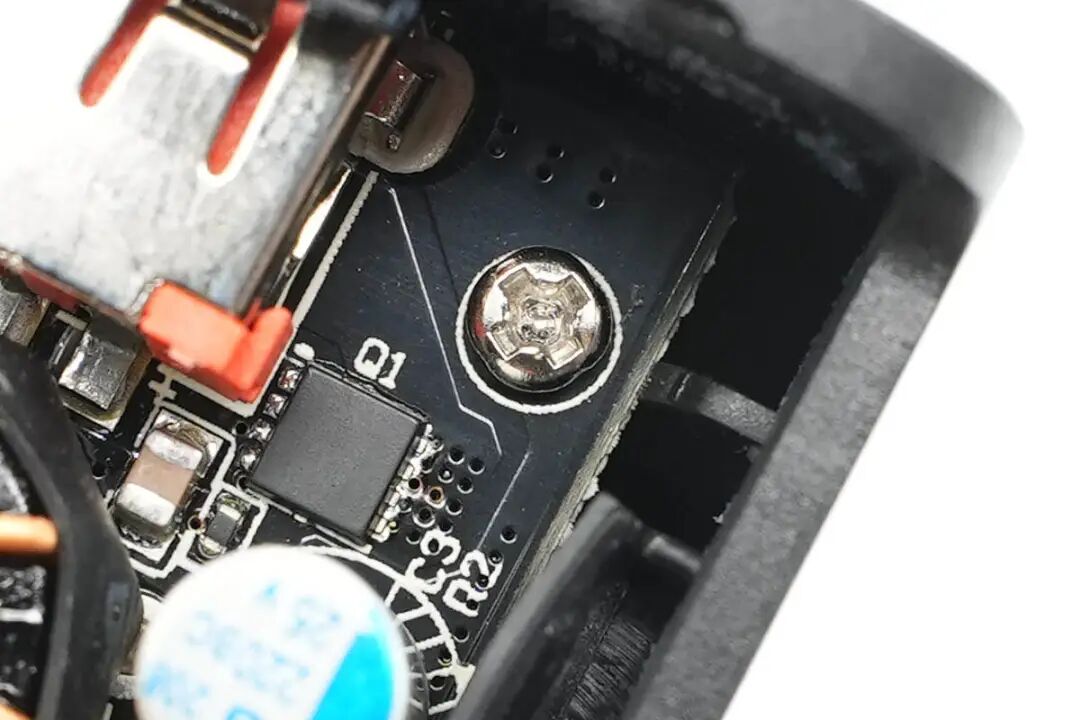

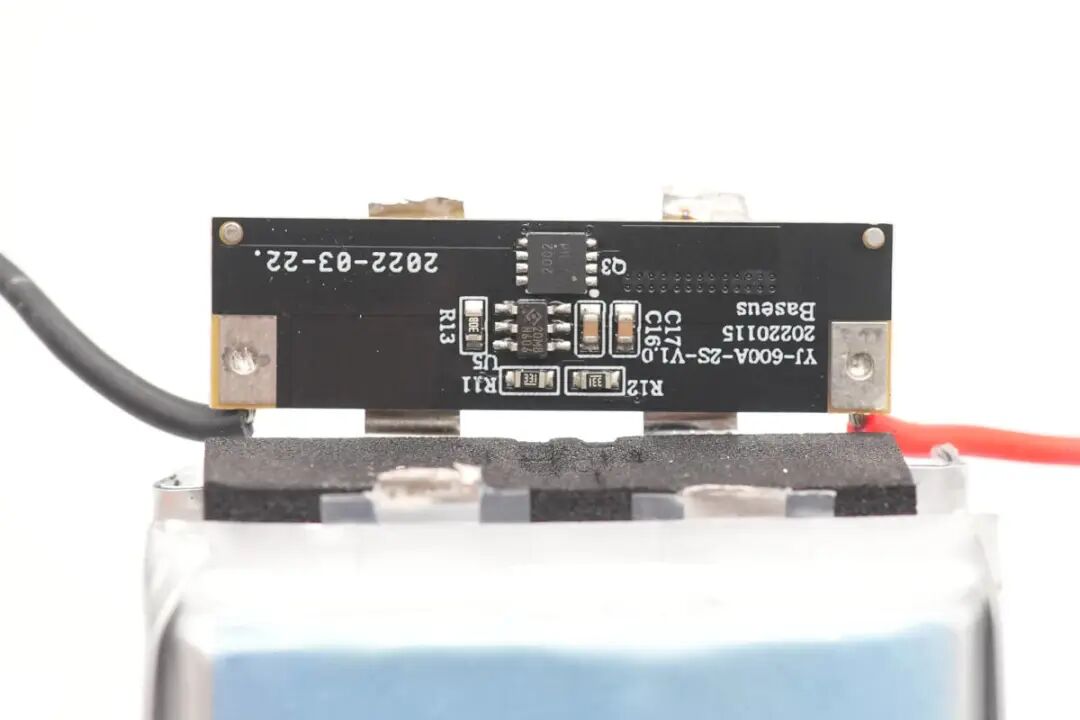

电池保护板上焊接一颗双MOS管和电池保护芯片，用于电池的过充，过放以及短路保护功能。

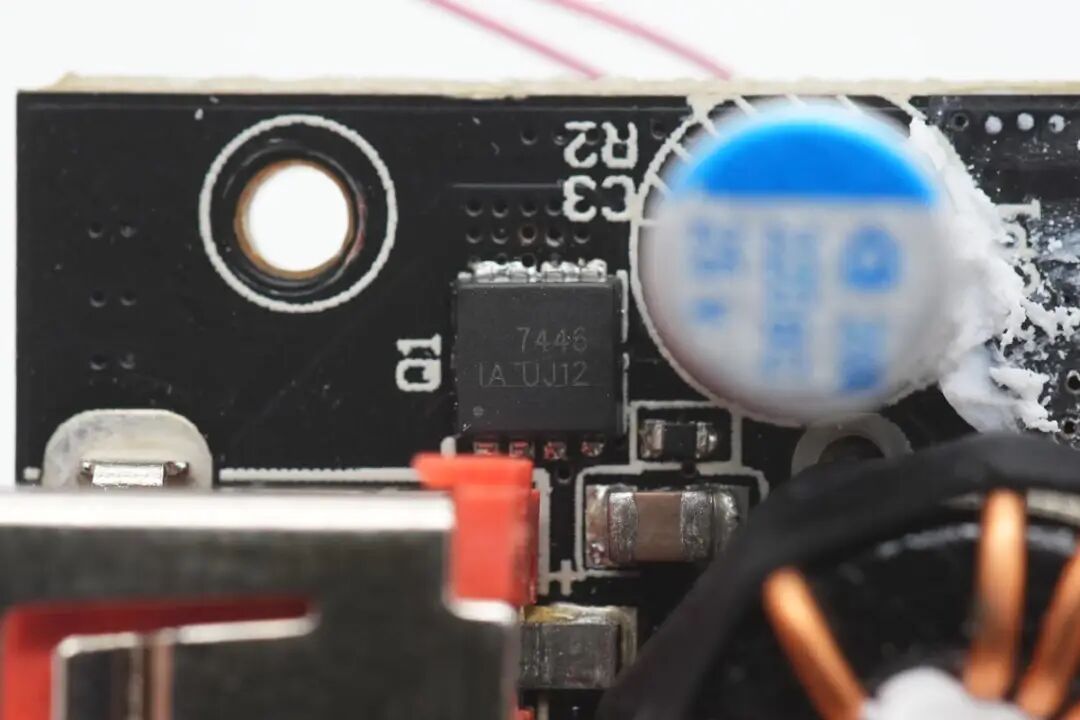

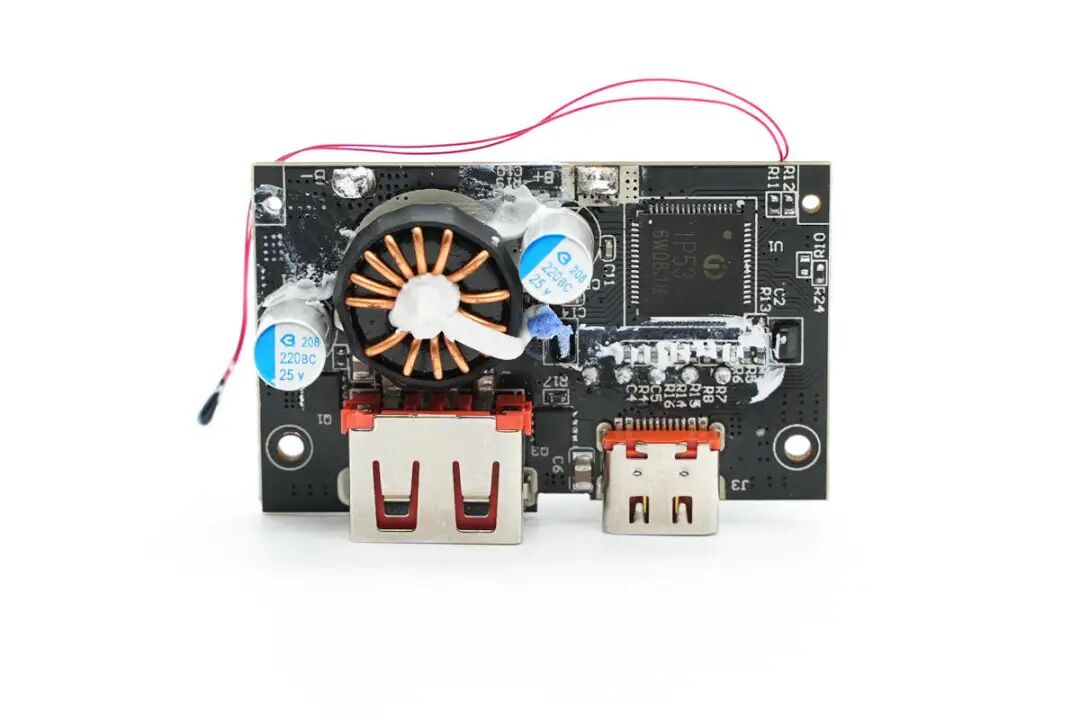

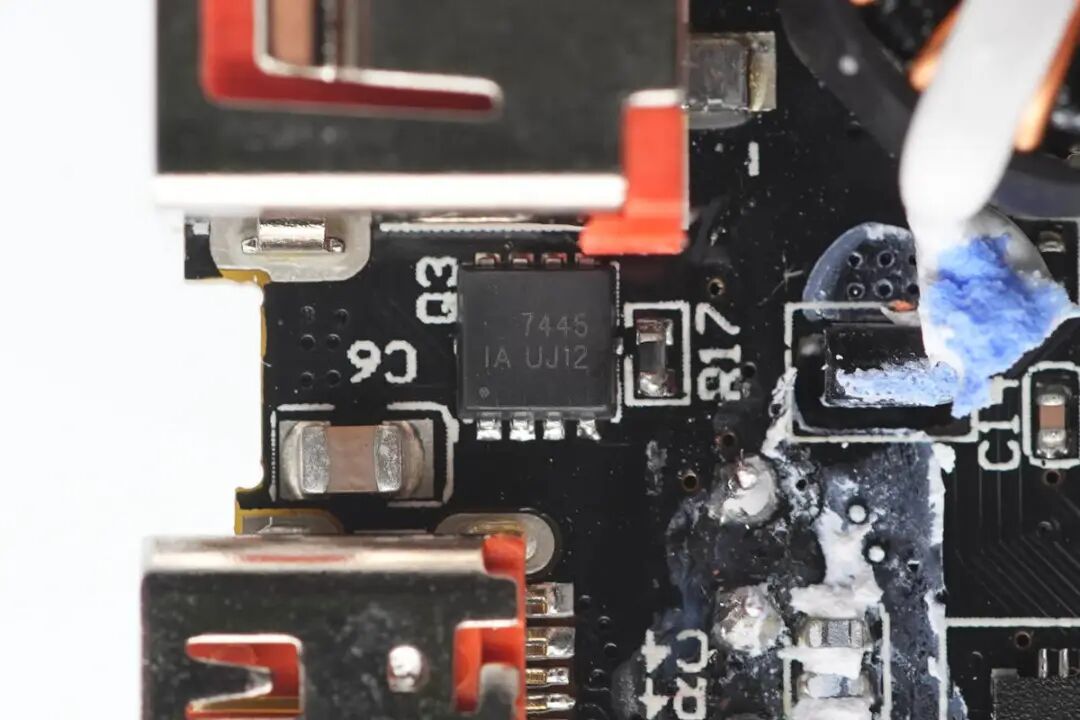

正面焊接输入输出滤波电容，升降压电感，USB-A母座，USB-C母座和主控芯片。

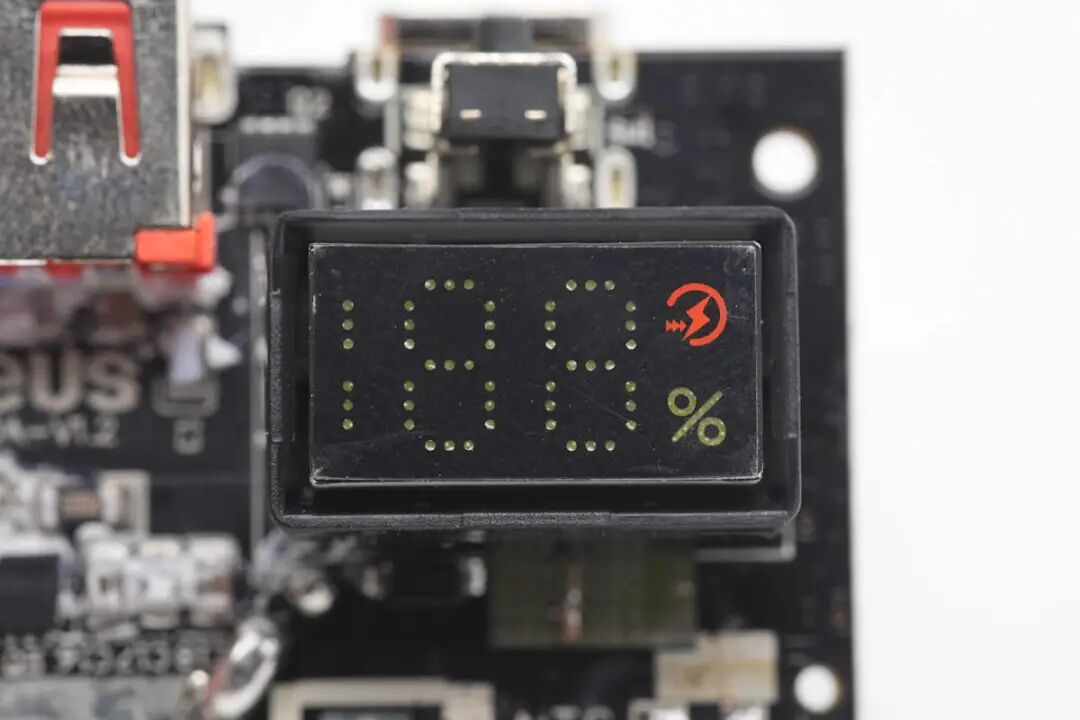

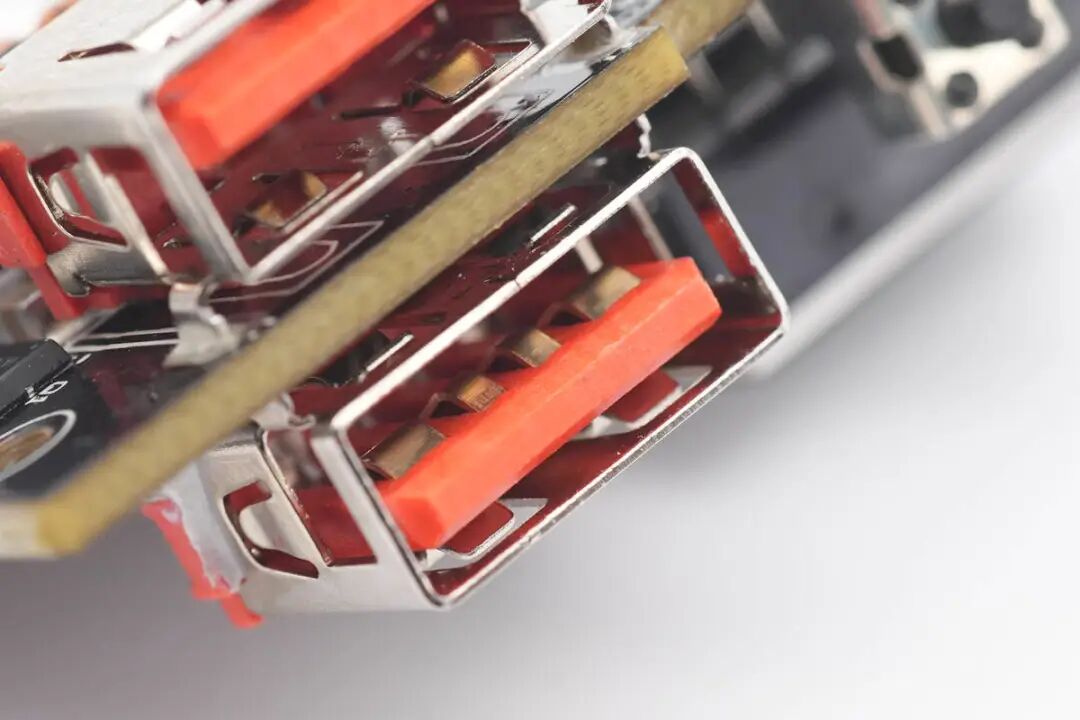

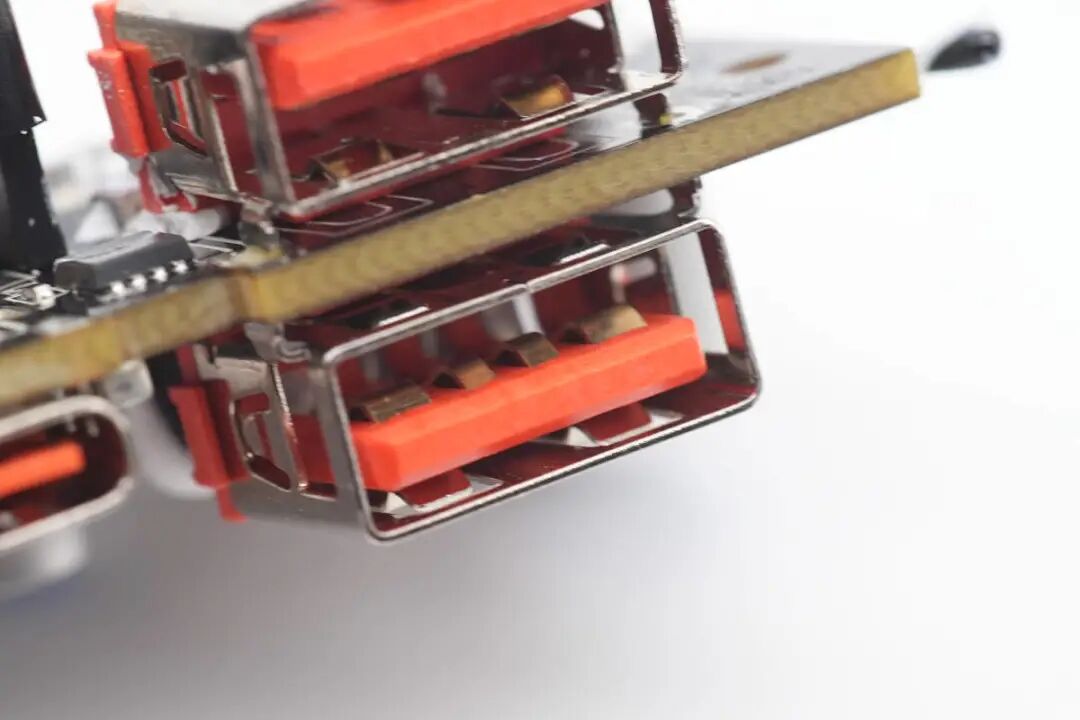

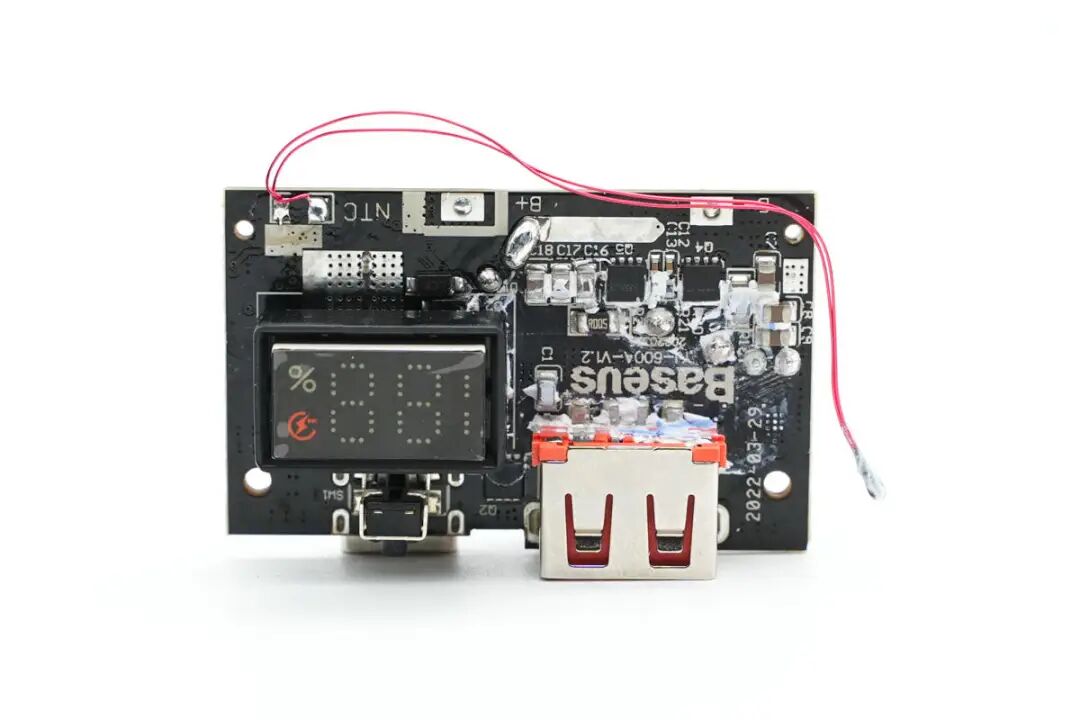

移动电源PCBA模块背面焊接LED数码管和USB-A插座。

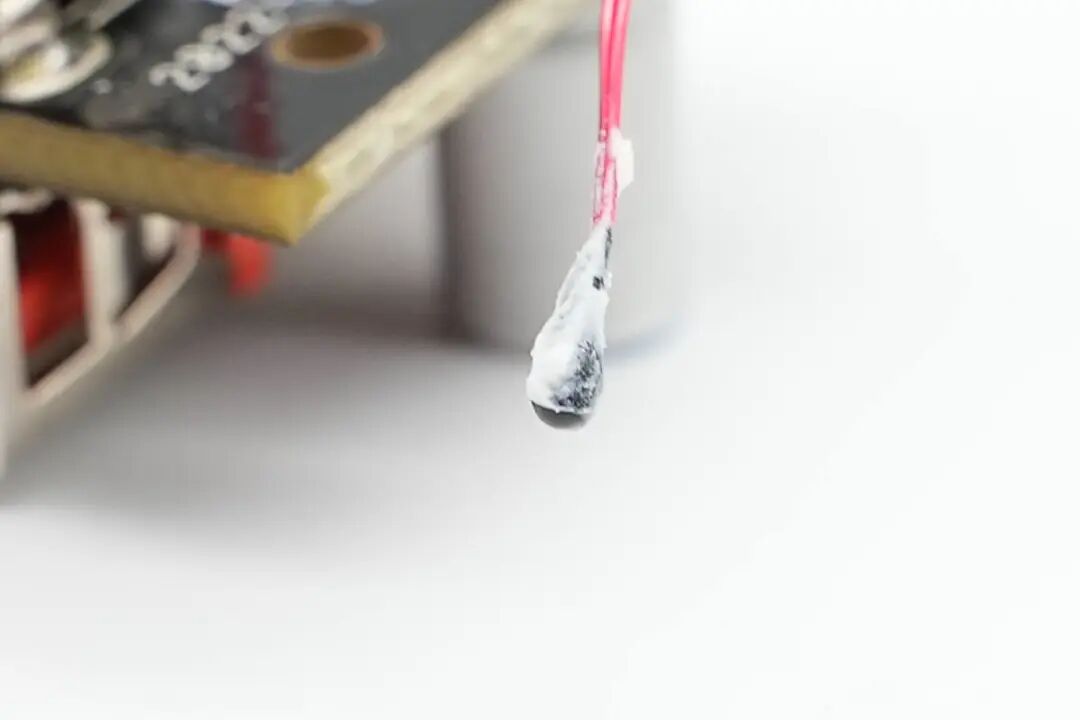

用于检测电池温度的热敏电阻，由主控芯片根据电池温度进行电池的保护功能。

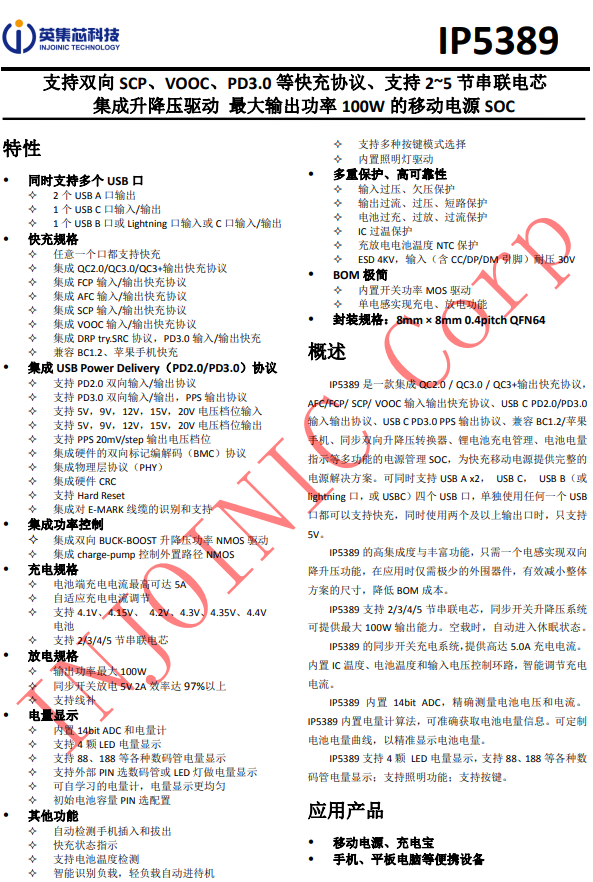

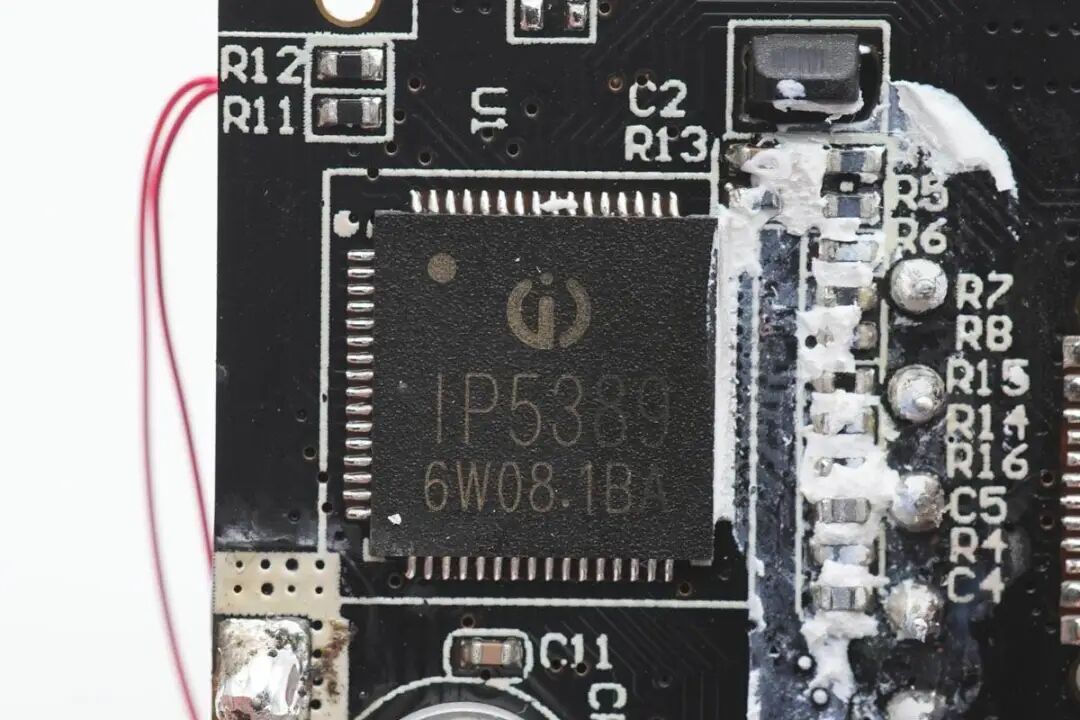

这款移动电源内置英集芯IP5389移动电源升降压电源管理SOC芯片，将同步升降压控制器与协议功能集成，可实现完整移动电源功能，并支持188数码管电量显示功能，支持2-5串电池应用，可取代传统升降压方案中协议芯片，单片机和升降压控制器多颗芯片组合的方案，大大缩短产品开发周期，降低成本。

英集芯IP5389支持USB-A、USB-C口、还支持Micro-USB接口和Lightning接口供电输入，全部接口支持快充。快充协议支持华为FCP、SCP，支持三星AFC，支持OPPO的VOOC，支持PD3.0快充协议，支持PPS，输出最高功率20V5A 100W，可实现全接口丰富的快充支持。

IP5389内置升降压控制器，通过驱动外置MOS管，支持双向升降压充放电，支持最大5A充电电流，并且支持自适应电流调节。支持2/3/4/5串电池，并且支持4.2、4.3、4.35、4.4V多种电池。芯片内置电量计，支持4颗LED电量指示，或88/188数码管电量显示，支持通过电阻设定电池容量，或学习电池电量，实现精准的电量显示。

充电头网了解到，采用英集芯IP5389的还有羽博新款20000mAh 45W双向快充移动电源、罗马仕20000mAh 30W双向快充移动电源，另外英集芯的高集成移动电源SoC芯片还被Realme 10000mAh双口18W快充移动电源、黑鲨双向快充移动电源、京造10000mAh双向USB PD快充移动电源等知名品牌的众多产品采用。
