美芯晟MT5811获联想Smart Clock2采用

前言



随着智能音箱品类的不断成熟，越来越多的音箱产品开始加入显示屏，联想于2019年推出的Smart Clock 产品线就采用了触摸屏设计，让用户与音箱的交互更加可视化，操控更加直观清晰。



近期，联想更新了其 Smart Clock 产品线，推出了智能时钟2代，在保留一代设计风格的同时，增添了一个底座，底座上具有USB-A充电输出和无线充电功能，并且具有一圈氛围灯，用于夜灯等，功能相当全面，满足家庭使用需求。

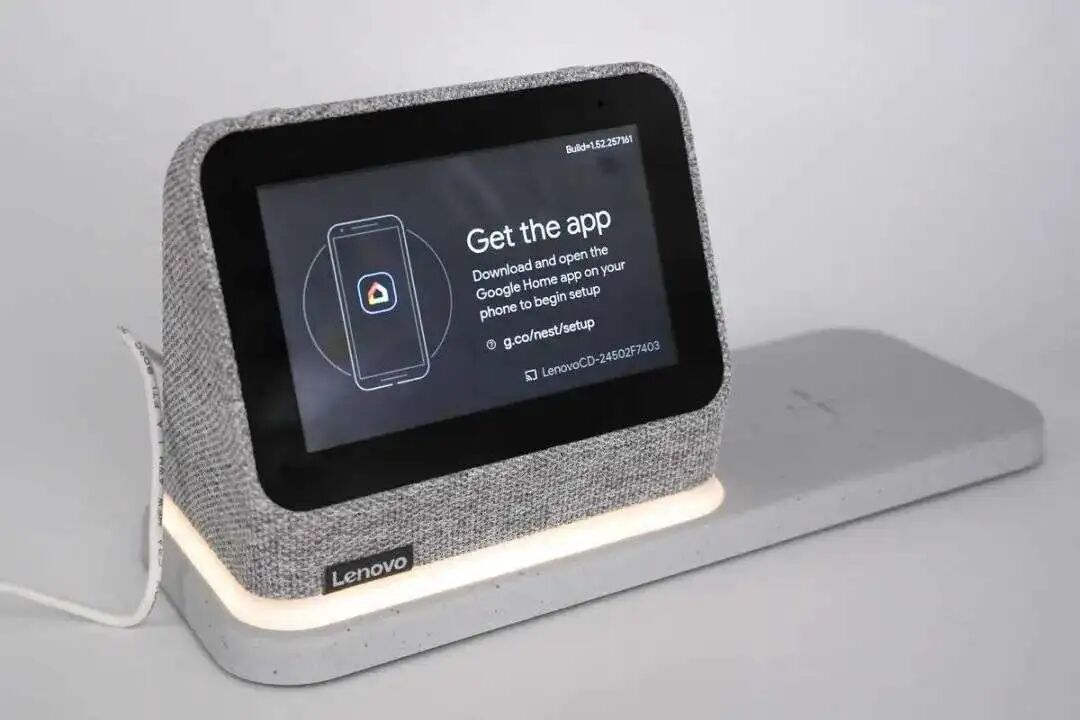

联想智能时钟2代延续1代产品锥体造型设计，屏幕微倾给用户更好的视觉效果。机身正面左下角设计有Lenovo品牌，配备4英寸彩色触摸屏，大屏幕视觉效果更好，操作也简单方便。

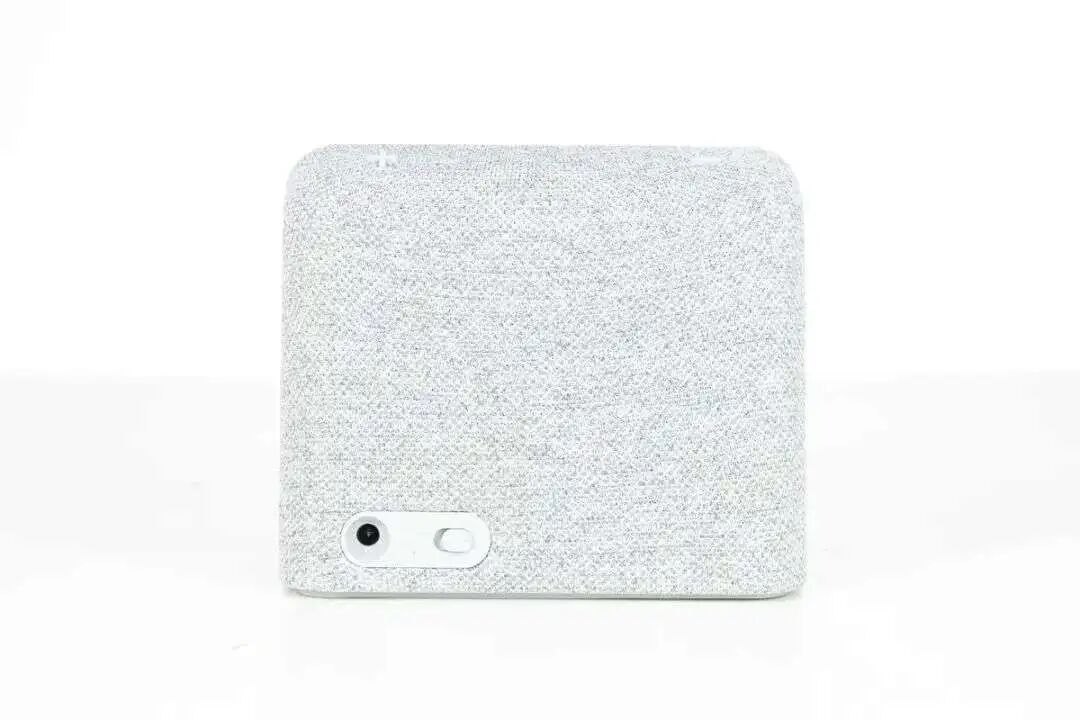

机身采用布艺材质覆盖，提升手感颜值同时还起到一定的保护作用，端角过渡圆润，持握不硌手，顶部贴有橡胶做的＋和-符号，方便时钟与底座组合时进行区别，背面设有DC充电插孔和开关键，支持12V 1.5A输入。

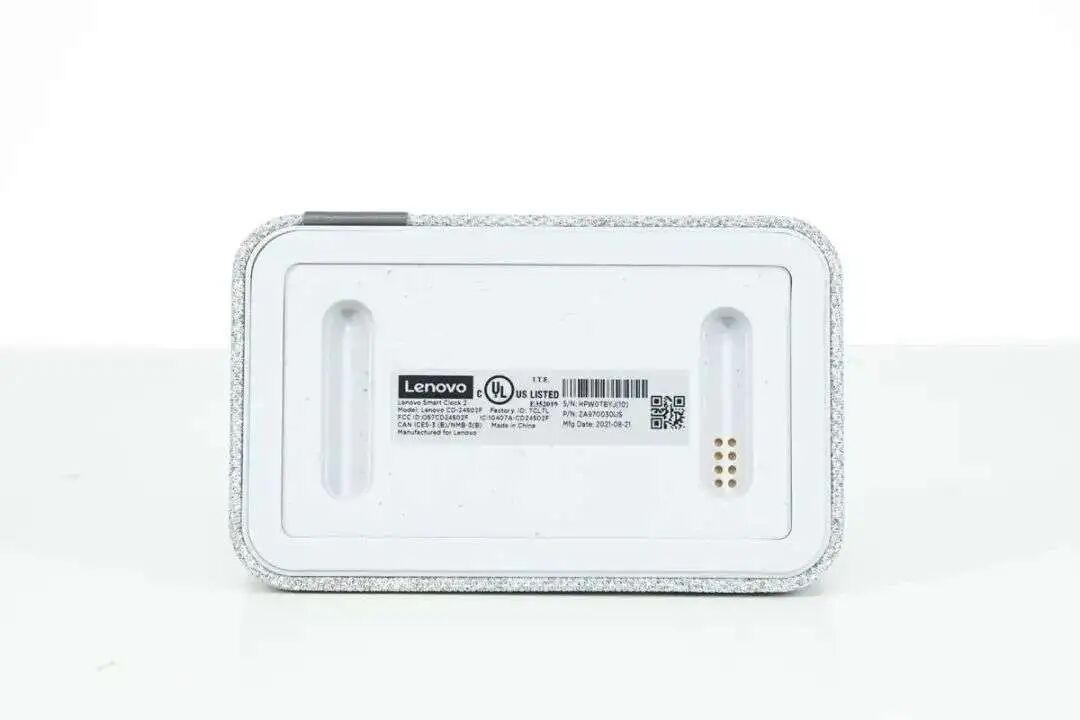

联想智能时钟2底部设有两个定位槽，其中一个内还设有与底座连接的连接触点，负责供电与数据通信，底部中间贴有产品铭牌贴纸，边缘贴有胶垫，当时钟单独放在桌面时也能起到稳定作用，细节讲究。





无线充电底座型号为SE-A61UW，采用扁平直板造型设计，四端以及边缘过渡圆润，表面哑光并有很多五颜六色小圆点，使得底座整体看上去像花岗岩一般。右侧无线充电区域最高支持10W无线充电，设有十字胶垫，支持稳定手机同时更好散热。



美芯晟无线充芯片进入联想供应链

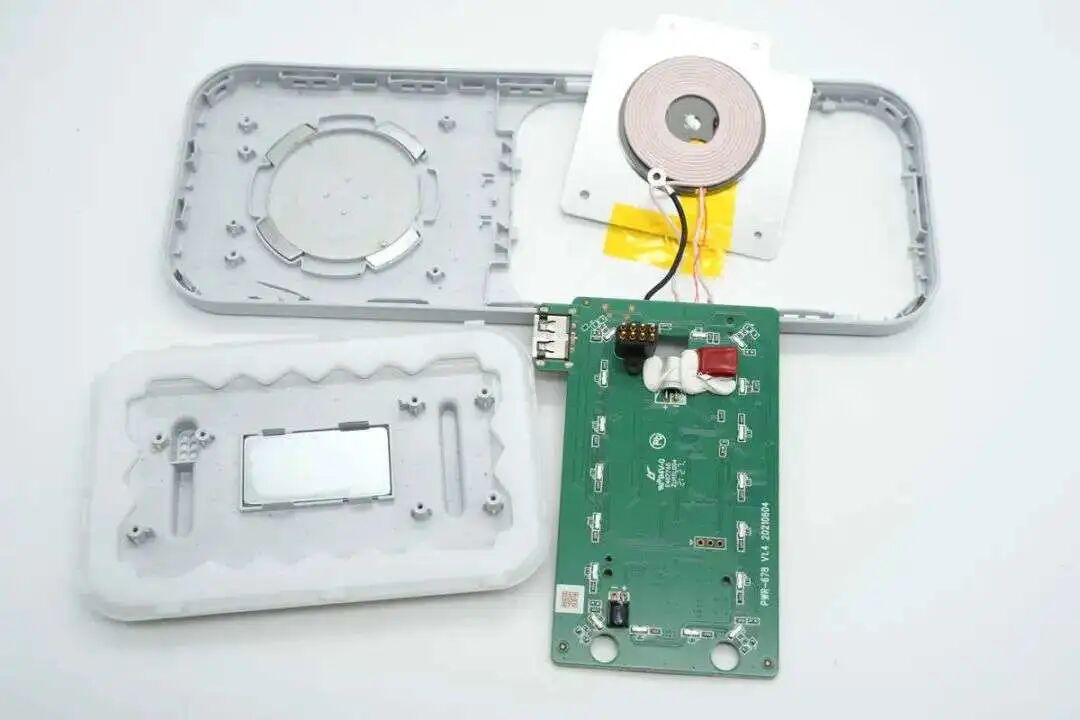

充电头网近期对联想Smart Clock2进行了拆解，底座内部是无线充电线圈和用于无线充电控制的PCBA模块，无线充电线圈固定在散热铝板上，通过螺丝固定。无线充电线圈四周有四块磁铁，用于苹果手机的无线充电吸附，底部固定散热铝板，并粘贴高温胶带加强绝缘。





在无线充电PCBA模块下方固定一块磁铁，用于吸附固定时钟，外圈白色为导光材料，用于底座的灯光效果。时钟底座内部固定一块铁板，用于磁力吸附。无线充电底座和时钟底座通过磁铁吸附在一起固定。

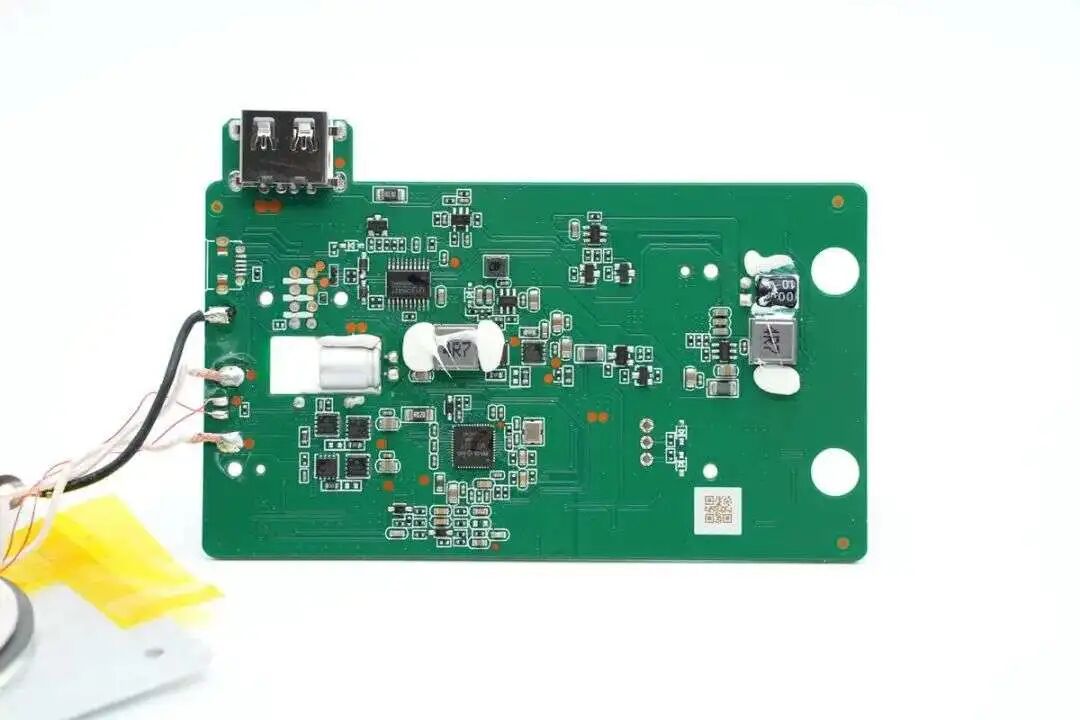

无线充电PCBA模块正面边缘为一圈LED灯，配合外壳上的导光条营造灯光效果。右侧为连接时钟的镀金触点，用于为底座供电。无线充电PCBA模块背面为一路完整的无线充电电路和用于USB降压输出供电的降压电路。

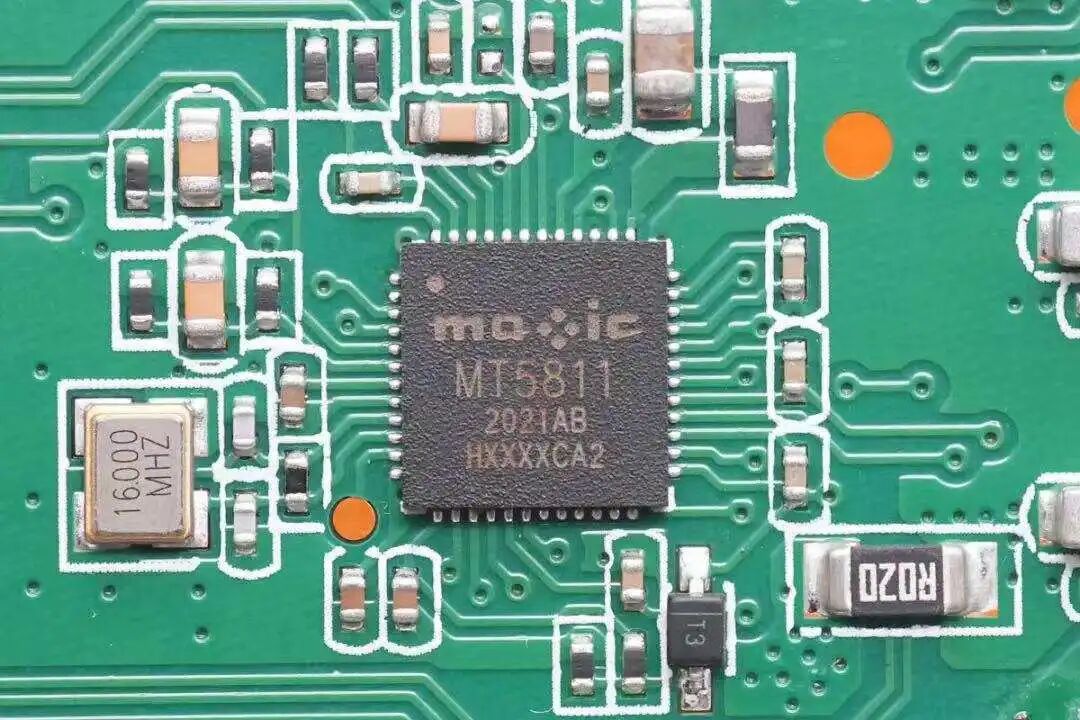

联想Smart Clock2采用的无线充电芯片来自美芯晟，型号为MT5811，是一款集成USB PD、QC等快充协议、高度集成的符合Qi标准的无线充电发射芯片，支持15W输出功率。

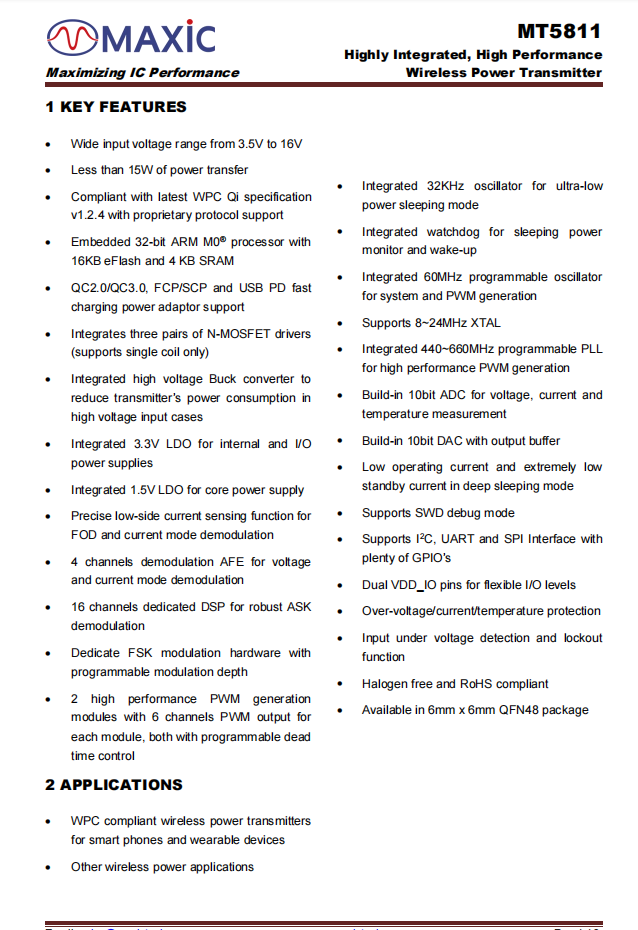

MT5811集成ARM M0 处理器，拥有卓越的高效率和紧凑设计，提供强大、自主的二次开发空间。芯片内部集成3对NMOS驱动器，可用于单线圈应用的无线充电器，支持定频调压控制，无需外置驱动器。





MT5811可延展性强，配置定制化，采用高集成嵌入式SoC架构及灵活接口设计，适用于各种低成本、低功耗应用，可广泛应用于为5G智能终端、智能可穿戴设备、智能家居、物联网、智能家电进行无线充电的设备。



充电头网通过拆解了解到，美芯晟无线充电方案还被魅族40W立式无线充电器、魅族17 Pro手机、魅族27W无线充、飚王智能车载无线充感应支架、travelmall多功能全球旅行充电器等数十款产品采用。



充电头网总结



近几年来，随着各大手机厂商陆续入局，无线充电技术逐渐被用户接受，并且在厂商的升级优化下，用户体验大幅提升，获得市场认可；而智能家居产品也在逐渐导入无线充电功能，进一步拓展无线充电市场。



美芯晟是国内较早布局无线充电市场的半导体企业，凭借着扎实的技术和研发能力，目前已拥有多项知识产权。在无线充电领域，美芯晟不仅拥有符合Qi标准的EPP 15W无线充电芯片，而且还开发出了更大功率的发射芯片，同时推出了配套的接收芯片，可以为下游客户提供一套完整的解决方案。
