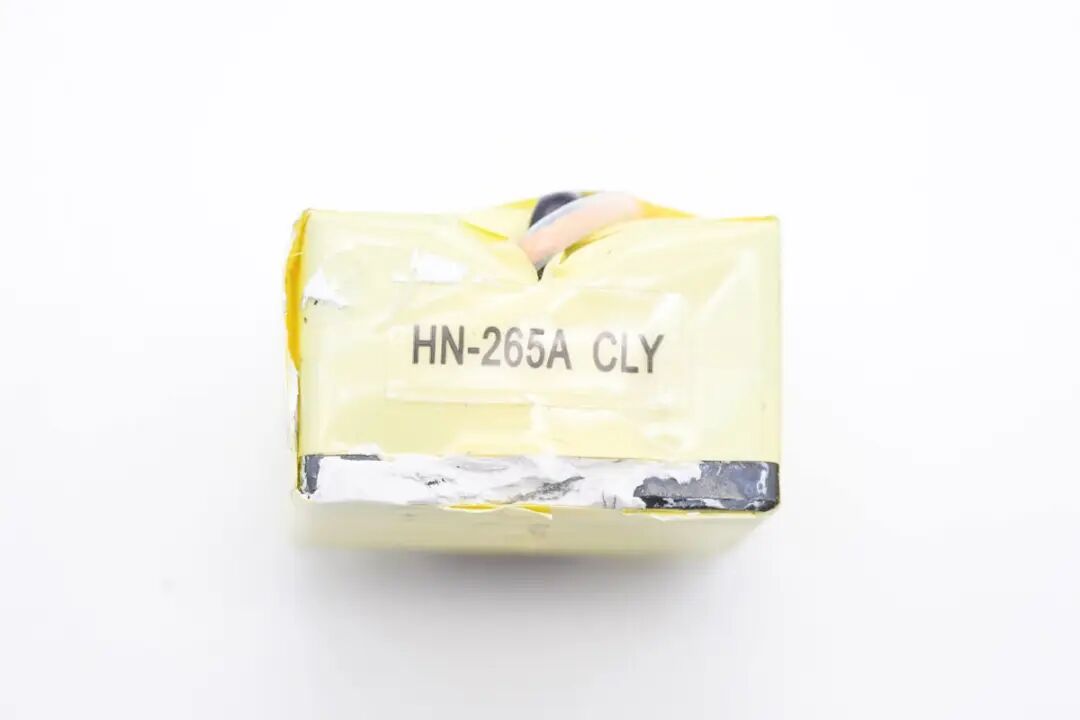

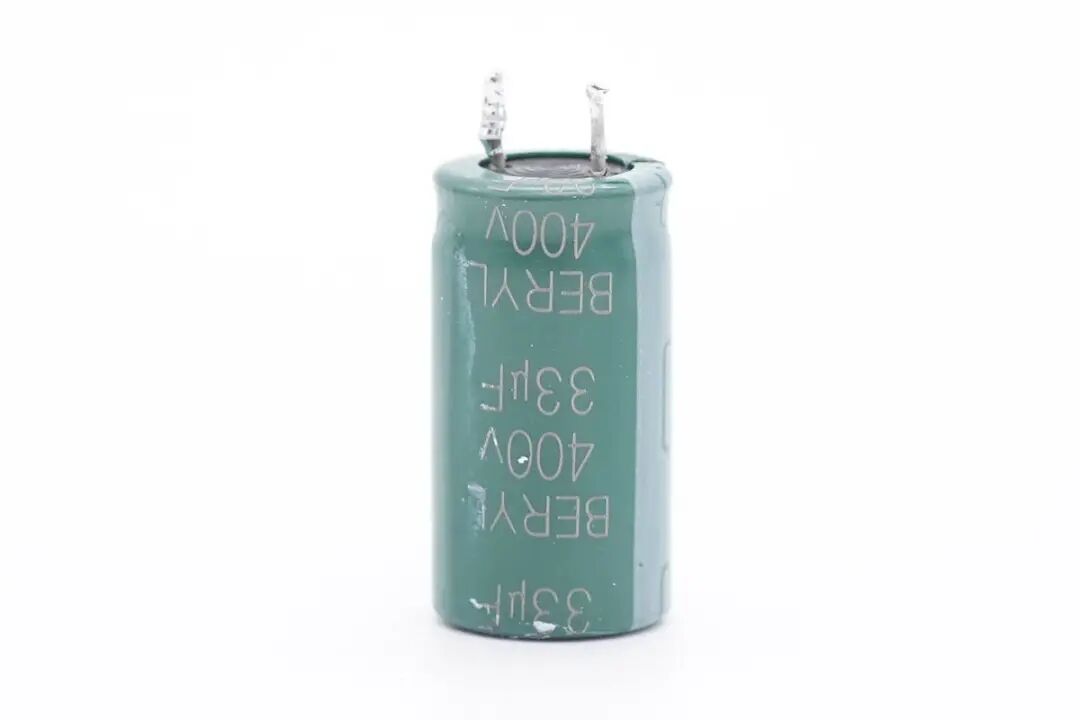

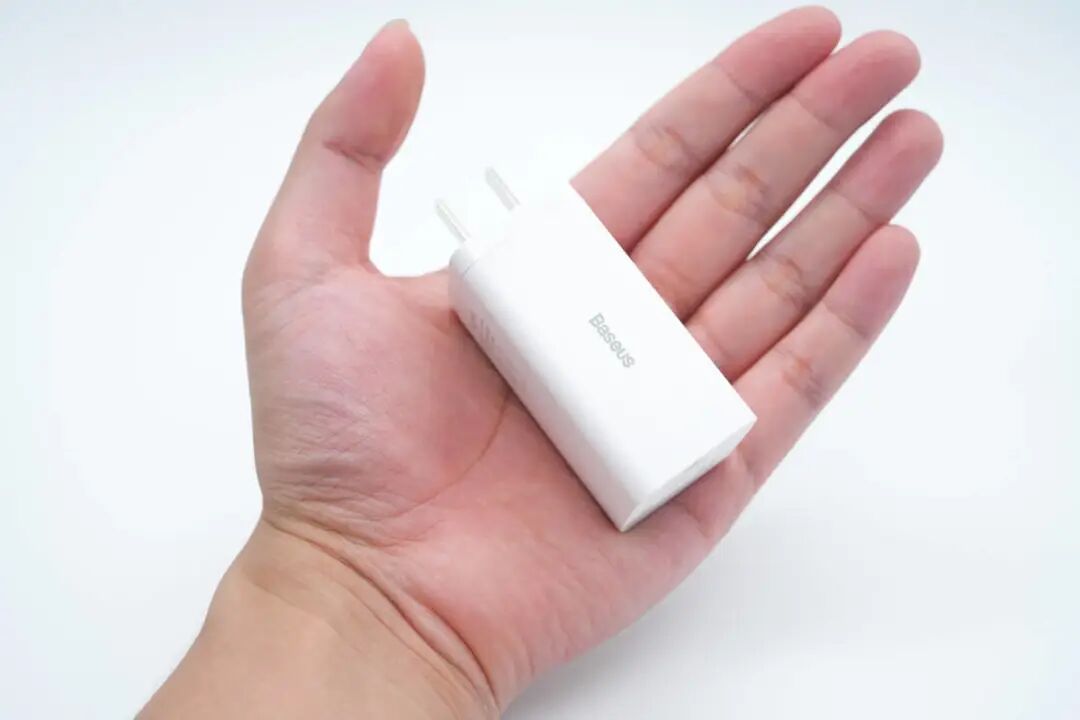

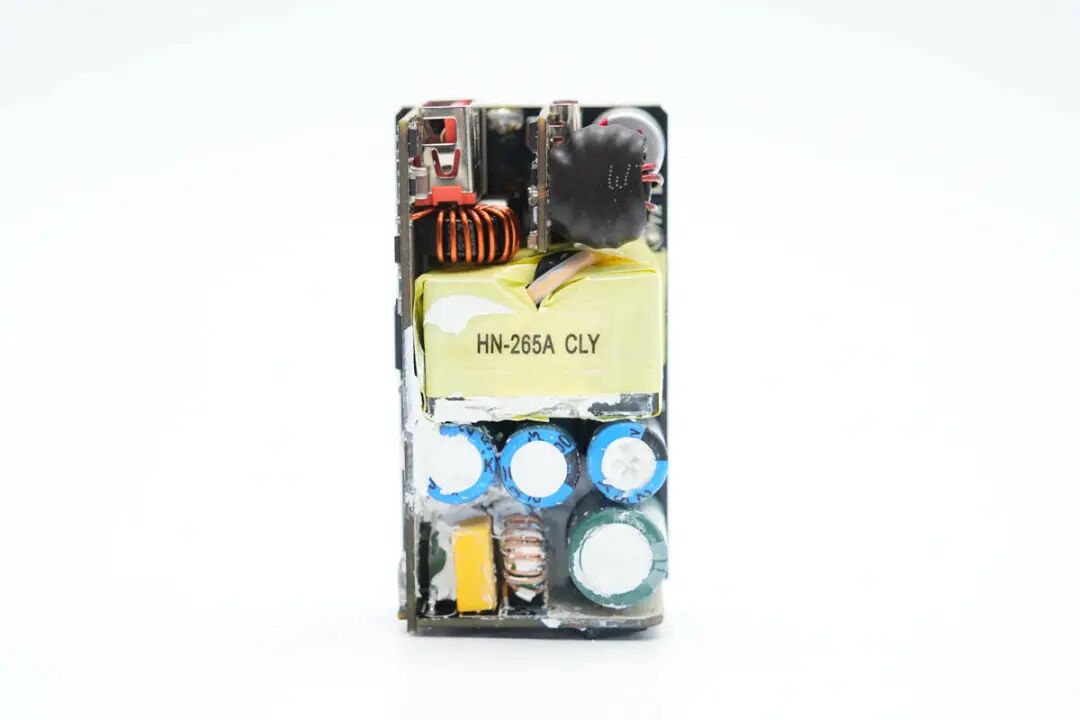

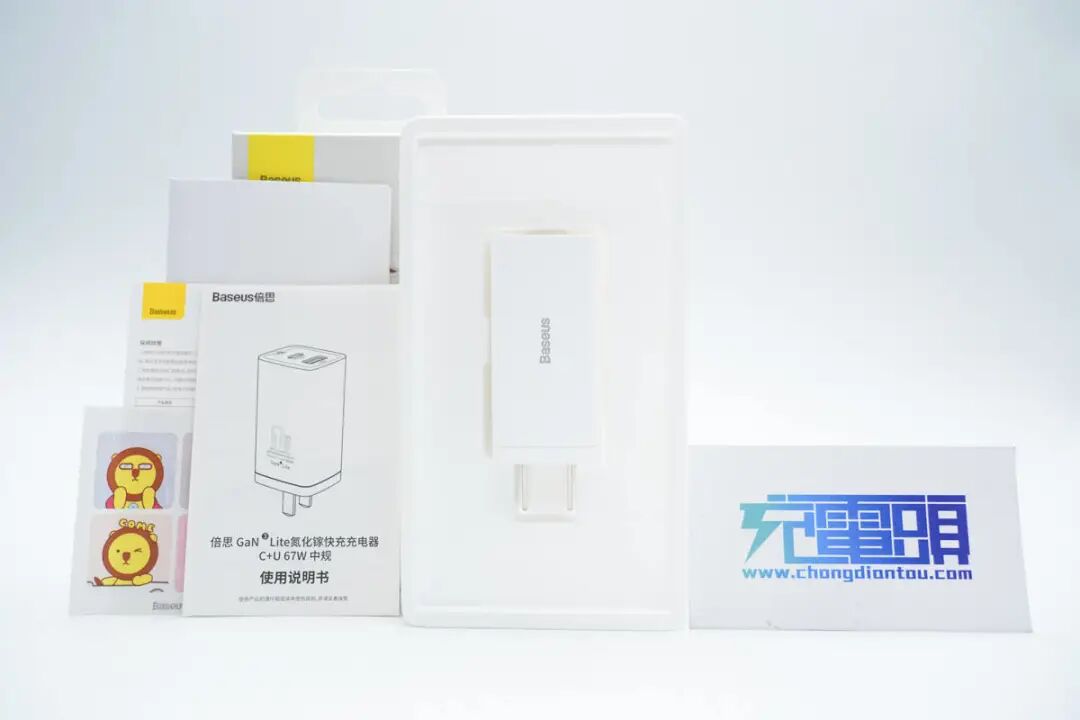

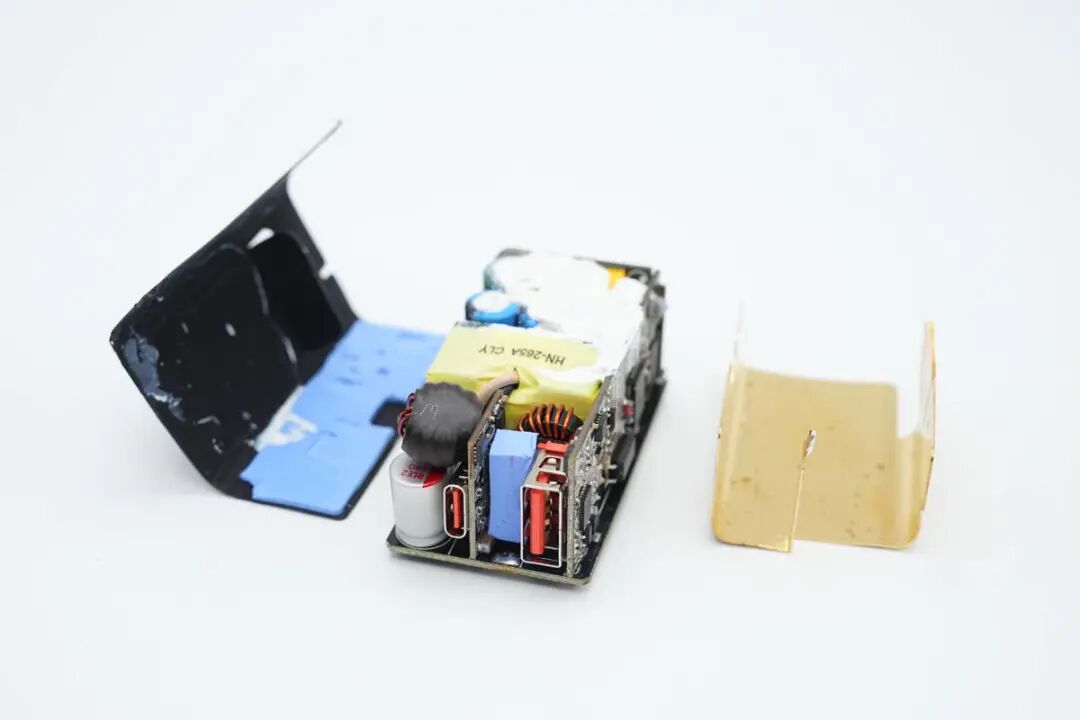

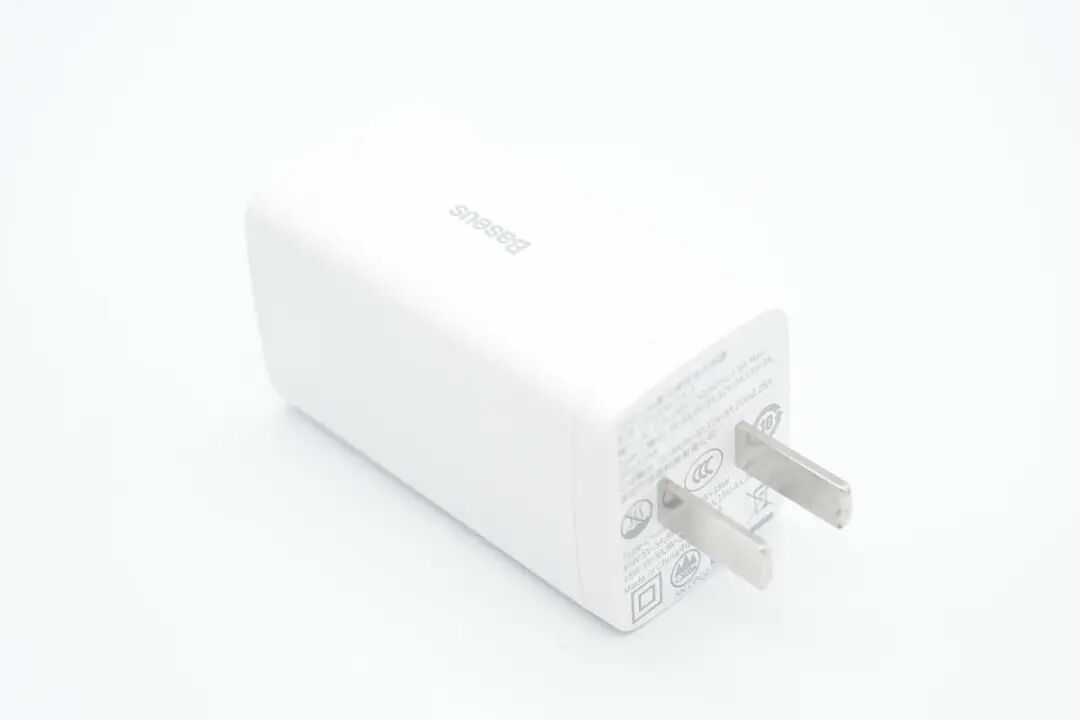

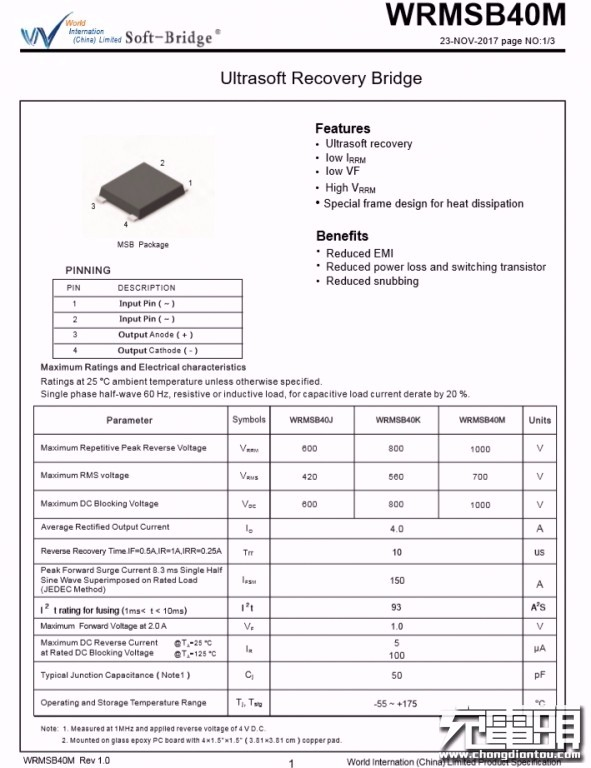

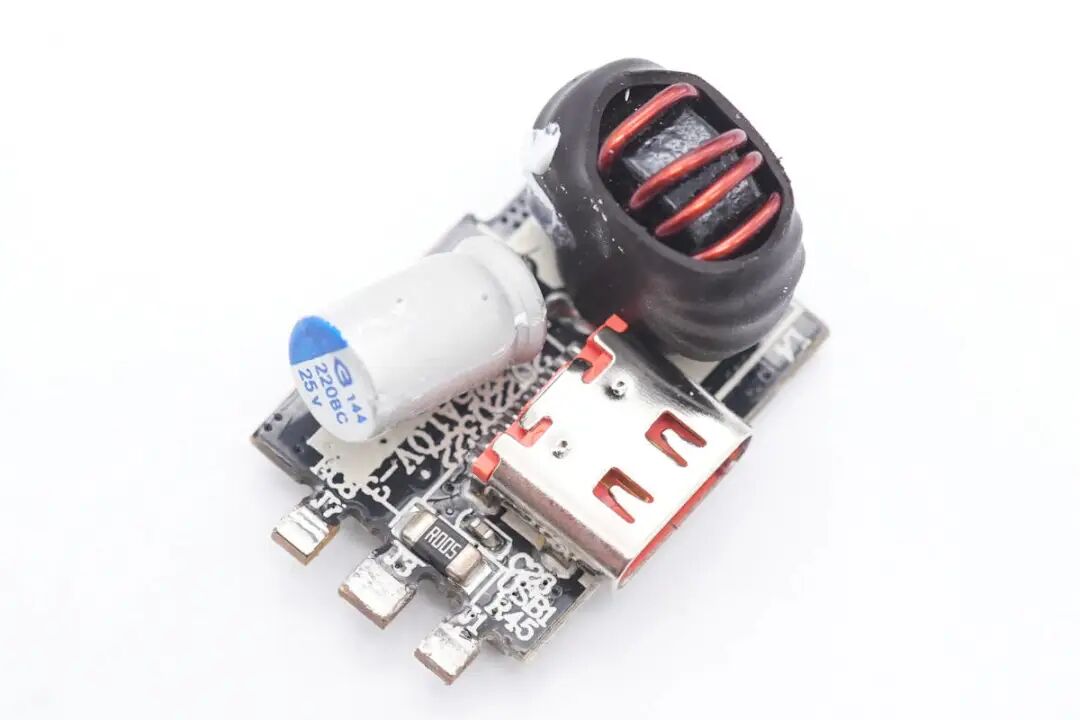

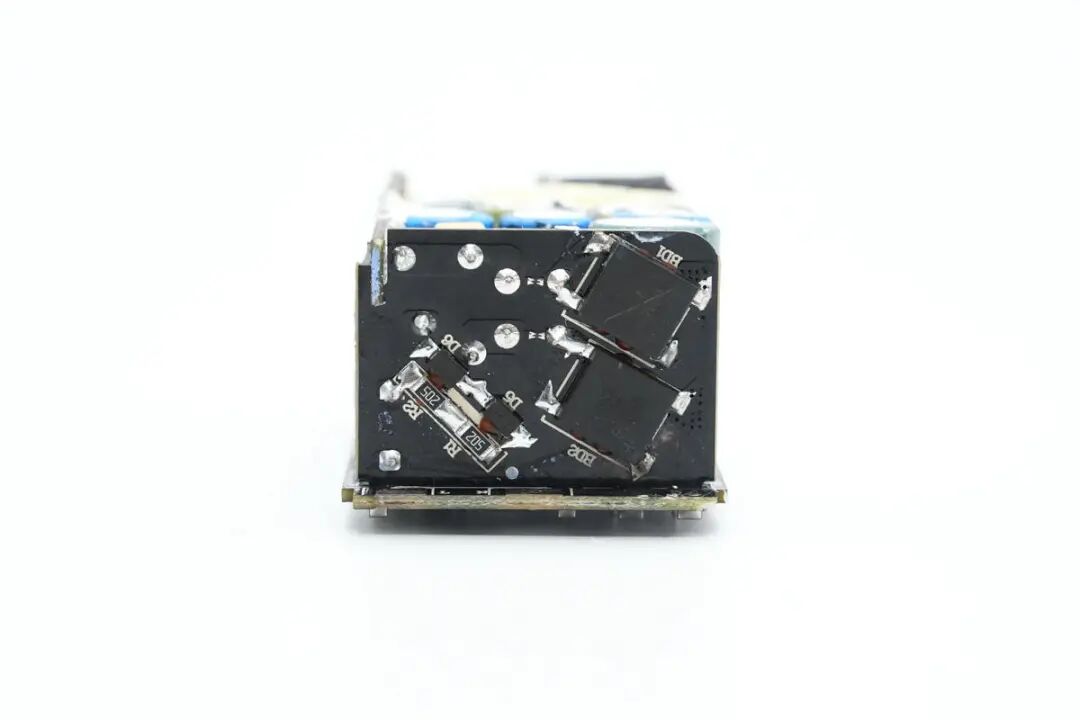

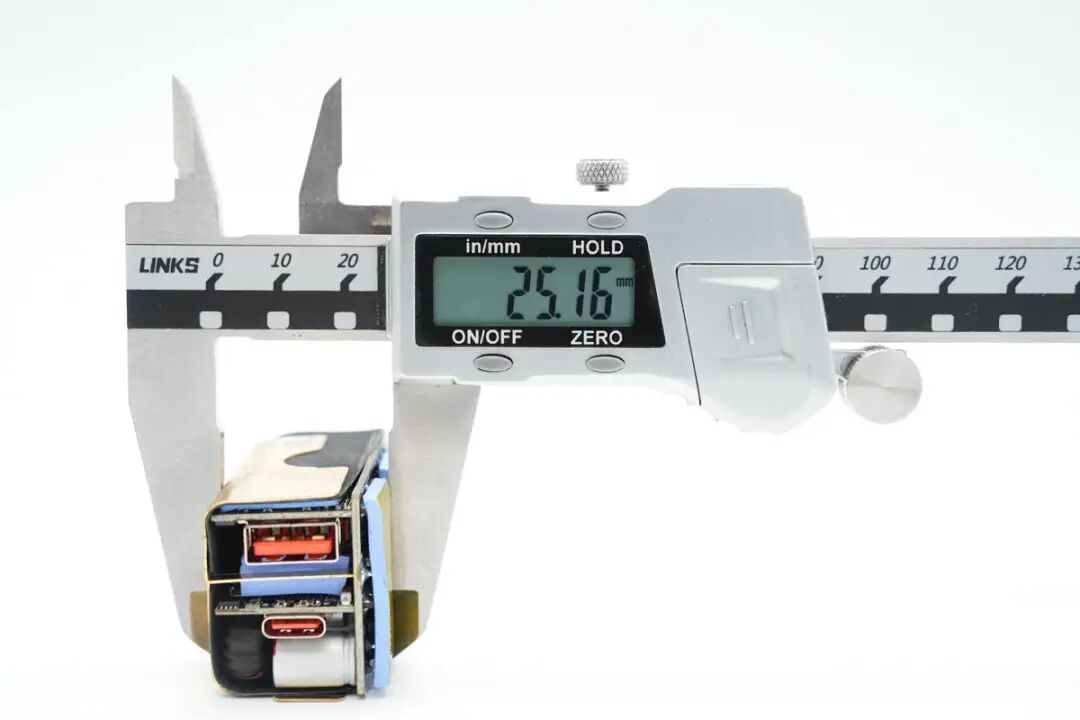

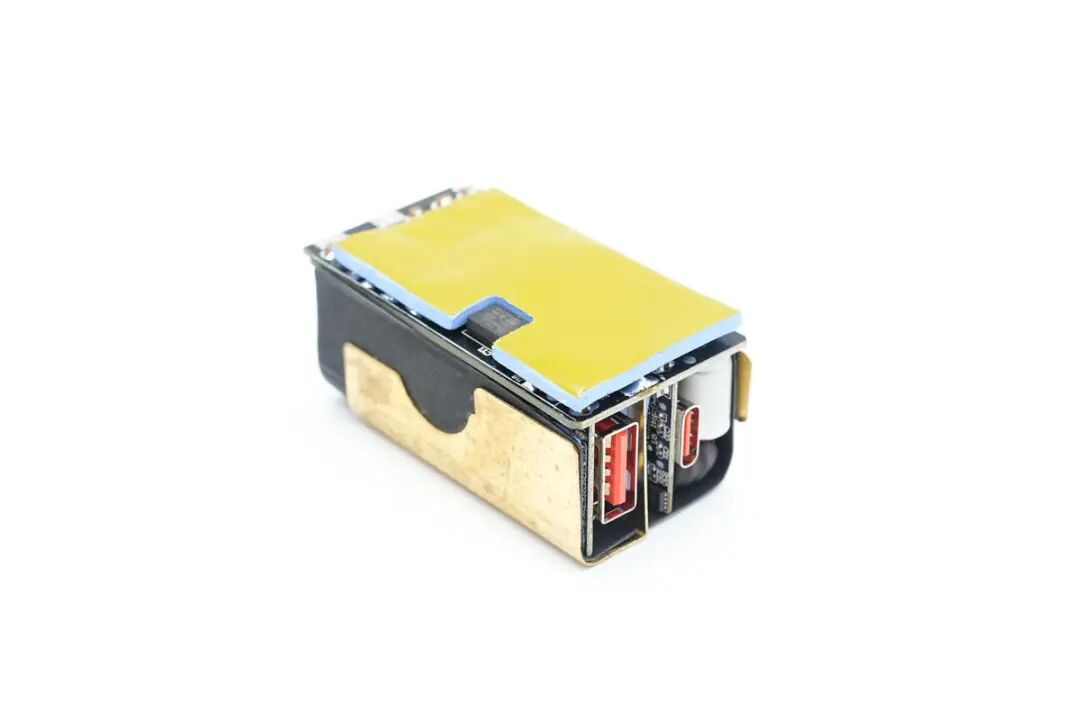

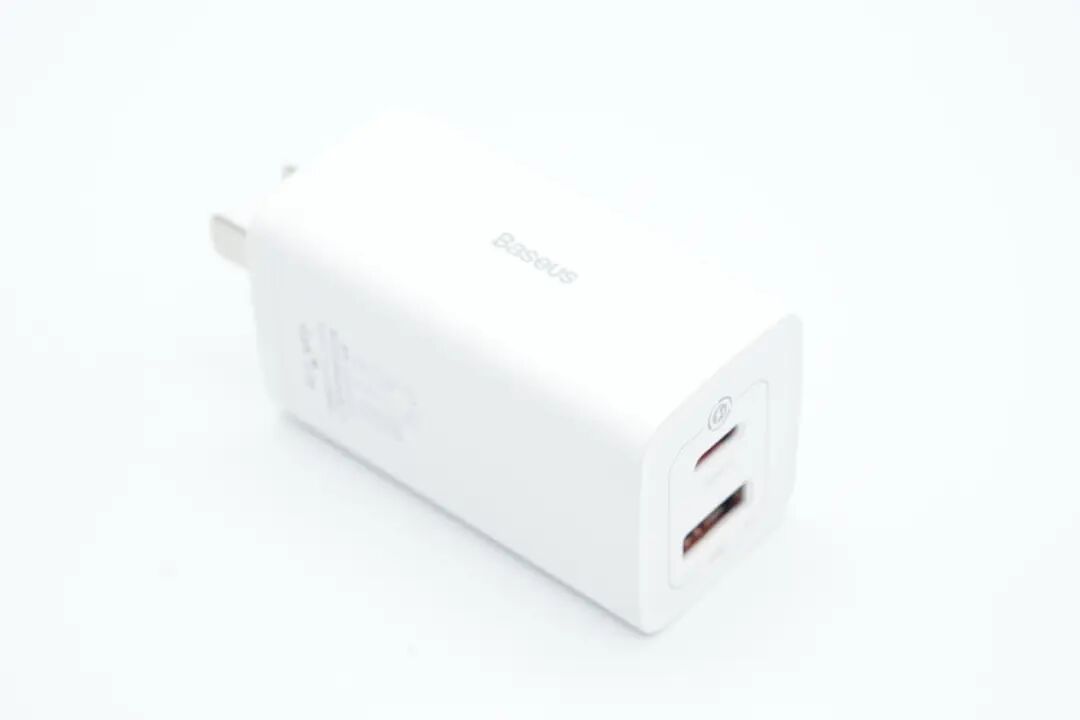

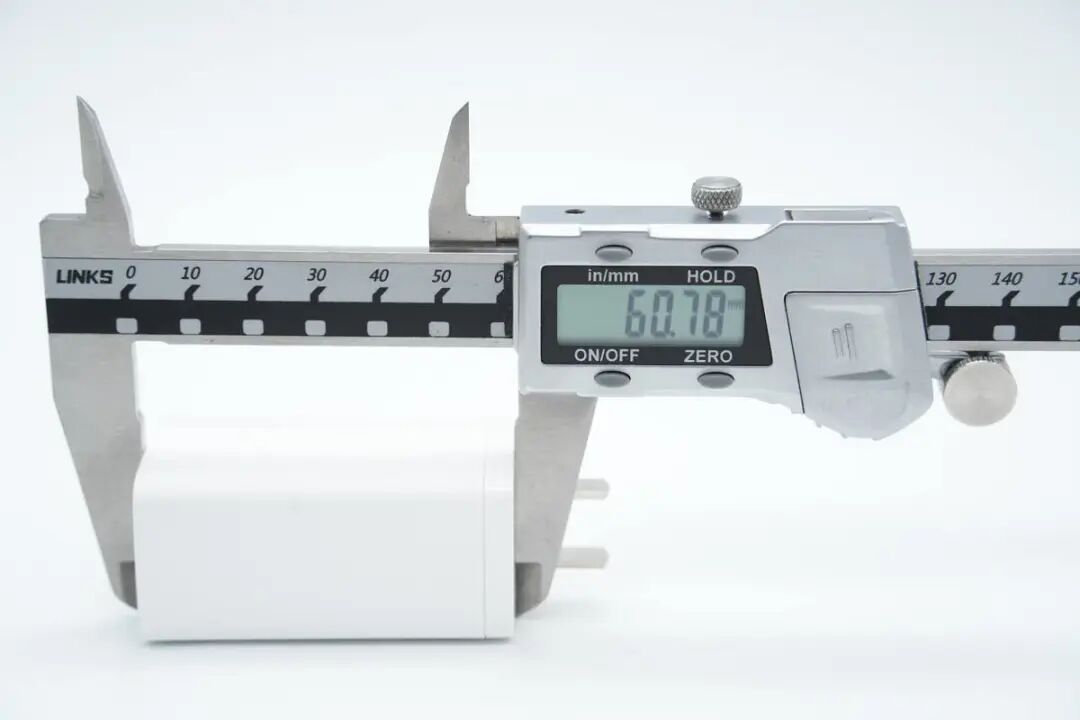

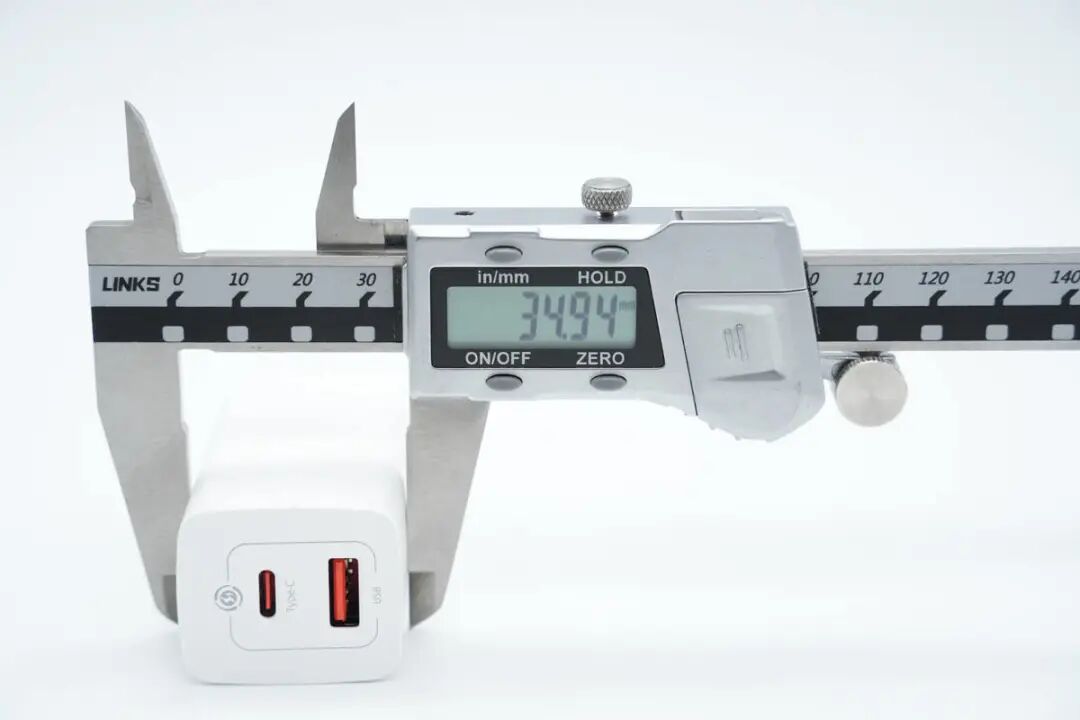

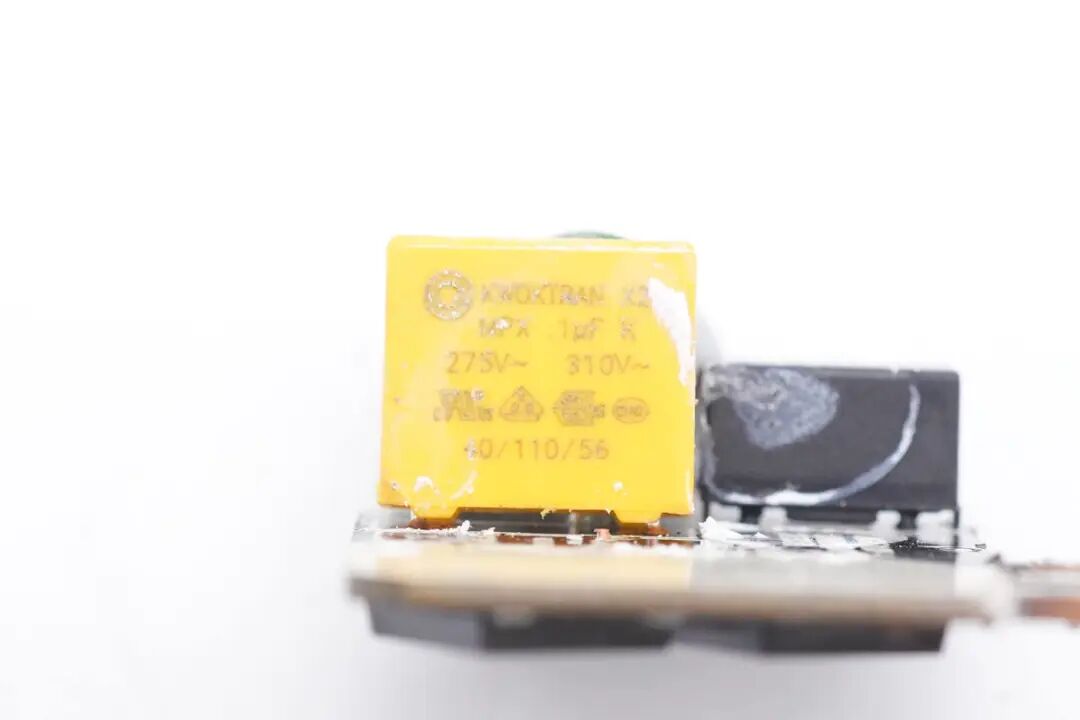

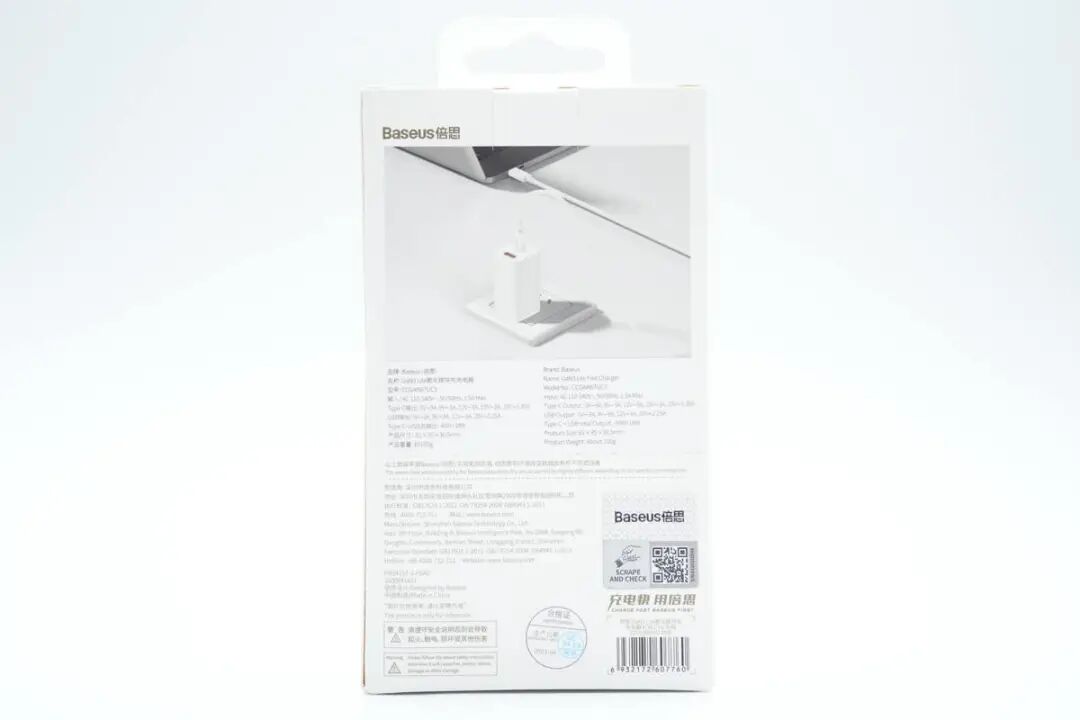

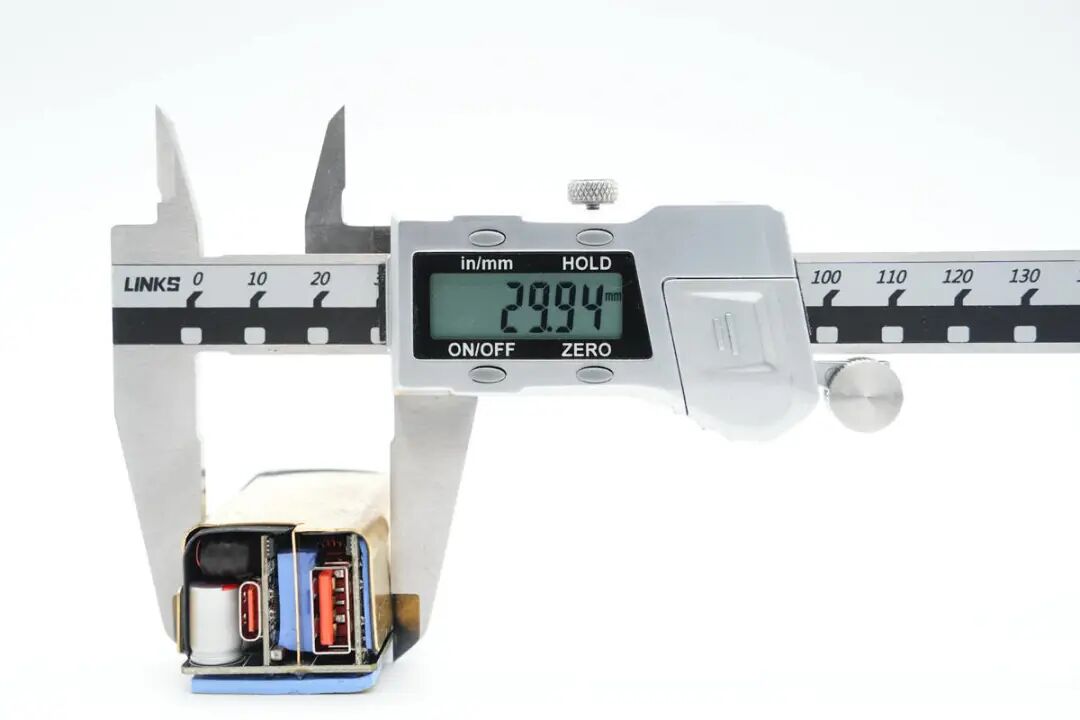

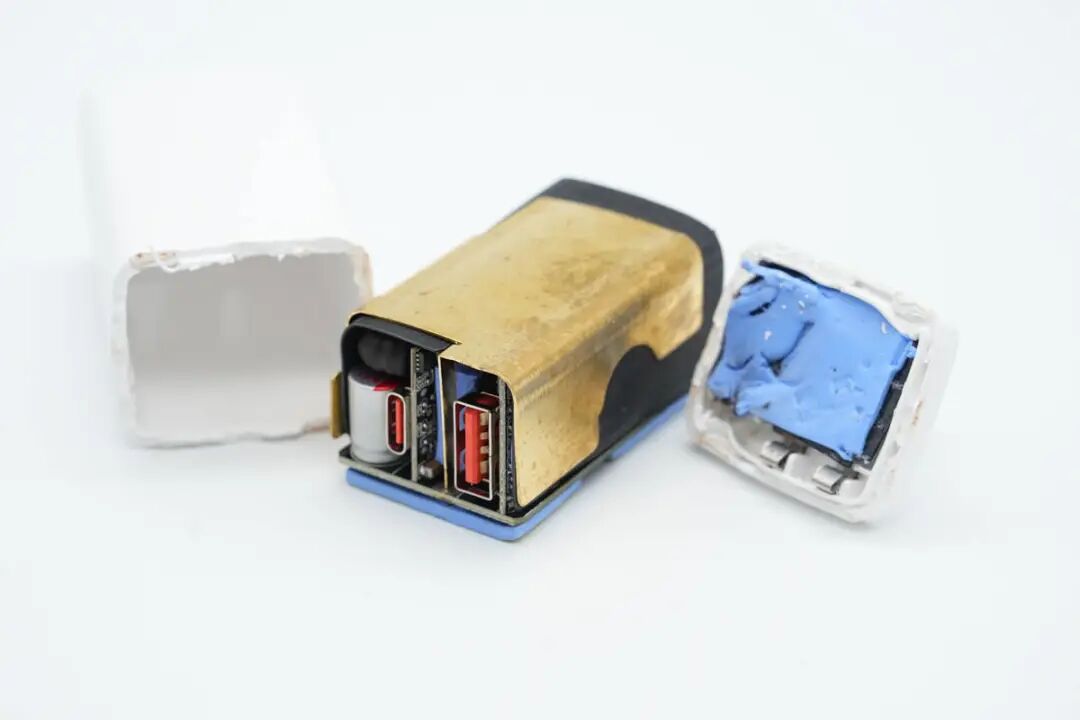

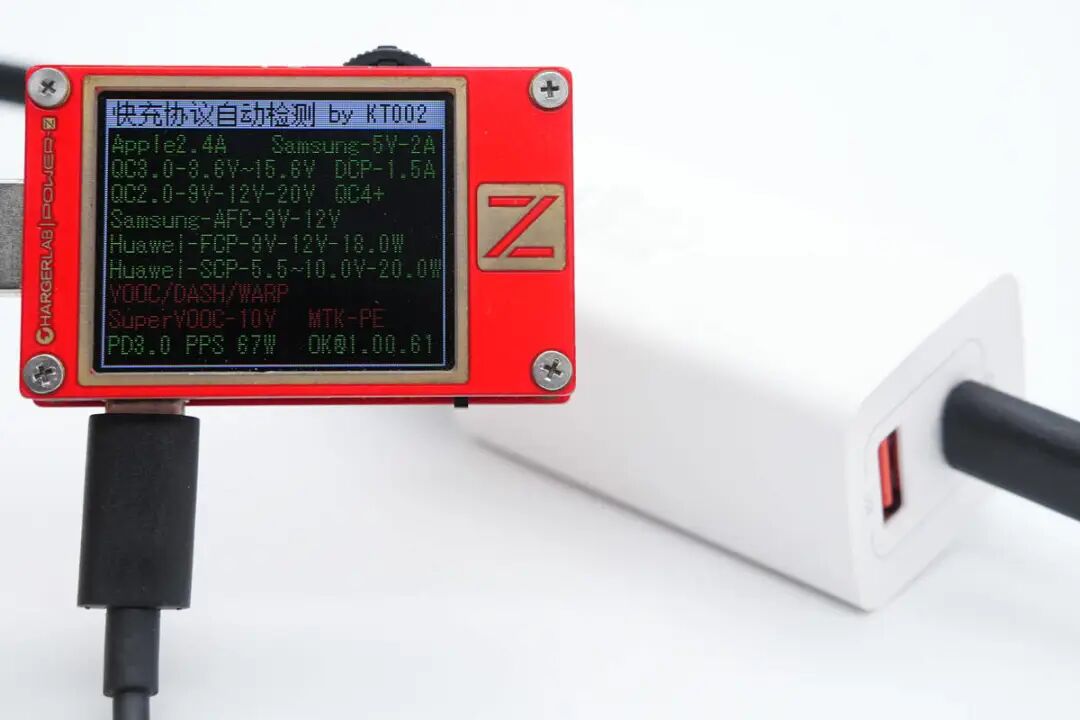

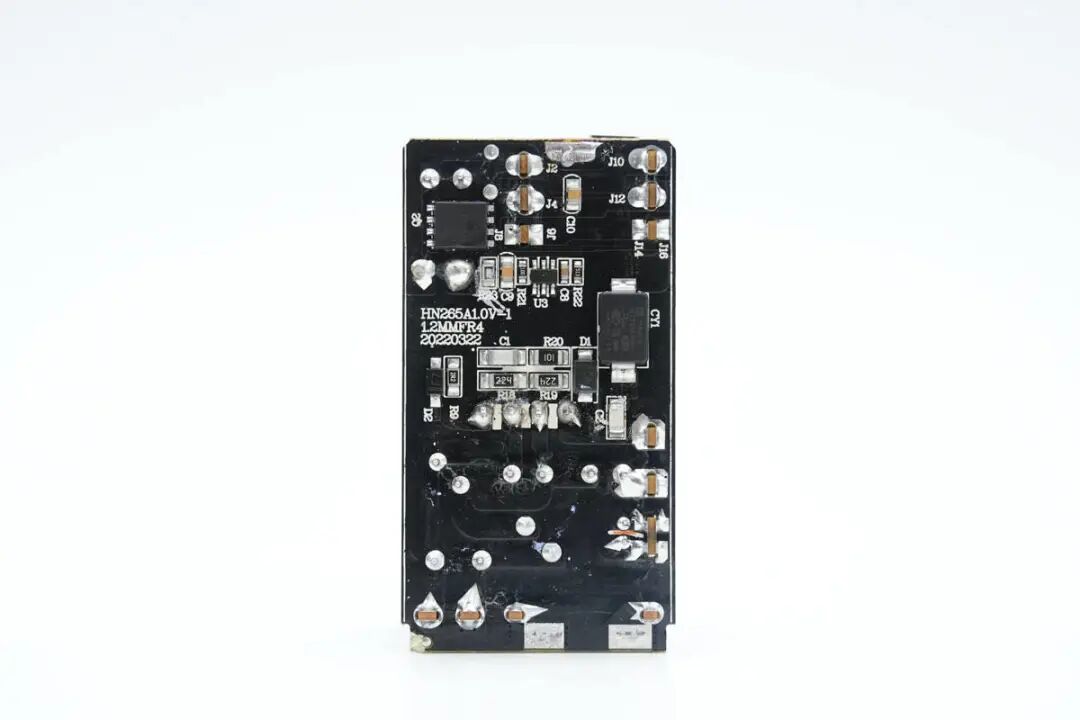

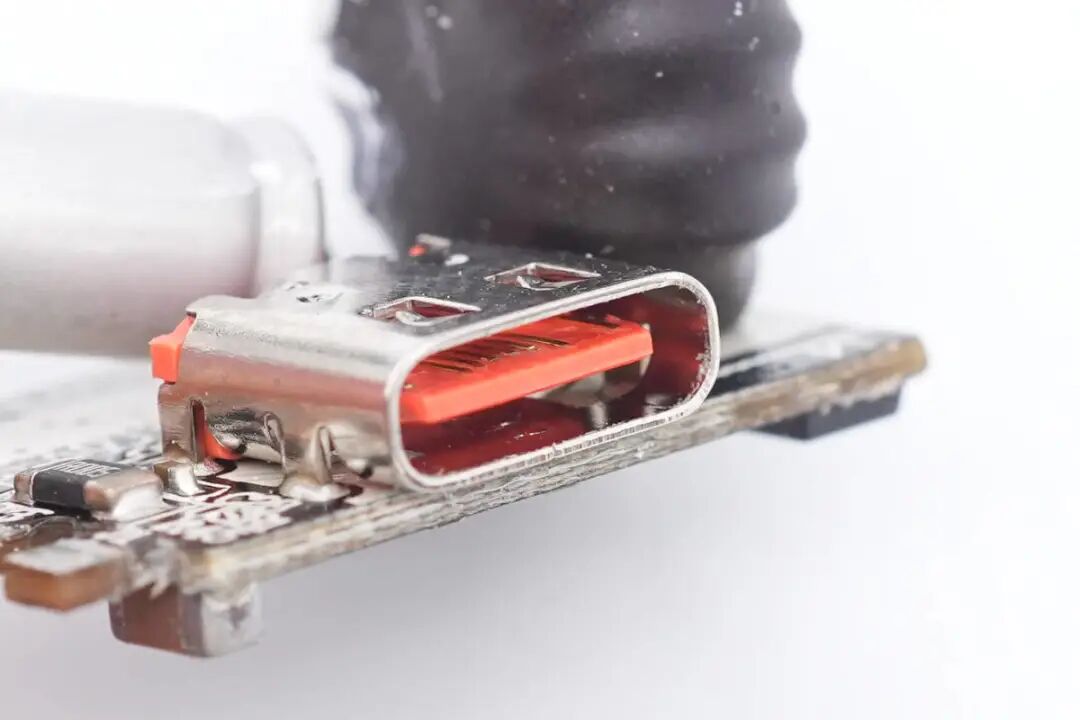

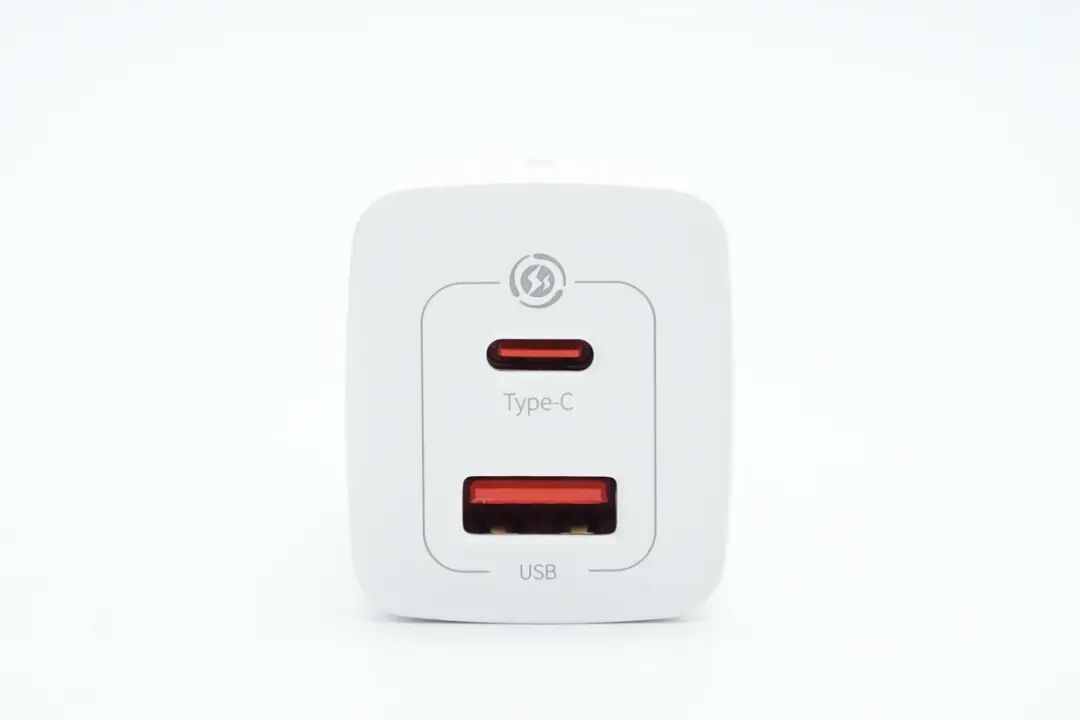

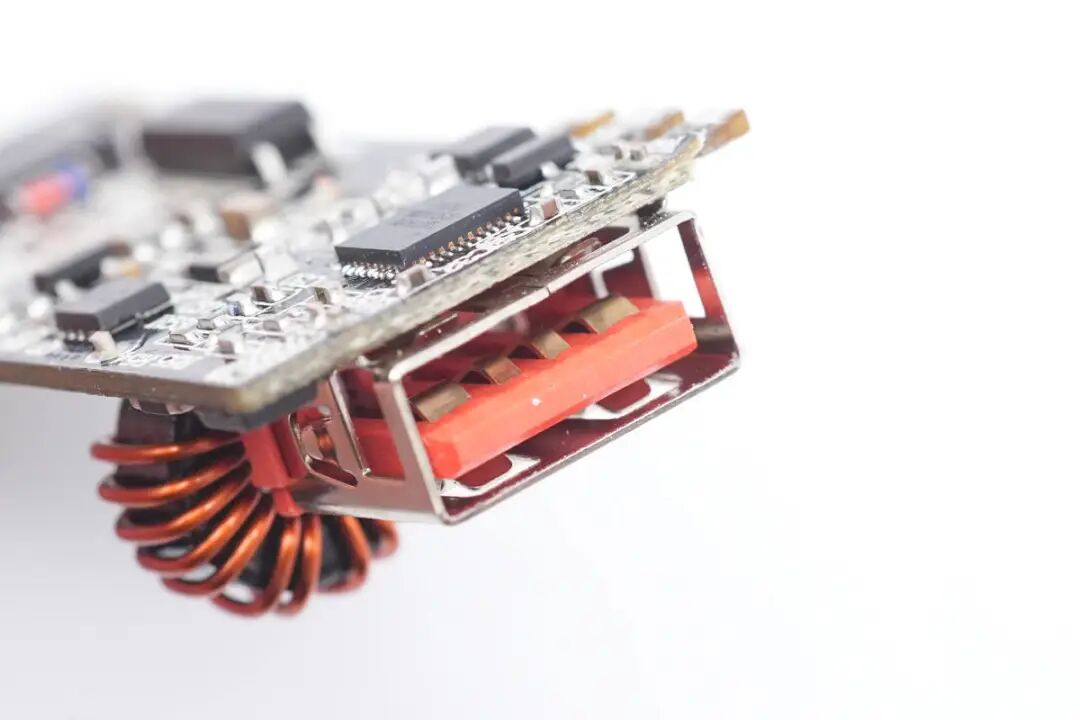

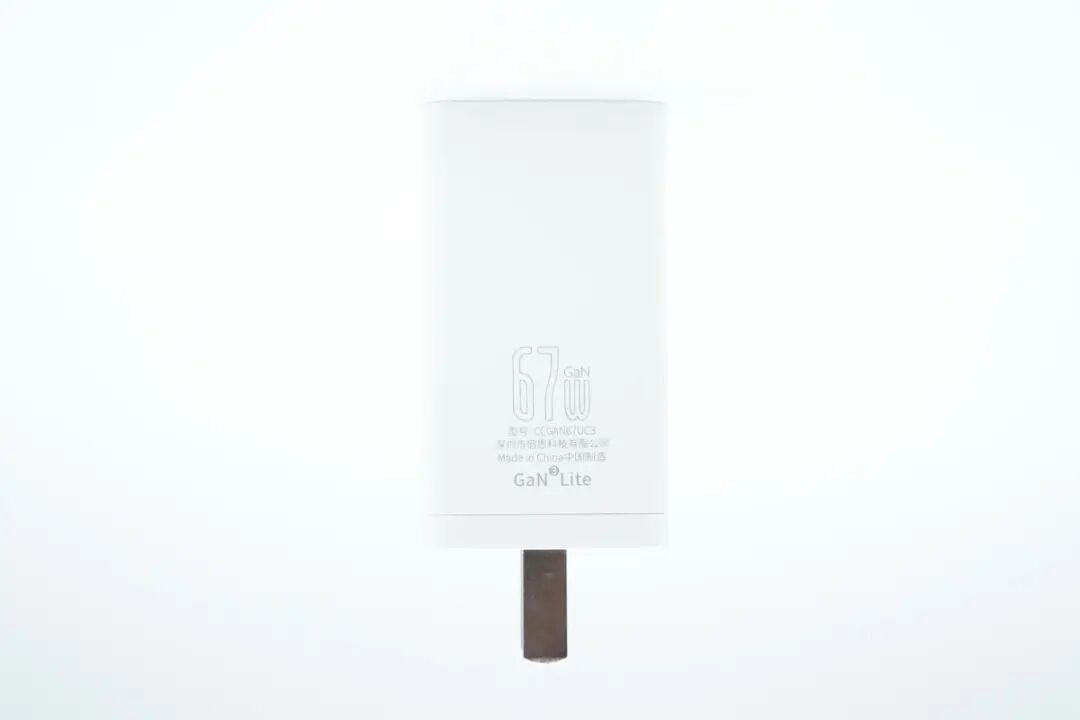

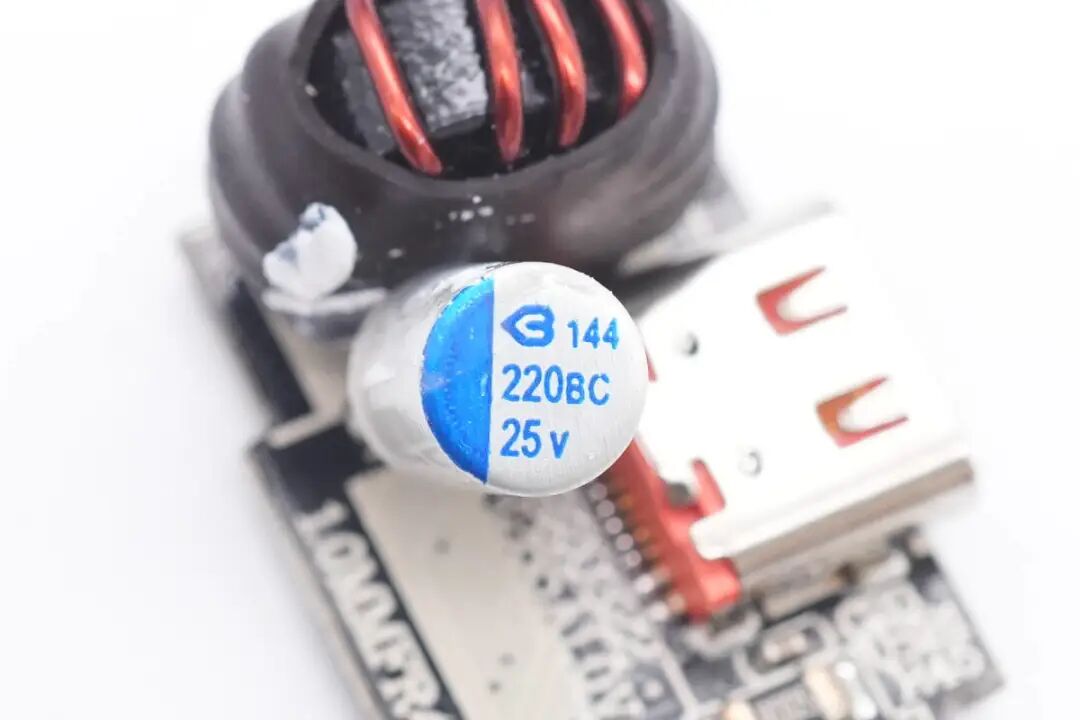

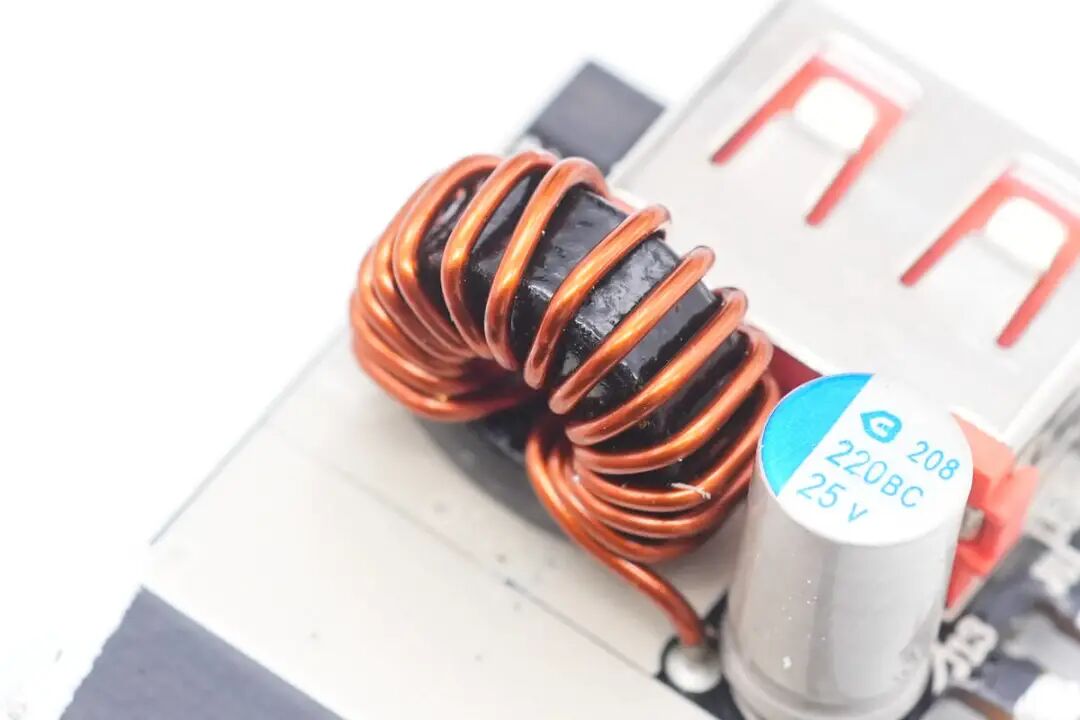

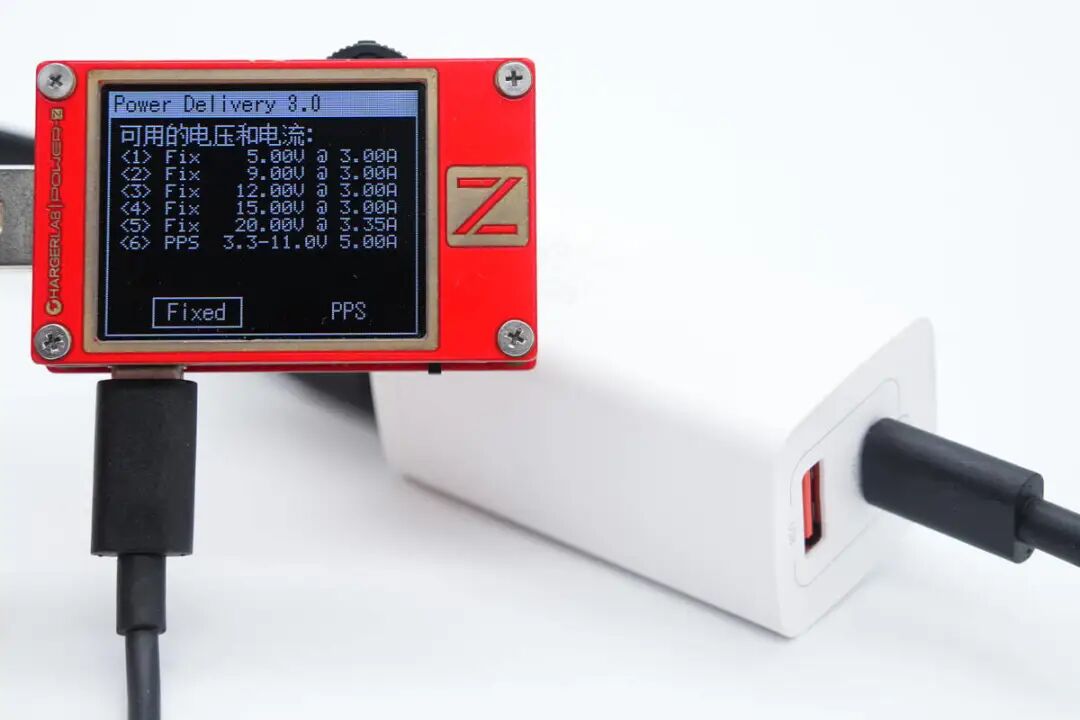

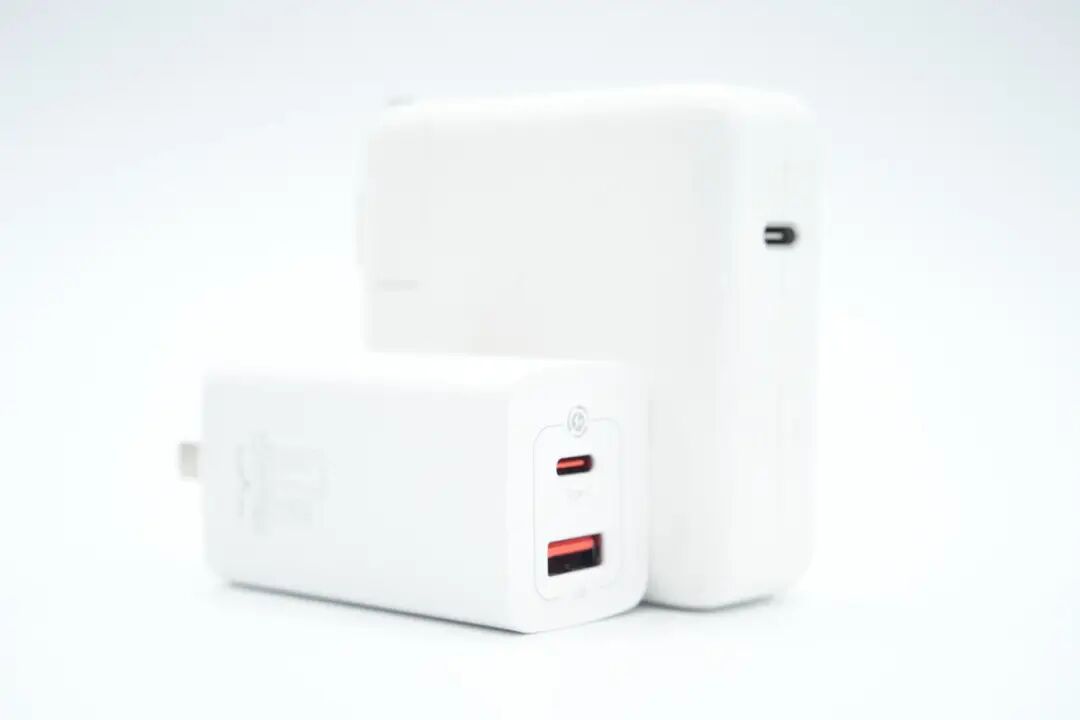

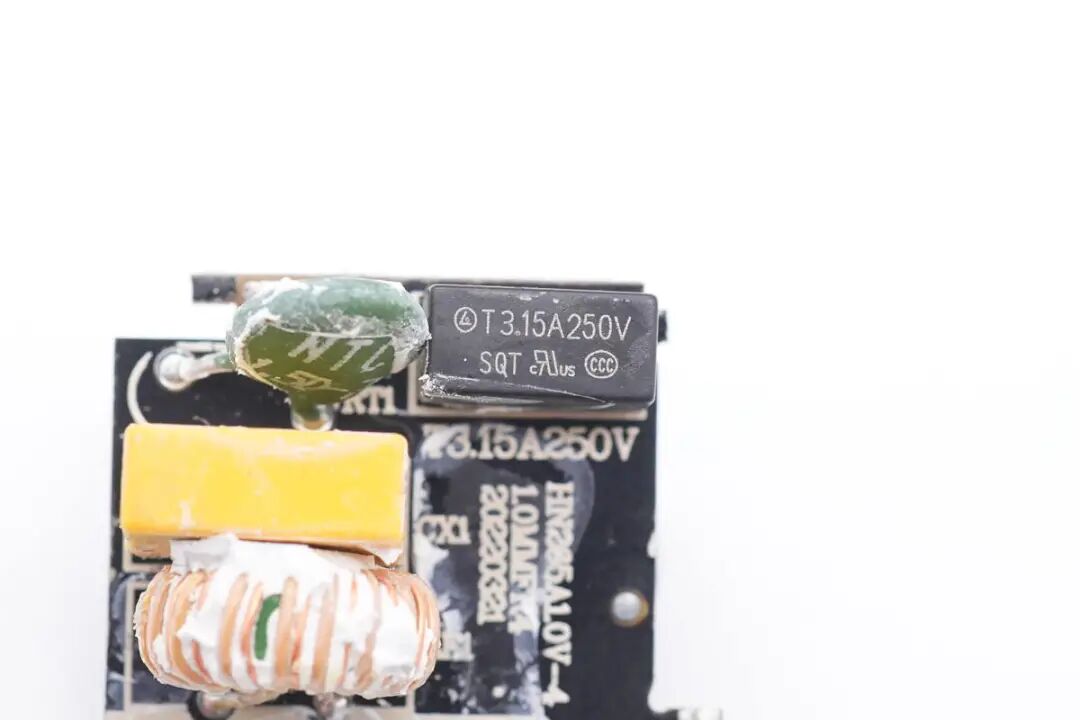

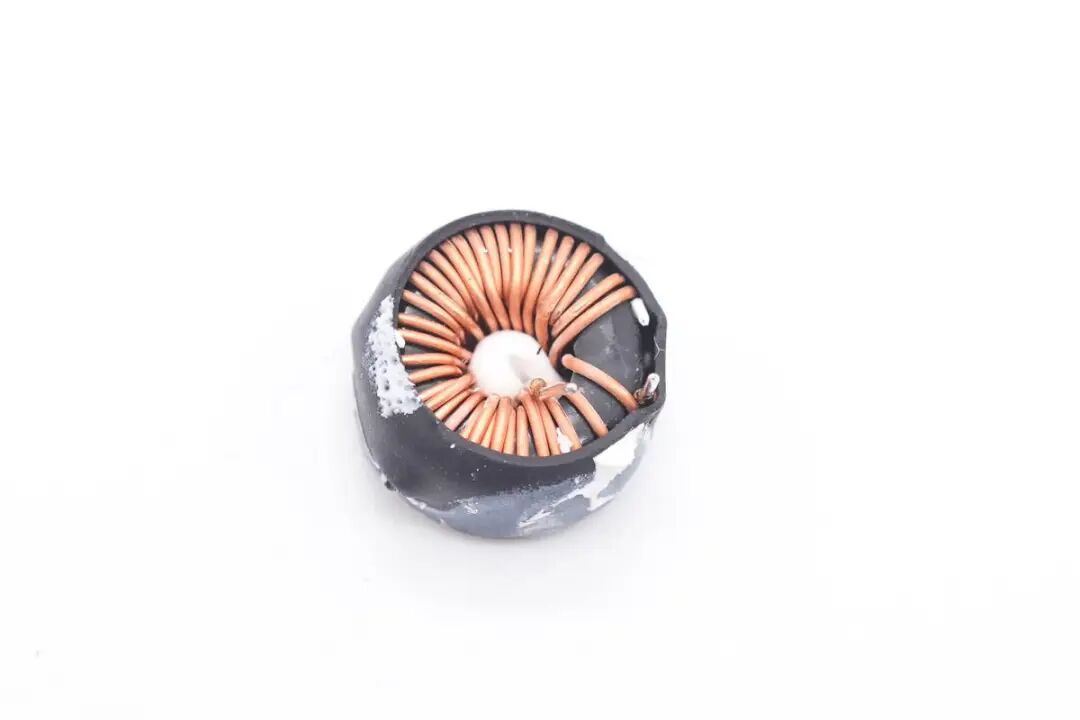

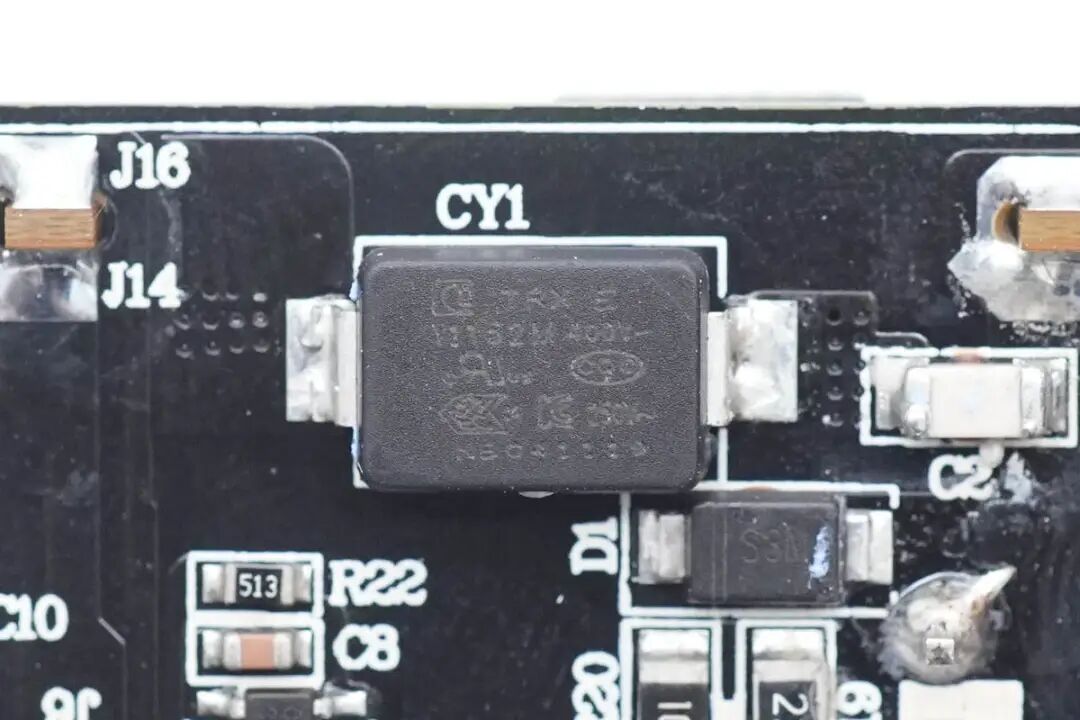

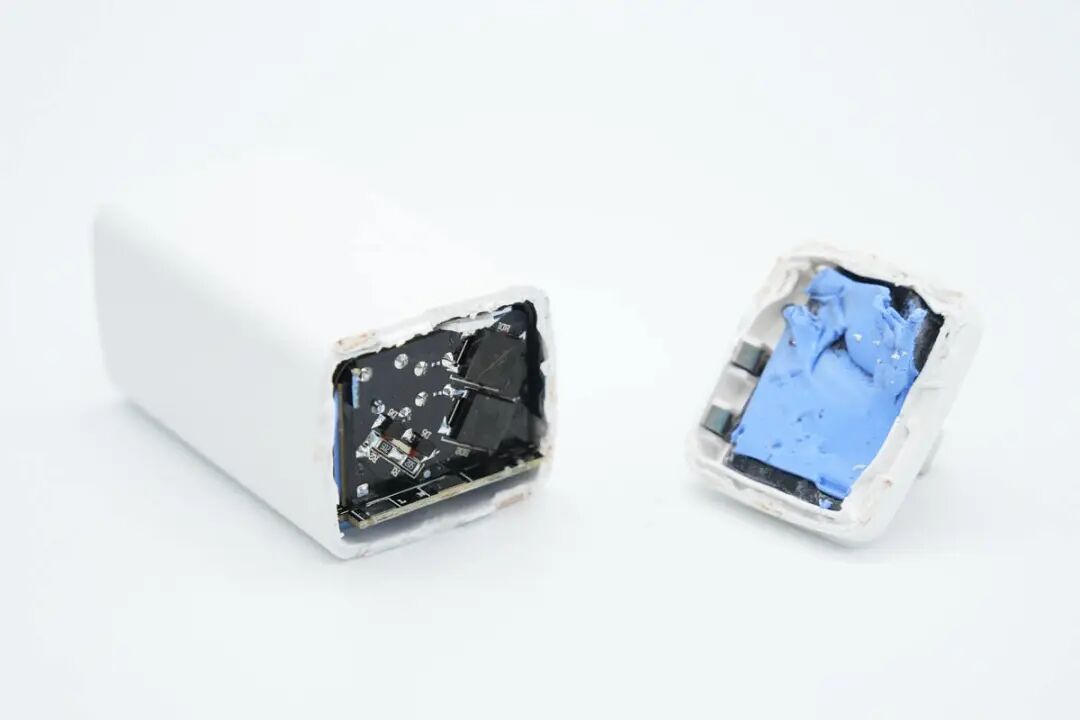

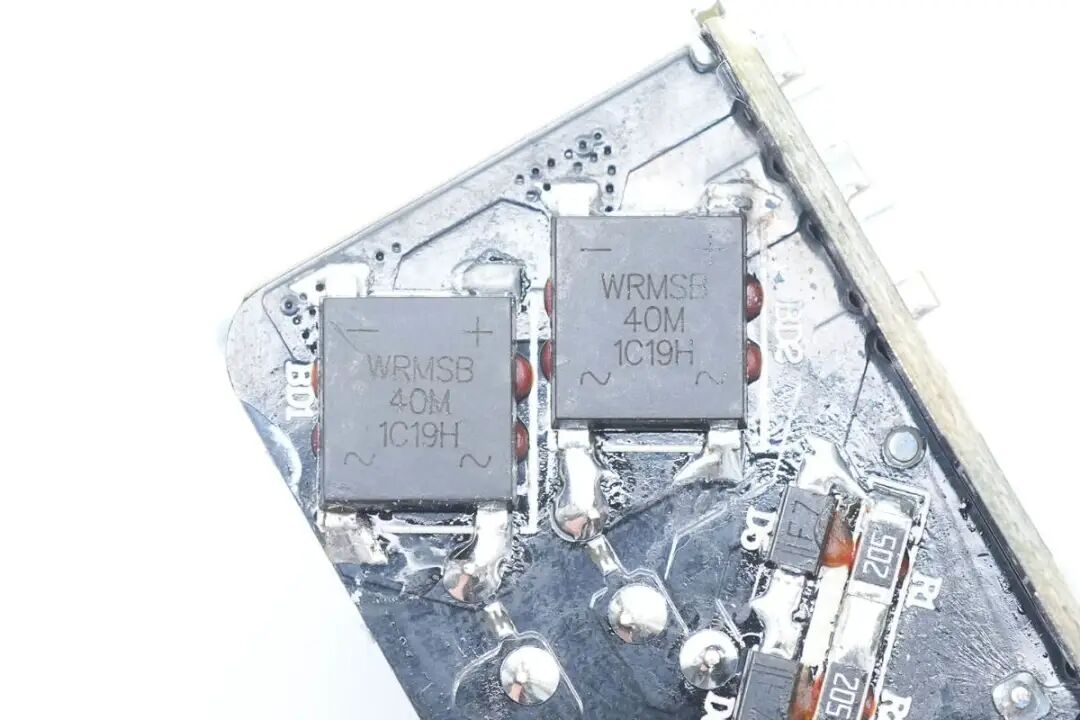

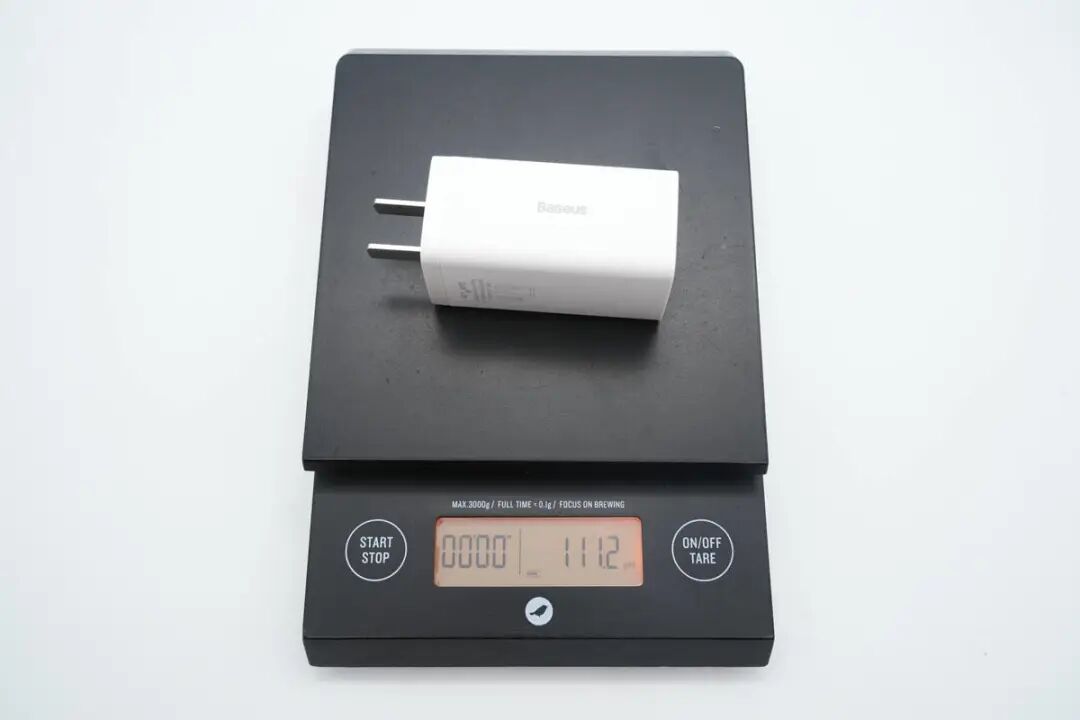

Baseus倍思最近新推出了一款全新的67W氮化镓快充，采用固定插脚设计，体积更小更便携。充电器采用1A1C接口配置，支持新老设备充电。并且还支持3.3-11V 5A一组PPS快充，对支持大功率快充的安卓手机和笔记本电脑都有很好的快充兼容性。充电头网已经拿到了倍思新推出的这款氮化镓充电器，下面就对其进行拆解，看看内部方案及用料如何。包装盒正面印有Baseus品牌、充电器外观图、名称，以及67W和GaN两大卖点标识。充电器采用时下热门长条方柱造型设计，PC材质白色外壳，表面磨砂抗指纹。另一面印有商家名、CCGAN67UC3型号以及67W标识等。USB-C输出：5V3A、9V3A、12V3A、15V3A、20V3.35AUSB输出：5V3A、9V3A、12V3A、20V2.25A输出端配备1C1A两个USB接口，胶芯均为橘红色。PDO报文显示C口还具备5V3A、9V3A、12V3A、15V3A、20V3.35A五组固定电压档位，以及3.3-11V5A一组PPS电压档位。测得A口支持QC2.0/3.0、AFC、FCP、SCP快充协议。对倍思这款67W氮化镓充电器有了基本了解后，下面继续对其进行拆解，看看用料做工如何。沿外壳接缝撬开充电器外壳，外壳采用超声波固定，插脚和PCBA模块通过弹片压接供电，整流桥上贴有导热垫散热。抽出充电器内部PCBA模块，模块外层为黄铜散热片，通过麦拉片绝缘，底部为一片导热垫，通过外壳散热。使用游标卡尺测得PCBA模块长度约为55.51mm。焊下PCBA模块外层的散热片，麦拉片内部粘贴导热垫用于散热。充电器输入端焊接两块小板，分别用于输入整流和开关电源，将发热元件分散放置，降低温升，均匀散热。输出端USB-C和USB-A母座均焊接在垂直小板上，充电器为二次降压设计，两路接口均支持快充输出，USB-C小板与USB-A接口之间有一块导热垫散热。PCBA模块正面一览，底部小板焊接整流桥和输入EMI滤波元件，向上依次是滤波电容，变压器和二次降压电感和输出母座。背面焊接贴片Y电容，同步整流控制器和同步整流管。氮化镓合封芯片等芯片焊接在侧面的小板上。通过对充电器PCBA模块的观察发现，倍思67W 1A1C双口氮化镓充电器采用反激开关电源搭配同步整流，固定电压输出，输出使用两路独立的同步降压电路由协议芯片控制，实现双口宽电压输出以及多口功率自动分配功能。下面我们就从输入端开始了解整个充电器的设计与用料。输入端小板背面焊接两颗整流桥用于整流，将小板拆下观察背面元件。小板正面焊接保险丝，绿色NTC浪涌抑制电阻，黄色安规X2电容和共模电感。NTC热敏电阻丝印1.5D-7，直径7mm，冷态电阻1.5Ω，用于抑制充电器插电的冲击电流。安规X2电容来自KWOKTRAN东莞国灿电子，规格为0.1μF。小板正面焊接两颗WRMSB40M整流桥，两颗整流桥半桥连接，均摊发热降低温升。WRMSB40M来自深圳市沃尔德实业有限公司，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。高压滤波电容来自绿宝石，规格为400V 33μF。三个高压滤波电容来自KINLS蓝宝石，规格均为27μF 400V，滤波电容总容量为114μF。经过整流滤波的直流电送至开关电源小板上，小板左侧为USB-A降压输出电路，右侧为合封氮化镓芯片，小板下方为电压反馈光耦，用于输出电压反馈。充电器初级芯片采用南芯合封氮化镓芯片SC3057，将高性能多模式反激控制器、氮化镓驱动、氮化镓开关管、供电和保护等电路集成在一颗散热增强的QFN6*8封装内部。通过合封来简化外部元件数量，并消除传统驱动走线寄生参数对高频开关的影响。南芯SC3057采用了功率走线和控制走线分开的设计，降低高频开关对控制回路的影响，并通过优化的焊盘设计，优化充电器走线设计与电气性能，简化设计开发。南芯SC3057内置165mΩ氮化镓开关管，支持175KHz开关频率，并支持X电容放电。为南芯SC3057供电的滤波电容，规格为50V 10μF。贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1152M。特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。同步整流控制器来自南芯，型号SC3503，是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最低可低至0V，专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。同步整流管来自谷峰，型号为GT045N10D5，是一颗耐压100V的NMOS，导阻4mΩ，采用DFN5*6封装。输出滤波固态电容来自瑞隆，规格为680μF 25V。充电器输出端焊接两路独立的降压电路，用于降压输出，双口输出均支持快充。输出端采用两路相同的二次降压电路设计，降压协议IC均为南芯半导体SC9711。其支持40V输入耐压，支持6A输出电流，围器件简单，单芯片可实现1C1A快充。南芯SC9711支持100W功率输出，支持PD3.0和PPS快充协议，支持华为FCP/SCP，支持三星AFC快充，支持苹果2.4A充电。同时支持两颗芯片相互通讯，无需MCU控制，实现单口最大功率输出，双口同时输出时自动功率分配功率。南芯SC9711仅需外置开关管和VBUS通路管，外围元件精简，开关频率可由80-600KHz配置，支持外接NTC进行过热保护，芯片提供引脚过压及短路保护以及输出过压、过流、短路和过热保护等多重保护功能，确保芯片和产品安全。两颗降压开关管来自禾纳，型号为CWR03N041AP。用于USB-A口的磁环降压电感，电感与USB-A母座直接贴有青稞纸绝缘，拆解时已经取出。输出滤波电容来自绿宝石，BC系列固态电容，规格为220μF 25V。USB-A母座采用橙色胶芯，正负极加宽，支持大电流快充。USB-C口小板正面焊接USB-C母座，降压电感和输出滤波电容。小板背面焊接南芯SC9711同步降压控制器和三颗MOS管。输出滤波电容来自绿宝石，BC系列固态电容，规格为220μF 25V。![]()

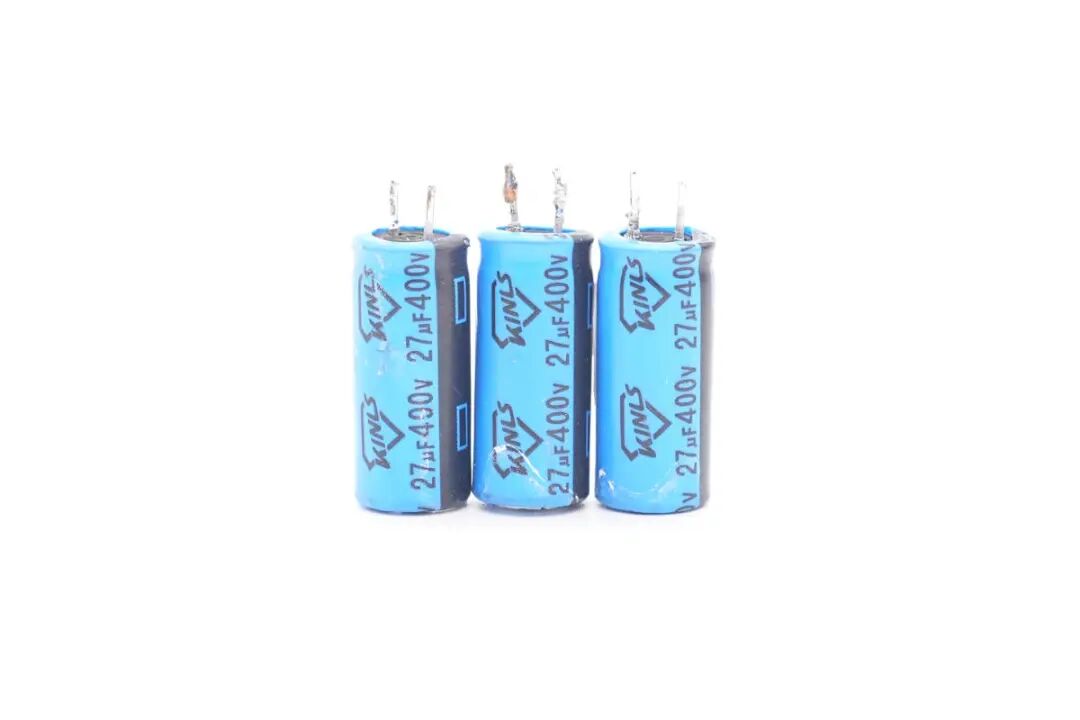

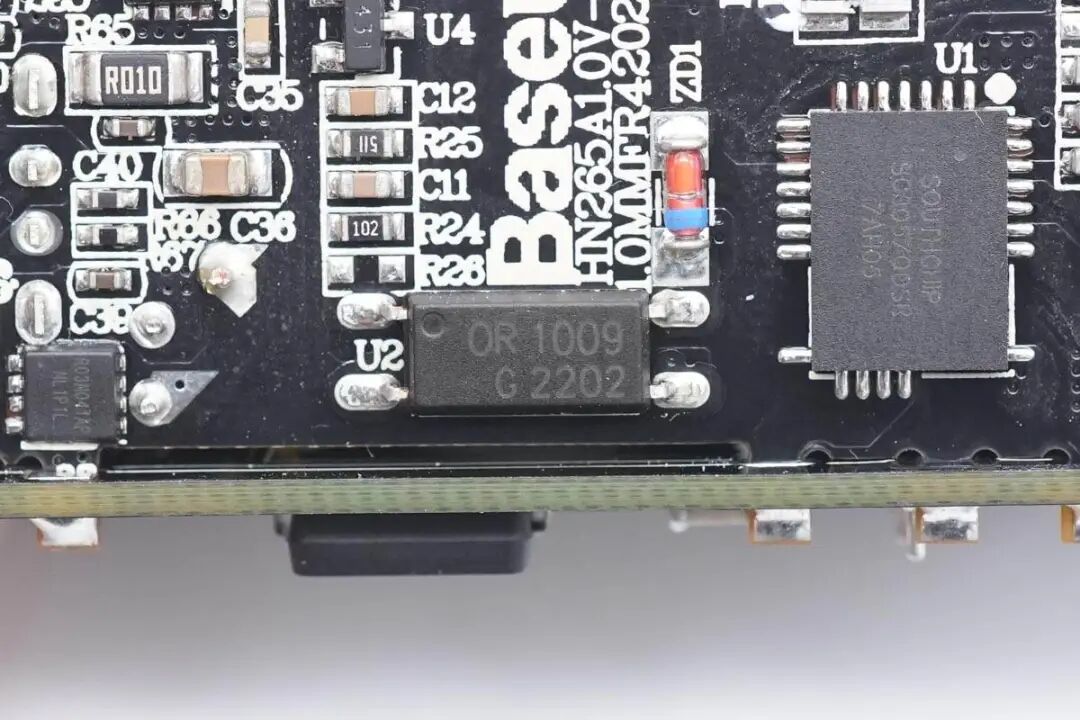

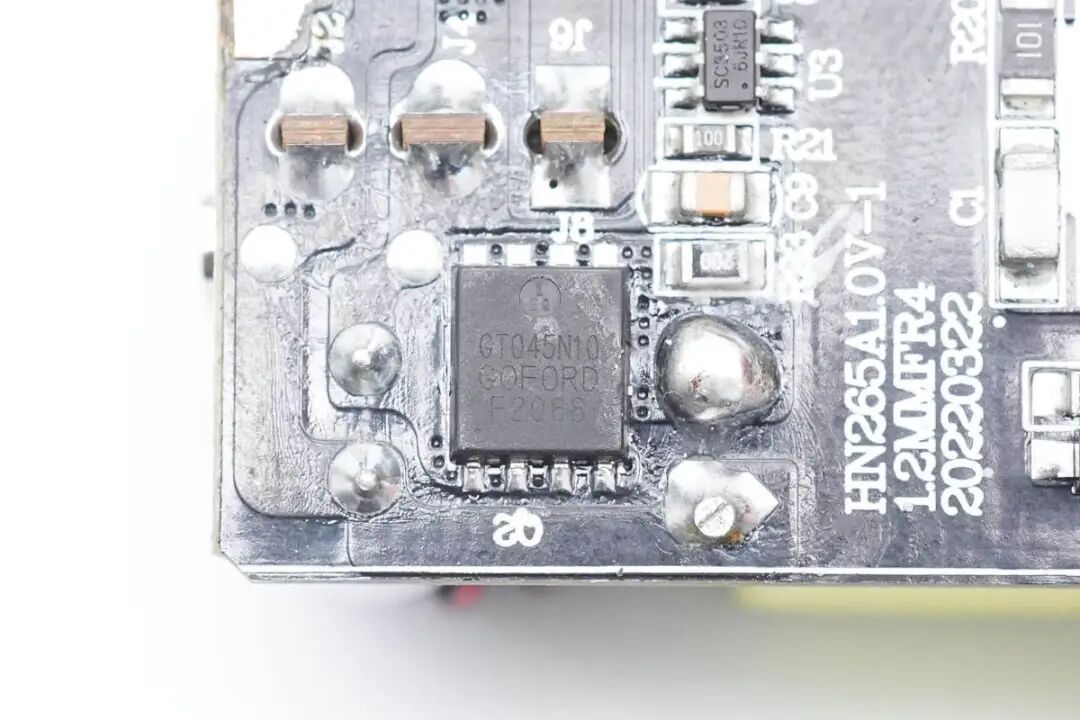

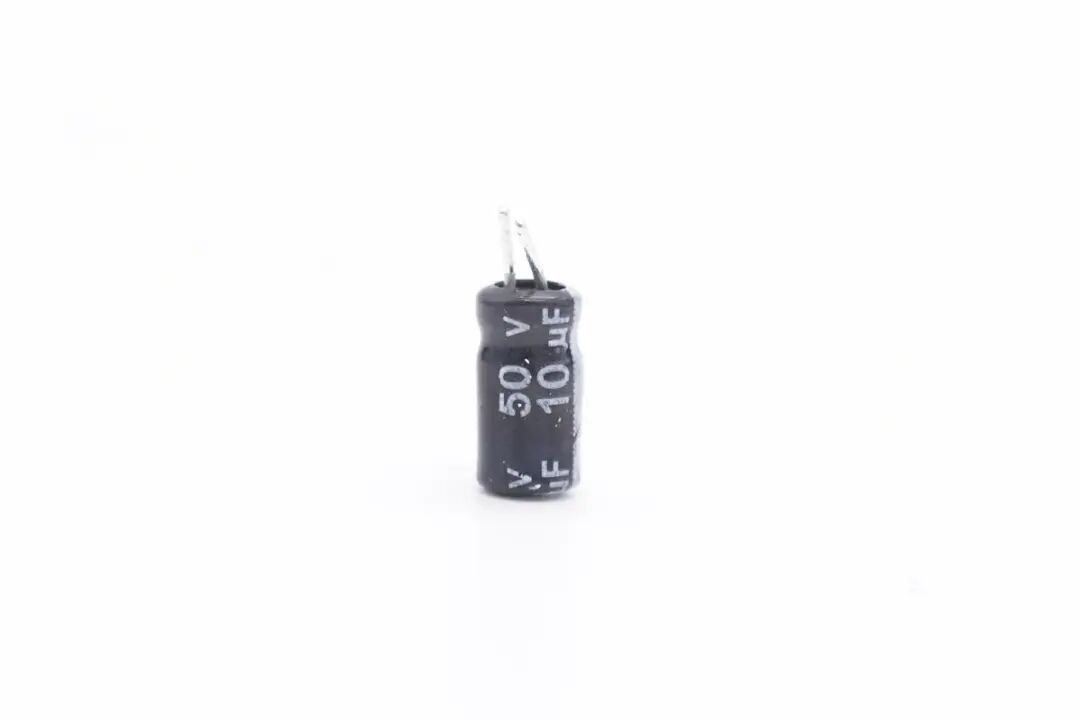

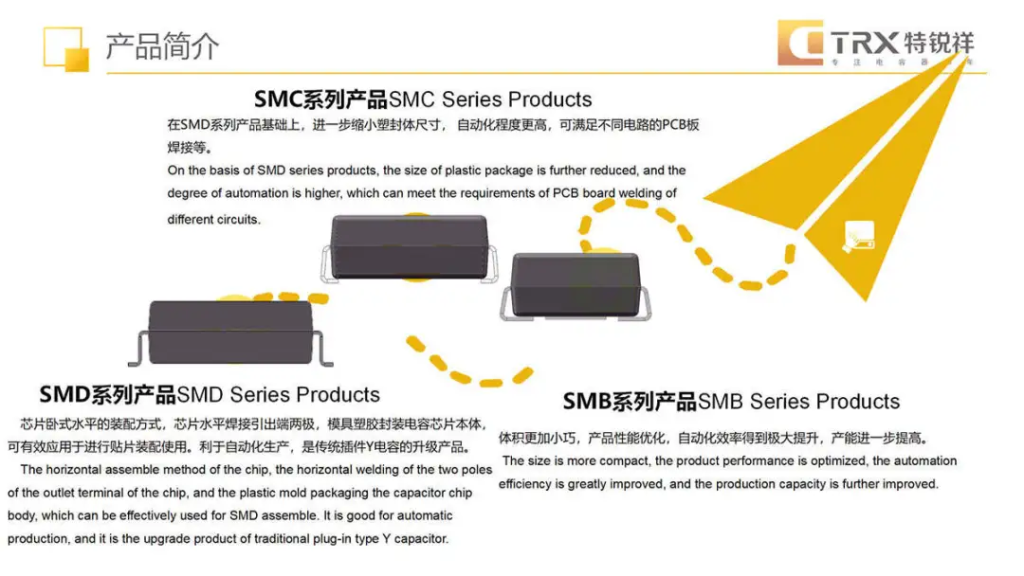

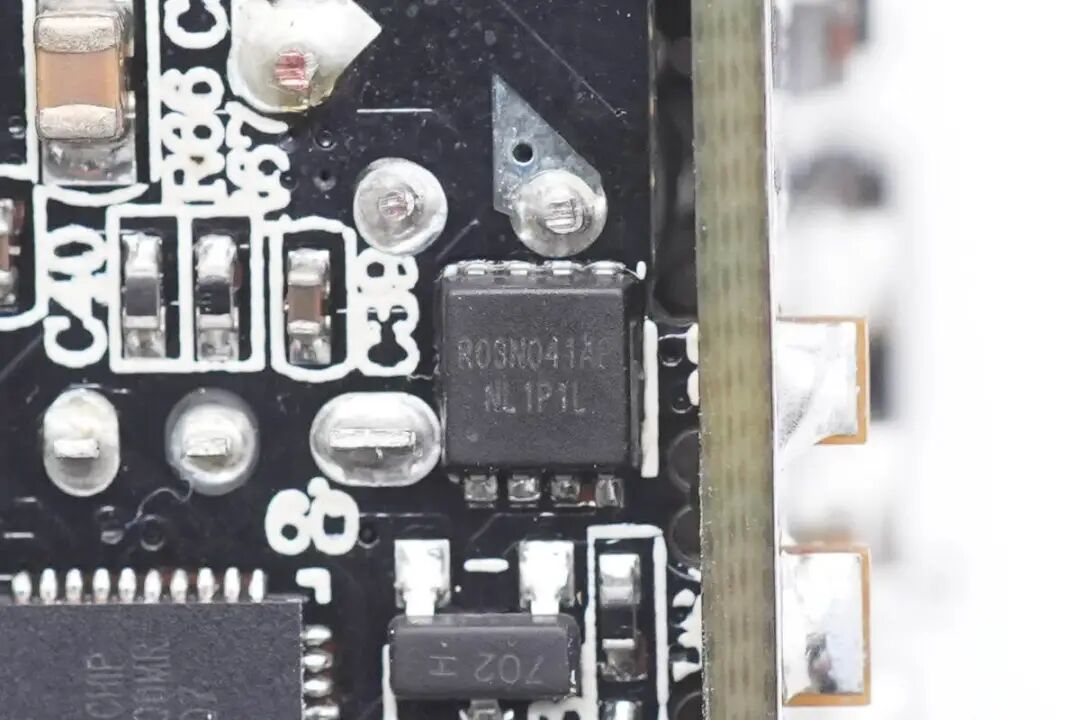

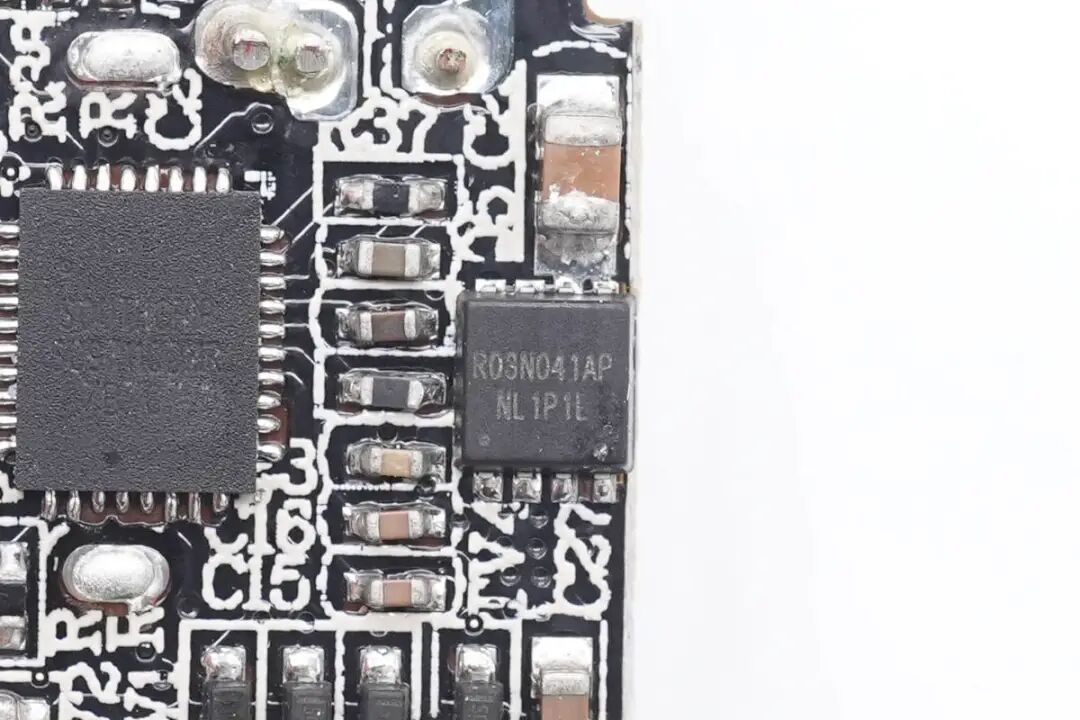

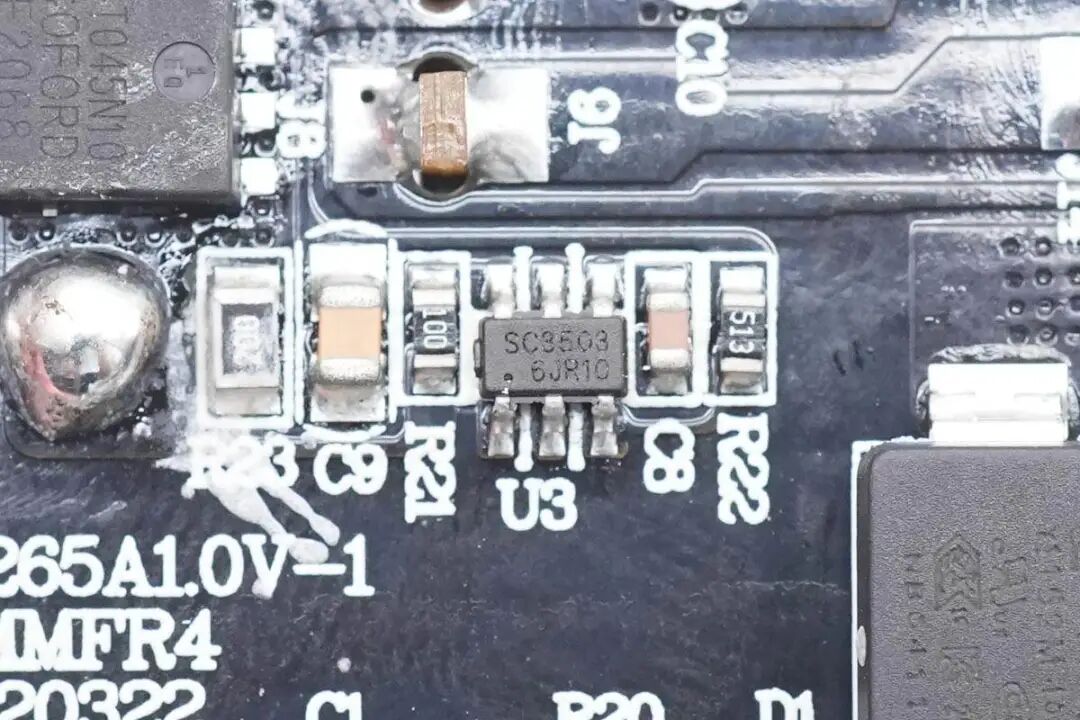

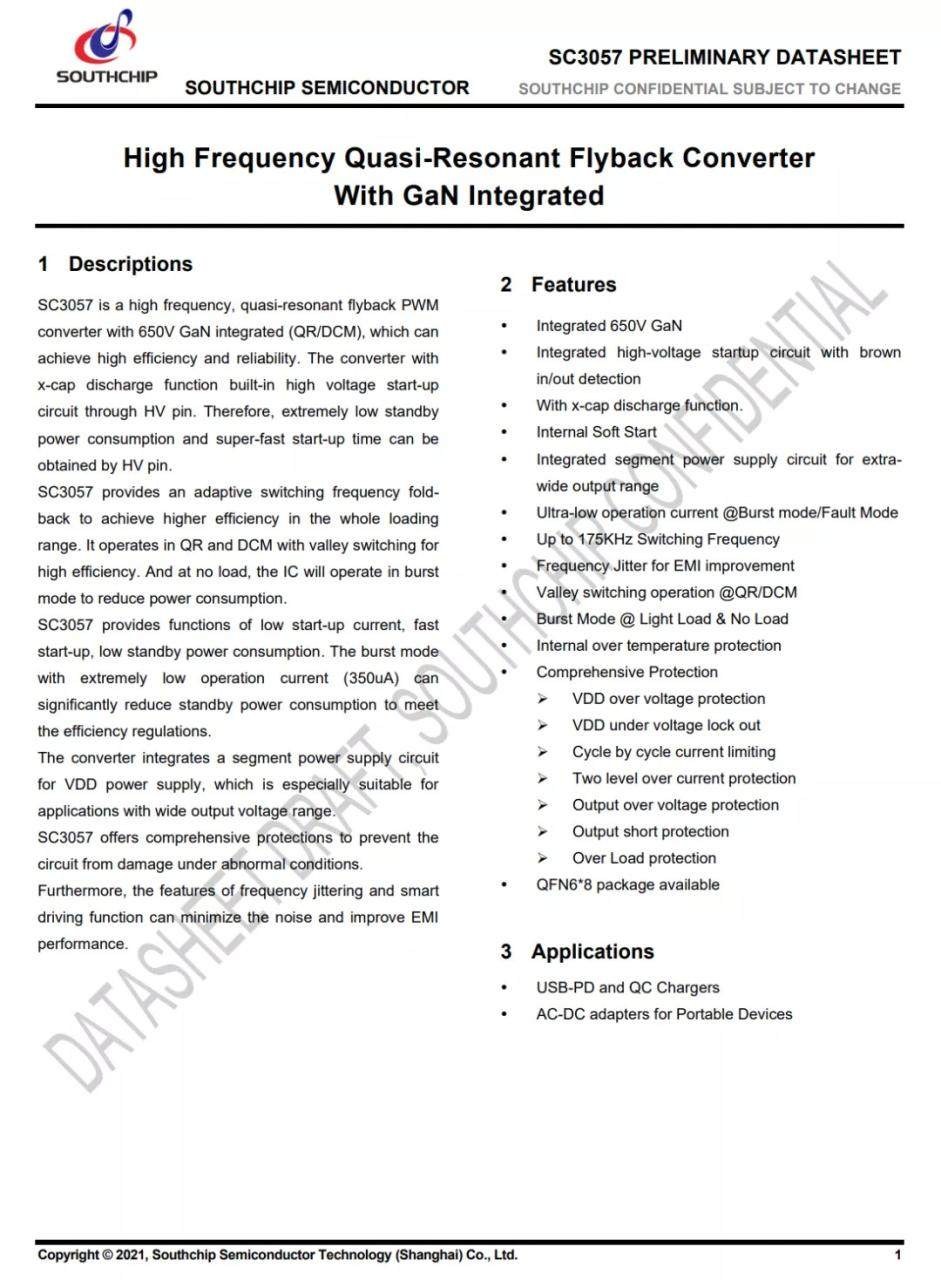

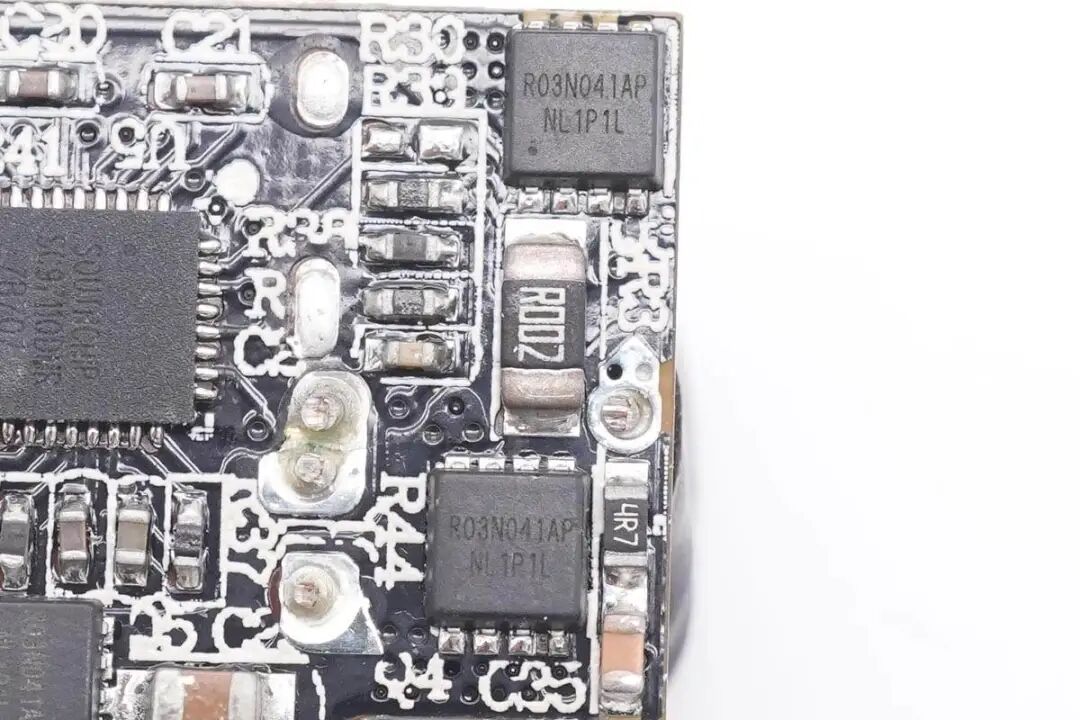

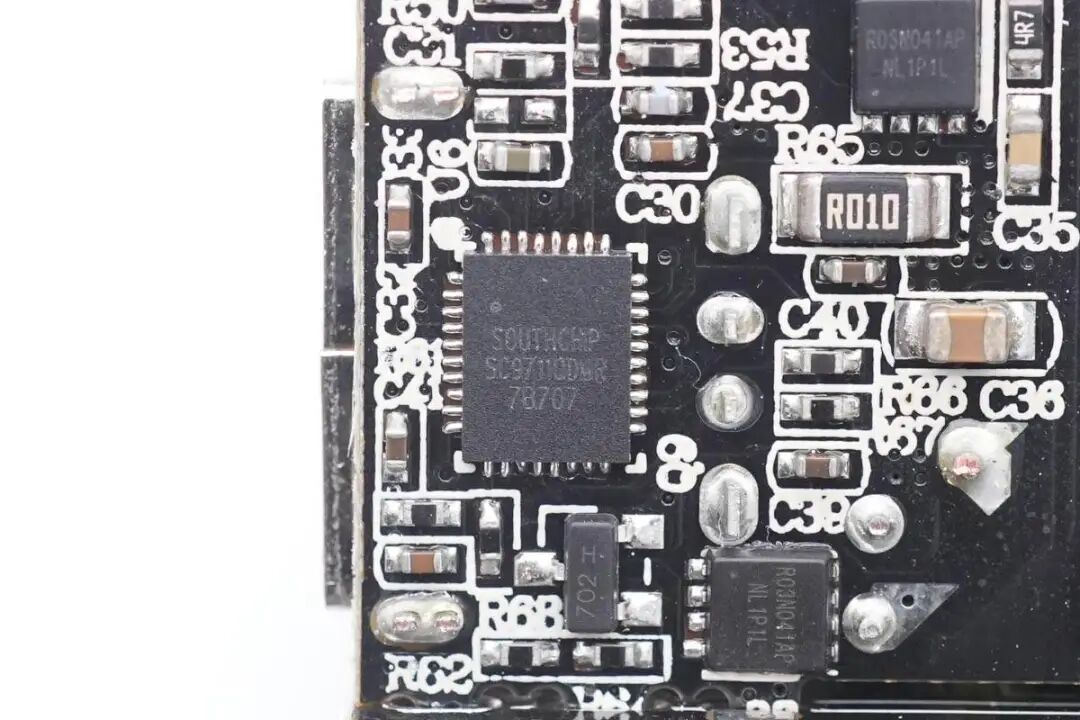

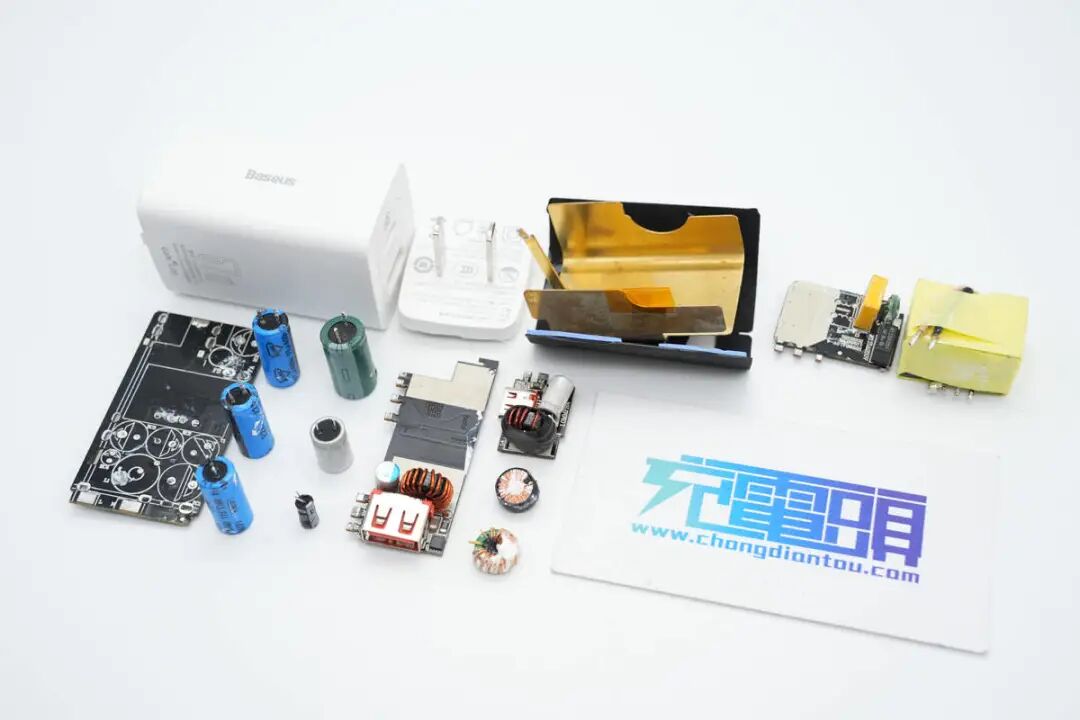

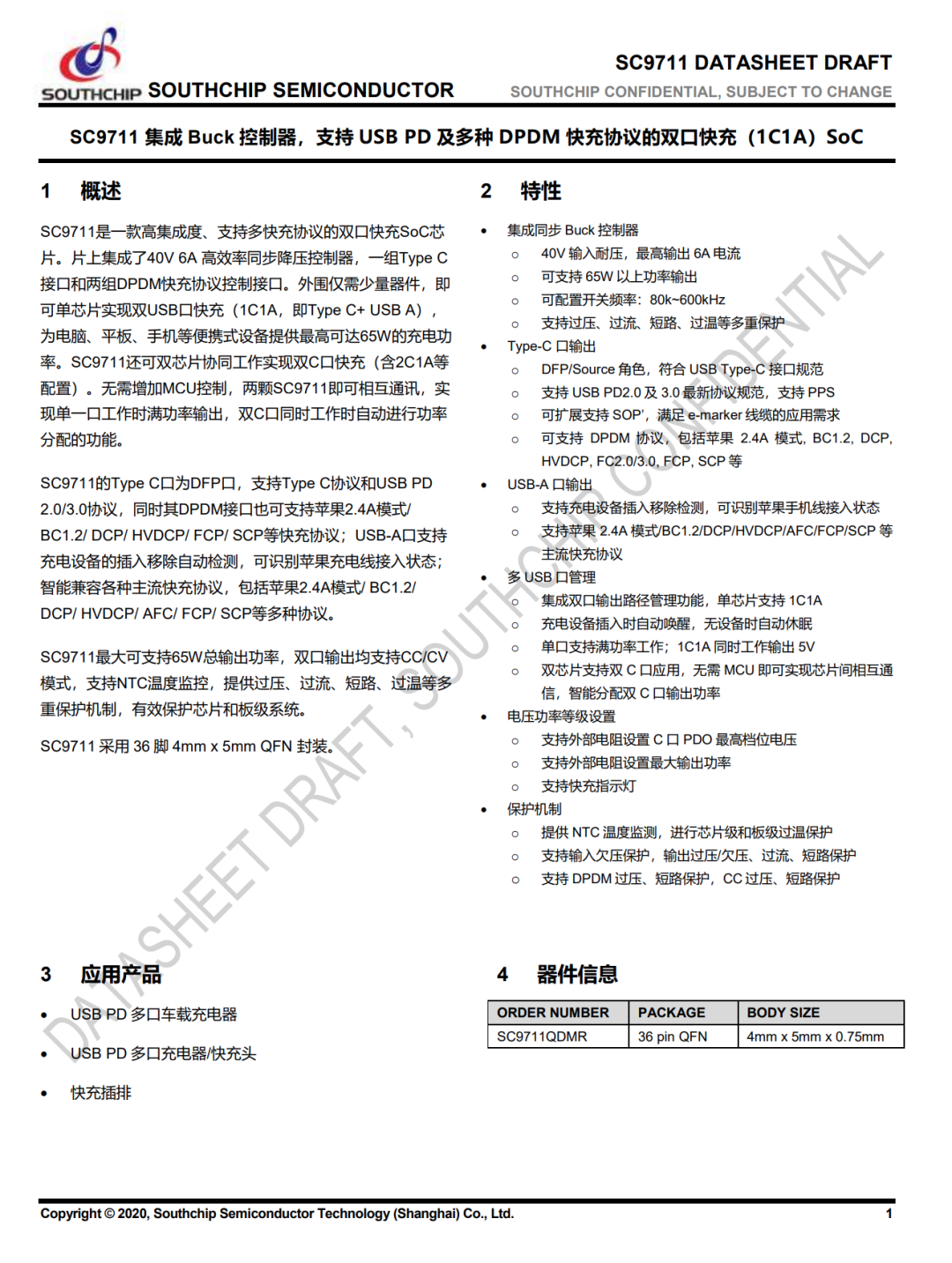

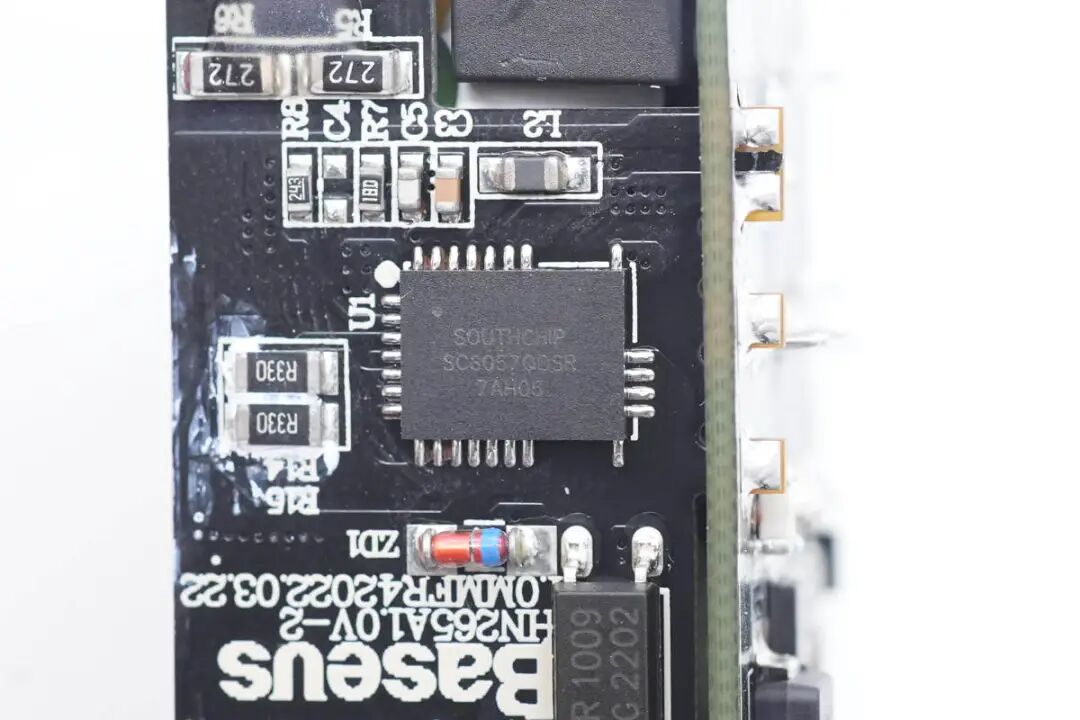

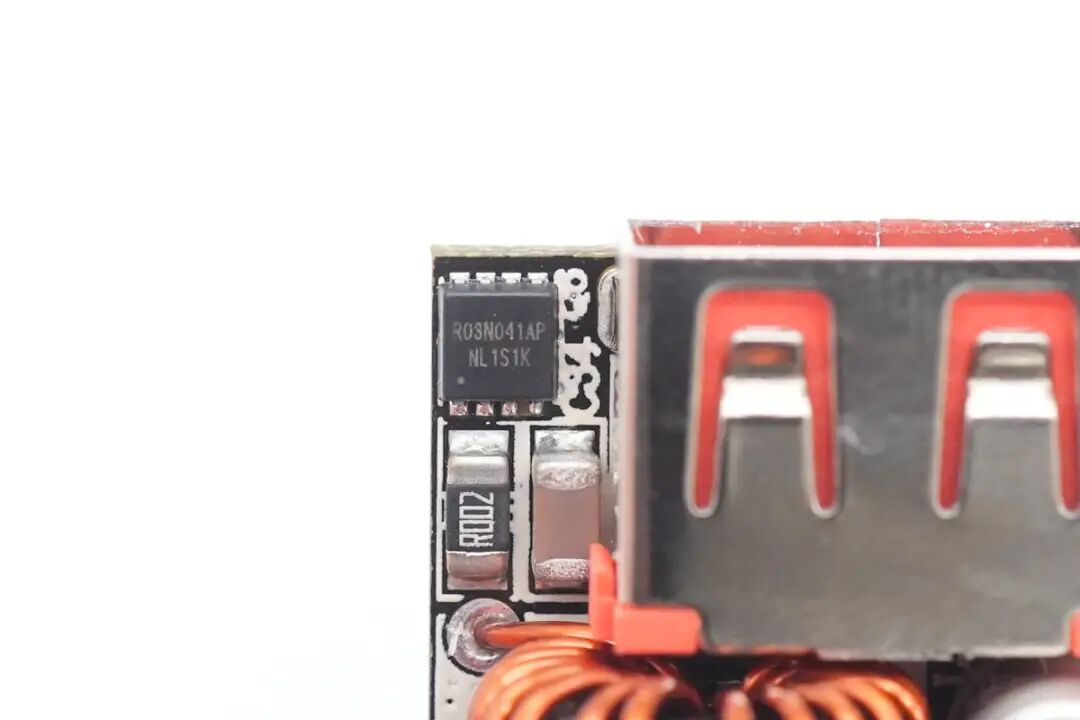

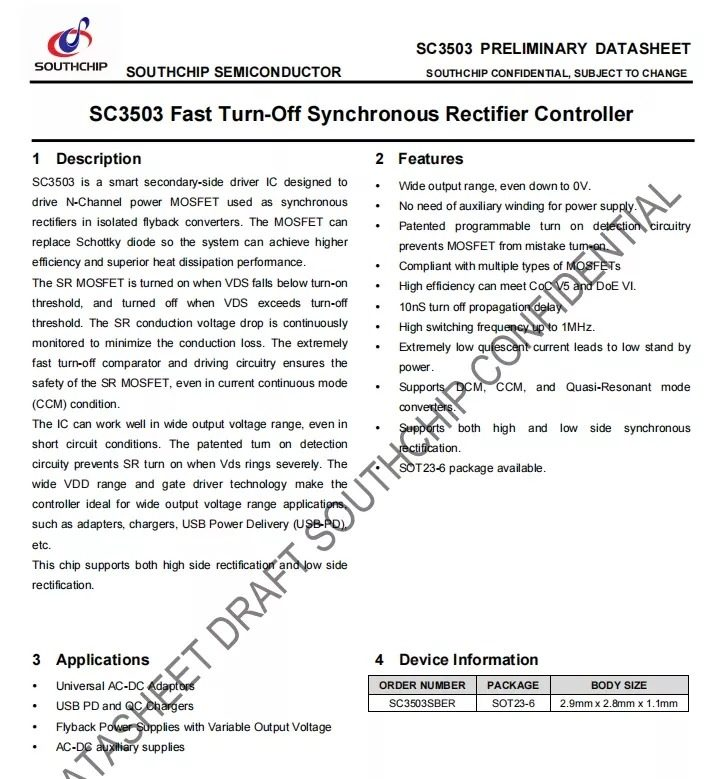

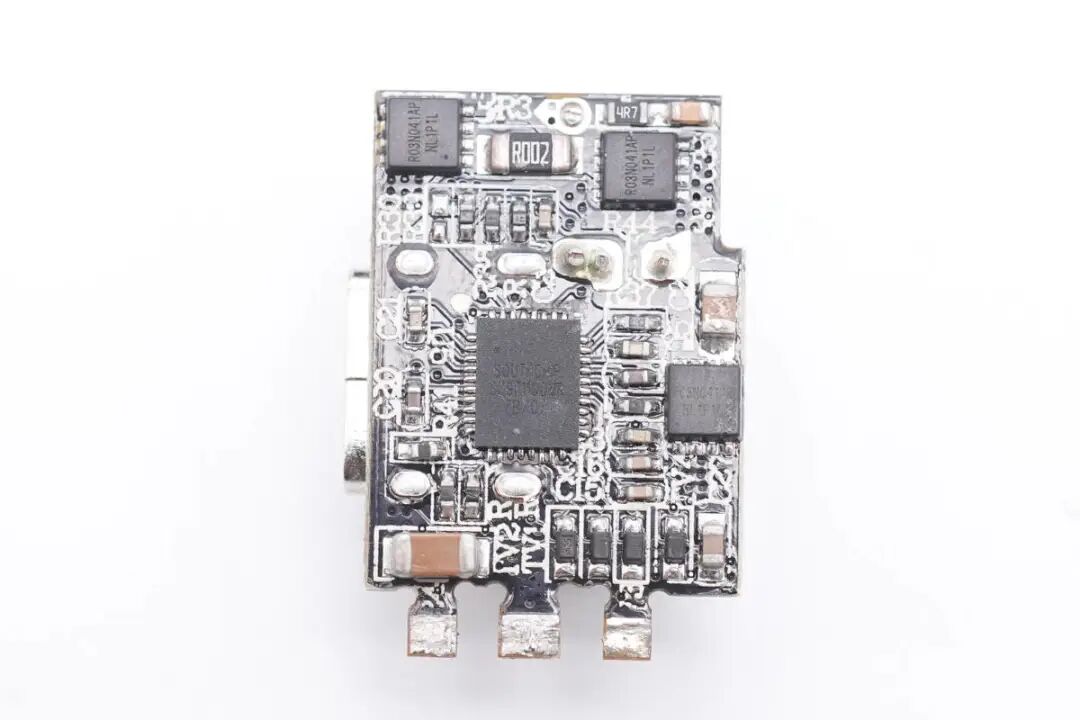

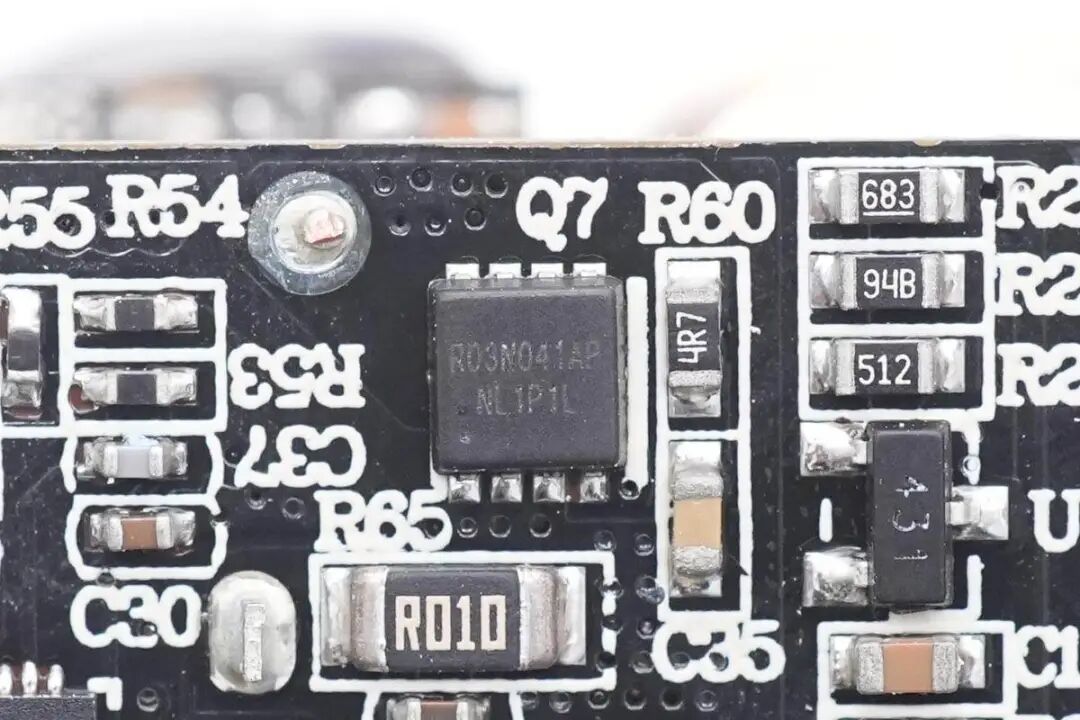

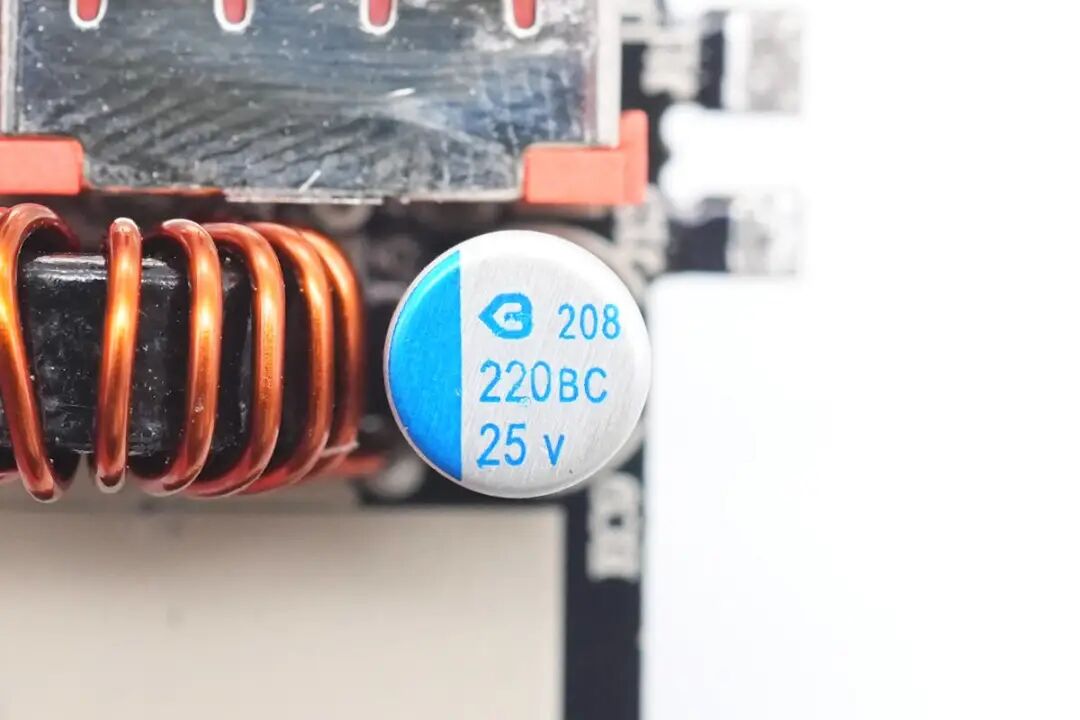

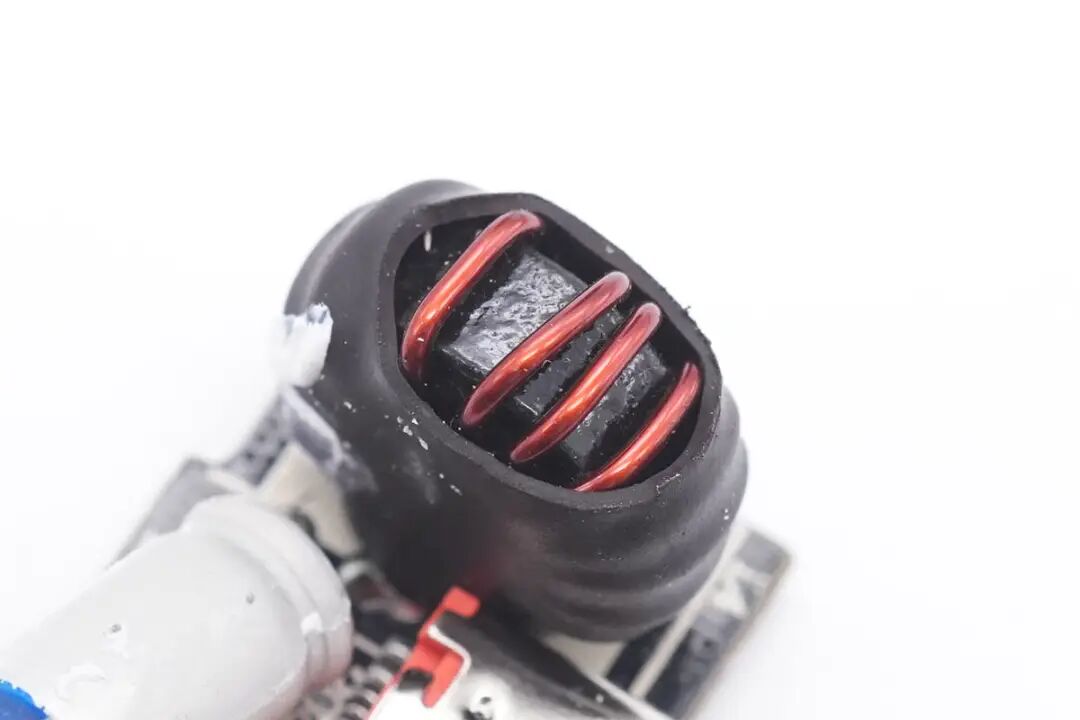

输出VBUS开关管也是采用禾纳CWR03N041AP。Baseus倍思推出的这款氮化镓快充为白色长条机身，具备1C1A双输出接口，USB-C口支持最大67W输出功率，还支持3.3-11V5A PPS快充。USB-A口支持华为SCP和QC快充，协议支持全面，完全满足日常充电需求。充电头网通过拆解了解到，倍思这款氮化镓充电器采用南芯的合封氮化镓方案，使用南芯SC3057合封氮化镓芯片搭配SC3503同步整流控制器，组成固定电压输出的开关电源，输出由两路SC9711内置降压功能的协议芯片控制，充电器内部核心元件均来自南芯。充电器内部采用三块PCB组合焊接，均摊发热，降低温升。内部降压转换器和协议芯片焊接在垂直小板上，充分利用内部空间。PCBA模块贴有大面积导热垫以及黄铜散热片用于均匀散热，用料和做工都很扎实。
