----- 充电头网拆解报告 第2196篇 -----

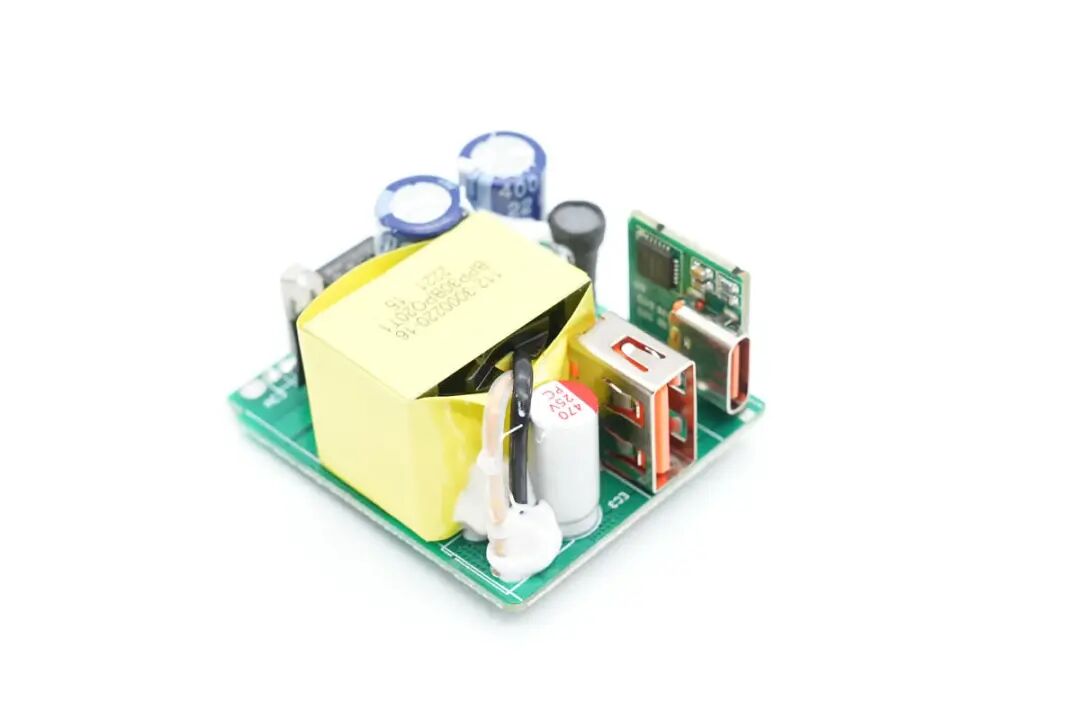

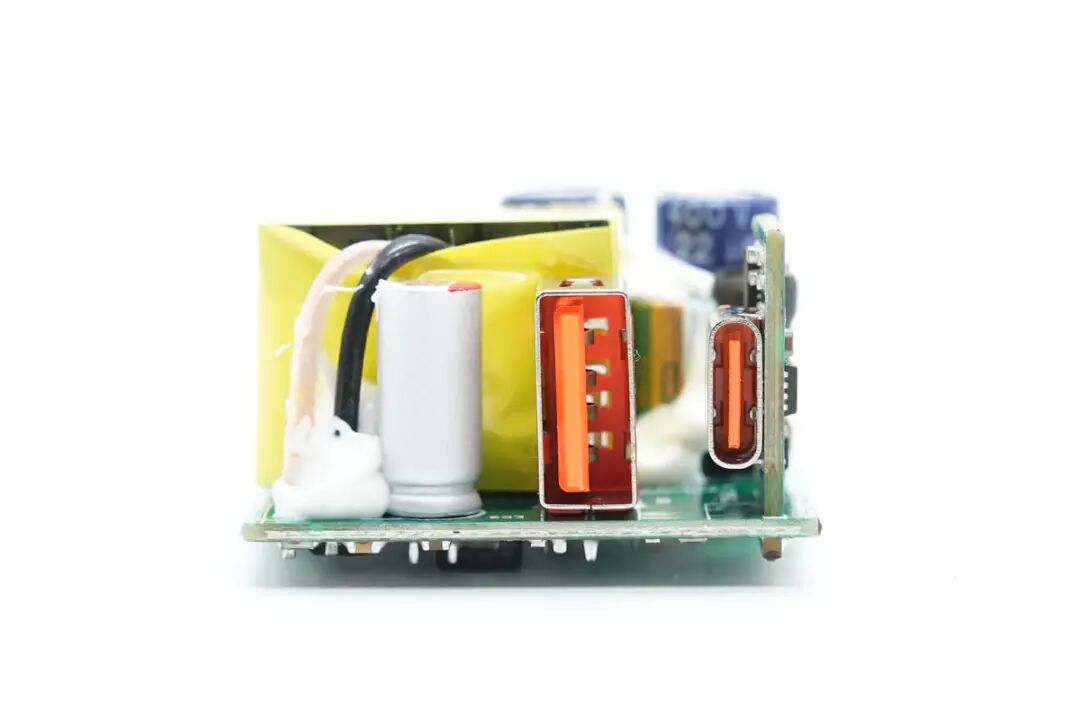

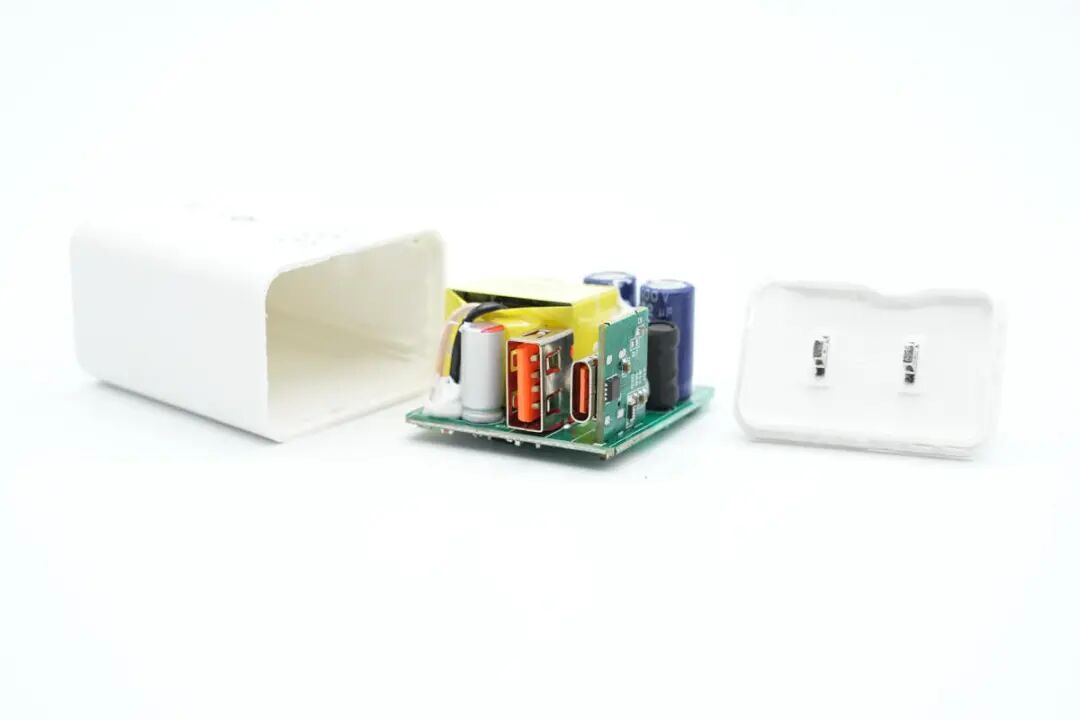

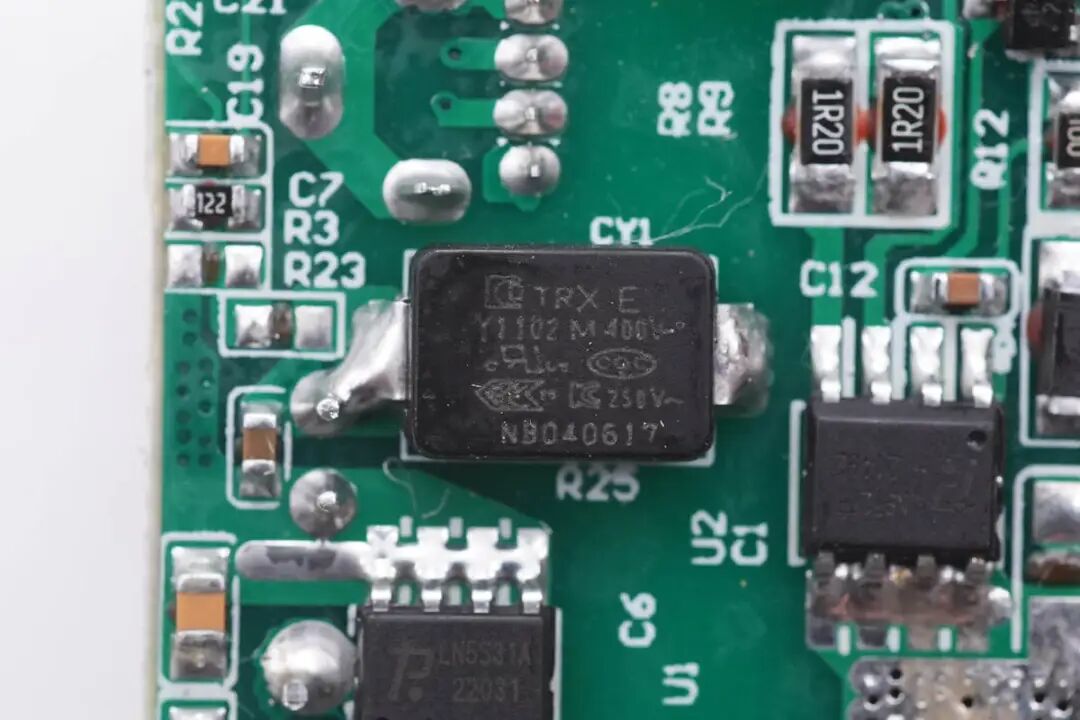

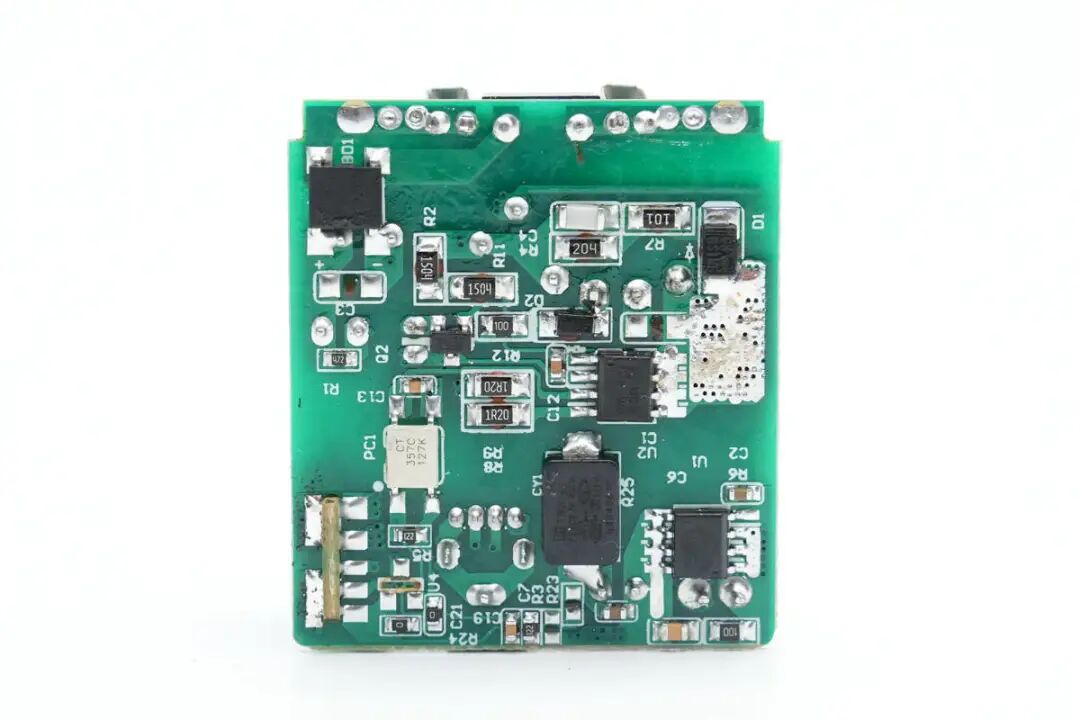

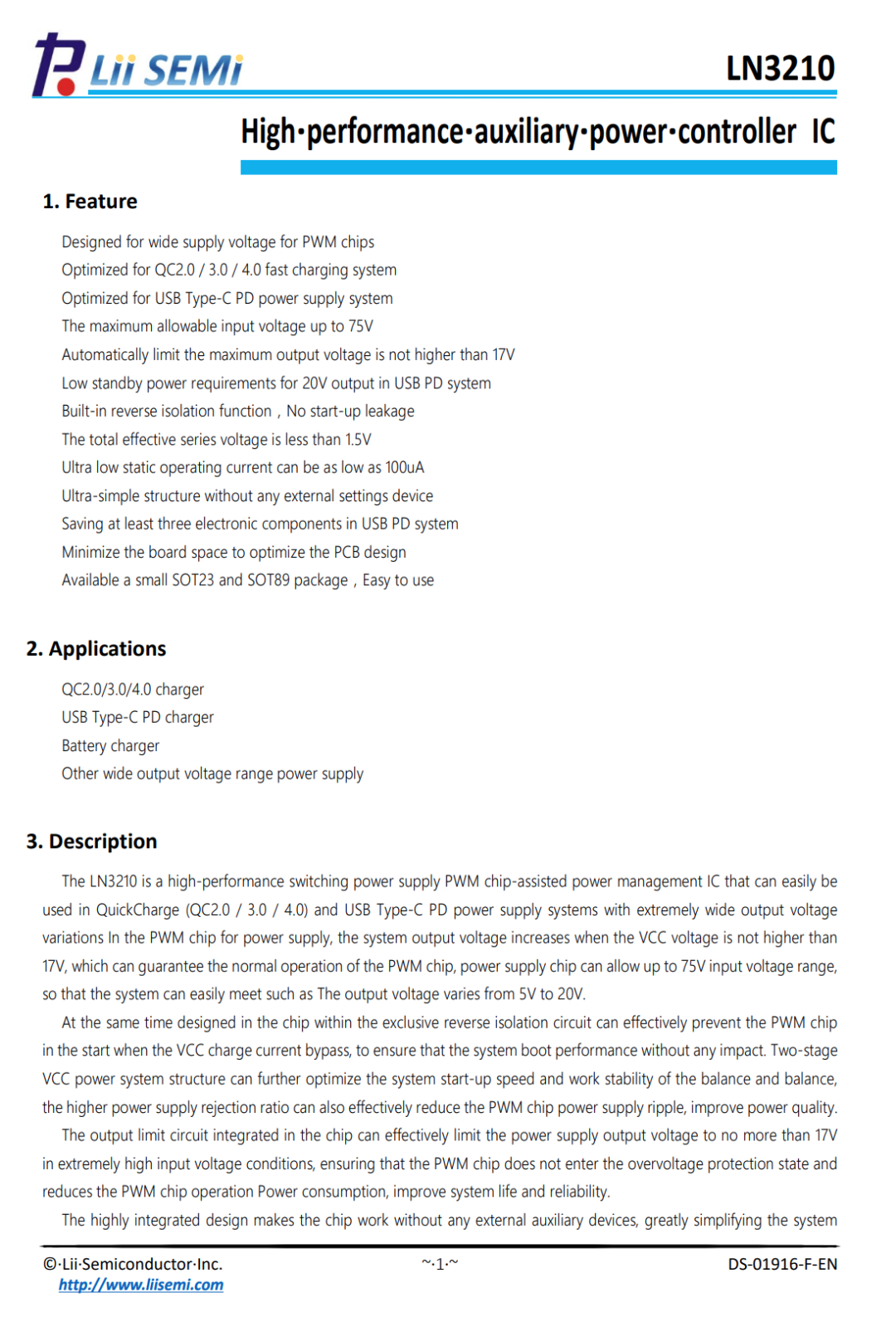

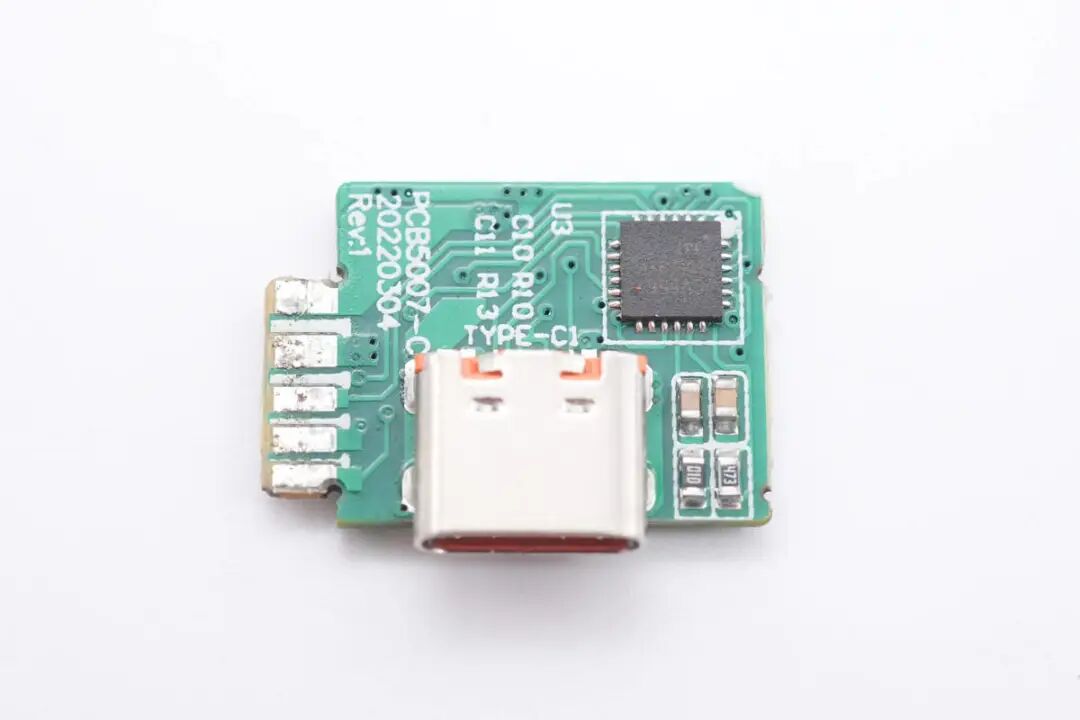

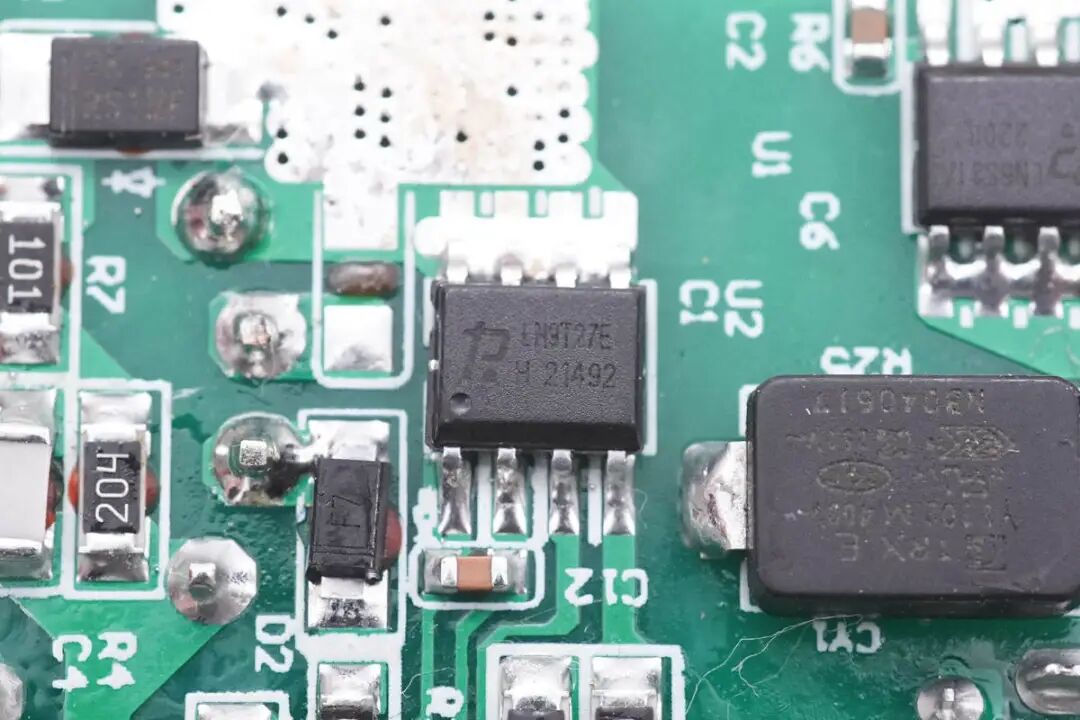

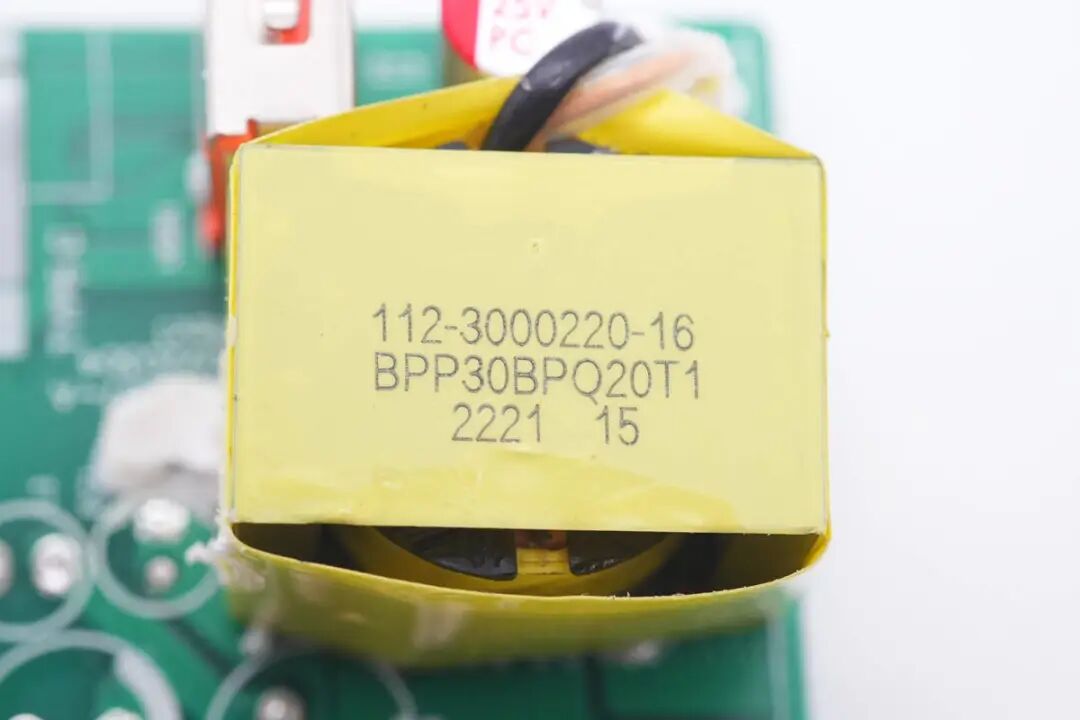

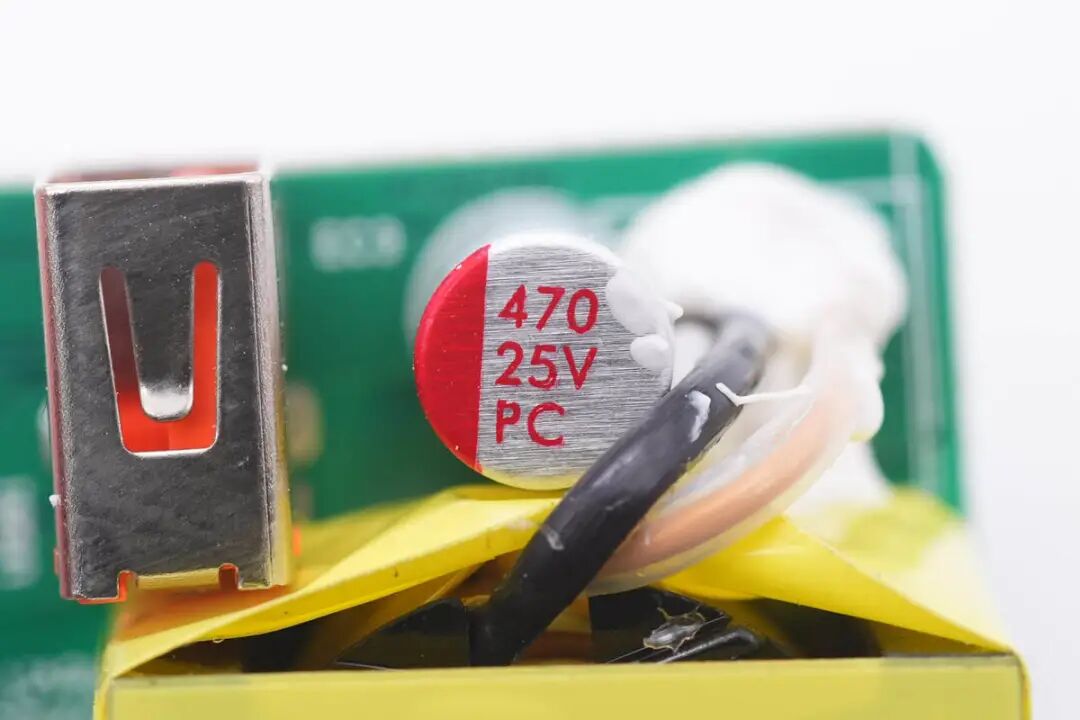

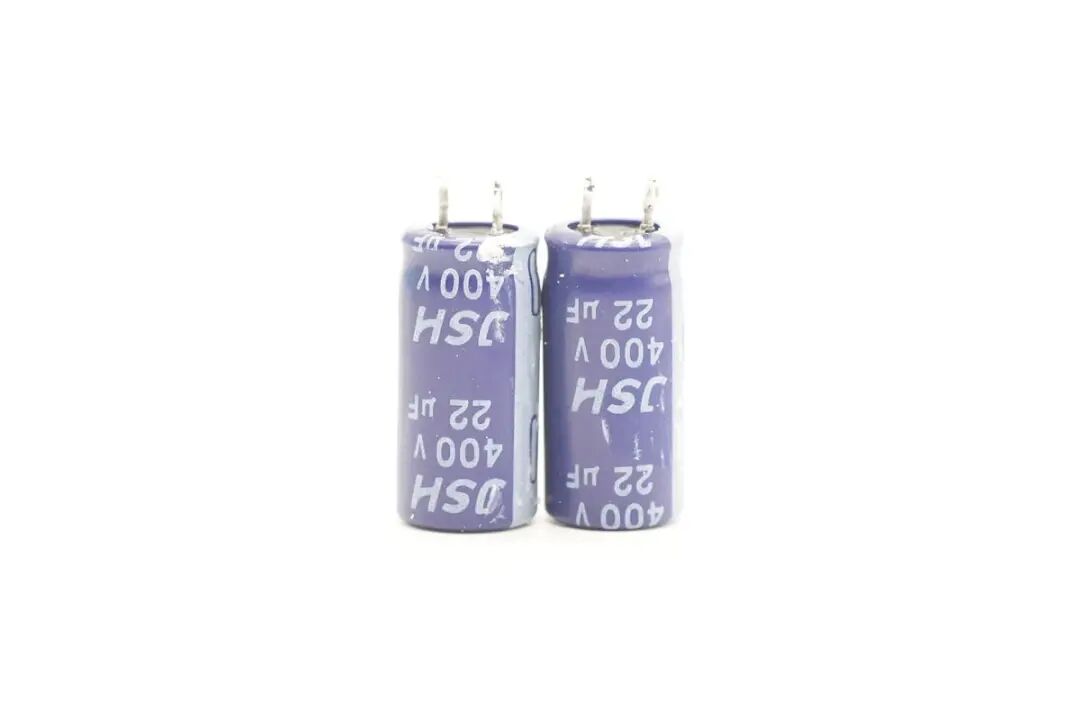

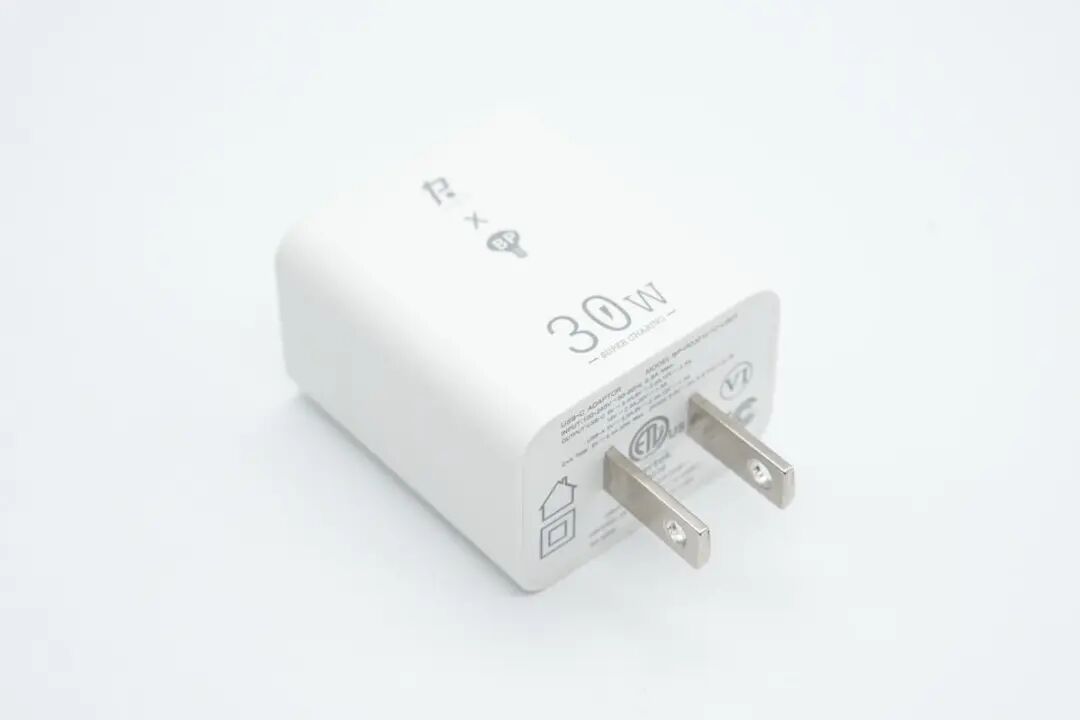

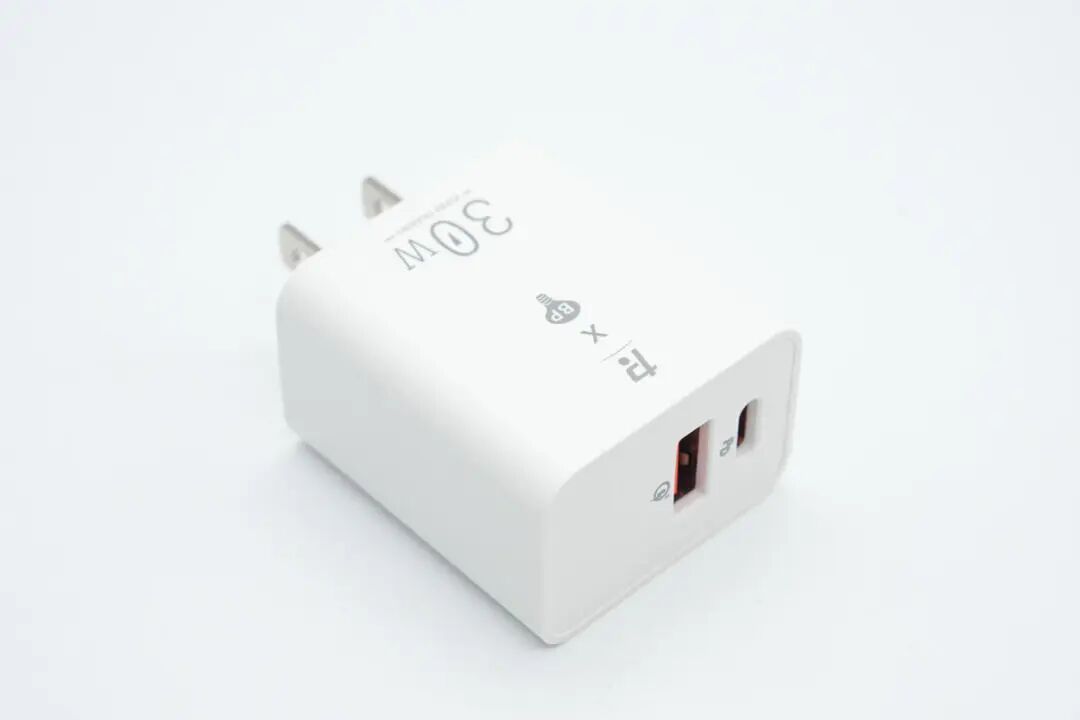

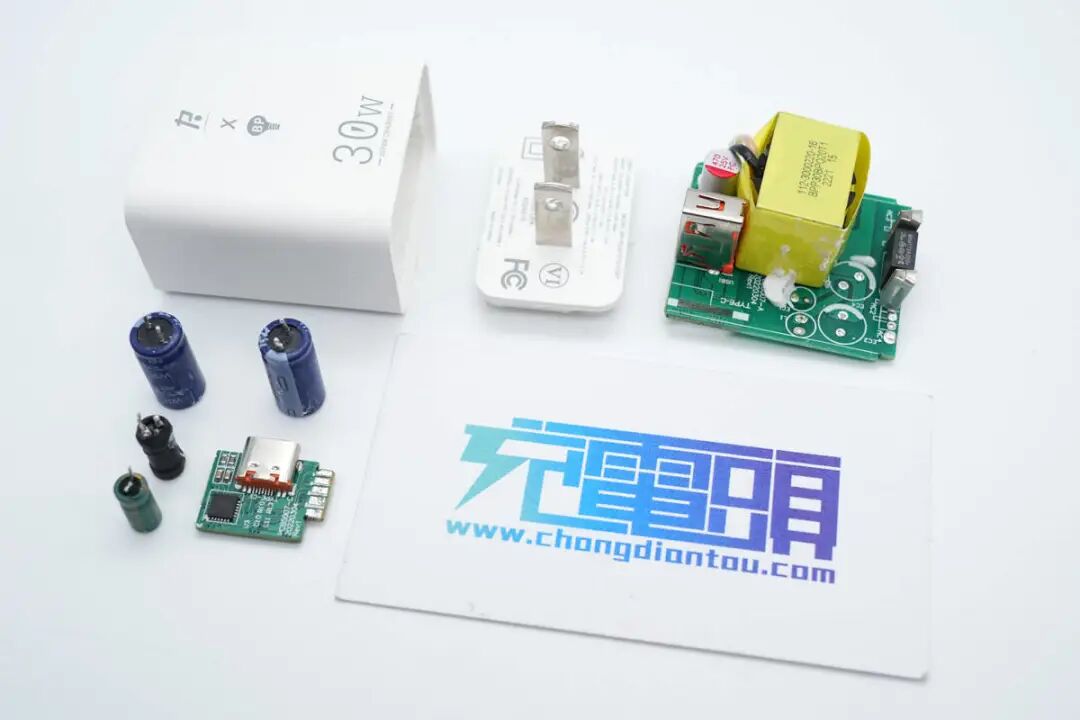

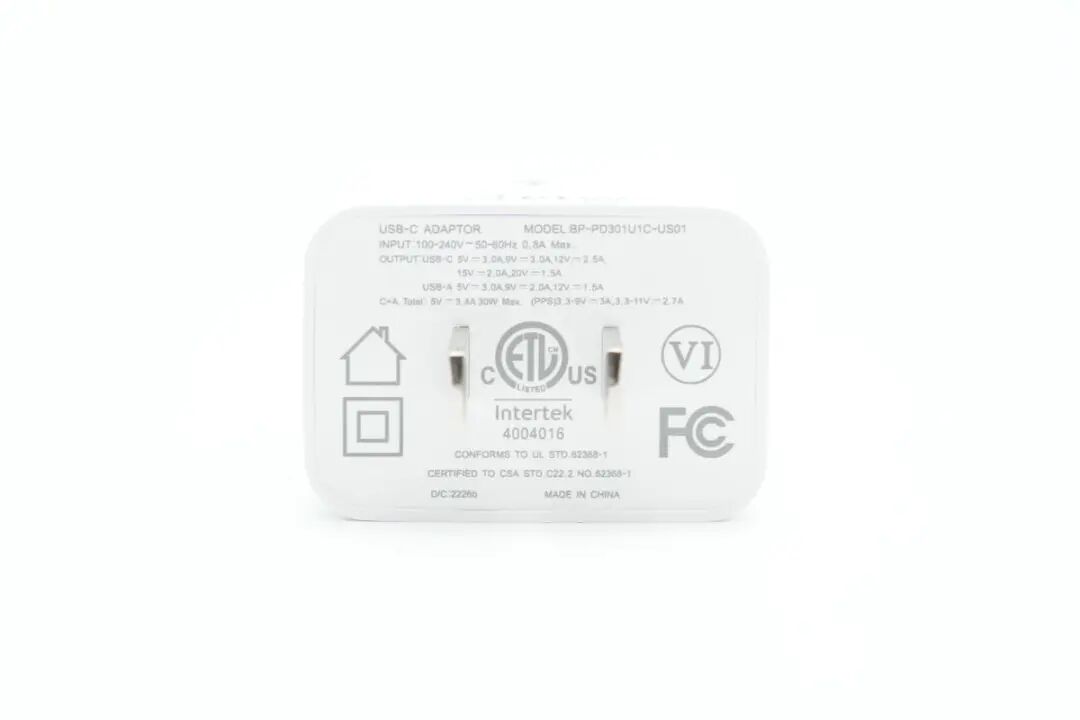

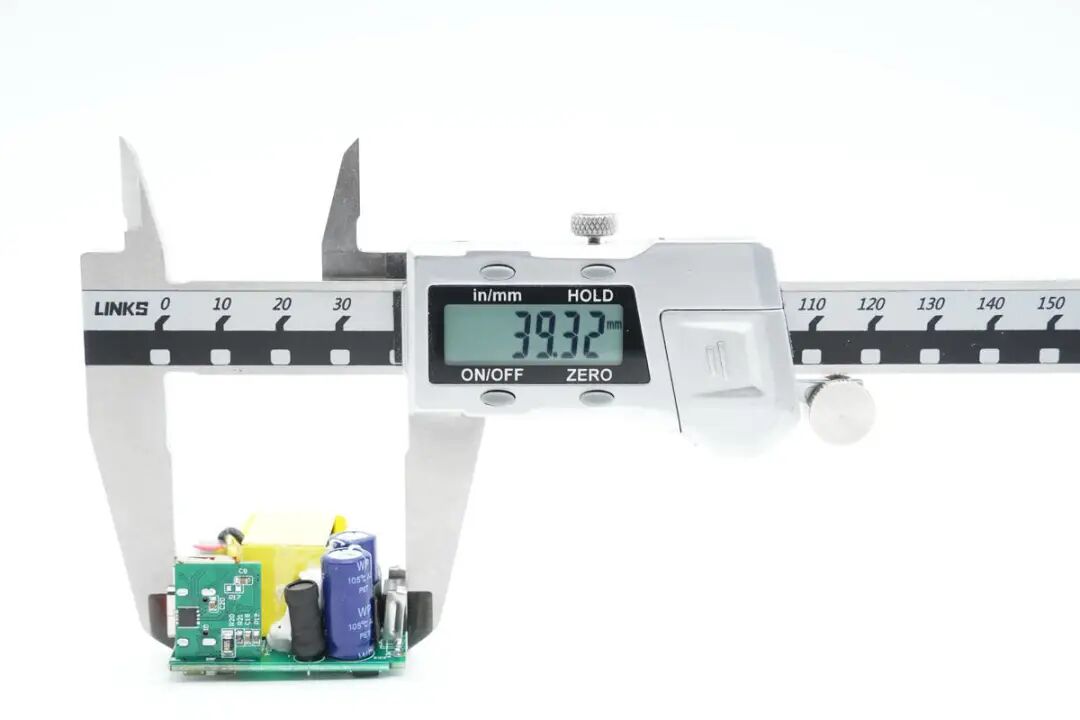

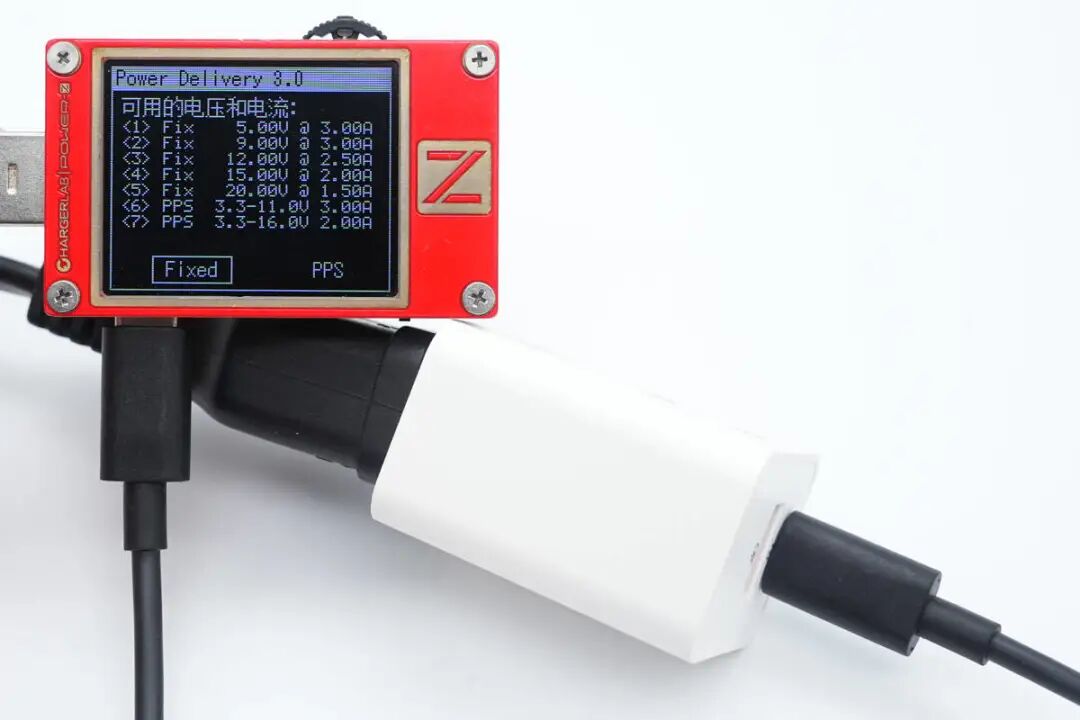

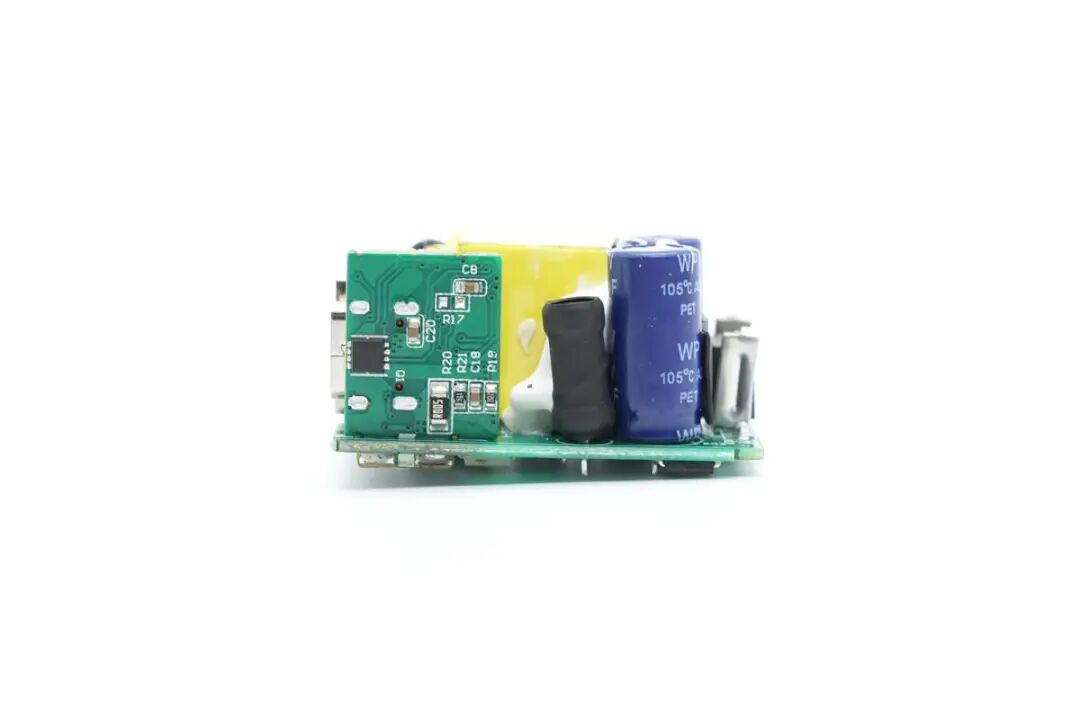

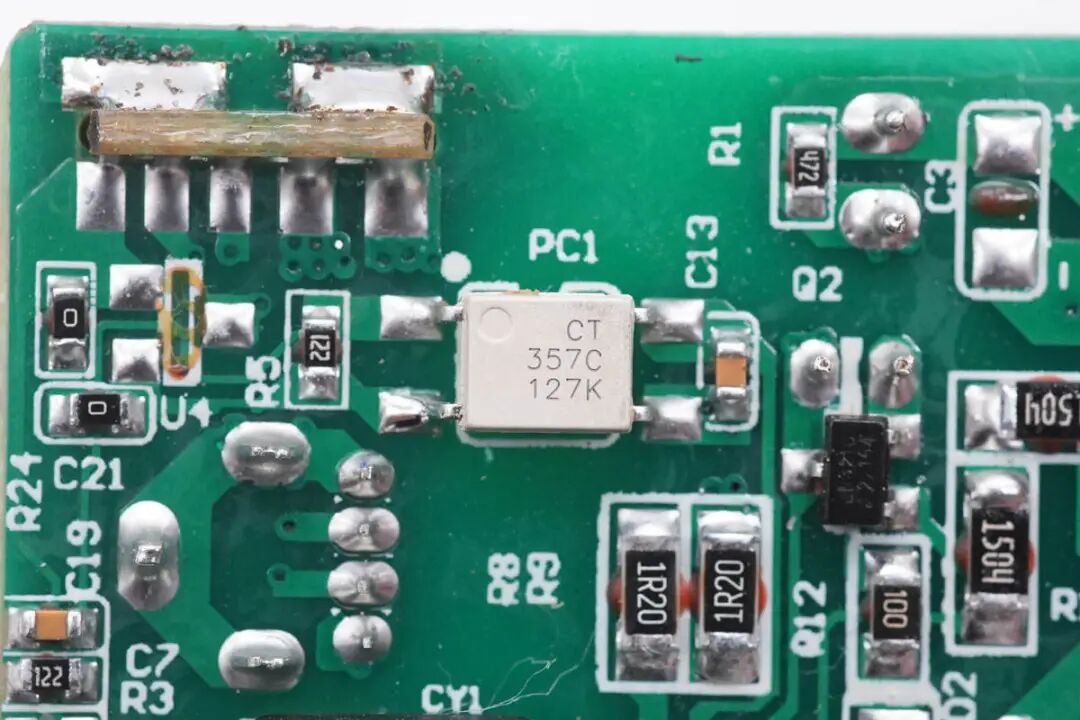

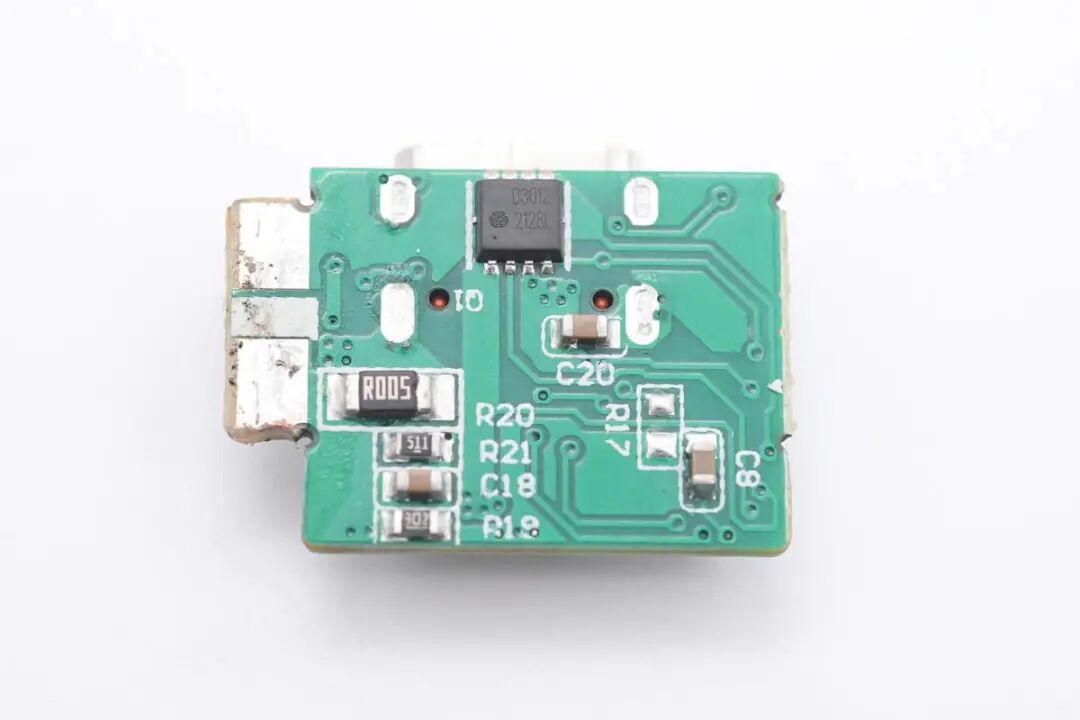

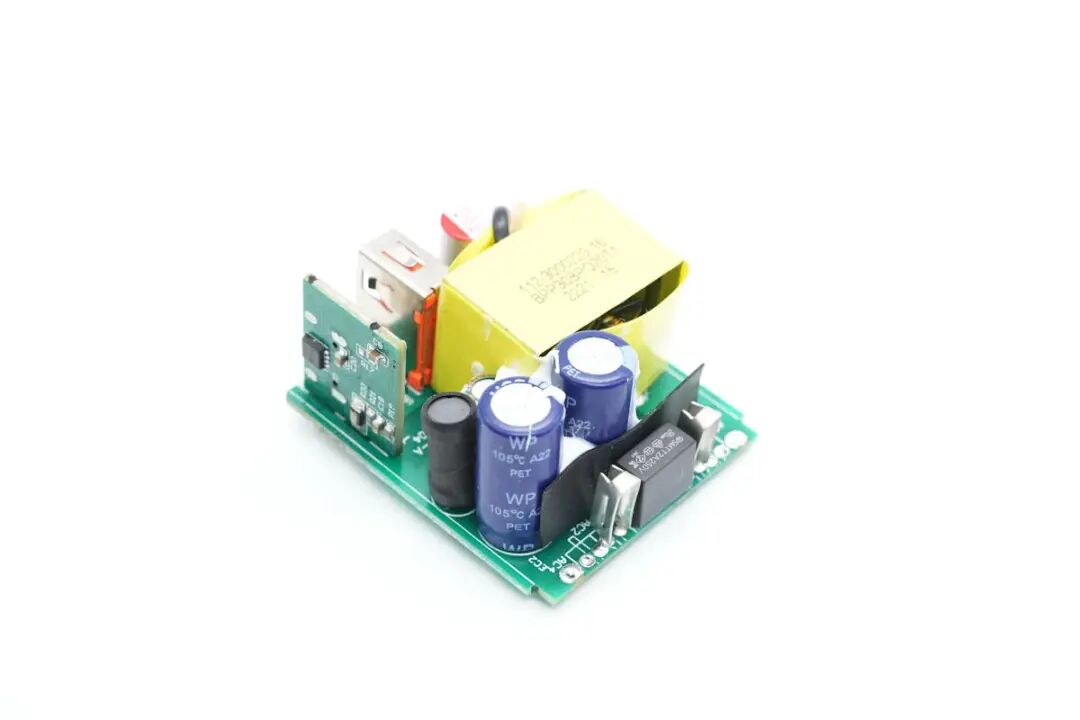

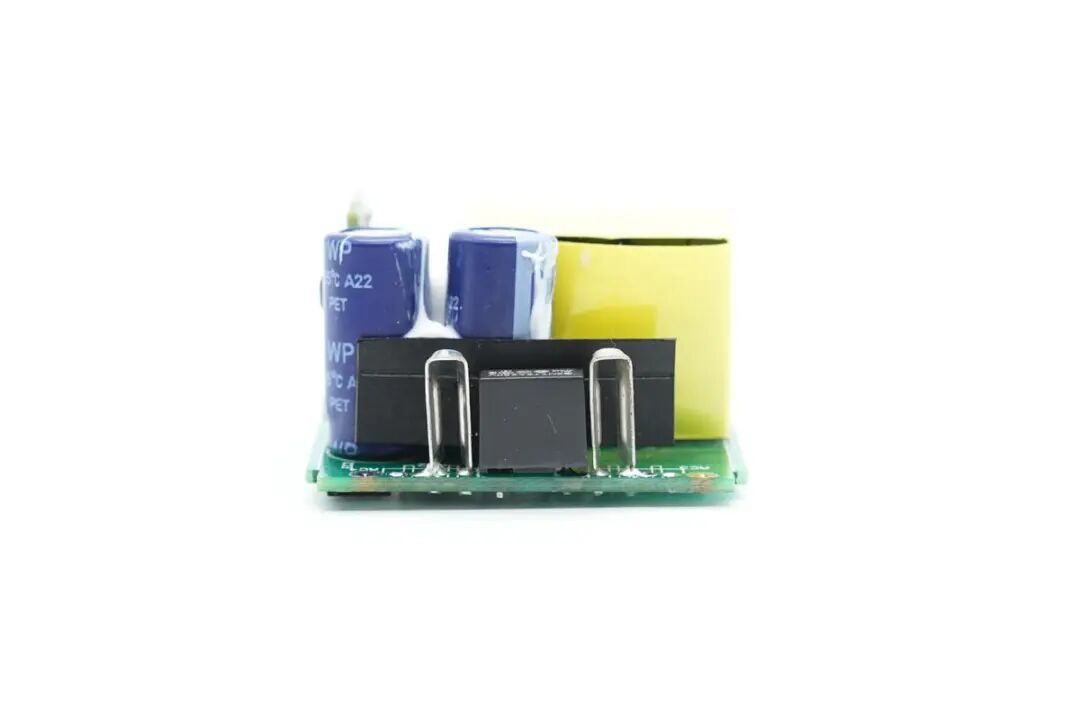

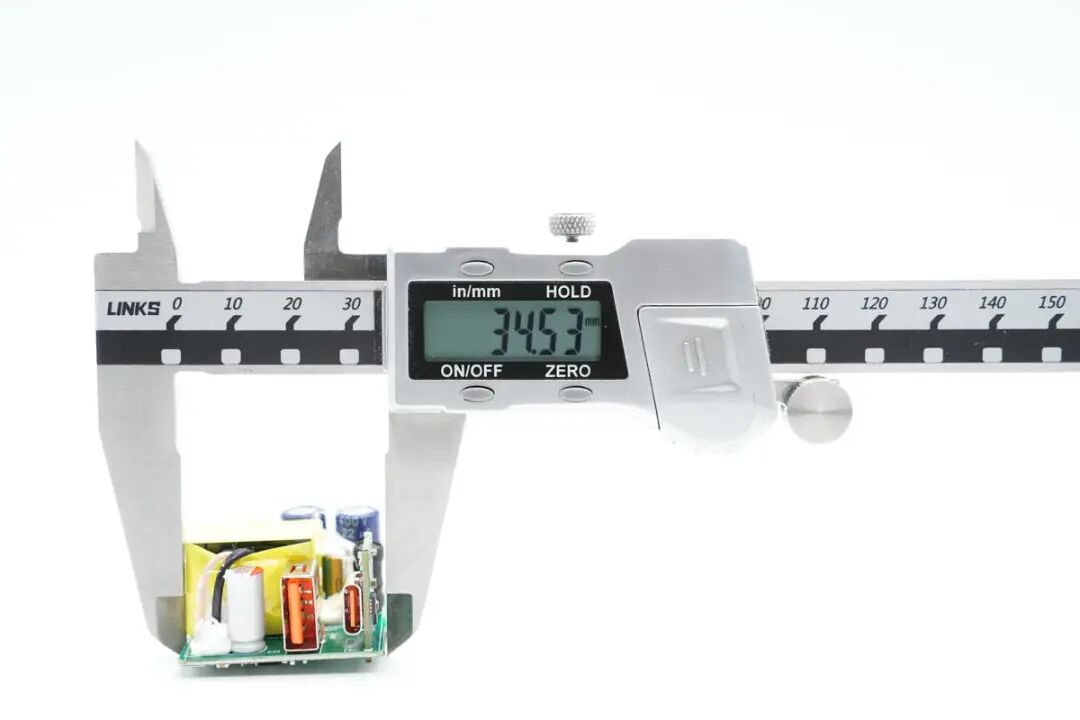

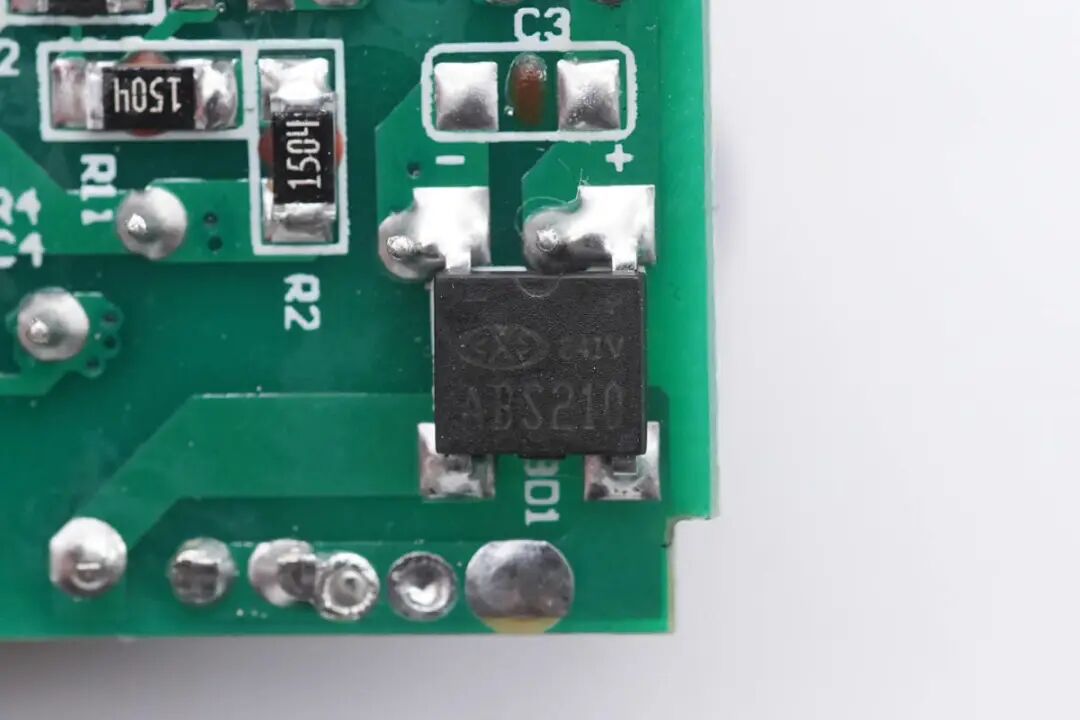

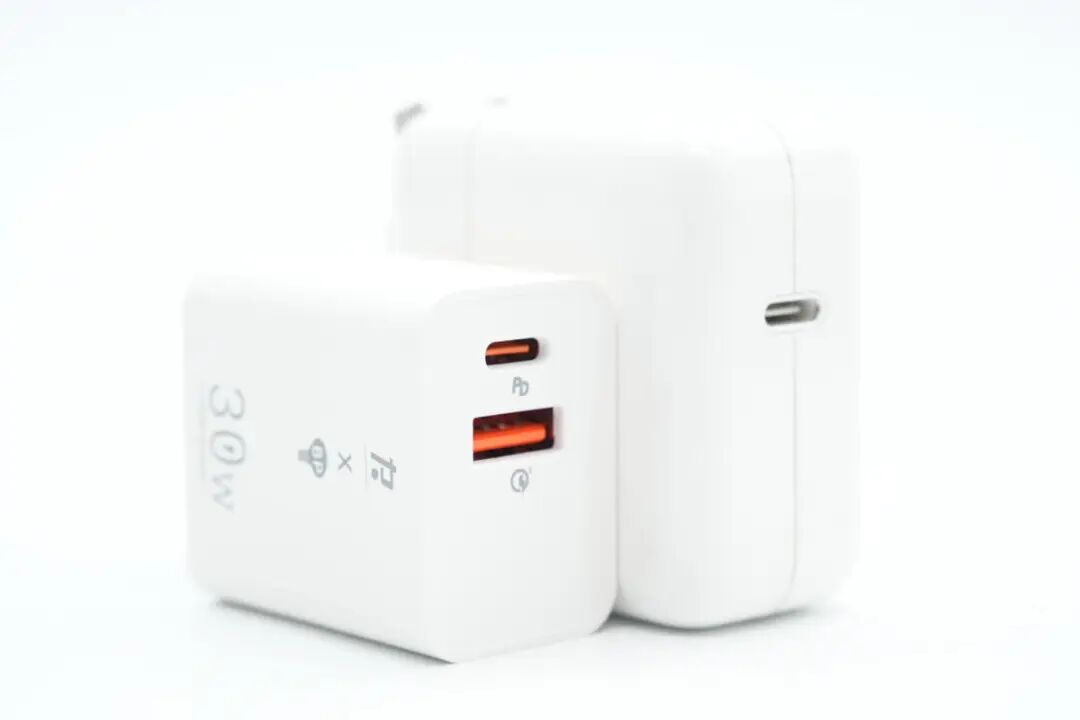

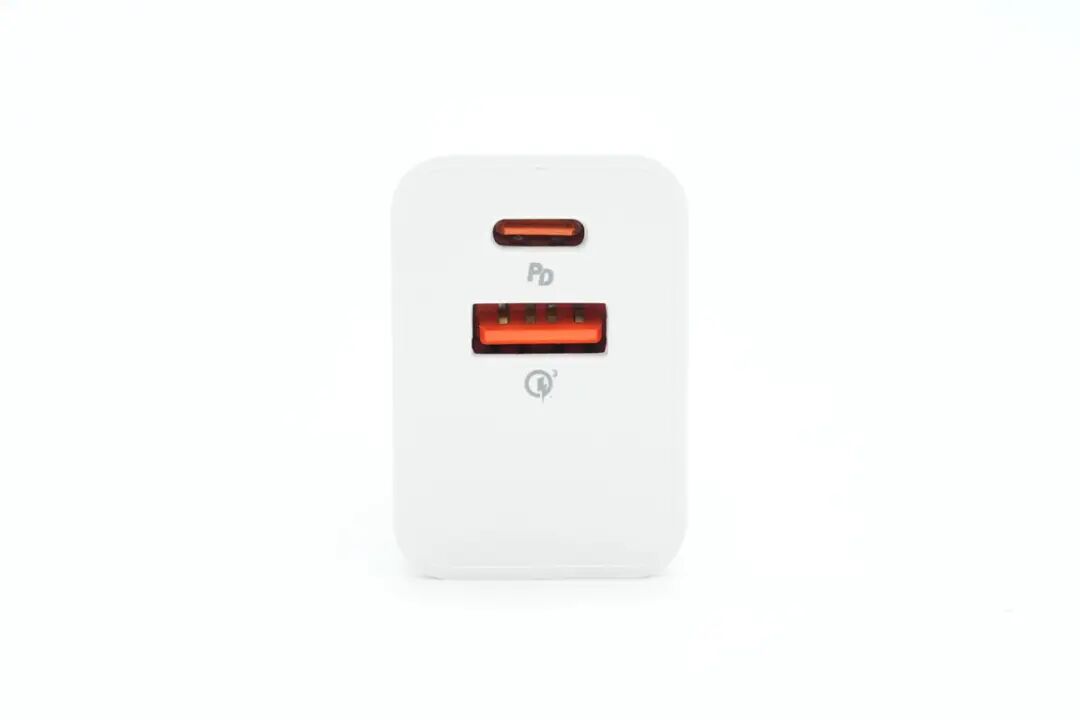

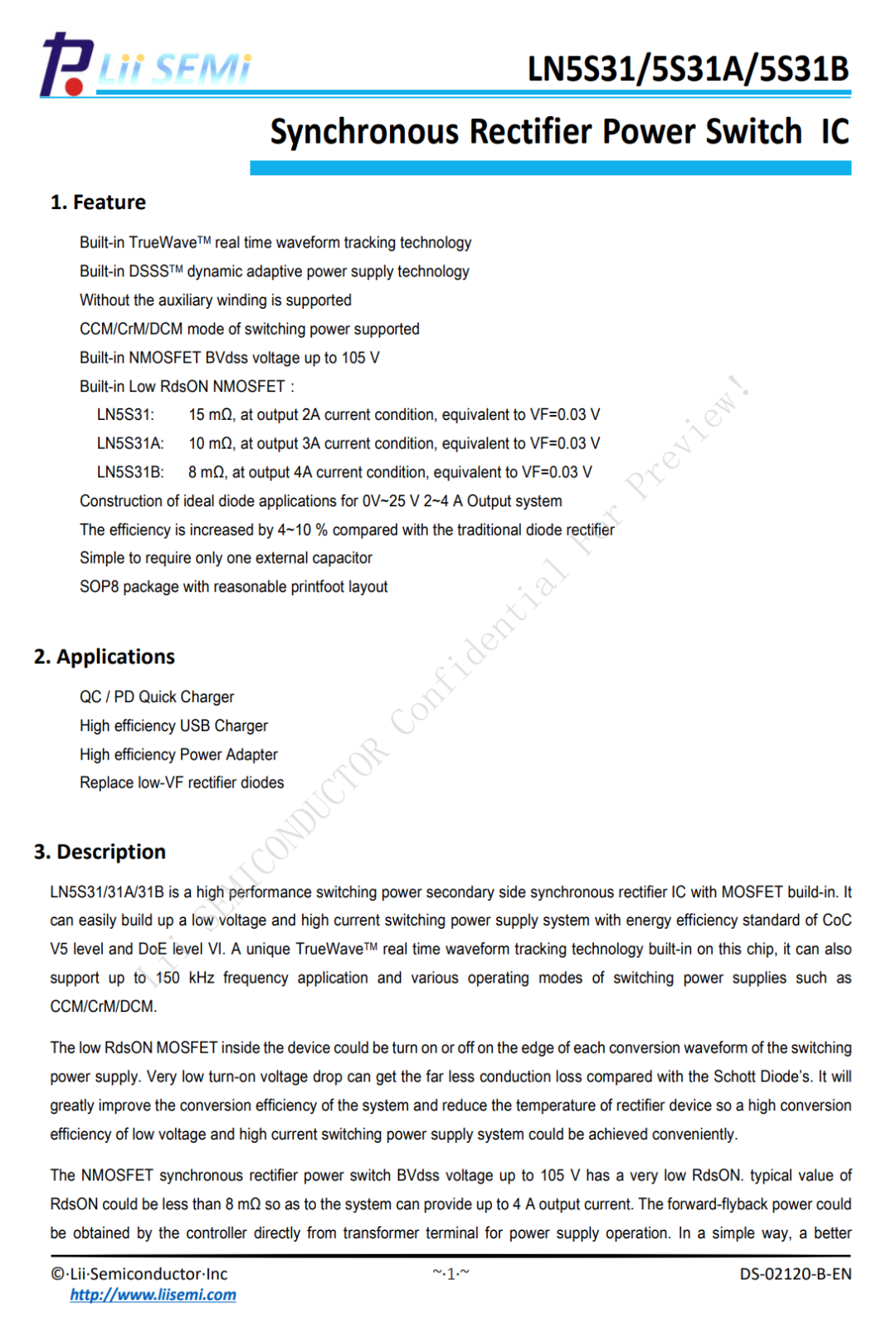

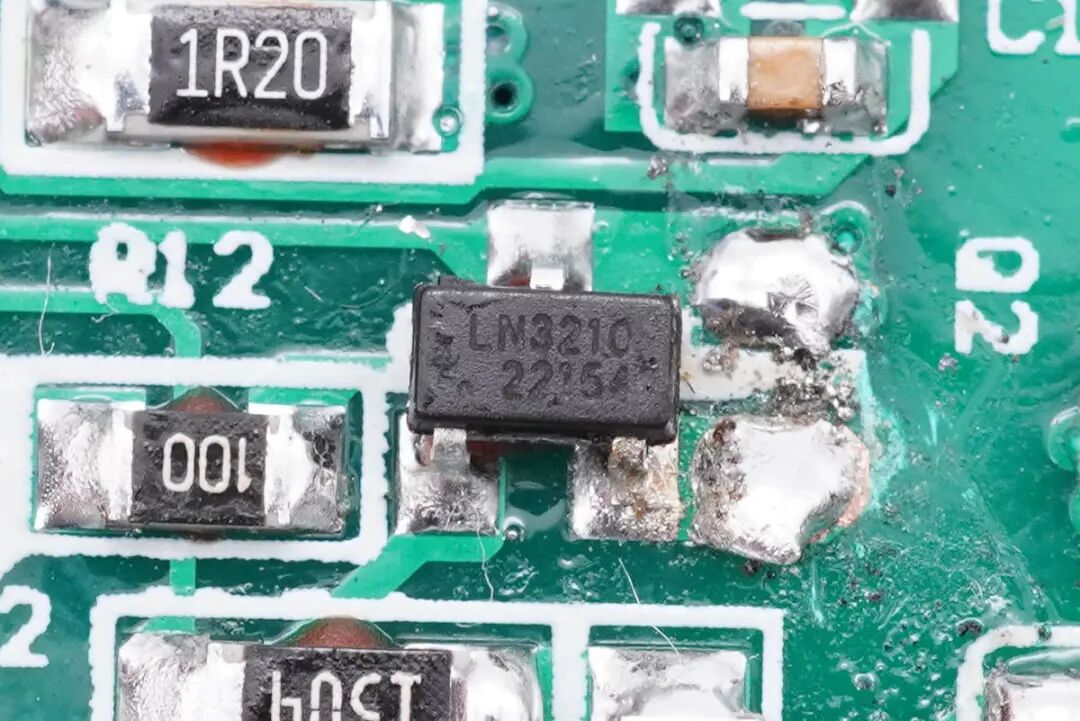

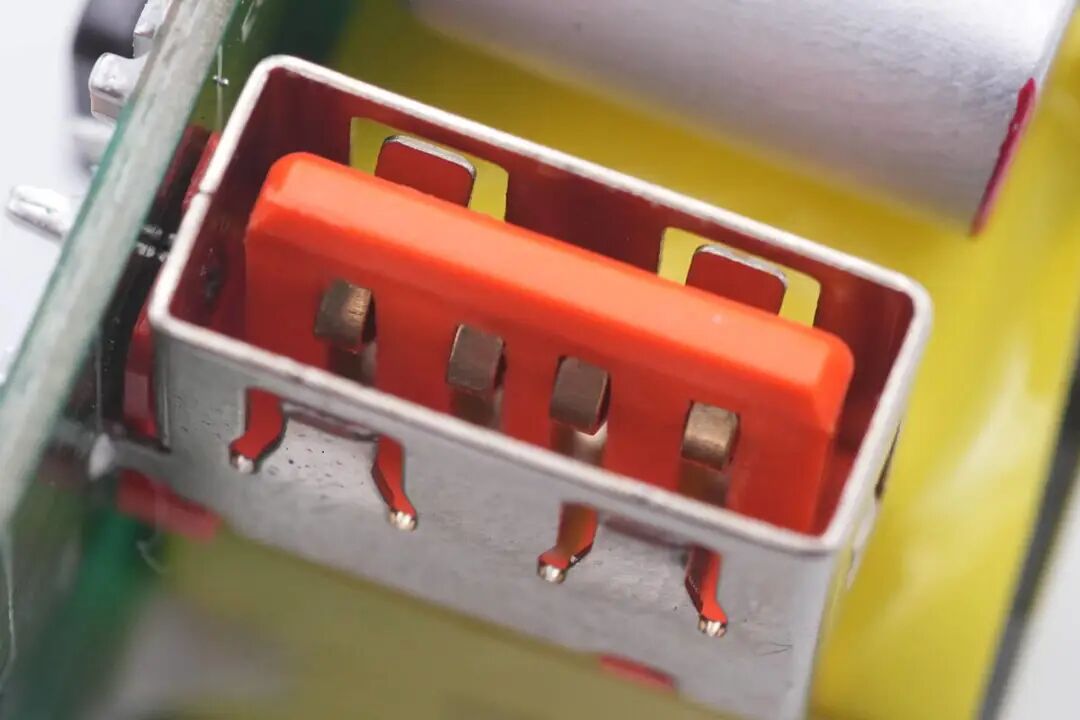

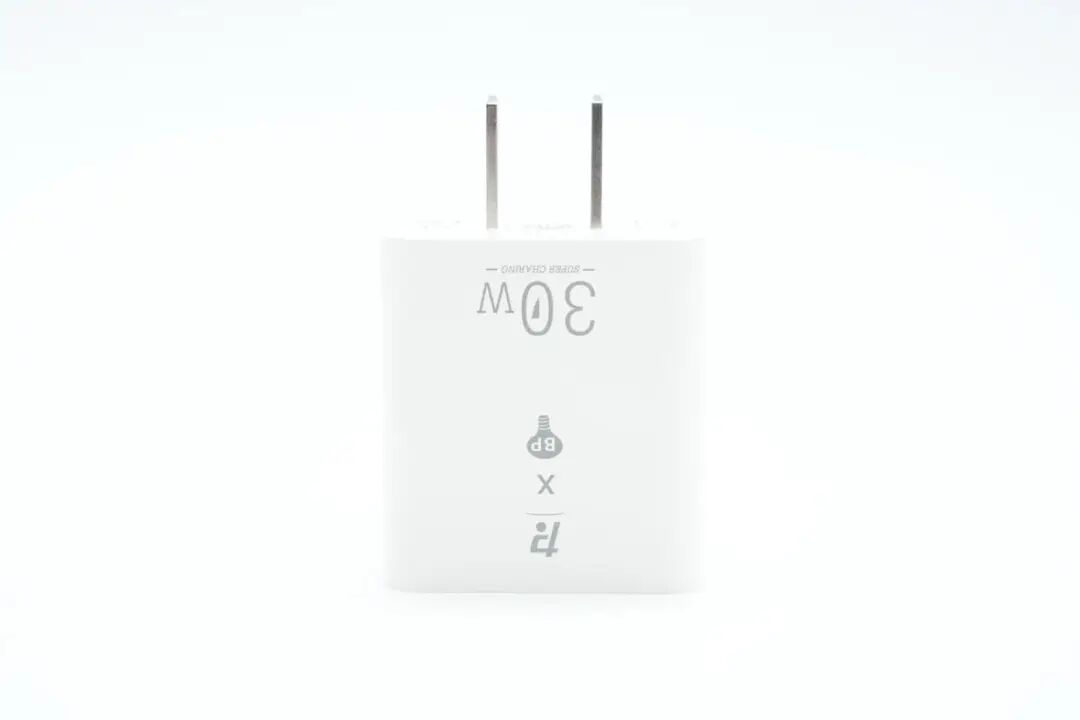

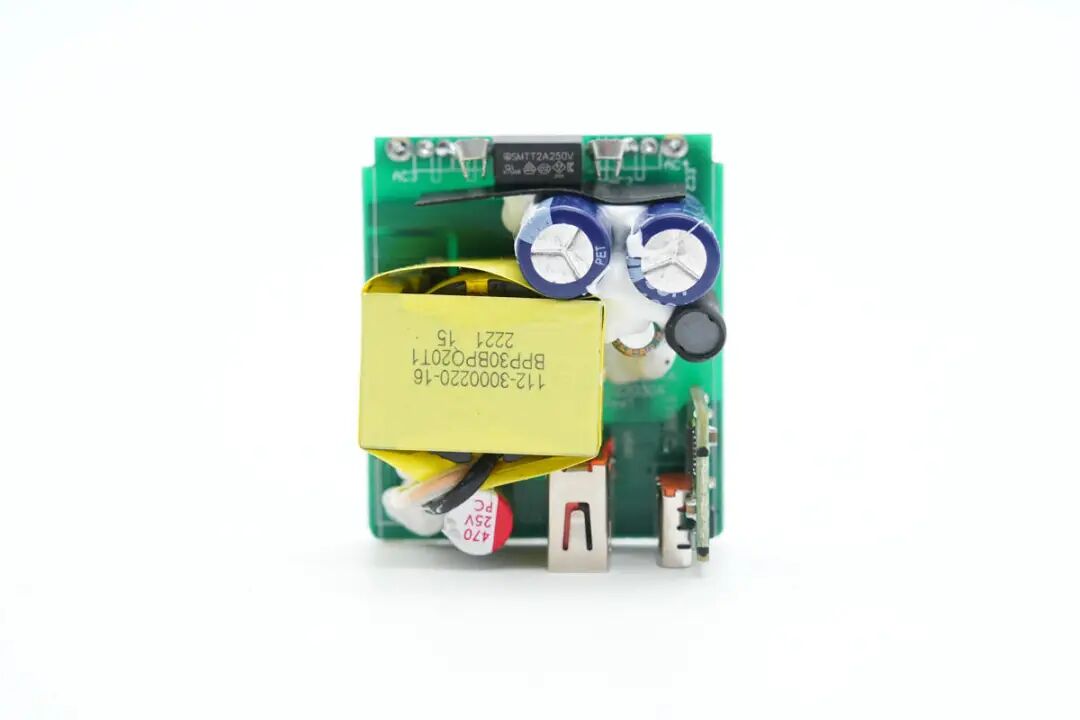

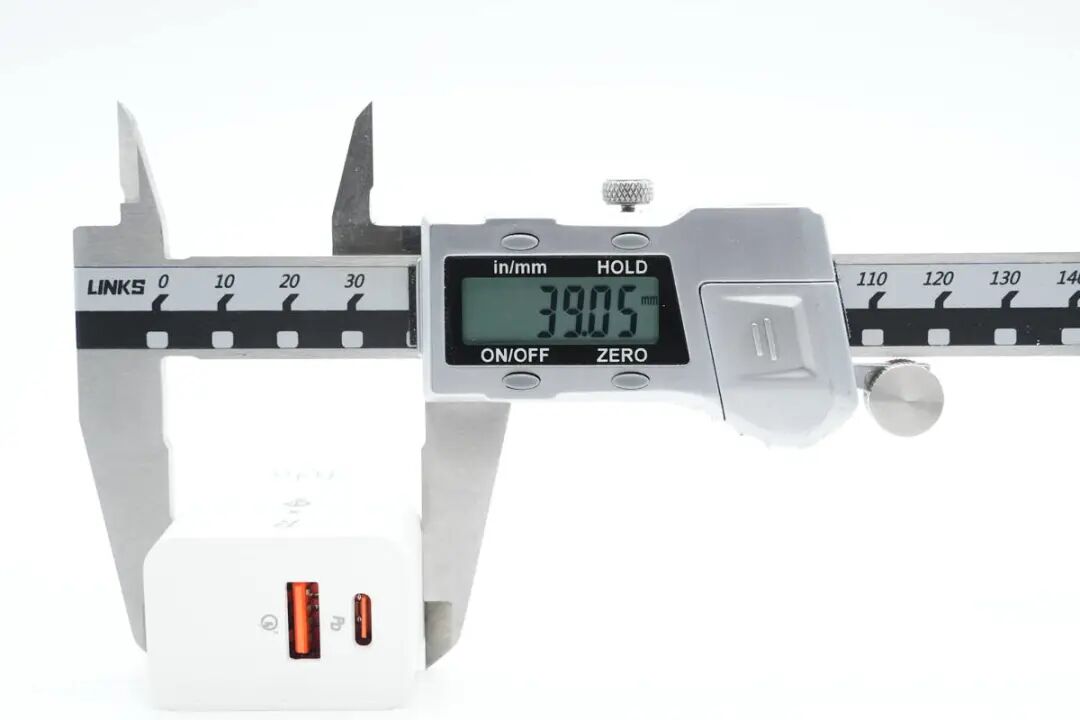

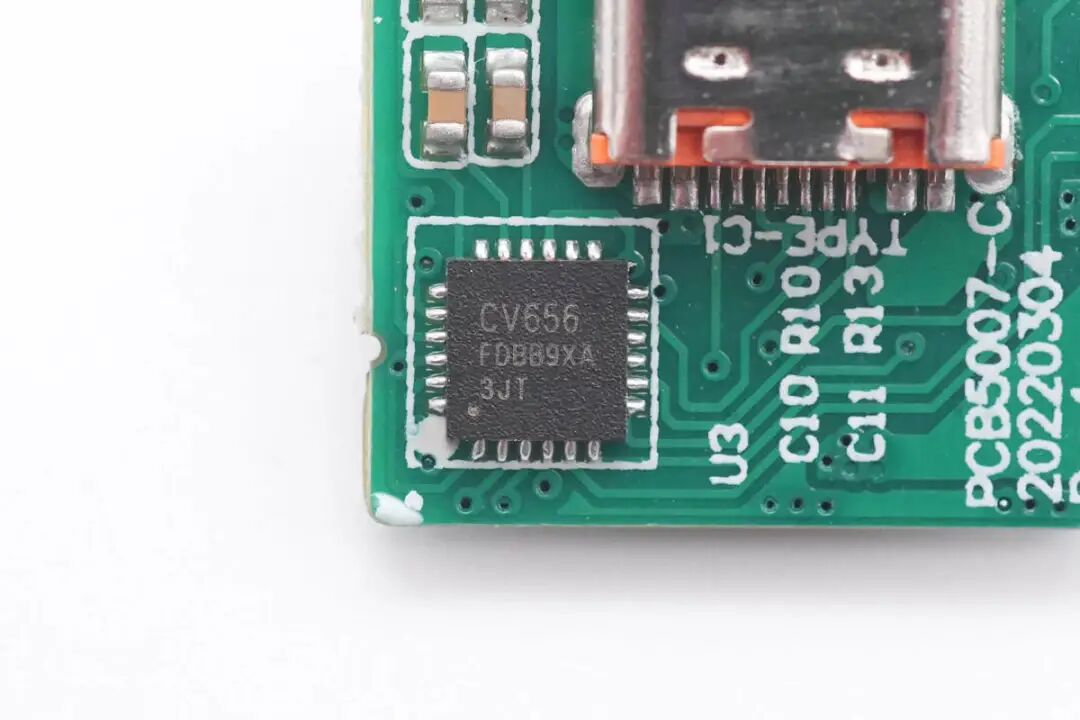

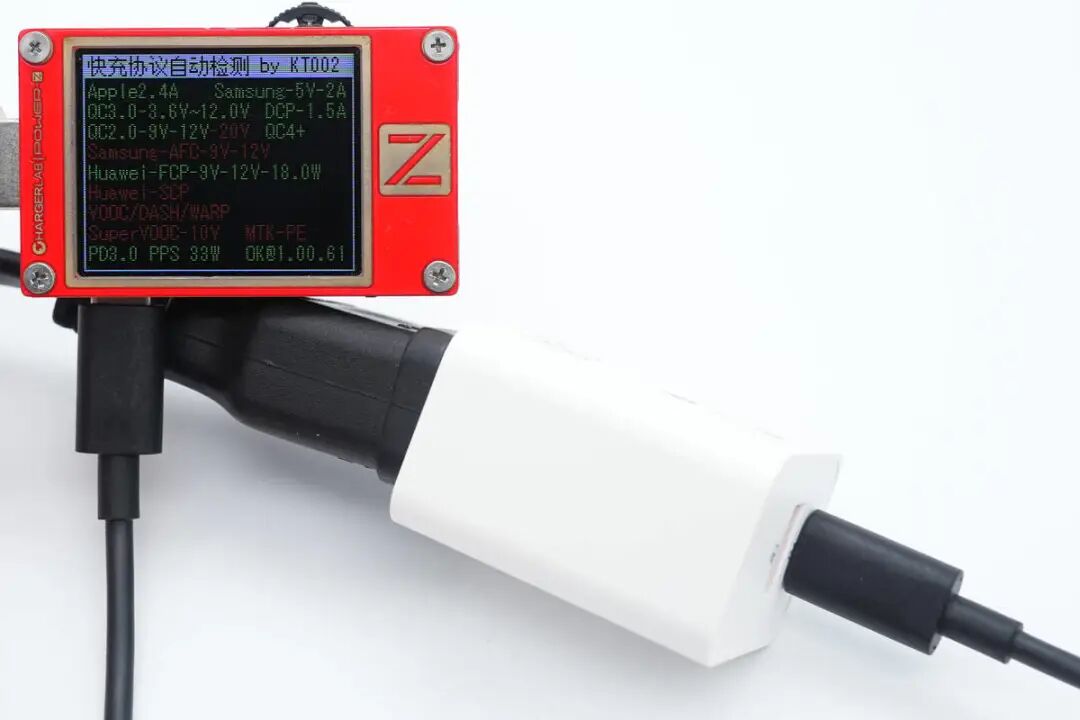

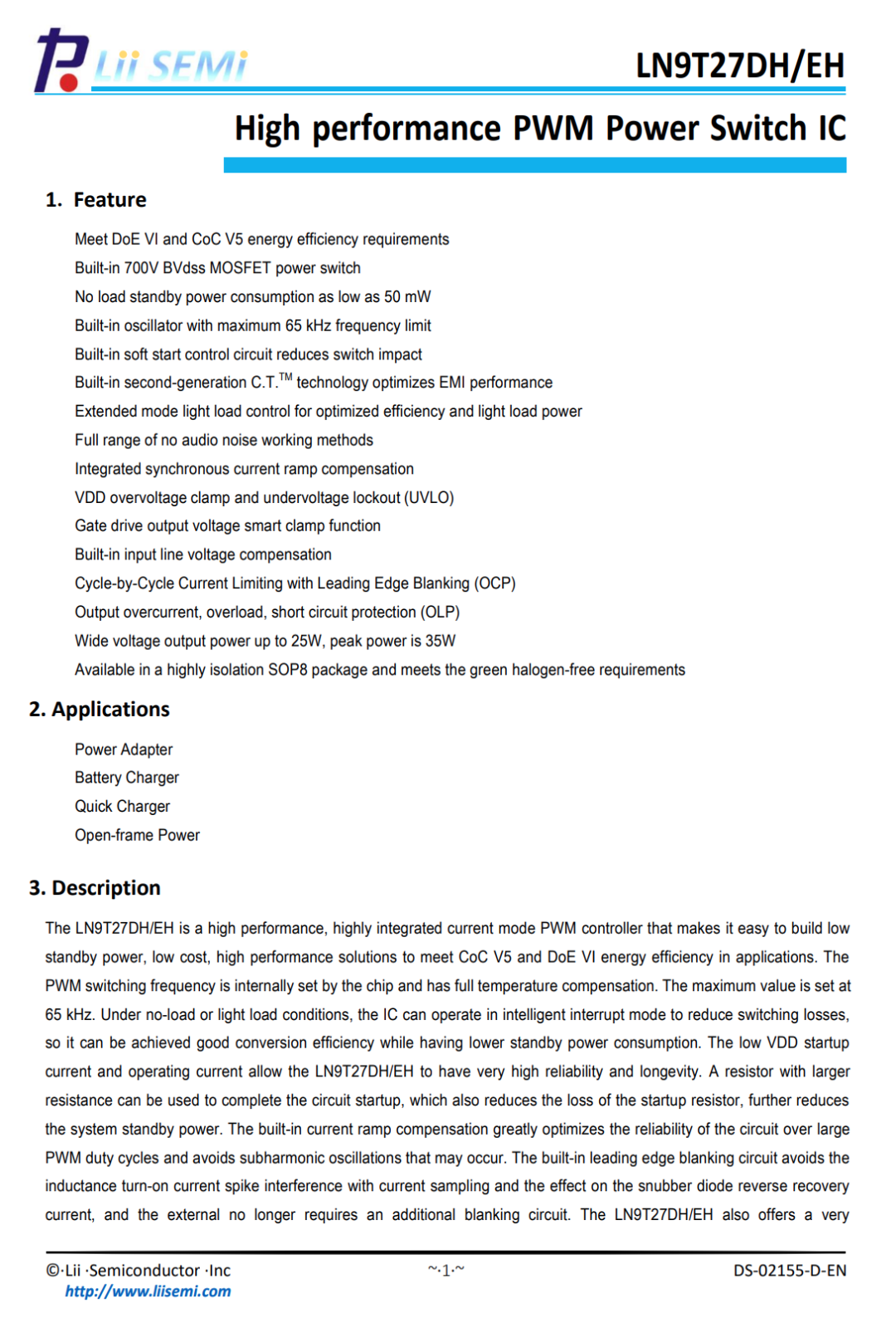

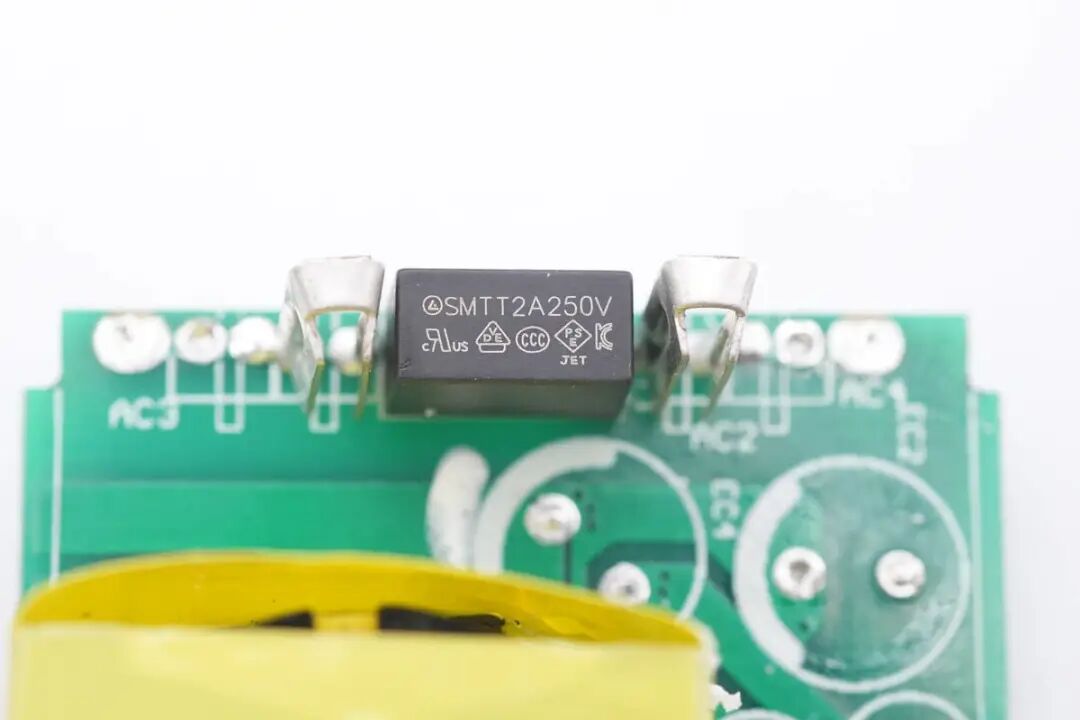

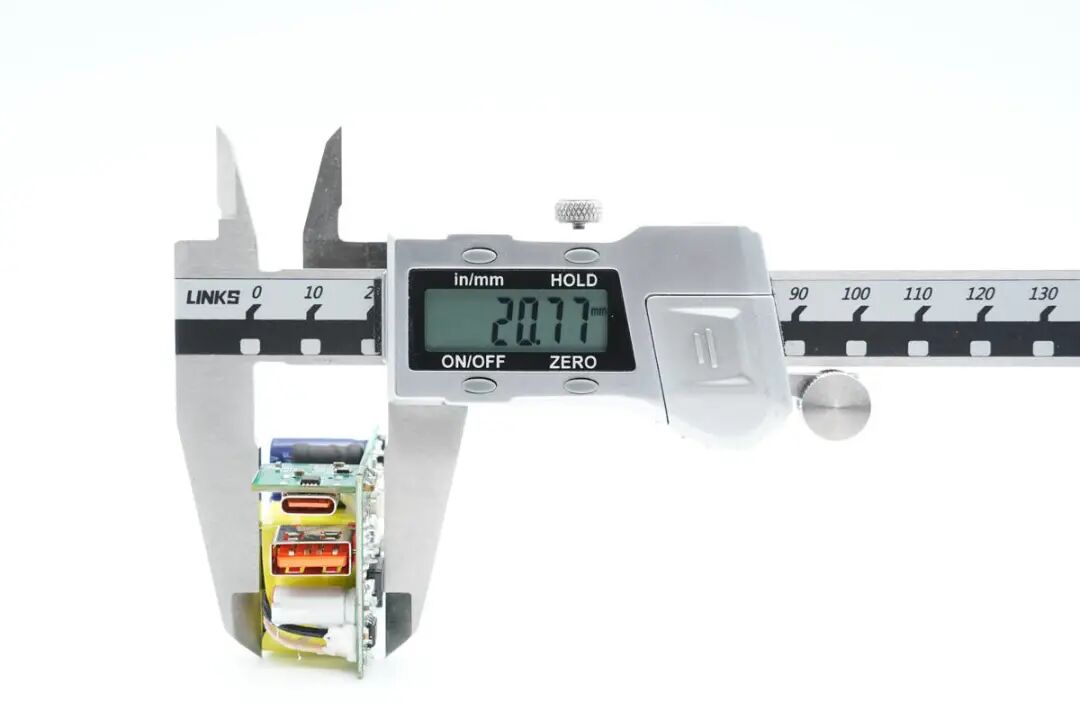

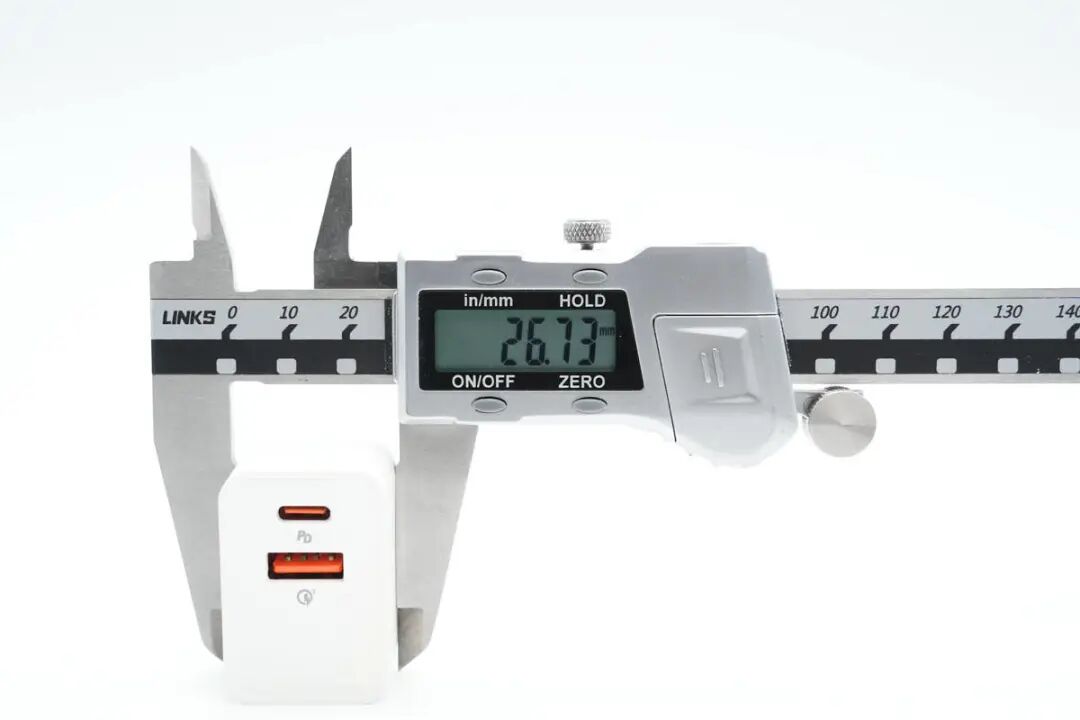

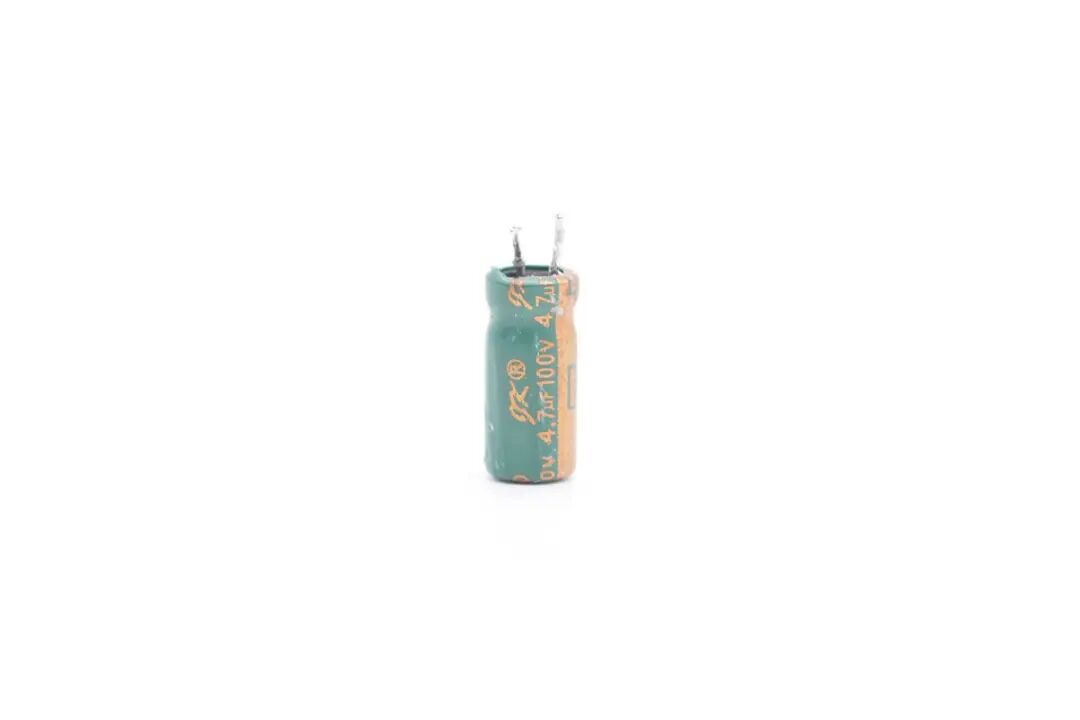

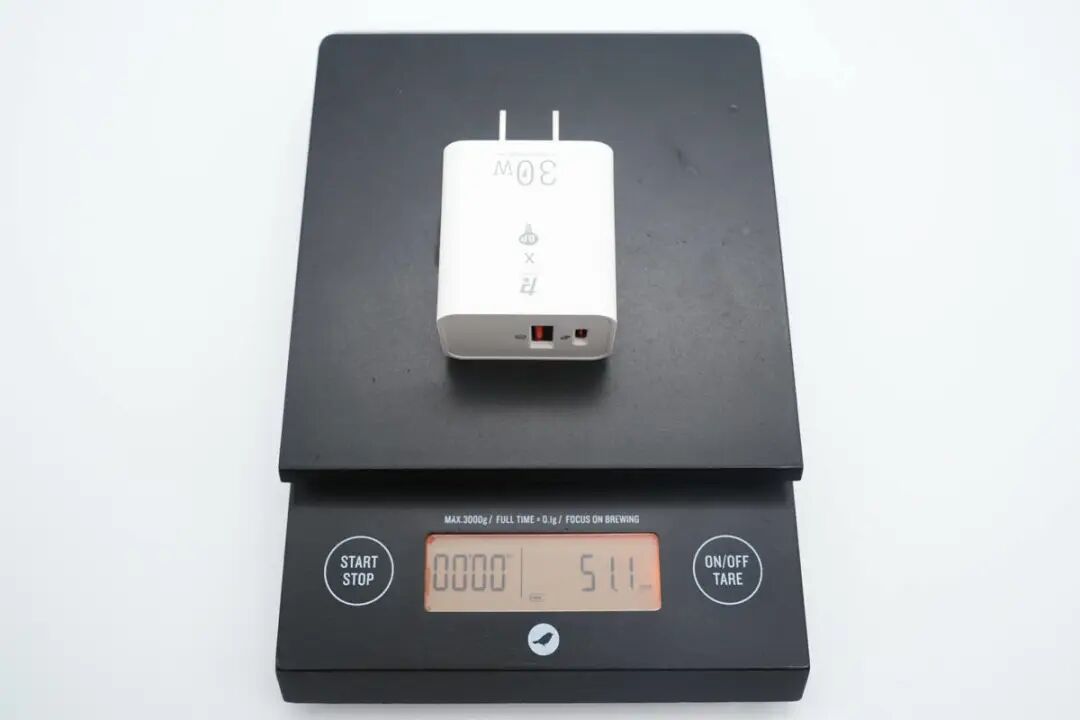

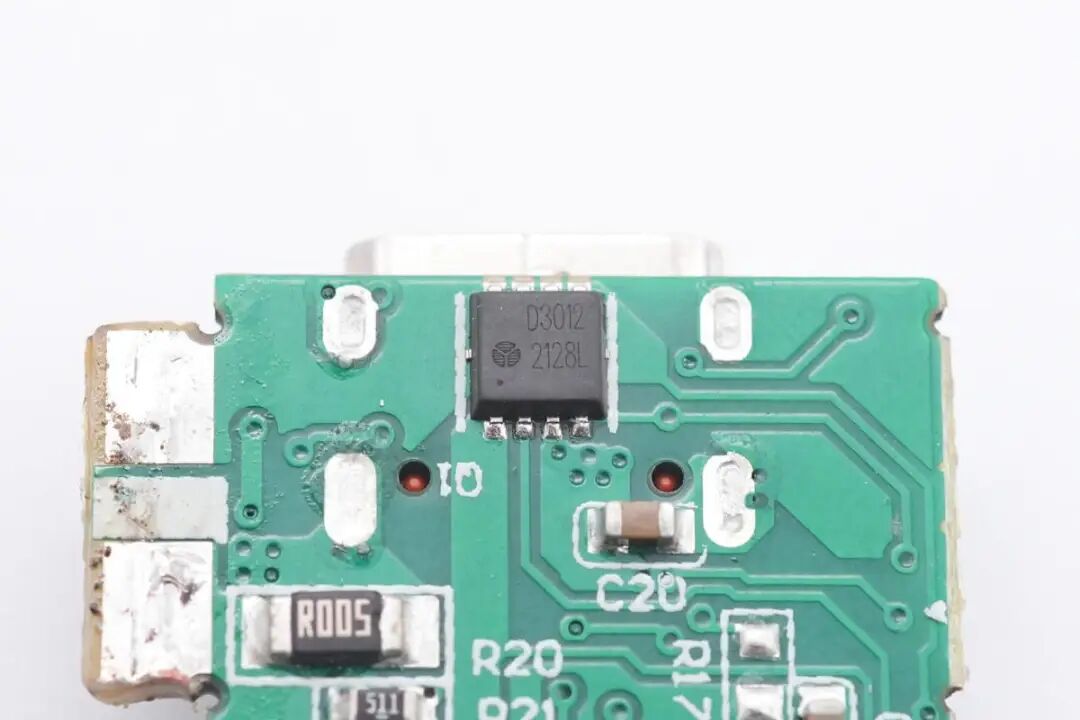

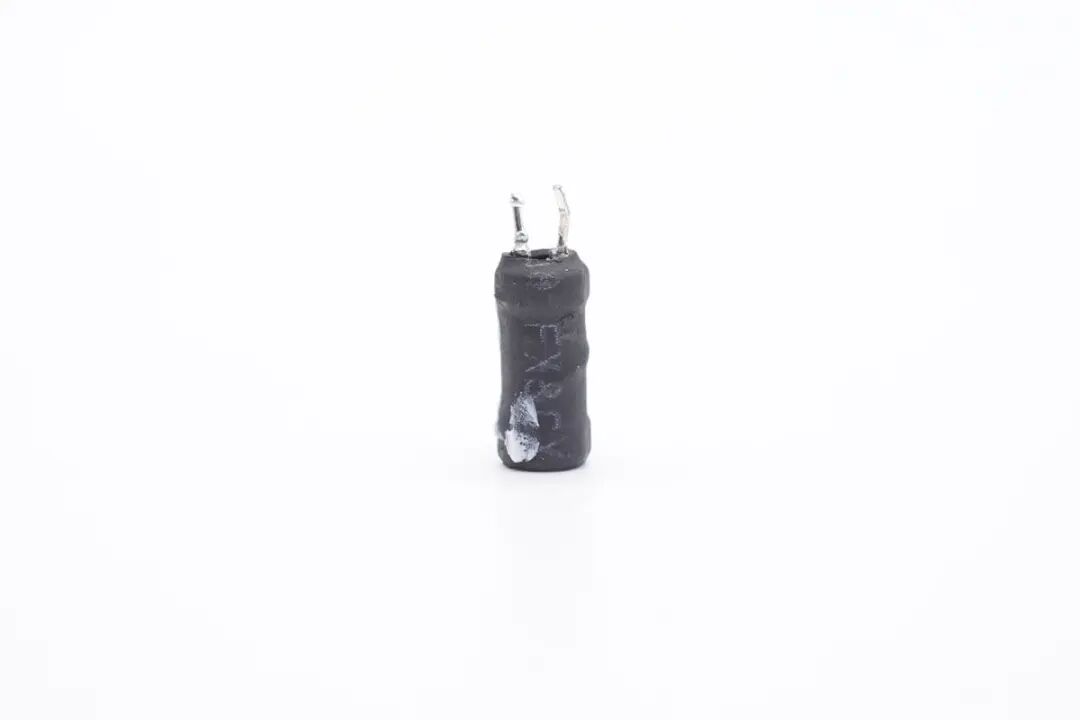

辉越光电推出了一款30W PD快充，这款充电器具备1A1C双接口，能够满足手机，笔记本电脑以及老式设备的充电需求，一头多用，相比单口充电器对消费者来说更有吸引力。这款充电器采用白色外观设计，美标直插插头，协议支持全面。内置了力生美的高集成快充电源方案，整体体积小巧。下面充电头网就对辉越光电这款30W双口充电器进行详细拆解，看看内部用料和做工如何。充电器采用直板造型设计，PC材质白色外壳表面磨砂处理。机身正面印有品牌联名logo以及30W超级快充字样。USB-C输出：5V3A、9V3A、12V2.5A、15V2A、20V1.5AUSB-A输出：5V3A、9V2A、12V1.5A充电器已经通过了ETL、FCC认证，以及VI级能效认证。测得USB-C口支持QC2.0/3.0、FCP、PD3.0、PPS快充协议。PDO报文显示C口还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及3.3-11V3A、3.3-16V2A两组PPS电压档位。看完了辉越光电这款30W充电器的外观、尺寸和测试，下面就拆解这款充电器，看看内部的做工和用料如何。充电器PCBA模块通过夹片夹住插脚进行供电，夹片后方是一片麦拉片，与电解电容绝缘。输出侧焊接滤波固态电容，USB-A母座，垂直小板上焊接USB-C母座和协议芯片。使用游标卡尺测得PCBA模块长度约为39.32mm。PCBA模块正面一览，输入端焊接保险丝，右上角为高压电解电容滤波，左侧为变压器，变压器下方为固态电容用于输出滤波，右下角为输出母座。PCBA背面焊接两颗高集成芯片分别用于初级开关电源和次级同步整流，左上角为整流桥，左侧焊接反馈光耦，右侧是一颗贴片Y电容。通过对充电器PCBA的观察，辉越光电30W充电器采用高频QR开关电源，同步整流的架构，输出电压由协议芯片通过光耦反馈控制调节，满足快充不同电压的输出需求，实现单口快充，双口5V的输出策略。下面就从输入端开始了解各个器件。输入端整流桥型号为ABS210，2A 1000V。两颗高压滤波电解电容来自JSH万京源，规格为400V 22μF。开关电源初级芯片采用力生美 LN9T27EH，这是一颗内置700V耐压，1Ω导阻开关管的开关电源芯片，采用电流模式控制，具有低待机功耗，低成本以及高性能优势，待机功耗低至50mW，内置的软启动电路可以降低开关冲击，增强的轻载控制优化了转换效率，芯片内置逐周期电流限制，支持输出过流、过载和短路保护，支持35W功率输出。LN9T27EH内置开关管的源极通过大面积铜箔散热，无需辅助散热措施即可满足30W功率输出。力生美 LN9T27EH 采用SOP8封装，适用于快充适配器，电池充电器以及电源适配器应用。力生美LN3210是一颗高性能开关电源控制器供电芯片，支持宽范围电压输入，为USB PD以及QC快充电源优化，输入电压可达75V，输出电压不高于17V，具有低待机功耗，内置反向隔离功能，简化宽范围开关电源供电电路设计，降低器件数量，节省占板面积。力生美 LN3210 具有SOT23和SOT89封装，器件仅3个引脚，使用方便，适用于快充电源等宽电压输出的开关电源应用。为初级主控芯片供电的电解电容，来自军康，规格为4.7μF 100V。变压器采用PQ20磁芯，外层使用绝缘胶带严密缠绕，顶部印有丝印信息，输出采用多层绝缘线。贴片Y电容来自四川特锐祥科技股份有限公司，型号TMY1102M，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。同步整流芯片同样来自力生美，型号为LN5S31A，内置TrueWave实时波形追踪技术和DSSS动态自适应供电技术，无需辅助供电线圈，支持CCM/CrM/DCM工作模式，内置105V耐压，10mΩ导阻同步整流管，支持0-25V应用，相比传统二极管，整机效率可提升4~10%，外围元件仅一颗电容。力生美 LN5S31A 采用SOP8封装，适用于USB PD快充及电源适配器等开关电源应用。充电器输出侧一览，焊接滤波电容，USB-A母座和一块小板，USB-C母座和协议芯片都焊接在小板上。输出滤波固态电容规格为470μF 25V，与变压器输出线打胶固定。输出USB-C母座焊接在垂直的小板上，小板上焊接VBUS开关管和电流取样电阻，用于双口快充控制。协议芯片丝印CV656，采用QFN-24封装，支持双口快充协议功能。双NMOS管丝印D3012，用于USB-C和USB-A口输出控制，单口输出时快充输出，双口同时输出降为5V，左下角是USB-C接口的电流取样电阻。辉越光电这款30W PD快充采用1A1C双输出接口，其中USB-C口支持30W快充，支持20V输出和3.3-11V3A，3.3-16V2A两组PPS电压档位，对手机充电有良好的兼容性，同时两个接口均支持广泛的快充协议，对于传统设备的快充支持也非常好。充电头网通过拆解了解到，辉越光电这款30W采用力生美快充电源方案，使用LN9T27EH+LN5S31A高集成开关电源方案，两颗芯片内部均集成功率管，外围元件精简。并使用LN3210稳压芯片用于供电稳压，满足PD快充宽范围输出要求，是一款高性能的快充解决方案。3、辉越光电推出多彩20W迷你充，8色可选iPhone 13快充潜力爆款
