沃尔德新型桥堆登场，让大功率电源也能用上集成整流桥

原创充电头网编辑部充电头网

前言

便携式锂离子电池储能电源（英文Portable Energy Storage，PES），也叫便携储能电源、户外电源，常指重量不超过18kg的备用电源或者应急电源，采用锂离子电池作为储能部件，可以提供稳定交流/直流电压输出的电源系统，具有大容量、大功率、安全便携等特点，其电池容量一般在100Wh-2000Wh，配有AC输入，DC输入，AC输出，USB/Type-C输出等多种接口，适用于户外出游、户外作业，应急救灾、医疗抢险等多种场景。

无论在欧美，还是在我国，越来越多的自驾游爱好者、户外旅行团队，以及个人玩家，对便携式储能电源的需求激增，这类产品多样化的功能，为用户在户外提供供电、照明等用途，丰富了户外生活。而在抗震防灾的用途中，可应对停电、照明、SOS救援等需求，在地震、飓风等恶劣自然灾害中重要性尤为凸显。

随着用户用电设备日趋多元化，储能电源正朝着更大功率的方向发展，以满足不同设备的用电需求；不仅如此，越来越多的储能电源开始采用输入输出接口2合1布局，以简化充放电电路设计，进而缩小储能电源产品体积，同时增加输出功率，从而提升用户使用体验。

沃尔德推出超大功率DX系列桥堆

AC输出（包括110V/220V输出，以应对不同国家的电压）是储能电源与移动电源最大的区别。大功率的交流输出使储能电源能够为交流供电的设备供电，同时还具备传统移动电源的功能，可以为手机和笔记本电脑供电，从而填补移动电源大功率输出的空白。

储能电源是通过逆变器将直流电压升压成高压交流，再经过整流电路和电容滤波后成为高压直流，最后经过调制变成交流输出。而桥式整流电路是逆变器中不可或缺的电路构成，用于将升压后的交流电整流。整流桥输出的直流电压经过电容滤波送至四颗MOS管组成的H桥调制级进行交流调制，输出交流电压。

不仅如此，在军事、通信、工厂和企业UPS系统等应用场景中，需通过三相逆变器将直流电能转换为交流电，三相整流桥在其中同样发挥着重要作用。

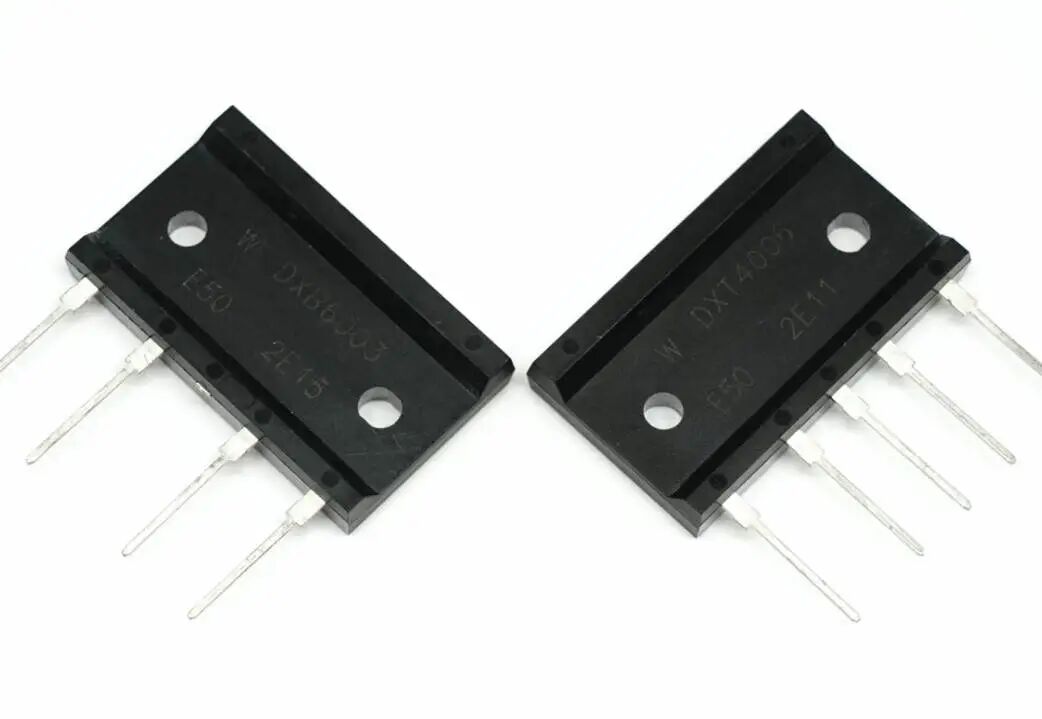

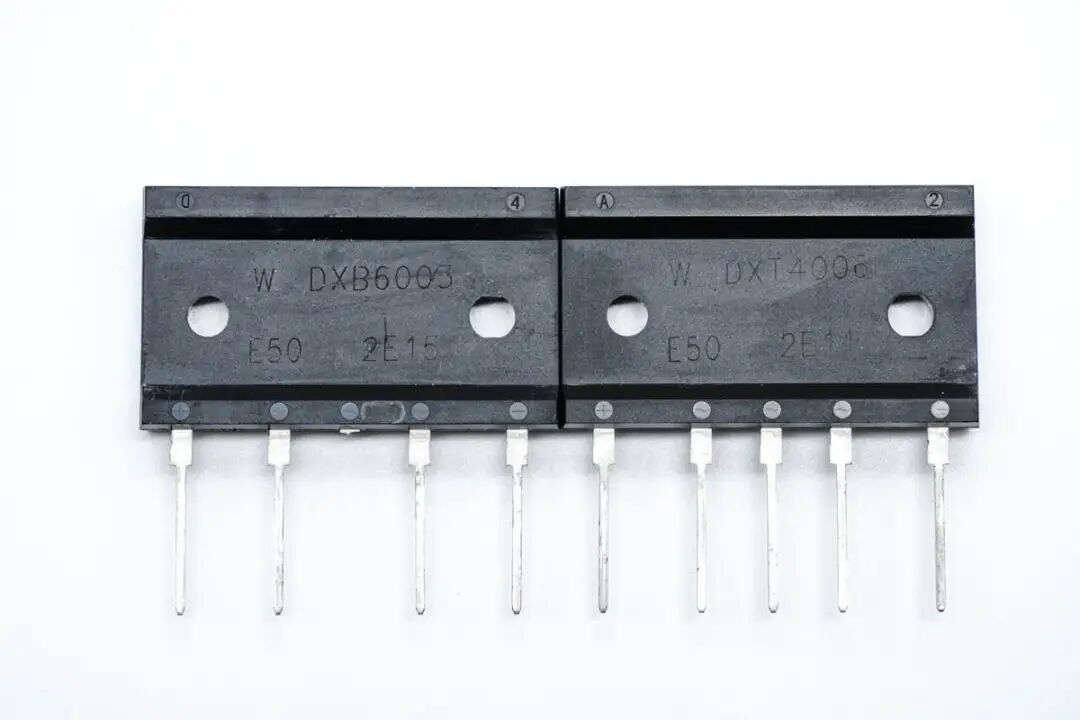

为应对大功率电源及大功率储能逆变电源应用，沃尔德于2021年开发出DX系列桥堆，采用DXB封装和DXT封装，可用于3K-6KW超大功率的电源及储能逆变电源产品中。

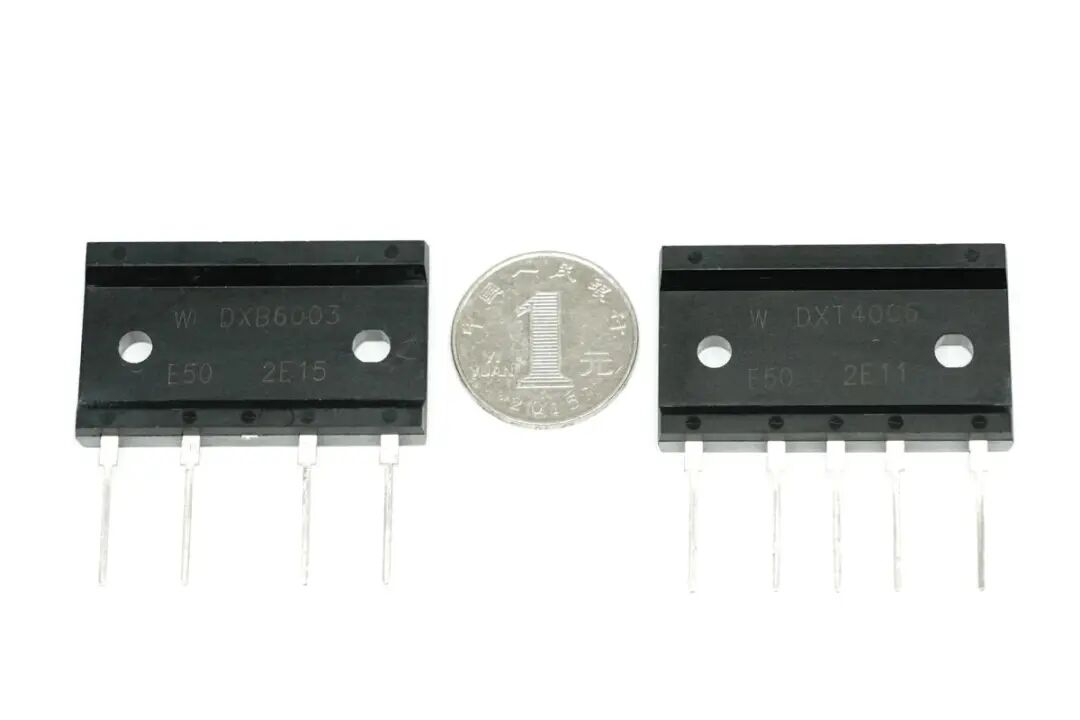

沃尔德将四颗或六颗芯片封装到一个桥堆里，大大节省传统四颗或六颗二极管所占空间；多颗芯片封装到一起，相对于分离的二极管来讲，一致性更好；人工成本以及产品的整体性价比更高；对于生产加工效率也有极大的提高。

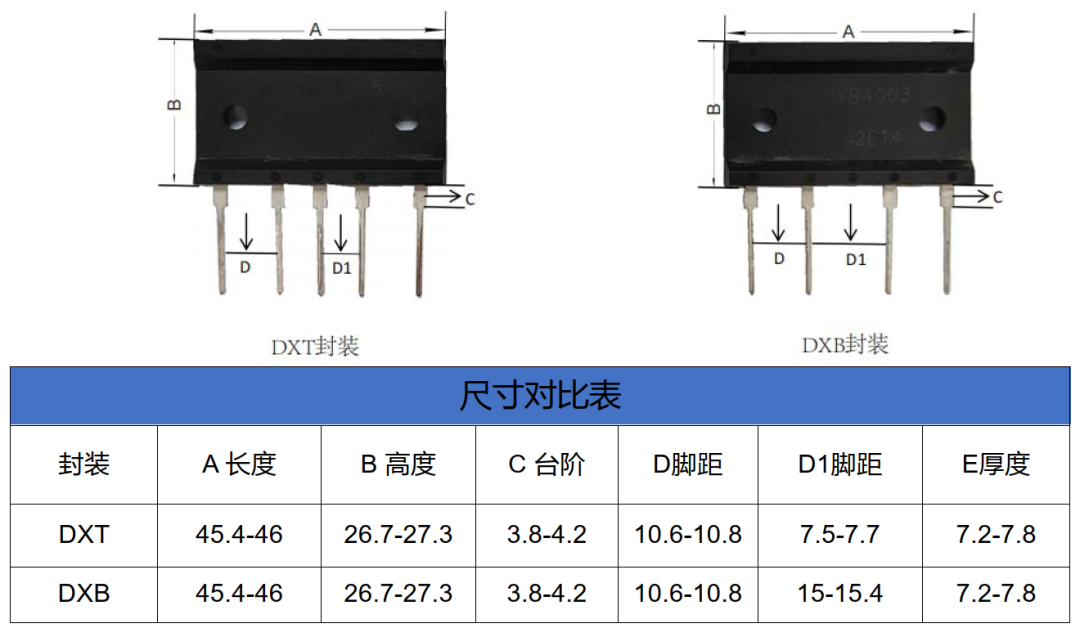

DXB和DXT封装尺寸如上图所示，DXB封装为4引脚设计，可用于单相逆变桥和 LOW VF 单相整流桥产品；DXT封装为5引脚设计，可用于三相逆变桥和 LOW VF 三相整流桥产品。

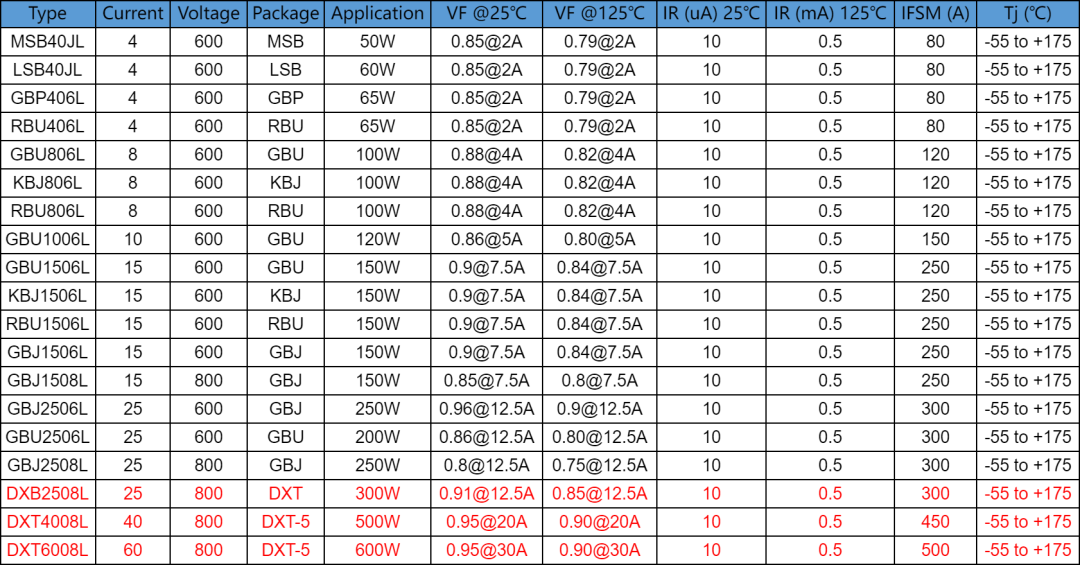

沃尔德 LOW VF 桥系列产品目录如上表所示，其中采用DXB封装的单相整流桥 DXB2508L 工作电流为25A，采用DXT封装的三相整流桥 DXT4008L 和 DXT6008L 工作电流分别为40A和60A，弥补市面上大功率应用场景LOW VF桥堆的空缺。

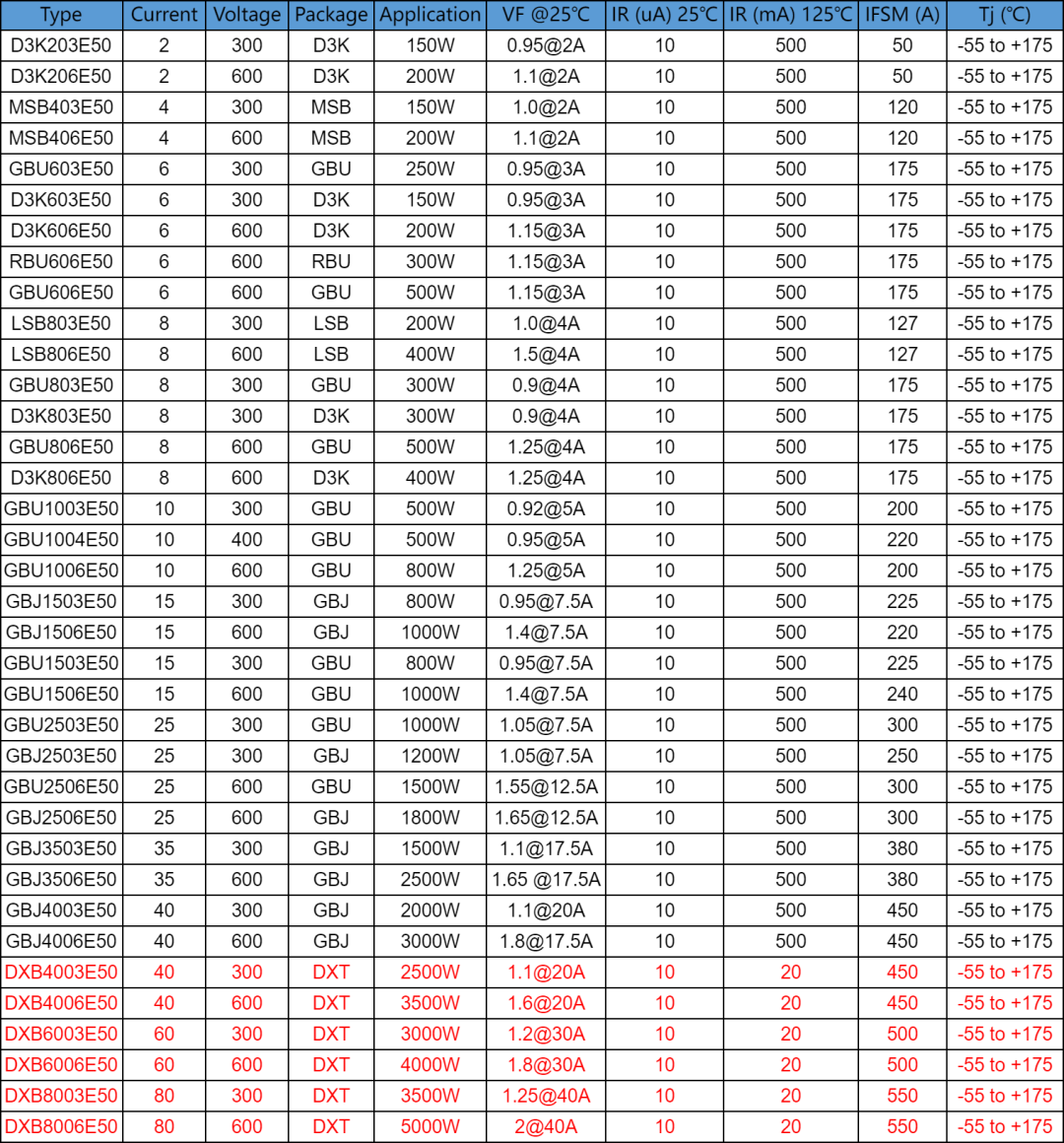

沃尔德单相逆变桥产品目录如上表所示，采用DXB封装相比采用GBJ、GBU等封装的产品，在正向压降、反向漏电流、浪涌电流等方面更具优势。此次推出的DXB封装桥堆提供40A、60A、80A三种工作电流和两种工作电压可选，300V桥堆适合110V电压输出，600V桥堆适合220V电压输出。

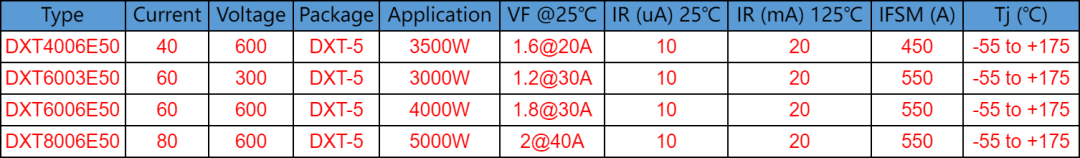

沃尔德三相逆变桥产品目录如上表所示，均采用DXT封装，提供40A、60A、80A三种工作电流和300V、600V两种工作电压可选，满足不同使用场景。

充电头网总结

随着国家对碳达峰碳中和战略决策的稳步落实，新一轮能源变革已经开始，沃尔德此次推出的DX系列逆变桥和LOW VF桥，不仅可用于光伏逆变器、储能电源、UPS不间断电源、充电桩等清洁能源领域，还可用于传统逆变器、功放电源、工控电源、服务器电源等产品中，助力超大功率电源实现更高效率。

充电头网获悉，目前沃尔德正与逆变行业内的企业积极配合，完成搭载DX系列桥堆的10个重点型号量产，有望进入行业标杆客户供应链。

沃尔德以解决客户应用痛点为追求，致力于更高能效转换的半导体产品研发与设计，提供更加专业的半导体元器件。主要产品有低VF肖特基、肖特基桥式整流器、高压肖特基、类碳化硅肖特基、吸收二极管、软恢复桥、低VF桥等。

沃尔德为客户提供高可靠度、高效率、低温升、超薄贴片型的产品。广泛应用于电源系统、通信设备、LED照明设备、各种家用电器，消费电子设备等。旗下产品已获OPPO、努比亚、ABB、RECOM、GREE、倍思、绿联、洛克、麦多多、POWER4、Google、CVTE等众多知名品牌采用。
