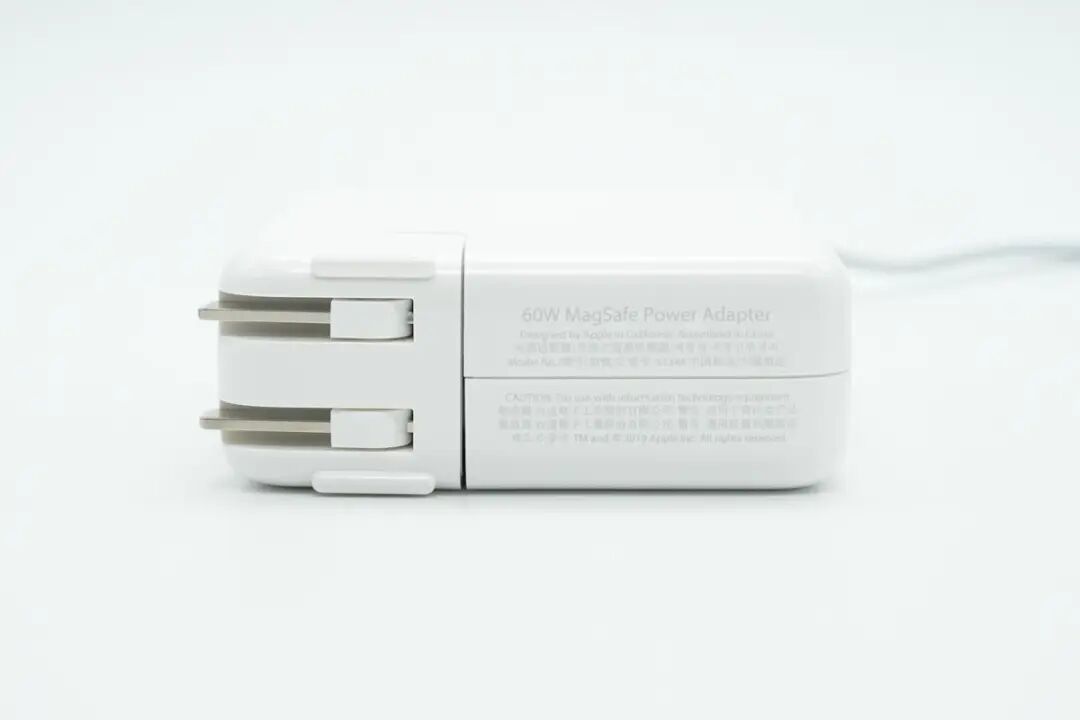

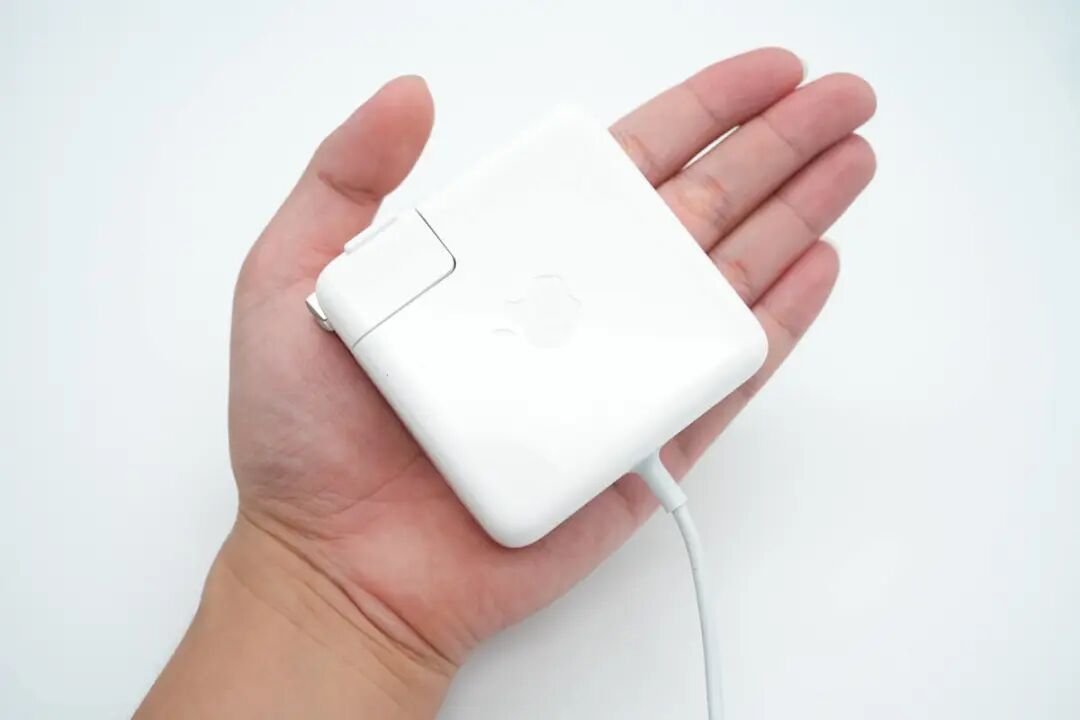

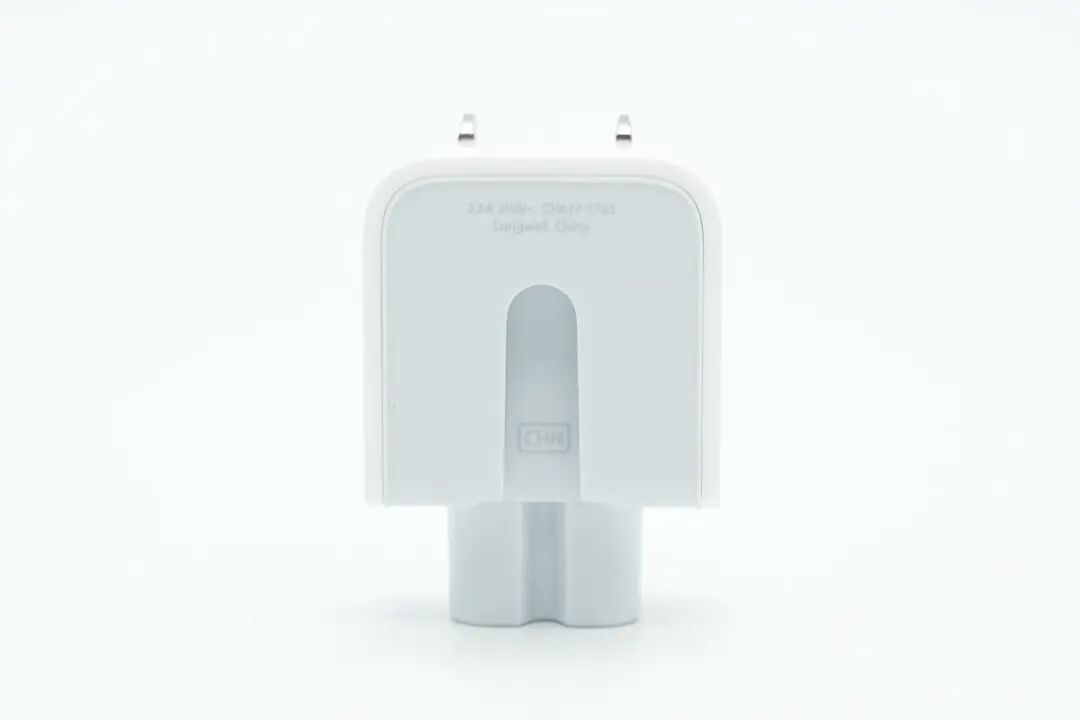

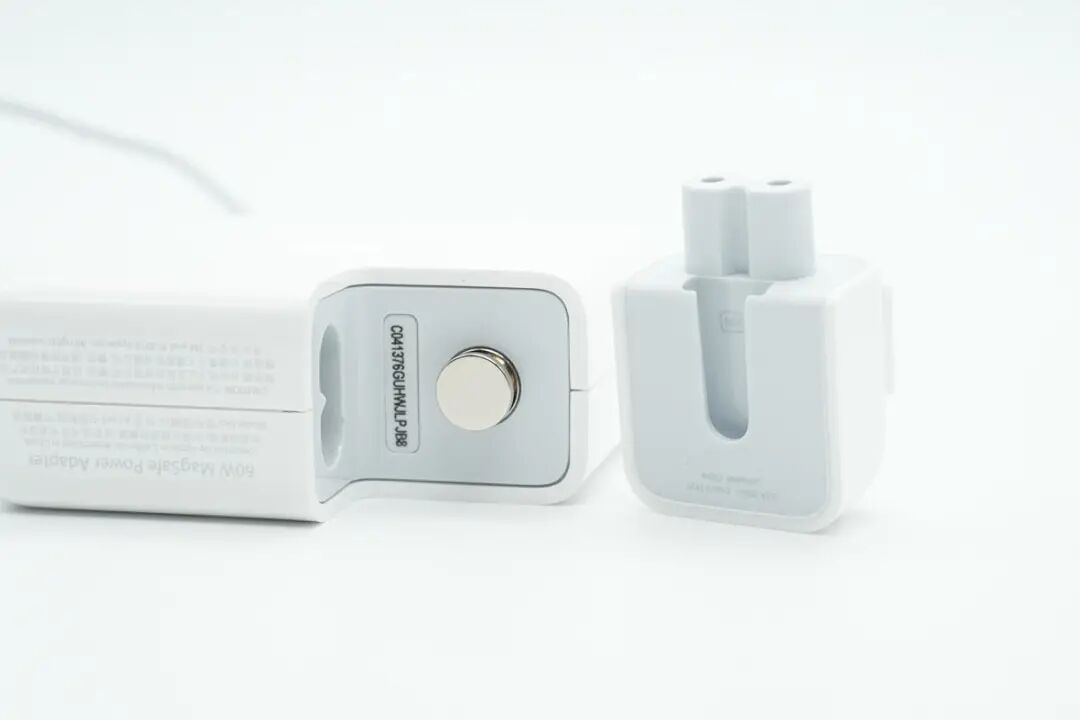

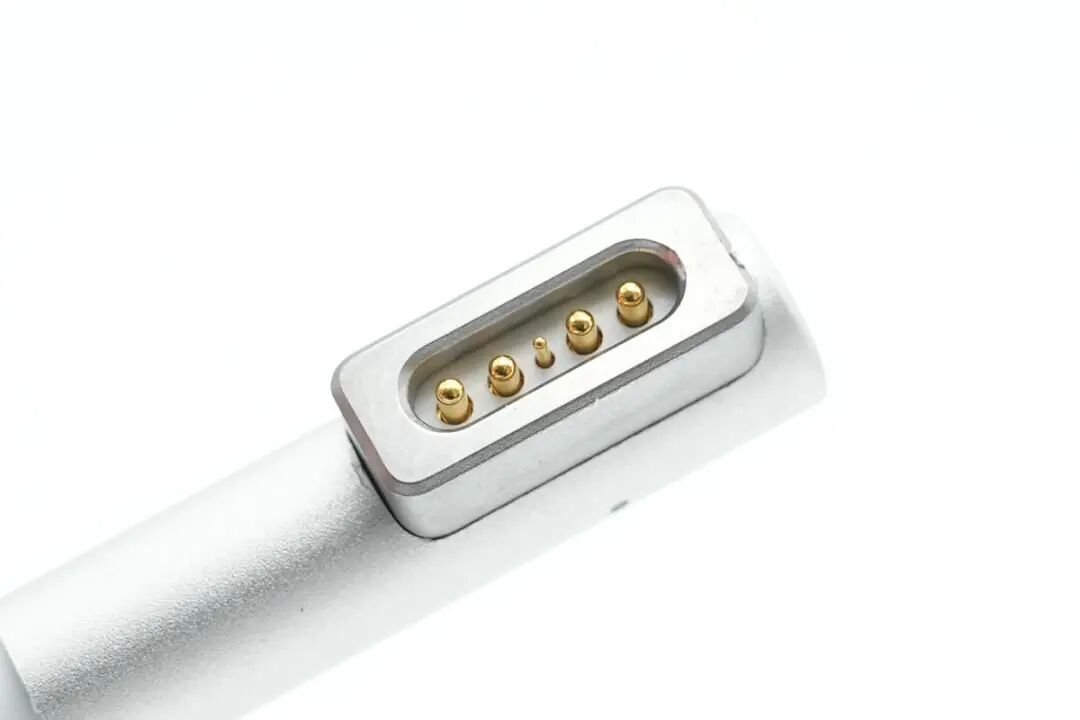

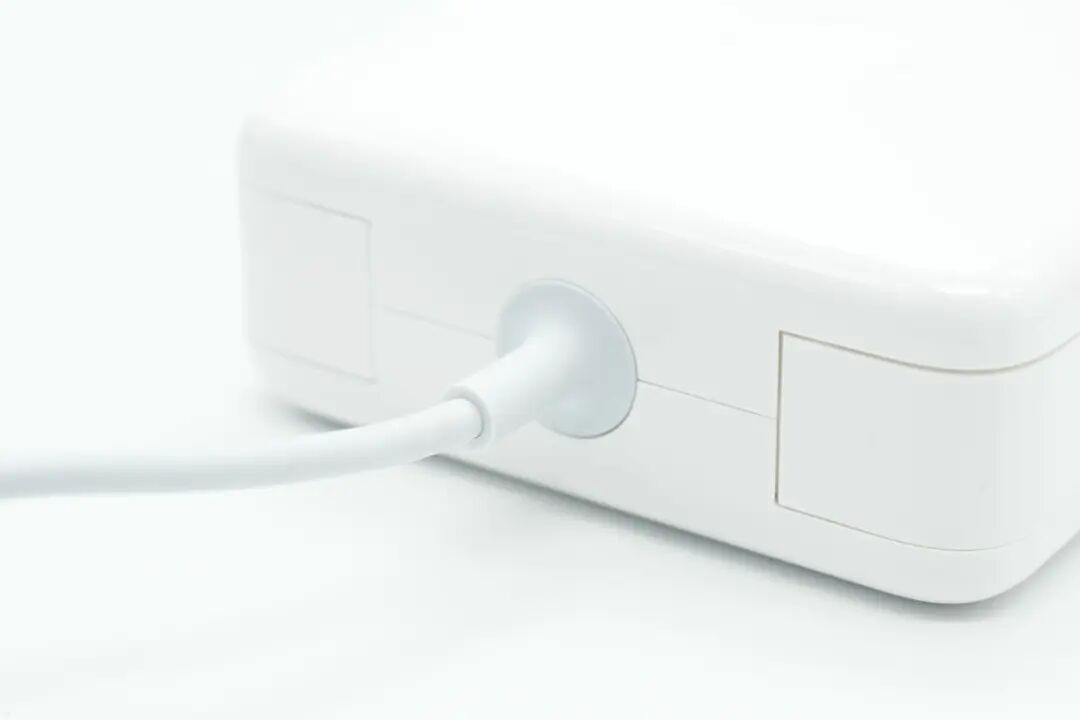

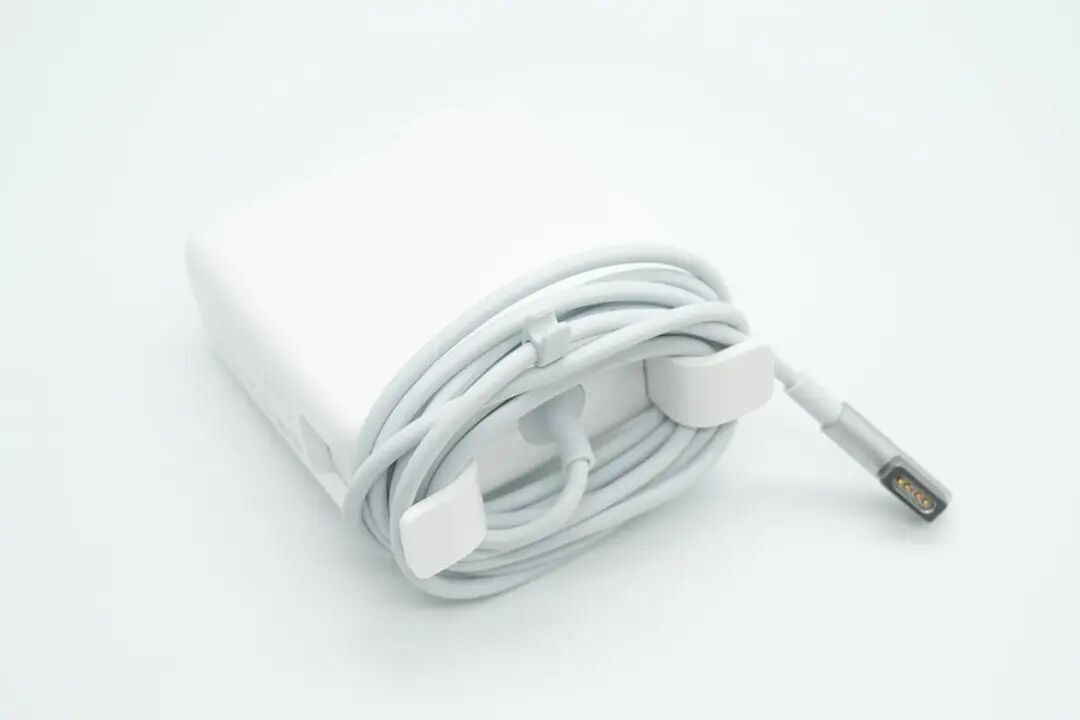

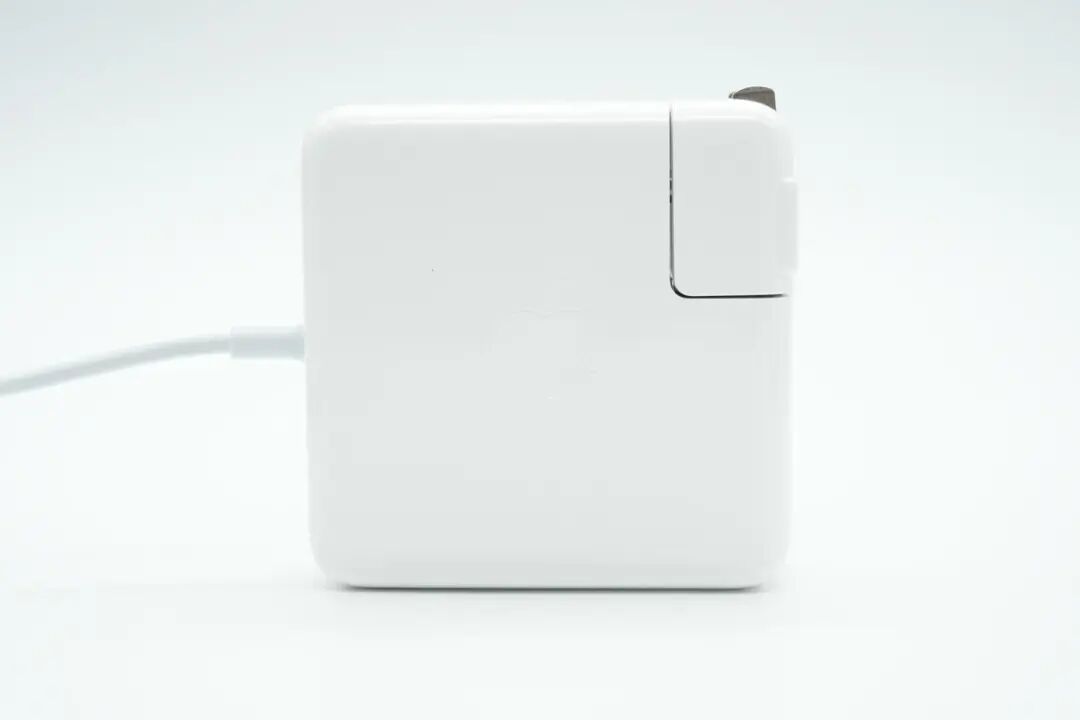

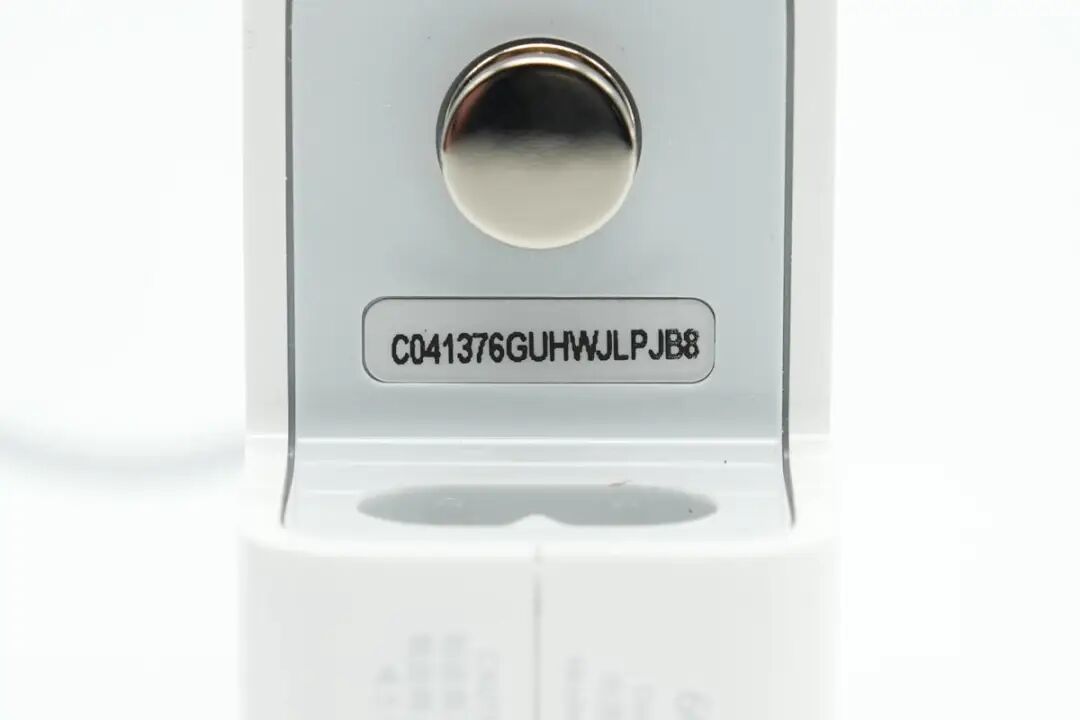

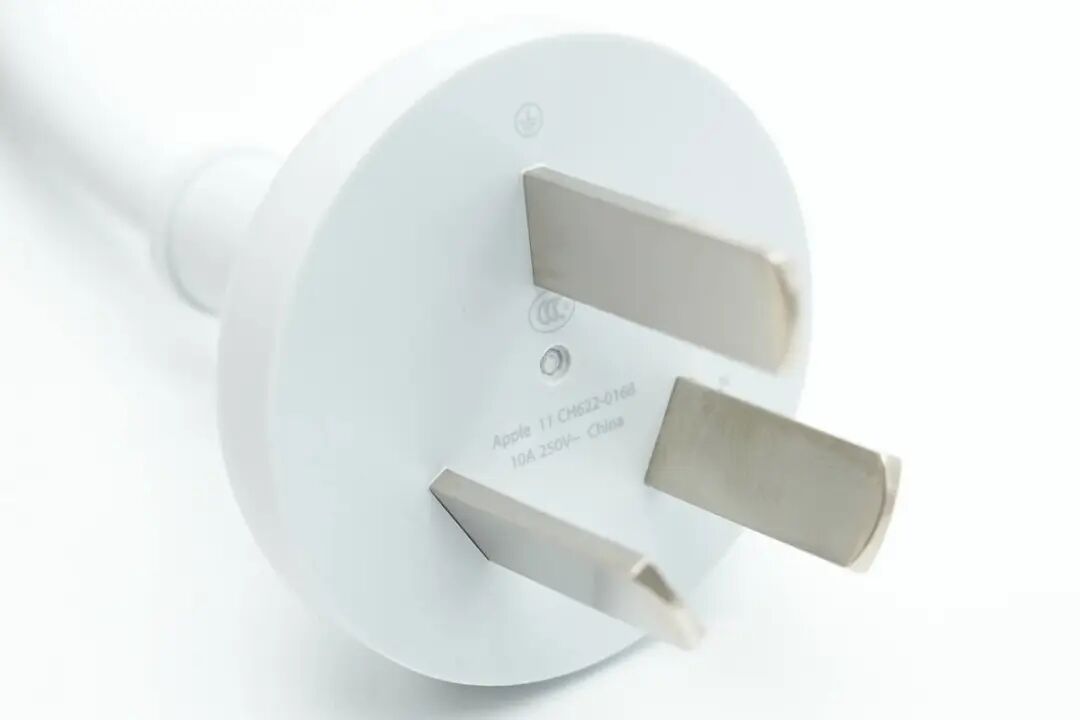

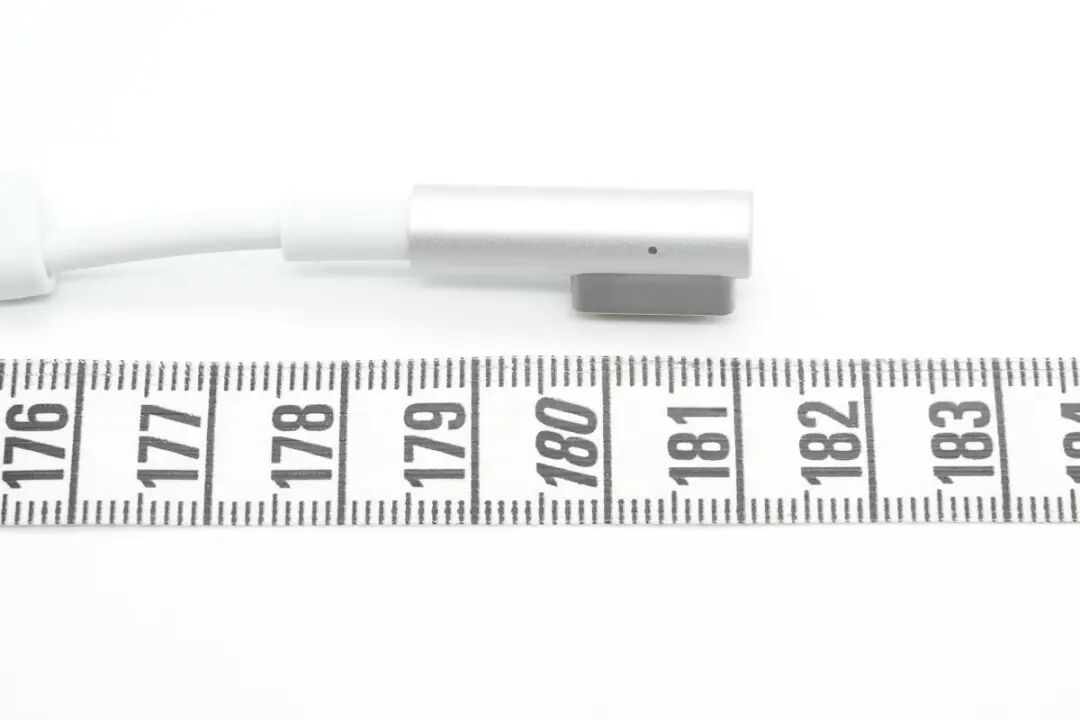

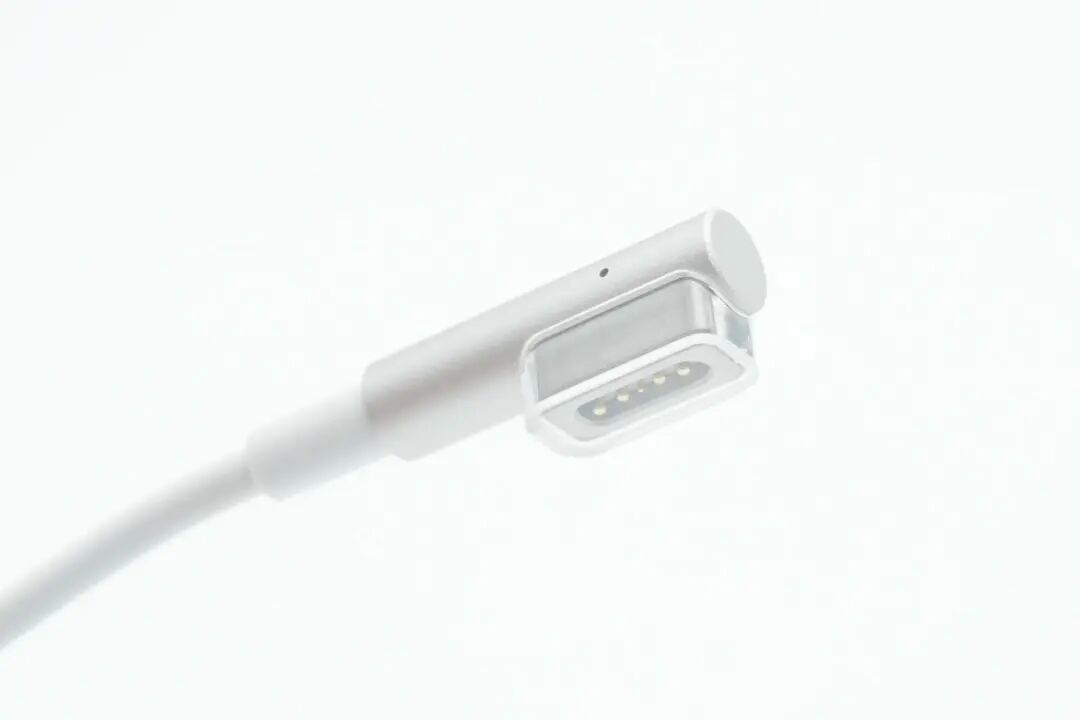

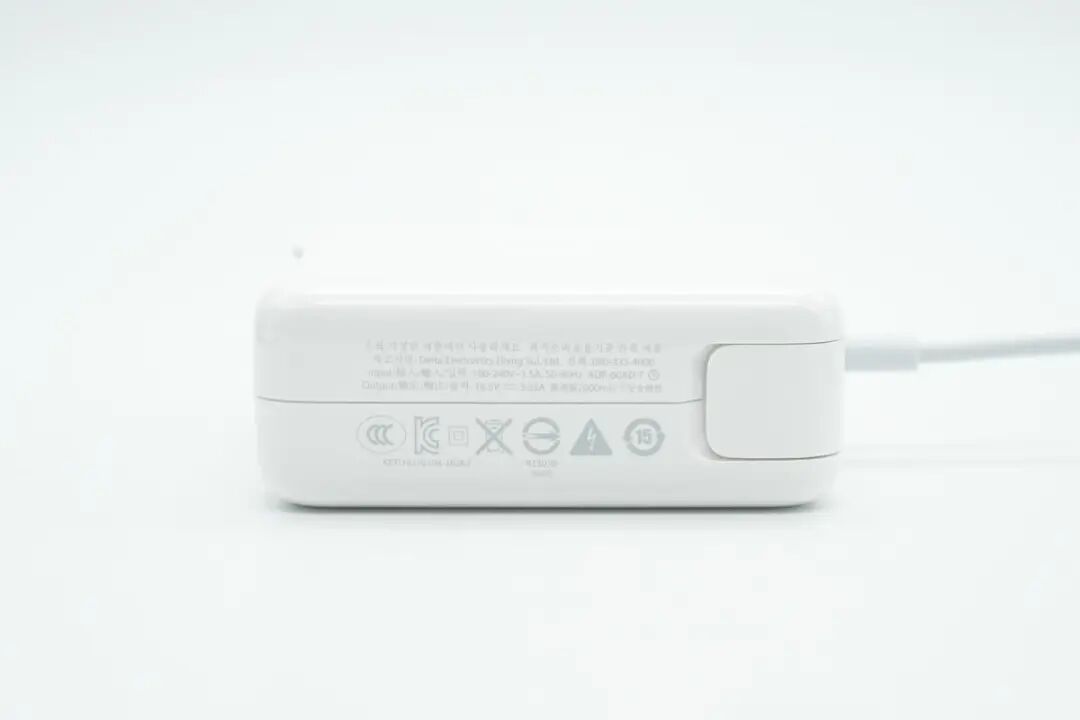

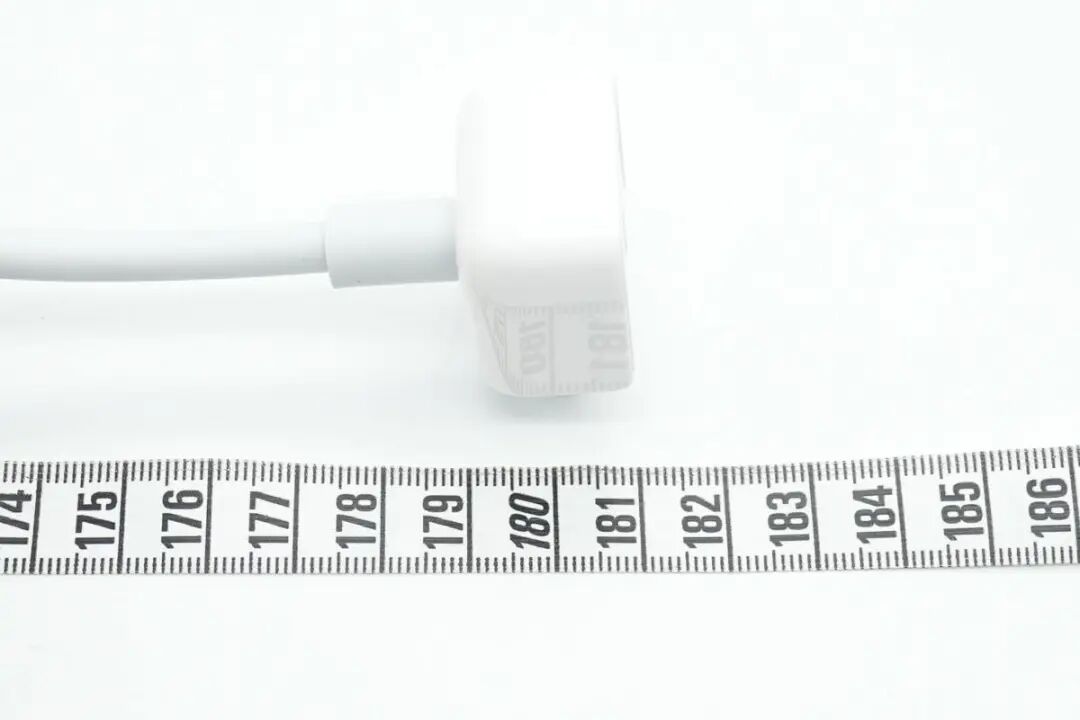

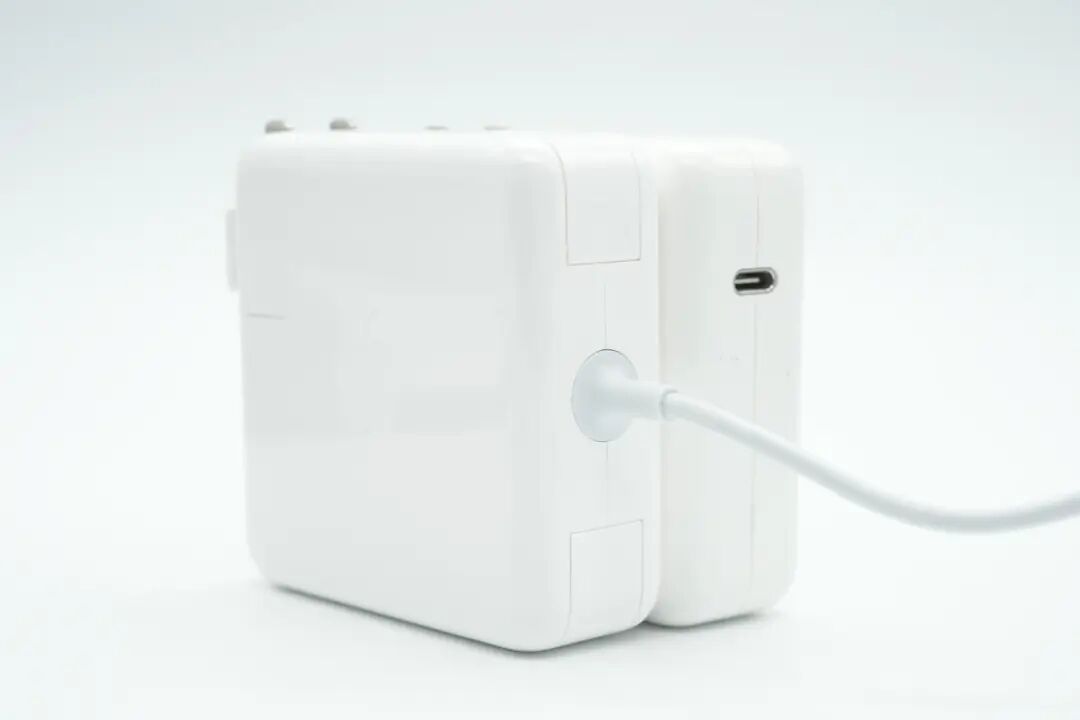

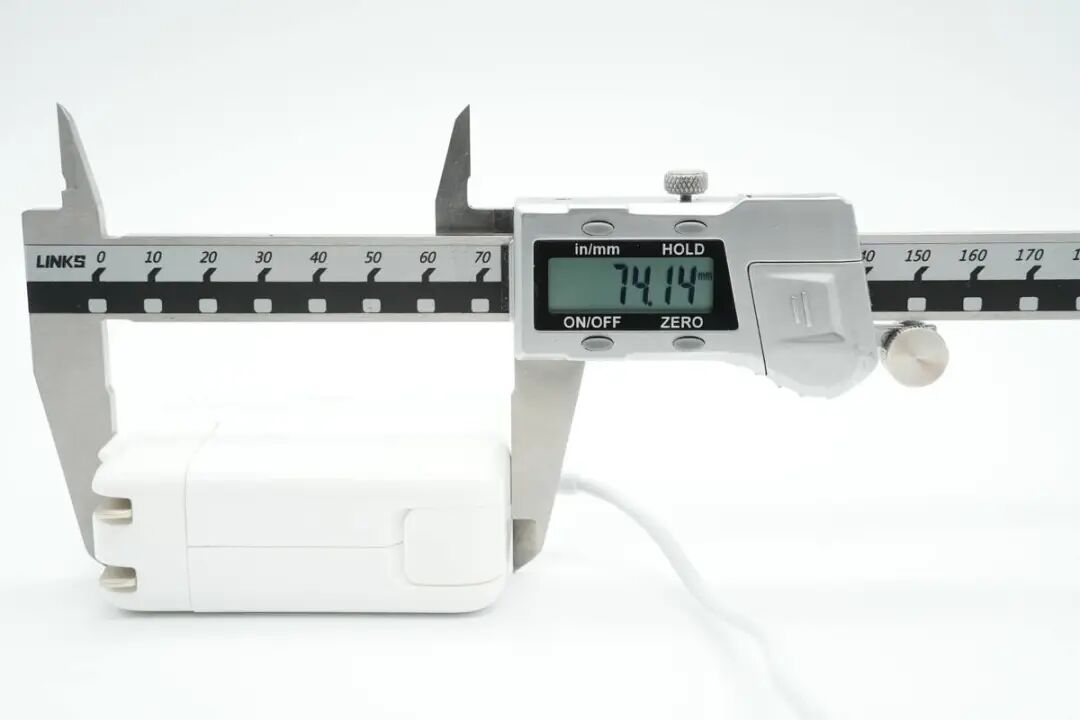

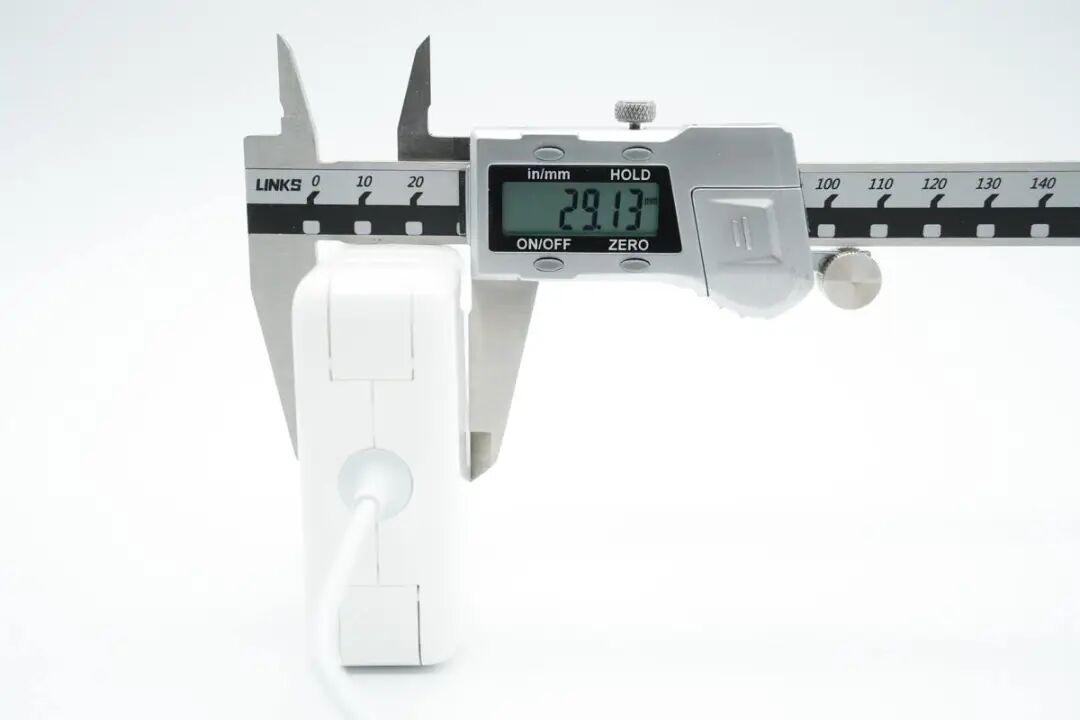

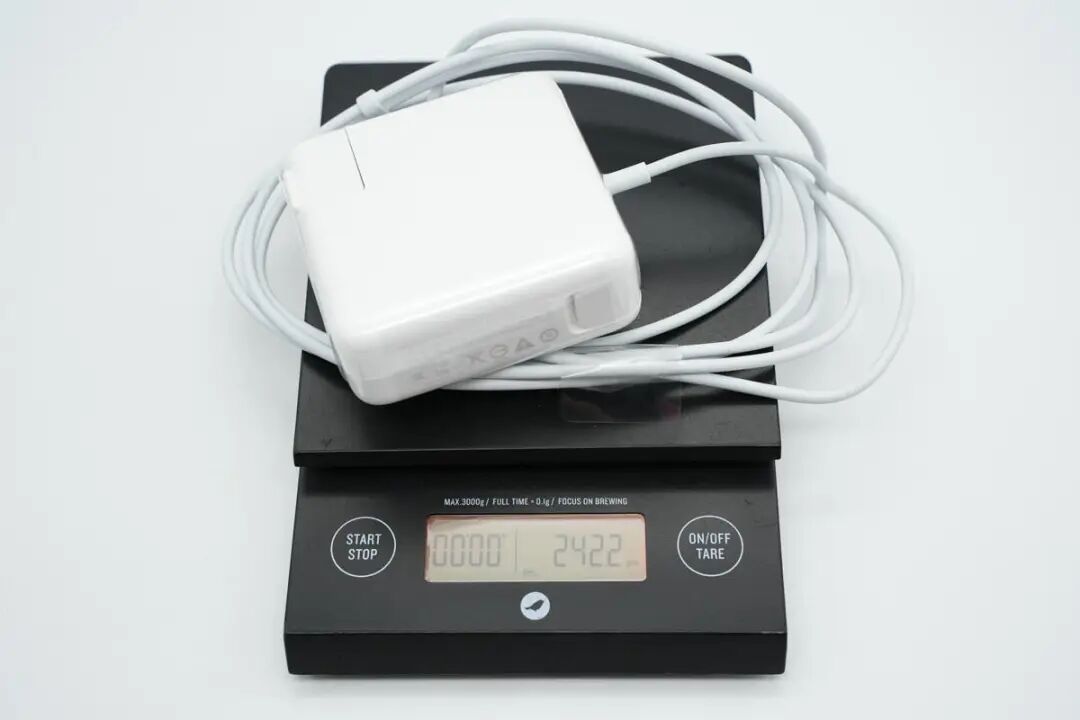

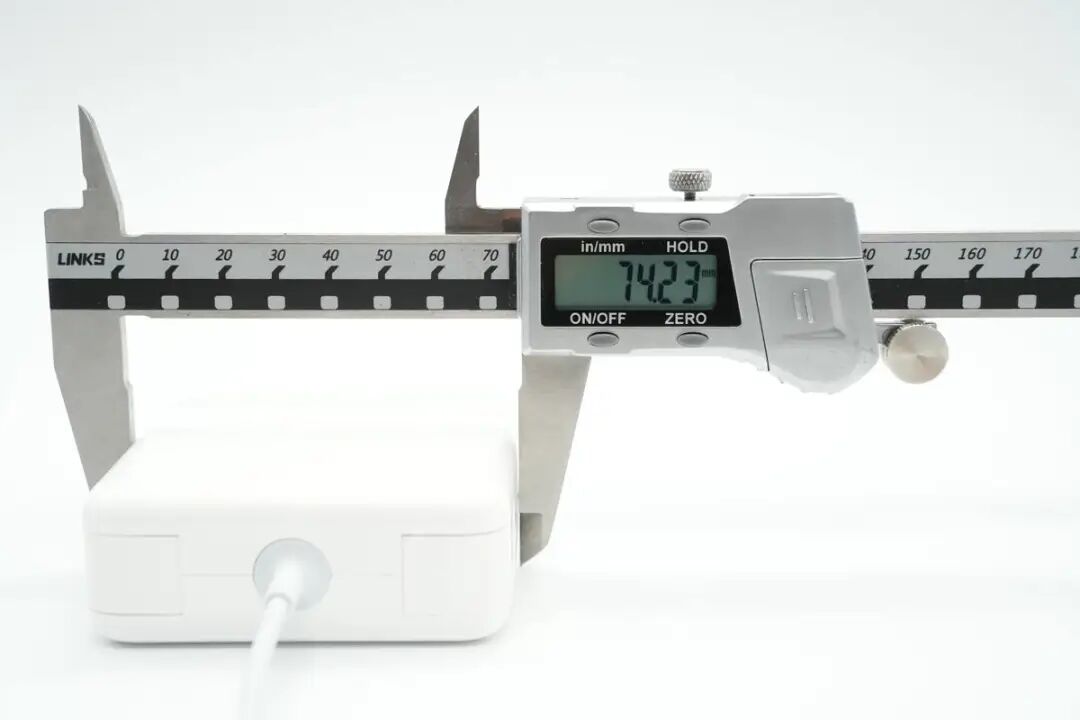

在USB-C接口出现以前，苹果的笔记本电脑都是采用磁吸接口，通过磁力吸附即可充电，成为苹果笔记本一道专有的风景线，使用非常方便，深受广大用户好评。充电头网又采购了一款60W的MagSafe磁吸充电器，为线缆和充电器一体设计，适用于老款的MacBook笔记本电脑。下面就对这款充电器进行拆解，看看苹果老款的电源设计和用料如何。包装盒正面印有苹果logo、60W MagSafe Power Adapter名称以及外观图。附带电源线一端是国标三脚插脚，另一端是连接适配器的插头，两端均作了抗弯折处理。输入端插头内侧印有规格参数，10A 250V~，通过了CCC认证。苹果60W MagSafe充电器采用经典方块造型设计，外壳光滑边角过渡圆润。插脚可拆卸设计大大提升用户使用体验，另外自带MagSafe磁吸连接线。插脚处设计有T字型固定座，起到固定插脚和接地作用。插脚模块上印有2.5A 250V~规格、Longwell（良维）制造商以及CHN字样。固定座旁有充电器SN码——C041376GUHWJLPJB8。与插脚同一面外壳上印有充电器名称、型号、警示语、制造商等信息，这款充电器型号为A1344，由知名大厂台达代工生产。另一侧印有充电器参数，支持100-240V~50/60Hz 1.5A输入以及16.5V3.65A输出，通过了CCC、KC认证。

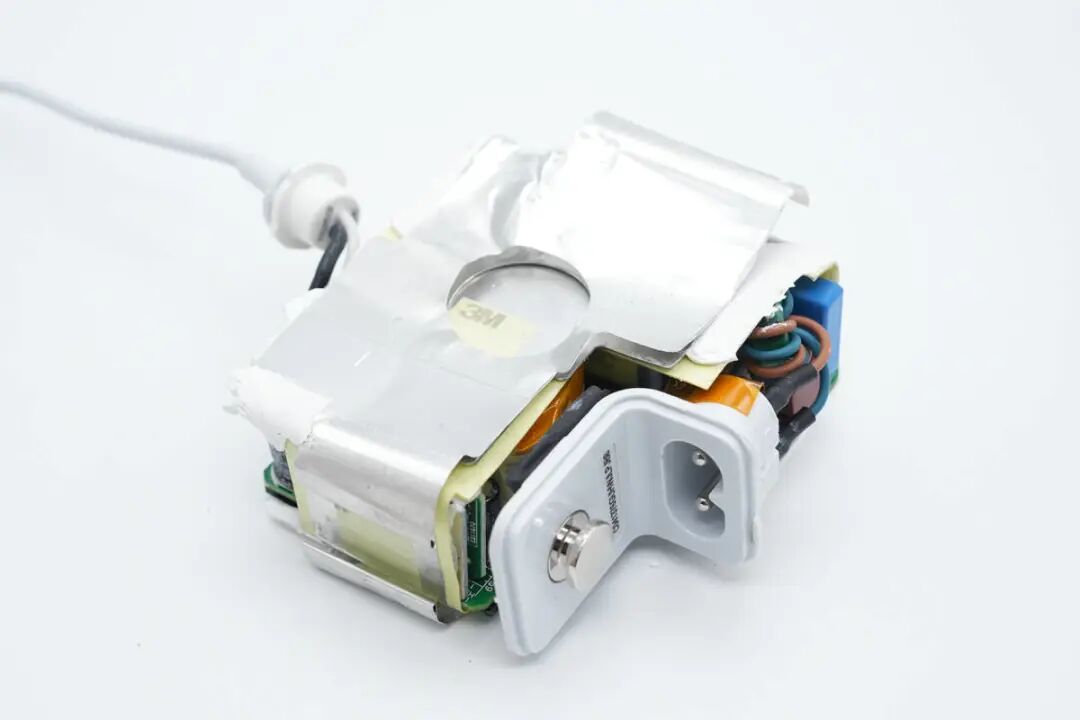

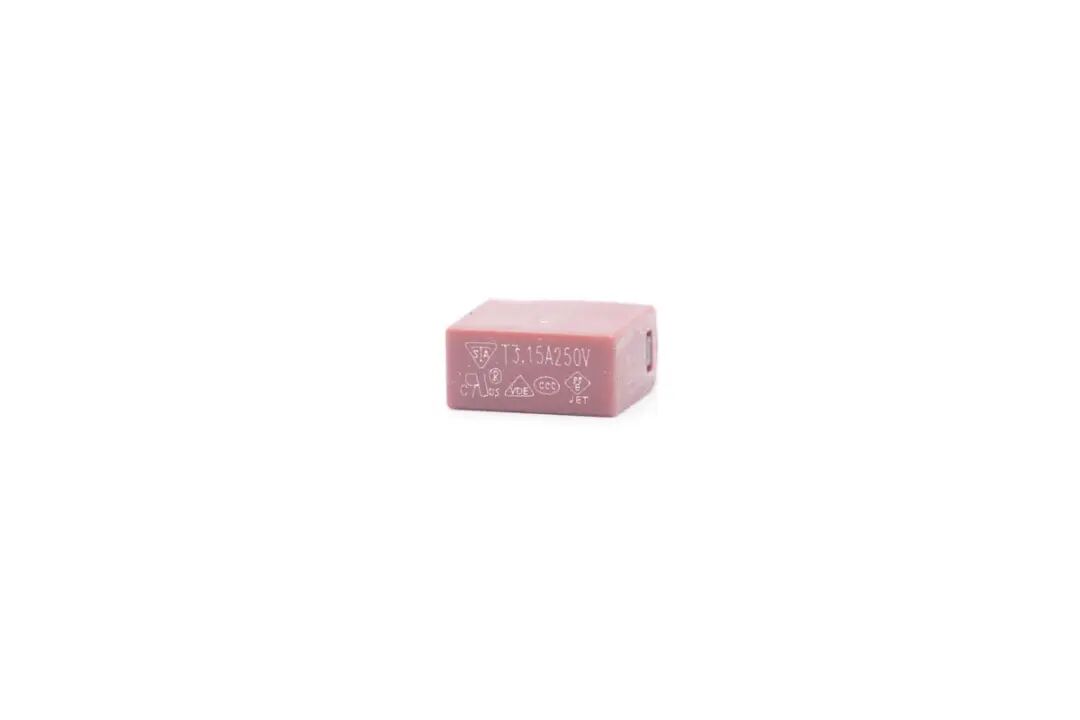

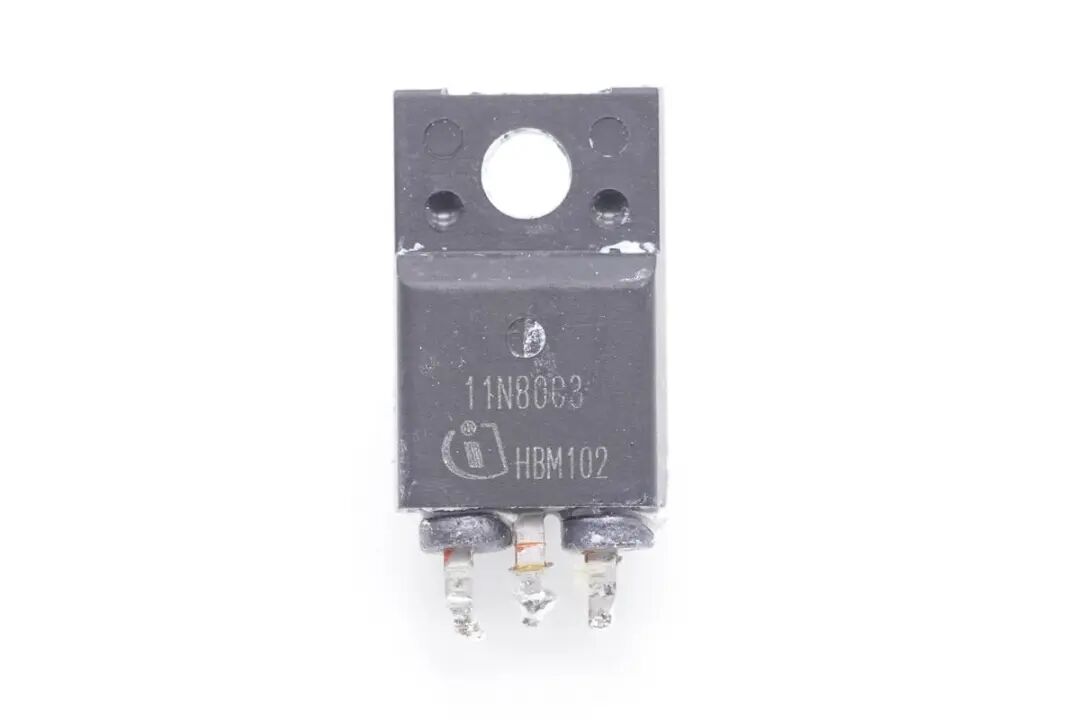

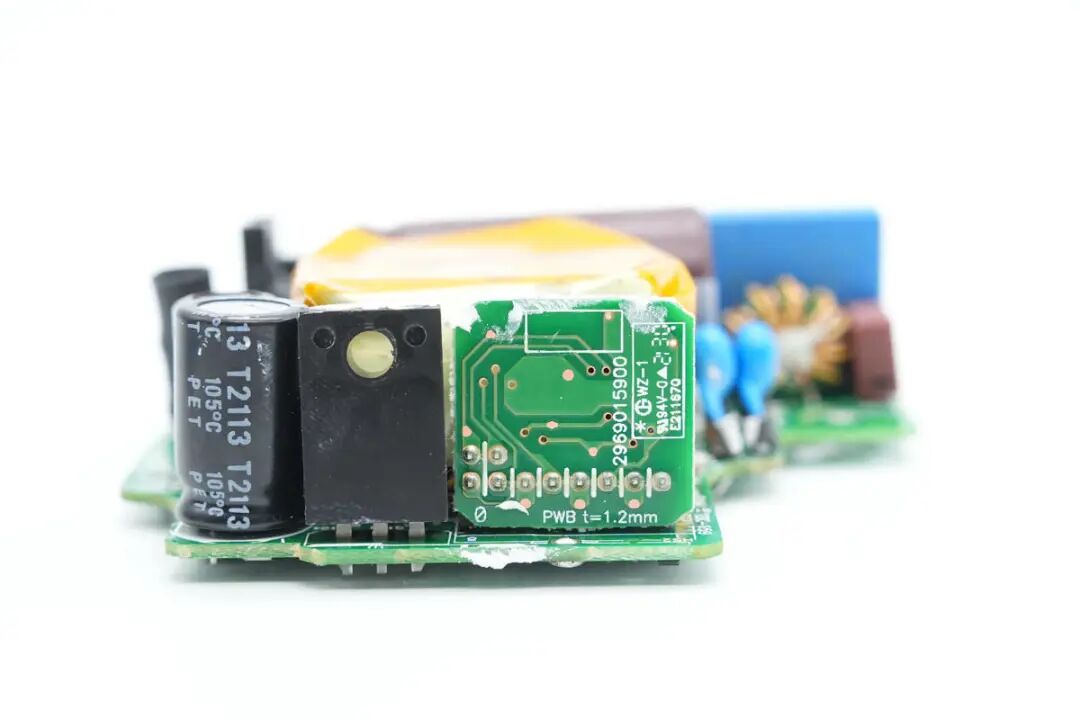

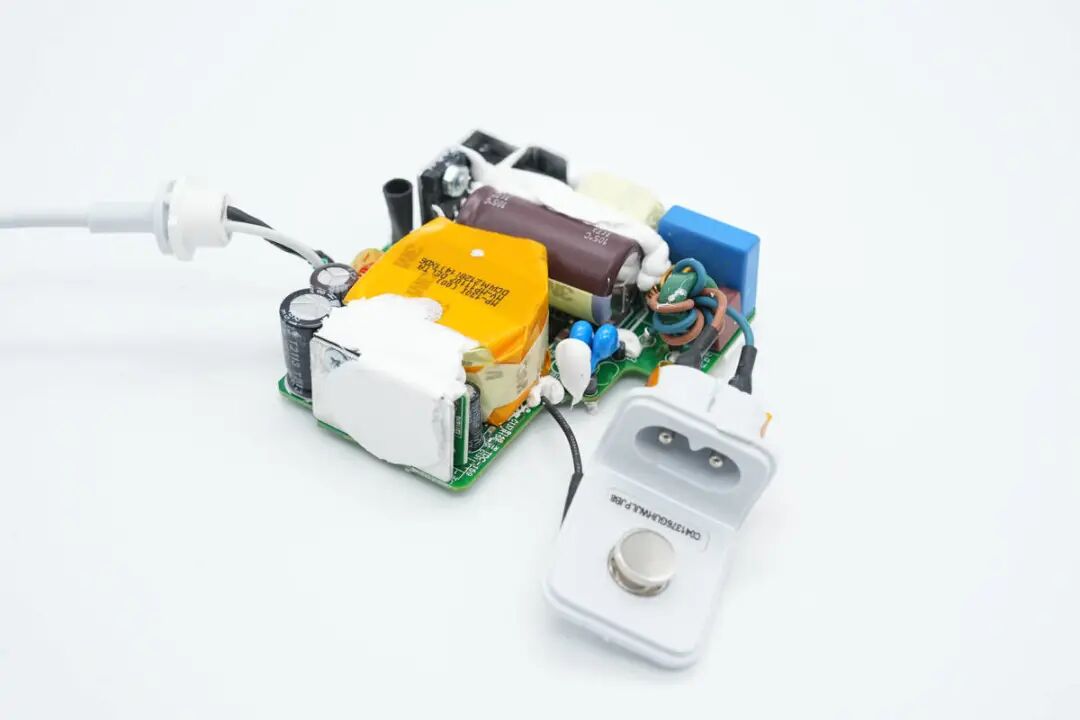

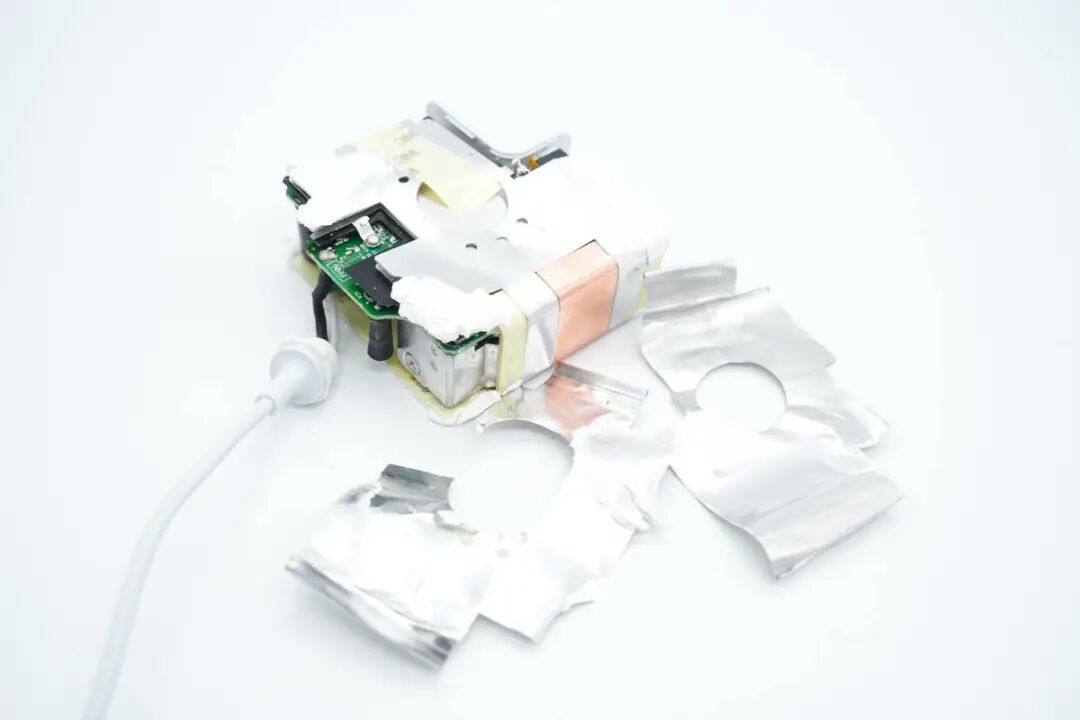

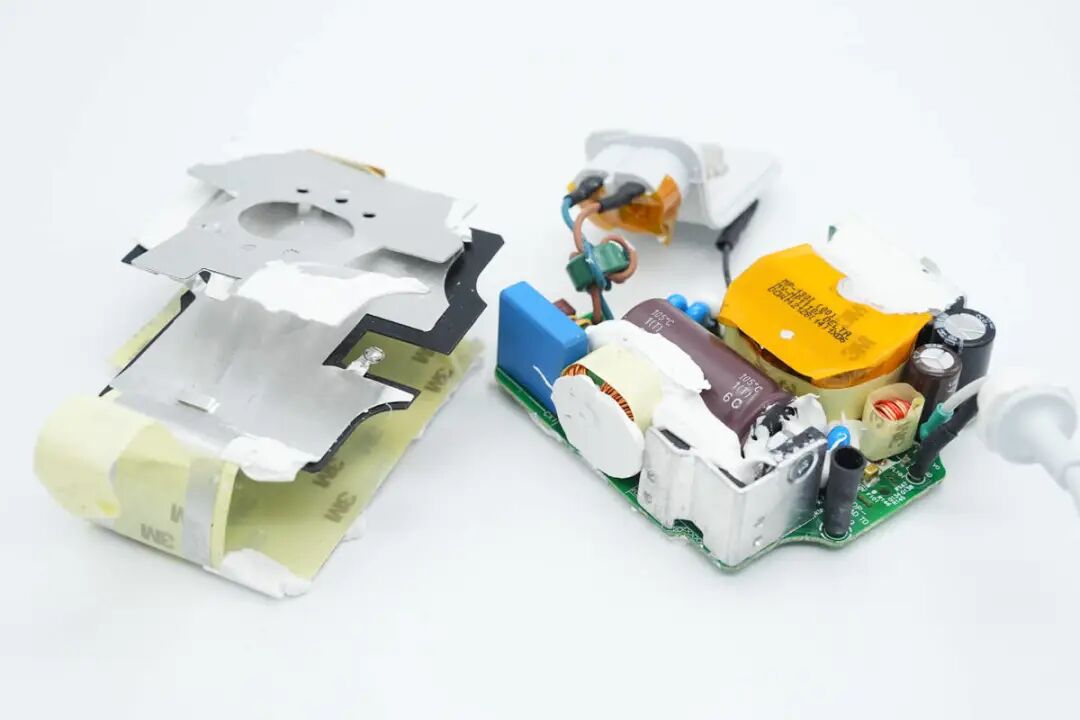

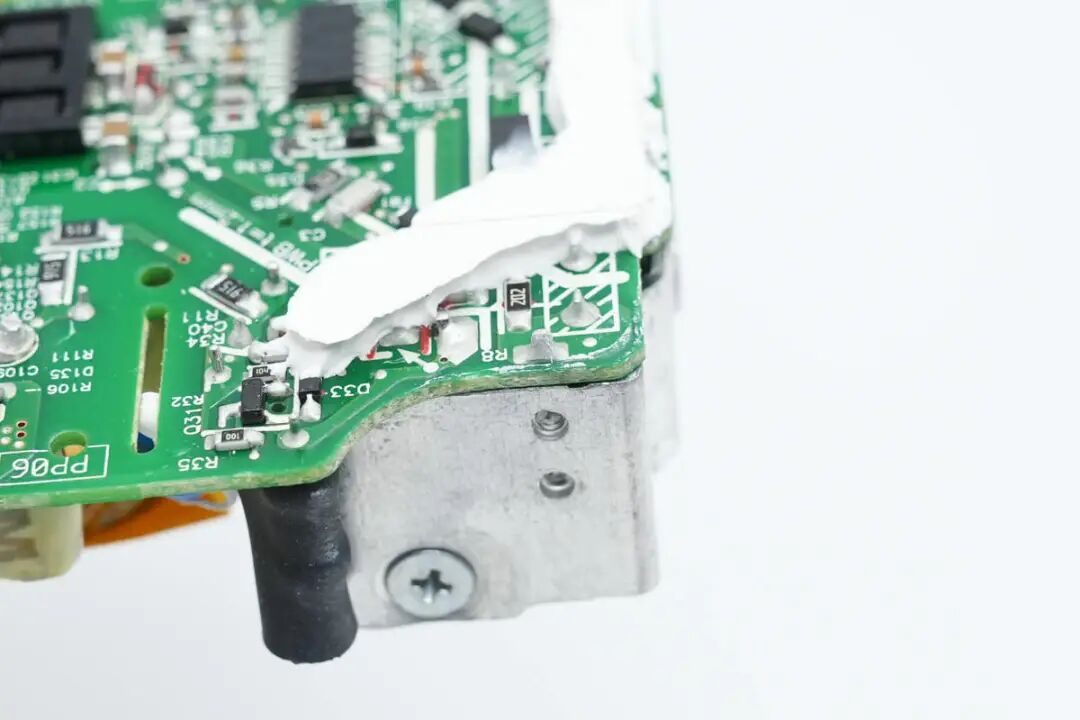

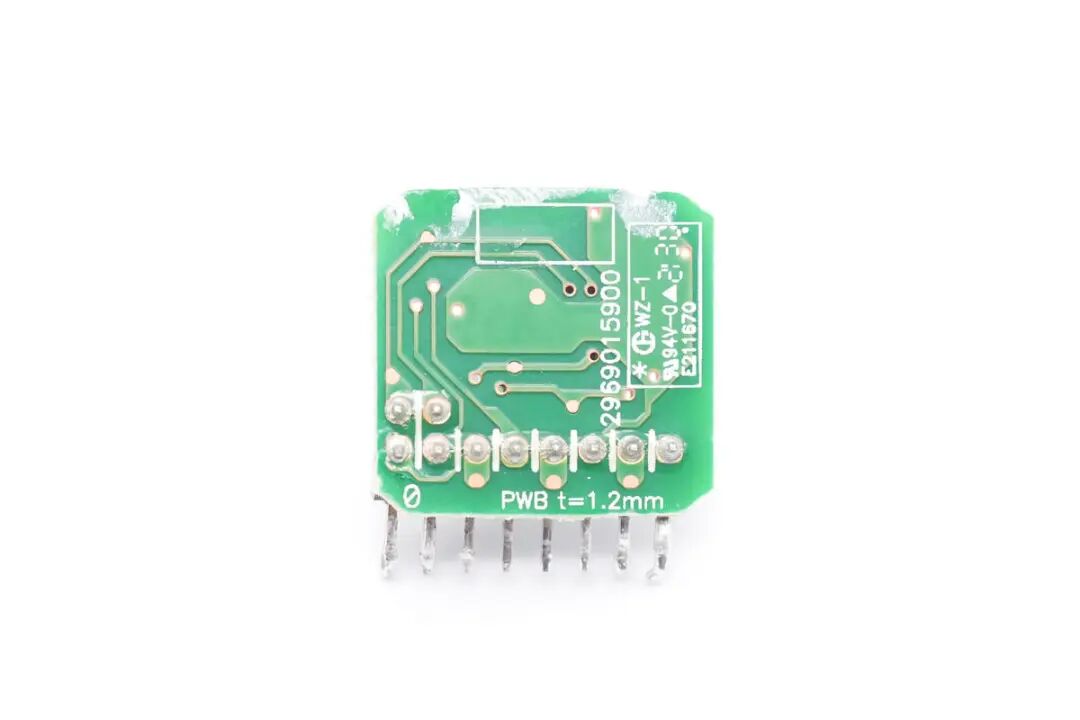

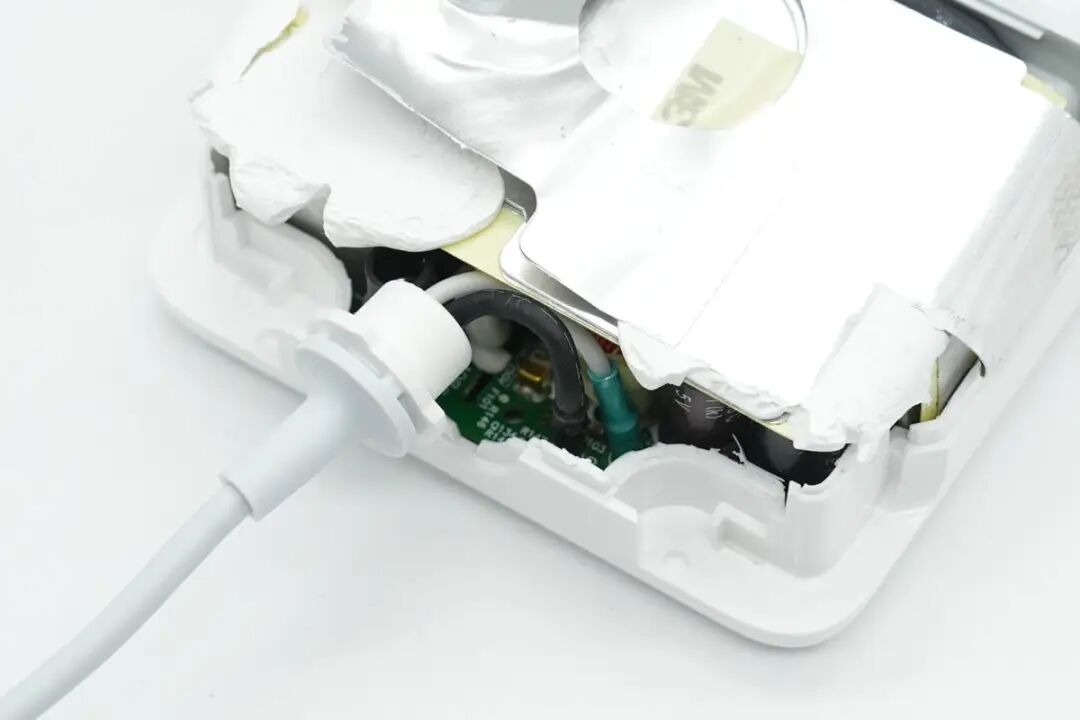

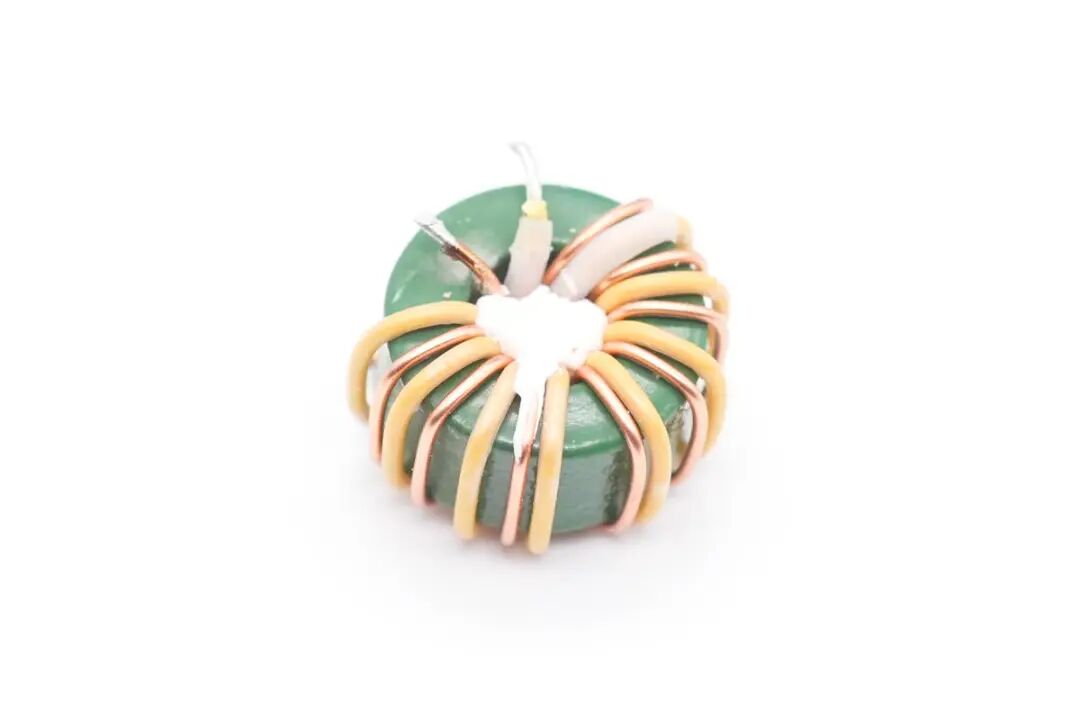

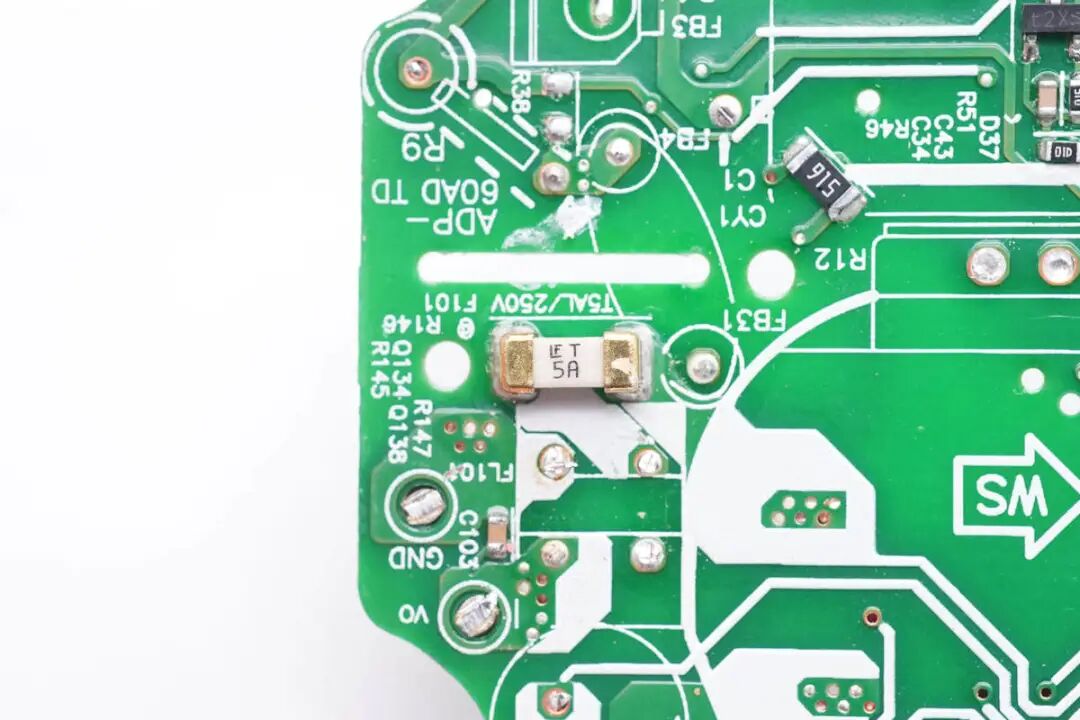

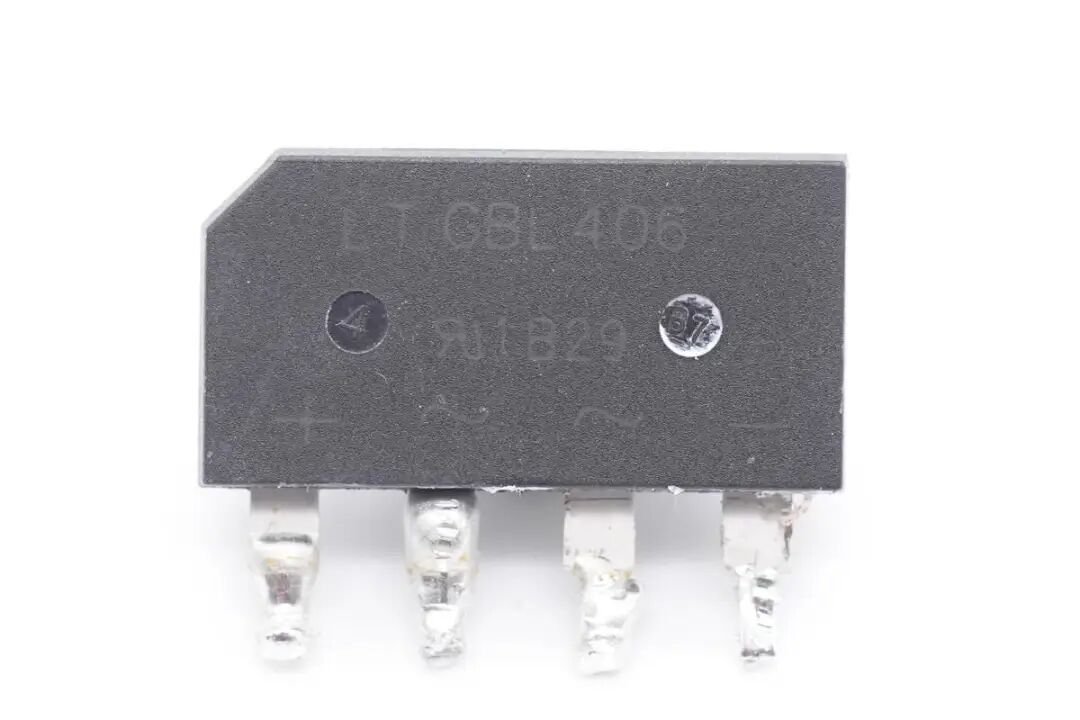

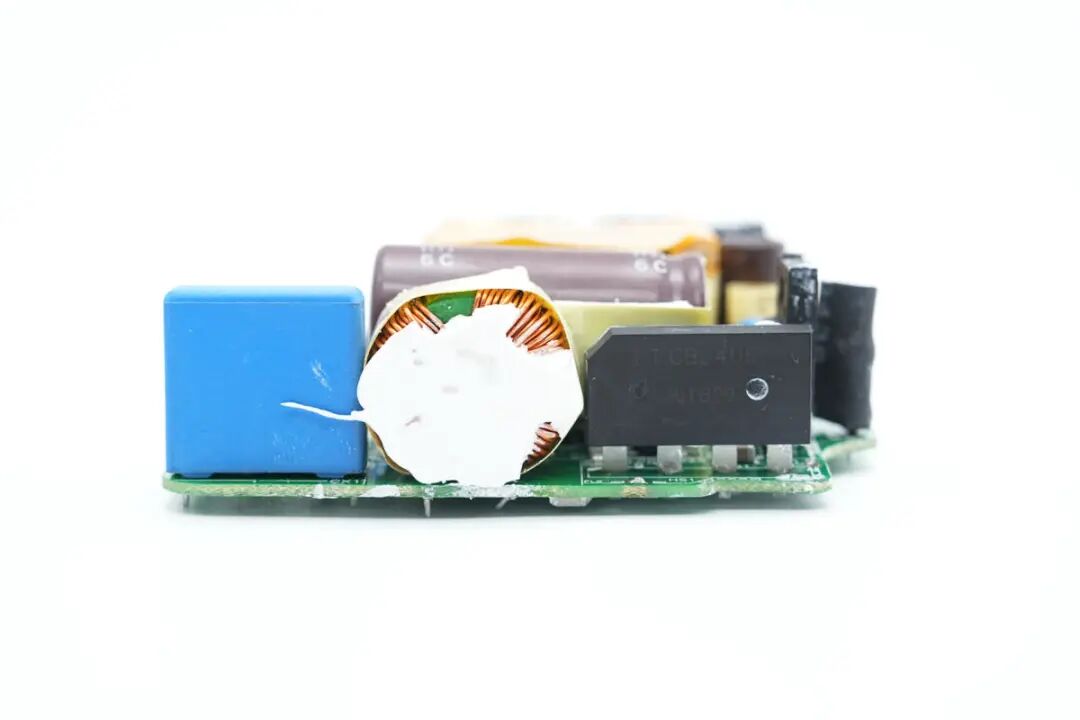

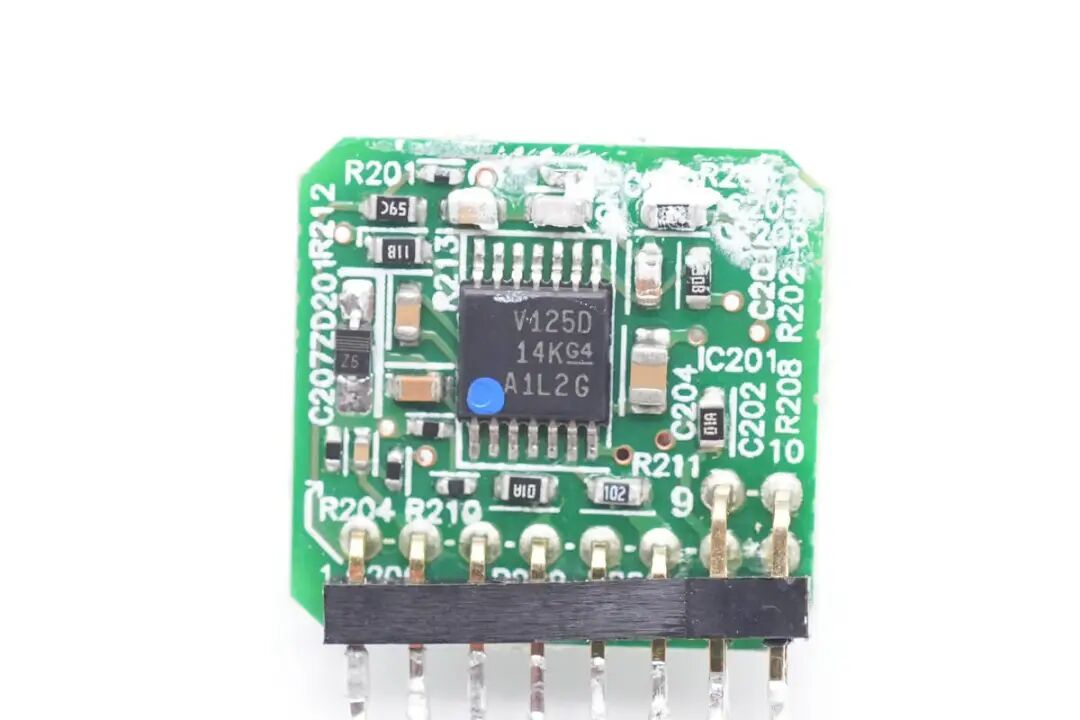

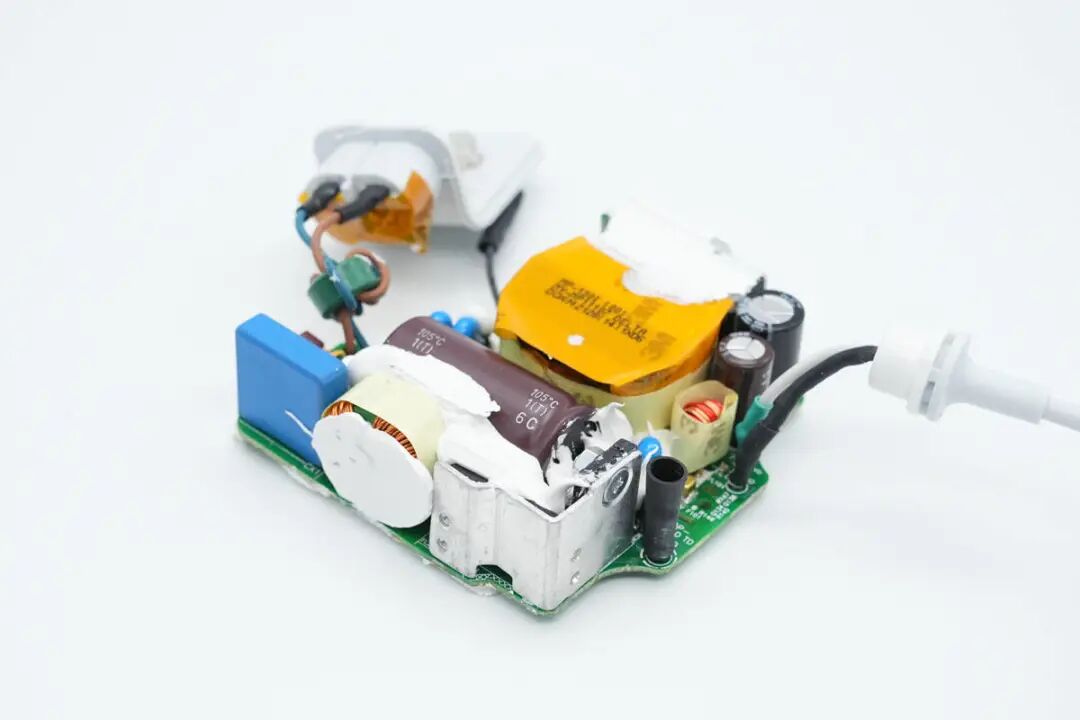

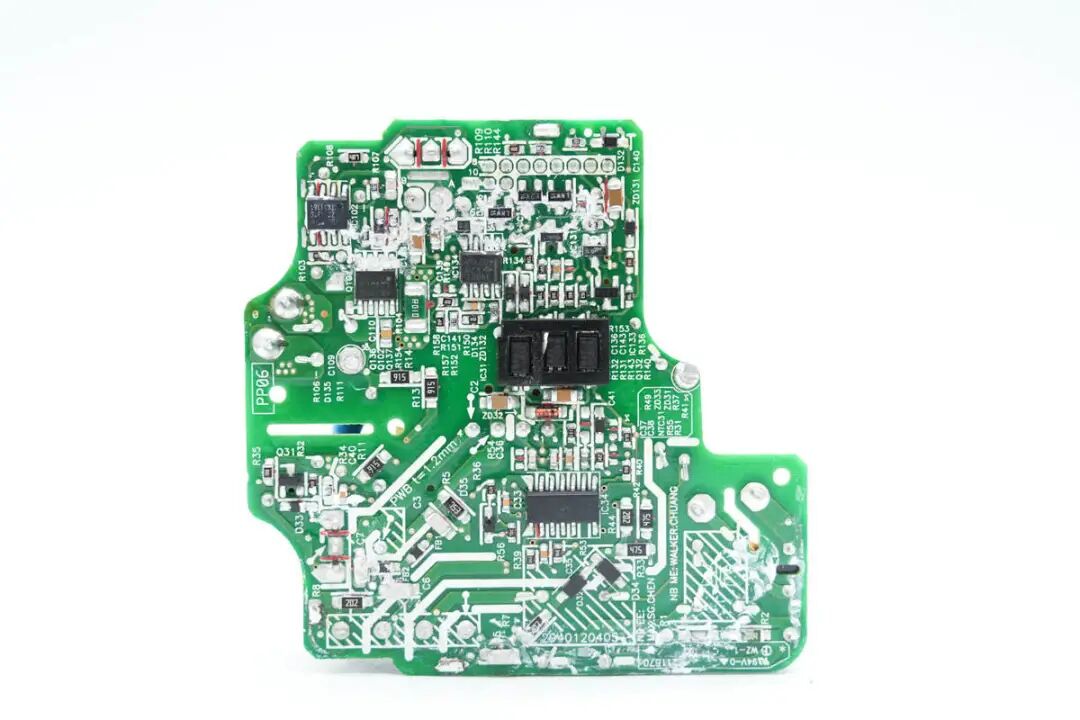

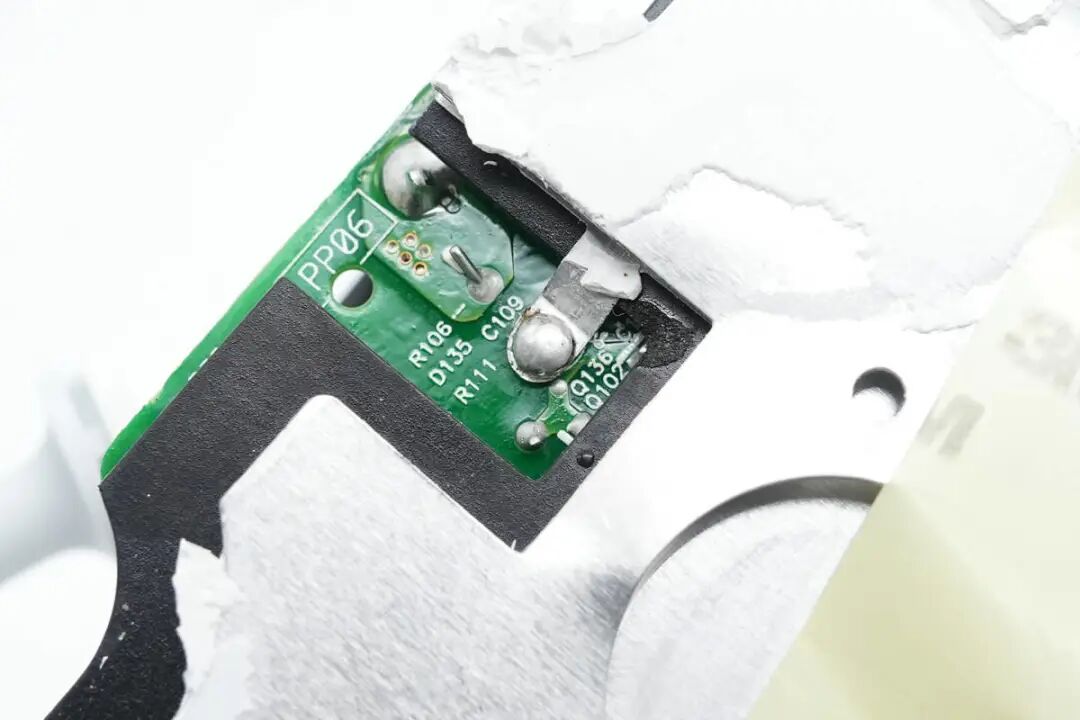

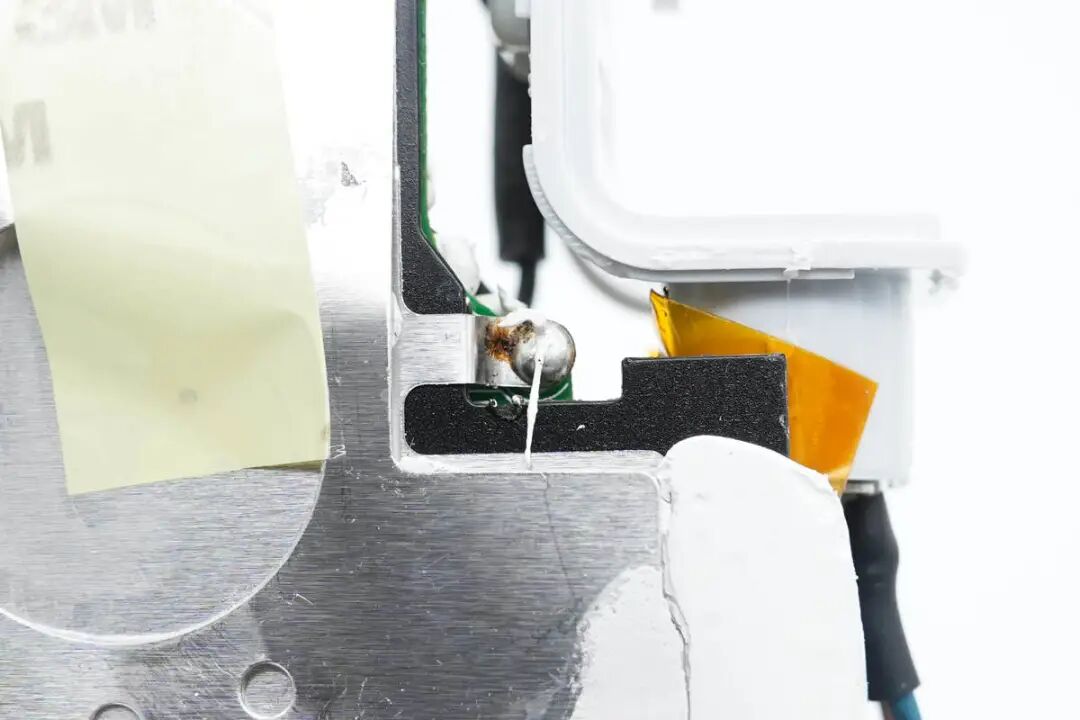

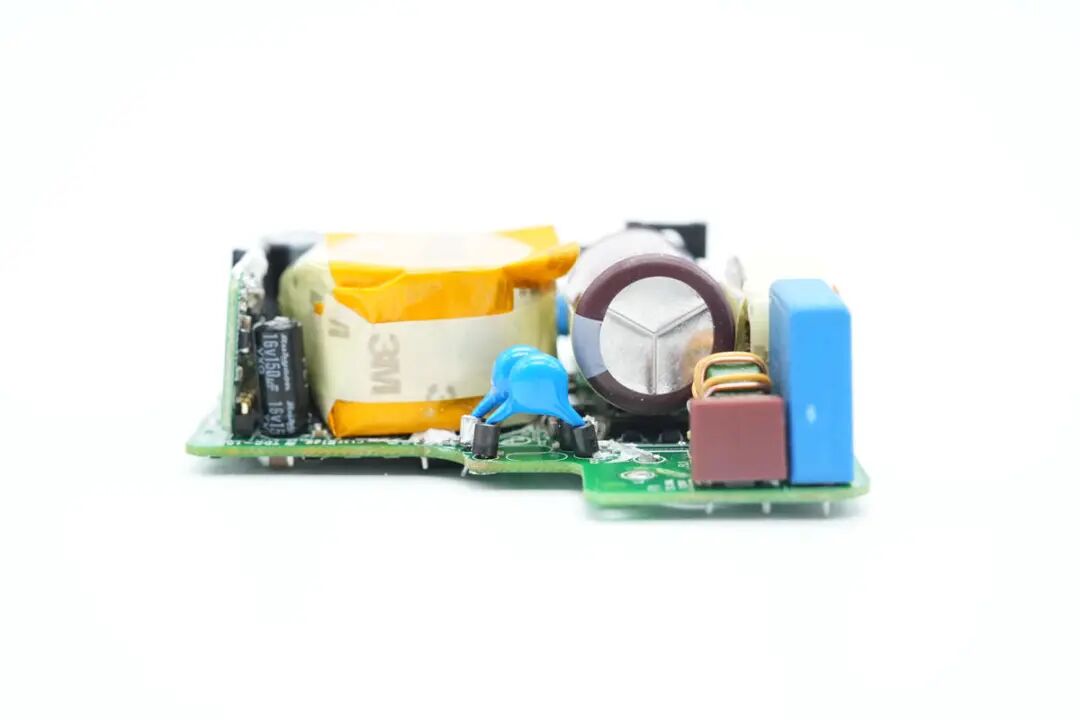

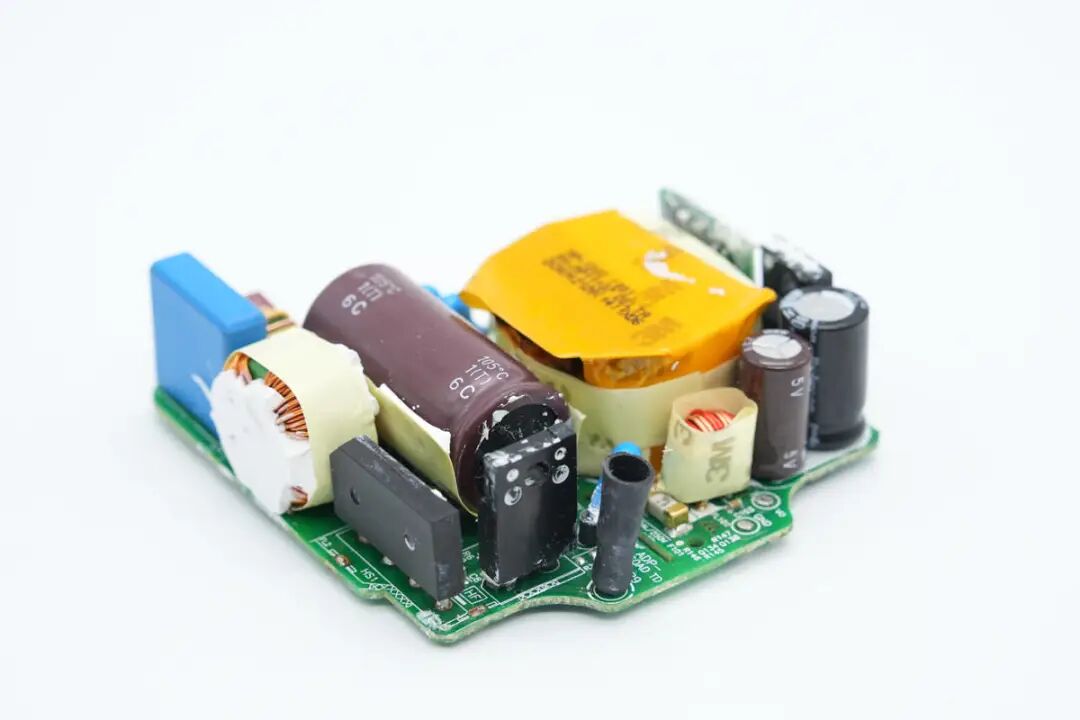

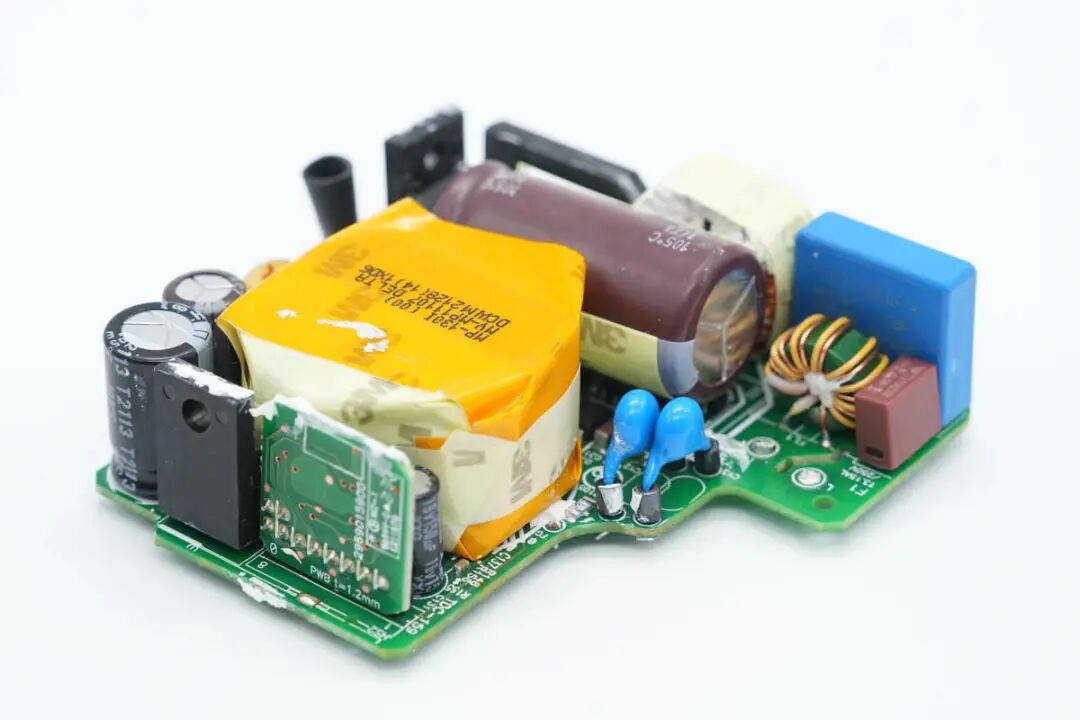

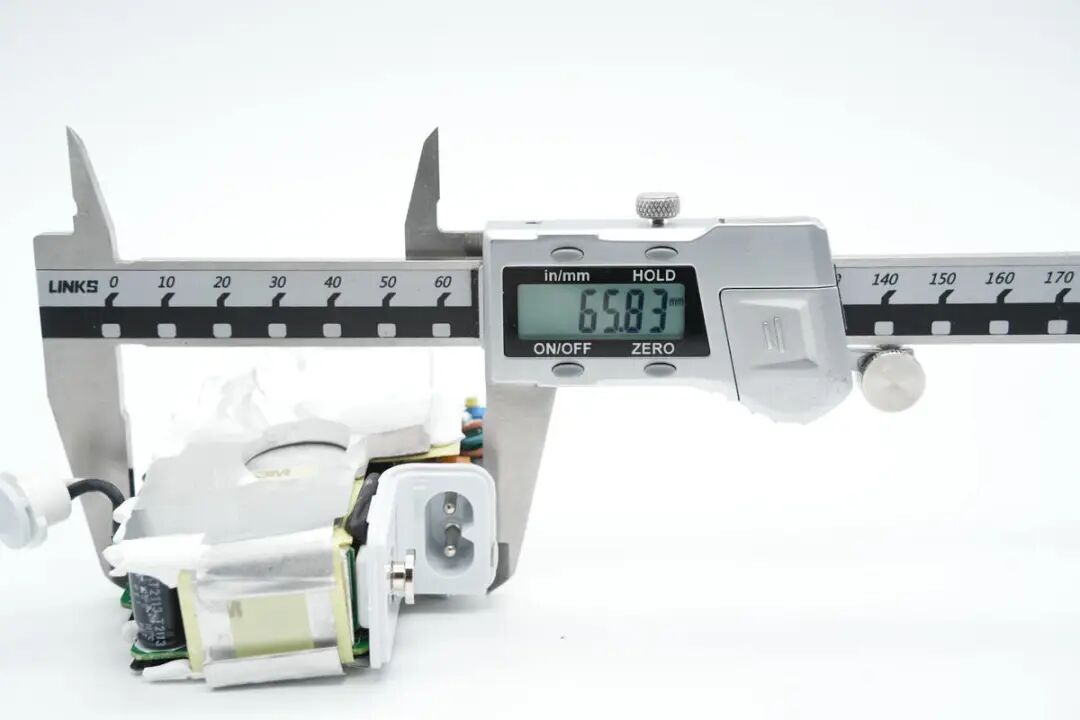

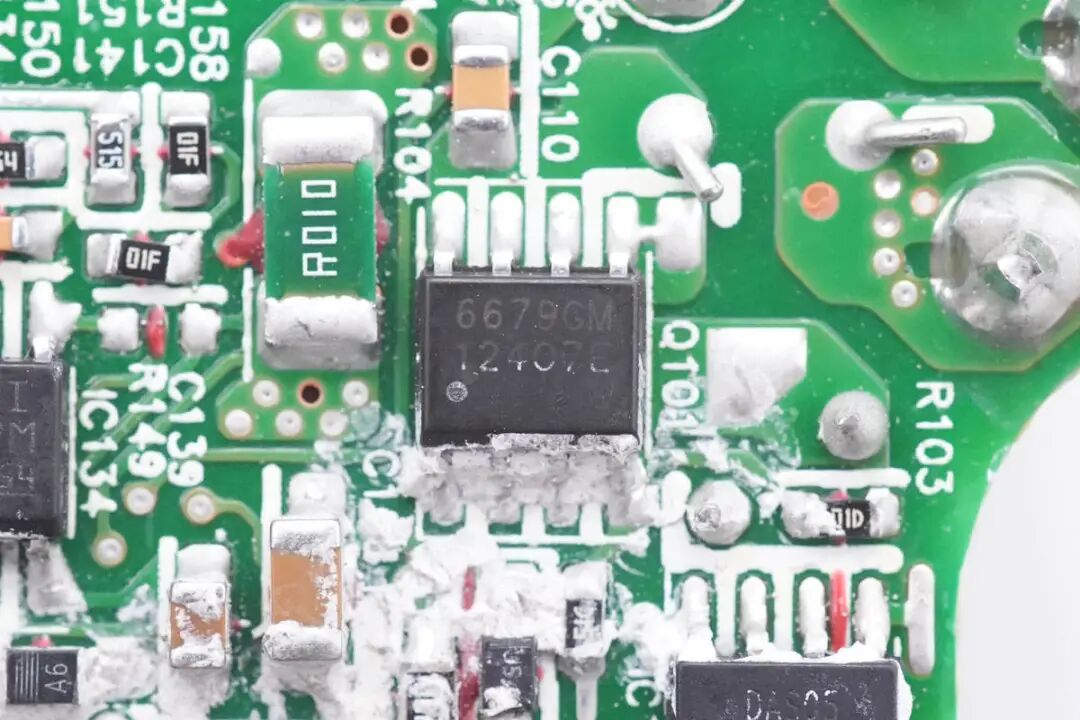

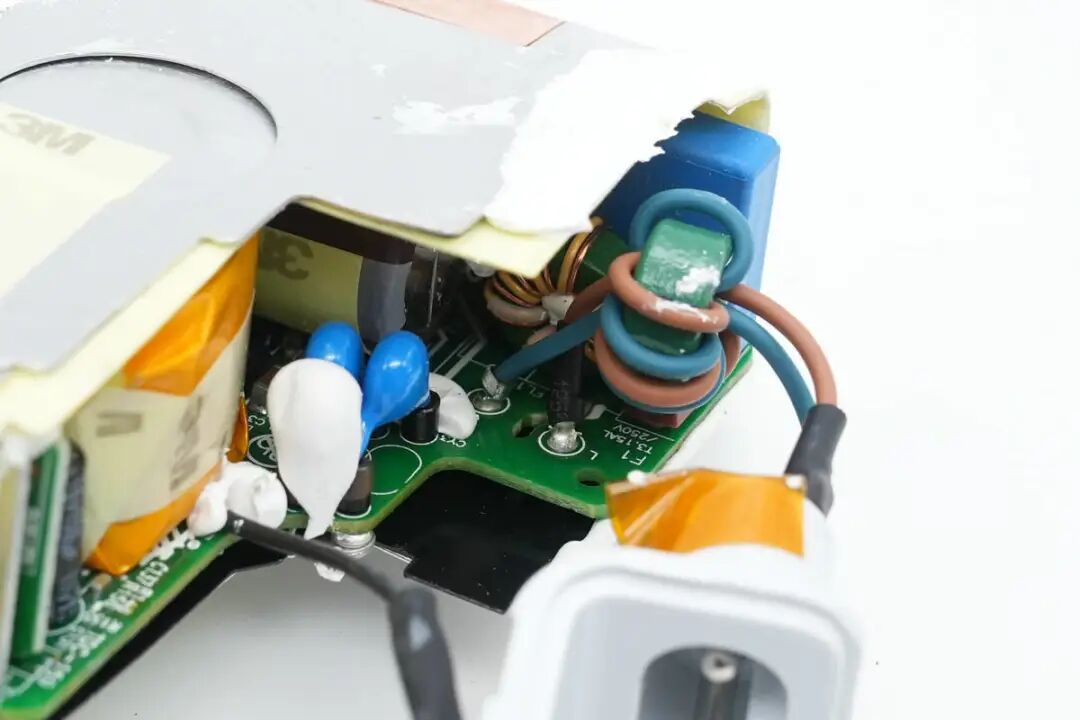

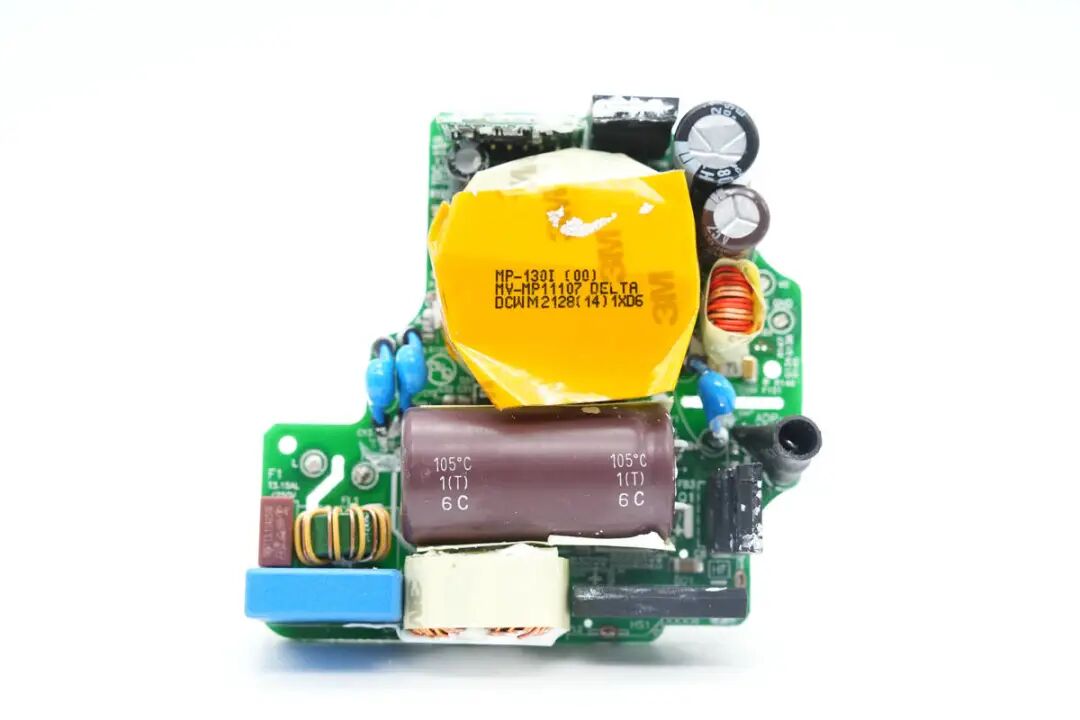

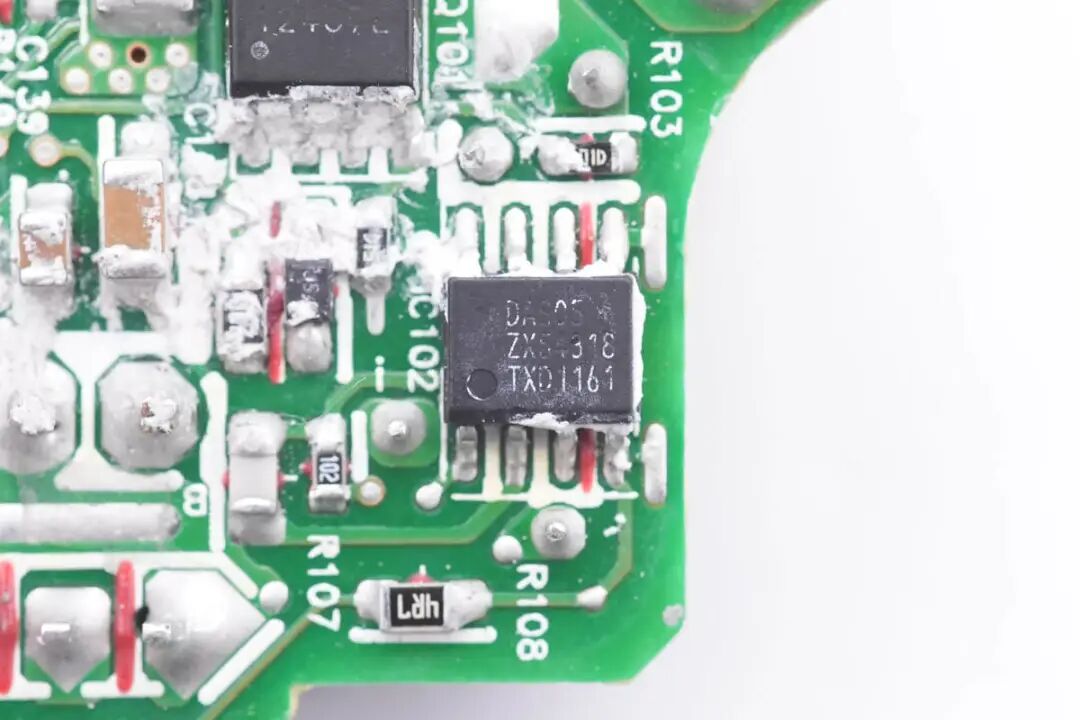

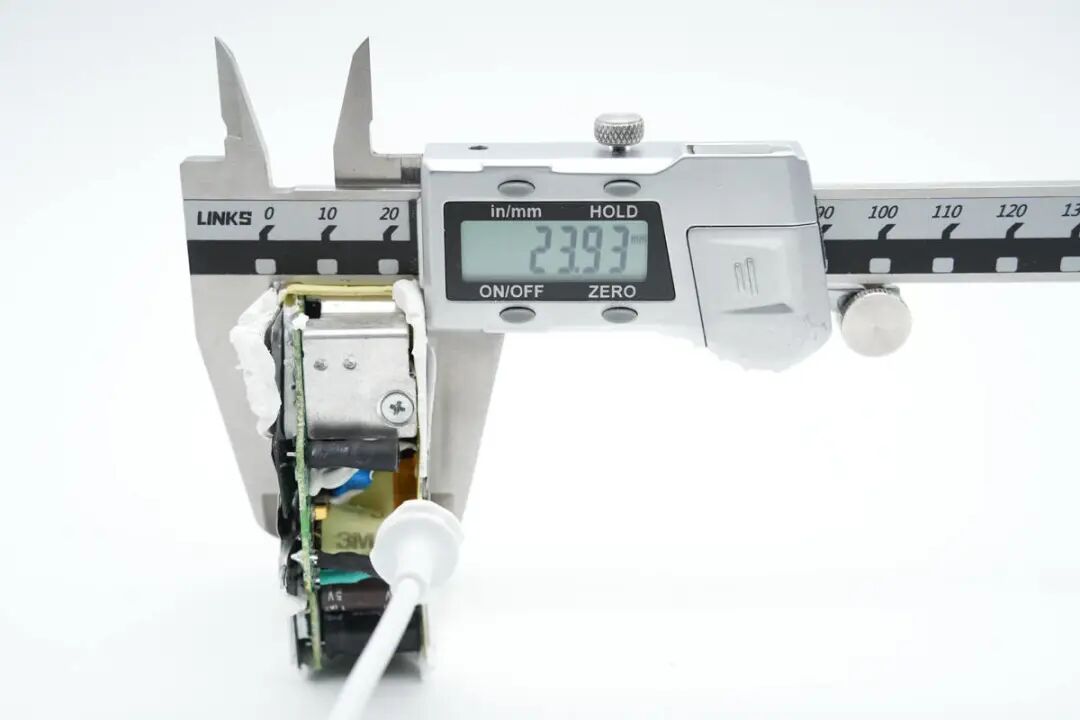

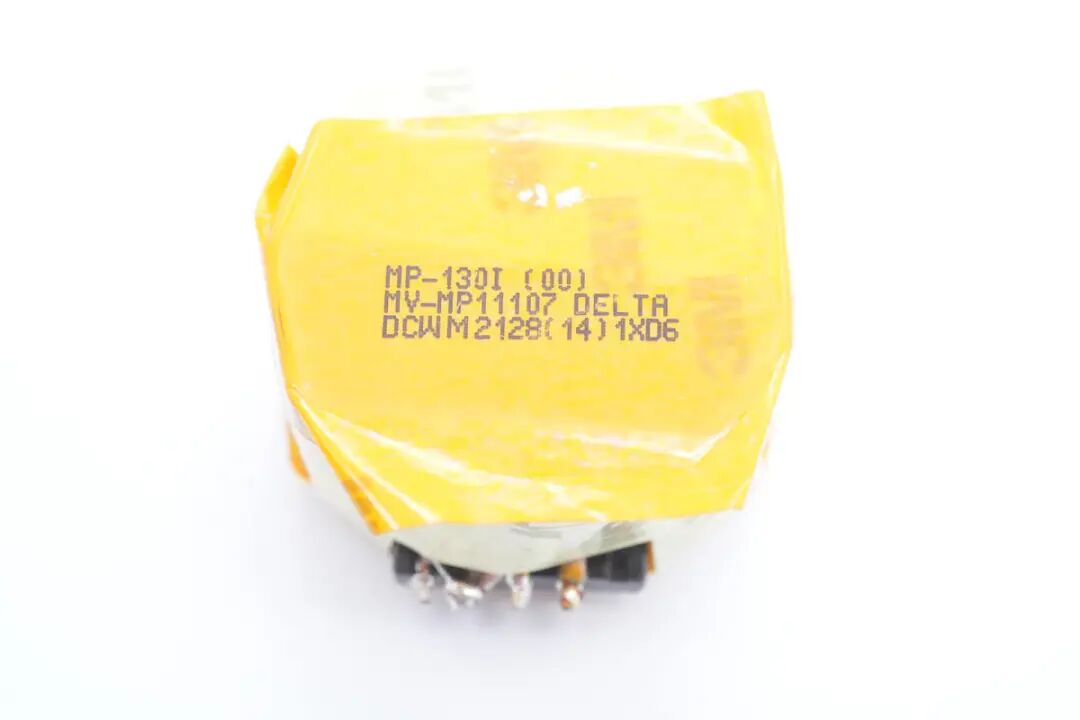

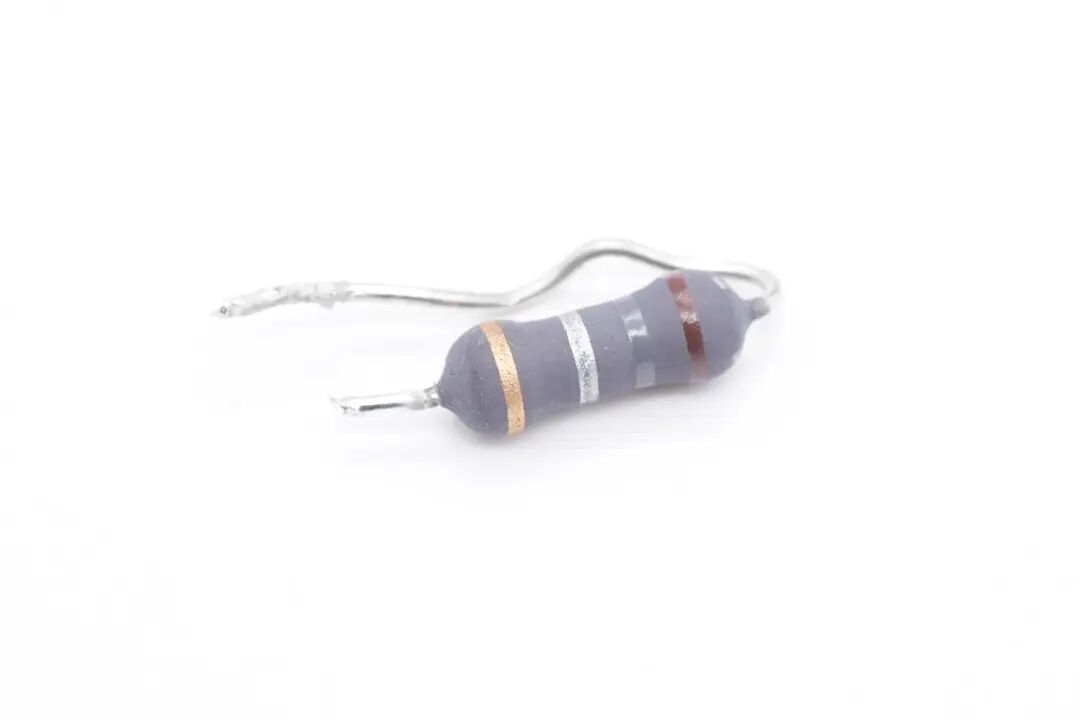

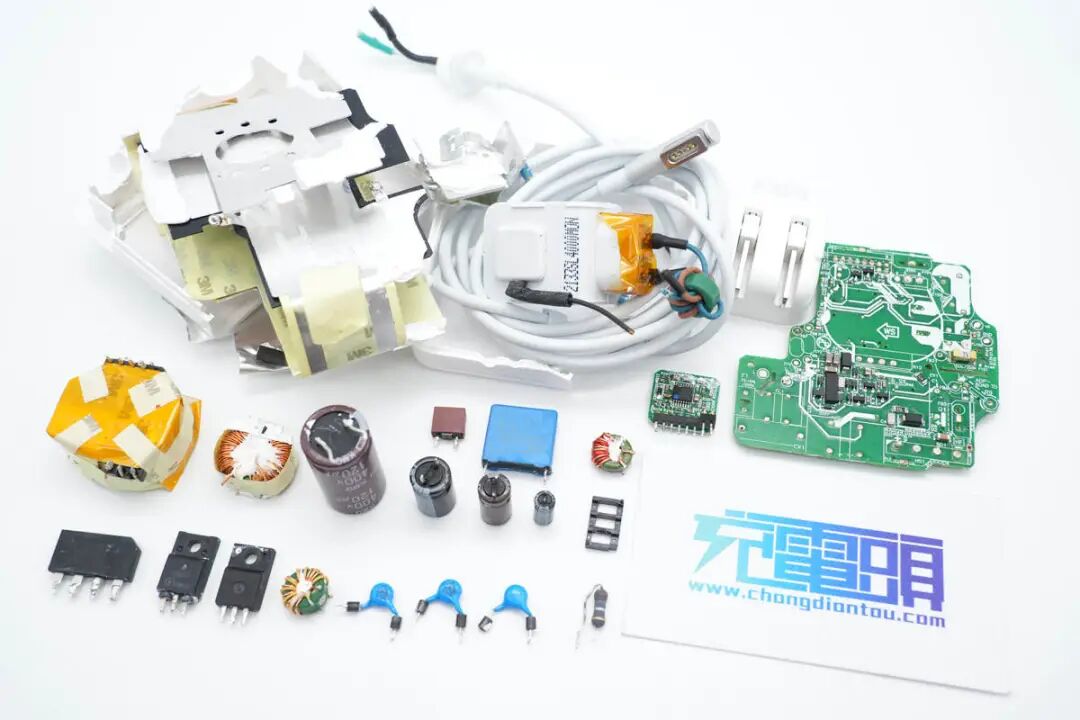

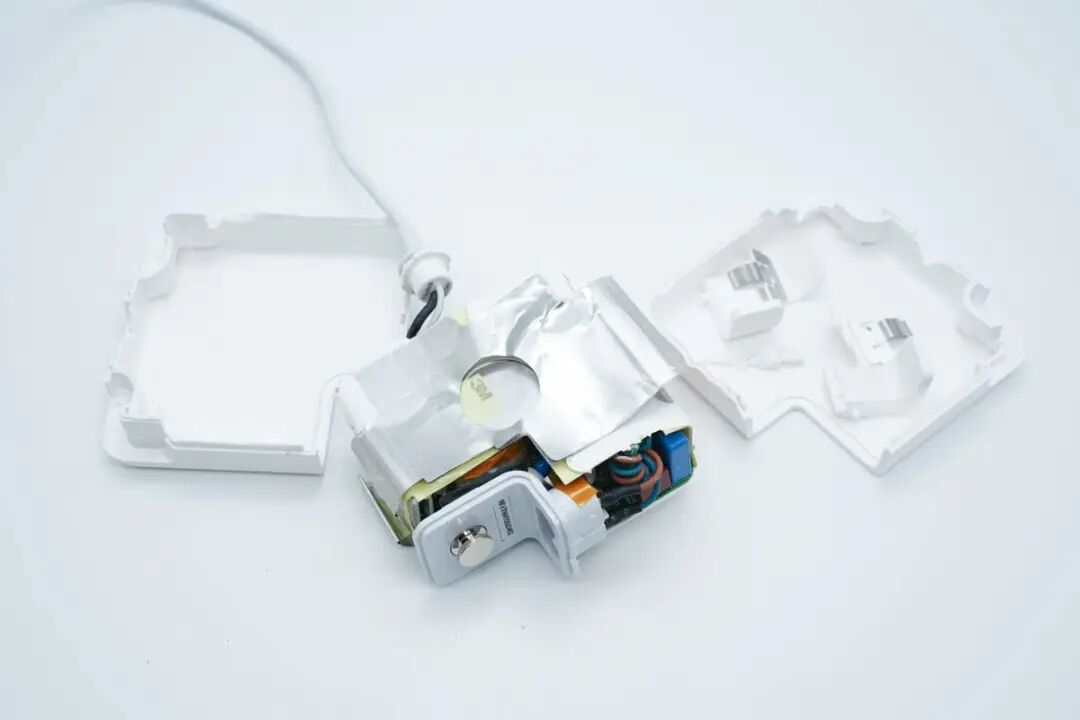

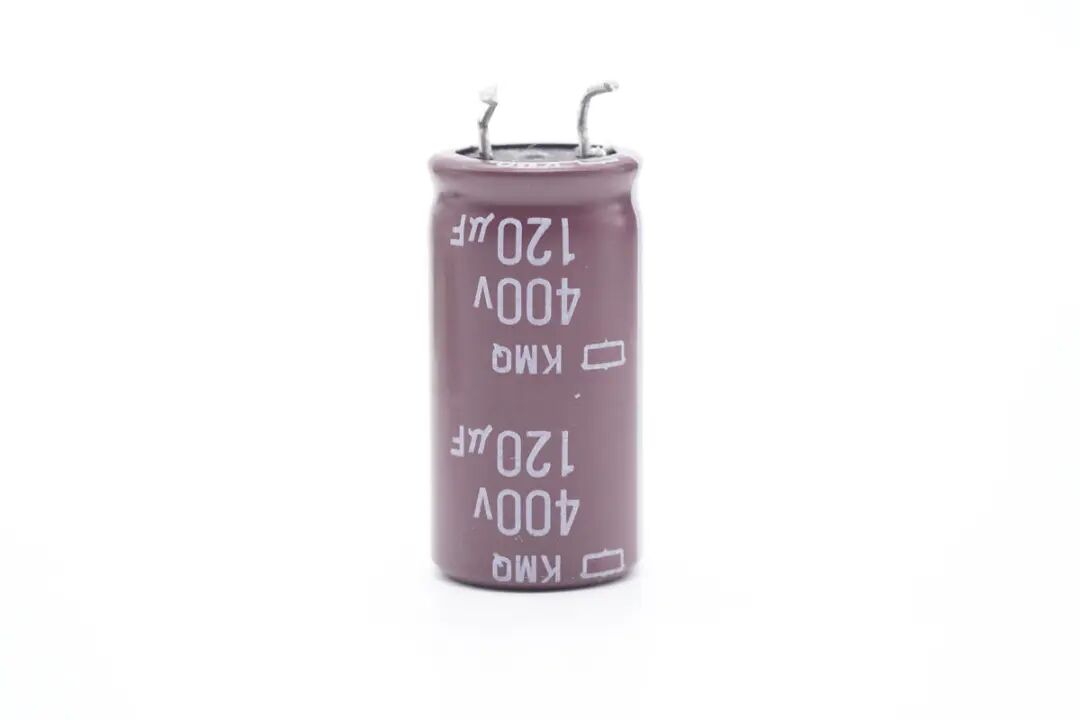

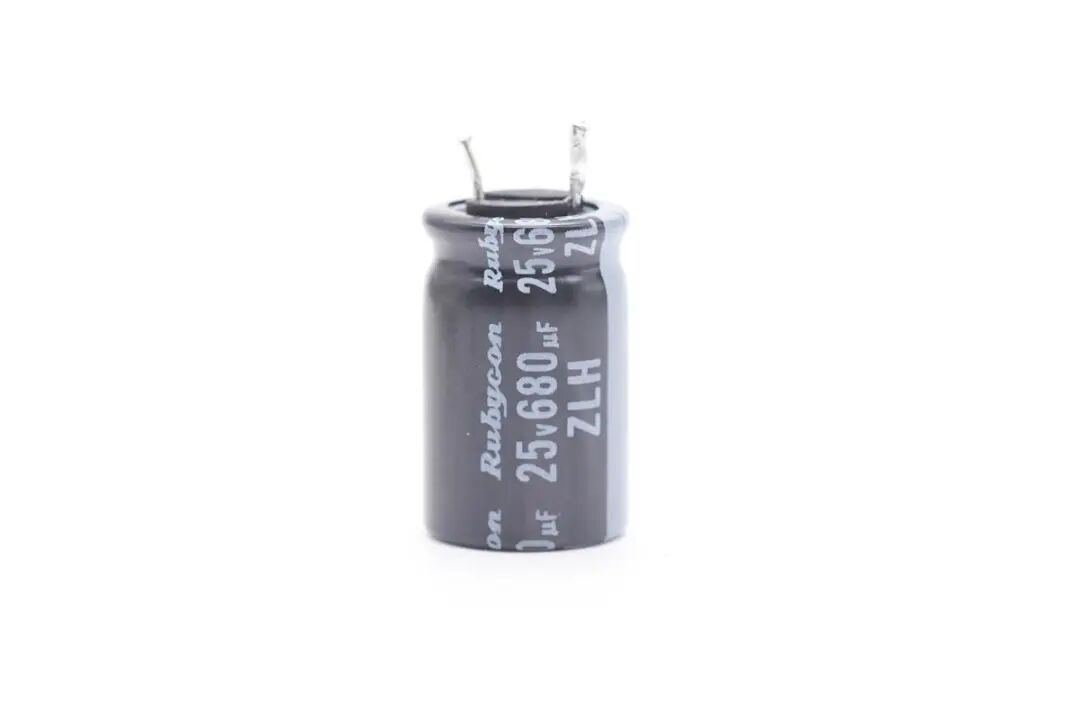

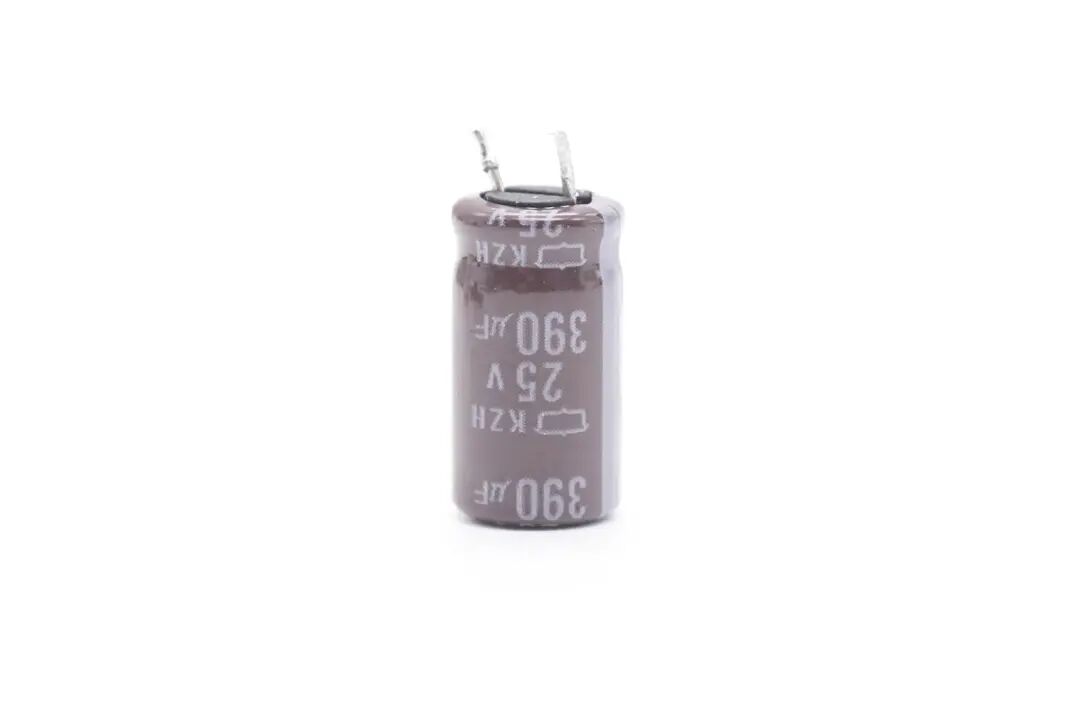

看完了苹果60W MagSafe磁吸充电器的外观展示，下面就对这款充电器进行拆解，看看内部是如何设计的。沿充电器外壳接缝拆开充电器，内部PCBA模块覆盖铝制散热片。线尾束线处特写，使用单独的塑料件固定在壳体上。内部器件与外壳之间填充导热胶散热。充电器输出导线冷压端子，并外套热缩管绝缘，焊接连接到PCBA模块上。使用游标卡尺测得PCBA模块长度约为65.83mm。撕下充电器PCBA模块外层的铝制散热片，继续观察PCBA模块。铝制散热片与PCBA模块之间使用麦拉片绝缘，散热片焊接固定到PCBA上。充电器输入端一览，火线零线穿过磁环进行滤波，导线均冷压端子焊接固定，其中火线端子套有热缩管绝缘。PCBA模块正面一览，内部元件打胶固定，初级开关管和同步整流管的散热片均通过打胶导热到外套的散热片。拆下两片散热片，并清理掉电路板上的胶水，开始观察PCBA模块。充电器PCBA模块正面一览，左下角为输入保险丝和EMI电路，底部为共模电感和初级滤波电容，共模电感右侧是整流桥和初级开关管，电解电容上方是开关变压器，顶部为同步整流管和输出滤波电容及滤波电感。PCBA模块背面焊接多颗芯片和反馈光耦，分别用于初级开关电源和输出控制，光耦用于保护和电压反馈功能。通过对充电器电路观察发现，苹果60W MagSafe充电器采用反激开关电源架构，固定电压输出为笔记本供电，初级开关管和次级同步整流管均固定散热片，降低温升。下面就从输入端开始了解电源的器件信息。充电器输入端焊接保险丝，共模电感和一颗蓝色安规X2电容。输入端延时保险丝规格为3.15A 250V，用于输入过流保护。蓝色安规X2电容特写，容量为0.33μF，来自HJC华容。整流桥来自LT光宝，型号GBL406，4A 600V，用于将交流电整流成脉动直流电。初级滤波电解电容来自贵弥功，KMQ系列，规格为400V 120μF，用于将整流桥输出的脉动直流电滤波为开关电源供电。开关电源初级主控芯片来自台达，丝印DAP013F，为定制型号。初级开关管来自英飞凌，丝印11N80C3，实际型号为SPA11N80C3，NMOS，耐压800V，导阻0.45Ω，采用TO220FP绝缘封装，有助于简化电源内部散热设计。用于检测初级开关管电流的取样电阻，外套热缩管绝缘，阻值为180mΩ。三颗反馈光耦丝印R1B，型号相同，用于输出电压反馈及保护控制等功能。充电器次级焊接一块小板，左侧是输出滤波电容和同步整流管。将小板拆下，小板正面焊接一颗丝印V125D的芯片。一颗电解电容为次级控制芯片供电，电容来自红宝石，规格为16V 150μF，YXG系列。同步整流控制器来自台达，丝印DAS05，采用SO8封装。同步整流管来自英飞凌，丝印086N10N，实际型号为IPA068N10N3 G，是一颗TO220FP封装的NMOS，耐压100V，导阻8.6mΩ。输出侧焊接滤波电感，保险丝和滤波电容，滤波电感采用胶带缠绕绝缘。其中一颗输出滤波电容来自红宝石，规格为25V 680μF，为ZLH长寿命系列电解电容。另一颗输出滤波电容来自贵弥功，规格为25V 390μF，为KZH低损耗，长寿命系列电解电容。PCB上焊接一颗延时贴片保险丝，用于输出过流保护，规格为5A 250V。一颗电压比较器芯片来自TI德州仪器，丝印3402I，实际型号为TLV3402，是一颗超低功耗的双路电压比较器，用于保护功能。输出保护管来自富鼎先进，型号AP6679GM，PMOS，耐压30V，导阻9mΩ，采用SO-8封装。左侧绿色元件为输出电流取样电阻，丝印R010，10mΩ。苹果60W充电器采用线缆与充电器一体设计，搭配专用磁吸插头，专为笔记本充电使用，充电器外壳上设有理线槽，方便收纳携带。包装内附赠了折叠插头和1.8米长交流电源线，充电器输出线长1.8米，可根据使用情况灵活选择，方便使用。充电头网通过拆解了解到，苹果60W磁吸充电器采用反激开关电源，固定电压输出，PCBA模块包有铝制散热片进行散热，且输出配有控制电路进行保护等功能。初级主控芯片来自台达，初级开关管，次级同步整流管均来自英飞凌。充电器内部开关管均固定有散热片，内部电容采用日系贵弥功和红宝石。充电器做工扎实，用料均来自业内知名大厂，内部做工扎实，品质可靠。相关阅读：
