一文看懂苹果30W和35W两款充电器区别

原创充电头网编辑部充电头网

前言

苹果在今年带来了两款全新的双口充电器，也许是对应M2芯片的推出，充电器的接口也要两个。其中一款充电器采用了全新的外观设计，另一款则是传统30W充电器的造型，增加了5W输出功率，同时还增添了一个输出接口，可以为两台设备同时充电，更加实用。

充电头网对30W和35W两款充电器都进行了详细拆解，下面通过一篇对比文章，展示充电器内部的不同点，在选购的时候也能多一个参考。

产品外观

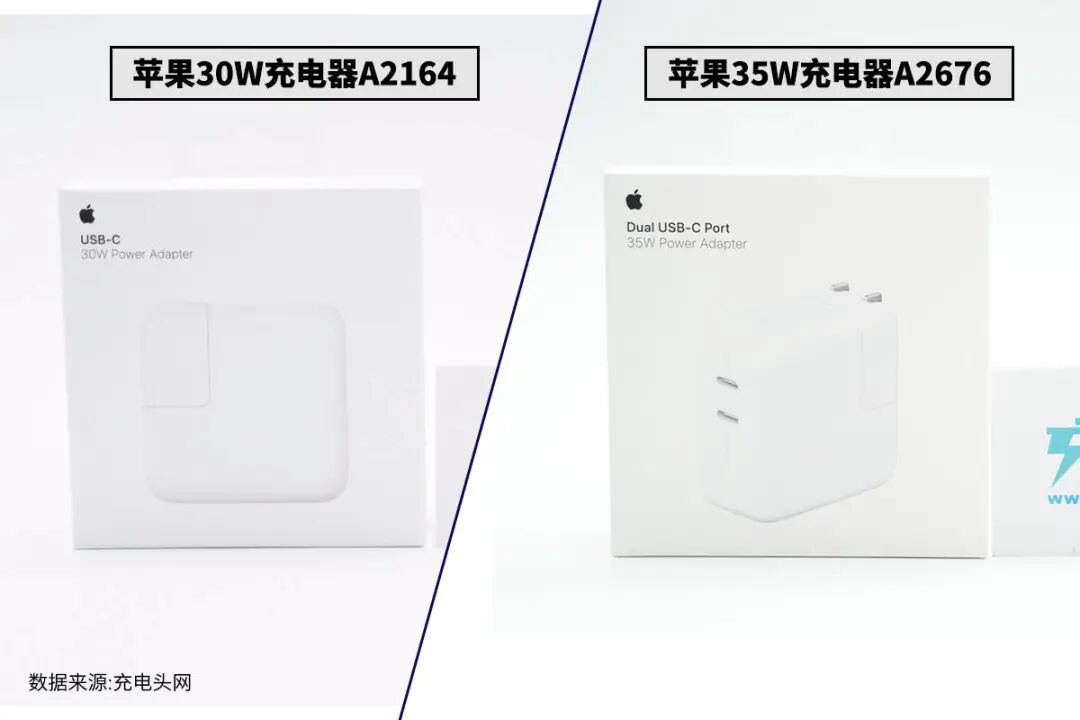

包装

苹果30W和35W充电器都是经典包装风格设计，印有苹果logo、产品名称以及外观图。

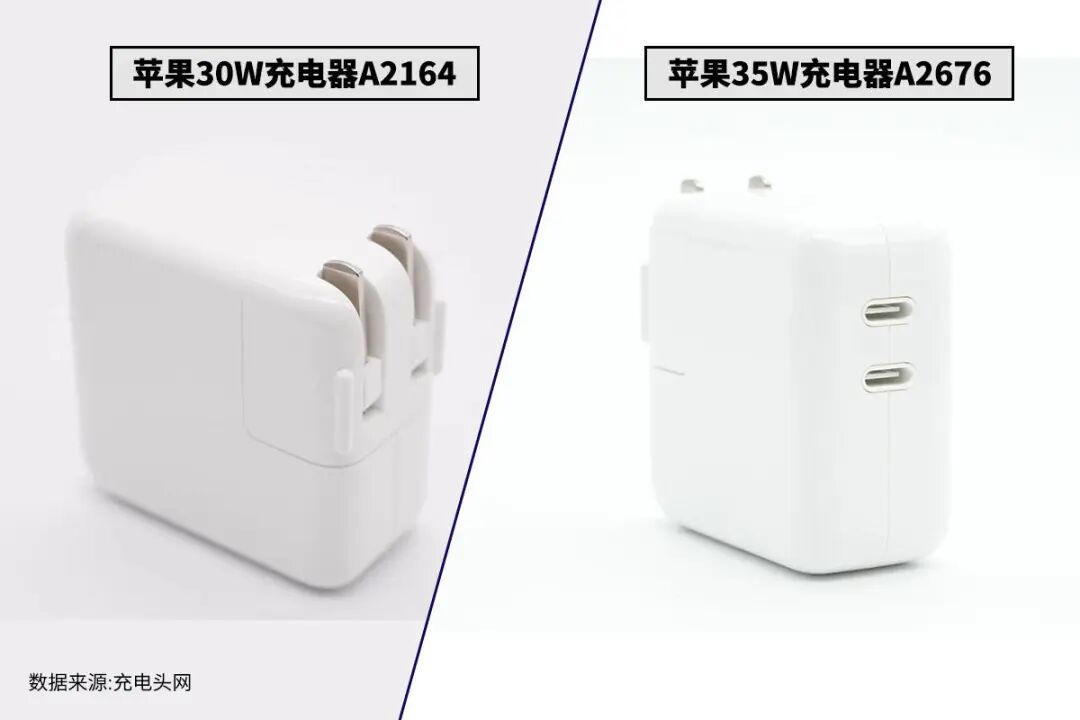

外观

苹果30W和35W充电器都是经典方块造型设计，亮面外壳边角过渡圆润，也是配备折叠插脚，不过是经典可拆卸独立模块设计，为了提升稳定性两侧加入双翼。

尺寸/功率密度

测得苹果30W充电器三维为28.55*55.87*55.89mm，功率密度约为0.34W/cm³；测得苹果35W充电器三维为28.59*56.06*56.01mm，功率密度约为0.39W/cm³。通过数据对比我们也可以发现，两款充电器大小相当。

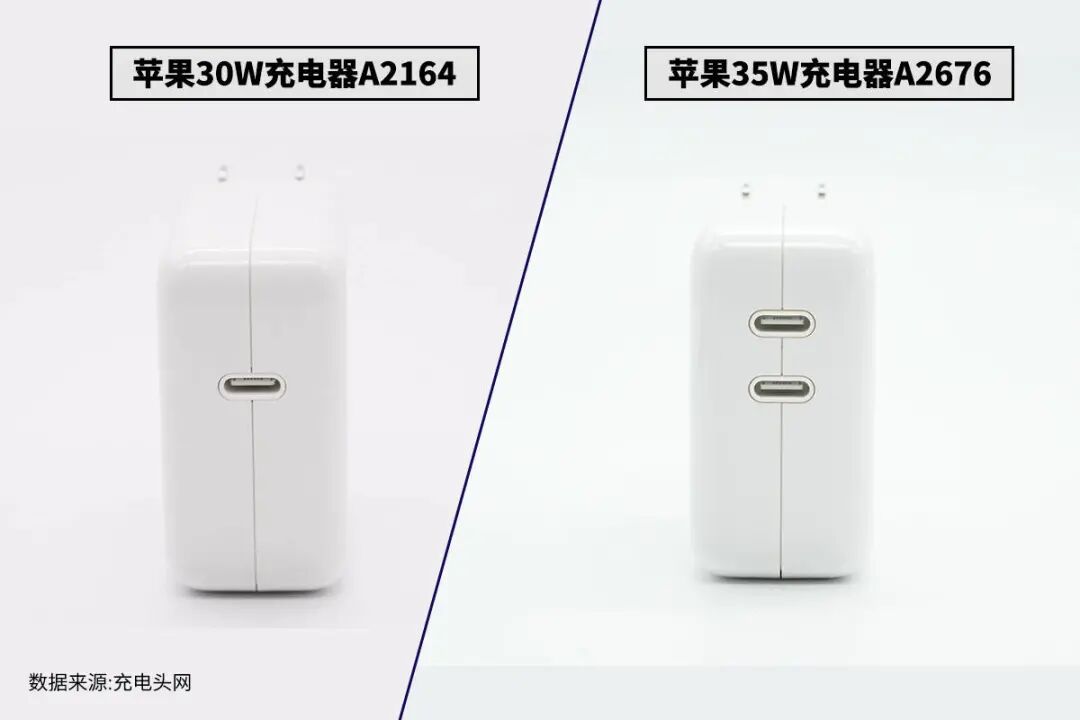

接口

苹果A2579和A2676两款充电器均配备双USB-C接口，但仔细观察可以发现接口是不一样的，A2676充电器的USB-C母座自带独立外壳，这也是苹果经典充电器的一大特色。

铭牌

苹果30W和35W充电器铭牌均印在机身侧面，都是由伟创力电源（东莞）有限公司代工。

苹果30W充电器参数

型号：A2164

输入：100V-240V~50/60Hz 0.75A

输出（USB PD）：20V/1.5A、15V/2A、9V/3A、5V/3A

制造商：伟创力电源（东莞）有限公司

产品已经通过3C认证、KC认证、CE认证以及VI级能效认证。

苹果35W充电器参数：

型号：A2676

输入：100-240V~50/60HZ 1A

PD输出1或2：5V3A、9V3A、15V2.33A、20V1.75A

最大输出总功率：35W Max

制造商：伟创力电源（东莞）有限公司

充电器已经通过了CCC、KC认证，以及VI级能效认证。

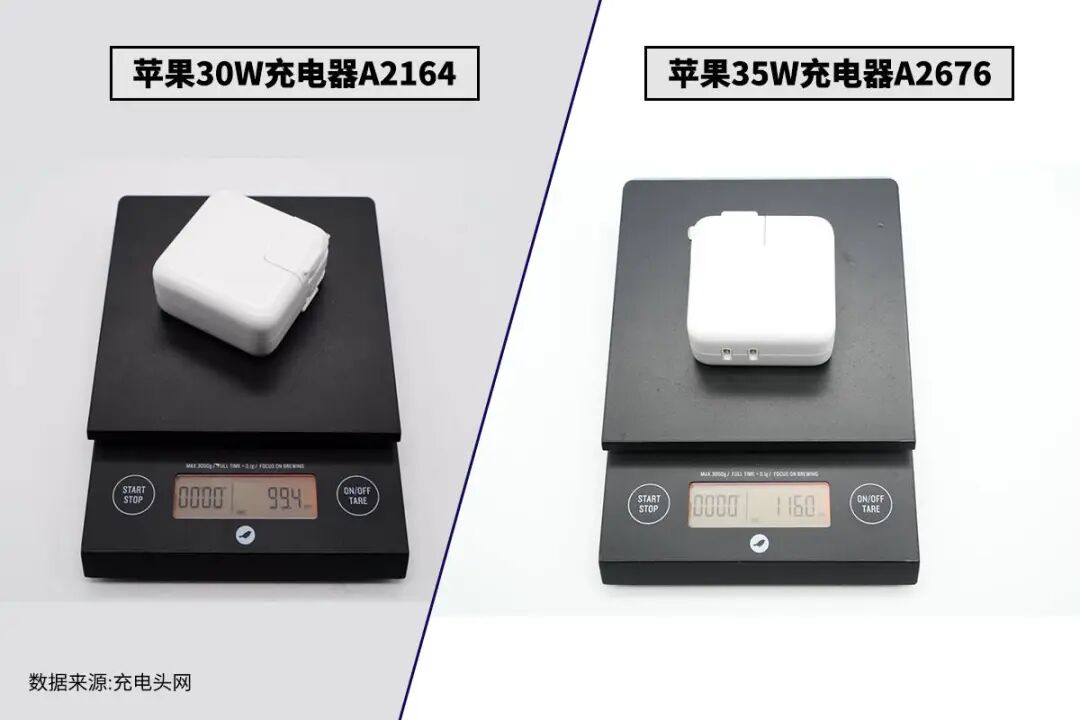

重量

苹果30W充电器净重约为99g，A2676充电器净重约为116g。

内部结构

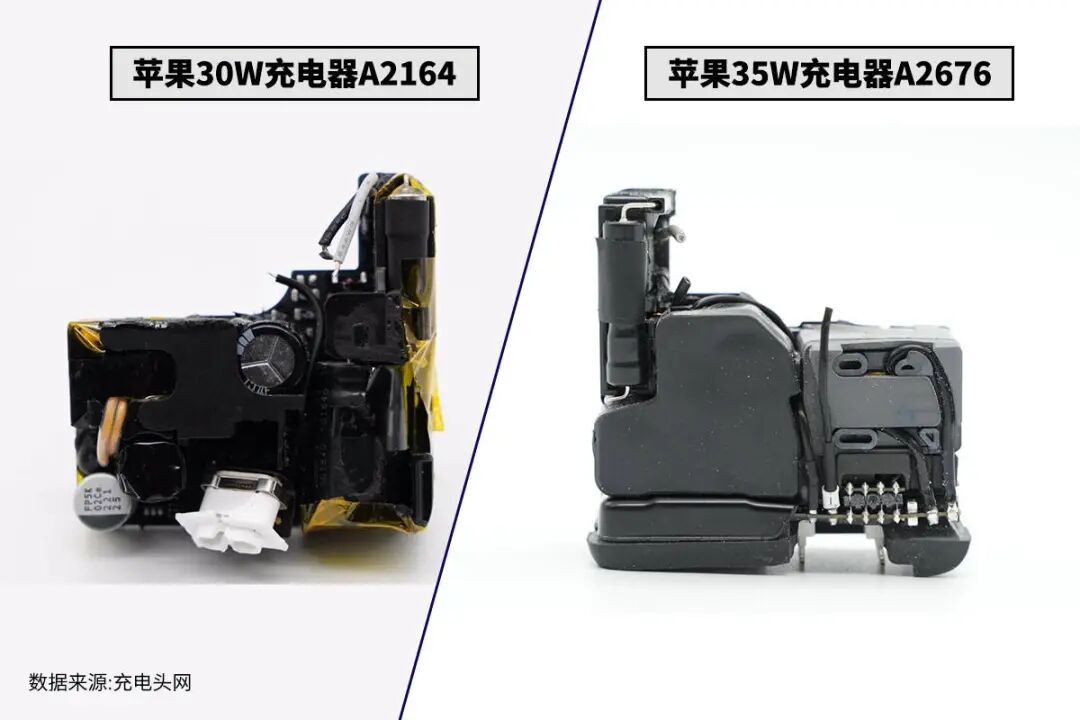

正面布局

两款充电器的PCBA板型大致相同，但是从形状上看，两款充电器内置的PCBA板朝向不同，插脚侧的空间依旧得到了充分利用，两款充电器内部均采用了塑料支架或橡胶套的设计，支撑固定内部器件，填充空隙。

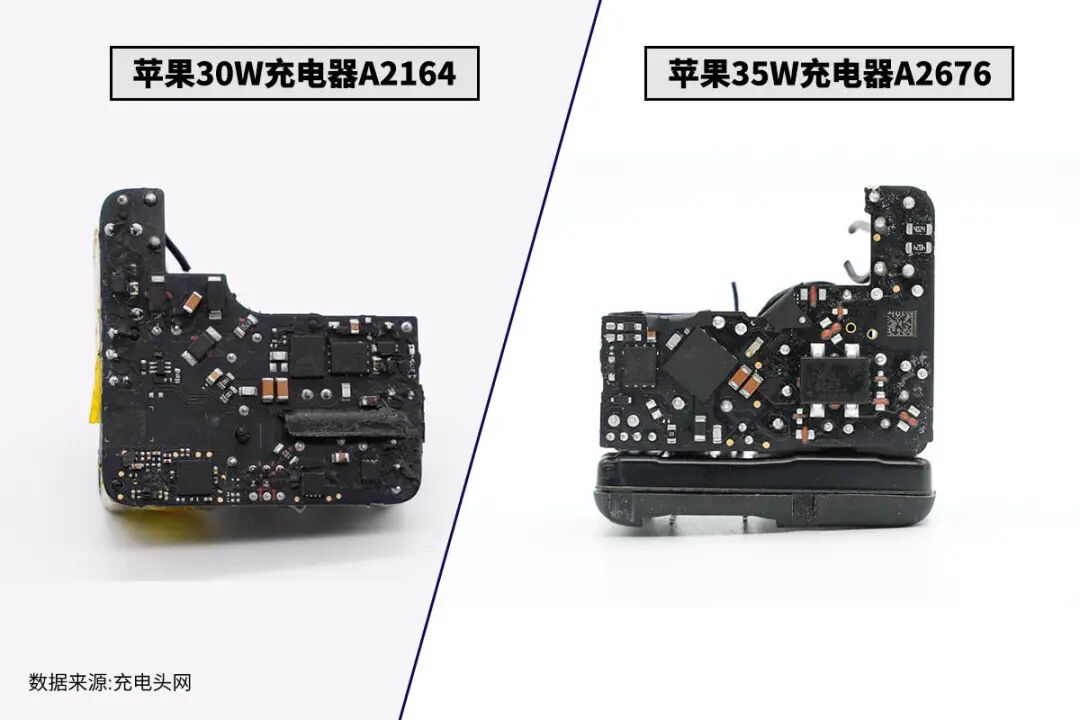

背面布局

由于苹果A2676充电器为单独的降压小板设计，背面布局相比30W的A2164充电器精简很多，其中A2164充电器背面焊接协议芯片，A2676充电器PCBA背面均为初级开关电源器件。

做工用料

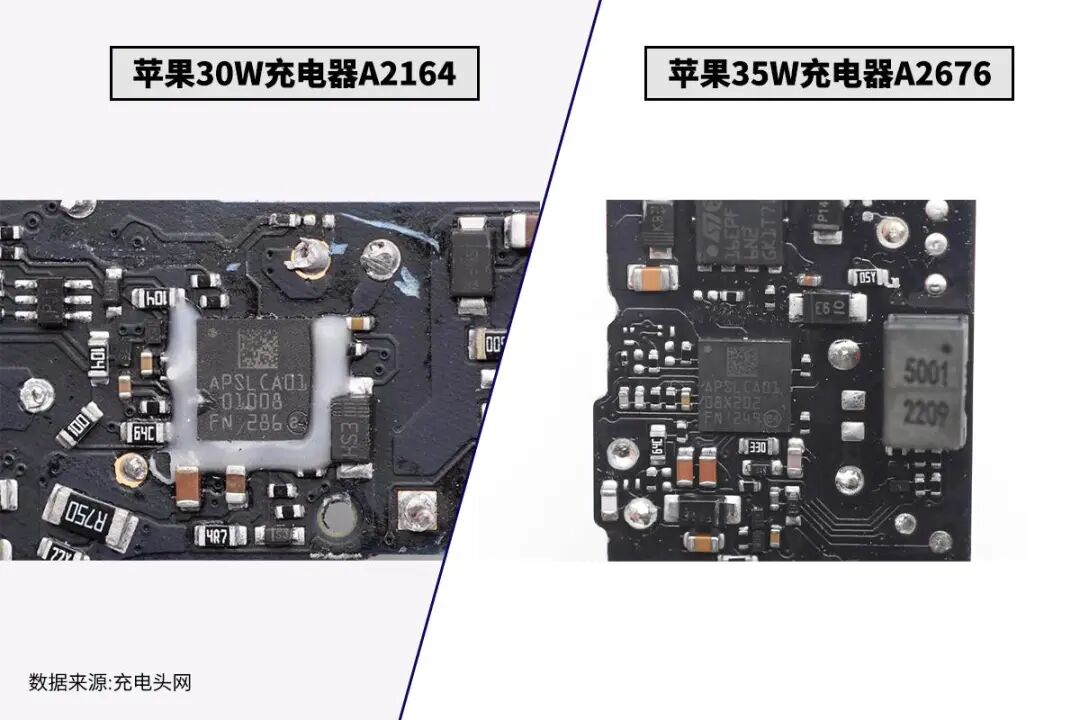

初级控制器

两款充电器的初级主控芯片型号均为APSLCA01，为苹果定制芯片。

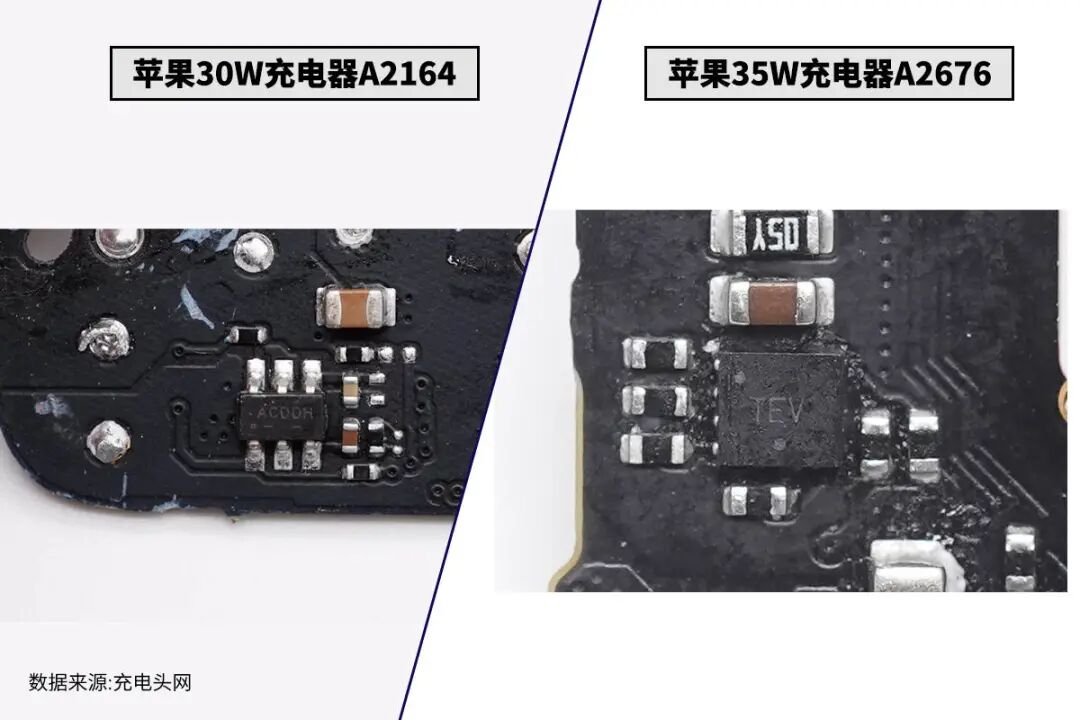

同步整流控制器

苹果30W充电器同步整流控制器来自安森美，型号为FAN6240，苹果35W充电器的同步整流控制器丝印TEV。

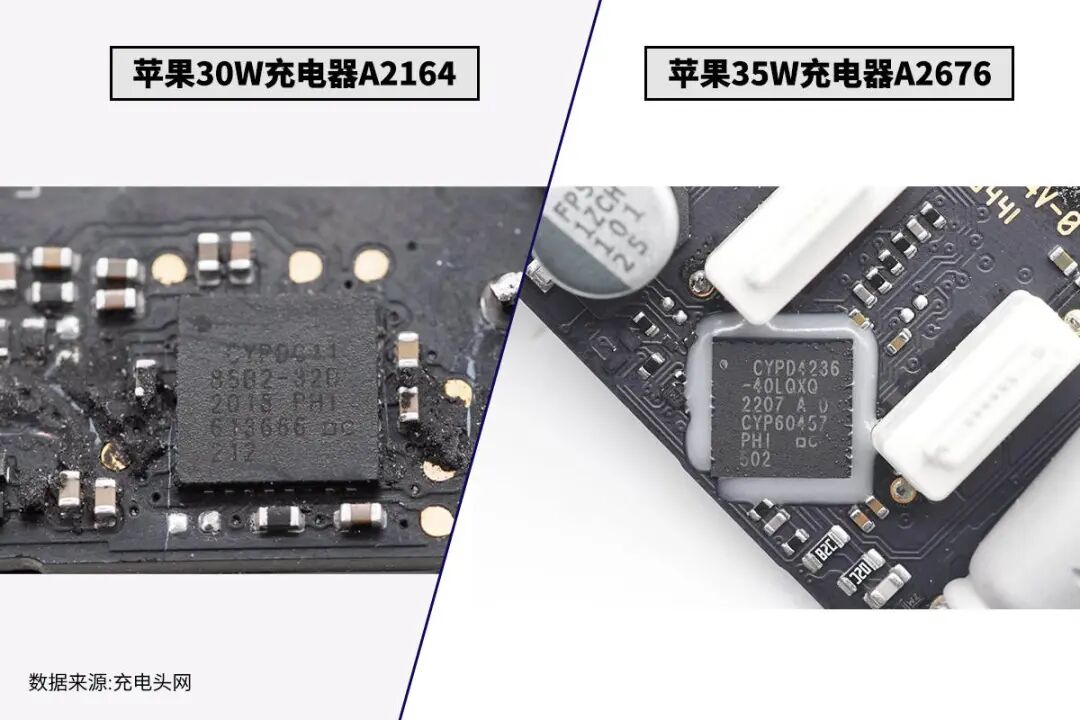

协议芯片

苹果30W充电器协议芯片采用英飞凌CCG3系列，型号为CYPDC1185B2。苹果35W充电器协议芯片为英飞凌CCG4系列，型号为CYPD4236-LQXQT，支持双USB-C口输出应用。

初级开关管

苹果30W充电器内置两颗开关管，其中一颗丝印65PF6N2，来自意法半导体，另外一颗开关管来自英飞凌，型号IPL65R650C6S。

苹果35W充电器高压开关管采用AOS AONV180A60，是一颗耐压700V的NMOS，导阻160mΩ，采用DFN8*8封装。

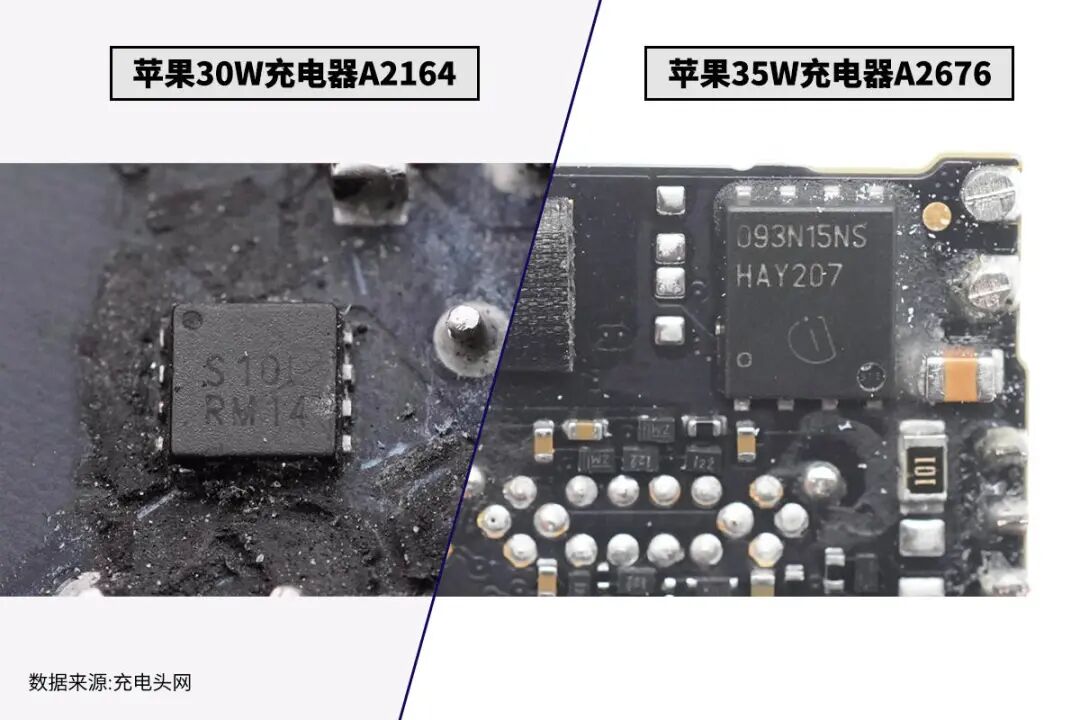

同步整流管

苹果30W充电器同步整流管丝印S10L，来自安森美，苹果35W充电器同步整流管来自英飞凌，型号为BSC093N15NS5，是一颗耐压150V的NMOS，导阻为9.3mΩ，采用SuperSO8封装。

电容

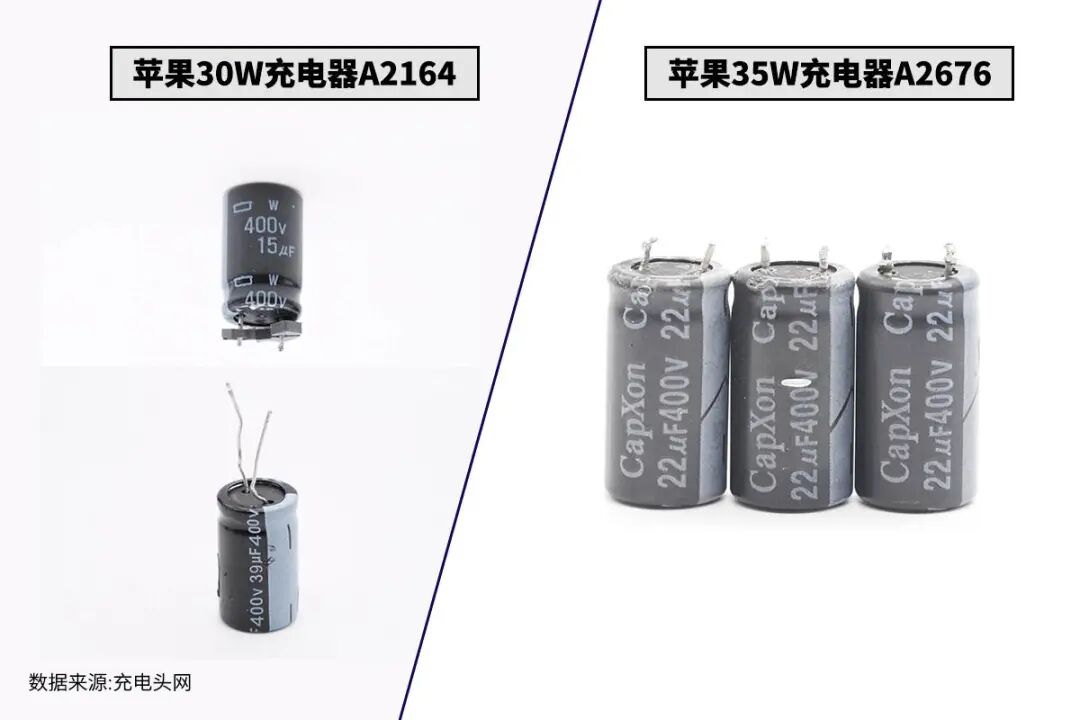

苹果30W A2164充电器内部采用两颗电解电容滤波，规格分别为400V15μF和400V39μF。苹果A2676充电器采用三颗CapXon丰宾电解电容滤波，规格都是22μF 400V。

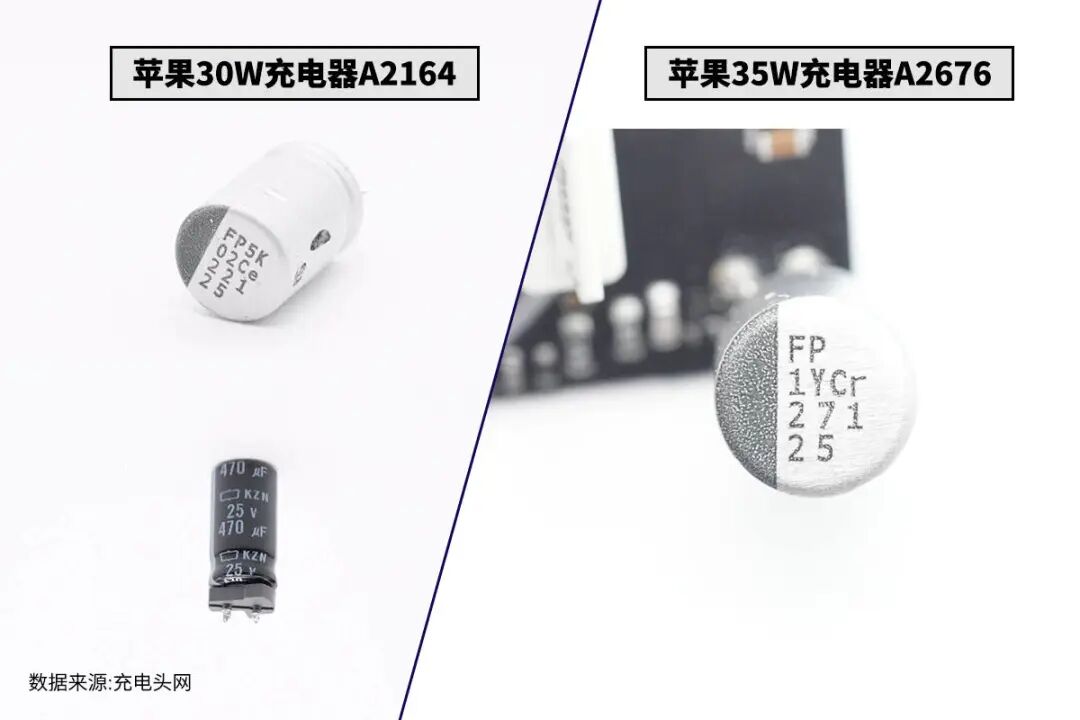

苹果A2164充电器输出滤波电容使用两颗电容滤波，分别为一颗220μF 25V固态电容和一颗25V 470μF电解电容，苹果A2676充电器采用尼吉康FP系列固态电容进行输出滤波，270μF 25V。

同步降压控制器

苹果A2676充电器相较A2164充电器的另一大不同点就是输出端设有两路同步降压电路，同步降压控制器采用MPS MP9928，是一颗支持60V输入的电流模式同步降压控制器，内部集成半桥NMOS驱动器，工作频率100kHz-1MHz可编程，支持相位翻转输出，支持逐周期过流保护，具备输出过电压保护功能和高精度过热保护功能。

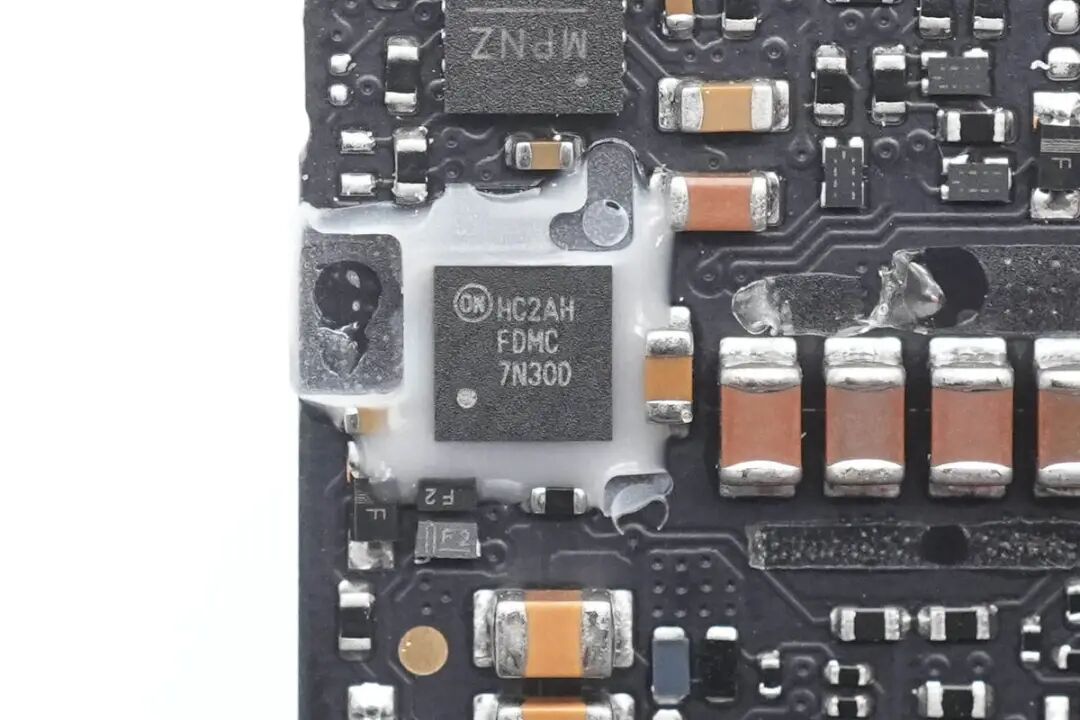

同步降压开关管

苹果A2676充电器同步降压开关管采用安森美FDMC007N30D，是一颗双NMOS管，非对称结构，内部为半桥连接，适合于同步降压应用。内部两个MOS管耐压均为30V，降压上管导阻为11.6mΩ，下管导阻为6.4mΩ。

产品性能

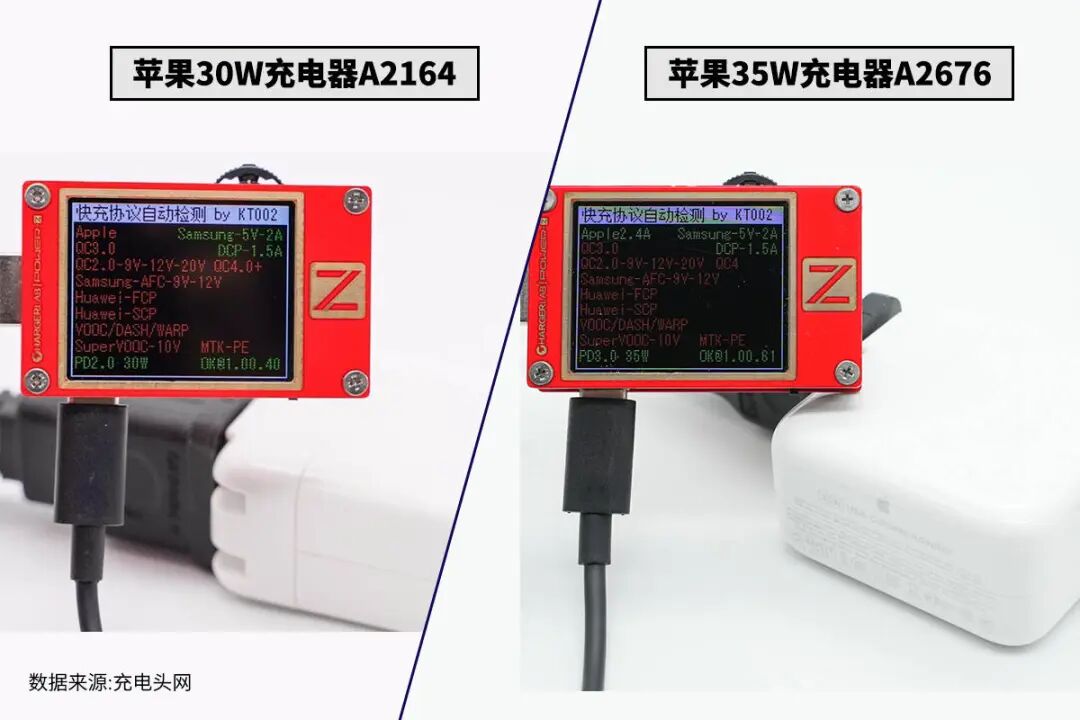

协议

使用ChargerLAB POWER-Z KT002测得苹果30W充电器支持Samsung 5V2A、DCP、PD2.0协议。测得苹果35W充电器支持Apple2.4A、Samsung 5V2A、DCP、PD3.0协议。

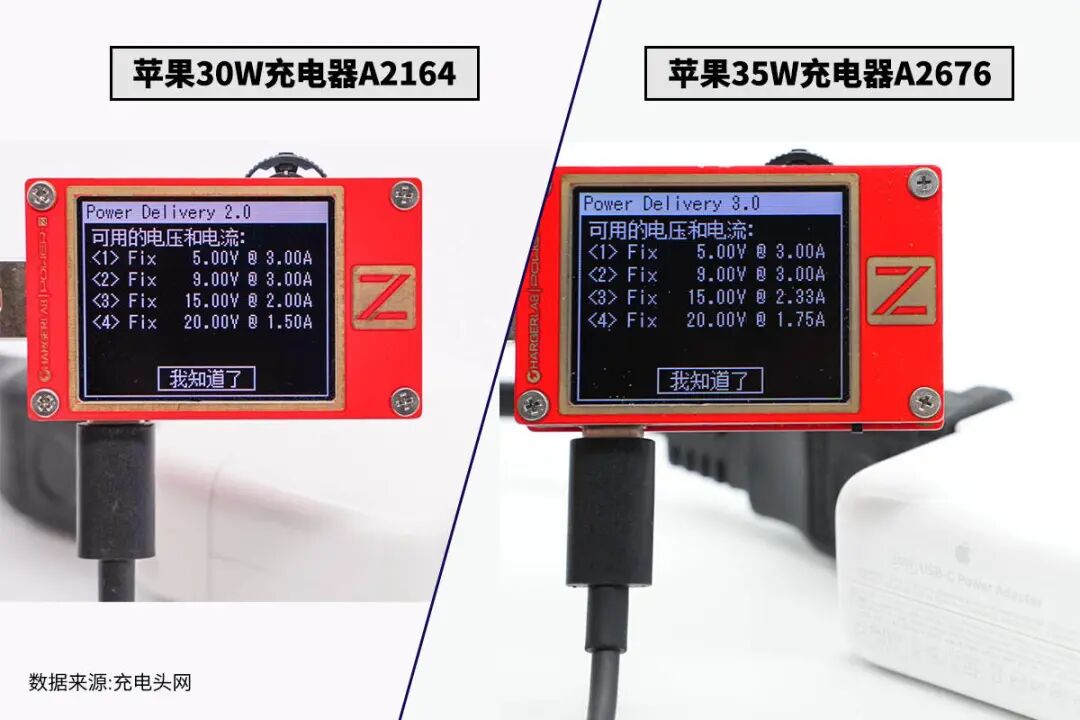

PDO

测得苹果30W充电器具备5V3A、9V3A、15V2A、20V1.5A四组固定电压档位；苹果35W充电器具备5V3A、9V3A、15V2.33A、20V1.75A四组固定电压档位。

充电头网总结

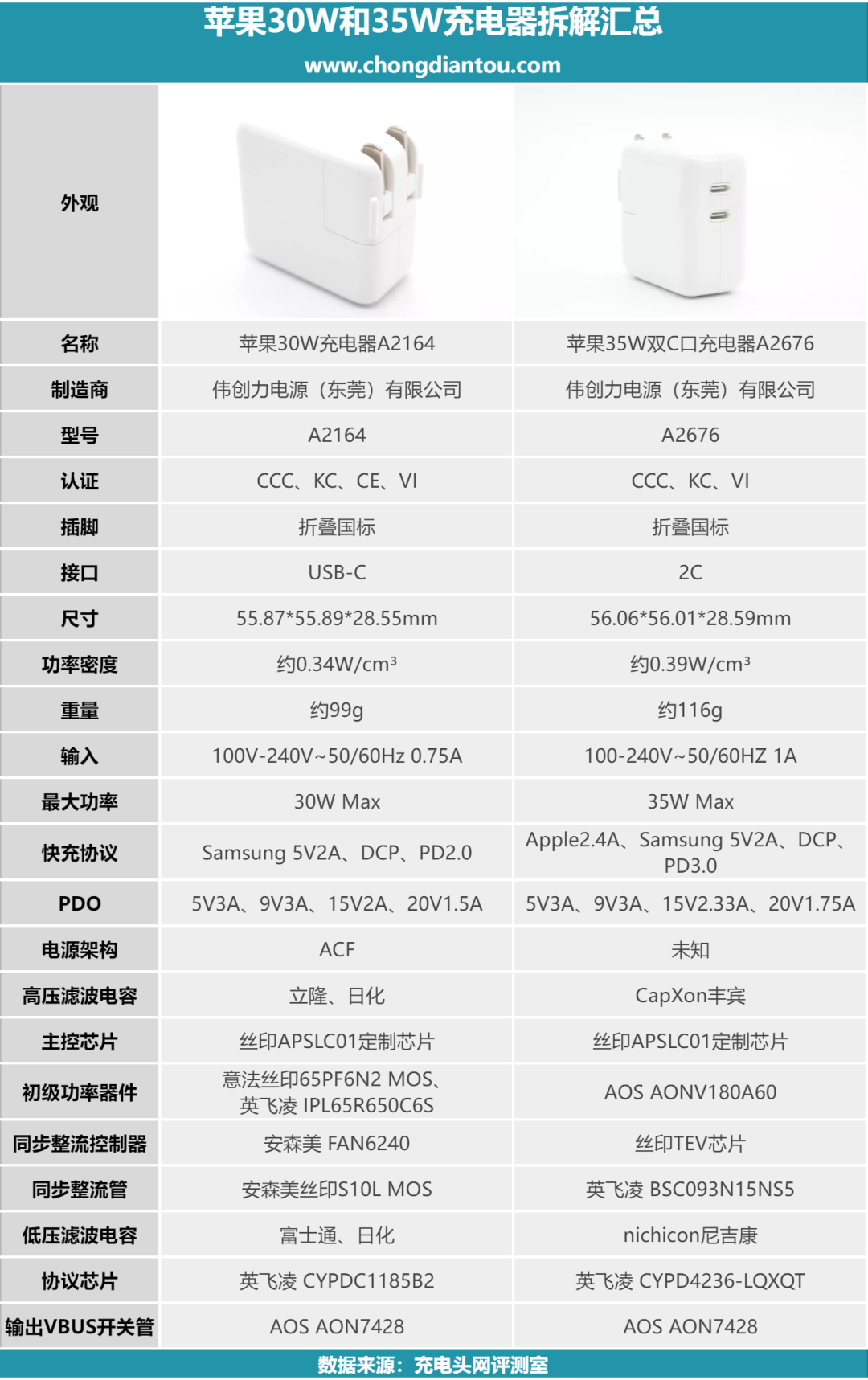

最后附上苹果这两款充电器对比表格，方便大家对比两款产品之间的区别。

苹果A2164和A2676两款充电器从型号数字上看，两款充电器年份相差较大，内部的器件也有很大变化。这两款充电器外观几乎完全相同，不同处在于A2676增加了5W输出功率，同时增添了一个输出接口，体积不变。

两款充电器都采用了苹果定制的主控芯片，型号为APSLCA01，均采用同步整流以提高效率。其中A2164为单口设计，开关电源宽电压输出，A2676则采用开关电源搭配两路降压电路，根据负载需求，调节输出电压满足需求。

苹果新推出的35W充电器A2676使用二次降压电路，配合MLCC和固态电容进行滤波，输出纹波较低，同时支持两个设备同时快充。若两款充电器价格差距不明显，推荐购买新款双口充电器，一方面增添的输出接口使用更加方便，另外二次降压的设计，输出纹波更低。
