拆解报告：思觅达设计，凯控源45W双C充电器
----- 充电头网拆解报告 第2229篇 -----
前言
随着苹果掀起的35W双C口充电器的普及浪潮，国内充电器厂商纷纷推出了自家的双口快充。35W双口充电器具有体积小巧，单口输出可以为笔记本大功率充电，双口可以同时为两台设备快充的特性，成为了消费者的新宠。
充电头网拿到了一款由思觅达研发设计，凯控源代工生产的45W双C口充电器。据悉，思觅达科技是一家专门开发产品方案的方案公司，产品包括USB-C扩展坞，USB-C适配器，移动电源，车充，平衡车以及WiFi智能家居产品。
下面充电头网就对这款充电器进行开箱和拆解，看看内部的设计和用料。
凯控源45W双C充电器开箱
前言
随着苹果掀起的35W双C口充电器的普及浪潮，国内充电器厂商纷纷推出了自家的双口快充。35W双口充电器具有体积小巧，单口输出可以为笔记本大功率充电，双口可以同时为两台设备快充的特性，成为了消费者的新宠。
充电头网拿到了一款由思觅达研发设计，凯控源代工生产的45W双C口充电器。据悉，思觅达科技是一家专门开发产品方案的方案公司，产品包括USB-C扩展坞，USB-C适配器，移动电源，车充，平衡车以及WiFi智能家居产品。
下面充电头网就对这款充电器进行开箱和拆解，看看内部的设计和用料。
凯控源45W双C充电器开箱
充电器为直板造型设计，采用PC材质黑色外壳，表面磨砂抗指纹。

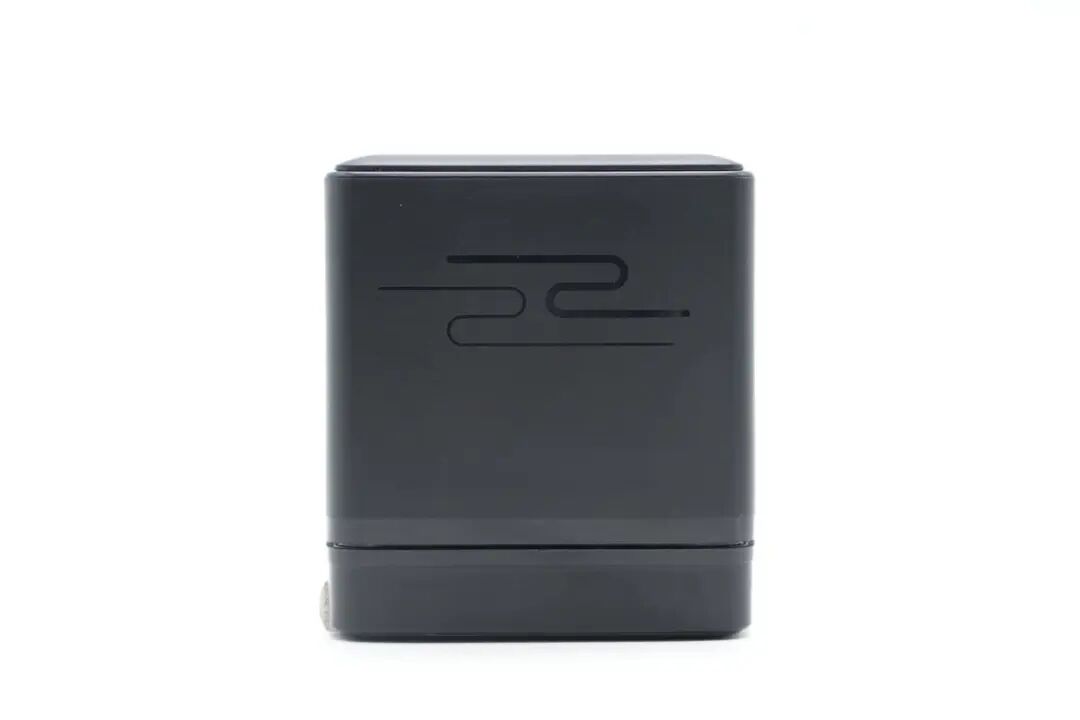

机身正面设计有Z型亮面槽，一细一粗。
充电器配备可折叠美规插脚，携带方便且不易刮伤包里其它设备。

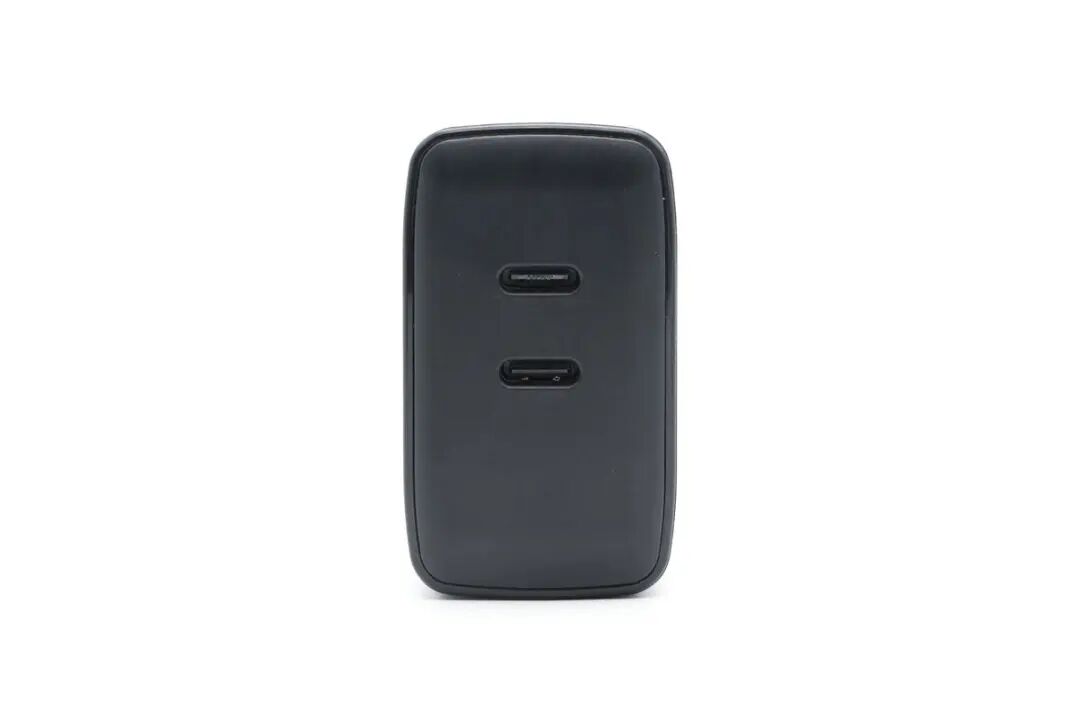

顶面配有时下热门双USB-C接口，黑色胶芯不露铜。

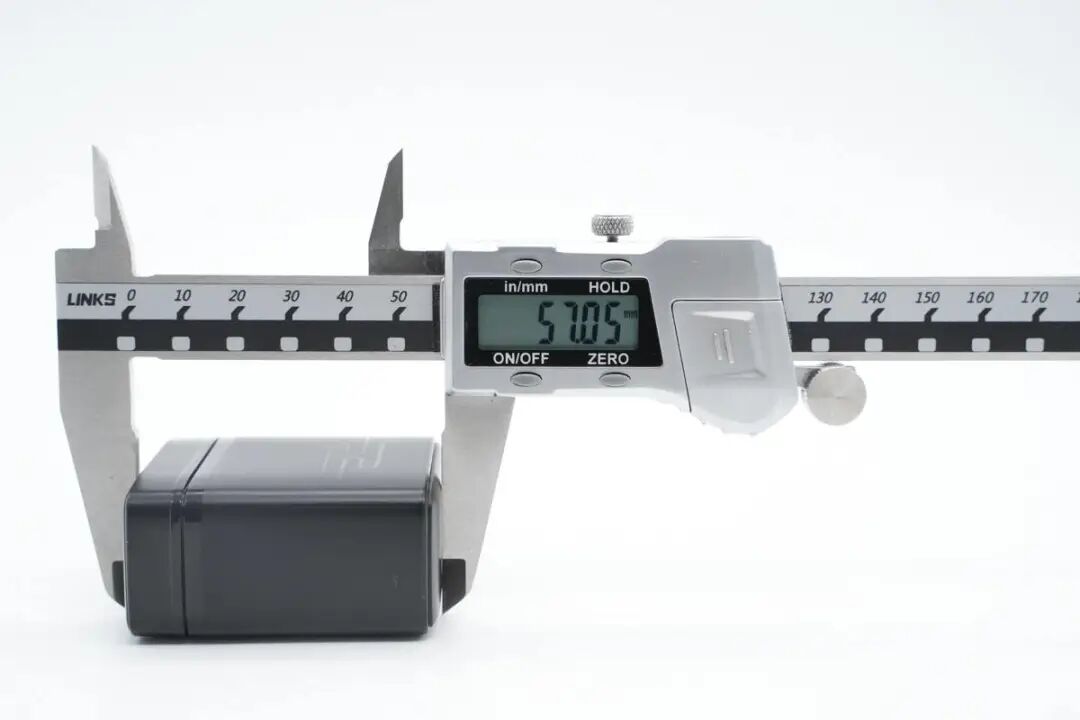

测得充电器机身高度为57.05mm。

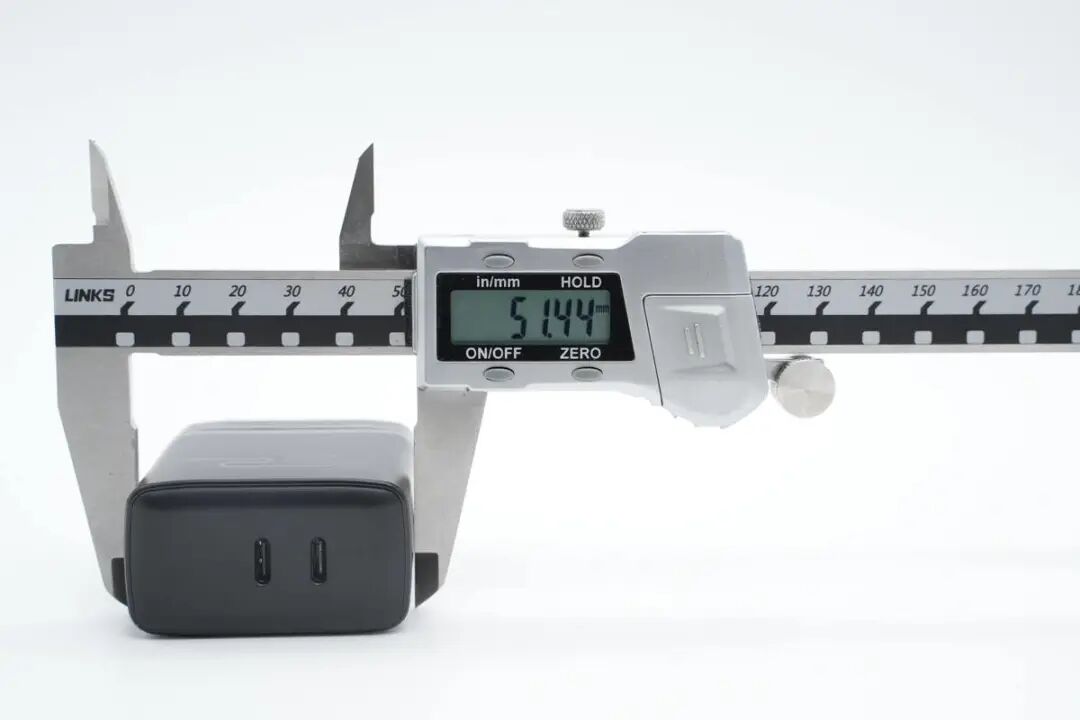

宽度为51.44mm。

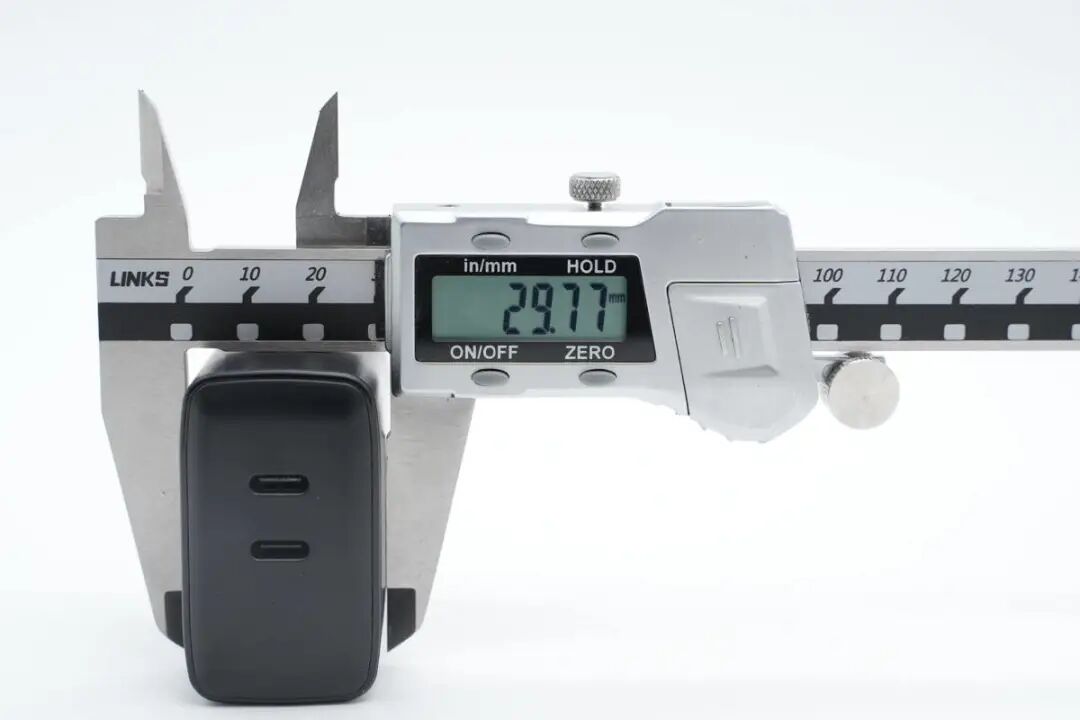

厚度为29.77mm。

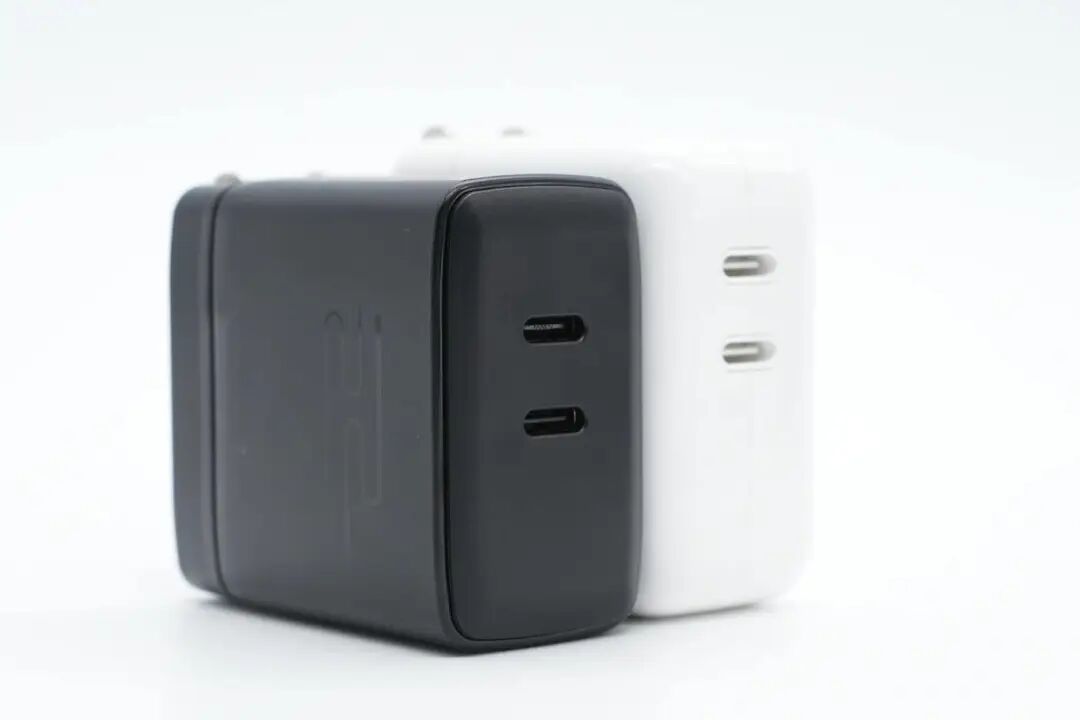

和苹果35W充电器对比，还稍小一点点。

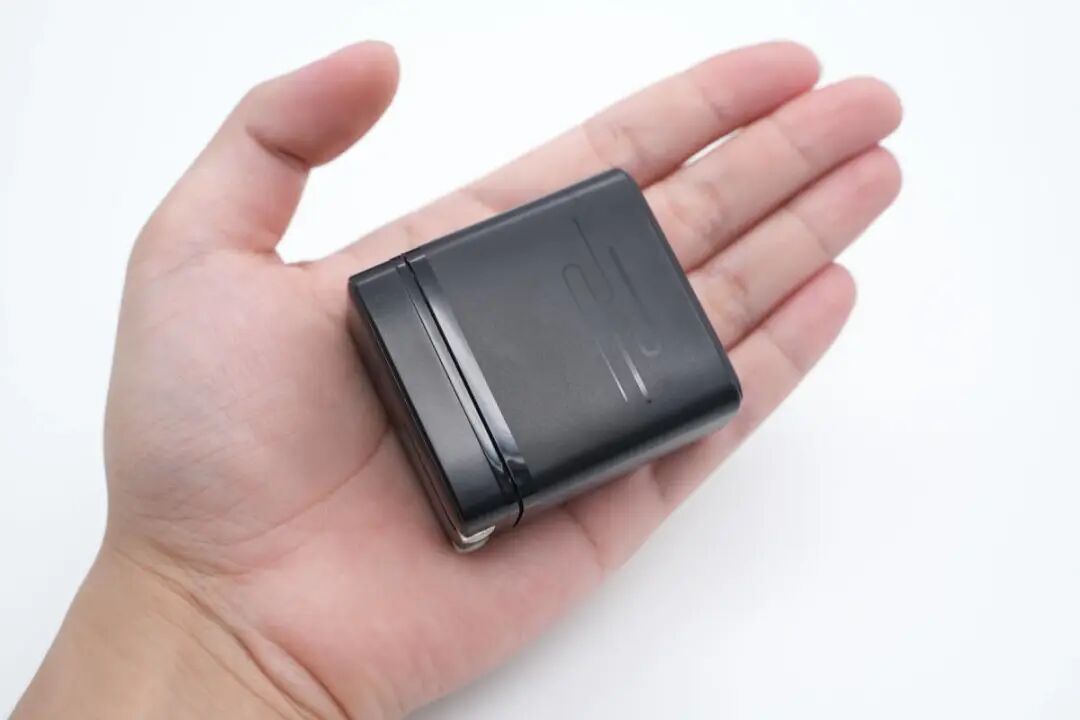

充电器拿在手上的大小直观感受。
净重约为95g。

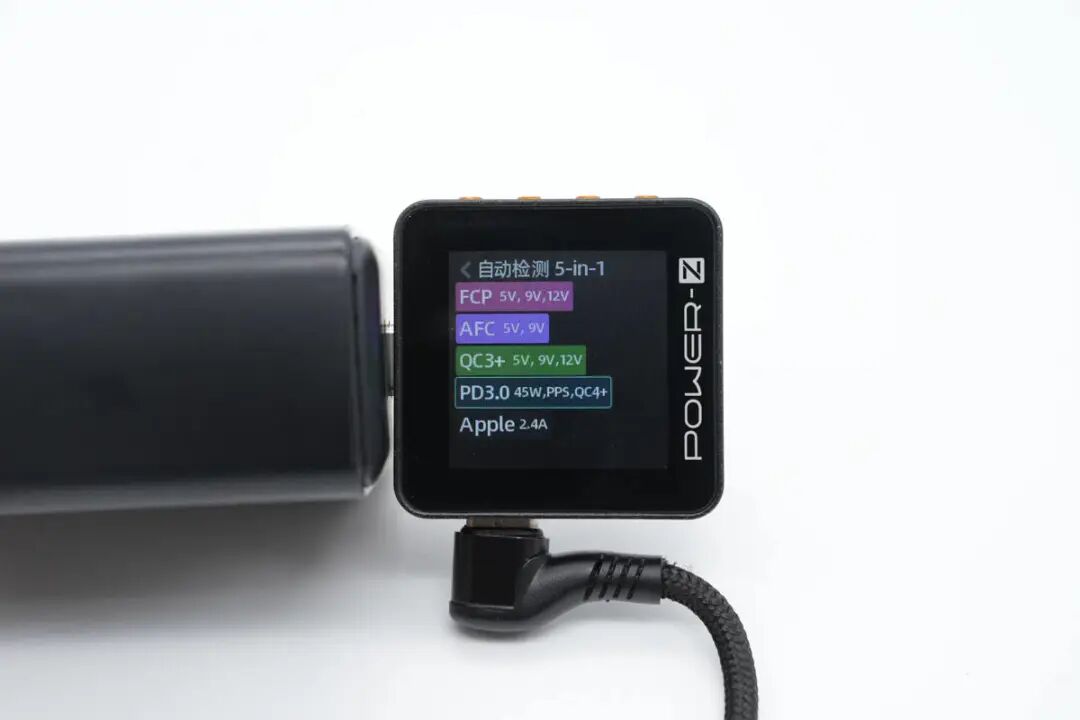

使用ChargerLAB POWER-Z KM002C测得USB-C1口支持Apple2.4A、QC3+、QC4+、AFC、FCP、PD3.0、PPS快充协议。

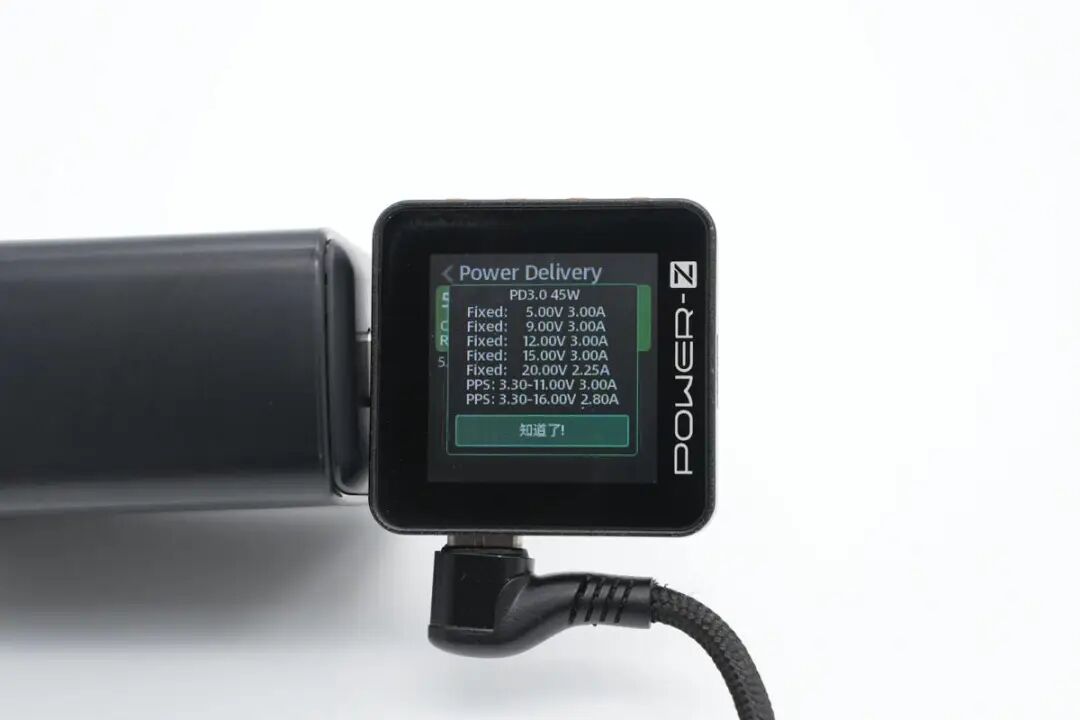

并且具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及3.3-11V3A、3.3-16V2.8A两组PPS电压档位。
测得C2口兼容协议和C1口的完全相同。
PDO报文也一样，两个C口单口输出性能一样，支持功率盲插，使用方便。
凯控源45W双C充电器拆解
看完了这款充电器的外观和输出测试，下面就对这款充电器进行拆解，看看内部设计和用料。

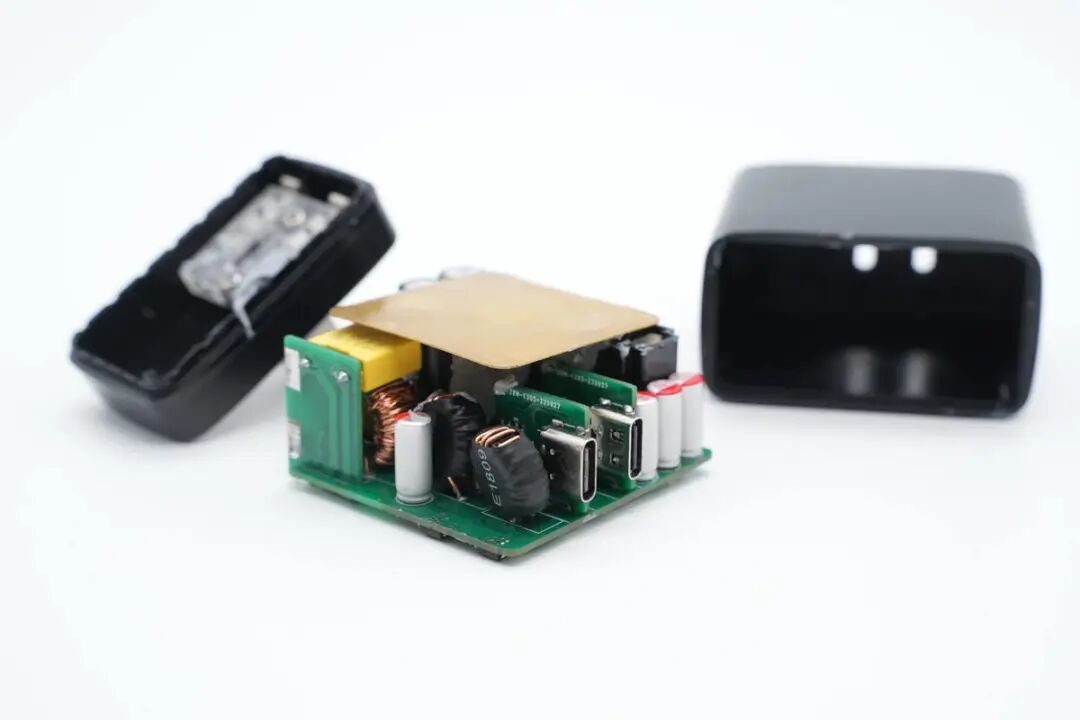

沿外壳接缝拆开充电器外壳，边缘采用超声波焊接封装。PCBA模块固定一块黄铜散热片，内部元件打导热胶通过散热片散热。

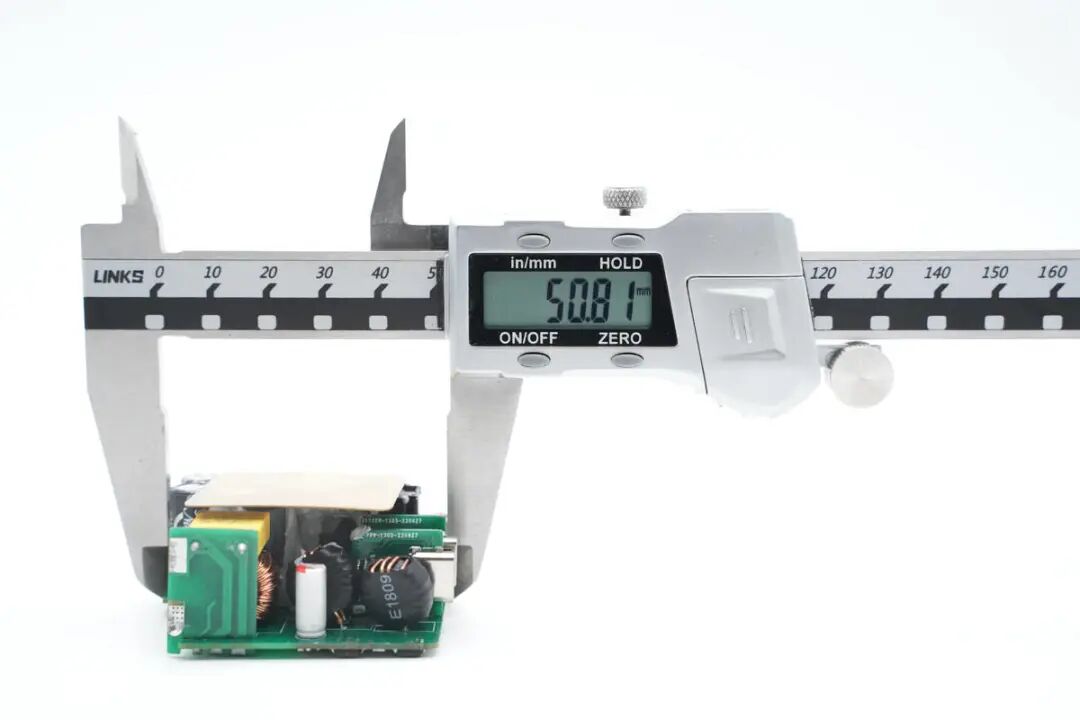

使用游标卡尺测得PCBA模块长度约为50.81mm。

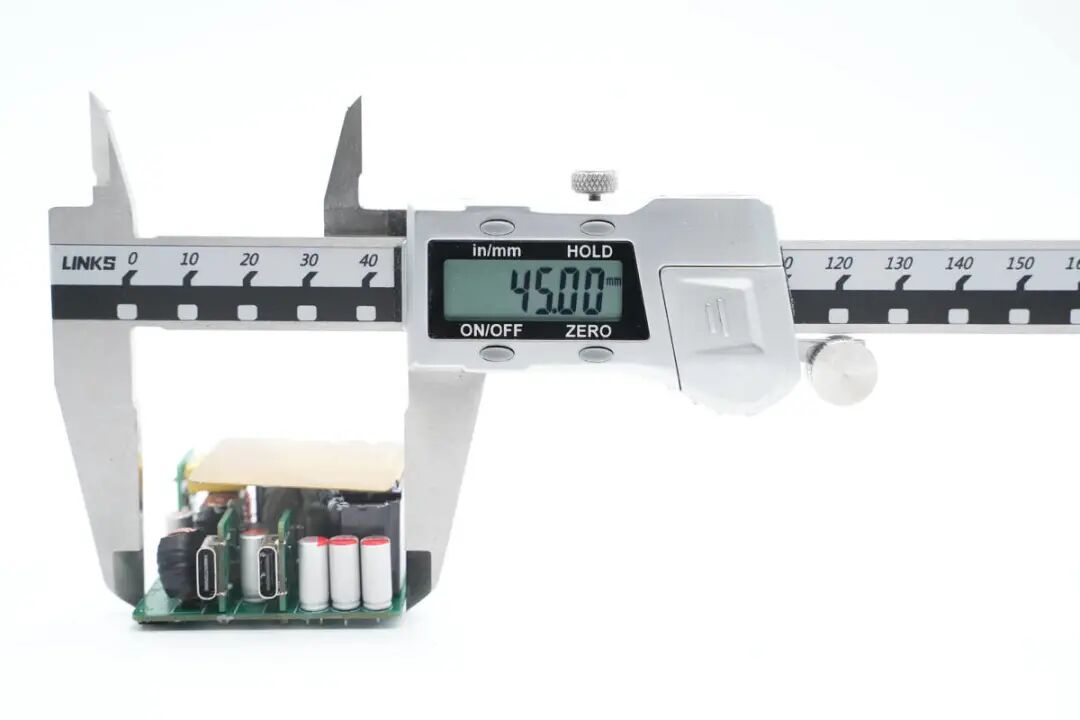

PCBA模块宽度约为45mm。
PCBA模块厚度约为22.98mm。

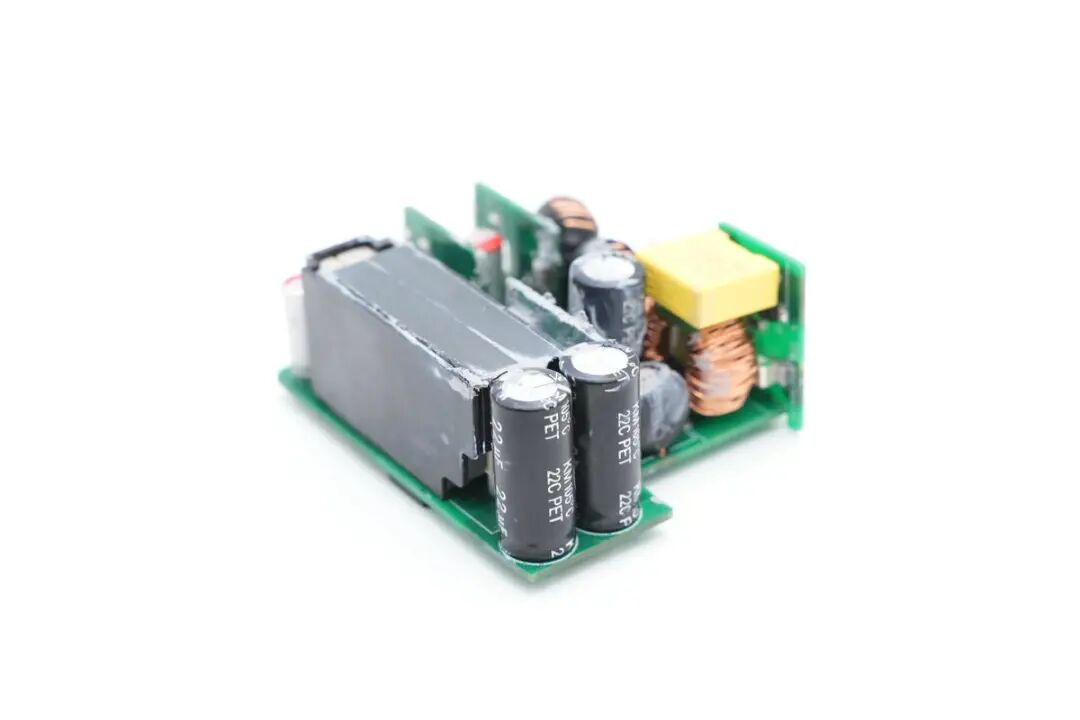

充电器输入端焊接一块小板，小板上焊接安规X电容和共模电感。充电器内置平面变压器，可以更好的控制体积，提升功率密度。
充电器输出侧焊接两块小板，分别用于两个接口输出，小板上焊接USB-C母座。靠近平面变压器的位置焊接一块小板，小板上焊接初级主控芯片和开关管。
PCBA背面焊接整流桥，光耦，贴片Y电容，同步整流及降压电路。

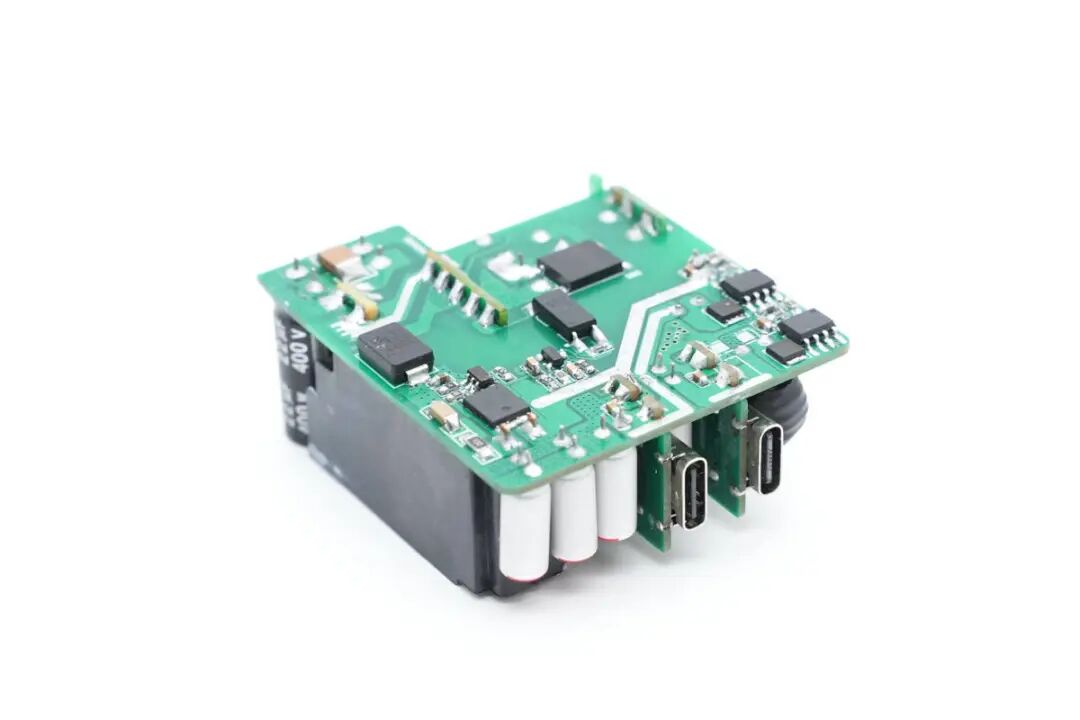

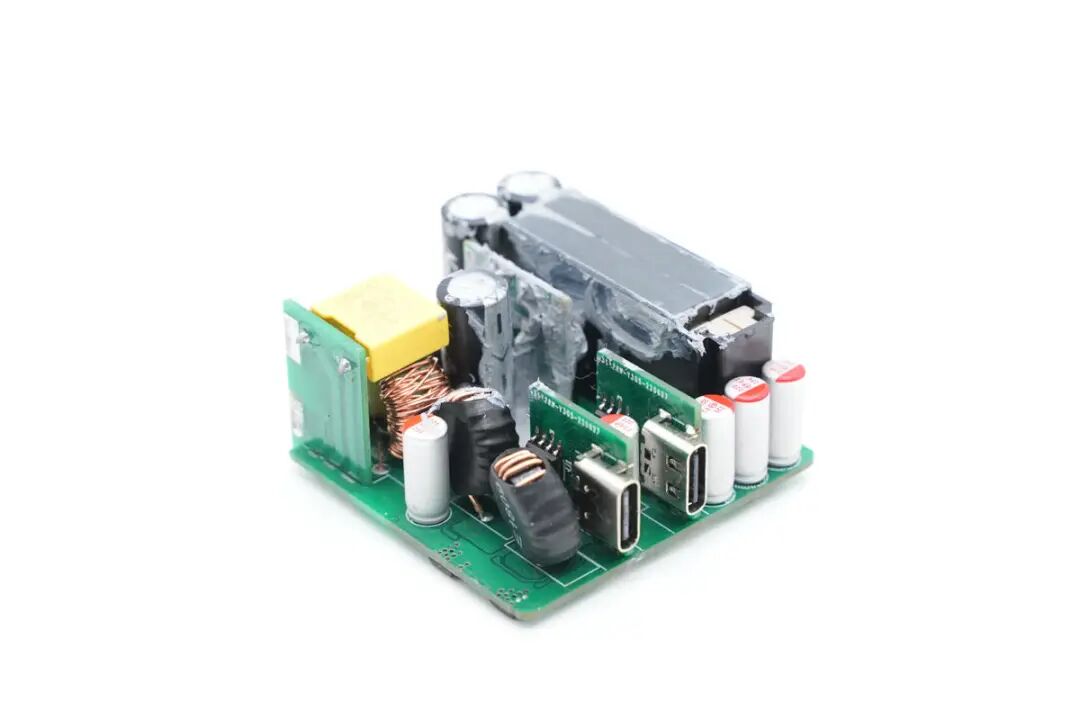

充电器PCBA正面右上角为输入EMI滤波电路，焊接在独立的小板上，右侧为高压滤波电解电容，底部为平面变压器，左下角为输出滤波固态电容，左侧为两个接口输出小板，左上角为两颗降压电感。

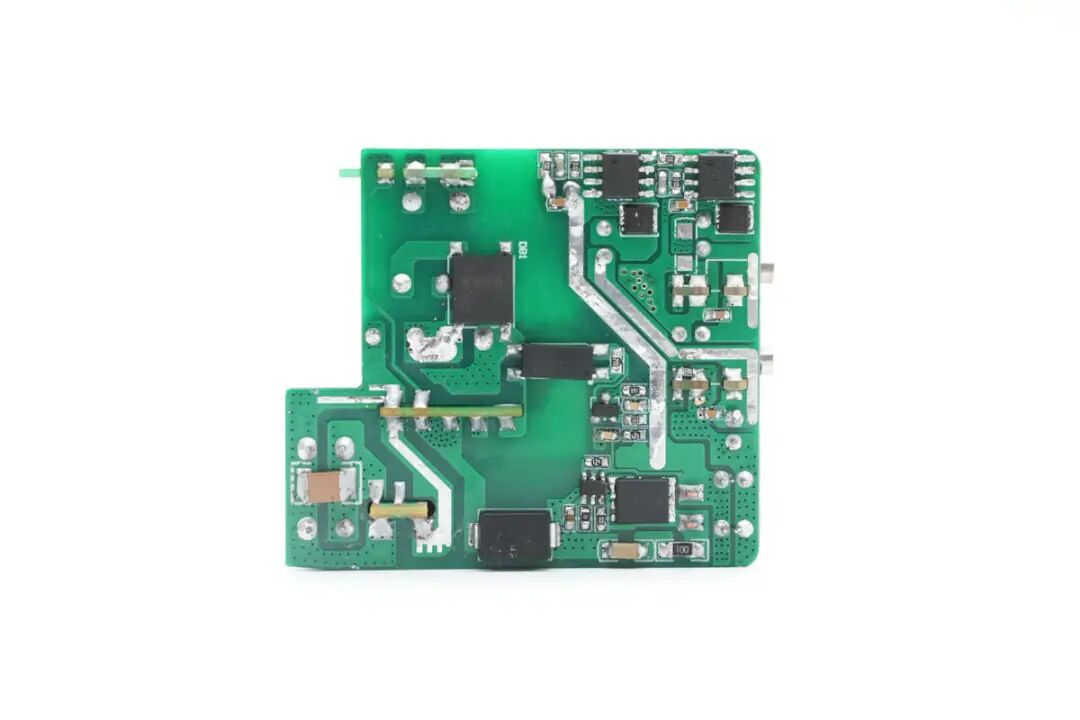

PCBA背面焊接整流桥，光耦，贴片Y电容。右上角为两路同步整流降压转换器，右下角为同步整流控制器和同步整流管。
通过对充电器PCBA的观察发现，这款充电器采用高频QR反激开关电源，搭配同步整流进行固定电压输出，输出电压通过两路独立降压电路实现独立的快充输出，并且支持多口自动分配功率。下面就从输入端开始了解整个充电器的用料和设计。
首先拆焊下充电器PCBA正面所有焊接的元件和小板。

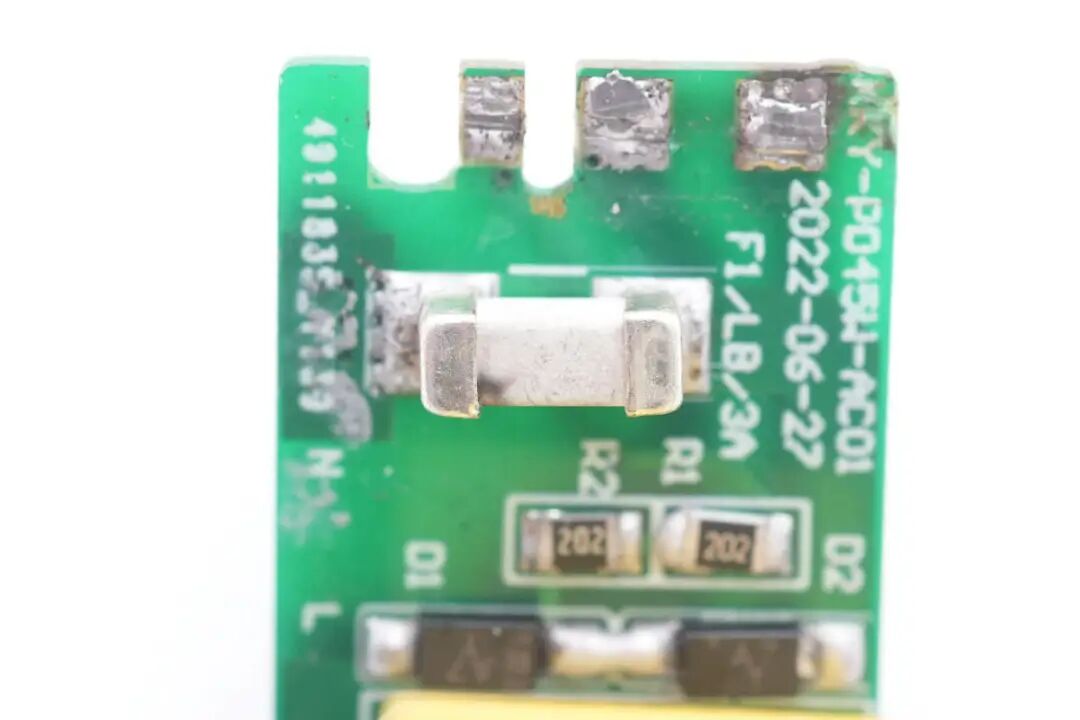

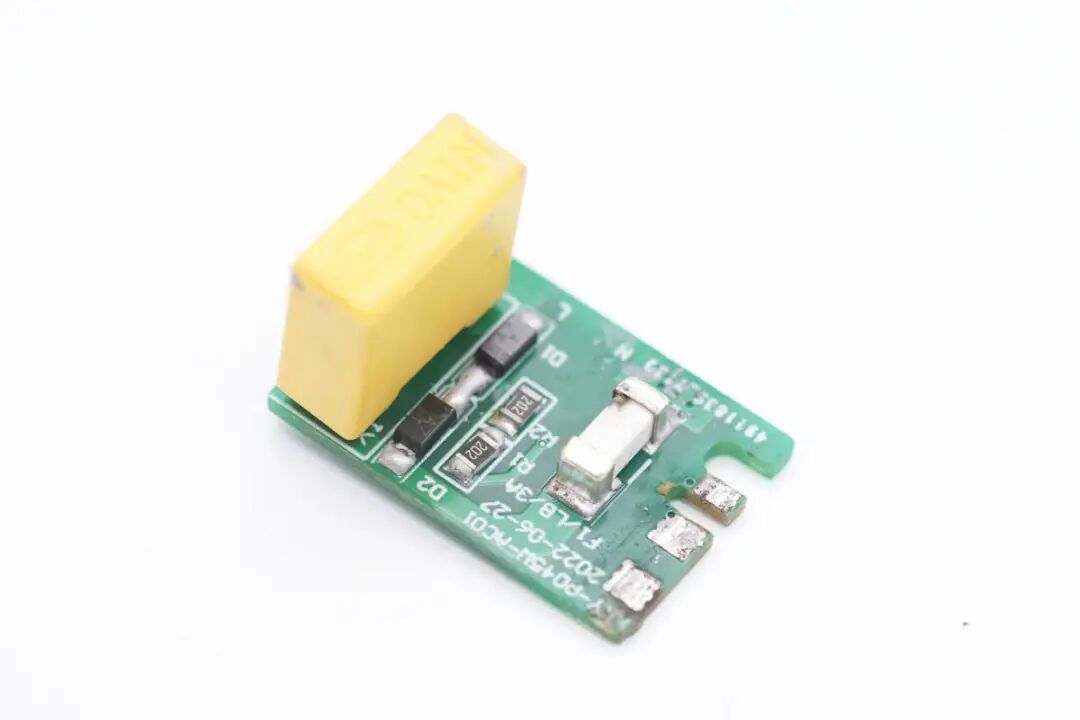

充电器输入端焊接一块小板，小板上焊接保险丝，安规X2电容和用于高压启动及X电容放电功能的二极管和电阻。
白色贴片保险丝特写，没有丝印信息。
安规X2电容来自岱恩，规格为0.1μF。

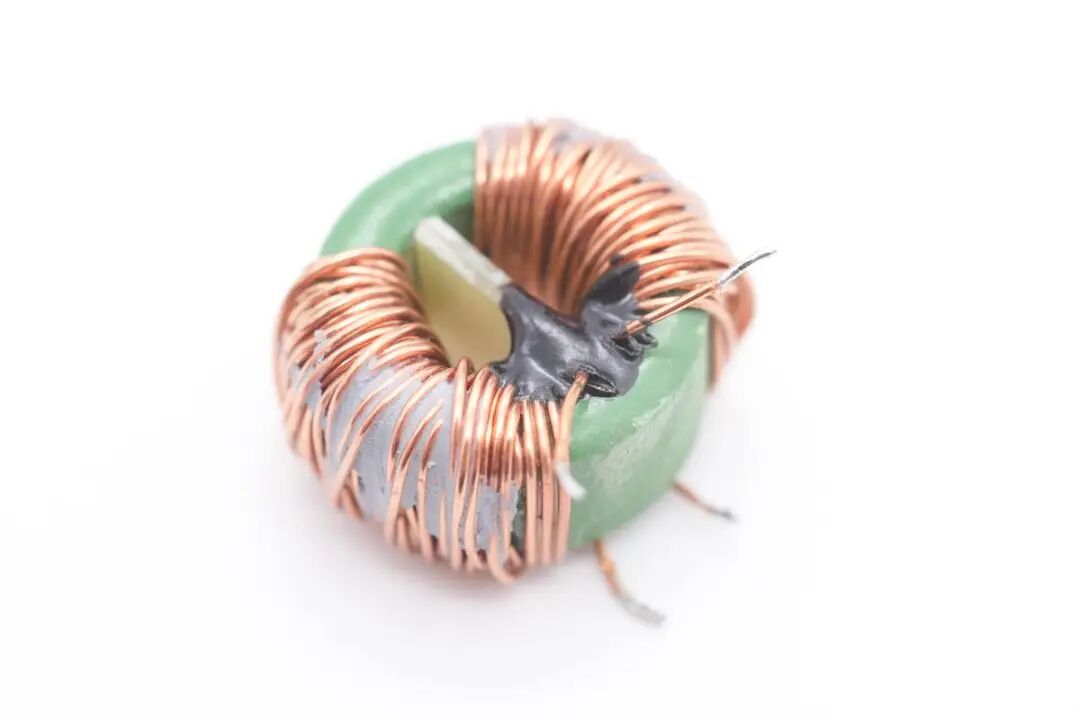

共模电感采用漆包线绕制，内部胶水固定电木板绝缘。

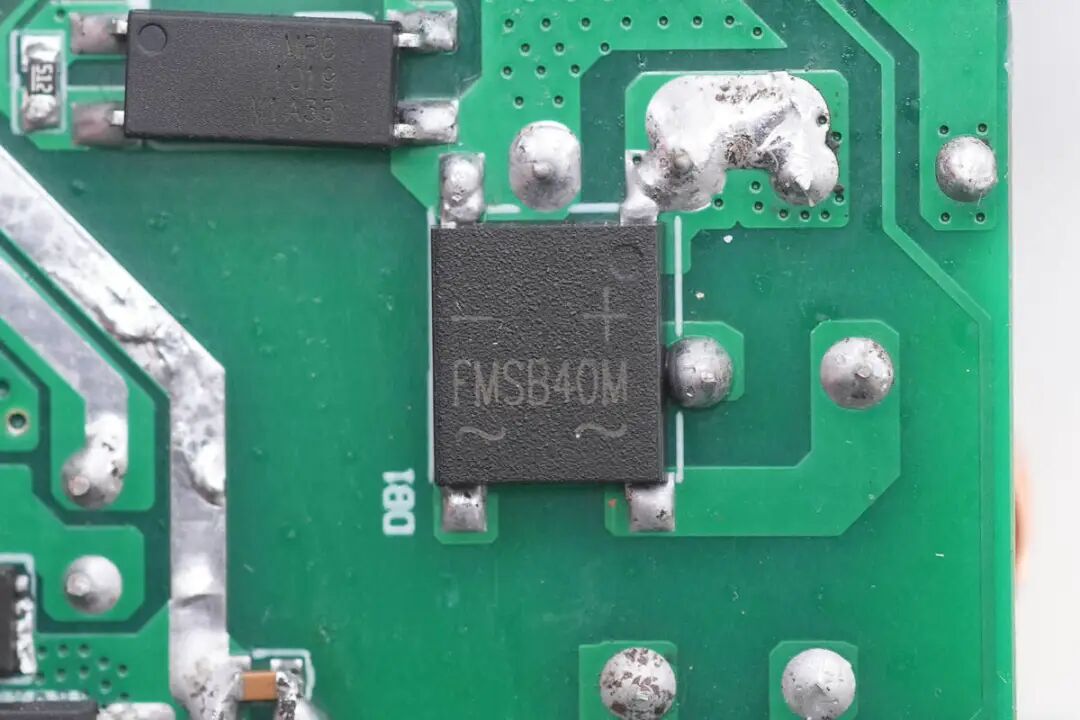

整流桥丝印FMSB40M，规格为4A 1000V。

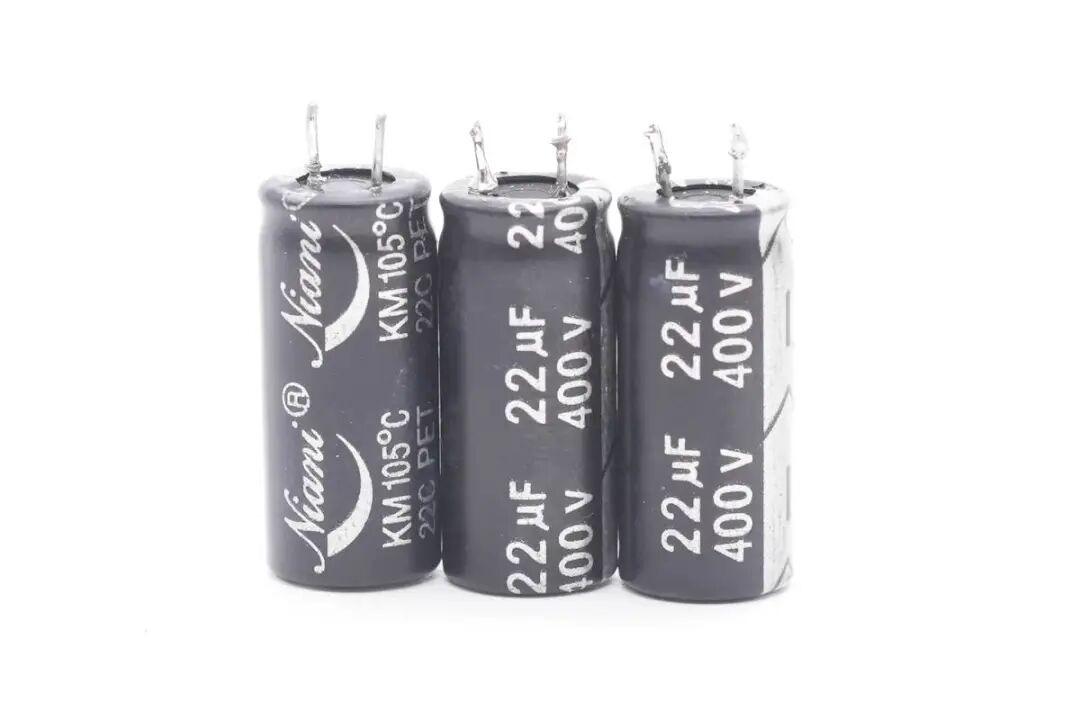

高压滤波电容品牌Niani，三颗规格均为22μF 400V。
差模电感采用磁环绕制，外包热缩管绝缘。

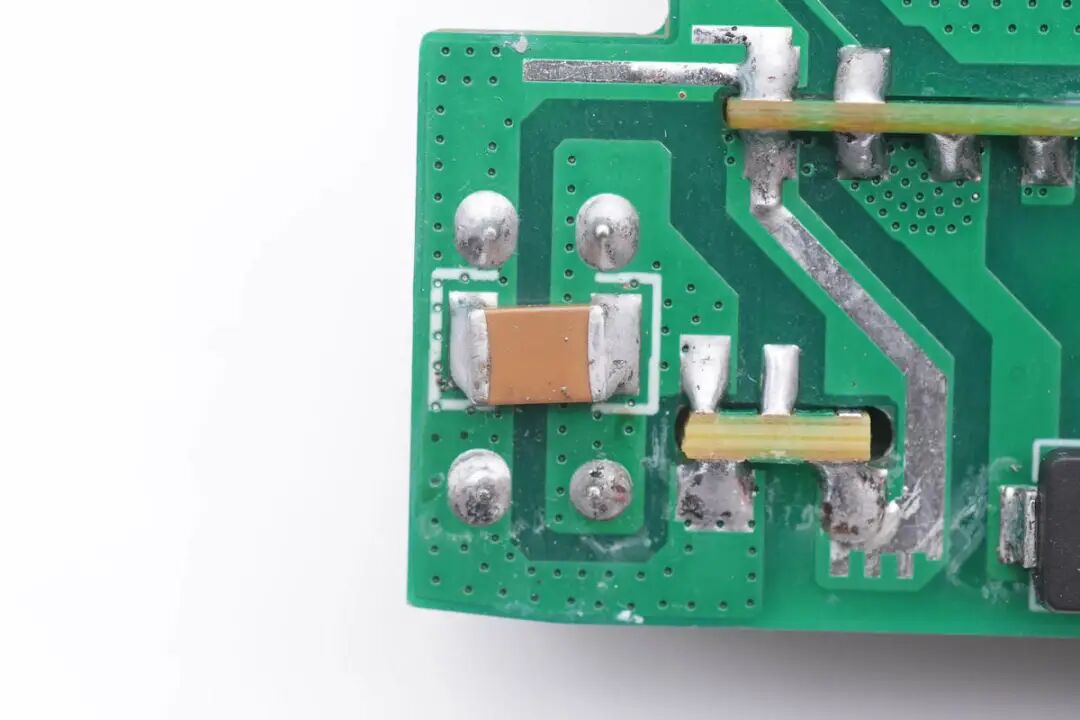

高压电解电容并联的MLCC电容，用于滤除高频干扰。

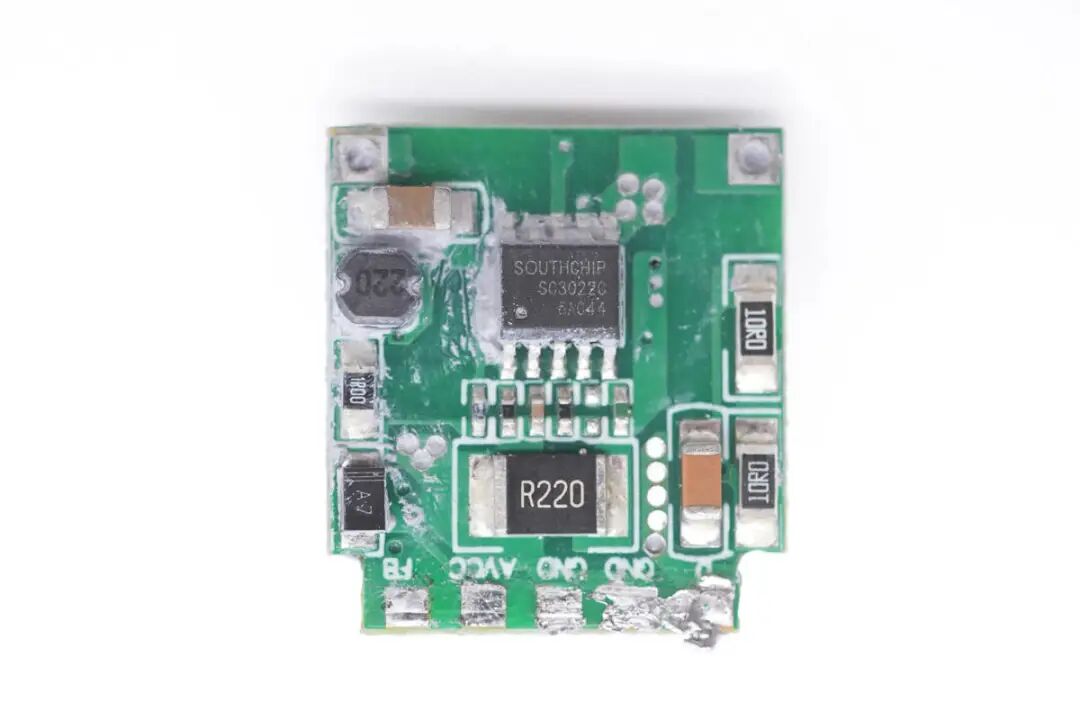

小板上焊接初级主控芯片，电流检测电阻等元件。

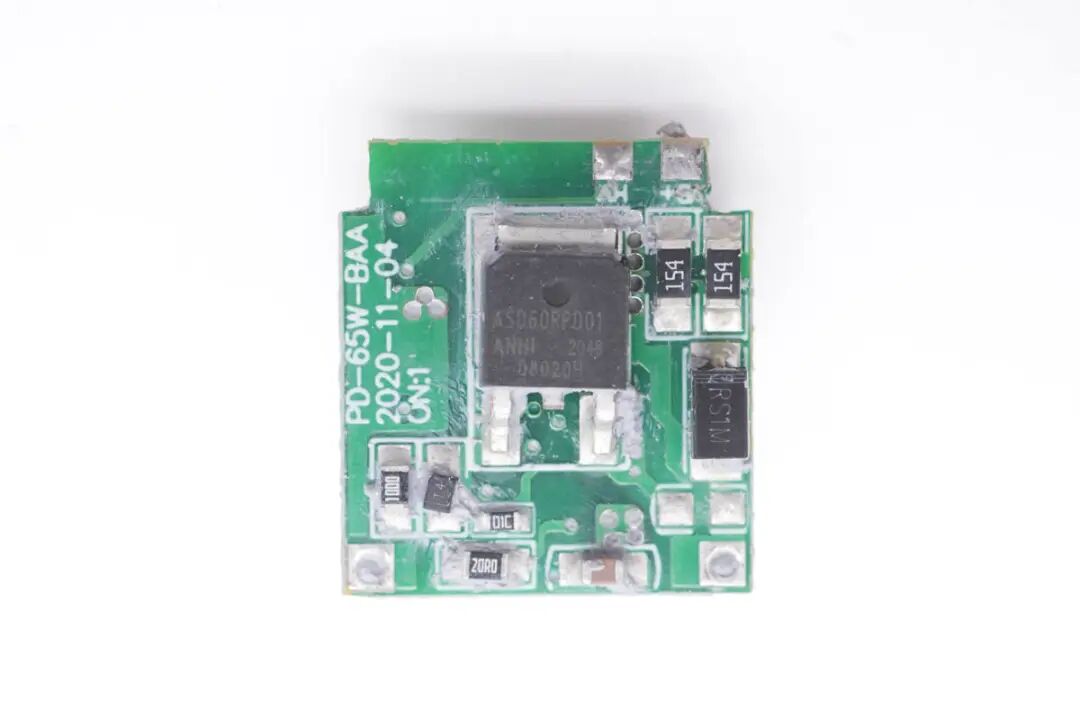

小板背面焊接开关管和二极管与电阻等元件。
开关电源主控芯片采用南芯SC3022C，这是一颗高频准谐振反激PWM控制器（QR/DCM）
，内部集成高压启动和X电容放电，集成分段式供电电路用于超宽范围输出。支持自适应的过电流保护和自适应的环路增益补偿。并采用谷底开通，支持外置NTC实现过热保护功能，支持多种完善的保护功能。

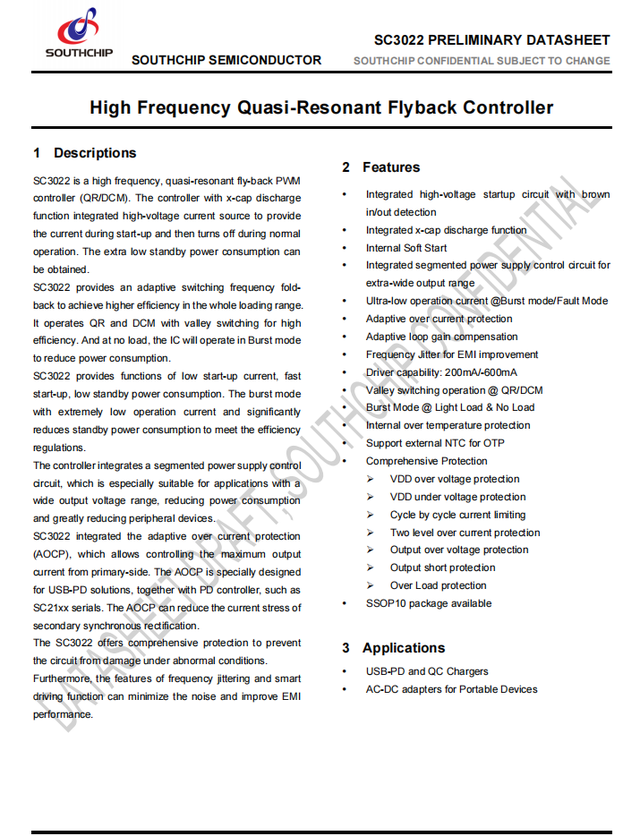

南芯SC3022C资料信息。

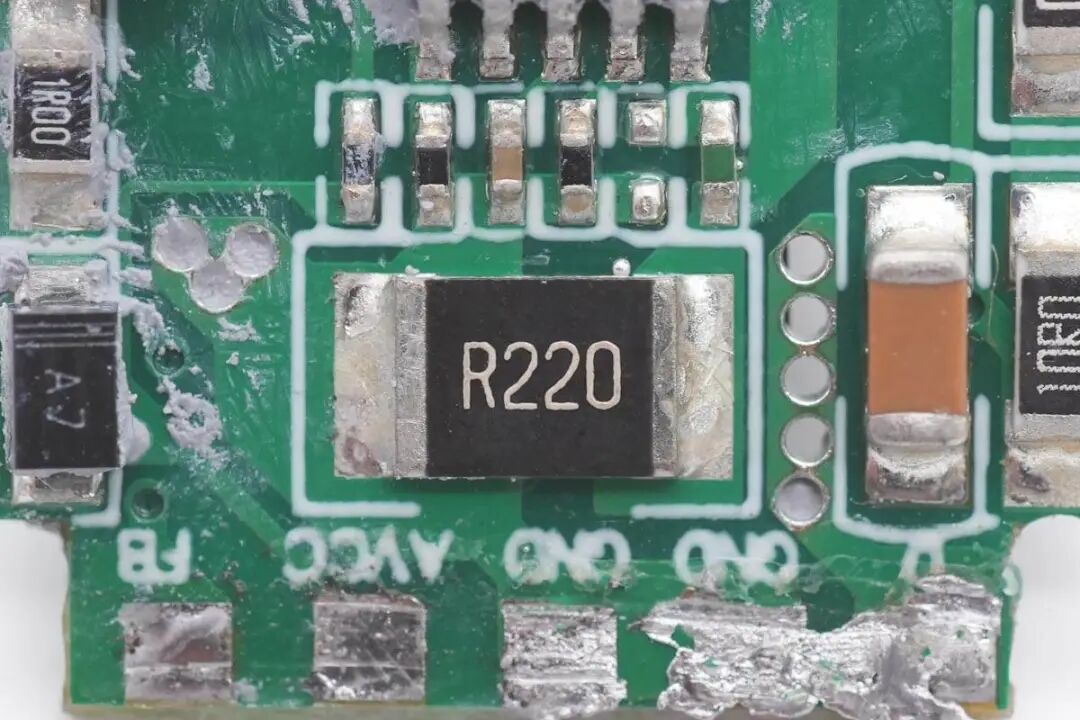

R220电阻用于开关管电流检测，进行过流保护功能。

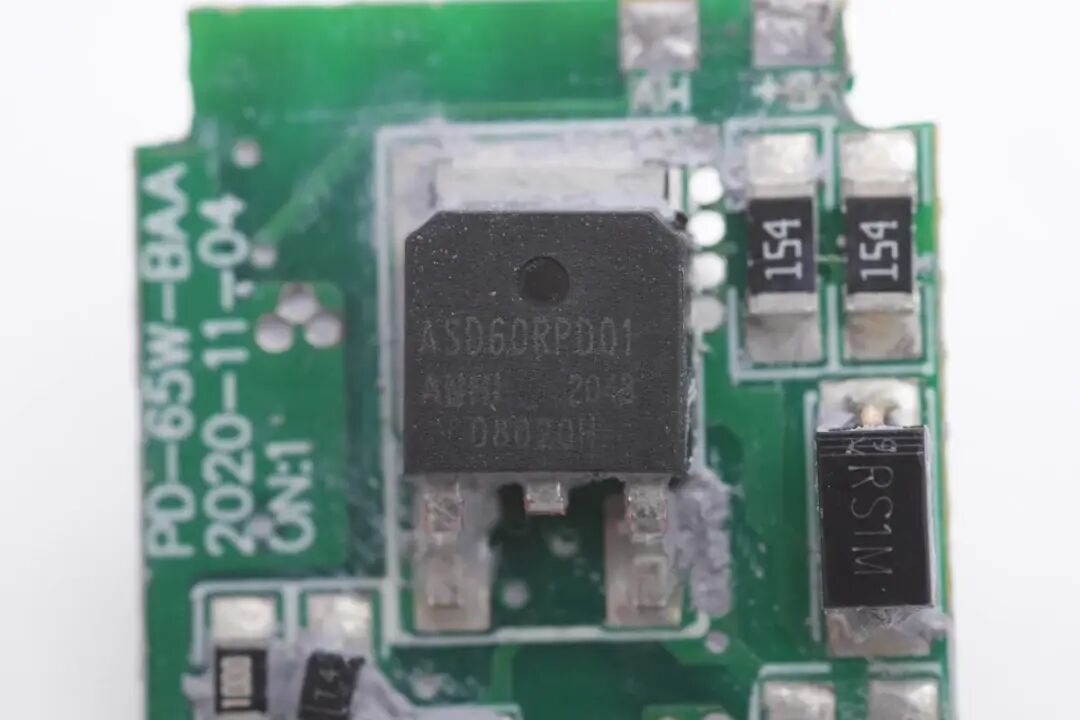

初级开关管来自AHNI安海半导体，型号ASD60RPD01，采用TO252封装。
变压器采用平面变压器，磁芯外套塑料壳绝缘。

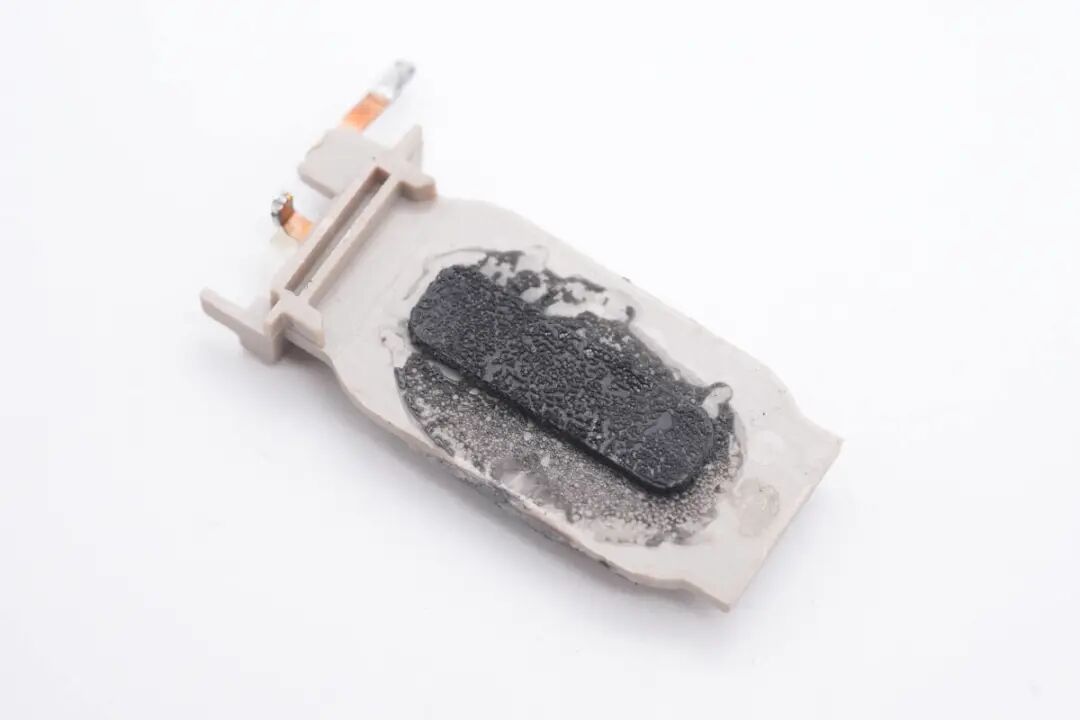

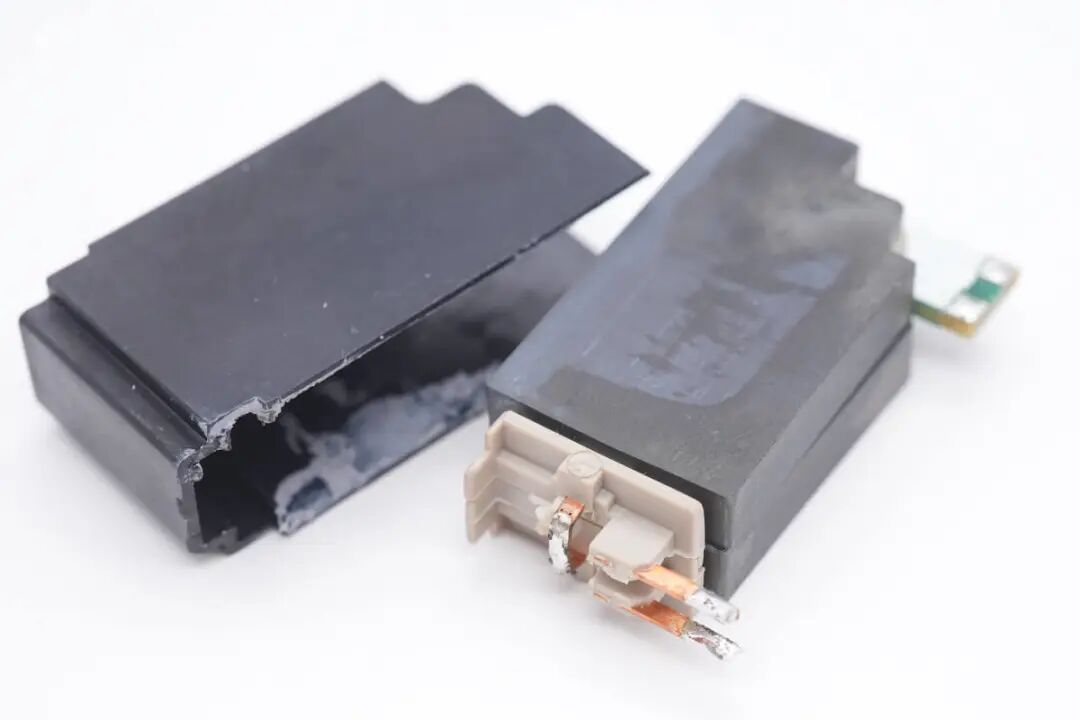

拆下磁芯外套的塑料壳，磁芯与塑料壳之间涂有硅脂加强散热。平面变压器初级为PCB绕组，次级为塑胶塑封的铜带结构。

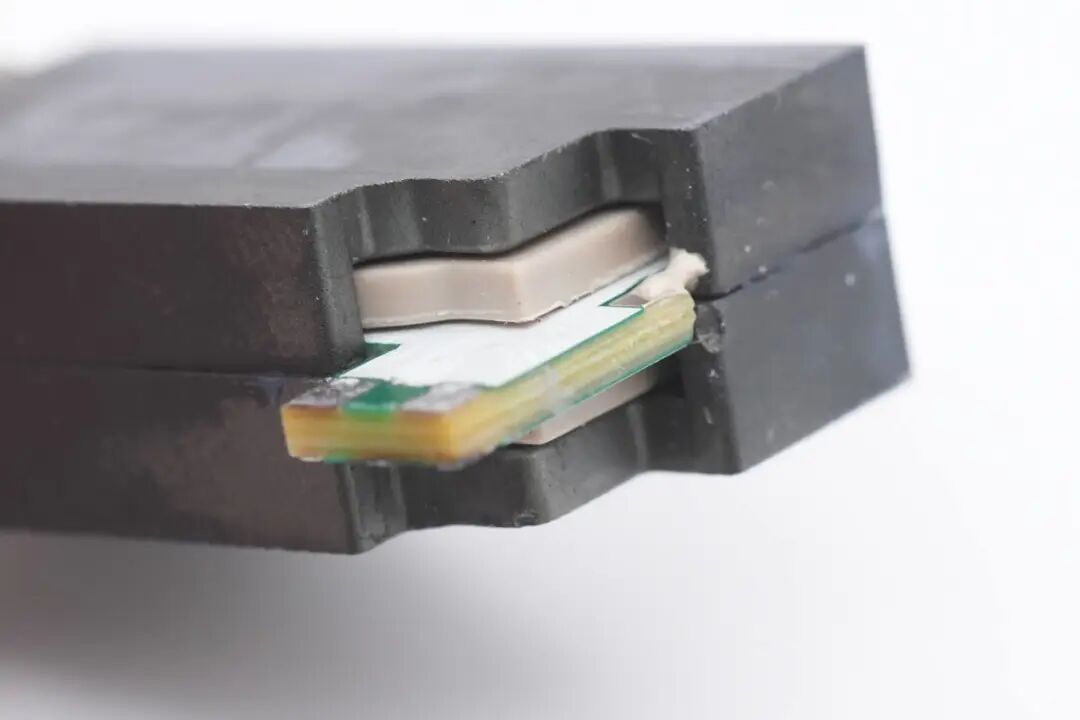

初级PCB绕组两侧是塑封的次级绕组。

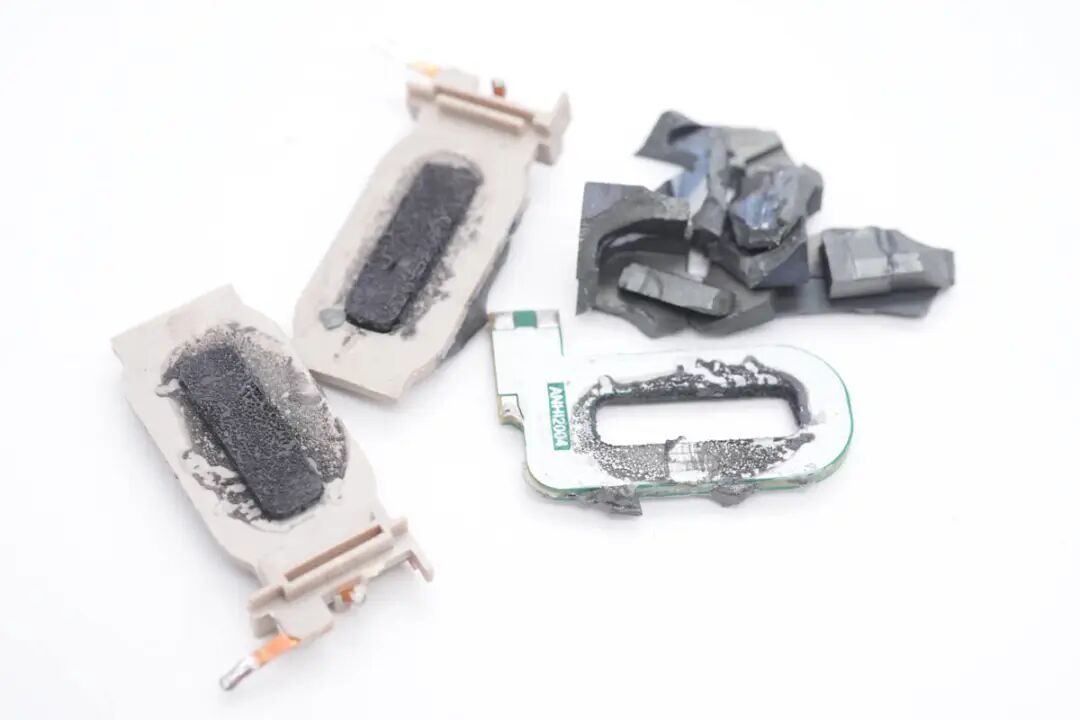

砸开平面变压器磁芯，内部塑封次级绕组和PCB初级绕组特写。

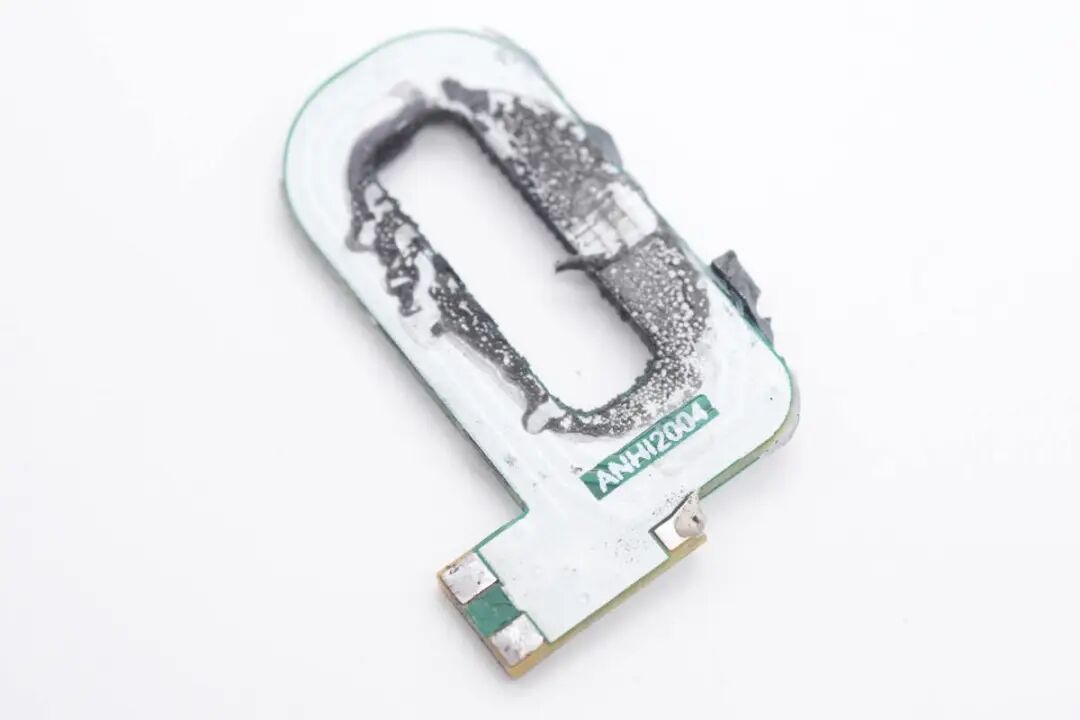

初级PCB线圈特写。
次级采用两片塑封绕组串联连接，夹在PCB线圈两侧。

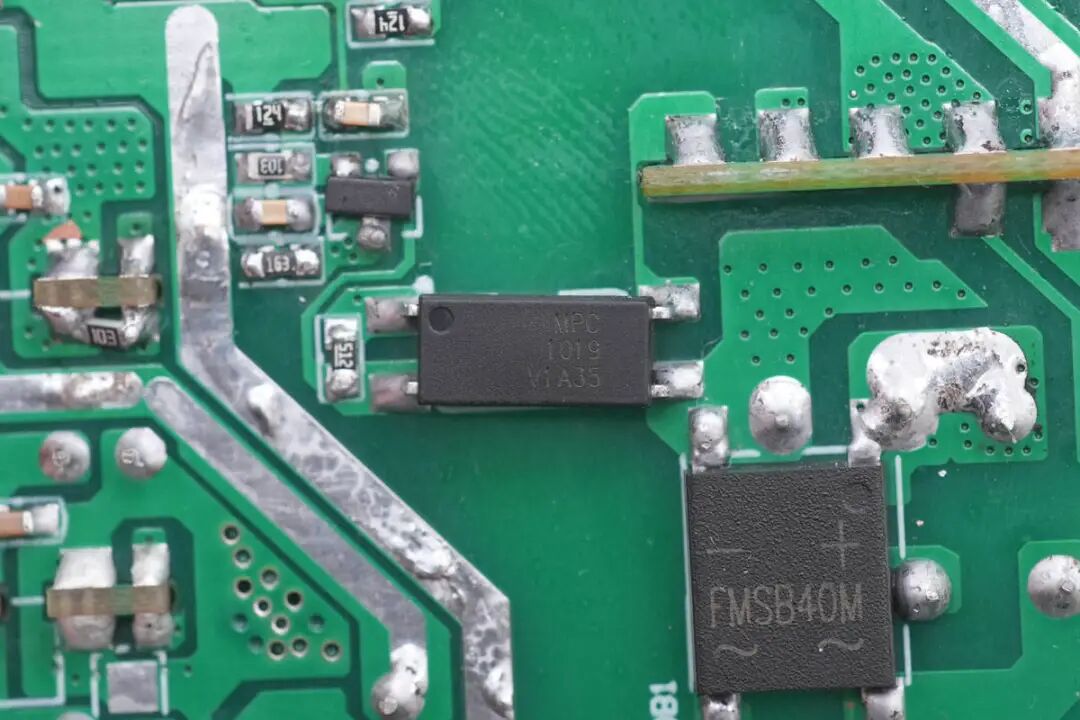

1019光耦用于输出电压反馈。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

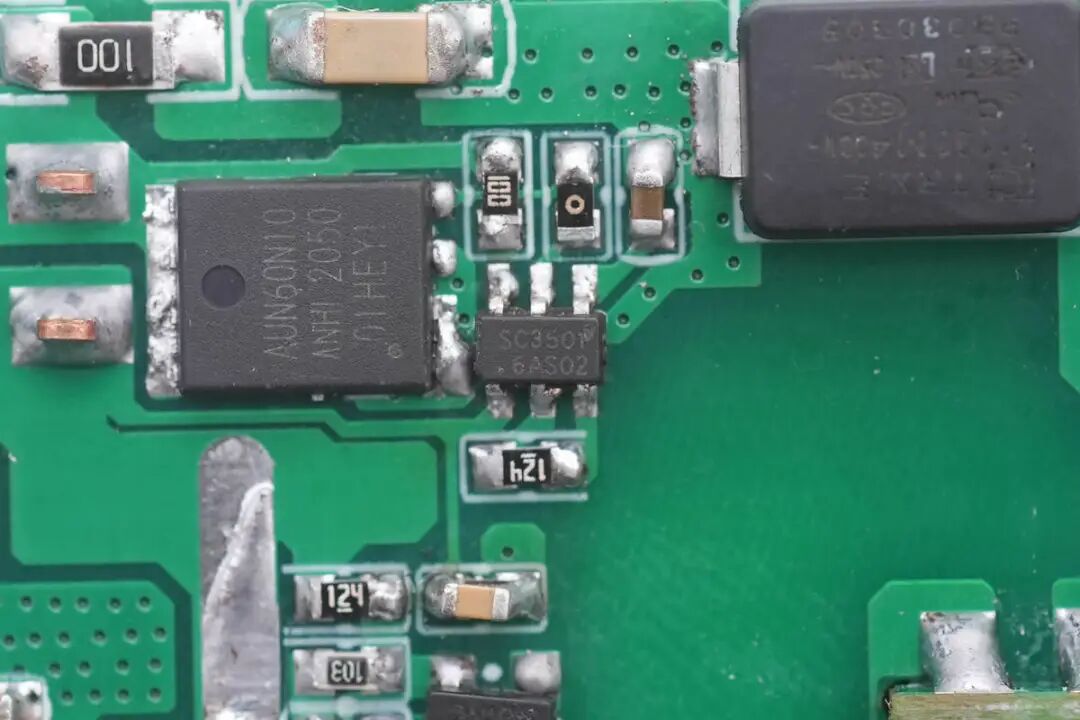

同步整流控制器采用南芯半导体SC3503，这是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最低可低至0V，专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。采用SOT23封装，适用于宽输出范围反激适配器应用。

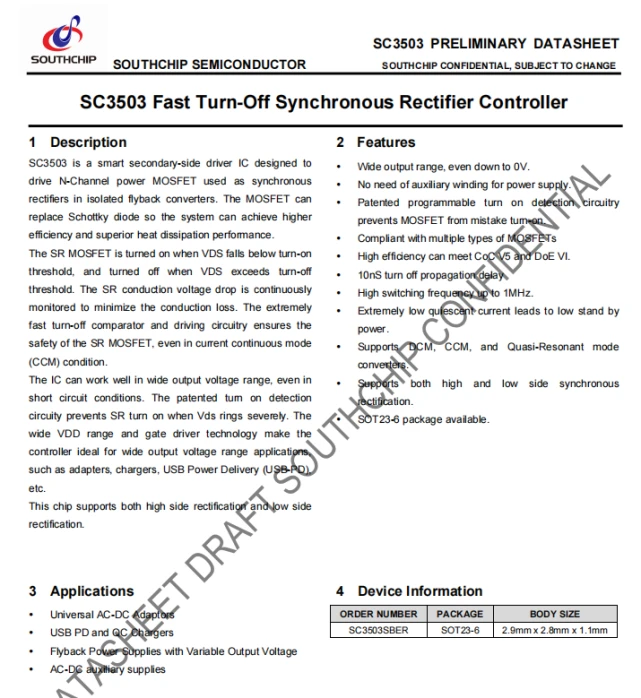

南芯SC3503资料信息。
充电头网拆解了解到，该芯片已经被绿联65W智充魔盒2C2A氮化镓快充插座、TEGIC迷你30W氮化镓快充、绿联迷你30W氮化镓快充、征拓65W 2C1A氮化镓充电器、威源新能30W 1A1C氮化镓快充、意象65W氮化镓充电器、努比亚30W氮化镓快充等产品采用。

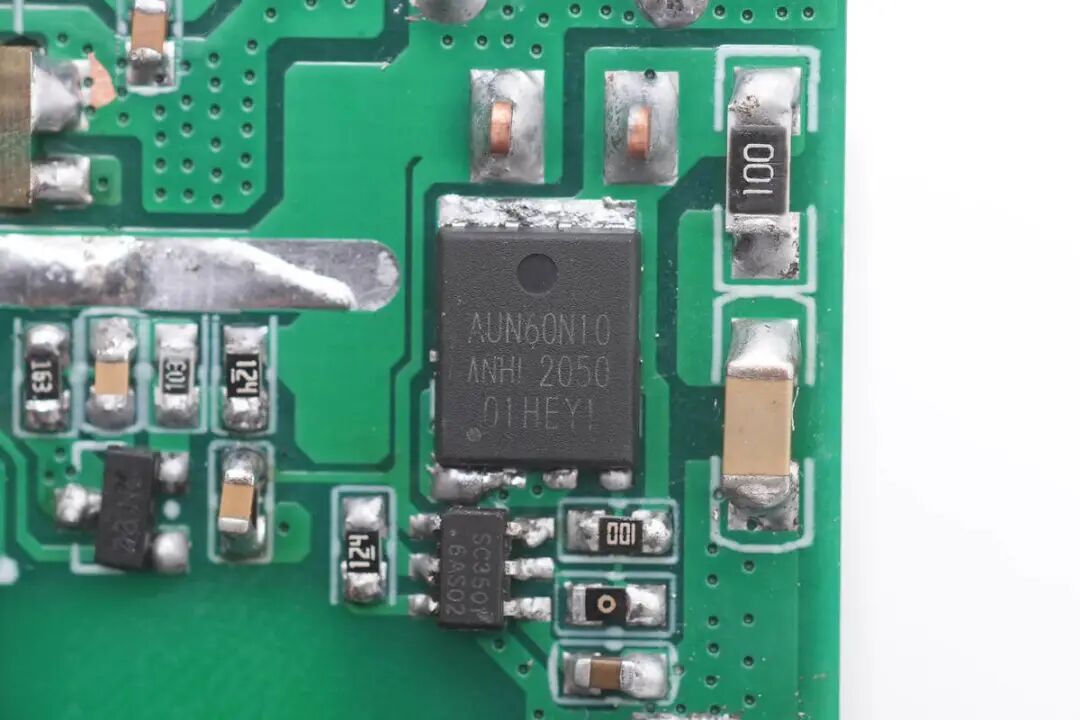

同步整流管来自ANHI安海半导体，型号AUN60N10，是一颗耐压100V，导阻4.6mΩ的NMOS管，采用DFN5*6封装。
输出侧一览，焊接滤波电容，USB-C小板和降压电感。
输出滤波电容和二次降压输出电容均为同一规格，为220μF 25V。其中三颗用于输出滤波，两颗用于二次降压输出滤波。电容来自湖南盛通电子。

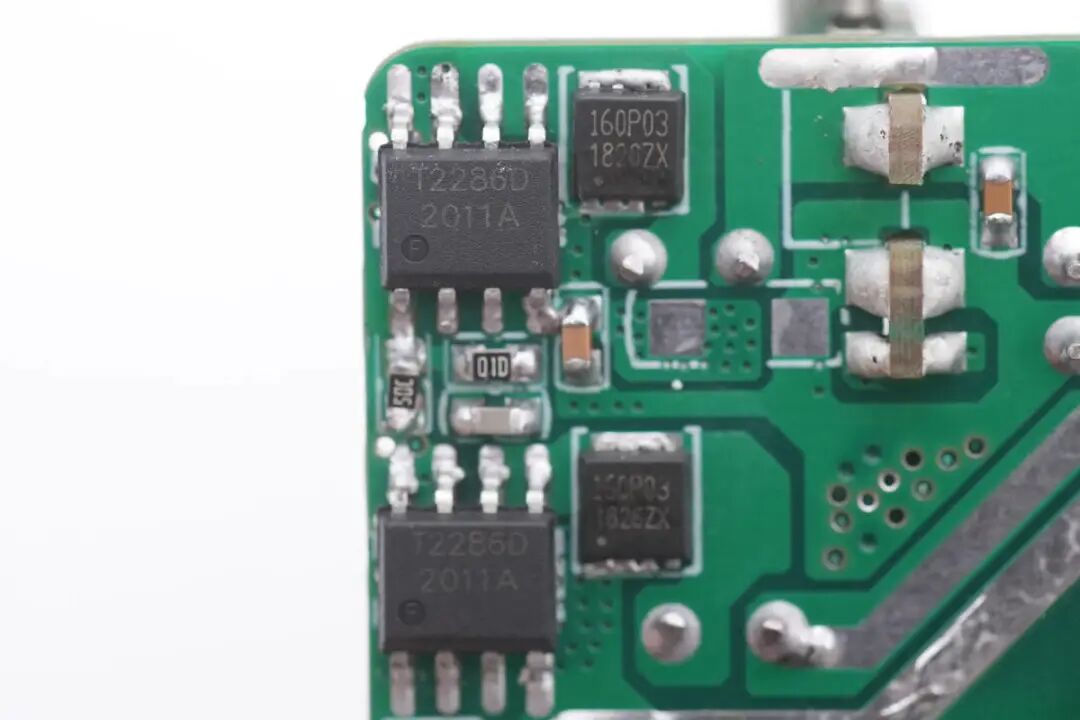

两路降压电路采用拓尔微TMI2286D降压转换器，用于USB-C口降压。芯片内部集成功率管，支持外置PMOS扩展输出功率，支持30V输入电压。
降压转换器外置的PMOS管来自真茂佳，型号ZM160P03M，耐压30V，导阻16mΩ，采用DFN3*3封装。

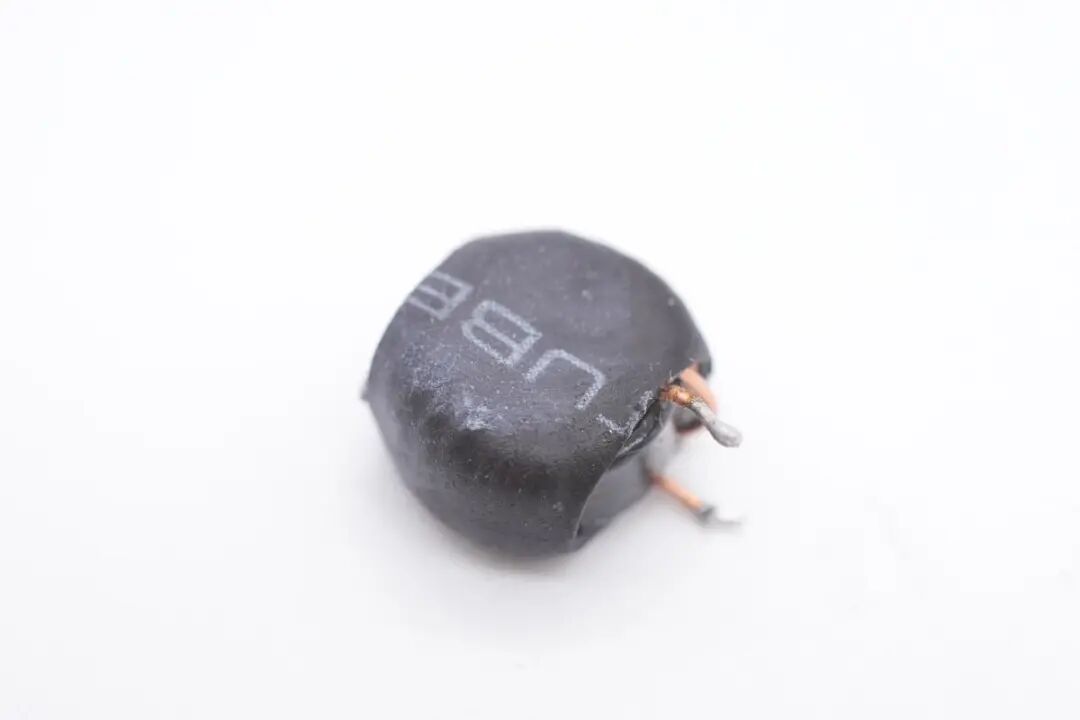

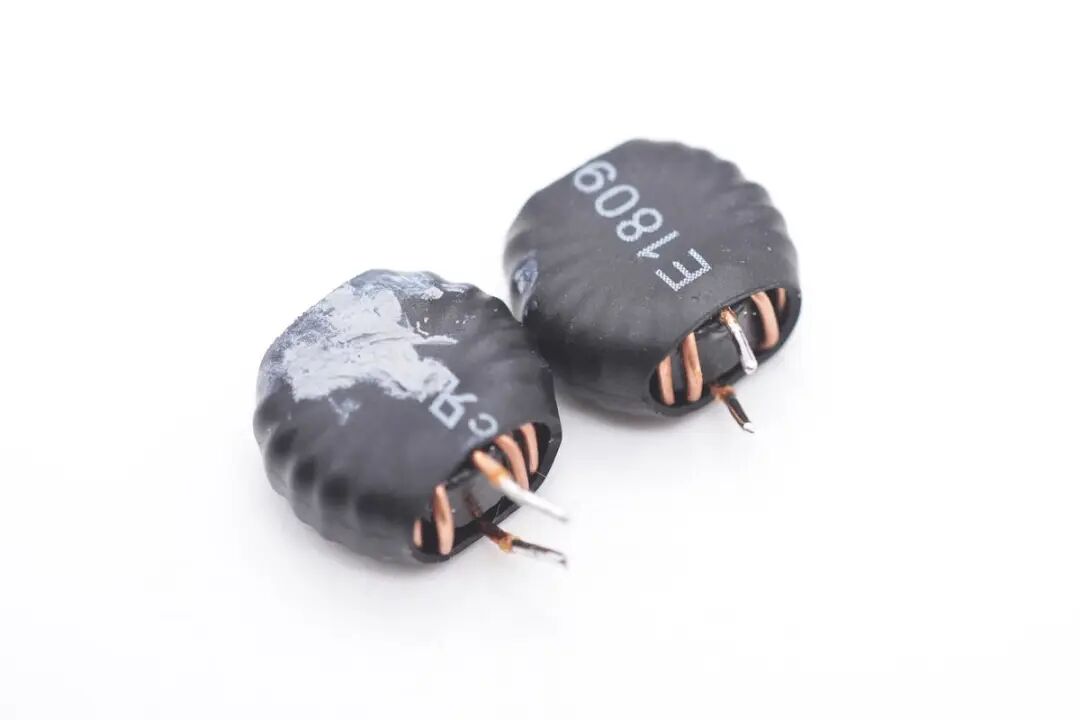

两颗降压电感特写，外套热缩管绝缘。

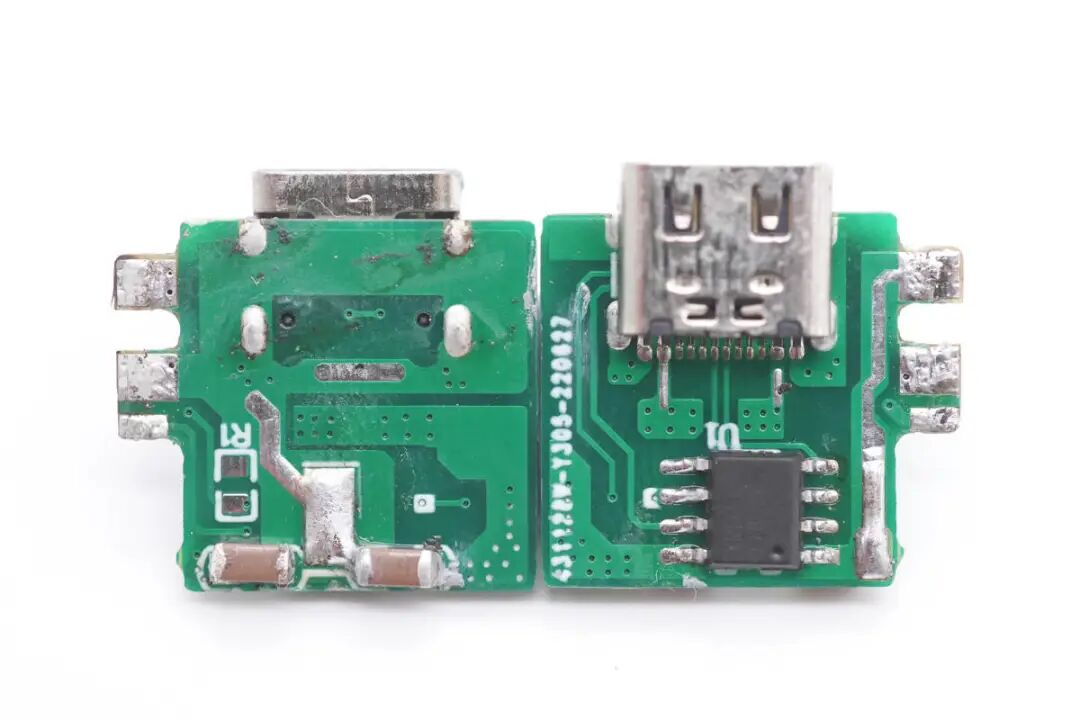

输出USB-C小板焊接协议芯片和MLCC电容，两块小板器件相同。

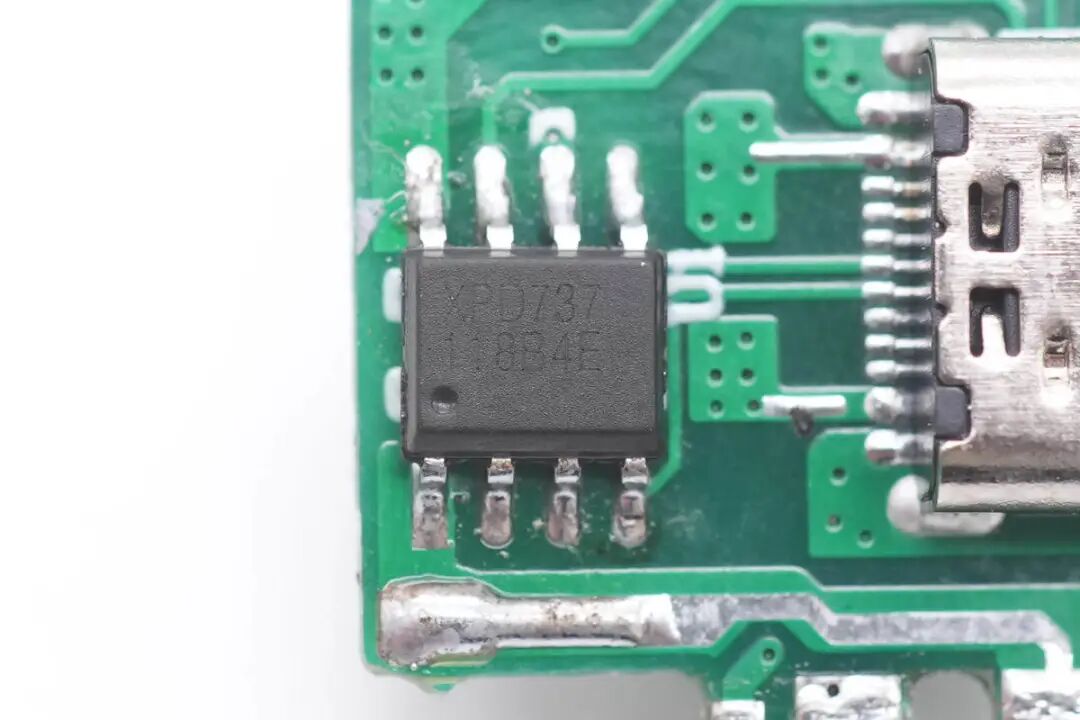

USB PD协议芯片采用云矽半导体XPD737，这款芯片已经通过了USB PD3.0认证，TID：3479。支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD和PPS等主流快充协议外，还支持小米CHARGE TURBO 27W协议，华为10V高压SCP协议。
XPD737内部集成 10mΩ VBUS 通路管，并且集成10mΩ电流检测电阻，支持完善的保护功能，降低外围元件数量，简化电路，降低成本。支持XPL-LINK多芯片通信，自动协调输出功率，采用ESOP8封装。

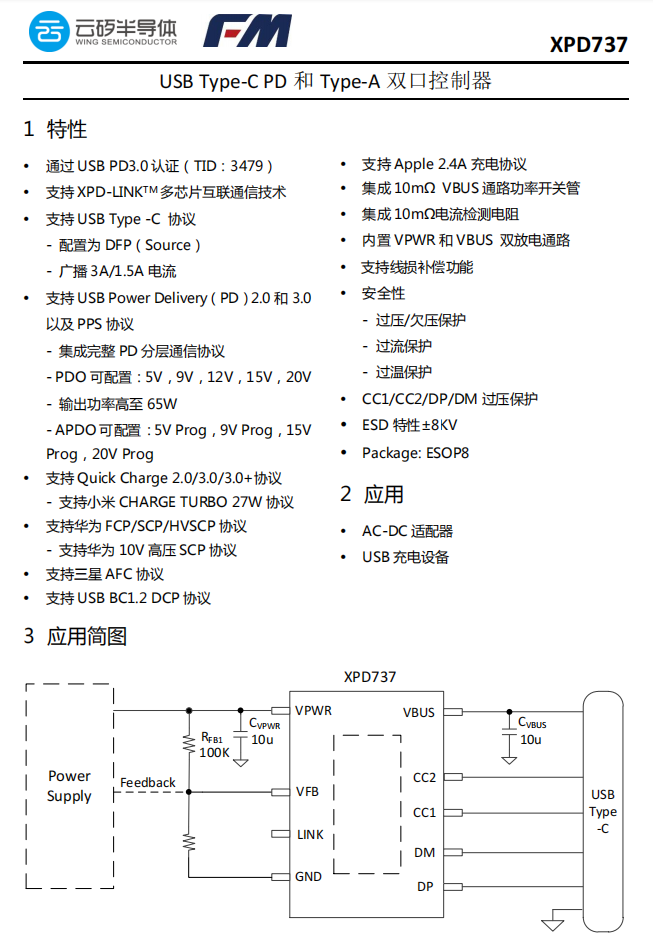

云矽半导体XPD737资料信息。
充电头网拆解了解到，云矽半导体XPD系列快充协议芯片已被公牛，贝尔金，联想，诺基亚，飞利浦，傲基，倍思，品胜，摩米士等多个品牌的数十款产品采用，抓住20W PD快充风口，富满集团云矽半导体单月PD协议芯片销量突破千万颗。
USB-C母座过孔焊接固定，黑色胶芯不露铜。

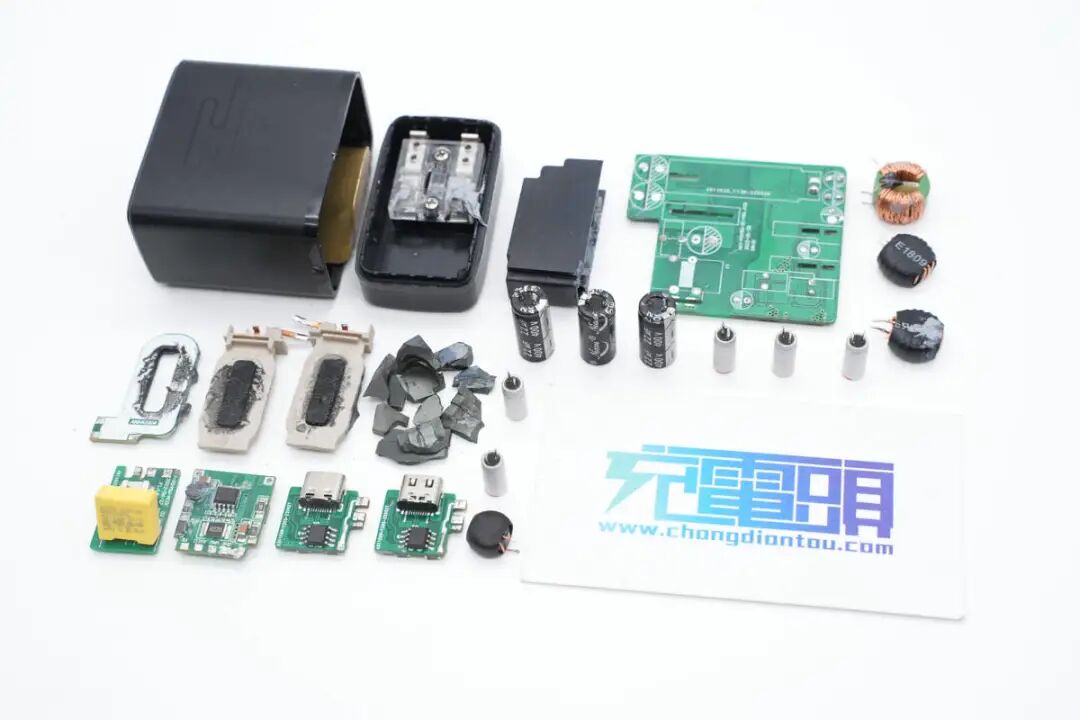

全部拆解一览，来张全家福。
充电头网拆解总结
充电头网通过拆解了解到，凯控源这款充电器内部采用了南芯的开关电源方案，使用南芯SC3022C初级主控芯片和南芯SC3503同步整流控制器，初级开关管和同步整流管均来自安海半导体，固定电压输出。输出通过两路独立的同步降压转换器进行降压，由云矽半导体XPD737协议芯片控制输出。
充电器内部采用了多块小板焊接组合的方式，提高内部空间利用率。充电器采用平面变压器，搭配塑胶塑封的次级线圈工艺。平面变压器磁芯套有塑料壳，小板涂有导热胶使用黄铜散热片为变压器和初级开关管进行散热。
