拓尔微TMI2286D+IM2406助力大功率USB PD应用智能功率分配方案设计

原创充电头网编辑部充电头网

收录于合集

前言

自2015年苹果推出 The new MacBook 以来，大功率 USB PD 充电在苹果 MacBook、iPad、iPhone 等产品线中逐渐铺开，极大地推动了大功率 USB PD 快充标准的发展，加速了大功率 USB PD 快充产品的普及。

不仅如此，越来越多的品牌也开始在产品中加入对大功率 USB PD 充电的支持，市场对大功率 USB PD 快充电源的需求日益增长，为第三方电源厂商带来了新一轮的发展机遇。拓尔微顺势而为，推出了 TMI2286D+IM2406 大功率 DC-DC 电源方案，下面充电头网为大家介绍一下此款方案的亮点。

拓尔微推出高效简洁的可支持100W的PD 智能功率分配方案

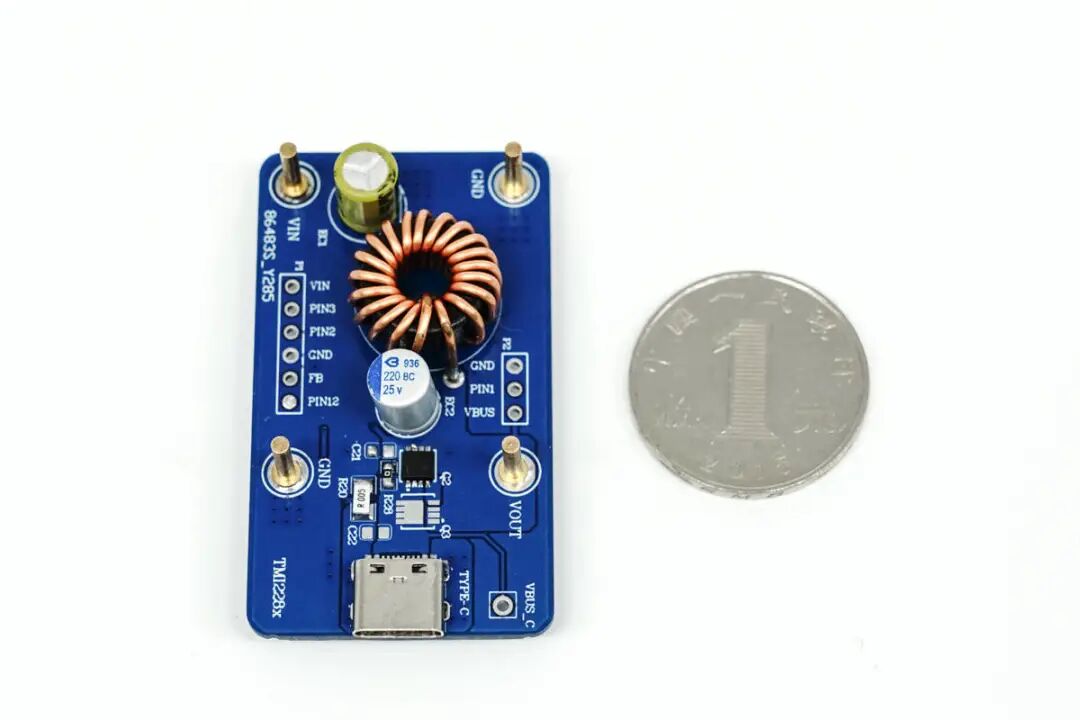

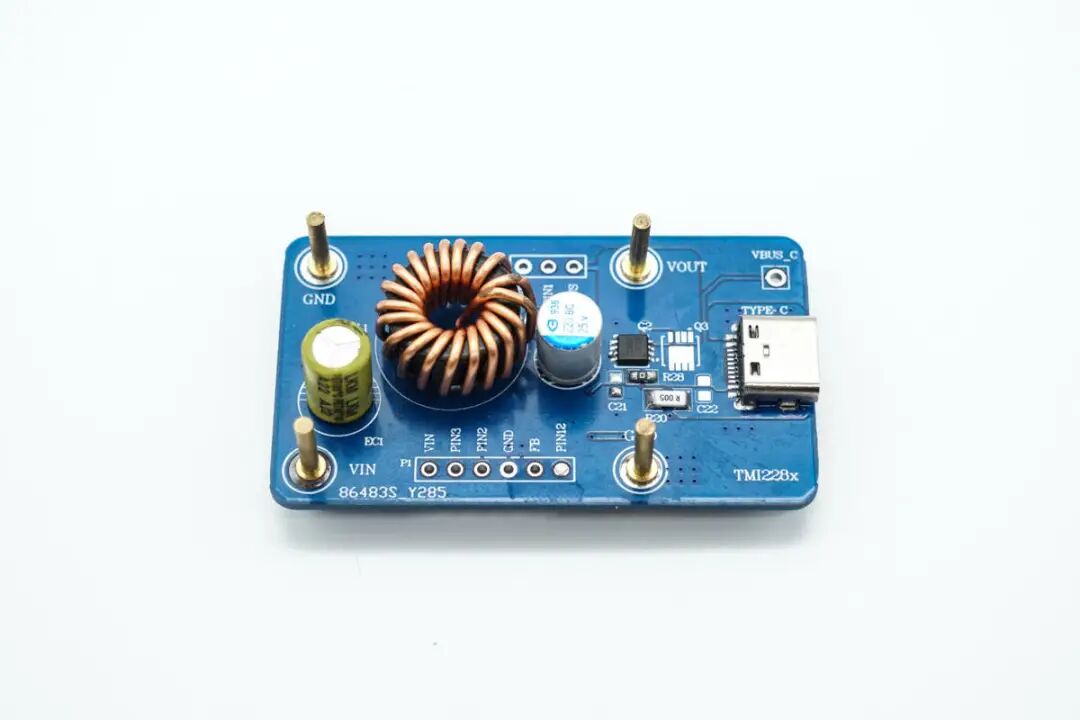

拓尔微推出TMI2286D+IM2406 PD应用智能功率分配方案

主要特色：

可支持100W功率输出，大电流输出（5A）

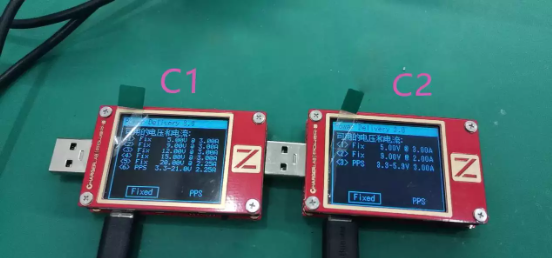

PD协议采用I2C通讯，支持智能功率分配方案
待机功耗低，出色的效率表现（99%）
外围简洁，不需要外部分配功率MCU
搭配拓尔微DC-DC，支持100% 占空比，转换压降较低

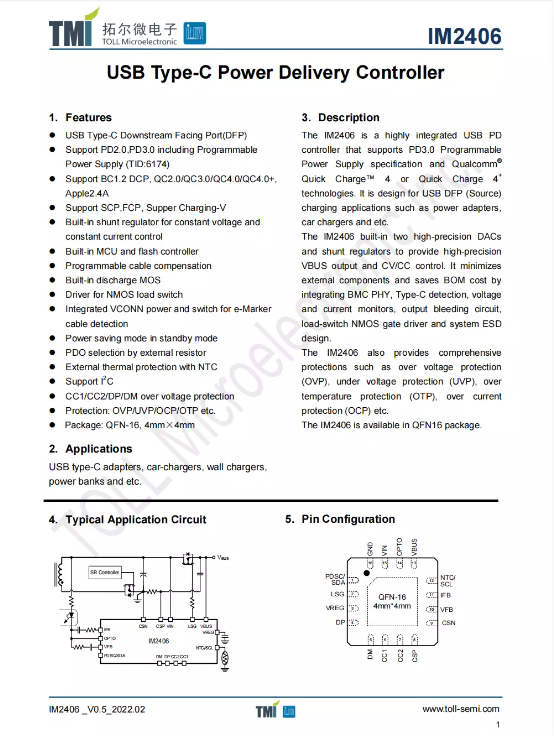

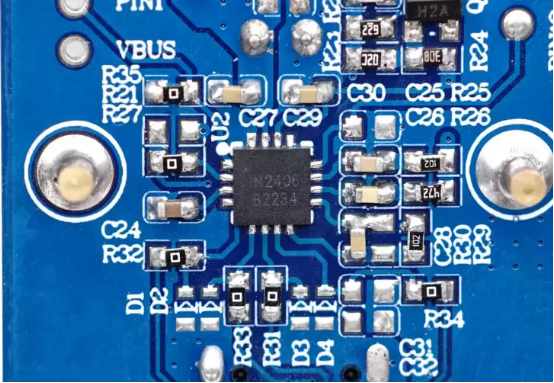

拓尔微 IM2406 是一款高度集成的 USB PD 控制器；支持 PD3.0/PPS （并取得TID:6174)、PD2.0、QC2.0/QC3.0/QC4.0/QC4.0+、FCP、SCP等快充协议；采用 QFN16封装；针对 USB DFP(Source) 充电应用而设计，适用于电源适配器、车载充电器等产品中。

拓尔微 IM2406 可支持单C口 100W功率输出；其主要特点：

内置MCU和32kB flash，可轻松实现反复擦写和在线升级；

支持I2C接口实现多机互联；

两路11-bit DAC提供高精度CC/CV输出；

支持外部电阻设置6组不同PDO输出；

集成外挂NMOS开关的驱动和VBUS放电功能；

支持VCONN和e-Marker检测；

CC1/CC2耐压30V以上；

CC1/CC2/DP/DM卓越ESD设计无需外加RC即可过BMC认证和HBM 8kV。

拓尔微 IM2406 内置两个高精度 DAC 和分流稳压器，提供高精度 VBUS 输出和 CV/CC 控制。芯片内部集成 BMC PHY、Type-C 检测、电压和电流监视器、输出泄放电路、负载开关 NMOS 栅极驱动器和系统 ESD 设计，最大限度地减少外部组件，以节省 BOM 成本。

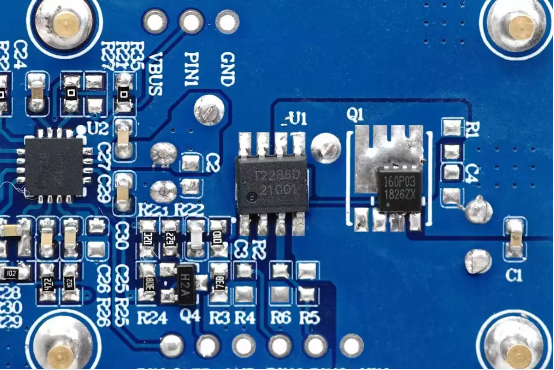

搭配拓尔微大功率DC-DC TMI2286D

拓尔微 TMI2286D 是一款支持 4.5V~30V 宽输入电压、高效率有源 CC 降压 DC-DC 转换器，可在 CV（恒定输出电压）模式或 CC（恒定输出电流）模式下工作。TMI2286D 在 5V 输出时提供高达 3.5A 的典型输出电流，可以获得最大 100% 的占空比。

充电头网总结

作为快充市场的重要组成部分，DC-DC 电源在氮化镓多口快充、车充、充电宝、户外电源、电动工具等众多领域都发挥着不可或缺的作用。拓尔微此次推出的 TMI2286D+IM2406 DC-DC电源方案，具备高集成度、适配性强、内置多重保护等优势，有助于大功率电源产品普及。
