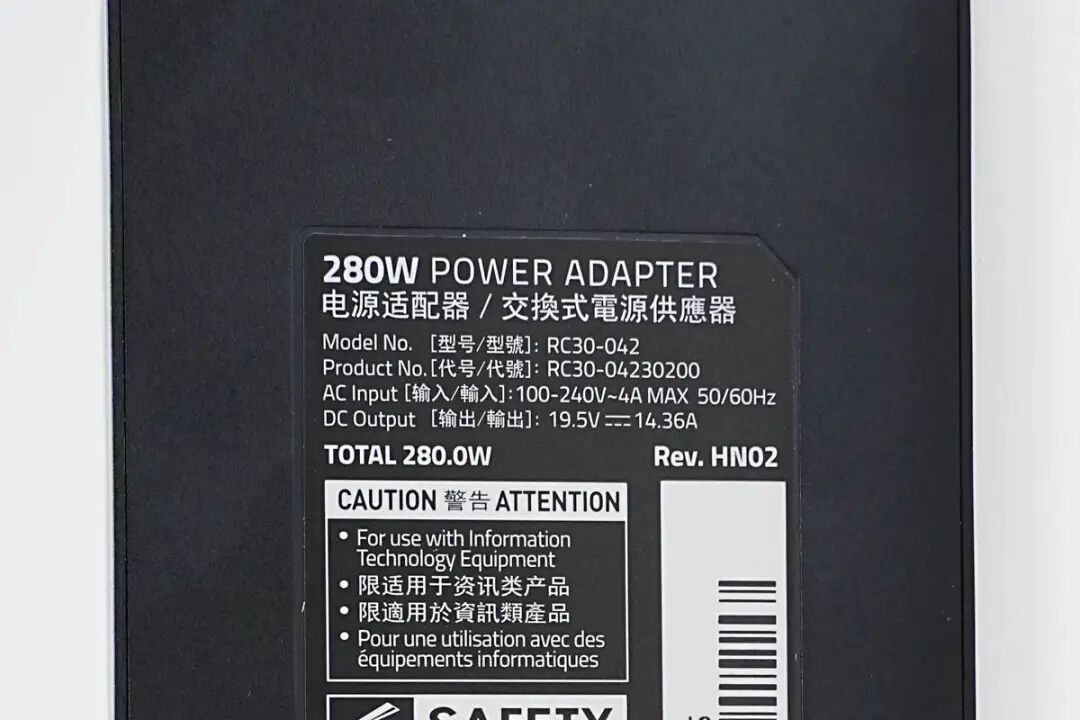

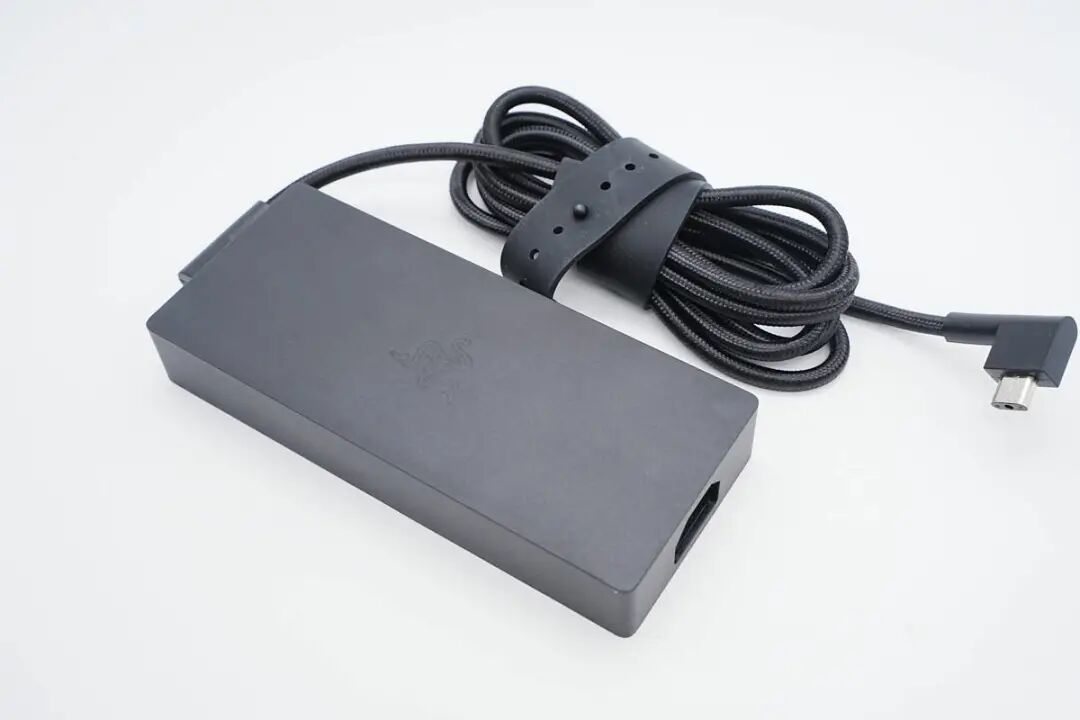

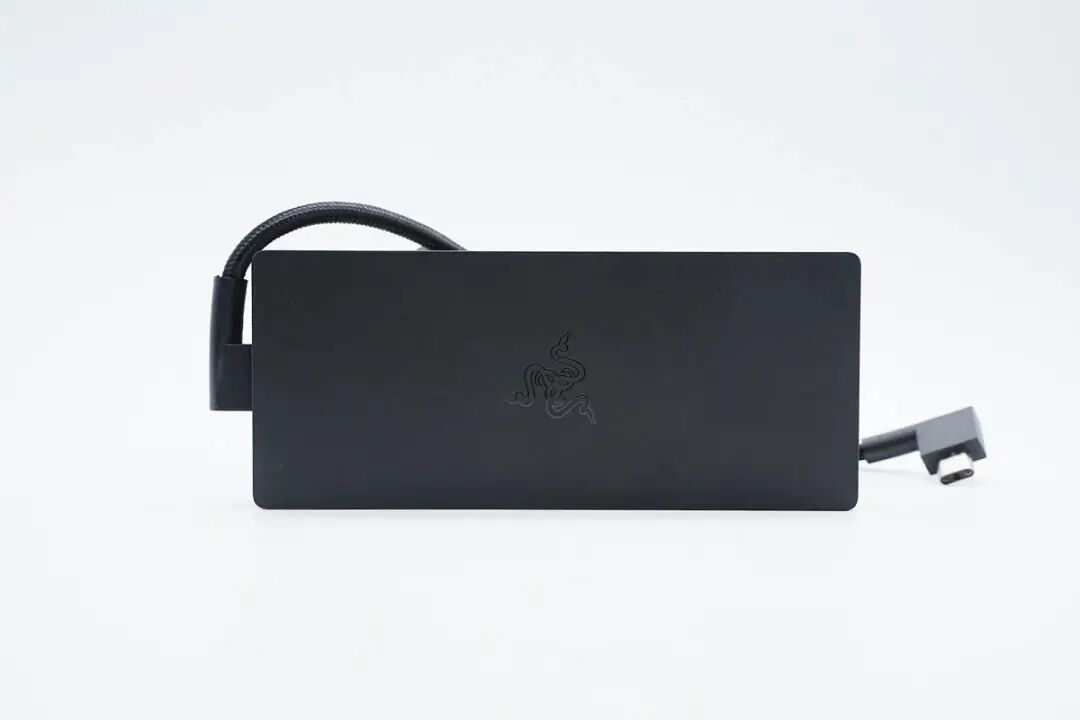

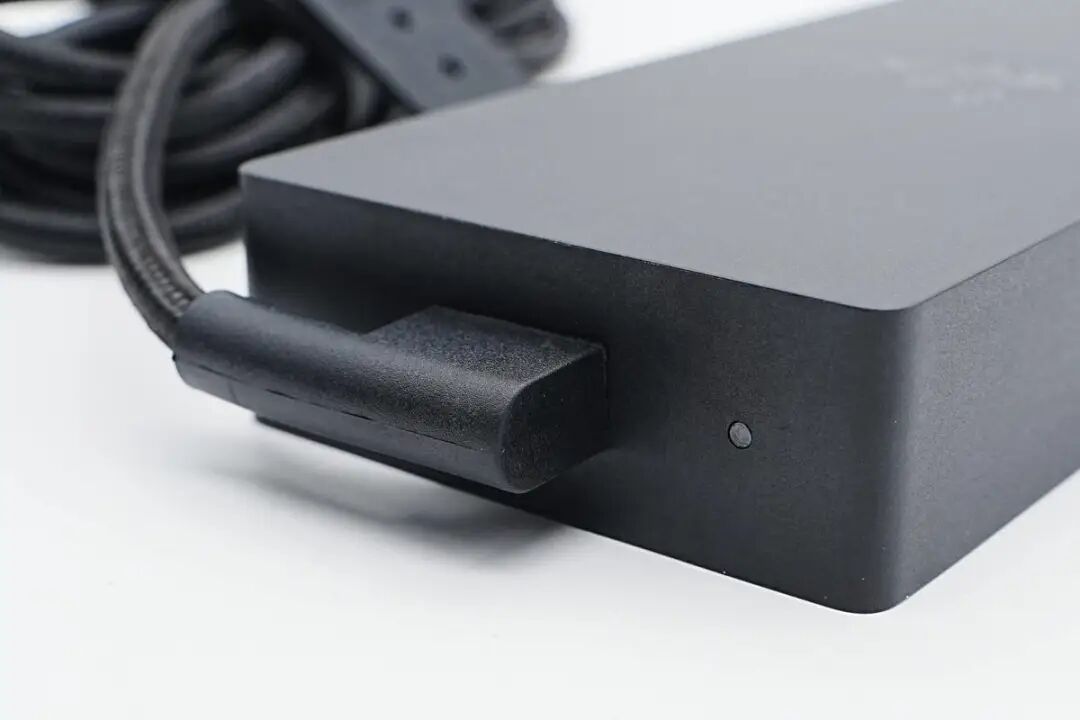

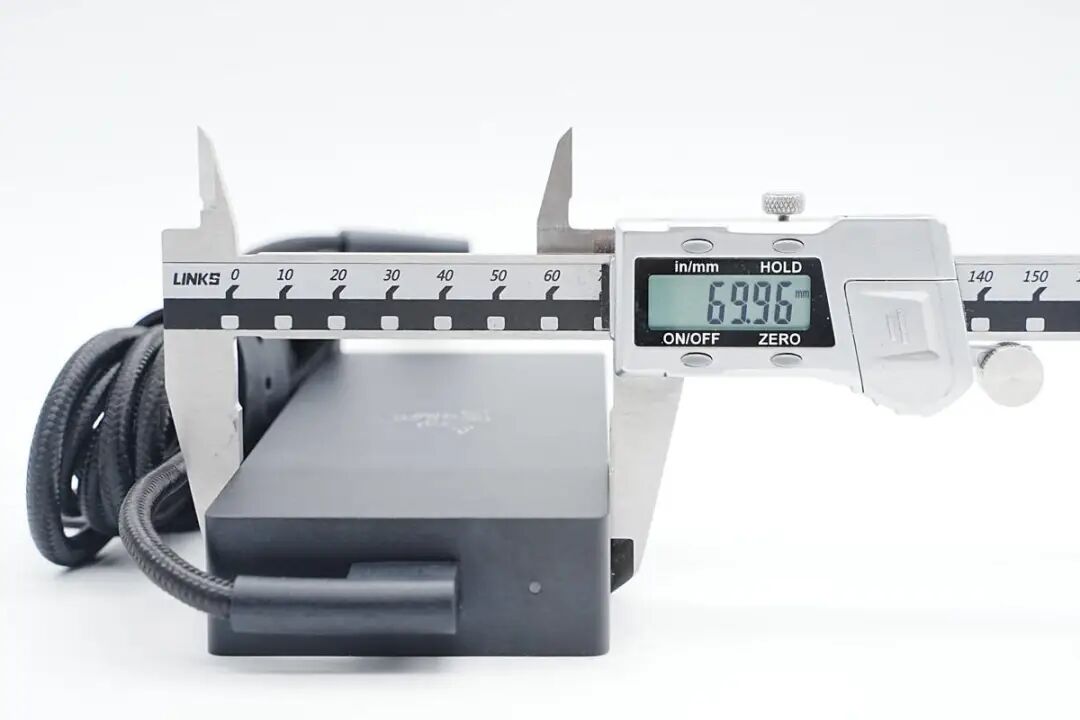

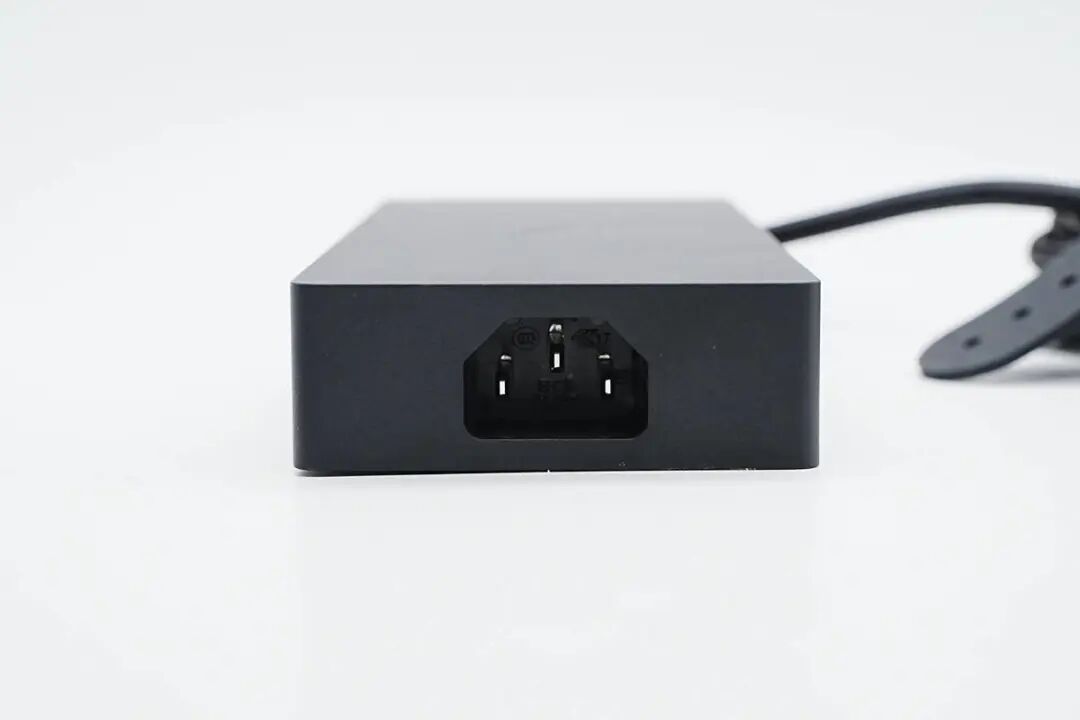

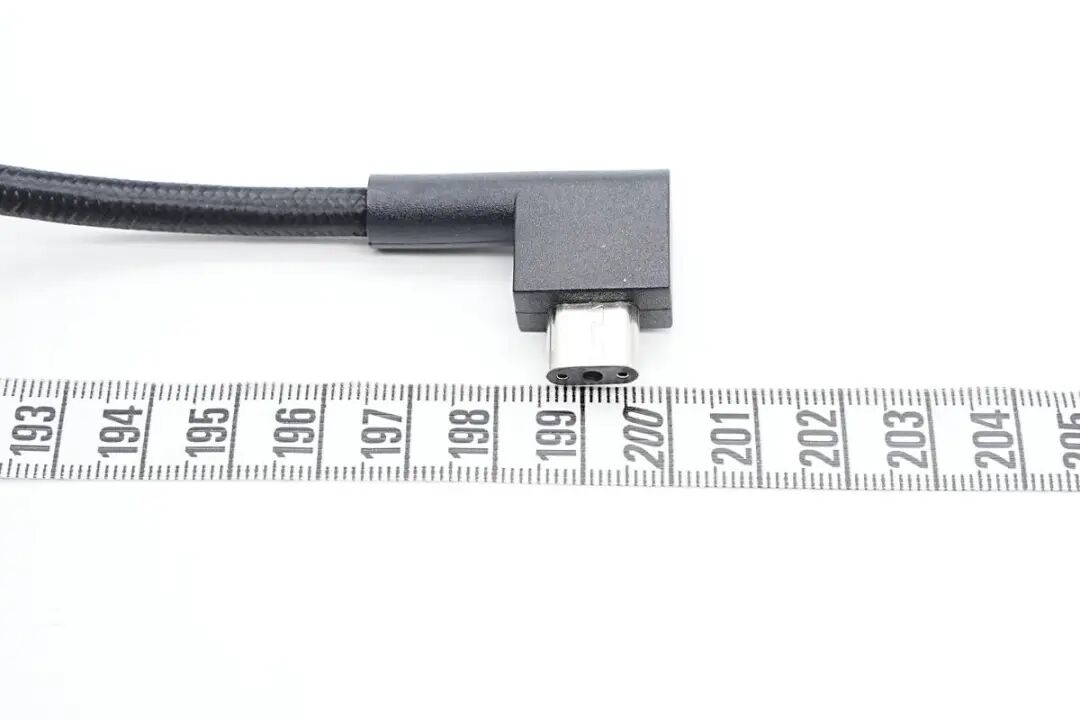

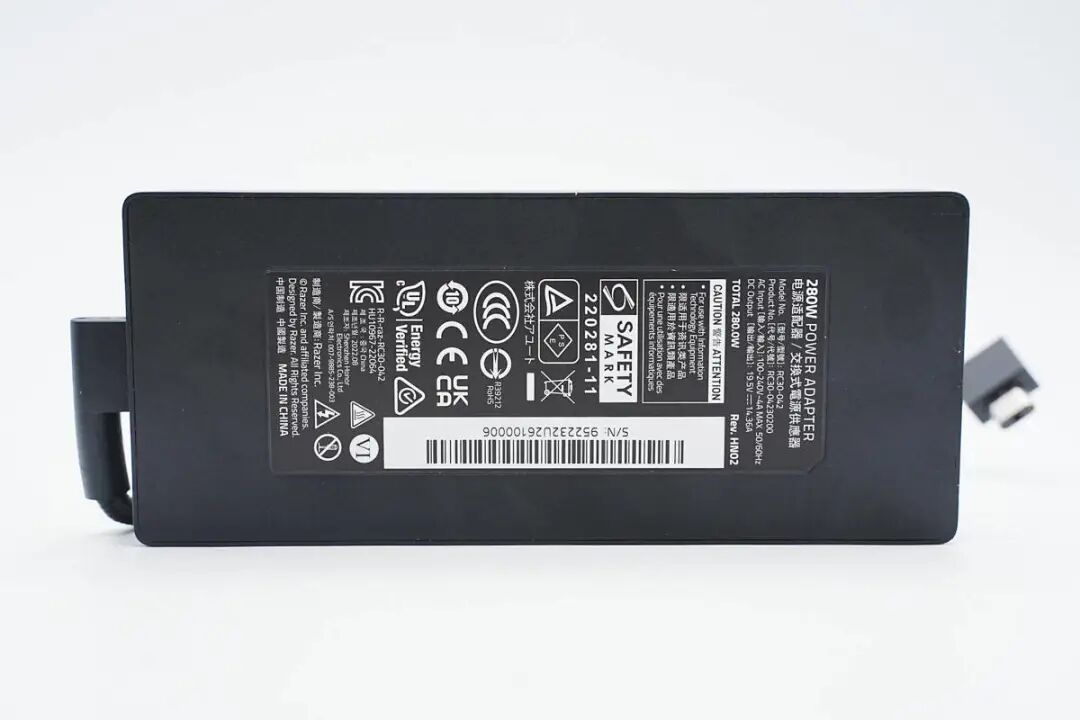

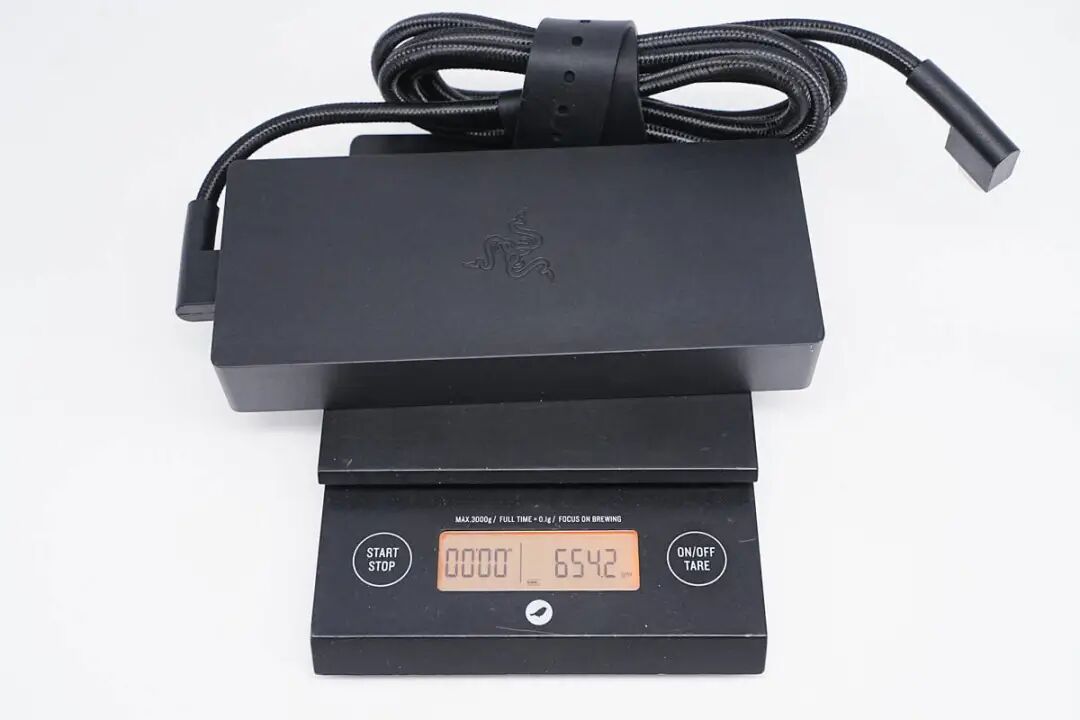

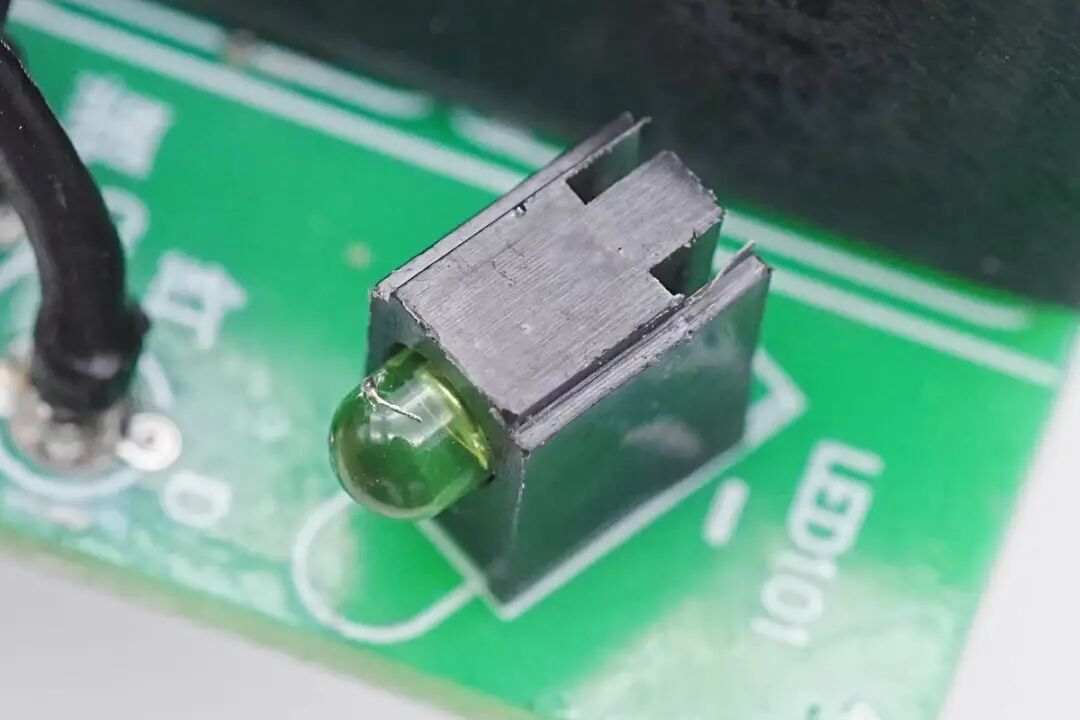

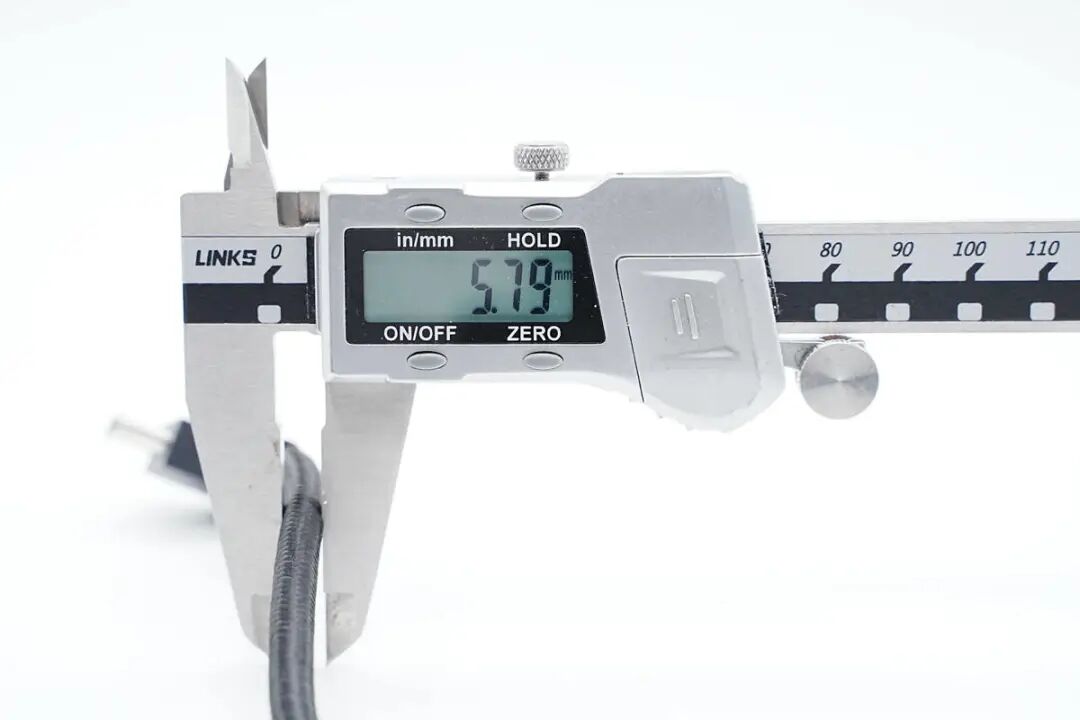

Razer雷蛇是知名的游戏硬件厂商，旗下产品包括高性能游戏外设和Razer Blade灵刃系列笔记本电脑。本次拆解的产品是雷蛇灵刃系列笔记本的一款电源适配器，内置GaN Systems氮化镓器件，体积得到了很好的控制，相比传统的电源体积更小。这款适配器具备280W的输出能力，能够为高性能处理器和显卡提供充足而稳定的电力供应，带来优秀的游戏体验。下面充电头网就对这款电源适配器进行拆解，一起来看看内部的设计和用料。适配器为经典样式设计，电源线可拆卸，机身直板造型外壳磨砂处理，输出线缆采用橡胶带捆扎，而且是黑色编织线，更加耐脏耐用。底部贴有适配器铭牌，通过了CCC、CE、UKCA、UL、PSE、KC等安规认证，还通过了VI级能效认证，铭牌显示该适配器由国内老牌电源企业欧陆通制造。适配器型号为RC30-042，支持100-240V~50/60Hz 4A输入以及19.5V14.36A输出。另一端输出线缆做了90°弯折设计，方便使用，此外旁边设有一颗LED指示灯。线缆端头特写，并不是USB-C接头，为雷蛇笔记本专用的连接器。

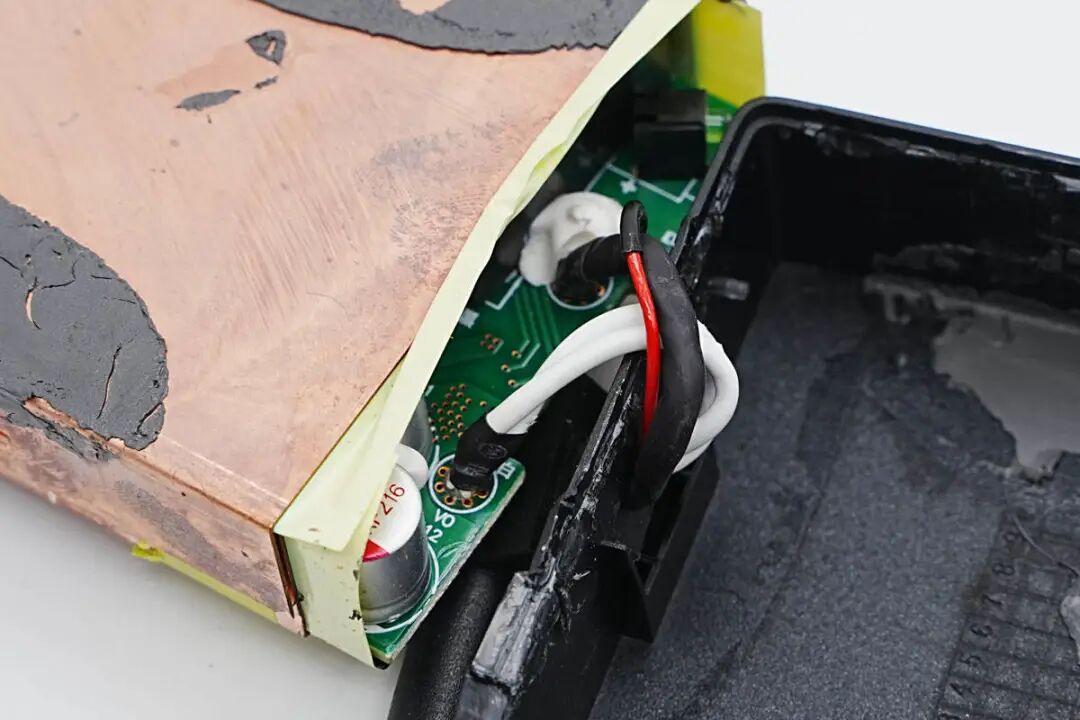

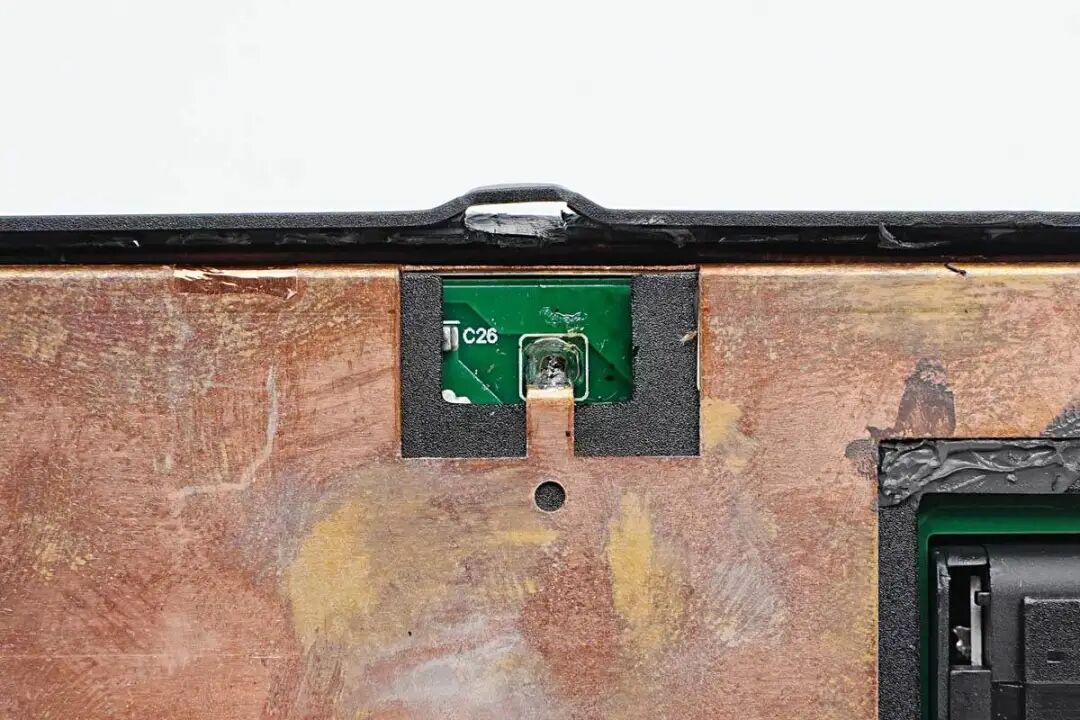

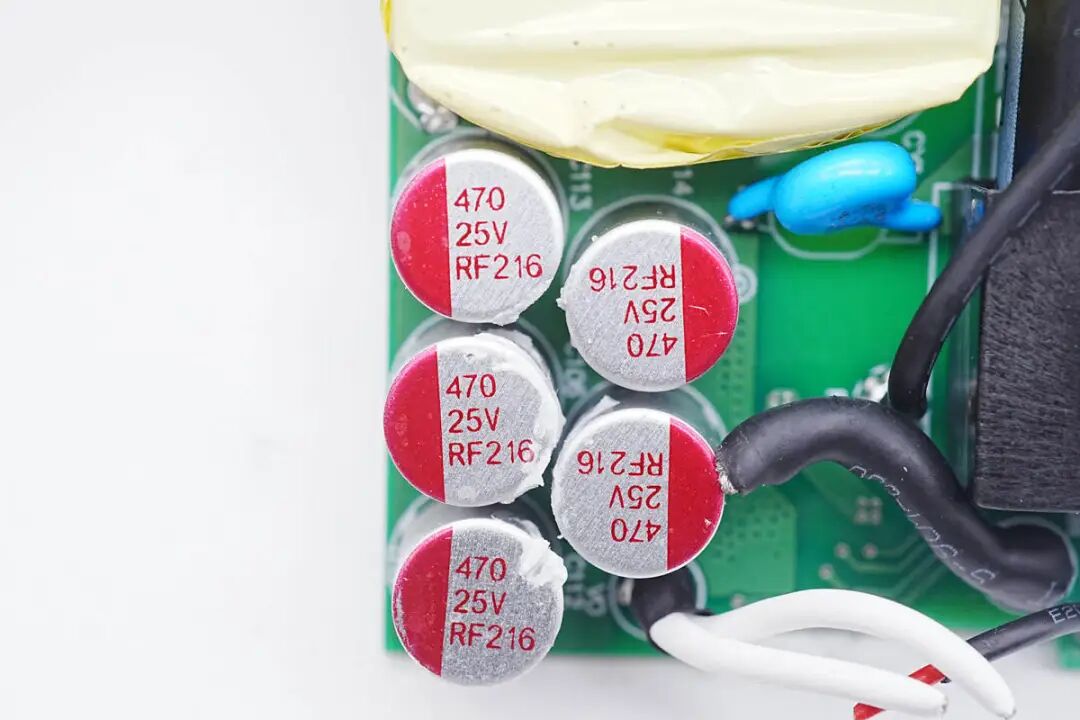

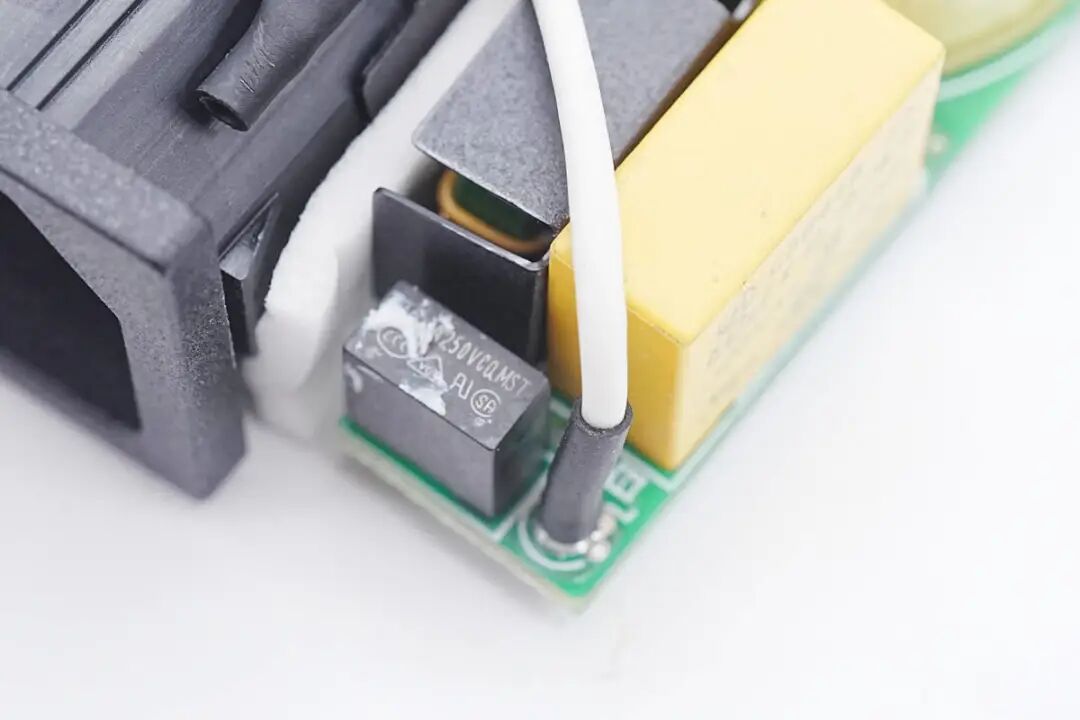

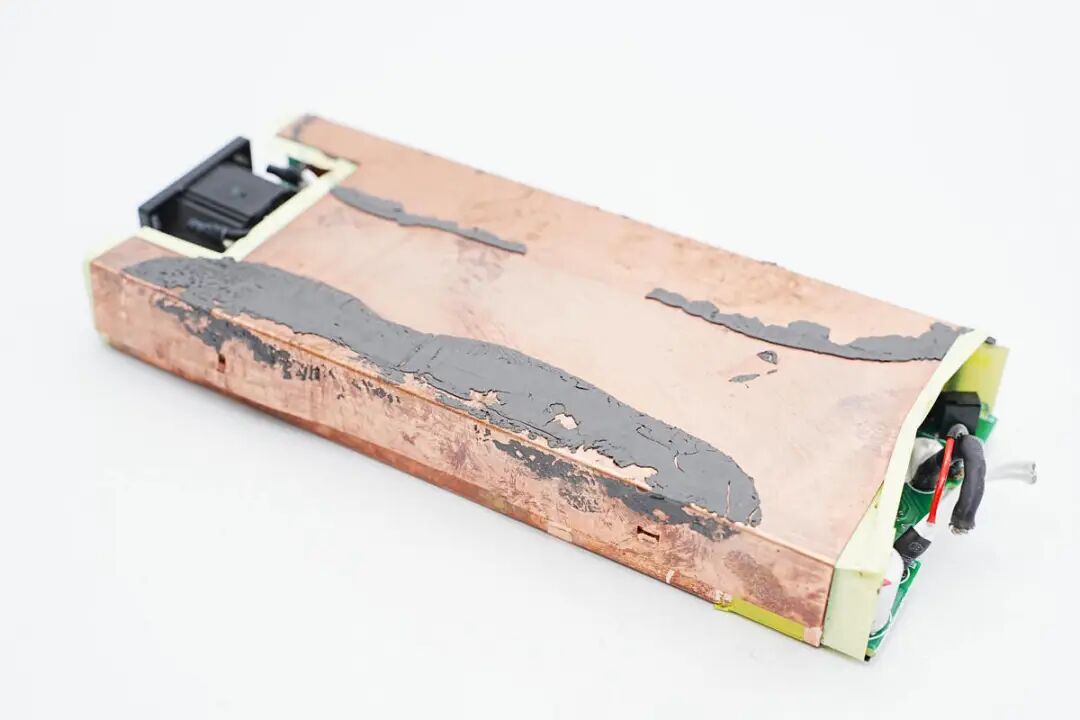

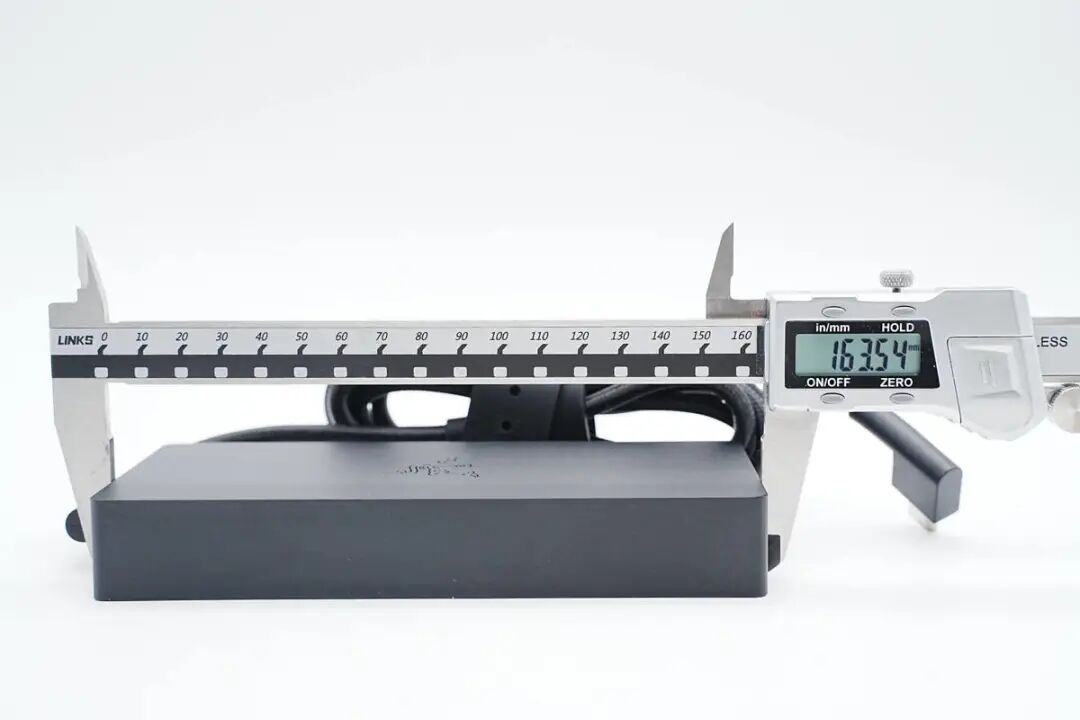

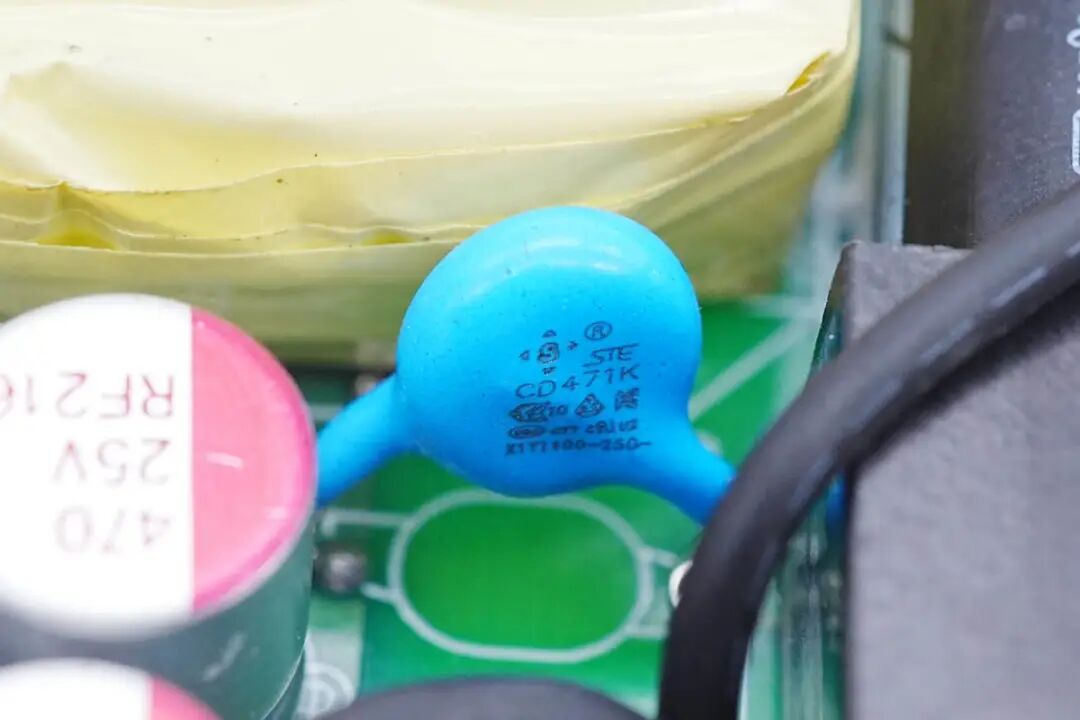

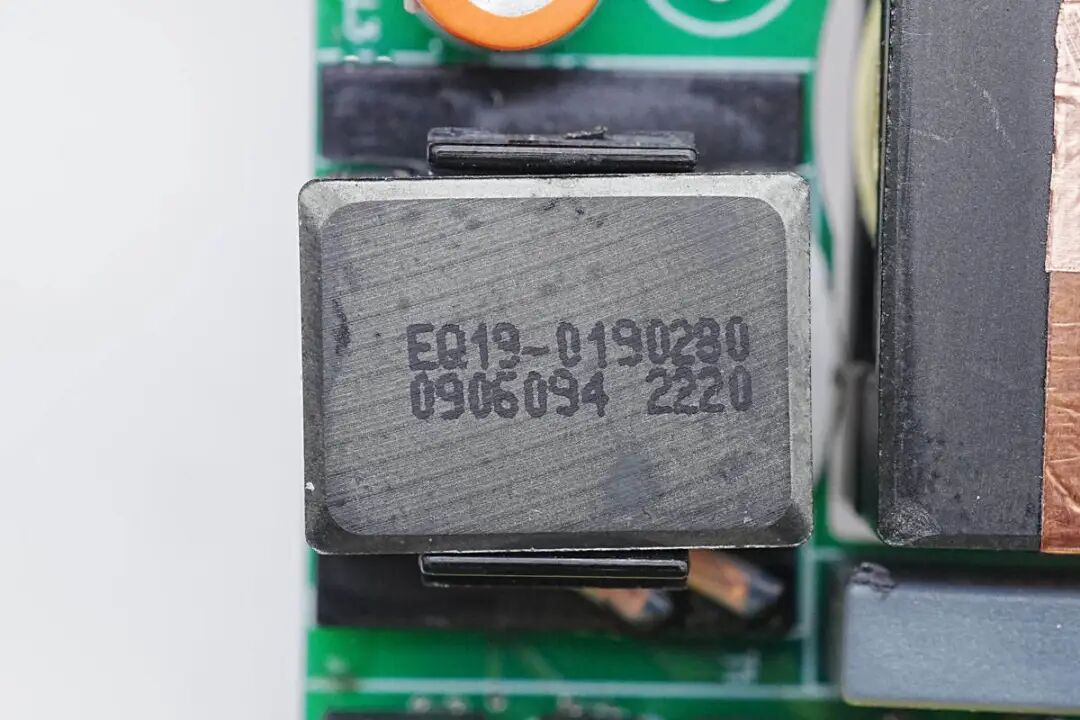

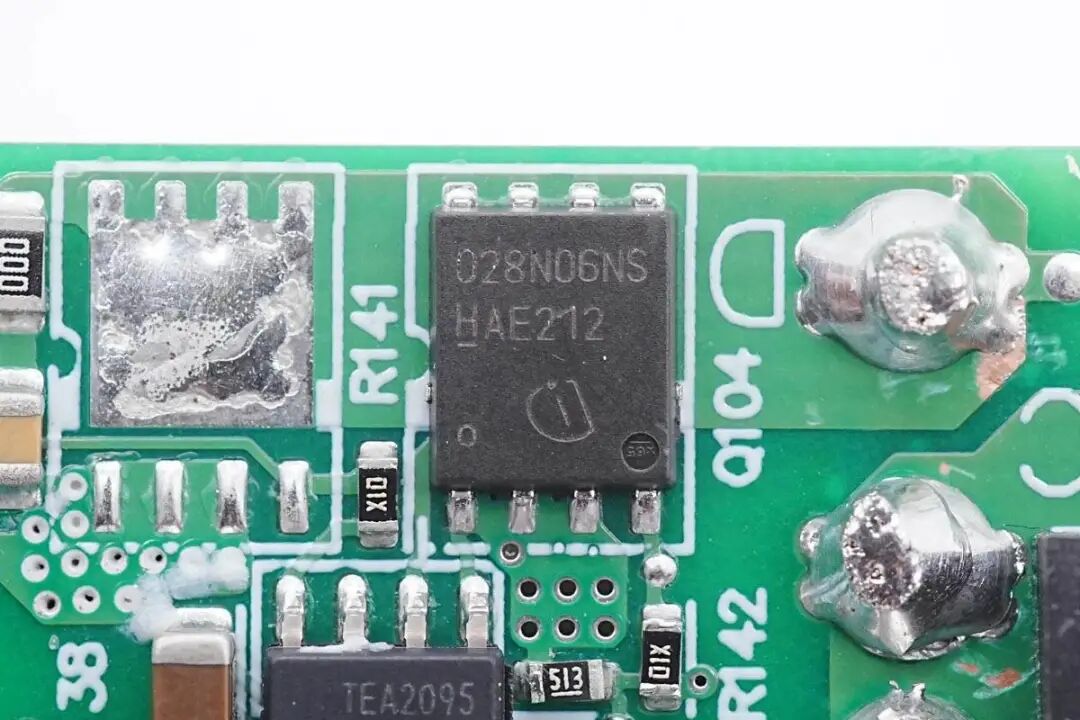

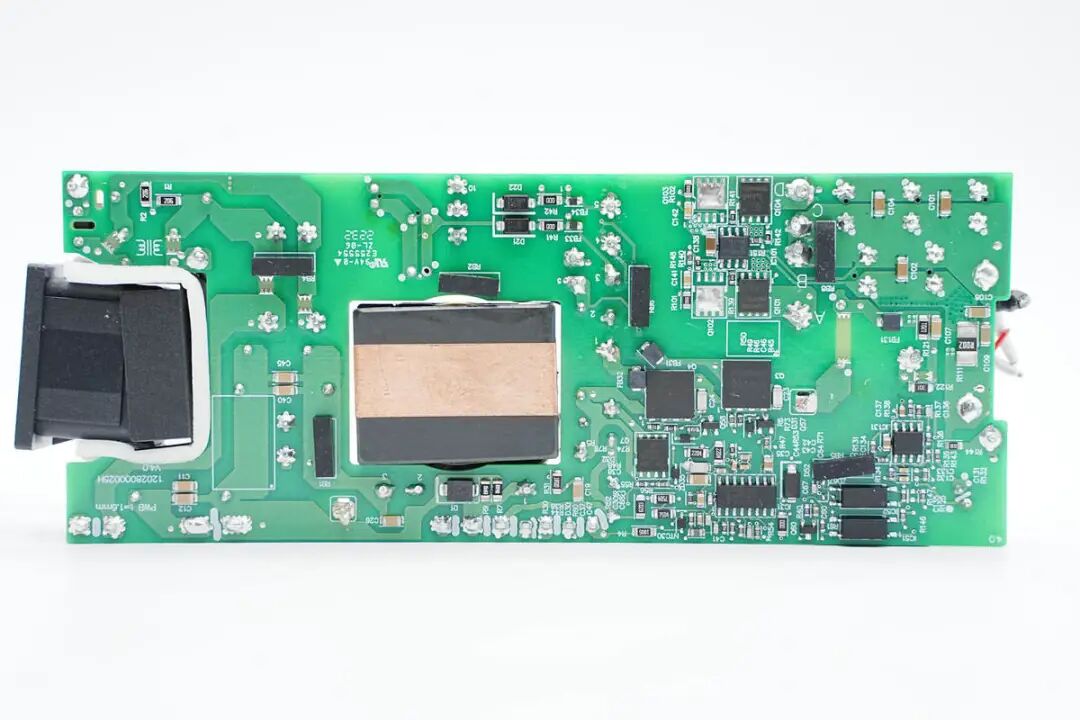

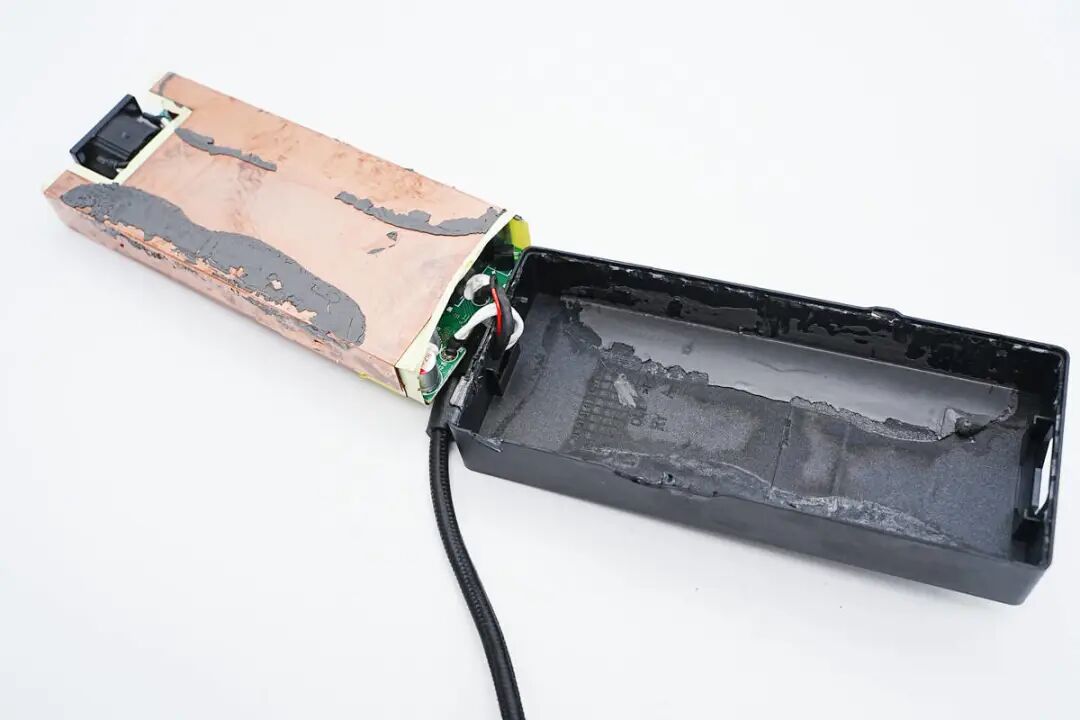

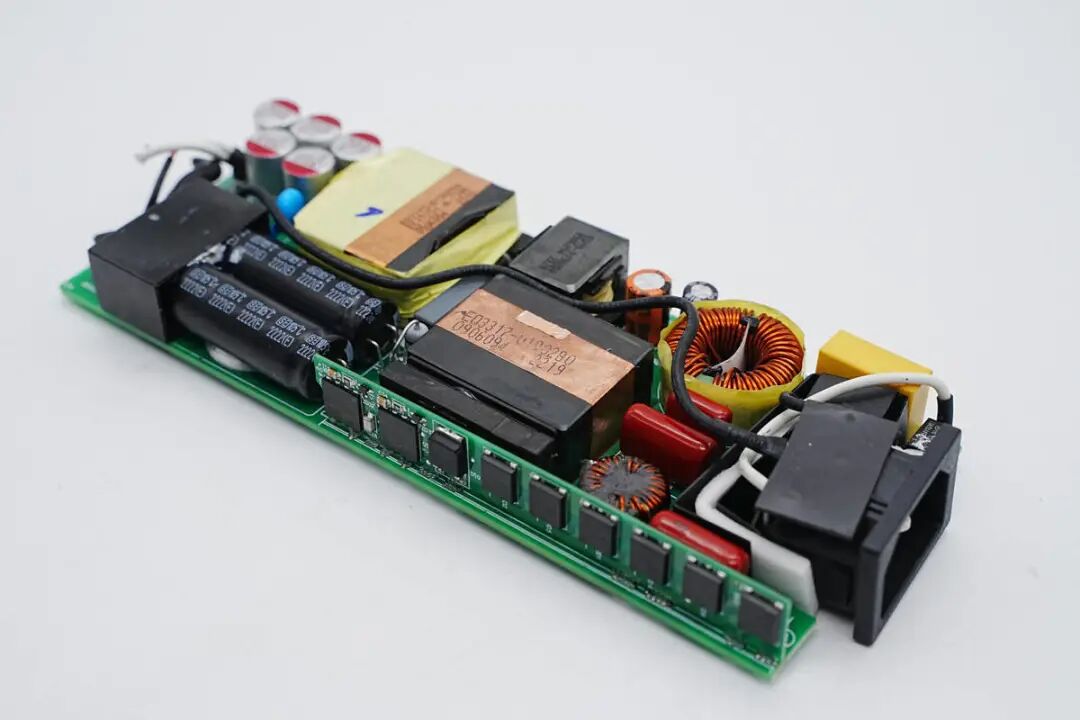

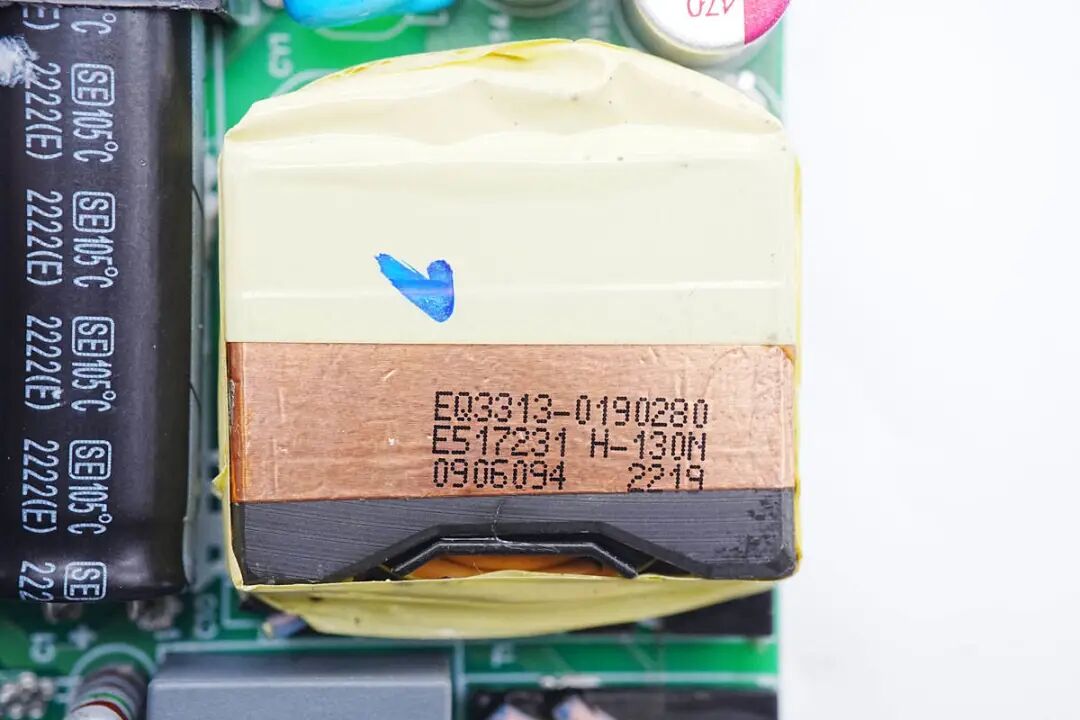

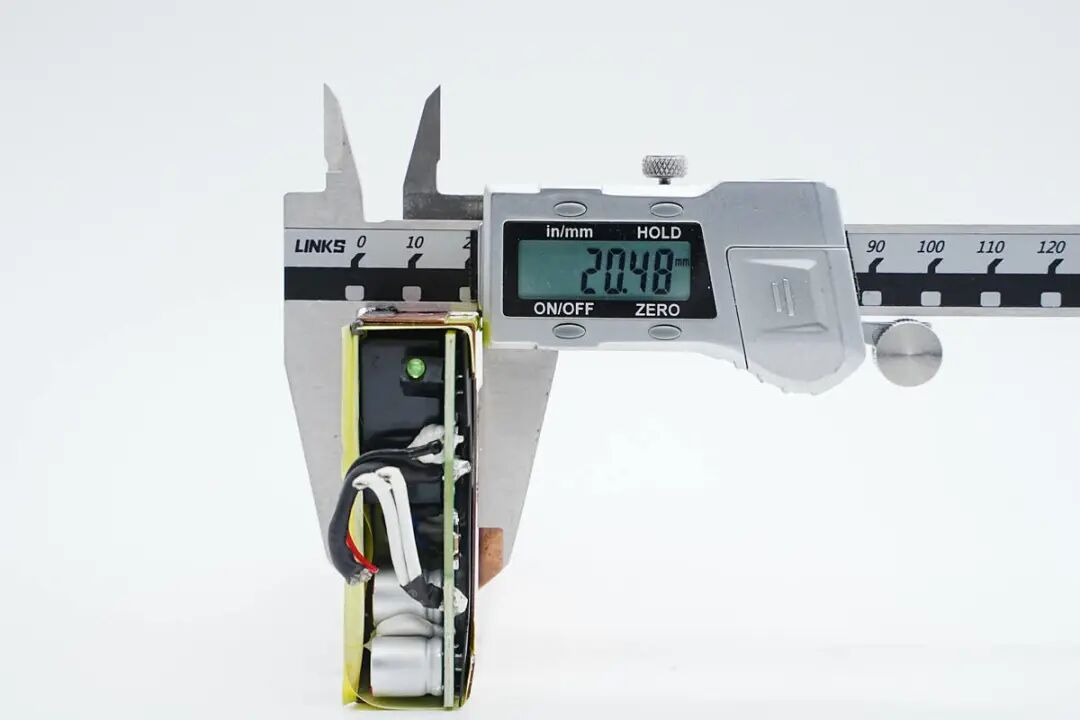

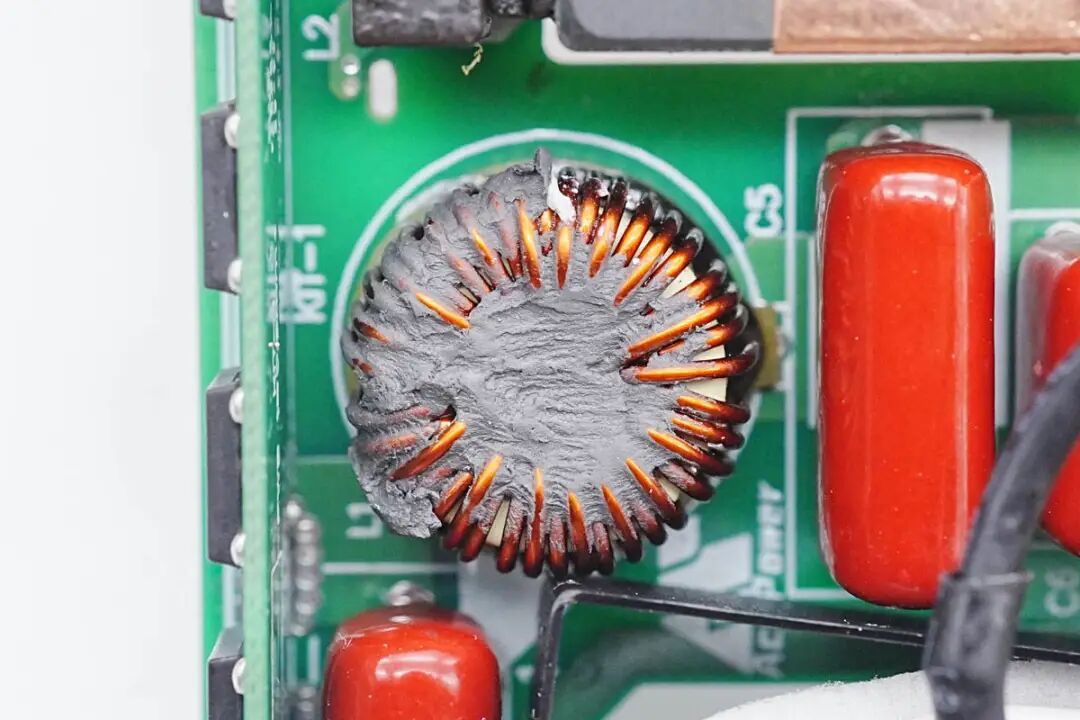

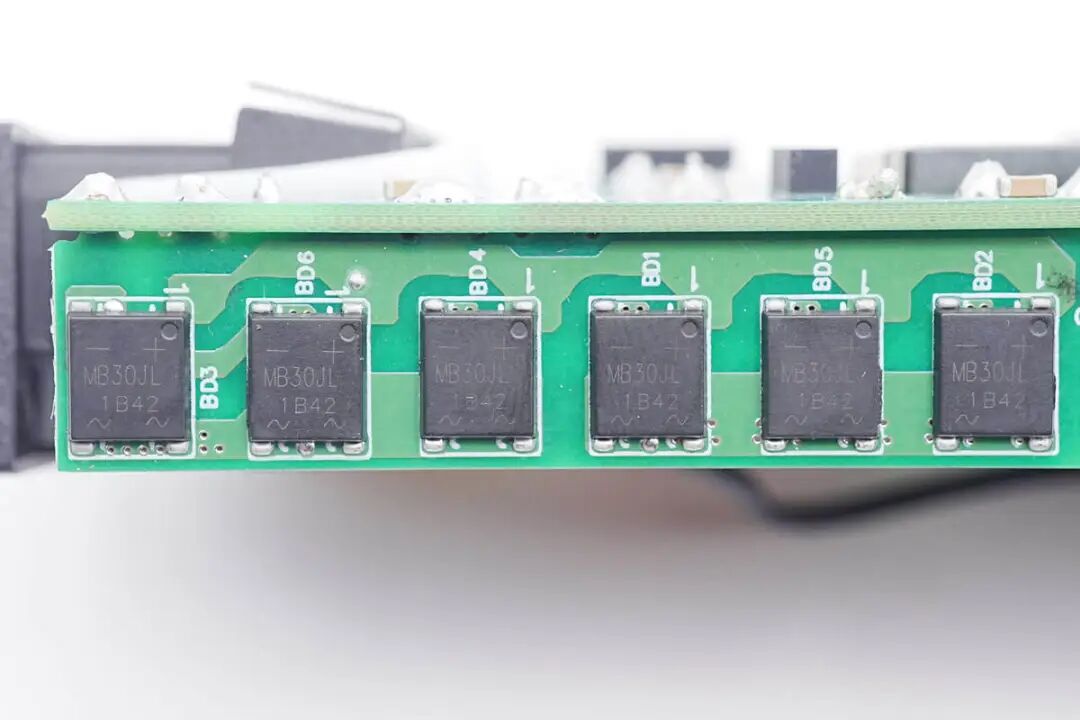

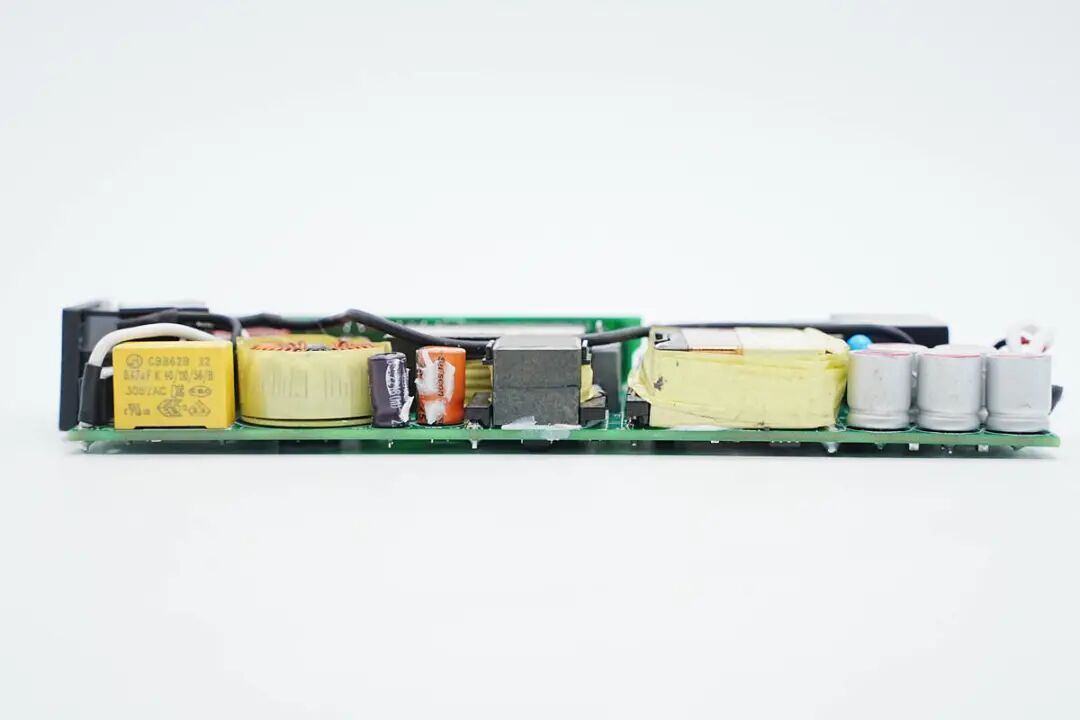

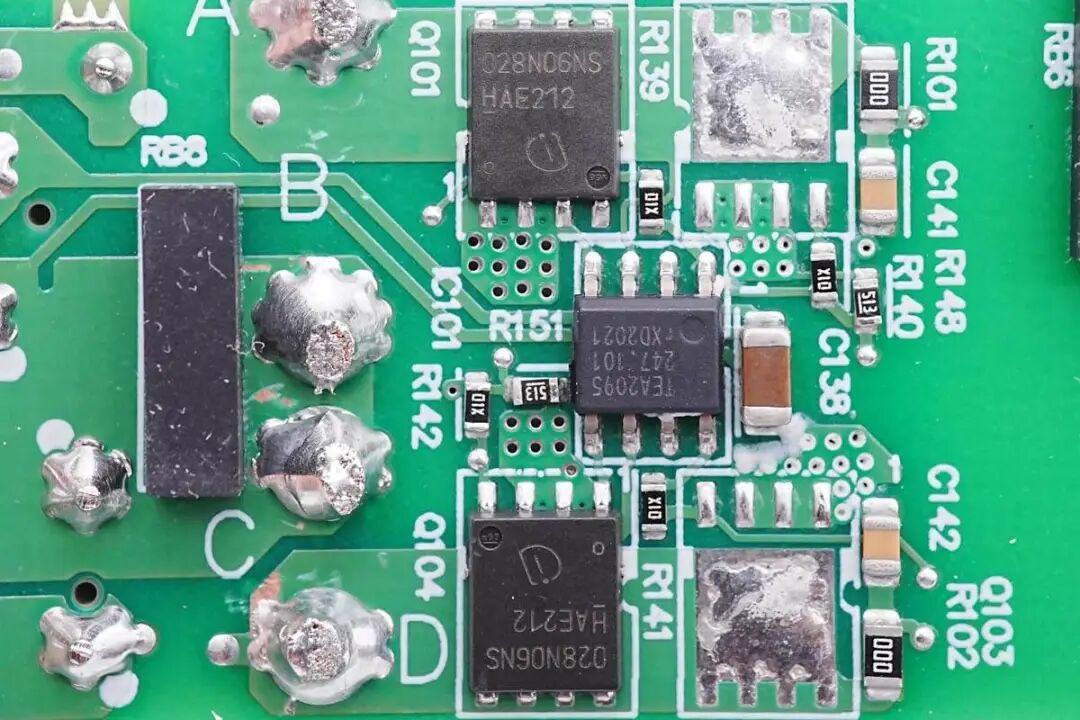

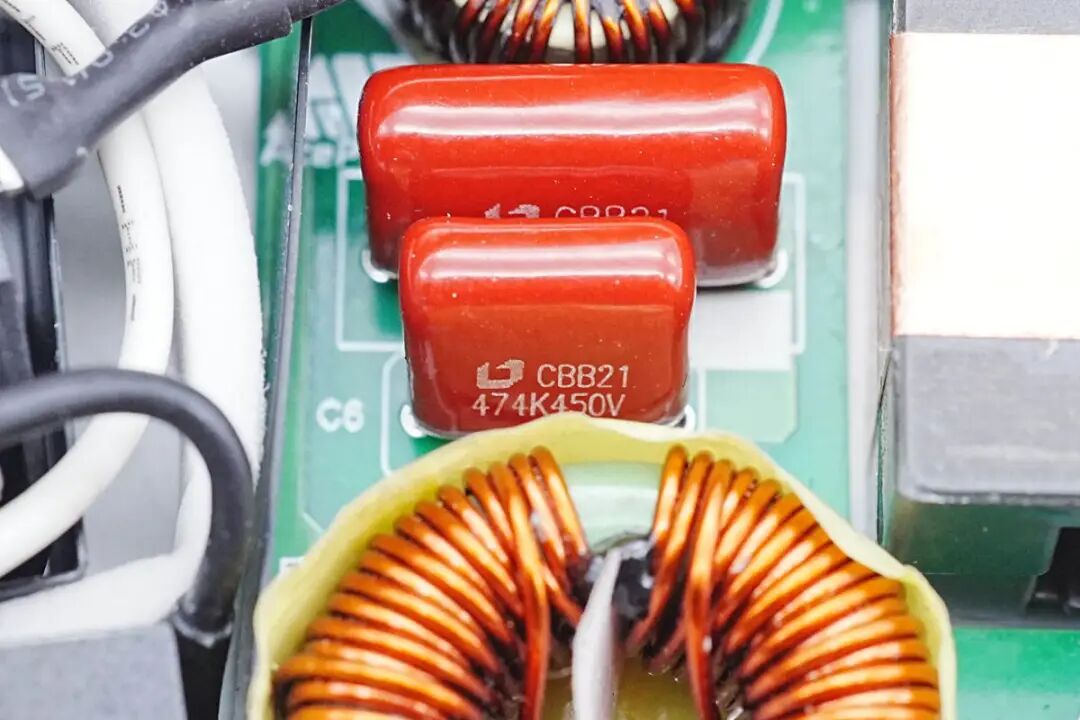

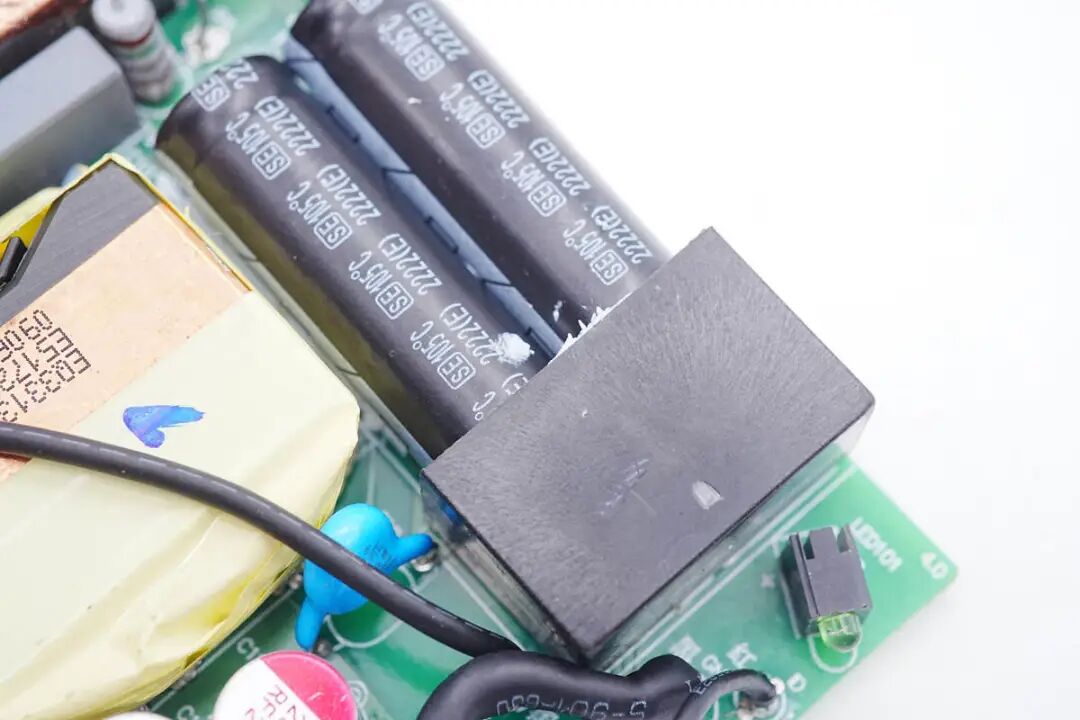

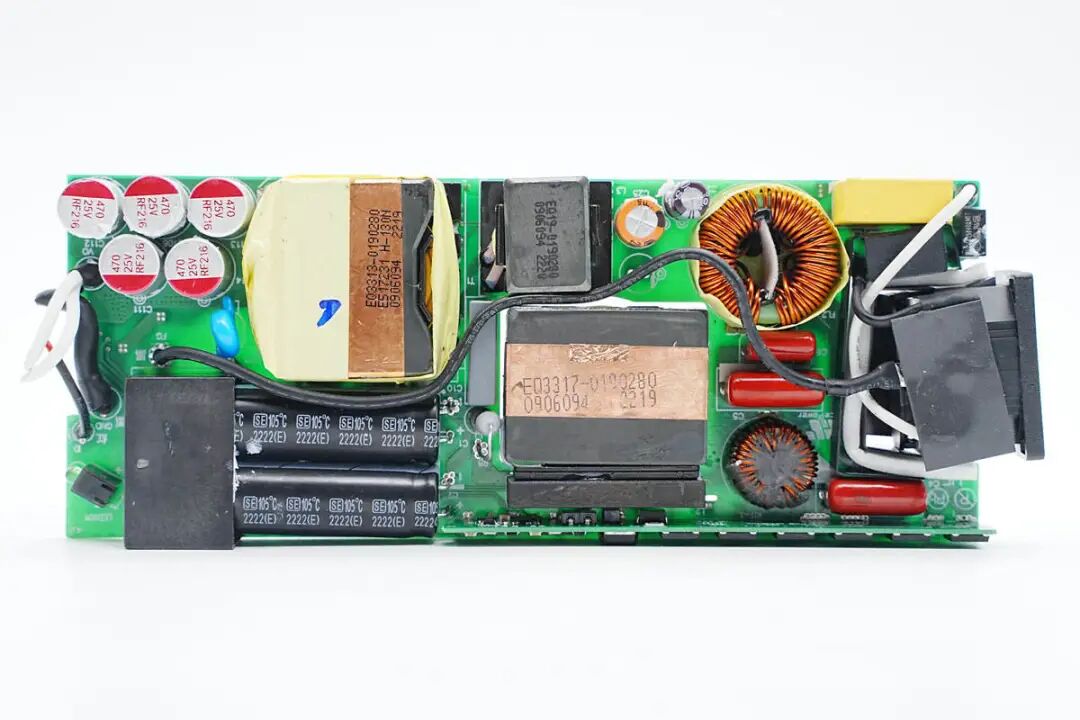

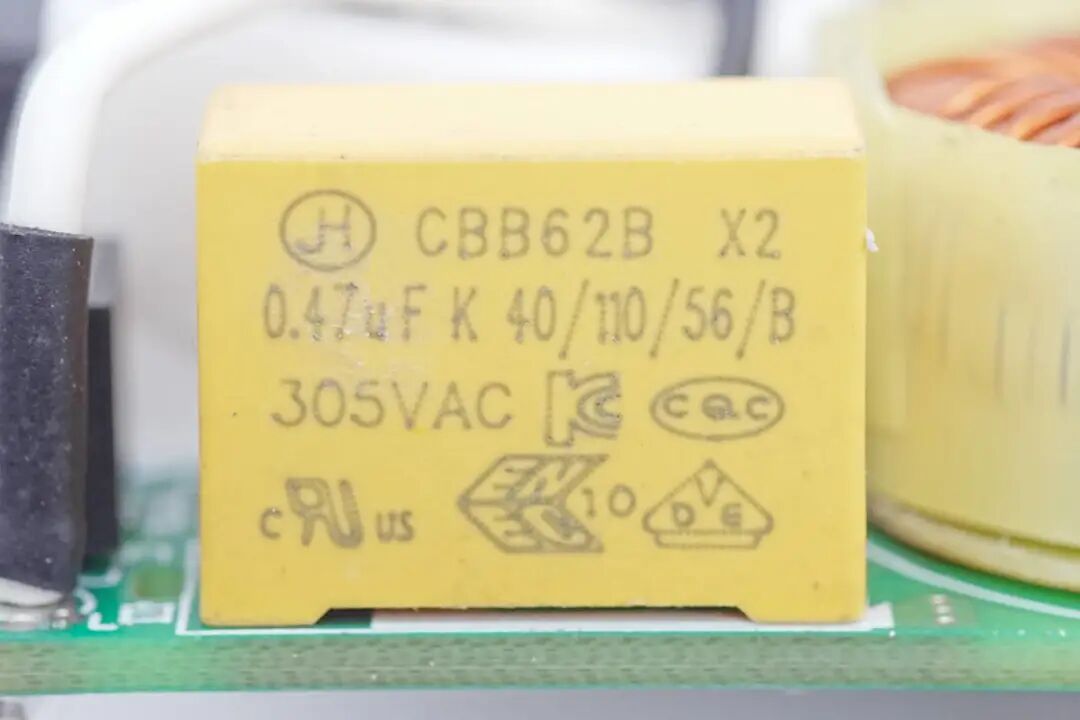

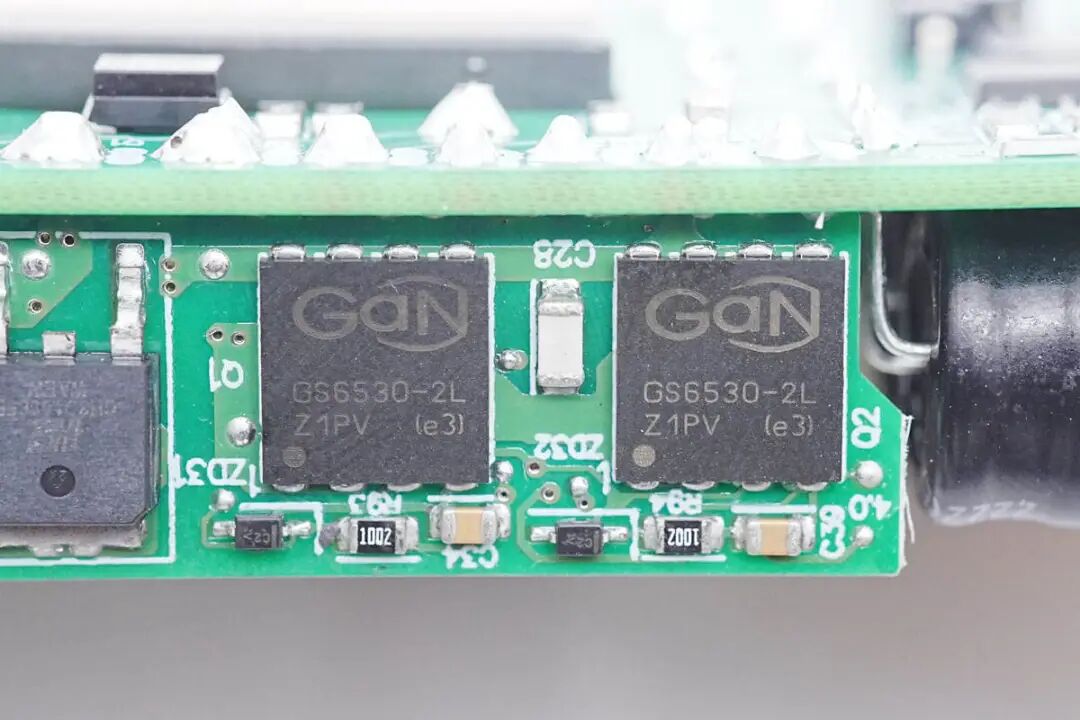

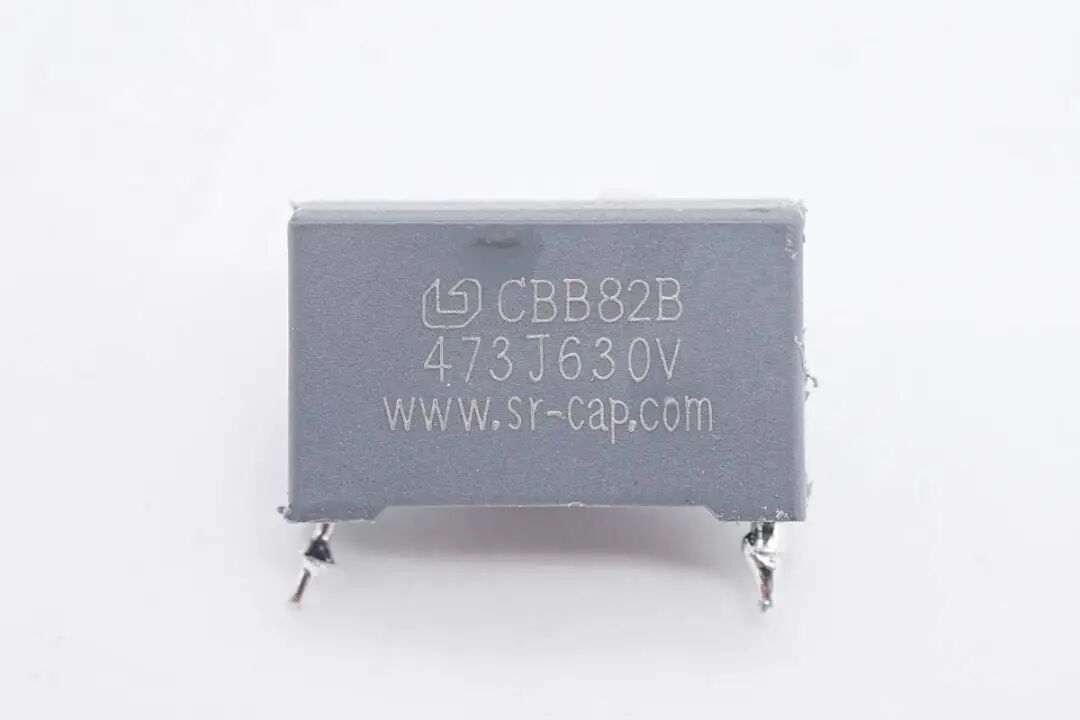

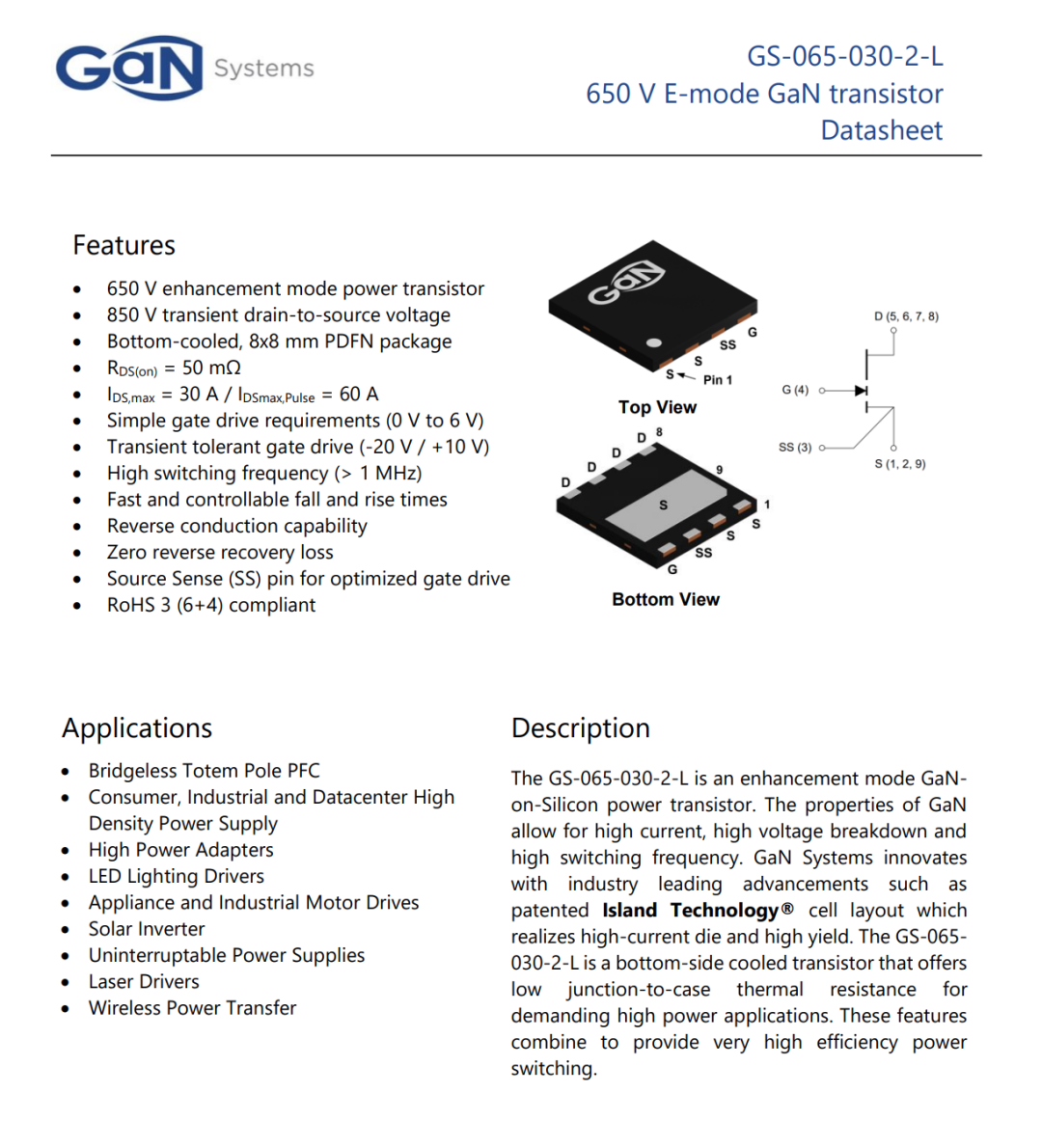

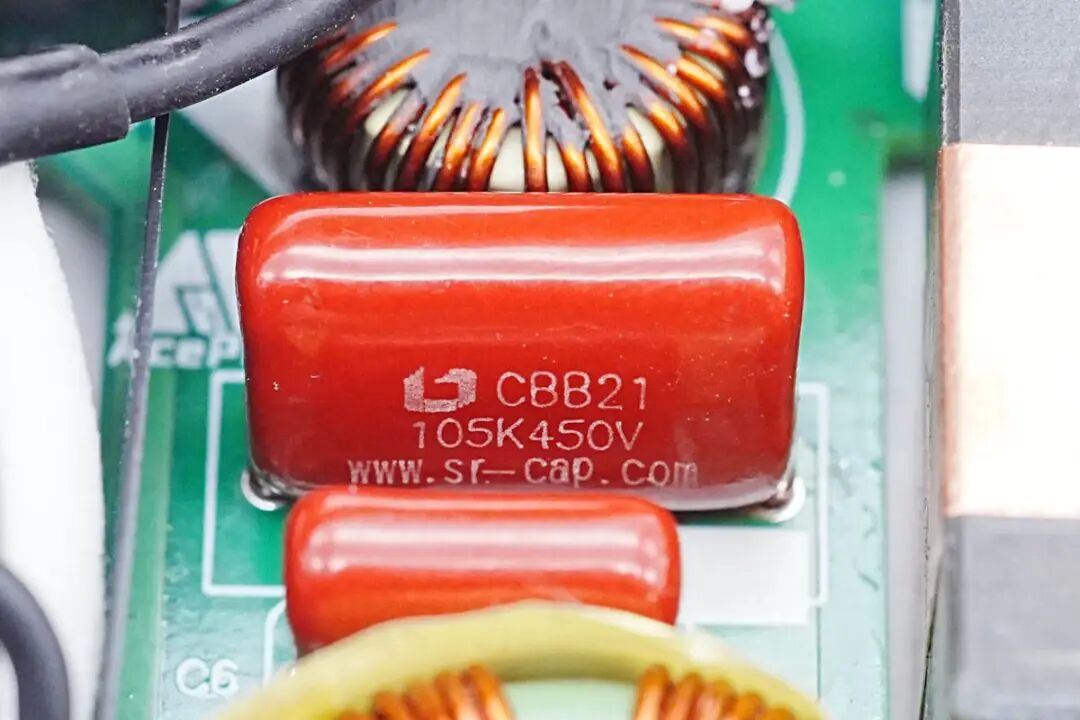

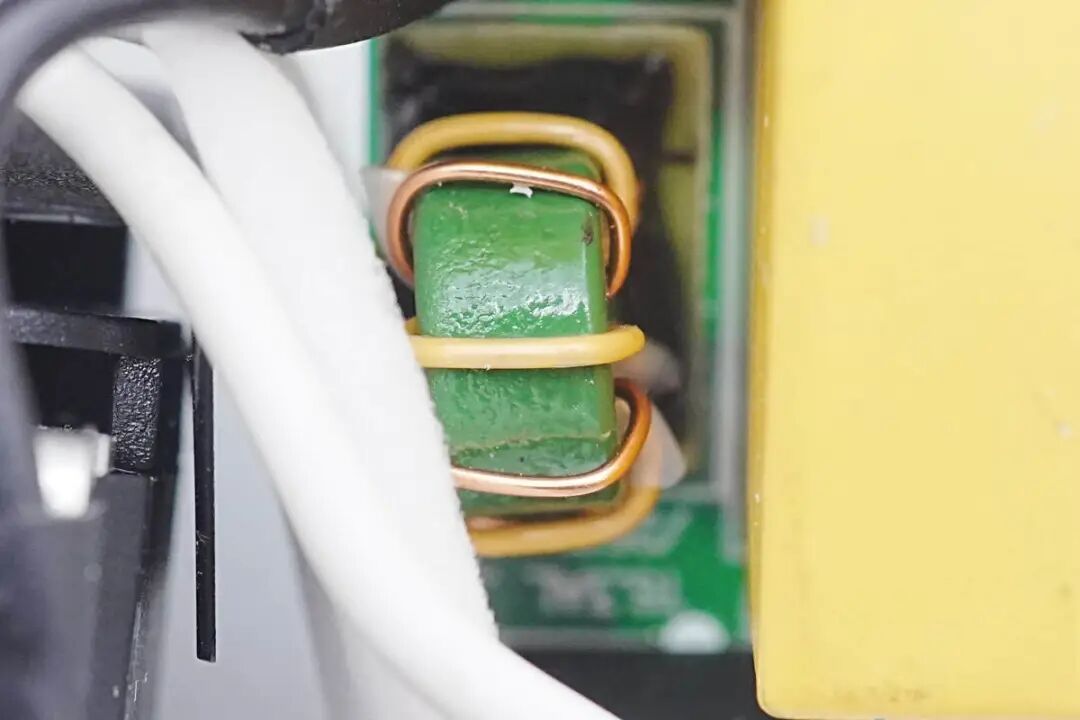

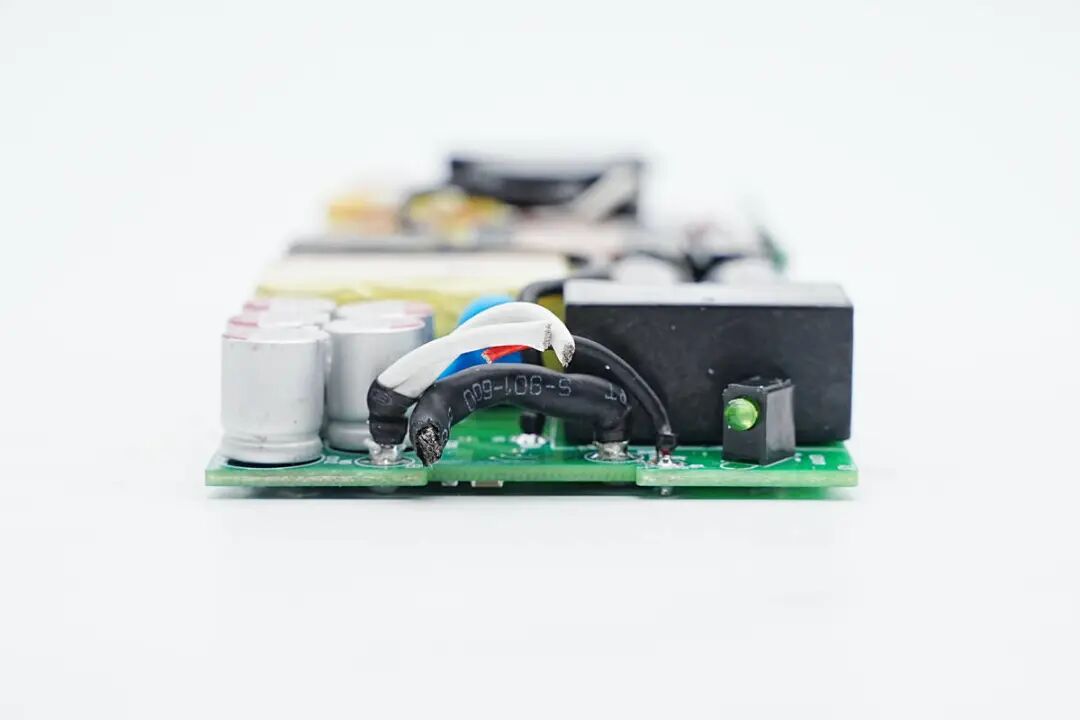

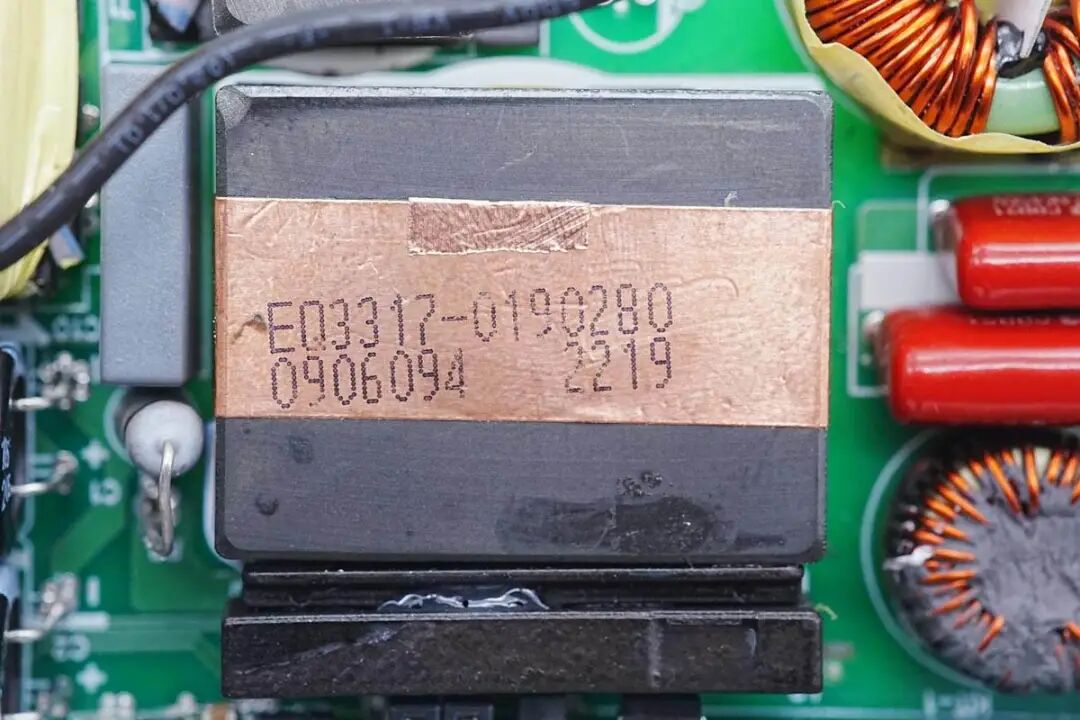

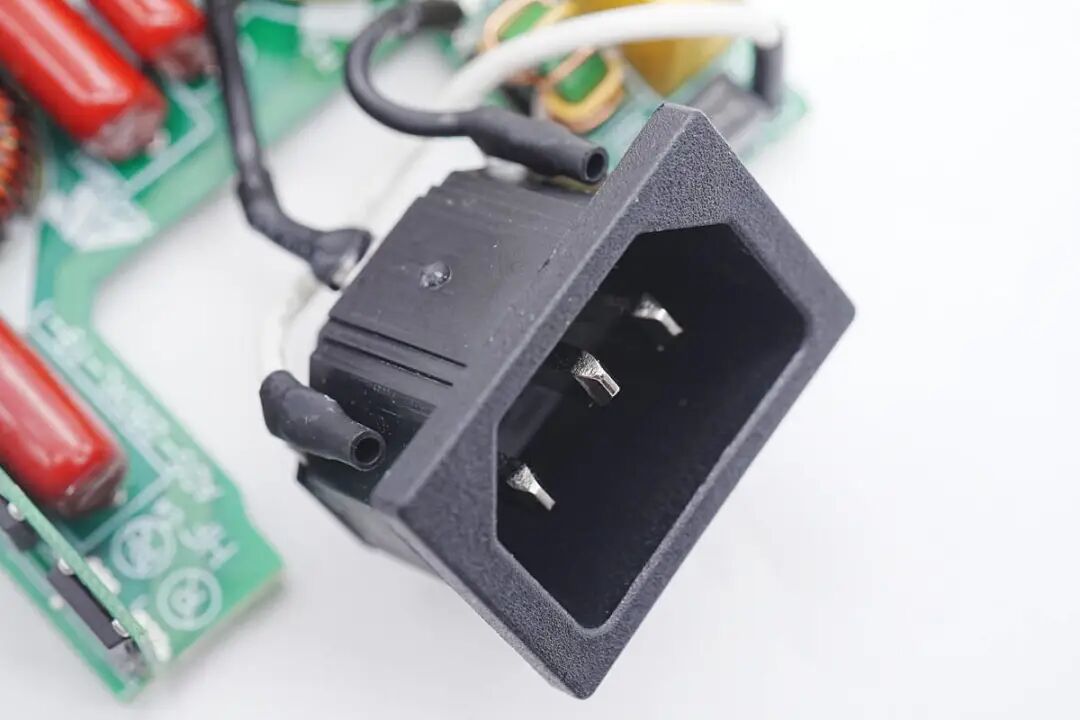

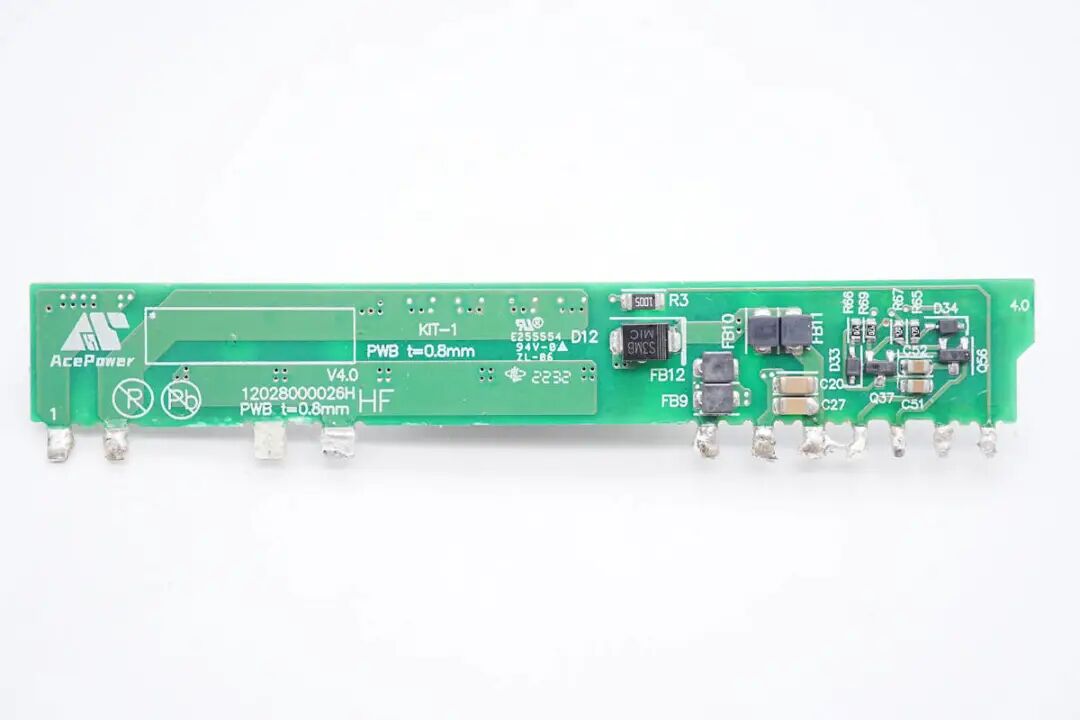

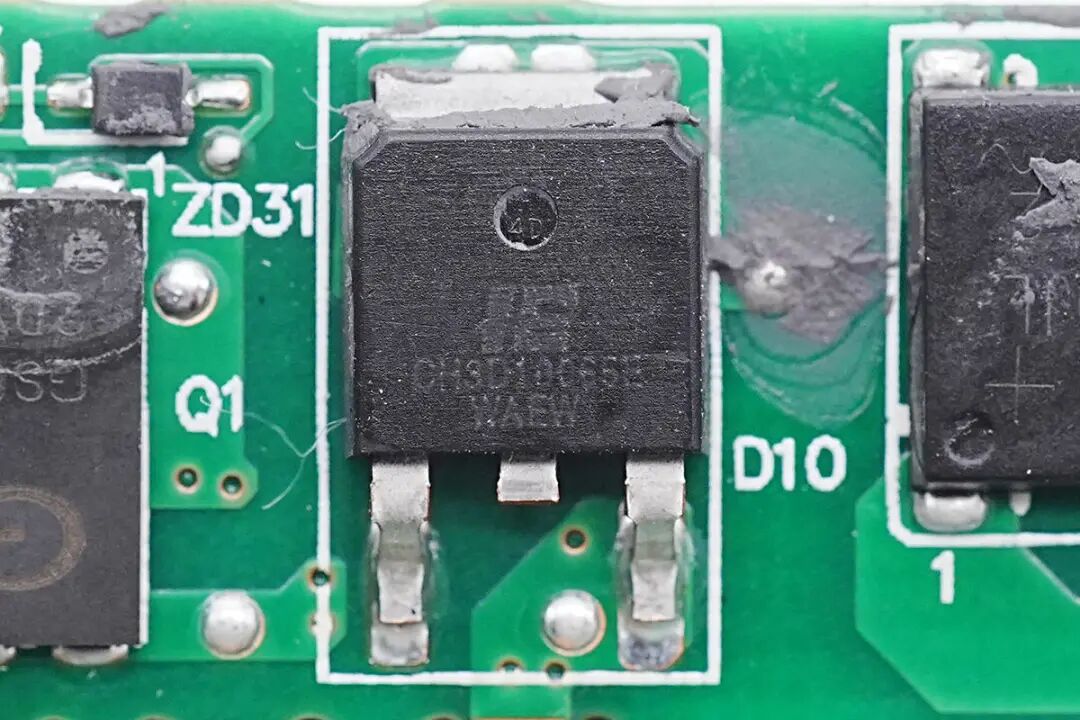

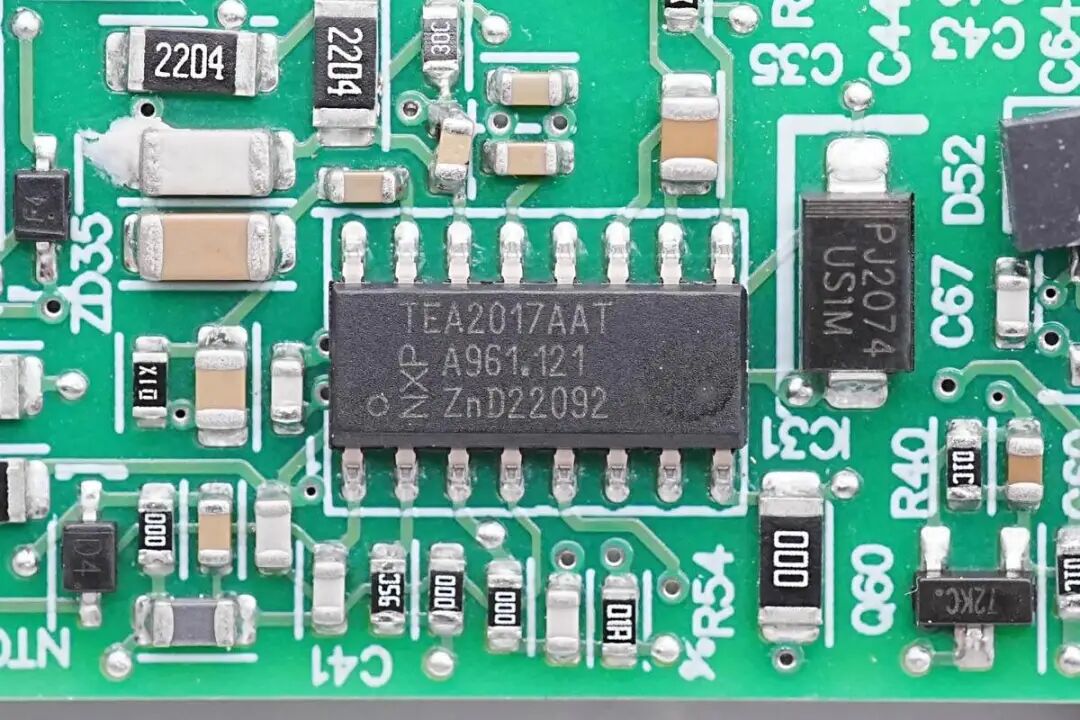

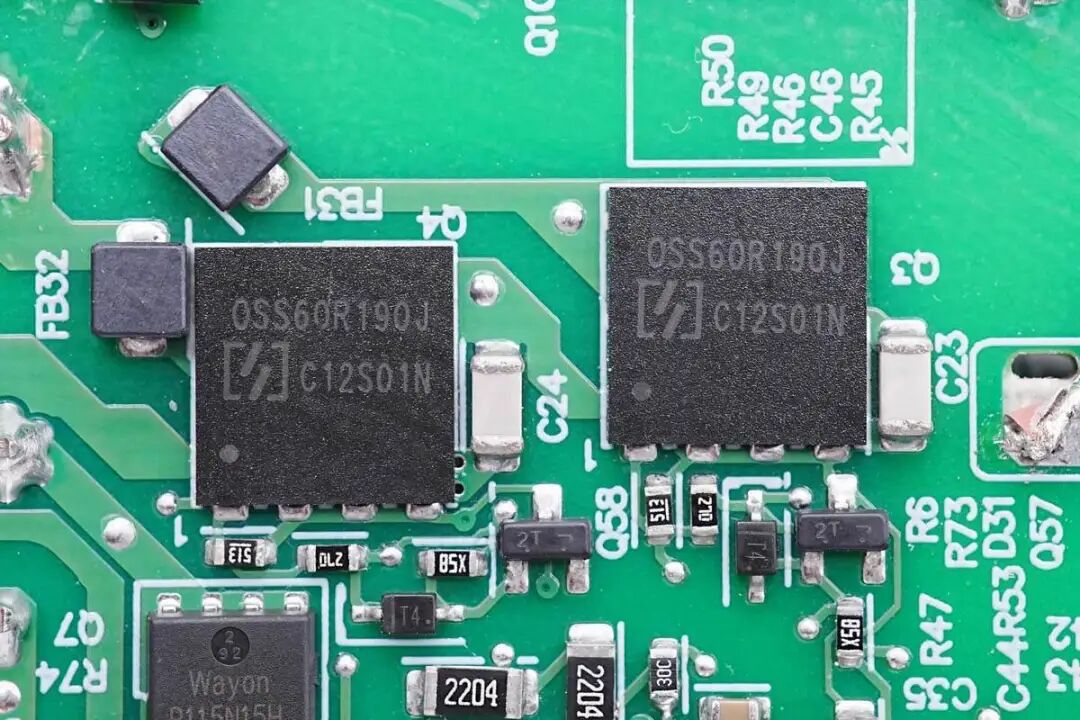

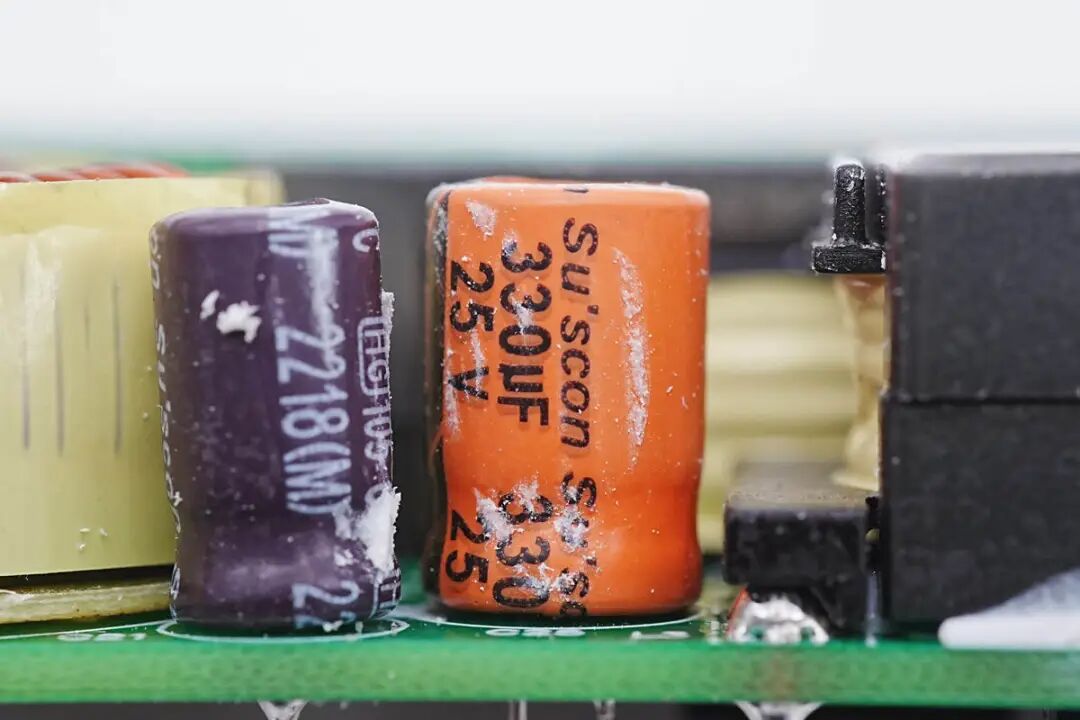

看完了雷蛇这款电源适配器的外观和尺寸测试，下面就进行拆解，看看氮化镓加持的电源适配器内部是如何设计。沿适配器外壳接缝撬开后盖，内部PCBA模块采用纯铜散热片包裹。输出线一览，其中两条白色为正极线芯，黑色为负极，红色细线用于电源功率识别。使用游标卡尺测得PCBA模块长度为156.51mm。拆开PCBA模块上覆盖的散热片，内部PFC升压电感和谐振电感，LLC变压器涂有导热胶，利用散热片散热。在PCBA模块侧面焊接一块小板，小板上焊接整流桥和PFC升压开关管。小板打胶通过纯铜散热片散热。电源适配器PCBA模块正面一览，其中左上角为输出滤波固态电容，在电容右侧是LLC变压器，变压器右侧是谐振电感，在谐振电感下面是PFC升压电感。左下方是高压电解电容。右侧为输入EMI滤波器件，底部小板为输入整流和PFC升压。PCBA模块背面电路相对简单，PCB镂空放置PFC升压电感，降低厚度。在右侧焊接一颗二合一控制器，用于PFC升压和LLC控制。右上方是次级同步整流电路，焊接同步整流控制器和两颗同步整流管。两颗光耦用于输出电压反馈和保护功能。通过对PCBA模块的观察，雷蛇这款电源适配器采用PFC+LLC的高效电源架构，使用一颗控制器同时控制PFC升压和LLC开关电源，固定输出电压为笔记本供电。下面我们就从输入端开始了解各个器件。PCBA模块输入端一览，焊接保险丝，共模电感，安规X2电容。输入端保险丝来自CONQUER功德，MST系列超小型延时保险丝，规格为6.3A 250V，用于输入过流保护。共模电感采用漆包线与绝缘线绕制。底部打胶固定电木板绝缘。电源侧面焊接安规X2电容，共模电感，为主控芯片供电的电解电容，谐振电感，变压器和输出固态电容。第二级共模电感采用磁环绕制，缠绕胶带绝缘，底部粘贴电木板绝缘。PCBA模块侧面焊接小板，小板焊接六颗整流桥和两颗氮化镓器件，以及一颗PFC升压整流管。小板上共焊接六颗整流桥，为半桥连接，均摊发热降低温升。整流桥丝印MB30JL，额定电流3A。整流桥输出的滤波电容来自深圳塑镕，规格为1μF450V。两颗薄膜电容来自深圳塑镕，一颗体积较小的规格为0.47μF450V。两颗PFC升压开关管使用了GaNsystems的两颗GS-065-030-2-L并联，这凸显了GaNsystems的GaN HEMT优秀的可并联性。这是一颗耐压650V，瞬态耐压为850V的增强型氮化镓器件。导阻为50mΩ，采用PDFN8*8封装，支持1MHz以上的超高开关频率。器件在设计时简化了驱动要求，栅极驱动电压为0~6V，瞬态耐压为-20~10V，具有更强的可靠性。器件具备开尔文源极，可用于优化栅极驱动。GaN Systems GS-065-030-2-L 详细资料。由于电源内部的PFC控制器为CCM模式，PFC升压整流管采用一颗碳化硅二极管，利用无反向恢复电流优势，满足CCM模式PFC升压应用。碳化硅二极管来自HOEN富盈，型号为CH3D10065E，是一颗耐压650V的碳化硅二极管，采用TO252封装。在小板背面焊接一颗二极管和磁珠等元件。PCB板为AcePower设计，经查询AcePower是国内老牌电源制造商欧陆通旗下品牌，致力于为高端IT品牌提供定制化电源设计、制造解决方案。PFC升压电感采用EQ3317磁芯，磁芯上缠绕铜箔胶带屏蔽。PCBA镂空放置磁芯，降低整体厚度。两颗高压电解电容来自SUSCON冠坤，规格均为100μF 450V。电源适配器初级主控芯片来自恩智浦，型号为TEA2017AAT，是一款数字化可配置LLC和PFC组合控制器，用于高效谐振电源。芯片包括LLC和PFC控制器功能。PFC经配置可在DCM/QR、CCM固定频率或支持所有操作模式的多模式下运行，优化PFC效率。芯片内部集成高压启动和X电容放电，内部集成驱动器，可直接驱动高压上管，无需外置驱动器。PFC可配置为DCM/QR，DCM/QR/CCM混合模式和CCM固定频率三种运行模式，满足不同功率应用需求。两颗LLC开关管来自东微，型号OSS60R190JF，是一颗耐压650V，导阻为190mΩ的NMOS，属于超级硅产品，具有极低的导通电阻和低栅极电荷，能够降低传导损耗，提升开关性能。两颗为主控芯片供电的电解电容分别为330μF 25V和220μF 25V。LLC谐振电容来自深圳塑镕，规格为0.047μF 630V。变压器采用EQ3313磁芯，对应低压侧使用胶带严密缠绕绝缘。两颗EL1013光耦分别用于输出电压反馈和保护功能。同步整流电路一览，采用两颗同步整流管和一颗同步整流控制器组合用于LLC输出同步整流。次级同步整流控制器采用恩智浦TEA2095T进行同步整流控制，内置两个驱动器，可以同时驱动两个同步整流管，支持LLC应用，并支持独立工作，最高工作频率可达1MHz。芯片支持4.5-38V供电电压，支持逻辑电压驱动的同步整流管。同步整流管来自英飞凌，型号BSC028N06NS，是一颗耐压60V的NMOS，导阻为2.8mΩ，采用SuperSO8封装。电源适配器输出侧一览，焊接固态电容，输出线和指示灯。五颗输出滤波电容，品牌与规格相同，为柏瑞凯RF系列5000小时长寿命固态电容，规格为470μF 25V，用于电源输出滤波。电源次级采用DIODES AP4310E进行输出恒压恒流控制。AP4310E是一颗内置电压基准的双运放，配合取样电阻进行输出电压反馈和输出电流检测。R002取样电阻，采用2512封装，用于输出电流采集。雷蛇这款280W电源适配器，相比传统电源来说，体积显著缩小，体现了氮化镓器件带来的性能提升。电源适配器采用专用插头，配合编织线设计，经久耐用。加入指示灯的设计，可以方便的了解电源的通电状态。充电头网通过拆解了解到，雷蛇这款适配器采用欧陆通为其定制化设计的PFC+LLC架构，内部使用NXP恩智浦TEA2017AAT进行PFC+LLC控制。其中PFC升压开关管采用GaN Systems的GS-065-030-2-L的增强型氮化镓器件，两颗并联，碳化硅二极管来自富盈，LLC开关管采用东微OSS60R190JF。同步整流由TEA2095搭配两颗英飞凌BSC028N06NS组成，输出采用柏瑞凯RF系列长寿命电容滤波。适配器内部PCBA模块采用铜片包裹进行散热，内部发热元件打胶通过散热片散热，有效降低温升。得益于氮化镓的加持，这款适配器内部结构紧凑，体积得到很好控制，为消费者带来便携的大功率电源解决方案。
