----- 充电头网拆解报告 第2337篇 -----

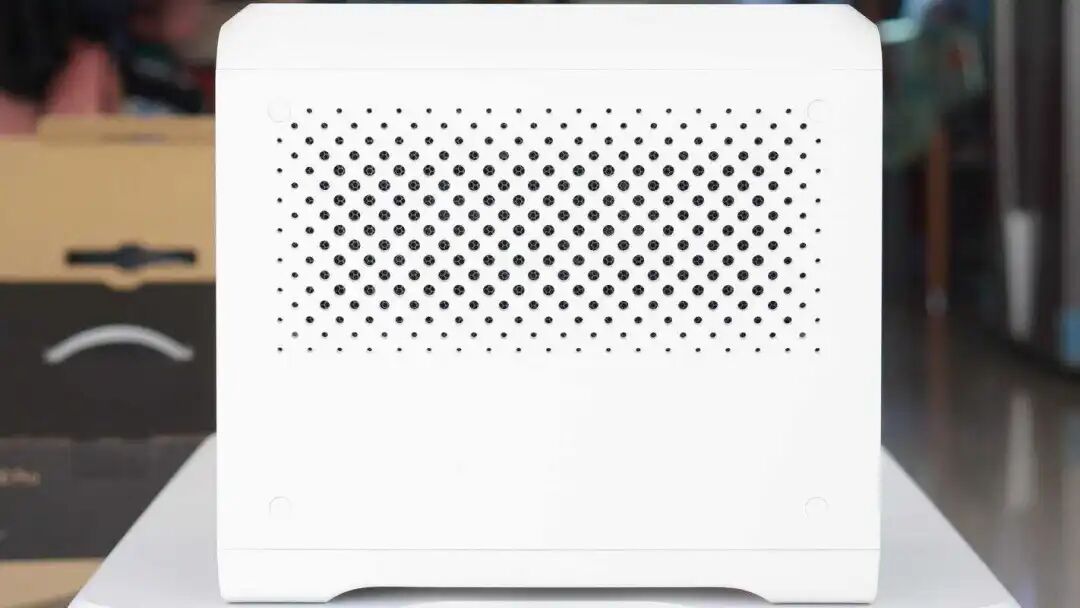

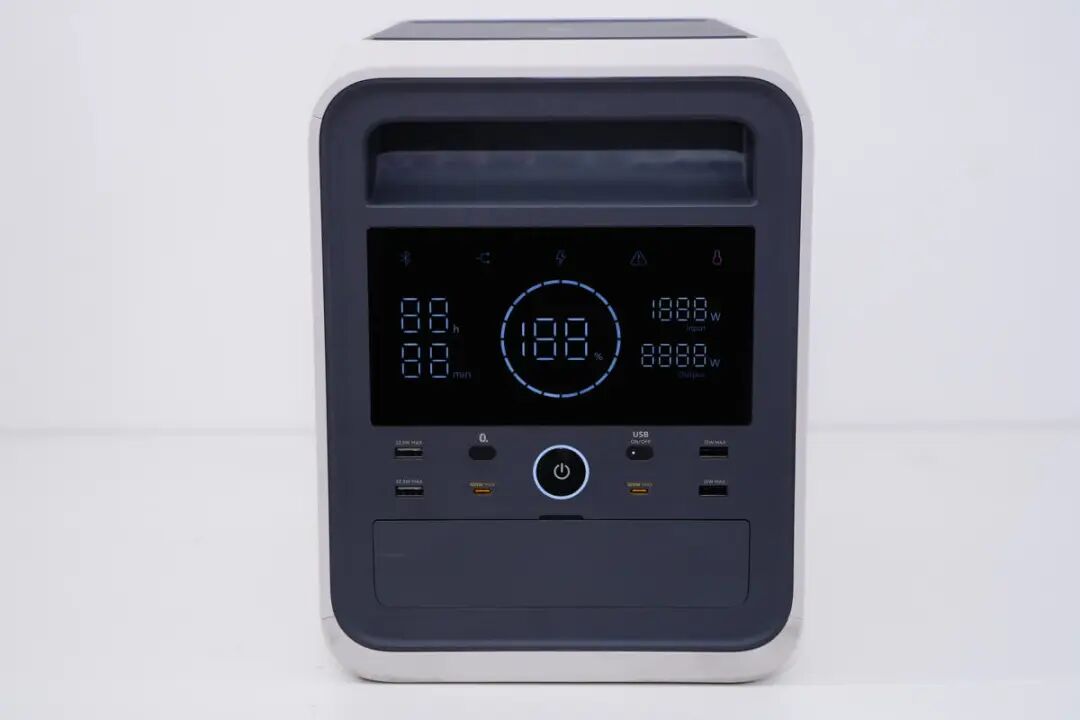

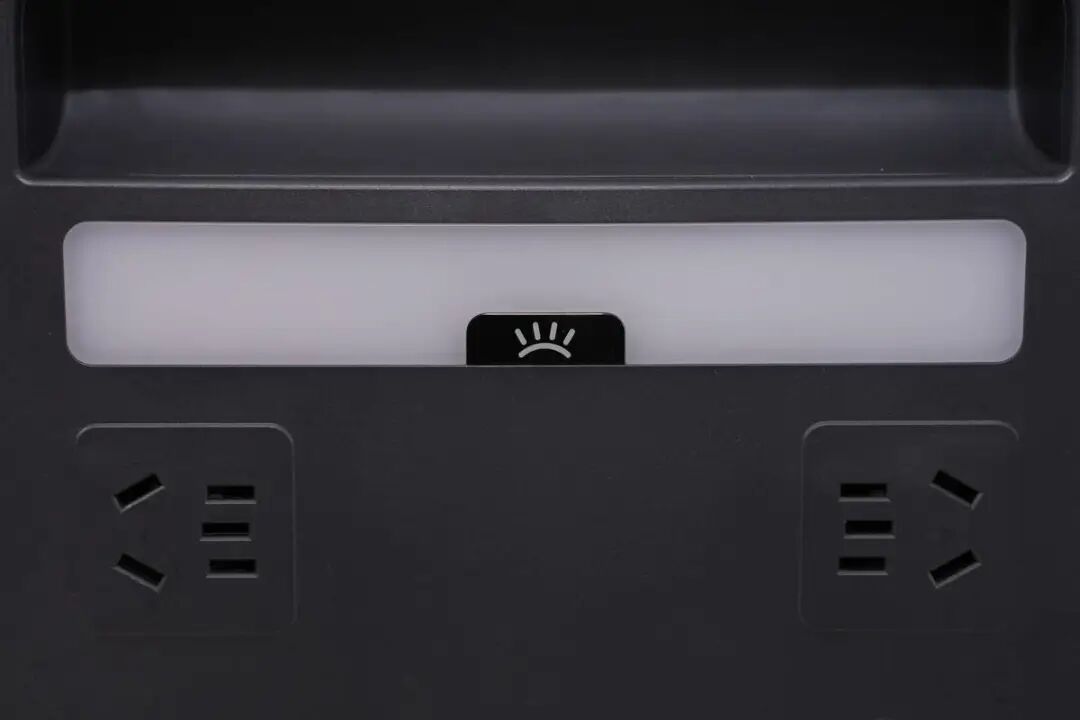

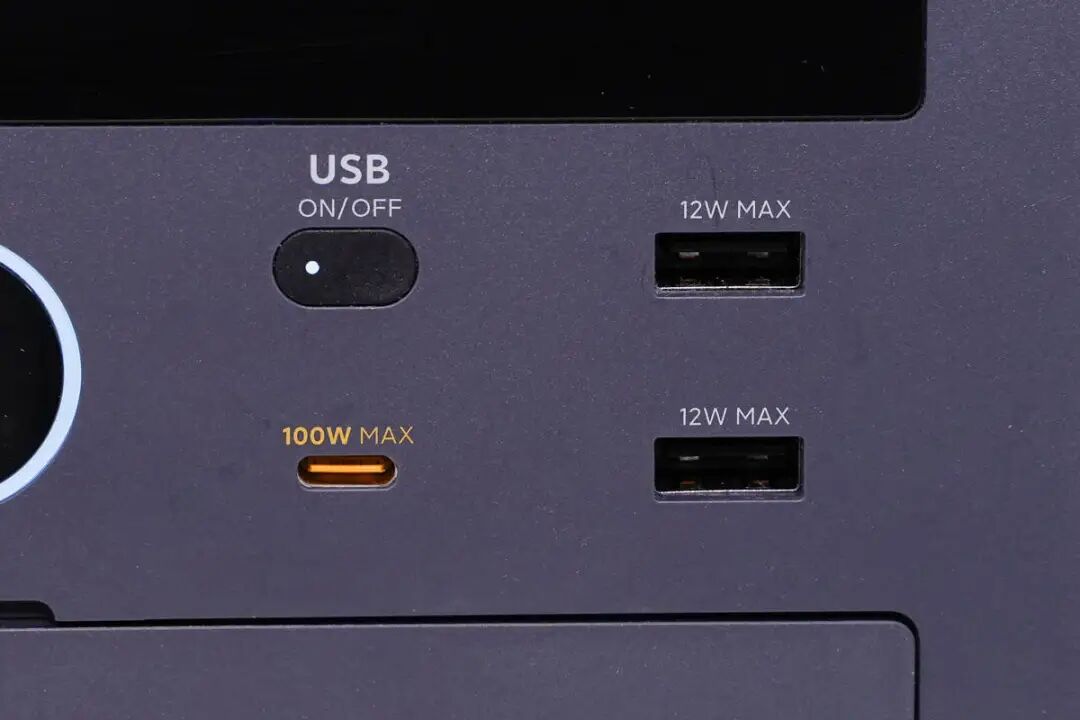

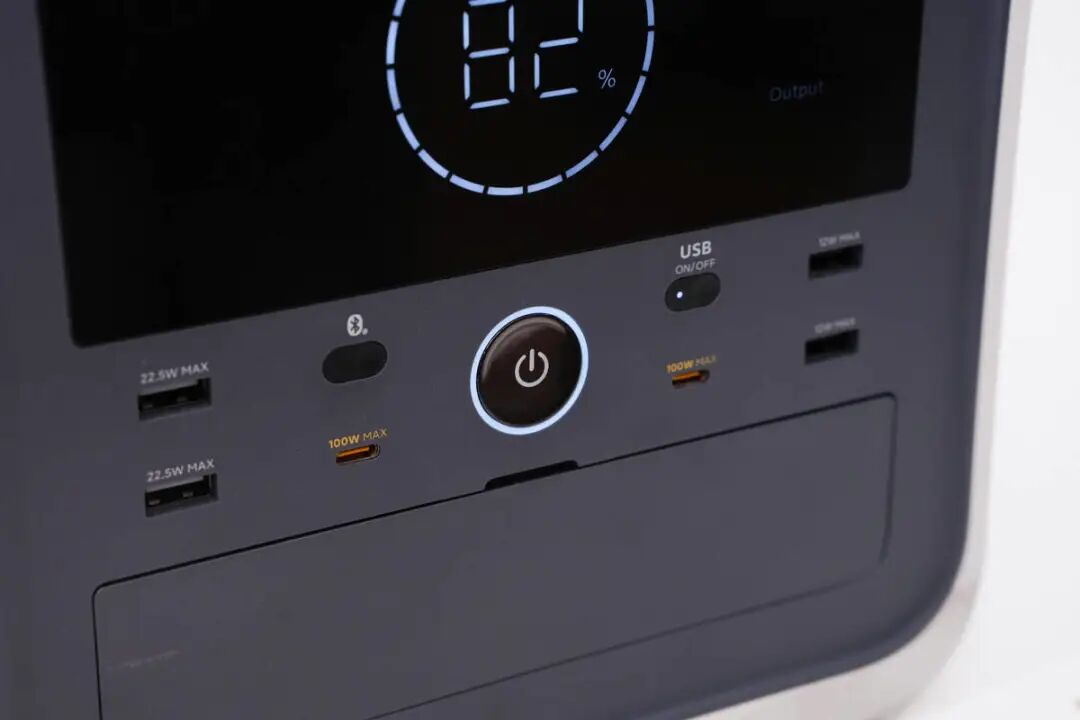

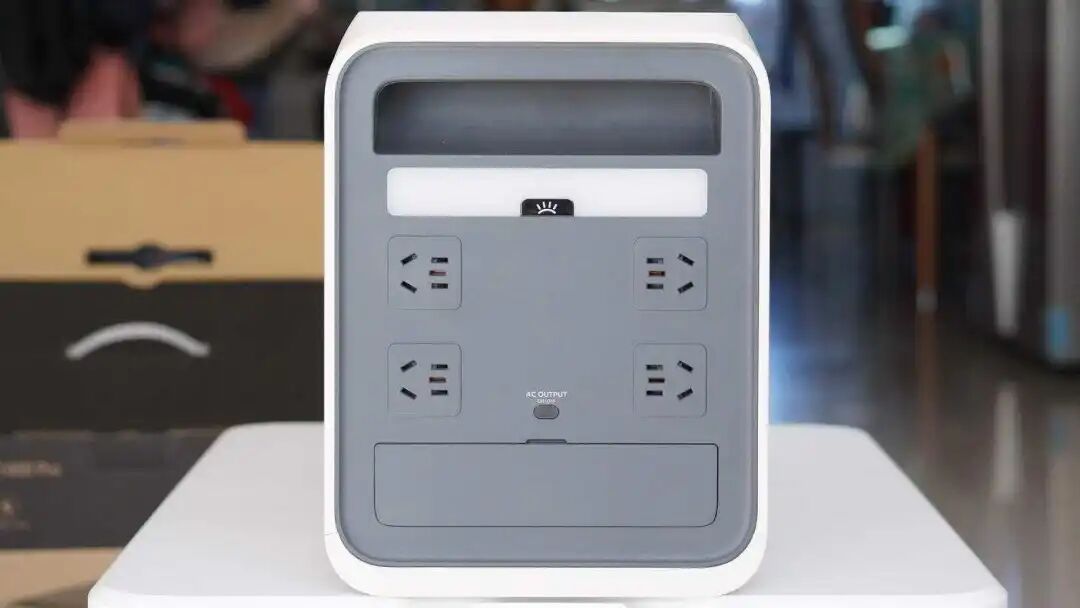

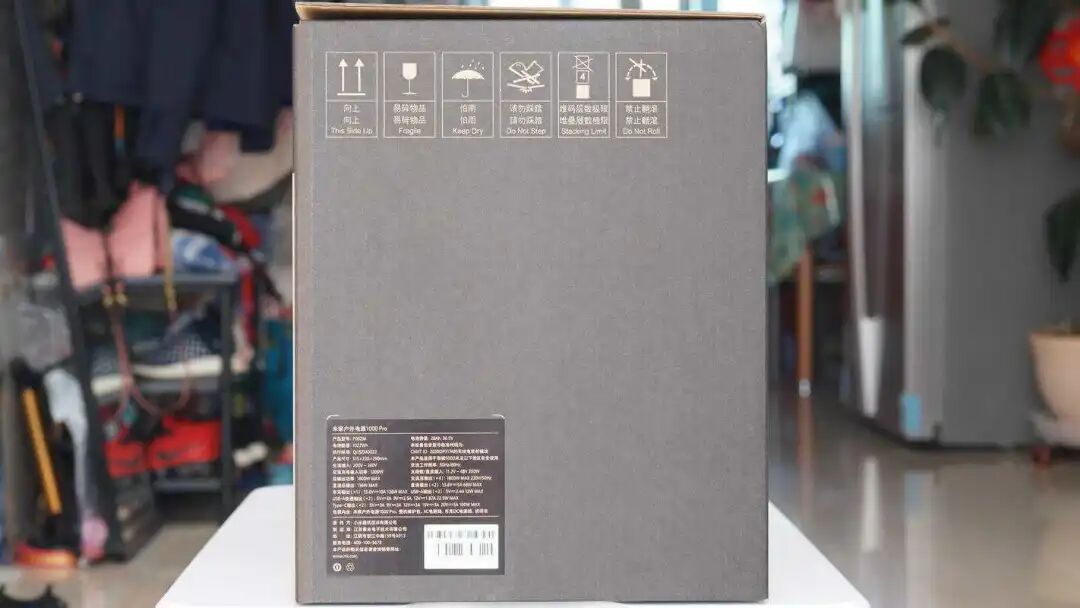

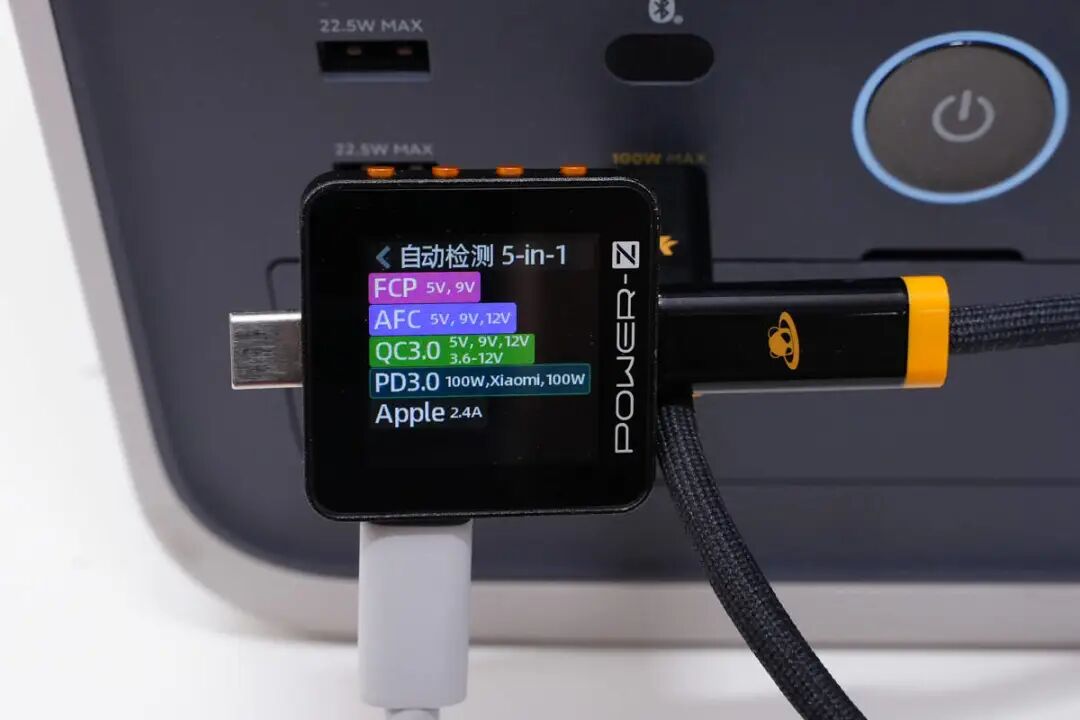

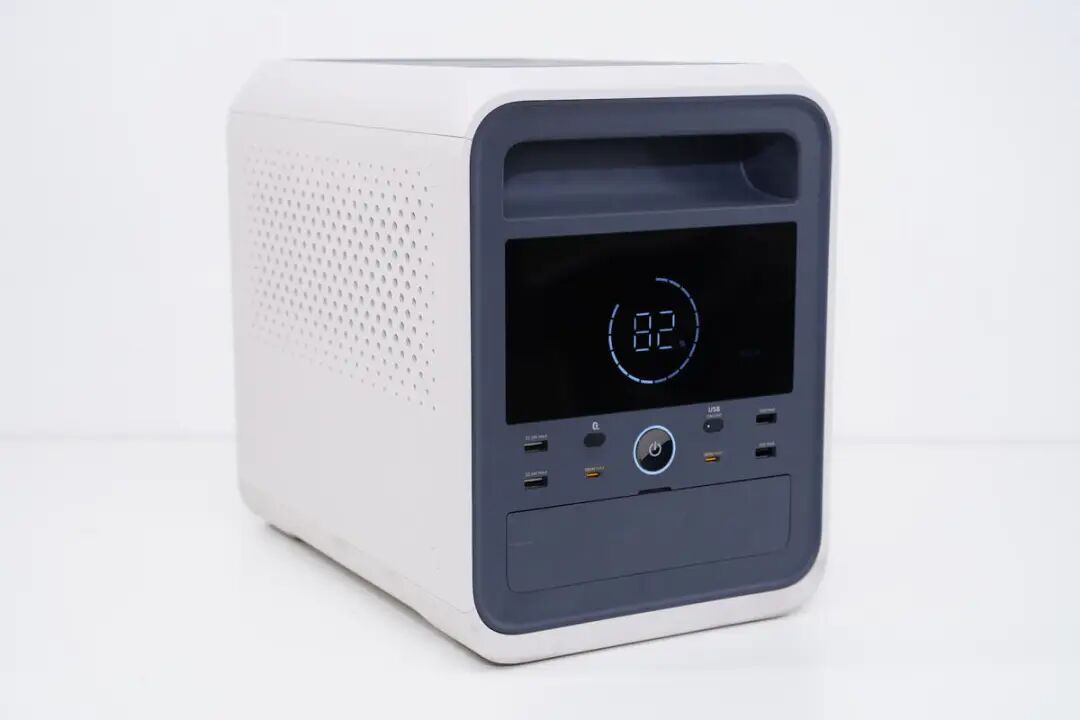

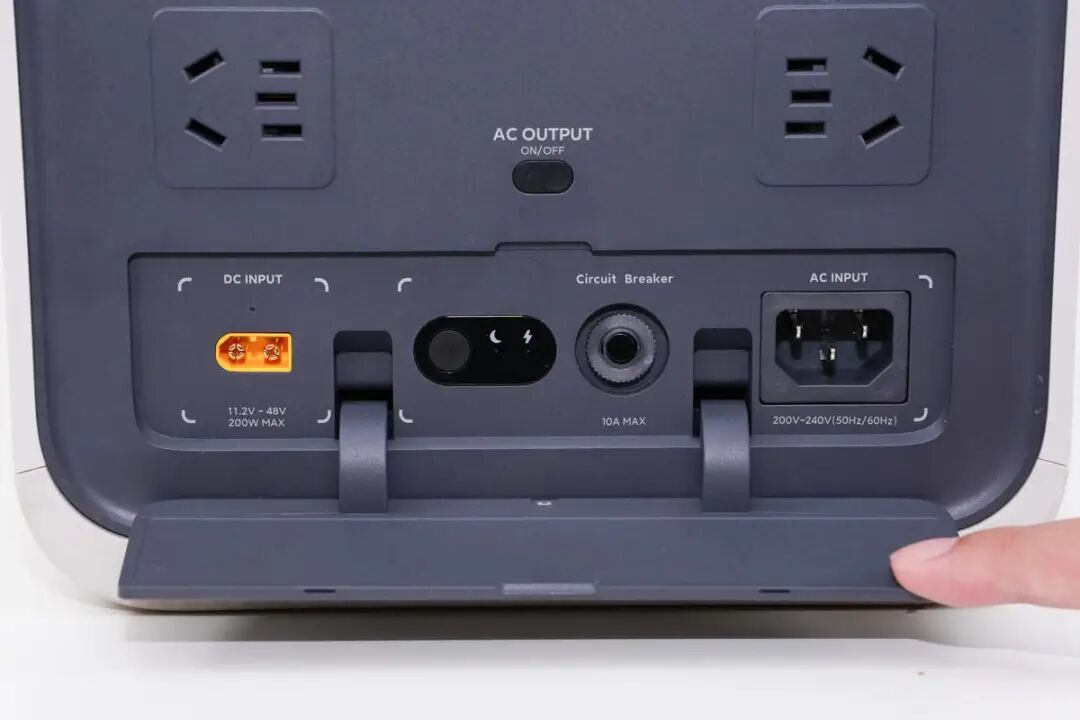

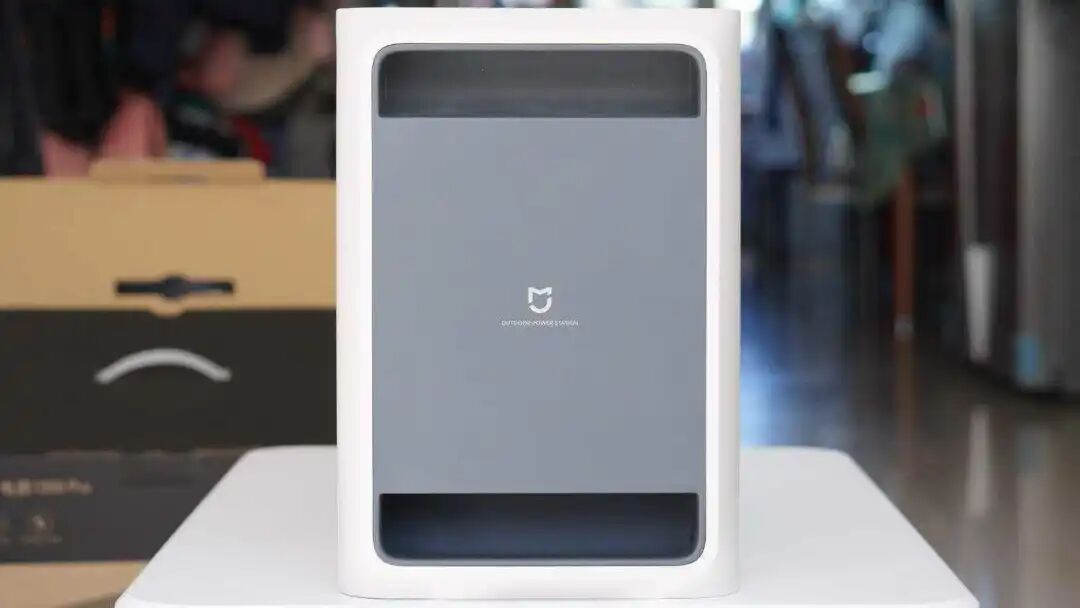

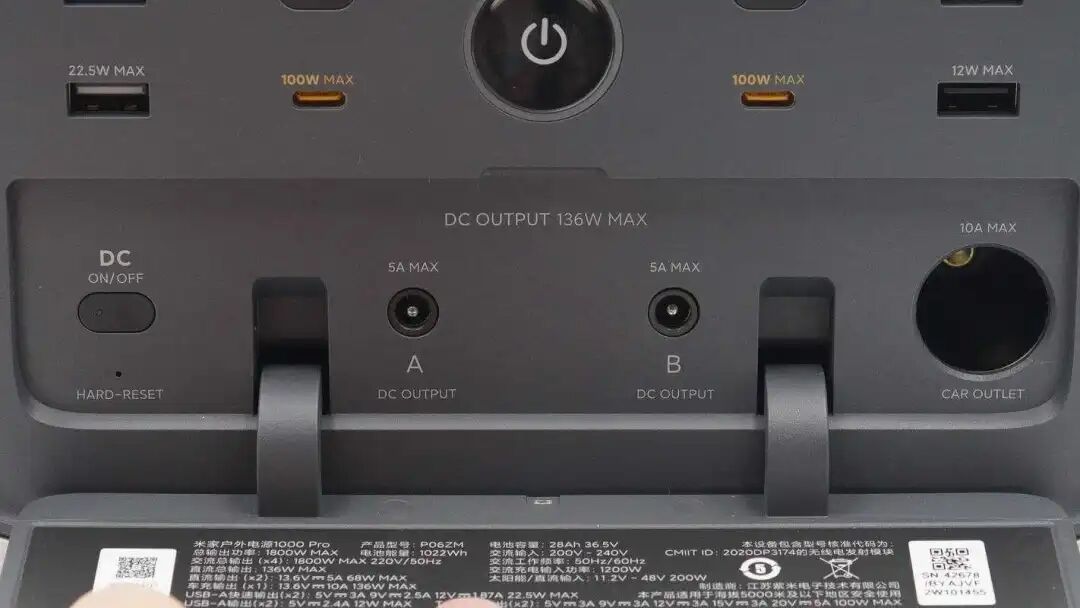

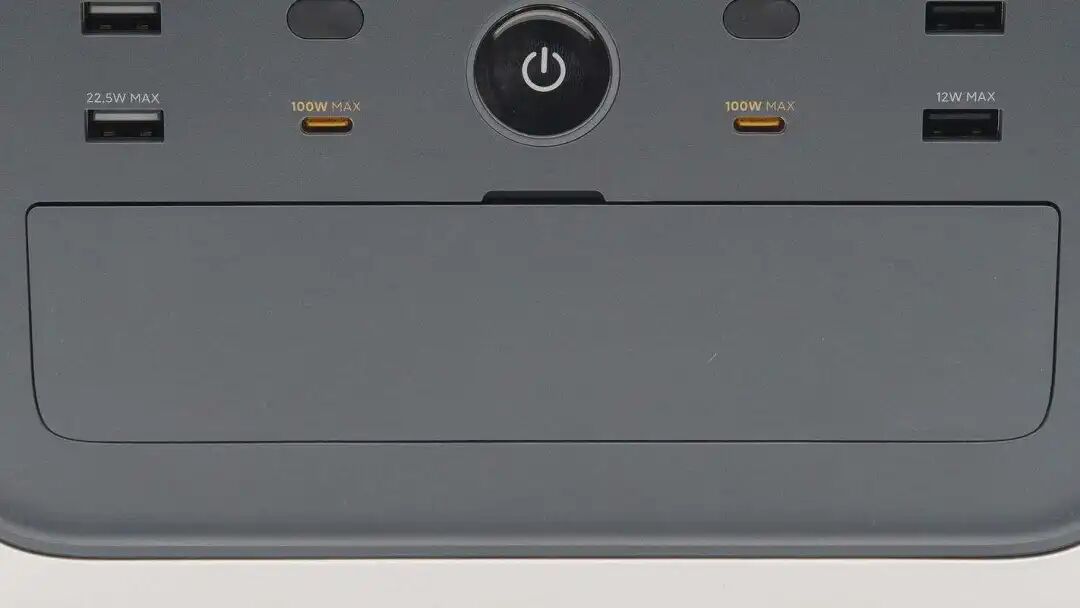

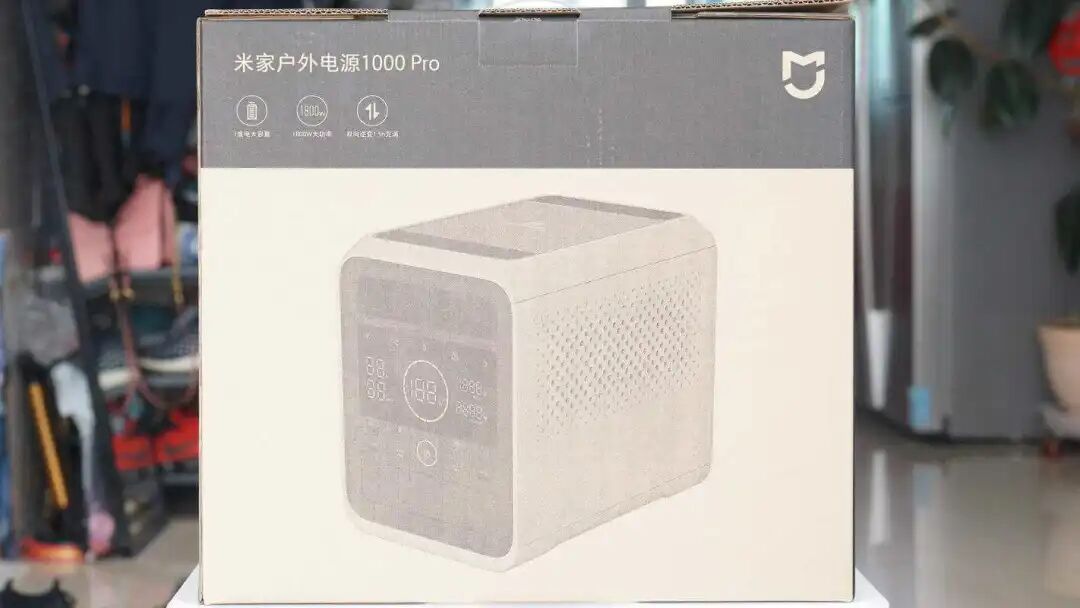

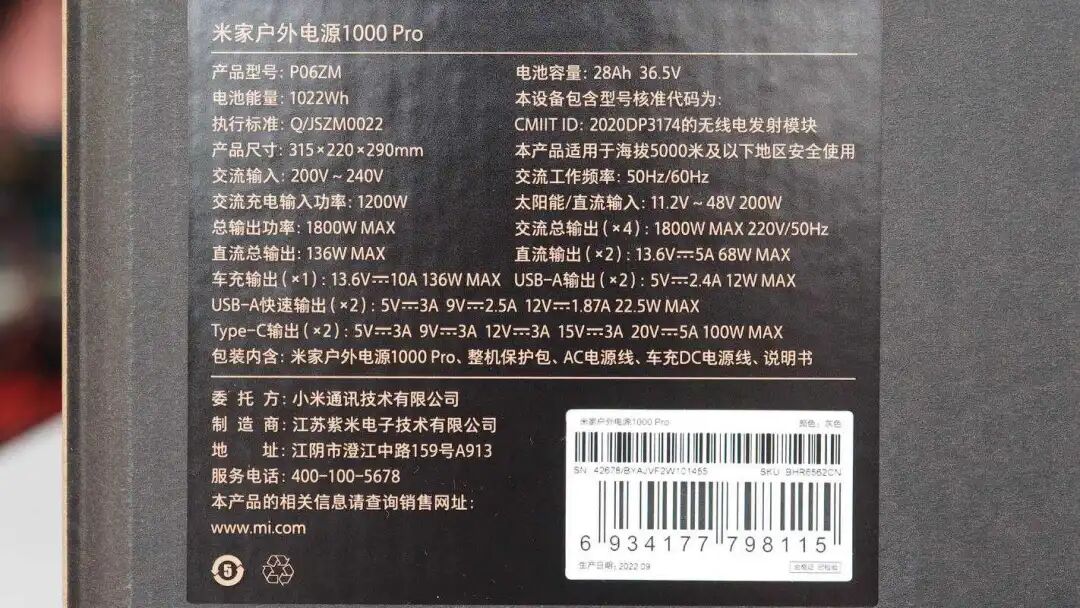

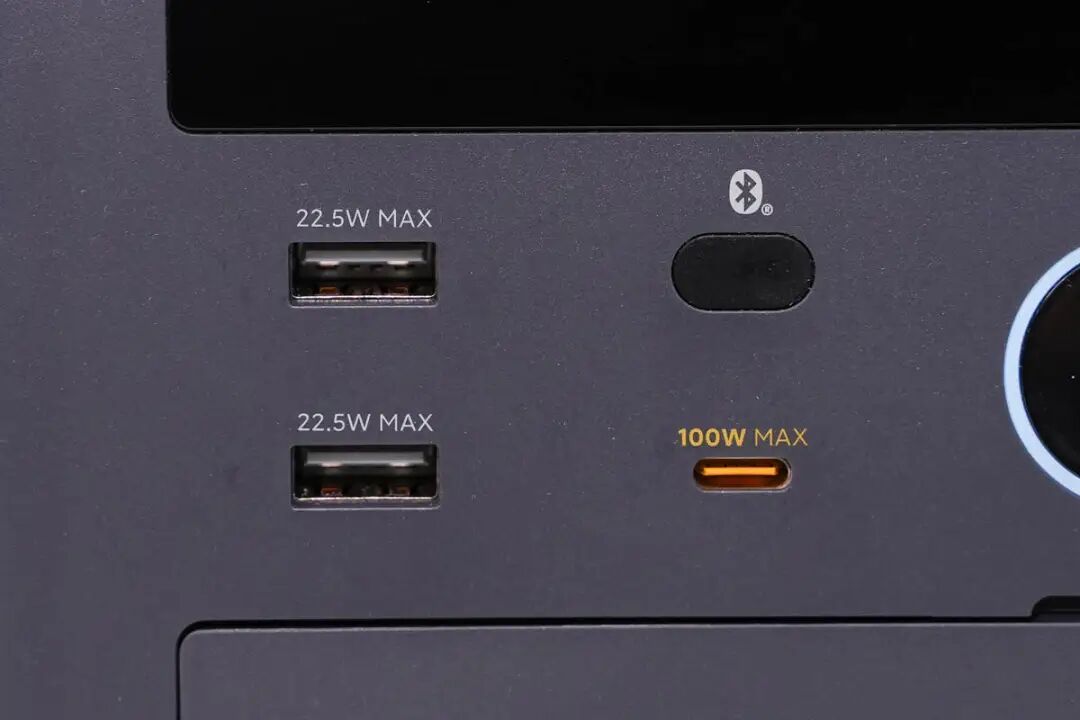

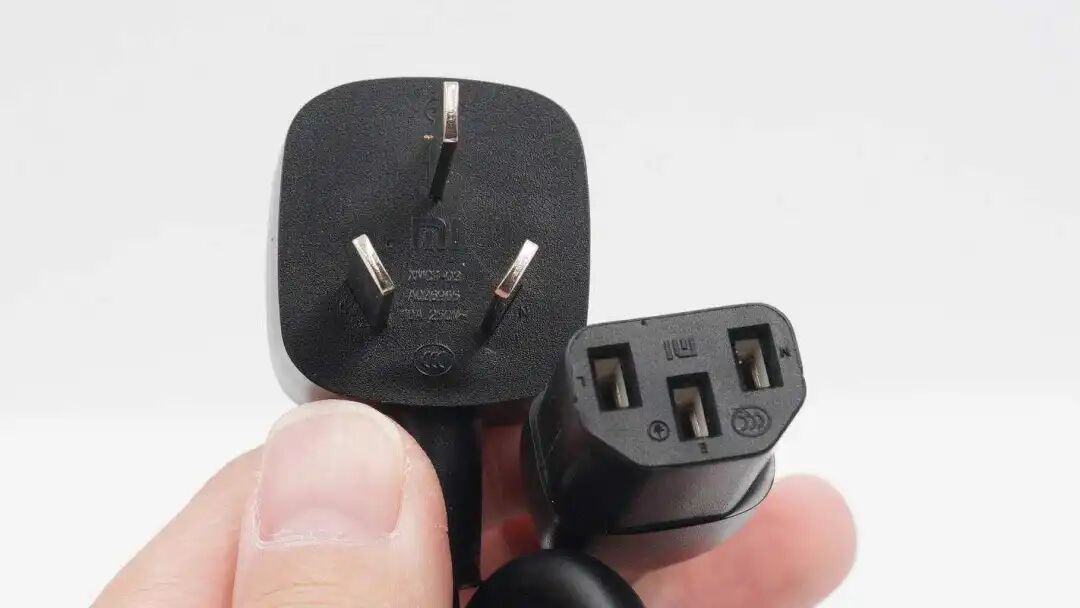

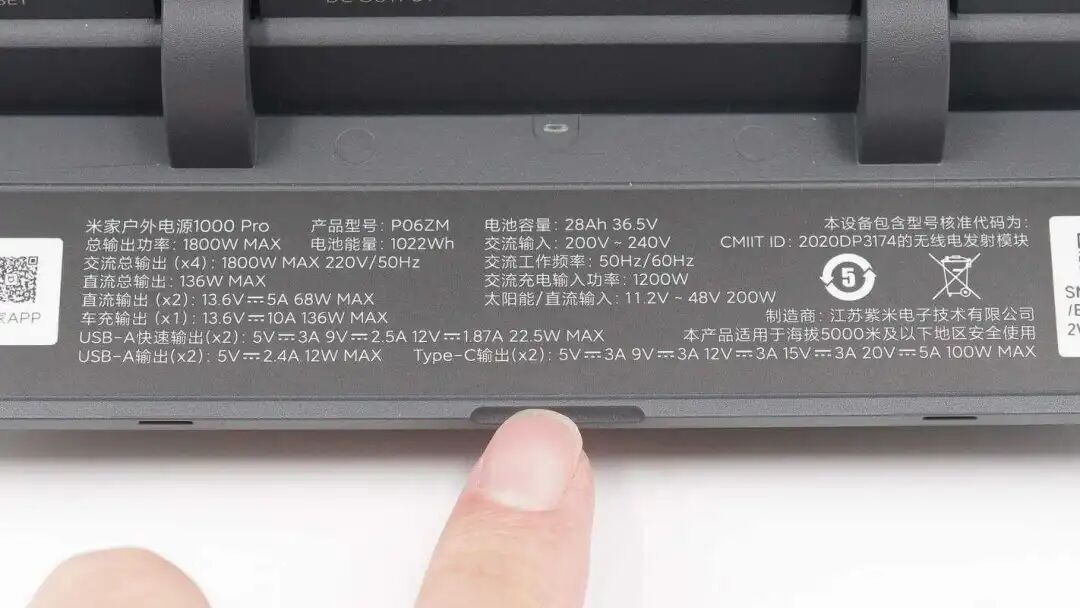

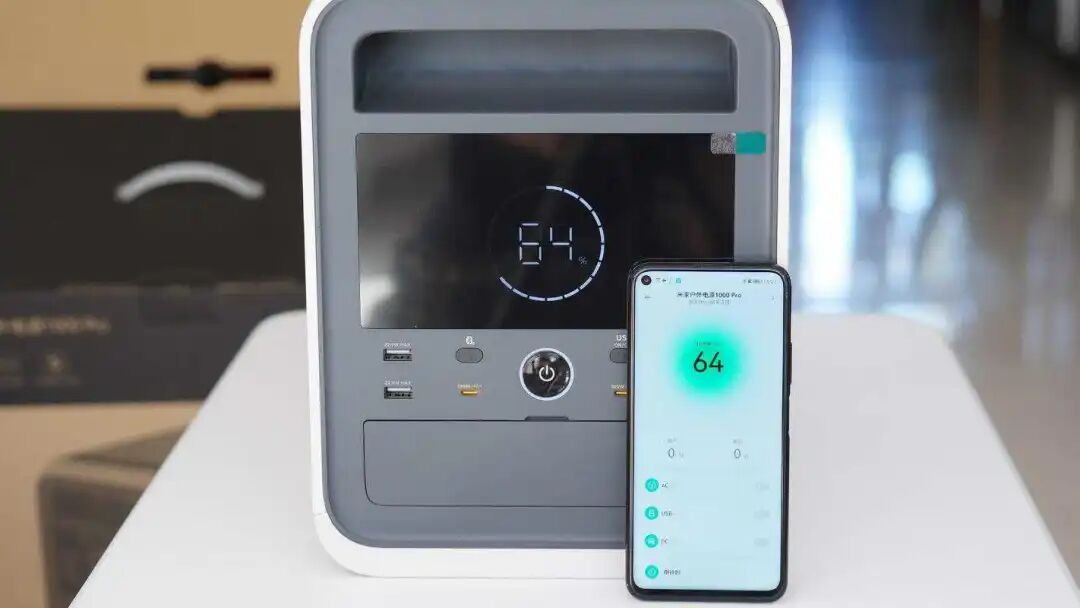

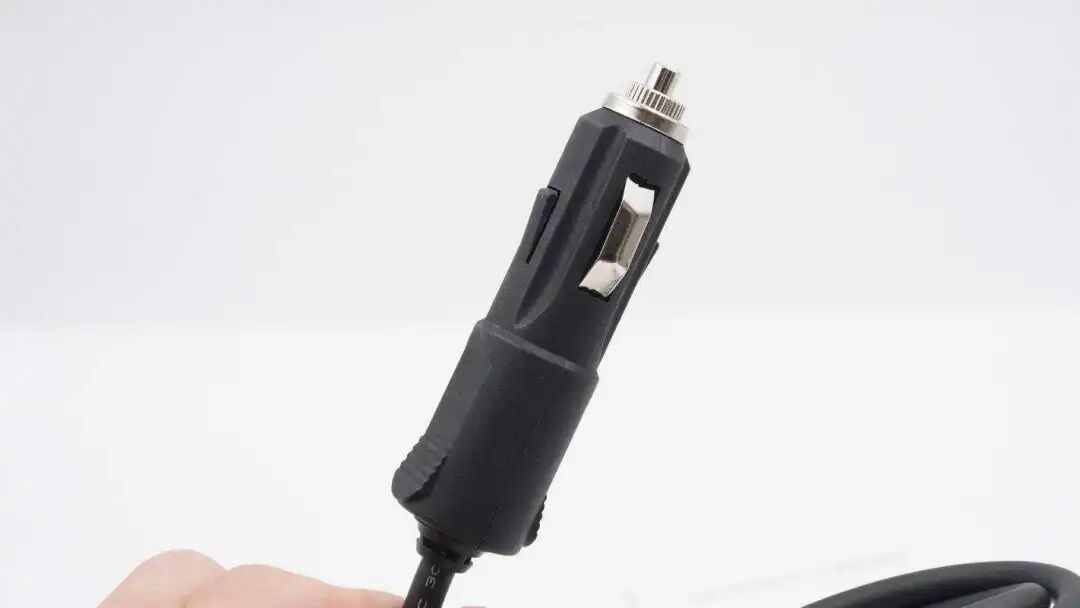

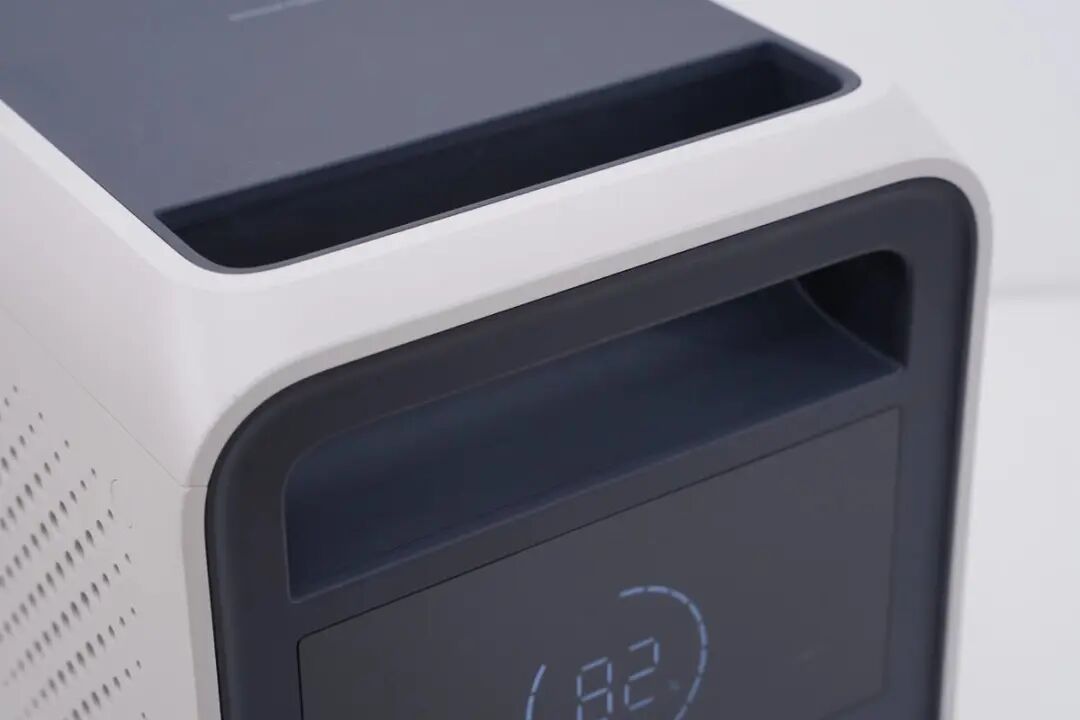

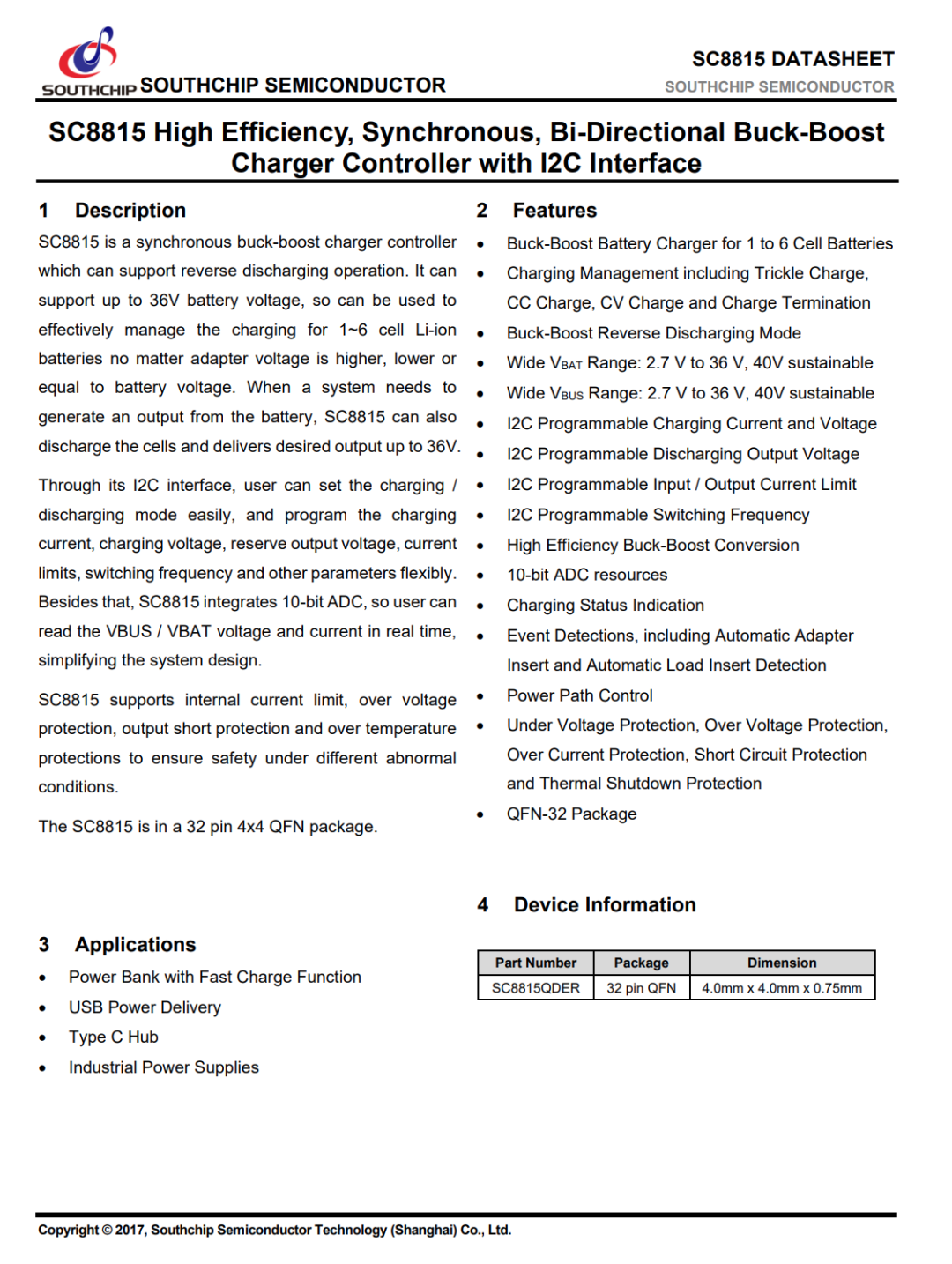

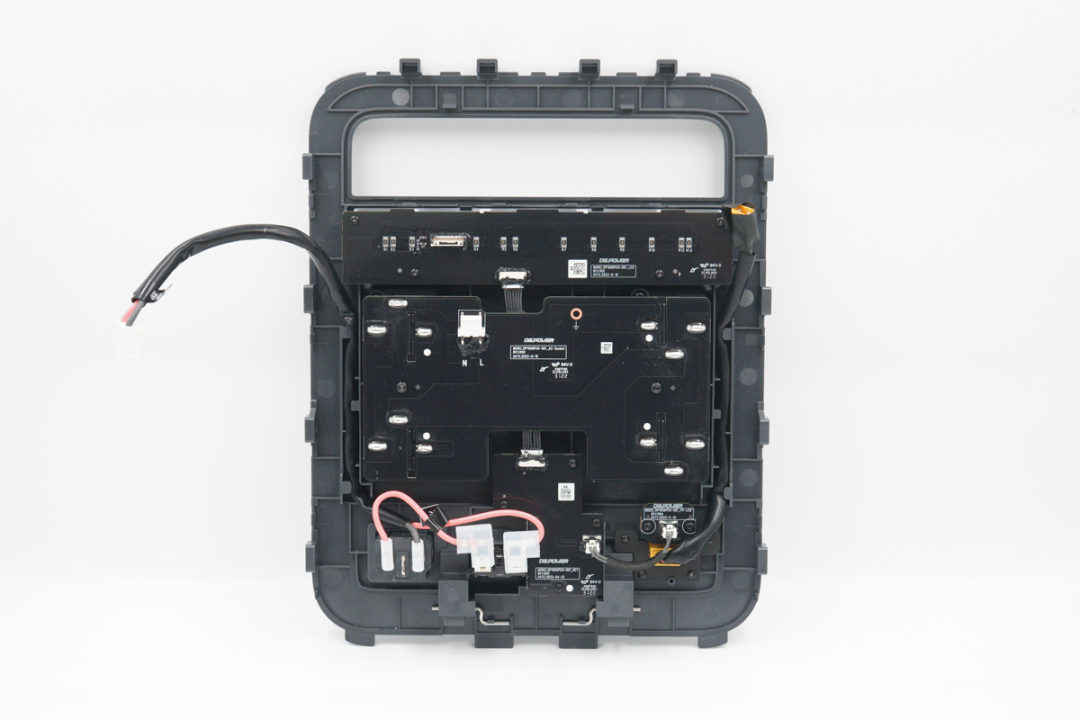

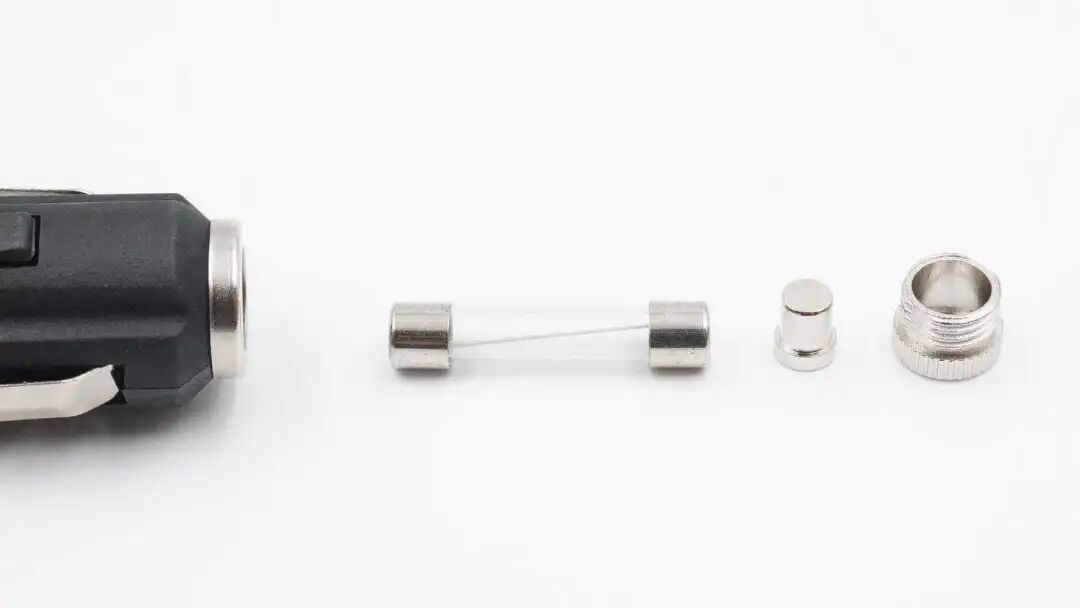

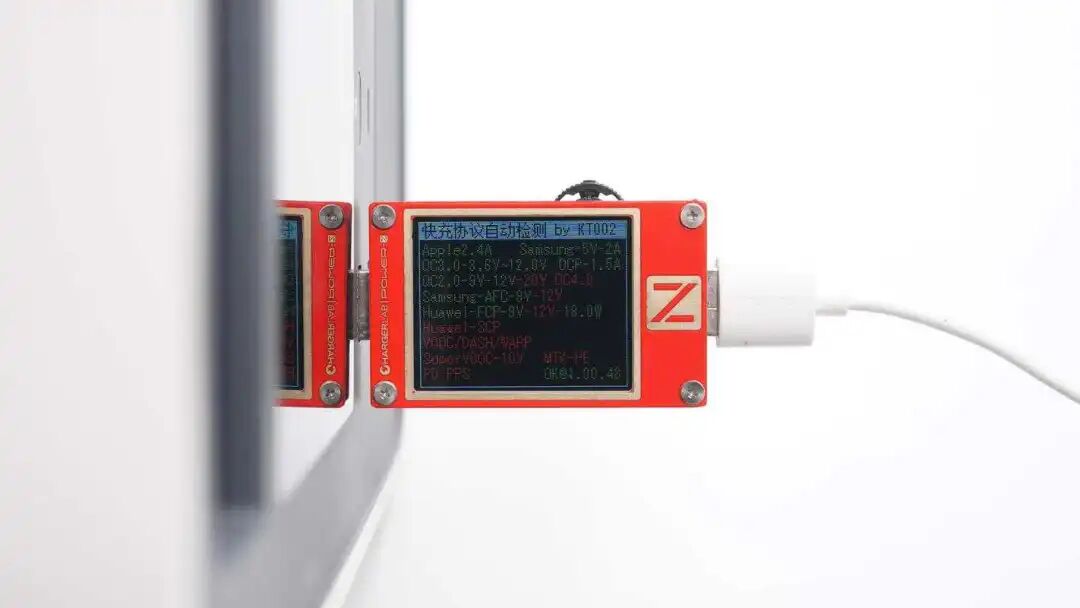

小米米家推出了一款户外电源1000 Pro，这款户外电源采用混合固液电解质锂电池，在满足了传统电池认证的基础上，通过了针刺测试，安全性大大增强。内部电池包采用密封结构，具备IP67防护能力，恶劣环境也不在话下。这款户外电源内置1022Wh大容量锂电池组，循环寿命长达1000次，交流逆变输出功率高达1800W，能够满足绝大多数家用电器的供电需求。户外电源搭载了双向逆变技术，无需外置充电器，充电时间仅需1.5小时，体验大大增强。同时还具备太阳能板输入以及USB-C快充功能，两个USB-C口均支持100W快充，并支持同时输出。还可通过米家APP连接户外电源，使用手机控制户外电源功能及状态查看。此外还具有照明灯以及提手等多种实用设计，非常贴心。下面就带来小米这款户外电源的拆解，一起来看看内部的结构和用料。包装盒正面印有米家品牌logo、产品名称、外观图以及1度电大容量、1800W大功率、双向逆变1.5h充满三大卖点。贴纸上印有产品参数和商家信息，下面结合户外电源实物详细介绍。此外还有AC电源线、车充DC电源线以及使用说明书。AC电源线两端分别是三脚插头和品字插头，规格为10A 250V~，通过了CCC认证。车充DC电源线输入端特写，两侧设有凸齿斜面，方便用户插拔使用。输出采用XT60接口，并在外壳上标注了正负极，特殊形状防止插反。米家户外电源 1000Pro 外观采用简约素雅的白色外壳搭配黑色面板设计，接口前后端布局呈现了一种对称美感，部分接口采用盖板收纳隐藏。机身采用 V0 级环保阻燃材质制作，底部采用软体支撑脚垫，具有吸收撞击力与防滑等作用。两端上方设有一体式固定提手，双重承重梁可均匀受力，便于提拉。机身顶部中心印有米家品牌logo和产品英文名称OUTDOOR POWER STATION。前端可以看到大大的功能显示屏、总开关键、USB模块开关键、蓝牙唤醒/重置键。显示屏开启瞬间抓拍图，可以看到电量显示、剩余时间、蓝牙、AC边充边放状态、AC充电快充提示、警示、温度、充电功率、放电功率图标，功能十分全面，方便了解户外电源的工作状态。中心总开关键外围设有环形指示灯，用于提示用户状态。长按按键开启或关闭电源，单击息屏或亮屏。右侧USB模块开关键与指示灯结合设计，开启或关闭状态也是一目了然。这一侧还有100W PD快充USB-C接口以及两个USB-A标充接口，接口旁印有相应的最大输出功率。左侧设有蓝牙唤醒/重置键以及2A1C三个快充接口，每个接口最大输出功率也有标注。蓝牙功能键短按唤醒，长按7秒重置，听到“滴”提示音表示重置成功。屏幕左上角有相应的功能图标，待配对/配对中都是闪烁状态，已配对图标常亮，未配对30分钟后熄灭。打开盖板，内部设有DC模块开关键、重启按键、DC输出接口A和B、车充输出接口。交流总输出（x4）：1800W MAX 220V/50Hz车充输出（x1）：13.6V10A 136W MAXUSB-A快充输出（×2）：5V3A、9V2.5A、12V1.87A 22.5W MAXUSB-A输出（×2）：5V2.4A 12W MAXUSB-C输出（×2）：5V3A、9V3A、12V3A、15V3A、20V5A 100W两侧设有散热孔，内置主动散热风扇，大功率输出时迅速带走热量。另一端设有LED照明灯以及相应的控制按键，4个AC输出插座和AC模块开关键。控制键表面做了照明灯标识设计，让用户能够直观了解其功能。短按控制键可以让照明灯在“半亮/全亮/SOS/警示/关闭”五种模式循环切换。内部设有太阳能/直流输入接口、AC充电切换键、轻音模式指示灯、快充模式指示灯、过流保护开关、AC充电接口。通过产品的蓝牙唤醒键可连接用户手机上的米家APP，可查看电子版说明书、电池健康度以及接口输入/输出功率等，也能控制各放电接口开/关、灯光照明，智能用电轻松掌控。使用KT002测得两个USB-A标充口支持Apple2.4A、Samsung 5V2A、DCP充电协议。测得另外两个USB-A快充口支持Apple2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP快充协议。使用KM002C测得两个USB-C口支持FCP、AFC、QC3.0、PD3.0、PPS、Apple2.4A充电协议。PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及5-11V3A、5-20V3A两组PPS电压档位。看完了这款户外电源的外观以及功能展示，下面就来到拆解环节，一起来看看内部的做工与用料。首先掀开装饰的硬塑料片，塑料片采用双面胶粘贴在螺丝上，在塑料片下面是内六角螺丝。侧面盖板内部一览，上部通风口内置有防尘网，底部开有方形加强结构，用于增加强度，减小形变。侧面一览，其中两侧盖板通过螺丝固定在环形铝合金框架上，侧面有两个散热风扇用于进气，在风扇下面为独立的电池模块。另外一侧相同结构设计，侧面为排气风扇，底部为电池模块。交流侧面板内侧一览，顶部为泛光照明灯，中间为220VAC交流插座，底部为AC和DC输入接口。连接直流充电输入采用XT30连接器，缠绕布胶带防止松脱。在盖板下面是MPPT模块，用于直流充电和太阳能充电输入以及降压输出。拆下顶盖后的内部结构一览，顶部为MPPT模块，风扇固定在双向逆变模块上。侧面可以看到连接直流面板的排线和降压输出导线，电池组一侧留有空隙。铝合金框架特写，电池组上下侧盖板均通过螺丝固定在框架上。MPPT模块背面特写，大面积露铜加锡，没有焊接元件。在MPPT模块下方是双向逆变器的独立外壳，两侧安装风扇，兼具风道使用。黄色插头为电池供电，连接到MPPT模块。拆下电池组输出导线接线柱，并缠绕胶带将金属部分绝缘，防止发生意外。MPPT模块负责直流输入为电池组充电，包括太阳能输入和直流输出，并且提供降压输出。PCB表面涂有三防漆，能够有效防止使用过程中灰尘和水汽对工作的影响。一颗双向同步升降压控制器来自瑞萨，型号ISL81601，支持60V工作电压。能够满足36V电池电压和48V的输入电压，从而实现大功率的MPPT电压转换功能。MCU来自国民技术，型号N32G031K8L7，是一颗内置M0内核的MCU，主频可达48MHz，内部集成64 KB Flash和8 KB SRAM，内置12位ADC，运放和模拟比较器，具备三个USART接口，两个SPI接口和两个I2C接口。矽力杰的一颗耐压100V，输出电流3A的开关降压转换器，负责模块上芯片供电。在MPPT模块下面就是双向逆变模块，双向逆变模块采用塑料外壳保护，底部采用铝制大面积散热片为发热元件散热，两侧配有风扇加快空气流通，带走热量。双向逆变模块交流侧一览，焊接切换继电器，共模电感，安规X2电容以及滤波电感。另外一侧焊接高压电解电容，变压器，初级开关管以及滤波电容等元件。模块上使用螺丝固定一小块PCB板，上面焊接电容和电感。PCBA模块背面发热元件涂有导热胶，均为对应功率器件的位置。擦去PCBA模块背面的硅脂，功率器件的位置均采用过孔导热，在背面还焊接一颗霍尔电流传感器。低压MOS管驱动器来自MPS，型号MP1924A，是一颗耐压100V的半桥驱动器，芯片内置自举二极管，外围精简，适用于电机驱动及相关的半桥应用，用于电池端MOS管驱动。用于驱动MOS管的隔离驱动器来自纳芯微，型号为NSi6602，是一颗双通道隔离栅极驱动器芯片，支持2MHz开关频率应用，并提供5000Vrms隔离，支持4A灌电流和6A拉电流输出。磁环电感底部采用胶水固定电木板绝缘，在底部的PCBA上面焊有四颗IGBT用于输出波形调制。输入与输出公用的滤波电路特写，左侧分别为输入和输出插座，两颗黑色继电器用于切换充电交流电源输入和逆变电源输出接口，安规X2电容配合共模电感进行滤波。两颗继电器来自宏发，型号HF175F，型号12-2HTF，线圈电压为12V，两组常开触点，最大切换电压为277VAC，最大切换电流为16A，分别用来切换交流输入端子或者是切换交流逆变输出端子。逆变模块的控制板垂直焊接在功率板上，焊接光耦和隔离驱动器。直流输出模块作为户外电源功能的重要部分，用于USB-C和USB-A快充，以及直流输出功能。直流输出模块背面焊接XT30插头母座，WiFi模块，主控MCU，电感以及滤波电容等器件。正面焊接USB-A母座，USB-C母座，DC母座和按钮开关。显示屏PCB特写，塑料热熔固定在外壳上，背面焊接一颗显示芯片和连接排线。直流输出模块上部分为显示屏驱动以及无线连接及控制部分。蓝牙模块用于连接手机，进行米家APP控制。模块来自小米，焊接处涂胶加固。下方焊接两路降压电路和两路升降压电路，分别用于USB-C和USB-A接口供电。两路接口用料以及输出规格完全相同，这里选取一路进行介绍。同步升降压控制器来自南芯科技，型号为SC8815，用于USB-A口升降压输出。SC8815是一颗集成了I2C接口的双向同步升降压控制器，支持2.5-36V输入和输出电压范围，支持为电池充电，其中电池充电电流和电压，反向放电输出电压，输入输出电流限制均可由I2C总线控制，芯片具备欠压保护、过压保护和过流保护，并且支持短路保护和过热关断保护。协议芯片来自天德钰，型号为FP6606，这是一颗高性能的USB PD3.0协议芯片，目前有TQFN-24和TQFN-16两种封装方式，除了支持USB PD3.0快充之外，天德钰FP6606可以支持QC4+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充电协议，双角色支持USB-C接口取电应用，兼容性很强。用于供电控制的MOS管和电流取样电阻，用于DC接口输出过流保护。另外一侧的交流输出面板特写，顶部为泛光照明灯，中间为220VAC交流输出，插座弹片焊接到PCB上，底部为AC和DC输入接口，采用多块PCB焊接组合而成。电池模块负责为户外电源储存能量，通过双向逆变模块以及输出模块进行输出，满足户外用电需求。电池组上方采用螺丝固定支架，支架与两侧铝合金框架固定。拧下螺丝，电池组为密封模块，由下部壳体和铝合金上盖组成，并由螺丝固定。电池正负极由红黑粗导线输出，右侧7根细线用于状态输出，为直流输出模块提供电池温度，电量等信息。模块化设计，功能全面，集成度更高。锂离子电池组来自江苏紫米电子技术有限公司，型号P06ZM，额定电压为36.5V，额定容量为28Ah，充电限制电压为42.5V。电池组内部电芯型号为79133202，单体电芯容量为28Ah，为混合固液锂离子电池，均压为3.65V。电池组底部固定金属支架，金属支架通过螺丝固定到底部外壳。通过内置的密封外壳，为电池组提供加强的安全保护功能，同时也为电池保护电路提供保护，进一步提升可靠性。小米米家户外电源采用环保阻燃材料机身外壳，端面为黑色配色，更具质感。在户外电源两侧分布交流和直流输出，其中交流逆变输出功率达1800W，并支持100W PD快充，户外用电更加从容。小米这款户外电源还内置了双向逆变技术，无需单独的充电器，充电时间仅1.5小时，大大增强使用体验。充电头网通过拆解了解到，小米这款户外电源内部采用多个独立的功能模块组合。整体通过铝合金框架支撑保护，内部模块也是通过框架固定成为一个整体，安全可靠。其中MPPT模块负责直流输入和太阳能输入对电池组充电，并提供降压输出为直流输出面板供电，双向逆变模块负责提供交流输出和电池充电。直流输出模块用于USB-C接口以及USB-A口快充。所有模块采用的磁环电感底部均采用电木板绝缘并打胶固定，确保安全。MPPT模块采用瑞萨ISL81601双向同步升降压控制器，满足48V输入耐压。两路降压控制器采用茂睿芯MK9218同步降压控制器，支持高压应用。双向逆变模块采用微芯科技MCU进行整机控制，搭配使用纳芯微隔离驱动器。直流输出模块的降压以及升降压方案均来自南芯。

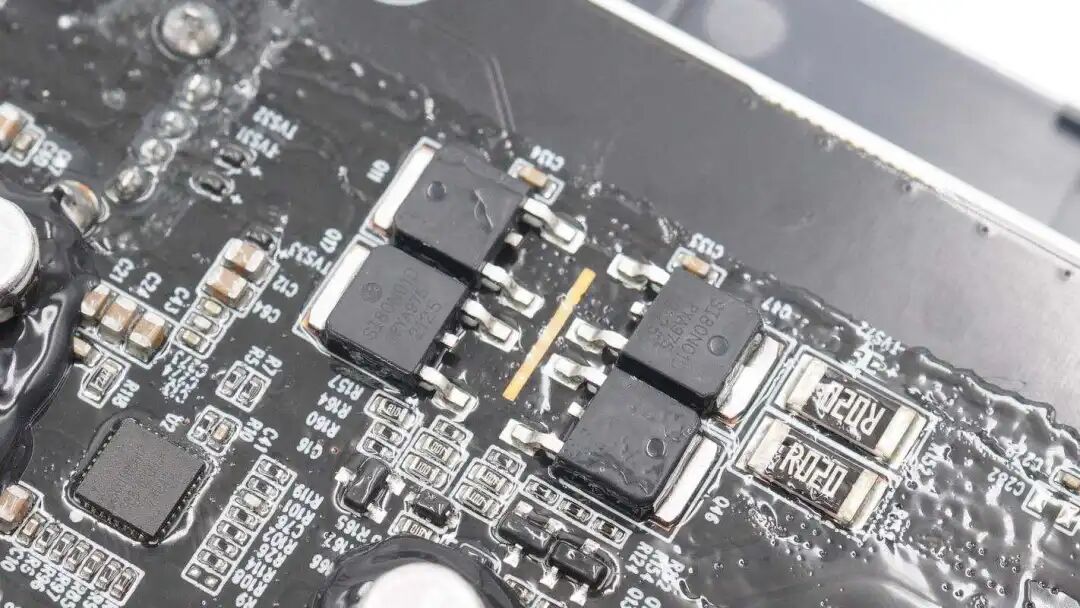

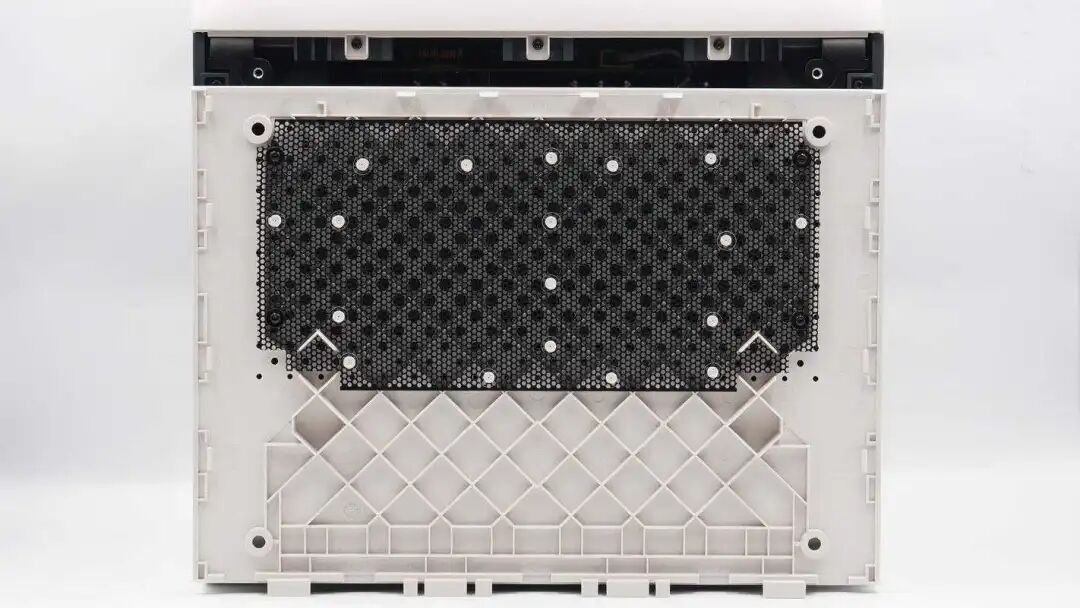

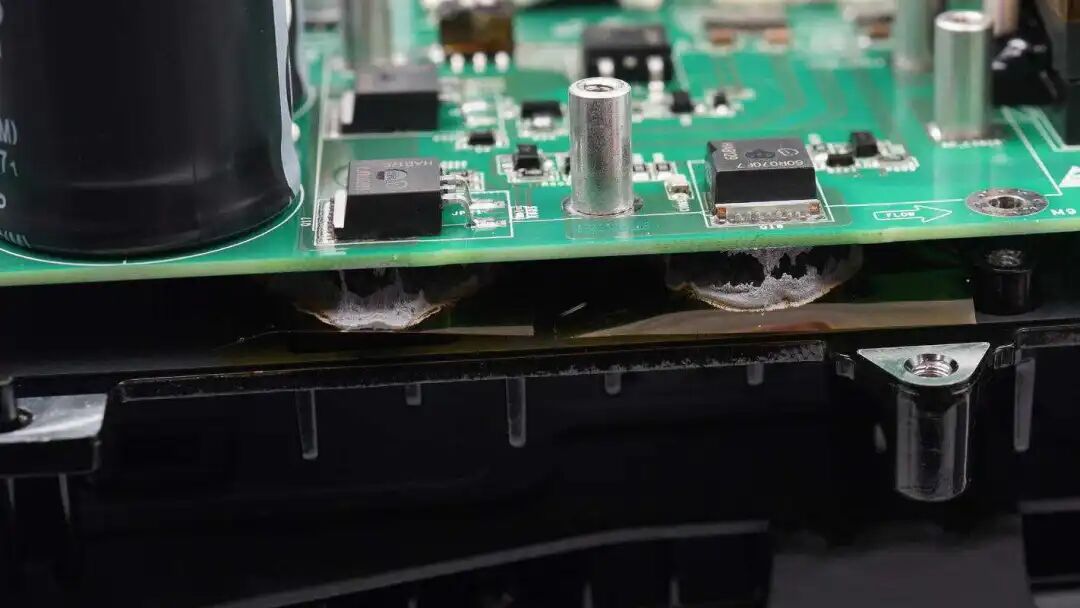

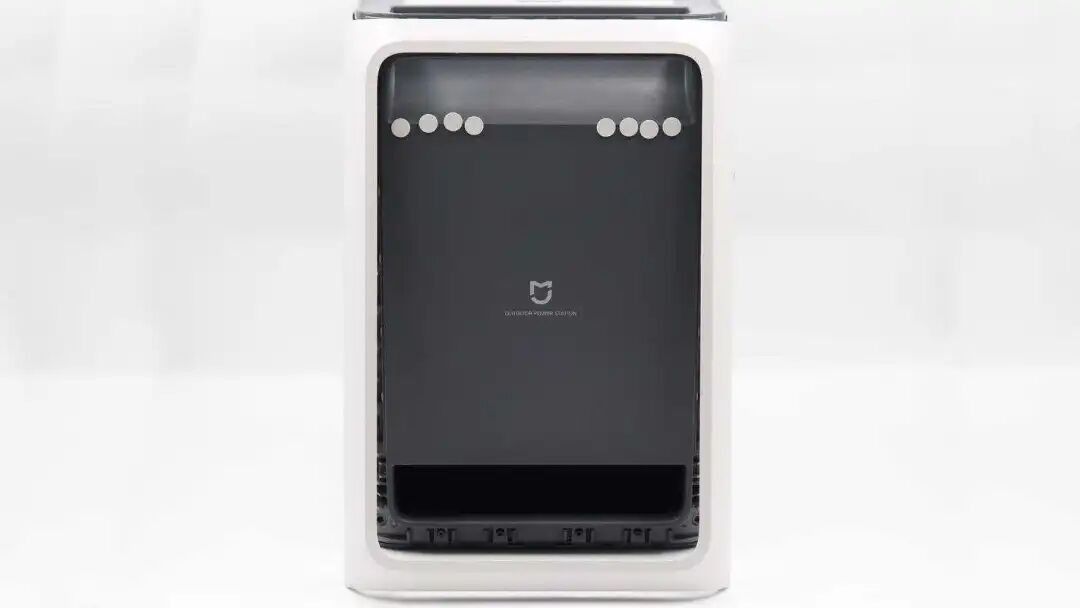

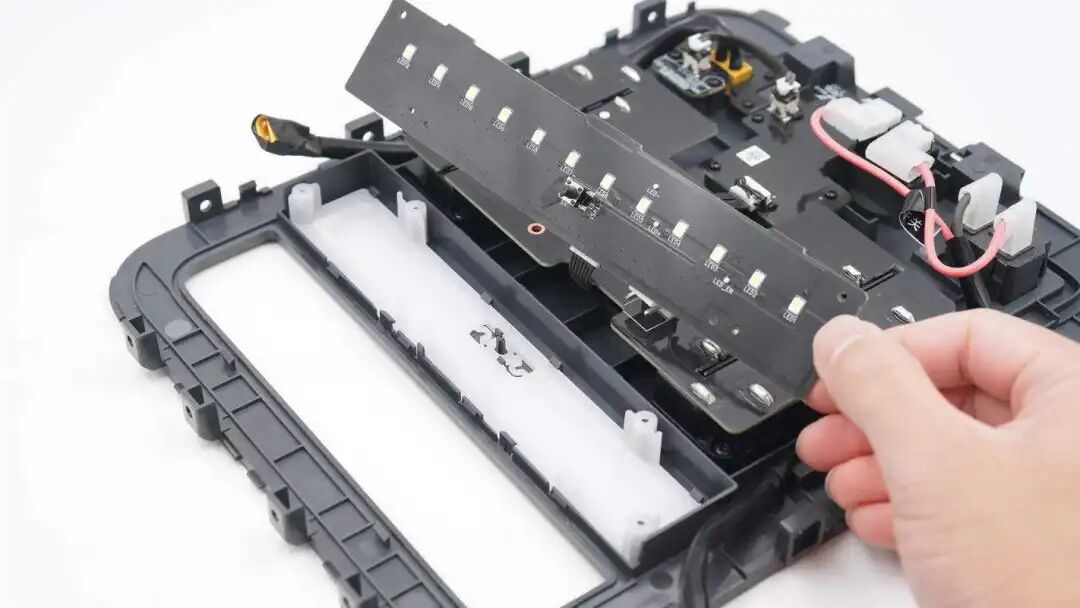

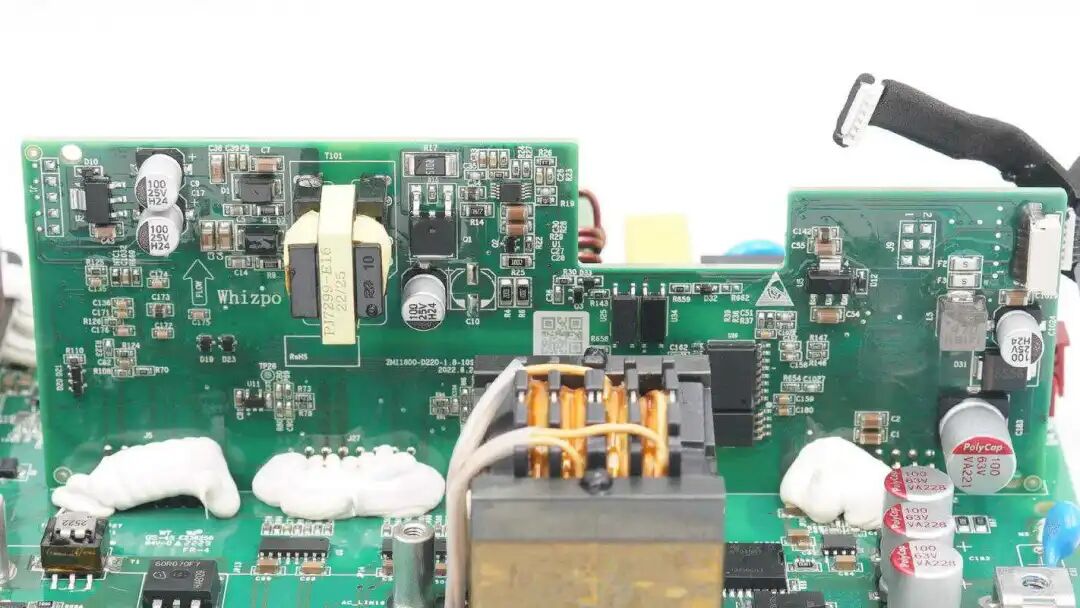

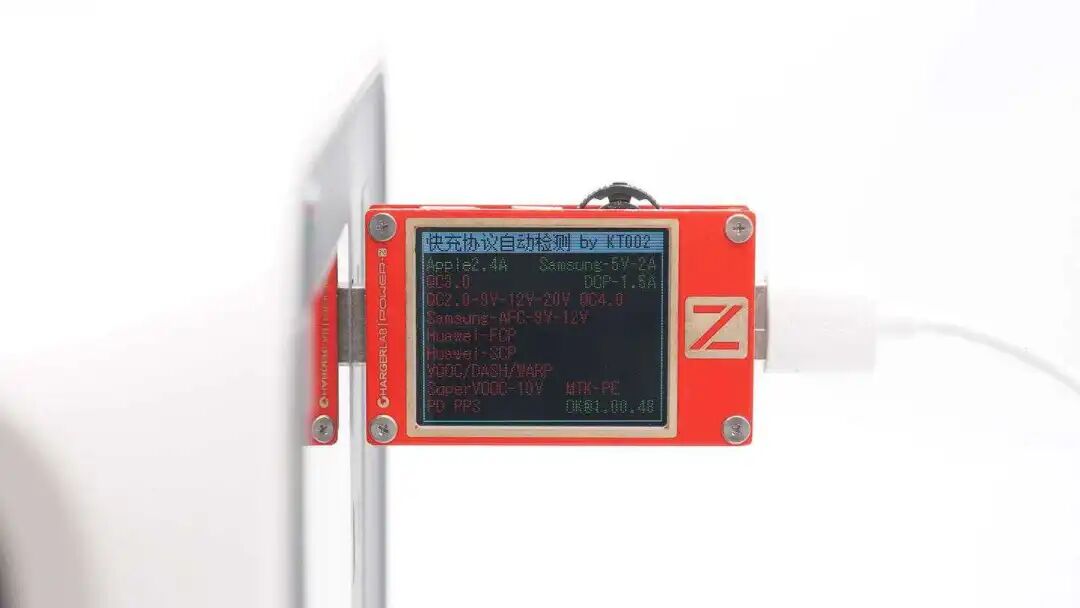

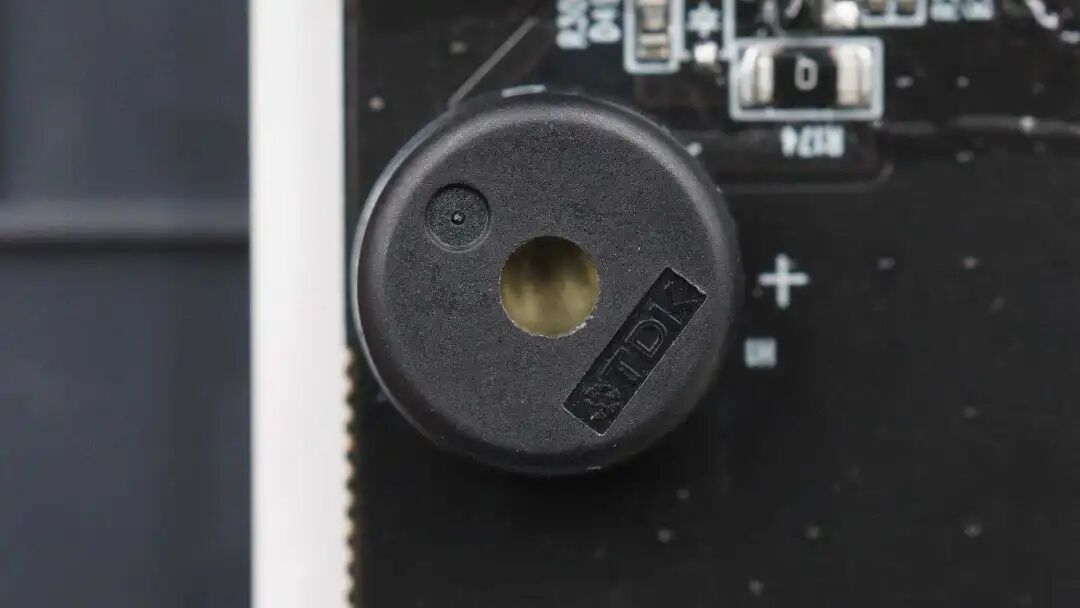

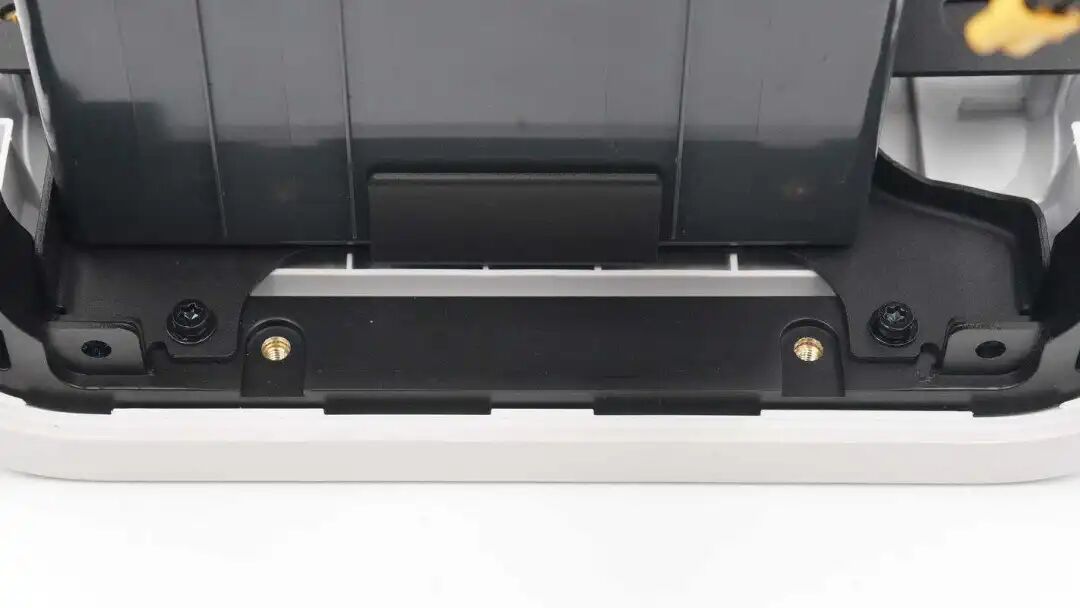

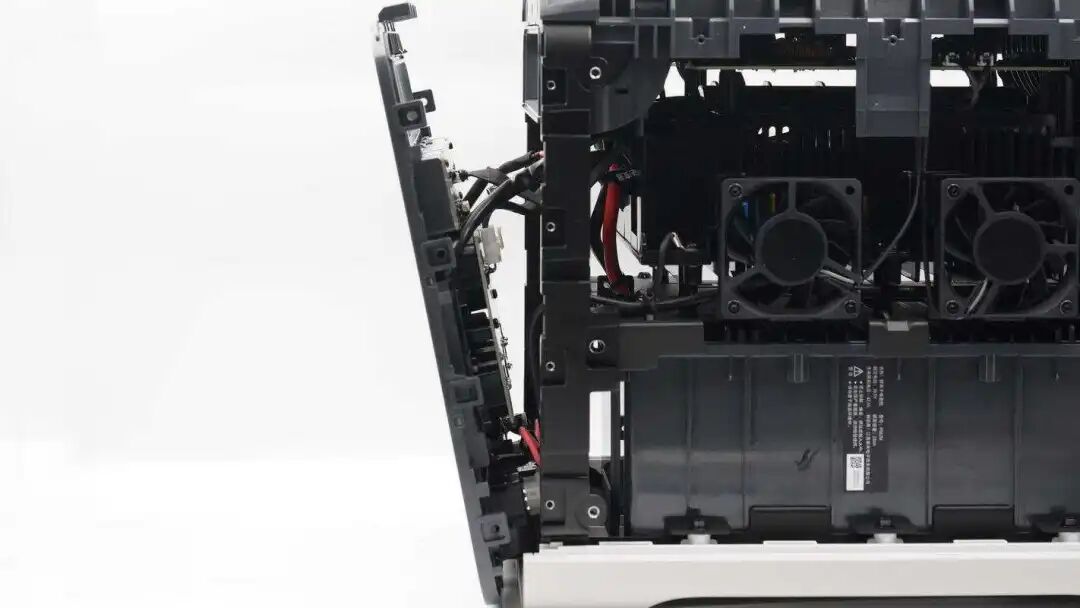

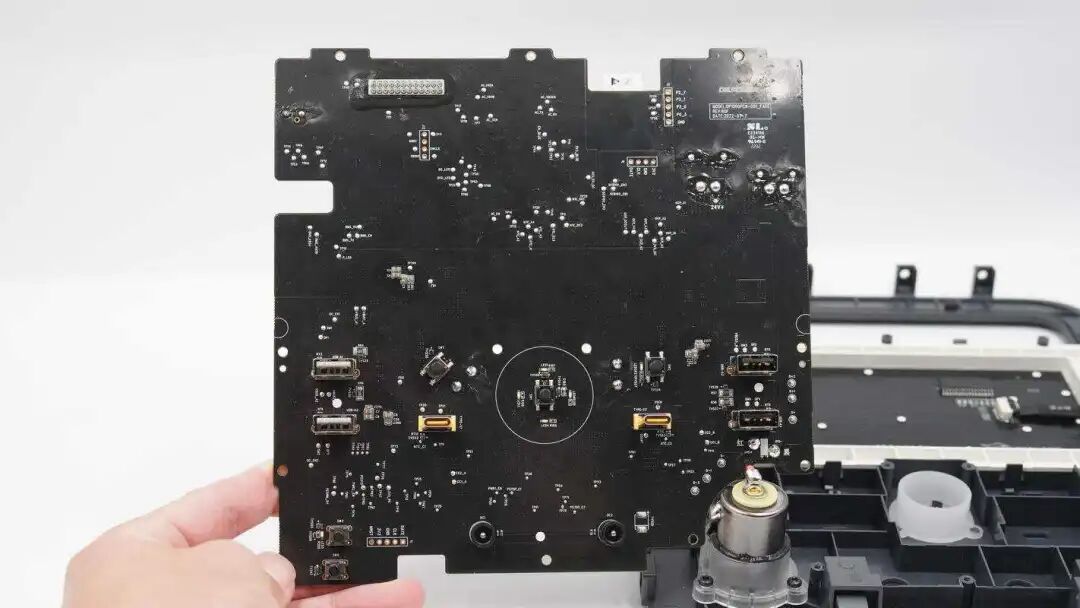

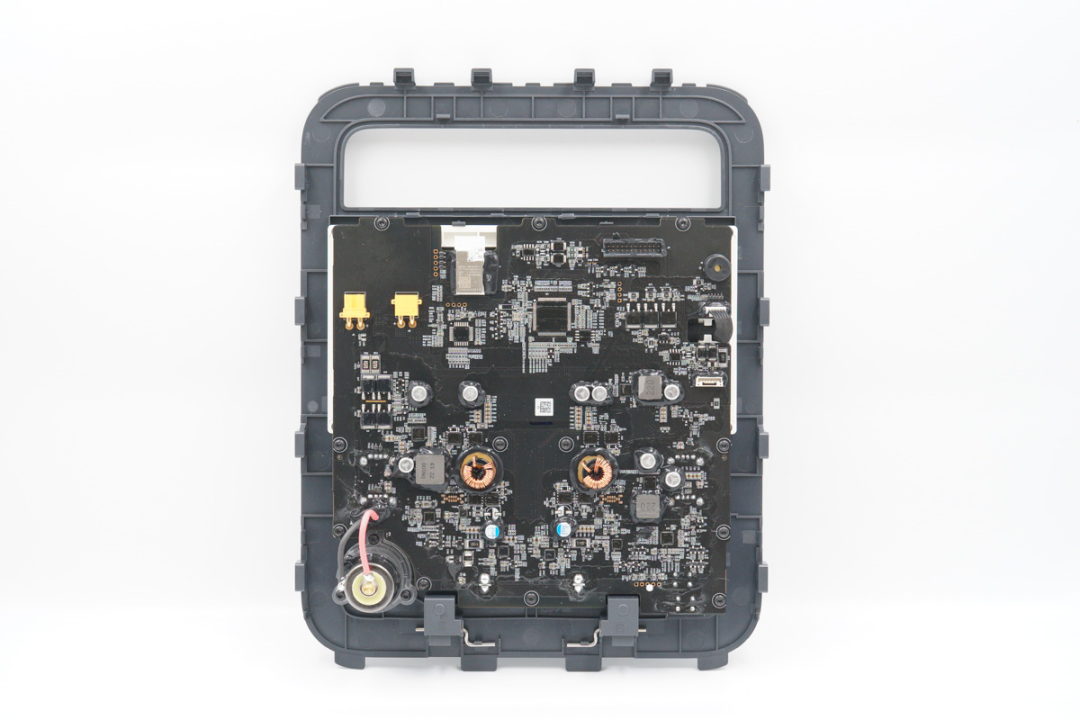

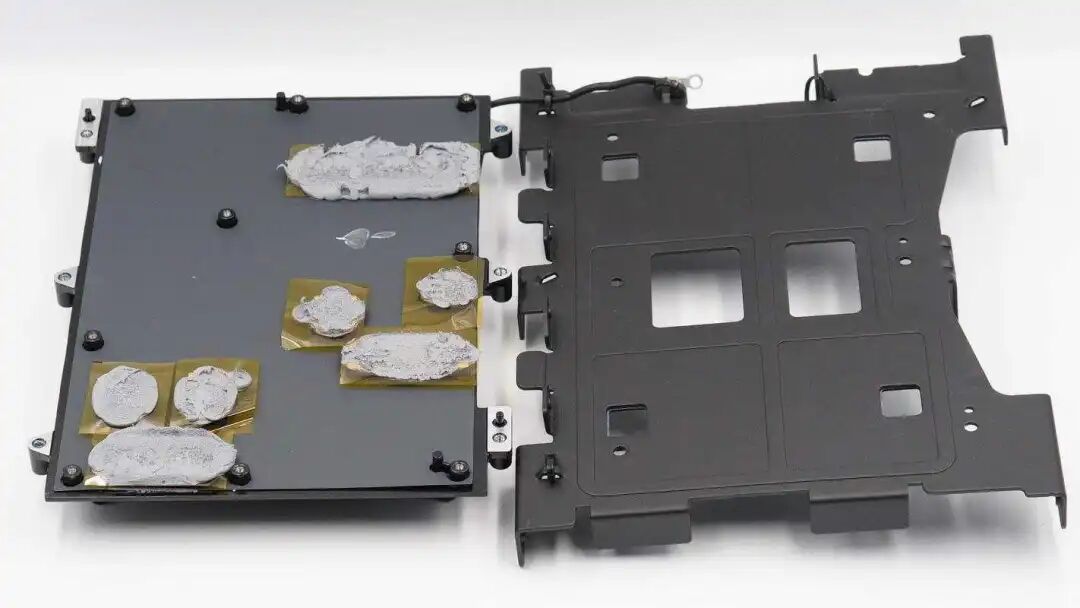

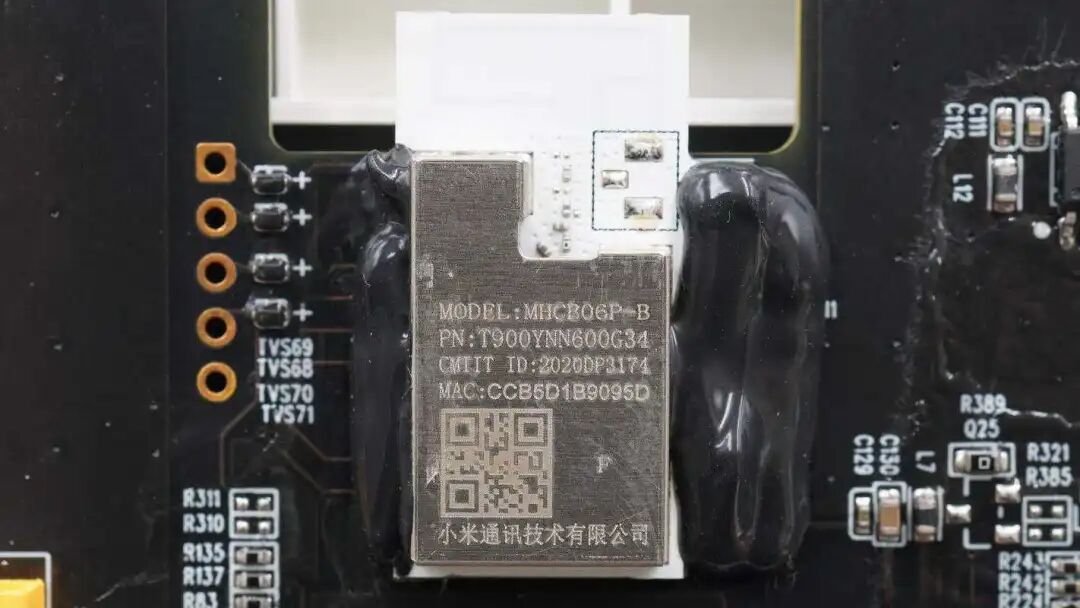

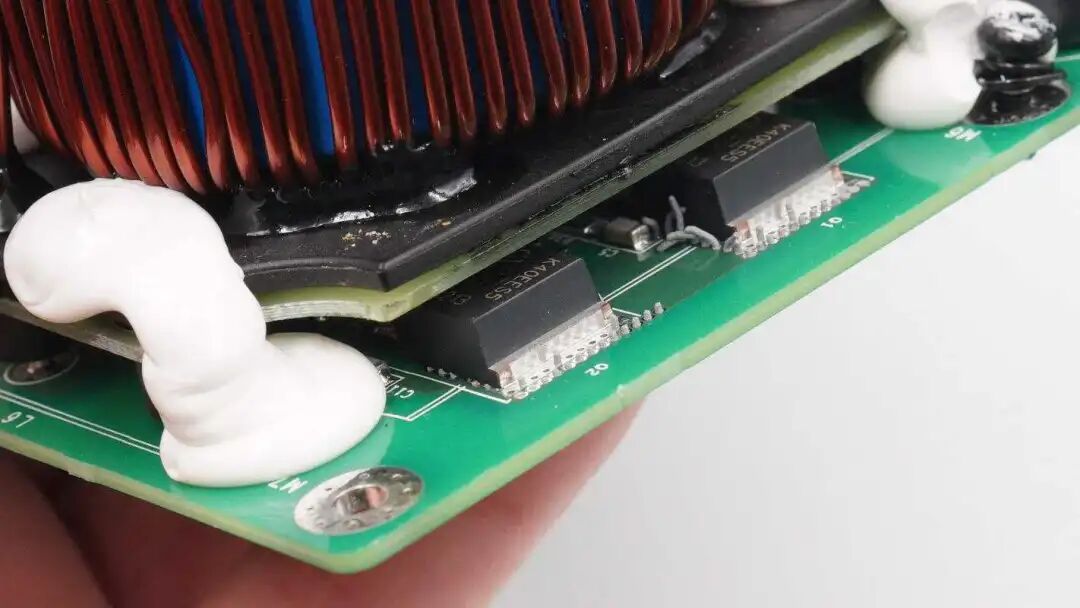

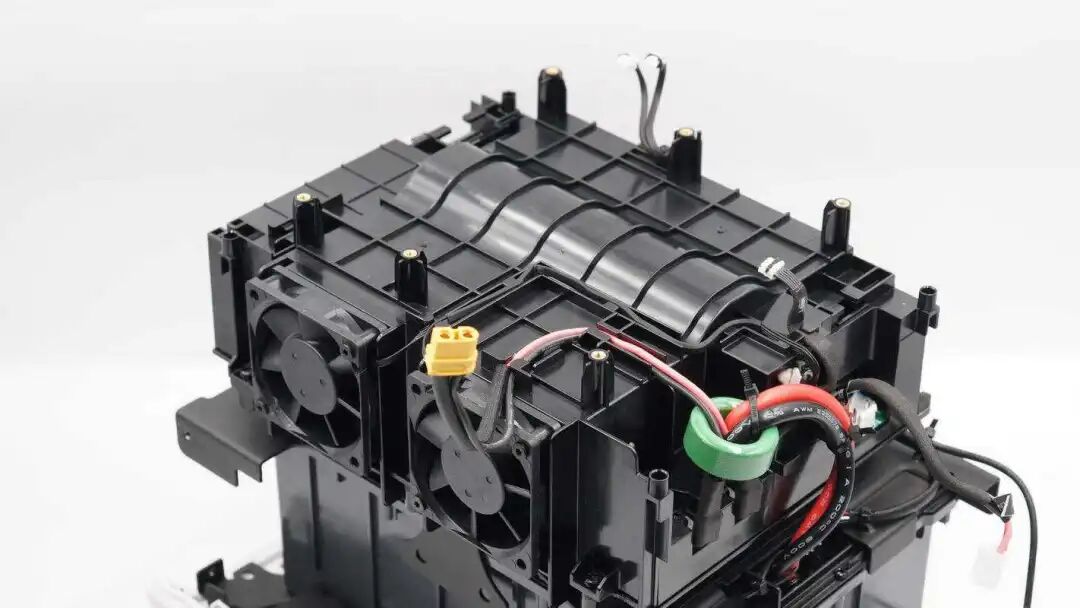

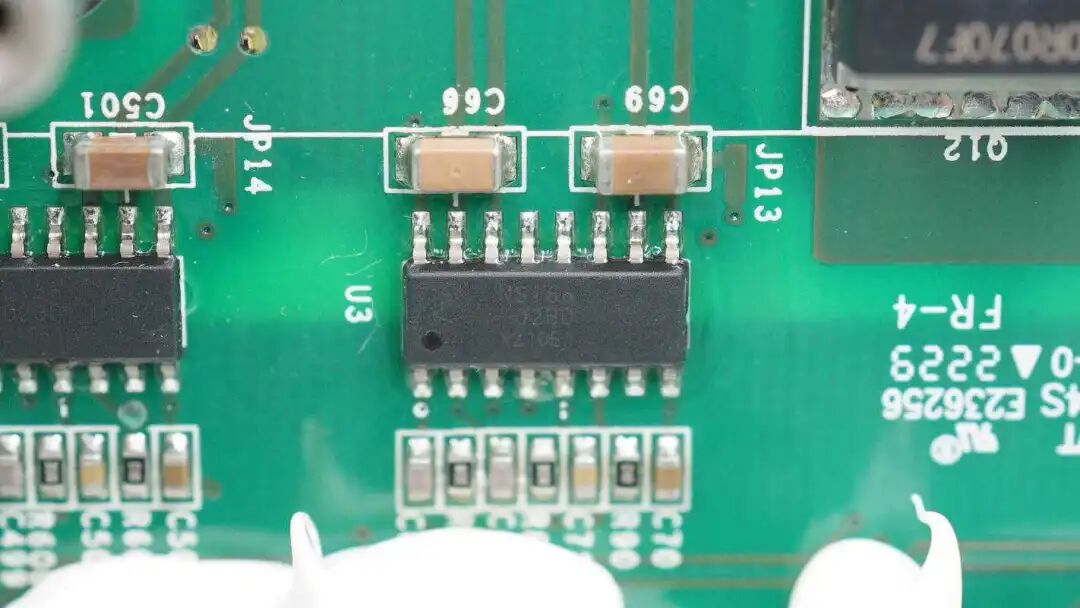

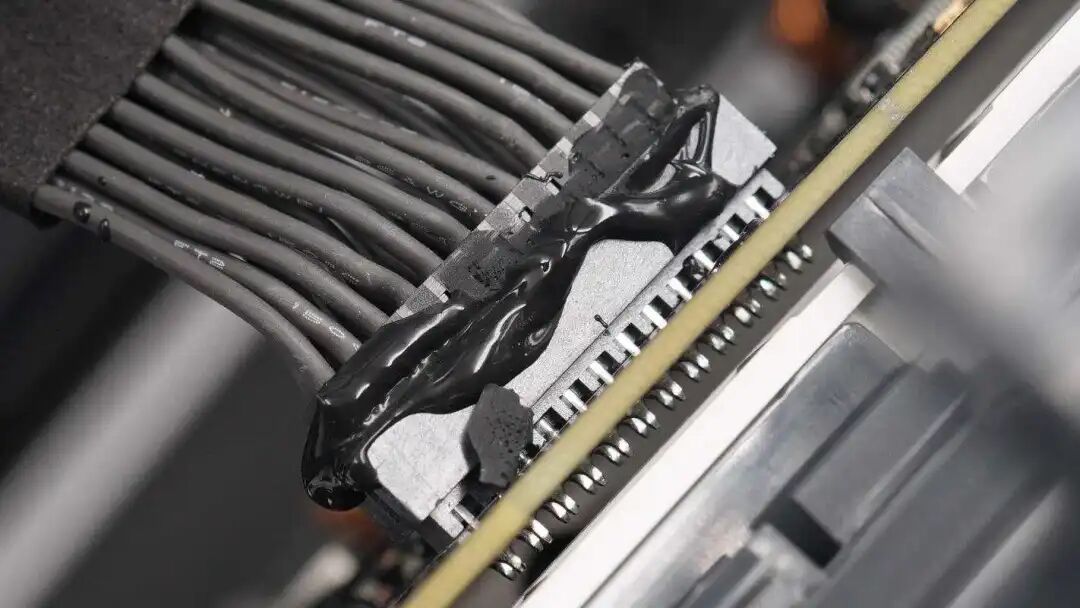

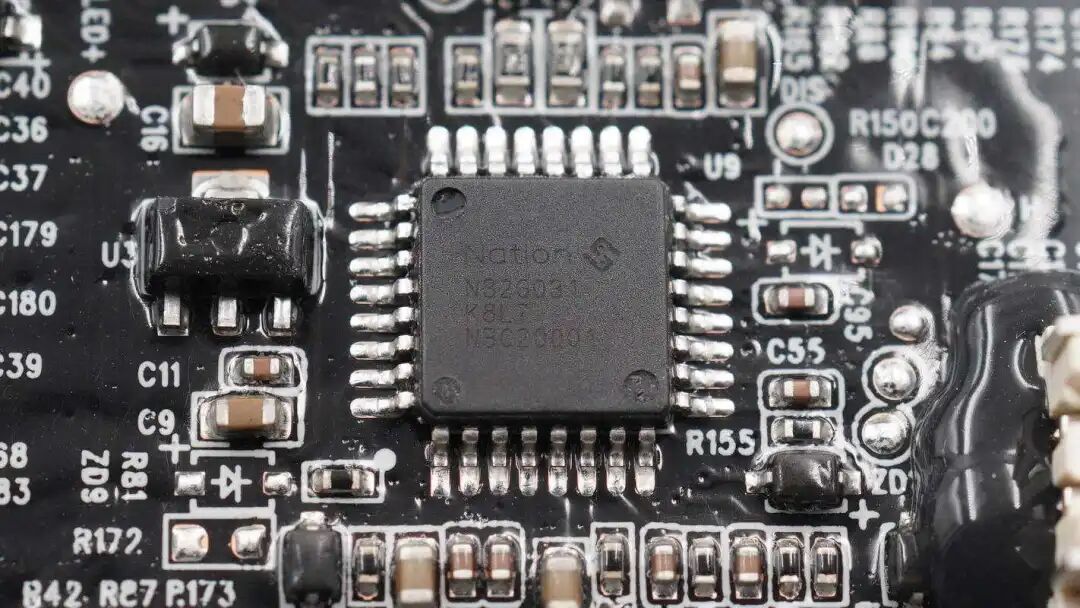

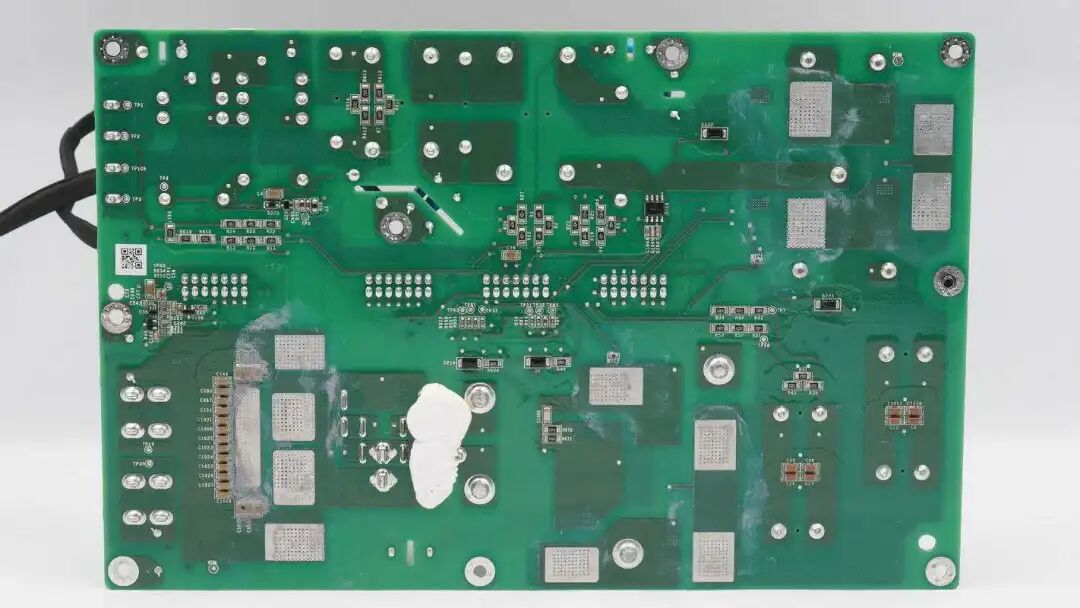

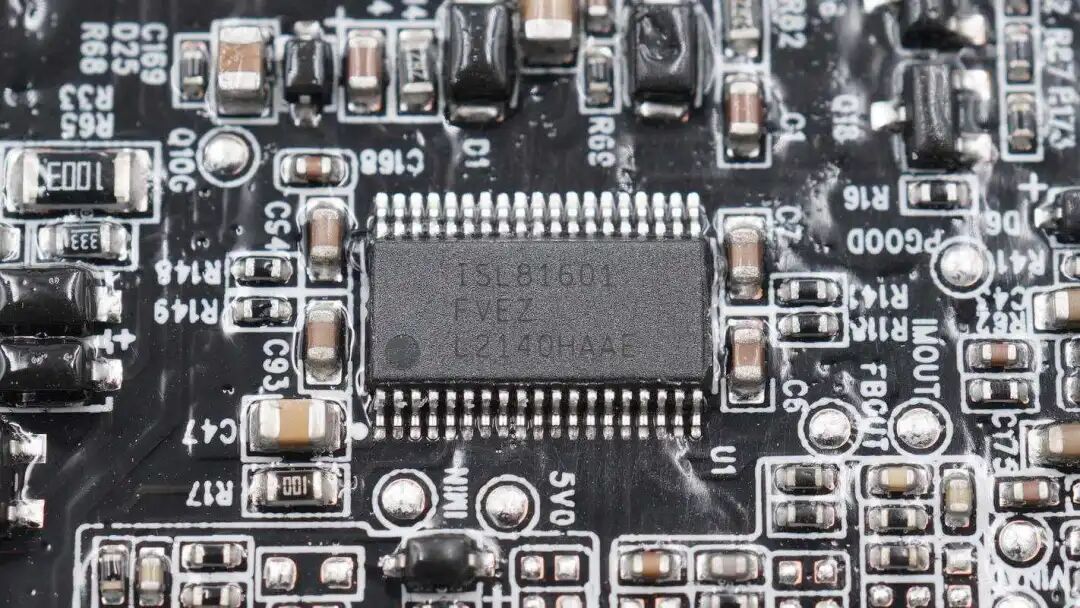

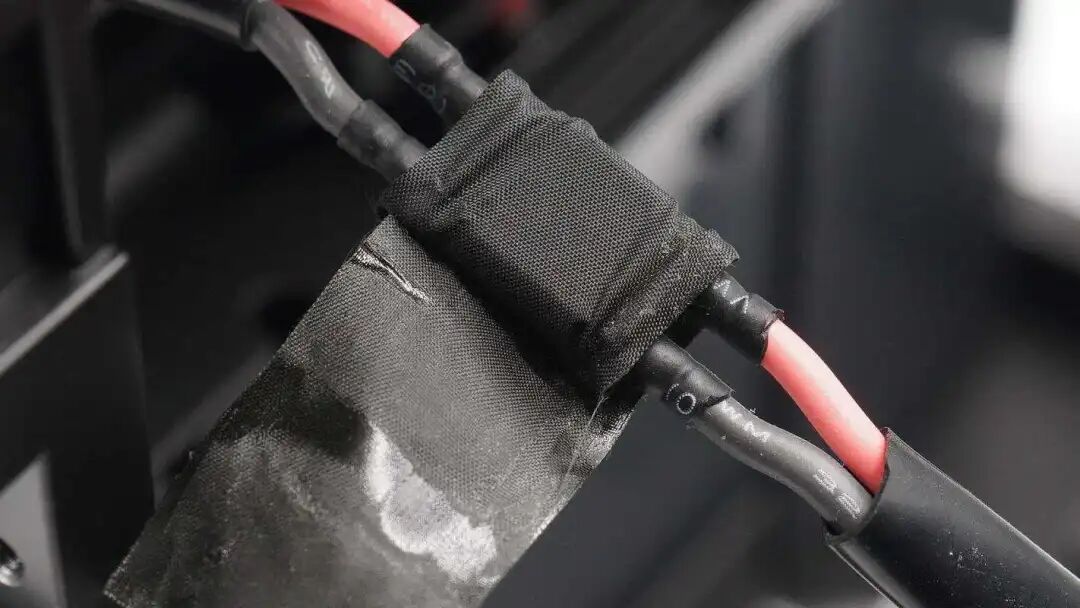

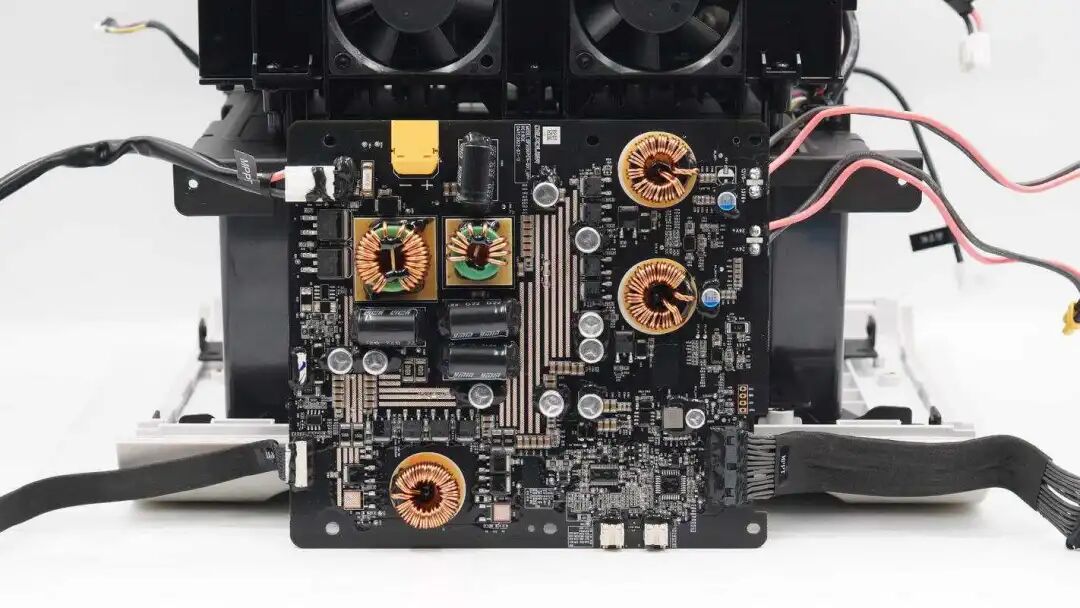

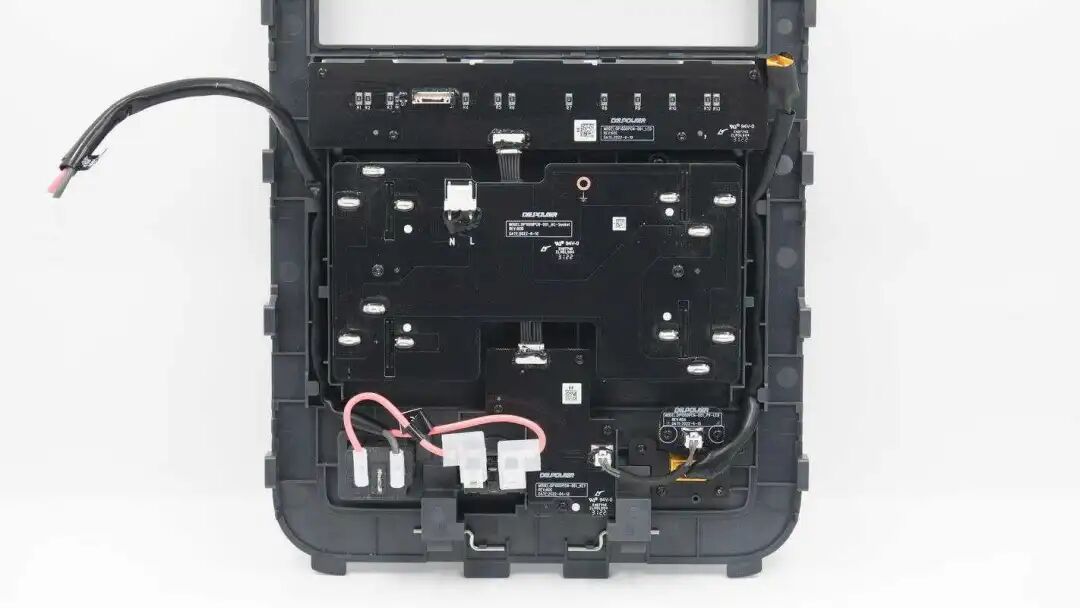

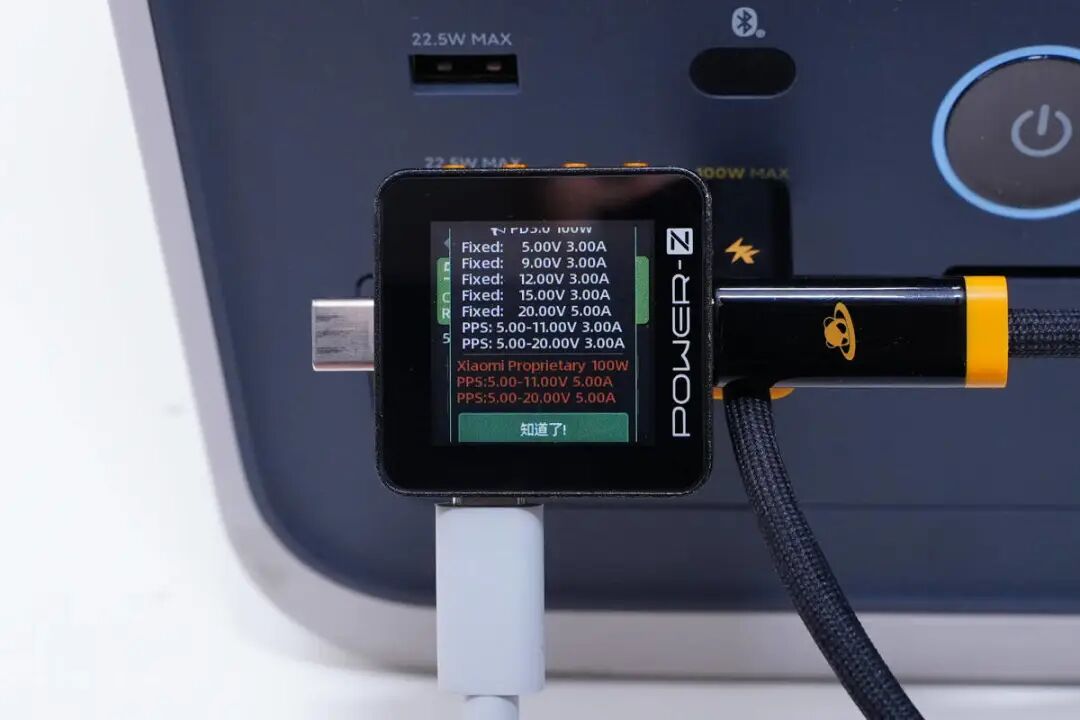

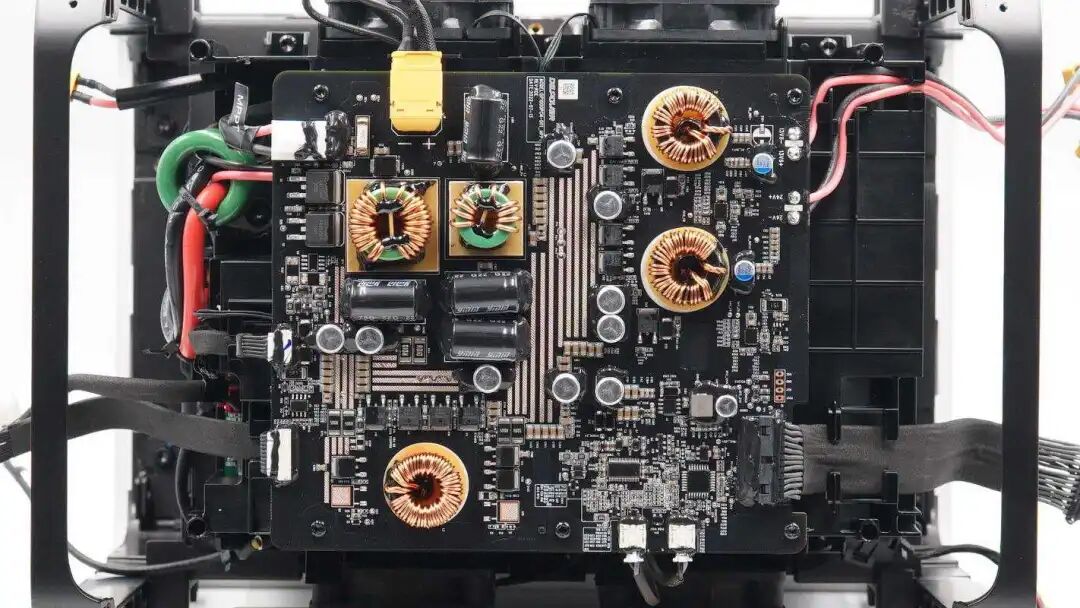

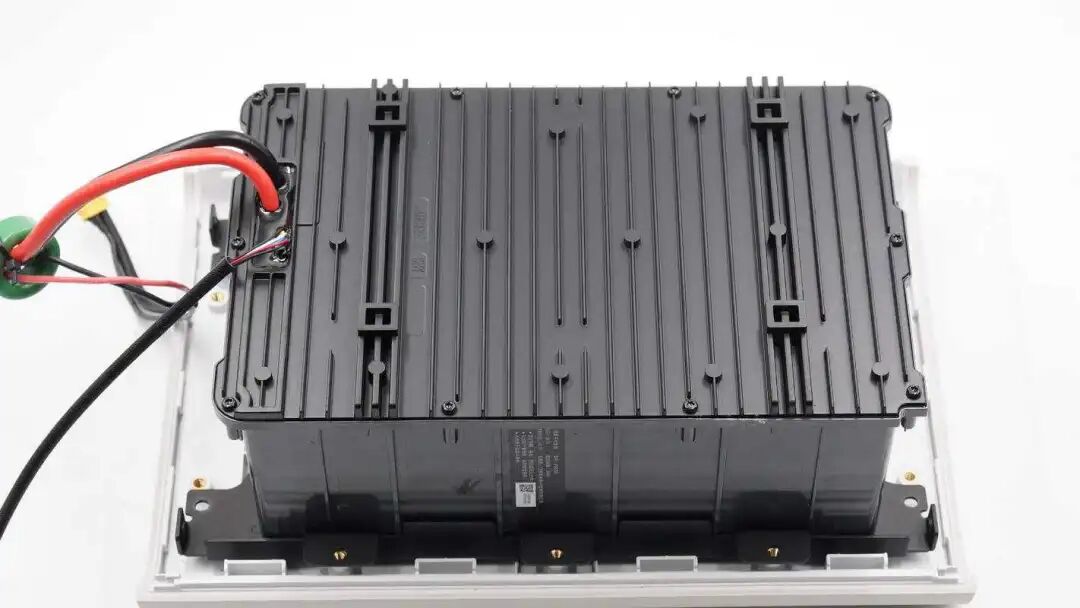

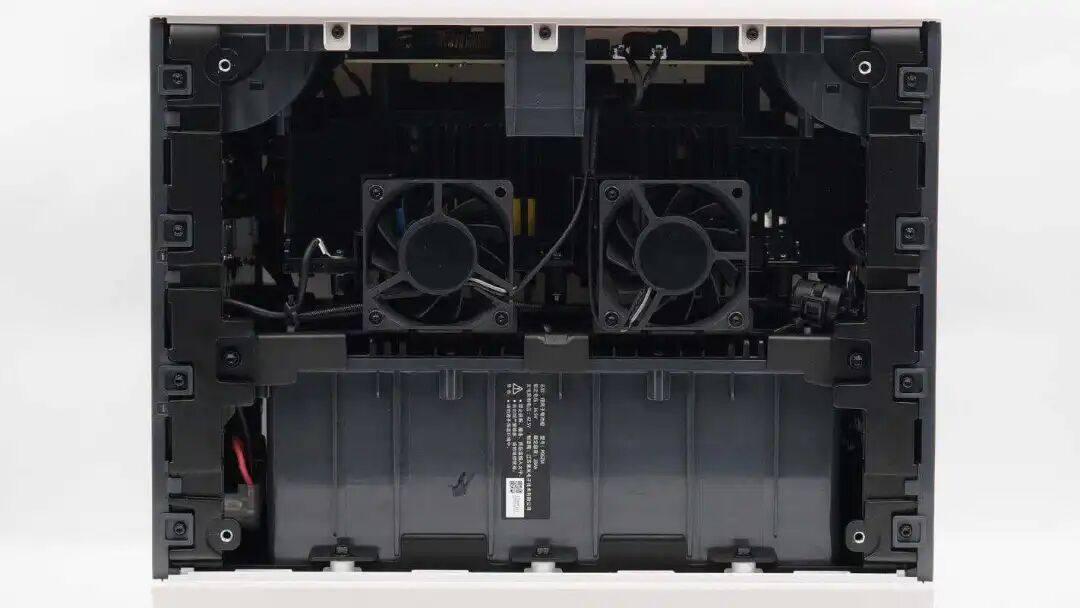

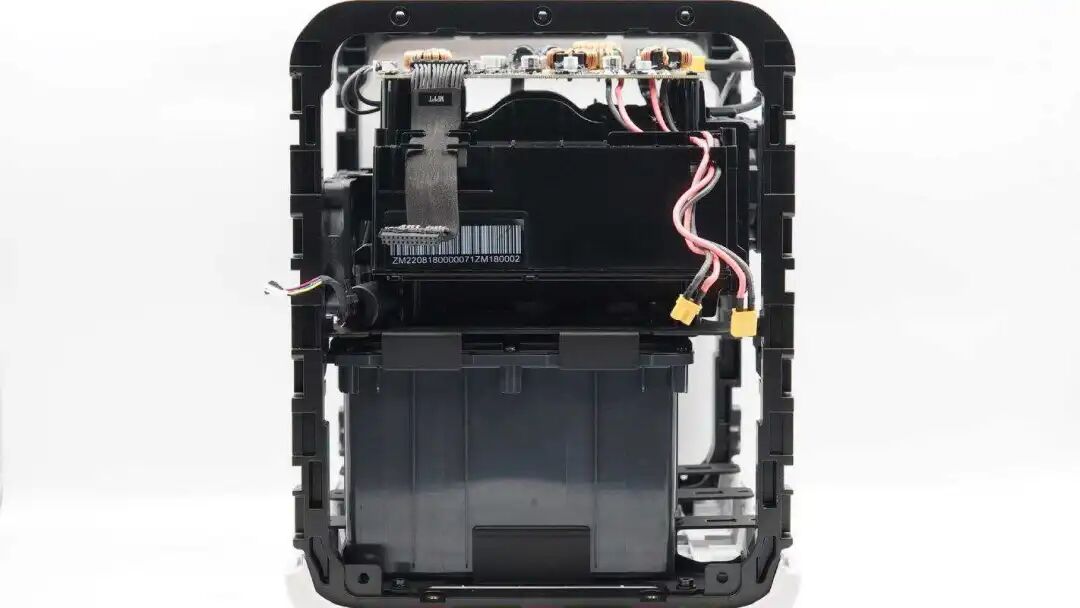

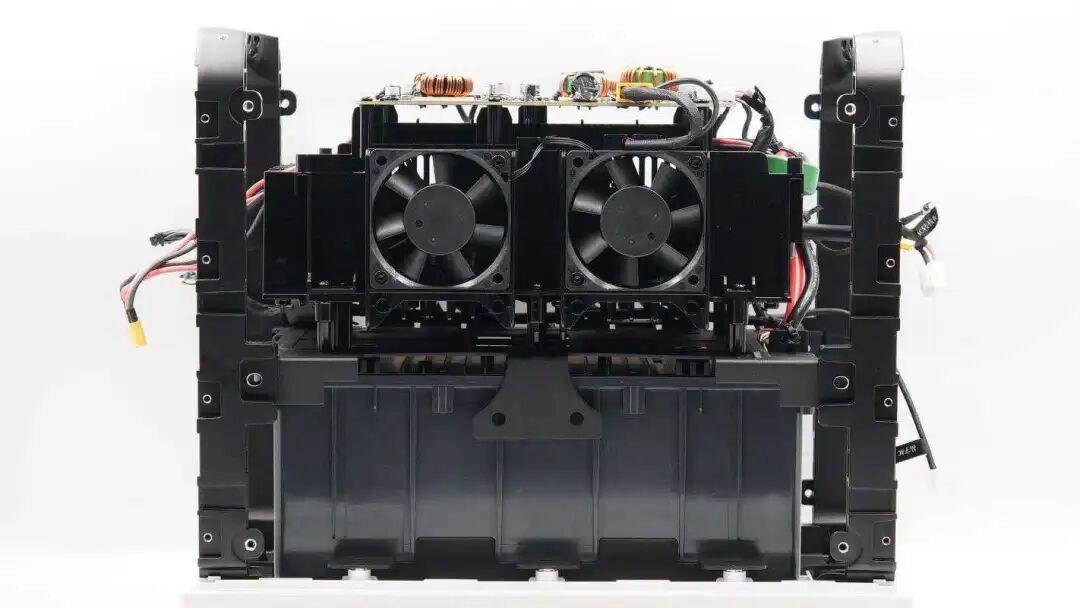

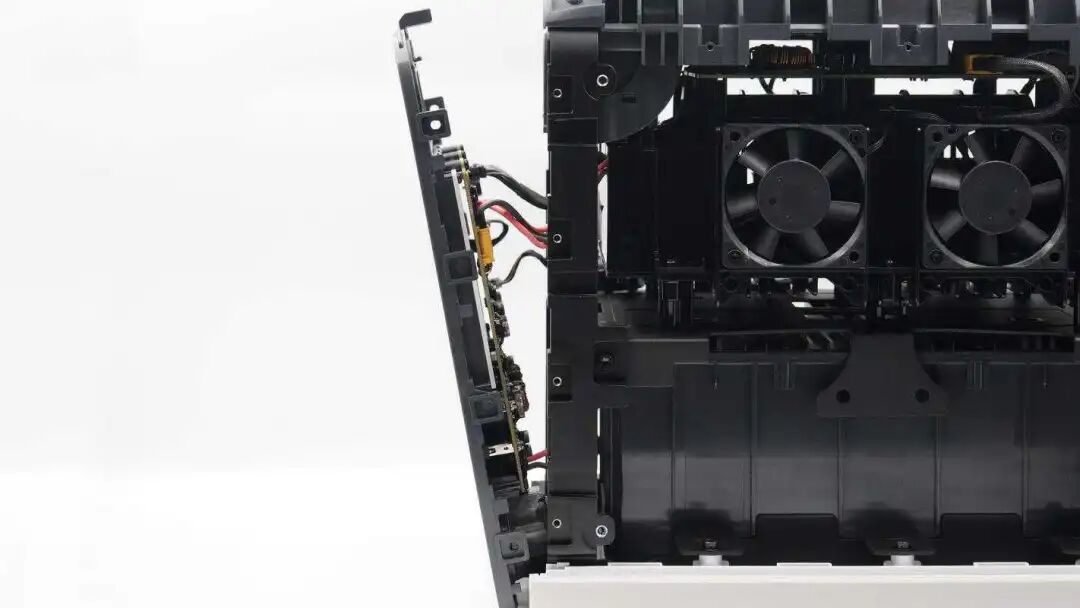

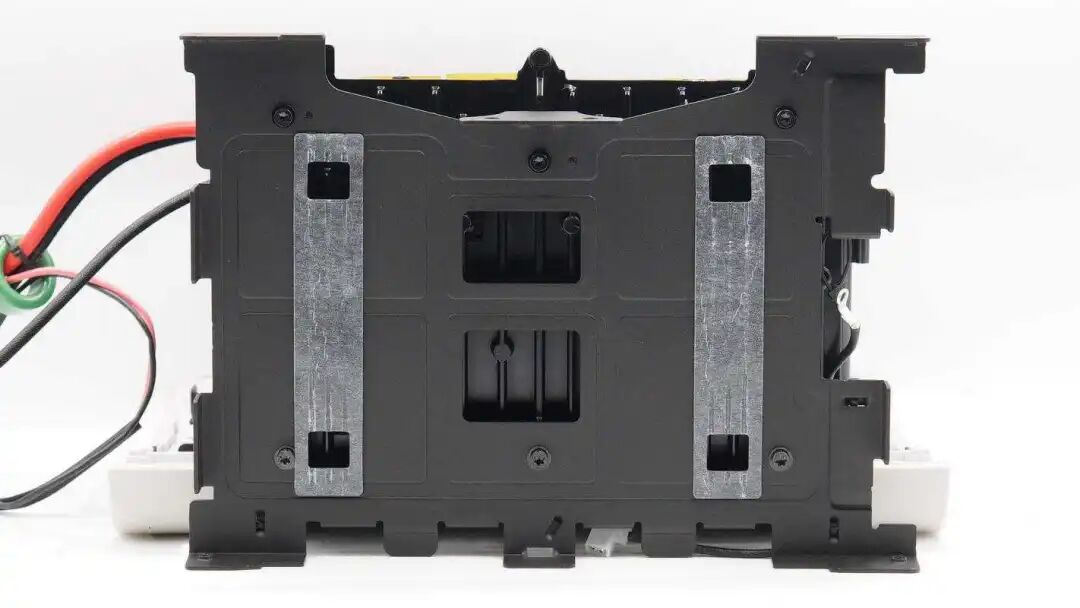

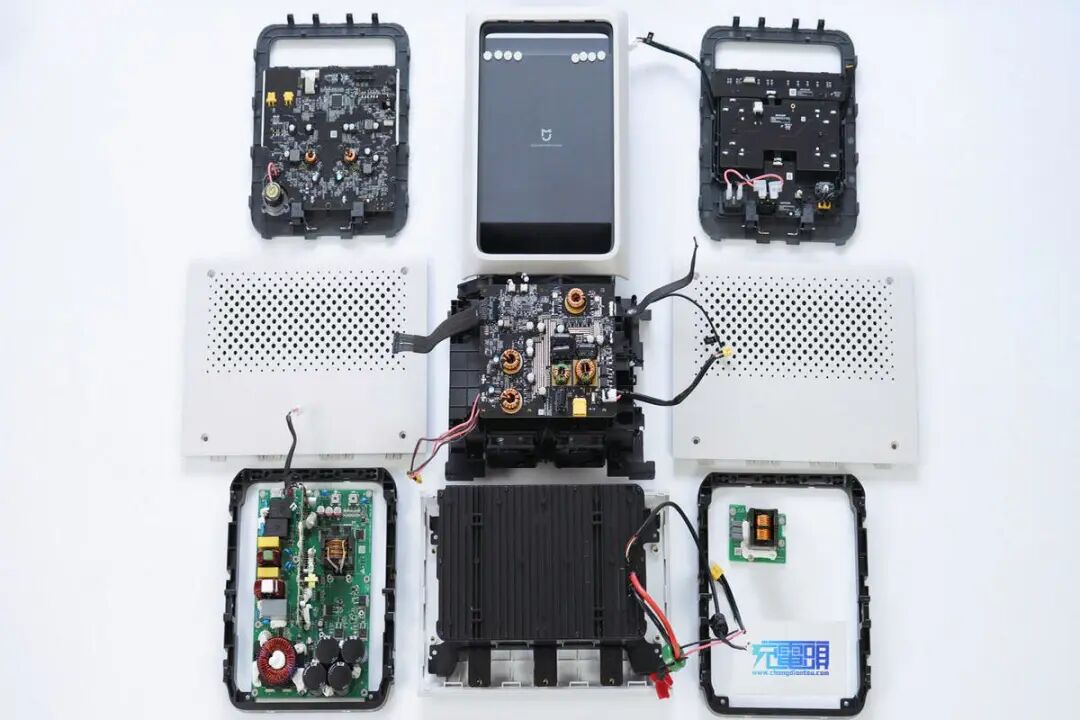

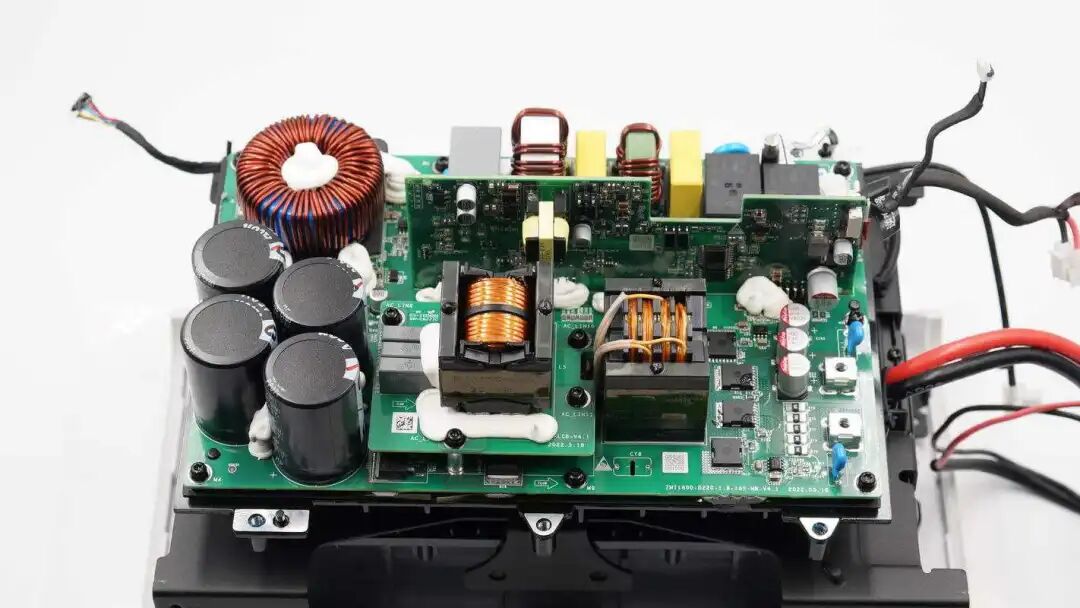

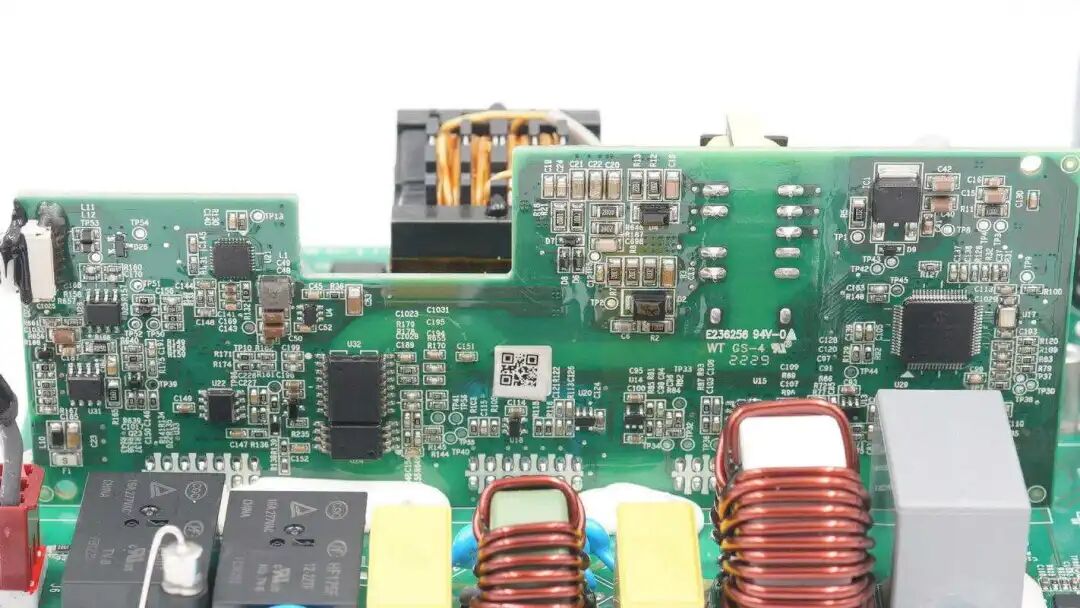

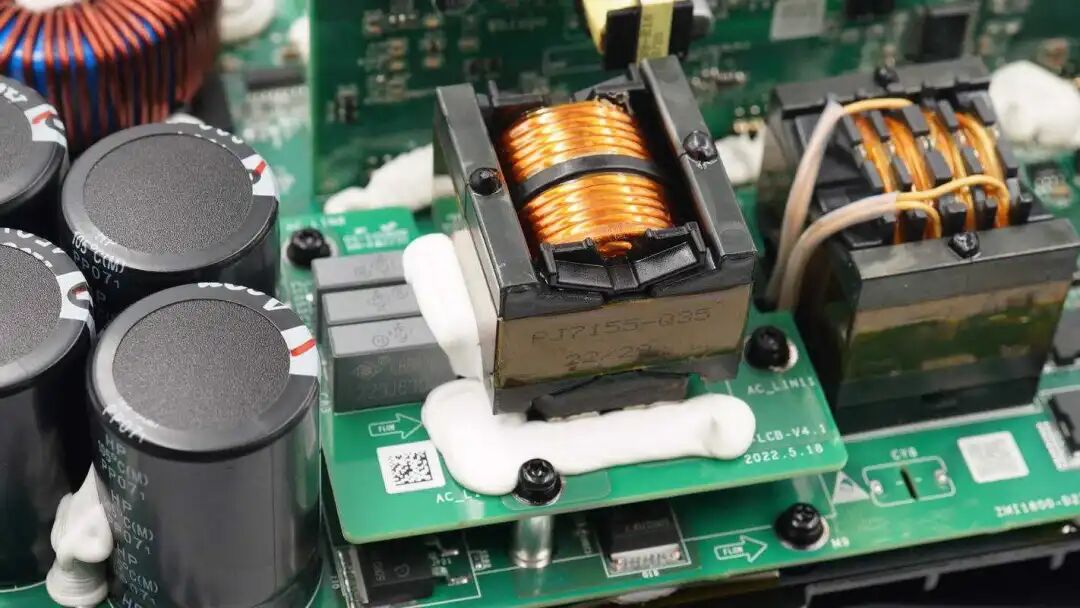

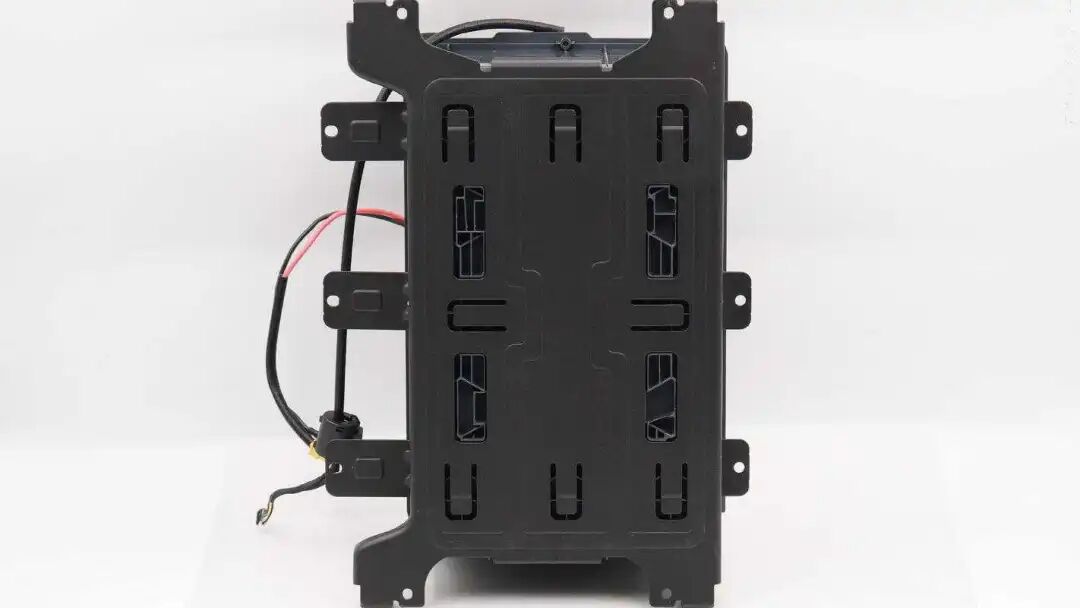

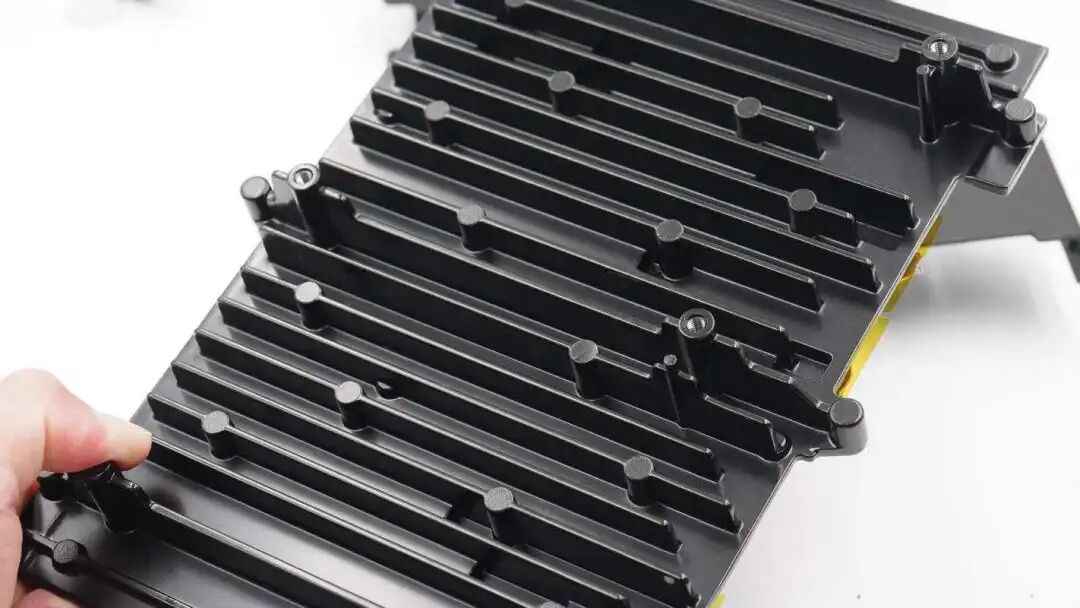

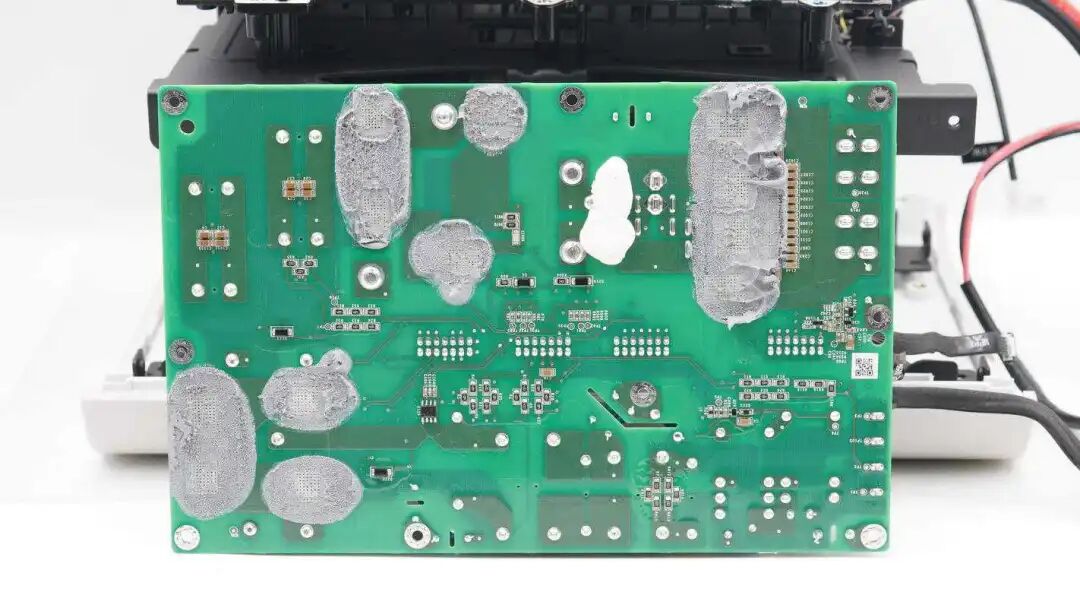

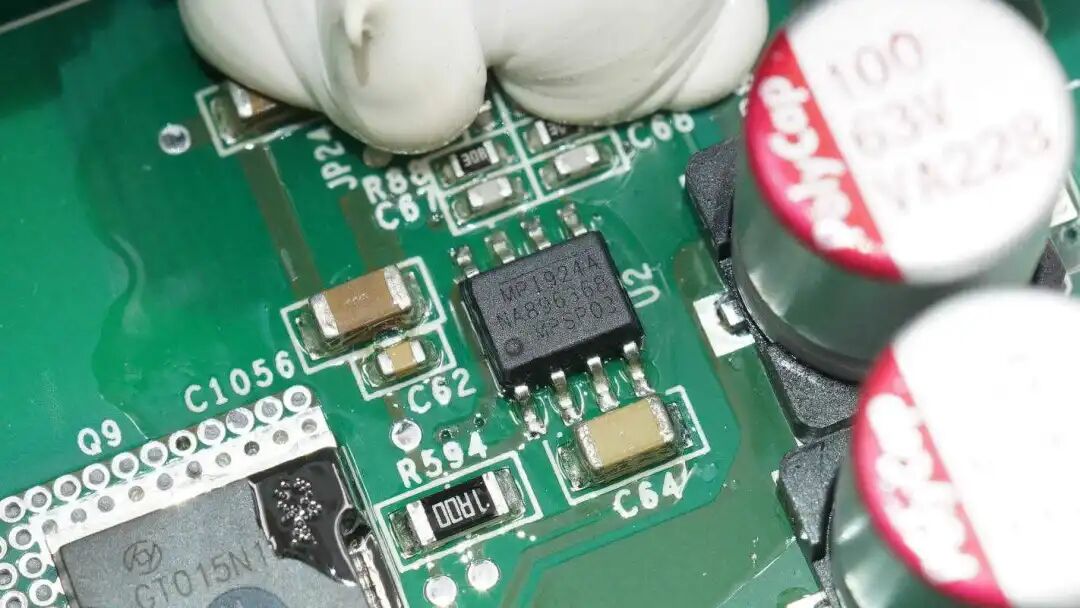

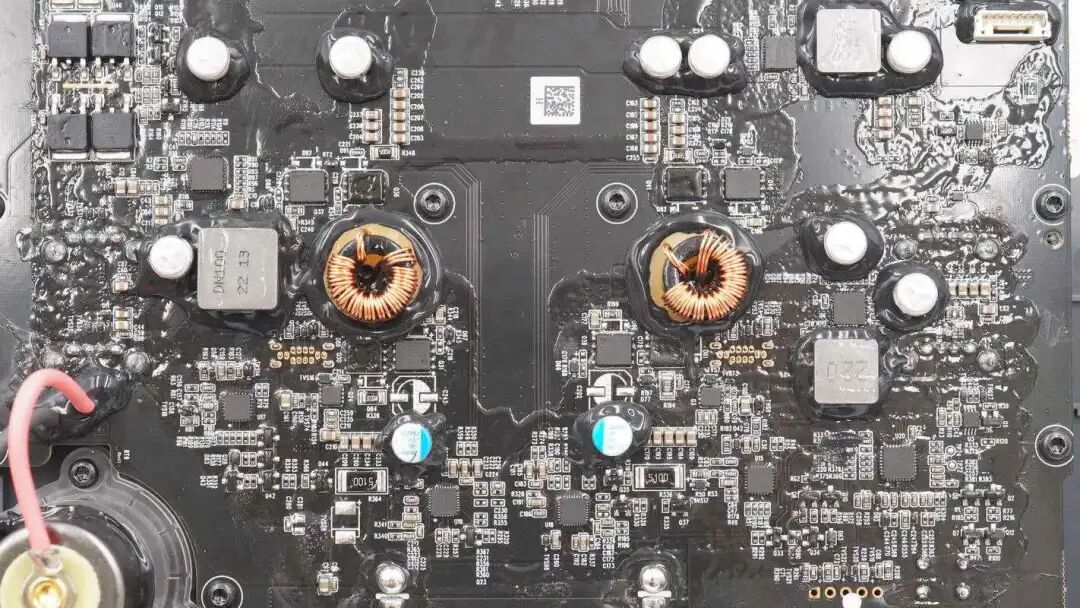

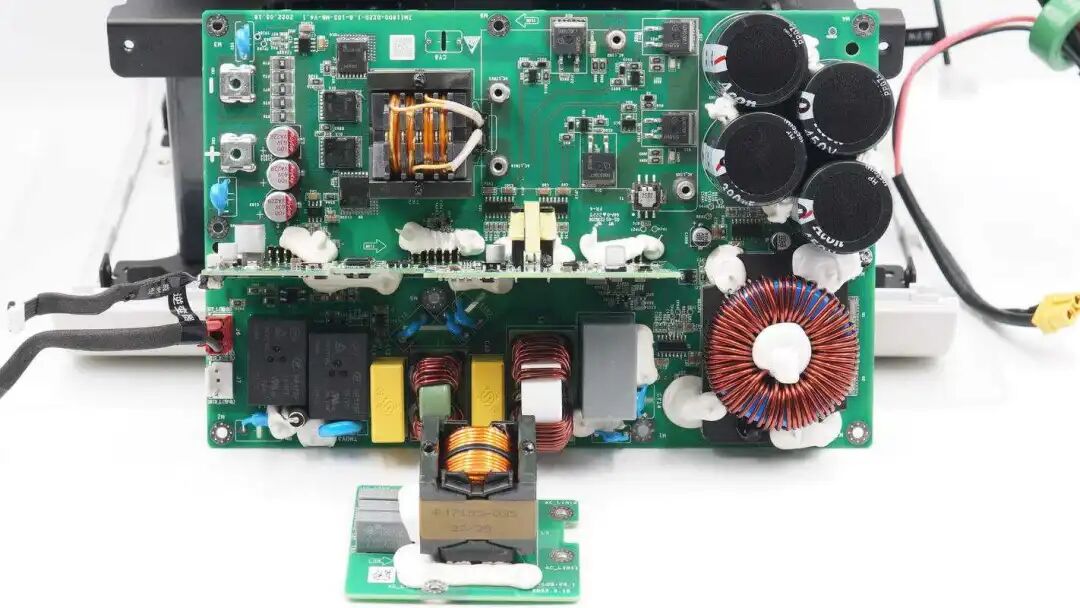

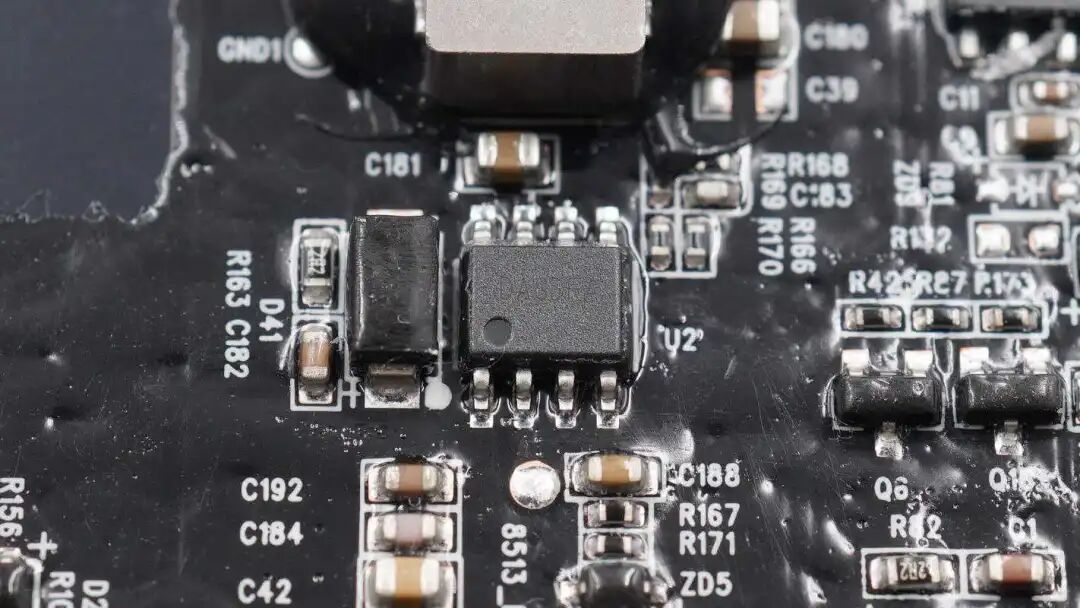

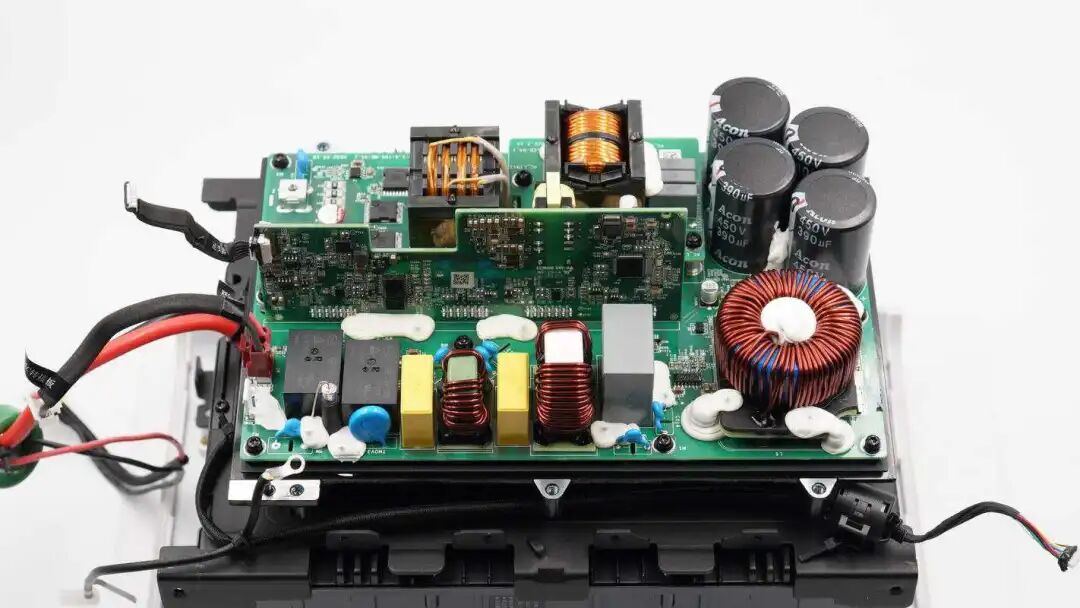

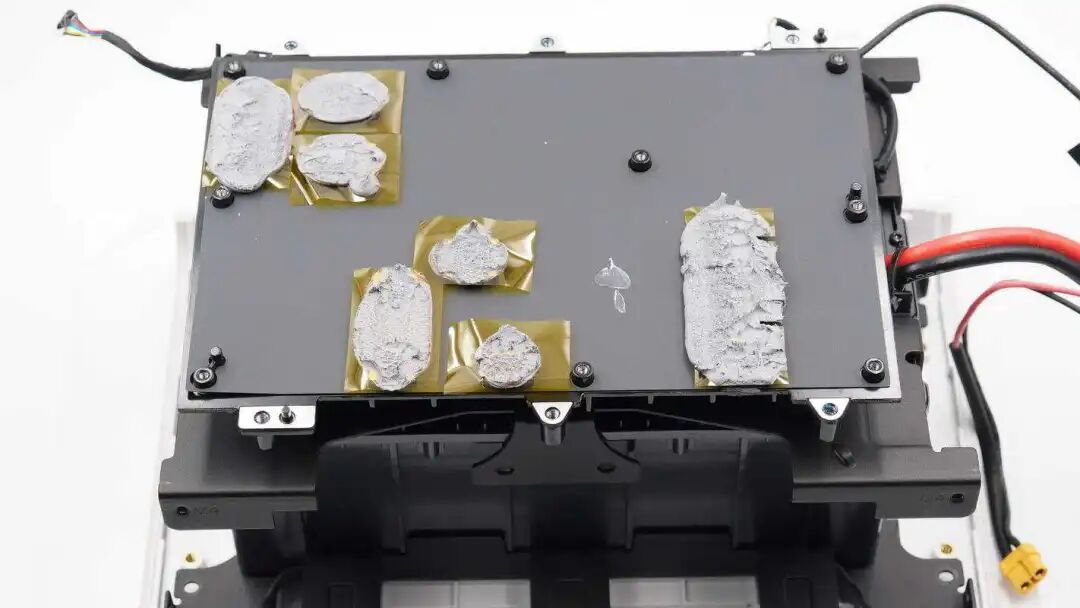

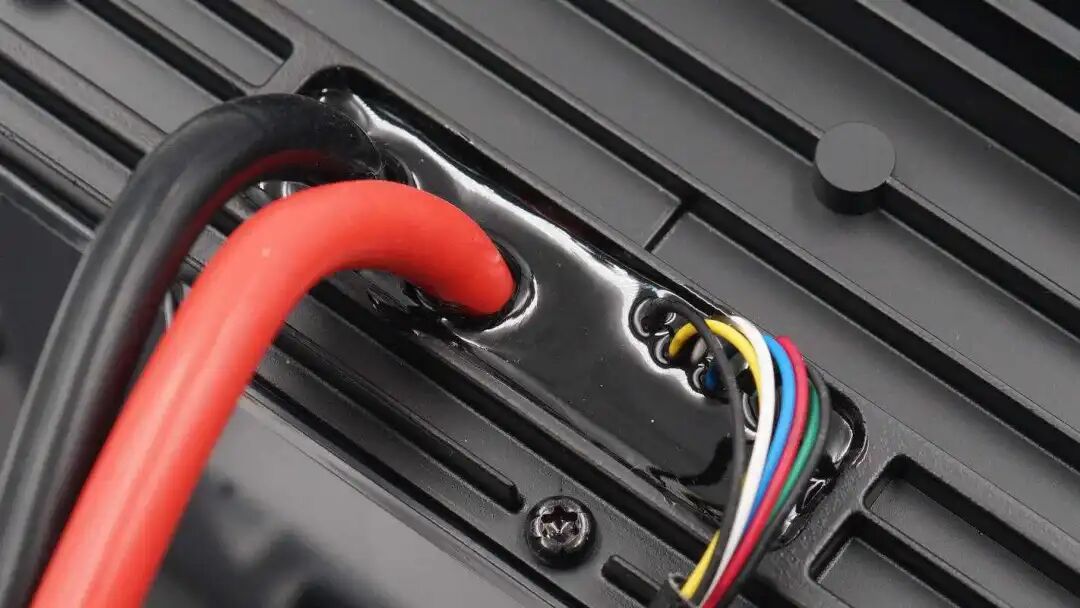

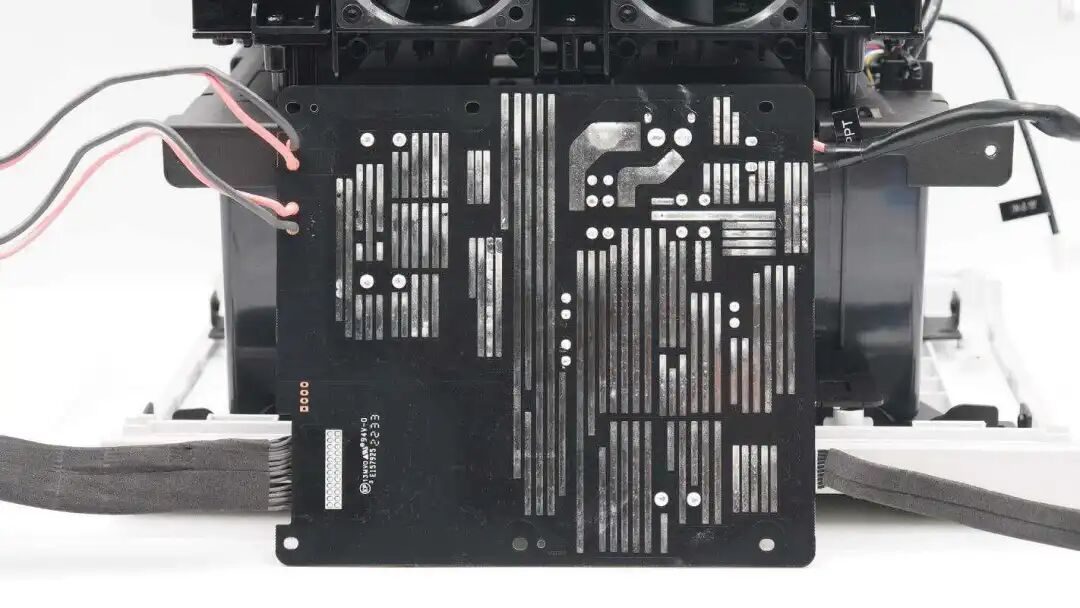

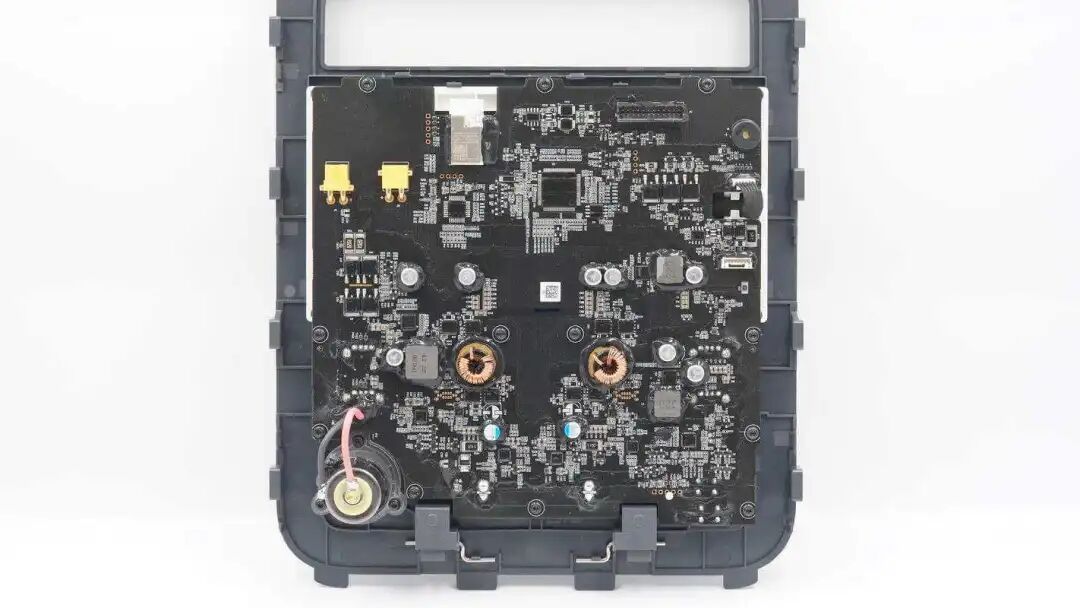

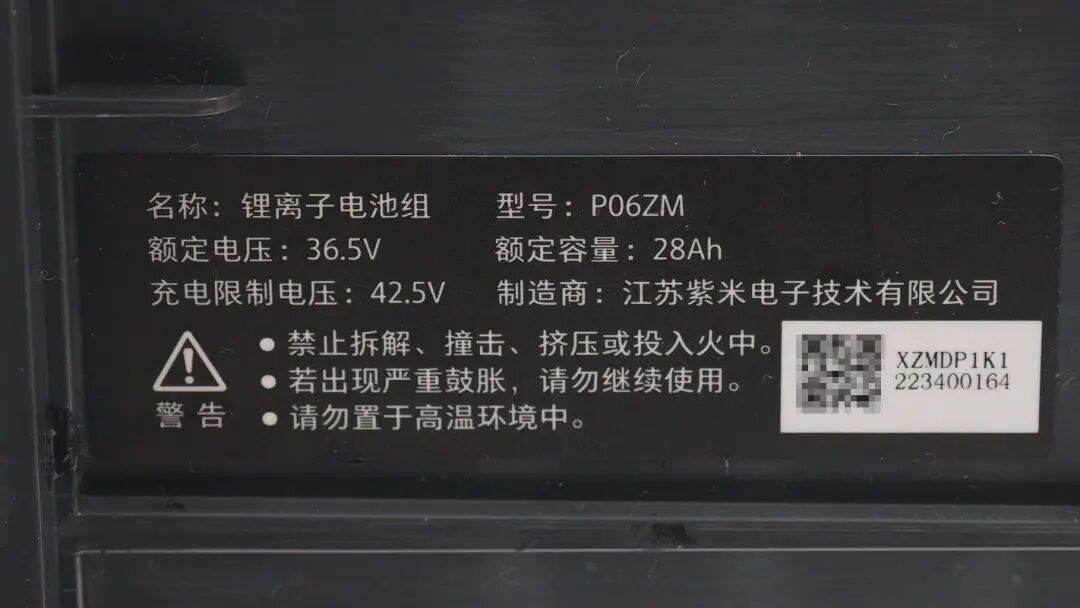

电芯方面采用独立的壳体密封，保护性能更好。双向逆变模块也采用了独立的外壳防护。支持米家APP控制，也为这台户外电源提供了独特的卖点。
![]()
![]()
