前言

随着科技的发展，人们的生活水平越来越高，出行旅游已成为常态，同时工作方式也在不断发生变化，由原来的固定办公，到如今移动办公，只需要一台笔记本电脑就能几乎处理完所有事情。相比于手机而言，笔记本电脑耗电速度更快，对功率需求也要更高，因此有越来越多的消费者选择在大功率快充产品。

而作为大功率快充市场的重要组成部分，DC-DC 电源芯片在众多领域都发挥着不可或缺的作用，比如氮化镓多口快充、车充、充电宝、户外电源、电动工具等。近期，凹凸科技面向大功率 DC-DC 快充应用，推出了一款升降压控制芯片 OZ85211，下面充电头网为各位介绍一下这款芯片的亮点特色。

凹凸科技OZ85211介绍

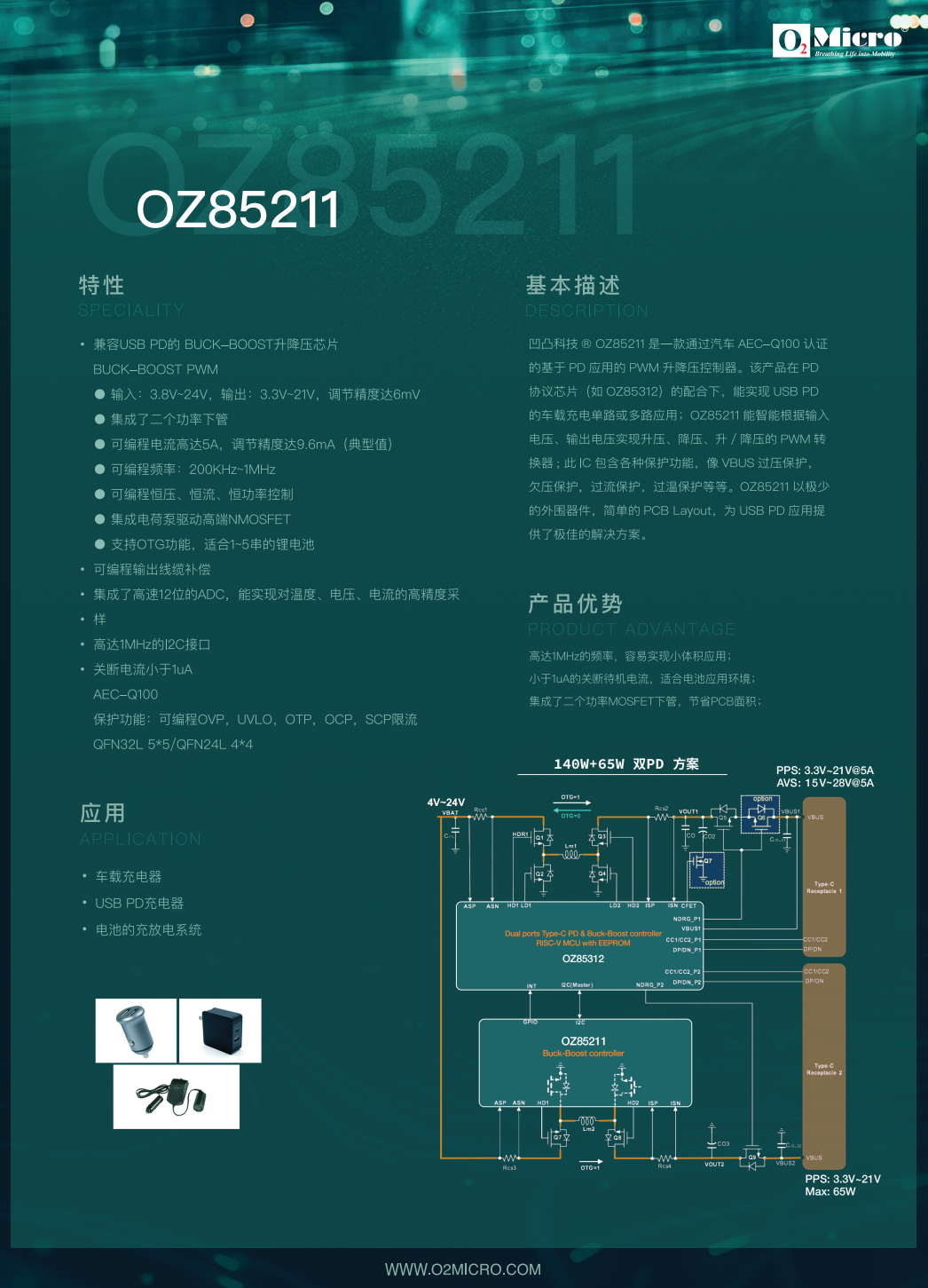

凹凸科技 OZ85211 是一款通过汽车 AEC-Q100 认证的基于 USB PD 应用的 PWM 升降压控制器，可选支持OTG功能，适合1~5串的锂电池；芯片集成了高速12位的 ADC，能实现对温度、电压、电流的高精度采样。

凹凸科技 OZ85211 集成电荷泵驱动高端 NMOSFET，关断待机电流小于 1uA，适合电池应用环境。芯片能智能根据输入电压、输出电压实现升压、降压、升/降压的 PWM 转换器，支持可编程恒压、恒流、恒功率控制，支持可编程输出线缆补偿。

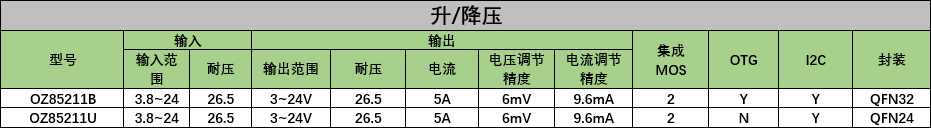

OZ85211 系列可选采用 QFN32L 5*5 封装，支持 OTG 功能的 OZ85211B，和采用 QFN24L 4*4 封装，不支持 OTG 功能的 OZ85211U。OZ85211 系列在 USB PD 协议芯片（如 OZ85312）的配合下，能实现 USB PD 的车载充电单路或多路应用。

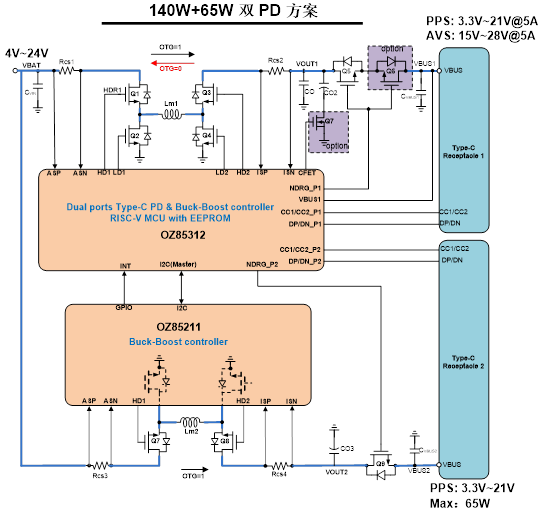

基于凹凸科技 OZ85211+OZ85312 的 140W+65W 双路 PD 方案如上图所示。OZ85211 支持3.8V~24V  输入，3.3V~21V 输出，调节精度达 6mV；支持最高 5A 可编程电流，内置两个下管 MOS，支持 200KHz~1MHz 可编程频率，支持高达 1MHz 的 I2C 接口。

凹凸科技 OZ85211 包含各种保护功能，比如 VBUS 过压保护，欠压保护，过流保护，过温保护等等。OZ85211 以极少的外围器件，简单的 PCB Layout，为 USB PD 应用提供了极佳的解决方案。

充电头网总结

大功率快充的兴起，也带动了快充电源架构的变革，尤其是 USB PD 快充将手机、平板、笔电三者充电协议、接口一统江湖后，升降压（Buck-Boost）电路大受欢迎，在大功率快充市场中成为工程师的最爱。基于升降压解决方案开发出了丰富的应用，如 PD3.1 快充、车充、移动电源、户外电源等产品。

凹凸科技此次推出的 OZ85211 高性能高集成升降压方案，内置高速12位 ADC、电荷泵驱动高端 NMOSFET 等诸多功能，不仅通过了汽车 AEC-Q100 认证，还支持1~5 串锂电池，满足 PD 快充、车充、移动储能等多场景应用。
