----- 充电头网拆解报告 第2352篇 -----

前言



HP惠普是世界知名的500强企业，同时又是一家老牌电脑厂商，旗下的惠普笔记本电脑口碑一直不错，深受消费者喜爱。最近充电头网拿到了惠普一款45W PD快充充电器TPN-CA02，而这款充电器就是专为惠普笔记本电脑设计的。



充电器支持PD2.0快充，具备5V，12V，15V电压档位，同时自带有电源输入线和USB-C输出线，方便用户使用。产品已经通过了多个国家或地区的认证，全球各个地区都能使用，可见惠普笔记本电脑在全世界都是相当受欢迎的。下面我们就对这款充电器进行拆解，看看其做工用料如何。

此前充电头网还拆解过惠普330W笔记本电源适配器、惠普笔记本90W PD快充、惠普65W USB PD快充充电器、惠普笔记本电脑65W PD快充充电器等产品，欢迎查阅。



惠普45W电源适配器外观

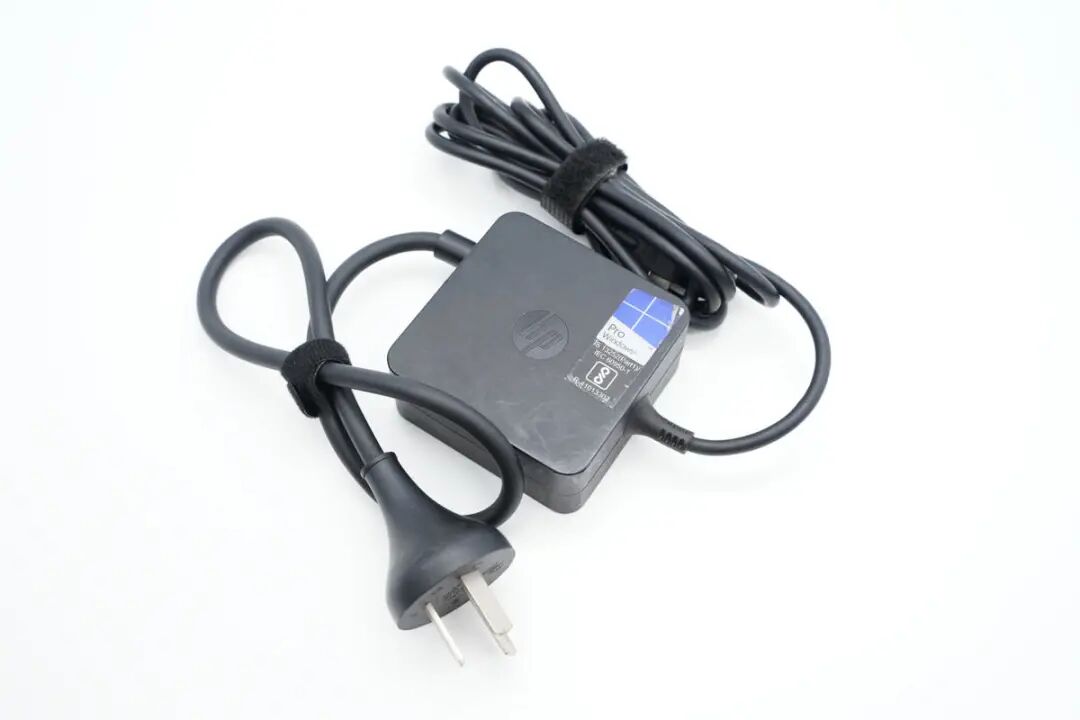

惠普这款45W电源适配器自带输入电源线以及USB-C输出线缆，不可分离设计，连接处做了抗弯折保护处理。

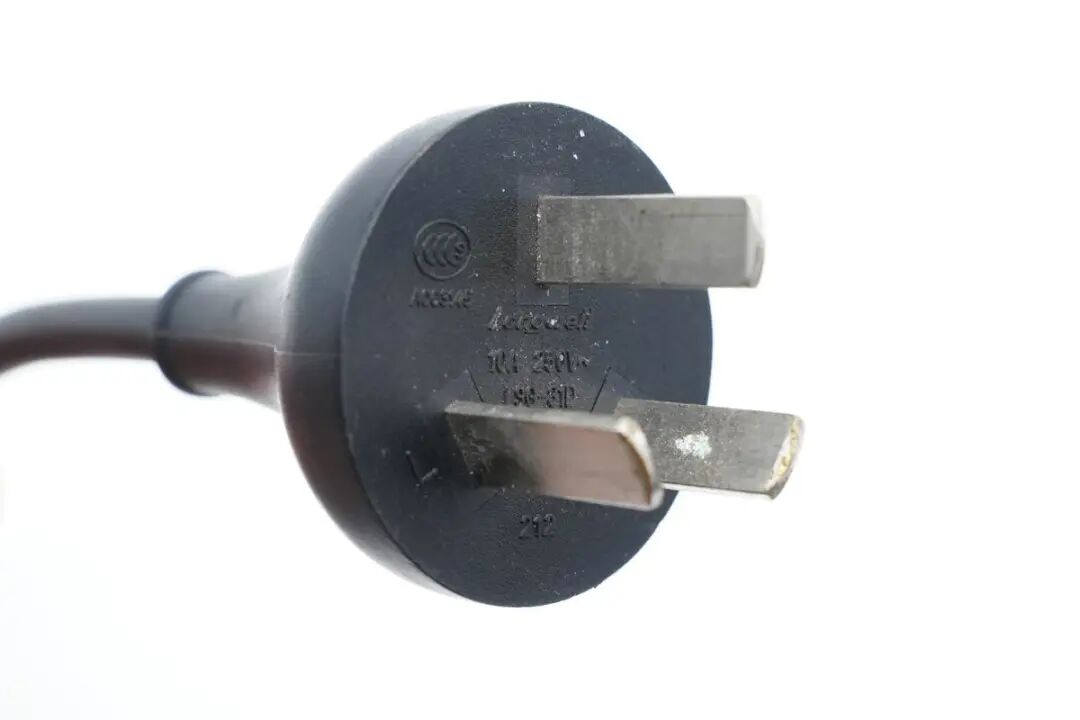

电源线采用三脚插头，来自Longwell良维，规格为10A 250V~，通过了CCC认证。





适配器机身方块扁平造型，采用PC阻燃材质黑色外壳，表面磨砂抗指纹。

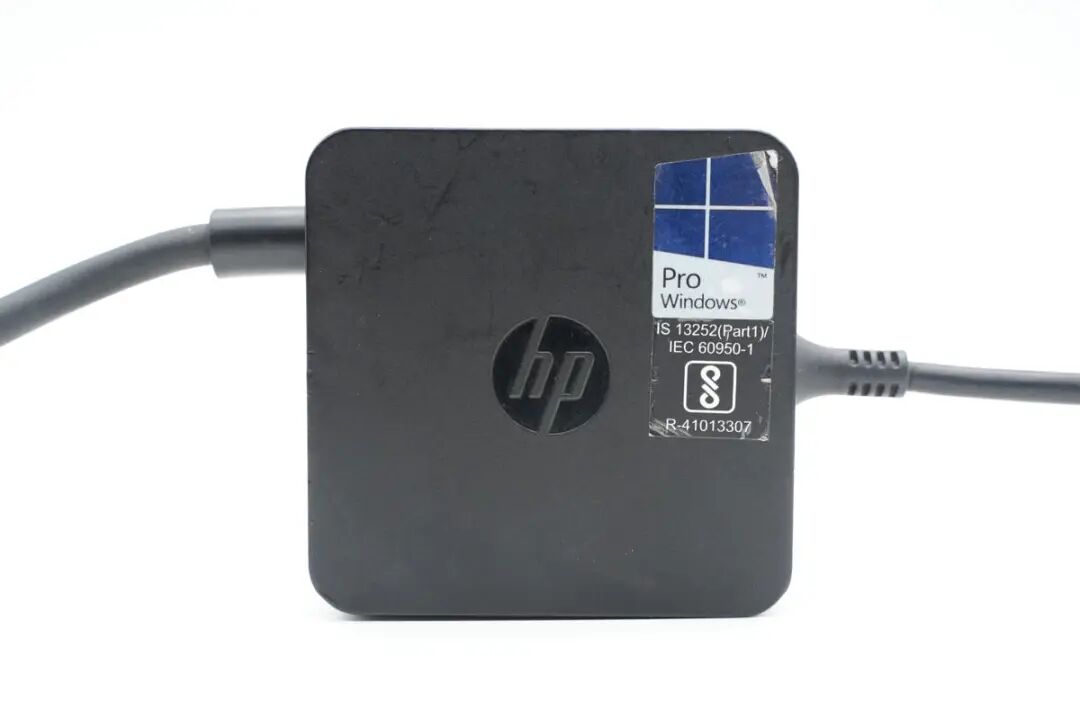

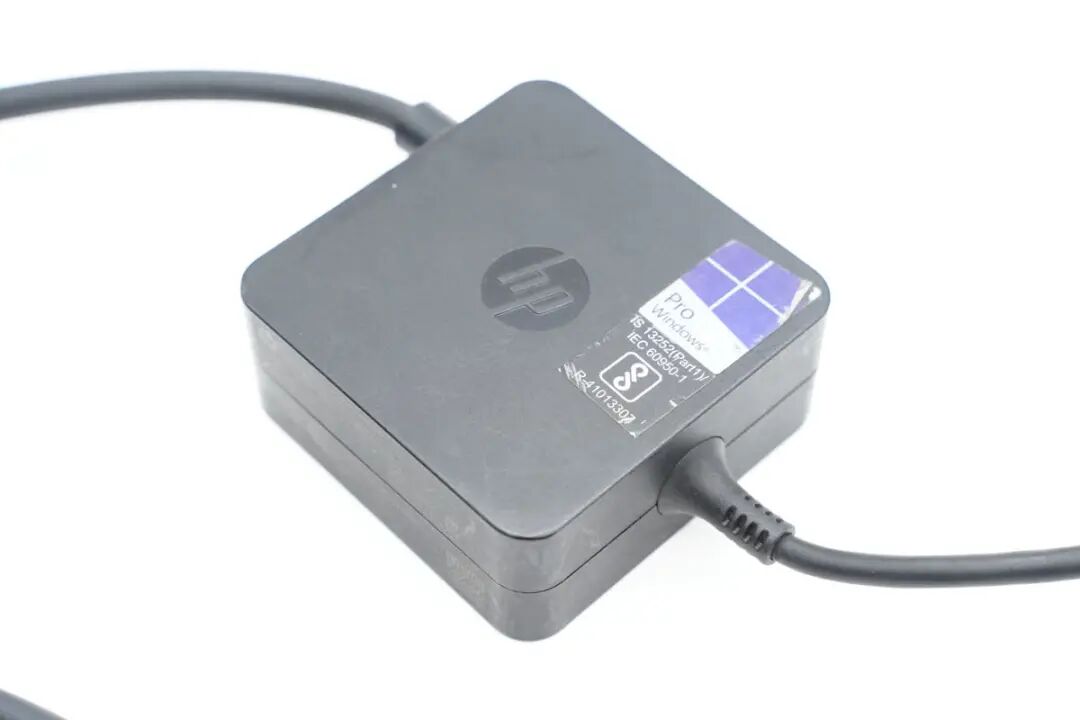

机身顶面中心设计有HP品牌logo，右侧贴有Windows标签。





机身一侧印有适配器参数

型号：TPN-CA02

输入：100-240V~50/60Hz 1.4A

输出：5V2A、12V3A、15V3A

适配器已经通过了KC认证，由群光电能制造。

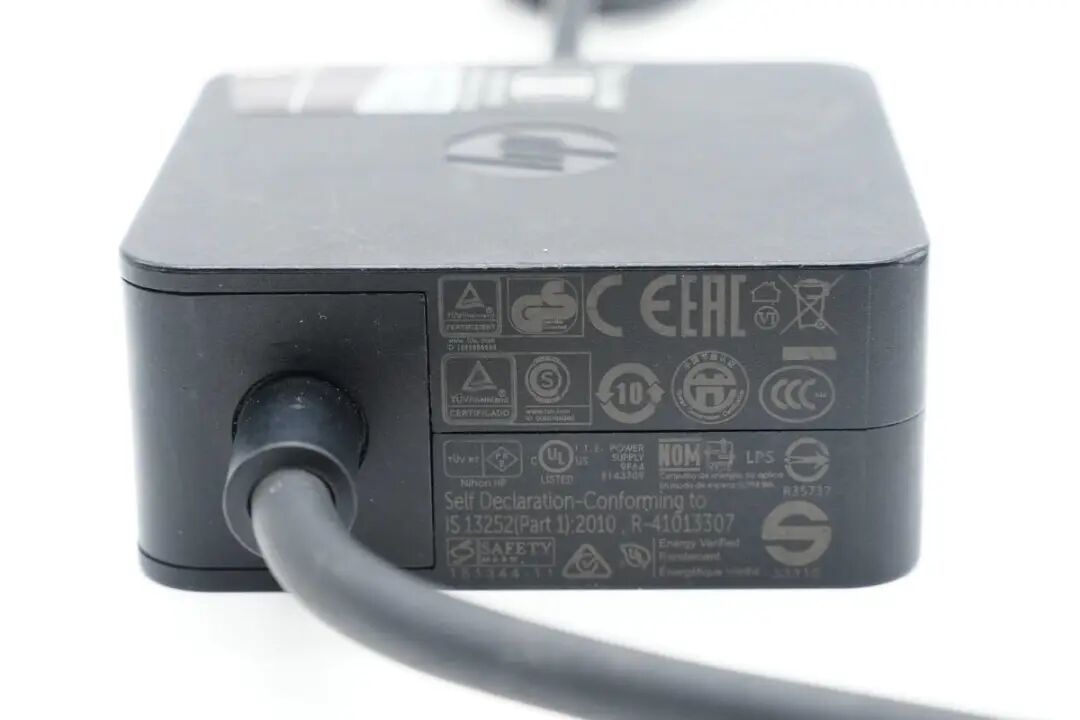

机身另一侧还有适配器其它认证信息，通过了GS、CE、EAC、CCC、PSE、UL、NOM、NYCE等多个认证，全球绝大多数国家和地区都能使用。

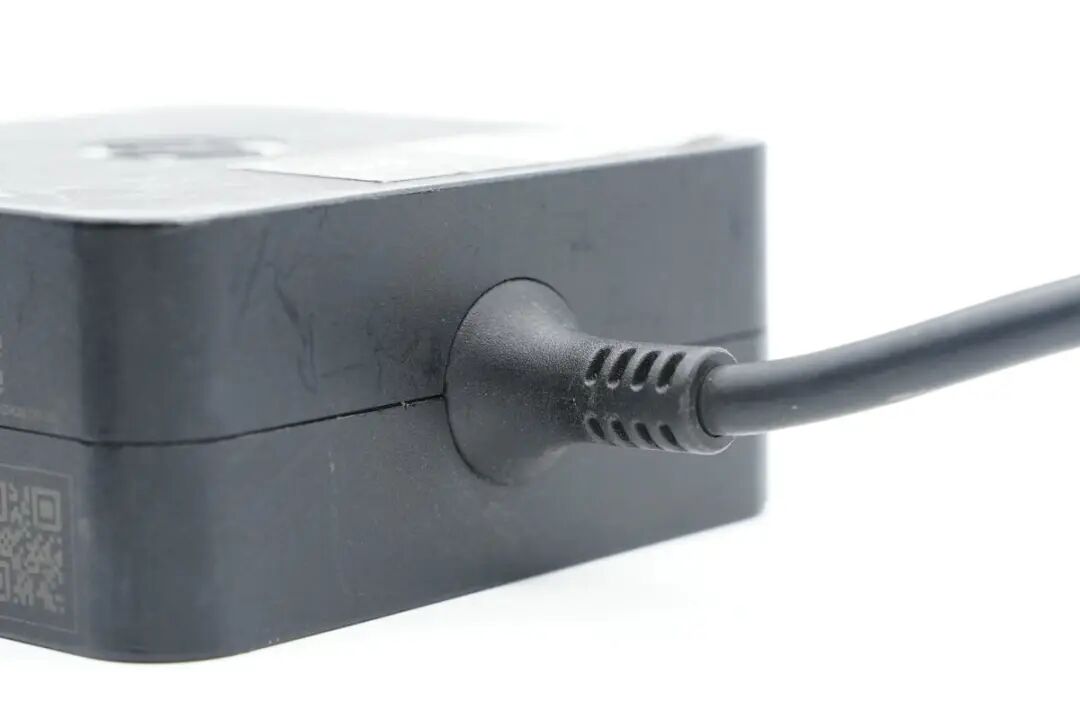

机身与线缆连接处做了抗弯折保护。





USB-C端子采用弯头设计，方便在狭窄角落使用，线头扁平外壳上设计有HP品牌。

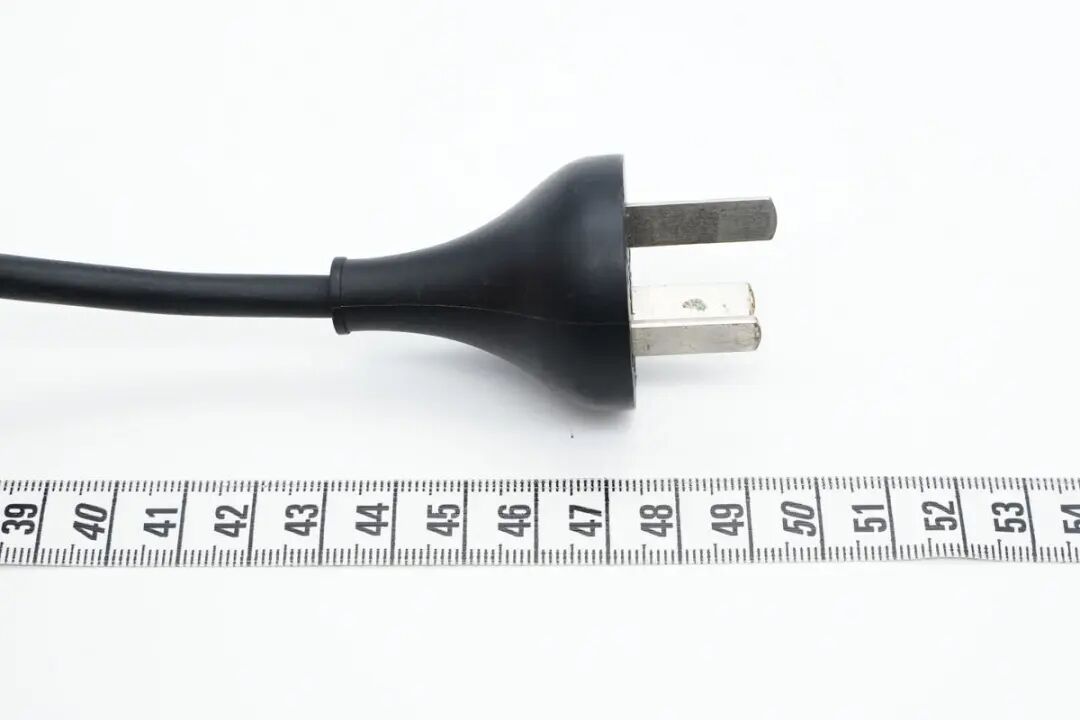

测得电源线长度约为49cm。

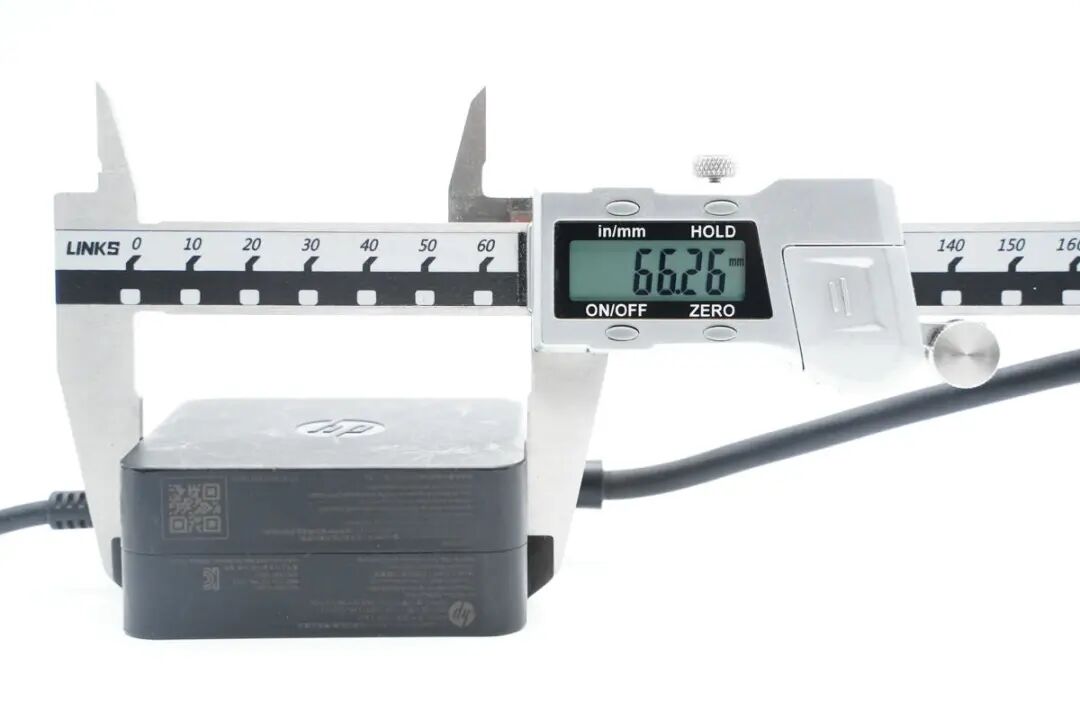

测得机身长度为66.26mm。

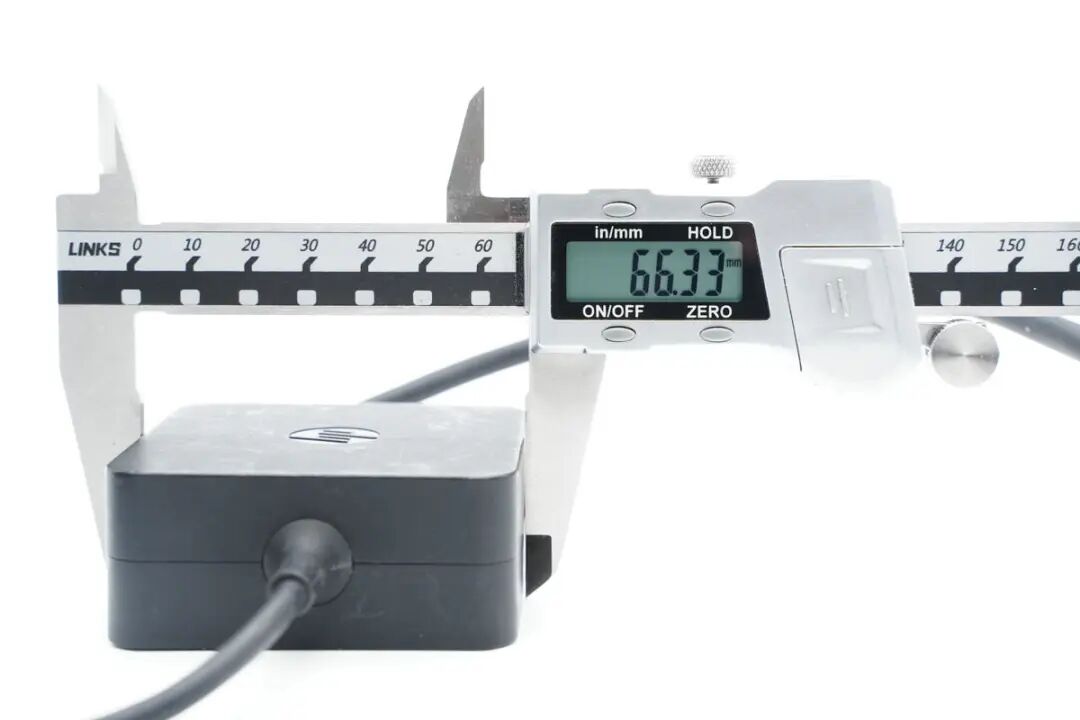

宽度为66.33mm。

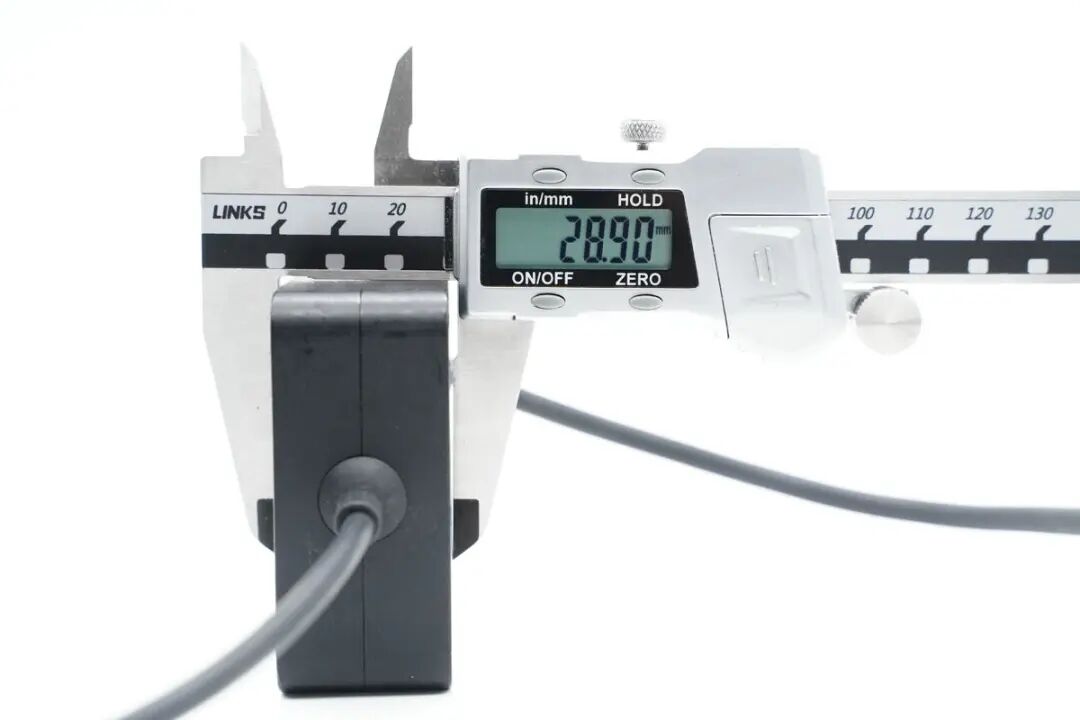

厚度为28.9mm。





测得USB-C输出线缆长度约为1.8米，可见适配器整体相当长，满足绝大多场景使用需求。





适配器机身放在手上的大小直观感受。





最后测得适配器总重量约为272g。

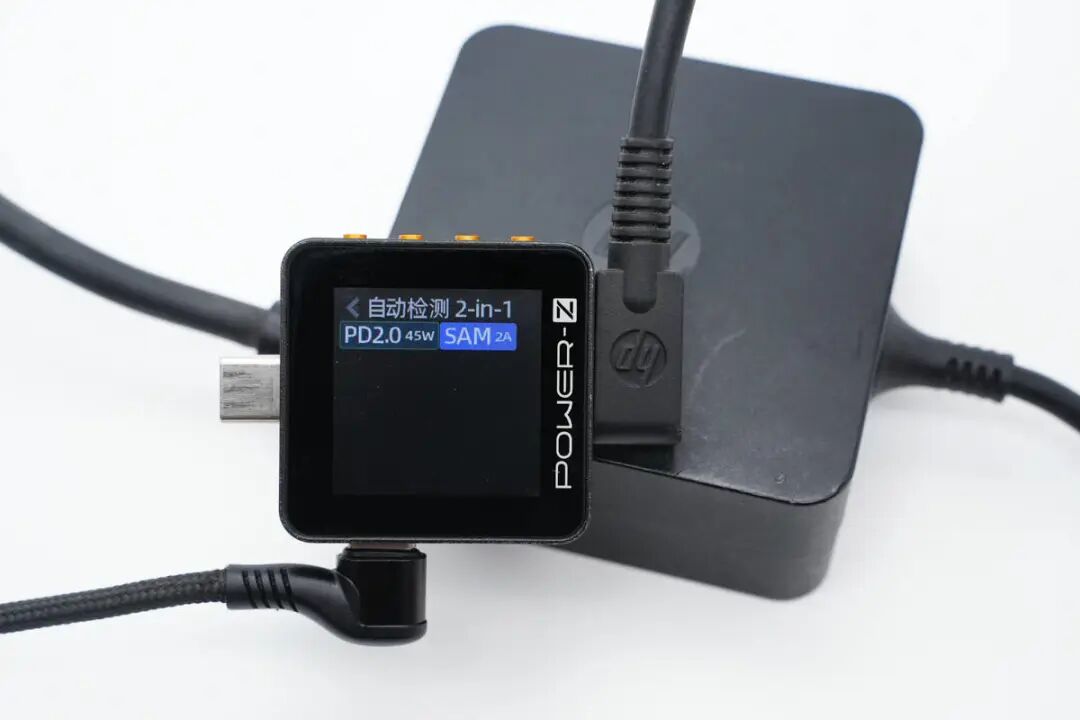

使用ChargerLAB POWER-Z KM002C测得适配器支持PD2.0、Samsung 5V2A充电协议。





并且具备5V3A、12V3A、15V3A三组固定电压档位。



惠普45W电源适配器拆解



对惠普这款45W电源适配器外观和输出进行了解后，下面就进行拆解，看看内部的用料和做工。

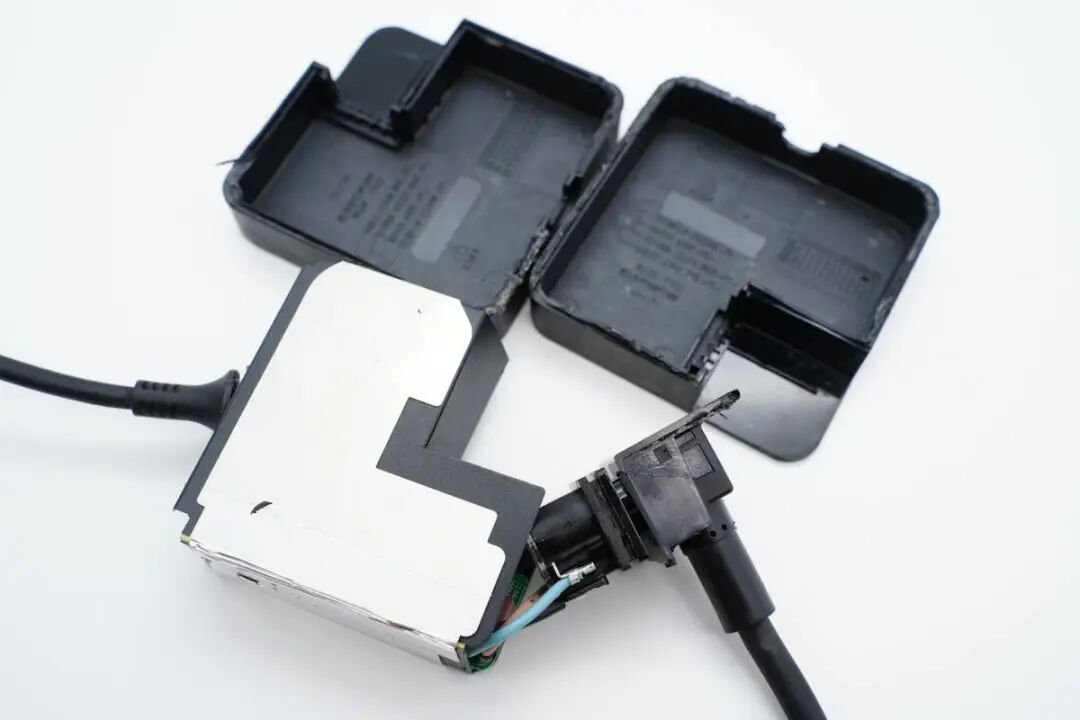

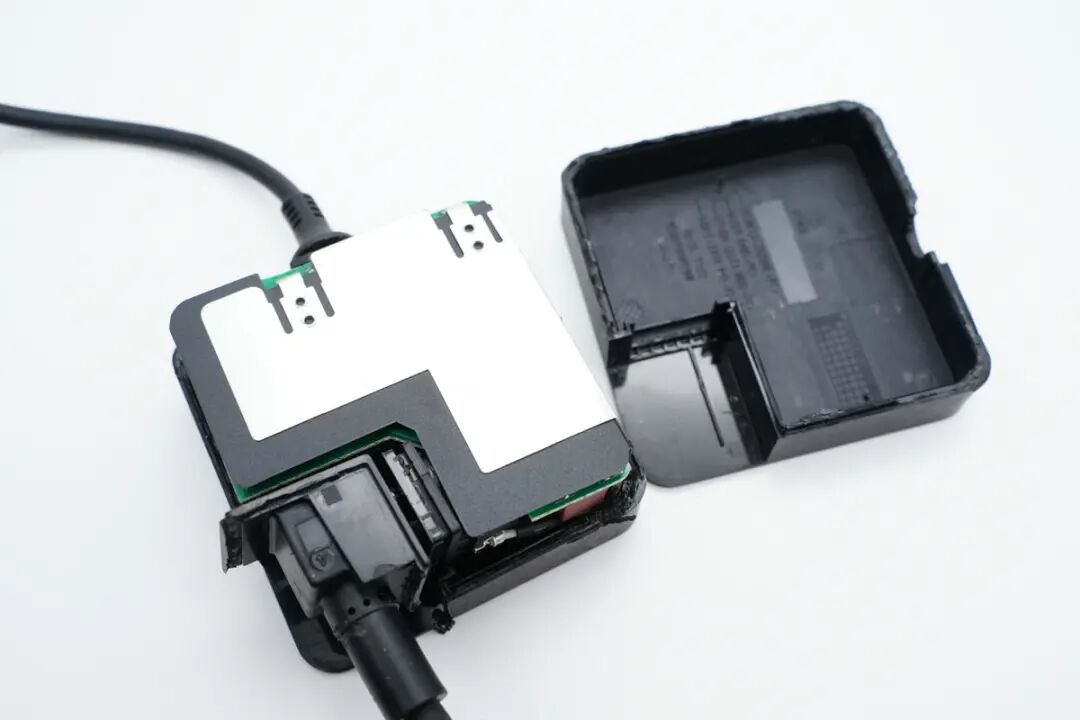

沿外壳接缝拆开充电器外壳，内部PCBA模块采用黑色麦拉片绝缘，采用铝制散热片散热。

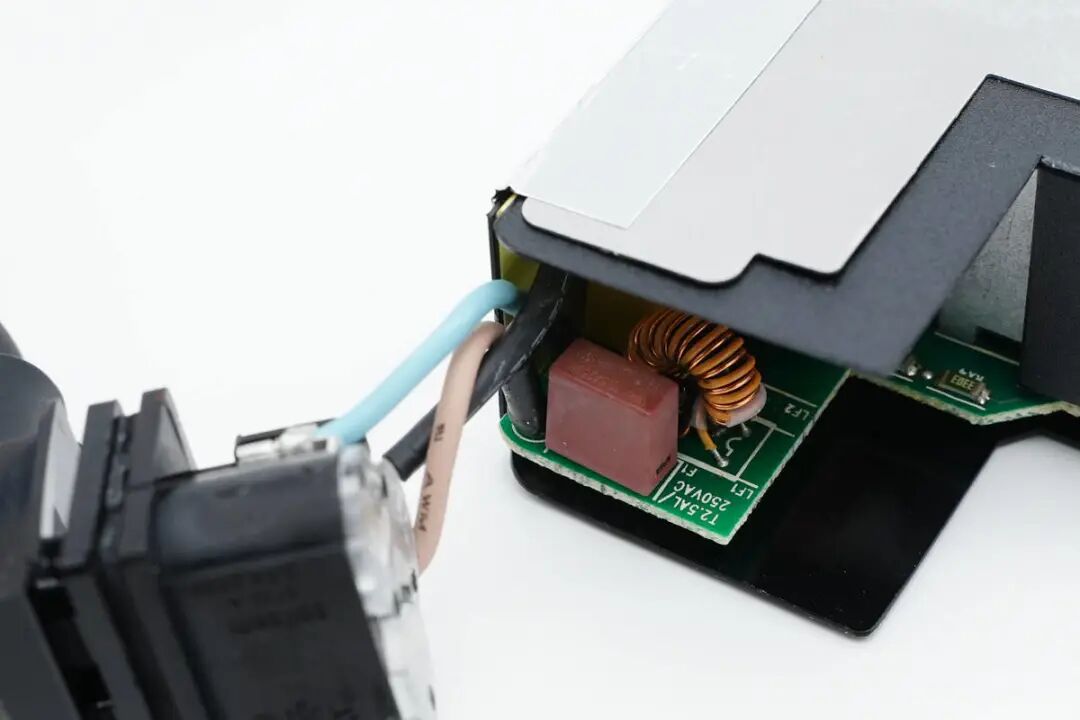

在拆解中发现电源线采用梅花插头连接。





适配器交流输入采用导线焊接连接。





输出端导线也采用焊接连接。导线冷压端子焊接，并外套热缩管绝缘。

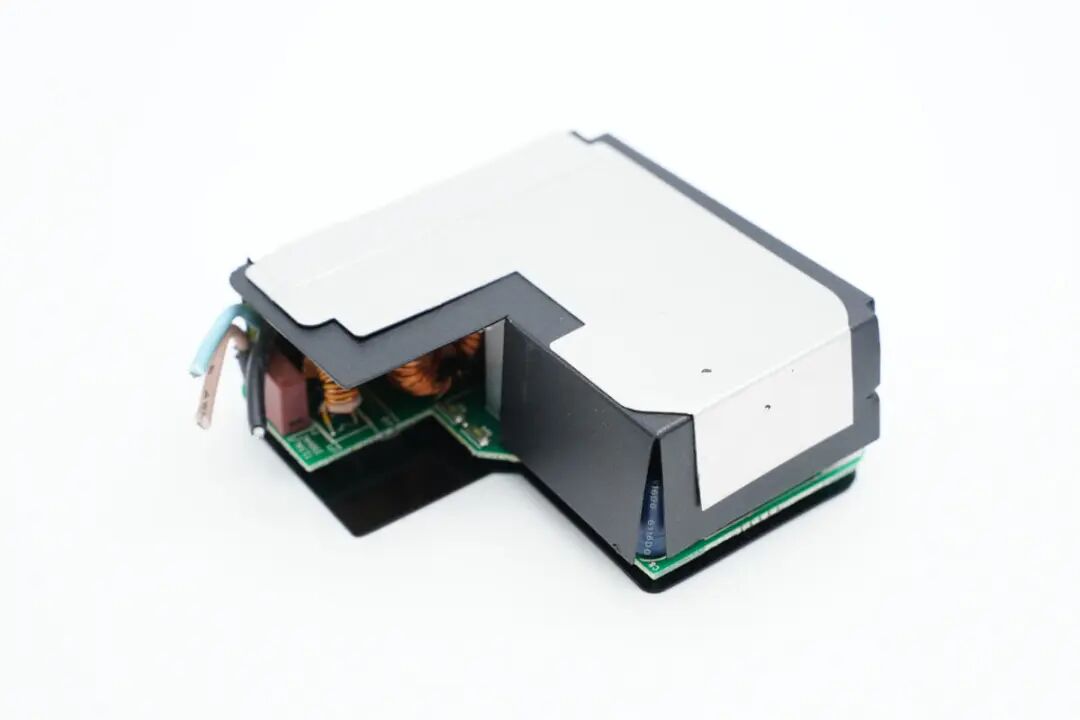

PCBA模块正反面均包裹麦拉片绝缘。

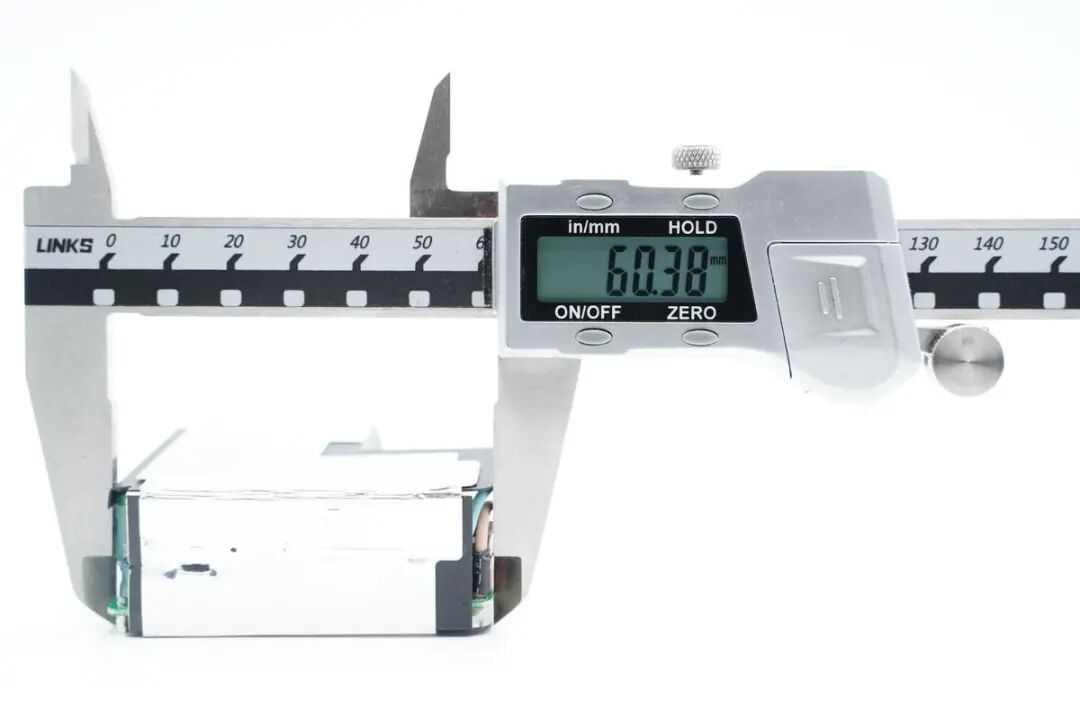

使用游标卡尺测得PCBA模块长度约为60.38mm。

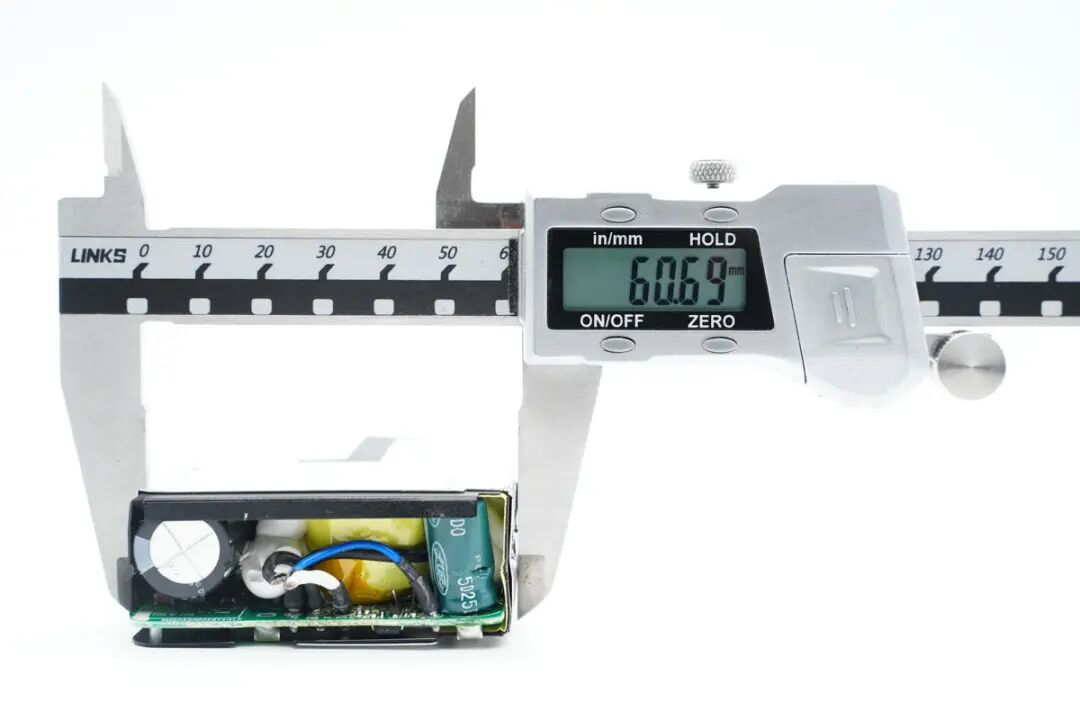

PCBA模块宽度约为60.69mm。

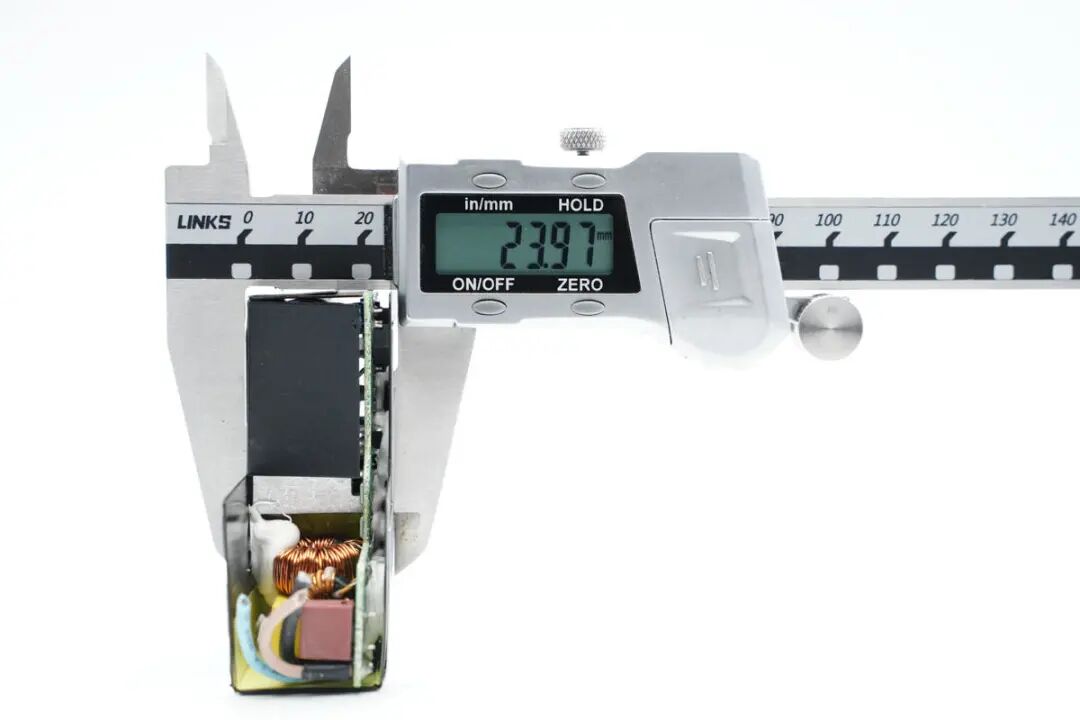

PCBA模块厚度约为23.97mm。





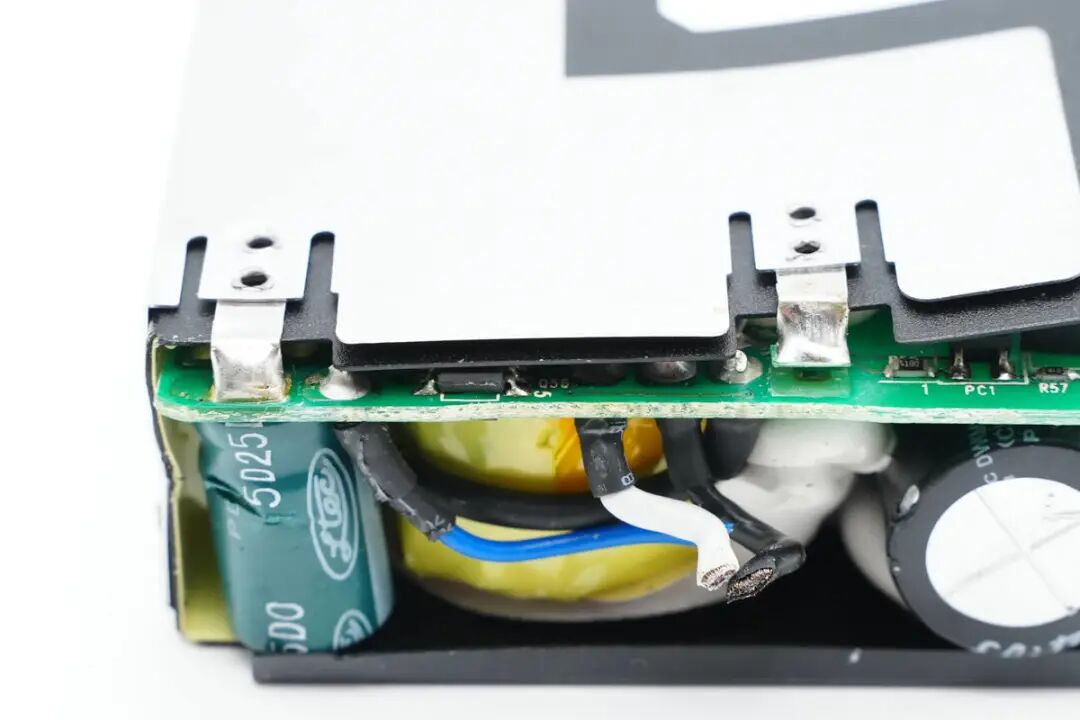

散热片通过焊接固定在PCB背面。

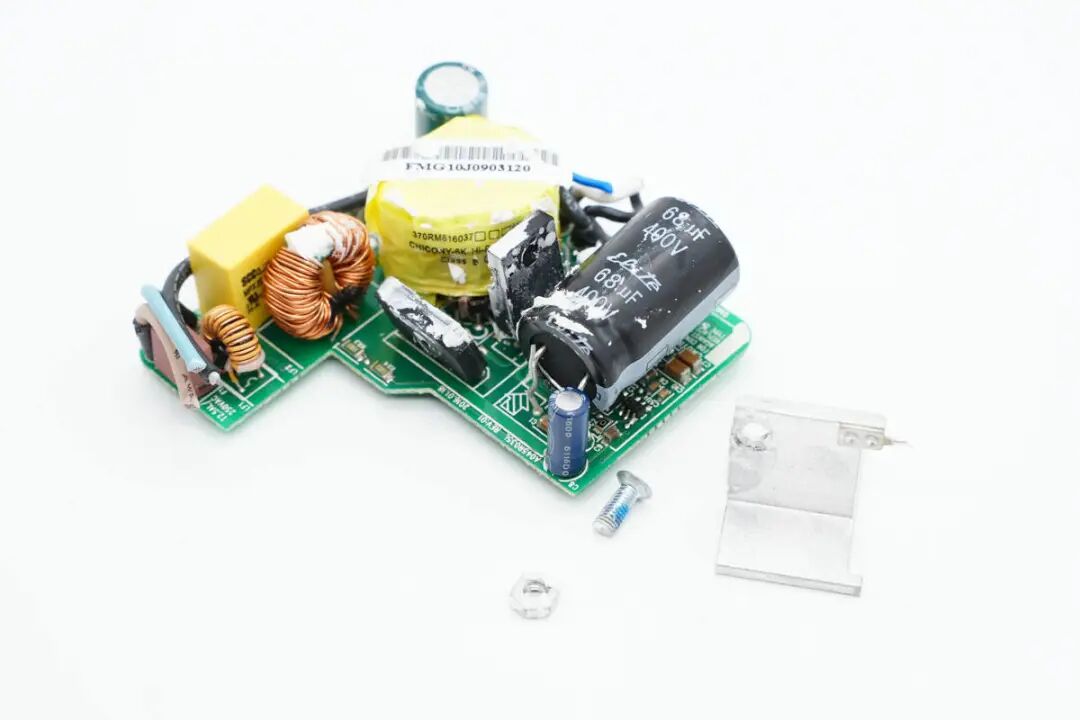

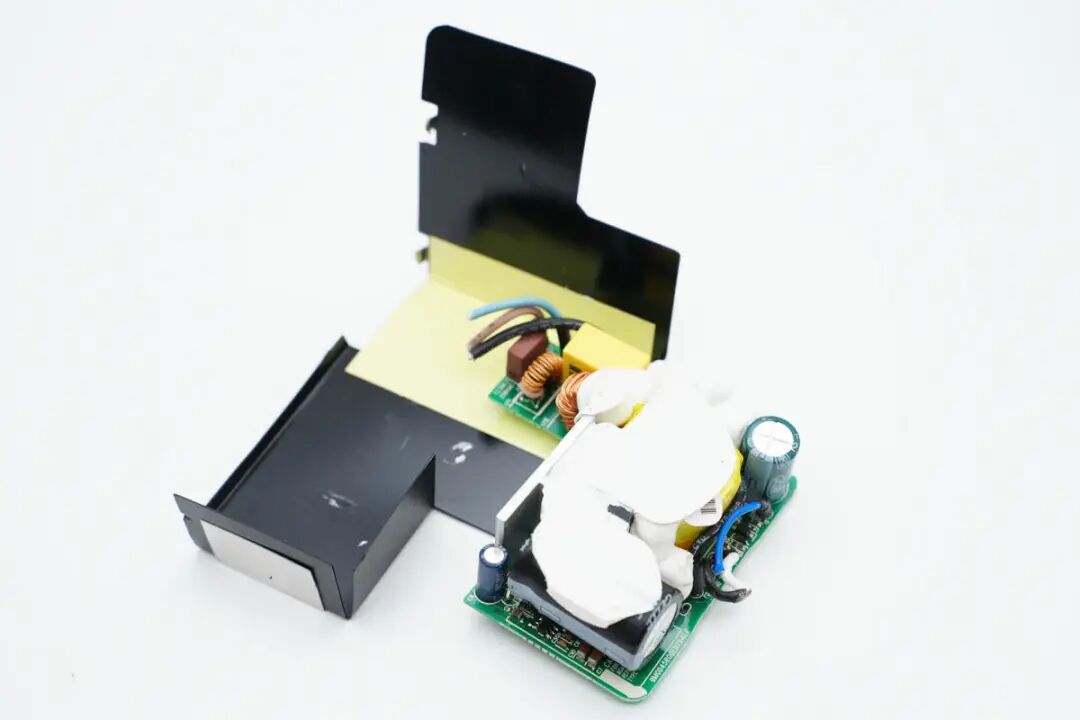

取下PCBA外层的散热片，内部元件打胶固定及散热。

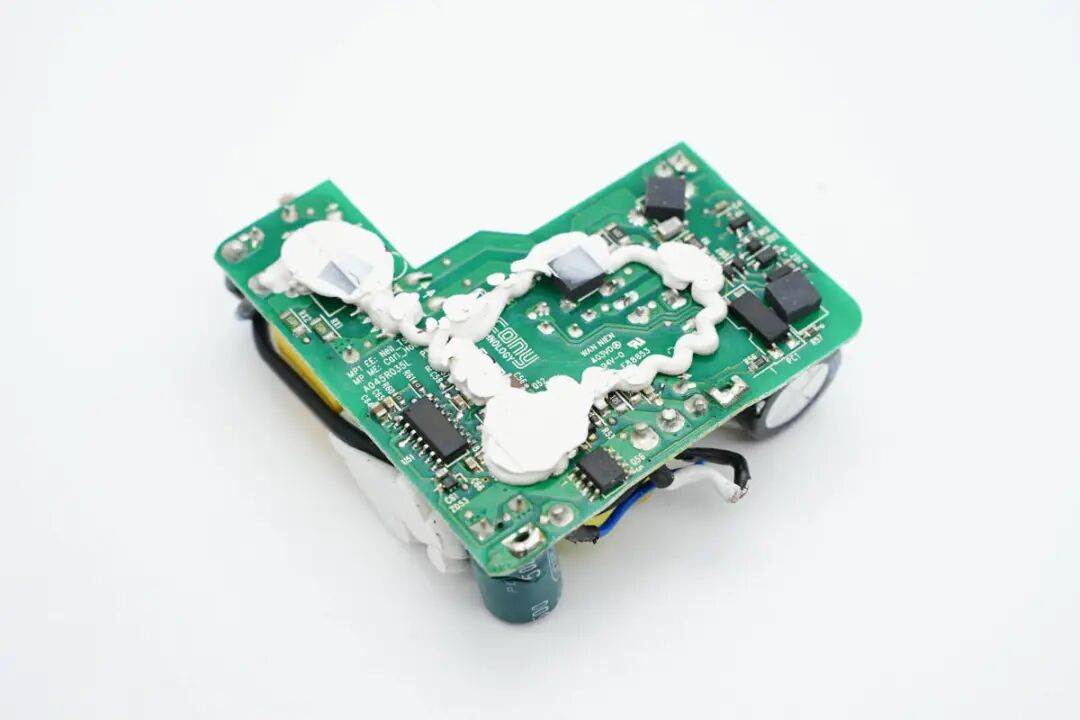

其中共模电感，安规X2电容，变压器，初级电解电容等元件均打胶固定。





PCB背面打胶填充，并粘贴黑色胶块支撑。





其中整流桥和初级开关管共用一块T型散热片，开关管通过螺丝固定在散热片上。

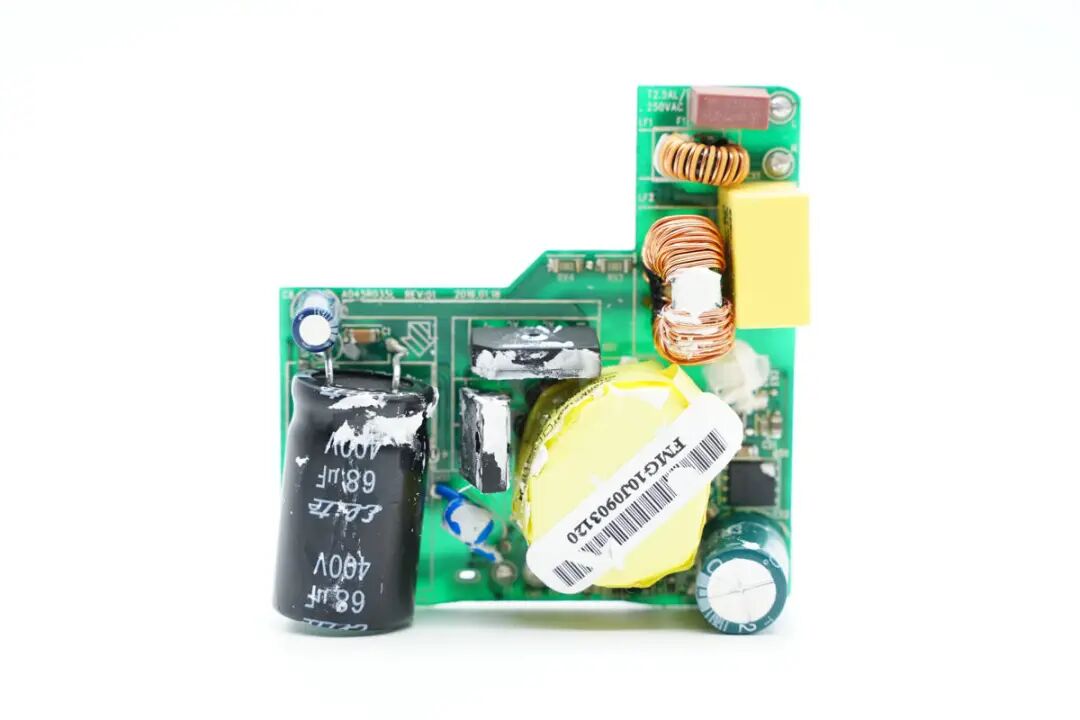

PCBA模块正面一览，右上角为保险丝和输入EMI滤波电路，左侧为高压滤波电容，中间位置为整流桥和开关管，右侧为变压器，在右下角为输出滤波电容。

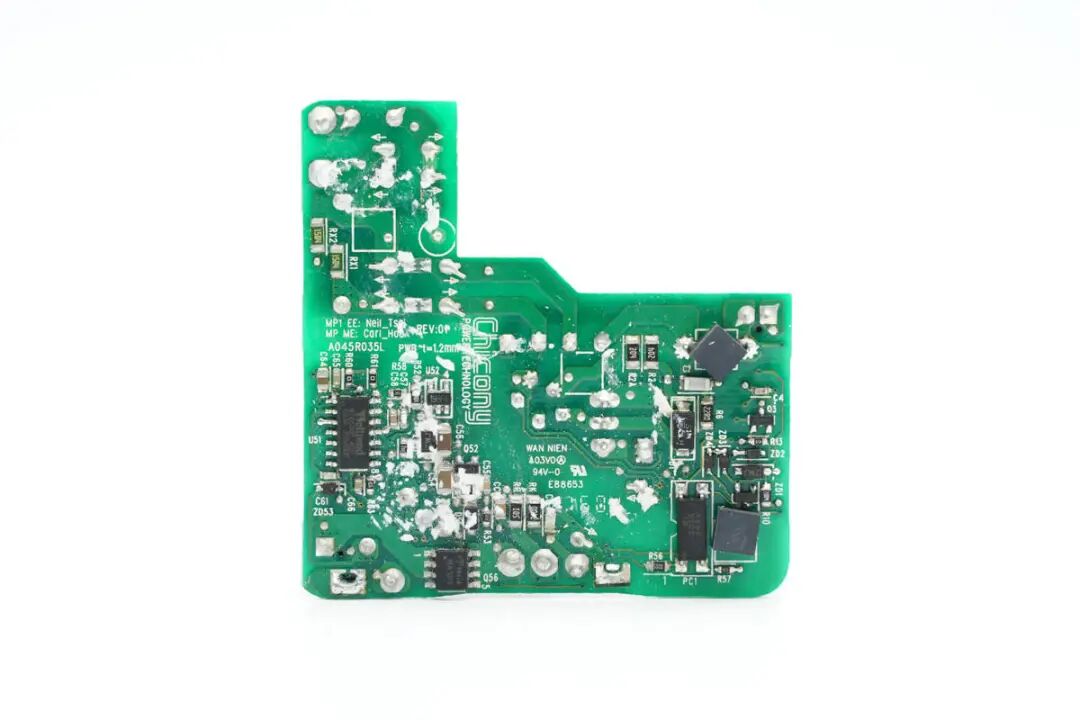

PCBA模块背面一览，左侧焊接输出协议芯片和VBUS开关管，同步整流控制器，左侧焊接反馈光耦。



通过对PCBA模块的观察，惠普这款45W电源适配器采用反激开关电源架构，同步整流，宽电压输出。输出电压由协议芯片通过光耦进行控制，实现宽电压输出。下面我们就从输入端开始了解各个器件。

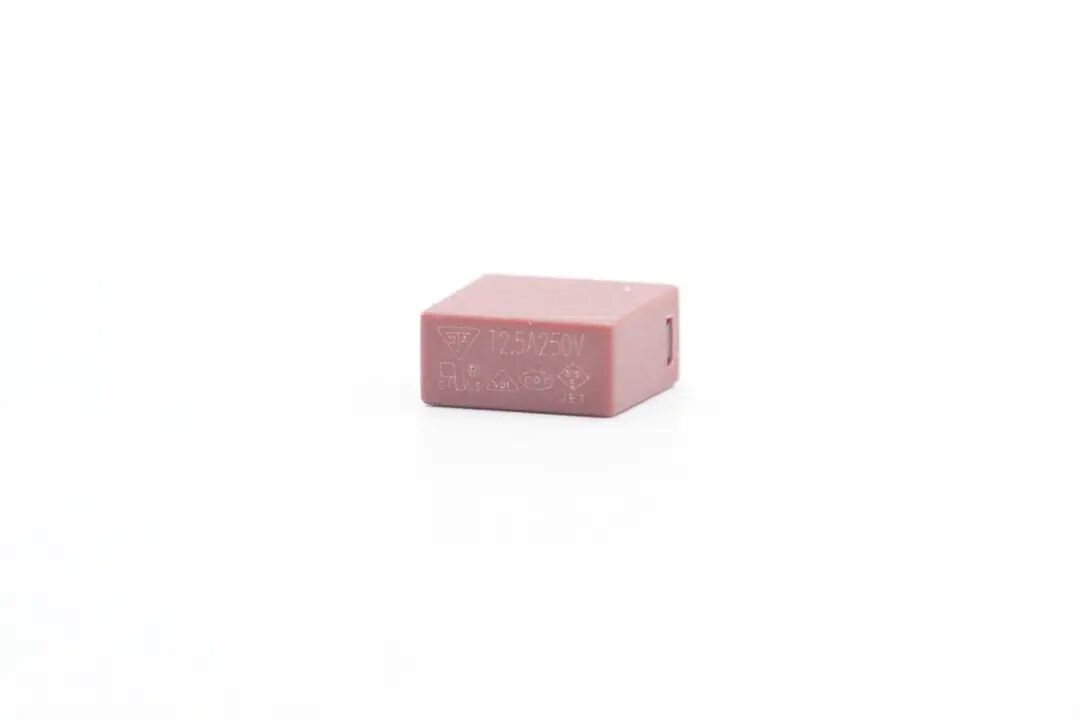

输入端延时保险丝规格为2.5A 250V。

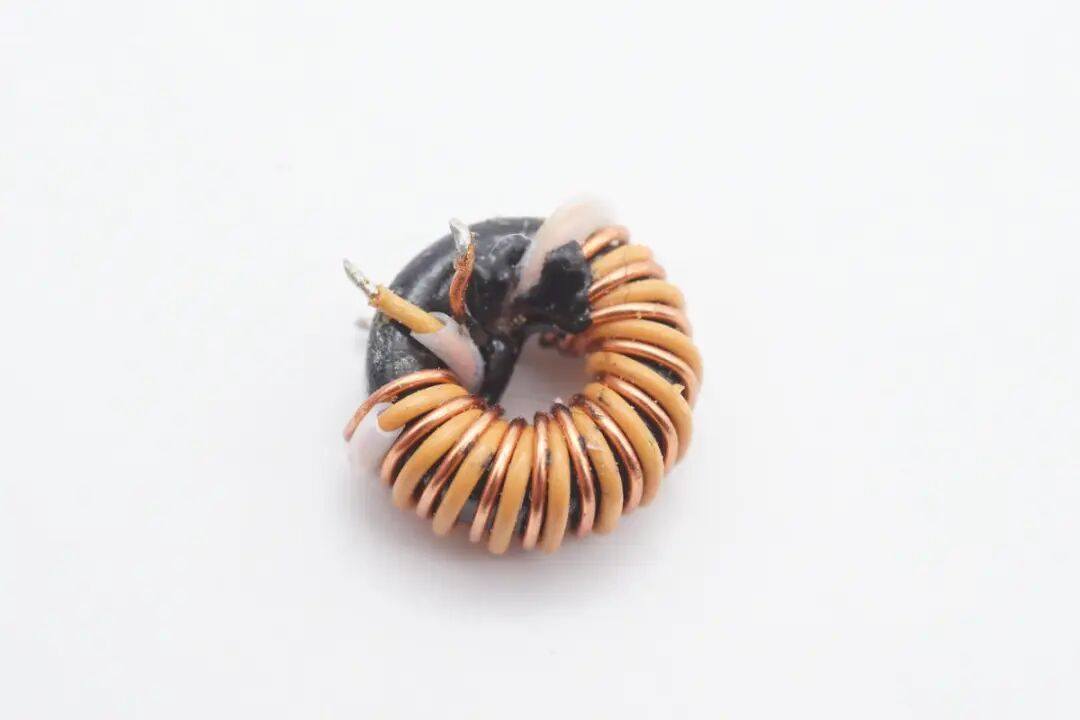

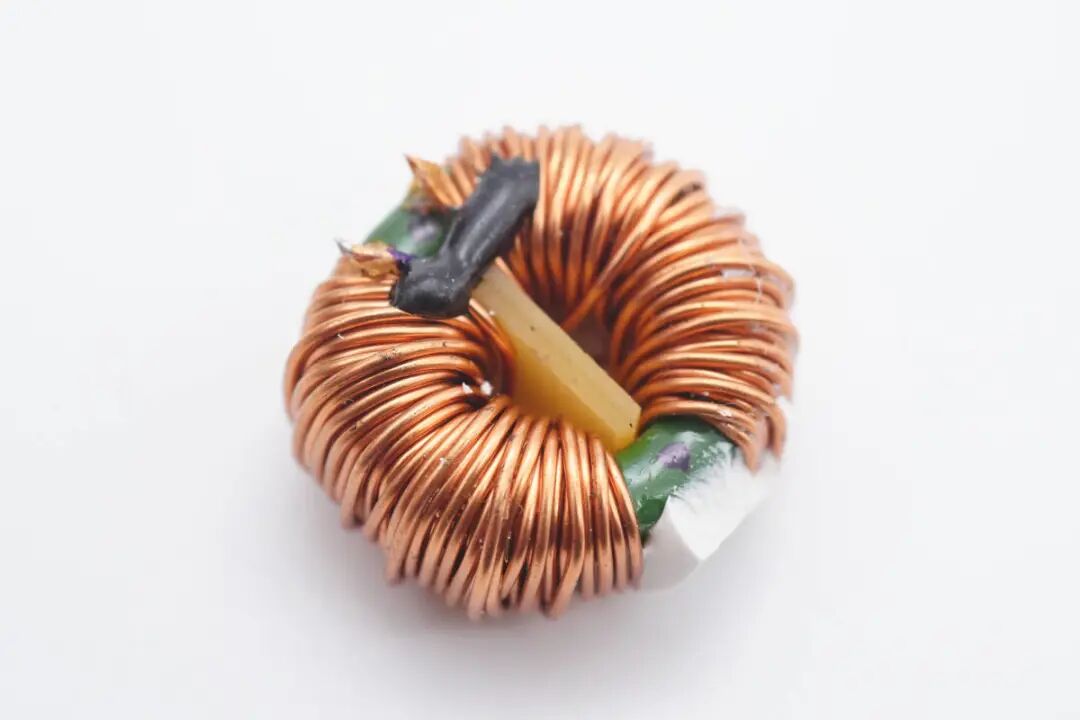

第一级共模电感采用漆包线和绝缘线绕制。





安规X2电容来自SCC实全电子，规格为0.33μF。





第二级共模电感采用漆包线绕制，打胶固定绝缘板。

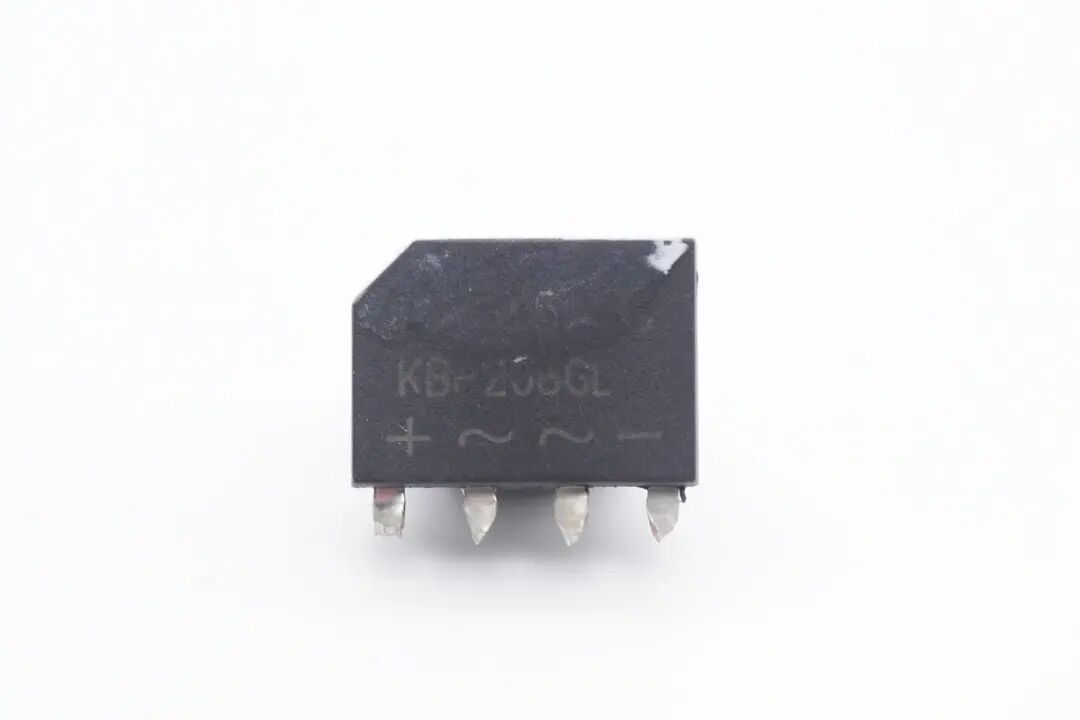

整流桥型号KBP206GL，规格为2A 600V。

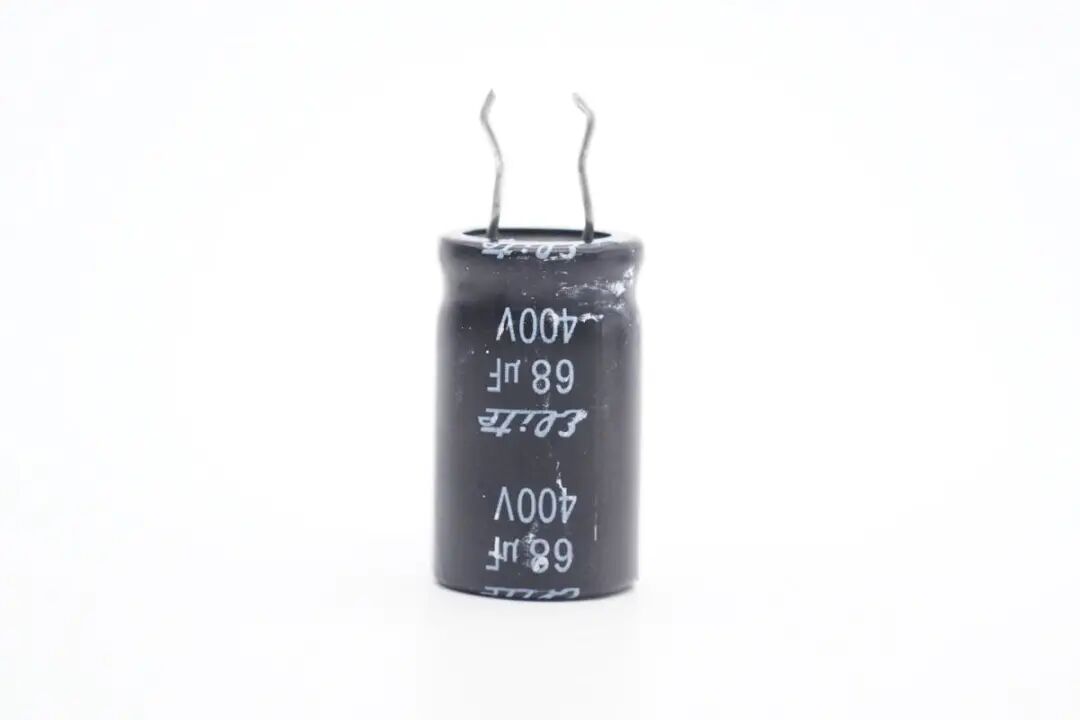

高压滤波电容来自金山，规格为68μF 400V。





初级主控芯片丝印PCL，采用SOT23-6封装。

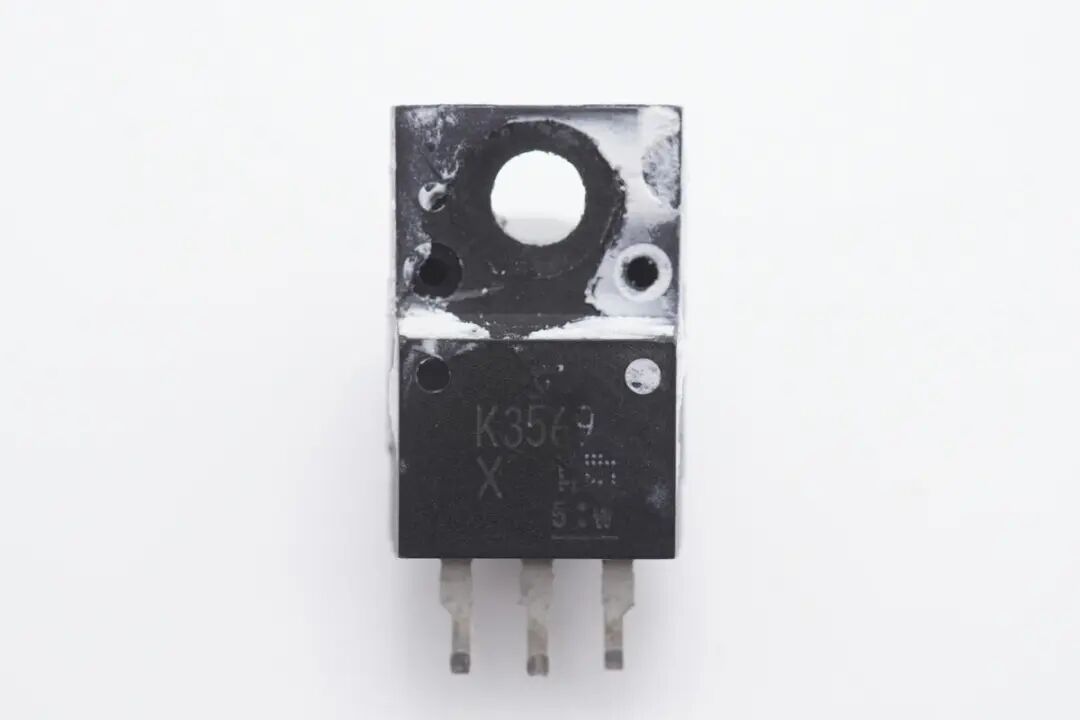

初级开关管来自东芝，型号2SK3569，是一颗耐压600V的NMOS，导阻为540mΩ。

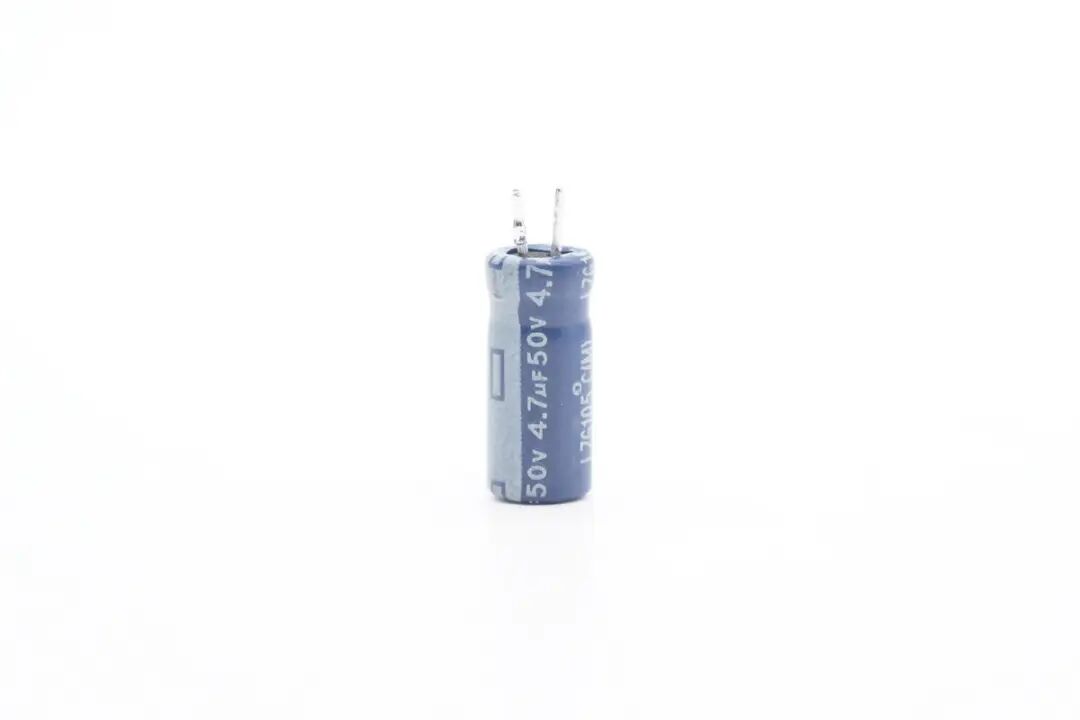

一颗4.7μF50V电解电容用于主控芯片供电。

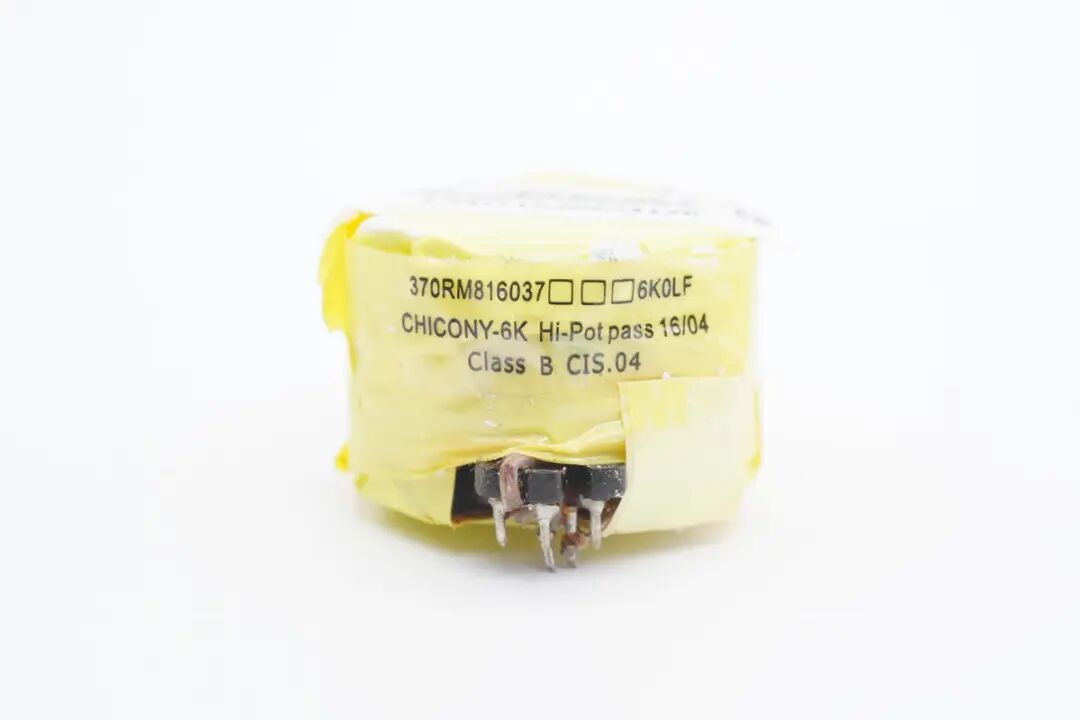

变压器采用胶带严密缠绕绝缘，标签印有CHICONY群光字样。





蓝色Y电容特写。

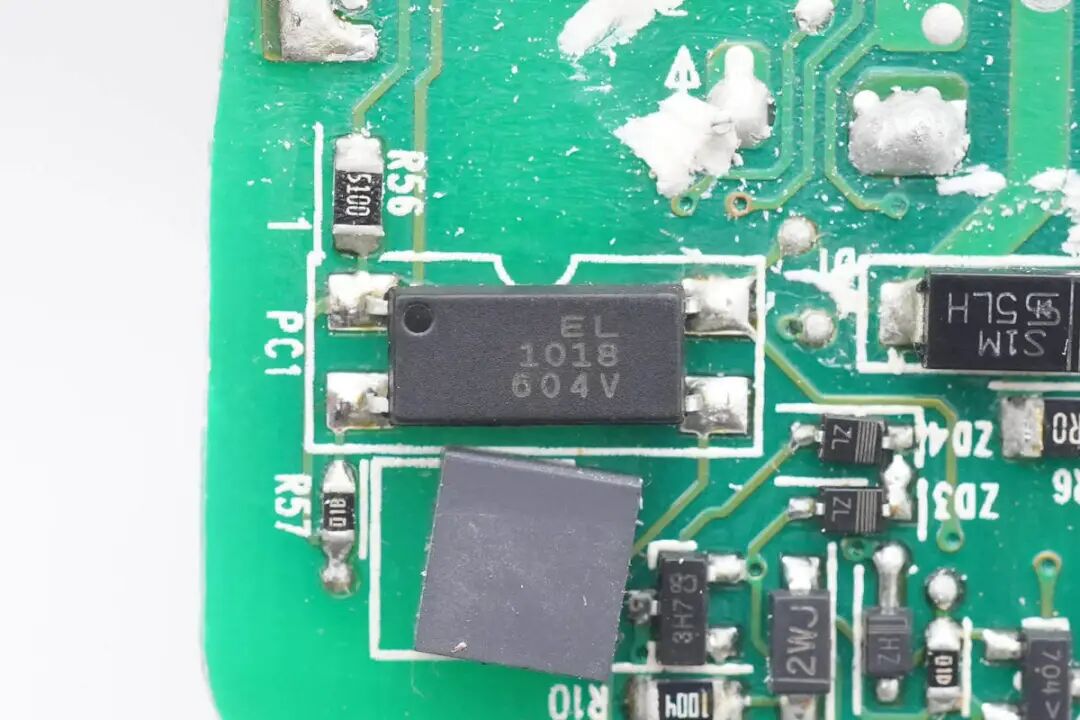

EL1018光耦用于输出电压调节与反馈。





同步整流控制器来自MPS，型号MP6901，是一颗快速关断智能同步整流控制器，支持最高400KHz开关频率，支持CCM，DCM，和准谐振拓扑，支持高侧和低侧应用。

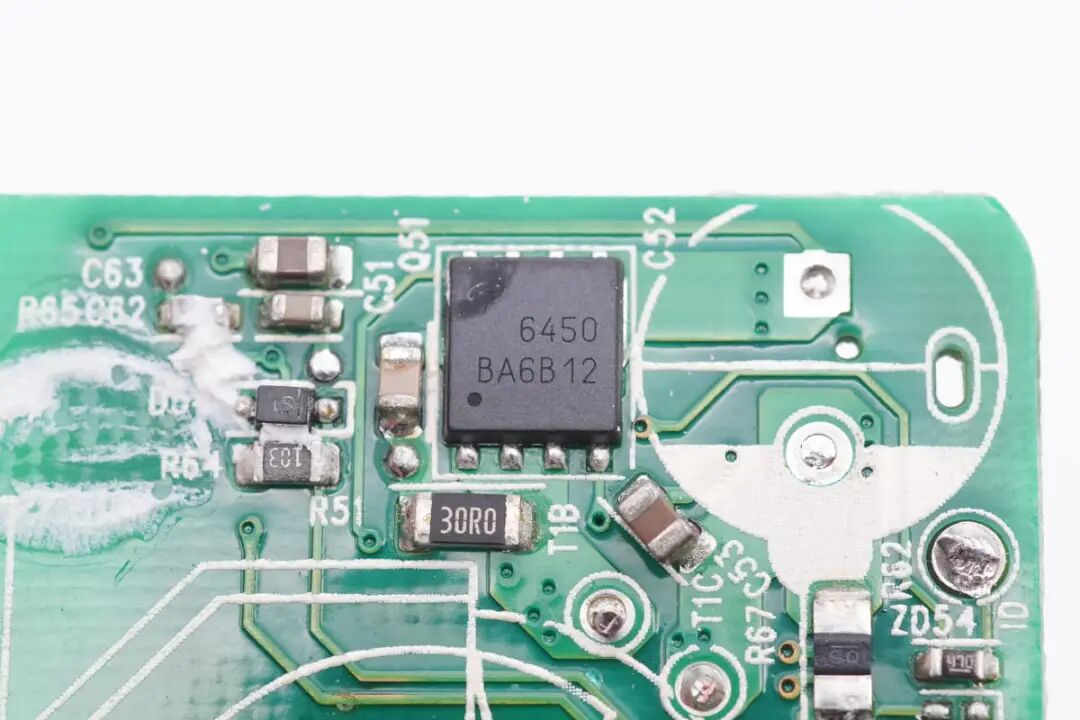

同步整流管来自AOS万代，型号AON6450，是一颗耐压100V的NMOS，导阻12.1mΩ，采用DFN5*6封装。





输出滤波电容规格为680μF 25V。

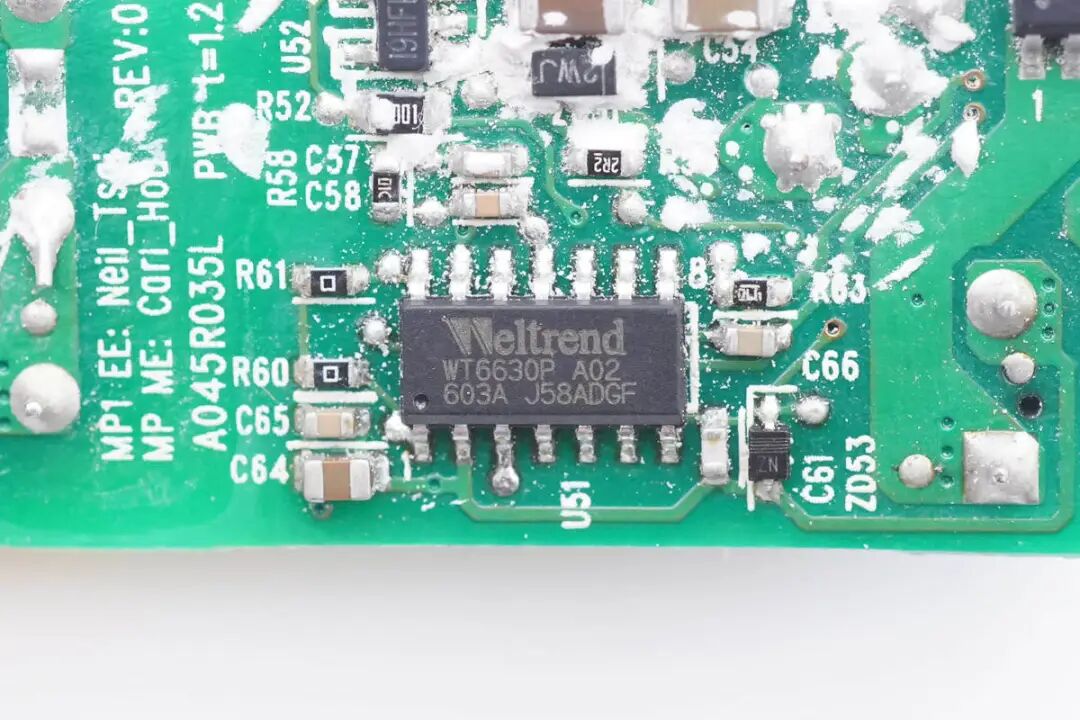

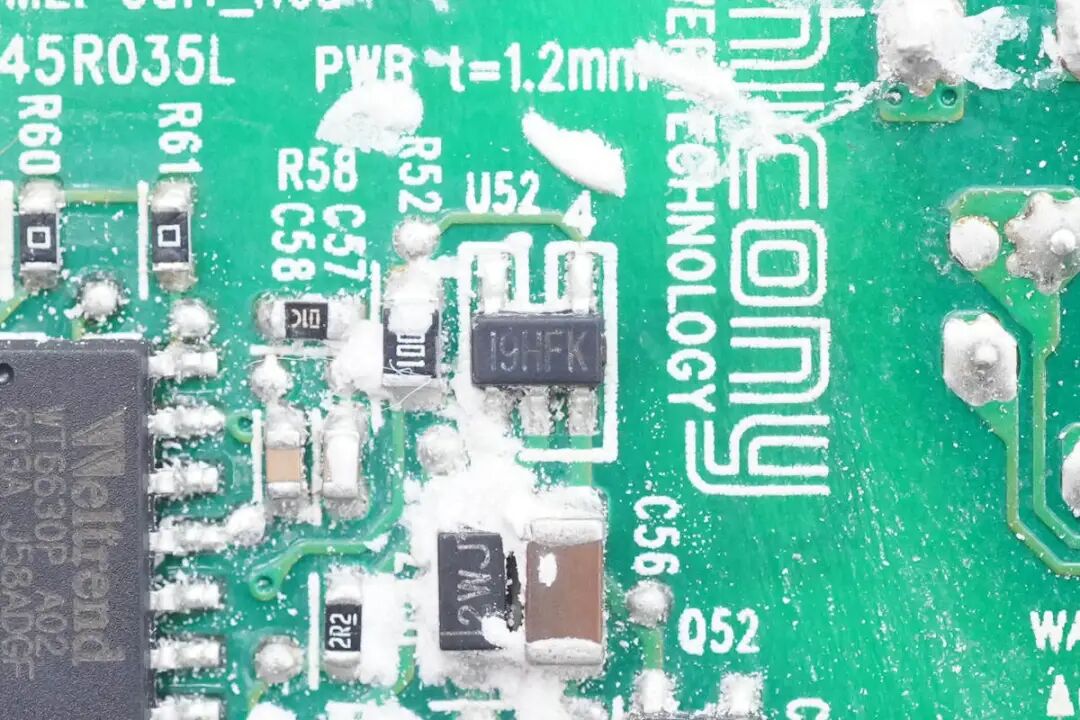

协议芯片采用伟诠WT6630P，支持USB PD 2.0快充协议，内置5V、12V、15V、20V的VBUS，可设置为30W，45瓦，60W三种输出模式。该芯片支持节电模式、过压保护、低压侧输出电流分流监控器。





输出VBUS开关管采用万代AO4447A，PMOS，耐压30V，SOIC-8封装。

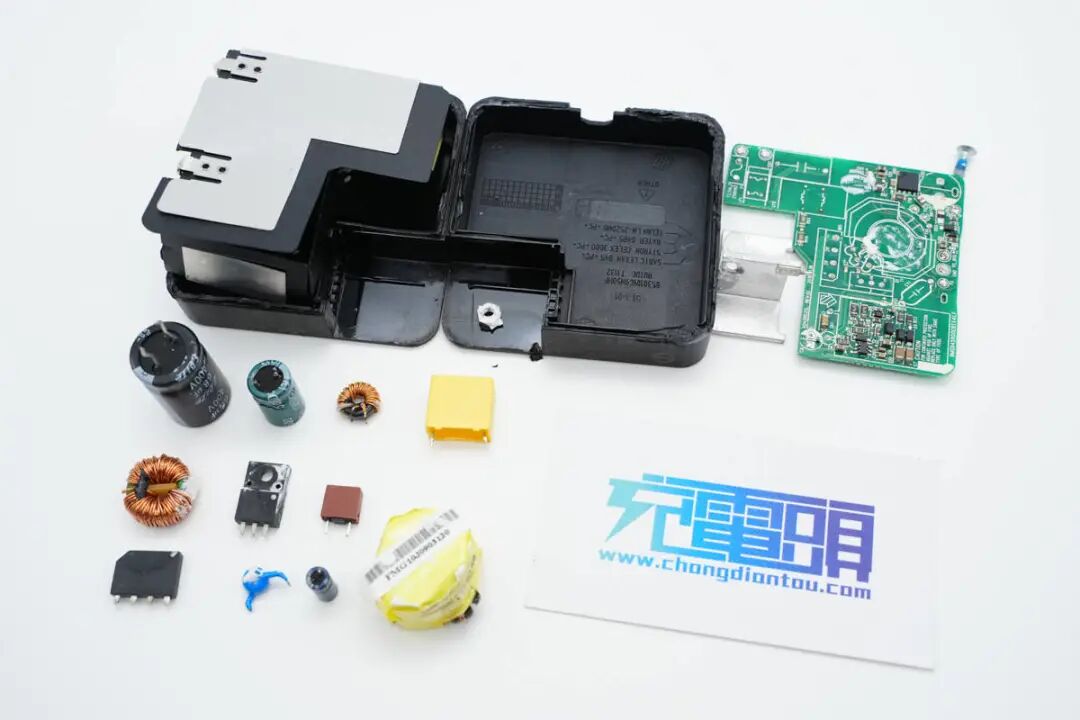

全部拆解完毕，来张全家福。



充电头网拆解总结



惠普这款45W电源适配器采用输入线和输出线一体设计，三插电源线长度为50CM，输出线长度为180CM，自带接地线的设计能够提供有效的接地，避免使用时的触电感觉。适配器支持PD2.0快充，具备5V，12V，15V三档输出电压。



充电头网通过拆解了解到，惠普这款电源适配器内部PCBA模块包裹散热片，内部整流桥和MOS管固定散热片并打胶加强散热。内部高压开关管来自东芝，同步整流控制器来自MPS，同步整流管和VBUS开关管来自AOS，协议芯片来自伟诠，高压滤波电容来自金山，低压滤波电容来自辉城，大面积的散热设计，满足笔记本电脑长时间满载需求。
