茂睿芯MK9218同步整流降压主控获米家户外电源采用
前言
自从“十四五规划”发布以来，清洁能源成为热议话题，并获得广泛关注。户外电源/便携式储能电源作为一种典型的清洁能源系统，拥有干净、清洁、静音、易用、便携、免维护、可长期存放等特性，相比传统燃油发电机优势明显。目前户外电源已经在欧美国家大范围普及，并融入到了人们日常生活当中。
![]()
米家在近期推出了一款户外电源 1000Pro，外观采用简约素雅的白色外壳搭配黑色面板设计，接口前后端布局呈现了一种对称美感，部分接口采用盖板收纳隐藏。机身采用 V0 级环保阻燃材质制作，底部采用软体支撑脚垫，具有吸收撞击力与防滑等作用。两端上方设有一体式固定提手，双重承重梁可均匀受力，便于提拉。
![]()

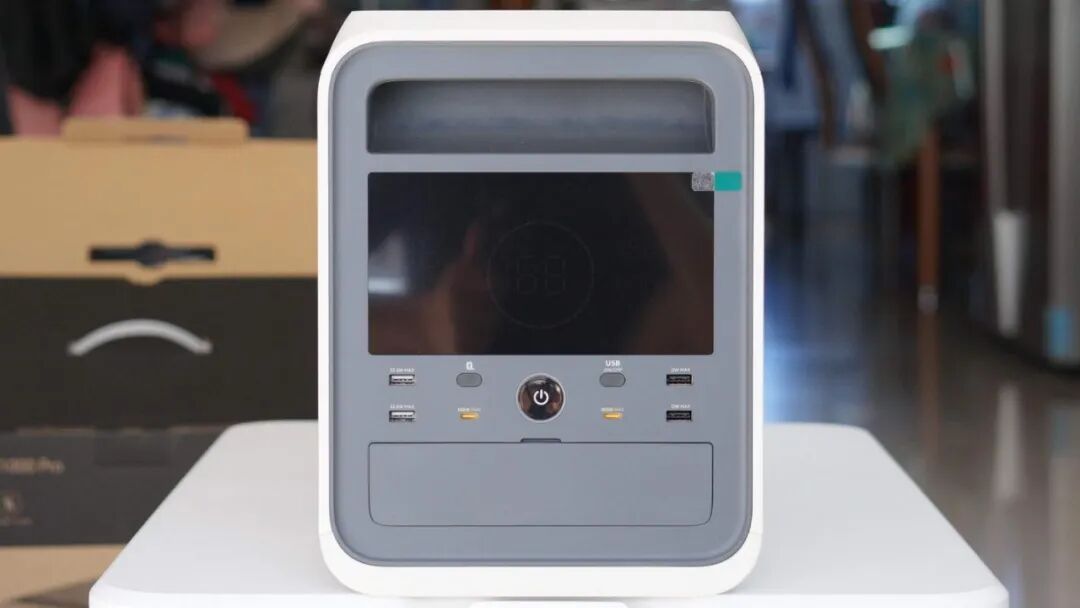

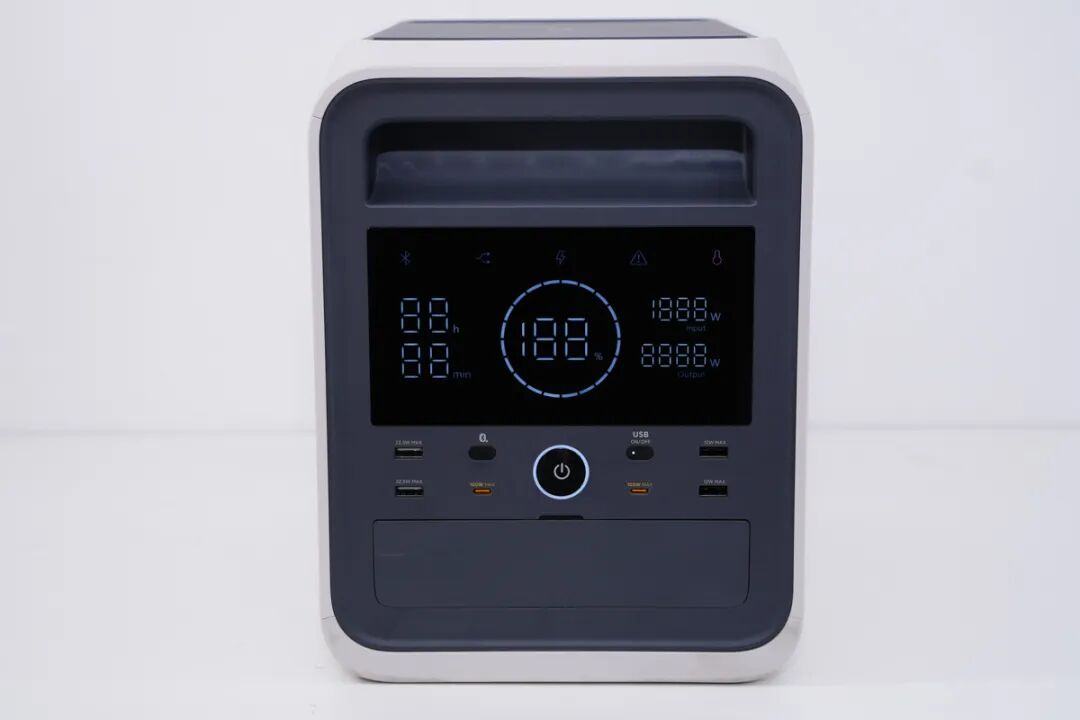

前端可以看到大大的功能显示屏、总开关键、USB模块开关键、蓝牙唤醒/重置键。显示屏可以看到电量显示、剩余时间、蓝牙、AC边充边放状态、AC充电快充提示、警示、温度、充电功率、放电功率图标，功能十分全面，方便了解户外电源的工作状态。
![]()
面板右侧设计有USB模块开关键，100W PD 快充 USB-C 接口以及两个 USB-A 标充接口，左侧设有蓝牙唤醒/重置键以及 2A1C 三个快充接口，接口旁印有相应的最大输出功率。面板下方DC输出模块通过盖板隐藏，内部设有DC模块开关键、重启按键、DC输出接口A和B、车充输出接口。
![]()

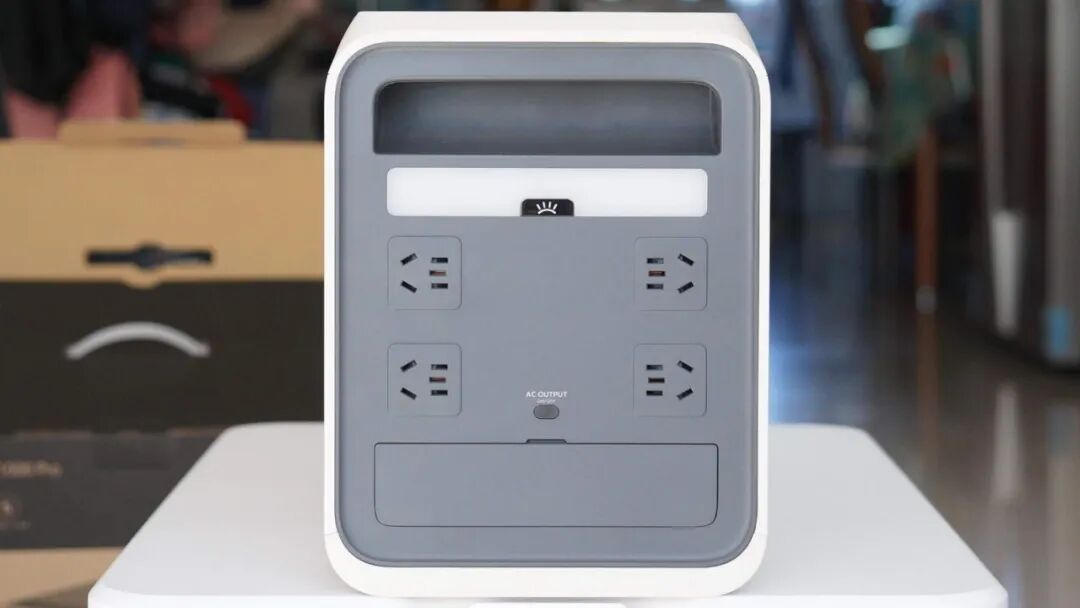

另一端面板设有LED照明灯以及相应的控制按键，4个AC输出插座和AC模块开关键。面板下方AC模块同样通过盖板隐藏，内部设有太阳能/直流输入接口、AC充电切换键、轻音模式指示灯、快充模式指示灯、过流保护开关、AC充电接口。
茂睿芯MK9218获小米户外电源采用

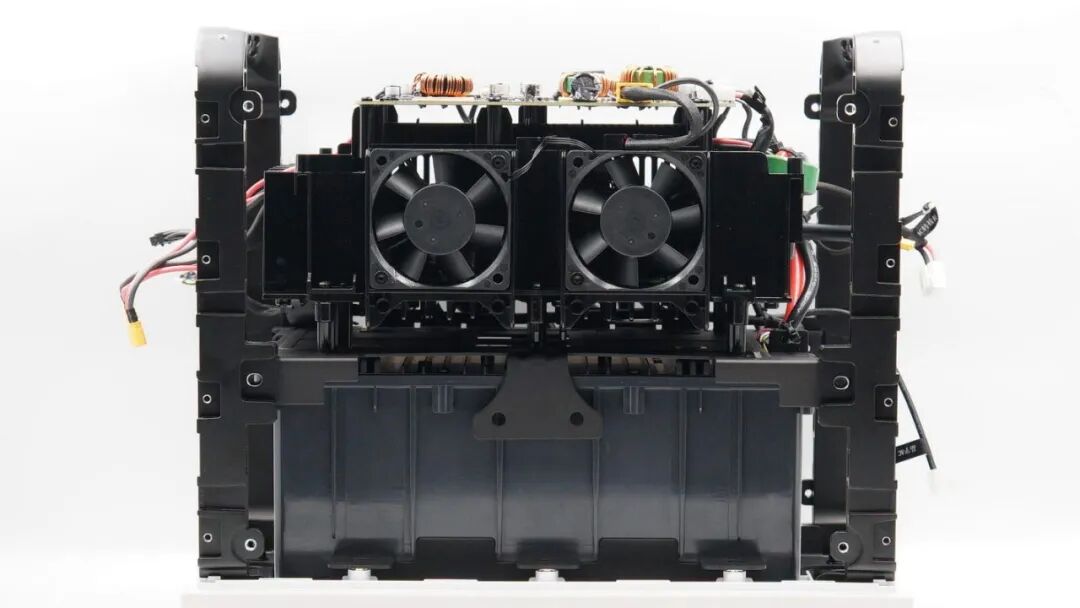

充电头网前段时间对米家户外电源 1000 Pro 进行了拆解，发现其内部由MPPT模块、双向逆变模块、直流输出模块和电池模块组成。其中 MPPT 模块置于顶盖下方，用于直流充电和太阳能充电输入以及降压输出。
![]()

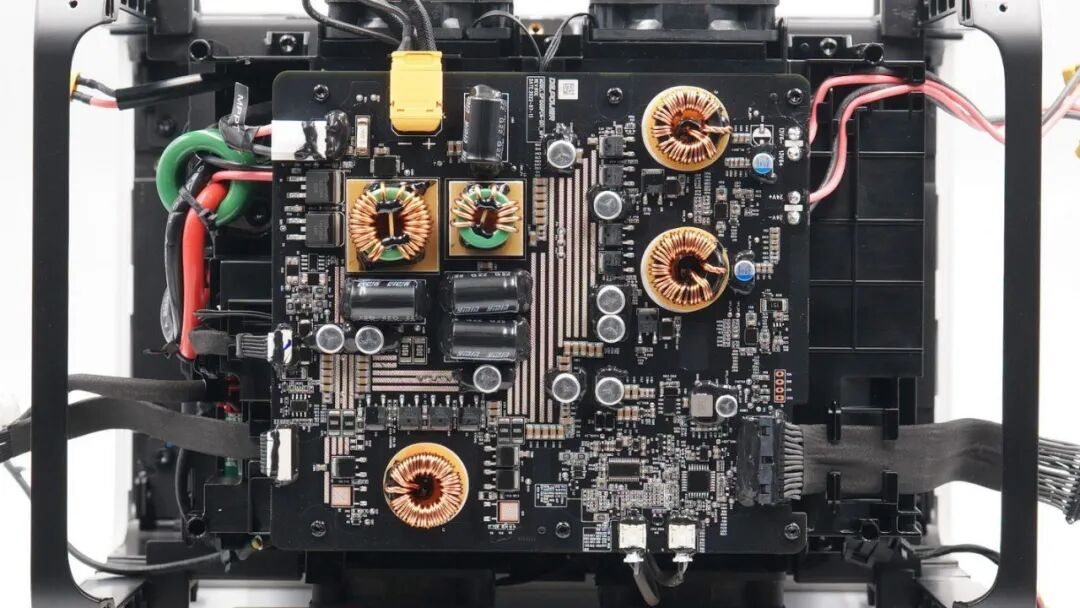

MPPT 模块通过侧面的排线和降压输出导线连接直流面板，在MPPT模块下方是双向逆变器的独立外壳，两侧安装风扇，兼具风道使用。黄色插头为电池供电，连接到MPPT模块。
![]()

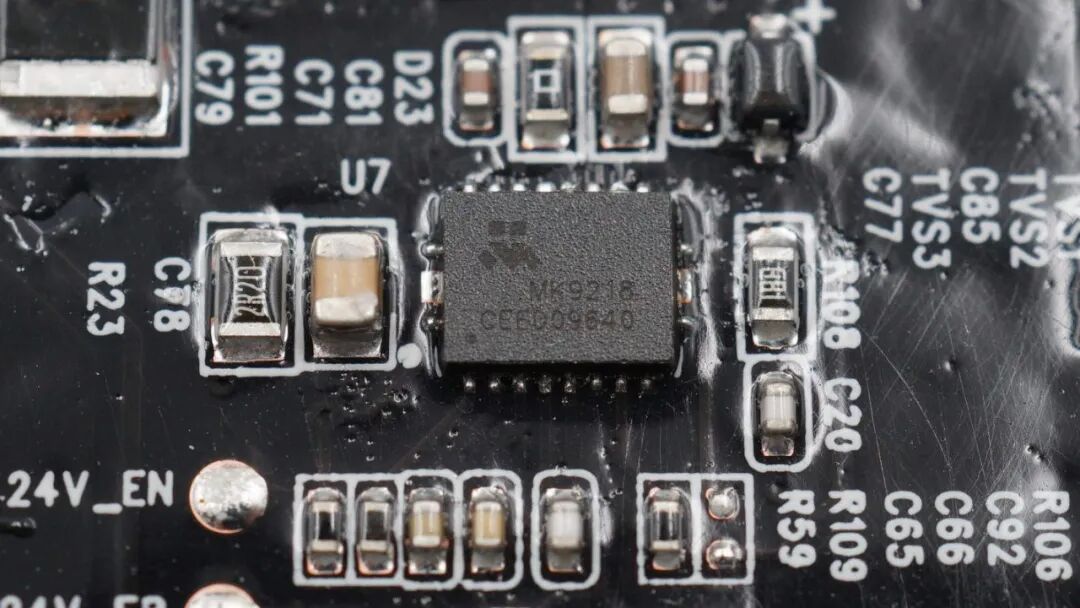

米家户外电源内部采用了两颗茂睿芯 110V 输入同步整流降压控制器 MK9218 ，这款降压转换器最高支持100V输入电压，输出电压范围为 0.8-60V，完全满足USB PD3.1的28-48V应用，既可用于充电器内部降压，也可用于用电设备内部降压。同时还支持两颗芯片组成两相同步降压，效率提高并降低输出纹波。
![]()

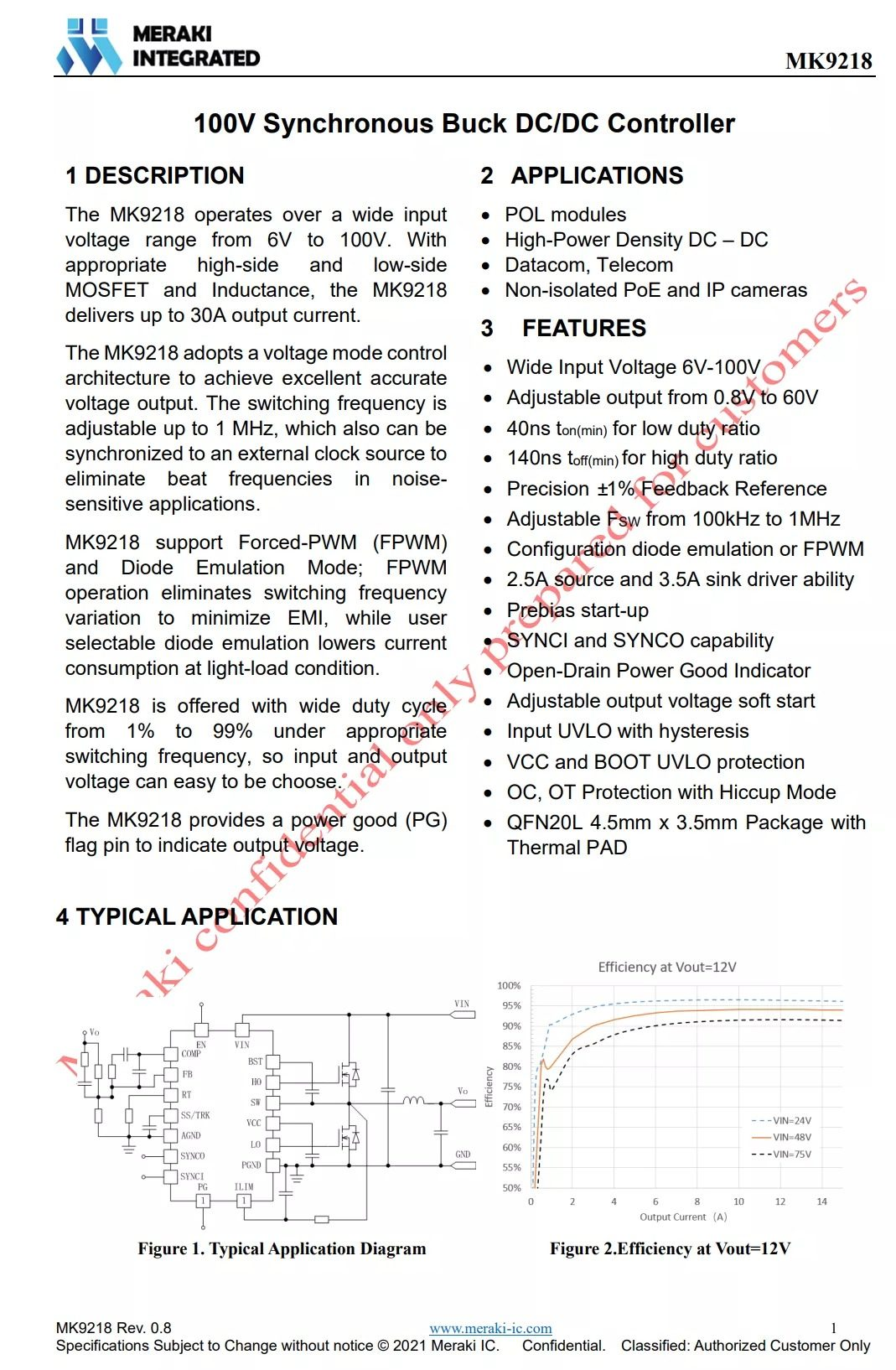

茂睿芯 MK9218 是一颗 6-100V 超宽输入电压的同步降压转换器，通过搭配合适的 MOS 管和电感，可提供高达 30A 的输出电流。MK9218 采用电压控制模式，具有优秀的输出电压精度。开关频率 100KHz 到 1MHz 可调，可通过外部时钟输入同步避免对噪声敏感应用的影响。
![]()
茂睿芯 MK9218 支持强制PWM模式和二极管仿真模式，强制PWM模式可消除开关频率变化，以降低EMI。用户可选择的二极管仿真模式可用于轻载时降低功耗。在合适的开关频率下，MK9218的占空比在 1%-99% 之间可调，可以简单的选择输入和输出电压，MK9218还具有电源好信号输出，指示输出电压正常，可进行时序控制和系统送电控制。
茂睿芯 MK9218 支持同步信号输出和同步信号输入，可使用两颗芯片进行双相降压设计，满足大电流输出需要，输入支持欠压保护，芯片支持供电欠压保护，支持过电流保护和过热保护，采用增强散热的QFN20L封装，尺寸为4.5*3.5mm。
充电头网总结
茂睿芯不仅拥有丰富的电源产品线，而且在芯片定位和芯片性能方面均有独到之处，能够实实在在帮助电源工程师解决产品开发中的诸多难题。也正因如此，茂睿芯的电源芯片在消费类电源产品中有着广泛的应用，同时也有着相当不错的市场反馈，获得了诸多知名品牌和电源厂商的认可。
