螺丝刀作为使用广泛的日常工具，有着非常广泛的使用场景，活跃在家具组装，玩具维修等多个方面。近年来随着内置锂电电动工具的普及，螺丝刀也由传统的手动，进化到电动螺丝刀，让更多的人都享受到科技进步带来的方便。



充电头网拿到了小猴工具推出的一款直柄电动螺丝刀，这款螺丝刀自带常用批头，支持三档扭矩设置，并采用USB-C接口充电，方便使用。同时还配备了铝合金收纳桶，可以同时收纳螺丝刀和批头，更加便于携带。下面就带来这款电动螺丝刀的拆解，一起来看看里面的设计。

此前充电头网还拆解过小猴USB-C充气宝、小猴20V无线高压清洗机等产品，欢迎查阅。



小猴直柄电动螺丝刀开箱

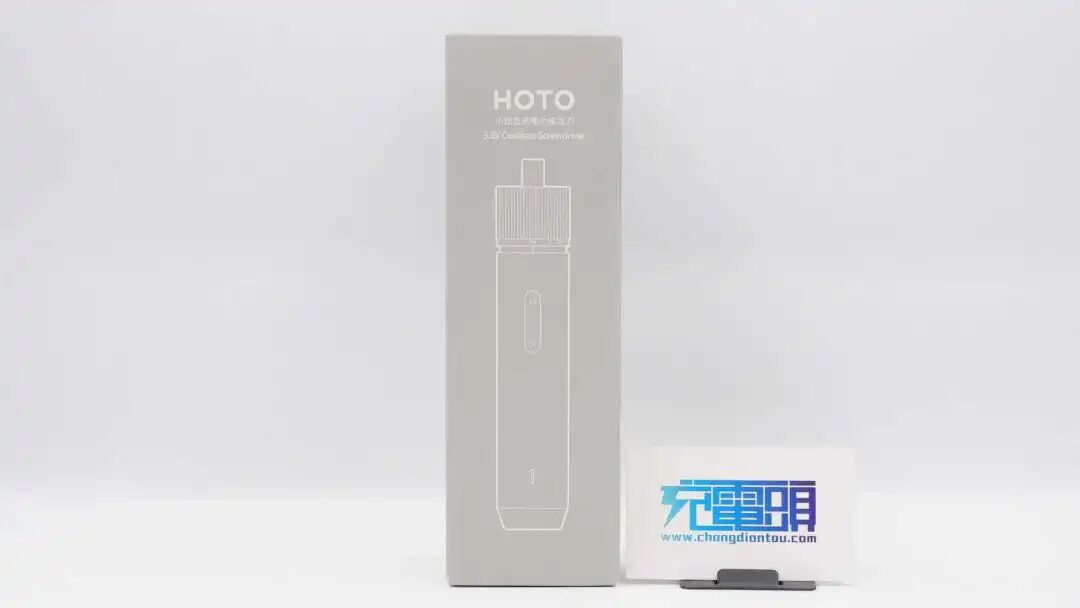

包装含正面印有HOTO品牌、产品名称以及外观简图。





此外还印有配备批头类型标识以及相应规格。





背面印有产品参数信息，制造商为上海器外文化科技有限公司。

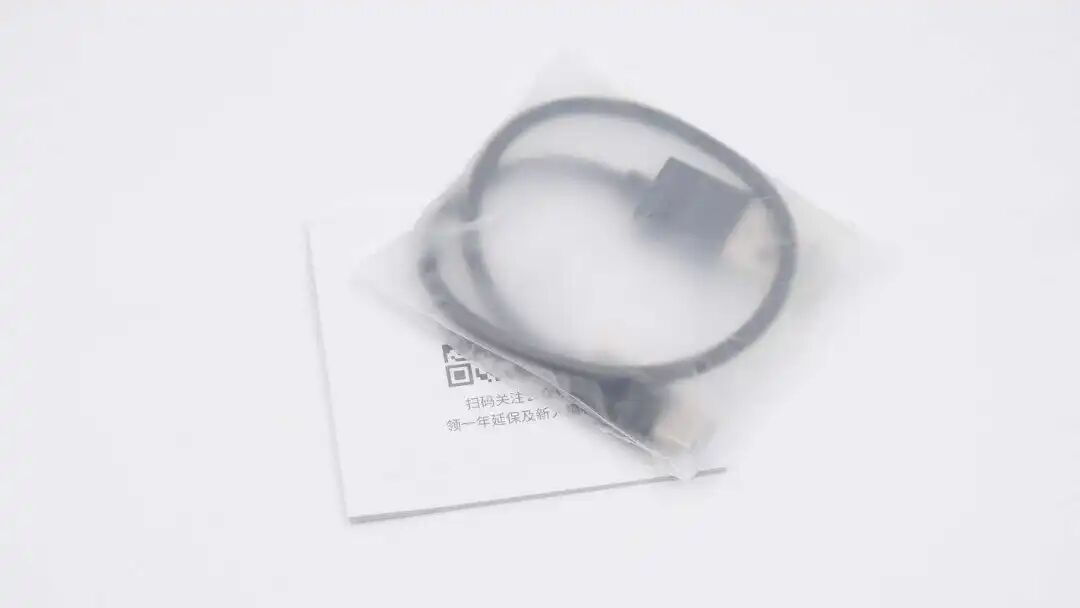

包装内除电动螺丝刀本体外，还有充电数据线以及使用说明书。

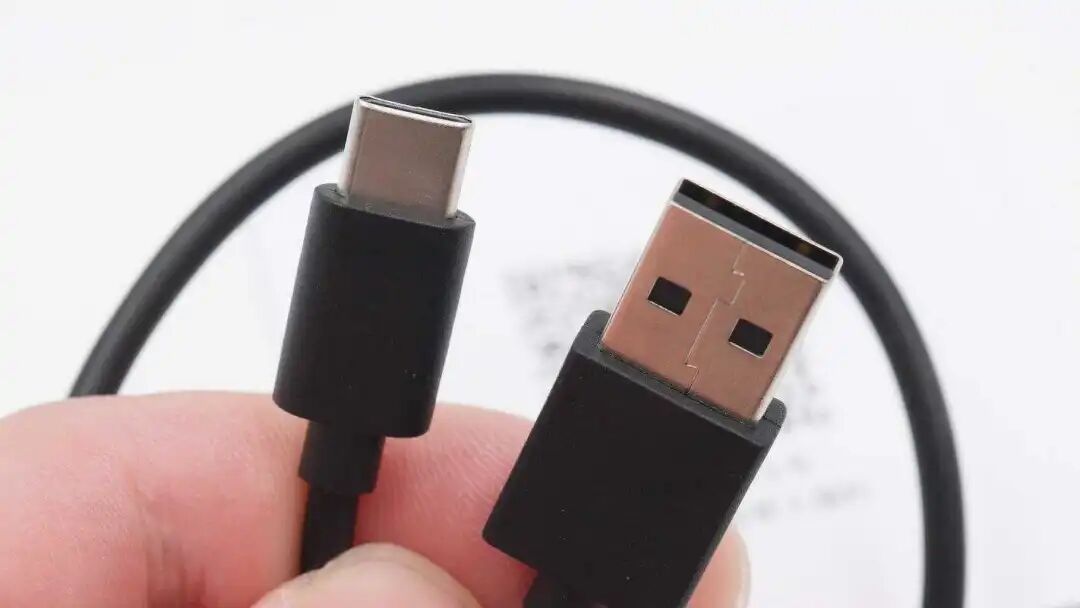

附带线缆是常见的黑色USB-A to USB-C线。





产品套装还有一个铝合金+耐磨工程塑胶材质收纳筒，电动螺丝刀本体以及批头全部置于其中，用户使用方便简单，同时还能降低批头遗失率。





收纳筒旋转打开设计，上下筒拼接处设计有开关两种状态锁头以及竖线标识，方便给用户提示。

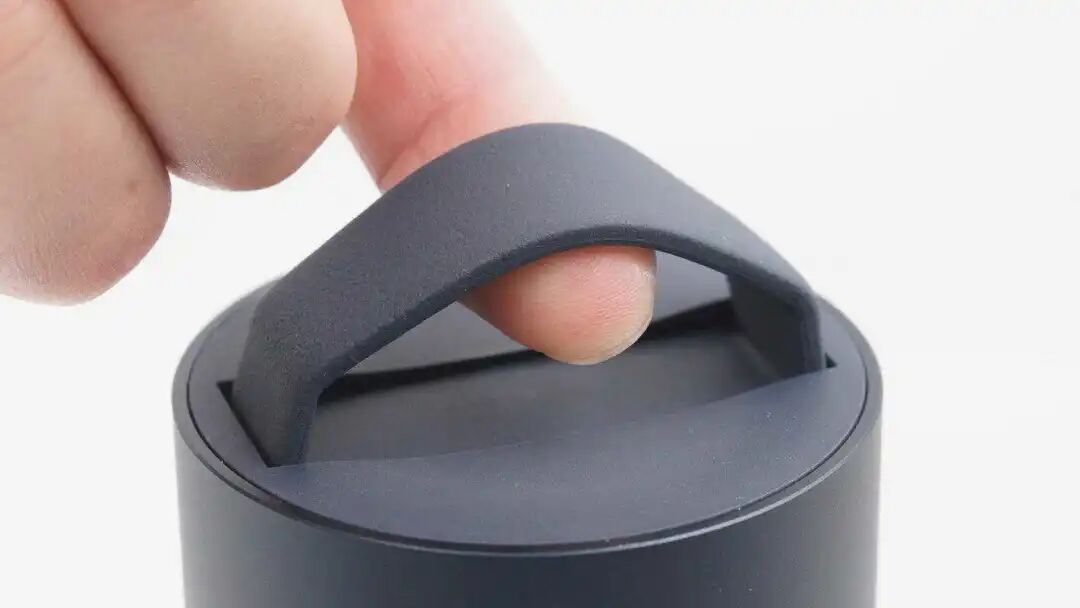

顶部设有亲肤软胶提手，方便用户携带，整体设计细节讲究。

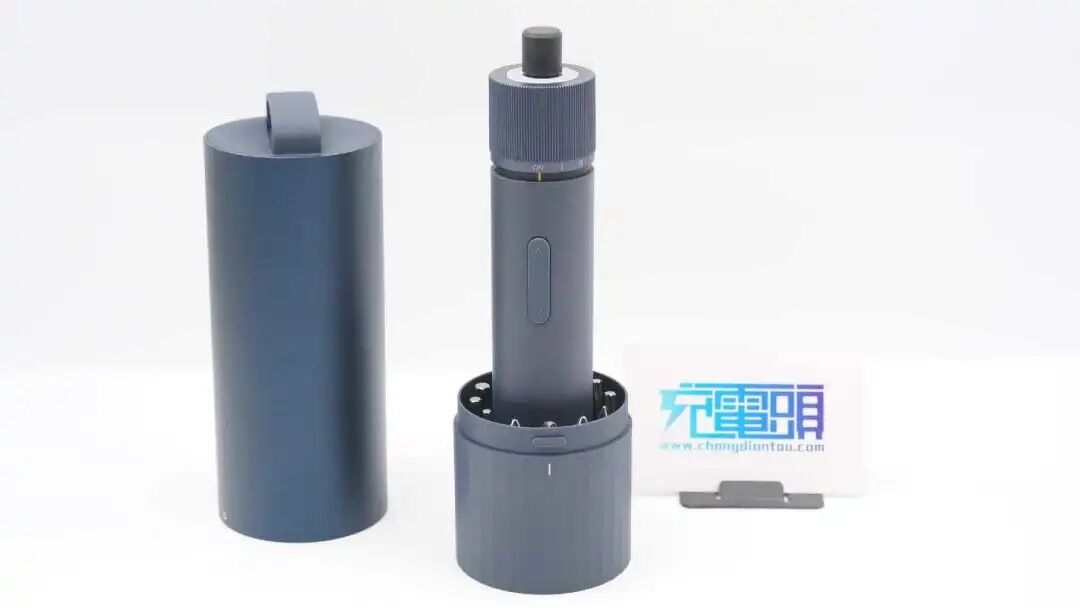

打开收纳筒，底座（下筒）上的电动螺丝刀本体以及批头排布规整。

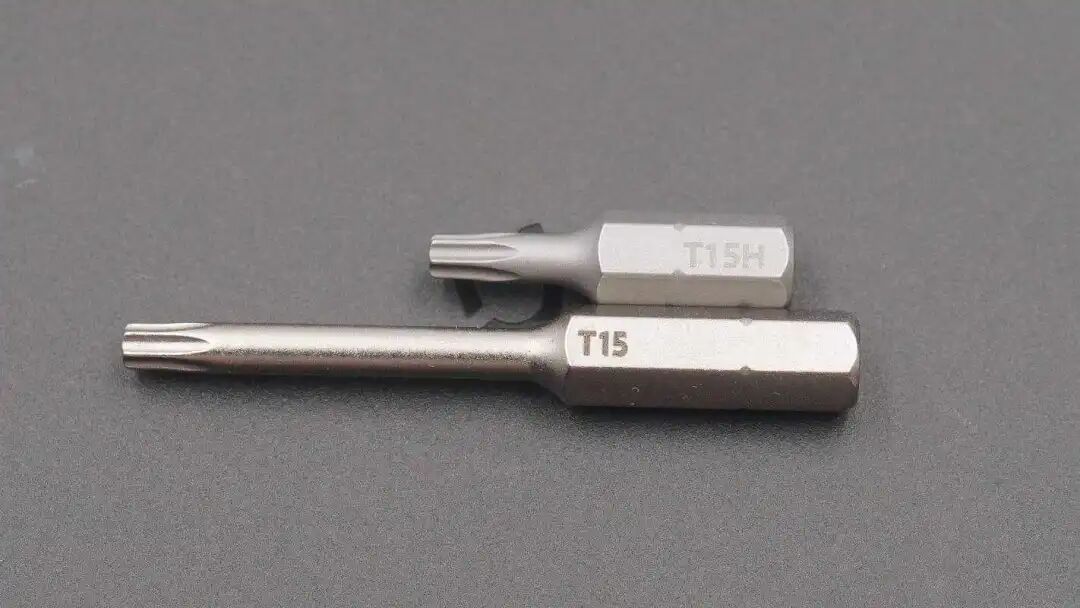

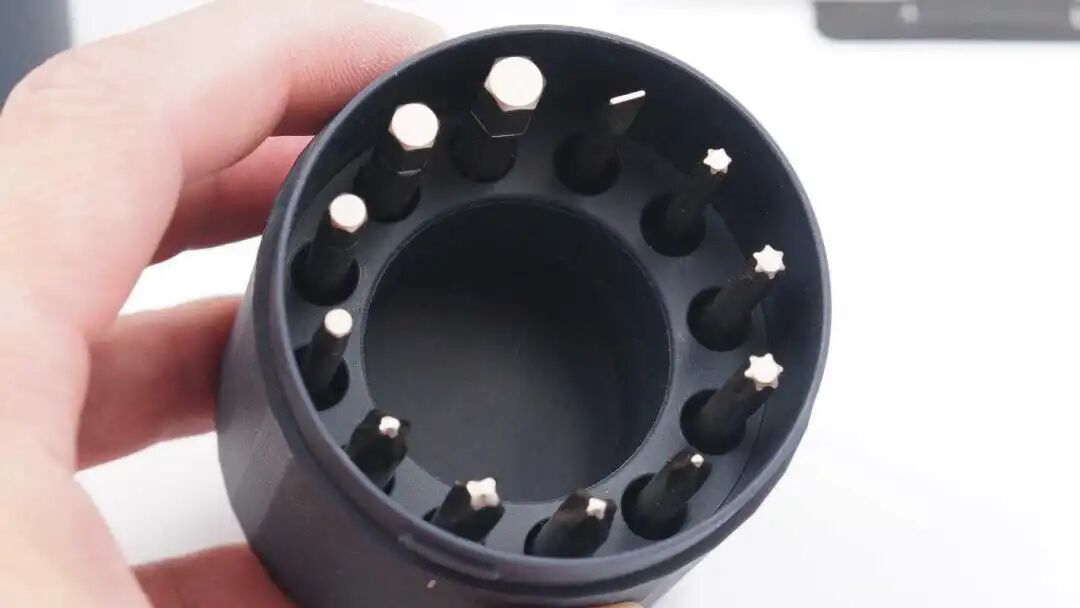

圆筒内收纳全部12枚批头，采用S2合金钢材质，硬度最高可达60HRC，坚韧耐用不易崩裂。表面镀镍无损咬合精度同时提升防锈能力。





此外还细心的全部采用50mm长批头设计，面对一些深孔也能轻松作业无压力。





小猴直柄电动螺丝刀为经典圆柱造型，机身一体无螺钉。采用内层高强度塑料+外层 TPE 软胶的双层防滑握柄设计，兼顾保护性和持握体验，整体简约大气。





顶部输出轴套有保护胶套。

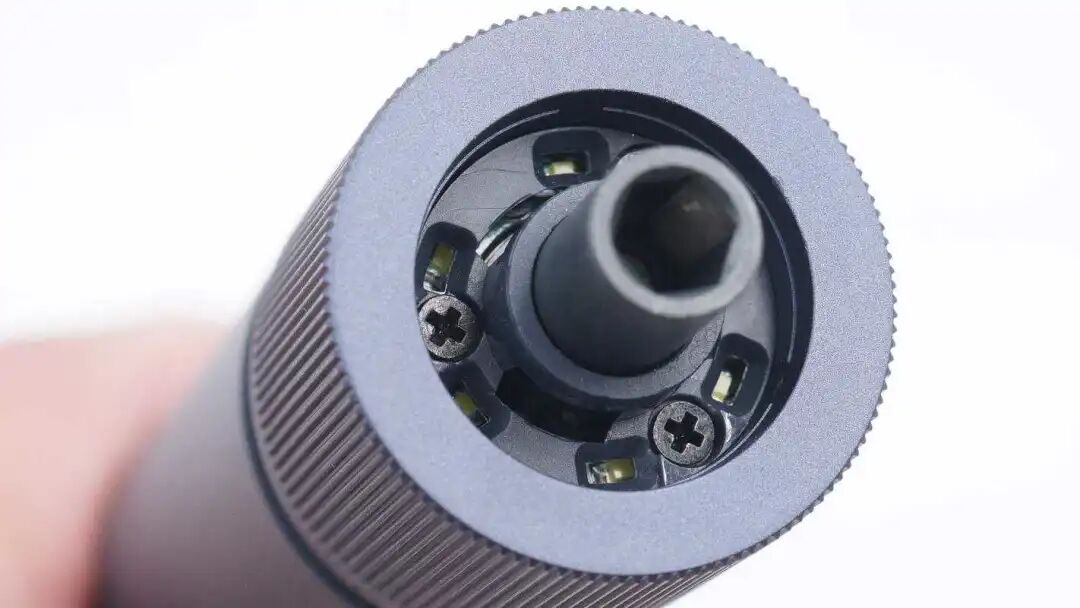

此外顶面设有环形 LED 无影灯，一些昏暗角落也能轻松应对。

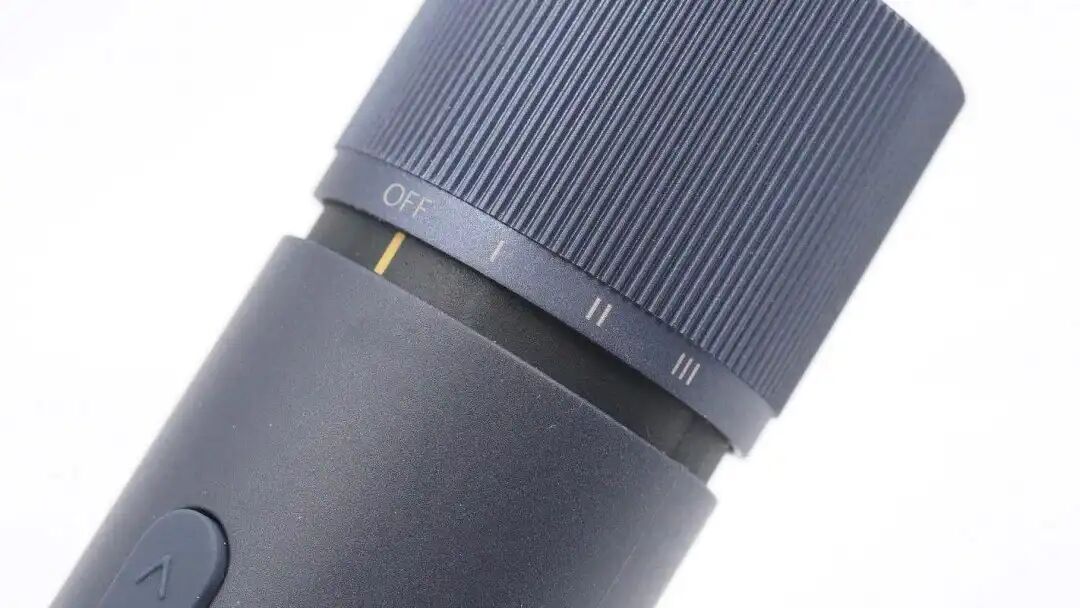

机身头部创新扭力调节旋钮设计，设有OFF以及三档扭力档位，转动手感清晰明确，此外黄色竖线标识也能给与用户提示，细节到位。

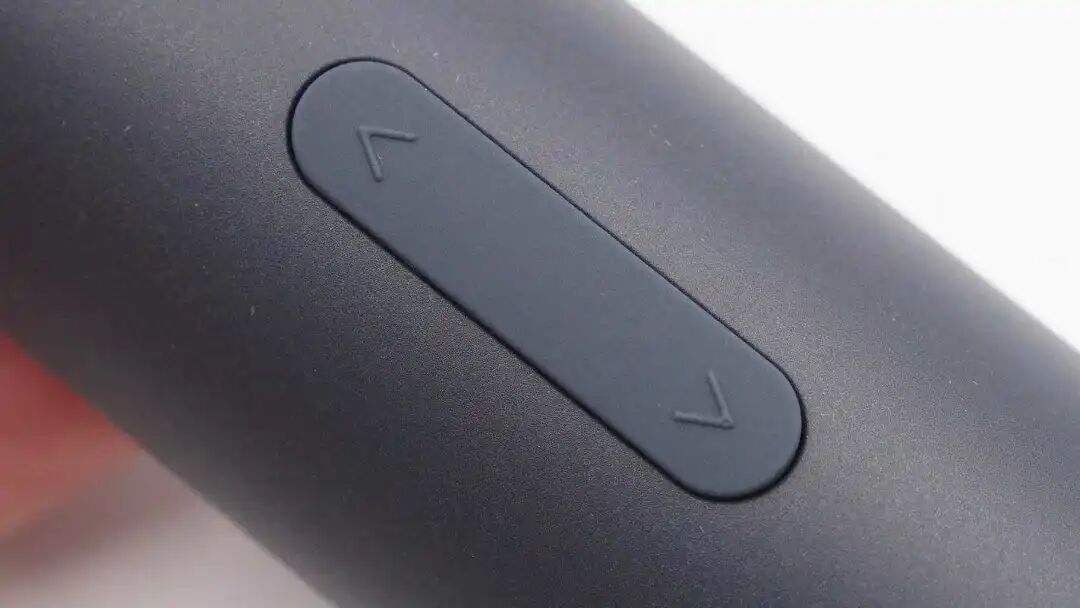

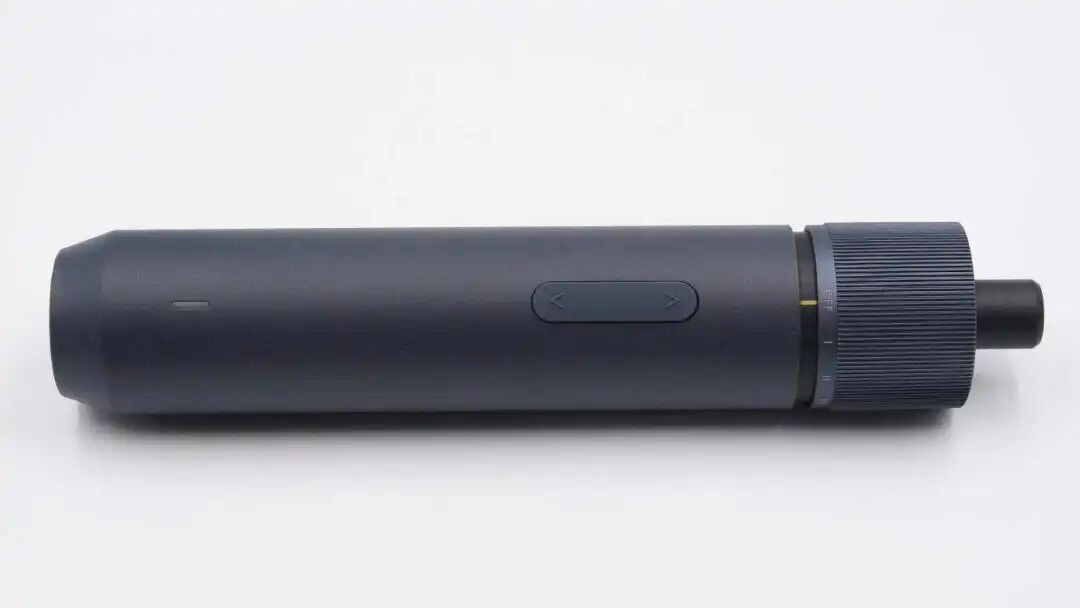

机身正面设有一个双向一体按键，按下半部按键 V 拧入或调紧螺丝，按上半部 Λ 拧出或调松螺丝。





此外正面下方还设有一颗LED充电指示灯。

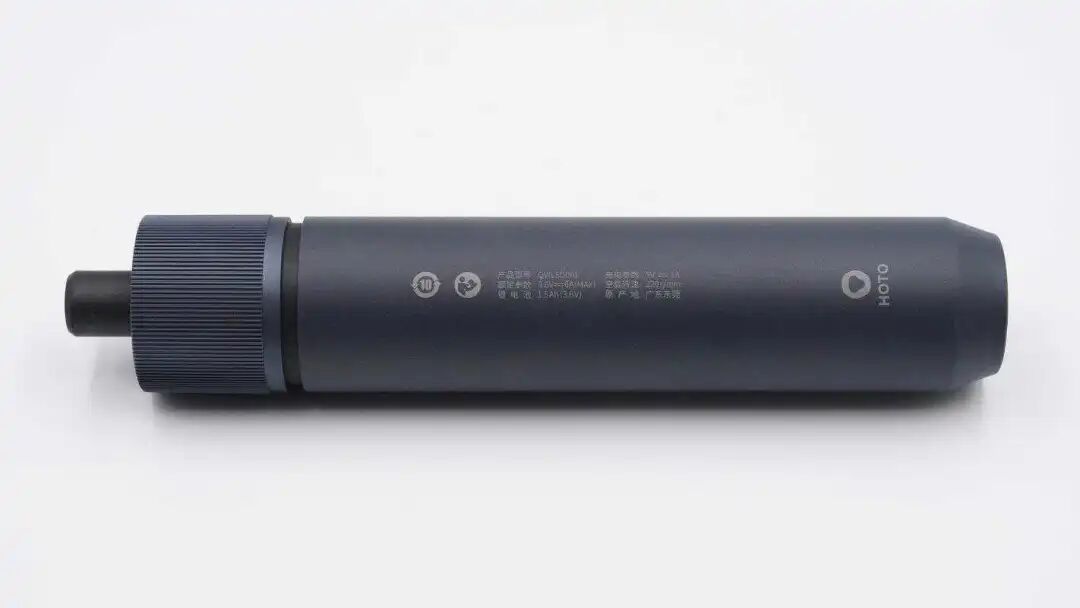

机身背面印有HOTO品牌和产品参数。

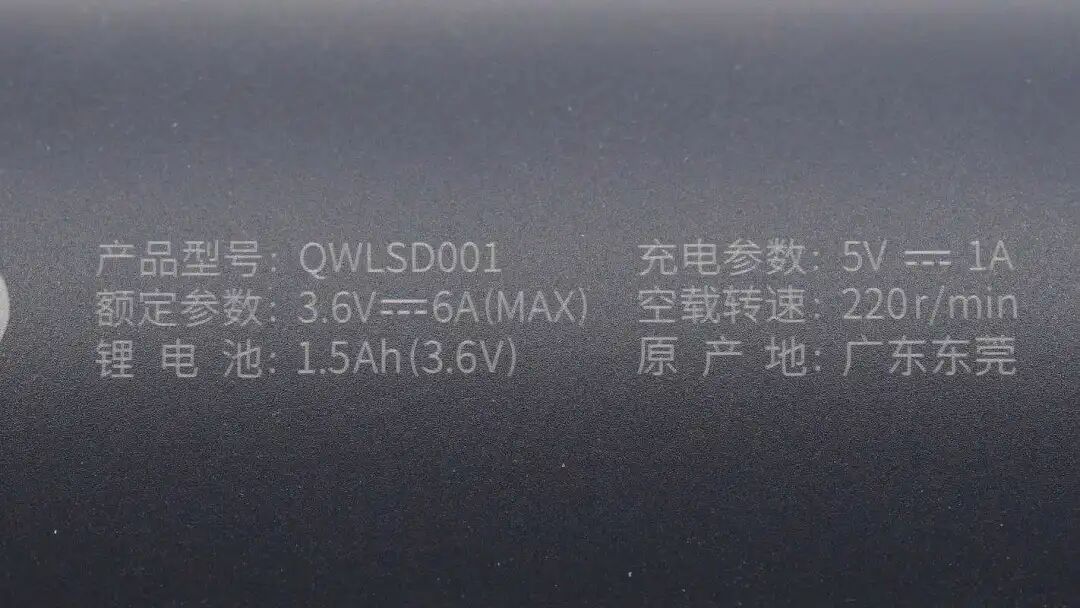

小猴直柄电动螺丝刀型号为QWLSD001，充电参数5V1A，额定参数3.6V6A（MAX），空载转速220r/min，内置锂电池规格为1.5Ah（3.6V）。





底部外壳上印有产品名称、生产日期、制造商公司名称以及地址，中心设有一个USB-C充电接口。

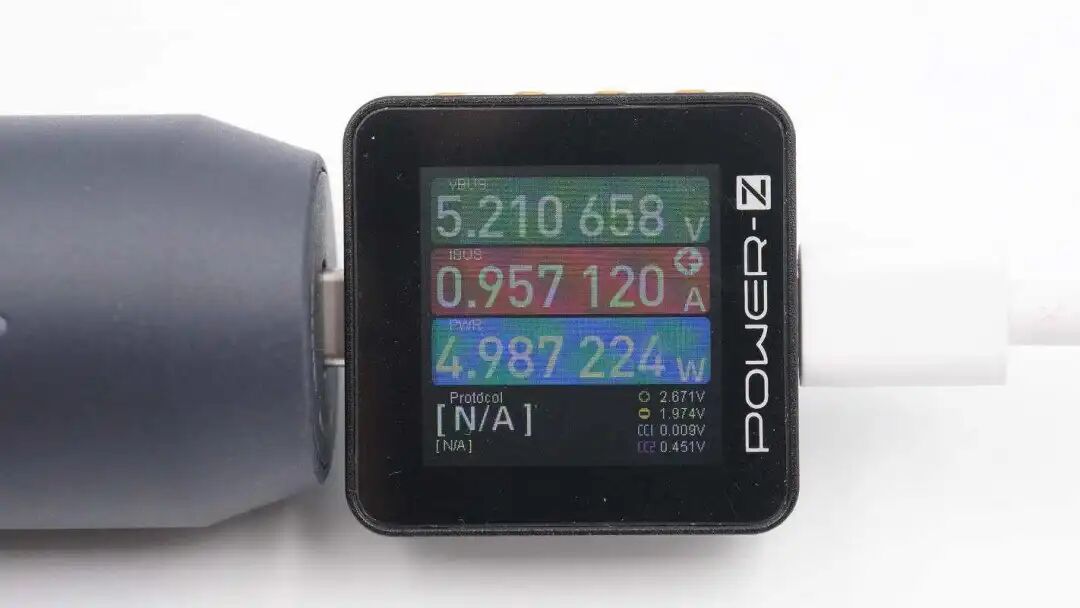

给螺丝钉本体充电，使用ChargerLAB POWER-Z KM002C测得输入功率约为5.21V 0.96A 4.99W。



小猴直柄电动螺丝刀拆解



看完了小猴这款电动螺丝刀的外观和配件，下面就进行拆解，看看这款螺丝刀的设计如何。

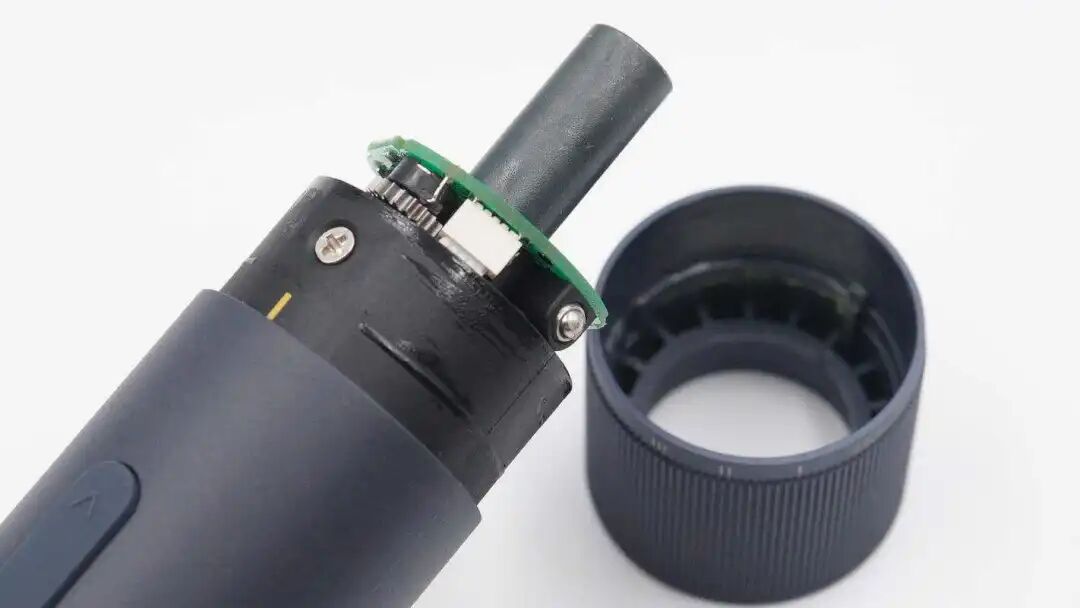

首先拆下输出轴边缘的LED灯环。

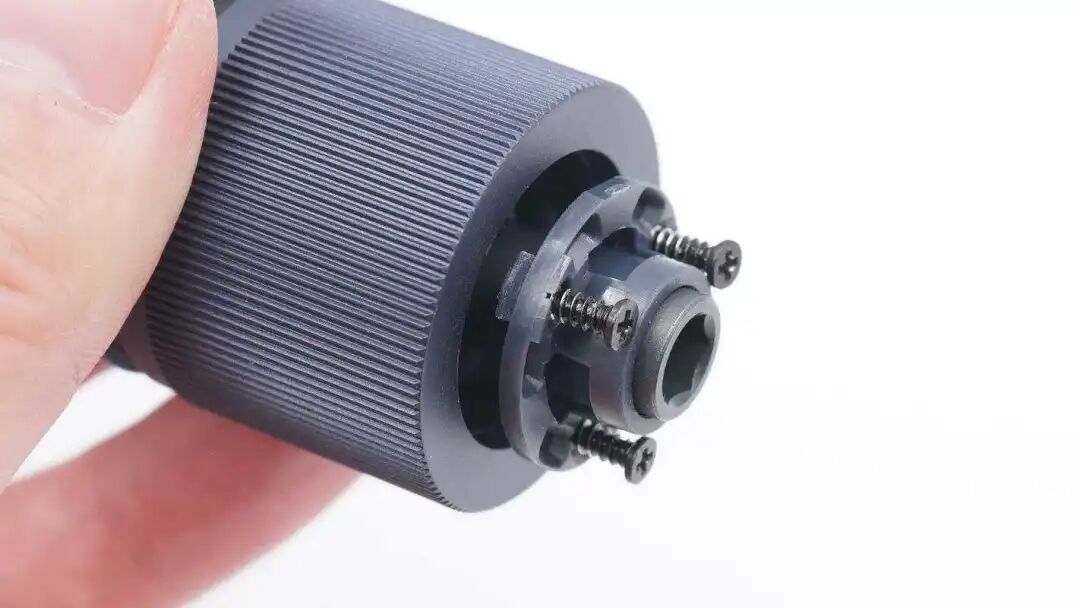

在LED灯环下面是固定螺丝。





拧开螺丝取下压板。

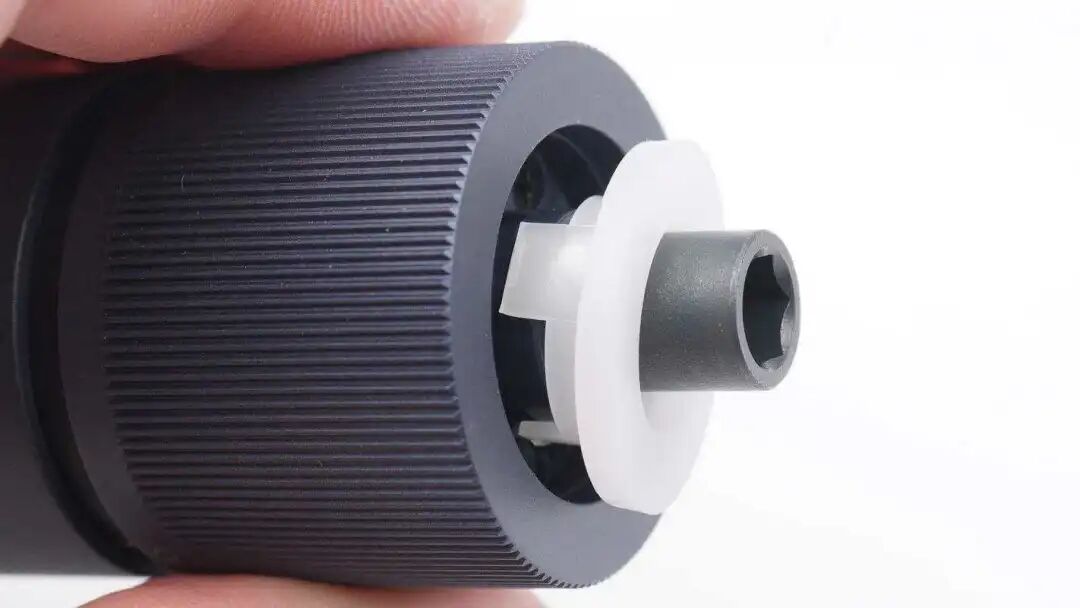

取下压板后可以拆出扭力调节旋钮。

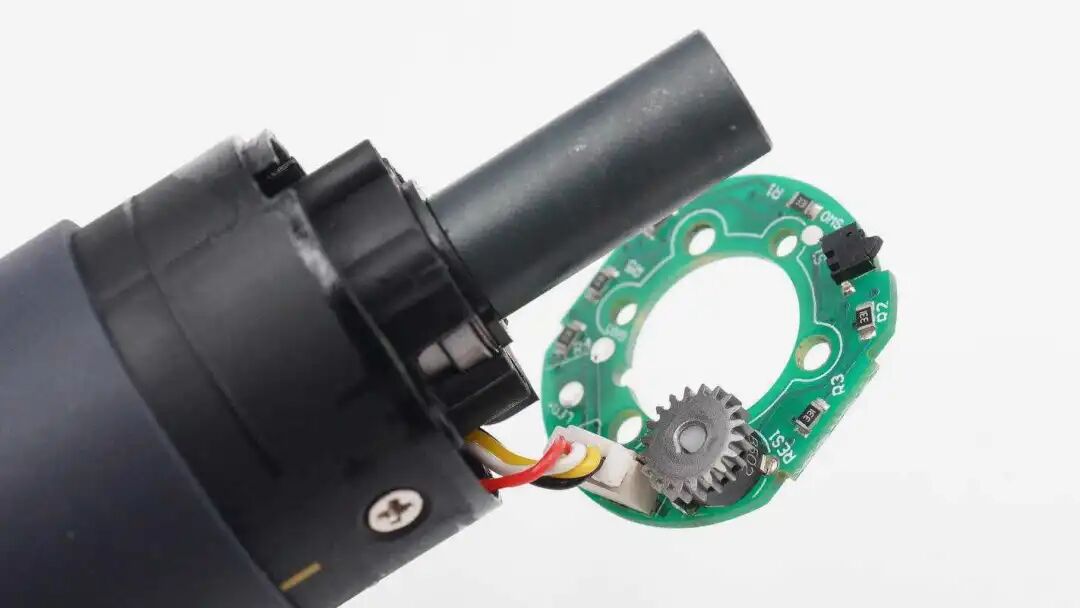

内部LED灯板通过排线连接。

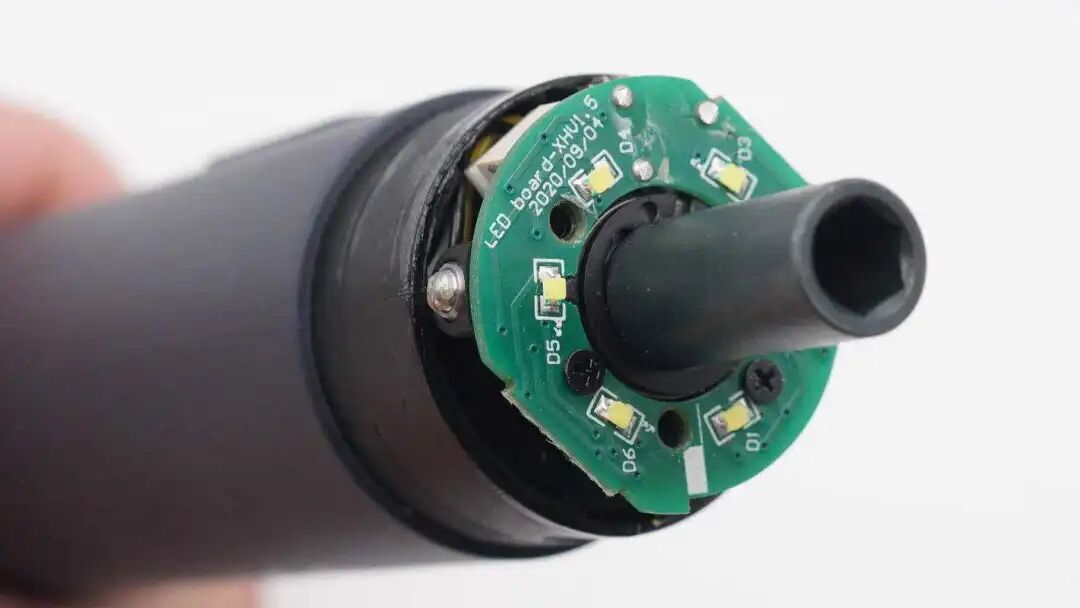

LED灯板正面焊接六颗贴片白色LED，用于使用时照明。

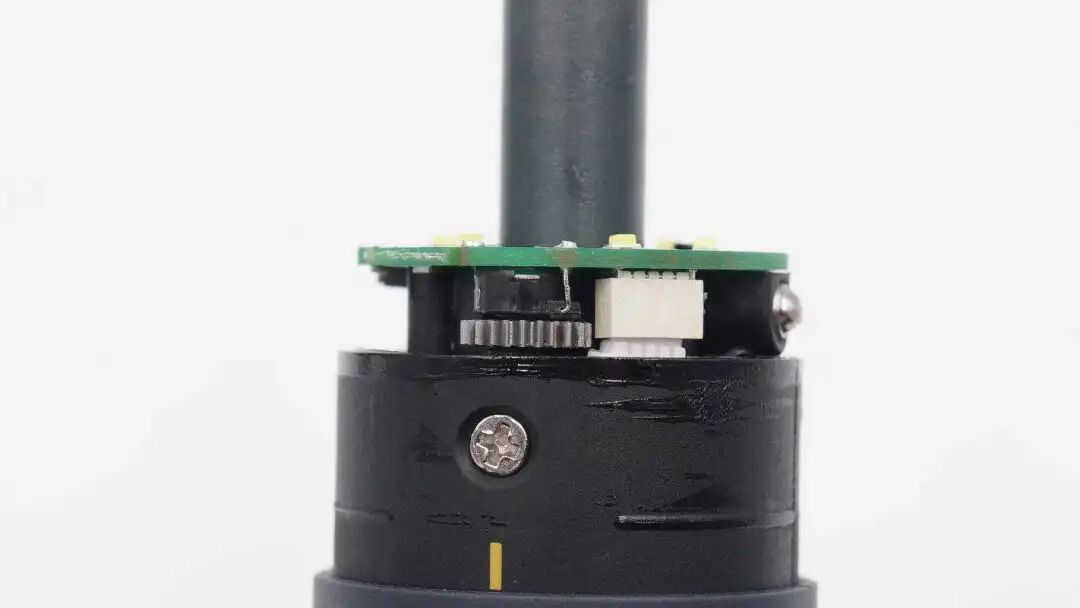

灯板焊接一颗电位器用于扭力调节控制。

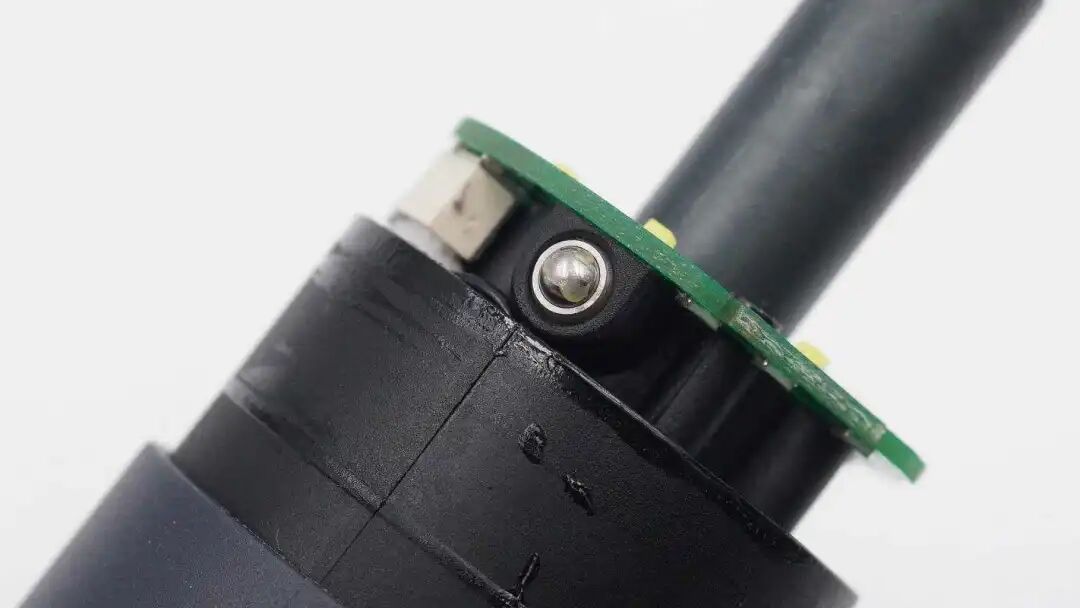

一颗滚珠用于提供扭力调节的段落感。





LED灯板通过导线连接。





LED灯板反面焊接一颗开关和电位器。





正面焊接六颗白色LED用于照明。





贴片微动开关特写，用于检测扭力调节旋钮位置，进行开关机。

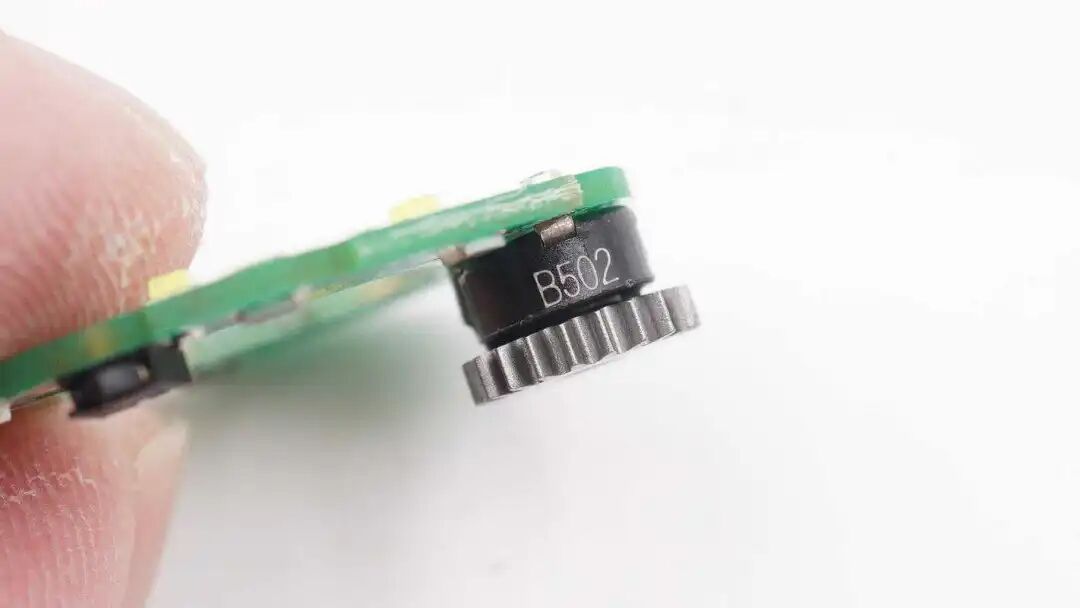

丝印B502的电位器用于扭力控制。





正反转按钮开关特写。

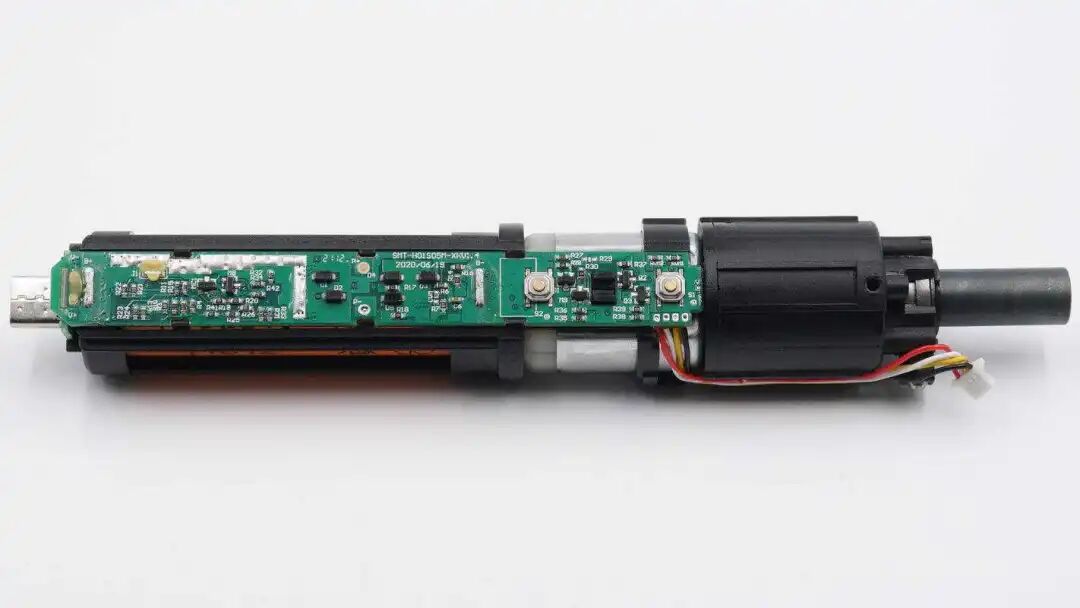

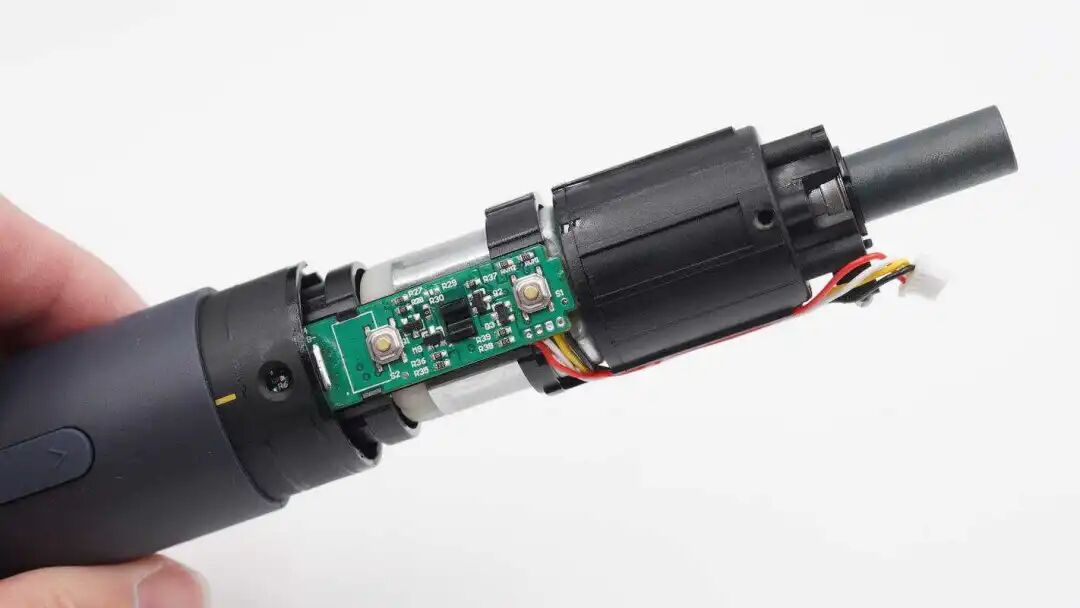

取下外壳，露出内部PCBA模块。

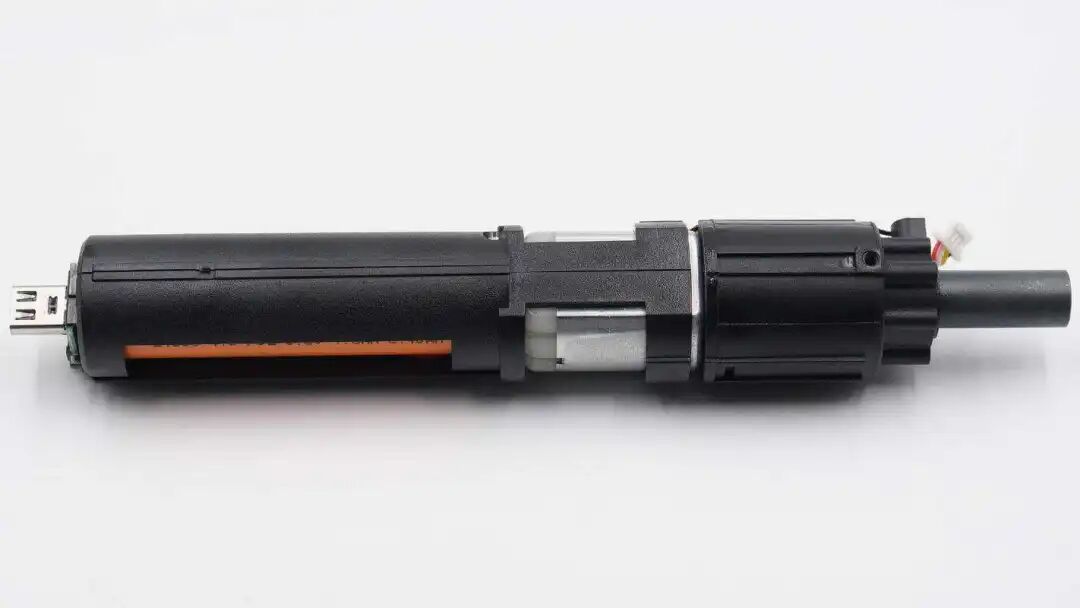

内部电池和PCBA模块通过塑料支架固定。

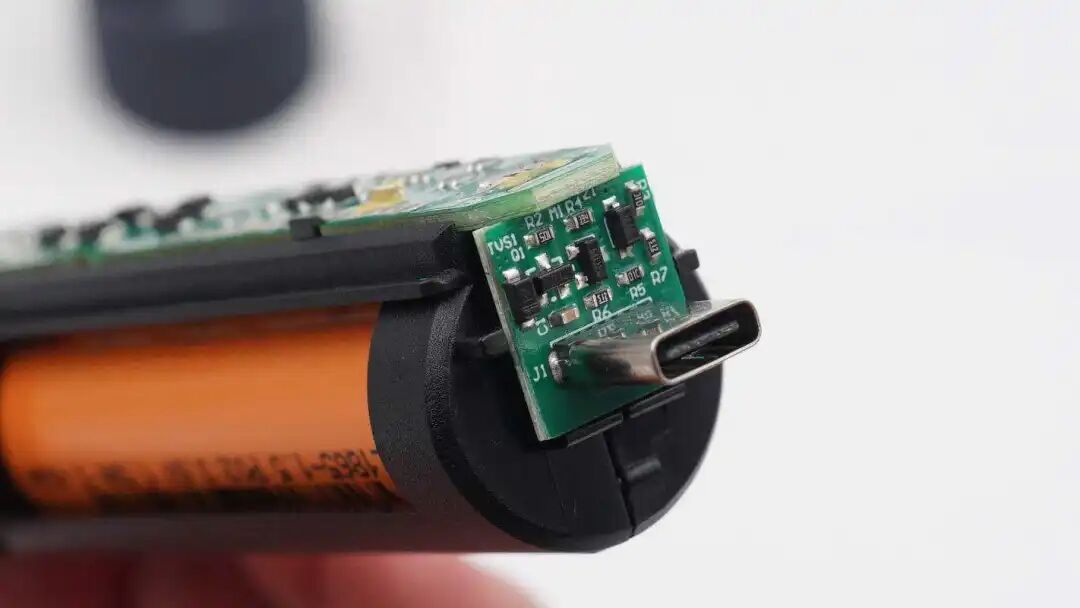

PCBA模块尾部焊接一块小板，焊接USB-C母座。

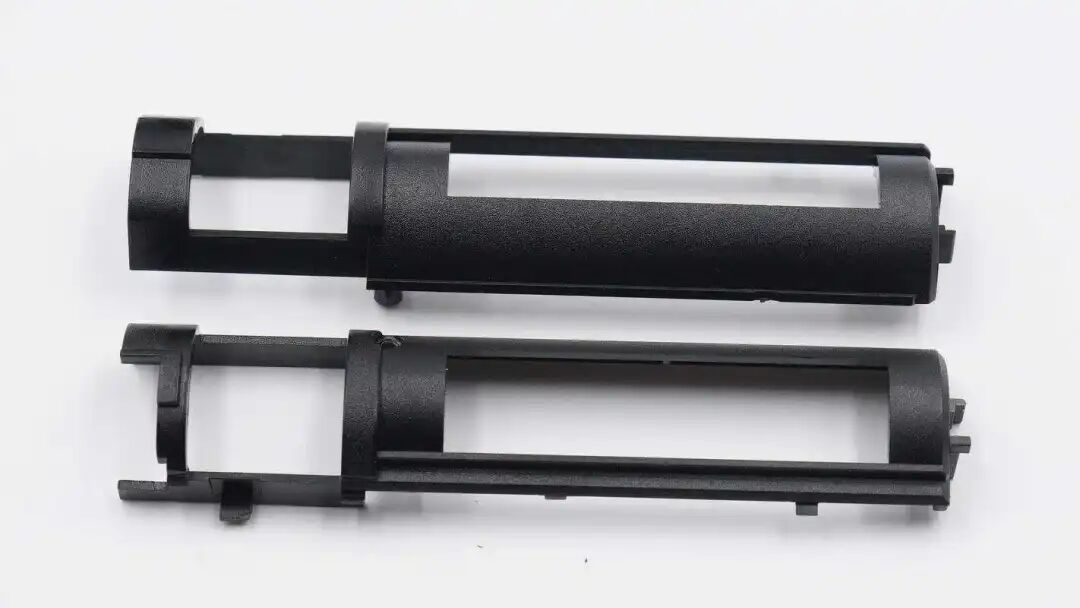

两片塑料支架特写。





电池负极焊点特写，焊下电池继续进一步拆解。

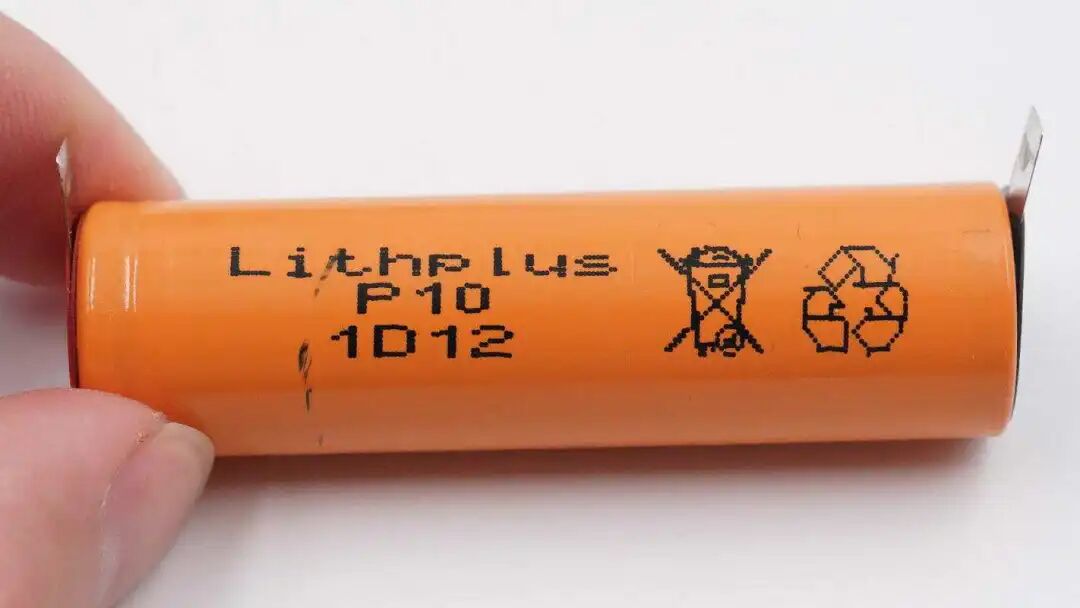

电池来自Lithplus九夷锂能。

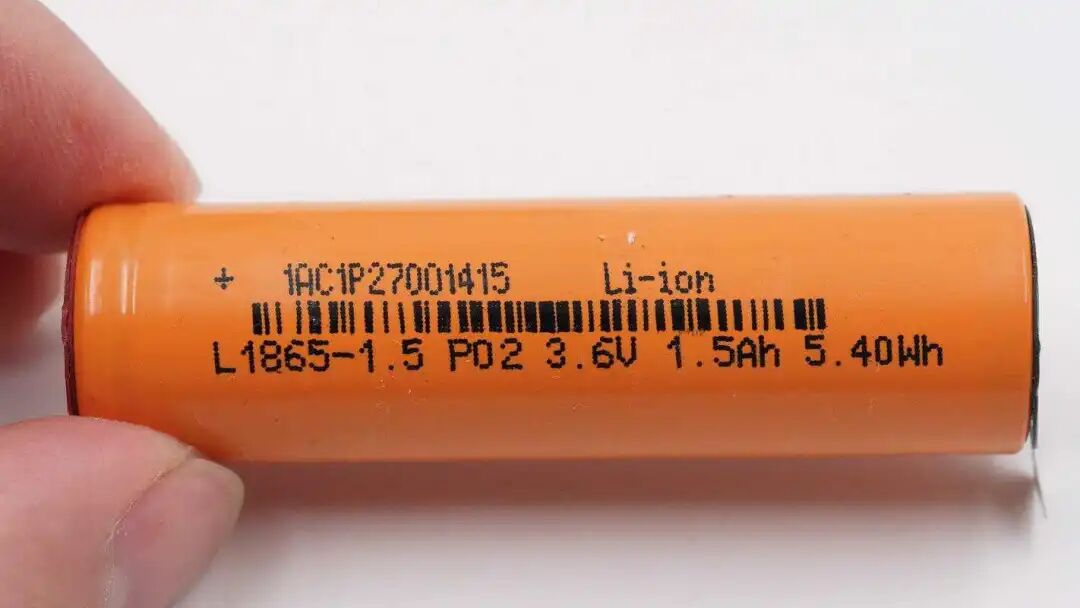

电池型号为L1865-1.5，标称容量1500mAh，额定电压3.6V，最大充电电流4A，最大放电电流30A。

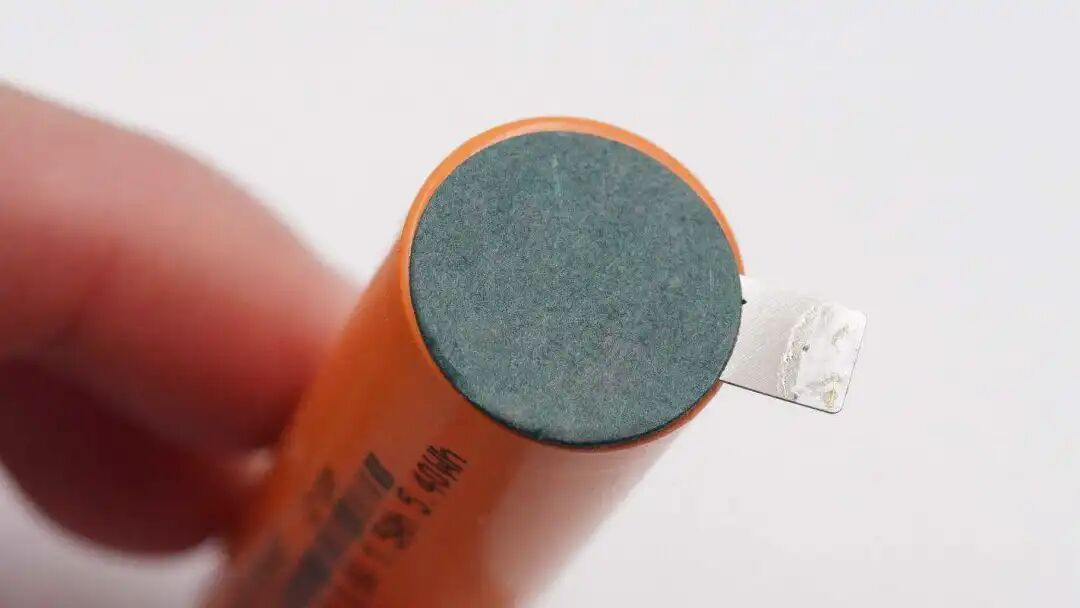

电池点焊镍片连接，并粘贴青稞纸绝缘。

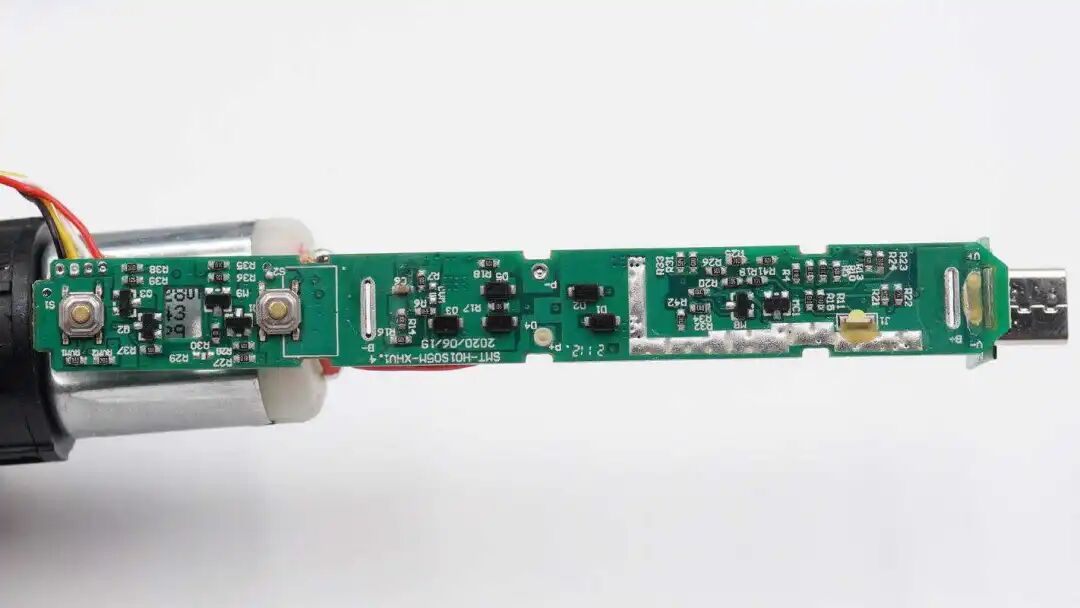

PCBA模块正面特写，焊接按键和多颗二极管，尾部焊接一颗指示灯。

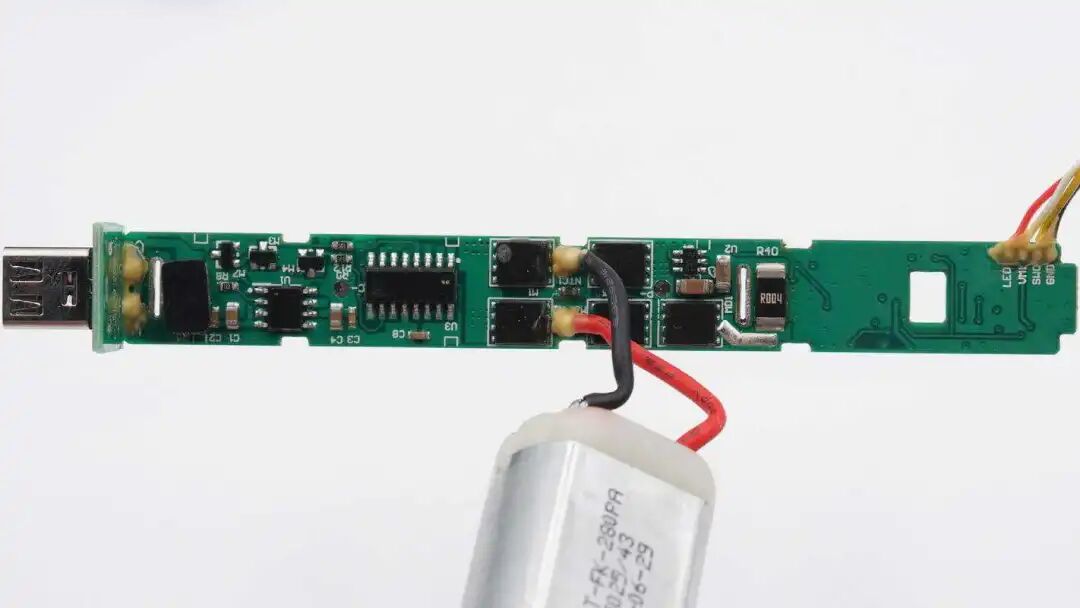

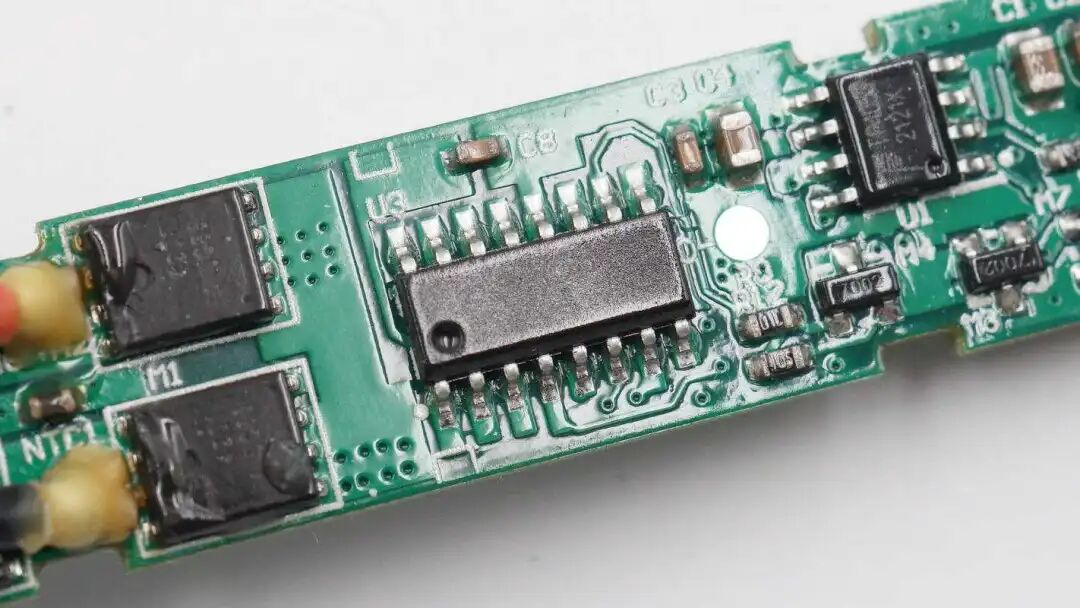

背面焊接充电芯片，主控MCU和电机驱动以及保护电路。

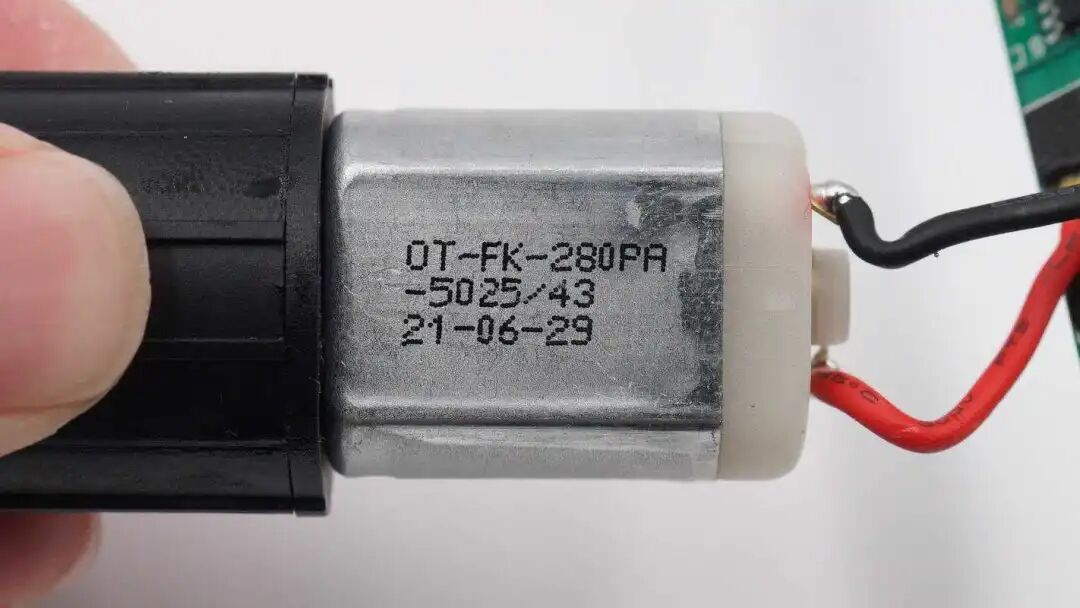

电动螺丝刀内置280电机。





用于整机控制的无标MCU特写。





电池保护芯片来自HYCON宏康，丝印3H3A。

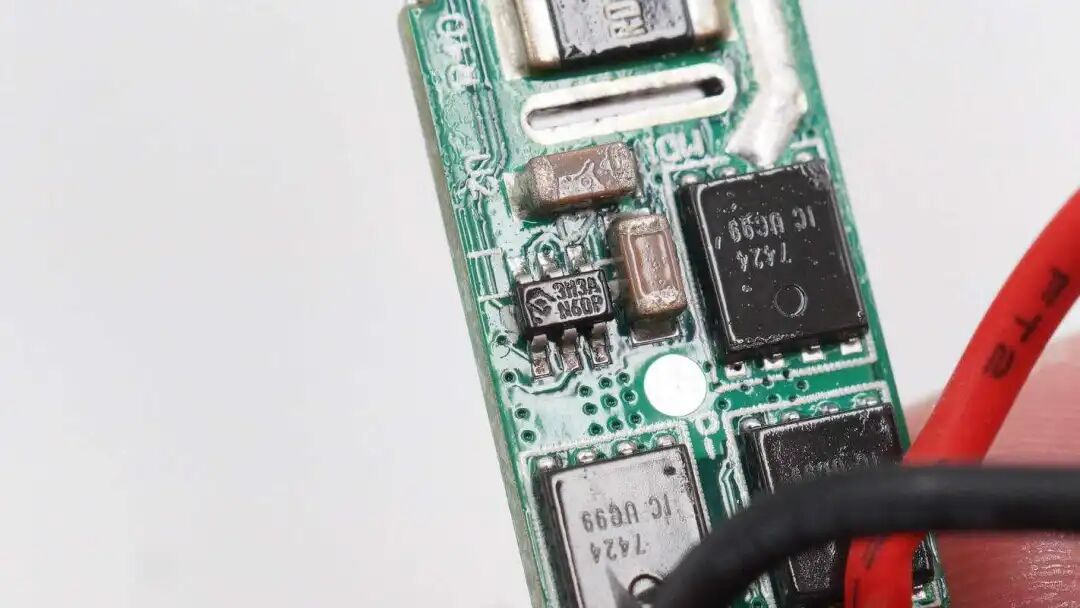

电池保护管丝印7424。

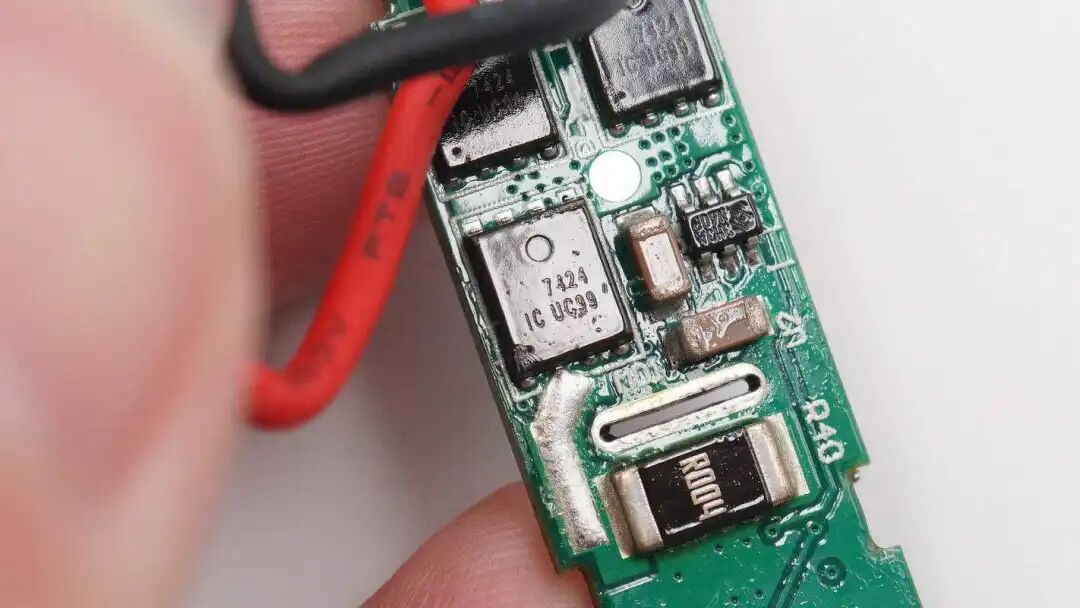

R004电流取样电阻用于过流保护和扭矩控制。

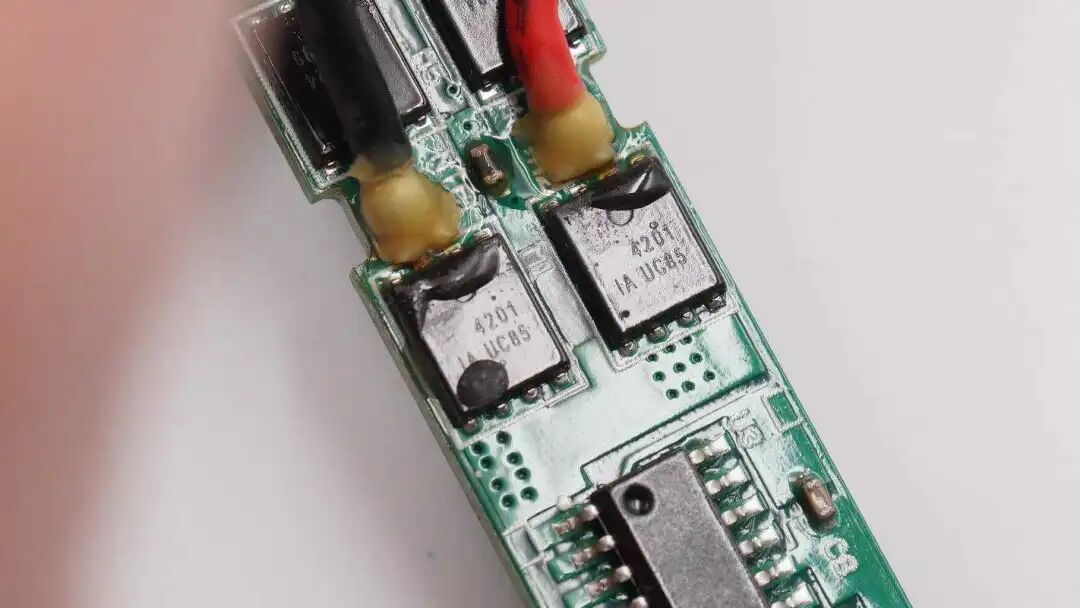

丝印4201的两颗MOS管用于电机刹车控制。

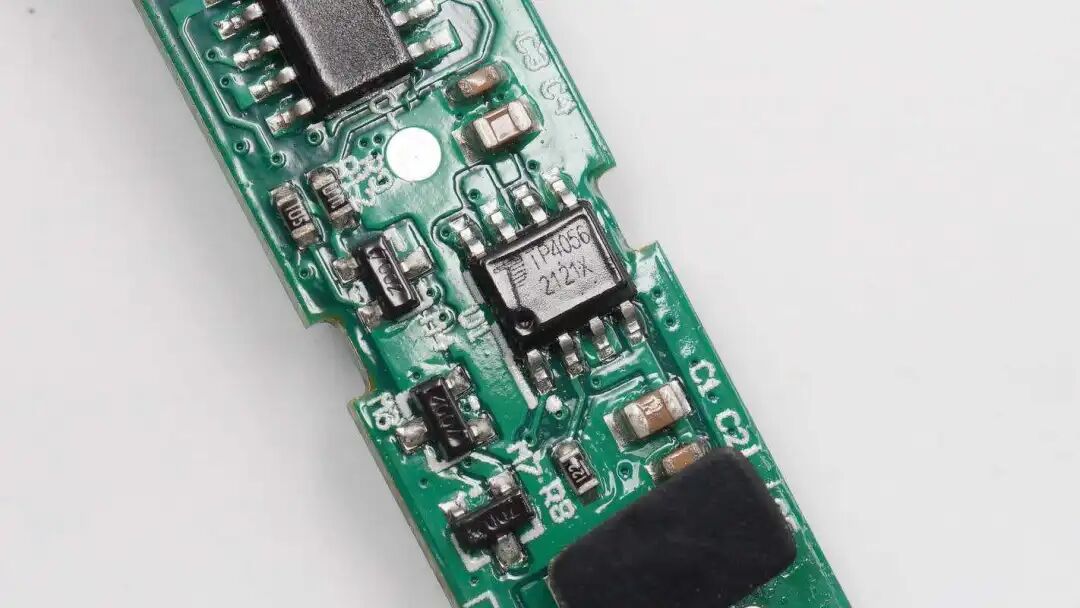

TP4056线性充电芯片用于手电钻内部锂电池充电，充电电流最大1A。





用于控制电机转动的微动开关特写。





贴片LED指示灯特写。

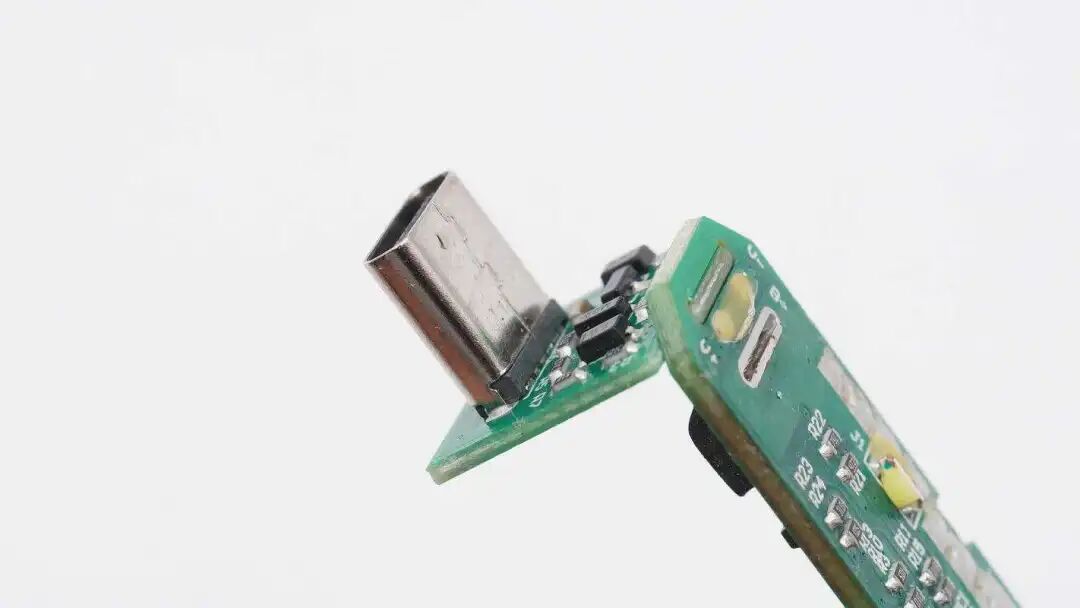

USB-C母座通过小板焊接连接。

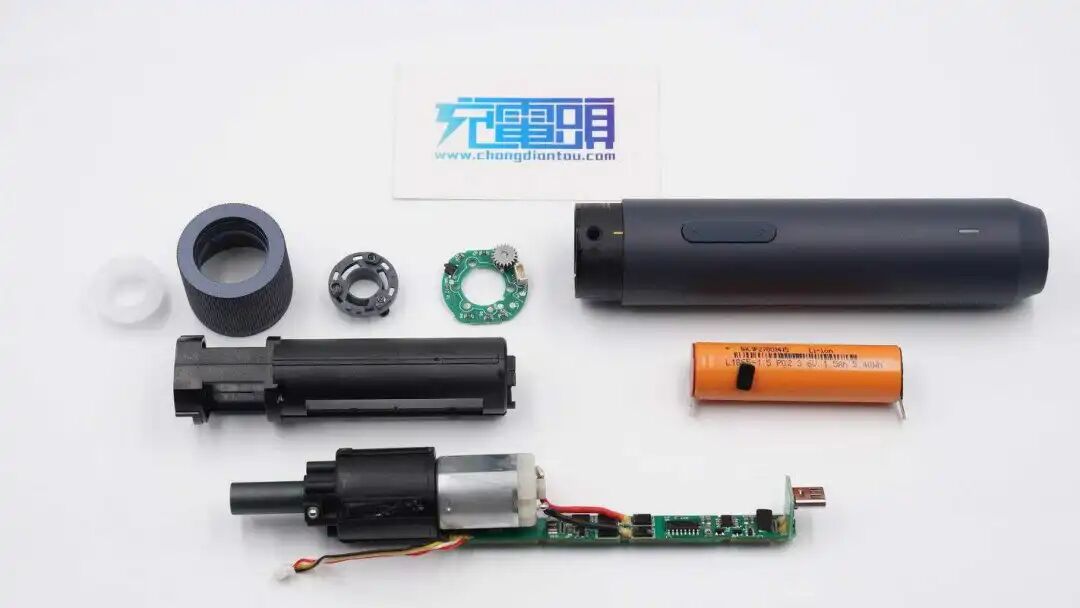

全部拆解完毕，来张全家福。



充电头网拆解总结



电动螺丝刀通过内置的电机提供动力，通过减速齿轮旋转螺丝刀刀柄，起到拧紧和拧松螺丝的作用。小猴推出的这款电动螺丝刀，内置锂电池，配置多个批头，同时配套铝合金收纳桶，整体性好，十分美观。



充电头网通过拆解了解到，小猴电动螺丝刀内置一节18650电池为电机供电，内置TP4056为18650充电，18650电池来自九夷锂能，为动力电池，支持30A放电电流。并使用宏康电池保护芯片为电池提供过充，过放以及过流保护，使用一颗无标MCU进行整机控制。设计简单，轻巧易用。
