----- 充电头网拆解报告 第2368篇 -----

前言



伴随着人们健康意识的增强，越来越多的人购买智能手表进行心率和睡眠检测。这些手表例如苹果和三星几乎全部采用无线充电，防止汗水对充电触点的侵蚀。今天充电头网就来拆解一款三星Galaxy Watch5 Pro手表原装的磁吸无线充电器，一起看看三星这款无线充电器采用了哪家的无线充电方案。

此前充电头网还拆解过三星二合一无线充电底座、三星米奇可滑动立式无线充电器、三星Gear智能手表磁力无线充电底座、三星立式无线加速充电底座 2019等产品，欢迎查阅。



三星磁吸无线充电器外观

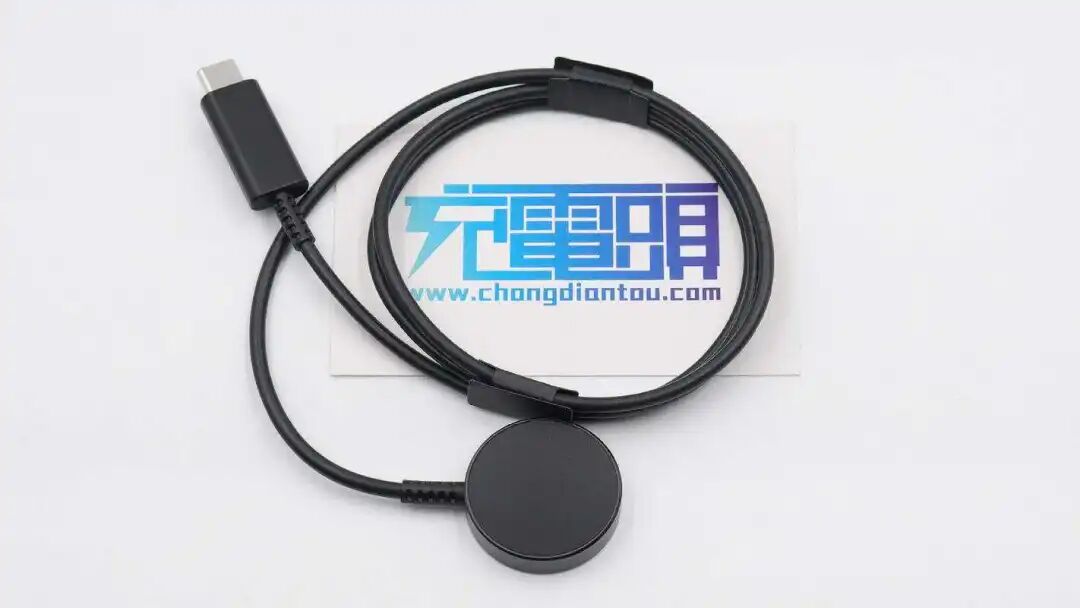

这款无线充电器自带USB-C线缆，为匹配手表充电板也设计得很小，不过线缆看上去并不短。





USB-C线头外壳为塑料材质，两侧为半圆弧面，表面磨砂处理，公头金属壳非一体式设计，此外还有网尾保护设计。

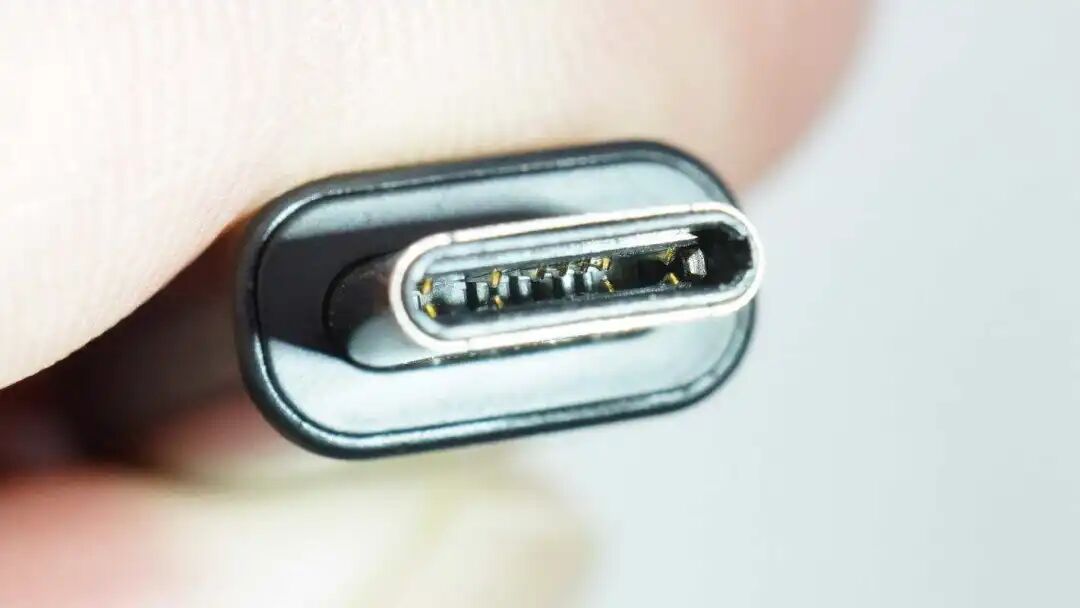

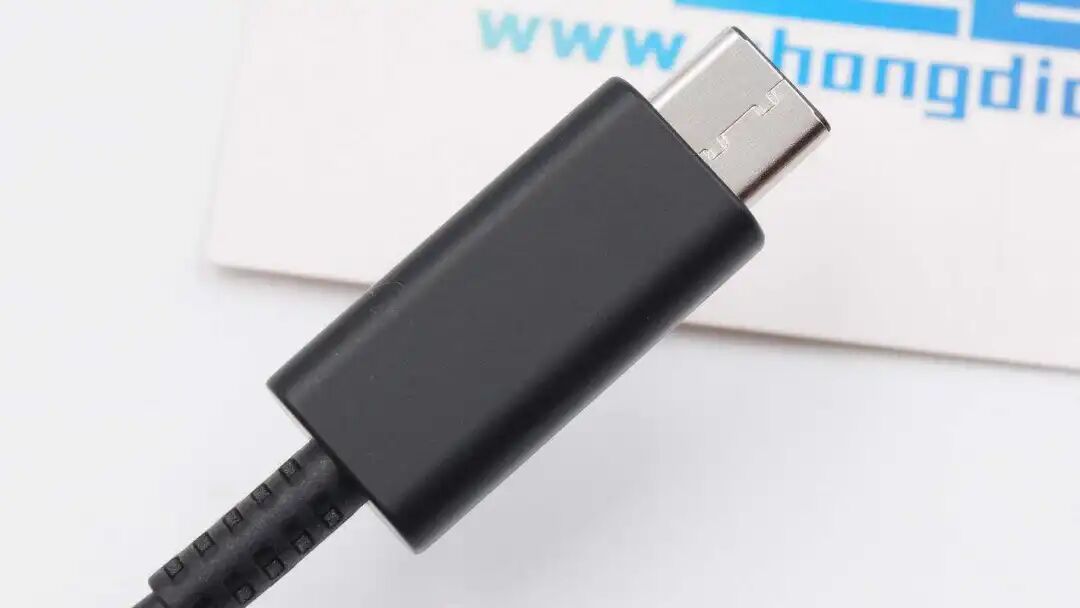

USB-C公头特写，非满PIN设计。

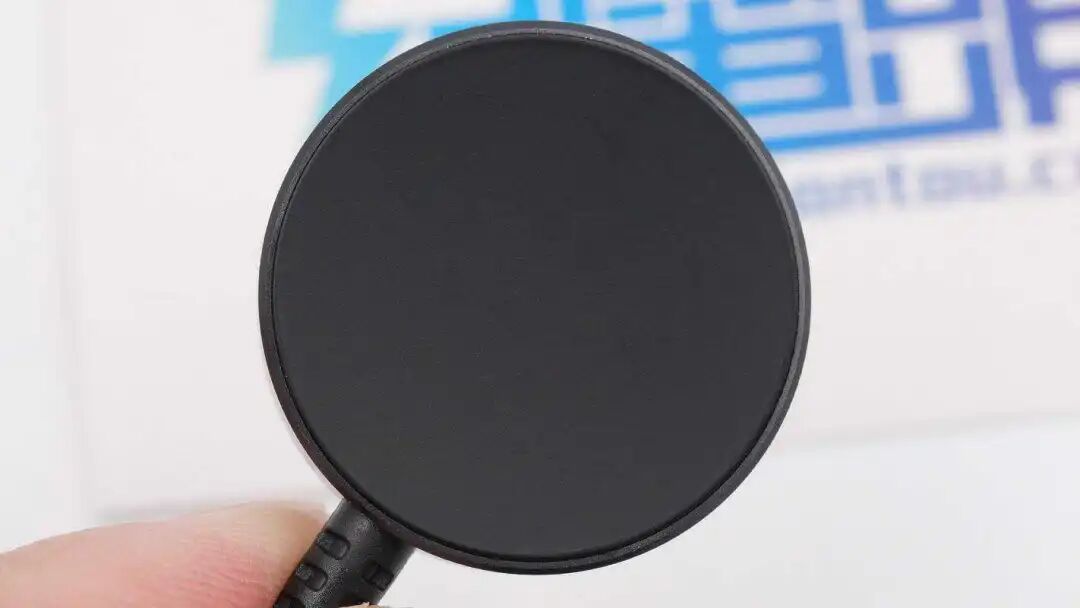

充电板顶面以及侧身采用黑色塑料壳，表面磨砂处理。

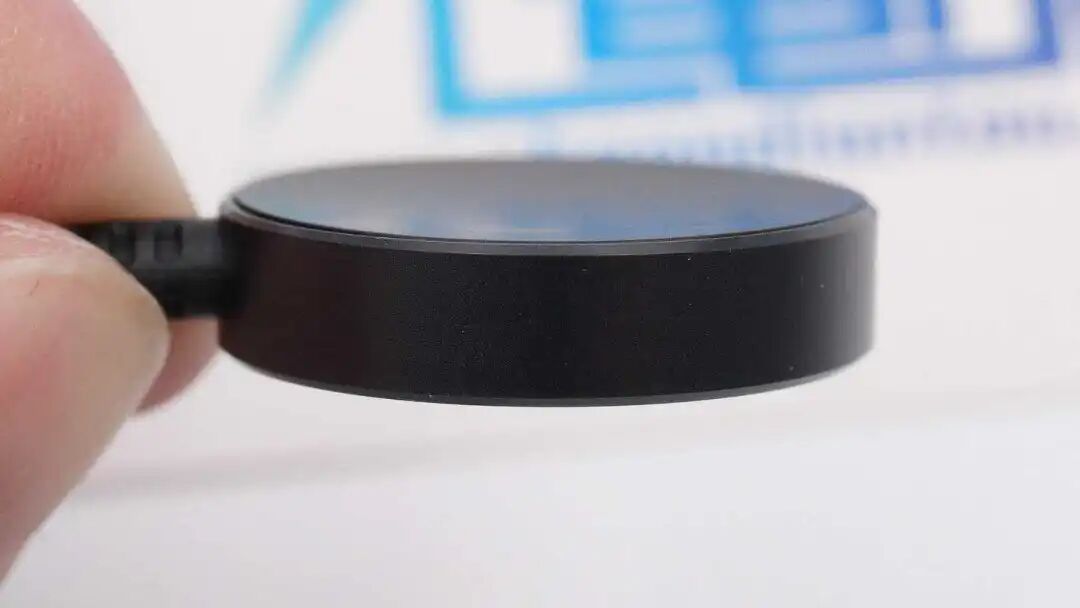

从侧边看去，可以发现充电板顶面内凹设计。

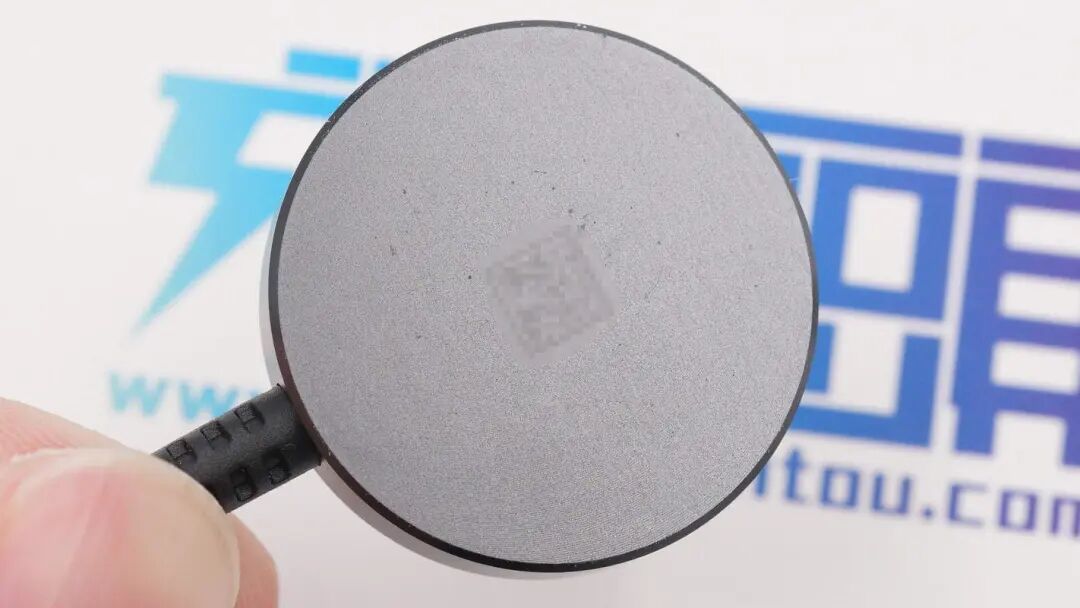

底部是金属板，边缘倒角处理。

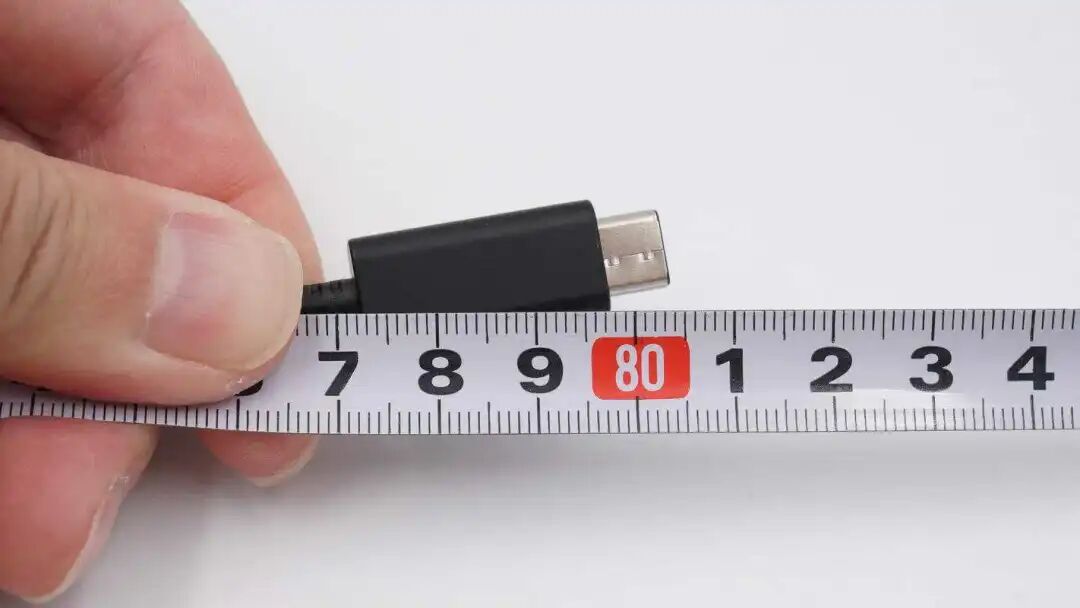

测得USB-C线缆长度约为80.4cm。

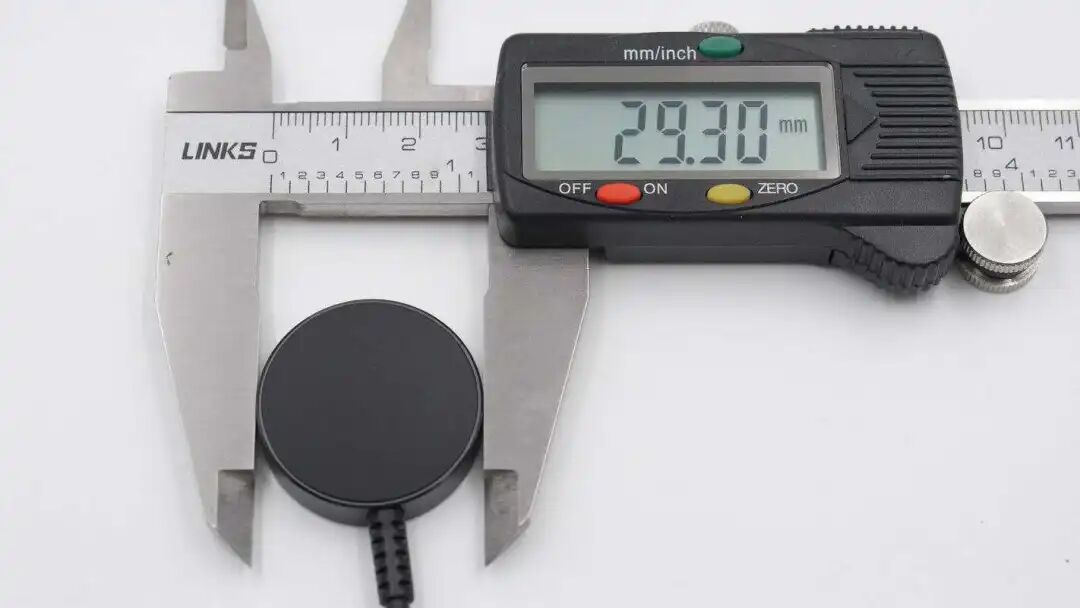

充电板直径为29.3mm。

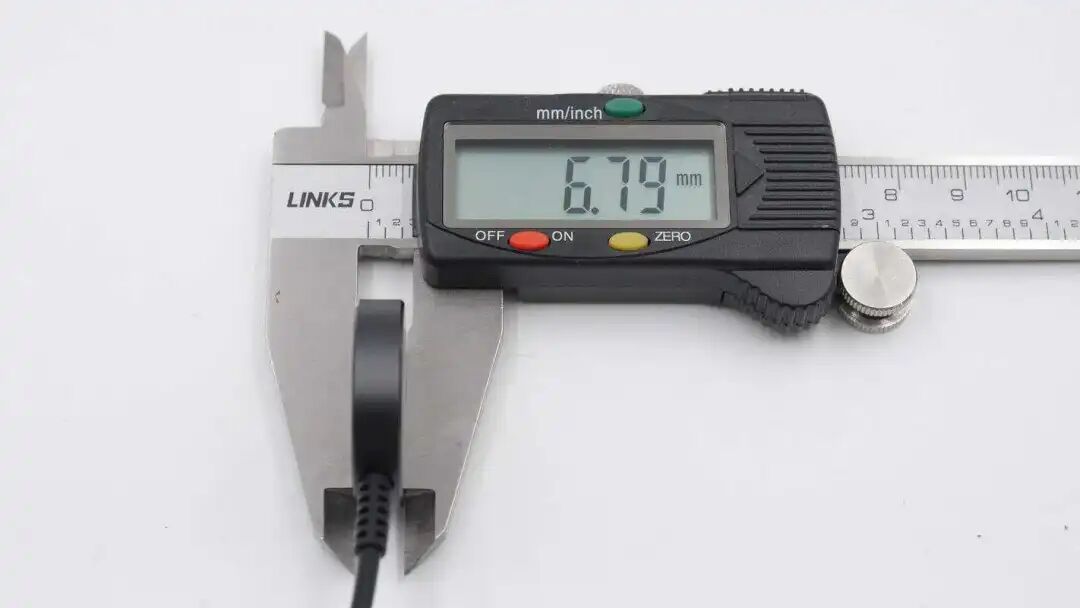

厚度为6.79mm。



三星磁吸无线充电器拆解



看完了三星这款磁吸无线充电器的外观，下面就进行拆解，看看内部采用了哪家的无线充电方案。

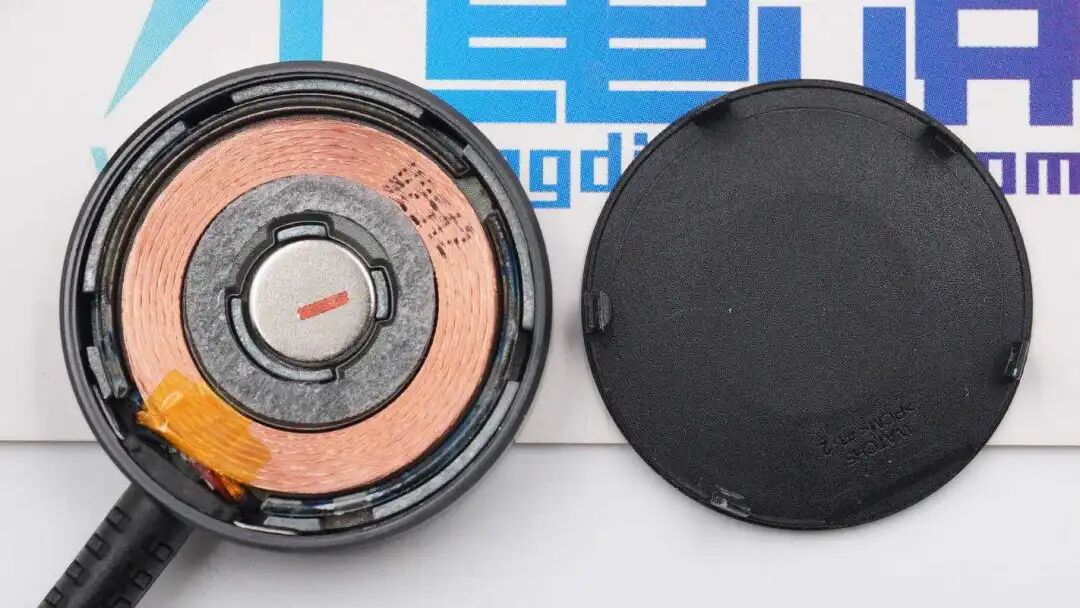

首先撬下正面盖板，在盖板内部是无线充电线圈和吸附手表的磁铁。

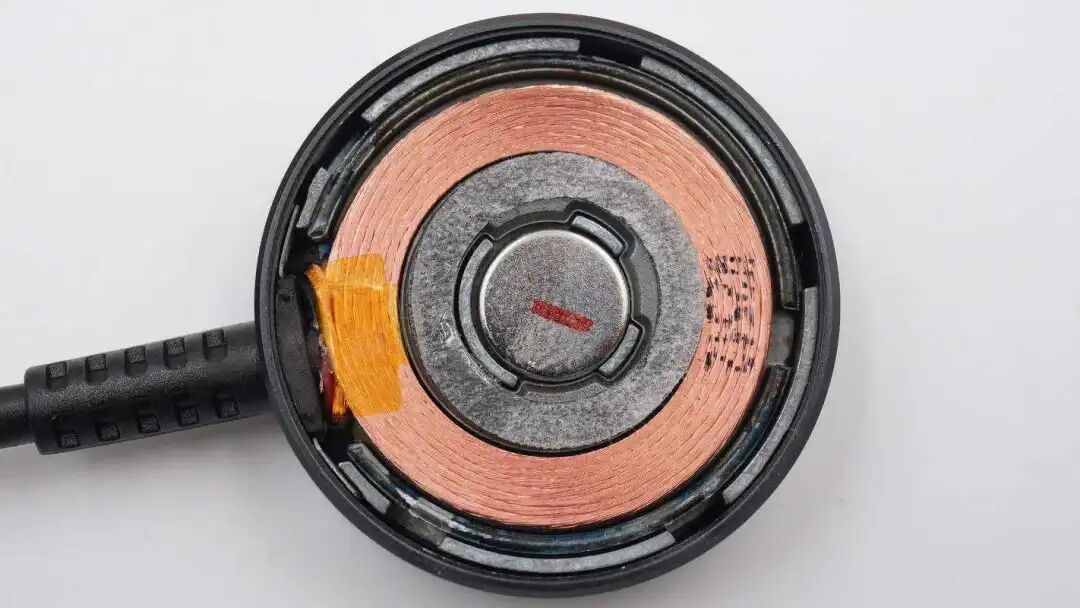

磁吸无线充线圈采用利兹线绕制，线圈缠绕紧密。

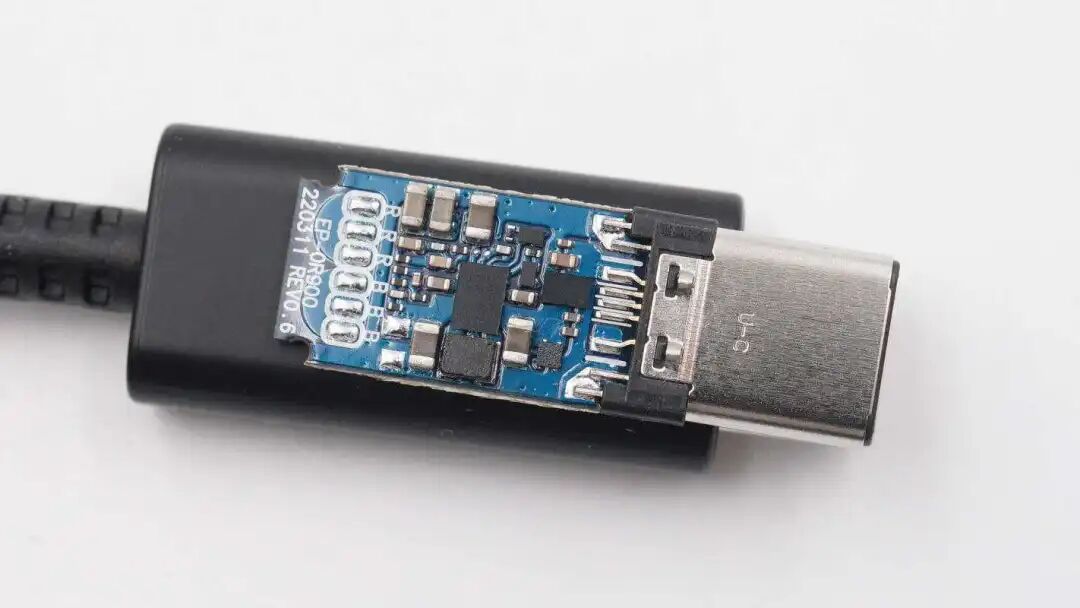

拆开USB-C插头外壳，取出内部PCB小板。三星这款磁吸无线充将无线充电路放置在端子内部，与线圈分离，均摊发热，降低无线充电时的温升。

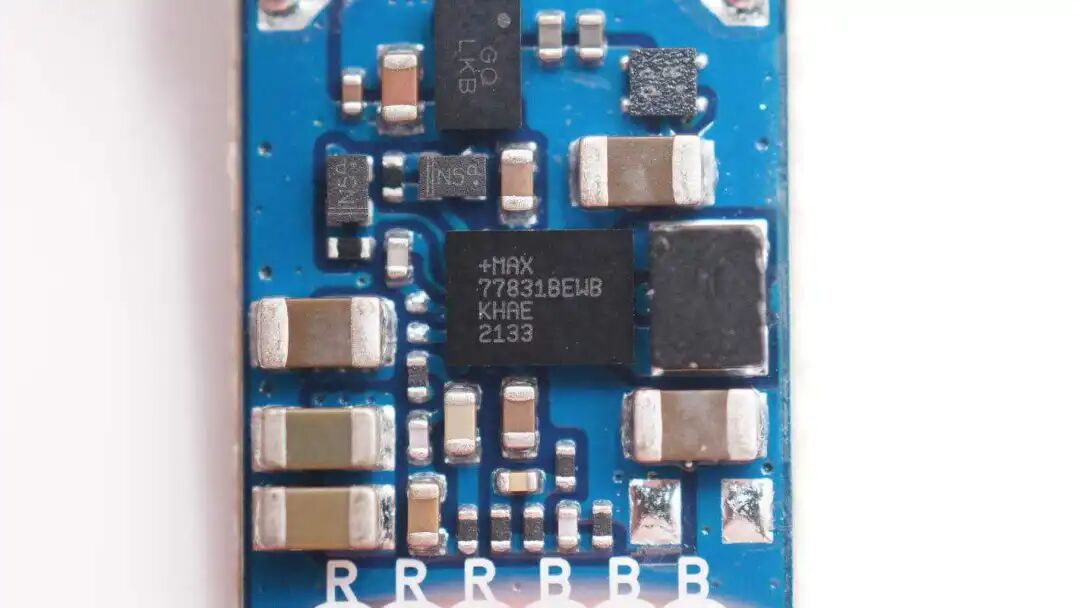

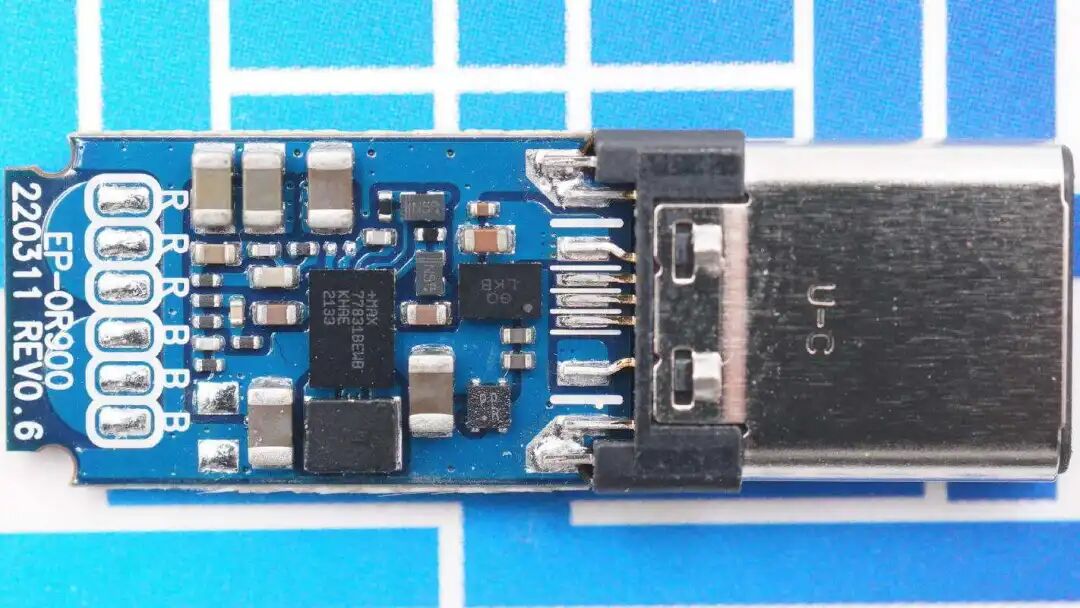

无线充电小板一面特写，焊接输入保护芯片和同步升降压芯片。





另一面焊接两颗三星的定制芯片和一颗易冲的无线充电芯片。

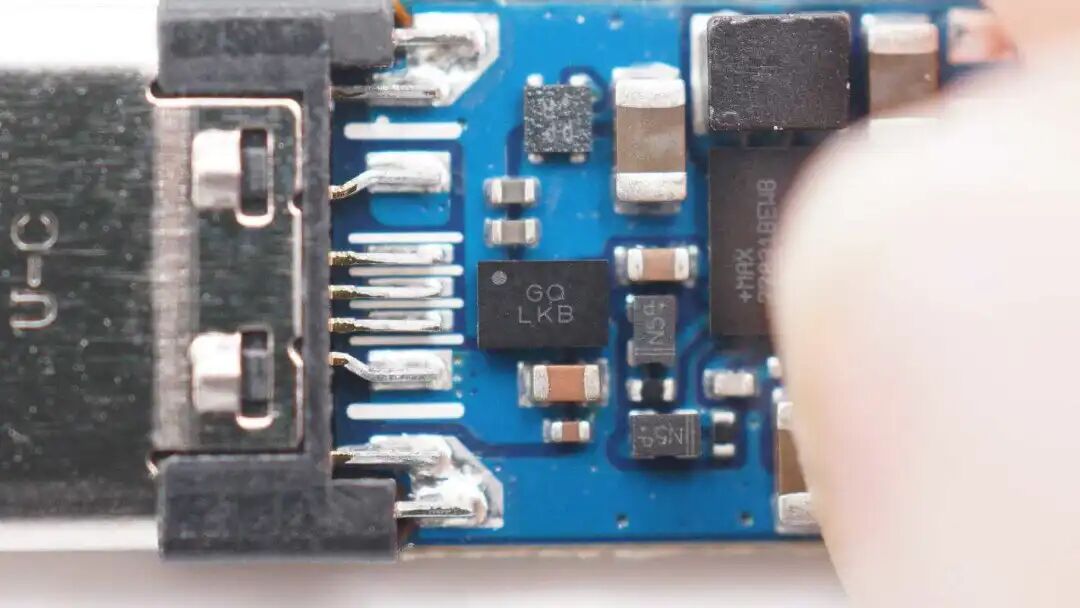

一颗丝印GQ LKB的芯片用于输入过压保护。

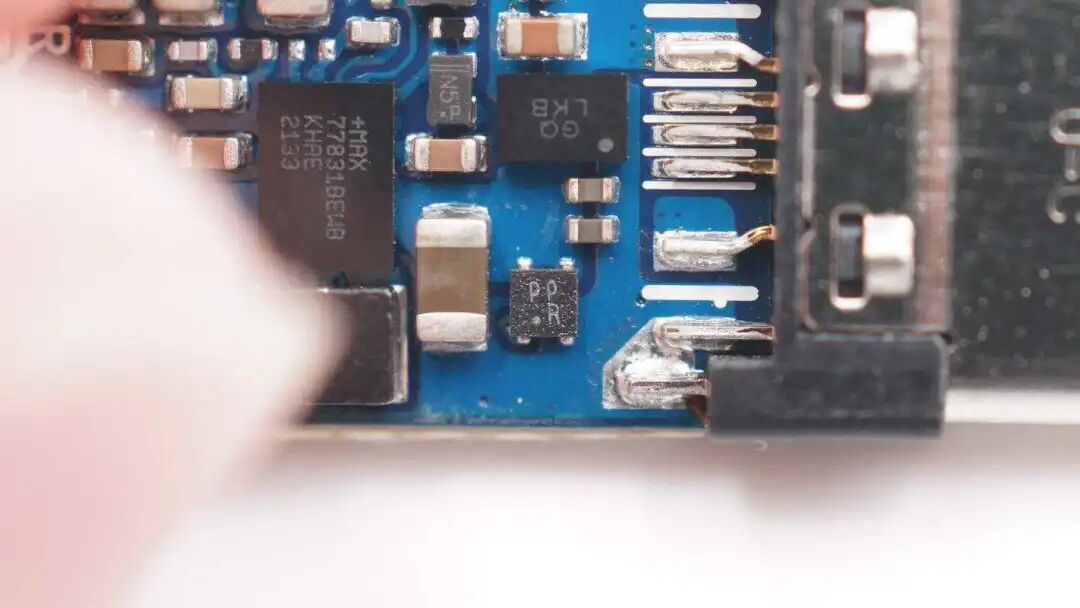

线性稳压芯片丝印PP R。





美信MAX77831是一颗高集成的同步升降压转换器，支持2.5-16V输入电压，支持7A开关电流，支持3-15V输出电压，支持1.8MHz开关频率，具备欠压闭锁，过流保护，过压保护和过热保护。用于USB-C接口输入电压转换，为无线充电芯片供电。

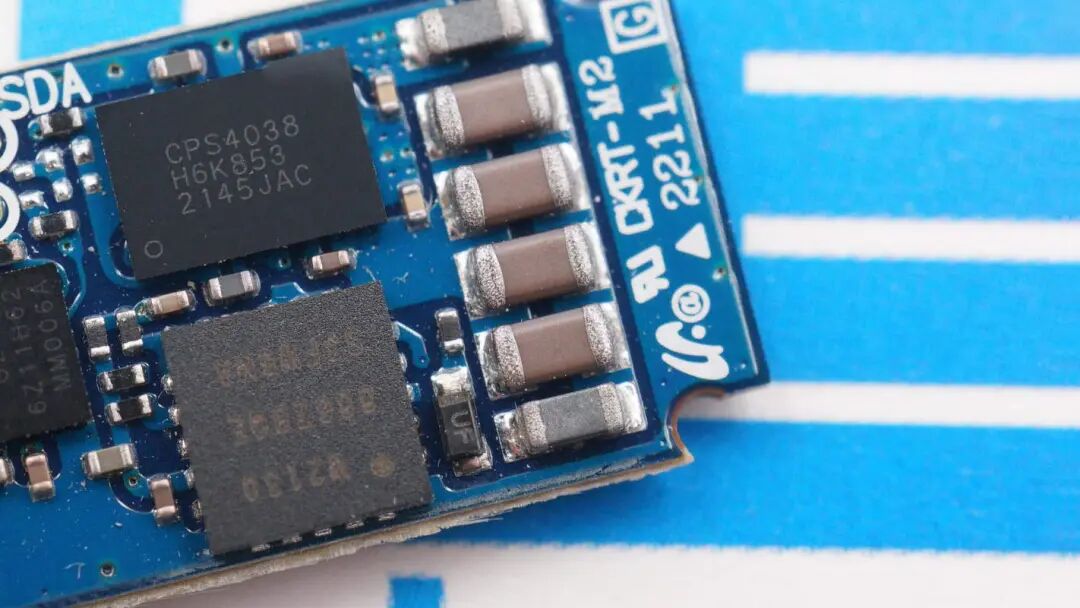

无线充电芯片来自易冲，型号CPS4038，是一颗支持40W无线充电接收和10W无线充电发射的高功率无线充电解决方案。芯片内置32位M0内核，具备24KB 存储器和8KB SRAM，满足私有定制协议，兼容WPC1.2.4协议，内置低导阻同步整流器及功率全桥，满足超小体积的高性能无线充电设计。





易冲CPS4038 详细资料。





用于无线充电的谐振电容。

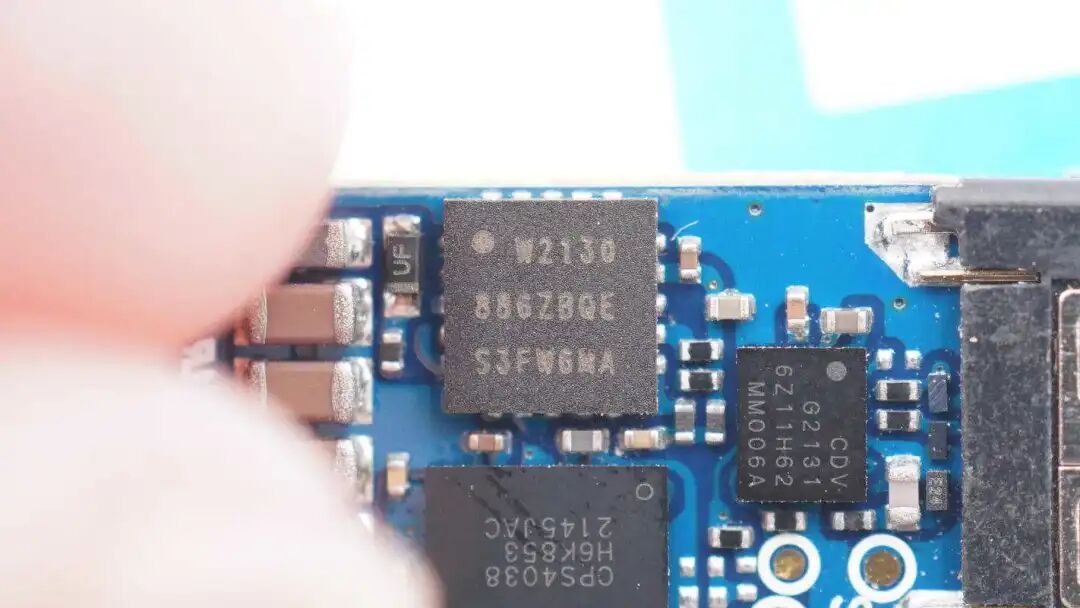

一颗来自三星的芯片，丝印W2130 886ZBQE S3FW6MA 资料不详。

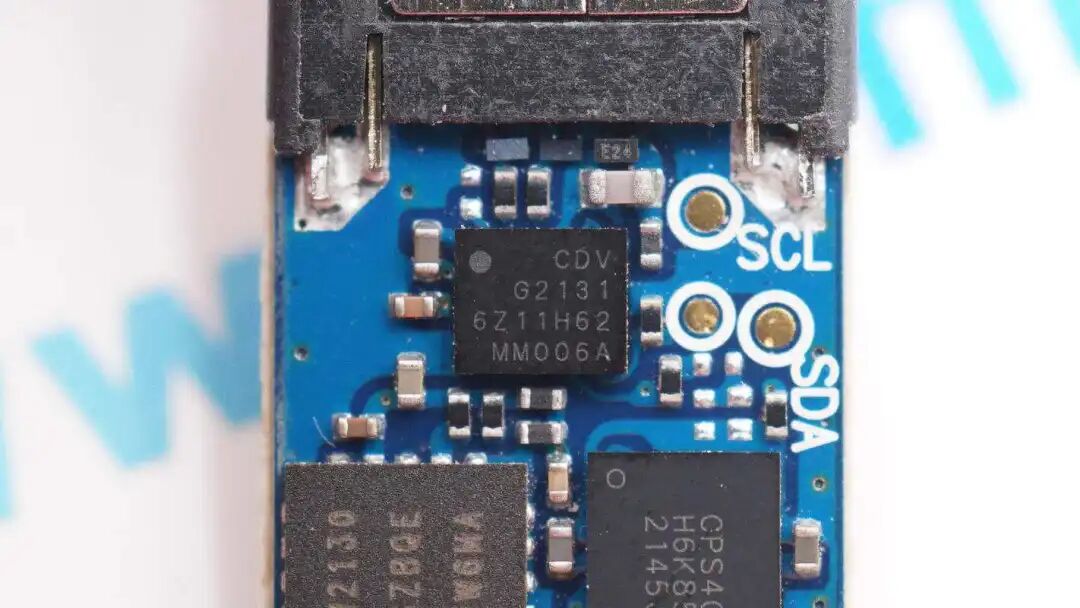

另一颗芯片丝印CDV G2131 6Z11H62 MM006A。

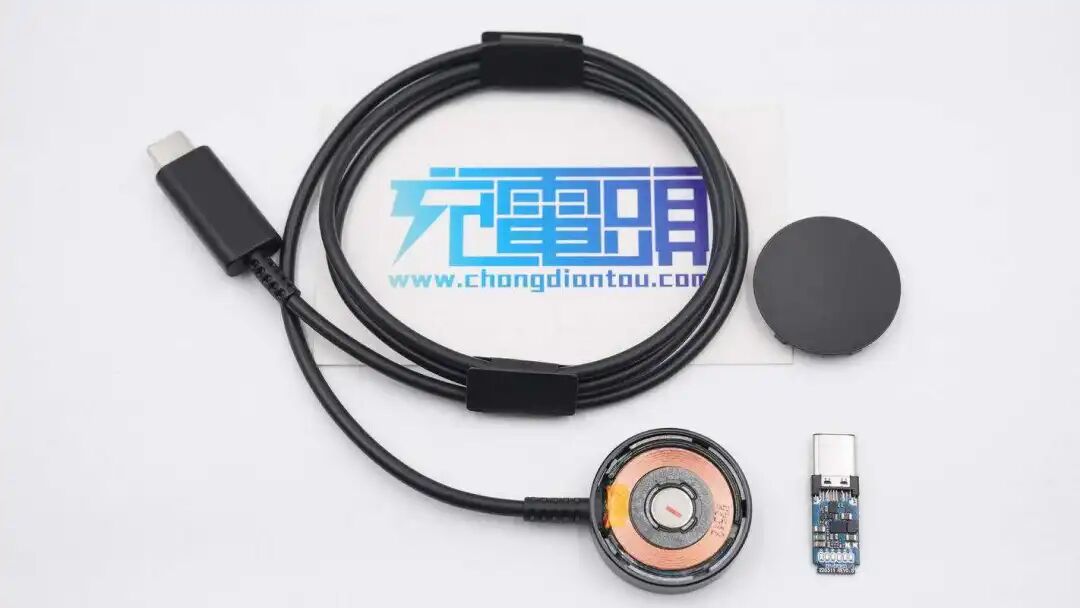

全部拆解完毕，来张全家福。



充电头网拆解总结



无线充电以其无接触式的充电方式，配合磁吸，无需对准即可高效率的为密封防水的可穿戴设备上充电。三星Galaxy Watch5 Pro手表就配置了磁吸无线充电器，提升消费者的使用体验。



充电头网通过拆解了解到，这款磁吸无线充电器采用分体式设计，无线充电线圈与无线充电电路板为分离设计，防止积热。充电器采用易冲高集成度双向无线充电芯片配合美信升降压芯片，搭配三星定制芯片组成，满足智能手表小体积高集成无线充电器的设计。
