----- 充电头网拆解报告 第2379篇 -----

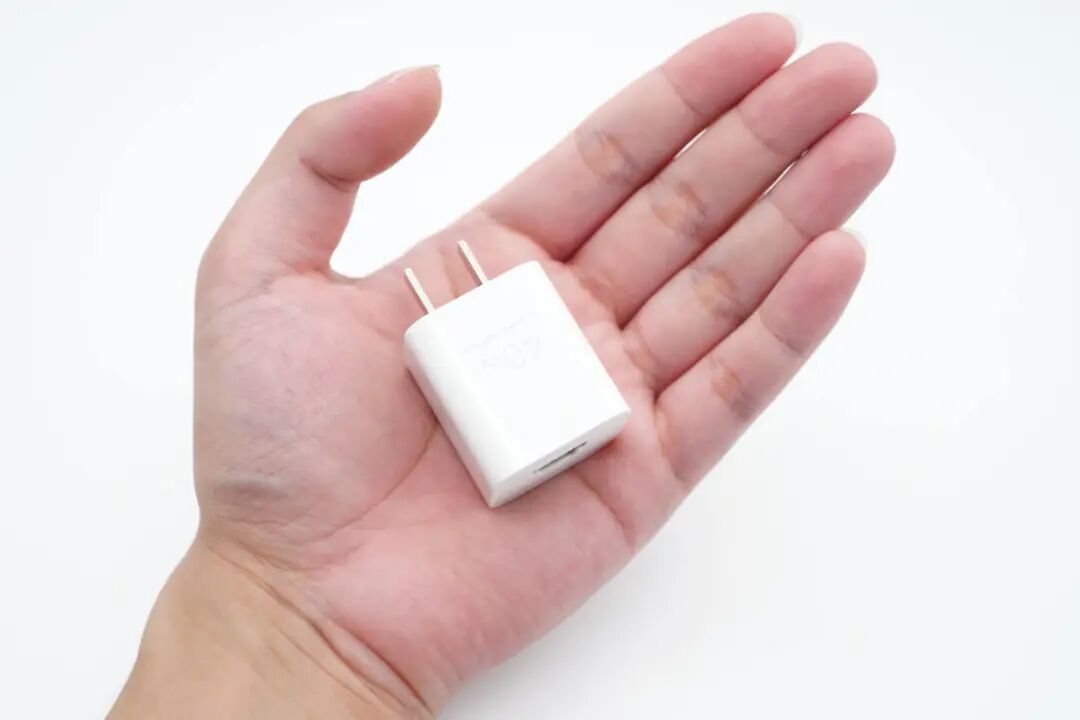

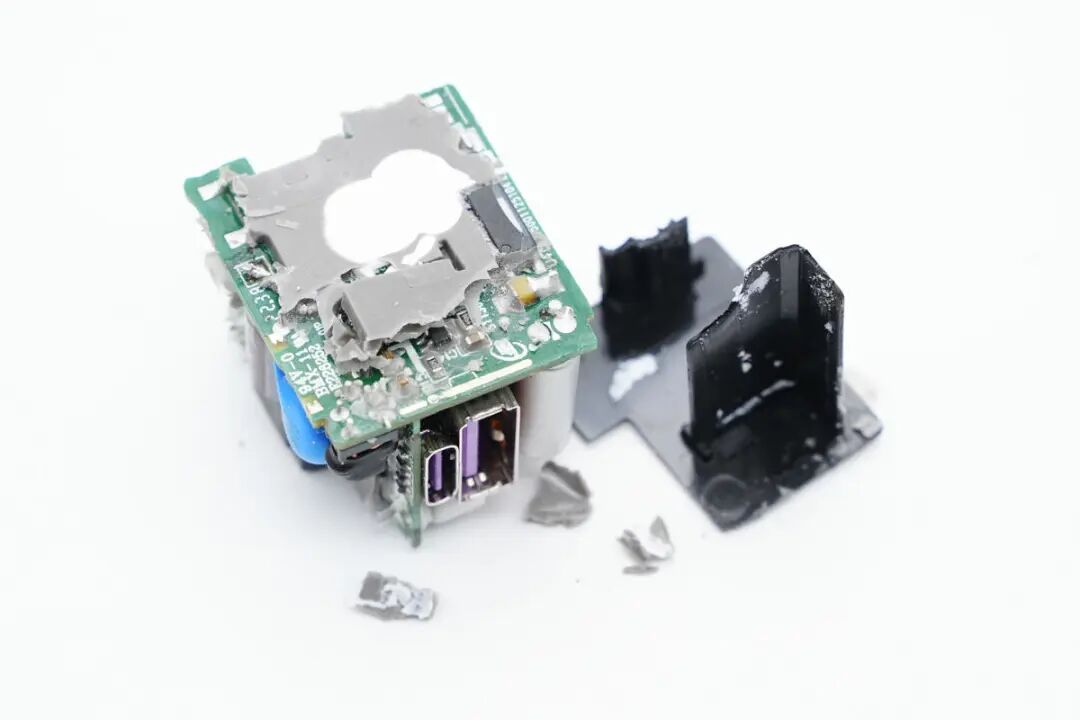

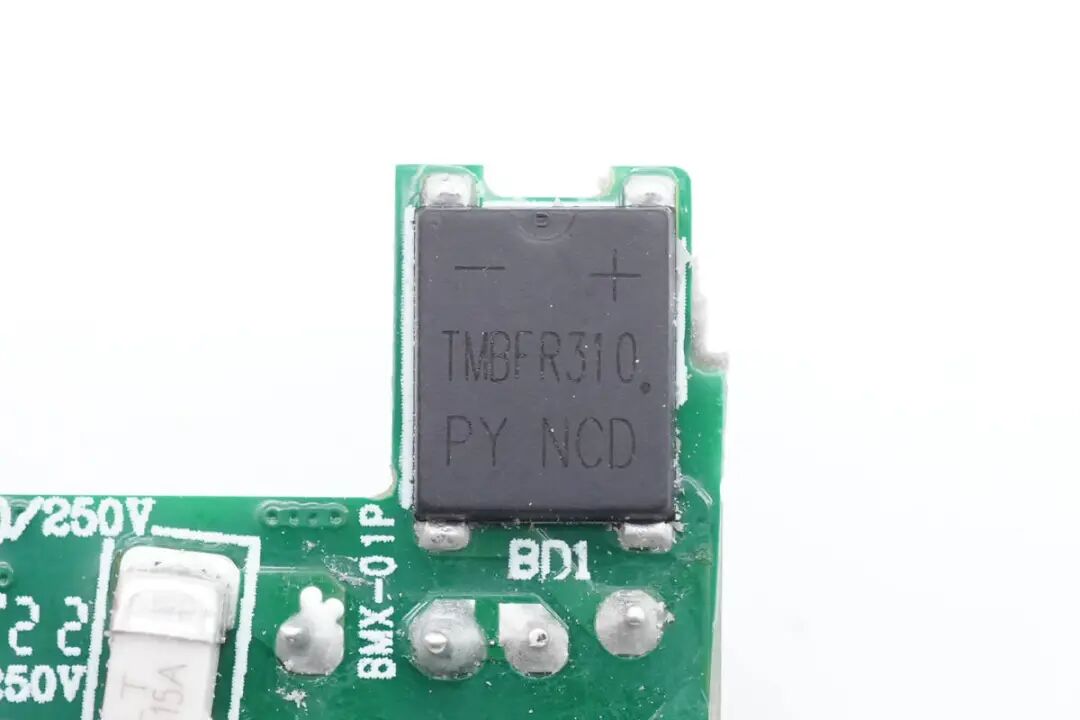

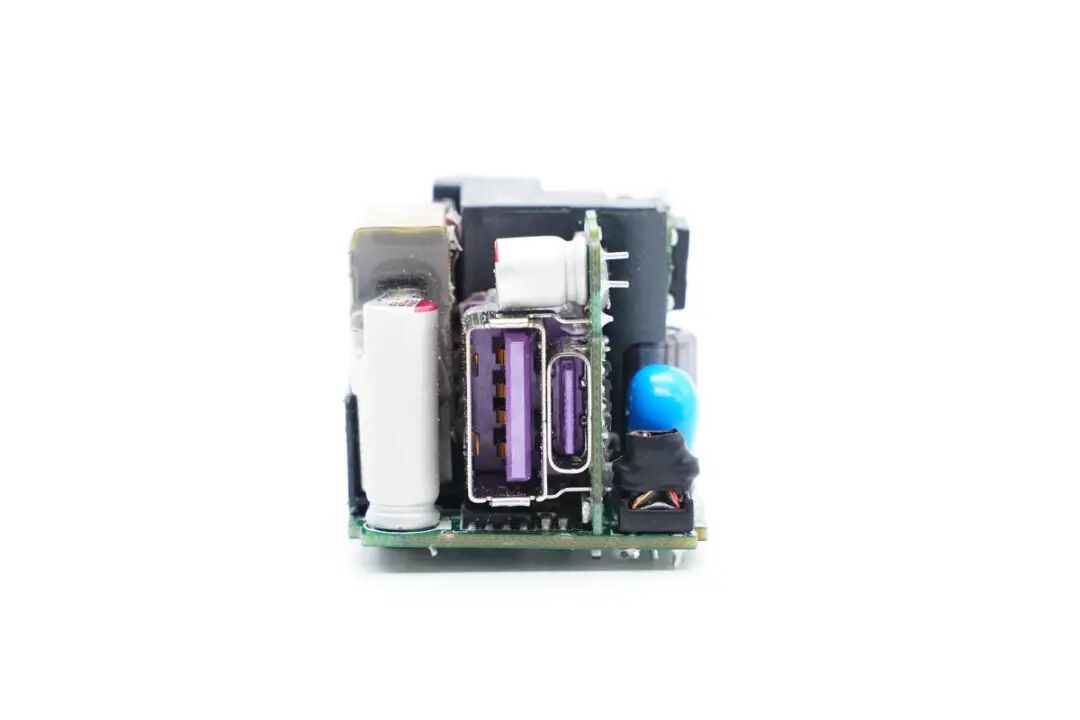

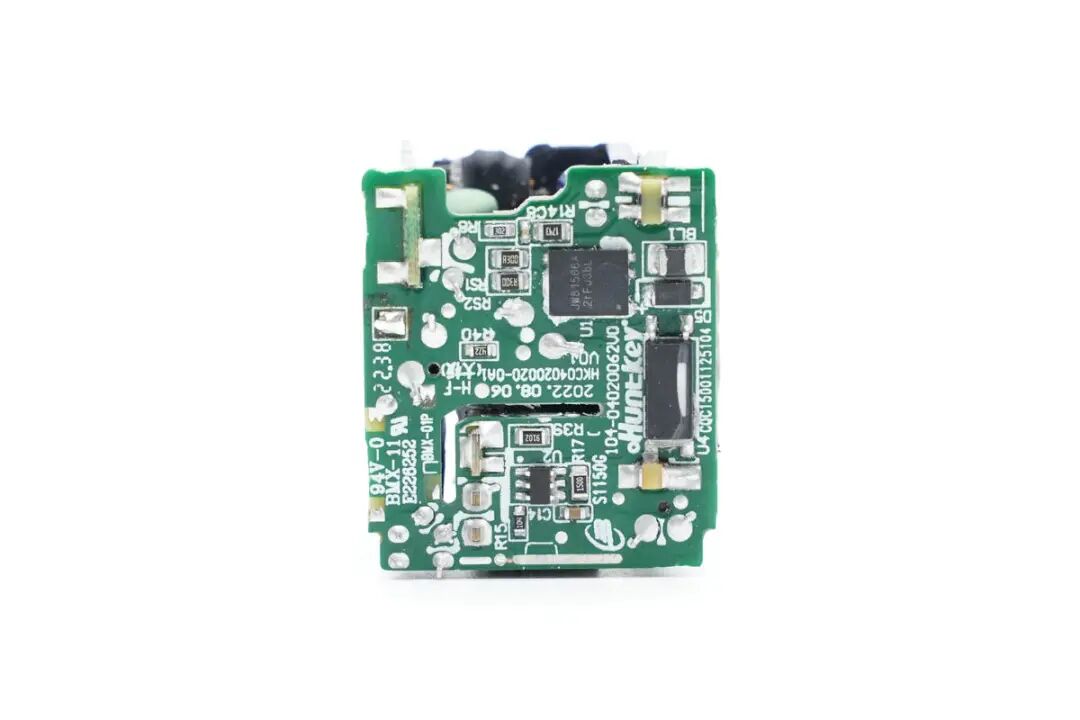

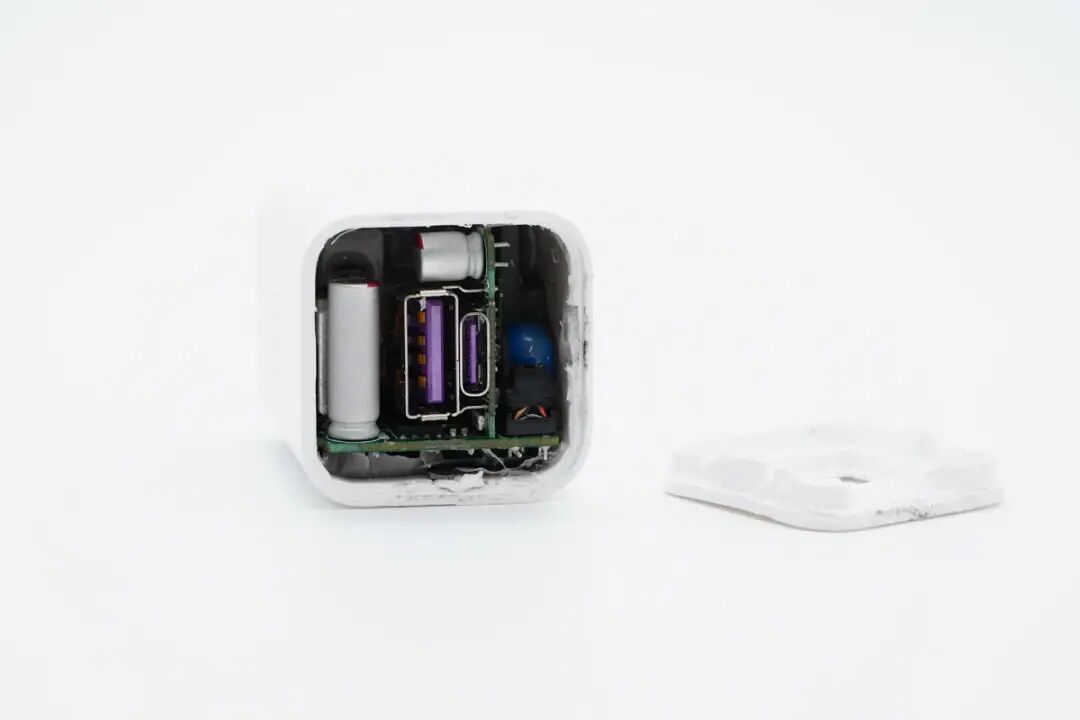

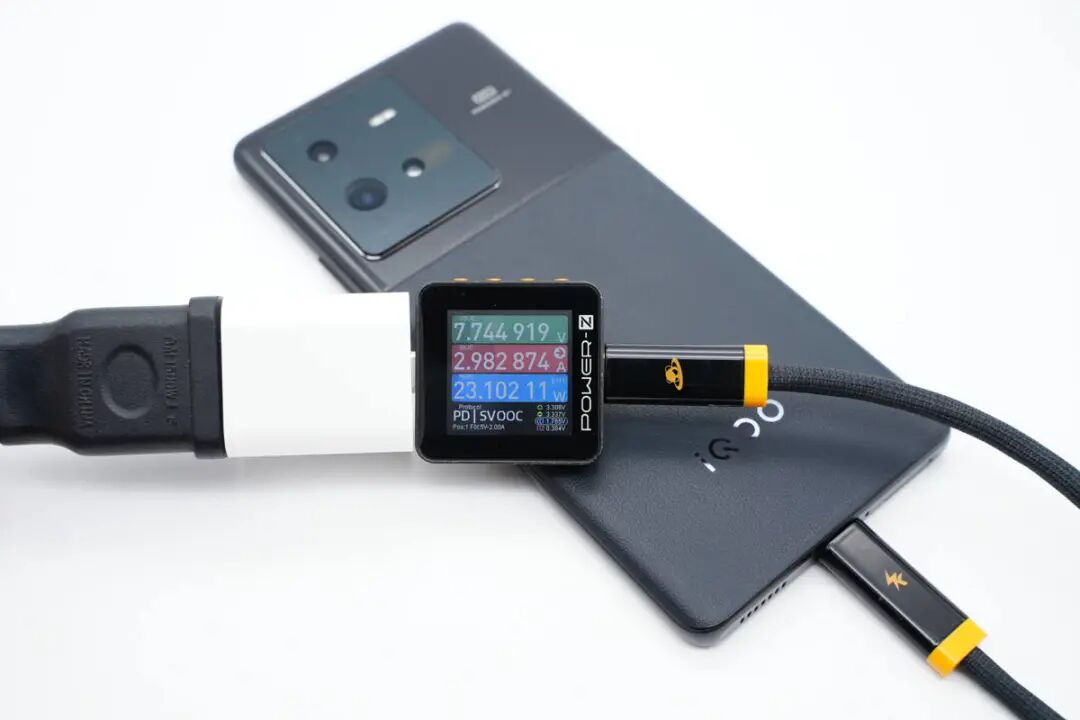

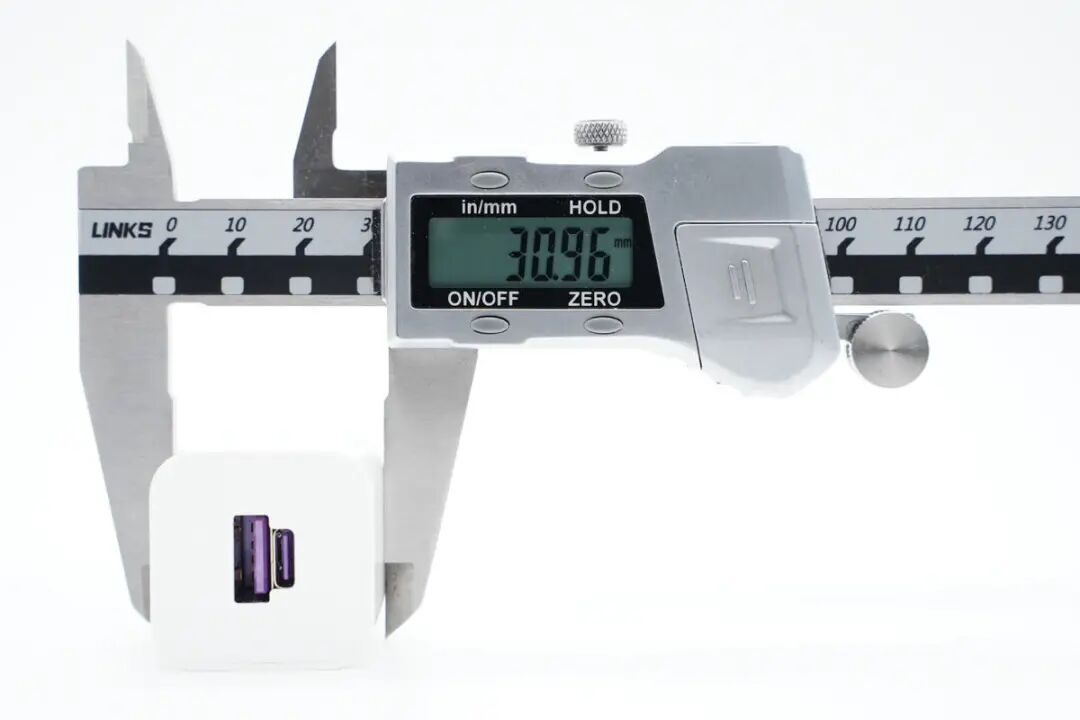

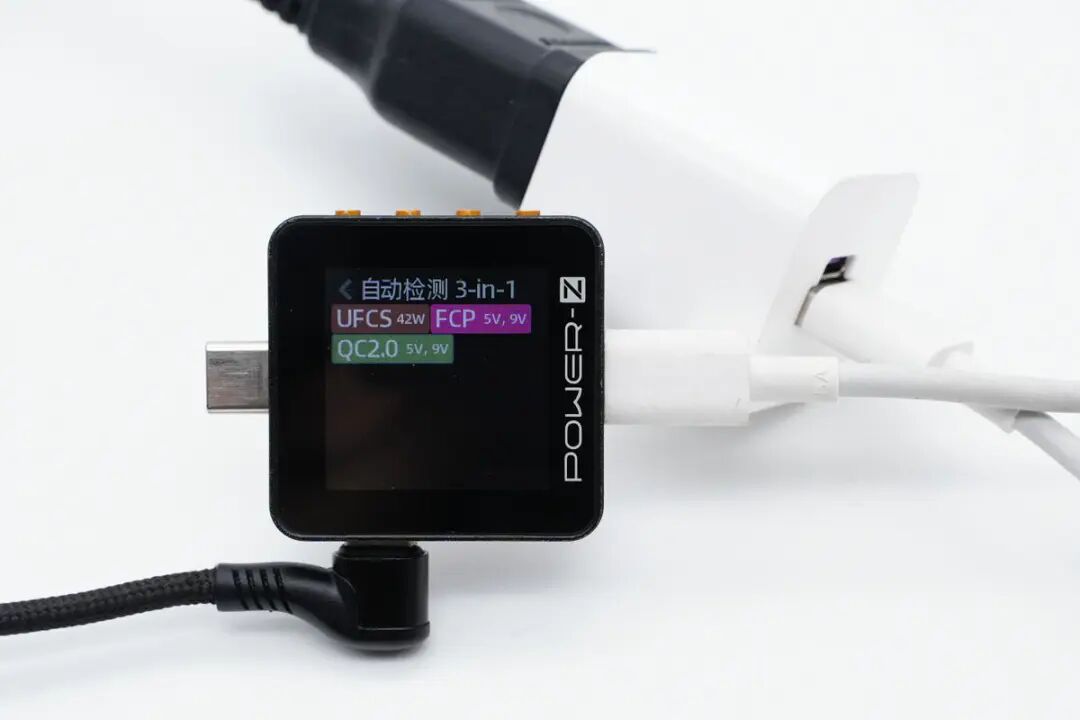

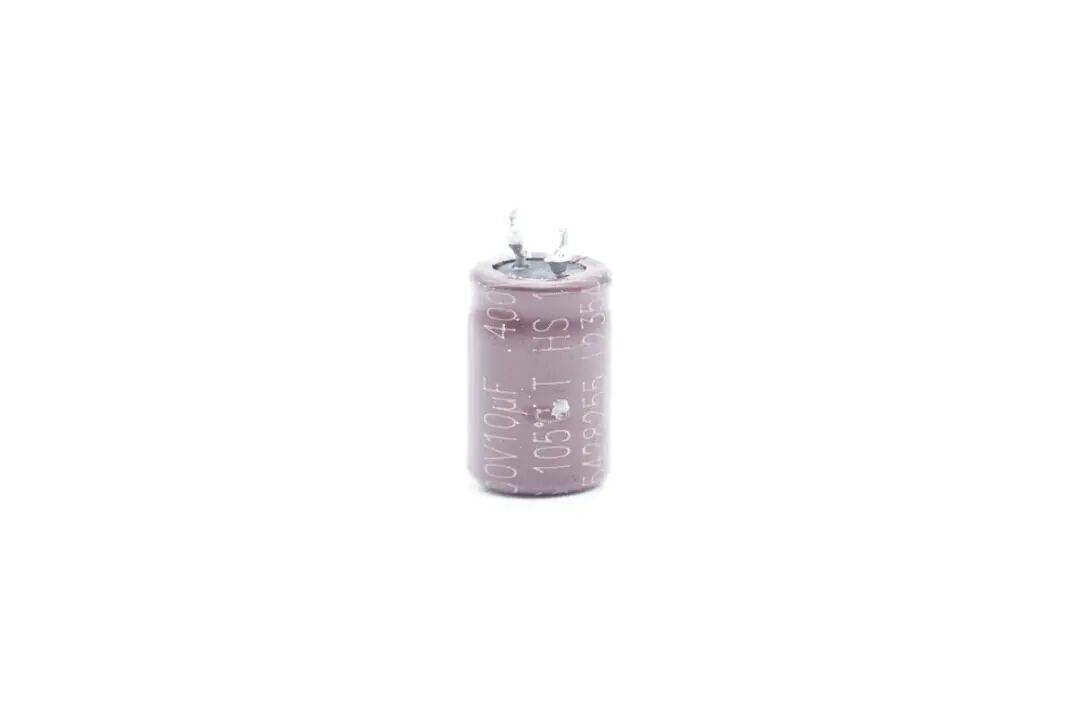

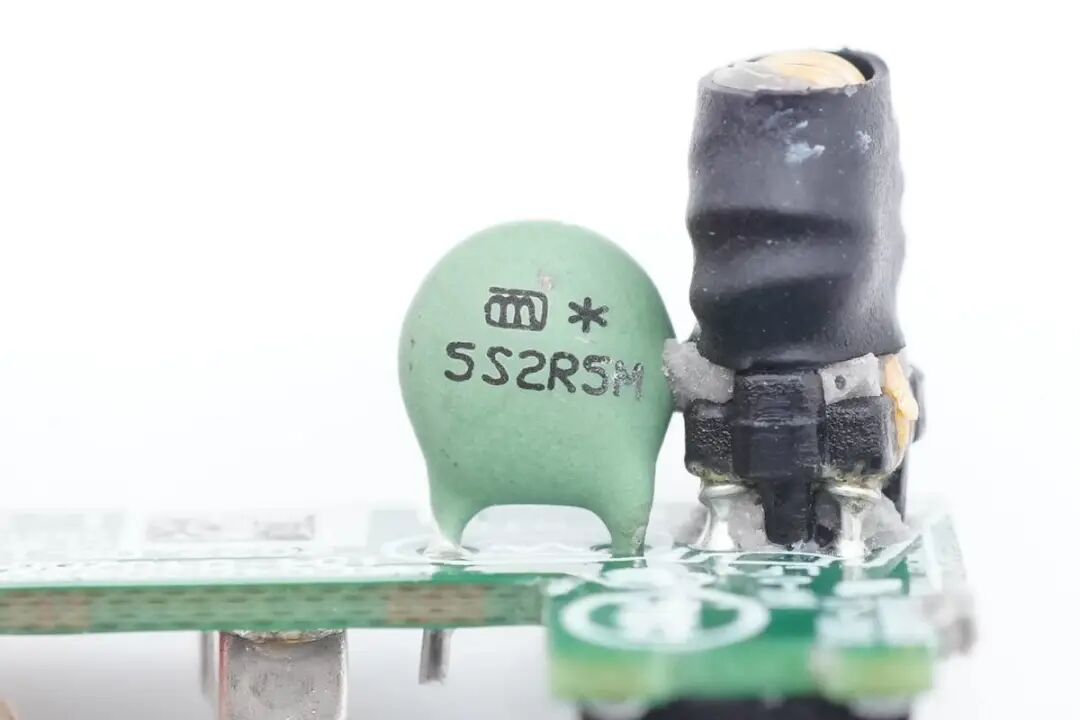

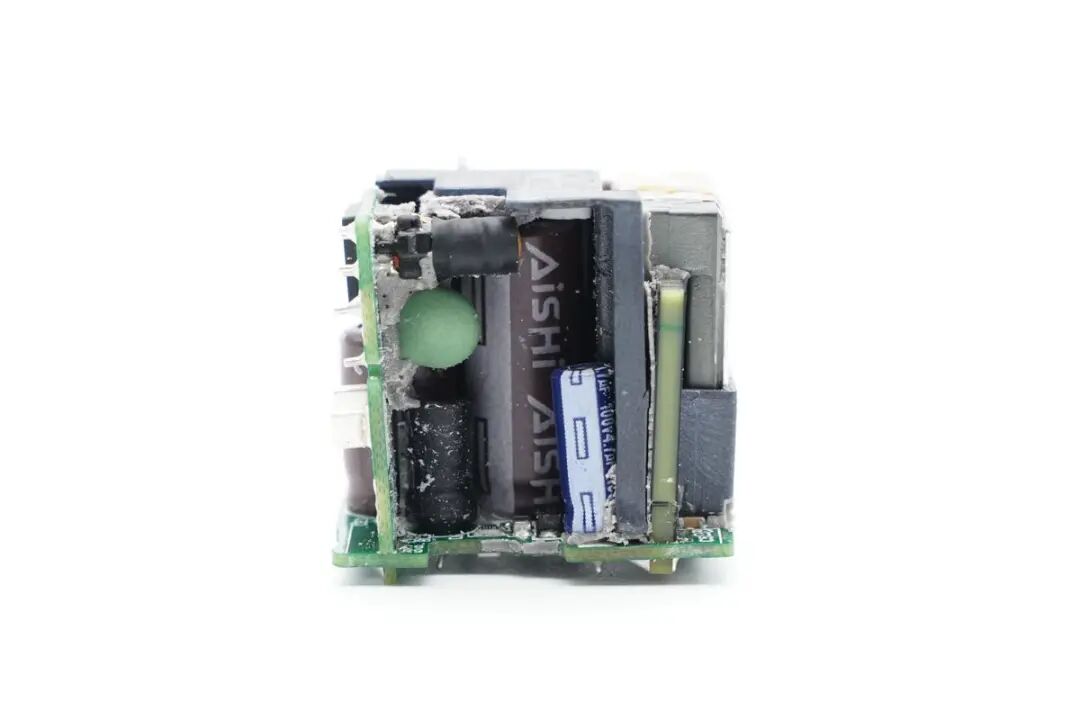

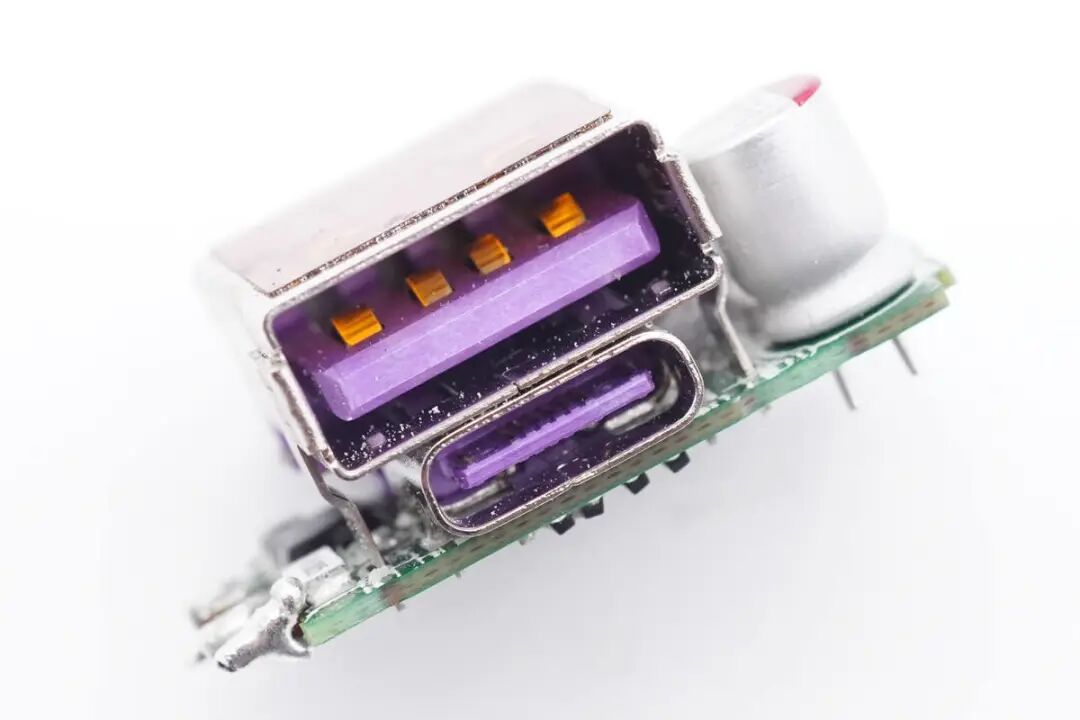

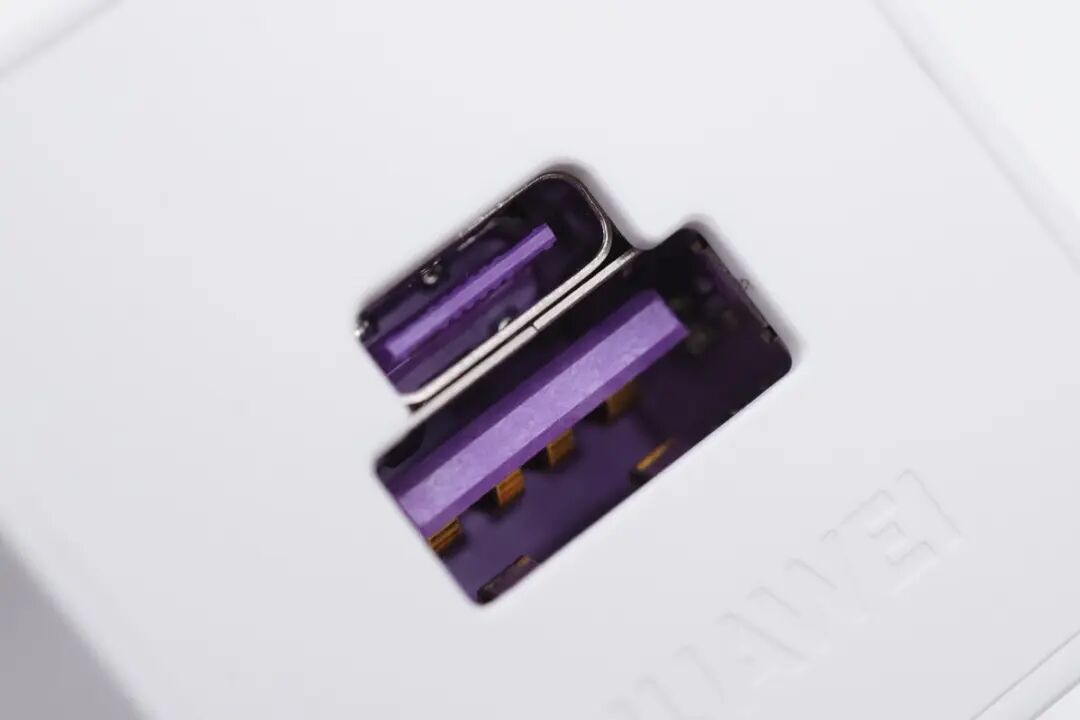

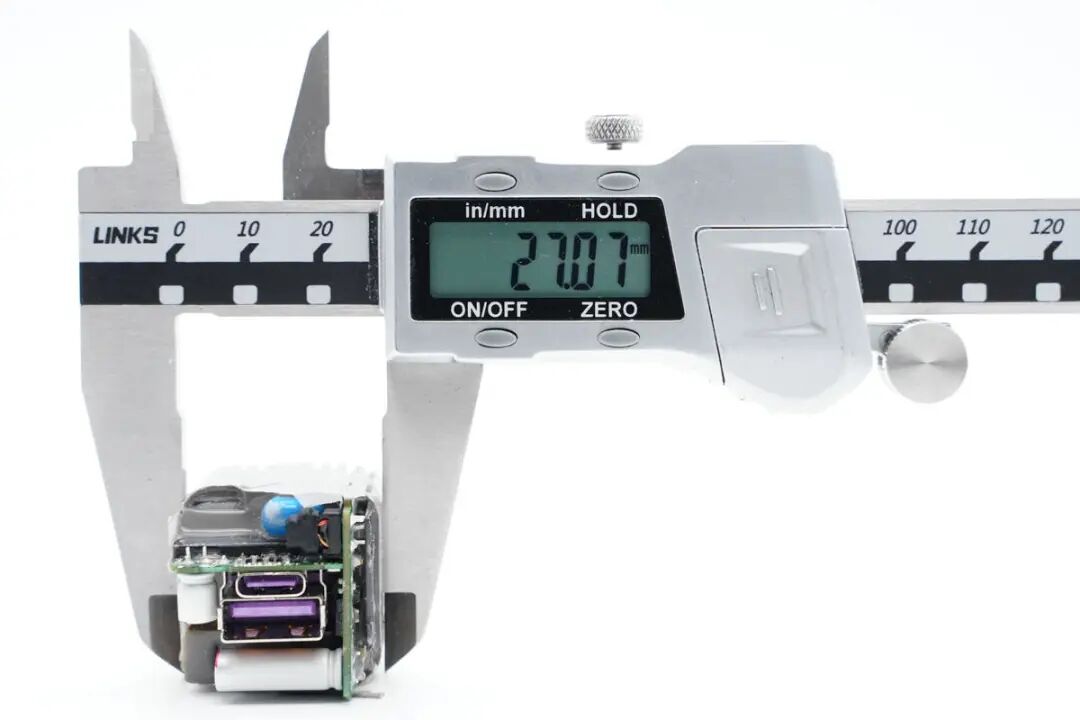

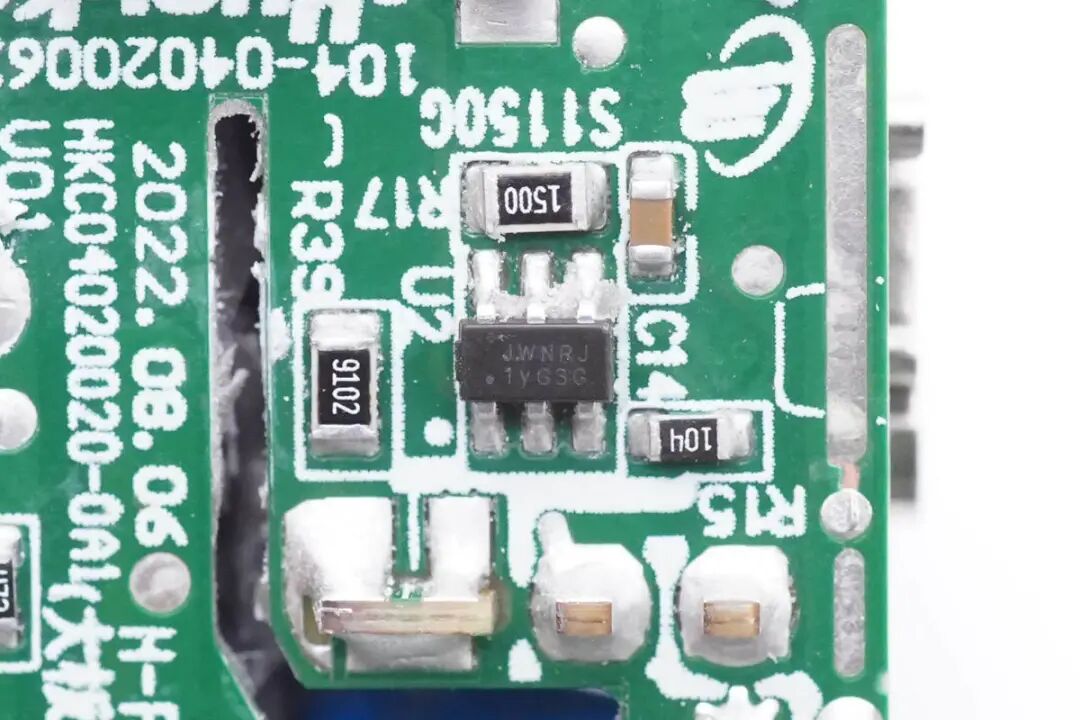

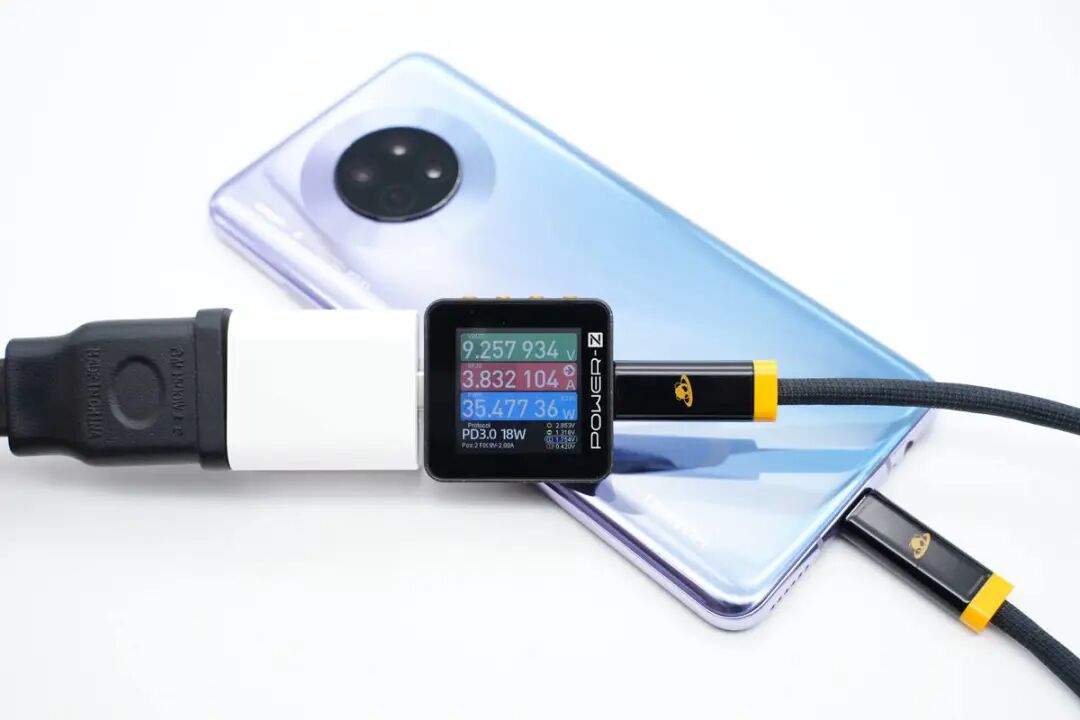

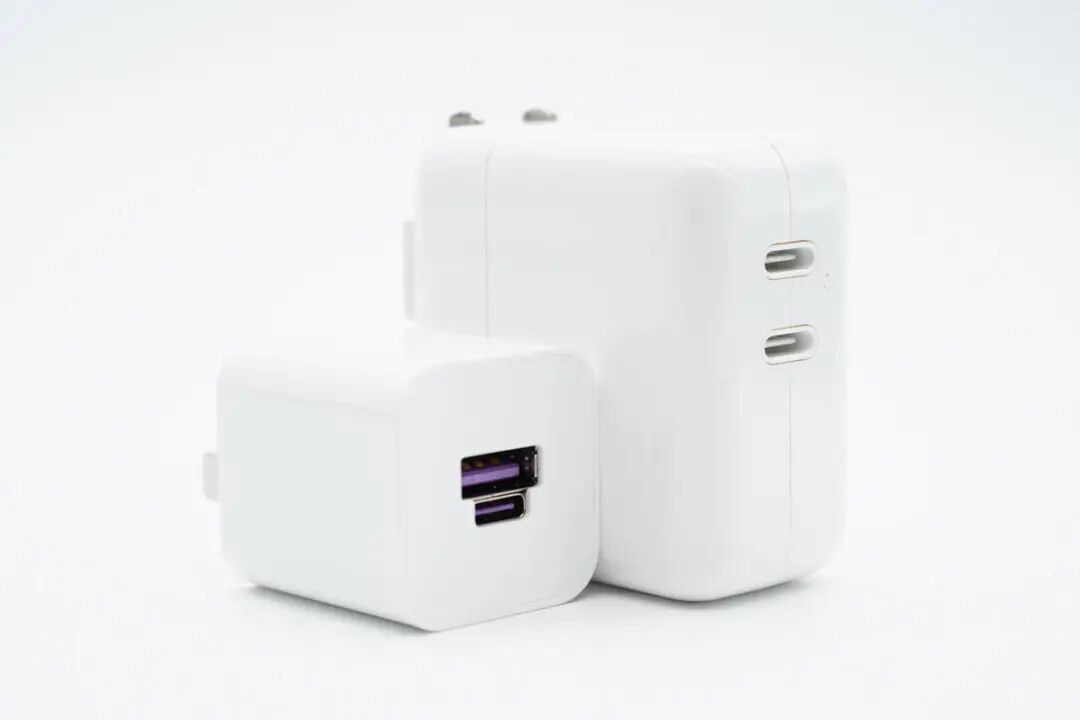

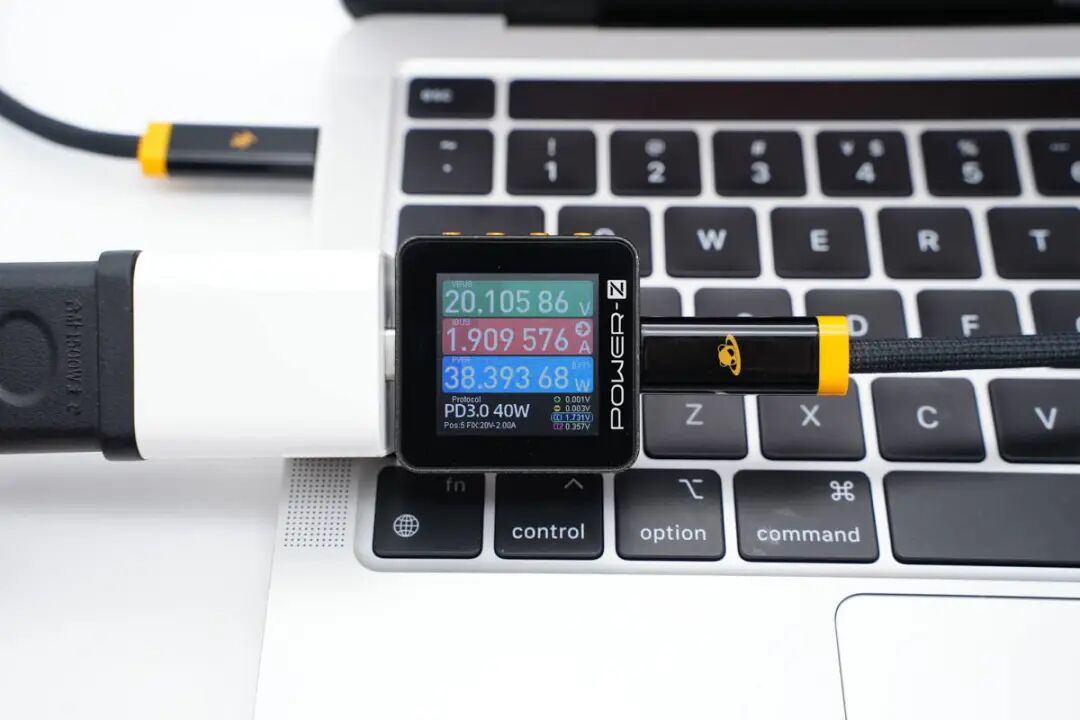

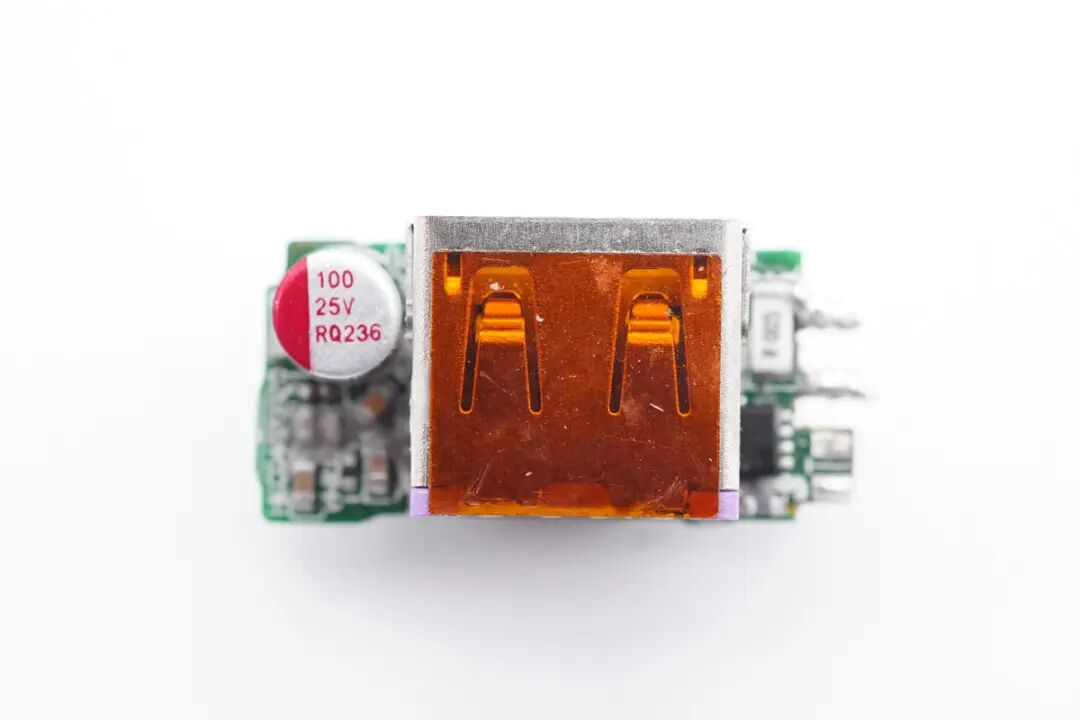

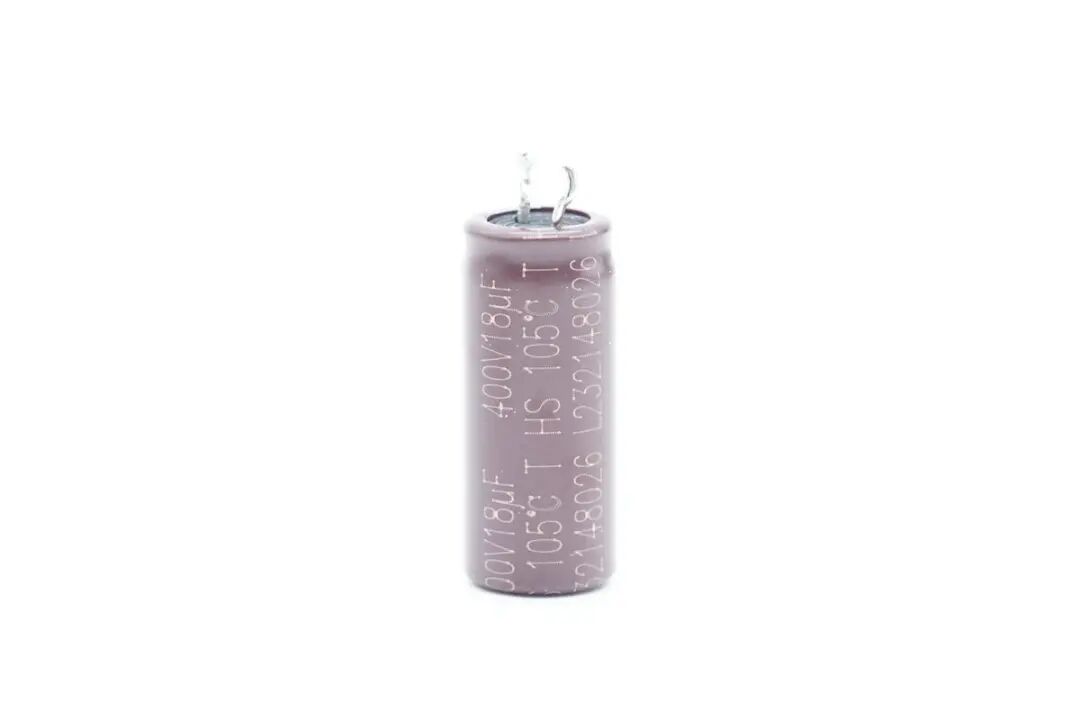

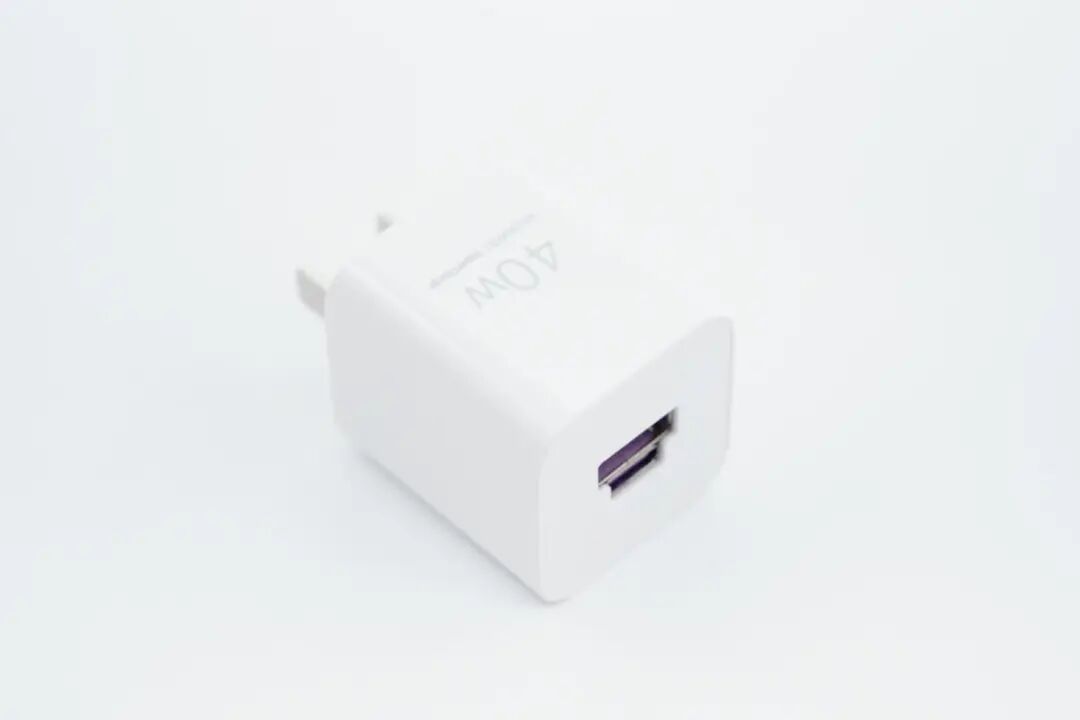

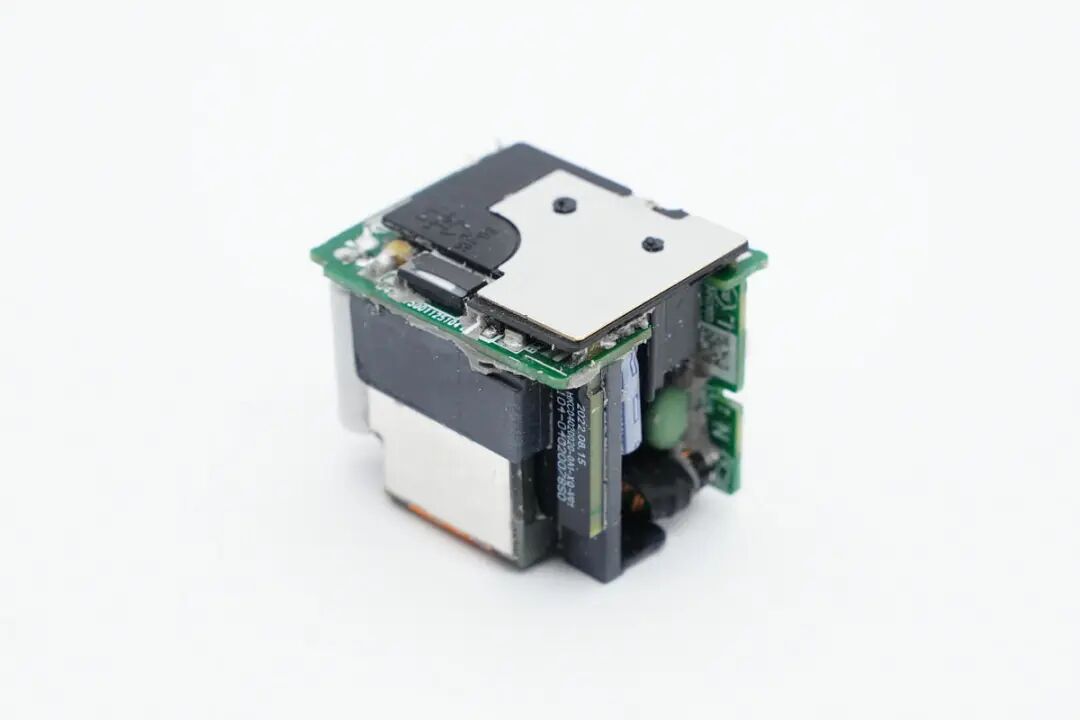

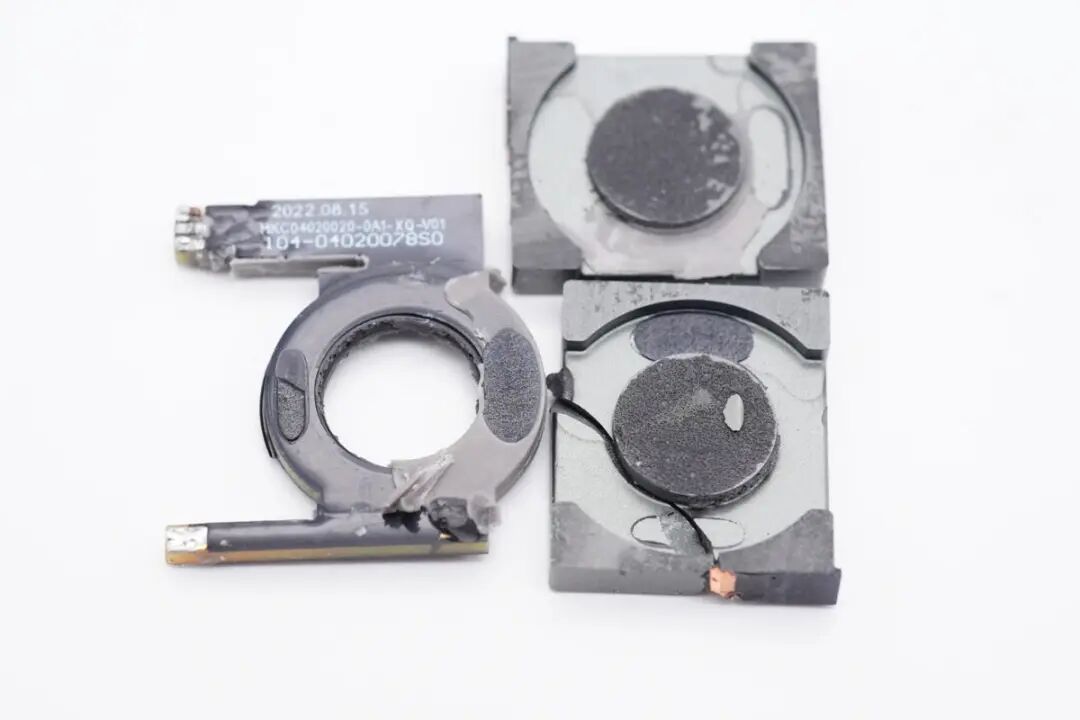

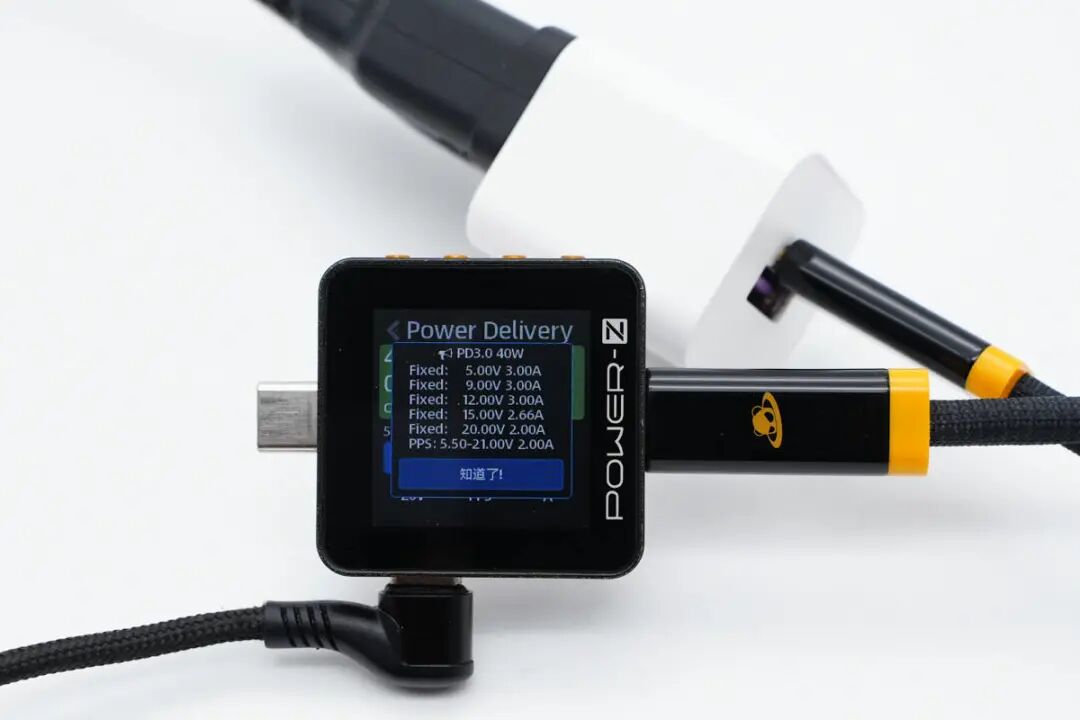

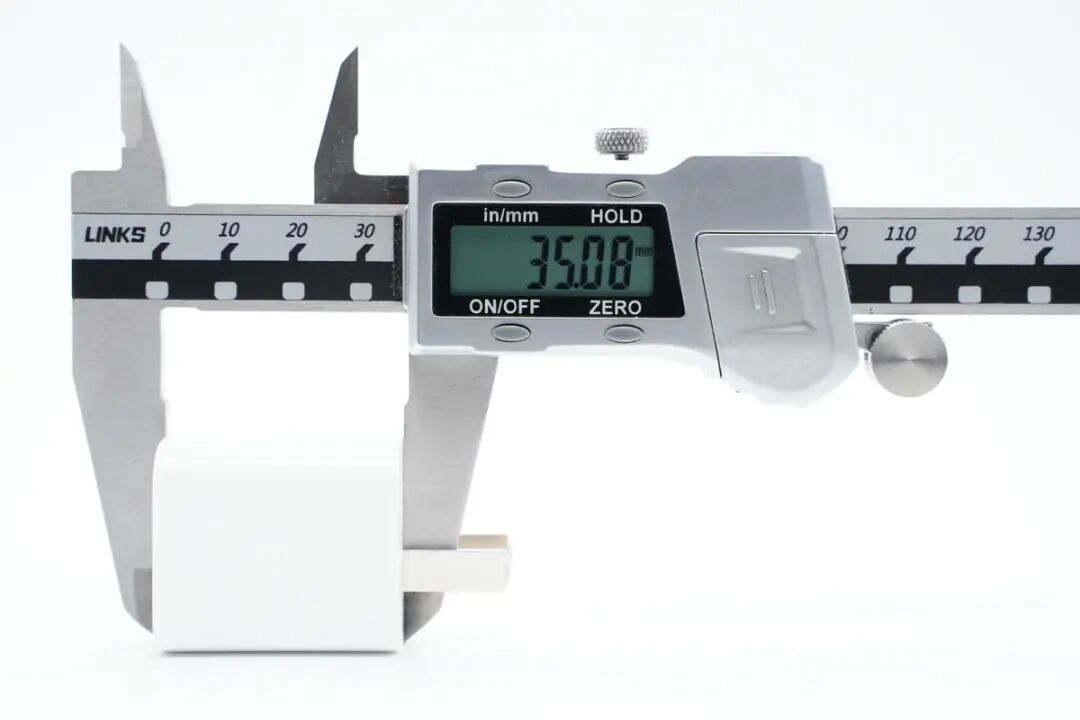

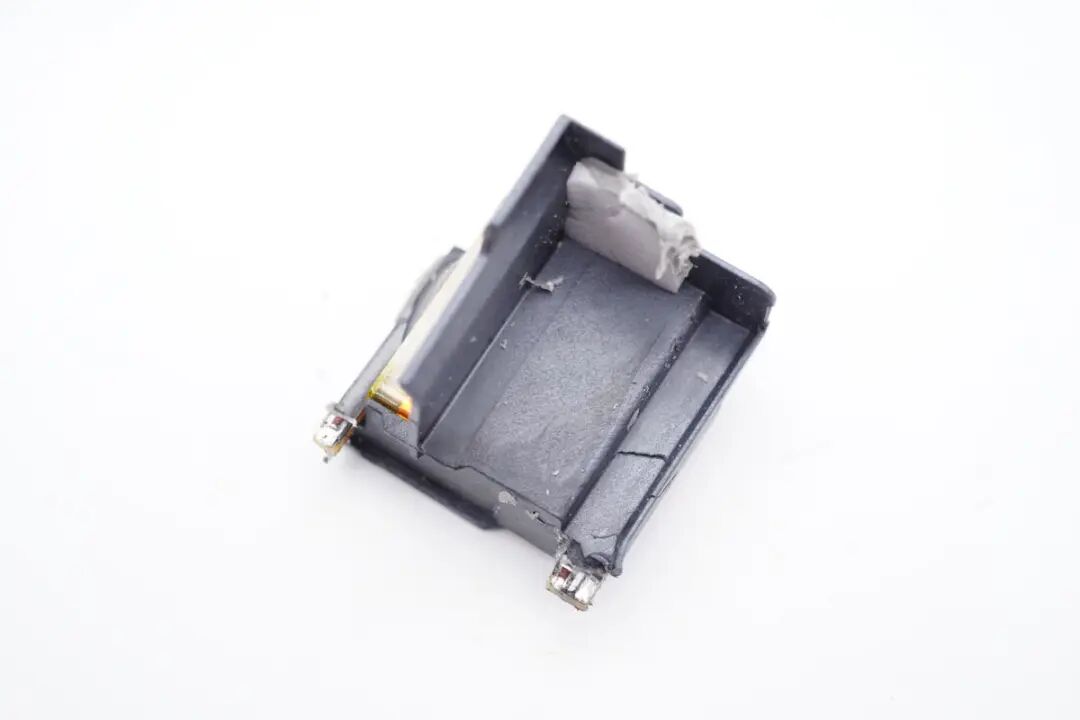

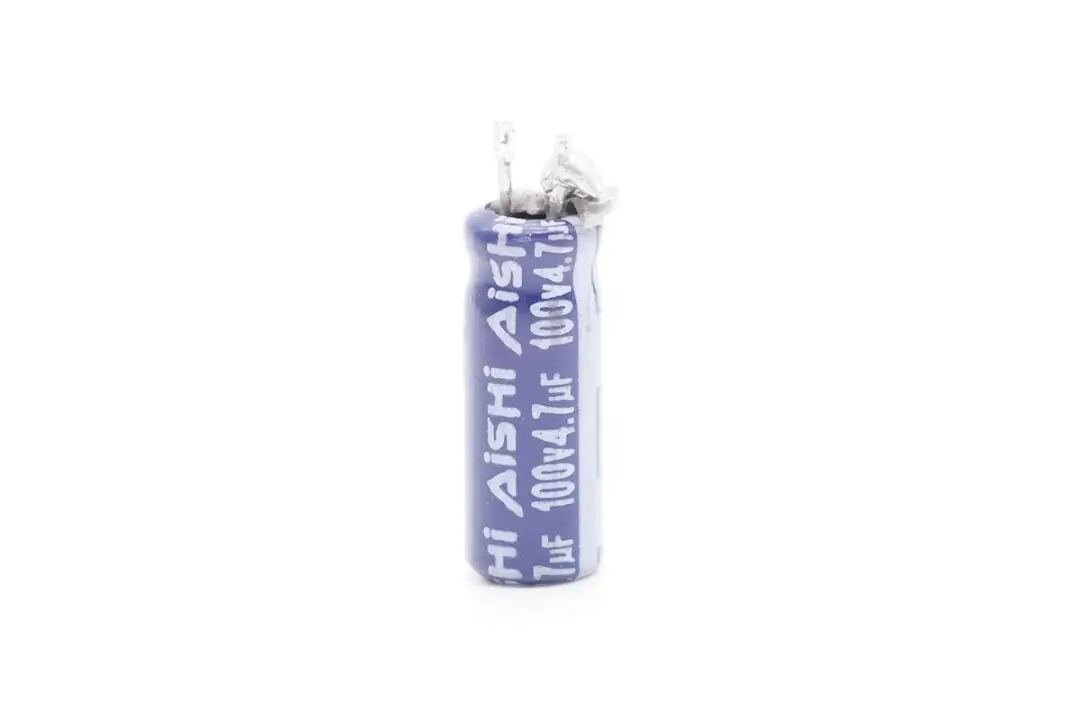

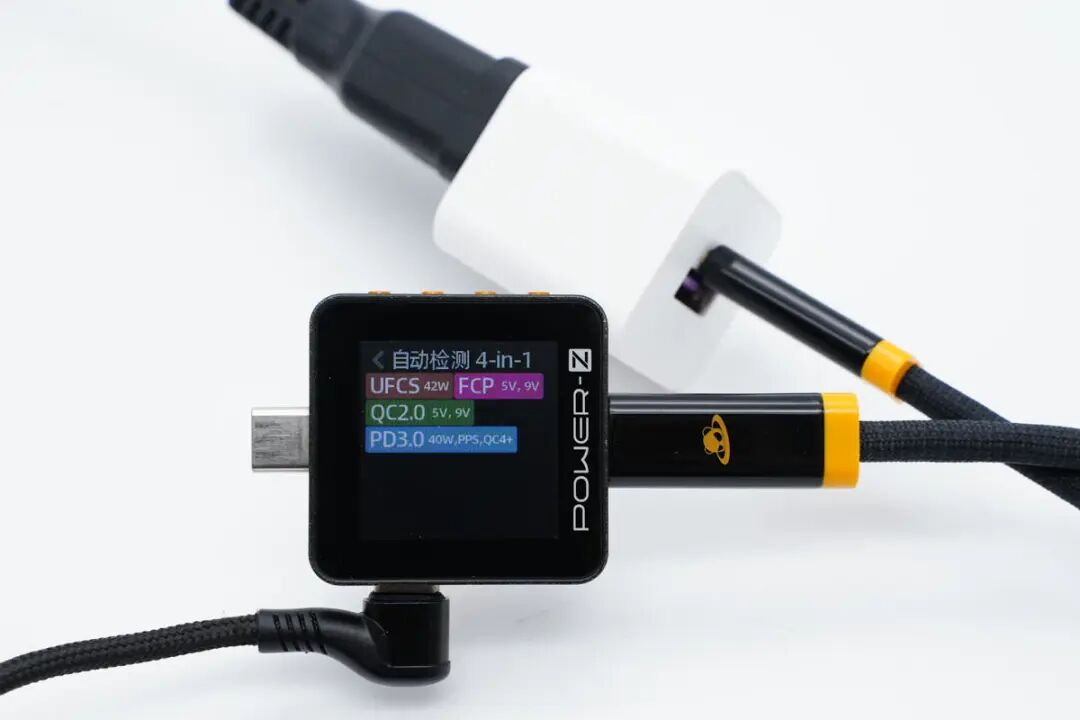

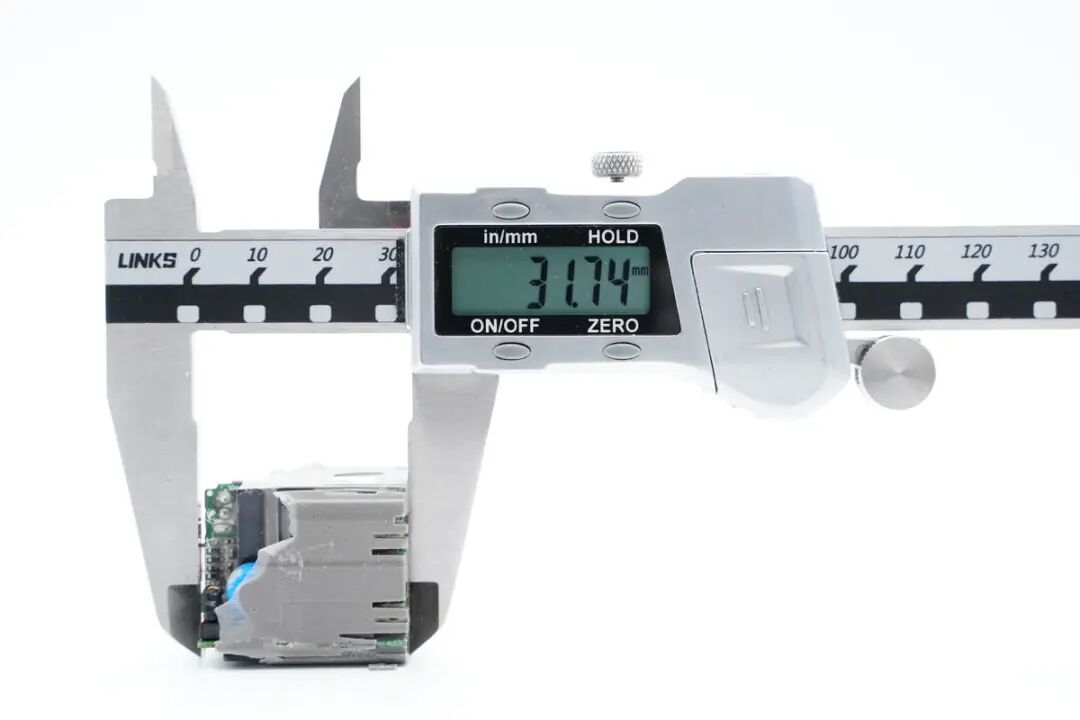

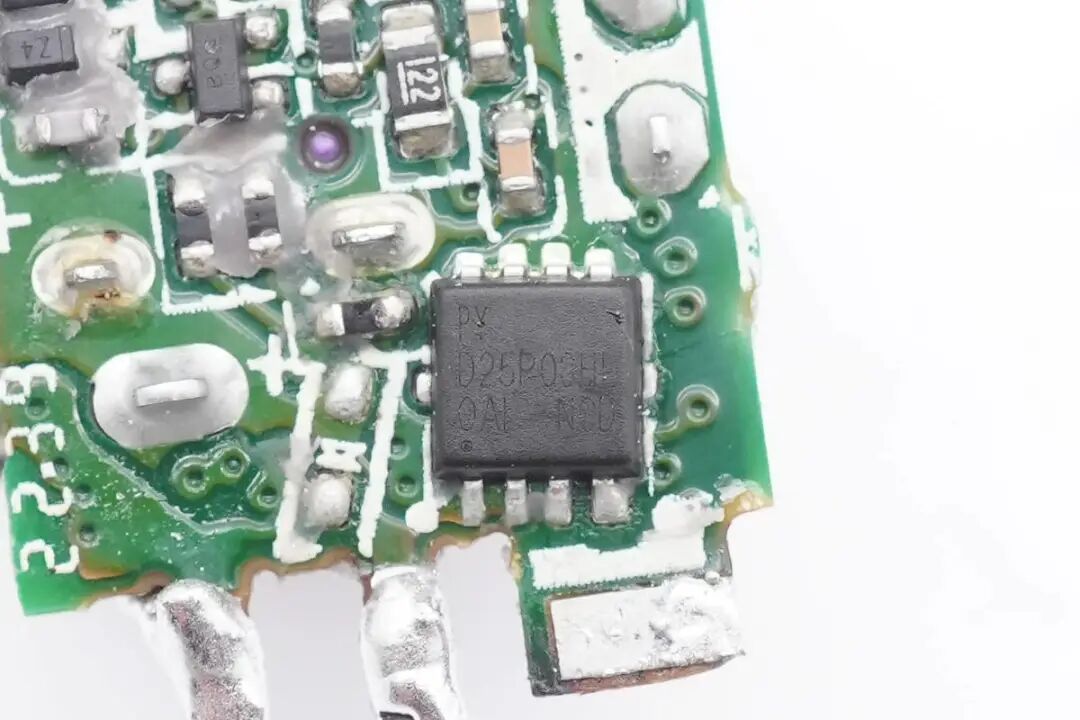

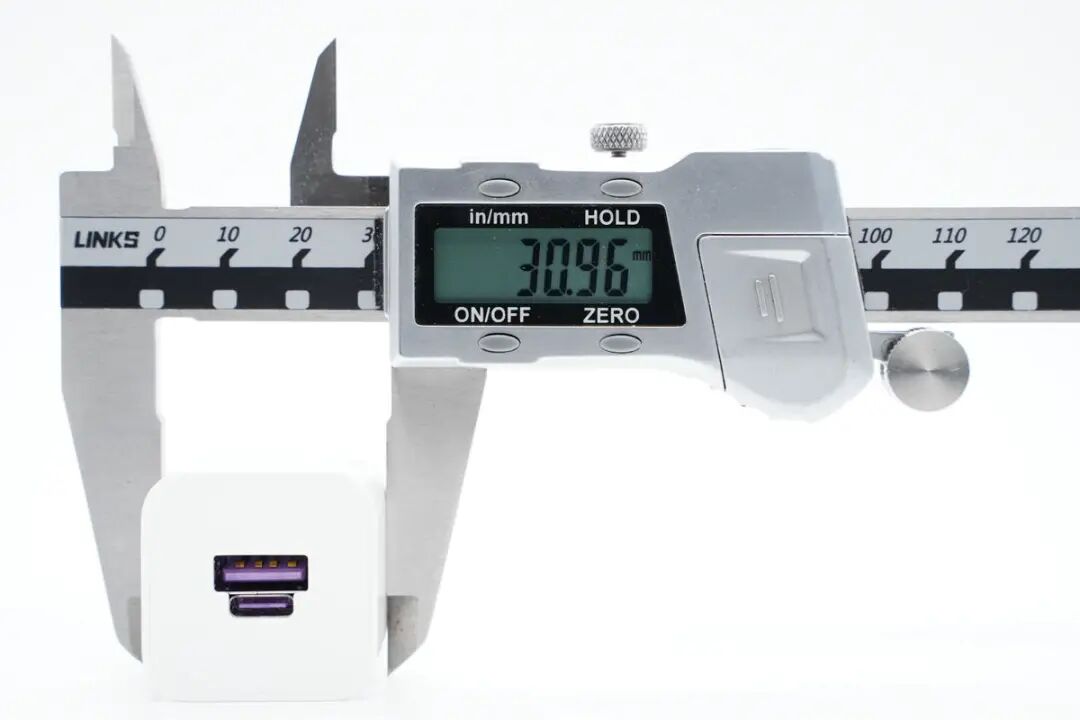

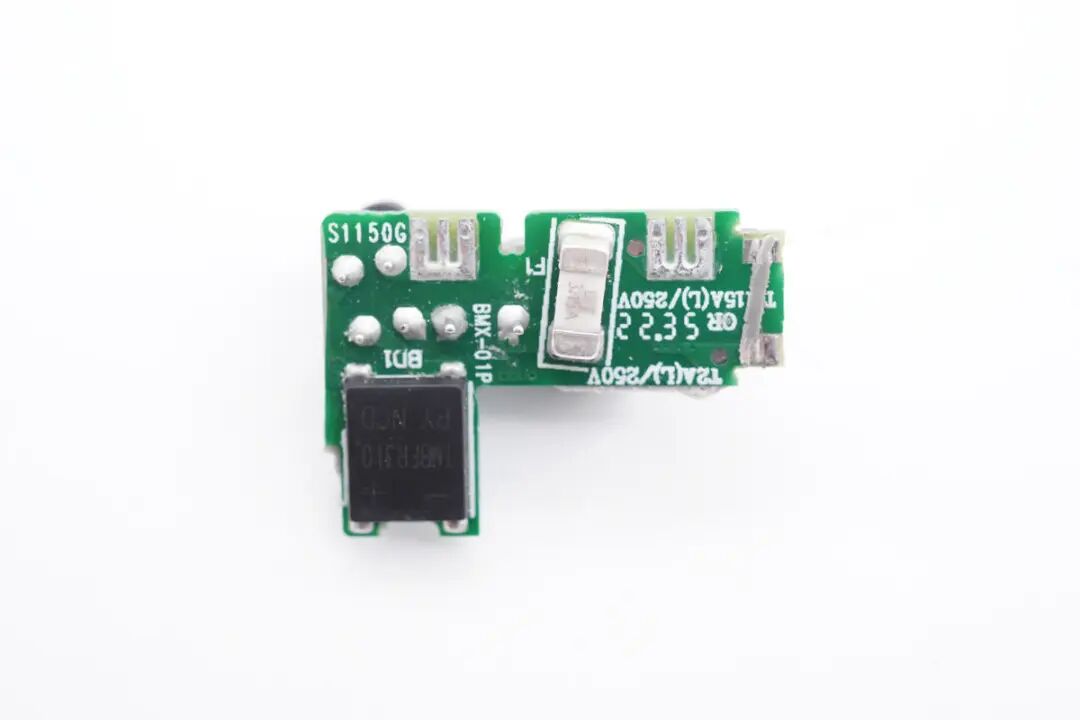

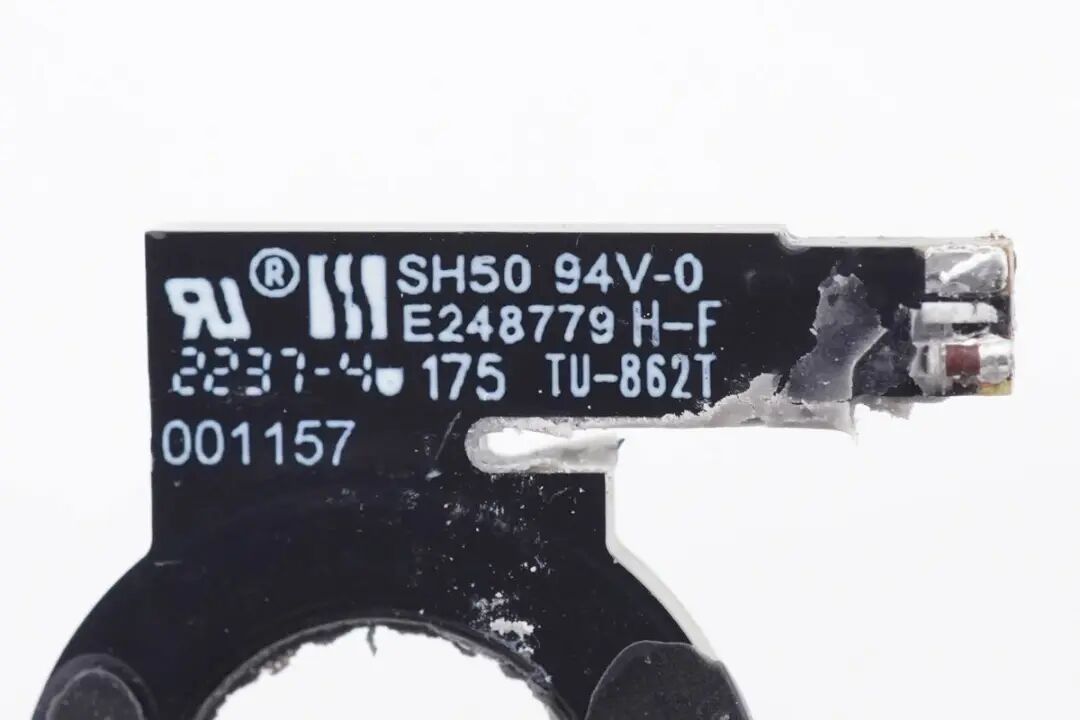

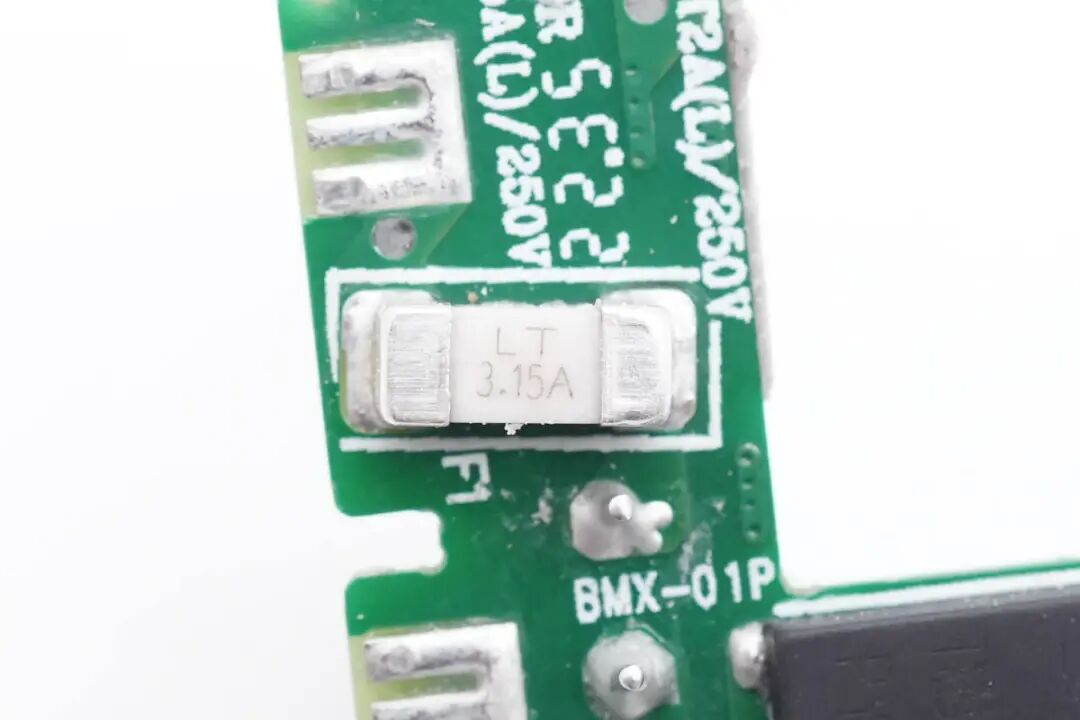

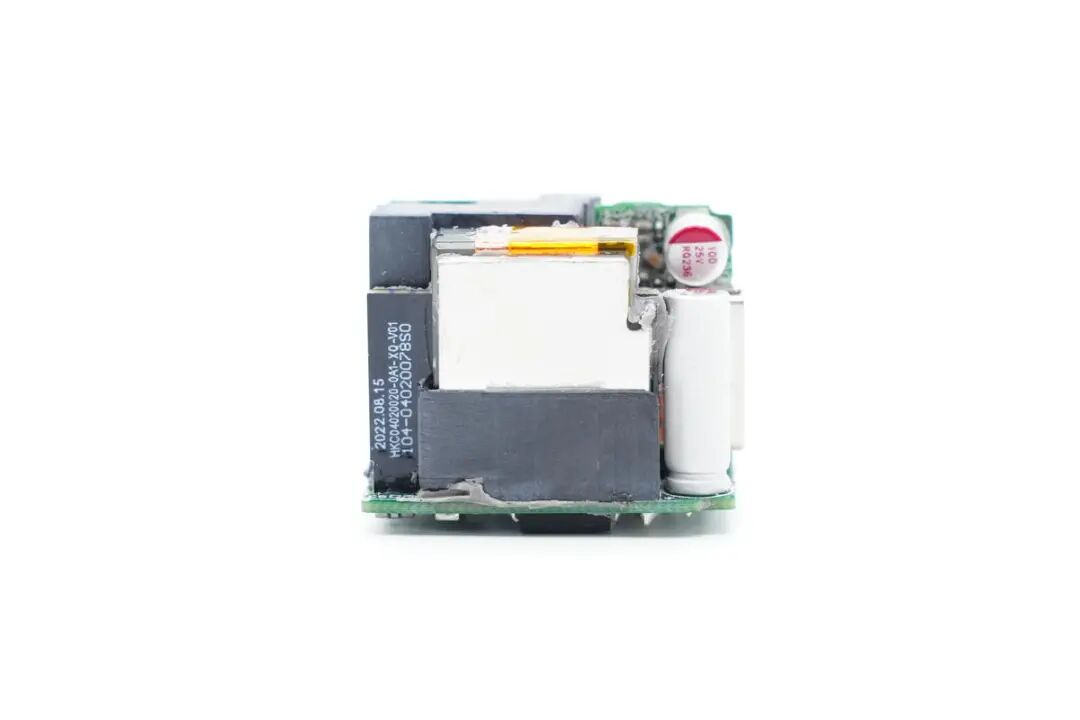

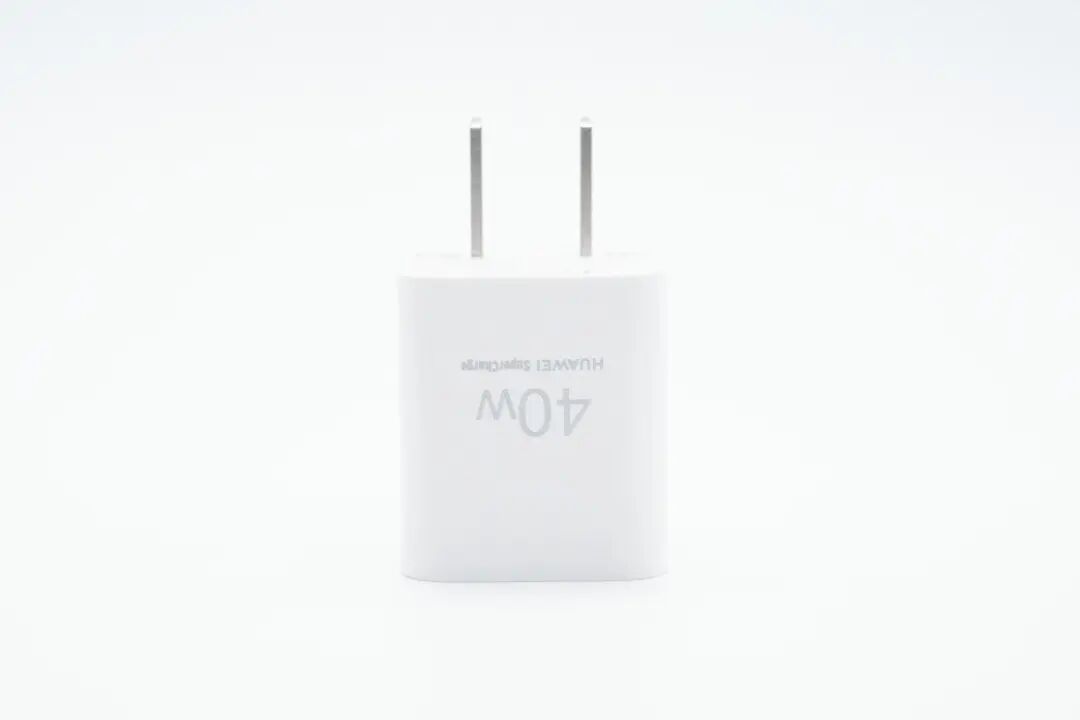

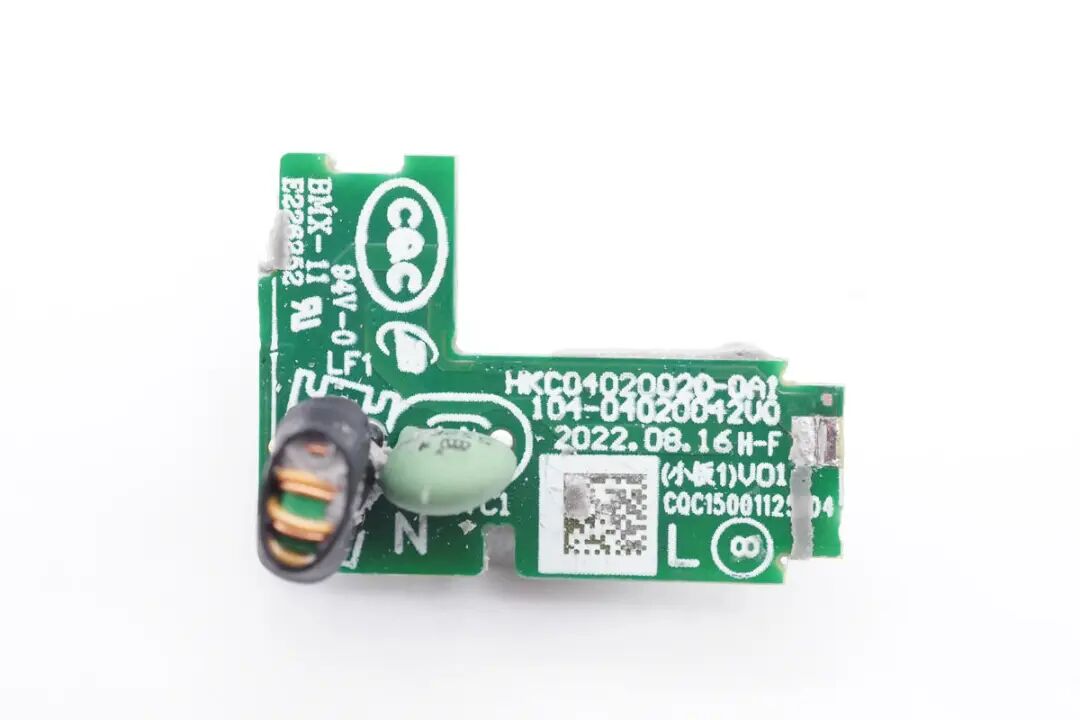

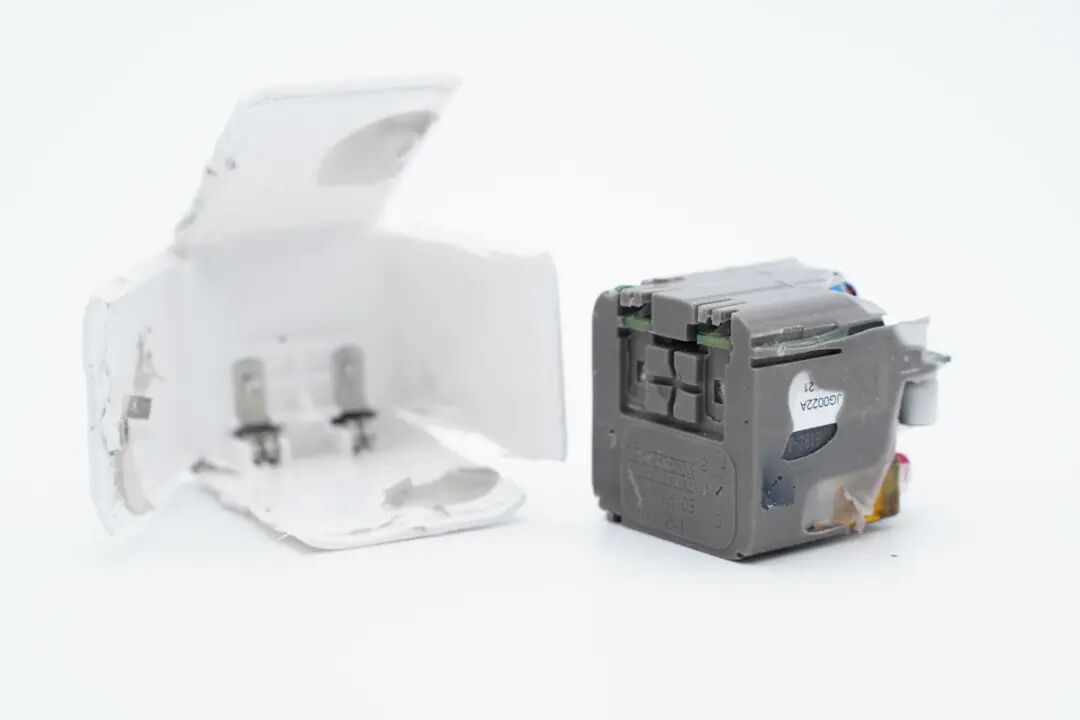

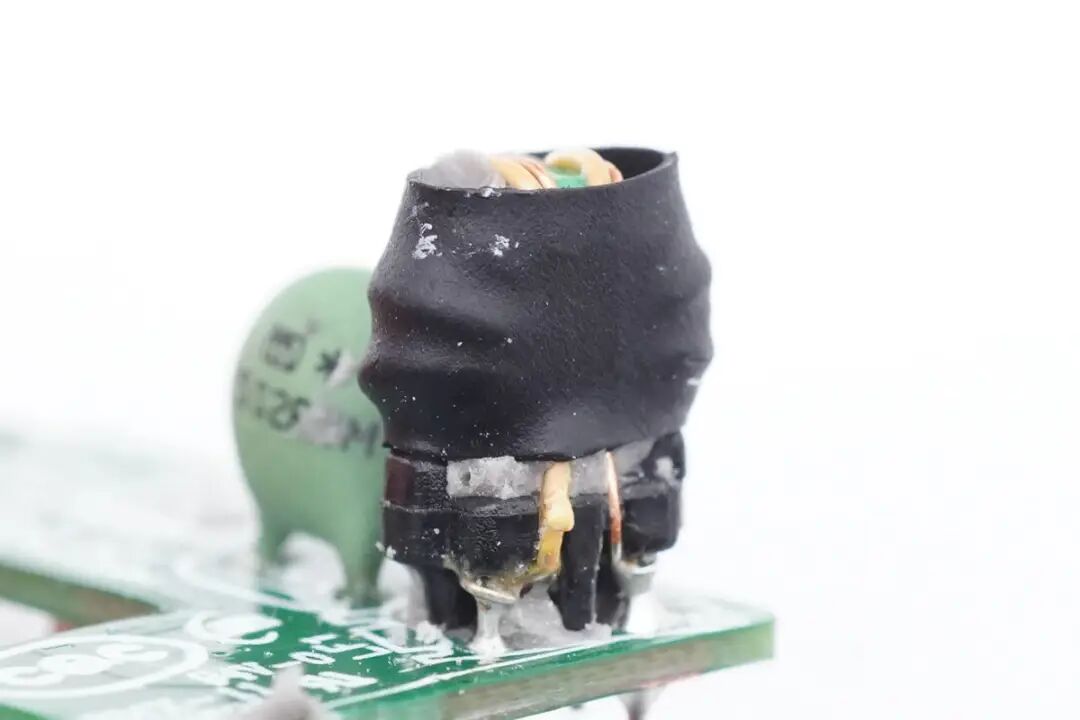

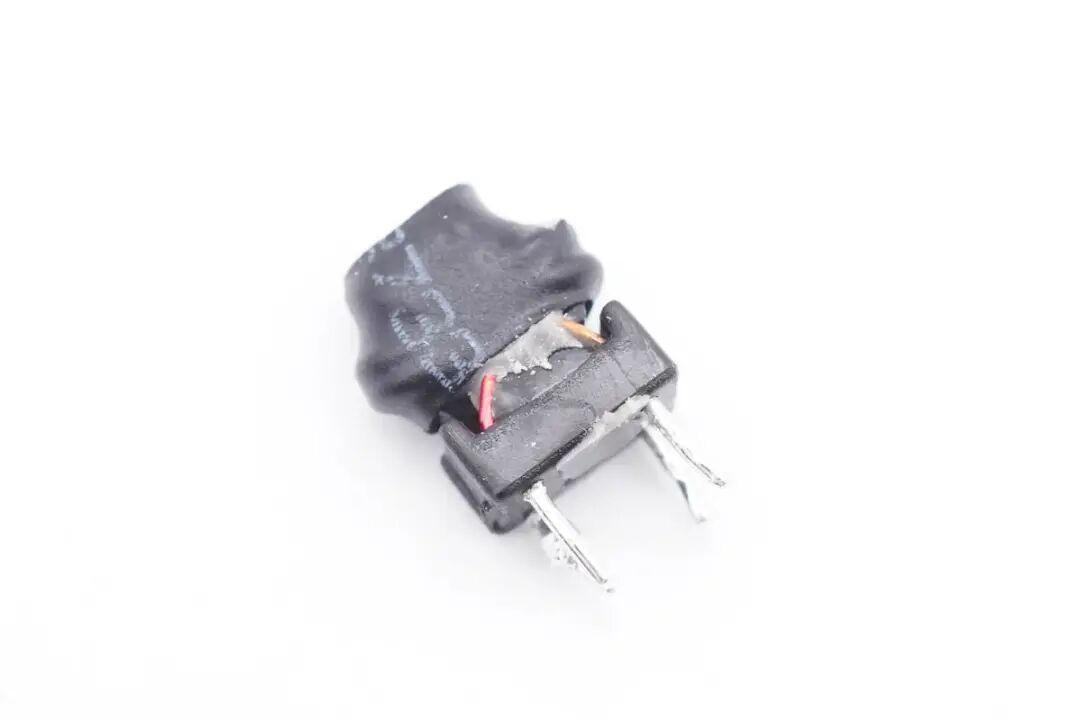

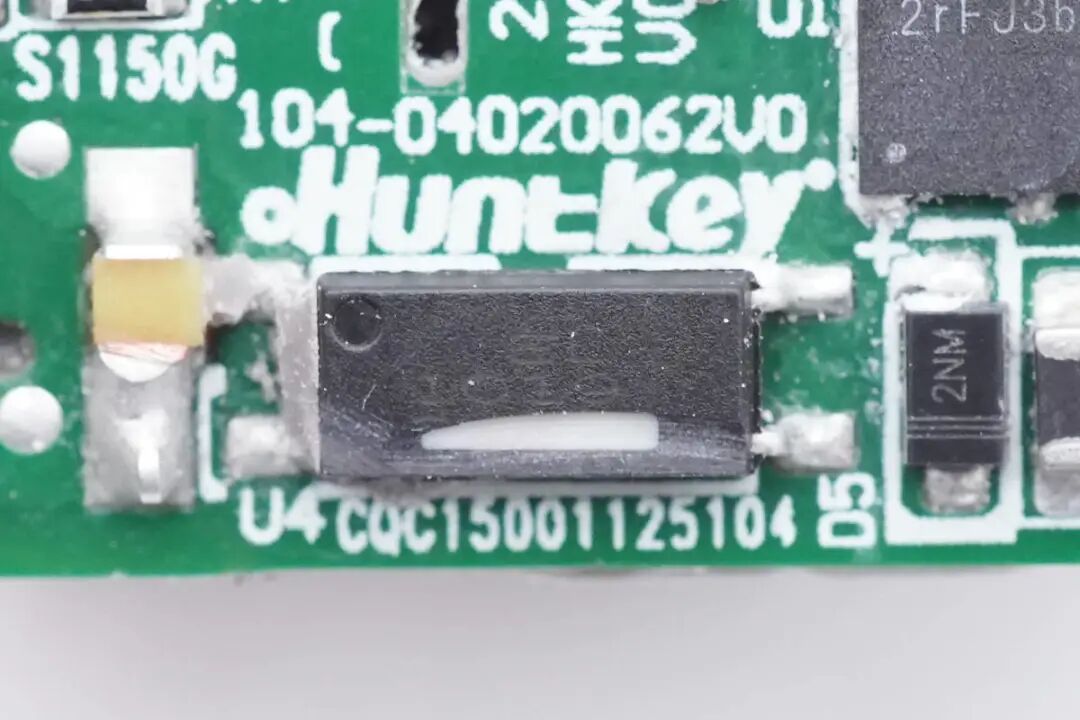

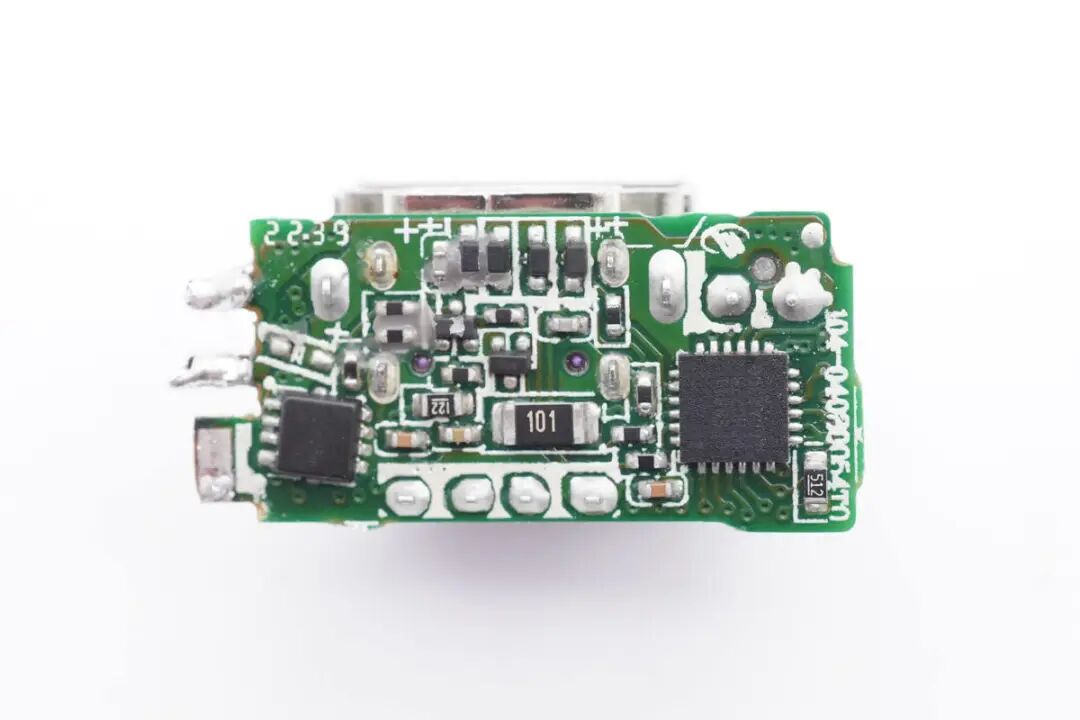

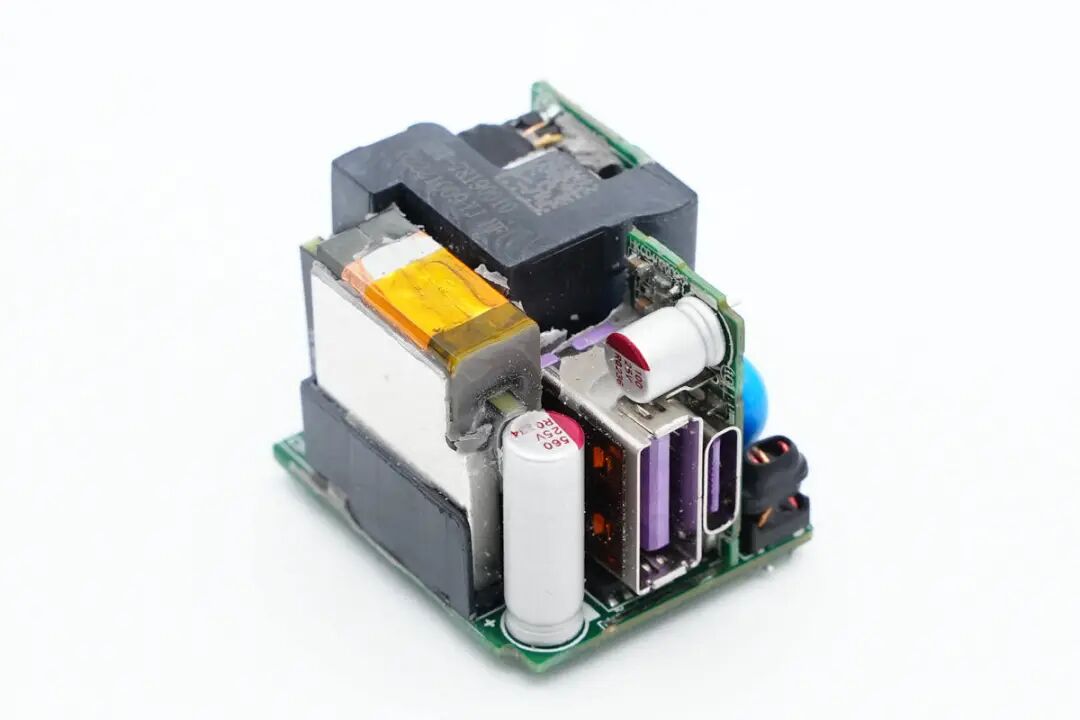

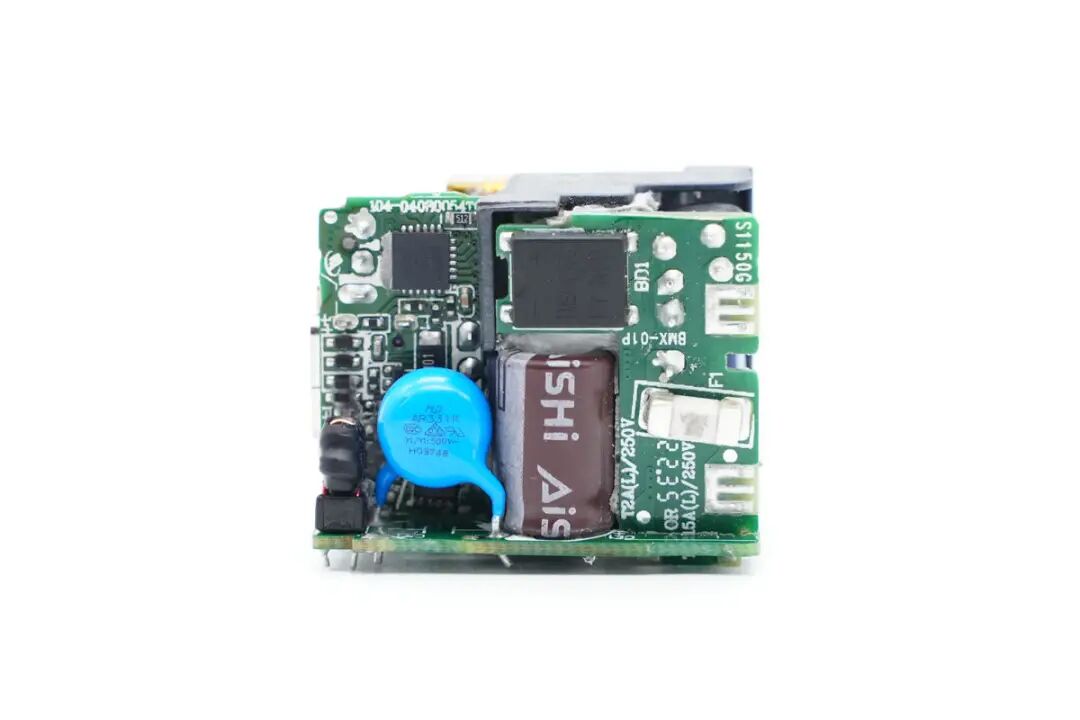

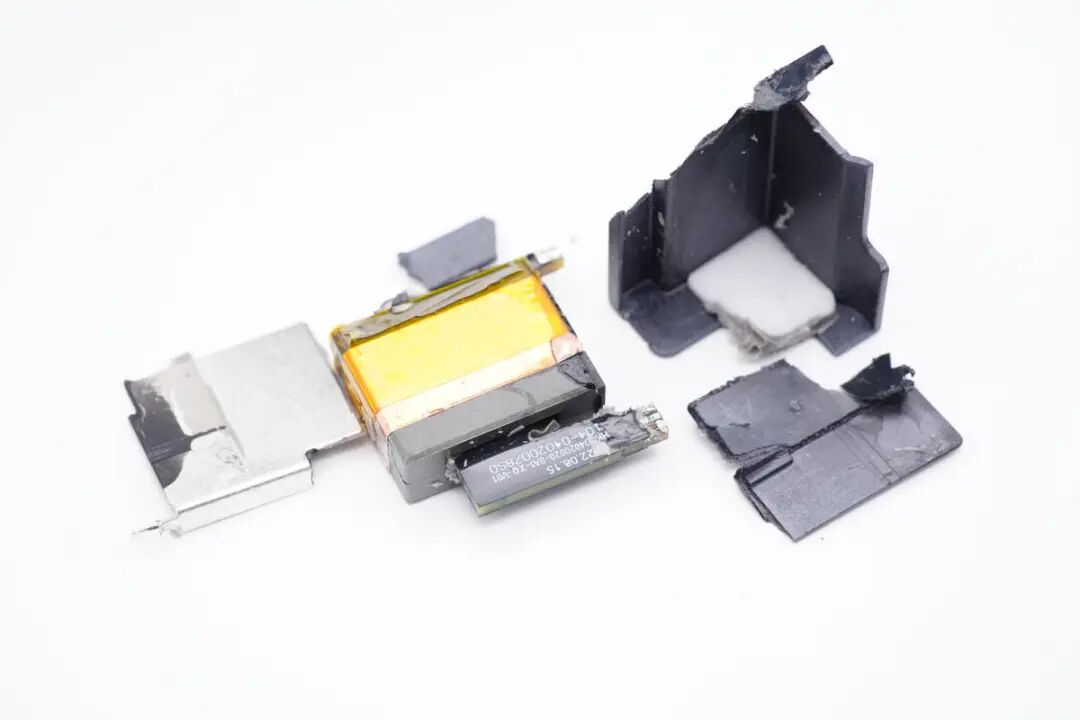

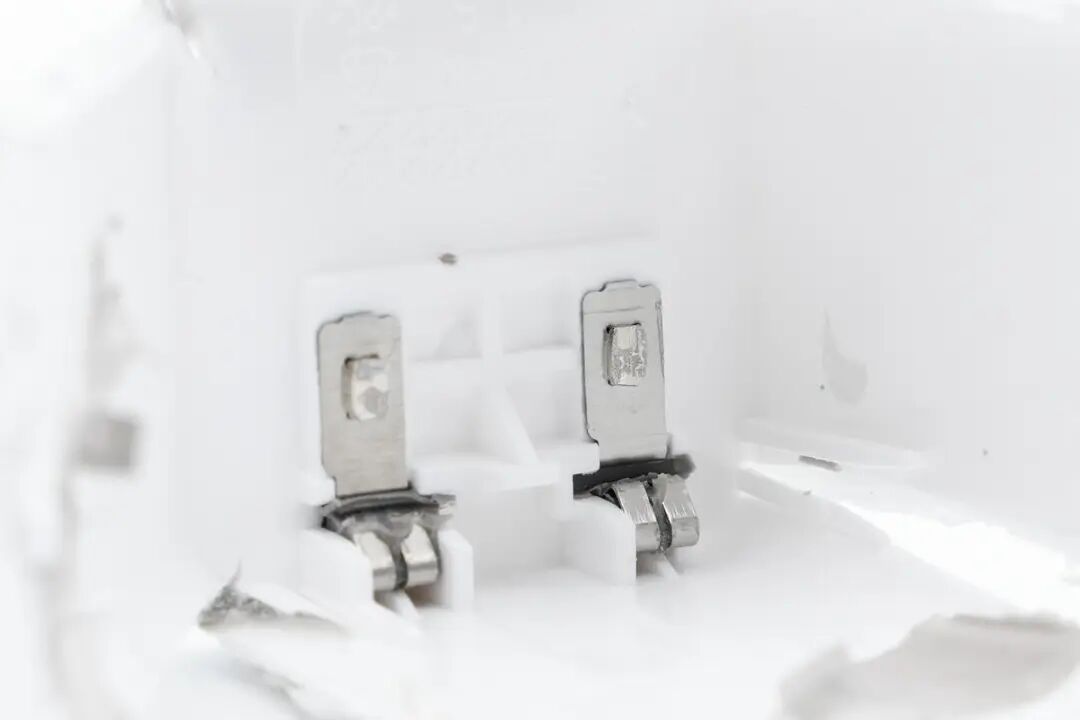

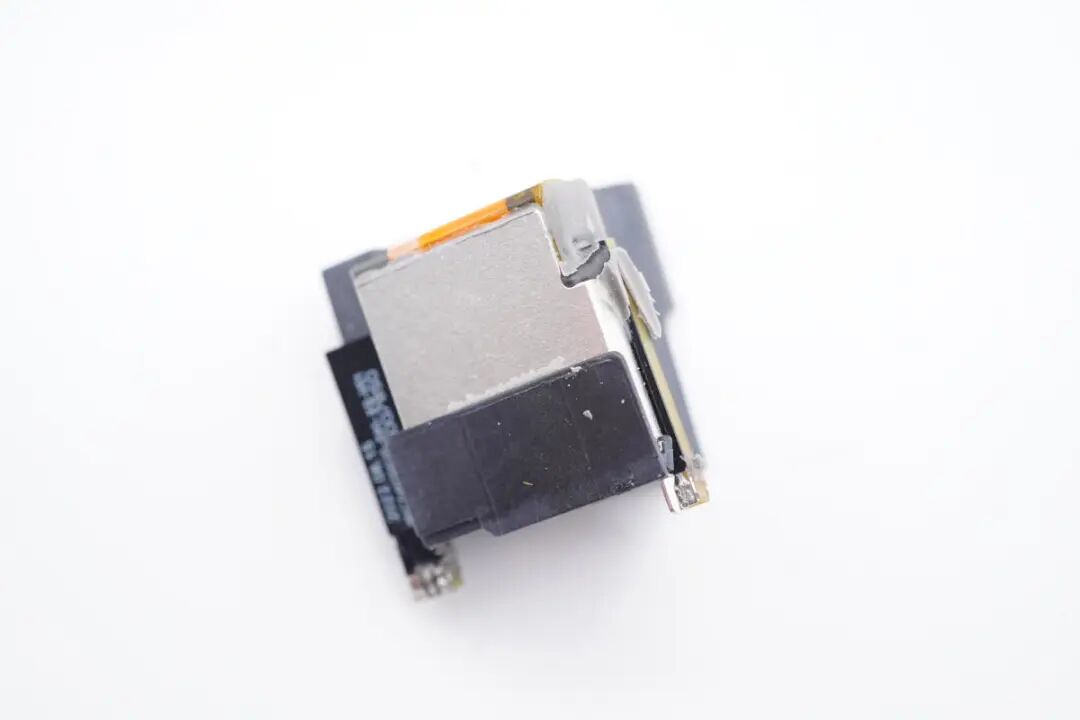

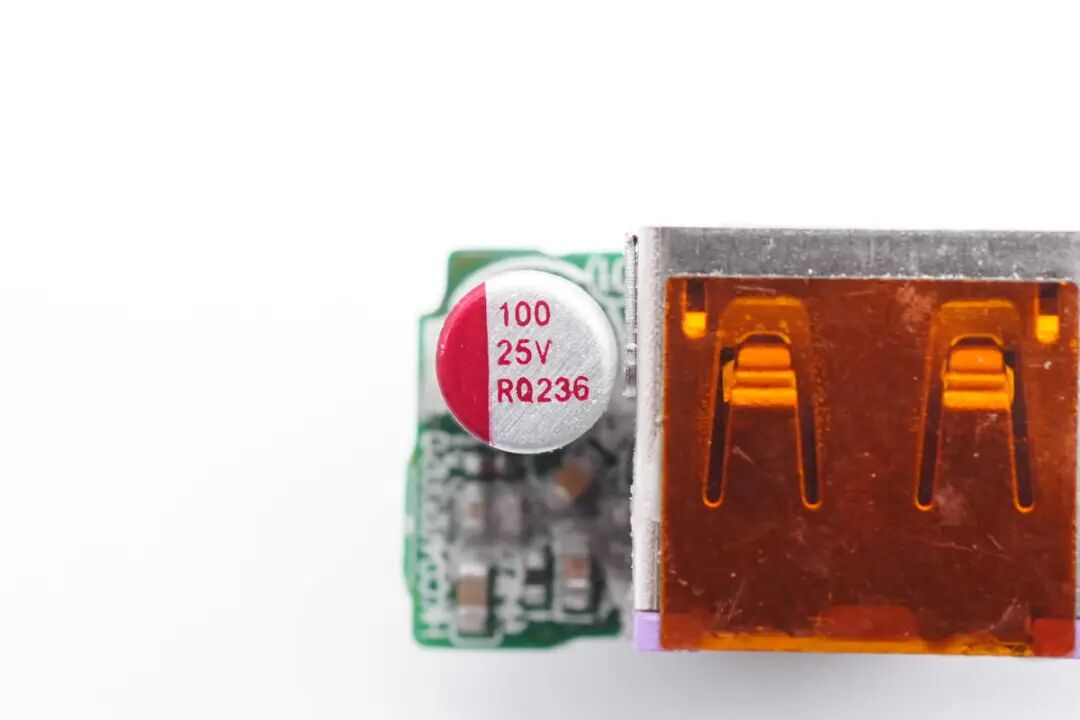

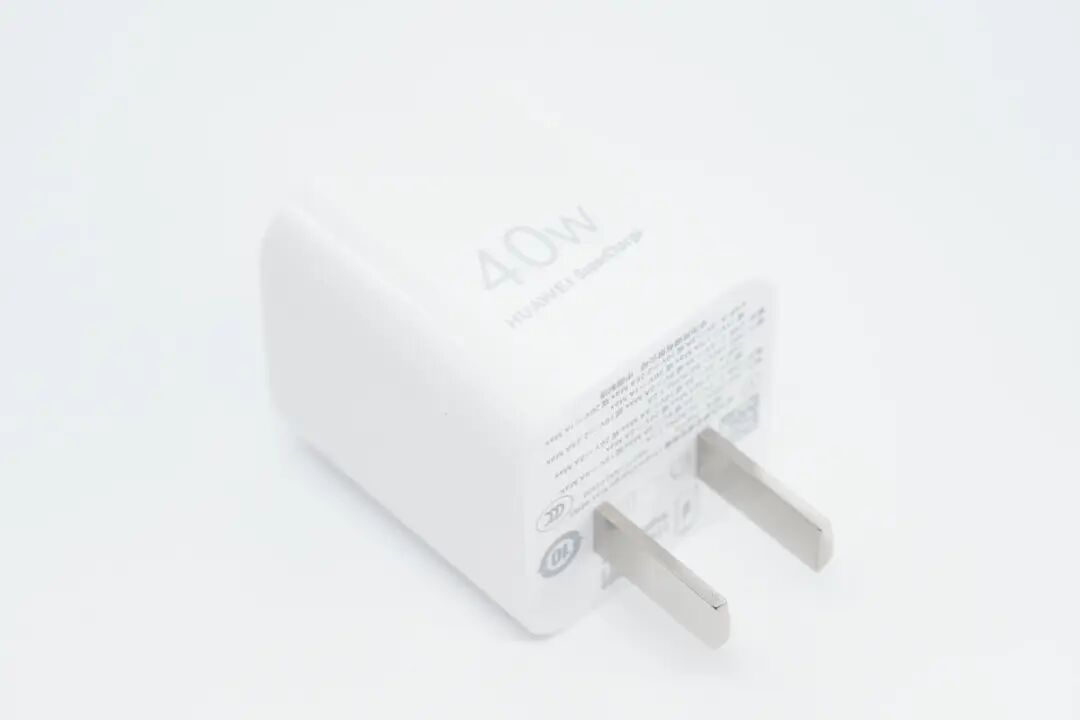

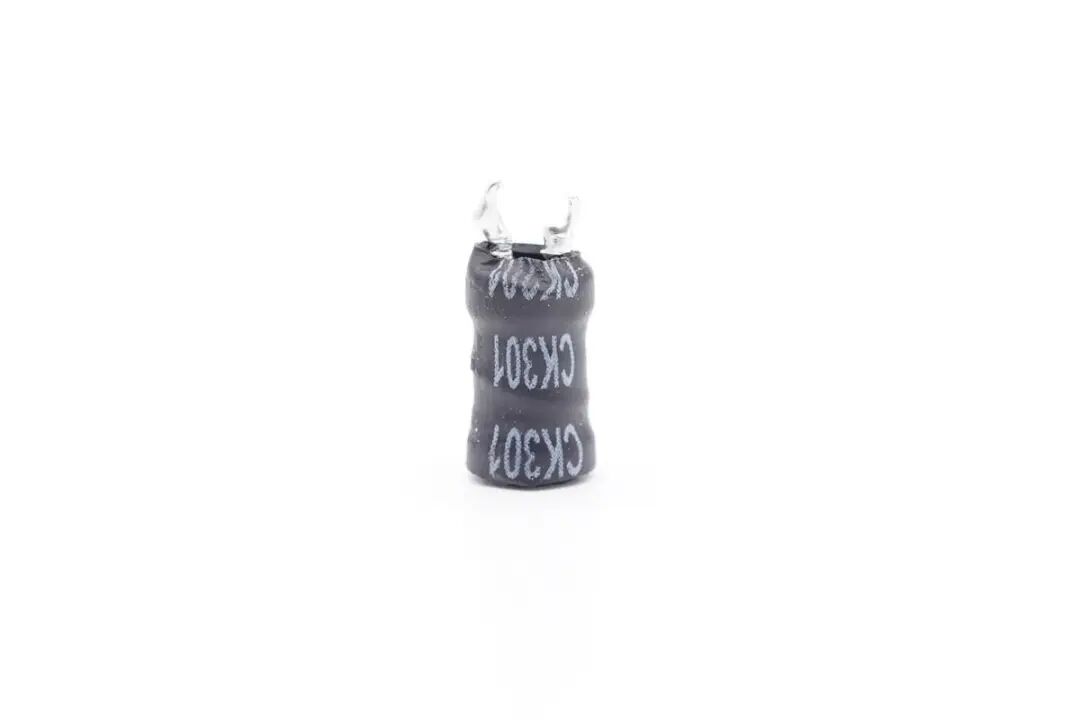

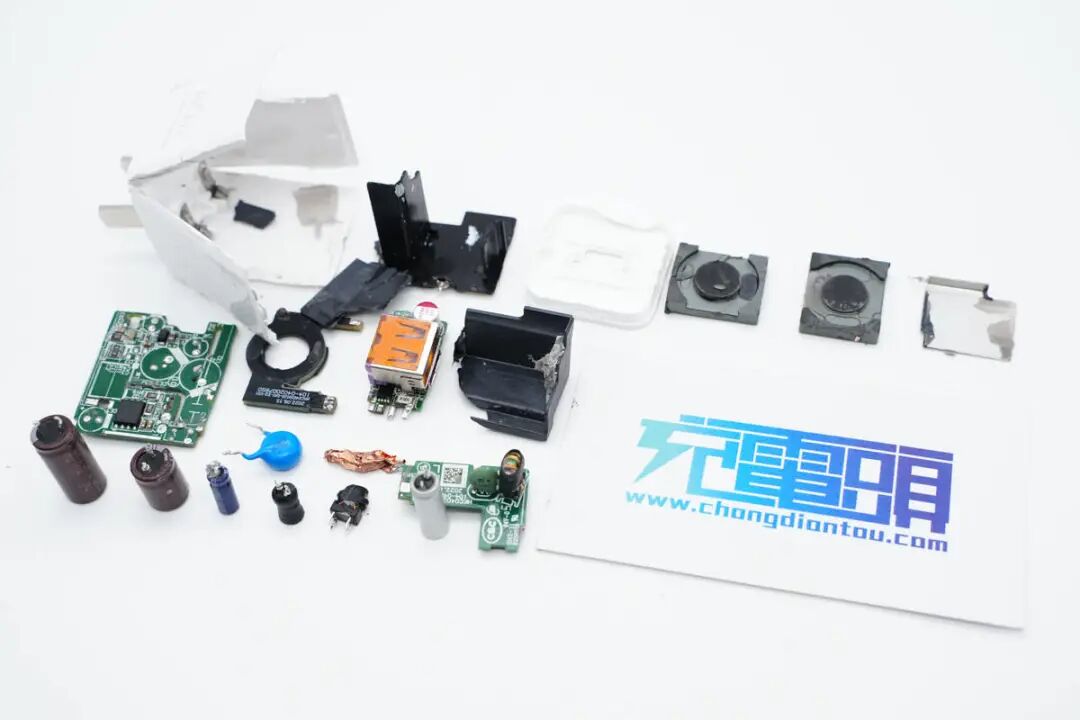

华为在10月31日推出了一款全新的40W冰糖全能充电器，内置氮化镓合封芯片，并采用平面变压器，内部为堆叠设计，整个充电器十分小巧。这款充电器支持UFCS，华为SCP，PD和PPS快充以及QC快充协议，并具备USB-A和USB-C接口，支持的协议全面，并且兼容新老设备充电，非常能打。下面充电头网就带来这款充电器的拆解，看看内部的设计和用料。包装盒正面印有华为品牌logo、产品名称、适配设备以及外观图等。背面印有充电器规格参数以及氮化镓技术小巧便携、多种协议、融合端口不挑线缆、多重保护不伤机四大卖点。充电器采用PC材质白色外壳，腰身高光亮面处理，上下端外壳磨砂。作为一款输出功率40W的充电器，整体显得十分小巧。机身正面印有40W和HUAWEI SuperCharge。USB-C输出：5V3A、9V3A、10V4A、15V2.66A、20V2AUSB-C输出：5V3A、9V2A、10V2.25A、15V1.5A、20V1AUSB-A输出：5V3A、10V2.25A、20V1A输出端居中配备1A1C接口，并且是采用了和此前推出的华为66Ｗ多口氮化镓超级快充一样的融合端口设计。并且还具备5V3A、9V3A、12V3A、15V2.66A、20V2A五组固定电压档位，以及5.5-21V2A一组PPS电压档位。测得USB-A口支持UFCS、FCP、QC2.0快充协议。最后是实际充电表现，使用这款充电器给华为Mate 30充电，测得功率为9.26V 3.83A 35.48W，成功开启华为10V4A超级快充。给iQOO 10 Pro充电，测得功率为7.74V 2.98A 23.1W，成功开启UFCS融合快充。给苹果MacBook Pro充电，测得充电功率为20.1V 1.91A 38.39W，成功开启20V2A PD快充。看完了华为40W冰糖充电器的开箱和实际充电测试，下面就进行拆解，一起来看看这款充电器内部的设计和用料如何。首先撬开充电器输出侧面板，充电器内部灌胶填充，增强散热能力和耐候性。切开充电器外壳，取出内部PCBA模块，交流输入采用弹片接触通电。使用游标卡尺测得PCBA模块长度约为31.74mm。清理掉PCBA模块的灌封胶，算上平面变压器，整个PCBA模块共由四块PCB焊接组成。散热片通过焊接固定，塑料片穿过主板上的开槽，起到绝缘作用。充电器顶部一览，与变压器一体的塑料绝缘罩用于高低压隔离和支撑作用。PCBA模块底部焊接氮化镓合封芯片和反馈光耦，以及一颗同步整流控制器。PCBA模块输入端一览，左侧垂直小板为交流输入，小板上焊接贴片保险丝，共模电感，NTC热敏电阻和整流桥。小板背面可以看到贴片保险丝和整流桥，在整流桥下方是初级滤波电解电容。通过对PCBA模块的观察，华为这款充电器采用反激开关电源设计，宽电压输出，输出电压由协议芯片通过光耦控制调节，实现宽范围电压输出。由于接口物理限制为单口输出，可以看作为传统单口充电器。下面我们就从输入端开始了解各个器件的信息。输入端贴片保险丝来自华德电子，为2410LT系列延时保险丝，规格为3.15A 250V。NTC热敏电阻来自久尹，型号为JNR05S2R5M，直径为5mm，冷态电阻为2.5Ω，用于抑制充电器插入电源时的浪涌电流。共模电感采用漆包线和绝缘线绕制，外套热缩管绝缘，底部焊接绝缘支架。整流桥来自平伟，型号TMBFR310，规格为3A 1000V。高压滤波电容来自艾华，HS系列105℃耐热，其中一颗规格为400V10μF。氮化镓合封芯片来自杰华特，丝印JW81566A，采用DFN5*6封装，内部集成多模式反激控制器，氮化镓驱动器和氮化镓功率管，小巧高效率，将氮化镓性能优势充分发挥。为氮化镓合封芯片供电的滤波电容来自艾华，规格为100V4.7μF。变压器的绝缘塑料罩特写，固定在变压器磁芯上，起到初次级绝缘作用。根据PCB板上UL认证编号（E248779）查询，平面变压器由胜宏科技提供。EL1019光耦用于输出电压反馈调节，光耦上方印有HuntKey，表示充电器由航嘉代工。同步整流管来自威兆半导体，型号VSP004N10MS-G，是一颗耐压100V的NMOS，导阻为3.8mΩ，采用PDFN5060X封装。威兆半导体 VSP004N10MS-G 详细资料。输出滤波电容来自PolyCap柏瑞凯，为RQ系列125℃耐热固态电容，规格为560μF 25V。输出小板正面焊接一颗滤波电容，USB-A母座，VBUS开关管和电流取样电阻，USB-C母座焊接在USB-A母座底部。输出小板背面特写，焊接一颗VBUS开关管和一颗协议芯片，USB-A和USB-C母座均为过孔焊接固定。协议芯片来自易冲半导体，型号CPS8841，是一款高度集成的USB PD3.0协议芯片，集成PPS快充，并支持UFCS融合快充和华为SCP快充等充电协议。芯片内部集成恒压恒流控制，支持I2C通信，3个GPIO引脚的加入，使用更加灵活。CPS8841采用QFN4x4封装，输入电压范围3-22V，易冲 CPS8841 集成VCONN电源，可识别E-Marker线缆，支持可配置线缆阻抗补偿，内部集成NMOS驱动，可使用NMOS作为VBUS开关管。芯片内置可编程的过压，过流以及过热保护等，功能十分全面。输出滤波电容来自PolyCap柏瑞凯，为RQ系列125℃耐热固态电容，规格为100μF 25V。用于USB-C接口的VBUS开关管来自威兆半导体，型号VS3618BE，是一颗耐压30V的NMOS，导阻为5.2mΩ，采用PDFN3333封装。在VBUS开关管右侧焊接一颗热敏电阻，用于检测充电器内部温度，进行过热保护功能。华为推出的这款40W冰糖全能充电器采用1A1C双接口，支持UFCS融合快充，华为SCP快充，PD和PPS等快充协议，对新老设备都有良好的兼容性，充电器采用白色外壳设计，体积小巧。实测对安卓手机的快充兼容性相当好，能开启UFCS快充，同时还能为笔记本电脑充电，性能强悍。充电头网通过拆解了解到，华为这款冰糖全能充电器内部灌胶处理，提升散热性能和耐候性。充电器采用四块PCB焊接组成，充分利用内部空间，发热元件位置粘贴散热片进行散热。内部开关电源方案来自杰华特，采用定制的氮化镓合封方案。同步整流管来自威兆半导体，协议芯片来自易冲半导体。高压滤波电容来自艾华，输出滤波电容来自柏瑞凯，内部用料均为一线品牌。
