拆解报告：魅族PANDAER 40W双USB-C氮化镓充电器

前言

魅族旗下的PANDAER品牌推出了一款小电视造型的40W双口充电器，支持超感稳连和超感智能分配技术，搭配四色智能指示灯和手机级温控，支持六重安全防护，功能十分到位。充电器内置GaN技术，体积小巧且高效，折叠插脚便于收纳和携带。

这款充电器内置的四色指示灯，可以以不同颜色指示充电器的状态，更加有趣。下面充电头网就带来PANDAER这款充电器的拆解，一起来看看内部设计。

此前充电头网还拆解过魅族PANDAER 65W 2C1A氮化镓充电器，欢迎查阅。

魅族PANDAER 40W充电器开箱

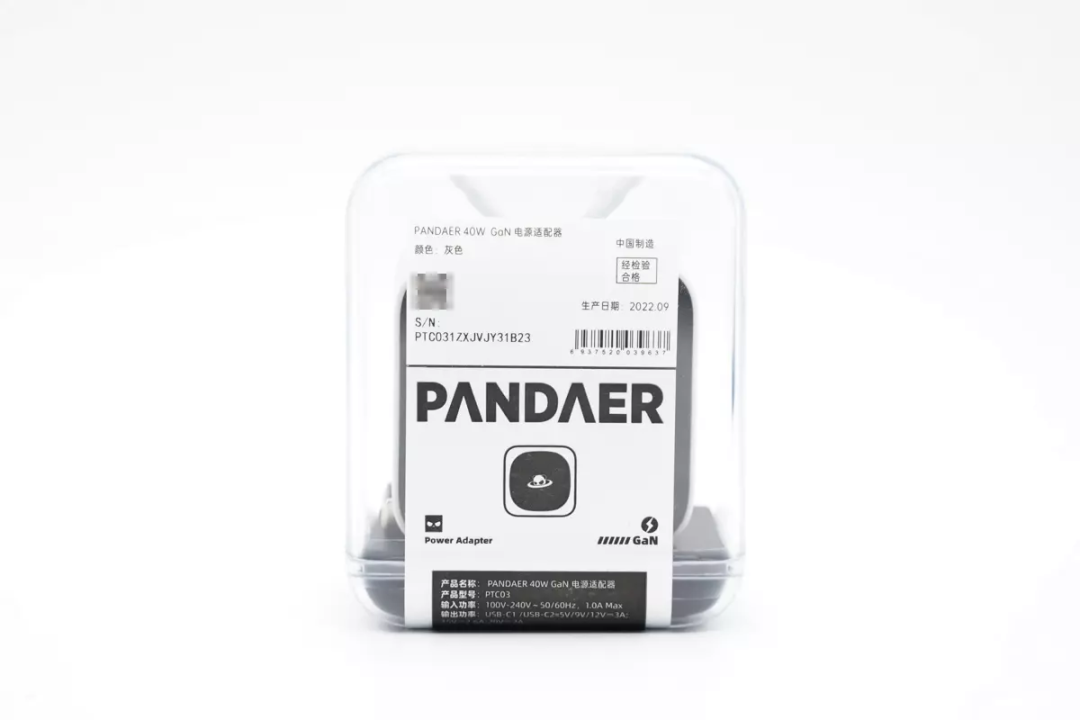

充电器采用全透明塑料盒包装，并贴有封条固定，封条上印有PANDAER品牌以及充电器参数。

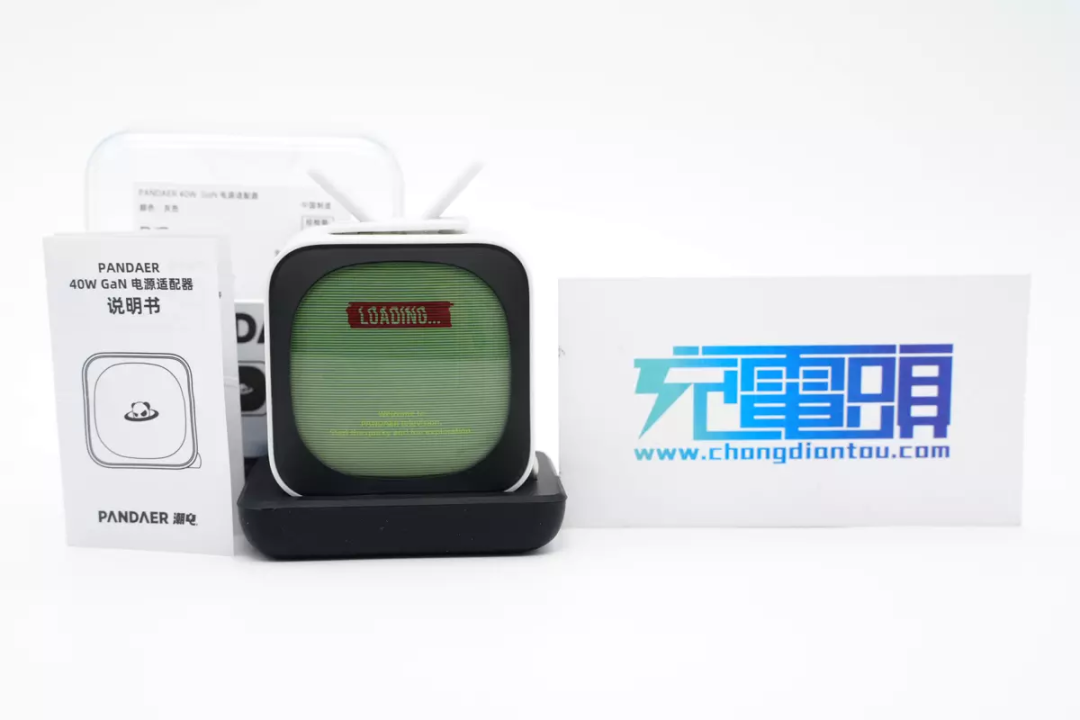

包装内含充电器和使用说明书。

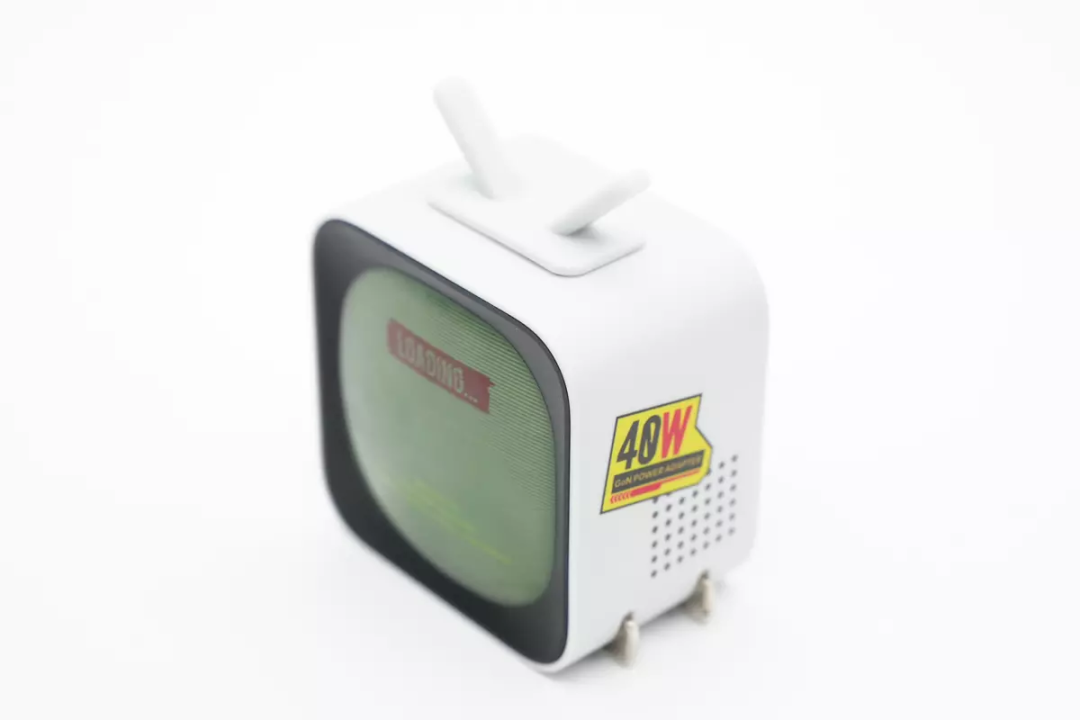

魅族PANDAER 40W氮化镓充电器基于经典小电视外观设计，顶部有小天线装饰件，不仅形象而且可以保护USB-C接口防尘，整体小巧精致。

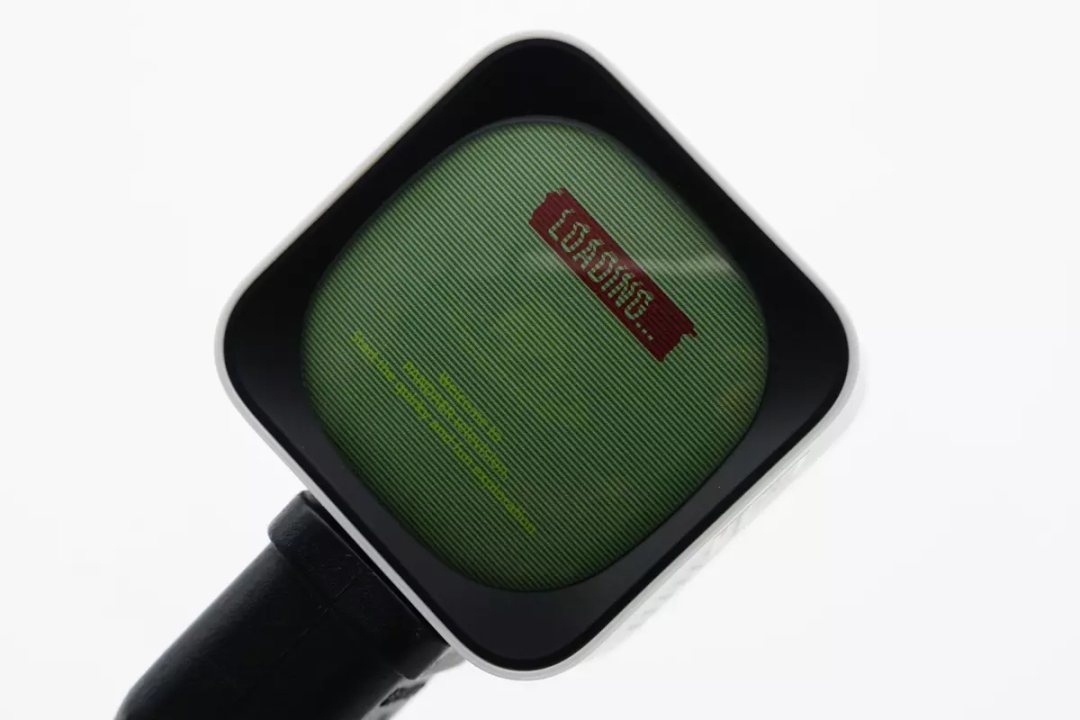

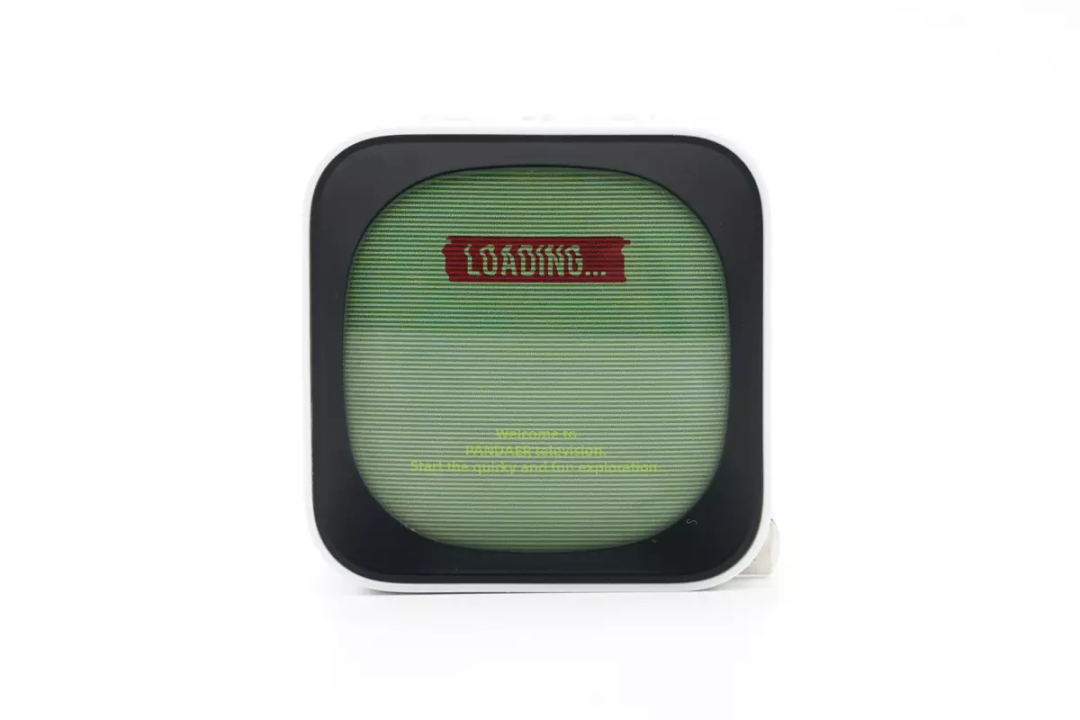

机身正面为“电视屏幕”设计，采用IML工艺处理，细腻耐磨不掉色。屏幕上还有LOADING等字样设计。

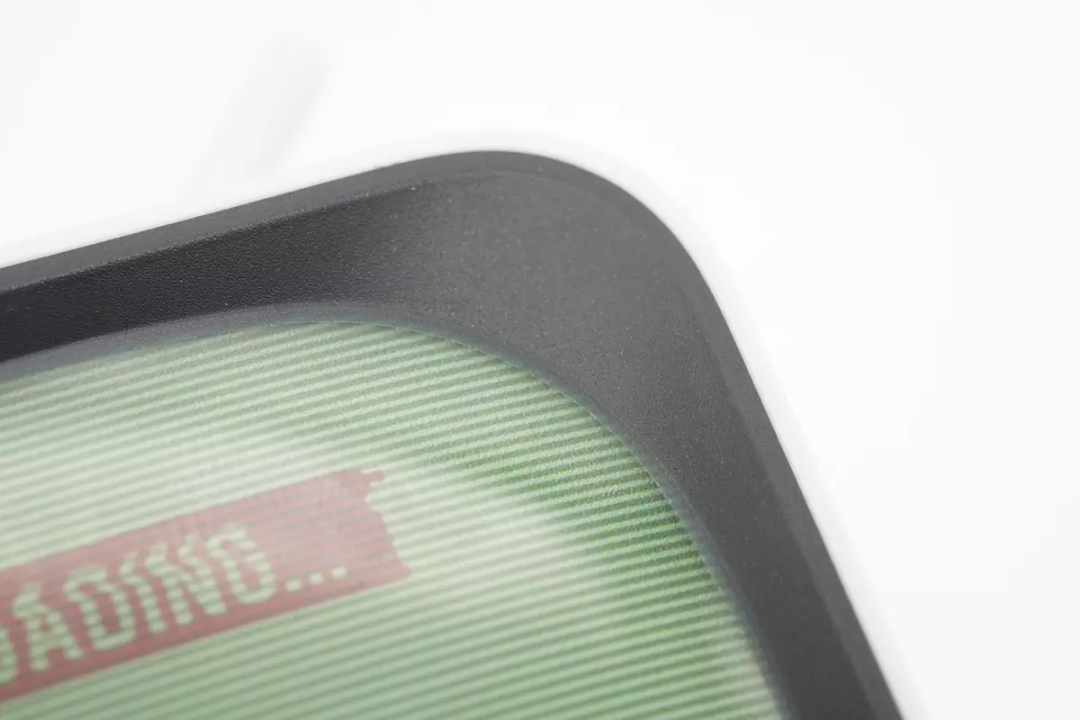

边缘黑色外壳磨砂处理。

充电器侧身以及背面分别为白色、黑色外壳，并同样做了丰富设计。

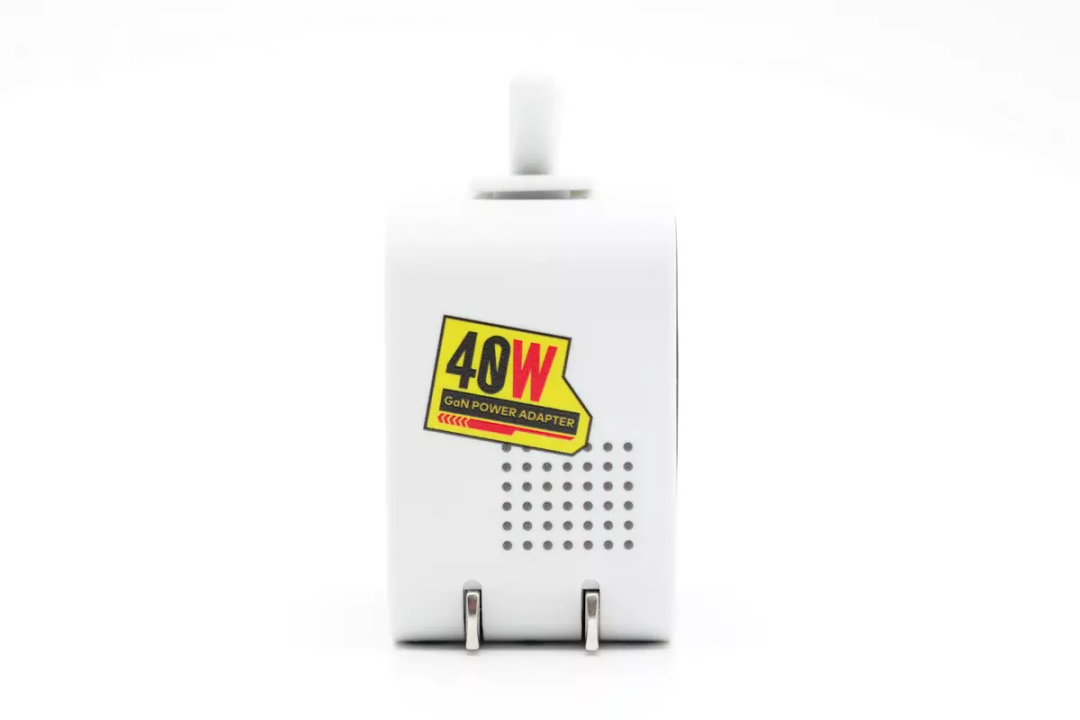

机身一侧印有40W快充标识以及代表圆孔的黑色圆点。

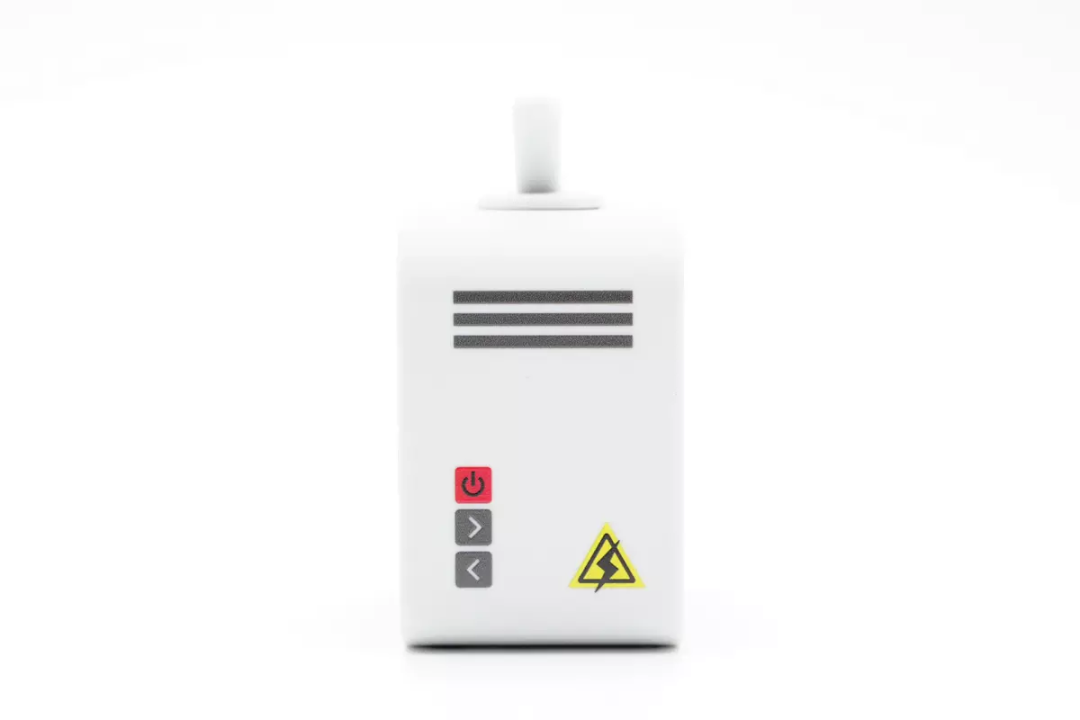

另一侧设计有开关键、左右频道切换键以及注意提示标识。

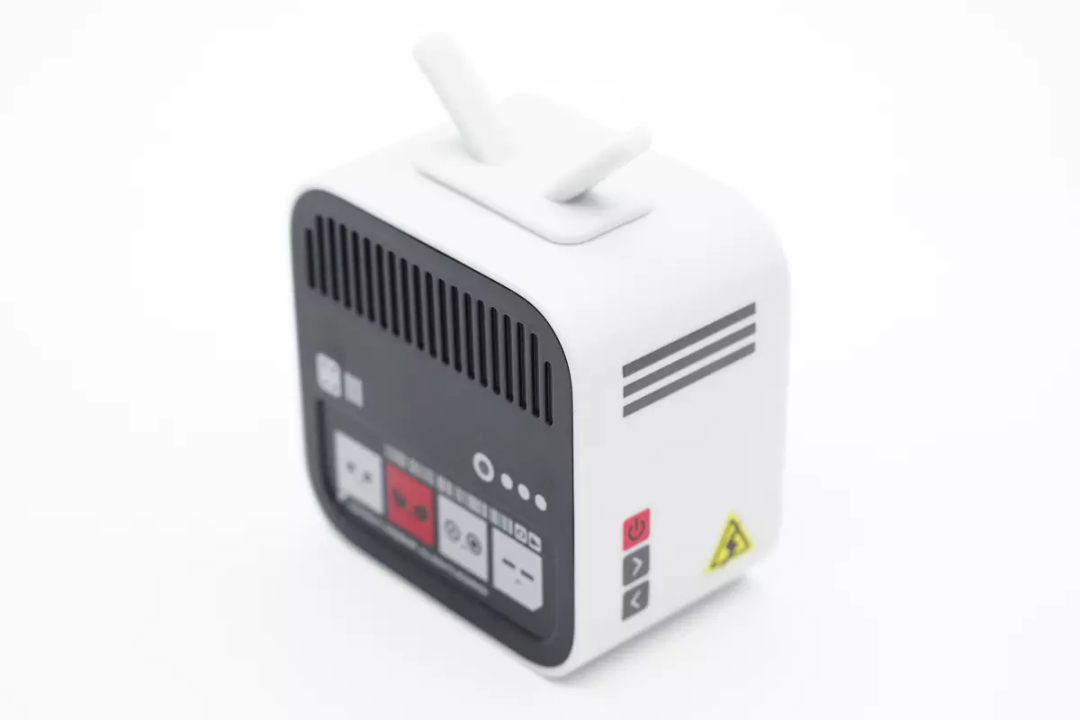

机身背面还有不同表情图案等，上方竖直凹槽相当于散热孔。

充电器配备可折叠国标插脚，方便携带，而且将插脚设计底部，充电时这款“电视”姿势也是正的，细节讲究。

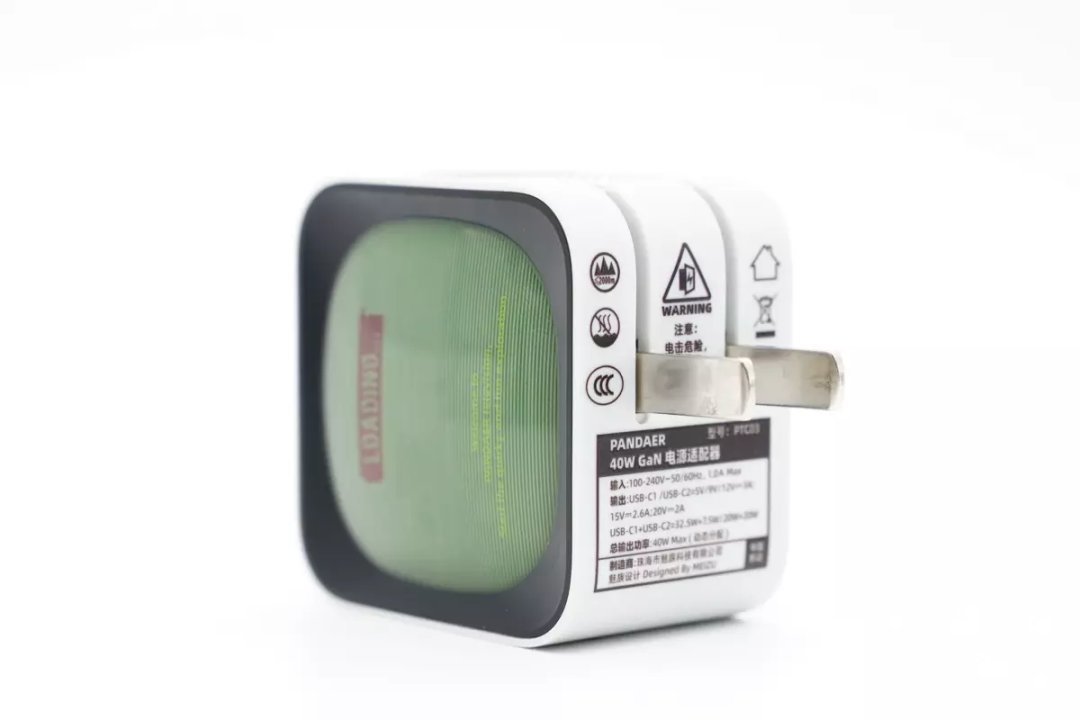

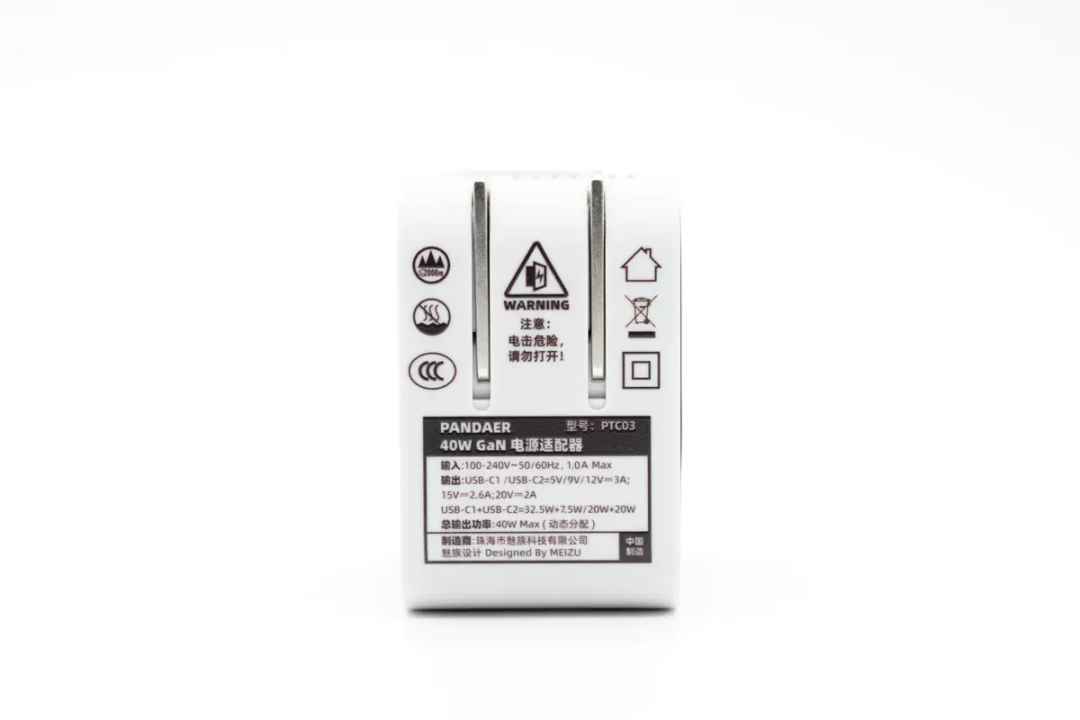

插脚同侧外壳上印有充电器参数

型号：PTC03

输入：100-240V~50/60Hz 1.0A

USB-C1/C2输出：5V3A、9V3A、12V3A、15V2.6A、20V2A

USB-C1+USB-C2：32.5W+7.5W/20W+20W

总输出功率：40W Max（动态分配）

制造商：珠海市魅族科技有限公司

充电器通过了CCC认证。

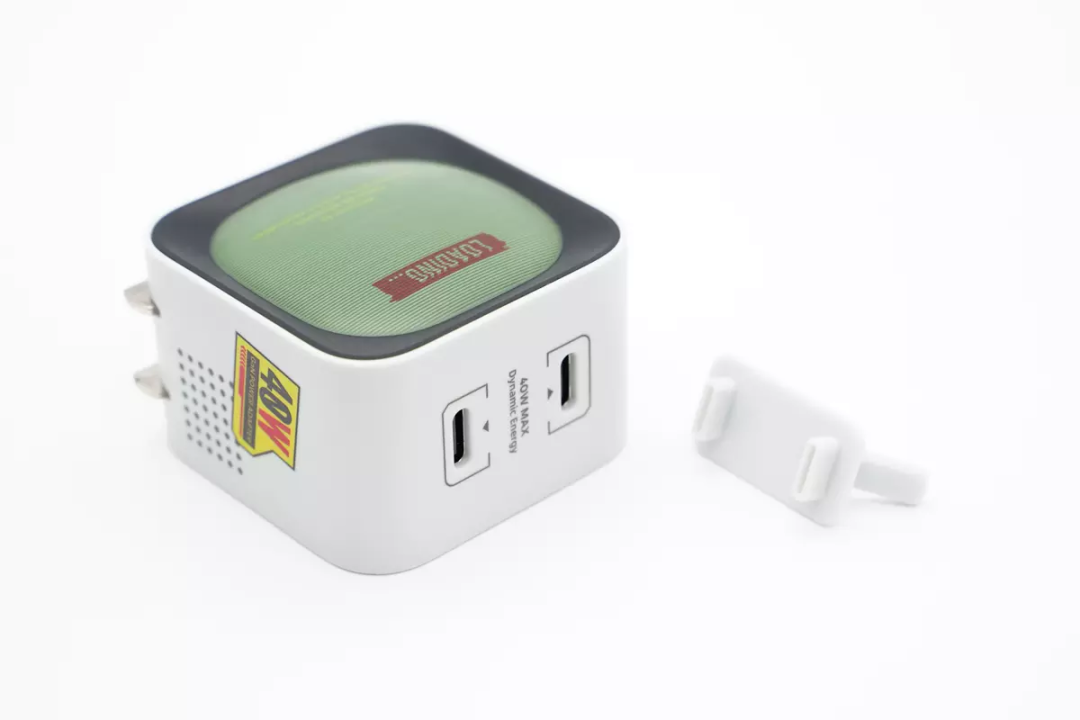

取下顶部的小天线装饰件。

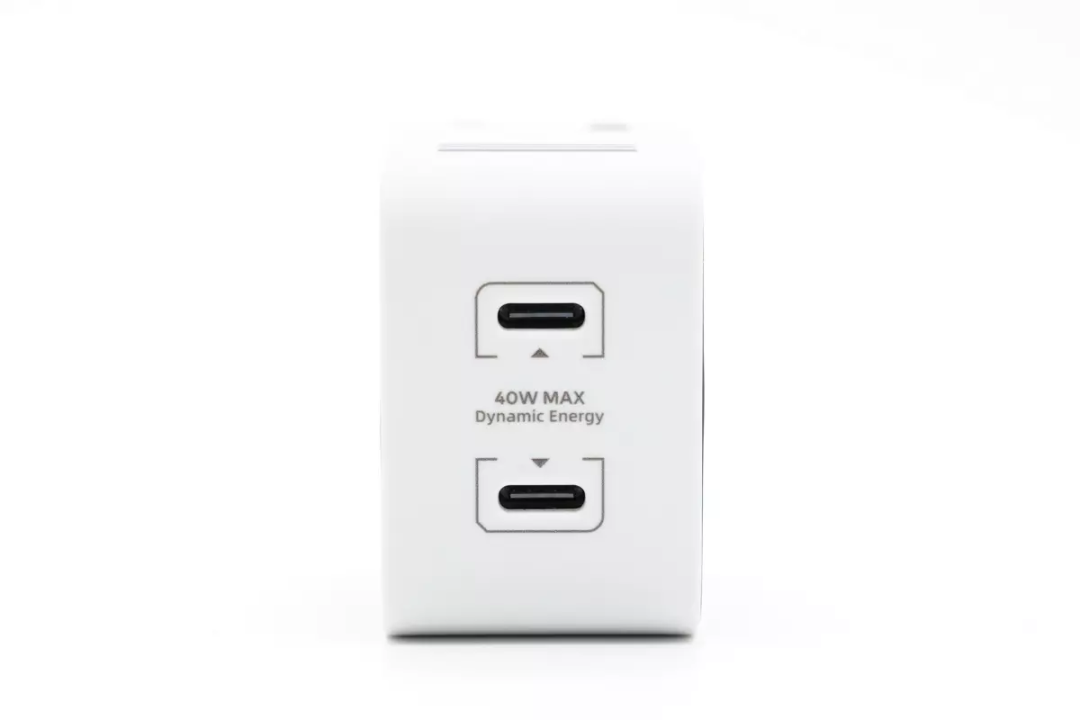

机身顶部配备时下热门双USB-C接口，均为黑色胶芯。

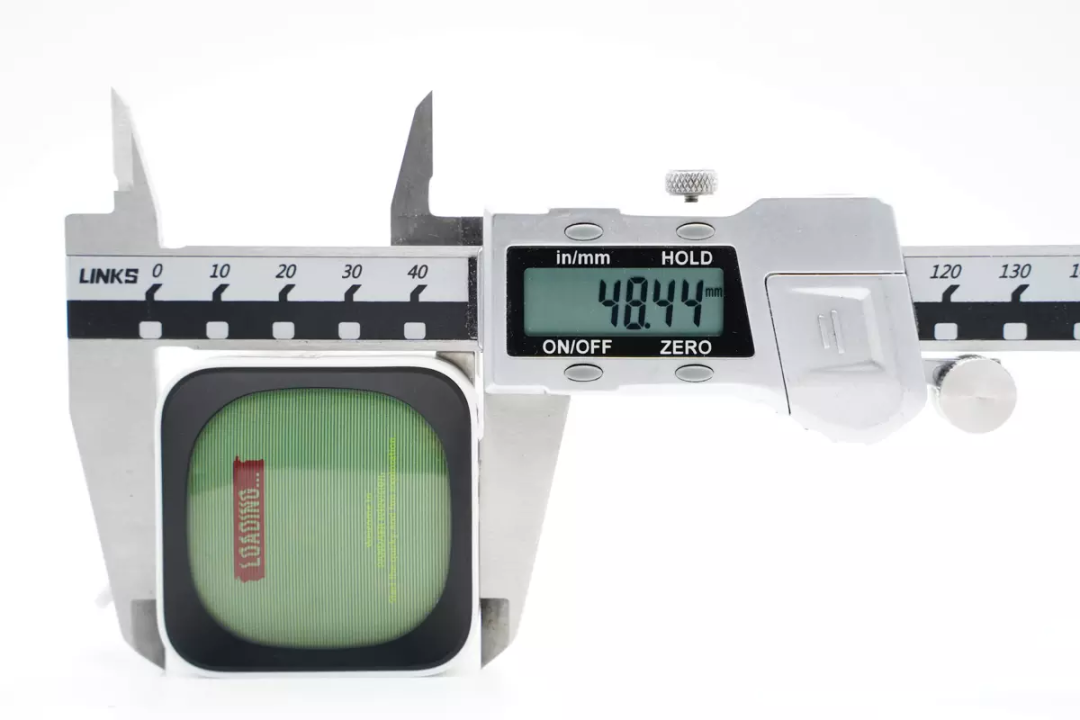

测得充电器机身高度为48.44mm。

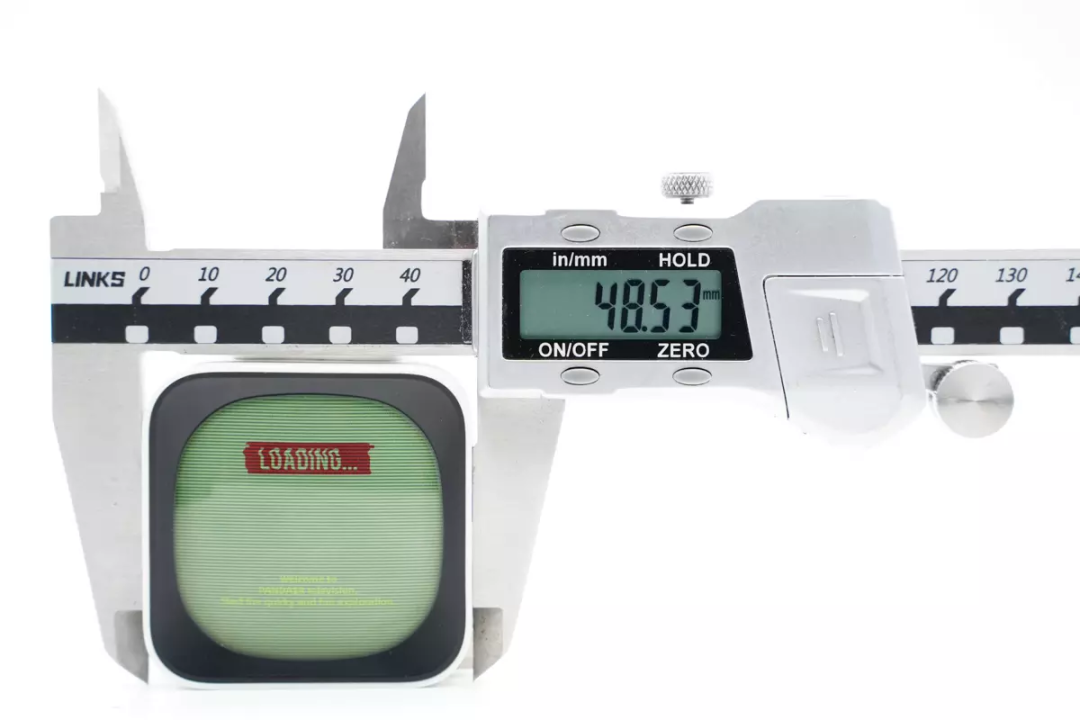

宽度为48.53mm。

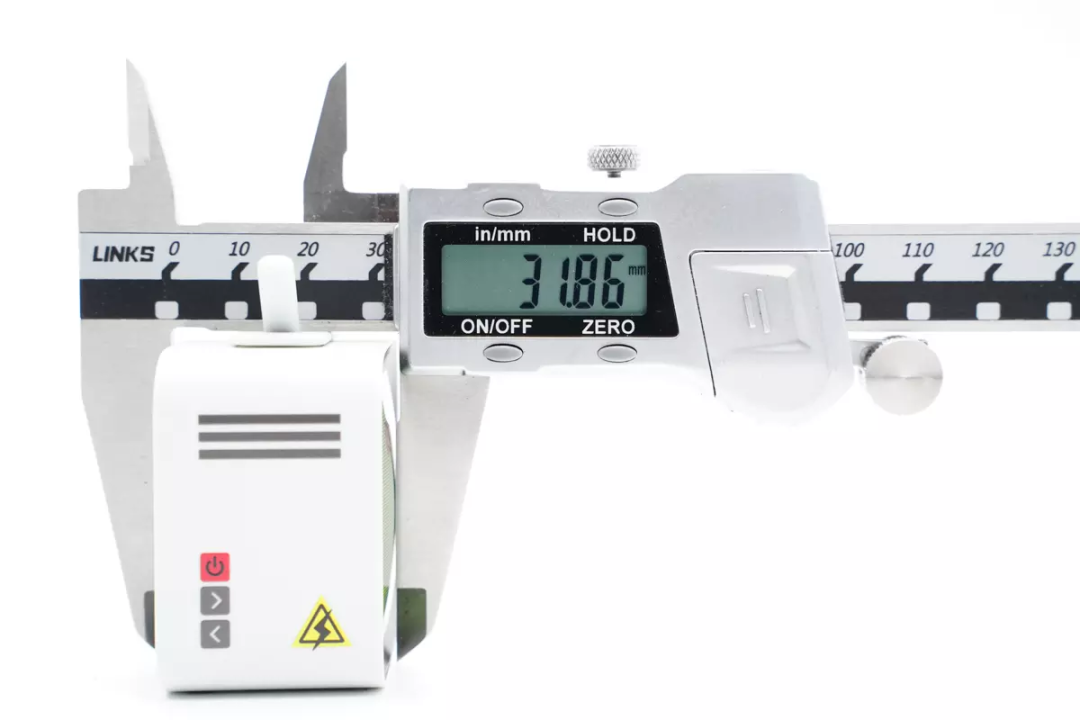

厚度为31.86mm。

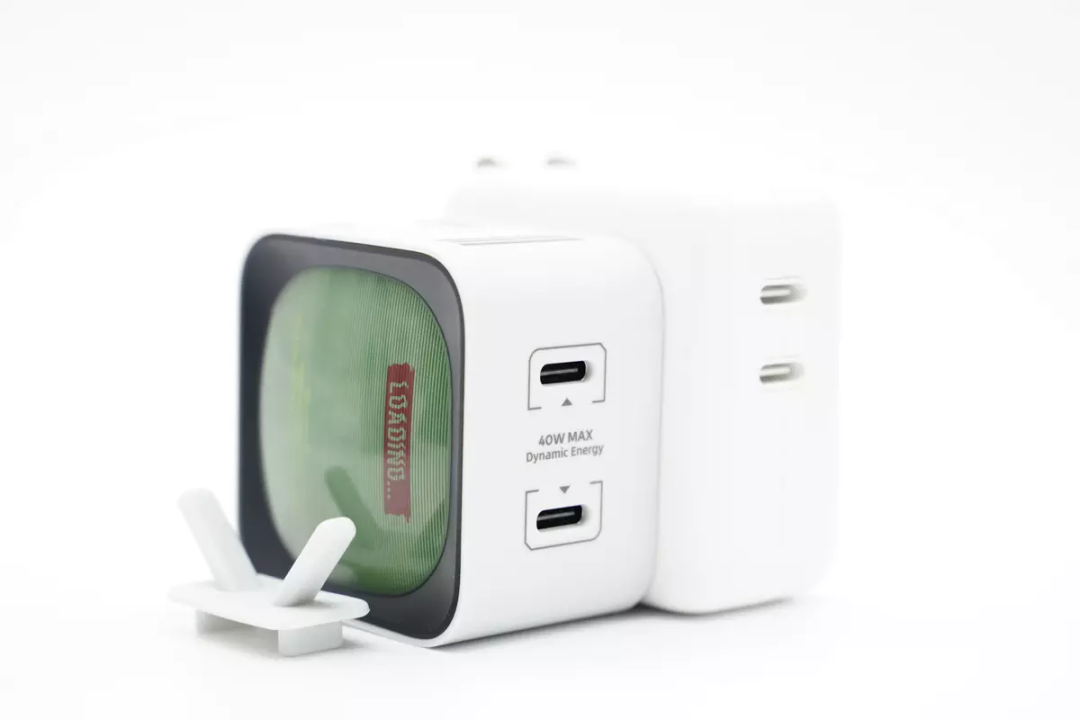

和苹果35W充电器对比，整体稍小一圈。

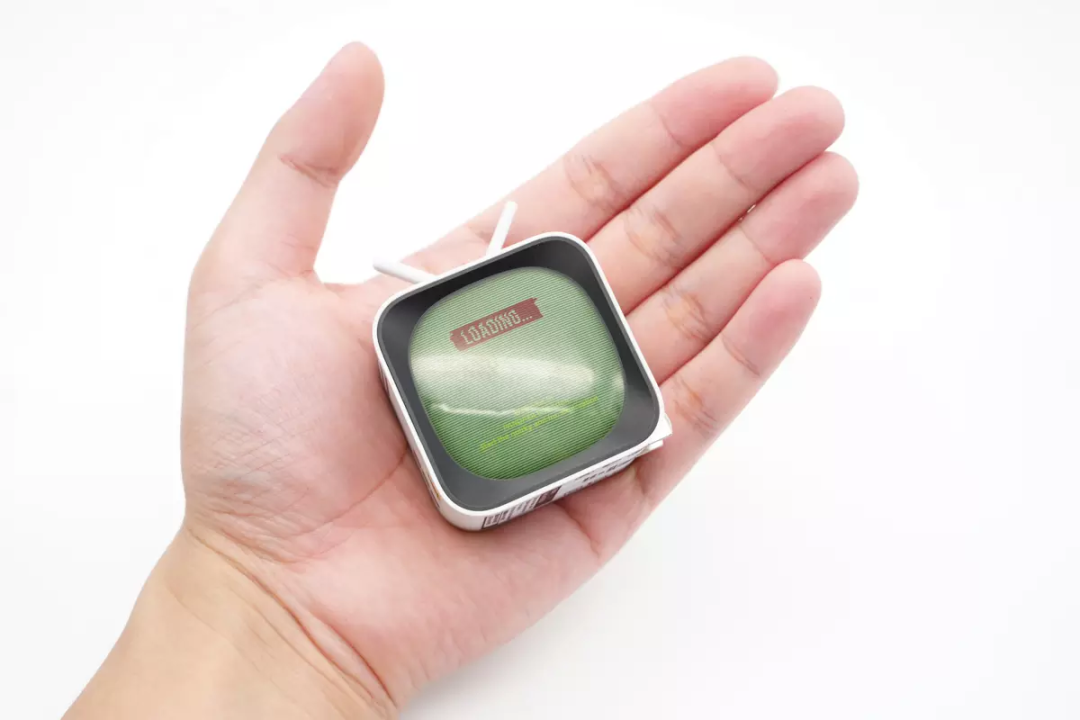

拿在手上的大小直观感受。

另外测得充电器净重约为88g。

接通电源，内置指示灯亮起，“屏幕”中心会显示魅族PANDAER 奇趣图案，黄、蓝、红、绿四种颜色分别代表待载、单口工作/双口非快充、单口快充、双口快充四种工作状态。

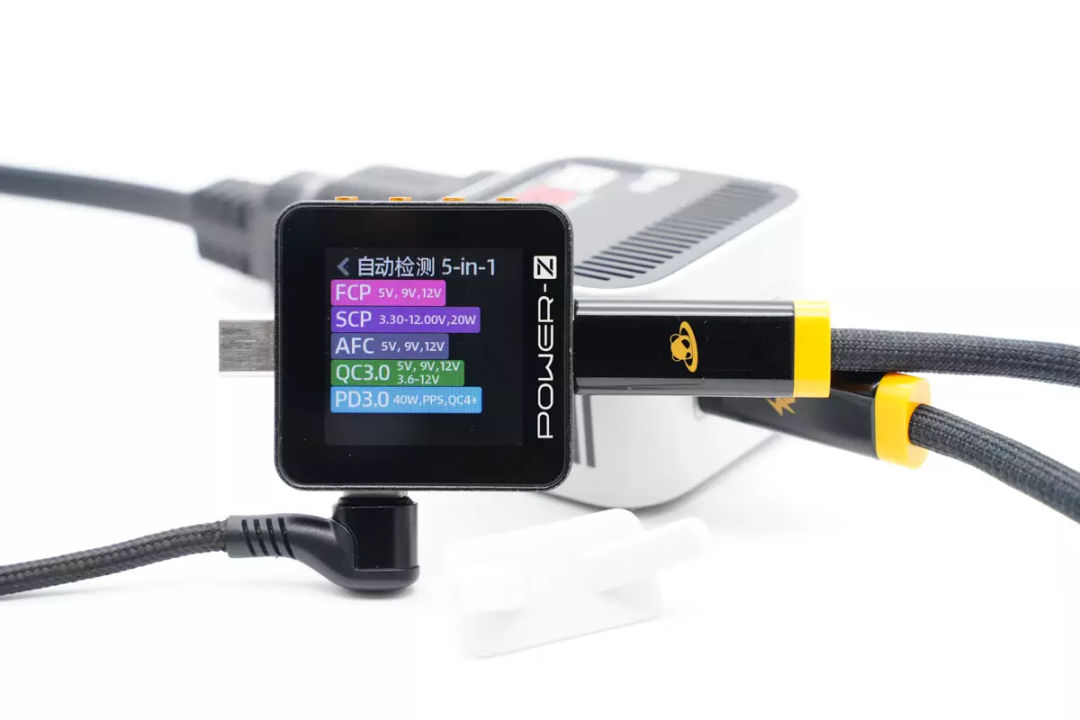

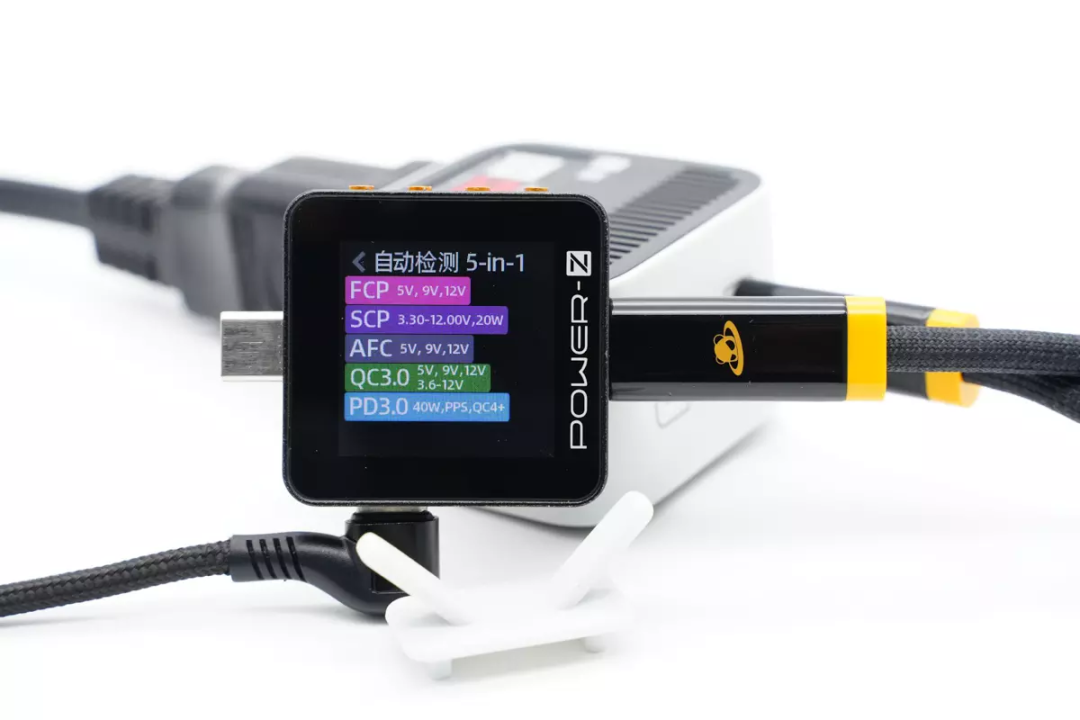

使用ChargerLAB POWER-Z KM002C测得其中一个USB-C口支持FCP、SCP、AFC、QC3.0、PD3.0、PPS、QC4+快充协议。

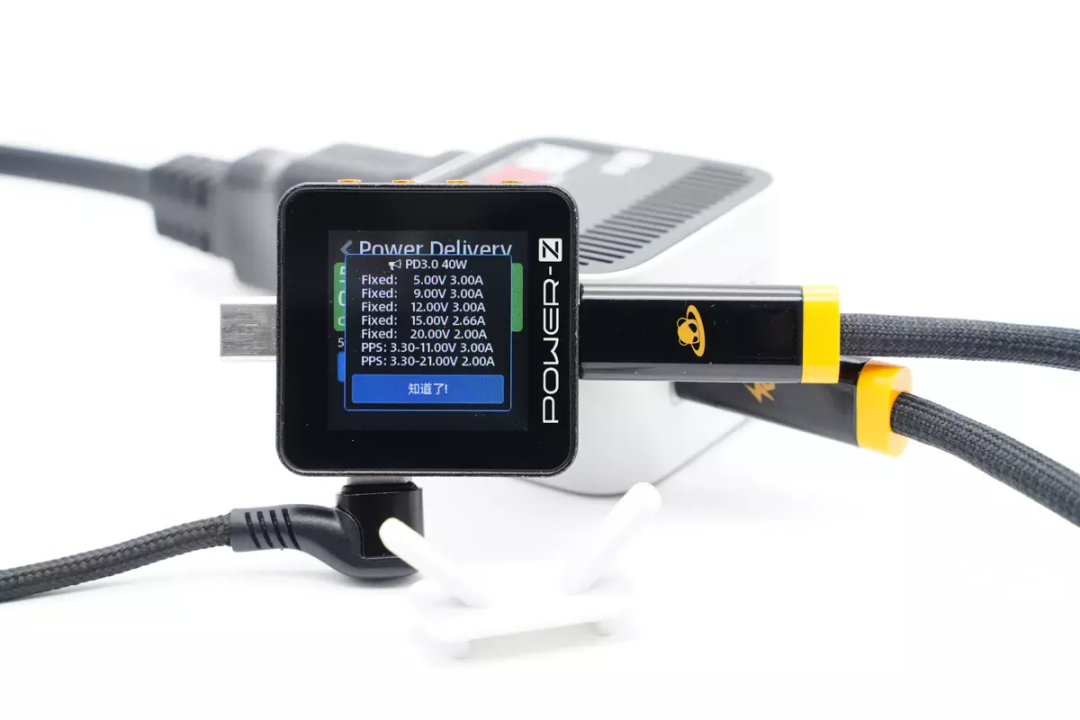

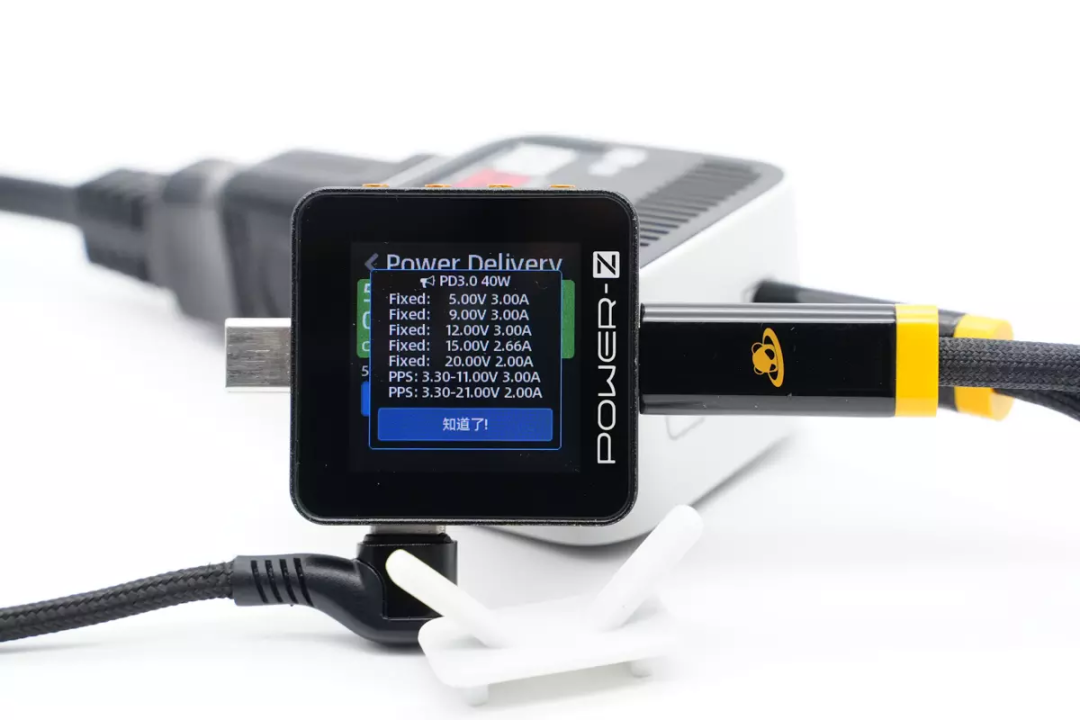

此外PDO报文显示C口还具备5V3A、9V3A、12V3A、15V2.66A、20V2A五组固定电压档位，以及3.3-11V3A、3.3-21V2A两组PPS电压档位。

测得另一个C口兼容协议完全相同。

两个C口的PDO报文也完全一样，即这两个C口单口输出性能一样，支持功率盲插，日常使用十分方便。

魅族PANDAER 40W充电器拆解

在对魅族这款充电器进行开箱和测试后，下面就进行拆解，一起来看看内部的设计。

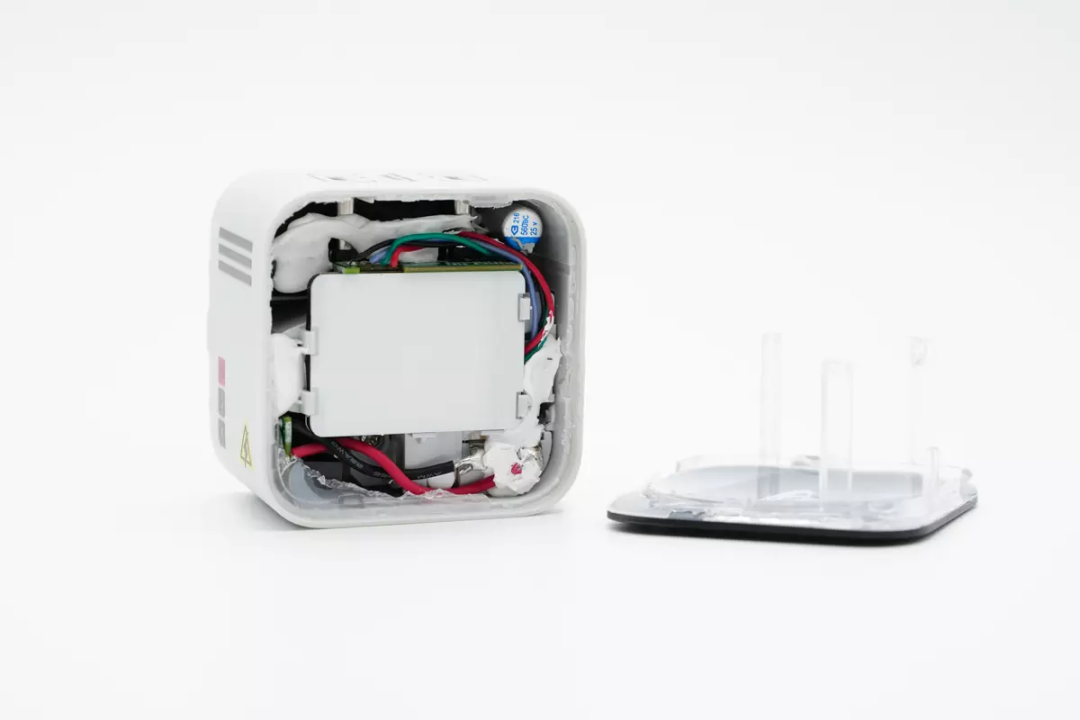

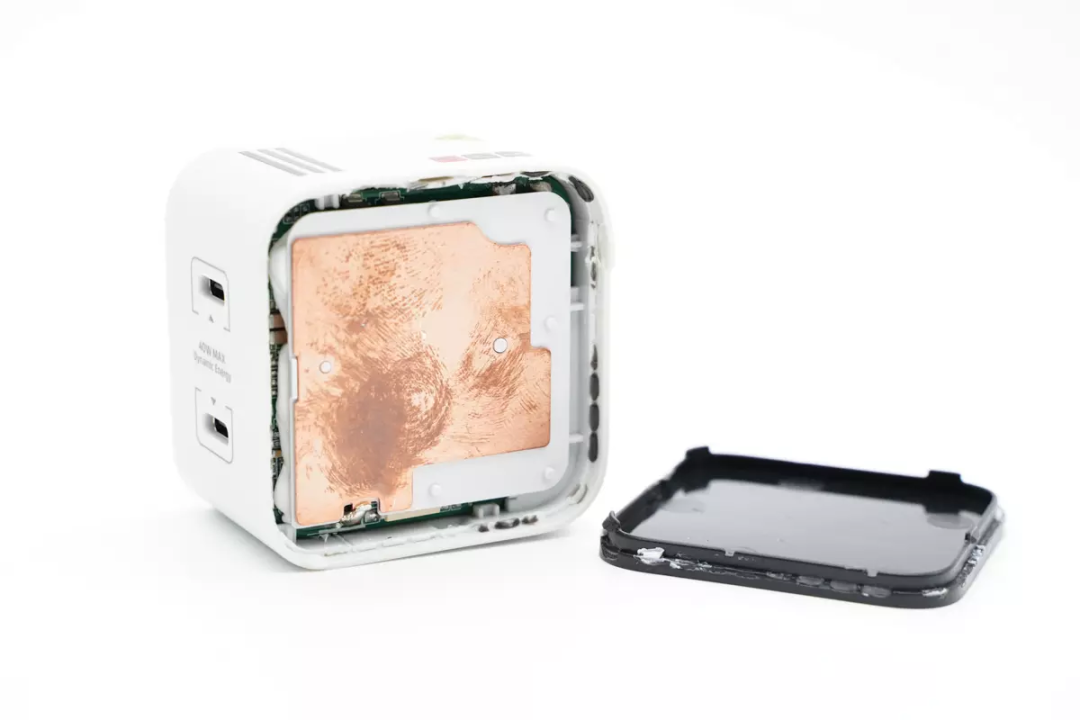

沿充电器背面黑色面板边缘拆下面板，内部为PCBA模块背面，焊接固定纯铜散热片。

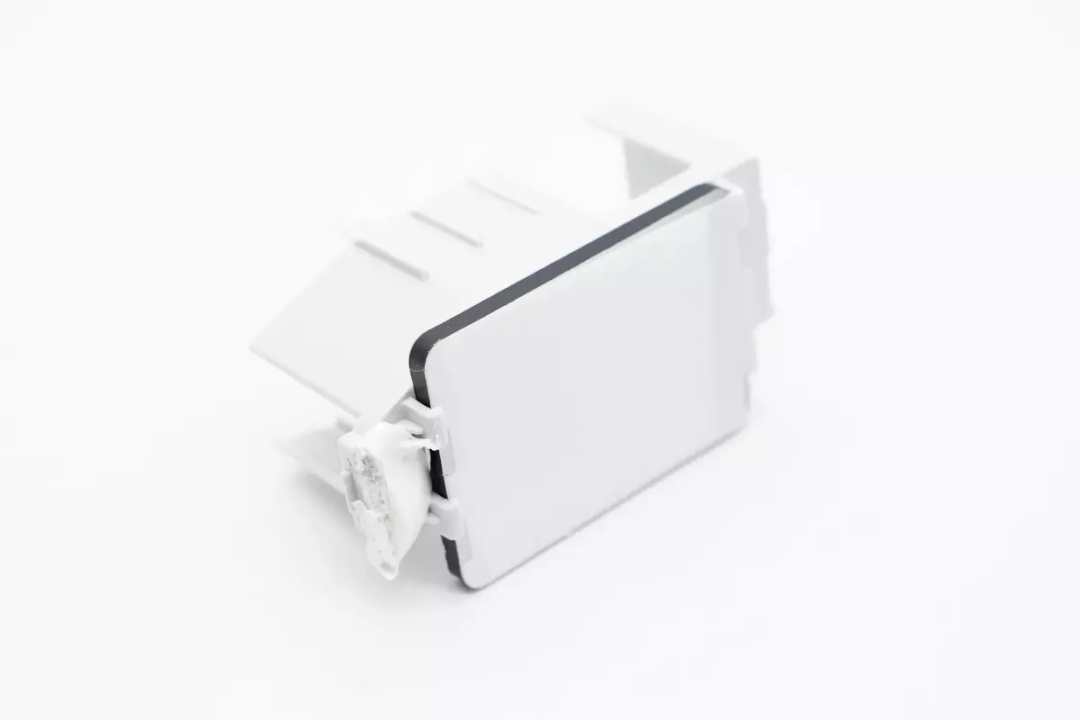

另一面面板为透光结构，内部为LED灯板。

内部LED灯板特写，通过导线焊接连接，充电器内部打胶固定。

散热片通过焊接连接。

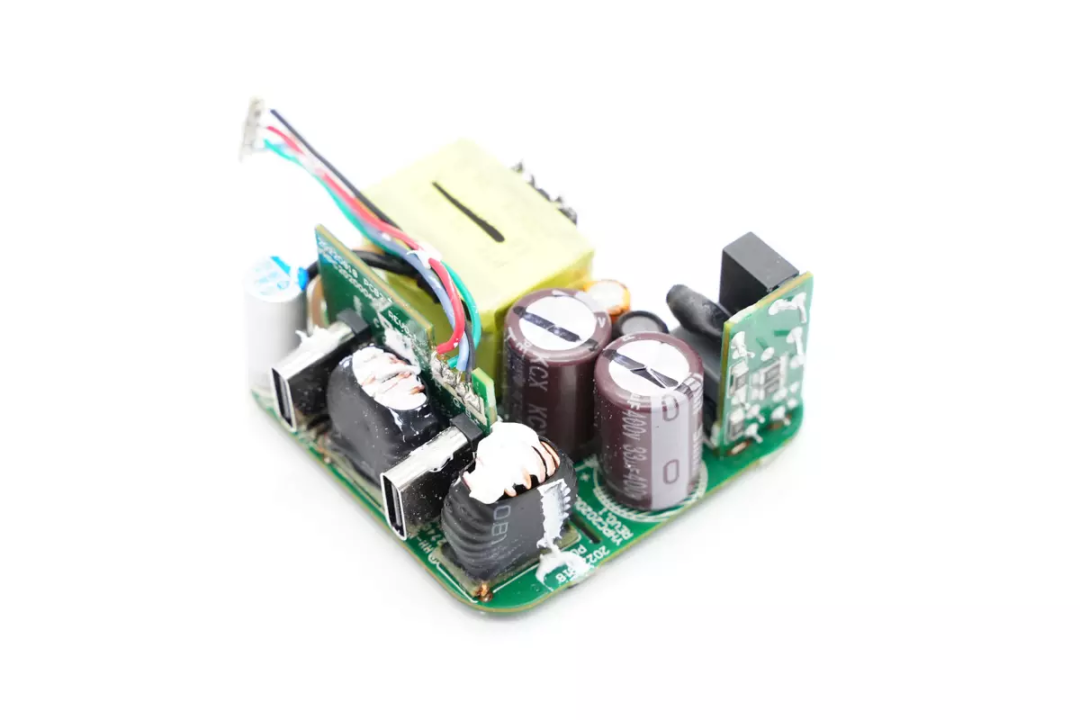

取出内部PCBA模块，PCBA模块供电采用导线焊接连接，LED灯板也通过导线焊接连接。

LED灯板还起到初次级隔离作用。

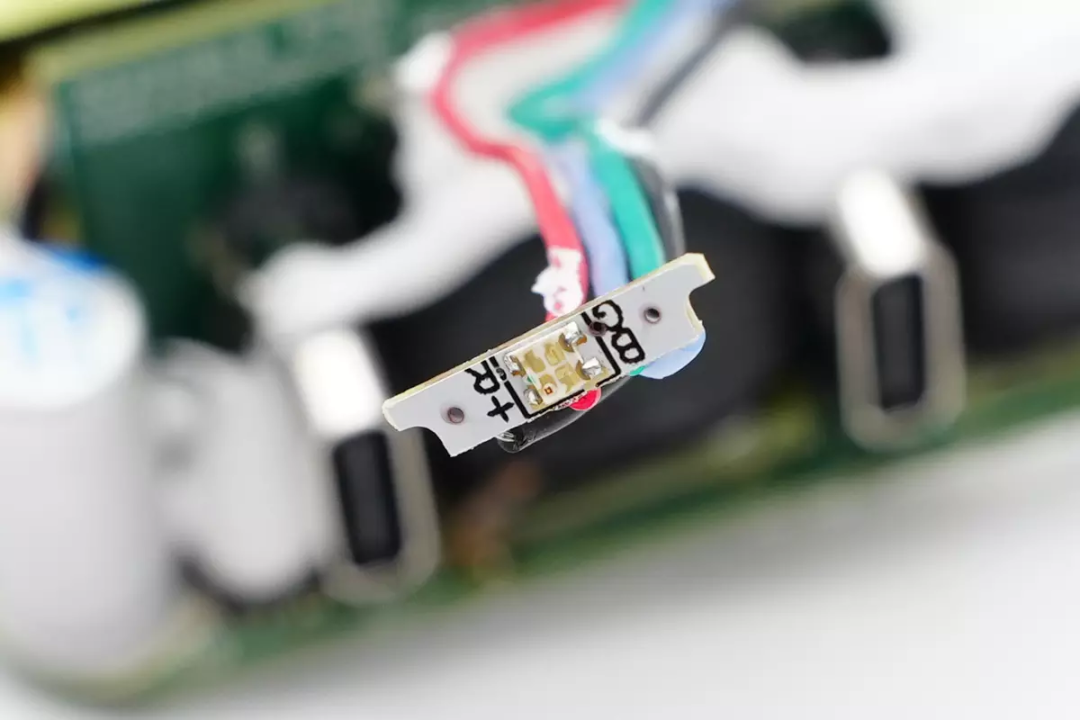

RGB LED焊接在一块小板上，红、绿、蓝三色分别对应指示灯的三个颜色。

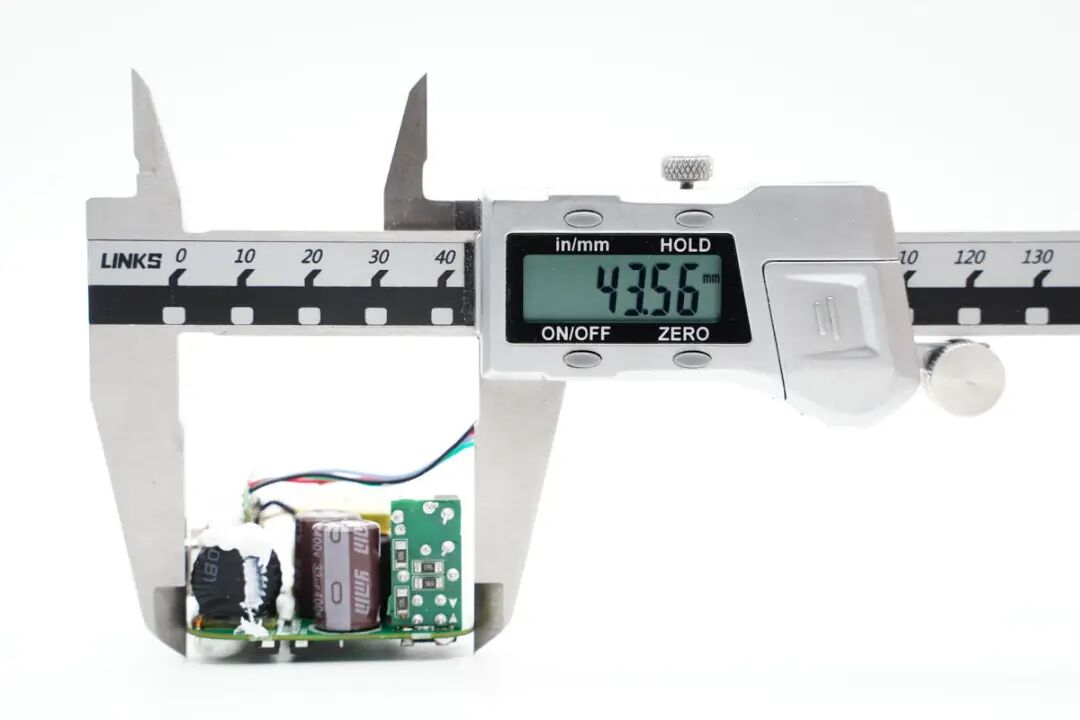

使用游标卡尺测得PCBA模块长度约为43.56mm。

PCBA模块宽度约为43.34mm。

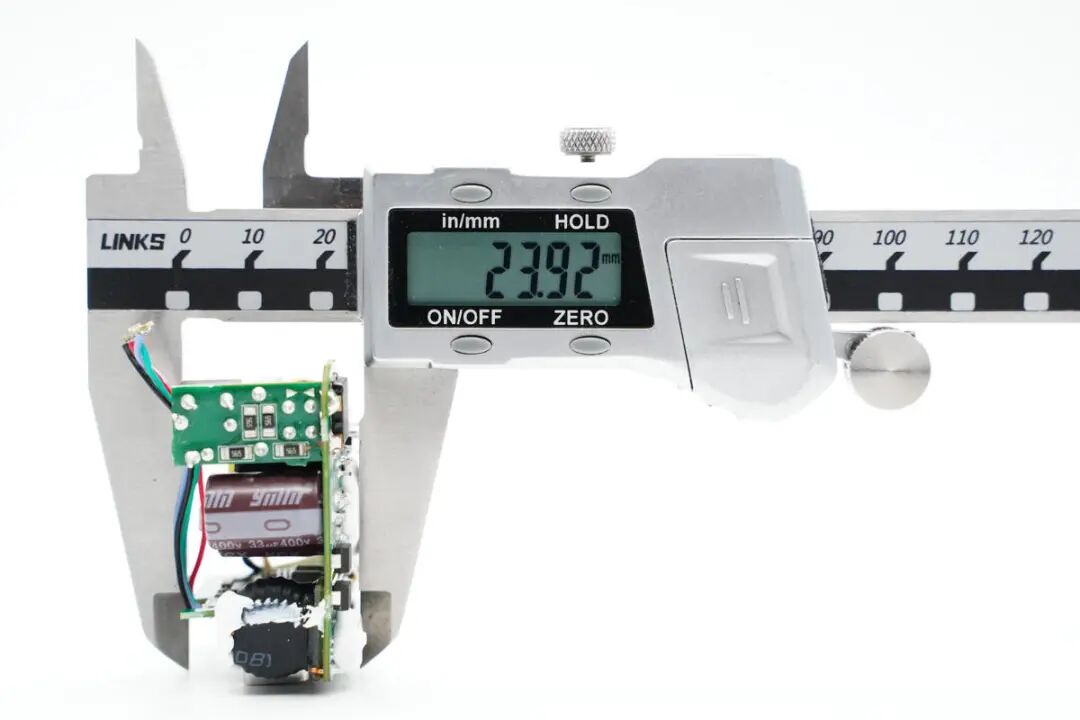

PCBA模块厚度约为23.92mm。

充电器PCBA模块输入端焊接一块小板，小板上焊接保险丝，NTC热敏电阻以及EMI电路。

在输出侧也焊接一块小板，小板上焊接USB-C母座和RGB LED指示灯。

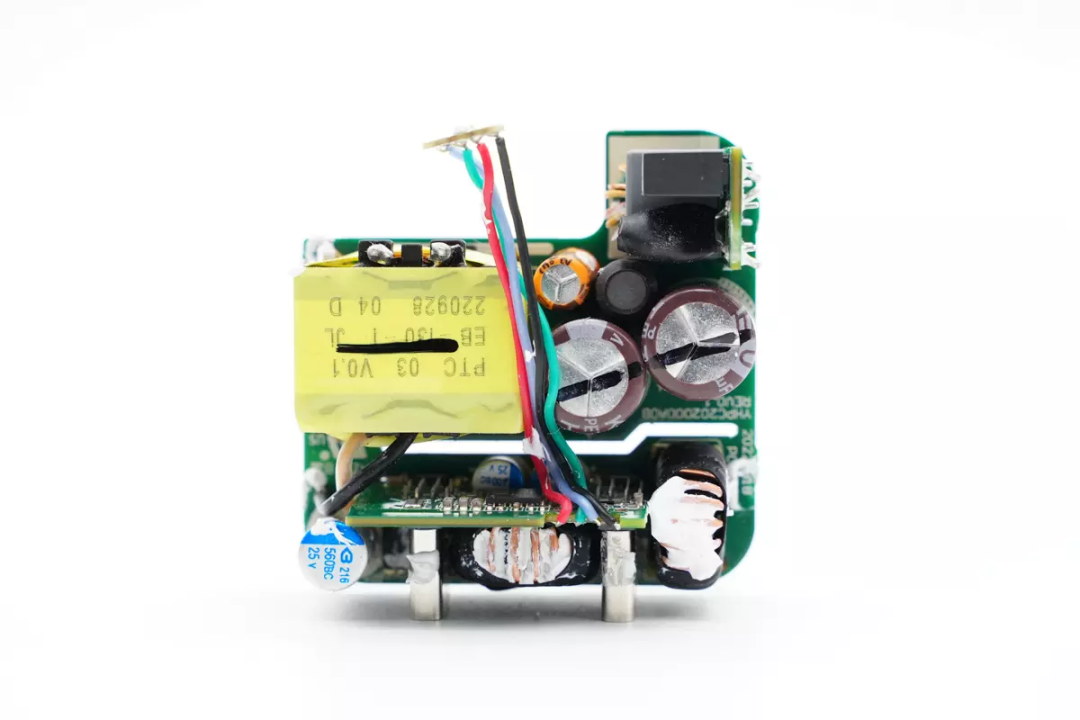

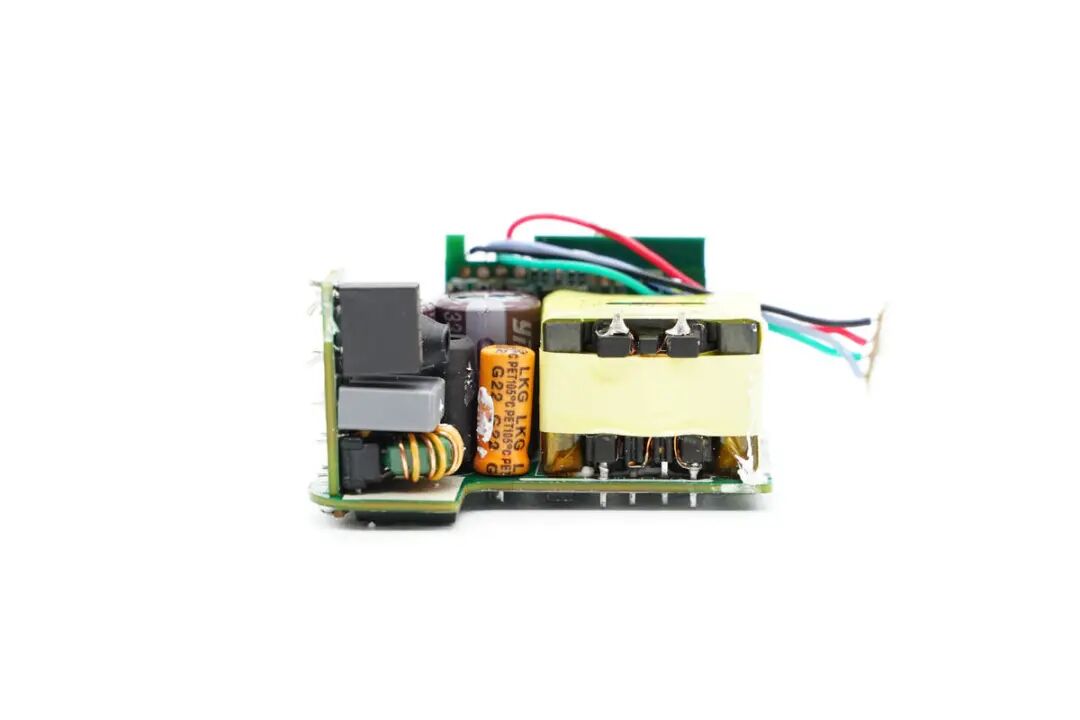

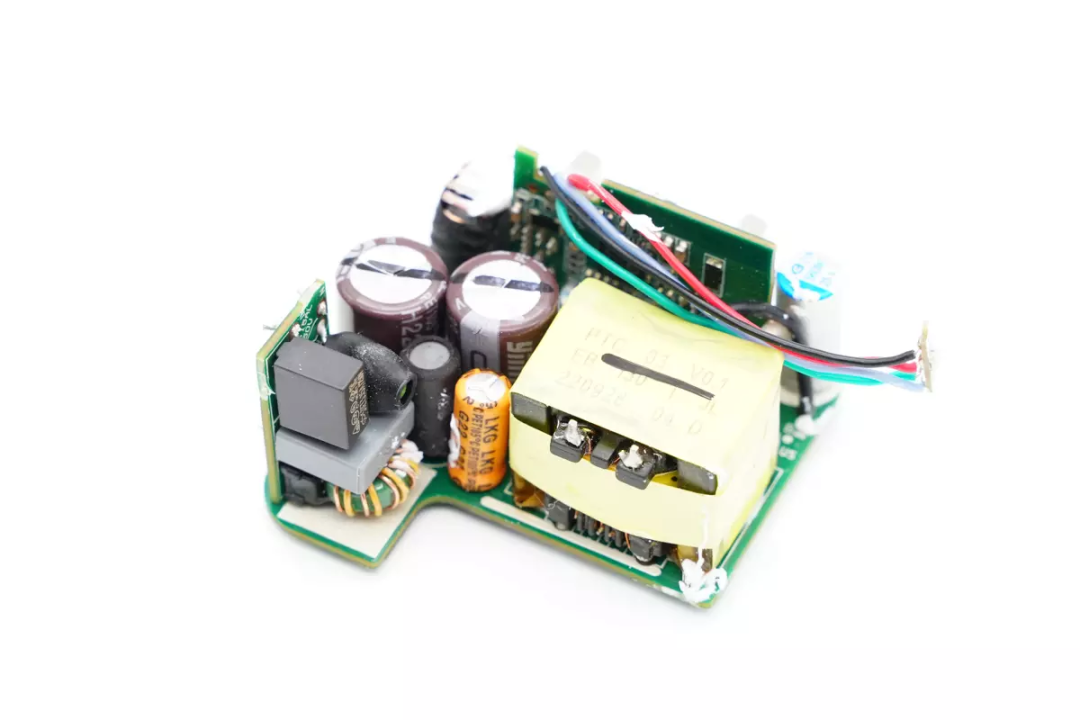

PCBA模块正面一览，左上角为变压器，右侧为初级滤波电容，在隔离开槽下面是次级协议小板，焊接协议芯片和USB-C母座，在小板下面是次级输出滤波电容。

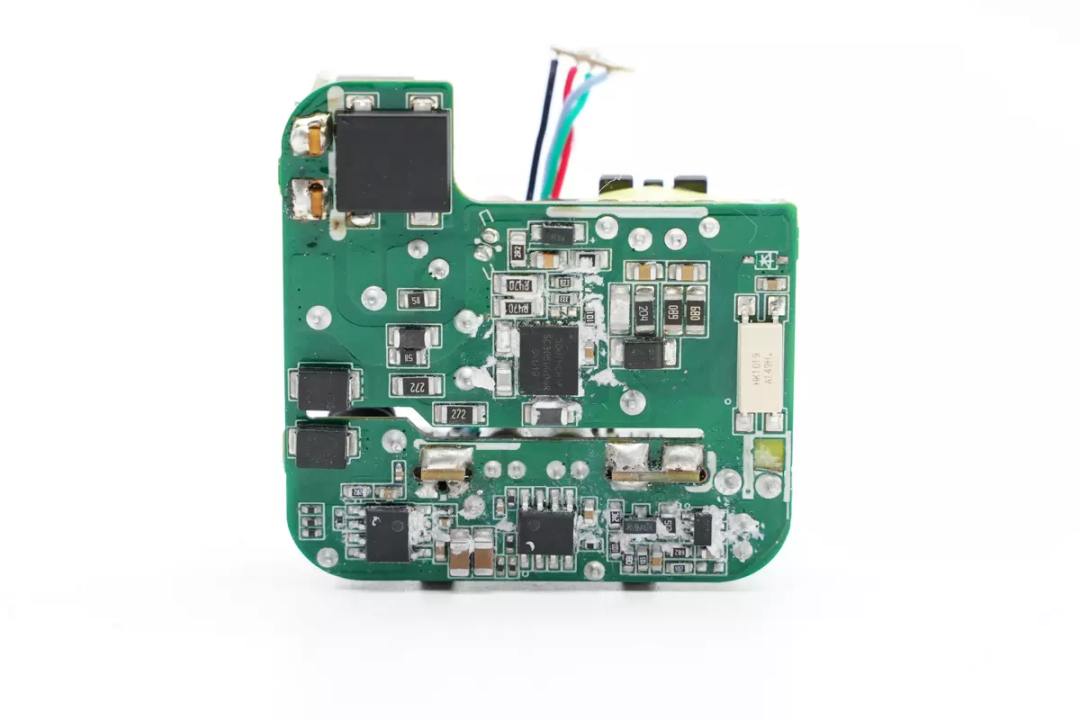

PCBA模块背面焊接整流桥，氮化镓合封芯片，贴片Y电容，两颗同步降压转换器，同步整流控制器和贴片光耦。

通过对充电器PCBA模块的观察发现，魅族PANDAER这款40W双口氮化镓充电器采用高频QR开关电源设计，采用南芯科技合封氮化镓芯片以及同步整流控制器，固定电压输出。输出采用二次同步降压电路，实现双C口40W功率盲插和功率自动分配功能。下面我们就从输入端开始了解整个充电器的设计和用料。

充电器交流输入端垂直焊接一块小板。

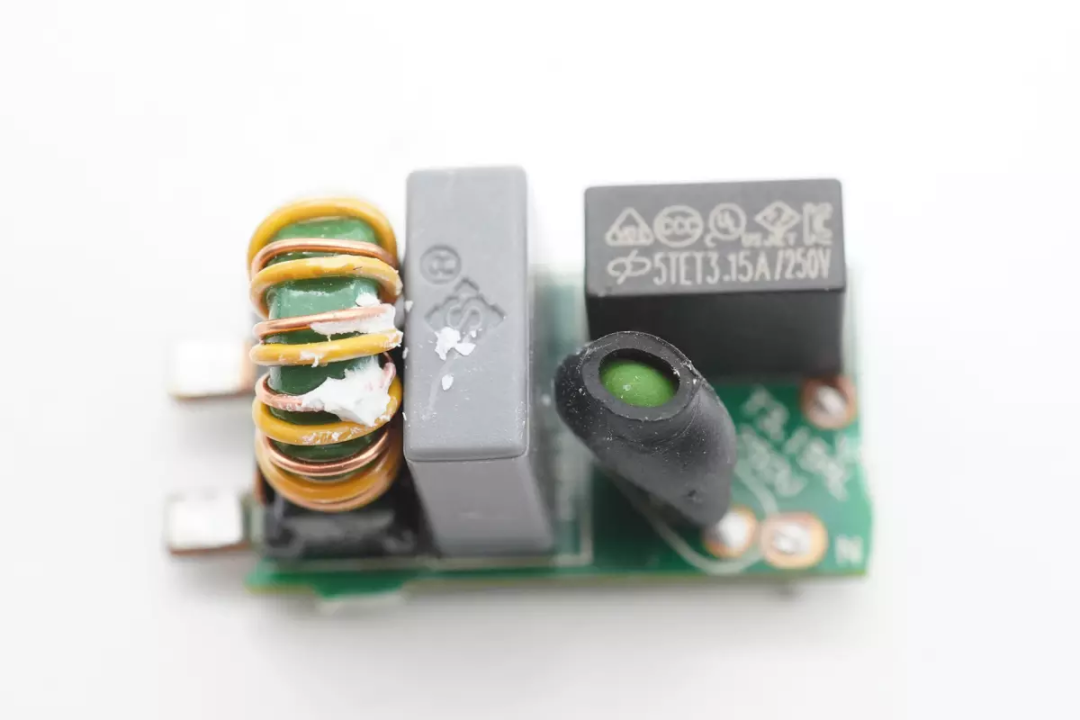

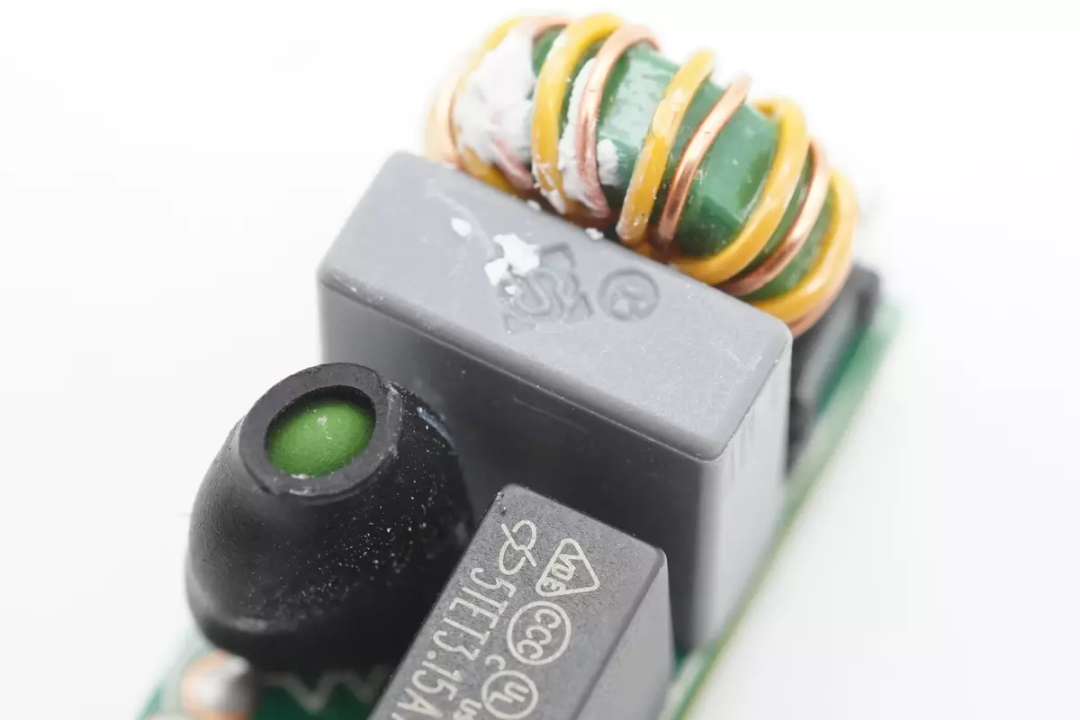

小板上焊接保险丝，NTC热敏电阻，安规X2电容和共模电感。

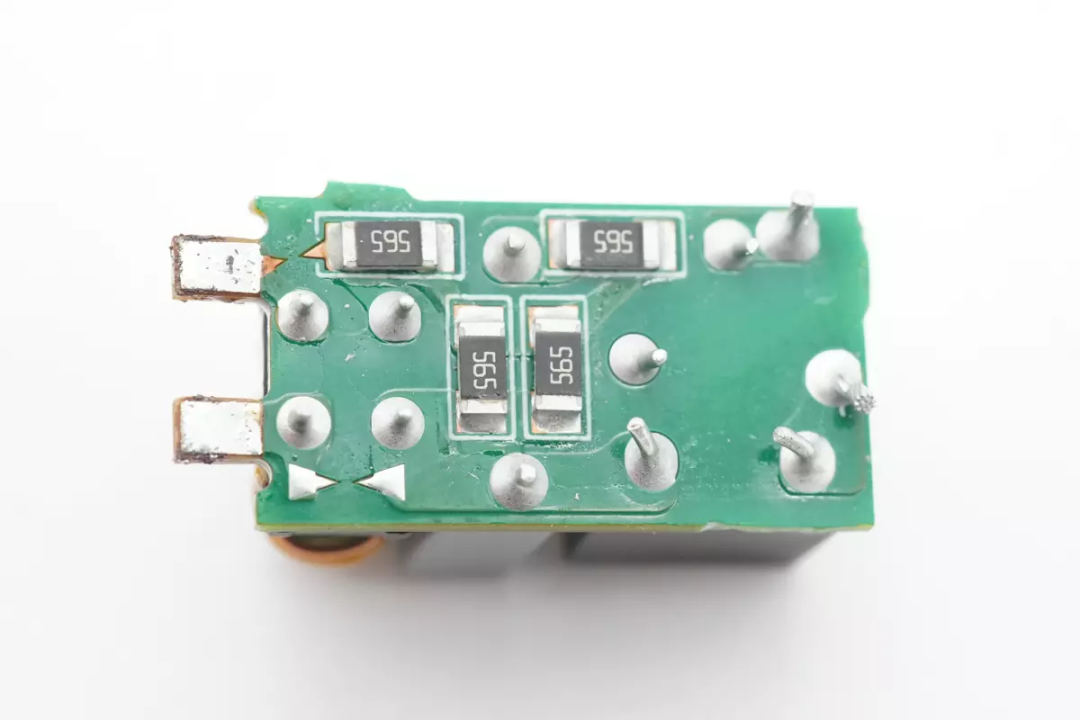

小板背面焊接X电容放电电阻。

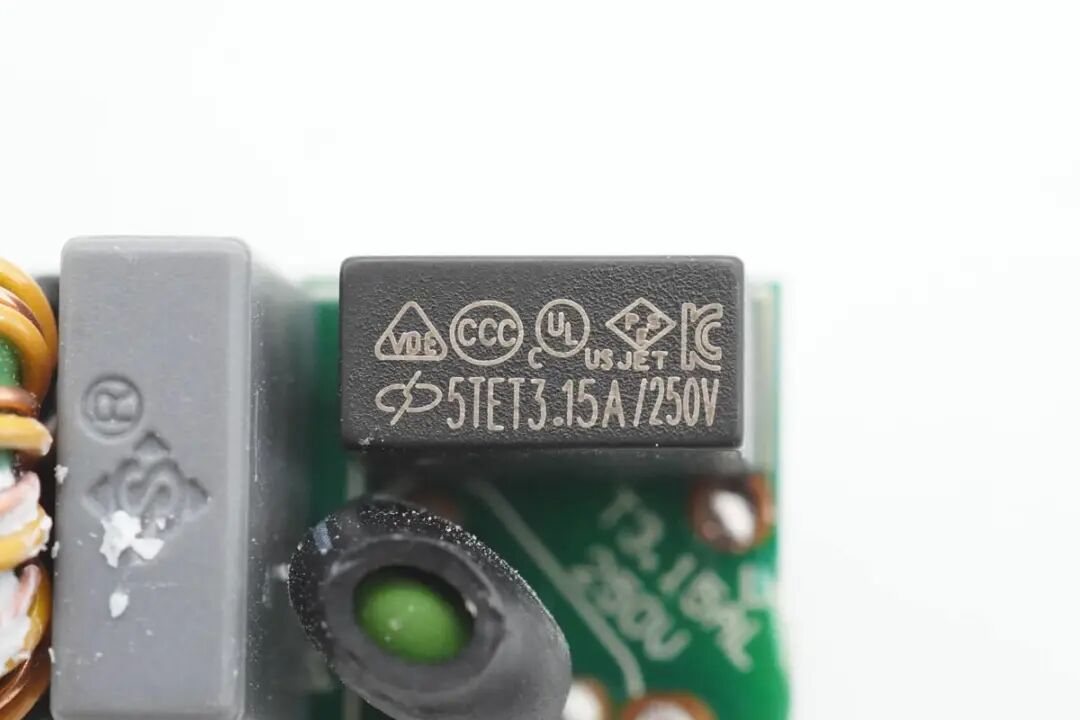

输入端延时保险丝规格为3.15A 250V。

NTC热敏电阻包裹热缩管绝缘。

安规X2电容来自STE松田电子。

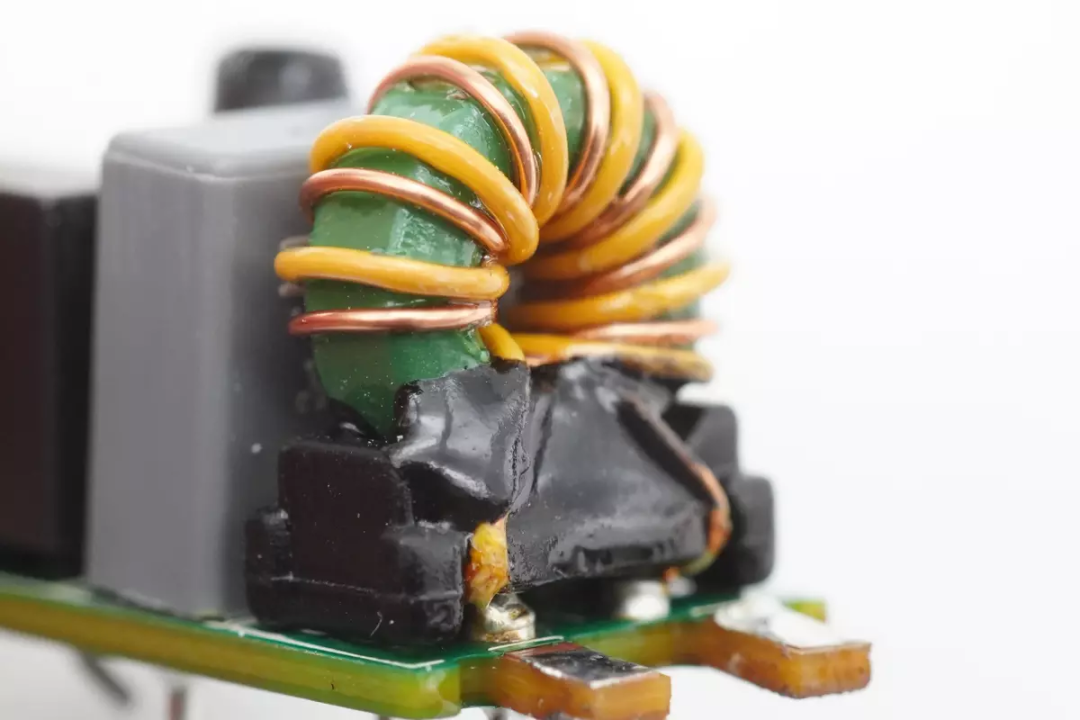

共模电感采用绝缘线和漆包线绕制，底部焊接绝缘支架。

输入端整流桥WRLSB80M来自深圳市沃尔德实业有限公司，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。选用的LSB封装，拥有良好的散热特性，帮助中大瓦数适配器提升可靠性，单颗可做60W+。

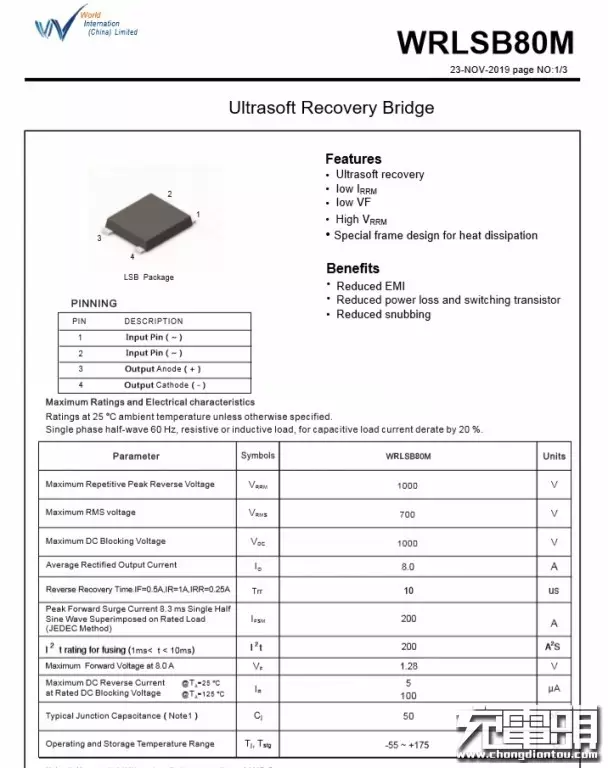

沃尔德 WRLSB80M 资料信息。

充电头网拆解了解到，沃尔德的软桥还被摩米士100W 2A2C氮化镓快充、努比亚1A1C 45W氘锋氮化镓快速充电器、公牛65W PD快充插座、麦多多2C1A 65W氮化镓充电器、鸿达顺65W 氮化镓充电器、OPPO 50W饼干氮化镓快充、ROCK 65W氮化镓充电器等多款快充产品采用，产品性能获得客户一致认可。

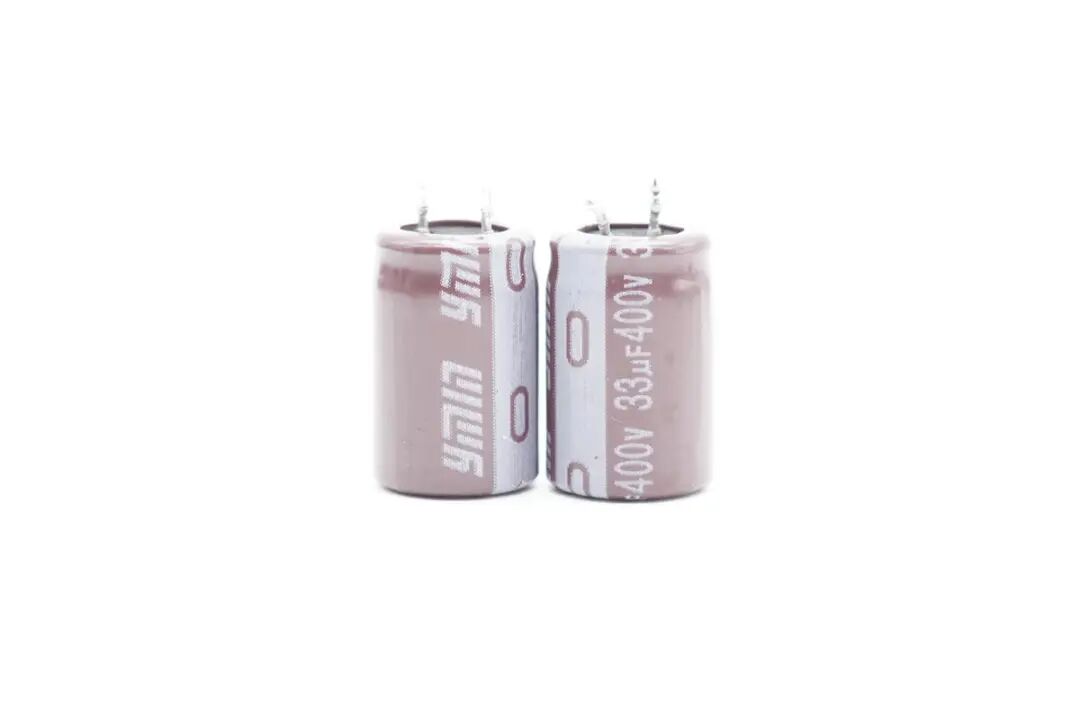

两颗高压滤波电容来自永铭，规格为33μF400V。

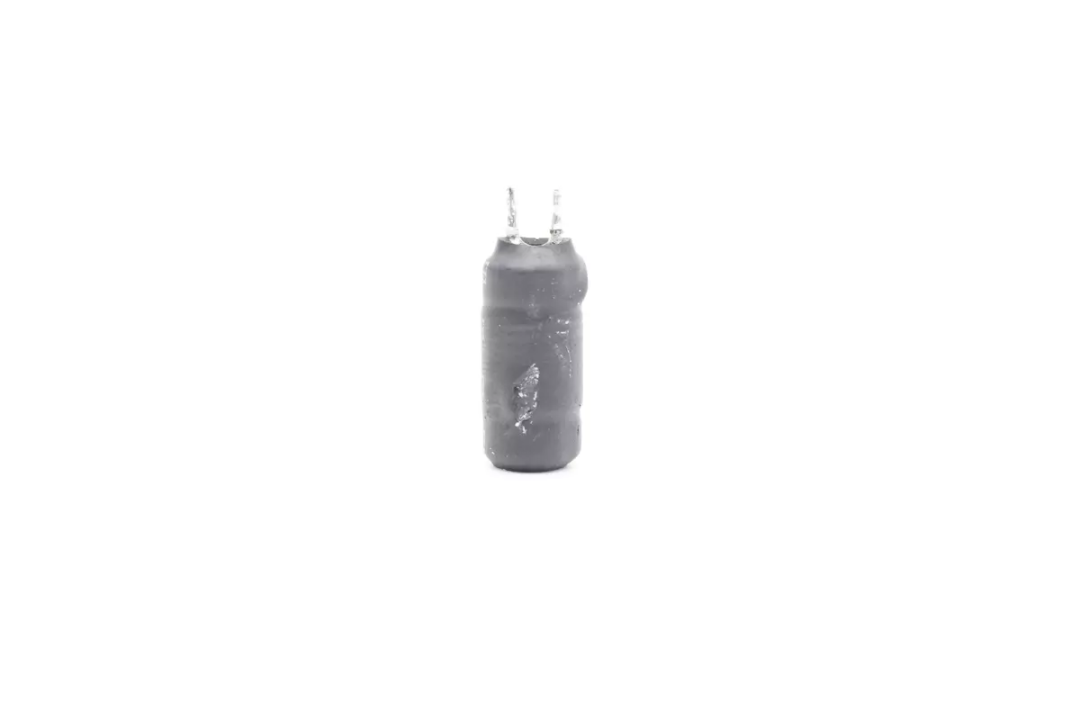

差模电感采用工字磁芯绕制，外套热缩管绝缘。

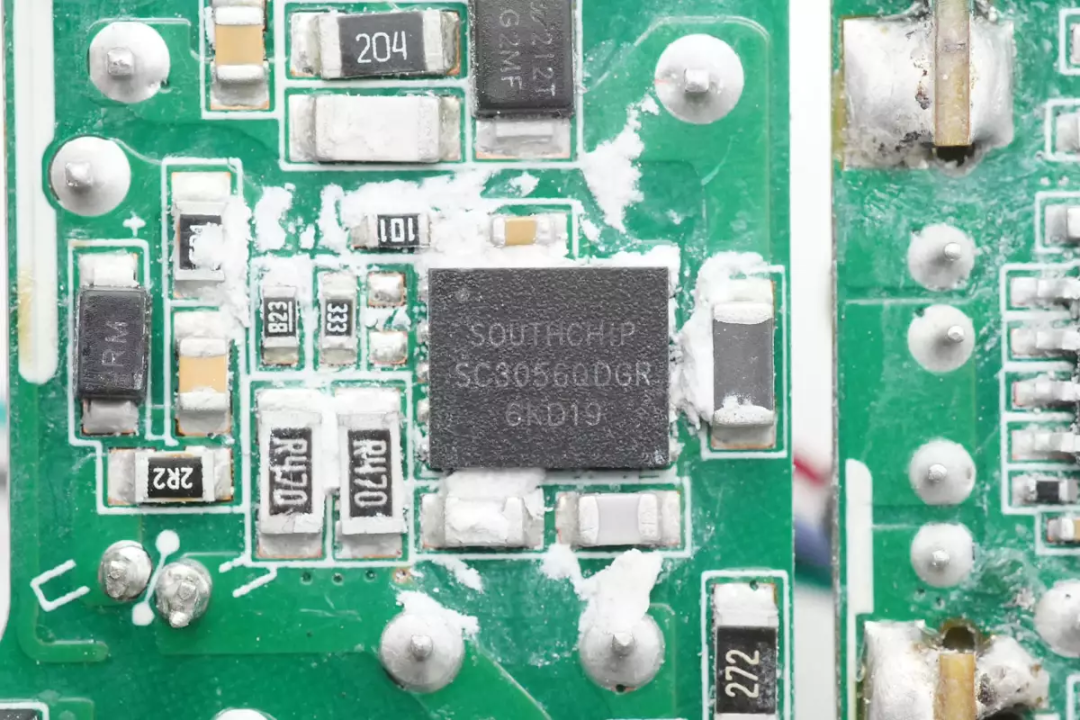

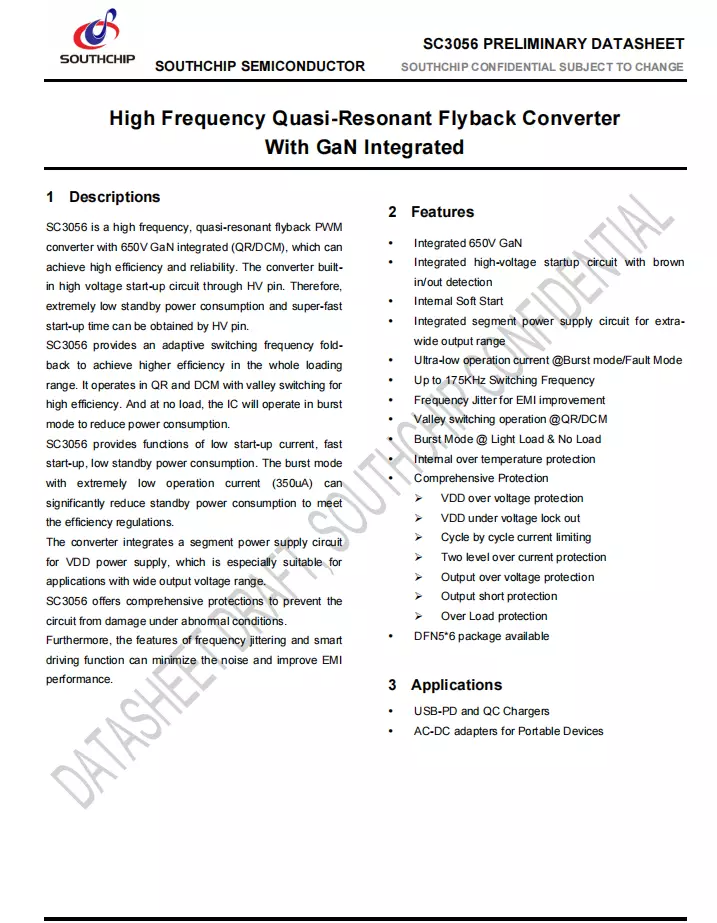

开关电源主控芯片采用南芯科技的SC3056，内置氮化镓功率器件和控制器。采用高频准谐振反激控制，具有全负载范围高能效和高可靠性，源自南芯科技的SC305x GaN Combo系列。SC3056内部集成650V耐压的氮化镓开关管，可轻松驱驾30W~40W输出功率范围。

SC3056工作在QR和DCM模式下，谷底开通以提高效率；提供自适应的频率折返用于实现全负载范围内的高效率；无负载时，芯片以突发模式运行，降低待机功耗。转换器内置高压启动电路，可实现超低的待机功耗和超快的启动速度。

SC3056内部集成软启动电路，以及用于超宽输出范围的分段式供电电路。在突发和故障模式下具有超低的工作电流，满足待机能效要求。最高工作频率为175KHz，大幅降低磁性器件的体积和成本。全功率范围具备抖频功能，用以改善EMI性能。

芯片内置过热保护，供电过压保护、供电欠压闭锁、逐周期电流限制、两级过流保护、输出过电压保护、输出短路保护和过载保护，提供完善全面的保护功能。

据充电头网了解，南芯科技的快充方案广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面，并被立讯精密65W 1A1C氮化镓快充、华为66W超级快充车充、华为50W超级快充无线车充、紫米20号200W PD快充移动电源、小米20000mAh移动电源50W超级闪充版、三星10000mAh 25W PD快充移动电源、公牛600W户外移动电源、安克PowerHouse II 400户外电源等数十款产品采用，品质获得客户高度认可。

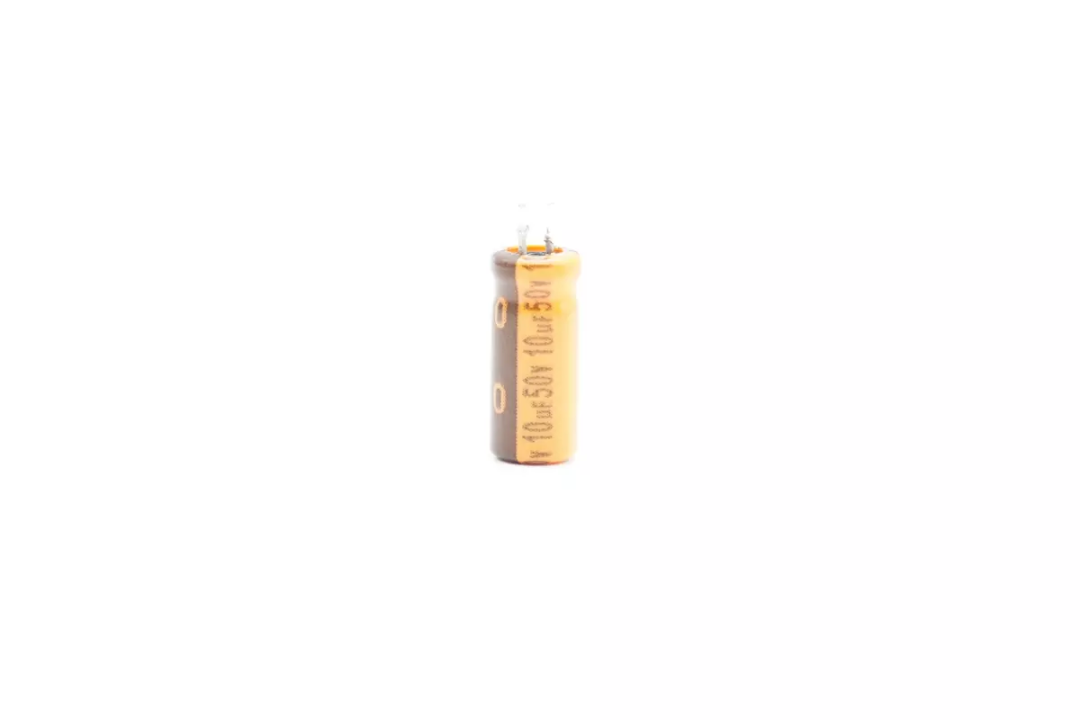

为主控芯片供电的滤波电容也是来自永铭，为LKG长寿命低阻抗电解电容，规格为10μF50V。

变压器磁芯缠绕胶带绝缘，次级采用多层绝缘线。

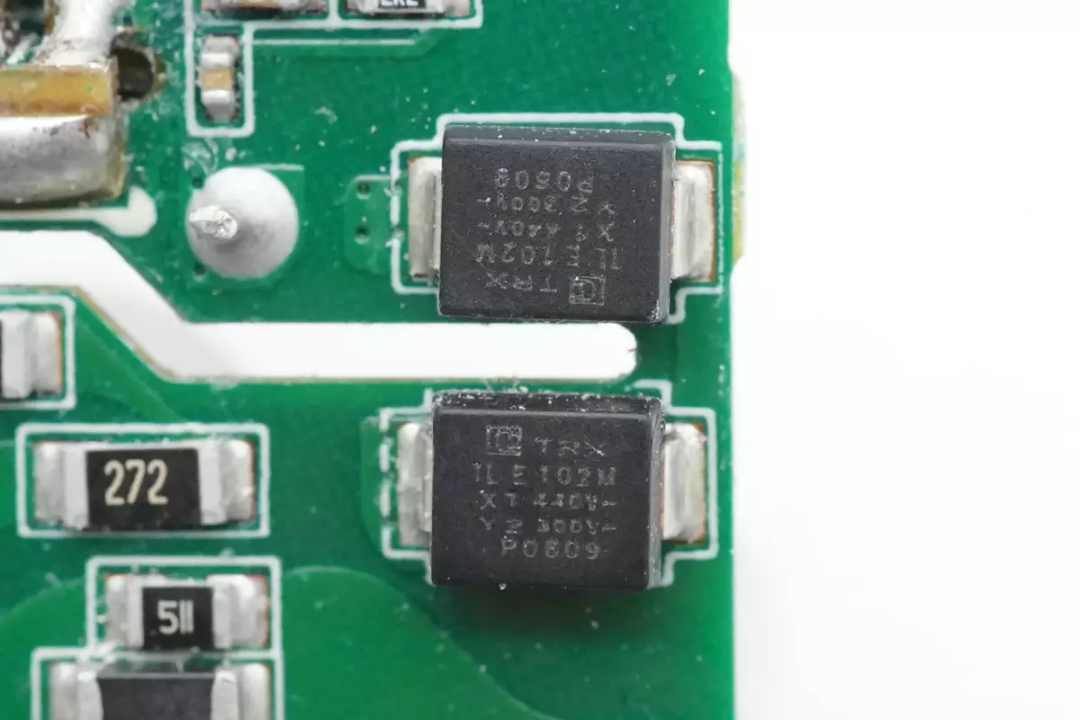

贴片Y电容使用特锐祥SMD-Y2系列，型号为TBY2102ME，使用两颗串联连接，加强耐压，提高安全等级，满足安规要求。特锐祥的贴片Y电容具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。

HK1019光耦用于输出电压反馈。

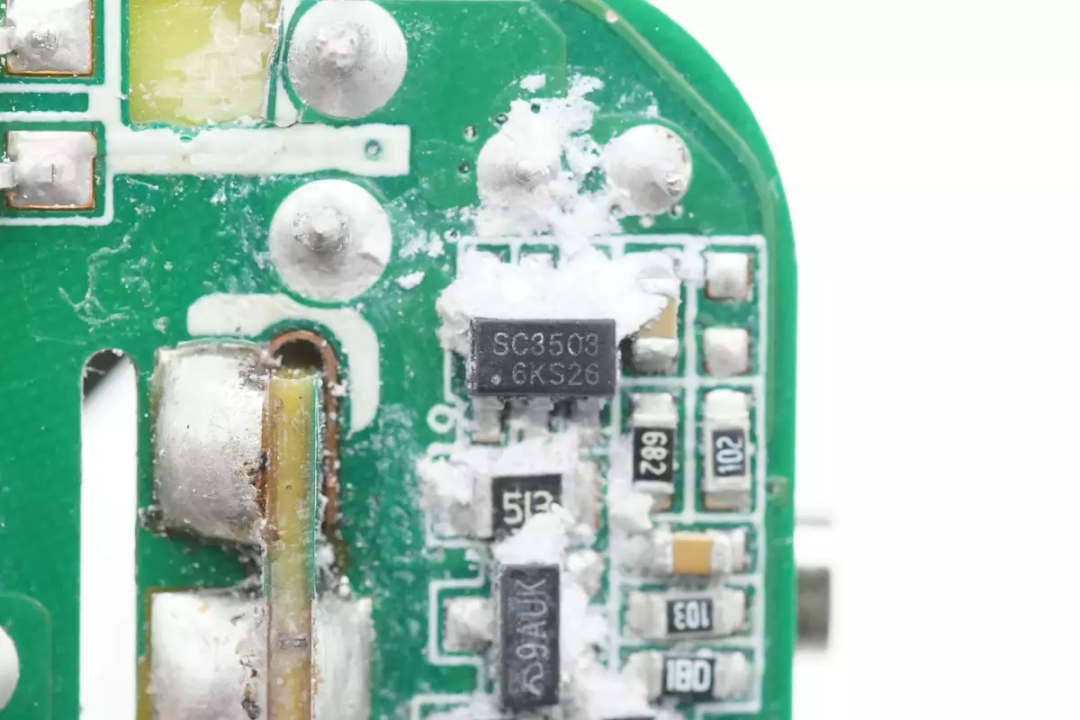

同步整流控制器来自南芯，型号SC3503，是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最低可低至0V，专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。

南芯SC3503是一颗成熟的同步整流控制器，已经应用于绿联30W PD快充氮化镓充电器、征拓65W 2C1A氮化镓充电器、倍思65W氮化镓插座、努比亚小黄人65W双口氮化镓快充等众多产品中。

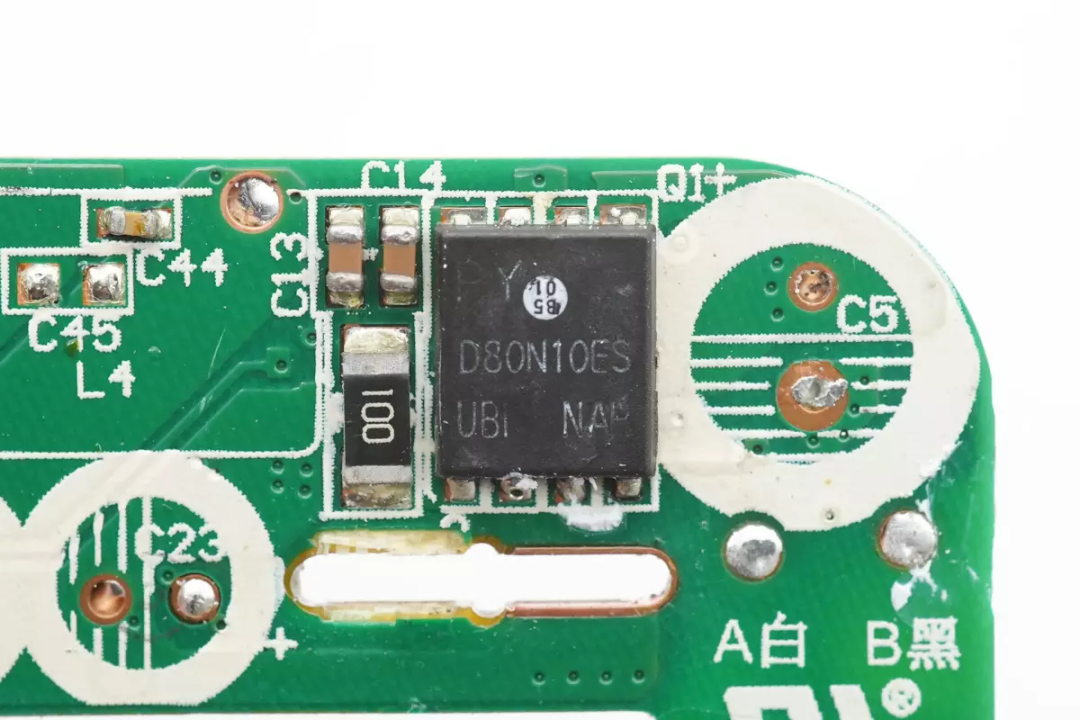

同步整流管来自平伟，丝印D80N10ES。

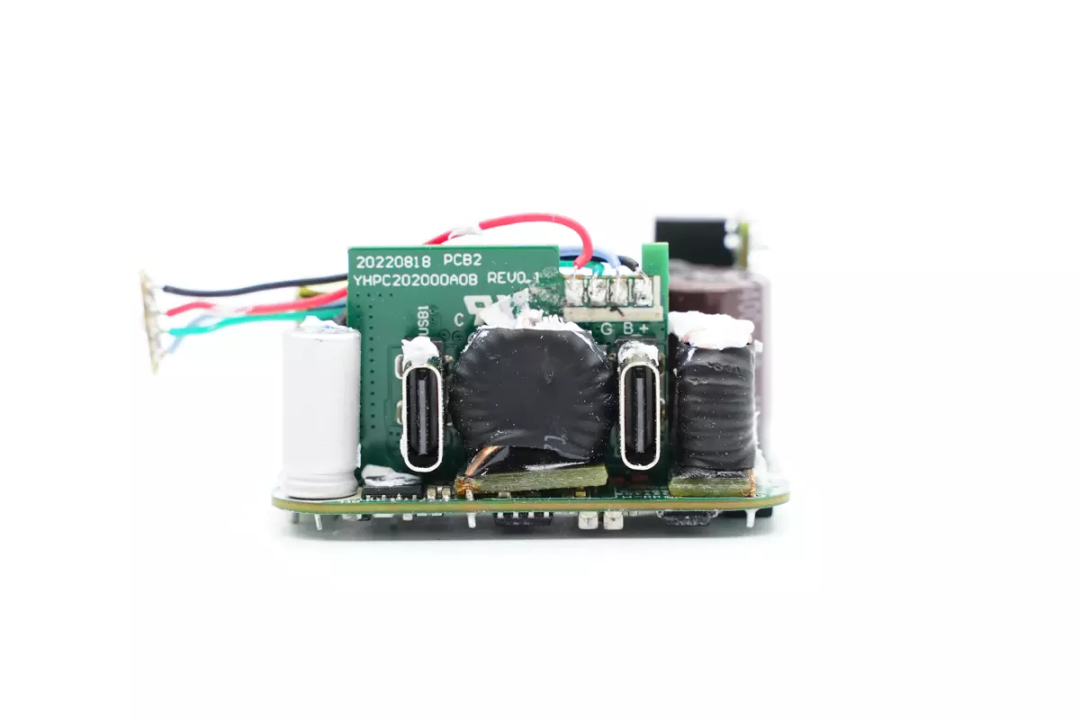

在输出侧焊接滤波固态电容，协议小板和降压电感。

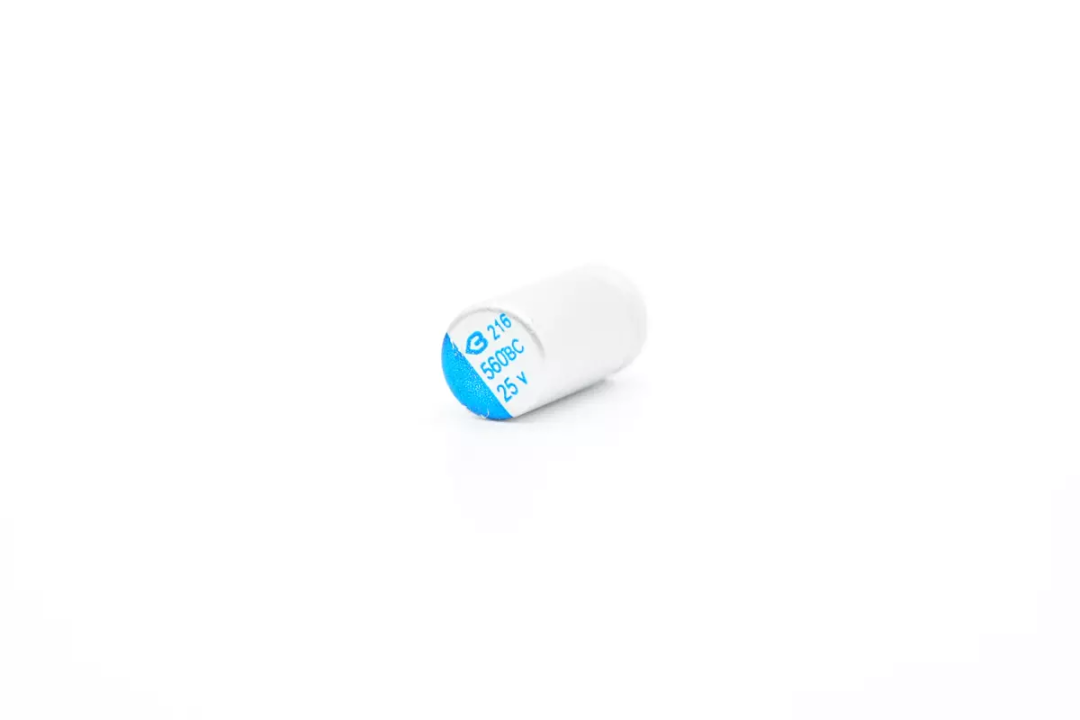

输出滤波电容来自绿宝石，BC系列直插固态电容，规格为560μF 25V。

小板正面焊接两个USB-C母座，以及连接到RGB LED指示灯的焊盘，USB-C母座过孔焊接固定。

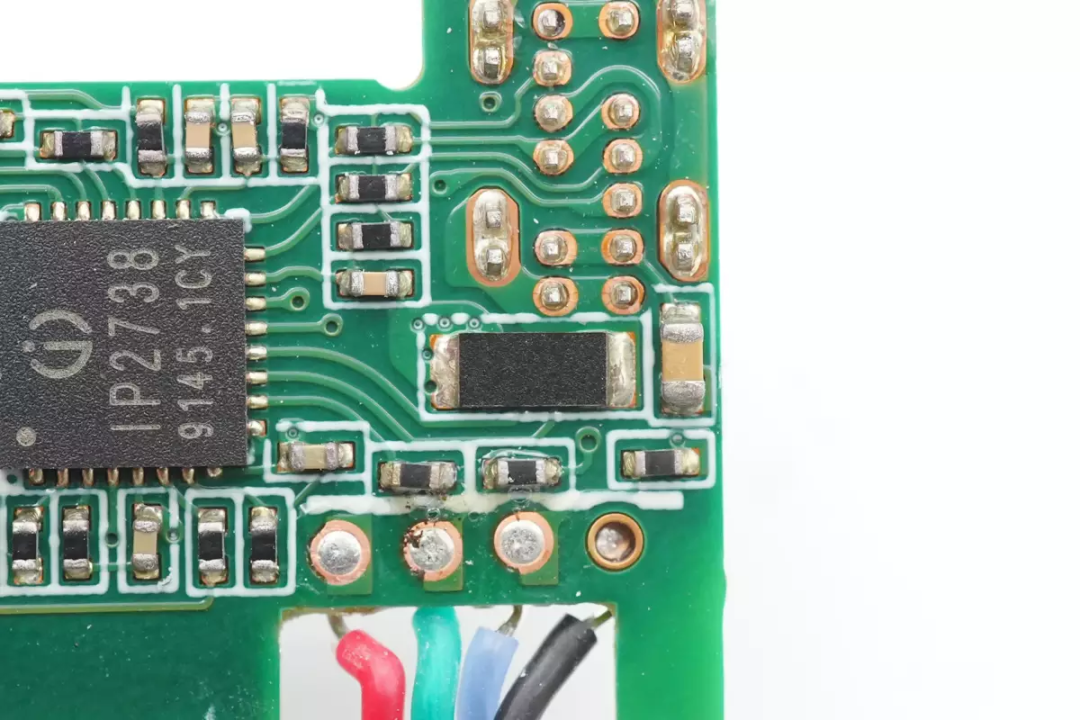

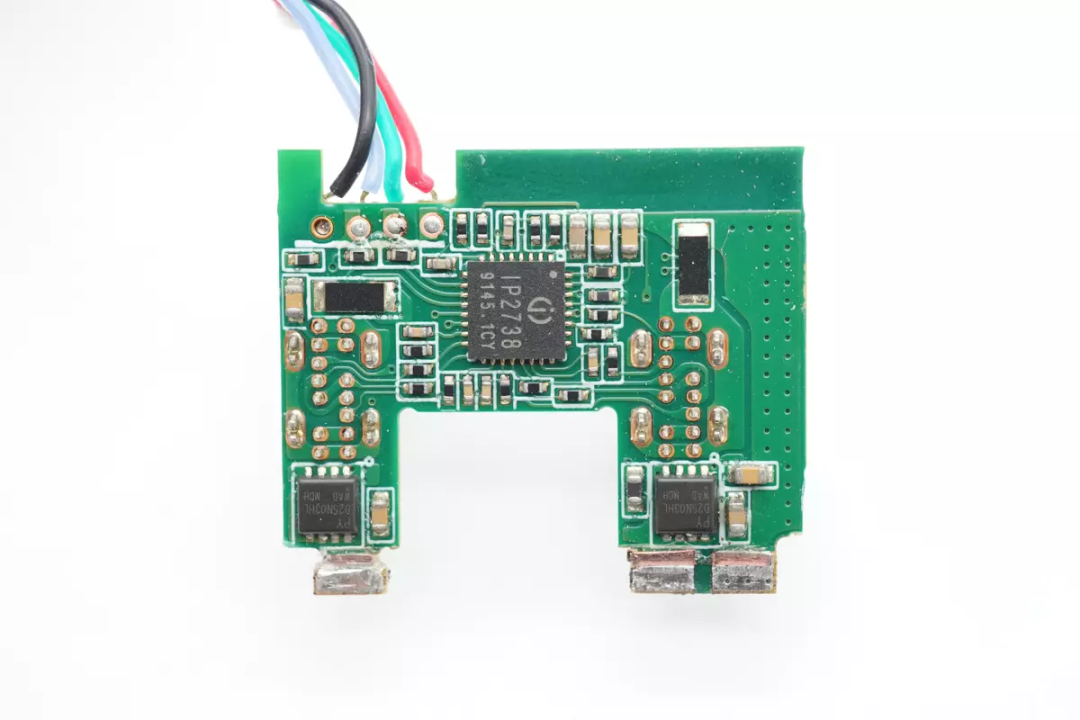

协议芯片小板特写，焊接一颗协议芯片，两颗VBUS开关管和两颗电流采样电阻。

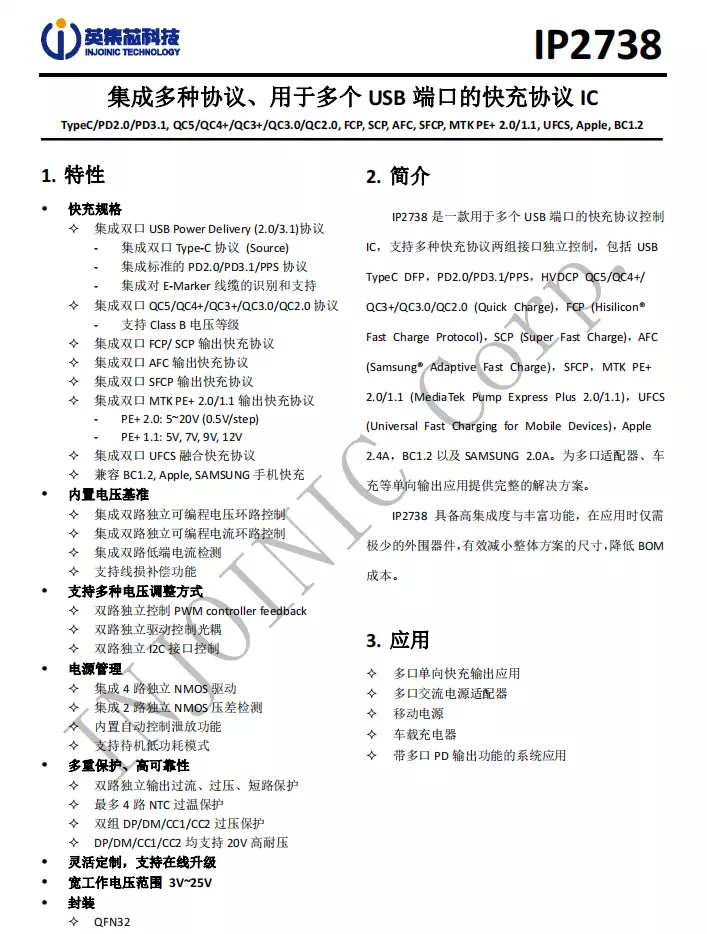

协议芯片采用英集芯IP2738，两个接口输出均由其控制。IP2738是一颗双路协议芯片，支持双口18-140W快充应用，具备独立的反馈控制，具备独立的USB PD控制，相当于两颗IP2736整合到一颗芯片内部，快充规格与IP2736相同。支持USB PD3.1 28V EPR档位，并支持PD3.0/PPS等丰富全面的快充协议，兼容性非常好。

英集芯IP2738内置四路独立的NMOS驱动，可用于多个接口输出控制，控制多个VBUS开关管进行输出端口切换以及两路电源并联控制，并且支持双路独立的过流、过压以及短路保护，确保使用安全。

充电头网了解到，英集芯IP2738此前已被麦多多40W双USB-C氮化镓充电器、爱兰博140W 2C1A氮化镓充电器、安克65W 2C1A二合一氮化镓超极充、绿联140W 2C1A氮化镓充电器，英集芯的其它系列快充芯片已被小米、华为、三星等大品牌的产品使用，性能质量获得客户的高度认可。

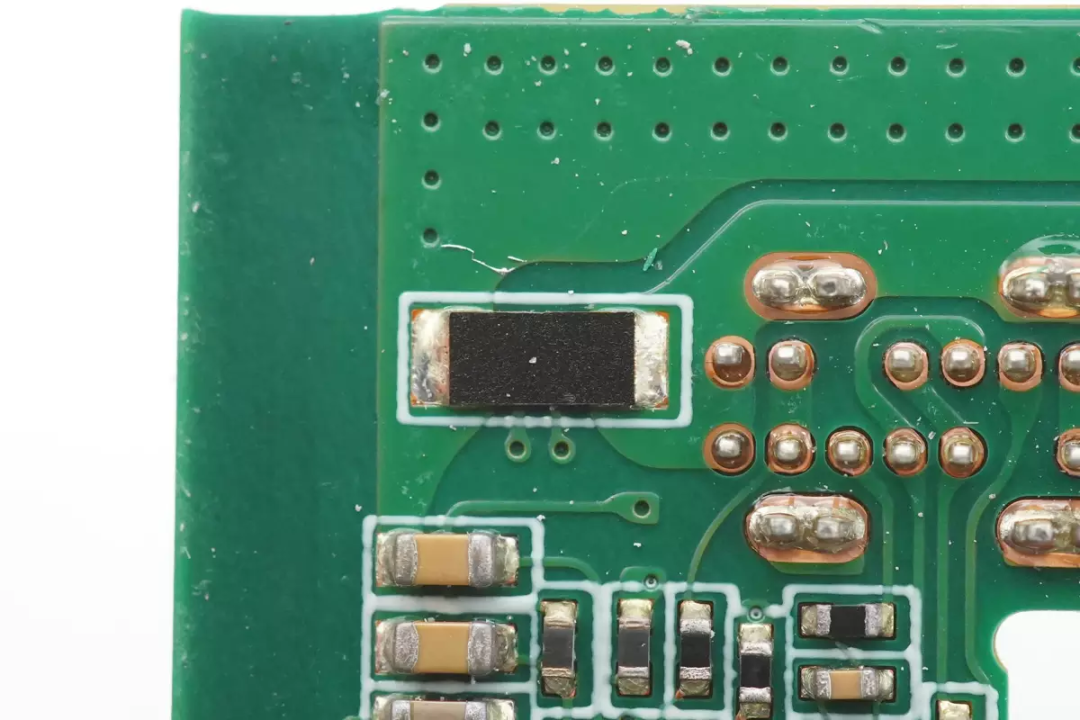

用于检测输出电流的取样电阻特写。

另一路的取样电阻特写。

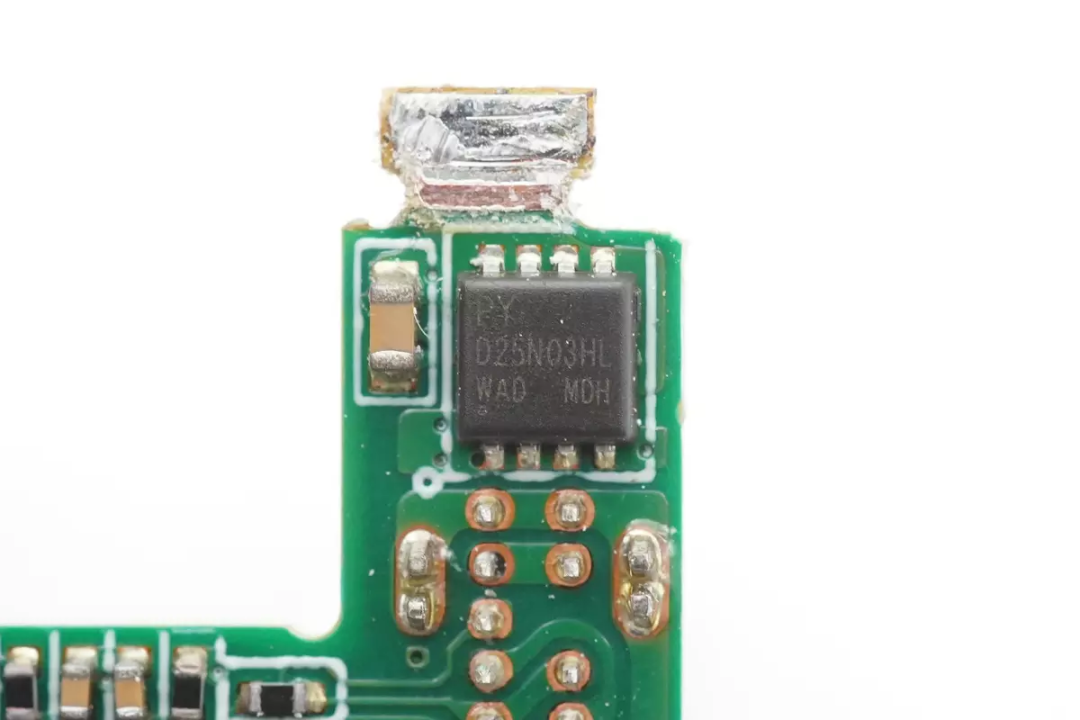

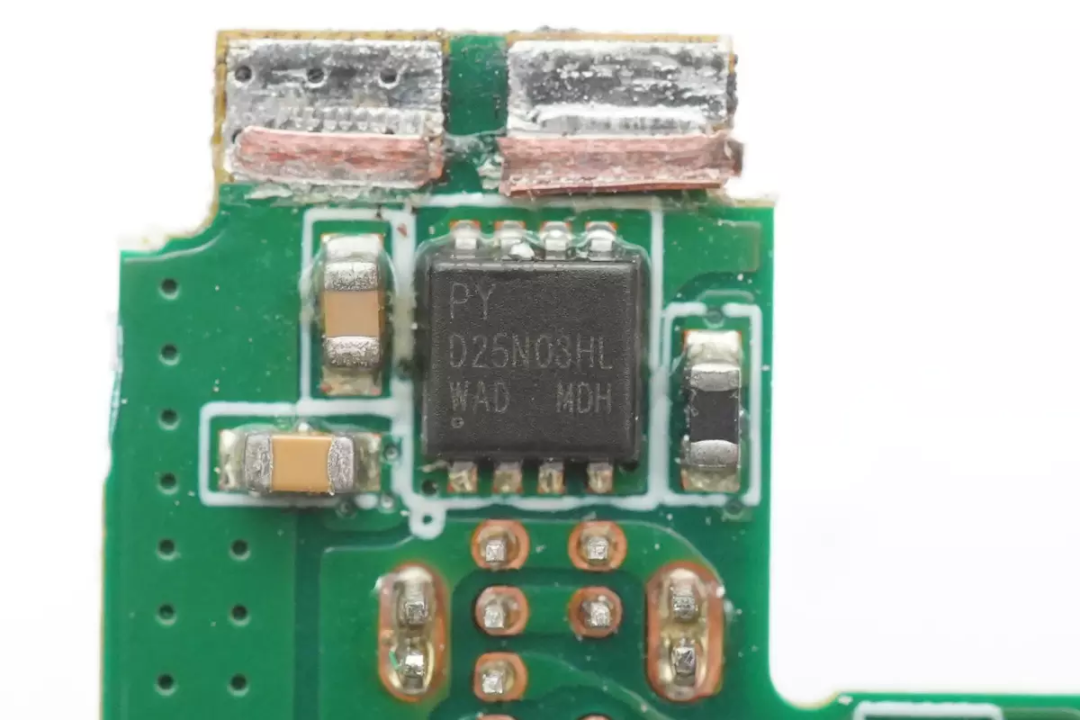

VBUS开关管来自平伟，丝印D25N03HL。

另一路VBUS开关管型号相同，右侧焊接一颗热敏电阻，用于检测充电器内部温度。

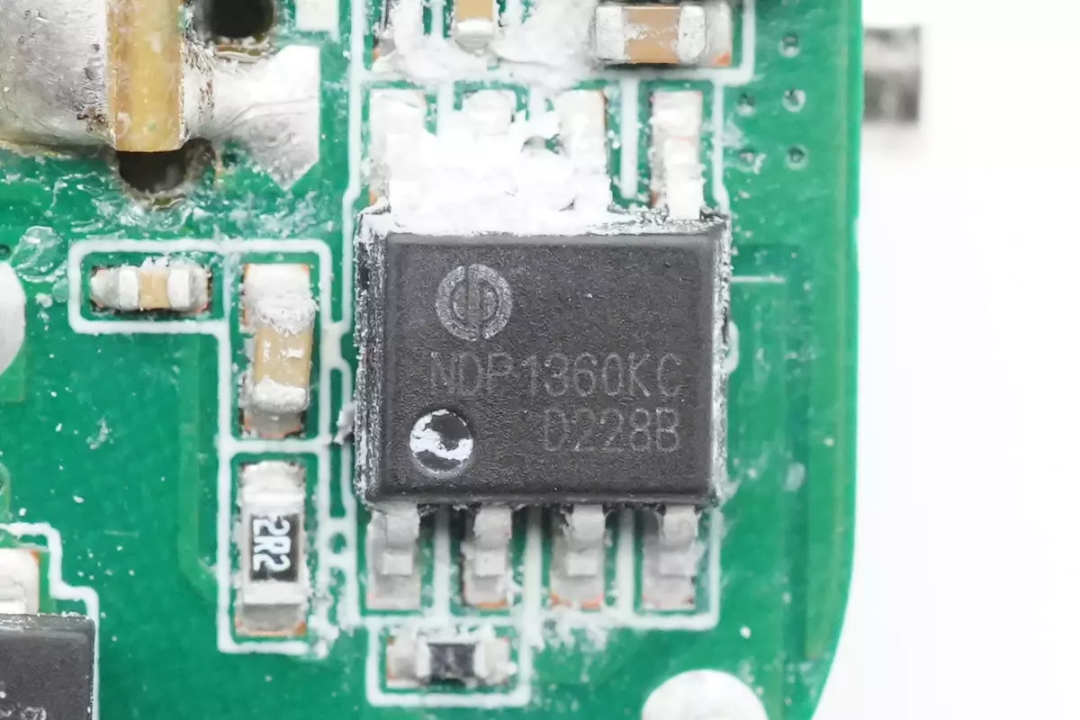

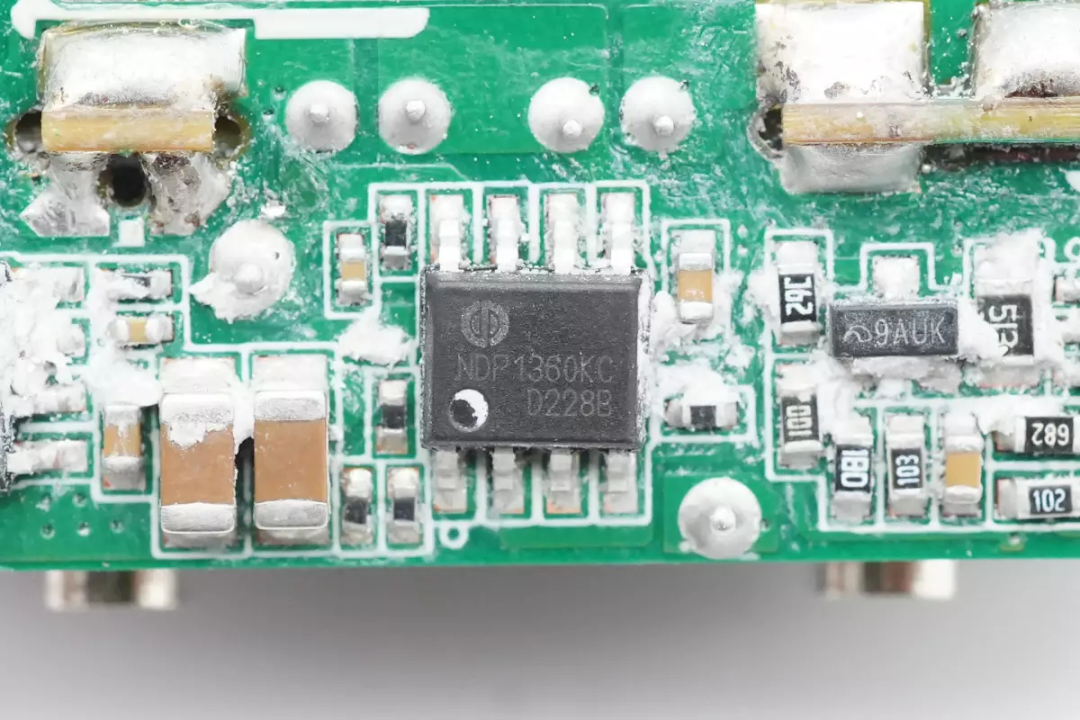

英集芯IP2738控制两颗芯谭微的NDP1360KC同步降压转换器，用于两个USB-C接口不同电压输出。

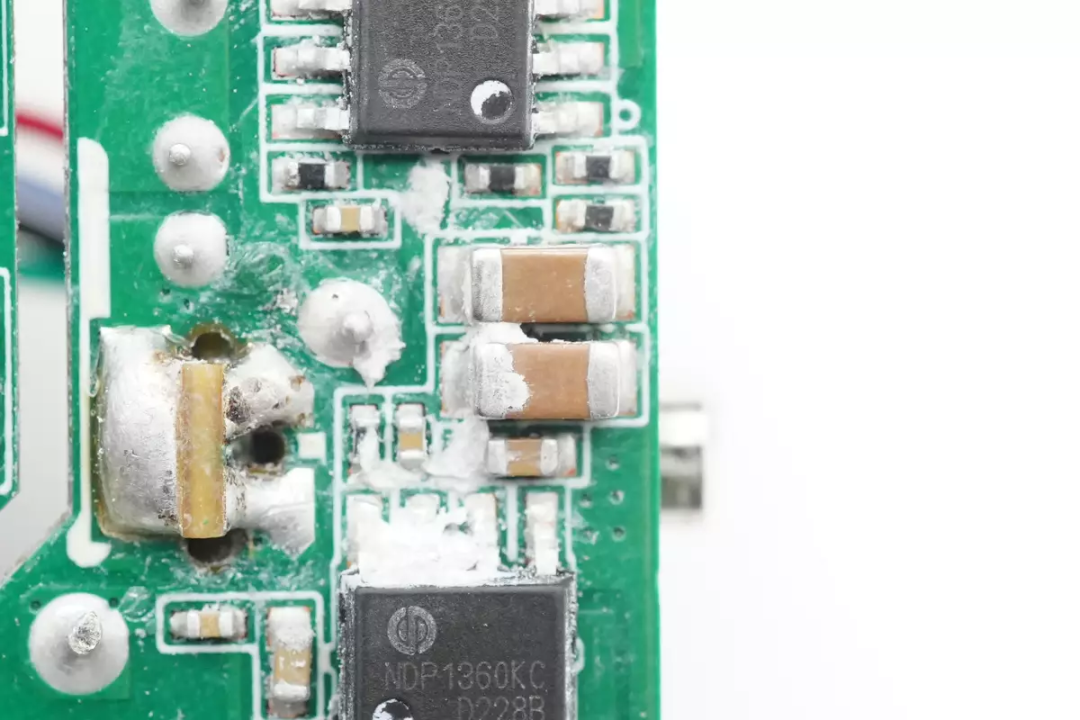

另一颗NDP1360KC同步降压转换器。

两颗降压电感特写，底部胶水固定电木板绝缘，外套热缩管绝缘。

两颗输出滤波电容来自绿宝石，BC系列固态电容，规格为100μF 25V。

两颗MLCC电容特写。

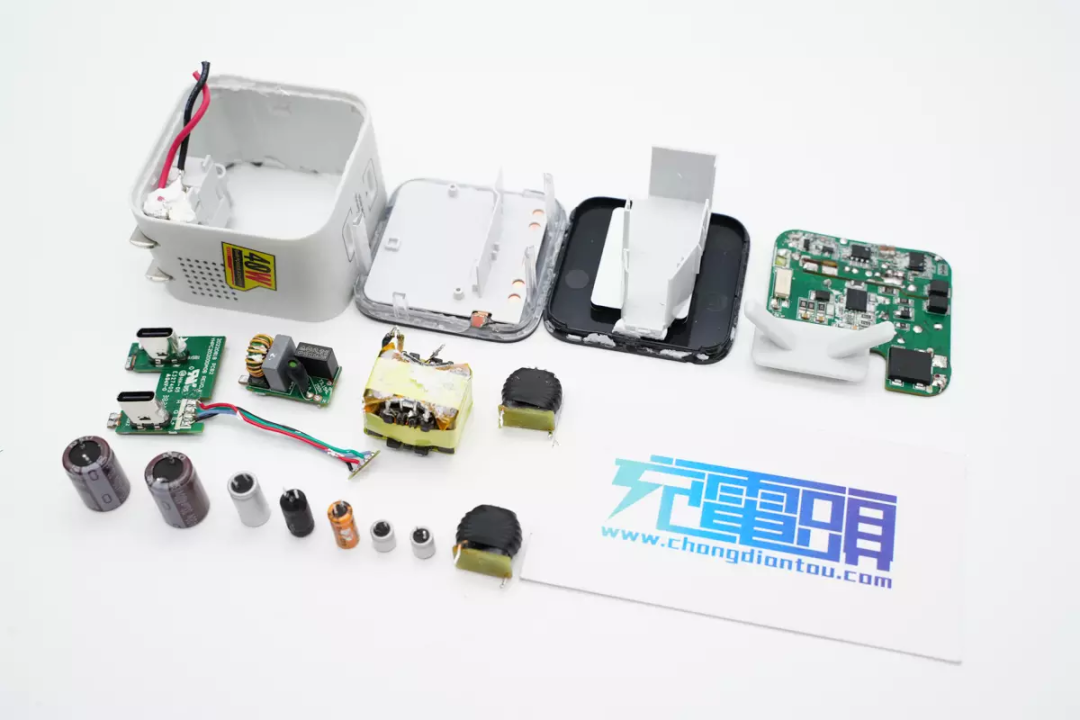

全部拆解完毕，来张全家福。

充电头网拆解总结

魅族这款PANDAER充电器采用独特的小电视造型设计，内置四色智能指示灯，能够指示充电器的输出状态，非常直观了解充电状态。充电器采用折叠插脚，携带和收纳都很方便。实测这款充电器单口支持40W输出功率，并支持PPS快充，对于安卓和苹果手机的快充兼容性都很好，还能支持笔记本电脑充电。

充电头网通过拆解了解到，魅族这款充电器采用三块PCB焊接组成，内置南芯科技合封氮化镓电源方案，采用SC3056合封氮化镓芯片搭配SC3503同步整流控制器，输出采用英集芯IP2738协议芯片配合两颗芯谭微NDP1360KC进行同步降压输出。

充电器内部采用RGB LED进行输出状态指示，由IP2738协议芯片控制。内部采用塑料板进行初次级隔离，并焊接纯铜散热片。内部电解电容来自永铭，固态电容来自绿宝石，用料均为业界知名品牌。
