拆解报告：EcoFlow正浩2000W户外电源 德Max 1600（EFD311）

前言

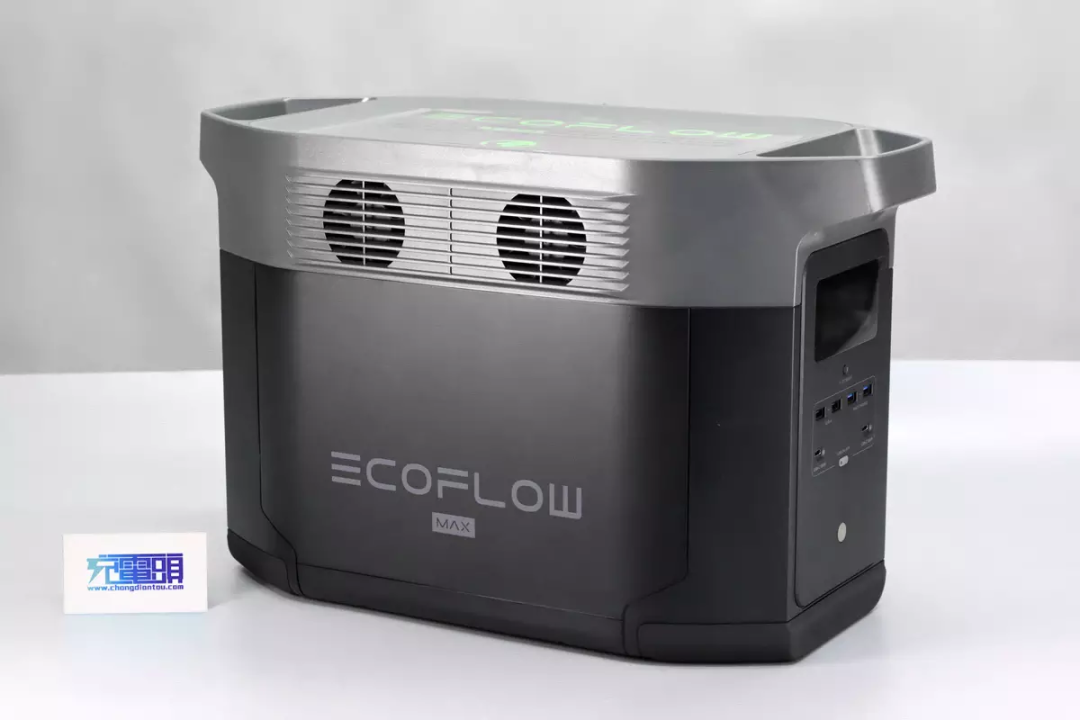

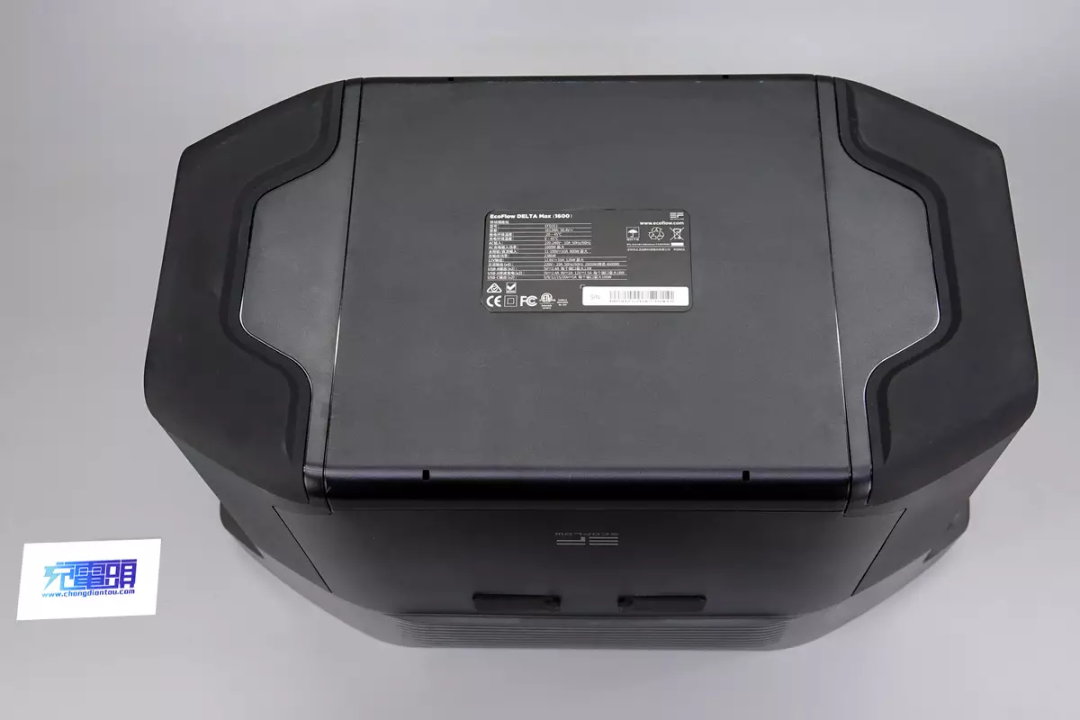

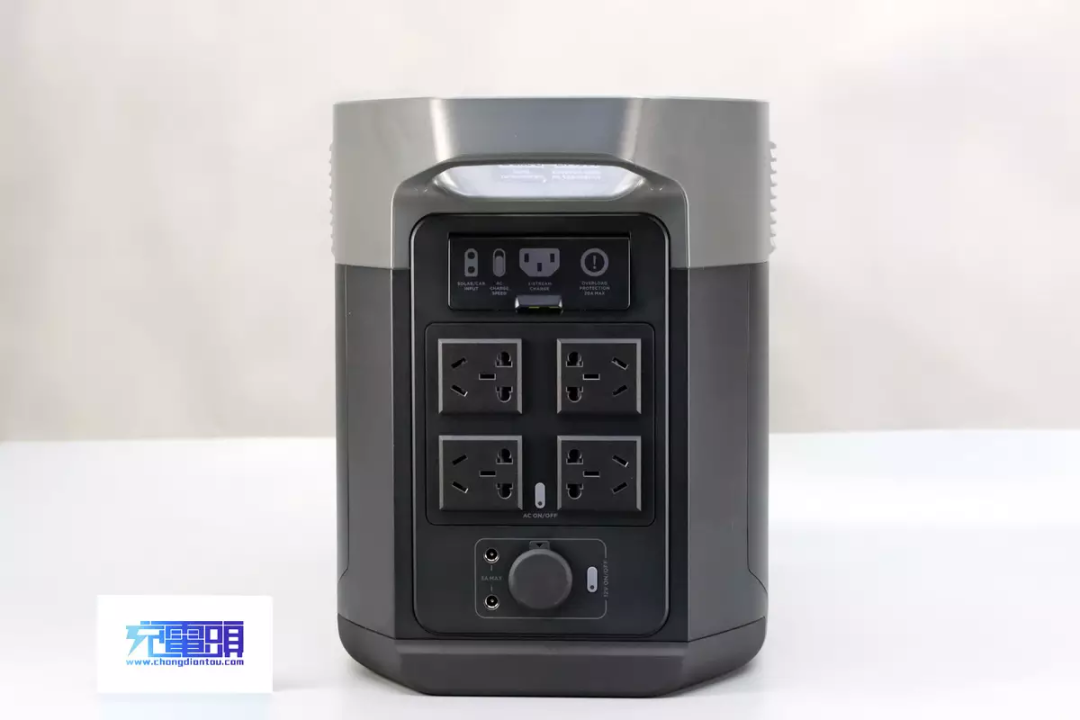

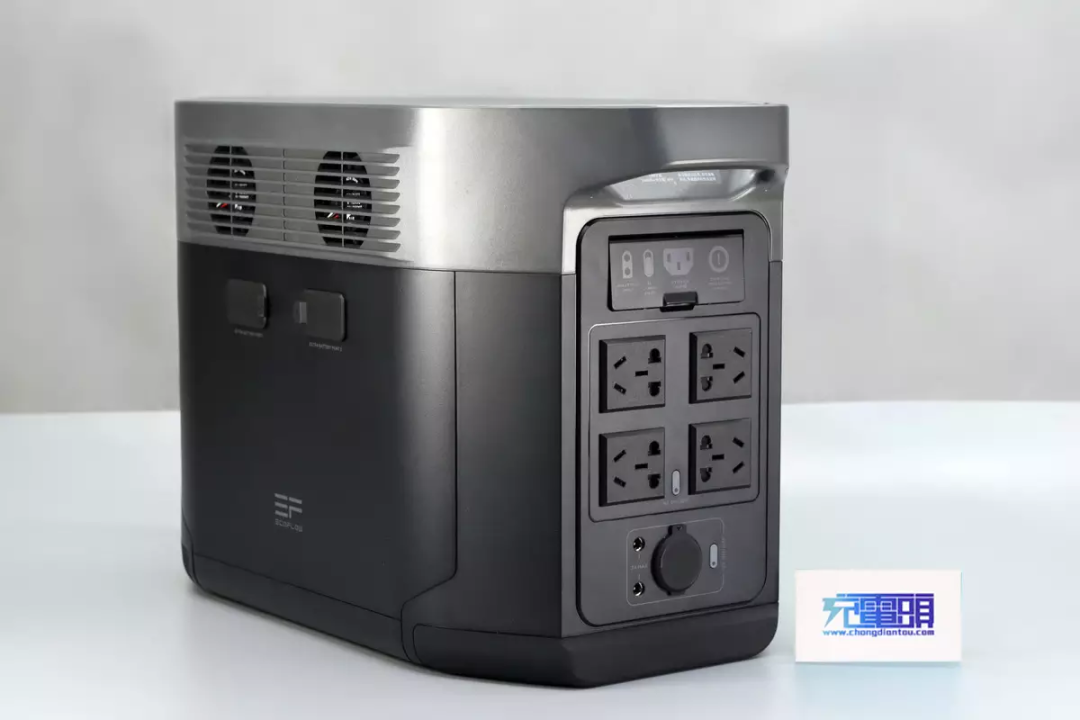

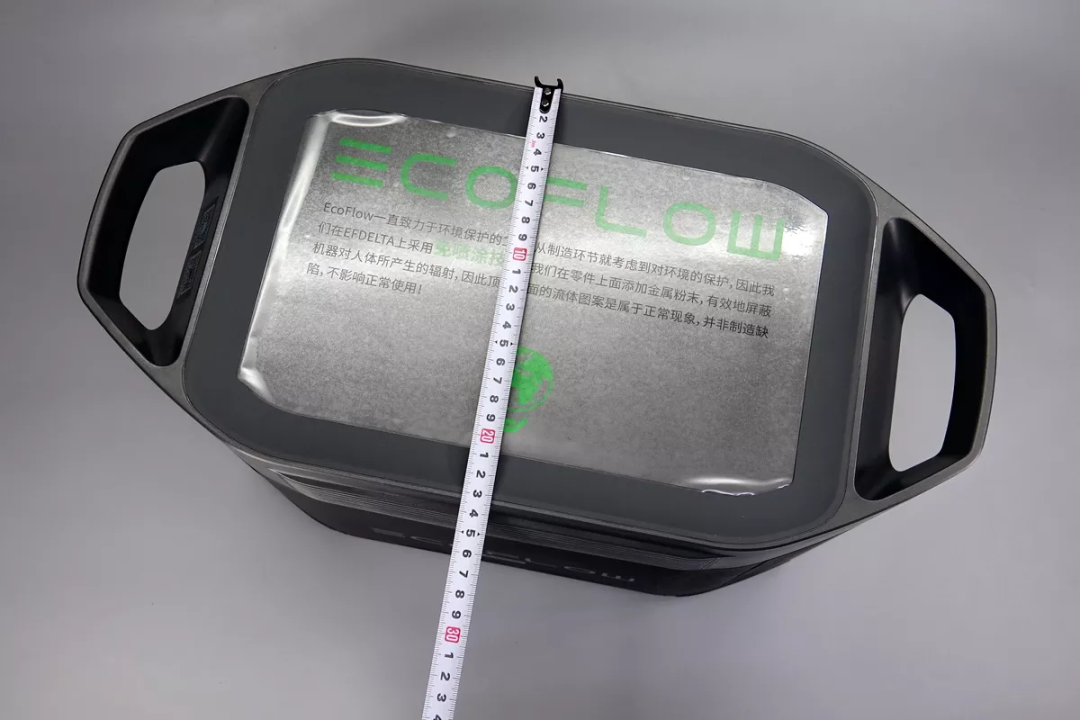

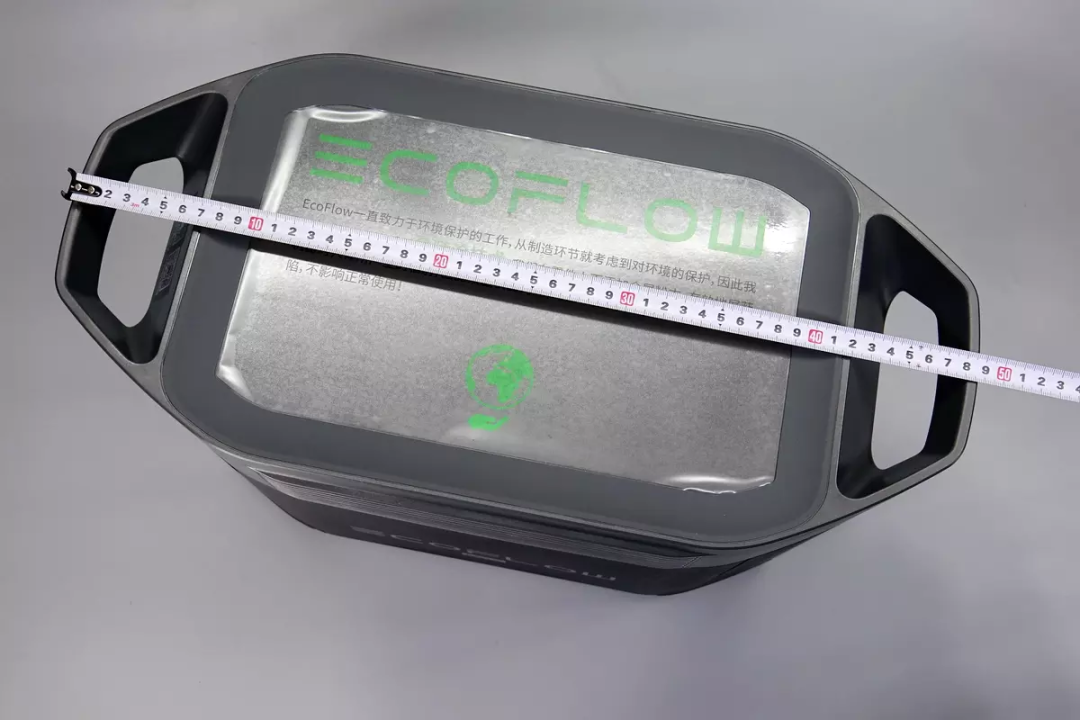

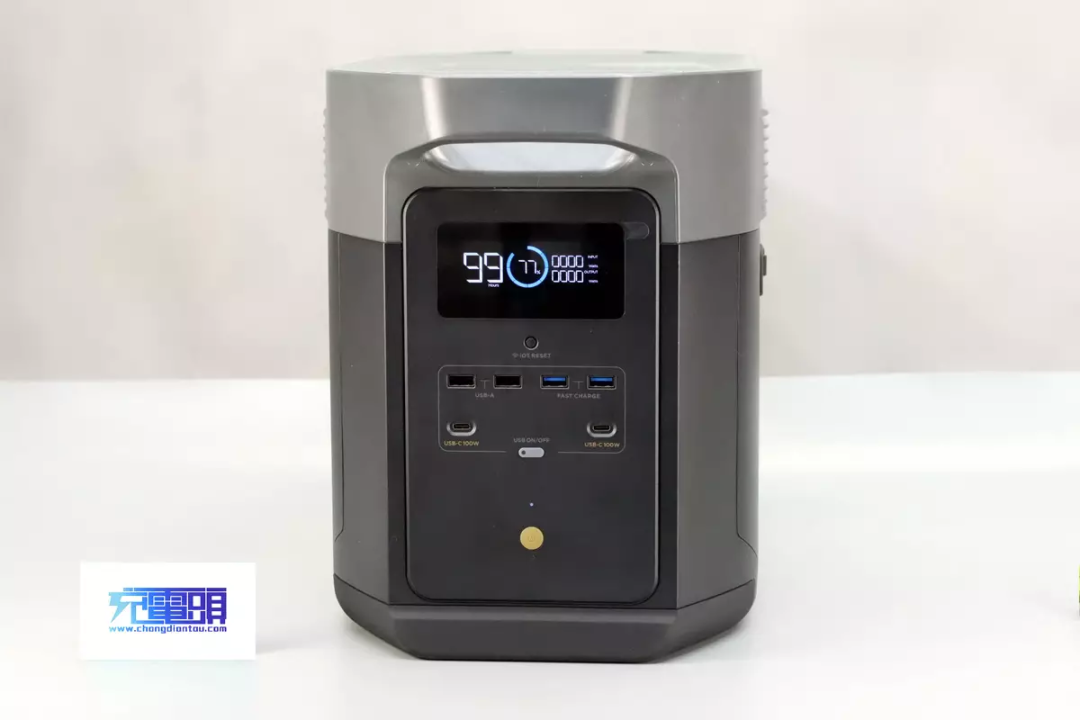

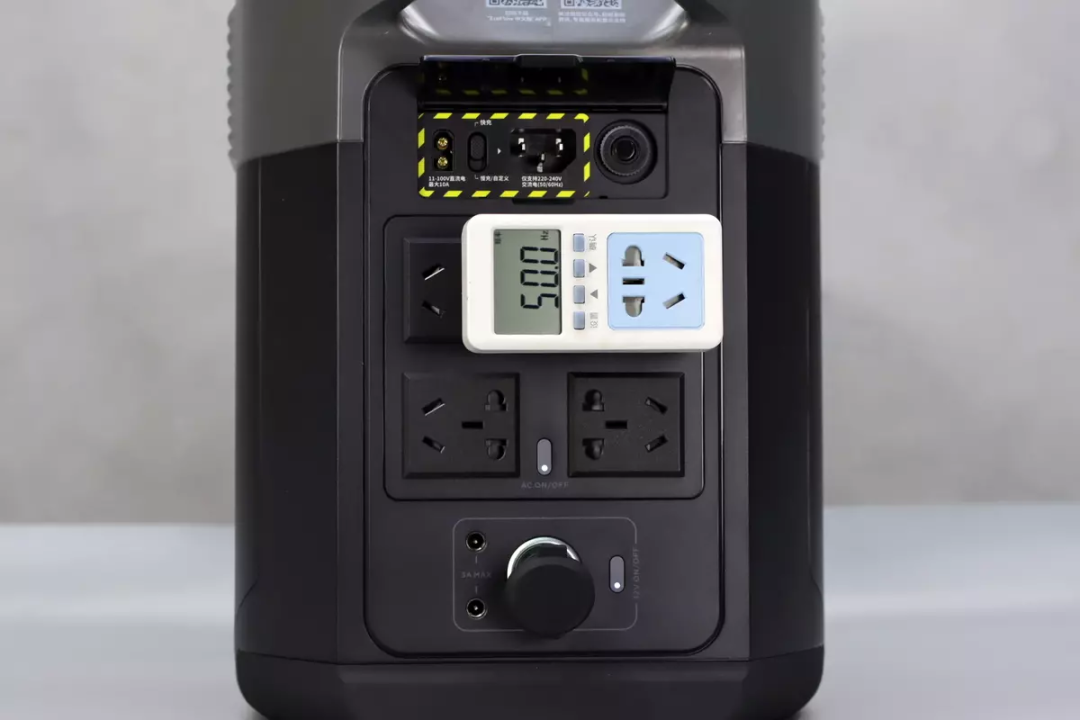

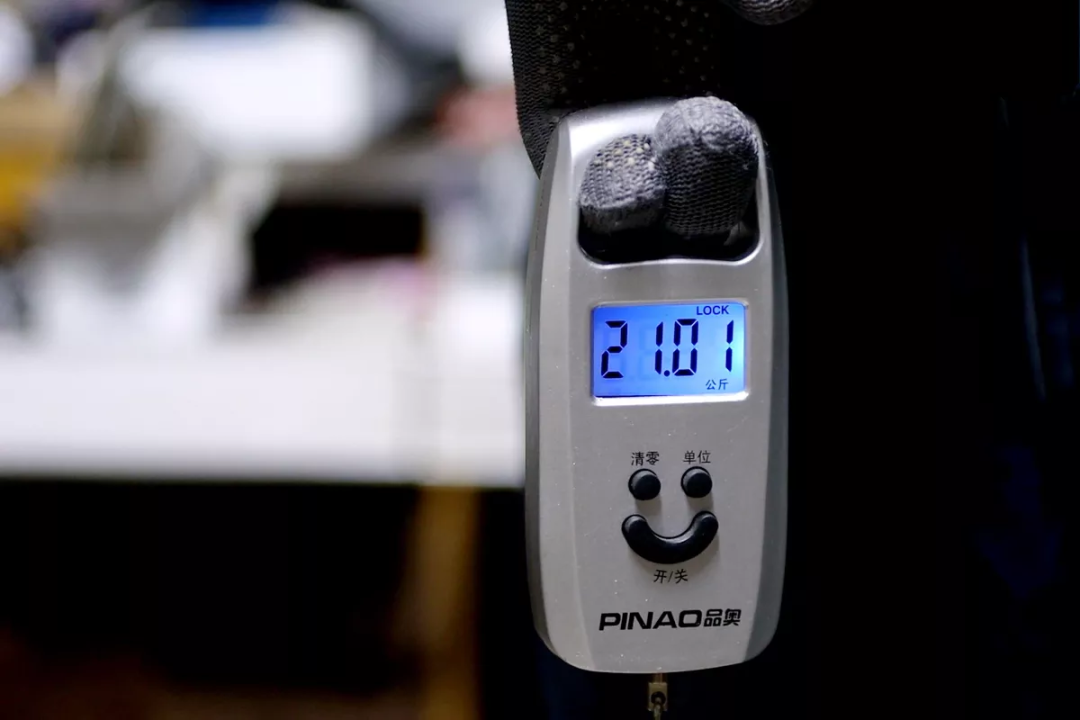

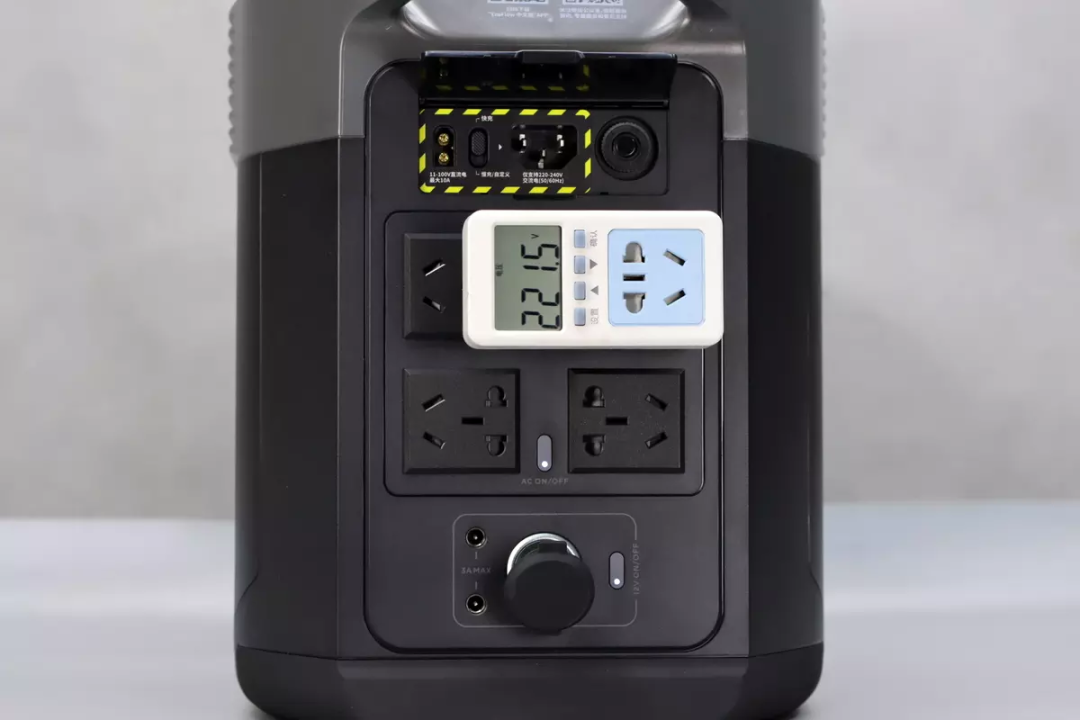

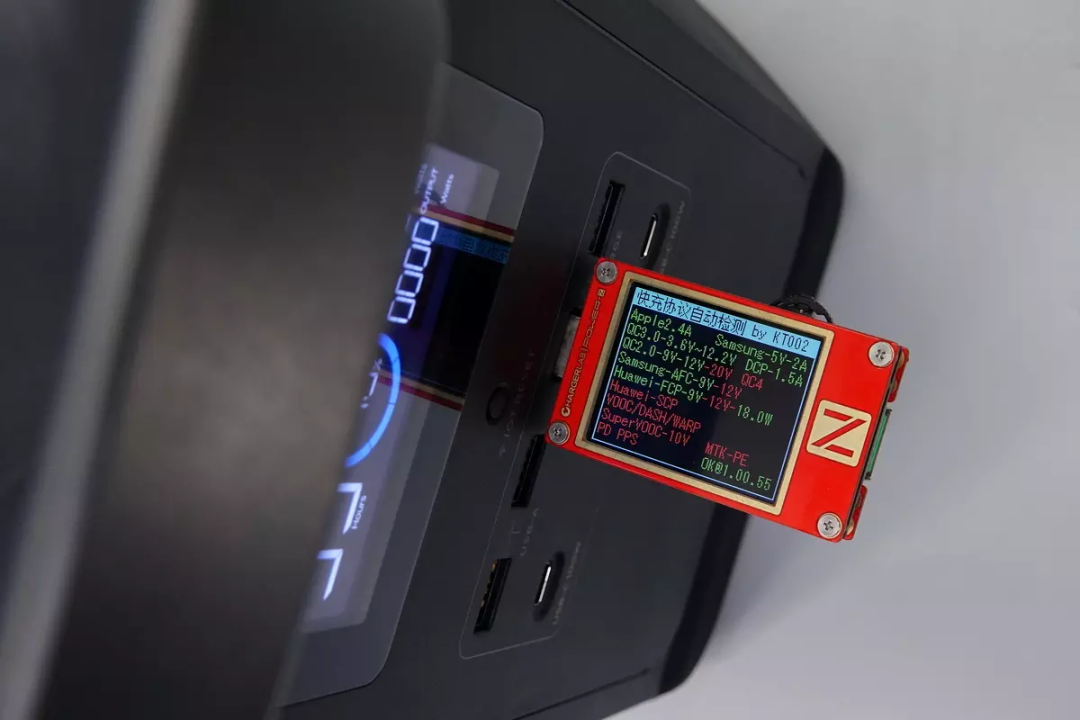

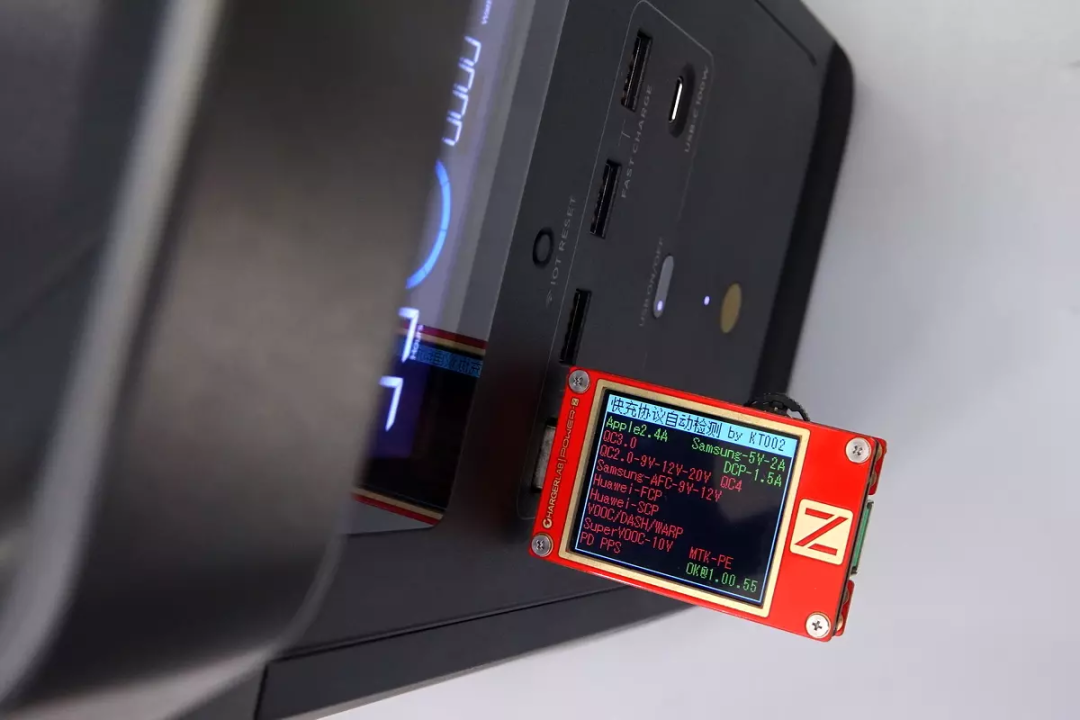

正浩 德Max 1600外观

正浩 德Max 1600拆解

在对正浩 德Max 1600户外电源的尺寸，重量，输出性能有了基本了解以后，下面就进行拆解，一起来了解内部设计。

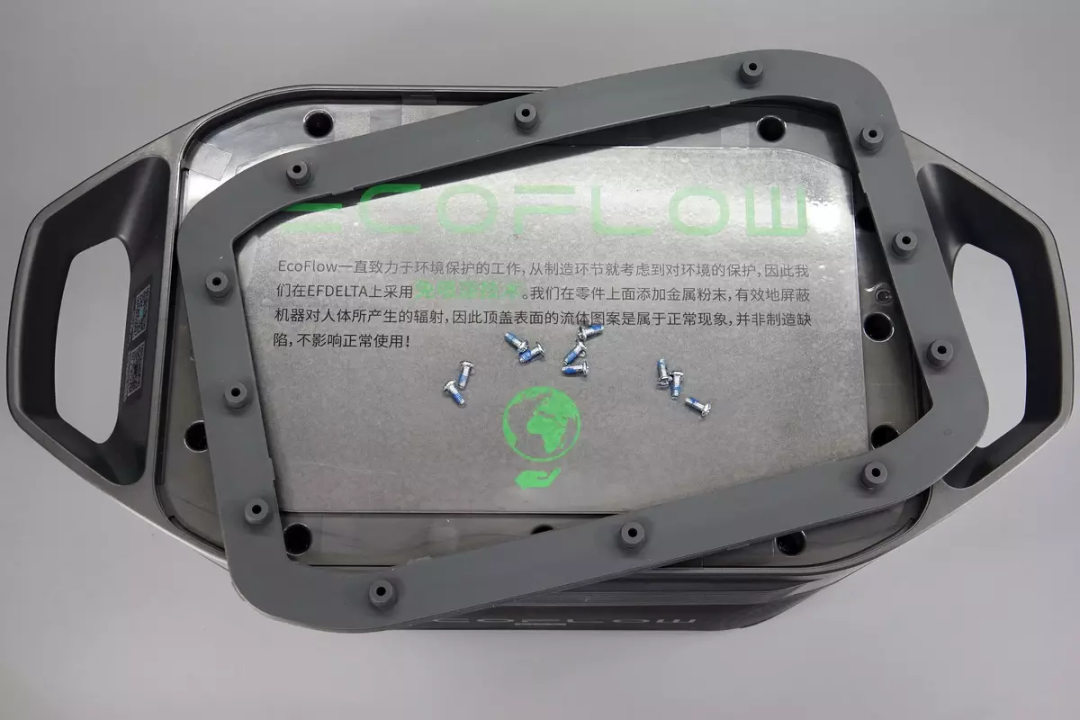

首先拆下户外电源顶部的橡胶圈，在橡胶圈下面是顶盖与机身的固定螺丝，共12颗。





拧下螺丝取下顶盖，正面两颗散热风扇用于进气。





背面两颗散热风扇用于排出热气散热。

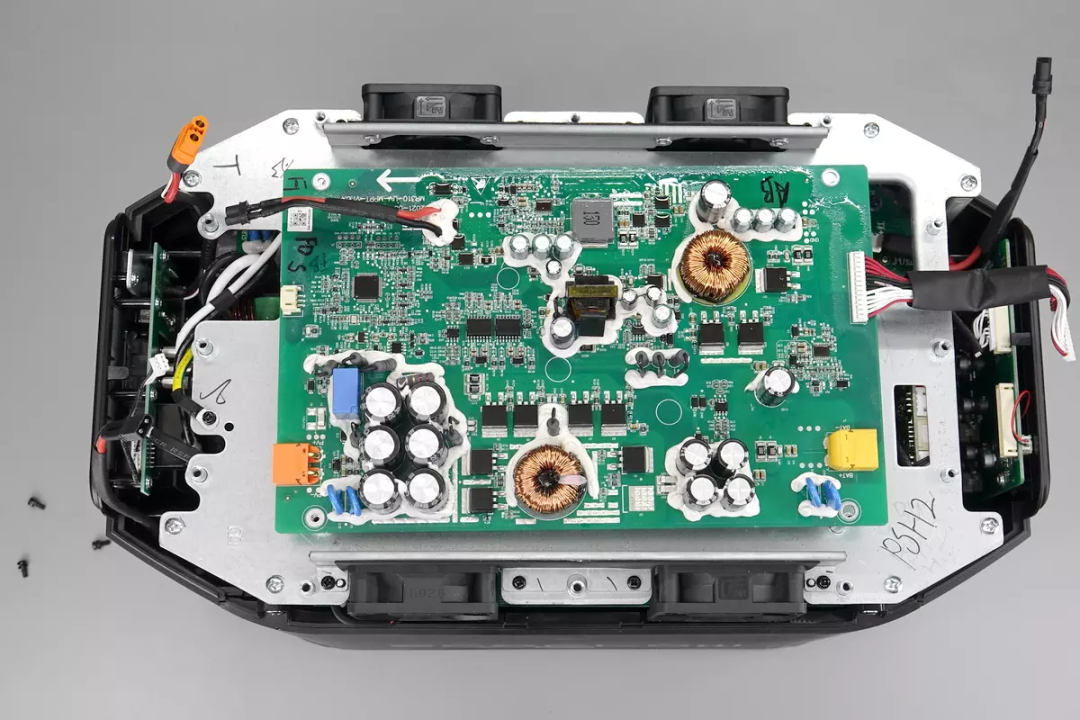

在最顶部为MPPT模块，背面大面积露铜加锡，增加通流量并帮助散热。





MPPT模块正面一览，左上角为直流输出，在左下角为太阳能接口，右下角为电池端接口，右上角排线连接显示与快充面板供电。

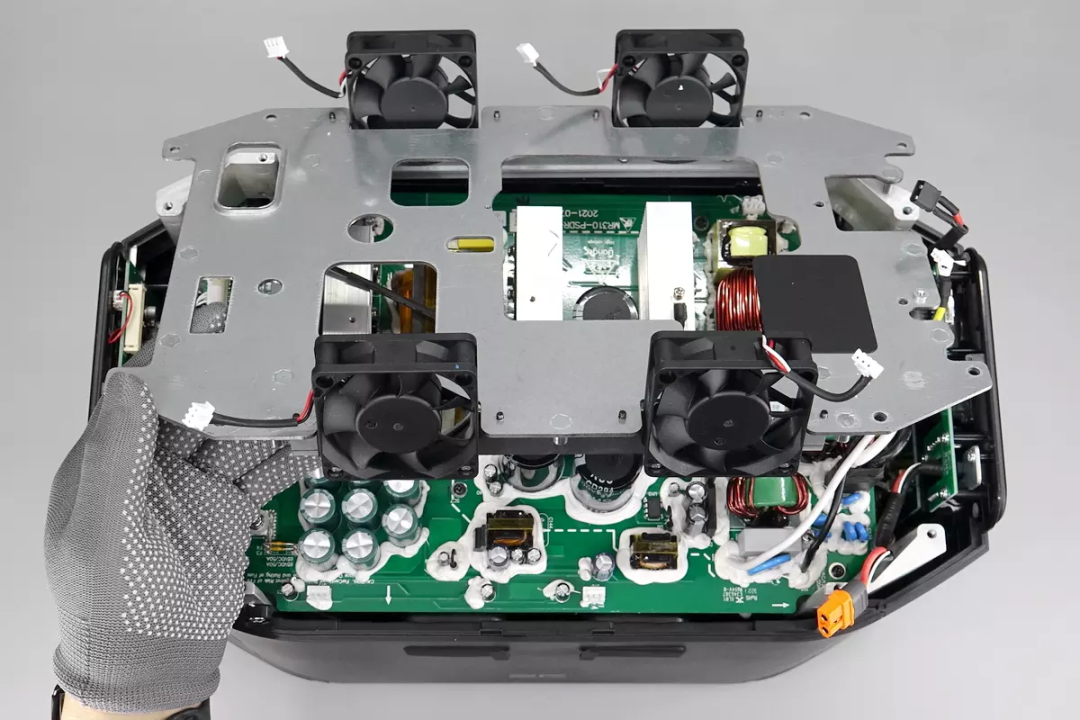

四个风扇固定在铝合金板上，用于带走MPPT模块和双向逆变模块工作时的热量。





铝合金框架内部为双向逆变模块，上面固定四块散热片为功率器件散热。





在双向逆变模块底部的塑料板，采用蜂窝加强筋增加强度。

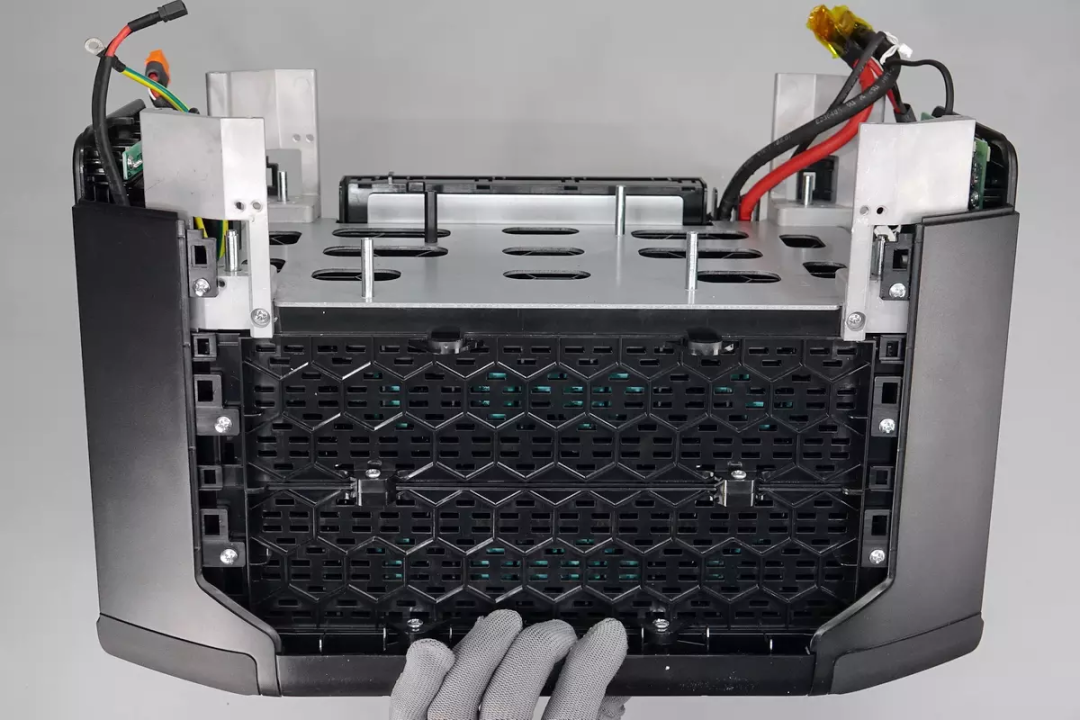

电池组侧面外壳也采用蜂窝加强筋增加强度。

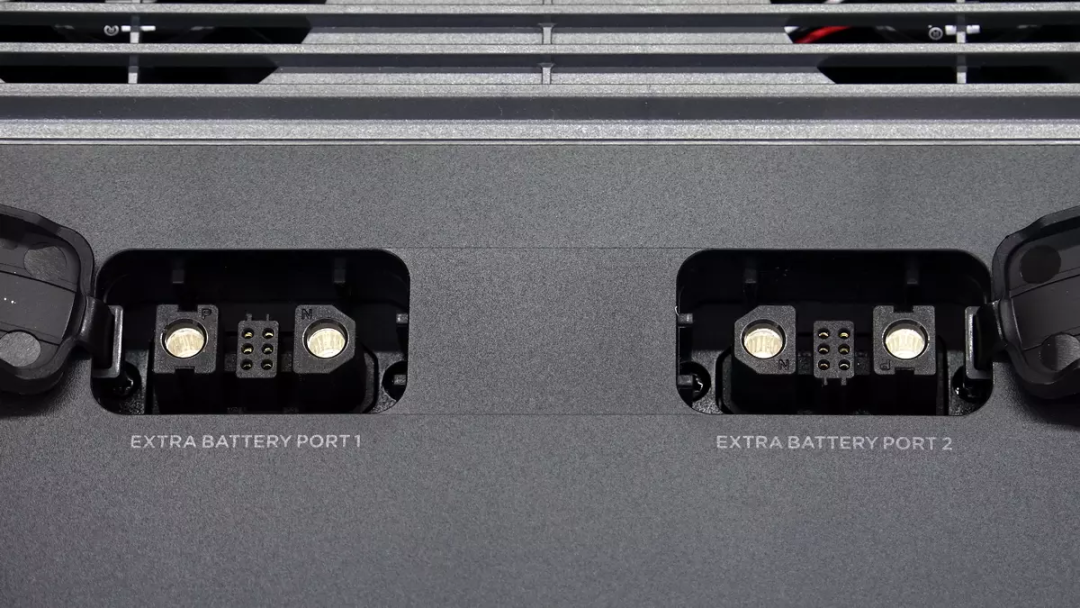

电池组侧面采用铜带连接扩展输出端子，输出导线也采用螺丝与接线柱固定。

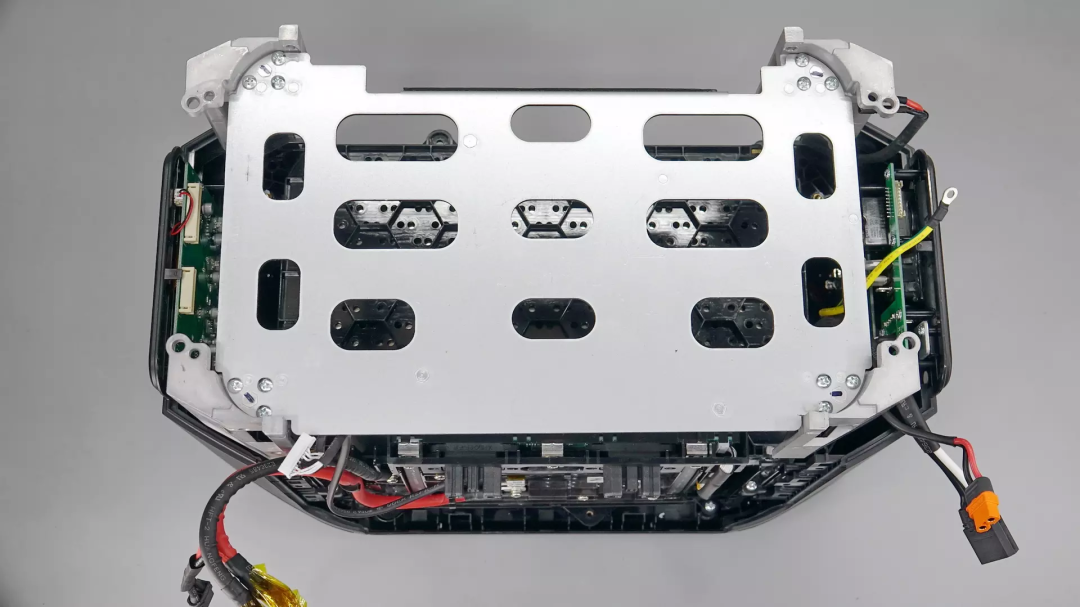

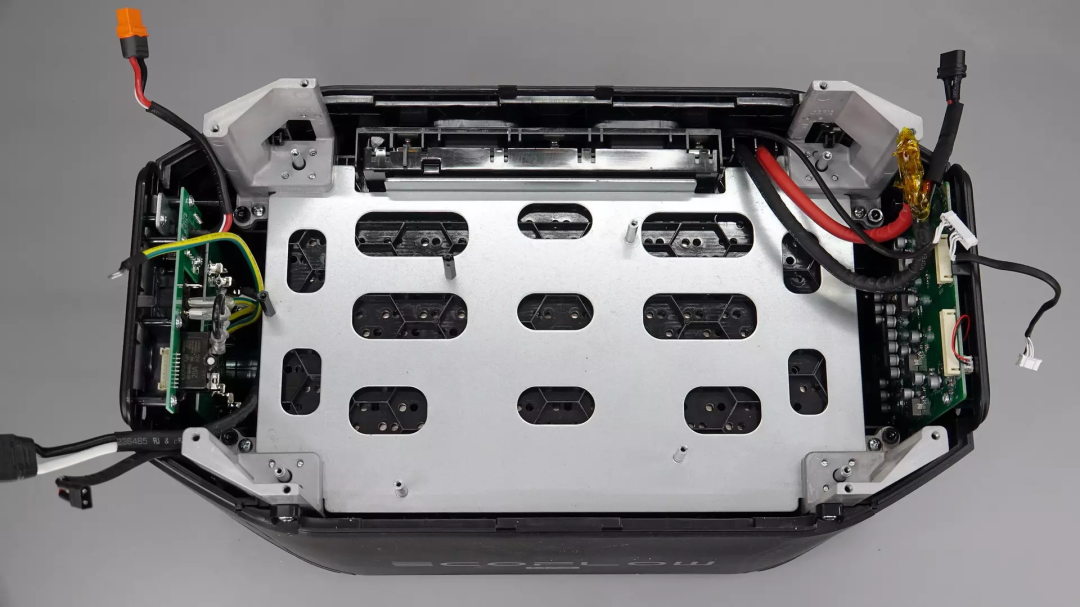

在双向逆变模块下方的铝合金支架特写。

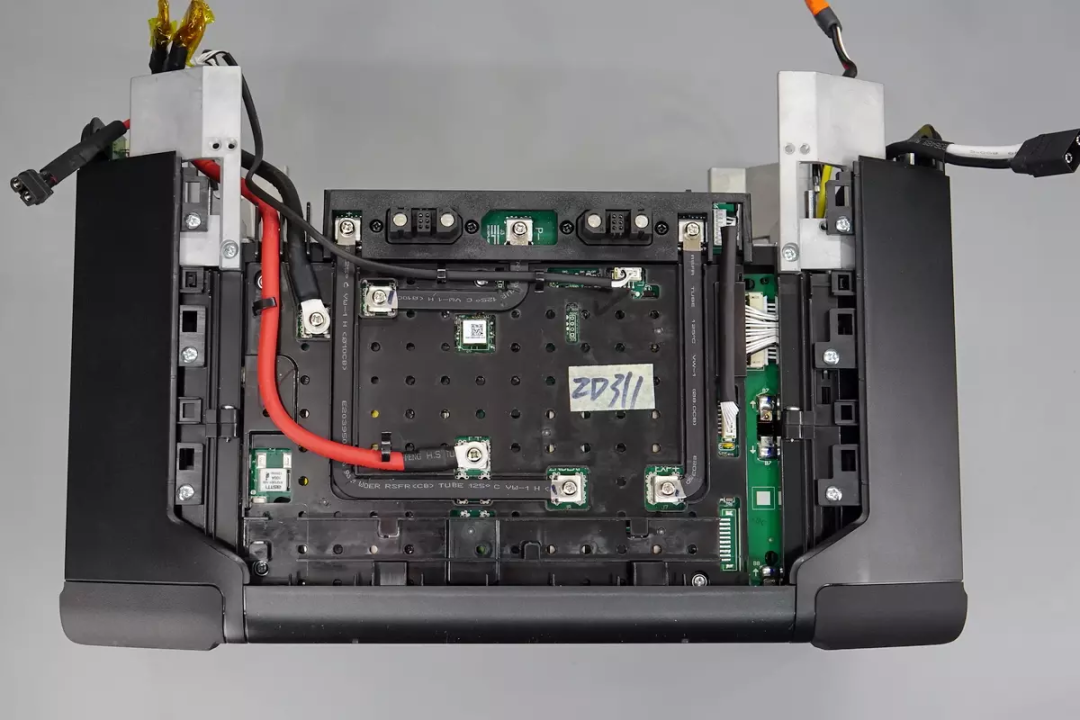

拆解取出内部铝合金支架。





测得内部电池组重量约为12.5公斤。

电池模组拆解





拆出内部电池组，继续进行拆解。

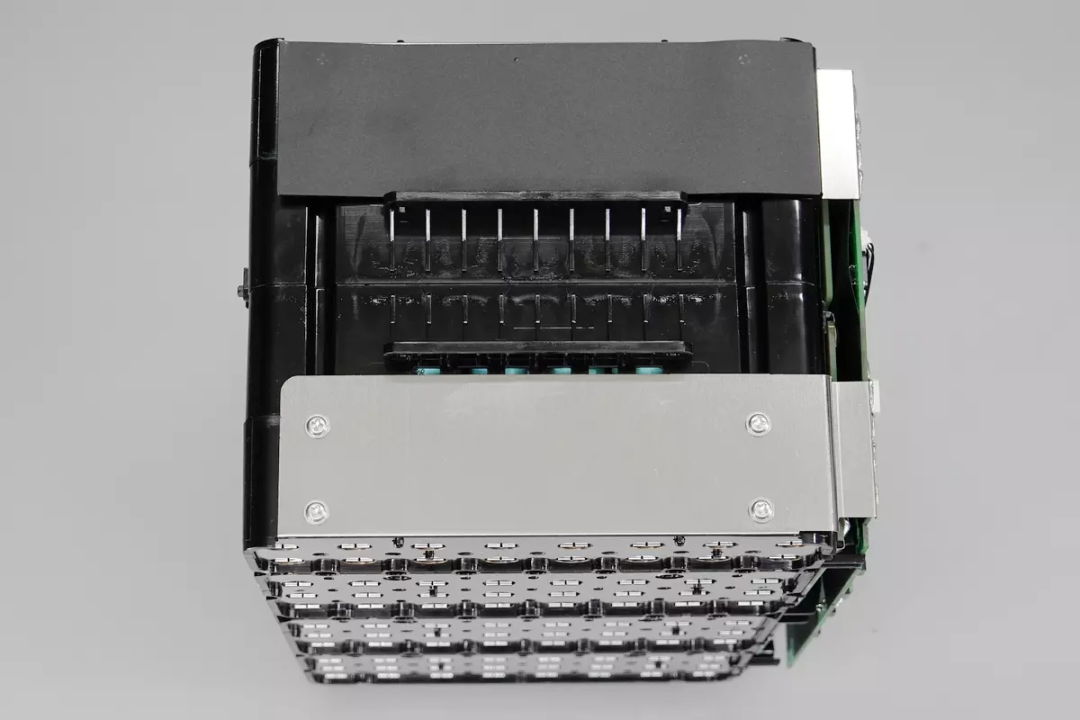

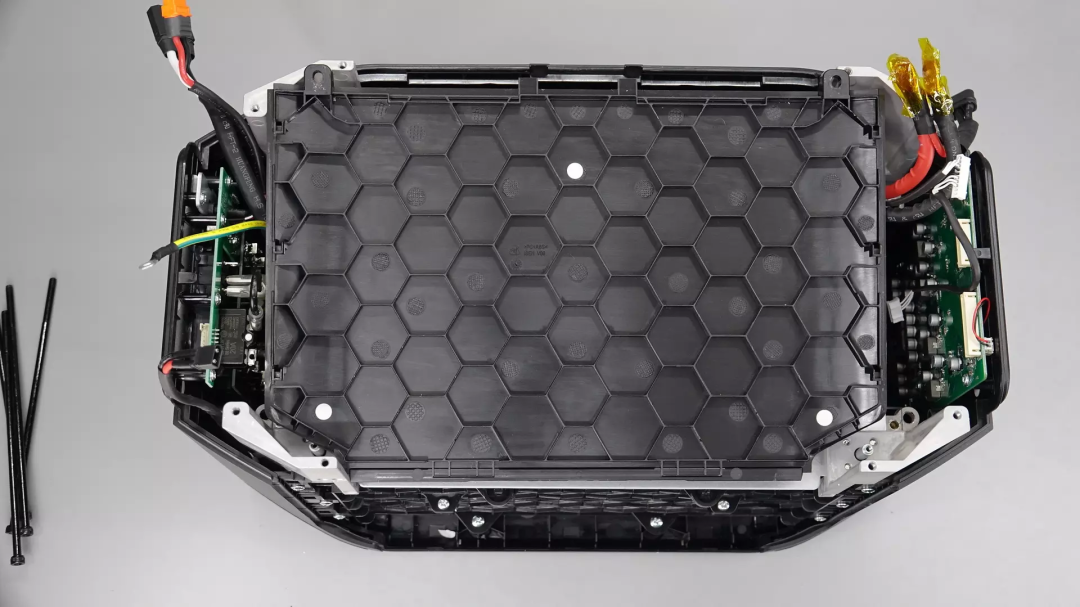

电池组顶部采用蜂窝结构塑料板绝缘。





底部也同样采用蜂窝结构的塑料板绝缘。

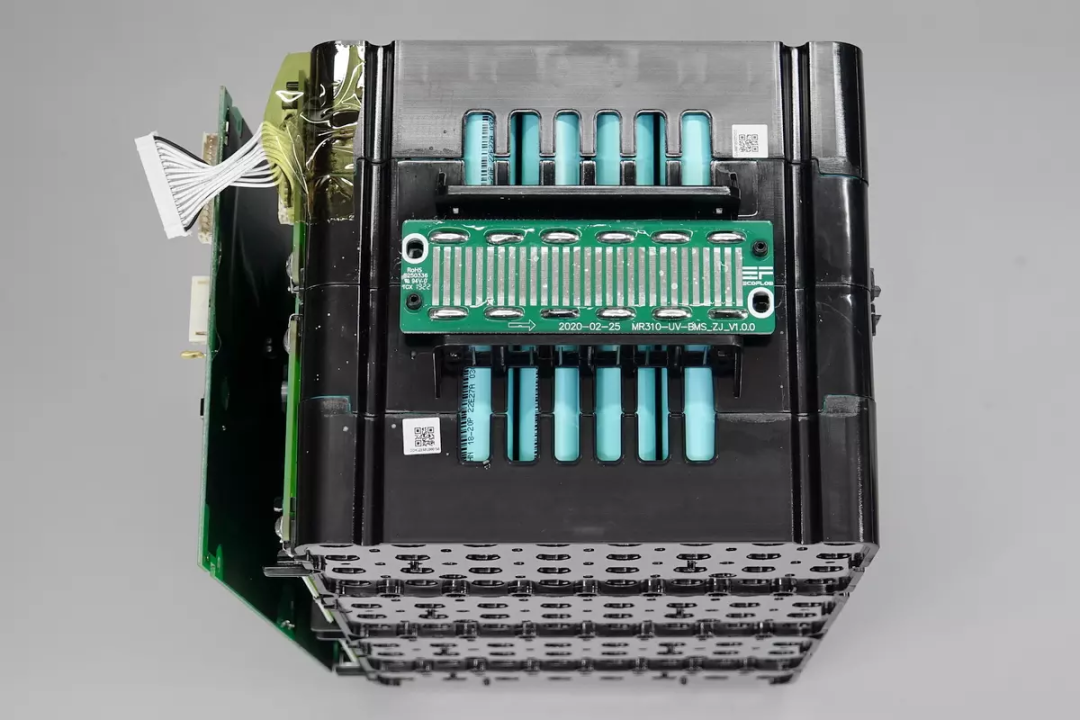

用于连接两片电池组的电路板。

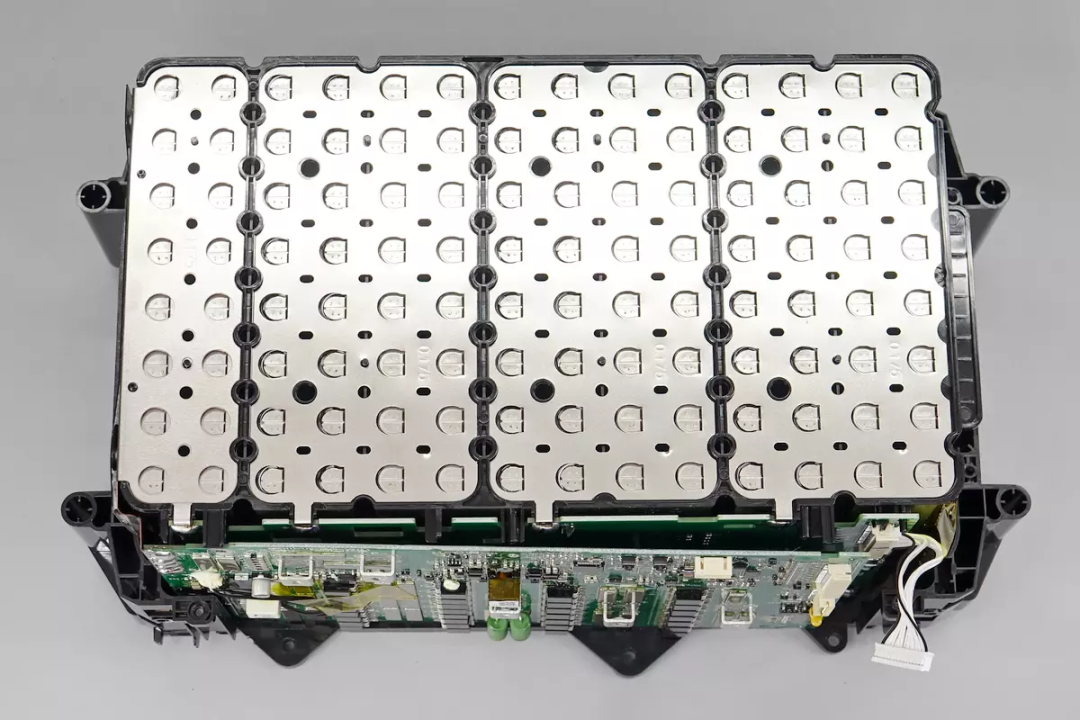

电池组为16并，14串连接，共224节18650电池，镍片点焊采用塑料支架绝缘。





拆下电池保护板的螺丝以及盖板，继续进行拆解。

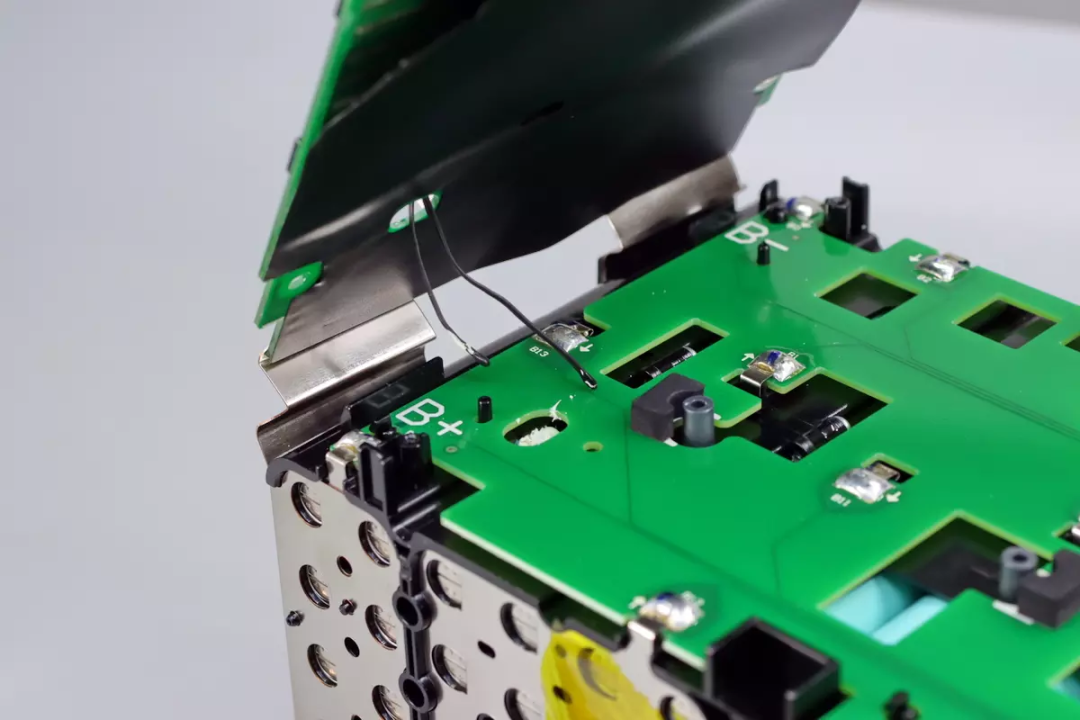

拆下电池组两侧的固定支架，侧面正负极镍片特写。





镍片通过焊接连接到保护板上，负极镍片粘贴麦拉片绝缘。

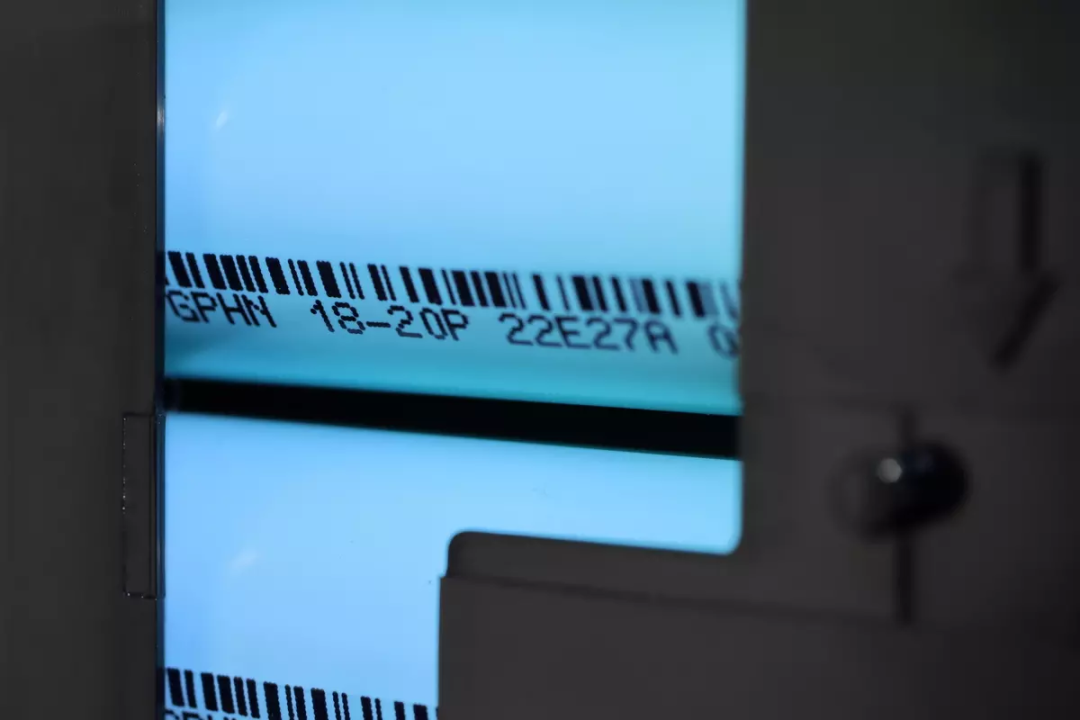

内置18650电池来自鹏辉，型号为GPHN 18-20P，额定容量为2000mAh，标称电压3.6V，最大放电倍率10C，循环寿命大于1500次。

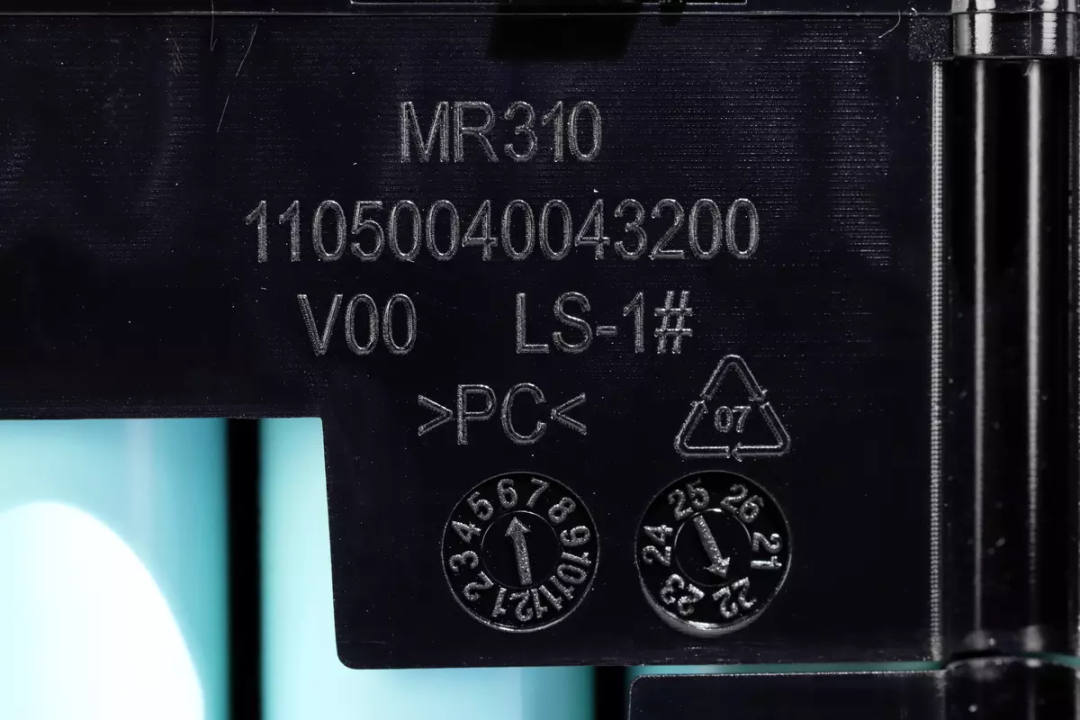

电池支架采用PC外壳，生产日期为22年6月份。

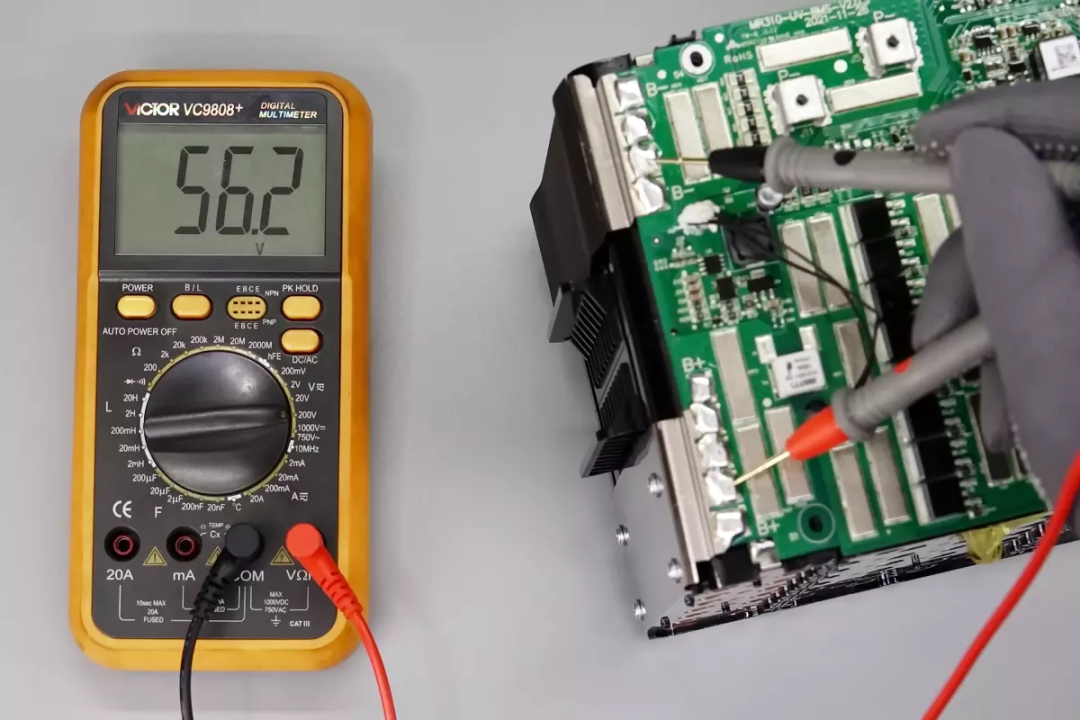

使用万用表测得电池组电压为56.2V，基本处于满电状态。

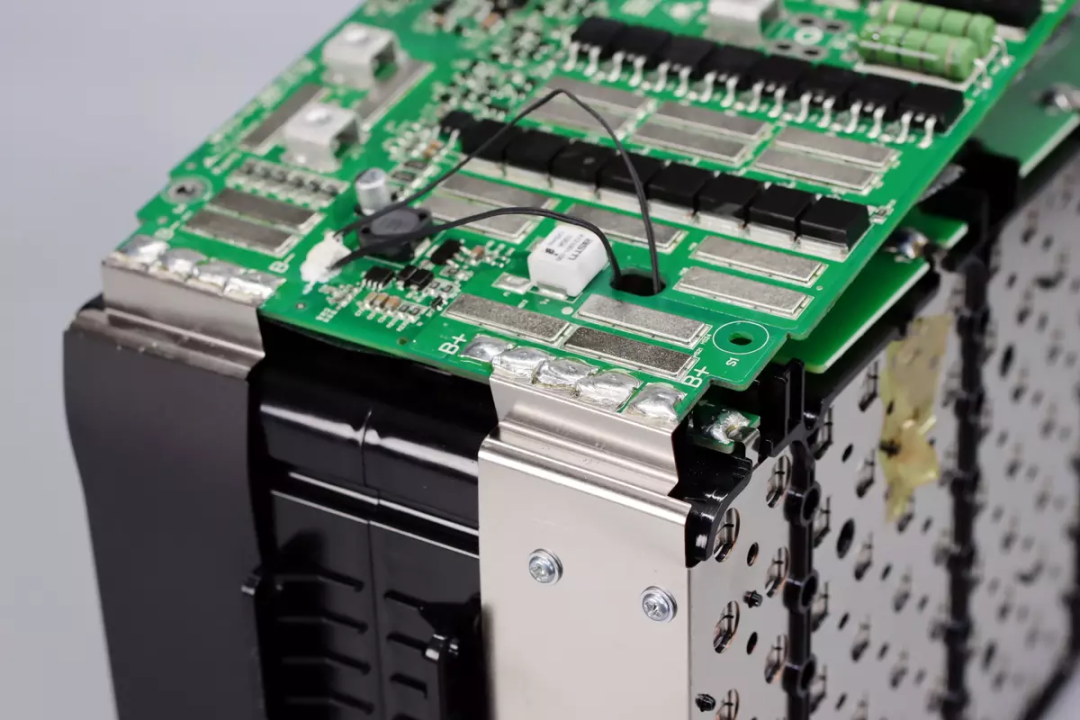

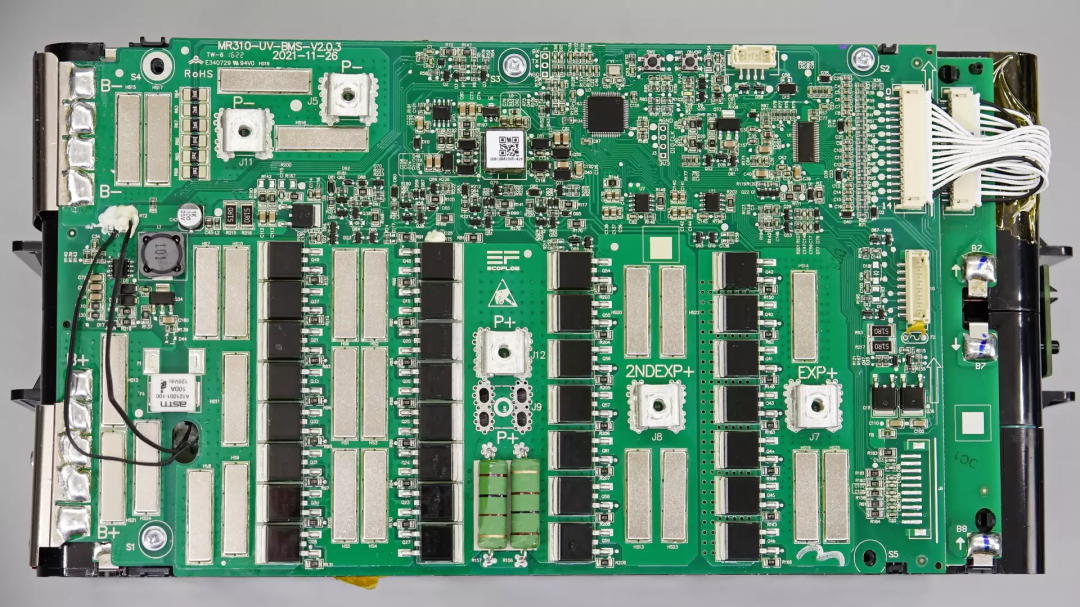

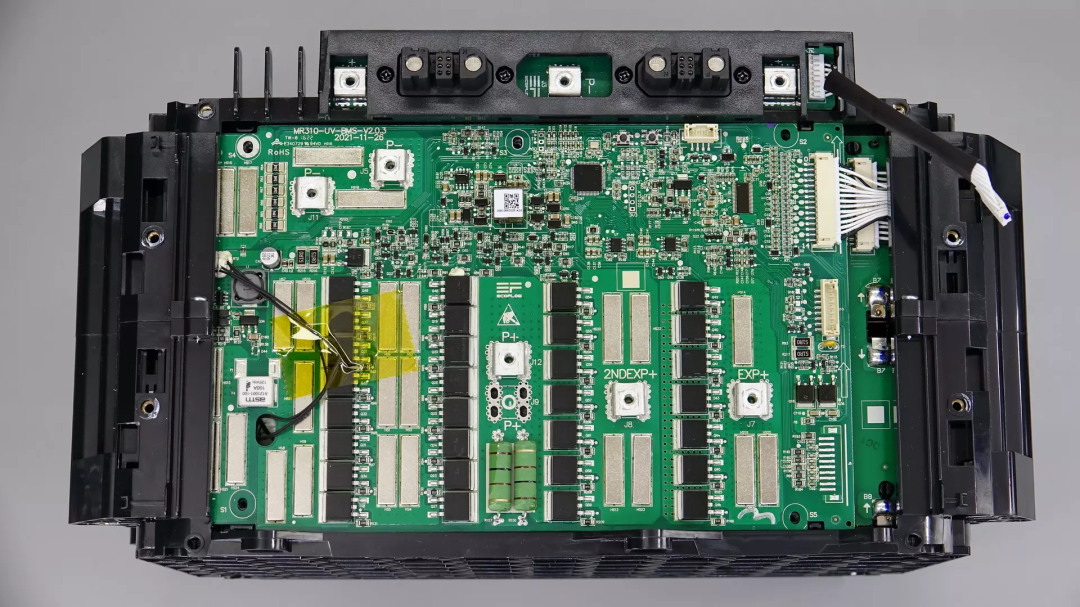

电池保护板一览，焊接有电流取样电阻，电池保险丝，用于电池保护的MOS管和外接电池控制的MOS管。在顶部是电池保护芯片和控制电路，底部焊接一块PCB用于电池单体电压采样，通过排线连接。保护板在MOS管附近多处焊接厚铜片用于均流及增加载流量。

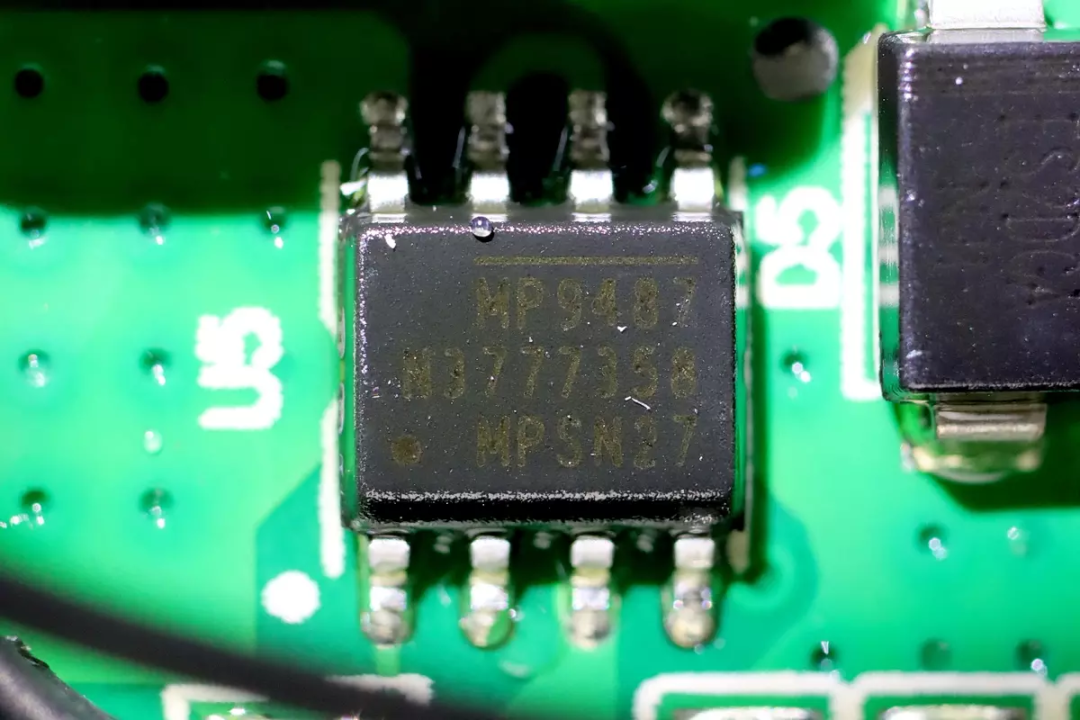

电池端降压芯片来自MPS，型号为MP9487，是一颗100V耐压的开关降压转换器，内置MOS管，输出电流为1A，外置肖特基二极管。





10μH降压电感特写。

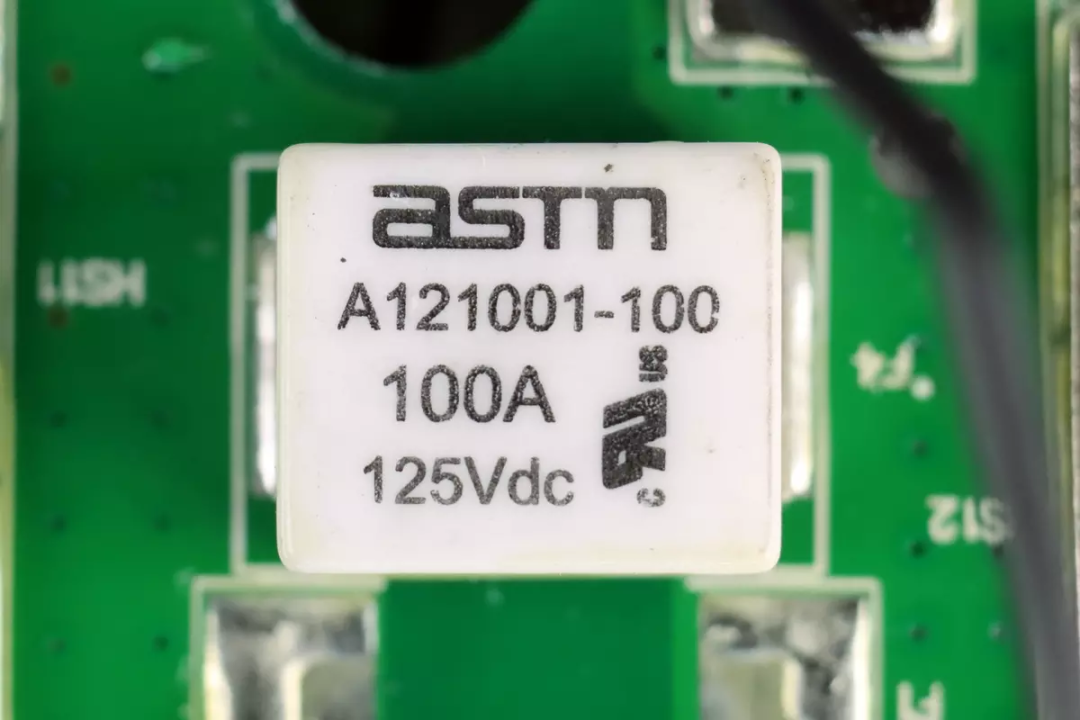

电池组保险丝来自ASTM博钺电子，型号A121001-100，是一颗贴片快速保险丝，规格为125VDC，100A，具有高分断能力，连接在电池组正极输出，用于过流保护。

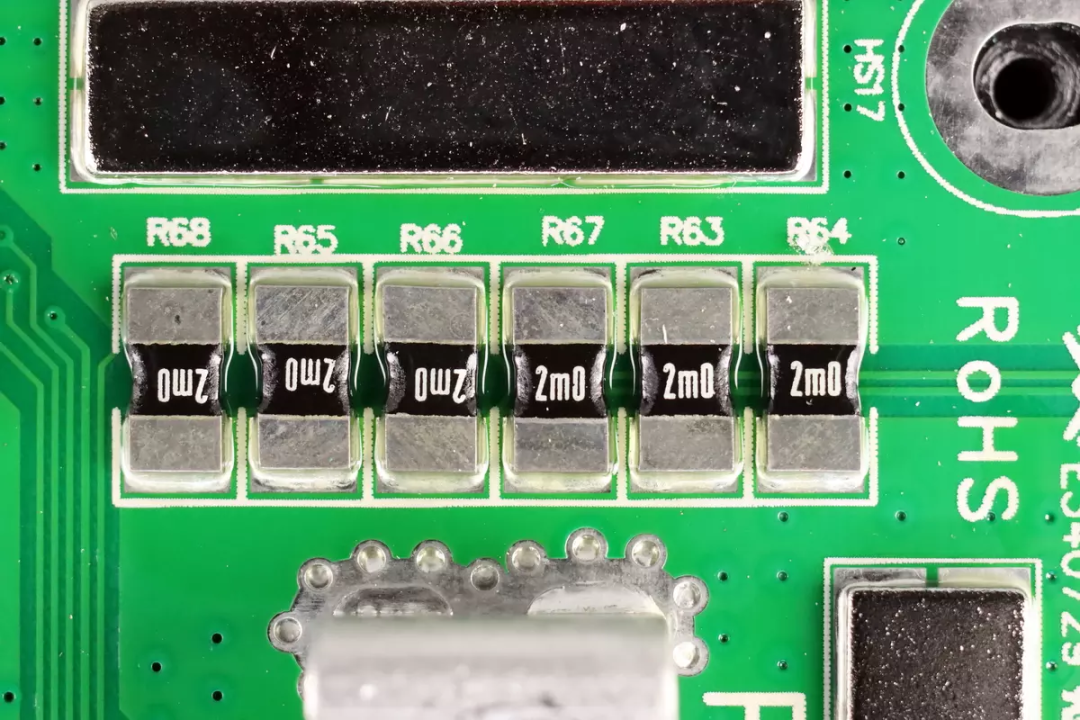

电池端检流电阻特写，6颗2512电阻并联，阻值为2mΩ。

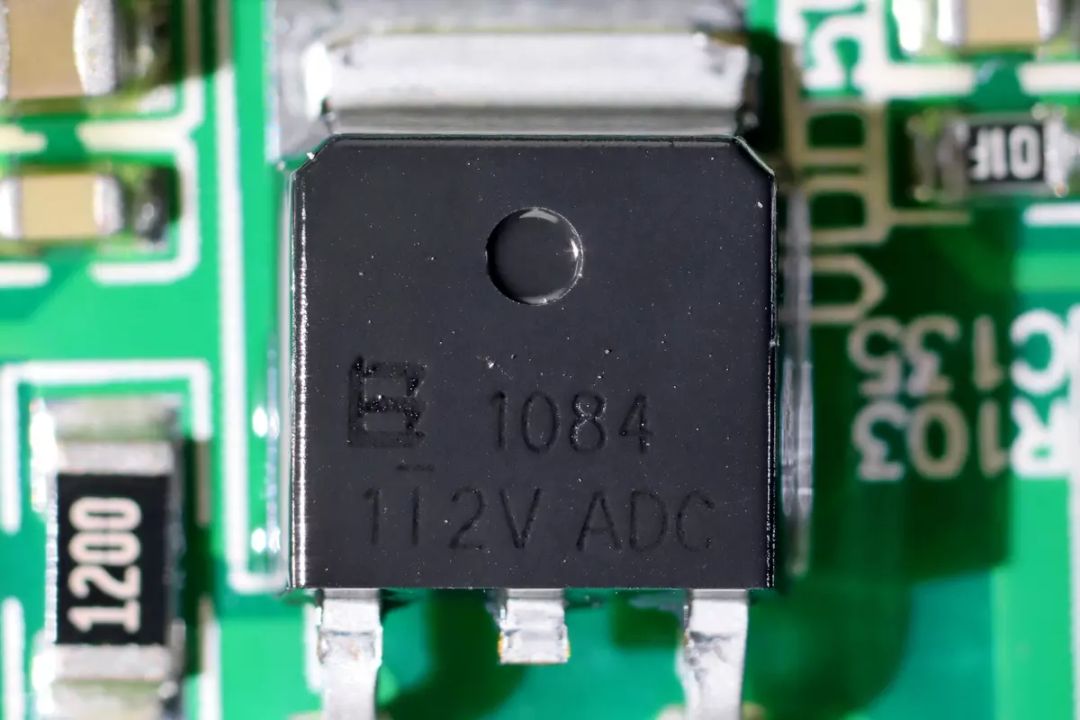

一颗稳压芯片来自贝岭，型号BL1084，用于将开关降压芯片输出的电压降压为其他芯片供电。

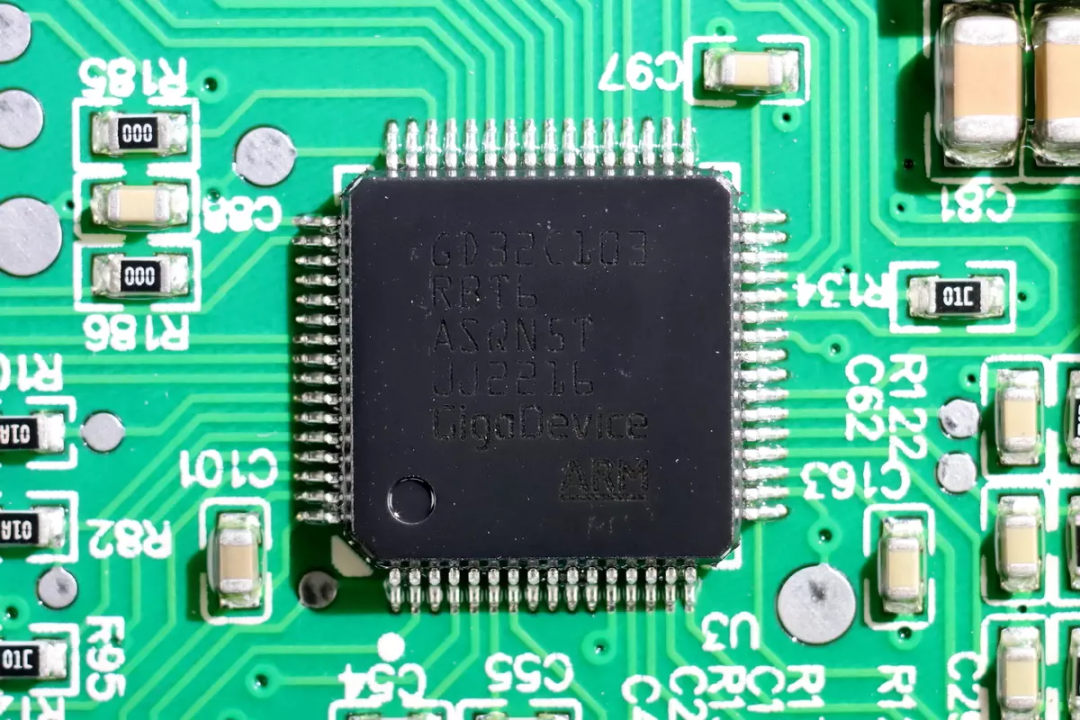

电池组保护板的主控MCU来自兆易创新，型号GD32C103RBT6，是一颗内置M4内核的MCU，最高运行频率为120MHz，内置128K Flash和32K SRAM，具备SPI接口，I2C接口，USART接口和UARTs接口以及I2C和USB，CAN总线接口。

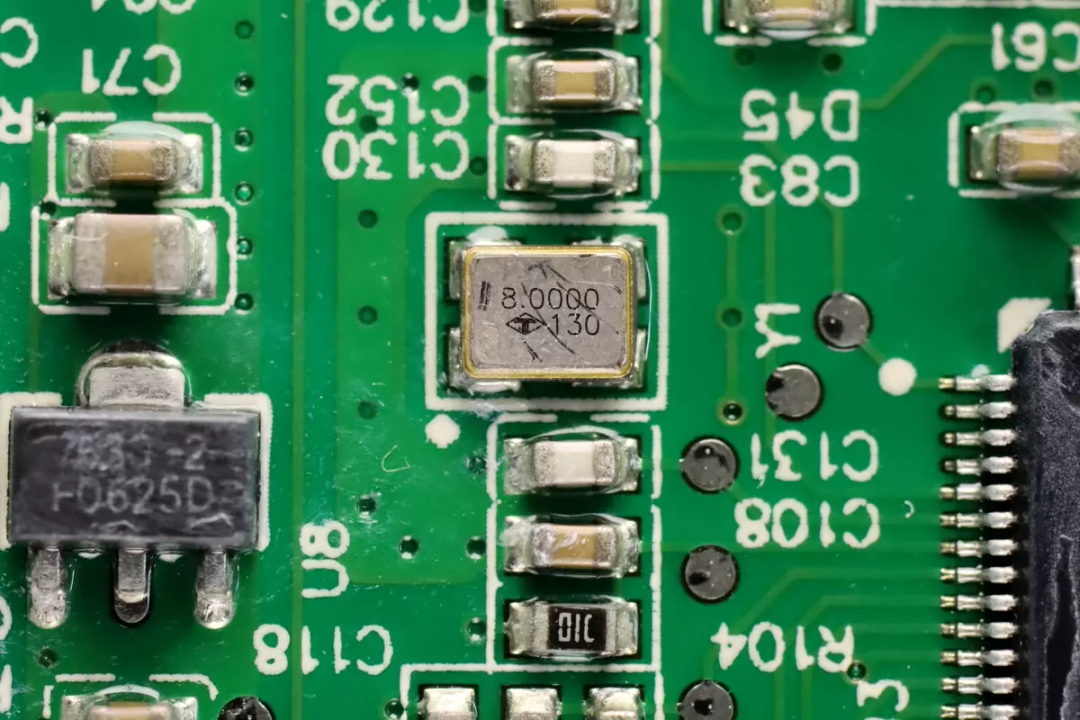

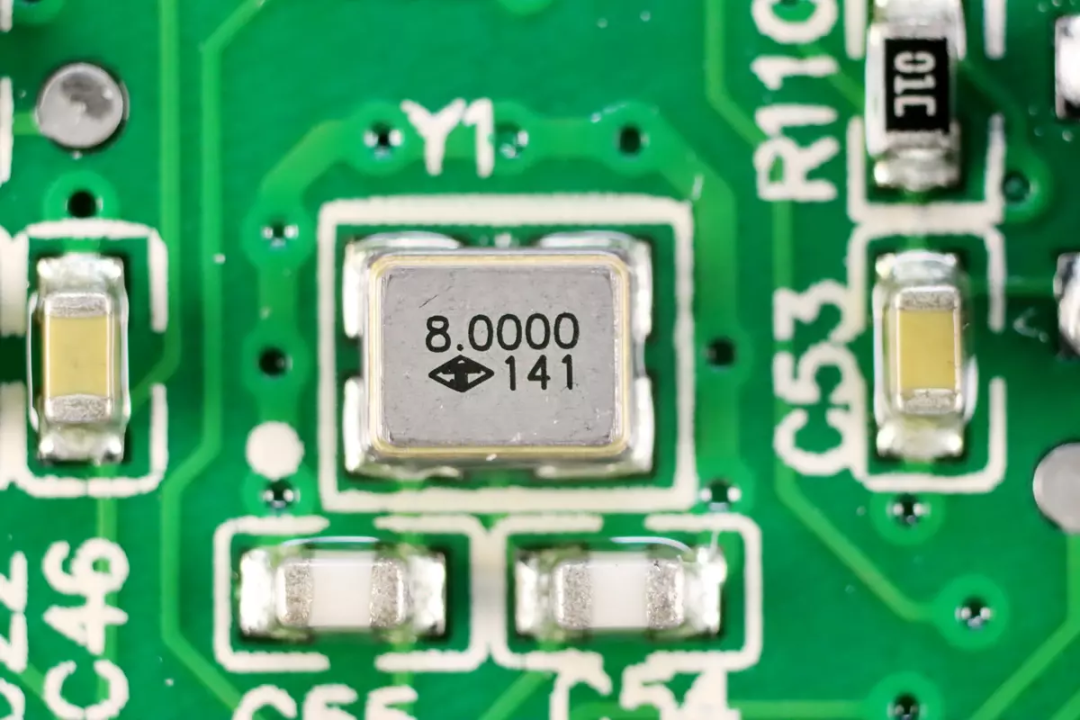

8.0000MHz贴片晶振，为MCU提供时钟。

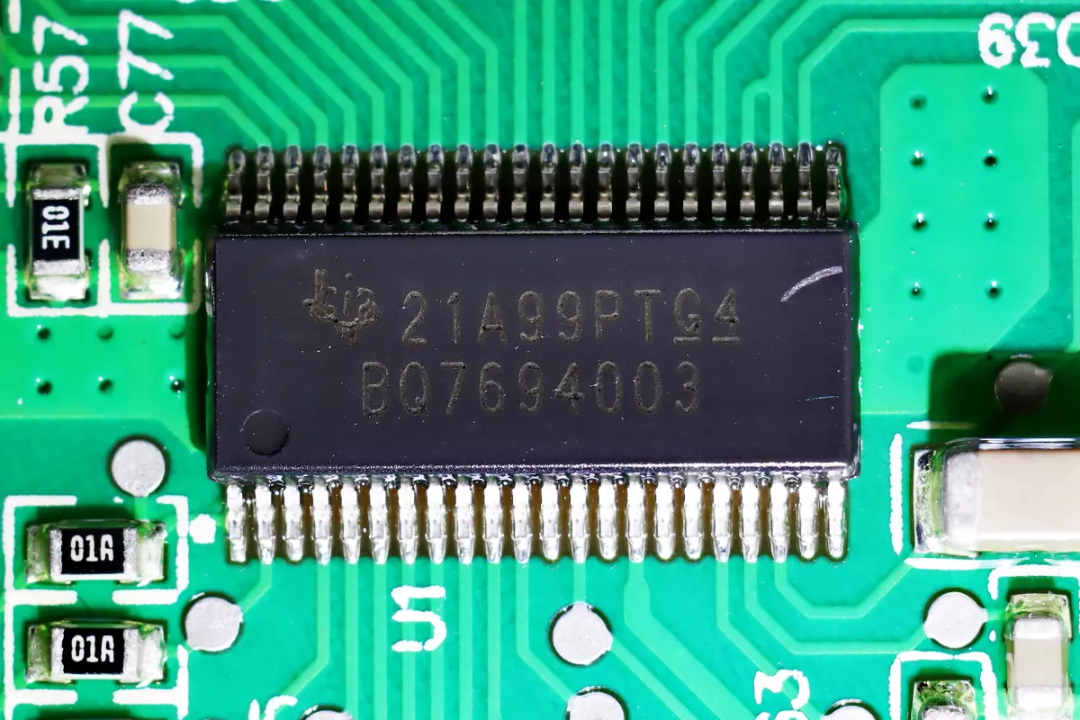

电池监控芯片来自TI德州仪器，型号BQ7694003，是一颗9到15串，锂电池或磷酸铁锂电池的模拟前端芯片。具备纯数字接口，芯片内置ADC测量电池组电压等参数，电池组电流采用单独的ADC，支持放电过流，放电短路，过压及欠压保护，芯片采用I2C接口通信，适用于多串锂电池组应用。

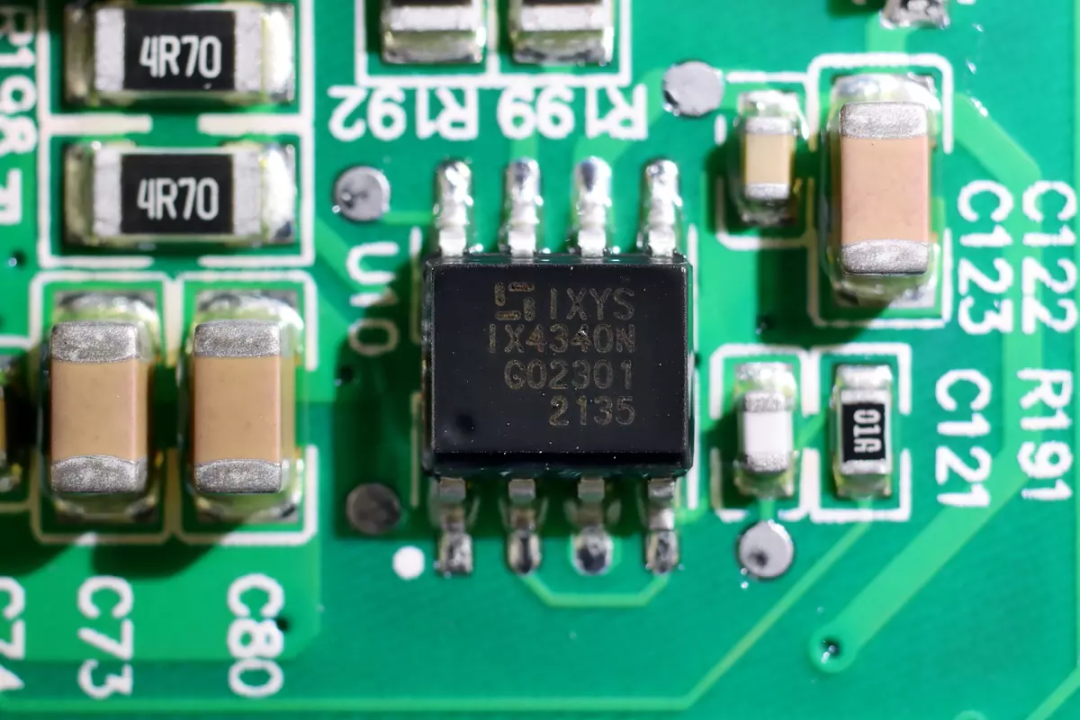

IXYS IX4340N 低侧双路NMOS驱动器，用于隔离驱动电源。

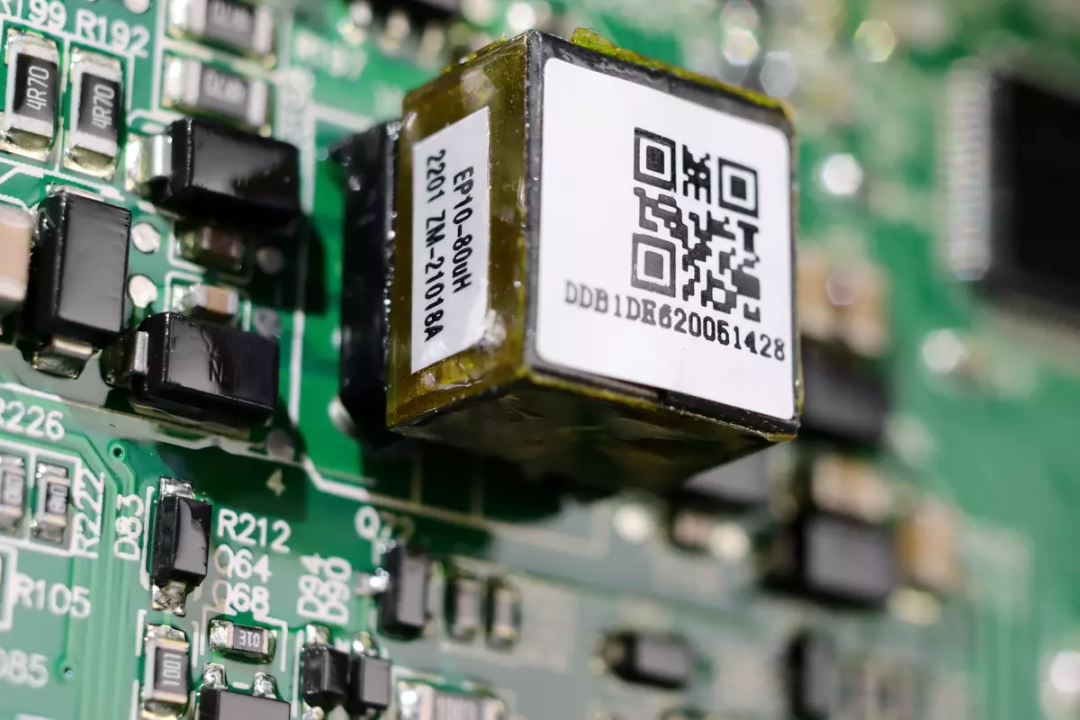

用于为MOS管驱动供电的变压器。

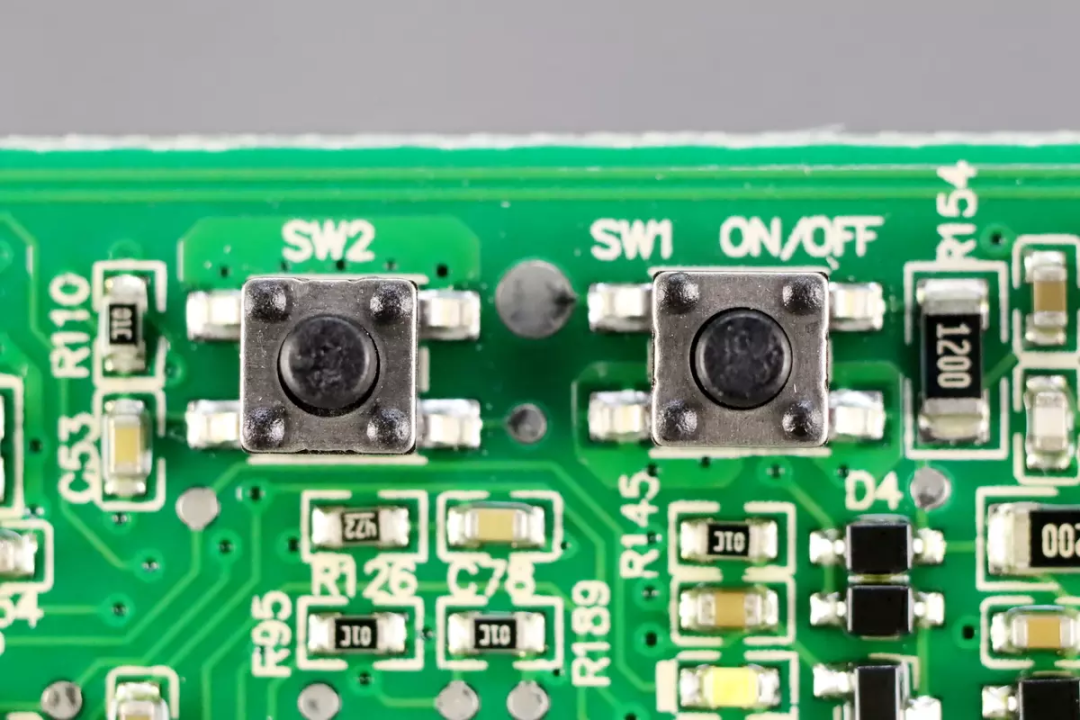

两颗按钮开关用于保护板输出控制。

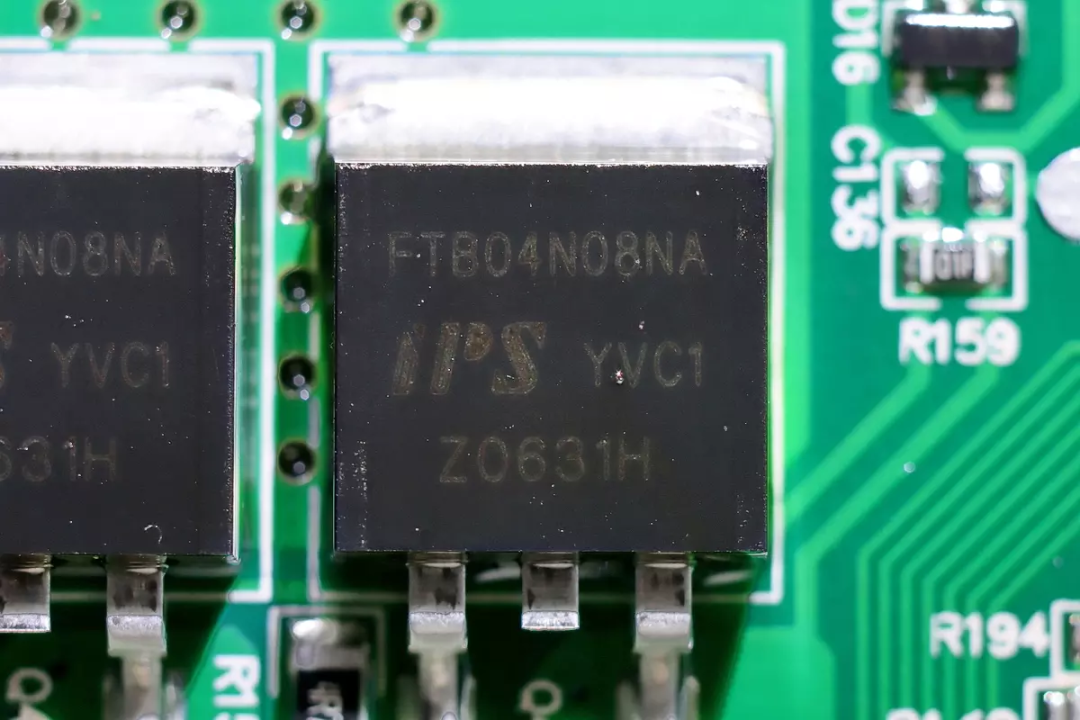

电池保护管来自华润芯功率，型号FTB04N08NA，NMOS，耐压80V，采用TO263封装，电池保护管采用8颗并联对向串联，外接电池采用7颗并联。

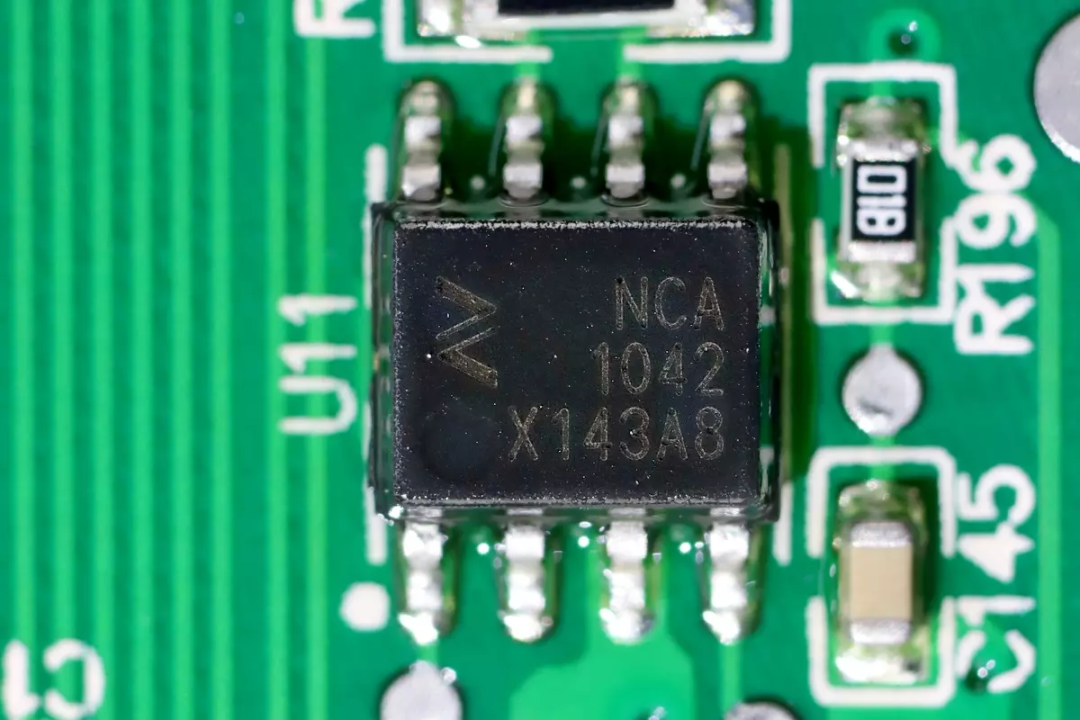

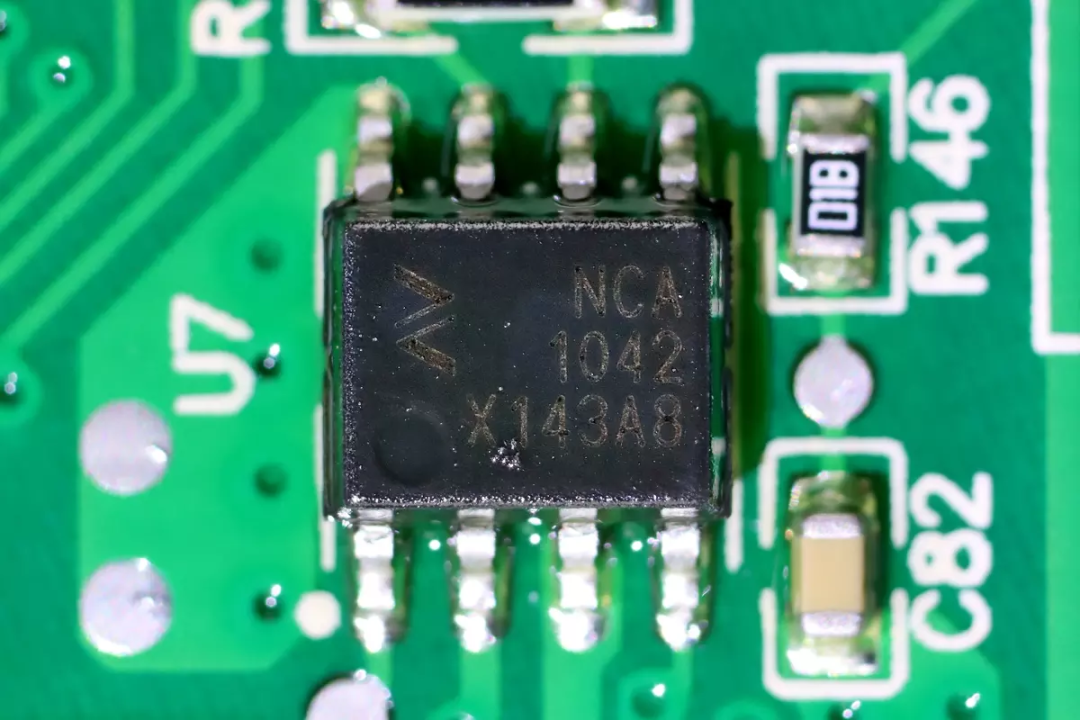

两颗CAN总线收发器来自纳芯微，型号NCA1042，支持3-5V IO供电，供电电压为5V，支持5Mbps通信速率，具备过电流保护和过热保护，采用SOP8封装。





另一颗收发器为相同型号。

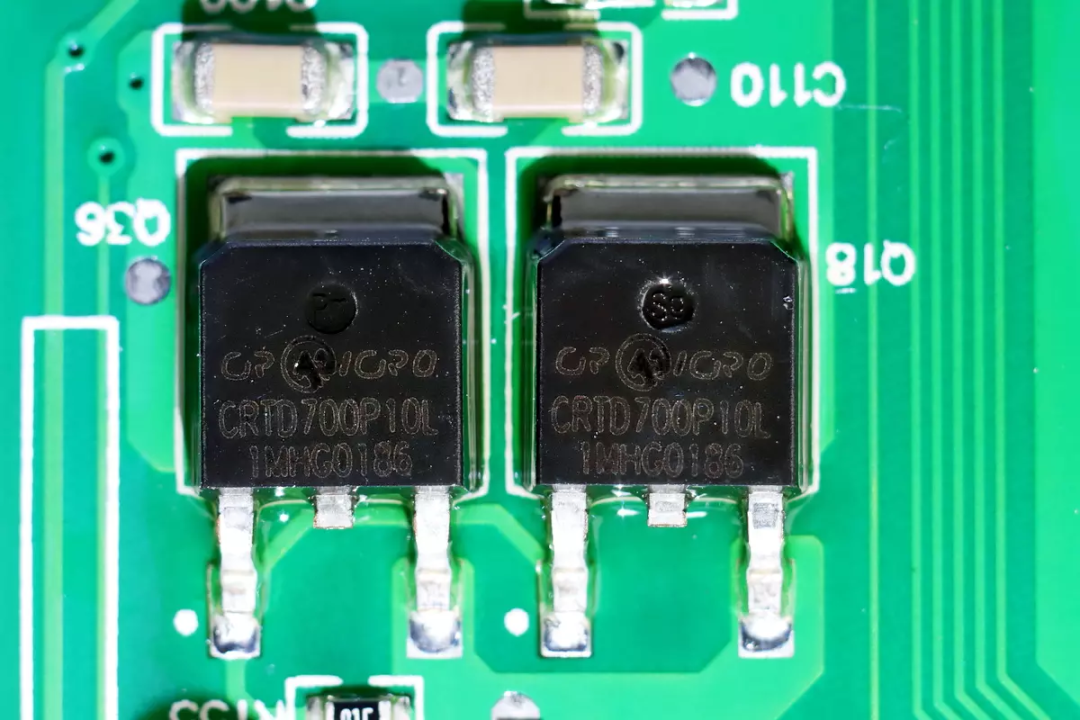

两颗MOS管并联用于供电控制，来自华润微电子，型号CRTD700P10L，是一颗耐压100V的PMOS，导阻为59mΩ，采用TO252封装。

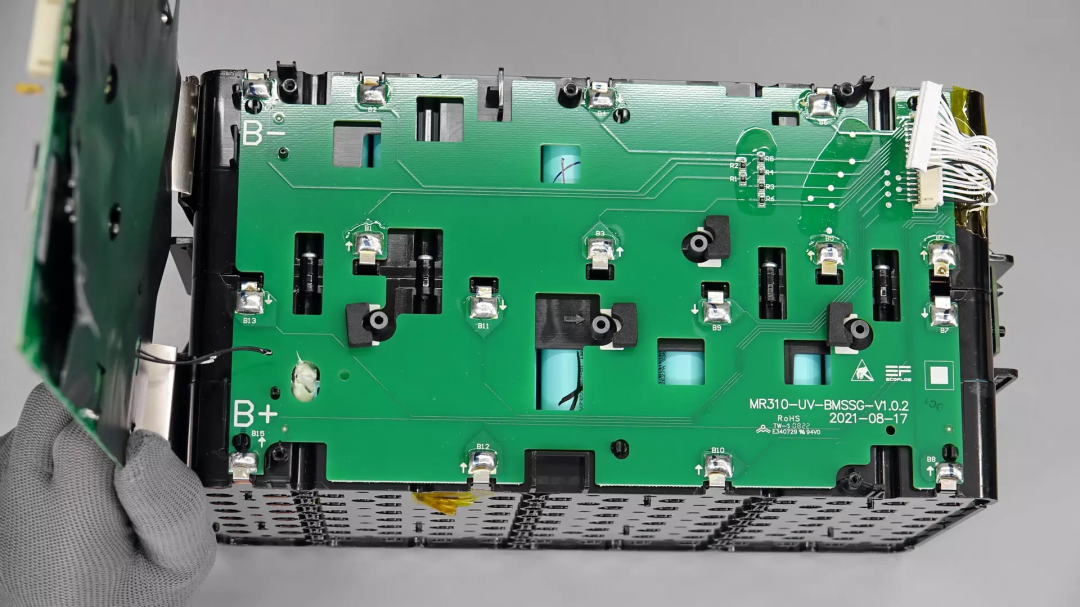

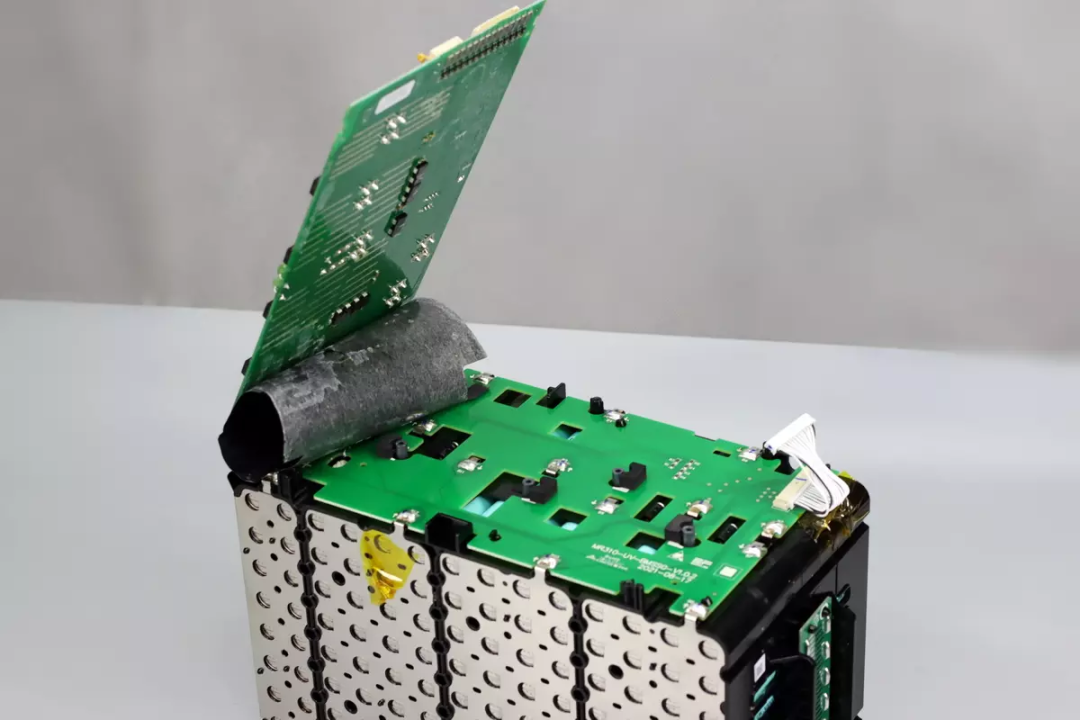

断开电池单体检测线，分离开两片PCB。

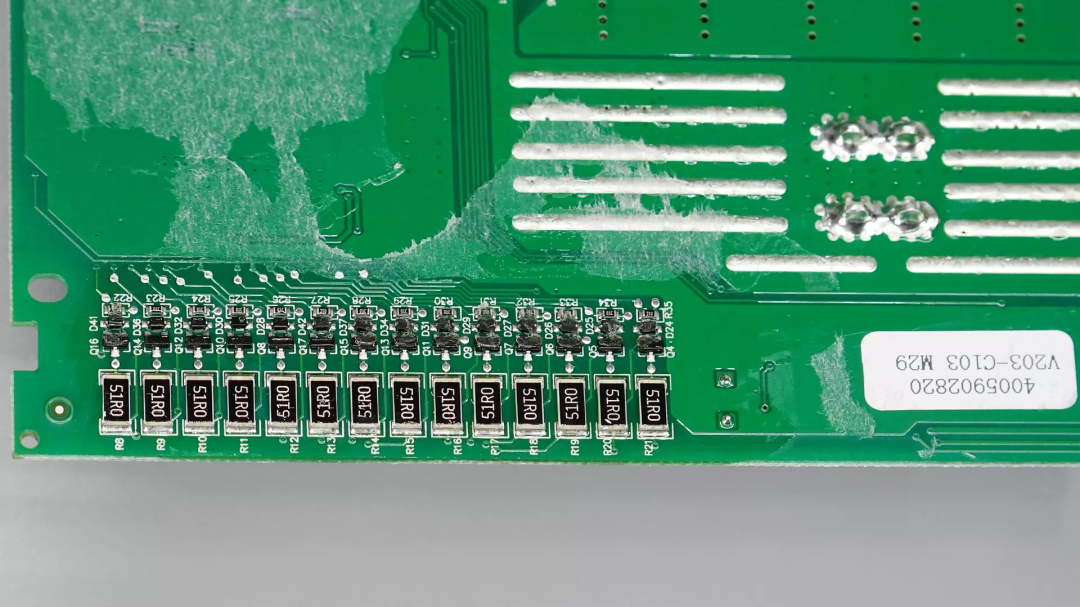

在电池分体电压采样插座背面的PCB上焊接用于电池均衡的MOS管和均衡电阻，共14套器件分别对应14串电池。





在下方的PCB用于连接电池单体电压采样线。





用于检测电池组温度的两颗热敏电阻。

双向逆变模块部分

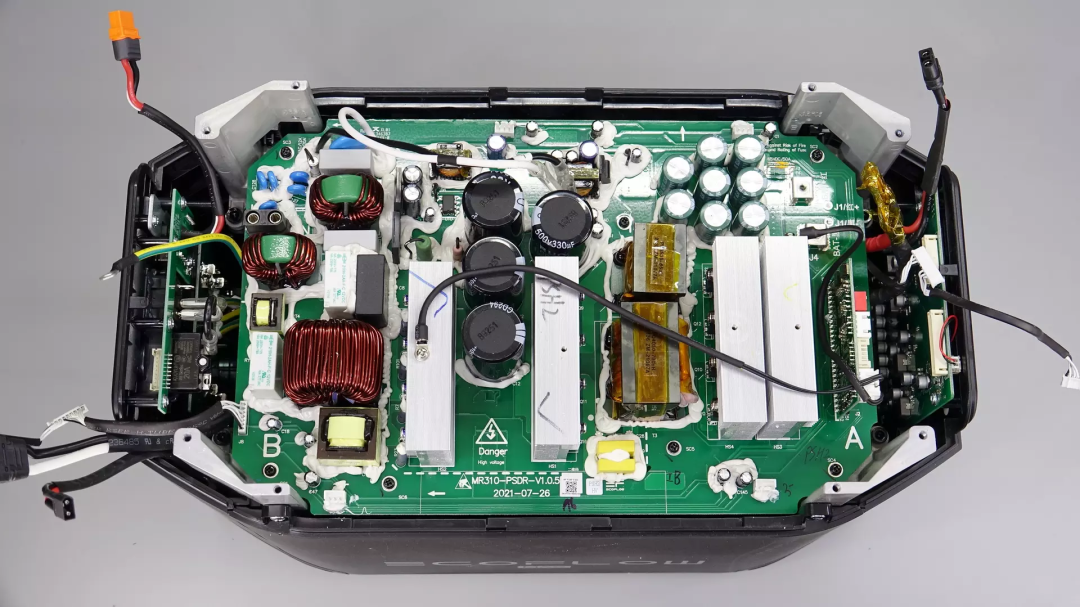

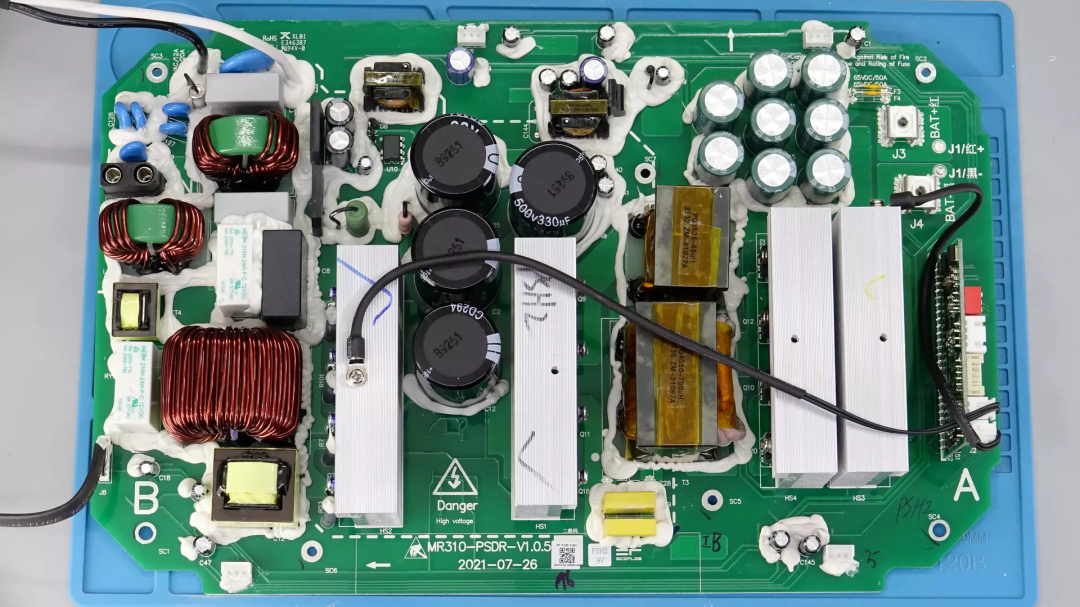

双向逆变模块具有双功能，既可以使用交流电降压输出直流为电池组充电，还可以将电池电量升压逆变成交流电输出，为220V的设备供电。在模块的左侧为交流滤波电路和切换继电器，右侧散热片为输出调制，到右侧依次为高压滤波电容，整流管散热片，变压器与低压开关管的散热片。

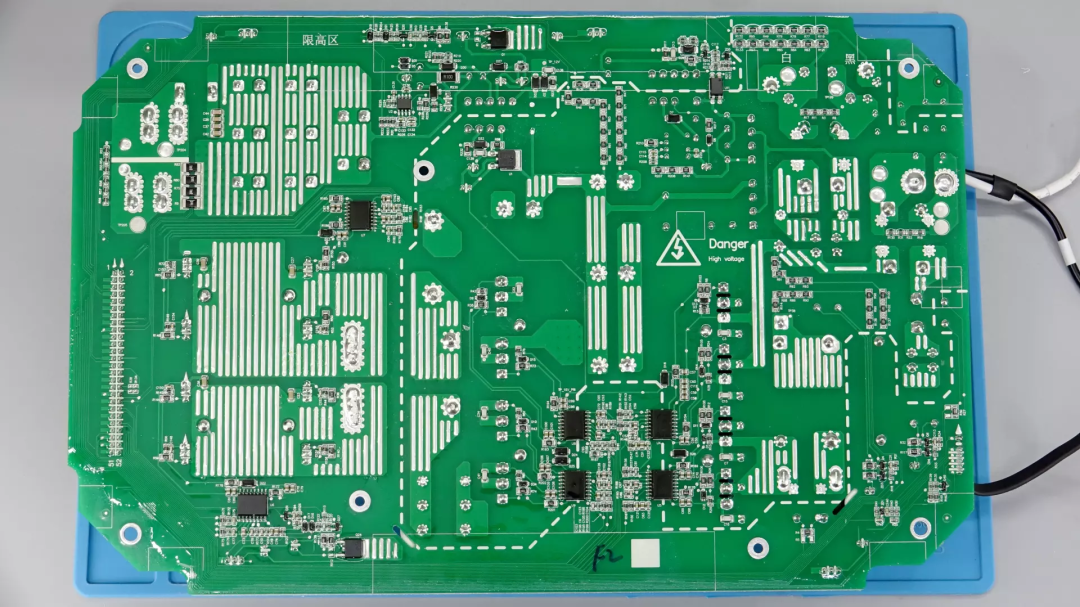

双向逆变模块背面一览，低压侧走线大面积露铜加锡设计，增加载流量。低压与高压侧采用虚线划分，虚线内部为高压电路。背面焊接多颗隔离驱动器，用于同步整流及开关控制，PFC升压和输出调制。

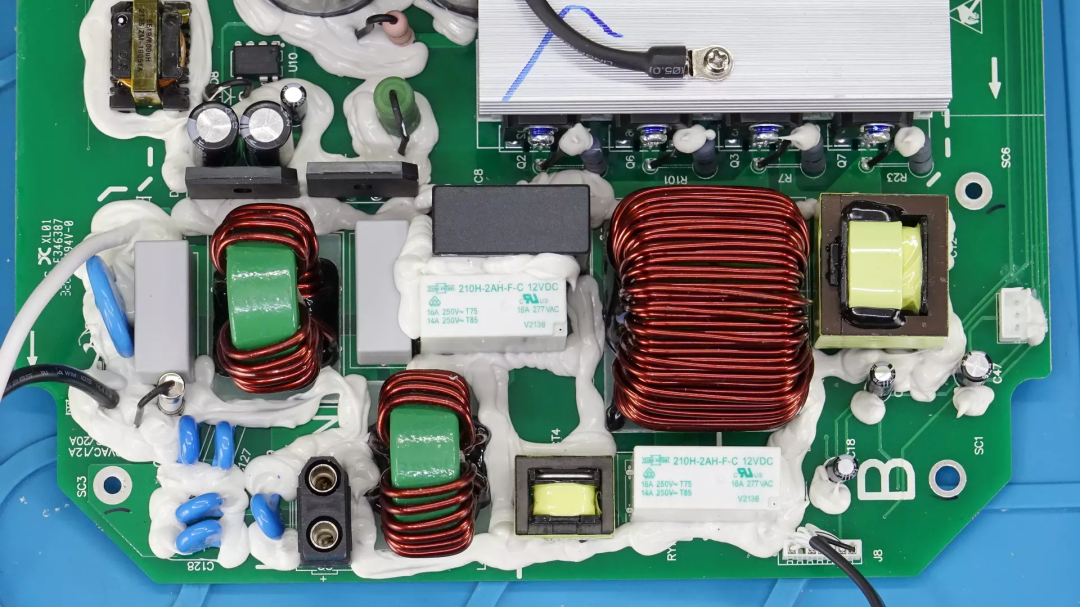

输入及输出滤波电路一览，元件均打胶固定，防止外力振动损坏。

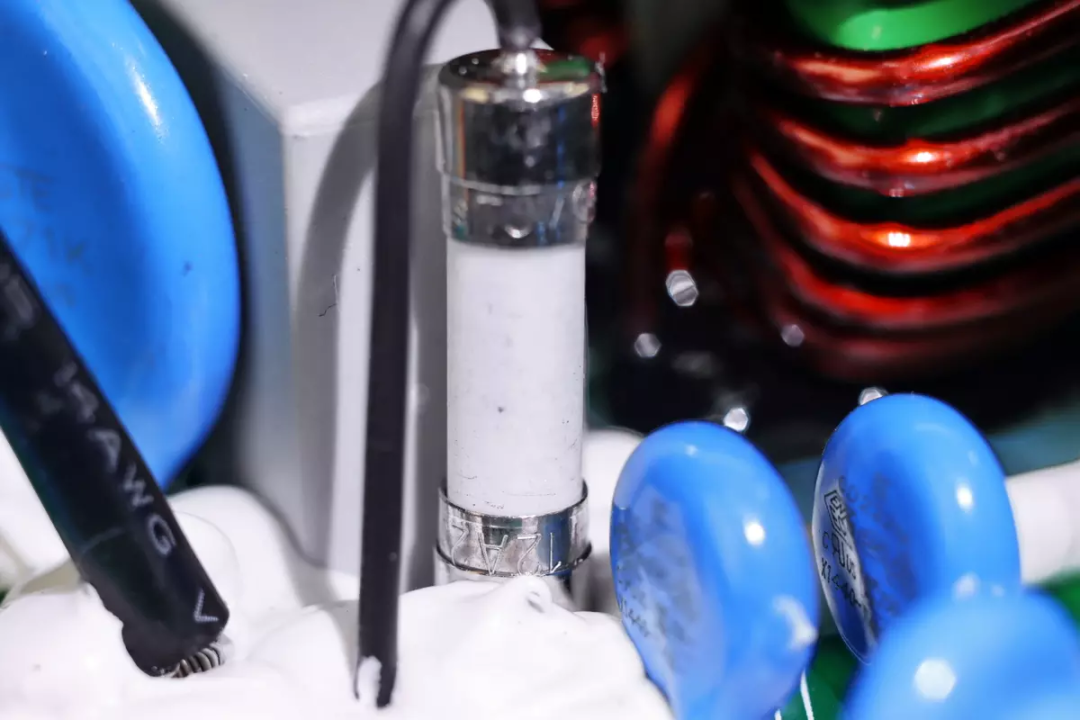

输入保险丝特写，规格为12A，连接导线规格为14AWG。

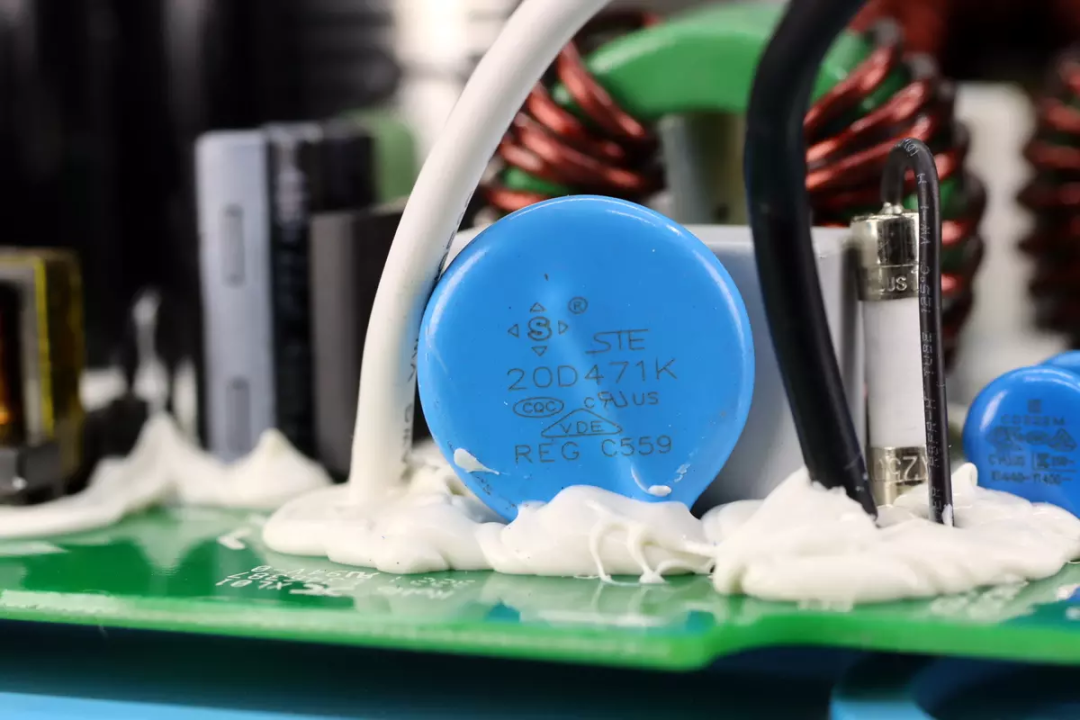

输入端压敏电阻来自STE松田电子，型号20D471K，用于交流输入过压保护。

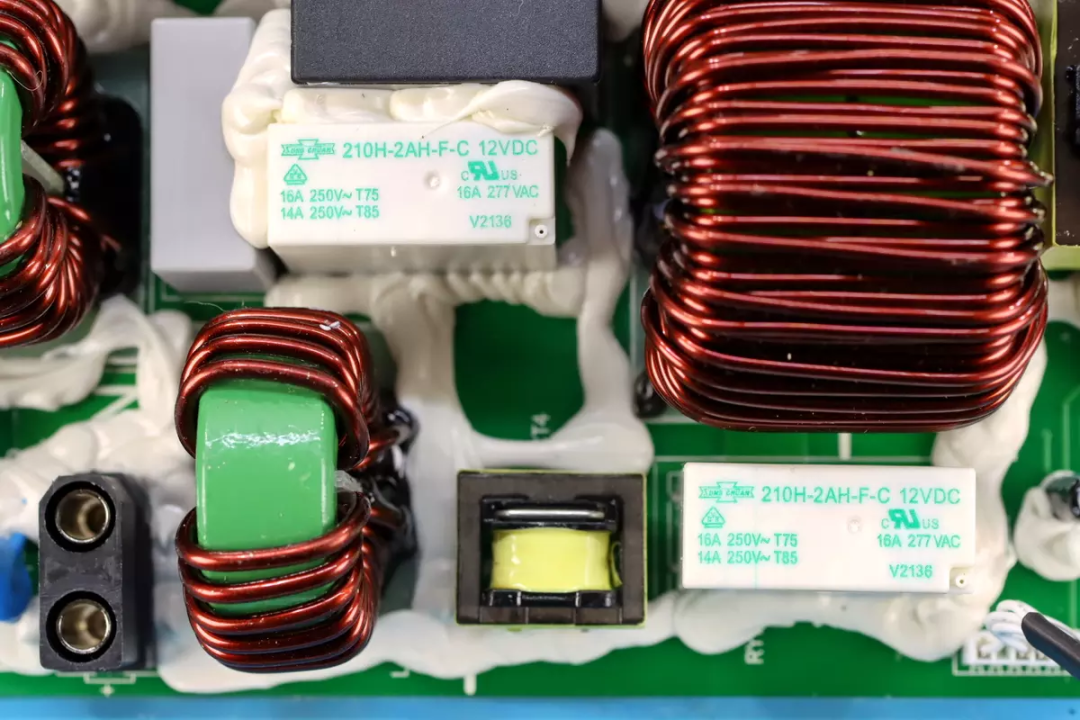

两颗白色继电器来自松川，为210系列，高功率型号，双常开触点，触点为银合金材质，触点容量为16A，线圈电压为12V，用于逆变模式与充电模式切换。





一颗电流互感器特写，用于检测逆变器输出电流，进行过流保护。

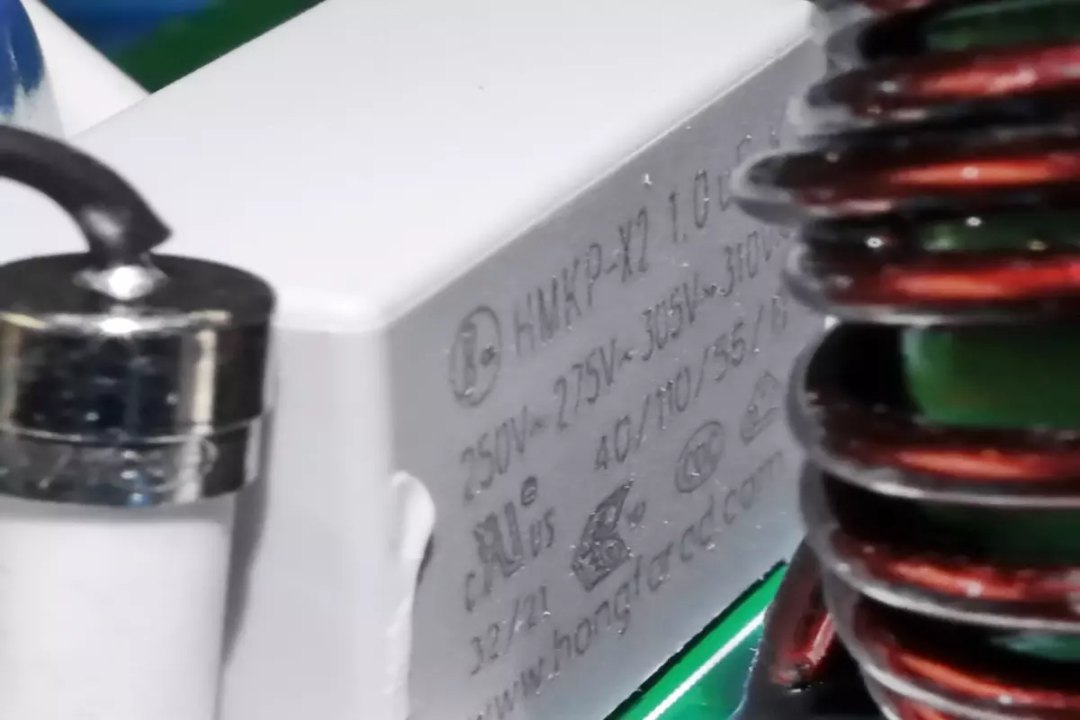

一颗安规X2电容规格为1μF。

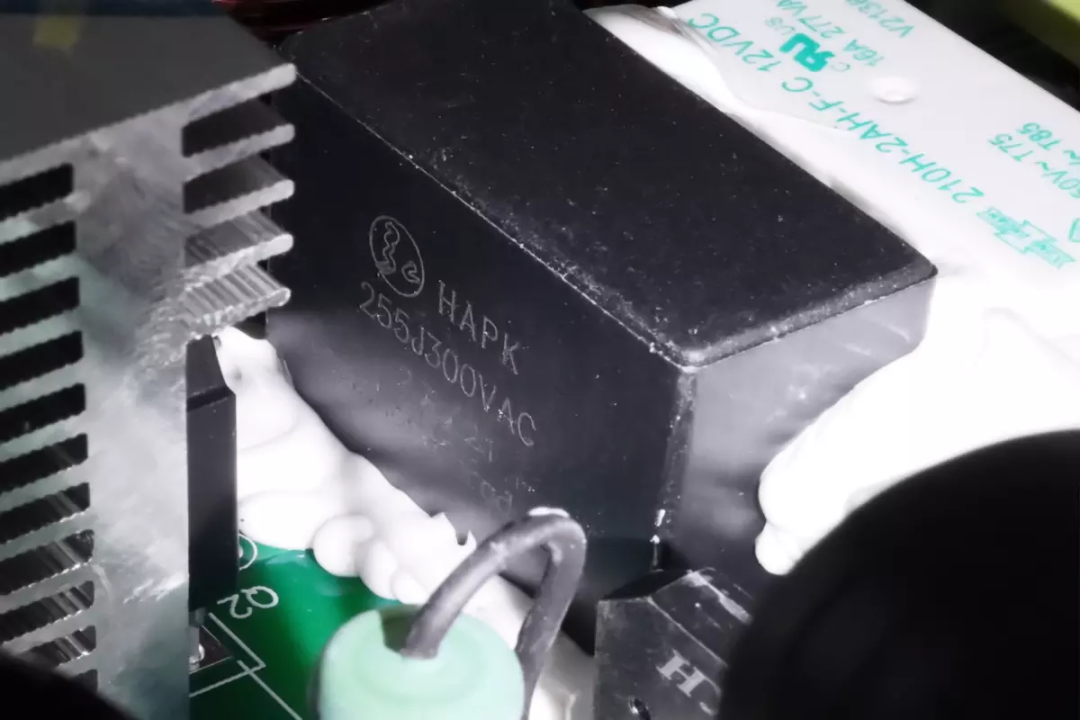

另一颗薄膜电容规格为2.5μF 300VAC。

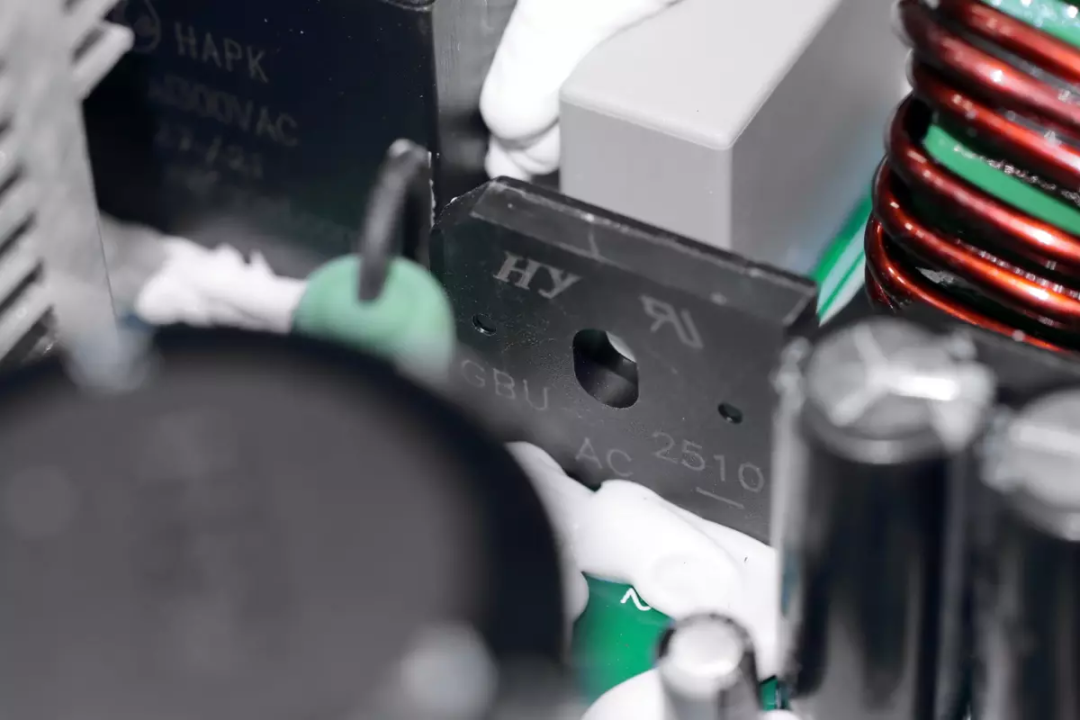

输入端一颗整流桥来自HY虹扬，型号为GBU2510，用于辅助整流功能。

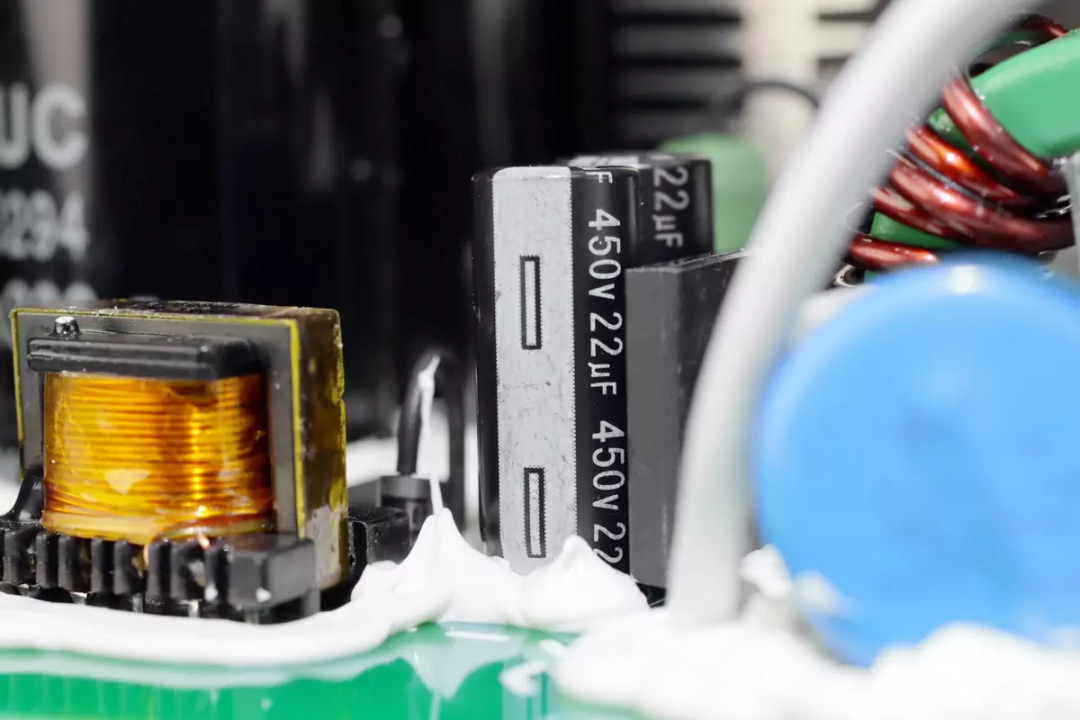

两颗滤波电容规格为450V22μF。

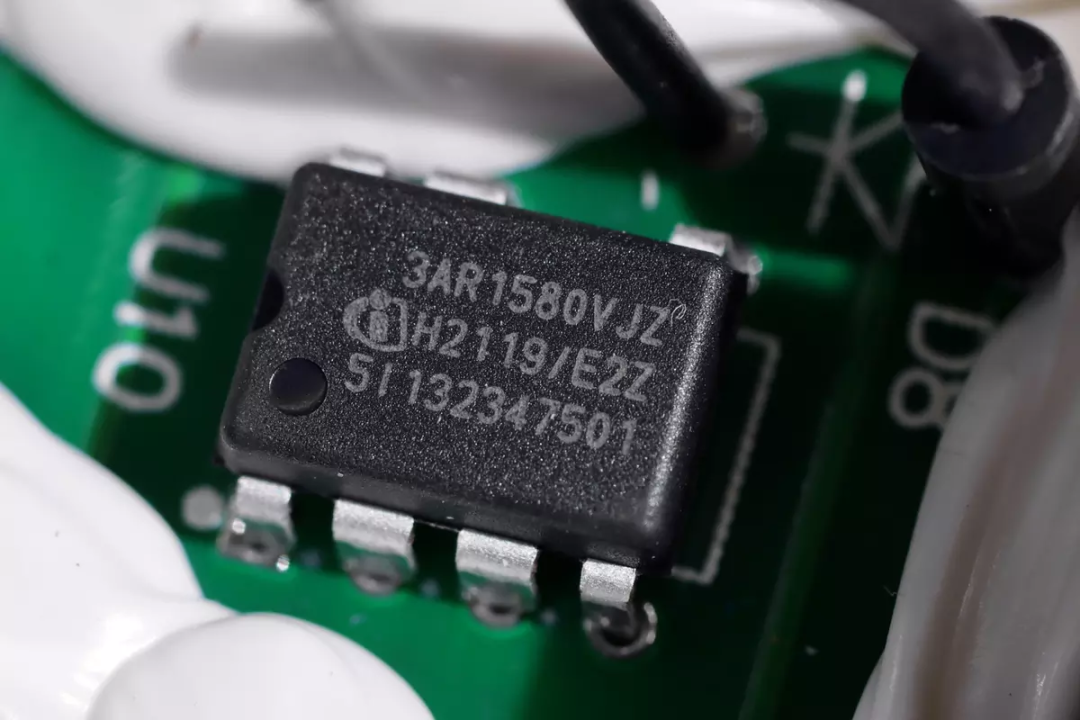

辅助电源芯片来自英飞凌，型号为ICE3AR1580VJZ，内部集成800V CoolMOS和高压启动电路，是一颗全集成的电源芯片。

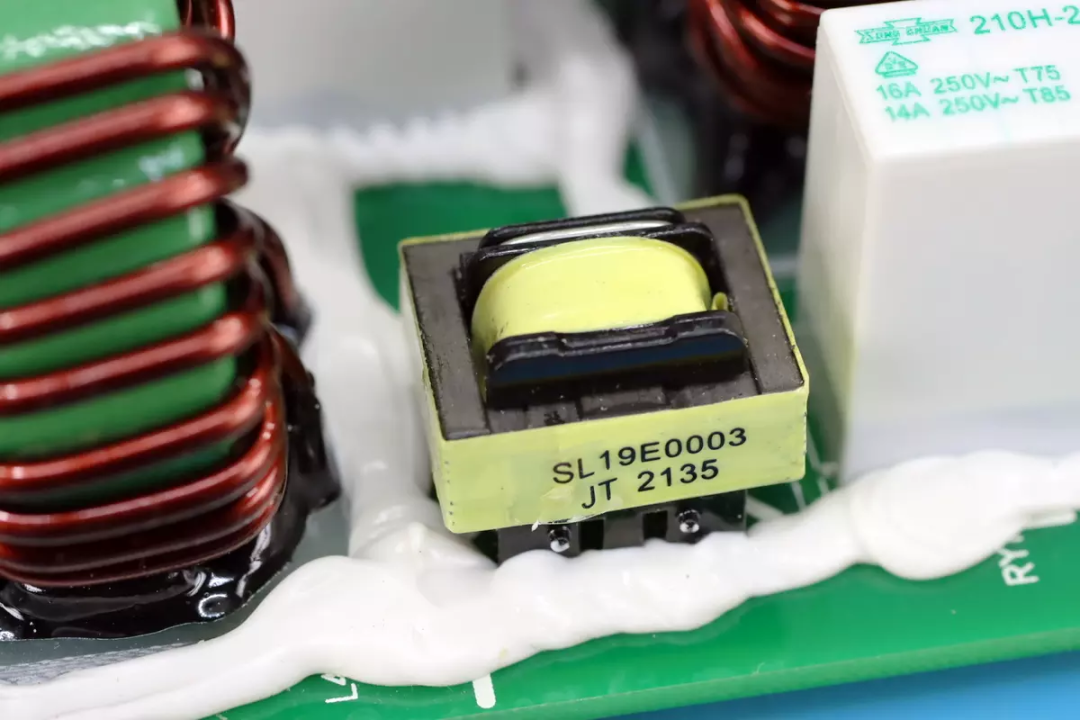

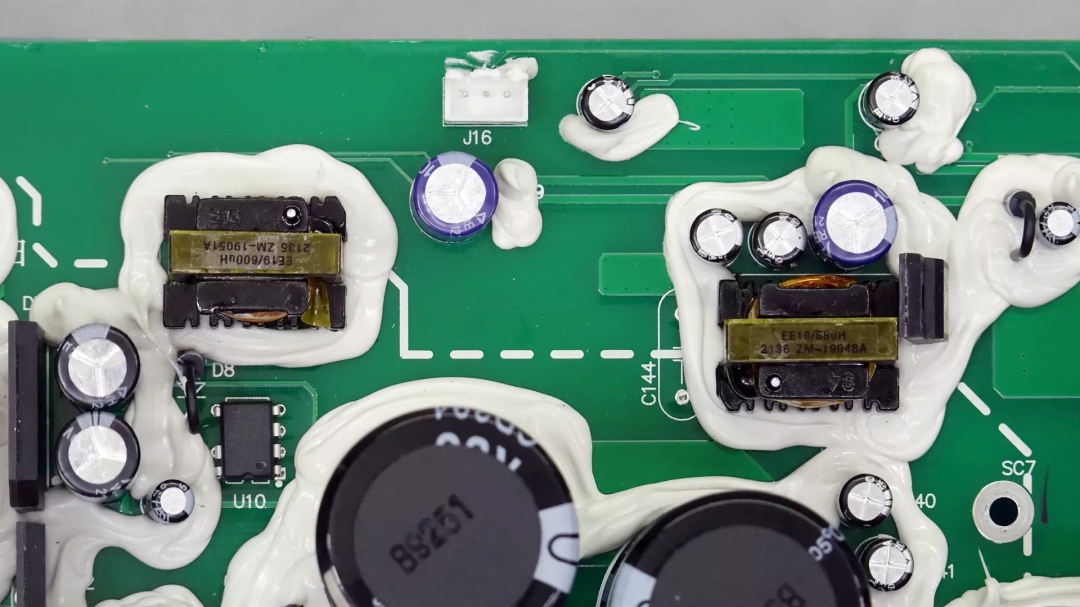

两颗变压器用于逆变器辅助电源。





变压器与输出滤波电容特写。

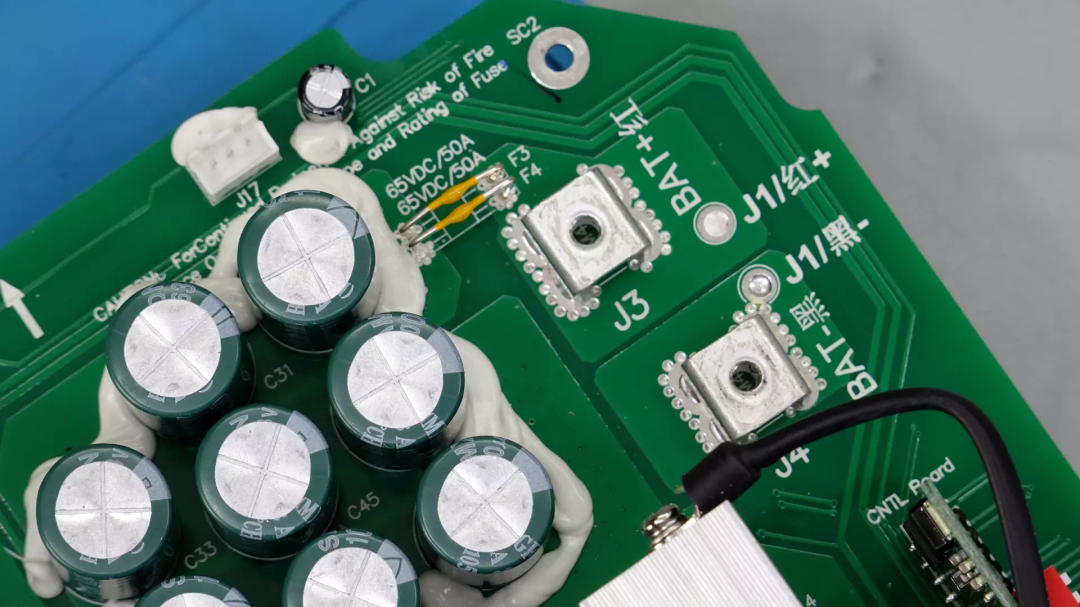

逆变器电池输入端串联保险丝，接线柱焊接在PCB上，通过螺丝固定连接线。

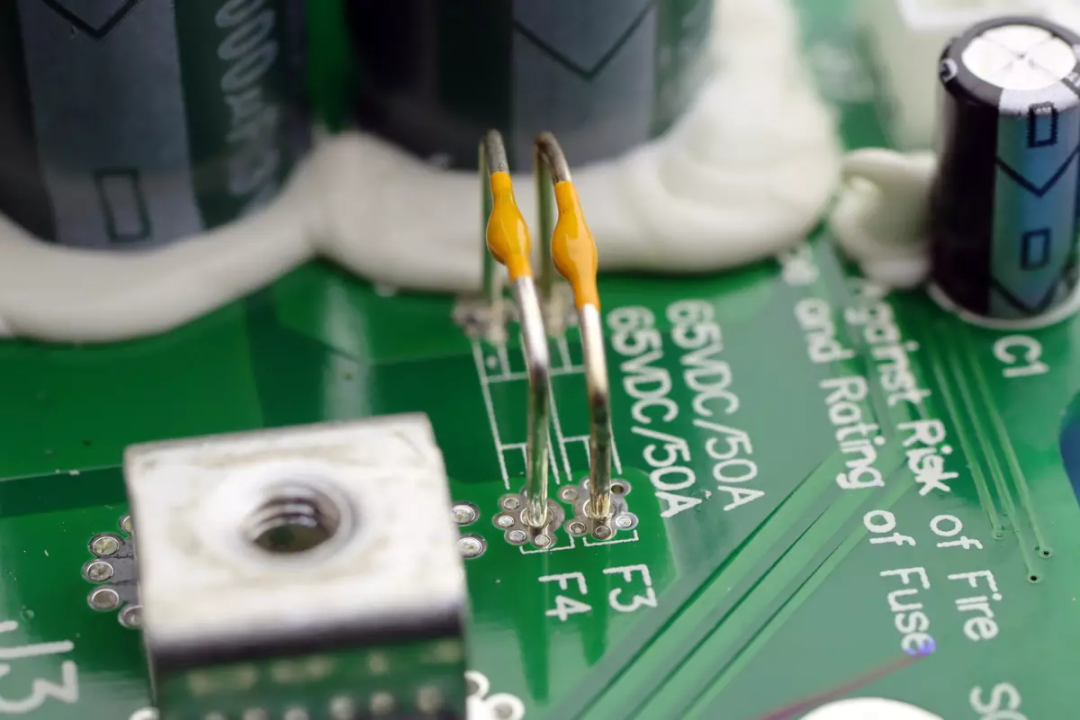

两颗保险丝并联，规格均为50A，用于输入过流保护。





低压电解电容来自SAMXON万裕，规格为1000μF 63V，共8颗并联，用于电池端滤波。

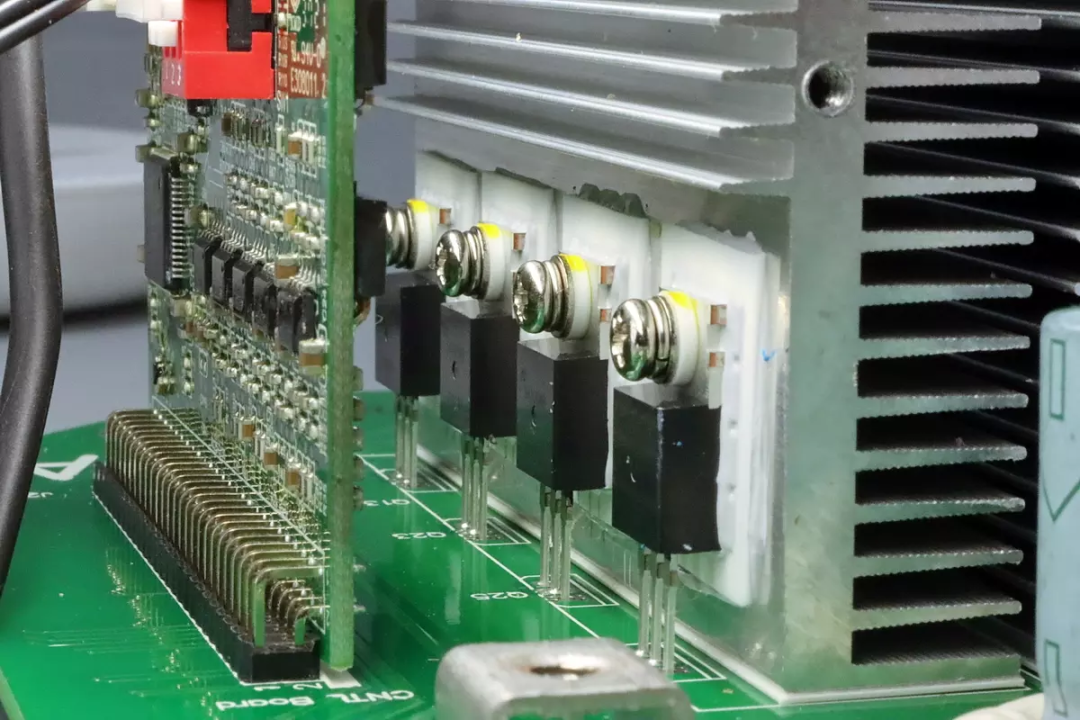

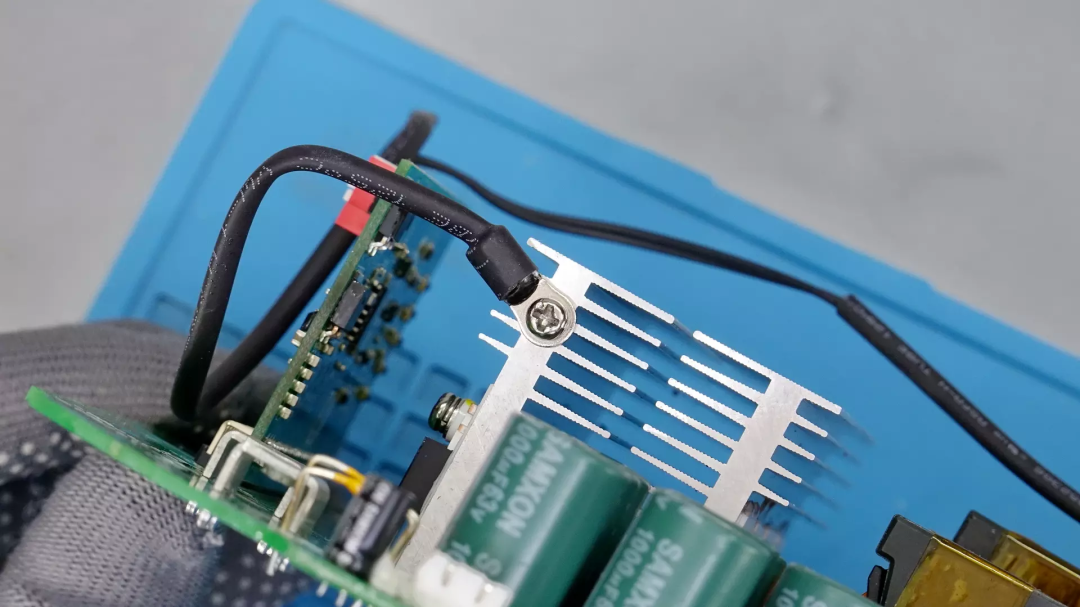

低压侧固定两块散热片，并且在散热片上固定热敏电阻检测温度。在散热片上固定MOS管用于直流逆变升压和同步整流功能。





其中一块散热片上固定4颗MOS管，采用绝缘垫和氧化铝陶瓷片进行绝缘安装。在陶瓷片两侧均涂有导热硅脂加强散热。





对应变压器的一侧也是同样的工艺。

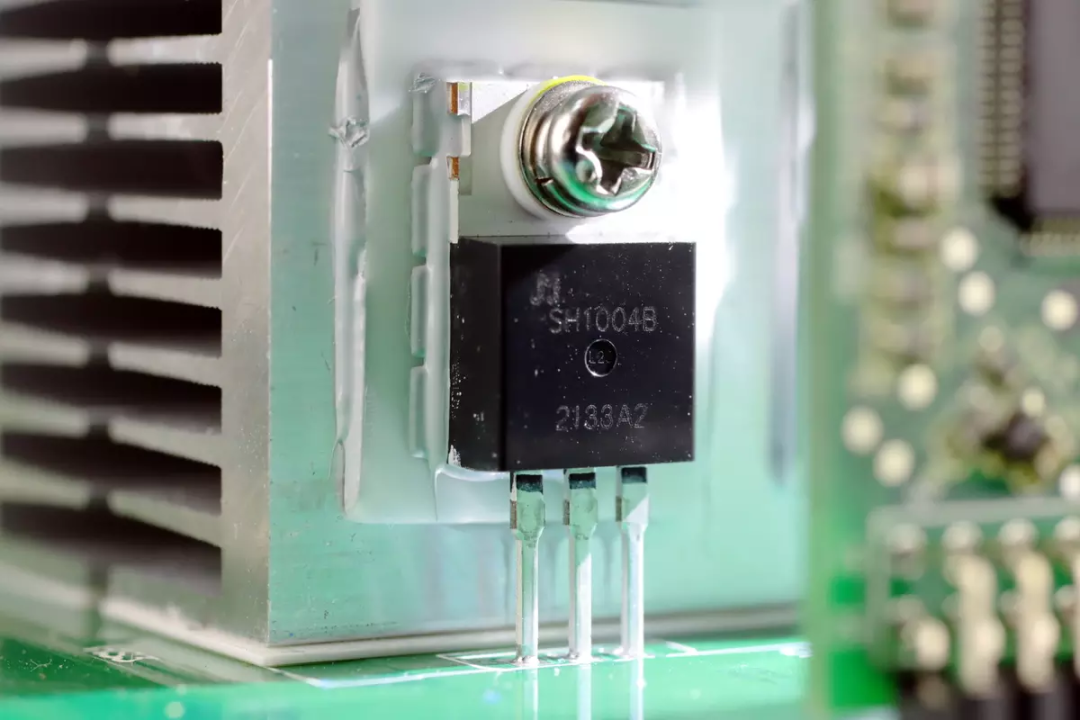

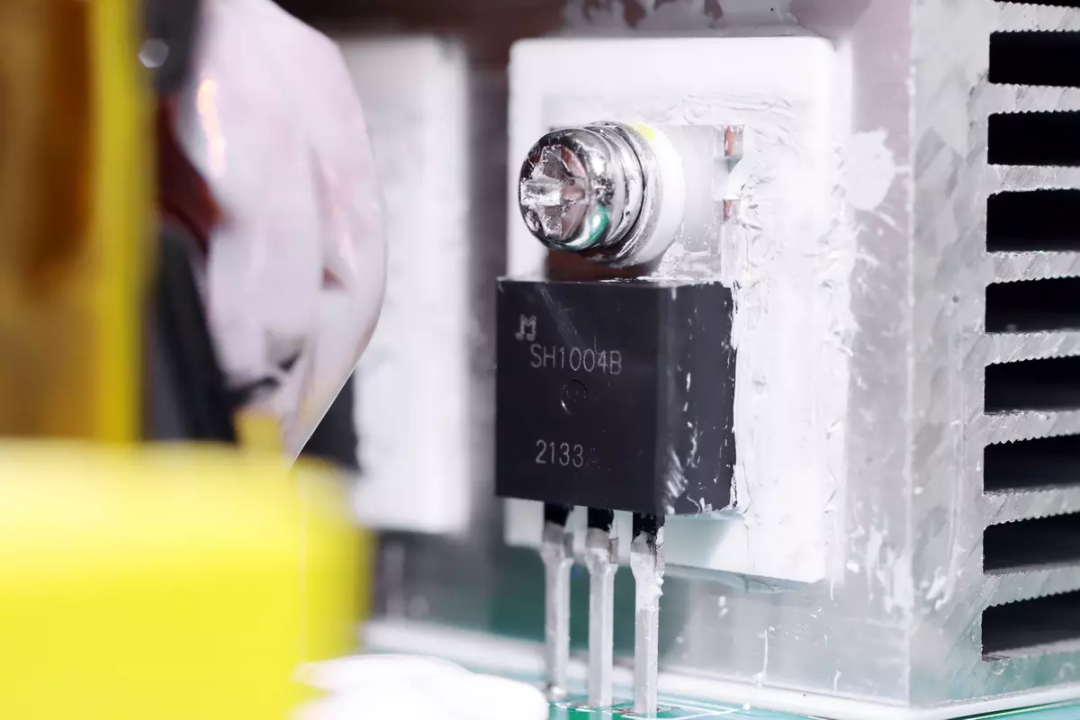

MOS管来自捷捷微，型号JMSH1004BC，是一颗TO220封装的NMOS，耐压100V，导阻为3.5mΩ。





另外一个散热片的MOS管型号相同，用于直流逆变升压以及同步整流功能。

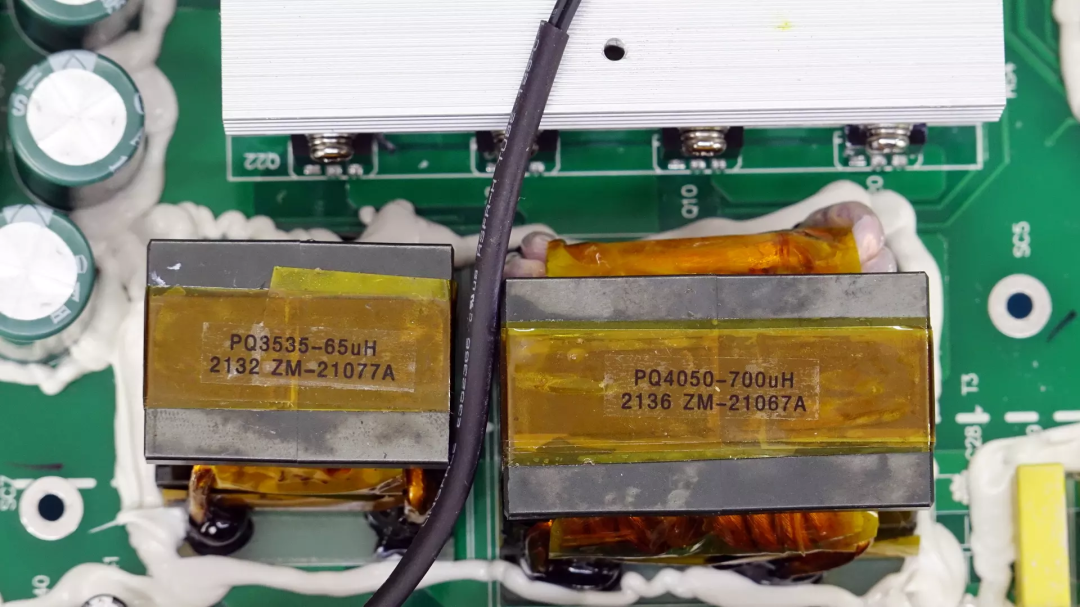

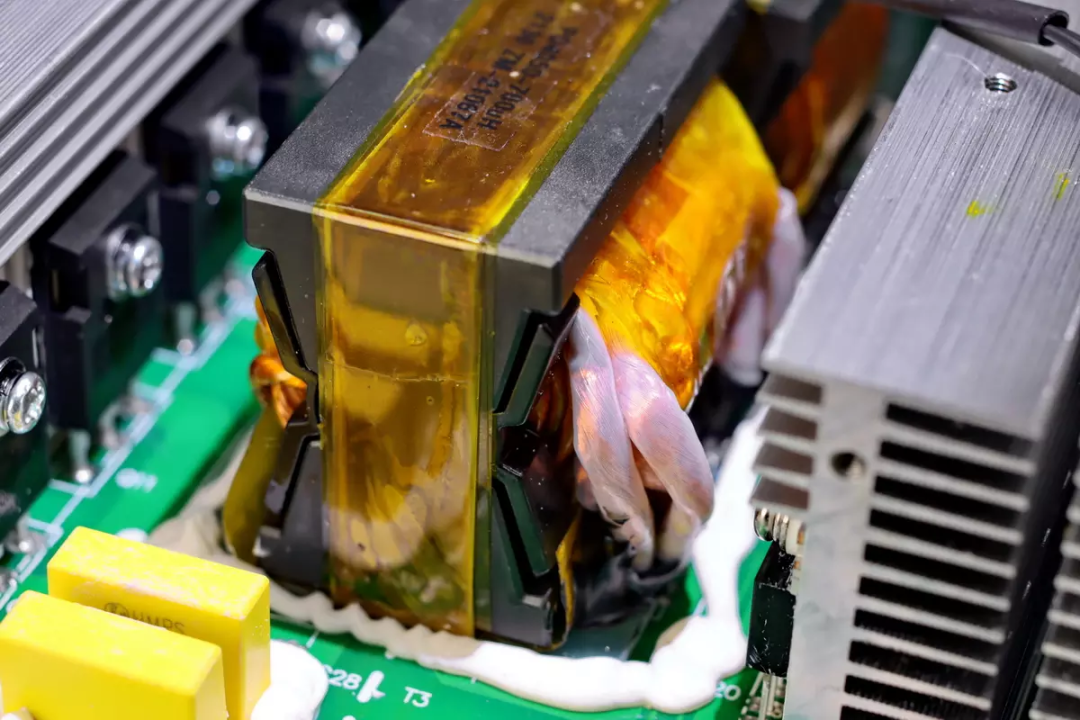

变压器与谐振电感用于电池升压逆变和降压充电功能。





变压器绕组采用利兹线绕制，降低高频损耗。





谐振电感同样采用利兹线绕制。

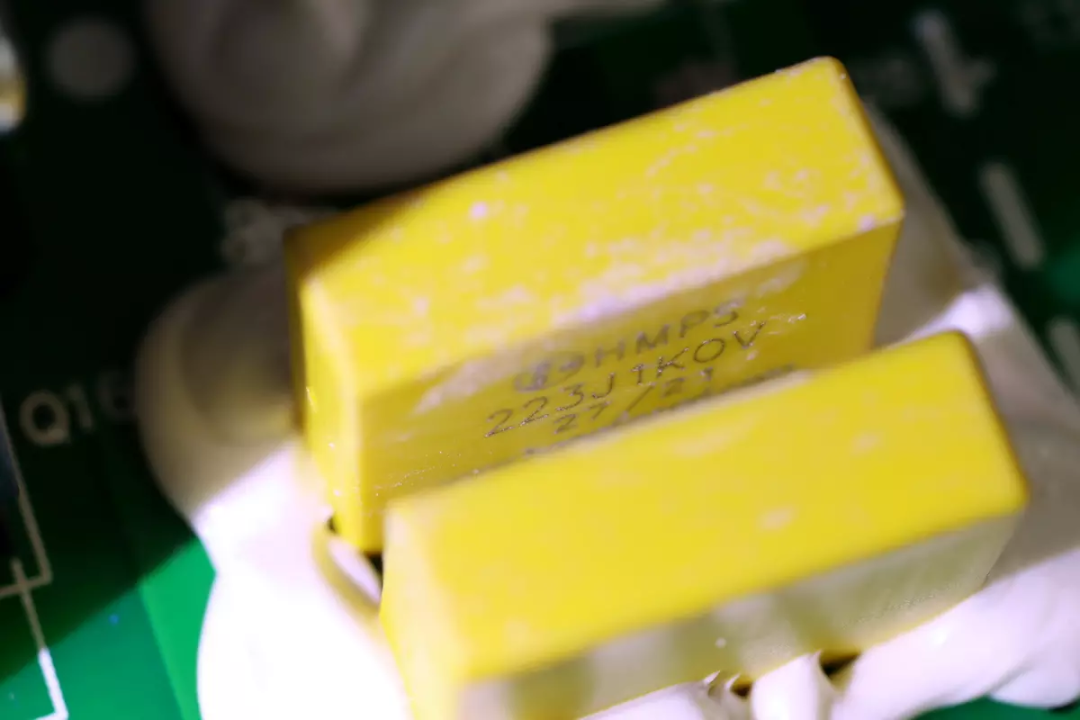

两颗谐振电容并联，规格为0.022μF 1000V。





另一片散热片上固定四颗MOS管。





MOS管来自华润微，型号CRJQ80N65F，是一颗650V耐压的NMOS，导阻77mΩ，采用TO247封装，并使用陶瓷导热板绝缘。





四颗高压滤波电容来自RUC瑞友康，为CD294系列电解电容，规格为500V330μF，四颗并联。

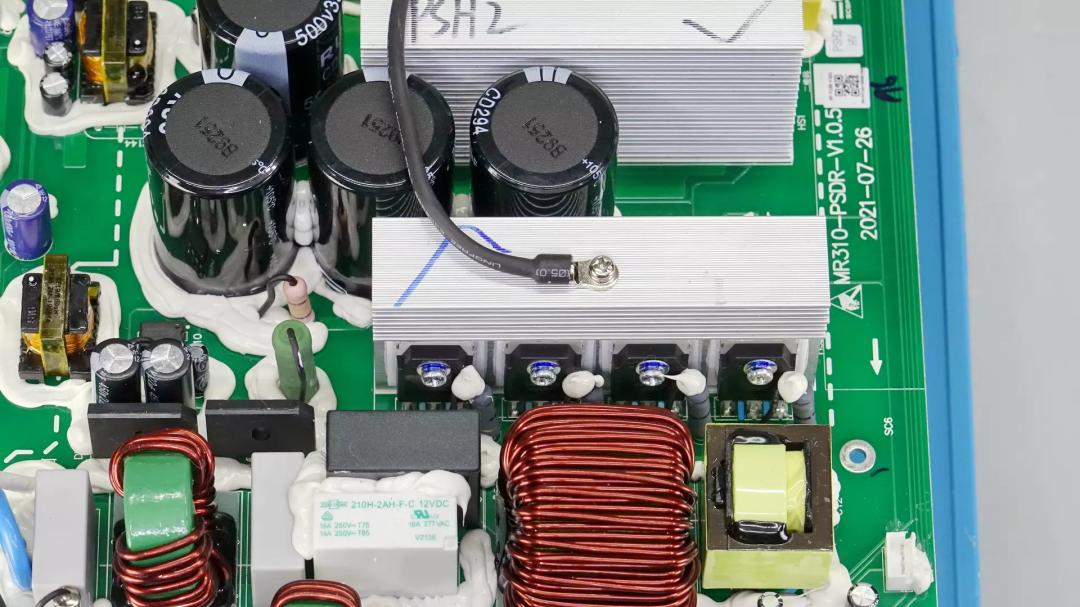

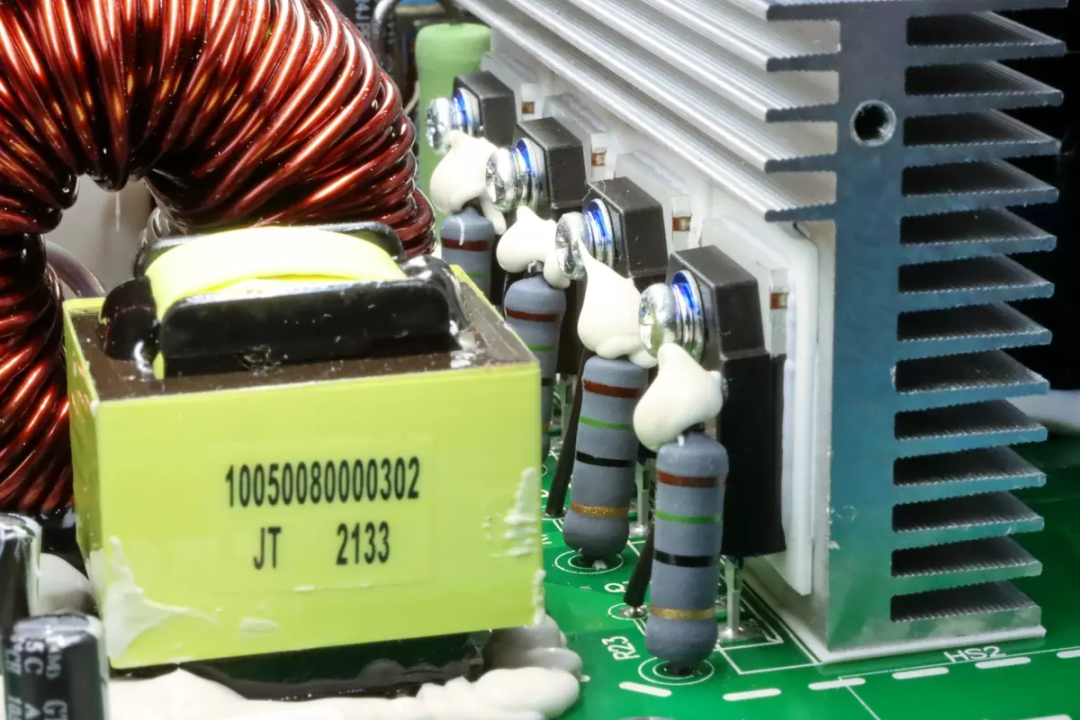

在电容另一侧的散热片上固定四颗IGBT，散热片上固定热敏电阻用于检测温升。





IGBT通过陶瓷导热板绝缘，螺丝固定到散热片上。

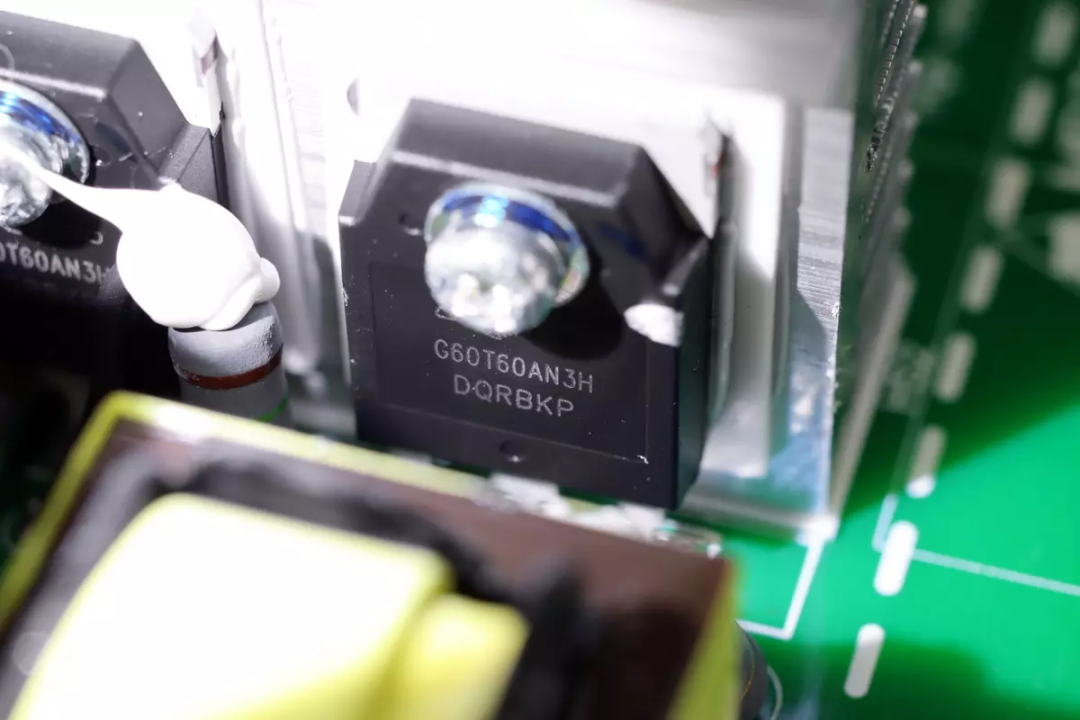

IGBT来自华润微，型号C60T60AN3H，是一颗耐压650V，60A的IGBT，采用TO-3P封装。

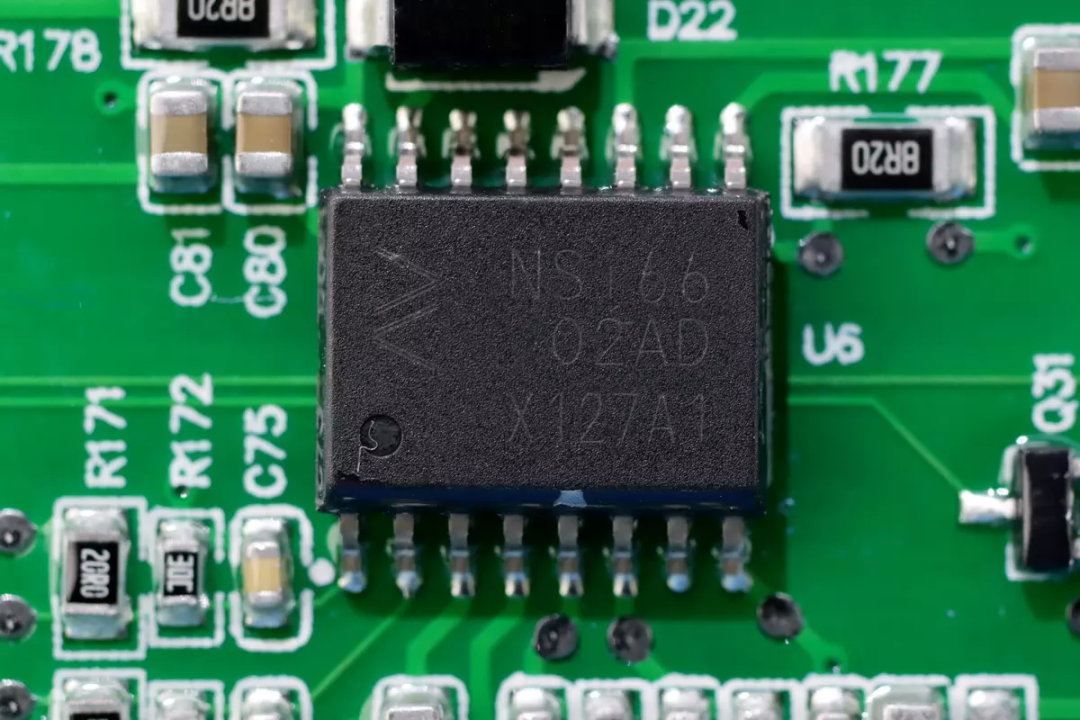

用于驱动MOS管的六颗隔离驱动器均来自纳芯微，型号为NSi6602，是一颗双通道隔离栅极驱动器芯片，支持2MHz开关频率应用，并提供5000Vrms隔离，支持4A灌电流和6A拉电流输出。使用六颗分别用于逆变开关管，调制以及PFC等驱动。

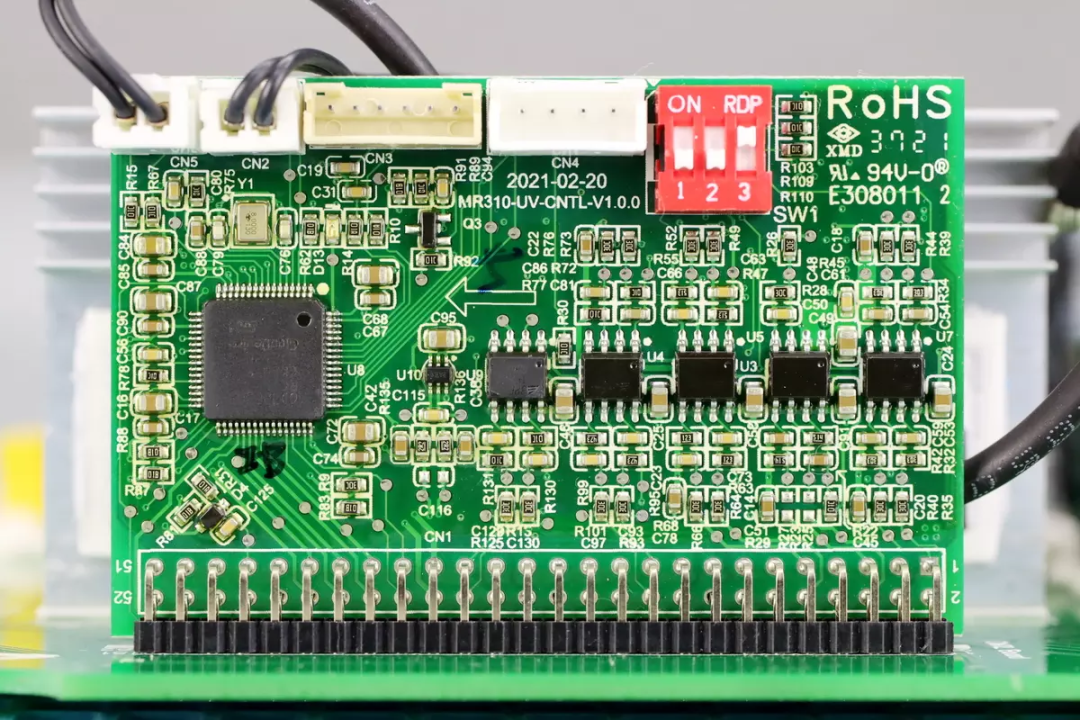

在低压侧焊接一块小板，为双向逆变模块的控制板，小板上焊接一颗主控MCU和运放芯片，热敏电阻接口和拨码开关。

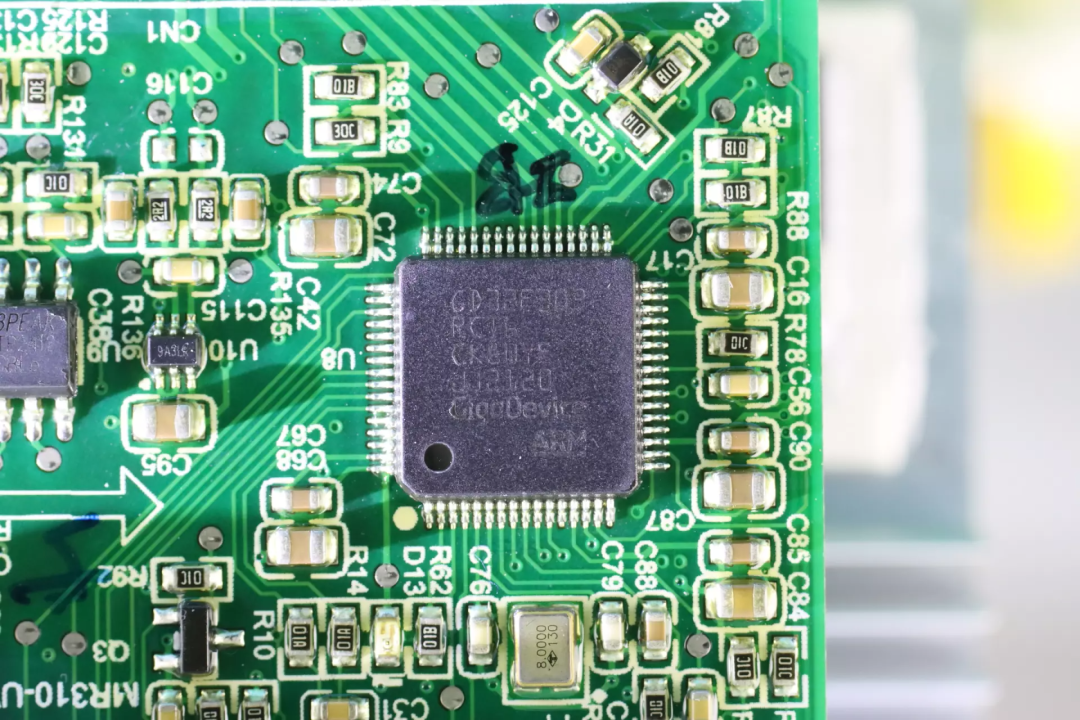

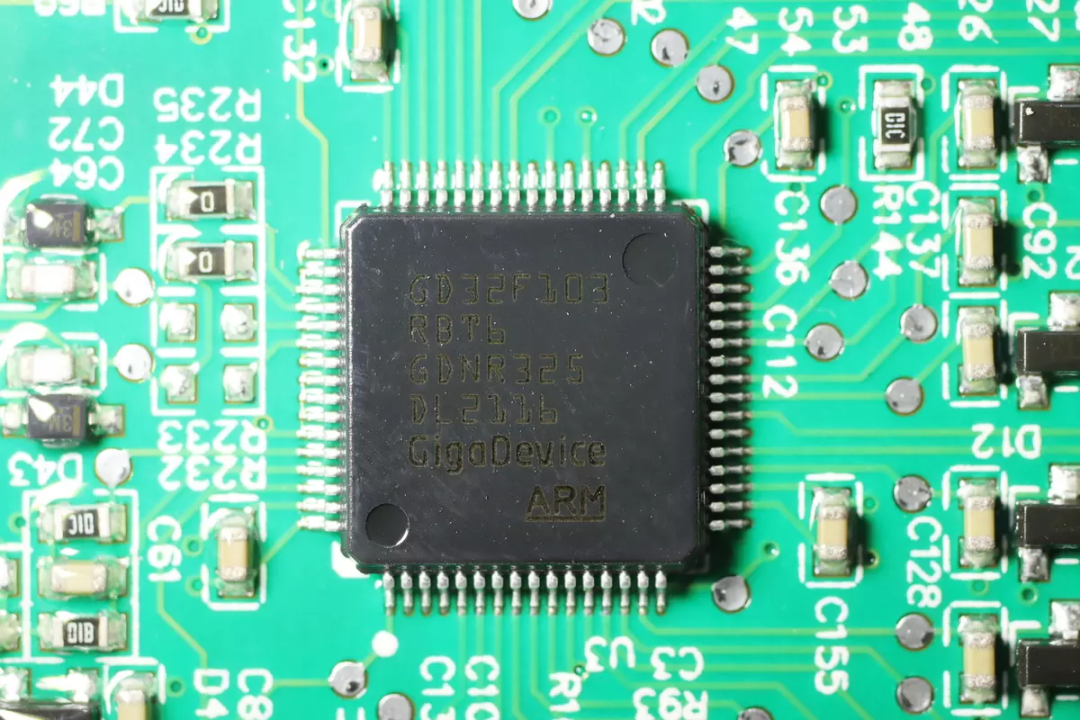

主控芯片来自兆易创新，型号为GD32F303RCT6，是一颗主频达120MHz的MCU，内置Cortex-M4内核，具备256KB FLASH和48KB SRAM，支持PWM信号输出。负责双向逆变驱动信号输出和保护功能检测。

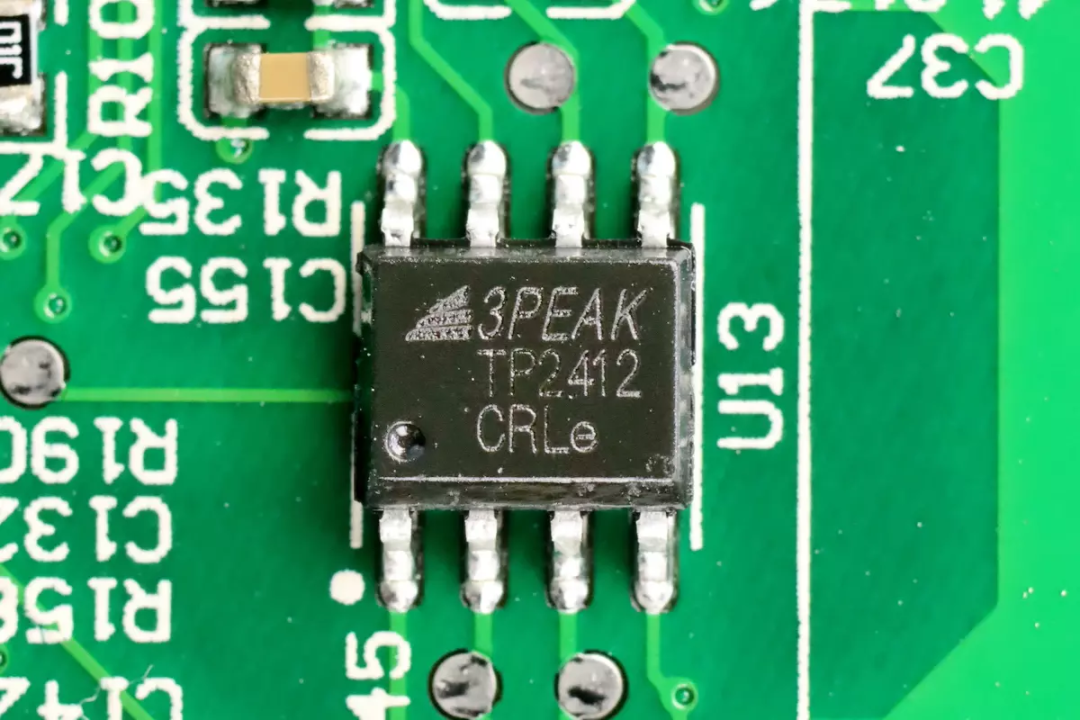

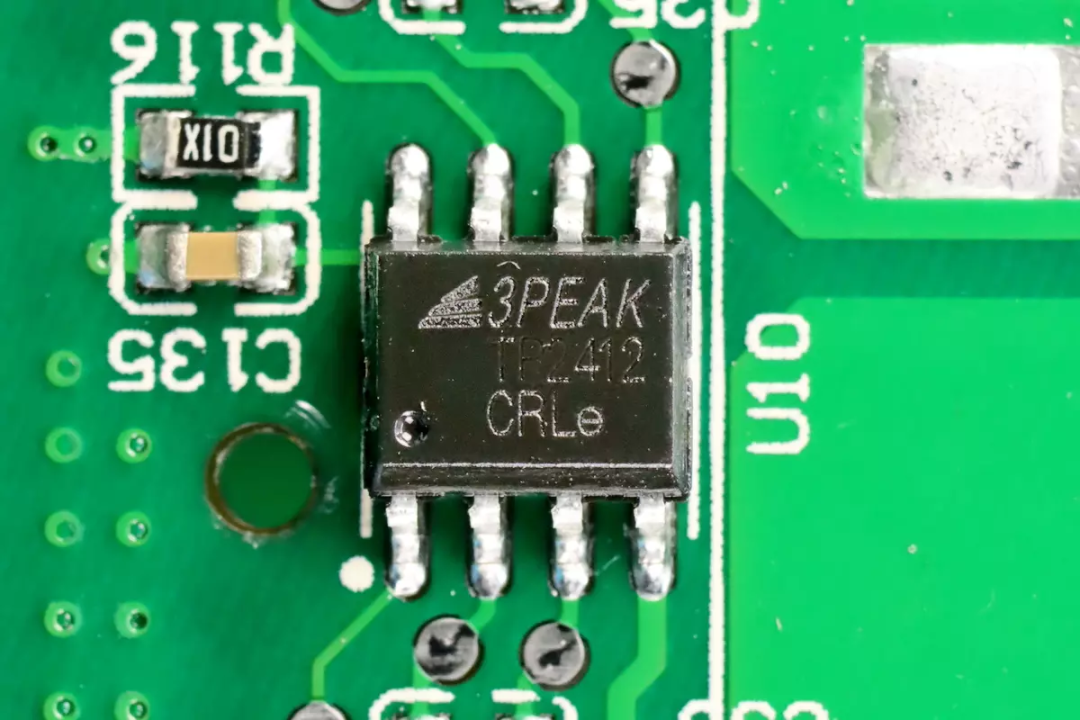

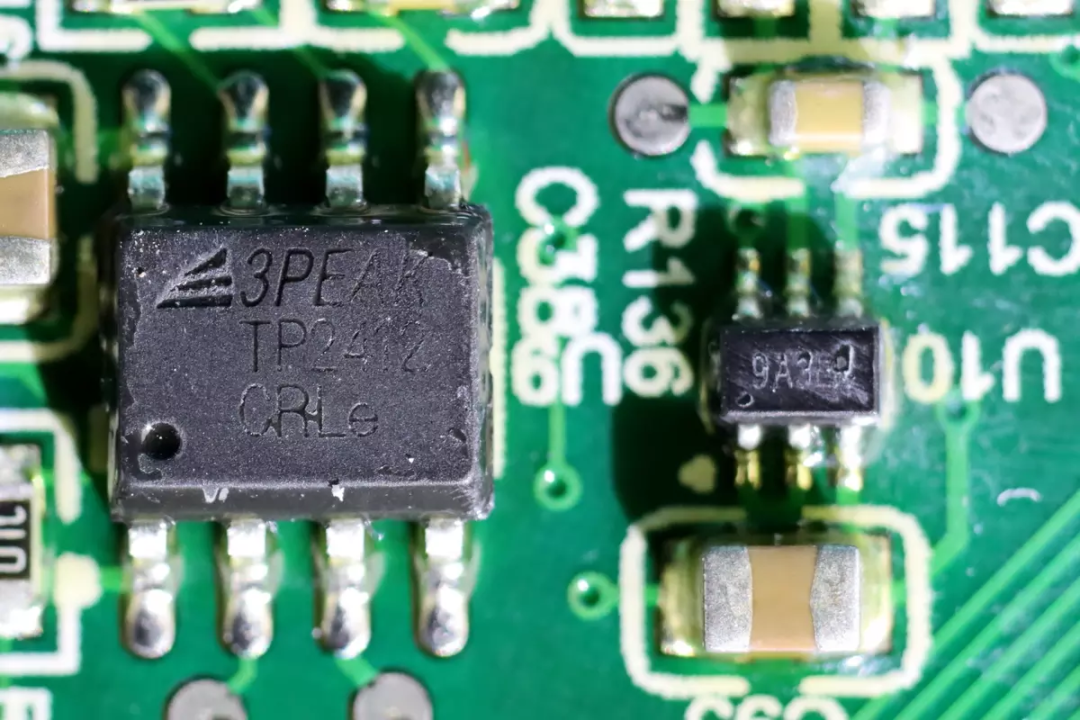

思瑞浦 TP2412 低噪声运放，支持轨对轨输出，用于信号采集放大功能。

MPPT模块



MPPT模块用于太阳能输入电压调节，以及直流输出功能。





太阳能MPPT模块的主控MCU来自兆易创新，型号GD32C103RBT6，是一颗内置M4内核的MCU，最高运行频率为120MHz，内置128K Flash和32K SRAM，具备SPI接口，I2C接口，USART接口和UARTs接口以及I2C和USB，CAN总线接口。





为MCU提供时钟的8.0000MHz晶振特写。





MCU外置两颗半桥驱动器，来自英飞凌，型号IR2113S，耐压为600V，驱动电流2A，可用于IGBT和MOS驱动。

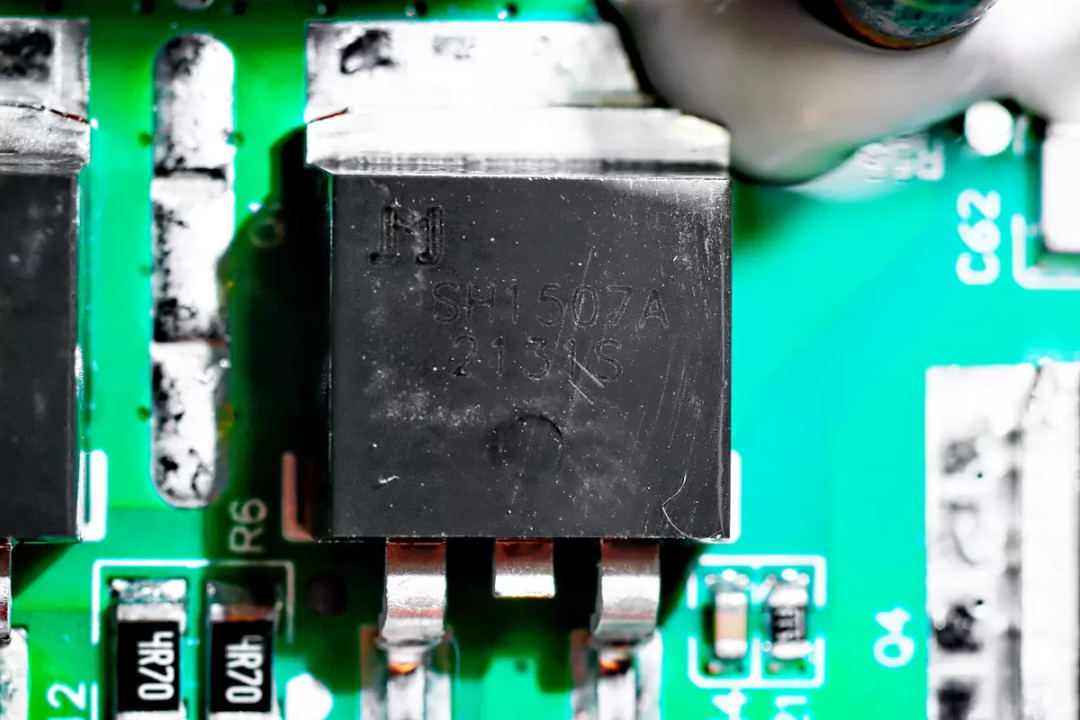

用于太阳能MPPT升降压电路的MOS管来自捷捷微，型号JMSH1507AC，是一颗150V耐压的NMOS，导阻为5.2mΩ，采用TO263封装。

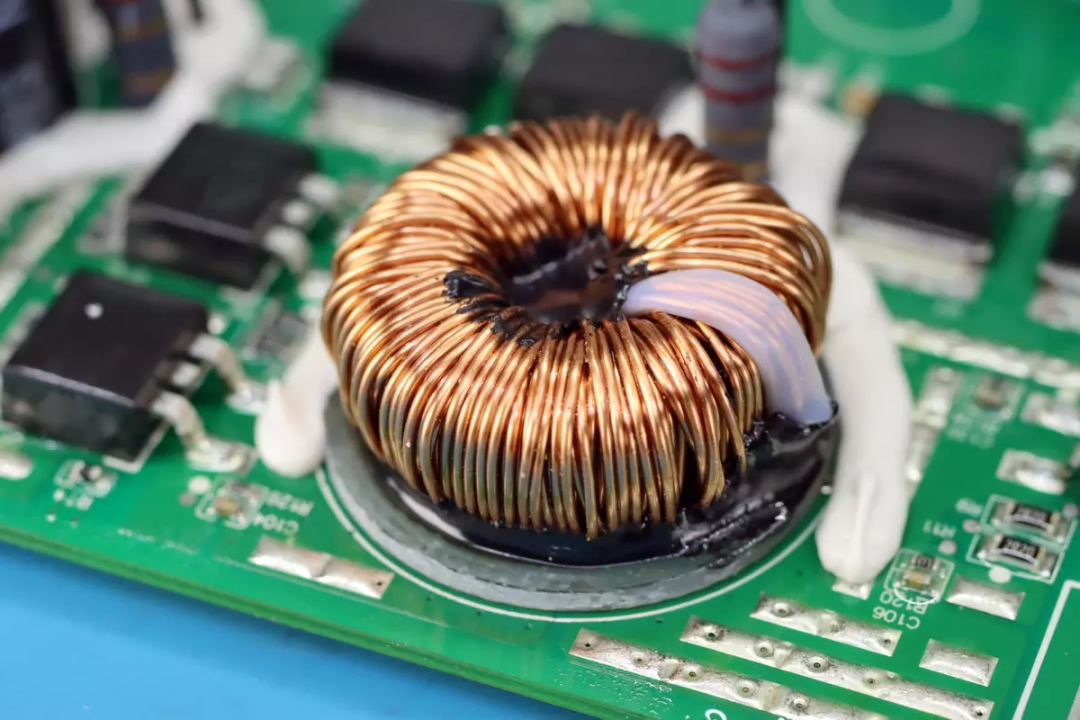

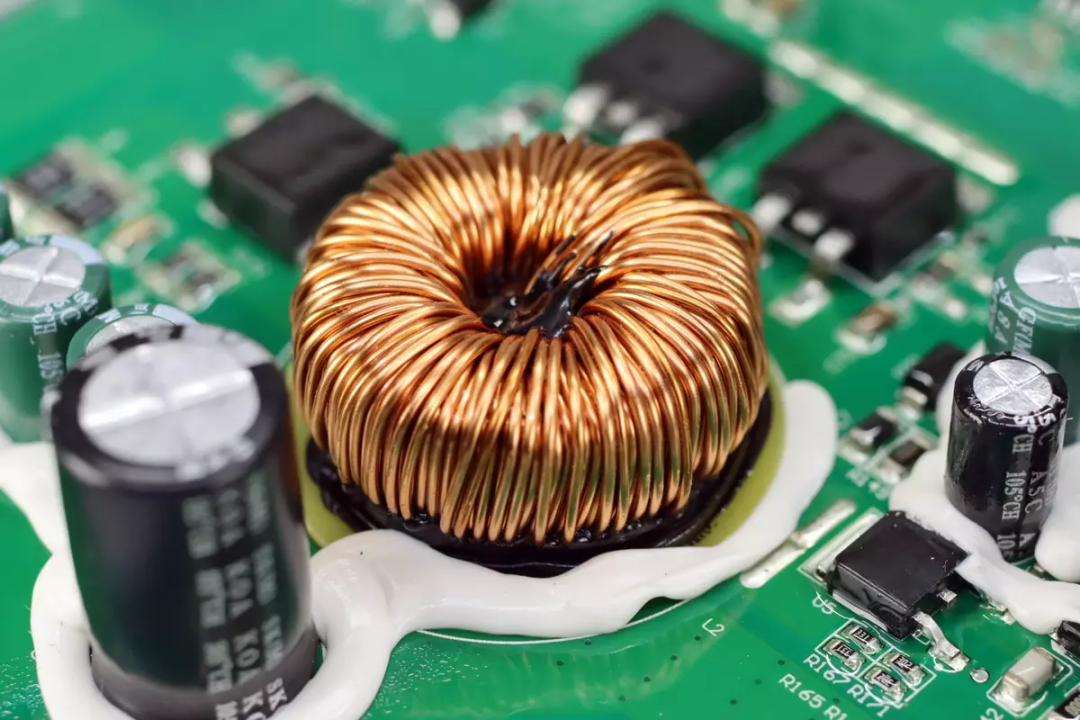

磁环电感多线并绕，用于太阳能输入升降压电压转换。电感底部垫有绝缘板，并打胶固定。

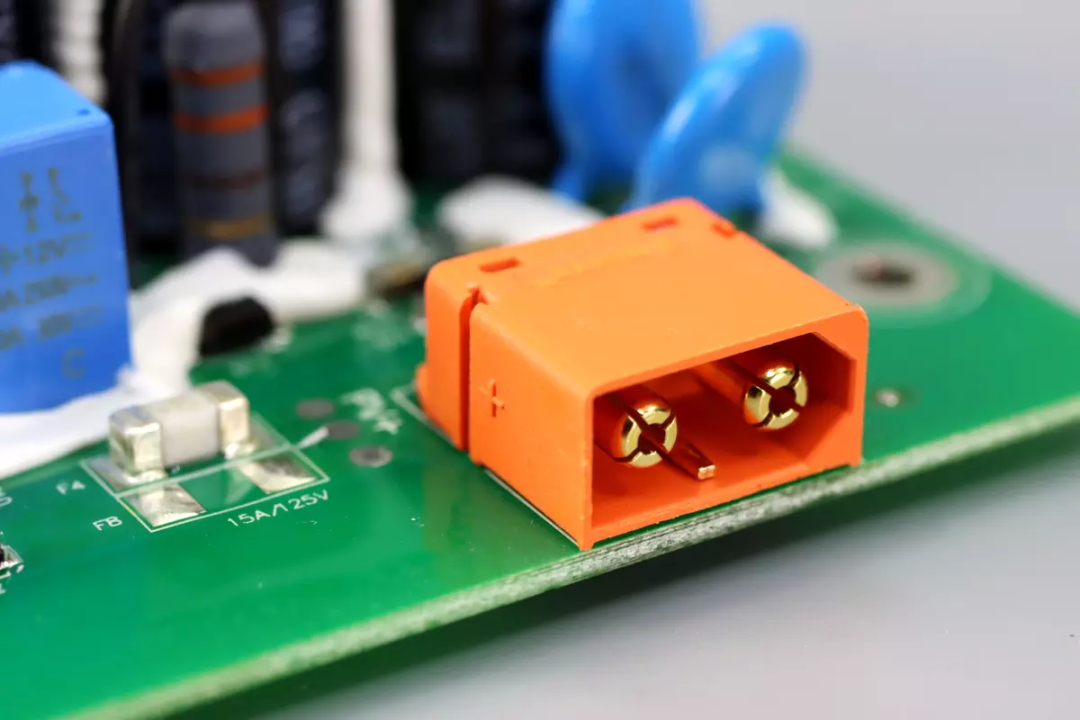

太阳能输入插座采用XT60I连接。





一颗15A保险丝用于输入过流保护。

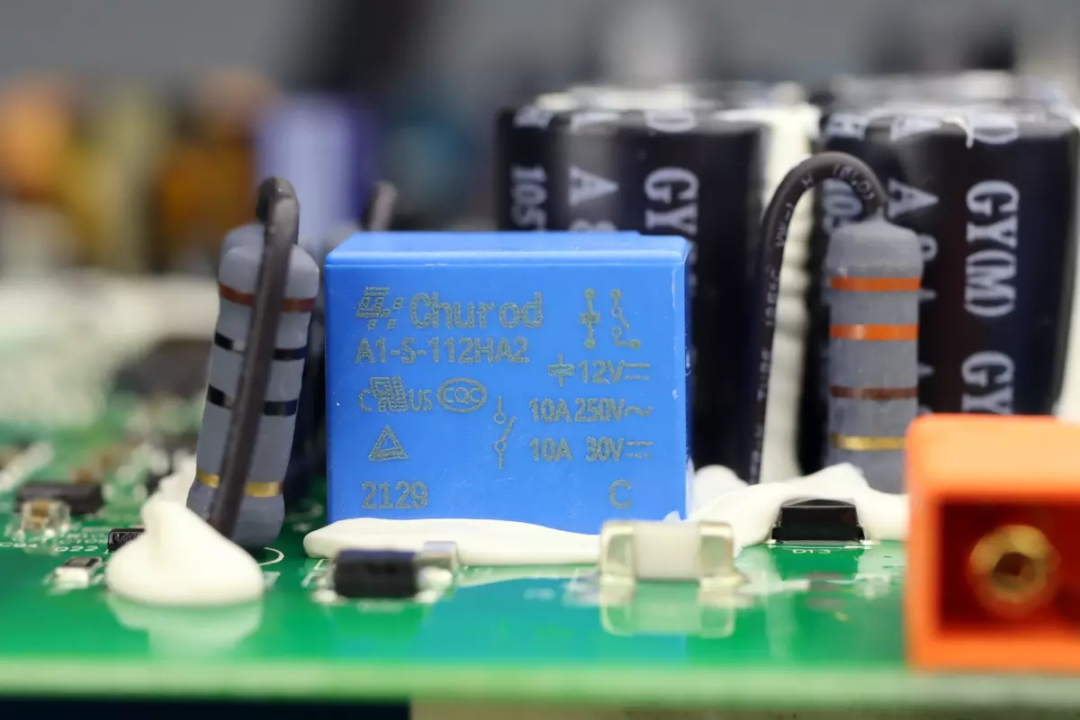

一颗蓝色继电器来自中汇瑞德，触点容量10A，线圈电压12V。

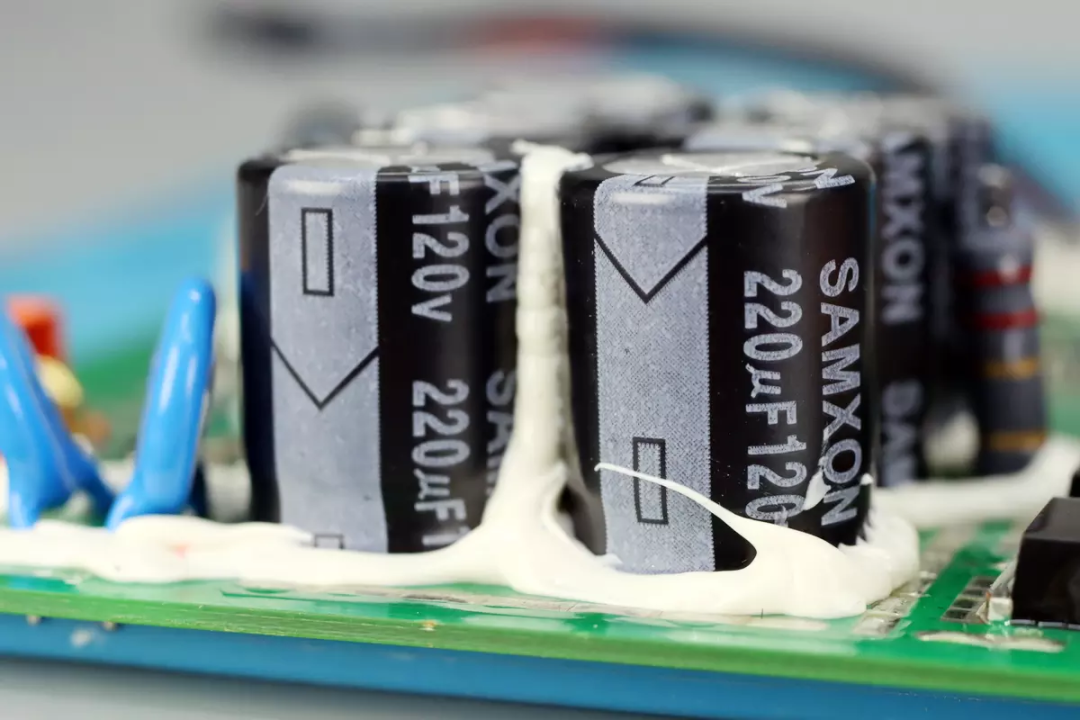

输入滤波电容来自SAMXON万裕，规格为220μF120V，6颗并联用于太阳能输入滤波。

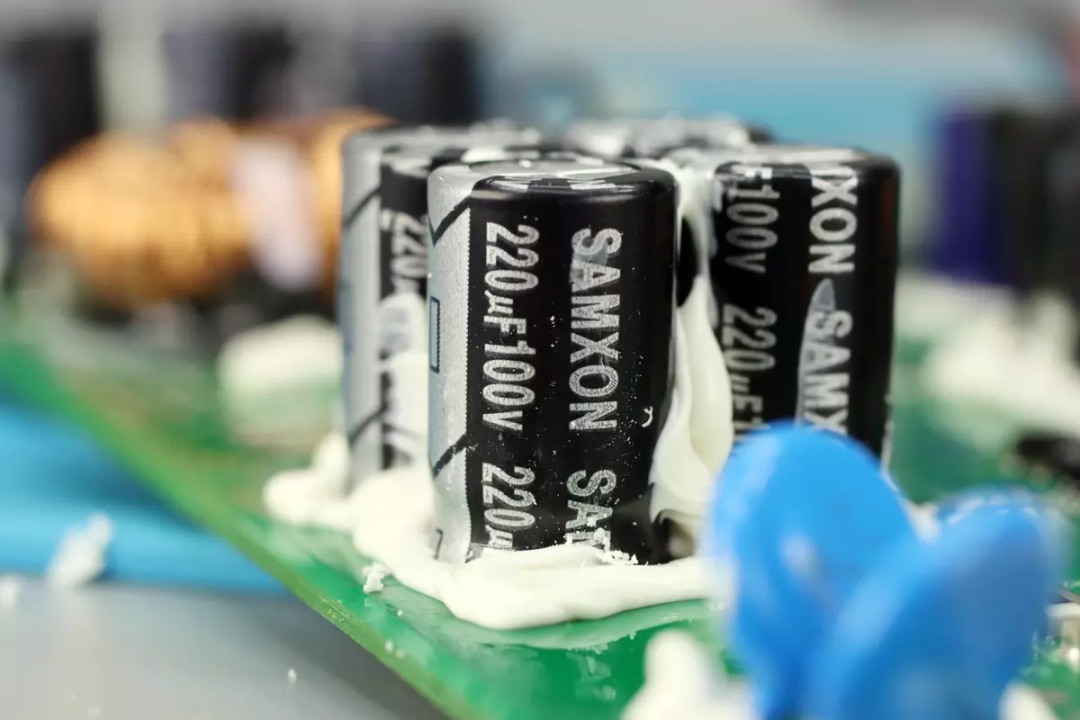

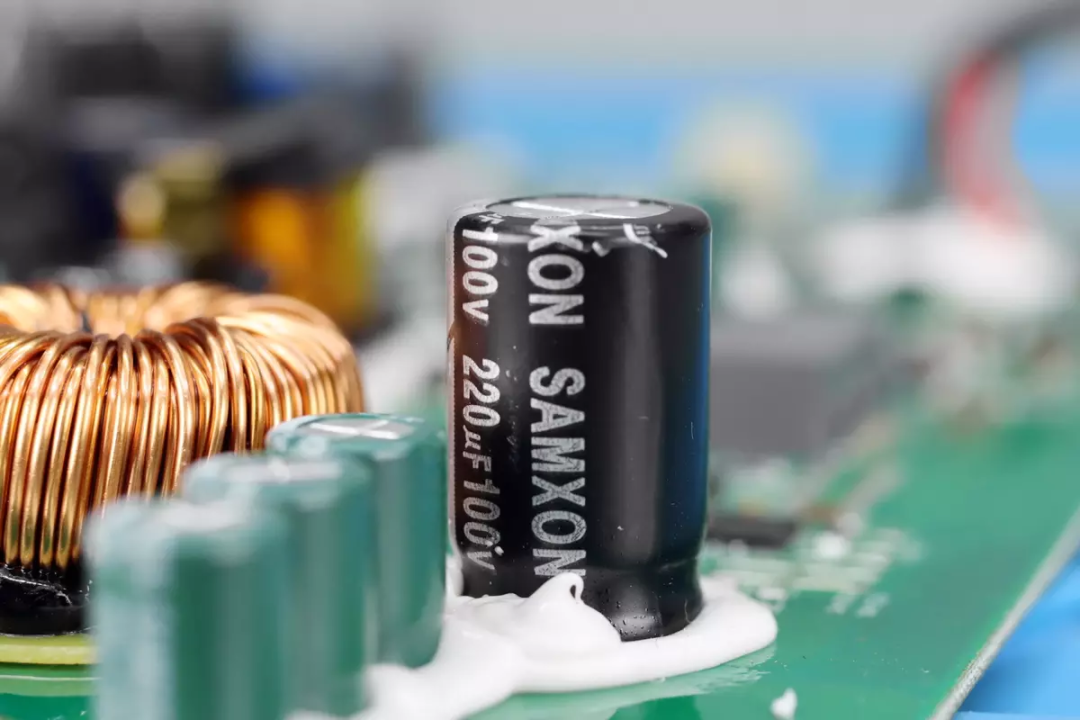

输出滤波电容来自SAMXON万裕，规格为220μF100V，四颗并联用于MPPT电路输出滤波。

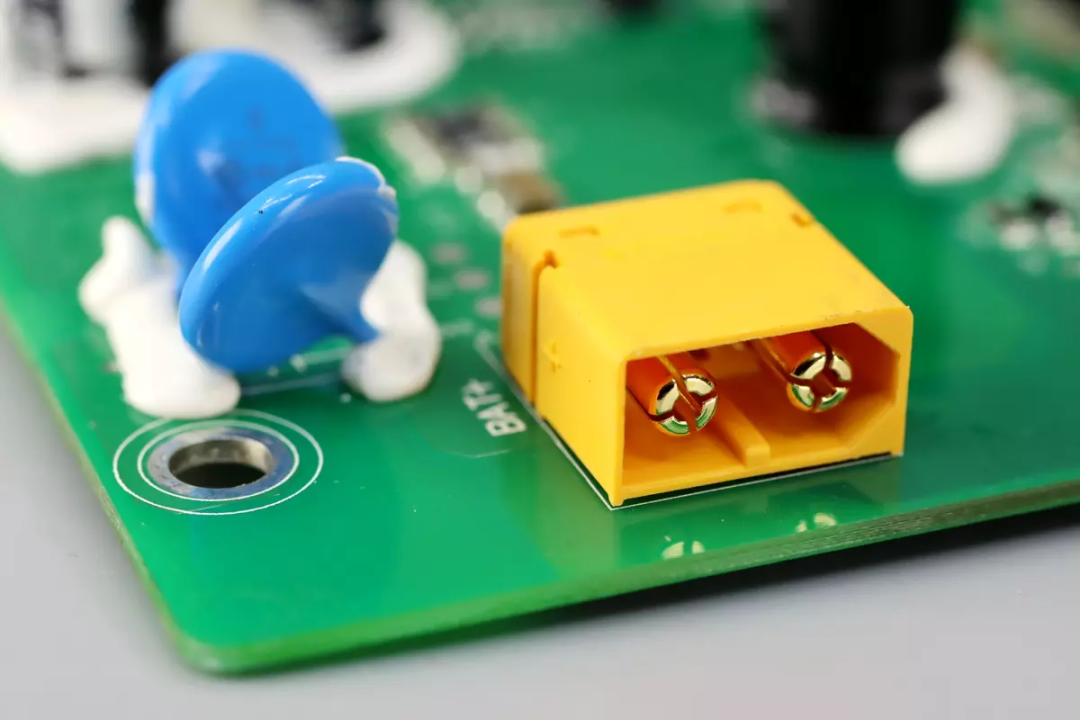

电池组充电插座特写，采用XT60插座，直接连接到电池组充电。

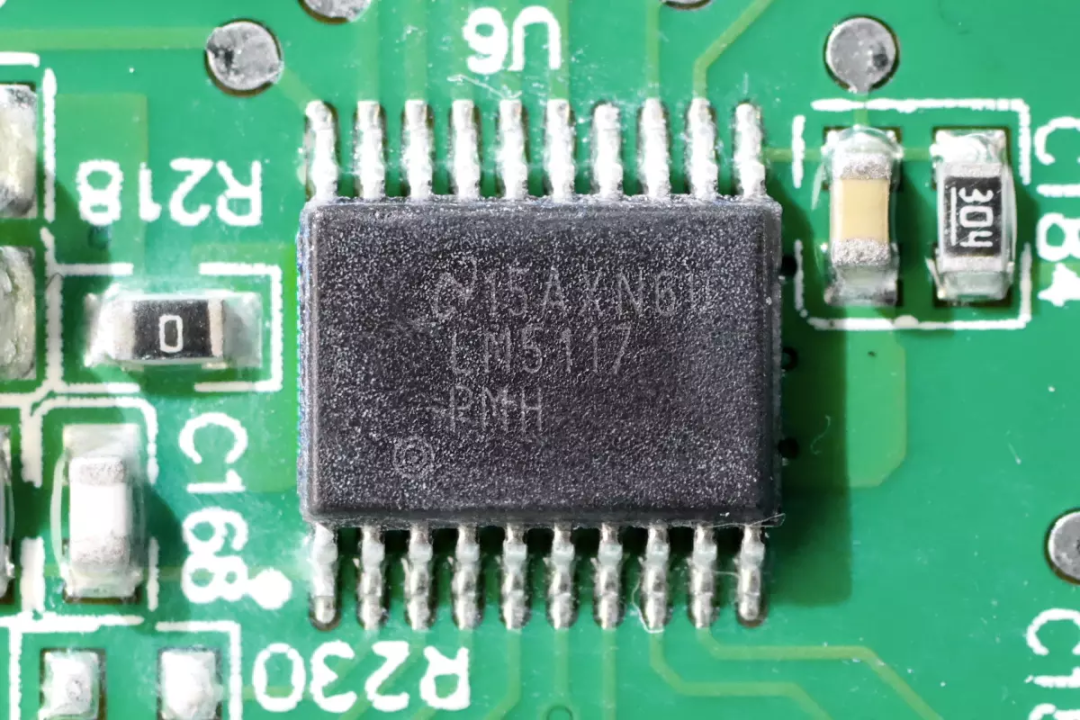

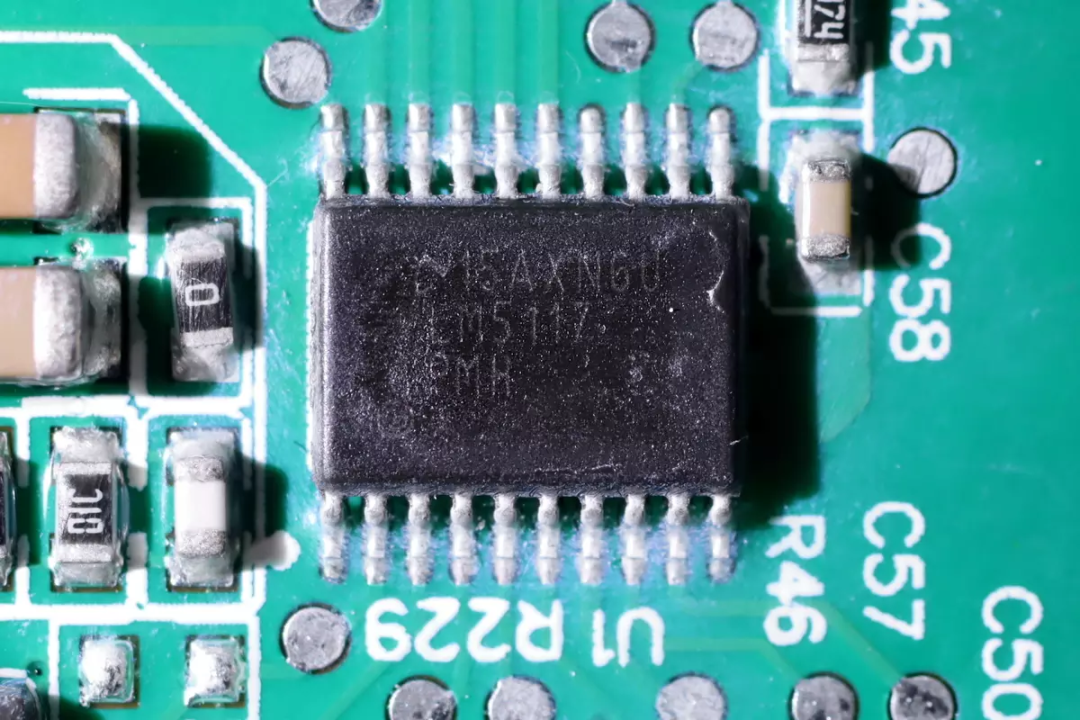

在MPPT模块上还焊接两颗降压芯片用于降压输出，来自TI德州仪器，型号LM5117，是一颗同步降压转换器，这颗用于快充模块降压输出。





降压电感特写，底部采用电木板绝缘。





一颗220μF100V电解电容用于输入滤波。

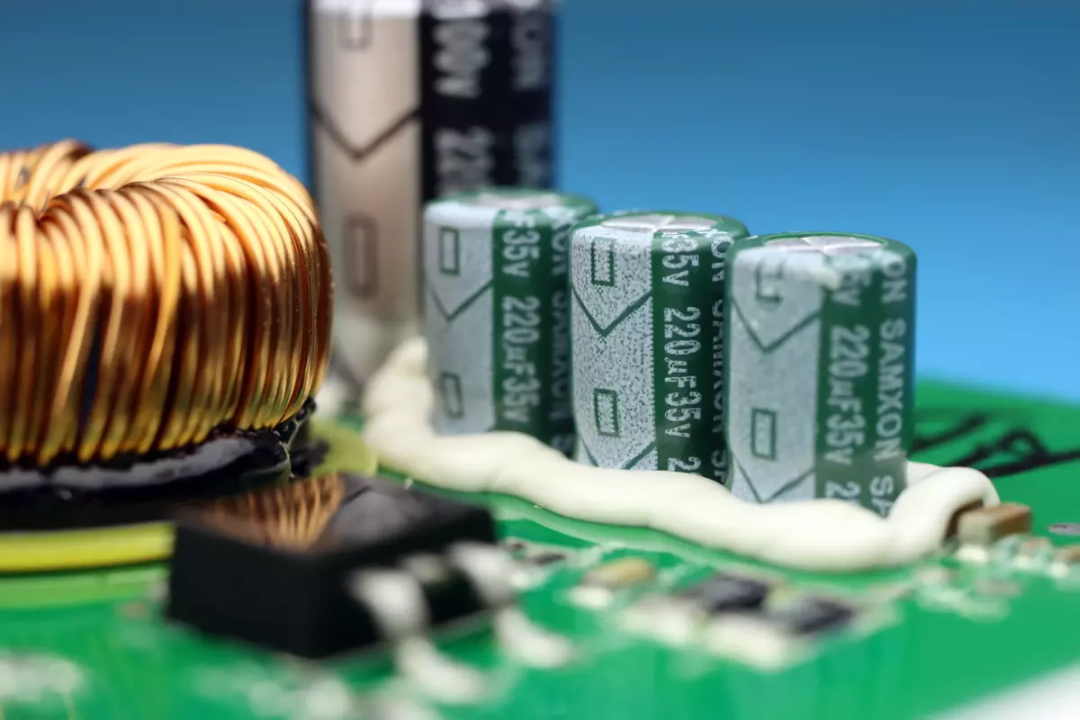

三颗220μF35V滤波电容用于输出滤波。





另外一颗LM5117用于DC直流输出降压。





15μH降压电感用于直流输出降压。

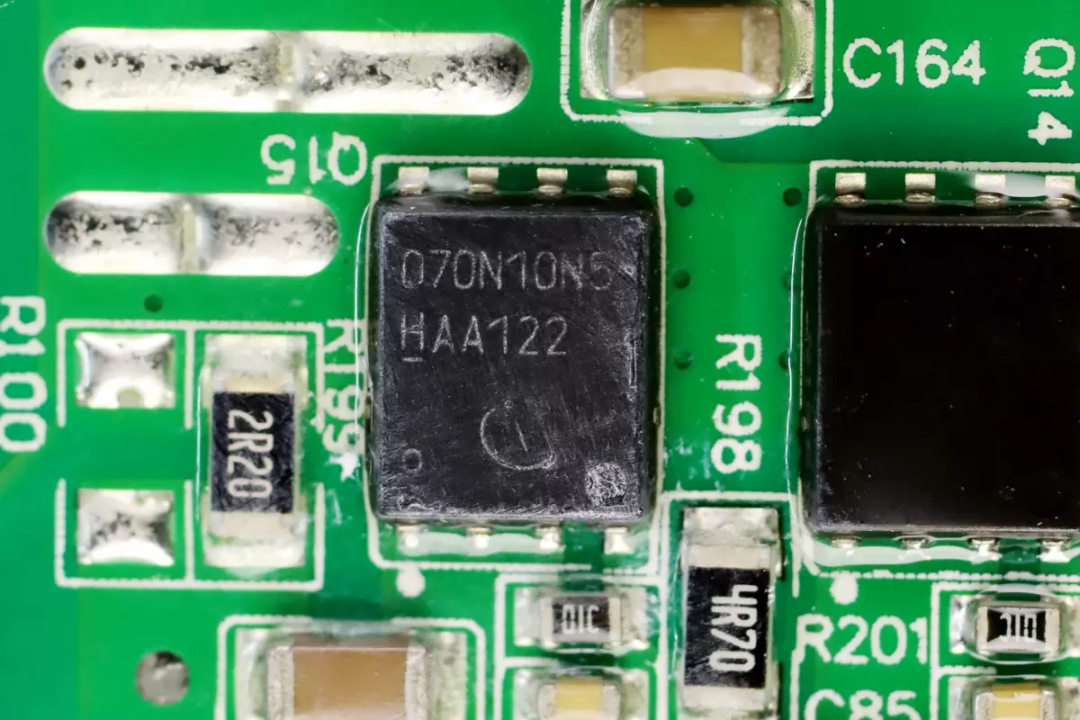

降压MOS管来自英飞凌，型号BSC070N10NS5，是一颗耐压100V的NMOS，导阻为7mΩ。

快充及显示模块

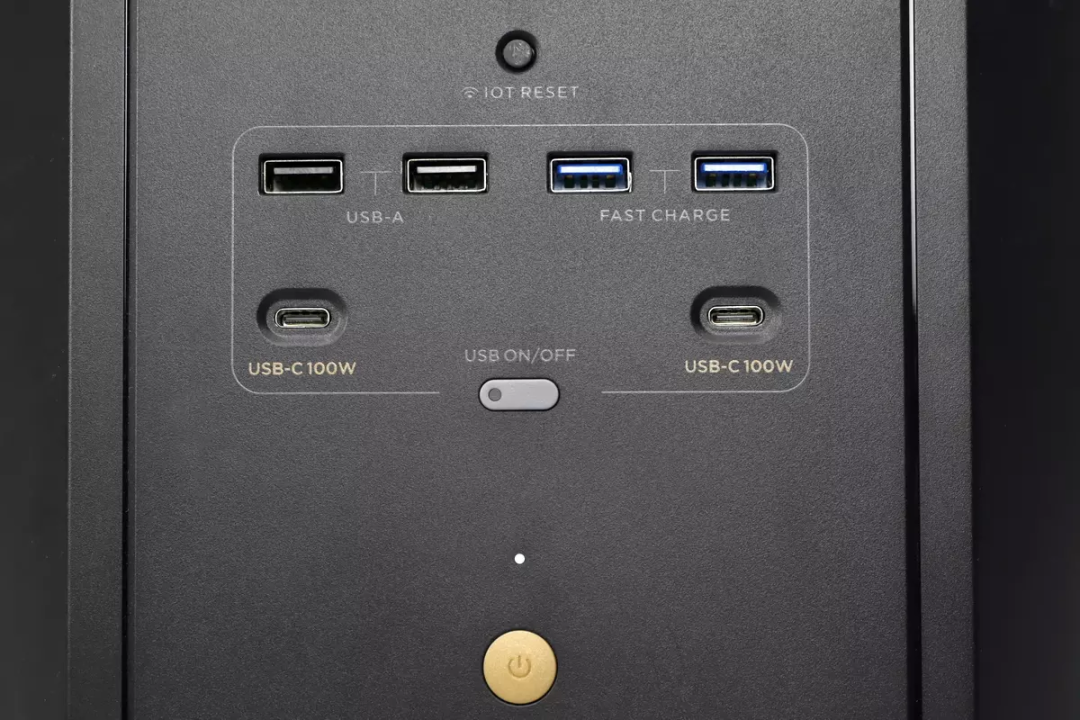

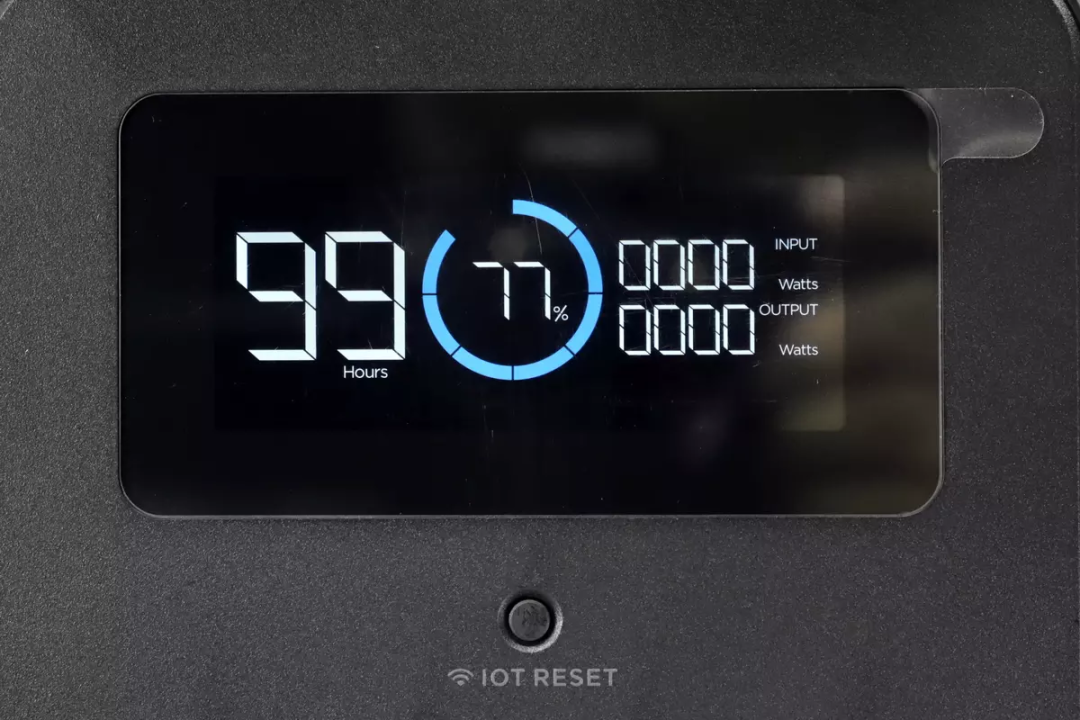

快充接口和显示屏幕均在一块侧面面板上，面板上还配有DC输出按钮和整机开关机按钮。

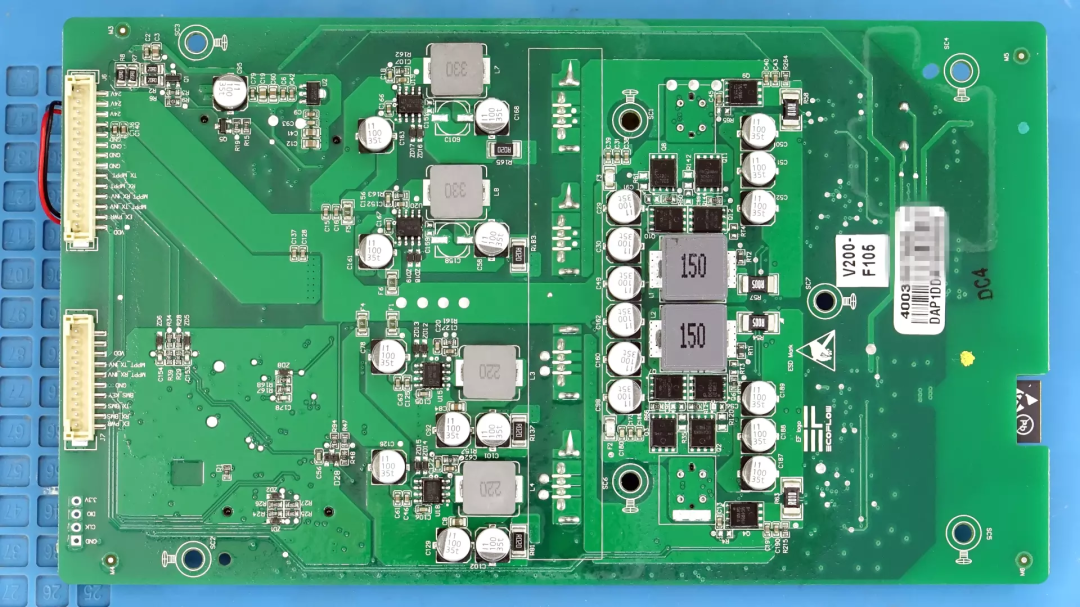

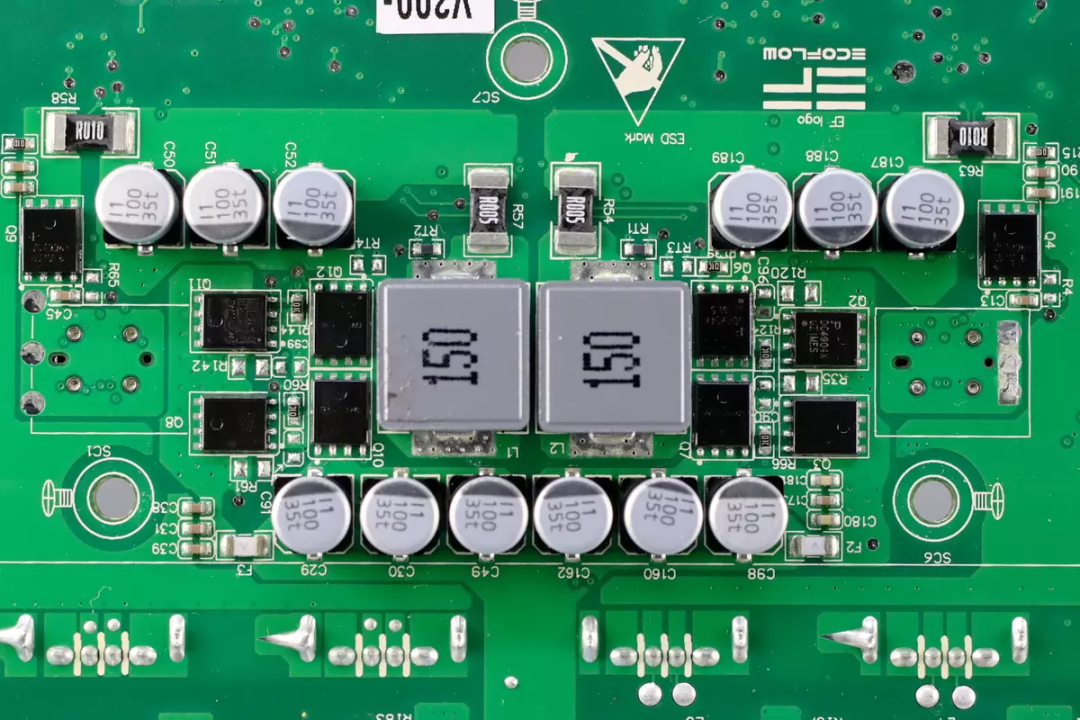

PCBA模块背面一览，焊接6颗电感及对应元件，分别用于USB-C，USB-A接口的降压输出。





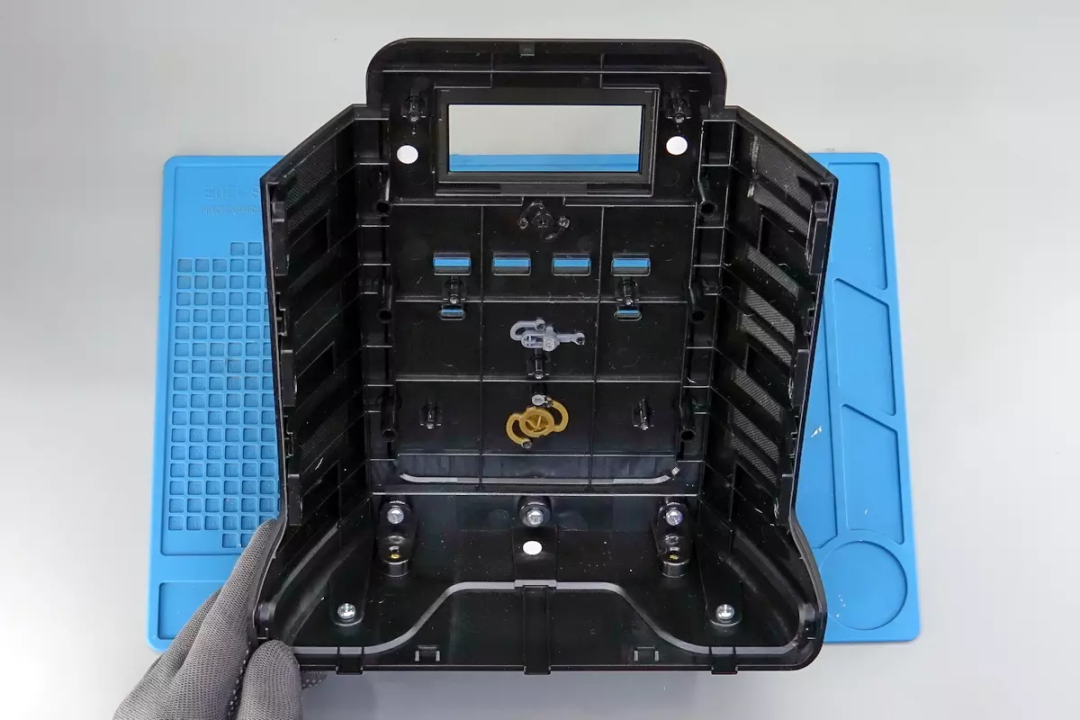

拆下PCBA模块，外壳内部采用加强筋固定。





PCBA模块正面一览，焊接LCD液晶屏幕，USB-A母座和USB-C母座，底部焊接蜂鸣器和无线模块。





背面6颗电感对应相应的USB-A及USB-C接口进行降压输出，顶部排线插座用于供电及各个模块的供电状态检测。

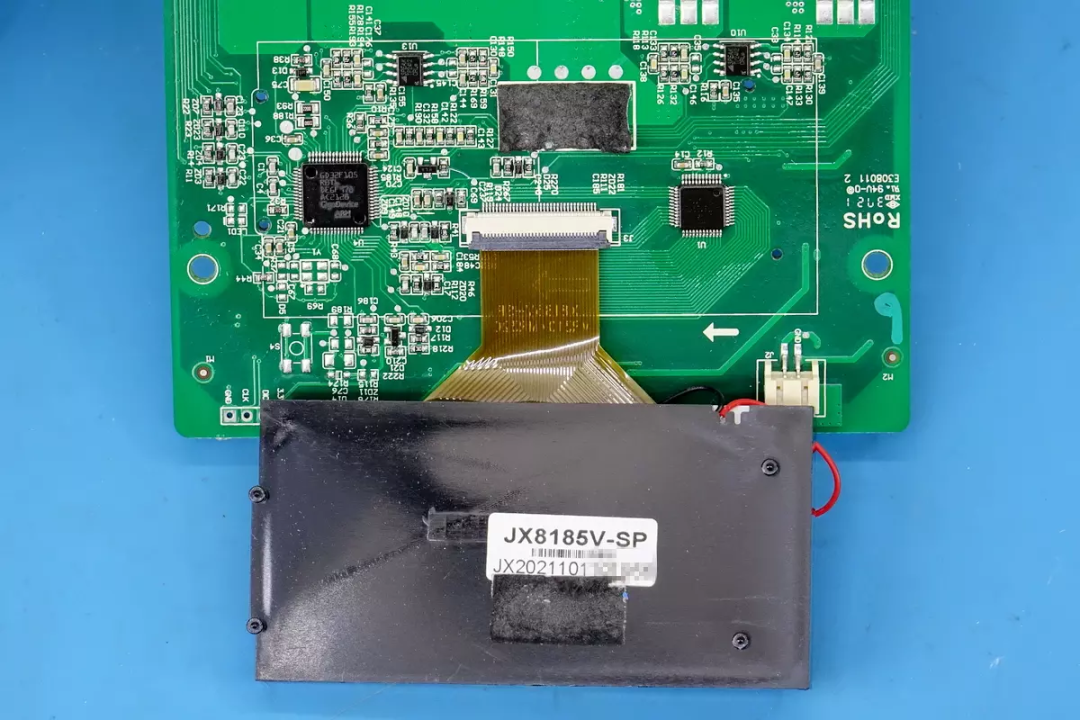

LCD屏幕采用双面胶粘贴固定，在屏幕下面是MCU和屏幕驱动芯片。

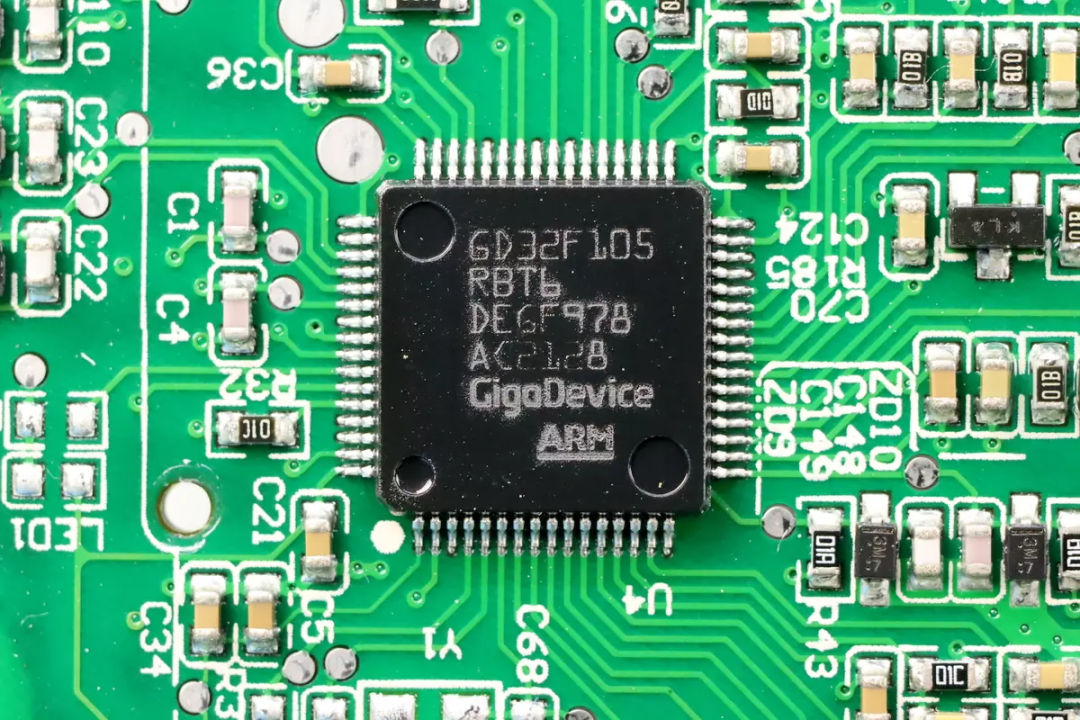

MCU来自兆易创新，型号GD32F105RBT6，是一颗内置M3内核的MCU，最高运行频率为108MHz，内置128K Flash和32K SRAM，用于电源内部各路输出功率采集等功能。

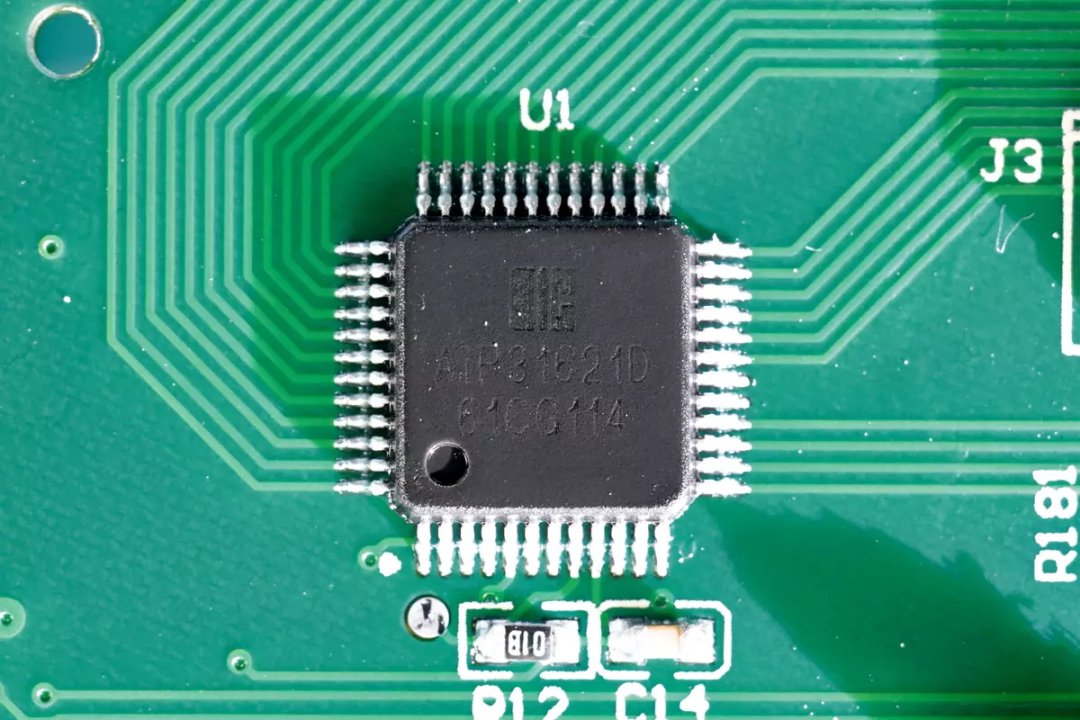

另一颗显示驱动芯片来自中微爱芯，型号AiP31621D，用于LCD屏幕显示。





屏幕下面还焊接两颗运放芯片，型号TP2412，用于输出电流检测功能。





另一颗运放芯片特写。

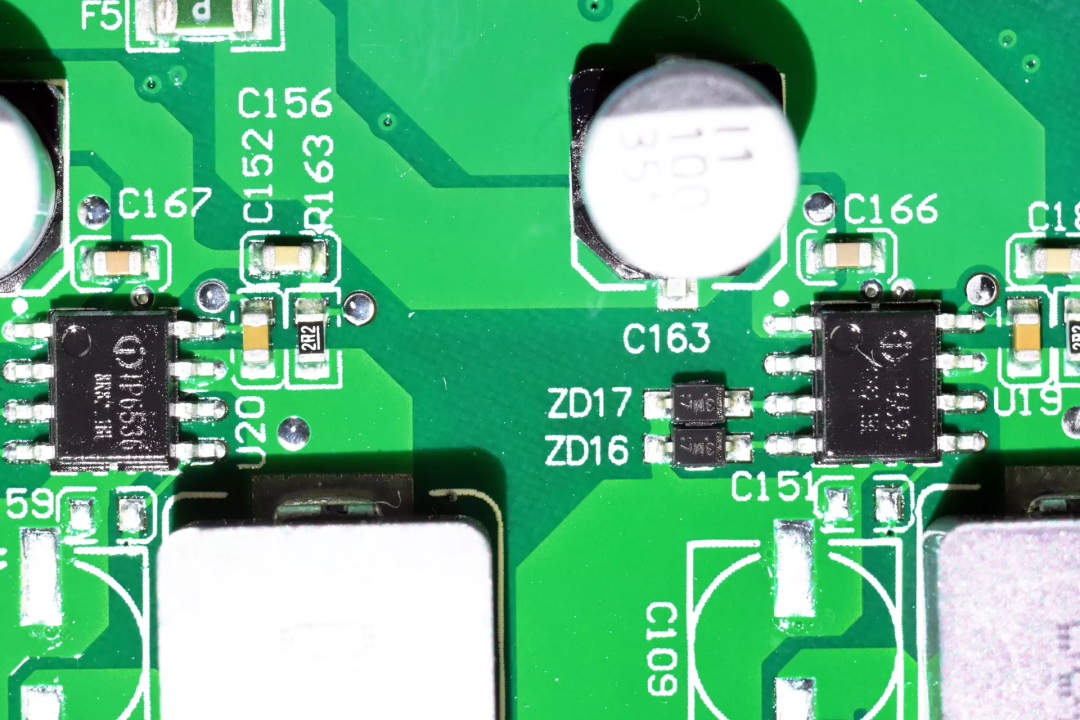

用于USB-A接口输出的四路降压电路特写，其中每一路降压输入都配有保险丝用于过流保护，在降压芯片的数据引脚配有稳压管进行过压保护。





快充USB-A口降压芯片采用英集芯IP6525T，是一款集成同步开关的降压转换器、支持4种输出快充协议，其内置功率MOS，降压转换效率高至98%，输入电压范围是9.6V到32V，输出电压范围是3V到12V，最大能提供18W的输出功率。



此外能够根据识别到的快充协议自动调整输出电压和电流，典型输出电压和电流有5V/3.4A、9V/2.0A、12V/1.5A，为车载充电器、快充适配器、智能排插提供完整的解决方案。

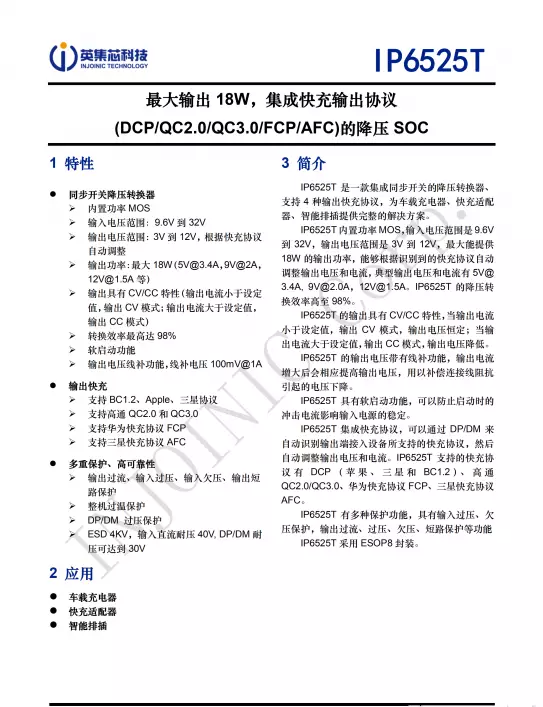

英集芯IP6525T资料信息。



充电头网通过拆解了解到，英集芯IP6525T还被三星AFC双口快充车载充电器、博世SC380A双USB口车载充电器采用过，此外英集芯快充芯片还可应用在充电器、移动电源、储能电源等领域，并被AUKEY、RAVPOWER、麦多多、Aohi、绿联、倍思、小米等知名品牌的数十款产品采用。





用于USB-A口的降压转换器来自英集芯，型号IP6536，是一颗内部集成开关管的同步降压转换器，支持5V3.1A输出，芯片固定工作频率为150KHz，具备输入过压，输入欠压，输出过流，输出欠压，输出过压等多重保护功能。

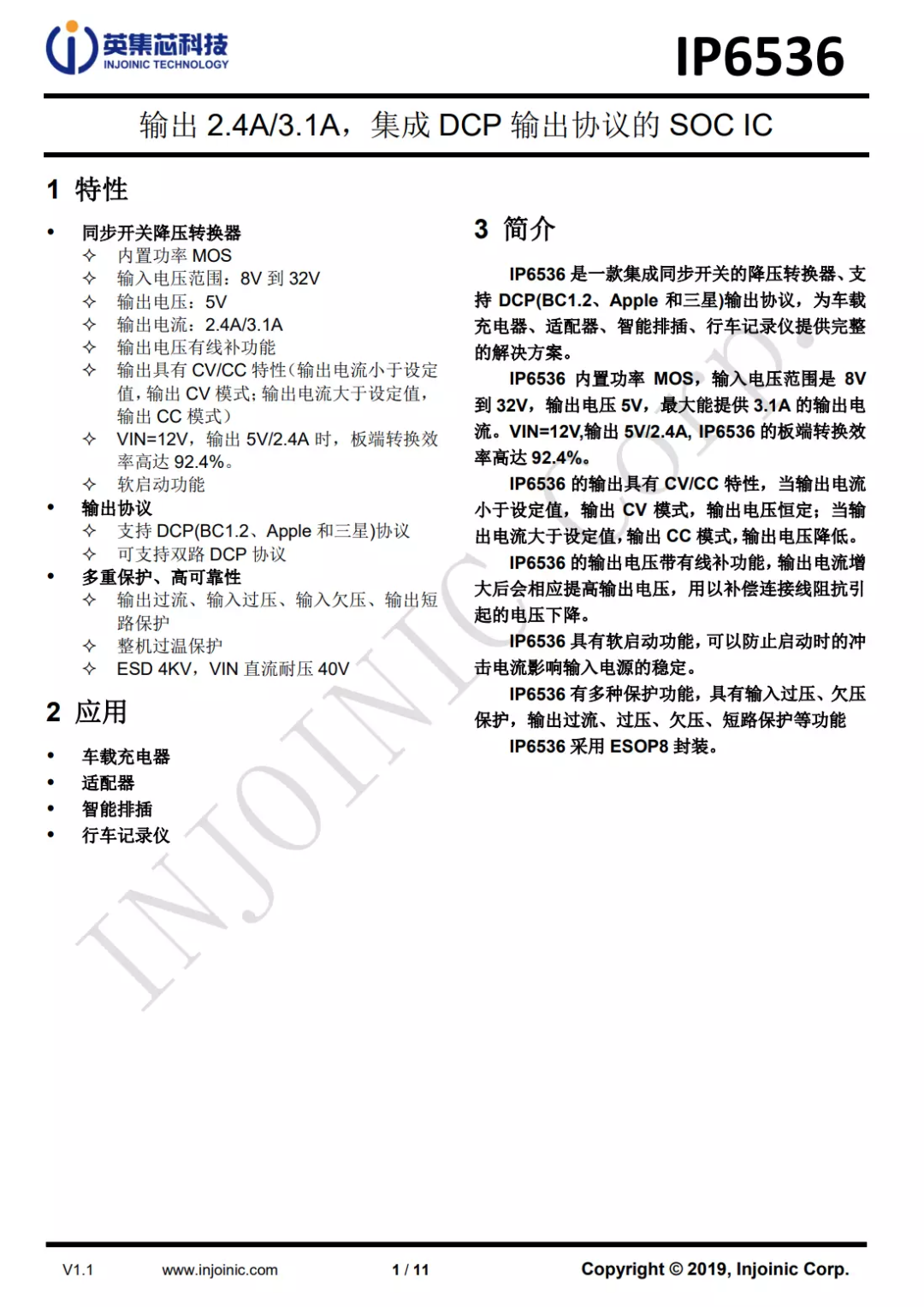

英集芯 IP6536 详细资料。



充电头网拆解了解到，英集芯 IP6536 还被GADMEI 100W 2C1A双向快充移动电源、羽博72000mAh便携式储能电源、FLYLEAD 45W 3A1C快充车充、机乐堂45W三合一带线车充等产品采用过。

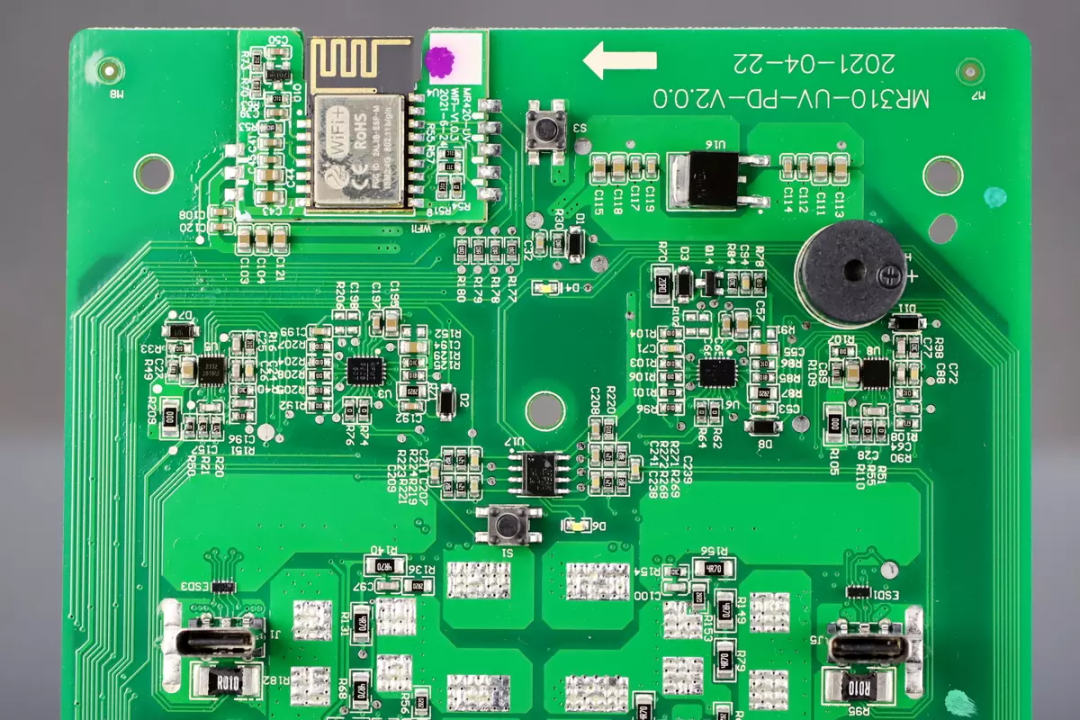

PCBA模块底部焊接同步降压控制器，协议芯片，无线连接模块，稳压芯片和蜂鸣器。





两个支持100W的USB-C接口采用降压架构，采用降压控制器搭配协议芯片的方式。降压控制器来自MPS，型号为MP9928，是一颗支持60V输入电压的电流模式同步降压控制器，内部集成半桥NMOS驱动器，工作频率100kHz-1MHz可编程，支持相位翻转输出，支持逐周期过流保护，具备输出过电压保护功能和高精度过热保护功能。

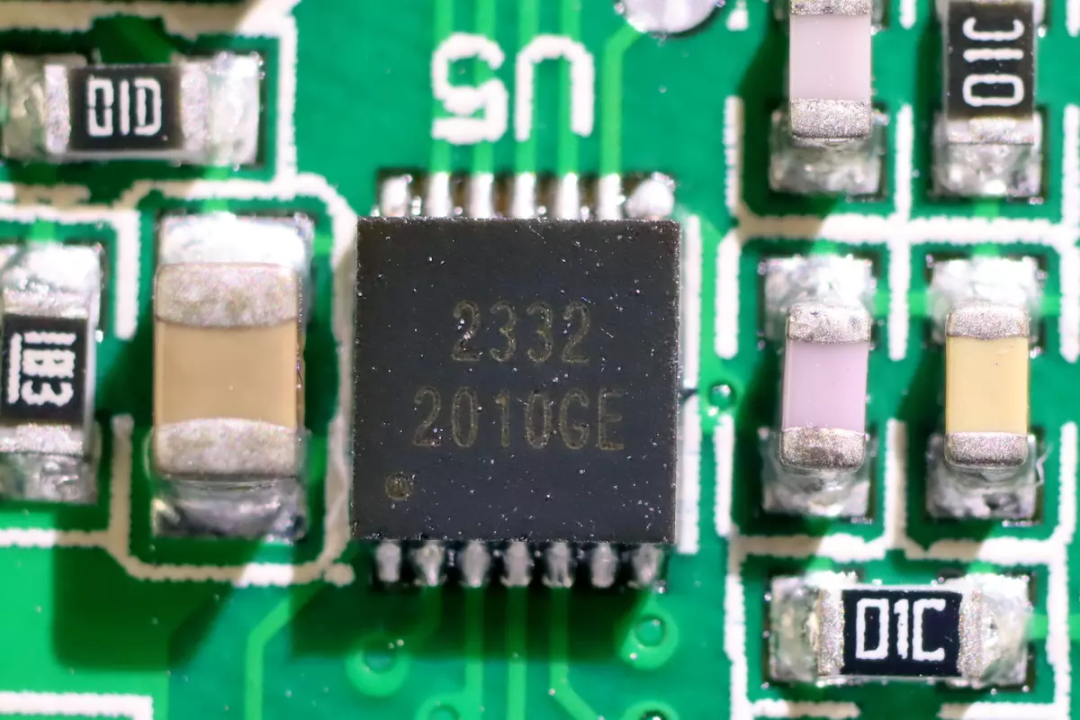

协议芯片来自耕源，型号CY2332，是一颗高度集成的USB PD快充控制器，其通过了USB-IF PD3.0/PPS认证，支持高通QC4/4+快充协议。主固件存储器为单次编程，系统配置存储器支持多次编程。支持使用NMOS进行VBUS控制，支持e-Marker线缆，适用于USB PD快充。

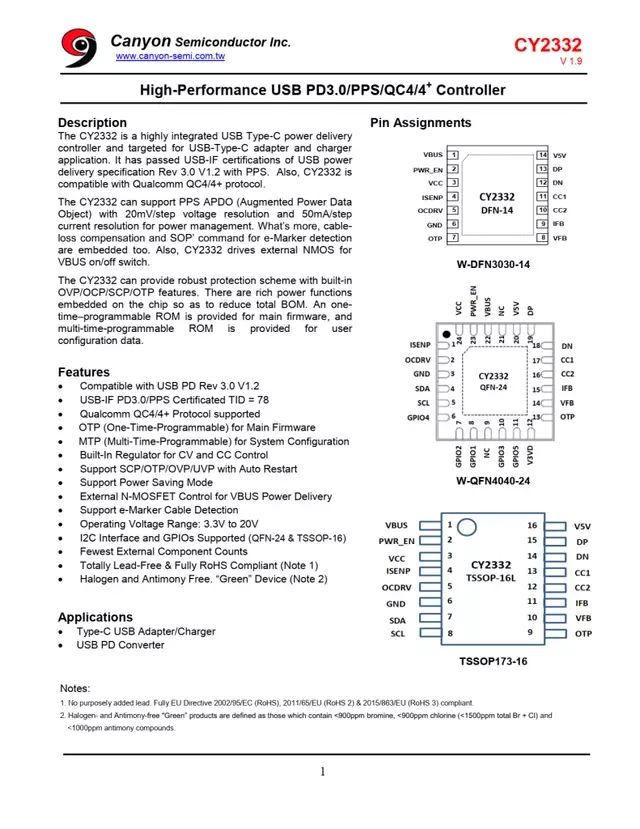

耕源 CY2332 协议芯片详细资料。

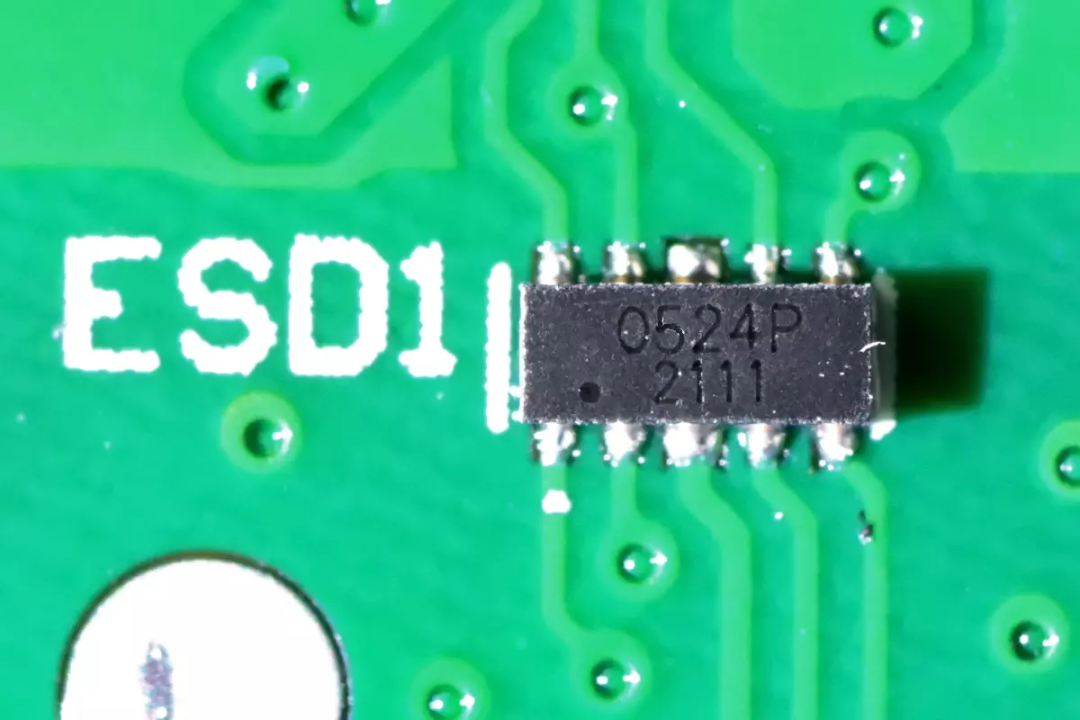

丝印0524P的ESD阵列用于USB-C接口静电保护。





一颗TP2412双运放用于USB-C口输出电流检测放大。

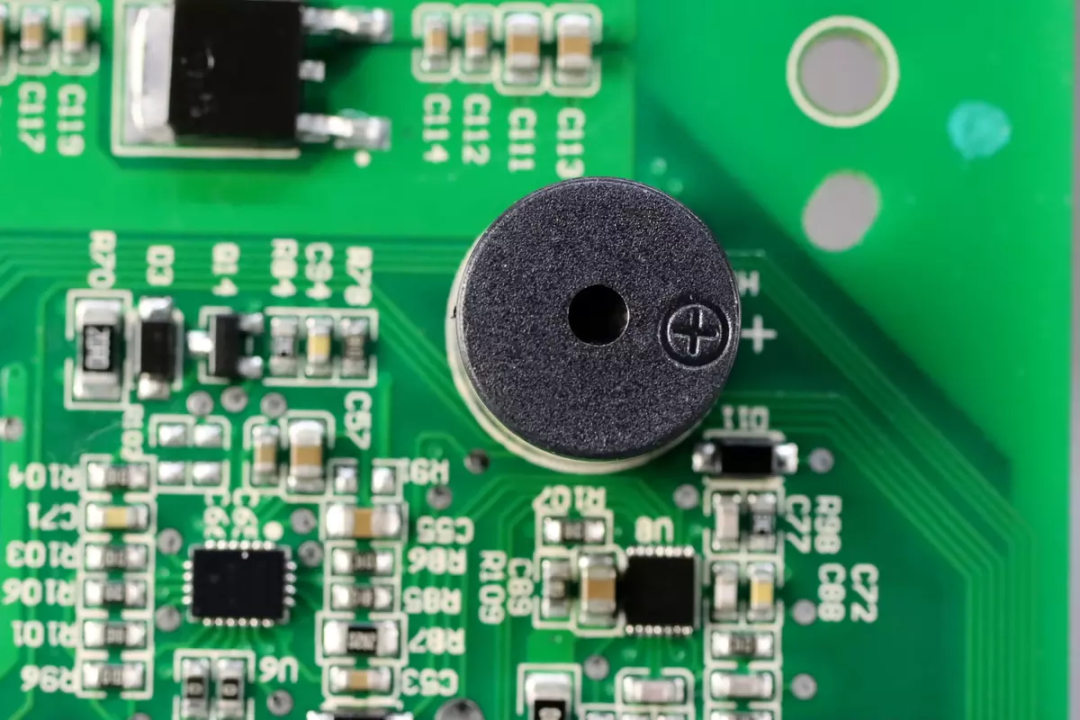

圆形蜂鸣器特写。





无线模块来自DOLTING四博智联科技，用于WiFi连接，进行参数功能设定和状态读取。





1117 3.3V稳压管用于为MCU等芯片供电。





在背面焊接两路降压电感，降压MOS管和VBUS开关管特写，两路降压输入均配有保险丝用于过流保护。

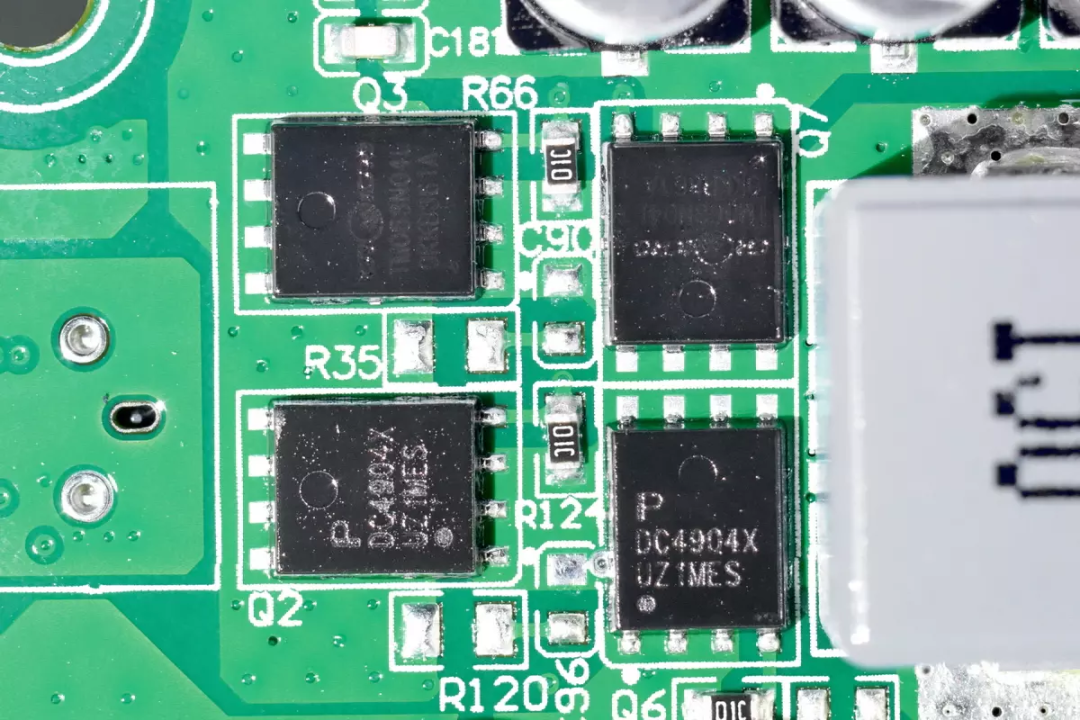

降压MOS管来自POTENS博盛，型号PDC4904X，是一颗耐压40V的NMOS，导阻5.5mΩ。另一颗来自华润微，型号为CRTM063N04L，是一颗耐压40V的NMOS，导阻为4.5mΩ。

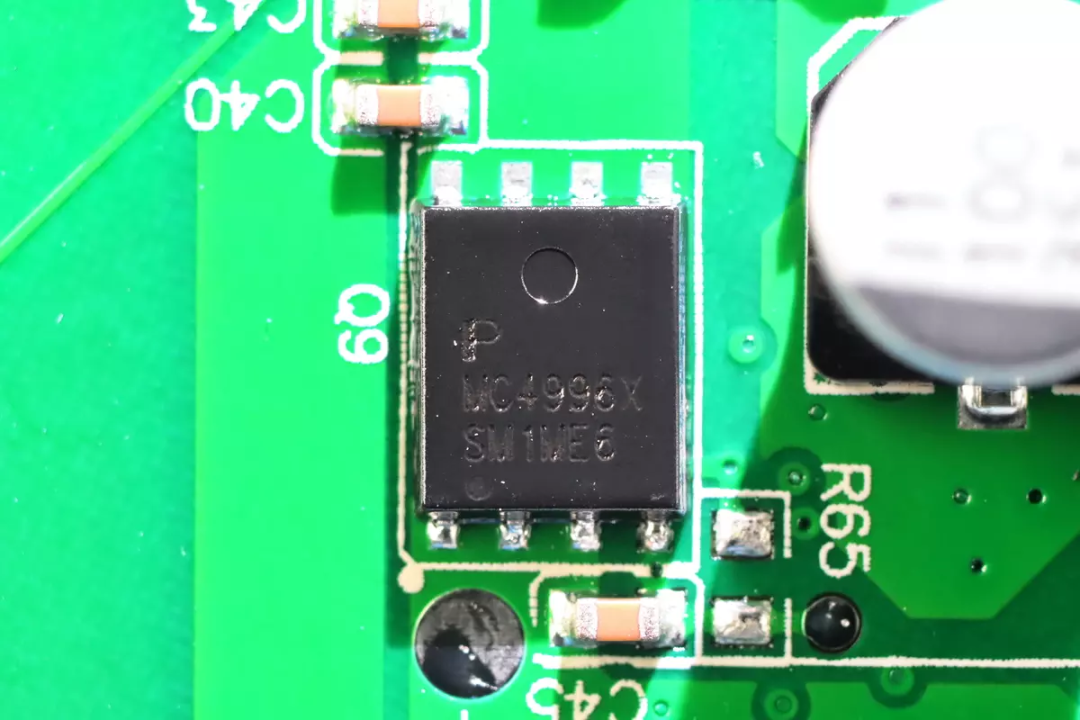

输出VBUS开关管来自POTENS博盛，型号PMC4996X，是一颗耐压40V的NMOS，耐压40V，导阻2.2mΩ。

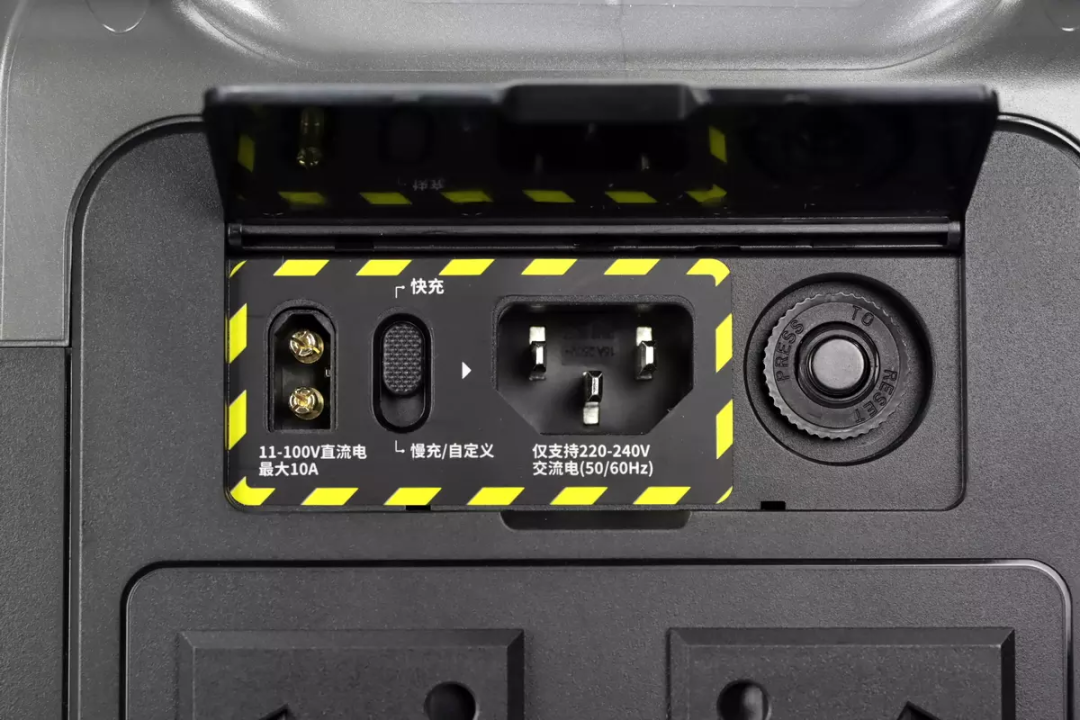

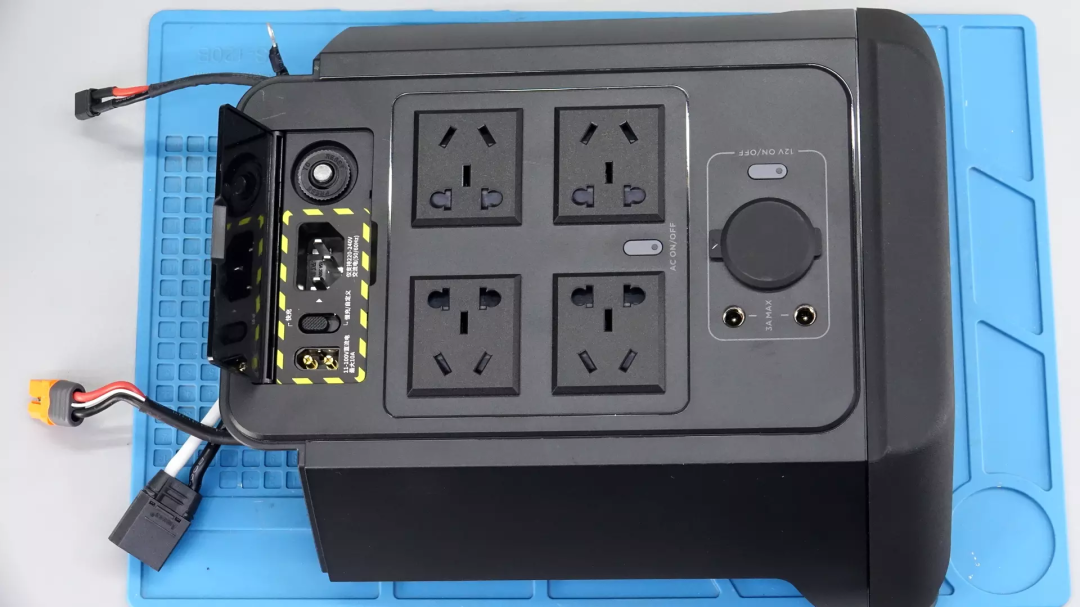

输出面板一览，布置了直流输入插座，交流输入插座，过载保护器，逆变输出插座，点烟器输出接口和DC接口。

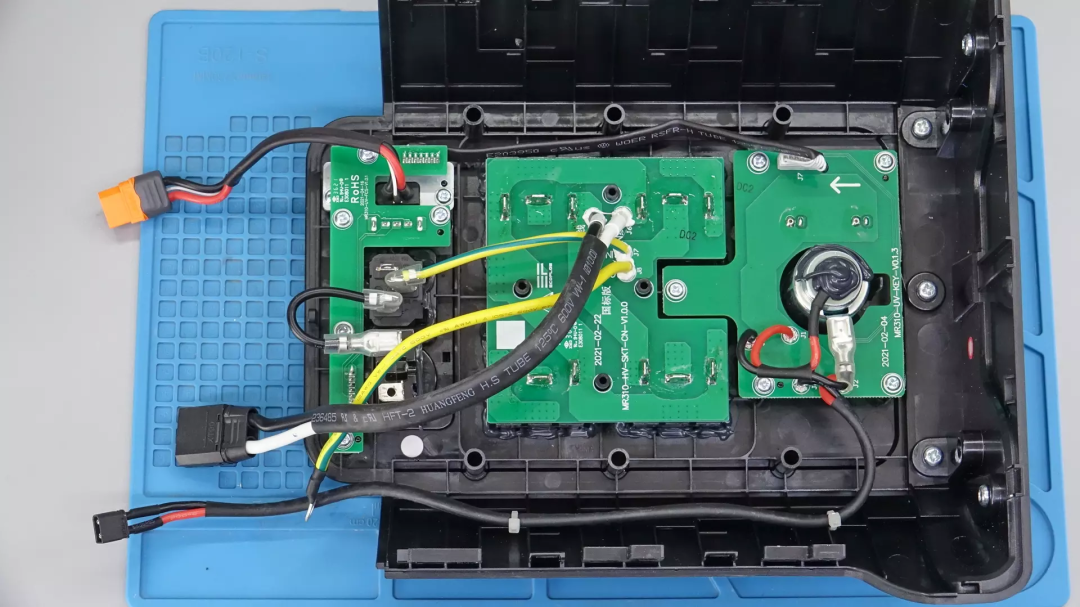

内部插座均焊接到PCB板上连接固定，并焊接导线，通过连接器连接到双向逆变模块和MPPT模块等。

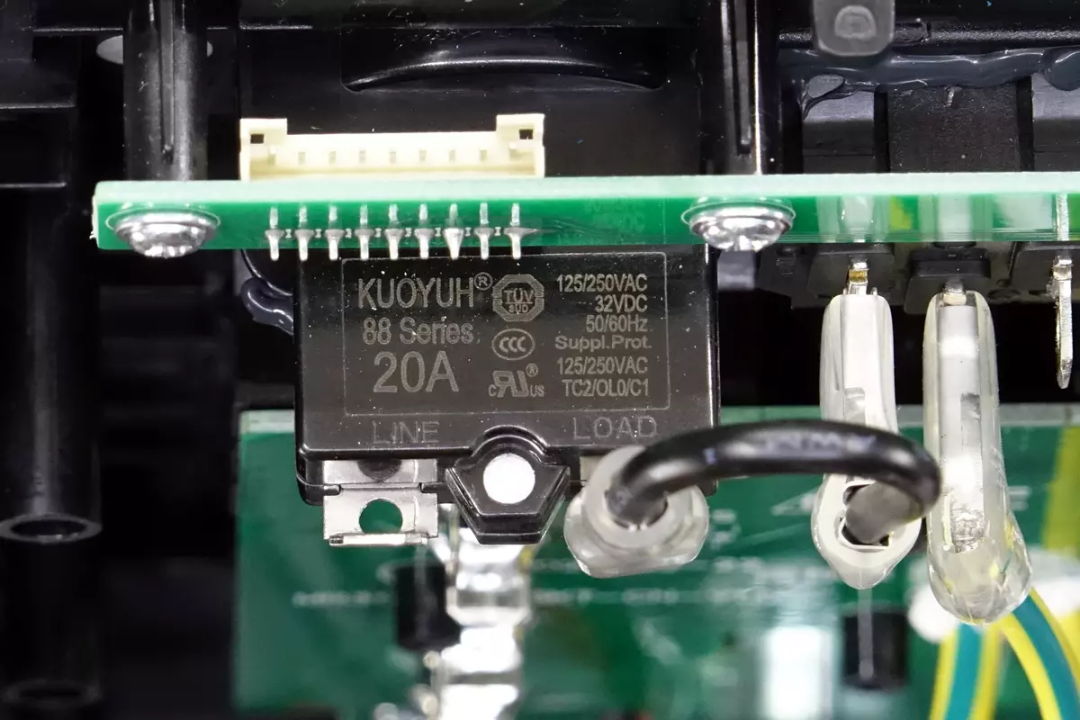

过载保护器来自KUOYUH国昱电子，为88系列过载保护器，额定电流20A，支持250VAC，用于交流充电输入过载保护。

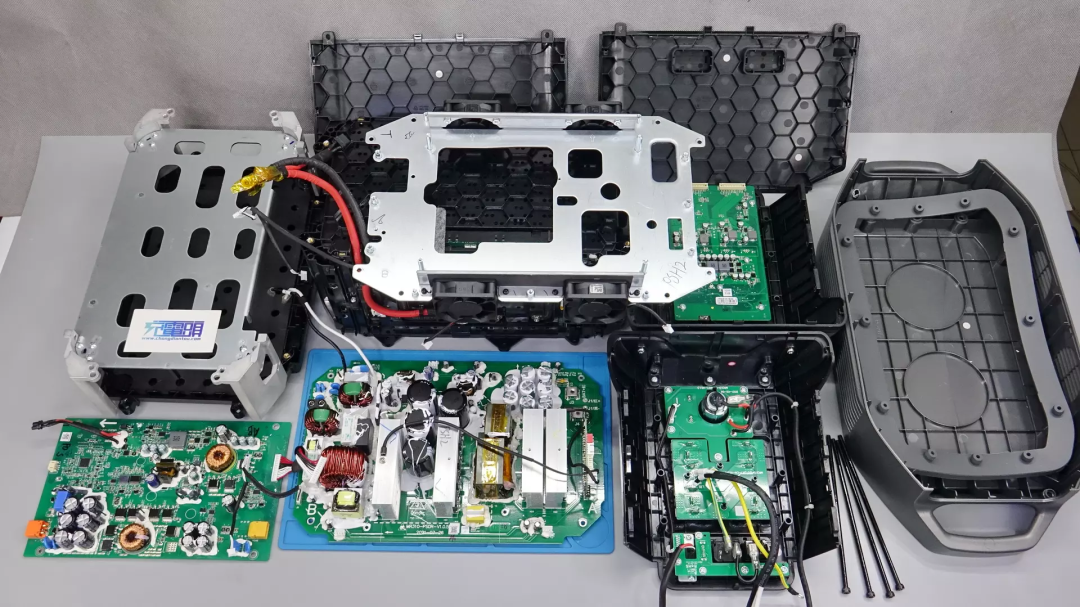

全部拆解完毕，来张全家福。



充电头网拆解总结



正浩 德 Max 1600 户外电源内置1612Wh锂电池，逆变支持2000W输出功率，户外用电更加从容，同时还支持EPS功能，能够在30ms内切换到户外电源供电。并且还具备两个100W输出的USB-C接口以及4个USB-A接口，满足移动设备和大功率设备同时供电的需求。



此外，这款户外电源具有加电包设计，可以通过导线连接，扩展户外电源容量，连接两个加电包，总容量可达5.6度电，充分满足长时间供电需求。



充电头网通过拆解了解到，正浩 德 Max 1600户外电源内部采用模块化设计，电池组，双向逆变器，MPPT模块以及快充和显示模块均为独立的设计，通过连接器连接。内部采用铝合金框架对PCB模块进行保护，电池组采用蜂窝结构的塑料板固定，增加强度。同时内部电路板整体涂三防漆，增加可靠性。



其中电池模组采用16并14串连接，内部电池来自鹏辉，使用TI德州仪器BQ7694003用于电池保护，并配有保险丝进行过流保护，热敏电阻检测电池温度。双向逆变模块采用MCU方案进行控制。其中内部功率器件均来自国产，为捷捷微和华润微国产品牌。双向逆变模块和MPPT模块的MCU均来自兆易创新。



正浩这款户外电源内部工艺精细，各个电路板较大的元件均涂有胶水加固，防止跌落时损坏。电感以及变压器等元件，底部采用电木板防止与PCB接触，造成漏电。其中各个输出支路均采用保险丝进行过流保护，增添安全保护，使用起来更加放心。
