拆解报告：古石65W 2C1A快充充电器
前言
前言
65W充电器是一个主流的输出功率段，能够兼顾手机和笔记本电脑的充电，同时体积小巧便携，很受消费者喜爱。古石科技推出了一款2C1A三接口的氮化镓充电器，内部采用PI电源方案，转换效率提升且集成度高。
这款充电器双USB-C口均支持65W输出，双口同时输出时支持功率自动分配，多个设备同时充电也能正常快充。下面充电头网就对这款充电器进行拆解，看看内部设计做工如何。
此前充电头网还拆解过古石45W氮化镓充电器、古石35W双USB-C氮化镓充电器、古石科技20W PD快充充电器、古石科技30W PD快充氮化镓充电器、古石科技迷你30W氮化镓快充充电器等产品，欢迎查阅。
古石65W充电器外观
充电器采用PC材质白色外壳，主流长方体造型，外壳表面磨砂抗指纹，边角过渡圆润。

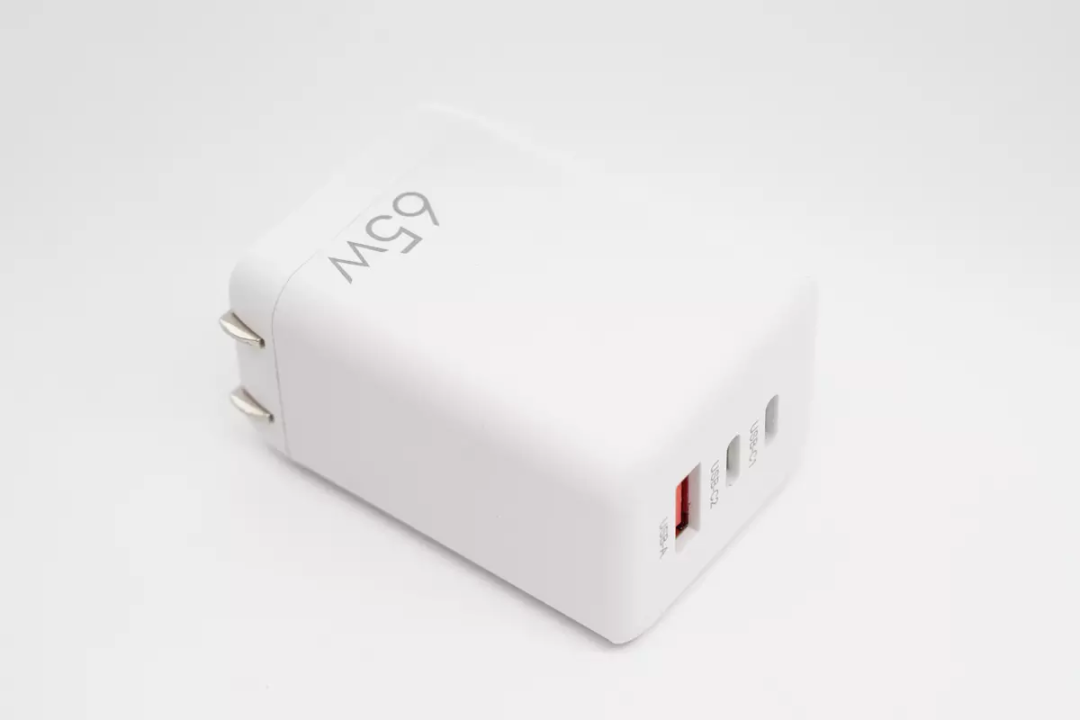

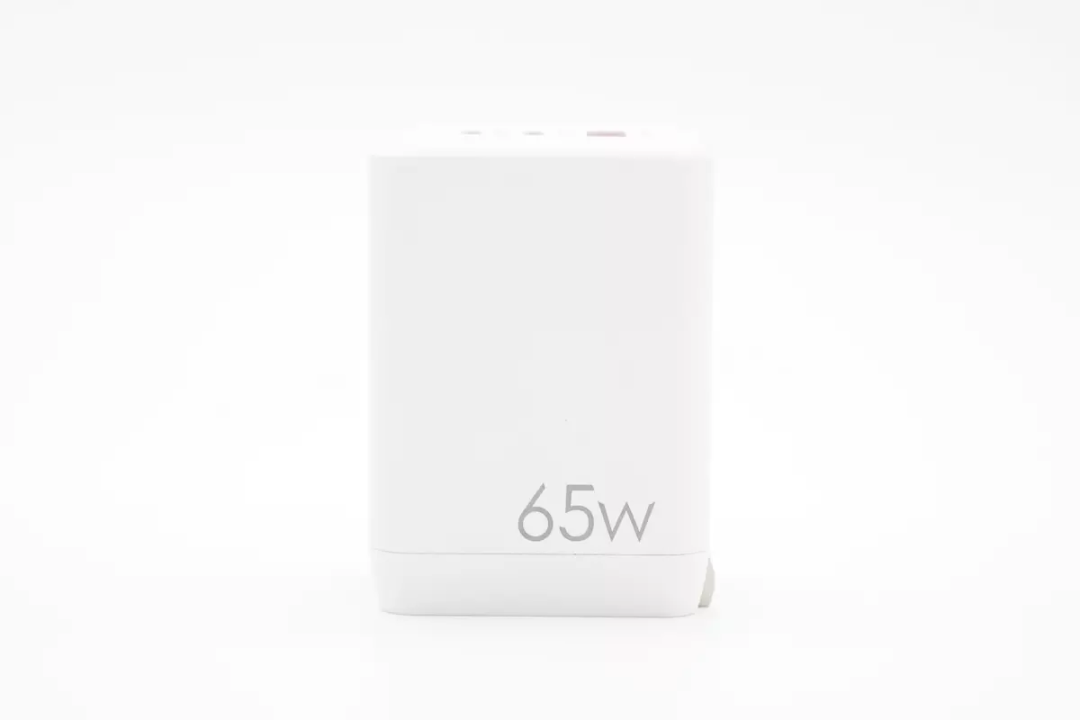

机身正面一角印有65W字样，表明产品最大输出功率。

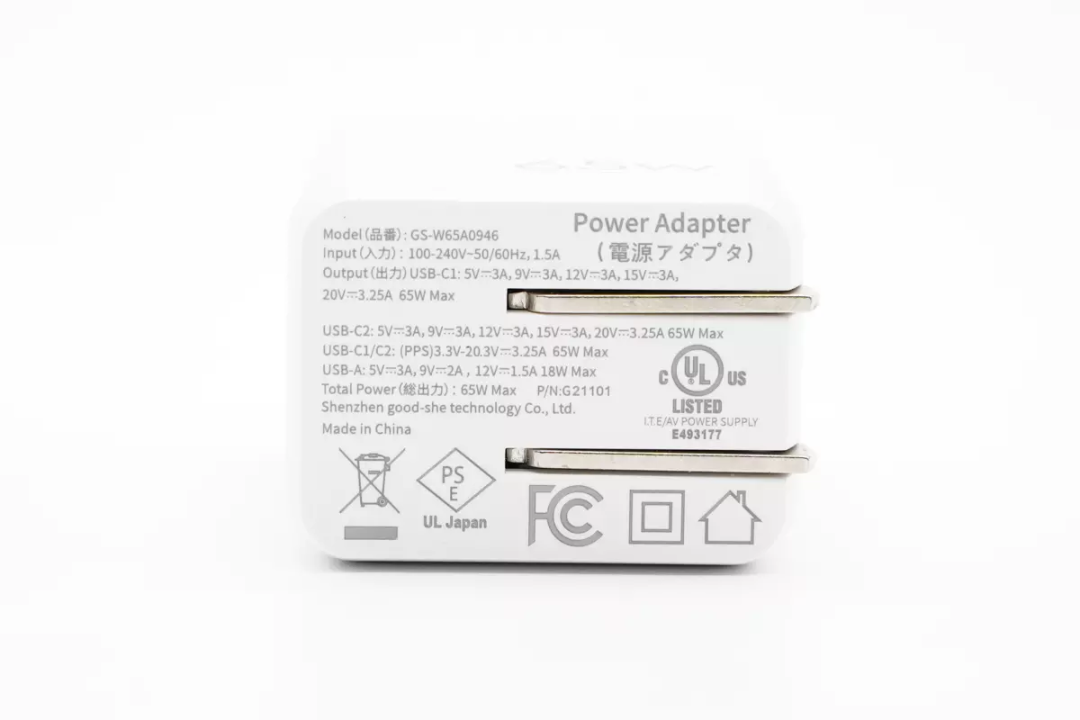

输入端外壳印有充电器参数
型号：GS-W65A0946
输入：100-240V~50/60Hz 1.5A
USB-C1/C2输出：5V3A、9V3A、12V3A、15V3A、20V3.25A
USB-C1/C2：（PPS）3.3-20.3V3.25A
USB-A：5V3A、9V2A、12V1.5A
总输出：65W Max
制造商：深圳市古石科技有限公司
充电器已经通过了FCC、PSE、UL认证。

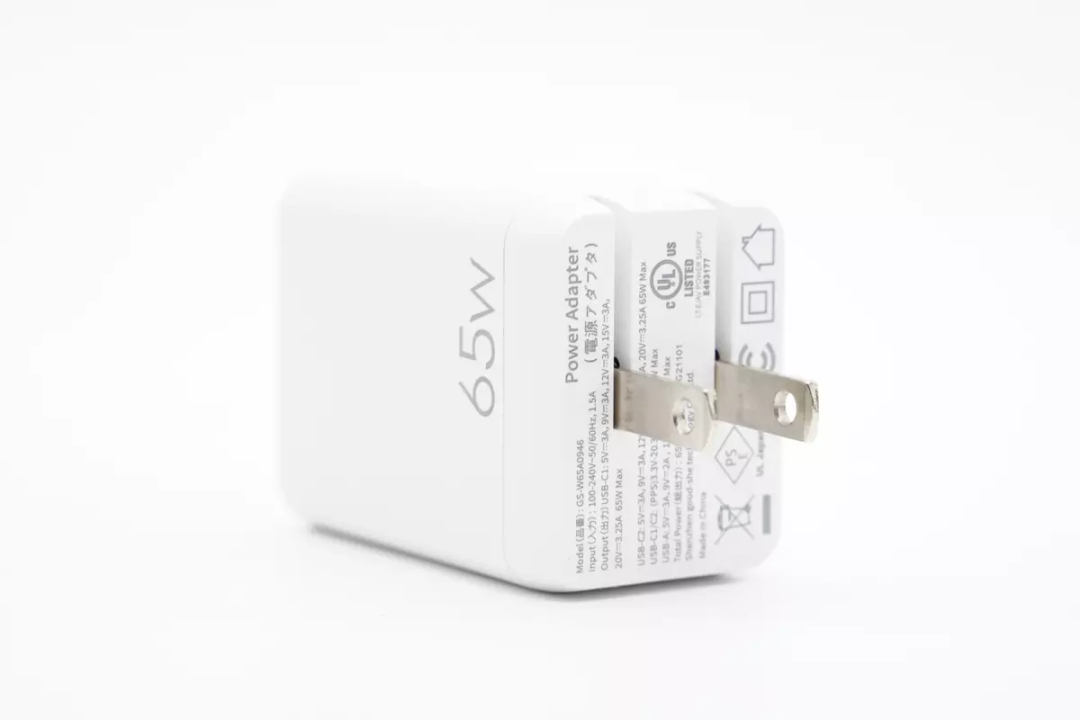

充电器配备可折叠美规插脚，携带方便且不会刮伤包里其它设备。

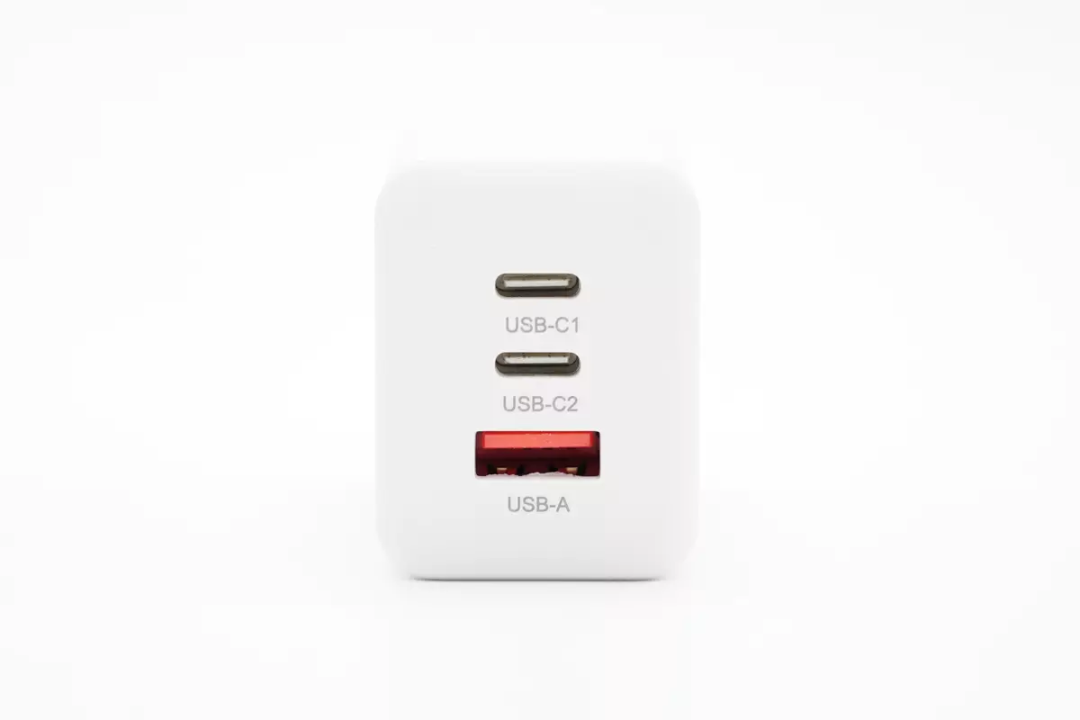

另一端设有2C1A三个接口，接口旁印有区别标识，方便使用。

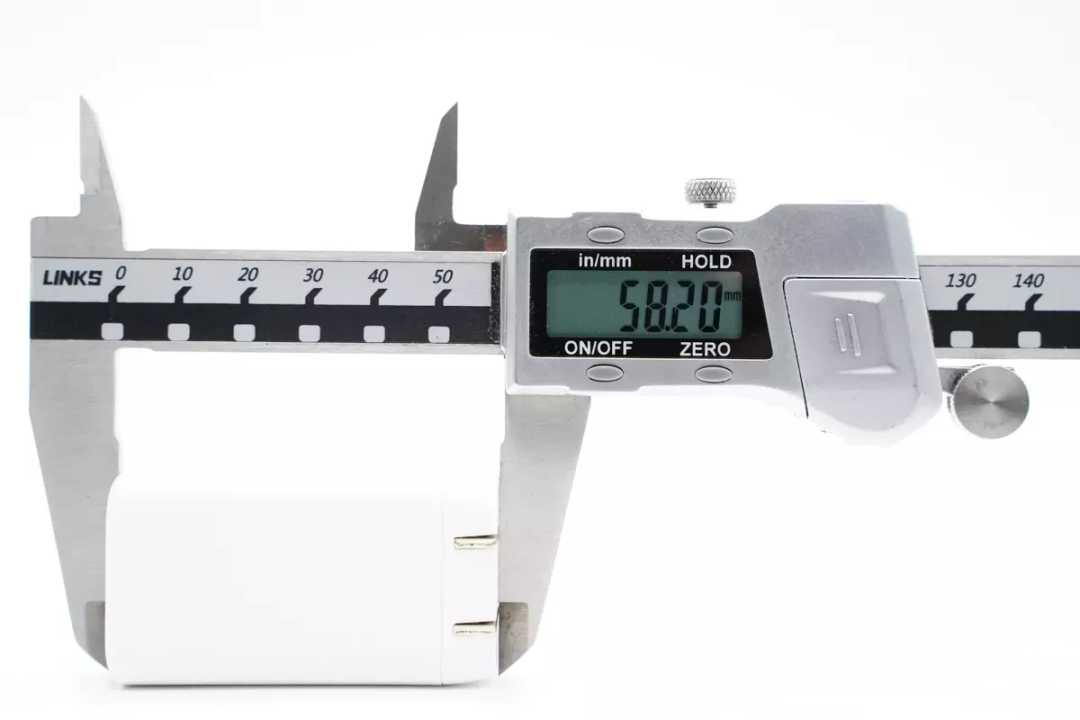

测得充电器机身长度为58.2mm。

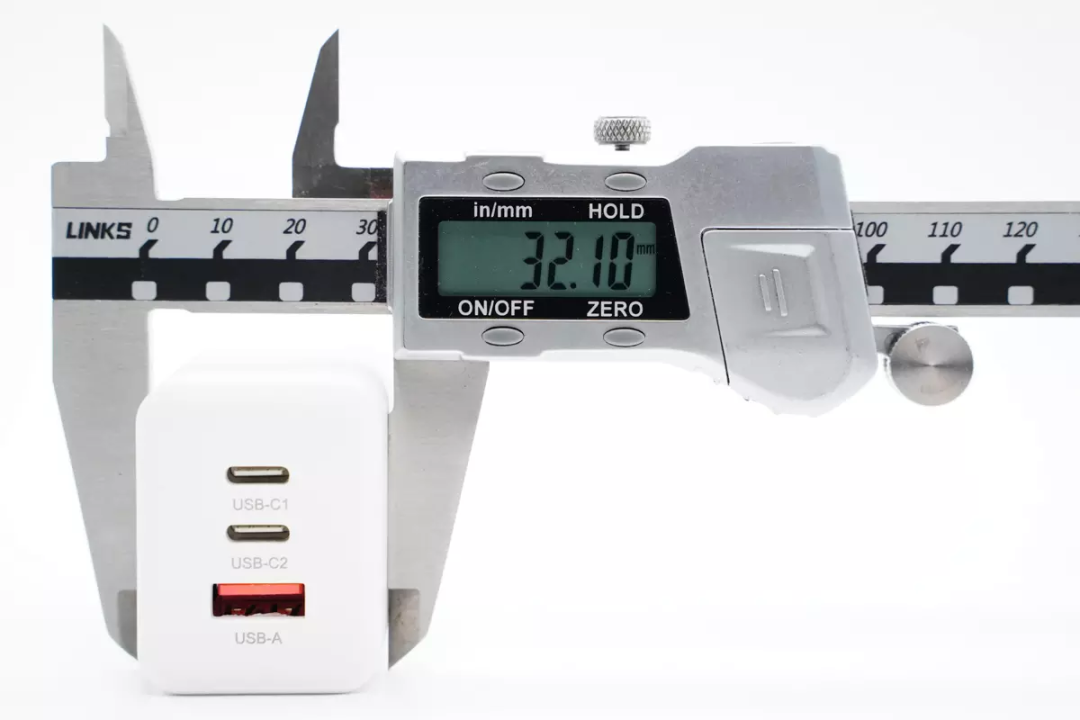

宽度为32.1mm。

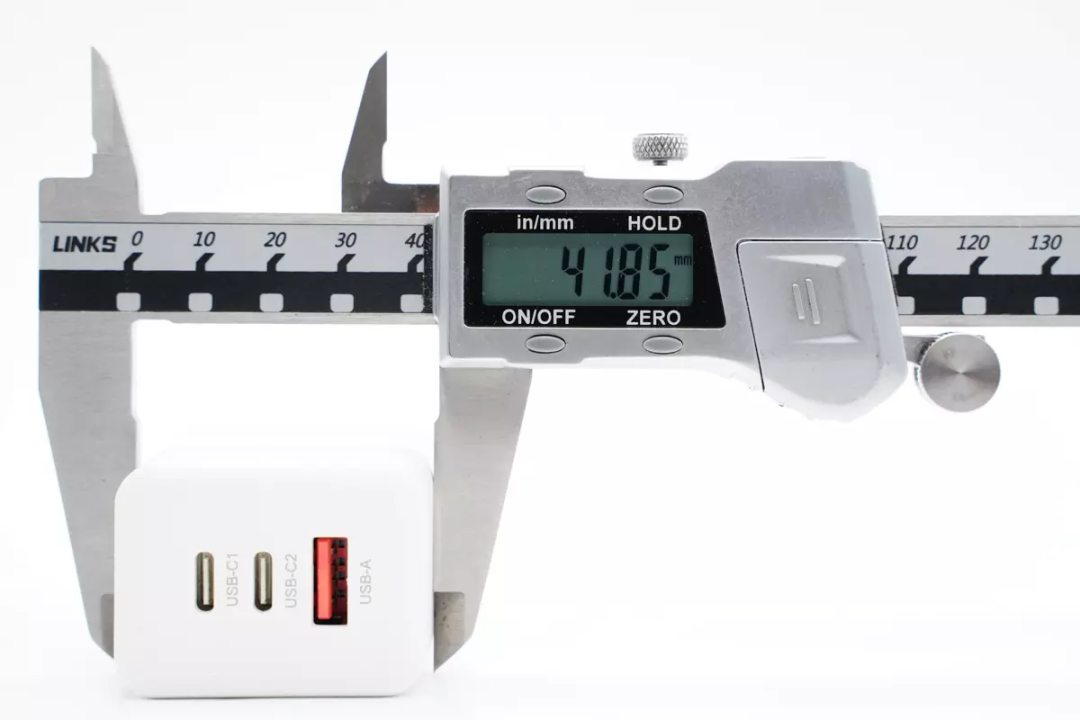

厚度为41.85mm。

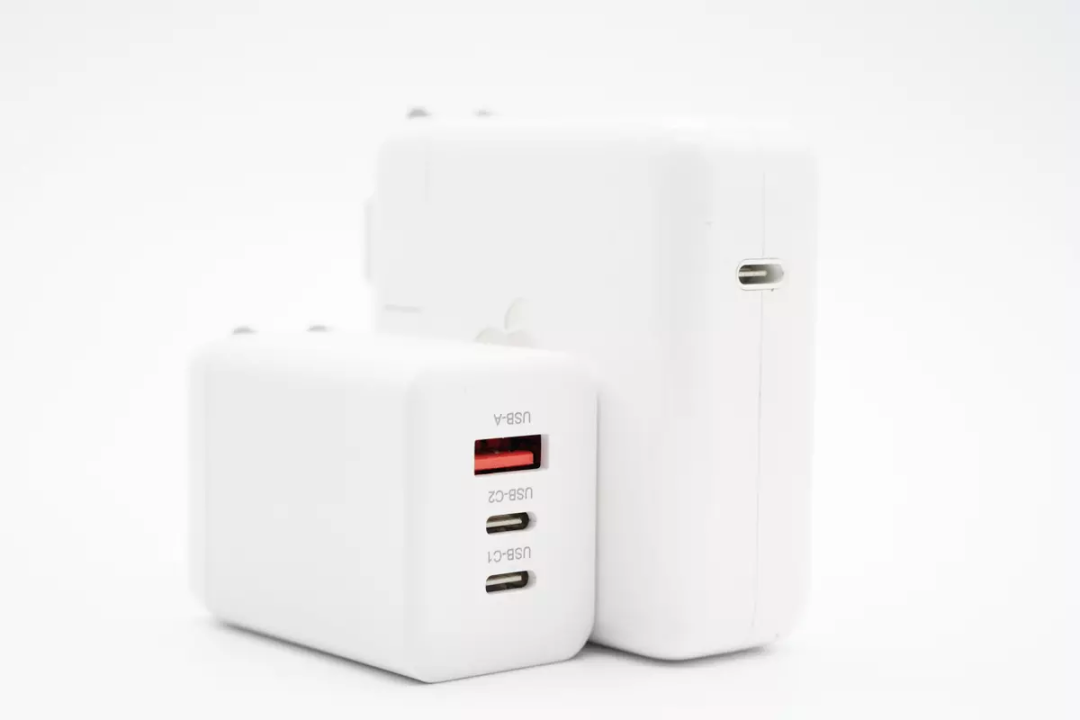

和苹果61W充电器对比，体积优势巨大，而且接口更加丰富。

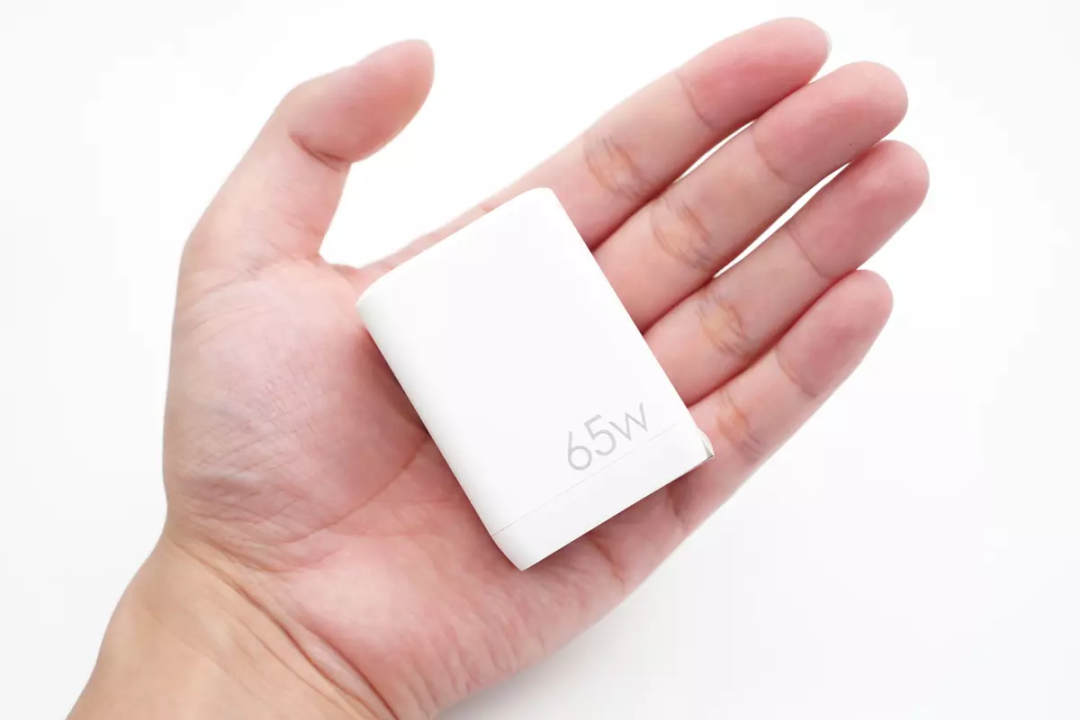

拿在手上的大小直观感受。

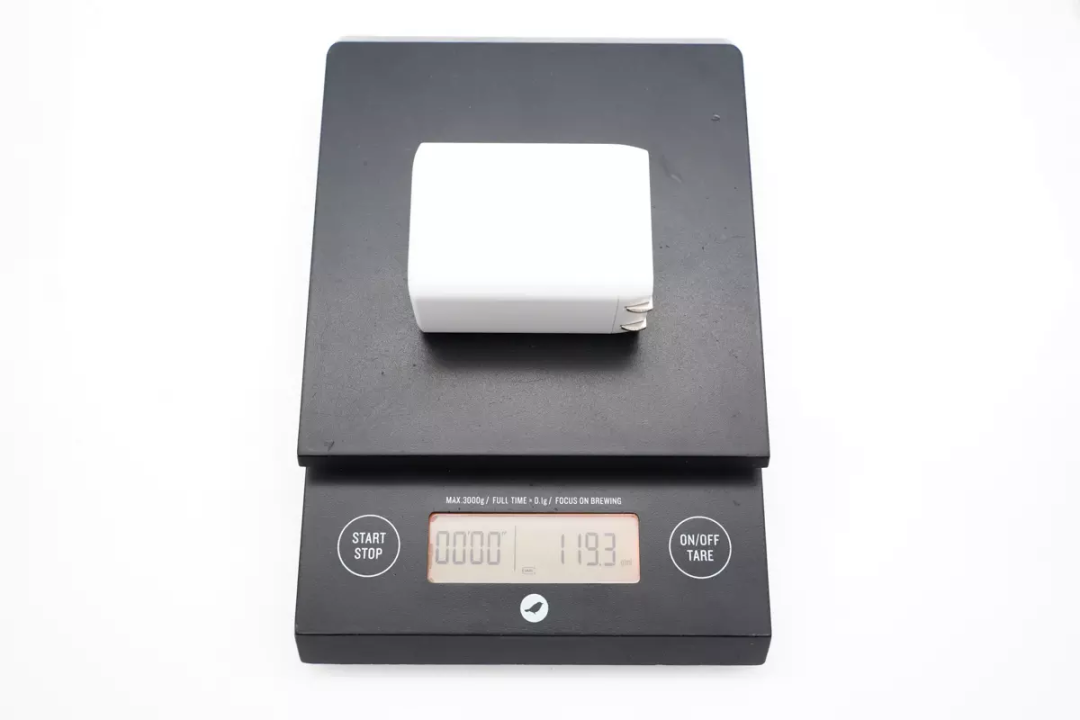

充电器净重约为119g。

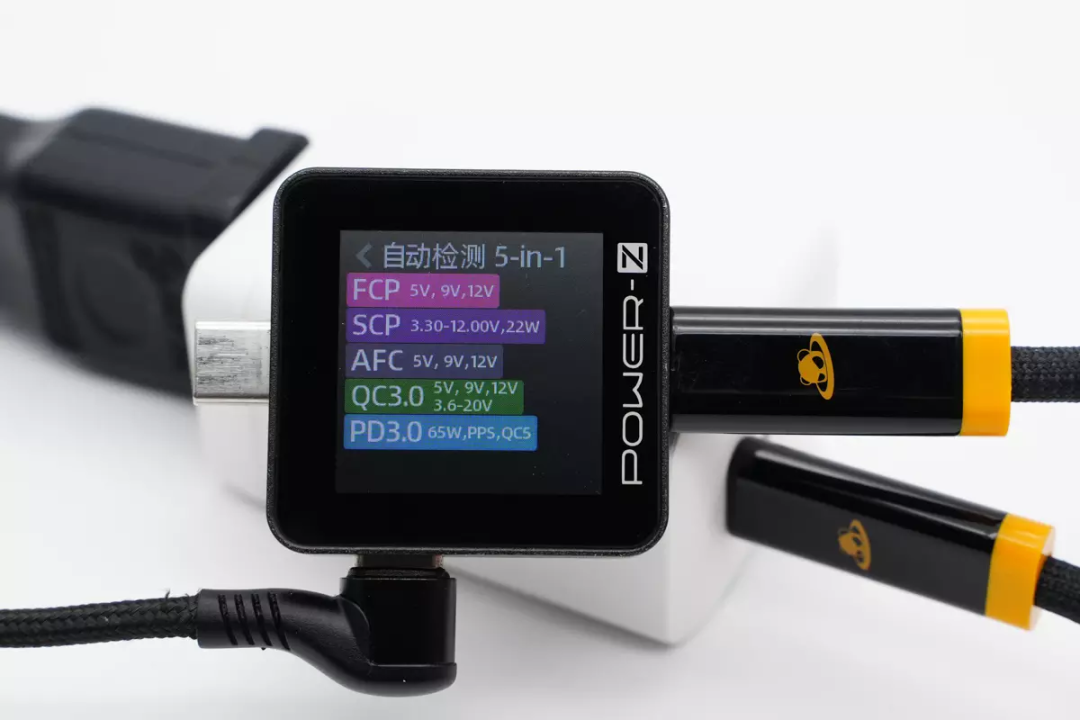

使用ChargerLAB POWER-Z KM002C测得USB-C1口支持FCP、SCP、AFC、QC3.0、PD3.0、PPS、QC5快充协议。

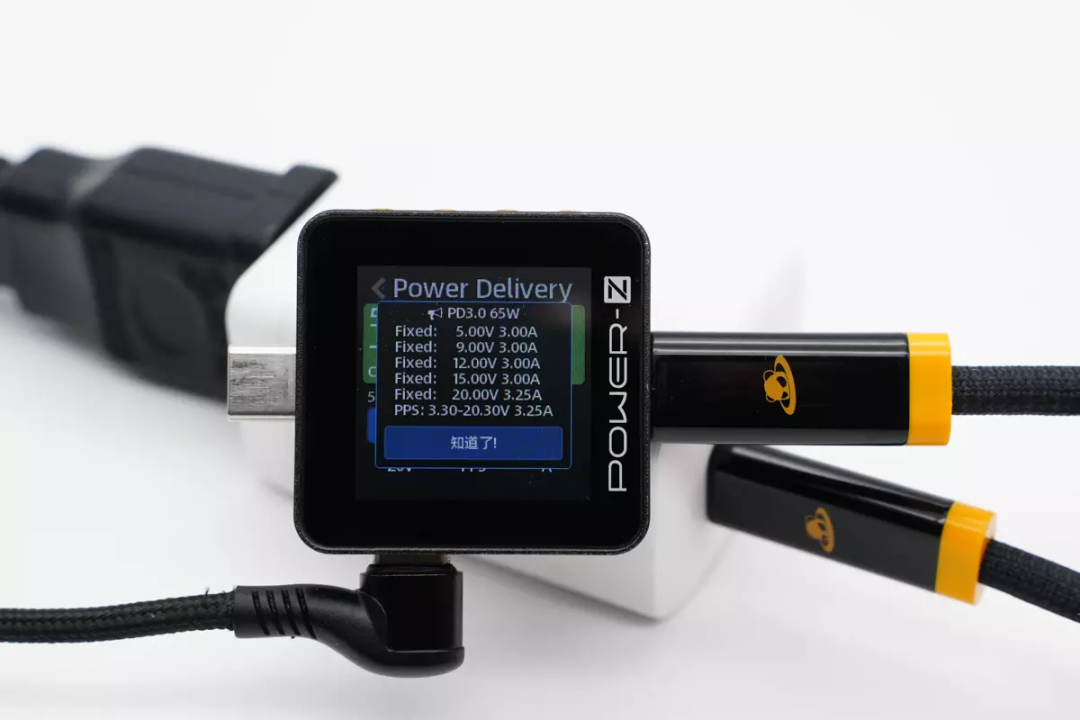

PDO报文显示C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-20.3V3.25A一组PPS电压档位。
测得USB-C2口支持PD3.0、PPS、QC5快充协议。
并且同样具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-20.3V3.25A一组PPS电压档位。

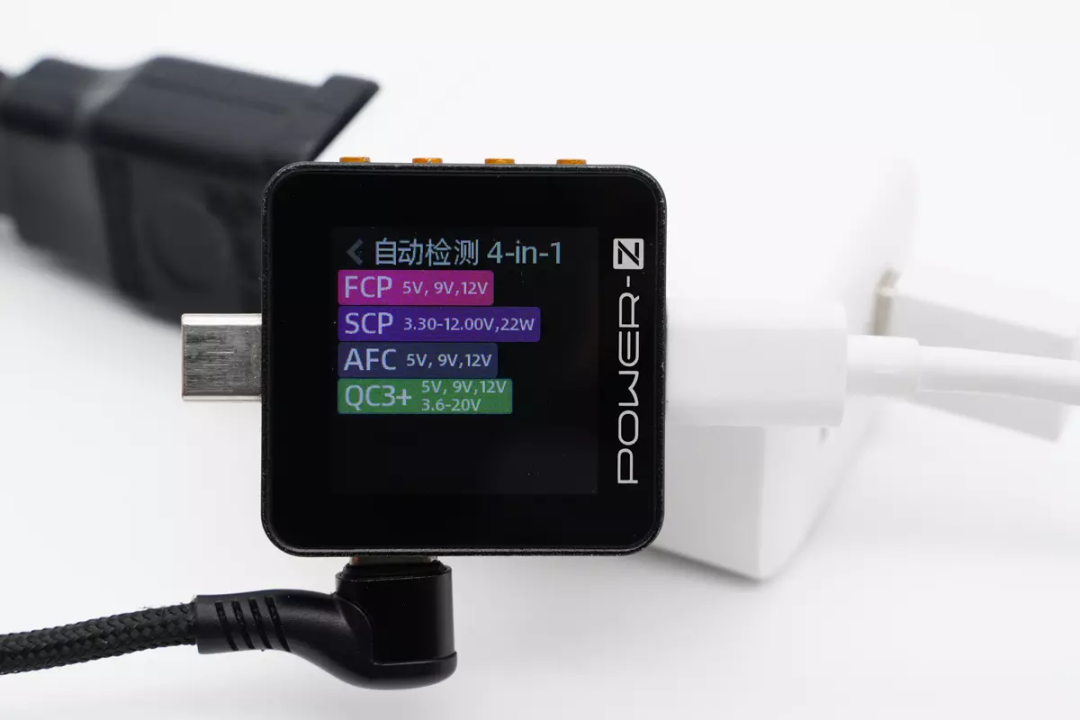

测得USB-A口支持FCP、SCP、AFC、QC3+快充协议。
古石65W充电器拆解
对古石这款65W充电器的外观、大小、性能有了基本了解后，下面继续对其进行拆解，看看做工如何。

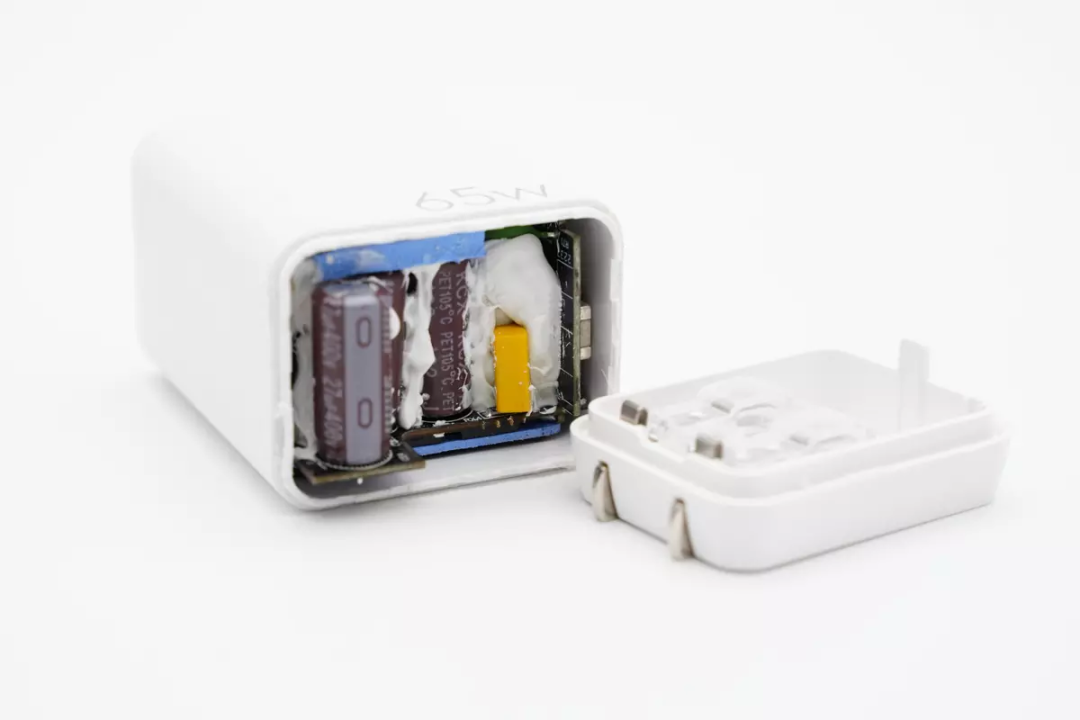

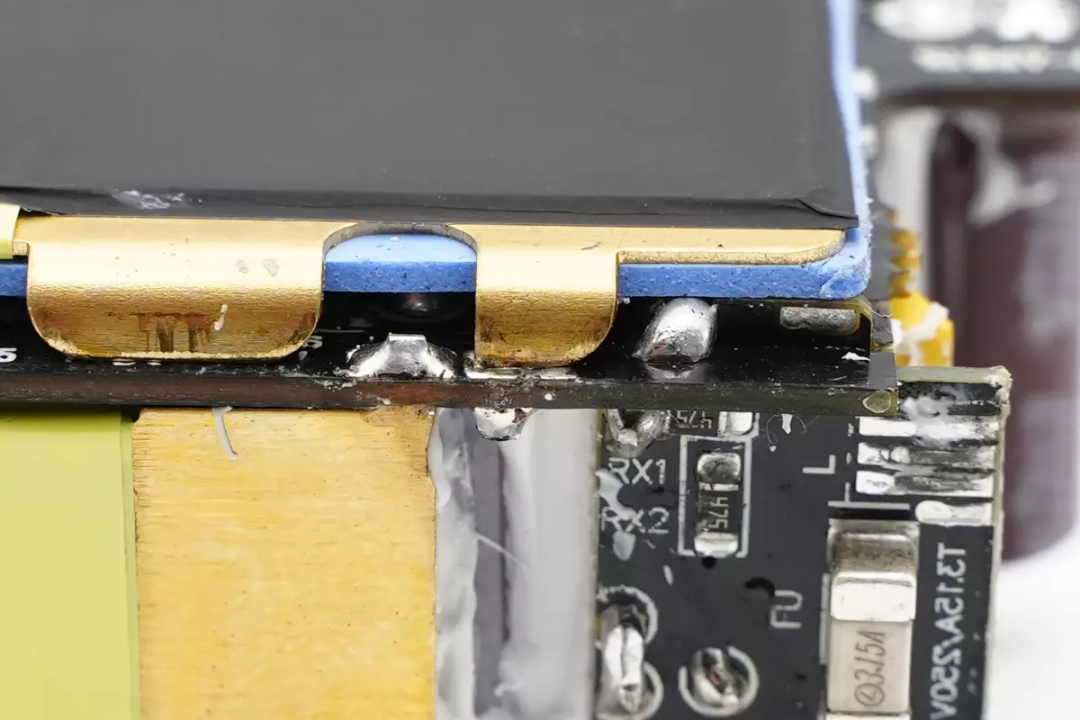

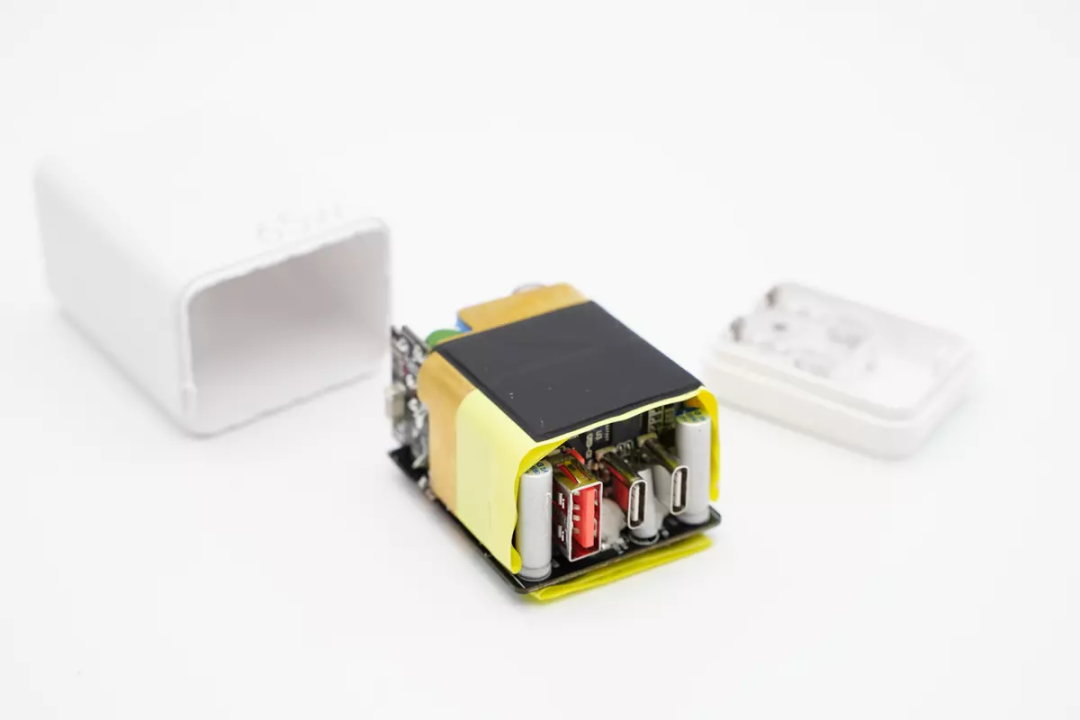

首先沿充电器外壳接缝撬开外壳，PCBA模块内部打胶固定，折叠插脚通过弹片连接到PCBA模块供电。

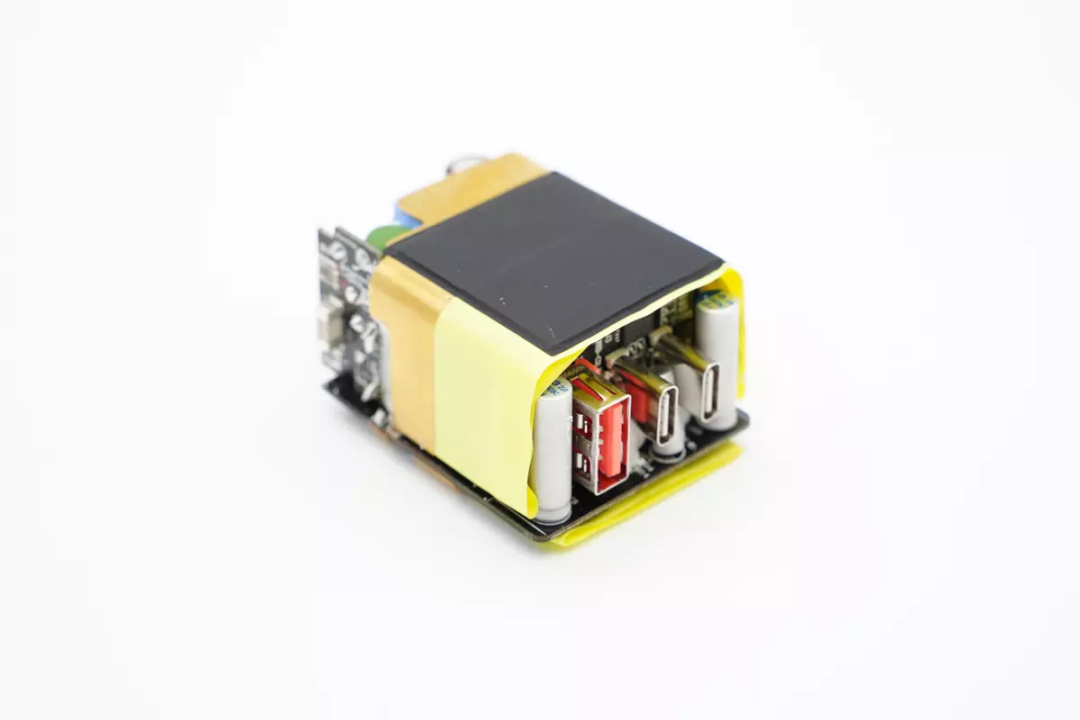

抽出内部PCBA模块，PCBA模块包裹黄铜散热片，并缠绕胶带绝缘。
散热片外层粘贴石墨导热垫，用于加快热量散发。
散热片与元器件之间填充导热垫接触。
PCBA模块背面也使用散热片和石墨导热垫散热。
黄铜散热片采用焊接固定到PCBA模块。

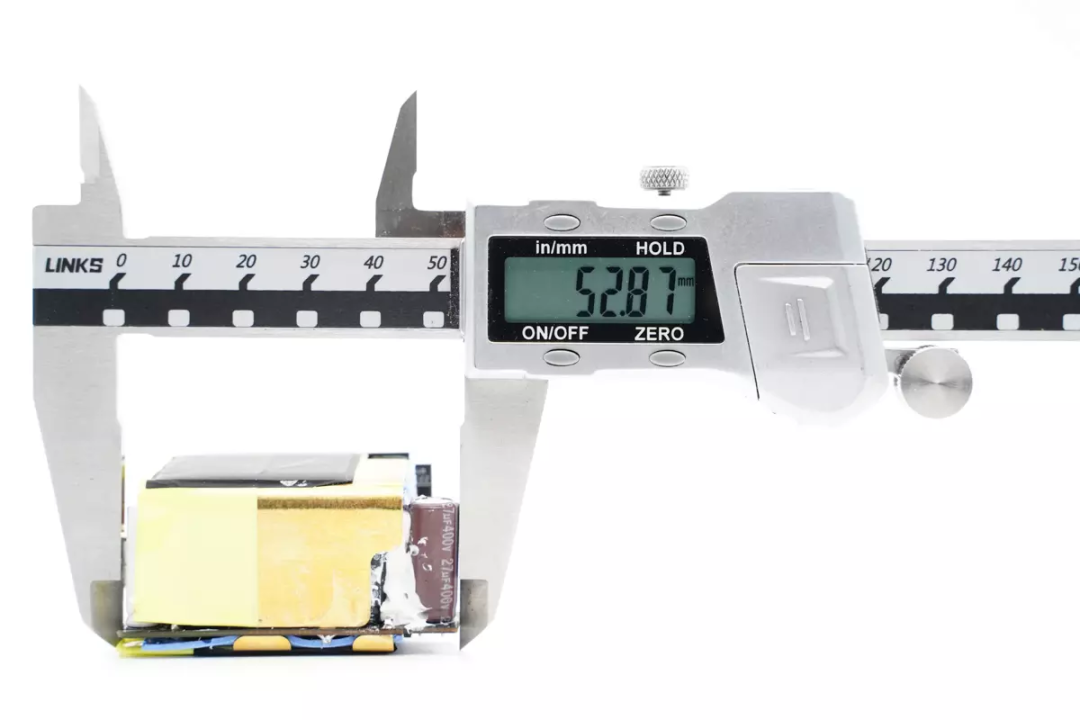

使用游标卡尺测得PCBA模块长度约为52.87mm。
PCBA模块宽度约为37.9mm。

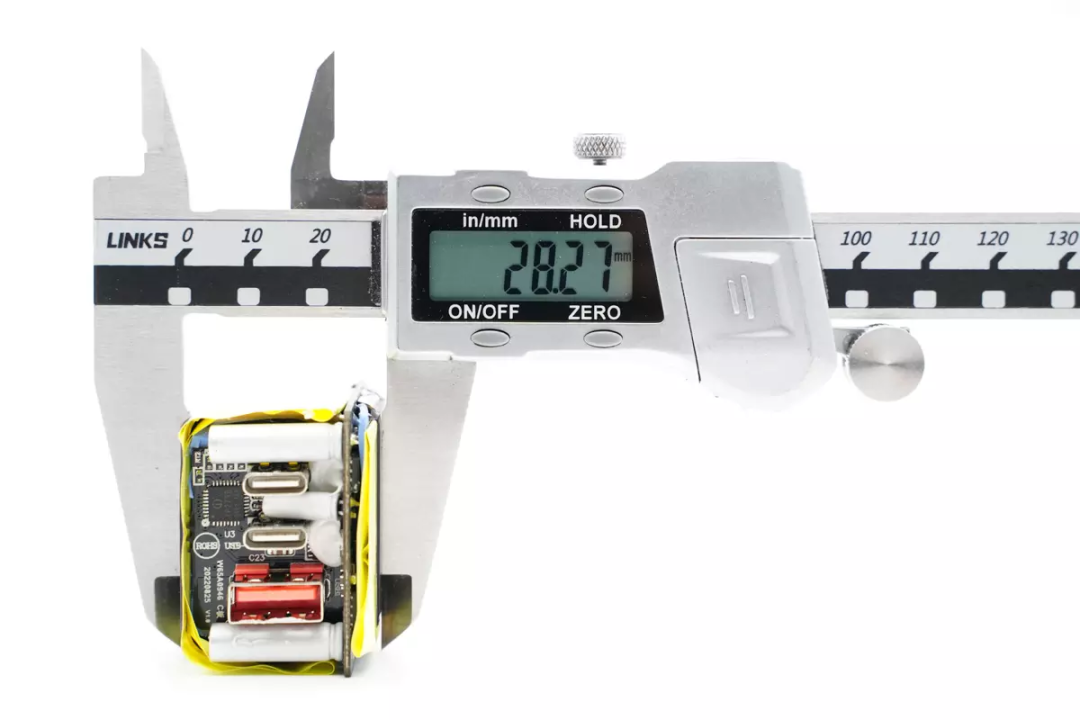

PCBA模块厚度约为28.27mm。

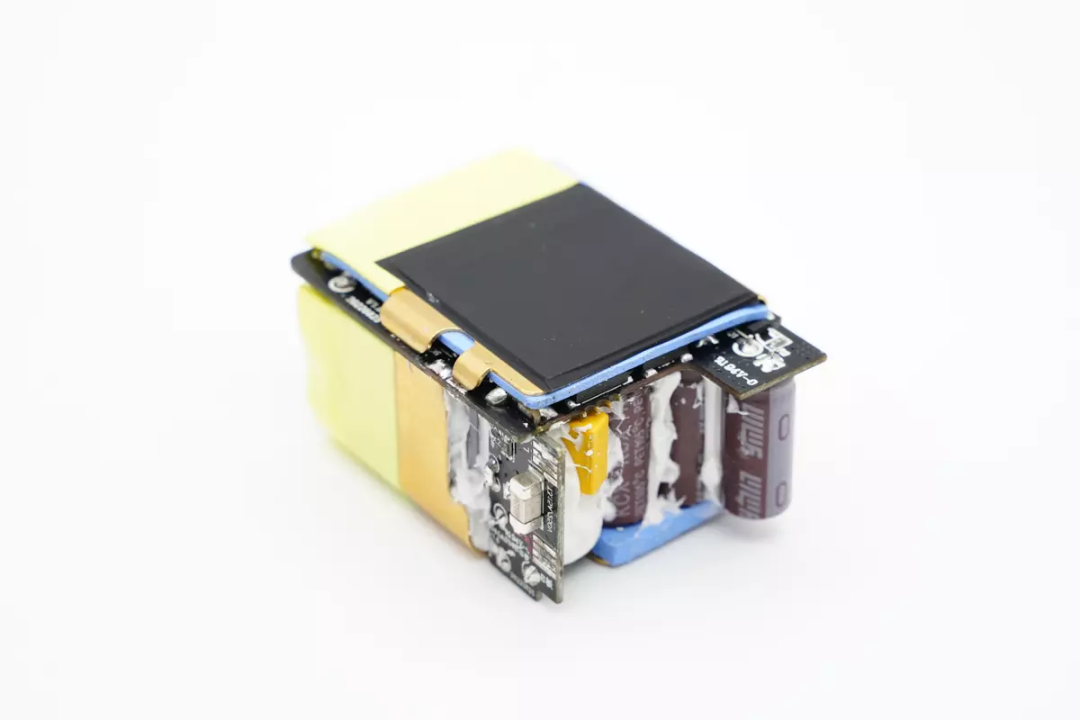

PCBA模块由三块PCB焊接组成，散热片内部填充蓝色导热垫为变压器和电源芯片散热。

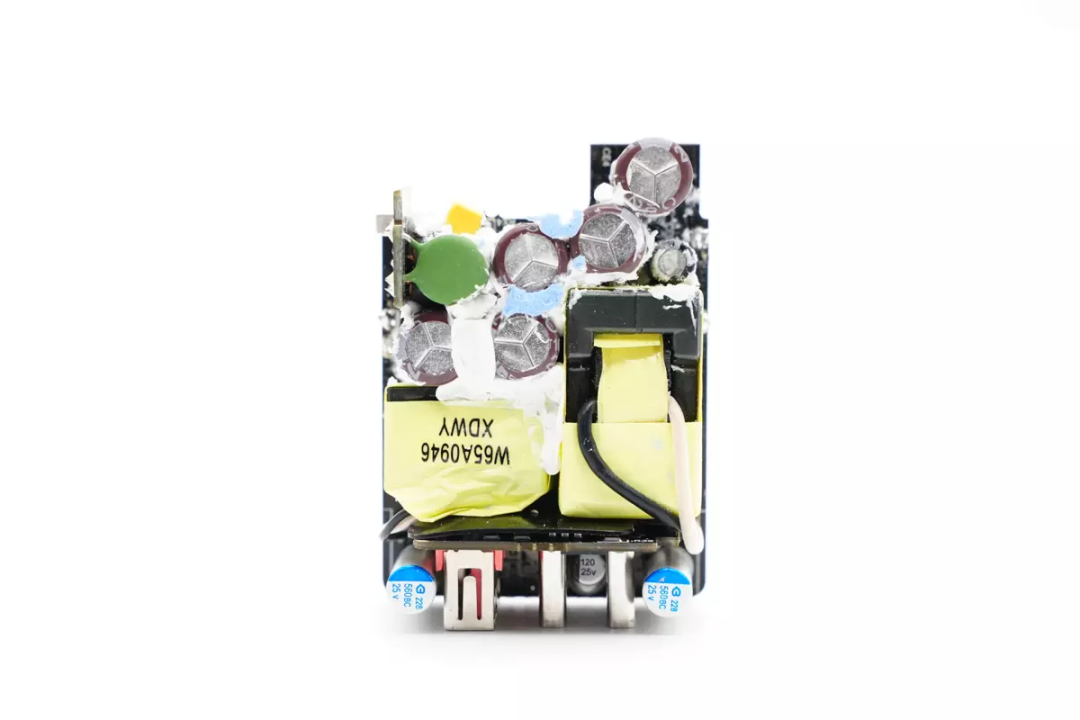

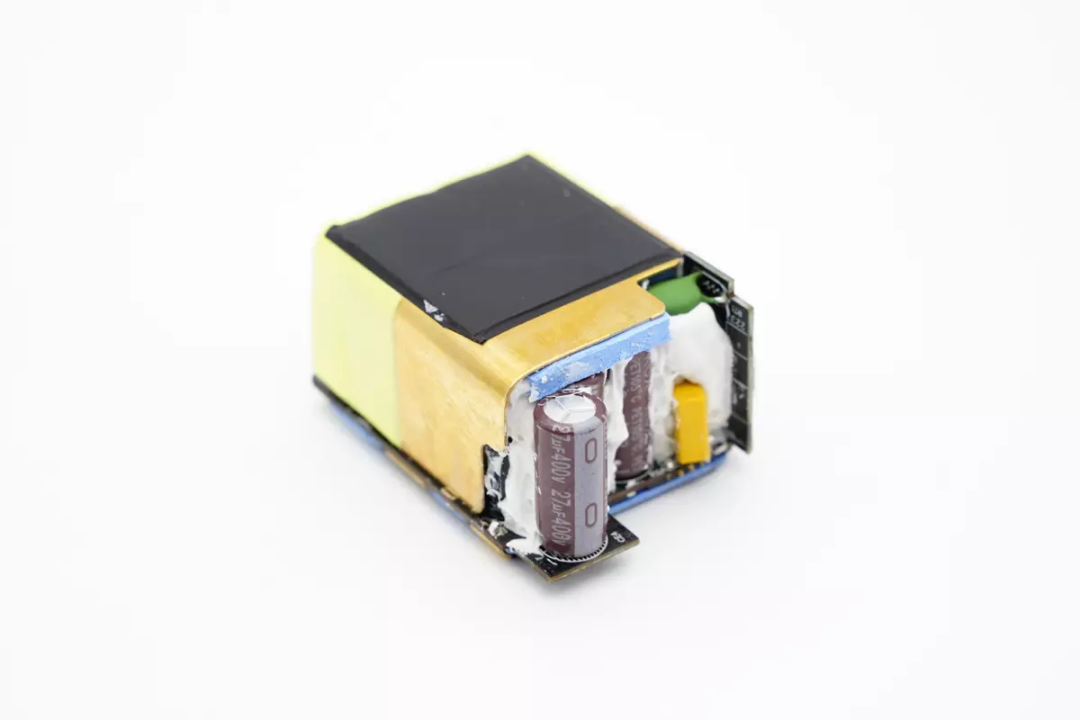

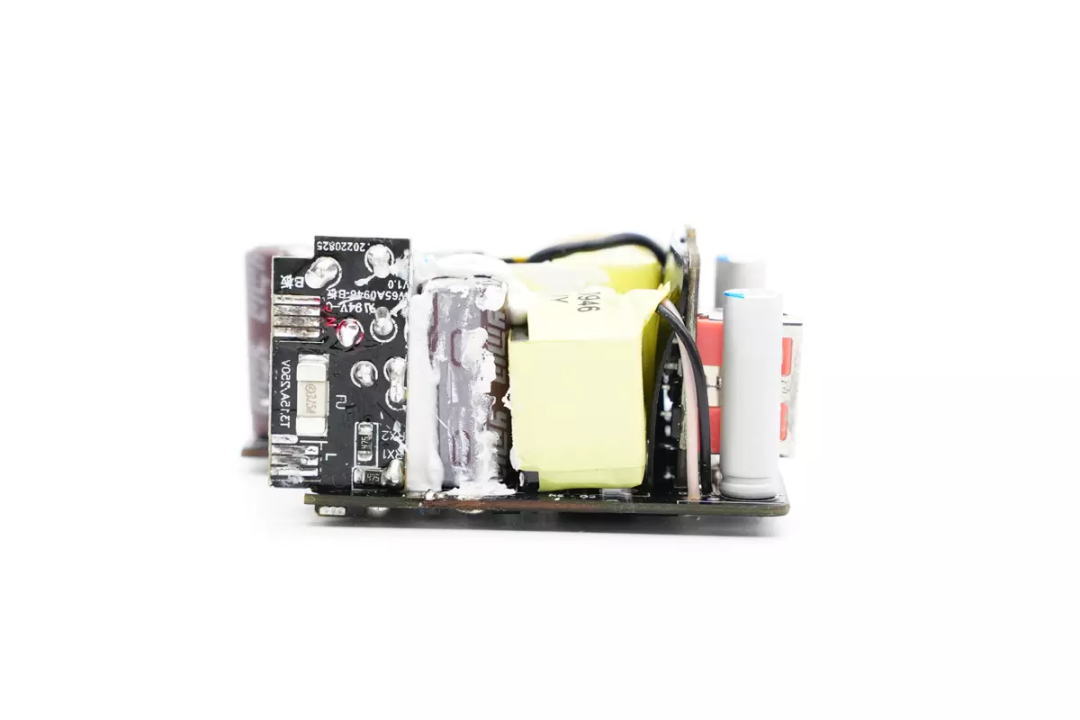

PCBA模块正面一览，近似为常见的三段式结构。左侧焊接输入小板，小板焊接保险丝，热敏电阻以及EMI器件。电解电容和两个变压器打胶加固，变压器下方焊接输出小板，小板焊接USB-C和USB-A母座。

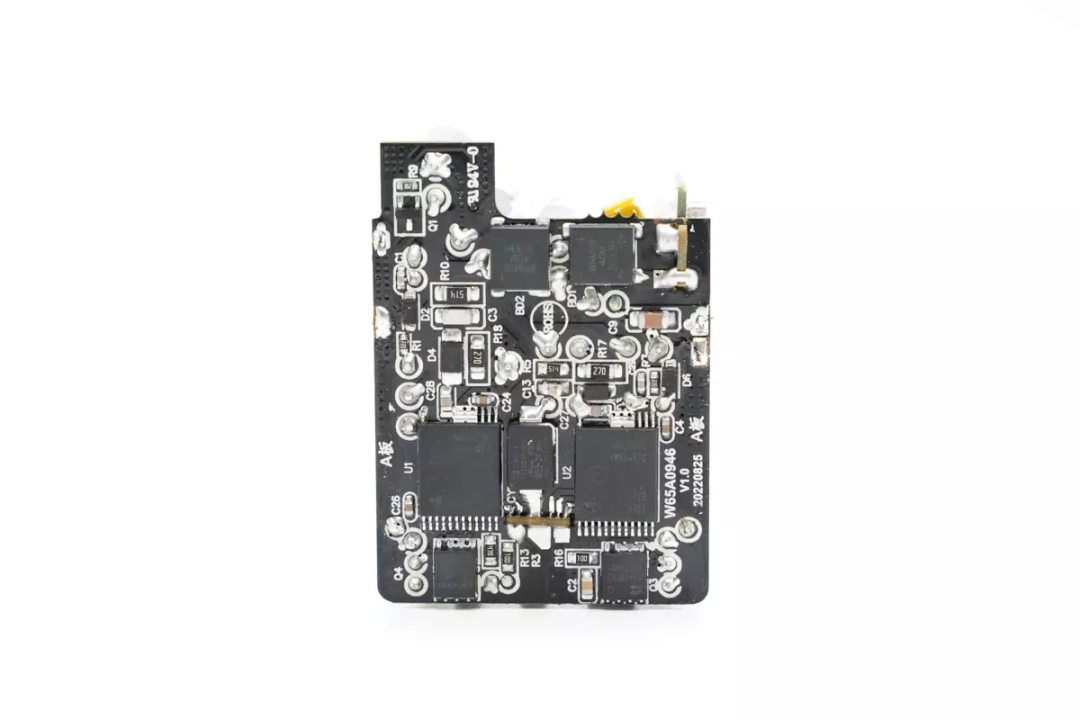

PCBA模块背面焊接两颗整流桥，两颗PI的高集成电源芯片和对应的同步整流管，在两颗电源芯片之间焊接一颗贴片Y电容。
通过对充电器PCBA模块正反面的观察，古石这款65W氮化镓充电器内置两路反激开关电源，均支持宽电压范围输出。输出电压由协议芯片控制，实现双口独立的快充输出。当只使用一个接口时，协议芯片自动将两路输出并联，满足65W大功率输出需求。下面我们就从输入端开始了解各个元器件的信息。
充电器输入端焊接一块小板，小板上焊接保险丝，NTC热敏电阻以及共模电感和安规X2电容。

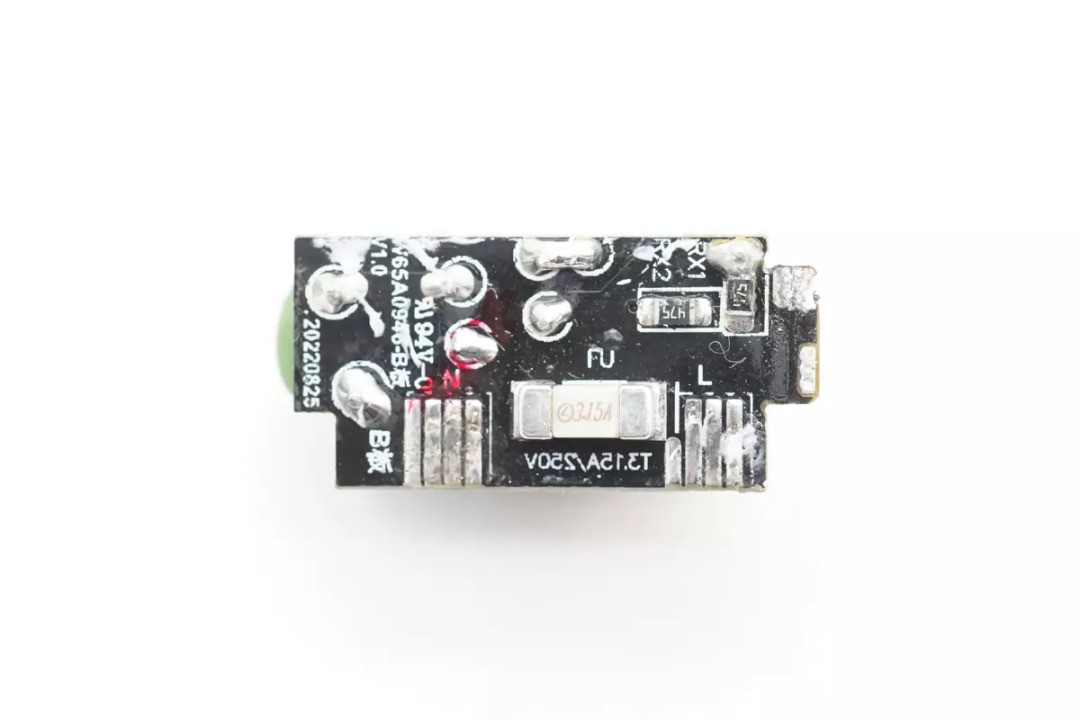

小板背面焊接一颗贴片保险丝，规格为3.15A 250V。
小板正面焊接NTC热敏电阻，共模电感和安规X2电容。
NTC热敏电阻来自至敏，丝印3D7，冷态电阻为3Ω，直径7mm，用于抑制上电时的浪涌电流。

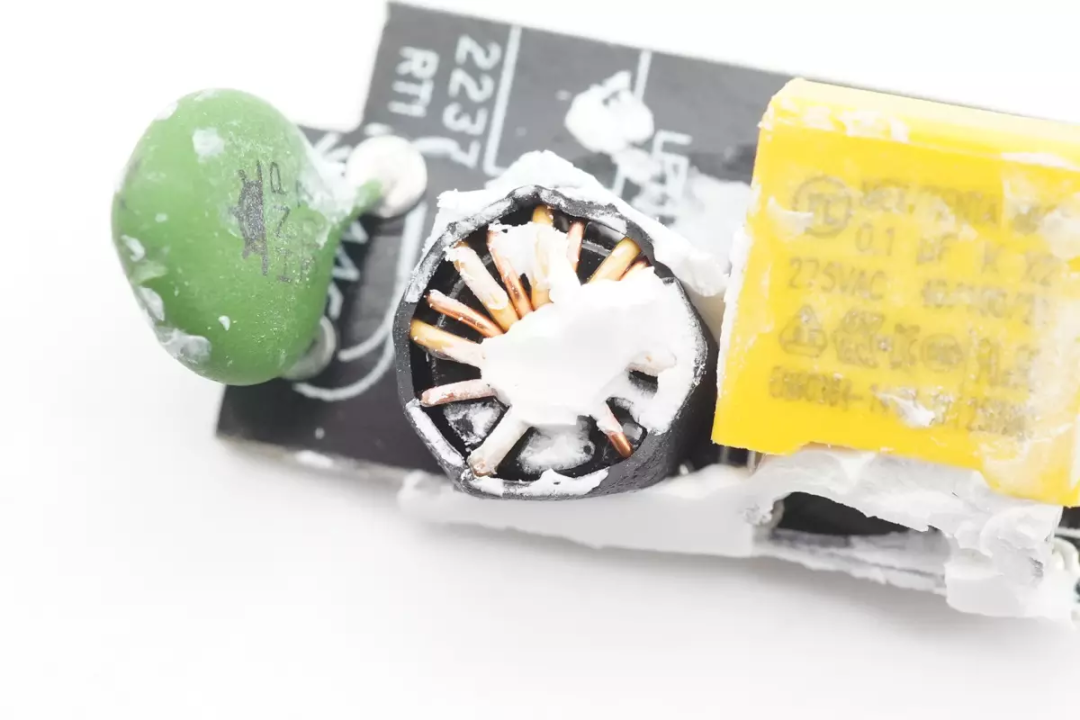

共模电感采用漆包线和绝缘线绕制，外套热缩管绝缘。
安规X2电容容量为0.1μF。

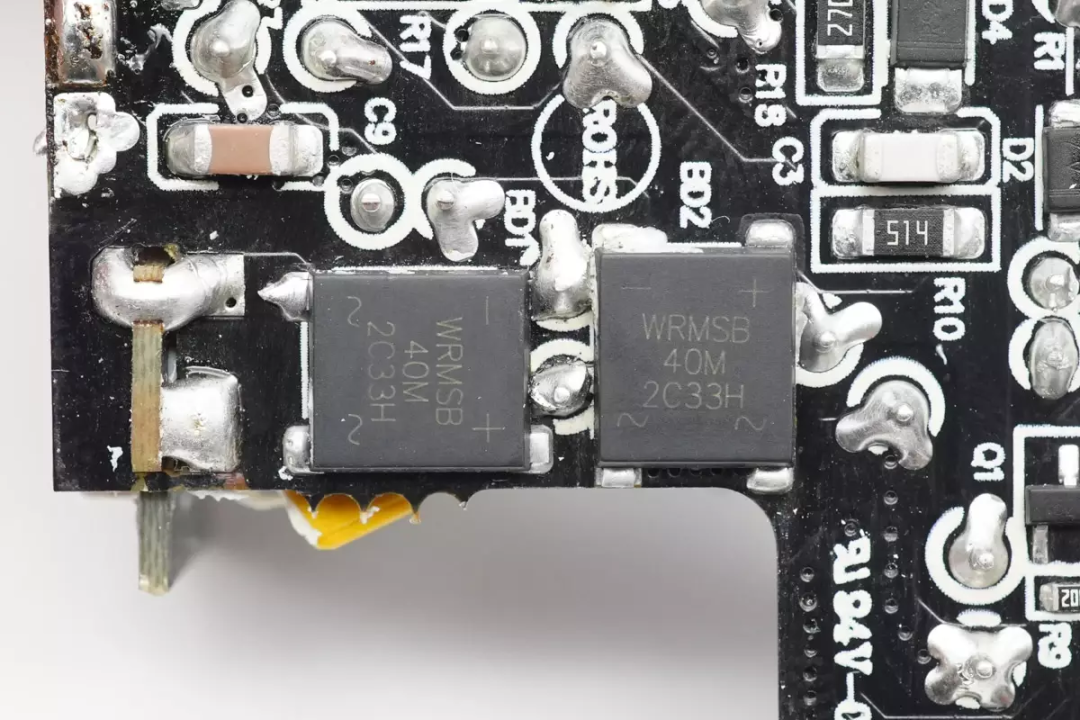

两颗整流桥来自深圳市沃尔德实业有限公司，型号WRMSB40M，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

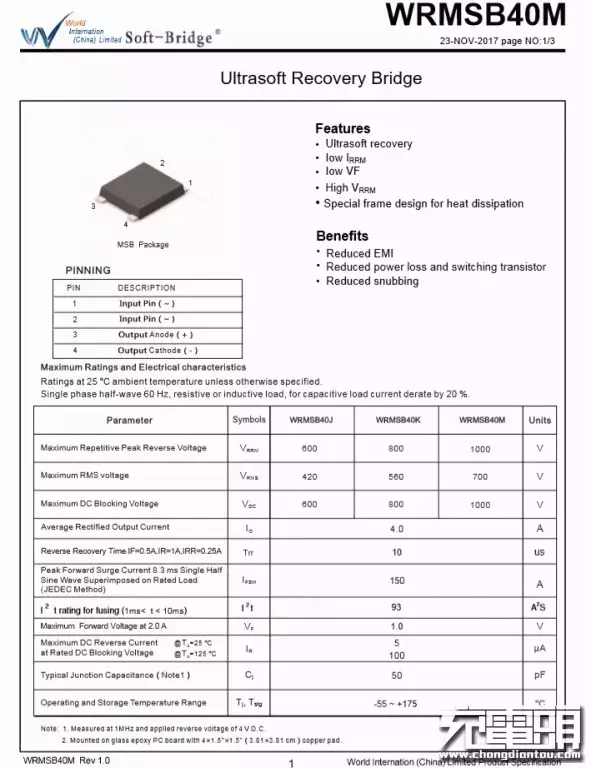

沃尔德WRMSB40M详细资料信息。
充电头网了解到，沃尔德软桥还被OPPO 50Ｗ饼干氮化镓快充、鸿达顺65W 氮化镓充电器、飞频65W USB PD氮化镓充电器、ROCK 65W氮化镓充电器、麦多多65W氮化镓充电器、麦多多30W 1A1C快充充电器等多款产品采用，性能获得客户的一致认可。
高压滤波电容来自永铭，五颗规格均为27μF400V，总容量为135μF。

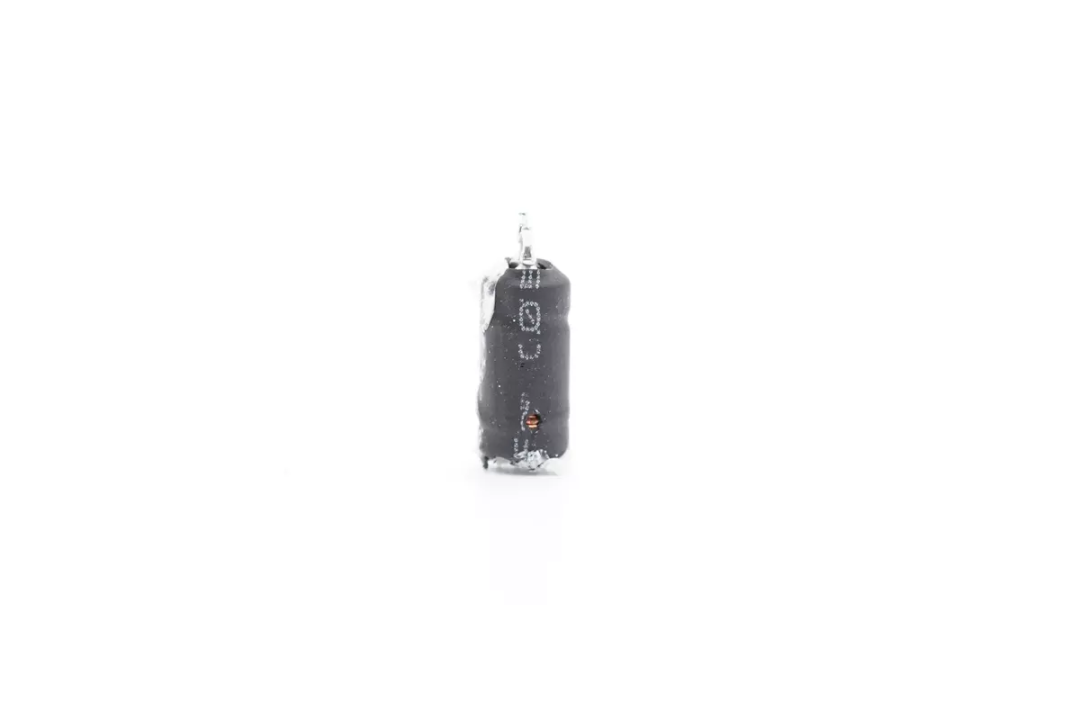

差模电感采用工字磁芯绕制，外套热缩管绝缘。

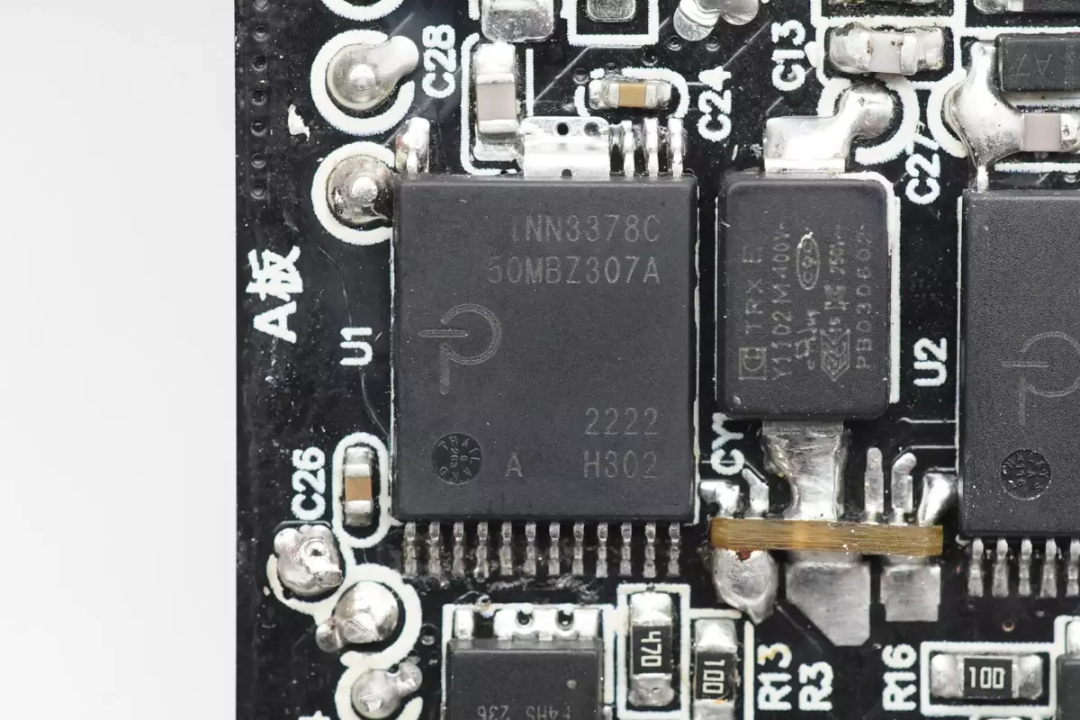

其中一颗主控芯片采用PI INN3378C，采用PowiGaN技术，内置PWM控制器、高压MOS、同步整流控制器等，集成度非常高，并且采用数字总线控制调压。宽电压范围条件下，密闭外壳内可以输出55W功率，降额使用。
PI官方的资料显示，INN3378C属于InnoSwitch3-Pro家族，它采用了PI独家的PowiGaN技术，也就是内置了GaN氮化镓功率器件，相比传统MOSFET可以输出更大功率。
另一颗主控芯片为PI INN3366C，同属于InnoSwitch3-Pro家族，内部集成650V耐压的MOS管，支持数字总线控制调压，支持宽电压27W适配器应用。
为两颗主控芯片供电滤波的电解电容，规格为50V 10μF。

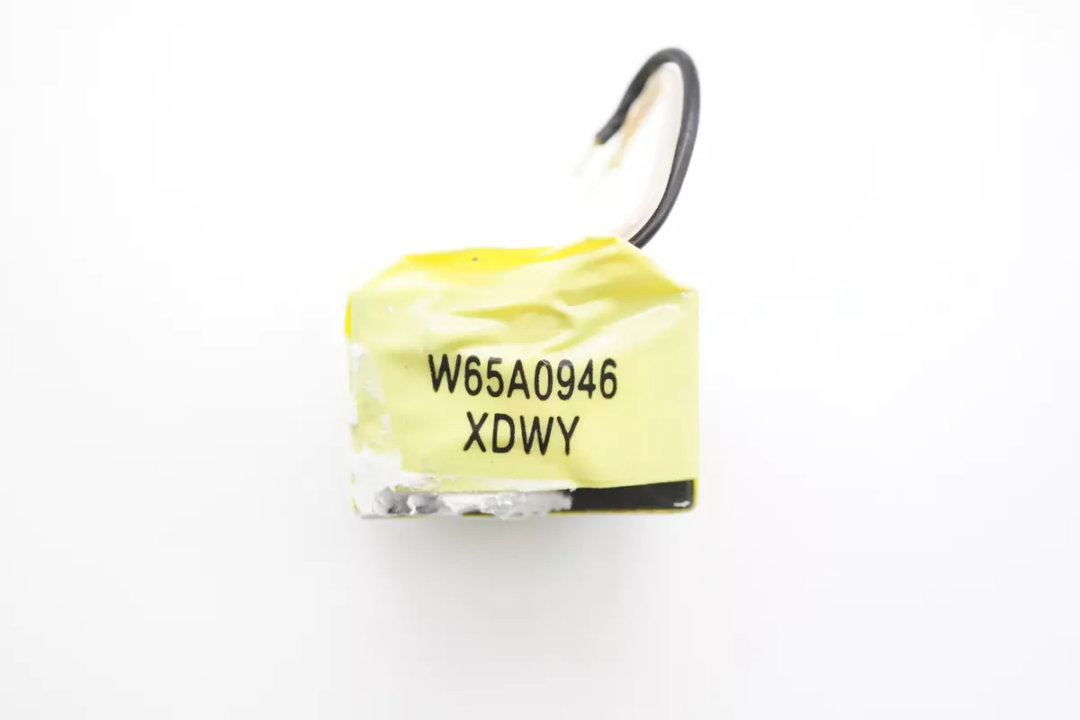

充电器内部的两颗变压器标签均标注W65A0946，图中较大的一颗变压器搭配INN3378C使用。
另一颗较小的变压器搭配INN3366使用。

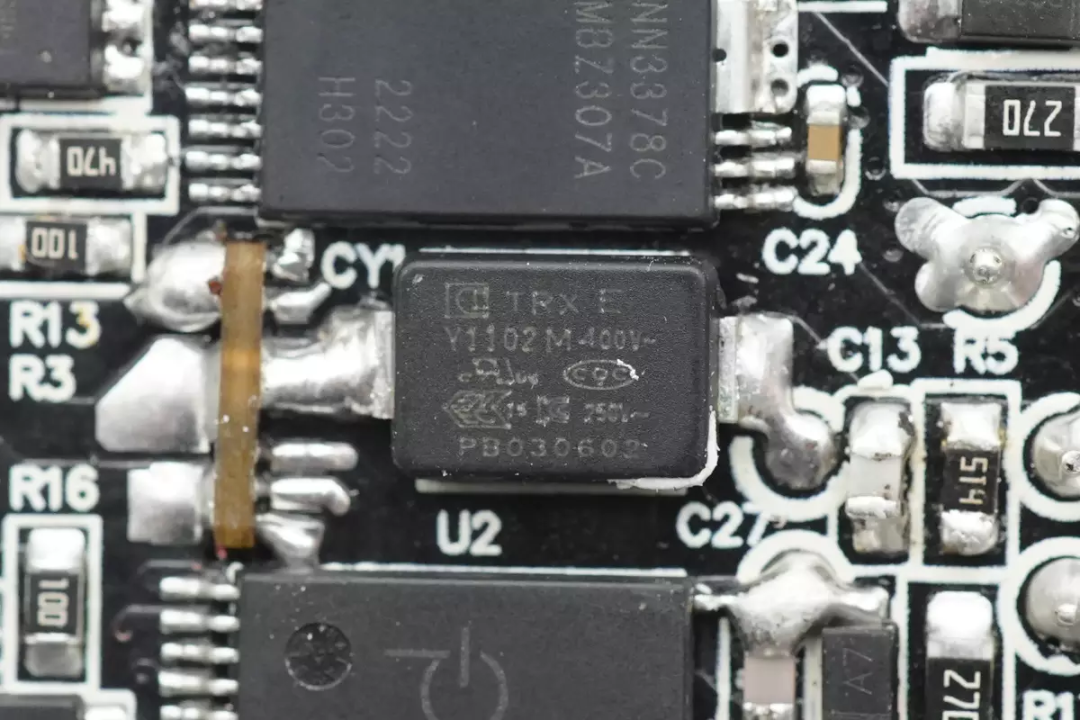

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

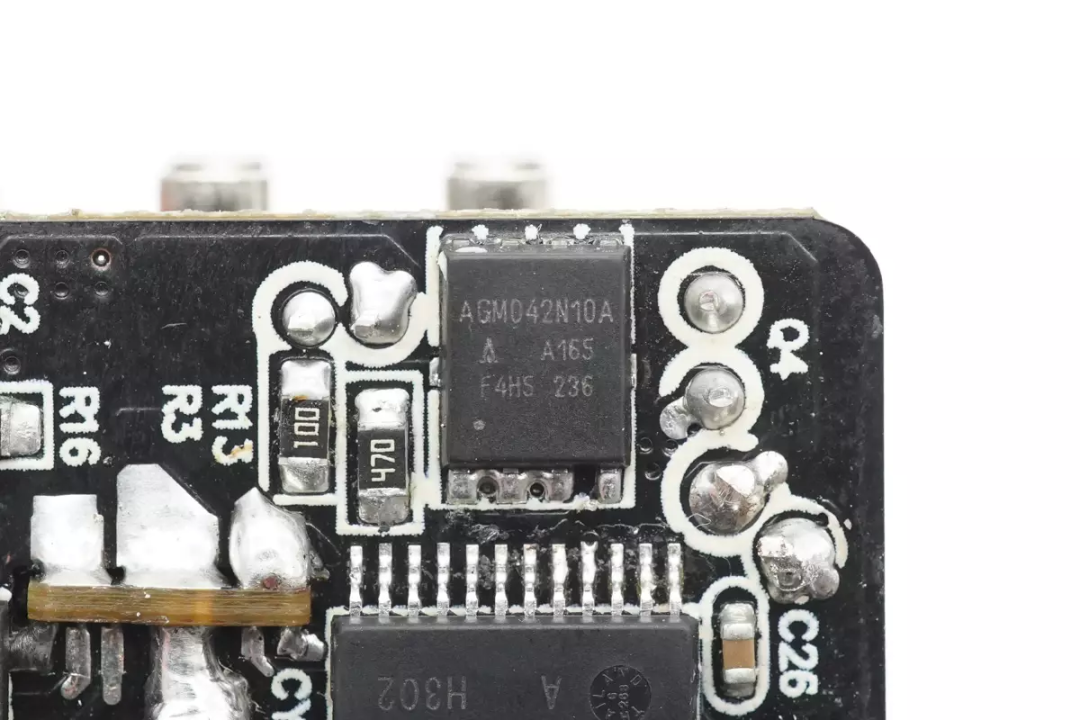

对应INN3378C氮化镓主控芯片的同步整流管来自芯控源，型号AGM042N10A，是一颗耐压100V的NMOS，采用DFN5*6封装。
另一颗对应INN3366C的同步整流管来自鑫飞宏，型号FH1610G，是一颗耐压100V的NMOS，导阻为6.2mΩ，采用PDFN5*6封装。
充电器输出端焊接协议小板和滤波固态电容。
两颗输出滤波电容来自绿宝石，BC系列固态电容，规格均为560μF 25V。

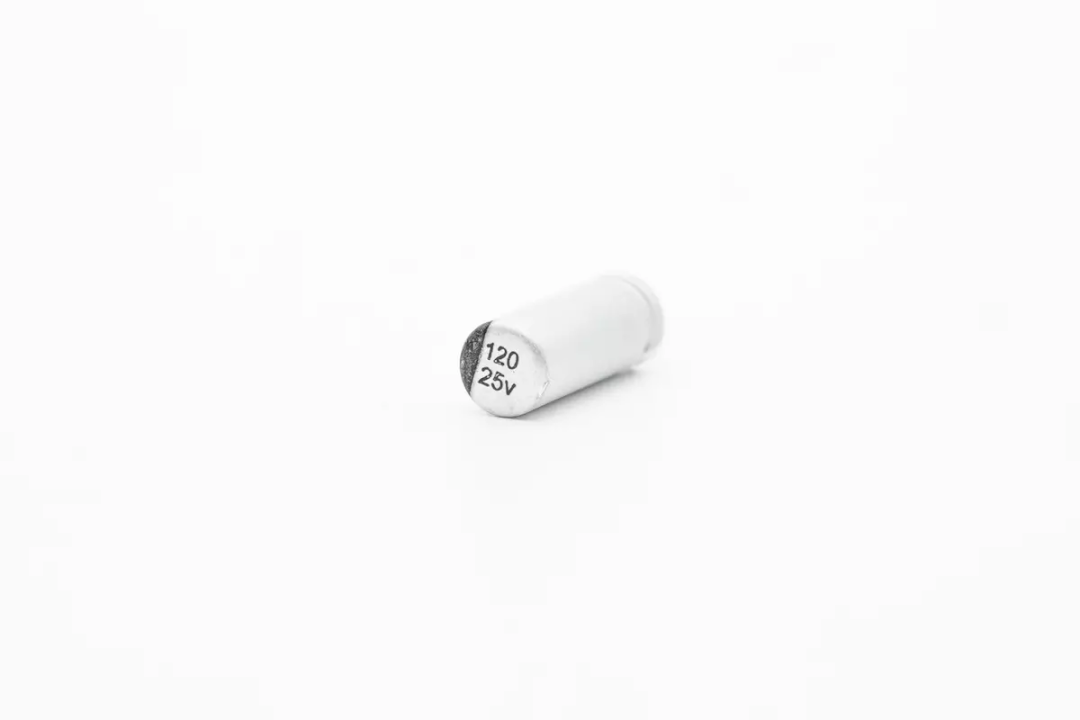

另一颗输出滤波固态电容规格为120μF 25V。

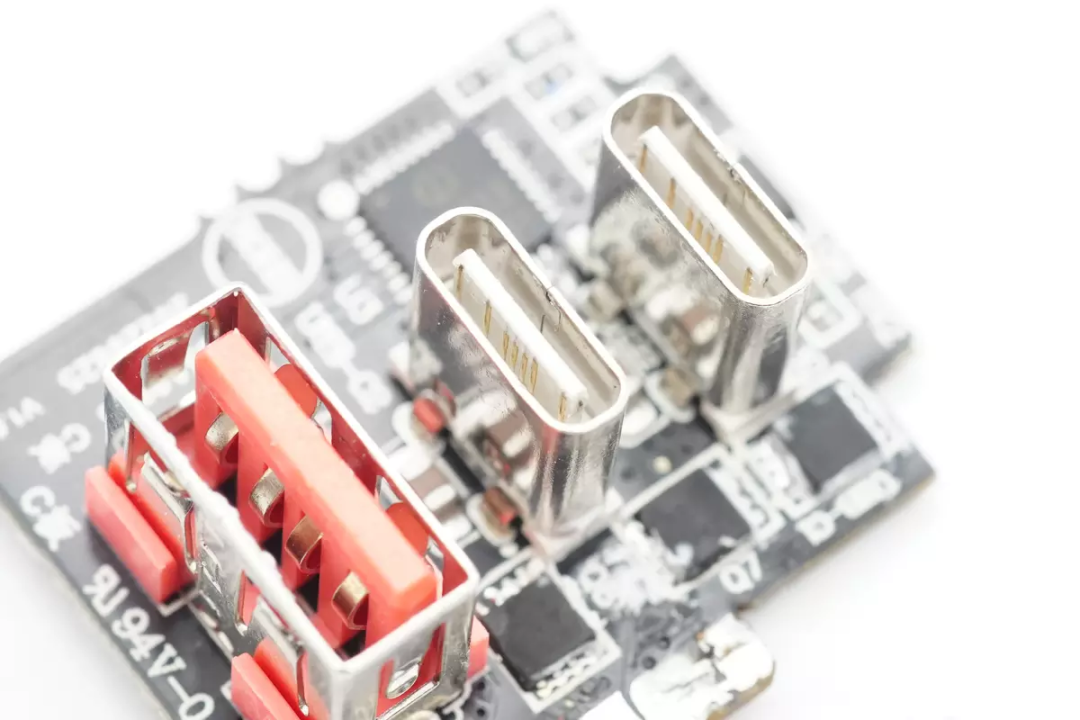

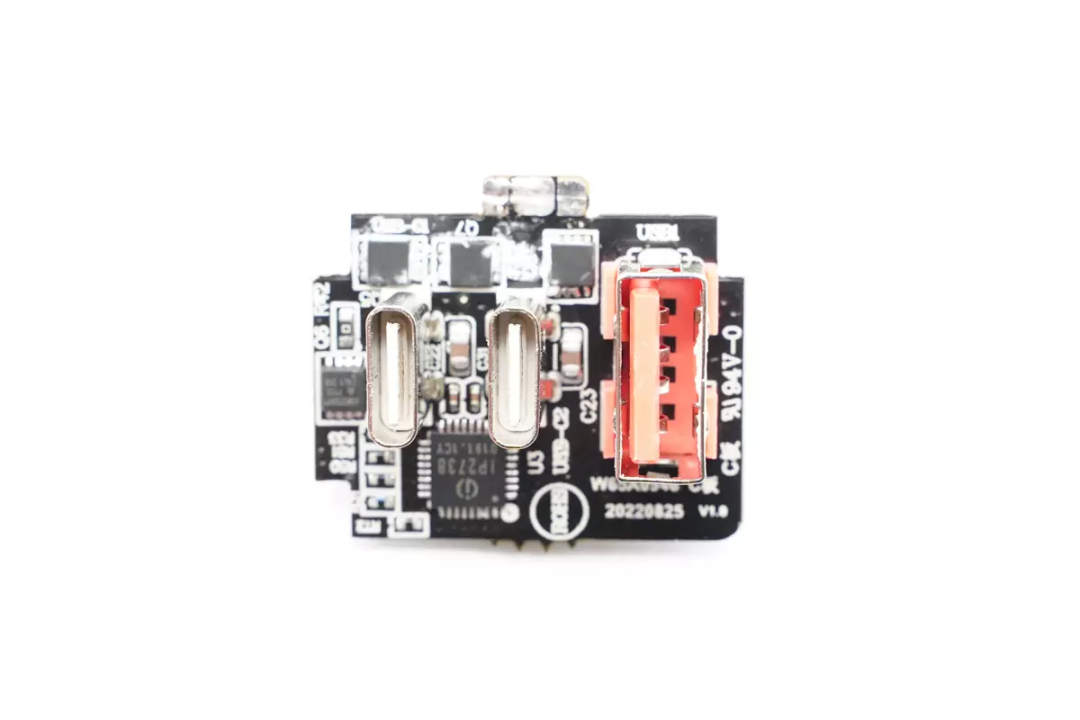

协议小板正面焊接一颗协议芯片，两个USB-C口和一个USB-A口，协议芯片以及对应的VBUS开关管。
协议小板背面焊接ESD管，电流取样电阻和VBUS开关管。

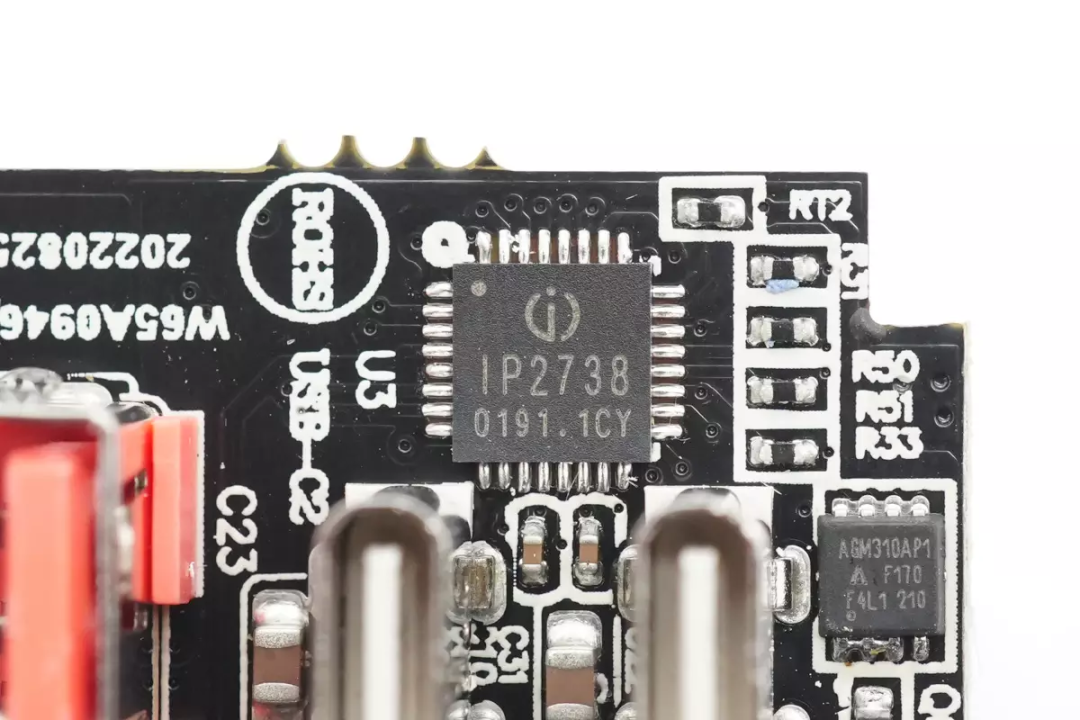

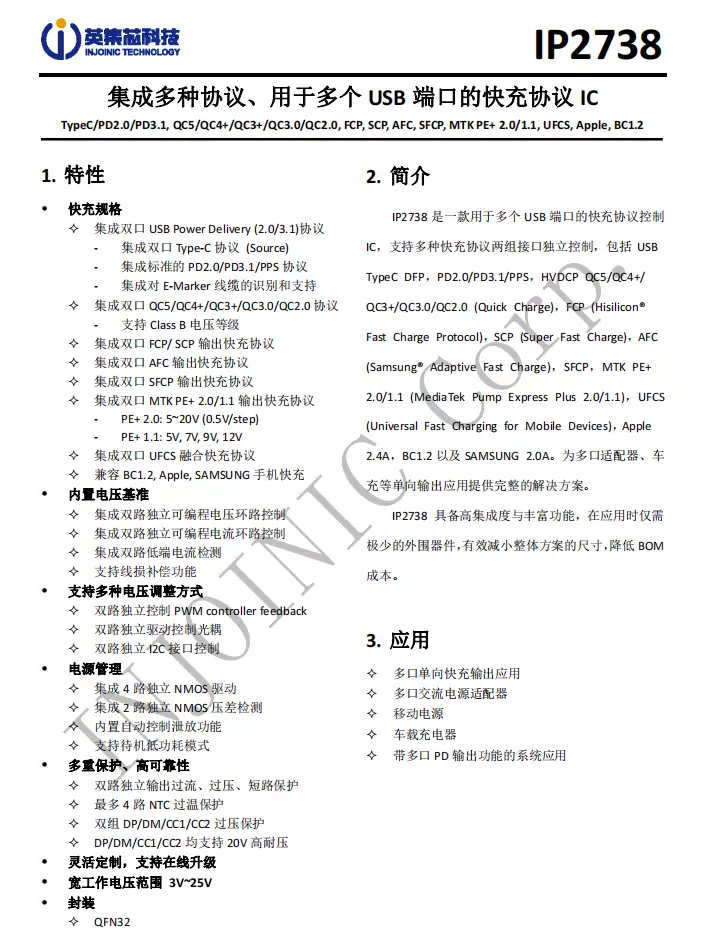

协议芯片采用英集芯IP2738，三个接口输出均由其控制。IP2738是一颗多路协议芯片，支持双口USB-C 18-140W快充应用，具备独立的反馈控制，具备独立的USB PD控制，相当于两颗IP2736整合到一颗芯片内部，快充规格与IP2736相同。支持USB PD3.1 28V EPR档位，集成UFCS融合快充协议，并支持PD3.0/PPS等丰富全面的快充协议，兼容性非常好。
英集芯IP2738内置四路独立的NMOS驱动，可用于多个接口输出控制，控制多个VBUS开关管进行输出端口切换以及两路电源并联控制，并且支持双路独立的过流、过压以及短路保护，确保使用安全。
充电头网了解到，英集芯的其它系列快充芯片已被小米、华为、三星等大品牌的产品使用，性能质量获得客户的高度认可。

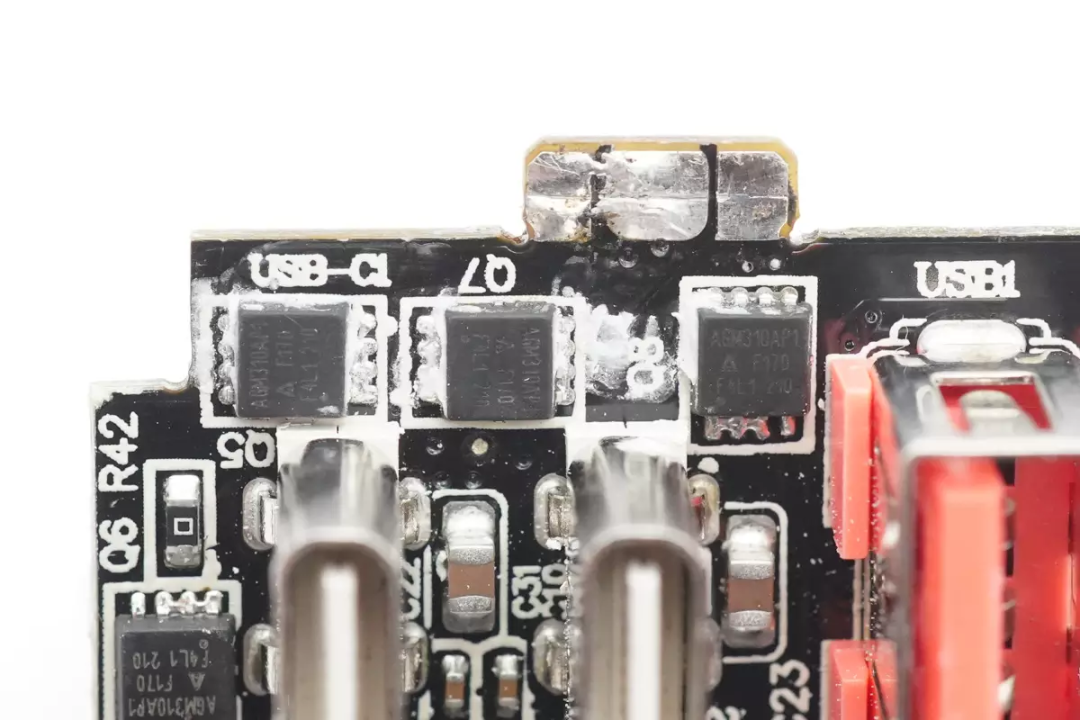

VBUS开关管均来自芯控源，型号AGM310AP1，是一颗耐压30V的NMOS，导阻9.7mΩ，采用DFN3.3*3.3封装。
输出USB-C和USB-A母座均为过孔焊接固定，USB-C母座采用白色胶芯，USB-A母座采用橙色胶芯。

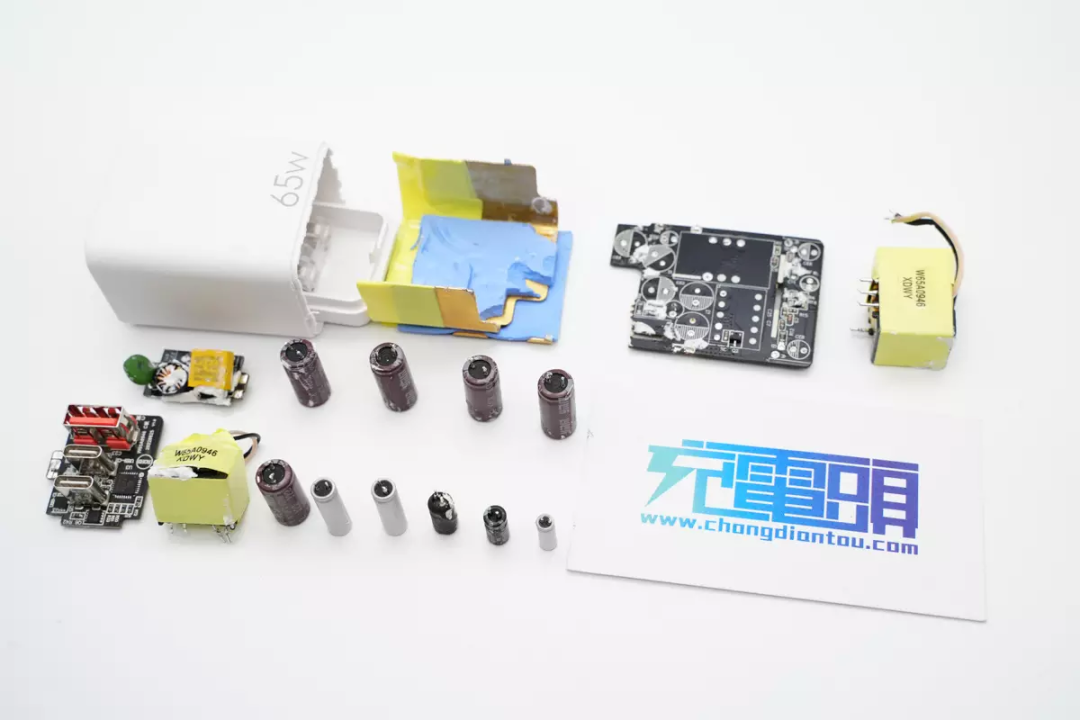

全部拆解一览，来张全家福。
充电头网拆解总结
古石这款65W氮化镓充电器采用长条机身设计，造型圆润，体积小巧。充电器配备折叠插脚，便于携带。充电器支持65W PD快充和3.3-20.3V3A PPS快充，对笔记本电脑和手机充电的兼容性都很不错。同时支持功率自动分配功能，可同时为两个设备进行快充。
充电头网通过拆解了解到，古石这款充电器内置两颗PI高集成电源芯片，搭配两路变压器组成两路开关电源。协议芯片采用IP2738，进行三口协议控制，支持2C1A接口输出。充电器内部采用永铭高压电容和绿宝石固态电容滤波，PCBA模块采用
