前言

现在许多电子产品都会遇到过产品被静电击穿而损坏的问题，而这个问题产生的原因通常是集成类的芯片元件被静电击穿坏掉，但是只要你提前做好静电防护措施，比如电子产品组装时候带静电环，在充电器内部装配静电防护器件，可以有效防止静电带来的损失。

在产品装配车间，我们经常能看到有些员工手上佩戴静电防护的工具，而用户在日常使用快充充电器时，不会随时佩戴静电防护工具，且经常热拔插充电器，不仅会导致浪涌电流通过电源线进入内部电路损坏主控芯片，而且容易引发输出瞬间大电流，损坏受充设备，影响充电稳定和安全。

近期，欧盟通过一项新规，将在2024 年底统一智能设备的充电接口为USB Type-C，大大刺激了PD快充市场的发展。国内相关部门也在积极促进接口统一标准，促进充电接口及技术融合统一，有利于降低电子垃圾，提高资源利用效率。在这PD快充市场的大趋势下，大功率的PD快充将获得充电器市场更大的份额，作为一款合格的快充产品，在其内部设计中的安全防护措施必不可少，导致PD快充静电的需求快速攀升，高特也适时的推出了新一代的静电防护方案。

高特静电防护方案

由于PD协议IC的D+、D-、CC1、CC2等管脚均有遭受正电荷或负电荷ESD伤害的可能，因此需要对每一组管脚分别进行正向ESD应力和负向ESD应力的测试，其测试标准为IEC61000-4-2，具体要求达到IEC61000-4-2第几等级则视生产厂家需求而定；一般IEC61000-4-2测试等级要求低的PD快充无需增加ESD防护，只有IEC61000-4-2测试等级要求高的PD快充会通过添加ESD防护器件来提升PD快充整机的抗静电能力。

目前PD快充充电器静电防护方案多采用四颗单一的静电防护二极管，其静电防护方案参照下图，由于采用的静电防护器件多达四颗，造成电路板面积不必要的浪费和复杂的走线，加之贴片次数较多，成本居高不下。

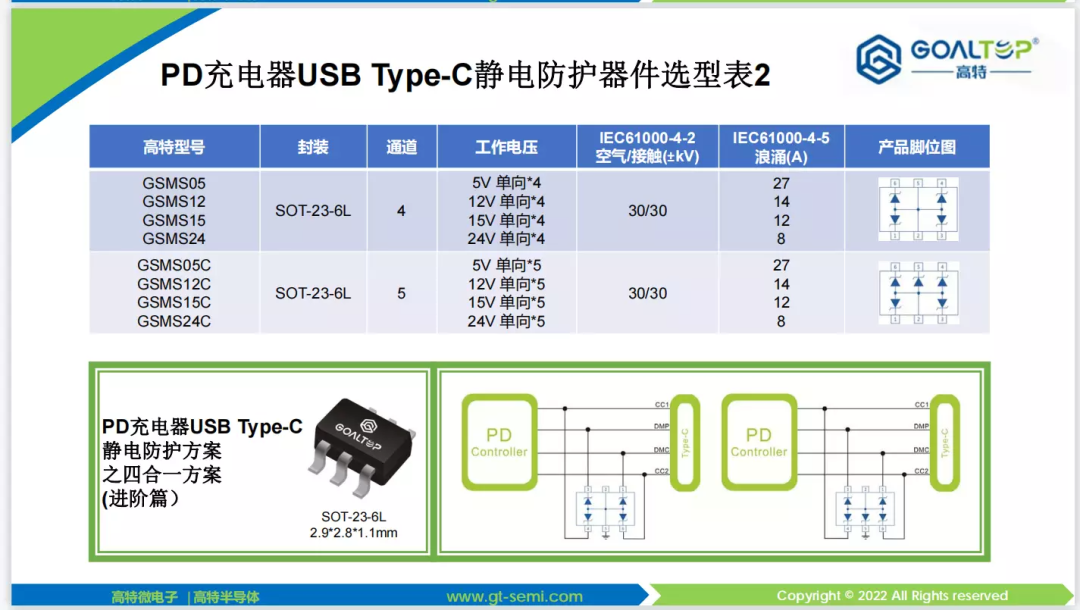

针对以上问题，本次PD快充静电防护方案（如下图）进阶的方案，采用一颗高特SOT-23-6L封装外形的静电防护器件GSMSxx或GSMSxxC，一颗单颗静电防护器件就能解决PD协议IC的DMP(+)、DMC(-)、CC1、CC2等管脚的单向或双向静电防护，相较于目前PD快充充电器静电防护的单ESD方案，进阶方案拥有仅需单点接地PCB布线，在操作上更加简单，完美解决静电防护器件占PCB面积问题，减少多次贴片次数的问题同时减少成本还能提高良品率。

深圳市高特微电子有限公司简介

深圳市高特微电子有限公司是一家专注于线路保护类器件和绿色能源方案的设计研发、生产及营销于一体的国家高新技术企业。时至今日，高特的静电防护方案已经进入了许多知名品牌如一加、OPPO、Realme、华为、小米、LG等采购目录中，通过严苛的品质把控、长期积累的技术经验，已经成为国产品牌中的静电防护专家。

高特还设有静电实验室，可以为客户提供个性化的静电及浪涌防护解决方案，助力快充产品提升可靠性。产品涵盖ESD防护器件，极快恢复二极管，低正向肖特基二极管等产品，广泛应用于汽车电子，网络通讯，安防工控，智能终端及消费类电子产品等领域。

高特微电子现阶段能提供200多款从单通道到多通道的ESD防护器件，整体外形尺寸最小可达到0.6*0.3*0.3mm (DFN0603)的尺寸，工作电容值低至0.2pF，电压范围覆盖2.5V~36V，为电子产品的各类通信接口，如USB、HDMI、LVDS、RS485、RS232、VGA、RJ11、RJ45、BNC、RF天线和GPIO等提供多元化的ESD防护方案。

充电头网总结

进阶的方案中，高特微电子为PD快充充电器推出了四合一ESD防护解决方案，并提供以SOT-23-6L封装形式的数款型号静电防护器件-GSMxx系列和GSMxxC系列。GSMxx系列和GSMxxC系列内含四个和五个防护通道，工作电压覆盖5V、12V、15V、24V,单/双向均有,功率高达500W，抗静电能力均达±30kV。

例如我们冬天穿毛衣产生的静电，都是摩擦引起的静电，静电在能导电的物体上快速流失，而在不导电的绝缘体上，例如化纤的衣物上，静电停留在毛衣上不动，当接触金属物品时，静电迅速通过，产生被电到的感觉。这个被电到的感觉，就是静电通过人体释放，静电通过人体释放，人体会有感觉。但是静电通过芯片释放，就会造成芯片内部的击穿损坏。

日常生活中的静电无处不在，虽然说尽可能的注意使用安全，但是设备内置的安全措施是不可或缺的，设备安全性能的不断提升，才能带来更好的用户体验和企业更少的售后成本。这也是深圳市高特微电子有限公司的宗旨，持续完善，追求卓越，致力于合作伙伴共同利益最大化。
