----- 充电头网拆解报告第2420篇 -----

前言

充电头网拿到了三星一款5A大电流数据线，线长为1.8米，可满足笔记本电脑及手机等USB-C接口设备的充电需求。这款数据线与以往三星经典黑色配色不同，通体采用白色线身，与白色的充电器和笔记本电脑更加搭配。下面就带来这根数据线的拆解，看看内部的做工如何。

此前充电头网还拆解过三星45W充电器原装CC线缆，欢迎查阅。

三星原装USB-C数据线开箱

包装盒正面印有SAMSUNG品牌、数据线外观、名称，以及5A和1.8m长度。

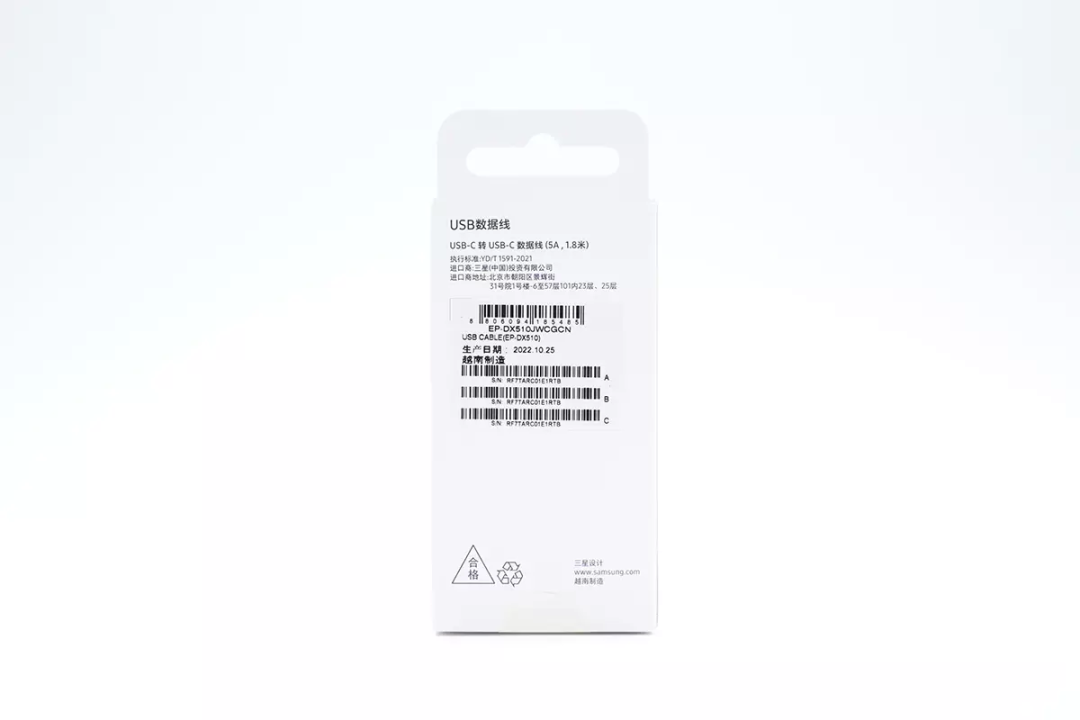

背面是进口商、生产日期等信息，越南制造。

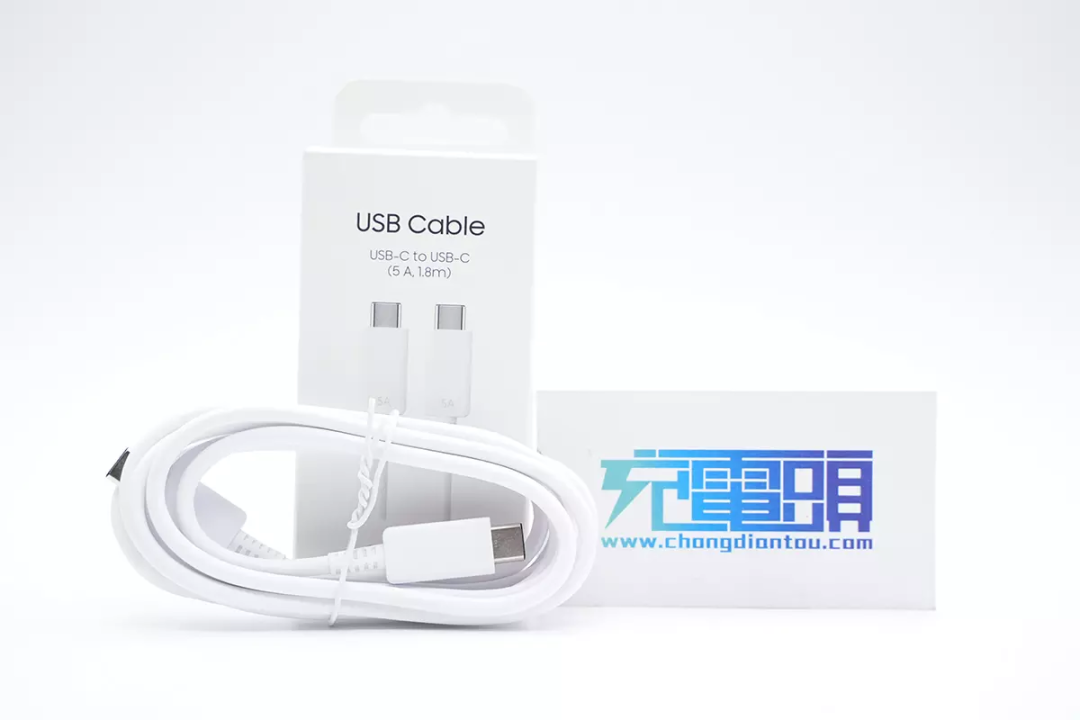

打开包装取出数据线，线缆实物和包装盒上印的一样通体白色。

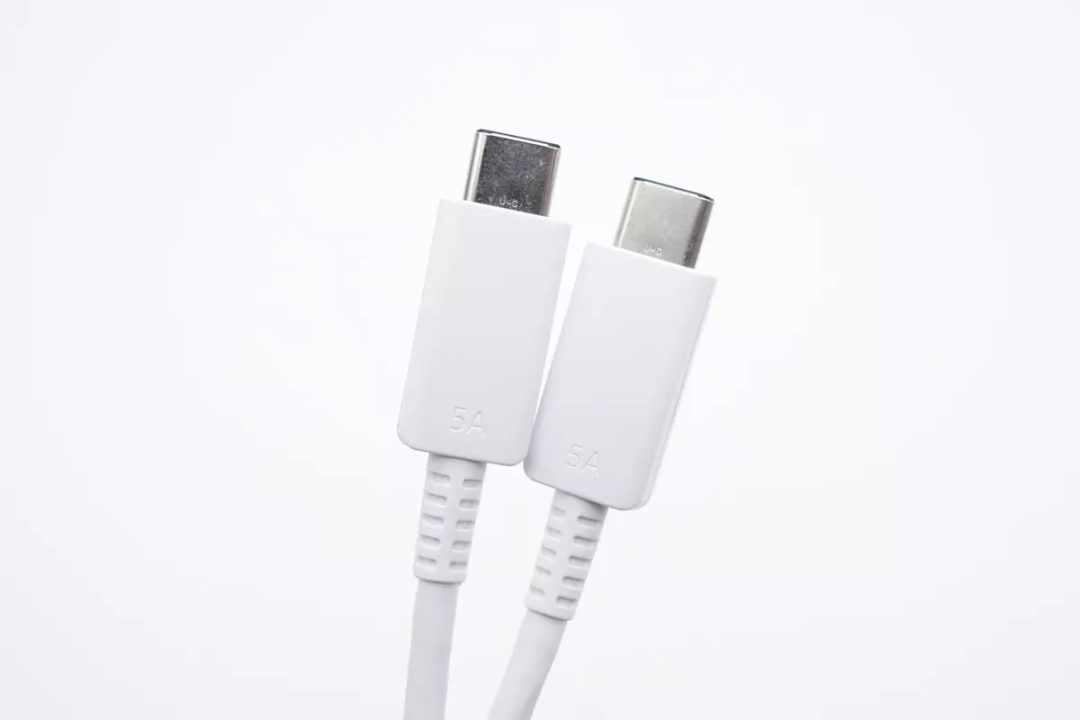

三星这款白色数据线线头外壳磨砂抗指纹，并且可以增大摩擦力方便插拔，此外设计有5A字样，表明线缆可过5A大电流。

线缆公头上有T105J以及VIETNAM标识。

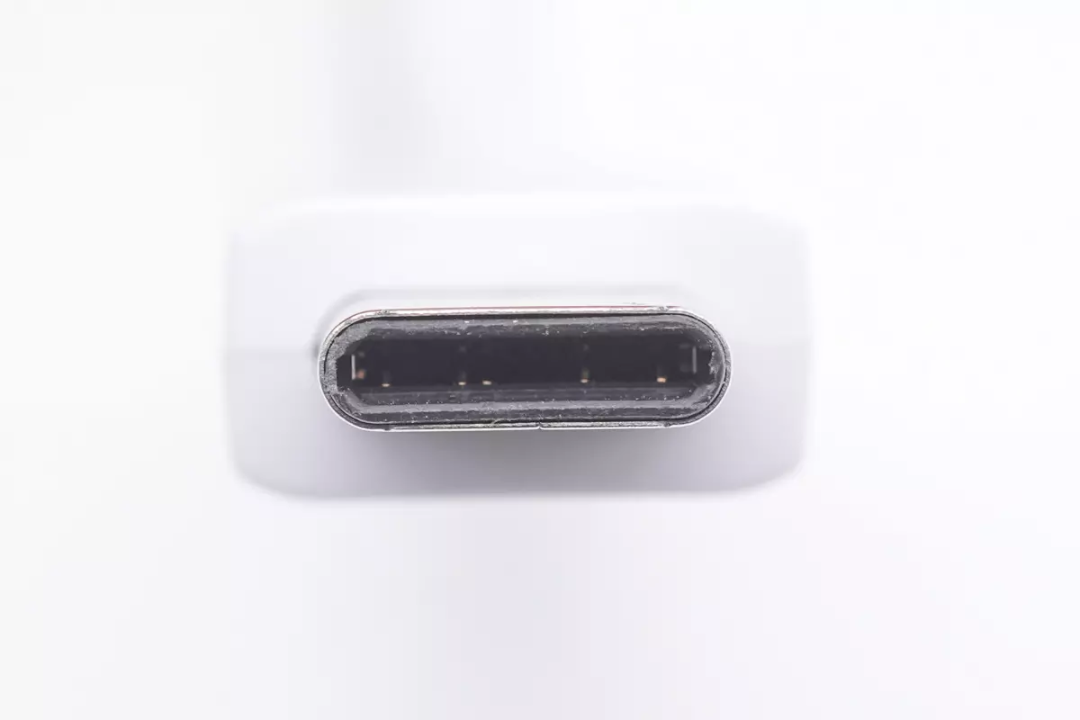

USB-C公头内部有黑色塑料保护，非满PIN设计。

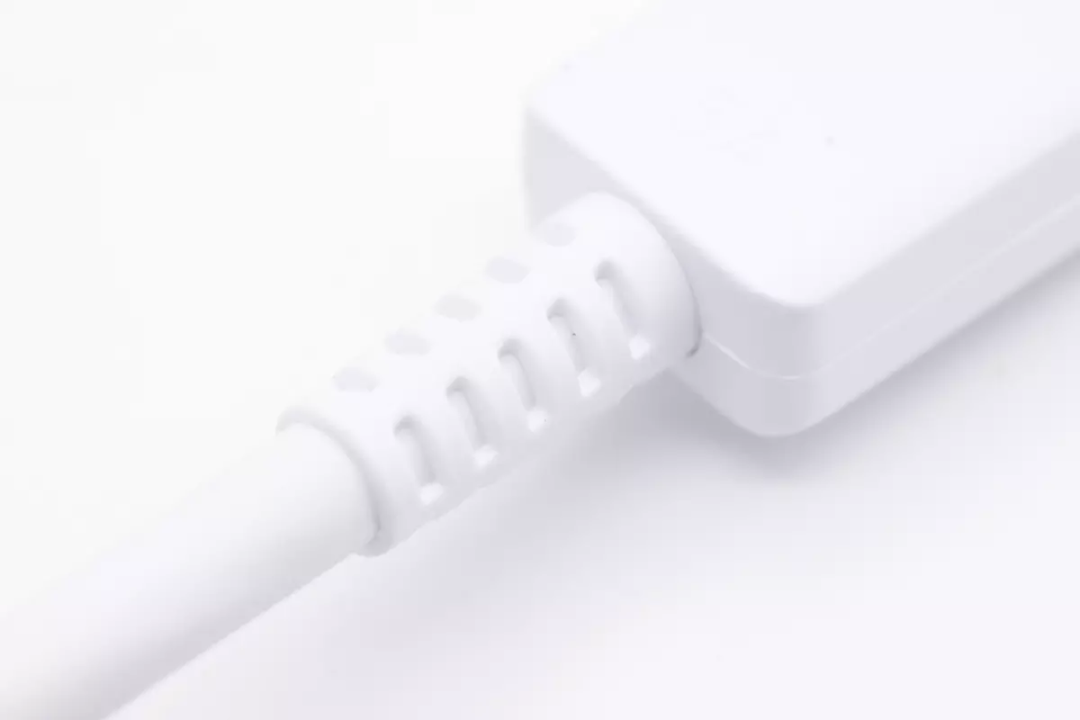

此外线缆两端都做了抗弯折保护设计。

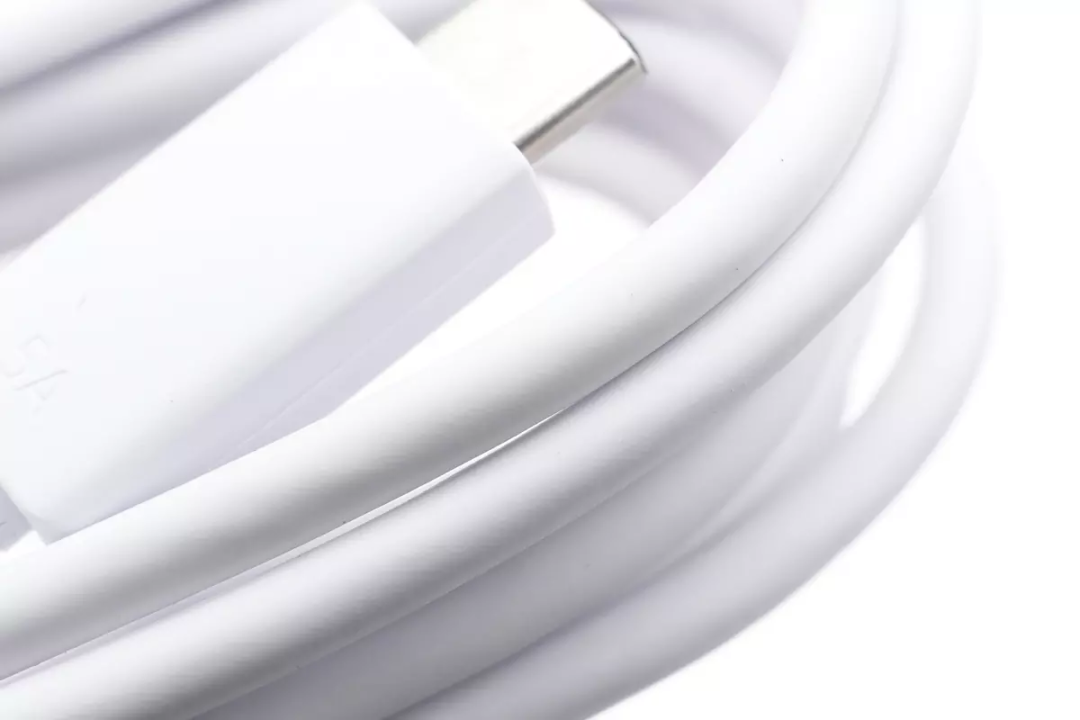

线身采用优质TPE外皮，整体柔软手感细腻。

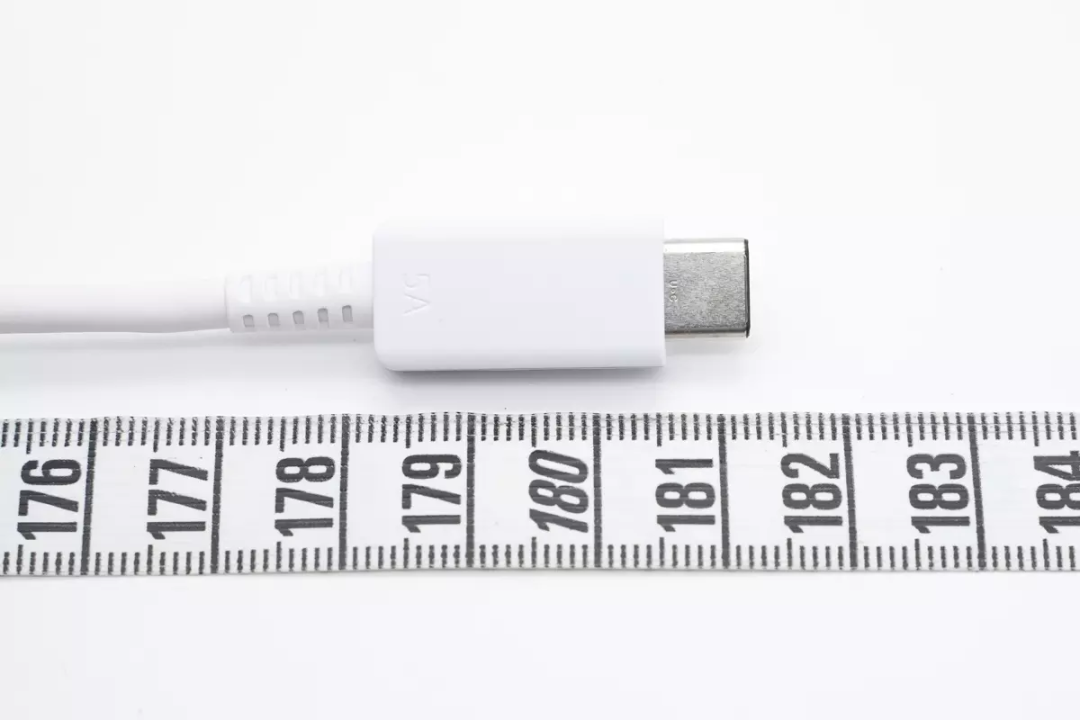

测得这款数据线实际长度约为181cm。

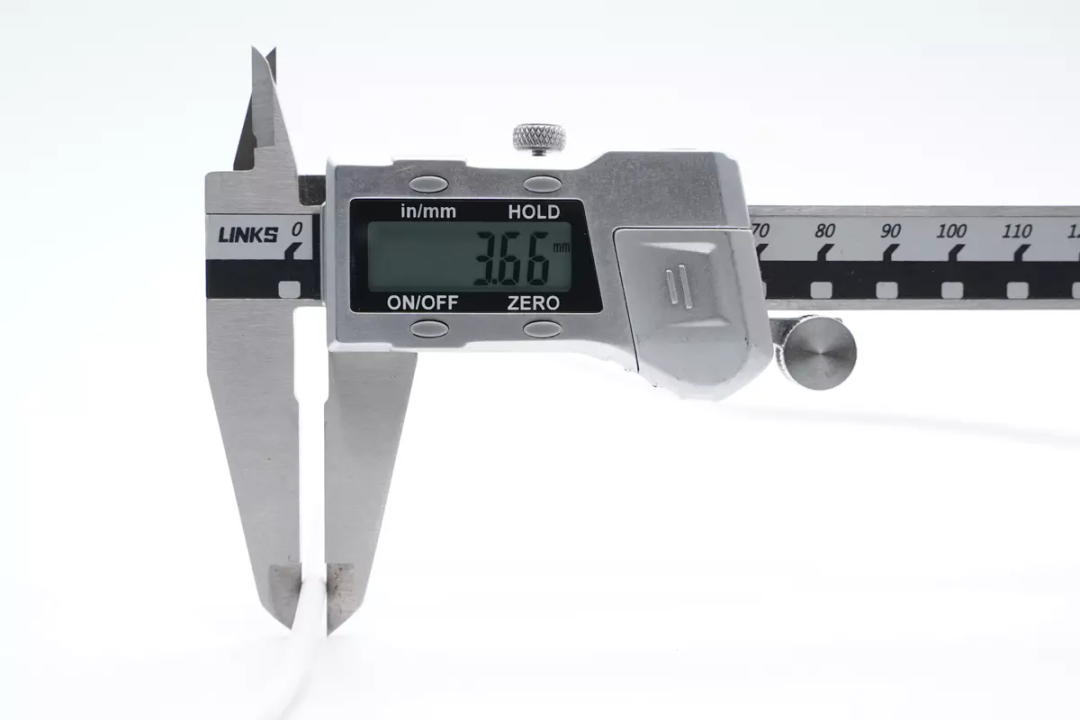

线身直径为3.66mm。

数据线整体重量约为58g。

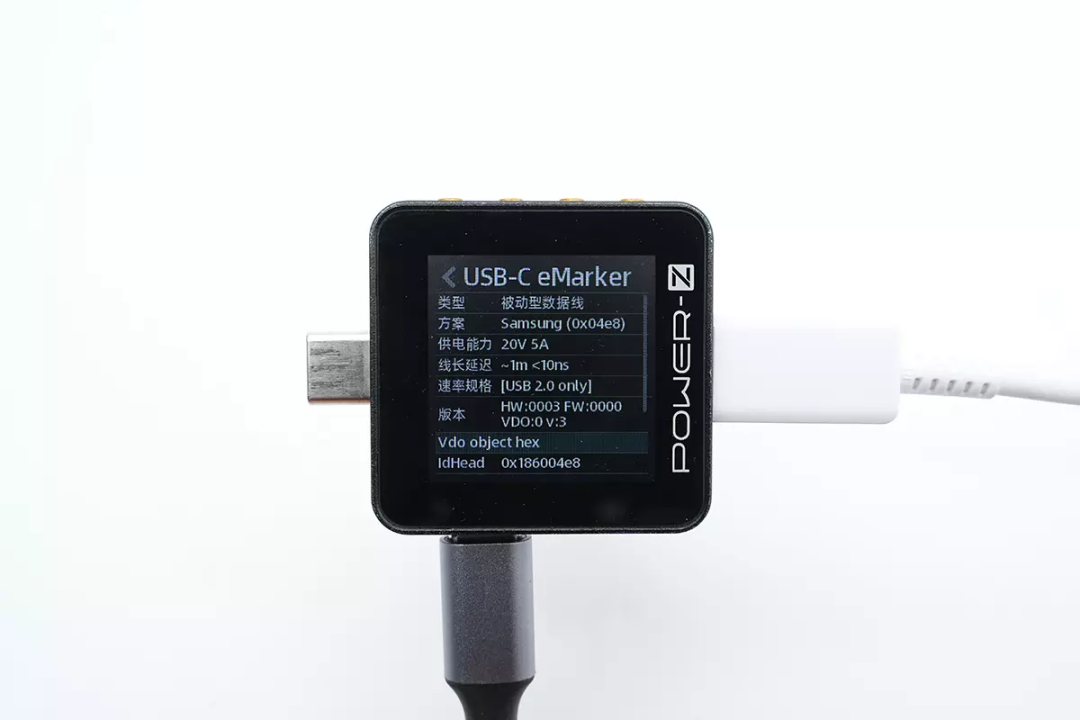

使用ChargerLAB POWER-Z KM002C测得线缆带有E-Marker芯片，支持最高20V5A 100W快充功率，数据传输能力为USB 2.0。

三星原装USB-C数据线拆解

看完了三星这款5A数据线的开箱和测试，下面就进行拆解，一起看看内部的用料和设计。

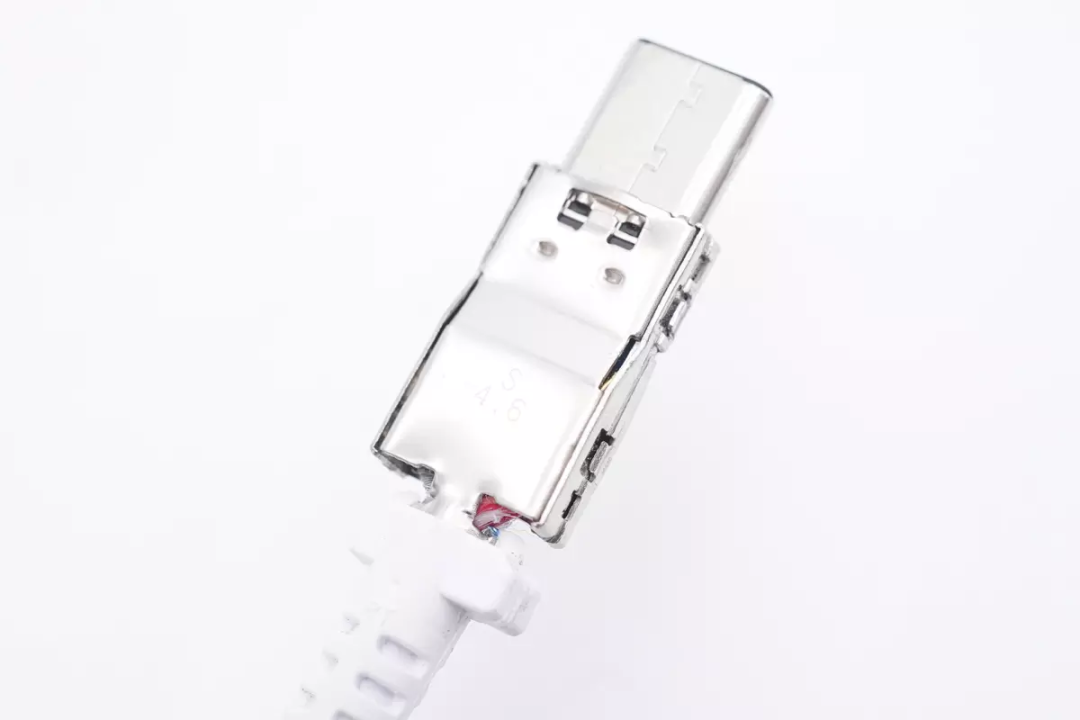

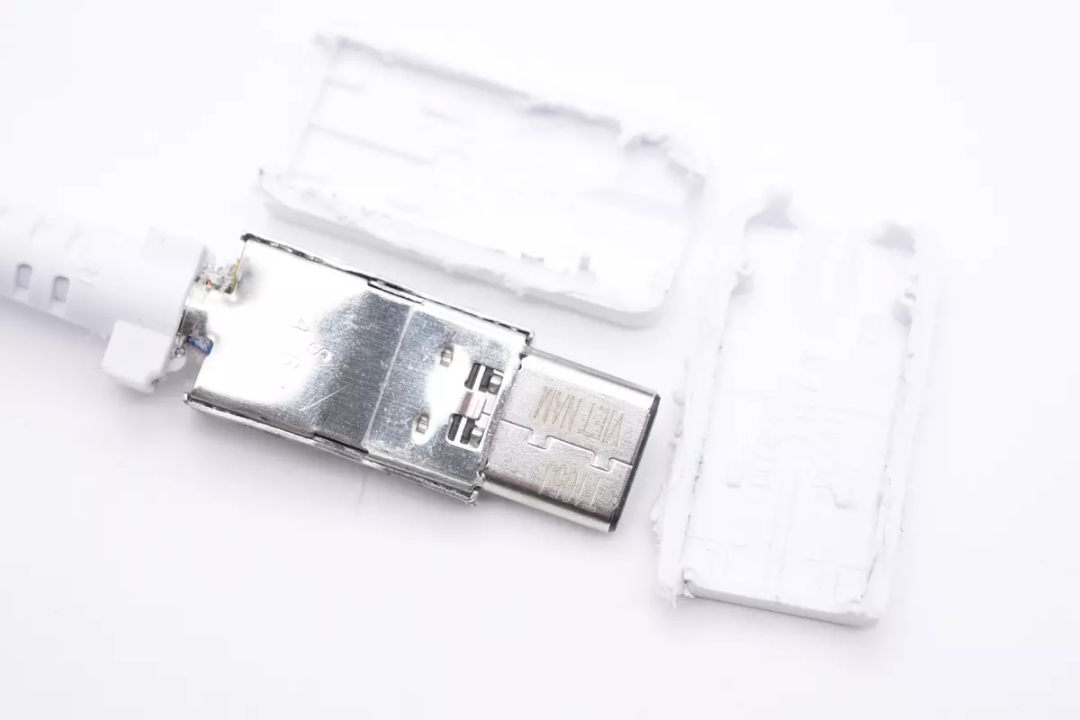

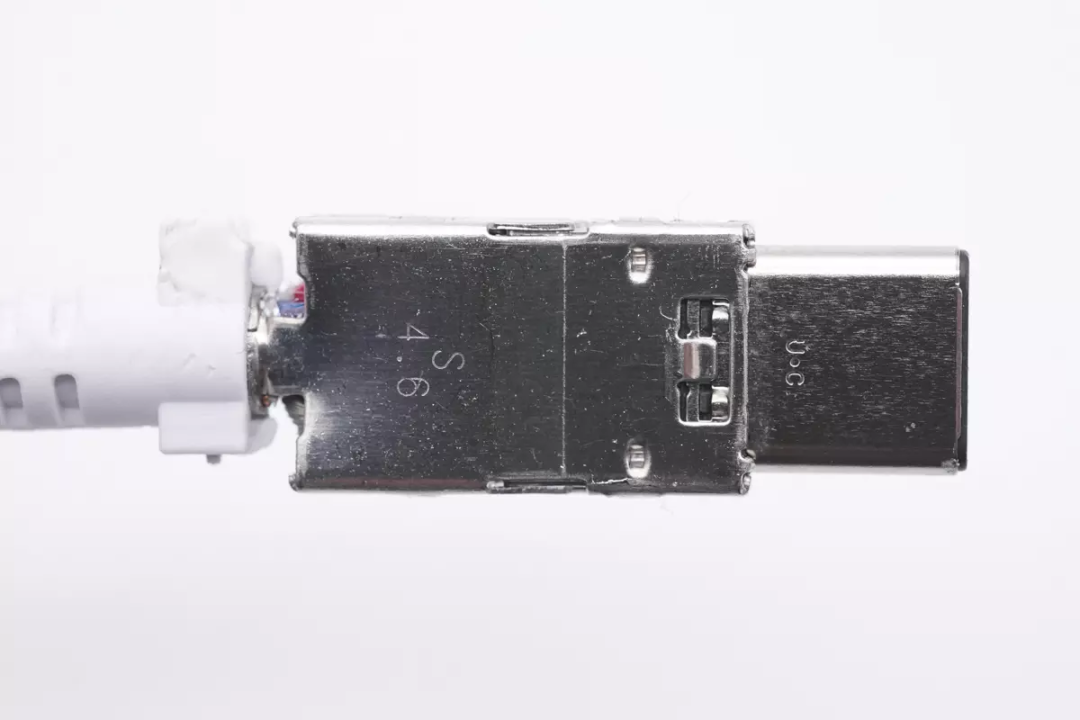

首先沿合模线拆开塑料外壳，端子小板采用钢制外壳屏蔽保护。

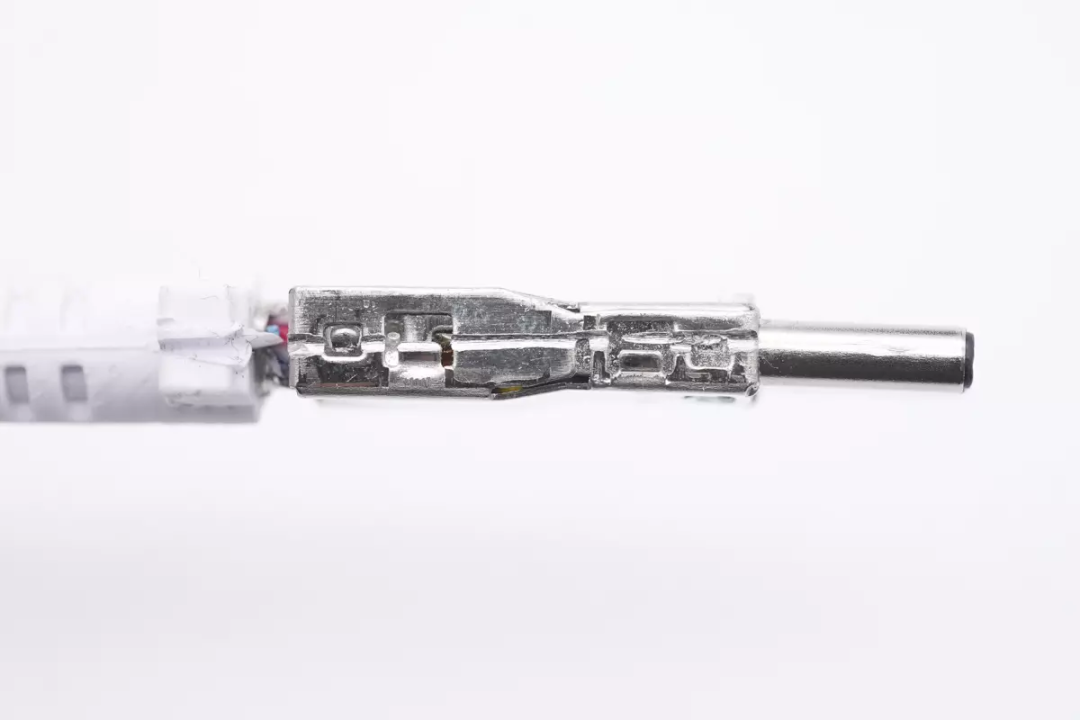

钢制屏蔽外壳一览，尾部有束线结构用于固定线缆。

钢制屏蔽外壳通过侧面两面的卡扣进行固定。

外壳两侧的卡扣特写。

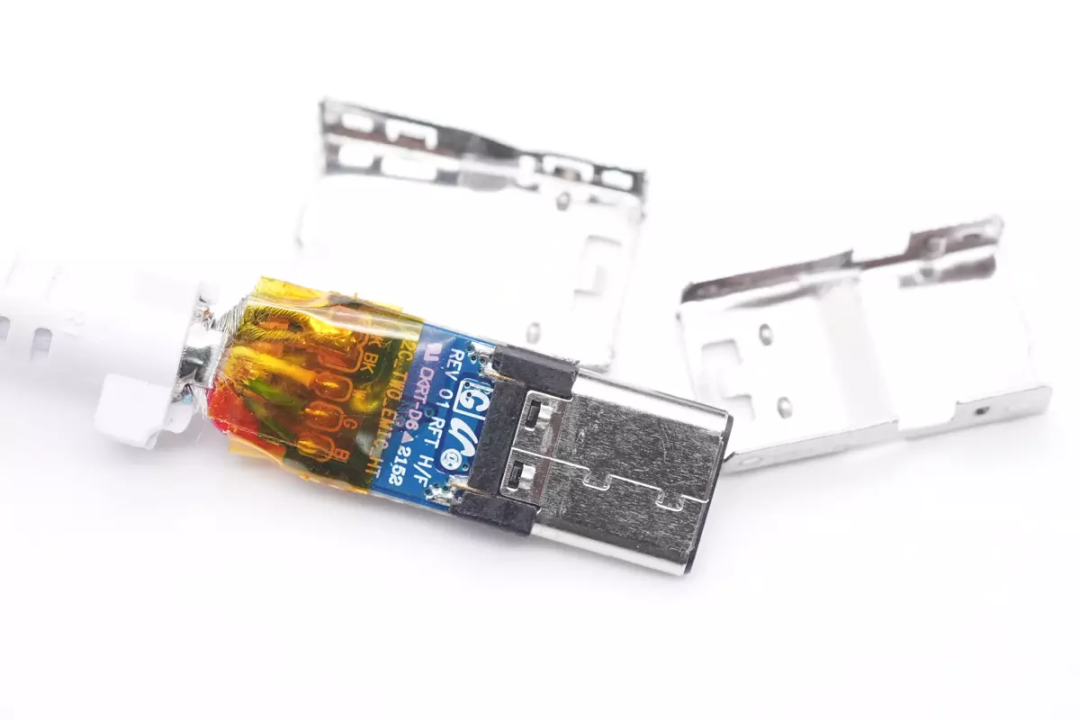

拆下钢制屏蔽外壳，内部是蓝色PCB板，连接到USB-C端子。其中导线焊接处缠绕胶带绝缘，避免短路。

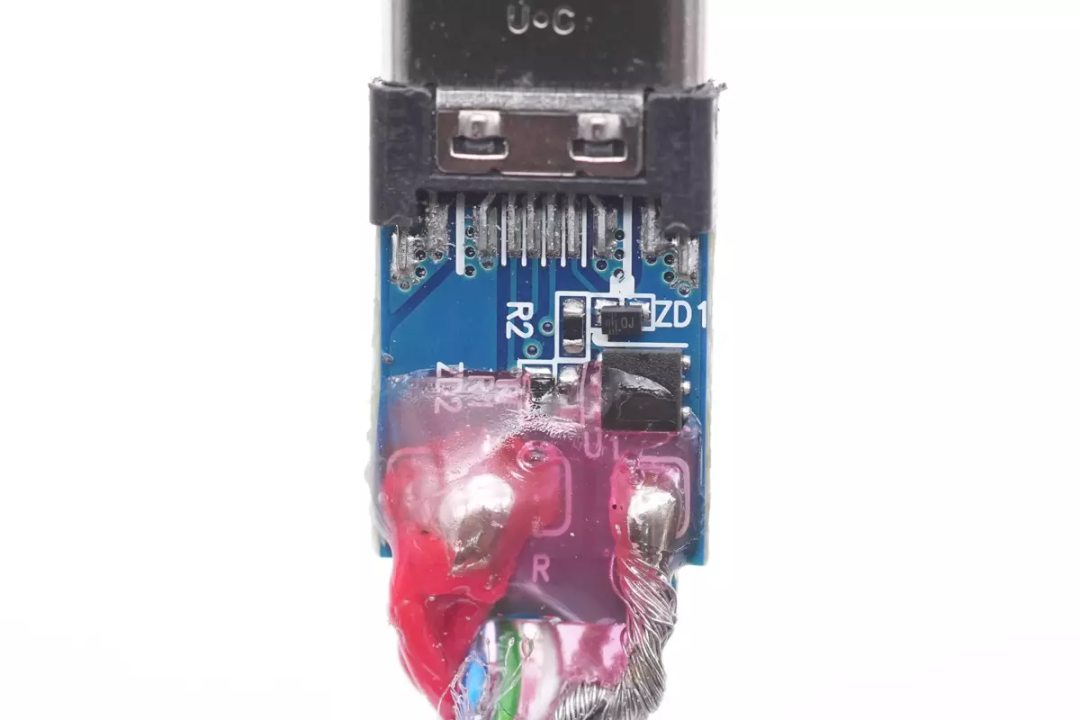

撕下绝缘胶带，焊点上涂有一层粉色的半透明胶水保护，在这一面焊接一颗E-Marker芯片，红色正极导线和负极裸线芯，线芯焊点饱满。

背面焊接电源负极裸线芯和数据线芯，同样采用粉色胶水保护。

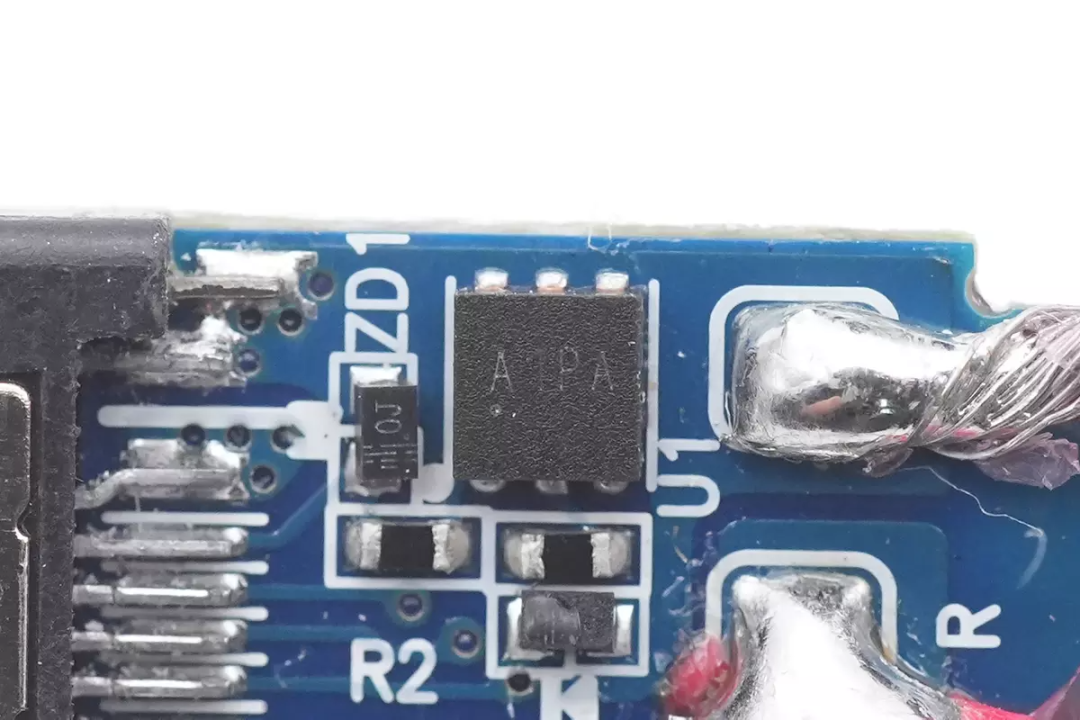

E-Marker芯片特写，丝印A1PA，实际型号为CPS8821，来自易冲半导体，采用DFN-6L封装。对应CC和VCONN引脚并联稳压管，串联电阻保护。

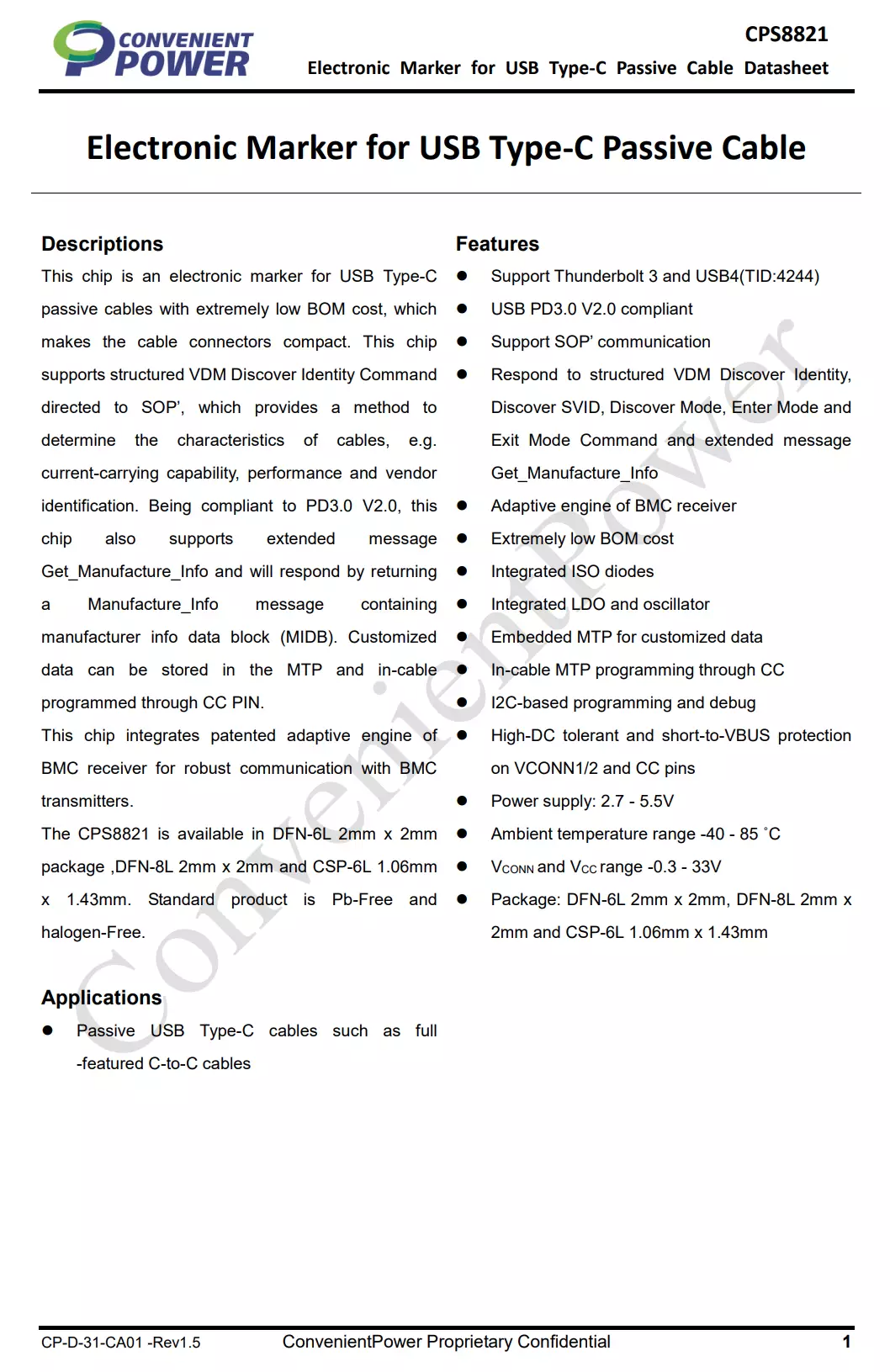

易冲半导体 CPS8821是一颗用于USB-C被动线缆的E-Marker芯片，能够提供包括电流承载能力、数据传输能力、供应商信息等线缆信息；其兼容USB PD3.0V2.0并支持扩展的供应商信息，支持通过CC引脚编程，方便供应商将相关信息存储在线缆中。支持雷电3和USB4，40Gbps的数据传输标准。

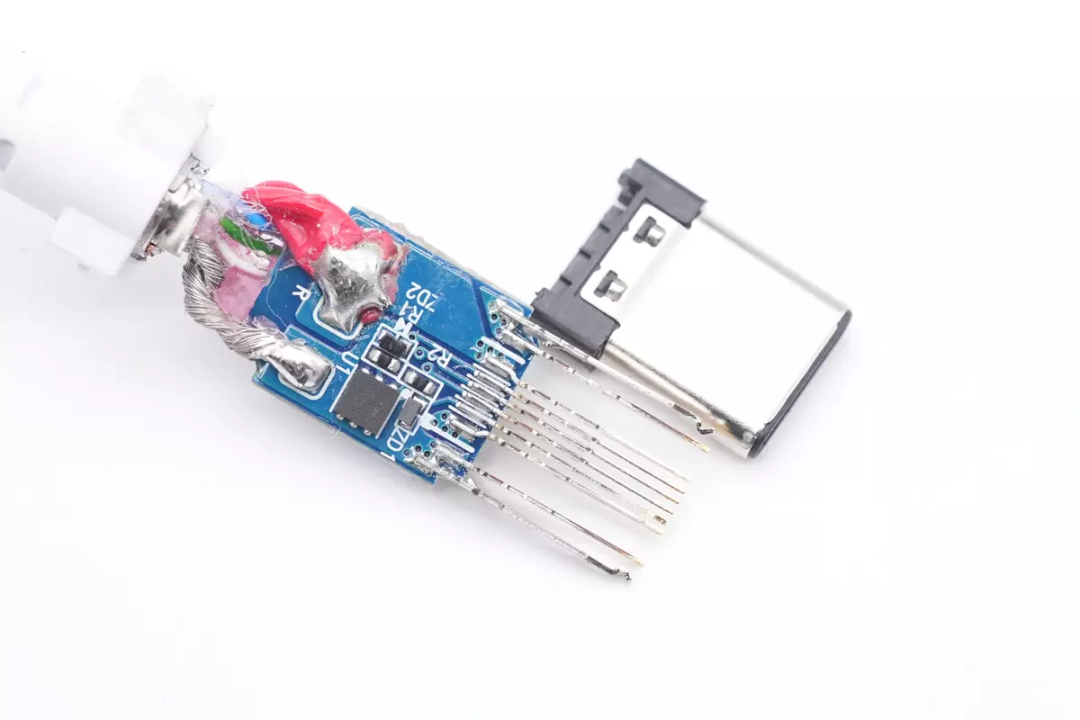

拆下端子金属外壳，观察USB-C端子触点。

触点前部均采用镀金处理，不易氧化提高寿命。其中一根CC针脚在另一面，单面焊接，简化生产工艺。

图中可以看出CC针脚在端子的另一面。

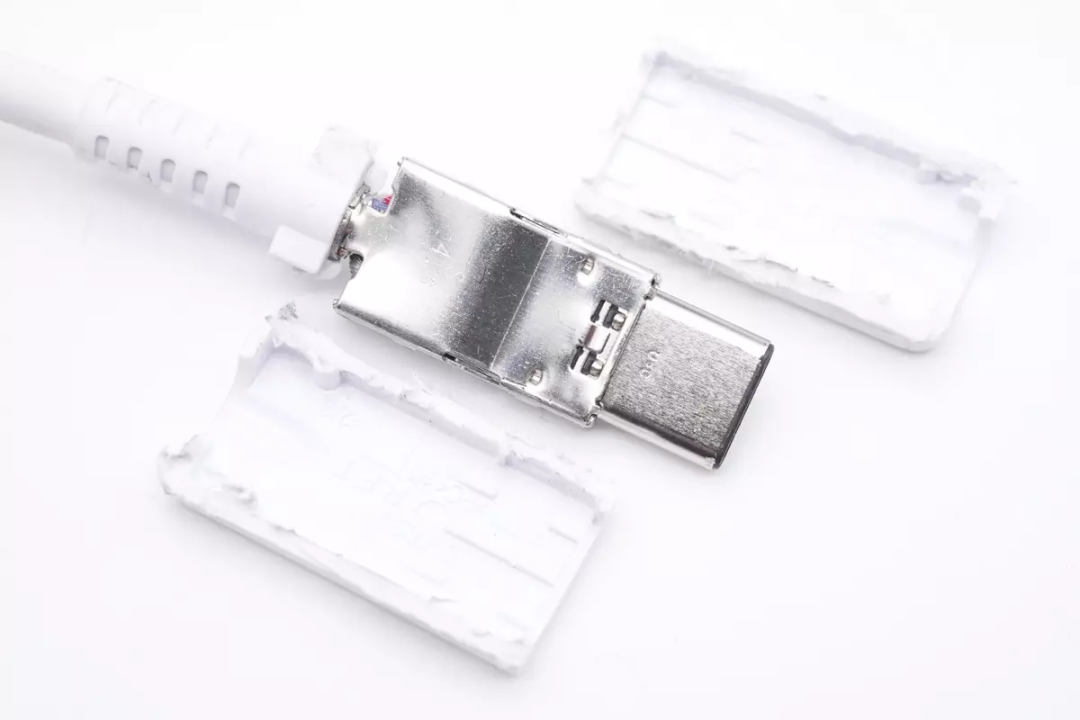

继续拆开另一头的端子，两头为同样的设计，采用钢制外壳屏蔽。

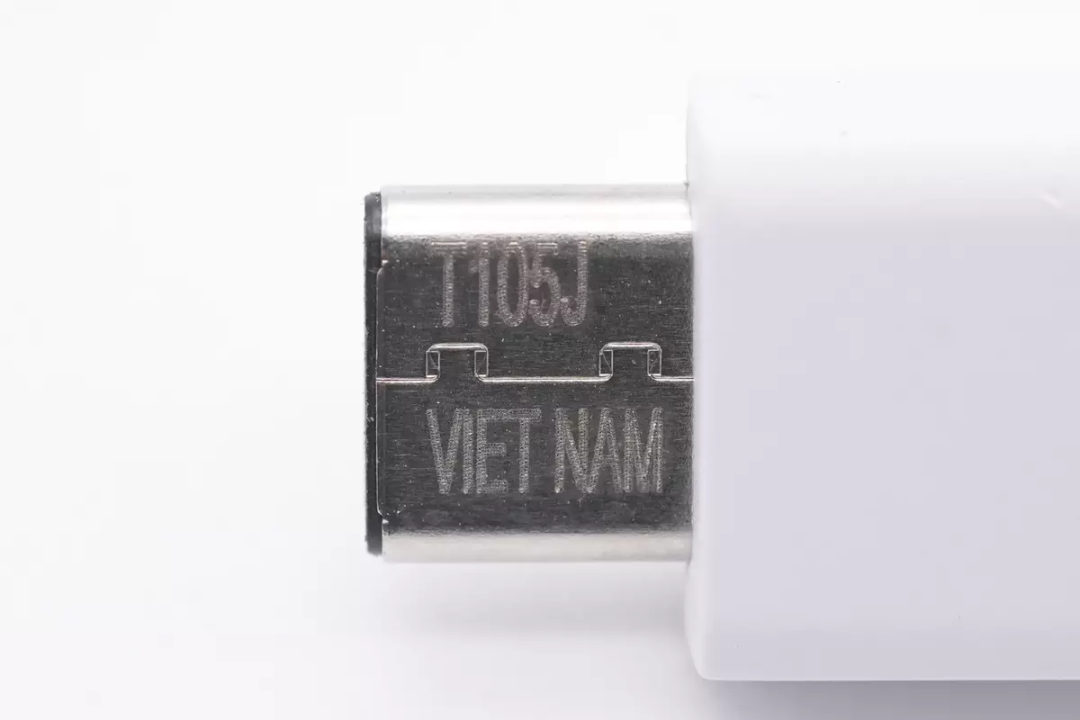

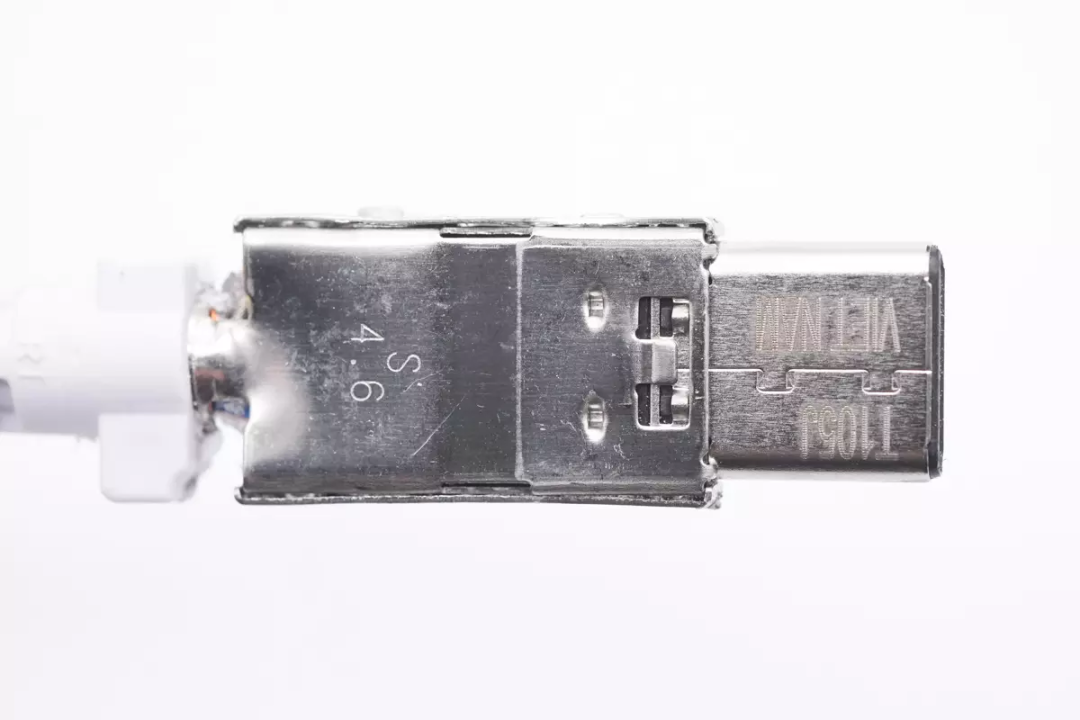

端子上印有T105J VIETNAM字样。

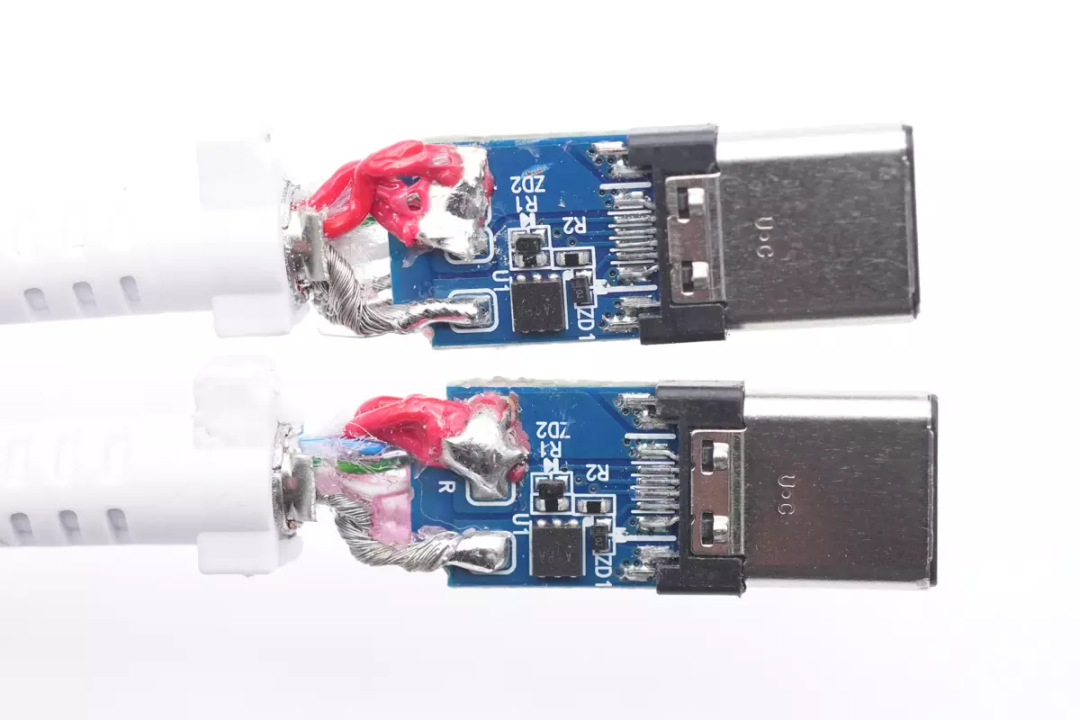

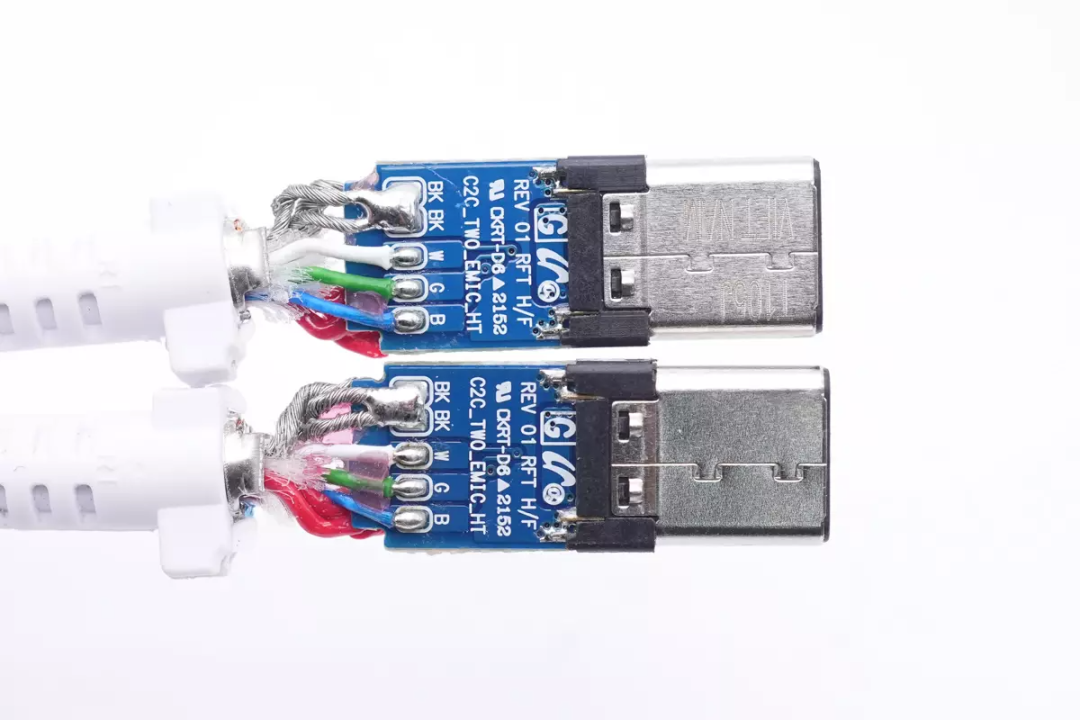

两侧的端子结构完全相同。

另外一面也完全相同。

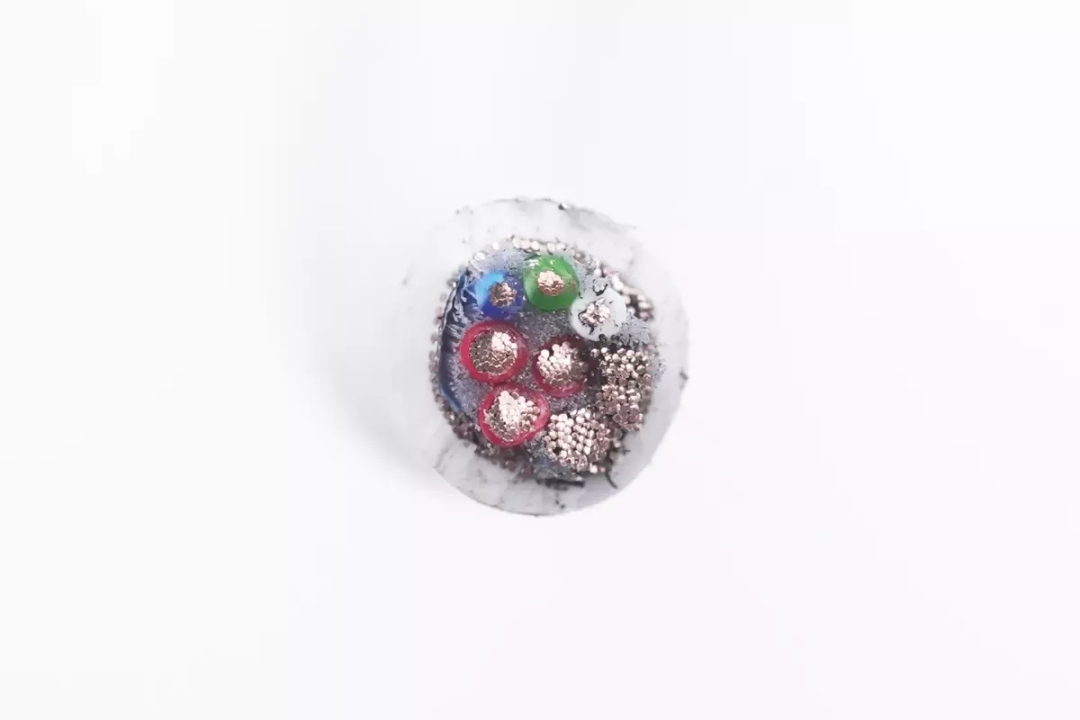

将数据线剪开观察截面，其中三根粗红色线芯为正极电力线芯，裸线芯对应负极，白色，绿色，蓝色线芯分别为USB数据线和CC线芯，在最外层是屏蔽网。

切开TPE外皮，在外皮下面是缠绕的屏蔽网。

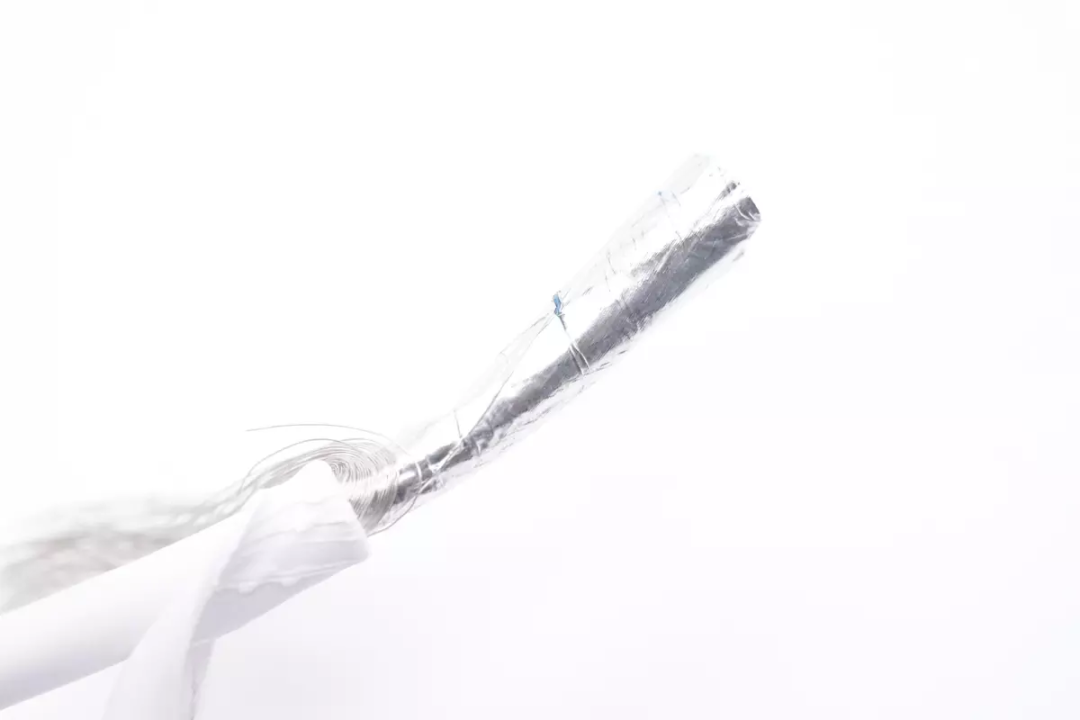

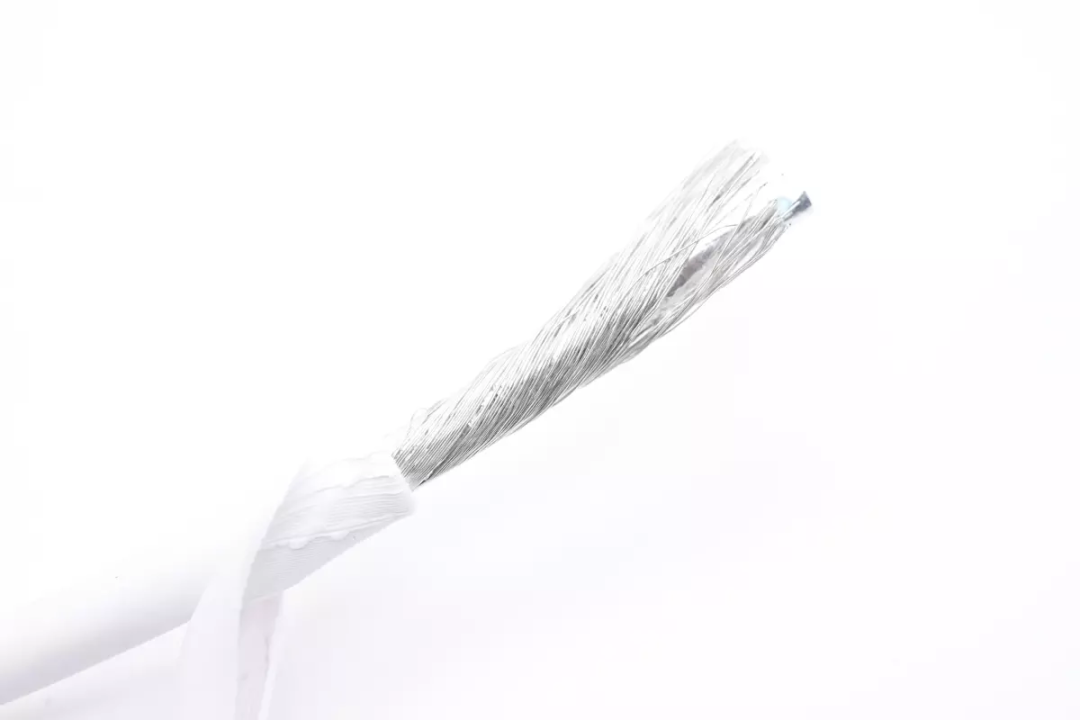

屏蔽网内部是一层屏蔽铝箔，严密包裹线缆内芯。

在屏蔽铝箔内部填充有抗拉线，增加强度。

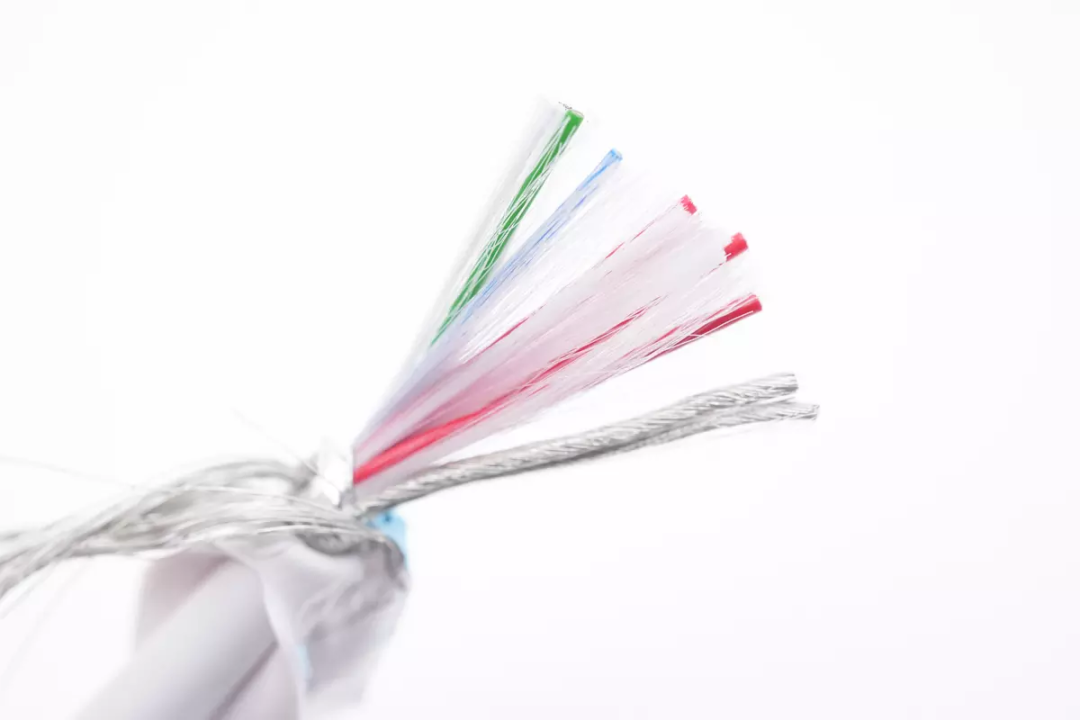

线缆内部结构特写，依次为金属屏蔽网，屏蔽铝箔，电力线芯，数据线芯和抗拉线组成，下面就开始详细介绍线缆内部的线芯设计。

三条并联的正极电力线芯采用镀锡铜线，红色外皮。

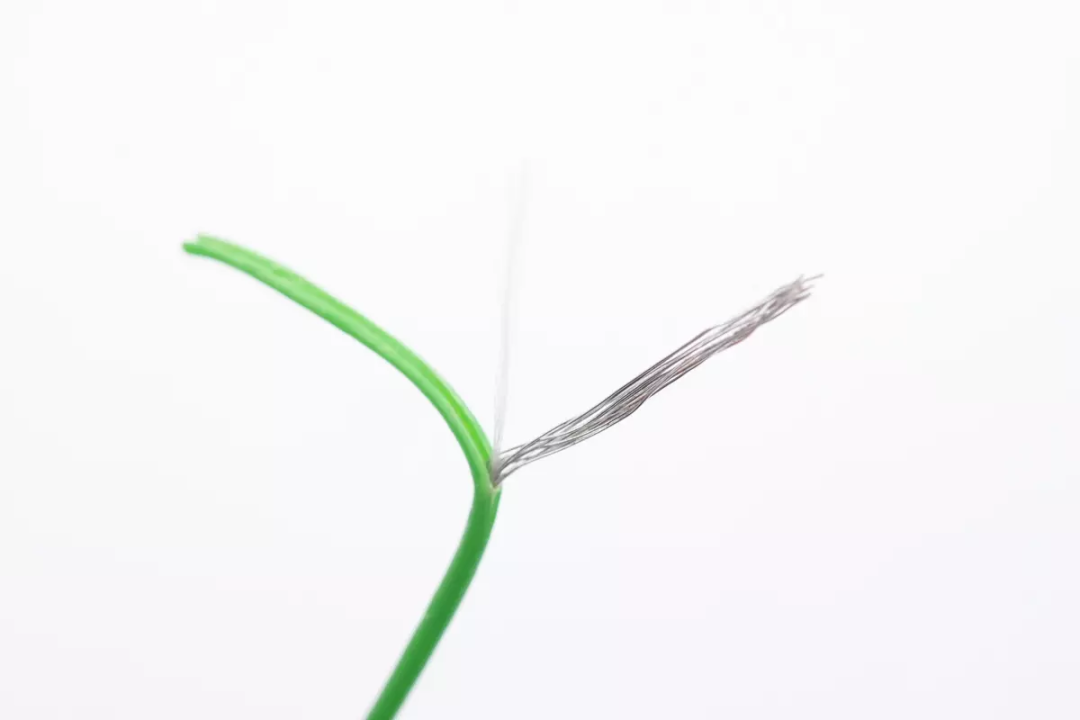

绿色USB D+数据线内部填充抗拉线。

白色USB D-数据线内部填充抗拉线。

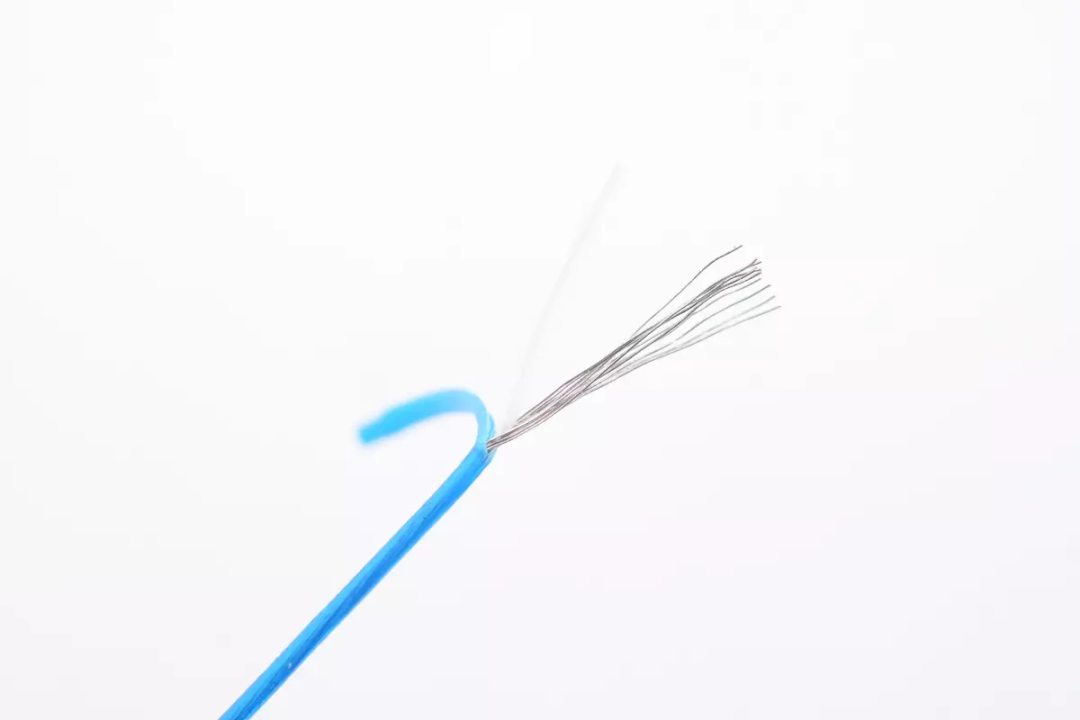

蓝色CC线芯内部填充抗拉线。

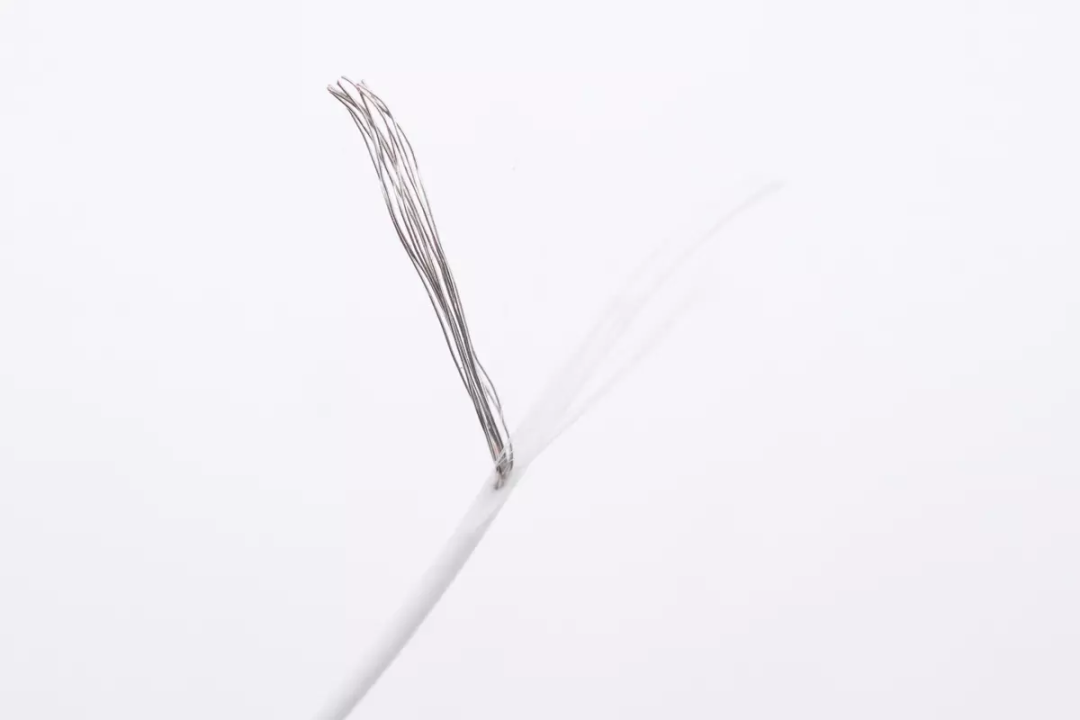

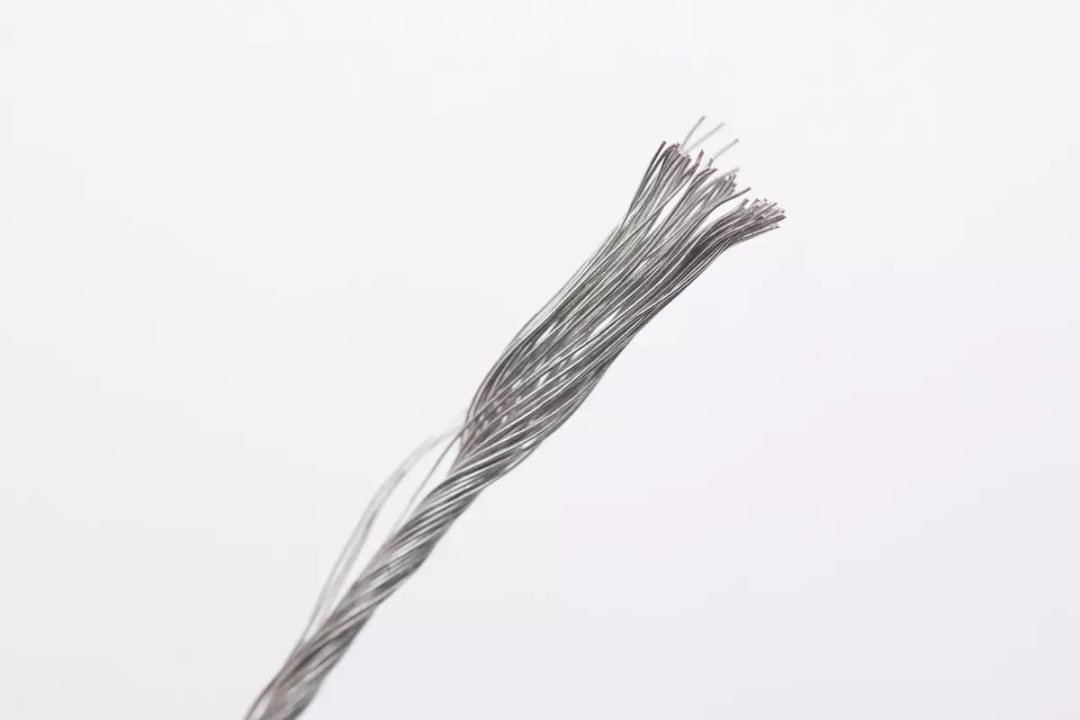

负极裸线芯共有三根，其中一根较粗的单独焊接在端子的一面。

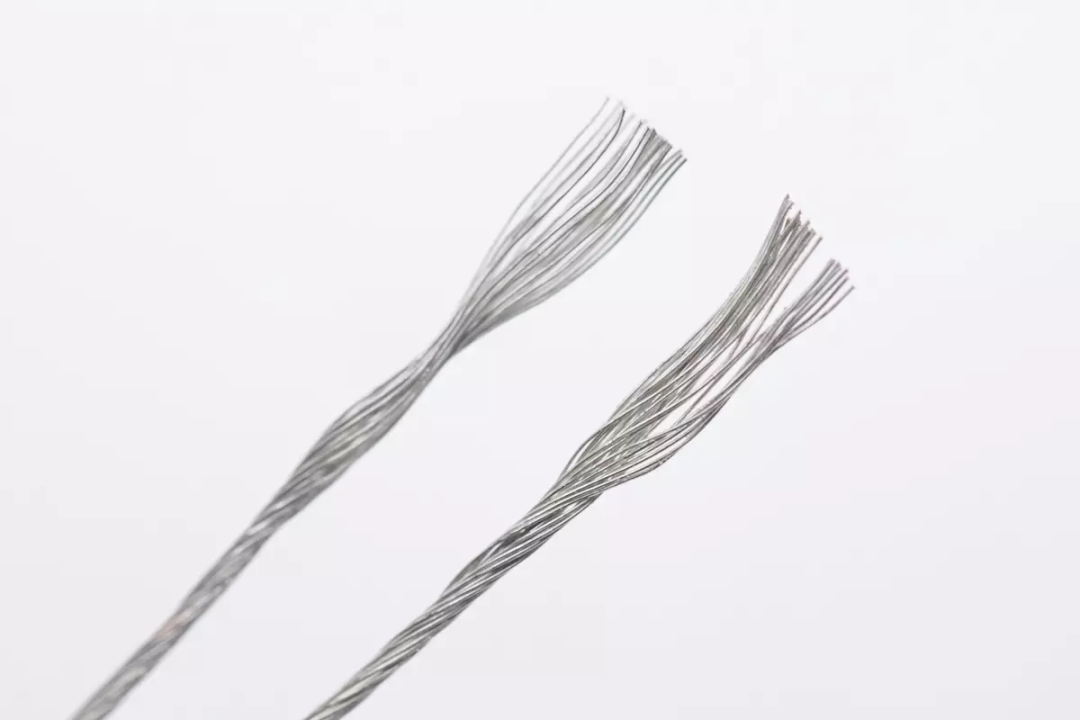

两根较细的裸线芯焊接在端子的另外一面。

线缆中填充的抗拉线特写。

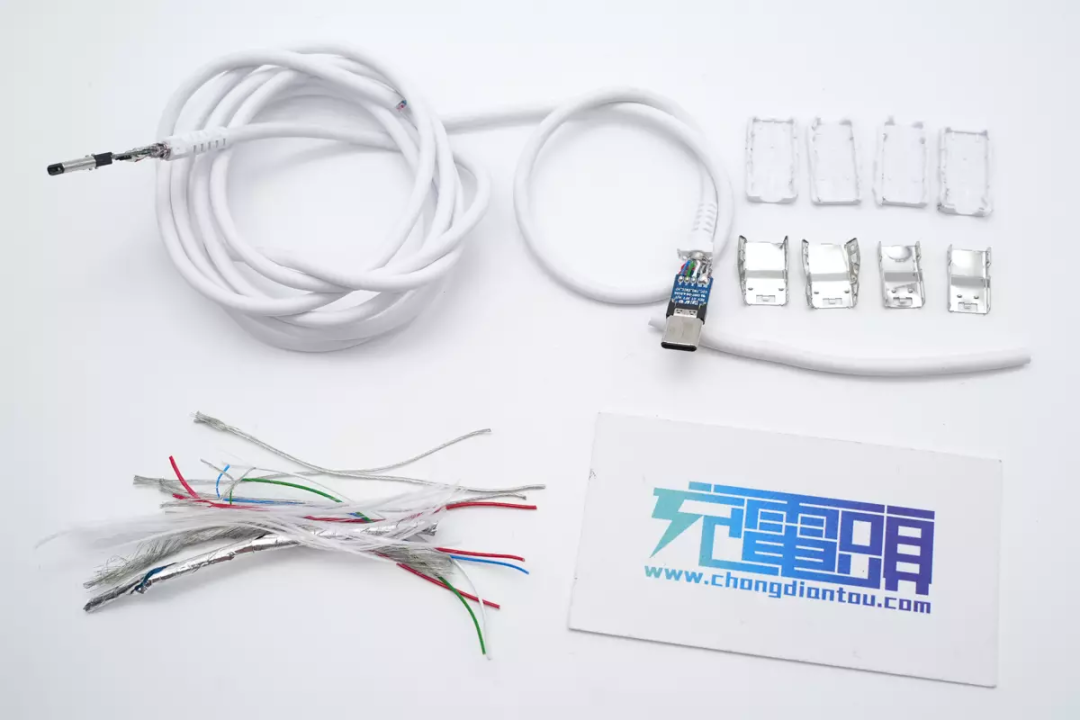

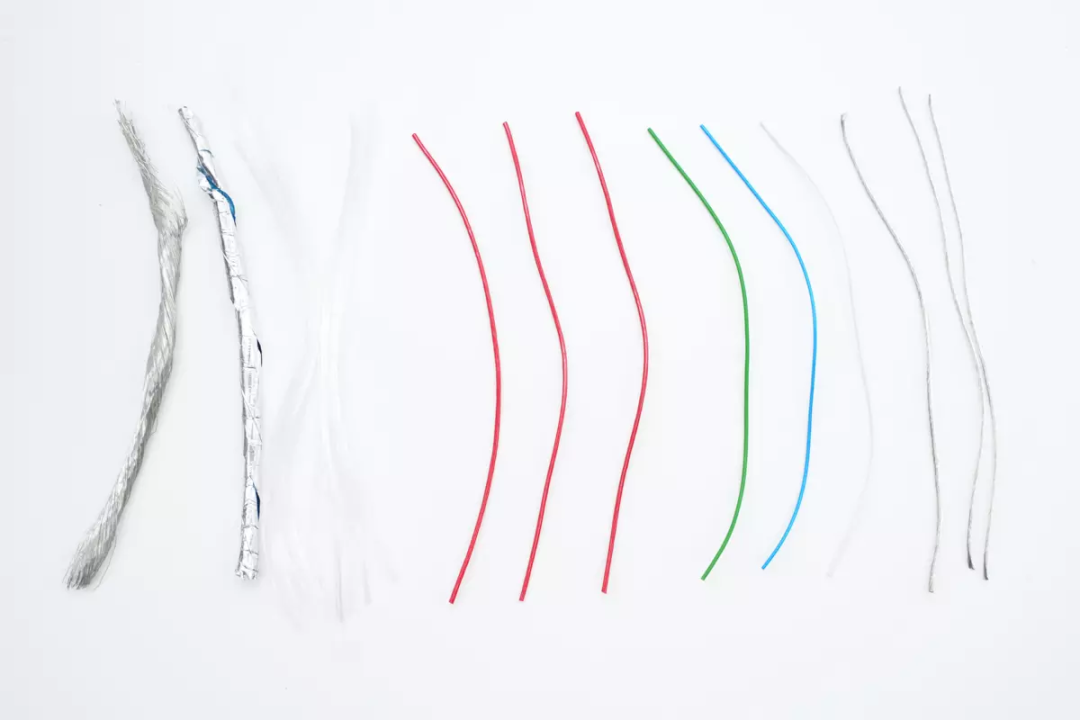

全部拆解一览，来张全家福。

充电头网拆解总结

三星这款USB-C数据线长度为1.8米，支持5A电流传输。线缆为白色线身，支持USB2.0数据传输，满足手机和笔记本电脑的充电使用，轻松应对各种使用场景。

充电头网通过拆解了解到，三星这款数据线延续了大厂一贯的优秀做工，数据线USB-C端子采用钢套保护，线芯焊点采用胶带和打胶保护绝缘。数据线采用双芯片设计，两颗E-Marker芯片均来自易冲半导体，型号为CPS8821，是一款高性能的E-Marker芯片解决方案。

此外线身设有屏蔽网和铝箔进行屏蔽，并填充抗拉线增加强度，正负极均采用三条线芯并联，降低电阻。线缆的做工非常扎实，整体的性能有保证。
