前言
绿联推出了多款新国标插线板，均配有安全门，高品质阻燃外壳和加粗线芯，并采用一体式铜条，具有更强的安全性，使用寿命更长，更加可靠。充电头网今天拆解的是一款四位分控插座，四个插孔均具有独立的开关控制供电，无需频繁插拔电器，使用方便，同时还可消除电器待机耗电，更加节能。
这款插排导线长度为1.8米，插座全长为2米。分控开关采用按压式开关，具有柔和灯光提示开关，插头具备凹槽设计，并使用硅胶脚垫防止滑动，提升使用体验。下面充电头网就带来绿联这款四位分控插座的拆解，一起看看内部的用料和设计。
此前充电头网还拆解过绿联30W 2A1C智充数码排插、绿联100W智充魔盒Pro（3C1A）氮化镓插座、绿联65W智充魔盒2C2A氮化镓快充插座、绿联30W智充魔盒Life（2A1C）USB插座等带USB模块插座产品，欢迎查阅。
绿联四位分控延长线插座开箱
绿联推出了多款新国标插线板，均配有安全门，高品质阻燃外壳和加粗线芯，并采用一体式铜条，具有更强的安全性，使用寿命更长，更加可靠。充电头网今天拆解的是一款四位分控插座，四个插孔均具有独立的开关控制供电，无需频繁插拔电器，使用方便，同时还可消除电器待机耗电，更加节能。
这款插排导线长度为1.8米，插座全长为2米。分控开关采用按压式开关，具有柔和灯光提示开关，插头具备凹槽设计，并使用硅胶脚垫防止滑动，提升使用体验。下面充电头网就带来绿联这款四位分控插座的拆解，一起看看内部的用料和设计。
此前充电头网还拆解过绿联30W 2A1C智充数码排插、绿联100W智充魔盒Pro（3C1A）氮化镓插座、绿联65W智充魔盒2C2A氮化镓快充插座、绿联30W智充魔盒Life（2A1C）USB插座等带USB模块插座产品，欢迎查阅。
绿联四位分控延长线插座开箱

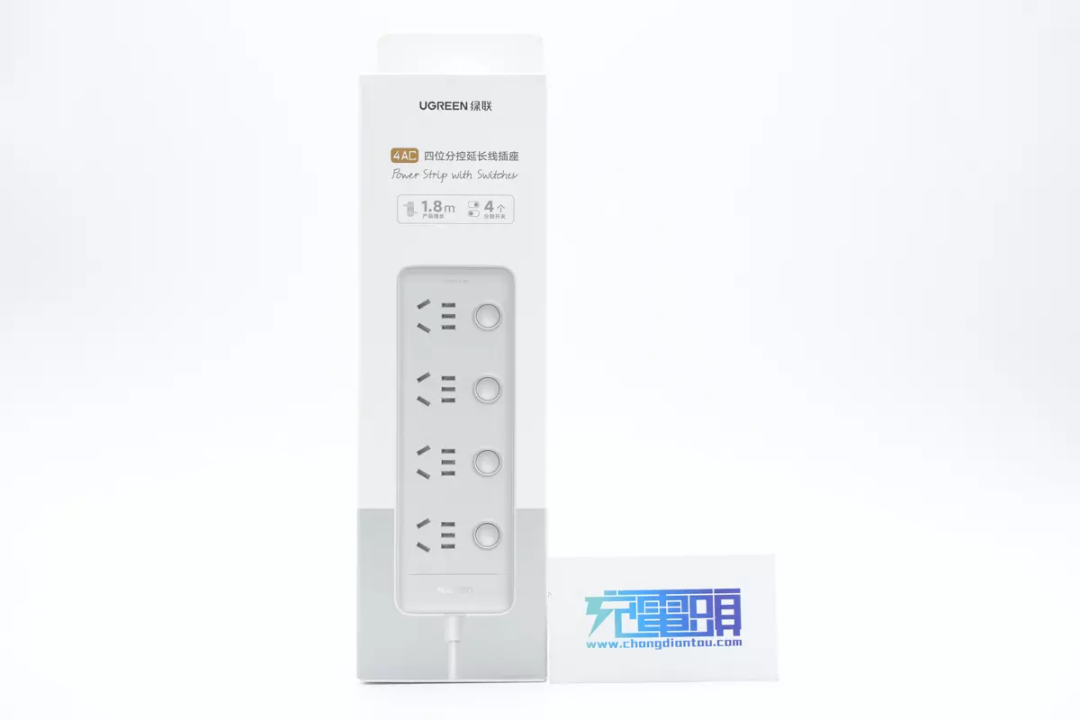

包装盒沿用家装风格的银色+白色配色，正面印有UGREEN绿联品牌、产品名称、外观以及1.8m+4个分控开关两大特点。
背面印有插座分控开关图示、产品参数、安全警示以及商家信息。
侧面印有新国标、高温阻燃和防触电保护门三大卖点标识。

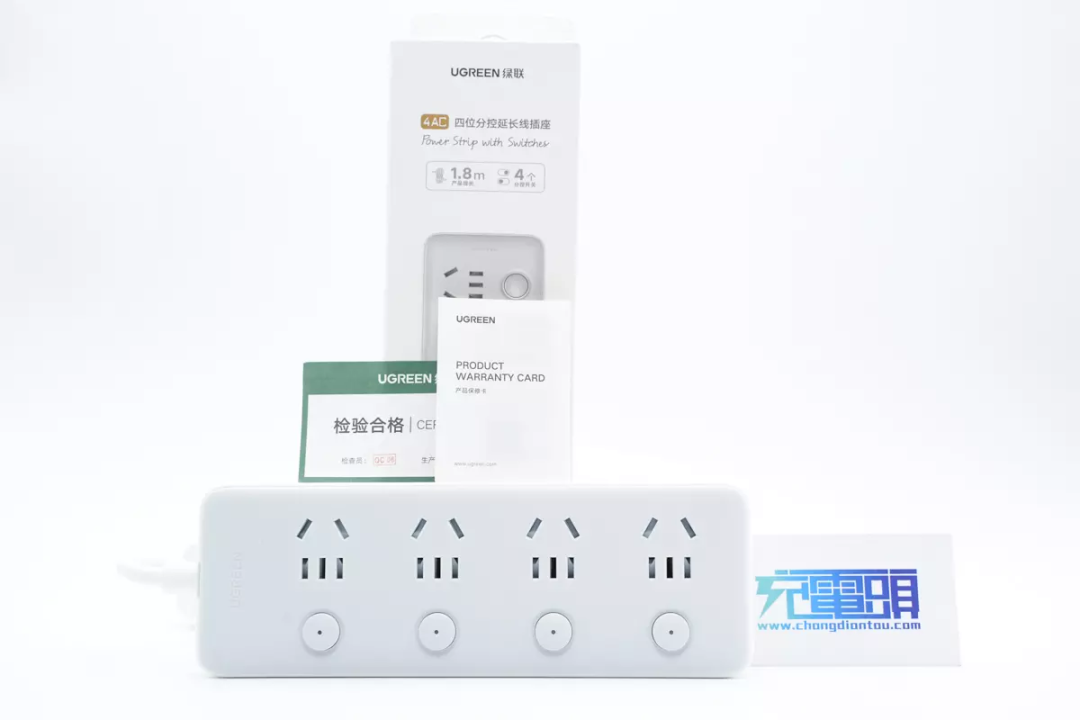

包装内含插座、产品保修卡以及检验合格证。
绿联这款插座电源线长度1.8米，加上机身整体长度达2米，符合主流需求设计。
插座机身采用PP材质塑料外壳，整体磨砂抗指纹。侧身和底部为一体式白色配色，顶面为灰色，配色不单调，且相对来说更加耐脏。

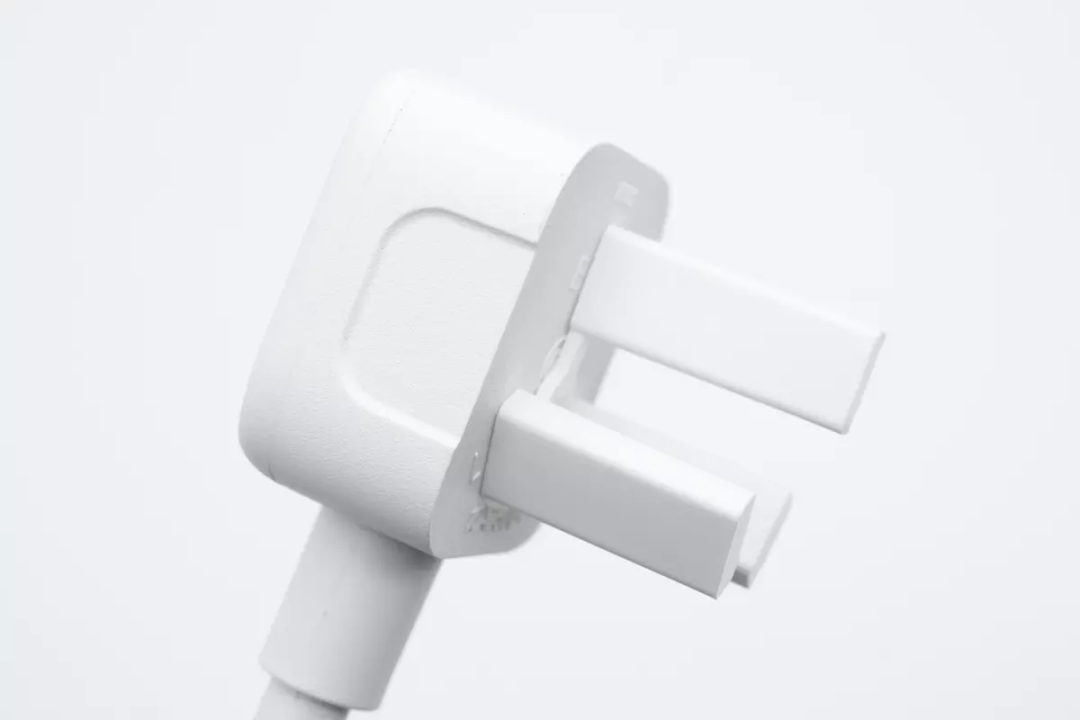

电源线插头两侧设有内凹槽，方便插拔，插脚套有塑料壳保护。

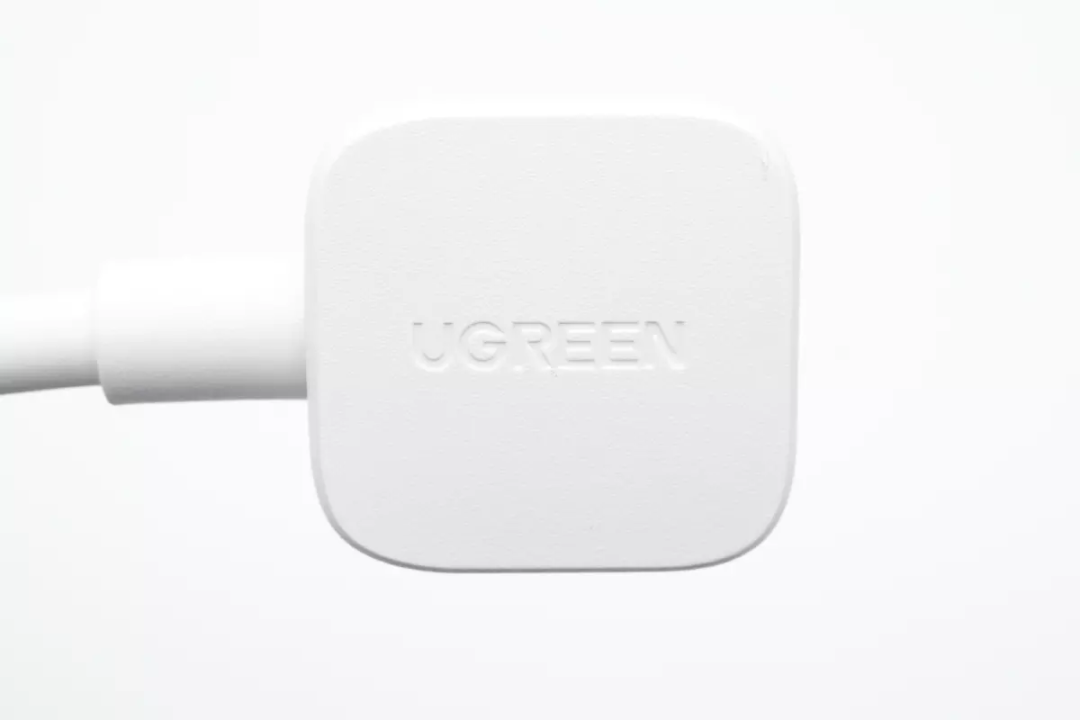

插头顶面中心设计有UGREEN品牌。

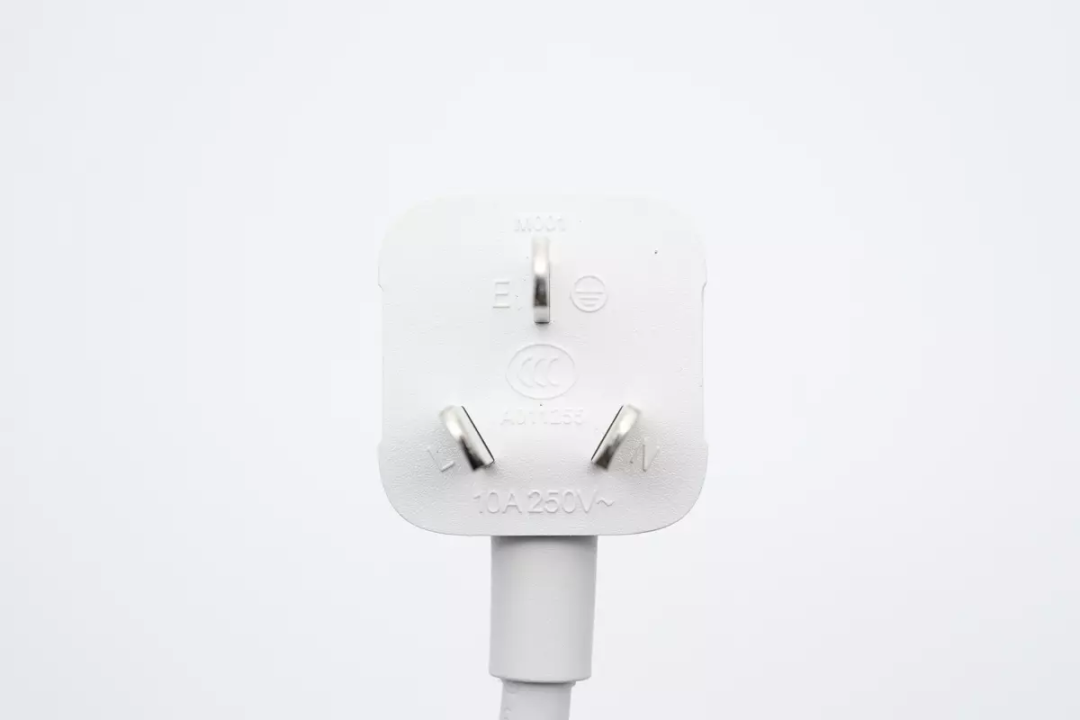

内侧是10A250V~规格和CCC认证信息。

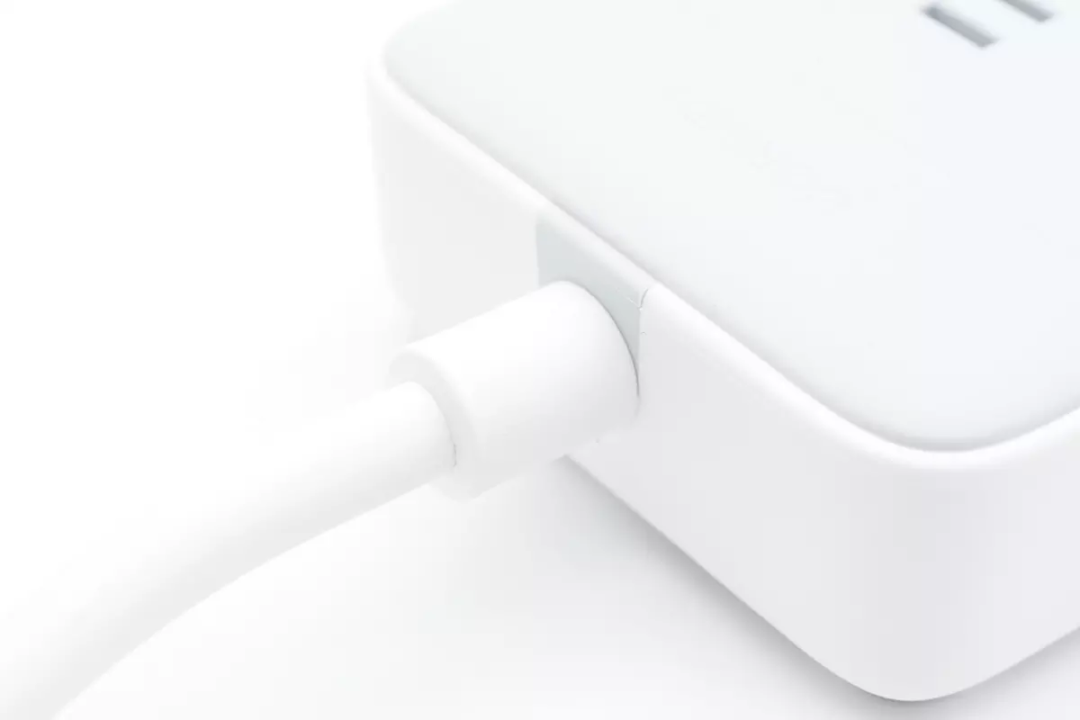

线材连接处采用加厚注塑处理，耐用防弯折。

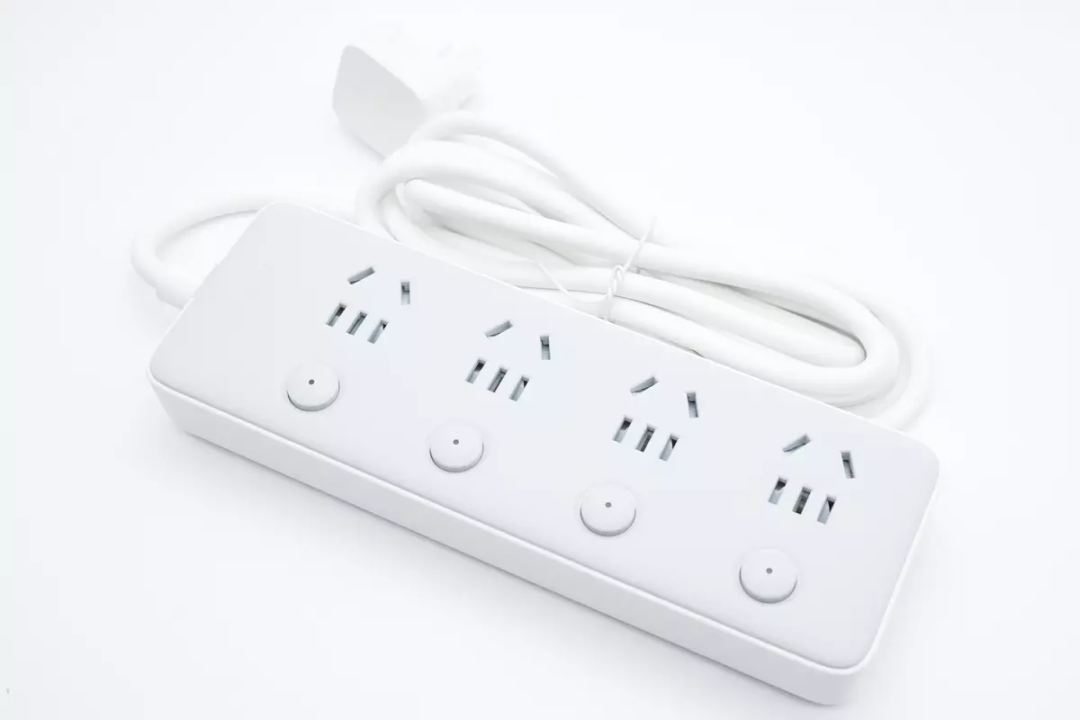

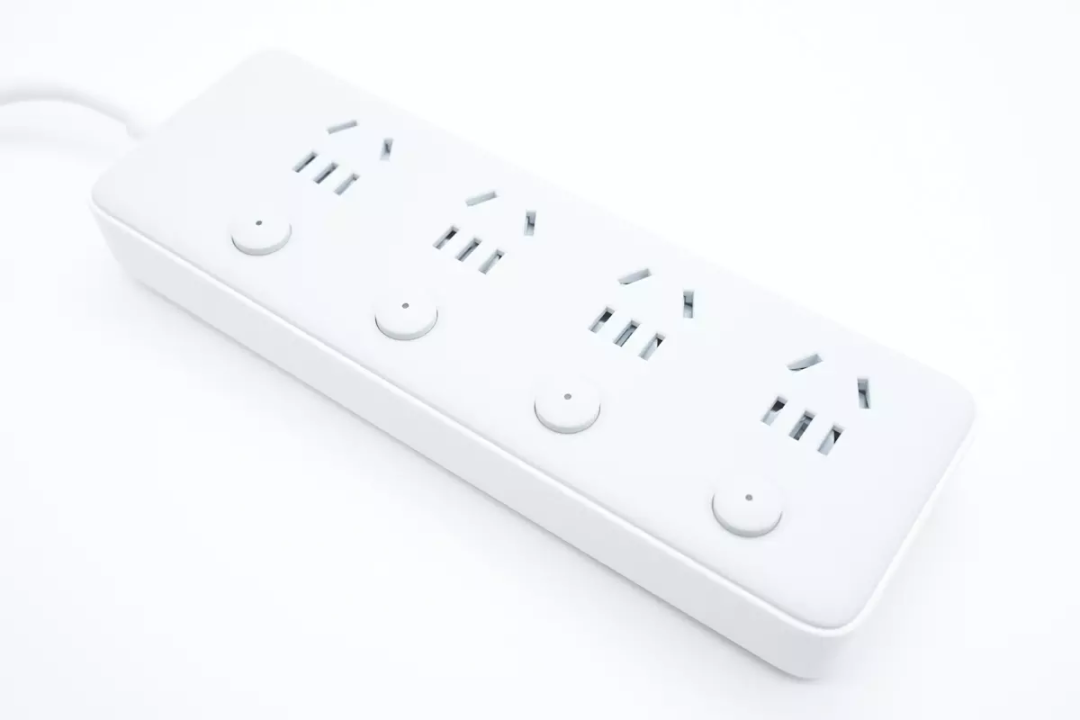

插座顶面设有四位3+2新国标插孔，每位都配置独立分控开关，这也是产品的一大卖点，独立关断更省电也更安全。
插孔内置安全门，可有效防止异物或单孔插入，保证用电安全。

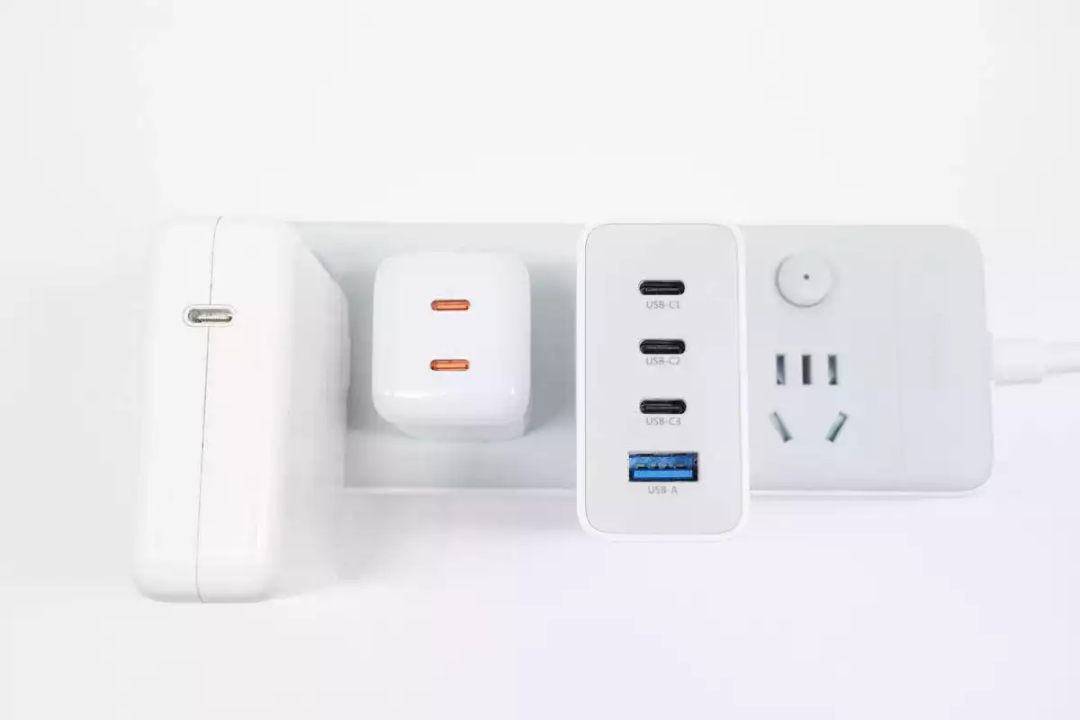

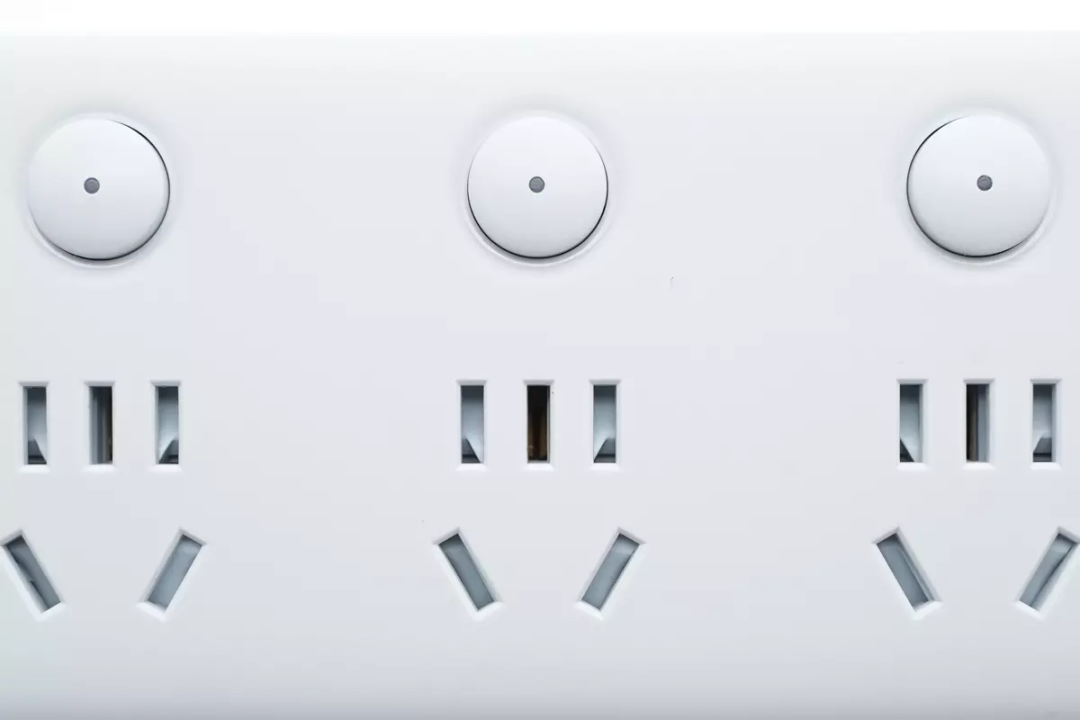

孔位间留有足够的距离，有效防止同时使用时出现“打架”情况。

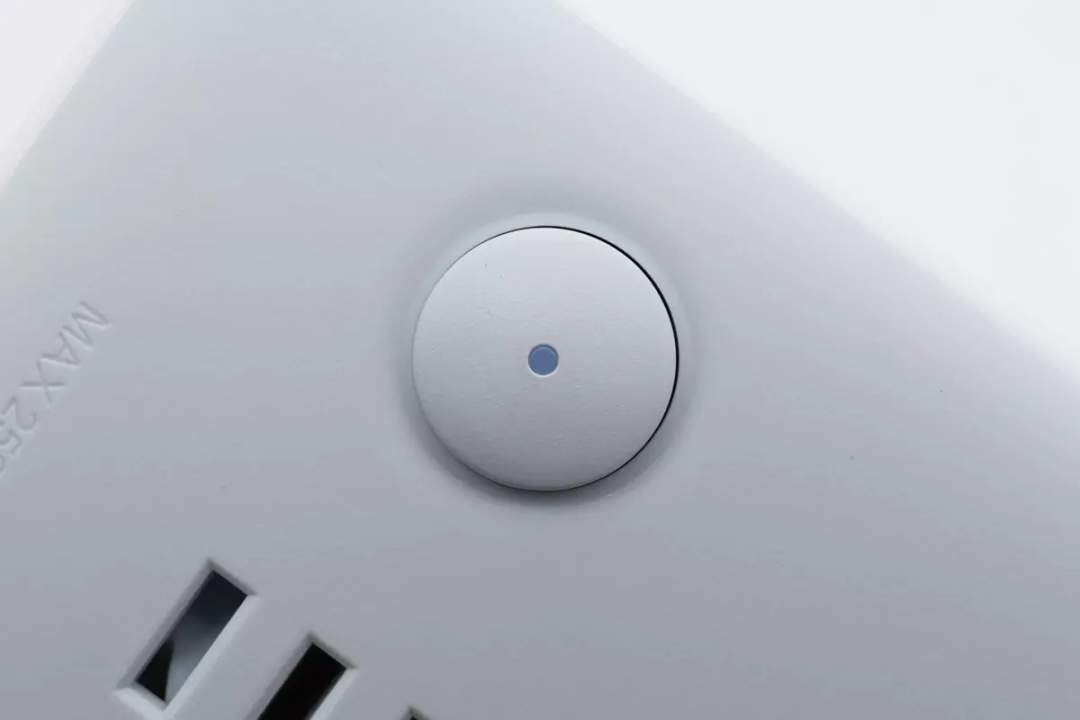

开关键与关断指示灯二合一设计，一眼辨认方便使用。

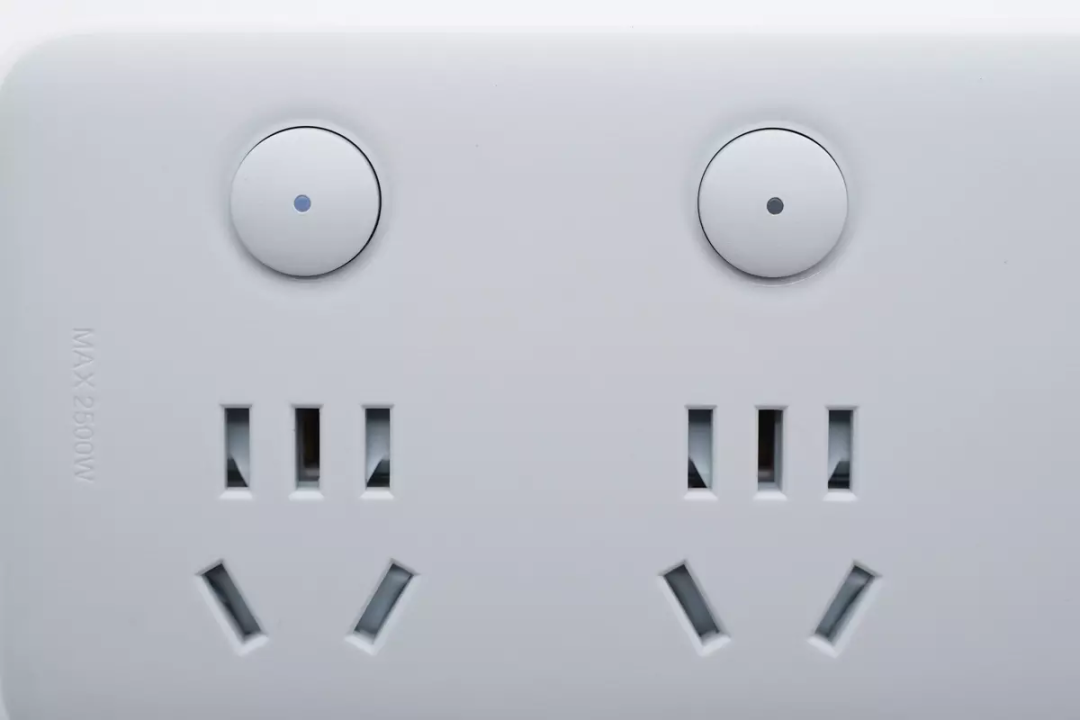

如图左边插孔通电指示灯亮起，右边关断指示灯灰暗，左右一对比辨识非常容易。

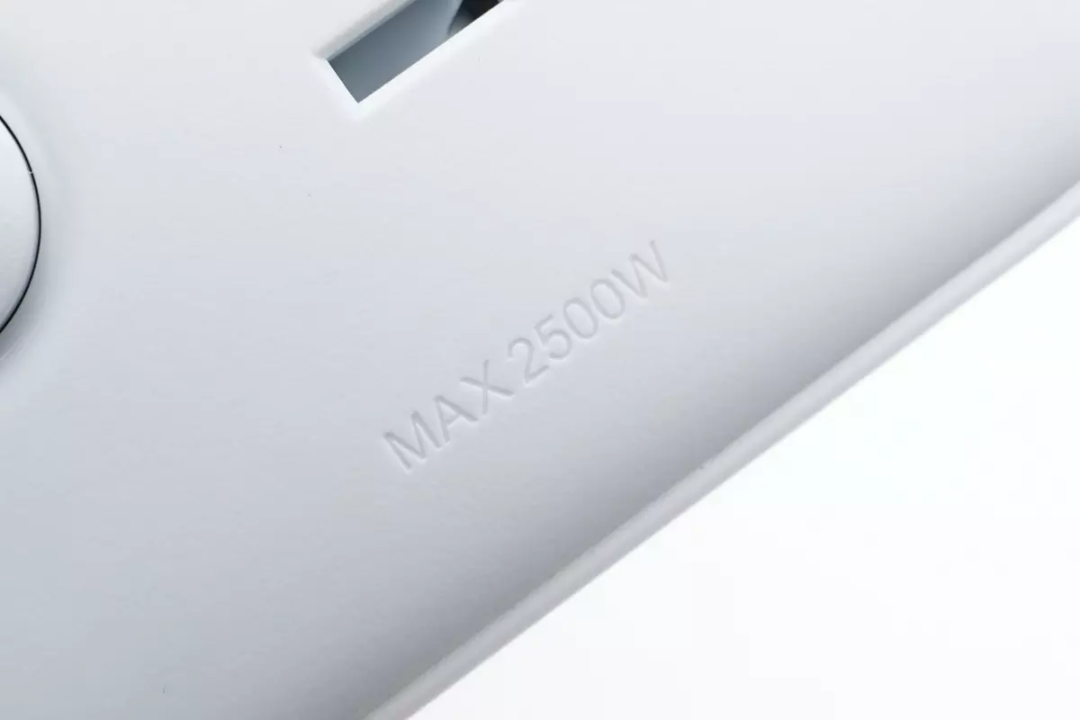

机身边缘设计有MAX 2500W规格参数，表明这款插座最大承载功率，符合主流标准。
机身底部右侧印有产品型号CD323、P/N和SN码。

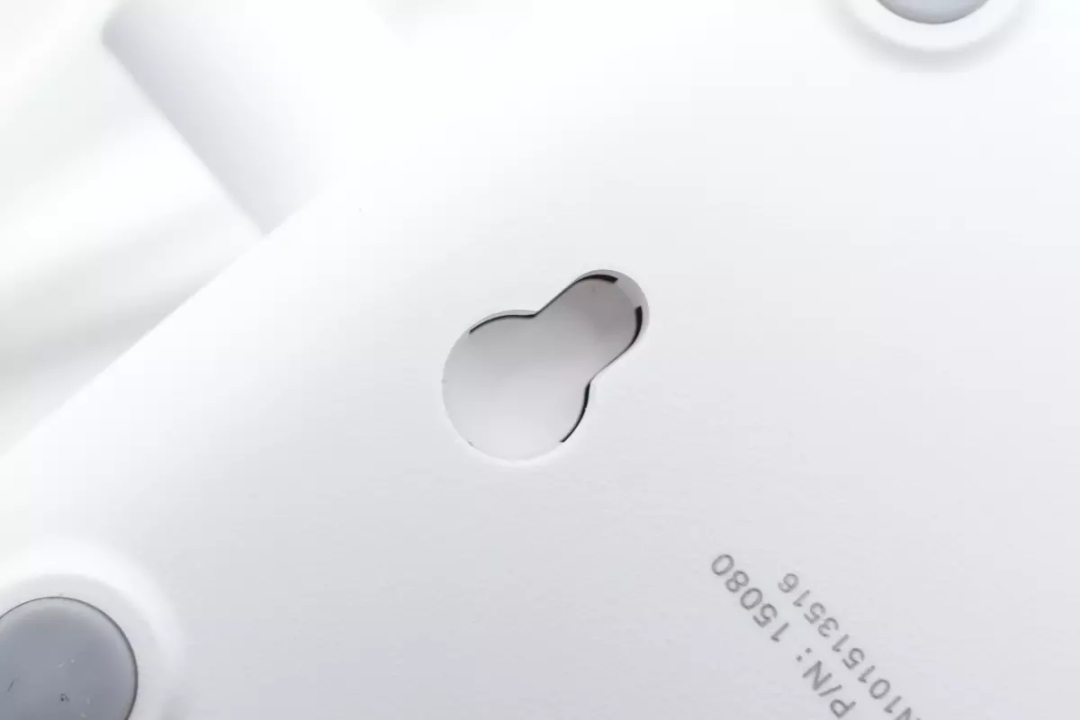

此外旁边还有一个挂孔设计，支持将插座挂在墙上使用，满足一些特定场景应用需求。

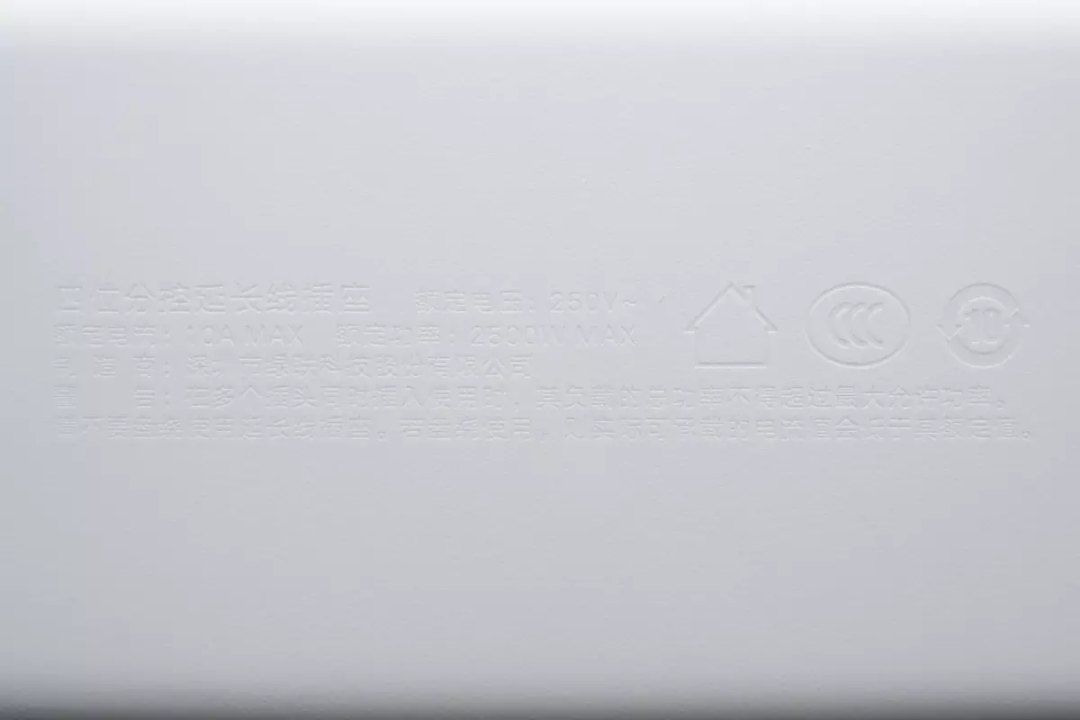

底部外壳上还有插座规格参数，额定电压250V~，额定电流10A MAX，额定功率2500W MAX，制造商深圳市绿联科技股份有限公司，通过了CCC认证。
底部四端还有防滑垫，防止桌面上使用随意滑动造成不便。
测得电源线长度约1.8米。
另外插座机身长度20cm。

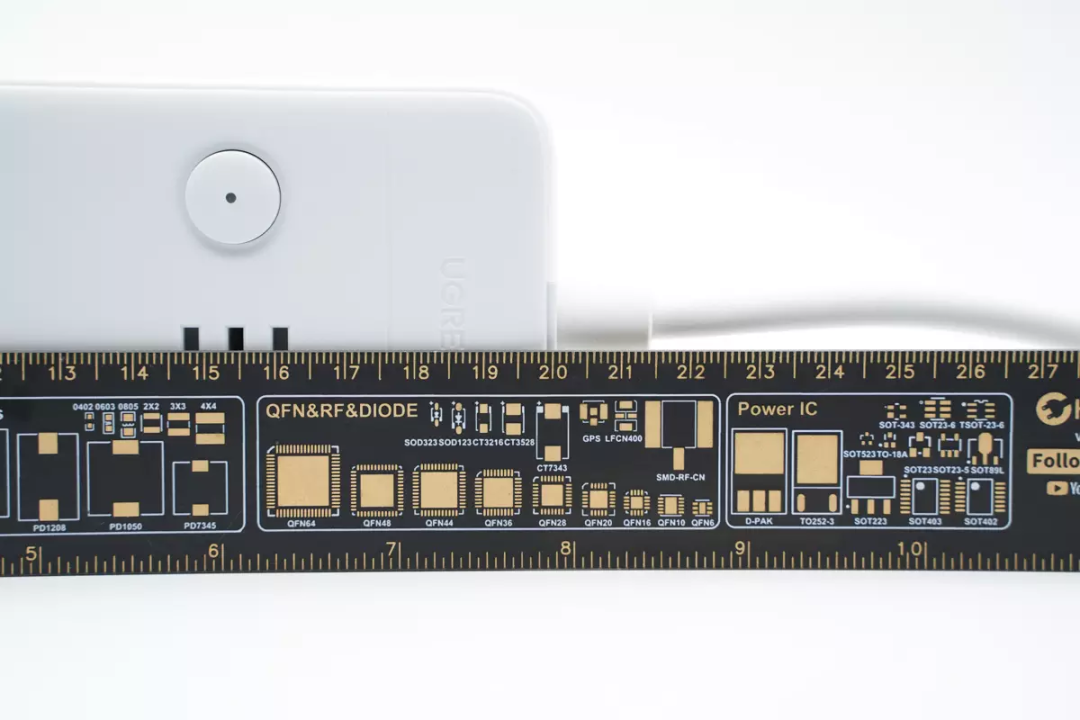

宽度约7cm。

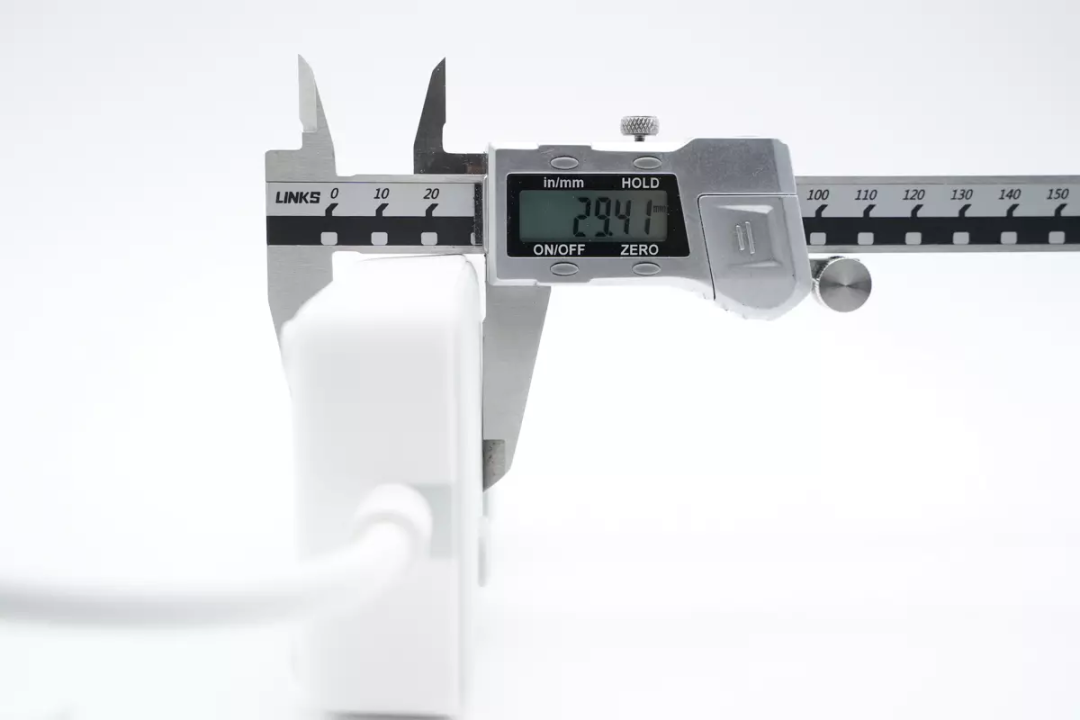

厚度约3cm。

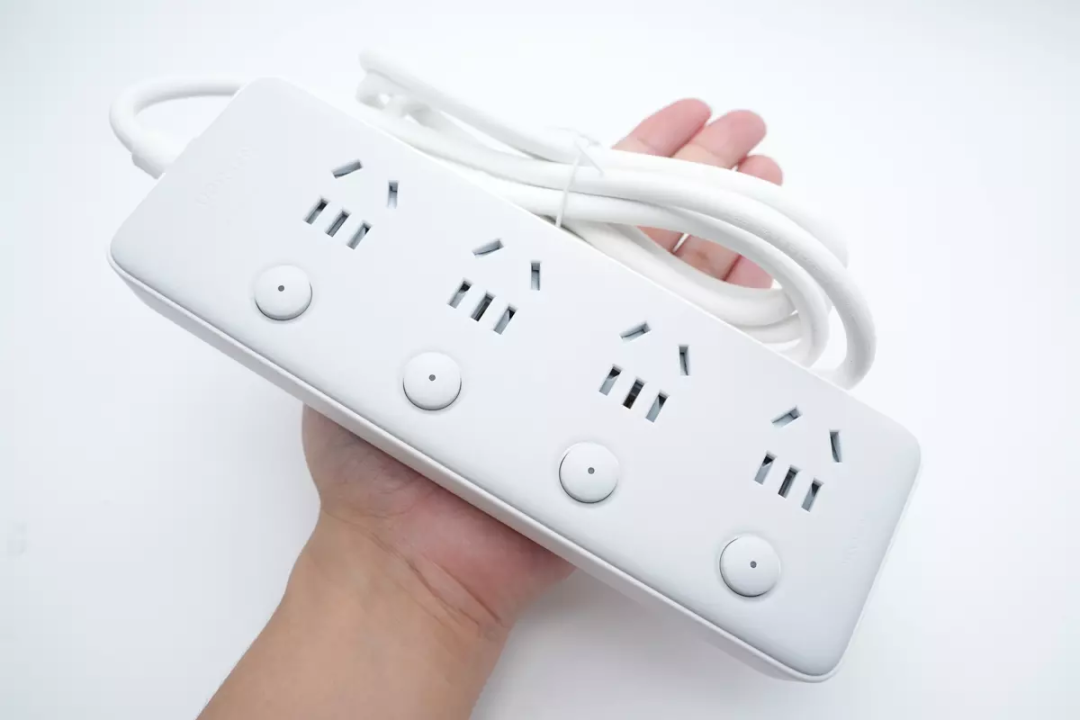

插座拿在手上的大小直观感受。

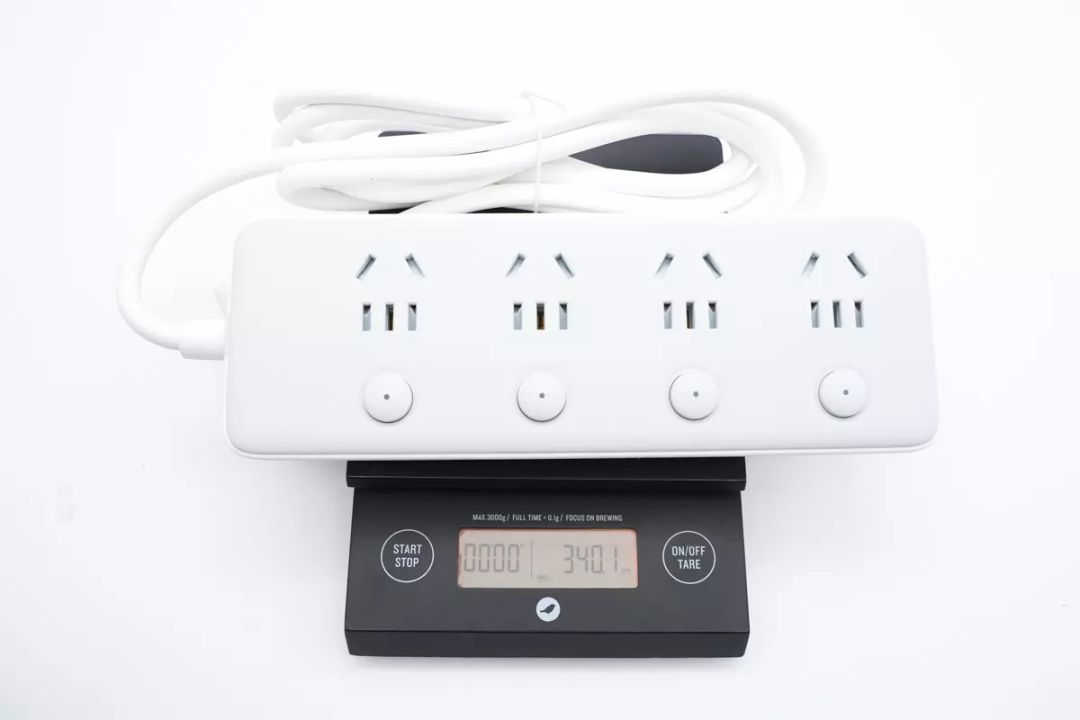

另外产品整体重量约340g。
绿联四位分控延长线插座拆解
看完了绿联这款插座的开箱和展示，下面就进行拆解，一起看看内部的用料和设计。

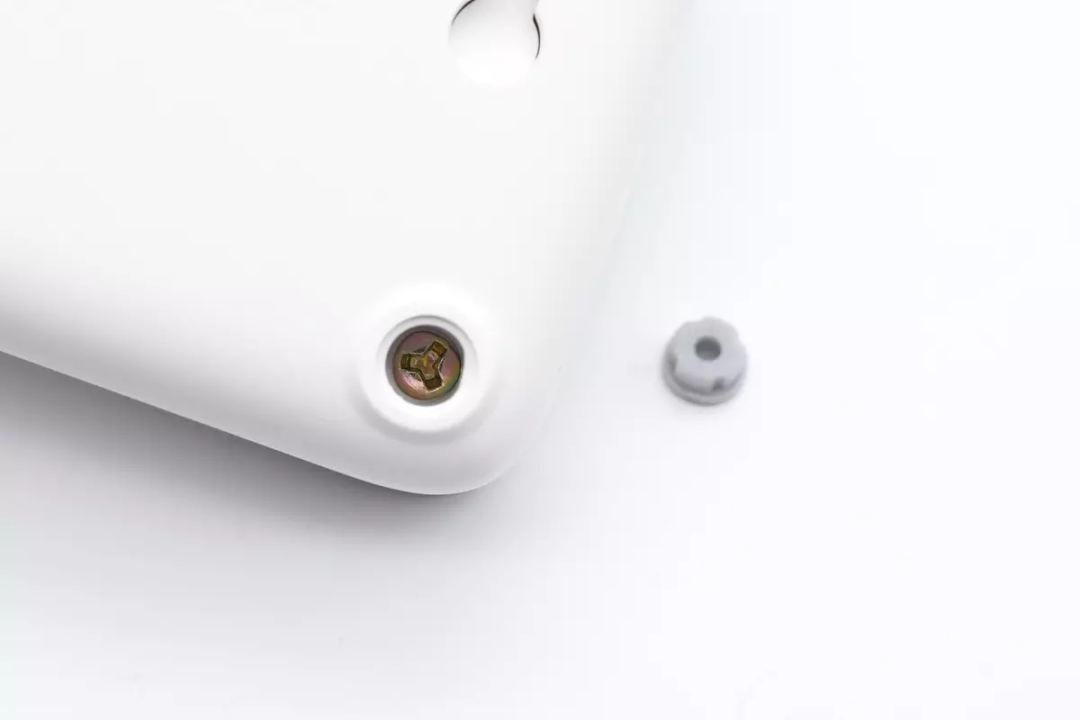

取下硅胶脚垫，在脚垫下面是防拆固定螺丝。

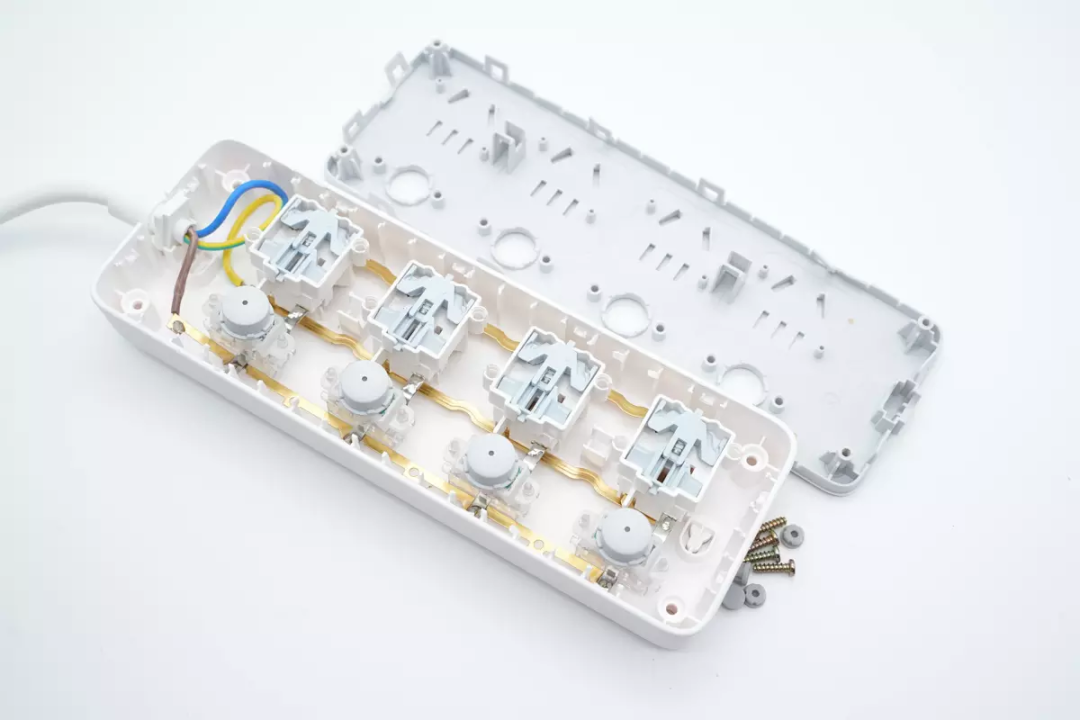

拧下防拆螺丝拆开外壳，插座外壳接缝在顶部。四个插座模块均具有独立的安全门，防止异物进入插座。

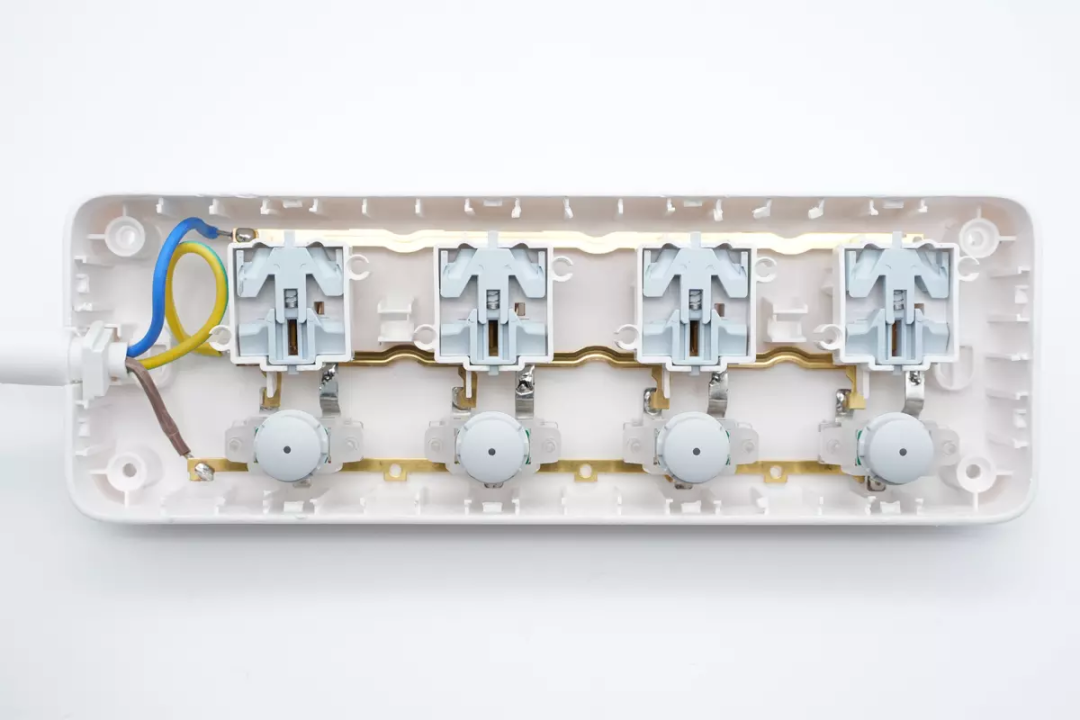

插座内部采用一体铜带连接，火线，零线，接地线均焊接一体铜条连接。
导线输入端采用一体注塑套管固定。

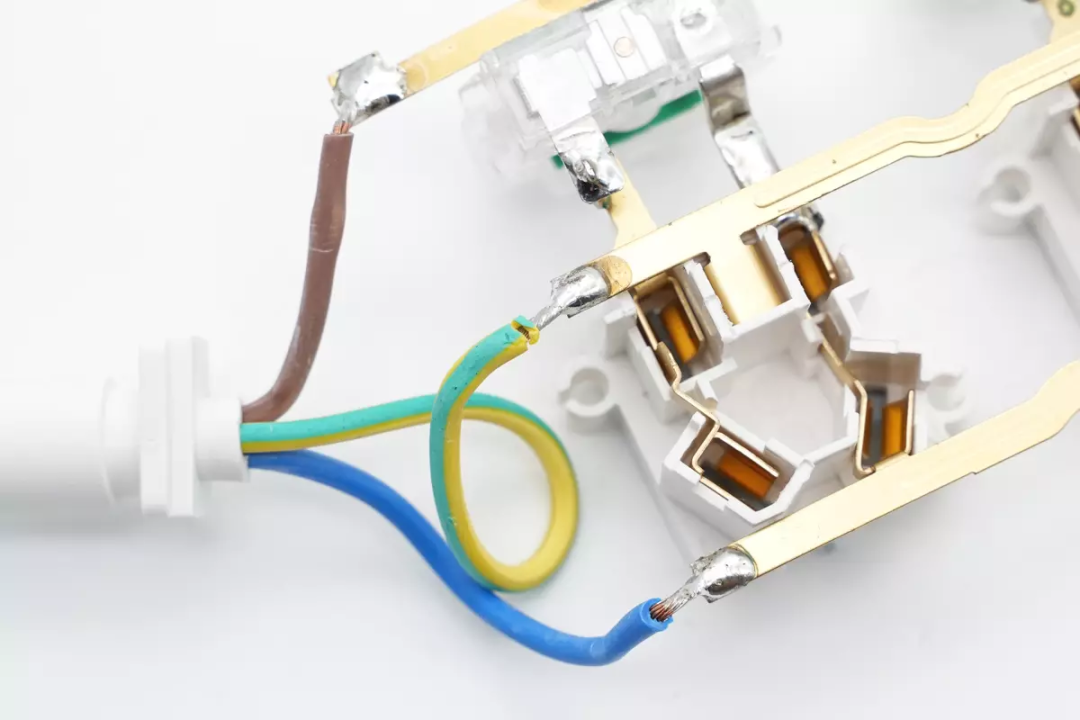

输入导线直接焊接到对应的一体铜带上，焊点饱满圆润，浸润度好。

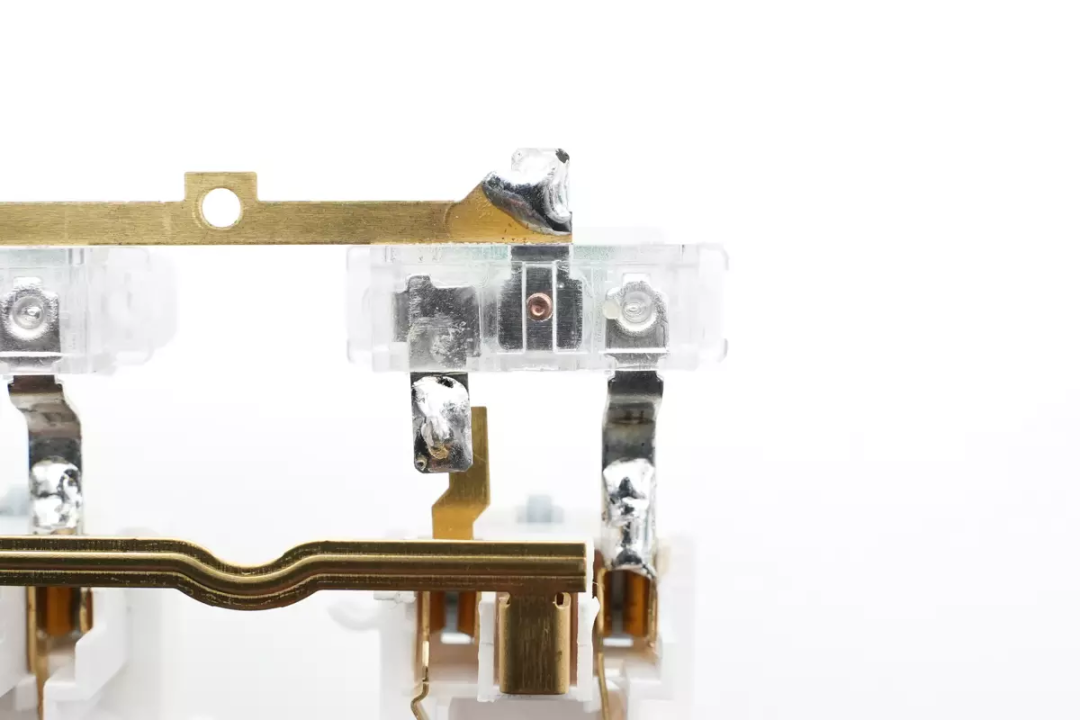

开关与插座模块铜带及火线一体铜带焊接连接。
地线通过插座模块焊接连接到开关上，用于指示灯供电。
开关上方固定塑料按键。
塑料按键内部是一块绿色的电源指示灯小板。
开关内部弹片和触点特写，其中火线和零线通过弹簧接触到按钮上方的指示灯小板上，指示开关通电状态。

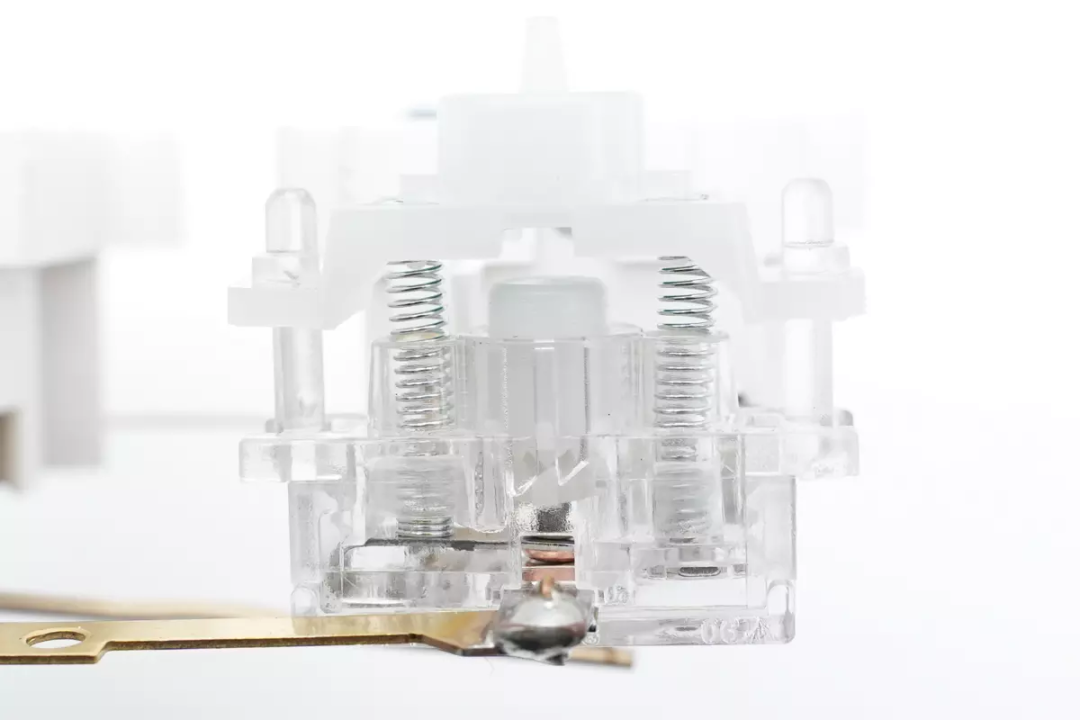

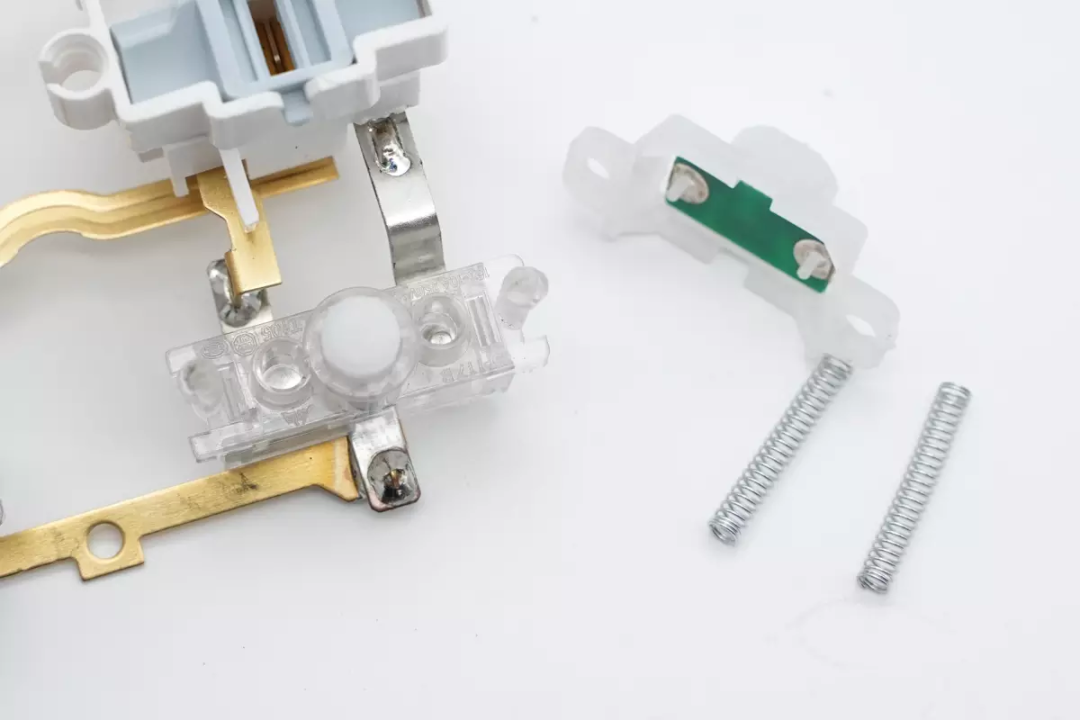

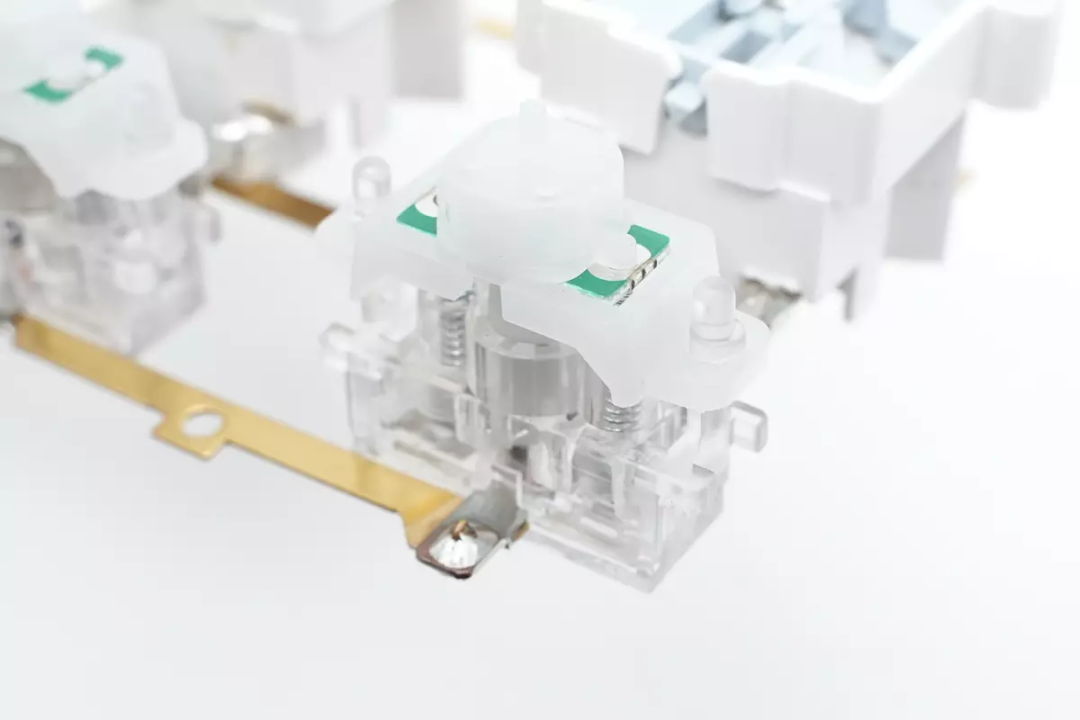

开关机构，弹簧和指示灯机构特写。

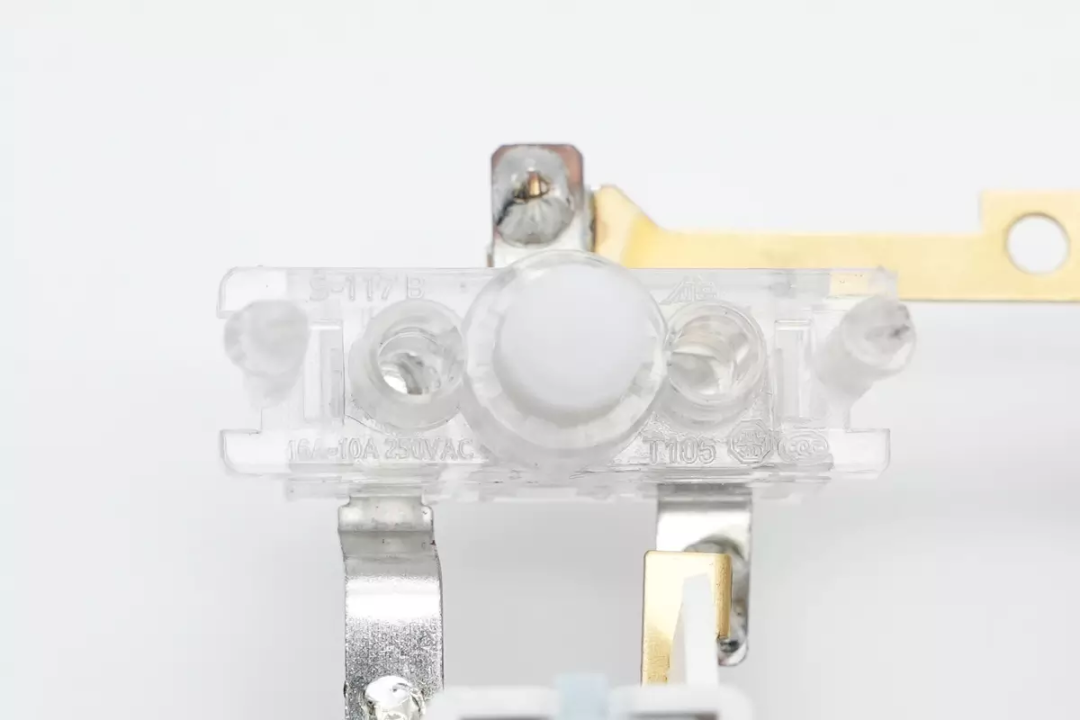

开关触点结构特写。

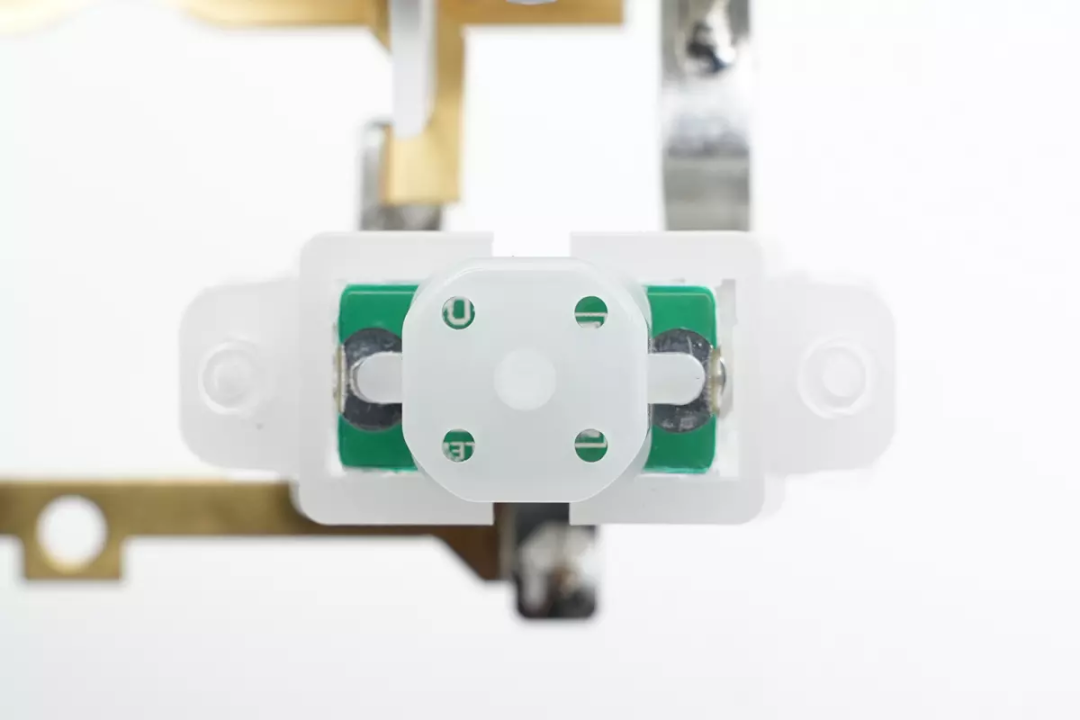

开关结构特写，按键两侧开孔放入弹簧导电，连接到电源指示灯小板。

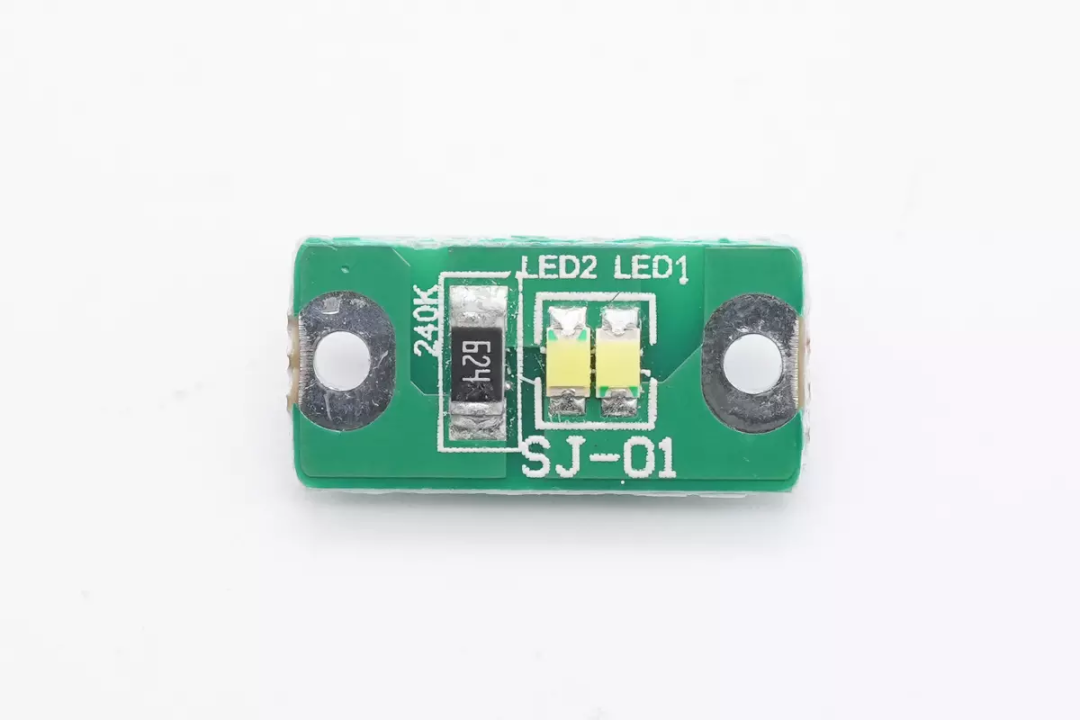

指示灯小板焊接一颗限流电阻，两颗反向并联的白色LED。LED反向并联能减小发光的频闪，并避免传统单颗LED灯受到反向电压击穿。

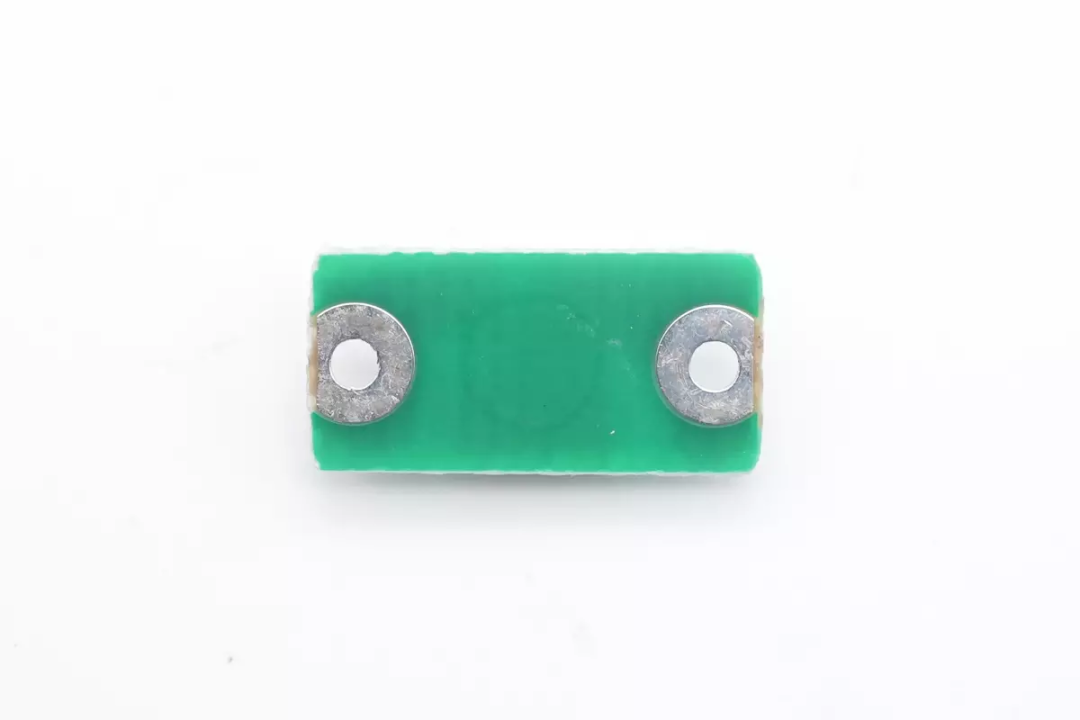

小板背面没有元件，过孔连接弹簧供电。

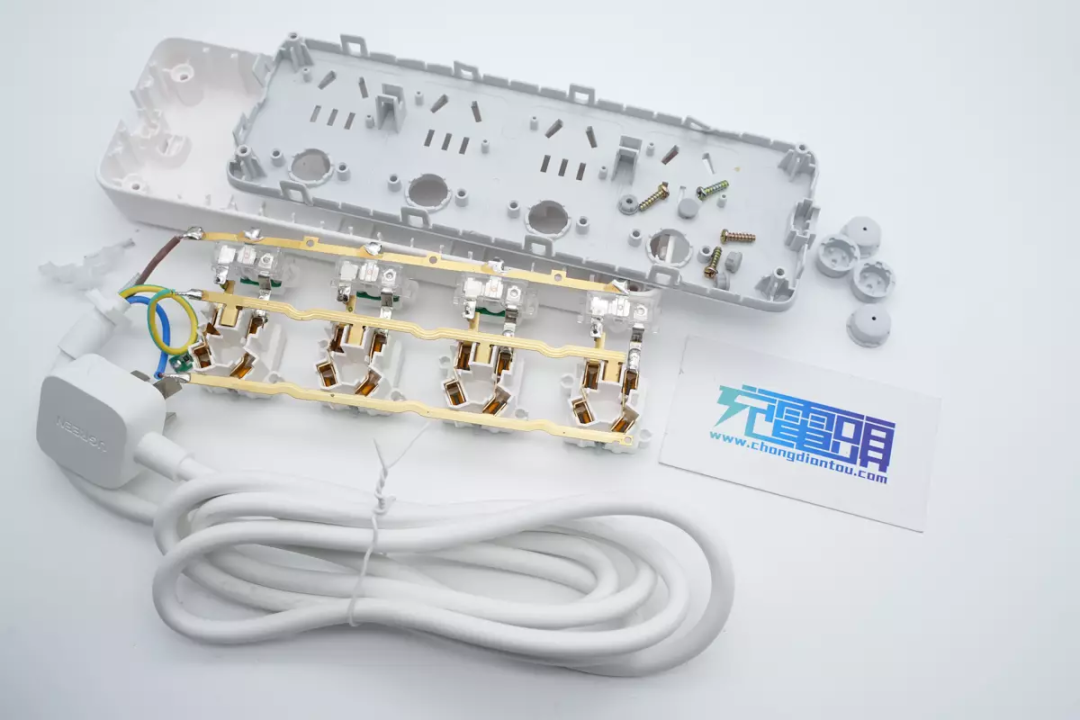

全部拆解一览，来张全家福。
充电头网拆解总结
绿联这款四位分控插座采用高品质阻燃外壳，并带有1.8米长线缆，截面积为3*1.0mm²，实际插座长度为2米。插座具备四个新国标插孔，支持四位分控，按动按钮即可控制供电，无需插拔插头，使用方便。按钮开关内置指示灯，直观指示通电状态。
充电头网通过拆解了解到，绿联这款四位分控插座采用一体铜带，电源导线与开关和铜带之间采用焊接连接，焊点饱满，浸润度好，使用稳定可靠。插座外壳采用防拆螺丝固定，并具有安全门保护，防止儿童自行拆解和误触，消除安全隐患。
