今天拆解的是联想thinkplus 100W迷你快充附赠的双口CC线，这款线缆长度为1.8米，黑色一体式设计，自带扎带方便收纳。同时支持100W功率传输，满足笔记本电脑，手机，充电宝等大功率设备供电使用。下面我们就对这款线缆进行拆解，看看联想原装的USB-C线缆设计和用料如何。
对于这款充电器，充电头网已经做过详细评测和拆解，此外拆解过联想thinkplus 135W快充原装CC线、联想拯救者135W快充原装方口线、联想拯救者135W快充原装CC线、联想火柴盒电源标配100W快充线、联想原装方口充电线等多款线材，欢迎查阅。
联想原装USB-C快充线外观

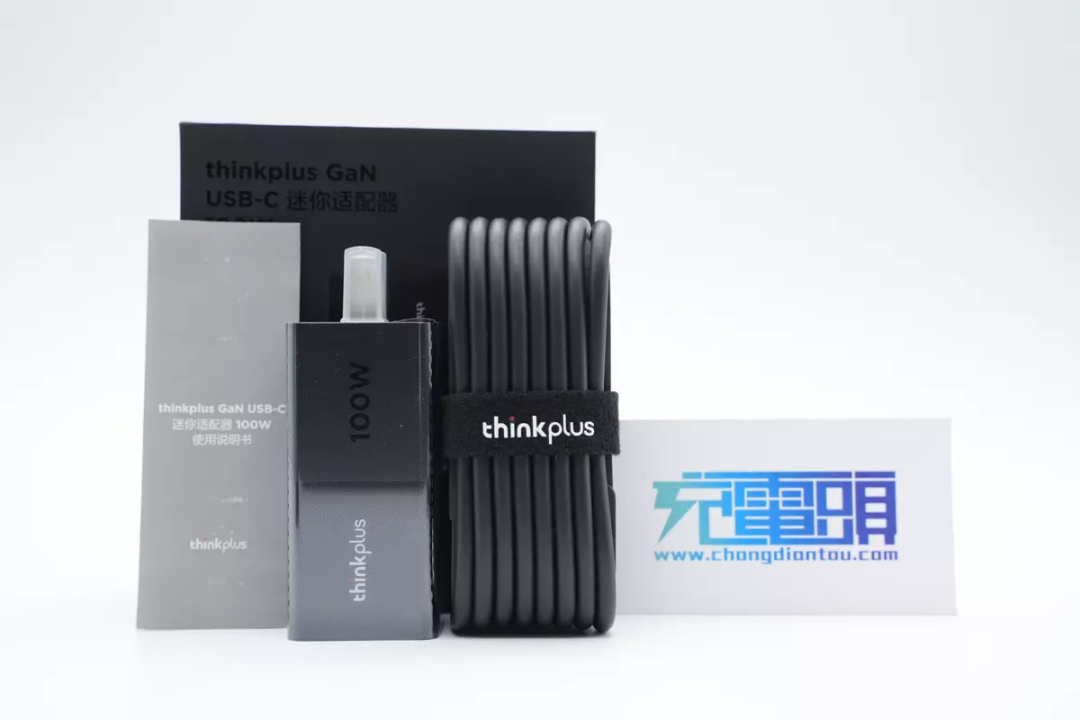

联想迷你100W氮化镓充电器包装内除了充电器和说明书外，还附送了一条C to C数据线。

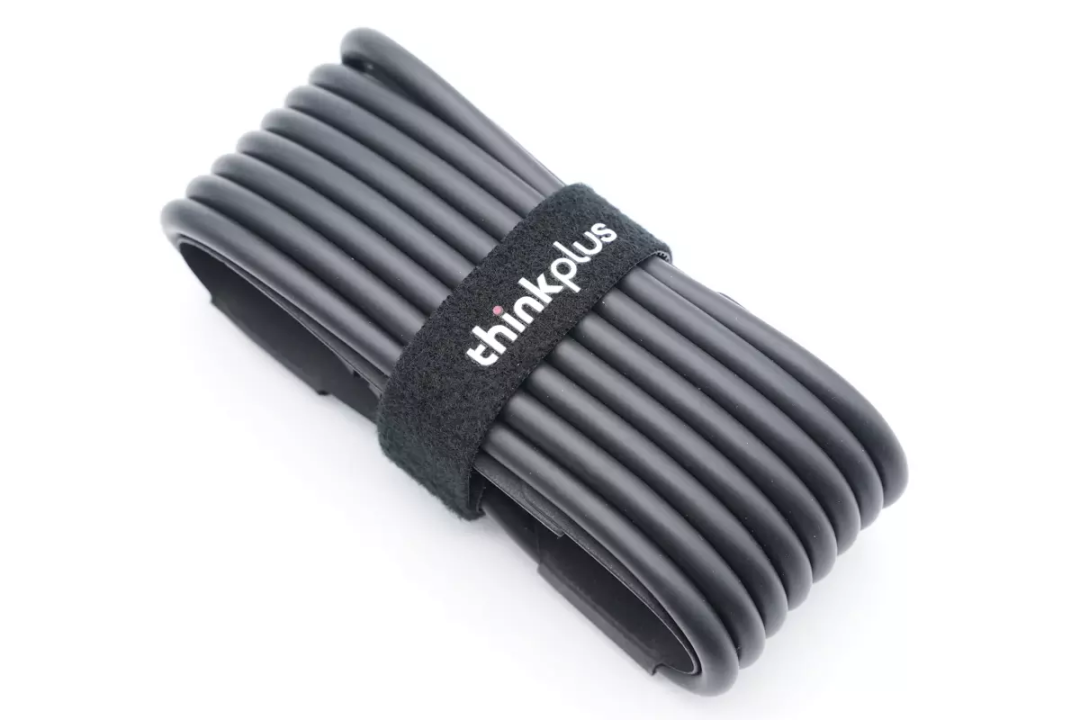

数据线使用扎带捆扎整理，扎带上设计有thinkplus品牌。

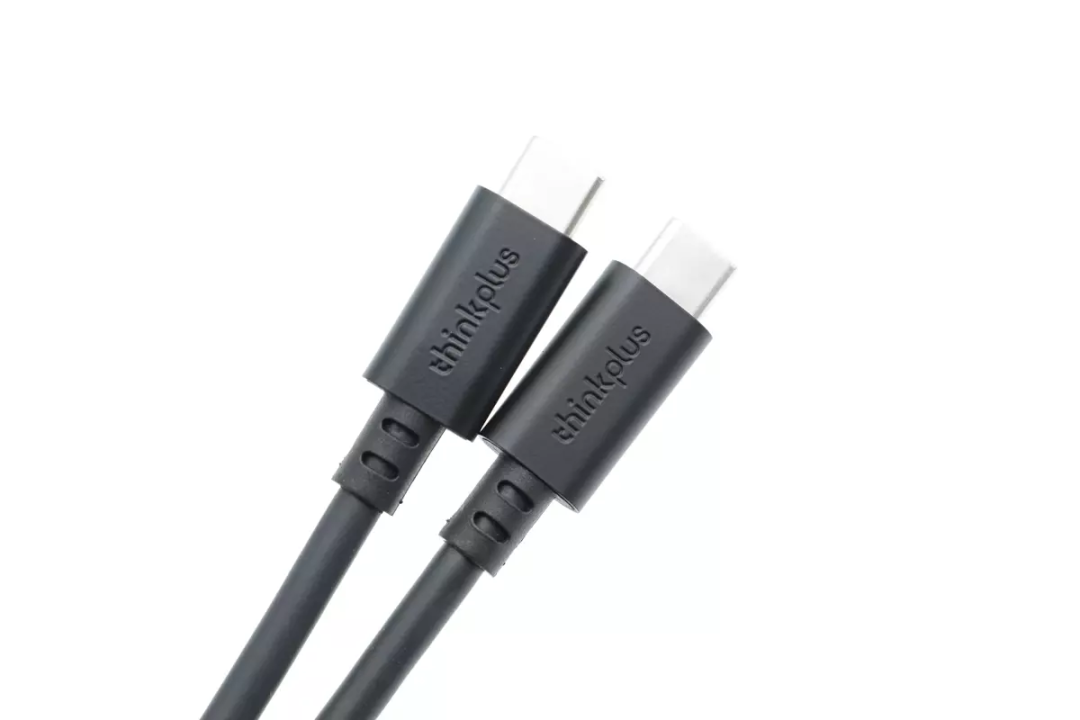

这款数据线采用联想家族线材经典外观设计，通体黑色，线头外壳磨砂并注塑压印thinkplus品牌，此外还做了抗弯折处理。

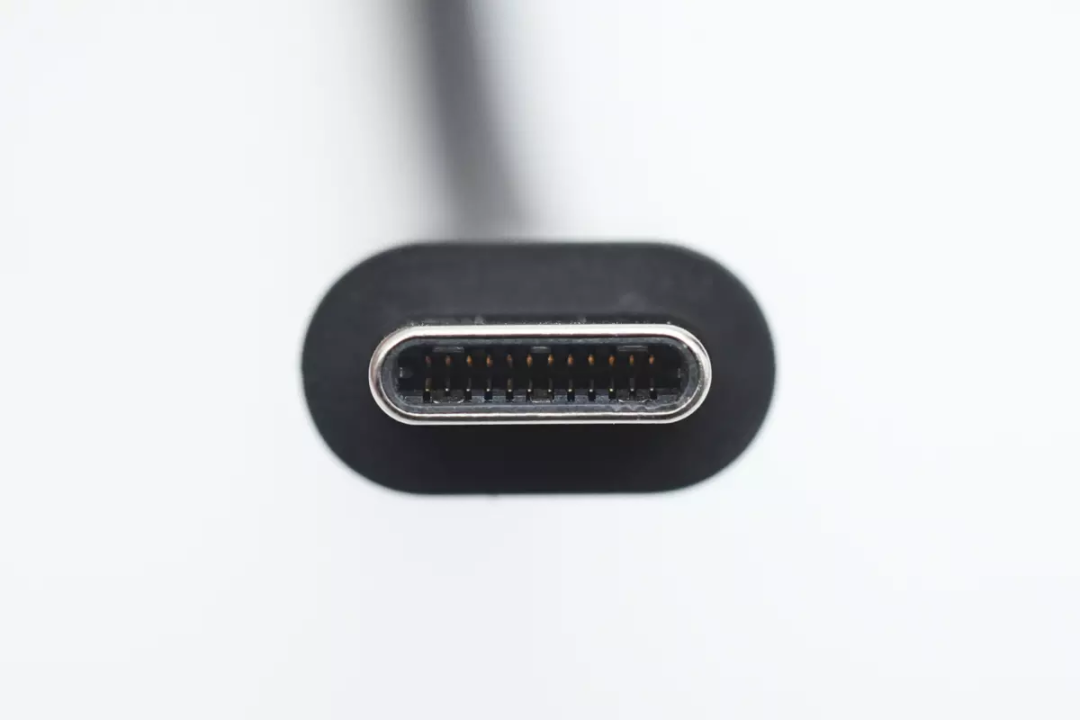

USB-C公头特写，满PIN设计。

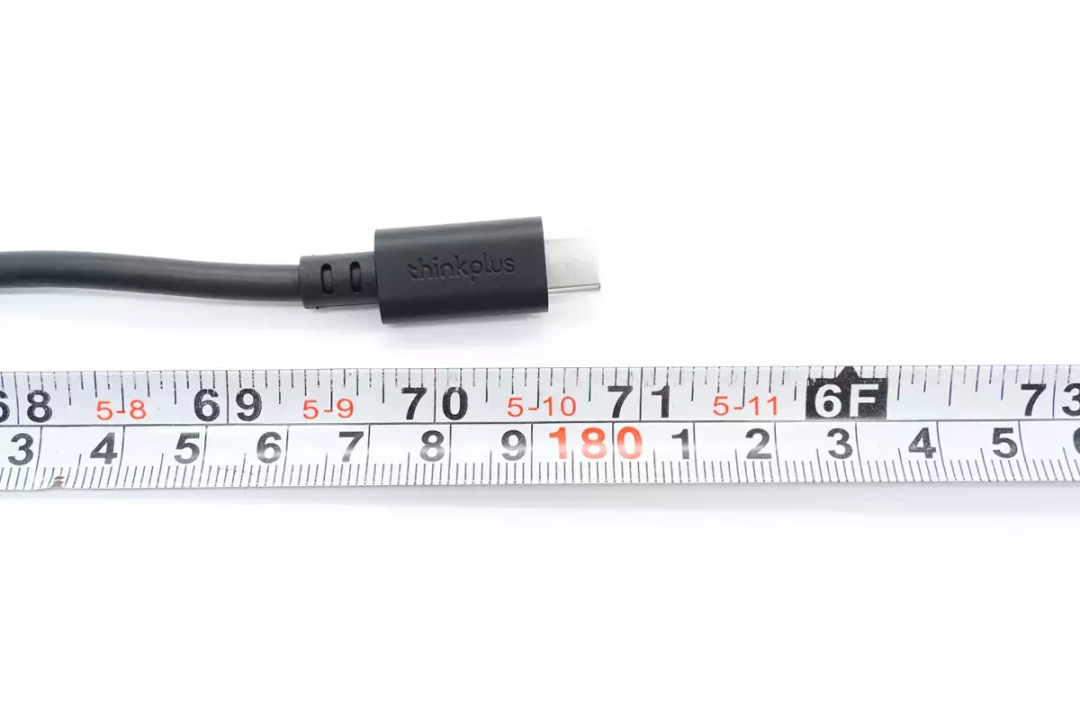

测得数据线的长度约为180cm。

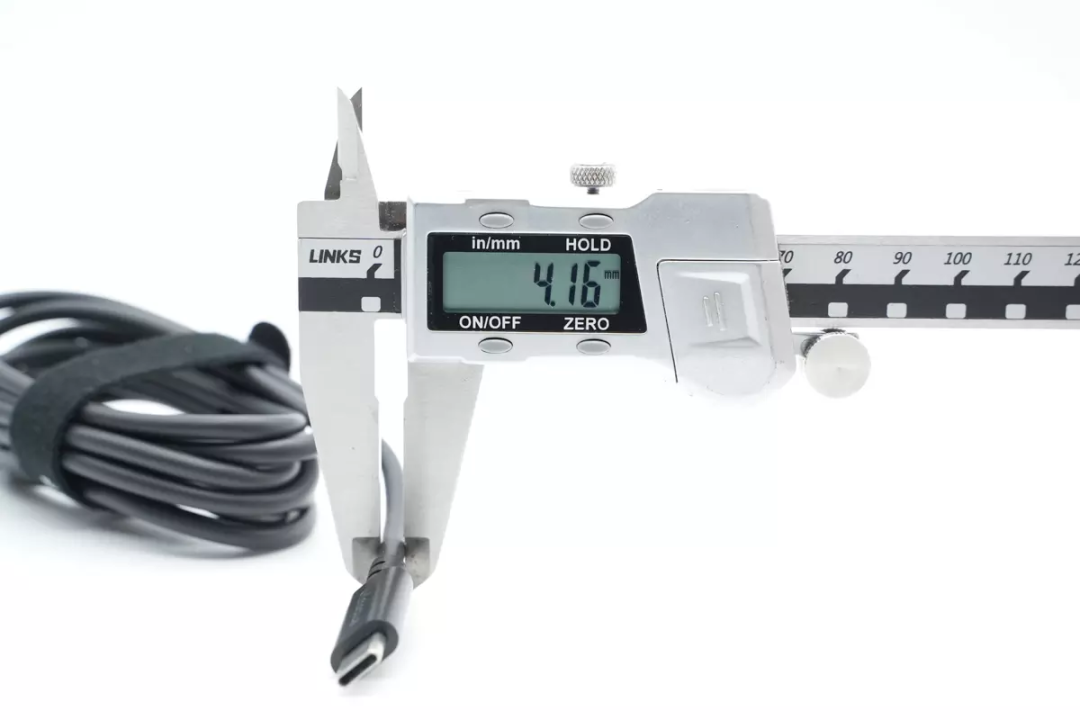

线身直径约为4.16mm。

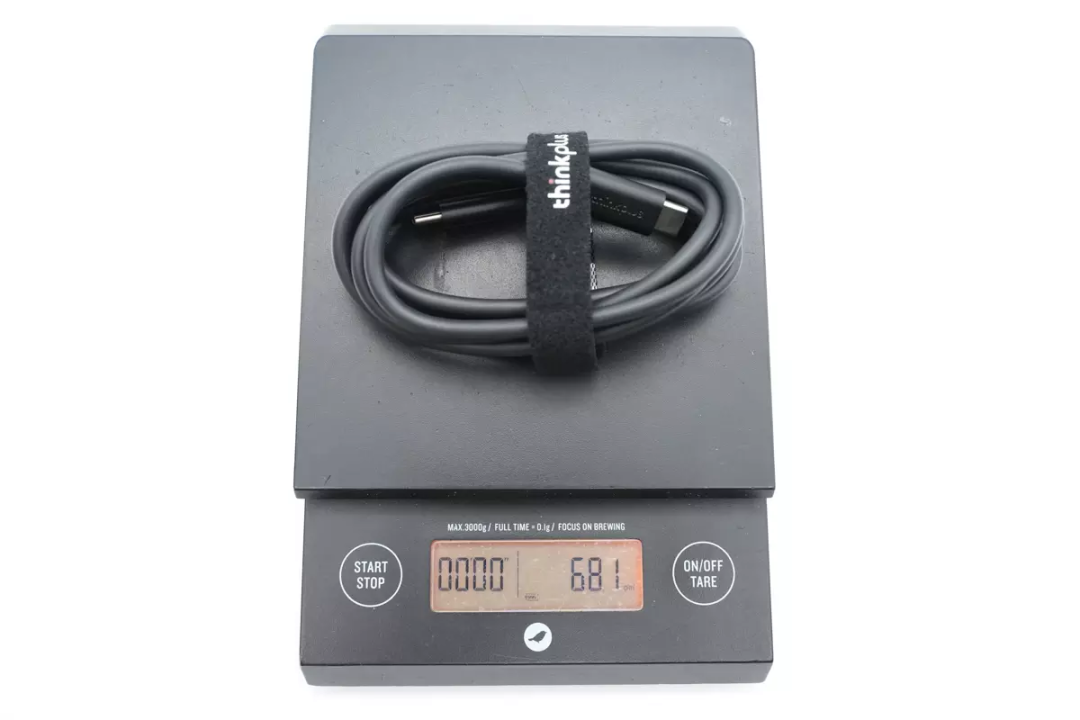

线材带扎带重量约为68g。

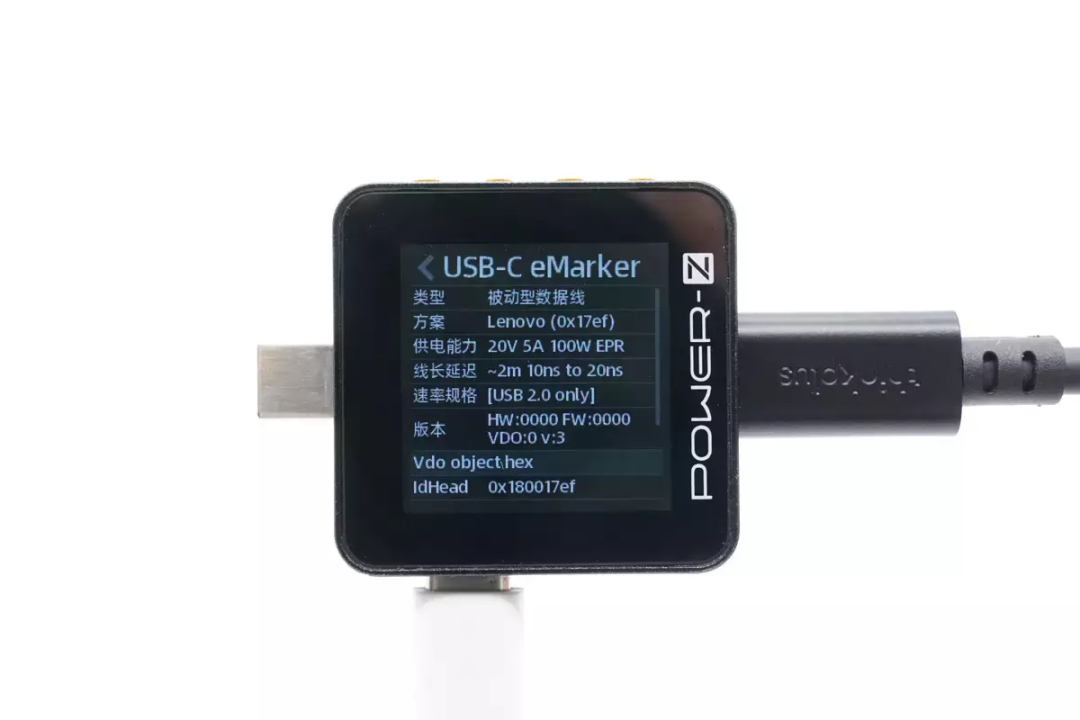

使用ChargerLAB POWER-Z KM002C读取充电线数据传输规格为 USB2.0，内置了 E-Marker 芯片，支持最高100W的电力传输。

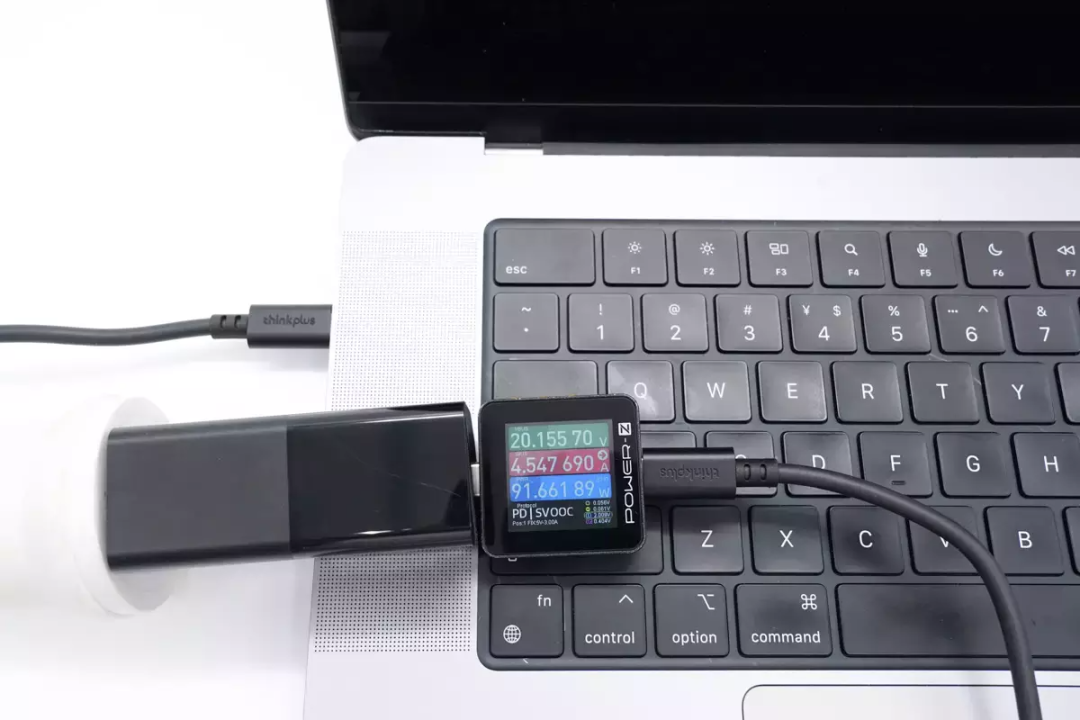

使用联想这一款100W充电套装给MacBook Pro充电，实测充电功率为91.66W，表明线材也支持100W快充。
联想原装USB-C快充线拆解
看完了线缆的展示和测试，下面就对这款线缆进行拆解，看看内部是如何设计的。

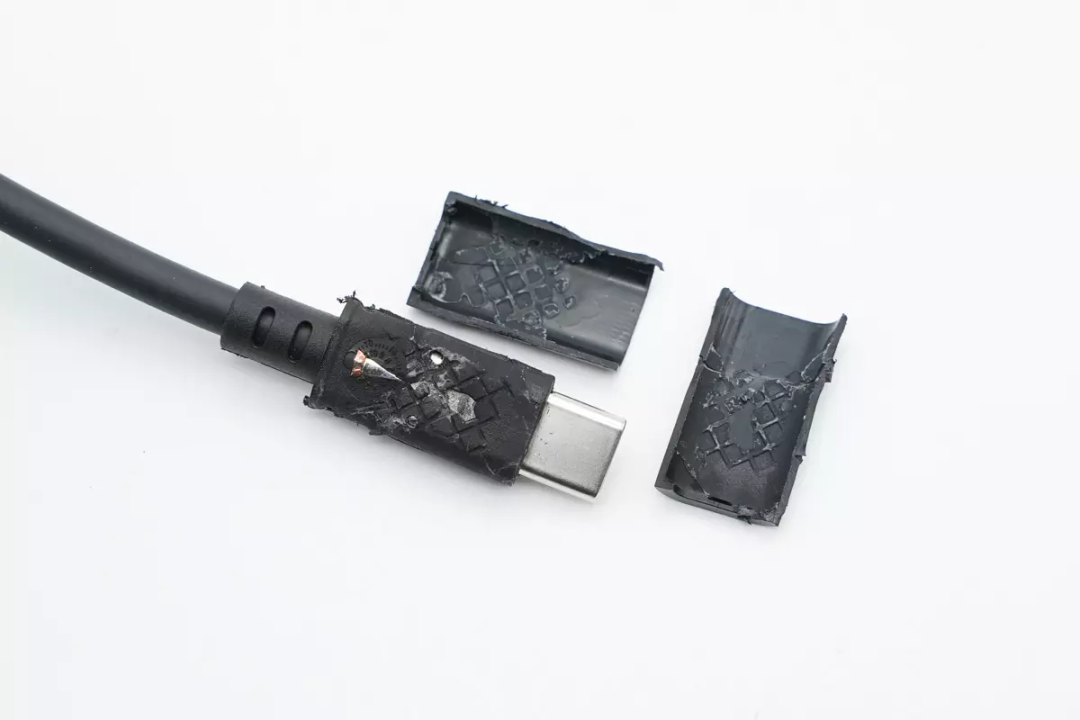

接下来拆解的是USB-C端子，使用切割机切开端子塑料外壳，内部为注塑填充。

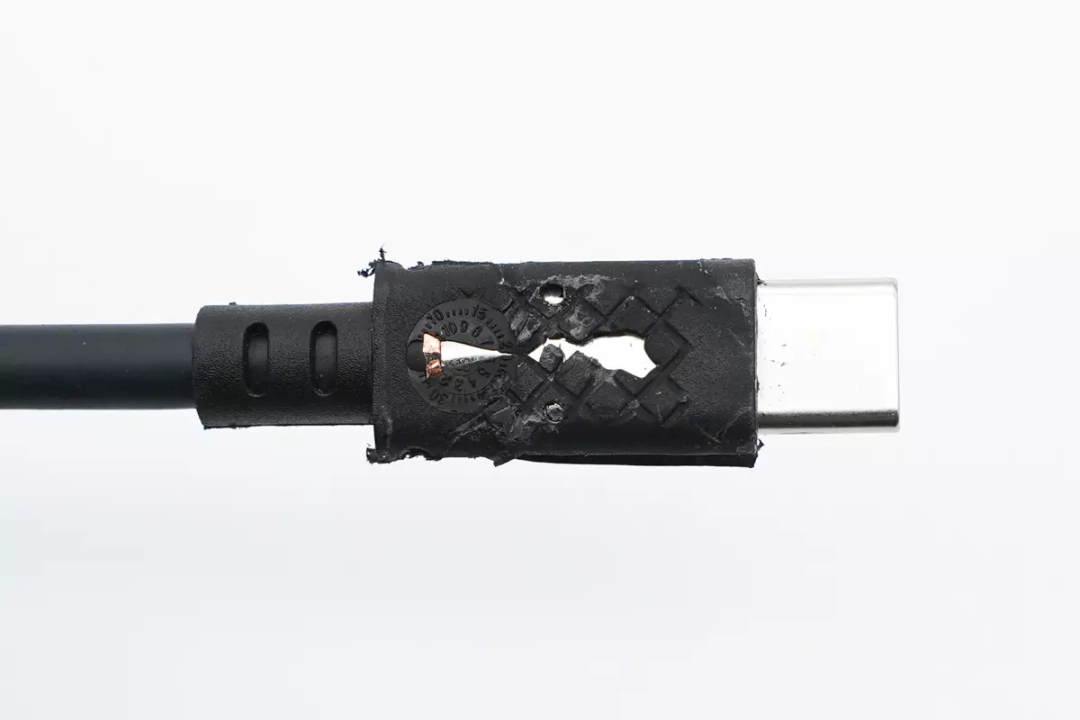

在填充注塑内部是端子钢套，在外壳内部印有花纹起到固定作用。

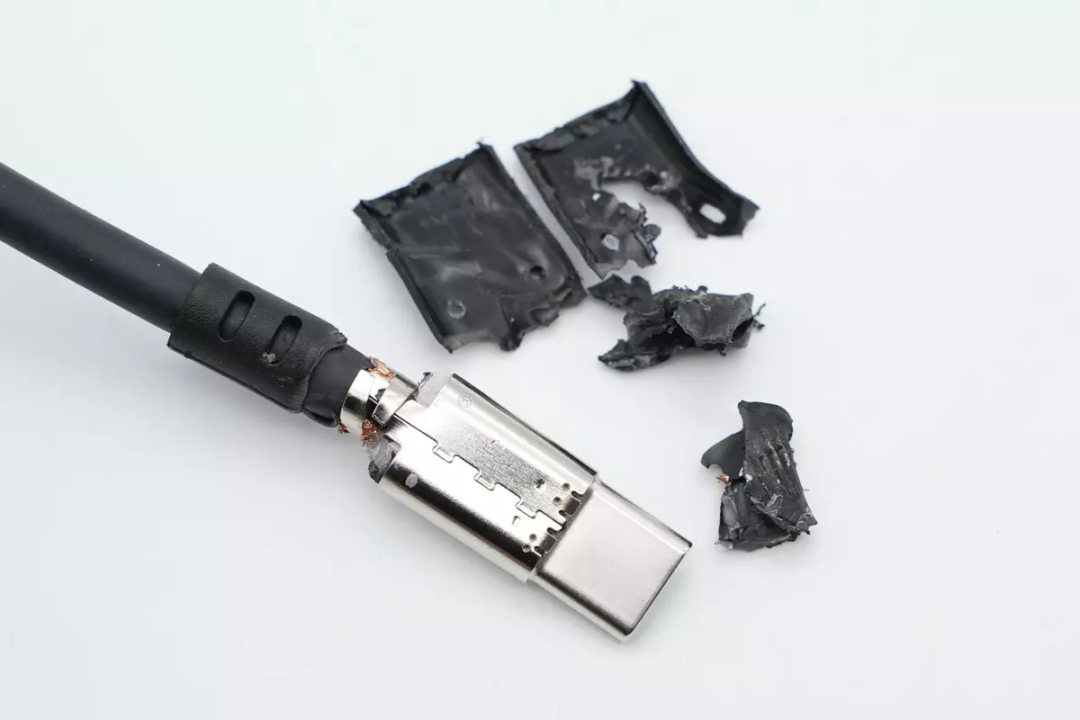

清理掉钢套上的注塑，内部钢套固定USB-C端子和线缆尾部。

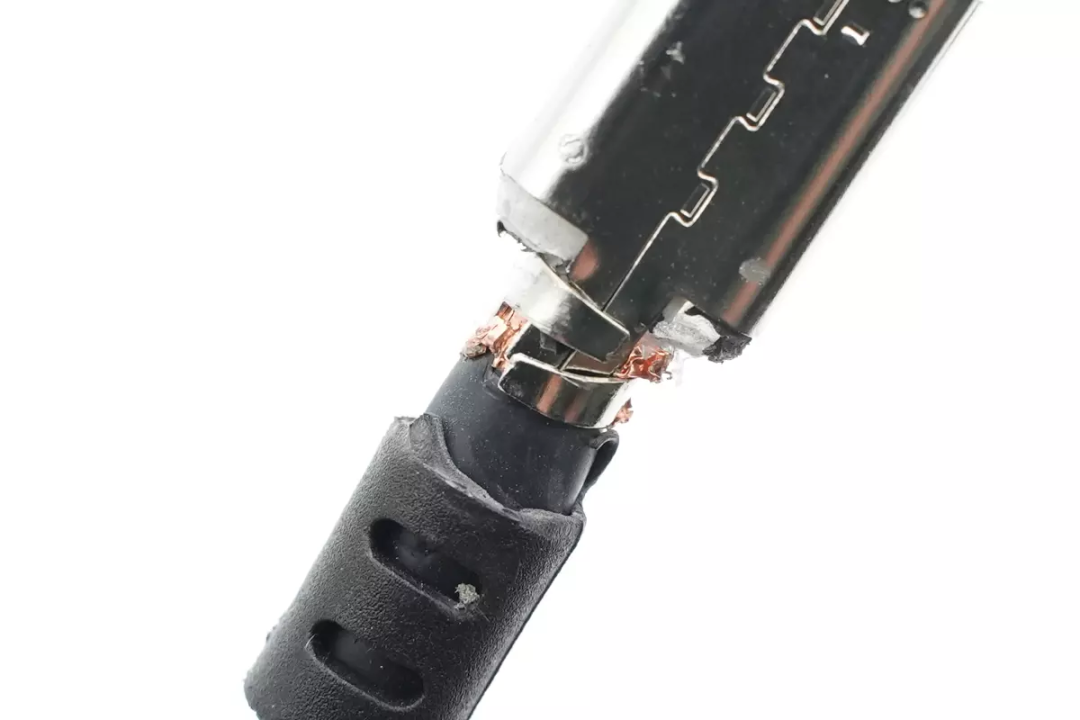

透过束线处可以看出，钢套内部被注塑填充。

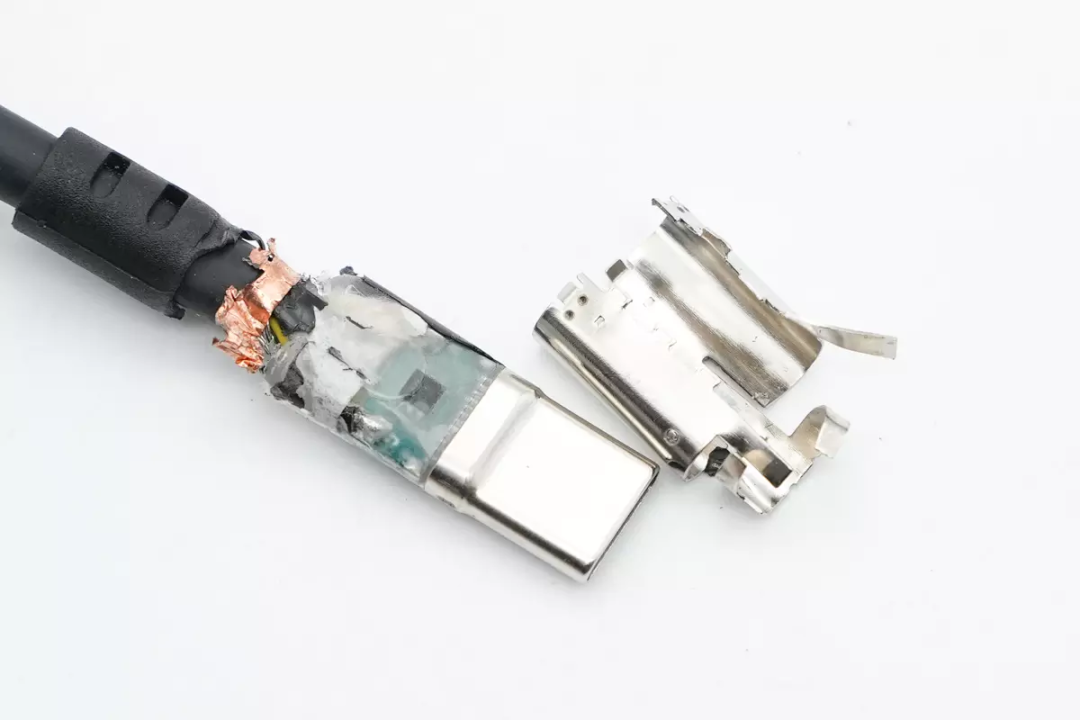

取下钢套，内部小板采用半透明硬质塑料包裹绝缘。

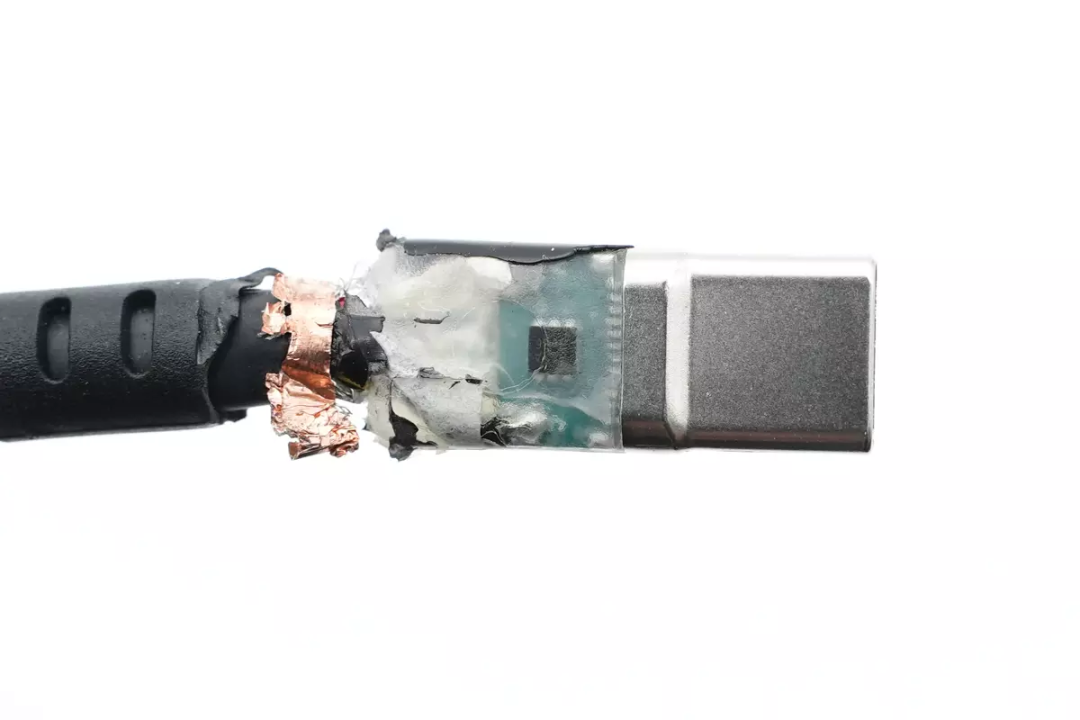

一面焊接一颗E-Marker芯片。

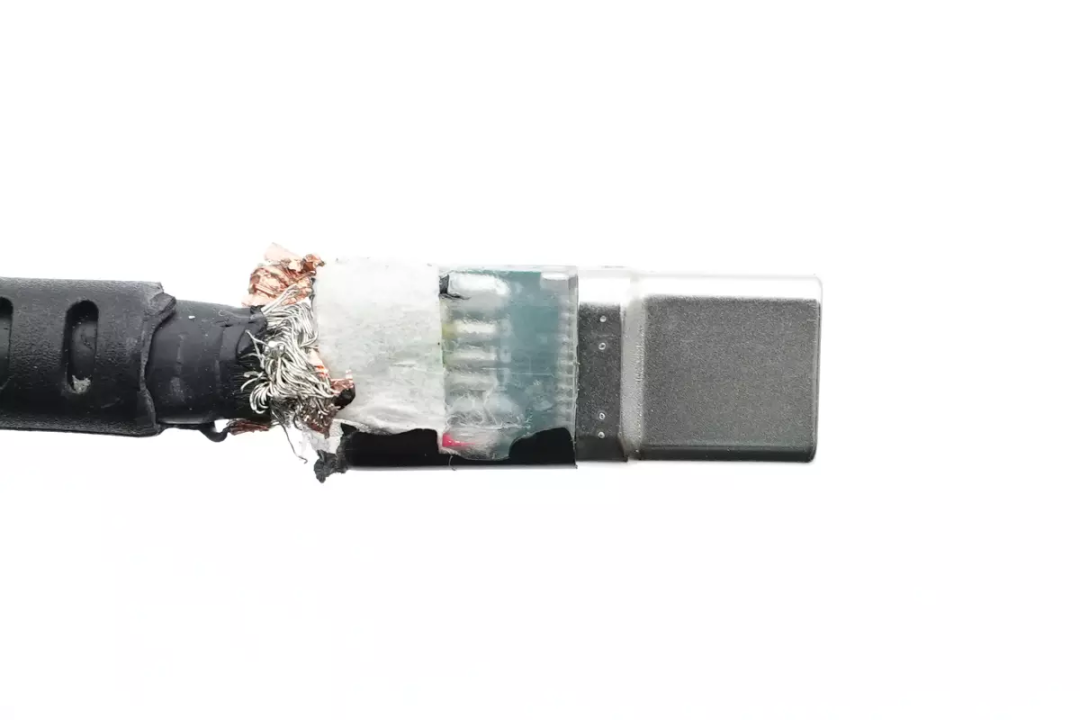

背面焊接有电源线和数据线。

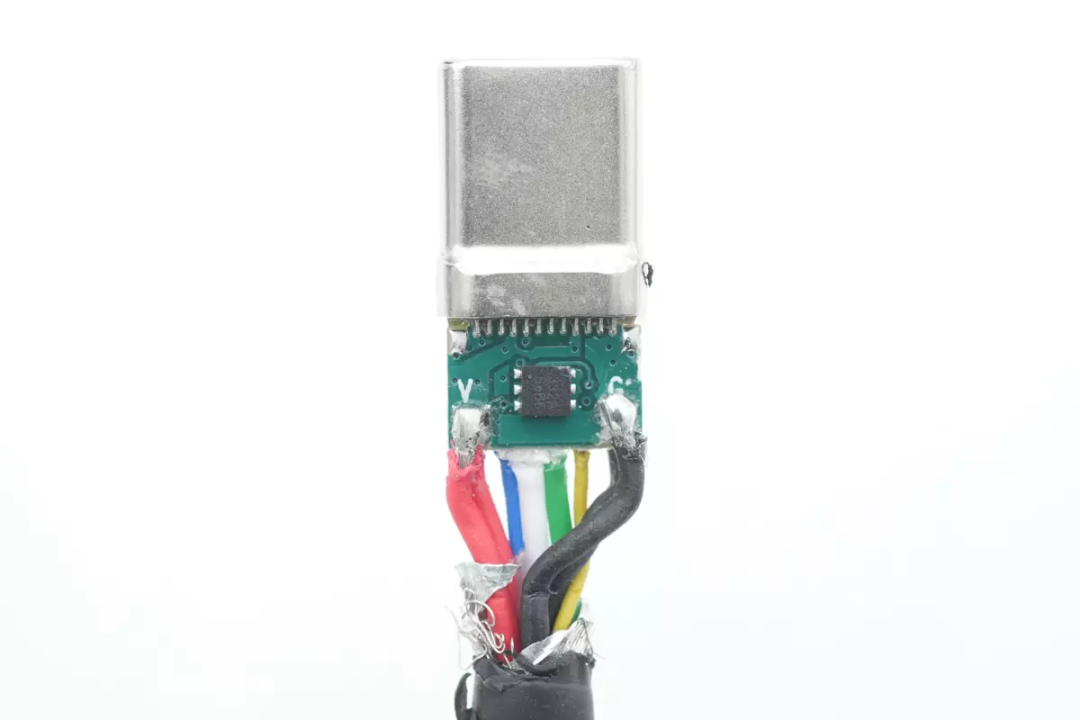

清理掉封胶，一面焊接电源正负极和E-Marker芯片。

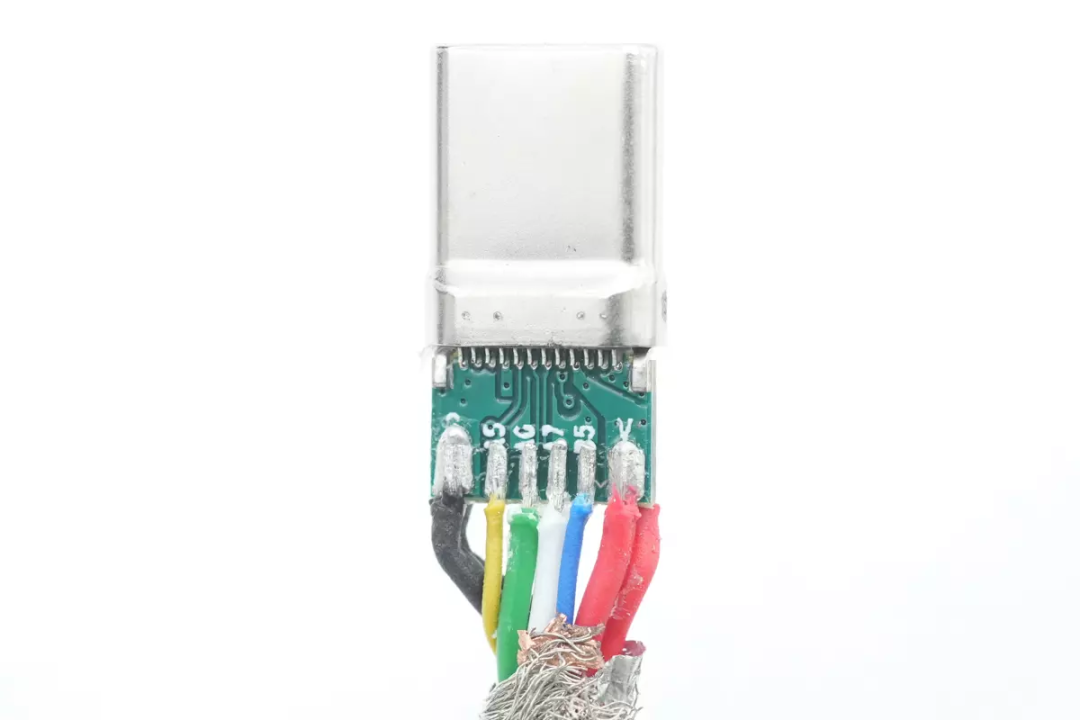

另外一面焊接电源正负极和相关的数据线。

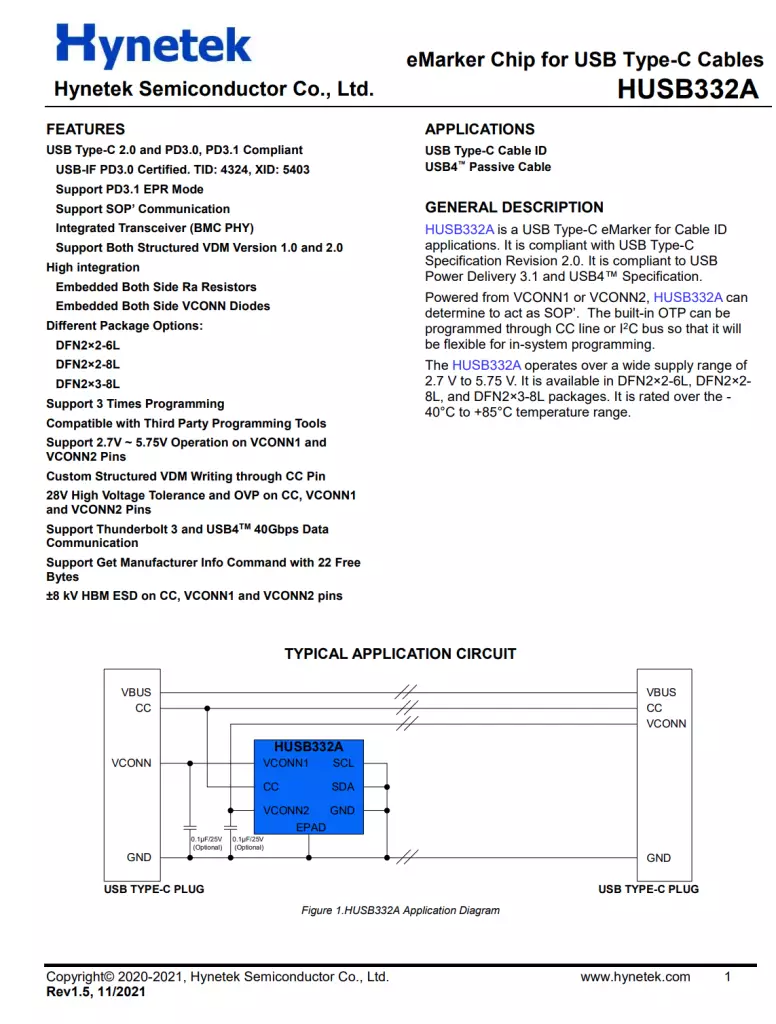

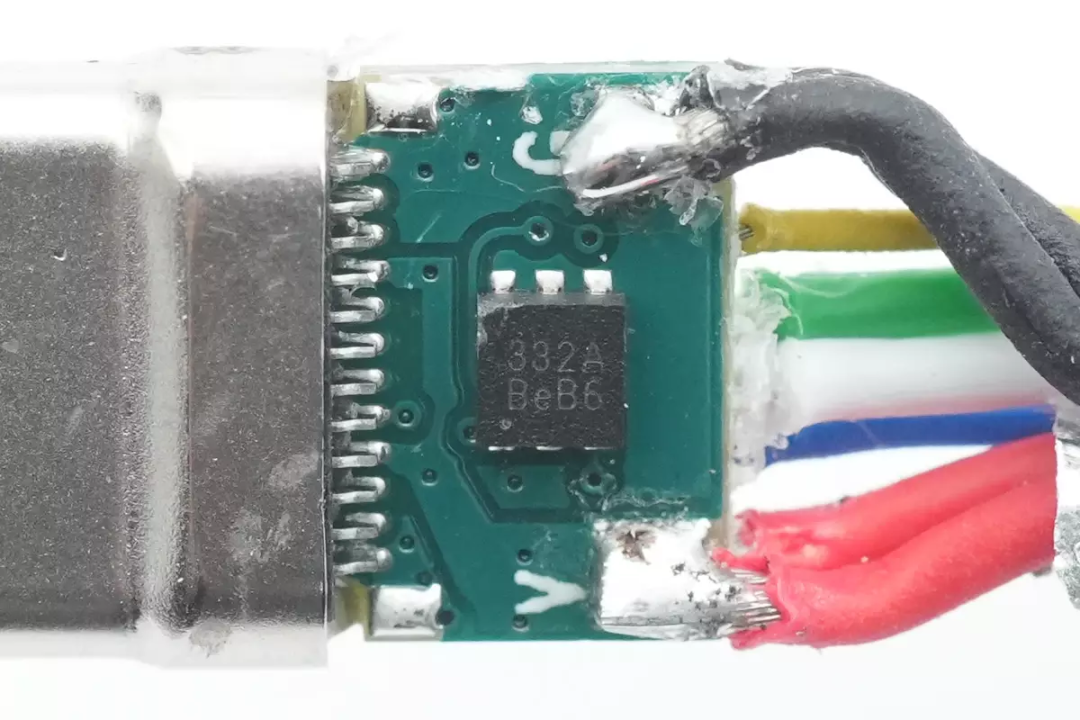

端子内部的E-Marker芯片丝印332A，为慧能泰HUSB332A，HUSB332A是USB Type-C电子标签芯片 (USB eMarker)。它同时支持 USB Type-C 规范 2.0，USB Power Delivery 规范 3.0, USB4规范和雷电三（Thunderbolt 3）规范，支持USB PD3.1 EPR扩展功率范围。已经通过了USB-IF协会认证，TID号：4324。
HUSB332A内部集成Ra电阻，集成VCONN二极管，可实现零外围设计。自带的烧写存储单元(OTP)可支持多次烧写。HUSB332A也可以支持通过 CC引脚实现Type-C成品头或者成品线缆系统烧写。
HUSB332A的CC，VCONN1和VCONN2引脚支持25V高耐压。HUSB332A提供DFN2×2-6L，DFN2×2-8L，DFN2×3-8L和WLCSP-6B封装。适用于USB PD线缆和USB4被动线缆。
拆下USB-C端子外壳。
触点头部镀金处理，不易氧化，更加耐用。
继续拆解另一头的端子，同样焊接正负极和相关的数据线。

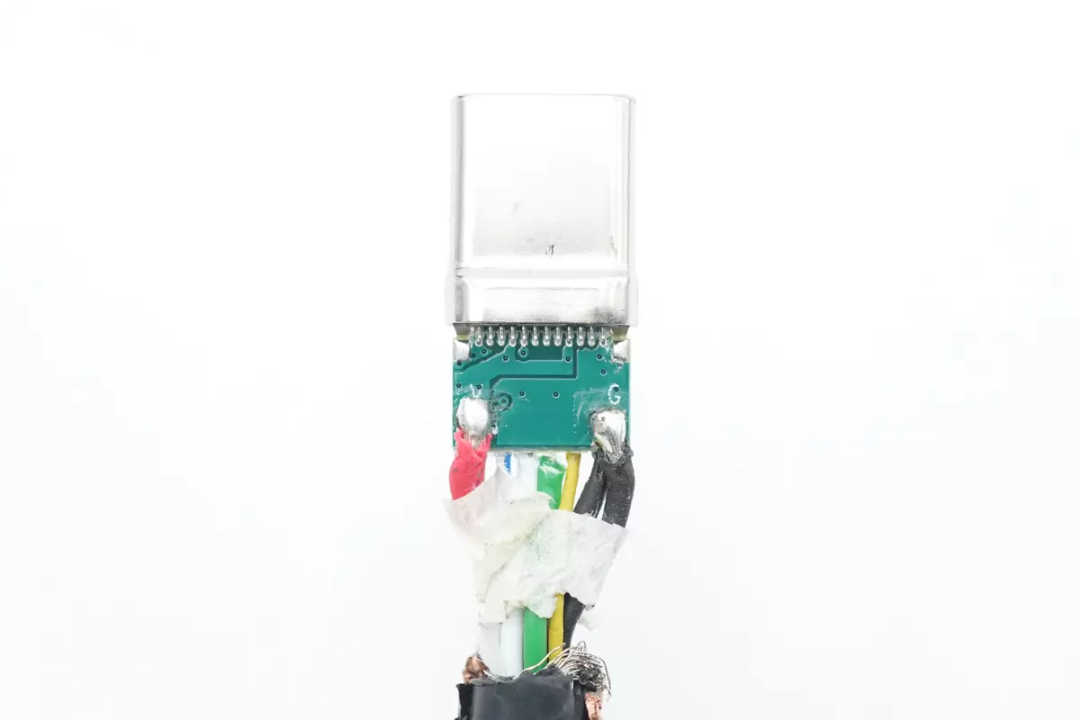

另一面只焊接有正负极，没有E-Marker芯片。

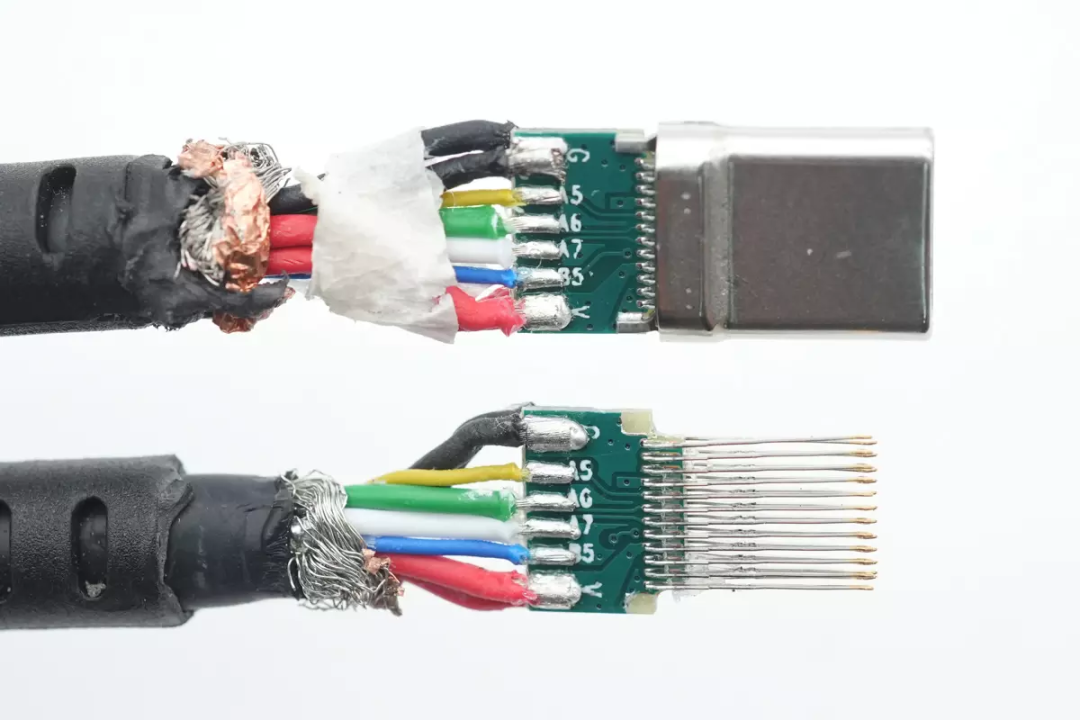

USB-C端子对比，可以看出触点在外壳中的位置。

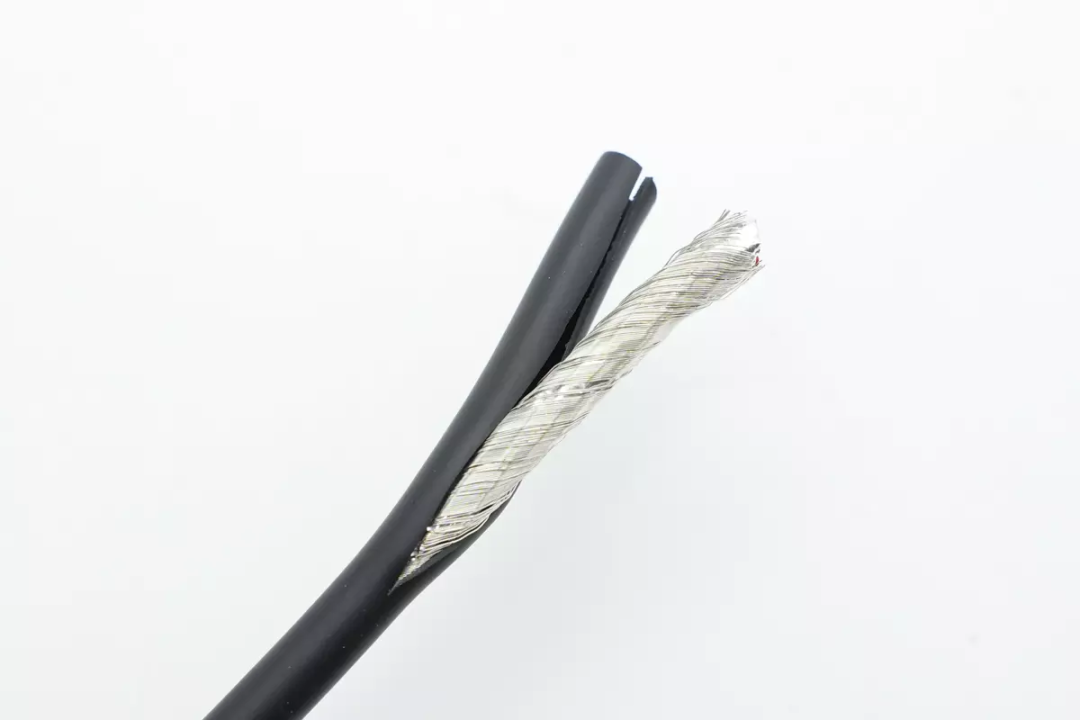

切开线缆外皮，在外皮下面是缠绕的屏蔽网。

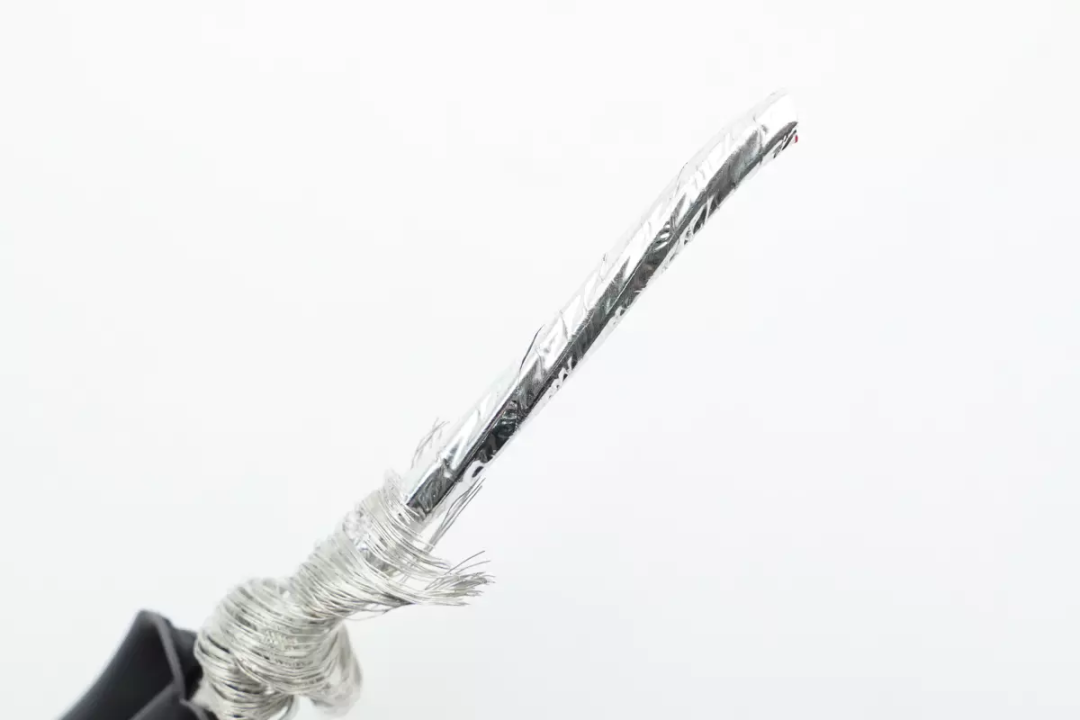

屏蔽网内部是一层屏蔽滤波，严密包裹线缆内芯。
线缆内部线芯一览，填充有抗拉线，增加强度。

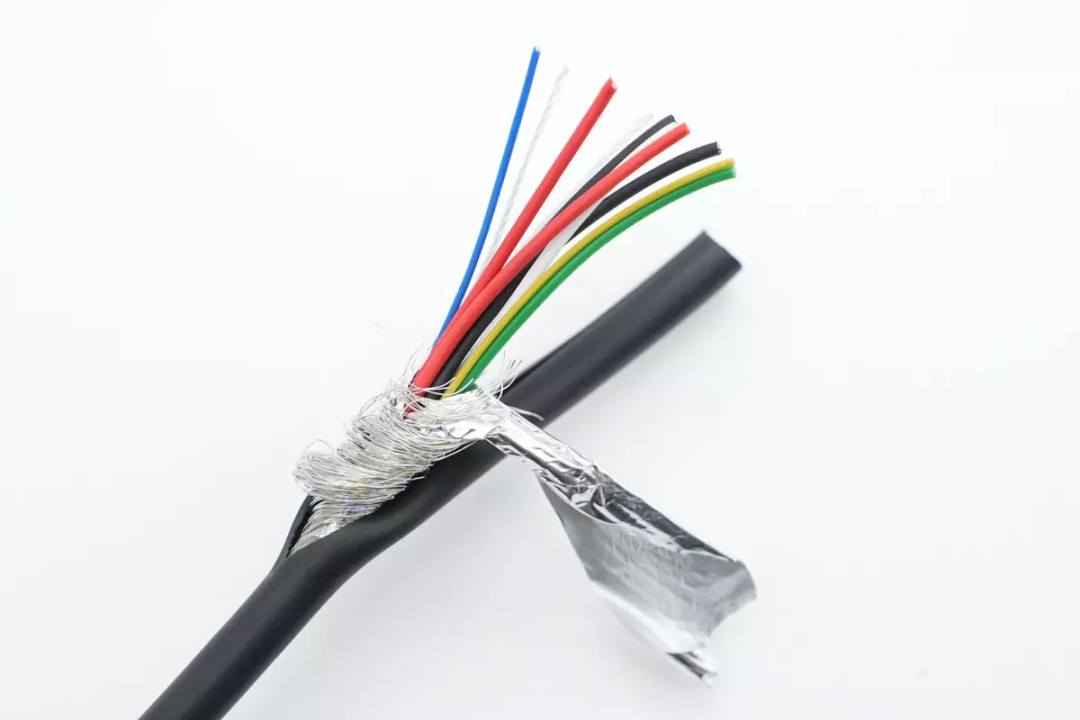

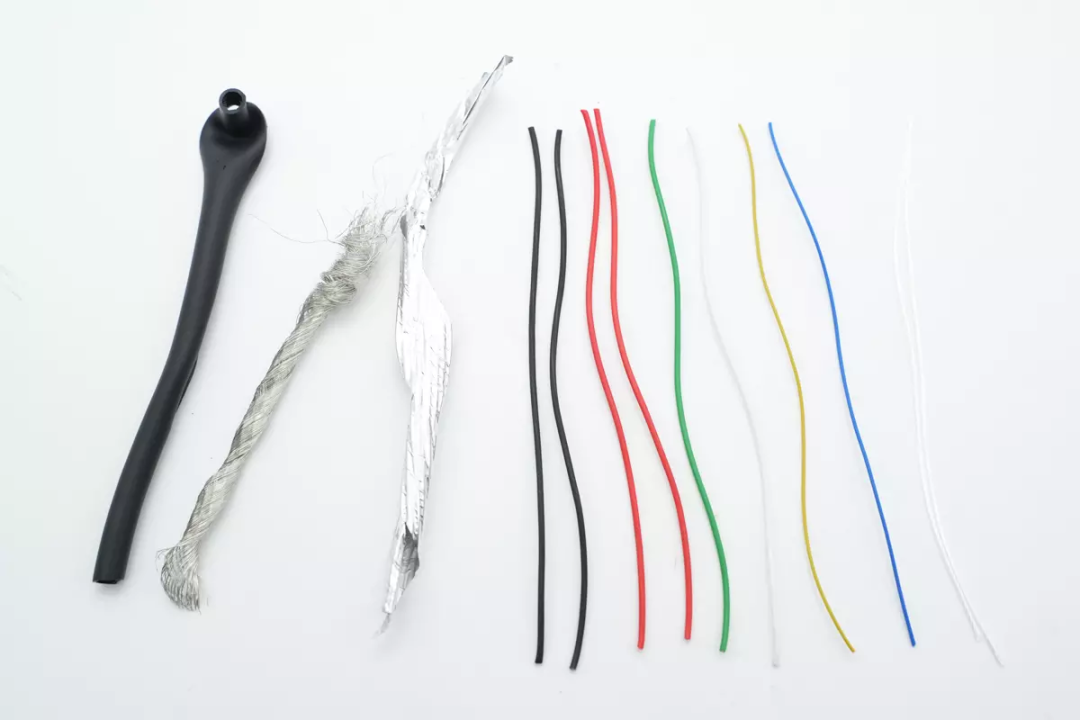

线缆内部结构特写，依次为外皮，金属屏蔽网，屏蔽铝箔，电力线芯，数据线芯和抗拉线组成，下面就开始详细介绍线缆内部的线芯设计。

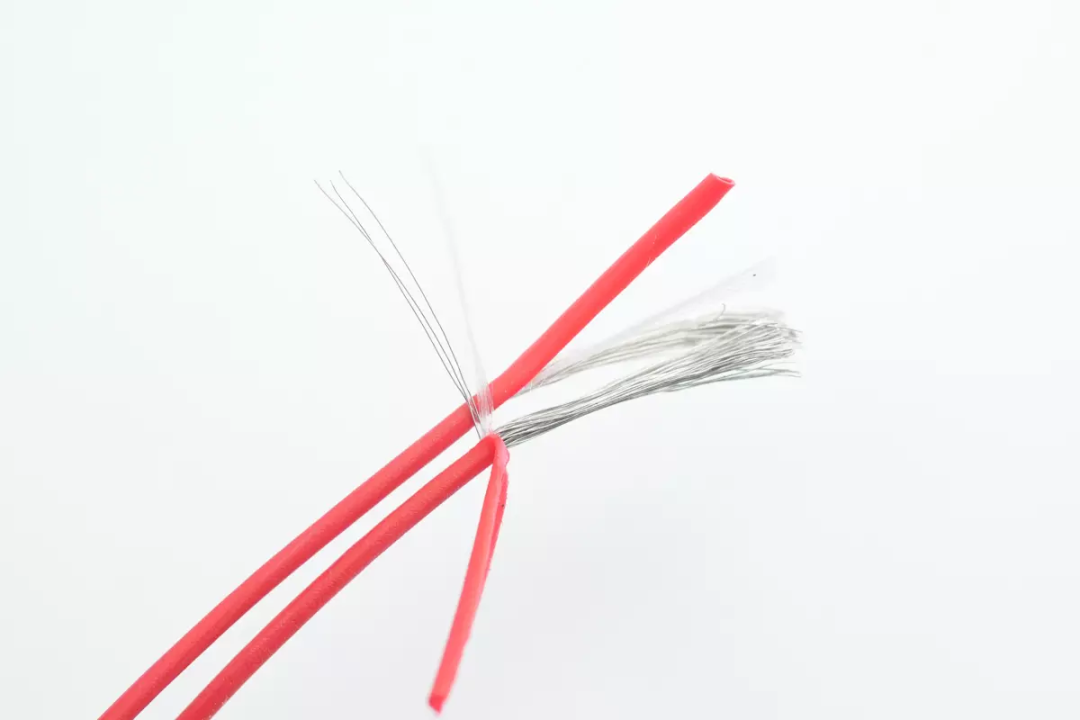

两条正极电力线芯采用红色外皮，镀锡铜线，内部掺有抗拉线。

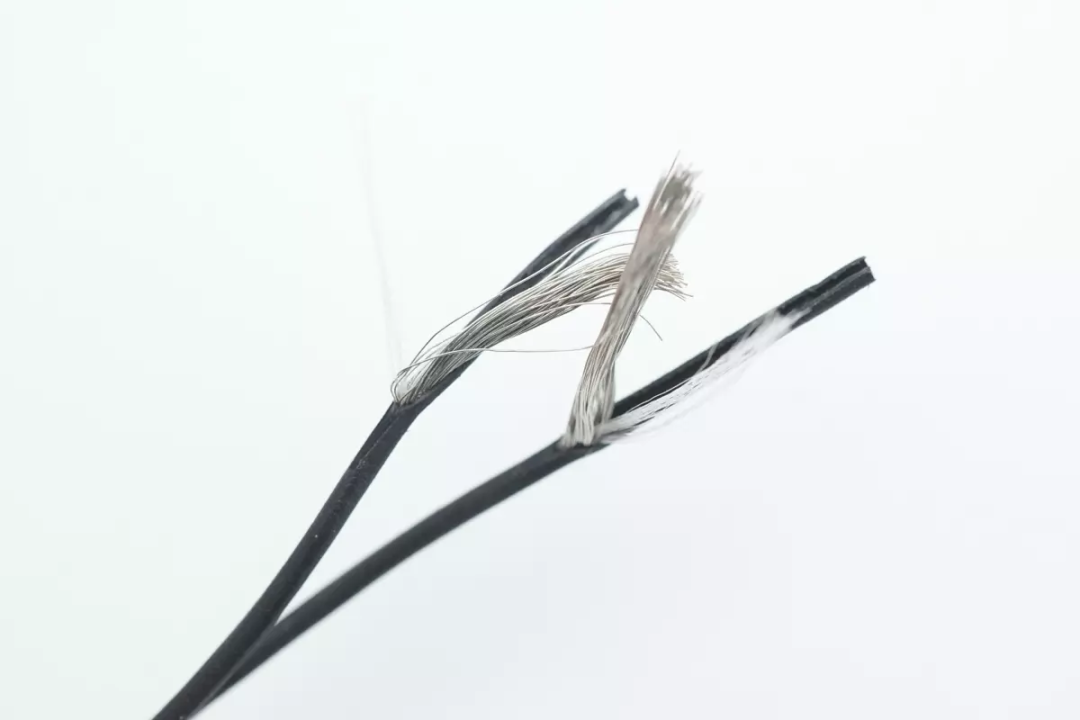

两条负极电力线芯采用黑色外皮，镀锡铜线，内部掺有抗拉线。
绿色USB D+数据线内部填充抗拉线。

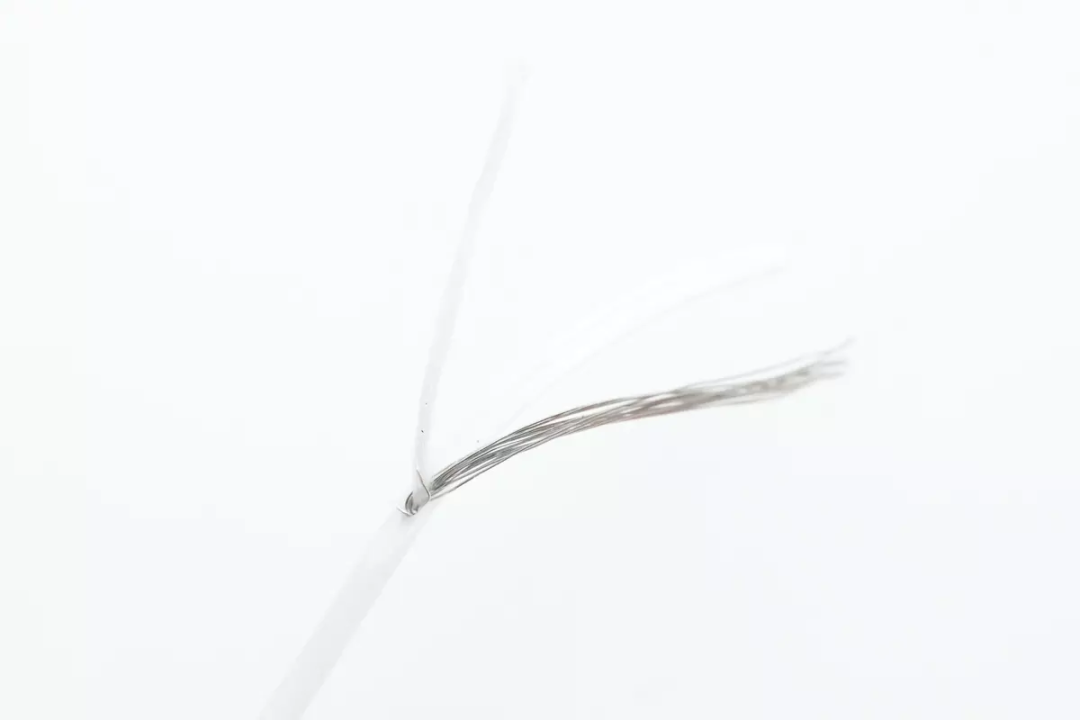

白色USB D-数据线内部填充抗拉线。

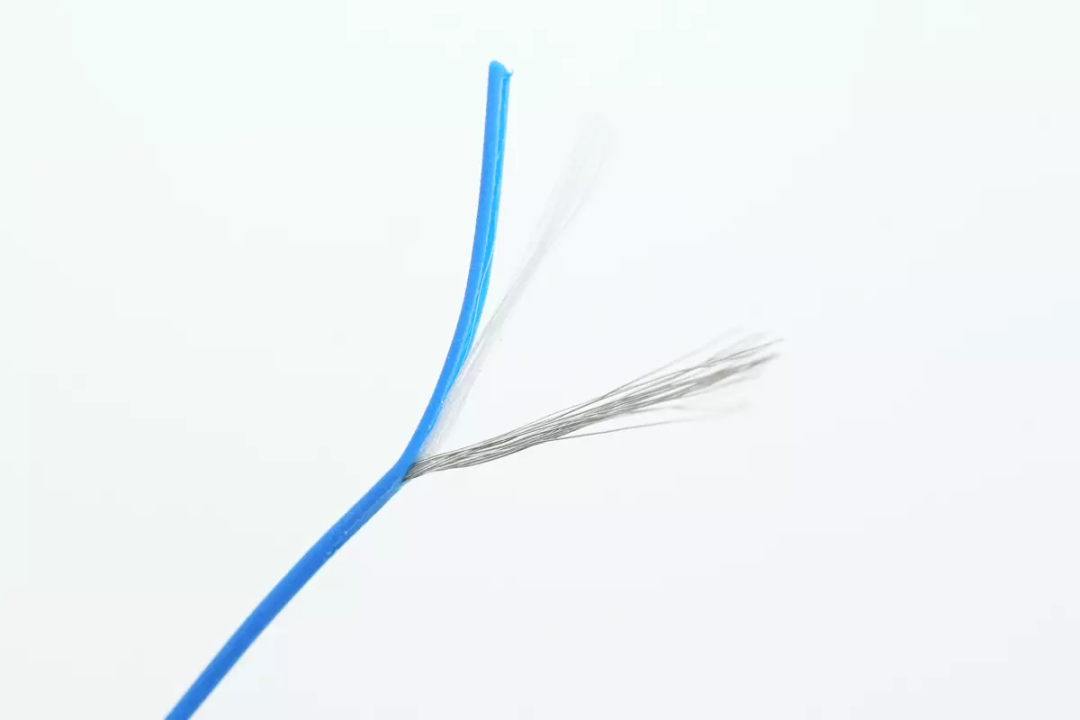

蓝色CC线芯内部填充抗拉线。

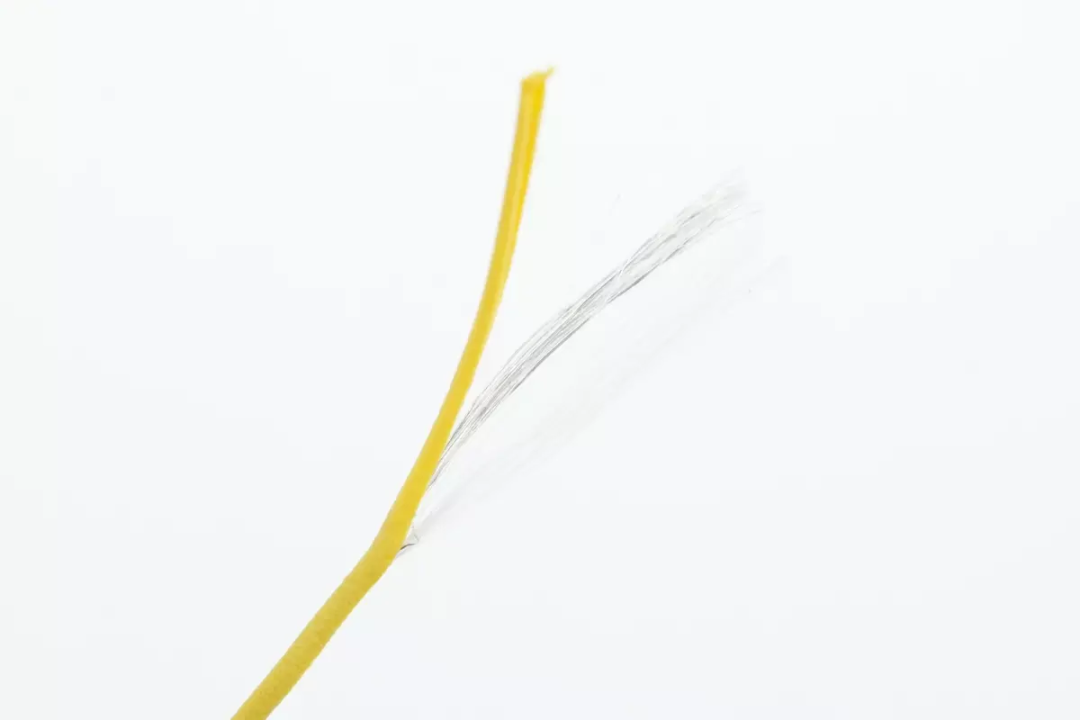

黄色VCONN线芯内部填充抗拉线。

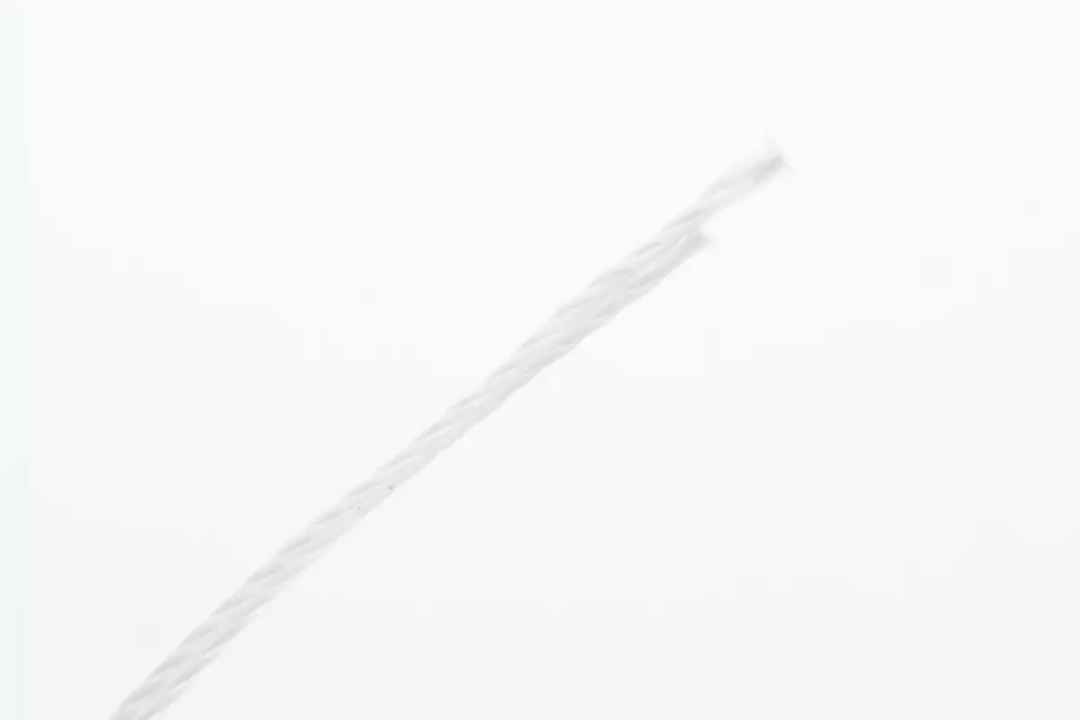

线缆中填充的抗拉线特写。

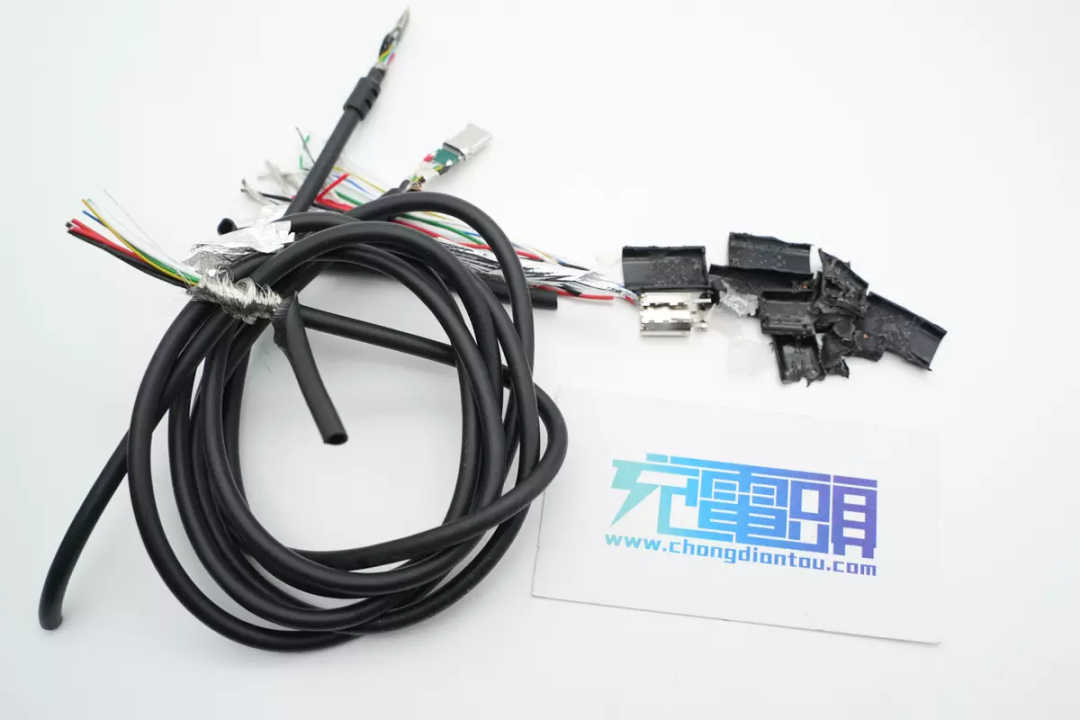

全部拆解完毕，来张全家福。
充电头网拆解总结
联想口红电源自带的USB-C数据线长度为1.8米，线缆为黑色线身，两头端子为塑料壳体。线缆内置E-Marker芯片，支持USB2.0数据传输和20V 5A 100W功率传输。这款数据线能够满足笔记本电脑和手机的充电使用，满足多种使用场景。
充电头网通过拆解了解到，联想这款数据线端子内置钢套增加强度，结实耐用。线缆内部采用屏蔽网和铝箔组成屏蔽结构，使用使用两正两负四条线芯用于电力传输，使用慧能泰HUSB332A E-Marker芯片用于线缆能力标记。钢套与小板内部填充硬塑固定与绝缘，起到更好的保护作用。
